ZAMONTOWANIE........................................................................................................................................................D1

Skrzynka przegubowa

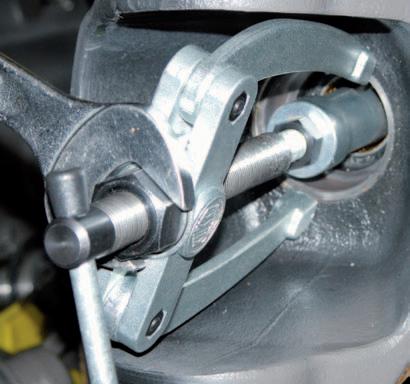

Na obudowie mostu: – Wyciągnąć koszyki zewnętrzne łożysk za pomocą ściągacza wewnętrznego. – Wyciągnąć pierścień uszczelniający (E). – Wyciągnąć pierścień gładki (F).

Zwrócić uwagę na kierunek montażu!

E

F

Zamontowanie

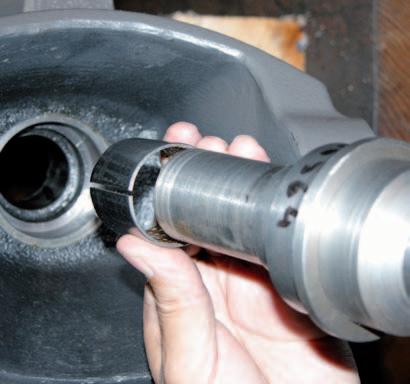

Na obudowie mostu: – Smarować pierścień gładki (G) i jego gniazdo. – Wstawić go za pomocą narzędzia nr 6005006564.

455hsm22 Rys. 29

455hsm23 Rys. 30

G

Skrzynka przegubowa

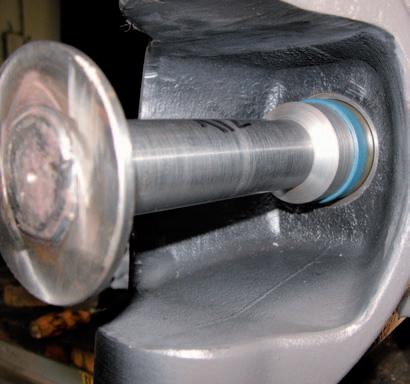

– Smarować i zamontować na narzędziu nr 6005006564 pierścień uszczelniający (H), następnie wstawić go w jego gniazdo.

Zwrócić uwagę na kierunek montażu!

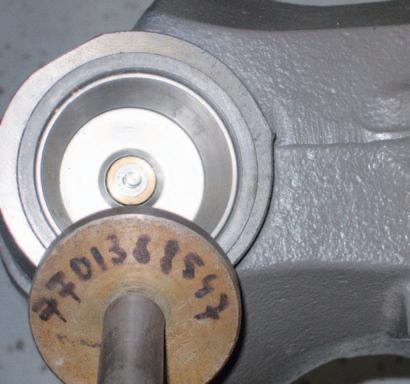

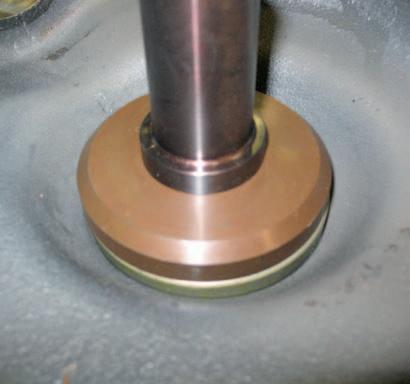

– Smarować i ustawić koszyki zewnętrzne łożysk za pomocą narzędzia nr 7701388547 sprawdzając, czy weszły do oporu.

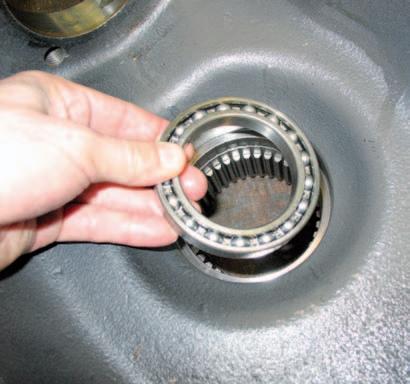

Na skrzyni: – Smarować i ustawić łożysko (I) w jego gnieździe. – Zamontować pierścień ustalający.

H

455hsm25 Rys. 32

455hsm93 Rys. 33

I

Skrzynka przegubowa

– Smarować powierzchnię zewnętrzną pierścienia uszczelniającego (J). – Wstawić go w jego gniazdo.

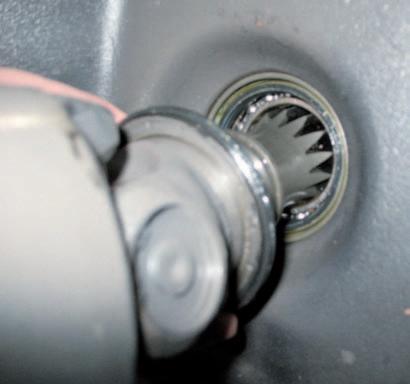

– Smarować koniec półosi. – Wstawić oś w skrzynię przegubową.

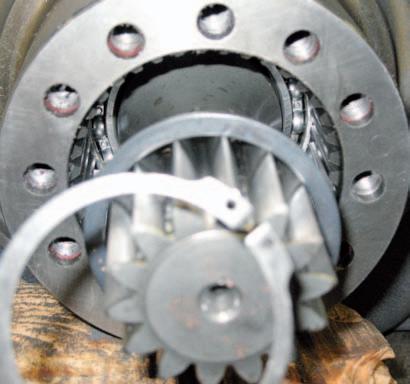

– Umieścić podkładkę okrągłą (K), następnie pierścień ustalający (L). – Ponownie umieścić uchwyt koło koronowe. – Wykonać dokręcanie z momentem 7,2±0,4 daN·m. – Założyć pokrywę. – Dokręcić z momentem 5±0,2 daN·m.

J

455hsm27 Rys. 35

455hsm28 Rys. 36

K

L
