PONOWNY MONTAŻ MECHANIZMU RÓŻNICOWEGO............................................................................................D1
Przekładnia zębata kątowa i mechanizm różnicowy
Ponowny montaż mechanizmu różnicowego

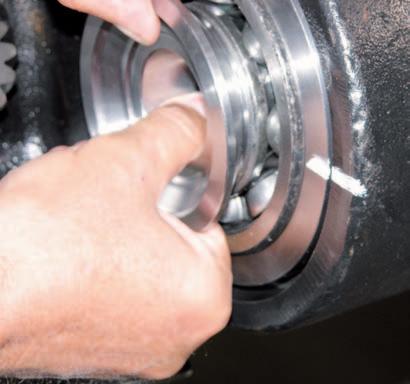

– Wymienić okrągłe pierścienie uszczelniające (A) w obudowie od strony tłoka. – Zmontować tłok za pomocą prasy, następnie ponownie umieścić go w jego gnieździe. – Zamocować z pierścieniem ustalającym.
A B

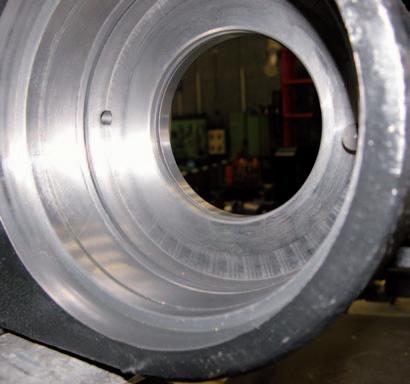

Uwaga: w celu ułatwienia ponownego montażu z kołkiem centrującym (B) wykonać znak (C) na tłoku i obudowie.
– Zmontować zespół mechanizmu różnicowego. – Smarować za pomocą "CLAASAgrigreaseEP2" drążki kół zębatych i podkładki okrągłe.
455hsm45

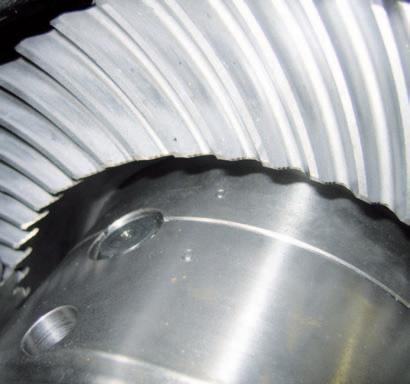

– Zmontować obudowy zgodnie ze znakami (R). – Powlec śruby środkiem Loctite(270) i dokręcić z momentem 12 ± 1 daN·m.
455hsm46 Rys. 93
C
Rys. 94
