PORTFOLIO
Héléna Gebeil
Faire avec l’imprévisible en pays varois L’amont du bassin versant de la Reppe
Projet: Diagnostic et projet pour l’amont du bassin versant Maîtrise d’ouvrage: Mairie du Beausset, CAUE du Var
Responsables de la séquence: Jean-Baptiste Lestra, paysagiste concepteur, Gilles Zamo, paysagiste concepteur & Mathieu Leborgne, sociologue.

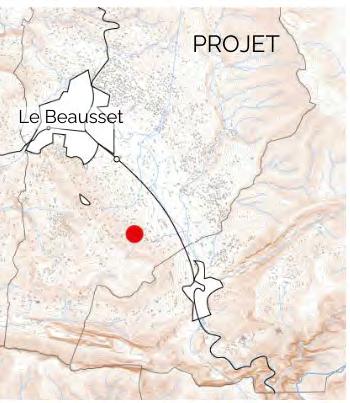

Le bassin versant de la Reppe se situe entre les limites du PNR de la Sainte Baume jusqu’aux Gorges d’Ollioules.
Cette portion du territoire se caractérise par ses ressources, exploitées depuis le 15ème siècle pour alimenter dans un premier temps l’aval, et dans un second temps les industries de Toulon et de Marseille. Par son passé agricole et rural, ainsi que son cadre de vie paisible comparé au littoral, cet arrière-pays présente des qualités paysagères, notamment avec ses cultures viticoles : AOC Bandol et AOC Côtes de Provence. Ces activités sont désormais en perte de vitesse avec un mitage désorganisé qui s’insère dans les interfaces et augmente les risques incendies.
Nous souhaitons mettre en œuvre une stratégie qui s’articule en trois axes :
- Restaurer le paysage agricole : réhabilitation des restanques déjà existantes mais enfrichées et dominance de la polyculture - Faire avec le risque incendie : changer de regard sur le feu, et créer es espaces ouverts par un feu dirigé et maintenu avec du sylvopastoralisme pour garantir une mosaïque paysagère limitant la propagation des incendies.
- Développer les connexions urbaines : afin de de connecter les bourgs et soulager le tronçon de la DN8, nous mettons en place des itinéraires de mobilités douces.
Le projet
Restaurer le paysage agricole : les restanques
Le projet
Restaurer le paysage agricole : la plaine agricole
Le projet
Faire avec le risque incendie
Serpenter sous les houpiers
Quand le jardin déborde sur la place
Projet: Proposition d’aménagement pour la Place du Docteur
Léon Imbert, 13005 Marseille
Maîtrise d’ouvrage: Mairie du 4e et 5e, Marseille
Responsables de la séquence: Étienne BALLAN, sociologue & Marie-Pierre Grégoire, paysagiste conceptrice. Intervenants techniques : Cécile Mermier et Patrick Brusseau, paysagistes concepteurs.
Travaux interactifs réalisés pour cet atelier: - Arpentage du 5ème arrondissement : carte en ligne sur https://helenagebeil.com/insitu/dansesurbaines/ - Carte stratégie en ligne avec les espaces possibles d’aménagements selon une approche d’analyse par le son sur https://helenagebeil.com/insitu/ecouterle5e/
La place du Docteur Léon Imbert située dans le Vème arrondissement de Marseille est la rencontre de plusieurs axes ruraux et tracés modernes : la Rue du Camas, la Rue du Docteur Simone Sedan, Rue du Docteur David Olmer, et enfin le Boulevard Jeanne d’Arc ainsi que la Rue Briffaut.
La place possède une surface imperméabilisée à 97% avec des revêtements peu absorbants. Les usages sont dominés par les automobilistes à 70%, pour 28% de piétons qui ne font que passer, et seulement 2% de
cyclistes. Il n’y a aucune assise sur cette place, seule un commerce privé, une boulangerie rue du Camas, propose deux tables.
Cette place, devenue passante, est un bon exemple de la «gloire urbanistique du carrefour à giration comme place moderne» (Eric Alonzo, Du rond point au giratoire, 2005).
Bâtiments à démolir selon le plan guide
Pinus pinea
Celtis australis
Washingtonia robusta
Chamaerops
Humilis
Cupressus sempervirens
Magnolia grandiflora
Platanus x acerifolia
Tilia x europea
Eriobotrya japonica
Ligustrum lucidum
Nerium oleander
Bougainvillea
Yucca aloifolia
Hedera Helix
Brugmansia suaveolens
Espaces verts de voirie
Massifs arbustifs
Surfaces engazonnées
Jardins privés
RUEDUCAMAS
Plan existant 1/250ème de la Place du Docteur Léon Imbert avec la végétation existante recensée. Jardin public inaccessible.

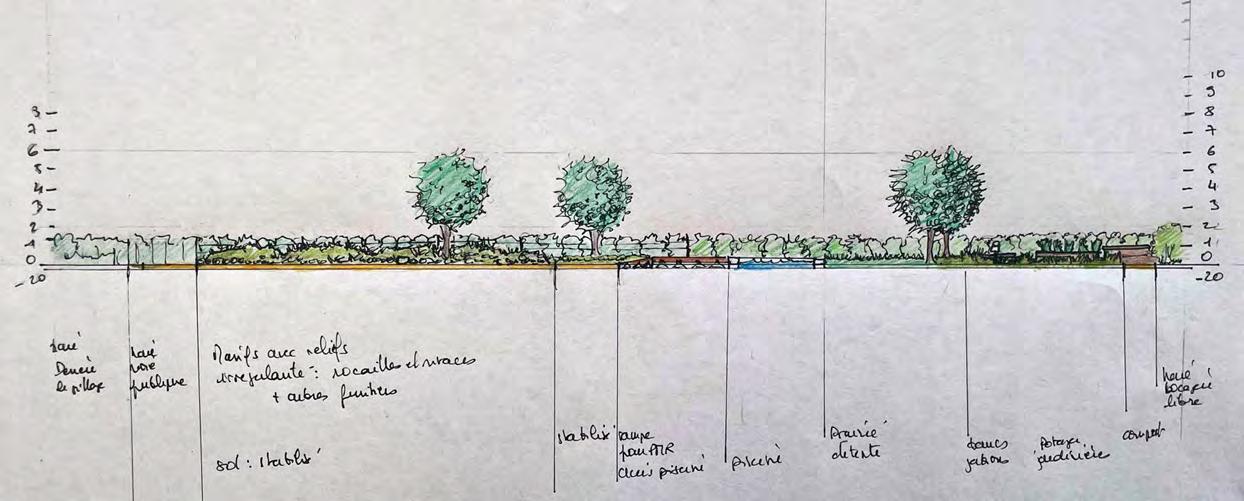

Coupe AA’ - 1/200e
Quand le jardin public Le Méridien déborde sur la place
Le jardin public appelé Le Méridien (actuellement fermé à cause de l’effondrement d’un balcon) déborde sur la place. Le mur en pierre qui le borde est cassé sur une partie avec un réemploi des pierres dans le jardin.
La partie conservée du mur est celle qui concerne le Pinus pinea, marqueur de cette place, trop proche des racines. Cette partie du mur est transformée avec un remblai de terre pour devenir la Butte du Pin. Le mur préservé devient un banc.
Un platelage bois de 5m de largeur est prévu pour accéder au jardin côté nord rue du Dr. Sedan, et côté est par le Bd. Jeanne d’Arc. Ces deux entrées sont des rampes d’accès de 4% offrant des percées visuelles sur la place et le Bd Jeanne dArc. L’ensemble des végétaux sont conservés. Les platanes du Bd Jeanne d’Arc sont remblayés.
Surfaces perméables à 93%. 15% d’automobilistes sur 85% restants de piétons. On comptabilise plus d’une vingtaine d’assises.
État projeté
État éxistant
Coupe CC’ 1/100e
La Butte du Pin L’entrée du Parc
Plan d’aménagement - 1/250e
Coupe
Les centralités mobiles Des espaces publics nomades
Projet: Proposition d’aménagement
Maîtrise d’ouvrage: Commune de Réallon (05)
Responsables de la séquence: Rémi DUTHOIT, paysagiste concepteur & Mathieu LEBORGNE, sociologue.
Intervenants techniques: Mathieu GONTIER, Vincent PREVOST et Marion SOULAIROL, paysagistes concepteurs.
UBAC
Aiguilles de Chabrières 2403m
jusqu’à 2900m 2200m
ÉTAGE SUBALPIN
ÉTAGE MONTAGNARD
La Pousterle 2506m
Crêtes de Malamorte 2403m
Les Gourniers
Clos
Nous sommes à Réallon, entre le chef-lieu et ses deux versants où se situent le Fort (adret) et la station de ski (ubac), dernière station de ski construite dans les Alpes dans les années 80.
Ils sont reliés par la départementale D241 qui va jusqu’au chef-lieu et la D609 qui mène à la station. Pour répondre aux besoins de sociabilité locale et de création de nouvelles activités menant à vie locale plus attractive et animée, notre projet s’articule autour de la mobilité.
Station 1550 m
UBAC
Aiguilles de Chabrières 2403 m
Sentier historique pédestre / VTT à réhabiliter
Chef-lieu 1380 m Le Fort 1583 m
Direction Villard et Les Gourniers
Direction le Lac de Serre-Ponçon
Tête d’Esclusis 2764m
Zone de combat
Cros de Coni 2555m
Chef lieu Réallon 1380m
Éboulis
Clos du Fort 1583m D241
Zones cultivées
ADRET
ÉTAGE ALPIN
ÉTAGE MONTAGNARD jusqu’à 3000m jusqu’à 1100m
ÉTAGE SUBALPIN
Torrent de Réallon 1340m
Mélézin
Mélézin
Espaces ouverts
Espaces fermés
Sentiers
Sentier aménagé
Routes carossables
Téléphériques
Zones de projets
Le Fort de Réallon 1583 m
La Station de ski de Réallon 1550 m
Chef-lieu de Réallon 1380 m
Plan masse de la Station au Fort en passant par le chef-lieu. Échelle 1/10 000
Chef-lieu Réallon - État projeté - 1/500e
Nous proposons d’aménager des places sur l’espace public afin d’accueillir des commerces mobiles à destination des habitants et des touristes : foodtrucks, café mobile, médicobus, marché de produits locaux, bibliobus, cinéma itinérant... Ces sites sont rendus plus accessibles en reconsidérant les réseaux de circulation, en voiture comme en poussette !
Un sentier historique est ainsi réhabilité offrant des points de vue remarquables aux quatres coins de
Les plateaux - Coupe 1/100
la commune rappelant la richesse géographique et culturelle de la vallée de Réallon. Les matériaux du mobilier (bois de mélèze, pierre) ainsi que les espèces fruitières plantées sont issus de la culture locale afin de respecter l’identité de chaque lieu : architecture de cueillette et arboriculture.
Ce plan de nivellement au chef-lieu de Réallon met en évidence les courbes du terrain naturel retravaillées pour créer un belvédère de contemplation.
Extraits du dossier écologique
Étude d’une vallée de montagne et d’un lac glacaire
Éboulis calcaires, moraines glaciaires, avec devéloppement de végétaux saxicoles sur ces zones
1530m
1450m
Sédiments
Le lac de Saint-Apollinaire, un lac glaciaire
«EGy : Glaciers rocheux et moraines de nevés anciens stabilisés. Würm. Pléistocène supérieur». Cartes BRGM et Géoportail. Couche composée de roches datant d’il y a 11 700 ans.
1800 m d’altitude
Glacier de la Durance
Glissement et éboulements
Moraine de fond
Couche d’argile (imperméabilise les fonds du
Poche d’eau sous glacaire
ADRET
Versant exposé
sud par lequel nous sommes arrivés au lac.
_Stipa calamagrostis
Calamagrostide argentée
Famille Poaceae
Ce paysage marque la fin de la randonnée et le retour vers la station. Les stipas font partis du cortège floristique choisi par le service de la RTM pour reboiser les espaces de montagne au XIXème
_Geranium sylvaticum Famille Geraniaceae
_La grande ortie Urtica dioica Famille Urticaceae
Chenopodium Bonus Henricus, Chénopode bon-Henri Famille Amaranthaceae
Le Plan de Gestion du Parc Longchamp
Sauver l’un des poumons verts de la ville
Projet: Élaboration du Plan de Gestion du Parc Longchamp à Marseille
Maîtrise d’ouvrage: Ville de Marseille
Maîtrise d’oeuvre:
Fabrica Traceorum, Architectes du Patrimoine - Mandataires
Julien Laborde, Concepteur Paysagiste
Jardins d’Histoire, Paysagistes et historiennes
Chlorophyl, Pierre Aversenq, Expert arboricole
Ecobis, Économiste
Durée: septembre 2022 à décembre 2023
Le plan de gestion a pour objectif de réaliser un document de programmation permettant à la Ville de Marseille de planifier les actions afin de restaurer et entretenir le parc sur le long terme. Il démarre en septembre 2022 et s’organise en 4 phases :
- Phase 1 : synthèse historique et élaboration d’un plan patrimonial de référence
- Phase 2 : état des lieux vis-à-vis du plan patrimonial de référence
- Phase 3 : élaboration des propositions de restauration
- Phase 4 : définition d’un programme de restauration et d’investissement et d’un schéma directeur d’entretien durable
En juillet 2022, nous remportons l’appel d’offre sur lequel j’ai travaillé en tant qu’office manager.
En septembre 2023, j’interviens sur la phase 3, puis en phase 4, en décembre 2023 en tant que paysagiste stagiaire.
En phase 3, l’agence a élaboré plusieurs propositions de restauration, tout en tenant compte de l’histoire du parc, des plans du XIXème, de son état de dégradation avancée, ainsi que des demandes des associations et des citoyens venus en grand nombre lors des concertations publiques organisées lors des phases précédentes.
En phase 3, je réalise des croquis d’ambiances, vues projetées ainsi qu’une axonométrie.
En phase 4, nous concevons, avec l’architecte chef de projet Guihèn Gauthier à l’agence FT, ainsi que le paysagiste concepteur Julien Laborde, les fichesactions.
Les vues projetées
L’entrée jardin zoologique sud
Les plans d’Édouard André ainsi que les documents d’archives (photos, cartes postales...) ont permis de constater la présence d’un bassin en rocailles sur cette entrée. Aujourd’hui, il ne reste de ce bassin qu’une fontaine en rocailles.
Le programme propose la restitution de ce bassin pour des raisons écologiques, et apporter une zone de fraicheur dès l’entrée dans le parc. Cela rétablit le lien entre l’eau et les visiteurs, lien présent au XIXème. C’était un appel visuel avant de se rendre vers la grotte cascade ou le petit lac (aujourd’hui la serpentine).
État actuel
Bassin d'entrée
Grotte cascade
Serpentine
Les vues projetées
L’esplanade et le jardin du Plateau
Le jardin du plateau constitue le point culminant du Parc Longchamp. Les contraintes du sous-sol (présence de la citerne) ont conditionné l’organisation des plantations.
Le programme prévoit de protéger le patrimoine arboré existant et notamment les arbres historiques recensés par Pierre Aversenq (paillage et interdiction d’accès), de retravailler le sol pour favoriser la reprise
des prairies, de densifier et replanter un maximum sur tous les ilôts en utilisant les différentes hauteurs et strates de lisières arbustives.
Un grand banc linéaire en rocailles viendra compléter la limite entre la prairie et bosquets centraux et l’esplanade. Des chaises mobiles seront installées de part et d’autre de l’esplanade et dans tout le parc.
actuel
Cèdre de l'Atlas
Statue Alphonse de Lamartine
Fontaine Wallace Observatoire de Marseille
État
Orme de Sibérie
Pin Laricio et Marronnier d'Inde
Pavillon des vannes
Les vues projetées L’aqueduc
L'aqueduc
État actuel
Les vues projetées Entrée Jeanne Jugan
Pavillon de partage des eaux, Le Tore
État actuel
Les fiches-actions
Les fiches actions préconisent de manière synthéthique les travaux à effectuer. Elles sont réparties par thémathiques et par ordre d’urgence. On retrouve trois parties: - à court terme : travaux d’urgence menés en régie par la Ville de Marseille dès janvier 2024 - à moyen terme - à long terme Il s’agit de fiches A4 recto verso. Sur le recto est rappelé l’état des lieux ainsi que le
programme préconisé. Puis sur le verso, le programme est détaillé points par points en faisant des rappels aux notices rendues lors des trois premières phases. Cette phase 4 a été validée par la Ville de Marseille ainsi que la DRAC en décembre 2023.
Vous trouverez ci-dessous deux de ces 26 fiches actions sur lesquelles j’ai travaillé dans ce dossier.
Compétences requises :
Architecte Paysagiste Concepteur
Enjeux patrimoniaux et historiques
→ Conserver des espaces ouverts végétalisés
Coûts d’investissement HT
Maintenir des espaces de prairies tout en limitant certains usages ou accès et en réduisant leur surface par la re-création de bosquets définis selon le plan de référence historique.
Objectif : Programme :
→ Reprise et adaptation du système d’arrosage aux nouvelles surfaces et conditions de gestion
→ Étudier le raccordement au système de récupération de la citerne
→ Mise en place de gestion différenciée des prairies et fauche tardive
→ Mise en place de signalétique sur les espaces non accessibles
→ Gardiennage et médiation
de gestion différenciée de prairies Cf. pages 30, 31 et 32 de la Notice Phase 3
Espèces préconisées pour les replantations :
Alysson maritime, Lobularia maritima
Aphyllanthe de Montpellier, Aphyllanthes monspeliensis
Asphodèle ramifié, Asphodelus ramosus
Badasse, Lotus dorycnium
Ballote, Ballota nigra
Bulbine jaune, Bulbinia frutescens Calament népéta, Clinopodium nepeta
Centranthe rouge, Centranthus ruber Crapaudine de Rome, Sideritis romana
Globulaire buissonnante, Globularia alypum Lierre, Hedera algeriensis Bellecour Œillet de Godron, Dianthus godronianus Ornithogale en ombelle, Ornithogalum umbellatum
→ Former les équipes de jardiniers à la mise en oeuvre et gestion de prairies en gestion différenciée
→ Adapter les semences pour privilégier les espèces rustiques
→ Installation de signalétiques pédagogiques (panneaux temporaires) et développement de la médiation (voir fiche n°07)
Exemple
Exemple de gestion différenciée avec des hauteurs de coupe différentes le long des chemins
Muscari à toupet, Muscari comosum Narcisse douteux, Narcissus dubius Scille d’automne, Prospero autumnale Tulbaghia, Tulbaghia
Compétences requises :
Architecte Paysagiste Concepteur
ENTRÉE JEANNE JUGAN
Enjeux patrimoniaux et historiques
→ Mise en valeur de l’entrée, de l’aqueduc et de la perspective vers le Pavillon du Tore afin de s’inscrire dans l’écriture cohérente d’un jardin classé
Coûts d’investissement HT
Objectif :
Requalification de l’entrée Jugan en jardins partagés avec la suppression du parking et une ouverture de la perspective vers le Pavillon du Tore. Mise en valeur et végétalisation de cette entrée qui donne accès de plain-pied au jardin zoologique nord et favorable aux PMR.
Programme :
→ La désimperméabilisation du parking sur une surface d’environ 2000 m² pour y déplacer et agrandir les jardins partagés
→ La plantation d’arbres sur une partie des jardins partagés
→ La création d’une voie d’accès au parc et d’une esplanade au niveau de l’entrée et de la cage aux fauves
→ La création d’un grand parc canin d’environ 500 m² à la place des anciens bâtiments de services détruits
• Les jardins partagés
→ Produit type : désimperméabilisation du parking sur une surface de 2000 m² afin de développer des jardins partagés en restanques en lien avec ceux déjà existants
→ Jardins animés collectivement créant du lien social avec des activités éducatives et ludiques accessibles à tous
→ Gestion des eaux et installation de récupérateur pour l’arrosage
• Plantation d’arbres
→ Plantation d’arbres à dominantes mellifères pour végétaliser l’entrée, créer des espaces d’ombres et améliorer la biodiversité des jardins et du parc
→ Arbres fruitiers demi-tiges et/ou ou basses-tiges pour une meilleure accessibilité
→ Espèces et variétés locales à planter adaptées aux conditions pédoclimatiques du lieu
• Sable stabilisé
→ Produit type : sable stabilisé naturel (réf. sable de la Fare-lesOliviers naturellement hydraulique)
→ Bordures traitées par des calades de galets pour les cheminements principaux avec séparation par un fer plat (mise en oeuvre d’un fer plat directement entre zone végétalisée et sable stabilisé pour les zones sans cunette en calade de galets)
• Parc canin (voir fiche n°10)
→ La création d’un grand parc canin d’environ 500 m² à la place des anciens bâtiments de services détruits (jeux, parcours)
→ Localisation : Entrée Jeanne Jugan
→ Références Parc canin à La Rochelle
Château de Fonscolombe, Le Puy Ste Réparade
Parc canin, La Rochelle
État projeté, Entrée Jugan
Jardin de la maison de Frédéric Mistral
Projet: Restauration et aménagement de la maison Frédéric Mistral à Maillane
Maîtrise d’ouvrage: Ville de Maillane
Maîtrise d’oeuvre:
Fabrica Traceorum, Architectes du Patrimoine - Mandataires
I2C, BET Structure
Novacert, BET Fluides
Ecobis, Économiste
Travaux en deux tranches: tranche 1 en cours/tranche 2: les extérieurs
En 2021, l’agence Fabrica Traceorum remporte la mission complète. De ces études émergent le projet d’aménagement de la maison en un espace culturel qui permet de découvrir la vie et l’univers de Frédéric Mistral et d’accueillir des expositions temporaires. La première tranche de travaux, avec mise en accessibilité du site, débute en 2022 et la deuxième débutera en 2024. Elle concernera uniquement les espaces verts. En septembre 2023, je travaille sur les documents du DCE qui seront diffusés en 2024, sur ce lot n°10.
Frédéric Mistral passionné par la Provence s’était constitué, dès l’acquisition de sa maion à Maillane en 1876, un véritable jardin méditerranéen avec 75 essences locales. On retrouve dans l’inventaire ci-dessous la liste de tous les végétaux présents dans
«le jardin du poète» à sa mort en 1914. Aujourd’hui, on recense une soixantaine de ses espèces toujours présentes.
Le projet est d’agrandir certains ilôts et de les végétaliser avec des espèces chères à Frédéric Mistral tout en tenant compte des conditions pédoclimatiques actuelles du lieu. Certaines espèces n’ont pas été replantées.
Pour ce projet, j’ai réalisé :
- un plan des plantations - la palette végétale en concertation avec la cheffe de projet Angela Gagliardi à l’agence FT ainsi que la ville de Maillane - un document pour le chiffrage adressé à l’économiste - des vues projetées
Croquis pour les arbres fruitiers palissés #Entrée Jardin Sud
Extrait de la palette végétale #Entrée Jardin Sud
Euonymus japonicus bravo
Rosa x hybrida Frédéric Mistral
Iris germanica L. mélange Papaver orientale ‘Helen Elisabeth’
Papaver orientale ‘Turkenlouis’
Salvia microphylla ‘Hot Lips’ Santolina chamaecyparissus
Cirus x limon
Prunus persica L. Pyrus communis L.
Bois raméal fragmenté Bordure de bois tressée noisetier , osier ou autre
Les vues projetées
L’entrée Jardin Sud
État actuel
État actuel
Entrée du site archéologique d’Olbia
Projet: Requalification de l’entrée du site archéologique d’Olbia avec création d’un centre d’interprétation et d’un nouveau dépôt archéologique
Maîtrise d’ouvrage: Ville d’Hyères
Maîtrise d’oeuvre: Fabrica Traceorum, Architectes du Patrimoine - Mandataires Ecobis, Économiste
L’agence remporte l’appel d’offre en septembre 2023. La ville d’Hyères souhaite réaménager les bâtiments existants en centre d’interprétation et en un dépôt archéologique. Dans ce cadre, l’entrée avec son parking était à repenser. Le site se situe en deuxième ligne du bord de mer, après un centre de loisirs au pied de l’eau, une première haie de végétaux et quelques pins, puis une départementale.
Nous avons réfléchi à une palette végétale dans laquelle les espèces sont résistantes aux conditions
climatiques du littoral (froid, vent, embruns, humidité, forte présence d’iode...) avec une forte rusticité et une forte exposition au soleil.
Je me suis inspirée de la végétation déjà présente sur le site, des recherches d’Olivier Filippi sur le jardin sec, des mélanges du Jardin des migrations (Agence APS) et du côté sauvage et spontané d’Eric Lenoir afin d’envisager une haie mellifère, sauvage et foisonnante sur la zone de plantations.
Plusieurs possibilités envisagées
État actuel
Avec parking végétalisé
Stellaire intérmédiaire
Stellaria media
Croquis effectué en me baladant le long des bords de mer proche du site et en observant les sols. J’ai surpris des pavés parsemés d’herbes bien vertes de 2 cm maximum. La stellaire intermédiaire semble bien s’accomoder au bord de mer.
Avec du stabilisé, rondins de bois et rangée d’arbustes délimitée
État actuel
Premières intentions de la palette végétale
Hauteurs maximales de 1m50
Miscanthus sinensis ‘Kleine Fontaene’
Miscanthus sinensis ‘Etincelle’
Olearia scilloniensis
Strate du milieu
Euphorbia characias subsp. wulfenii
Cistus x purpureus ‘Alan Fradd’
Coronilla valentina glauca
Nandina domestica ‘Gulfstream’
Leucophyllum frutescens
Arbre bord de mer
Pinus pinea
Strate basse
Artemisia stelleriana ‘Bouhton Silver’
Senecio talinoides subsp. mandraliscae
Genista tinctoria Plena
Hebe Claret Crush
Rosmarinus officinalis
Anthyllis barba jovis
Buddleja davidii Nahno Blue
Phlomis marina
Ceanothus thyrsiflorus Repens
Jardin et chambres d’hôtes sur le plateau du Baugeois
Projet: Aménagement d’un jardin pour des bureaux, chambres d’hôtes et particuliers sur le plateau du Baugeois (49)
Maîtrise d’ouvrage: Privé
Travaux pour l’ESA d’Angers - novembre 2023

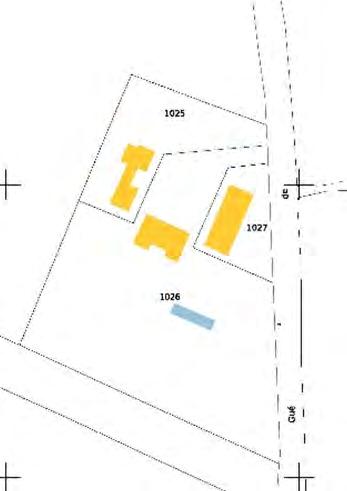

Le Chalet est situé sur la commune de Sermaise qui se trouve sur le plateau du Baugeois. Ce plateau présente très peu de dénivelé et de nombreuses terres agricoles. Sermaise est située sur la partie Est du Bassin parisien qui est très boisée et végétalisée, à moins de 5km du Bois d’Anjou. Les chambres d’hôtes, les bureaux et la maison de particulier se situe sur le même site qui englobe trois parcelles cadastrales 1025, 1026 et 1027.
Les contraintes de ce projet sont les suivantes :
- présence d’un réseau de géothermie à moins de 50 cm dans la cour d’accueil
- jardin privatif pour l’habitation (parcelle n°1026)
- piscine de 70m2
- potager de 50 m2 minimum
- arbres fruitiers
- places de parking
- une aire de jeux avec portique
Le parti d’aménagement est d’instaurer une ambiance champêtre avec des chemins sinueux qui contrastent avec la régularité des lignes des bâtiments existants, avec des massifs de végétaux et une prairie sauvage en limitant l’entretien et la taille.
Enfin, les tables de pique nique invitent au rapprochement social. Il en est de même avec l’idée du feu de camp et des hamacs (qui sont pour deux personnes). Le choix du mobilier ainsi que l’organisation des espaces a pour but de créer du lien social. Une palette végétale a été créée pour l’ensemble du site répertoriée par zone.
Source: https://cadastre.gouv.fr/
Récupérateur d’eau de pluie/toiture
Préau
Haie bocagère libre et massifs sauvages
Haie bocagère libre
Haie sur l’espace public
Puit réhabilité Cuve souterraine récupération des eaux de pluie/toiture
Haie bocagère libre
Abri de jardin
Compost
Haie bocagère libre
Courbes d’arbres fruitiers
Abri 2 roues
Chambres d’hôtes
Détail du projet
La cour d’accueil
Dès l’entrée, dans la cour d’accueil, on arrive sur un espace de partage et de détente avec des tables de pique nique et des chaises mobiles, placées en rond autour d’un ilôt central de végétation et de rocailles (croquis au 1/100e ciaprès) qui rapelle le feu de camp. Les rocailles seraient composées de grès, de faluns... des pierres locales que l’on peut retrouver sur les terres du Baugeois.
Un lieu chaleureux où chacun pourrait travailler, déjeuner, jouer, amener sa chaise longue ou encore son jeu de société.
La palette d’inspiration méditerranéenne propose des végétaux aux racines peu profondes (présence d’un réseau de géothermie à 50 cm de profondeur) qui peuvent bénéficier aussi de la chaleur de celui ci.
On retrouve des succulentes, graminées, rampantes, arbustes et aromatiques.
Palette végétale de la cour d’accueil
Sempervivum sharadzeae
Sedum reflexum Angelina
Festuca rubra Thymus serpyllum minor
Thymus serpyllum alba
Calendula officinalis
Lavendula angustifolia Allium schoenoprasum Petroselinum crispum Coriandrum sativum
Détail du projet
Les coupes
Coupe AA’
Coupe BB’
Coupe CC’
Coupe AA’
Coupe BB’
Coupe CC’
Détail du projet
Croquis d’ambiances
Conditions climatiques
Situé dans le département de la Maine et Loire dans la Région du Pays de la Loire et plus exactement sur l’unité paysagère du plateau du Baugeois : c’est un climat océanique tempéré où la moyenne annuelle de témpérature est de 11,9°C (source: wikipedia).
« À l'est du département, on découvre les terrains plus récents du Bassin parisien. Caractérisée par ses terrains de calcaires, sables, grès, et faluns… cette couverture sédimentaire date des ères secondaires et tertiaire » (source: https://eau.maine-et-loire.fr/leau-en-anjou/geologie-et-relief)
Palette végétale pour la prairie
Graminées
Fleurs sauvages
Palette végétale pour les massifs sauvages
Massifs de plantes indigènes sur le plateau du Baugeois
Arrhenatherum elatius
Poa pratensis
Leucanthemum vulgare
Trifolium pratense
Knautie des champs - Knautia arvensis
Anemone nemora ‘Vestal’
Anemone nemora ‘Rosea’
Hypericum perforatum
Silene vulgaris
Cytisus scoparius
Un jardin ombragé en plein coeur de Marseille
Projet: Aménagement d’un jardin pour une maison en plein coeur de Marseille
Maîtrise d’ouvrage: privé Maîtrise d’oeuvre : ASCO ENVIRONNEMENT
Lors de mon stage chez Asco Environnement, j’ai eu l’occasion de travailler deux semaines au sein du bureau d’études. Durant ces deux semaines, j'ai du proposé assez rapidement quelques idées pour aménager le jardin d’un ami du gérant.
Il s’agit d’une maison située en plein coeur de Marseille, dans un quartier très urbain, avec peu de verdure aux alentours (voir vue géoportail ci-dessous). Caché par de nombreux bâtiments en hauteur, le jardin est peu exposé au soleil. Le client avait quelques souhaits:
- une pergola fleurie pour séparer la voiture du reste du jardin - une allée centrale - conserver l’olivier - ajouter un bassin (facultatif)
J’effectue quelques croquis, une modélisation 3D, une palette végétale et un devis avec Jonathan Mercier, le directeur du bureau d’études chez Asco (Ingénieur de l’Itiape d’Antibes). Le résultat de ces recherches est un jardin d’inspiration japonaise avec des espèces méditerannéennes qui tolèrent un espace ombragé.
Ci-après, un extrait du dossier contenant la palette végétale par zone, le devis, ainsi que des vues de la modélisation 3D.
Emplacement du massif n°2 les autres versions sans bassin
Espace détente : sol en sable stabilisé
Pergola
Haie devant pergola
Haie de bambou
Pas japonais
Massif n°1
Massif n°1 délimité par volige et alimenté par du BRF
Chantiers réalisés en stage
Maison de particulier - Marseille 7ème
Stage chez Asco Environnement
Travaux sur les terrasses du haut : installation d’un programmateur, du réseau d’arrosage, reconstitution des sols dans les pots Ravel ainsi que dans les jardindières en béton (pouzzolane, terre végétale et terreau), plantation, installation des canisses, installation du goutte à goutte
Travaux sur les terrasess du bas dans l’ordre : installation du réseau d’arrosage, reconstitution des sols dans les bacs en bois (couche d’étanchéité , pouzzolane, mélange de terre avec copeaux de bois, terre végétale et terreau), installation des canisses, plantation d’un Schinus molle à côté du boulodrome
Chantiers réalisés en stage
Maison de particulier - Marseille 9ème
Stage chez Asco Environnement
Travaux menés : terrassement, apport de terre et étalage, réseaux d’arrosage, film géotextile, étalage gravier, voliges, plantation, étalage BRF, goutte à goutte, découpe et pose granit pour pas japonais, installation de clôtures en bambou
