VINCENTIUS HARRY RUDOLF S.Ars CURRICULUM VITAE

EXPERIENCE

2012-2015 SELF EMPLOYED ONLINE SHOP

2016-2017 CV. MASTER WATER PRIMA Freelance Publication Design Management and Publications Editor free lance

2016-2017 CV. MASTER WATER PRIMA ASSISTANT ARCHITECT

Assisting the needs of the Architect in terms of concept design and field execution to carry out the project

EDUCATION

2017-2015 Pancasila University S1 ARCHITECTURE

NON FORMAL EDUCATION

2016 Binus Center Adobe Design Graphic Graphic Design

2019-2022 Binus Center Interior Architects 3D 3D Modeling

SKILLS

CAD AutoCAD | SketchUP

RENDERING Lumion |Enscape

ADOBE CC Photoshop| Illustrator | Lightroom | Indesign

MICROSOFT OFFICE Word | Power Point | Excel

LANGUAGE

BAHASA INDONESIA Native language

ENGLISH Professional working proficiency

04 03

RUMAH POJOK

Term : 2018 | STUDIO PERANCANGAN 2

Super Vision : Dr. Dini Rosmalia

Ir. Kiki LEstari, MT

Drawing Skills : Hand Drawing | SketchUp | Lumi on | Photoshop | Illustrator

Rumah Pojok

Konsep projek yang ditujukan untuk bangunan rumah yang berada di ujung jalan buntu untuk berfungsi

sebagai hunian yang terekspos secara alami. Bagian

rumah yang menjulang tinggi dan penampilan yang unik mempunyai faktor tradisional. Berfungsi selayaknya

ramah lingkungan dengan arsitektur tropis industrial.

04 03

6°24’12.01”

10694943.31”

Mass Inspiration

Sundanise Traditional House

Inspiration Ornament Batik Kawung

Zoning and Mass Concept

Mass Concept

Zoning of Micro

Semi Public Service

Semi Private Private Private

Zoning of Macro

Semi Public Private

Semi Private

E 06 05

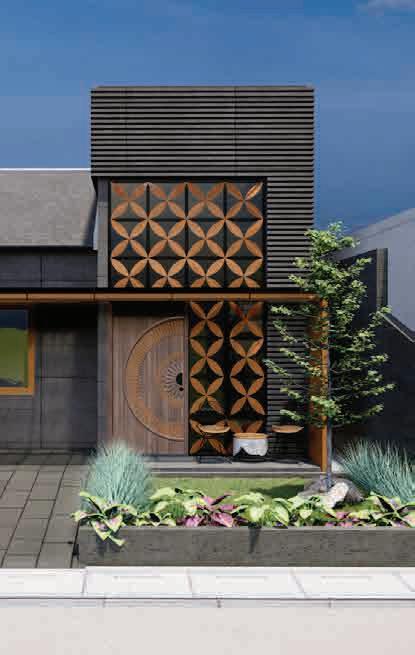

Front View Section A-A’ Back View Floor Plan Section B-B’

08 07

Left View Right View

Section A-A’ 3d Mockup Section B-B’

10 09

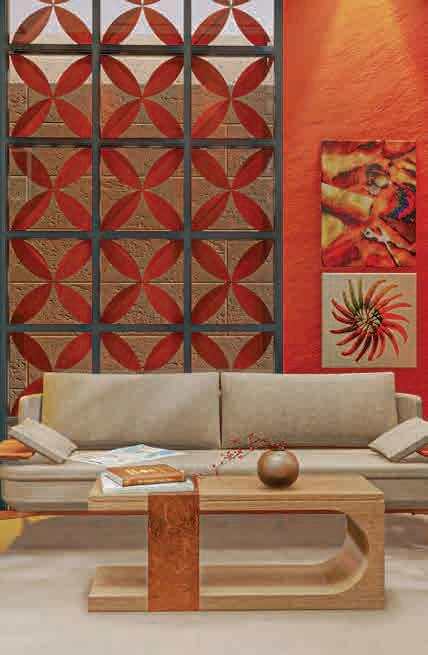

Living room Prespective

12 11

Interior Prespective

SEKOLAH TINGGI

TI’I LANGGA

SENI

Term : 2020| STUDIO PERANCANGAN 5

SuperVision : Ir. Atiek Untarti, M.Ars., IAI.

Diptya Anggita, ST., MT.

Drawing Skills : AutoCad | SketchUp | Lumion |Photoshop| Illustrator

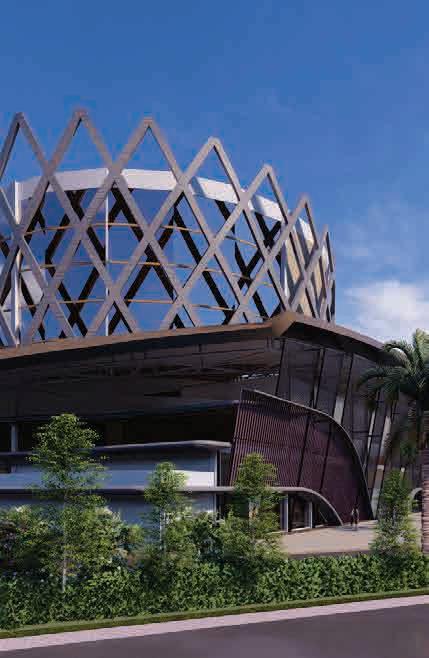

Sekolah Tinggi Seni Ti’i Langga

Kabupaten Belu,Nusa Tenggara Timur

Konsep bangunan pendidikan yang ramah lingkungan dan mengandung adat yang kental dengan lokasi bangunan. Terinspirasi dari pakaian adat Ti’i Langga dengan bentuk yang eksotis membuat bentuk bangunan menjadi estetik. Bangunan Sekolah Tinggi Seni Ti’i Langga berguna untuk pendidikan dan budidaya adat dan seni Indonesia maupun International.

14 13

16 15

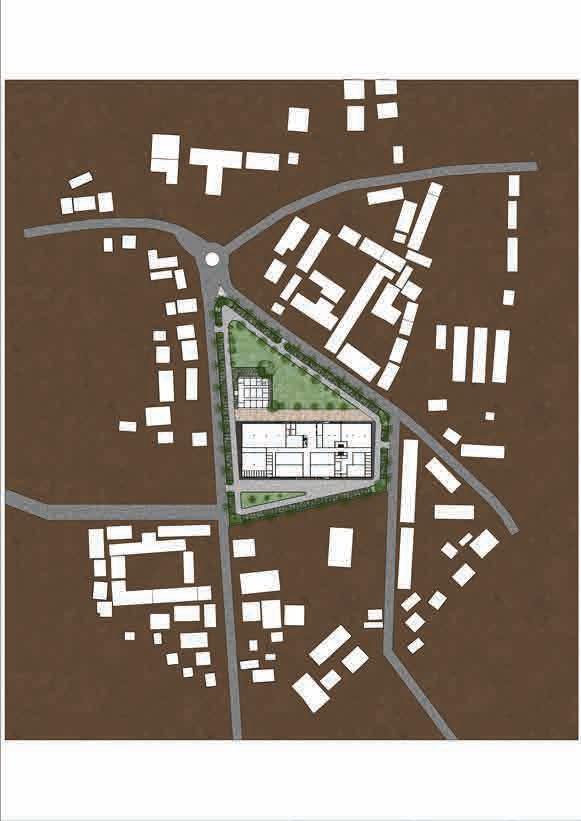

Site Plan Block Plan

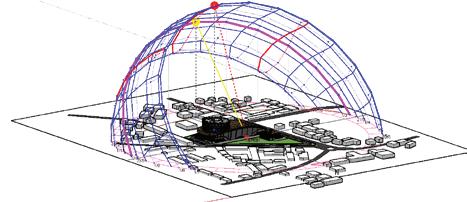

Sun Path Analysis Main Lobby Visualization 18 17

20 19

Terrace Visualization

2ND FLOOR PLAN 1ST FLOOR PLAN GROUND FLOOR PLAN 4-8 TYPICAL FLOOR PLAN 3RD GROUND FLOOR PLAN 22 21

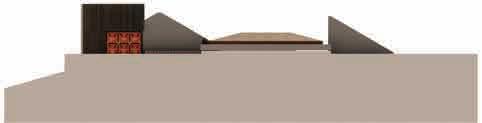

FRONT VIEW

SECTION A-A’

BACK VIEW

RIGHT SIDE VIEW

SECTION B-B’

LEFT SIDE VIEW

24 23

Back Side Perspective

26 25

Term : 2022| STUDIO TUGAS AKHIR

SuperVision : Ario Darmoko S.T., M.T

Drawing Skills : AutoCad | SketchUp | Enscape| Photoshop|Illustrator

Tangerang Selatan City Youth Center

Rancangan bangunan Olahraga yang didukung dengan bangunan komersil yang ditujukan untuk menunjang kegiatan para remaja di Kota Tangerang Selatan dengan penyajian konsep Arsitektur Tropis dan tema Rekreatif

Edukatif dengan tujuan meningkatkan kualitas Remaja di Kota Tangerang Selatan

TANGERANG SELATAN CITY YOUTH CENTER

28 27

Kondisi

TAPAK DIBERIKAN OFFSET KE DALAM DENGAN

TUJUAN MENDAPATKAN GSB, KDB & KLB YANG

SUDAH DI TETAPKAN RDTR KOTA TANGERANG

SELATAN

TAPAK DI FLIP HORIZONTAL UNTUK TUJUAN

MENDAPATKAN SIRKULASI YANG DINAMIS DAN

NYAMAN SESUAI DENGAN BENTUK TAPAK ITU

SENDIRI BEDASARKAN IRISAN BENTUK TAPAK

LAHAN YANG TERPISAHKAN OLEH SIRKULASI

AKAN DIJADIKAN PUBLIC SPACE DAN KDH,

LAHAN YANG LEBIH BESAR AKAN DI FOKUSKAN UNTUK PENEMPATAN BANGUNAN

PENEMPATAN FUNGSI MASSA BANGUNAN TERB-

AGI MENJADI 3:

A. BANGUNAN MULTIMEDIA DAN SENIRUPA

B. BANGUNAN OLAHRAGA

C. BANGUNAN KOMERSIL, PERPUSTAKAAN DAN COWORKINGSPACE

19 m 20 m 21 m 22 m 23 m 24 m 25 m 26 m 27 m 28 m 29 m 30 m 31 m 32 m 33 m 34 m 35 m 36 m 37 m 38 m 39 m

Kontur Tapak Rencana Perancangan Kontur Tapak

1 2 3 PENEMPATAN F UNGSI MASSA BANGUNAN TERBAGI MENJADI 3 1. BANGUNAN MULTIMEDIA DAN SENIRUPA 2. BANGUNAN OLAHRAGA 3. B ANGUNAN K OMERSIL, PERPUSTAKAAN DAN COWORKINGSPACE PENEMPATAN BANGUNAN UTAMA BERADA DI TENGAH UNTUK MENJADI CENTER POINT SISI BANGUNAN PENUNJANG DINAIKAN SAMA TINGGI DAN SIS LAINNYA TIDAK AGAR GUBAHAN TERBENTUK DINAMIS ATAP

BENTUK

BANGUNAN YANG

CONTRAS MENJADI CENTER

LAHAN DI BAGI

UNTUK 3

LAHAN

UNTUK

30 29

BANGUNAN UTAMA DIBERIKAN

SESUAI DENGAN KONSEP

AKAN MENDUKUNG

POINT

MENJADI 3 BAGIAN

FUNGSI MASSA BANGUNAN

DI BAGI MENJADI 3 BAGIAN

3 FUNGSI MASSA BANGUNAN

32 31

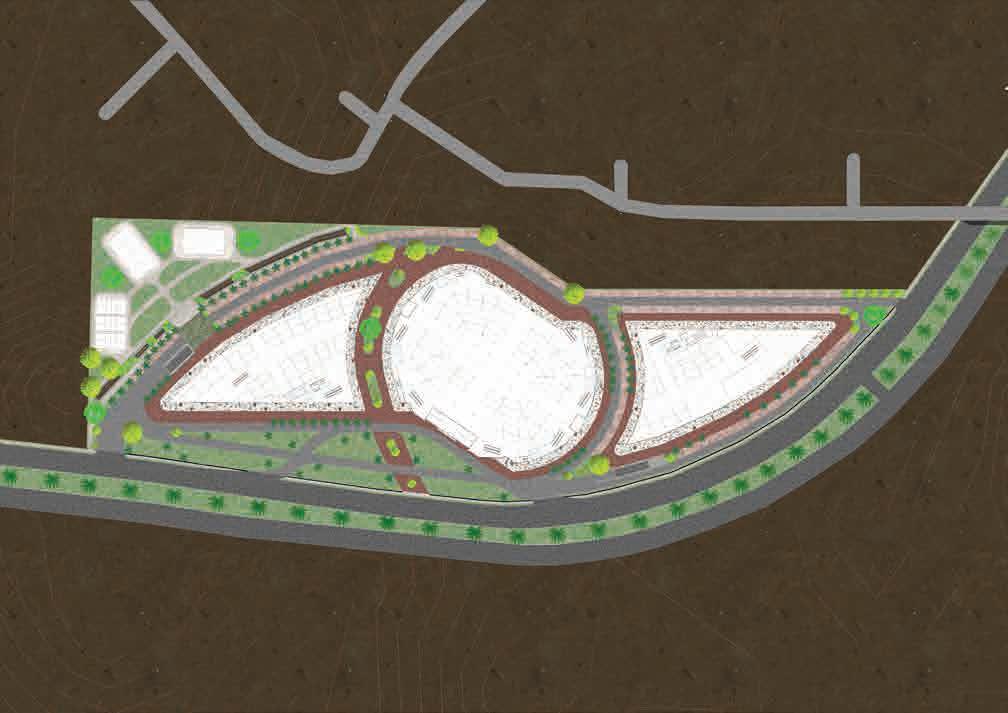

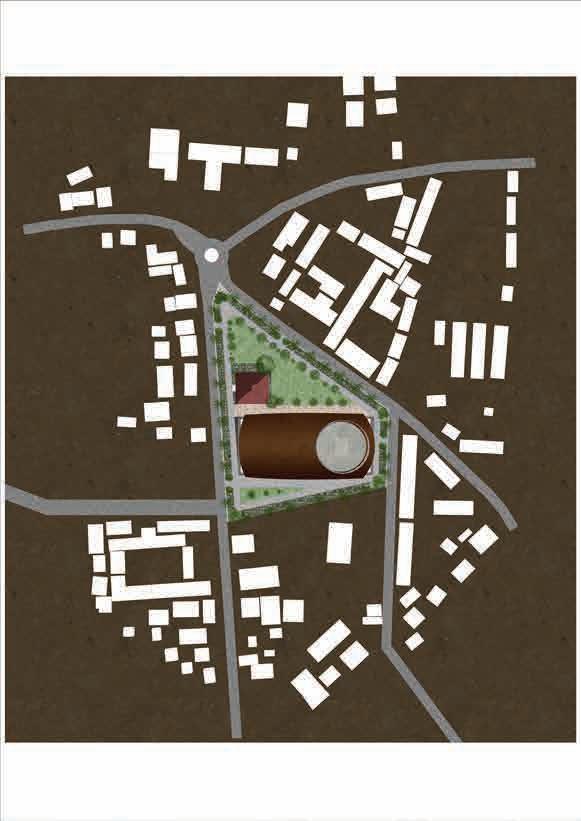

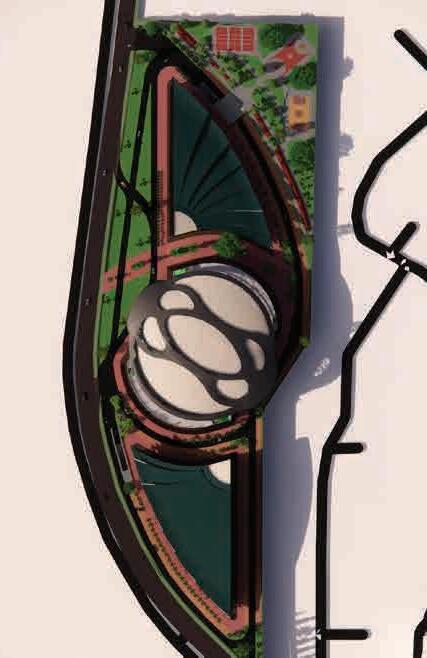

Site Plan

Denah Lantai 2 G. Koemersil

Denah Lantai 1 G. Koemersil

Potongan Gedung Olahraga

Denah Up Ground G. Koemersil

Denah Ground G. Koemersil

Denah Basement G. Koemersil

Potongan Gedung Komersil

B6 B7 C19 DENAH LT. BASEMENT SKALA 1:500 9.30 124.10 B13 B13 B12 B12 B11 B11 B10 B10 A1 C13 C7 C10 C1 C2 A7 A8 A3 A10 A11 A12 A13 A14 C21 C6 C8 C9 B9 B5 B3 A7 A9 C15 C14 B3 B5 B8 B9 C18 124.10 9.30 A5 A3 A2 A10 A11 A12 A13 A14 C20 C17 C11 C12 DENAH LT. LG SKALA 1:500 C8 B9 B8 B5 B3 B2 A7 A8 A9 C15 C14 B1 B2 B3 B5 B8 B9 C18 124.10 A3 A10 A11 A12 A13 A14 C20 C17 C16 C5 C11 A1 C12 DENAH LT. SKALA 1:500 C8 B5 A7 A9 C15 C14 B5 C18 9.30 124.10 9.30 9.30 9.30 12.50 9.30 9.30 9.30 9.30 9.30 9.30 9.30 9.30 A3 A10 A11 A12 A13 A14 C20 C17 C13 C7 C5 C10 C11 C21 C12 C6 DENAH LT. UG SKALA 1:500 C8 C4 B6 A9 B6 C19 C18 9.30 9.30 9.30 12.50 9.30 9.30 9.30 9.30 9.30 9.30 9.30 9.30 9.30 B12 B12 B11 B11 B10 B10 A3 A1 A10 A13 C13 C7 C10 C2 A7 A9 A3 A10 A11 A12 A13 A14 C21 C6 DENAH LT. SKALA 1:500 C8 C3 A6 A8 C15 C14 C18 124.10 9.30 A5 A4 A3 A2 A10 A11 A12 A13 A14 C20 C17 C5 C10 C11 C21 C12 DENAH LT. SKALA 1:500 A7 A9 C15 C14 C19 C18 9.30 9.30 9.30 9.30 12.50 9.30 9.30 9.30 9.30 9.30 9.30 9.30 9.30 B10 B10 A5 A4 A2 A10 A11 A12 A13 A14 C20 C13 C7 C10 C2 A7 A9 A5 A4 A3 A2 A10 A11 A12 A13 A14 C21 C6 DENAH LT. 3 SKALA 1:500 C8 C3 A6 A8 C15 C14 C18 124.10 9.30 A4 A3 A10 A11 A12 A13 A14 C20 C17 C5 C11 C12 C6 DENAH LT. SKALA 1:500 A7 5. 13 15 16 DENAH LT. BASEMENT G. MULTIMEDI B B' A' A B B' A' A A4 A9 A5 A6 A1 50 DENAH LT. GROUND G. MULTIMEDIA SKALA 1:500 B B' A' A A6 A1 A8 A9 A11 10 00 .5 50 DENAH LT. G. MULTIMEDI SKALA 1:500 A3 A8 B B' A' A A2 11 00 65 14 45 .4 50 .5 DENAH LT. G. MULTIMEDIA B B' A' A A1 A1 A1 .4 6.45 DENAH LT. UP GROUND MULTIMEDIA A8 A2 A13 .00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 65.00 5.00 5.00 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 144.50 109.65 A11 A1 15 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 .00 65.00 5.00 5.00 144.50 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 8.50 109.65 DENAH LT. BASEMENT SKALA 1:750 C9 C3 C4 B8 B7 B2 B1 A6 A8 A9 C14 B3 B5 B6 B9 C19 C18 9.30 9.30 9.30 12.50 9.30 9.30 9.30 9.30 9.30 9.30 124.10 9.30 9.30 9.30 12.50 9.30 9.30 9.30 9.30 9.30 124.10 9.30 7.30 9.30 9.30 9.30 9.30 101.00 9.30 7.30 9.30 9.30 10.00 9.30 01.00 B13 B13 B12 B12 B11 B11 B10 B10 A5 A4 A2 A1 A10 A11 A12 A13 A14 C20 C17 C16 C13 C10 C11 A6 A7 A9 A5 A4 A2 A10 A11 A12 A13 A14 21 C12 UNIVERSITAS PANCASILA FAKULTAS TEKNIK JURUSAN ARSITEKTUR TUGAS AKHIR BANGUNAN GELANGGANG REMAJA DI TANGGERANG SELATAN TUGAS JUDUL TUGAS NAMA DOSEN PARAF NAMA GAMBAR SKALA NO. GAMBAR JMLH. GAMBAR TANGGAL NPM TIM PENGAJAR PARAF VINCENTIUS HARRY RUDOLF 4117210075 DENAH BASEMENT ARIO DARMOKO S. T., M. T. DINI ROSMALIA, DR., S.T, M.SI. KETERANGAN: GEDUNG OR [-8.60] GEDUNG KOMERSIL [-8.60] GEDUNG MULTIMEDIA [-8.60] B2 B3 B6 B8 B9 B13 B12 B11 B10 9.30 9.30 9.30 101.00 POTONGAN A-A` GEDUNG OR SKALA 1:500- 8.60 +0.00 +8.60 +17.20 +39.40 A6 A7 A8 A9 A3 A2 A10 A11 A12 A13 A14 POTONGAN B-B`GEDUNG OR SKALA 1:500 - 4.30+0.00 +4.30 +12.90 +21.50 12.50 9.30 9.30 9.30 9.30 9.30 9.30 9.30 9.30 9.30 9.30 9.30 9.30 SPACE FRAME STEEL TUBE 30/30 ETFE MEMBRANE STRUCTURE SUN SHADING ACP PLAT LANTAI 40 CM BALOK UTAMA KOMPOSIT (75 150) CM BALOK ANAK KOMPISIT (50 100) CM SPIDER WALL GLASS SLOOF (75 X 150) CM PILE CAP BORE PILE KOLOM KOMPOSIT ••80 CM ESKALATOR STEEL PIPE 30 CM SPACE FRAME STEEL TUBE 30/30 ETFE MEMBRANE STRUCTURE PLAT LANTAI 40 CM SUN SHADING ACP BALOK UTAMA KOMPOSIT (75 150) CM BALOK ANAK KOMPOSIT (50 100) CM JOGGING TRACK SLOOF (75 X 150) CM PILE CAP BORE PILE KOLOM KOMPOSIT 80 CM ESKALATOR JOGGING TRACK SPIDER WALL GLASS UNIVERSITAS PANCASILA FAKULTAS TEKNIK JURUSAN ARSITEKTUR TUGAS AKHIR BANGUNAN GELANGGANG REMAJA DI TANGGERANG SELATAN TUGAS JUDUL TUGAS NAMA DOSEN PARAF NAMA GAMBAR SKALA NO. GAMBAR JMLH. GAMBAR TANGGAL NPM TIM PENGAJAR PARAF VINCENTIUS HARRY RUDOLF 4117210075 POTONGAN GEDUNG OR ARIO DARMOKO S. T., M. T. DINI ROSMALIA, DR., S.T, M.SI. 4 5 7 13 14 15 16 17 A10 A11 A12 A13 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 1 4 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 5.00 65.00 8.50 8.50 8.50 8.50 6.45 6.45 6.45 6.45 6.45 6.45 6.45 6.45 DENAH LT. BASEMENT GEDUNG MULTIMEDIA SKALA 1:500 UNIVERSITAS PANCASILA FAKULTAS TEKNIK JURUSAN ARSITEKTUR TUGAS AKHIR BANGUNAN GELANGGANG REMAJA DI TANGGERANG SELATAN TUGAS JUDUL TUGAS NAMA DOSEN PARAF NAMA GAMBAR SKALA NO. GAMBAR JMLH. GAMBAR TANGGAL NPM TIM PENGAJAR PARAF VINCENTIUS HARRY RUDOLF 4117210075 DENAH G. MULTIMEDIA ARIO DARMOKO S. T., M. T. DINI ROSMALIA, DR., S.T, M.SI. KETERANGAN: AREA PARKIR MOBIL [-8.60] AREA PARKIR MOTOR [-8.60] ESKALATOR [-8.60] ESKALATOR [-8.60] LIFT [-8.60] TANGGA DARURAT [-8.60] R. PANEL [-8.60] JANITOR [-8.60] TOILET DIFABEL [-8.60] TOILET WANITA [-8.60] TOILET PRIA [-8.60] MUSHOLLA [-8.60] R. ME [-8.60] R. AHU [-8.60] POTONGAN BANGUNAN PENDUKUNG M M O N A T B 3 R C A E A R S N R T M 7 X A A 0 M M m POTONGAN B-B BANGUNAN KOMERS L DAN BANGUNAN MULT MED A K 0 Denah Basement G.OR

Denah Sirkulasi Basement Denah Lantai Ground G.OR Denah Lantai Up Ground G.OR Denah Lantai 1 G.OR Denah Lantai 2 G.OR Denah Lantai 3 G.OR Denah Lantai 4 G.OR Denah Lantai 5 G.OR 34 33

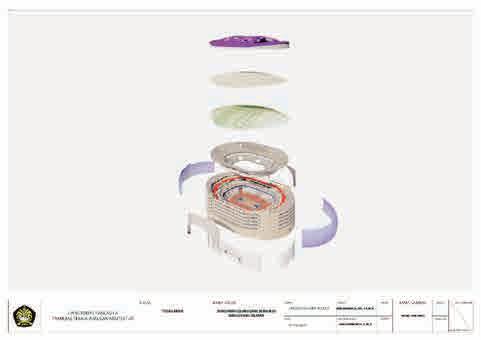

ROOF ALUMUNIUM COPOSITE PANNEL ETFE MEMBRANE STRUCTURE SPACE FRAME STRUCTURE PABLIC TRIBUNE PUBLIC VOYER SUN SHADING FACADE SPIDER GLASS ISOMETRIC BANGUNAN OLAHRAGA ISOMETRIC BANGUNAN OLAHRAGA +4.30 +8.60 +12.90 +17.20 +21.50 +39.40 20 DETAIL TRIBUN SKALA 1:500 5 10 UNIVERSITAS PANCASILA FAKULTAS TEKNIK JURUSAN ARSITEKTUR TUGAS AKHIR BANGUNAN GELANGGANG REMAJA DI TANGGERANG SELATAN TUGAS JUDUL TUGAS NAMA DOSEN PARAF NAMA GAMBAR SKALA NO. GAMBAR JMLH. GAMBAR TANGGAL NPM TIM PENGAJAR PARAF VINCENTIUS HARRY RUDOLF 4117210075 DETAIL TRIBUN G. OR ARIO DARMOKO S. T., M. T. DINI ROSMALIA, DR., S.T, M.SI. 1 6 17 A3 5 10 A1 A1 A1 8 A1 A2 A7 2 3 4 7 500 500 50 00 0 00 5 00 5 85 850 850 850 850 0 0 50 50 850 45 5 45 645 DENAH LT BASEMENT GEDUNG MULTIMEDIA SKA A 1 50 UNIVERS TAS PANCAS LA FAKULTAS TEKN K JURUSAN ARS T KTUR TUG S A HI BANG NAN GE ANGGANG R MA A D T NGGERANG SE ATAN TUG S UDUL UGAS N M DOSEN PA AF NAMA GAMB R S AL NO GAMBAR JM H GAMBAR TANGGA N M M ENGA AR PAR F V N ENT US HARRY UDOLF 4 1 21 07 DENAH G MU T MED A AR O DARMOKO S M T D N ROSMA I DR T M S O T P A -8 6 MU HO A -8 6 R ME -8 6 R AH -8 6 75 m 80 m 120 m 7 5 c m 8 0 c m 1 2 0 c m 4 cm 4 0 4 0 4 cm 220 m 2 2 0 190 m 100 m 70 m 3 cm 0 m 1 9 0 c m 1 0 0 c m 7 0 3 0 3 0 12 00 m 1 2 0 0 0 8 0 0 c m 8 0 0 c m 1 0 4 0 0 c m 22 00 m 30 0 cm 3 00 m 40 0 cm 40 0 cm 90 0 m 80 0 m 0 00 cm 3 00 m 8 0 0 c m 8 0 0 c m 8 4 0 0 c m 1 0 0 0 0 c m KOLOM BE ON KOMPOS T 5 cm PL T BE I 5 cm BEGE 5 cm BE ON 3 BEGE 5 cm 1 2 0 0 0 0 LE KOM O I 1 2 0 0 0 0 c m KOLOM BE ON KOMPOS T 6 cm BEGE 2 5 cm P AT ES 5 m BE ON 1 3 B G L 5 m LE KOM O IT DETA L PONDAS BORE P IE BANGUNAN OLAHRAGA S A A 50 DETA L PONDASI BORE P LE BANGUNAN PENUNJANG SK L 1 0 5 0 cm 1 5 0 0 0 c m KOLOM B TON KOMPOS T 5 m P AT ANTA 0 m 4 0 0 0 c m 1 0 0 0 0 BA OK ANAK 1 0 X 0 cm BALOK NDUK 1 0x 5 cm 3 0 0 0 7 5 0 0 c m 6 0 0 0 6 00 m BEGE 2 5 cm KOLOM BE ON KOM OS T 7 cm KO OM B TON KOMPOS T 0 m BALOK NDUK 7 X37 ) cm BA O ANAK 60 30 m LA L N A 30 cm O OM BETON OMPOS 60 m DETA L PEMBA OKAN BANGUNAN OLAHRAGA SK L 1 0 DETA L PEMBALOKAN BANGUNAN PENUN ANG S A A 1 0 DETAIL STRUKSUR ALUMUN UM COMPOS TE ANE L D ST P ALUMUN UM COMPOS TE ANE M MB ANE P C M MB ANE P C PAC FRAME PE 0CM PAC FRAME AL CONNECTOR 0CM 1 7 5 DETAIL SPACE FRAME SKA A 1 50 E U U U C M O E A E D E U U U C M O E A E M M R N C M M R N C A R M 0 M S C A E B C N E O 0 M 1 7 DETA L SPACE FRAME A 5 A UM N M C MPO E NE E S E A UM N M C MPO E NE M M R NE P C M M R NE P C P C RA E E 1 CM P C R ME BA ONN C O 0CM DETAIL SPACE FRAME K L 5 LUMUN UM OM O I E P NEL LED T PE LUMUN UM OM O I E P NEL MEMBRAN PVC MEMBRAN PVC S ACE RAME P E 1 CM S ACE RAME BA L ONN CTOR 3 CM 1 7 5 m DETAIL SPACE FRAME KALA 1 50 ISO SPACE FRAME BANGUNAN GELANGGANG REMAJA DI TANGGERANG SELATAN TUGAS AKHIR DINI ROSMALIA, DR., S.T, M.SI. ARIO DARMOKO S. T., M. T. DETAIL SAMBUNGAN RANGKA RUANG 36 35

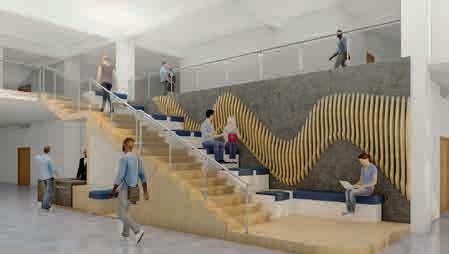

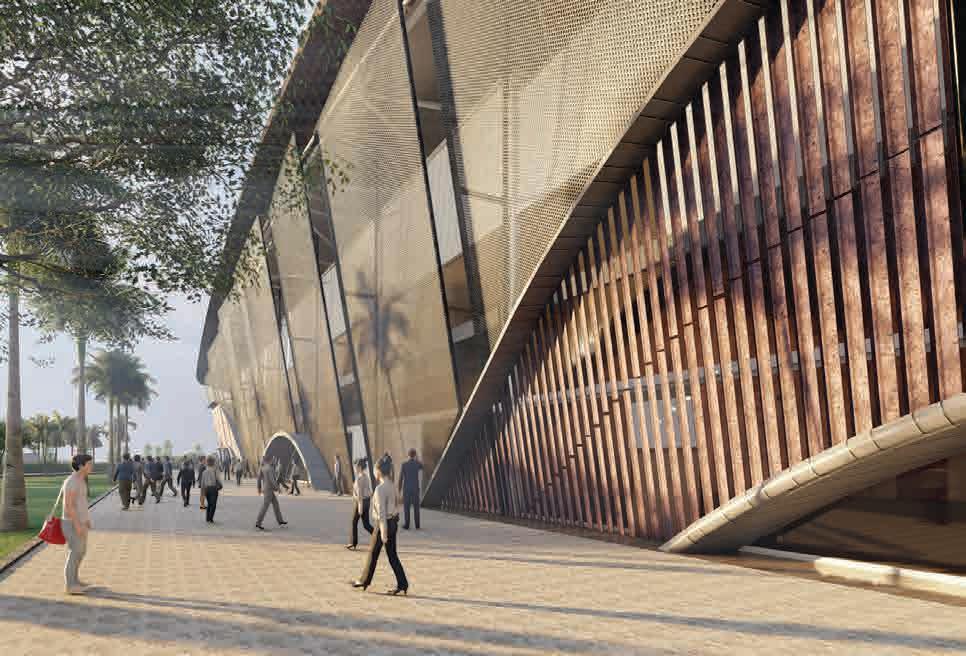

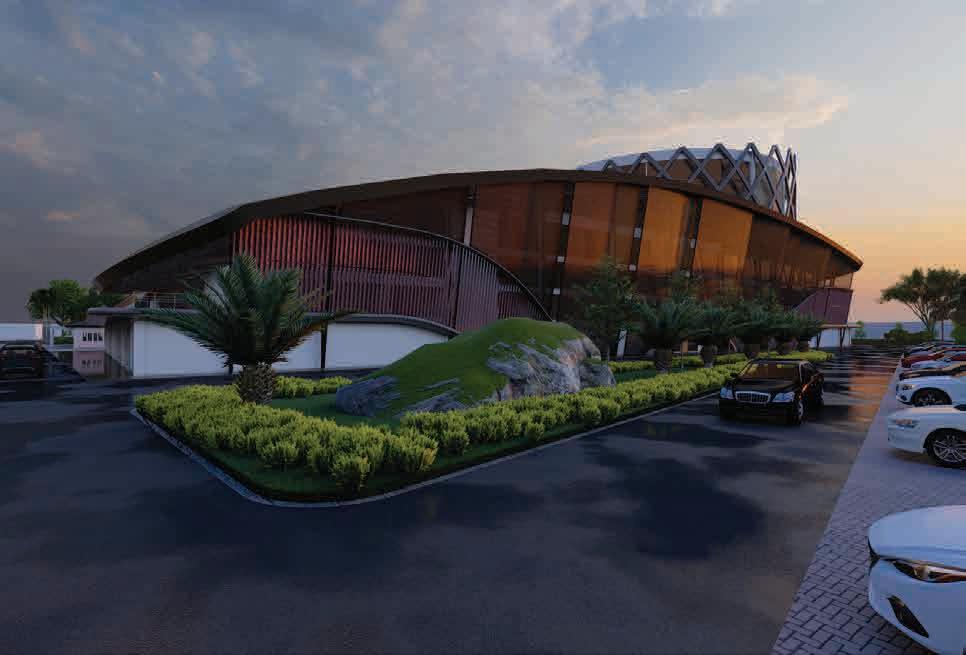

INdoor Tribune Prespective Exterior Prespective

Prespective Garden Prespective

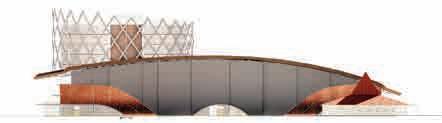

Front View

Exterior

Back View Left View

38 37

Right View

Renovasi Hunian 2 Tingkat

Tahun 2021-2022

Lokasi : Cipondoh, Tangerang

Potongan B-B’ Denah Lantai 2 Denah Lantai 1

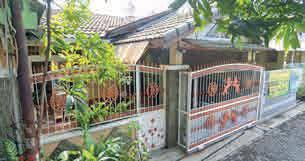

Rencana Prespektif Renovasi Hasil Renovasi Tampak depan Kondisi Eksisting Bangunan Rencana Interior Dapur Prespektif Interior Dapur 2022

40 39

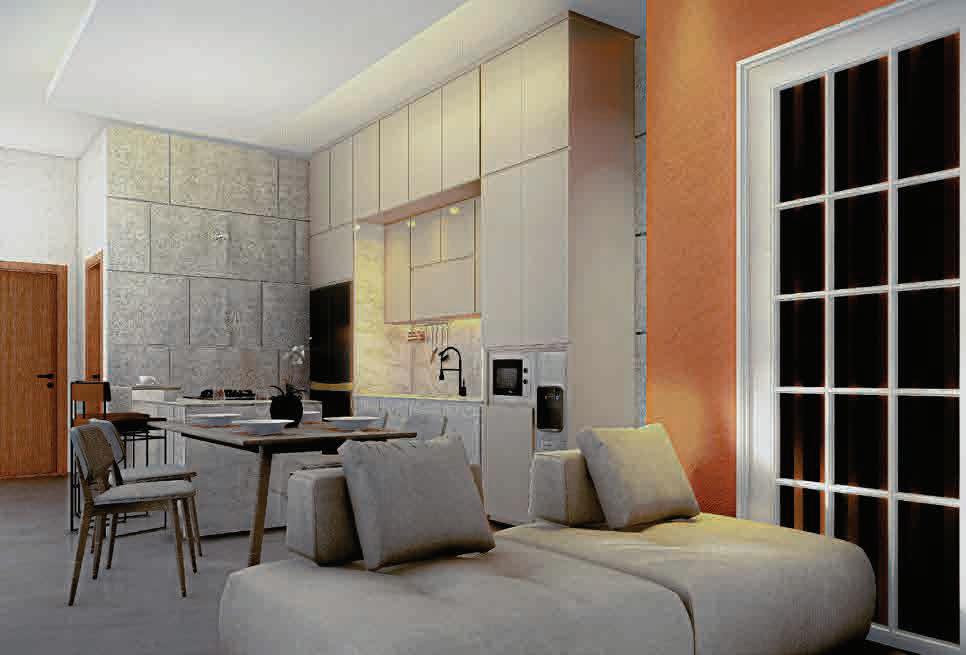

Prespektif Interior Dapur 2022

Renovasi Hunian 3 Tingkat

Tahun 2021-2022

Lokasi : Cengkareng, Jakarta Barat

Denah Lantai 2 Denah Lantai 1 Denah Lantai Mezanin Hasil Resnovasi Denah Lantai 3 Progress Renovasi Awal Potongan A-A’ Desain Interior Meja TV Desain Interior Dapur Interior Dapur

42 41

InteriorMeja TV
