RESIDENCE
MIAMI
GENERAL PLAN FIRST FLOOR 1. Hall 2. Living Room 3. Dining Room 4. Federico’s O ce 5. Master Bedroom 6. Camila’s Bedroom 7. Sabrina’s Bedroom 5 PROJECT CORAL GABLES
1 5 6 7 2 3 4
9 10 PROJECT CORAL GABLES GENERAL PLAN BASEMENT 8. Family Room 9. Rosario’s O ce 10. Terrace
8
PROJECT CORAL GABLES
1. HALL PROPOSAL O1
PROJECT CORAL GABLES
1. HALL PROPOSAL O2
2. LIVING ROOM
PROPOSAL O1
PROJECT CORAL
GABLES
PROJECT CORAL GABLES SORIANA SOFA CASSINA DESIGN 1. SOFA 3 CUERPOS 1. SOFA 3 CUERPOS 02 Sillones de un cuerpo 2. ALFOMBRA 3. SILLON 1 CUERPO Alfombra SISAL 4.70 x 4.70m 4. SOFA PRINCIPAL *MUEBLE EXISTENTE *MUEBLE EXISTENTE 5. DAYBED *MUEBLE EXISTENTE
1
5. DAYBED* 4. SOFA PRINCIPAL* 2.
3. SILLON
CUERPO*
ALFOMBRA
1. LIBRERO DOBLE ALTURA
Plano adjunto con medidas
2. LAMPARA
3. MESA DE CENTRO
02 Mesas de centro existentes en madera. Se propone una tercera mesa con tablero de cuarzo irregular de acuerdo a la textura original de la piedra.
CORAL GABLES
PROJECT
Librero de madera o MDF enchapado en madera Nogal Frances FLOS WIRELINE
1. LIBRERO DOBLE ALTURA
2. LAMPARA
3. MESAS DE CENTRO
1. LIBRERO DOBLE ALTURA
Plano de detalle. Elevación y corte.
1.58" [40]
1.58" [40] 5'-3.40" [1610]
1.58" [40]
1.58" [40]
1.58" [40]
1.58" [40]
1.58" [40]
1'-3.75" [400]
1'-3.75" [400]
1'-3.75" [400]
2'-10.25" [870] 1.58" [40] 7'-3.25" [2216] 1.58" [40]
6'-1.63" [1870] 1.58" [40]
4'-4.37" [1330] 1.58" [40] 6'-8.73" [2051]
2'-10.25" [870] 1.58" [40] 5'-3.80" [1620] 1.58" [40]
1.58" [40]
5'-8.33" [1736] 1.58" [40]
1.58" [40]
1.58" [40]
3.94" [100]
1'-3.75" [400]
1'-3.75" [400]
1'-3.75" [400]
1'-3.75" [400] 1'-5.33" [440]
5'-2.83" [1596] 1.58" [40] 7'-6.21" [2291]
1'-8.47" [520] 1.58" [40] 5'-2.22" [1580] 1.58" [40] 6'-7.94" [2031]
REPISAS DE 4.0cm EN MDF ENCHAPADO
3'-6.13" [1070] 1.58" [40] 6'-11.88" [2131]
FONDO EN
1'-3.75" [400]
TC
13'-11.84" [4263] 4'-6.58" [1386] 1.58" [40] 5'-4.02" [1626] 1.58" [40] .00" [0] 18'-4.91" [5611]
ELEVACION
7'-7.35" [2320] 1.58" [40] 5'-9.31" [1760]
PROJECT CORAL GABLES
1'-3.00" [381]
6'-9.52" [2071] 1.58" [40] 2'-3.96" [710]
1.58" [40] 5'-11.28" [1810]
1.58" 4'-5.16" [1350] 1.58" [40] 4'-3.59" [1310]
10'-.50" [3061] 1.58" [40] 1'-10.05" [560]
1.58" [40] 6'-11.09" [2111]
6'-6.76" [2001] 1.58" [40] 3'-1.80" [960]
1.58" [40] 9.59" [244]
6'-7.94" [2031] 10.24" [260]
1.58" [40] 3'-.62" [930] 10.24" [260]
5'-9.31" [1760] 1.58" [40] 4'-7.53" [1410]
TC
5'-1.43" [1560] 1.58" [40] 2'-10.57" [878] 1.58" [40]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400] 19'-.90" [5814]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40] 5'-1.04" [1550] 10.24" [260] 3.94" [100]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1.58" [40]
1'-3.75" [400]
1'-3.75" [400]
CORTE X-X
2'-.24" [616] 1.58" [40] 3.94" [100]
FONDO
EN
DE LIBRERO
MDF ENCHAPADO
X
REPISAS 4.0cm EN MDF ENCHAPADO
X
ZOCALO DE MDF ENCHAPADO DETAIL D01- LED TAPE WITH CHANNEL IN SHELVES UNSCALED LED profile 24V output SHELVE Conduit with THW wire to box for transformers 1" 1" .025 .025
CM EN MDF ENCHAPADO VER DETALLE D01 REPISA CON LUZ LED
REPISAS 4.0
1.18" [30] 1'-1.03" [331] .79" [20]
2. LIVING ROOM
PROPOSAL O2
PROJECT CORAL
GABLES
PROJECT CORAL GABLES 02 Sillones de un cuerpo 5. ALFOMBRA 3. SILLON 1 CUERPO Alfombra SISAL 4.70 x 4.70m 4. SOFA PRINCIPAL 3. SILLON 1 CUERPO* 1. MUEBLE POLTRONA FRAU FIDELIO COLLECTION L. 1.30 m - P. .52 m - H. 1.55 m 1. MUEBLES BAR *MUEBLE EXISTENTE *MUEBLE EXISTENTE *MUEBLE EXISTENTE 2. DAYBED *MUEBLE EXISTENTE
2. DAYBED* 4. SOFA PRINCIPAL*
BAR* 5. ALFOMBRA
MUEBLE
1. LIBRERO DOBLE ALTURA
Plano adjunto con medidas
2. LAMPARA
3. MESA DE CENTRO
02 Mesas de centro existentes en madera.
Se propone una tercera mesa con tablero de cuarzo que imite el lenguaje y complemente las mesas actuales.
CORAL GABLES
PROJECT
Librero de madera o MDF enchapado en madera Nogal Frances
FLOS WIRELINE
2. LAMPARA
3. MESAS DE CENTRO
PROJECT CORAL GABLES
3. DINING ROOM PROPOSAL O1
PROJECT CORAL GABLES
1. SILLA COMEDOR O1 4. MESA COMEDOR 2. LAMPARA
5. SILLA COMEDOR O2
3. CONSOLA COMEDOR*
1. SILLA COMEDOR O1
08 Sillas de comedor lateral, fabricada en estructura de metal tapizada con tela a eleccion, segun diseño. Lampara de techo Nòrdica 1.83 m x .55 m x .82 m
2. LÁMPARA
3. CONSOLA COMEDOR
Consola de madera con 3 puertas. L. 2.10 m - P. 0.50 m - H. 0.85 m
*MUEBLE EXISTENTE
4. MESA COMEDOR
Mesa comedor de madera nogal frances L. 2.8 m - P. 1.15 m - H. 0.76 m
5. SILLA COMEDOR O2
02 Sillas comedor cabeza de mesa, con apoya brazos fabricada en estructura de metal tapizada con tela a elecciòn.
PROJECT CORAL GABLES
3. DINING ROOM PROPOSAL O2
PROJECT CORAL GABLES 3. LAMPARA 1. SILLA COMEDOR* 4. CONSOLA COMEDOR O2* 2. CONSOLA COMEDOR O1*
5. MESA COMEDOR*
1. SILLA COMEDOR
REMEMBER DINING CHAIR 0.50 m - 0.63 m - 0.90 m
*MUEBLE EXISTENTE
2. CONSOLA COMEDOR O1
Consola de madera. L. 1.85 m - P. 0.50 m - H. 0.85 m
*MUEBLE EXISTENTE
3. LÁMPARA
Lampara de techo Nòrdica 1.83 m x .55 m x .82 m
4. CONSOLA COMEDOR O2
Consola de madera con 3 puertas. L. 2.10 m - P. 0.50 m - H. 0.85 m
*MUEBLE EXISTENTE
5. MESA COMEDOR
Mesa comedor de madera L. 1.50 m - P. 1.50 m - H. 0.74 m
*MUEBLE EXISTENTE

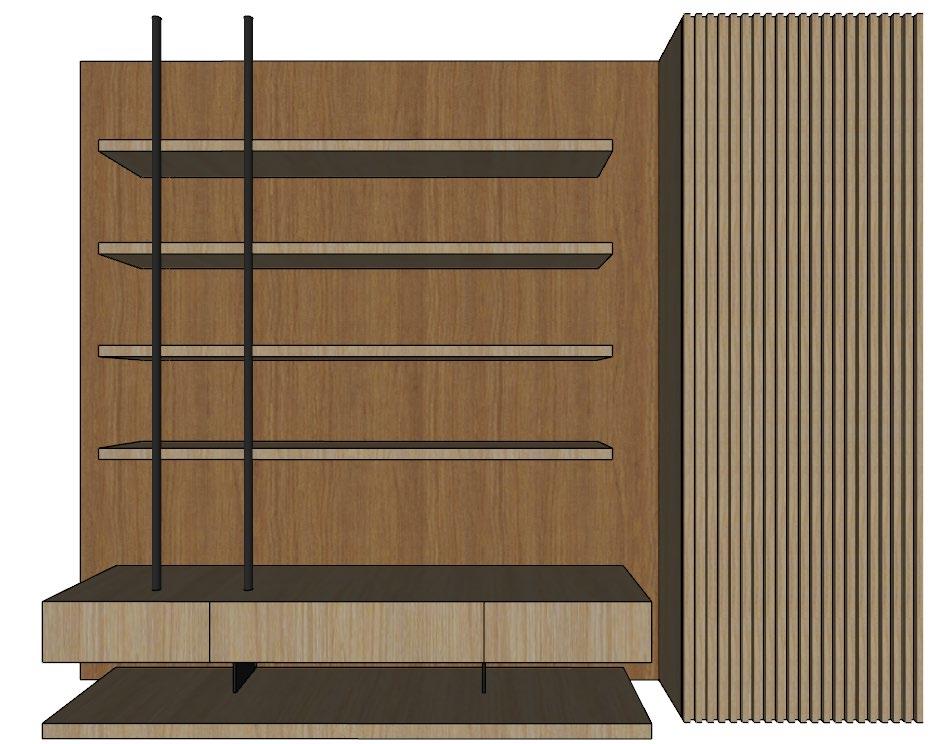

4. FEDERICO’S OFFICE
PROJECT CORAL
GABLES
1. LIBRERO Butaca Ginger POLTRONA FRAU
Librero enchapado en madera con zocalo de cajones y fondo de palillaje 2x2cm.
2. SILLA ESCRITORIO *MUEBLE EXISTENTE
4.
1.80m x .90m h: 0.73m
ALFOMBRA
3. ESCRITORIO 3.00m x 2.20m *MUEBLE EXISTENTE
5.
SILLA
Elephant Chair KRISTALIA Cant. 2 *MUEBLE EXISTENTE
1. LIBRERO
PROJECT CORAL GABLES
3. ESCRITORIO* 5. SILLA* 4. ALFOMBRA* 2. SILLA ESCRITORIO*
PROJECT CORAL GABLES

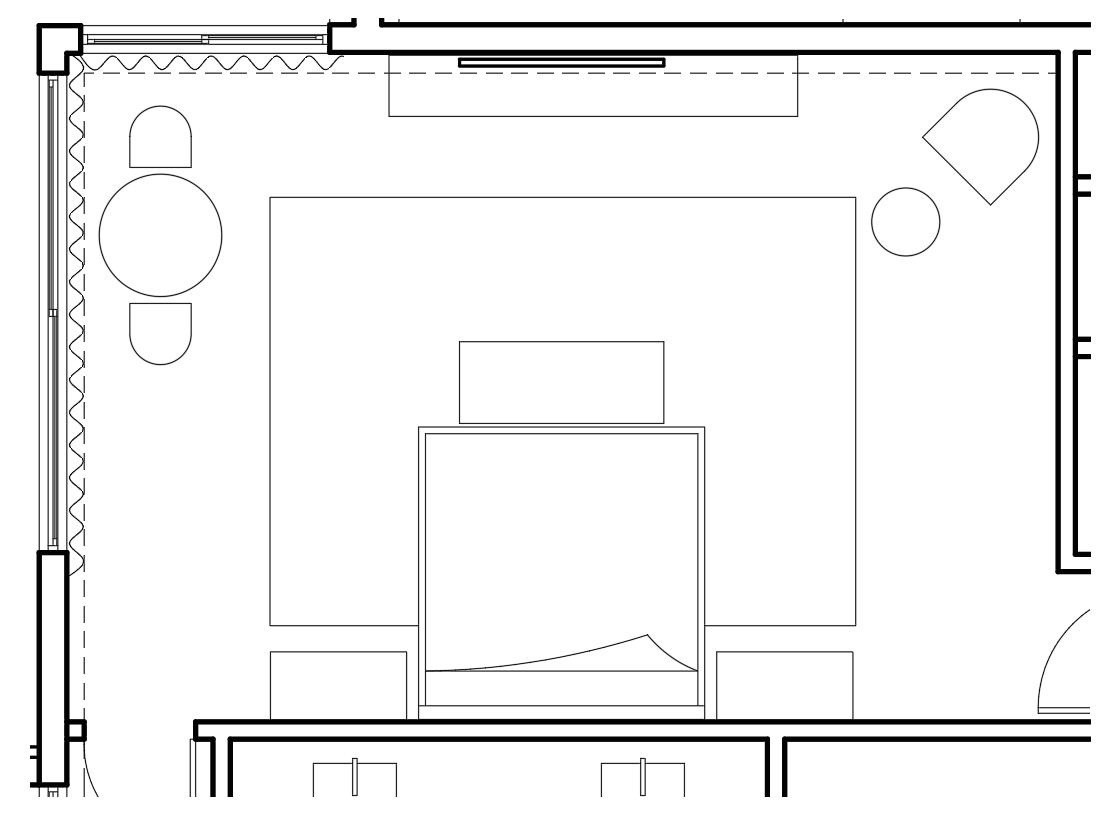

5. MASTER BEDROOM
PROJECT CORAL GABLES DESAYUNADOR* 4. 3. SILLONCITO CON OTOMAN* 5. BANQUETA* 6. ALFOMBRA*
*MUEBLE EXISTENTE
CON OTOMAN POLTRONA FRAU MAMY BLUE ARMCHAIR 02 Sillas tapizadas según diseño. *MUEBLE EXISTENTE *MUEBLE EXISTENTE *MUEBLE EXISTENTE *MUEBLE EXISTENTE *MUEBLE EXISTENTE MADISON ROUND TABLE D. 0.92 m - H. 0.74 m 4. CAMA KING SIZE 5. BANQUETA MARK GOETZ LAUREL 6. ALFOMBRA 4.75 m x 3.15 m
02 Mesas de noche de madera, se propone un tablero de marmol o cuarzo para la parte superior.
4. CAMA* 7.
2. MESA DESAYUNADOR 3. SILLON
7. MESA DE NOCHE
1. SILLA
MESA DE NOCHE*
CORAL GABLES
PROJECT
1. PANEL DE TV
PLANO DE PANEL DE PALILLAJE 2x2cm MDF ENCHAPADO EN MADERA COLOR A ELECCIÓN
GABLES
PROJECT CORAL
1. CONSOLA TV
PLANO DE CONSOLA TV MDF ENCHAPADO EN MADERA NOGAL FRANCES 6 PUERTAS BATIENTES
TABLERO DE MARMOL O CUARZO EN LA PARTE SUPERIOR
6. CAMILA’S BEDROOM
PROJECT CORAL GABLES
Repisa MDF con enchape color blanco
L. 1.25 m - P. 0.25 m - H. 0.03 m
2. ESCRITORIO
3. LAMPARA DE TECHO
SILLONCITO
Sillon tapizado en tela color existente
*MUEBLE EXISTENTE
Panel de respaldo en MDF pintado de color rosa pastel. 5.20 m x 0.80 m x E. 0.03 m
DE NOCHE
Mesa de noche de mdf pintado en color blanco, 03 cajones y 01 puerta batiente. L. 1.50 m - P. 0.40 m - H. 0.50 m 3.85 m x 2.50 m
ALFOMBRA
5. PANEL DE RESPALDO 6. CAMA QUEEN SIZE 6. MESA
7.
1. REPISA 2. ESCRITORIO* 3. 1. REPISA PROJECT CORAL GABLES *MUEBLE EXISTENTE *MUEBLE EXISTENTE *MUEBLE EXISTENTE 4.
8.
3. LAMPARA DE TECHO* 4. SILLONCITO* 6. CAMA QUEEN SIZE* 7. MESA DE NOCHE
ALFOMBRA 5. PANEL DE RESPALDO
PROJECT CORAL GABLES
7. SABRINA’S BEDROOM
1. CAMA QUEEN SIZE*
2. ALFOMBRA
3. MESA DE NOCHE*
PROJECT CORAL GABLES
4. SILLONCITO* 5. MURAL ARTÍSTICO 2. ALFOMBRA 3. MESA DE NOCHE 3.75 m x 2.30 m 4. SILLONCITO 5. MURAL ARTÍSTICO Pared pintada a elección 1. CAMA QUEEN SIZE *MUEBLE EXISTENTE *MUEBLE EXISTENTE *MUEBLE EXISTENTE

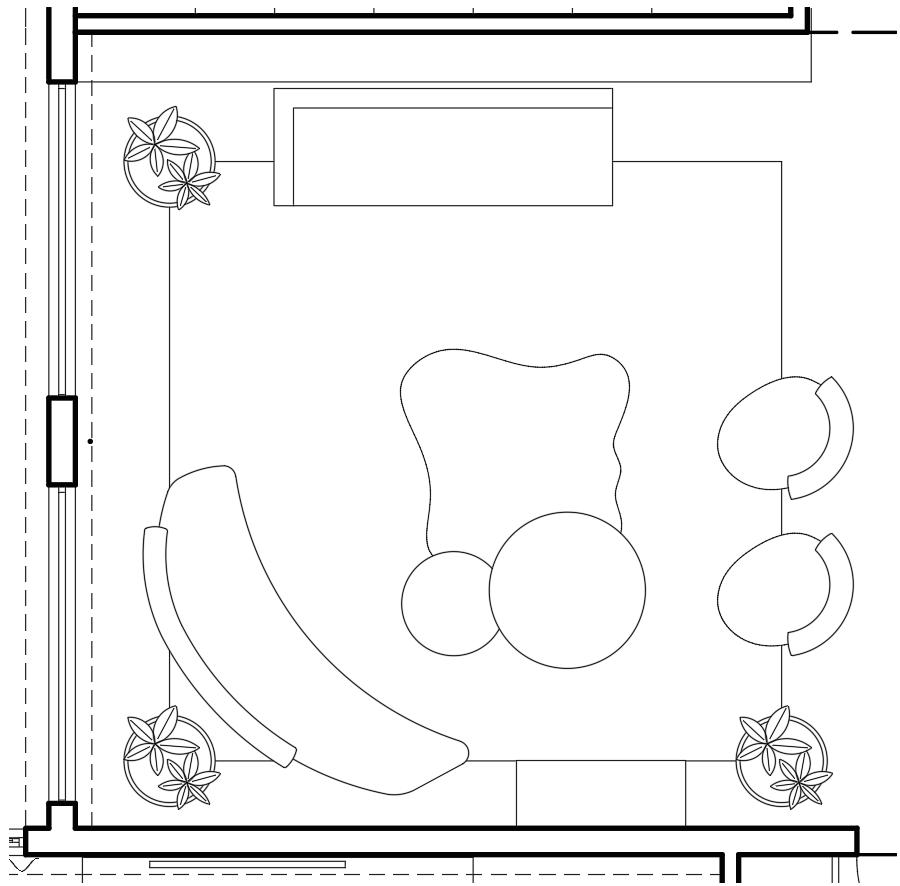

8. FAMILY ROOM PROPOSAL O1
PROJECT CORAL
GABLES
PROJECT CORAL GABLES 2. MESA LATERAL 3. SOFA MODULAR 4. MESA DE CENTRO 5. SILLONCITO 6. MESA LATERAL 7. ALFOMBRA 1. SILLON CON OTOMAN 1. SILLON CON OTOMAN* 2. MESA LATERAL* 4. MESA DE CENTRO* 5. SILLONCITO* 6. MESA LATERAL *MUEBLE EXISTENTE *MUEBLE EXISTENTE *MUEBLE EXISTENTE *MUEBLE EXISTENTE Mesa lateral de apoyo Sofa seccional con asiento hacia ambos lados, tapizado con tela a elección. Mesa lateral de apoyo para salita bar. D. 0.75 m - H. 0.35 m Alfombra SISAL 6.60 m x 5.40 m
3. SOFA MODULAR
7. ALFOMBRA
MESA LATERAL*
1. CLOSET MUEBLE TV
Pared con enchape de madera Nogal Frances y palillaje 2x2cm, 01 puerta de acceso al baño a ras de muro (perdida en el palillaje) y 04 puertas batientes para closets. Consola de tv otante.
CORAL GABLES
PROJECT
PROJECT CORAL GABLES
8. FAMILY ROOM (BAR)
1. ENCHAPE DE MADERA
3. TABURETE BAR
PROJECT CORAL GABLES
2. BARRA BAR
1. ENCHAPE DE MADERA
Pared enchapada en madera, textura y acabado a elección 6.12 m x 2.44 m
2. BARRA BAR
Mueble de bar estructurado en MDF y enchapado con cuarzo a elección. Espacio para repisas y equipos (Ice Maker y Frigobar)

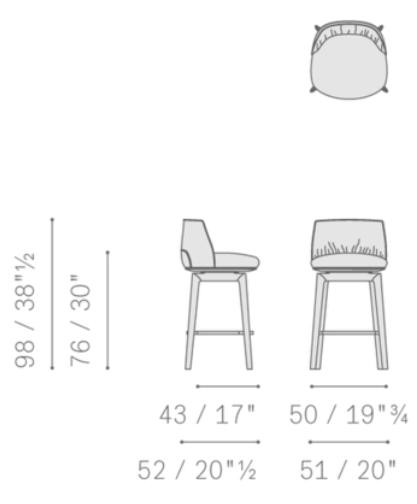

3. TABURETE BAR
POLTRONA FRAU ARCHIBALD STOOL BAR
8. FAMILY ROOM PROPOSAL O2
PROJECT CORAL
GABLES
PROJECT CORAL GABLES 1. SOFA MODULAR O1* 2. SOFA MODULAR O2* 1. SOFA MODULAR O1 4. MESA LATERAL 5. MESA DE CENTRO 3. ALFOMBRA *MUEBLE EXISTENTE *MUEBLE EXISTENTE 2. SOFA MODULAR O2 *MUEBLE EXISTENTE *MUEBLE EXISTENTE Mesa lateral de apoyo Alfombra SISAL 6.60 m x 5.40 m 6. SILLON CON OTOMAN *MUEBLE EXISTENTE
3.
5.
6.
4.
ALFOMBRA
MESA DE CENTRO*
SILLON CON OTOMAN*
MESA LATERAL*
PROJECT CORAL GABLES
9. ROSARIO’S OFFICE
PROJECT CORAL GABLES
1. SOFA*
2. ESCRITORIO*
1. SOFA
*MUEBLE EXISTENTE
2. ESCRITORIO
*MUEBLE EXISTENTE
3. SILLA ESCRITORIO
*MUEBLE EXISTENTE
3. SILLA ESCRITORIO*
GABLES
PROJECT CORAL
1. LIBRERO
Pared enchapada con madera Nogal Frances, estanteria con 02 puertas batientes de palillaje 2x2cm y repisas de MDF enchapado en Nogal Frances.
Diseño que uni ca consola existente con propuesta nueva

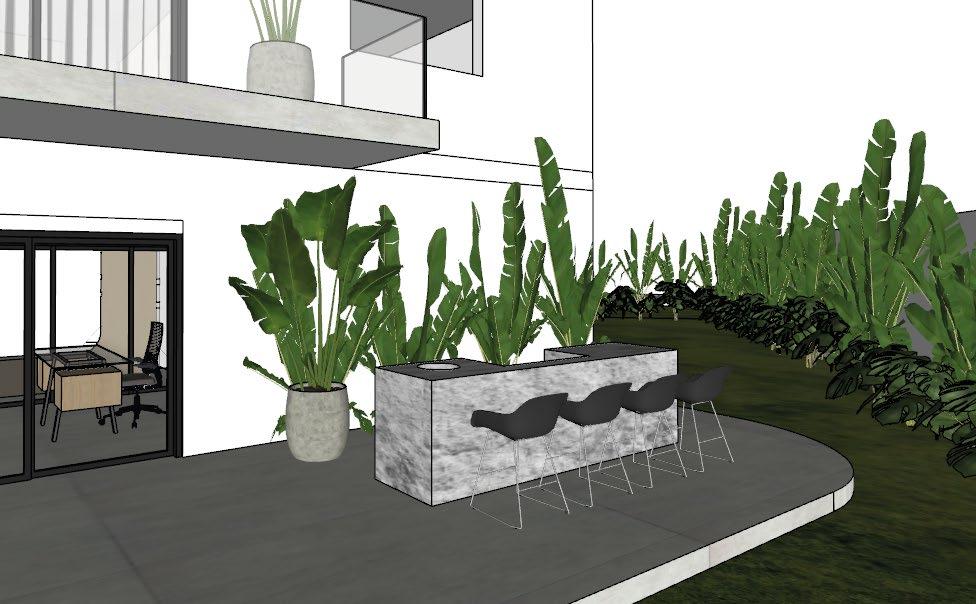

10. TERRACE
PROJECT CORAL GABLES
1. BARRA GRILL
Barra con enchape de piedra a elección.
2. SILLA ALTA EXTERIOR
Stool bar exterior
CORAL GABLES
PROJECT
1. GRILL
2. SILLA ALTA
Ondine Schvartzman - +1 (786) 992-7470 - ondineschvartzman@gmail.com
