PROJET 1 REFUGE SACACOMIE
Cours: DES3630Atelier- Échelle 1:100
Programme: DE-7322 Design de l’environnement (2e année)
Session: Automne 2018
Professeur: Alain Archambault
Durée de projet: 4 semaines
Coéquipier (ère): Kyara Alejandra Morey Frias
Nous avons eu le mandat de choisir un site à environ deux heures de route de Montréal et de concevoir un refuge pour une famille.

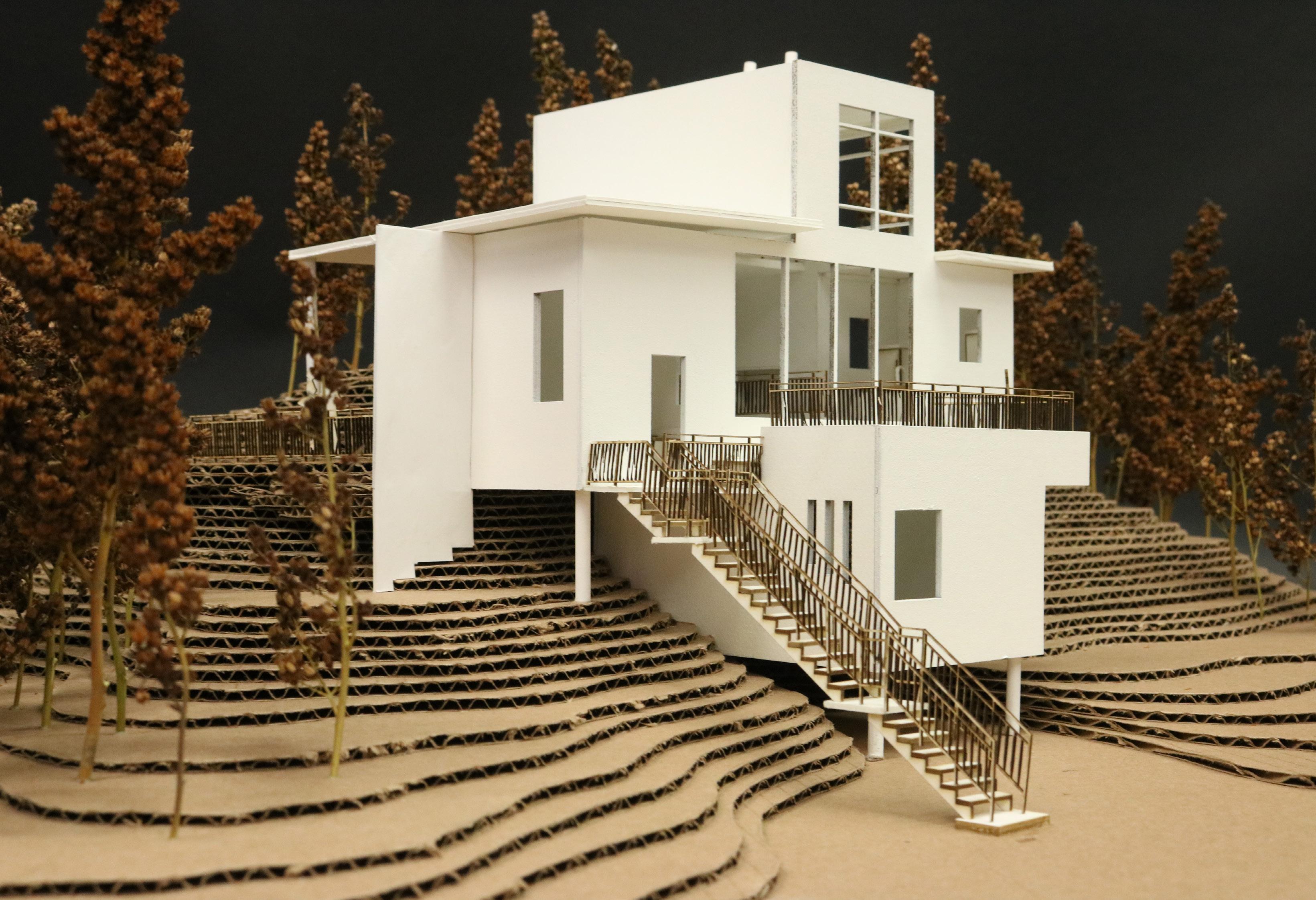

Le refuge Sacacomie est la réponse au mandat. Nous avons choisi le site du lac Sacacomie qui se trouve dans la municipalité de Saint-Alexis-Des-Monts sur la rive nord du fleuve Saint-Laurent à environ 158 kilomètres de Montréal. Le site en question offre la possibilité d’exercer plusieurs activités saisonnières.

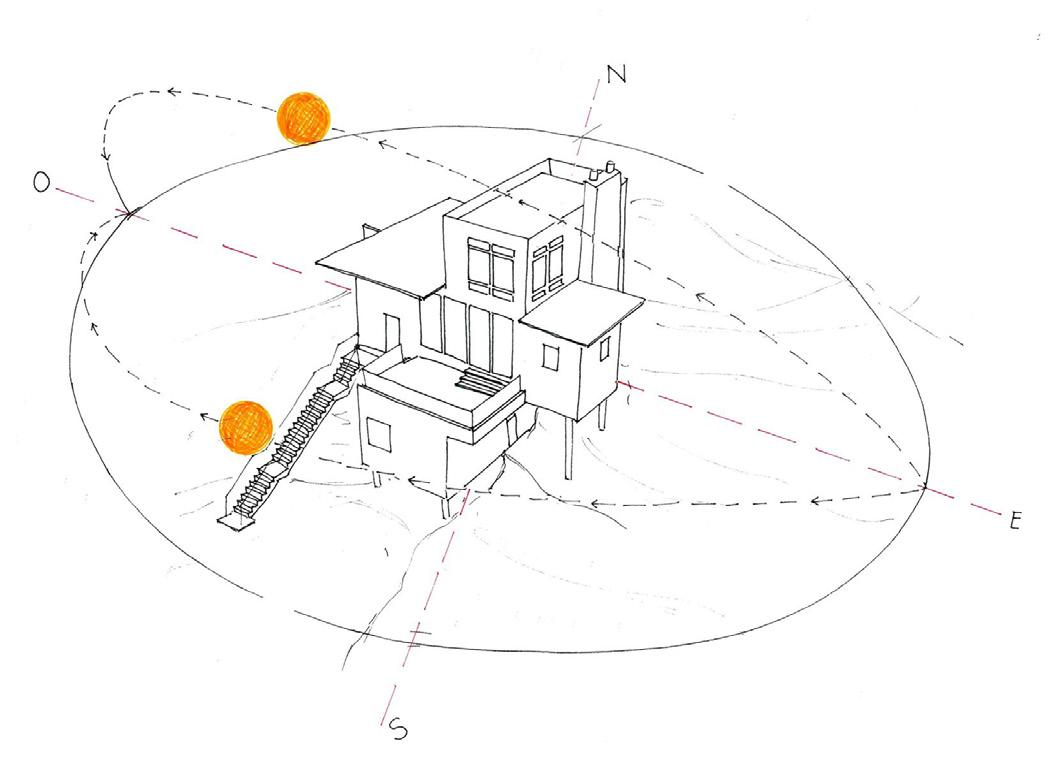

L’étude du site a été amorcée avec l’analyse du parcours du soleil. Nous avons décidé de situer de grandes ouvertures au sud afin d’accueil grandement la lumière naturelle. L’idée principale du refuge est de diviser les fonctions sur plusieurs plaques qui sont reliées par un vide. Nous avons ensuite séparé les différentes fonctions sur chaque niveau. Le sous-sol et la mezzanine accueillent des fonctions privées telles que les chambres. Le rez-de-chaussée se compose principalement des fonctions publiques telles que le salon, la cuisine et la salle à manger. À partir de la salle à manger, nous avons accès à une terrasse qui donne la vue directement sur le lac Sacacomie.

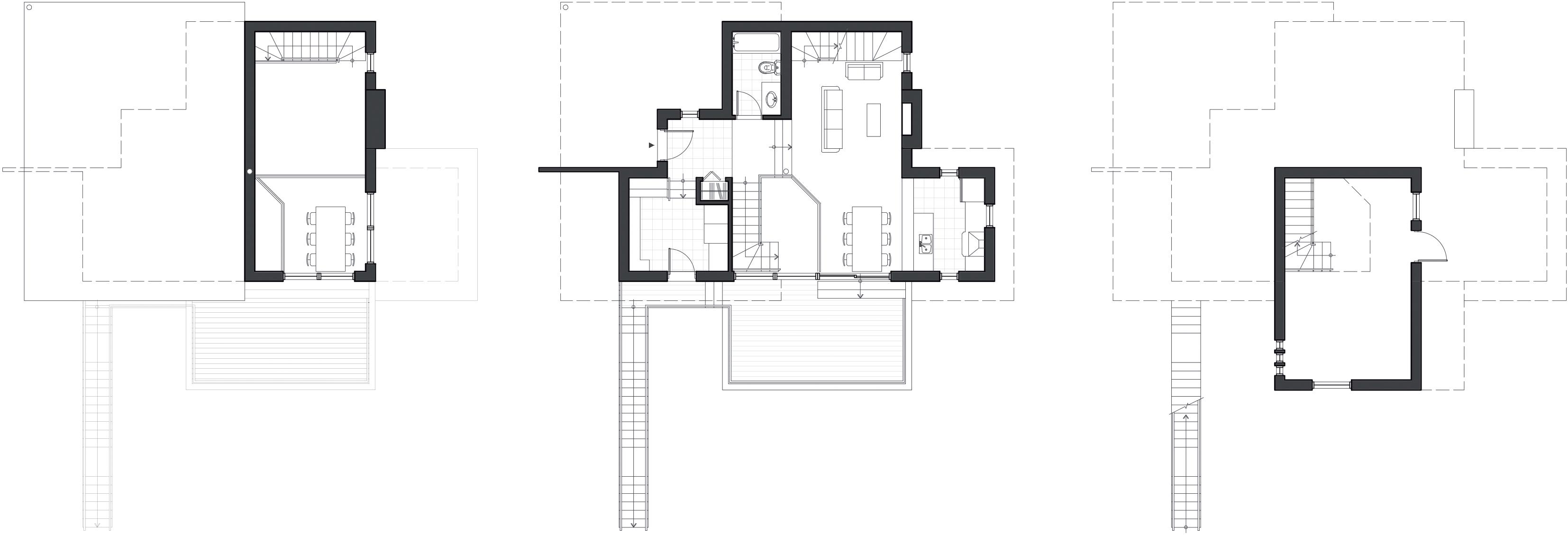

plan niveau 2
mezzanine
plan niveau 1
rez-de-chaussée
plan niveau 0
sous-sol
PROJET 2 DÉVELOPPEMENT - O²
Cours: DES3630Atelier- Échelle 1:100
Programme: DE-7322 Design de l’environnement (2e année)
Session: Automne 2018
Professeur: Alain Archambault
Durée de projet: 4 semaines
Coéquipier (ère): Kyara Alejandra Morey Frias

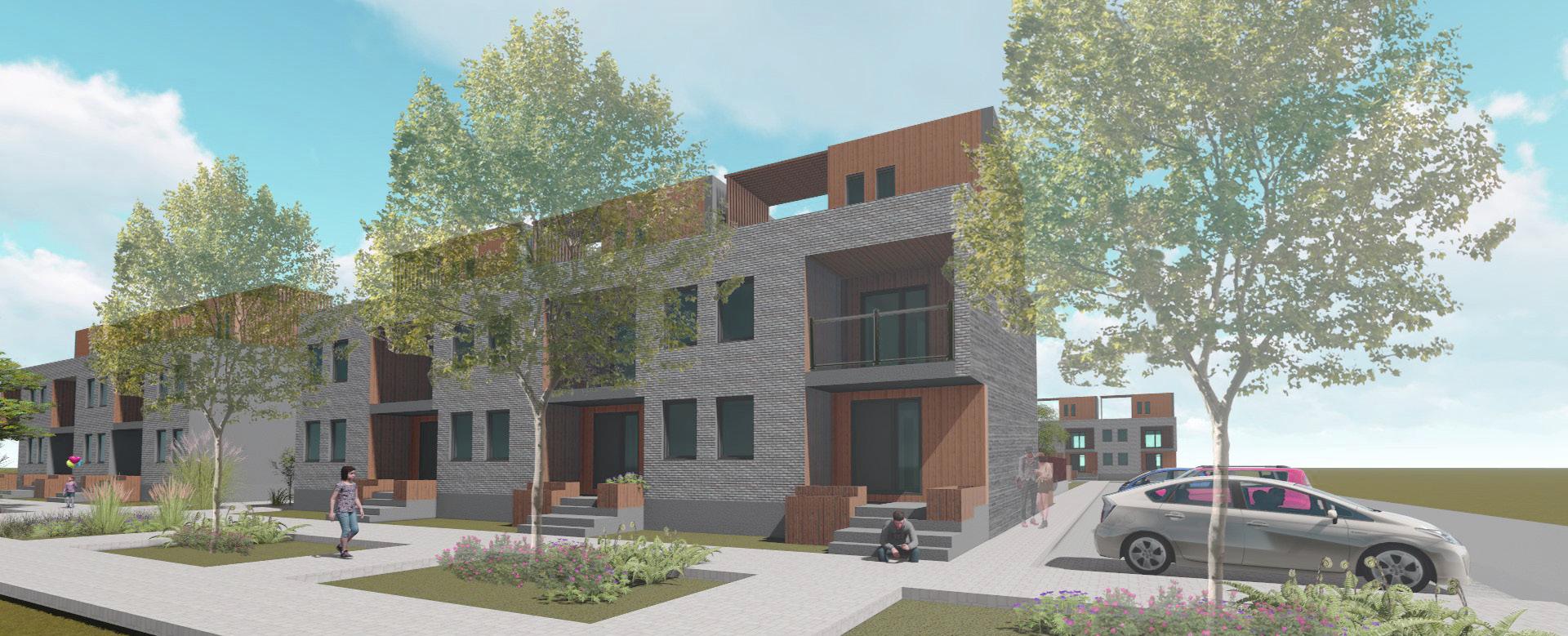

Le travail vise à analyser des précédents et de concevoir une série de logements collectifs sur un site donné tout en abordant les questions des relations entre les usages privés, publics et communs. Nous avons également eu la tâche d’étudier le lien entre le système constructif, la matérialité ainsi que la relation au sol.
Le site proposé pour ce projet est un lot de 50 mètres sur 60 mètres situé sur le boulevard Gouin à Rivière-des-Prairies. Chaque unité a droit à un maximum de 150 m². Lors de la visite du site, nous avons repéré quelques éléments clés autour du site : le parc André-Corbeil-dit Tranchemontagne, des condos contemporains, la maison Oakes, la Rivière-des-Prairies, etc.
En ce qui concerne la conception des logements, elle se compose de trois niveaux accueillant différentes fonctions reliées par un vide. Les plans sont isométriques et basés sur la répétition. Afin de créer un dialogue entre le sol et les logements, le rez-de-chaussée a été surélevé. La toiture est divisée en deux parties afin de créer la possibilité d’avoir un toit-terrasse et de mettre un autre étage à petite échelle permettant d’offrir une chambre d’amis ou de familles.
Le site a été travaillé de manière à créer un axe de circulation central qui mène du boulevard Gouin jusqu’au bord de la Rivière-des-Prairies. Assorti de deux axes de circulations perpendiculaires qui traversent le site. De ce fait, nous avons pu créer une trame régulière qui s’organise les unités de logement.
plan type niveau 3 mezzanine
plan type niveau 2 étage
ENTRÉE PRINCIPALE
plan type niveau 1 rez-du-chaussée
T01
M01
F01 Mur de fondation
• enduit acrylique -
• panneau de béton 1/2’’
• isolant rigide (sous le niveau du sol) 1 1/2’’
• enduit de bitume asphaltique(sous le niveau du sol)
• mur de fondation en béton 10’’
M01 Mur extérieure- revêtement de bois
• clin de bois 3/4’’
• fourrures de bois 1” x 3’’ @16’’ c/c -
• isolant rigide 1’’
• revêtement intermédiaire en osb 1/2’’
• montant de bois 2’’ x 6’’ @16’’ c/c 5 1/2’’
• isolant matelassé en laine de roche -
• pare-vapeur polyethylène -
• fourrure de bois 1’’ x 3’’ @16’’ c/c -
P01 Plancher- dalle sur sol
• céramique 3/4’’
• dalle de béton 4’’
• gypse 1/2’’ M01
• pare-vapeur polyéthylèene 0.006’’
• isolant rigide 1 1/2’’
• pierre concassé compacté 90% 0’’- 3/4’’
• sol non remanié -
T01 Toiture plat
• système membrane bicouche -
• panneau de support 1’’
• isolant rigide 2’’
• contreplaqué 5/8’’
• poutrelles en bois -
• isolant en laine de roche -
• fourrure de bois 1’’ x 3’’ @16’’ c/c -
• gypse 1/2’’
PROJET 3 LOGEMENT COLLECTIF- UN ENSEMBLE URBAIN
Cours: DES4630 Atelier- Échelle 1:1000
Programme: DE-7322 Design de l’environnement (2e année)
Session: Hiver 2019
Professeur: Alain Archambault
Durée de projet: 4.5 semaines
Coéquipier (ère): Kyara Alejandra Morey Frias

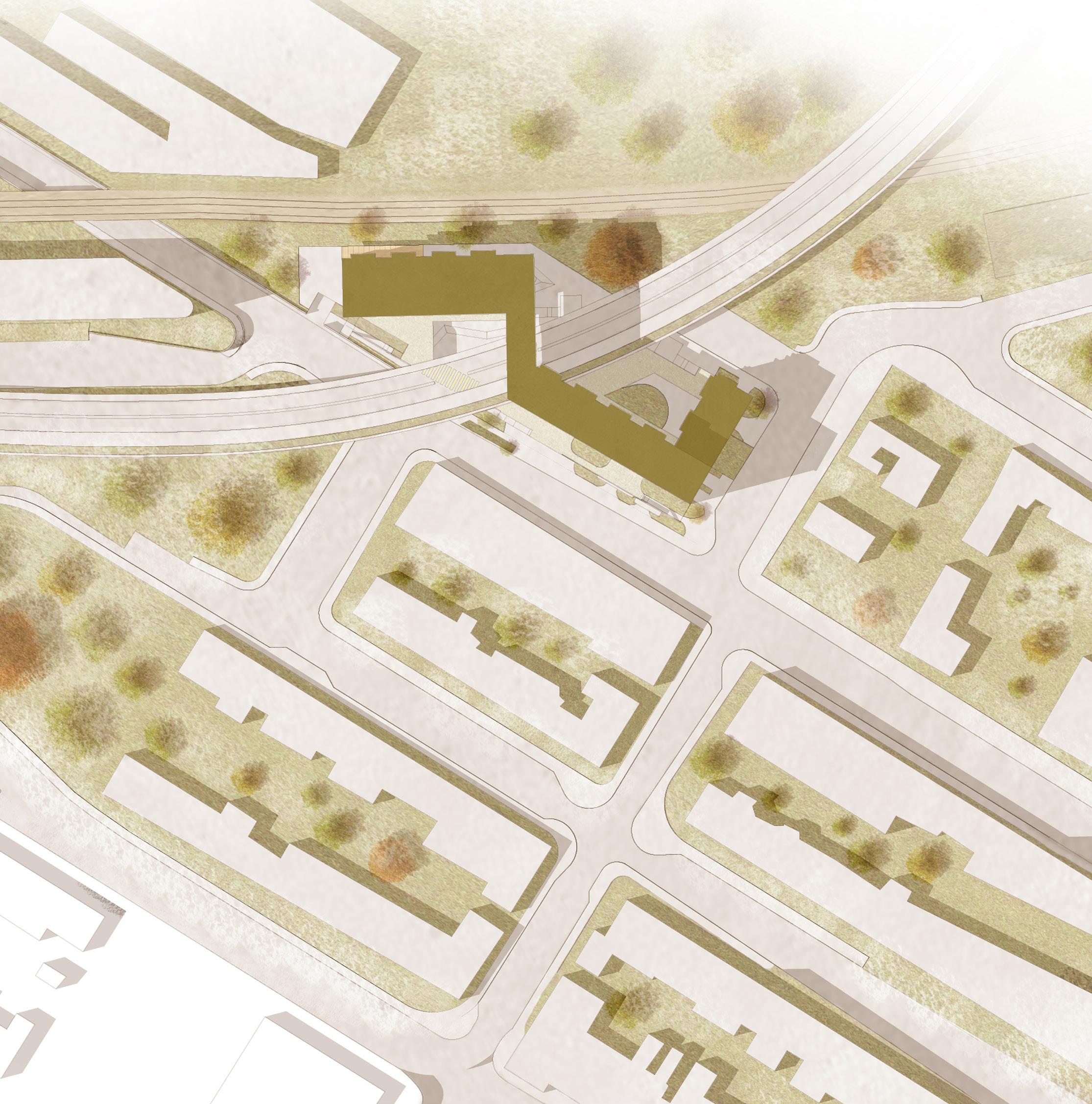

Le projet du logement collectif s’agit de la dernière partie de l’atelier. Le site qui nous a été attribué se trouve dans le quartier de Verdun. L’objectif de ce projet était de prolonger le quartier existant de Wellington et de l’Église tout en considérant son contexte unique : le front sur le quartier populaire de Verdun au sud, les infrastructures du canal et de l’autoroute à l’ouest, les ateliers municipaux, l’usine de filtration au nord et le parc Duquette.
Comme première phase de la conception, nous avons eu à proposer à du logement collectif afin de promouvoir le développement de la ville et adresser les enjeux de la vie collective, de la mixité sociale, et de l’abordabilité ainsi que l’impact environnemental tout en respectant les contraintes de développement durable.
Pour répondre à cette question, nous avons étudié la densité du quartier de Verdun. Nous avons étudié différents types de logements afin d’atteindre des objectifs de densification d’une ville durable contemporaine : logements pour familles, personnes seules, couples et pour petits ménages. L’ensemble de ces logements sont reliés par des coursives qui permettent d’avoir une circulation aérienne. Ensuite, afin d’encourager la vie collective, nous avons créé un parcours dans l’ilot jusqu’aux halls d’entrée des logements. Pour encourager la mixité des usages, le long de la rue Banantyne, nous avons introduit des restaurants, des commerces et d’autres services au niveau du sol.
coursive
plan type logement unifamilial niveau 2
plan type duplex niveau 2
balcon terrasse coursive
plan type logement unifamilial niveau 1
plan type duplex niveau 1
PROJET 4 UNIT-Z
Cours: DES663C Atelier synthèse- Architecture
Programme: DE-7322 Design de l’environnement (3e année)
Session: Hiver 2020
Professeur: Randy Cohen
Durée de projet: 5 semaines
Coéquipier (ère): Kyara Alejandra Morey Frias

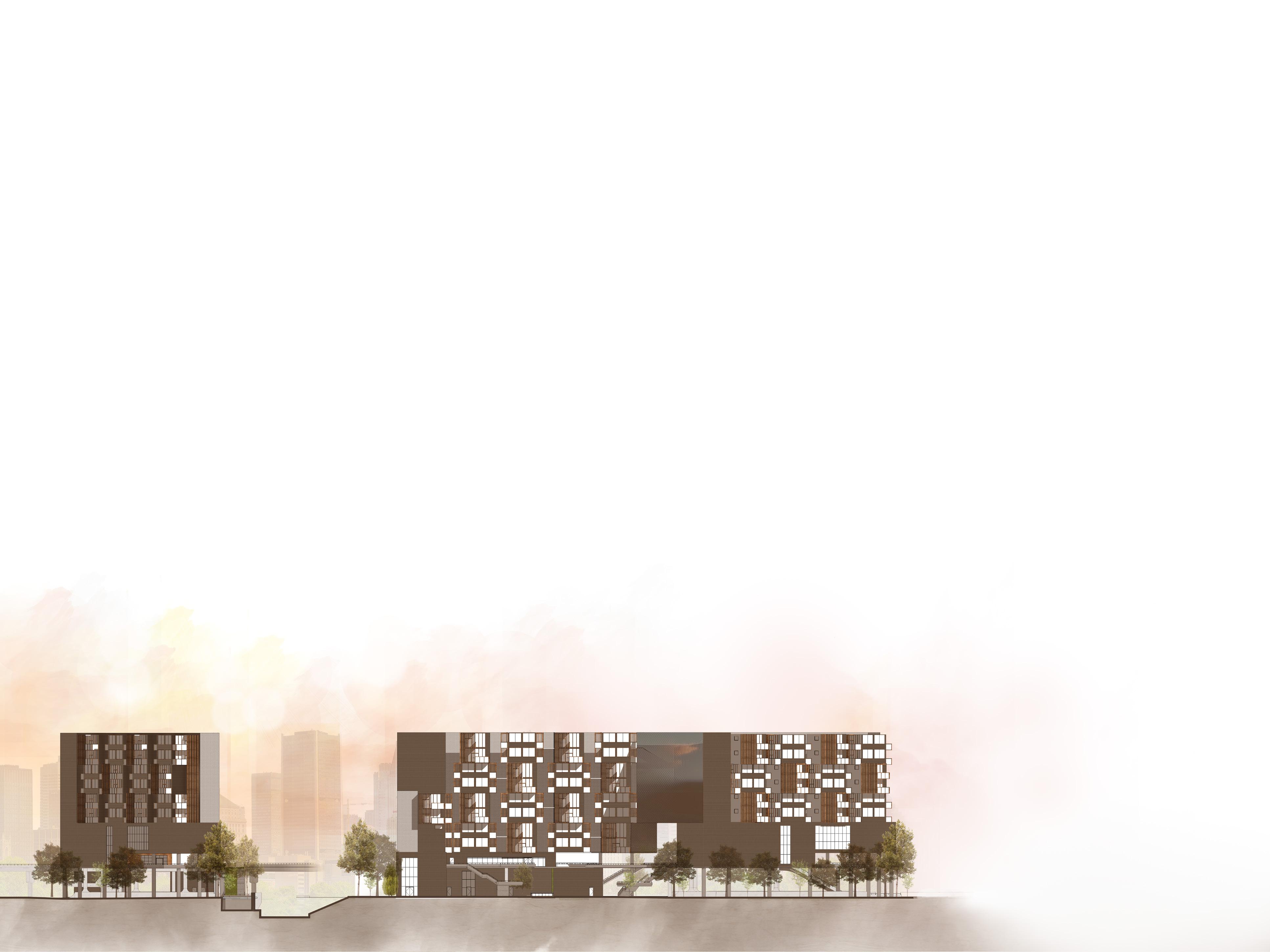

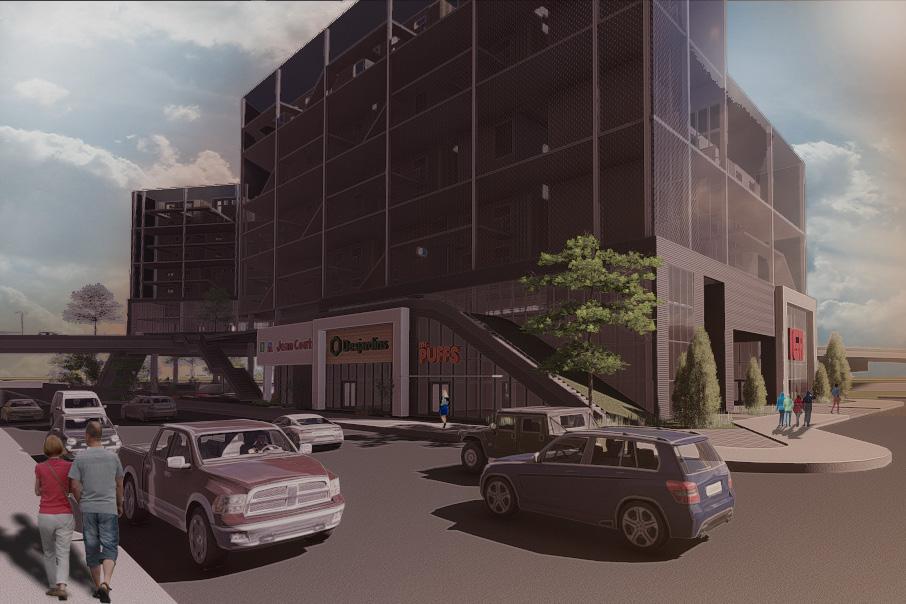

Le secteur Bellechasse a été façonné par l’industrie et le transport depuis plusieurs décennies. Aujourd’hui le programme d’urbanisme du quartier cherche à redéfinir le développement de celui-ci. C’est un quartier avec beaucoup de potentiel et une vision écoresponsable pour le futur. C’est pourquoi nous avons choisi ce site. Situé entre le boulevard Saint-Laurent, la voie ferrée et la rue Bernard, il est aussi divisé par la rue Cloutier et le viaduc Van Horne. Il s’agit d’un site particulier sur lequel un parc de planche à roulettes a été construit en 2018. Dans la perspective d’encourager l’activité physique, nous avons choisi de travailler autour de celui-ci afin d’encourager les gens à y circuler, jouer, parler, travailler et vivre en communauté.
Notre vision pour le projet est d’offrir des services aux habitants du quartier et d’encourager la diversité sociale et économique. Nous avons comme objectif de respecter les directives du programme particulier d’urbanisme afin de garder une
vision unique pour le quartier. Le projet donnera naissance à un nouveau centre sportif ainsi que des jardins communautaires, des commerces tels une épicerie, pharmacie, garderie ainsi que des espaces extérieurs accessibles. Nous proposons aussi de transformer le viaduc pour accommoder les piétons et les cyclistes et de connecter le niveau du viaduc pour permettre aux gens d’accéder aux transports en commun directement à partir du site. Le projet vise aussi à réduire les îlots de chaleurs en minimisant l’empreinte au sol et en utilisant des matériaux perméables, en installant des toitures vertes et en ajoutant un certain pourcentage de végétalisation. Nous tenions aussi à faire un clin d’oeil au patrimoine industriel avec l’utilisation d’un revêtement extérieur imitant les conteneurs, visible à partir de la voie ferrée. Un espace vivant au niveau du sol est planifié pour profiter de l’infrastructure du viaduc et permettre aux gens d’y faire des activités. Ce projet représente notre vision de ce que pourrait devenir ce quartier.
rueBernardO
rueBernardE
maquette conceptuelle phase 2
maquette conceptuelle phase 1
hall d’entrée (circulation verticale)
logements
complexe sportif observatoire
viaduc Van Horne
terrain de planches à roues
hall d’entrée (circulation verticale) logements
bureaux administratifs espaces commerciaux épicerie
restaurant espaces commerciaux
axonométrie logement familiaux
niveau 2
axonométrie hotel
axonométrie logement familiaux
niveau 1
axonométrie studio
