Brincar de Indiana
Comunidade Indiana, Tijuca
G14
Giselle Lazera
Karine Amorim
Ateliê Aberto
Transformação Ativa - Entrega Final 2
Brincar de Indiana
Comunidade Indiana, Tijuca
Giselle Lazera
Karine Amorim
FAU UFRJ
Ateliê Aberto | práticas
PA4+PIN
2022.1

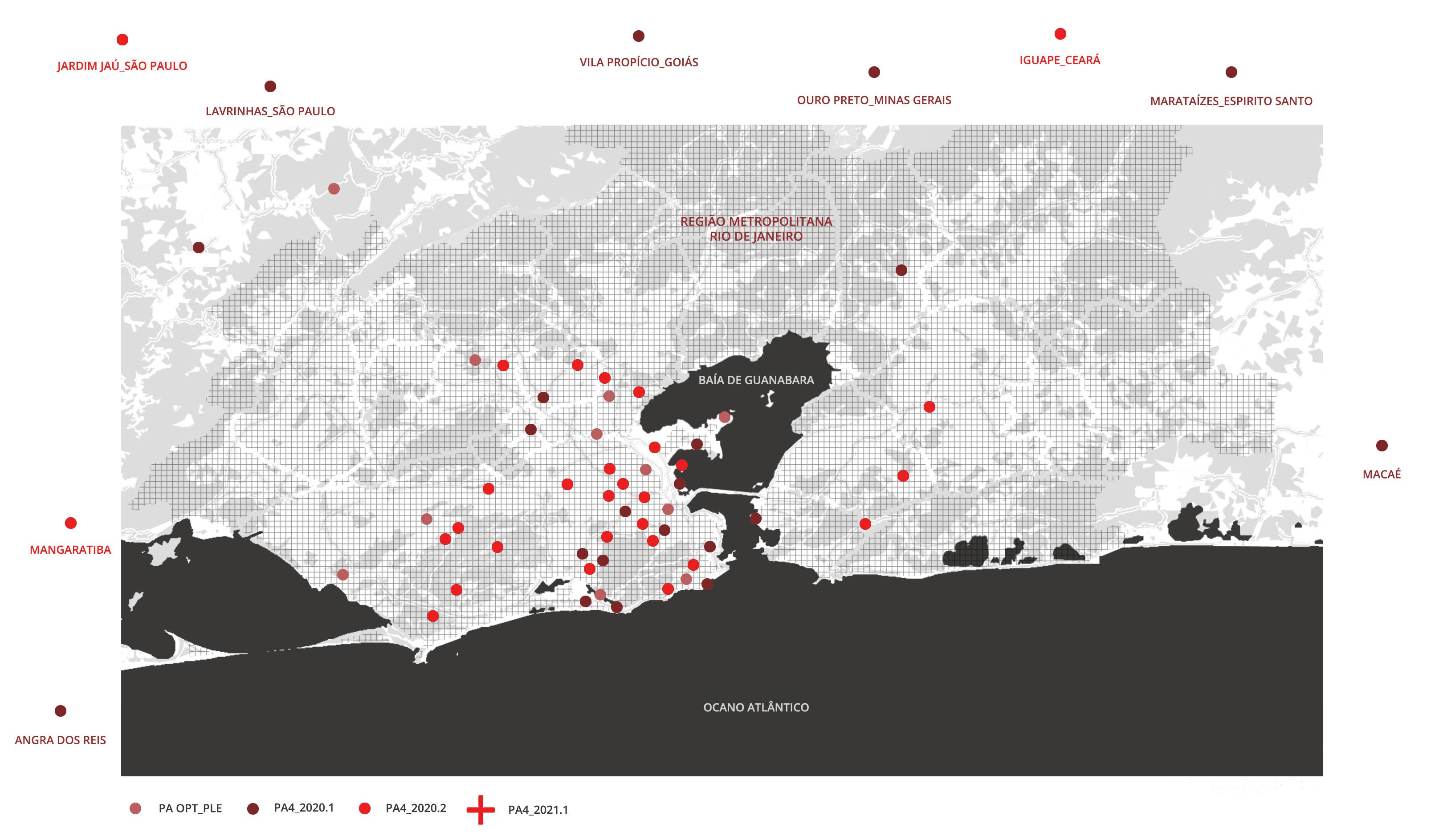

INDIANA, TIJUCA - RJ

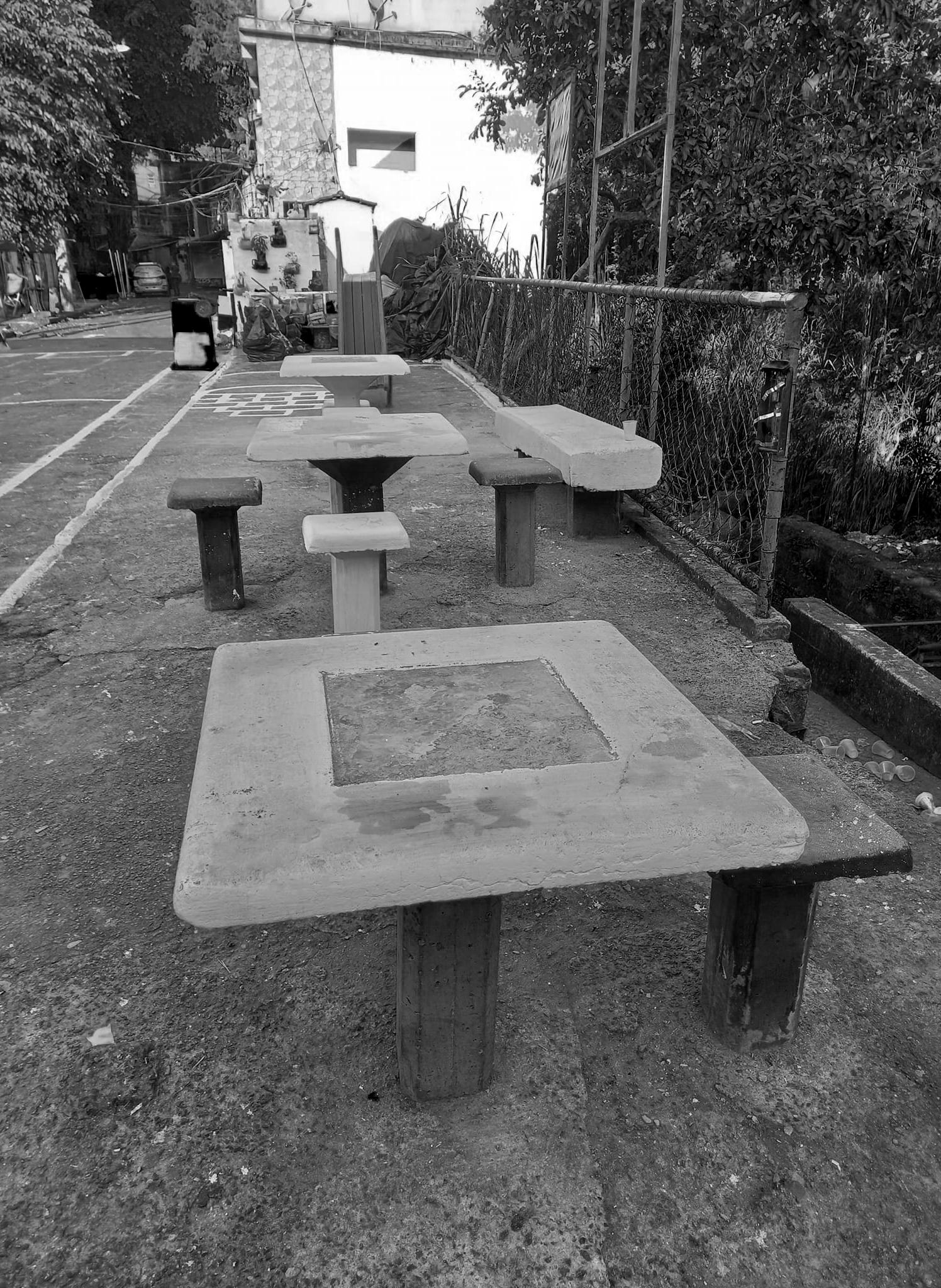

Inserido num contexto de favela, o projeto Brincar de Indiana se põe na recepção da Comunidade Indiana, localizada na Tijuca, bairro da zona norte do Rio de Janeiro. Com a favela cortada ao meio pelo Rio Maracanã, os moradores locais se vêem divididos pela água de forma física e política. A presença da água se faz sempre marcante para quem passa, provocando sensação de frescor com o som do rio como uma constante. A água corre, e as crianças também. Com a presença massiva de seus moradores mais novos, a imagem de Indiana é a cara da brincadeira. Na entrada pela Rua Conde de Bonfim, logo se encontram quadras improvisadas em pinturas no chão, e brinquedos singelos para a diversão de parquinho. Enquanto os pássaros cantam, as crianças fazem suas brincadeiras na praça, apropriando-se da rua, como se pode fazer.
Atualmente, brincam com o que podem, mas também com o que não deveriam: o lixo. Depositado de forma irregular, num resquício de laje entre duas edificações, há um grande acúmulo de lixo repousando - ao lado de diversas lixeiras da COMLURB. Ao nos atentarmos ao entorno, nos deparamos com uma estação da companhia, por onde as crianças chegam ao CIEP Doutor Antoine Magarinos Torres Filho, localizado do outro lado do rio. É por notar tal fluxo intenso, na superação da fronteira do rio, que se idealiza o projeto Brincar de Indiana. Propomos dois desdobramentos principais do projeto: suavizar e fortalecer.

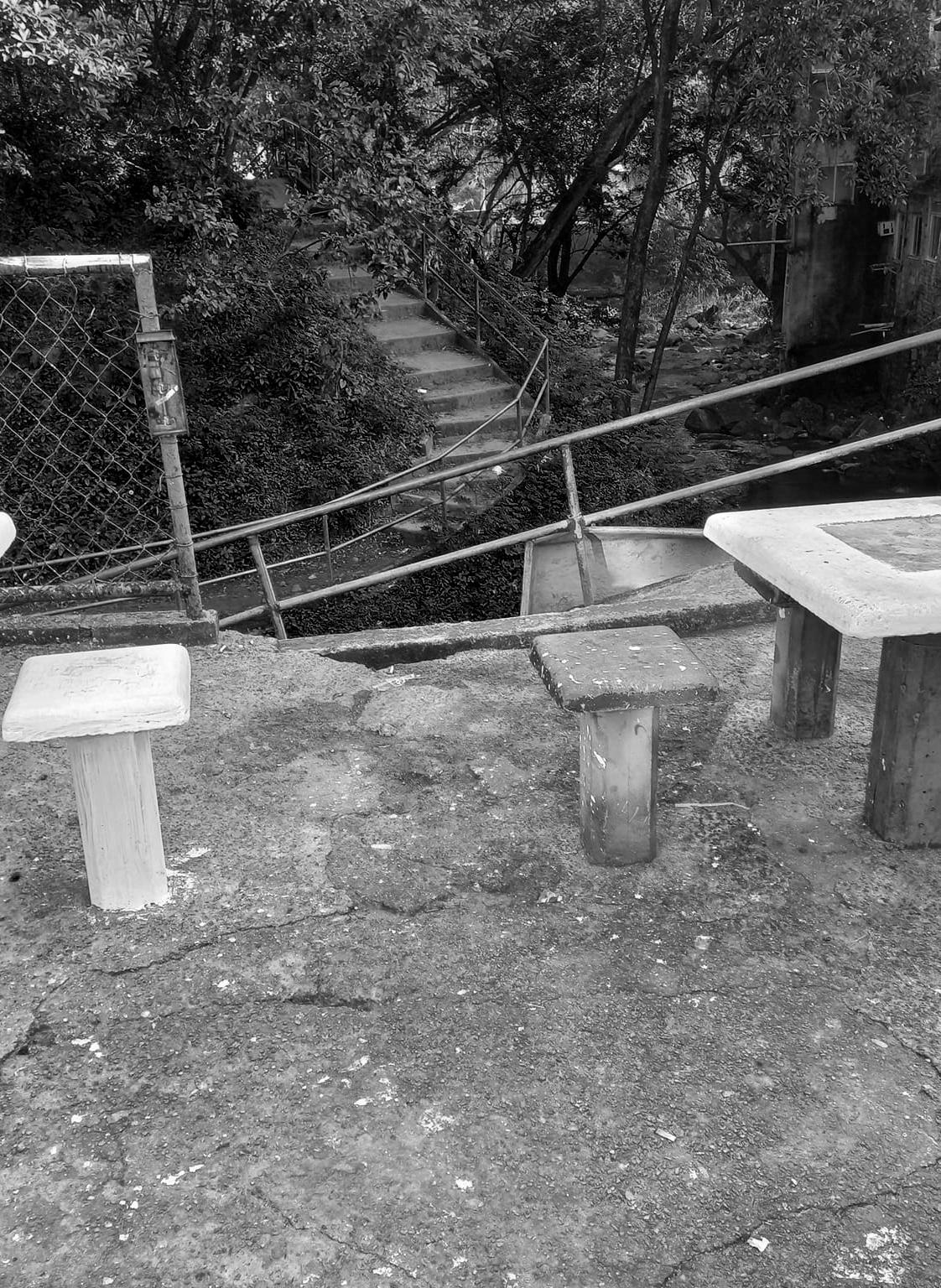

Diante da observação de empecilhos para o acesso ao outro lado da comunidade, devido à instalação problemática de uma ponte em concreto que conta com diversos degraus e curvas, propõe-se uma ponte acessível. A obra do desdobramento suavizar se aplica interligando espaços. Para que o vão do rio possa ser vencido por todos, dos mais idosos aos mais pequeninos jovens, um pouso sobre às águas pode ajudar a tornar leve uma relação que há muito pesava. A convivência com a
água, para além da ponte que a atravessa, pode ser ainda mais tangível pela coleta e aproveitamento da água das chuvas, nos telhados não apenas do projeto de transformação ativa, mas também do próprio CIEP. É dessa água que se alimentam pequenas hortas comunitárias, assim como os brinquedos brincadágua e entrei pelo cano.

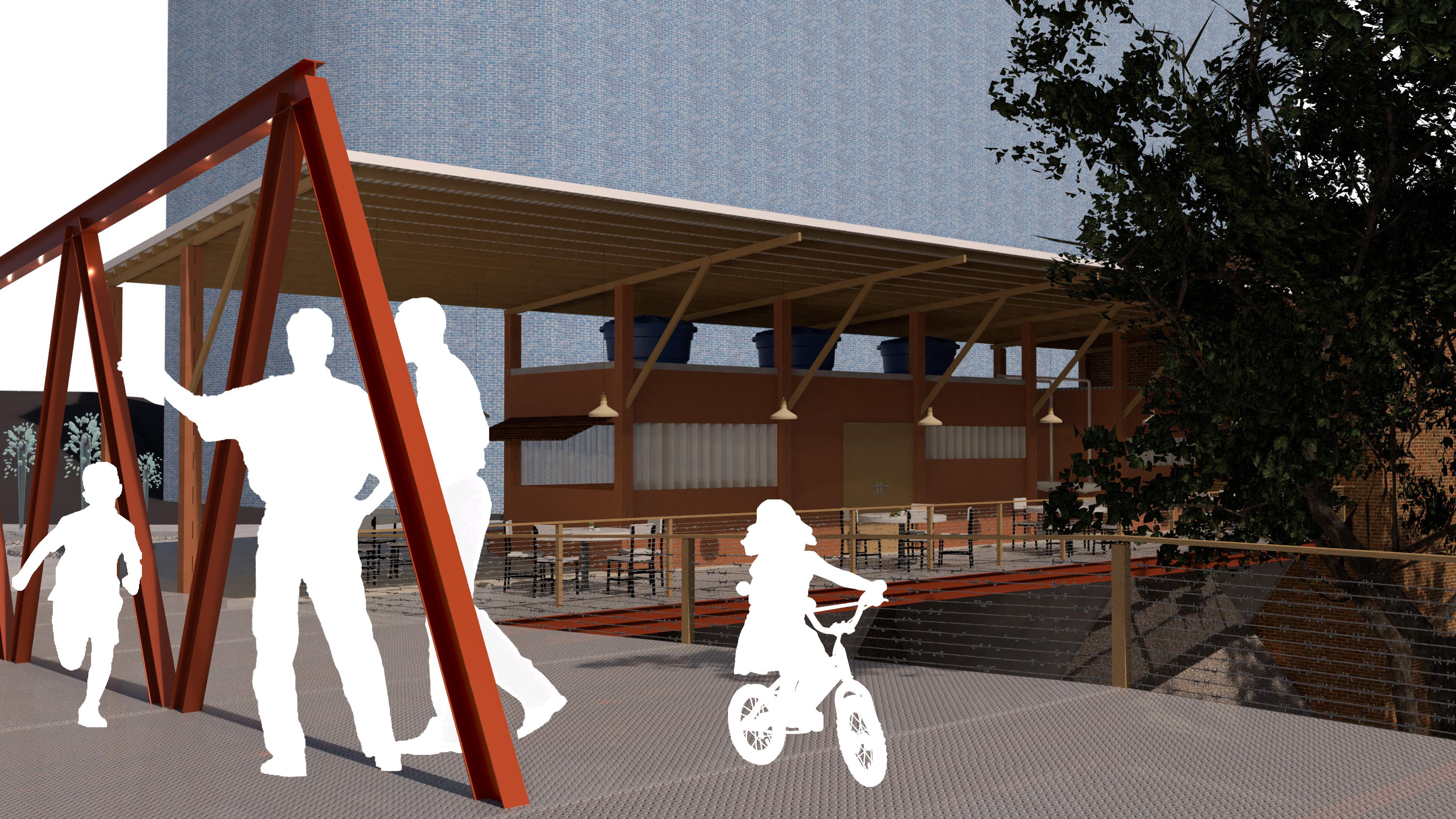

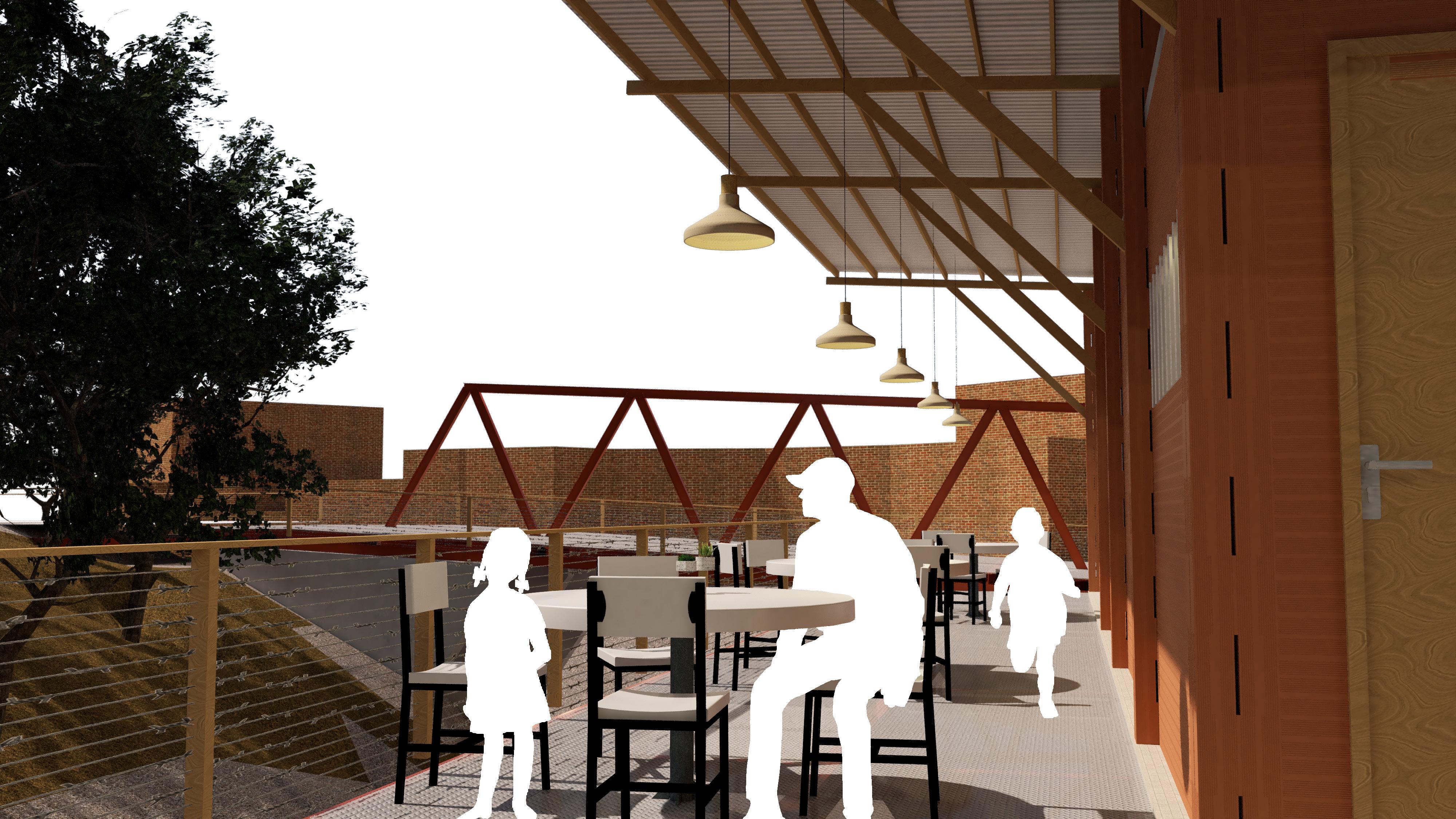

Tal pouso sobre o rio, que permite atravessamentos múltiplos, com conforto e toques de ludicidade, transpõe a leveza de seu discurso em sua materialidade. Utilizando estruturas em aço, atravessa-se o rio Maracanã e conecta-se o local de ensino ao local de lazer: uma nova área para uso da comunidade. Oferecendo uma sobreposição de atravessamentos, a estrutura treliçada da ponte permite a passagem sobre o rio e também por debaixo de seus triângulos estruturantes.

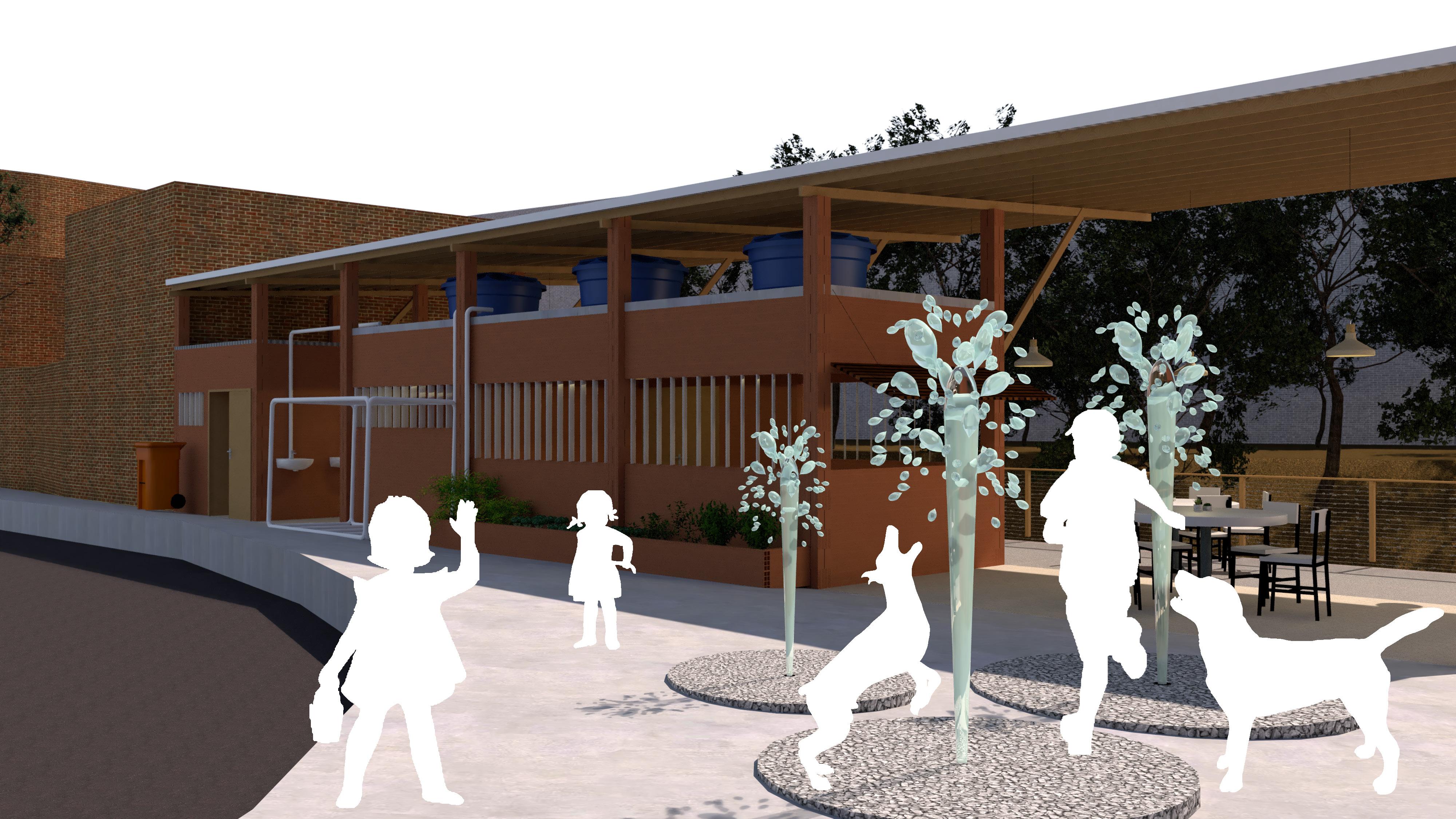

Numa proposta que se coloca de forma a não mais transformar, mas a fortalecer laços já existentes, a estrutura que se põe como Centro Comunitário propõe uma construção em mutirão. Com estrutura em blocos utilizados de maneira versátil, a obra do desdobramento fortalecer pode ser executada com a mão de obra local. Seu projeto preza por um processo de construção racionalizada, já trabalhando com as medidas dos materiais a serem utilizados, para que haja o mínimo de desperdícios.

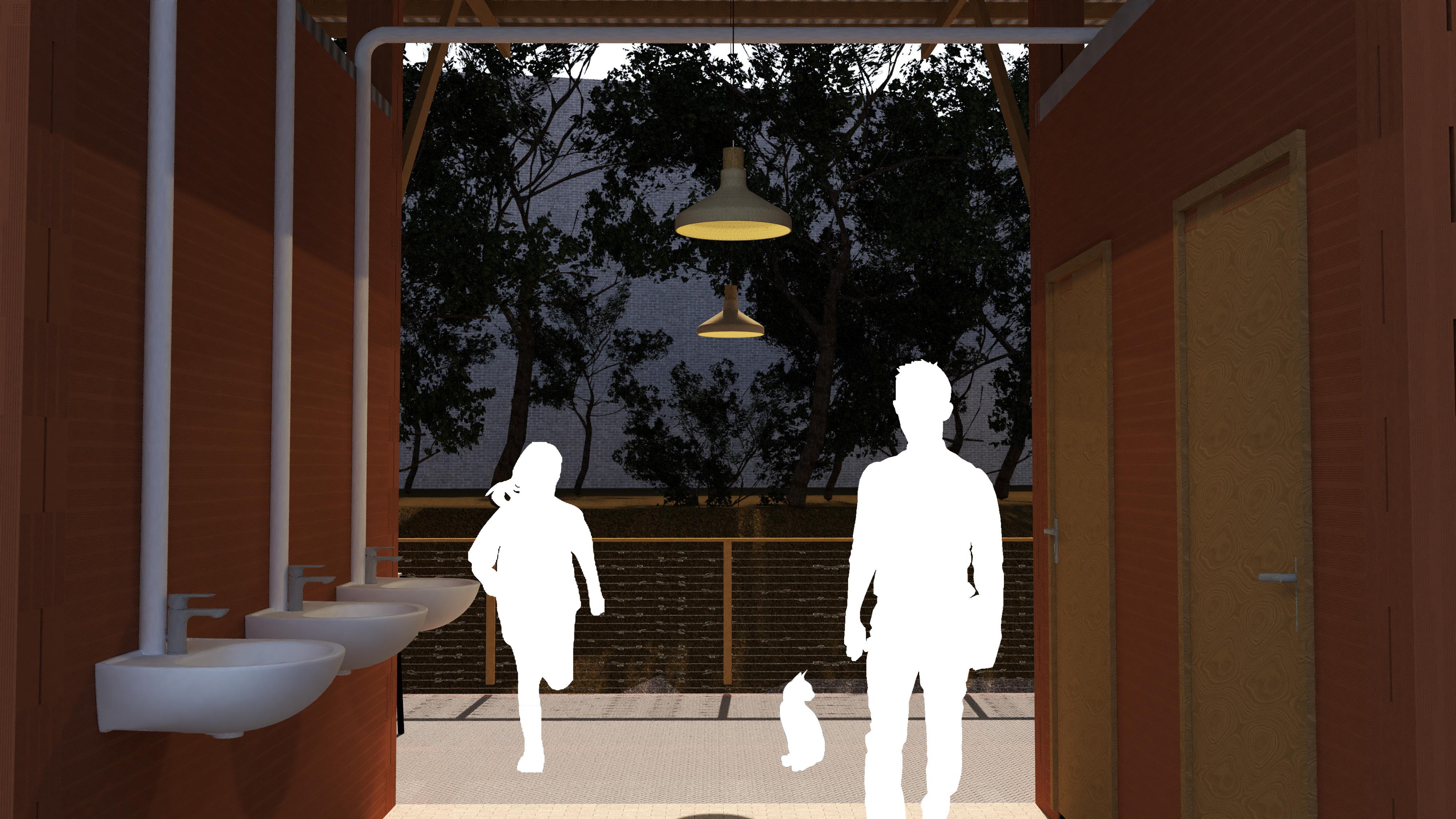

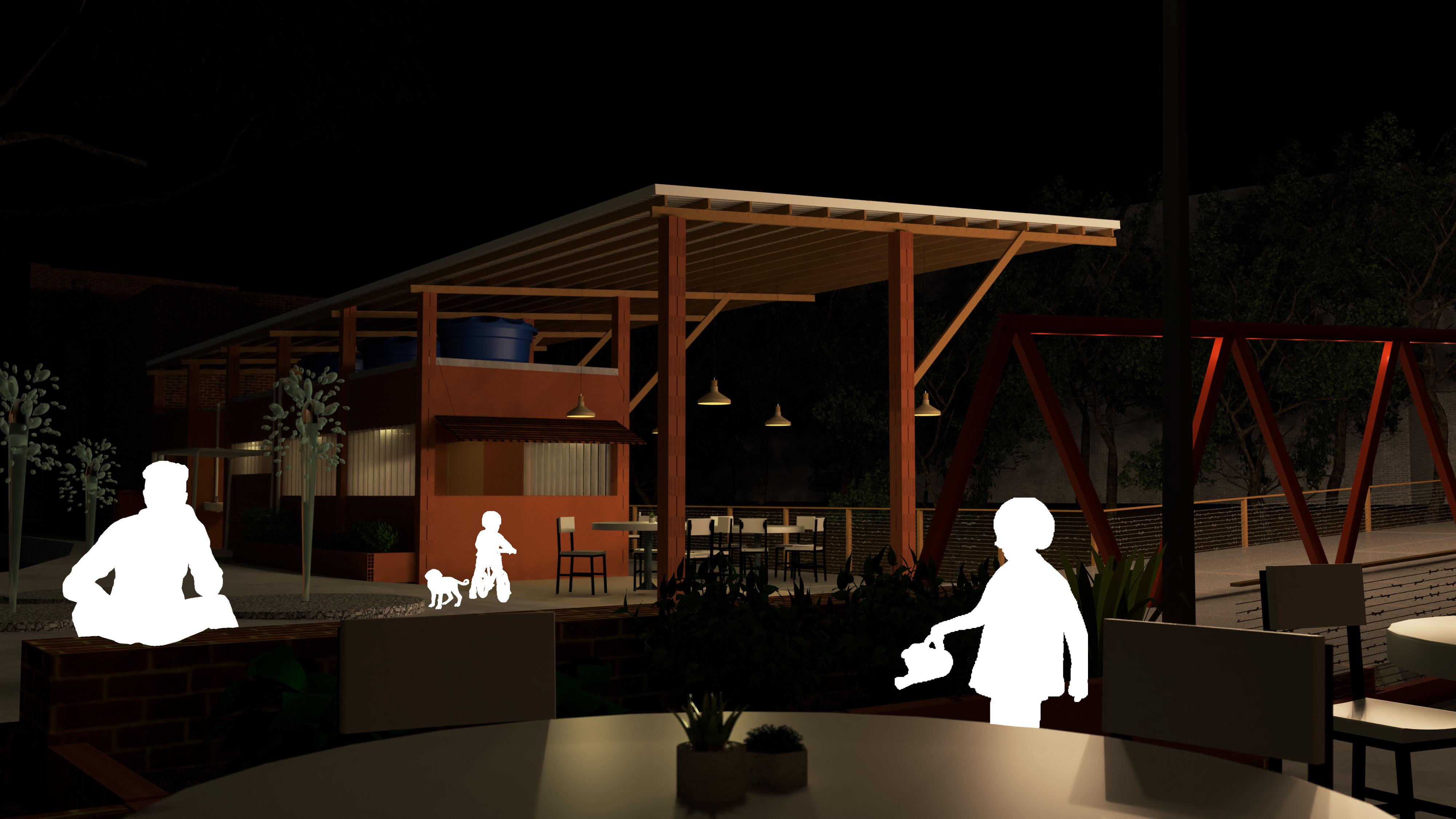

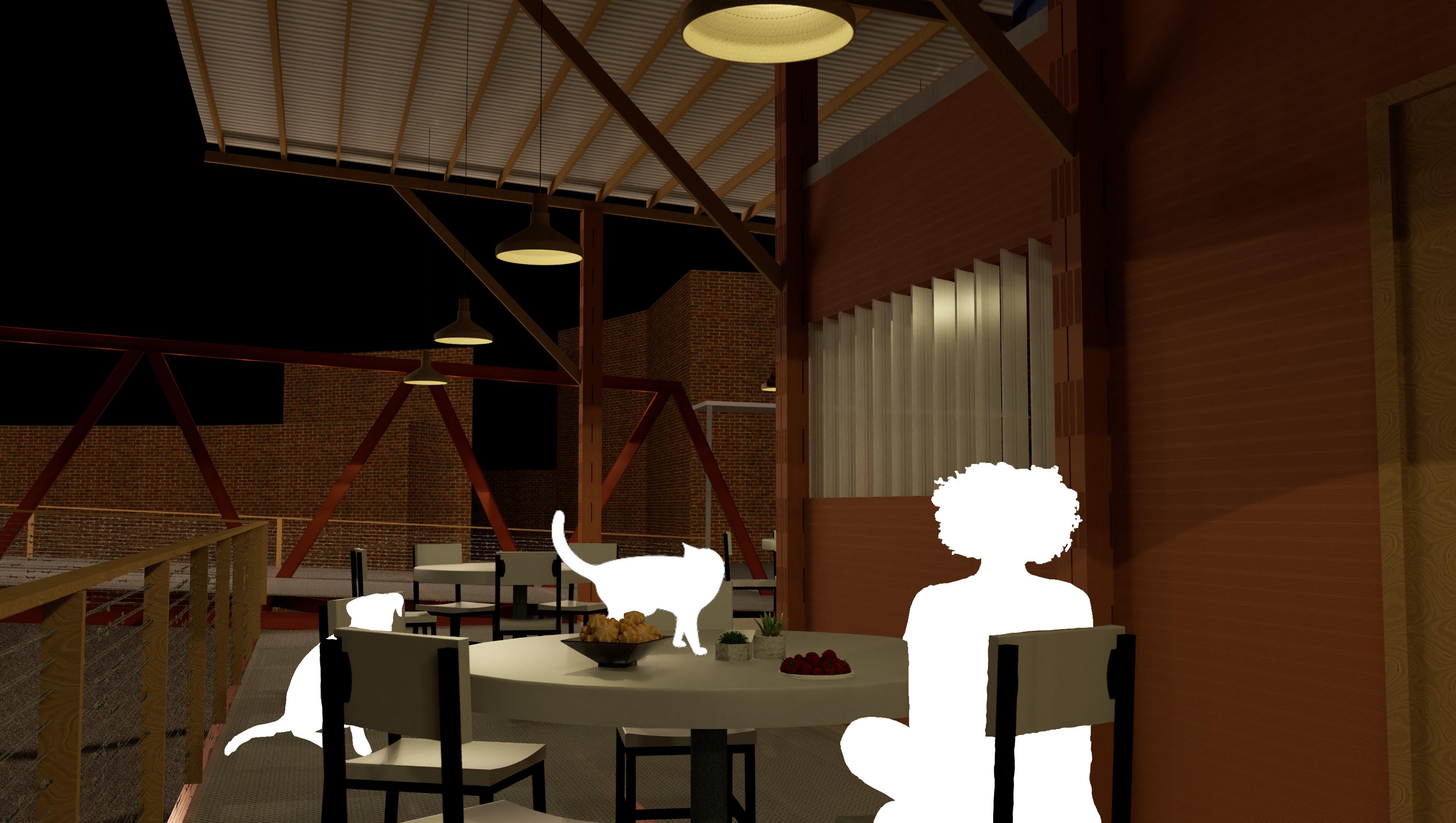

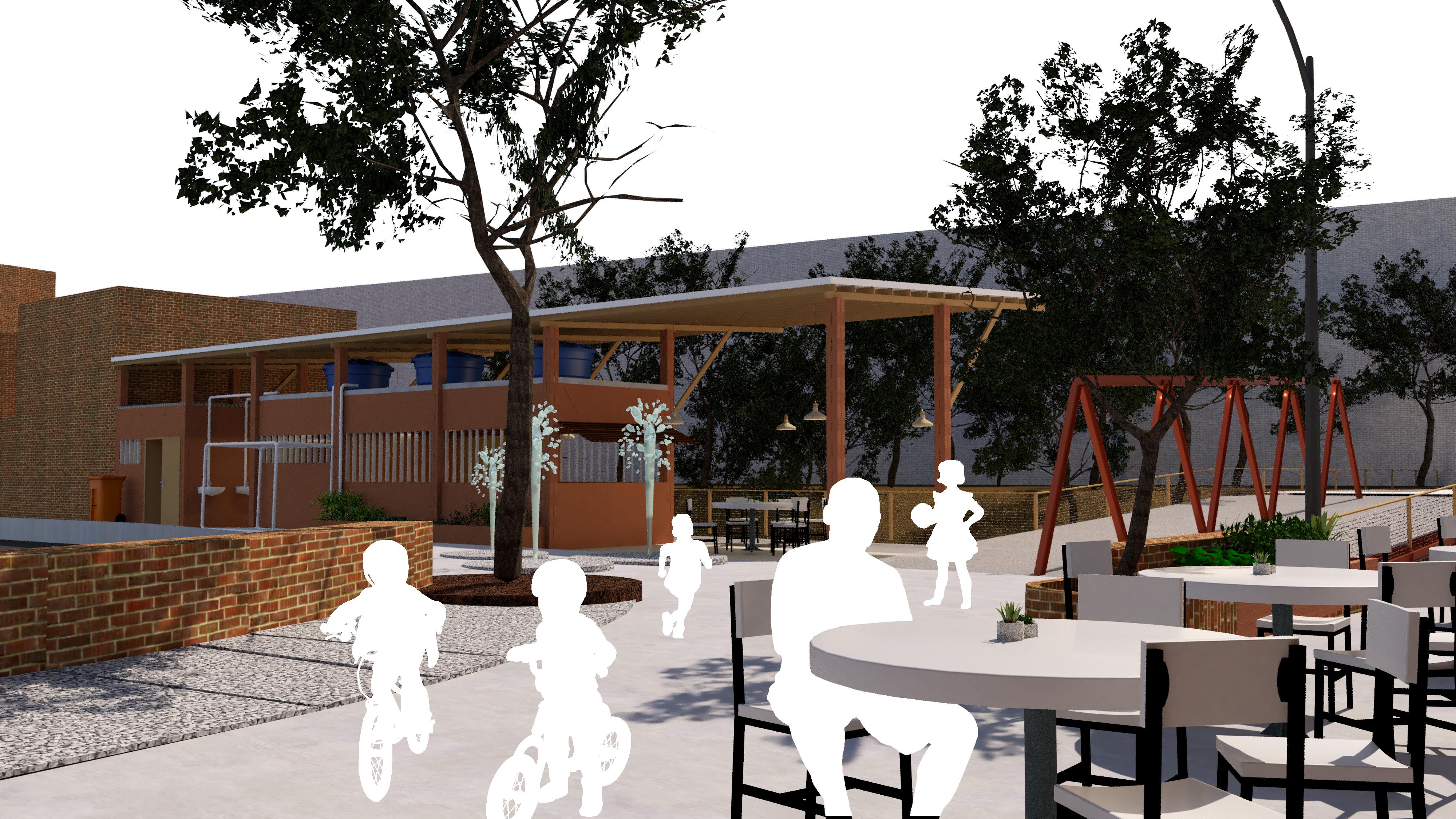

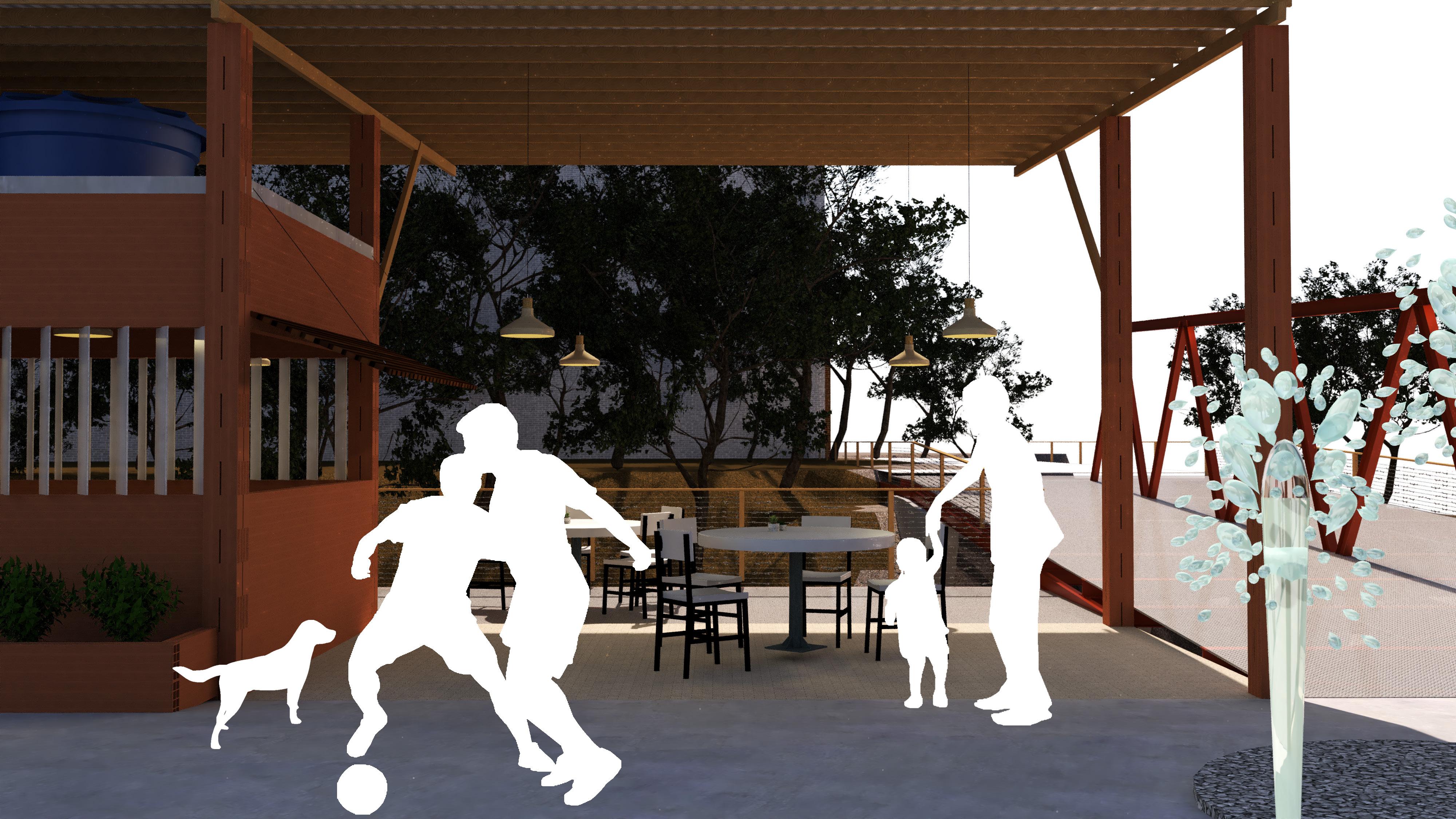

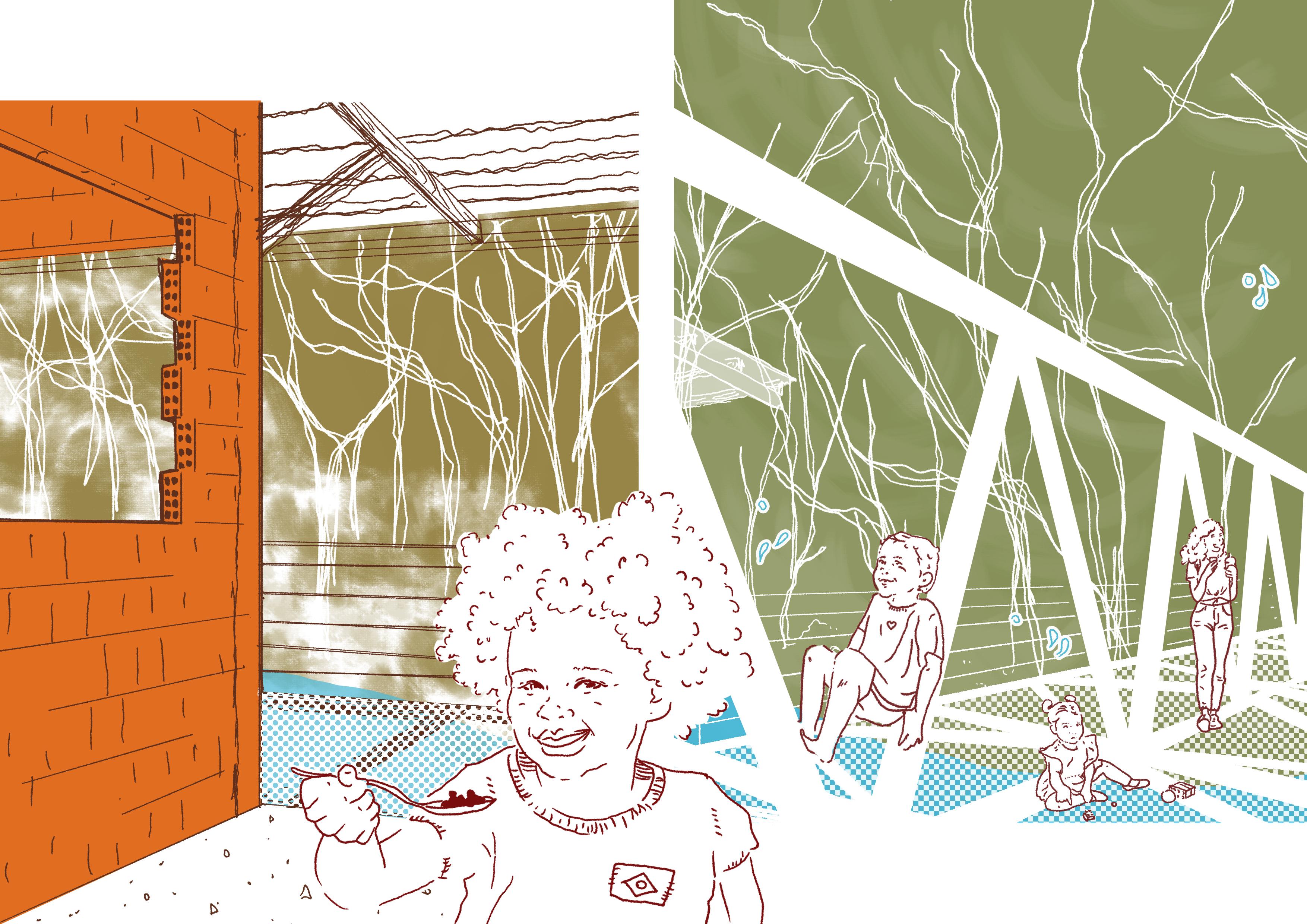

É num espaço como esse, construído para e com a comunidade, que vemos ideal o local de descanso e brincadeira, integrando crianças e adultos com conforto e segurança. As duas estruturas mantêm como elemento fundamental os desdobramentos
hídricos: correr e atravessar, coletar e reutilizar. Como por uma brincadeira, o paradoxo se faz: suavizando barreiras, a leveza é capaz de criar os mais fortes laços.
É da conexão entre o fortalecer e o suavizar que se constrói Brincar de Indiana.
Escala 1:500
Corte transversal - Preexistências
Escala 1:125
Planta de Sitação
Escala 1:1250
Planta Baixa
Centro Comunitário e Praça
Transformação Ativa
Escala 1:250
Centro Comunitário
Transformação Ativa
Escala 1:100
Planta de Cobertura Centro Comunitário
Transformação Ativa
Escala 1:100
Corte AA -Transformação Ativa
Escala 1:125
Corte Fachada
Escala: 1/25
Prolongamento de pilarete de blocos cerâmicos preenchidos com concreto e vergalhões
Bloco 6 furos (19 x 19 x 9 cm) Perfil I 6" - GERDAU Telha sanduíche galvanizada pintada em branco Telha translúcida Pilar parede - Fundação Chapa perfurada tipo R-T - 15 mm Perfuração redonda d. = 20mm Perfil I 6" - GERDAU Viga a partir de blocos Armação em madeira Calha de PVC 40cm Apoio treliçado em madeiraDetalhamento Ponte - Corte Transversal
Escala 1:50

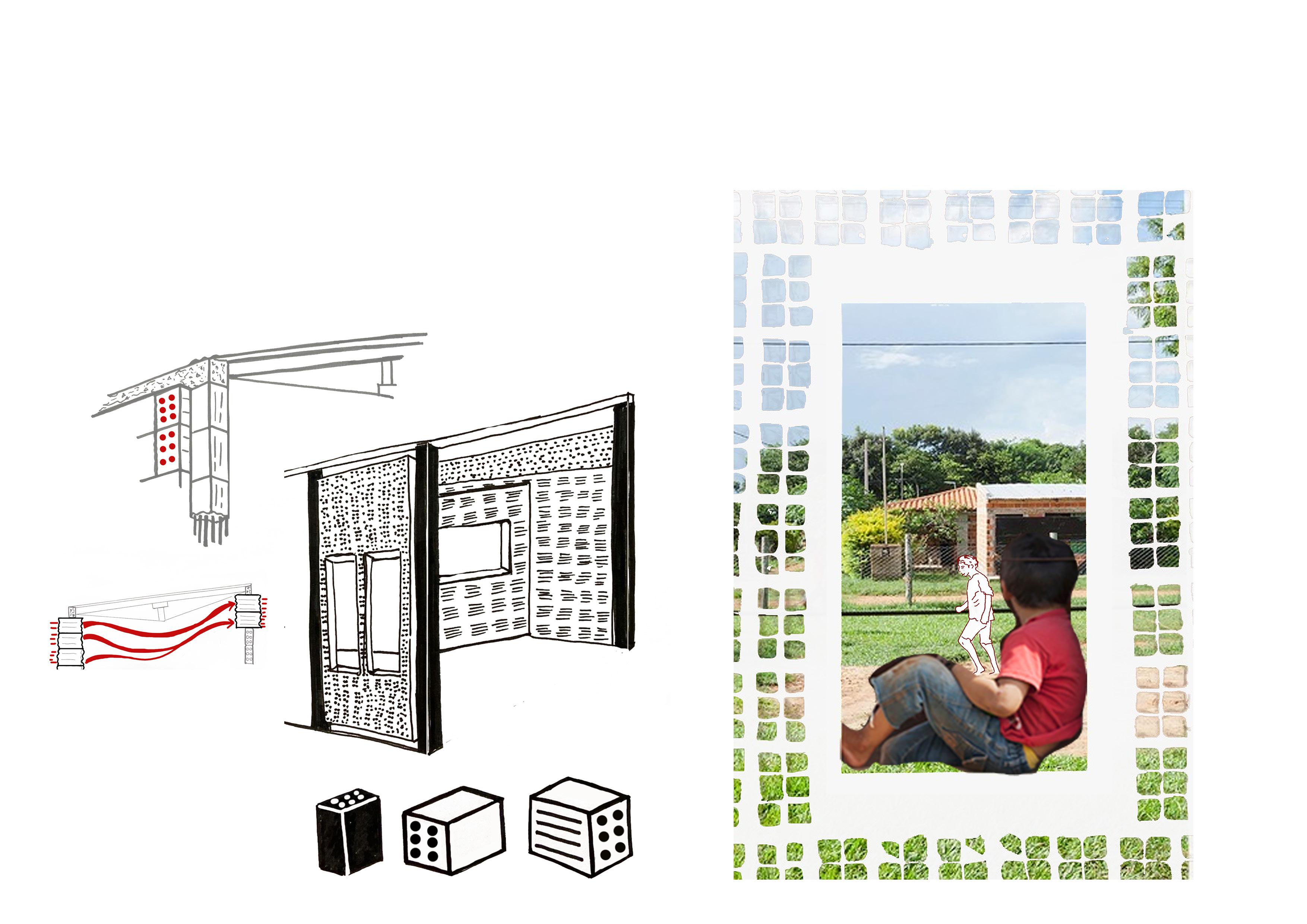

Detalhamento Tijolos
Escala 1:15

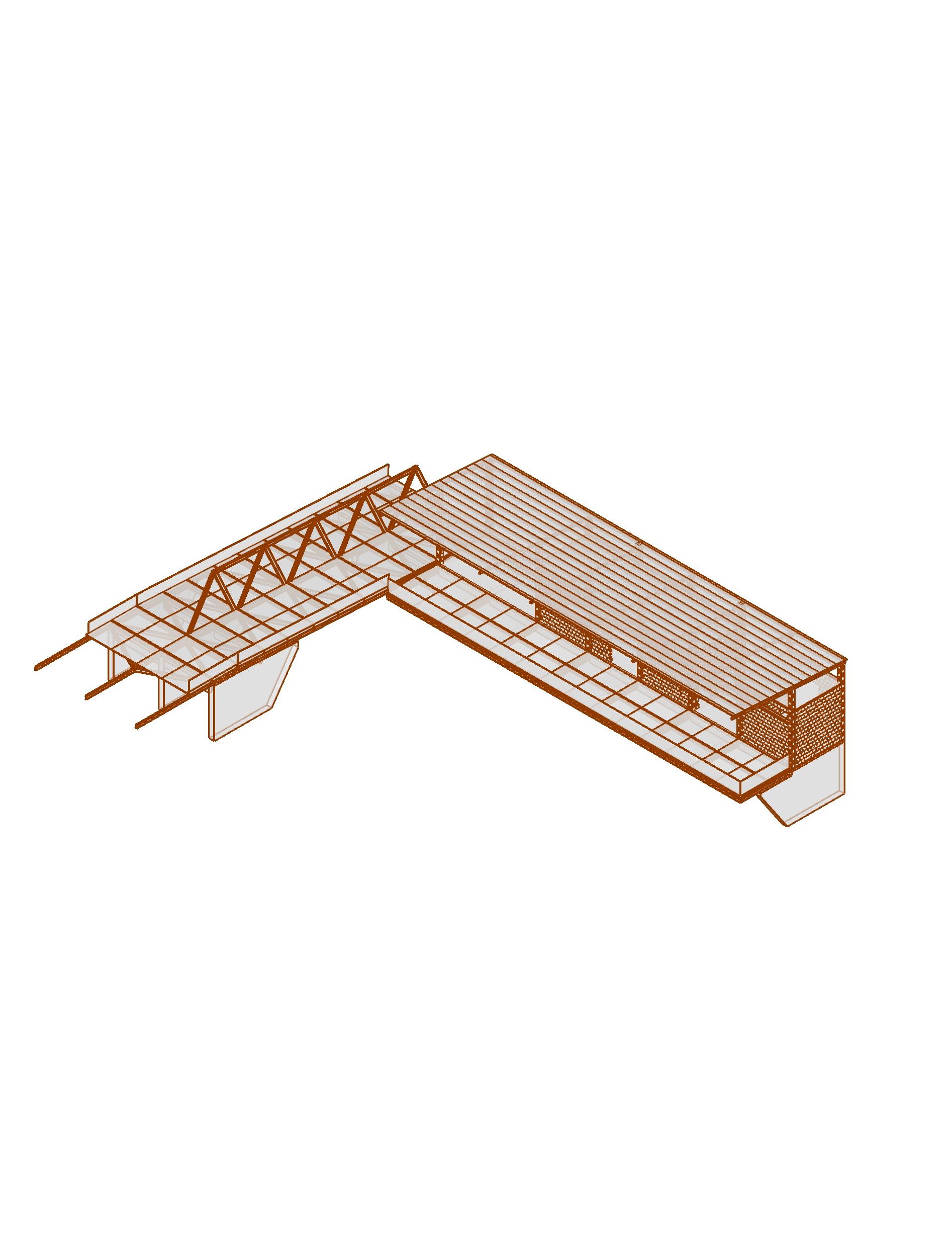

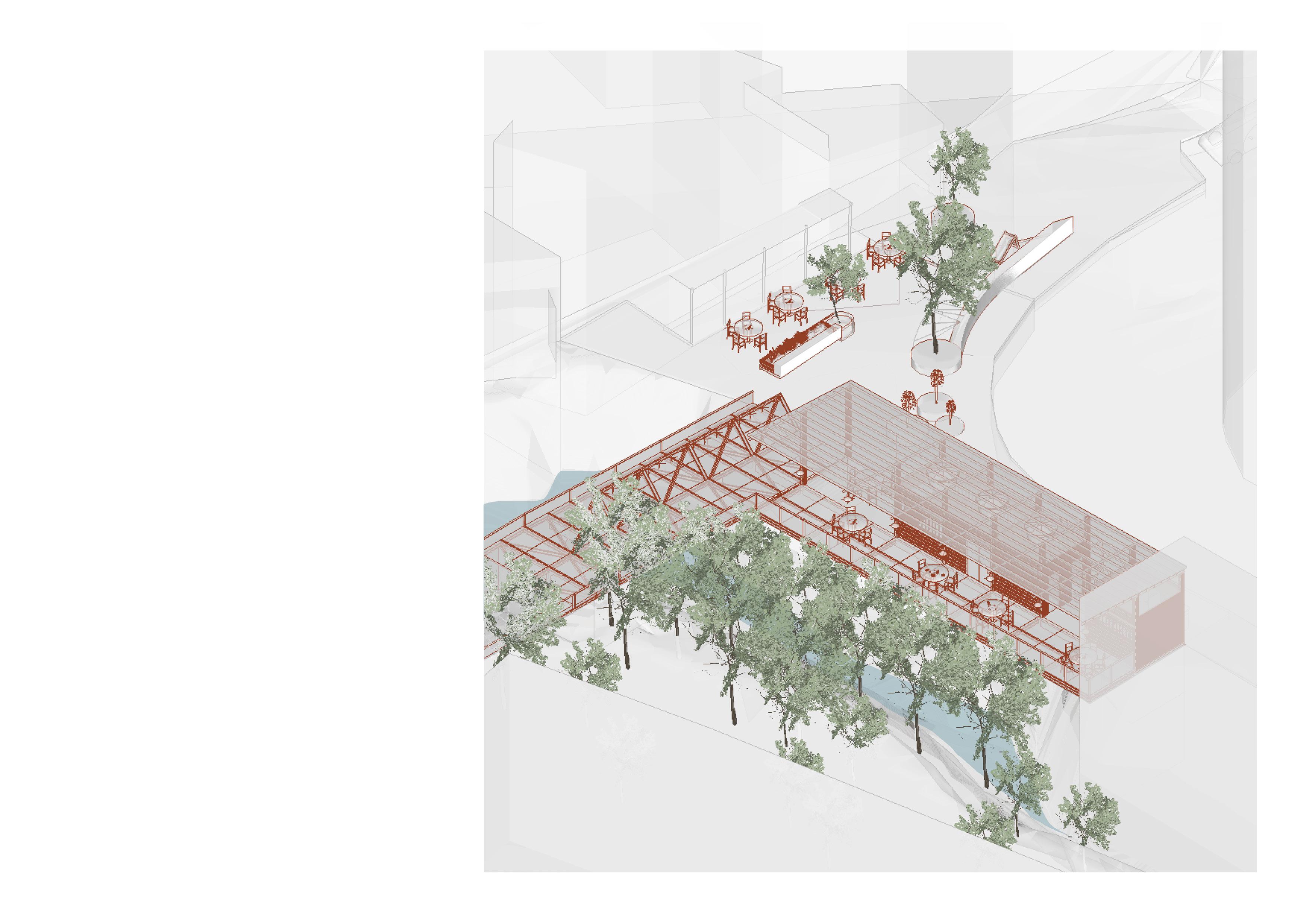

Isométrica Escala 1:125
Concreto
Cerâmica
Telha Termoacústica (sanduiche) com Poliuretano pintada em branco
Montagem de pilarete a partir de blocos virados com adição de concreto e vergalhões
Caibros de Madeira para estruturação do telhado
Conjunto Laje Guarda-corpo metálico
Assentamento dos blocos (em mutirão; bloco 8 furos 19x19x9cm)
Conjunto Laje
Estrutura treliçada em aço
Chapa perfurada Perfuração redonda d. = 20mm
Perfil U 6"
Perfil I 6"
Conjunto Cinta
Pilar Parede Conector com fundações

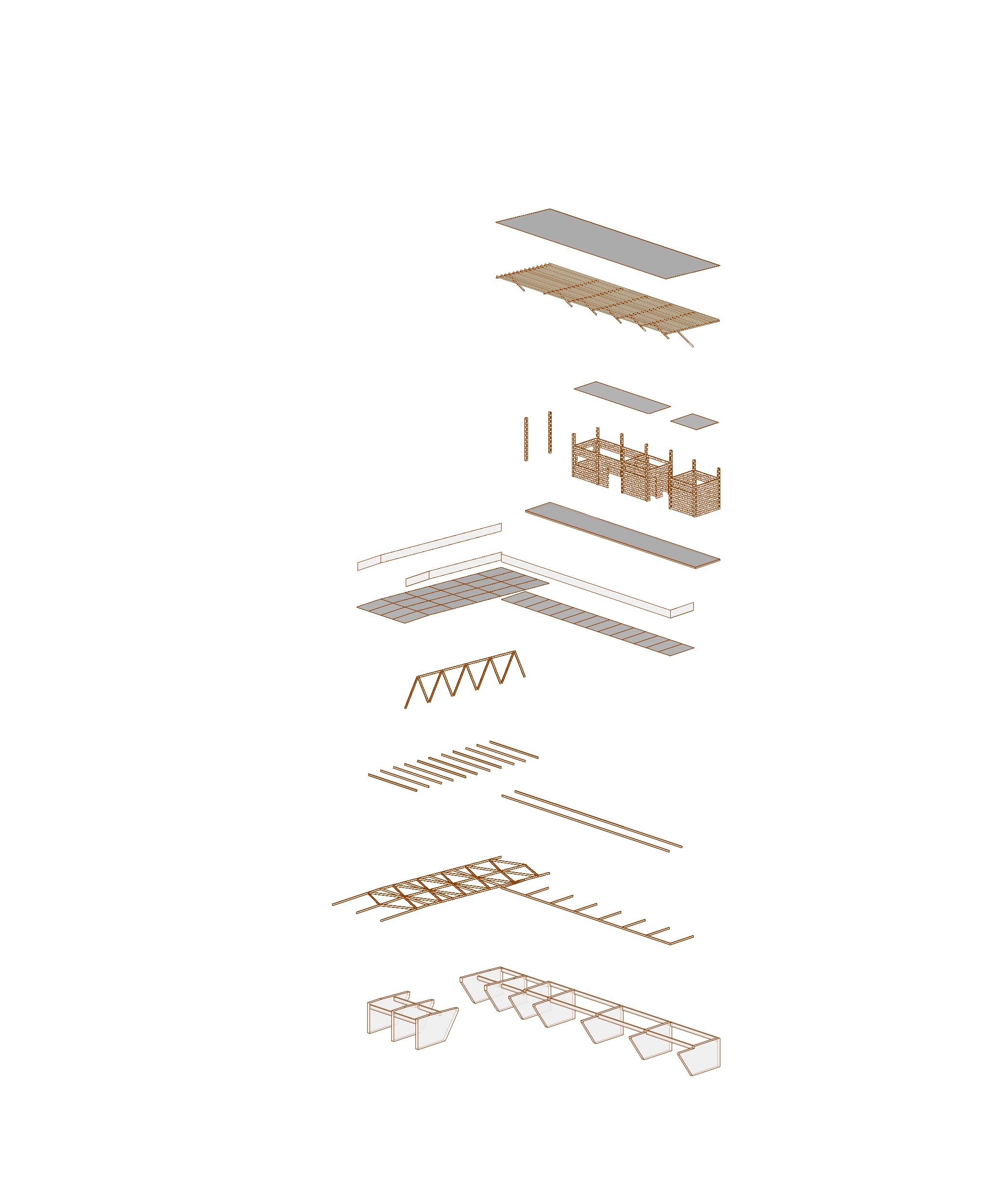

Isométrica Explodida Escala 1:500
GRELHA PARA RALO SECO
BACIA SANITÁRIA COM CAIXA ACOPLADA E REGISTRO x2 TORNEIRA DE MESA x3
Planta Hidráulica
Escala 1:75
ESTANTE
GRELHA PARA RALO SIFONADO x2
TORNEIRA DE MESA x2 AF AF AF
AF FILTRO E REGISTRO
GRELHA PARA RALO SECO
PROJEÇÃO DA CALHA
FONTES E REGISTRO BRINQUEDO E REGISTRO
ENTREI PELO CANO BRINQUEDO DE CANOS FURADOS
Detalhamento Hidráulico
Escala 1:50
FONTES x3 COM BOMBEAMENTO
BRINCADÁGUA FONTES PARA LAZER
Planta da Elétrica
Escala 1:75
PONTO DE LUZ PENDENTE - CURTO
PONTO DE LUZ PENDENTE
INTERRUPTOR DE TECLA - SIMPLES
INTERRUPTOR DE TECLA DUPLA - SIMPLES
QUADRO DE LUZ DE DISTRIBUIÇÃO
TOMADA BAIXA
TOMADA A MEIA ALTURA
TOMADA ALTA
ABASTECIMENTO PIA EXTERNA x3 H = sobre a laje
ESTANTE
20A 220v x2 x2 x2
Detalhamento da Elétrica
Escala 1:50
LUMINÁRIA PENDENTE HMIN = 2m
ABRAÇADEIRA DE CANO TUBO EM AÇO
Detalhamento da Elétrica
Escala 1:25
GANCHO FIXO NA ESTRUTURA DE COBERTURA
FIO SUSTENTAÇÃO METÁLICO
LUMINÁRIA PENDENTE HMIN = 2m
Fachada
Escala 1:125
Fachada
Escala 1:125
