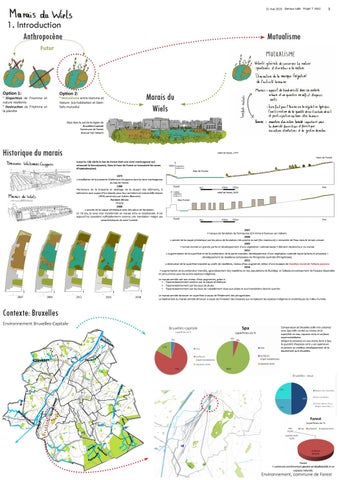

31 mai 2019 Genaux Julie Projet 7 MA2
1. Introduction Anthropocène
1
Mutualisme
Futur
Option 1:
° Disparition de l’Homme et nature résiliente ° Destruction de l’Homme et la planète
Option 2:
Marais du Wiels
° Mutualisme entre Homme et Nature (co-habitation et bienfaits mutuels)
Situé dans le sud de la région de Bruxelles-Capitale Commune de Forest Avenue Van Volxem
Historique du marais
relief de Forest, 1777
Jusqu’au 19è siècle le bas de Forest était une zone marécageuse qui entourait la Senne(ouest). Dans le haut de Forest se trouvaient les zones d’habitation(est). 1879 = Installation de la brasserie Wielemans-Ceuppens dans la zone marécageuse du bas de Forest. 1988 =fermeture de la brasserie et abattage de la plupart des bâtiments, 3 bâtiments sont aujourd’hui classés pour leur architecture industrielle depuis 1993( construits par Adrien Blomme). Pendant 30 ans =friche 2008 = percée de la nappe phréatique avec des pieux de fondation. En 10 ans, la zone s’est transformée en marais riche en biodiversité. Il est aujourd’hui considéré «officiellement» comme une inondation malgré ses caractéristiques de zone humide.
relief de Forest, 2019
2007 = travaux de fondation de l’entreprise JCX immo à l’avenue van Volxem. 2008 = percée de la nappe phréatique par les pieux de fondation très proche du sol (3m maximum) = remontée de l’eau dans le terrain creusé. 2009 = terrain inondé en grande partie et développement d’une végétation rudérale basse = élément déclencheur du marais 2012 = augmentation de la superficie et de la profondeur de la partie inondée, développement d’une végétation rudérale haute (arbres et arbustes) + développement de roselières composées de Phragmites australis (Phragmitaie). 2015 = diminution de la superficie inondée au profit de roselières, niveau d’eau augmenté, début d’une invasion de Buddleja davidii et Fallopia japonica 2018 = augmentation de la profondeur inondée, agrandissement des roselières et des populations de Buddleja et Fallopia (envahissement de l’espace disponible et concurrence pour les autres espèces indigènes). Le marais semble voir son niveau d’eau augmenter, grâce à : • l’approvisionnement continu par la nappe phréatique • l’approvisionnement par les eaux de pluies • l’approvisionnement par les eaux de ruissellement dues aux pluies et aux inondations dans le quartier.
2007
2009
2012
2015
2018
Le marais semble diminuer en superficie à cause de l’étalement des phragmitaies. La biodiversité du marais semble diminuer à cause de l’invasion des invasives qui remplacent les espèces indigènes et endémiques du milieu humide.
Contexte: Bruxelles Environnement Bruxelles-Capitale
Comparaison de Bruxelles (ville très urbaine) avec Spa (ville rurale) au niveau de la superficie en eau, espaces verts et surfaces imperméabilisées. Malgré la présence en eau moins forte à Spa, la quantité d’espaces verts y est supérieure et permet un meilleur développement de la biodiversité qu’à Bruxelles.
Forest = commune extrêmement pauvre en biodiversité et en espaces naturels.
Environnement, commune de Forest
31 mai 2019 Genaux Julie Projet 7 MA2
2
Révélation 2. Projet d’aménagement Situation existante
Plans
Plan d’intentions
Situation projetée
Buddleja davidii
Opportunités - Contraintes
Réouvrir la 2è entrée
Le Buddleja a envahi l’entièreté du site et est devenue la plante dominante sur les berges du marais et le nord du site. Invasive, et déjà bien installée, elle est un vrai danger pour le maintien et la bonne santé du marais ainsi que de la faune et la flore associée. Il est donc nécessaire d’éradiquer cette plante du site et d’instaurer une gestion stricte et durable pour éviter qu’elle ne reprenne.
C
Cette action va de trio avec l’enlèvement des palissades et l’installation d’un talus-passerelle. Le site faisant 1,5ha et la seule entrée étant au sud du site, sur le parking du Wiels, il manque un second accès pour faciliter l’immersion du public dans le site. La possibilité d’entrer sur le site est importante pour reconnecter le public au marais et à sa nature, il est important d’avoir 2 accès, un au nord et un au sud.
1 B
3
Phragmitaies
Les phragmitaies (roselières composées de Phragmites australis) du marais s’étendent avec le temps et assèchent le milieu au fur et à mesure de la création d’humus. Il est donc nécessaire de gérer ces roselières pour éviter qu’elles ne sétendent et leur permettre d’ apporter plus de bénéfices que d’inconvénients au marais.
C
A
B
A
E 1
F
1
1 3 B
Fallopia japonica
B
1
1 1
La renouée du japon a envahi une partie du site du marais ainsi que les bords des chemins de fer. Invasive, à croissance rapide et multiplication exponentielle, elle est un vrai danger pour le maintien et la bonne santé du marais ainsi que de la faune et la flore associée. Il est donc nécessaire d’éradiquer cette plante du site et d’instaurer une gestion stricte et durable pour éviter qu’elle ne reprenne.
D
2
Talus-terrasse
Une fois les palissades qui bouchent la vue enlevées, il sera possible de créer un aménagement favorable à la fois pour la biodiversité et à la fois pour le bien-être humain. Pour la biodiversité : le talus de 15°de pente permettra de créer des conditions de milieu(humide) plus diversifiées qu’elle ne l’étaient avant, cela permettra l’installation d’une faune et une flore plus diversifiées Pour le bien-être humain: une terrasse sera installée surplombant le talus et prolongeant le trottoir pour offrir une immersion dans le site du marais et un rapprochement à la nature.
D 2
Contraintes
Opportunités
Opportunités:
(A) Milieu humide (B) biodiversité associée au milieu humide (C) Ancien bâtiment à bureau de la brasserie Wielemans-Ceuppens (D) Points de vue sur le marais depuis les toits du Wiels et du Brass (E) Présence d’un passage sous les voies de chemin de fer (F) Flux de passage important devant le marais (avenue Van Volxem)
Palissades
Passerelles
Contraintes:
(1) Invasives partout sur le site (renouée du japon + buddleja) (2) Présence de 2 bâtiments culturels (3) Palissades bouchant la vue sur le marais (Avenue Van Volxem)
Une passerelle principale connectera la terrasse avenue Van volxem à l’autre berge du marais pour offrir une immersion et une transversalité de l’aménagement. La deuxième passerelle, plus petite, sera un platelage à l’intérieur de la roselière qui permettra une immersion profonde dans le site et une opportunité d’observation de la faune et flore typique des roselières.
Marais métropole
L’ancien bâtiment à bureaux de la brasserie Wielemans-Ceuppens, classé en 1993 pour son architecture, deviendra un lieu de repos, de détente, d’observation et d’histoire. Ce bâtiment exceptionnel servira de terrasse de repos pour le site du marais et servira de lieu de sensibilisation du public pour les milieux humides et l’histoire du site/de Bruxelles.
Les palissades installées autour du marais bouchent complètement la vue et ne permettent pas de se rendre compte de ce qui existe derrière = indifférence Pour connecter les gens au marais, les palissades seront retirées. Ainsi fait, le public pourra ressentir une vraie connexion avec le site.
Coupes techniques
Révélation 2. Projet d’aménagement Plan de la situation projetée
Terrasse de pleins pied par rapport à l’Avenue Van Volxem 5m de large + 2 zones d’assises avec avancée de 3m Surplombe le marais de 3m de haut
Illustration d’ambiance
B
31 mai 2019
Genaux Julie Projet 7 MA2
3
Terrasse: vue de face
Terrasse: vue de profil
A
Avenue Van Vo lxe
m
Talus = 3780 m³ de remplissage par récupération de matériaux de démolition inertes (béton non armé, tuiles et briques, agrégats d’enrobés, déblais,) => centre de tri RENEWI à Braine-l’alleud. + 20 cm de terres de dragage (venant du marais) = 403 m³ nécessaires dragage/curage hydraulique de 20cm de terre = 440m³ pour permettre des plantations
Passerelle: vue de face Passerelle: vue de profil
Elévations
(B) Elévation transversale de la situation projetée
(A) Elévation transversale de la situation existante
Espace de repos et restauration
Entrée nord
Phragmitaies (roselières)
Abris chauves-souris + nichoirs hirondelles et martinets
Platelage : vue de face
Platelage : vue de profil
Platelage immersif surélevé de 20 cm par rapport au niveau de l’eau du marais. 1,5 m de large Traverse la roselière pour offrir des points de vue uniques sur la faune et le site.
(C) Elévation longitudinale de la situation projetée Platelage
Passerelle immersive surélevée de 20 cm par rapport au niveau de l’eau du marais. 2,5m de large Attachée aux pieux déjà existants dans le marais (pas de nouvelle fondation).
Marais Métropole
Talus
Passerelle
Espace d’éducation et sensibilisation + point d’observation (balcon)
Terrasse point de vue, Brass
Terrasse point de vue, Wiels
Terrasse
Îles
Potager collectif (existant)
3. Plan de gestion
Révélation
31 mai 2019 Genaux Julie Projet 7 MA2
Buddleja davidii
Fallopia japonica
Phragmites autralis
Buddleja davidii - arbre à papillons
Fallopia japonica - renouée du japon
Phragmites australis - phragmites
IMPACTS
IMPACTS
IMPACTS
• Affecte la trajectoire écologique/évolutive d’un écosystème • => remplacement des espèces pionnières indigènes = accélèration de la reforestation du milieu humide
ACTION • Gestion de l’invasive dans le but de limiter son expansion et l’éradiquer du site • Replantation d’espèces à croissance rapide (saules + aulnes) adaptées au milieu pour reformer un couvert végétal et racinaire (concurrence) • (voir plan de gestion pour plus de détails)
• Appauvrissement de la biodiversité =>fait disparaitre une
4
• Réduction du plan d’eau = expansion pouvant atteindre 18 à
grande partie de la faune et flore endémique
50% par an
vertébrés que dans un massif de saules) • Modification du paysage = uniformisation
de matière organique = offre opportunité à de nouveaux arbres et arbustes de s’installer • = invasion d’arbres et arbustes = assèchement d’un plan
• = influence sur la chaine alimentaire ( 4 fois moins de
• Envasement= Si la croissance est non entravée, il y a accumulation
d’eau
ACTION • Gestion de l’invasive dans le but de limiter son expansion et l’éradiquer du site • Replantation d’espèces à croissance rapide (saules + aulnes) adaptées au milieu pour reformer un couvert végétal et racinaire
ACTION
• Fauchage des roselières • Gestion de la reforestation = limiter leur expansion en gardant les bienfaits qu’elles apportent à la faune • (voir plan de gestion pour plus de détails)
(concurrence) • (voir plan de gestion pour plus de détails)
Echelle de temps Gestion des invasives
Dans 10 ans
invasives supprimées Roselières gérées Gestion et surveillance continue
Aujourd’hui
Ouverture et aménagements Assister à l’évolution du paysage
Dans 10 ans
aménagements construits et effectifs
