Egli Mietparkbreites Sortiment zu fairen Preisen
rent Egli rent 7 Egli Betonbeisser 9 Gebisse 10 Gebiss Service 11 Stahlschere 12 Egli Magnet 15 Egli Tieflöffel (ETL) 16 Egli Trapezlöffel (ETRL) 16 Egli Humuslöffel (EHL) 17 Egli Motorlöffel (EML) 17 Egli Sieblöffel (ESIL) 18 Egli Profillöffel (EPL) 18 Egli Schwenktieflöffel (ESTL) 19 Sieblöffel hydraulisch (SILH) 19 Betonmischschaufel 19 Egli Aufreisszahn 20 Egli Rückbau- und Sortiergreifer 21 Egli Steingreifer 22 Pendelgreifer 23 Egli Hammer 25 Vibroramme Bagger 26 Seitengrifframme 27 Freireiter 28 Schaufelseparator 29 Verdichterplatte 30 Bindemittelstreuer 32 Kalkrechen 32 Rohrschiebeadapter 33 Mulcher 33 Egli rent rent 2
Flüssigbodenschaufel 34 Maximale Bewegungsfreiheit mit Egli Tiltrotatoren 36 Möglichkeiten für Tiltrotatoren im Festanbau und als Sandwich 38 Tiltrotatoren mit stehenden Zylindern 40 Tiltrotatoren mit liegenden Zylindern 41 Drehwerksandwich HKS 42 Drehwerksandwich OilQuick 43 Egli Planierschild EPS 44 Egli Planierbalken EPB 44 Planierbalken P 45 Planierbalken GRB 45 Schneidrad mechanisch TC 45 Egli Palettengabel 46 Kehrbesen hydraulisch 46 Kehrbesen mechanisch V-Concept® 47 Egli Mastfundamentgreifer 50 Schienenknacker 51 Multigrip 5000 52 Sauggerät Tinbin 53 Schotterbesen BRV 54 Stopfaggregat MB8 AC 54 Schwellenleger Center Grip 55 Felsfräsen quer 56 Felsfräsen längs/Längsschneidkopffräsen 57 Schneidrad hydraulisch 57 Diamant-Schneidrad 58 Kettenfräse 58 rent 3
Egli rent
NEU
Flächenfräse 59 Egli Scheibenfräse 59 Universalfräse 60 Pfahlkopffräse 61 Bohrgerät 62 Egli Lastarm 63 Egli Abbrucharm 63 Schachtgreifer 64 Rohrgreifer 65 Egli Schlauchservice 66 Egli Montage 67 Egli Reparaturen 68 Egli Konstruktion/Schlosserei 69 Sicherheitslösung OilQuick®LockSupport OQ 40 - OQ 120 70 Fallsicherung OilQuick® - Das Plus für Ihre Sicherheit! 71 Egli Ersatzteile OilQuick® 72 OilQuick® Adapter 74 Fremdadapter 75 Egli Mietanfrageformular 88 Ansprechpartner Gebrüder Egli Maschinen AG 90 Mietbedingungen für Baumaschinen (VSBM) 91 Ablauf Mieteinsatz YouTube-Video
Egli rent
rent 4
Abbrucharm

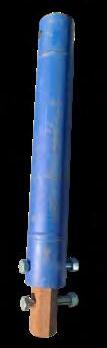

Aufreisszahn

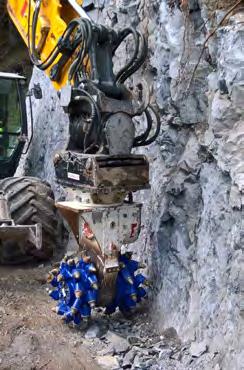

Felsfräse Ketten
Betonbeisser
Felsfräse längs
Laderschaufel
Planierschild

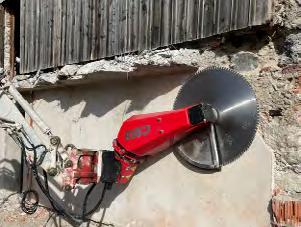

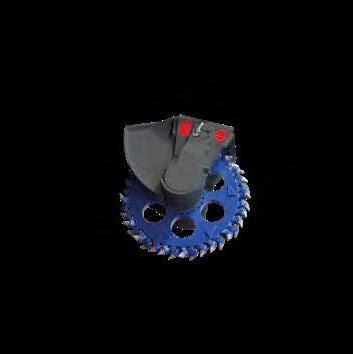

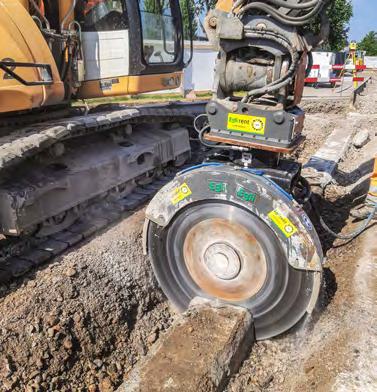

Schneidrad hydraulisch
Steingreifer
Betonmischschaufel
Felsfräse quer

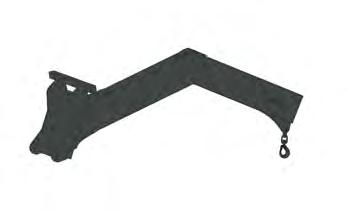

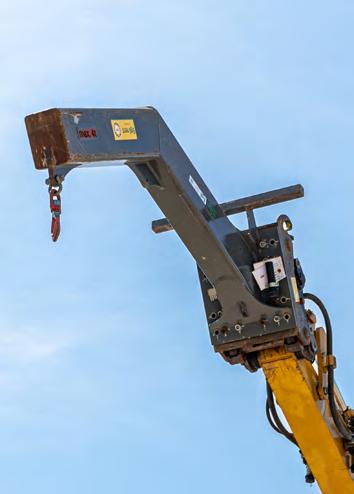

Lastarm
Profillöffel
Mastfundamentgreifer
Rammengalgen
Schneidrad mechanisch

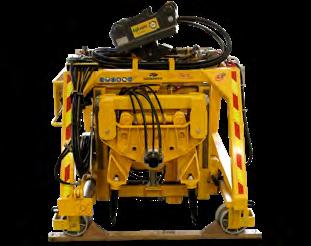

Stopfaggregat
Bindemittelstreuer Bohrgerät

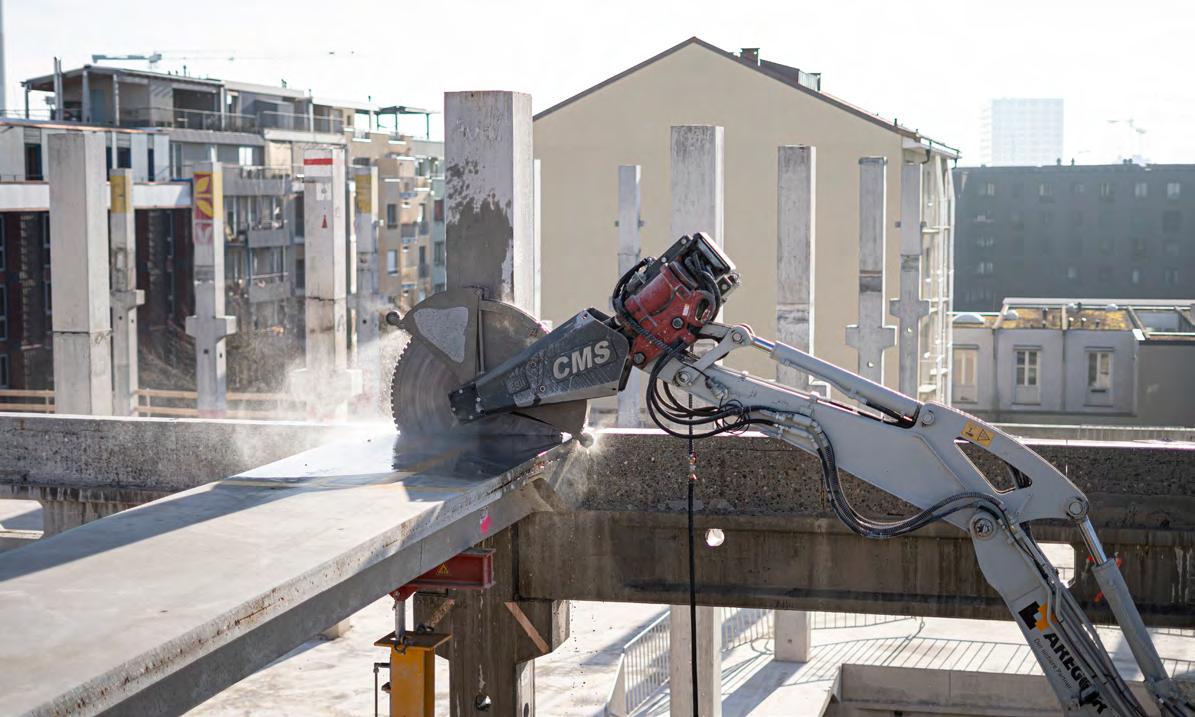

Diamant Schneidrad
Flächenfräse Flüssigbodenschaufel Hammer Hydraulikmagnet

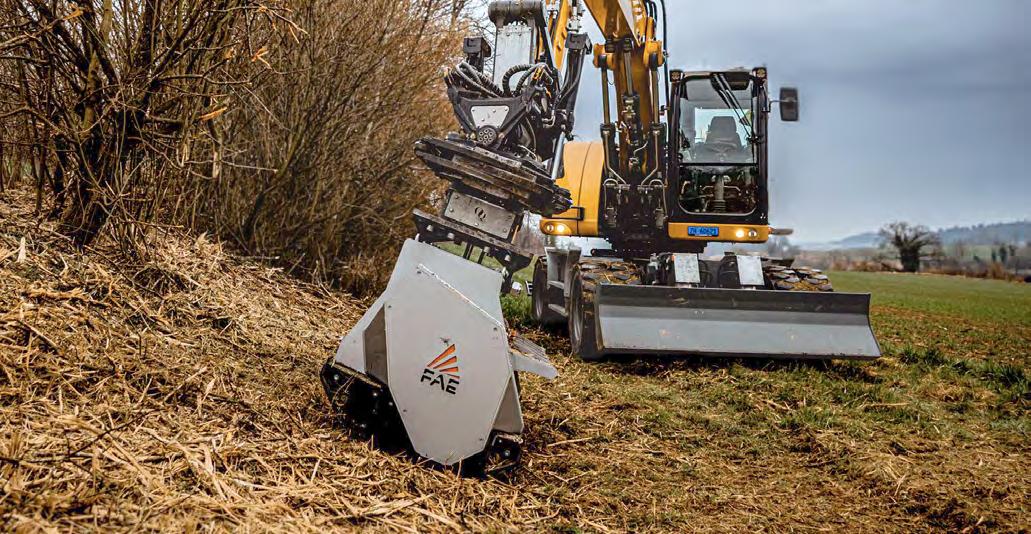

Motorlöffel Mulchgerät Multigrip

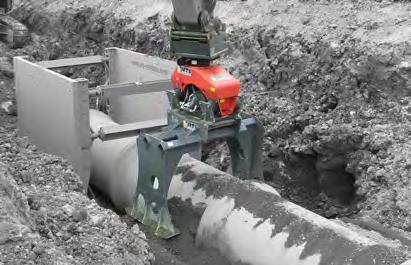

Rohrgreifer Sandwich
Schnellwechsler
Tieflöffel
Schotterbesen
Tiltkombination

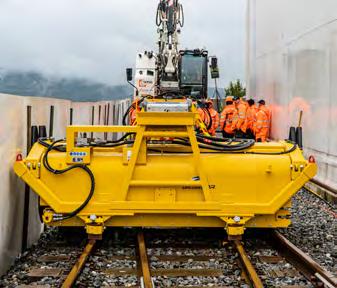

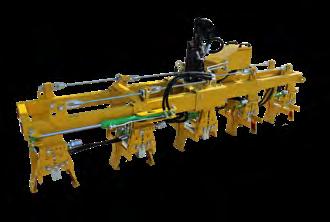

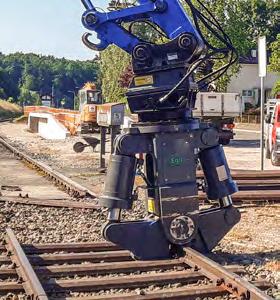

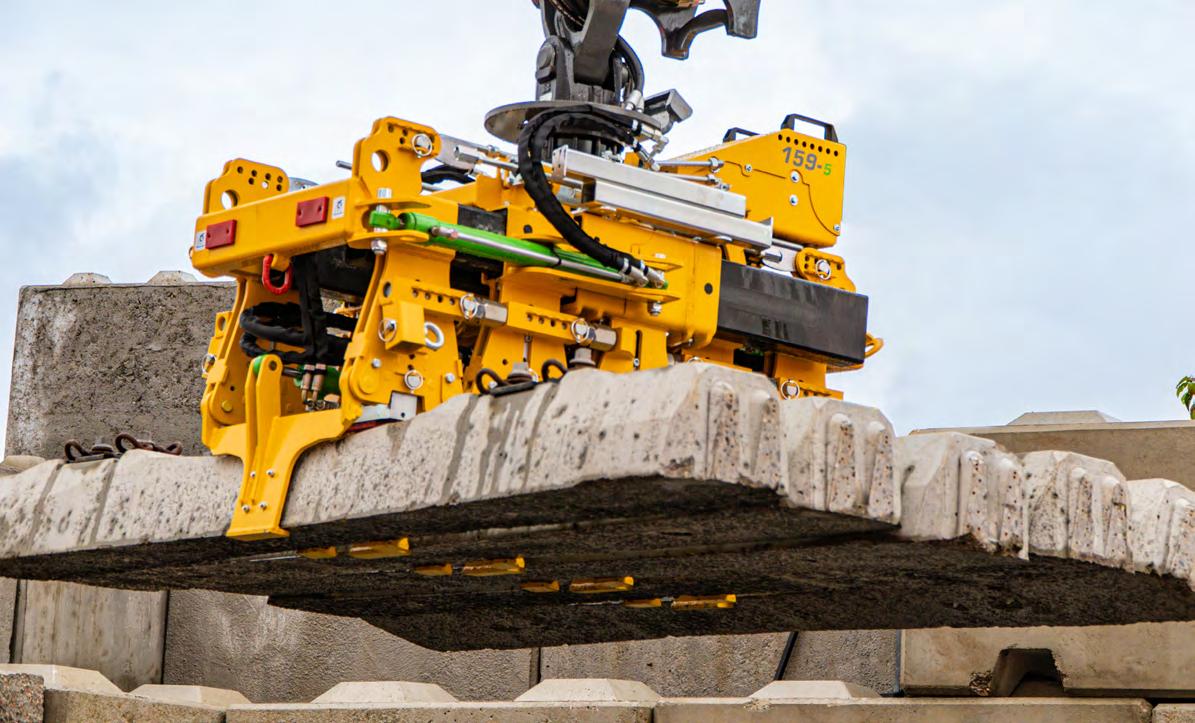

Schwellenleger
Tiltrotatorkombination
Sauggerät
Schwenktieflöffel

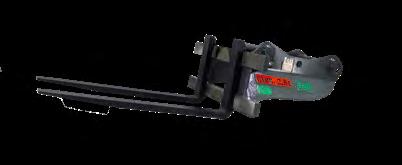

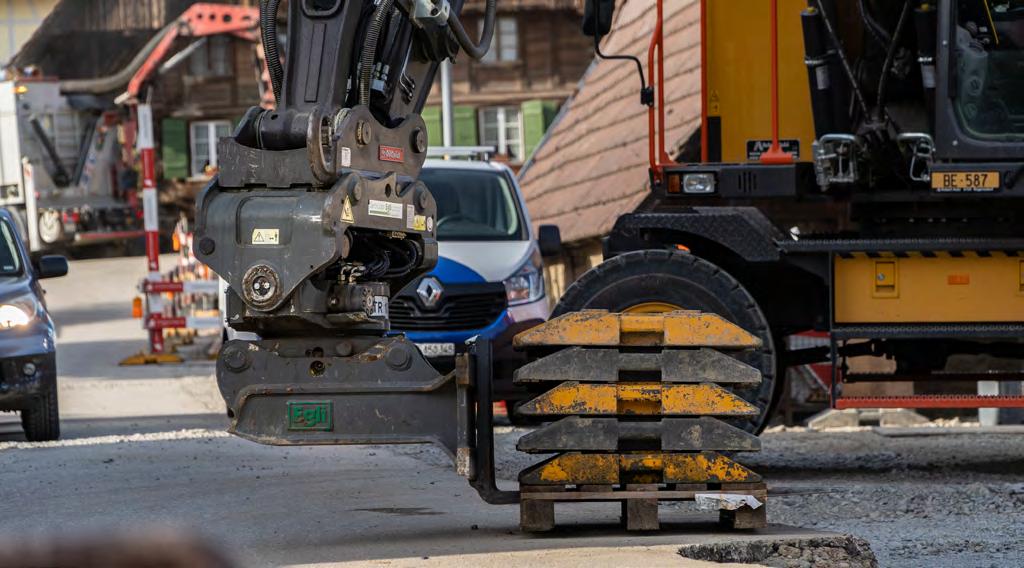

Palettengabel
Schachtgreifer

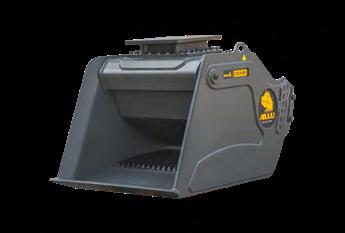

Sieblöffel
Tiltrotatorsandwich Trapezlöffel
Drehwerksandwich
Kalkrechen
Pendelgreifer
Schaufelseparator
Sieblöffel hydraulisch
Universalfräse
Drehwerkkombination Humuslöffel

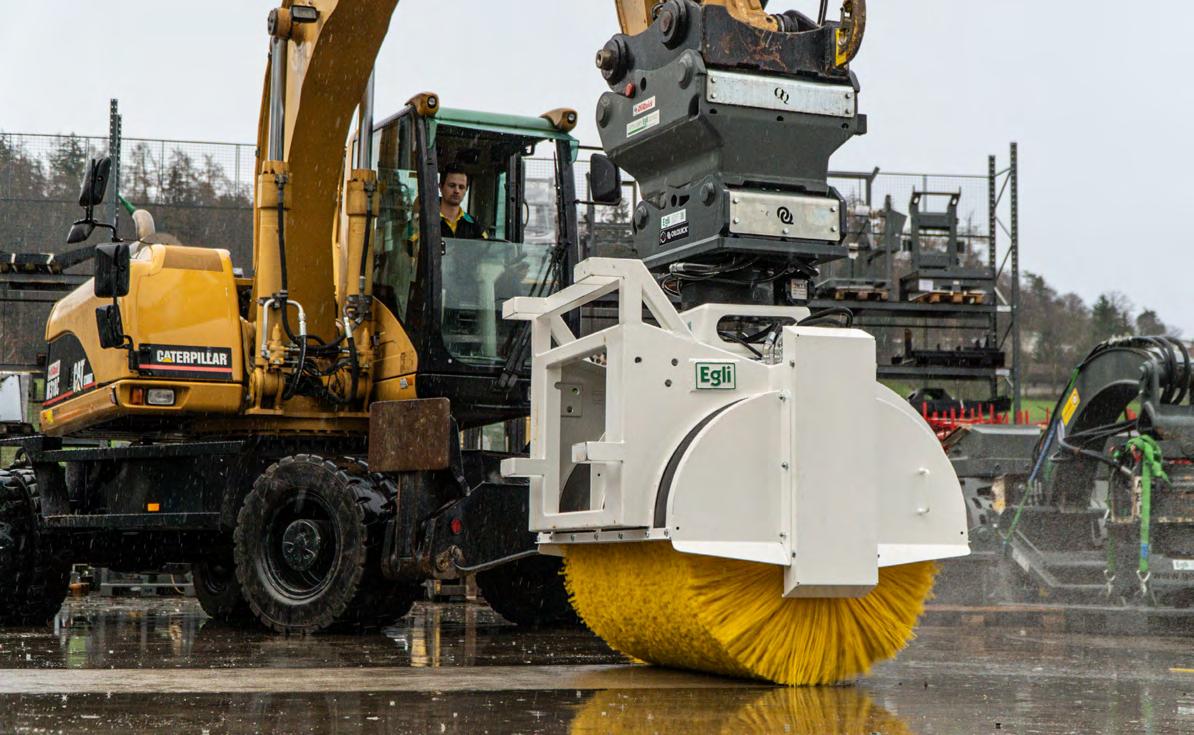

Kehrbesen hydraulisch

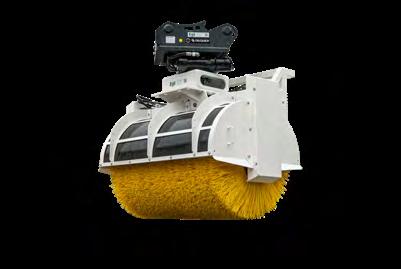

Kehrbesen mechanisch

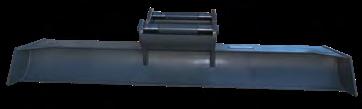

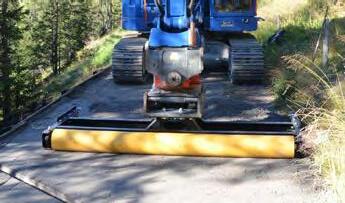

Felsfräse Pfahl Planierbalken
Scheibenfräse

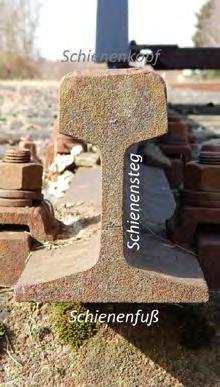

Schienenknacker
Sortiergreifer
Universalverdichter
Stahlschere

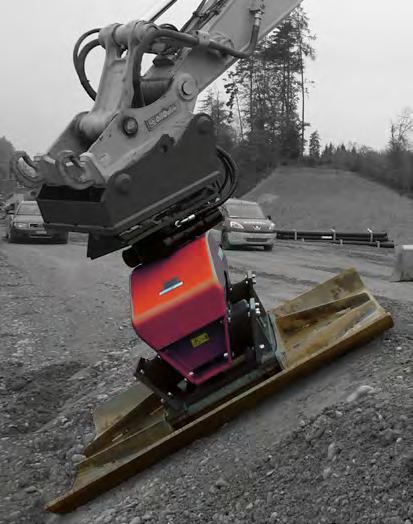

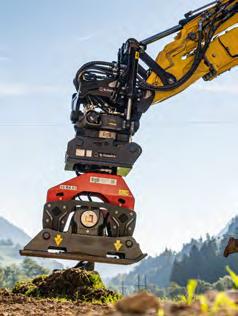

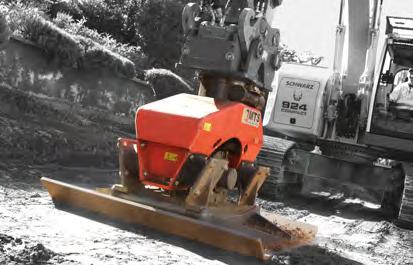

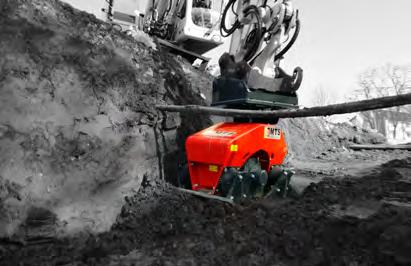

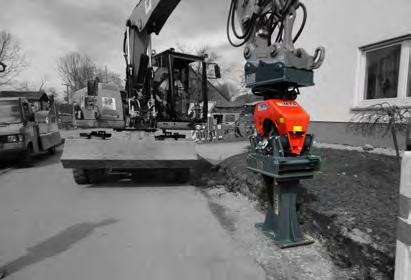

Verdichterplatte

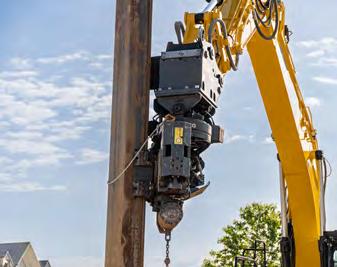

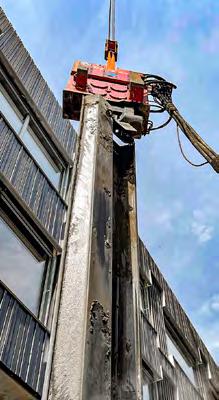

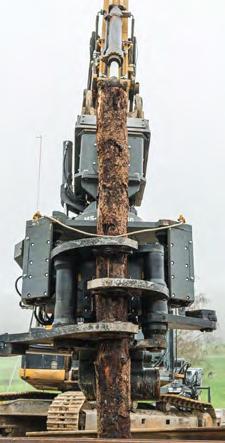

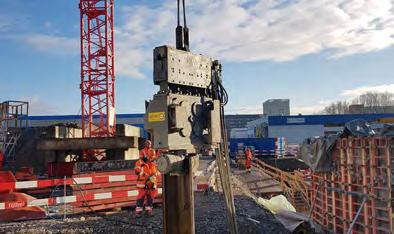

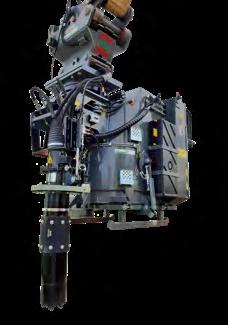

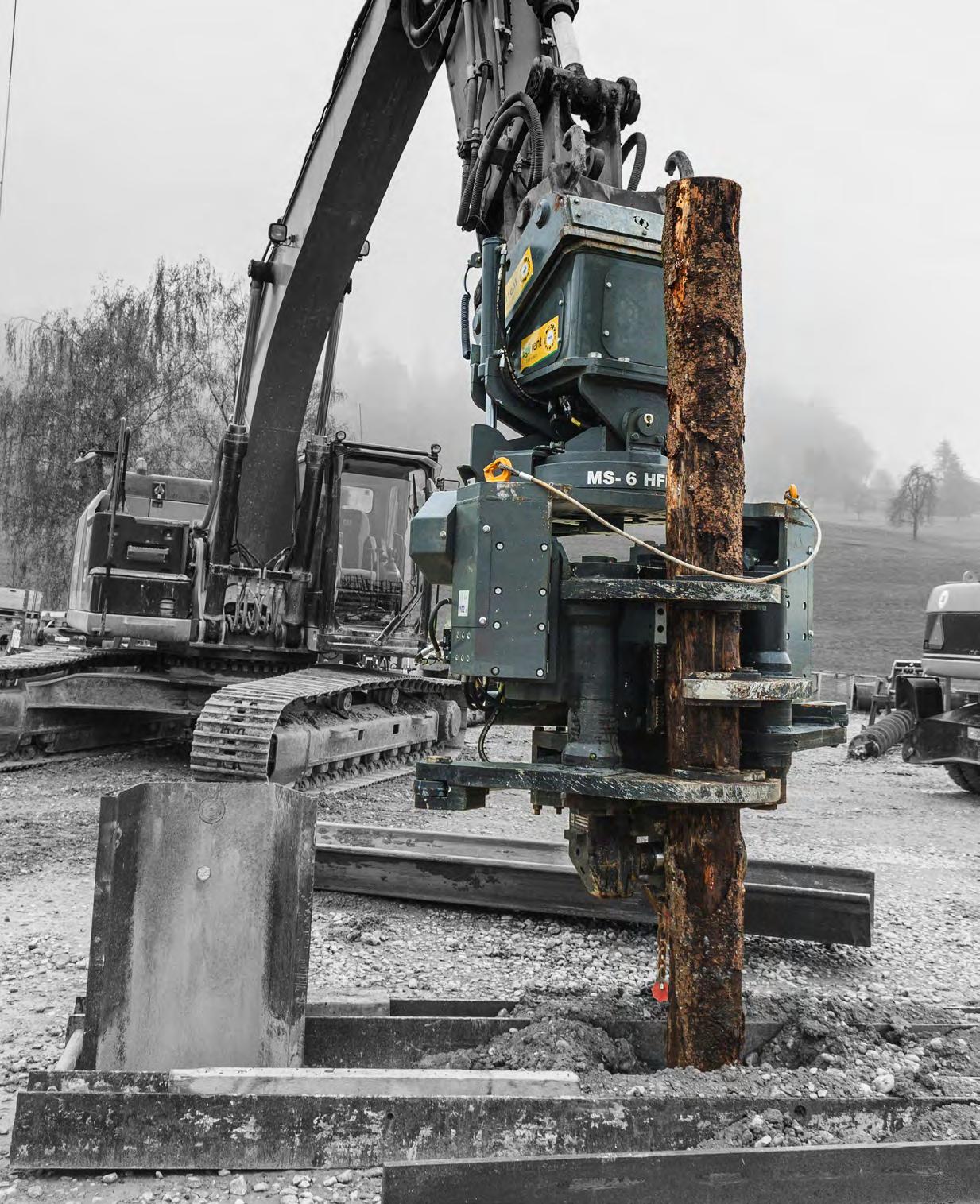

Vibroramme Aggregat Vibroramme Bagger Vibroramme Freireiter Vibroramme Seitengriff
5 rent
Anbaugeräte Übersicht
Egli rent
breites Sortiment zu fairen Konditionen
Egli Mietpark Service

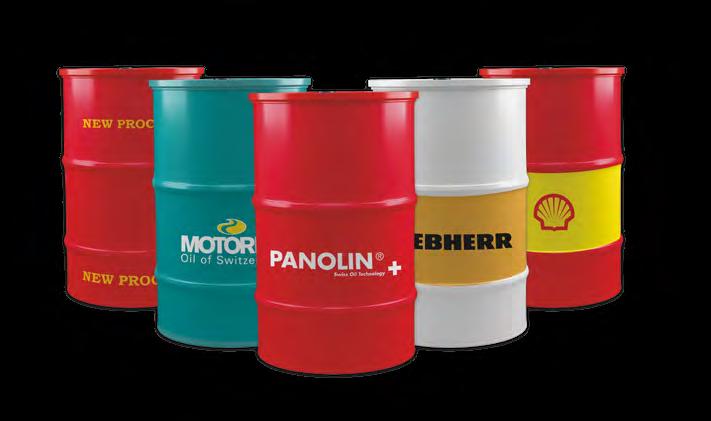

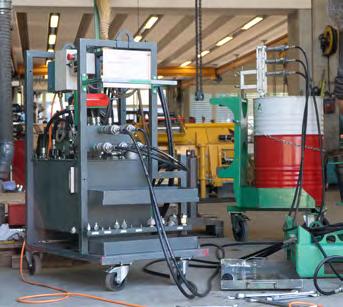

Umölung auf betriebseigenes Öl
Panolin HLP Synth 46 vollsynthetische Hydraulikflüssigkeit, gesättigte synthetische Ester
Ecosynt HEES 46 biologisch abbaubares Hydrauliköl, gesättigte Ester
Ecosynt HEPR 46 biologisch abbaubares Hydrauliköl Poly-alpha-olefine Basis
Liebherr Hydraulic Plus biologisch abbaubares Hydrauliköl Poly-alpha-olefine (PAO)
Shell Naturelle HF-E46 Hydraulikflüssigkeit auf synthetischer Esterbasis
HLP Biosynthetik ISO 46 Vollsynthetisches, biologisch schnell abbaubares Hydrauliköl
HLP PC HVI VG 46 Mineralöl
6
Egli rent
breites Sortiment zu fairen Konditionen

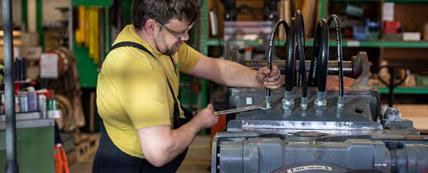

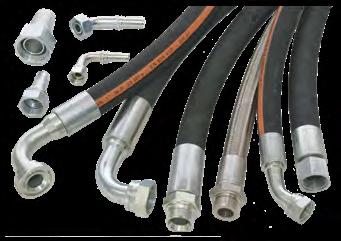

Aufbau Adapter inkl. Schläuche und Kupplungen

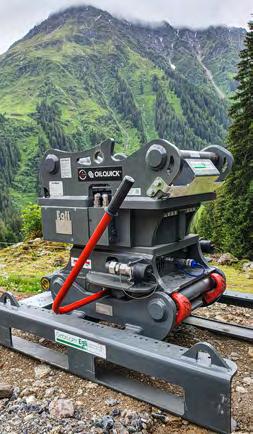

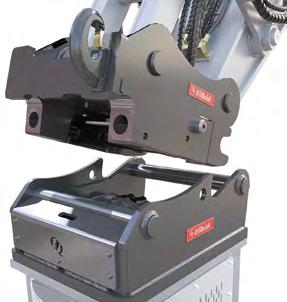

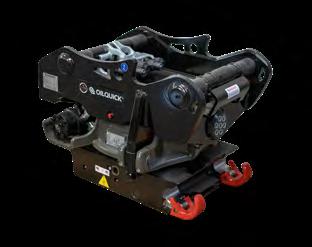

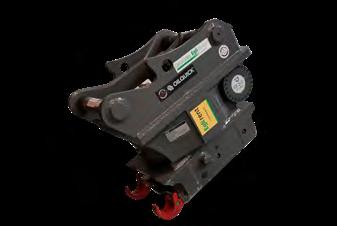

OilQuick Adapter
Leckölleitungssatz

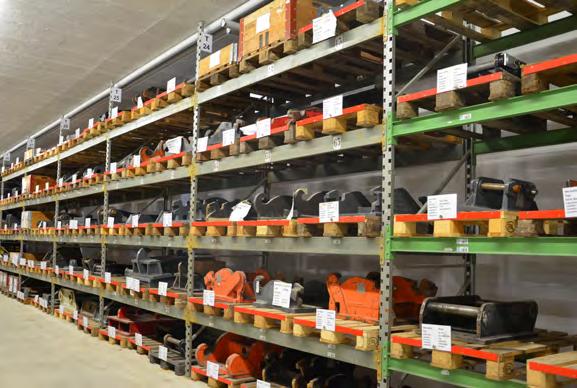

Umfangreiches
Fremdadapterlager
Sonderlösungen aus unserer hauseigenen Konstruktion
Für die optimale Anwendung der Egli Mietpark Anbaugeräte liefern wir Ihnen die passende Leckölleitung für Ihren Bagger inklusive Montage, wenn gewünscht.
Standardmässig stehen folgende Leckölleitungssätze zur Verfügung:
Leckölleitungssatz bis 20 t Bagger
1/2'' Leckölleitung (10 m) inkl. Hochdruckfilter mit Halter
Leckölleitungssatz ab 21 t Bagger
3/4'' Leckölleitung (15 m) inkl. Hochdruckfilter mit Halter

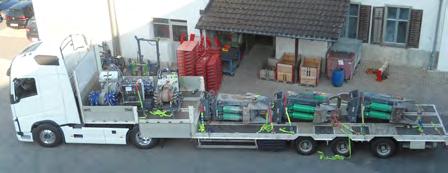

Bereitschaftskontrolle & Abholung der Maschinen & Beratung
Wir stellen sicher, dass unsere Anbaugeräte für Ihren Einsatz bestens vorbereitet sind.
Jedes Anbaugerät wird von unseren Aussendienst Mitarbeitenden bei Ihnen auf Platz eingeführt und die nötigen Dokumente übergeben.
Unsere Anbaugeräte können direkt ab Rossrüti oder unserem Stützpunkt in Biel/Bienne abgeholt oder geliefert werden.
7

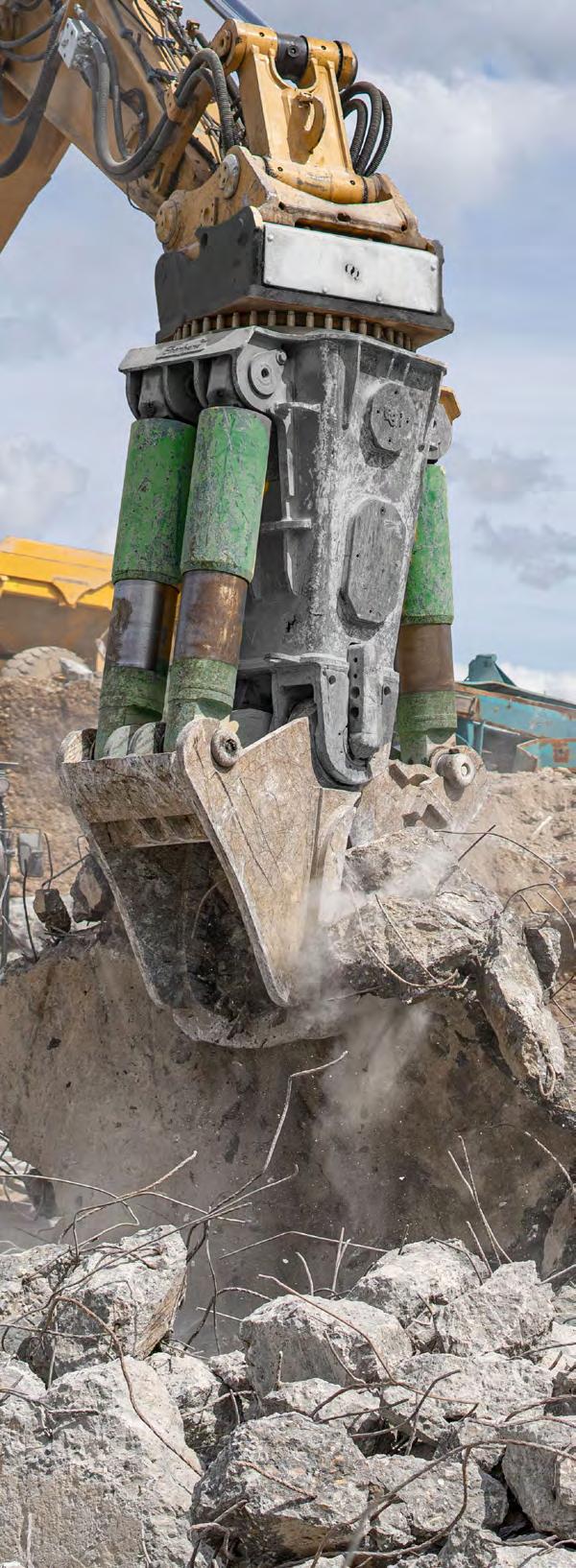

Ausgeklügelte Technik für den effizienten Rückbau
Revolutionär im Rückbau
Der Egli-Betonbeisser besteht aus einem ScherenPower Paket und vier auswechselbaren Gebissen für die verschiedenen Rückbauaufgaben. Dieser
Betonbeisser revolutioniert das bisherige RückbauKonzept: Durch das gleichzeitige Brechen und Schneiden kann ein Arbeitsschritt eingespart werden!
Qualität, die überzeugt:
►über 30 Jahre Erfahrung
►Herstellung durch die Gebrüder Egli Maschinen AG
►Komponentenherstellung in der Schweiz und in Deutschland
►Patentiertes hydraulisches Gebiss-Wechselsystem von der Fahrerkabine aus gesteuert*
►Gebisswechsel in ca. 2 Minuten*
(*Modell 2.8, 3.7 und 5.4)
Tel. 071 / 913 85 36 Mehr auf unserem YouTube-Kanal
8

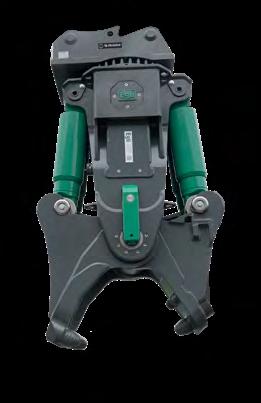

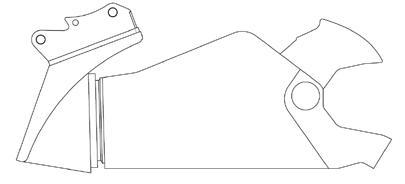

Egli Betonbeisser

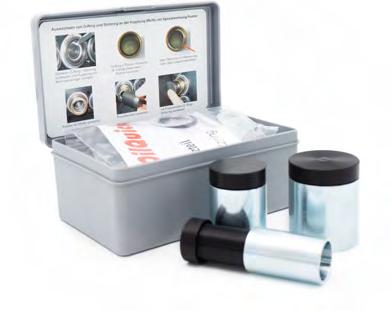

* inkl. XMB-Schmierkoffer mit Akku-Fettpresse, Akku-Ladegerät, Schmierfett-Kartuschen, Betriebsanleitung, Schmieranleitung, Messanschluss, Ventile, Verschlussschraube und diverse Werkzeuge
Betonbeisser Ersatzteile im erhältlich!
Schmierplan: YouTube-Videoanleitung
*Betonbeisser-Body mit Bionic-Gebiss, ohne Adapterplatte sowie Anschlussschläuche
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Mietsortiment Baggerklasse Egli Betonbeisser* (t) XMB 0.9 XMB 0.9 mit Bionic-Gebiss 8 - 15 XMB 0.9 mit MultiCut-Gebiss 8 - 15 XMB 2.8 XMB 2.8 mit Bionic-Gebiss 18 - 30 XMB 2.8 mit TriPod-Gebiss 18 - 30 XMB 2.8 mit Stahl-Gebiss 18 - 30 XMB 2.8 mit MultiCut-Gebiss 18 - 30 XMB 3.7 XMB 3.7 mit Bionic-Gebiss 30 - 50 XMB 3.7 mit TriPod-Gebiss 30 - 50 XMB 3.7 mit Stahl-Gebiss 30 - 50 XMB 3.7 mit MultiCut-Gebiss 30 - 50 XMB 5.4 XMB 5.4 mit Bionic-Gebiss 45 - 85 XMB 5.4 mit TriPod-Gebiss 45 - 85 XMB 5.4 mit MultiCut-Gebiss 45 - 85 XMB 5,4 mit Stahl-Gebiss 45 -85 XMB Schmierkoffer Tel. 071 / 913 85 36
Betonbeisser XMB 5.4 mit OQ 90-8 und Bionic-Gebiss Betonbeisser XMB 0.9 und Bionic-Gebiss Technische Daten Betonbeisser Typ Gewichtsklasse Trägergerät Gewicht Betonbeisser Schliesskraft Betriebsdruck drehen Ölbedarf drehen Betriebsdruck öffnen/schliessen Ölbedarf öffnen/schliessen Einstellung** Hammer H / Schere S t kg * t bar (max.) l/min (max.) bar (max.) l/min (max.) H / S XMB 0.9 Bagger 8 - 15 1'170 65 180 60 450 70 - 140 S XMB 2.8 Bagger 18 - 30 3'080 90 180 60 350 150 - 250 S XMB 3.7 Bagger 30 - 50 Longfront 50 - 90 4'160 150 180 60 350 200 - 350 S XMB 5.4 Bagger 45 - 85 Longfront 60 - 120 6'100 210 180 60 350 300 - 400 S
Egli rent - breites Sortiment zu fairen Konditionen
9
Technische Daten
TriPod-Gebiss Stahl-Gebiss Schneidvermögen (variiert je nach Gegebenheiten) Stahl-Gebiss MultiCut-Gebiss
*Gebiss-Wechsel nur manuell möglich
A A B A B A *Gebiss-Wechsel nur manuell möglich BionicGebiss zu Typ Gewicht Gebiss Öffnungsweite A Stärke Stahlbeton kg mm mm XMB 0.9* 435 420 350 XMB 2.8 850 590 500 XMB 3.7 1' 150 690 600 XMB 5.4 2' 060 910 800 TriPodGebiss zu Typ Gewicht Gebiss Öffnungsweite A Gebisstiefe B Stärke Stahlbeton kg mm mm mm XMB 2.8 950 850 400 650 XMB 3.7 1' 300 1' 000 440 850 XMB 5.4 2' 200 1' 250 560 1' 100 Stahl-Gebiss zu Typ Gewicht Gebiss Öffnungsweite A kg mm XMB 2.8 1' 100 590 XMB 3.7 1' 600 700 XMB 5.4 2' 600 790
MultiCutGebiss zu Typ Gewicht Gebiss Öffnungsweite (A) Öffnungsweite (B) Stärke Stahlbeton kg mm mm mm XMB 0.9* 620 1'200 470 350 XMB 2.8 1' 020 1'100 530 400 XMB 3.7 1'570 1'400 790 500 XMB 5.4 2'400 1'700 900 650 I-Träger IPB-Träger U-Stahl Quadratprofil Rechteckprofil mm mm mm mm mm XMB 2.8 240 160 260 160 x 160 x 10 200 x 100 x 10 XMB 3.7 300 200 300 200 x 200 x 10 250 x 150 x 12 XMB 5.4 380 240 400 220 x 220 x 12 300 x 150 x 12 Max. Zugfestigkeit des zu schneidenden Stahls: 500 N/mm2
Bionic-Gebiss
Egli Betonbeisser Gebisse Bionic-Gebiss TriPod-Gebiss Stahl-Gebiss MultiCut-Gebiss
Tel. 071 / 913 85 36 10
Kosten- und EnergieEinsparung durch Verschleissreduktion & Mehrleistung pro m3/h.
4
Hydraulischer Gebisswechsel in ca. 2 Minuten

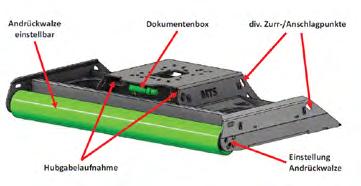

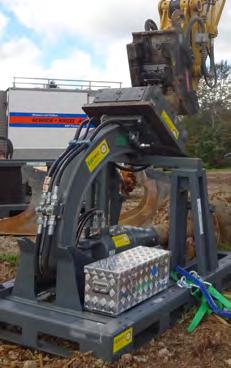

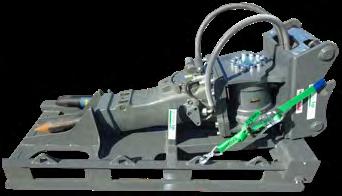

Transportgestell (für alle Gebisstypen erhältlich)
► Gebisse verschmutzen weniger
► Idealer Aufnahmewinkel für Gebisswechsel
► Praktische Box für Dokumente
3
Gebisswechsel: YouTube-Videoanleitung
► Integriertes Fach mit Metall-Bolzen für Gebisswechsel
► Vereinfacht den Verlad, den Transport und die Lagerung und erhöht somit die Sicherheit
2 1 3 4 Gebiss Service
Egli Betonbeisser
1 Betonbeisser-Einsatz

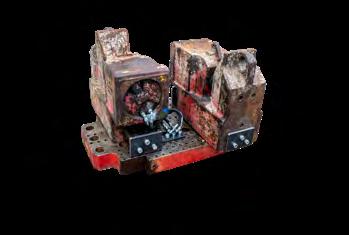

2 Gebiss verschlissen
6 Gebiss zurück auf Baustelle
5 Gebiss frisch aufgearbeitet
Gebiss-Aufbereitung
Lieferung Ersatzgebiss und Austausch auf der Baustelle
Tel. 071 / 913 85 36 11

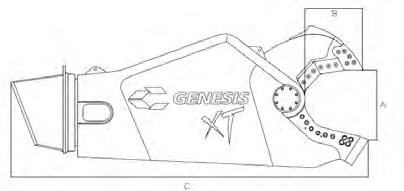

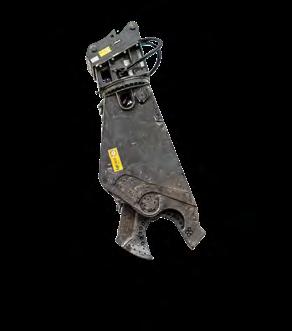

Stahlschere
Egli rent - breites Sortiment zu fairen Konditionen
* alle GXT Stahlscheren sind 360° endlos drehbar
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Schneidvermögen (variiert je nach Gegebenheiten)
Einsatzvideo Stahlbrückenrückbau
Max. Zugfestigkeit des zu schneidenden Stahls: 500 N/mm2
Folgende Optionen sind zusätzlich erhältlich:
Zwischenplatte
- Ca. 360 kg
- 50° Winkel
- Mit Zwischenadapter für Ramme mit 25° und 15° Adapter bis auf 90° erweiterbar
Baggerklasse Stahlschere (t) SH 130 R 13 - 17 SH 250 R 24 - 29 GXT 225 R* 21 - 32 GXT 335 R* 26 - 37 Tel. 071 / 913 85 71
Daten Stahlschere Typ Baggergewicht Anbau/Stiel Baggergewicht Anbau/Ausleger Gewicht Betriebsdruck Öffnen/Schliessen Ölmenge Öffnen/Schliessen Einstellung** Hammer H / Schere S Öffnung A Öffnungstiefe B Gesamtlange C t t kg* bar l/min H /S mm mm mm SH 130 R 13 - 17 8 - 12 1' 100 300 90 - 110 S 375 395 2' 100 SH 250 R 24 - 29 17 - 19 2'400 380 200 - 250 S 530 570 2' 700 GXT 225 R1 21 - 32 14 - 21 2' 400 345 150 - 230 S 457 508 2' 900 GXT 335 R1 26 - 37 18 - 25 3' 200 345 230 - 390 S 584 660 3' 200 *ohne Adapterplatte 1 optionale Zusatzplatte Schneidkräfte Typ Hals Mitte Spitze kN kN kN SH 130 R 1' 997 1' 018 546 SH 250 R 5'198 2' 514 1' 258 GXT 225 R 5' 402 2' 474 1' 255 GXT 335 R 7' 084 3' 097 1' 522
Mietsortiment
Technische
Typ Träger IPE Platten Vierkant Rund Rohr mm mm mm mm mm SH 130 R 240 12 - 55 178 x 6 SH 250 R 450 15 - 65 254 GXT 225 R 305 13 51 64 254 GXT 335 R 356 16 64 76 305
12

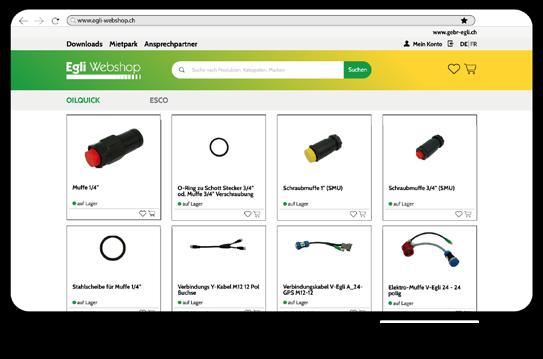

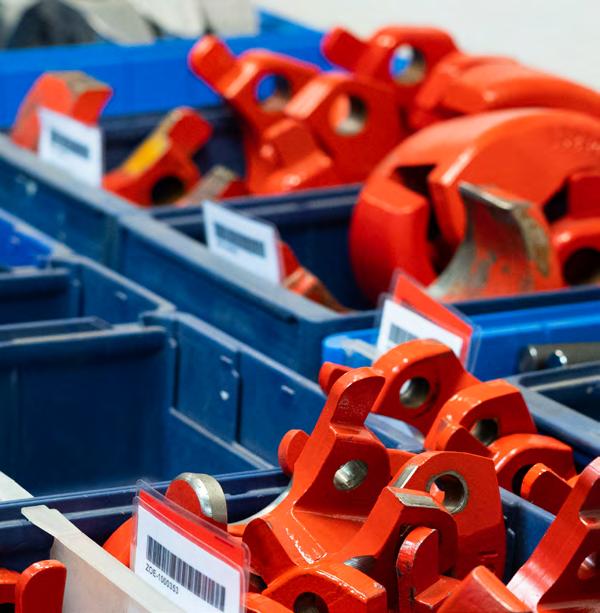

Zubehör-Über1'000 auchErsatzteileund online!
www.egli-webshop.ch
Jetzt anmelden, bestellen & Lieferung erhalten!
Zubehör- und Ersatzteile mit nur ein paar Klicks bequem und schnell auswählen!
13

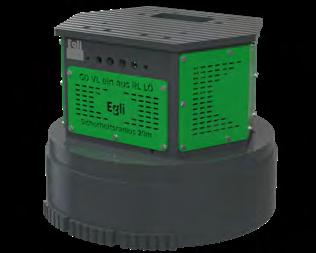

Egli HydraulikmagnetProfi für
Sortier- und Rückbauarbeiten
Leistung erheblich erhöht
- Mehrleistung durch grössere Magnetplatte
- Servicefreundlichkeit durch neues Design
- Verbesserter ESCO-Verschleiss-Schutz
Fakten, die überzeugen
Der Egli Hydraulikmagnet wurde seit 2007 ständig weiterentwickelt.
Automatisierte Sortier- und Rückbauarbeiten sparen Zeit und garantieren eine einwandfreie Qualität des Recyclingmaterials sowie dessen reibungslose Weiterverarbeitung.

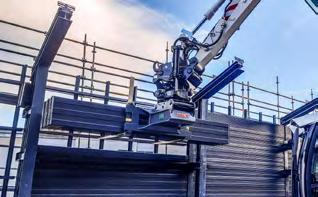

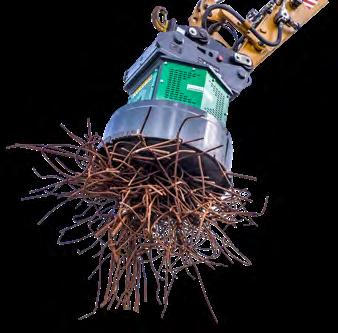

Magnet im Einsatz 14
Egli
Egli Magnet
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Magnet
*Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
** Abrisstest nach DIN VDE 0580 mit Luftspalt Ø/300
Mietsortiment Baggerklasse Magnet (t) EgliMag 720 ab 6.5 EgliMag 720A mit Abwurfsteuerung ab 6.5 EgliMag 720 mit Drehwerk ab 8 EgliMag 920A mit Abwurfsteuerung ab 20 EgliMag 1120A mit Abwurfsteuerung ab 20 A Ø B Tel. 071 / 913 85 71
EgliMag 720 EgliMag 720A EgliMag 920A EgliMag 1120A Gewicht ohne Adapterplatte kg 690 740 1’650 2’040 Einstellung* Hammer H / Schere S S / H S / H S / H S / H S / H Betriebsdruck bar 200 200 250 250 Volumenstrom / empfohlen l/min 35-70 / 50 35-70 / 50 70 - 200 / 120 70 - 200 / 120 Bagger DBV bar 350 350 350 350 Rückstaudruck Rückleitung bar 25 25 25 25 Rückstaudruck Lecköl max. bar 8 8 8 8 max. Lastaufnahme kg 3' 000 3' 000 5' 000 6' 000 Theoretische Reisskraft** kg 5'530 5'530 15'100 29'400 Leistungsbedarf Magnetplatte kw/V 3.5/230 3.5/230 7.3/230 10.1/230 Abwurfsteuerung nein ja ja ja Höhe ohne Adapter A mm 860 860 865 865 Aussendurchmesser Platte B mm 780 780 1'000 1'130 Hydraulikanschluss Vor- und Rücklauf S 20 20 20 20 Hydraulikanschluss Greifen/Drehen links L - 10 10 10 Hydraulikanschluss Lecköl L 12 12 12 12 Optional ESCO Zähne ESCO - 3x U 25 P 3x U 25 P 3x U 30 P 3x U 30 P
ESCO Zubehör auch im erhältlich! 15
Egli Tieflöffel (ETL)
Egli rent - breites Sortiment zu fairen Konditionen
Egli Tieflöffel Tiltrotatorform
TR = Tiltrotatorform
Rail = Gleisbau geeignet (Sonderausführung) Messer bündig mit Seitenmesser
Egli Trapezlöffel (ETRL)
Egli rent - breites Sortiment zu fairen Konditionen
TR = Tiltrotatorform
Egli Tieflöffel Standardform

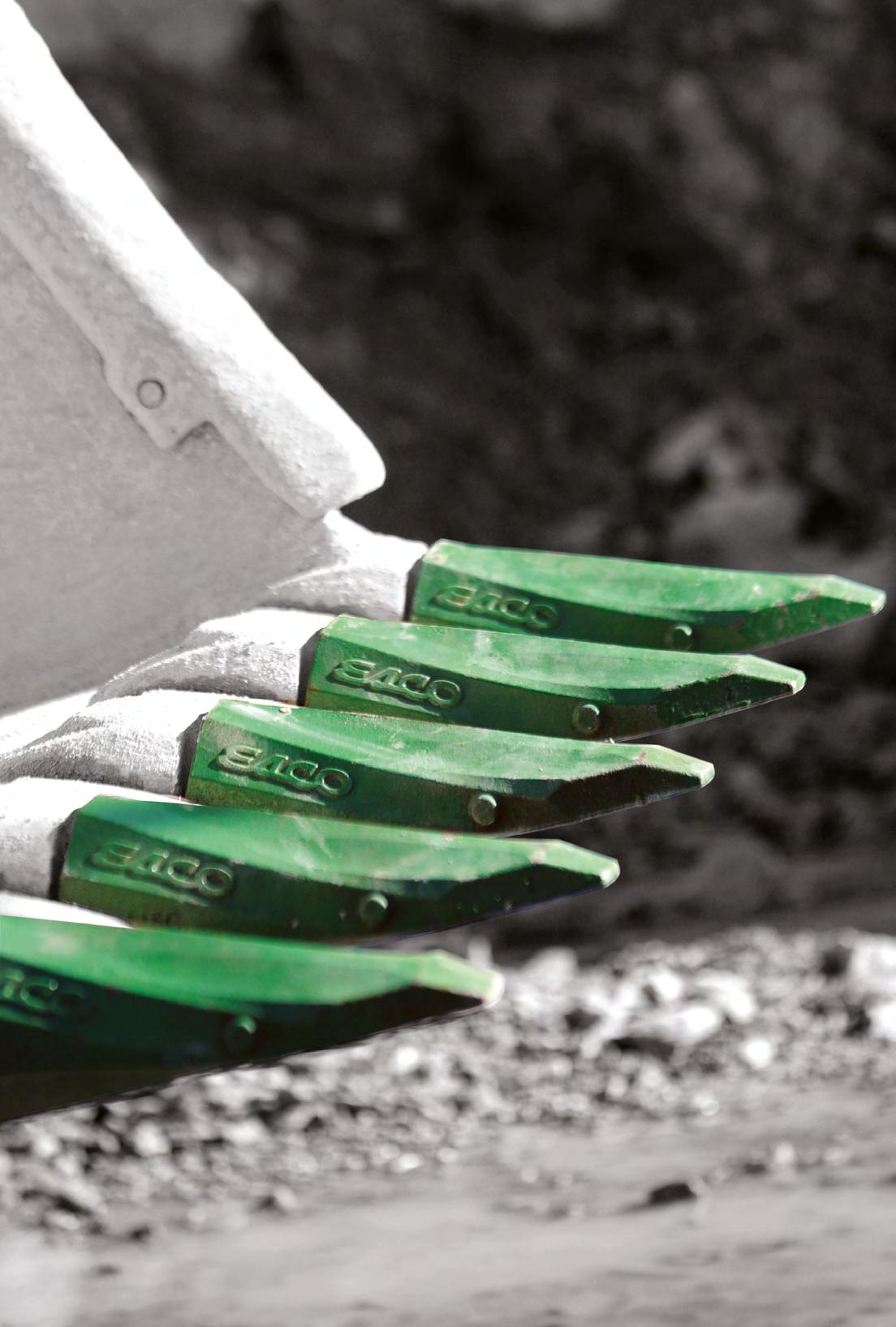

ESCO Zähne und Messerstahl auch im erhältlich!
Egli Trapezlöffel Tiltrotatorform
Mietsortiment Baggerklasse Aufnahme Schnittbreite Inhalt SAE Gewicht Zähne (Esco) Egli Tieflöffel (ETL) (t) (mm) (l) (kg) ETL 65-400 4.8 - 6.5 OQ 40 400 105 115 ohne ETL 105-400 8 - 10.5 OQ 45 400 154 190 ohne ETL 105-400 8 - 10.5 OQ 60 400 147 220 ohne ETL 105-400 - U20 8 - 10.5 OQ 60 400 147 225 3 Stk. ETL-S 120-600 - U20 - m. VS 8.5 - 12 OQ 60 600 290 345 4 Stk. ETL-S 120-600 - U20 - m. VS 8.5 - 12 OQ 65 600 265 360 4 Stk. ETL-S 120-800 - U20 - m. VS 8.5 - 12 OQ 60 800 410 390 4 Stk. ETL 130-600 10 - 13 OQ 60 600 285 310 ohne ETL-TR 130-600 10 - 13 QO 60 600 345 310 ohne ETL 160-300 12.5 - 16 OQ 65 300 125 305 ohne ETL 160-600 12.5 - 16 OQ 60 600 355 355 ohne ETL-TR 160-400 Rail 12.5 - 16 OQ 65 400 225 350 ohne ETL-TR 160-600 12.5 - 16 OQ60 600 380 365 ohne ETL -TR160-600 Rail 12.5 - 16 OQ 65 600 380 385 ohne ETL-TR 160-600 - U30 12.5 - 16 OQ 65 600 350 420 3 Stk. ETL-TR 160-800 Rail 12.5 - 16 OQ 65 800 600 440 ohne ETL-TR 160-1200 Rail 12.5 - 16 OQ 65 1' 200 870 630 5 Stk. ETL-TR 200-600 15 - 20 OQ 70 600 430 495 ohne ETL TR 250-800 19 - 25 OQ 80 800 740 735 ohne ETL 200-600 15 - 20 OQ 65 600 395 450 ohne ETL 200-600 15 - 20 OQ 70 600 380 470 ohne WTL 200-1200 - U30S - m. VS 15 - 20 OQ 70 1' 200 920 770 5 Stk. WTL 250-600 - V29SYL - m. VS 19 - 25 OQ 70 600 430 605 3 Stk. ETL 280-800 - U35 - m. VS 24 - 28 OQ 70 800 720 760 ohne ETL 280-1800 - U35 - m. VS 24 - 28 OQ 80 1' 800 1' 940 1' 420 6 Stk. WTL 320-1600 - U40S - m. VS 27 - 32 OQ 80 1' 600 1' 720 1' 435 5 Stk. Mietsortiment Baggerklasse (t) Aufnahme Schnittbreite oben (mm) Schnittbreite unten (mm) Inhalt SAE (l) Gewicht (kg) Zähne
Trapezlöffel ETRL-TR 105-500/400 8 - 10.5 OQ 60 500 400 210 240 ohne ETRL-TR 160-500/400 12.5 - 16 OQ 60 500 400 285 350 ohne ETRL-TR 160-500/400 12.5 - 16 OQ 65 500 400 280 360 ohne ETRL-TR 200-500/400 15 - 20 OQ 70 500 400 325 460 ohne VS = Verschleissstreifen
Egli
S = Schreitbaggerform
Tel. 071 / 913 85 36
16
Egli Humuslöffel (EHL)
Egli rent - breites Sortiment zu fairen Konditionen
VS = Verschleissstreifen S = Schreitbaggerform
SB = Schüttblech TR = Tiltrotatorform
Rail = Gleisbau geeignet (Sonderausführung) Messer bündig mit Seitenmesser
Egli Motorlöffel (EML)
Egli rent - breites Sortiment zu fairen Konditionen
VS = Verschleissstreifen S = Schreitbaggerform
SB = Schüttblech TR = Tiltrotatorform
Egli Humuslöffel
Egli Motorlöffel
Egli Humuslöffel Tiltrotatorform
Egli Motorlöffel Standardform
Mietsortiment Baggerklasse Aufnahme Schnittbreite Inhalt SAE Gewicht Egli Humuslöffel (EHL) (t) (mm) (l) (kg) EHL 65-1200 - m. SB 4.8 - 6.5 OQ 40 1' 200 280 205 EHL-S/TR 65-1200 - m. SB + VS 4.8 - 6.5 OQ 45 1' 200 305 245 EHL 65-1400 HD - m. SB 4.8 - 6.5 OQ 60 1' 400 330 310 EHL 90-1400 - m. SB 6.5 - 9 .0 OQ 45 1' 400 455 330 EHL 120-1400 - m. SB 8.5 - 12.0 OQ 60 1' 400 570 435 EHL-S/-TR 120-1400 - m.SB 8.5 - 12.0 OQ 60 1' 400 625 470 EHL-S/-TR 120-1400 - m.SB 8.5 - 12.0 OQ 65 1' 400 625 490 EHL 120-1700 HD - m.SB 8.5 - 12.0 OQ 65 1' 700 720 610 EHL-TR 160-1300 - m. SB 11.5 - 16.0 OQ 65 1' 300 711 550 EHL-S/-TR 160-1600- m.SB Rail 11.5 - 16.0 OQ 65 1' 600 900 685 EHL-S/-TR 160-2500 So - m. SB 11.5 - 16.0 OQ 70 2' 500 1470 995 EHL 200-1600 - m. SB 15.0 - 20.0 OQ 65 1' 600 930 750 EHL 240-1700 - m. SB 19.0 - 24.0 OQ 70 1' 700 1' 210 970 EHL 280-1600 - m.SB 24.0 - 28.0 OQ 70 1' 600 1' 380 1' 070 Mietsortiment Baggerklasse Aufnahme Schnittbreite Inhalt SAE Gewicht (ohne Adapter) Egli Motorlöffel (EML) (t) (mm) (l) (kg) EML 90-1300 - BVC 160 - m.SB 6.5 - 9 optional 1' 300 420 420 USL 120-1400 - BVE 225 - m. VS+SB 8 - 12 optional 1' 400 570 780 EML 120-1400 - BVE 225 - m. VS+SB 8 - 12 optional 1' 400 570 620 EML-S/-TR* 120-1400 - BVE 225 - m. SB 8 - 12 optional 1' 400 625 630 EML 160-1600 - BVE 240 - m. SB 11.5 - 16 optional 1' 600 815 750 EML 160-1600 HD - BVE 250-m. SB 11.5 - 16 optional 1' 600 815 900 EML 200-1600 - BVE 250 - m. SB 15 - 20 optional 1' 600 930 970 EML 240-1700 - BVE 250 - m. VS+SB 19 - 24 optional 1' 700 1210 1155 USL 240-1700 - BVE 250 19 - 24 optional 1' 700 1140 1140 USL 260-1600 - BVE 260 - m. VS 24 - 26 optional 1' 600 1370 1615 EML 280-1600 - BVE 260- m. SB 24 - 28 optional 1' 600 1380 1310 EML 320-1800 - BVE 290 - m. VS+SB 27 - 32 optional 1' 800 1850 1825
Tel. 071 / 913 85 36
17
Egli Sieblöffel (ESIL)
Egli rent - breites Sortiment zu fairen Konditionen
ESIL = Egli Sieblöffel
HD = Stegmaterial Hardox 450
__ mm = Stegabstand
U__ = Zahntyp
m. LB = Grundplatte mit Lochbild
Egli Profillöffel (EPL)
Egli rent - breites Sortiment zu fairen Konditionen
ESCO Zähne und Messerstahl auch im erhältlich!
VS = Verschleissstreifen TR = Tiltrotatorform
SB = Schüttblech
S = Schreitbaggerform
Mietsortiment Baggerklasse Aufnahme Schnittbreite Inhalt SAE Gewicht (ohne Adapter) Zähne (ESCO) Stegabstand Egli Sieblöffel (ESIL) (t) (mm) (l) (kg) (mm) ESIL 130-1260 HD - 80 mm - U20 - m. LB 10 - 15 optional 1' 165 930 595 6 Stk. 80 ESIL 200-1200 HD - 80 mm - U30 - m. LB 15 - 20 optional 1' 230 1' 080 960 5 Stk. 80 ESIL 250-1505 HD - 80 mm - U35 - m. LB 19 - 25 optional 1' 505 1' 610 1' 330 6 Stk. 80 ESIL 250-1505 - 80 mm - U35 19 - 25 OQ 80 1' 505 1' 610 1' 300 6 Stk. 80 ESIL 280-1380 HD - 120 mm - U35 - m. LB 20 - 34 optional 1' 380 1' 460 1' 230 6 Stk. 120 ESIL 340-1850 HD - 130 mm - U40 - m. LB 28 - 34 optional 1' 850 2315 1' 980 6 Stk. 130 Mietsortiment Baggerklasse Aufnahme Schnittbreite Inhalt SAE Gewicht Egli Profillöffel (EPL) ohne Drehwerk (t) (mm) (l) (kg) EPL 45-1200 - m. VS 1 - 5 OQ 40 1' 200 210 190 EPL-TR 65-1300-m.SB 4.8 - 6.5 OQ 45 1' 300 310 225 PLL 95-1700 HD 11.5 - 16 OQ 65 1' 700 590 475 EPL-TR 120-1500 - m. SB 8.5 - 12 OQ 60 1' 500 630 435 EPL-TR 120-1600 - m. SB 8.5 - 12 OQ 60 1' 600 680 455 EPL-TR 160-1500 - m. SB 12.5 - 16 OQ 65 1' 500 755 515 EPL-TR 160-1600 - m. SB 12.5 - 16 OQ 65 1' 600 820 550 EPL-TR 160-1600 - m. SB 12.5 - 16 OQ 70 1' 600 820 530 EPL-TR 160-1600 - m. SB 12.5 - 16 SW33 Likufix 1' 600 820 545 EPL-TR 160-1600-SW48 Likufixm.SB 12.5 - 16 SW48 Likufix 1' 600 820 570 EPL-TR 160-1600 - m. SB 12.5 - 16 OQ 60 1' 600 820 535 EPL 160-1600 - m. SB 12.5 - 16 OQ 65 1' 600 730 555 EPL-TR 200-1200 - m. SB 15 - 20 OQ 65 1' 200 620 545 EPL-TR 200-1200 - m. SB 15 - 20 OQ 70 1' 200 620 565 EPL 200-1700 - m. SB 15 - 20 OQ 70 1' 700 910 760 EPL -TR-200-1700 - m. SB 15 - 20 OQ 70 1' 700 990 715 EPL-TR 200-1700 - m. SB 15 - 20 SW 48 Likufix 1' 700 990 760 EPL 240-1800 - m. SB 15 - 24 OQ 70 1' 800 1' 140 900 EPL-TR 240-1700 - m. SB 15 - 24 OQ 70 1' 700 1' 180 810 EPL-TR-240-1700 So-m. SB 15 - 24 OQ 70 1' 700 1' 240 790 EPL-TR 240-1700 - m. SB 15 - 24 OQ 80 1' 700 1' 180 895 EPL-TR 240-1700 - m. SB 15 - 24 SW 48 Likufix 1' 700 1' 180 854 EPL-TR-240-1800 - m. SB 15 - 24 OQ 70 1' 800 1' 270 845 EPL 240-2000- m. VS+SB 15 - 24 OQ 80 2' 000 1' 295 1005 EPL-TR 280-1700 - m. SB 24 - 28 OQ 80 1' 700 1' 420 995
Tel. 071 / 913 85 36
18
Egli Schwenktieflöffel (ESTL)
Egli rent - breites Sortiment zu fairen Konditionen
Egli Schwenktieflöffel (ESTL)
LB = Grundplatte mit Lochbild
Sieblöffel hydraulisch (SILH)
Egli rent - breites Sortiment zu fairen Konditionen

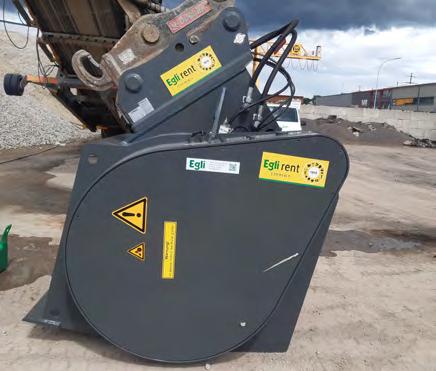

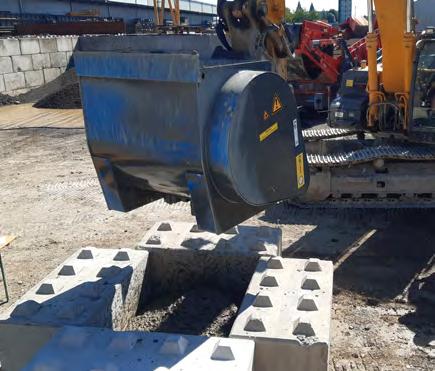

Betonmischschaufel
Egli rent - breites Sortiment zu fairen Konditionen
Bagger- und Radladeranbau möglich
Technische Daten Betonmischschaufel
Mietsortiment Baggerklasse (t) Betonmischschaufel S 25 7 - 10 Betonmischschaufel S 75 18 - 24 Mietsortiment Baggerklasse (t) Aufnahme Schnittbreite (mm) Inhalt SAE (l) Gewicht (ohne Adapter) (kg) Zähne
S-SBL 120-600 - BVE 225 - m. LB 8.5 - 13.0 optional 600 300 575 ohne ESTL 160-600 - BVE 240- m. LB 11.5 - 16.0 optional 600 355 500 ohne ESTL 200-600 - BVE 250- m. LB 15.0 - 23.0 optional 600 410 640 ohne Mietsortiment Baggerklasse (t) Aufnahme Schnittbreite (mm) Inhalt SAE (l) Gewicht (ohne Adapter) (kg) Zähne Max. Druck (bar) Max. Leistung (kW) Max. Volumenstrom (l/min) SiebwellenDrehzahl (U/min) Betriebsart S/H Siebgrösse (mm) Sieblöffel hydr. SILH 20 - 40 variabel 1'800 1'900 2'100 ohne 200 70 250 200-400 S 0-45
Typ Einheit S 25 S 75 Baggerklasse t 7 - 10 18 - 24 Antrieb Kette Kette Fassungsvermögen l 250 750 Leergewicht* kg 350 950 Betongewicht max. kg 600 1' 800 Auslass-Schiebezylinder hydraulisch hydraulisch Volumenstrom l/min 41 - 75 123 - 240 Betriebsdruck bar 140 - 180 180 - 200 Abmessungen (BxLxH) cm 155x90x75 195x125x120 Tel. 071 / 913 85 36
*ohne Adapterplatte
19
Egli rent - breites Sortiment zu fairen Konditionen
Egli Aufreisszahn ESCO Zubehör auch im erhältlich!
LB = Grundplatte mit Lochbild » Gewicht ohne Adapter
Technische Daten Aufreisszahn
Baggerklasse Aufnahme Gewicht Egli Aufreisszahn (EAZ) (t) (kg) EAZ 200 - U35 - LB 13 - 20 optional 230 EAZ 200 - U35 - OQ 65 13 - 20 OQ 65 300 EAZ 280 - U40 - LB 20 - 28 optional 380 EAZ 400 - U45 - LB 28 - 55 optional 415
Mietsortiment
Tel. 071 / 913 85 71
Einheit EAZ 200 EAZ 280 EAZ 400 Baggerklasse t 13 - 20 20 - 28 28 - 55 Zahnradius mm 930 1’110 1’270 Zahnwinkel Grad 35 35 35 Zahnsystem ESCO Typ U 35 P U 40 P U 45 P Zahnschenkel S355* mm 60 70 80 Verschleissblech HB 450* mm 20 20 25
20
Egli Rückbau- und Sortiergreifer
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment
Rückbau-u.Sortiergreifer
Baggerklasse (t)
SG 5-E 4 - 6
SG 8-E 4 - 8
SG 10-E 4.5 - 10
SG 15-E (-S) 8 - 15
SG 20-E (-U) 13 - 20
SG 25-E 18 - 25
SG 36-E 23 - 36
SG 54-E 36 - 54
S = auch für Schreitbagger
U = auch für Umschlagbagger
Technische Daten Rückbau- und Sortiergreifer
Greifer Typ Gewichtsklasse
t
l/min max. kN
SG 5-E 4 - 6 245 S 250 (G) / 250 (D) 25 (G) / 15 (D) 16 M18x1.5 (G) + (D)
SG 8-E 4 - 8 360 S 320 (G) /
*ohne Adapterplatte
(G) Greifer auf-zu (D) Greifer Drehen
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S 1 Optionale Zwischenplatte

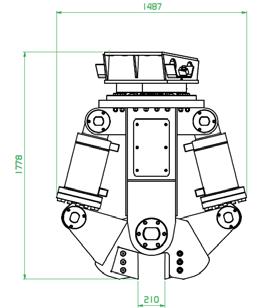

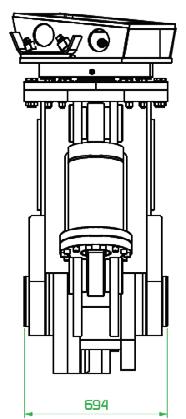

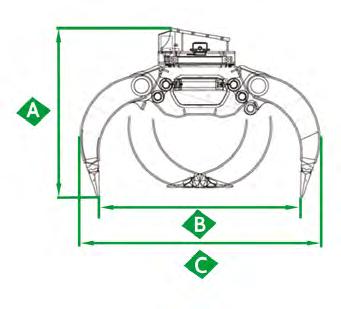

Abmessungen Rückbau- und Sortiergreifer
Folgende Optionen sind zusätzlich erhältlich:
Zwischenplatte
- Ca. 360 kg
- 50° Winkel
- Mit Zwischenadapter für Ramme mit 25° und 15° Adapter bis auf 90° erweiterbar
Tel.
071 / 913 85 71

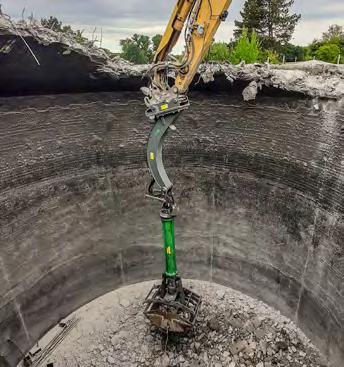

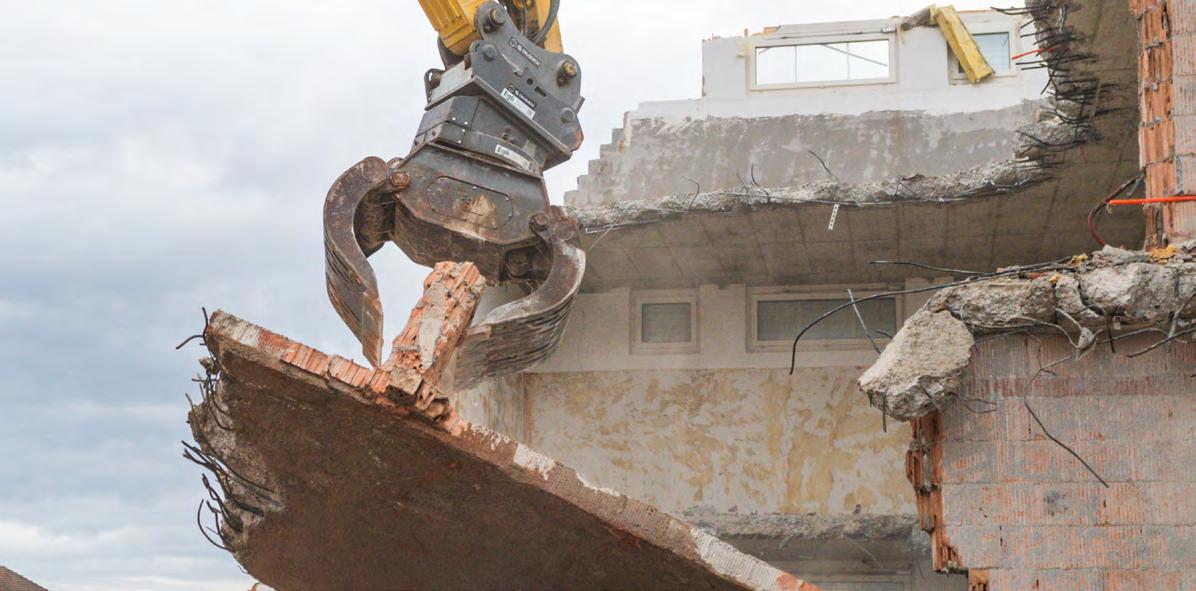

Egli Greifer im Einsatz
Trägergerät Gewicht* Einstellung** Hammer H / Schere S statischer Druck (DBV Trägergerät) Ölbedarf Schliesskraft Anschlüsse
kg S / H max. bar max.
250 (D) 40 (G) / 20 (D) 35 3/4 (G) / 1/2 (D)
10-E 4.5 - 10 520 S 320 (G) / 250 (D) 40 (G) / 20 (D) 35 16 S (G) / 12 S (D) SG 15-E (-S) 8 - 15 850 S 320 (G) / 250 (D) 50 (G) / 38 (D) 40 16 S (G) / 12 S (D) SG 20-E (-U)1 13 - 20 1' 225 S 320 (G) / 250 (D) 70 (G) / 60 (D) 52 16 S (G) / 12 S (D) SG 25-E1 18 - 25 1' 620 S 320 (G) / 250 (D) 120 (G) / 60 (D) 65 16 S (G) / 12 S (D) SG 36-E1 23 - 36 1' 770 S 320 (G) / 250 (D) 120 (G) / 60 (D) 130 20 S (G) / 12 S (D) SG 54-E 36 - 54 2' 865 S 320 (G) / 250 (D) 120 (G) / 60 (D) 130 25 S (G) / 12 S (D) Greifer Typ A mm B mm C mm Höhe geschlossen mm Füllinhalt l SG 5-E 1' 100 400 800 860 80 SG 8-E 1' 220 500 856 1' 075 95 SG 10-E 1' 500 550 1'005 1' 082 180 SG 15-E 1' 900 850 1'207 1' 350 420 SG 15-E-S 1' 900 700 1'207 1' 350 420 SG 20-E (-U) 2' 095 1' 000 1' 280 1' 460 550 SG 25-E 2' 220 1'000 1' 480 1' 640 730 SG 36-E 2' 240 1' 150 1' 456 1' 620 840 SG 54-E 2' 439 1' 400 1' 699 1' 940 1'080
SG
21

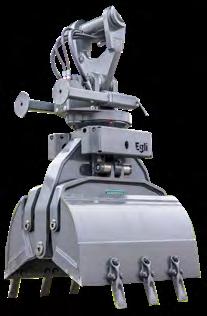

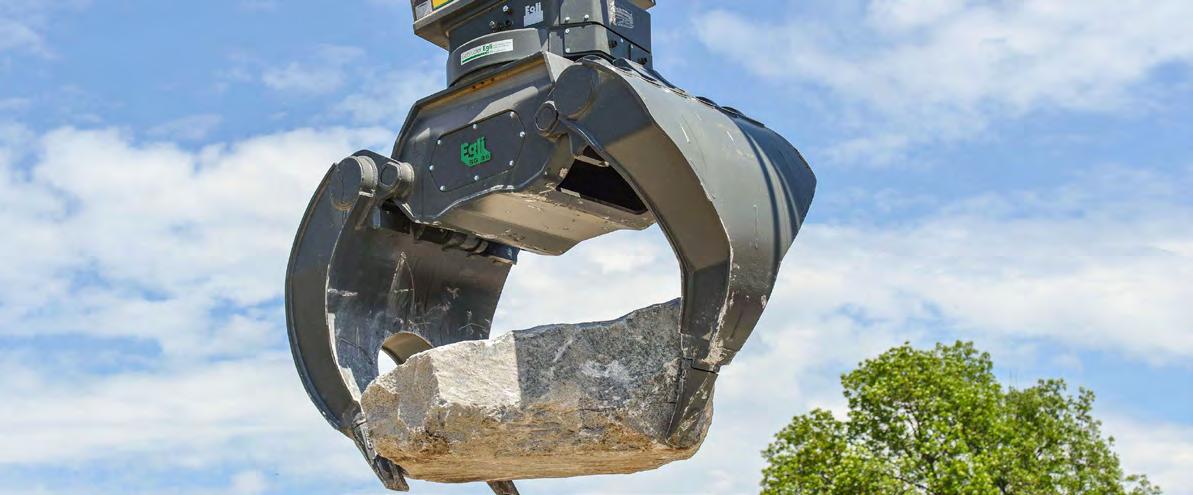

Egli Steingreifer
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Steingreifer
*ohne Adapterplatte (G) Greifer auf-zu (D) Greifer Drehen
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
ESCO Zubehör auch im erhältlich!
Baggerklasse Steingreifer (t) STG 20 15 - 20 STG 36 32 - 45 Tel. 071 / 913 85 71
Typ Gewichtsklasse Trägergerät Gewicht* Einstellung** Hammer H / Schere S statischer Druck (DBV Trägergerät) Ölbedarf Schliesskraft t kg S / H max. bar max. l/min max. kN STG 20 15 - 20 1' 500 S 320 (G) / 250 (D) 80 (G) / 60 (D) 52 STG 36 32 - 45 2' 395 S 320 (G) / 250 (D) 120 (G) / 60 (D) 130 Greifer Typ A mm B mm C mm D mm E mm STG 20 1' 150 1' 998 2' 309 800 518 STG 36 1' 875 2' 110 2' 540 1'000 650
Mietsortiment
Greifer
22
Pendelgreifer
Egli rent - breites Sortiment zu fairen Konditionen
*ohne Adapterplatte (G) Greifer auf-zu (D) Greifer Drehen
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Abmessungen Schalenträger
Technische Daten Schalenträger F
*Achtung: Gabelmasse F und Verlängerung G müssen zu D-Mass addiert werden! *
Baggerklasse Pendelgreifer (mit Auswerfer) (t) DCS2-500 5 - 9 Verlängerung DSC2: 1m/2m/3m aussenverschlaucht DCS3-600 9 - 15 DCS4-800 13 - 21 Verlängerung DSC3+4: 1m/2m/3m innenverschlaucht DCS5-1000 22 - 30 Verlängerung DSC5: 1m/2m/3m innenverschlaucht Egli Gleisbaugreifer DCSRW-800 fest 13 - 21 DCSRW-800 pendelnd 13 - 21 F Ø 70 Ø 39070 Tel. 071 / 913 85 71
Mietsortiment
Gabelmasse
Verlängerungen Pendelgreifer mit Verlängerungsgalgen
Greifer Typ A mm B mm C mm D* mm E mm F* mm G* mm DCS2 1' 300 970 1' 180 1' 285 500 460 1000 2000 3000 DCS3 1' 445 1' 465 1' 295 1' 820 600 460 DCS4 1' 690 1' 585 1' 490 2' 075 800 460 DCS5 2' 005 1' 825 1' 720 2' 415 1' 000 460 DCSRW-800 pendelnd 950 1' 357 842 1' 552 800 460 DCSRW-800 fest mit Drehmotor 950 1' 240 842 1' 433 800 -Greifer Typ Gewichtsklasse Trägergerät statischer
Trägergerät) Ölbedarf (bei 80 bar) Schliesskraft Schüttgewicht Gewicht* Einstellung** Hammer H / Schere S Füllinhalt ISO t max. bar max. l/min max. kN bis t/m3 kg S / H l DCS2-500 5 - 9 300 (G) / 250 (D) 53 (G) / 20 (D) 27 2 290 S 170 DCS3-600 9 - 15 300 (G) / 140 (D) 60 (G) / 30 (D) 40 2 590 S 275 DCS4-800 13 - 21 300 (G) / 140 (D) 90 (G) / 30 (D) 67 3 890 S 480 DCS5-1000 22 - 30 300 (G) / 140 (D) 120 (G) / 30 (D) 95 3 1'150 S 800 DCSRW-800 13 - 21 320 (G) / 140 (D) 120 (G) / 30 (D) 64 2 740 S 120
Druck (DBV
23
Egli Schulungen
Hier erhalten Sie alle wichtigen Infos und praktische Beispiele für den sicheren Einsatz mit Anbaugeräten!
Praxistag Baggeranbaugeräte
ab 20 Personen auch individuelle Schulungen möglich
Rammtechnik Schulung
24 .& 25. Oktober 2024
auf Anfrage individuelle Termine
Gleisbau Schulung
ab 20 Personen auch individuelle Schulungen möglich
Alle Infos, Termine und Anmeldung
www.gebr-egli.ch/schulungen
071/913 85 60
Tel. 071 / 913 85 71 24
Zubehör & Ersatzteile auch im erhältlich!
Technische Daten Hammer
*Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
1) Hammer einschliesslich Meissel und Adapter mittlerer Grösse. Beachten Sie, dass das Gewicht, je nach Adapter, auch wesentlich höher sein kann.
2) Leistungsregelung: Schlagfrequenz und -energie lassen sich zur besseren Anpassung an die Arbeitsanforderungen regeln
3) Geräuschpegel, garantiert
4) Schlagdruckpegel (im Umkreis von 10 m)
Wichtig: EN ISO 3744 in Übereinstimmung mit EU-Richtlinie 2000/14/EG. Die genauen Messwerte finden Sie in der Sicherheits- und Bedienungsanleitung des jeweiligen Modells.
Baggerklasse Hammer (t) HA 2/40 1.3 - 3 HA 3/50 2 - 4.5 HA 4/60 2.9 - 6 HA 6/70 4.2 - 9 HA 8/80 5.2 - 12 HA 12/90 9 - 15 SB 552 9 - 15 SB 552-Tilt 9 - 15 HA 14/100 10 - 17 HA 18/120 15 - 25 HA 22/135 17 - 28 HA 26/140 20 - 33 HA 30/150 25 - 40 HA 38/155 29 - 46 HA 46/165 35 - 55 HA 54/180 45 - 70 Tel. 071 / 913 85 71
Mietsortiment
Egli rent - breites Sortiment zu fairen Konditionen Egli Hammer
Hammer Typ Betriebsgewicht Betriebsdruck Max. statischer Druck (DBV Trägergerät) Einstellung* Hammer H / Schere S Volumenstrom Schlagzahl ø Meissel Geräuschpegel kg 1) bar bar S / H l/min min-1 mm dB (A) HA 2/40 95 110 - 130 180 H 15 - 35 560 - 1680 42 109 3) / 81 4) HA 3/50 150 110 - 140 190 H 30 - 50 670 - 1500 52 111 3) / 83 4) HA 4/60 215 110 - 140 190 H 35 - 60 520 - 1300 62 113 3) / 85 4) HA 6/70 275 110 - 140 190 H 45 - 75 530 - 1200 70 114 3) / 86 4) HA 8/80 370 120 - 150 200 H 60 - 90 530 - 1000 80 115 3) / 87 4) HA 12/90 625 130 - 150 200 H 80 - 110 600 - 950 90 116 3) / 86 4) SB 552 SB 552-Tilt 520 100 - 150 200 H 65 - 115 650 - 1150 100 126 3) 97 4) HA 14/100 800 150 - 170 220 H 100 - 120 650 - 850 100 118 3) / 85 4) HA 18/120 1' 200 150 - 170 220 H 120 - 140 550 - 720 120 120 3) / 90 4) HA 22/135 1' 500 150 - 170 220 H 140 - 160 520 - 680 135 122 3) / 93 4) HA 26/140 1' 800 150 - 170 220 H 130 - 180 380-650 (400-800) 2) 140 120 3) / 92 4) HA 30/150 2' 200 150 - 170 220 H 150 - 200 380-620 (450-800) 2) 150 120 3) / 92 4) HA 38/155 2' 600 160 - 180 230 H 180 - 220 380-590 (530-800) 2) 155 122 3) / 94 4) HA 46/165 3' 000 160 - 180 230 H 220 - 270 380-580 (540-800) 2) 165 124 3) / 95 4) HA 54/180 4' 200 160 - 180 230 H 250 - 320 380-570 (550-800) 2) 180 124 3) / 96 4)
Tilthammer SB 552-Tilt und OQ65

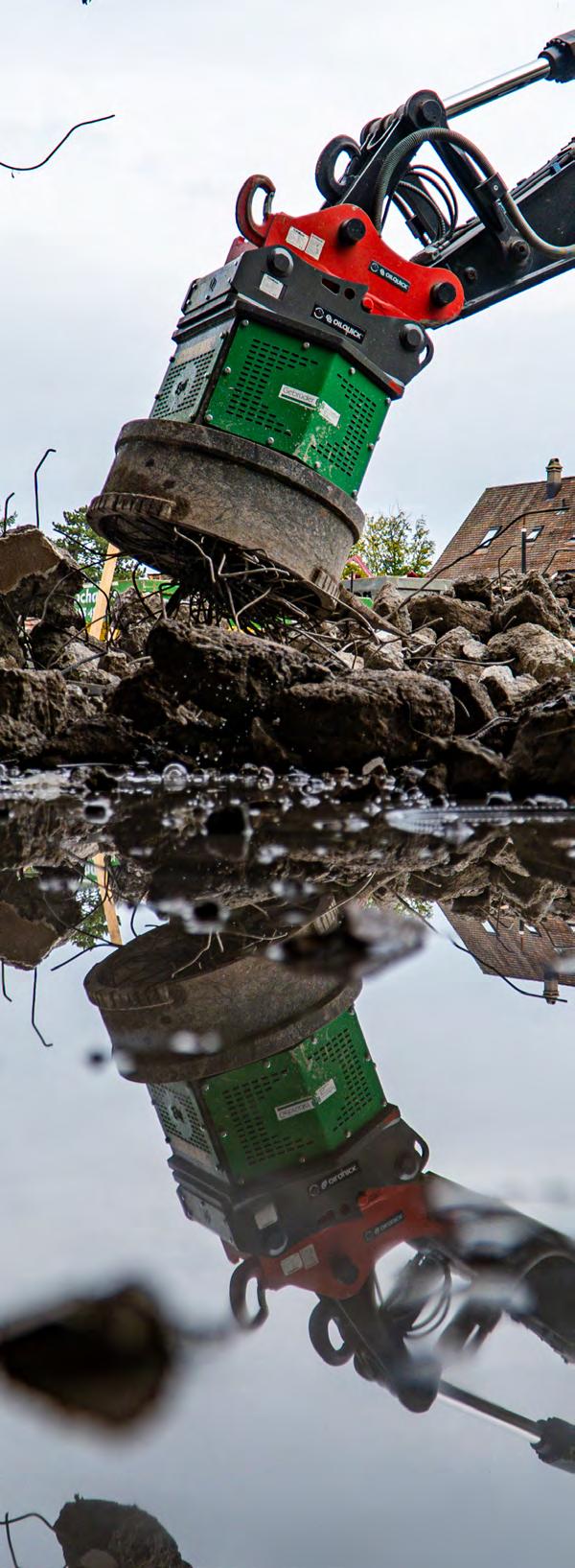

Egli Hammereinsatz
25

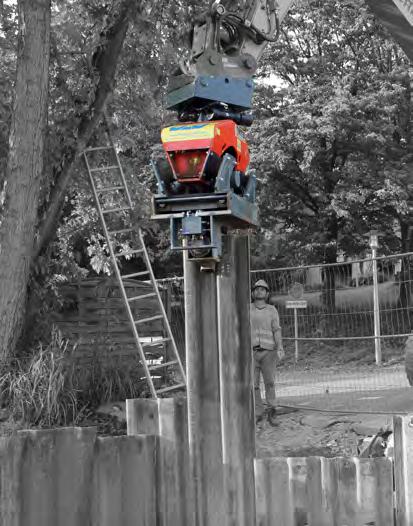

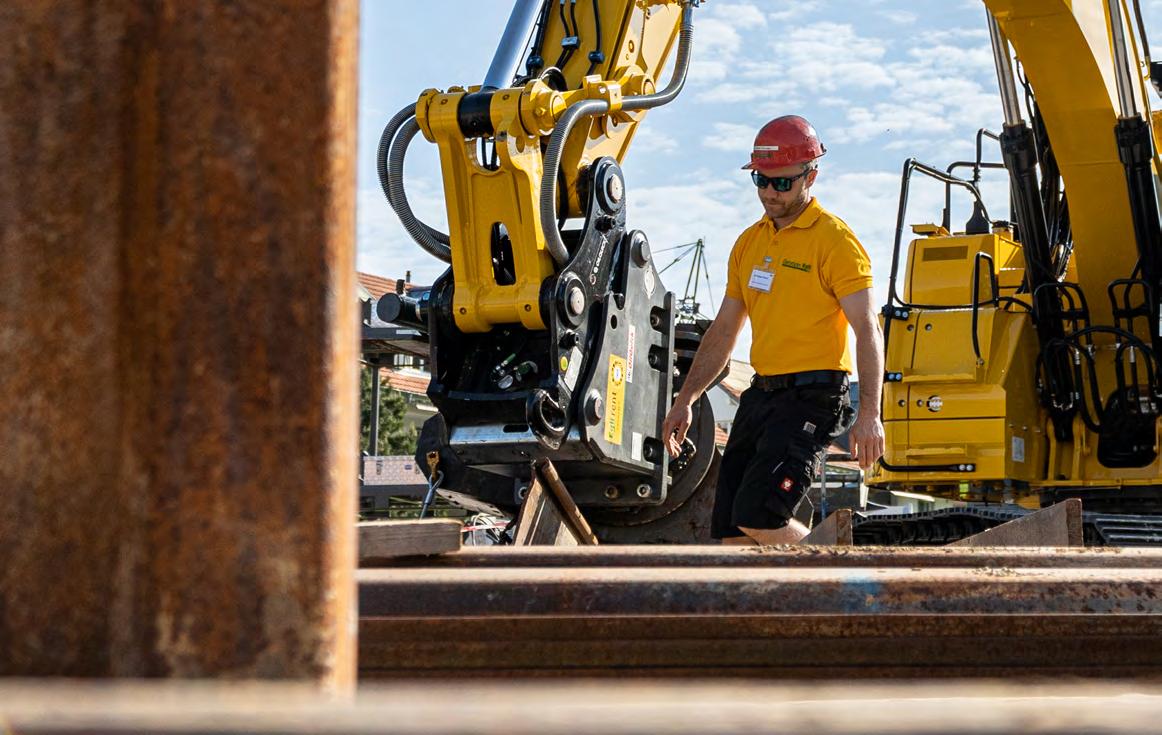

Vibroramme Bagger
Egli rent - breites Sortiment zu fairen Konditionen
Vibroramme Bagger statisch
Mietsortiment Baggerklasse Standardspannzange
Vibroramme Bagger (t)
MS-1 HFB ab 6 MS-U 12
MS-3 HFB ab 13 MS-U 40
MS-4 HFB ab 15 MS-U 60/72
Technische Daten Vibroramme Bagger
Vibroramme Bagger variabel
Mietsortiment Baggerklasse Standardspannzange
Vibroramme Bagger (t)
MS-5 HFBV ab 15 MS-U 80/100
MS-7 HFBV ab 25 MS-U 80/100
*ohne Adapterplatte
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
* inkl. 2 Spannzangen MS-U 12 > Materialdicke 0-15 mm oder 8-23 mm
Typ Traglast Rammengalgen (t) Galgen 1.5 m 2 Galgen 2.4 m 3.5 Typ Durchmesser (mm) Rammglocke für Stahlrohre 130/170/195 +/-3 Rammglocke für Stahlrohre 235/275/300 +/-3 Typ Gewicht (kg) L x B x H (mm) Verlängerung * zu MS-3 HFB 255 840x300x1'040 Verlängerung * zu MS-4 HFB SGL Rail 255 840x300x1'040 Weitere Durchmesser auf Anfrage. Rammenverlängerung
OQ80
MS-3 HFB mit Galgen 2.4 m
MS-4 HFB mit Galgen 2.4 m OQ80
Rammenverlängerung (MS-3 HFB/-4 HFB SGL) Rammglocke Tel. 071 / 913 85 36 Typ Fliehkraft Stat. Moment Leistung Drehzahl Hydr. Ölbedarf bei mind. 200bar Gewicht* mit Standardspannzange Einstellung** Hammer H / Schere S max. Betriebsdruck kN kgm kW U/min l kg H / S bar MS-1 HFB 90 0.7 38/60 3'360 65/102 350 S 350 MS-3 HFB 296 3.0 70 3'000 120 830 S 350 MS-4 HFB 374 4.2 100 2'850 171 1'230 S 350 MS-5 HFBV 400 0 - 5 95 2'700 171 1'580 S 350 MS-7 HFBV 478 0 - 7 112 2'400 204 1'750 S 350
Rammengalgen
26
Seitengrifframme
Egli rent - breites Sortiment zu fairen Konditionen
Seitengrifframme
Mögliche Adapter
Technische Daten Seitengrifframme
Technische Daten Spannzangen
Spannzangentyp mind. Innenmass von H-/ Doppel T-Träger (a) mind. Aussenmass von HEB/IPB (b) max. Öffnungsweite Spannzange (c) Standard Spannvorrichtung Vibrotyp
H-/Doppel-T-Trägeraufnahme
b c a HEB/IPB
Mietsortiment Baggerklasse Standardspannzange Seitengrifframme (t) MS-4 HFB SGL Rail ab 15 MS-U 40 MS-4 HFB SG ab 18 MS-U 60 / 72 MS-6 HFB SG ab 25 MS-U 60 / 72 MS-6 HFB SG Rohr ab 25 MS-SR 55/-U60/72
Adapter Baggerklasse (t) OQ 65 - 25 º (ca. 190 kg) 18 - 22 OQ 70 - 25 º (ca. 270 kg) 18 - 28 OQ 80 - 25 º (ca. 380 kg) 20 - 45 Likufix SW48 - 25 º (400 kg) 18 - 34 Likufix SW66 - 25 º (470 kg) 40 - 60 weitere Adapter nur mit Zwischenkasten (ca. 220 kg ohne zus. Adapter) 15 - 45 Egli Rammeneinsatz
Mietsortiment
Adapterplatte **Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend
S Tel. 071 / 913 85 36 Mietsortiment Adapter Fliehkraft Stat. Moment Leistung Drehzahl Hydr. Ölbedarf bei mind. 200 bar Gewicht * mit Standardspannzange Einstellung ** Hammer H / Schere S max. Betriebsdruck kN kgm kW U/min l kg H / S bar MS-4 HFB SGL Rail 305 3.8 79 2'700 135 1'850 S 350 MS-4 HFB SG 374 4.2 100 2'850 171 2'080 S 350 MS-6 HFB SG 464 6.5 119 2'550 204 2'100 S 350 MS-6 HFB SG Rohr 200-630 mm 464 6.5 119 2'550 204 2'850 S 350
*ohne
/
MS-U 12 105 mm 120 mm 15 mm MS-1 MS-U 40 98 mm 120 mm 40 mm MS-2/3 MS-U 60 116 mm 140 mm 40 mm MS-4/5/6/7 MS-U 72 116 mm 140 mm 40 mm MS-7/8/9/10 MS-U 80/100 244 mm 280 mm 48 mm MS-10
27
Freireiter
Egli rent - breites Sortiment zu fairen Konditionen
Freireiterkombinationen
Freireitereinheit kg kg

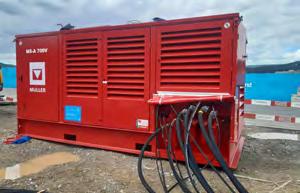

MS-10 HFV mit Aggregat MS-A260 V (260 KW) mit Partikelfilter + 30 m Schlauchpaket
Spannzange: MS-U 80/10
MS-16 HFV mit Aggregat MS-A 420 V (433 KW) mit Partikelfilter + 40 m Schlauchpaket
MS-U 150 AP
HFV mit
MS-A 420 V (433 KW) mit
MS-U 180 GP
*Maschinenbruchversicherung wird pro Kalendertag (excl. Sa+So) abgerechnet. Bei Versicherungsnachweis wird diese nicht berechnet.
Folgende Optionen sind zusätzlich erhältlich:
- Schlauchpaketverlängerung à 10 m
- Doppelspannzange
für MS 28 HFV 2 x MS-U 110 GP inkl. Zwischenplatte 2.400 kg
Freireiter
Gewicht Aggregat
Treibstoff
Mietsortiment ca. Gewicht
inkl. Spannzange
inkl.
3'000 ca. 6'200
4'500 ca. 7'100 MS-28
Aggregat
Partikelfilter
Spannzange:
6'500 ca. 7'100
Spannzange:
+ 50 m Schlauchpaket
Tel. 071 / 913 85 36
28
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse Schaufelseparator (t) DL 2-09 15/25 mm TS 4 - 12 DL 2-12 15/25 mm TS 7 - 12 DL 2-17 15/25 mm TS 9 - 12 DNS 2-09 15 mm 10 - 14 DN 2-09 60 mm 10 - 18 DN 2-12 16/25 mm TS 12 - 28 DN 3-12 60 mm/X75 (TS 15/25mm) 16 - 28 DN 3-17 XHD 40/60 mm/X75(TS 15/25mm) 20 - 28 Tel. 071 / 913 85 71
Technische Daten DN - 40/60/75 Technische Daten DN-TS Technische Daten DL Technische Daten DNS / DSB *ohne Adapterplatte // **Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S Modell Empf. Gewicht Bagger t Empf. Gewicht Radlader t Hydr. Ölbedarf bei 150 bar l/min Max. hydr. Leistung Dauer/ Spitze kW Hydr.motoren Stück Volumen Erde SAE m3 Siebfläche m2 Schlegel Masse L x B x H cm Gewicht* Einstellung** 40 mm Stück 60 mm Stück 40 mm kg 60 mm kg Hammer H / Schere S Normal max. 150-250 U/min (empfohlen) - 320 bar DN 2-09 10 - 28 4 - 14 70 - 120 45 / 60 1 0.4 - 0.5 0.5 28 20 111 x 128 x 125 970 940 S DN 2-12 12 - 28 6 - 14 70 - 120 45 / 60 1 0.6 - 0.7 0.6 40 28 111 x 128 x 151 1' 100 1' 130 S DN 2-17 15 - 28 7 - 14 70 - 120 45 / 60 1 0.9 - 1.0 0.9 60 44 111 x 128 x 205 1' 380 1' 400 S DN 3-12 16 - 28 7 - 14 95 - 160 70 / 110 1 0.9 - 1.0 0.9 60 42 136 x 140 x 151 1' 390 1' 410 S DN 3-17 20 - 28 9 - 14 95 - 160 70 / 110 1 1.3 - 1.5 1.4 90 66 136 x 140 x 205 1' 730 1' 760 S Modell Empf. Gewicht Bagger t Empf. Gewicht Radlder t Hydr. Ölbedarf b. 150 bar l/min Max. hydr. Leistung Dauer/Spitze kW Hydr.motoren Stück Volumen Erde SAE m3 Siebfläche m2 Schlegel Masse L x B x H cm Gewicht* kg Einstellung** TS 16/32 Stück TS 25/50 Stück Hammer H / Schere S (empfohlen) max. 150 - 250 U/min (empfohlen) - 320 bar DN 2-17 TS 15 - 28 7 - 14 120 - 200 45 / 60 1 0.9 - 1.0 0.9 54 42 205 x 128 x 111 1'420 S DN 3-12 TS 16 - 28 7 - 14 120 - 200 70 / 110 1 1.0 - 1.2 0.9 108 84 205 x 140 x 136 1' 440 S DN 3-17 TS 20 - 28 9 - 14 120 - 200 70 / 110 1 1.3 - 1.5 1.4 162 126 205 x 140 x 136 1' 830 S Modell Empf. Gewicht Bagger t Empf. Gewicht Radlader t Hydr. Ölbedarf bei 150 bar l/min Max. hydr. Leistung Dauer/ Spitze kW Volumen Erde SAE m3 Siebfläche m2 Schlegel Masse L x B x H cm Gewicht* Einstellung** 25 mm Stück X50 kg 25 mm kg Hammer H / Schere S max. 150-250 U/min (empfohlen) - 220 bar DL 2-09 TS 4 - 12 2 - 8 60 - 90 25 0.32 - 0.37 0.4 50 95 x 110 x 91 405 430 S DL 2-12 TS 7 - 12 3 - 8 60 - 90 25 0.45 - 0.52 0.6 75 95 x 143 x 91 495 540 S DL 2-17 TS 9 - 12 4 - 8 60 - 90 25 0.63 - 0.75 0.8 98 95 x 189 x 91 630 695 S Modell Empf. Gewicht Bagger t Empf. Gewicht Radlader t Hydr. Ölbedarf bei 150 bar l/min Max. hydr. Leistung Dauer/Spitze kW Hydr.motoren Stück Volumen Wasser ISO m3 Volumen Erde SAE m3 Siebfläche m2 Masse L x B x H cm Gewicht Einstellung** 15 mm kg Hammer H / Schere S max. 150-250 U/min (empfohlen) - 320 bar DNS 2-09 10 - 14 4 - 6 60 - 120 45 / 60 1 0.5 0.6 0.5 111 x 128 x 125 1' 070 S

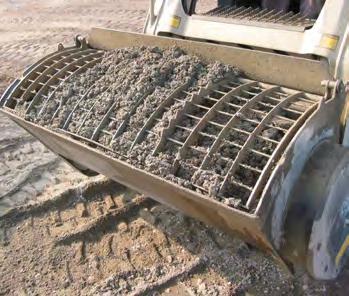

Schaufelseparatoreinsatz
29
Schaufelseparator Zubehörteile auch im erhältlich!

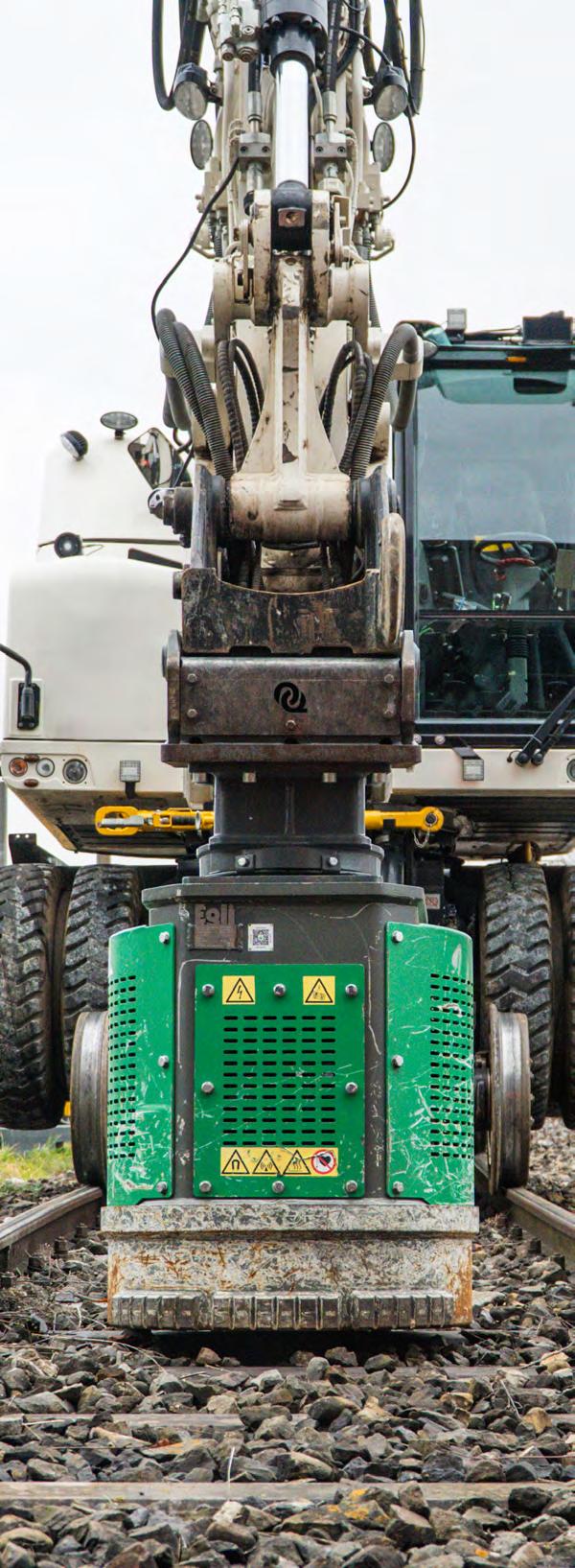

Verdichterplatte
Egli rent - breites Sortiment zu fairen Konditionen
*WA = Wechseladapter
Hydraulische Einstellungen Verdichterplatte

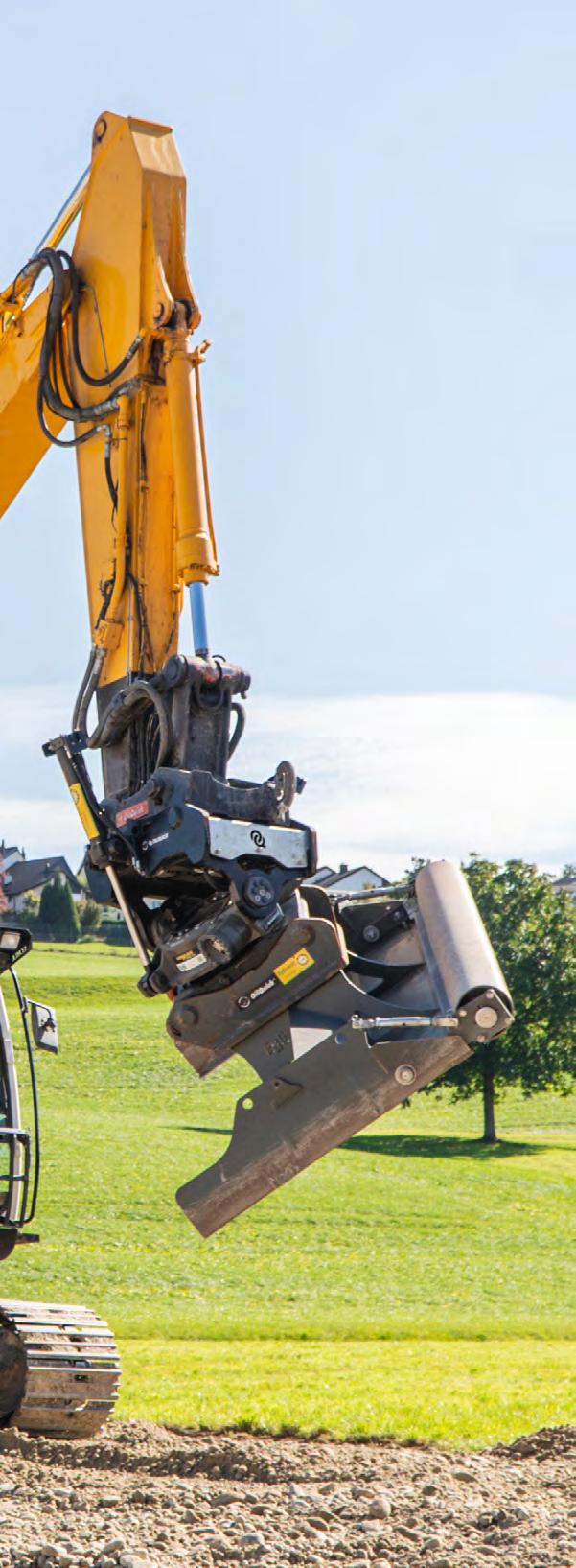

Verdichterplatte im Einsatz
*mit Drehwerk und ohne Adapterplatte
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Baggerklasse Verdichterplatte (t) V3 bis 6 V4 4 - 10 V6 8 - 15 V6 WA* 8 - 15 V7 10 - 19 V8 14 - 30 V8 WA* 14 - 30 V10 18 - 45 V10 WA* 18 - 45 Tel. 071 / 913 85 71
Mietsortiment
Typ Schaltstufe Bagger Klasse stat. Druck (DBV Trägergerät) bar max. stat. Druck (DBV Trägergerät) bar Rückstaudruck Ölbedarf l/min Zentrifugalkraft kN Frequenz Hz Drehzahlbereich Max. Leistungsaufnahme Einstellung** Gewicht* t min. - max. Einstellung empf. max min. - max. Einst. empf. U/min KW Schere (S) kg V3 mini - bis 6 170 - 250 250 15 25 - 60 30 8.5 38 2' 300 10 H 105 V3 38 Hz - bis 6 170 - 250 250 15 35 - 80 40 15 38 2' 300 15 H 270 V4 38 Hz - 4 - 10 170 - 250 250 15 55 - 140 70 25 38 2' 300 23 S/H 420 V6 38 Hz - 8 - 15 170 - 250 250 15 55 - 140 70 53 38 2' 300 30 S/H 620 V7 X1 X1 10 - 19 170 - 310 310 15 110 - 240 135 68 38 2' 300 41 S/H 1' 070 V7 X2 X1 10 - 19 250 - 310 310 60 110 - 240 135 68 38 2' 300 41 S 1' 070 X2 10 - 19 150 - 310 310 60 135 - 240 150 40 45 2' 700 56 S 1' 070 V7 X3 X1 10 - 19 250 - 310 310 60 110 - 240 135 68 38 2' 300 41 S 1' 070 X2 10 - 19 150 - 310 310 60 135 - 240 150 40 45 2' 700 56 S 1' 070 X3 10 - 19 300 - 310 310 60 165 - 240 180 68 60 3' 600 64 S 1' 070 V8 X1 X1 14 - 30 250 - 310 310 60 110 - 240 135 90 38 2' 300 54 S/H 1' 220 V8 X2 X1 14 - 30 250 - 310 310 60 110 - 240 135 90 38 2' 300 54 S 1' 220 X2 14 - 30 170 - 310 310 60 135 - 240 150 50 45 2' 700 70 S 1' 220 V8 X3 X1 14 - 30 250 - 310 310 60 110 - 240 135 90 38 2' 300 54 S 1' 220 X2 14 - 30 170 - 310 310 60 135 - 240 150 50 45 2' 700 70 S 1' 220 X3 14 - 30 300 - 310 310 60 165 - 240 180 90 60 3' 600 85 S 1' 310 V10 X1 X1 18 - 45 250 - 310 310 60 110 - 240 135 105 38 2' 300 63 S/H 1' 310 V10 X2 X1 18 - 45 250 - 310 310 60 110 - 240 135 105 38 2' 300 63 S 1' 310 X2 18 - 45 170 - 310 310 60 135 - 240 150 55 45 2' 700 77 S 1' 310 V10 X3 X1 18 - 45 250 - 310 310 60 110 - 240 135 105 38 2' 300 63 S 1' 310 X2 18 - 45 170 - 310 310 60 135 - 240 150 55 45 2' 700 77 S 1' 310 X3 18 - 45 300 - 310 310 60 165 - 240 180 105 60 3' 600 99 S 1' 310
WA
V6
X1
30
Raffinierte Detaillösungen für sämtliche Baustellenanforderungen
Tel. 071 / 913 85 71
Tiltwerk
Wechseladapter mit Doppelfussplatte
Wechseladapter mit Spundwandklemme
Drehwerk
Wechseladapter mit breiter Grundplatte
Wechseladapter mit Verdichterfuss
31
Bindemittelstreuer
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse (t)
Bindemittelstreuer 10 - 30
Technische Daten Bindemittelstreuer

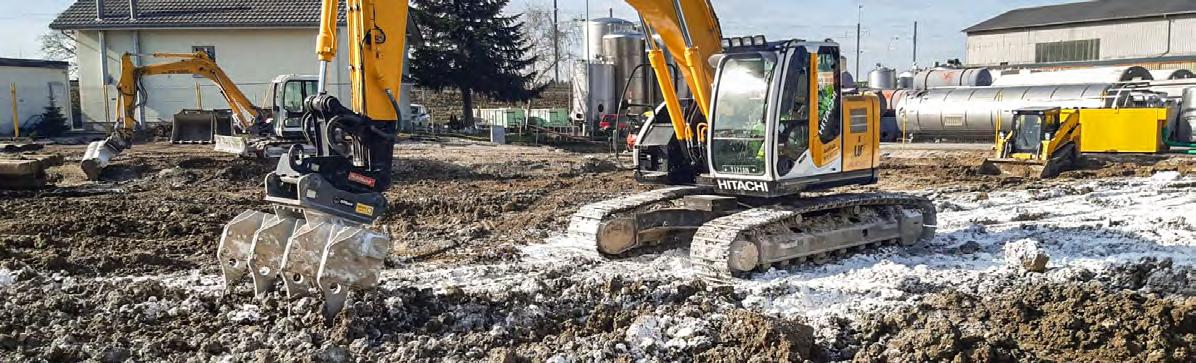

Kalkrechen
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse (t)
Kalkrechen ab 12
Technische Daten Kalkrechen
Tel. 071 / 913 85 71
Typ Empf. Trägergerät t Füllmenge / Behältervolumen m3 Betriebsdruck bar Max. statischer Druck (DBV Trägergerät) bar Ölbedarf bei 80 bar l/min Drezahl des Zellenrads U/min Motorleistung max. kW Bindemittelstreuer Bagger ab 10 Radlader ab 5 1.4 180 250 25 - 40, max. 75 l/min ˜ 10 6.25
Typ Einheit Kalkrechen Baggerklasse t ab 12 Gewicht kg 1' 000 Abmessungen L x H x B mm 2' 300 x 775 x 1' 175 Anzahl Zähne 7
32

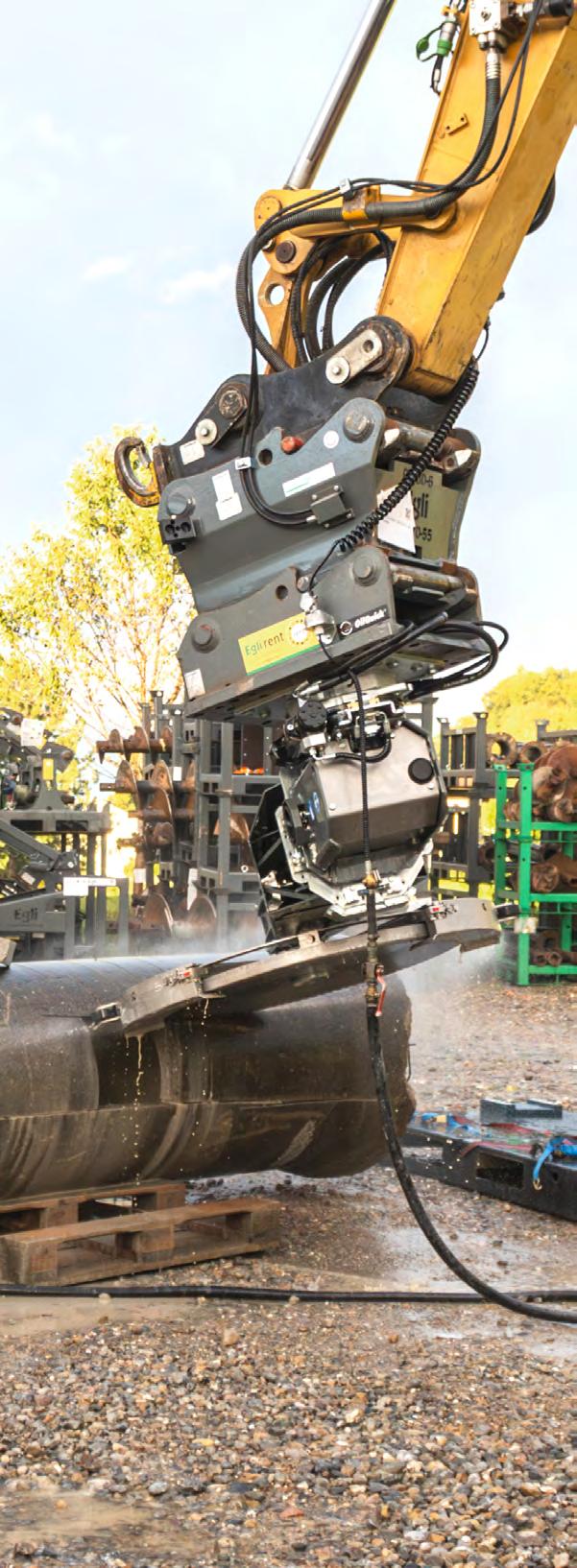

Rohrschiebeadapter
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Rohrschiebeadapter
*ohne Adapterplatte

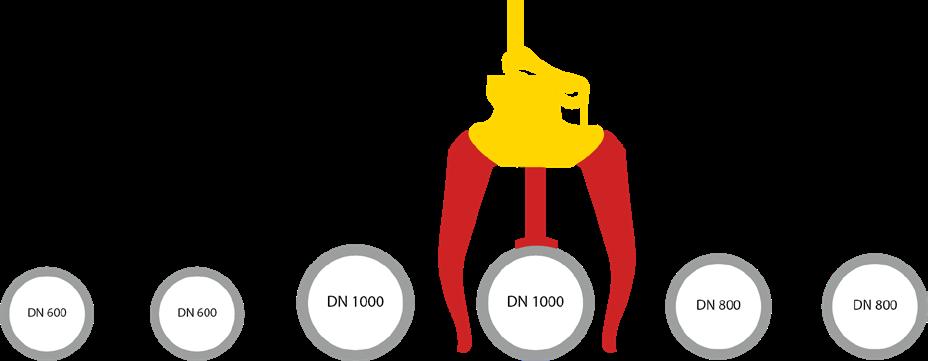

Hinweis: Der Rohrschiebeadapter ist ideal in Kombination mit dem Rohrgreifer auf S. 61.
Mulcher
Egli rent - breites Sortiment zu fairen Konditionen
*ohne Adapterplatte
Mietsortiment Baggerklasse (t) Rohrschiebeadapter RSA 60 ab 10/5 Mietsortiment Baggerklasse (t) M. BMS-F 10 - 20 M. BMS 125 13 - 30 Tel. 071 / 913 85 71
Typ Einheit Rohrschiebeadapter RSA60 Baggerklasse t Bagger ab 10 / Radlader ab 5 Gewicht * kg 15 Abmessungen L x B x T mm 1' 020 x 510 x 470 Typ Einheit M. BMS-F M. BMS 125 Baggerklasse t 10 - 20 13 - 30 Gewicht* kg 640 1' 080 Arbeitsbreite mm 1' 250 1' 250 Gesamtbreite mm 1' 530 1' 560 Tiefe mm 1' 050 1' 110 Höhe mm 720 850 max. erf. hydr. Druck bar 350 350 erf. hydr. Fördermenge l/min 120 170
Technische Daten
33

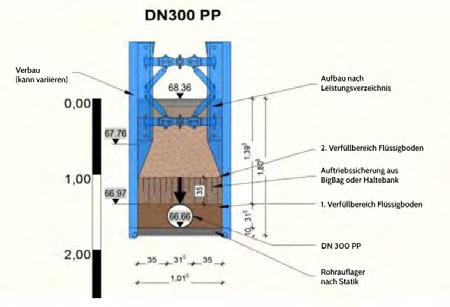

Flüssigbodenschaufel
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Flüssigbodenschaufel
Flüssigbodencompound wird passend auf die Bodenverhältnisse und Anforderungen zugeschnitten, so dass verschiedene Parameter wie z.B. Konsistenz und Fliessverhalten eingestellt werden können.
Compound Abmessungen Sack (mm) Gewicht (kg)
Sack 550 x 450 x 105 25 Pro m3 benötigt man 2 x 25 kg.
*ohne Adapterplatte //**Einstellung: Hammer=einfachwirkend / H / Schere=doppelwirkend / S // Füllmaterial = 0.8m3 - 1m3 - 2m3
Wassermessuhr im Lieferumfang enthalten
Baggerklasse Flüssigbodenschaufel (t) FBS 800 ab 16 1 3 2 4 Tel. 071 / 913 85 71
Mietsortiment
Bezeichnung Einheit FBS 800 Baggerklasse t ab 16 Einstellung** Hammer H / Schere S H / S S Füllmenge m3 0,8 Gewicht* leer kg 1'535 Gewicht* gefüllt kg ca. 3'500 Tiefe mm 1'500 Breite mm 1'680 Höhe mm 1'600 Betriebsdruck bar 220 statischer Druck max. bar 350 Volumenstrom bei 220 l/min 220 Füllmaterial Compound kg 48 Wasser l 160
34
Wirtschaftliche Lösung für Praktiker:innen
Die speziell entwickelte Flüssigbodenschaufel unterscheidet sich von herkömmlichen Betonschaufeln darin, dass der anfallende Aushub mit ihr direkt wiederverwendet werden kann. Vor Ort werden ausgehobene Böden umweltschonend und effizient zu Flüssigboden verarbeitet.
Die Vorteile der Flüssigbodenschaufel auf einen Blick:
► Wirtschaftlich - Flüssigboden kostengünstig in kleineren Mengen bis zu 75m³ pro Tag vor Ort herstellen
► Planbar und just in time - die Baustelle entscheidet abhängig vom Baufortschritt, wann welche Menge Flüssigboden benötigt wird
► Effizient - keine verpflichtende Abnahme von Mindermengen
► Nachhaltig und ressourcenschonend - Herstellung von Flüssigboden mit vorhandenem Aushubboden, umweltverträglichem Compound sowie Wasser
► Flexibel - kann ebenso als Betonmischanlage zum Herstellen von Beton verwendet werden.
► Keine Verdichtunggeräte = selbstverdichtend
► Keine Schaufelarbeiten um Leitungen und Engstellen = Fliessfähig, füllt schwer erreichbare Stellen durch die Fliessfähigkeit
► Selbstverfüllend, selbstnivellierend, setzungsfrei
Tel. 071 / 913 85 71
35
Maximale Bewegungsfreiheit mit Egli Tiltrotatoren
Gewapnet für nahezu jede Situation: Unser breites Sortiment an TiltrotatorLösungen deckt sämtliche Bedürfnisse ab und bietet äusserst flexible Einsätze mit enorm grosser Bewegungsfreiheit!
Es gibt zahlreiche Möglichkeiten, um auch Ihr Gerät beweglicher zu machen.
Bei Interesse beraten wir Sie gerne.
36
►Drehantrieb/Tilt-Varianten
►Drehwerk-Varianten
►Tiltrotatoren-Varianten (Fest+Sandwich)
►Sandwich-Varianten
►Anbaugeräte für Tiltrotatoren
37
Möglichkeiten für Tiltrotatoren im Festanbau und als Sandwich
Egli Tieflöffel
Aufreisszahn
Egli Palettengabel
Schaufelseparator
Schwenktieflöffel
Egli Sortiergreifer
Egli Betonbeisser Abbrucharm
Bindemittelstreuer Flächenfräse
Längsschneidkopffräse Kalkrechen
Scheibenfräse Diamantschneidrad Stahlschere
Kehrbesen hydraulisch
Schwellenwechsler
Schwellenleger CenterGrip
Stopfaggregat MB8 AC
Tilt-Sandwich
Profillöffel
Felsfräse quer Bohrgerät
Ramme mit Galgen
Multigrip 5000
Schneidrad hydraulisch
Kettenfräse Verdichterplatte
Seitengrifframme
Flüssigbodenschaufel
Sauggerät Tinbin Schienenknacker mit Öldurchführung (auch ohne erhältlich)

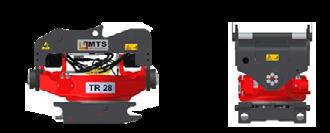

MTS-Sandwich mit Option (Pro2) nur für Greifer und Kehrbesen hydr. 40 - 60 l/min, max. 320 bar
Verdichterplatte Egli Tieflöffel Speziallöffel Flächenfräse Egli Hammer
Kehrbesen mechanisch Schneidrad mechanisch
Egli Palettengabel
Egli Aufreiszahn

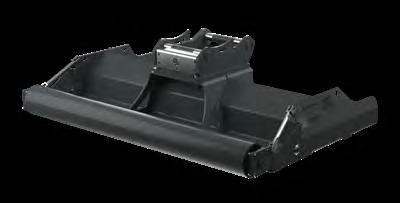

Planierschild / Planierbalken
Betonmischschaufel
Egli Pendelgreifer mit Verlängerung Mastfundamentgreifer
Tiltrotator-Sandwich
ohne Öldrehdurchführung
Profillöffel Speziallöffel
Egli Palettengabel
Schneidrad mechanisch
Egli Aufreisszahn
Planierschild / Planierbalken
Kehrbesen mechanisch
Tel. 071 / 913 85 20
Egli
Egli Motorlöffel Egli Hammer Egli
Egli Magnet
38
Möglichkeiten mit Tiltrotator-Sandwich mit Öldrehdurchführung
Möglichkeiten mit Tiltrotator-Festanbau
mit Öldrehdurchführung
Planierschild / Planierbalken
Schneidrad mechanisch Kehrbesen mechanisch
Kehrbesen hydraulisch
Flächenfräse
Verdichterplatte
Schaufelseparator
Bindemittelstreuer
Kalkrechen
Pendelgreifer Pendelgreifer mit Verlängerung
Mastfundamentgreifer Egli Sortiergreifer
Flüssigbodenschaufel
Zusatzmöglichkeiten je nach Konfiguration
Schwellenleger CenterGrip
Schotterbesen BRV
Schwellenwechsler
Stopfaggregat MB8 AC
Betonmischschaufel
Scheibenfräse Diamantschneidrad
Multigrip 5000

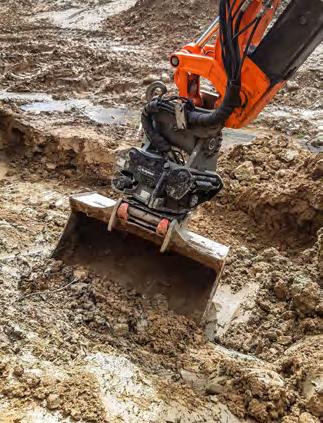

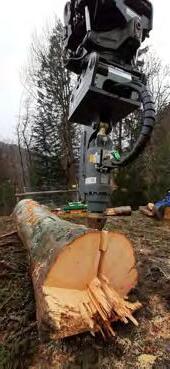

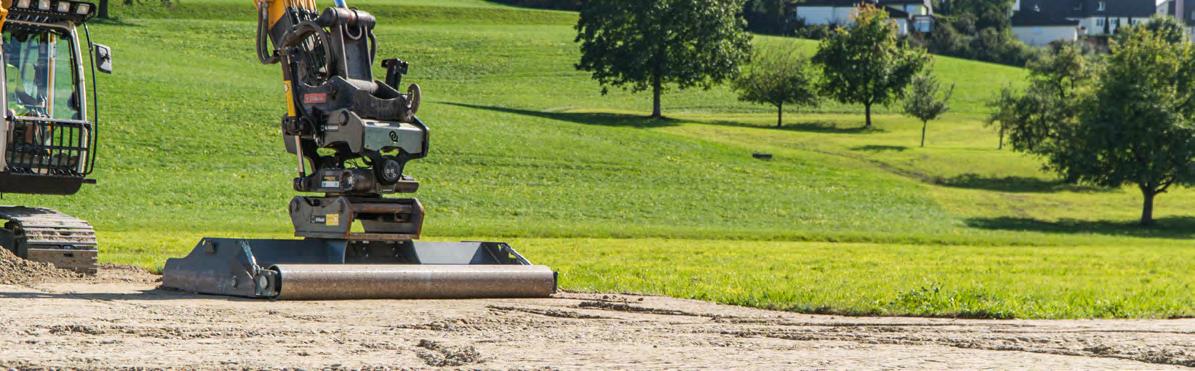

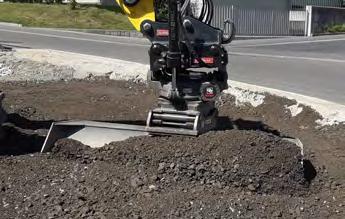

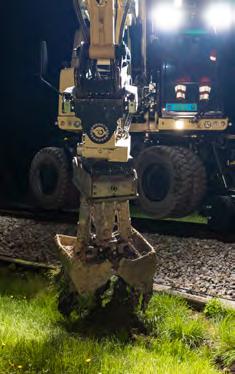

Tiltrotatoreinsatz
Tel. 071 / 913 85 20
Egli Hammer Egli Magnet
Egli Tieflöffel Egli Aufreisszahn Egli Palettengabel
Profillöffel Speziallöffel

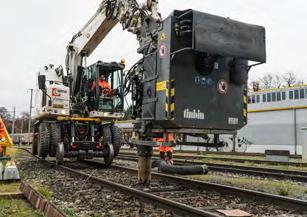

Sauggerät Tinbin
39

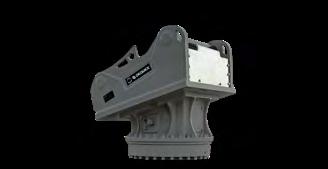

Tiltrotatoren mit stehenden Zylindern
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse (t)
unterer Wechsler mechanisch
Technische Daten Tiltrotatoren-Sandwich
*TR-Sandwich: Wechsler oben = vollhydraulisch, Wechsler unten = mechanisch
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Tiltrotator-Sandwich unten mechanischer Schnellwechsler, keine Öldurchführung für hydraulische Anbaugeräte!
Weitere mögliche Anbaugeräte können dazu gemietet werden, wie z.B.
OQTR-E14M-OQ 60-4 9 - 14 OQTR-E14-OQ 60-5 9 - 14 OQTR-E19M-OQ65 14 - 19 OQTR-E26M-OQ70 19 - 26 OQTR-E33M-OQ70 24 - 33 OQTR-E33M-OQ80 24 - 33 H
TiltrotatorenSandwich Typ Einheit OQTR-E14M* OQ60-5 OQTR-E14M* OQ60 -4 OQTR-E19M* OQ 65 OQTR-E26M* OQ 70 OQTR-E33M* OQ 70 OQTR-E33M* OQ 80 Baggerklasse t 9 - 14 9 - 14 14 - 19 19 - 26 24 - 33 24 - 33 Länge (L) mm 760 760 780 900 970 1' 020 Breite (B) mm 715 715 610 900 1' 010 1' 180 Höhe (H) mm 1' 010 1' 010 1' 090 1' 170 1' 320 1' 320 Höhe/Bolzenabstand (C) mm 570 570 610 620 690 700 Gewicht ab (Wechsler abhängig, ohne Adapter) kg 420 420 570 665 870 1' 020 Schwenkwinkel º 2x45 2x45 2x45 2x45 2x45 2x45 zul. Reisskraft kNm 162 162 200 255 340 340 Schwenkmoment kNm 26,5 26,5 50 56 84 84 Drehmoment kNm 8,2 8,2 8,6 8,6 8,6 8,6 Drehgeschwindigkeit bei 70 l/min U/min 8 8 8 8 8 8 DBV Hammer/Schere-Kreis bar 250 250 250 250 250 250 Ölbedarf max. Hammer/Schere l/min 70 70 70 70 70 70 Betriebsdruck bar 220 220 220 220 220 220 Ölbedarf max. G/D-Kreis l/min 50 70 70 70 70 70 Einstellung** Hammer H / Schere S H / S S S S S S S Schaufelbreite max m 1,2 1,2 1,6 2 2,2 2,2
►Weitere Infos und Möglichkeiten zum Tiltrotator-Sandwich siehe S. 38/39 Profillöffel Speziallöffel
Planierschild Planierbalken Schneidrad mechanisch
Egli Palettengabel
Kehrbesen
Tel. 071 / 913 85 20
mechanisch
40
Tiltrotatoren mit liegenden Zylindern
Egli rent - breites Sortiment zu fairen Konditionen
*unterer Wechsler mechanisch
Technische Daten Tiltrotatoren-Sandwich
*TR-Sandwich: Wechsler oben = vollhydraulisch, Wechsler unten = mechanisch
*TR-Sandwich: Wechsler oben = vollhydraulisch, Wechsler unten = mechanisch
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Tiltrotator-Sandwich unten mechanischer Schnellwechsler, keine Öldurchführung für hydraulische Anbaugeräte!
Weitere mögliche Anbaugeräte können dazu gemietet werden, wie z.B.
Profillöffel
Speziallöffel Egli Palettengabel
Planierschild
►Weitere Infos und Möglichkeiten zum Tiltrotator-Sandwich siehe S. 38/39
Planierbalken
Schneidrad mechanisch
Kehrbesen mechanisch
Baggerklasse
TR 18 mit OQ 60* 8 - 15 TR 18 mit OQ 65* 12 - 18 TR18 mit SW33 mech. 14 - 18 TR 22 mit OQ 70* 16 - 22 TR 22 mit SW48 mech. 16 - 22 L B H C
Mietsortiment
(t)
TiltrotatorenSandwich Typ Einheit TR 18* mit OQ 60 TR 18* mit OQ 65 TR 18* mit SW33 mech. TR 22* mit OQ 70 TR 22* mit SW48 mech. Baggerklasse t 8 - 15 12 - 18 14 - 18 16 - 22 16 - 22 Länge (L) mm 830 850 850 890 880 Breite (B) mm 515 515 515 560 875 Höhe (H) mm 715 715 715 780 850 Höhe/Bolzenabstand (C) mm 535 545 545 595 685 Gewicht ab (Wechsler abhängig, ohne Adapt.) kg 580 615 615 760 820 Schwenkwinkel º 2x40 2x40 2x40 2x40 2x40 zul. Reisskraft kNm 130 130 130 150 150 Schwenkmoment kNm 22 22 22 33 33 Drehmoment kNm 11 11 11 11 11 Drehgeschwindigkeit bei 70 l/min U/min 10 10 10 10 10 DBV Hammer/Schere-Kreis bar 250 250 250 250 250 Ölbedarf max. Hammer/Schere l/min 80 80 80 80 80 Betriebsdruck bar 175 175 175 175 175 Ölbedarf max. G/D-Kreis l/min 70 70 70 70 70 Einstellung** Hammer H / Schere S H / S S S S S S Schaufelbreite max. m 1,5 1,5 1,5 1,8 1,8
Tel. 071 / 913 85 20
41
Drehwerksandwich HKS
Egli rent - breites Sortiment zu fairen Konditionen
obere Aufnahme
unterer Wechsler mechanisch m.LB. = Grundplatte mit Lochbild
Technische Daten Drehwerksandwich
*ohne Adapterplatte
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
■ Aufnahme oben variabel da mit Lochbild ausgestattet
Mietsortiment Baggerklasse (t)
DSAW - m.LB. RB 200 - OQ 60 mech. 8 - 15 optional DSAW - m.LB. RB 200 - OQ 65 mech. 14 - 22 optional DSAW - OQ 60-5 RB 200 - OQ 60 mech. 8 - 15 OQ 60 DSAW - OQ 65-5 RB 200 - OQ 65 mech. 14 - 22 OQ 65 DSAW - OQ 70-5 RB 270 - OQ 70 mech. 15 - 28 OQ 70
DrehwerkSandwich Typ Einheit DSAW - m.LB.RB 200 - OQ 60 mech. DSAW - m.LB.RB 200 - OQ 65 mech. DSAW - OQ 60-5 - RB 200 - OQ 60 mech. DSAW - OQ 65-5 - RB 200OQ 65 mech. DSAW - OQ 70-5 - RB 270 - OQ 70 mech. Baggerklasse t 8 - 15 14 - 22 8 - 15 14 - 22 15 - 28 Einstellung** Hammer H / Schere S H / S S S S S S Aufnahme oben Lochbild ■ ER 250-600/R9 Lochbild ■ ER 250-600/R9 OQ 60-5 OQ 65-5 OQ 70-5 Drehwerktyp RB 200 RB 200 RB 200 RB 200 RB 270 Aufnahme unten OQ 60 OQ 65 OQ 60 OQ 65 OQ 70 Länge (L) mm 615 615 635 680 860 Breite (B) mm 485 485 485 530 575 Höhe (H) mm *470 *505 550 620 680 Höhe/Bolzenabstand C mm *390 *420 395 470 515 Gewicht kg *355 *390 365 440 685 Ölbedarf l/min 45 45 45 45 45 Löffelbreite mm 1' 800 1' 800 1' 800 1' 800 2' 000 Tel. 071 / 913 85 20
NEU
42

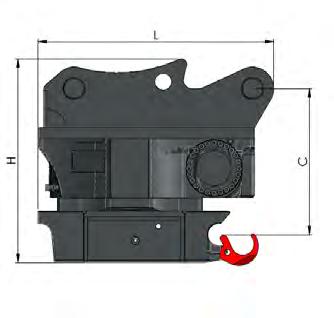

Drehwerksandwich OilQuick
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse (t) OQRS-E19M OQ65 14 - 19 B L C H *Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S Technische Daten Drehwerksandwich-Sandwich
DrehwerkSandwich Typ Einheit OQRS-E19M OQ 65 Baggerklasse t 14 - 19 Einstellung* Hammer H / Schere S H/S S Länge (L) mm 784 Breite (B) mm 627 Höhe (H) mm 485 Höhe/Bolzenabstand (C) mm 405 Gewicht ab (Wechsler abhängig, ohne Adapt.) kg 465 zul. Reisskraft kNm 200 Drehmoment kNm 8,6 Drehgeschwindigkeit bei 70 l/min U/min 8 - 9 Ölbedarf max. Hammer/Schere l/min 80 Betriebsdruck bar 250 Tel. 071 / 913 85 20
unterer Wechsler mechanisch
NEU
43

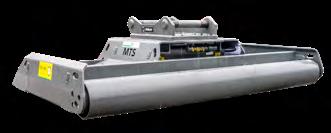

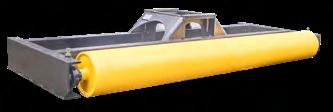

Egli Planierschild EPS
rent - breites Sortiment zu fairen Konditionen

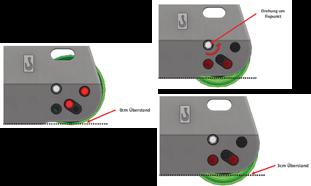

Egli Planierbalken EPB
Mietsortiment Baggerklasse Egli Planierschild EPS (t) EPS 200 - 2500 - m. LB* 15 - 25 Bezeichnung Einheit EPB 200 - 2500 Baggerklasse t 10 - 25 Gewicht ohne Adapter kg 620 Schnittbreite mm 2' 500 Gesamtbreite mm 2' 500 Gesamthöhe mm 300 Tel. 071 / 913 85 71
Planierschild EPS Bezeichnung Einheit EPS 200 - 2500 Baggerklasse t 15 - 25 Gewicht ohne Adapter kg 430 Schnittbreite mm 2' 500 Gesamtbreite mm 2' 500 Gesamthöhe mm 310 *LB = Grundplatte mit Lochbild
Technische Daten
Egli
Rolle oben Rolle unten Mietsortiment Baggerklasse Planierbalken (t) EPB 200-2500 - m. LB* 15 - 25
= Grundplatte mit Lochbild ER 250 - 600 + Krupp 1000 44
Technische Daten Planierbalken EPB
*LB
Planierbalken P
Egli rent - breites Sortiment zu fairen Konditionen
* LB = Grundplatte mit Lochbild ER 250 + Krupp 1000
Technische Daten Planierbalken P
Planierbalken GRB
Egli rent - breites Sortiment zu fairen Konditionen
* LB = benötigt Zwischenplatte mit Lochbild ER 250 + Krupp 1000
Technische Daten Planierbalken GRB
Schneidrad mechanisch TC
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Schneidrad mechanisch
Mietsortiment Baggerklasse Planierbalken (t) P250 2500 - m. LB* 15 - 25 Mietsortiment Baggerklasse Planierbalken (t) GRB 1500L - m.LB.* 8 - 15 GRB 2500 - m.LB.* 15 - 22 GRB 3000 - m.LB.* 20 - 33
Schneidrad (t) TC15 OQ60 8 - 15 TC15 OQ65 10 - 22 TC20 OQ70 15 - 30
Mietsortiment Baggerklasse
Tel. 071 / 913 85 71
Réception fourche de levage
Bezeichnung Einheit P250 Baggerklasse t 15 - 25 Gewicht ohne Adapter kg 790 Schnittbreite mm 2' 500 Gesamtbreite mm 2' 500 Gesamthöhe mm 650 Rolle höhenverstellbar
Bezeichnung Einheit GRB 1500L GRB 2500 GRB 3000 Baggerklasse t 8 - 15 15 - 22 t 20 - 33 t Gewicht ohne Adapter kg 233 563 645 Tiefe mm 962 1' 000 1' 000 Gesamtbreite mm 1' 500 2' 500 3' 000 Gesamthöhe mm 275 387 387
Typ Einheit TC15 OQ60 TC15 OQ65 TC 20 OQ70 Baggerklasse t 8 - 15 10 - 22 t 15 - 30 t Einsatzgewicht kg 70 70 90 Schneidraddurchmesser mm 470 470 470 Schnitttiefe mm 150 150 150
45
Egli Palettengabel
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Palettengabel
Kehrbesen hydraulisch
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Kehrbesen hydraulisch
Baggerklasse Kehrbesen hydraulisch (t) SOP-SR 1800 C 6 - 30 Mietsortiment Baggerklasse Palettengabel (t) EPAG - OQ 60 - 2.5 t 8 - 15 EPAG - OQ 65 - 2.5 t 14 - 22 EPAG - OQ 70 - 4 t 15 - 28 Tel. 071 / 913 85 71
Mietsortiment
Typ Einheit EPAG - OQ 60 EPAG - OQ 65 EPAG - OQ 70 Baggerklasse t 8 - 15 14 - 22 15 - 28 Gewicht kg 370 405 610 Trägerbreite cm 120 120 150 Länge Gabelzinken cm 120 120 140 Traglast t 2.5 2.5 4
Einheit SOP SR 1800 C Baggerklasse t 6 - 30 t Gewicht ohne Adapter kg 275 Länge mm 1' 060 Breite mm 1' 800 Höhe mm 1' 257 Betriebsdruck bar 220 Ölbedarf max. G/D-Kreis l/min 20 - 60
Bezeichnung
46
Kehrbesen mechanisch V-Concept®
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment GabelSchlupfaufnahme
V13 V-Concept
Technische Daten V13 - V-Concept®
V13-2400
Tel. 071 / 913 85 71
V13-1500 GSV-200/-400
GSV-200/-400
Typ Typ GabelSchlupfaufnahme (A) Breite (B) Tiefe (C) Höhe (D) Breite Gabeltaschen (innen) (E) Länge Gabeltaschen (F) Höhe Gabeltaschen (innen) (G) zwischen Gabeltaschen mm mm mm mm mm mm mm V13-1500 GSV-200/-400 1550 795 300 159/220 865/815 60/135 385 V13-2400 GSV-200/-400 2465 795 300 159/220 865/815 60/135 385
47
Mit den ausgewählten Anbaugeräten aus dem Egli Gleisbau Sortiment soll innerhalb der vorhandenen Zeit die grösstmögliche Leistung erzielt werden können, dafür setzen wir uns ein!
► alle Geräte im Mietpark ab Rossrüti/Biel
► alle möglichen Adaptionen
► auf Anfrage 24/7 Service möglich
► in der ganzen Schweiz

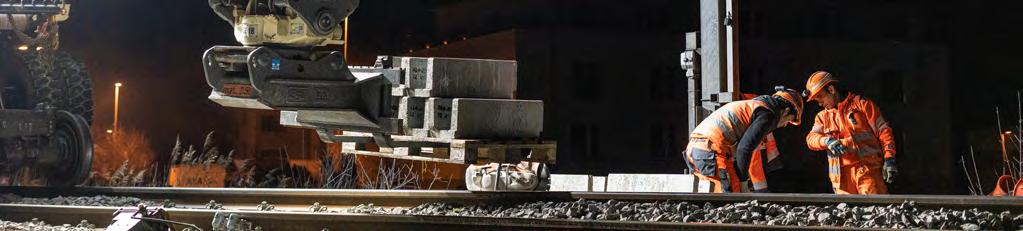

Egli Gleisbau -
48
clevere Lösungen für mobile Einsätze
Gleisbau
S.53
Verdichterplatte
Tel. 071 / 913 85 71
Egli Sortiergreifer Egli Magnet
ER650 mit Drehwerk
Bohrgerät Egli Lastarm
Egli Palettengabel
Vibroramme Bagger Seitengrifframme
Sauggerät Tinbin
Stahlschere
Pendelgreifer

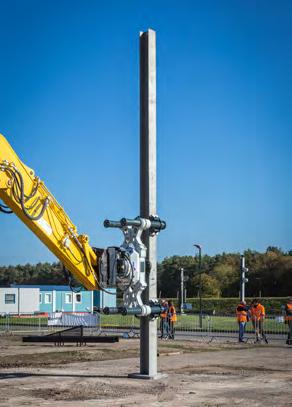

Egli Mastfundamentgreifer
Stopfaggregat MB8 AC
Schotterbesen BRV Schienenknacker
Schwellenleger Center Grip
49
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten
Egli Mastfundamentgreifer Greifer Typ
Dimensionen
* Max. Breite kann je nach Zahnsystem variieren.
*Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S offen offen offen geschlossen Seite/offen Seite/offen
Baggerklasse Mastfundamentgreifer (t) EMFG 200 - 900 13 - 22 B B B C D D A A Tel. 071 / 913 85 71
Mietsortiment
Gewichtsklasse Trägergerät statischer Druck (DBV Trägergerät) Ölbedarf Schliesskraft Schüttgewicht Inhalt ISO Einstellung* Hammer H/ Schere S t max. bar max. l/min max. kN bis t/m3 l H / S EMFG 200-900 13 - 22 350 G) / 180 D) 58 G) / 39 D) 53 2 190 S Greifer EMFG 200-900 Variante Höhe A offen mm Höhe A geschlossen mm Breite B offen* mm Breite C geschlossen mm Tiefe D Seite mm Gewicht ohne Adapter kg pendelnd mit Drehwerk 1' 570 1' 835 926 736 900 850 starr mit Drehwerk 1' 143 1' 407 926 736 900 900 starr ohne Drehwerk 908 1' 173 926 736 900 690 pendelnd mit
starr mit Drehwerk starr ohne Drehwerk
Drehwerk
ESCO Zähne auch im erhältlich! 50

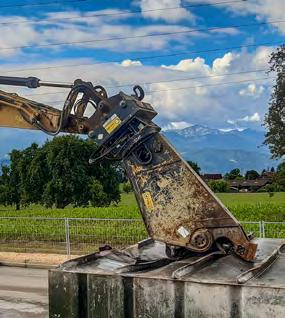

Schienenknacker
Egli rent - breites Sortiment zu fairen Konditionen
*ohne Adapterplatte // **Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Mögliche Schienenprofile
Mietsortiment Baggerklasse Schienenknacker (t) SKK 2.5 ab 17 C A B D Tel. 071 / 913 85 71 Schienenform Profil Höhe mm Fussbreite mm Kopfbreite mm Stegstärke mm Wiederstand WX = cm3 Gewicht kg/m Leichte Vignolschiene S 7 S 10 S 14 S 18 S 20 65 70 80 93 100 50 58 70 82 82 25 32 38 43 44 5 6 9 10 10 15 24 37 58 67 7 10 14 18 20 Schwere Vignolschiene S 30 S 33 S 41/10 S 41/14 S 49 S 54 S 64 UIC 54 E UIC 54 UIC 60 R 65 108 134 138 138 149 154 172 161 159 172 180 108 105 125 125 125 125 150 125 140 150 150 60 58 67 67 67 67 74 67 70 72 75 12 11 12 12 14 16 16 16 16 17 18 109 155 196 196 240 262 356 376 379 334 435 30 33 41 41 49 55 65 54 54 60 65 Rillenschienen Ri 52/13 Ri 53/13 Ri 59/10 Ri 59/13 Ri 60/10 Ri 60/13 Ph 38 Ph 37 a 130 130 180 180 180 180 182 180 150 150 180 180 180 180 150 180 113 113 113 113 113 113 127 135 12 12 12 12 12 12 12 13 198 200 352 351 355 353 311 377 51 53 59 58 60 60 56 67 Konstruktionsschienen (UIC33) Vo 1-49 Vo 1-54 93 149 154 125 125 80 67 67 20 85 72 274 281 33 96 90 Spurrillen Form S 49 134 - 15 14 - 23 Stromschiene STR 40 105 80 80 18 107 40 Schienenknacker Einheit SKK 2.5 Baggergewicht Anbau/Stiel t 17 Baggerklasse t 21 Gewicht* kg 2'300 Einstellung** Hammer H/ Schere S H / S S Betriebsdruck Öffnen/Schliessen bar 350 Betriebsdruck max. Drehen bar 180 Breite A mm 1'487 Höhe B mm 1'800 Tiefe C mm 694 Maulöffnung D mm 210 Ölmenge Schneiden l/min 200 Ölmenge Drehen l/min 25 Technische Daten Schienenknacker
Schienenfuss Schienensteg Schienenkopf 51
Mietsortiment Baggerklasse Multigrip (t) Multigrip 5000 ab 15 Technische Daten Multigrip 5000 C A F E D B Tel. 071 / 913 85 71 Egli rent - breites Sortiment zu fairen Konditionen
Multigrip Einsatzvideo Typ Einheit Multigrip 5000 Baggerklasse t ab 15 Gewicht mit Tiltrotator ohne Adapter kg 1' 640 Dimensionen Höhe mit ausgefahrenen Armen mit Tiltrotator ohne Adapter (A) mm 2'718 Höhe mit eingezogenen Armen mm 1'345 B Länge/C Breite Arme offen mm 1'840 x 1'515 D Länge/E Breite Arme geschlossen mm 2'230 x 670 Dimensionen der Lasten max. Gewicht t 5 max. Länge m 20 Durchmesser rund max. mm 795 Durchmesser schräg max. mm 850 max. Höhe vom Objekt (F) mm 720 Winkel & Geschwindigkeiten Tilt links/rechts º 90/90 Rotationsgeschwindigkeit RPM 8.5 Schliessgeschwindigkeit seitl. Arm m/sec 1.4 Öffnungsgeschwindigkeit seitl. Arm m/sec 2.0 Rückzugsgeschwindigkeit Spannkraft m/sec 0.3 Auszugsgeschwindigkeit Spannkraft m/sec 0.5 Kräfte und Elektrik seitliche Arme kombiniert bei 180 bar kN 36 seitliche Arme kombiniert bei 240 bar kN 49 Mittelstempel Spannkraft bei 180 bar kN 50 Mittelstempel Spannkraft bei 240 bar kN 62 Erforderliche Stromversorgung V 24 Ölbedarf Greifmodul Einstellung Hammer (H) / Schere (S)* H/S S Bereich Öldurchfluss l/min 20 - 70 Bereich Betriebsdruck bar 240 52
Multigrip 5000
Sauggerät Tinbin
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Sauggerät Tinbin
Der Scherenbetrieb kann auf Daueröl programmiert werden.
*Einstellung: Hammer=einfachwirkend / H Schere=doppelwirkend / S
Wirkprinzip
Baggerklasse Sauggerät (t) Tinbin TC 2 ab 15 Tel. 071 / 913 85 71
Mietsortiment
Typ Einheit Tinbin TC 2 Baggerklasse t ab 15 Leergewicht kg 1' 500 gefüllt mit Sand kg 2' 500 gefüllt mit Schotter kg 3' 000 Aufnahmevermögen vom Vorratsbehälter max. Sauggut m3 0.7 Saugleistung m3/h Luft 12' 000 Saugtiefe max. mm 3' 500 Saugtiefe mit Saugkrone - Einmannbetrieb mm 700 Saugschlauchdurchmesser mm 250 empf. hydr. Ölmenge bei 200 bar l/min 165 max. hydr. Ölmenge l/min 200 Empf. hydr. Betriebsdruck bar 300 Einstellung Hammer H / Schere S* H / S S Hydr. Nennleistung kW 50 erforderliche Motorleistung vom Trägergerät kW 70 Greifer-Drehen Druck mindestens erforderlich bar 125 Greifer-Drehen hydr. Ölmenge l/min 30 - 40 Separate Leckölleitung (mindestens 1/2“) erforderlich Arbeitsplatzbezogener Emissionswert LpA 90 Schallleistungspegel LwA 107 Betriebsspannung für elektrisch gesteuerte Ausführung VDC 24 53
Schotterbesen BRV
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse
Schotterbesen BRV (t)
Schotterbesen BRV ab 15
Technische Daten Schotterbesen BRV
Schotterbesen Einsatzvideo

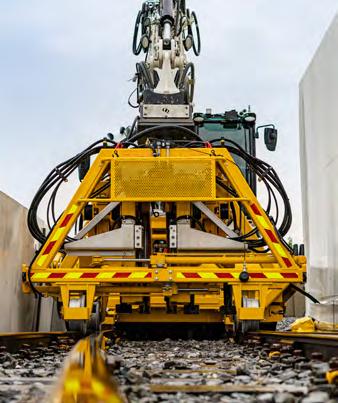

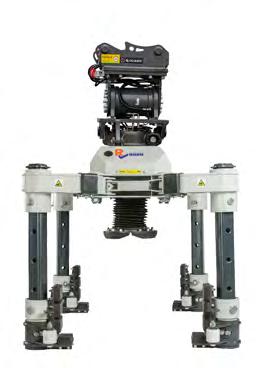

Stopfaggregat MB8 AC
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse
Stopfaggregat MB8 AC (t)
Stopfaggregat MB8 AC ab 15
Technische Daten Stopfaggregat MB8 AC
Stromversorgung am Anbaugerät V/A 24 V/20 A
Einstellung Hammer Schere*. H/S H
Arbeitskreis auf Hammer (einfachwirkend) auf Daueröl programmieren! Betriebsdruck
Tel. 071 / 913 85 71
/ H, Schere=doppelwirkend / S
*Einstellung: Hammer=einfachwirkend
Typ Einheit Spurbreite, nicht verstellbar! mm 1'435 Bürstenbreite mm 2' 530 Kupplungsart Typ Rockinger Durchlaufhöhe mm 6 - 8 Rotationsgeschwindigkeit U/min 260 Max. Höhenverstellung mm 250 Gewicht kg 2' 700
Stopfaggregat Einsatzvideo Typ Einheit MB8 Baggerklasse t ab 15
ohne Adapter kg 2' 820
inkl. Adapter
kg 3' 560
mm 2' 500 Breite mm 2' 000 Höhe mm 1'
mm 2'
Gewicht
Gewicht
und Transportgestell
Länge
800 Höhe inkl. OQ 65 Adapter
300 Leistung S*/h 240
bar
l/min
mm 1'
1'
54
170 Ölbedarf
165 Mögliche Spurweiten
000, 1' 067, 1' 435,
520, 1' 600, 1' 668
Schwellenleger Center Grip
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse
Center Grip (t) Center Grip ab 15
Technische Daten Center Grip
Schwellenleger Einsatzvideo
Tel. 071 / 913 85 71
Typ Einheit Hydraulikkreis zum Spreizen l/min 60 Hydraulikkreis zum Greifen l/min 60 Hydraulikkreis für Rotator l/min 35 Traglast kg 3' 300 Min. Schwellenbreite mm 280 Gewicht Variante 159-5 für 5 Schwellen kg ca. 700 Kleinste Transportabmessungen mm 1' 550 x 1' 000 Anzahl Schwellen Stück 5 55

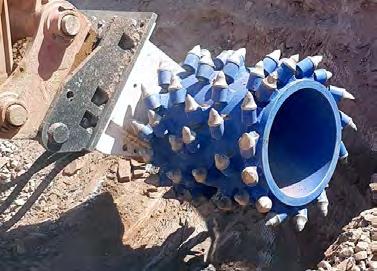

Felsfräsen quer
Egli rent - breites Sortiment zu fairen Konditionen

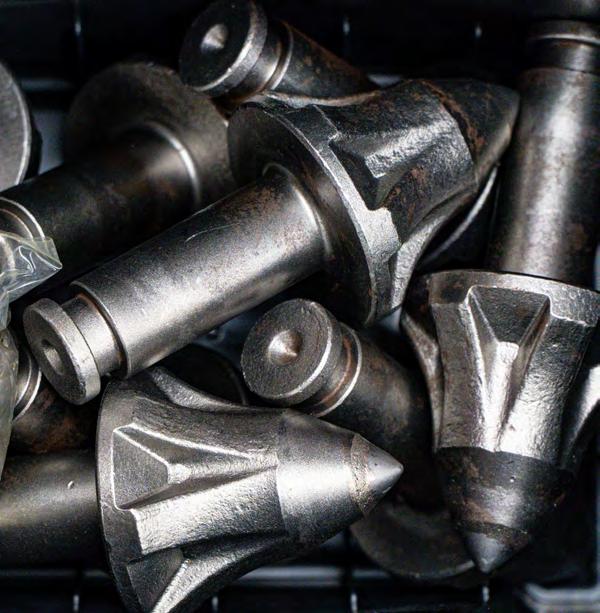

Meissel auch im erhältlich!
Technische Daten Felsfräsen quer
*ohne Adapterplatte
Mietsortiment Baggerklasse Felsfräse (t) ER 50 1 - 3 ER 100 3 - 7 ER 250 7 - 15 ER 600 10 - 20 ERC 600 (drehbar) 10 - 20 ER 650 15 - 25 ERC 650 (drehbar) 15 - 25 ER 1500 X 20 - 40 ERC 1500 X (drehbar) 20 - 40 ER 1500 XL 20 - 40 ER 1500 XXL 20 - 40 ER 2000 35 - 55 Tel. 071 / 913 85 71
Querschneidkopffräse ER 1500 Fräseinsatz Querschneidkopffräse ERC 600, 360° drehbar Typ empf. Baggergewicht empfohlene Drehzahl empfohlene Ölmenge bei 50 bar max. Ölmenge bei 10 bar max. stat. Druck (DBV Trägerger.) Drehmoment bei 350 bar
Gewicht
S t U/min max. l/min l/min max .bar max. Nm kg kW H / S ER 50 1 - 3 150 25 60 350 1'420 160 18 S ER 100 3 - 7 115 41 90 350 3' 000 310 30 S ER 250 7 - 15 90 85 100 350 5' 200 500 45 S ER 600 10 - 20 80 120 170 350 10' 100 820 65 S ERC 600 10 - 18 80 120 170 350 10' 100 1'200 65 S ER 650 15 - 25 80 140 210 350 12' 400 1' 050 80 S ERC 650 15 - 25 80 140 210 350 12'400 1'610 80 S ER 1500 X 20 - 40 75 180 320 350 13' 600 1' 750 120 S ERC 1500 X 20 - 40 75 180 320 350 23'500 2'450 120 S ER 1500 XL 20 - 40 75 180 320 350 23' 400 1' 850 120 S ER 1500-XXL 20 - 40 75 180 320 350 19'500 1'300 120 S ER 2000 35 - 55 65 200 400 400 36'400 2'800 160 S
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S ERC 650, 360º drehbar
*
Nennleistung Einstellung ** Hammer H / Schere
56
Felsfräsen längs/Längsschneidkopffräsen
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Felsfräsen längs
*ohne Adapterplatte
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S Längsschneidkopffräse ER 400 L Egli XMB Betonbeisser mit MultiCutGebiss zum freischaffen der Bohrpfähle

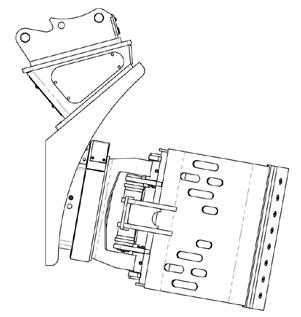

Schneidrad hydraulisch
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Schneidrad hydraulisch DMW
Mietsortiment Baggerklasse Felsfräse (t) ER 250 L Ø=400 mm 7 - 15 ER 400 L Ø=400 mm 12 - 17 ER 1500 L Ø=680 mm inkl. Verlängerung 20 - 40 Mietsortiment Baggerklasse Schneidrad hydraulisch (t) Schneidrad DMW 90 14 - 25 Schneidrad DMW 130 18 - 35 Schneidrad DMW 220 40 - 60 Tel. 071 / 913 85 71
Typ empf. Baggergewicht empfohlene Drehzahl empfohlene Ölmenge bei 50 bar max. Ölmenge bei 10 bar max. stat. Druck (DBV Trägerger.) Drehmoment
350 bar
S t U/min max. l/min l/min max .bar max. Nm kg kW H / S ER 250 L 7 - 15 90 85 100 350 5' 200 340 45 S ER 400 L 12 - 17 90 130 170 350 10' 400 365 65 S ER 1500 L 20 - 40 75 180 320 350 19' 500 1'300 120 S
bei
*Gewicht Nennleistung Einstellung ** Hammer H / Schere
und
/ S Typ Einheit DMW 90 DMW 130 DMW 220 empf. Baggergewicht t 14 - 25 18 - 35 40 - 60 Hydr. Nennleistung kW 90 130 220 Schneidbreite (A) mm mm 130 130 130 Schneidtiefe (B) mm mm 400 600 1'000 Einsatzgewicht* kg 1'805 2'305 5'500 empf. Schneidkopfdrehzahl U/min 60 50 30 empf. Hydraulikölmenge l/min 120 - 170 230 - 300 350 - 600 max. Ölmenge bei 50 bar l/min 200 340 700 max. empf. Gesteinshärte MPa 60 80 100 max. Bewehrungsdurchmesser mm 16 20 30 max. hydr. Betriebsdruck bar 380 380 380 Einstellung** Hammer H/Schere S H/S S S S
*ohne Adapterplatte
je nach Schneidradbreite variierend **Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend
57
Egli rent - breites Sortiment zu fairen Konditionen

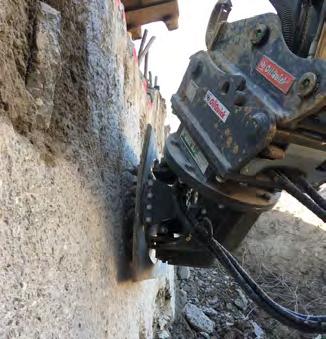

Technische Daten Diamant-Schneidrad
Egli rent - breites Sortiment zu fairen Konditionen
Kettenfräse Meissel auch im erhältlich!
Diamant-Schneidrad Technische Daten Kettenfräse
*ohne
**Einstellung:
Mietsortiment Baggerklasse Diamant-Schneidrad (t) KDS 30 5 - 18 Mietsortiment Baggerklasse Kettenfräse (t) Kettenfräse EK40 500 5 - 10 Kettenfräse EK60 500 10 - 17 Tel. 071 / 913 85 71 Typ Einheit KDS 30 Baggerklasse t 5 - 18 Hydr. Nennleistung kW 80 Einsatzgewicht* kg 330 Einstellung** Hammer H/Schere S H / S S empf. Schneidkopfdrehzahl U/min 1'100 max. Hydraulikölmenge l/min 140 empf. hydr. Ölmenge bei 200 bar l/min 60 max. Drehmoment bei 350 bar Nm 311 Schneidraddurchmesser mm 1' 200 max. Drehzahl U/min 2' 000 max. hydraulischer Betriebsdruck bar 350 Schnitttiefe mm 450
Adapterplatte
Hammer=einfachwirkend / H // Schere=doppelwirkend / S
*ohne
**Einstellung:
Typ Einheit EK40 500 EK 60 500 Baggerklasse t 5 - 10 10 - 17 Hydr. Nennleistung kW 44 60 Einsatzgewicht* kg 900 1'300 max. Hydraulikölmenge bei 10 bar l/min 70 - 90 130 - 160 max. Drehmoment bei 380 bar Nm 5' 700 11' 000 empholene Drehzahl U/min 85 65 Schneidkopfbreite mm 500 500 max. hydraulischer Betriebsdruck bar 380 400 Einstellung** Hammer H / Schere S H / S S S
Adapterplatte und
nach Schneidradbreite
je
variierend
Hammer=einfachwirkend
H
S
/
// Schere=doppelwirkend /
58

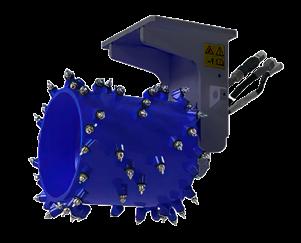

Flächenfräse
Egli rent - breites Sortiment zu fairen Konditionen

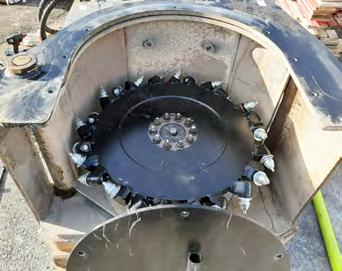

Egli Scheibenfräse
Egli rent - breites Sortiment zu fairen Konditionen
*ohne Adapterplatte
**Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Mietsortiment Baggerklasse Flächenfräse (t) BF 300-10 5 - 10 BF 450-15 7 - 14 BF 450 mit Fräsrad 7 - 14 BF 600-15 12 - 25 Mietsortiment Baggerklasse Scheibenfräse (t) WG 40 2.5 - 7 Tel. 071 / 913 85 71 Technische Daten Flächenfräse
Hammer=einfachwirkend
BF 450 mit Fräsrad für Schneidarbeiten, Fräsbreite 80 mm und Frästiefe 180 mm Typ Einheit BF 300 BF 450 BF 450 mit Fräsrad BF 600 Baggergrösse t 5 - 10 7 - 14 7 - 14 12 - 25 Gewicht* kg 385 670 670 950 Einstellung** Hammer H / Schere S H/ S S S S S Fräsbreite mm 300 450 80 600 Ölbedarf l/min 45 - 75 75 - 120 75 - 120 100 - 200 Arbeitsdruck bar 180 - 280 180 - 300 180 - 300 180 - 300 Drehzahl Trommel U/min 130 - 220 120 - 190 120 - 190 90 - 190 Motorleistung kW 26 37 37 51 Frästiefe Standard mm 0 - 100 0 - 150 0 - 150 0 - 150 Typ Leistung kW Scheiben Durchmesser mm Seitenneigung rechts/links Drehgeschwindigkeit rpm Gewicht* kg Ölmenge l/min Öldruck bar Einstellung** Hammer H/ Schere S WG 40 22 400 55° 130 - 160 175 45 - 70 200 - 300 S Technische Daten Scheibenfräse
*ohne Adapterplatte **Einstellung:
/ H // Schere=doppelwirkend / S
59
Universalfräse
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Universalfräse
*Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Baggerklasse Universalfräse (t) ES 45 HD 10 - 16 ES 60 HD 15 - 23 a b c Tel. 071 / 913 85 71 Typ Werkzeugträger (Antrieb) Einheit ES 45 HD ES 60 HD Baggerklasse t 10 - 16 15 -23 Hydr. Nennleistung kW 65 80 Einstellung* Hammer H/Schere S H / S S S min. Hydraulikmenge l/min 100 150 max. Hydraulikölmenge l/min 180 210 max. Drehmoment bei 350 bar Nm 8'700 11'700 max. hydraulischer Betriebsdruck bar 380 380 Typ Anbaugerät Einheit ES 45 HD ES 60 HD Schneidrad a -Max. Frästiefe mm 300 Max. Fräsbreite mm 80 Min. Fräsbreite mm 45 empf. Ölmenge l/min 170 empf. Drehzahl U/min 110 Meisselhalter Typ PH 20 Meisselanzahl Stk. 49 Standardmeissel Typ ER 16/48/32/20 H Frästrommel - b c ø der Frästrommel mm 670 950 Breite Frästrommel mm 600 300 Frästiefe mm 190 300 empf. Ölmenge l/min 150 200 empf. Drehzahl U/min 90 120 Meisselhalter Typ PH 20 PH 22 Meisselanzahl Stk. 69 50-60 Standardmeissel Typ ER 16/48/32/20 H ER 12/45/38/22 HC
Mietsortiment
60
NEU

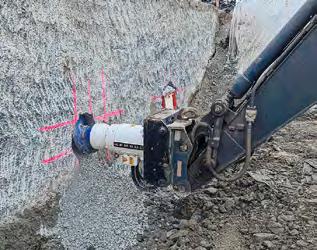

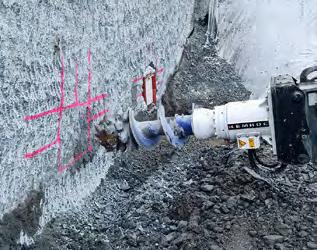

Pfahlkopffräse
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse
*Einstellung: Hammer=einfachwirkend /H // Schere=doppelwirkend /S
Typ Anbaugerät Einheit
Pfahlkopffräse
KRX 45 9 - 12
Fräsaufsatz: - Schneidkopf
- Schneckenverlängerung Tel. 071 / 913 85 71
Werkzeugträger (Antrieb) Einheit KRX 45 Baggerklasse t 9 - 12 Hydr. Nennleistung kW 45 Länge des Antriebs mm 610 Einstellung* Hammer H/Schere S H / S S max. Hydraulikölmenge l/min 130 empf. Ölmenge bei 200 bar l/min 80 - 110 max. Drehmoment bei 380 bar Nm 7'500 max. Schneidkraft bei 380 bar N 37'500 Empfohlene Drehzahl U/min 70 max. hydraulischer Betriebsdruck bar 380
(t)
+
ø 370 mm
Typ
Schneidkopf Länge Schneidkopf mm 350 Länge mit Schneckenverl. mm 850 ø Schneidkopf mm 370 Meisselhalter Typ PH 22 Meisselanzahl Stk. 26 Standardmeissel Typ ER 12/45/38/22 HC Technische Daten Bohrantrieb
Antrieb
61
Schneidkopf Schneckenverlängerung
Bohrgerät
Egli rent - breites Sortiment zu fairen Konditionen
1 m/1.5 m/2 m/3 m
L=1200 mm**
Schnecke ø 400mm, L=1200 mm**
Schnecke ø 600mm, L=1200 mm**
Schnecke ø 800mm, L=1200 mm
(keine Verlängerung möglich)
Verlängerung max. 6 m
1 m/1.5 m/2 m/3 m
Technische Daten Bohrgeräte
Bohrgerät 15000MAX mit Verlängerungsgalgen und Transport- und Ablagegestell
*Verlängerung Bohrschnecke nicht durchgehend, **Verlängerung Bohrschnecke durchgehend *Einstellung: Hammer=einfachwirkend / H // Schere=doppelwirkend / S
Mietsortiment Baggerklasse (t) Bohrgerät Antrieb 7‘000 5 - 7
ø 250mm, L=1200
ø 400mm,
Schnecke
mm* Schnecke
Ø Verlängerung max. 4 m/Stk.
Bohrgerät Antrieb 15‘000 10 - 15 Bohrgerät Antrieb 25‘000 15 - 25
Schnecke ø 250mm, L=1200 mm*
Tel. 071 / 913 85 71
Ø 250 Bohrantrieb Verlängerungen
Bohrschnecken Ø 400 Ø 600
3 m 1 m 1.5 m 2 m Ø 800 Bohrgeräte Antrieb Einheit 7‘000 15‘000 25'000 Baggerklasse t 5 - 7 10 - 15 15 - 25 Bohrschnecken Ø mm 250*/400** 250*/400**/600**/800** 250*/400**/600**/800** Verlängerungen m 1/1.5/2/3 (max. 4) 1/1.5/2/3 (max. 6) 1/1.5/2/3 (max. 6) Drehmomentbereich Nm 2' 133 - 6' 931 5' 024 - 15' 071 16' 503 - 24' 755 Hydr. Druckbereich: bar 80 - 260 80 - 240 160 - 240 Optimaler Druckbereich bar 260 240 240 Durchflussmenge l/m 60 - 135 80 - 170 80 - 170 Optimale Durchflussmenge l/m 80 80 80 Drehzahl U/min 36 - 81 20 - 43 12 - 26 Antriebshöhe mm 780 930 1' 130 Antriebsdurchmesser mm 269 290 345 Antriebsgewicht kg 112 173 269 Schaftwelle (STD) mm 75 / 4-Kant 75 / 4-Kant 75 / 4-Kant Einstellung* Hammer H / Schere S H / S S S S
62
Egli Lastarm
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse Lastarm (t) ELA-LB-1.6-2t
LB = mit Lochbild
Technische Daten Lastarm
*ohne Adapterplatte
Egli Abbrucharm
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse Abbrucharm (t)
EAA 400-LB 25 - 40
LB = mit Lochbild
Technische Daten Abbrucharm
Typ
EAA
*ohne Adapterplatte
A 8
18
A 14
22 ELA-LB-2.5-2t A 15 - 28 ELA-LB-3.0-2t A 15 - 28 ELA-LB-3.0-4t A 20 - 40
-
ELA-LB-2.0-2t
-
Tel. 071 / 913 85 71
Typ Baggerklasse Gewicht* Länge Traglast t kg m t ELA-LB-1.6-2t A 8 - 18 240 2.0 1.5 ELA-LB-2.0-2t A 14 - 22 320 2.0 2.0 ELA-LB-2.5-2t A 15 - 28 380 2.5 2.0 ELA-LB-3.0-2t A 15 - 28 450 3.0 2.0 ELA-LB-3.0-4t A 20 - 40 580 3.0 4.0
Länge Zahnsystem Gewicht*
m kg
Baggerklasse Aufnahme
t
400-LB 25 - 40 optional 5.0
U45 1' 350
Esco
63
Schachtgreifer
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse
Schachtgreifer (t)
SchachtFIX ab 5
Technische Daten Schachtgreifer
Automatisierter Schachtgreifer für Schachfertigteile nach DIN 4034 Einheit SchachtFIX
Tel. 071 / 913 85 71
Traglast kg 2' 500 Eigengewicht kg 100 Schachtteile Innen Ø mm 600 - 1' 500
max. DN 1' 200 Konen max. DN 1' 200
Schachtböden
64
Rohrgreifer
Egli rent - breites Sortiment zu fairen Konditionen
Mietsortiment Baggerklasse
Rohrgreifer (t)
MultiFIX ab 5
Kombinierbar mit Rohrschiebadapter S.31
Technische Daten Rohrgreifer
Mechanischer Rohrgreifer für Betonrohre Einheit MultiFIX
Traglast max kg 4' 500
Eigengewicht kg ca. 300
Rohre aussen Ø mm 720 - 1' 280
Rohre DN 600 - 1' 000
Konen max DN 1' 200
Tel. 071 / 913 85 71
65
Egli Schlauchservice
Hydraulikstützpunkt in Rossrüti
Stationär oder beim Kunden
Wir bieten unseren Hydraulik-Service bis 2''/420 bar stationär bei uns in Rossrüti oder mobil beim Kunden vor Ort an.
Die Egli-Hydraulikspezialisten sind für ihre komplexe Aufgabe speziell geschult und verfügen über langjährige Erfahrung. Personal des Kunden wird in der Regel nicht benötigt.
Profitieren Sie von
• der guten Qualität
• dem prompten Service
• dem grossen Lager
• dem bewährten Fachpersonal
Wir lieben die Herausforderung! Rufen Sie uns an:
Pascal Egli
Tel. +41 (0)71 913 85 24
Mail: hydraulik@gebr-egli.ch
Unsere Arbeitszeiten: Montag – Freitag 7:00 – 12:00 Uhr 13:00 – 17:30 Uhr
24-Stunden Notfall-Telefon:
+41 (0) 71 913 85 62
Falls es in der Folge zu einem Technikereinsatz oder zu einer Ersatzteillieferung ausserhalb unserer Arbeitszeiten kommen sollte, so wird eine Antrittspauschale von CHF 200.– zusätzlich zu den Einsatzkosten erhoben.
Telefonische, technische Unterstützung ausserhalb unserer Arbeitszeiten - kostenlos!
66
Egli Montage
Qualität vom Fachmann zahlt sich aus
Montage
Spezialisten im Bereich Egli Service und Montage sind in der ganzen Schweiz unterwegs und sorgen dafür, dass unsere Geräte stets in Bewegung bleiben. Mit optimal ausgestatteten Servicebussen ist bei jedem Einsatz grösste Effizienz und Flexibilität garantiert.
67
Egli Reparaturen
Service, der begeistert
Auf dem Bau müssen Maschinen und Geräte stets einwandfrei laufen. Diesen Anspruch haben unsere Kunden zu Recht. Fachmännisch ausgebildetes Personal in der Reparatur-Beratung wie auch in der Reparatur-Ausführung gibt unseren Kunden Sicherheit.
• Kurze Reaktionszeit, normalerweise am gleichen Tag
• Gut ausgerüstete Servicebusse
• grosses Ersatzteil -und Hydrauliklager
• Gut ausgerüstete Werkstatt mit erfahrenem Fachpersonal
• Verkaufsmitarbeiter mit mechanischer Grundausbildung für die kleinen Reparaturen vor Ort
Wir lieben die Herausforderung!
Rufen Sie uns an.
Tel. +41 (0) 71 913 85 33
68

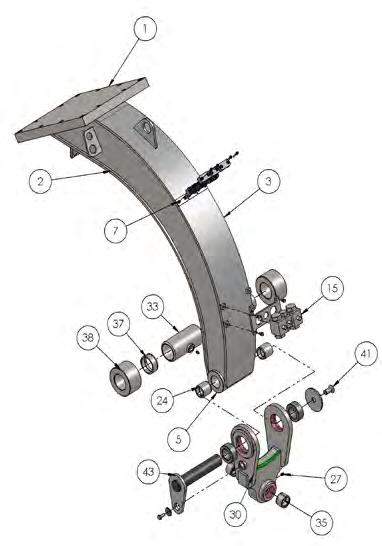

Egli Konstruktion/Schlosserei
Von der Zeichnung bis zum fertigen Produkt
Wir sind bestrebt, stets die neueste Technologie zu entwickeln und zu fördern. Unsere Produkte heben sich klar in Qualität und Funktionalität ab.
Dank gut ausgebildeten Fachleuten, mit verschiedenen Grundausbildungen als Mechaniker und der Weiterbildung zum Techniker HF, in der Konstruktion, können wir flexibel und individuell auf Kundenbedürfnisse eingehen.
• Praxisorientierte Weiterentwicklung der Produkte
• Sonderanfertigungen
• „in house“ konstruierte + berechnete Neu- und Weiterentwicklungen
• Eigens erstellte technische Unterlagen für CE konforme Geräte wie z.B. Betriebsanleitungen, Risikoanalysen, Berechnungen
• Schnell und flexibel
Über 30 Jahre haben wir im stetigen Austausch mit unseren Kunden wertvolle Erfahrungen gesammelt. In diesen Jahren haben wir folgende Geräte entwickelt:
Hydraulikmagnete, Lastarme, Rammengalgen, Stielverlängerungen, Teleskoparme, Löffel, Aufreisszähne, Laderschaufeln, Sortiergreifer, Pendelgreifer, Betonbeisser, Plattengabeln, Mastfundamentgreifer, Transportgestelle, usw.
Wir lieben die Herausforderung! Kontaktieren Sie uns!
Markus Leuzinger, Tel. +41 (0) 71 913 85 78
Mail: ml@gebr-egli.ch
69
Betriebs-LED. Zeigt an, dass das System aktiv ist.
Symbol hintere Achse. Leuchtet blau, wenn die hintere Achse am Wechsler in Position ist.
Verriegelungsbolzensymbol. Leuchtet blau, wenn der Riegelbolzen in Stellung geschlossen, oder der Wechsler verriegelt ist.
Tasten zur Entriegelung des Wechslers. Gleichzeitiges drücken (3 Sek. lang) zum entriegeln des Wechslers.
Weitere Informationen zum OilQuick LockSupport sind in diesem YouTube Video zu finden.
Die OilQuick LockSupport-Lösung OQLS ist ein aktives Primärüberwachungssystem des OilQuick-Schnellwechslers. Bei diesem System ist der Maschinist zu jeder Zeit über den Schnellwechslerzustand optisch informiert.
Warnsymbol, um die Aufmerksamkeit des Fahrers zu erregen. Es blinkt und gleichzeitig ertönt der Summer.
Symbol vorderes Achse. Leuchtet blau, wenn die vordere Achse am Wechsler in Position ist.
Taste zur Aktivierung der Verriegelung des Schnellwechslers (1 Sek. lang drücken)
Das OQLS-System garantiert eine einheitliche Bedienung auf allen Baggertypen und Marken. Das OQLS-System ist jederzeit auf allen OQ-Wechslern nachrüstbar. Der Wechsler bleibt mit allen OilQuick-Adaptern im Markt zu 100% kompatibel.
OilQuick®LockSupport
Sicherheitslösung
OQ 40 - OQ 120
70
Fallsicherung OilQuick® - Das Plus für Ihre Sicherheit!
Weiteres zur OilQuick Fallsicherung sind in diesem YouTube Video zu finden.
Jedes Jahr ereignen sich auf Baustellen über 100'000 Arbeitsunfälle, unter anderem verursacht durch herabstürzende Werkzeuge und schwebende Lasten.
Die bewegliche OilQuick Fangvorrichtung verlängert die Schnellwechsler-Klaue, die sich um die Welle an der Adaption des Anbaugeräts schliesst. So kann besser verhindert werden, dass Anbaugeräte herunterfallen und Personen verletzt werden – auch wenn die Verriegelung des Schnellwechslers mal nicht richtig geschlossen wurde.
»Die Unfallgefahr auf Baustellen ist hoch –die OilQuick Fallsicherung kann Leben retten!«
Sichtanzeige MRL - Ein Blick genügt: Grün passt!
Im Baustellenalltag muss die Verriegelung des Schnellwechslers auch in stressigen Situationen unkompliziert kontrolliert werden können. Die patentierte Sichtanzeige MRL ist die derzeit einzige mechanische Sichtanzeige auf dem Markt, die allen Vorgaben der Maschinenrichtlinie entspricht. Das wissen auch unsere Anwender zu schätzen.
Die OilQuick Sichtanzeige MRL hat einen ganz entscheidenden Vorteil: Es gibt nur einen Stift und eine Farbe – und einen einzigen korrekten Zustand der Sichtanzeige.
► So erkennt man schnell und vor allem eindeutig, ob der Schnellwechsler richtig geschlossen ist, und zwar rein mechanisch.
Weiterer Vorteil: Der grosse Stift bewegt sich aus Sicht des Maschinenführers horizontal und wird damit viel besser wahrgenommen.
►Die Sichtanzeige MRL ist Standard an allen neu ausgelieferten OilQuick Schnellwechslern (in Kombination mit Fallsicherung) und kann auch nachgerüstet werden! (Bei OQLS ist die MRL nicht standardmässig montiert.)
Technische Daten Vollversion
Modell Baggergewicht Breite A Achssabstand B Wellendurchmesser C Gewicht Schnellwechsler Max. Anzahl Kupplungen Elektrokupplung (Option) t mm mm mm kg (ca.) Max. 1/4“ 1/2“ 3/4“ 1“ 1 1/2“ OQ 40-4 1 - 5 240 300 40 30 4 2 2OQ 40-5 1 - 6 270 300 40 30 5 3 2 nein OQ 45-5 5 - 12 290 430 45 85 5 3 2 ja OQ 60-5 8 - 18 340 480 60 135 5 2 1 2 ja OQ 65-5 14 - 22 440 530 65 170 5 2 3 ja OQ 65-8 Rail 14 - 22 440 530 65 190 8 5 3 ja OQ 70-5 15 - 28 450 600 70 210 5 2 1 2 ja OQ 80-6 25 - 40 590 670 80 350 6 2 2 2 ja OQ 90-9 40 - 70 750 750 90 700 9 1 3 1 4 ja OQ 120-8 70 - 120 870 925 120 1’200 8 3 3 2 ja A B C Auchim erhältlich! 71
Absofort auchim erhältlich!
Egli Ersatzteile OilQuick®
egli-webshop.ch
Abdeckbleche, Kupplungen, Stecker und vieles mehr
Abdeckblech OilQuick®
Optimaler Schutz des OilQuick®-Adapters. Sei es gegen Eisbildung, Schnee, Schmutz oder beim Transport zwischen den Baustellen - die Wellen und Kupplung sind rundum geschützt. Formschlüssig auf jedes Modell angepasst und durch eine Federklammer gesichert hält das Blech kompakt am Adapter fest ohne zu verrutschen.
Servicekoffer
Reparaturen von OilQuick® – Verschleissteilen. Inhalt deckt Schnellwechsler und Anbaugeräteseite ab. Geeignet für die Werkstatt, Servicetechniker und Maschinisten die kleine Reparaturen selbst ausführen.
Service-Koffer OQ 60-4 - OQ 65 ZOM-1000341
Service-Koffer OQ 60-4 - OQ 65 (mit SMU-Muffe 3/4")
Service-Koffer OQ 70 - OQ 90 (mit SMU-Muffe 1" und 3/4")
Service-Koffer OQ 90 (mit SMU-Muffe 1" M33 und 3/4")
Servicebox
ZOM-1000383
ZOM-1000288
Auswechseln von O- und Stützring an der Kupplungen mit dem Spezialwerkzeug Pusher.
So geht‘s:
1. defekten O-/Stützring ausbauen
2. O- und und Stützring in Pusher korrekt einsetzen
3. Pusher an Muffe ansetzen
4. Mit Pusherkolben montieren
Bezeichnung
Service-Box OQ 40 - OQ 90
Service-Box OQ 40-4 , OQ 45-5
Service-Box OQ 45-4
Service-Box OQ 60-4 - OQ 65
Service-Box OQ 60-5
Service-Box OQ 70 - OQ 90
Art.-Nr.
ZOM-1000426
ZOM-1000422
ZOM-1000423
ZOM-1000424
ZOM-1000425
ZOM-1000427
Bezeichnung Artikel Gewicht Abmessungen OilQuick Abdeckblech kg mm Abdeckblech OQ 40 ZOM-300987 1.2 400 x 240 x 80 Abdeckblech OQ 45 ZOM-300990 1.8 495 x 290 x 95 Abdeckblech OQ 60 ZOM-300928 2.6 565 x 340 x 135 Abdeckblech OQ 65 ZOM-300977 3.4 615 x 440 x 135 Abdeckblech OQ 70 ZOM-300972 3.7 690 x 450 x 155 Abdeckblech OQ 80 ZOM-300974 5.3 775 x 590 x 165 Abdeckblech OQ 90 ZOM-300980 7.6 855 x 750 x 195
OQ
ZOM-1000421
OQ
ZOM-1000339
Bezeichnung Art-Nr. Service-Koffer
40 - OQ 90 (mit SMU-Muffe 1" und 3/4")
Service-Koffer
40-4 und OQ 45-5
Service-Koffer OQ 45-4 ZOM-1000340
ZOM-1000342 Service-Koffer OQ 60-5 - (mit SMU-Muffe 3/4") ZOM-1000343 Service-Koffer OQ 70 - OQ 90 ZOM-1000344
72
OFFIZIELLER PARTNER
S Standardzahn F Spatenzahn C Meisselzahn K Greiferzahn H Meisselzahn AP Laderzahn P Spitzzahn A HD Laderzahn T Doppelspitzzahn
ESCO Sortiment
Zahnsystem ESCO ULTRALOK Zahnsystem ESCO Super V
SYL Symmetrischer Standardzahn TVY Asymmetrischer Doppel-Spitzzahn
TYL Laderzahn symmetrisch
AD
HD Laderzahn TYLCE Zahn für Aufsteckmesser
Rafael Sanchez ras@gebr-egli.ch +41 71 913 85 36 Ihr Ansprechpartner
73
SDX Asymmetrischer Meisselzahn RYL Symmetrischer,
kurzer Felszahn
VY Asymmetrischer Spitzzahn S6F Spatenzahn
Absofort auchim erhältlich!
OilQuick® Adapter
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten OilQuick Adapter
*Gewichte können je nach Grundplattenversion abweichen
Neben OilQuick führen wir eine grosse Auswahl an Fremdadaptern (siehe folgende Seiten) in unserem umfangreichen Mietsortiment!
OQ 40-4 1 - 5 OQ 45-4 5 - 8 OQ 45-5 5 - 8 OQ 60-4 8 - 15 OQ 60-5 8 - 15 OQ 65-5 14 - 22 OQ 70-5 15 - 28 OQ 80-5 20 - 45 OQ 90-9 40 - 70 Tel. 071 / 913 85 71
OilQuick Adapter inkl. Hydraulik-Schläuche Baggerklasse (t)
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand Bolzenabstand BolzenØ t kg mm mm mm OQ 40 1 - 5 ca. 25 242 300 40 OQ 45 5 - 8 ca. 30 292 430 45 OQ 60 8 - 15 ca. 125 342 480 60 OQ 65 14 - 22 ca. 160 442 530 65 OQ 70 15 - 28 ca. 315 452 600 70 OQ 80 20 - 45 ca. 400 592 670 80 OQ 90 40 - 70 ca. 550 752 750 90 OQ 120 70 - 120 ca. 1'000 872 925 120
74
Fremdadapter System ASM
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten ASM Adapter
*Gewichte können je nach Grundplattenversion abweichen
Fremdadapter System Baumann
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Baumann Adapter
*Gewichte können je nach Grundplattenversion abweichen
ASM Adapter inkl. Hydraulik-Schläuche Baggerklasse ASM 63 1 - 5 t ASM 82 12 - 22 t ASM 100 20 - 40 t Bauman Adapter inkl. Hydraulik-Schläuche Baggerklasse I 5 - 12 t II 12 - 20 t III 21 - 30 t IV 30 - 45 t ASM 82 a
II Tel. 071 / 913 85 71
Baumann
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a t kg mm ASM 63 1 - 5 ca. 135 285 ASM 82 12 - 22 ca. 170 375 ASM 100 20 - 38 ca. 320 450
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzen-Ø t kg mm mm I 5 - 12 - 210 / 310 60 II 12 - 20 - 310 / 430 70 III 21 - 30 - 332 / 460 70 IV 30 - 45 - 427 / 630 90
75
Fremdadapter System Bautech
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Bautech Adapter
*Gewichte können je nach Grundplattenversion abweichen
Technische Daten CanginiBenne Adapter
*Gewichte können je nach Grundplattenversion abweichen
Bautech
inkl. Hydraulik-Schläuche Baggerklasse Typ II 15 - 28 t CanginiBenne Adapter inkl. Hydraulik-Schläuche Baggerklasse AR15 1 - 2 t AR40 2 - 4 t AR50 4 - 6 t AR 70 6 - 9 t a
a Tel. 071 / 913 85 71
Adapter
Bautech Typ II CanginiBenne AR15
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzen-Ø t kg mm mm II 15 - 28 ca. 200 290 / 425 70
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a BolzenØ t kg mm mm AR15 1 - 2 - 160 30 AR40 2 - 4 - 200 35 AR50 4 - 6 - 222 40 AR70 6 - 9 ca. 70 262 45 Egli rent - breites Sortiment zu fairen Konditionen
76
Fremdadapter System CanginiBenne
Egli rent - breites Sortiment zu fairen Konditionen
*Gewichte können je nach Grundplattenversion abweichen
Adapter inkl. Hydraulik-Schläuche Baggerklasse HA15 1 - 1.8 t HA1525 1.5 - 2.8 t HA25 2 - 2.8 t HA35 3 - 3.8 t HA3555 3 - 5.5 t HA45 4 - 4.8 t HA55 5 - 5.8 t HA7595 6 - 9.5 t HA95 6 - 9.5 t HA130 10 - 14 t HA200 15 - 20 t HA300 30 t HA400 40 t Hand HA1525 a Tel. 071 / 913 85 71
Hand
Technische Daten Hand Adapter
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzenabstand BolzenØ t kg mm mm mm HA15 1 - 1.8 ca. 15 178 199 vorne 32 hinten 30 HA1525 1.5 - 2.8 ca. 20 213 250 30 HA25 2 - 2.8 ca. 25 203 223 vorne 32 hinten 30 HA35 3 - 3.8 ca. 30 208 270 40 HA3555 3 - 5.5 ca. 35 263 320 40 HA45 4 - 4.8 ca. 40 243 319 40 HA55 5 - 5.8 ca. 60 263 319 40 HA7595 6 - 9.5 ca. 90 324 400 50 HA95 6 - 9.5 ca. 130 269 382 50 HA130 10 - 14 ca. 180 365 455 60 HA200 15 - 20 ca. 310 405 565 70 HA300 30 ca. 470 505 633 90 HA400 40 ca. 500 605 760 100
77
Fremdadapter System Hand
Fremdadapter System HUM/ABL
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten HUM/ABL Adapter
*Gewichte können je nach Grundplattenversion abweichen
Fremdadapter System Kaiser
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Kaiser Adapter
*Gewichte können je nach Grundplattenversion abweichen
HUM/ABL Adapter inkl. Hydraulik-Schläuche Baggerklasse HUM05/ABL05 1 - 3 t HUM10/ABL10 3 - 7 t HUM16/ABL16 6 - 11 t Kaiser Adapter inkl. Hydraulik-Schläuche Baggerklasse S2 9 - 14 t a
16 a
a Tel. 071 / 913 85 71
HUM
Kaiser S2
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzenabstand Bolzen-Ø t kg mm mm mm HUM05/ABL05 1 - 3 ca. 15 181 220 35 HUM10/ABL10 3 - 7 ca. 24 201 300 40 HUM16/ABL16 6 - 11 ca. 86 271 430 50
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzenabstand Bolzen-Ø t kg mm mm mm S2 9 - 14 ca. 80 200 350 50
78
Fremdadapter System Lehnhoff
Egli rent - breites Sortiment zu fairen Konditionen
Technische Daten Lehnhoff Adapter
Lehnhoff Adapter inkl. Hydraulik-Schläuche mechanisch Baggerklasse MS 01 Lehmatic 1 - 2 t MS 03 Lehmatic 2 - 6 t MS 08 Lehmatic 6 - 12 t MS 10 Lehmatic 12 - 19 t MS 21 Lehmatic 18 - 28 t MS 25 Lehmatic 26 - 40 t MS 40 Lehmatic 40 - 55 t MS 01 Symlock 1 -2 t MS 03 Symlock 2 - 6 t MS 08 Symlock 6 - 12 t hydraulisch Variolock VL 80 6 - 12 t Variolock VL 100 12 - 19 t Variolock VL 210 18 - 28 t Variolock VL 250 26 - 40 t a a a
a
MS40
VL 80
MS10 Tel. 071 / 913 85 71
Lehnhoff MS 03 Lehmatic
Lehnhoff
Variolock
Lehnhoff
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Wellenabstand mechanisch t kg mm mm MS 01 1 - 2 ca. 15 185MS 03 2 - 6 ca. 30 205MS 08 6 - 12 ca. 70 295MS 10 12 - 19 ca. 200 405MS 21/25 19 - 40 ca. 270 505MS 40 40 - 55 ca. 650 776MS 01 Symlock 1 - 2 ca. 15 185 255.3 MS 03 Symlock 2 - 6 ca. 30 205 322.5 MS 08 Symlock 6 - 12 ca. 70 295 434.3 hydraulisch VL100 Variolock 6 - 12 ca. 100 295VL100 Variolock 12 - 19 ca. 230 405VL210/250 Variolock 19 - 40 ca. 330 505 -
*Gewichte können je nach Grundplattenversion abweichen
MS 03
Lehnhoff
Symlock
79
Fremdadapter System Liebherr
Egli rent - breites Sortiment zu fairen Konditionen
Liebherr Adapter inkl. Hydraulik-Schläuche hydraulisch/mechanisch Baggerklasse SW 33 11 - 22 t SW 48 14 - 34 t SW 66 40 - 60 t SW 77 60 - 76 t vollhydraulisch SW 33 Likufix 11 - 22 t SW 48 Likufix 14 - 34 t SW 66 Likufix 40 - 60 t SW 77 Likufix 60 - 76 t a a Liebherr SW 48 Liebherr SW 48 Likufix a a Tel. 071 / 913 85 71
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzenabstand BolzenØ mechanisch t kg mm mm mm SW 33 11 - 22 ca. 115 330 400 60 SW 48 14 - 34 ca. 200 480 420 70 SW 66 40 - 60 ca. 260 660 420 80 SW 77 60 - 76 ca. 560 770 500 90 hydraulisch SW 33 Likufix 11 - 22 ca. 165 330 400 60 SW 48 Likufix 14 - 34 ca. 250 480 420 70 SW 66 Likufix 40 - 60 ca. 420 660 420 80 SW 77 Likufix 60 - 76 t ca. 720 770 500 90
Technische Daten Liebherr Adapter hydraulisch mechanisch *Gewichte können je nach Grundplattenversion abweichen
80
Egli rent - breites Sortiment zu fairen Konditionen
Hydraulik-Schläuche hydraulisch/mechanisch Baggerklasse MH03 1.8 - 3.5 t MH10 3.5 - 10 t MH18 10 - 16 t vollhydraulisch MQ10 3.5 - 10 t MQ18 10 - 16 t
Martin Adapter inkl.
a a
Martin MH10
Tel. 071 / 913 85 71 hydraulisch mechanisch
Martin MQ10
abweichen Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzenabstand Bolzen-Ø mechanisch t kg mm mm mm MH03 1.8 - 3.5 ca. 25 184 180 35 MH10 3.5 - 10 ca. 50 233 292 50 MH18 10 - 16 ca. 100 310 376 65 hydraulisch MQ10 3.5 - 10 - 233 292 50 MQ18 10 - 16 - 310 376 65
Technische Daten Martin Adapter *Gewichte können je nach Grundplattenversion
81
Fremdadapter System Martin
Fremdadapter System Menzi Muck
Technische Daten Menzi Muck Adapter
*Gewichte können je nach Grundplattenversion abweichen
Fremdadapter System Volvo/Ackermann
Egli rent - breites Sortiment zu fairen Konditionen
Egli rent - breites Sortiment zu fairen Konditionen Volvo/Ackermann
Technische Daten Volvo/Ackermann Adapter
*Gewichte können je nach Grundplattenversion abweichen
Menzi Muck Adapter inkl. Hydraulik-Schläuche Baggerklasse Jolly 1300 1.5 t A61 7.5 t A71 8.5 t A81 8.5 t A91 9 - 11 t
Adapter inkl. Hydraulik-Schläuche Baggerklasse S6 11 - 18 t S1 13 - 22 t S2 18 - 29 t S3 25 - 40 t a a Menzi Muck A61 Menzi Muck A81 Volvo/Ackermann S3 aa Tel. 071 / 913 85 71
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzenabstand Bolzen-Ø t kg mm mm mm Jolly 1.5 - 150 200 30 A61 7.5 ca. 90 177 236 50 A71 8.5 - 176 300 55 A81 8.5 - 240 355 55 A91 9 - 11 ca. 140 240 350 60
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzen-Ø mechanisch t kg mm mm S6 11 - 18 ca. 110 340 60 S1 13 - 22 ca. 260 230 / 410 70 S2 18 - 29 - 340 / 510 80 S3 25 - 40 ca. 350 420 / 635 100
82
Fremdadapter System Verachtert/CAT
Egli rent - breites Sortiment zu fairen Konditionen
*Gewichte können je nach Grundplattenversion abweichen
inkl. Hydraulik-Schläuche Baggerklasse CW-05 1 - 3.5 t CW-10 3 - 10.5 t CW-20 7.5 - 16 t CW-30 14 - 21 t CW-40 19 - 27 t CW-45 25 - 45 t CW-55 40 - 65 t mechanisch schmal (Schweiz) CW-20s 7.5 - 16 t CW-30s 14 - 21 t CW-40s 19 - 27 t CW-45s 25 - 45 t CW-55s 40 - 65 t a CW-10 Tel. 071 / 913 85 71
Verachtert CAT Adapter
Technische Daten Verachtert/CAT Adapter
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzenabstand Bolzen-Ø mechanisch t kg mm mm mm CW-05 1 - 3.5 ca. 25 175 200 40 CW-10 3 - 10.5 ca. 70 310 300 50 CW-20 7.5 - 16 ca. 190 550 475 60 CW-30 14 - 21 ca. 210 550 475 60 CW-40 19 - 27 ca. 230 550 475 60 CW-45 25 - 45 ca. 430 690 570 90 CW-55 40 - 65 ca. 700 830 650 105 mechanisch schmal (Schweiz) CW-20s 7.5 - 16 ca. 170 420 475 60 CW-30s 14 - 21 ca. 190 420 475 60 CW-40s 19 - 27 ca. 200 420 475 60 CW-45s 25 - 45 ca. 450 550 570 90 CW-55s 40 - 65 ca. 550 560 650 105
83
Fremdadapter System Mantovanibenne
Egli rent - breites Sortiment zu fairen Konditionen
Mantovanibenne Adapter inkl.
Technische Daten
Mantovanibenne Adapter
*Gewichte können je nach Grundplattenversion abweichen
Hydraulik-Schläuche Baggerklasse QC10 5 - 8 t QC20 9 - 14 t QC30 15 - 24 t QC40 25 - 30 t WR10 5 - 8 t WR16 9 - 13 t WR24 14 - 24 t WR30 25 - 30 t
Mantovanibenne QC10
a a Tel. 071 / 913 85 71
Mantovanibenne WR24
Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzen-Ø mechanisch t kg mm mm QC10 5 - 8 - 270 100 QC20 9 - 14 - -QC30 15 - 24 ca. 280 355 150 QC40 25 - 30 - 475 195 WR10 5 - 8 - 265 100 WR16 9 - 13 - 305 110 WR24 14 - 24 - 345 155 WR30 25 - 30 - 480 150
84
Fremdadapter System Stury
Egli rent - breites Sortiment zu fairen Konditionen
Stury Adapter inkl. Hydraulik-Schläuche Baggerklasse 123 3 - 10 t 123 V (verstärkt) 3 - 10 t 4569 - Typ 200 8 - 15 t 4569 - Typ 250 15 - 18 t 4569 - Typ 300 18 - 21 t 4569 - Typ 400 20 - 24 t 4569 - Typ 400 V (verstärkt) 20 - 28 t 9012 25 - 40 t 2030 40 - 70 t a Stury 4569 - Type 200 Tel. 071 / 913 85 71
*Gewichte können je nach Grundplattenversion abweichen Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Seitenwanddicke Bolzen-Ø mechanisch t kg mm mm mm 123 3 - 10 - 204 - 50 123 V (verstärkt) 3 - 10 - 204 - 50 4569 - Typ 200 8 - 15 - 300 20 100 4569 - Typ 250 15 - 18 - 300 25 100 4569 - Typ 300 18 - 21 - 300 30 100 4569 - Typ 400 20 - 24 - 300 30 100 4569 - Typ 400 V 20 - 28 - 300 30 100 9012 25 - 40 ca. 400 500 - 140 2030 40 - 70 ca. 450 600 - 160
Technische Daten Stury Adapter
85
Fremdadapter
Egli rent - breites Sortiment zu fairen Konditionen
Fremdadapter System Winkelbauer System Steelwrist
Egli rent - breites Sortiment zu fairen Konditionen
*Gewichte
Winkelbauer Adapter inkl. Hydraulik-Schläuche Baggerklasse M27 20 - 30 t Steelwrist Adapter inkl. Hydraulik-Schläuche hydraulisch/mechanisch Baggerklasse S60 12 - 20 t S70 18 - 32 t vollhydraulisch SQ60-5 12 - 20 t SQ70-5 18 - 32 t SQ80-6 28 - 40 t a a Winkelbauer M27 Tel. 071 / 913 85 71 Technische Daten Winkelbauer Adapter Technische Daten Stellwrist Adapter a *Gewichte können je nach Grundplattenversion abweichen Typ Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzen-Ø M27 20 - 30 t - 340 mm 60 mm Typ hydraulisch/ mechanisch Baggerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzenabstand Bolzen-Ø t mm mm mm S60 12 - 20 - 342 480 60 S70 18 - 32 - 452 600 70 hydraulisch SQ60-5 12 - 20 - 342 480 60 SQ70-5 18 - 32 - 452 600 70 SQ80-6 28 - 40 - 592 670 90
können
nach Grundplattenversion
je
abweichen
86
Fremdadapter Radlader
Egli rent - breites Sortiment zu fairen Konditionen
Radlader Adapter inkl. Hydraulik-Schläuche Radladerklasse Kramer 280 - 830 1 - 5 t Caterpillar 906 H/M 5.6 t Caterpillar 907 H/M 5.8 t Caterpillar 908 H/M 6.4 t Liebherr L 514 8 - 10 t Liebherr L542 14 - 15 t Volvo L70 12 - 14 t Volvo L90 15 - 17 t
Kramer 280 - 830
Liebherr L514/L542
Tel. 071 / 913 85 71
Volvo L70/L90
können je nach Grundplattenversion abweichen Typ Radladerklasse Ø Gewicht* Schraubadapter Innenabstand a Bolzenabstand BolzenØ RingelbolzenØ t kg mm mm mm mm Kramer 280 - 830 1 - 5 ca. 65 865 280 40 40 Caterpillar 906 -908 H/M 5.6 - 6.4 - 860 312 40 40 Liebherr L 514 8 - 10 ca. 235 980 620 60 50 Liebherr L542 14 -15 - 980 620 60 50 Volvo L70 12 - 14 - 980 620 60 50 Volvo L90 15 - 17 - 980 620 60 50
Technische Daten Radlader Adapter *Gewichte
87
Ab sofort online verfügbar unter gebr-egli.ch/mietanfrage Abholung?
Lieferung?
Bagger-Typ?
Schnellwechsler?
Zum Mietanfrageformular
Tiltrotator?
Kupplungstyp?
Öl-Typ?
«Eine gute Vorarbeit ist die halbe Miete»
Keine langen Telefonate mehr, Missverständnisse gleich von Anfang an umgehen und mit Sicherheit keine wichtige Info mehr vergessen: Mit dem neuen digitalen Egli Mietanfrageformular wird die Miete von Anbaugeräten aus dem Egli Mietpark jetzt noch effizienter und übersichtlicher für alle Beteiligten.
Ab sofort kann jeder bequem vom Handy, Tablet oder PC aus die Mietanfrage platzieren und das Anbaugerät ist schon bald unterwegs zur gewünschten Baustelle!
Und falls doch noch etwas unklar sein sollte, steht das Egli Rent Team selbstverständlich jederzeit gerne zu Verfügung: rent@gebr-egli.ch
Tel. 071 / 913 85 71
NEU Egli Mietanfrageformular
88
89
Christof Bollhalder
Raphael Sanchez
Vermietung Egli Mietpark 071 913 85 71 cb@gebr-egli.ch
Vermietung Egli Löffel/ESCO Rammtechnik, Seitengrifframme Freireiter, Betonbeisser 071 913 85 36 ras@gebr-egli.ch
Reparaturen Reparaturen Anbaugeräte 071 913 85 38 ch@gebr-egli.ch
Werkstatt Techn. Berater Anbaugeräte 071 913 85 72 jh@gebr-egli.ch Daniel Bösch Werkstatt Beratung OilQuick 071 913 85 29 db@gebr-egli.ch Markus Huber Innendienst Beratung Tiltrotatoren 071 913 85 20 mah@gebr-egli.ch
OilQuick Montage-Planung und Offertwesen OilQuick 071 913 85 66 ff@gebr-egli.ch
Ersatzteile Beratung Ersatzteile 071 913 85 21 et@gebr-egli.ch Pascal
Hydraulikstützpunkt Rossrüti Beratung Hydraulikzubehör 071 913 85 24 pe@gebr-egli.ch 19:00 – 6:30 Uhr Ringruf Notfall-Nummer 071 913 85 62 Ansprechpartner Gebrüder Egli Maschinen AG 90
Cornelius Hungerbühler
Jörg Holenstein
Felix Fässler
Simon Keller
Egli
Mietbedingungen für Baumaschinen (VSBM)
(Die vorliegenden Bedingungen wurden von Delegationen von VSBM und SBI/SBV erarbeitet) Verband der Schweizerischen Baumaschinenwirtschaft c/o VSIG, Postfach 656, CH-4010 Basel, Tel. 061 228 90 30, Fax 061 228 90 39
1. Allgemeines
Die nachstehenden Bedingungen gelten für sämtliche Rechte und Pflichten der Parteien aus dem Mietvertrag. Abweichungen davon sind nur gültig, wenn sie zwischen den Vertragsparteien schriftlich vereinbart worden sind.
2. Mietobjekt
a) Umfang
Der Vermieter überlässt dem Mieter die in den Lieferungsunterlagen näher bezeichneten Geräte samt Bedienungsanleitung zur Benützung auf schweizerischem Zollgebiet. Massgebend sind die Lieferscheine des Vermieters.
b) Eigentum
Das Mietobjekt samt Bestandteilen und Zubehör bleibt während der ganzen Mietdauer ausschliesslich Eigentum des Vermieters. Wird das Mietobjekt vom Mieter auf Grundstücke oder in Räume verbracht, die Dritten gehören, so hat der Mieter diese Dritten unverzüglich über das Eigentum des Vermieters am Mietobjekt zu unterrichten. Bei Verschiebung des Mietobjektes von einem Bauobjekt zum anderen ist der Vermieter sofort schriftlich zu verständigen.
c) Verwendung
Ohne vorherige schriftliche Zustimmung des Vermieters dürfen keine Änderungen (insbesondere zusätzliche Einbauten) am Mietobjekt vorgenommen werden. Betriebs- und Wartungsvorschriften des Vermieters sowie Weisungen betr. sachgemässe Verwendung und zulässige Belastung sind strikte einzuhalten.
Der Mieter ist nicht befugt, Dritten Rechte am Mietobjekt einzuräumen oder ihnen Rechte aus dem Mietvertrag abzutreten; insbesondere sind Untermiete oder Weiterverleihen des Mietobjektes untersagt (Ausnahmen: Untermiete und Weiterverleih an Tochtergesellschaften sowie an Unternehmen, mit denen sich der Mieter im Rahmen eines inländischen Projekts in Arbeitsgemeinschaft befindet). In jedem Fall hat eine Anzeige an den Vermieter zu erfolgen.
Das Mietobjekt darf nicht ohne schriftliche Zustimmung des Vermieters ins Ausland verbracht werden.
3. Mietzins
a) Grundlage
Der vereinbarte Mietzins gilt für die vereinbarte Zeitdauer bei einem einschichtigen Betrieb von max. 10 Stunden pro Tag, ohne Samstag und Sonntag, oder für die vereinbarte Anzahl von Einsätzen.
Bei mehrschichtigem Betrieb oder einer grösseren Anzahl von Einsätzen ist ein Zuschlag zum vereinbarten Mietzins zu entrichten.
Der Mietzins ist auch dann für die ganze Mietdauer geschuldet, wenn die normale Betriebszeit nicht voll ausgenützt oder das Mietobjekt vor Ablauf der Mietdauer zurückgegeben wird. Im vereinbarten Mietzins sind die Transport-, Montage-, Demontage-, Verpackungs- und Versicherungskosten nicht inbegriffen; diese werden zusätzlich berechnet. Das Mietobjekt wird dem Mieter transportverladen auf den Arealen des Vermieters zur Verfügung gestellt.
b) Fälligkeit
Der Mietzins ist, je nach Dauer des Mietvertrages und Vereinbarung der Parteien, ratenweise entweder wöchentlich oder monatlich im voraus zu entrichten. Anderslautende Parteivereinbarungen für Mietverträge von kurzer Dauer bleiben ausdrücklich vorbehalten. Die erste Mietzinsrate wird in einer durch die Parteien zu bestimmenden Höhe, zum Zeitpunkt der Versandbereitschaft des Mietobjekts, zur Zahlung fällig. Ist eine Maschine nicht betriebsbereit oder nicht vertagskonform aus Gründen, die der Vermieter zu vertreten hat, so ist der Mietzins erst dann zu leisten, wenn der Vermieter diese Mängel behoben hat.
c) Verzug
Befindet sich der Mieter mit einer Zahlung im Rückstand, und kommt er der Aufforderung des Vermieters, innerhalb der Frist von 10 Tage den rückständigen Mietzins zu bezahlen nicht nach, so wird der Mietvertrag mit Ablauf dieser Frist aufgelöst. Spricht der Vermieter den Rücktritt vom Vertrag aus, so hat der Mieter das Mietobjekt unverzüglich dem Vermieter zurückzusenden, wobei die Transport- und Versicherungskosten für die Rücksendung sowie allfällige weitere damit verbundene Spesen zu Lasten des Mieters gehen.
Der Mieter bleibt zur Bezahlung des Mietzinses bis zum Ende der vereinbarten Mietdauer verpflichtet; der Vermieter muss sich jedoch anrechnen lassen, was er durch anderweitige Verwendung des Mietobjektes während der Mietdauer erlangt.
4. Mietbeginn
a) Zeitpunkt
Die Miete beginnt mit dem Tag der Versandbereitschaft beim Vermieter bzw. der Abholung des Mietobjektes durch den Mieter. Der Vermieter hat das Mietobjekt zum vereinbarten Zeitpunkt auf dem vorgesehenen Beförderungsweg zu versenden bzw. zur Abholung durch den Mieter bereitzuhalten. Der Mieter ist von der Versandbereitschaft unverzüglich in Kenntnis zu setzen.
b) Gefahrenübergang
Die Gefahr geht auf den Mieter über, sobald die Sendung transportverladen ab Lager des Vermieters dem Frachtführer, Spediteur oder Mieter zur Verfügung gestellt wird. Letztere sind verpflichtet, den Transportverlad des Mietobjekts zum Zeitpunkt der Übernahme zu prüfen und allfällige Unzulänglichkeiten unverzüglich zu beheben. Ab dem Zeitpunkt dieser Überprüfung stellt der Mieter den Vermieter von jeglicher Verantwortung frei, die sich aus oder im Zusammenhang mit dem Verlad des Mietobjektes ergeben könnte.
91
5. Montage und Demontage
Nur wenn ausdrücklich vereinbart, übernimmt der Vermieter die Montage und Demontage des Mietobjektes. In anderen Fällen stellt er dem Mieter auf Verlangen Monteure zur Verfügung gegen Berechnung der Reise-, Arbeits- und Wartezeit, der Reisespesen und Unterhaltskosten (auch für Sonn- und Feiertage während der Montagedauer), gemäss den jeweils gültigen Ansätzen des Vermieters. Können die Monteure ohne ihr oder ohne Verschulden des Vermieters eine Arbeit nicht beginnen oder weiterführen, so gehen alle daraus entstehenden Mehrkosten zu Lasten des Mieters, auch wenn für die Montage- und Demontagearbeiten eine Pauschalsumme vereinbart worden ist. Der Mieter hat auch die notwendigen Hilfskräfte und Montageeinrichtungen gemäss Vereinbarung rechtzeitig zur Verfügung zu stellen. Sofern der Mieter verpflichtet ist, dem Vermieter Monteure oder Hilfskräfte zu stellen, sind Löhne, Sozialleistungen, Versicherungsprämien und Spesen vom Mieter zu tragen.
Das vom Vermieter gestellte Personal wird von ihm entlöhnt und gegen Krankheit und Unfälle versichert. Die vom Vermieter im Zusammenhang mit einer von ihm vorzunehmenden Montage und/oder Demontage angegebenen Zeiten sind verbindlich. Unverschuldete Umstände (z.B. Hindernisse, höhere Gewalt, schlechte Witterung, nicht vertragskonforme Baustellenvorbereitung usw.) können jedoch eine Terminverlängerung zur Folge haben.
Nichteinhaltung der Montage- und Demontagezeiten infolge obengenannter Gründe gibt dem Mieter weder ein Recht auf Rückzug des Auftrages noch auf Schadenersatz.
6. Pflichten des Vermieters
a) Haftung
Der Vermieter hat das Mietobjekt in der Beschaffenheit und Leistungsfähigkeit zu übergeben, wie sie im Mietvertrag festgelegt wurden. Mängel in der vertragsgemässen Gebrauchsbereitschaft bei der Auslieferung des Mietobjektes hat der Vermieter so rasch wie möglich auf seine Kosten zu beheben. Gelingt es dem Vermieter nicht, die vertragsgemässe Gebrauchsbereitschaft des Mietobjektes trotz entsprechender schriftlicher Mängelrüge des Mieters innert nützlicher Frist herbeizuführen oder aber gleichwertigen Ersatz zu liefern, so ist der Mieter berechtigt, vom Mietvertrag zurückzutreten.
Treten am Mietobjekt während der Mietdauer vom Vermieter zu vertretende Mängel auf, welche dessen vertragsgemässen Gebrauch beeinträchtigen oder verunmöglichen, so ist der Vermieter nach entsprechender schriftlicher Anzeige des Mieters verpflichtet, die gemeinsam festgestellten Mängel entweder innert nützlicher Frist auf seine Kosten zu beheben oder aber gleichwertigen Ersatz zu leisten. Kommt der Vermieter dieser Pflicht nicht nach, so ist der Mieter berechtigt, im Falle der Unmöglichkeit der weiteren Benützung des Mietobjektes vom Mietvertrag zurückzutreten und im Falle einer längeren Beeinträchtigung im vertragsgemässen Gebrauch des Mietobjektes für die Dauer der Beeinträchtigung einen angemessenen Abzug vom Mietzins zu tätigen.
Die Haftung des Vermieters aus dem Mietvertrag ist vorstehend abschliessend geregelt. Die Geltendmachung von irgendwelchen anderen, mittelbaren oder unmittelbaren Schäden wie namentlich Nutzungsverluste, entgangener Gewinn, Verlust von Aufträgen, Konventionalstrafen/Pönalen und dergleichen ist ausgeschlossen.
b) Regress
Wird der Vermieter von einem Dritten aus einem Schadenereignis in Anspruch genommen und liegt solidarische Haftung vor, so kann er für sämtliche Anforderungen auf den Mieter Regress nehmen, sofern ihn persönlich nachweislich kein grobes Verschulden trifft.
7. Pflichten des Mieters
a) Prüfungspflicht
Der Mieter hat das Mietobjekt sofort nach Erhalt zu prüfen und allfällige Mängel dem Vermieter unverzüglich schriftlich anzuzeigen. Sofern bei diesem innert 8 Arbeitstagen seit Eintreffen des Mietobjektes am Empfangsort bzw. seit Abholung desselben keine Mängelrüge eintrifft, gilt das Mietobjekt als vom Mieter genehmigt. Spätere Beanstandungen werden nur entgegengenommen, wenn die Mängel bei Eintreffen bzw. Abholung trotz ordentlicher Prüfung nicht erkennbar waren und der Mieter den Mangel innert einer Woche seit Entdeckung schriftlich rügt.
Die Rüge von Mängeln, die keinen Betriebsunterbruch zur Folge haben, entheben den Mieter nicht von der Pflicht zur termingerechten Bezahlung des Mietzinses.
b) Betriebssicherheit des Mietobjekts
Der Mieter ist gegenüber seinen Arbeitnehmern für den betriebssicheren Zustand des Mietobjektes direkt verantwortlich. Für Krane liegt die Verantwortung insbesondere beim Kranbetreiber (vgl. Art. 4 und 7 der Kranverordnung vom 27. September 1999, sowie Art. 1.4.5 der EKAS-Richtlinie 6511). Wenn der Kranbetreiber die Verantwortung für den betriebssicheren Zustand des gemieteten Kranes ganz oder teilweise einem Drittunternehmer übertragen will, muss dies in vertraglichen Abmachungen schriftlich festgehalten werden.
c) Unterhalts- und Meldepflicht
Der Mieter hat das Mietobjekt mit aller Sorgfalt zu behandeln, es unter Beachtung der vom Vermieter erlassenen Betriebsvorschriften und Weisungen sachgemäss zu verwenden, zu bedienen und zu warten.
Der Mieter ist verpflichtet und dafür verantwortlich, dass der Betreiber des Gerätes instruiert ist. Nur instruierte Personen dürfen das Gerät benutzen. Die 1. Instruktion ist im Mietpreis inbegriffen; sie erfolgt bei Montage oder Übergabe.
Funktioniert das Mietobjekt nach Ansicht des Mieters nicht ordnungsgemäss, hat er den Vermieter sofort zu benachrichtigen.
Die Benützung des Mietobjektes ist durch den Mieter so lange einzustellen, bis die Störung durch den Vermieter überprüft und gegebenenfalls die notwendige Reparatur vorgenommen ist. Der schuldige Teil trägt die Kosten für die Instandstellung und die Mietkosten während des Unterbruchs.
d) Untersuchung des Mietobjektes
Der Vermieter ist berechtigt, das Mietobjekt jederzeit nach vorheriger Vereinbarung mit dem Mieter auf seinen Zustand zu untersuchen oder untersuchen zu lassen. Weisungen des Vermieters oder seiner Organe für Bedienung, Überwachung, Unterhalt und Wartung des Mietobjektes hat der Mieter strikte zu befolgen.
e) Reparaturen
Während der Mietdauer notwendig werdende Reparaturen hat der Mieter unverzüglich durch den Vermieter vornehmen zu lassen. Nur mit dessen schriftlicher Zustimmung darf der Mieter Reparaturen selbst vornehmen oder durch einen Dritten ausführen lassen, ansonsten er die Kosten und die Verantwortung selbst zu tragen hat. Überdies haftet er für sämtliche direkten oder indirekten Schäden aus unsachgemässer Reparaturarbeit. Die erforderlichen Ersatzteile sind in jedem Fall beim Vermieter anzufordern.
92
f) Kosten
Im Mietvertrag definierte Verschleissteile gehen zu Lasten des Mieters. Reparaturen, hervorgerufen durch Gewalt, Unfallschäden, unsachgemässe Bedienung und Wartung, hat der Mieter zu tragen, sofern es sich nicht um Kosten für die Behebung eines vom Vermieter zu vertretenen Mangels handelt, der vom Mieter rechtzeitig und ordnungsgemäss gerügt worden ist. Die durch normalen Betrieb und Abnützung des Mietobjektes bewirkten Reparaturen und Revisionen sowie die durch vertragsgemässen Gebrauch entstandene Wertverminderung gehen zu Lasten des Vermieters.
g) Haftung des Mieters für das Mietobjekt
Der Mieter haftet vom Zeitpunkt des Gefahrenübergangs bis zum Eintreffen des Mietobjektes beim Vermieter oder dem von ihm bezeichneten Ort anlässlich der Rückgabe für jeden Verlust und/oder jede Beschädigung des Mietobjektes und die im Zusammenhang damit stehenden Kosten ohne Rücksicht darauf, ob sie durch sein Verschulden oder das seiner Hilfspersonen, durch Verschulden Dritter, durch Zufall oder höhere Gewalt verursacht wurde.
8. Versicherung
Der Mieter ist mit Wirkung ab Gefahrenübergang gemäss Art. 4 lit b) der vorliegenden Mietbedingungen und bis und mit Rückgabe des Mietobjektes gemäss Art. 10 lit c) der vorliegenden Mietbedingungen für alle sich am oder aus dem Mietobjekt auf Grund von Risiken wie Diebstahl, Feuer, Explosion (inkl. Motorenexplosion), Vandalismus, Elementareinwirkungen, Einwirkungen beim Transport, Maschinenbruch, Montage und Demontage usw. ergebenden Schäden verantwortlich.
Diese Risiken werden durch den Vermieter auf Kosten des Mieters versichert, sei dies mittels Abschluss eigenständiger Versicherungsverträge oder aber mittels Einschluss des Mieters in bestehende Versicherungsverträge des Vermieters. Von dieser Regelung kann nur in Ausnahmefällen – und dies auch nur gestützt auf den durch den Mieter zu erbringenden schlüssigen Nachweis eines zumindest gleichwertigen Versicherungsschutzes sowie gegen vorgängige Abtretung des Anspruchs auf Versicherungsleistung an den Vermieter – abgewichen werden.
Wird das Mietobjekt ohne Kontrollschilder auf öffentlichen Strassen verwendet und dabei ein Schaden verursacht, für den der Vermieter auf Grund gesetzlicher Haftpflichtbestimmungen aufzukommen hat, verpflichtet sich der Mieter, den Vermieter von dieser Haftpflicht freizustellen.
9. Beendigung der Miete
a) Kündigung
Ist keine feste Dauer der Miete vereinbart worden, so ist jede Partei berechtigt, das Mietverhältnis unter Beachtung der Kündigungsfrist von 10 Arbeitstagen aufzulösen.
b) ausserordentliche Kündigung
Der Vermieter kann mit sofortiger Wirkung ohne vorherige Mahnung oder Fristensetzung durch ausserordentliche Kündigung den Mietvertrag auflösen, wenn
– dem Mietobjekt wegen übermässiger Beanspruchung oder mangelhaftem Unterhalt Gefahr droht und der Mieter trotz Aufforderung des Vermieters innert angemessener Frist keine Abhilfe schafft,
– das Mietobjekt ohne vorgängige Genehmigung durch den Vermieter untervermietet wird,
– Dritten andere Rechte daran eingeräumt oder ihnen Rechte aus dem Mietvertrag abgetreten werden,
- bei Zahlungsverzug,
– Verletzungen anderer vertraglicher Abmachungen vorliegen. Verletzt der Mieter andere vertragliche Verpflichtungen, kann der Vermieter vorzeitig vom Vertrag zurücktreten, wenn der Mieter trotz schriftlicher Mahnung sich Pflichtverletzungen zuschulden kommen lässt. Beendet der Vermieter den Vertrag durch ausserordentliche Kündigung, kann er das Mietobjekt auf Kosten des Mieters zurücknehmen. Der Mieter bleibt überdies zur Leistung von Schadenersatz verpflichtet.
c) Rückgabe des Mietobjektes
Der Mieter hat das gleiche vom Vermieter erhaltene Mietobjekt in gereinigtem und gebrauchsfähigem Zustand ans Domizil des Vermieters oder an einen anderen von diesem bezeichneten, nicht weiter entfernten Ort zurückzuliefern. Der Mieter hat die Rücksendung vorher schriftlich dem Vermieter anzuzeigen. Die Rücksendung hat entsprechend der Anlieferung zu erfolgen und ist mit Lieferschein zu versehen. Entspricht das Mietobjekt bei Rückgabe diesen Anforderungen nicht oder weist es andere Mängel auf, wird die Miete verlängert bis die Gebrauchsfähigkeit bzw. Betriebsbereitschaft wieder hergestellt oder die Mängel behoben sind.
Bei Rückgabe wird zwischen den beiden Vertragspartnern ein Übernahme-Protokoll erstellt. Allfällig erforderliche Instandstellungsarbeiten erfolgen auf Kosten des Mieters.
Dem Vermieter bleibt die Geltendmachung weiterer Schadenersatzansprüche vorbehalten. Der Vermieter hat das Mietobjekt nach Erhalt sofort zu prüfen und allfällige Mängel dem Mieter unverzüglich schriftlich mitzuteilen. Für die Mängelrüge gilt Art. 7 hiervor sinngemäss. Der Mieter haftet für das Mietobjekt bis zum Zeitpunkt, in dem dieses beim Vermieter eintrifft.
10. Fracht- und Verladekosten
Die Frachtkosten für den Versand des Mietobjektes bei Beginn der Miete wie auch bei der Rücksendung nach deren Beendigung hat der Mieter zu tragen, ebenso die Kosten für Ab- und Auflad am vertraglich vereinbarten Einsatzort. Wird das Mietobjekt nicht ab Domizil des Vermieters geliefert, muss sich der Mieter höchstens die Frachtkosten anrechnen lassen, die sich bei Lieferung ab Domizil ergeben würden. Das gleiche gilt, wenn das Mietobjekt nicht an das Domizil des Vermieters zurückzuliefern ist.
11. Anwendbares Recht
Die abgeschlossenen Verträge unterstehen dem schweizerischen Recht.
12. Erfüllungsort und Gerichtsstand
Für sämtliche Verpflichtungen aus diesem Vertrag gilt als Erfüllungsort der Ort des Sitzes des Vermieters. Gerichtsstand für die Beurteilung von Streitigkeiten aus diesem Vertrag ist der Sitz des Vermieters.
Stand: Mai 2017
93
Zuverlässig & flexibel
Egli Stützpunkt in Biel/Bienne
Kontakt - so erreichen Sie uns:
+41 (0) 21 331 10 30
Liefer- und Abholadresse:
Biel Ost/Industrie B2, Tor 2
Längfeldweg 111 a CH-2504 Biel
Gebrüder Egli Maschinen AG
Konstanzerstrasse 14
CH-9512 Rossrüti / Wil SG
+41 (0)71 913 85 71
www.gebr-egli.ch
rent@gebr-egli.ch
2024_02
