OilQuick Schnellwechselsystem

Optimieren Sie die Flexibilität Ihrer Trägergeräte auf das Maximum

Sekundenschneller Wechsel von Anbaugeräten

Im Jahr 1993 führte OilQuick das weltweit erste Schnellwechselsystem ein, welches bis heute die hohen Anforderungen unserer Kunden erfüllt. Mit diesem System können hydraulische Anbaugeräte bequem von der Fahrerkabine aus gewechselt werden, sodass Sie jederzeit das optimale Werkzeug für jede Aufgabe zur Hand haben.

Egli als Ideenentwickler und Problemlöser

Für höchste Produktivität, Effizienz und Sicherheit auf der Baustelle und im Materialumschlag bietet Gebrüder Egli unterschiedliche Ausbaustufen an Schnellwechselsystemen von OilQuick an. Wir sind ein markenunabhängiger Systemanbieter und spezialisiert auf die Schnellwechslermontage auf alle Hydraulikbaggermarken, wir können Ihr Trägergerät problemlos mit einem OilQuick Schnellwechsler ausrüsten. Ob es ein Festanbau-, ein Tilt-, ein Tiltrotator oder eine Sandwichbauweise sein soll, wir haben alle Lösungen für Sie bereit.

Qualität sorgt für Langlebigkeit

Hohe Zuverlässigkeit und Langlebigkeit sind aufgrund präzise gefertigter Schnellwechsler und Anbauplatten bei uns Standard. Ein spielfreies System? Aufgrund der permanenten Druckbeaufschlagung und der genialen OilQuick Geometrie bleibt Ihr Schnellwechsler spielfrei, somit kann Nachhaltigkeit gelebt werden und Ihr Schnellwechsler hält mehr als nur ein Baggerleben lang!

Ihr Erfolg ist unser Ziel

Mit jahrzehntelanger Erfahrung sorgen wir dafür, dass Ihr OilQuick-Schnellwechsler professionell aufgebaut wird, damit dieser optimale Einsatzsicherheit über tausende von Betriebsstunden bietet. Servicedienstleistungen, wie eine saubere Dokumentation, sofort verfügbare Ersatzteile, ein Onlineshop, Spezialisten am Telefon und erfahrene Servicemonteure in der ganzen Schweiz gehören zu unserem vollumfänglichen Angebot und gehören zu Ihrem Sorglospaket. Der Zugriff auf unseren umfangreichen Mietpark erhöht Ihre Produktivität und hilft bei unvorhersehbaren Aufgabenstellungen.

Zeit zu wechseln

Mit unserem erfahrenen Verkaufsteam werden sie massgeschneidert auf Ihr Maschinenpark und Ihre Ausrichtung beraten, dabei ist die Bestimmung der Wechslerfamilien und der passenden Systemlösung für Ihren Betrieb massgebend entscheidend für eine gewinnbringende Zukunft. Die definiterte Schnittstelle dämmt Fehlerquellen ein und maximiert Ihre Flexibilität. Abgerundet wird unser Angebot durch den Zugang zu einem umfangreichen Mietpark. Mit unserer Unterstützung wird das Unmögliche möglich – denn bei uns gilt: „Geht nicht, gibt‘s nicht.“

1. Anfahren 2. Einhaken

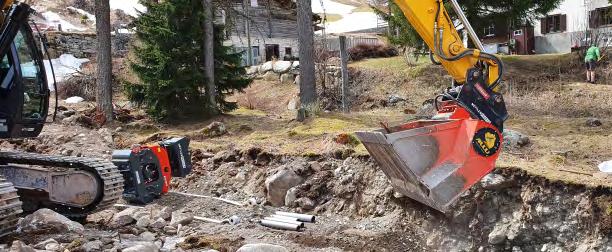

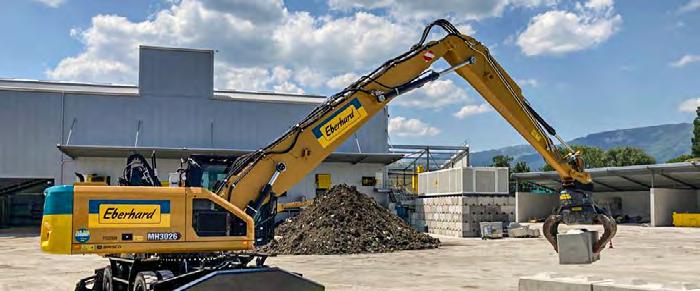

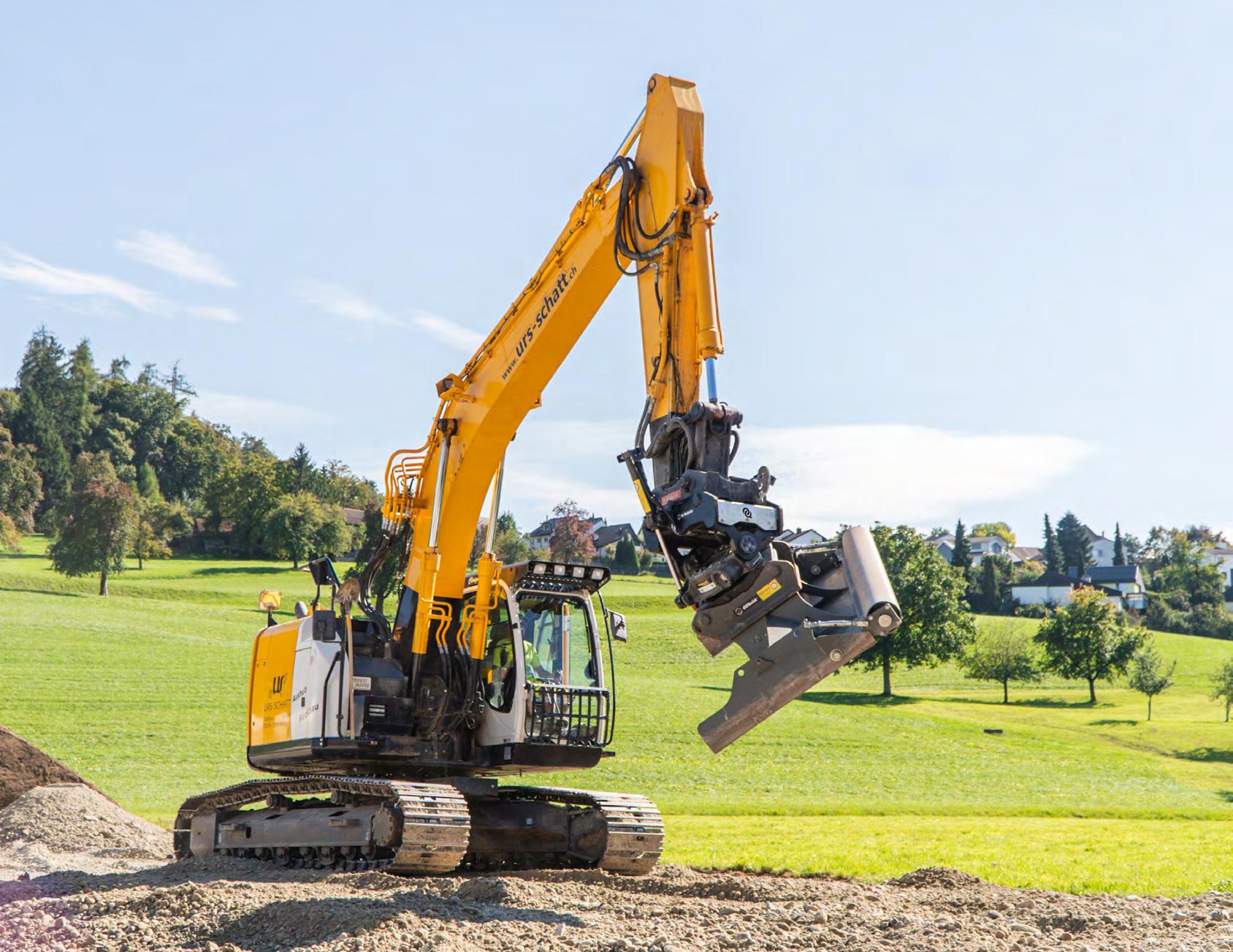

Typische Anwendungsbereiche für OQ-Schnellwechsler

Das vielfältig einsetzbare System von OilQuick kann je nach Branche und spezifischem Einsatz variieren. Es trägt dazu bei, die Produktivität, Effizienz und Sicherheit auf Baustellen und anderen Arbeitsumgebungen zu steigern.

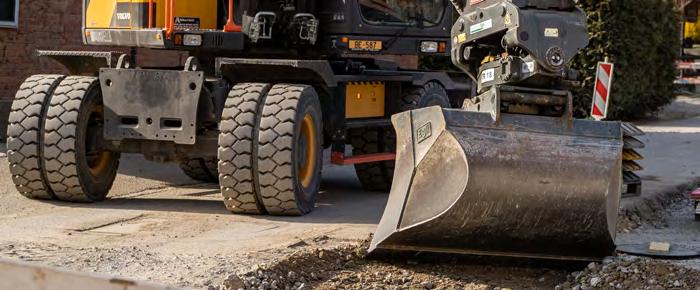

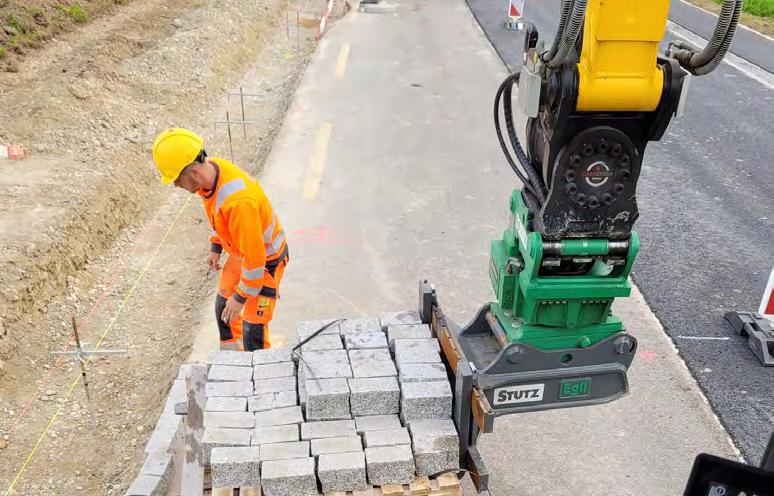

Strassenbau

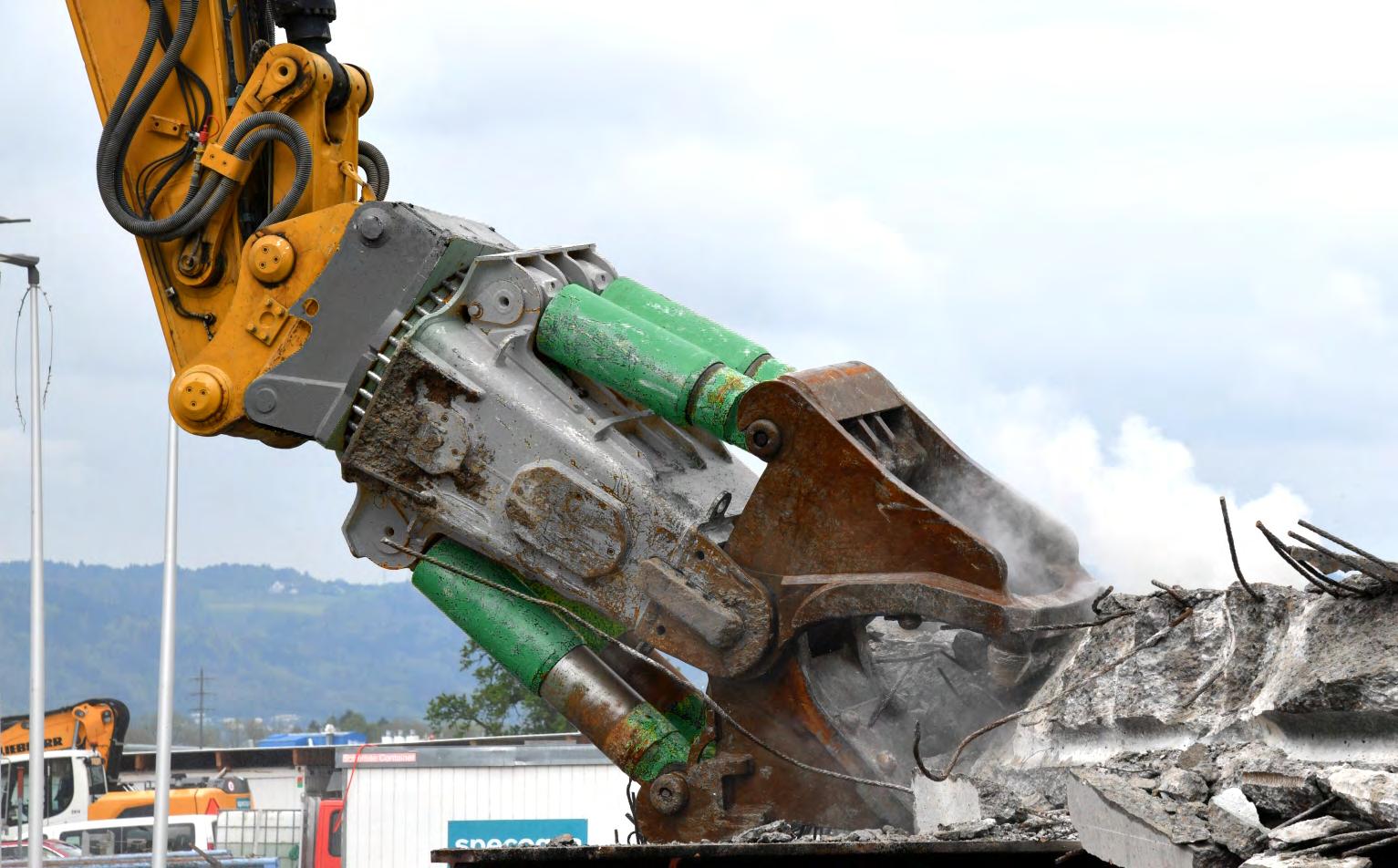

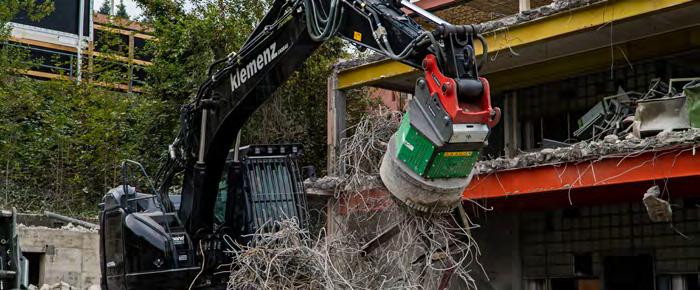

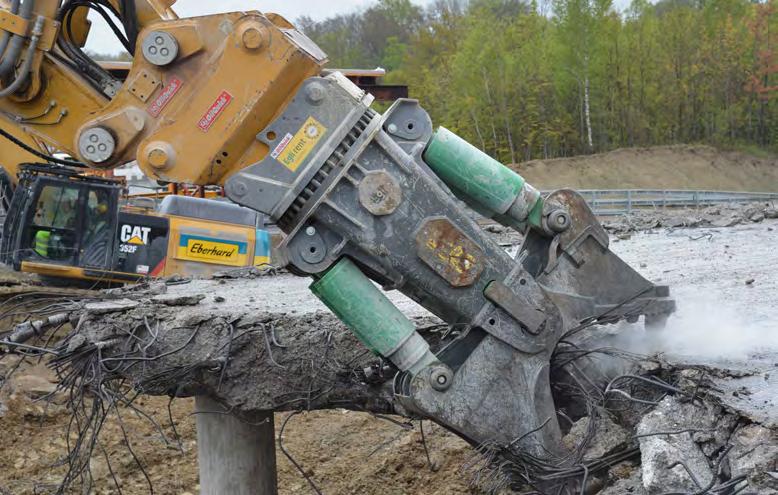

Rückbau

Umschlag

Tiefbau

Leitungs-/Kanalbau

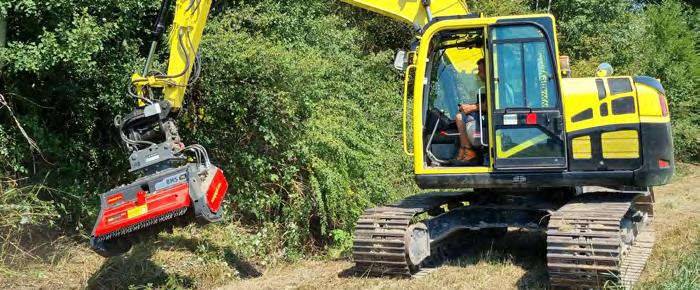

Forst

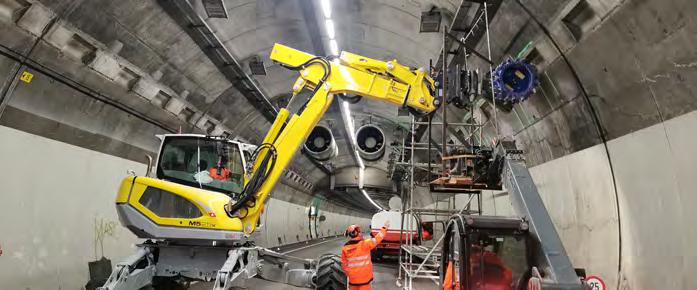

Tunnelbau

Gleisbau

Recycling

Bergbau

Spezialtiefbau

Gartenbau

Vorteile OilQuick Schnellwechsler

OilQuick ist ein System zur schnellen Montage und Demontage von Anbaugeräten an Baumaschinen. Beim Kuppelvorgang des Anbaugerätes werden Hydraulik und Elektrik mit dem Trägergerät verbunden. Über diese Trennstelle wird Ihre Baumaschine zum flexiblen alles Könner, welcher zu jeder Zeit mit dem optimalen Anbaugerät arbeiten kann!

Bohrlafette, Vibroramme, Verdichterplatte, Tiltrotator... Egal, welche Art von Anbaugerät die Baustelle fordert, Ihr Bagger kann das jetzt!

Merkmale des Schnellwechslers

Zeitersparnis

Anbaugeräte können innerhalb von Sekunden gewechselt werden, was die Maschinenstillstandszeiten reduziert und die Arbeitsleistung erhöht.

Passgenau

Ihr OilQuick Schnellwechsler wird auf Ihre Maschine massgefertigt, so stimmen die Öffnungs- und Schliesswinkel sowie die Schlauchführung perfekt. Bei den Anbaugeräten werden die Anbauplatten ebenfalls auf die Geräteart optimiert gebaut, teils können die Schläuche sogar komplett geschützt im Geräte Innern verlegt werden.

Sicherheit

Mit der elektronischen Schnellwechslerüberwachung OQLS oder mit der rein mechanisch funktionierenden Fallsicherung mit optischer Verriegelungsanzeige MRL wird zum Thema Sicherheit das Maximum getan, um Unfälle erfolgreich zu verhindern.

Ungebunden

Aufgrund dessen, dass OilQuick kein Hersteller gebundenes Schnellwechselsystem ist, geniessen Sie beim Trägergerät die freie Markenwahl.

Bedienerfreundlichkeit

Der Fahrer muss nicht mehr aus der Kabine steigen, um Anbaugeräte zu wechseln, was die Arbeitsbedingungen verbessert und das Unfallrisiko reduziert.

Wirtschaftlichkeit

Durch den schnellen Wechsel der Anbaugeräte kann Ihre Baumaschine für verschiedene Aufgaben eingesetzt werden, was Ihre Amortisationszeit verkürzt und die Investitionskosten für zusätzliche Maschinen reduziert.

Flexibilität

Als führender Schnellwechsler auf dem Markt, ermöglicht Ihnen der Besitz von OilQuick die flexible Kombination mit einer Vielzahl von Mietmaschinen und Anbaugeräten. Dadurch ist Ihre Investition optimal für Baustellen geeignet, auf denen unvorhergesehene Herausforderungen auftreten können.

Partnerschaft

Sie entscheiden sich für uns, wir machen den entscheidenden Unterschied für Sie! Ob Servicedienstleistung mit 24h Notfallservice, Lieferfähigkeit, Ersatzteillager, Webshop, Innovationsfreude, Baustellenspezifische ProjektBeratungen, Geräteschulungen auf der Baustelle oder Zugriff auf einen riesigen Mietpark: Zusammen mehr erreichen ist das Motto!

Optimale Schlauchführung und sauber dokumentierter Aufbau sorgen für Einsatzsicherheit. Eine schnelle Ersatzteilversorgung und ein Webshop sorgen für optimale Abläufe.

Grosse Lasthaken ohne scharfe Kanten, gut erreichbar positioniert. Links, mittig, rechts oder beidseitig, kein Problem.

Jede Aufhängung wird passend zur Maschine gebaut. Somit passen die Öffnungs- und Schliesswinkel perfekt. So funktioniert das Anstechen und Auskippen des Löffelinhalts in jeder Lage. Sonderlösungen wie z.B. für Schreitbagger mit einseitiger Schlauchführungen sind von uns schon gelöst.

Symmetrische Bauweise: Mechanische Anbaugeräte können 180º gedreht angekuppelt werden. Beispiel: Hochlöffelbetrieb

Zwei mit entsperrbaren Rückschlagventilen gesicherte Hochdruckzylinder werden stets hydraulisch mit Druck beaufschlagt, somit ist eine spiefreie Verbindung zum Anbaugerät permanent gewährleistet.

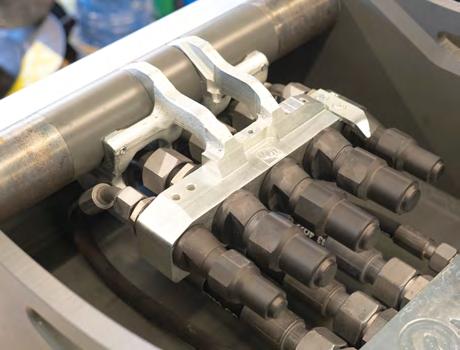

Die automatische Verbindung der Hydraulikkreise sowie die mechanische Verriegelung werden mit nur einer Zylinderbewegung hergestellt. Die Kupplungen sind nicht exponiert und gut geschützt im Innern des Schnellwechslers angeordnet.

Präzise gefertigte Adapter sorgen für Jahrzehnte lange Nutzungsdauer. Die grosse Auswahl an verschiedener Adapter Bauarten ermöglichen eine saubere Anbindung an Ihr Gerät, die Schläuche werden von uns optimal zum Gerät hin verlegt. Für maximalen Schutz der Hydraulik-Schläuche können einige Geräte sogar Intern verschlaucht werden.

Vorteile für den Kunden

Unsere Kunden können von der Verwendung des OilQuick-Schnellwechselsystems zahlreiche Vorteile erwarten, die über die grundlegenden Nutzenaspekte hinausgehen. Hier sind die zentralen Gründe, warum die Schnellwechselsysteme von OilQuick die Arbeit von Baggerfahrern erheblich erleichtern:

Schnelle Anpassung von Baumaschinen an unterschiedliche Baustellenanforderungen.

Reduzierter Kraftstoffverbrauch durch schnellen Werkzeugwechsel

Gesteigerte Produktivität führt zur besseren Ressourcenausnutzung und Projektkontrolle

Einfacherer Werkzeugwechsel heisst weniger Schulungsaufwand

Das rasche Abschliessen von Projekten erhöht die Kundenzufriedenheit

Hervorragendes Preis-Leistungsverhältnis!

Wenn Sie aktuell die Anschlüsse des Anbaugerätes an Ihrem Trägergerät von Hand anschliessen, benötigen Sie dafür ca. 10 Minuten pro Wechselvorgang. Würden Sie dies über 12‘000 Betriebsstunden mit einem OilQuick-Schnellwechsler machen, würden Sie daraus 1‘600 Betriebsstunden mehr Produktivität erwirtschaften.

Zu dieser Zeitersparnis kommen Wartezeiten Dritter dazu. Abläufe werden flüssiger, Anbaugeräte werden zur rechten Zeit auf das Ideale Gerät gewechselt. Das Mieten von Anbaugeräten erhöht Ihre Möglichkeiten und minimiert die Investition in Geräte, welche schlecht amortisiert werden. Wenn Sie Ihren Bagger mit OilQuick umrüsten lassen wollen, erstellen wir Ihnen gerne ein unverbindliches Angebot.

Bei einem mit OQ 80 ausgerüsteten Bagger belaufen sich die Investitionsund Unterhaltskosten auf die Dauer von 12'000 Betriebsstunden auf 2.92 CHF pro Betriebsstunde!

«Für einen Betrieb, der mehrmals am Tag die Werkzeuge wechseln muss, sind die Mehrkosten für die Investition in einen vollhydraulischen OilQuick in ein bis zwei Jahren abgeschrieben.»

OilQuick® mechanisch

Manuelles Ent- und Verriegeln des Schnellwechslers

Manuelles Verbinden und Trennen der Hydraulikleitungen

Kundennutzen

Verriegelt und gesichert mit einer 90° Hebelbewegung

Hohe Sicherheit durch Totpunktverriegelung und optionale Fallsicherung (empfohlen)

Symmetrischer Aufbau, Hoch- und Tieflöffelanbau aller mechanischen Anbaugeräte

Einsatzbereiche

Seltene Werkzeugwechsel und mehrheitlich mit mechanischer Anbaugeräte

Häufig angewendet bei Tilt-, Dreh-, Tiltrotator-Sandwich, unten am jeweiligen Sandwich

Mehr dazu finden Sie in unserem Tiltrotator Prospekt

Schnellwechsler geschlossen

Schnellwechsler offen

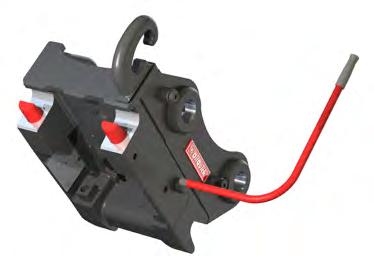

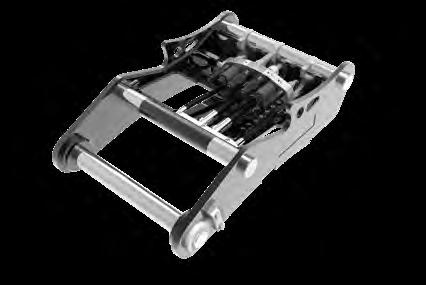

Mechanischer OilQuick Schnellwechsler

OilQuick® hydraulisch

Automatisches Ent- und Verriegeln aus der Kabine

Manuelles Verbinden und Trennen der Hydraulikleitungen

Kundennutzen

Schneller und sicherer Wechsel von mechanischen Anbauwerkzeugen aus der Kabine

Einzigartige Sicherheit beim Werkzeugwechsel durch OilQuick-LockSupport oder Fallsicherung mit MRL-Verriegelungsanzeige

Symmetrischer Aufbau, Hoch- und Tieflöffelanbau aller Anbaugeräte

Nachrüstung auf vollhydraulisch möglich

Einsatzbereiche

Häufige Werkzeugwechsel, mehrheitlich mechanischer Werkzeuge (Steinbruch, Kiesabbau) oder bei Sandwichlösungen wie Tilt-, Dreh- oder Tiltrotator-Sandwich, (unterer Schnellwechsler am Sandwich).

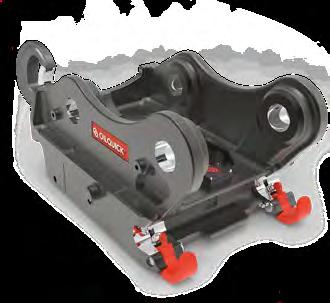

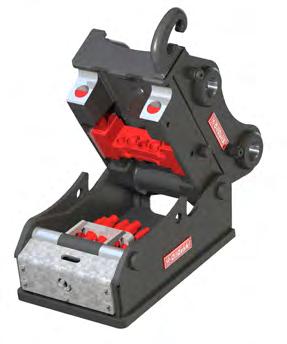

Hydraulischer OilQuick Schnellwechsler

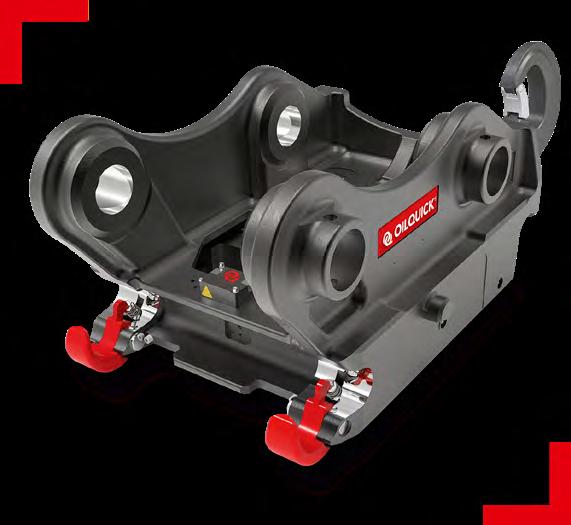

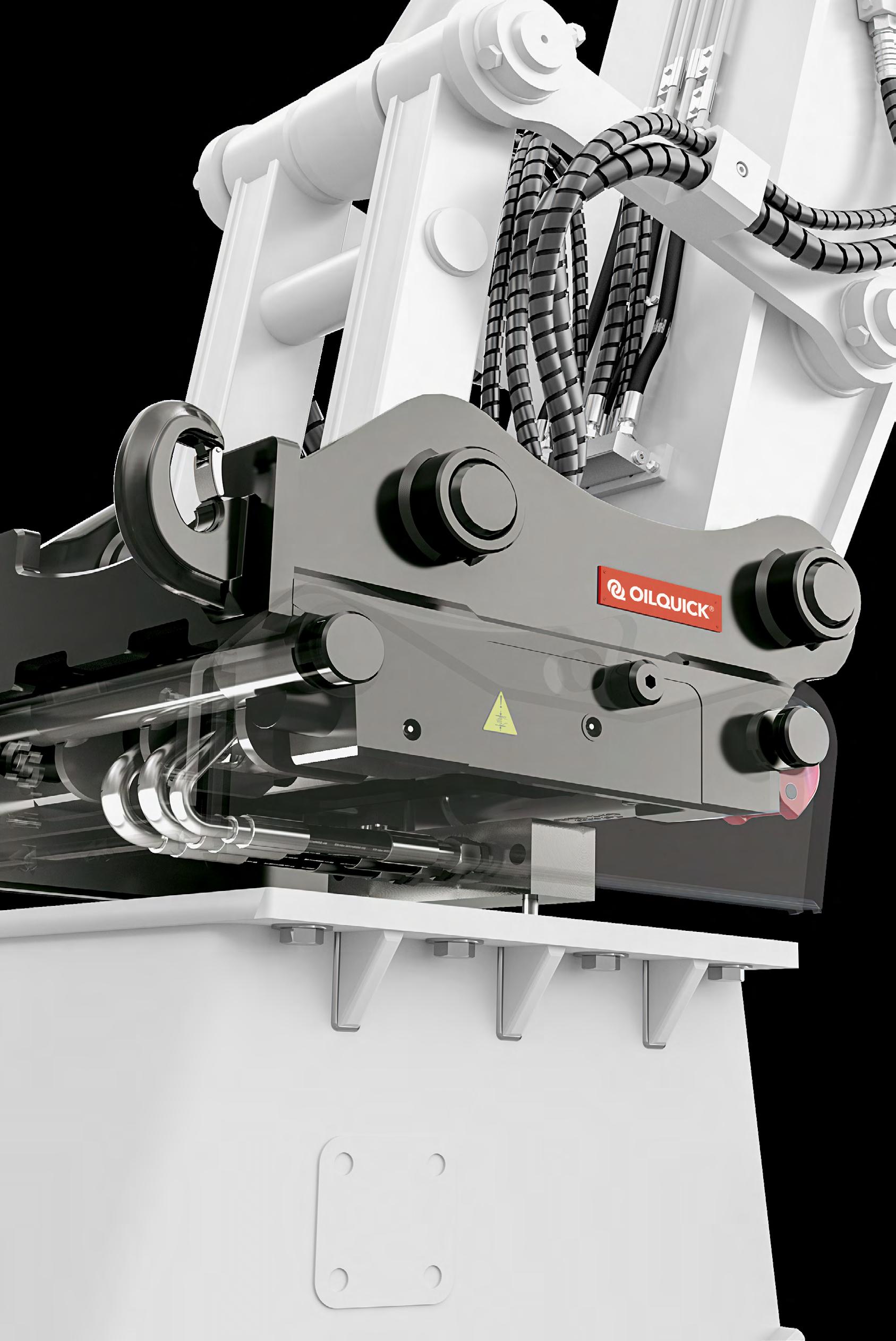

OilQuick® vollhydraulisch

Automatisches Ent- und Verriegeln aus der Kabine

Automatisches Verbinden und Trennen der elektrischen und hydraulischen Anschlüsse

Kundennutzen

Sicherer und sekundenschneller Wechsel von mechanischen und hydraulischen Anbauwerkzeugen -> weniger Wartezeiten dritter (LKW, etc.)

Hoch- und Tieflöffelanbau mechanischer Anbaugeräte ohne zusätzliche Massnahmen jederzeit möglich

Einzigartige Sicherheit beim Werkzeugwechsel durch OQ-LockSupport oder Fallsicherung mit MRL-Verriegelungsanzeige

Geringe Unterhaltskosten durch massive Bauweise und optimal angeordneter Kupplungsvorrichtung sowie sauberer Verlegung der Hydraulikschläuche

Hohe Lebensdauer über ein Baggerleben durch permanent spielfreie Verbindung mittels hydraulischer Spielaufhebung

Einsatzbereiche

Häufige Werkzeugwechsel, von mechanischen und hydraulischen Werkzeugen

Sämtliche Einsatzgebiete wie Rückbau, Erdbau, Strassenbau, Gleisbau, Tunnelbau, Gartenbau, Forst, etc.

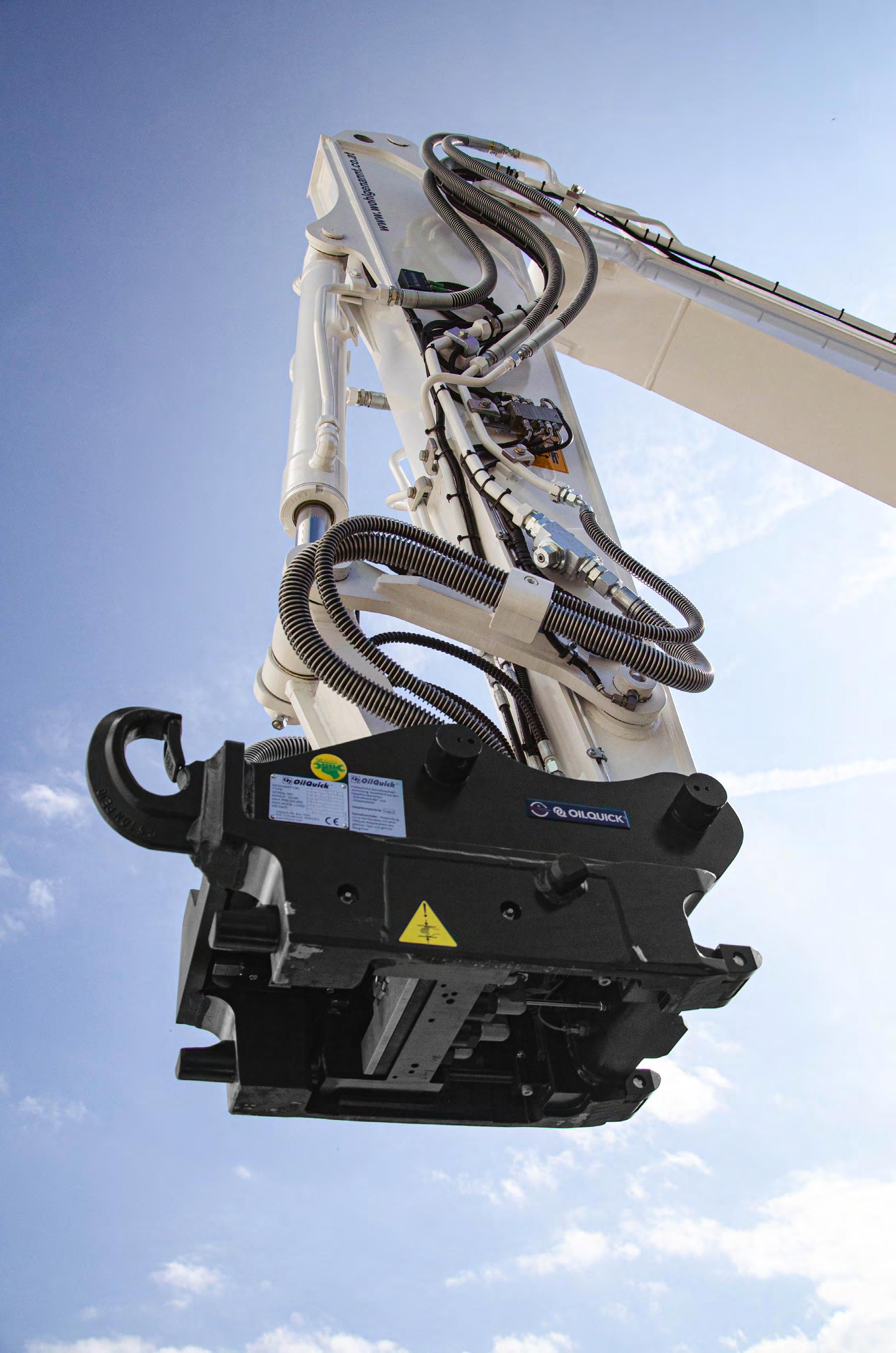

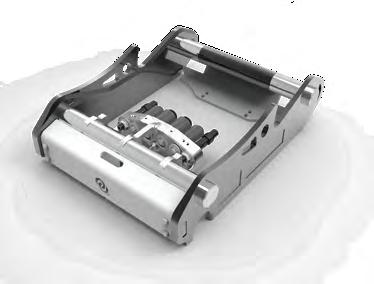

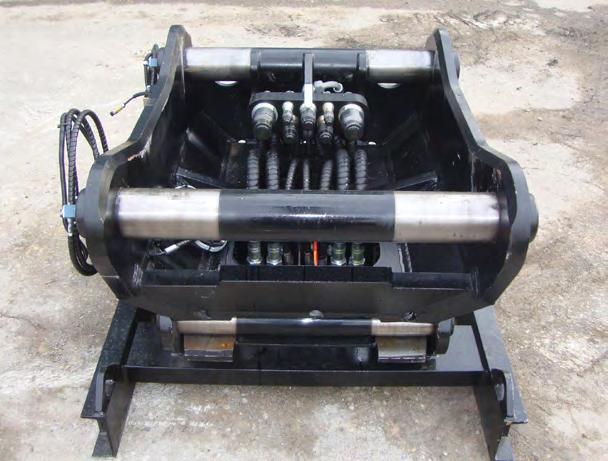

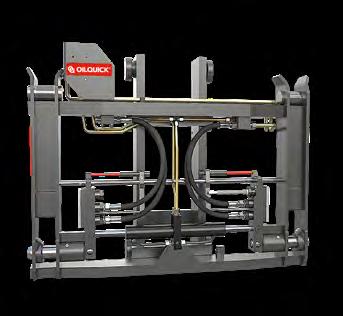

Vollhydraulischer OilQuick Schnellwechsler

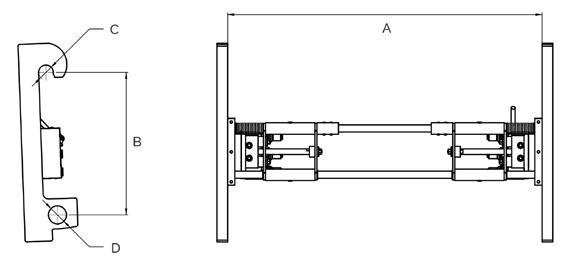

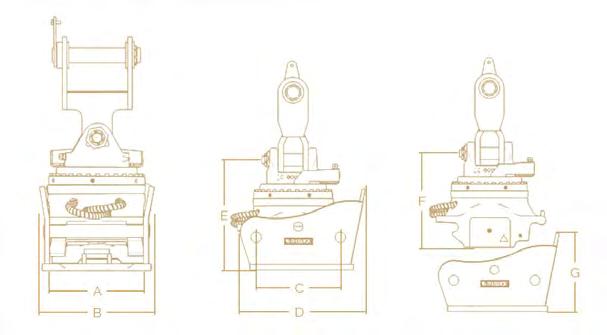

Technische Daten

Übersicht OilQuick® Varianten und Sicherheitslösungen

Schnellwechsler für Bagger sind überaus praktisch. Mit der erhöhten Wechselfrequenz erhöht sich auch das Unfallpotential. Um die Sicherheit bestmöglich zu gewährleisten bieten wir zwei verschiedene Lösungen an. Eine rein mechanische Lösung, welche mit einer Fallsicherung den Verlust eines Gerätes verhindert oder eine elektronische Lösung, welche den Wechselvorgang schrittweise überwacht und den Wechselvorgang nur über eine bewusste Handlung des Maschinisten aktiviert. Wählen Sie die passende Sicherheitslösung für sich aus.

OilQuick® vollhydraulisch

OQ 40 - OQ 120

OilQuick® hydraulisch

OQ 40 - OQ 120

mechanische Variante elektronische

OQLS-Steuerung

OQ-Fallsicherung mit zusätzlicher MRL-Sichtanzeige

OilQuick® mechanisch

OQ 45 - OQ 80 empfohlen

OQ-Fallsicherung

Sicherheitslösungen OQ-Locksupport vs Fallsicherung

Vergleich der Sicherheitslösungen

Permanente Überwachung des Schnellwechslers

Einfache Reparatur Sicherheitslösungen

Kompatibilität mit bestehenden OQ-Produkten

OQ-Locksupport

Fallsicherung

Einheitliche Bedienungsvorgang Ja Nein

Pumpenhochschaltung

Selbstdiagnosefunktion (Warnung bei Fehlern)

Korrekter Verriegelungszustand

Optisch und akustisch in Kabine

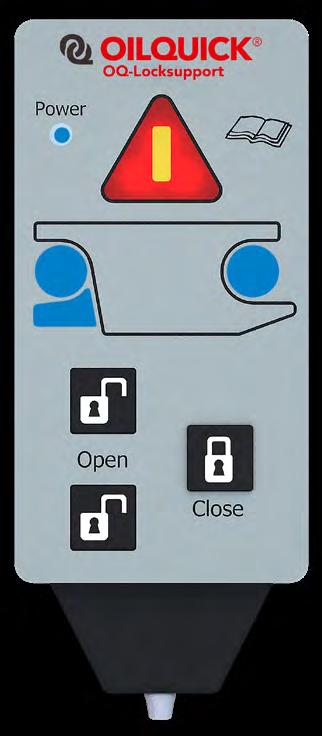

OilQuick® Locksupport

Elektronische Lösung

Das OilQuick LockSupport (OQLS) ist ein elektronisches Steuerungs- und Überwachungssystem, das auf modernen Methoden und dem Konzept des bewussten Prozesses basiert. Es ist ein interaktives System, das die Wahl des Fahrers aktiv bestätigt und danach eine logische Schrittfolge überwacht.

Das OilQuick Locksupport...

ist einfach zu verstehen und sehr bedienerfreundlich immer dasselbe Bedienpanel – unabhängig vom Trägergerätehersteller

YouTube

Erklärvideo: OQLS

führt bei jedem Start einen System-Check aller Komponenten durch zeigt dem Bediener unmissverständlich, optisch und akustisch den Betriebsstatus an entriegelt nur durch eine bewusste Handlung mit Zwei-Finger-Betätigung, welche zusätzlich bestätigt werden muss

verhindert das Verriegeln, wenn der Schnellwechsler nicht korrekt eingehakt ist

zeigt optisch und akustisch an, wenn der Schnellwechsler in verriegelter Position in das Gerät eingehakt wird warnt, beim Auftreten von gefährlichen Situationen

führt automatisch die Druckerhöhung beim Entriegeln/Verriegeln aus protokolliert die letzten 32 Systemereignisse, welche bei Bedarf ausgewertet werden können

Betriebs-LED. Zeigt an, dass das System aktiv ist.

Symbol hintere Achse. Leuchtet blau, wenn die hintere Achse am Schnellechsler in Position ist.

Verriegelungsbolzensymbol.

Leuchtet blau, wenn der Riegelbolzen in Stellung geschlossen, oder der Schnellwechsler verriegelt ist.

Tasten zur Entriegelung des Schnellwechslers. Gleichzeitiges drücken bis Signalton erscheint. Tasten loslassen und erneut 1 Sekunde gedrückt halten. Der Schnellwechsler entriegelt automatisch.

Warnsymbol, um die Aufmerksamkeit des Fahrers zu erregen. Es blinkt und gleichzeitig ertönt der Summer.

Symbol vorderes Achse. Leuchtet blau, wenn die vordere Achse am Schnellwechsler in Position ist.

Taste zur Aktivierung der Verriegelung des Schnellwechslers (1 Sekunde lang drücken)

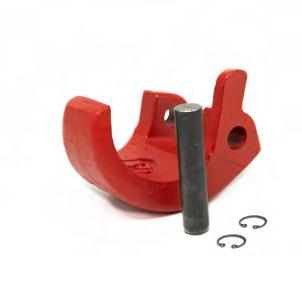

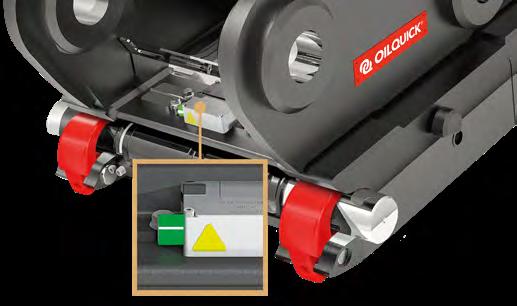

OilQuick® Fallsicherung mit MRL Sichtanzeige

Mechanische Lösung

Die OilQuick Fallsicherung...

Erklärvideo: Fallsicherung

Die patentierte OilQuick Fallsicherung ist eine rein mechanische Einrichtung, welche bei einer fehlerhaften Verriegelung das Herunterfallen eines Anbaugerätes mit zwei beweglichen Fangvorrichtungen auf ein Minimum reduziert. Die Fallsicherung ist mit offenem und geschlossenem Schnellwechsler aktiv.

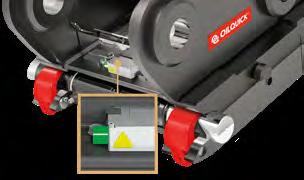

Die OilQuick MRL-Sichtanzeige:

Bei herkömmlichen Schnellwechslern wird mit einer Sichtanzeige angezeigt, ob der Schnellwechsler offen oder geschlossen ist. Dies birgt leider die Gefahr, dass diese Zustandes-Anzeige geschlossen fälschlicherweise auch als sicher verstanden wird. Die MRL-Sichtanzeige zeigt als einzige Lösung den korrekt verriegelten Zustand an.

ist eine rein mechanische Sicherheitslösung verhindert das Fallen eines nicht korrekt verriegelten Anbaugerätes hat keinen Mechanismus, welchen die Sicherheitsvorrichtung betätigt, und ist daher immer aktiv ist einfach in der Wartung ergänzt die Fallsicherung und zeigt unmissverständlich den korrekten Verriegelungszustand an ein grosser, grüner Stift bewegt sich aus Sicht des Maschinenführers horizontal und wird damit viel besser wahrgenommen

Die Sichtanzeige MRL hat einen ganz entscheidenden Vorteil: Es gibt nur einen Stift und eine Farbe – und einen einzigen korrekten Zustand der Sichtanzeige. So erkennst du schnell und vor allem eindeutig, ob der Schnellwechsler richtig geschlossen ist, und zwar unabhängig von Sensoren und Elektronik.

Unterschiedliche Einsatzbereiche erfordern unterschiedliches Equipment. Allen Branchen gemeinsam ist der immer härtere Wettbewerb und damit der Druck, produktiver zu arbeiten.

OilQuick Schnellwechsler senken nicht nur die Umrüstzeit, sondern vervielfachen auch das Werkzeugspektrum deines Zweiwegebaggers. Dein Schlüssel zu mehr Effizienz im Gleisbau — ohne Kompromisse bei der Arbeitssicherheit machen zu müssen!

• Verriegelung elektro-hydraulisch aus der Kabine

• Hydraulische und mechanische Anbaugeräte

• Symmetrischer Aufbau, Hoch- und Tieflöffel (nur mechanische Anbaugeräte)

• Optionaler Anschluss mit Elektrostecker für Neigungssensoren (3D), Tiltrotatorsteuerungen, Stromversorgungen für z.B. Bohrlafetten

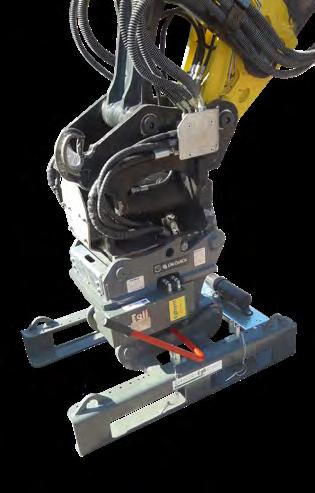

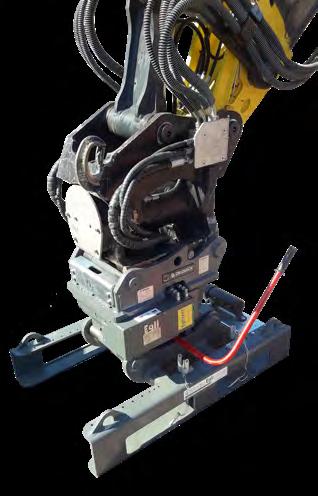

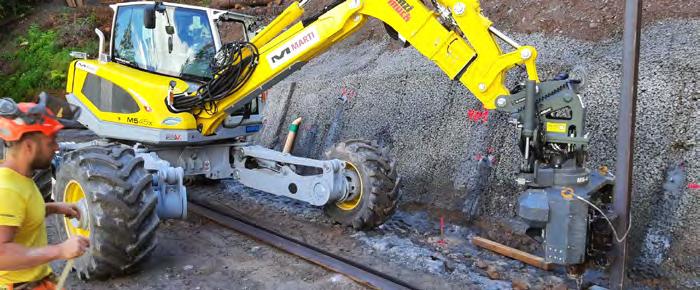

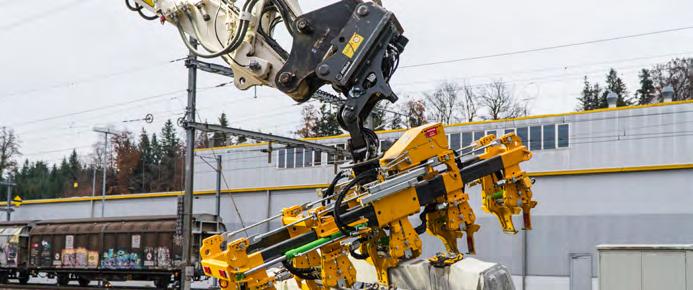

OQ Rail

mit max. 8 hydraulischen Anschlüssen

Maschienenauslastung

Durch den Einsatz von vollhydraulischen Schnellwechslern können viele unserer Kunden ihre Maschinenauslastung auf bis zu 90 Prozent steigern.

Fuhrpark-Produktivität

Schnellere Gerätewechsel, flexiblere Einsatzmöglichkeiten und hohe Lebensdauer machen die Fuhrparks unserer Kunden mit vollhydraulischen Schnellwechslern um durchschnittlich 30% produktiver.

Kupplungen

Der neue OQ Rail Schnellwechsler erweitert durch die grössere Bandbreite an Steckerbelegungen das Spektrum der Anbaugeräte für die Schiene oder Forst.

Mehr Informationen zu unseren Anbaugeräten für den Gleisbau im Egli Gleisbau Prospekt

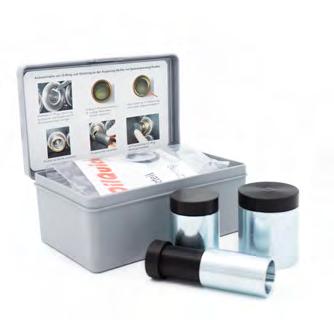

OilQuick® Clean System

Mit der wachsenden Systemvielfalt im Schnellwechslermarkt steigt die Zahl markenübergreifender Systemkombinationen – mit unkalkulierbaren Risiken auch an sicherheitsrelevanten Schnittstellen. Deshalb haben wir 2019 das freiwillige Clean-System-Siegel eingeführt, als Orientierung für Handelspartner und Anwender, die Betriebsausfälle, Unfallgefahren und Komplikationen bei der Garantieabwicklung vermeiden möchten.

Mit dem Führen des Clean-System-Siegels stimmen die Partner zu, OilQuickProdukte nicht wahllos mit Produkten anderer Hersteller zu kombinieren, markenübergreifende Konstellationen prüfen zu lassen und im Servicefall Originalersatzteile zu verwenden – für einen störungsfreien Betrieb und einen hohen Werterhalt.

Homogenes, sauberes System

Kontamination im Mischbetrieb

Mögliche Risiken:

• Kontaminierung des Ölkreislaufs weiterer Trägergeräte und Anbaugeräte durch gemeinsam genutzte Anbauwerkzeuge

• Schädigungen des hydraulischen Systems

• erhöhte Materialermüdung und reduzierte Standzeiten

• elektrische Störungen an sicherheitsrelevanten Schaltungen

• Missverständnisse der Verriegelungssituation

• Unklarheit bei Garantiefragen und Zuständigkeit bei einem Unfall

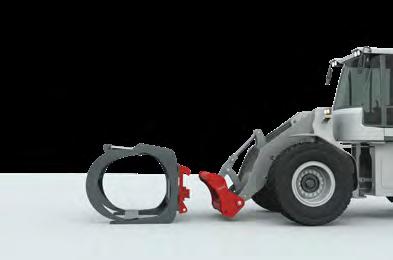

OilQuick Schnellwechsler Kombinationen

Alle Egli-OilQuick Schnellwechsler Aufhängungen sind auf den jeweiligen Baggertyp angepasst. Somit sind Öffnungs- und Schliesswinkel optimal.

OilQuick Festanbau

OilQuick Tiltkombination

OilQuick Sandwich Adapter-Lösungen

Beispiel 1

Aufnahme oben

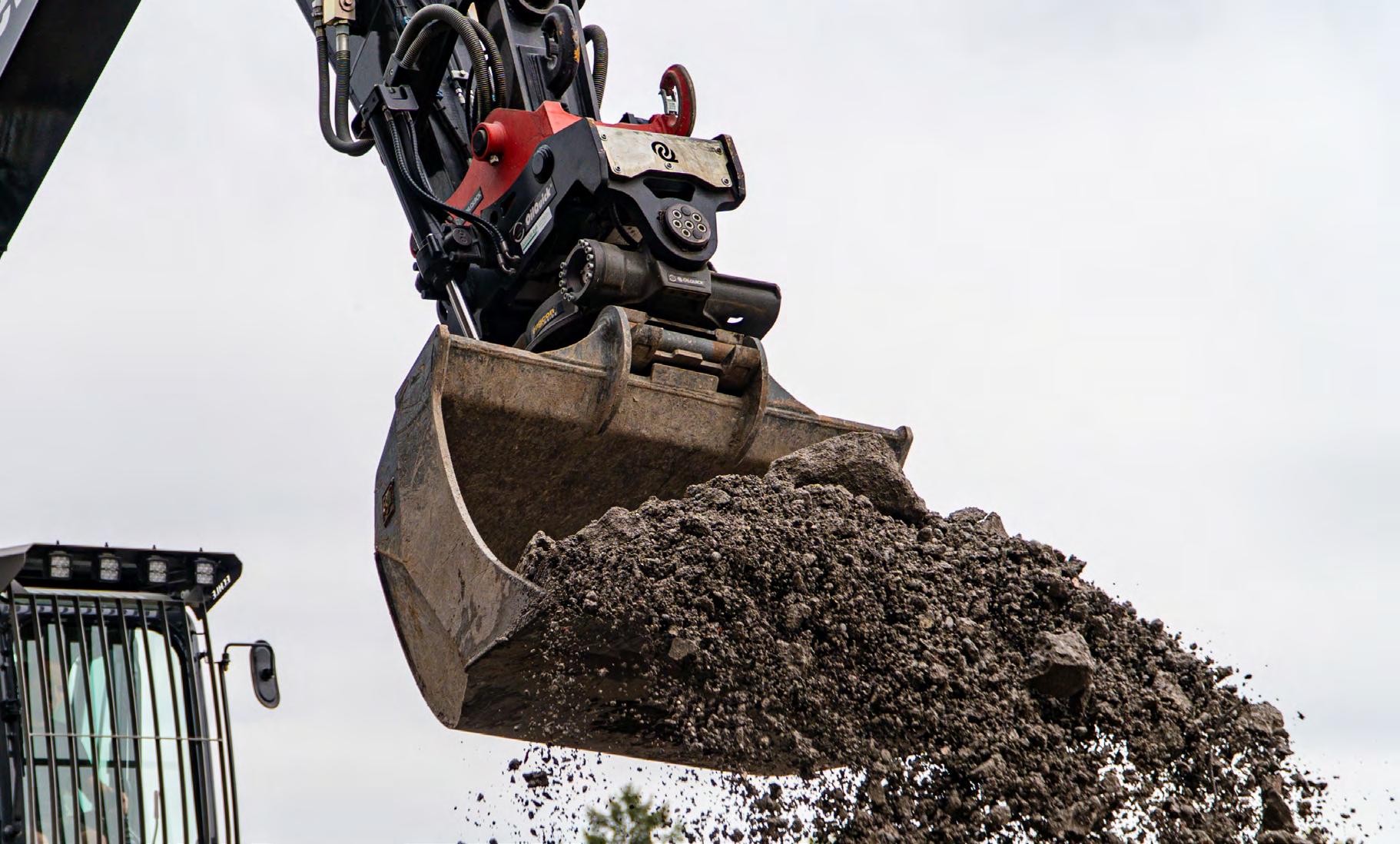

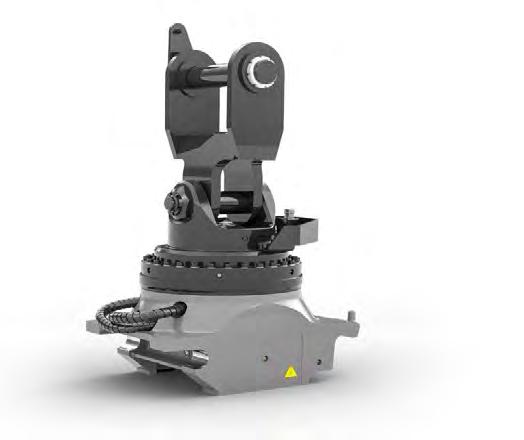

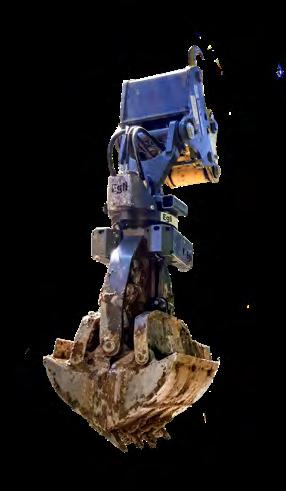

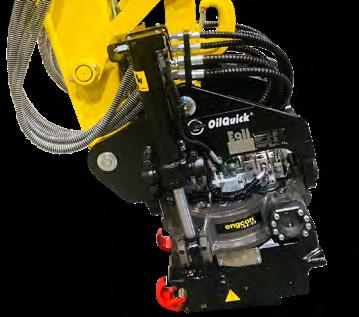

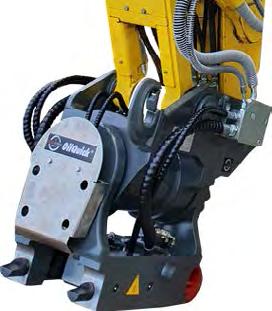

OilQuick Tiltrotatorkombination

Mehr dazu im Egli Tiltrotator Prospekt

OQ 65-5 vollhydraulisch

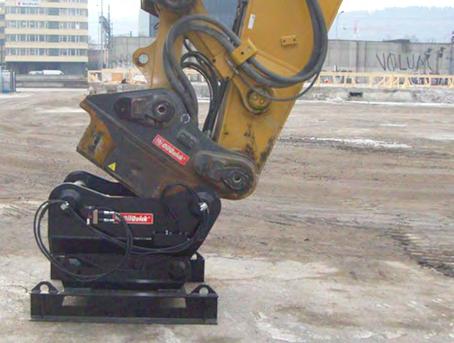

Aufnahme unten Stury 4569 mechanisch

Hydraulikanschlüsse

Beispiel 2

Aufnahme oben

Roflex-Kupplungen in Sandwich integriert

OQ 120 vollhydraulisch

Aufnahme unten OQ 90 vollhydraulisch*

Hydraulikanschlüsse

innenverschlaucht mit allen Hydraulikanschlüssen

OilQuick® Aufnahme Typen

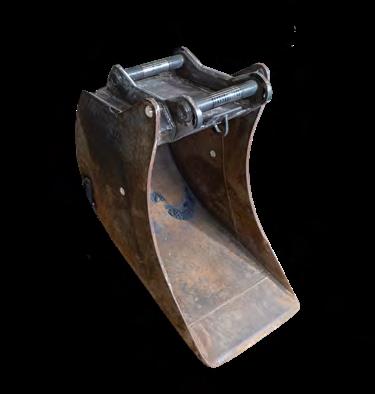

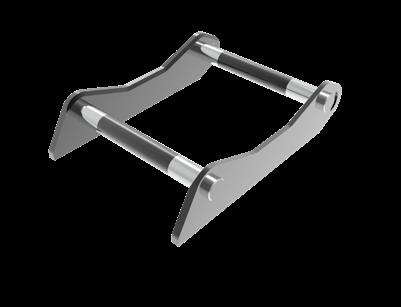

Anschweissrahmen mechanisch

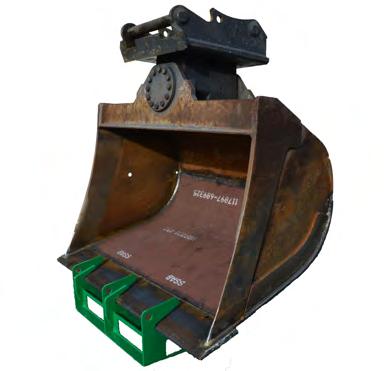

bsp. Löffelumbau

Mechanische Anschweissrahmen sind für den Umbau mechanischer Anbaugeräte.

Symmetrischer Aufbau, Hoch- und Tieflöffel

Anschweissrahmen hydraulisch

Optionaler Anschluss mit Elektrostecker für z.B. Neigungssensoren (3D)

Verschiedene Schlauchführungen möglich

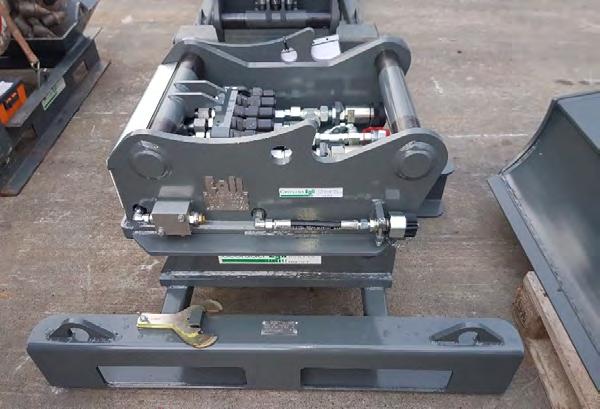

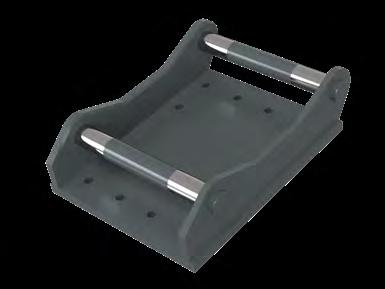

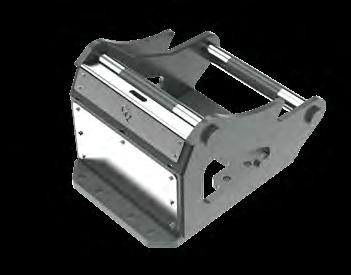

Adapterplatte mechanisch

Symmetrischer Aufbau, Hoch- und Tieflöffel

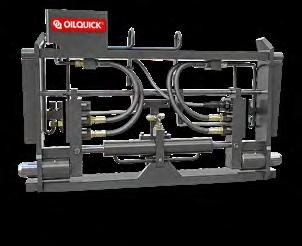

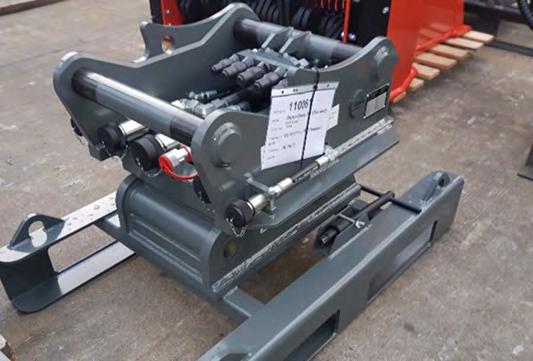

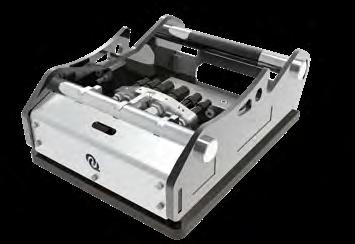

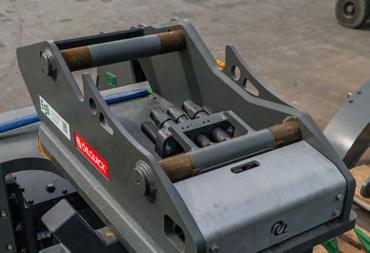

Adapterplatte hydraulisch

Optionaler Anschluss mit Elektrostecker für z.B. Umschaltungen (Sauggerät, Bohrlafette)

Verschiedene Schlauchführungen möglich

Pendeladapter

Optionaler Anschluss mit Elektrostecker für z.B. Umschaltungen (Schwellenleger)

Verschiedene Schlauchführungen möglich

bsp. Egli Motorlöffel

Hydraulische Anschweissrahmen sind für den Umbau hydraulischer Anbaugeräte.

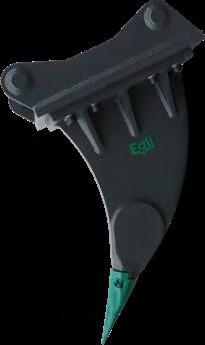

bsp. Egli Aufreisszahn

Adapterplatten mechanisch werden für mechanische Anbaugeräte mit einer Grundplatte mit Lochbild verwendet.

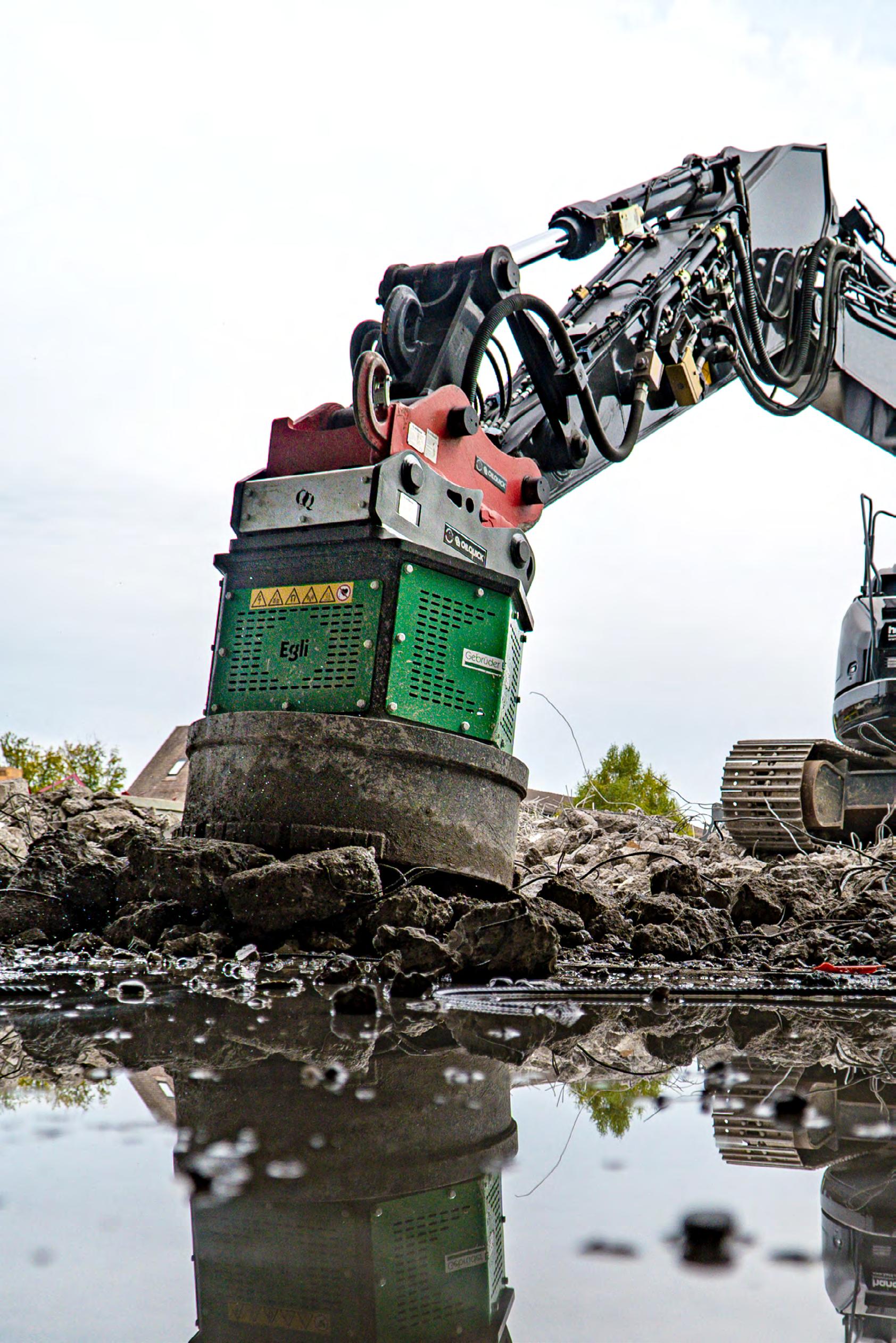

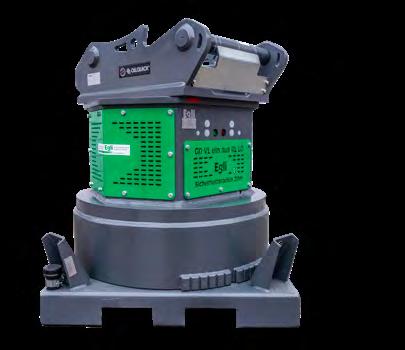

bsp. Egli Hydraulikmagnet

Adapterplatte hydraulisch werden für Anbaugeräte mit geschraubtem Adapter verwendet. Sie können je nach Anbaugerät auch so gebaut werden, dass die Hydraulikschläuche geschützt im Innern des Gerätes verlegt werden.

bsp. Mastfundamentgreifer

Pendeladapter werden für hydraulische Anbaugeräte verwendet, welche über ein Kardangelenk pendelnd am Bagger angebracht werden.

Adapterplatte mit langem Schott

Lange und kurze Schotten

Spezialadapter

Spezialadapter auf Kundenwunsch

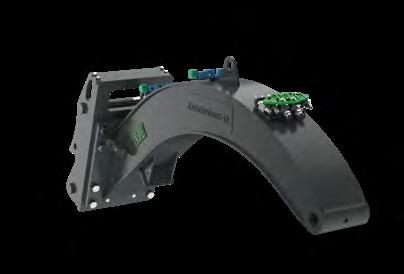

bsp. Egli Rammengalgen

Für Geräte wie Beispielsweise Schaufelseparatoren oder Rammengalgen sind die Adapterplatten mit langen Schott konstruiert worden, so kann die Schlauchführung optimal gelöst werden.

bsp. Egli Seitengrifframme

Bei einigen Anbaugeräten ist die Verlegung der Hydraulikschläuche nicht optimal gelöst. Hier nutzen wir die hauseigene Konstruktion um einen massgeschneiderten Adapter zu bauen, bei welchem die Schlauchführung so gelöst ist, dass unangenehme Probleme schon gar nicht entstehen können. Gerne konstruieren wir Ihren Spezialadapter!

Speziallösungen bei den Adapterplatten

Schraubbare Kupplungsvorrichtung

Nicht mehr angeschweisst, sondern geschraubt und mittels Passung ausgerichtet.

Einfacher Tausch bei beschädigter Kupplungsvorrichtung

Einfache Nachrüstung von mech. Adapterplatten auf vollhydraulisch (falls vorbereitet)

Verbesserter Zugang bei darunterliegenden Serviceöffnungen (eine Demontage der Adapterplatte ist häufig nicht nötig)

Bessere Zugänglichkeit zu den Schrauben beim An-/Abbau der Adapterplatte

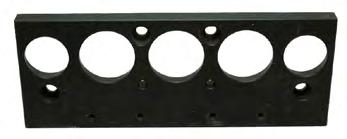

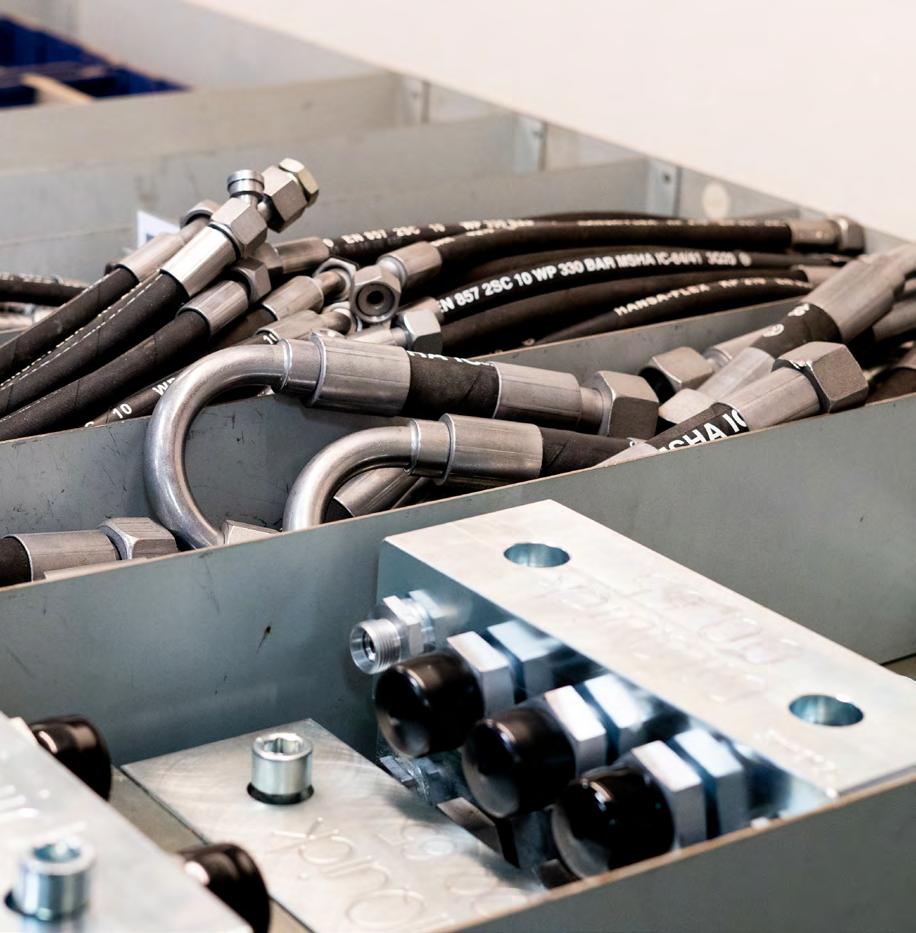

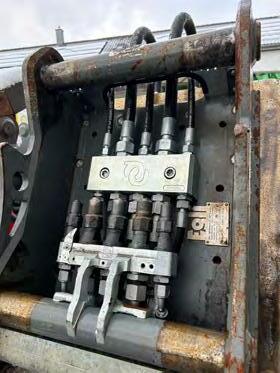

Verteilblock

Die OQ Adapterplatte haben je nach Anbaugerät, bzw. Kupplungsbelegung einen Verteilblock verbaut.

Optimiert die Schlauchführung und verhindert ungewollte Zug- und Druckbelastungen auf die Hydraulikkupplungen

Ermöglicht Splittungen von Ölkreisen und die Realisierung spezieller Verschlauchungsvarianten, z.B. beim Egli Hydraulikhammer

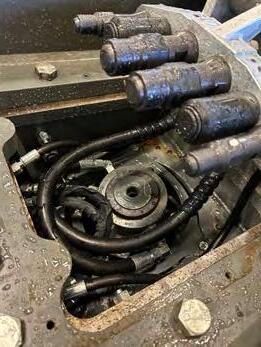

Innenverschlauchung

Die Schläuche werden nicht aus der Adapterplatte zum Gerät geführt, sondern gehen direkt durch die Adapterplatte in das Gerät hinein.

Weniger Stillstände und Schäden durch optimale Schlauchführung

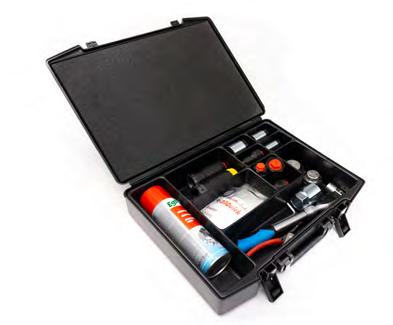

Serviceboxen & Servicekoffer

OQLS Steuerkonsole, OQ-Fallsicherung, Stecker inkl. Schott

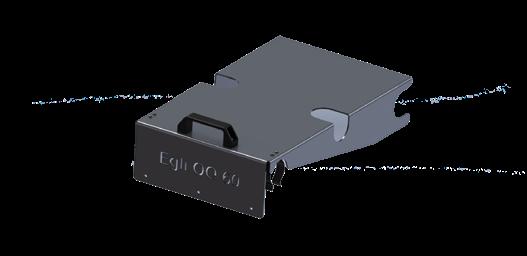

Abdeckblech, schraubbare Brille und Muffe

Für jeden Einsatz den passenden Elektrostecker

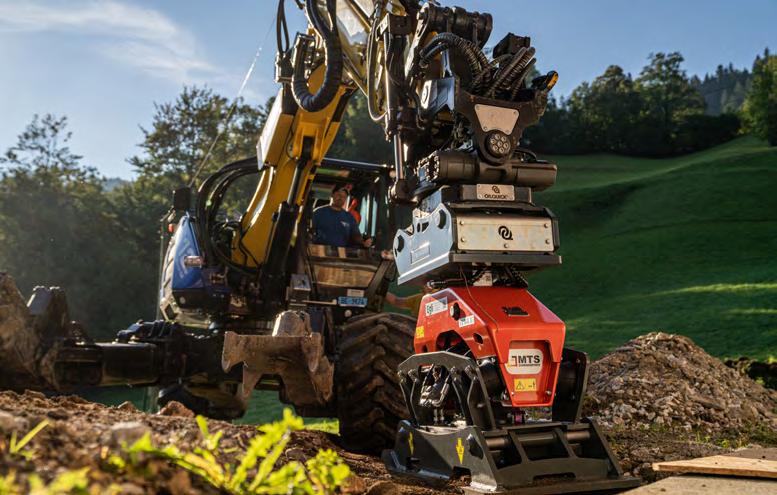

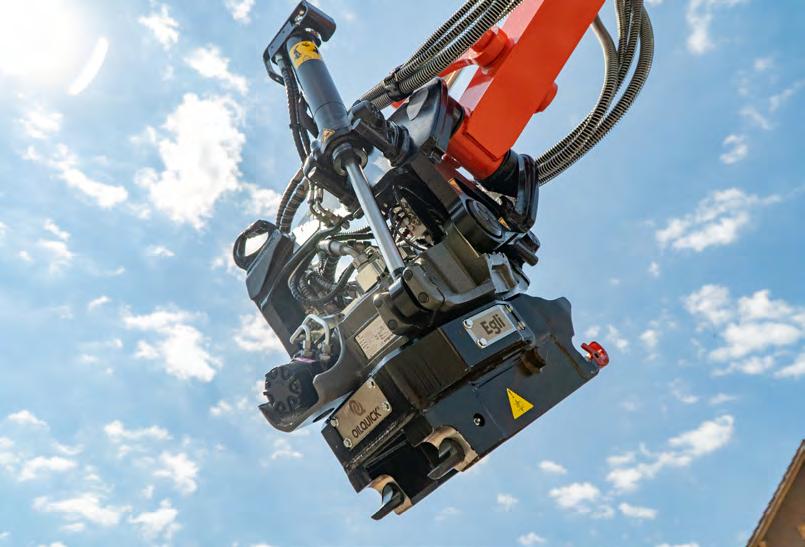

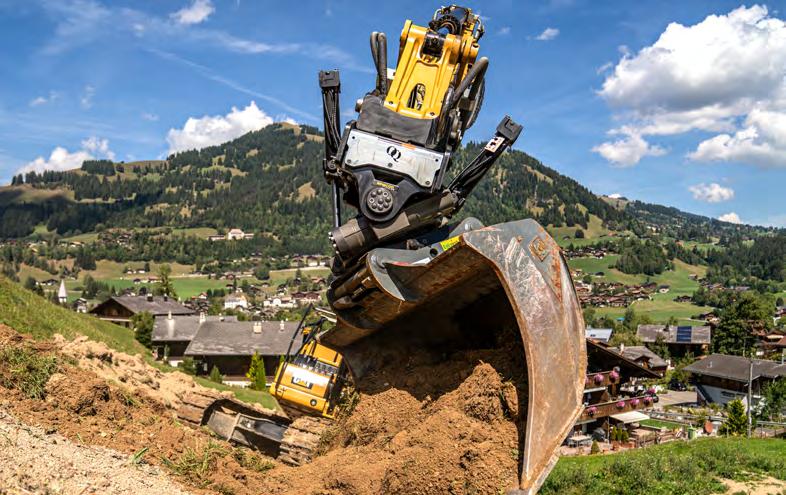

Tiltrotatorkombination mit Highflow Drehdurchführung und MTS Verdichterplatte

Tiltkombination mit Drehwerksandwich und Egli Palettengabel

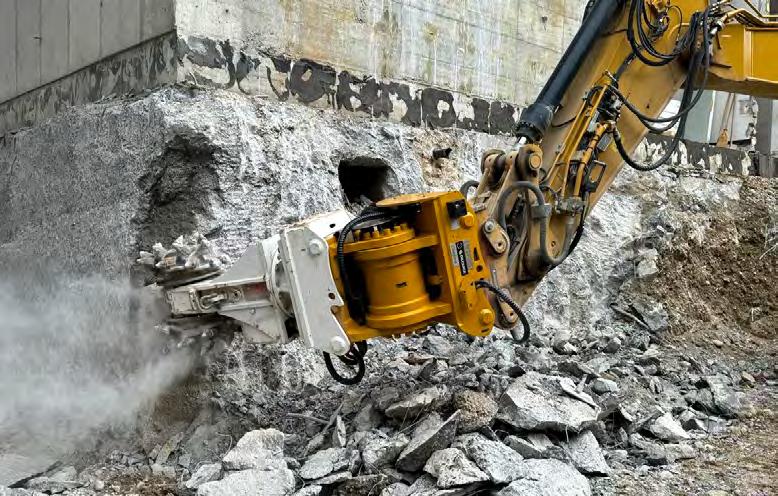

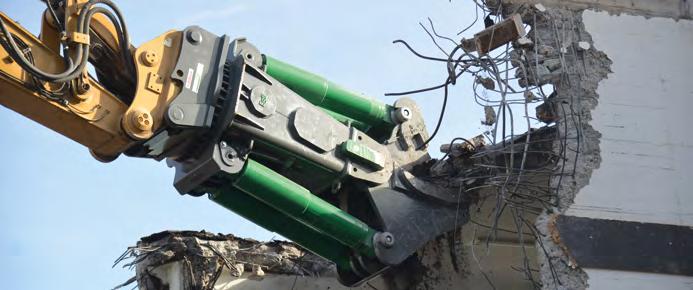

Schnellwechsler mit Sandwich OQ 120-OQ 90 und Egli Betonbeisser

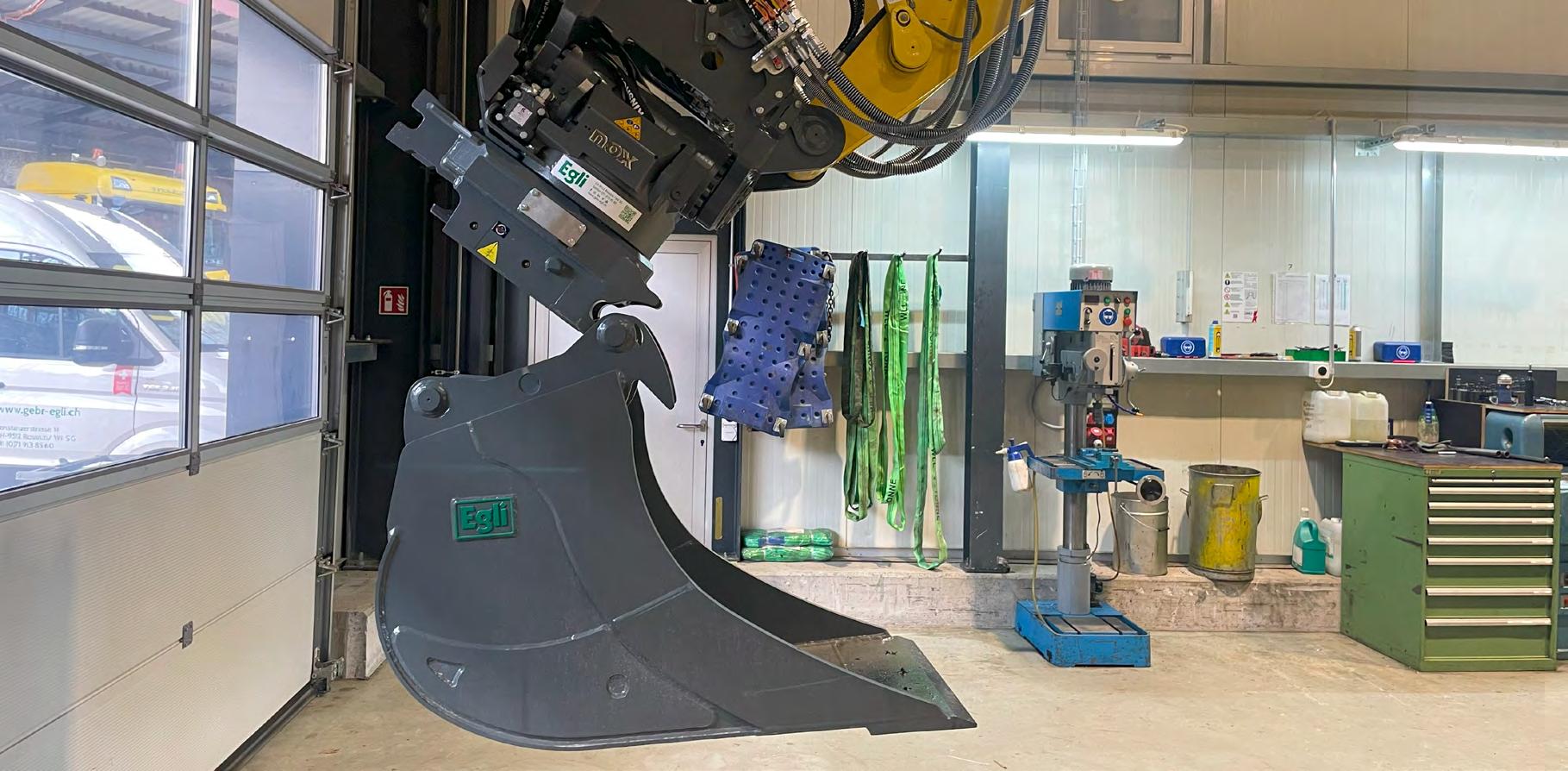

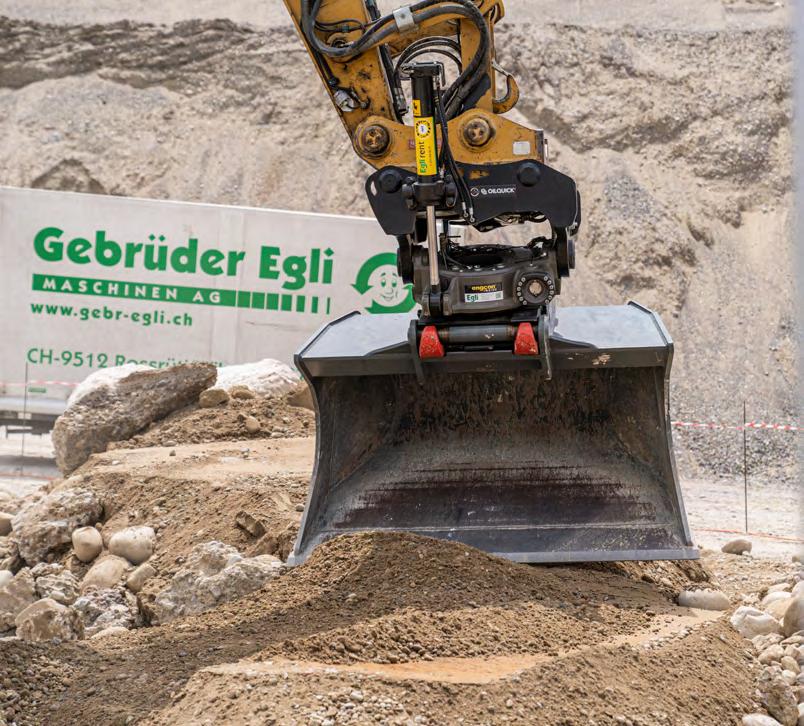

Schnellwechsler mit Tiltrotatorsandwich und Egli Profillöffel

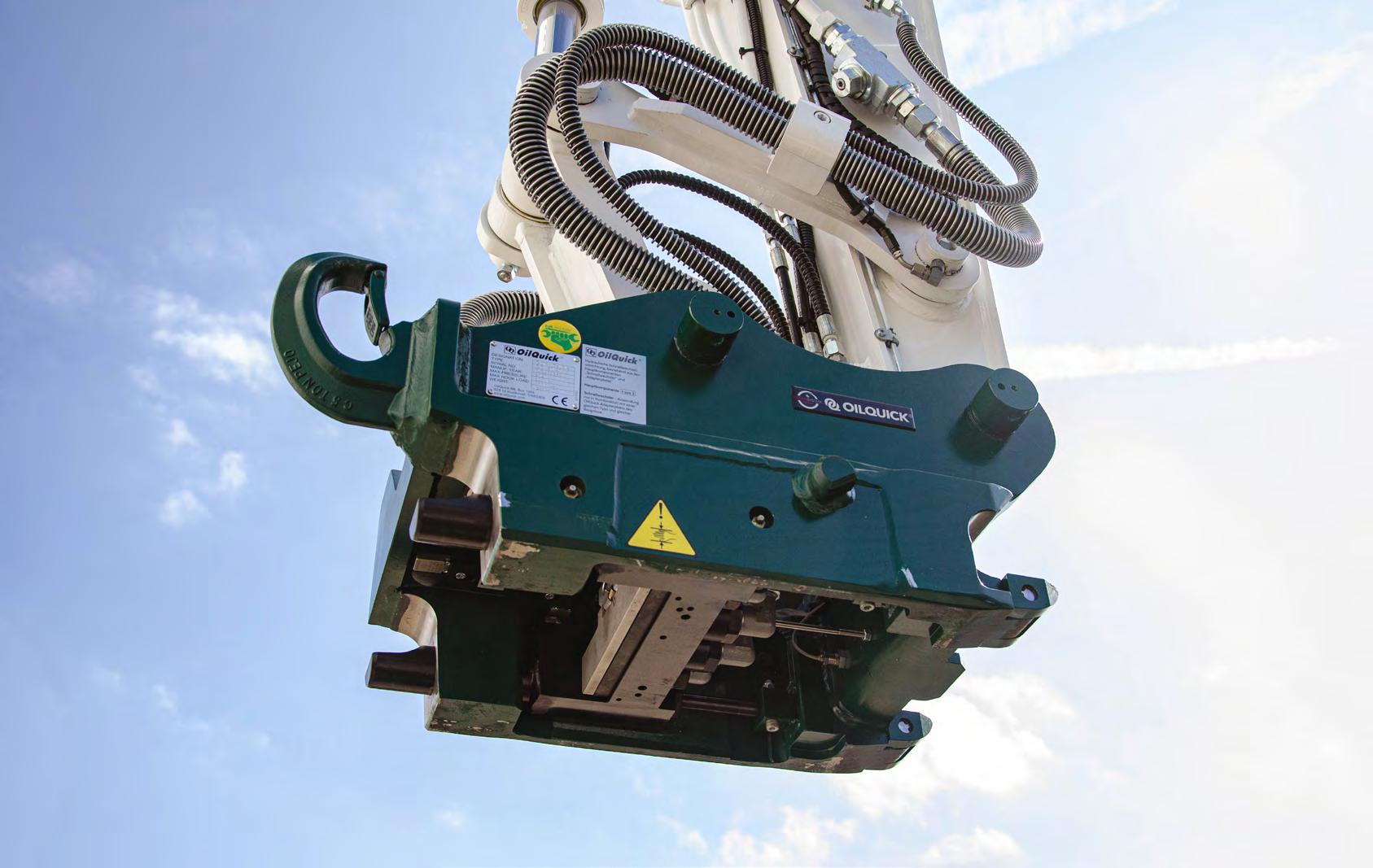

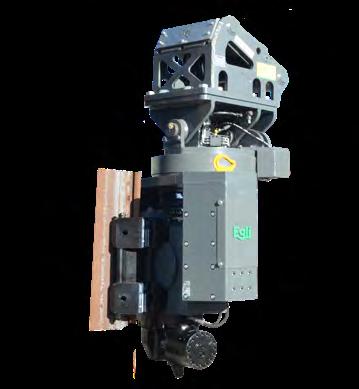

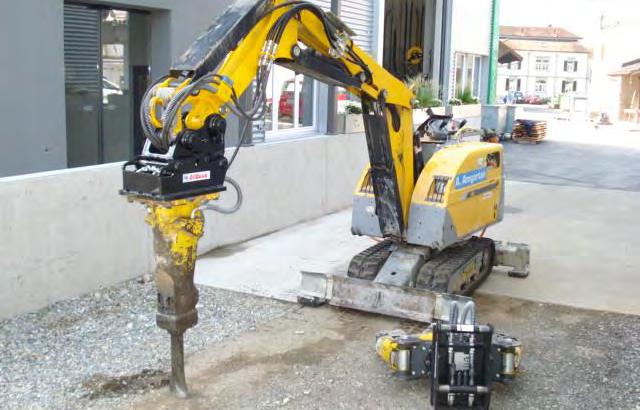

Schnellwechsler an Spezialmaschinen

Schnellwechsler mit Tiltsandwich und Querschneidkopffräse

Mehr zu Kombinationen- und Sandwich-Varianten finden Sie im Egli Tiltrotator Prospekt

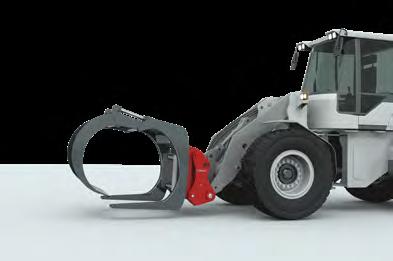

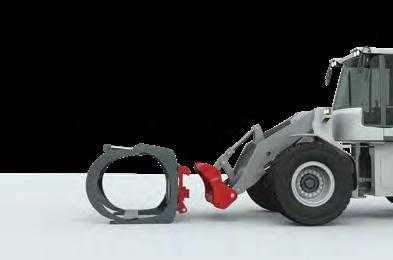

OilQuick® OQL - Schnellwechsel-Systeme für Radlader

OilQuick OQL 210 bis OQL 410 sind hydraulische Schnellwechselvorrichtungen mit integrierter Schlauchschnellkupplungsfunktion zur Montage an Radladern von 5 bis 33 t Dienstgewicht. Sie ermöglichen den automatischen Anschluss von Hydraulikgeräten bequem von der Kabine aus. Somit lassen sich die verschiedensten Anbaugeräte, wie Holzgreifer, Hochkippschaufel, Palettengabel mit hydraulischer Gabelverstellung, Kehrbesen, Ballenklammer, Separator, Salzstreuer, etc. mit OilQuick in Sekundenschnelle unter höchsten Sicherheitsstandards von der Kabine aus an - und abkkuppeln.

Schnellwechsler und Adapter

Schutzklappen

Robuste Schutzklappen schützen die Schnellkupplungen bei Verwendung von mechanischen Geräten ohne OilQuick-Funktion.

Schraubkupplungen

Hydraulikkupplungen mit Führungen für einfachere Wartung.

Adapter, hydraulisch

Schluss mit Blindfahrten!

Gehärtete Aufnahmewellen

Adapter, mechanisch

Radlader Frontkamera: Bei grossen Anbaugeräten ist das Sichtfeld nach vorne stark eingeschränkt. Um dieses Gefahrenfeld zu minimieren, bietet OilQuick eine Frontkamera an. Mit ihr sieht der Bediener, was vor dem Anbaugerät geschieht.

Technische Daten

Schnellwechslertyp

Geeignet für Volvo Geometrie

Betriebsdruck

Max. Anzahl Schnellkupplungen / Dimensionen

Elektrokupplung, 10-polig (Option)*

Funktionsprinzip

Mit OilQuick wechseln Sie hydraulische Anbaugeräte in wenigen Sekunden direkt von der Fahrerkabine aus!

variiert je nach

*Bei Verwendung einer Elektrokupplung wird eine Hydraulikkupplung 1/2” durch die Elektrokupplung ersetzt.

OQL 210 OQL 310

OQL 410

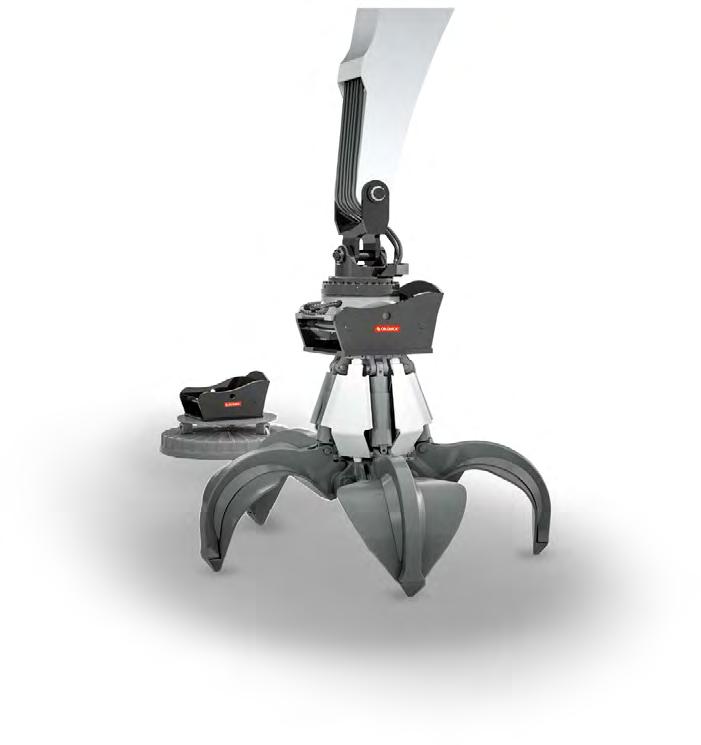

OilQuick® OQC - Schnellwechsel-Systeme für Umschlagmaschinen

Sortieren, Anhäufen, Beschicken oder Verladen? Mehrschalengreifer, Lasthaken oder Magnetplatte? Jeder Fuhrpark im Materialumschlag ist anders, aber das OilQuick Funktionsprinzip passt immer. Und das Ergebnis auch: Du wirst deutlich schneller! Und dein Equipment flexibler. Unser Schnellwechsler macht aus deiner Umschlagmaschine einen multifunktionalen Geräteträger.

pendelnde Montage am Stiel der Umschlagmaschine

Endlosdrehmotor mit optionaler Starkstromdurchführung, alle Anbaugeräte sind um 360° drehbar

Technische Daten

robuster Schnellwechsler präzise, aus hochwertigem Stahl

doppelte Druckhalteventile für eine sichere Verbindung auch bei Schlauchbruch

Gewicht

Höhe

Elektrokupplung, Starkstrom 65 A (Option)

Elektrokupplung, Steuerstorm 24 V, 10-polig (Option)

Funktionsprinzip

H-Zylinder mit Schnellkupplungen mit einer einzigen Zylinderbewegung Hydraulikkreise verbinden und Schnellwechsler verriegeln

Adapterrahmen verschleissfreier OilQuick Adapterrahmen

1. 2.

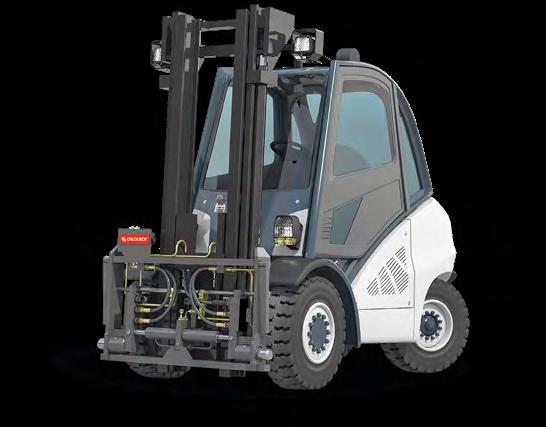

OilQuick® OQT - Schnellwechsel-Systeme für Stapler

Klassischer Hubmaststapler, schlanker Schmalgangstapler oder robuster Geländestapler? Mit Gabel, Klammer oder Arbeitskorb? Jeder Fuhrpark ist anders, aber das OilQuick Funktionsprinzip passt immer. Und das Ergebnis auch: du wirst deutlich schneller! Und dein Stapler flexibler. Egal mit welchem Equipment du arbeitest, wir bringen unseren Schnellwechsler mit deinem Stapler zusammen.
