I do ciepła i do zimna: Uniwersalne zbiorniki buforowe Galmet

I DO CIEPŁA I DO ZIMNA

UNIWERSALNE ZBIORNIKI BUFOROWE Galmet

Parametry techniczne zbiorników buforowych Galmet do wody lodowej:

■ Służą do gromadzenia wody grzewczej i lodowej. ■ Wykonane są z wysokiej jakości stali S235JR. ■ Od wewnątrz w stanie surowym, na zewnątrz izolowane termicznie.

■ Maksymalne ciśnienie pracy 0,3 MPa (na zamówienie: 0,6 MPa). ■ Temperatura pracy 95°C. ■ Także z dodatkową powierzchnią grzewczą (wężownica o dużej powierzchni).

Standardowe zbiorniki buforowe służą do magazynowania wody w instalacjach cieplnych, ale nowoczesne systemy, obsługujące obiekty różnego rodzaju i przeznaczenia, mogą mieć więcej funkcji, niż tylko grzewczą. Potrzebne są do nich bufory o specjalnych właściwościach, które potrafią więcej. Takie zbiorniki o zwiększonej funkcjonalności produkuje w swojej fabryce na południu Polski firma Galmet.

Do czego służy bufor

Jednym z istotnych elementów większości instalacji są zbiorniki buforowe. Są to nieemaliowane zbiorniki stalowe, które znajdują zastosowanie nie tylko w ciepłownictwie, ale również w chłodnictwie i w instalacjach przemysłowych. Przeznaczone są na zdemineralizowaną wodę kotłową lub roztwór glikolu. Ich zadaniem jest dostarczenie ciepła - za pośrednictwem wody lub glikolu - do poszczególnych odbiorników w obiekcie lub magazynowanie zimnej wody/glikolu. Może być zasilany z jednego lub kilku różnych źródeł (ich kombinacji), co pozwala na jego szerokie zastosowanie. Zbiorniki te dzielą się ze względu na przeznaczenie - na bufory ciepłej lub zimnej wody (tzw. wody lodowej). Właśnie buforami wody lodowej zajmiemy się w tym wydaniu Eksperta Ogrzewnictwa.

Zbiorniki buforowe do instalacji chłodzenia

Potocznie zwane są zbiornikami wody lodowej, ponieważ jest w nich magazynowana zimna woda używana w instalacjach chłodniczych. Wykorzystanie zjawiska przepływu mas o różnej gęstości zapewnia ciągłą cyrkulację wody w buforze. Sposób działania zbiornika uzależniony jest od przyjętych rozwiązań technologicznych w układach chłodzenia. Szczegółowo określa je projektant instalacji. Cechą wspólną tego rodzaju buforów jest skuteczna izolacja termiczna zapewniająca oszczędność energetyczną (podnosząca efektywność układu) i stabilność temperaturową. Zamknięta komórkowo izolacja zbiornika ze wszystkich stron (również od dołu) zapobiega wykraplaniu się rosy z powietrza na powierzchni zbiornika. Zbiorniki buforowe do wody lodowej marki Galmet posiadają izolację z twardej pianki poliuretanowej bardzo szczelnie przylegającej do powierzchni zbiornika. Zapewnia ona maksymalne zabezpieczenie cieplne oraz ochronę przed uszkodzeniami mechanicznymi.

Zastosowanie

Zbiorniki buforowe wody chłodniczej wykorzystywane są w wielu gałęziach przemysłu, m.in. spożywczym, farmaceutycznymi i papierniczym. Woda lodowa - nośnik temperatury o wartości kilku stopni - bardzo często używana jest w instalacjach szpitalnych oraz wszelkiego rodzaju układach klimatyzacji. Bufory współpracują w nich z agregatami klimatyzacyjnymi i służą do magazynowania skroplin oraz wody pochodzącej z instalacji chłodniczych. Ponadto bufor chłodu wyrównuje interwały między uruchomieniami agregatu chłodniczego oraz skutecznie zmniejsza liczbę włączeń, co wydatnie wpływa na wydłużenie jego żywotności. W systemach klimatyzacji dodatkowym zadaniem zbiornika buforowego jest zwiększenie w sposób sztuczny pojemności zładu instalacji wodnej, aby liczba załączeń sprężarki mieściła się w dopuszczalnym zakresie uruchomień zalecanym przez producenta tego podzespołu. Bufory stosowane są również do chłodzenia za pomocą pompy ciepła w przypadku układów z małym zładem wody lodowej.

Często w popularnych instalacjach z klimakonwektorami - gdzie czynnikiem chłodniczym/grzewczym jest woda (bądź jej mieszanina), a nie czynnik

szybkowrzący (freon) stosowany w klimatyzatorach - również należy zastosować niewielki bufor jako element równoważący przepływ.

Do wyboru …

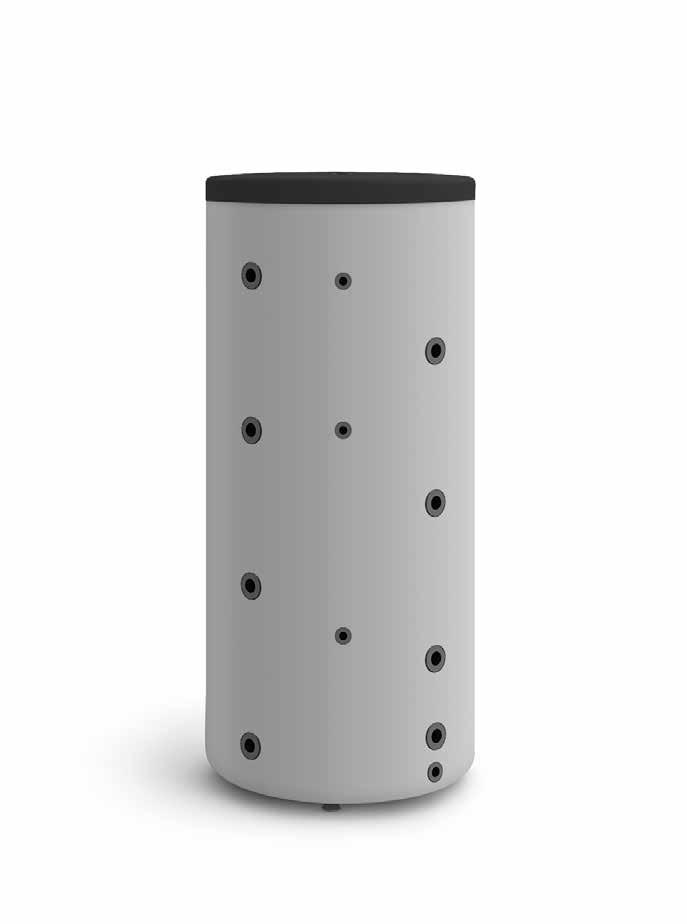

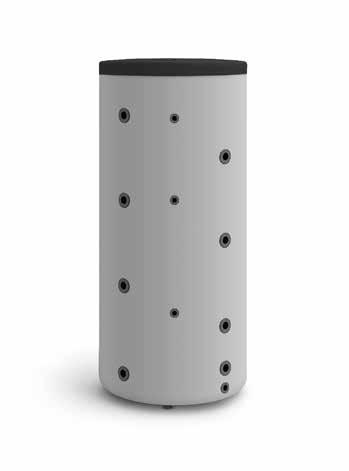

Oferta firmy Galmet to modele zbiorników buforowych przeznaczonych do wody lodowej o wielu pojemnościach, które we wszystkich renomowanych hurtowniach i punktach sprzedaży dostępne są od ręki. Należą do nich: ■ SG(B) 40-140 - zbiorniki o poj. od 40 do 140 l., bez wężownicy, w wersji wiszącej, z izolacją poliuretanową i obudową w formie płaszcza metalowego; ■ SG(B) 200-500 - zbiorniki o poj. od 200 do 500 l., bez wężownicy, w wersji stojącej, z izolacją poliuretanową i obudową PVC; ■ SG(B) 250-500 - zbiorniki o poj. od 200 do 500 l., w wersji stojącej z wężownicą o dużej powierzchni grzewczej, z izolacją poliuretanową i obudową

PVC.

W przypadku każdego z tych modeli izolacja wykonywana jest ze ściśle przylegającej twardej pianki poliuretanowej, która pozwala na zastosowanie buforów marki Galmet w instalacjach pasywnego chłodzenia. Same zbiorniki wykonywane są z wysokojakościowej stali S235JR.

Warto zwrócić uwagę na liczne zalety buforów Galmet przeznaczonych do wody lodowej i korzyści, jakie zapewniają użytkownikom: ■ zbiorniki wyposażone są w 8 króćców przyłączeniowych po bokach, jeden na górze zbiornika oraz dodatkowe króćce do montażu czujników temperatury i spust wody, co umożliwia różne warianty przyłączenia (dla zbiorników 200-5 000 l.); ■ w przypadku zbiorników z wymiennikiem wyposażenie obejmuje przyłącza wężownic 2 x

Gw 5/4”, 3 x mufę 1/2” pod osłony czujnika oraz dodatkową mufę 6/4” na zamontowanie kompletu elektrycznego; ■ zbiorniki wiszące 40-140 l. w układzie z pompą ciepła pełnią funkcję sprzęgła hydraulicznego i posiadają 4 króćce przyłączeniowe po bokach, dodatkowe

przyłącze 6/4” na montaż kompletu elektrycznego, odpowietrznik oraz osłonę do montażu czujnika, posiadają obudowę z płaszcza metalowego w kolorze białym; ■ zbiorniki powyżej 2 000 l są standardowo wyposażone w otwory rewizyjne umożliwiające mechaniczne czyszczenie zbiornika oraz opcjonalny montaż dodatkowego ogrzewania; ■ zbiorniki z dużą powierzchnią grzewczą doskonale nadają się do montażu w instalacji z pompą ciepła; ■ podstawowa obudowa zbiorników stojących wykonywana jest z szarego skaju, ale dostępne są dodatkowe płaszcze foliowe w wielu kolorach, co umożliwia dopasowanie kolorystyczne zasobnika buforowego do całości instalacji; ■ dzięki dużej ilości przyłączy w zbiornikach możliwa jest dalsza rozbudowa instalacji; ■ we wszystkich zbiornikach można zamontować komplety elektryczne, co np. pozwala na wykorzystanie dodatkowego źródła energii elektrycznej pozyskanej z własnej instalacji fotowoltaicznej.

Wykonania specjalne (WS)

Standardowa oferta katalogowa nie wyczerpuje jednak możliwości największego krajowego producenta urządzeń grzewczych. Galmet na specjalne zamówienie może wykonać dowolny zbiornik izolowany twardą pianką poliuretanową o maksymalnej pojemności 1.500 l. lub zbiorniki do pojemności nawet 10.000 l. W przypadku takich zamówień (wykonań specjalnych) klient ma pełną swobodę konfiguracji zbiorników, a każdy projekt robiony jest wg indywidualnego zapotrzebowania. Do najczęstszych modyfikacji należą np.: ■ zmiana ilości, lokalizacji i rozmiarów króćców przyłączeniowych, ■ zamontowanie dodatkowych otworów rewizyjnych, ■ dopasowanie wysokości lub szerokości zbiornika do istniejących potrzeb (pomieszczenia i obiektu). Właściwości zbiorników buforowych Galmet oraz elastyczność ich konfiguracji zaspokoją wymogi każdego projektanta i wykonawcy instalacji, a użytkownikom

Dokładność, jakość, testy

Galmet od ubiegłego roku dysponuje najnowocześniejszą w Polsce linią technologiczną do produkcji dużych zbiorników. Do produkcji i sprzedaży trafiają wyłącznie modele, których prototypy zostały wcześniej drobiazgowo przebadane pod względem wytrzymałości, wydajności czy skuteczności zabezpieczenia termicznego przeciwko stratom ciepła. Wszystkie badania prowadzone są w nowoczesnym laboratorium firmy Galmet. Dopiero po przejściu ekstremalnych testów i prawidłowej weryfikacji poszczególne modele zbiorników wprowadzane są do produkcji seryjnej.

Sposób i dokładność wytwarzania gwarantują bardzo wysoką jakość i trwałość oferowanych ogrzewaczy wody. W procesach produkcyjnych stosowane są tylko sprawdzone i pewne komponenty renomowanych producentów, a każdy powstający egzemplarz jest dokładnie kontrolowany przez dział jakości wytwórni. Przyjęte procedury gwarantują dopuszczenie do sprzedaży produktu sprawdzonego, który spełnia wszystkie obowiązujące wymogi.

Bezpłatna pomoc ekspertów

Dodatkowych informacji na temat buforów wody lodowej oraz wszelkich innych aspektów związanych z planowaniem, konfigurowaniem i montażem systemów grzewczych i ich elementów udzielają specjaliści z Krajowego Centrum Doradztwa Techniki Grzewczej. Można się z nimi kontaktować w dni robocze w godz. 8-16 pod nr tel. 77 403 45 60 lub adresem mailowym: zbiorniki@galmet.com.pl. Pomoc ekspertów Centrum jest bezpłatna. ◼

mgr inż. Mirosław Piróg

Kierownik działu Badań i Rozwoju kom. +48 77 403 45 63 m.pirog@galmet.com.pl
