Portfolio Gallardi Camila

GALLARDI CAMILA

Portafolio

2023

Camila Gallardi

Estudiante de Arquitectura

DNI: 43.518.509

F. de Nacimiento: 10/06/2001

Dirección: Doctor Emilio Torre 1326, Quilmes

11 4420-1966

camilagallardi.carp@gmail.com

cami_gallardi

camilagallardi.arq

Formación Académica Experiencia Laboral

Universidad de Buenos Aires (UBA)

Facultad de Arquitectura, Diseño y Urbanismo (FADU)

2019 - Actualidad 4°año

Universidad Tecnolpogica Nacional (UTN)

Certificación en manejo de Revit 2023

Certificación en renderizado con Lumión 2023

Certificación de conocimientos en Excel

2017

Instituto San Alfonso

Secundario

2012 - 2018

Manejo de Softwares

AUTOCAD

REVIT SKETCHUP

ILLUSTRATOR INDESING

Manicura (trabajo independiente)

2019 - Actualidad

Idiomas

Español Nativo Inglés Básico

PHOTOSHOP OFFICE LUMION

01 02 03

01

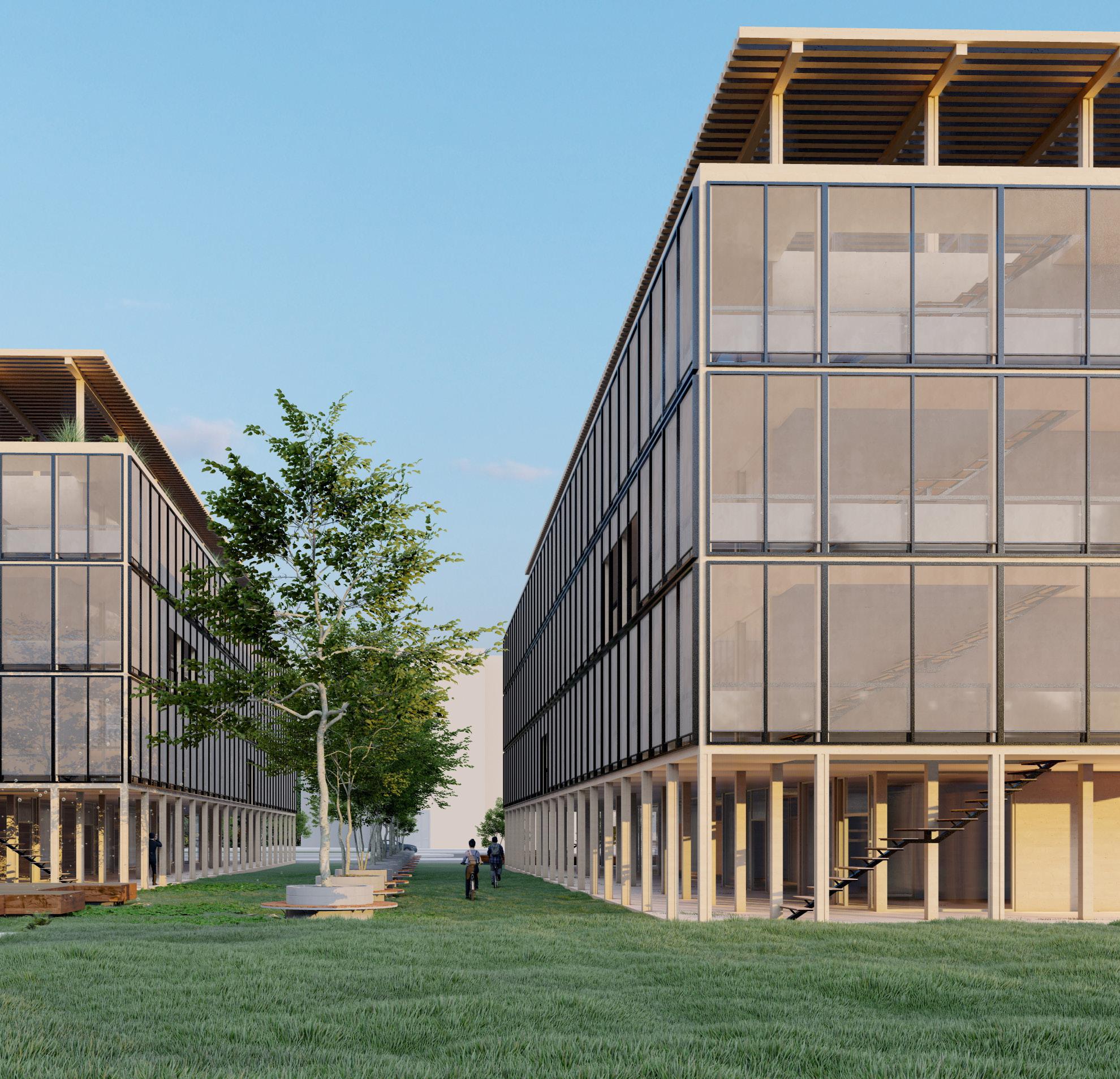

Conjunto de viviendas

Viviendas para estudiantes

Año: 2022

Ubicación: Av. Brasil y Azopardo, Buenos Aires

Tipo de edificiación: edificio aislado

Memoria descriptiva

Bajo la premisa de respetar la escala de la zona y las limitaciones urbanísticas del predio, se estableció una serie de esdificios sucesivos. Estos cuentan con tres niveles de viviendas, que serán destinados para estudiantes, las cuales cuenta con el área privada hacia el este y la pública al oeste.

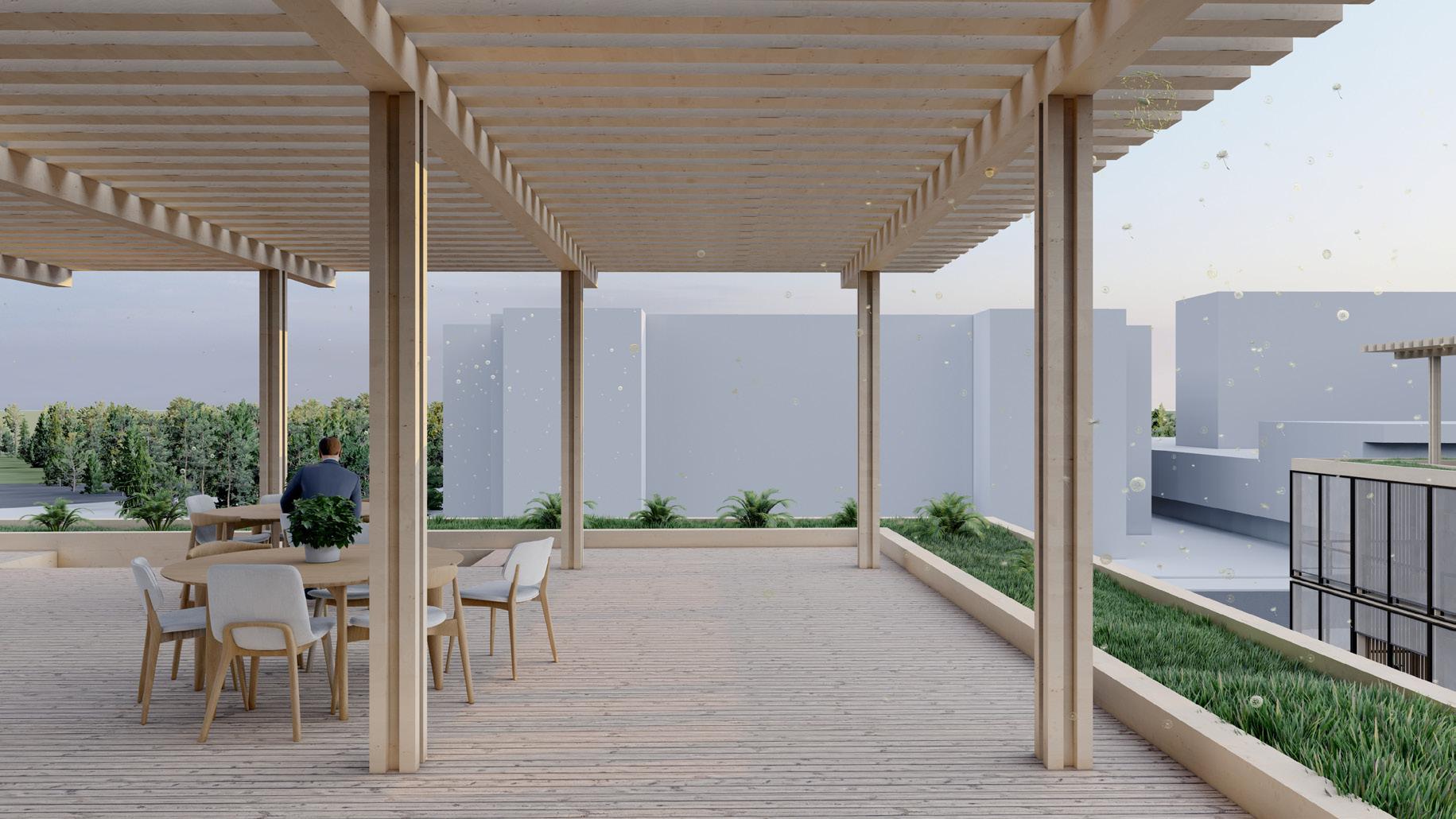

La planta baja es un espacio que se puede recorer ya que cuenta con una sucesión de locales de distintos usos flexibles. Su acceso desde ella son por las caras norte y sur, la circulación vertical remata en una terraza con una pergola y un espacio al aire libre con posibilidad de espacio común para los usuarios del complejo de viviendas. Con respecto a la circulacion horizontal y la llegada a cada vivienda, es un pasillo semicubierto y en la planta baja esa circulacion permite el paseo por esos locales mencionados anteriormente, en un espacio que vincula en interior y el exterior dando asi una continuidad en el terreno que no tienen las siguientes.

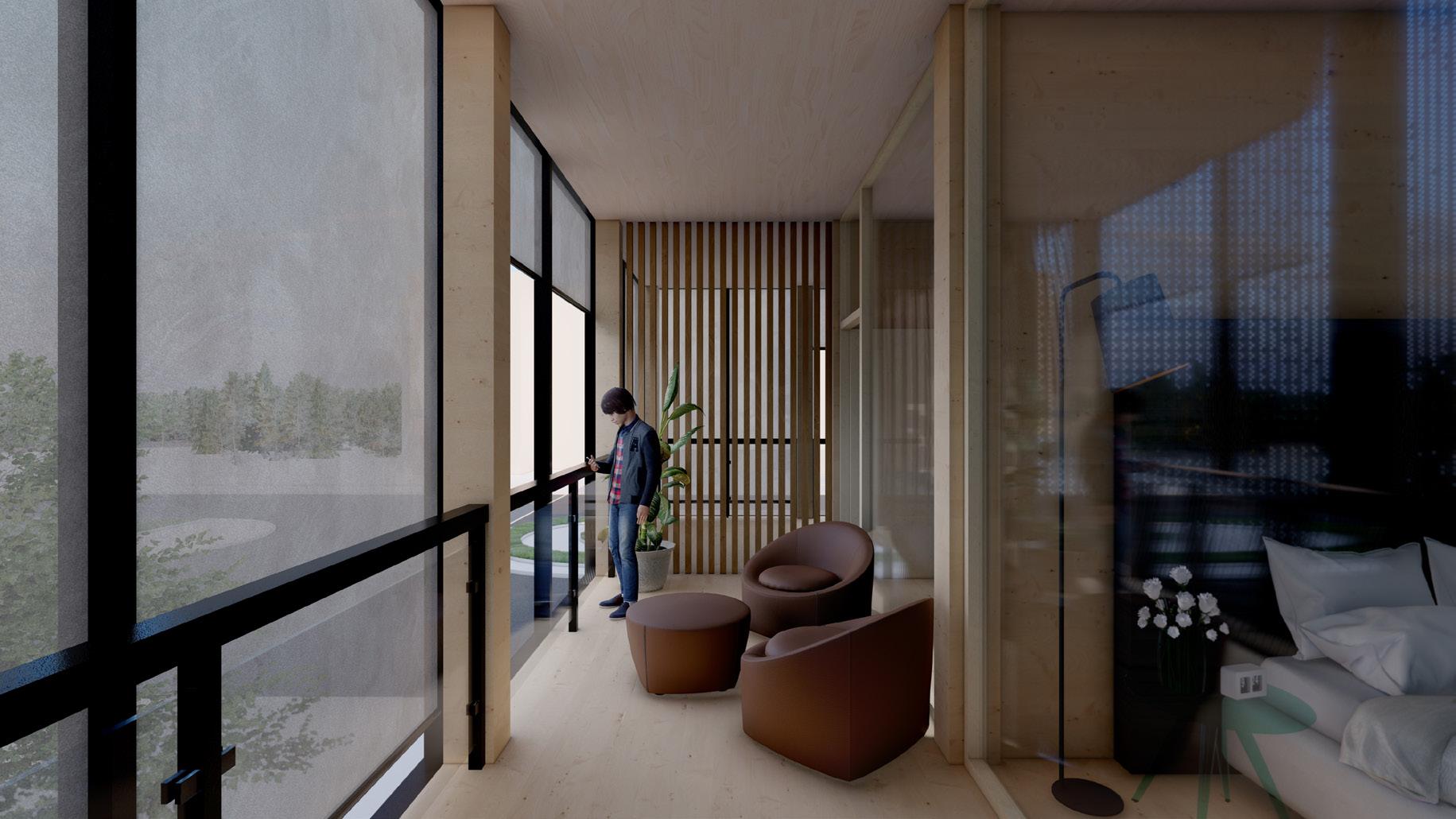

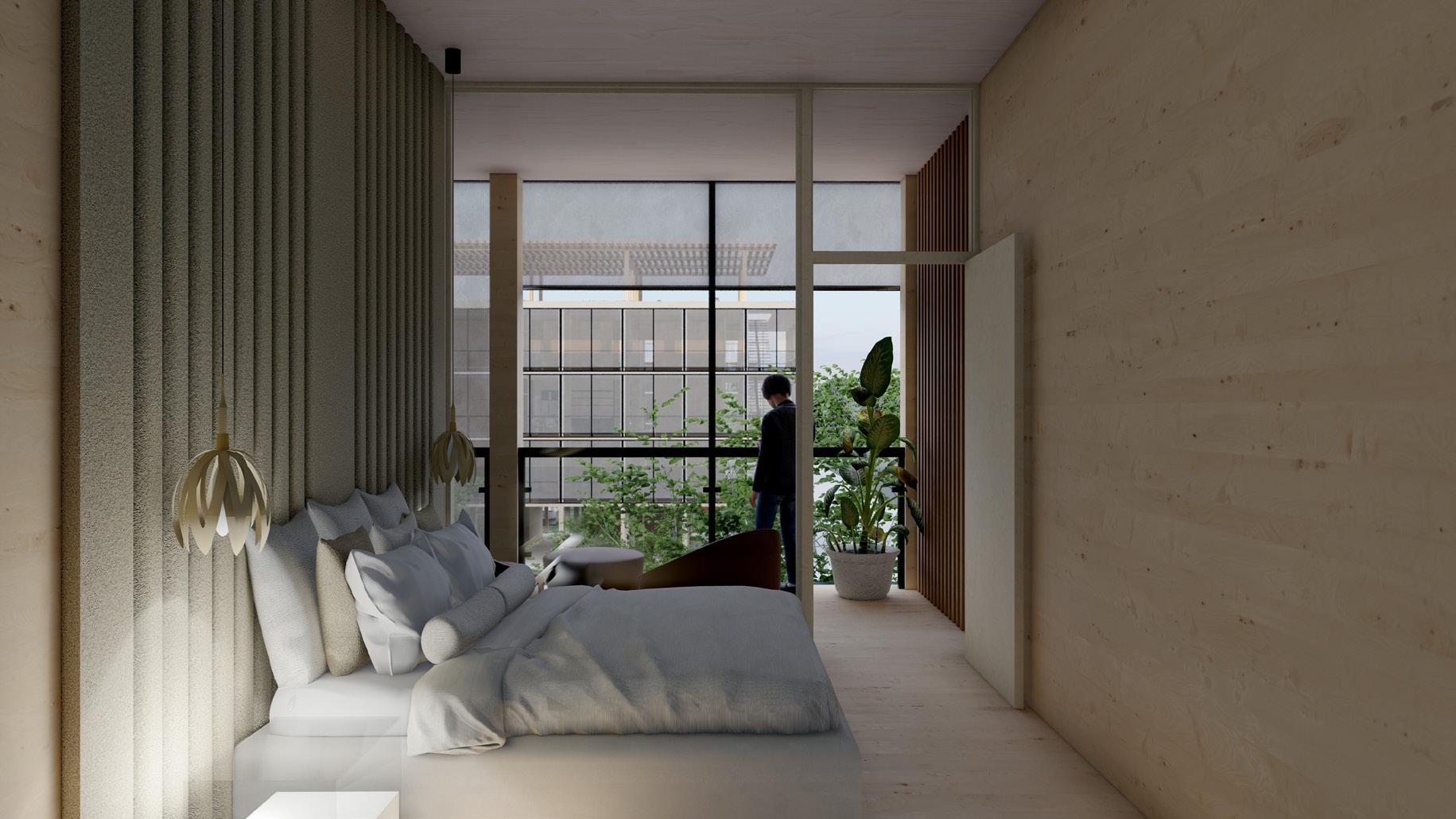

Cada unidad cuenta con dos habitaciones con apertura a un balcón, un baño completo y una cocina completa como núcleo central y divisor del living comedor que se encuentra en el acceso.

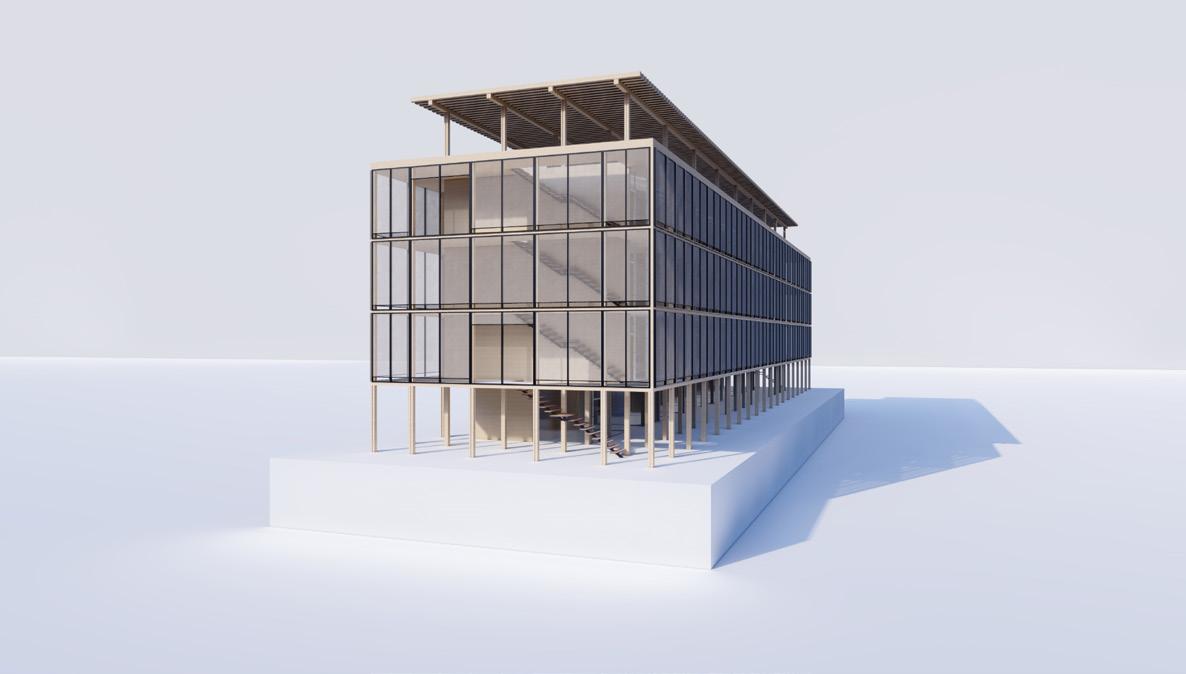

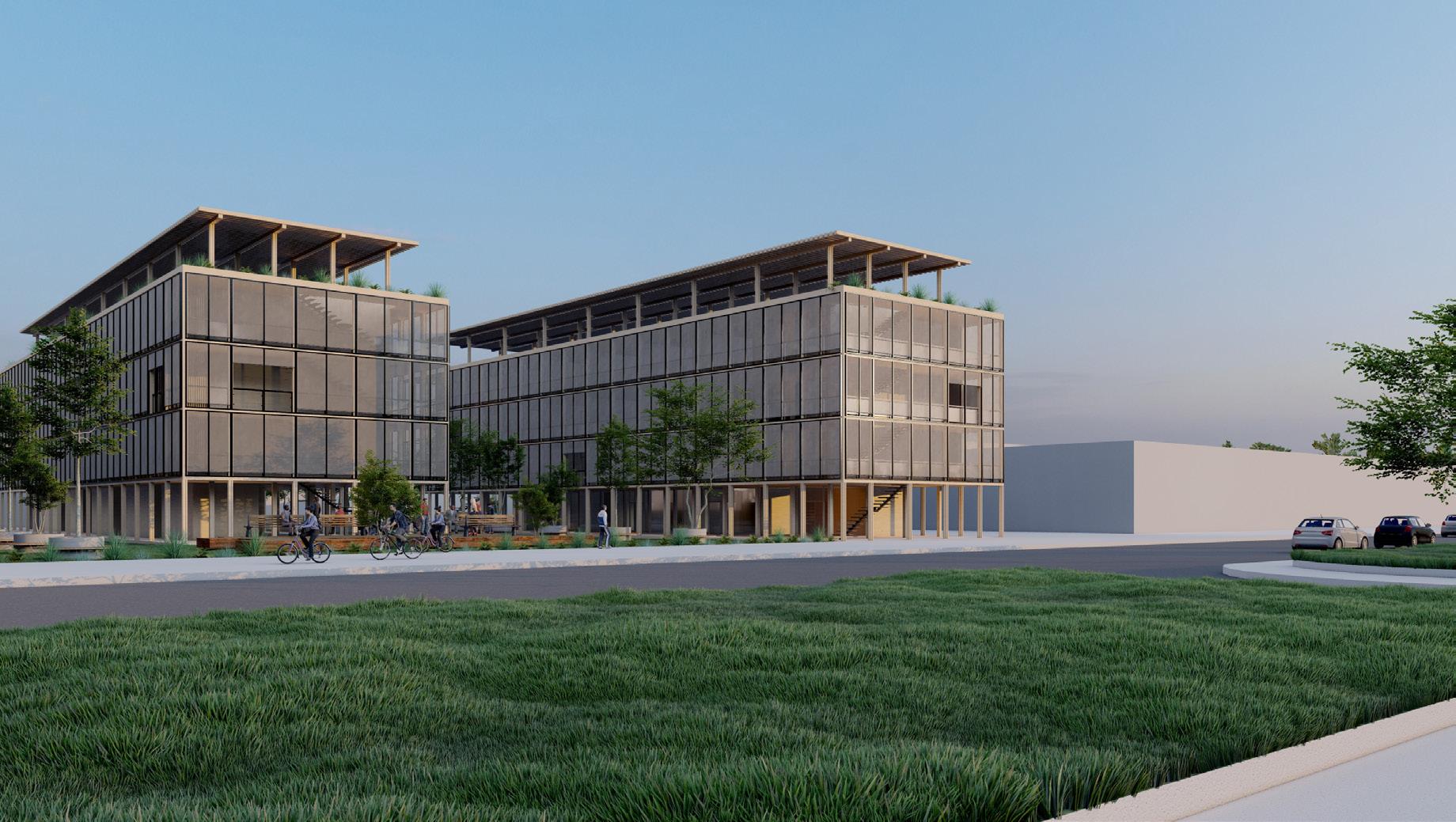

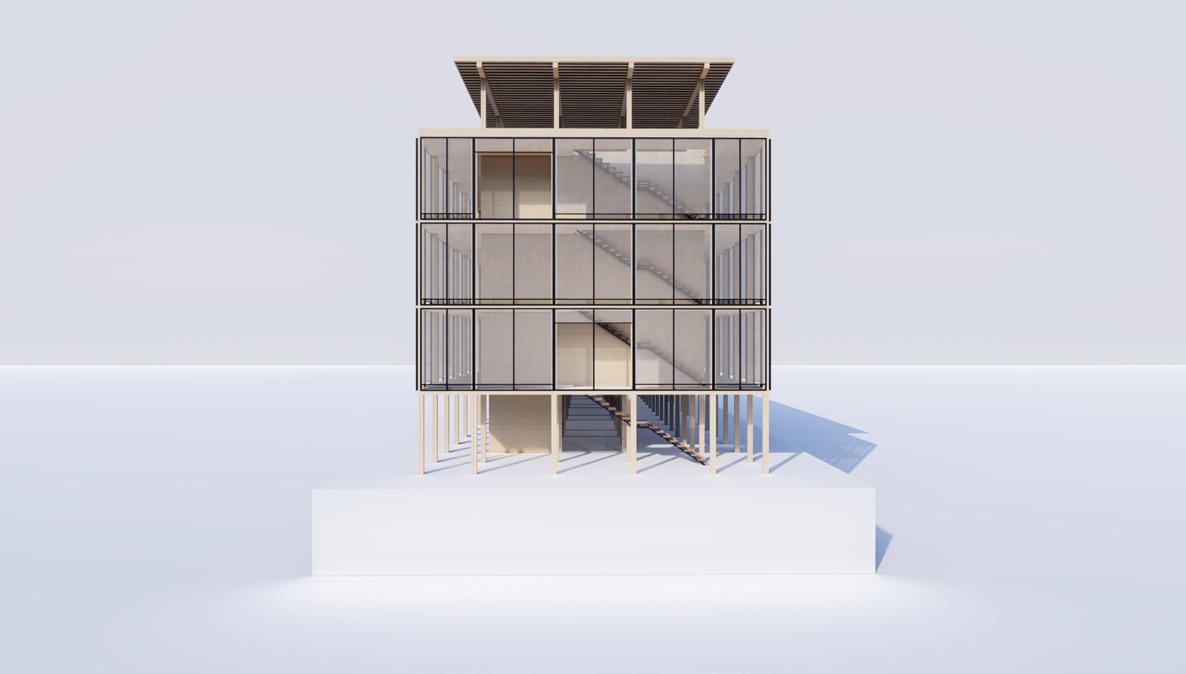

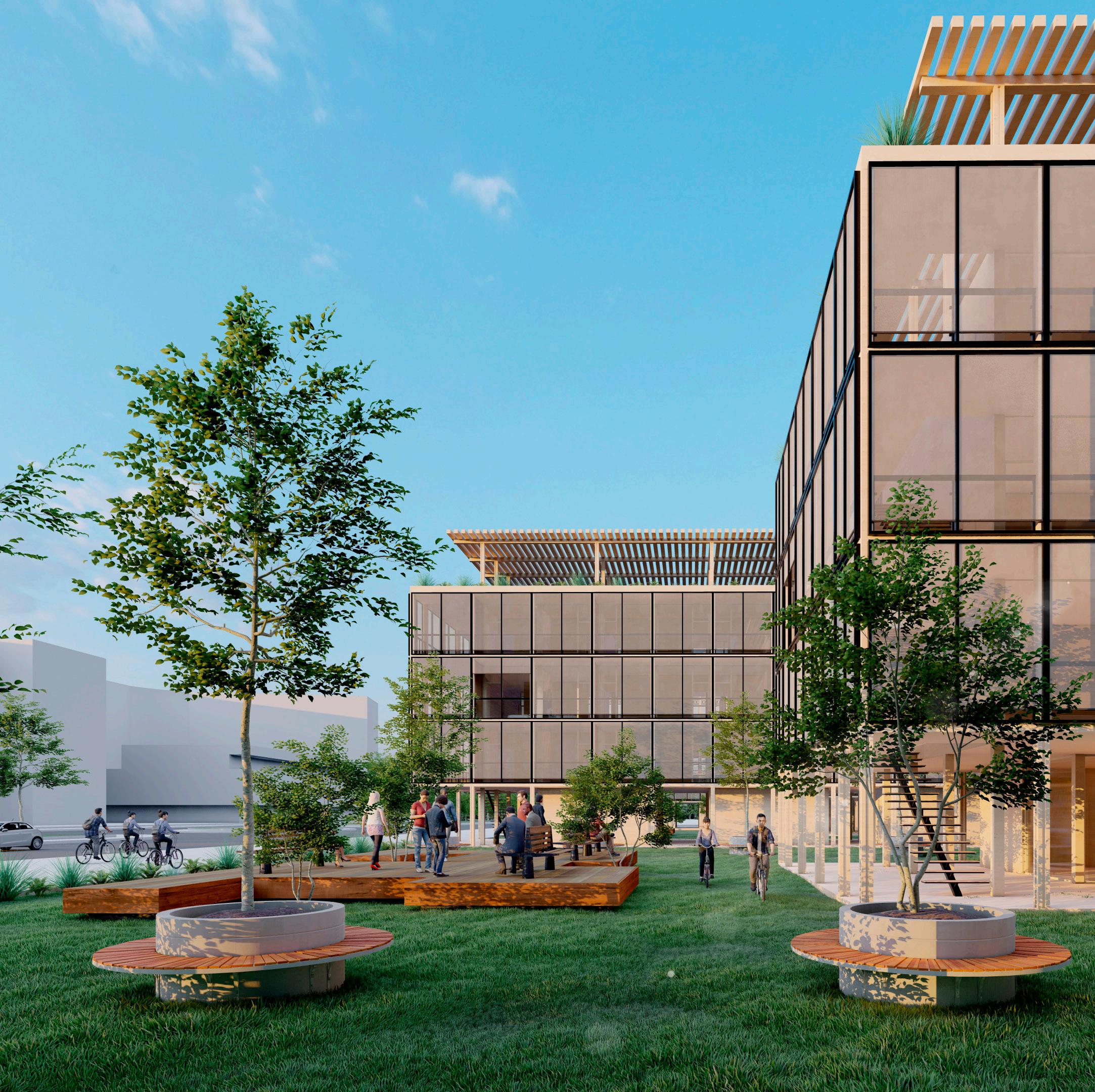

Renders maqueta

3.00 01 02 03 04 05 06 07 08 09 10 11 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 12 13 14 15 16 17 18 19 2.00 A 2.00 3.00 3.00 3.00 B C D E F 3.00 01 02 03 04 05 06 07 08 09 10 11 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 12 13 14 15 16 17 18 19 2.00 A 2.00 3.00 3.00 3.00 B C D E F PLANTA BAJA PLANTA TIPO

3.00 01 02 03 04 05 06 07 08 09 10 11 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 12 13 14 15 16 17 18 19 2.00 A 2.00 3.00 3.00 3.00 B C D E F TERRAZA PLANTA DE TECHOS

CORTE 1

ELEVACION 1

+3.00 +6.00 +9.00 +12.00 1° PISO 2° PISO 3° PISO TERRAZA 0.00 PLANTA BAJA

CORTE 2

ELEVACION 2

+3.00 +6.00 +9.00 +12.00 0.00 1° PISO 2° PISO 3° PISO TERRAZA PLANTA BAJA

02

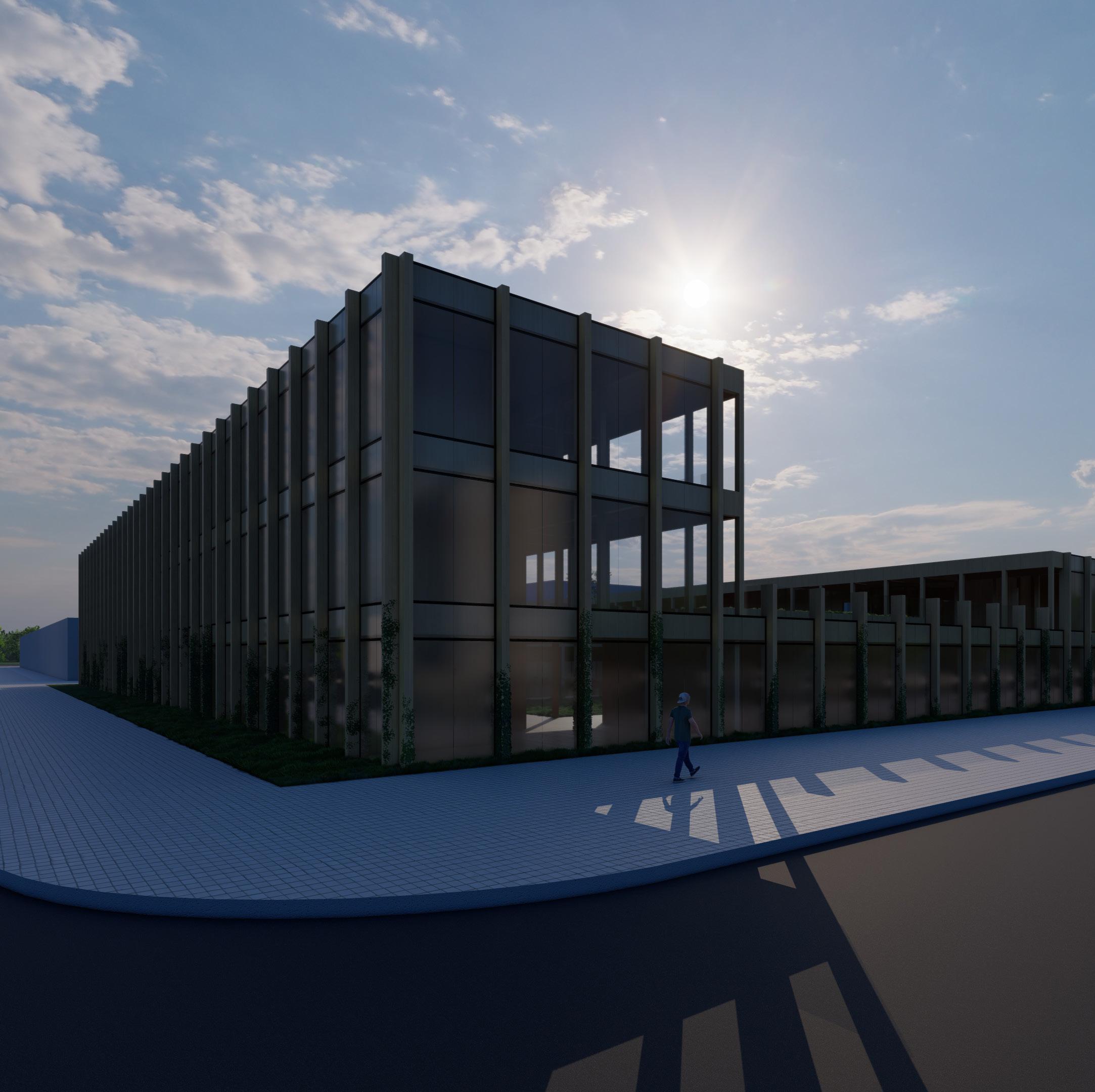

Edificio educativo

Escuela secuntadia

Año: 2022

Ubicación: Av. De los Inmigrantes entre Paseo del Bajo y Av. Ramon Castillo, Retiro, Buenos Aires

Tipo de edificiación: edificio aislado

Memoria descriptiva

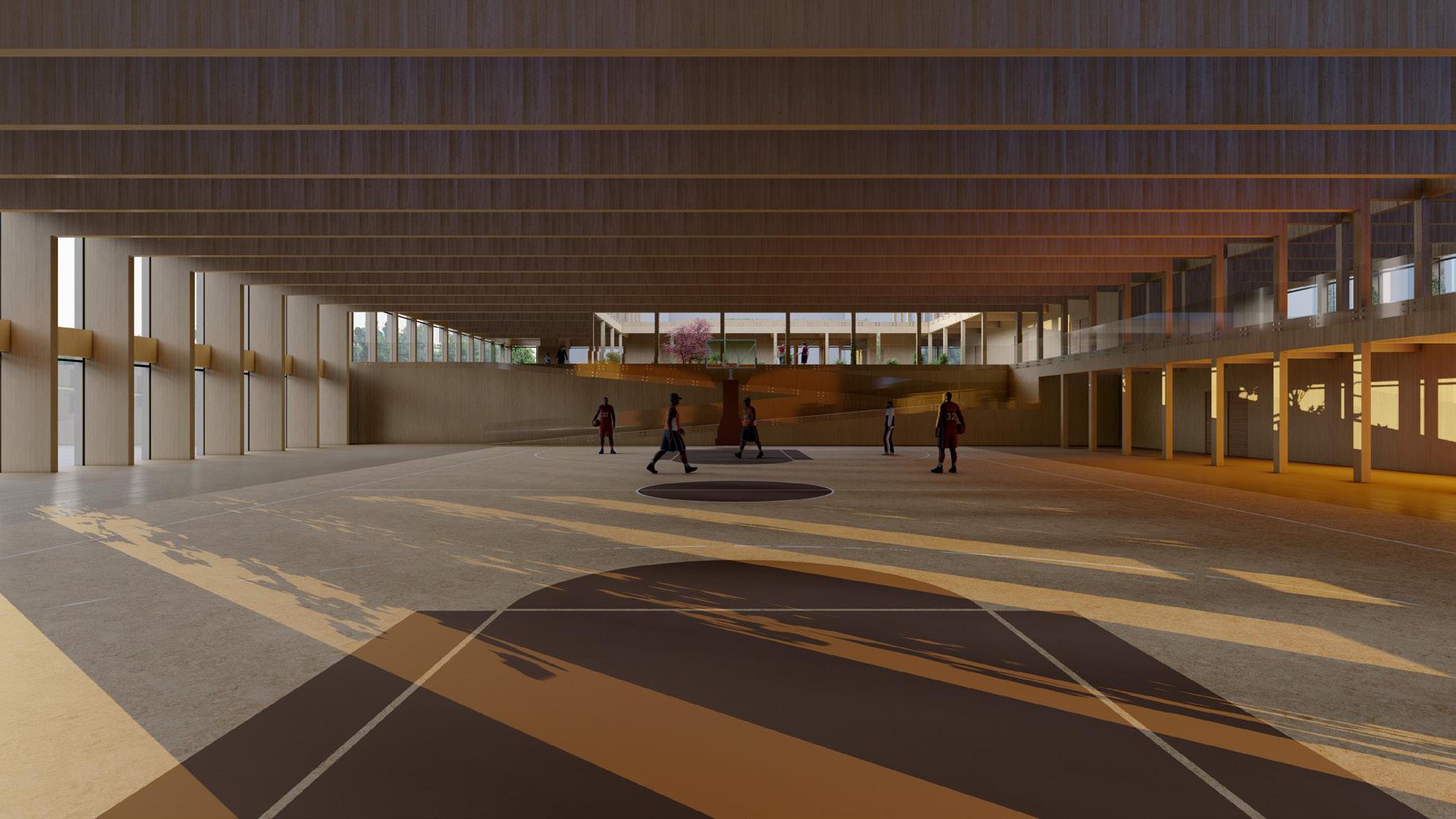

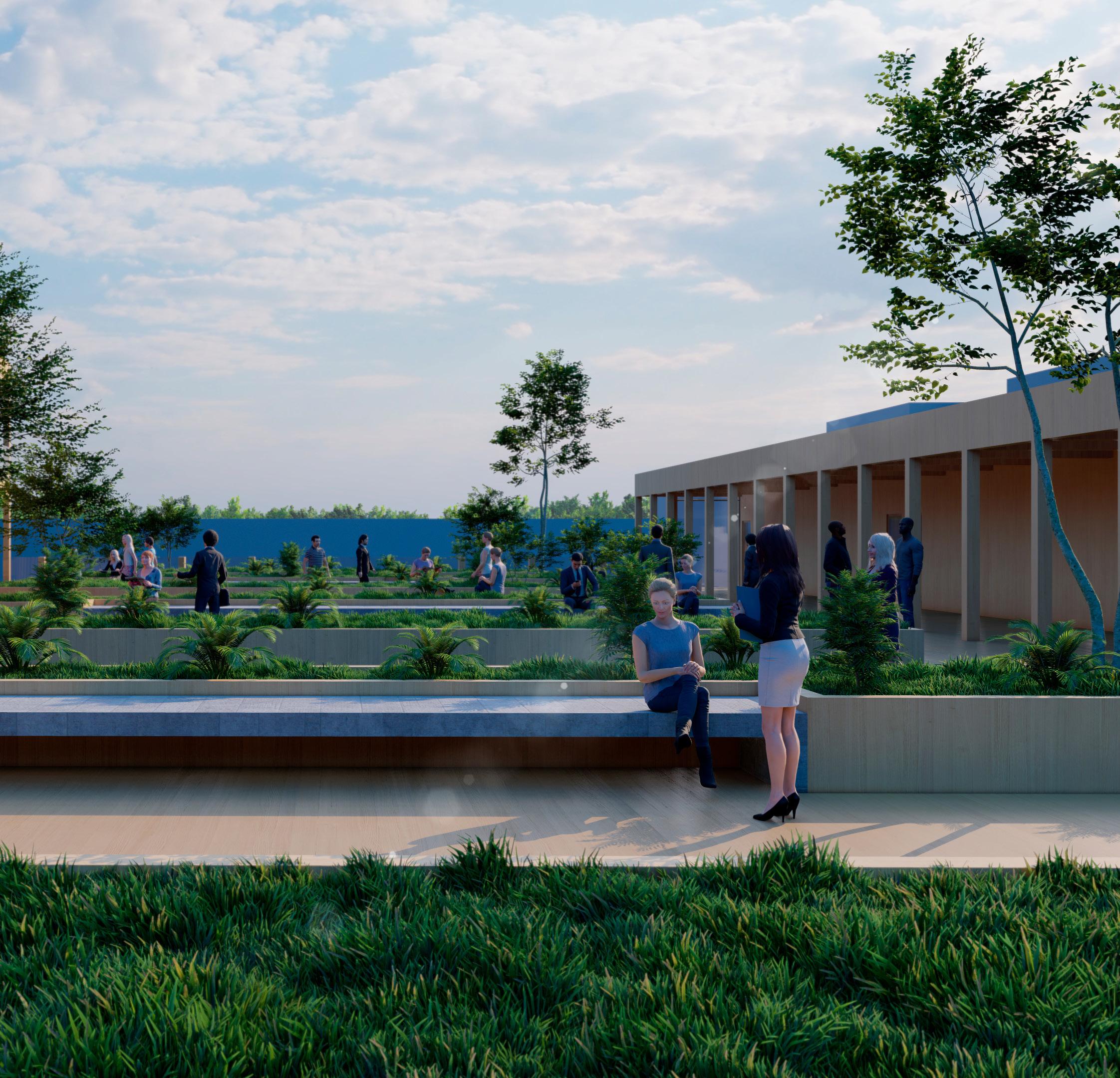

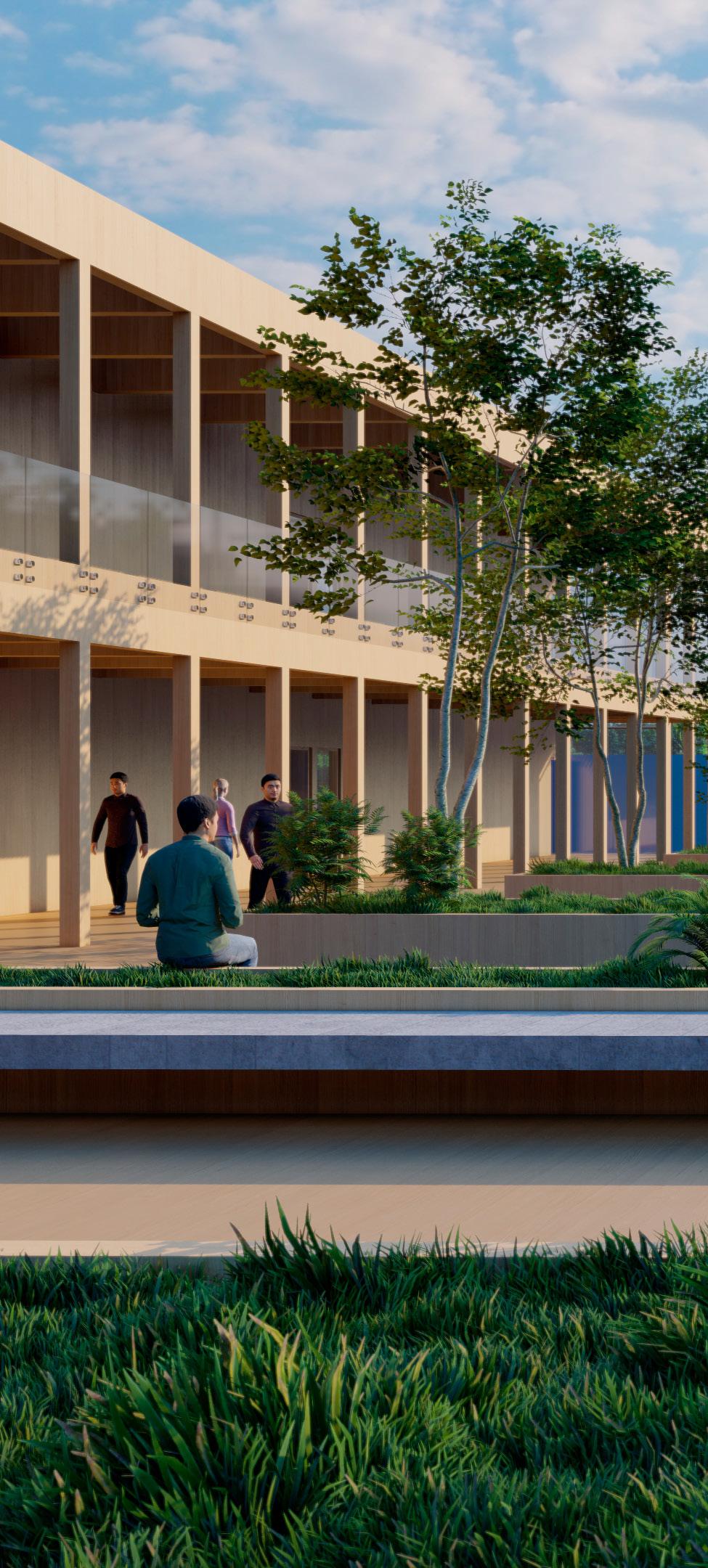

El proyecto a realizar es una escuela de nivel secundario, general y técnica. Situado en la zona de Retiro con otros edificios preexistentes, y en la que se situaba la estructura de una edificación abandonada, ahora reemplazada por la escuela.Su implantación busca respetar la escala general del trazado urbano y las limitaciones urbanísticas del predio. Volumétricamente el edificio se descompone en dos cuerpos conectados por un patio, destinado a ser un área de circulación y esparcimiento para los alumnos. Ambos cuentan con el área de aulas educativas en el primer piso, y solo uno de ellos, cuenta con un segundo piso destinados a espacios de taller técnico. Por otra parte, en planta baja, se encuentra el acceso principal, y en todo su perímetro ubicamos al personal de conducción y administrativo. A su vez, esta se conecta con el subsuelo a través de una rampa que vincula ambos espacios. Allí, se encuentra el sum y el gimnasio en doble altura, con un balconeo de planta baja del Buffet/comedor.

En cuanto a su modulación optamos por un modulo de 7m x 7ms, que es la medida de un aula tipo de nuestra escuela y las circulaciones de medio módulo

3.5m. Esto rige en todas las plantas permitiendo una continuidad estructural. Mientras que la planta baja está pensada como un conjunto de vigas y columnas de mayor sección permitiéndonos asi cubrir una luz mayor.

Todo el sistema esta realizado en madera y paneles de CLT.

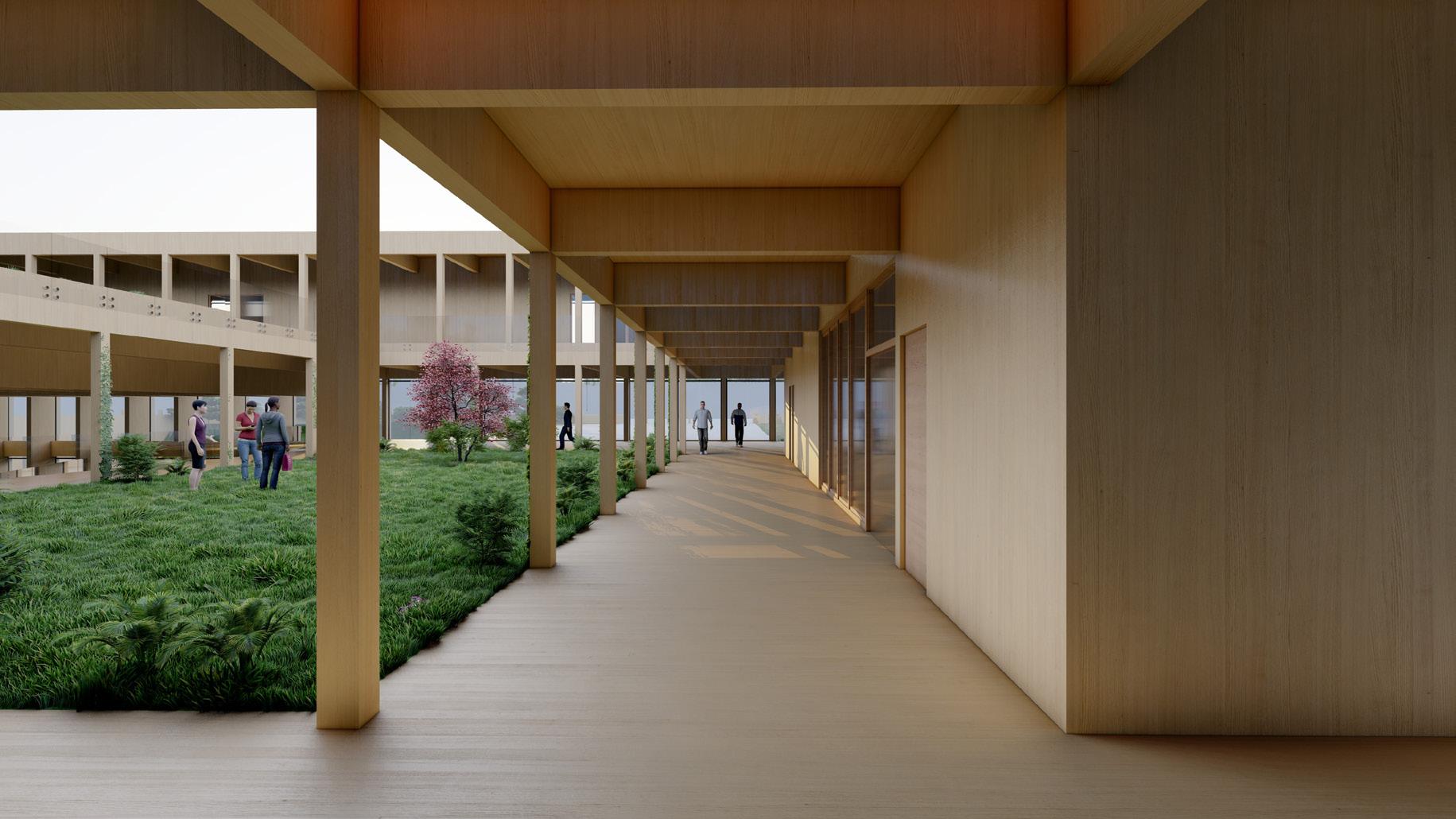

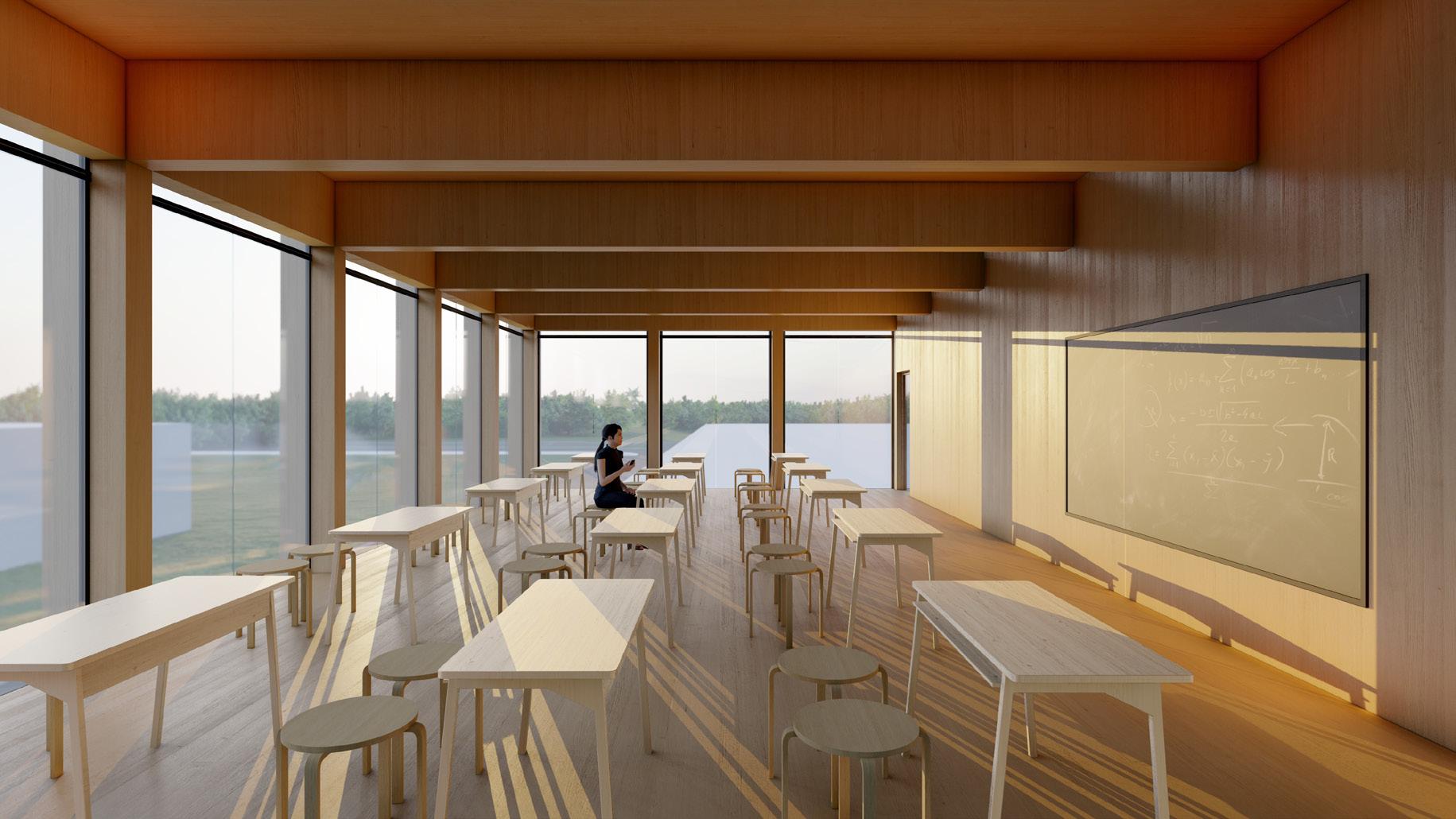

Render maqueta

L.M L.M L.M L.M

EDIFICIOS COLINDANTES PERO SI VEREDA PLANTA BAJA PLANTA BAJA

SIN

SIN EDIFICIOS COLINDANTES PERO SI VEREDA

RECTOR Y VICERECTOR SECRETARIA SALA DE PROFESORES

ADMINISTRACION

DIRECTOR DE ESTUDIOS DE FORMACION GENERAL Y TECNICA

SANITARIOS

SALA DE REUNIONES

COMEDOR / COCINA

L.M L.M L.M L.M

VEREDA

SIN EDIFICIOS COLINDANTES PERO SI

NPT: 0.00

01 02 03 04 05 06 07 08 09 10 7.00 7.00 7.00 7.00 7.00 7.00 7.00 7.00 7.00 A B C D E 7.00 7.00 3.50 3.50 11 7.00 01 02 03 04 05 06 07 08 09 10 7.00 7.00 7.00 7.00 7.00 7.00 7.00 7.00 7.00 H A B C D E F G 7.00 7.00 3.50 7.00 7.00 3.50 3.50 3.50 11 7.00 SALA DE MAQUINAS MANTENIMIENTO VESTUARIOS Y SANITARIOS VESTUARIOS Y SANITARIOS GIMNASIO Y SUM SANITARIOS PRECEPTORIA AULA AULA AULA AULA AULA AULA AULA AULA PATIO PRINCIPAL SUBSUELO PRIMER PISO

H F G 7.00 3.50 7.00 3.50 01 02 03 04 05 06 07 08 09 10 7.00 7.00 7.00 7.00 7.00 7.00 7.00 7.00 7.00 H I A B C D E F G 7.00 7.00 3.50 7.00 7.00 3.50 3.50 3.50 11 7.00 SANITARIOS PRECEPTORIA AULA AULA LABORATORIO LABORATORIO LABORATORIO LABORATORIO BIBLIOTECA TALLER TALLER TALLER TALLER TALLER TALLER TALLER SANITARIOS PRECEPTORIA PRINCIPAL SEGUNDO PISO

1 CORTE 2 CORTE 3

CORTE

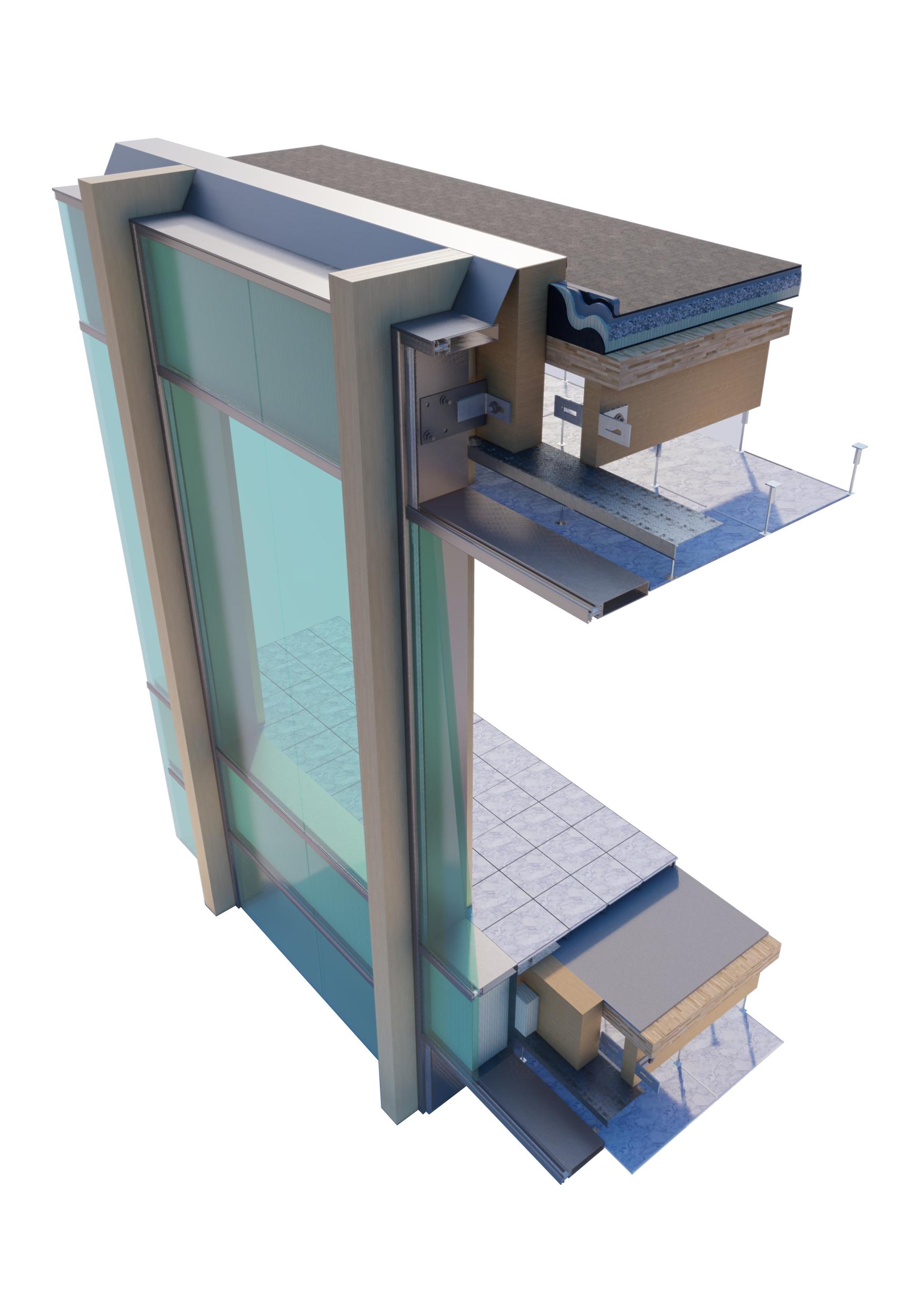

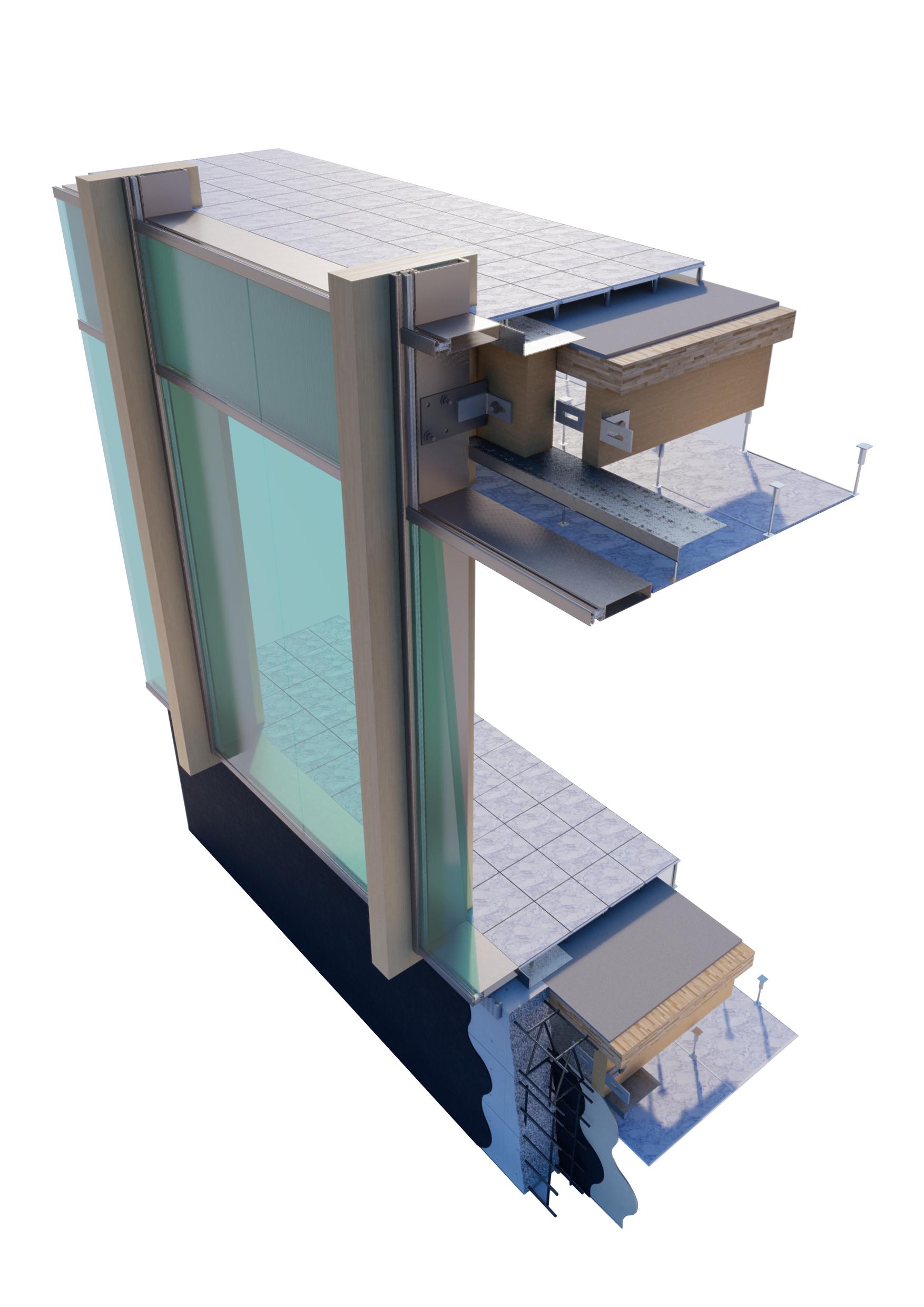

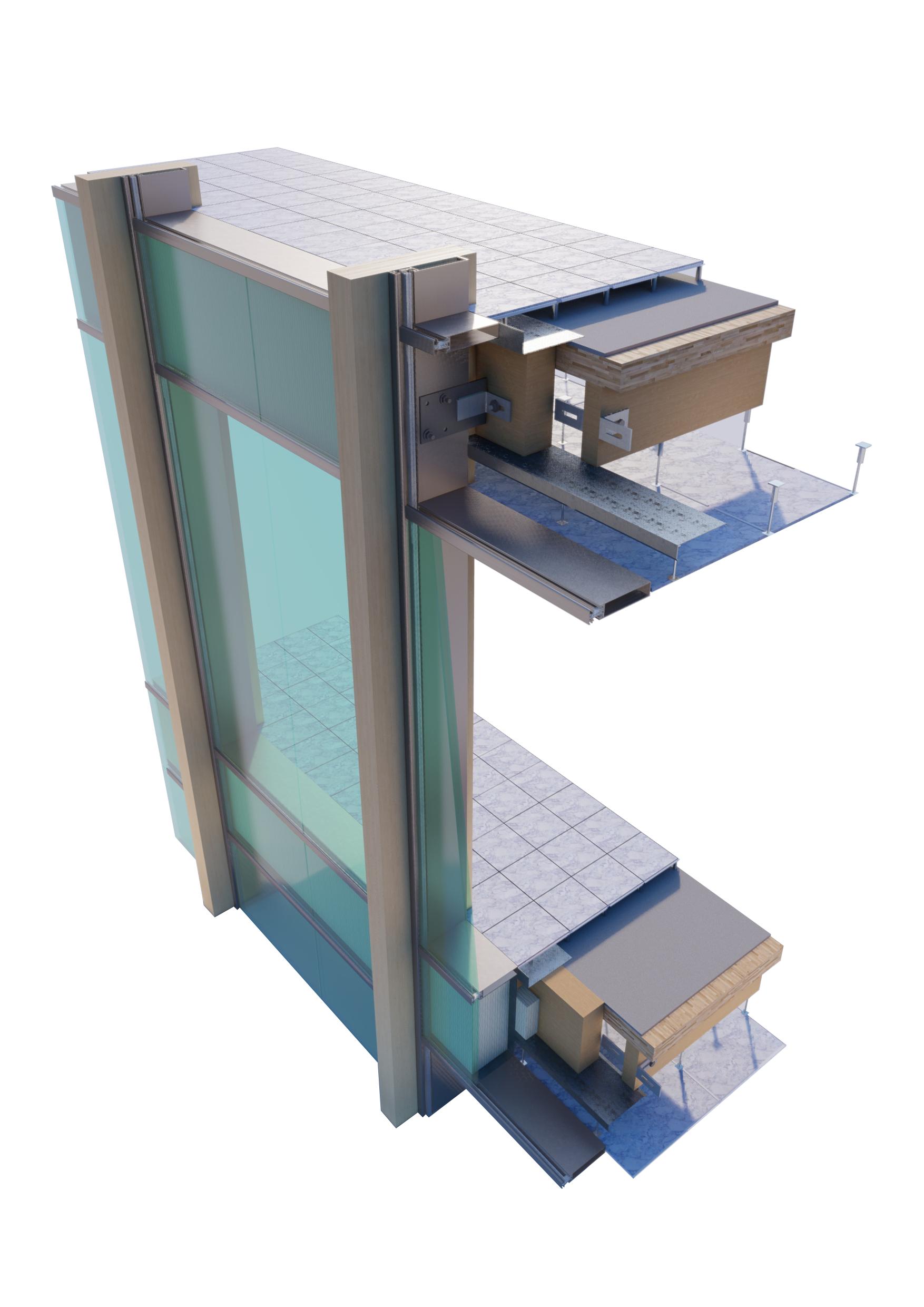

DETALLE CONSTRUCTIVO DEL MURO CORTINA

CORTINA

03

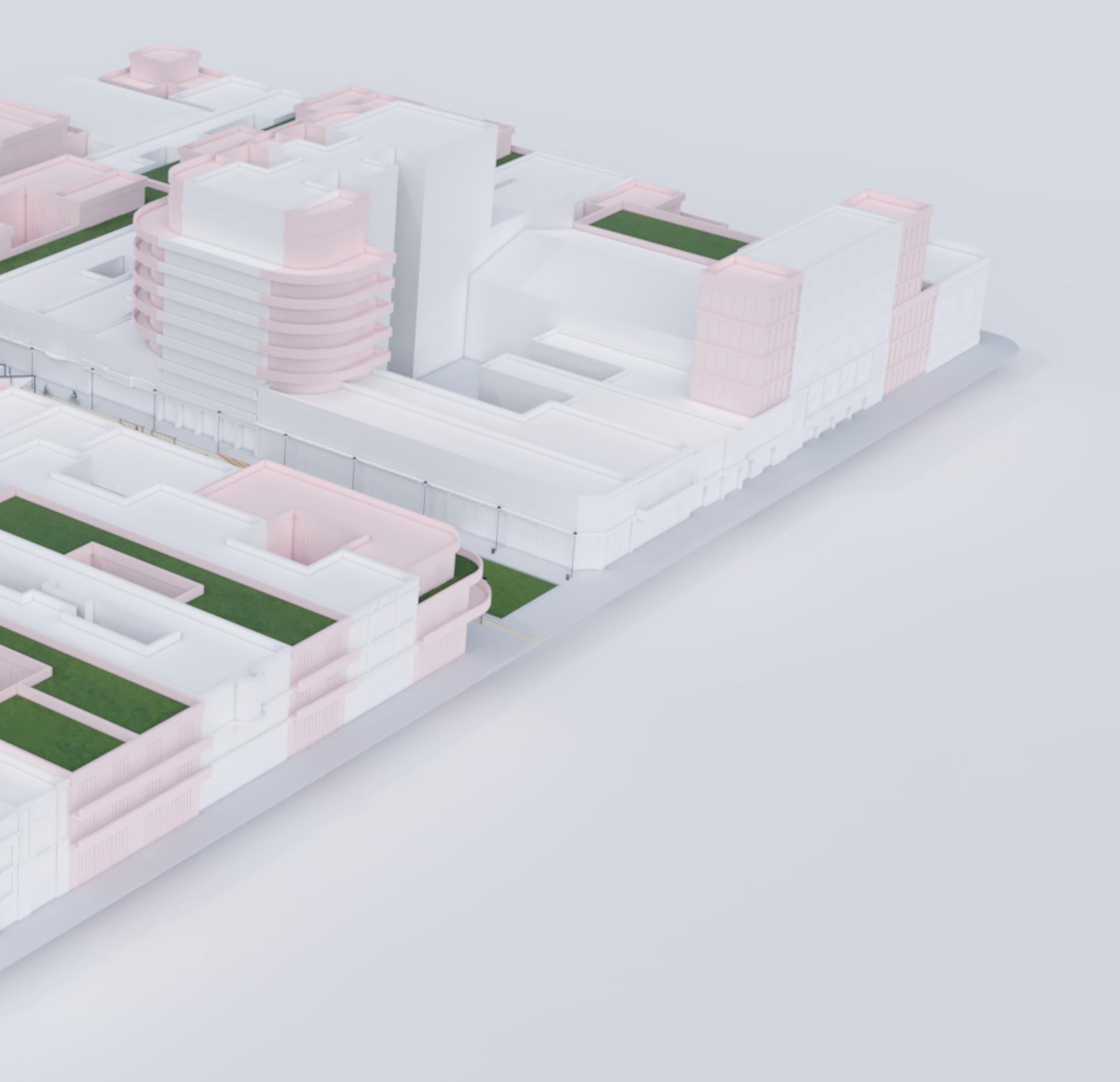

Conjunto de manzanas

Supermanzanas

Año: 2023

Ubicación: Olavarria entre Av. Almirante Brown y Dr del Valle Iberluca, la Boca, Buenos Aires

Tipo de intervención: articulacion de edificios con tipologias y Olavarria peatonal

Memoria descriptiva

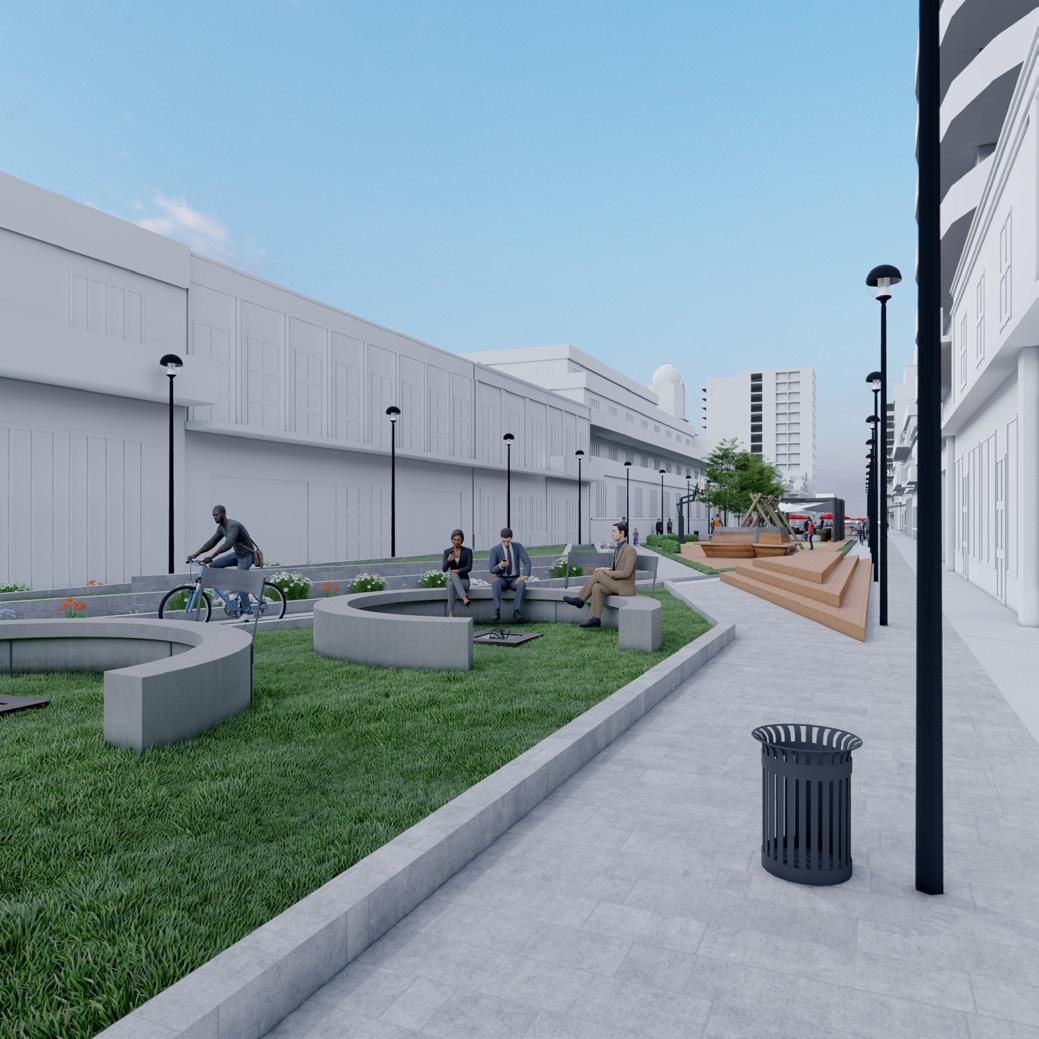

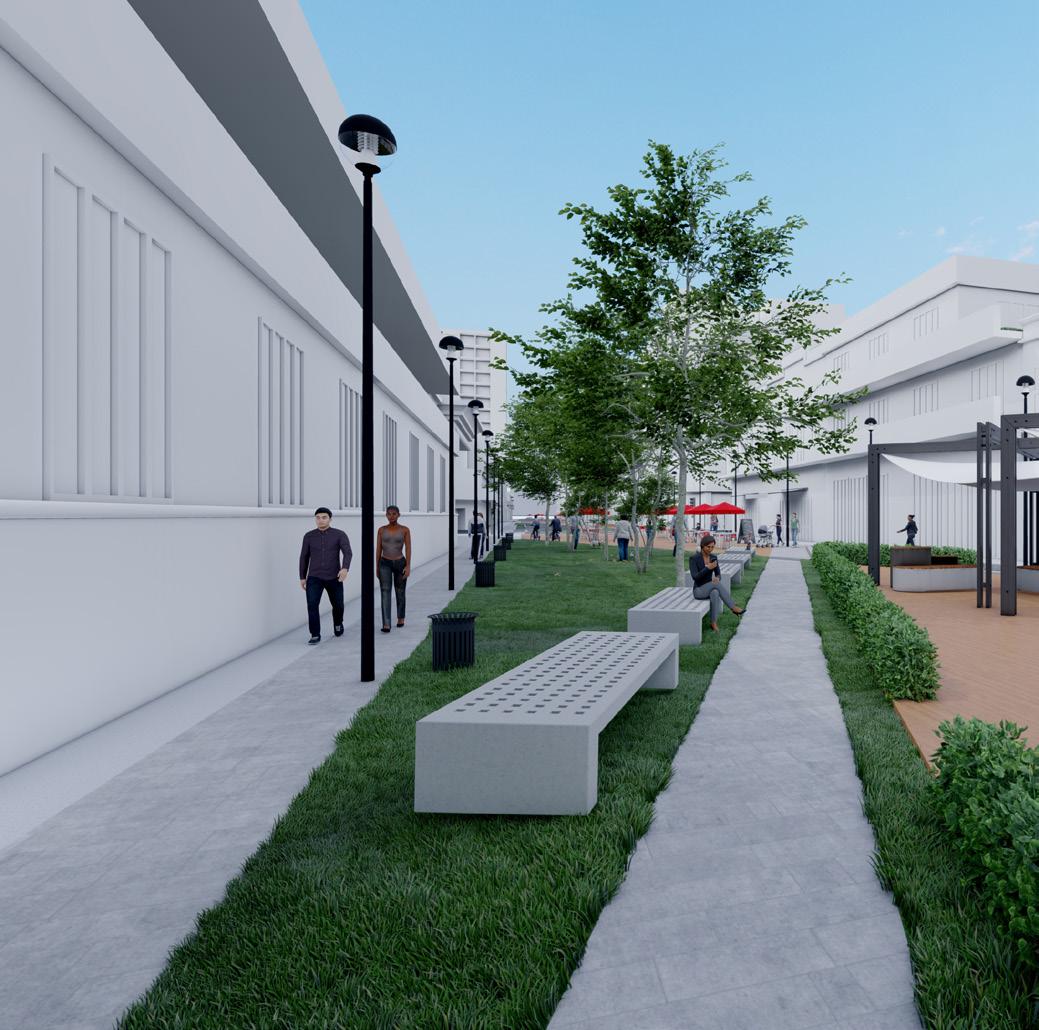

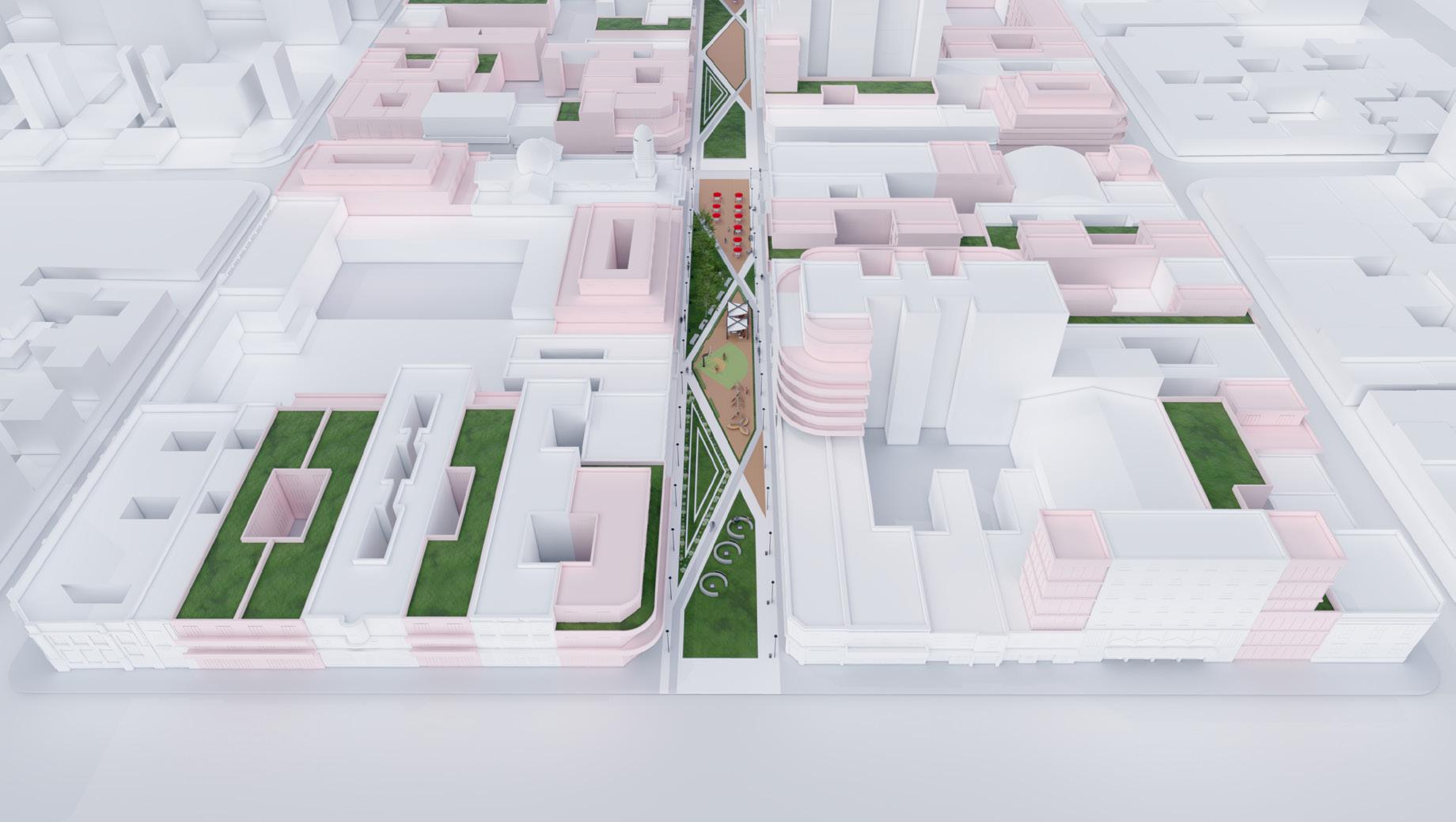

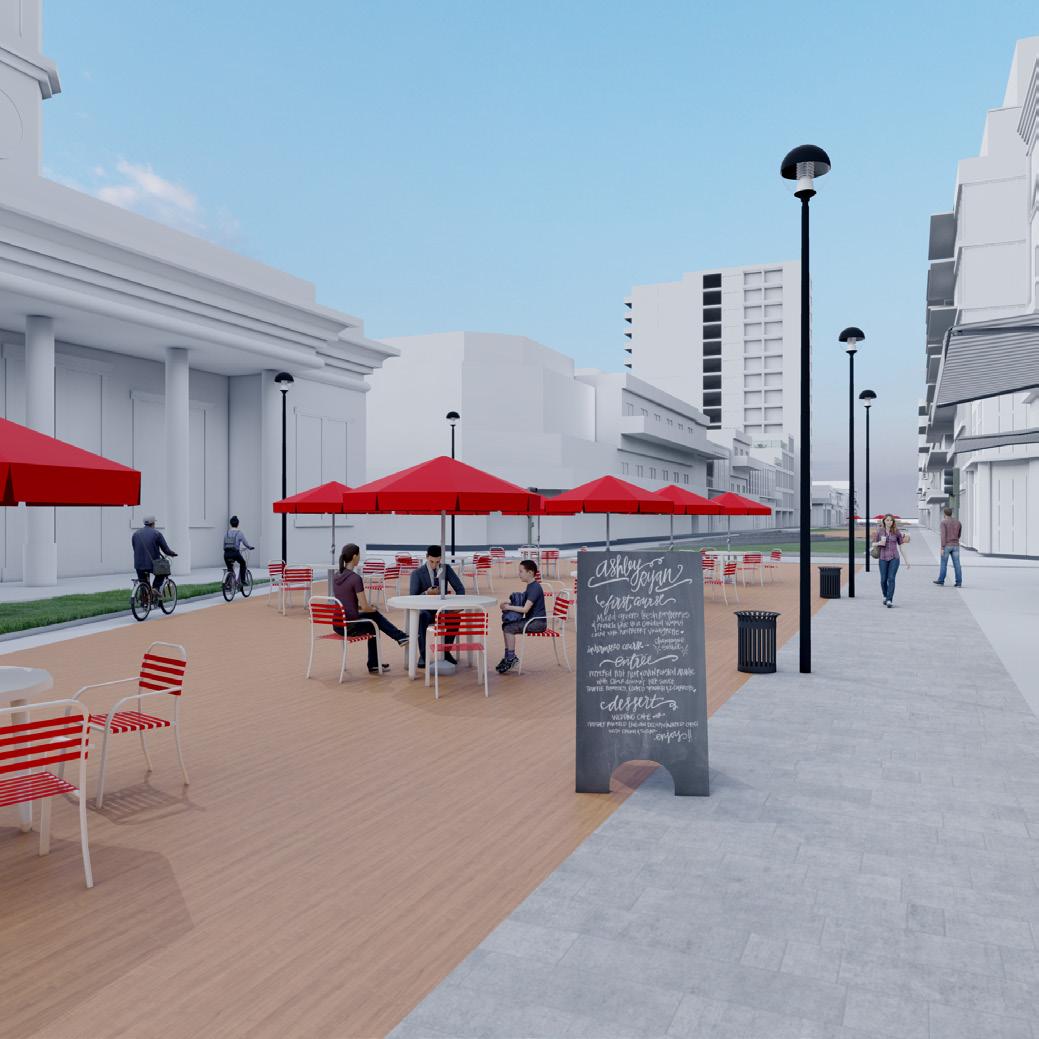

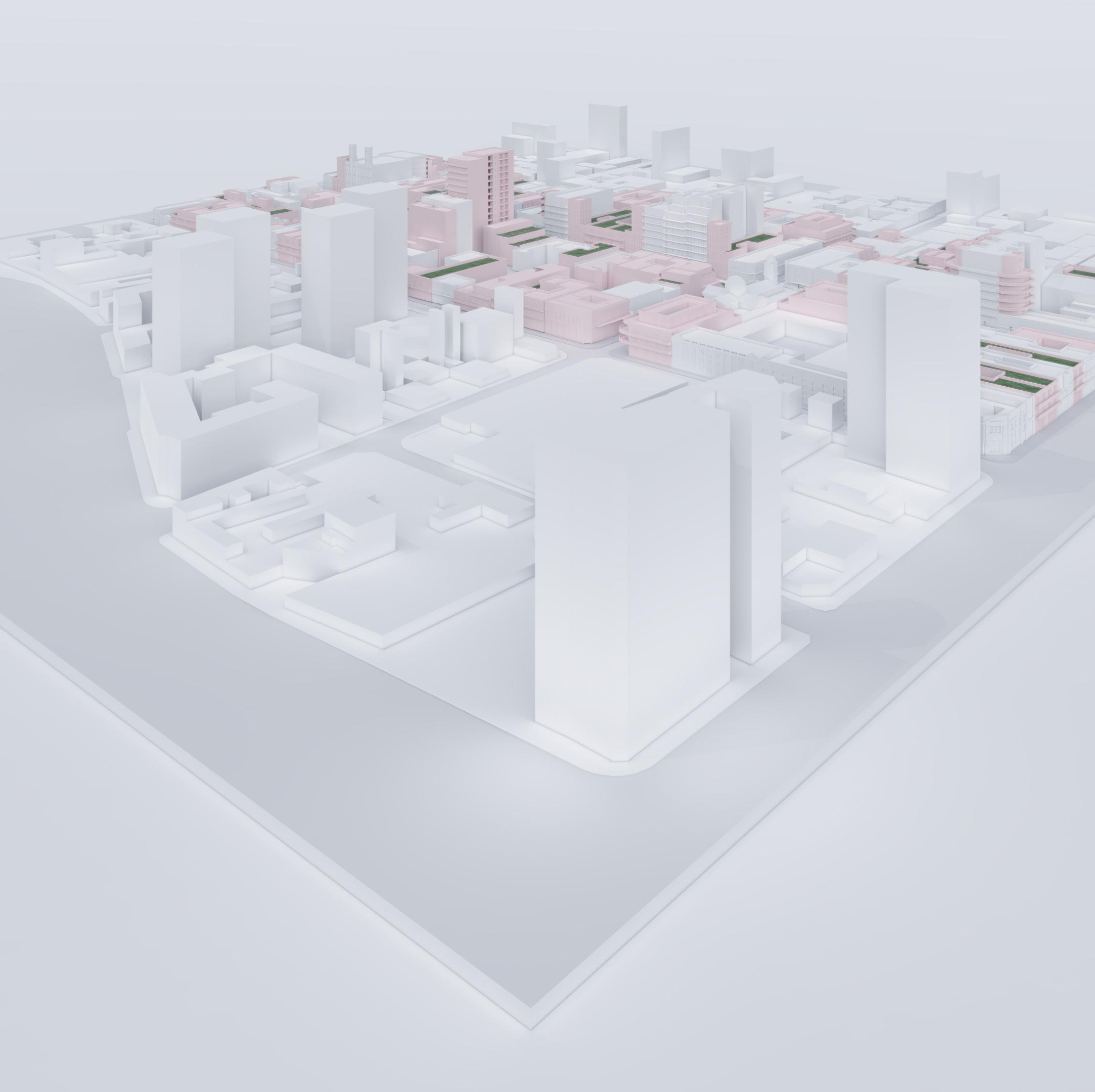

La idea principal de esta intervención es que Caminito tenga una continuidad hacia las siguientes manzanas y asi generar un flujo de personas hacia la Av. Almirante Brown. Ya que en Caminito se concentra una gran cantidad de gente y las demás manzanas carecen de la vitalidad que las personas al habitarlas generan.

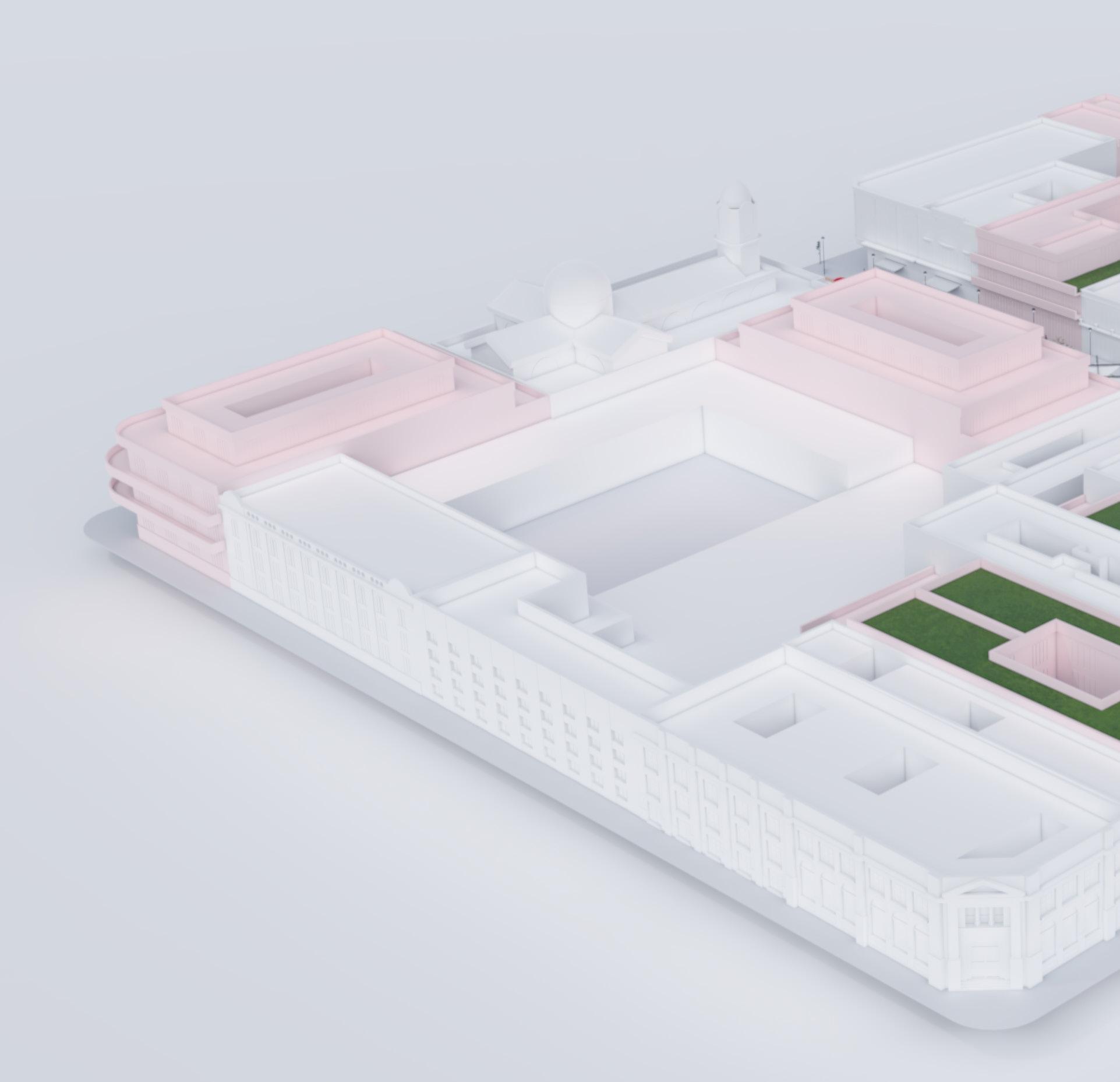

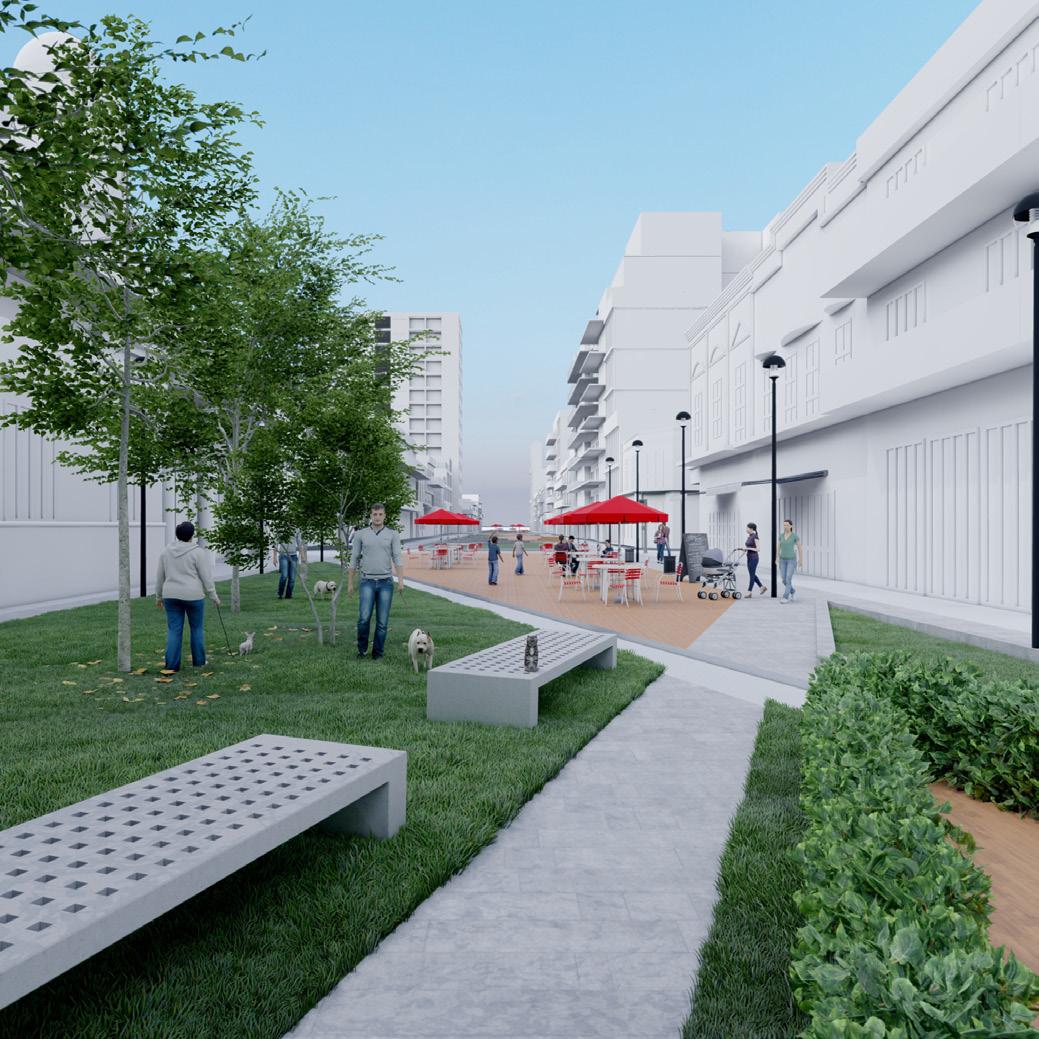

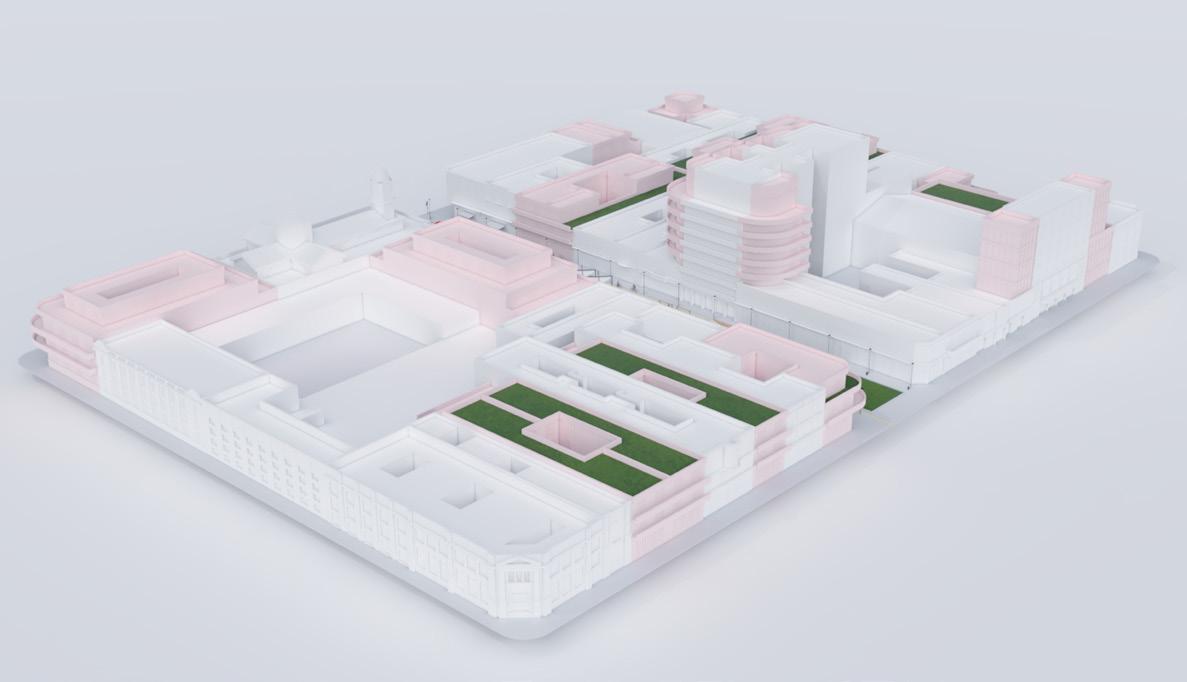

Partiendo del concepto de supermanzanas generamos distintos espacios para todo tipo de usuarios. En cuanto a las tipologías arquitectónicas se camuflaron los paredones que generan amplias medianeras, con el fin de reducir distintos tipos de murales y sectores que no ayudan a la articulación de una ciudad en densificación.
