AUGER STRUCTURE portfolio

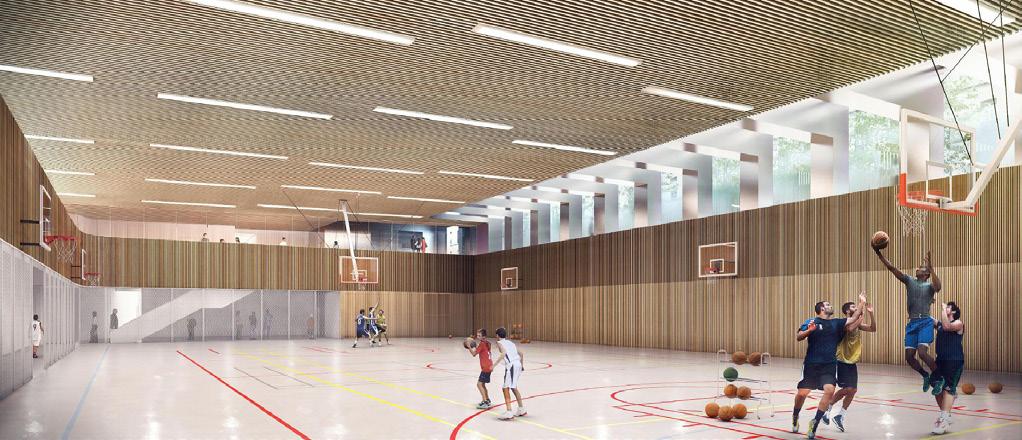

GYMNASE CHARCOT Paris, 2017 Client:

SEMAPA

Architecte:

ODILE + GUSZY Architectes

Coût:

5.100.000 €

Technique:

Structure poteau-poutres, planchers collaborants

Dimensions: 96 x 45 m sur 2 niveaux Matériau:

Acier, béton

Mission:

Phase APD, PRO-DCE, AO en cours Auger Structure

Réalisation de planchers métalliques au niveau RDC de ce gymnase sur 2 niveaux semi enterré.

L’ensemble est conçu avec une optimisation de la descente de charges sur l’ouvrage existant qui est un parking enterré.

Portée atteignant 17 m par endroit obligation de respecter une fréquence propre supérieure à 5,0 Hz (salle de Danse).

AU G E R S T R U C T U R E

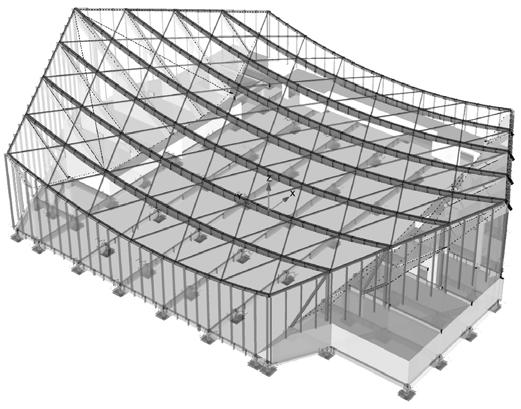

SALLE DE SPORT Calais, 2017 Client:

Ville de Calais

Architecte:

Face B

Coût:

6.750.0000 €

Technique:

Catènes métalliques sur tribunes en béton

Dimensions: 68 x 49 m Matériau:

Acier et béton

Mission:

Chef de projet,

Conception APS à ACT : pour Bollinger+Grohmann VISA-DET-AOR en cours : Auger Structure

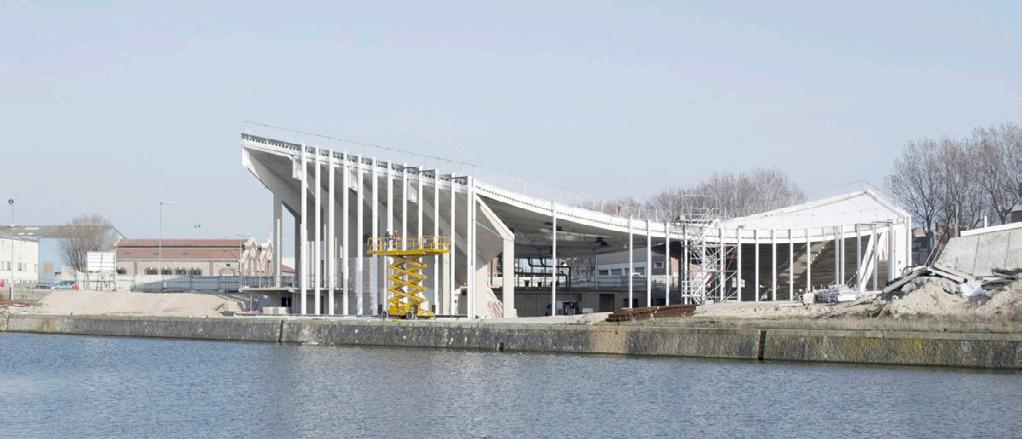

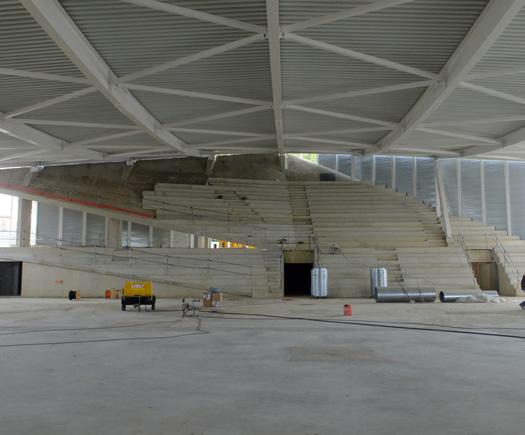

Structure mixte acier-béton : la toiture est supportée par des poutres métalliques en forme de catènes fonctionnant essentiellement en traction sur une portée atteignant 68 m.

Les efforts en bouts de catènes sont repris en partie haute des tribunes béton.

L’ensemble est réalisé sans joints et repose sur des pieux en contexte sismique.

AU G E R S T R U C T U R E

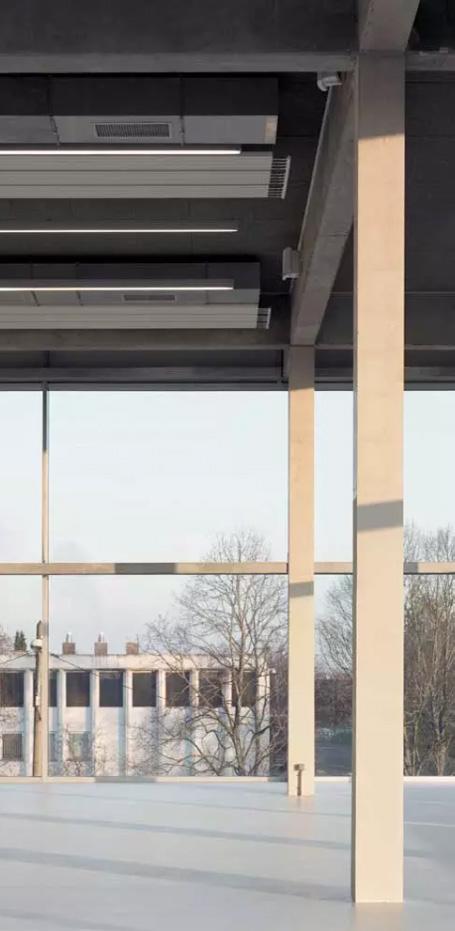

LIEU DE VIE Saclay, 2016 Client:

EPPS

Architecte:

Studio Muoto

Coût:

5.800.0000 €

Technique:

Structure poteaux poutres

Dimensions: 49 x 21 x 21m (LxlxH) Matériau:

Béton, acier

Mission:

Chef de projet, Conception APS à livraison, pour Bollinger+Grohmann

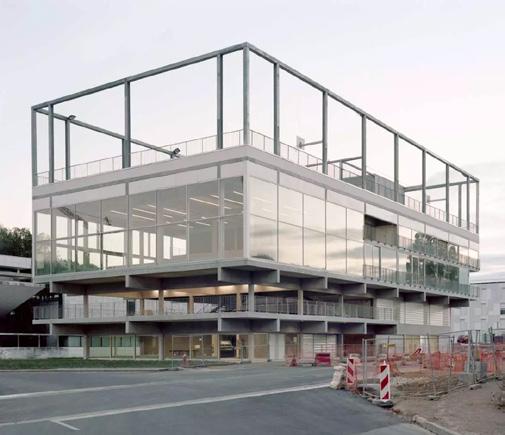

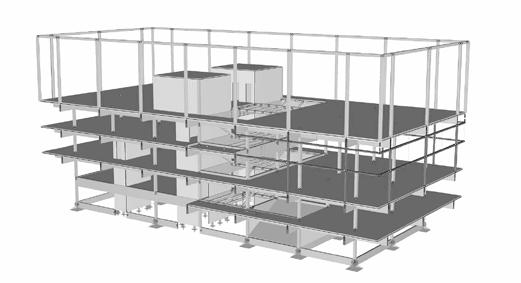

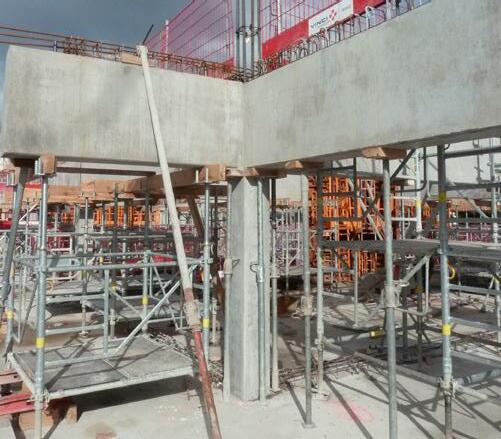

Bâtiment s’élevant sur 3 niveaux dont la structure en béton armé est de type poteaux poutres selon une trame de 8,8 x 6,6m et repose sur des pieux.

Le défi consiste en une section de poteaux constante de 30x30cm ainsi que d’une largeur constante de poutre de 30 cm. Les poteaux sont en retrait des façades créant ainsi des portes à faux allant de 2,5 à 3,6m.

AU G E R S T R U C T U R E

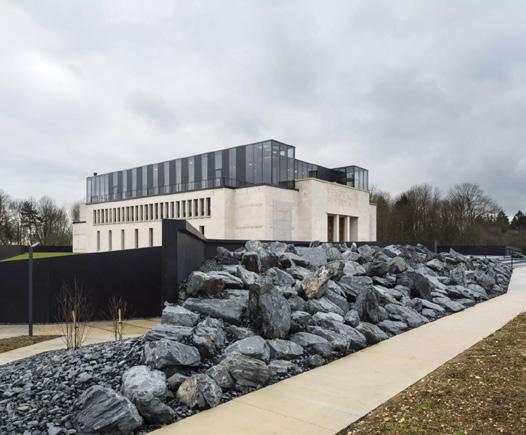

MEMORIAL Verdun, 2016 Client:

Comité National du Souvenir de Verdun SEMMA

Architecte:

Brochet Lajus Peyo - Muséographe: Le Conte & Noirot

Coût:

550.000 € (Structures scénographiques)

Technique:

Murs vitrines en poutres échelles,

Dimensions: Structures sur 2 niveaux, 500 m² au sol Matériau:

Acier, verre, bois

Mission:

APS à livraison, Ingénieur consultant Auger Structure

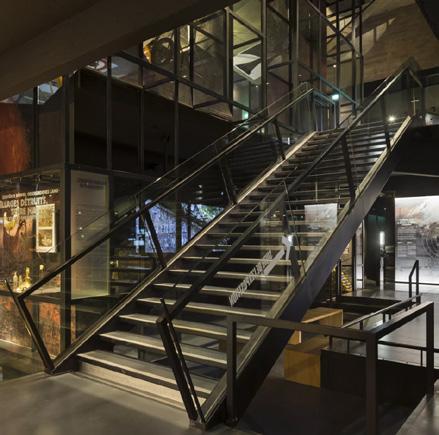

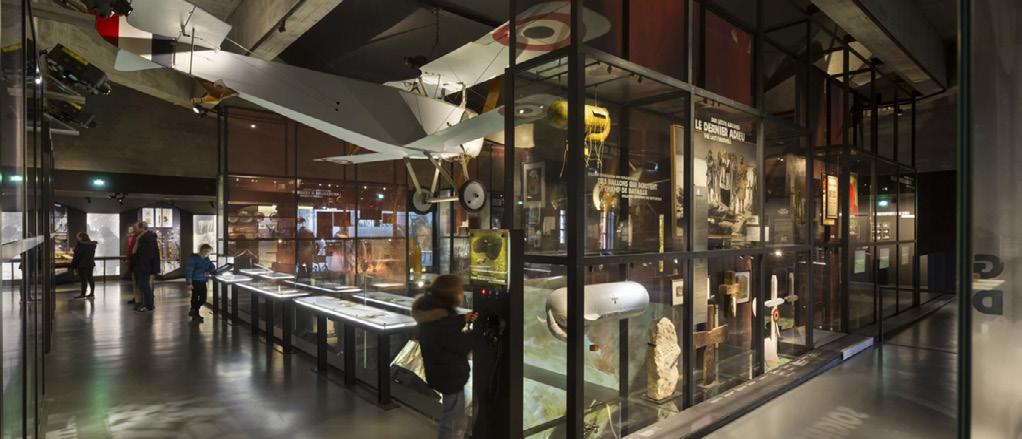

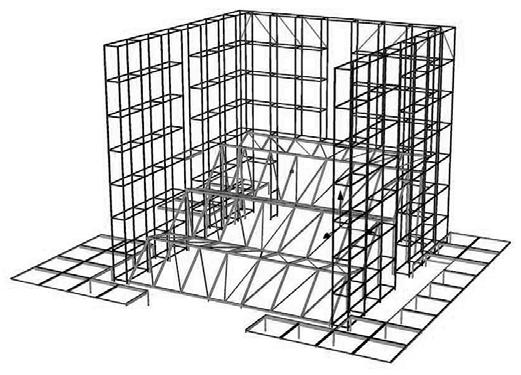

Structures scénographiques consistant en un ensemble de vitrines élevées sur deux niveaux, formant garde-corps du niveau supérieur. La “Cage de Scène” formée par les vitrines entoure une structure en treillis à pans multiples supportant “ l’Origami “ qui sert d’écran de projection.

Le tout est entouré d’un plancher de verre laissant apparaître un décor retranscrivant le champ de bataille de Verdun.

AU G E R S T R U C T U R E

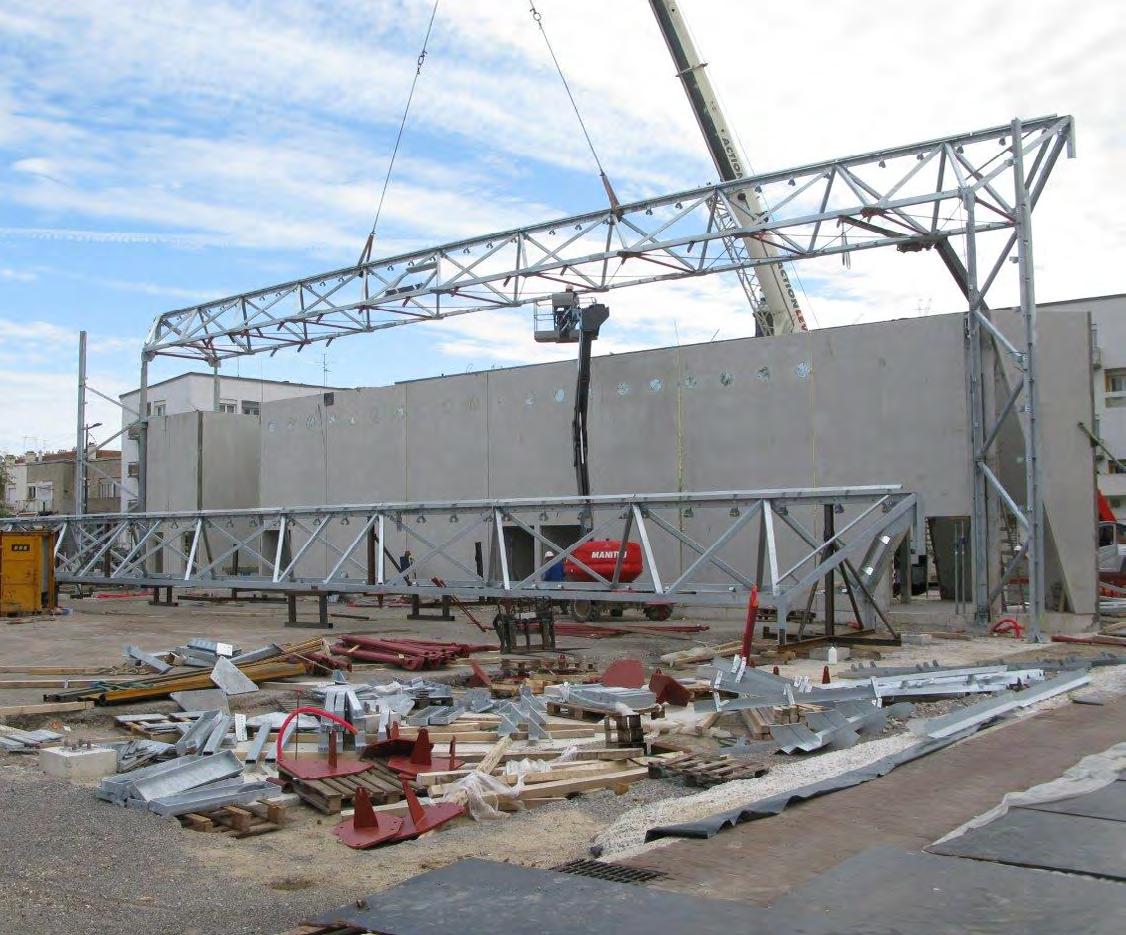

HALLE MODULABLE Calais, 2015 Client:

Ville de Calais

Architecte:

TANK Architectes

Dimensions: 20 x 37,5 x 12,5 m Coût:

2.013.000 € HT

Matériau:

Acier, béton armé

Technique:

Portiques treillis plissés

Mission:

Chef de projet, Conception APD, PRO-DCE, ACT, VISA DET-AOR pour Bollinger+Grohmann

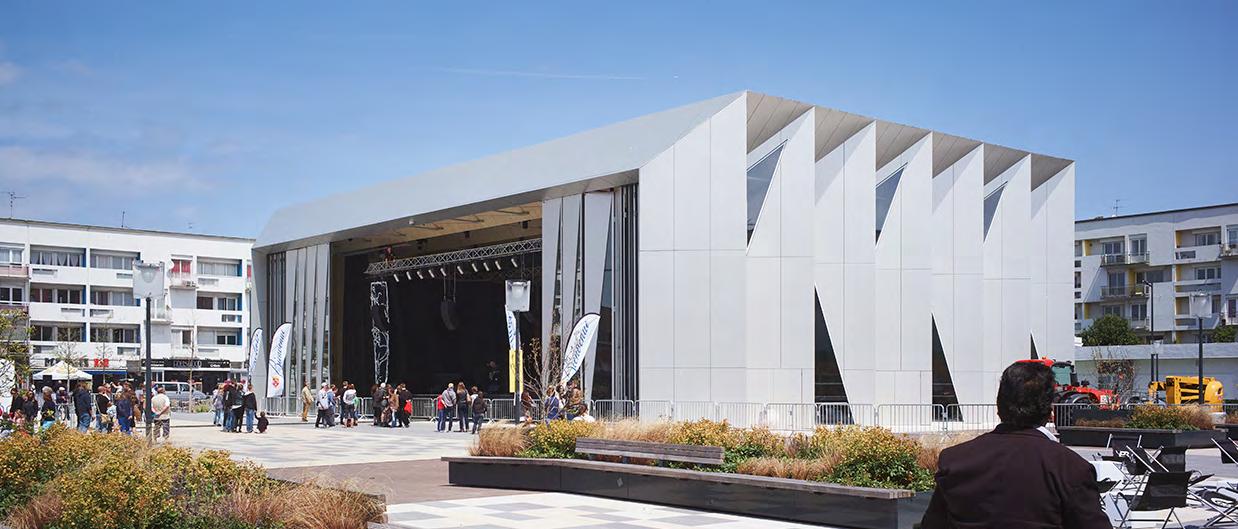

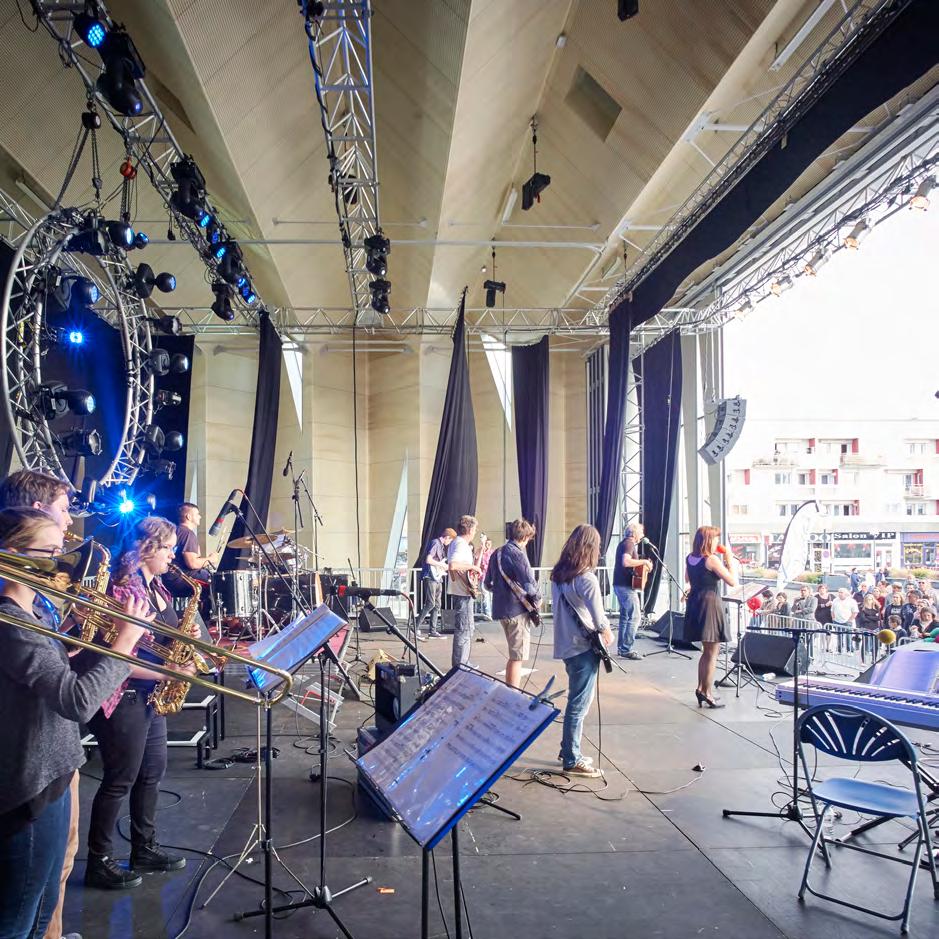

Halle multifonction modulable (marchés, foire, spectacles, concerts etc.) ouverte sur la place d’Armes grâce à une porte accordéon de 33,5 m de large.

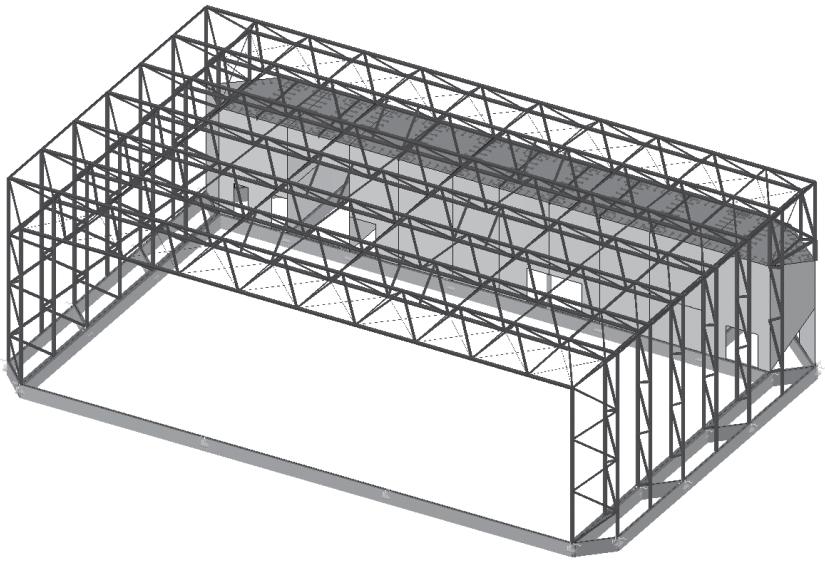

Les portiques métalliques permettant cette ouverture sont en treillis à plans plissés, stabilisés à l’arrière par l’annexe technique en béton armé. L’ensemble étant sur un site à vestiges archéologiques est fondé sur pieux forés tubés.

AU G E R S T R U C T U R E

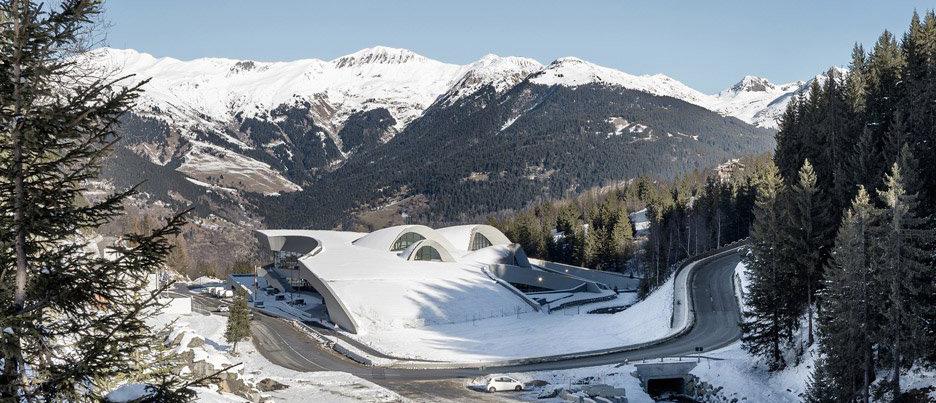

CENTRE AQUATIQUE Courchevel, 2015 Client:

Ville de Saint Bon Tarentaise

Architecte:

Auer Weber, Studio Arch

Coût:

45.000.0000 €

Technique:

Poutres treillis croisées courbes

Dimensions: 120 x 80 m Matériau:

Acier

Mission:

Chef de projet, Conception APD à livraison, pour Bollinger+Grohmann

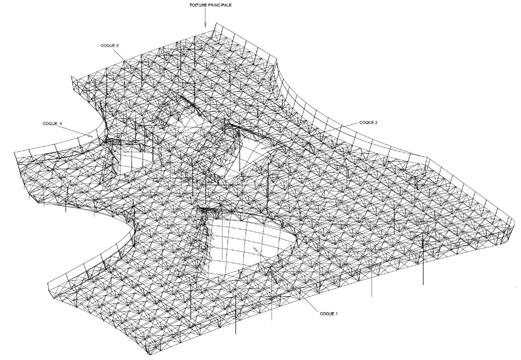

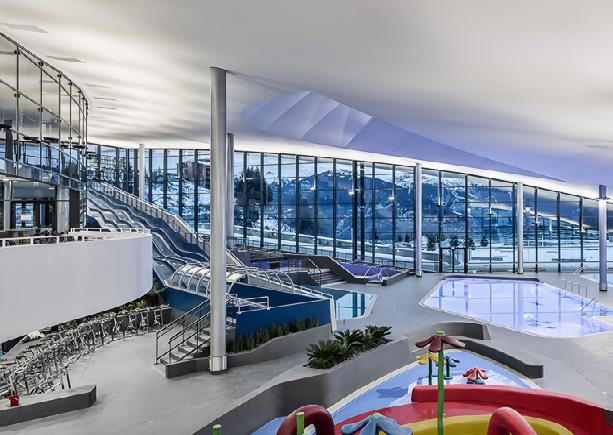

Structure métallique supportant une toiture qui recouvre les 6 700 m² du centre aquatique.

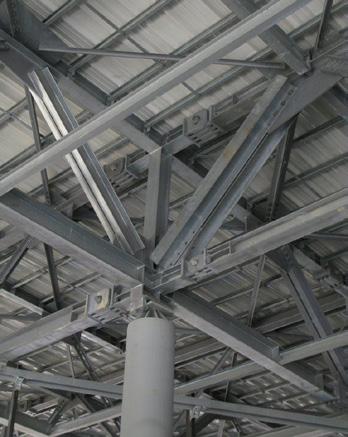

Constituée de poutres treillis croisées, la structure repose sur 25 colonnes et trois culées. Les espacements entre appuis atteignent 29 m et les portes à faux 17 m.

L’ensemble est conçu pour supporter de fortes charges de neige en contexte sismique.

AU G E R S T R U C T U R E

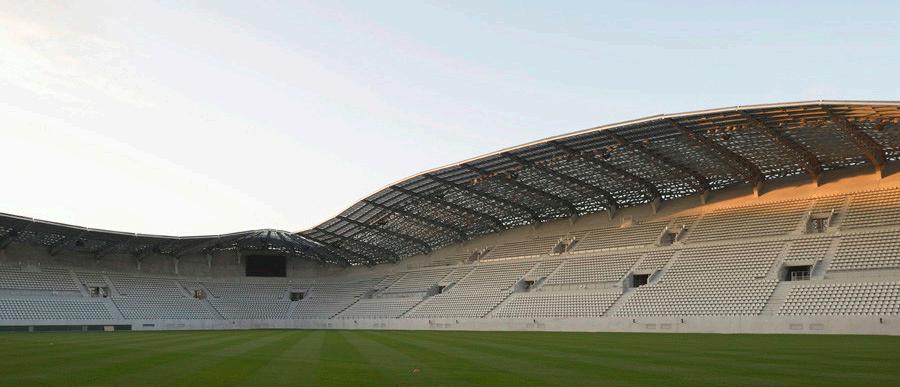

STADE JEAN BOUIN Paris, 2013 Client:

Paris, DPA

Architecte:

Rudy Ricciotti

Coût:

3.100.000 € (Charpente Métallique)

Technique:

Fléaux en porte à faux support de la couverture

Dimensions: Couverture 15 à 40m Matériau:

Acier

Mission:

Chef de projet, Conception APD-PRO-ACT, pour Groupe Alto

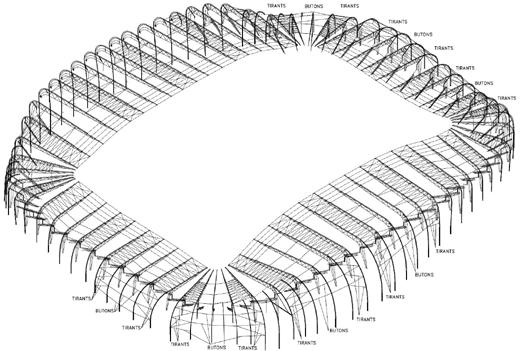

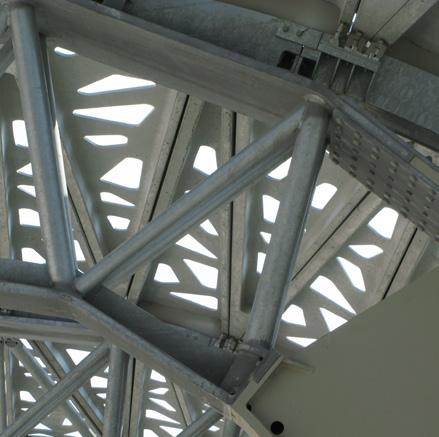

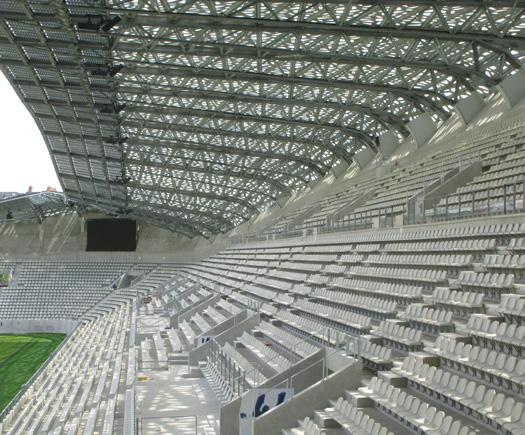

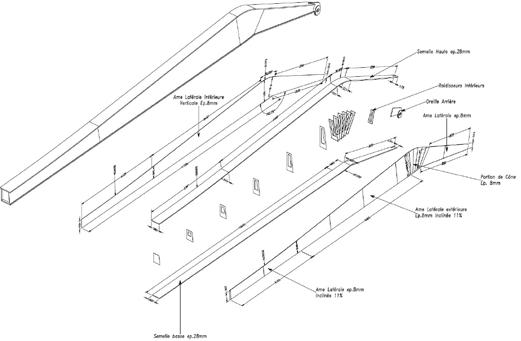

La structure métallique supporte l’enveloppe réalisée en panneaux BFUP. Elle consiste en une série de 74 fléaux à géométrie variable, réalisés en treillis au-dessus des tribunes et en caisson dans la partie déambulatoires.

Les fléaux dont la portée atteint 40 mètres demeurent légers en se confondant avec la surface gauche de l’enveloppe triangulés en BFUP.

AU G E R S T R U C T U R E

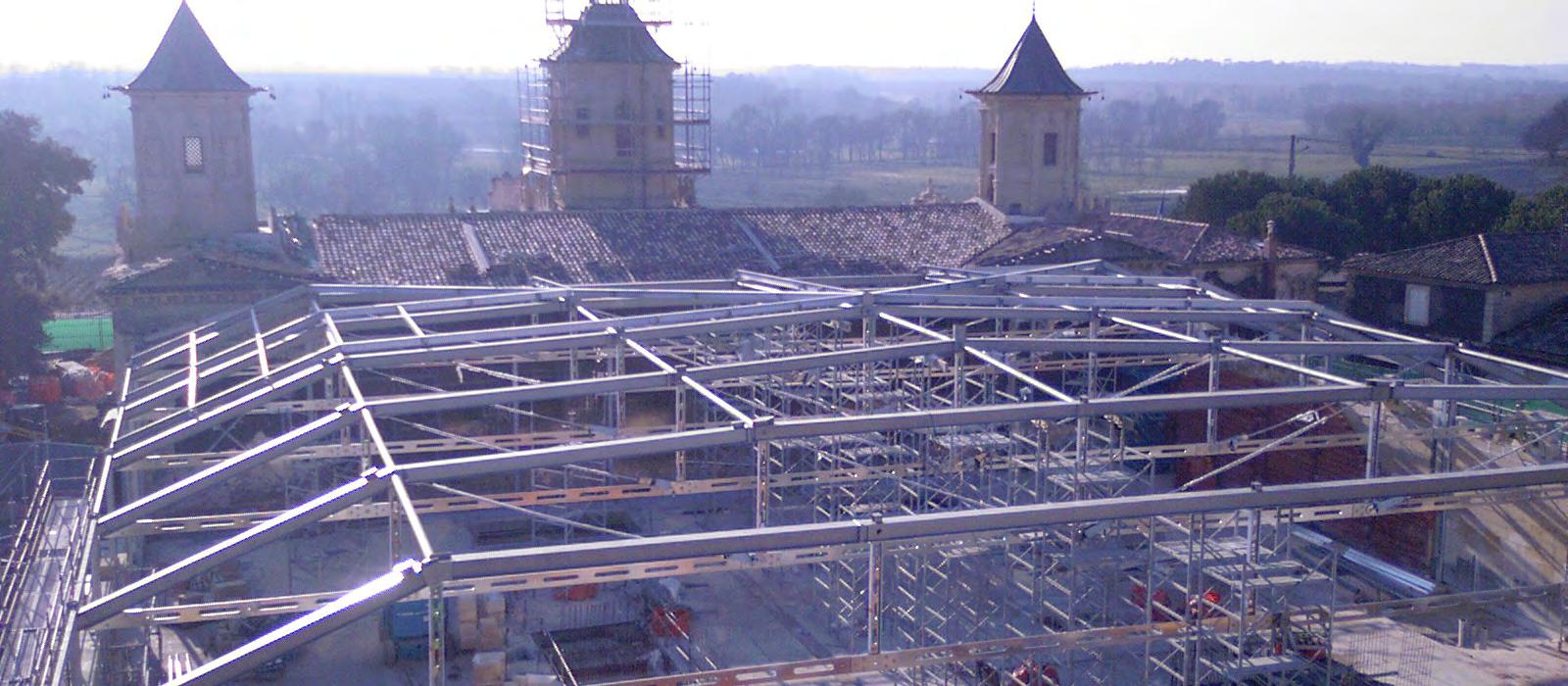

COS D’ESTOURNEL Saint-Estephe, 2008

CHÂTEAU COS D’ESTOURNEL

17 Octobre 2007

AXONOMETRIE GLOBALE DU MODELE HORS PANNELAGE :

Client:

Domaines Reybier

Architecte:

Wilmotte & Associés

Dimensions: 37 m x 36 m Coût:

2.700.000 € HT (Charpente Métallique & verre)

Matériau:

Acier au carbone et inoxydable, Verre

Technique:

Ferme treillis, poteaux et croix de Saint-André

Mission:

Chef de projet, Conception APD, PRO-DCE, ACT, EXE, DET-AOR pour Groupe Alto

Superstructure métallique en acier carbone et inox composée de 6 fermes treillis de 37 mètres de portée abritant le cuvier et ses 54 cuves inox de 116 hectolitres.

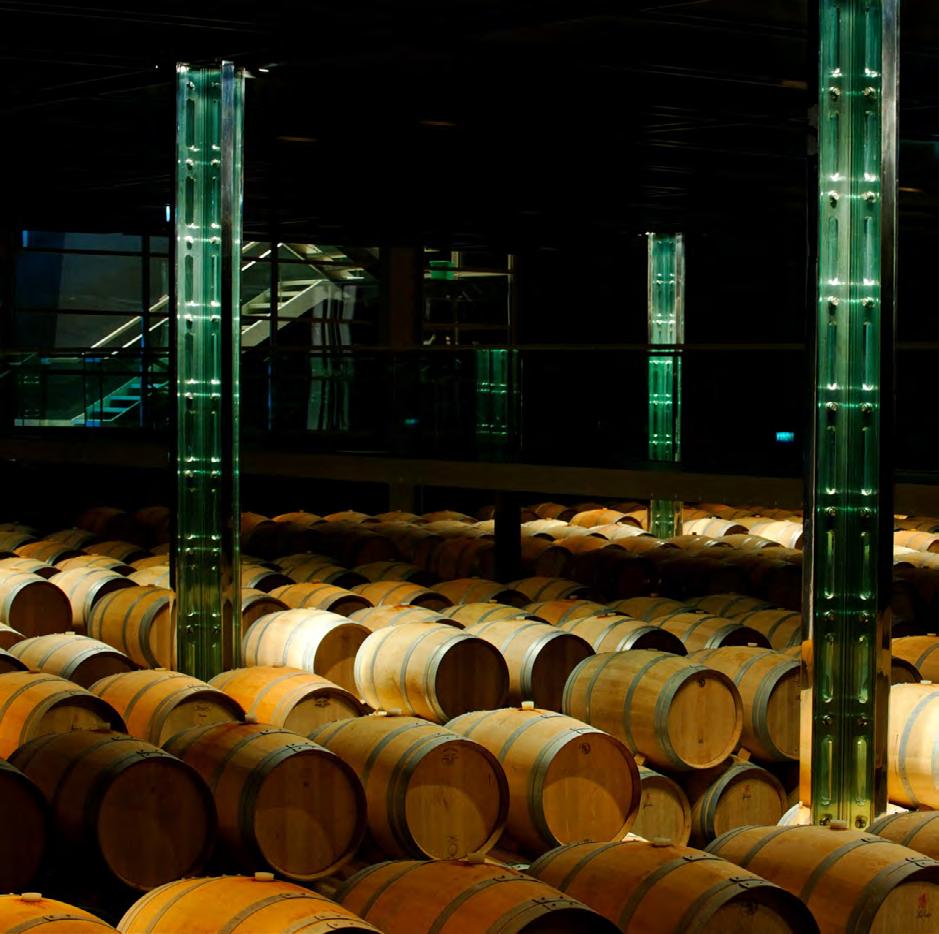

En infrastructure dans le chais abritant les barriques de chêne, les poteaux métalliques en acier inox et verre de section cruciformes supportent discrètement le plancher du cuvier

AXONOMETRIE GLOBALE DU PANNELAGE :

La vue ci-dessus représente les ramasses panes. On distingue les ramasses pannes IPE 220 des ramasses pannes HEA 220 qui se situe au droit des 4 arrêts de la toiture. Tous ces ramasses pannes sont articulés d’un côté et glissant de l’autre de manière à simplement charger la structure sans participer à sa stabilité globale. Seuls les ramasses pannes situées sur les pignons Nord et Sud (contre Pagode) sont biarticulés pour obtenir la stabilité des poteaux sur lesquels ils reposent.

Rédaction : BET Groupe ALTO - GA

NOTE DE CALCULS EXE – Indice 00

page 29 / 84

AU G E R S T R U C T U R E

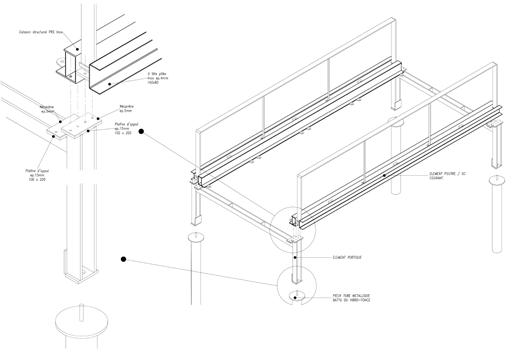

PONTONS JAPIOT Verdun, 2005 Client:

Ville de Verdun

Architecte:

PCCP Architectes

Coût:

470.000 €

Technique:

Tablier à portées simples (5m) sur pieux métalliques battus

Dimensions: 40 + 20 m Matériau:

Acier inoxydable

Mission:

Chargé de projet, APS à livraison, pour Groupe Alto

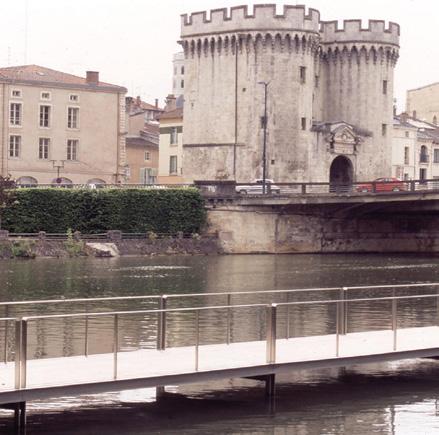

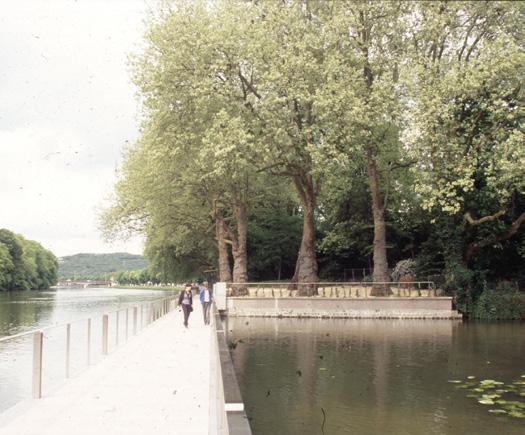

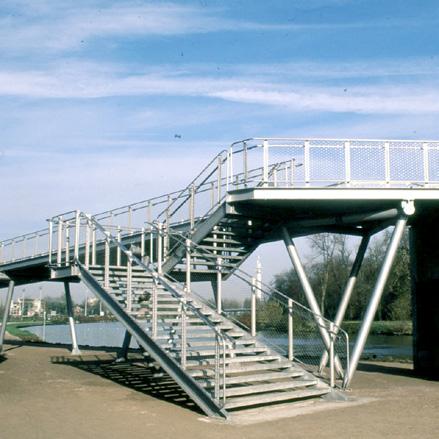

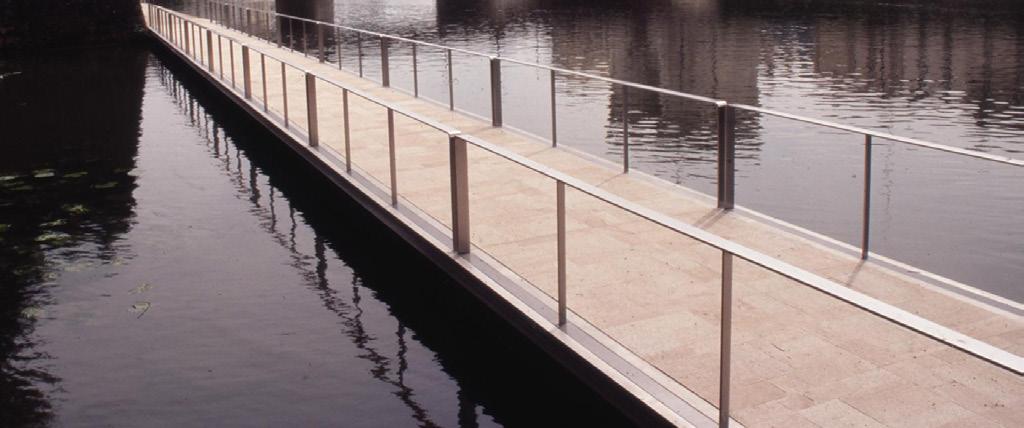

Ensemble de deux passerelles, enjambant la Meuse et reliant les chemins de halages au parc Japiot dans le centre urbain de Verdun.L’ouvrage vient remplacer d’anciennes passerelles en acier, hors d’usage.

Le parti pris consiste en un module de 5m, répété 8 et 4 fois, tout inox afin de garantir la pérennité.

AU G E R S T R U C T U R E

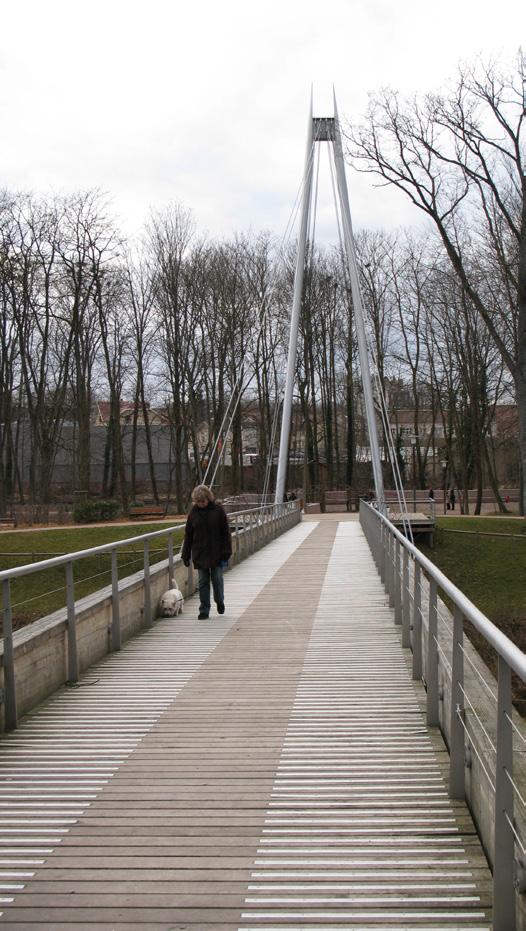

PASSERELLE DE GOLBEY Epinal, 2007 Client:

Ville d’Epinal

Architecte:

URBAM Conseil (planification urbaine)

Coût:

500.000 €

Technique:

Passerelle à haubanage dissymétrique

Dimensions: 55 + 15 m Matériau:

Acier et bois lamellé collé

Mission:

Ingénieur étude, PRO à livraison, pour Groupe Alto

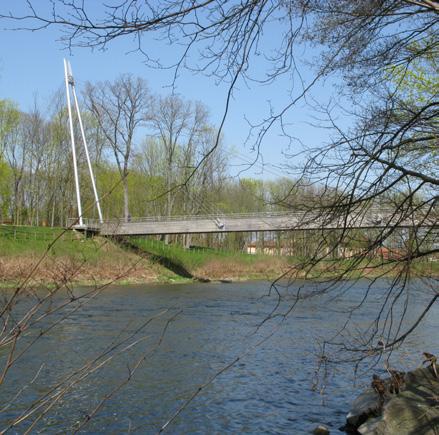

Réalisation de 2 passerelles de 55 et 15m de long.

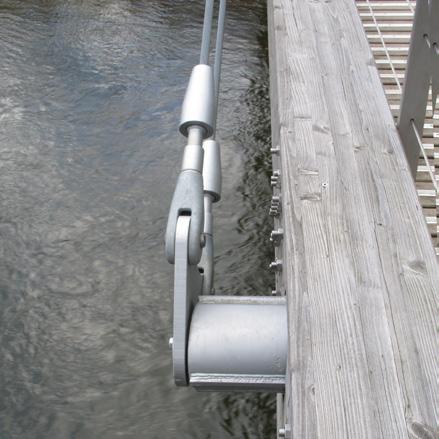

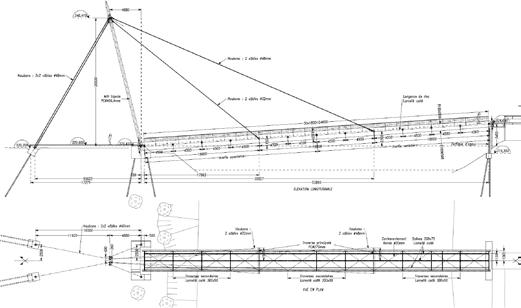

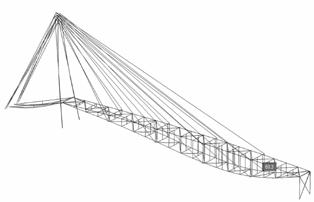

Le tablier en bois lamellé collé est supporté par un haubanage dissymétrique maintenu d’un côté de la rivière par un mat en acier composé de deux tubes.

L’ensemble des efforts appliqué aux haubans est maintenu à l’arrière du mât par des tirants ancrés dans le sol sur des micropieux inclinés.

AU G E R S T R U C T U R E

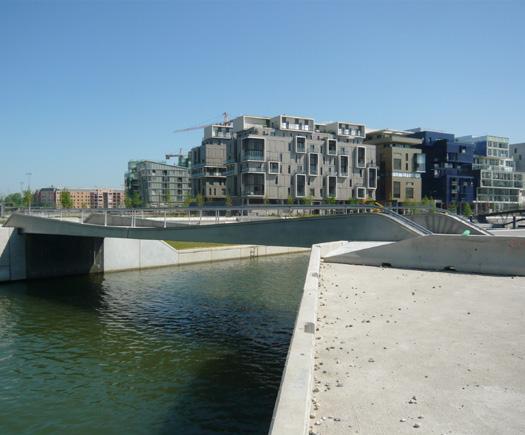

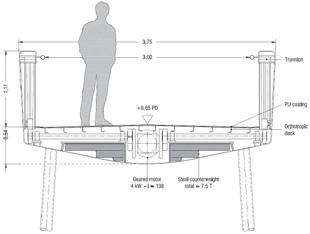

PASSERELLE MOBILE Lyon, 2010 Client:

SEM Lyon confluence, Grand Lyon

Architecte:

PCCP Architectes

Coût:

1.700.000 €

Technique:

Double volées s’ouvrant par basculement

Dimensions: 21m Matériau:

Acier inoxydable

Mission:

Chef de projet, concours à livraison, OPC pour Groupe Alto

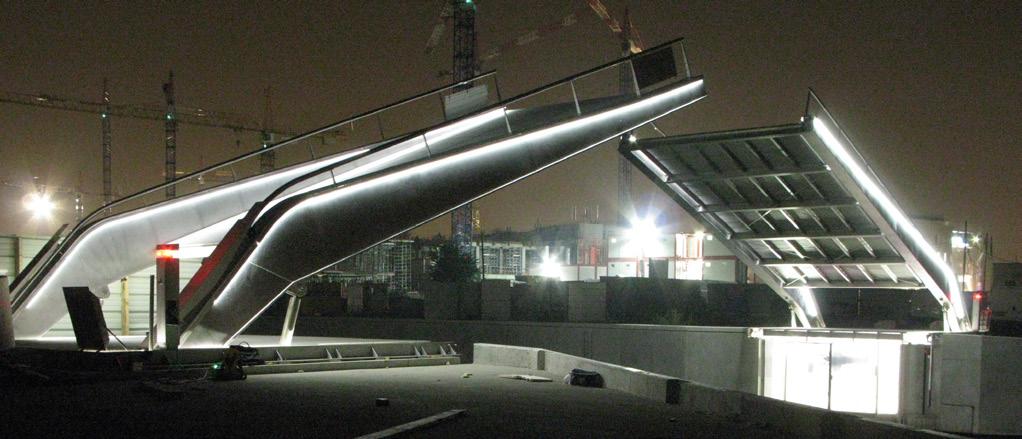

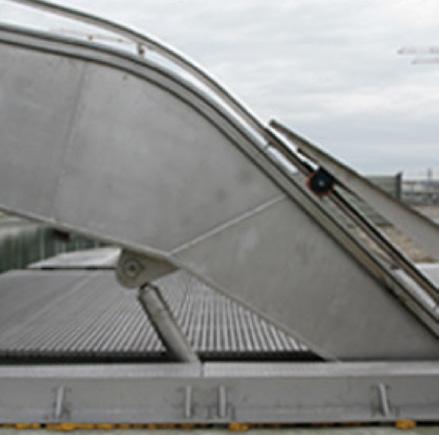

Passerelle mobile consistuée de deux volées symétriques en porte à faux se rejoignant au milieu du chenal.

Les volées animées par un mouvement de translation-rotation libèrent le passage aux bateaux voulant accéder à la Darse de la place Nautique.

L’ensemble est intégralement réalisé en acier inox duplex.

AU G E R S T R U C T U R E

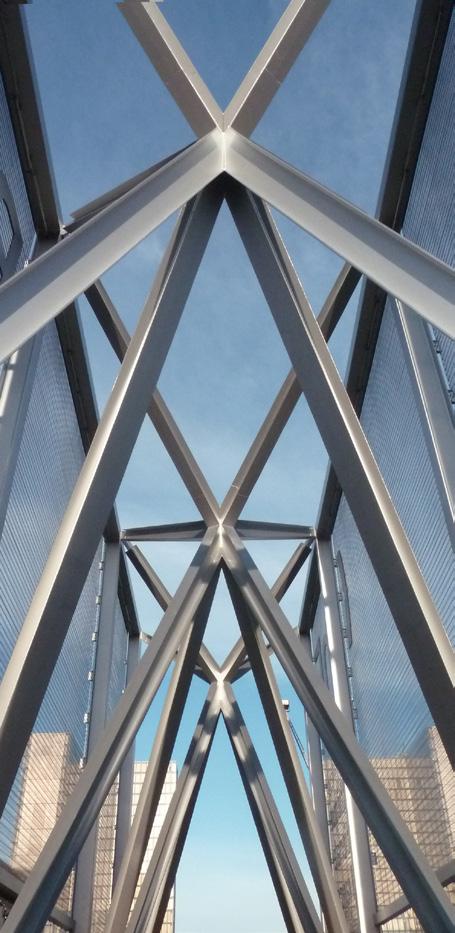

LE SIGNAL - BNF Paris, 2014 Client:

MK2

Architecte:

DPA Architectes

Coût:

960.000 €

Technique:

Structure acier / treillis spatial / maille inox

Dimensions: 15 x 7 x 15m (LxlxH) Matériau:

Acier

Mission:

Conception en phase APS, suivi technique en phase DET, pour Bollinger+Grohmann

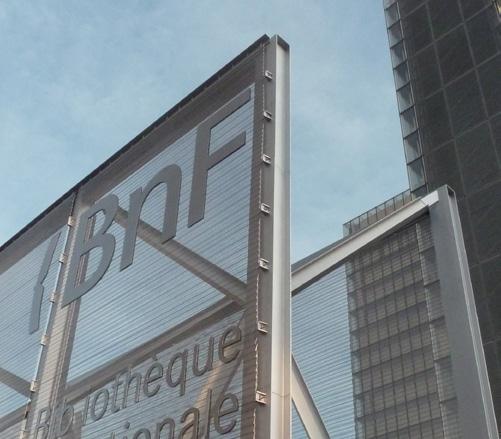

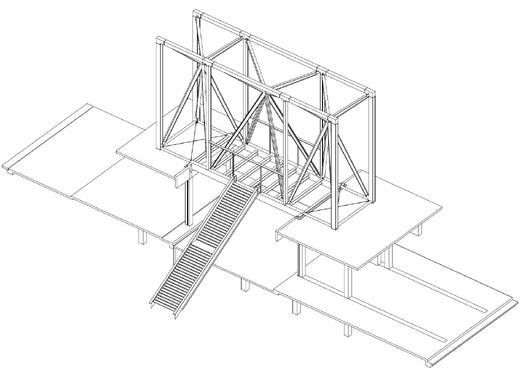

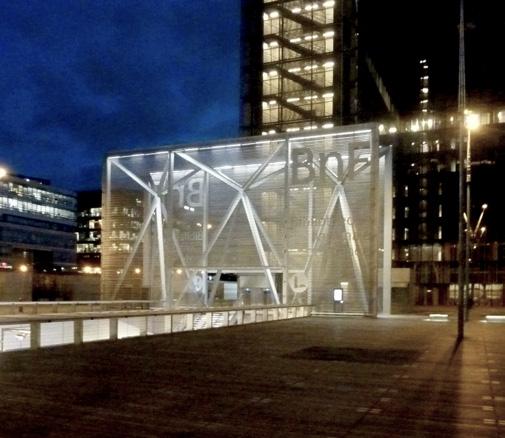

La passerelle enjambe un des patios sur le parvis de la BNF, permettant aux chercheurs et spectateurs du cinéma MK2 l’accès en contrebas.

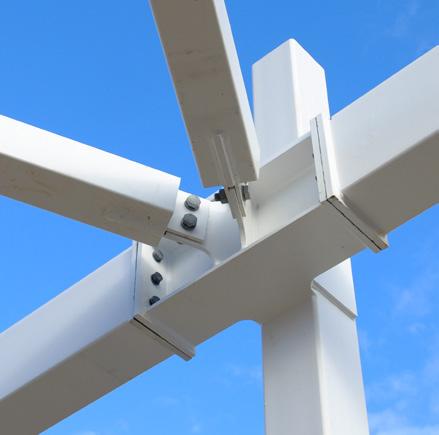

La structure métallique consiste en un treillis spatial supportant à la fois le tablier et les parois latérales en maille inox.

L’ensemble, autostable repose sur l’existant tout en respectant ses capacités portantes.

AU G E R S T R U C T U R E

PASSERELLE DU DRAGON Evry, 2006 Client:

AFTRP

Architecte:

PCCP Architectes

Coût:

540.000 €

Technique:

Tablier mixte sur 3 appuis

Dimensions: 42m Matériau:

Acier, Béton

Mission:

Chef de projet, Conception APS-PRO-ACT-VISA, pour Groupe Alto

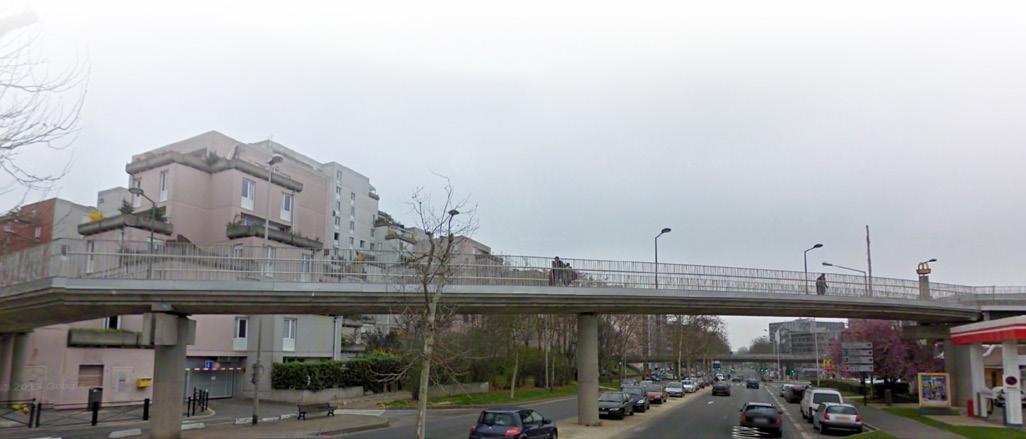

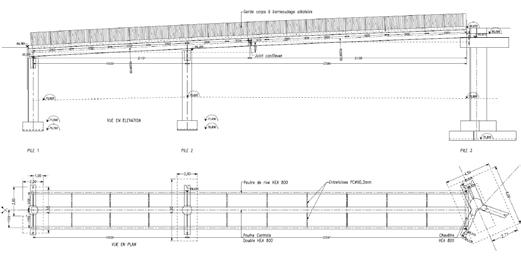

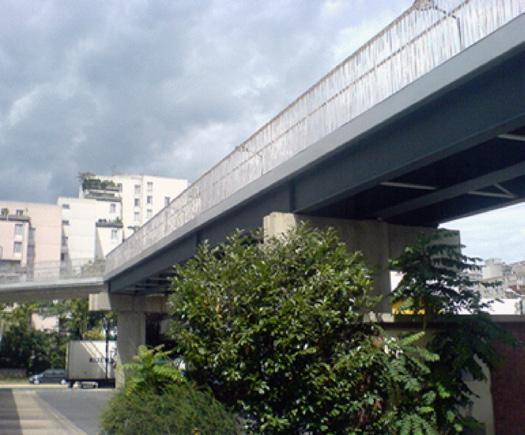

Remplacement de la passerelle existante en bois hors d’usage, par une passerelle à tablier mixte acier-béton de 50 m de long posée sur 3 appuis.

Ensemble conçu pour conserver les piles existantes avec contrôle de la descente de charges.

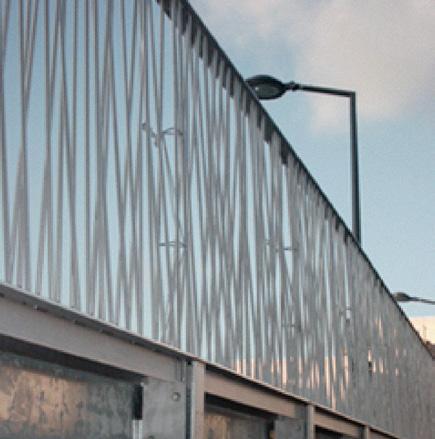

Mise en œuvre de garde-corps inox résistants et pérennes sur la nouvelle passerelle ainsi que la passerelle béton.

AU G E R S T R U C T U R E

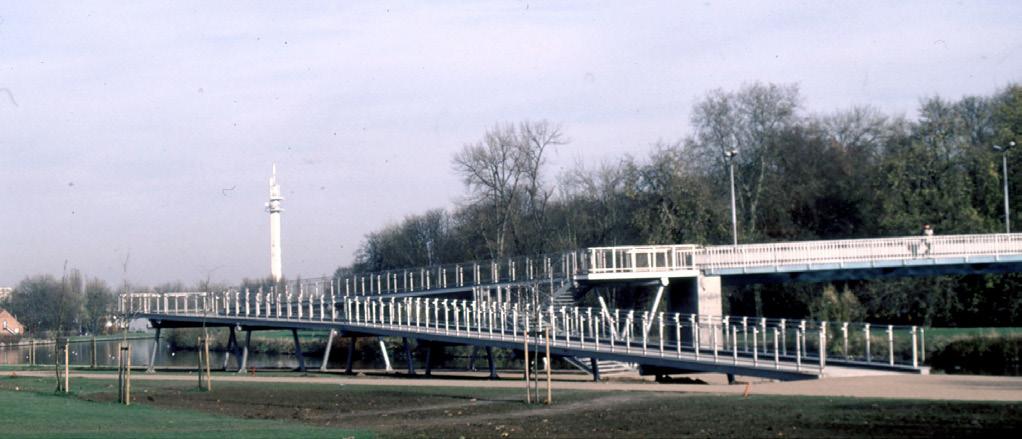

ORY

Lille, 2006 Client:

SORELI

Architecte:

Gilles Vexlard, Paysagiste

Coût:

450.000 €

Technique:

Poutres métalliques sur appuis multiples, tablier béton

Dimensions: 85m Matériau:

Acier, Béton

Mission:

Projeteur Phase APD, PRP, DCE pour Groupe Alto

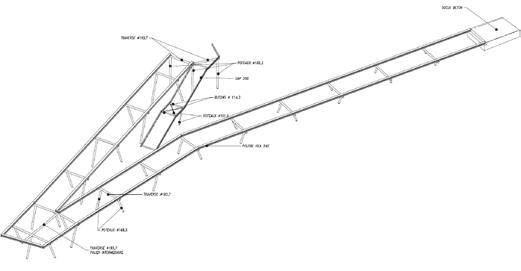

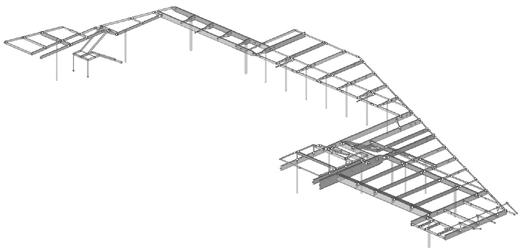

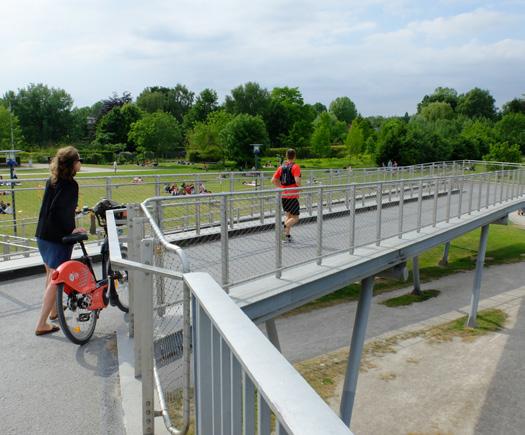

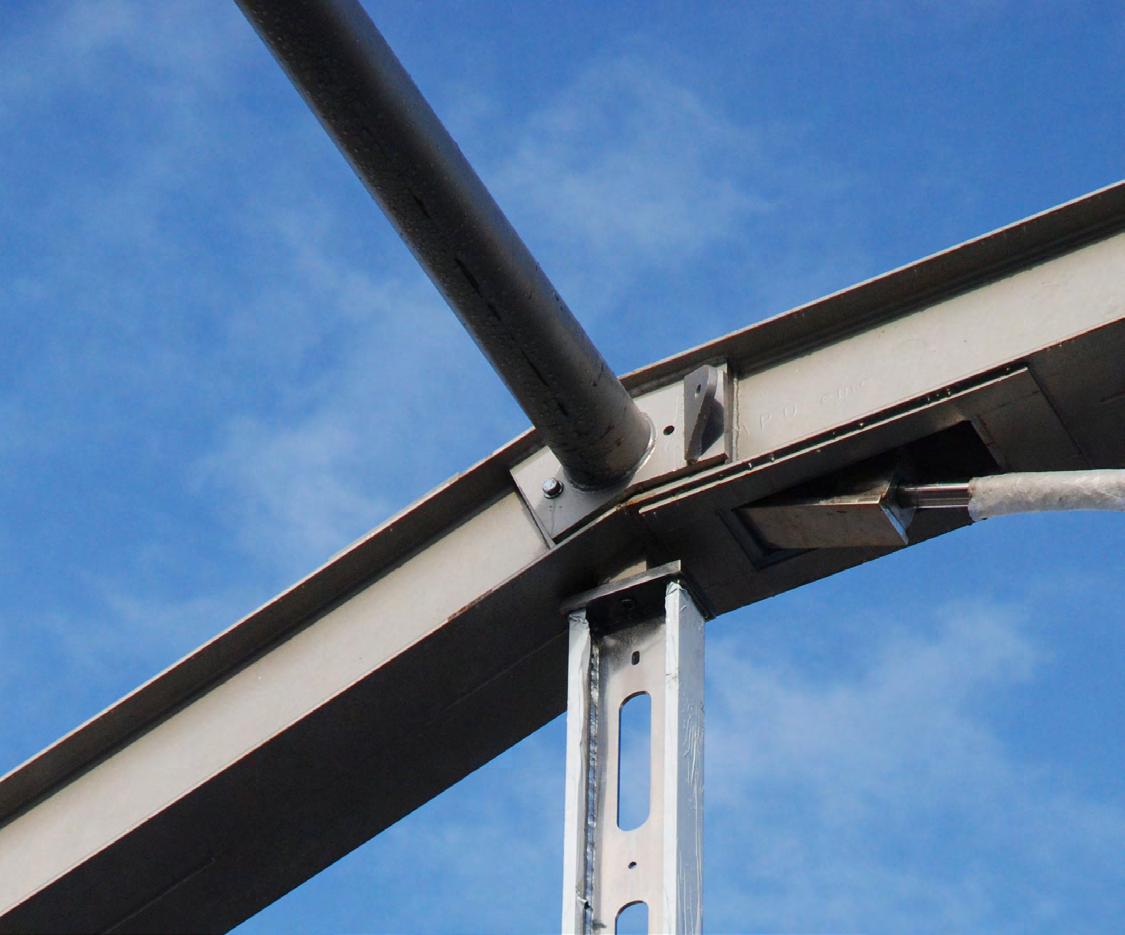

Ensemble de passerelles à longerons métalliques supportant un tablier béton. L’ensemble forme une rampe permettant aux vélos d’atteindre depuis le parc la passerelle franchissant la Deûle.

Les poteaux disposés régulièrement et en biais, de façon alternée, garantissent une finesse à l’ensemble tout en évitant une certaine monotonie.

AU G E R S T R U C T U R E

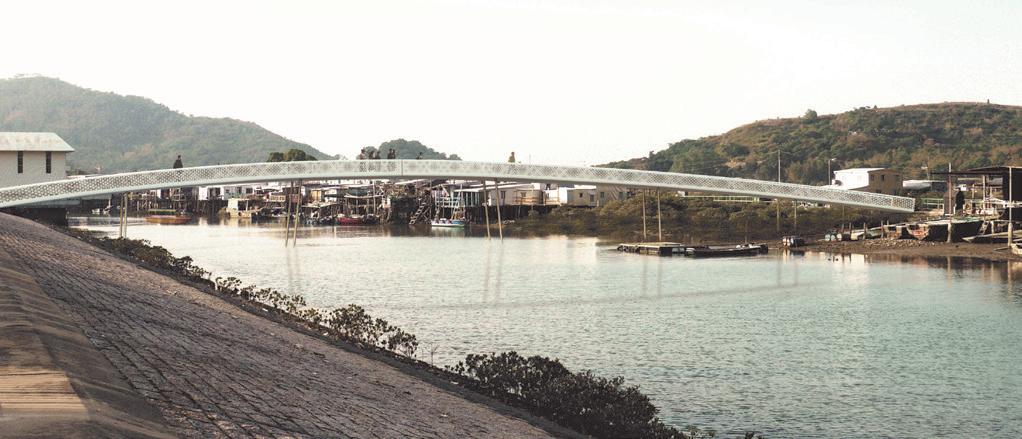

PASSERELLE TAI-O Hong-Kong, 2014 Client:

Gouvernement de Hong Kong

Architecte:

Sébastien Saint-Jean

Coût:

2.000.000 €

Technique:

Tablier à portées multiples avec au centre 2 volées basculantes

Dimensions: 85 m Matériau:

Acier

Mission:

Concours,

Auger Structure

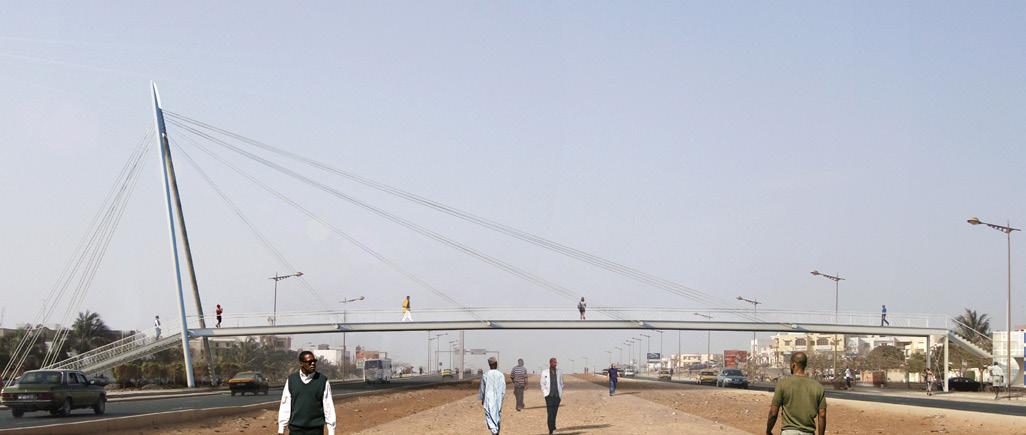

PASSERELLE VDN Dakar, Senegal, 2009 Client:

Ville de Dakar

Architecte:

M’Baye Sene

Coût:

540.000 €

Technique:

Passerelle à haubanage dissymétrique

Dimensions: 54 m Matériau:

Acier

Mission:

Esquisse à APS, Auger Structure
