EURO EXPO
Pavilhão Modular Expositivo Exercício de projeto paramétrico e prototipagem por fabricação digital
RG III
Representação Gráfica III | 2022/2
Profª Bárbara Lorenzoni | Turma C Grupo 02: Bruna Veit, Gabriela Jahn e Natália Fonte
O projeto aqui apresentado faz parte de um conjunto de estudos desenvolvidos na disciplina de Representação Gráfica III, ministrada durante o 4º semestre do curso de graduação da Faculdade de Arquitetura da Universidade Federal do Rio Grande do Sul. Apesar de seu caráter essencialmente ferramental, a disciplina consiste no ensino de um novo método de projeto que difere do convencional, denominado design computacional.
O objetivo de RGIII é a introdução ao design digital, abrangendo desde o ensino de novo meios de formulação de problemas arquitetônicos até o aparelhamento dos alunos para uso de ferramentas específicas (softwares de projeto paramétrico e ferramentas de fabricação digital). Visto sua complexidade conceitual e prática, as aulas são divididas em três blocos, que fazem uso de diferentes técnicas.
O bloco inicial da disciplina consiste na introdução ao design digital, que é feita por aulas teóricas sobre conceitos fundamentais de projeto paramétrico, fabricação digital e geometrias. São feitos exercícios de análise de edificações (correlacionando aspectos formais e construtivos) e de formulação de algoritmos analógicos que representam raciocínios lógicos abstratos e aplicados a problemas formais. No segundo bloco é apresentado o software de projeto paramétrico e são desenvolvidos exercícios no formato de tutorial para uso guiado deste e compreensão de sua organização e funcionamento.
No terceiro e último bloco os alunos desenvolvem um projeto em grupo, utilizando-se do software paramétrico para concepção e representação e ferramentas de fabricação digital para prototipagem. Os alunos são aparelhados com aulas sobre conjuntos de ferramentas do software, comandos de uso comum e técnicas de manipulação de dados do projeto, sendo
as aulas ordenadas de acordo com as demandas que surgem e em crescente complexidade. Além disso, os alunos aprendem a gerar arquivos para importação nas ferramentas de fabricação digital e tem aulas práticas de uso dessas para construção de seus protótipos. Durante todo o semestre são feitos assessoramentos gerais de dúvidas e dificuldades comuns e individuais para ajustes específicos dos algoritmos.
O exercício final da disciplina propõe a criação de um pavilhão cultural expositivo modular. Buscando a exploração de uma variedade de soluções e aprendizado coletivo, é determinado que cada grupo situe seu projeto em um continente e adote um tipo de geometria para exploração no projeto. Além disso, de modo a ilustrar a aplicabilidade dos sistemas mencionados em diferentes escalas o exercício é dividido em 4 etapas: formulação do programa do projeto, contexto de inserção e materialidade básica (etapa conceito); concepção formal do módulo (etapa forma); detalhamento construtivo (etapa estrutura); distribuição, replicação e combinação da forma (etapa implantação). Assim, é exercitado o projeto na escala do objeto, construção e inserção urbanística.
A disciplina de RG III é um projeto em andamento, sendo aprimorada a cada semestre. Futuramente serão resolvidas questões de transição entre a escala da construção e a de prototipagem no que tange as diferentes materialidades aplicáveis. Além disso, será incluído o ensino de ferramentas de otimização e análise da performance do projeto e introduzidas técnicas de estímulo criativo a partir de inteligência artificial, buscando explorar todo o potencial do design digital.
RG III

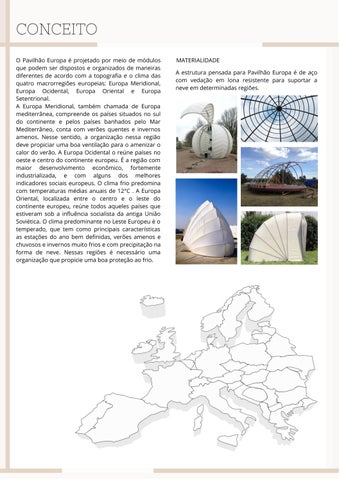

CONCEITO
O Pavilhão Europa é projetado por meio de módulos que podem ser dispostos e organizados de maneiras diferentes de acordo com a topografia e o clima das quatro macrorregiões europeias: Europa Meridional, Europa Ocidental, Europa Oriental e Europa Setentrional
A Europa Meridional, também chamada de Europa mediterrânea, compreende os países situados no sul do continente e pelos países banhados pelo Mar Mediterrâneo, conta com verões quentes e invernos amenos Nesse sentido, a organização nessa região deve propiciar uma boa ventilação para o amenizar o calor do verão A Europa Ocidental o reúne países no oeste e centro do continente europeu É a região com maior desenvolvimento econômico, fortemente industrializada, e com alguns dos melhores indicadores sociais europeus O clima frio predomina com temperaturas médias anuais de 12°C . A Europa Oriental, localizada entre o centro e o leste do continente europeu, reúne todos aqueles países que estiveram sob a influência socialista da antiga União Soviética. O clima predominante no Leste Europeu é o temperado, que tem como principais características as estações do ano bem definidas, verões amenos e chuvosos e invernos muito frios e com precipitação na forma de neve. Nessas regiões é necessário uma organização que propicie uma boa proteção ao frio.
MATERIALIDADE
A estrutura pensada para Pavilhão Europa é de aço com vedação em lona resistente para suportar a neve em determinadas regiões.
GEOMETRIA
A geometria selecionada é o sólido de revolução, estes são corpos gerados através da rotação de superfícies planas em torno de um eixo. Como o exemplo abaixo, onde um cilíndro é gerado através de um retângulo.
Ao lado temos uma forma trapezoidal, que gera um sólido de revolução mais próximo do que será o pavilhão Euro Expo.
Existem diversos exemplos da aplicação de sólidos de revolução na arquitetura, como a Catedral de Brasília e o Museu Nacional da República, ambos localizados em Brasília
Abaixo vemos esses e outros exemplos dessa geometria aplicada a arquitetura, encontrada em diversos materiais, localidades e nas mais variadas funções (como habitação, igreja, museu, biblioteca e pavilhão) e escalas (pois também pode ser encontrado em mobiliário e objetos).
TRANSPORTES
O planejamento inteligente para o design dos módulos do pavilhão Euro Expo resultou em diversas vantagens no transporte, tais como a minimização do volume e a facilidade de armazenamento Essas características permitem que mais módulos possam ser transportados em um mesmo caminhão, o que resulta em uma redução significativa no número de viagens necessárias para transportar todo o pavilhão Além disso, a capacidade de dobrar os módulos facilita a carga e descarga e pode reduzir os riscos de danos durante o transporte.
A geometria é formada por uma figura de meio hexágono que sofre revolução de 90º em torno do eixo y.
Referências de Forma
A maquete analógica foi feita a partir do módulo inicial que posteriormente foi um pouco modificado O material usado nessa maquete se assemelha ao material pensado para uso na estala real, que são as estruturas metálicas rotacionadas desde a base e, no caso da maquete, fixadas com cola massa durepoxi e cobertura feita com uma lona encobrindo a estrutura metálica e realçando a forma do modulo.
Uma dificuldade encontrada foi a fixação das arestas rotacionadas, que necessita uma estrutura tanto para fixa-las juntas e no ângulo proposto, quanto para fixar no piso Por isso foi criada uma haste a mais para tentar guiar essas estruturas, que fica nos pontos extremos da aresta de 3, que une todas elas e segue a projeção do arco formado por elas
Por questões de projeto, na hora de fazer as distribuições, decidimos mudar a base do módulo para as distribuições se encaixarem numa malha hexagonal regular. Assim nosso novo módulo apenas se adequou a essa malha e ficou com lado do hexágono de 10.
y 3 4 7
10
FORMA
Fotos dos processos de montagem e fabricação
MAQUETES VOLUMÉTRICAS
Maquetes volumétricas, a da direta feita por impressão 3D é em filamento PLA (polímero termoplástico ácido polilático) de diâmetro 2,85 mm. A da esquerda foi feito o fatiamento do volume e cortada no laser, com papel kraft.
Prints do arquivo para impressão 3D
DIAGRAMA DE NÓS INICIAL
fotos das maquetes volumétricas
DIAGRAMA DE NÓS FINAL
CÓDIGO FINAL DO MÓDULO
ALGORÍTMO ANALÓGICO 0,1,0 4,3,0 0,8,0 4,6,0 ponto A ponto B ponto C ponto D ligar ligar ligar linha linha linha rotacionar 90° eixo y pavilhão 10 hexagono explodir lista de pontos rotacionar eixo xy pavilhão dividir em 2 grupos linha 6 90°
ESTRUTURA
Referências de estruturas
A estrutura pensada para o módulo trata-se de aço com vedação em lona resistente.
A dificuldade na montagem da maquete da estrutura foi a mesma na maquete analógica, manter as arestas no ângulo certo para o encaixe e a fixação delas no piso.
estrutura em aço cobertura em lona rótula no piso para fixação
CÓDIGO FINAL DA ESTRUTURA
IMPLANTAÇÃO
O Pavilhão Europa é composto por módulos que podem ser distribuídos de diversas maneiras para criar espaços personalizados para cada exposição. Isso garante a flexibilidade necessária para adaptar o pavilhão às necessidades de cada evento, levando em consideração o espaço disponível e as demandas específicas do local.
Além disso, esse modelo de pavilhão é escalável, o que significa pode-se começar com um espaço de exposição menor e adicionar mais módulos conforme a necessidade.
Outra vantagem do pavilhão de exposição criado através de módulos base é a facilidade de transporte e montagem. Como os módulos são pré-fabricados, eles podem ser facilmente transportados e montados em diferentes locais.
FRANKFURT NA ALEMANHA
O pavilhão de exposições vertical pode ser instalado nas grandes cidades da Europa, pois sua disposição permite que ele seja instalado em locais em que não exija grandes espaços Nesse sentido, o pavilhão de exposições pode localizar-se em Frankfurt, na Alemanha Essa disposição foi inspirada nos altos edifícios que a cidade possui Além disso, ela permite que mais espaço seja criado em um espaço limitado, visto que em áreas urbanas o espaço horizontal é limitado
Os tipos de distribuições escolhidos foram a vertical, a radial e a linear.
DIAGRAMAS DE FLUXOS
entrada salas/pavilhões banheiro/recepção
A feira de negócios realizada no Euro Expo em Frankfurt é uma das maiores e mais importantes feiras de negócios da Europa, atraindo empresas de todos os setores da indústria Nesse pavilhão de exposições as empresas têm acesso a uma ampla gama de opções de exposição, incluindo stands personalizados, salas de conferência e áreas de networking. Além disso, a feira oferece uma plataforma única para as empresas se conectarem com outras empresas e líderes do setor, permitindo que elas formem parcerias estratégicas e estabeleçam novas oportunidades de negócios. O Euro Expo também é conhecido por sua ampla variedade de palestras e workshops que oferecem insights valiosos sobre as últimas tendências e práticas recomendadas em diferentes setores da indústria.
BARCELONA NA ESPANHA
O pavilhão de exposições radial é inspirado na distribuição das quadras de Barcelona, que possui pátios internos. Esses pátios são áreas públicas ou semi-públicas e possuíssem seus miolos permeáveis com acesso a partir da rua por passagens por baixo da edificação, ou por aberturas estreitas.
A praça da Catalunha seria um ótimo local para acomodar a exposição, está localizada no centro da cidade e já é um ponto habitual de realização de shows, exposições e outras celebrações.
RIO SENA EM PARIS
O Pavilhão de exposições Linear pode ser instalado em pontes do Rio Sena. A maioria delas possuem largura suficiente para os pavilhões e o fluxo de pessoas. Mas necessitam que a via para automóveis seja fechada. Um ponte que pode receber a exposição é a Ponte Alexandre III. A forma como os pavilhões se distribuem permite que as pessoas apreciem a vista para o Rio Sena para os dois lados da ponte. Além disso, uma exposição ao ar livre em uma cidade repleta de museus pode ser algo novo e diferente do comum.
O pavilhão de exposições educativo é um espaço destinado a promover a aprendizagem e a disseminação de conhecimento em diferentes áreas O Euro Expo Educacional apresenta exposições interativas e educativas que envolvem o público em atividades práticas e dinâmicas Os pavilhões de exposições educativos foram projetados para serem inclusivos e atrativos para todos os públicos, desde crianças até adultos Nessas exposições são abordados temas como ciência, história, arte, tecnologia e meio ambiente, oferecendo uma oportunidade única para os visitantes aprenderem de forma divertida e envolvente Além disso, é um importante espaço de divulgação científica e cultural, contribuindo para o desenvolvimento social e educacional de uma comunidade
A exposição de arte próximo ao rio Sena em Paris é uma oportunidade emocionante para os amantes da arte A cidade é conhecida por sua rica história artística e pela grande variedade de museus e galerias O pavilhão localizado nas margens do rio Sena oferece um ambiente tranquilo e romântico para os visitantes apreciarem obras de arte de artistas locais e internacionais A exposição inclui pinturas, esculturas, fotografia, instalações e outras formas de arte contemporânea Os visitantes podem esperar encontrar uma mistura de trabalhos tradicionais e modernos que refletem a diversidade da cena artística parisiense Além disso, a localização do pavilhão próximo ao rio Sena permite que os visitantes apreciem a paisagem deslumbrante de Paris enquanto desfrutam da arte, tornando a experiência ainda mais memorável e única
IMPLANTAÇÃO
FRANKFURT NA ALEMANHA - DISTRIBUIÇÃO VERTICAL
EURO EXPO ALGORITMO
PRIMEIROS ALGORITMOS
