CONCEITO

Next Article
EURO EXPO

EURO EXPO

O Pavilhão Europa é projetado por meio de módulos que podem ser dispostos e organizados de maneiras diferentes de acordo com a topografia e o clima das quatro macrorregiões europeias: Europa Meridional, Europa Ocidental, Europa Oriental e Europa Setentrional

Advertisement

A Europa Meridional, também chamada de Europa mediterrânea, compreende os países situados no sul do continente e pelos países banhados pelo Mar Mediterrâneo, conta com verões quentes e invernos amenos Nesse sentido, a organização nessa região deve propiciar uma boa ventilação para o amenizar o calor do verão A Europa Ocidental o reúne países no oeste e centro do continente europeu É a região com maior desenvolvimento econômico, fortemente industrializada, e com alguns dos melhores indicadores sociais europeus O clima frio predomina com temperaturas médias anuais de 12°C . A Europa Oriental, localizada entre o centro e o leste do continente europeu, reúne todos aqueles países que estiveram sob a influência socialista da antiga União Soviética. O clima predominante no Leste Europeu é o temperado, que tem como principais características as estações do ano bem definidas, verões amenos e chuvosos e invernos muito frios e com precipitação na forma de neve. Nessas regiões é necessário uma organização que propicie uma boa proteção ao frio.

Materialidade

A estrutura pensada para Pavilhão Europa é de aço com vedação em lona resistente para suportar a neve em determinadas regiões.

Geometria

A geometria selecionada é o sólido de revolução, estes são corpos gerados através da rotação de superfícies planas em torno de um eixo. Como o exemplo abaixo, onde um cilíndro é gerado através de um retângulo.

Ao lado temos uma forma trapezoidal, que gera um sólido de revolução mais próximo do que será o pavilhão Euro Expo.

Existem diversos exemplos da aplicação de sólidos de revolução na arquitetura, como a Catedral de Brasília e o Museu Nacional da República, ambos localizados em Brasília

Abaixo vemos esses e outros exemplos dessa geometria aplicada a arquitetura, encontrada em diversos materiais, localidades e nas mais variadas funções (como habitação, igreja, museu, biblioteca e pavilhão) e escalas (pois também pode ser encontrado em mobiliário e objetos).

Transportes

O planejamento inteligente para o design dos módulos do pavilhão Euro Expo resultou em diversas vantagens no transporte, tais como a minimização do volume e a facilidade de armazenamento Essas características permitem que mais módulos possam ser transportados em um mesmo caminhão, o que resulta em uma redução significativa no número de viagens necessárias para transportar todo o pavilhão Além disso, a capacidade de dobrar os módulos facilita a carga e descarga e pode reduzir os riscos de danos durante o transporte.

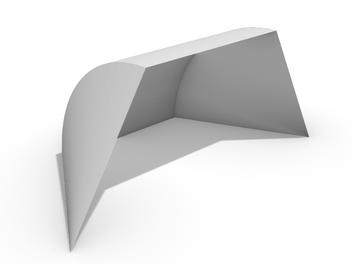

A geometria é formada por uma figura de meio hexágono que sofre revolução de 90º em torno do eixo y.

Referências de Forma

A maquete analógica foi feita a partir do módulo inicial que posteriormente foi um pouco modificado O material usado nessa maquete se assemelha ao material pensado para uso na estala real, que são as estruturas metálicas rotacionadas desde a base e, no caso da maquete, fixadas com cola massa durepoxi e cobertura feita com uma lona encobrindo a estrutura metálica e realçando a forma do modulo.

Uma dificuldade encontrada foi a fixação das arestas rotacionadas, que necessita uma estrutura tanto para fixa-las juntas e no ângulo proposto, quanto para fixar no piso Por isso foi criada uma haste a mais para tentar guiar essas estruturas, que fica nos pontos extremos da aresta de 3, que une todas elas e segue a projeção do arco formado por elas

Por questões de projeto, na hora de fazer as distribuições, decidimos mudar a base do módulo para as distribuições se encaixarem numa malha hexagonal regular. Assim nosso novo módulo apenas se adequou a essa malha e ficou com lado do hexágono de 10.

Maquetes Volum Tricas

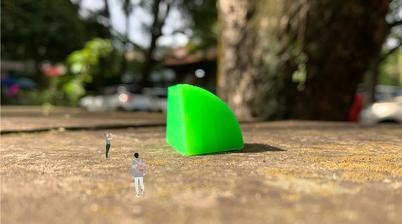

Maquetes volumétricas, a da direta feita por impressão 3D é em filamento PLA (polímero termoplástico ácido polilático) de diâmetro 2,85 mm. A da esquerda foi feito o fatiamento do volume e cortada no laser, com papel kraft.

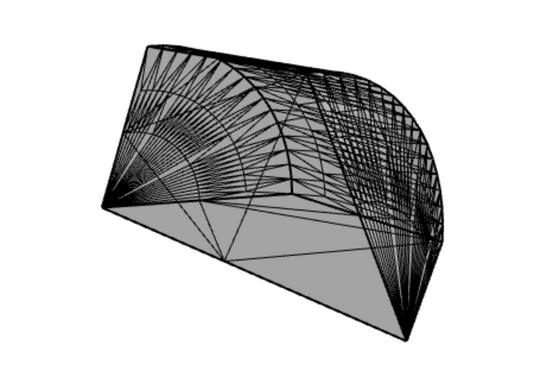

Prints do arquivo para impressão 3D

DIAGRAMA DE NÓS INICIAL fotos das maquetes volumétricas

DIAGRAMA DE NÓS FINAL

CÓDIGO FINAL DO MÓDULO
