TÜRMONTAGEANLEITUNG
•ALUMINIUMRAHMEN •FÜRSTAPELBAREREGALE
PRODECK™-TÜR• ALUMINIUMRAHMEN•FÜR STAPELBAREREGALE
Diese Montageanleitung ist speziell für ProDeck™-Aluminiumrahmentüren konzipiert. Diese Rahmentüren sind in Aluminium und anthrazitfarben beschichtet erhältlich. Sie sind außerdem in verschiedenen Größen verfügbar; dies hat jedoch keinen Einfluss auf die Montage.
Aufgrund der komplexen Konstruktion sind gewisse handwerkliche Fähigkeiten erforderlich. Mit der folgenden Anleitung ist die Montage einer schönen und stabilen Gartentür jedoch relativ einfach. Wir zeigen Ihnen Schritt für Schritt, wie Sie diese Tür einbauen.
Tür • Aluminiumrahmen • für Stapelregale
Der Aluminium-Türrahmen zur Selbstmontage mit Stapelregalen wird als Komplettpaket geliefert. Das Paket beinhaltet:
1 Aluminiumrahmen (mit verschiebbarer Seitenwand auf einer Seite)
4 Schrauben zur Befestigung des Rahmens nach der Montage der Stapelregale
2 verstellbare Scharniere mit 8 Befestigungsschrauben
2 stabile Eckscharniere inklusive 10 Schrauben mit Muttern und Unterlegscheiben
1 Zylinderschloss mit 3 Schlüsseln und einem Riegel
1 Set mit 2 Türgriffen aus Edelstahl inklusive langer Rosetten und Befestigungsmaterial
1 Schlossset (passend zum Rahmen) mit Schließblech
Die Stapelregale für diese Türrahmen müssen separat bestellt werden, da alle Farben und Ausführungen möglich sind. Seitliche Stapelregale sind nicht erforderlich, da das oberste Stapelregal auf eine bestimmte Höhe zugeschnitten werden muss. Berücksichtigen Sie oben immer einen Dehnungsspielraum von ca. 8 mm.
Für die Aluminiumrahmentüren können Sie folgende Mengen an stapelbaren Dielen bestellen:
177 cm hoch x 90 cm breit:
• 6 stapelbare Dielen à ca. 179 cm, zuschneidbar auf 12 x ca. 79 cm
• 5 extra hohe stapelbare Dielen à ca. 179 cm, zuschneidbar auf 9 x ca. 79 cm
177 cm hoch x 100 cm breit:
• 6 stapelbare Dielen à ca. 179 cm, exakt halbierbar auf 12 x ca. 89,2 cm
• 5 extra hohe stapelbare Dielen à ca. 179 cm, exakt halbierbar auf 9 x ca. 89,2 cm
198 cm hoch x 90 cm breit:
• 7 stapelbare Dielen à ca. 179 cm, zuschneidbar auf 14 x ca. 79 cm
• 5 extra hohe stapelbare Dielen à ca. 179 cm, zuschneidbar auf 10 x ca. 79 cm
198 cm hoch x 100 cm breit:
• 7 stapelbare Dielen von ca. 179 cm Länge, die sich präzise halbieren lassen (14 Dielen à ca. 89,2 cm)
• 5 extra hohe, stapelbare Dielen von ca. 179 cm Länge, die sich präzise halbieren lassen (10 Dielen à ca. 89,2 cm)
MONTAGEANLEITUNG
Es kann ratsam sein, die Tür zu zweit einzubauen, da körperliche Arbeit dabei oft sehr hilfreich ist. Der Einbau ist jedoch so einfach, dass er auch von einer Person durchgeführt werden kann.
Schritt 1: Auspacken
Packen Sie den Rahmen vorsichtig aus der Plastikverpackung.
Hinweis: Die lange Seite mit den vorgebohrten Schlosslöchern ist lose!
Schritt 2: Ober- und Unterseite bestimmen
Legen Sie den Türrahmen auf eine ebene Fläche (Vorsicht vor Beschädigungen!).
Hinweis: Es gibt einen Unterschied zwischen Ober- und Unterseite. Die Schlosslöcher sind ca. 90 cm von der Unterseite vorgebohrt. Dies ist wichtig für die Montage der gestapelten Bretter (es besteht die Gefahr, dass Sie sie versehentlich falsch herum montieren, was den Wasserablauf beeinträchtigt).
Wasserablauf unten

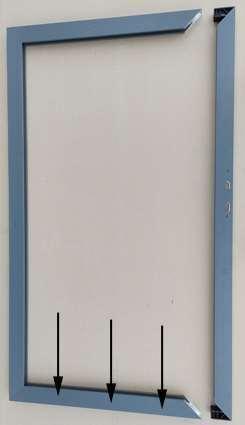

Bohrt mit einem ca. 9 mm Bohrer drei Löcher (über die gesamte Breite verteilt) durch die beiden Aluminiumwände an der Unterseite des Türrahmens. So kann Regenwasser schnell ablaufen.
Schritt 3: Stapelbretter einsetzen
Platzieren Sie die vorgeschnittenen Stapelbretter (ca. 79 oder 89,2 cm breit – dies ermöglicht einen Spielraum von ca. 5 mm an beiden Seiten für die Ausdehnung und Kontraktion) in der U-förmigen Aussparung auf der geschlossenen Seite des Türrahmens. Je nach den Abmessungen Ihres Türrahmens und des verwendeten Stapelbretts müssen Sie das letzte Stapelbrett der Länge nach zuschneiden, um die Höhe anzupassen. Lassen Sie über dem obersten Brett ca. 10 mm Platz für die Ausdehnung und Kontraktion.
Schritt 5: Schlossset einbauen
Schritt 4: Befestigen Sie die Seite mit den vorgebohrten Löchern am Rahmen.
Stellen Sie die Tür aufrecht auf ihre lange Seite. Es empfiehlt sich, vorher eine Decke oder ein großes Stück Pappe darunterzulegen, um Beschädigungen zu vermeiden.
Stecken Sie die lange Seite mit den Schlüssellöchern in die Kunststoffblöcke an der kurzen Ober- und Unterseite ein.

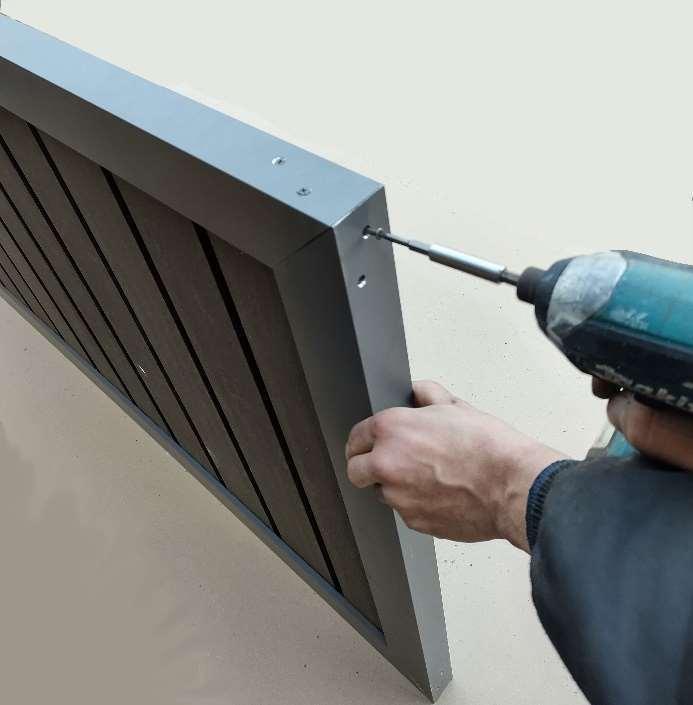

Verschrauben Sie die lange Seite mit den mitgelieferten Edelstahlschrauben. Ziehen Sie die Schrauben fest genug an, damit der Rahmen fest sitzt.

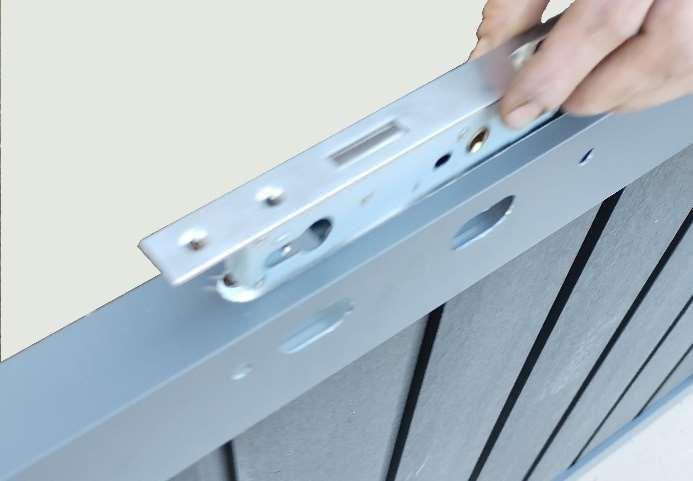

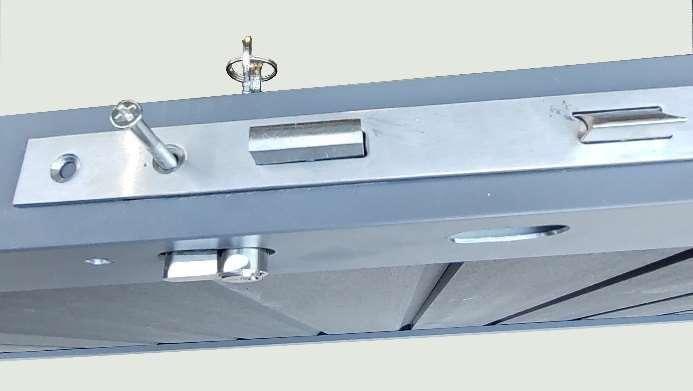

Setzen Sie das Schlossset zunächst locker in die vorgebohrten Löcher ein; ziehen Sie noch nichts fest. Setzen Sie dann den Zylinder ein. Befestigen Sie den Zylinder mit dem mitgelieferten Zylinderbolzen.

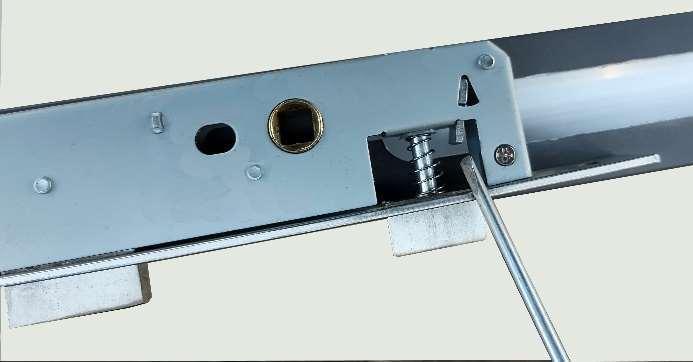

Ermitteln Sie die Öffnungsrichtung der Tür. Sie können nun den Riegel umdrehen, sodass die Tür in die andere Richtung schließt. Drücken Sie gegebenenfalls eine kleine Lasche zur Seite (z. B. mit einem Schraubendreher), um den Riegel umzudrehen. Drücken Sie anschließend den Riegel nach innen und drehen Sie ihn um.

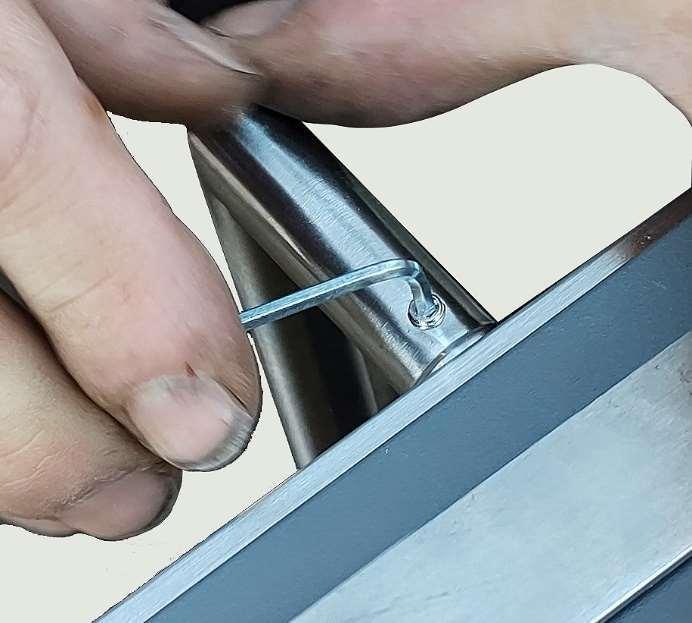

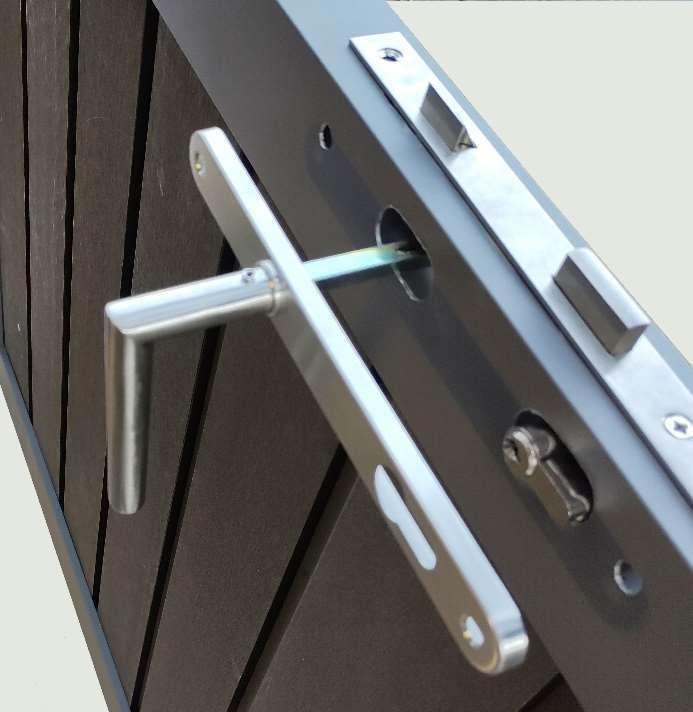

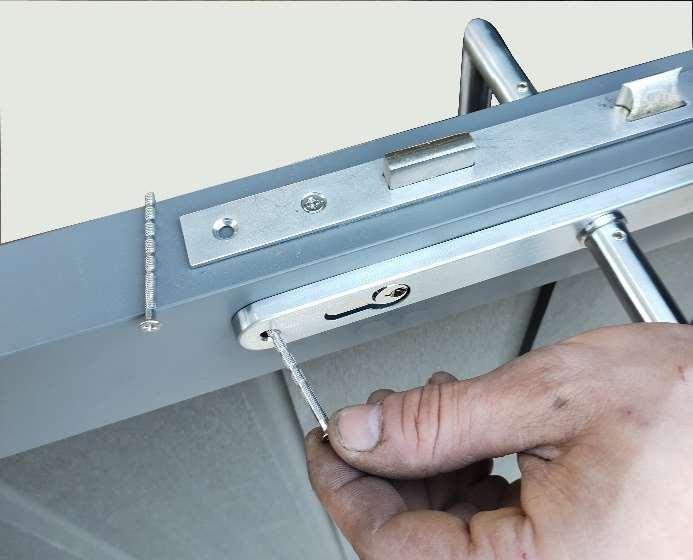

Montieren Sie als Nächstes das Türgriffset. Setzen Sie die mitgelieferten patentierten Schrauben und Muttern ein und ziehen Sie diese fest (achten Sie dabei darauf, dass die Griffplatten auf beiden Seiten korrekt ausgerichtet sind). Befestigen Sie anschließend die Türgriffe mit dem mitgelieferten Inbusschlüssel.

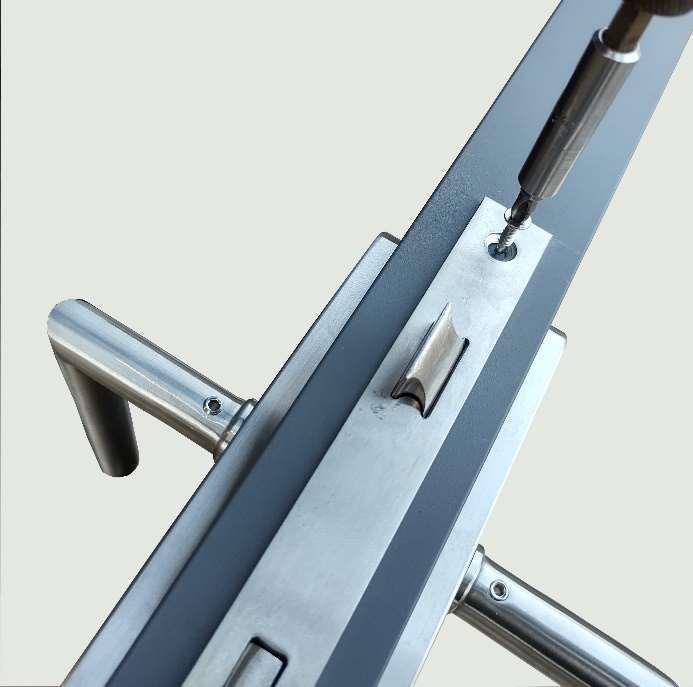

Zum Schluss befestigen Sie das Schloss mit der Edelstahl-Frontplatte mithilfe zweier selbstbohrender Schrauben an der Aluminiumseite.
Schritt 6: Eckscharniere montieren
Die Vorgehensweise für die oberen und unteren Eckscharniere ist identisch.

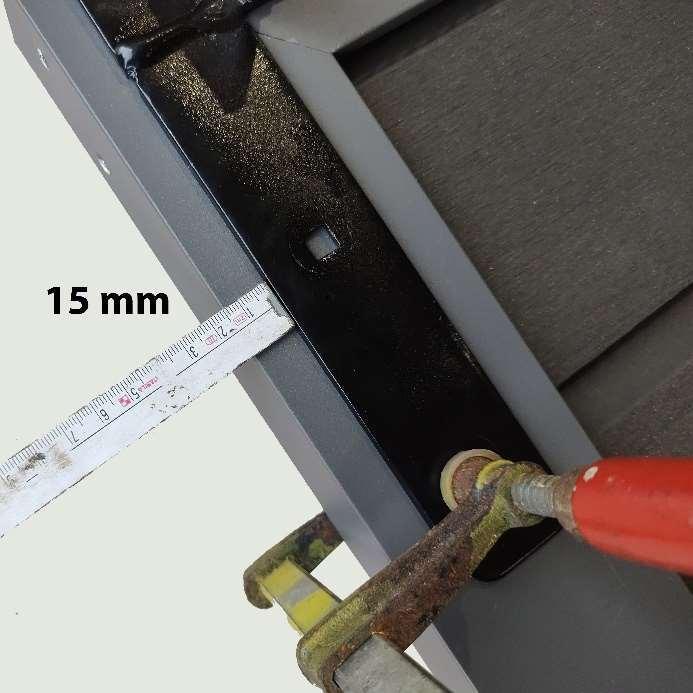

Platzieren Sie die Eckscharniere (oben und seitlich) exakt 15 mm (siehe Foto) vom äußeren Rand des Aluminiumrahmens entfernt.
Hinweis: Dieser exakte Abstand ist wichtig für die Verstärkung in der Mitte des Aluminiumrahmens! Es empfiehlt sich, die Eckscharniere vorübergehend im korrekten Abstand zu fixieren, z. B. mit Klemmen, um ein Verrutschen während des Bohrens zu verhindern. Da die Eckscharniere manchmal nicht perfekt rechtwinklig sind, können sich kleinere Abweichungen verteilen.

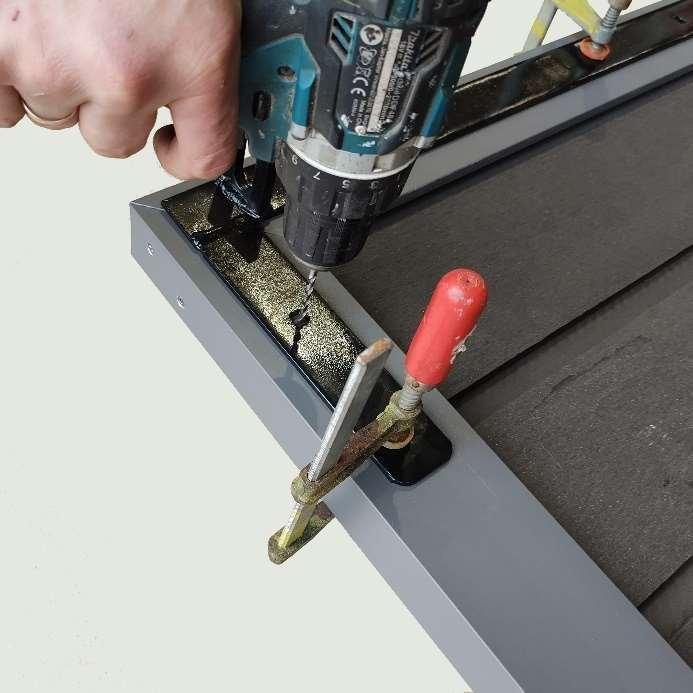

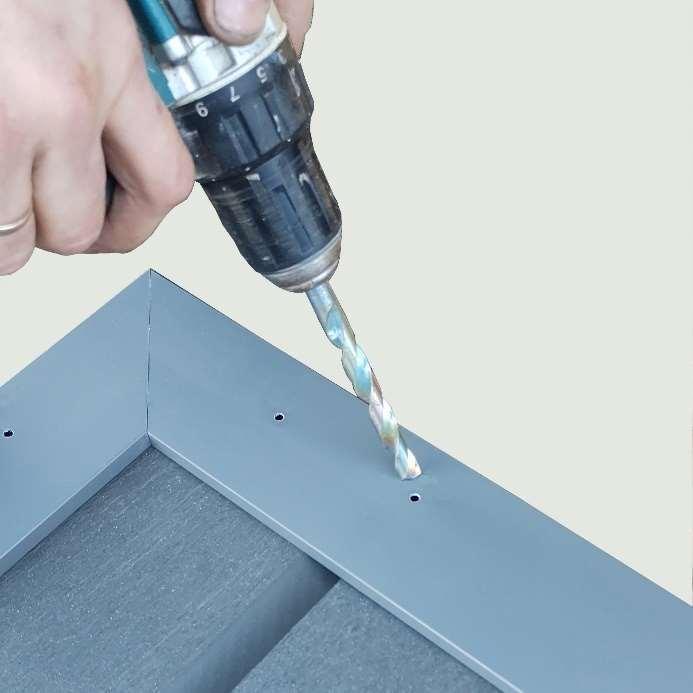

Bohrt zunächst mit einem ca. 4 mm Bohrer an allen Stellen, an denen eine Schlossschraube eingesetzt werden soll, ein Loch durch den gesamten Rahmen. Achten Sie darauf, dass der Bohrer gerade/rechtwinklig ist. Entfernen Sie anschließend die Klemmen und die Eckscharniere.
Vergrößern Sie abschließend die Löcher mit einem 9- oder 10-mm-Bohrer, damit die Schlossschrauben problemlos eingesetzt werden können.
Setzen Sie anschließend das Eckscharnier wieder in die ursprüngliche Position und montieren Sie die Schlossschrauben mit Mutter und Unterlegscheibe. Verwenden Sie hierfür einen Ring- oder Maulschlüssel der Größe 13. Hinweis: Die Schlossschrauben dürfen nicht zu fest angezogen werden, da dies zu Dellen im Aluminium führen kann. Bei Bedarf können Sie die Muttern später noch eine Umdrehung festziehen.
Schritt 7: Verstellbare Scharniere montieren
Führen Sie die Schraube durch die Löcher der Eckscharniere. Sie können den Abstand durch Anziehen oder Lösen der Muttern anpassen. Sie können die Scharniere zunächst an einem Pfosten oder einer Wand befestigen; messen Sie in diesem Fall jedoch genau aus, wo die Scharniere am Pfosten oder an der Wand befestigt werden sollen.
Schritt 8: Tür einhängen

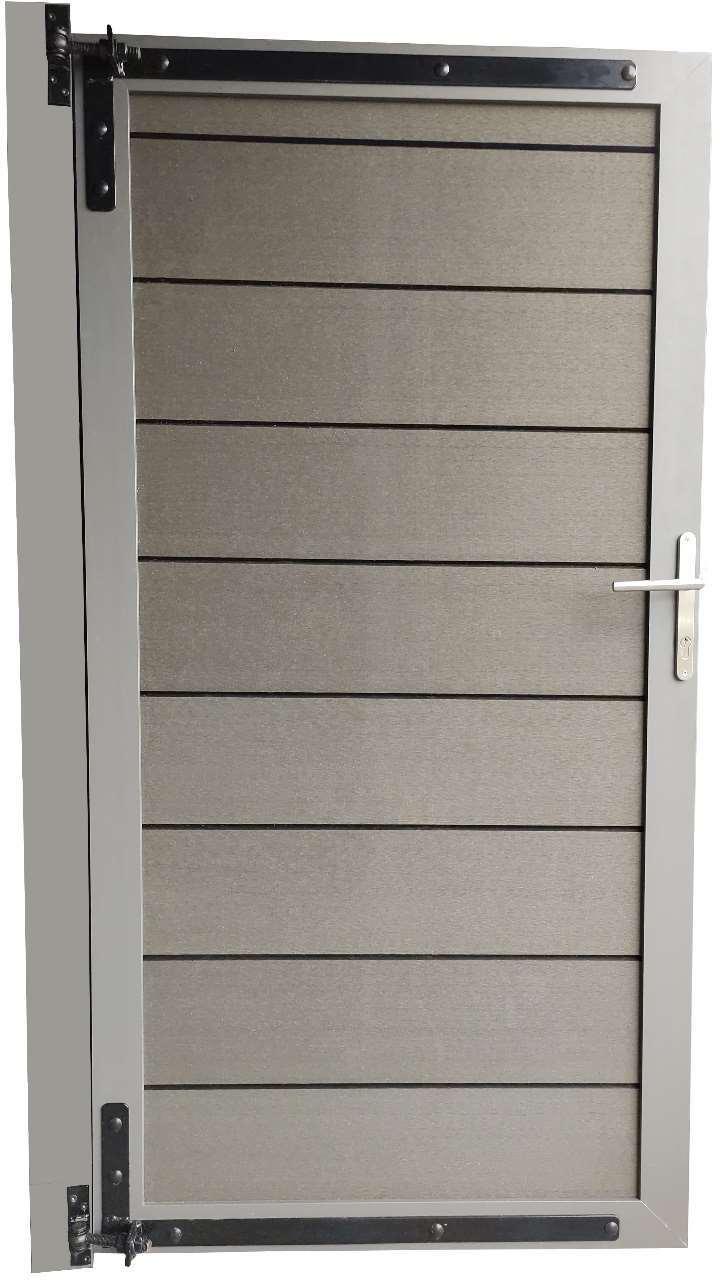

Beachten Sie beim Einbau der Tür einen Abstand von 8 mm zu beiden Seiten des Aluminiumrahmens, d. h. zwischen Zaunpfosten und Tür. Hängen Sie die Tür nun am Pfosten, an der Wand oder an einer anderen geeigneten Stelle ein. Dank der verstellbaren Scharniere lässt sich die Position einfach anpassen.
Sie können die Türhöhe jederzeit um einige Zentimeter anpassen, indem Sie die Tür einfach etwas höher oder tiefer montieren. Eine Gartentür benötigt unten immer etwas Spielraum, damit sie nicht klemmt.
Schritt 9: Schließblech montieren
Schritt 10: Türstopper montieren

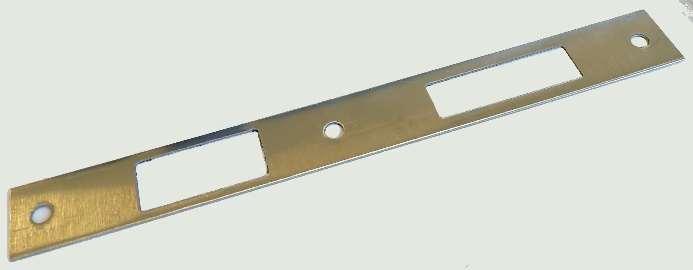

Sie können nun die Schließplatte in der richtigen Höhe am Schließbolzen befestigen. Am einfachsten lässt sich die optimale Montagehöhe mit einem Bleistift oder Filzstift ermitteln, sodass Riegel und Falle mittig in die vorgebohrten quadratischen Löcher der Schließplatte passen.

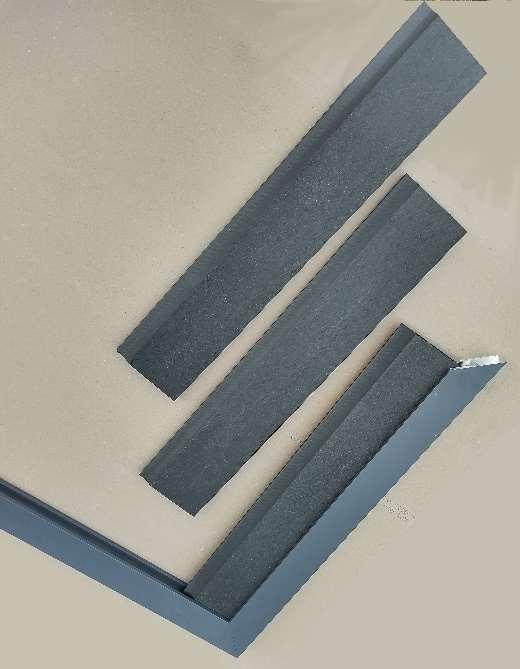

Montieren Sie immer einen Türstopper am Türpfosten, um ein Aufschwingen der Tür zu verhindern. Es gibt eine große Auswahl, darunter Türstopper aus Verbundmaterial oder L-Profil-Türstopper aus Aluminium (optional farbbeschichtet). Bei Verwendung eines L-Profil-Türstoppers muss dieser im Bereich des Türgriffs eingelassen werden. Alternativ ist auch eine zweiteilige Montage möglich: ein separates oberes und unteres L-Profil-Element am Pfosten.
Nachtrag
Diese Montageanleitung wurde sorgfältig erstellt. In manchen Fällen reicht sie jedoch möglicherweise nicht aus, da die Gegebenheiten vor Ort variieren können. Daher ist für die Montage unserer Aluminiumrahmentüren oft etwas handwerkliches Geschick erforderlich.
Selbstverständlich ist es ratsam, einen zertifizierten Fachmann zu beauftragen. Wichtig ist auch, dass der Monteur diese Montageanleitung liest. Viele Fachleute haben zwar langjährige Erfahrung mit Holz, aber weniger (oder gar keine) mit Aluminium und Verbundwerkstoffen.
Wenn Sie die von Ihnen erworbenen Gartenbaumaterialien aus Verbundwerkstoff gemäß der Anleitung in diesem Handbuch montieren, werden Sie lange Freude daran haben. Bei allen von uns angebotenen Zäunen, Pfosten und Türen aus Verbundwerkstoff gilt: Wenn Sie die Montageanleitung befolgen, werden Sie lange Freude an diesen modernen und pflegeleichten Produkten haben.
