ARDEN ARCHITECTURAL STAIRCASES

Dibujante de Arquitectura

Octubre ‘22 - Agosto ‘23

Diseñador y Proyectista de escaleras y barandas de edificios públicos. Los proyectos son comerciales, edificios educativos e institucionales.

La empresa se encarga del diseño, la fabricación y la instalación de las escaleras, por lo que las responsabilidades se extienden desde el principio hasta el final de cada proyecto.

ARC T-LAB STUDIO

Architectural Draftsperson

Agosto ‘21 - Septiembre ‘22 - Perth, WA, Australia

Trabajé como dibujante de Revit en Arc T-Lab principalmente en el diseño de dos proyectos residenciales, realizando DA y BA. Además, ayudé con el modelado 3D, detallando en Sketchup y renderizando en Lumion.

TRIARQ STUDIO

Arquitecto

Abril ‘19 - Noviembre ‘19. Barcelona, España

La empresa trabaja en pequeños proyectos de rehabilitación así como en reformas de fachadas, cédulas energéticas y de habitabilidad.

En TriArq, mis responsabilidades incluían el enlace con el cliente, verificar el tipo de trabajo que debían realizar y preparar el diseño y la documentación para su aprobación. Durante mi tiempo allí, participé en un gran número de certificados energéticos, así como en dos proyectos de renovación de edificios residenciales.

BUSINESS GROUP ARGENTINA

Arquitecto Junior

Julio ‘17 - Marzo ‘19. Buenos Aires, Argentina

Primero me involucré como estudiante de arquitectura, asistiendo y trabajando con los principales arquitectos en los planos de aprobación del consejo, diseños de edificios y planes de instalación para cosas como el suministro eléctrico, de gas y de agua.

Además, hubo trabajo de enlace con los proveedores, supervision de obra y cualquier trabajo de diseño que requiriera la compañía, incluido el renderizado y el 3D.

ARCHITECTURAL PORTFOLIO | PAGE 02

ANTES DE COMENZAR..

Déjeme hacerle una pequeña introducción.

Este documento está organizado en orden cronológico. Como resultado, los primeros proyectos que verá son trabajos académicos, seguidos de mi experiencia profesional más reciente en Australia.

Coloqué un botón en la portada de cada proyecto que le permita regresar a la tabla de contenidos para brindar una mejor experiencia y mayor fluidez. Del mismo modo, cada proyecto tiene un enlace directo a la página donde comienza.

Si no tiene tiempo para repasar todo, le sugiero comenzar con los proyectos más recientes y realizar el camino inverso.

Espero que lo disfrute!

PAGE 03 | ARCHITECTURAL PORTFOLIO
BE GREEN, read from the screen. TABLE OF CONTENT

TABLE OF CONTENT

CARRERA DE ESPECIALIZACION EN BIM

PROYECTO CIMA Centro de Investigaciones del Mar y de la Atmósfera

ARQUITECTO TREZZA FRANCO AS2-AÑO 2023

ARCHITECTURAL PORTFOLIO | PAGE 04
EDIFICIO OCANTOS 650 (ARG) CAPITA ARENAS 17 (SPA) BRIDGEMAN HOUSE (AUS) CLOVER HOUSE (AUS) CIMA MEP MODEL (BIM) INSTALACION
DE AGUA
TREZZA_Franco
Alumno: XE_01-AC
Sanitaria Aguas 1

EDIFICIO OCANTOS 650

Business Group Argentina

Buenos Aires, Argentina 2018

El complejo está construído en un terreno de 12 metros de ancho por 60 metros de profundidad. Debido a que el código residencial de la zona permitía solo una planta baja y cuatro pisos más una terraza, se decidió maximizar el espacio construido tanto como fuera posible.

Existen tres tipos de apartamentos en el edificio: estudios, apartamentos de una habitación y dúplex. En total se diseñaron 24 viviendas, con al menos un ejemplo de cada tipología en cada planta.

Se buscó una estética sobria, combinando texturas en piedra, hormigón y revestimientos en colores crema y marrón.

PAGE 05 | ARCHITECTURAL PORTFOLIO

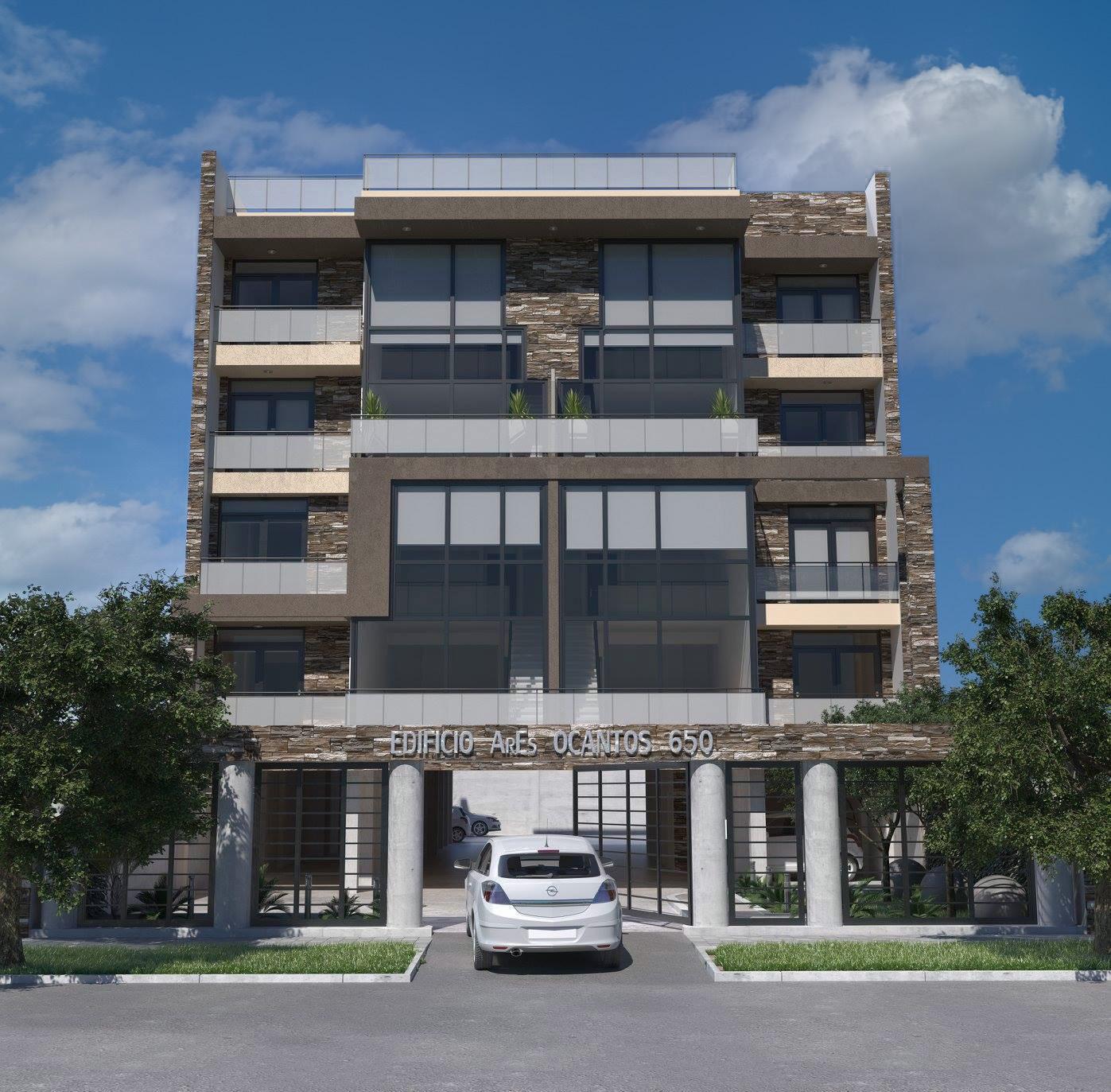

RENDER PEATONAL

SketchUp + Vray

ARCHITECTURAL PORTFOLIO | PAGE 06
TABLE OF CONTENT
PAGE 07 | ARCHITECTURAL PORTFOLIO

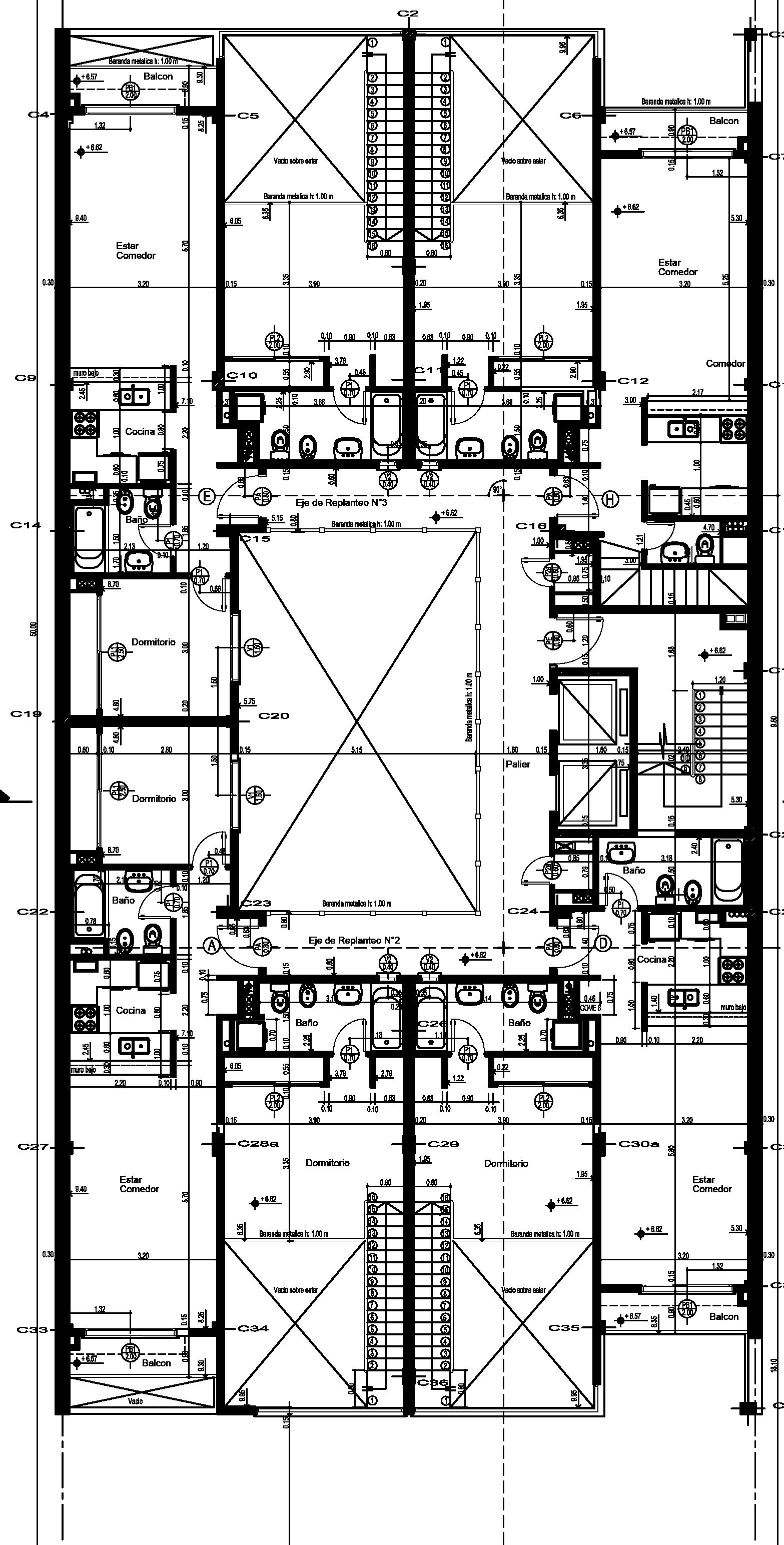

PLANTA TIPO 1ER Y 3ER PISO Autodesk AutoCAD PLANTA TIPO 2DO Y 4TO PISO Autodesk AutoCAD

CORTE LONGITUDINAL

Autodesk AutoCAD

Un vacío atraviesa verticalmente el edificio, lo que permite la circulación horizontal desde el núcleo del ascensor hasta cada apartamento.

Este mismo vacío permite tanto la ventilación de algunas habitaciones y baños de las viviendas, como la entrada de luz medida y filtrada.

La terraza, que incluye un área de parrillas y una piscina, es accesible para todos los ocupantes del edificio, y el sótano se diseñó para albergar almacenamiento, liberando espacio de almacenamiento en las viviendas y permitiendo una estética interna más agradable y ordenada en cada uno de los ambientes.

CROSS SECTION

Autodesk AutoCAD

ARCHITECTURAL PORTFOLIO | PAGE 08 0.20 2.60 0.20 2.60 0.20 2.60 0.20 2.60 0.20 + 0.00+ 0.10 + 3.20 + 6.00 + 8.80 + 11.60 + 14.40 + 16.00 + 9.76 + 8.45 + 15.40 + 16.80 + 0.10 + 2.10 +12.60 +7.00 +12.60 +7.00 + 9.76 + 8.45 + 13.67 + 10.87 + 8.07 + 5.27 + 15.40 0.20 0.20 0.20 0.20 0.20 2.80 0.20 3.00 0.20 + 6.00 + 8.80 + 11.60 + 4.70 + 3.20 + 10.30 + 4.70 + 10.30 2.30 2.60 0.20 2.60 0.20 2.60 0.20 2.60 2.30 2.30 2.30 2.60 0.20 2.60 0.20 2.60 0.20 2.60 0.20 0.20 2.30 2.30 2.30 2.30 + 14.58 + 15.60 + 16.80 + 14.40 + 17.00 0.18 2.10 0.20 + 16.80 + 16.60 + 15.40 + 16.60 + 0.20 + 0.20 - 3.00 0.20 2.60 0.20 2.60 0.20 2.60 0.20 2.60 2.75 0.25 3.00 0.20 0.20 0.20 0.20 3.00 0.20 0.20 2.60 0.20 2.60 0.20 2.60 0.20 2.60 0.20 2.80 0.20 3.00 0.20 14.40 + 0.00+ 0.20 + 0.20 + 3.20 + 6.00 + 8.80 + 14.40 + 11.60 +4.20 +7.00 +9.80 +12.60 + 15.40 +10.97 +5.37 - 3.00 - 3.00 + 3.20 + 6.00 + 8.80 + 11.60 + 1.60 + 4.60 + 7.40 + 10.20 + 13.00 + 0.00+ 3.30 + 6.10 + 8.90 + 11.70 16.80 + 20.00 + 16.60 + 17.35 + 16.80 5.65 + 15.40 2.75 + 15.60 0.60 + 0.25

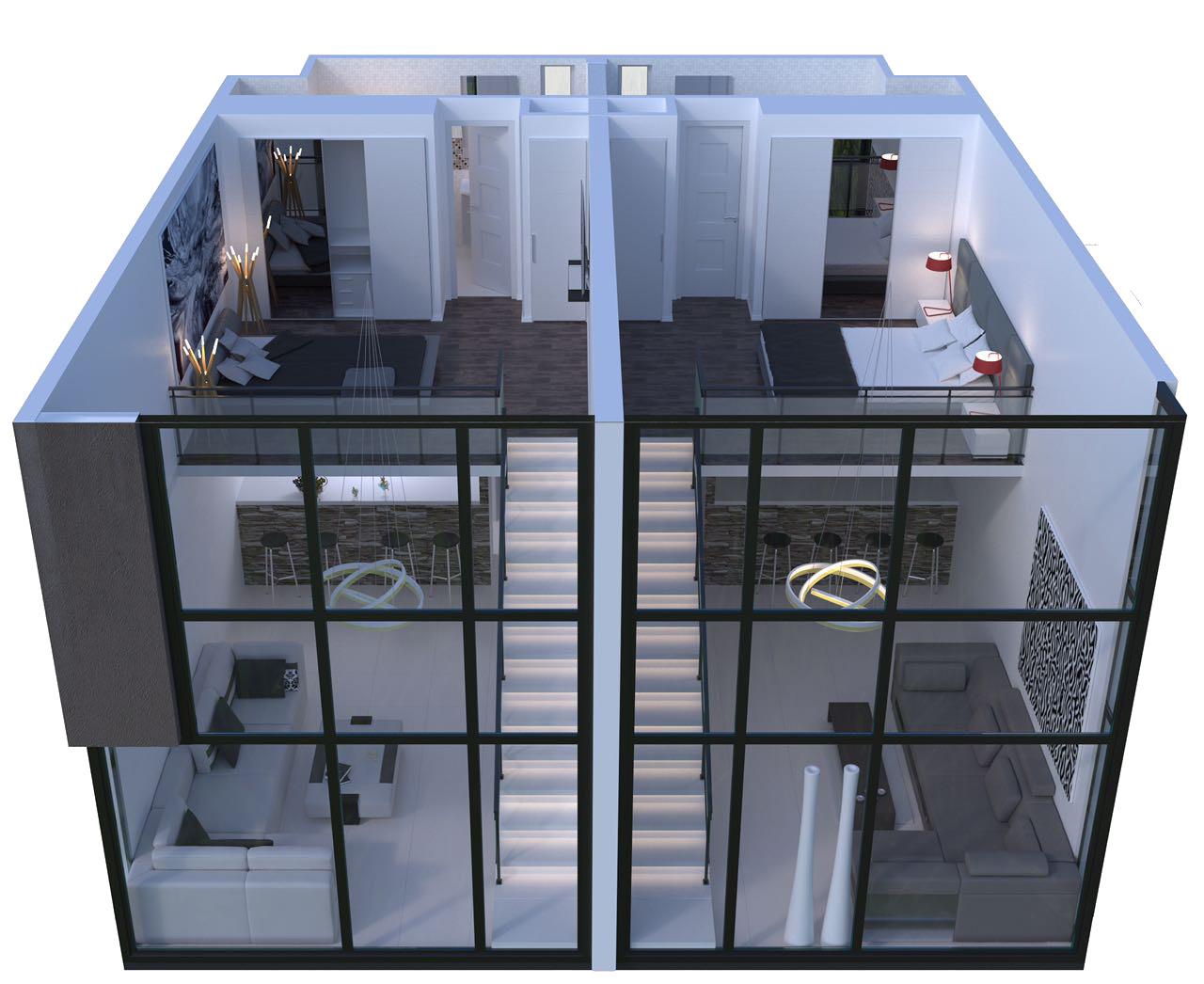

DUPLEX TIPOLOGIA

SketchUp + Vray

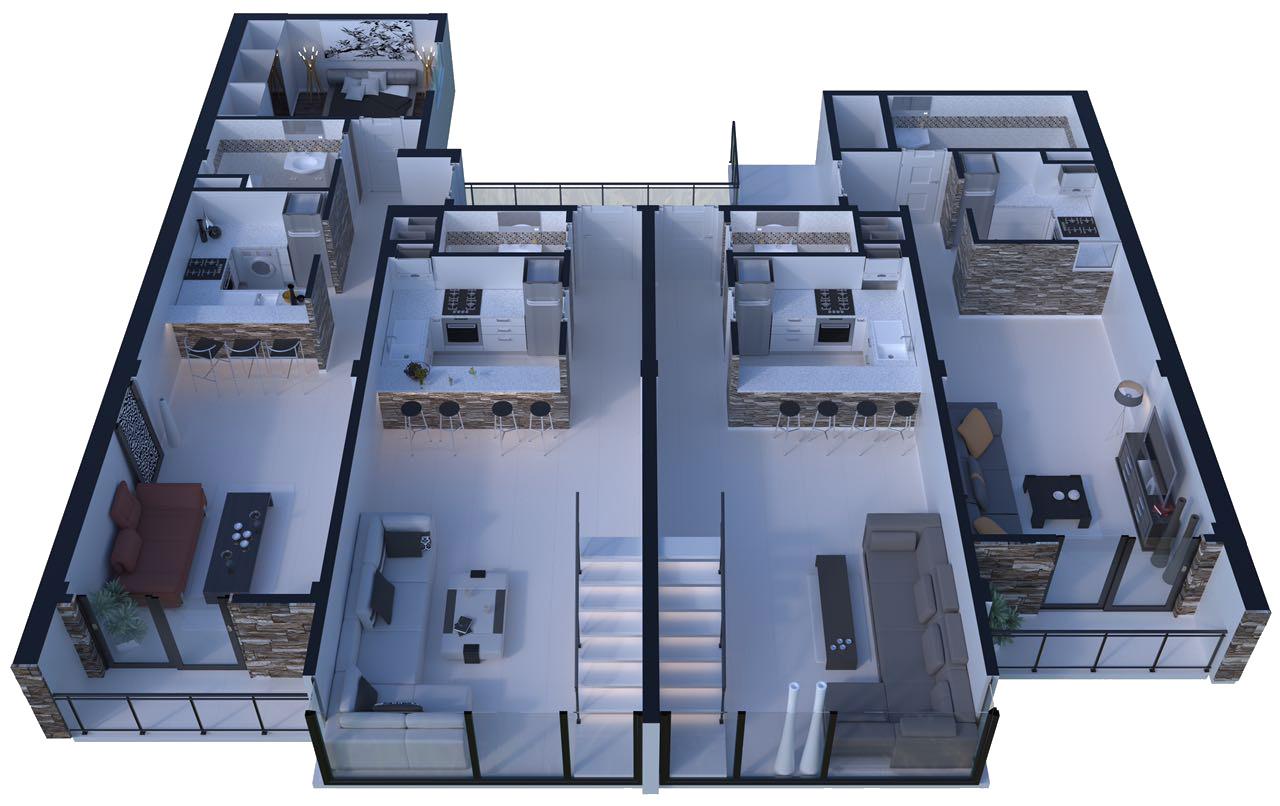

DETALLE DEPARTAMENTOS 1ER Y 3ER PISO

SketchUp + Vray

PAGE 09 | ARCHITECTURAL PORTFOLIO
ARCHITECTURAL PORTFOLIO | PAGE 10

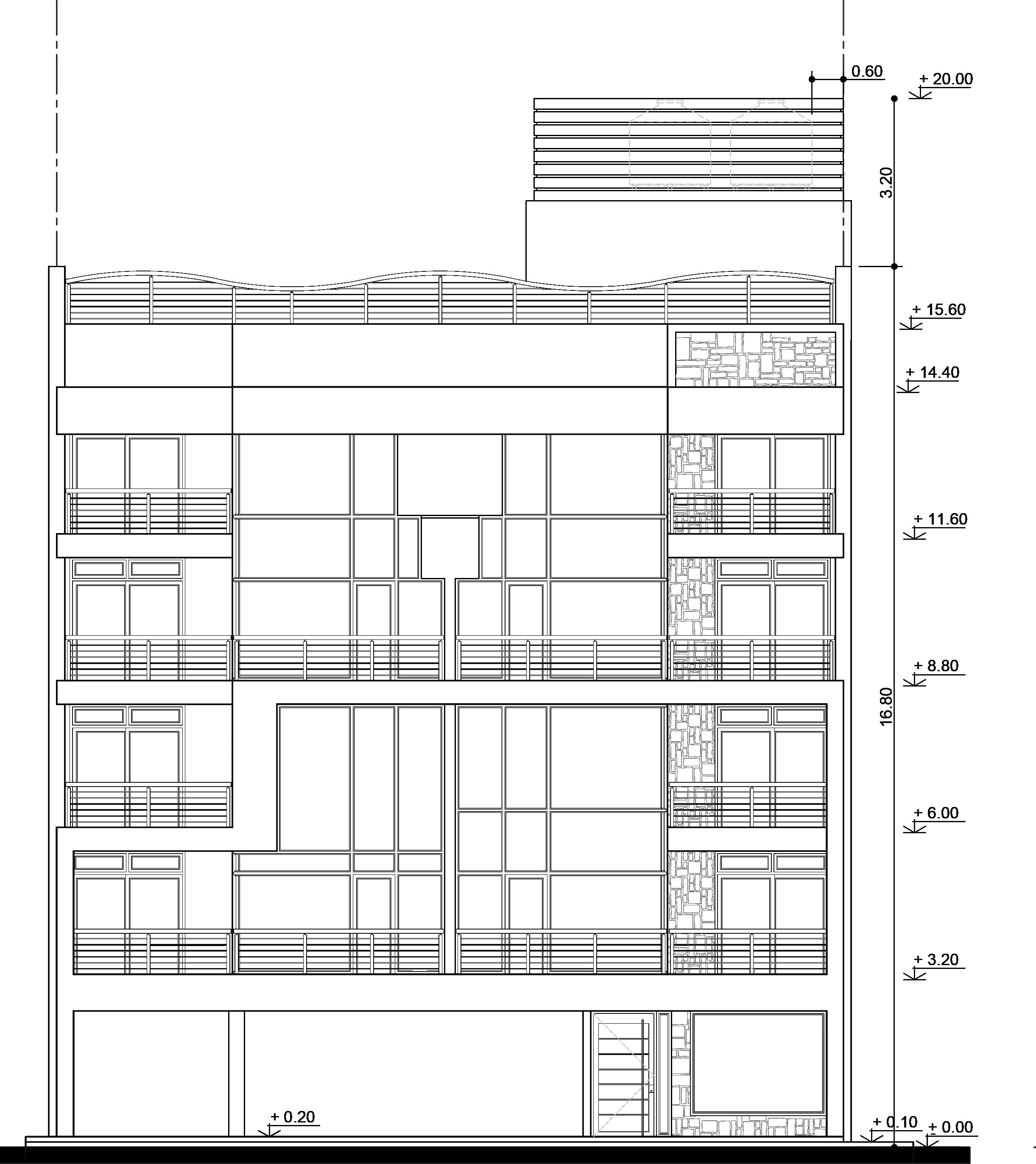

VISTA FACHADA Autodesk AutoCAD

CARRER CAPITA ARENAS 17

TRIARQ Studio

Barcelona, España 2019

Barcelona es una ciudad mayoritariamente consolidada. La gran mayoría de las intervenciones disponibles son de carácter interior, tanto en el diseño como en la construcción. En este caso, el estudio TriArq se encargó de diseñar el vestíbulo de un edificio residencial de la década de 1950.

PAGE 11 | ARCHITECTURAL PORTFOLIO

Al tratarse de un edificio residencial con administración conjunta de los vecinos, se contó con un presupuesto acotado, ya que no todos los vecinos estaban de acuerdo con la modificación y hubo que persuadirlos. Se decidió disponer en primer lugar de una zona de recepción con buzones y conserjería, seguida de una gran zona común con sillones para la espera o recepción de invitados.

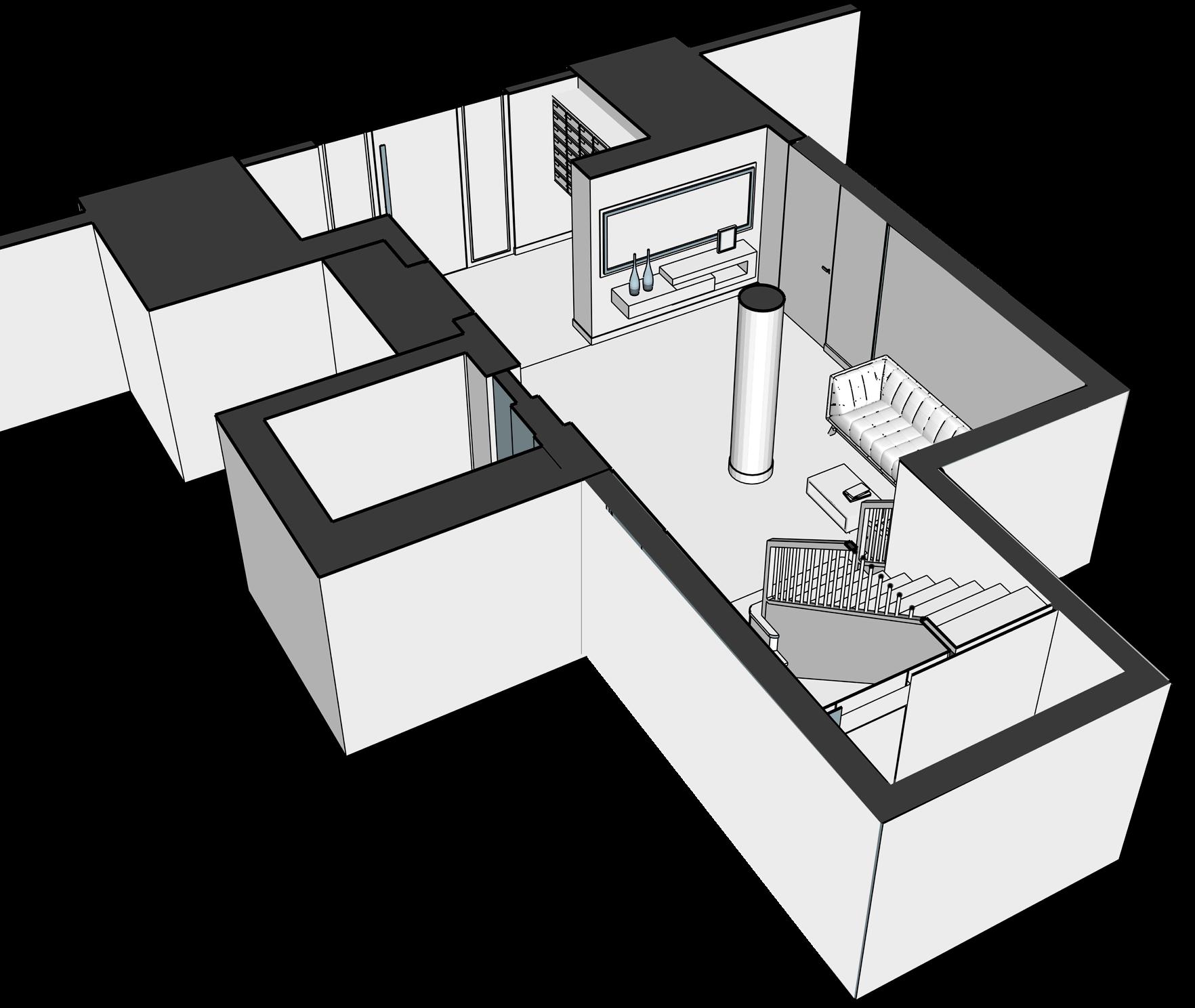

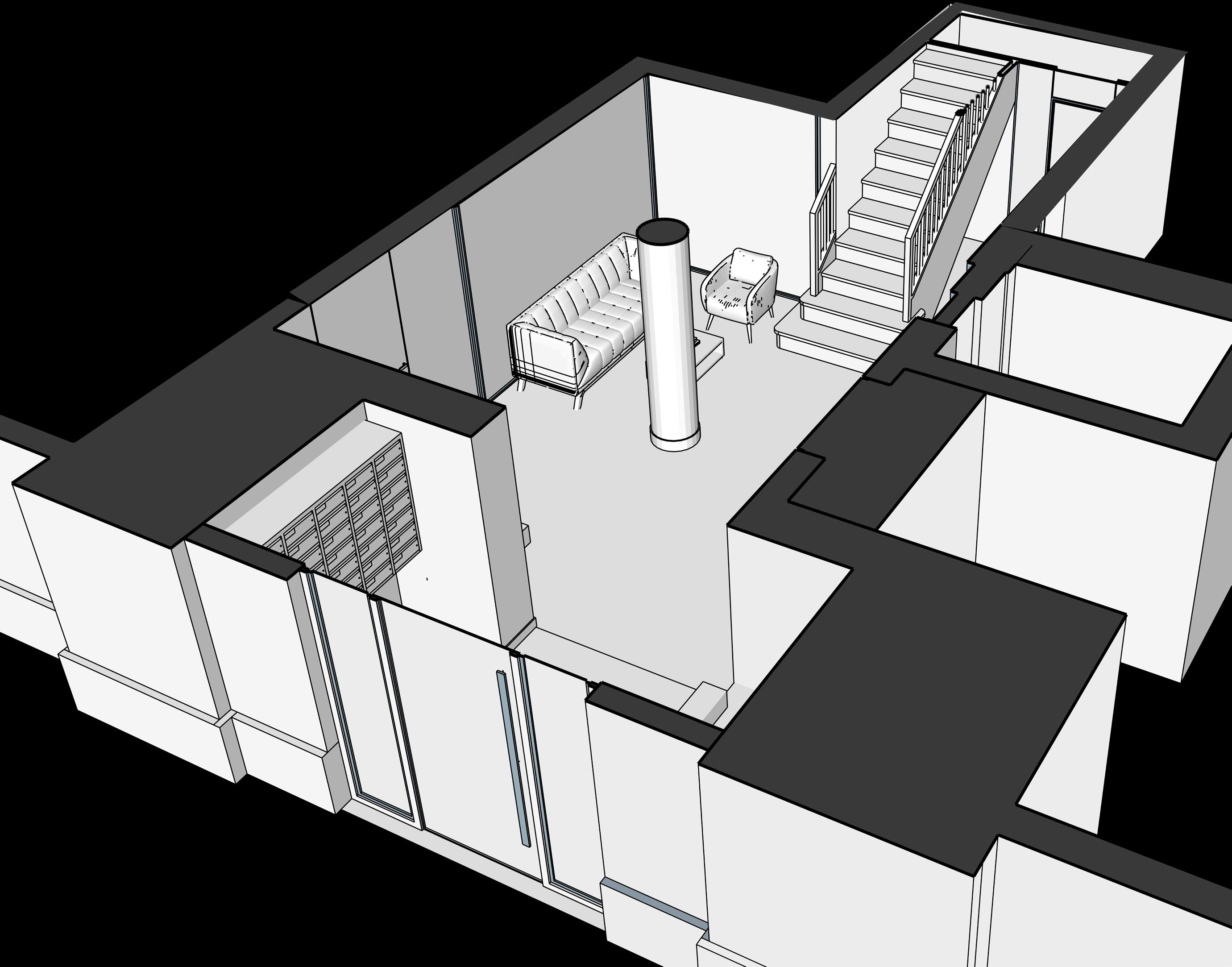

3D DISEÑO INTERIOR

SketchUp + Autodesk AutoCAD

ARCHITECTURAL PORTFOLIO | PAGE 12
TABLE OF CONTENT
PAGE 13 | ARCHITECTURAL PORTFOLIO

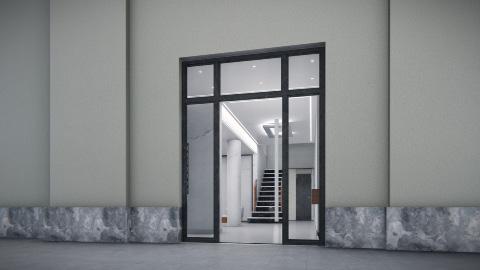

FACHADA ACCESO SketchUp + Lumion VISTA INTERIOR SketchUp + Lumion

3D DISEÑO INTERIOR

SketchUp + Autodesk AutoCAD

El objetivo era ampliar el espacio mediante el uso de espejos para crear la ilusión de continuidad visual y mediante el uso de azulejos de color crema. Los colores de las escaleras se eligieron para que el contraste permita al residente distinguir entre los diferentes escalones y así evitar un posible tropiezo.

ARCHITECTURAL PORTFOLIO | PAGE 14

BRIDGEMAN HOUSE

Arc T-Lab Studio Bennet Springs, WA, Australia 2021

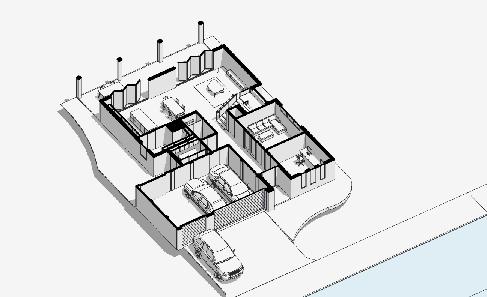

Una vivienda de dos pisos intenta acomodar una variedad de actividades de los miembros de la familia, ya sean privadas o sociales. Este proyecto incluye un área privada en el primer piso y un área pública en la planta baja para ayudar a mantener un equilibrio entre la vida personal y social.

La zona publica se plantea como el corazón de la casa, y tiene como objetivo tanto fomentar la conversación en la zona compartida como fortalecer la relación entre los ocupantes en las actividades diarias en la sala de estar, la cocina y el comedor, todos los cuales están conectados al aire libre. Los espacios de garage triples también brindan características útiles para la familia.

PAGE 15 | ARCHITECTURAL PORTFOLIO
ARCHITECTURAL PORTFOLIO | PAGE 16

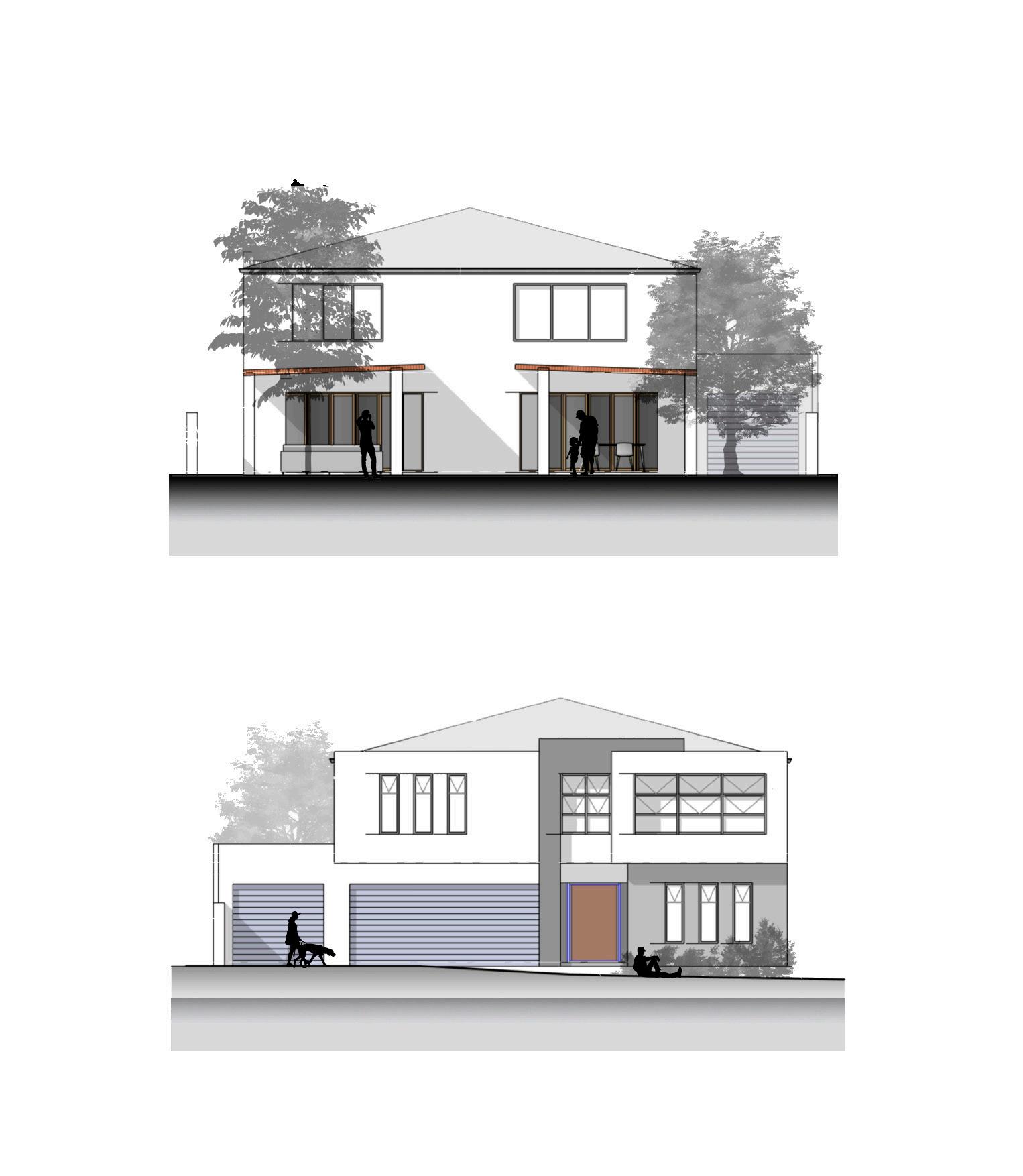

VISTA FACHADA
TABLE OF CONTENT
VISTA PATIO TRASERO
PAGE 17 | ARCHITECTURAL PORTFOLIO

Se colocó un estudio simple en la entrada de la casa, con visuales directas al jardín delantero, para mejorar la concentración del usuario y crear una atmósfera seria pero relajante. La ubicación del mismo, permite que el invitado venga a discutir negocios sin interferir con las actividades familiares.

ARCHITECTURAL PORTFOLIO | PAGE 18

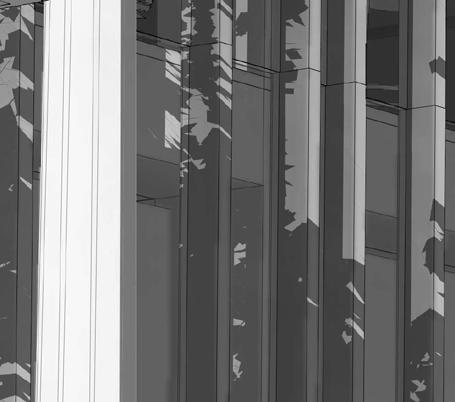

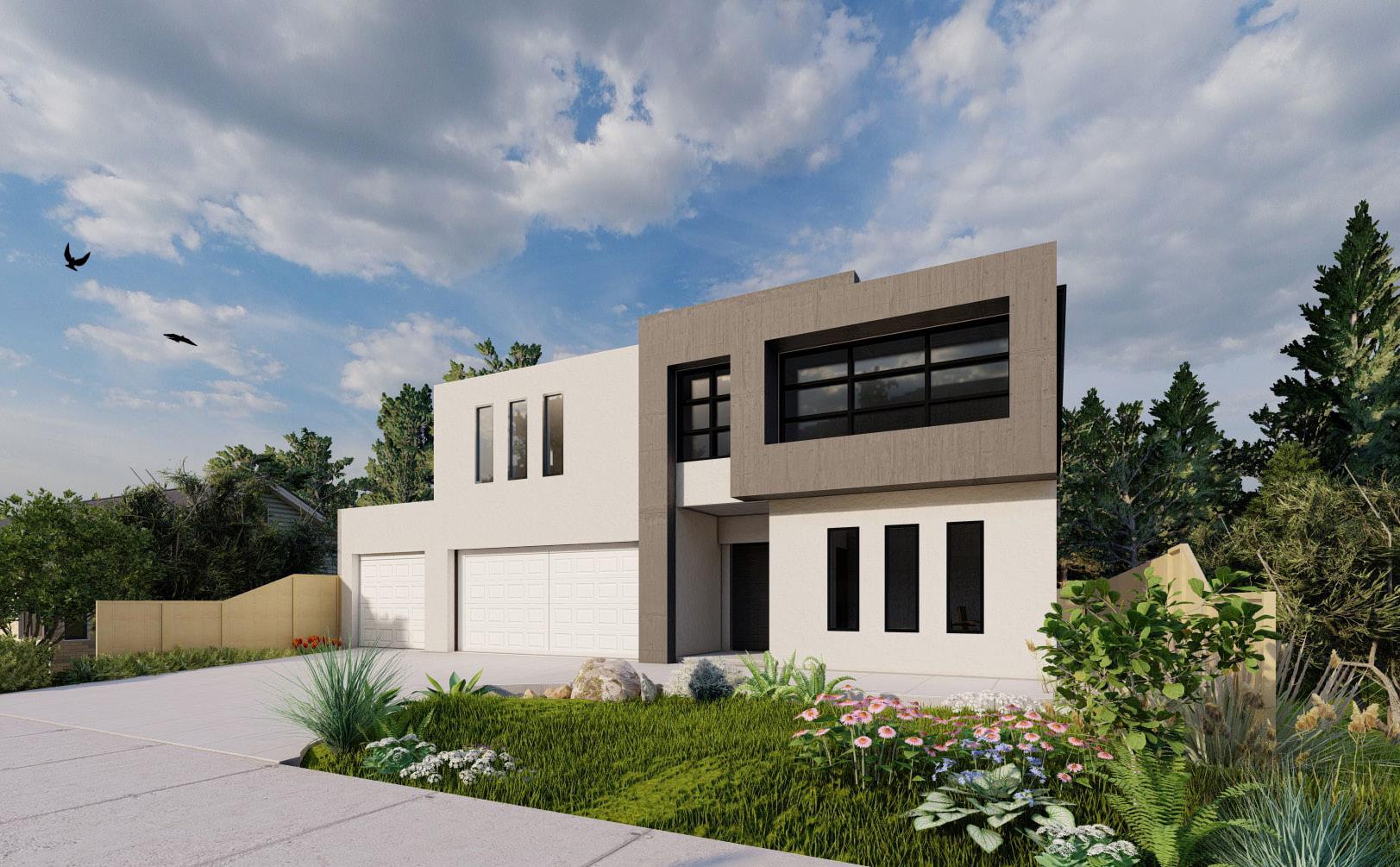

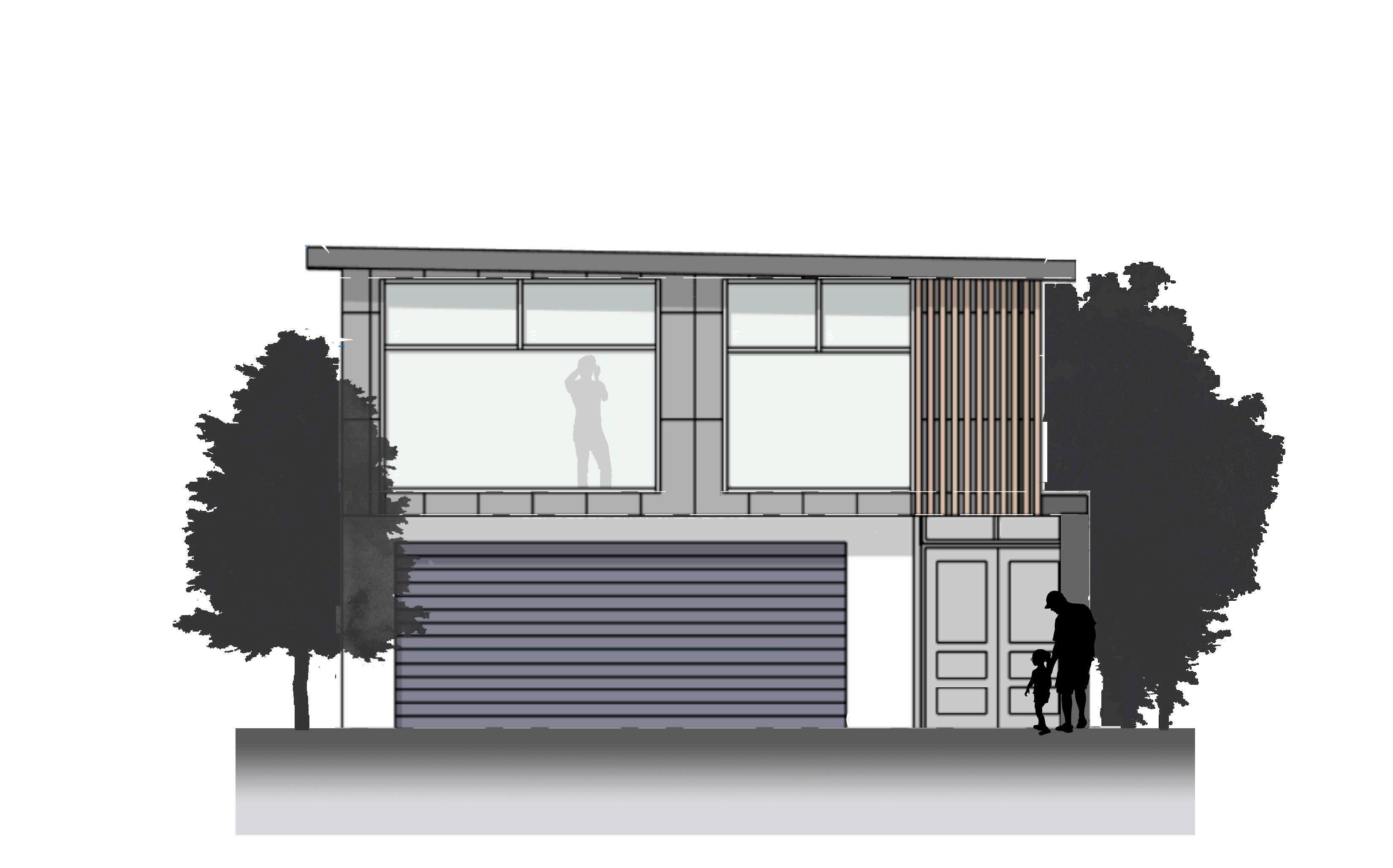

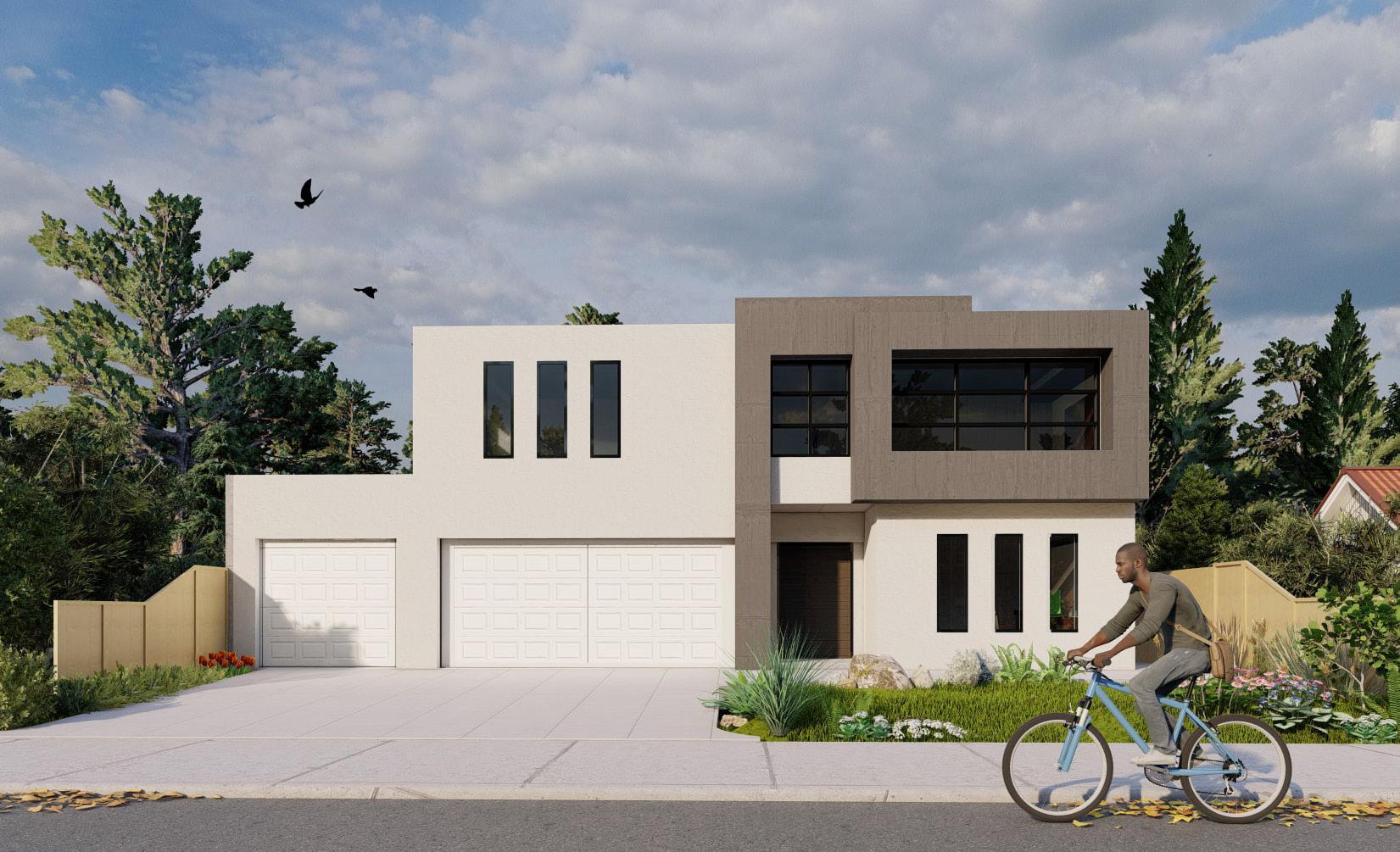

VISTA FACHADA Autodesk Revit + Lumion

La primera planta se distribuye en tres dormitorios, cada uno con su propio baño, y una suite principal con baño en suite y vestidor. Las ventanas se diseñaron y orientaron utilizando principios solares pasivos, maximizando el sol de invierno y bloqueando el calor del verano, reduciendo significativamente la necesidad de calefacción y refrigeración mecánica.

La fachada utiliza colores de contraste e integra el estilo contemporáneo en un entorno antiguo, al tiempo que conserva la belleza natural de los detalles de hormigón.

PAGE 19 | ARCHITECTURAL PORTFOLIO
FACHADA VISTA PEATONAL Autodesk Revit + Lumion
ARCHITECTURAL PORTFOLIO | PAGE 20

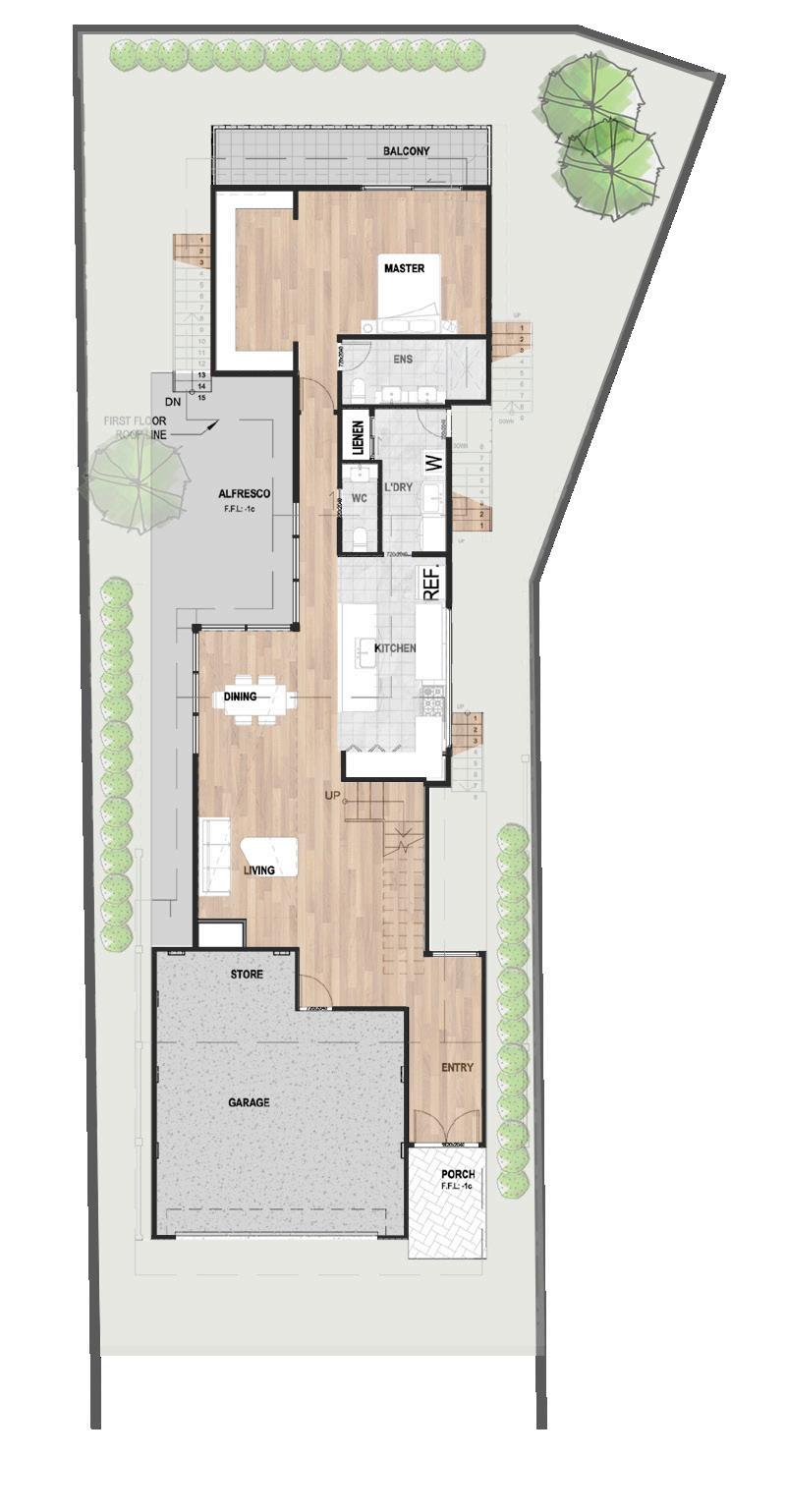

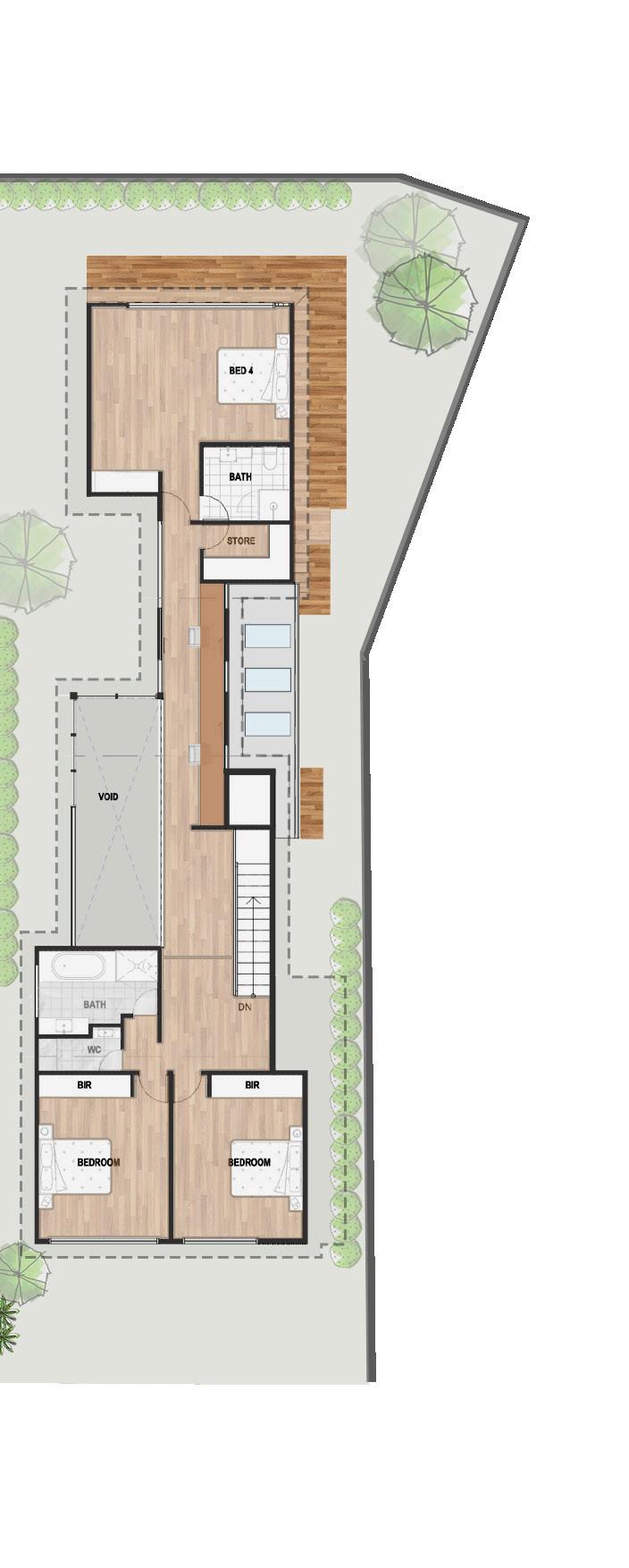

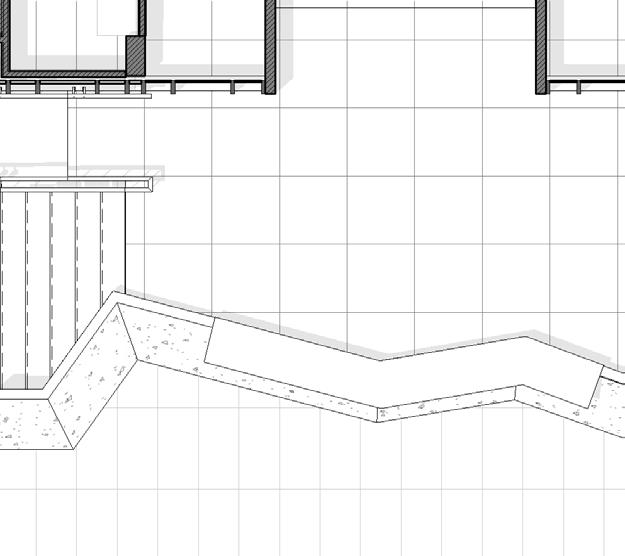

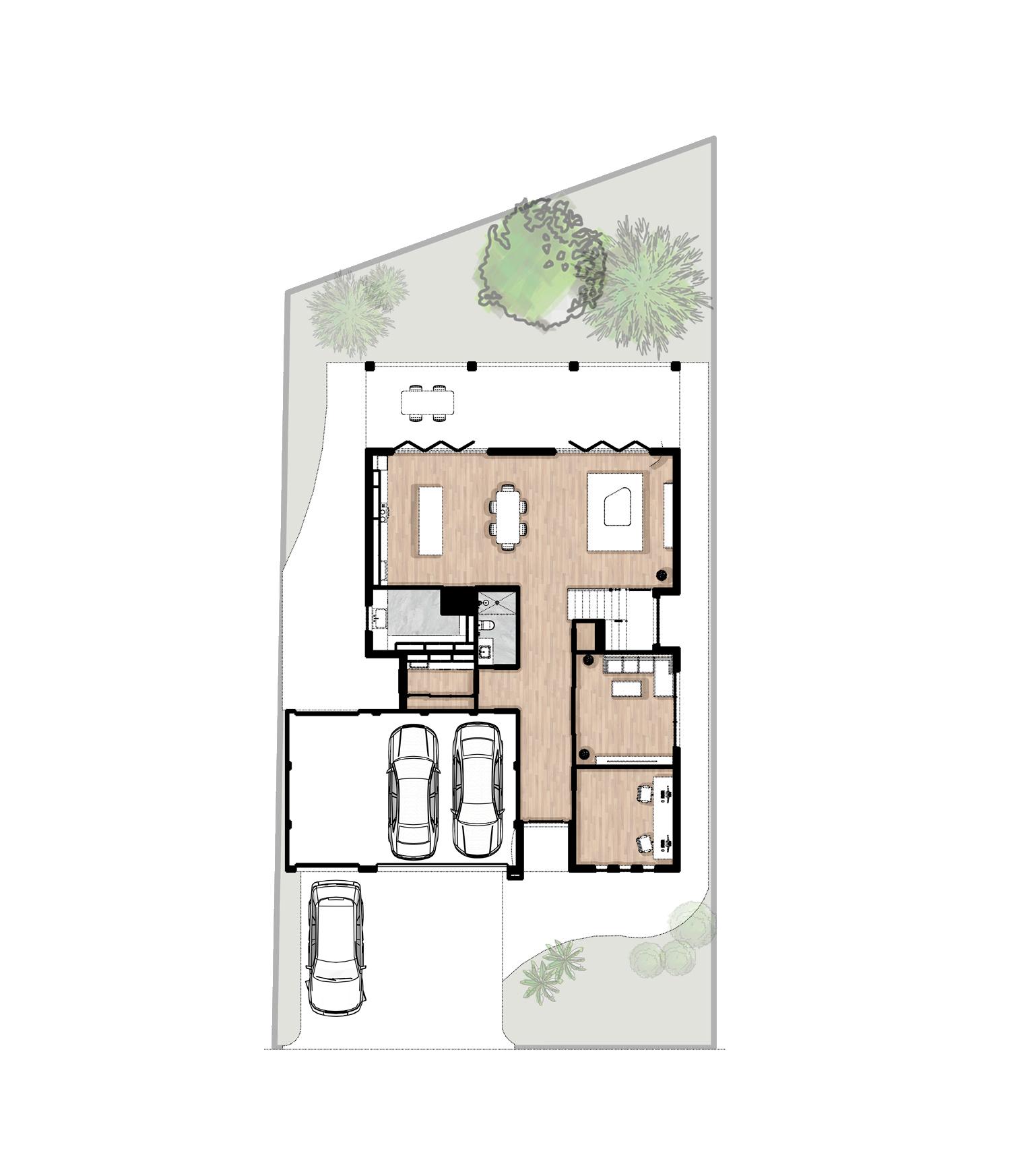

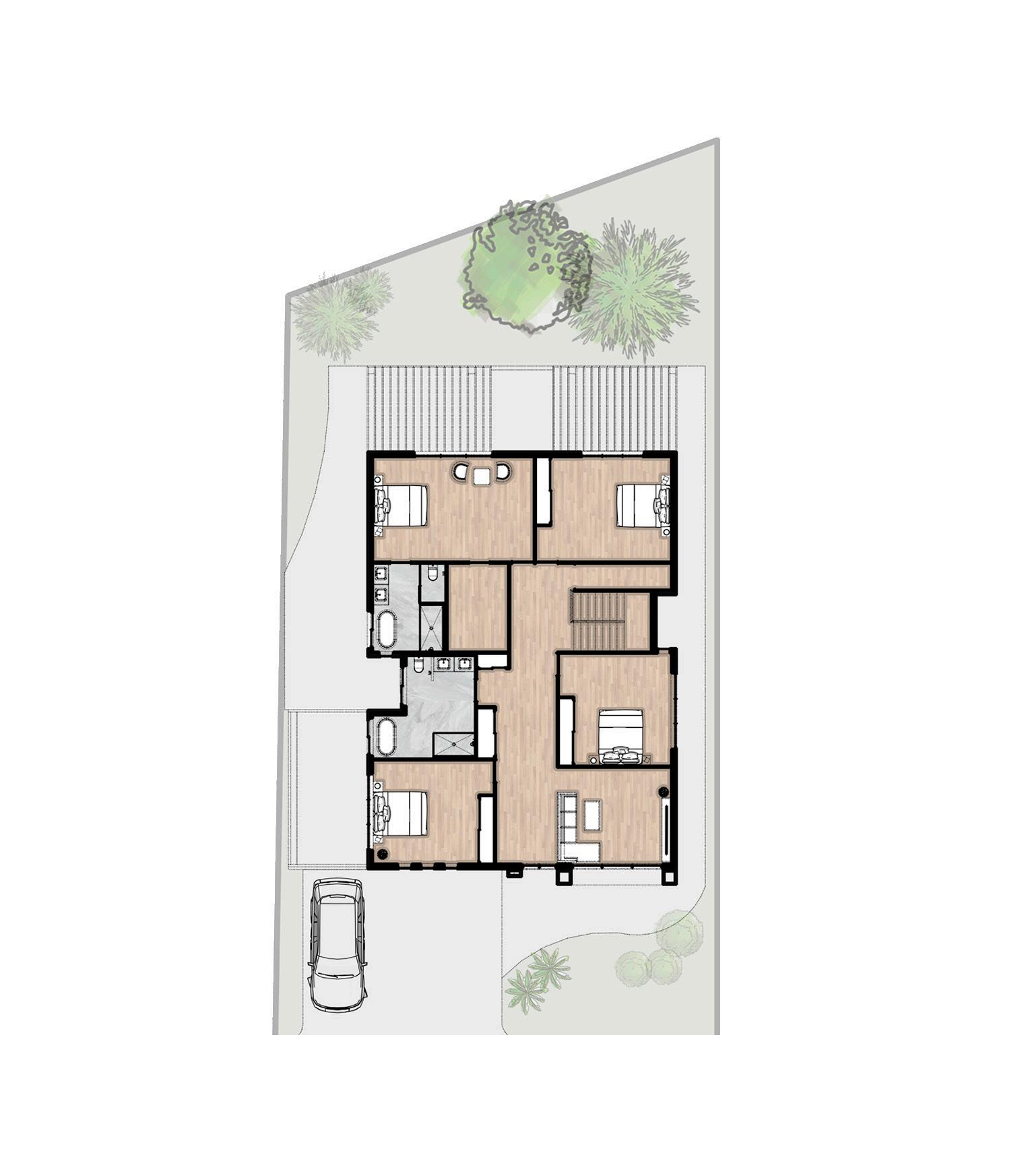

PLANTA PRIMERA

CLOVER HOUSE

Arc T-Lab Studio

Duncraig, WA, Australia 2021

El concepto de esta casa de tres pisos parte de brindar a la familia una experiencia espacial lineal y al mismo tiempo maximizar el espacio en respuesta al lote angosto. El edificio tiene una forma rectangular alargada y estrecha. Aprovechando el contorno natural y la profunda pendiente del terreno para definir la casa de tres pisos desde el otro lado, donde la sala de estar al aire libre brinda una experiencia completamente diferente.

ARCHITECTURAL PORTFOLIO | PAGE 22 TABLE OF CONTENT

La jerarquía espacial se mantiene desde el vestíbulo de entrada a la sala de estar hacia los espacios de dormitorios. El área de sala y comedor, con una doble altura, causa una excelente primera impresión con su magnífica sensación espacial. Grandes ventanas de altura completa que permiten la entrada de luz natural y ventilación logran brindar comodidad interior y reducir los costos de energía. La cocina tiene tres tragaluces que brindan luz natural y ventanas traseras que brindan una vista mientras se cocina. El primer piso se reservará para uso familiar.

El pasaje proporciona emoción al proporcionar una vista de la sala de estar mientras se experimenta la verticalidad del espacio. El espacio verde al aire libre se destina para uso familiar como área de descanso y actividad social.

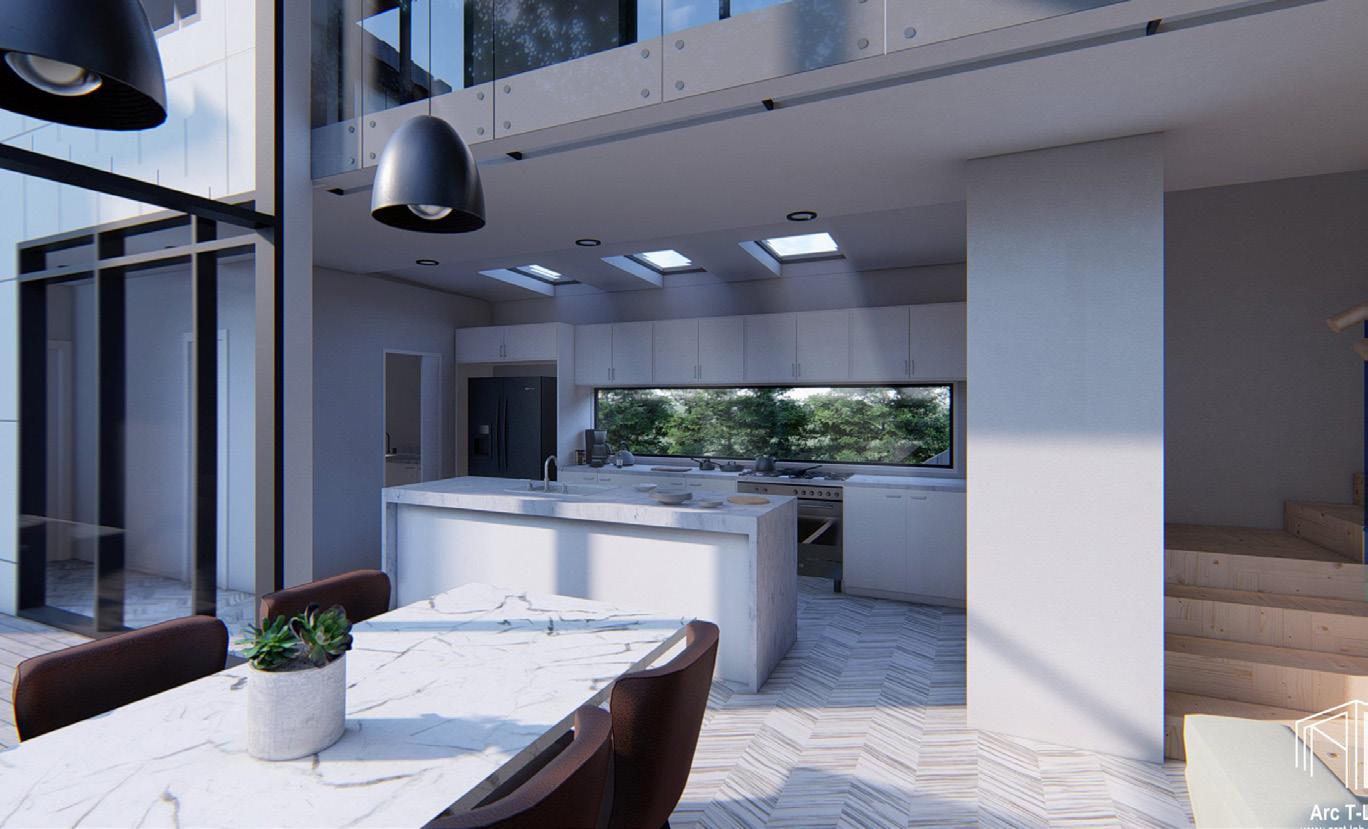

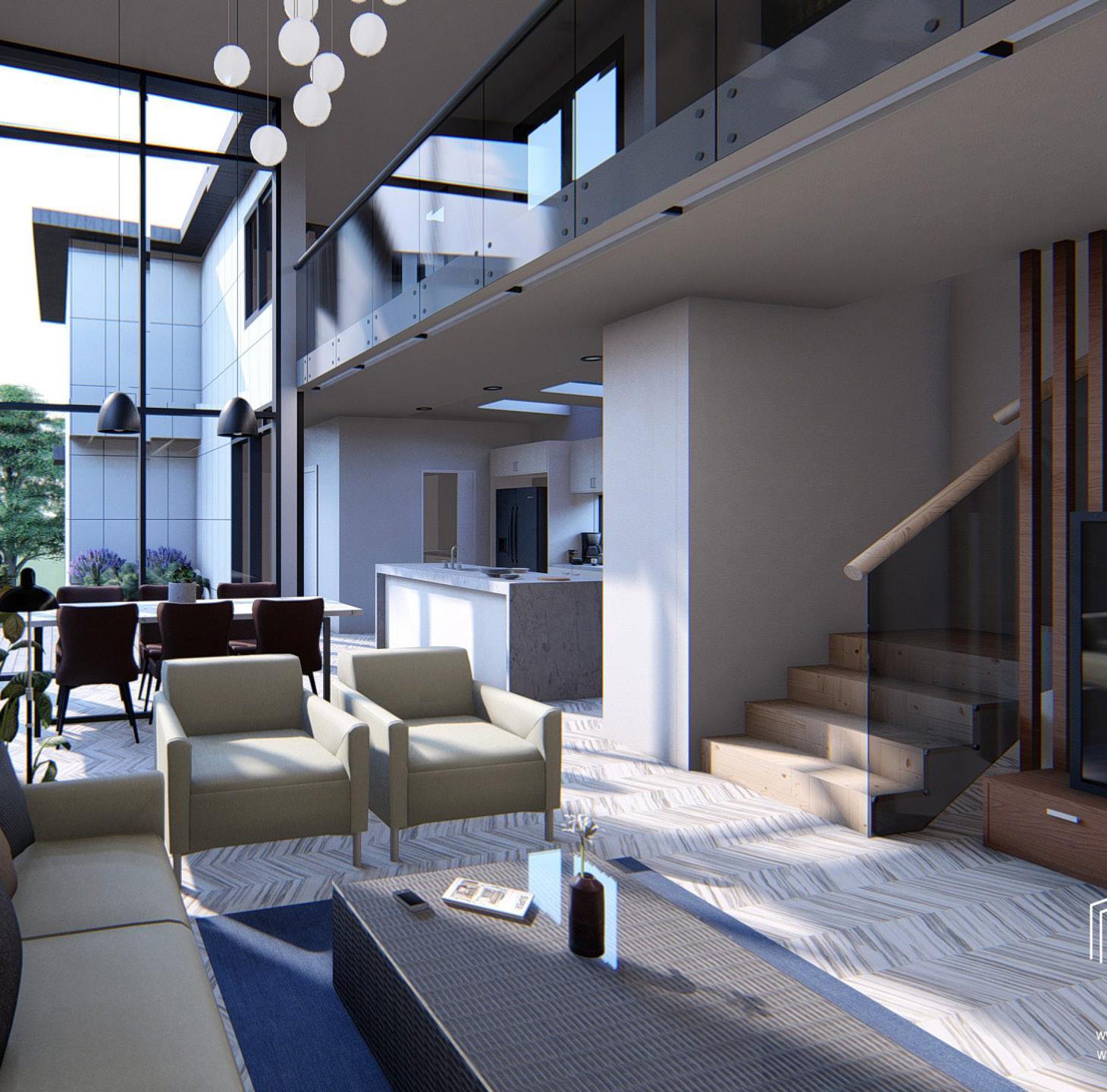

RENDER INTERIOR

PAGE 23 | ARCHITECTURAL PORTFOLIO
Autodesk Revit + Lumion RENDER INTERIOR Autodesk Revit + Lumion
ARCHITECTURAL PORTFOLIO | PAGE 24

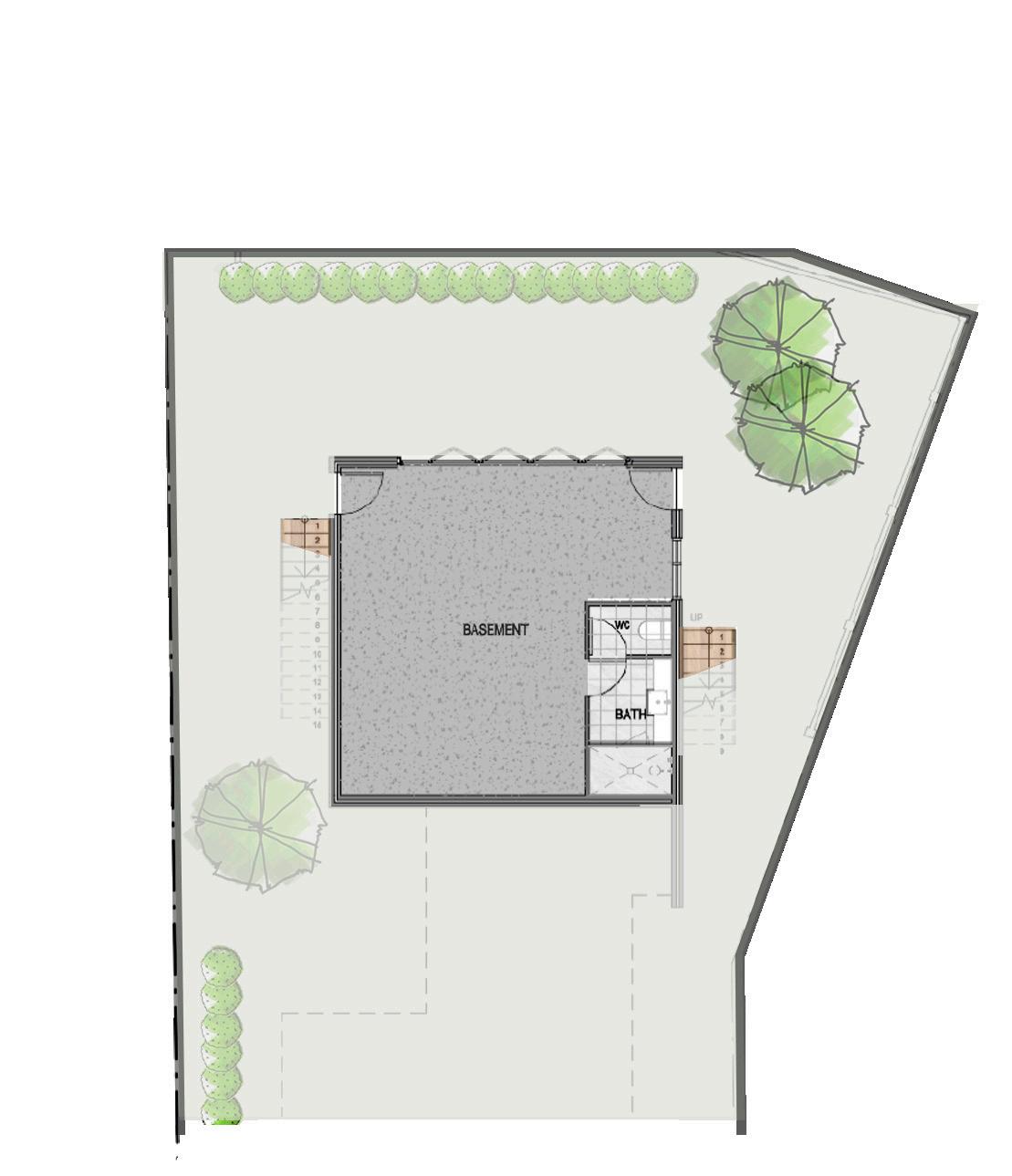

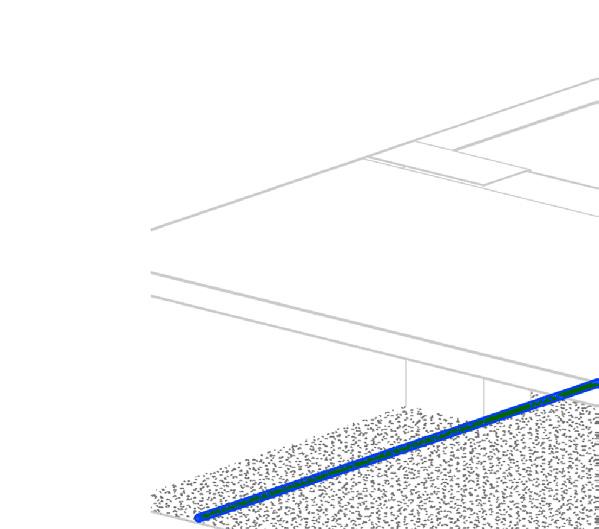

PLANTA SUBSUELO

Autodesk Revit + Photoshop

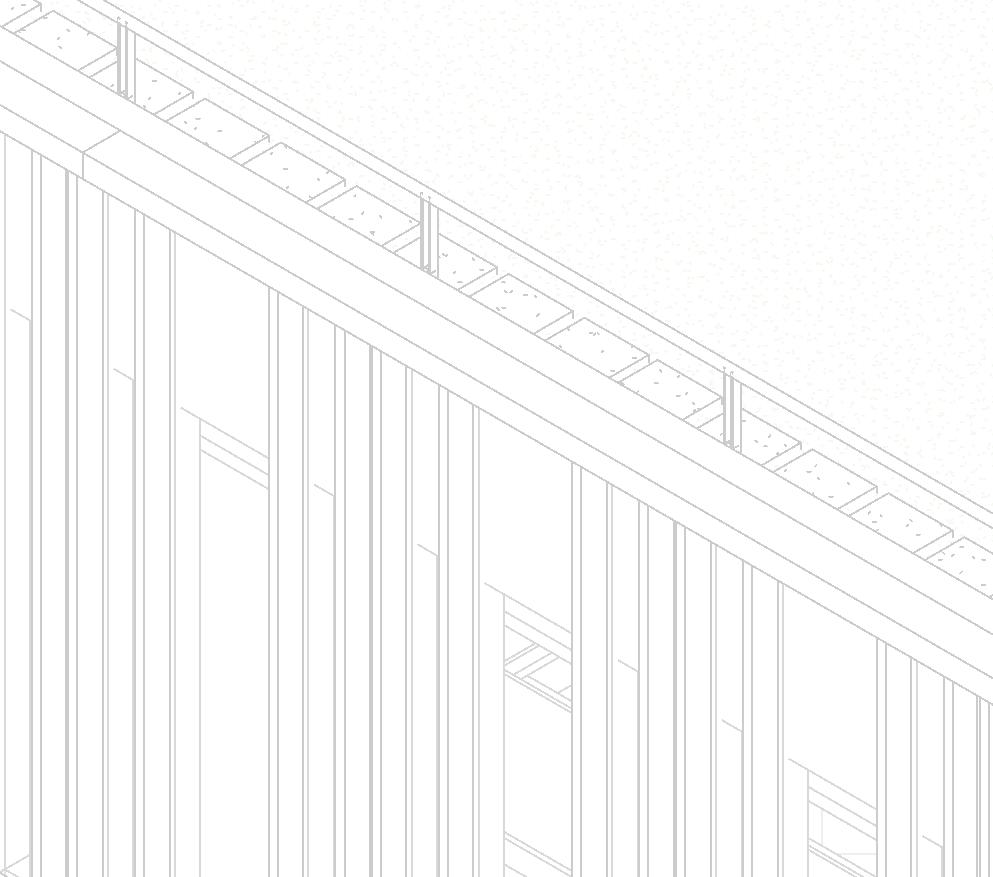

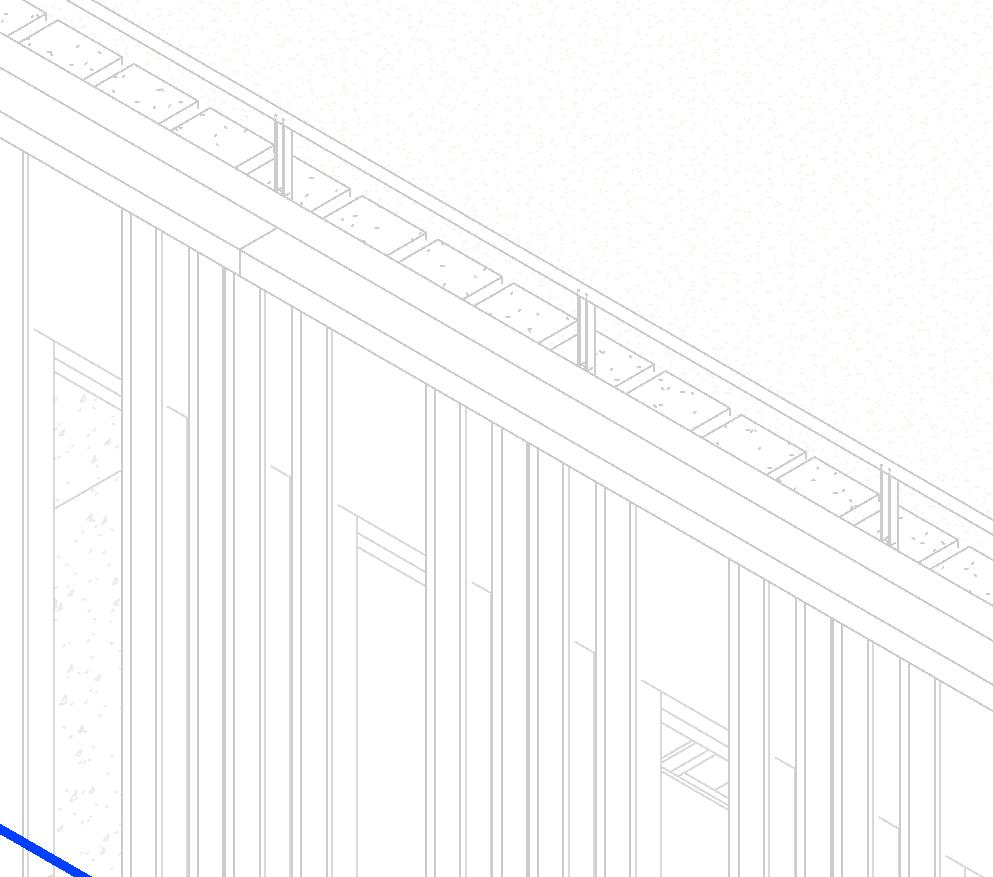

La estructura de la vivienda esta diseñada de manera que se aliviane en los pisos superiores.

De esta manera, el subsuelo cuenta con un muro de carga de ladrillo portante, mientras que la planta baja y primera se materializan en wood frame, con placas de yeso y revestimientos ligeros. La paleta de materiales de diseño de interiores de la casa incorpora materiales naturales de madera fina, piedra y mármol para lograr una estética elegante y sobria.

Photoshop

PAGE 25 | ARCHITECTURAL PORTFOLIO
PLANTA BAJA Autodesk Revit +

PLANTA PRIMERA

Autodesk Revit + Photoshop

RENDER AEREO

Autodesk Revit + Lumion

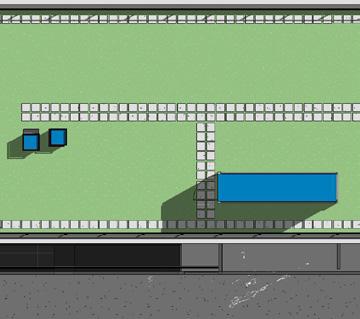

PATIO EXTERIOR + PARRILLA

Autodesk Revit + Lumion

ARCHITECTURAL PORTFOLIO | PAGE 26

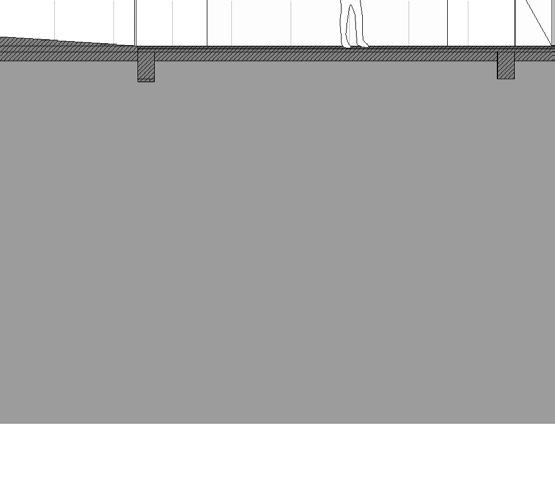

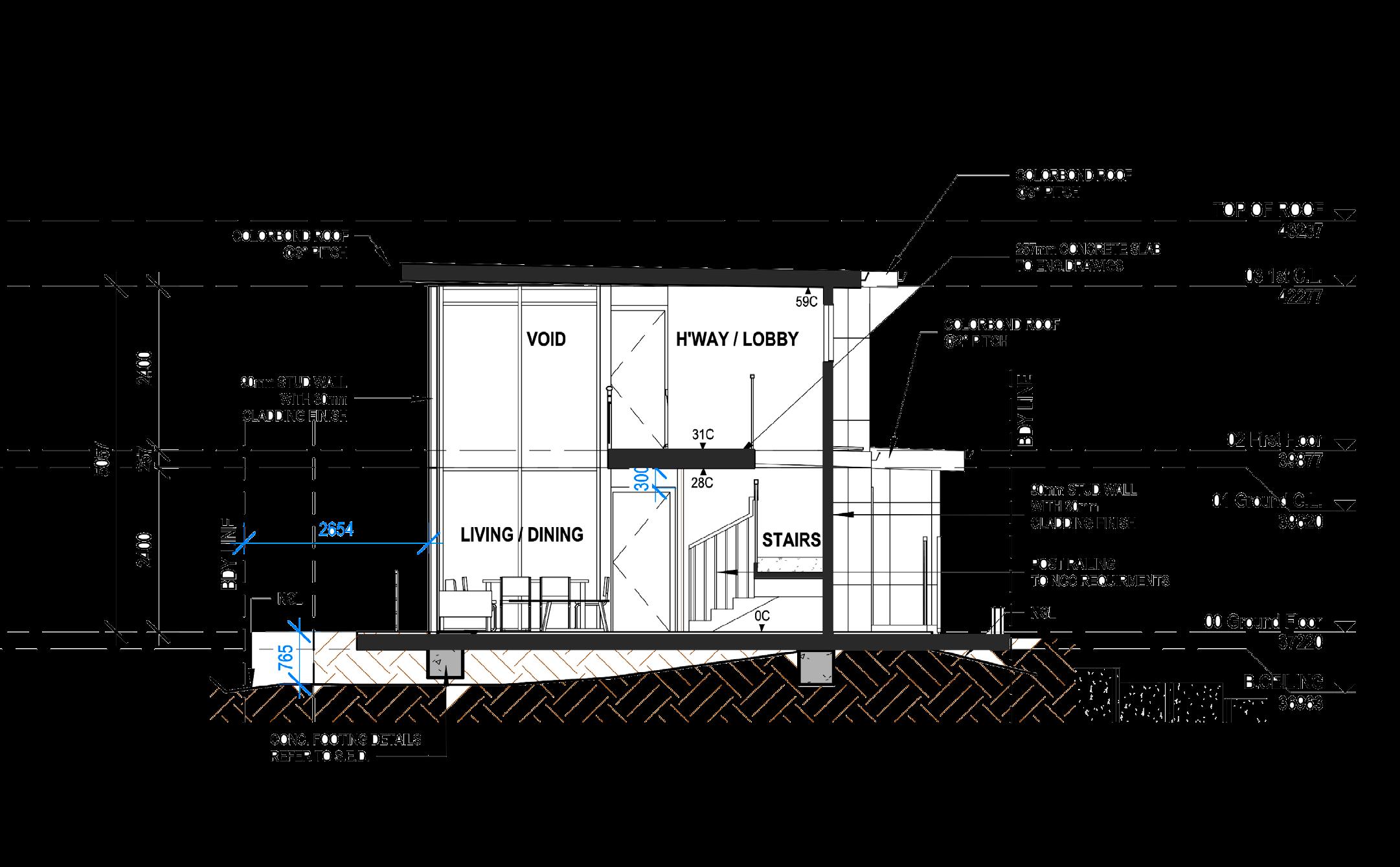

CORTE TRANSVERSAL Para aprobación municipal

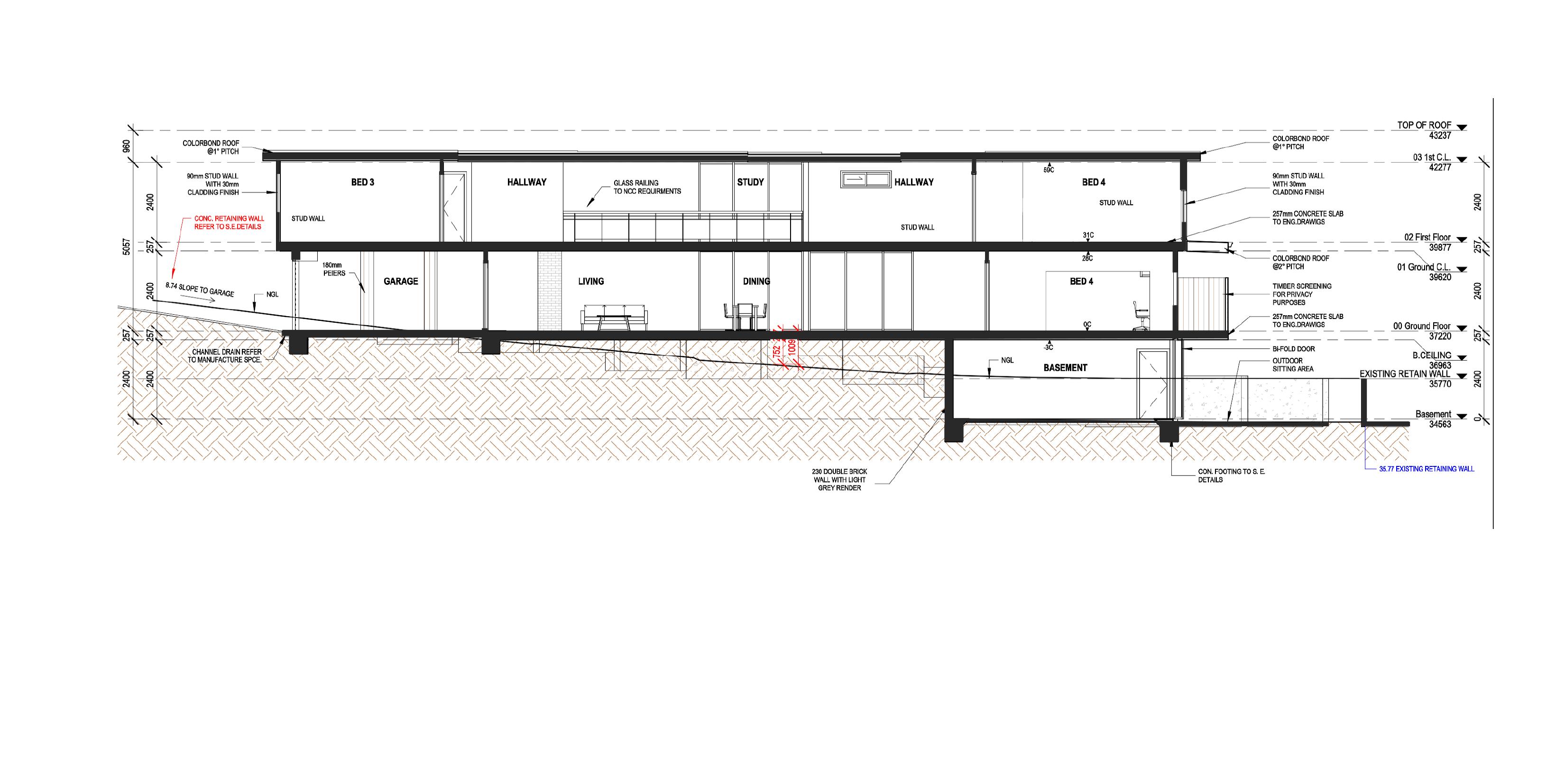

CORTE LONGITUDINAL Para aprobación municipal

PAGE 27 | ARCHITECTURAL PORTFOLIO
ARCHITECTURAL PORTFOLIO | PAGE 28

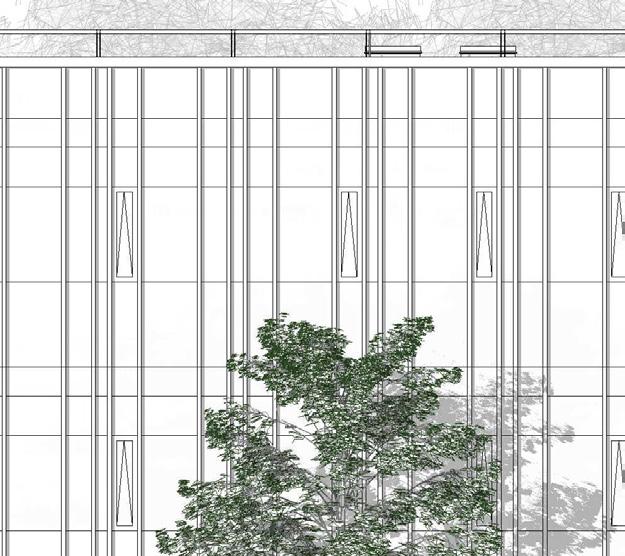

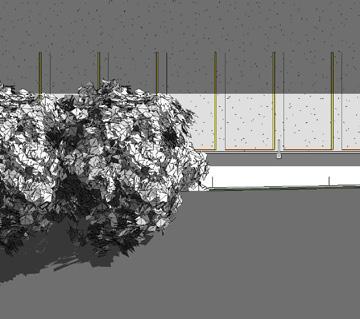

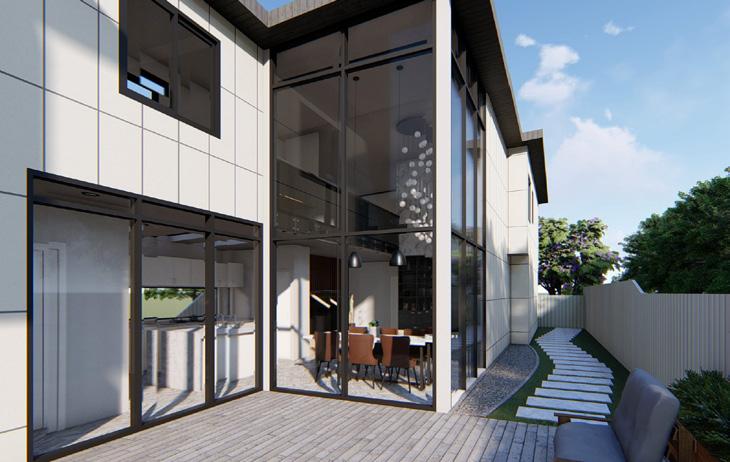

VISTA FACHADA Autodek Revit + Photoshop VISTA PATIO TRASERO Autodek Revit + Photoshop

CENTRO DE INVESTIGACION DEL MAR Y LA ATMOSFERA (CIMA)

Carrerea de Especializacion en BIM FADU UBA, Buenos Aires, Argentina 2024

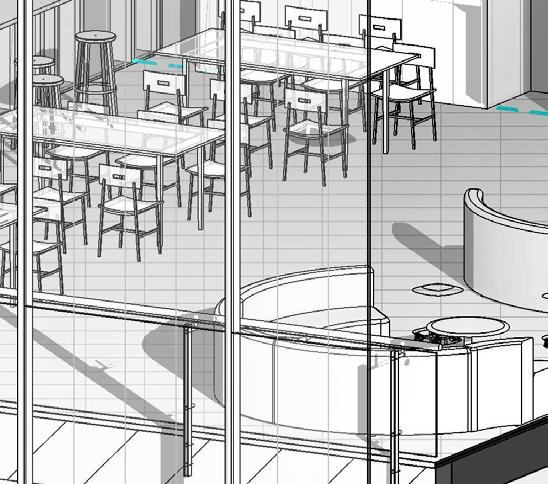

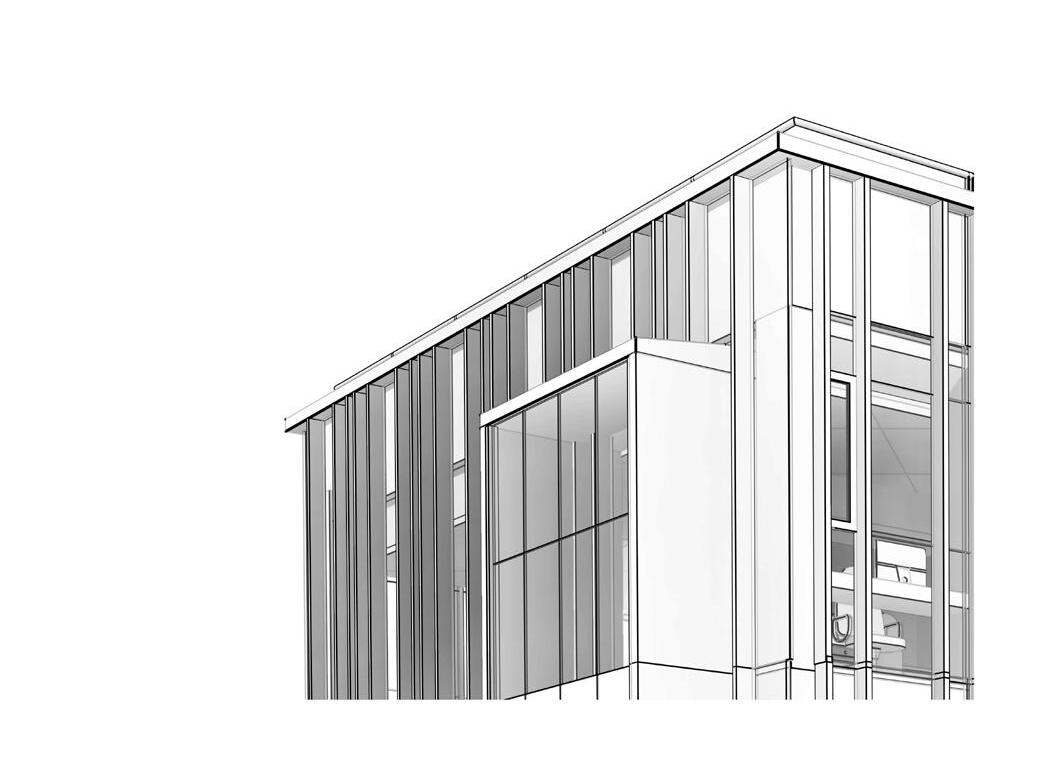

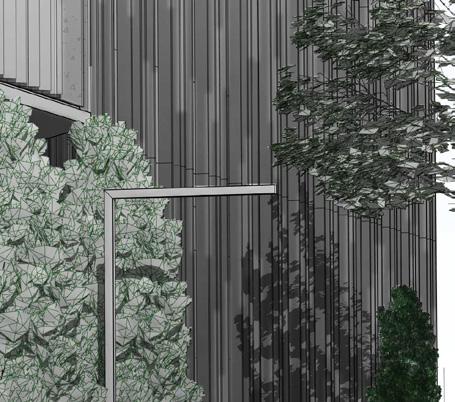

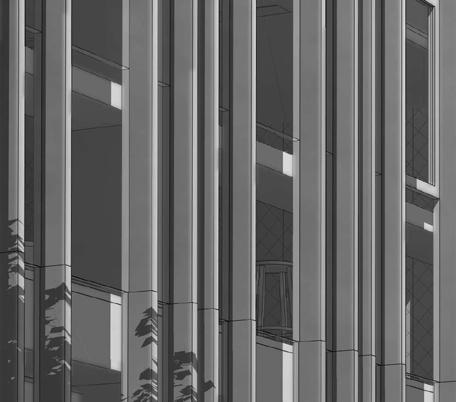

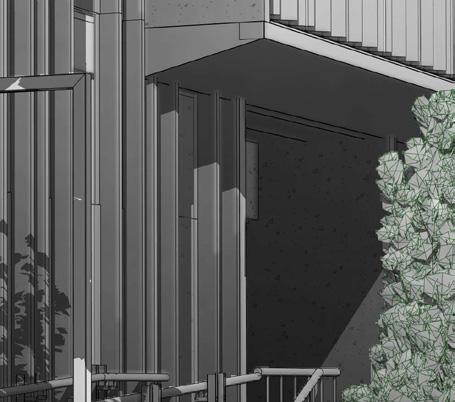

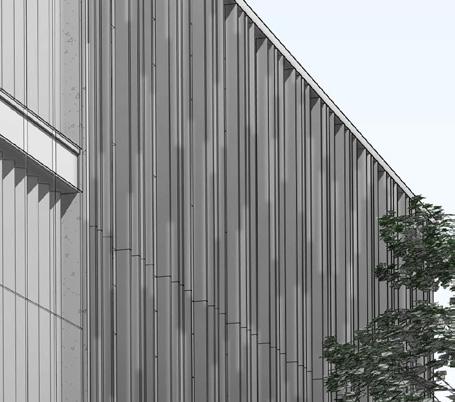

RENDER ACCESO Autodesk Revit

A701 1 Vista 3D 7 PAGE 31 | ARCHITECTURAL PORTFOLIO

DOCUMENTACION

Autodesk Revit

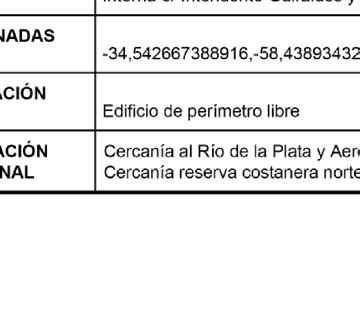

Ubicado en la Ciudad Universitaria de la Ciudad de Buenos Aires, el Centro de Investigación del Mar y la Atmósfera es una gran edificación recién construída de 3400m2 de superficie distribuídos en 3 plantas techadas, un subsuelo y una azotea accesible.

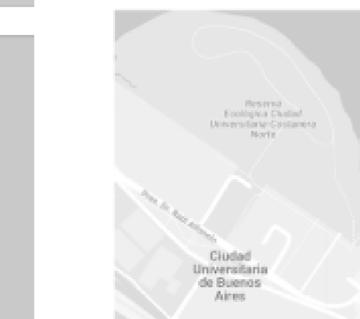

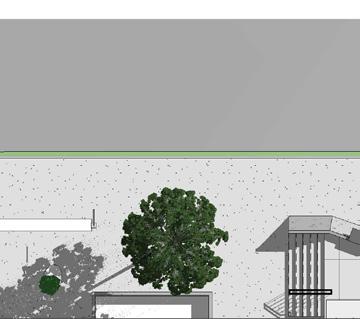

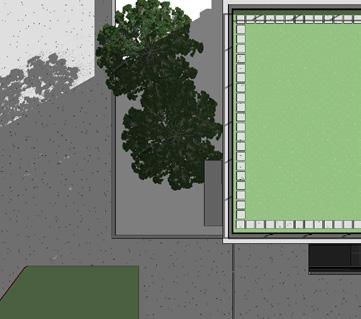

Emplazamiento/ 1.200

Siendo sus funciones las de Auditorio, Boxes de Investigación, Boxes para Becarios, Laboratorio, Salas de Reuniones, Sala de Lectura, Administración y Comedor. El activo cuenta con sanitarios en todas las plantas a excepción de la azotea, ascensores y 2 núcleos de circulación vertical

El objetivo de la actividad fue ejecutar y desarrollar un activo BIM en base a la documentación recibida en CAD del mismo, aplicando los Codigos de Urbanizacion de la Ciudad de Buenos Aires, normas ISO-19650 (BIM) y Ley de Accesibilidad

ARCHITECTURAL PORTFOLIO | PAGE 32 N DE ESPECIALIZACION BIM ESCALA: FECHA: PLANO: ASIGNATURA: OBRA: DOCENTE: ALUMNO: 2023 DOCENTE: 1 200 A001 Documentación CIMA 10/19/23 Interna e/ Intendente Guiraldes y acceso a Pabellon 1
TREZZA FRANCO
AS2 MODELADO

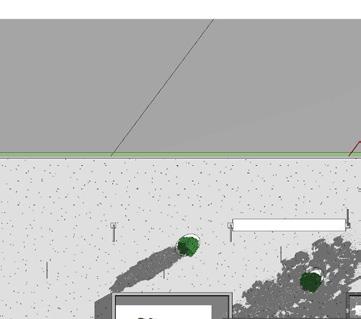

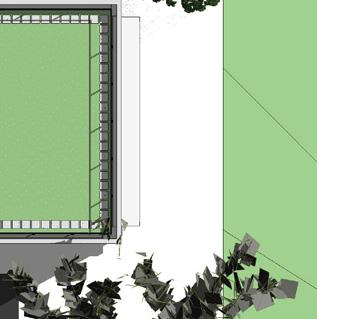

1 200 A001 1 IMPLANTACION
Gabriela Gutierrez José Liste
IMPLANTACION
TABLE OF CONTENT

: 100 DA Baja+1/

PAGE 33 | ARCHITECTURAL PORTFOLIO
Y2 1
X2 X1 Y-A Y-B Y-C 2 3.80 0.12 8.09 3.40 1.00 P11 1.80 P10 1.55 PFV 5.70 5.49 10.69 1.22 7.38 0.50 0.62 0.75 0.88 1.00 1.00 0.50 1.00 1.00 4.65 6.34 5.91 0.88 P01 0.88 P01 0.88 P01 1.93 5.86 3.70 0.93 P08 1.70 PV1 T1 R04 T1 R04 T1 R02 T1 R02 MT1R04 MTXR03 T2AR03 MT1R02 MT1R02 T2AR03 T2AR00 T2AR03 MT1R03 T2AR02 MT1R02 MT1R01 TR1R02 REUNIONES SECRETARIA HALL AUDITORIO FOYER SALA AUDIO MT1R02 SANITARIOS Y1 Y2 Y3 Y4 Y5 Y6
ALUMNO: DOCENTE: TREZZA AS2 MODELADO Gabriela Gutierrez
1 02-DA-A-CN-Planta
1 100 A101 5 Alzado Norte - Acceso
REUNIONES SANITARIOS
ASIGNATURA:
1 : 100 A101
Baja+1/-1.100

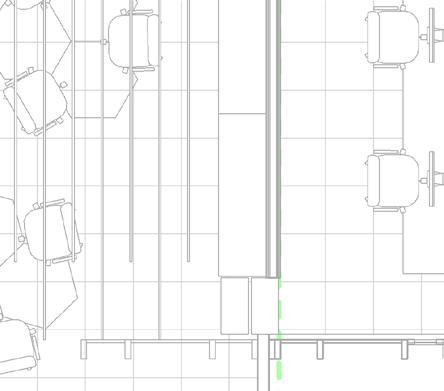

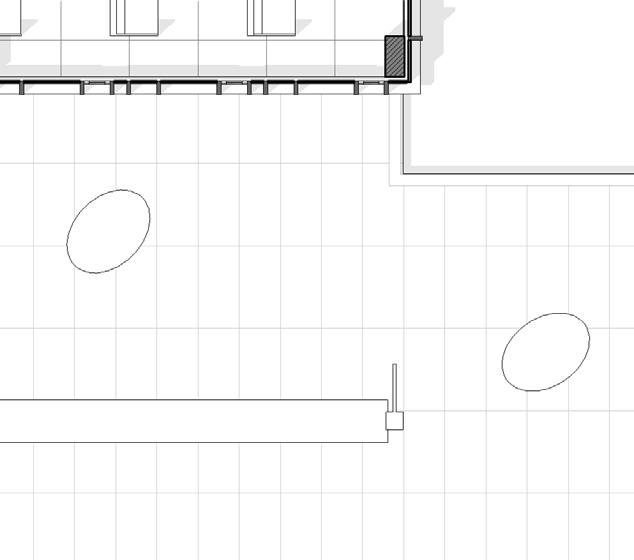

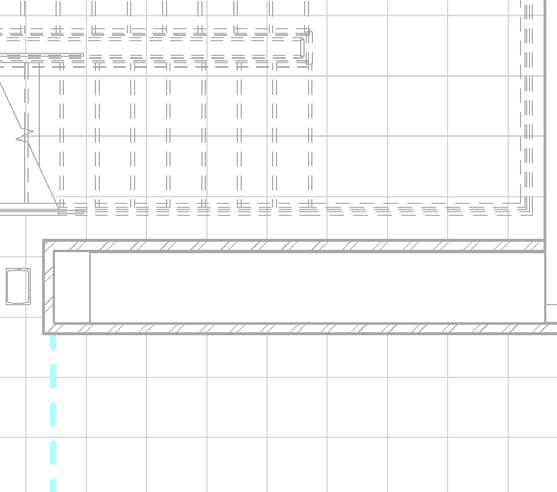

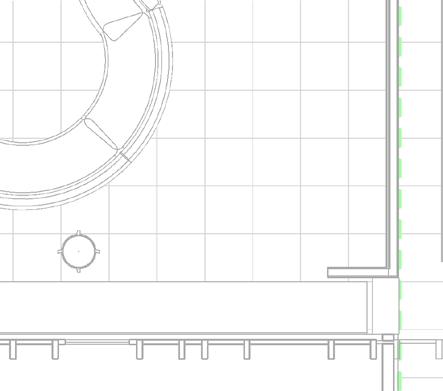

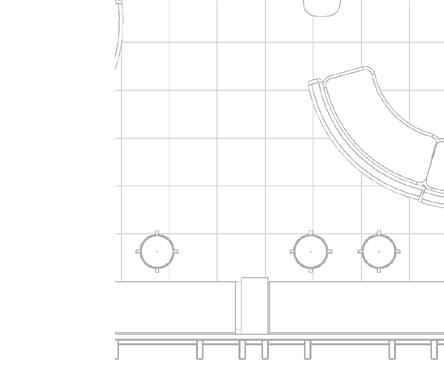

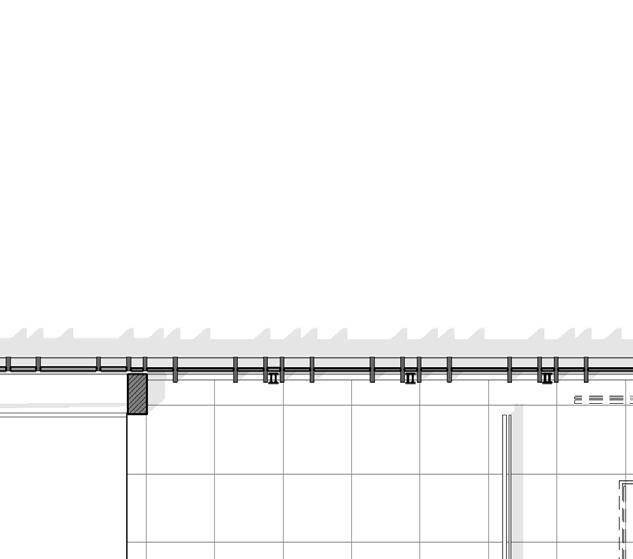

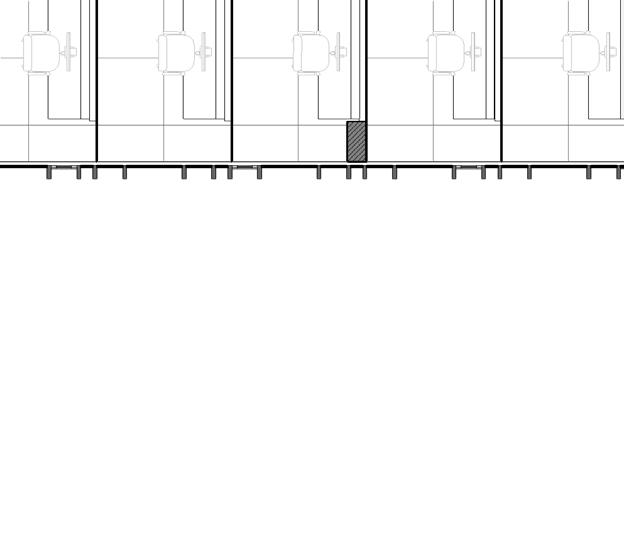

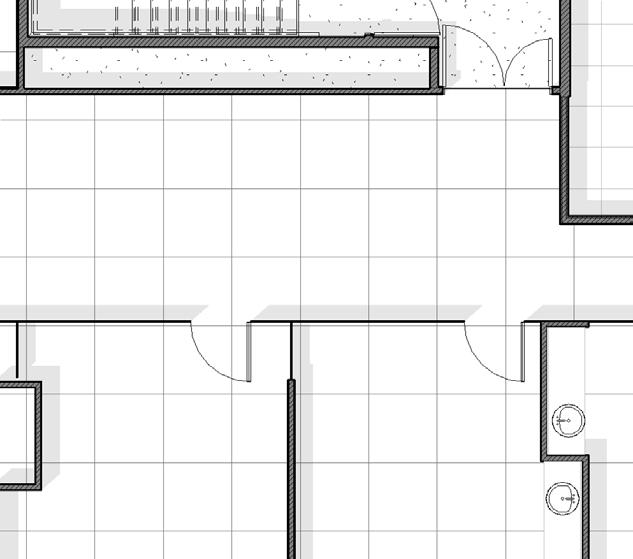

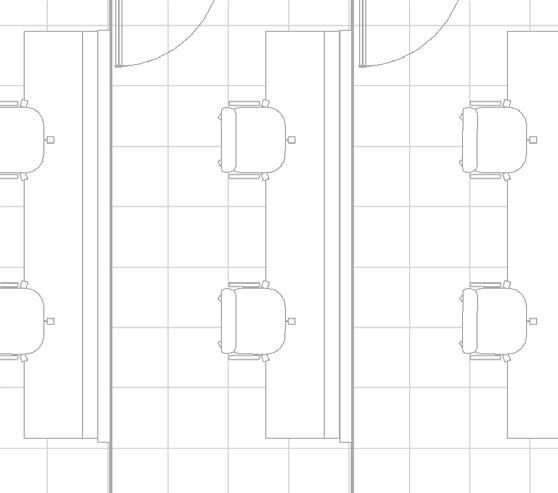

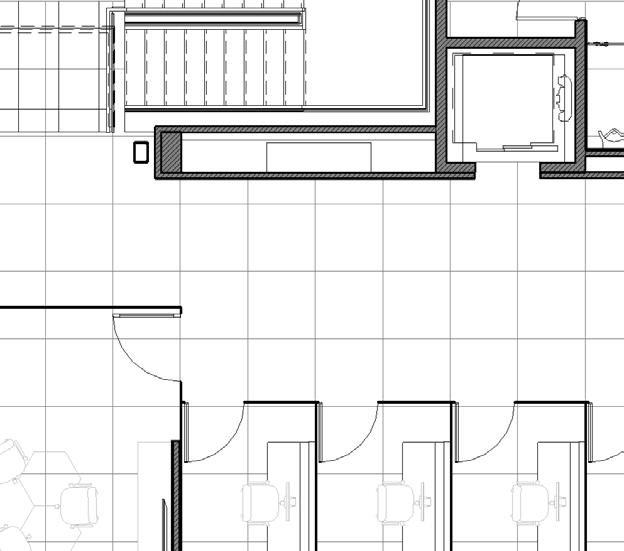

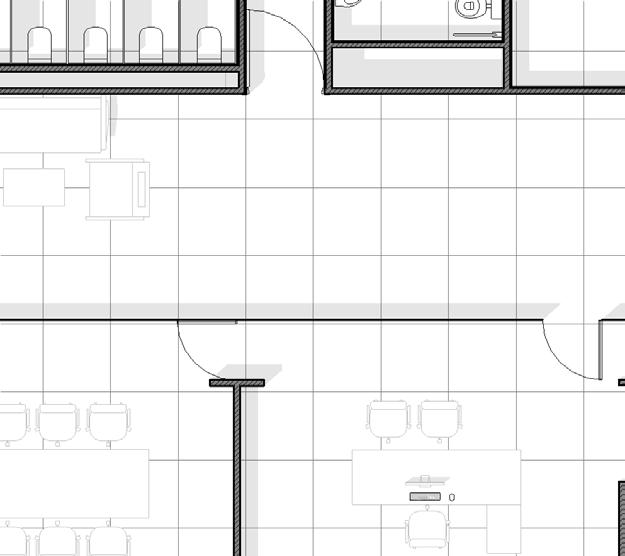

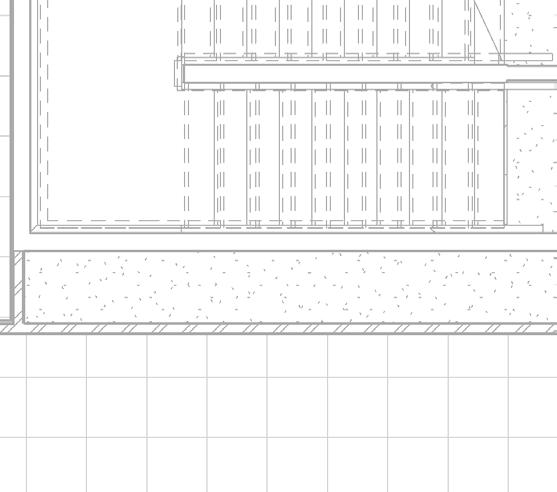

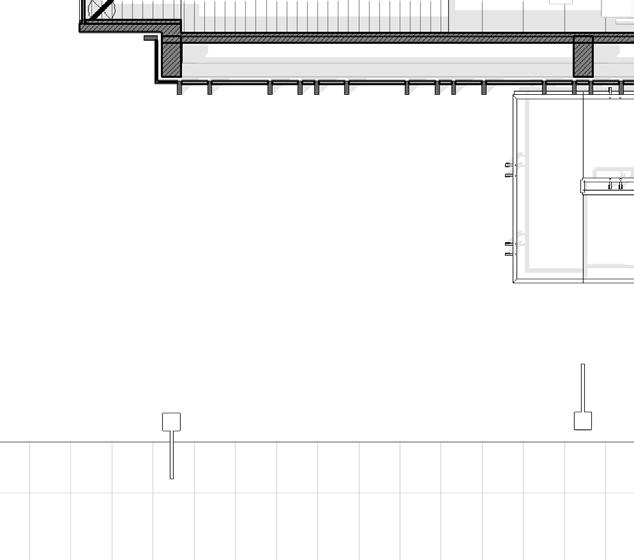

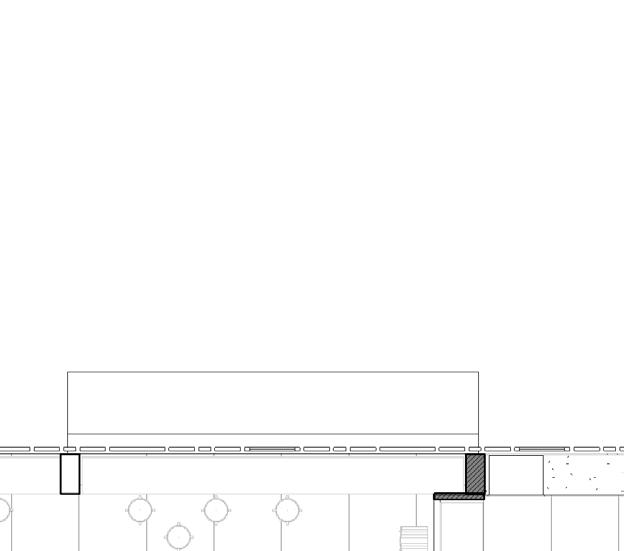

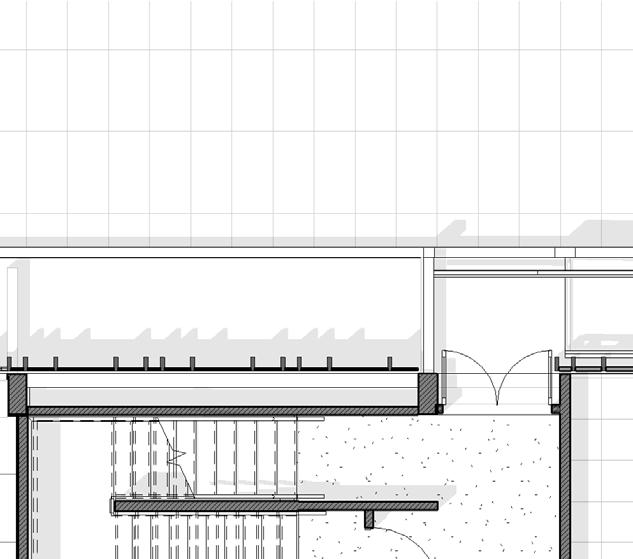

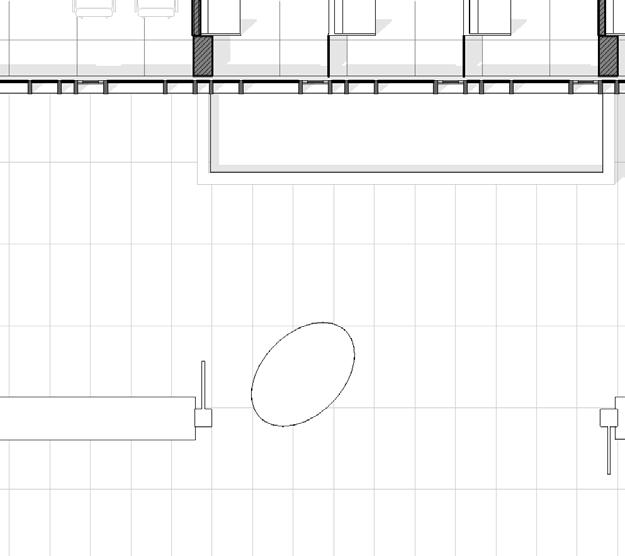

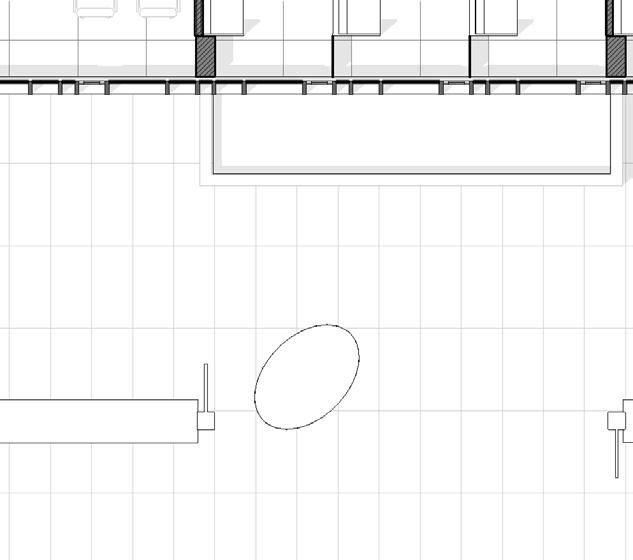

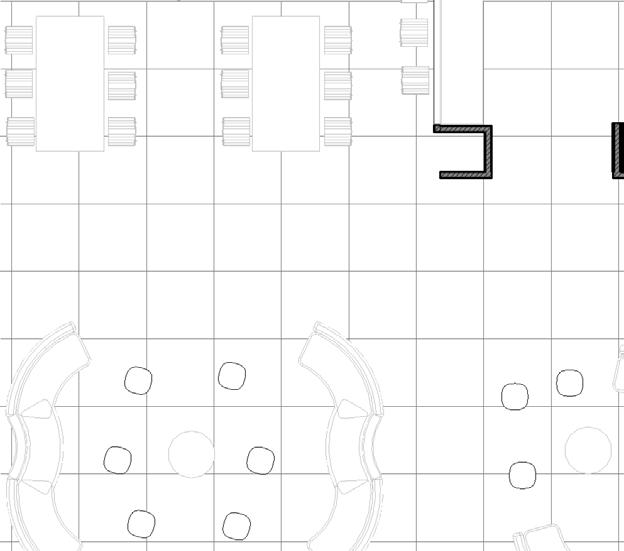

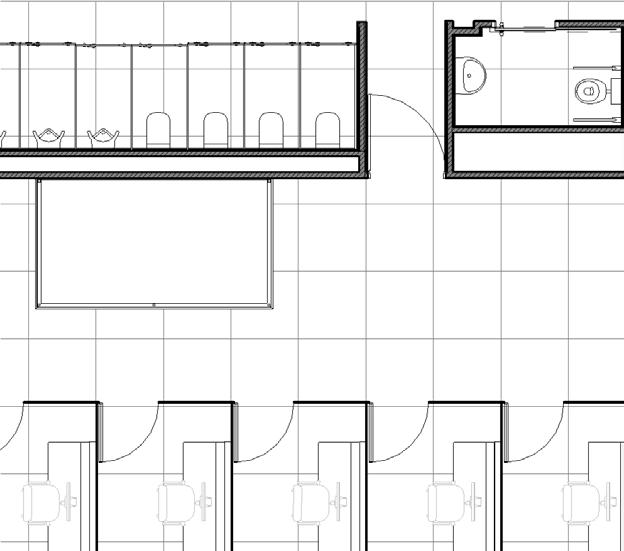

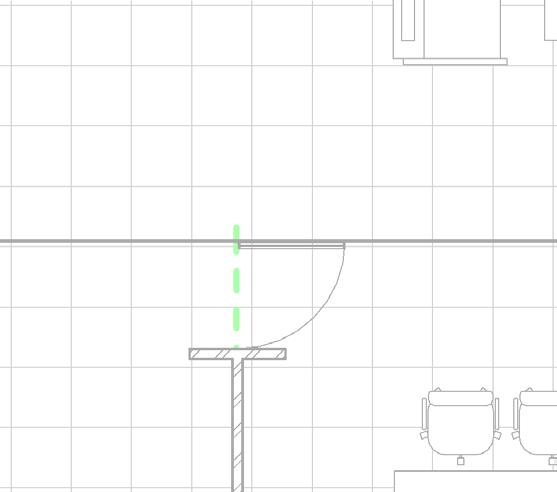

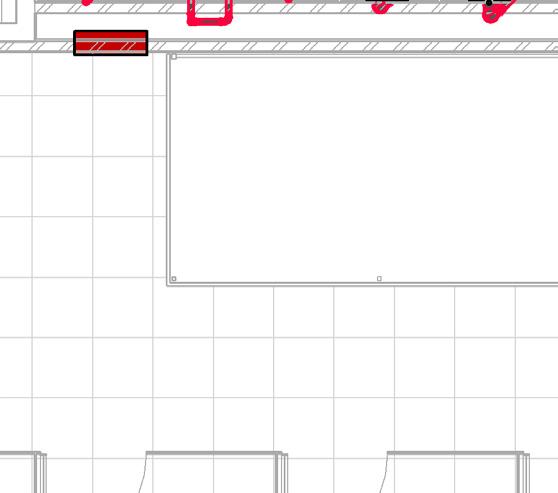

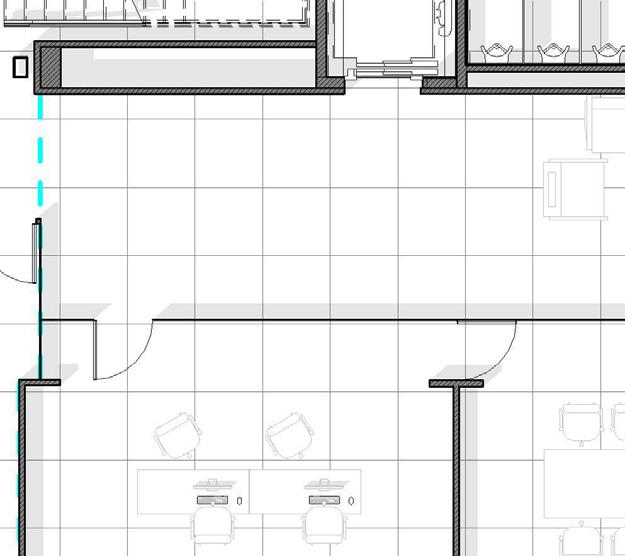

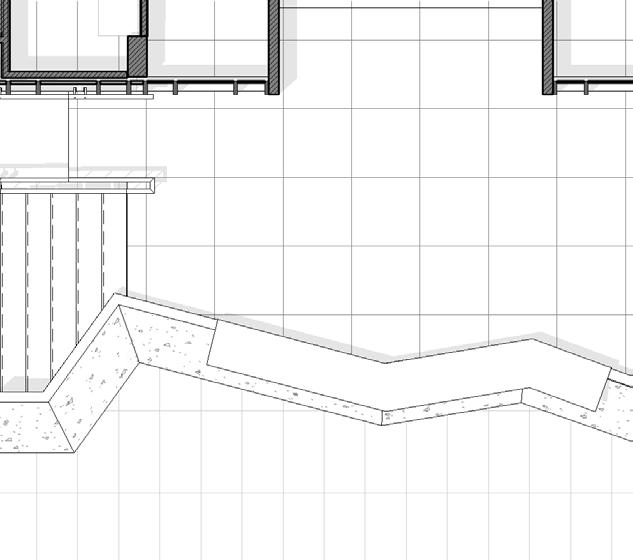

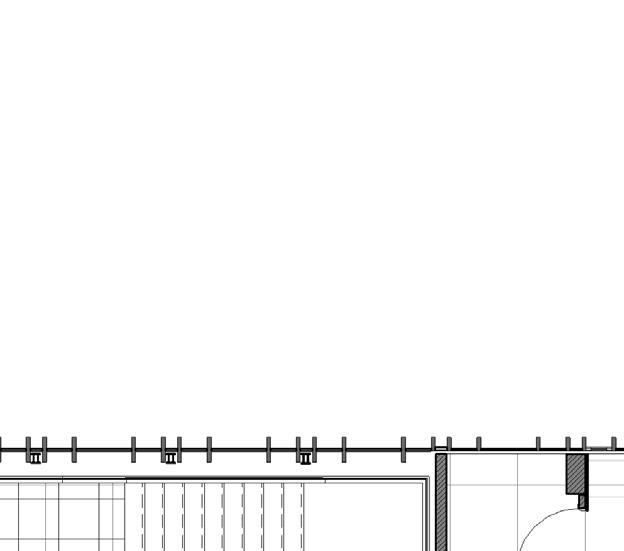

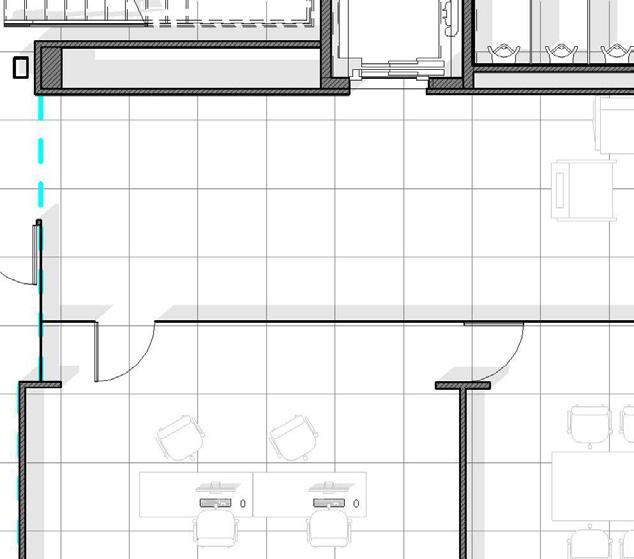

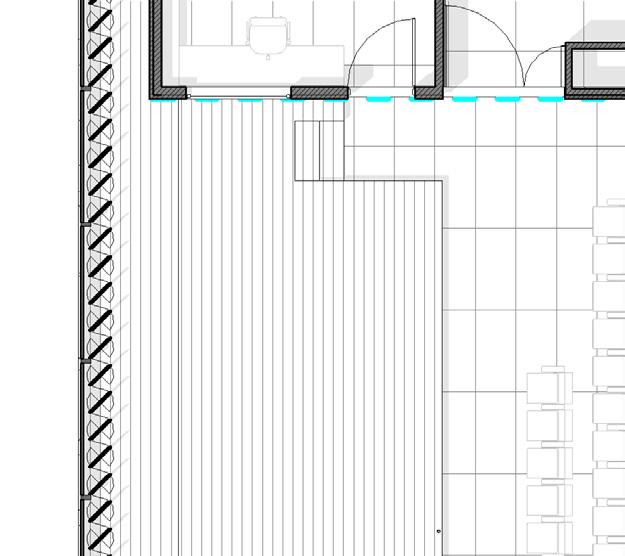

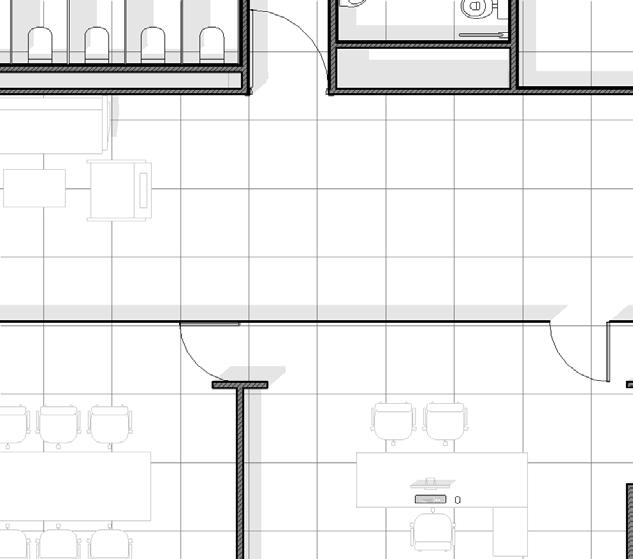

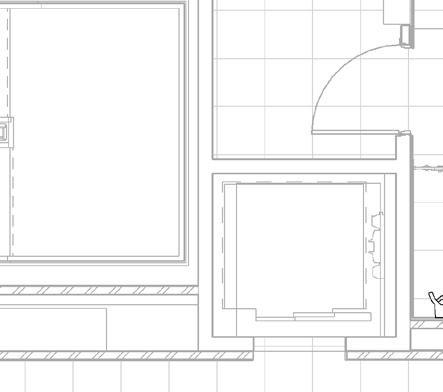

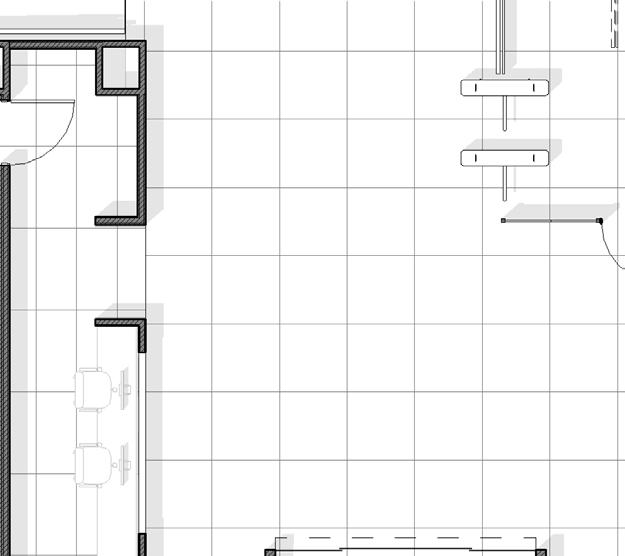

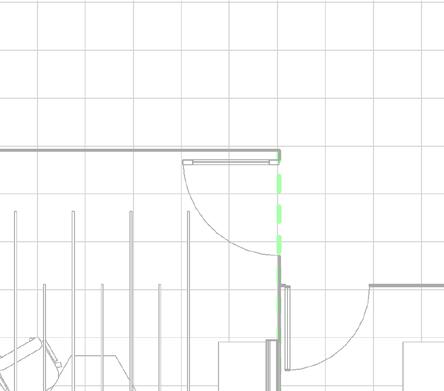

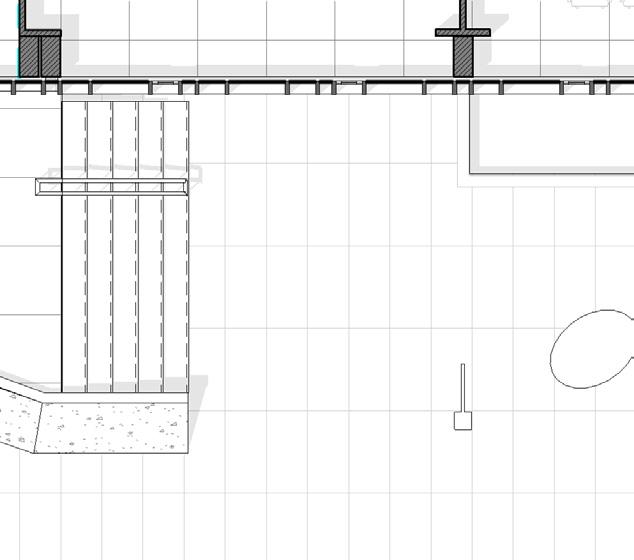

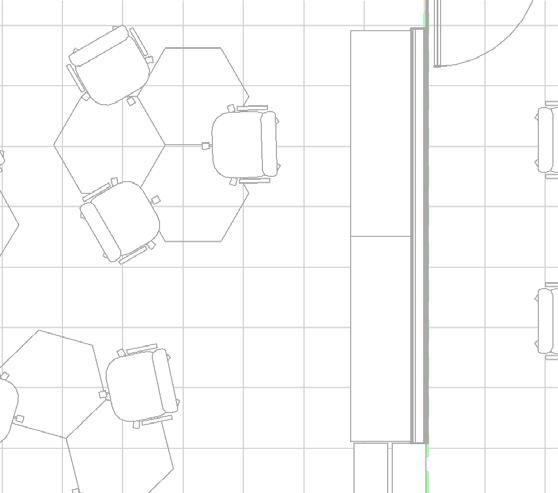

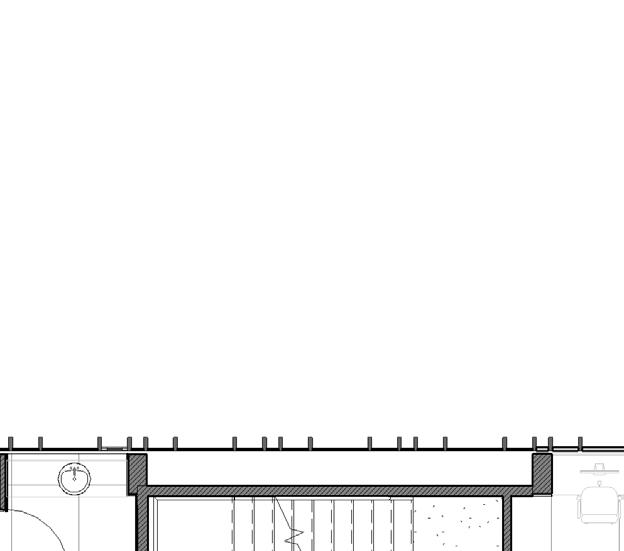

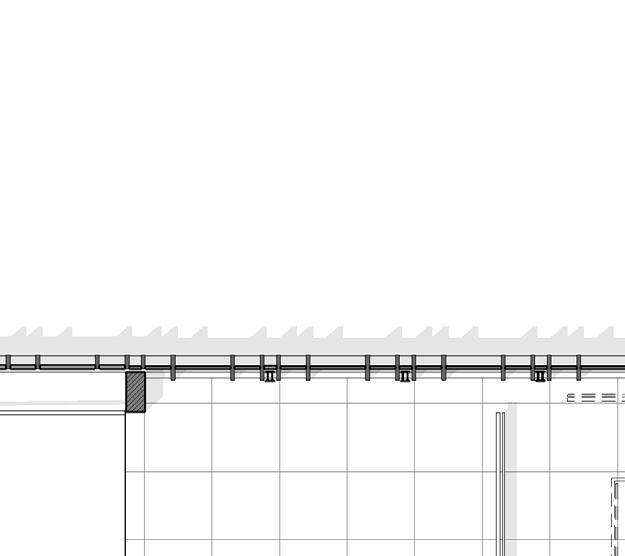

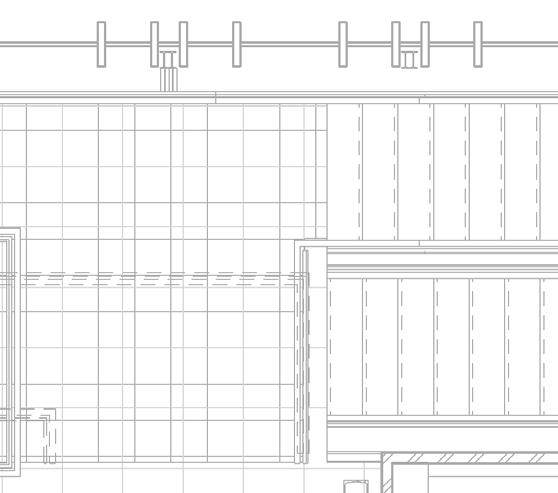

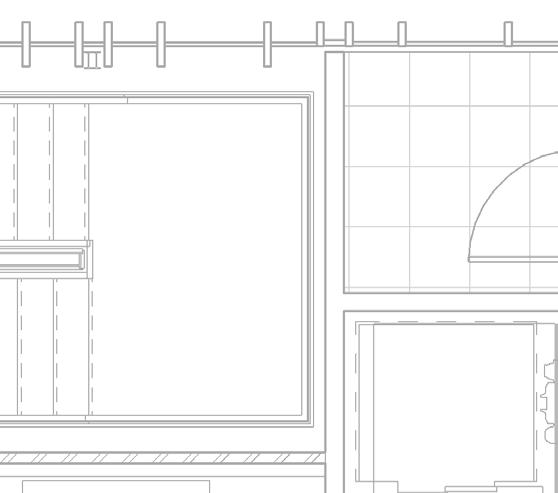

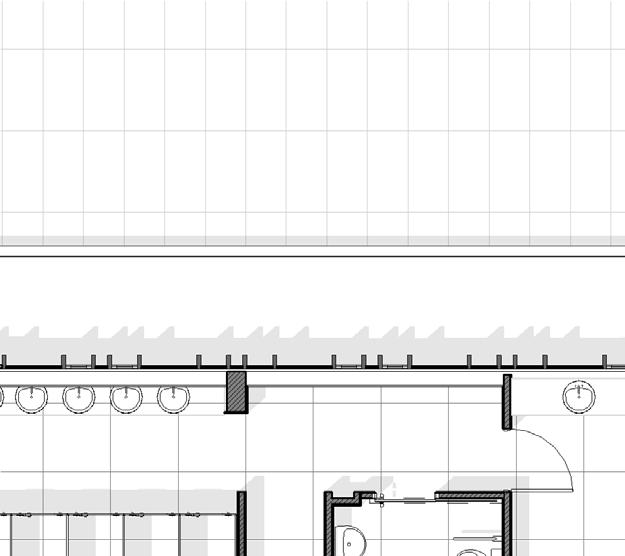

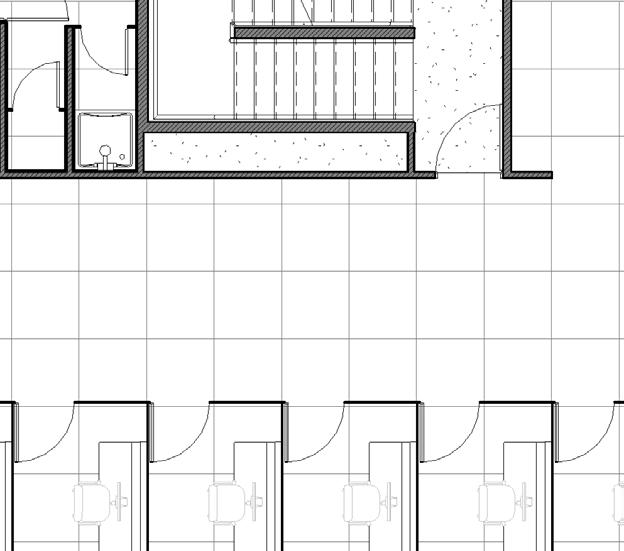

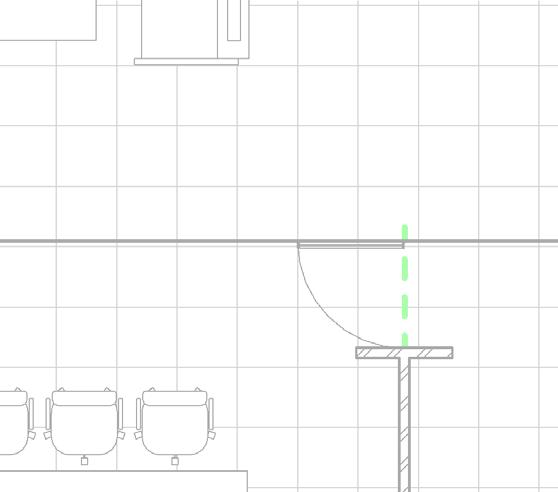

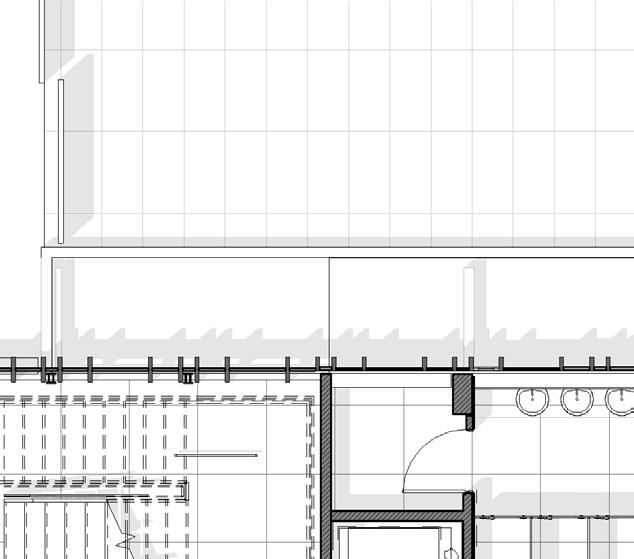

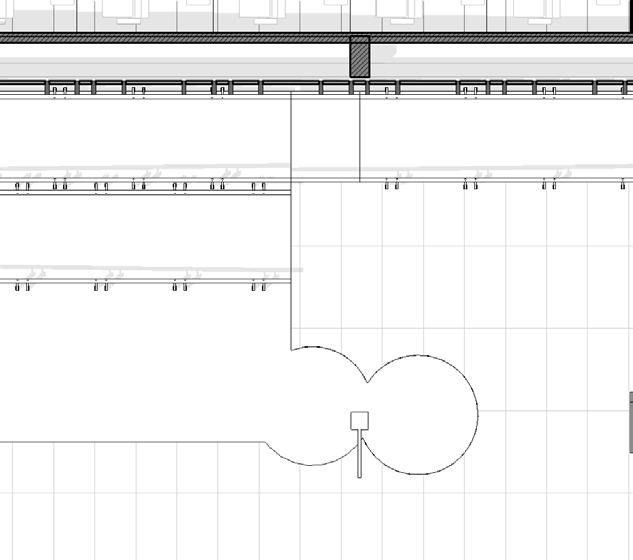

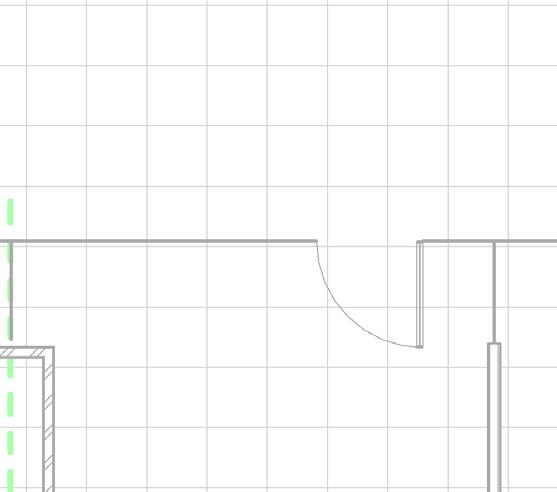

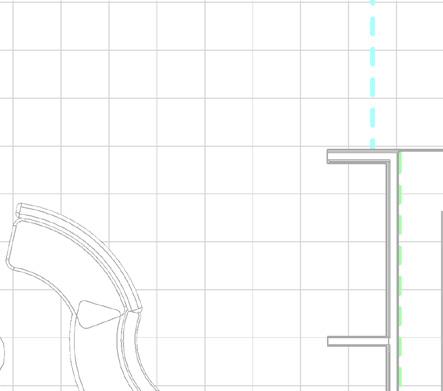

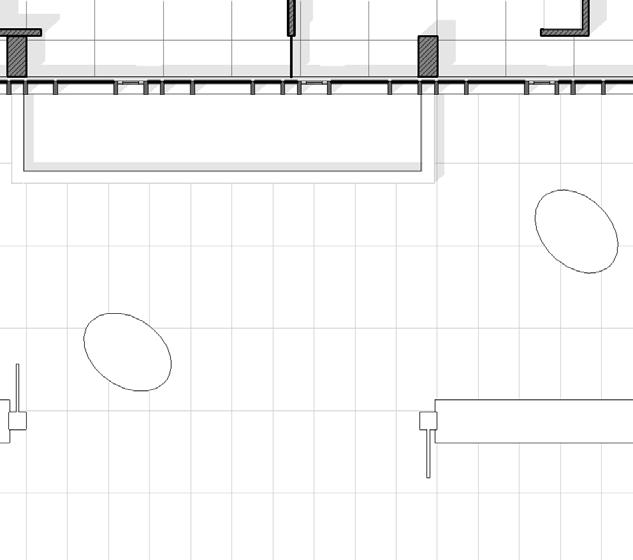

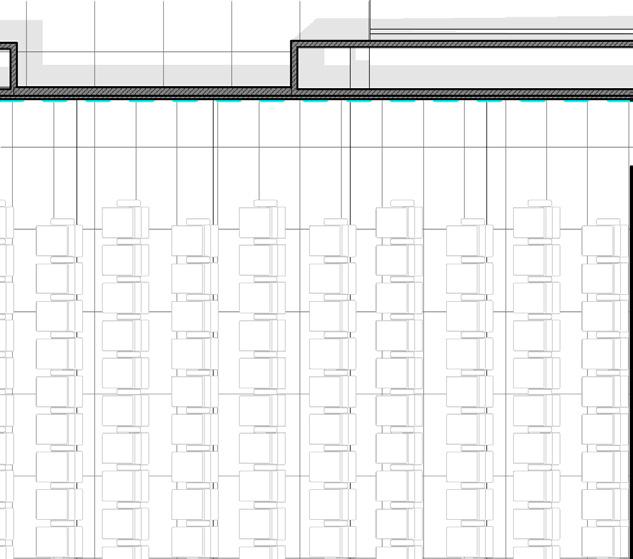

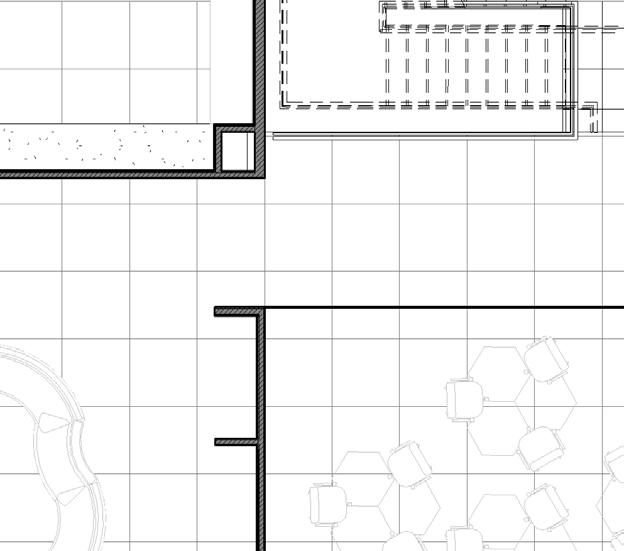

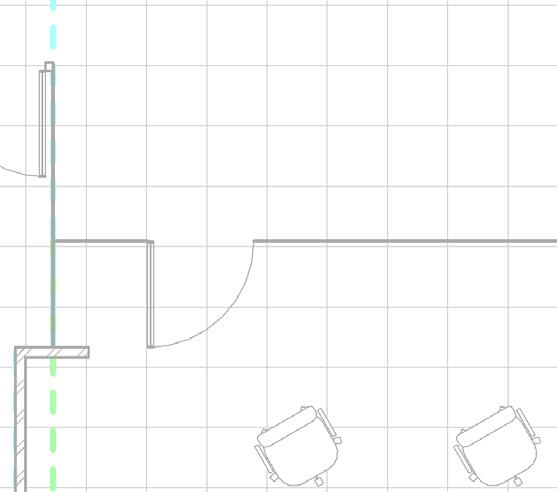

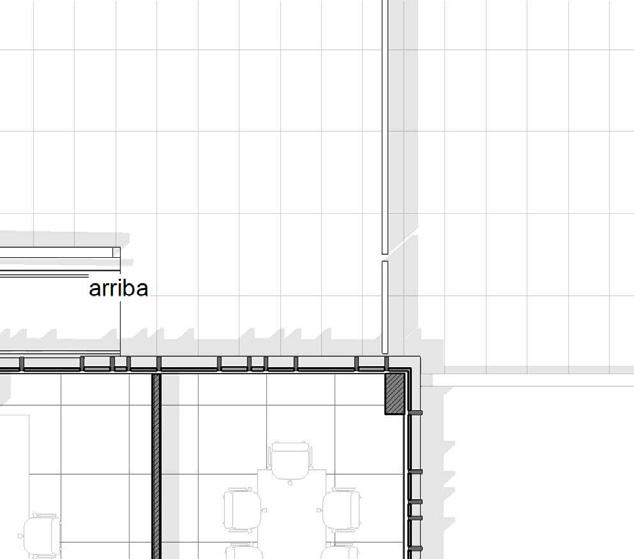

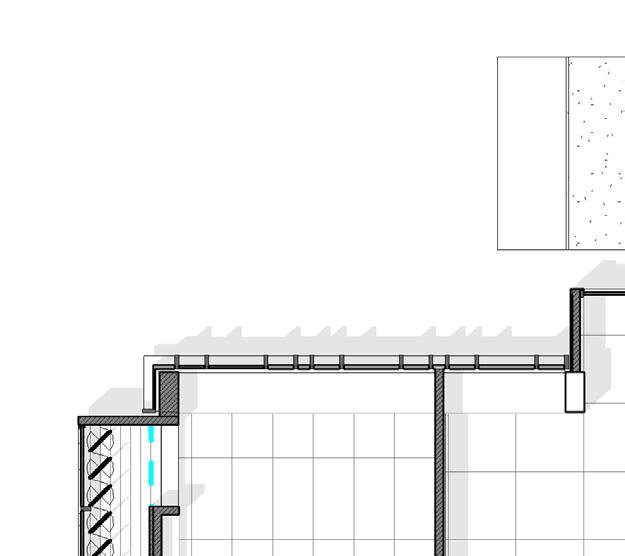

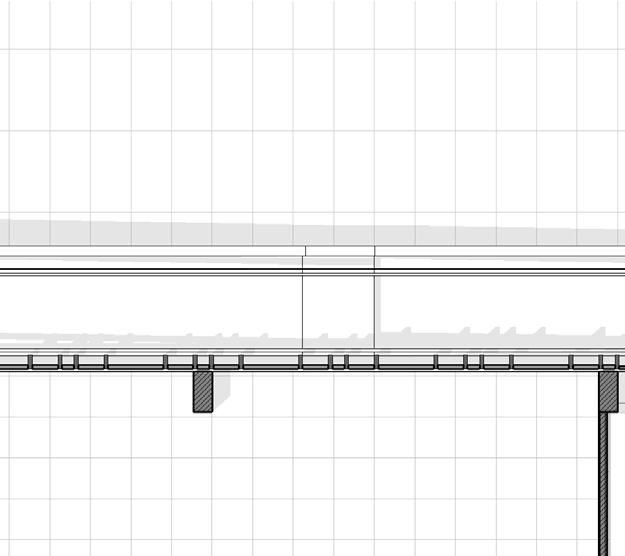

PLANTA DE ACCESO Autodesk Revit

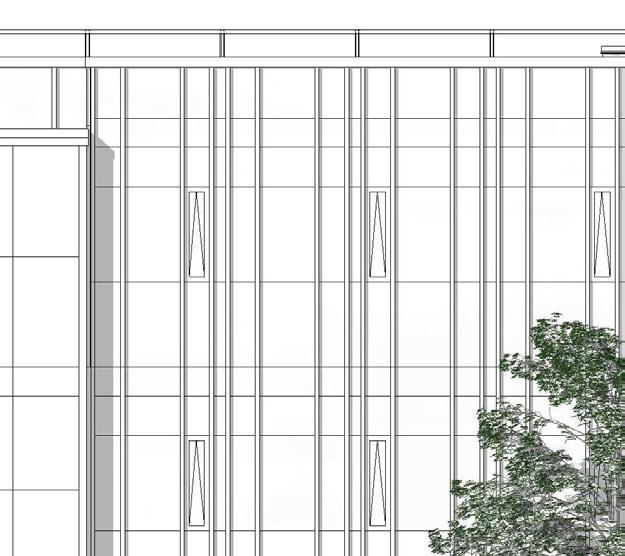

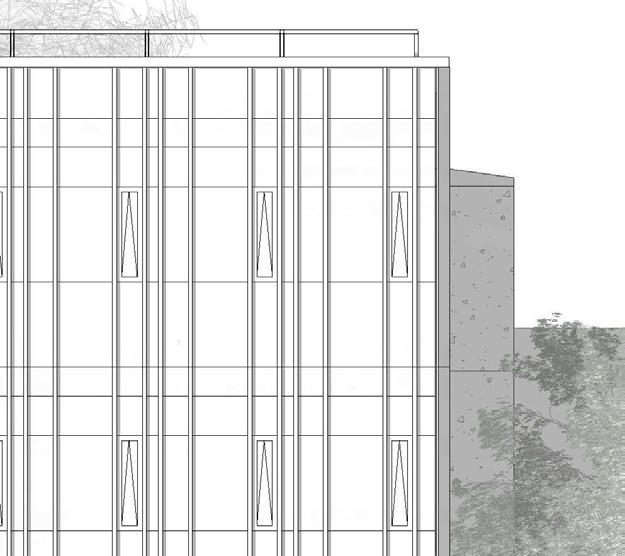

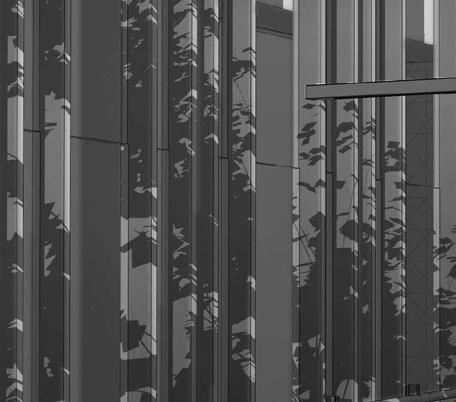

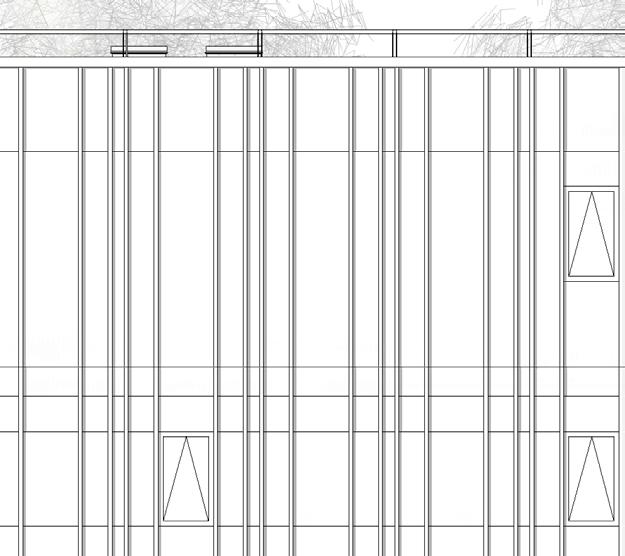

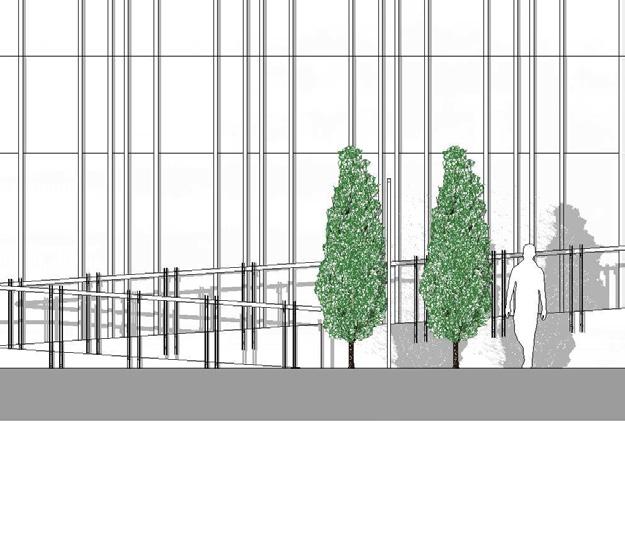

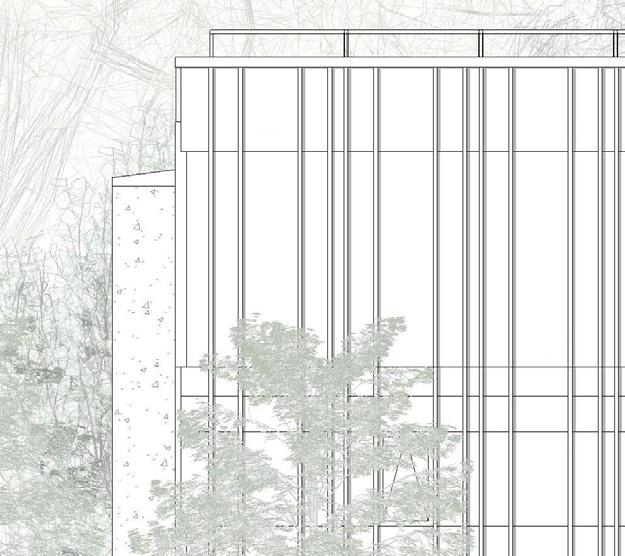

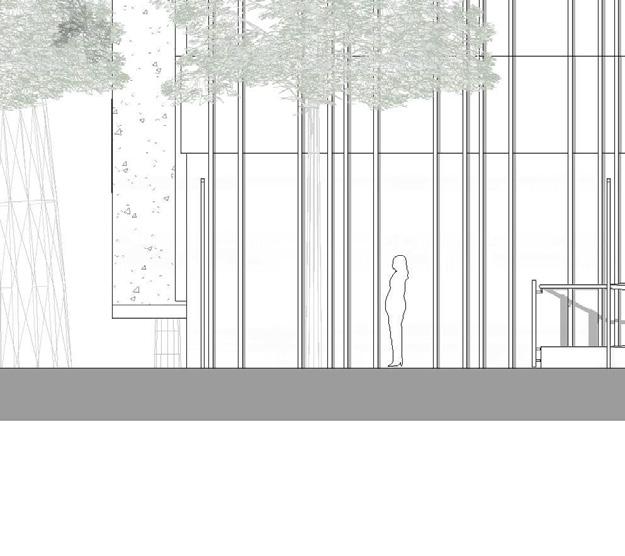

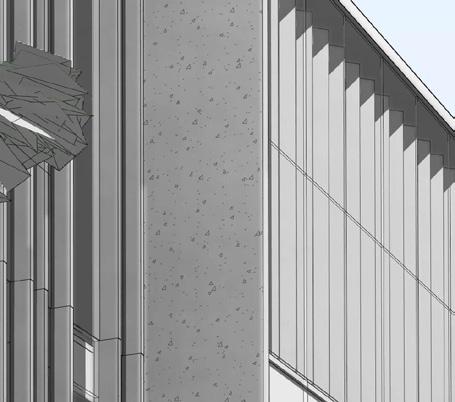

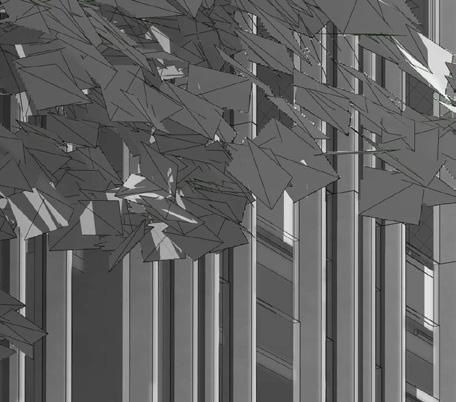

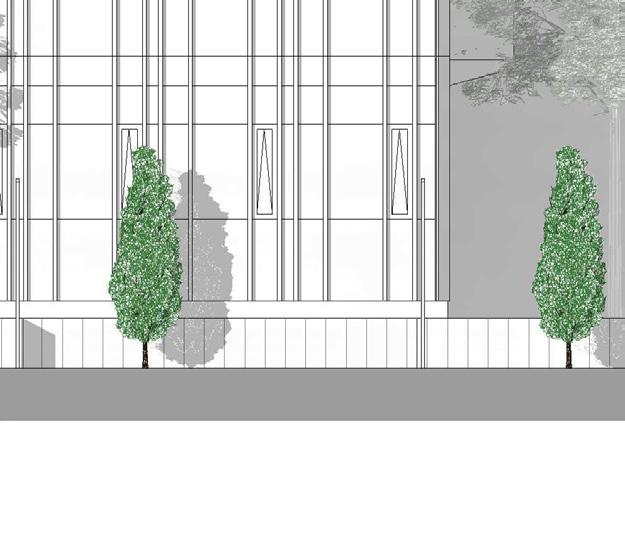

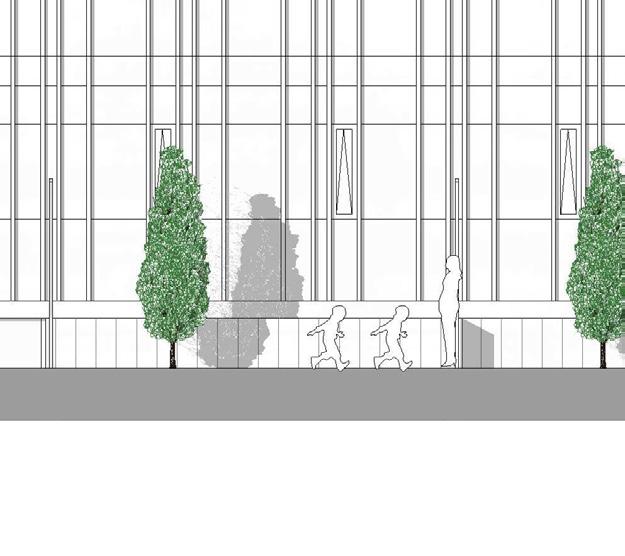

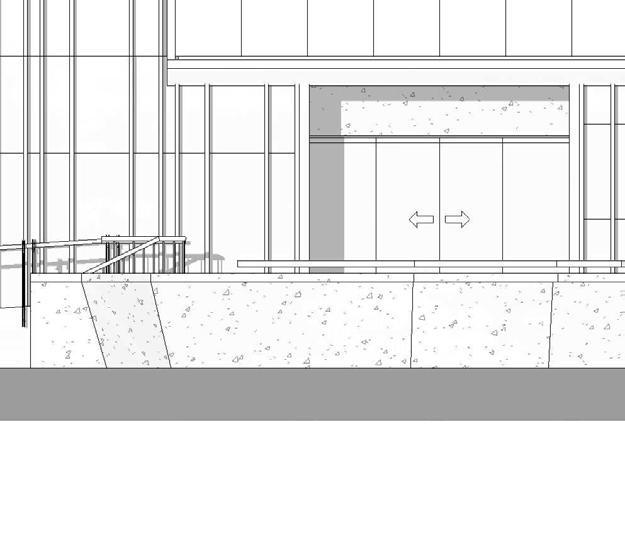

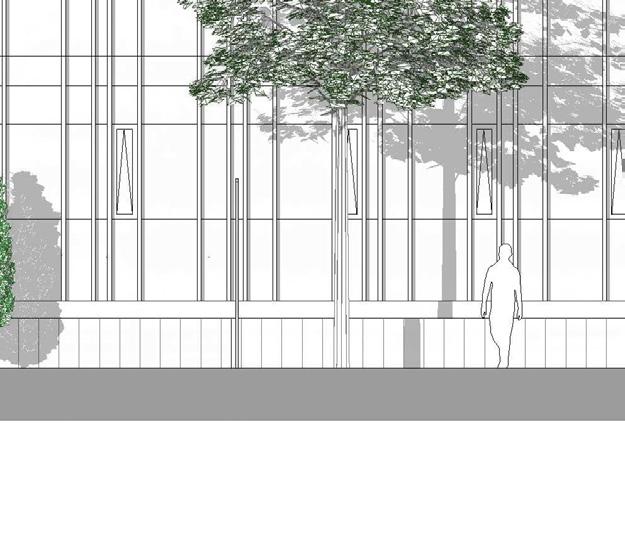

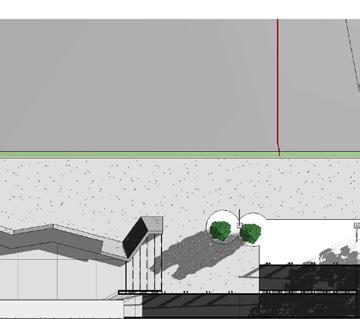

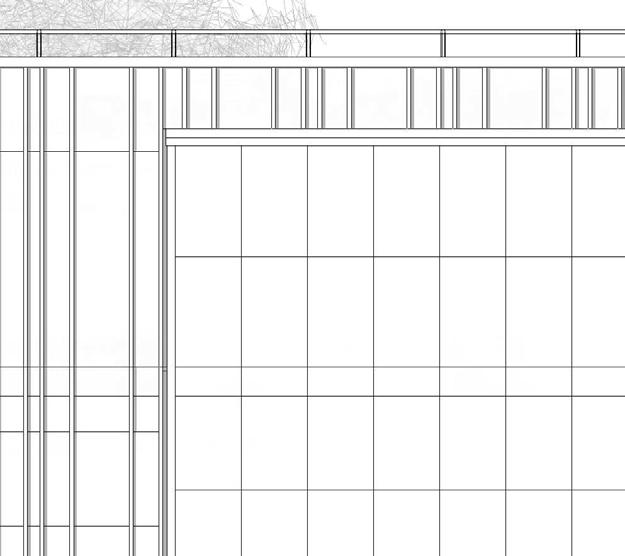

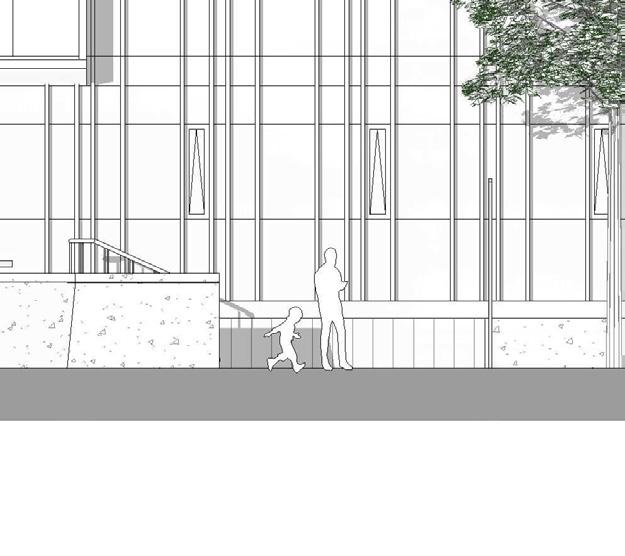

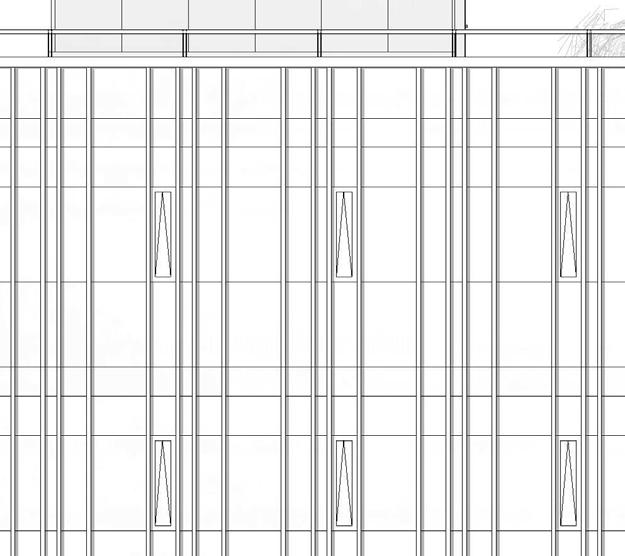

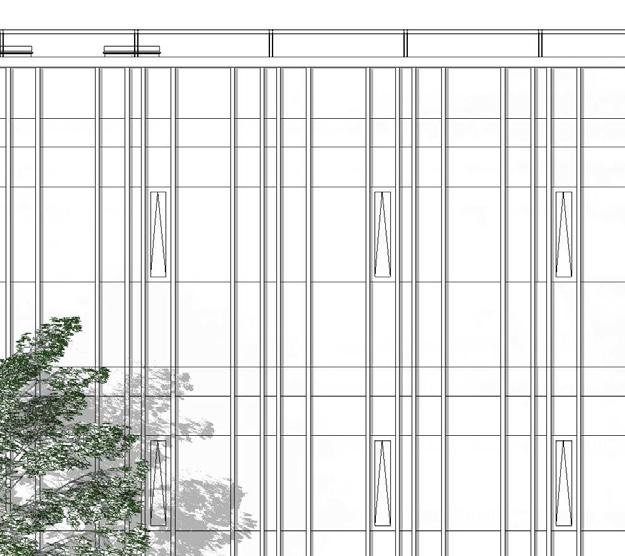

FACHADA ACCESO Autodesk Revit

ARCHITECTURAL PORTFOLIO | PAGE 34 0.88 P01 0.88 P01 ADM. DE SISTEMAS R01 0.50 1.00 REUNIONES SANITARIOS PERSONAL TECNICO 2 1.00 1.00 1.00 1.00 3.51 5.89 6.17 6.07 4.59 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 1.16 2.51 1.46 3.99 1.94 3.78 1.15 P07 1.60 P05 0.98 P06 1.60 PV 1.30 P04 1.30 P03 1.40 P02 BOX 01 BOX 02 BOX 03 BOX 04 BOX 05 BOX 06 5.61 4.21 4.20 9.78 2.50 3.61 5.91 ADM. DE SISTEMAS SALA DE MANIOBRAS DATA CENTER T1 R04 T1 R04 T1 R04 T1 R04 T1 R04 T1 R04 T1 R04 T1 R04 T1 R04 4.65 1.42 T1 R02 T1 R01 T1 R01 T1 R01 T2FR00 T2FR00 T13R00 1.00 T2FR00 T2FR00 0.50 1.00 0.93 P08 LABORATORIO LACTARIO SIESTARIO DIRECCION REUNIONES T2FR00 SANITARIOS AREA COLABORATIVA PERSONAL TECNICO Y7 Y8 Y9 Y10 Y11 Y12 PLANO: OBRA: A101 Documentación CIMA TREZZA FRANCO ARQ-Planta Baja +1

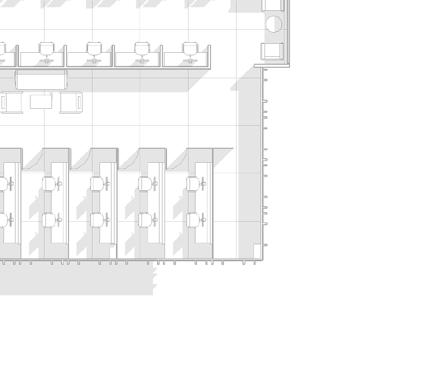

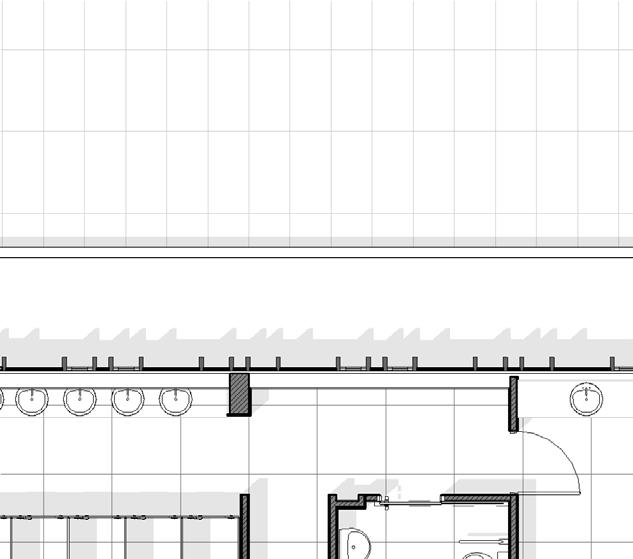

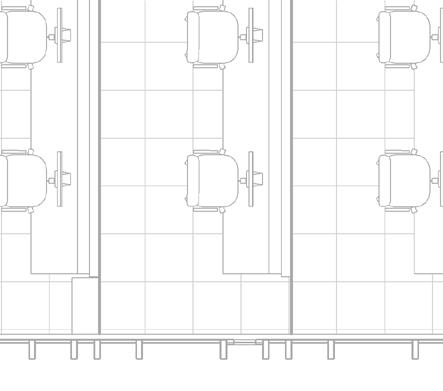

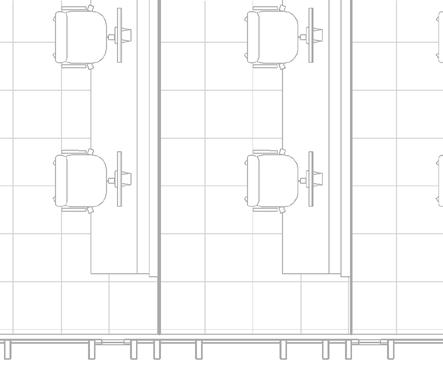

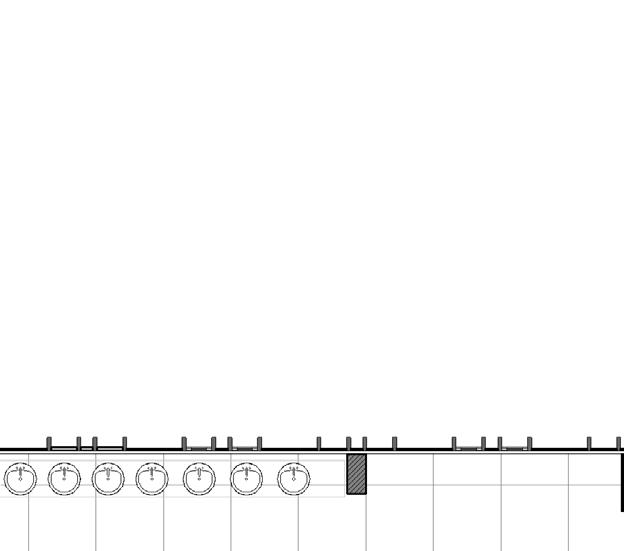

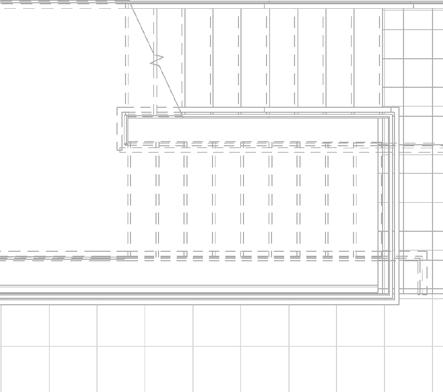

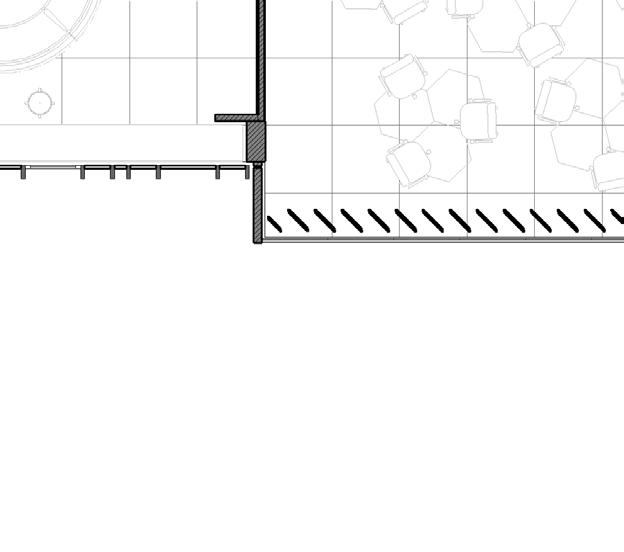

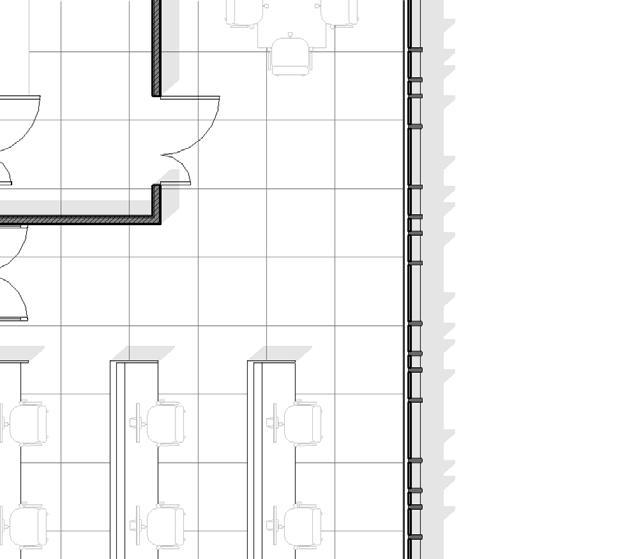

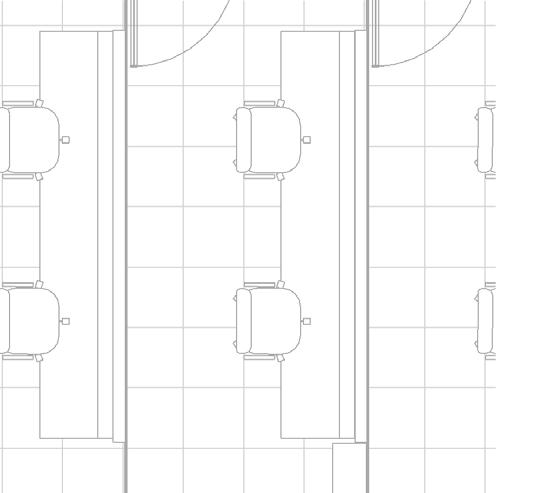

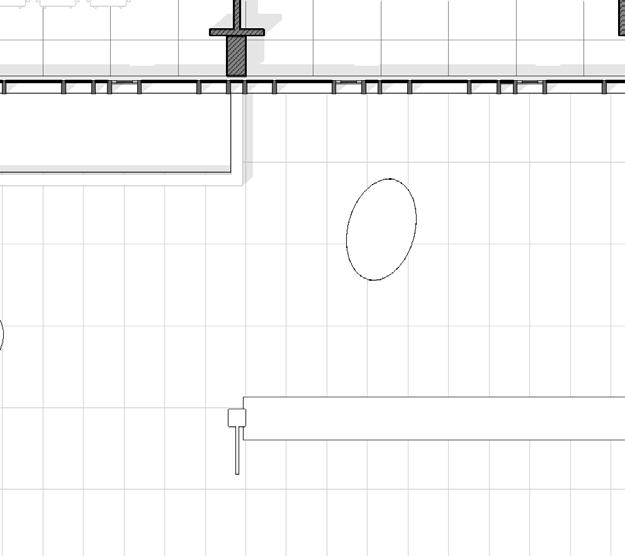

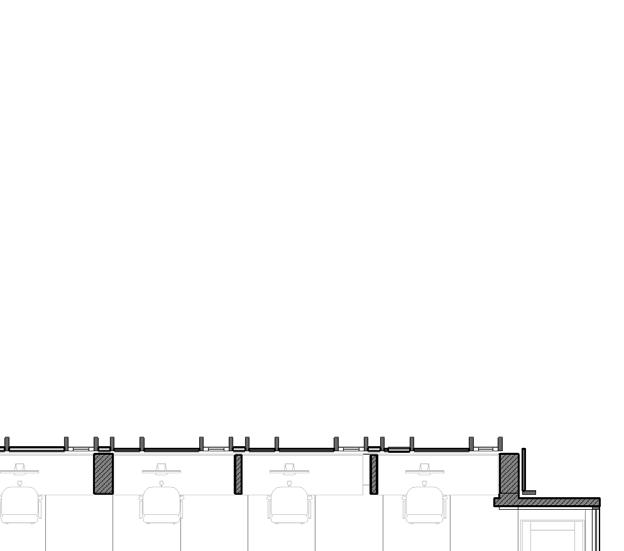

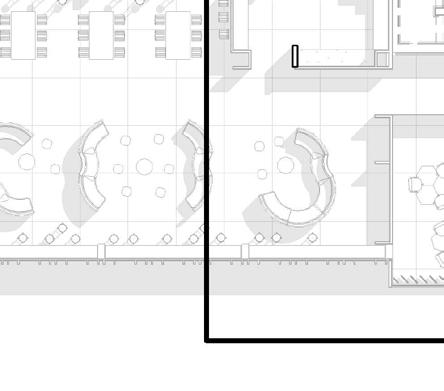

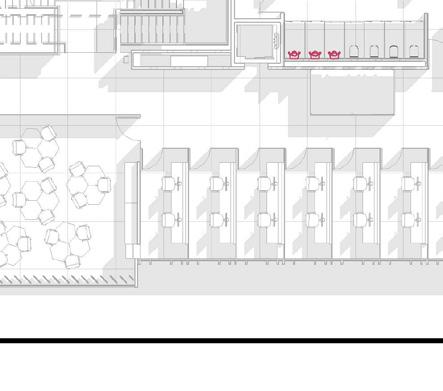

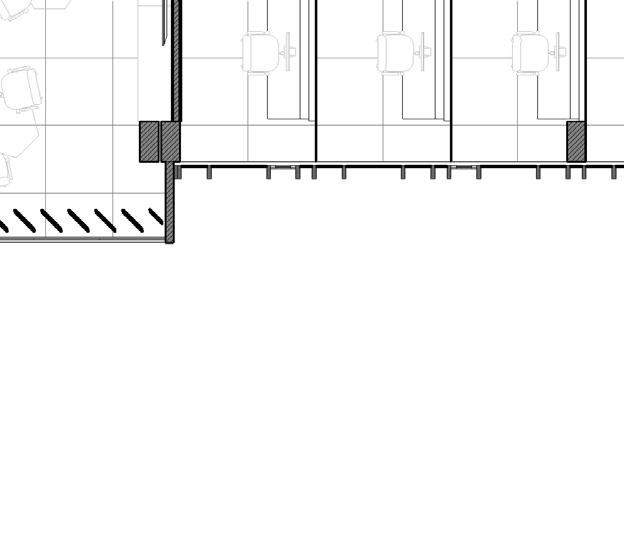

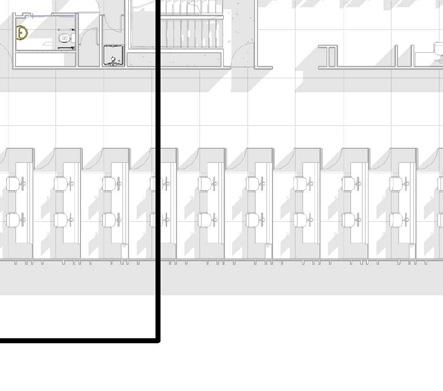

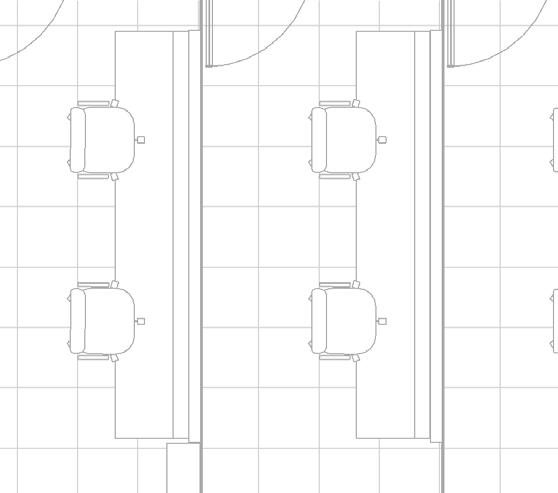

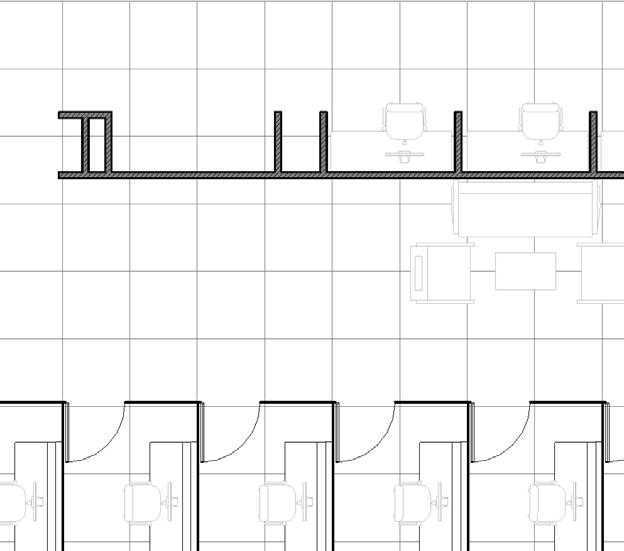

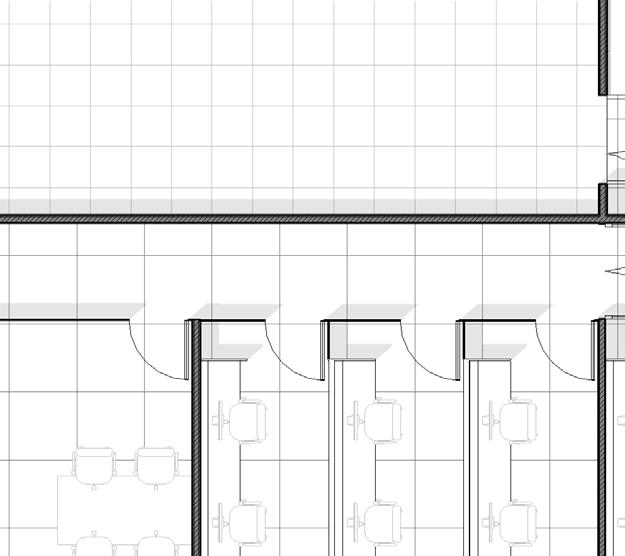

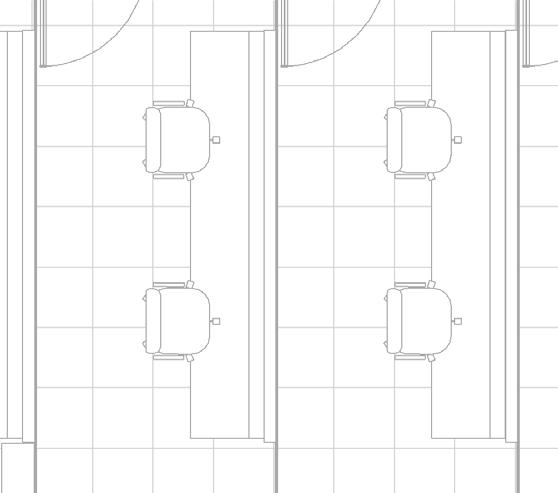

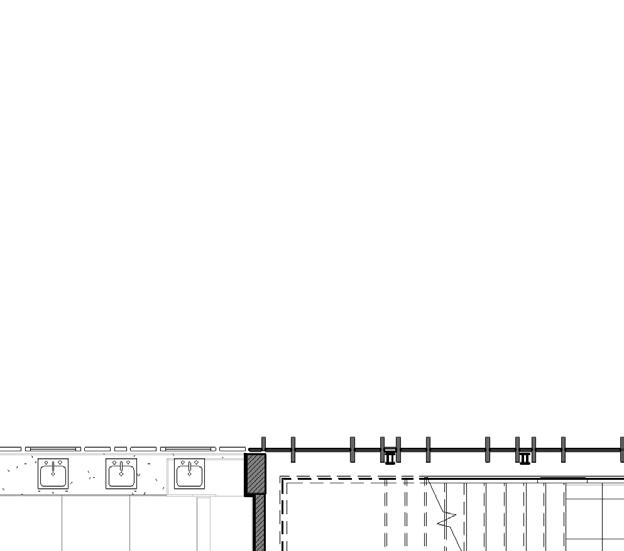

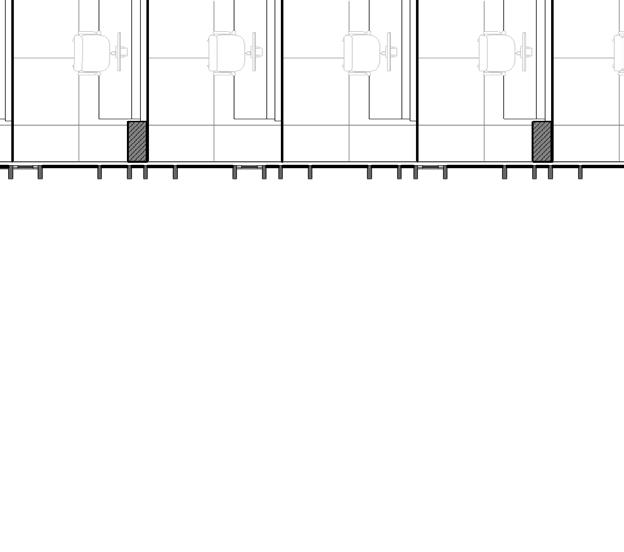

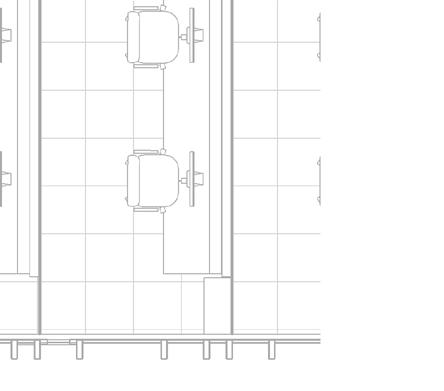

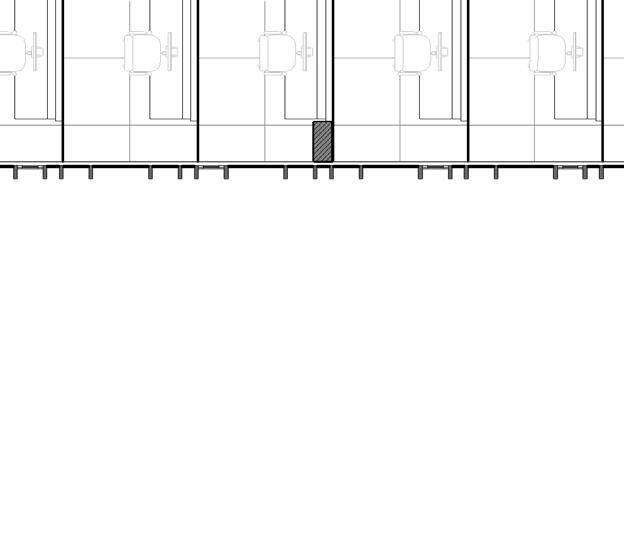

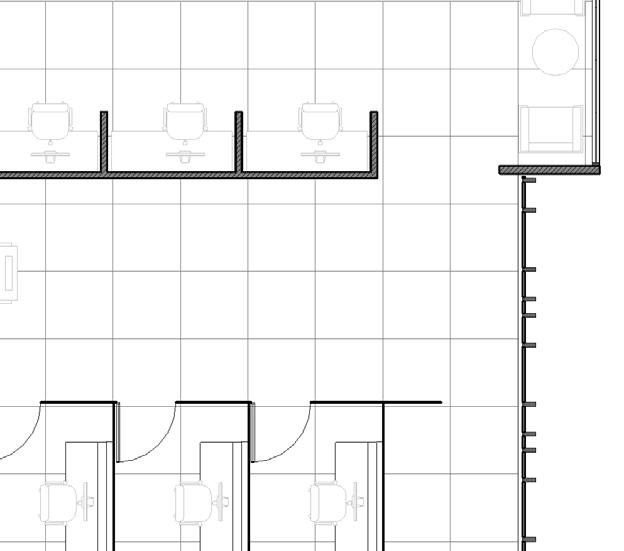

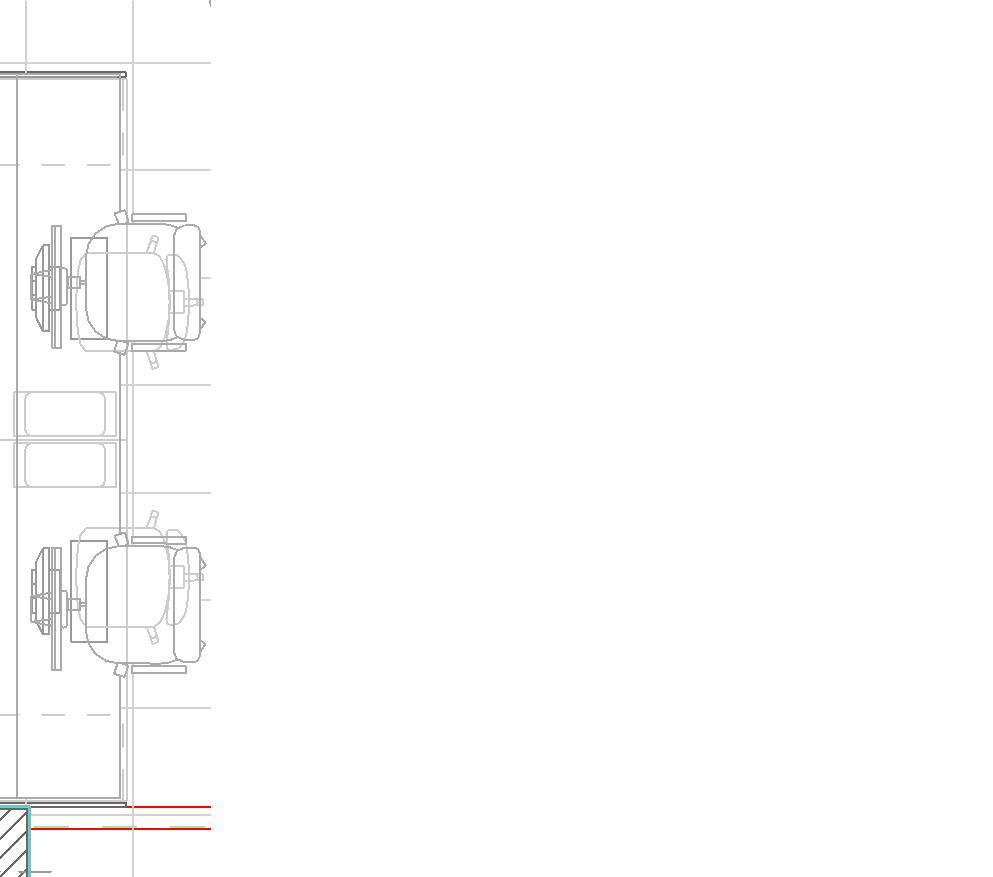

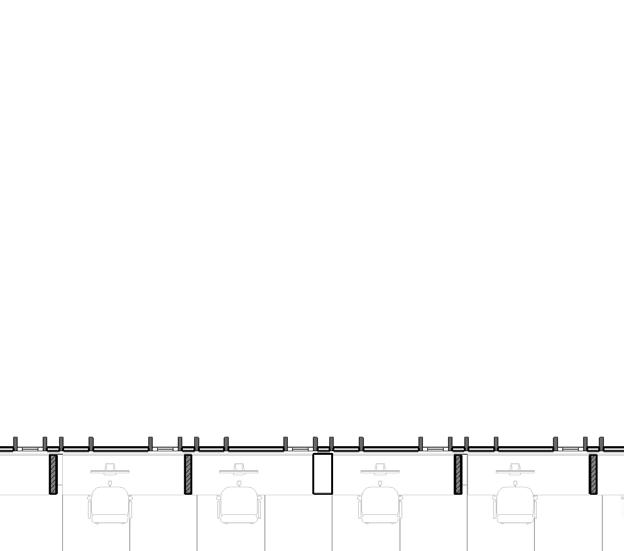

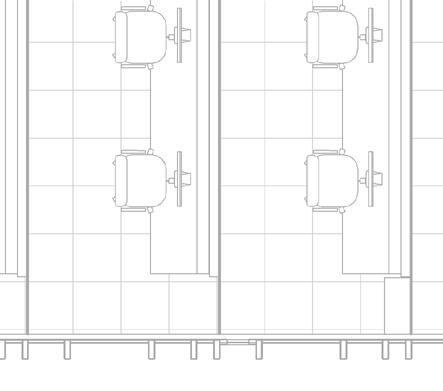

PLANTA PRIMERA

Autodesk Revit

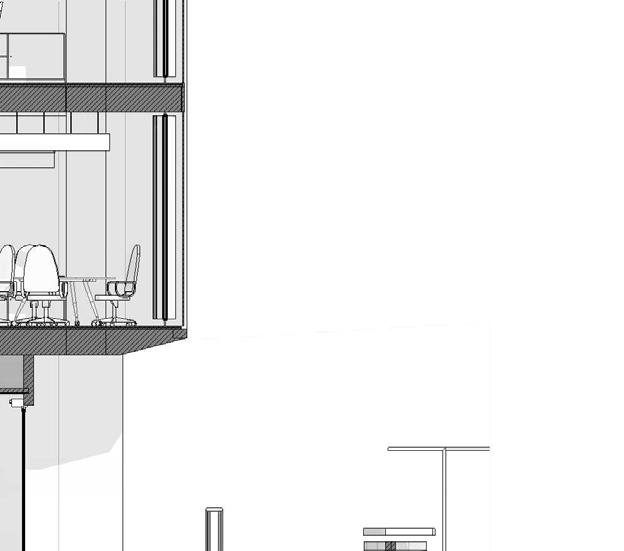

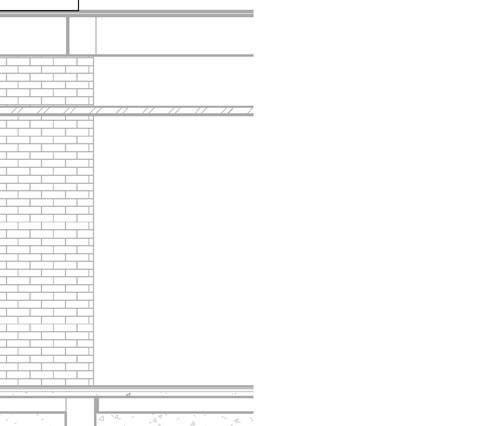

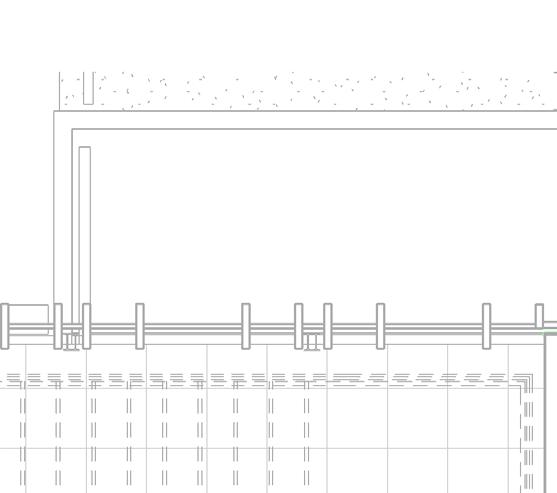

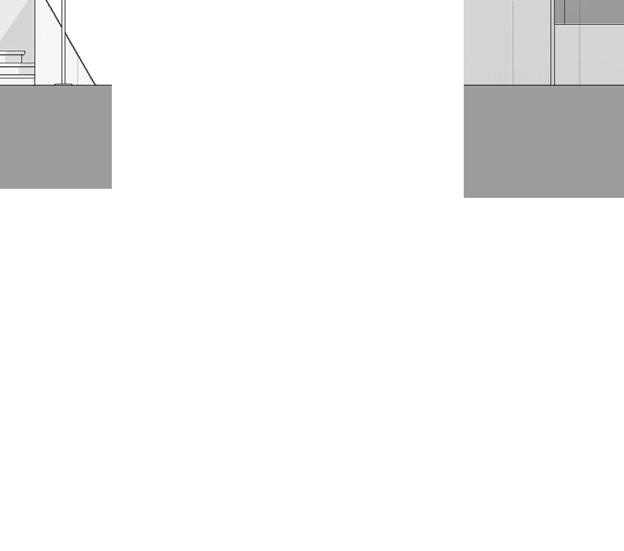

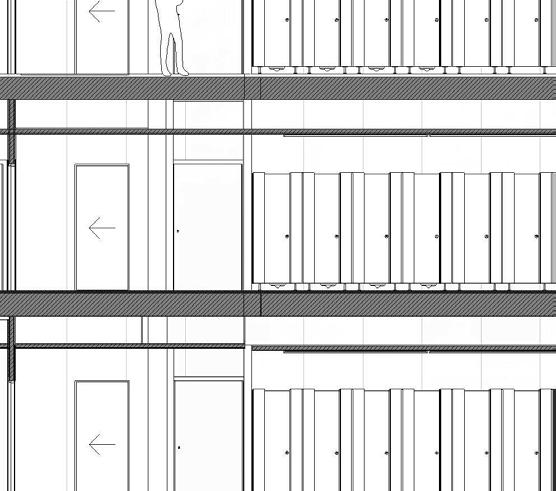

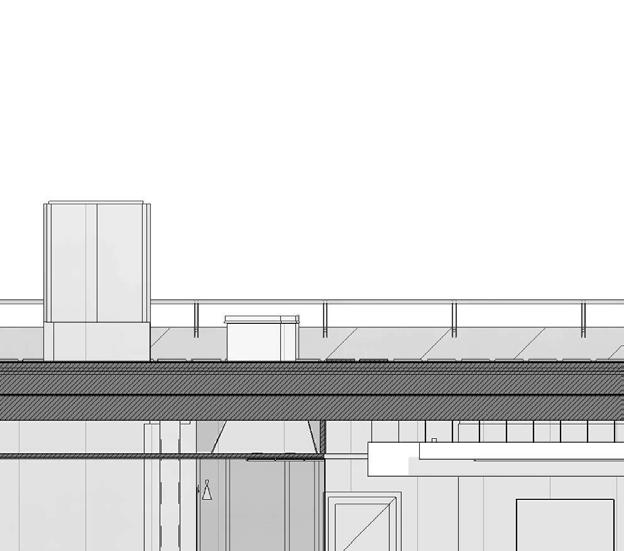

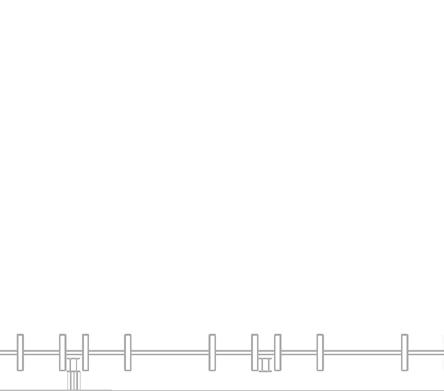

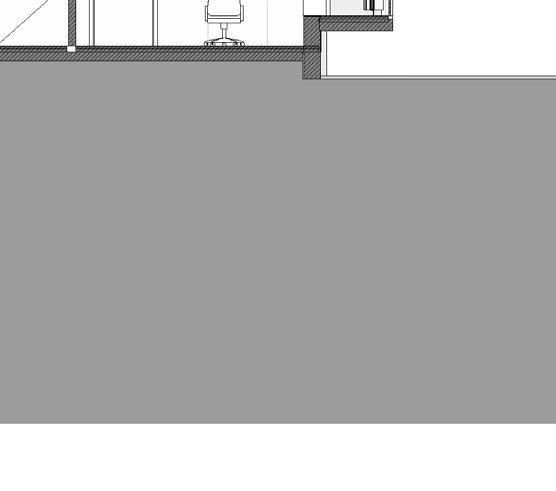

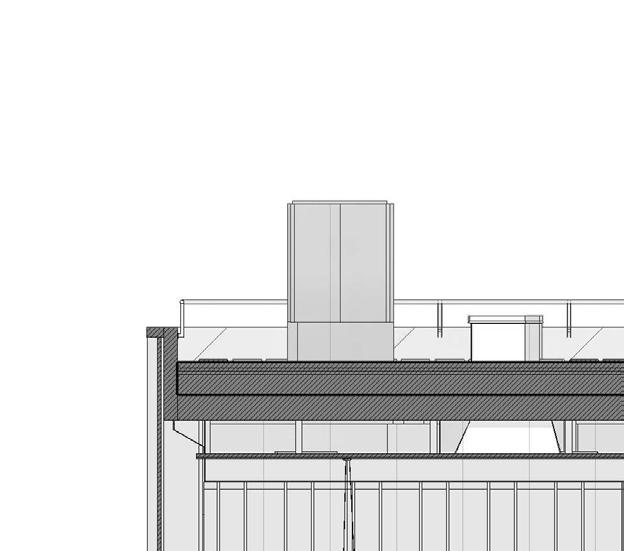

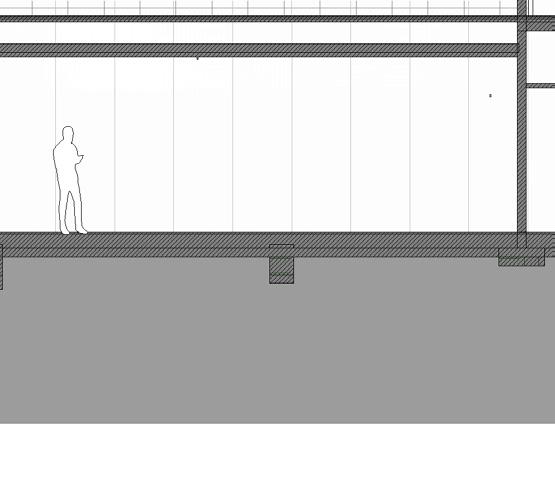

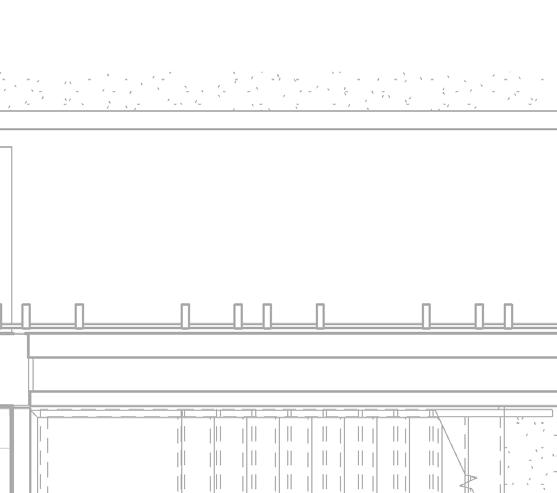

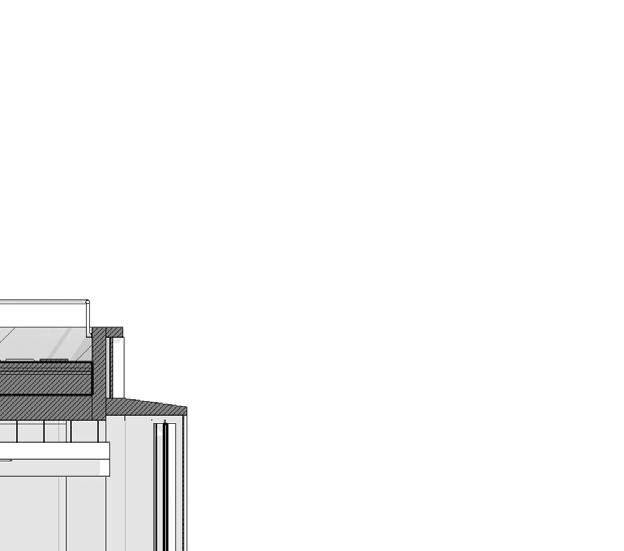

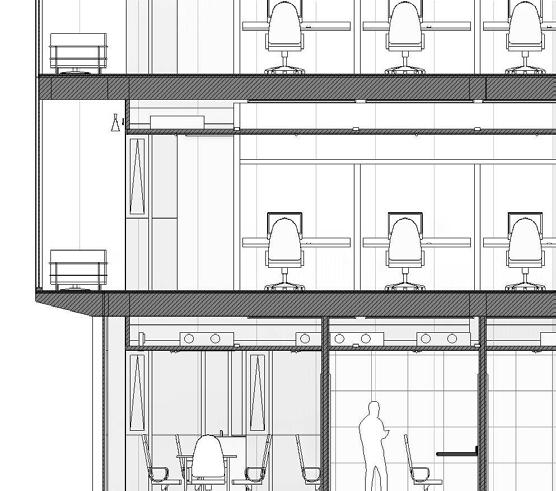

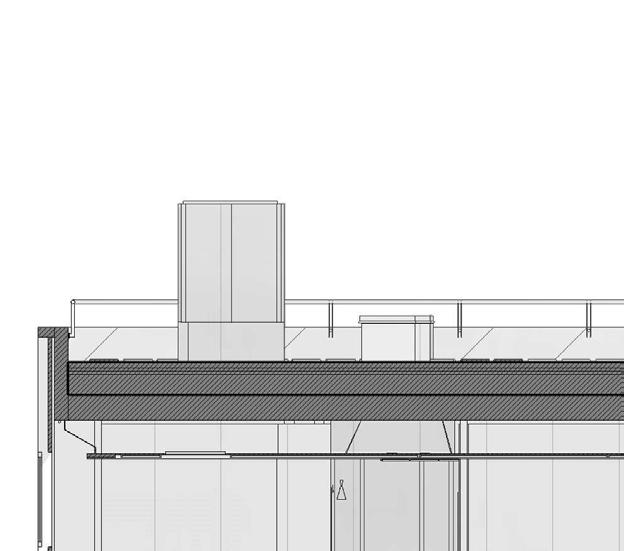

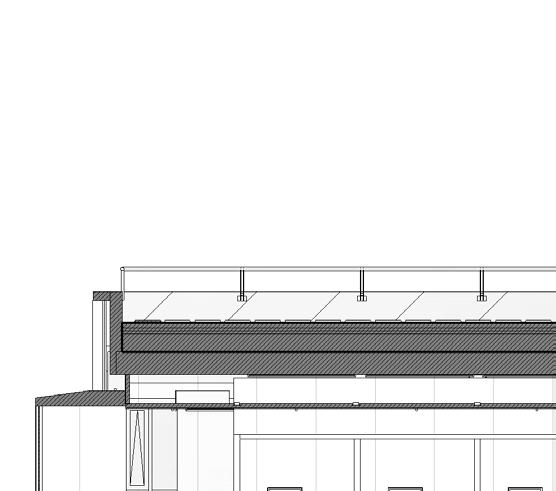

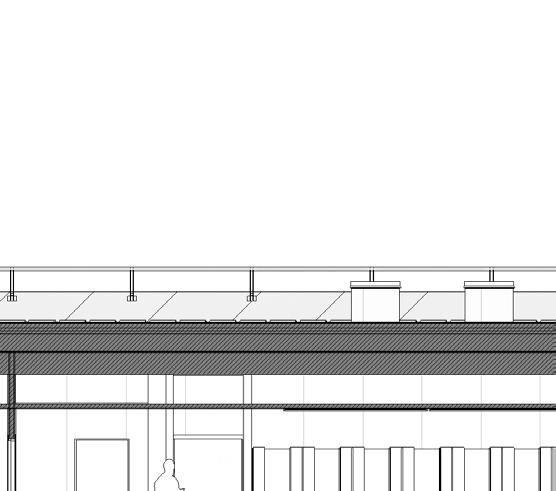

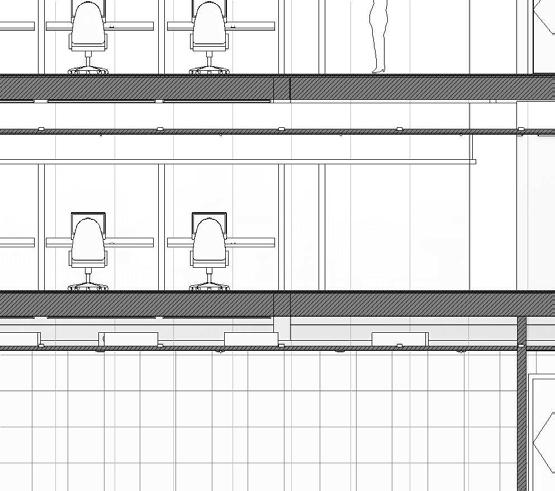

SECCIONES TRANSVERSALES

Autodesk Revit

PORTFOLIO

ARCHITECTURAL
Y1 Y2 Y3 Y4 Y5 Y6 X2 X1 Y-A Y-A Y-B Y-B Y-C Y-C 2 0.93 P08 TR1R02 MT1R02 MT1R02 MT1R01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 T1 R02 TR1R02 T1 R01 COCINA COMEDOR B09 3.97 4.60 4.60 BOX 1-04 BOX 1-03 BOX 1-02 BOX 1-01 T2AR04 T2AR04 SALA DE REUNIONES 1.00 P13 11.50 0.09 6.47 3.97 17.49 7.87 7.14 2.022.002.002.002.002.002.002.002.002.002.002.002.0 4.65 0.00 Planta Baja 4.60 Nivel 1 8.20Nivel 2 12.22 Azotea 1.00 Planta Baja +1 X2 X1 14.5814.58 6.20 3.10 X2 8.20 4.60 2.60 2.60 2.60 1 : 100 A102 Y-A Seccion Y-A 1 : 100 A102 Y-B Seccion Y-B

2.022.002.002.002.002.002.002.002.002.002.002.002.002.002.002.002.002.002.002.002.06

ARCHITECTURAL PORTFOLIO Y7 Y8 Y9 Y10 Y11 Y12 2 MT1R01 T1 R01 T2FR00 T2FR00 1.00 P12 T1 R01 T1 R01 MT1R02 T1 R02 MT1R02 4.60 T1 R02 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 0.88 P01 4.60 BOX 1-09 BOX 1-10BOX 1-11 BOX 1-12BOX 1-13BOX 1-14 BOX 1-15 BOX 1-16BOX 1-17 BOX 1-18BOX 1-19BOX 1-20 BOX 1-08 BOX 1-07 BOX 1-06 BOX 1-05 BOXES INVESTIGADORES 01 A 20 SALA DE REUNIONES BECARIOS 01 A 14 ESPACIO COLABORATIVO 1.15 P07 0.93 P08 0.70 P09
4.65 3.31 18.53 1.28 4.03 0.00Planta Baja 4.60Nivel 1 8.20Nivel 2 12.22Azotea 1.00Planta Baja +1 X1 14.5814.58 4.60 0.00Planta Baja 4.60Nivel 1 8.20Nivel 2 12.22Azotea 1.00Planta Baja +1 X2 X1 14.5814.58 2.60 2.35 2.60 2.59 1 : 100 A102 Y-C Seccion Y-C

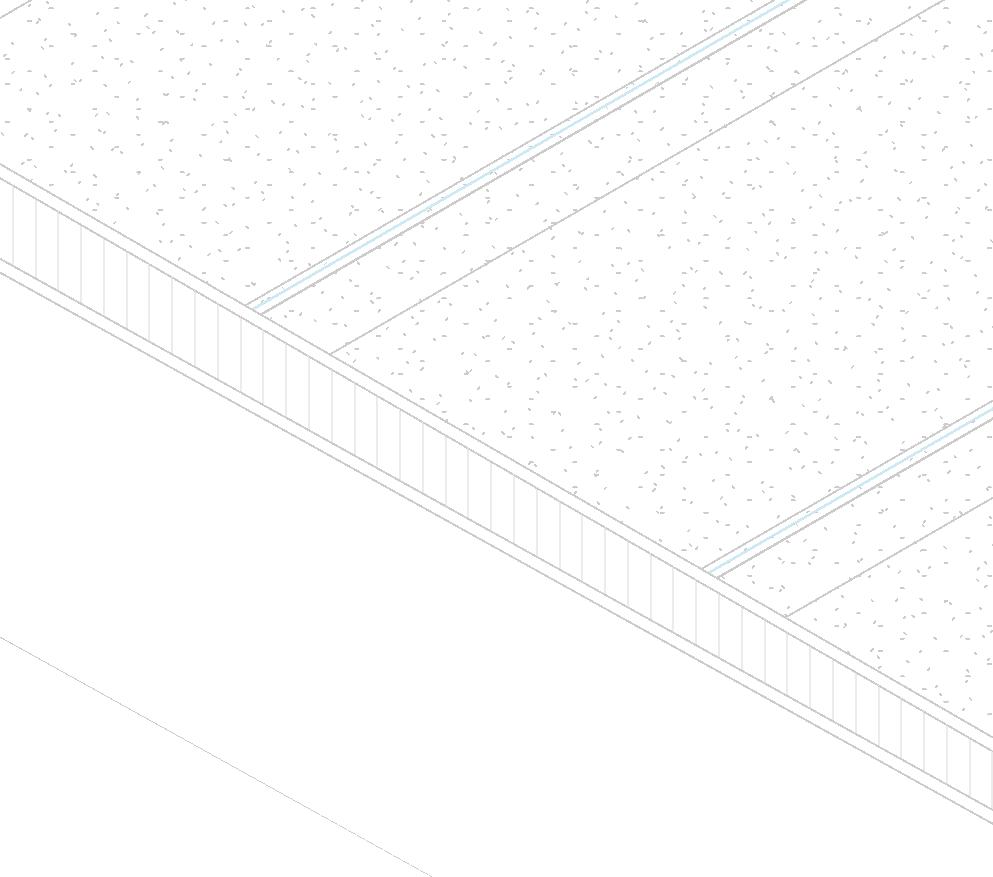

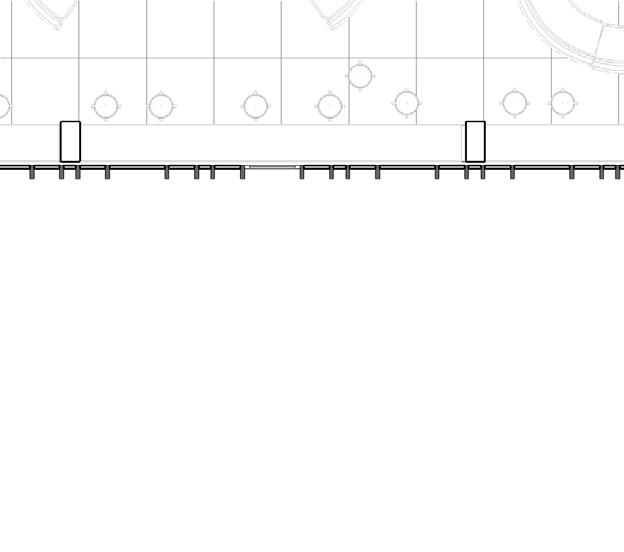

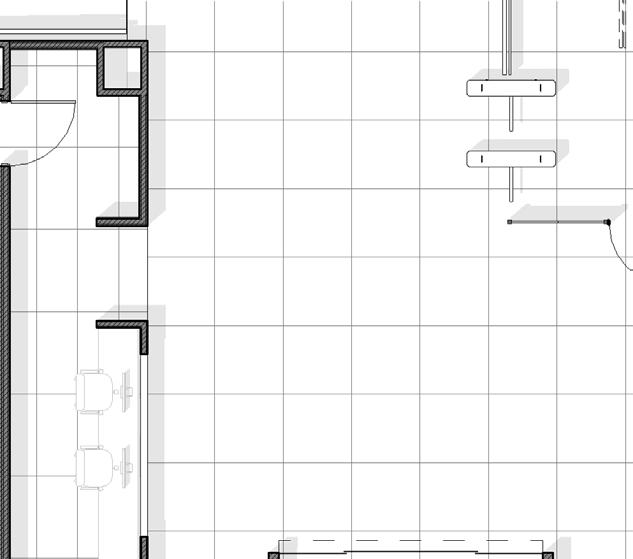

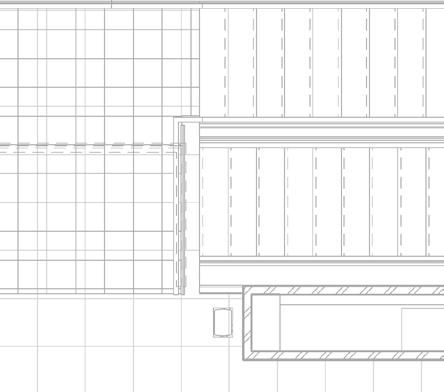

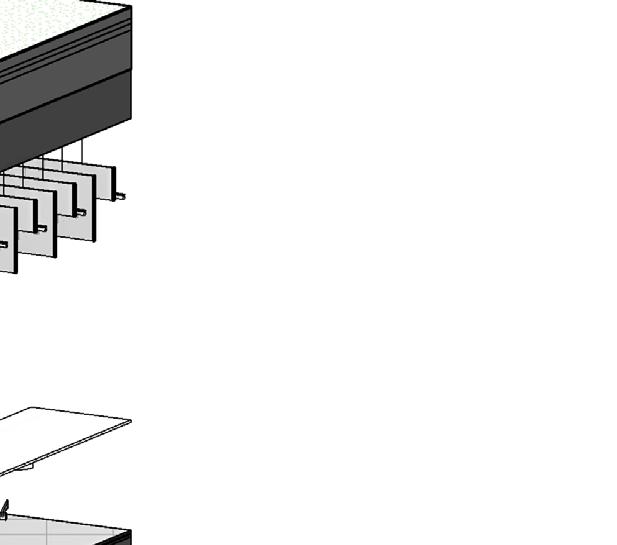

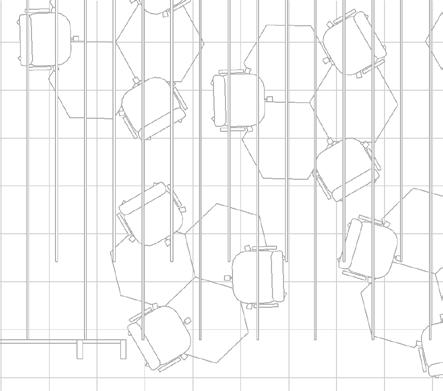

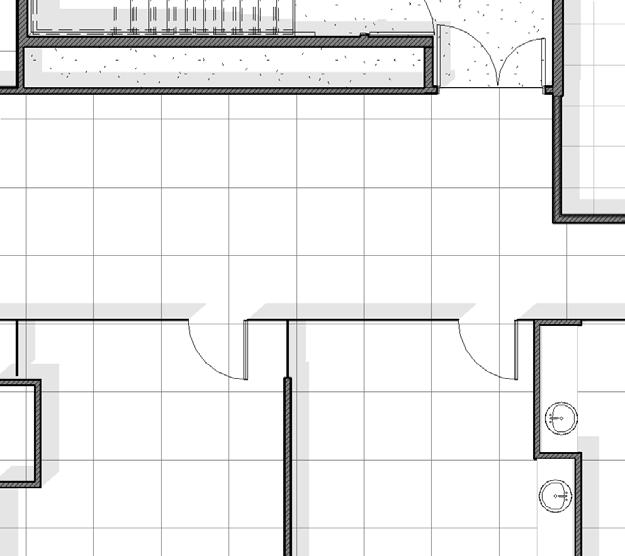

DISEÑO CIELORRASOS PLANTA BAJA

Autodesk Revit

REFERENCIAS

C1 CIELORRASO SUSPENDIDO DE PLACA DE ROCA DE YESO ESTANDAR

C2 CIELORRASO SUSPENDIDO DE PLACA DE ROCA DE YESO RESISTENTE AL FUEGO

C3 CIELORRASO SUSPENDIDO DE PLACA DE ROCA DE YESO ALTA DUREZA IMPREGNADA RESISTENTE AL FUEGO C4 CIELORRASO SUSPENDIDO ACUSTICO DE MADERA

C5 CIELORRASO DE BAFFLES SUSPENDIDOS ACUSTICOS

VISTO TAPONADO

CIELORRASO SUSPENDIDO

Gabriela Gutierrez José Liste

DISEÑO CIELORRASOS PLANTA PRIMERA

Autodesk Revit

REFERENCIAS

CARRERA DE ESPECIALIZACION BIM

ASIGNATURA:

Y1 Y2 Y3 Y4 Y5 Y6 X2 X1 EL4.1 EL1 EL4.1 EL4.1 EL1 ET5.2 AA AA AA ET4 ET4 ET4 AA LG1 LG1 LG1 LG1 LG1 T.I. 30X30 CAJA DERIVACION ET4 ET4 ET4 ET4 ET4 ET4 ET4 SS1 ET5.3 ET5.3 ET5 ET5 ET5.3 ET5.3 ET5.3 ET5 ET5 ET5.2 ET5.3 ET5.3 MD1 MD1 MD1 MD1 MD1 MD1 MD1 MD1 MD1 MD1 MD1 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 DL2 ET5.2 ET5.2 ET5.2 ET5.2 ET5.2 ET5.2 ET5.2 ET5.2 ET5.2 ET5.2 ET4 ET4 ET4 ET4 C4 h 3.10m NPT C1 h: 3.10m NPT ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 UL1 UL1 UL1 C1 h: 3.10m NPT UL1 UL1 UL1 ET4 ET4 ET4 ET4 LG1 ET4 ET4
HORMIGON
DOCENTE:
AS2 MODELADO
1 : 100 A301 1 Planta Baja +1 1 50 Leyenda Cielorraso Y1 Y2 Y3 Y4 Y5 Y6 X2 ET4 LG1 LG1 LG1 LG1 ET4.1 Y1 Y2 Y3 Y4 Y5 Y6
X1 EL4.1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL4.1 EL4.1 EL1 EL4 EL4 EL4 EL4 EL1 EL1 EL1 EL1 EL4 EL4 ET5 ET5 ET5 ET5 ET5 ET5.8 ET5.3 ET5.7 ET5 ET5 ET5 AA AA AA ET4 ET4 ET4 AA AA LG1 LG1 LG1 LG1 LG1 LG1 1 : 100 A302 1 Nivel 1 Y1 Y2 Y3 Y4 Y5 Y6 X2 X1 EL1 ET4 ET4 ET4 ET4 LG1 LG1 EL1 EL1 EL1 EL1 EL4.1 EL4.1 EL4.1 EL1 EL1 EL4 EL4 EL4 EL4 EL1EL1EL1EL1EL1EL1EL1 ET5 ET5 ET5.2 ET5.2 ET5.3 ET5 ET5.7 ET5.3 ET5.2 ET5 ET5.3 ET5.3 LC1 LC1 LC3 LC3 LC1 LC3 LC1 LC3 LG1 LG1 LG1 LG1 AA AA AA AA ET4.1 ET4.1 ET4.1 ET4.1 ET4.1 ET4.1 ET4.1 ET4.1 ET4.1 ET4.1 ET4.1 SP1 LC1 X1 EL4.1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL4.1 EL4.1 EL1 EL4 EL4 EL4 EL4 EL1 EL1 EL1 EL1 EL4 EL4 ET5 ET5 ET5 ET5 ET5 ET5.8 ET5.3 ET5.7 ET5 ET5 ET5 AA AA AA EL1 ET4 ET4 AA AA LG1 LG1 LG1 C1 CIELORRASO SUSPENDIDO DE PLACA DE ROCA DE YESO ESTANDAR C2 CIELORRASO SUSPENDIDO DE PLACA DE ROCA DE YESO RESISTENTE AL FUEGO C3 CIELORRASO SUSPENDIDO DE PLACA DE ROCA DE YESO ALTA DUREZA IMPREGNADA RESISTENTE AL FUEGO
CIELORRASO SUSPENDIDO ACUSTICO DE MADERA
CIELORRASO DE BAFFLES SUSPENDIDOS ACUSTICOS
PLACA ACÚSTICA CARRERA DE ESPECIALIZACION BIM ASIGNATURA:
DOCENTE:
X2
C4
C5
HORMIGON VISTO TAPONADO CIELORRASO SUSPENDIDO PLACA ACÚSTICA
DOCENTE: DOCENTE: AS2 MODELADO Gabriela Gutierrez José Liste 1 : 100 A302 2 Nivel 2 1 : 100 A302 1 Nivel 1 1 : 50 Leyenda Cielorraso PAGE 39 | ARCHITECTURAL PORTFOLIO

SUSPENDIDOS TAPA DE INSPECCION EQUIPOS DE AIRE ACONDICIONADO

REJAS Y DIFUSORES AA

REJAS RETORNO AA

REJAS EXTRACCION SANITARIAS

ESCALA:

Subsuelo y Planta Baja+1 / 1.100

Y7 Y8 Y9 Y10 Y11 Y12 EL4.1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL4.1 EL1 EL4.1 EL1 EL1 EL4.1 EL4.1 EL1 EL1 ET4 ET4 ET4 ET4ET4 ET4 ET4 ET4 ET4 ET4 ET4ET4 ET4 ET4 SP90 ET4 AA AA AA AA AA AA AA AA LG1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 SP1 SP1 AA ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 T.I. 30X30 CAJA DERIVACION EL4.1EL1 EL4.2EL4.1 SP13 SP56 LG1 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 EL1 EL1 EL1 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 ET4 SS3 SS3 SS1 C2 h: 2.60m NPT C2 h: 2.60m NPT C3 h: 2.60m NPT
PLACA DE YESO H: 2.10
PLACA DE YESO H: 2.60 AA ARTEFACTO
CIELORRASO SUSPENDIDO
CIELORRASO SUSPENDIDO
DE ILUMINACION DE EMBUTIR ARTEFACTO DE ILUMINACION
FECHA: PLANO: OBRA: ALUMNO: 2023 Como se indica A301 Documentación CIMA 10/19/23 Interna e/
Guiraldes
1 TREZZA FRANCO DA-A-CN-Cielorrasos
Y7 Y8 Y9 Y10 Y11 Y12 ET4 ET4ET4 ET4 ET4 ET4ET4 ET4 LG1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 DL1DL1 DL1 DL1DL1 DL1DL1 DL1DL1 DL1DL1 DL1DL1 DL1DL1 DL1DL1 DL1 EL4.6 Y7 Y8 Y9 Y10 Y11 Y12 EL4.1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1EL1 EL1 EL1 EL1 EL1 EL1 EL1 DL1DL1DL1DL1DL1DL1DL1DL1DL1DL1 DL1DL1DL1DL1DL1DL1DL1DL1 EL1 EL4.1 EL4.1 EL1 EL1 EL1 EL4.1 EL4.1 EL4.1 EL4.1 EL1 EL4.1 EL1 EL1 EL1 EL1 EL4.1 EL4.1 EL4.1 EL1 EL1 ET4 ET4 ET4 ET4ET4 ET4 ET4 ET4 ET4 ET4 ET4ET4 ET4 ET4 EL1 ET4ET4 AA AA AA AA AA AA AA AA EL4.5EL4.5EL4.5EL4.5EL4.5 LG1 LG1 LG1 SP1 SP1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 LG1 Y7 Y8 Y9 Y10 Y11 Y12 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 ET4 ET4 ET4ET4 ET4 ET4 ET4 ET4 ET4 ET4ET4 ET4 ET4 EL1 ET4ET4 EL4.5EL4.5EL4.5EL4.5EL4.5 LG1 LG1 LG1 SP1 SP1 LG1 LG1 LG1 LG1 DL1DL1 DL1 DL1DL1 DL1DL1 DL1DL1 DL1DL1 DL1DL1 DL1DL1 DL1DL1 DL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL4.1EL4.1EL4.1EL4.1 EL4.1 EL4.1 EL4.1 EL4.1 EL4.1 EL4.1 EL1 EL1 EL1 EL4.1 EL4.1 EL4.1 EL4.1 EL1 EL4.1 EL1 EL1 EL1 EL1 EL4.1 EL4.1 EL4.1 EL4.1 EL4.6 LG1 LG1 LG1 LG1 LG1 LG1 AA AA AA AA AA AA AA AA SP1 SP1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL1 EL4.1 EL4.1 EL1 EL1 EL1 EL4.1 EL4.1 EL4.1 EL4.1 EL1 EL4.1 EL1 EL1 EL1 EL1 EL4.1 EL4.1 EL4.1 EL1 ET4 ET4 ET4 ET4 ET4 EL1 ET4ET4 AA AA AA AA AA AA AA AA EL4.5EL4.5EL4.5EL4.5EL4.5 SP1 SP1 LG1 LG1 LG1 LG1 LG1 LG1 CIELORRASO SUSPENDIDO PLACA DE YESO H: 2.10 CIELORRASO SUSPENDIDO PLACA DE YESO H: 2.60 AA ARTEFACTO DE ILUMINACION DE EMBUTIR ARTEFACTO DE ILUMINACION SUSPENDIDOS TAPA DE INSPECCION EQUIPOS DE AIRE ACONDICIONADO REJAS Y DIFUSORES AA REJAS RETORNO AA REJAS EXTRACCION SANITARIAS ESCALA: FECHA: PLANO: OBRA: ALUMNO: 2023 Como se indica A302 Documentación CIMA 10/19/23 Interna e/ Intendente Guiraldes y acceso a Pabellon 1 TREZZA FRANCO DA-A-CN-Cielorrasos Nivel 1 y Nivel 2 / 1.100 ARCHITECTURAL PORTFOLIO | PAGE 40
Intendente
y acceso a Pabellon

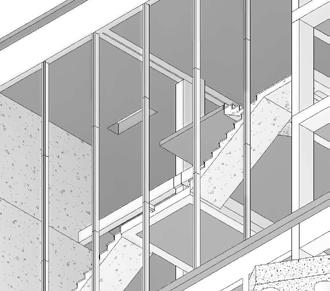

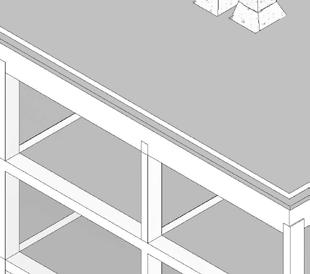

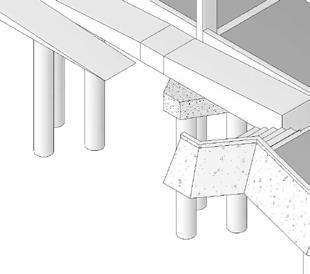

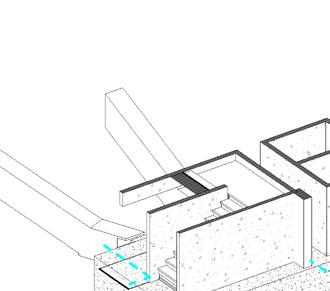

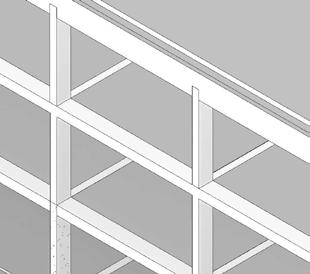

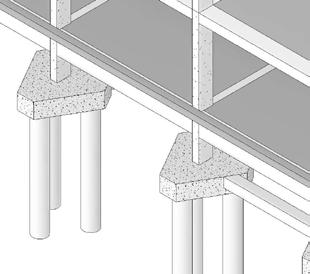

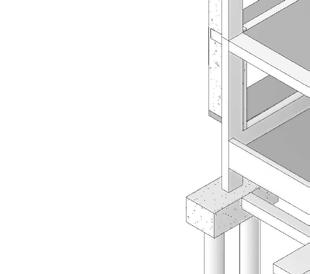

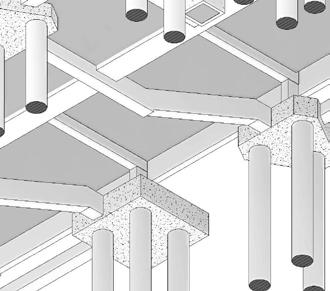

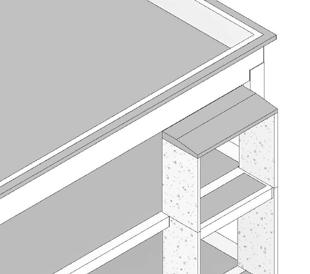

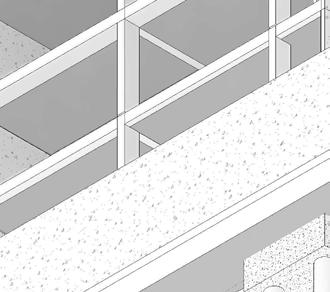

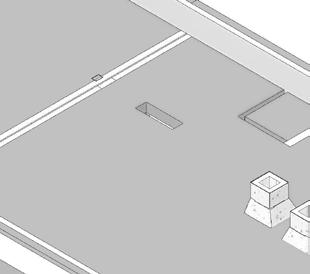

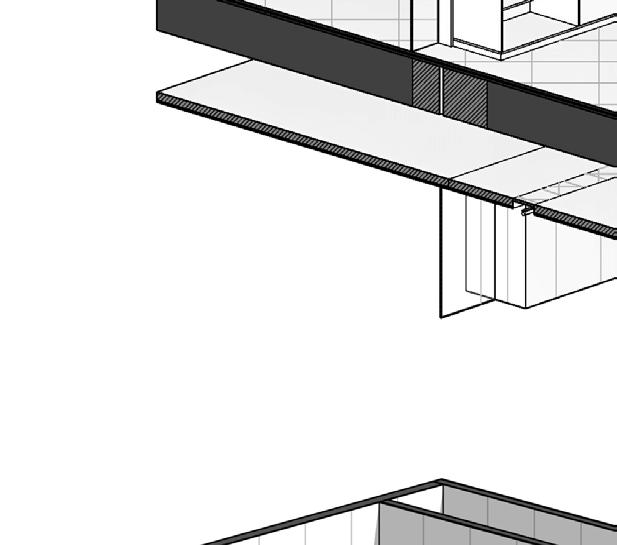

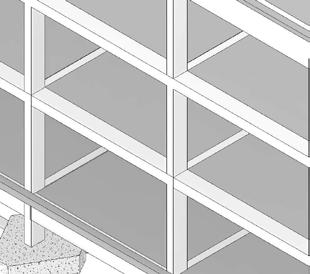

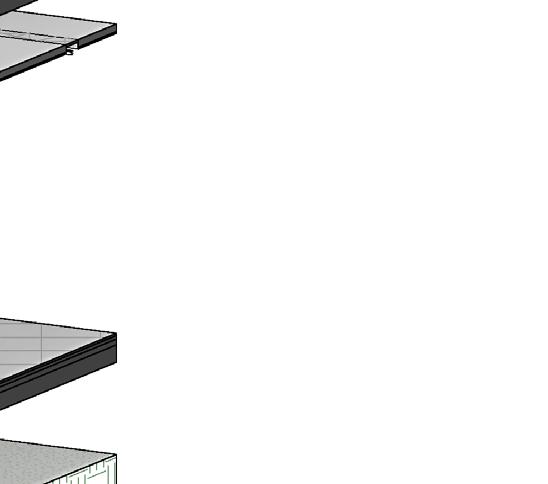

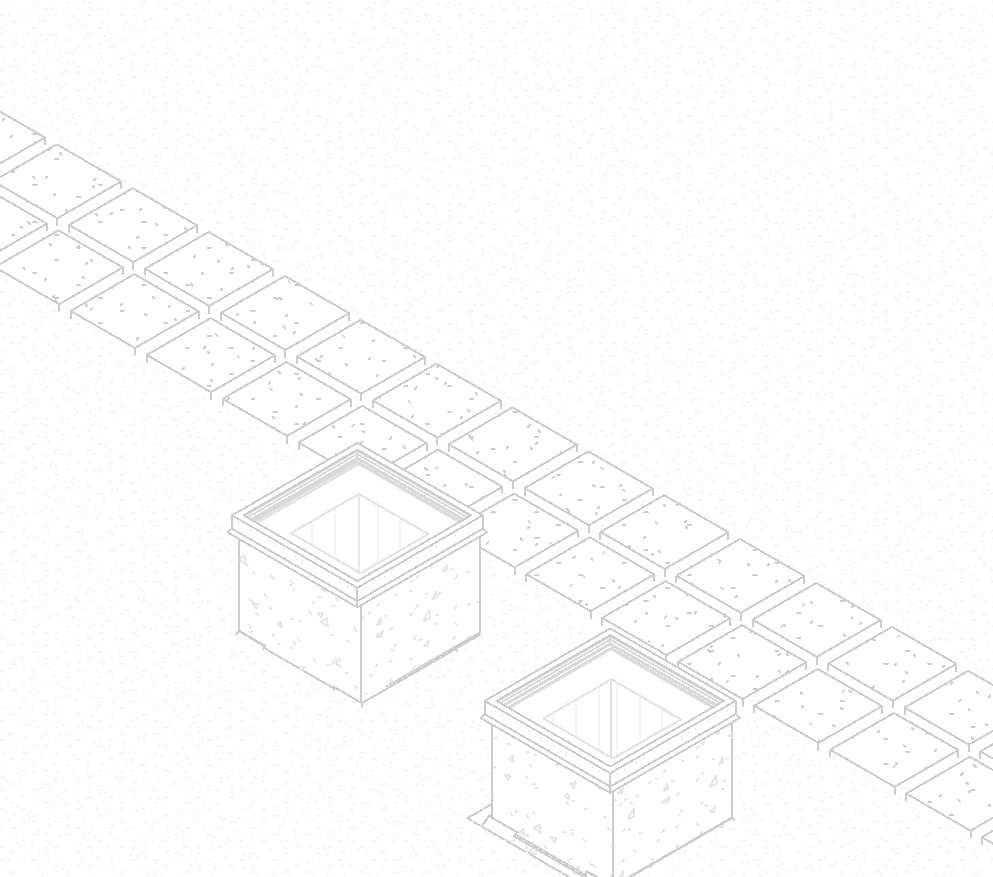

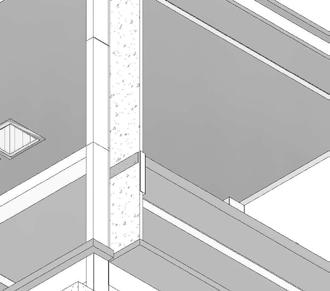

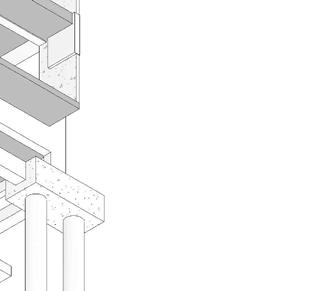

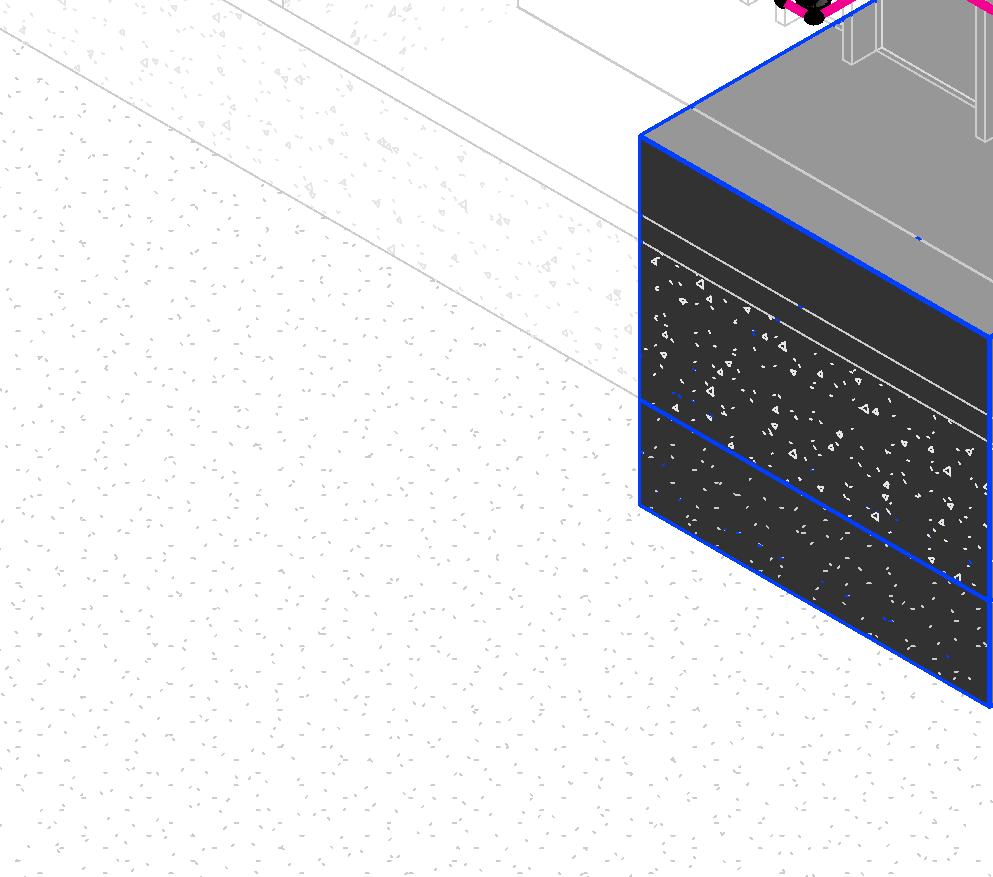

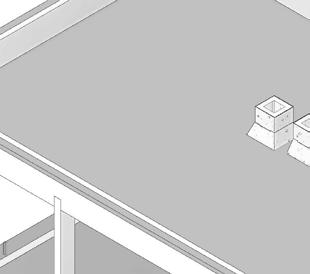

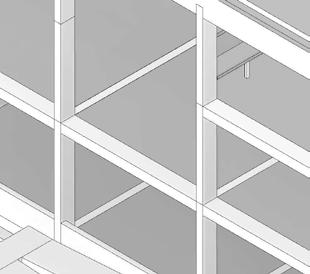

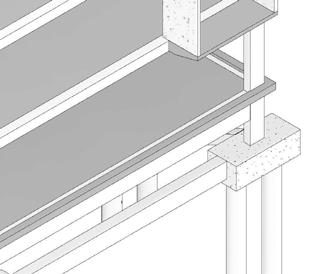

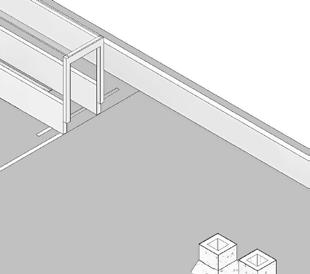

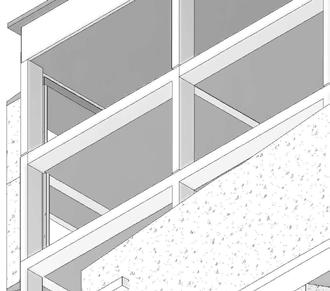

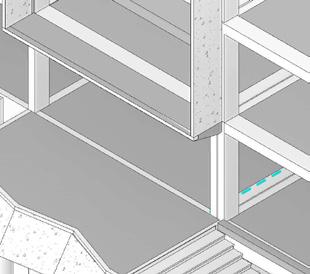

ESQUEMAS ESTRUCTURAS

Autodesk Revit

4.60Nivel 1 8.20Nivel 2 12.22Azotea Y12 2.60 3.17 2.60 2.65 CARRERA DE ESPECIALIZACION BIM Documentación Interna e/ Intendente Guiraldes y acceso a Pabellon DA-E-CN-Detalle Estructura A404 1 3D Estructura A404 2 3D Lucarnas 3 Detalle Losa Variable 3D Luc 2 DLV 3 Y1 Y2 Y3 Y4 Y5 Y6 Y7 X2 X1 Y-A Y-A Y-B Y-B Y-C Y-C 2 -2.60 1.50 P15 0.86 P14 T9 (M2-9cm) 24.17 m² SALA GENERADOR SS-01 7.29 m² DEPOSITO S01 SS-02 45.26 m² SALA DE BOMBAS SS-03 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12 2.91 2.60 2.100.50 2.100.50 2.60 2.60 2.60 ASIGNATURA: OBRA: ALUMNO: DOCENTE: TREZZA FRANCO AS2 MODELADO Gabriela Gutierrez 1 100 A105 1 01-DA-A-CN-Subsuelo/ 1.100 PAGE 41 | ARCHITECTURAL PORTFOLIO

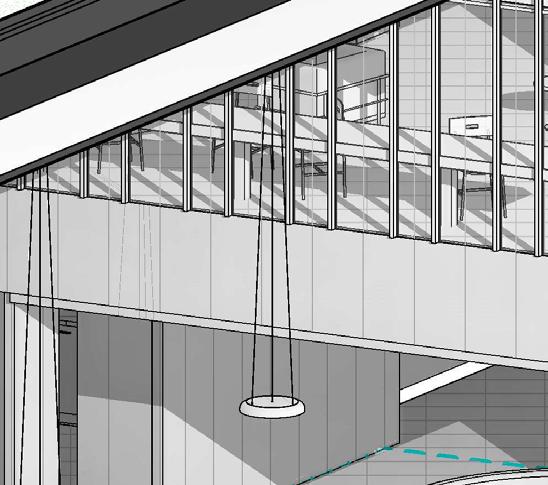

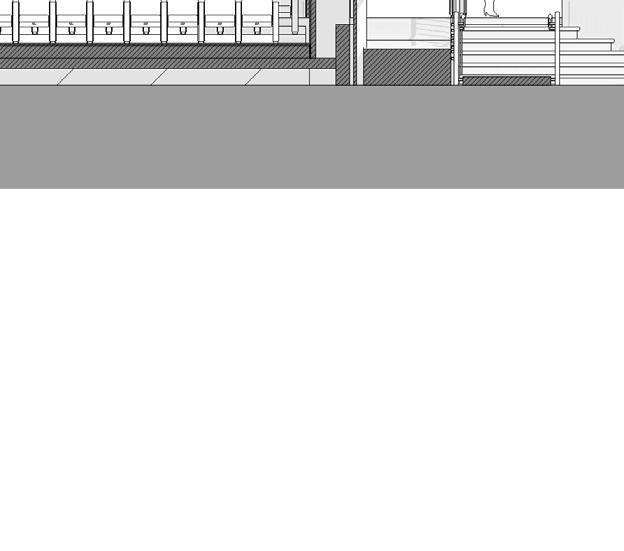

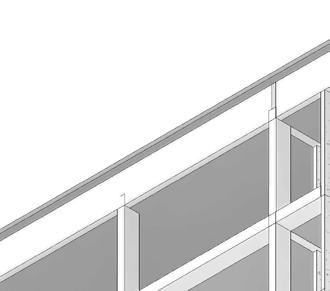

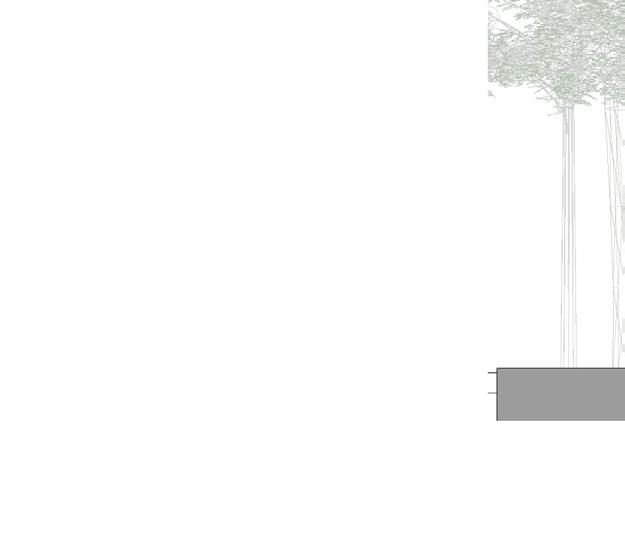

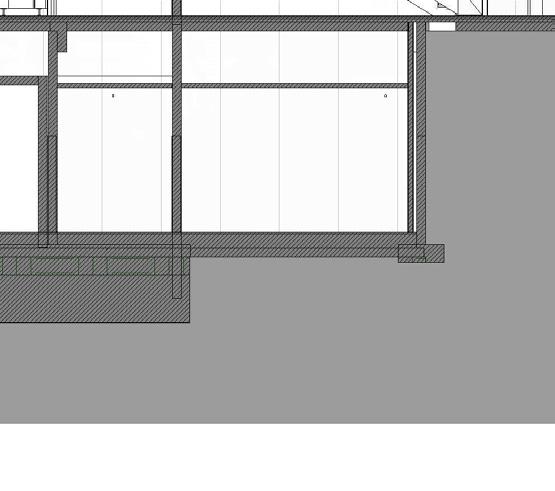

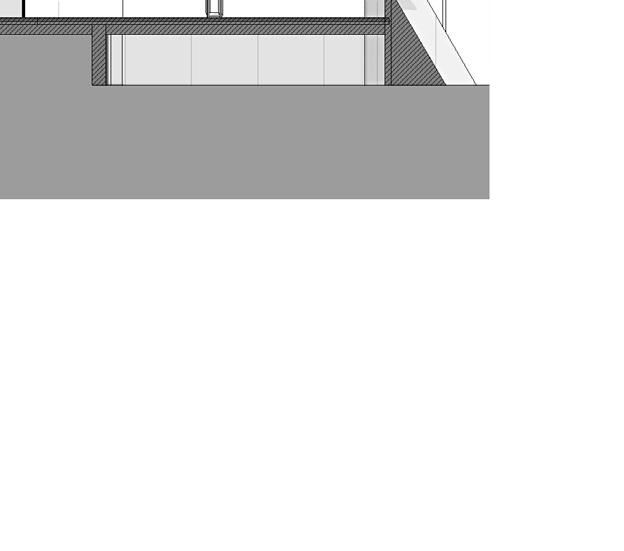

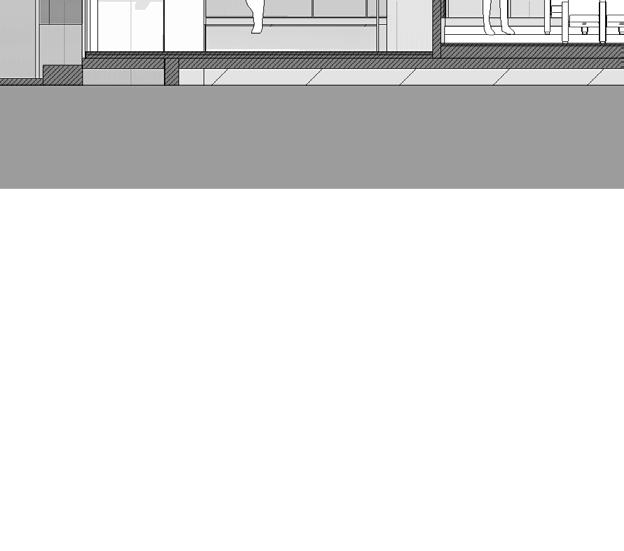

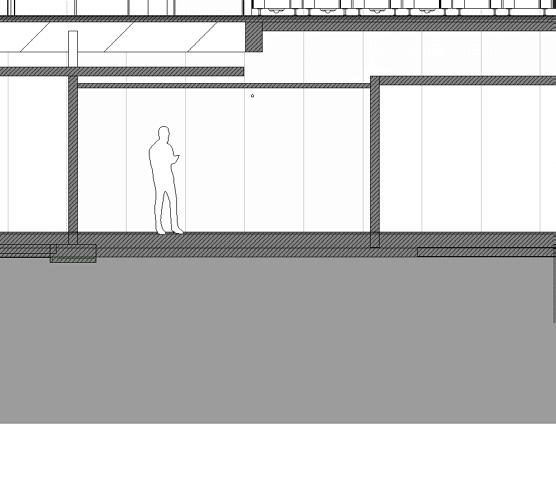

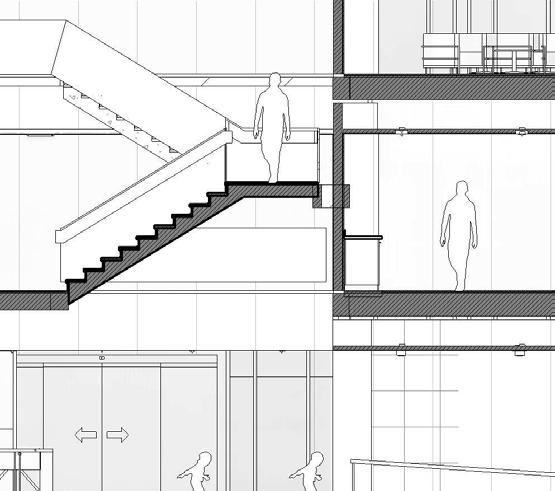

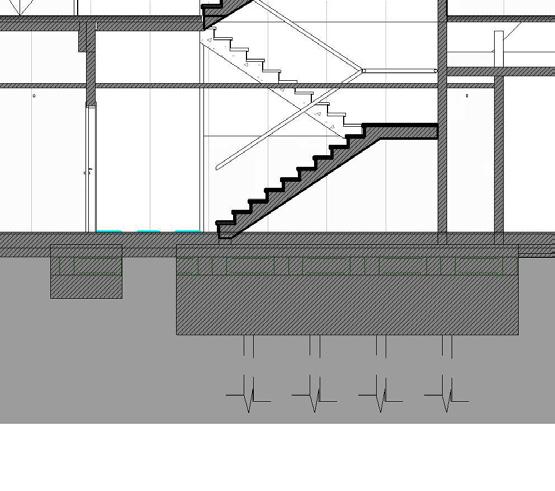

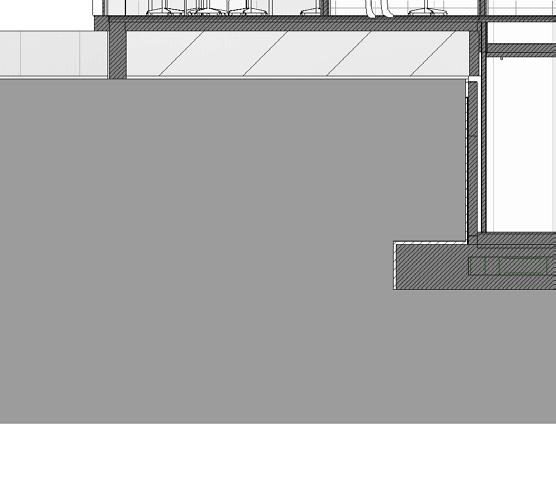

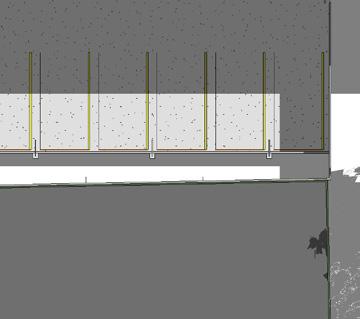

SECCION LONGITUDINAL | Autodesk Revit

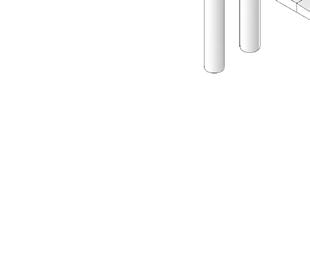

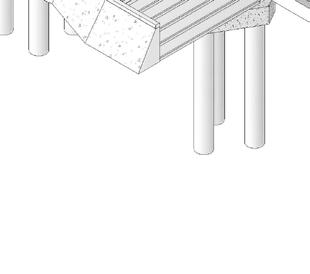

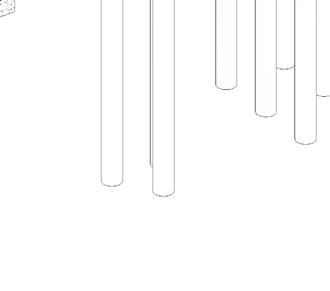

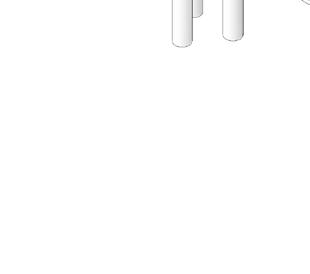

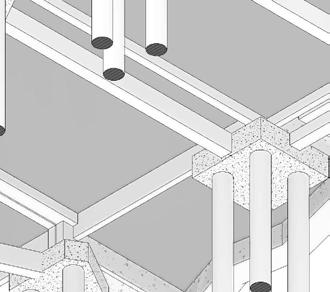

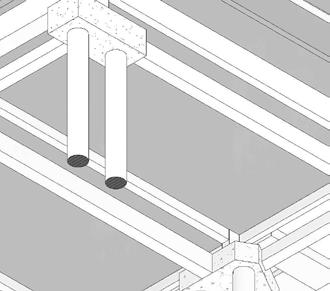

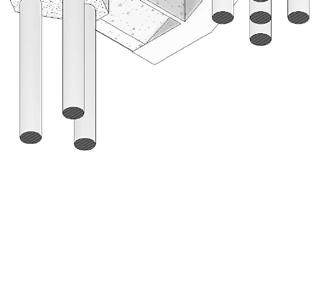

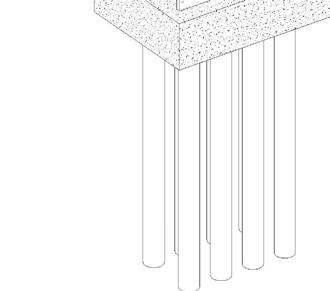

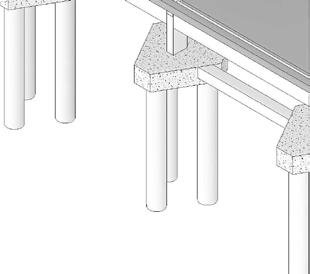

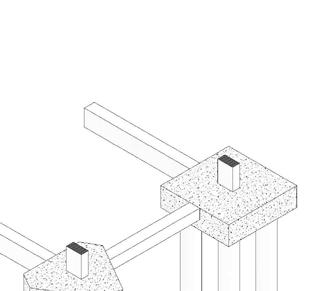

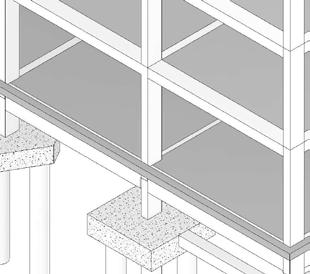

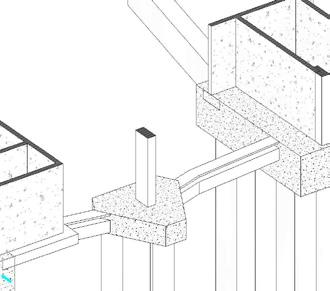

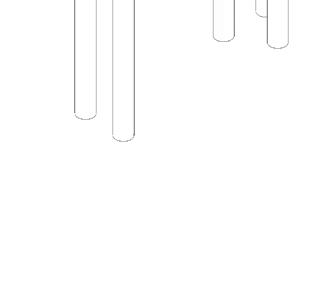

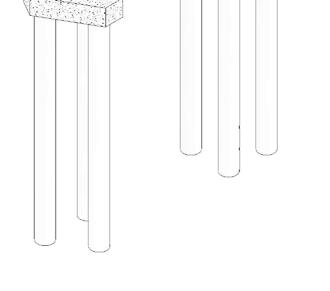

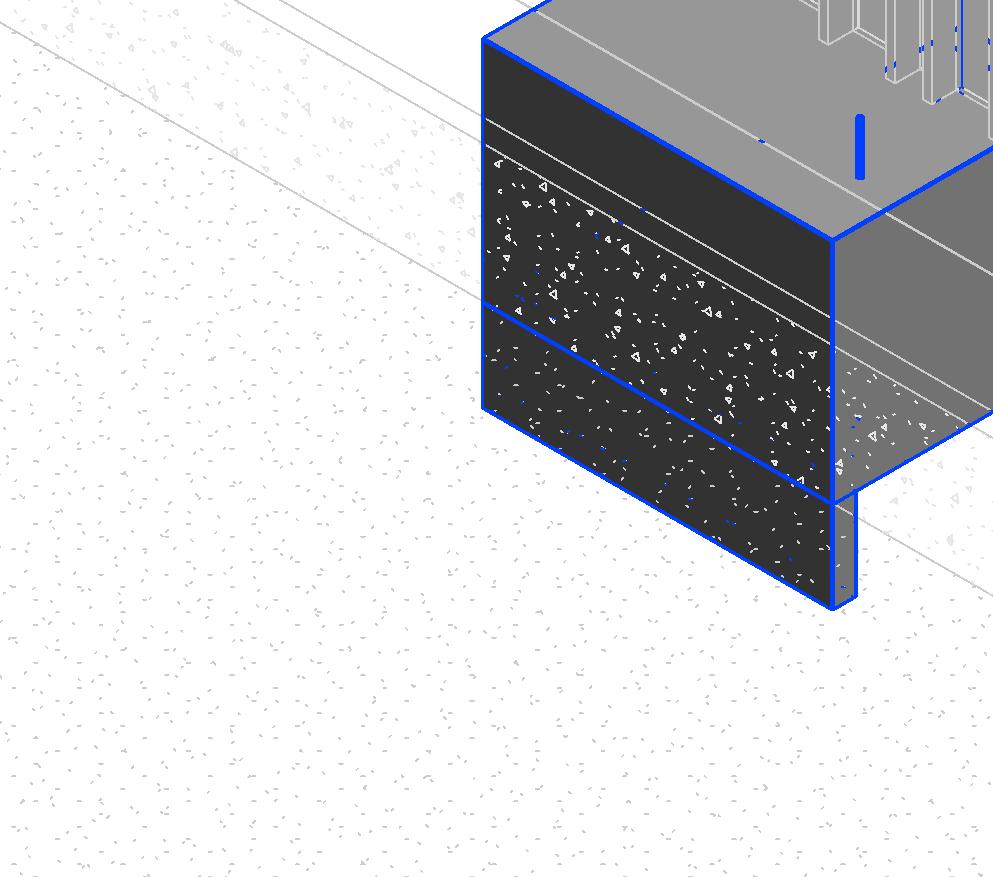

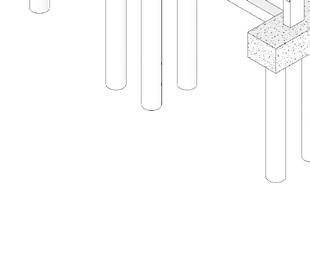

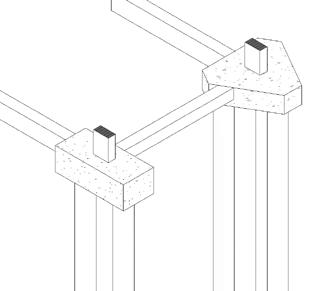

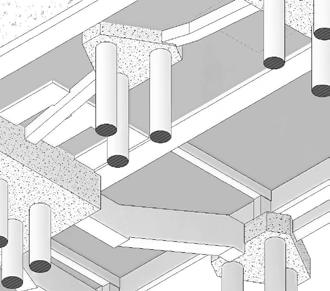

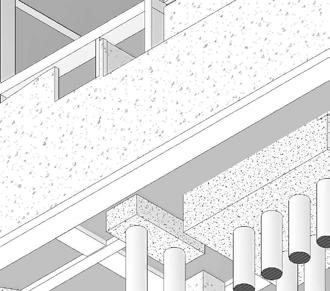

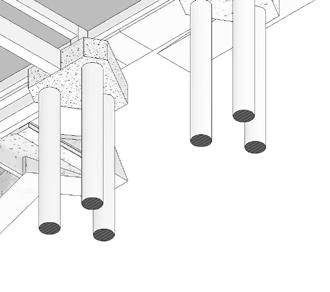

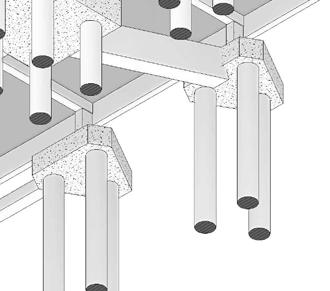

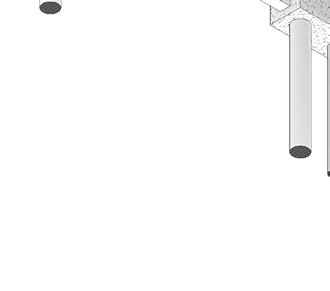

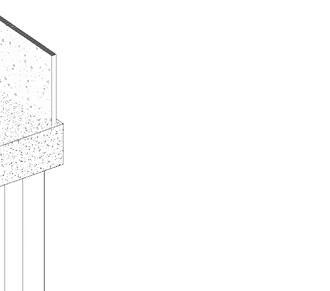

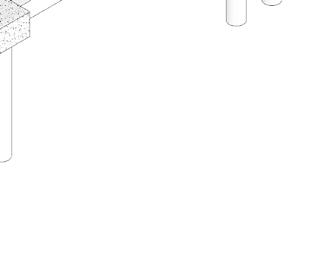

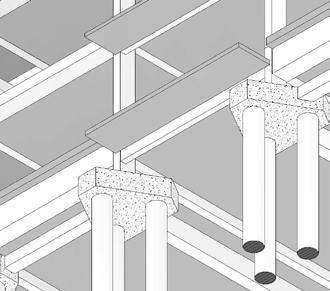

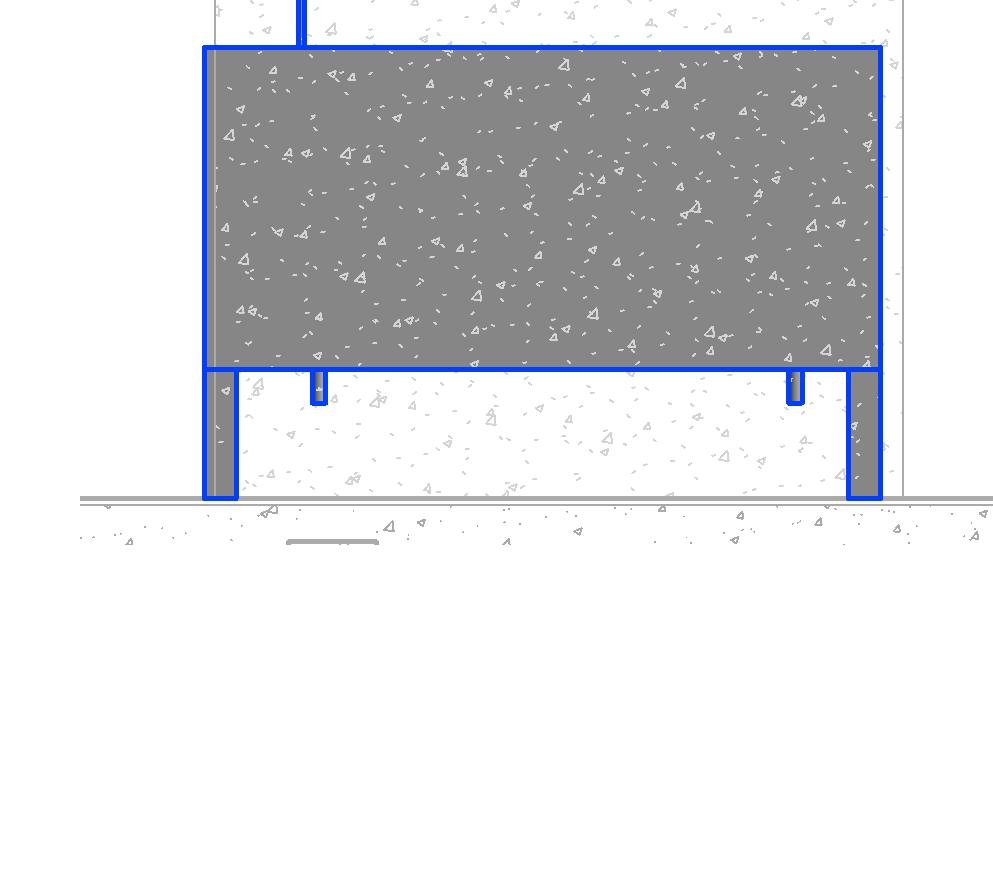

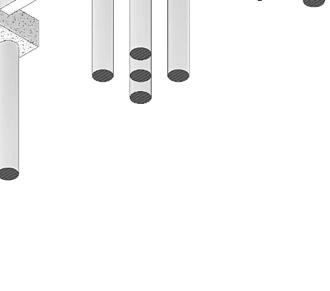

Tomando en cuenta la cercanía al río y la conciencia de la baja resistencia del suelo existente en la zona, se decidieron utilizar cimentaciones de encepados de pilotes de diferentes dimensiones segun la carga recibida.

Debido a la dinámica del presente documento se eligió no presentar plantas estructurales o detalles de encuentros particulares, siendo posible su envío de ser solicitado.

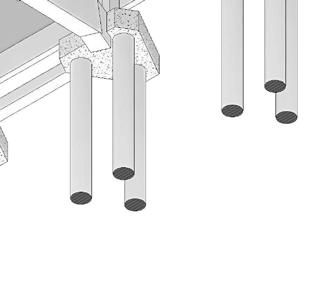

Encepado pilotes 5020 x 3200 1300 mm Encepado pilotes 5700 4100 x 1500mm C14 Encepado pilotes Encepado pilotes 2890 x 2500 650 mm Encepado pilotes Encepado pilotes 120 270 60 C15 C16 C17 ESCALA: FECHA: PLANO: ASIGNATURA: 2023 A405 10/19/23 DA-E-CN-Fundaciones AS2 MODELADO A405 1 3D Estructura 2 A405 2 3D Estructura Detalle Fundaciones Nucleo 3D Estructura Detalle Fundaciones Aisladas Para recibir las cargas de los nucleos de servicio y subsuelo se decide utilizar encepados de pilotes de 6 y de 8, segun el calculo correspondiente Segun calculo de cargas, la exceptuando las cargas antes mencionadas, la totalidad de cimentaciones del edificio, se resuelven con un emparrillado de vigas de hormigon, y una solucion de encepado de pilotes, de 1,2,3,4 y 5 pilotes según cálculo de diseño Y8 Y9 Y10 Y11 Y12 2 1.50 P15 0.90 P14 1.50 P15 10.30 m² DEPOSITO S02 SS-05 31.44 m² ESCALERA EMERGENCIA SS-07 54.09 m² SALA TERMOMECANICA SS-06 0.00Planta Baja 4.60Nivel 1 8.20Nivel 2 12.22Azotea -2.60Subsuelo 1.00Planta Baja +1 Y1 Y2 Y3 Y4 14.5814.58 3.10 2.60 2.60 2.60 6.20 6.83 2.61 PLANO: A105 Documentación CIMA ARQ-Subsuelo ARCHITECTURAL PORTFOLIO | PAGE 42

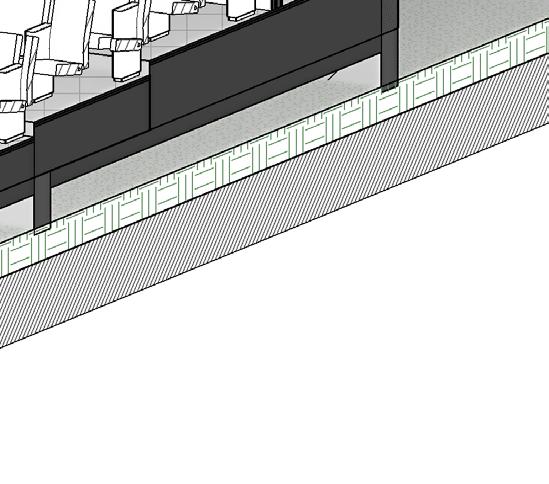

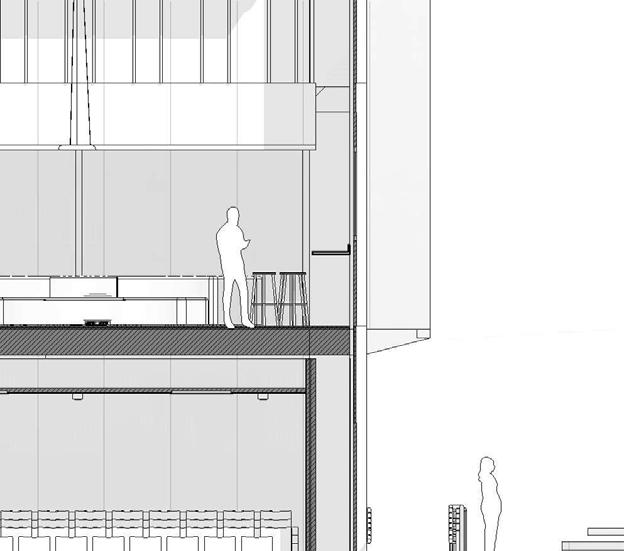

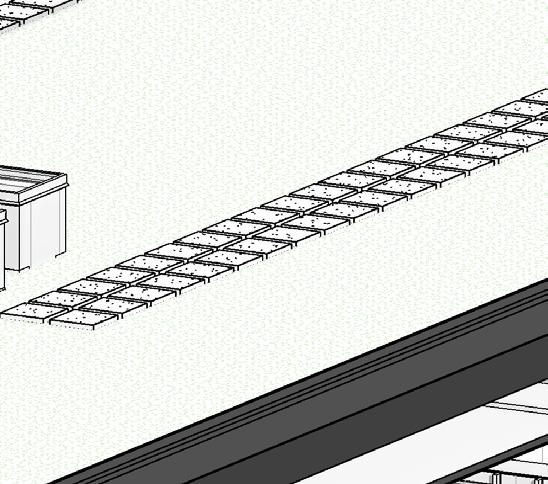

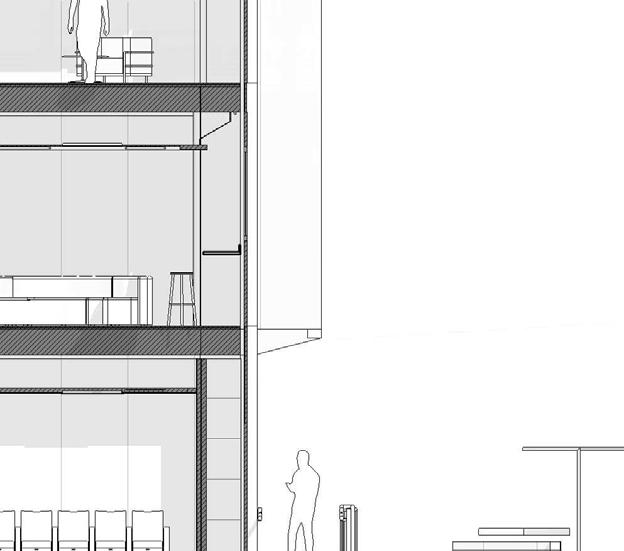

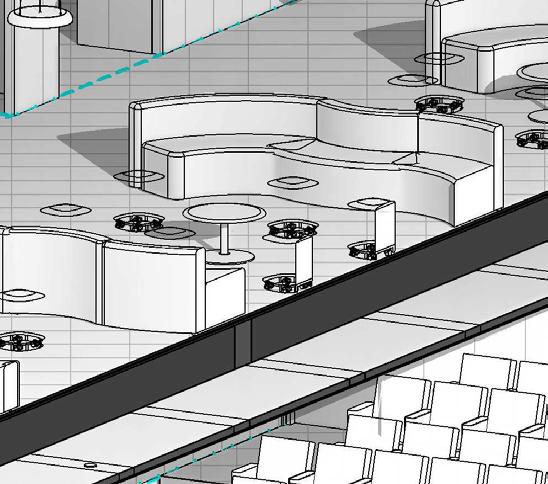

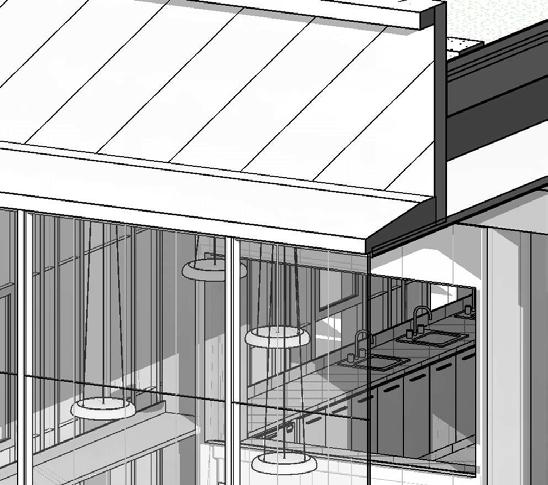

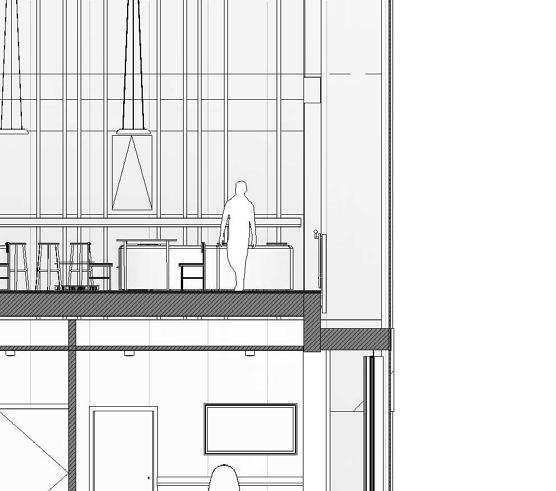

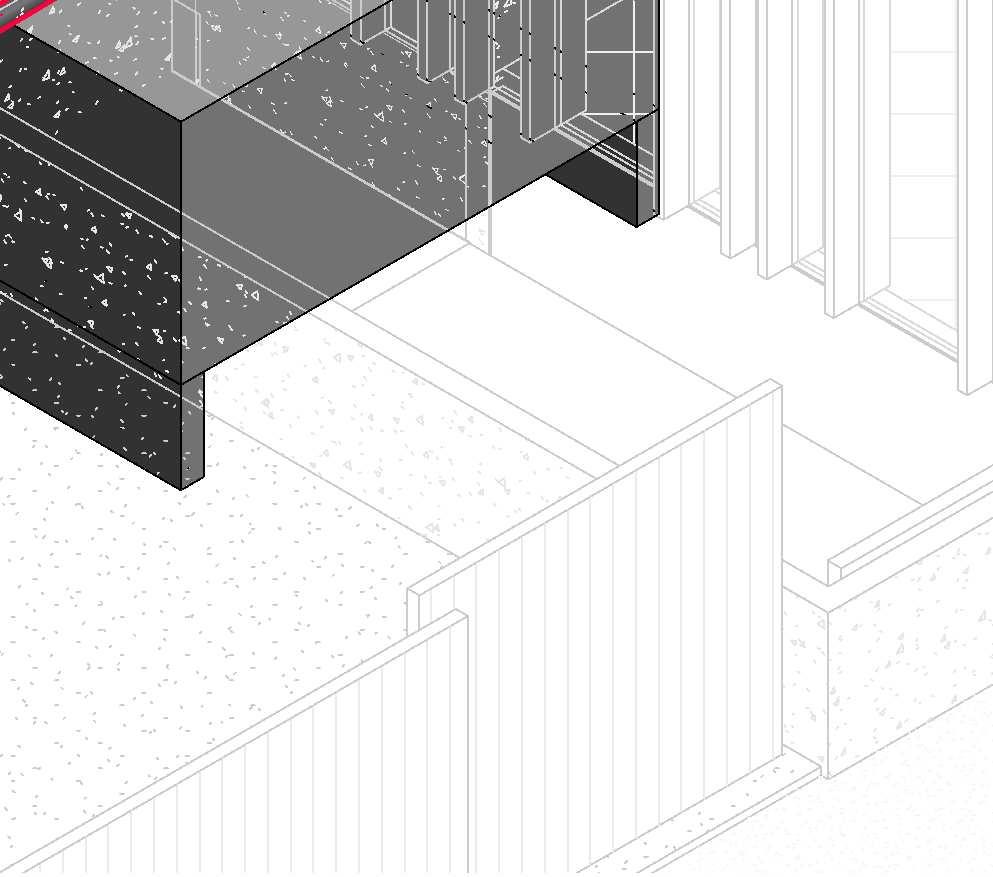

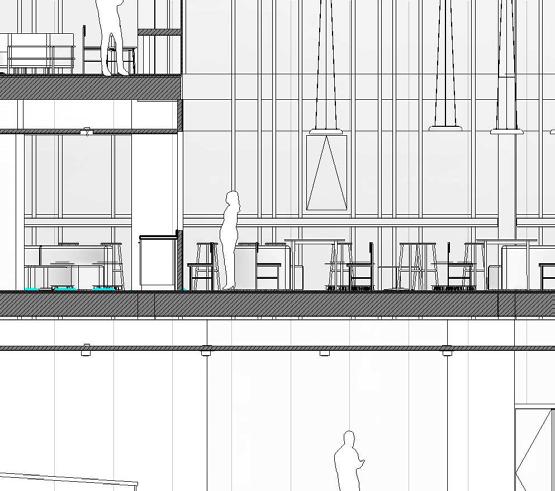

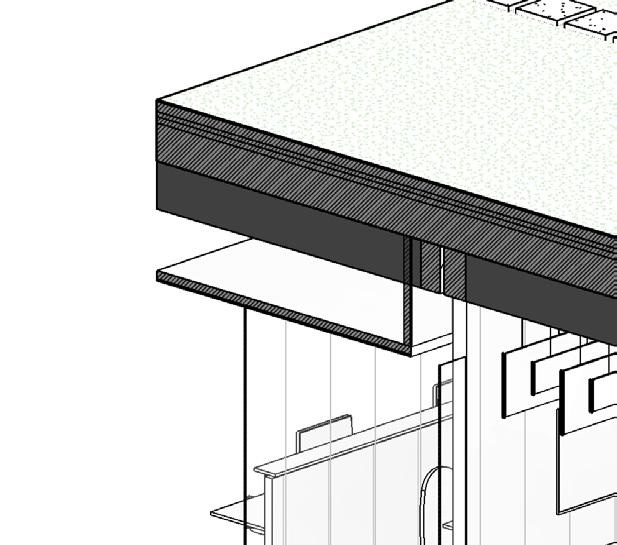

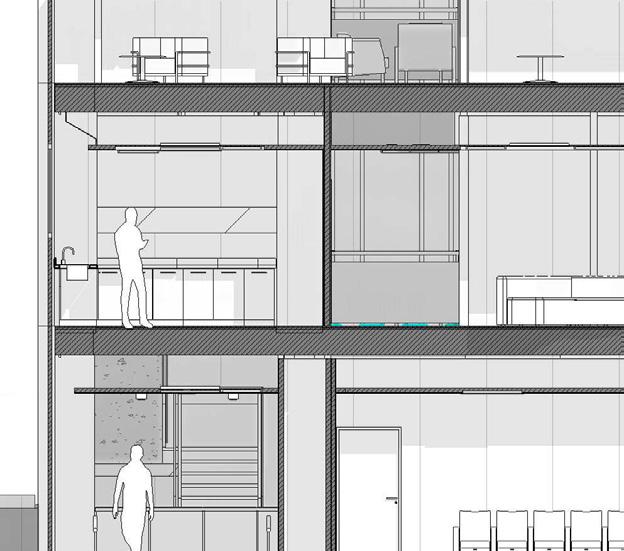

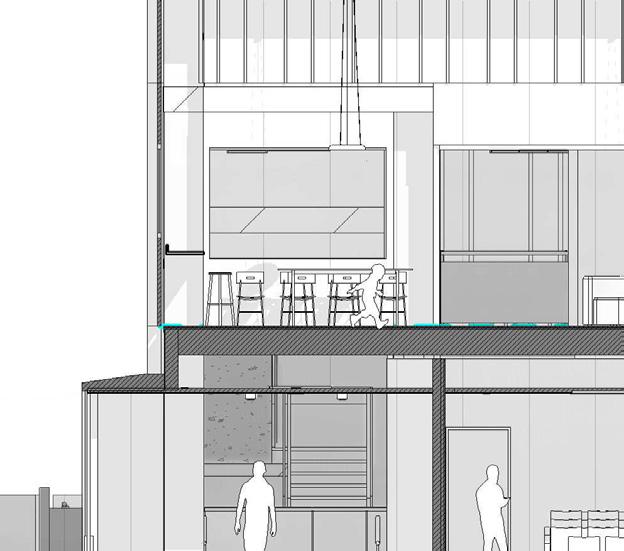

COCINA, COMEDOR y SALA DE LECTURA

Auditorio Cocina - Comedor Sala de Lectura
CARRERA DE ESPECIALIZACION BIM

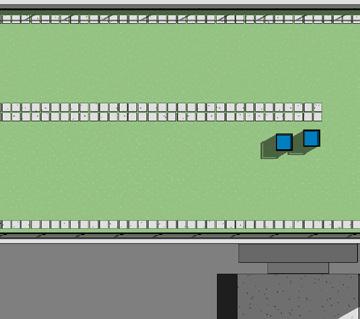

Cubierta verde transitable ASIGNATURA: OBRA: DOCENTE: ALUMNO:
AS2
DOCENTE: TREZZA FRANCO
MODELADO

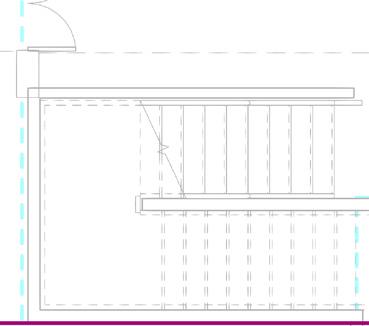

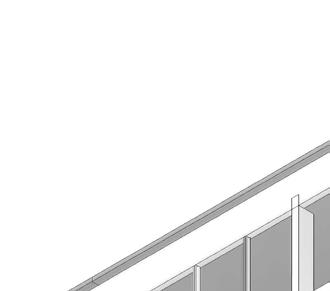

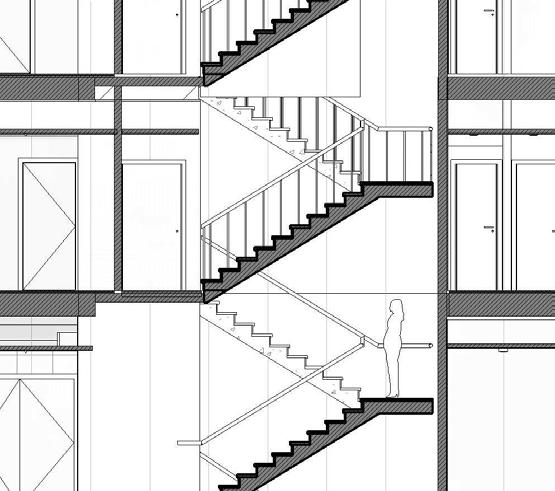

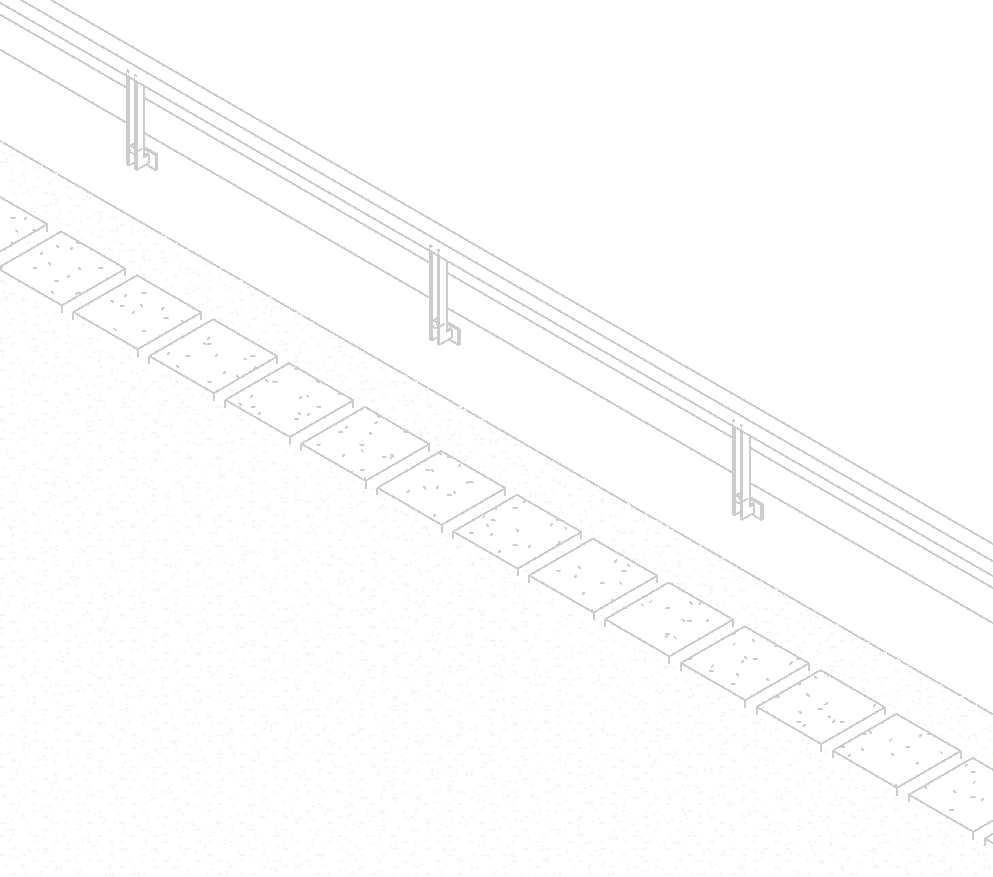

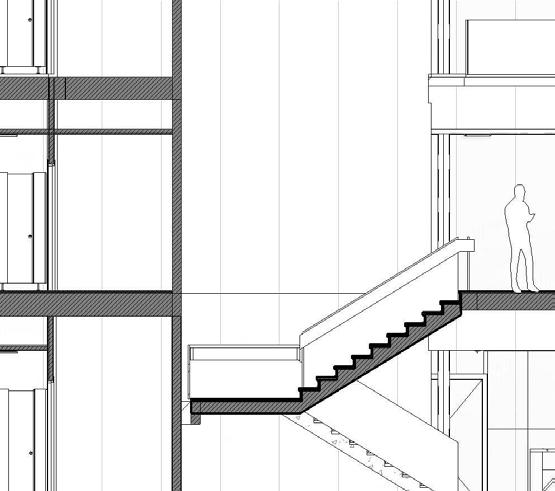

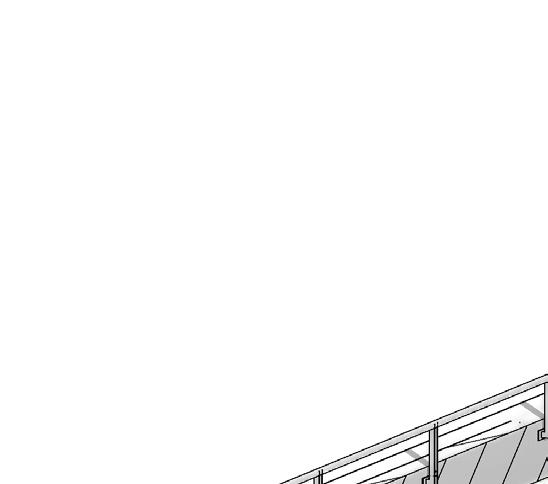

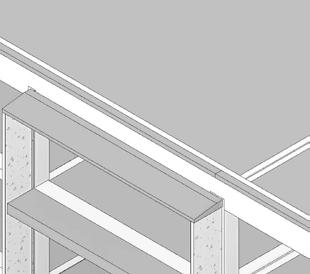

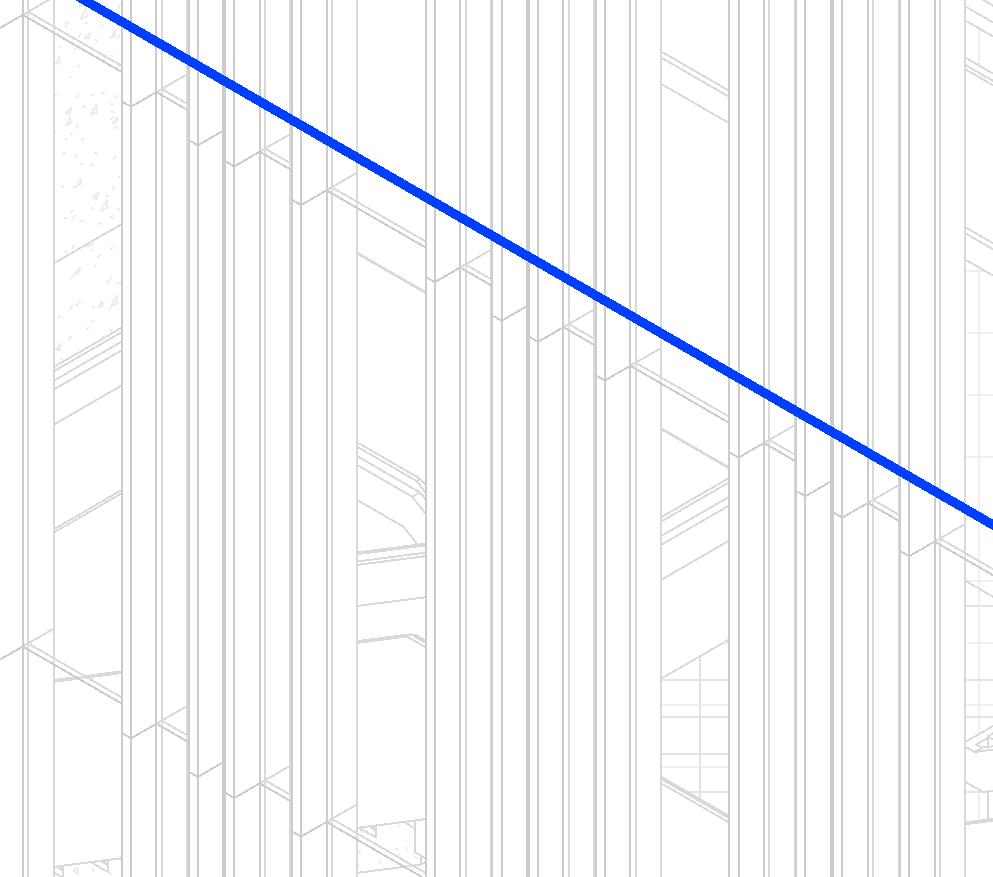

A700 3 3D Arquitectura Escalera PAGE 43 | ARCHITECTURAL
Gabriela Gutierrez José Liste
PORTFOLIO
Autodesk Revit

Sala

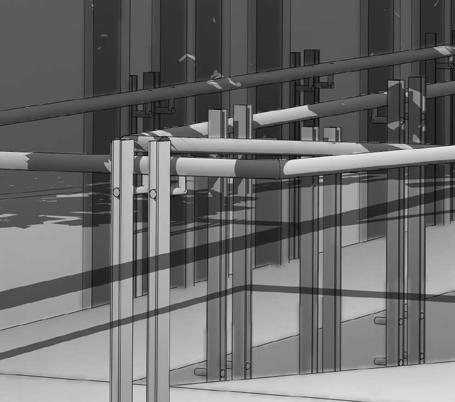

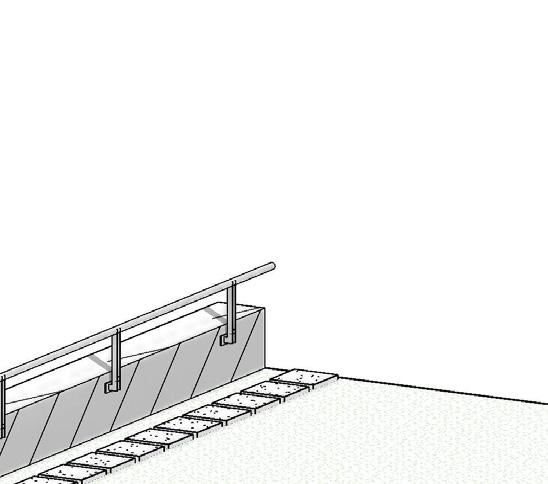

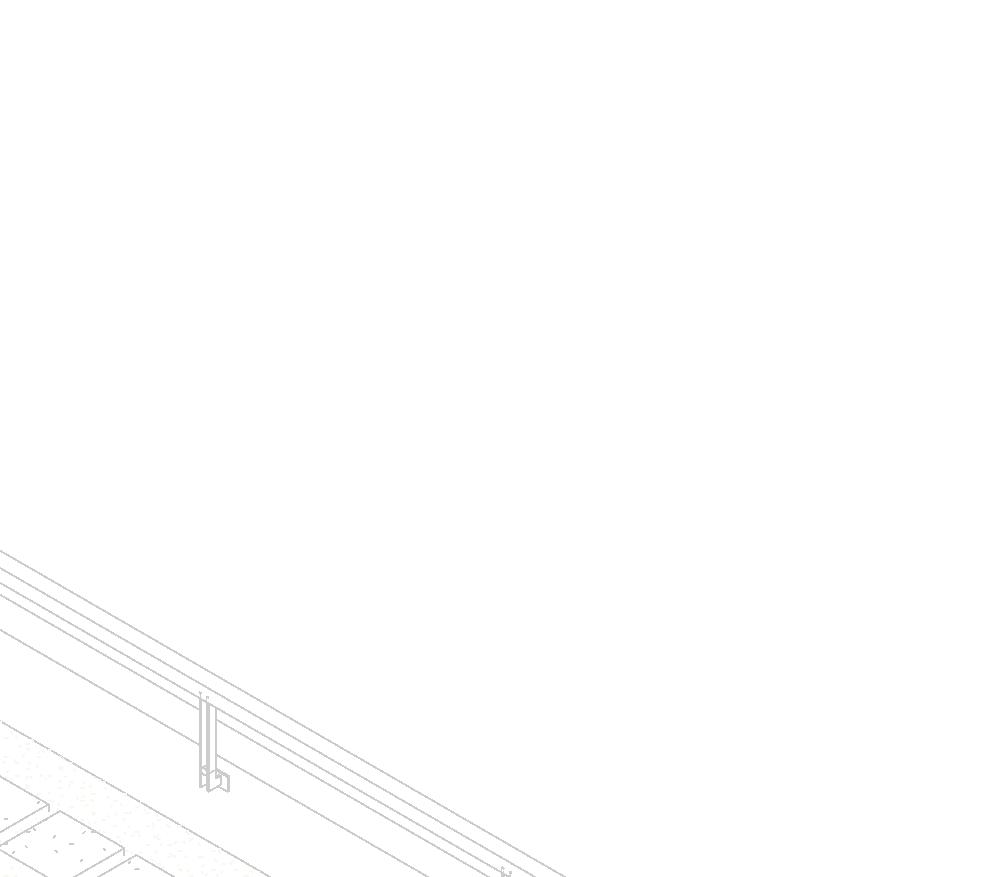

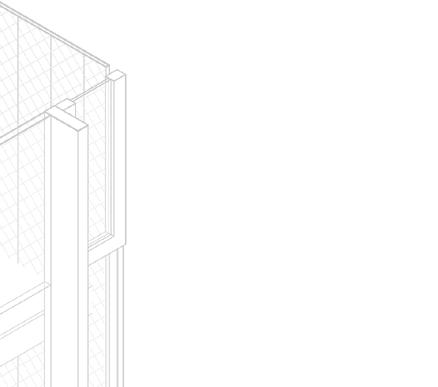

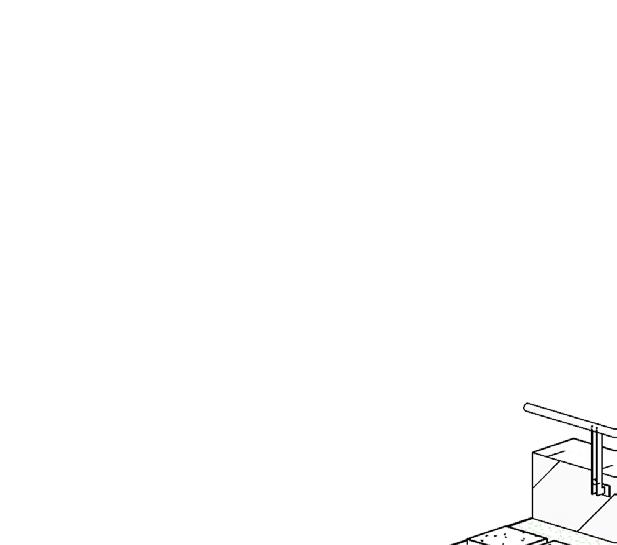

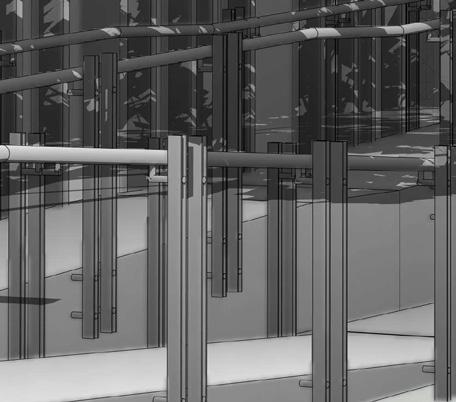

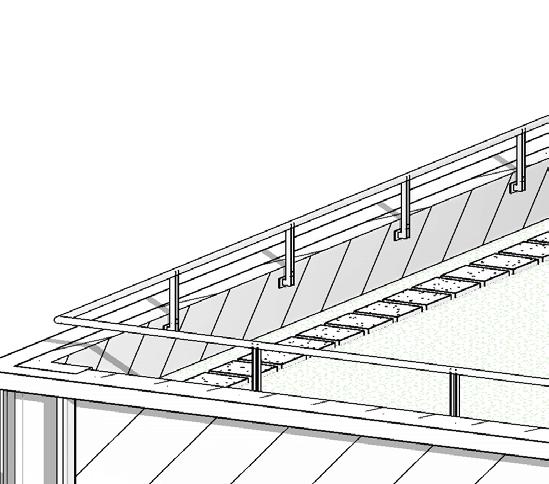

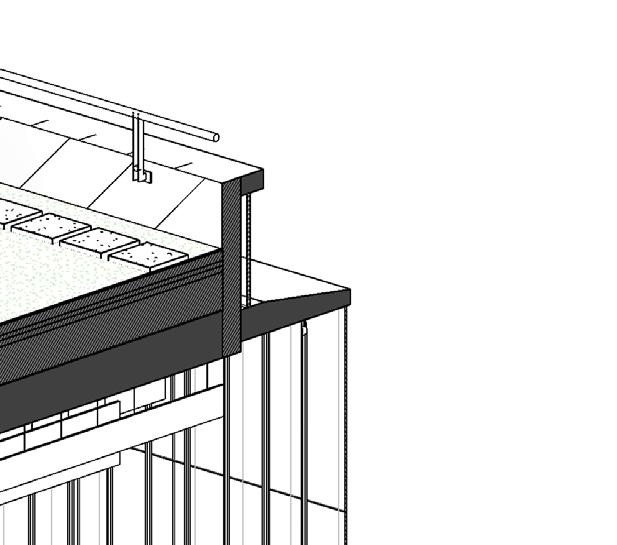

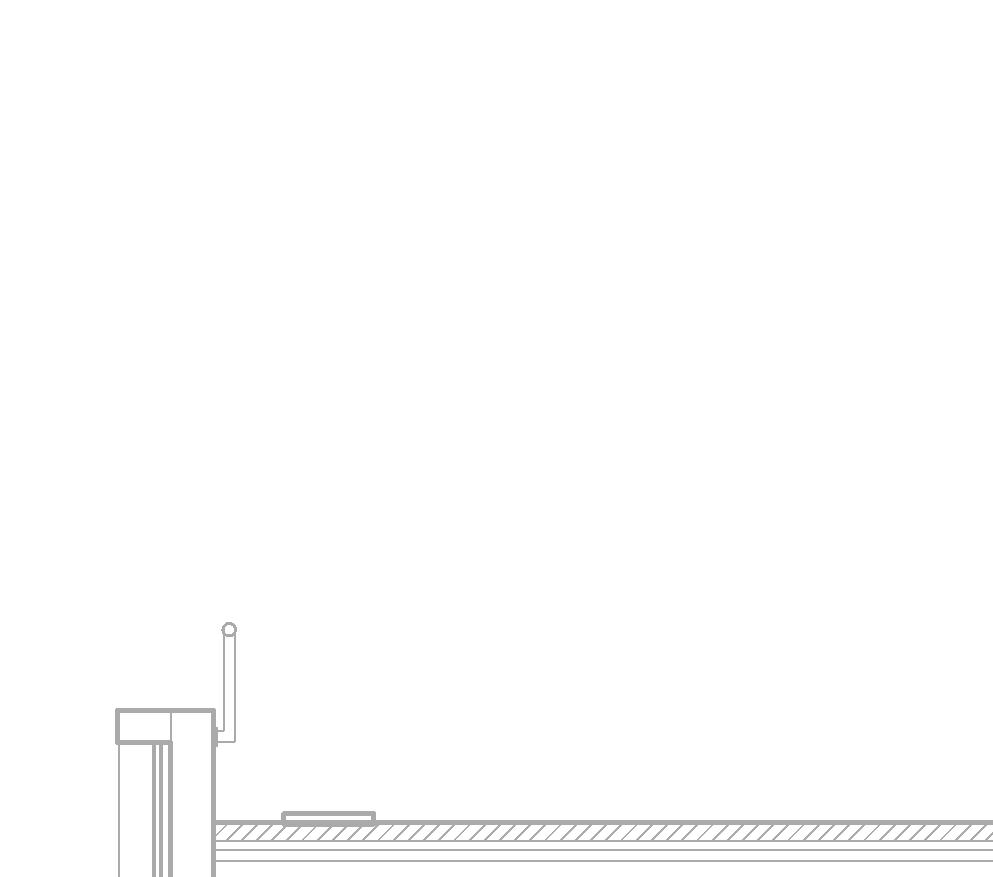

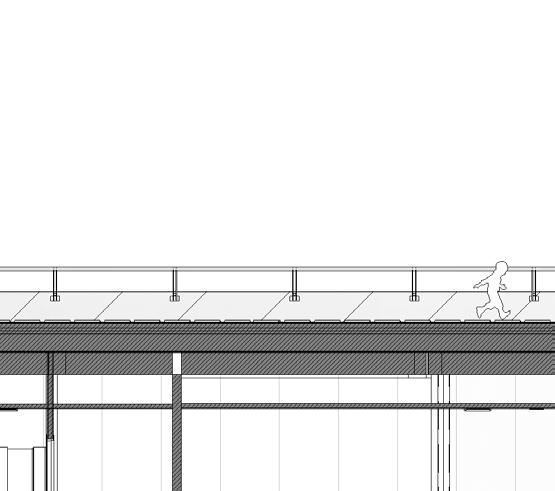

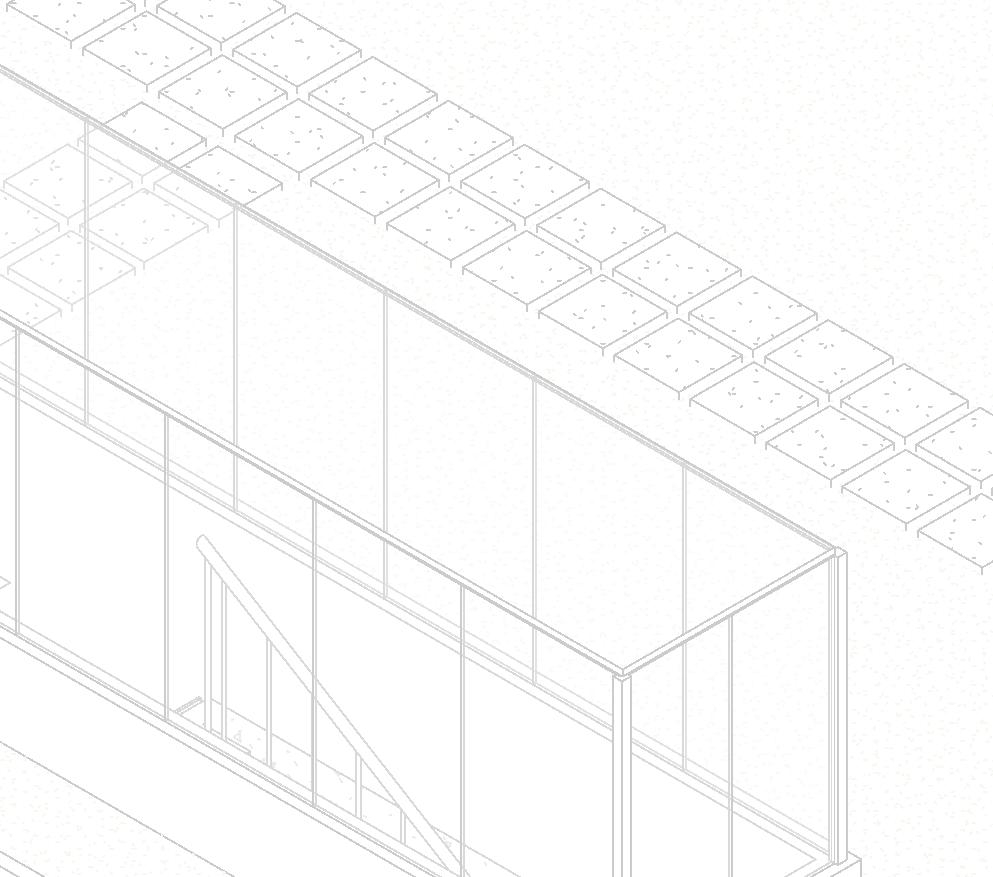

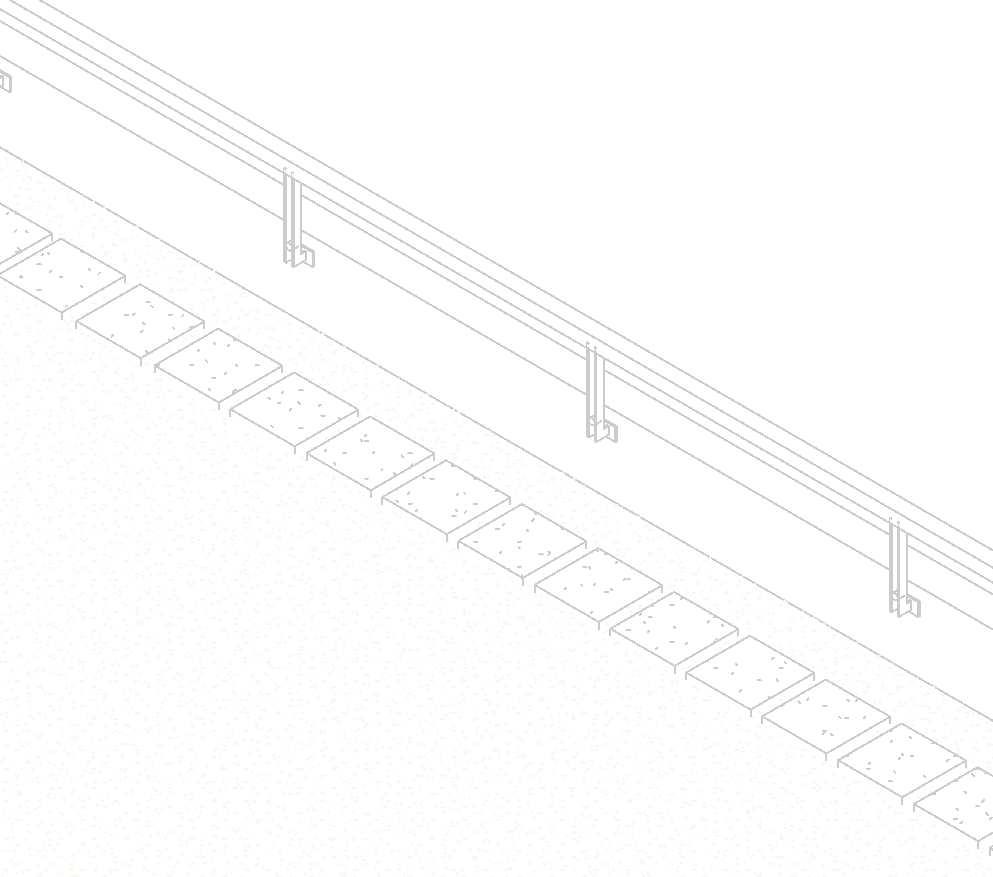

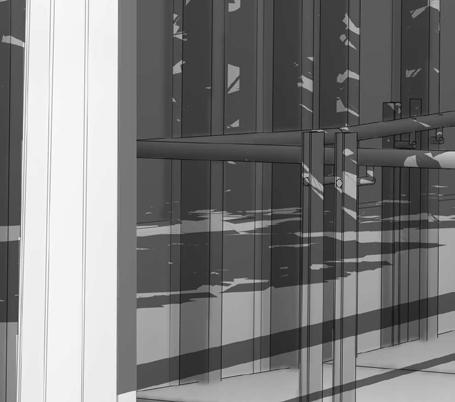

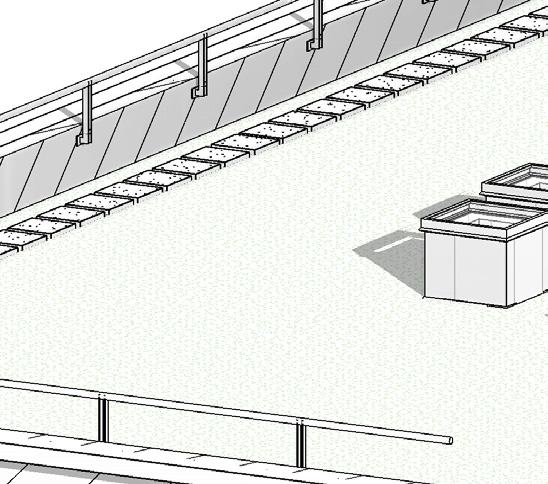

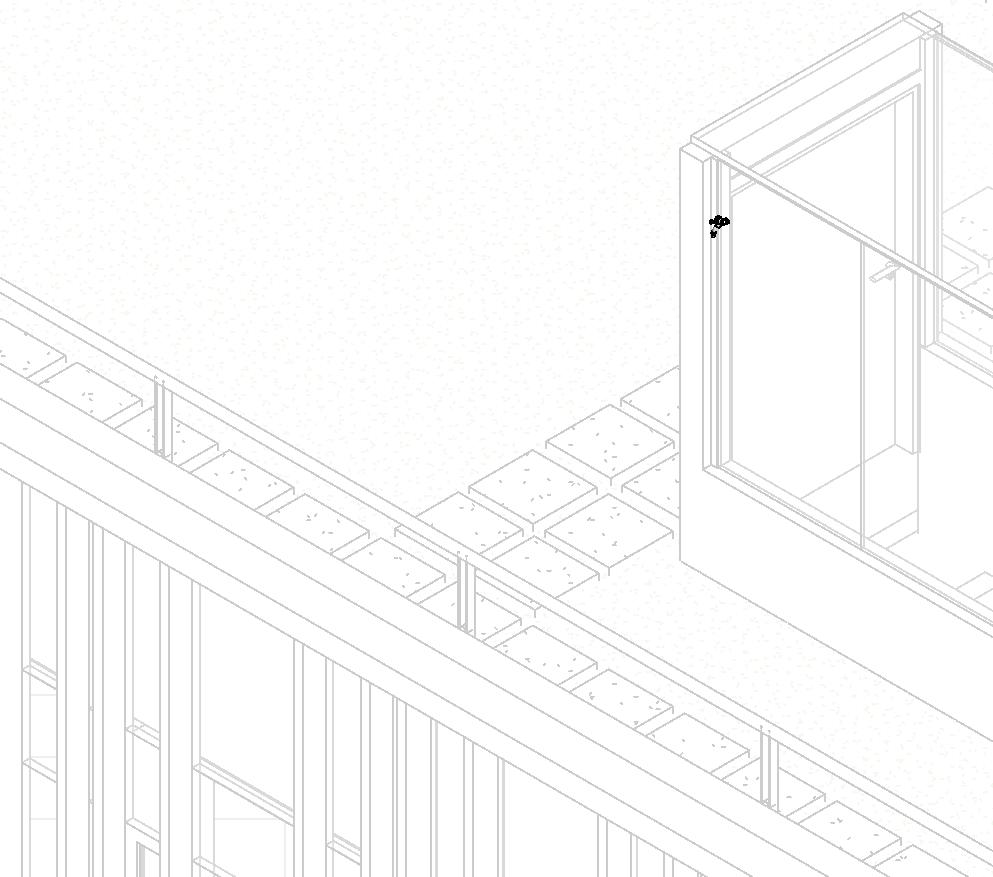

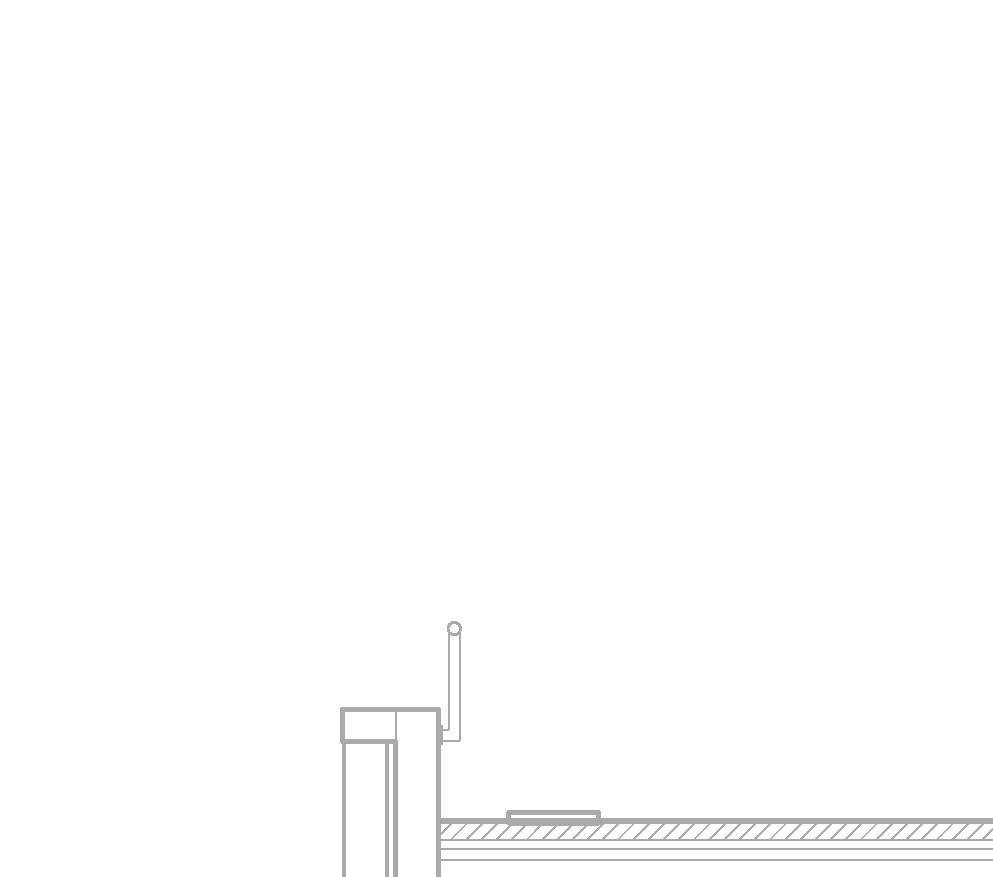

Barandilla Azotea s/diseño. Material Hierro

Sala de Reuniones: Paneles de Madera desfasados s/ diseño

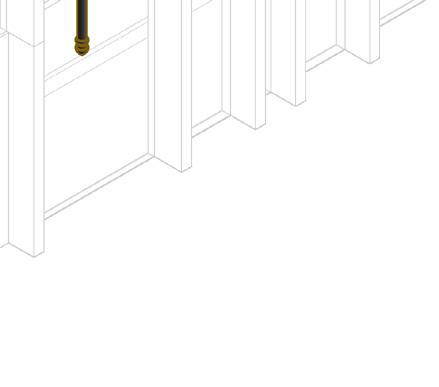

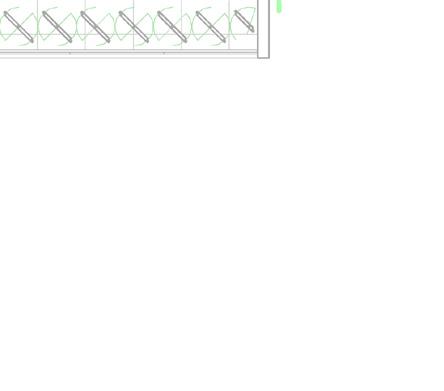

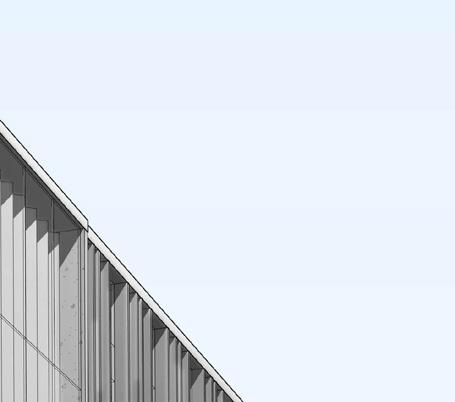

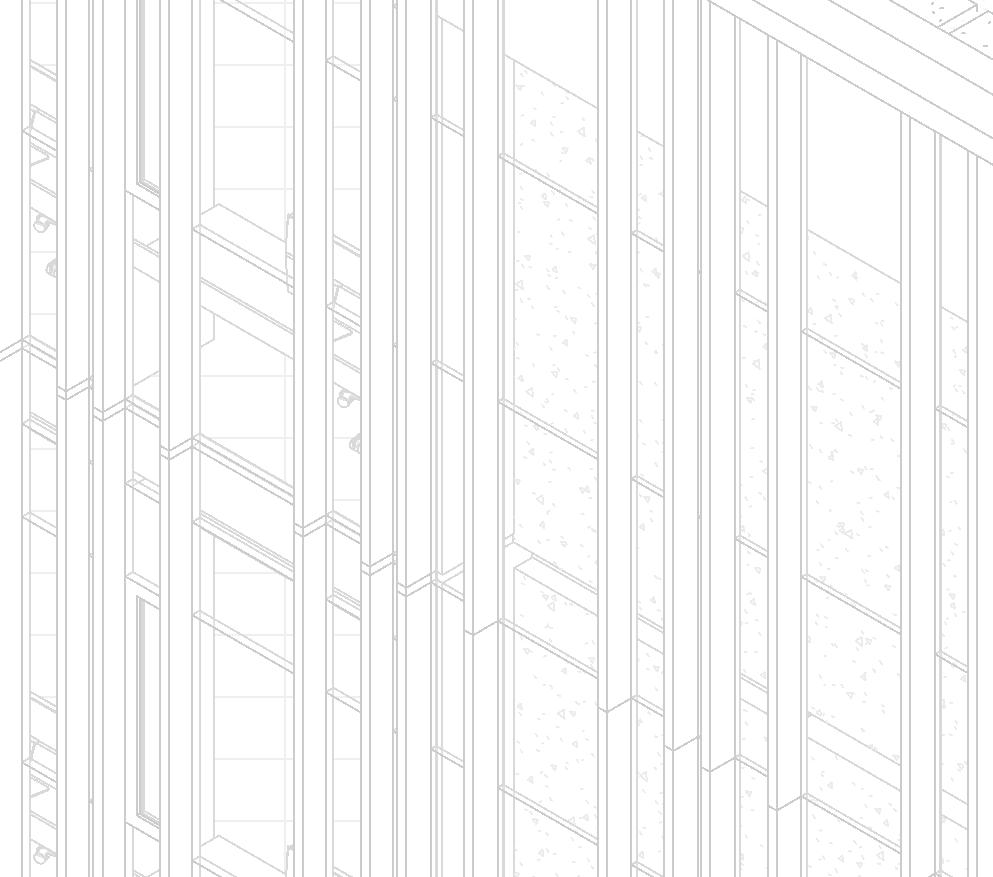

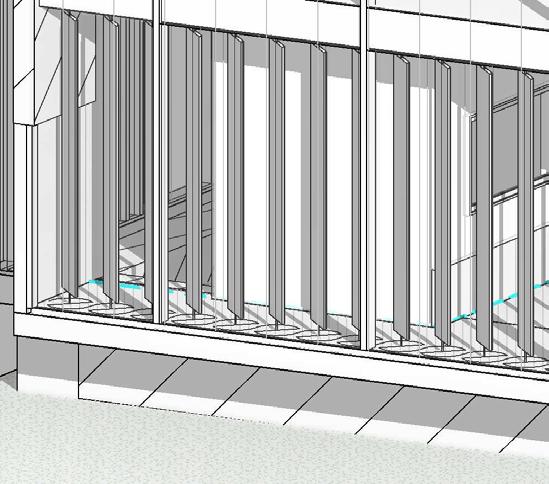

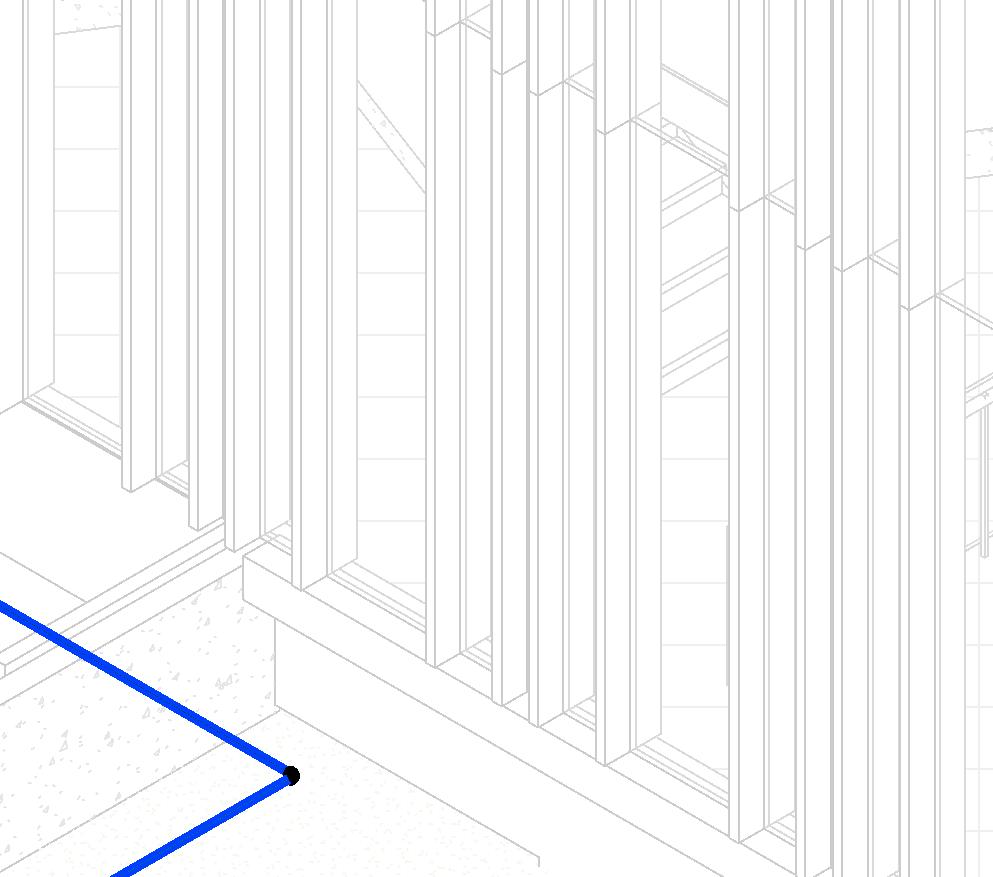

Parasoles Giratorios Aluminio

Losa variable s/ diseño. Material Hormigon Armado

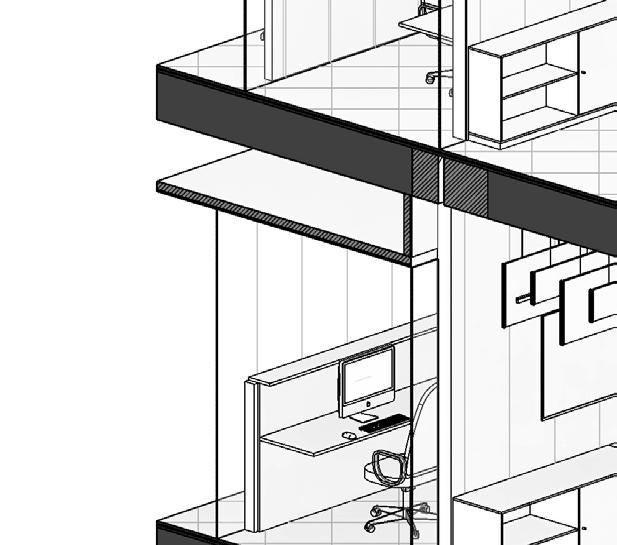

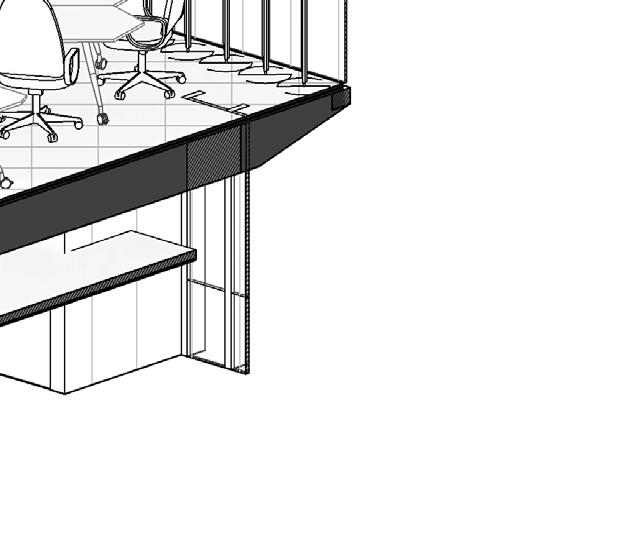

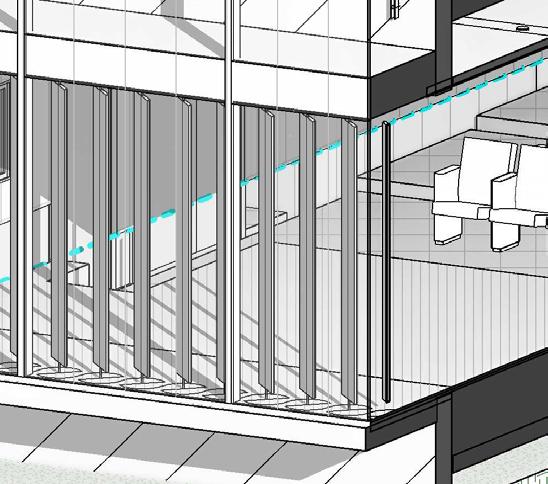

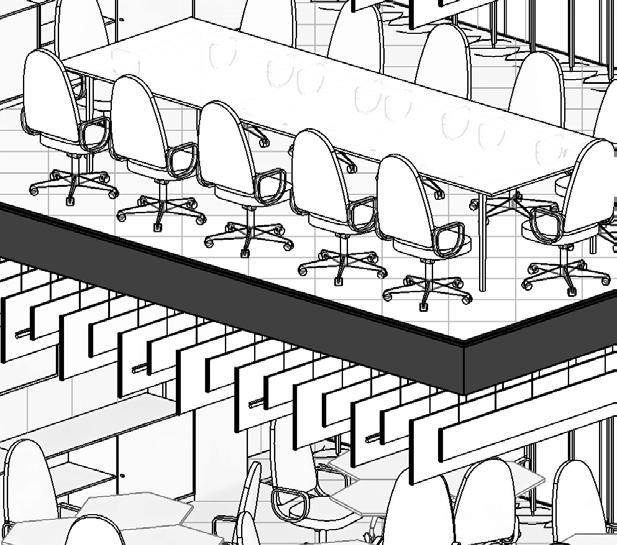

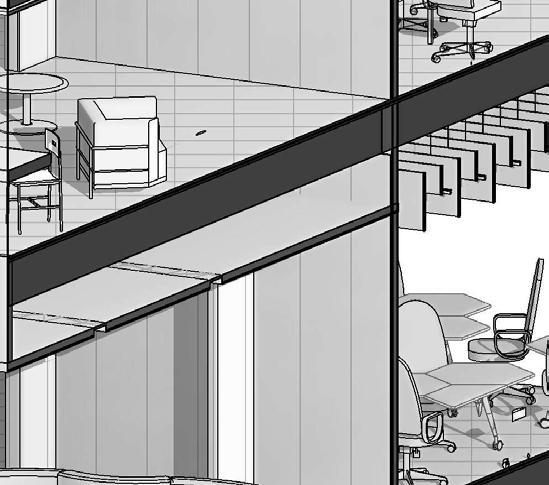

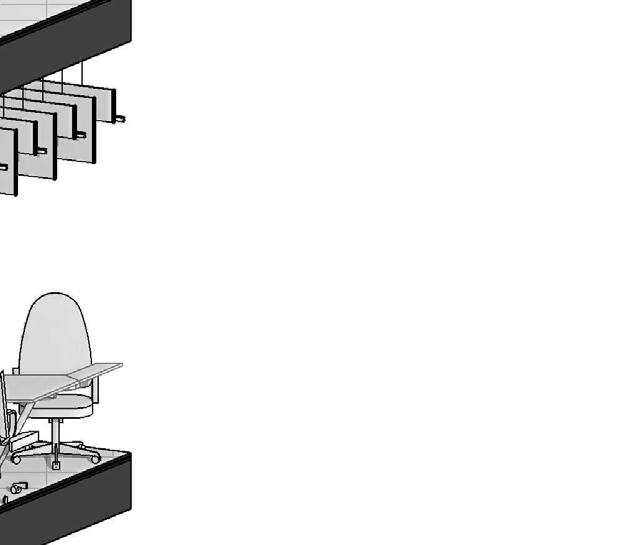

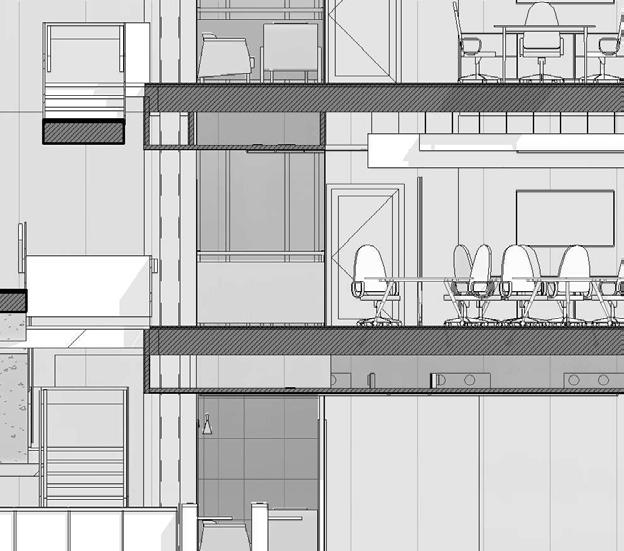

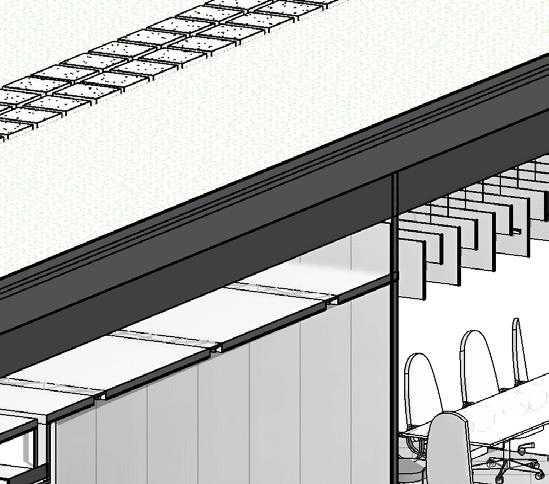

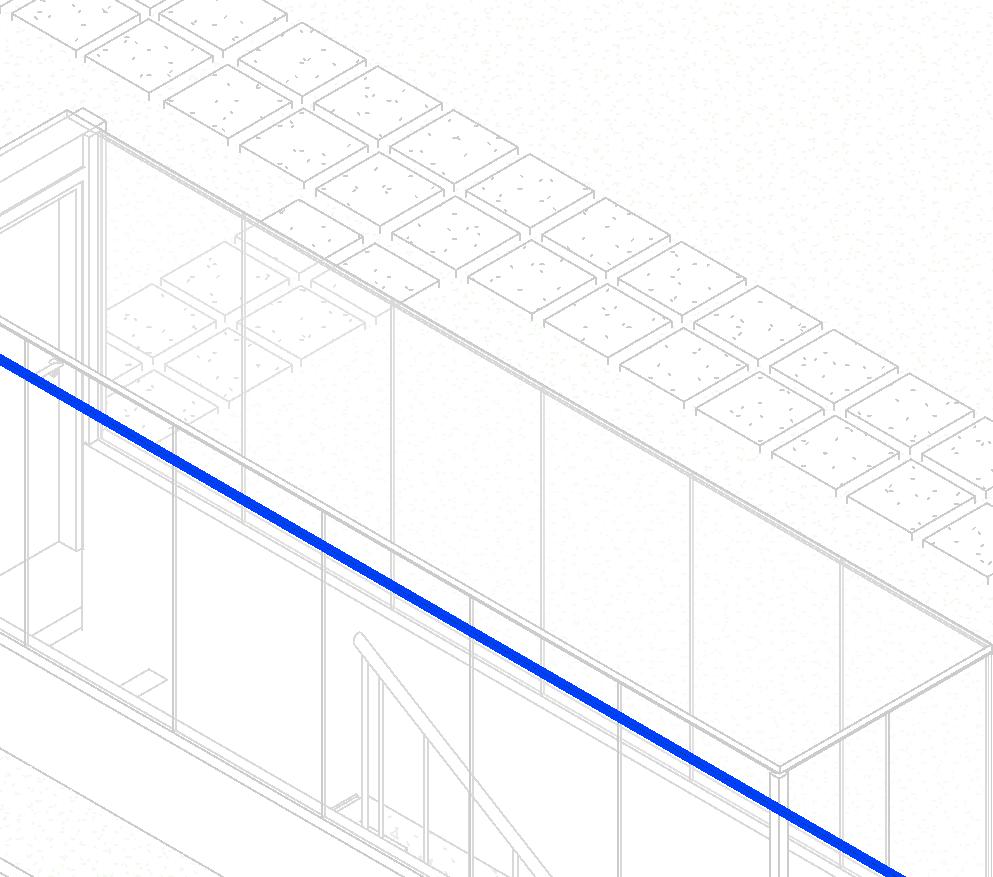

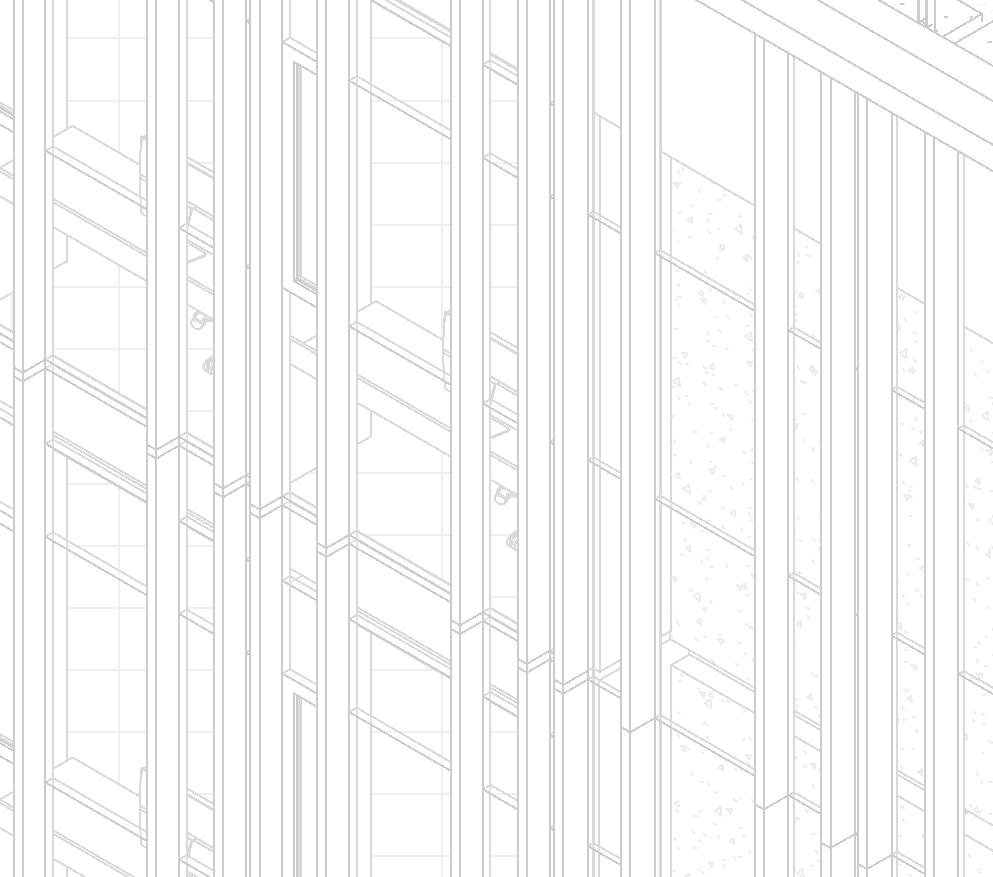

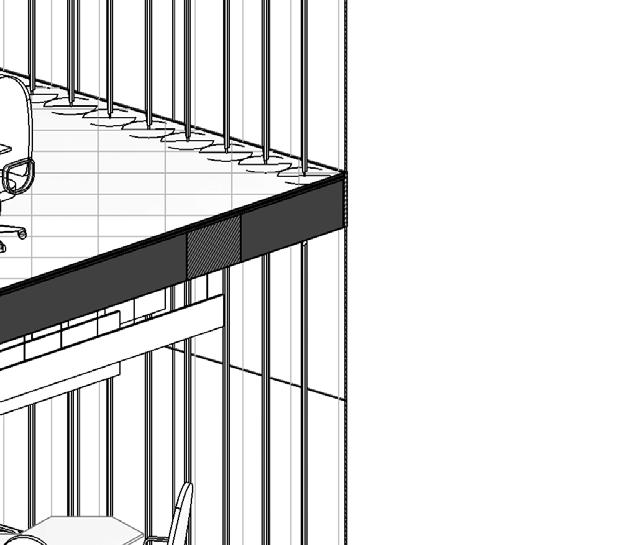

SALAS DE REUNIONES

Autodesk Revit

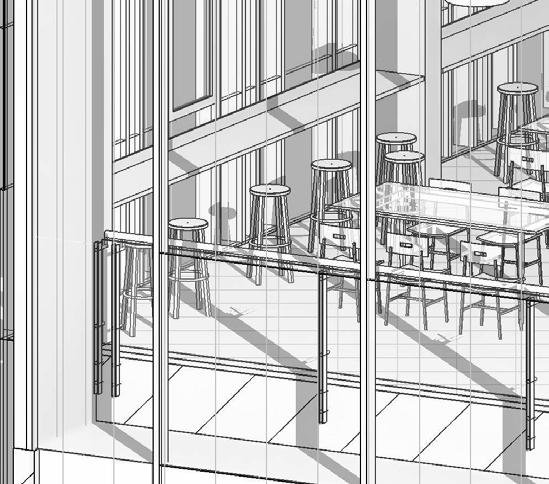

Mientras en la planta de aceso se encuentra el auditorio destinado a exposiciones y conferencias, la planta primera encuentra destinada su distribución a la cocina para el usuario y el comedor-sala de descanso adyacente. Se trata de un espacio abierto de doble altura con grandes mesas y sillones para descansar, y luminarias colgantes que ambientan el sector. Asimismo, a lo largo del desarrollo del edificio se encuentran una serie de claraboyas que permiten el acceso del sol de manera cenital, encontrándose arriba de este espacio antes mencionado.

Desde la segunda planta y en una situación de “balconeo” se observa la sala de lectura, elevada sobre el comedor, permitiéndole privacidad al lector pero también inclusión visual a una de las zonas mas privilegiadas espacialmente del proyecto.

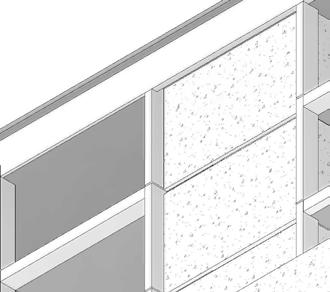

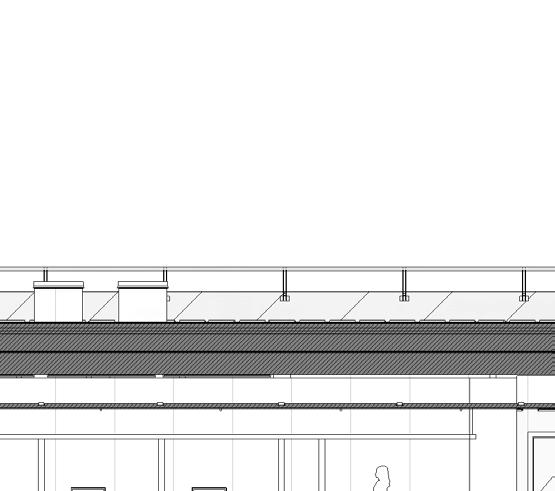

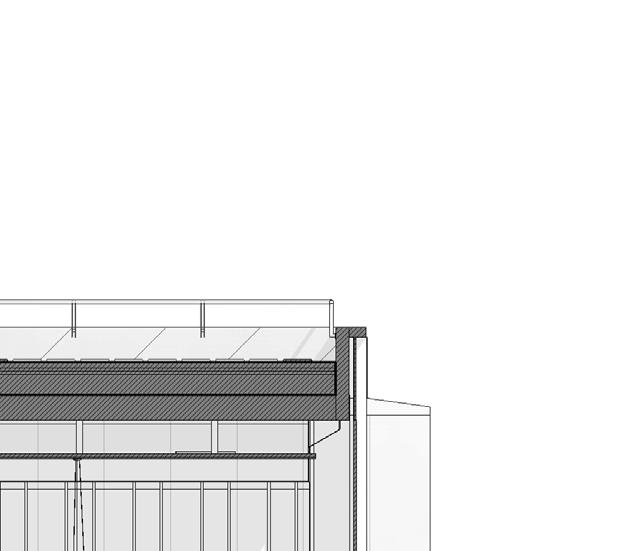

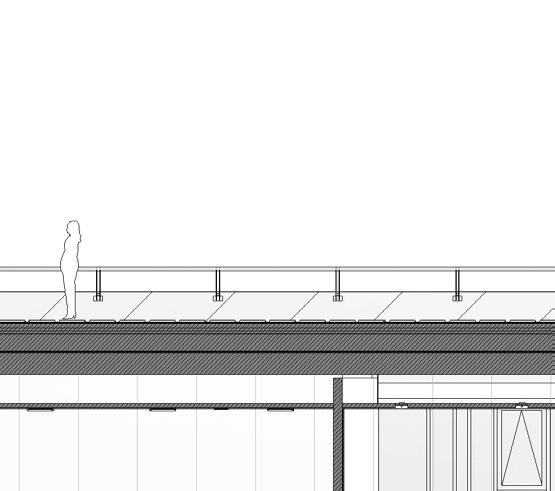

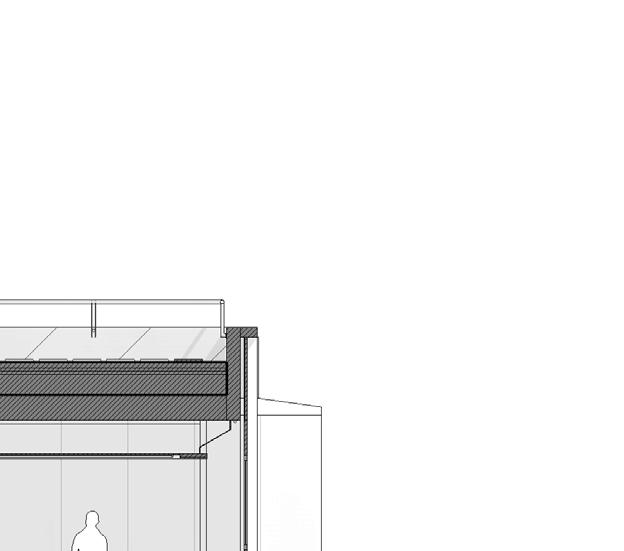

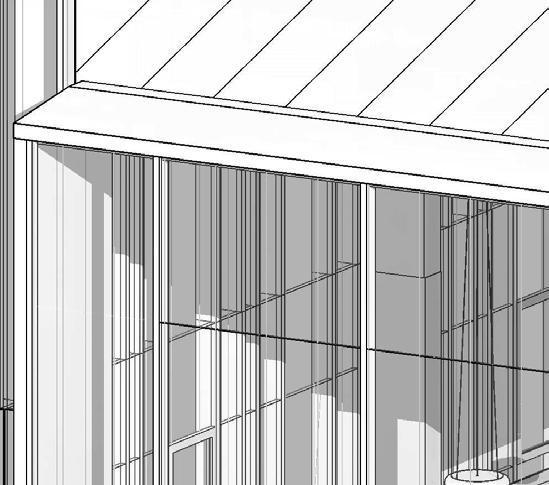

Muro Cortina Fachada Principal Cielorraso de yeso continuo e:8cm Losa hormigon alivianado e:38cm Cubierta verde transitable e:48cm s/diseño Auditorio Cocina - Comedor Sala de Lectura A700
1

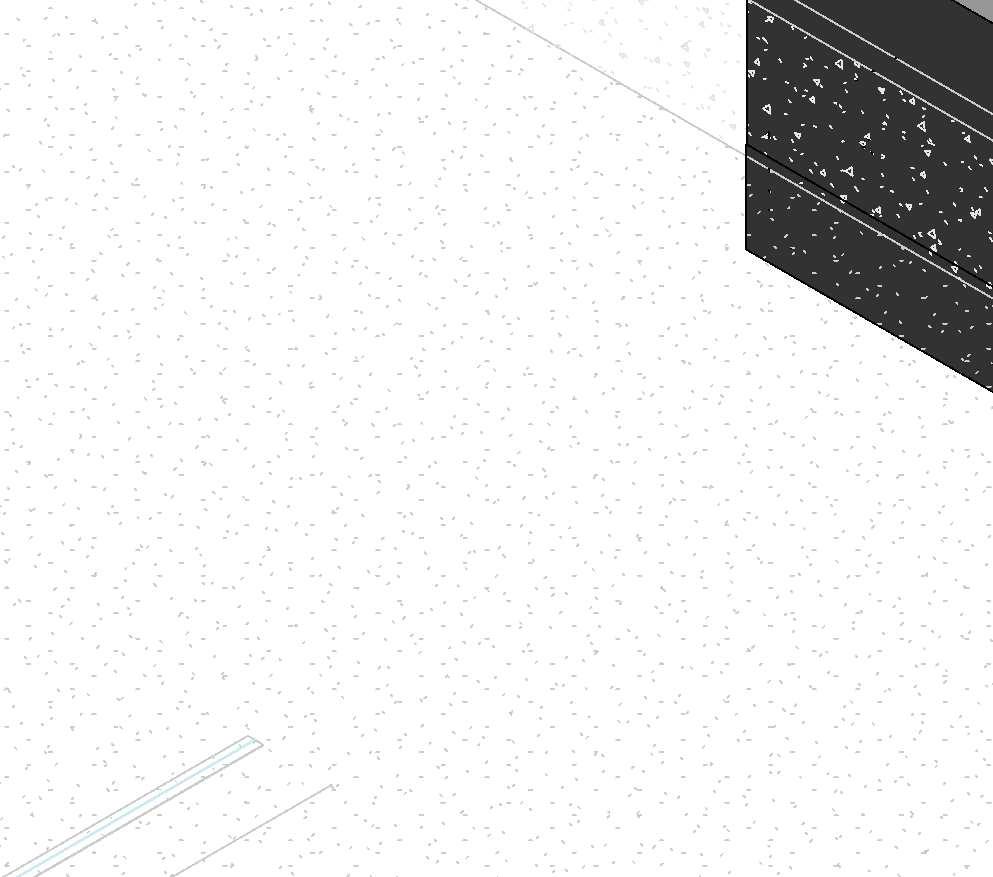

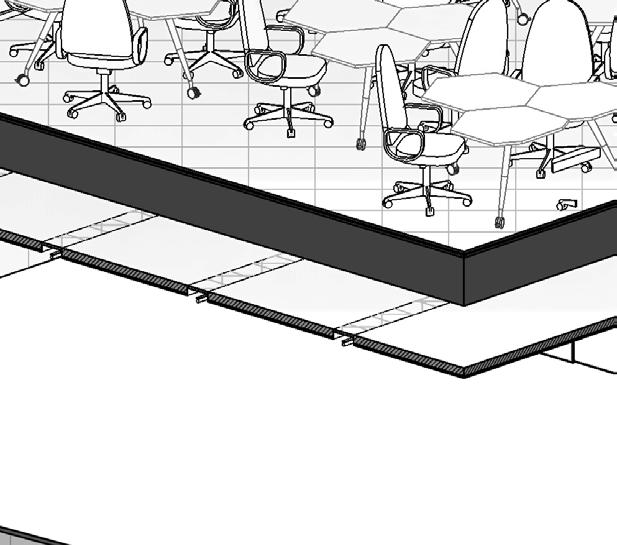

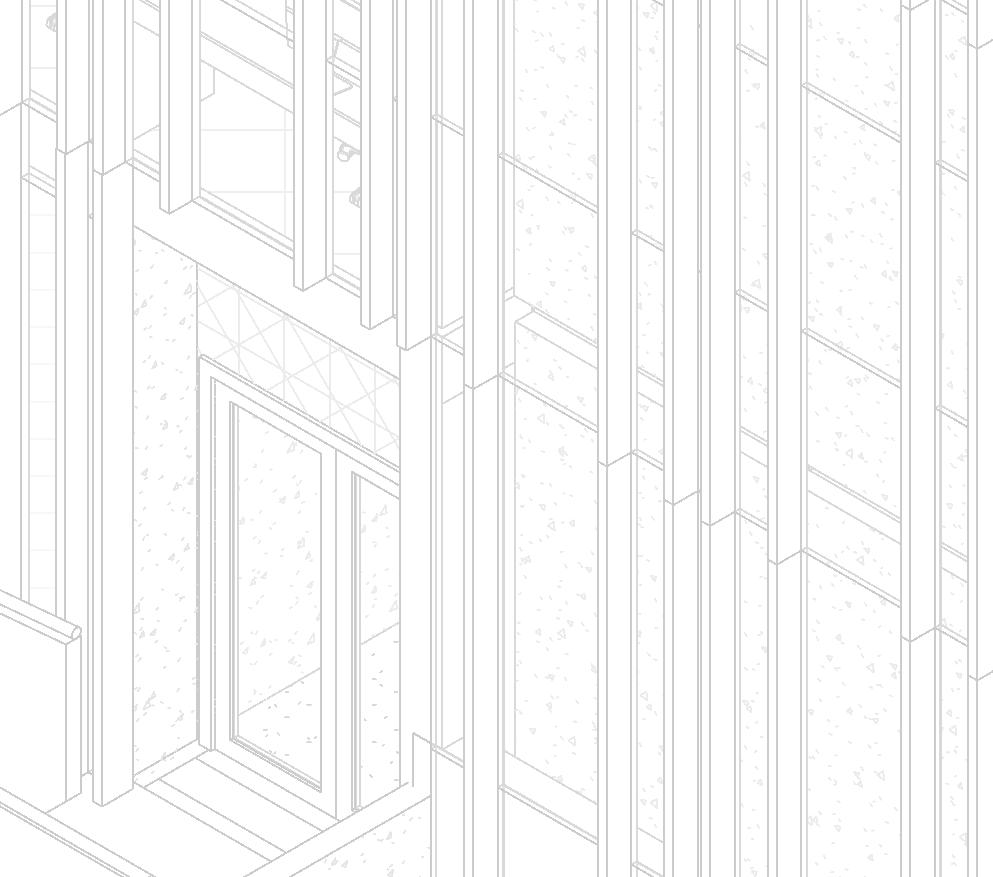

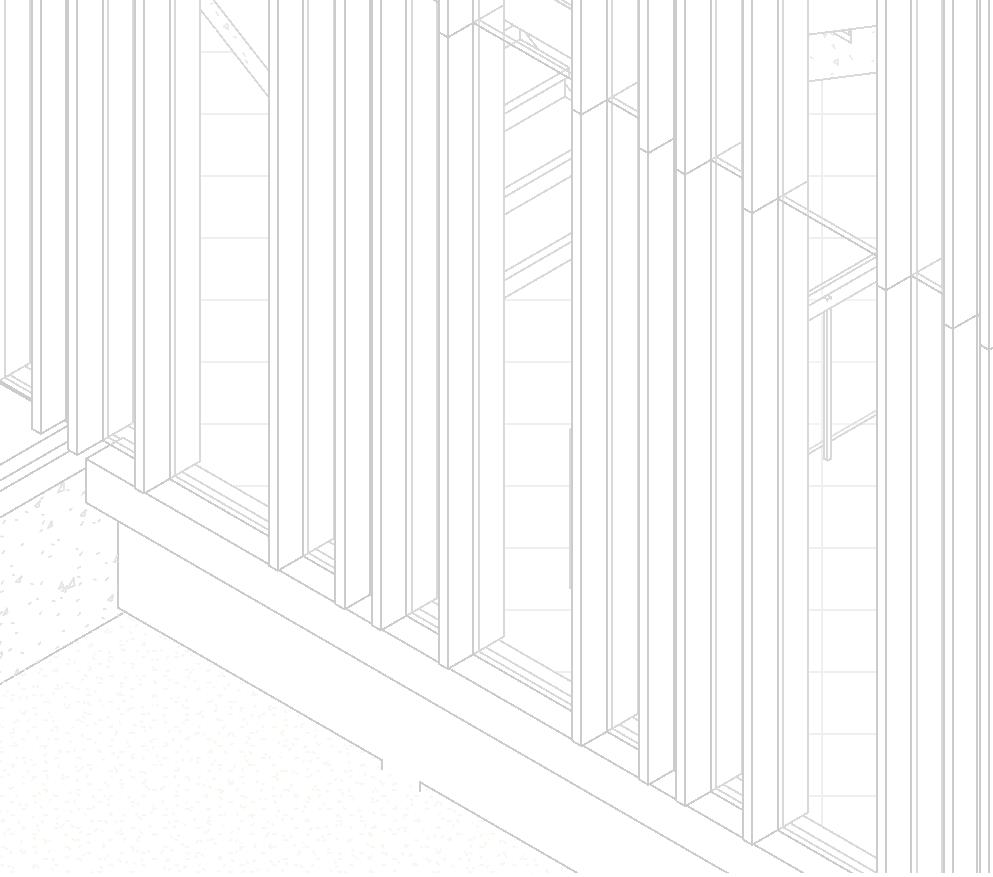

3D Arquitectura Salas de Reuniones Losa variable s/ diseño. Material Hormigon Armado Muro Cortina Fachada Principal Parasoles Giratorios Aluminio Barandilla Azotea s/diseño. Material Hierro de Reuniones: Paneles de Madera desfasados s/ diseño Cielorraso de yeso continuo e:8cm Losa hormigon alivianado e:38cm
ESCALA: FECHA: PLANO: 2023 A700 Documentación CIMA 10/19/23 Interna e/ Intendente Guiraldes y acceso a Pabellon 1 DA-A-CN-Detalles

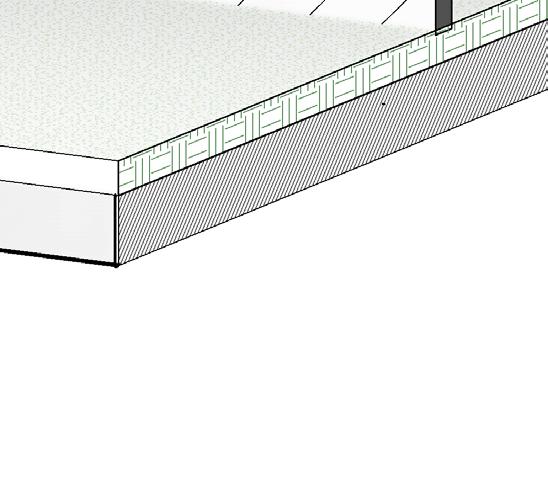

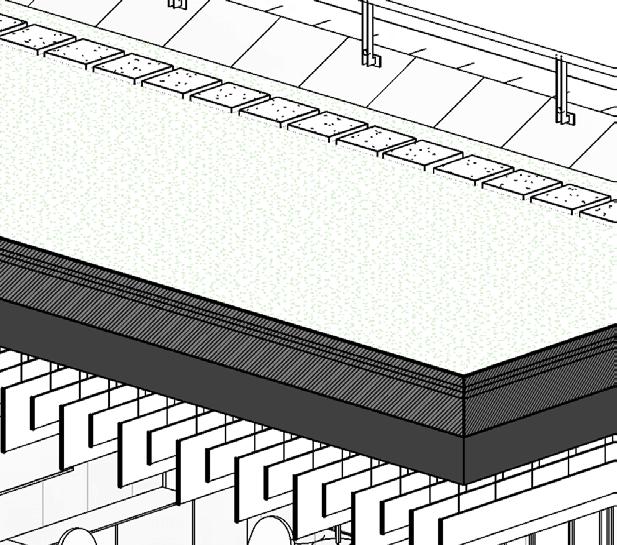

Cubierta verde transitable e:48cm s/diseño
ARCHITECTURAL PORTFOLIO | PAGE 44

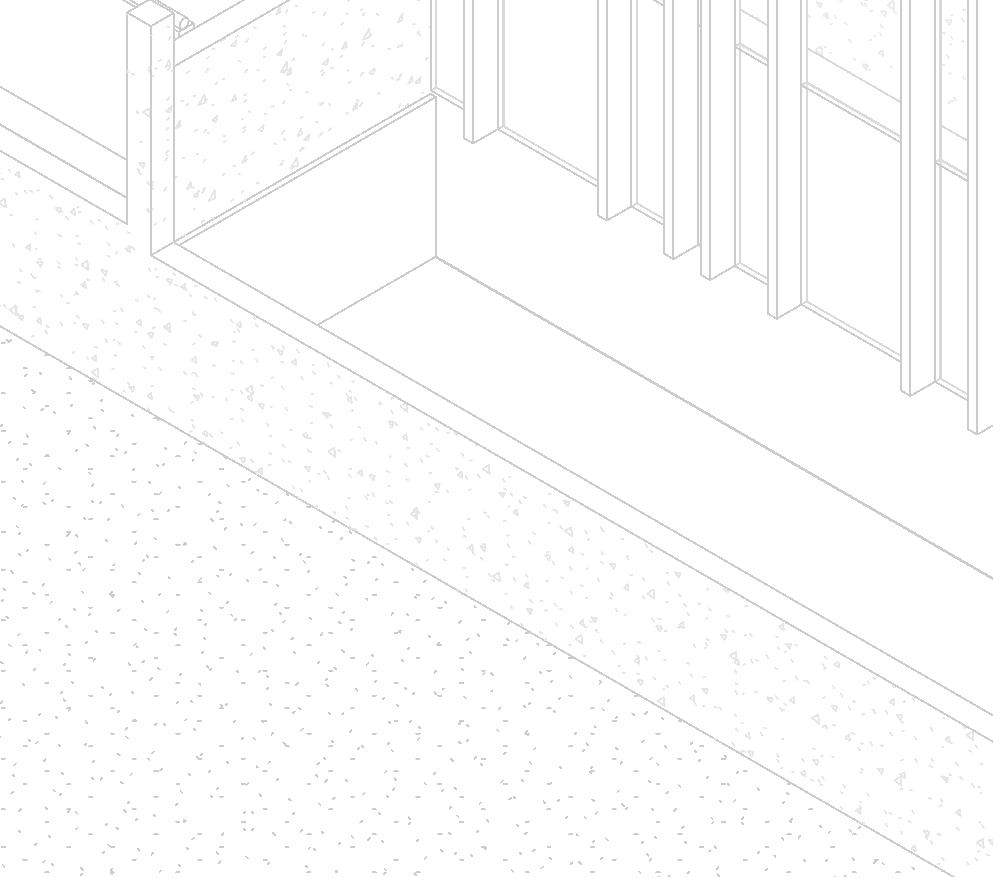

A700 1 3D Arquitectura Salas de Reuniones
PAGE 45 | ARCHITECTURAL PORTFOLIO

CENTRO DE INVESTIGACION DEL MAR Y LA ATMOSFERA (CIMA - MEP)

Subsuelo-AC Instalacion Aguas 1

: 50

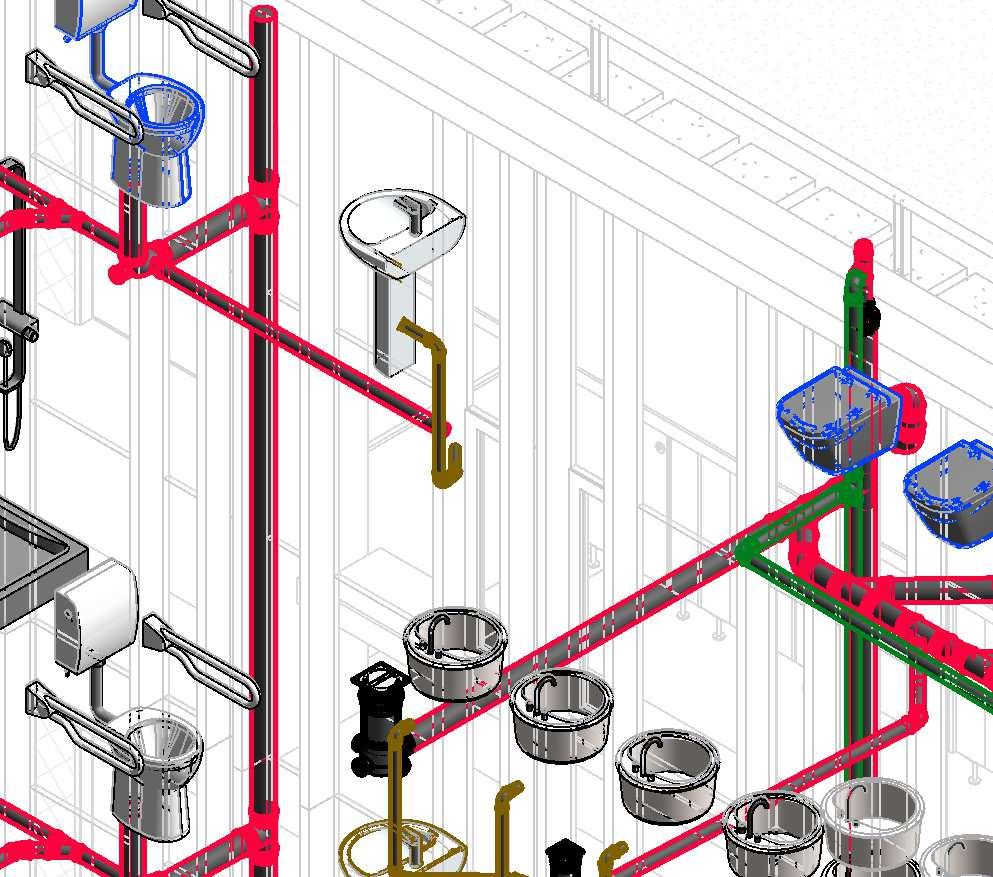

Del proyecto anteriormente presentado, se proyectaron y diseñaron las instalaciones Sanitarias, Electricas y de Termomecánica (Acondicionamiento termico).

Los tendidos de cañerías fueron desarrollados en Revit MEP, siguiendo los lineamientos de la metodología BIM según la norma ISO-19650

Carrerea de Especializacion en BIM FADU UBA, Buenos Aires, Argentina 2024

XE_02-AC Sanitaria AguasTanque Reserva 2

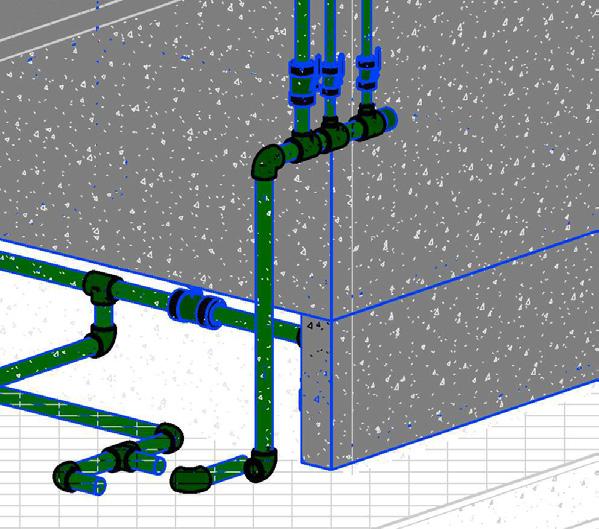

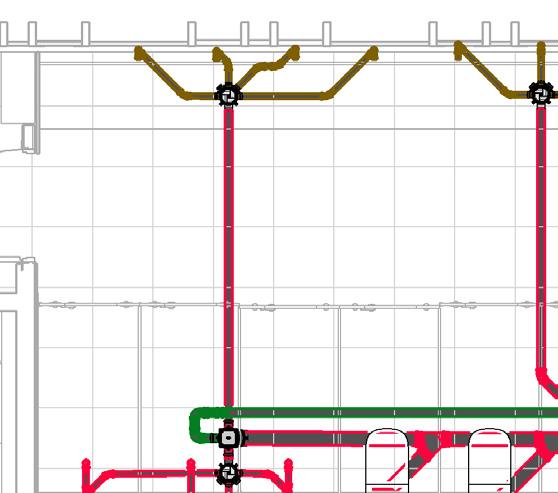

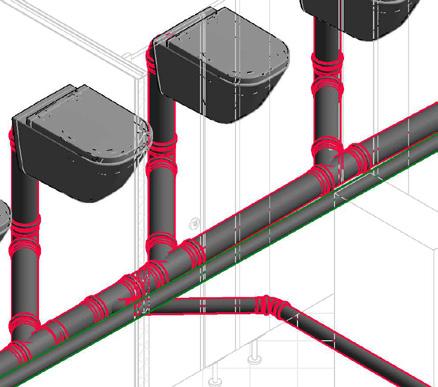

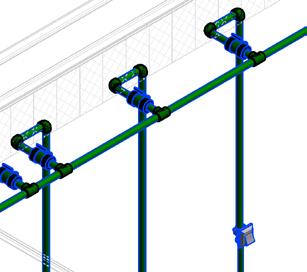

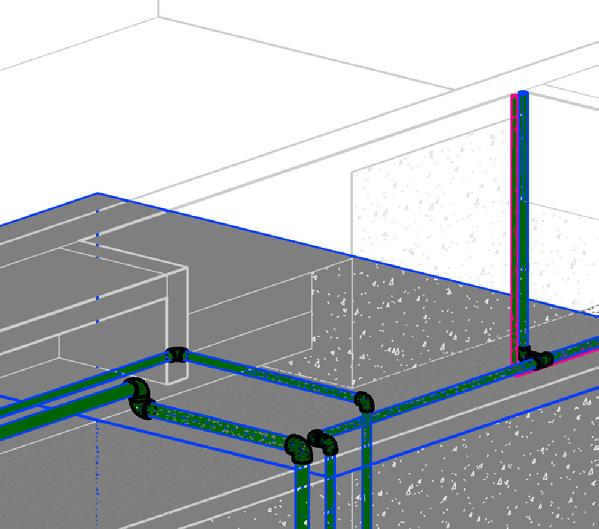

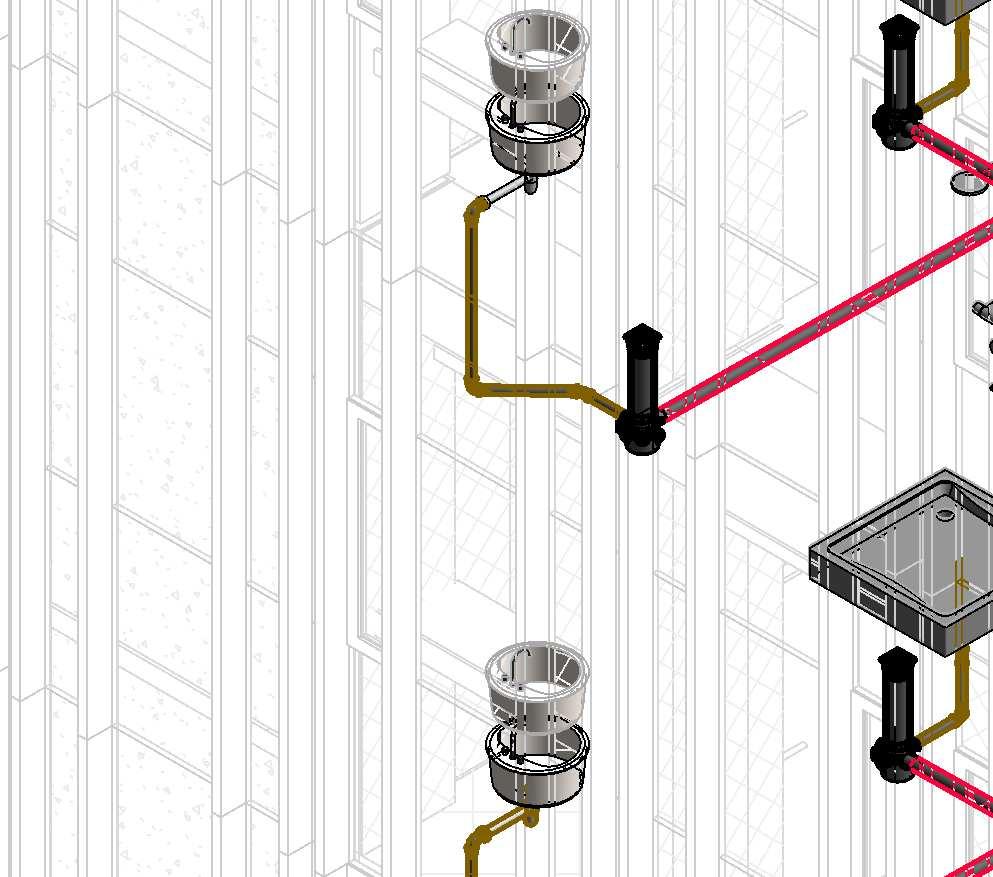

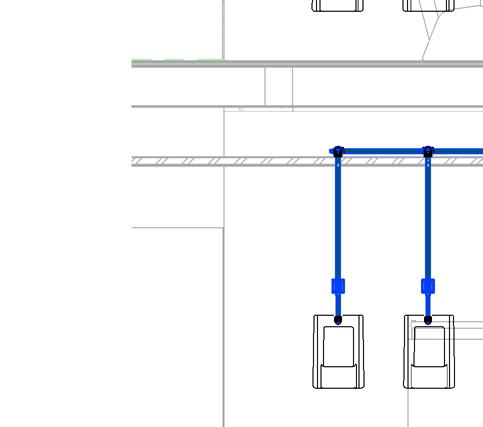

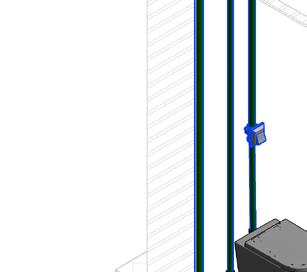

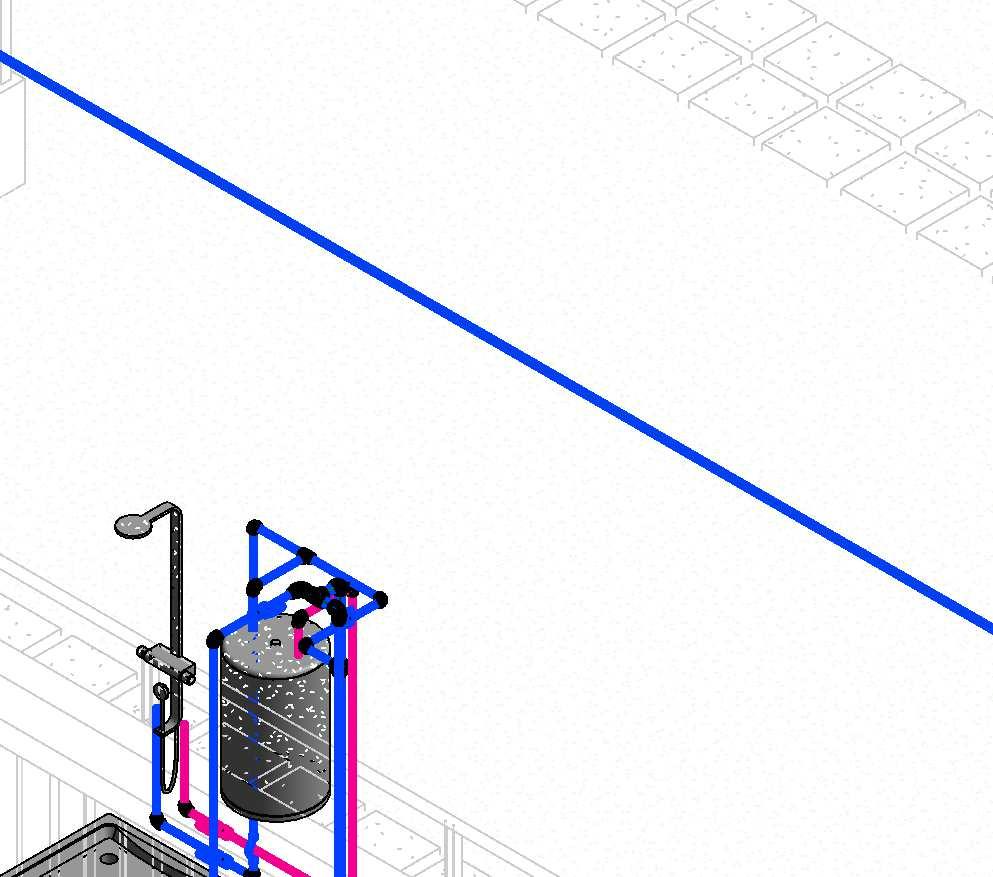

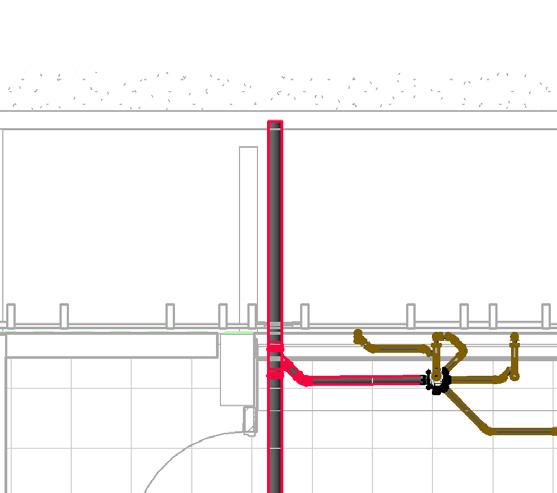

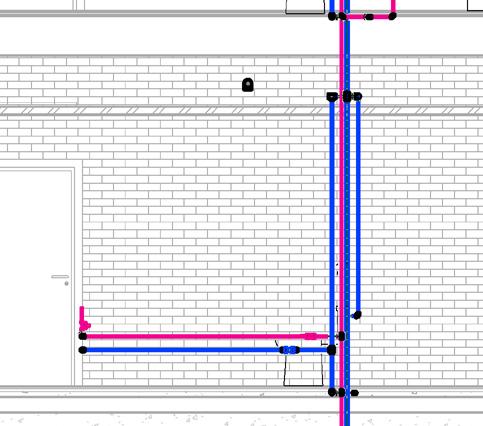

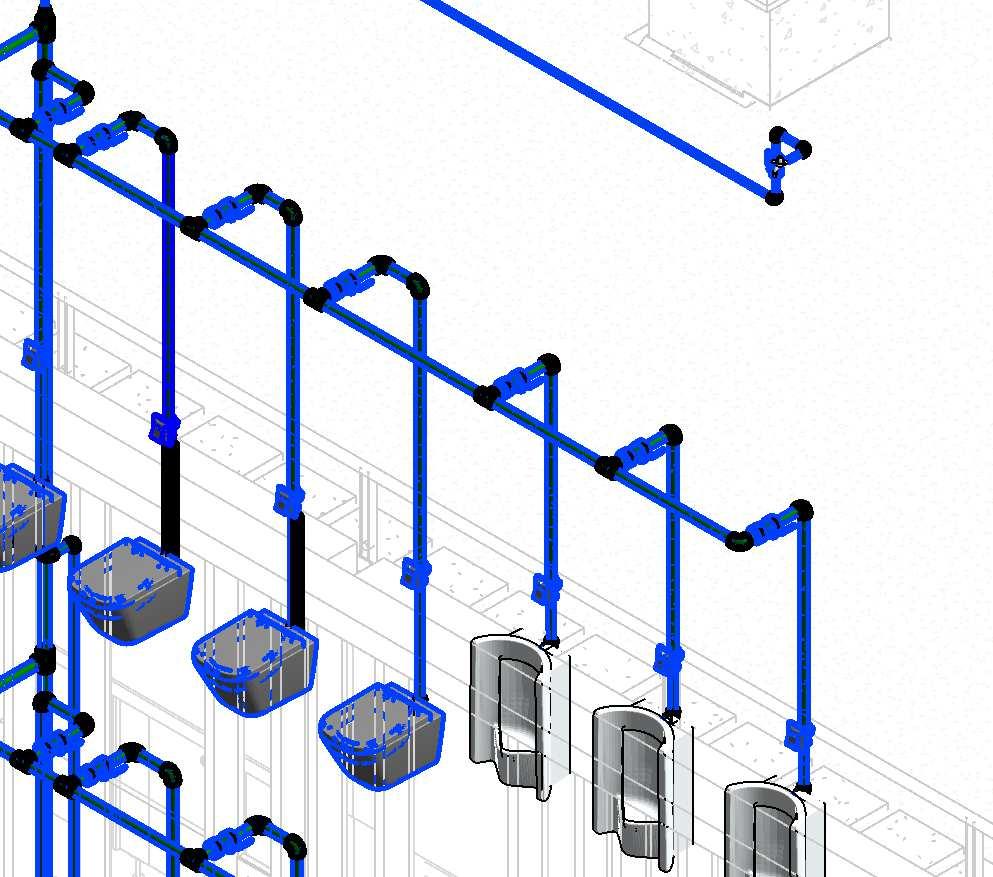

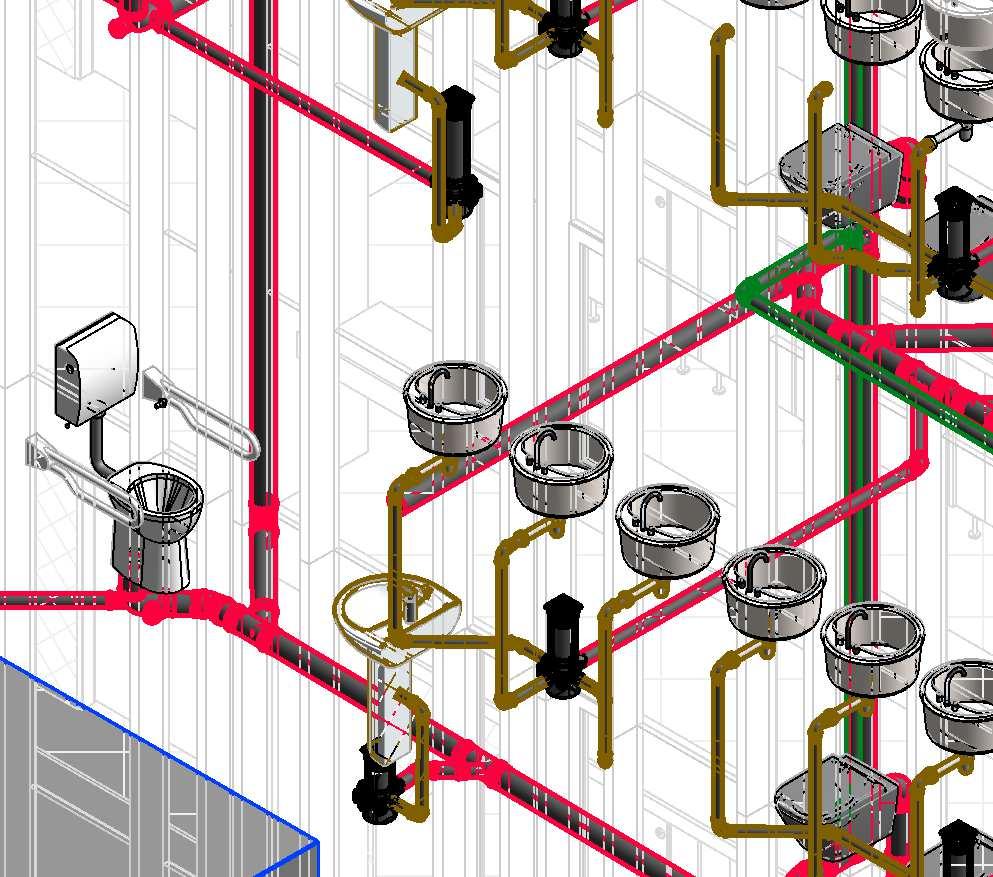

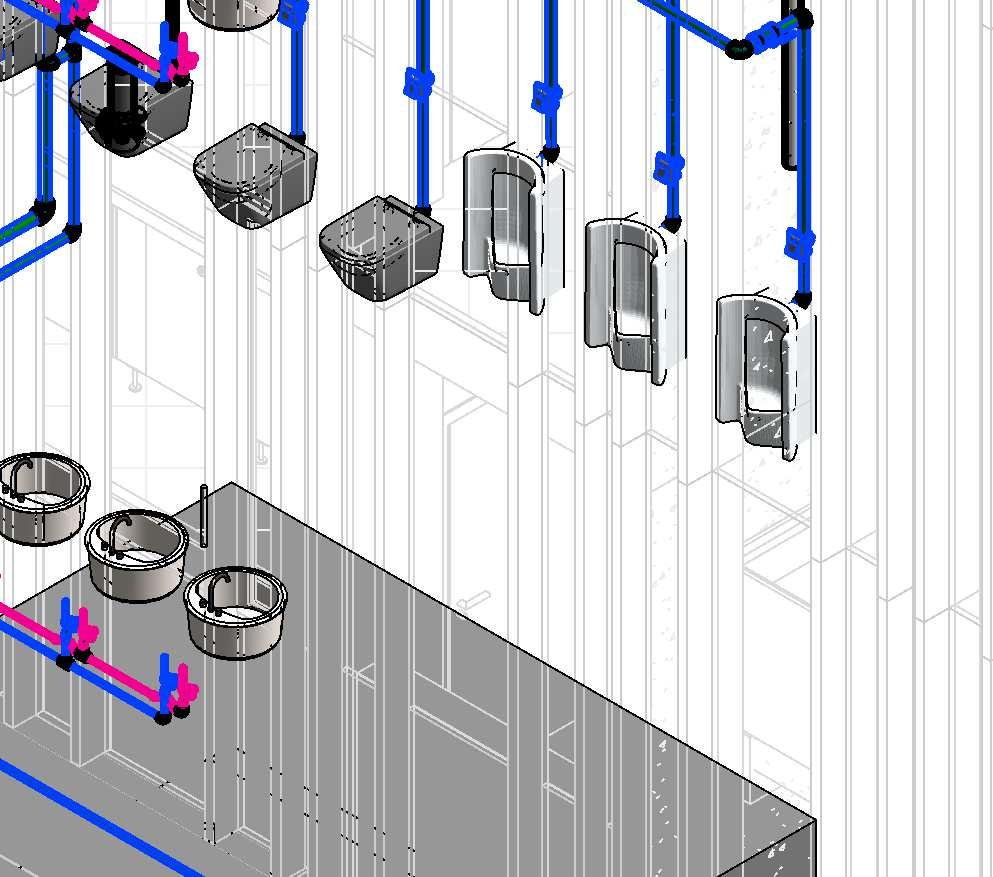

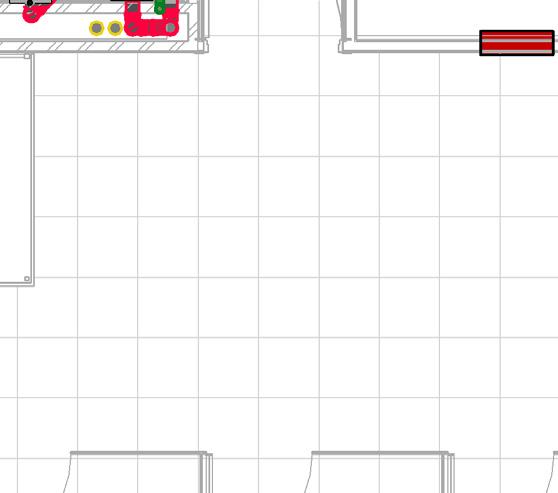

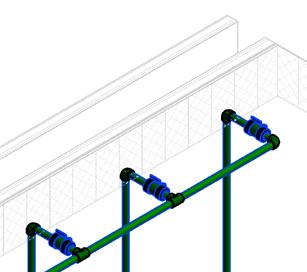

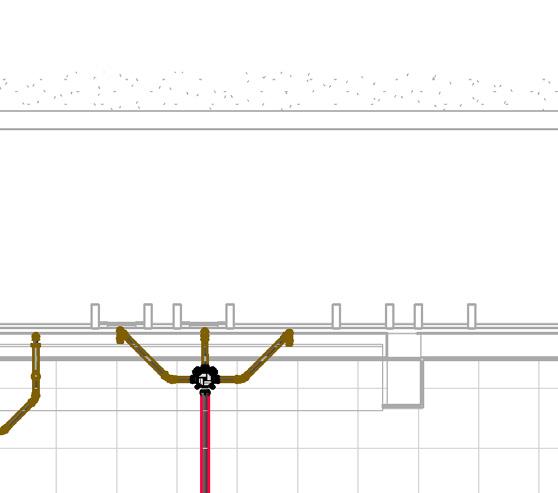

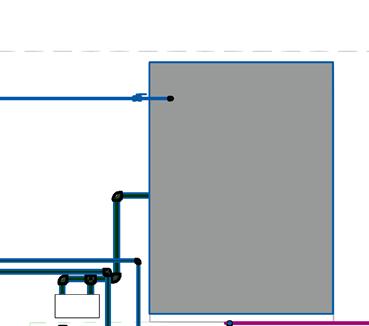

PROVISIÓN DE AF EN SUBSUELO Autodesk Revit

Sanitaria AguasTanque Reserva

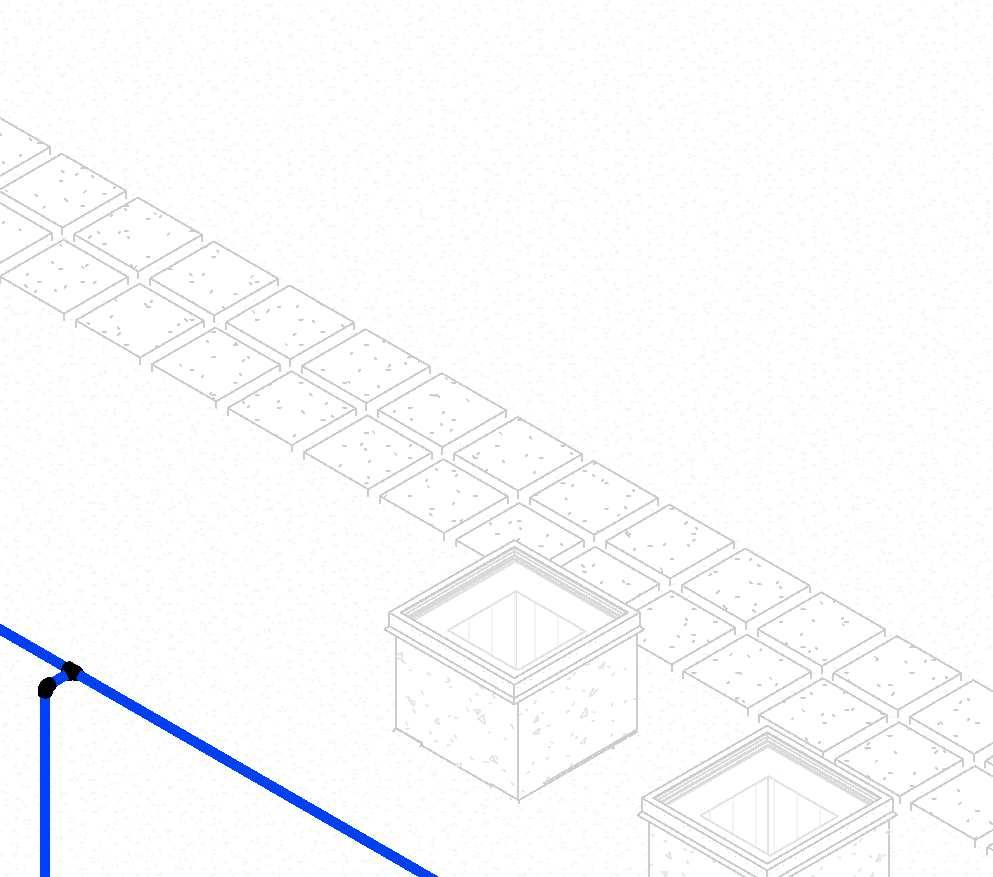

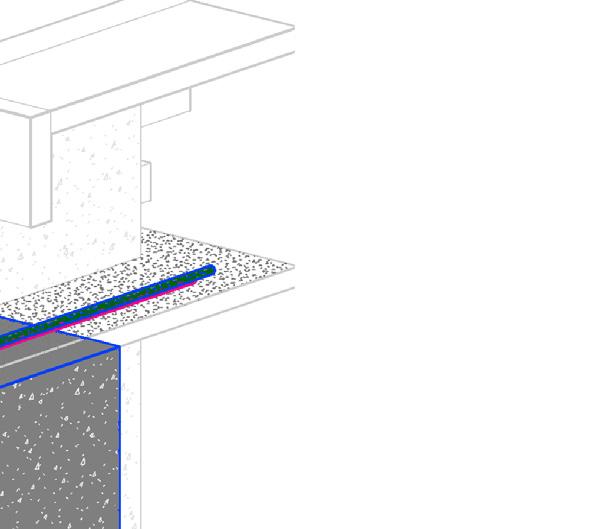

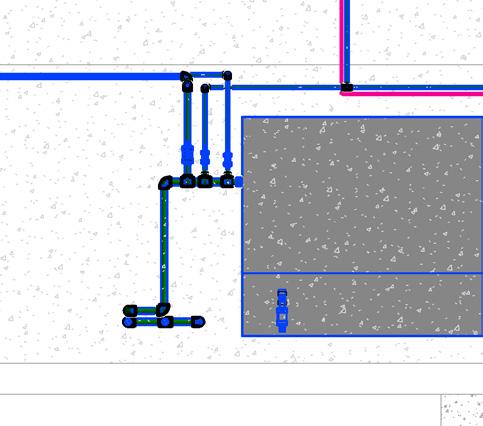

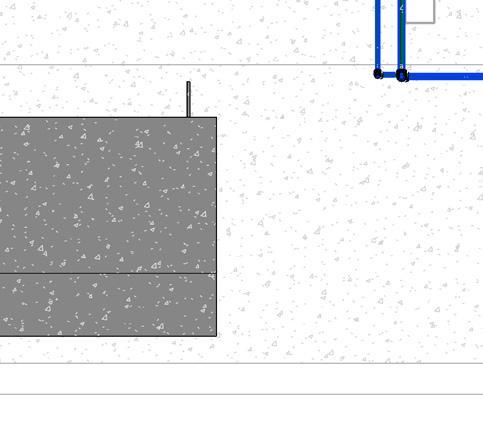

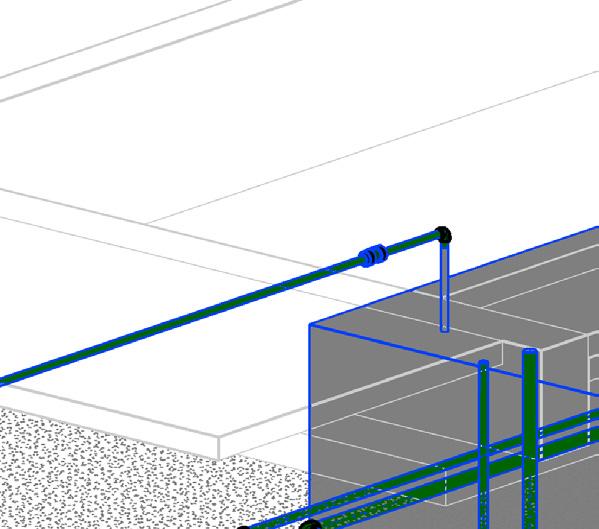

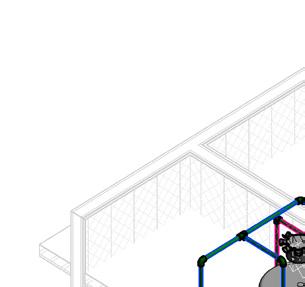

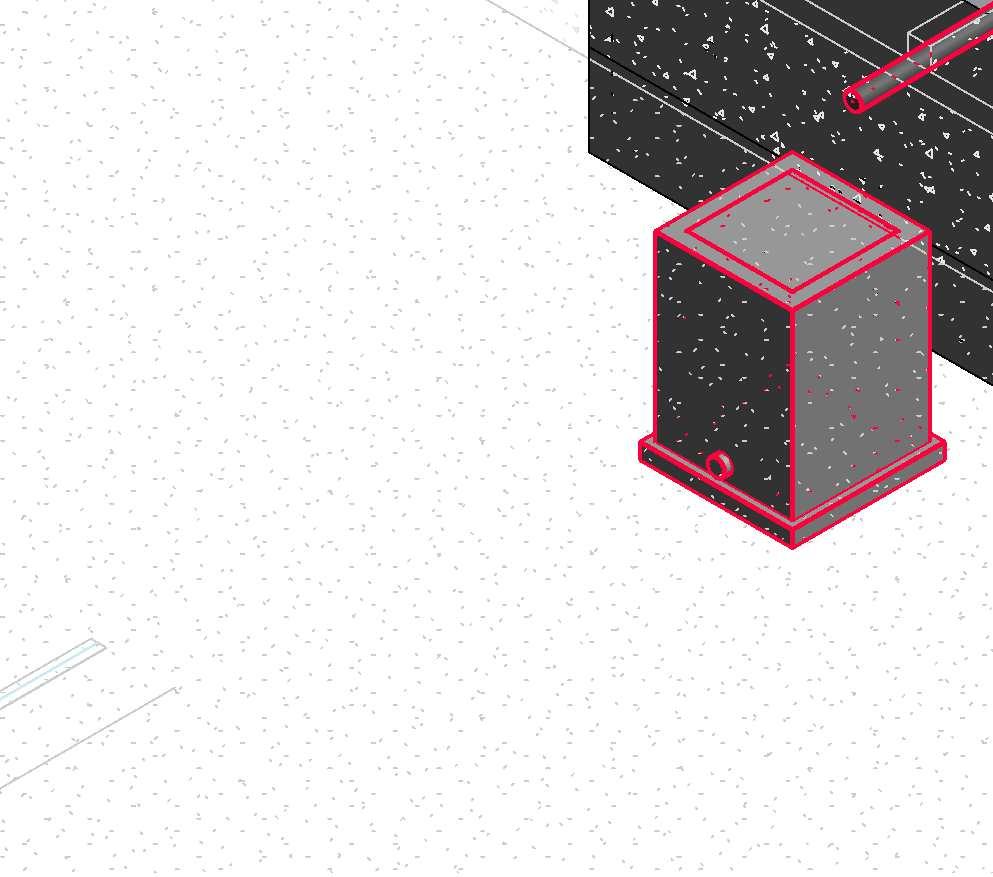

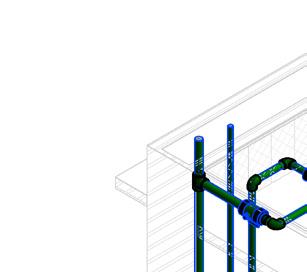

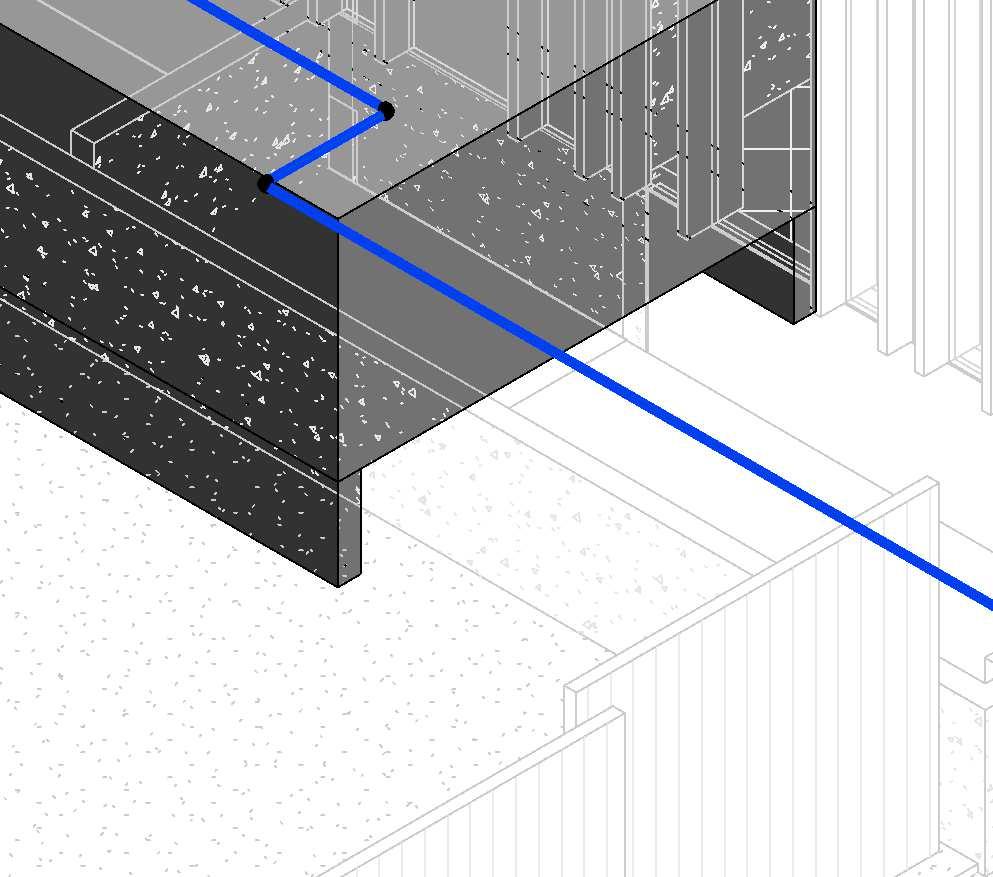

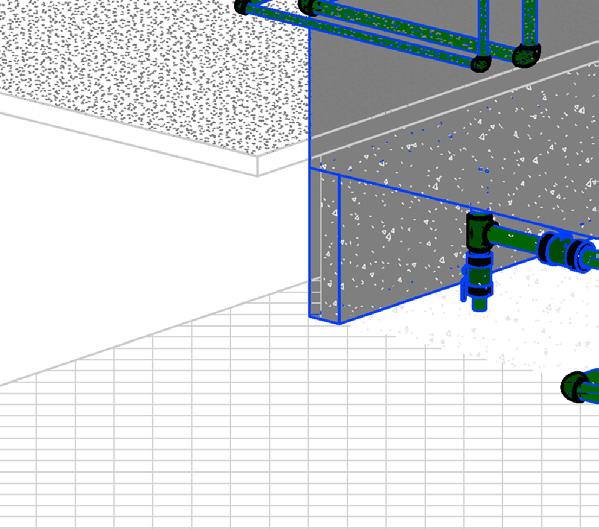

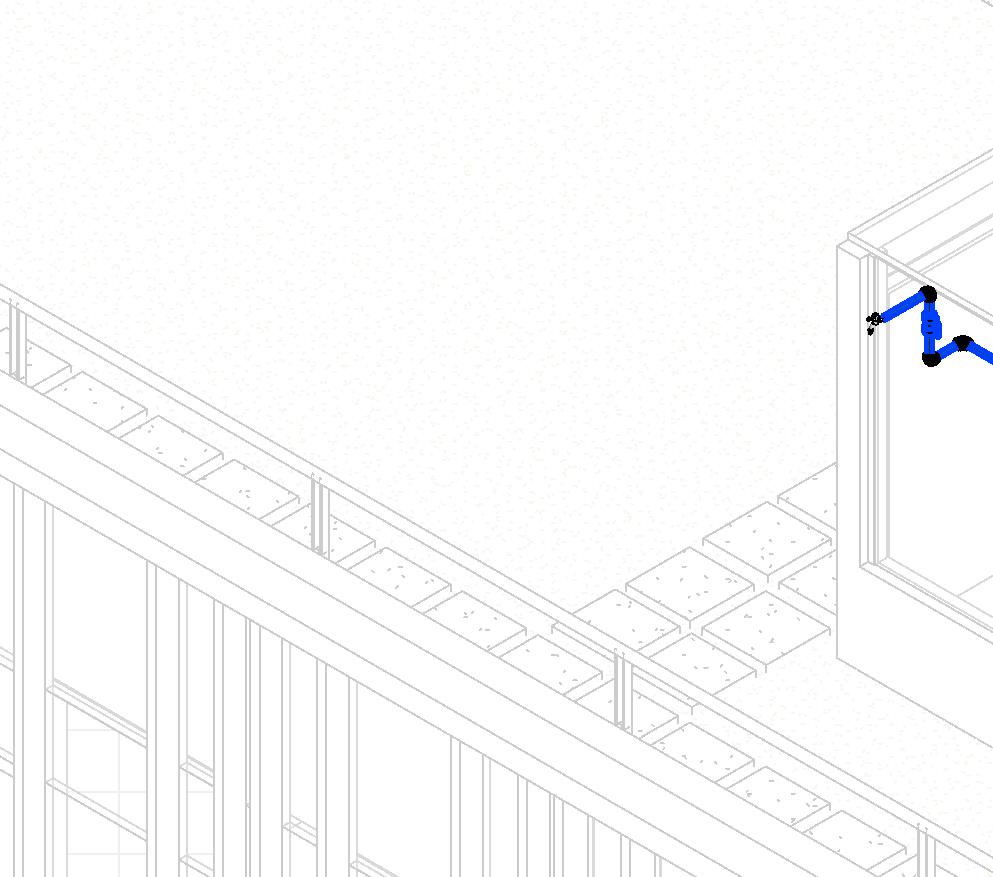

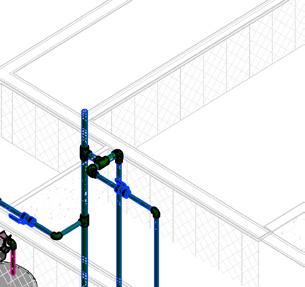

DETALLE DE TANQUE DE AGUA Autodesk Revit

11:49:38 PM INSTALACION DE AGUA FRIA Y CALIENTE 200 Y5 Y6 Y7 Y8 Y9 Y10 X2 Y5 Y7 Y8 Y9 X2 2 207 2 204 SISTEMA DE BOMBEO IS.AC.F ALIMENTACION AF ø25SALA DE BOMBAS SALA GENERADOR DEPOSITO S1 HALL SUBSUELO -2.60 -2.60 -2.60 SALA TERMOMECANICA DEPOSITO S2 IS.AC.F ø63INSTALACION DE AF/AC SUBSUELO Piloto_MEP FADU 201 Alumno: TREZZA_Franco 1
Y7 Y8 Y9 Y10 Y7 Y8 Y9 Y10 SISTEMA DE BOMBEO IS.AC.F ALIMENTACION AF ø25SALA DE BOMBAS IS.AC.F ø32IS.AC.C ø20HALL SUBSUELO -2.60 -2.60 SALA TERMOMECANICA DEPOSITO S2 IS.AC.F ø50IS.AC.F ø63? Valvula
IS AC F ø63IS.AC.F ø50IS.AC.F ø32IS.AC.F ø32 -
XE_02-AC
Esferica Diam. 50mm
DE AF/AC SUBSUELO 201 Alumno: TREZZA_Franco
Tanque Hormigon
INSTALACION
ARCHITECTURAL PORTFOLIO
PAGE 46
|
TABLE OF CONTENT

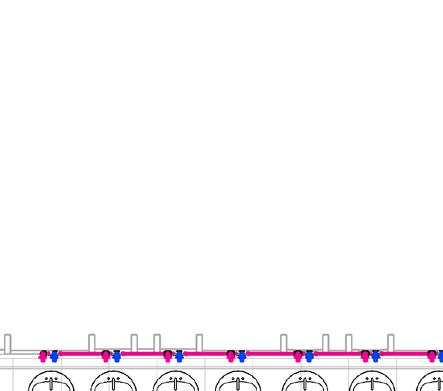

SANITARIO: - 2 LLP Ø19 C/CAMP. - 1 V. ESF. Ø51 - 7 PLM - 3 MI. - 3 C.S. Ø13 - DES.PP.Ø40 - 5 I.P. DES. PPØ - 4 VDA. ALIM. PPØ32 - 1 C.S. BAJO MESADA Ø13 - 5 P.P.A. PP. DES.PPØ63 - DIST. AF. PLM. PPØ19 - DIST. AC. PPØ13 - COLECTOR AF. VALV. PPØ38 TERMOTANQUE ELECTRICO CAPACIDAD 120L 1500W 2LL.P Ø19 C/CAMP.

Autodesk Revit

SANITARIO ACCESIBLE Y VESTUARIO - 2LLP Ø19 C/CAMP. - 2PLM - C.S. Ø13- DES.PP Ø40 - 1 I.P. DES.PP Ø110- 1 VDA.PP Ø32 - 2 P.P.A.

Ø13

Se planteo un núcleo de sanitarios vertical para reducir desplazos horizontales en las plantas y así lograr tanto evitar inconvenientes futuros como economizar el material.

Los caños de AF y AC se distribuyen a través de un pleno, y uniones mediante, se ramifican a cada uno de los núcleos sanitarios de cada planta, favoreciendo la provisión.

Alumno: TREZZA_Franco

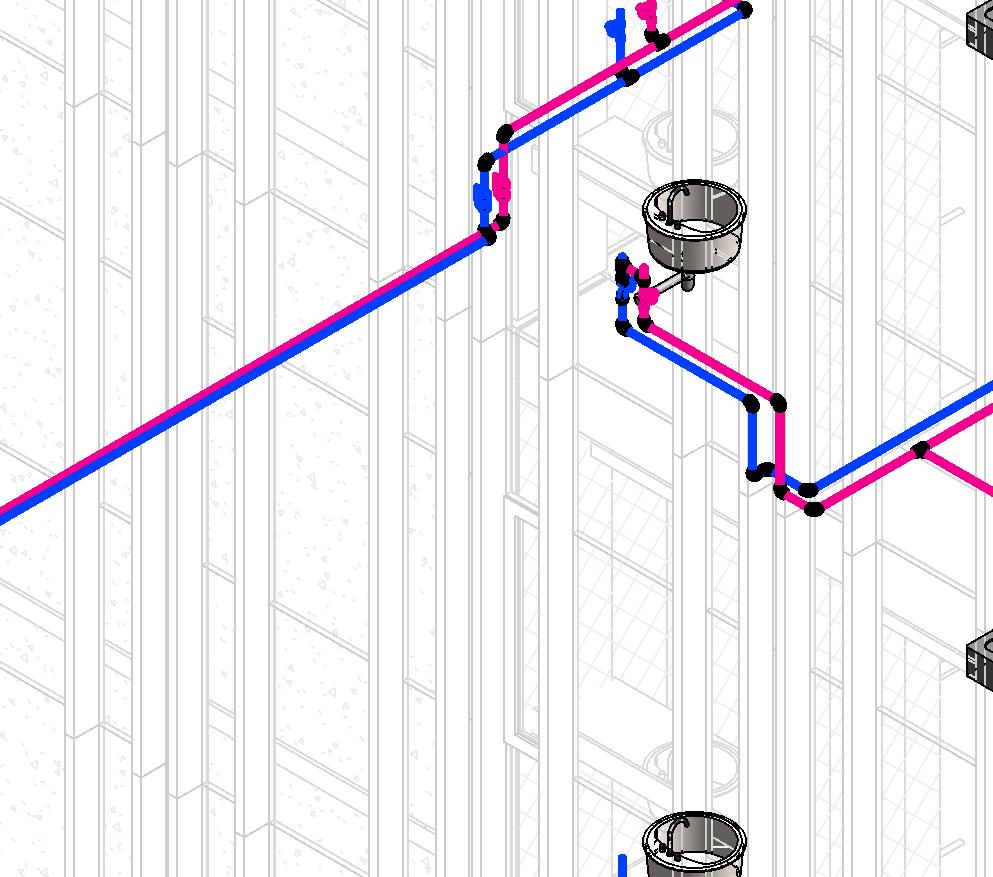

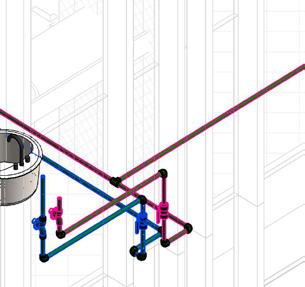

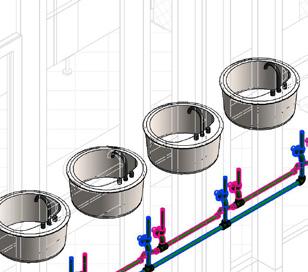

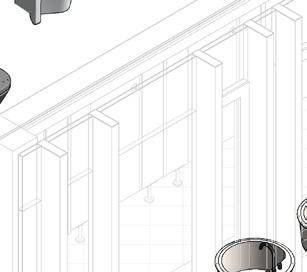

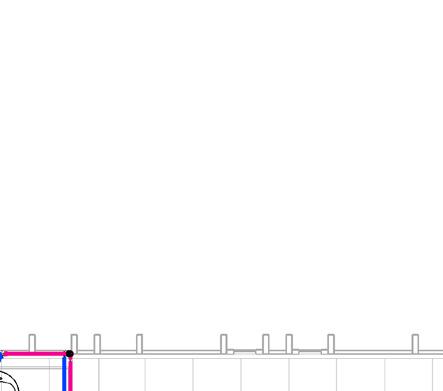

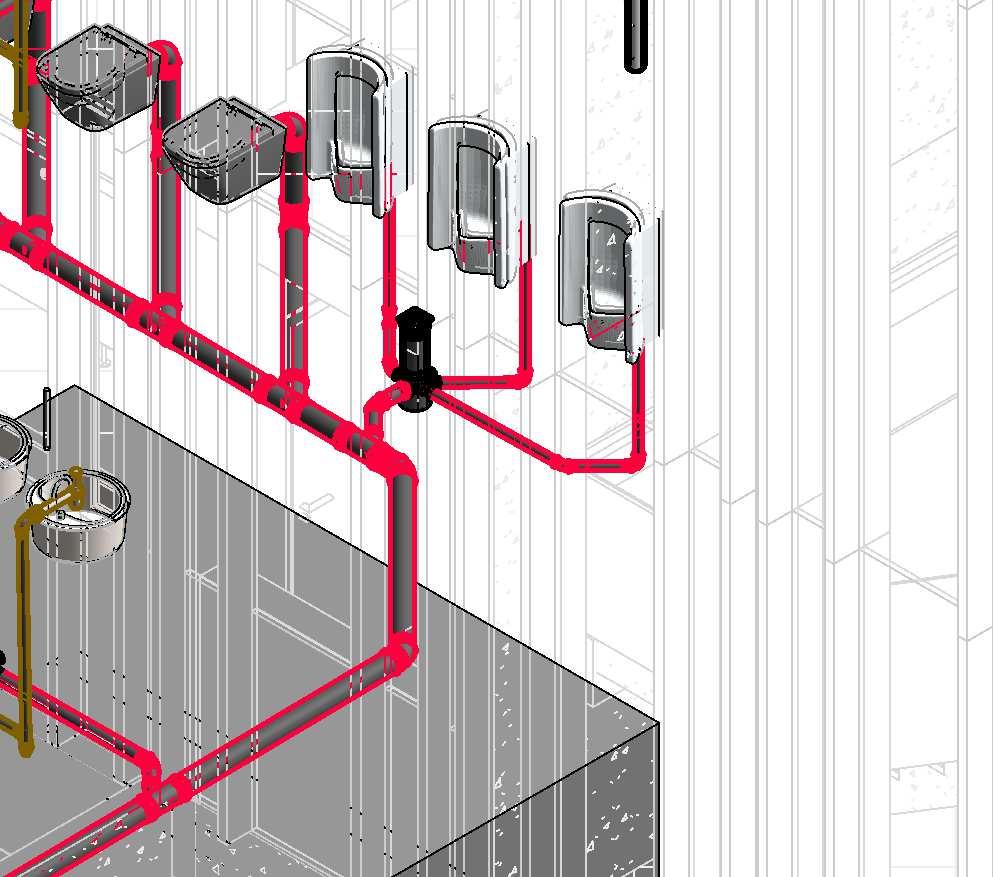

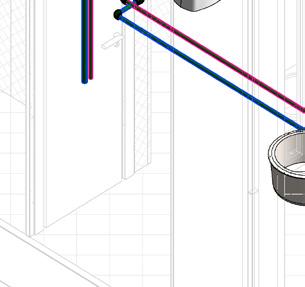

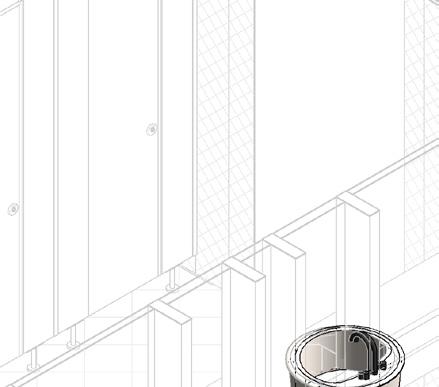

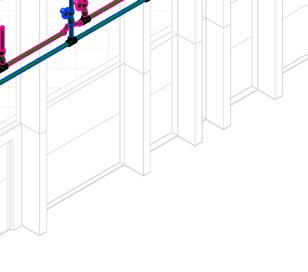

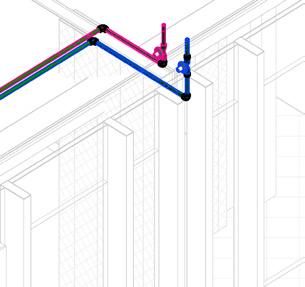

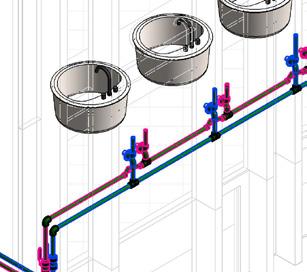

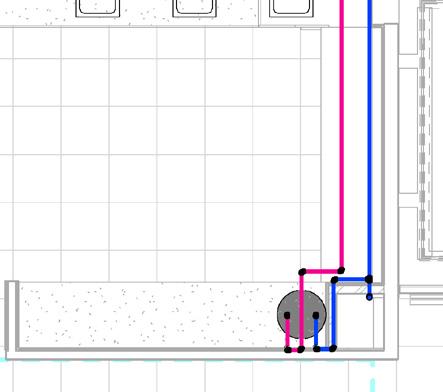

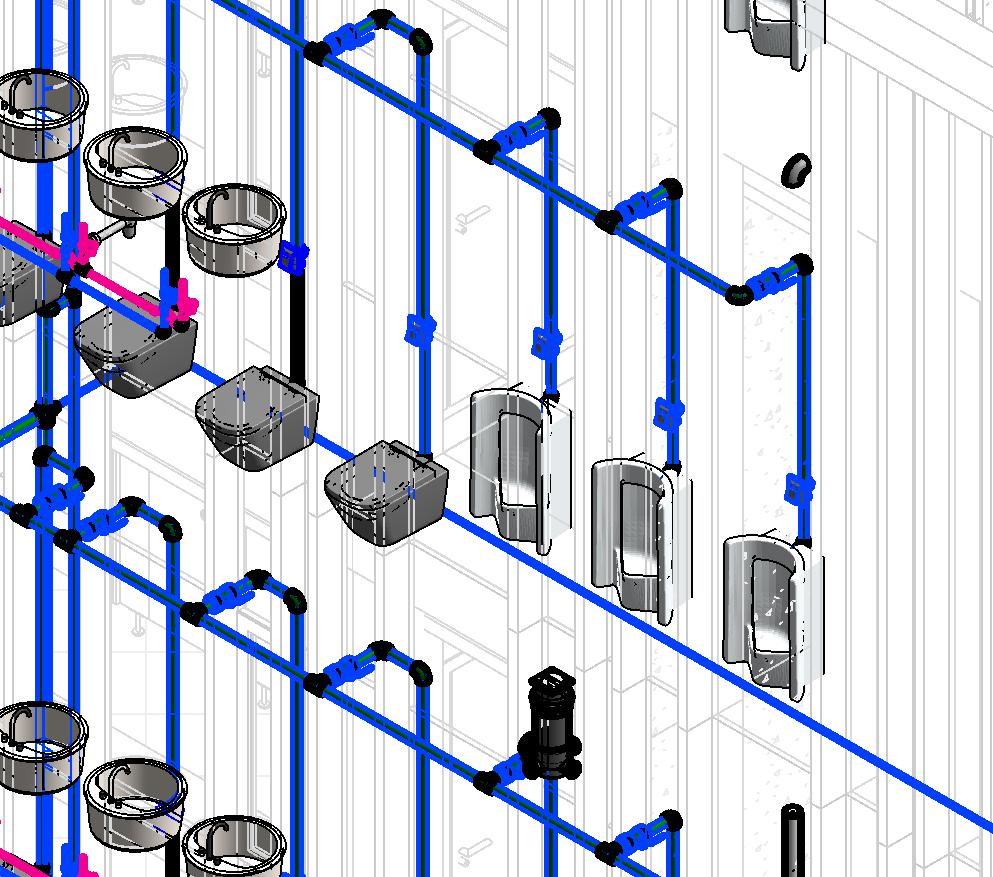

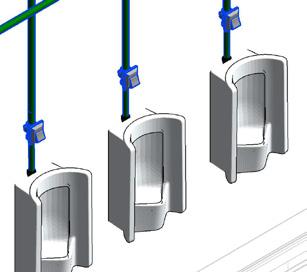

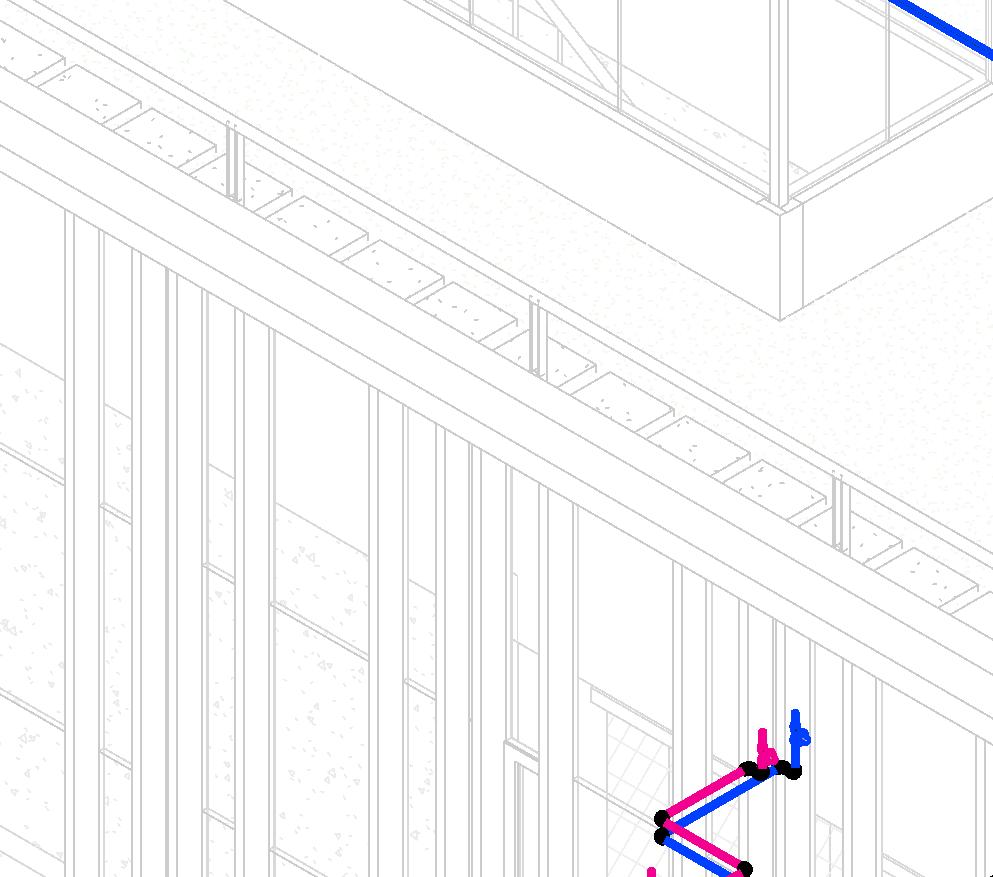

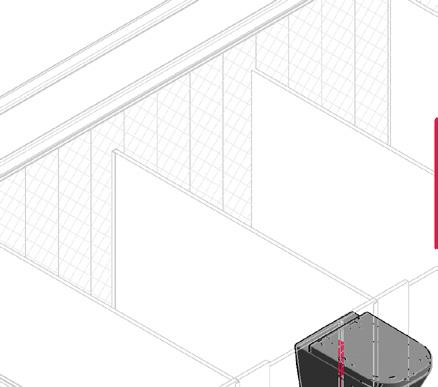

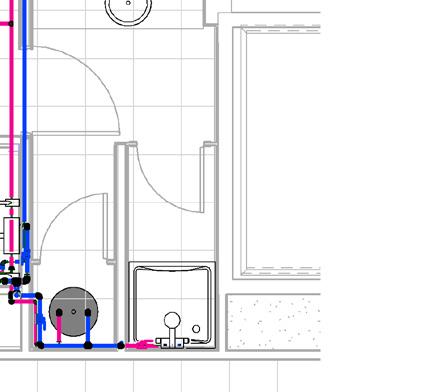

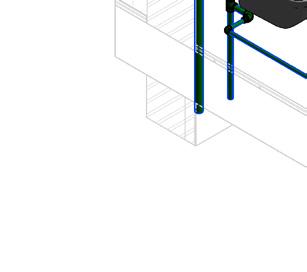

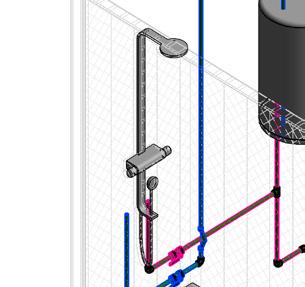

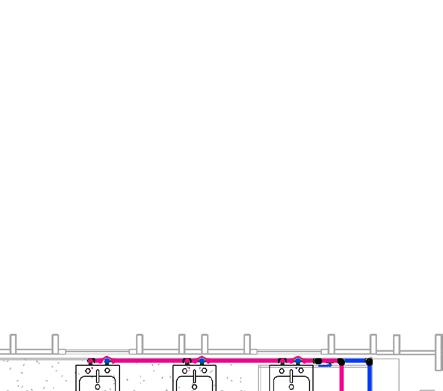

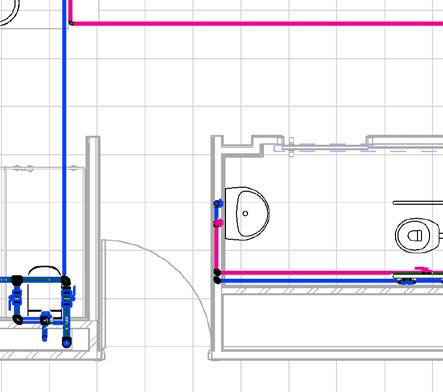

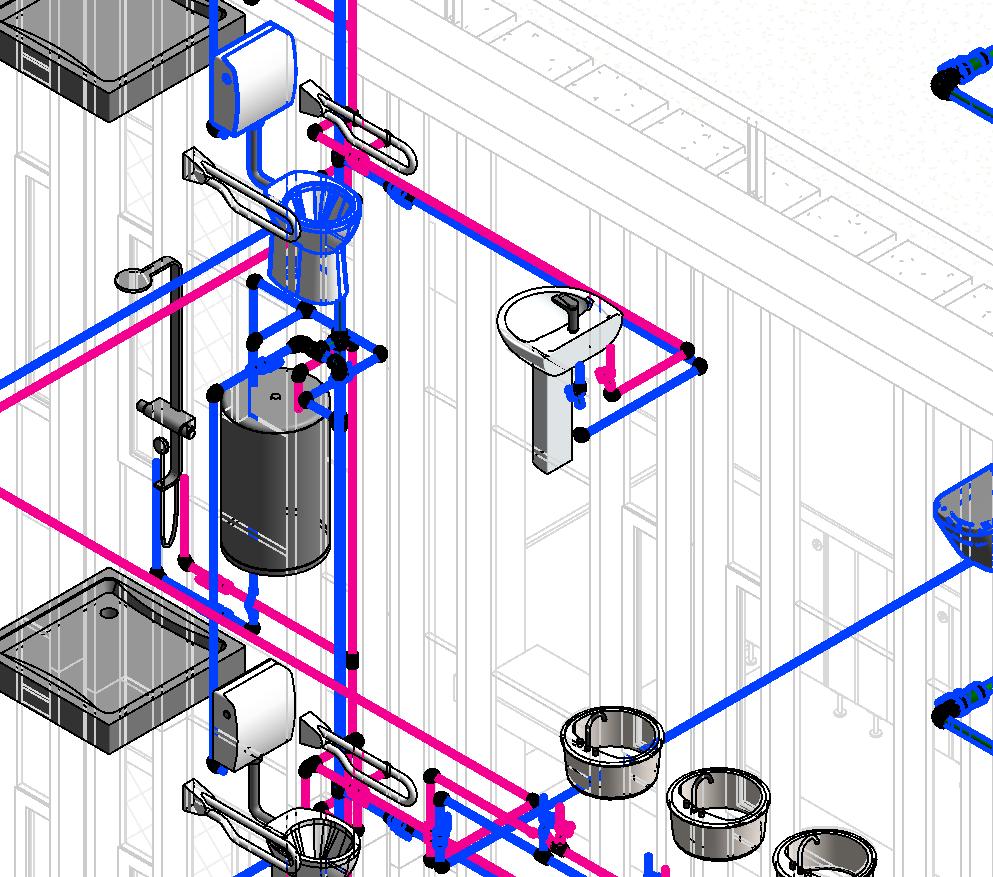

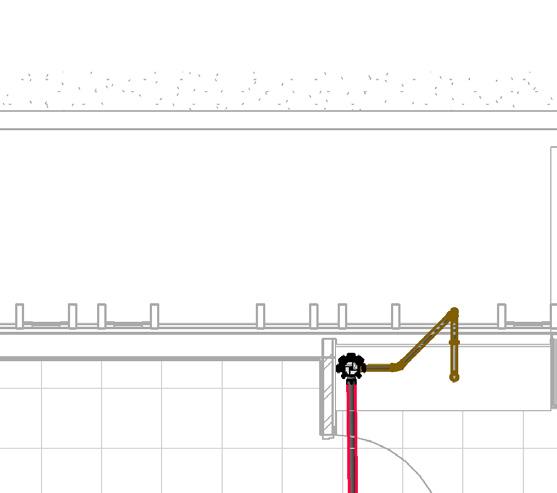

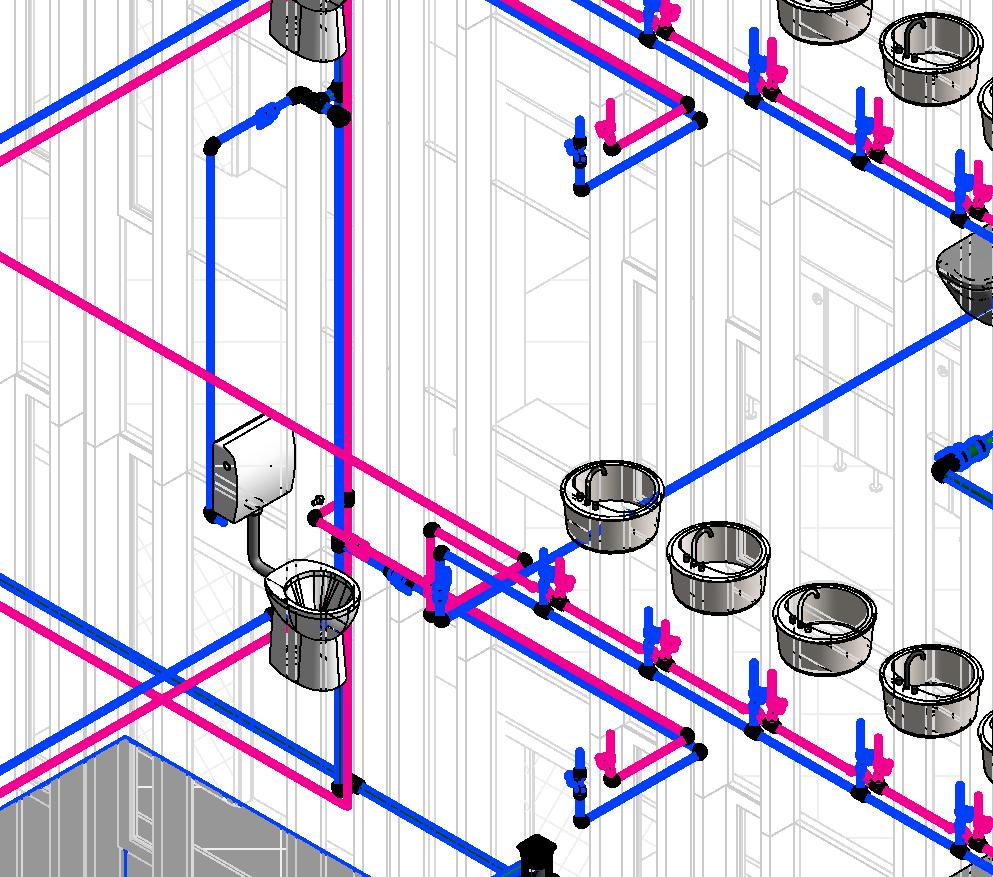

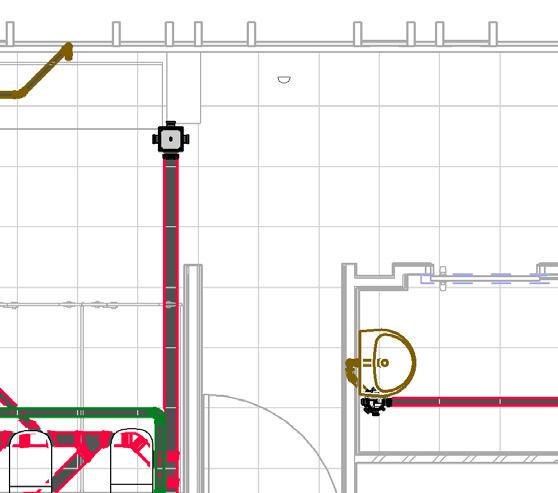

ESQUEMA AF/AC DETALLE SANITARIOS Autodesk Revit

Y3 Y4 Y5 Y6 Y7 X2 X1 Y3 Y4 Y5 Y6 Y7 X2 X1 2 2072 206 2 204 3 504 IS.AC.F ø50IS.AC.F ø32IS.AC.F
- Termotanque 120Lt Electrico IS.AC.C ø20IS.AC.F ø20 -
ø20
COCINA ESCALERA PRINCIPAL IS.AC.C ø20 IS.AC.F Por contrapiso ø20IS.AC.F DE PB ø20 -
SANITARIOS
DES.PP
PP
INSTALACION PAGE 47 | ARCHITECTURAL PORTFOLIO Nivel 0.00 Nivel 1 4.60 Nivel 2 8.20 Azotea 12.22 Subsuelo -2.60 Planta Baja +1 1.00 Y6 Y7 Y8204 3 504 1.11 1.45 2.74 BAÑO DISC. BAÑO DISC. Termotanque 120L Electrico Termotanque 120L Electrico IS.AC.F ø25IS.AC.C ø20IS.AC.F ø20Tanque Hormigon 2.32 2.38 Valvula Esferica Diam. 50mm Valvula Esferica Diam. 32mm Valvula Esferica Diam. 32mm 2.74 A1 26/12/2023 11:50:18 PM
AF
AC
FADU 206
PP.
Ø63 - DU AF/AC Ø13 - DIST AD. PLM.
Ø19 - DIST AC. PP
INSTALACION DE
Y
DETALLE BAÑO NIVEL 1 Piloto_MEP

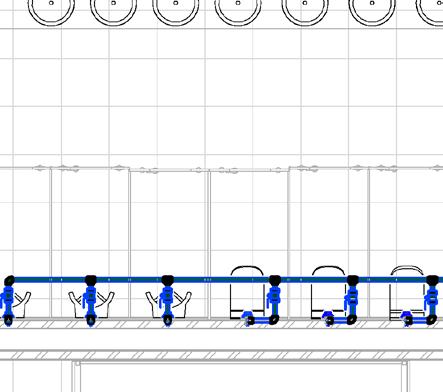

XE_01-AC Sanitaria Aguas Detalle Baño 1P 1 1 : 50 Seccion Longitudinal Agua Fria Caliente 01 2 SANITARIOS SANITARIOS SANITARIOS ESQUEMA AF/AC PLANTA PRIMERA

Alumno: TREZZA_Franco

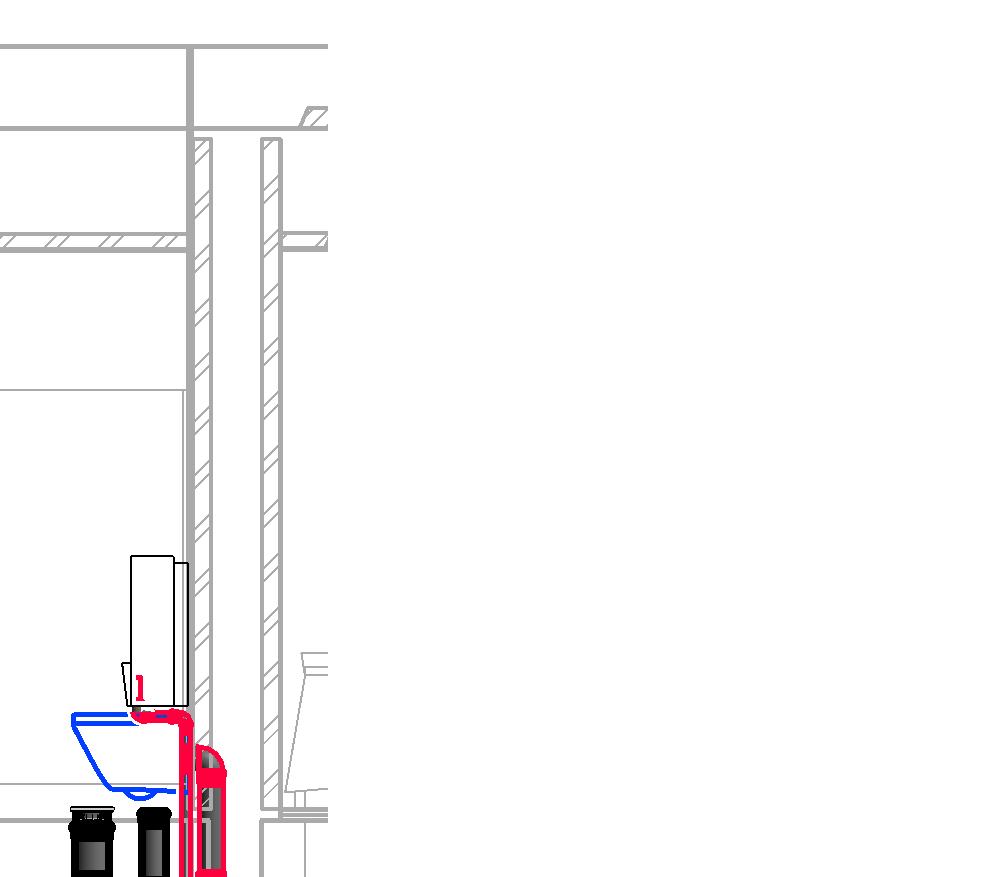

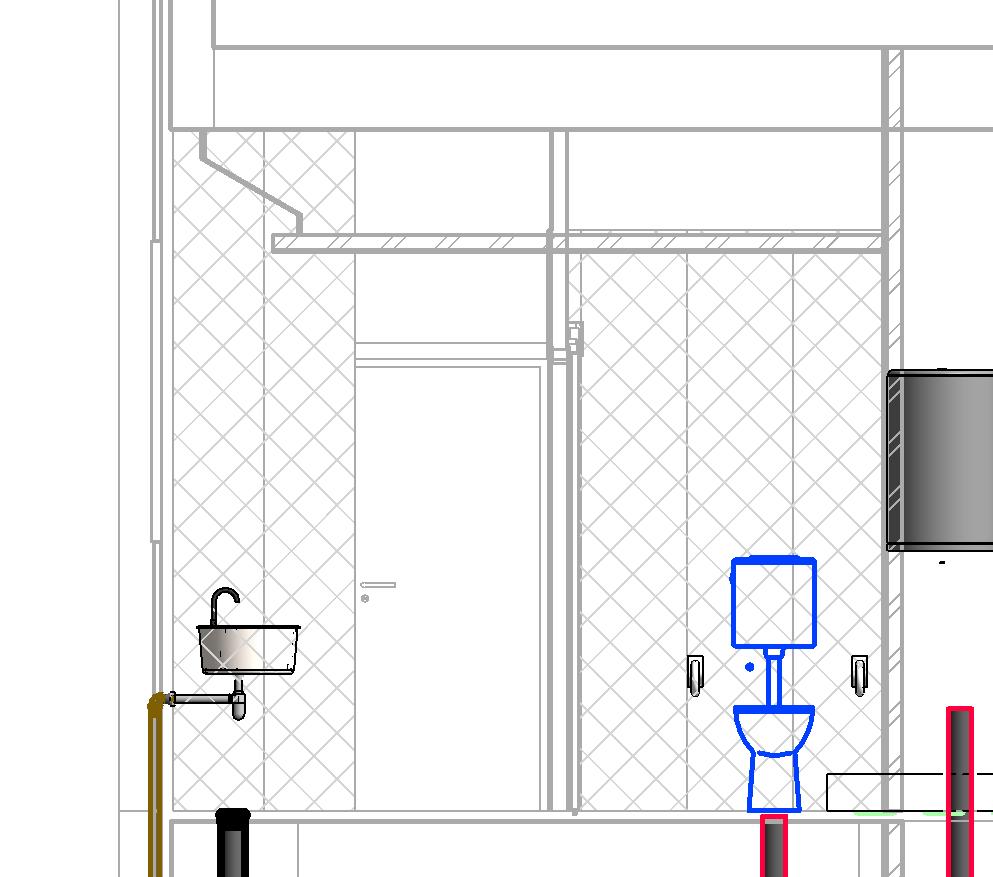

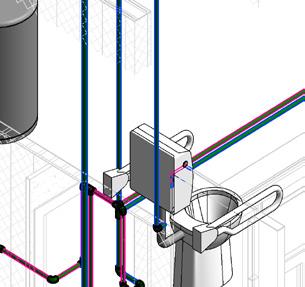

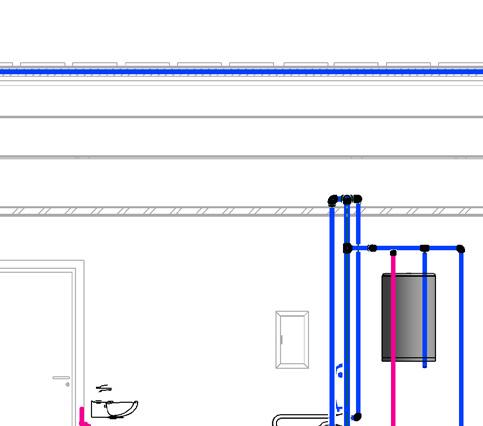

INSTALACION DE AF Y AC DETALLE BAÑO DISCAPACITADOS

Seccion Longitudinal Agua Fria Caliente 01 2

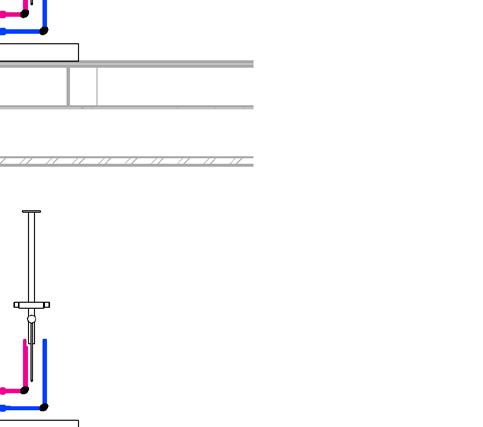

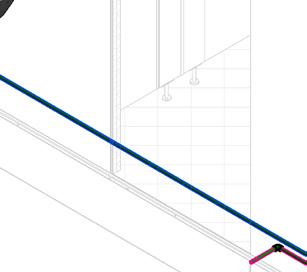

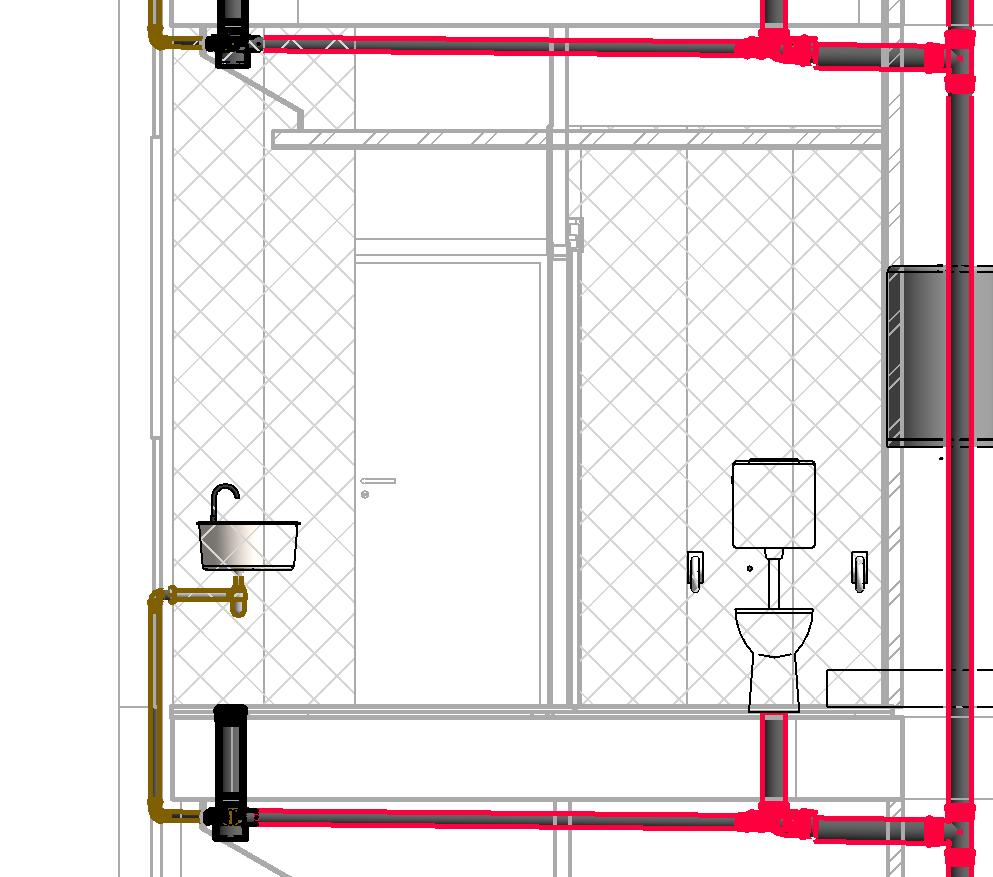

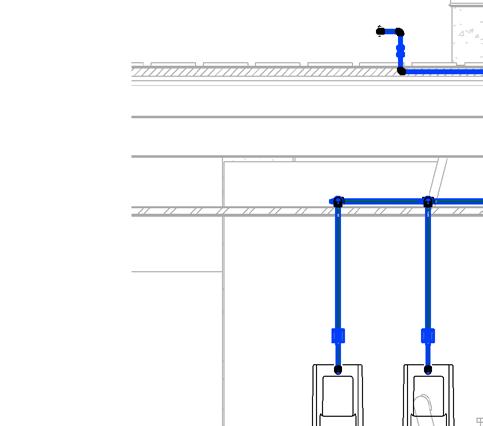

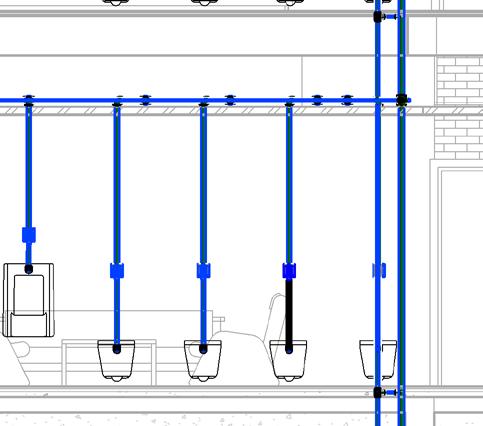

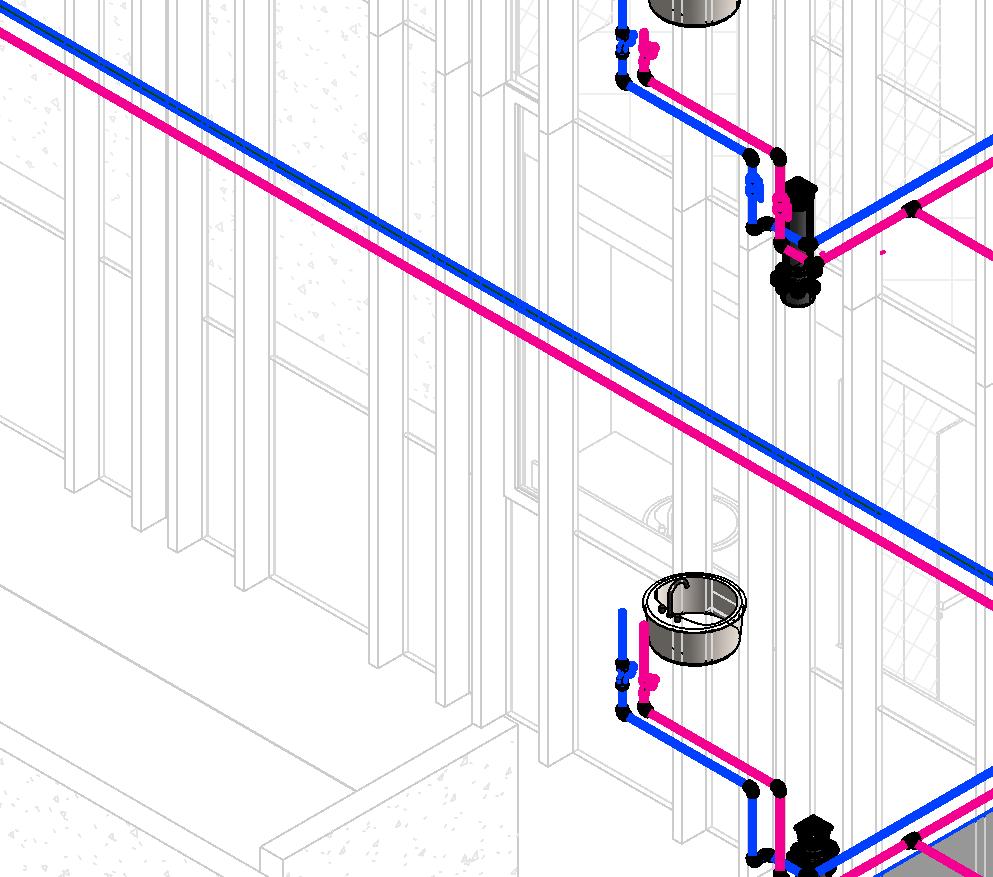

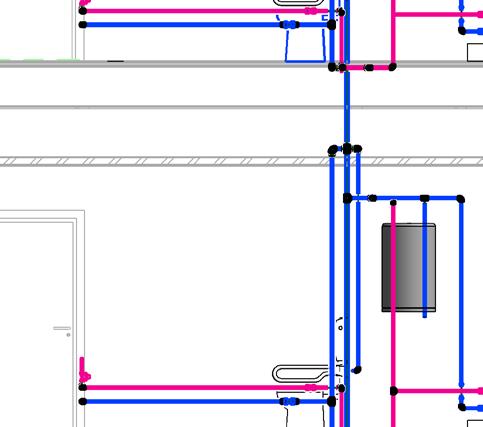

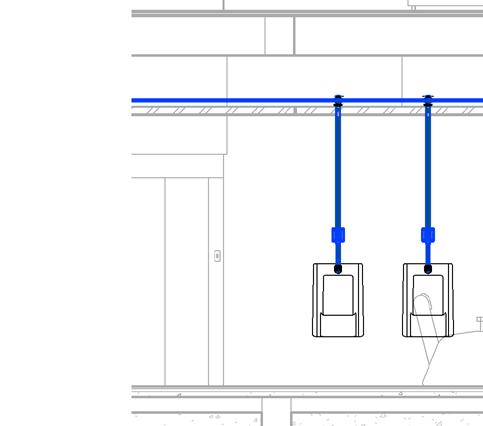

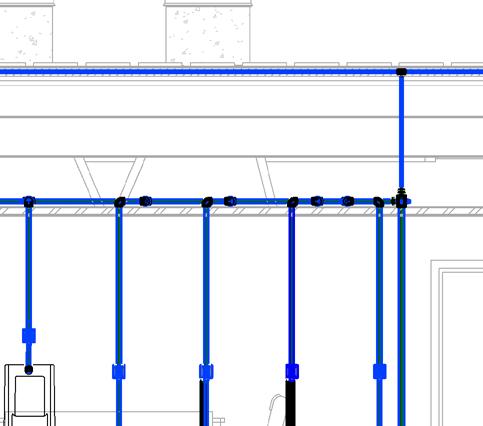

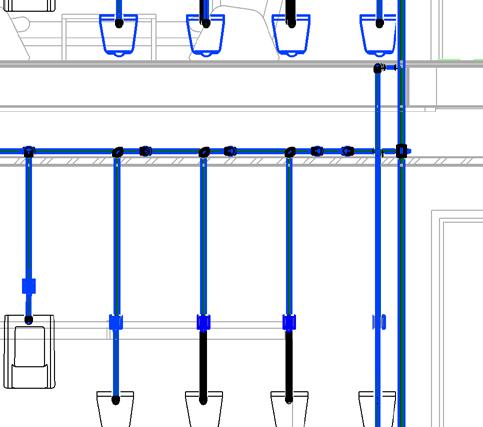

ESQUEMA AF/AC CORTE Autodesk Revit

La provisión de AF se genera hacia el subsuelo, en donde se encuentra el tanque de reserva, y desde allí y mediante bombas de presurización se envía a los distintos sanitarios.

Existen dos termotanques que favorecen el acceso a AC, ubicados en las plantas superiores, también debido a la presencia de duchas para el personal.

ESQUEMA AF/AC DETALLE SANITARIOS Autodesk Revit

Y8 Y8 3 505 Termotanque 120L Electrico IS.AC.C ø20IS.AC.F ø20VESTUARIO IS.AC.C ø2026/12/2023 11:49:55 PM INSTALACION DE AF/AC NIVEL 1 ARCHITECTURAL PORTFOLIO | PAGE 48 A1 26/12/2023 11:50:24 PM
XE_01-AC Sanitaria Aguas Detalle Baño Disc. 1 Nivel 0.00 Nivel 1 4.60 Nivel 2 8.20 Azotea 12.22 Subsuelo -2.60 Planta Baja +1 1.00 Y6 Y7 Y8 - 2 204 3 504 1.11 1.45 2.74 BAÑO DISC. BAÑO DISC. Termotanque 120L Electrico Termotanque 120L Electrico IS.AC.F ø25IS.AC.C ø20IS.AC.F ø20Tanque Hormigon 2.32 2.38 Valvula Esferica Diam. 50mm Valvula Esferica Diam. 32mm Valvula Esferica Diam. 32mm 2.74 1 1
50
:
SANITARIOS SANITARIOS SANITARIOS
Sanitaria Cloacal PAGE 51 | ARCHITECTURAL PORTFOLIO

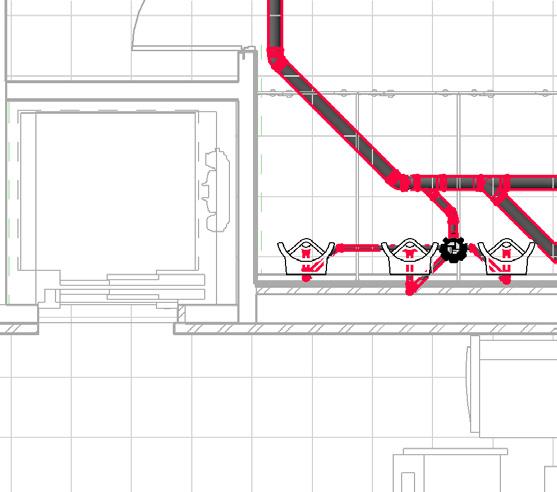

CLOACAL PLANTA

Autodesk Revit

Autodesk Revit

Y5 Y6 Y7 Y8 X2 Y5 Y6 Y7 Y8 X2 2 304 2 303 4 303 IS.PL ø110IS.PL ø110 - IS.CO.P ø110IS.CO.V ø63IS.CO.P ø110 - Pend. 1:60 DURATOP XConjunto Pileta de patio 110 + Rejilla IS.CO.P ø40 - Pend. 1:60 IS.CO.P ø110 - Pend. 1:60 IS.CO.P ø110 - A CI IS.CO.P ø63IS.CO.S ø40DURATOP XConjunto Pileta de patio 110 + Rejilla Sifon de Lavabo IS.CO.P ø63 - Pend. 1:60 IS.CO.P ø110IS.CO.P ø63DURATOP XConjunto Pileta de patio 110 + Rejilla IS.CO.S ø40Inodoro Discapacitados Lavamanos Pedestal Y5 Y6 Y7 Y8 Y5 Y6 Y7 Y8 2 304 2 303 4 303 2 204 IS.CO.V ø63 - Pend. 1:60 DURATOP XConjunto Boca de acc. horizontal + Kit tapa-MOD DURATOP XConjunto Pileta de patio Entrada 110 IS.CO.P ø110 - Pend. 1:60 IS.CO.P ø40 - IS.CO.P ø110IS.PL ø110IS.PL ø110 - IS.CO.P ø110IS.CO.S ø40DURATOP XConjunto Pileta de patio Entrada 110 DURATOP XConjunto Pileta de patio Entrada 110 IS.CO.S ø40IS.CO.P ø63 - Pend. 1:60 Conjunto Pileta de patio 125 + Rejilla 262 IS.CO.S ø40 - Pend. 1:60 DURATOP XConjunto Pileta de patio Entrada 110 IS.CO.P ø110IS.PL ø110IS CO P ø63INSTALACION CLOACAL NIVEL 1 Piloto_MEP FADU 302 Alumno: TREZZA_Franco ARCHITECTURAL PORTFOLIO | PAGE 52
ESQUEMA
ACCESO
PRIMERA

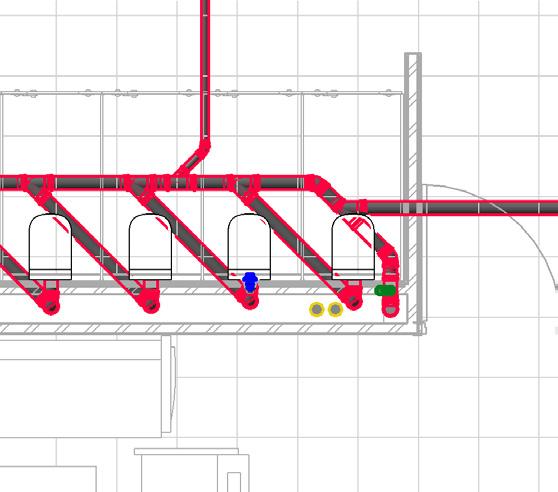

ESQUEMA CLOACAL PLANTA
Nivel 0.00 Nivel 1 4.60 Nivel 2 8.20 Azotea 12.22 Subsuelo -2.60 Planta Baja +1 1.00 X2 IS.CO.V ø63 - Pend. 1:60 DURATOP XConjunto Boca de acc. horizontal + Kit tapa-MOD DURATOP XConjunto Pileta de patio Entrada 110 IS.CO.P ø110IS.CO.P ø110 - A CI IS.CO.S ø40 - Pend. 1:60
Sifon de Lavabo
DURATOP XConjunto Pileta de patio 110 + Rejilla IS.CO.P C.PP ø63 - Pend. 1:60 0.43 0.43 Nivel 0.00 Nivel 1 4.60 Nivel 2 8.20 Azotea 12.22 Subsuelo -2.60 Planta Baja +1 1.00 X2 A1 26/12/2023 11:51:14 PM 1 : 50 Seccion Transversal Cloacal 2 1 : 50 Seccion Transversal Cloacal1 4 PAGE 53 | ARCHITECTURAL PORTFOLIO ESQUEMA CLOACAL CORTES TRANSVERSALES Autodesk Revit
Lavabo Redondo

XE_01-AC Sanitaria Cloacal

Autodesk Revit

Detalle Baño 1P 1

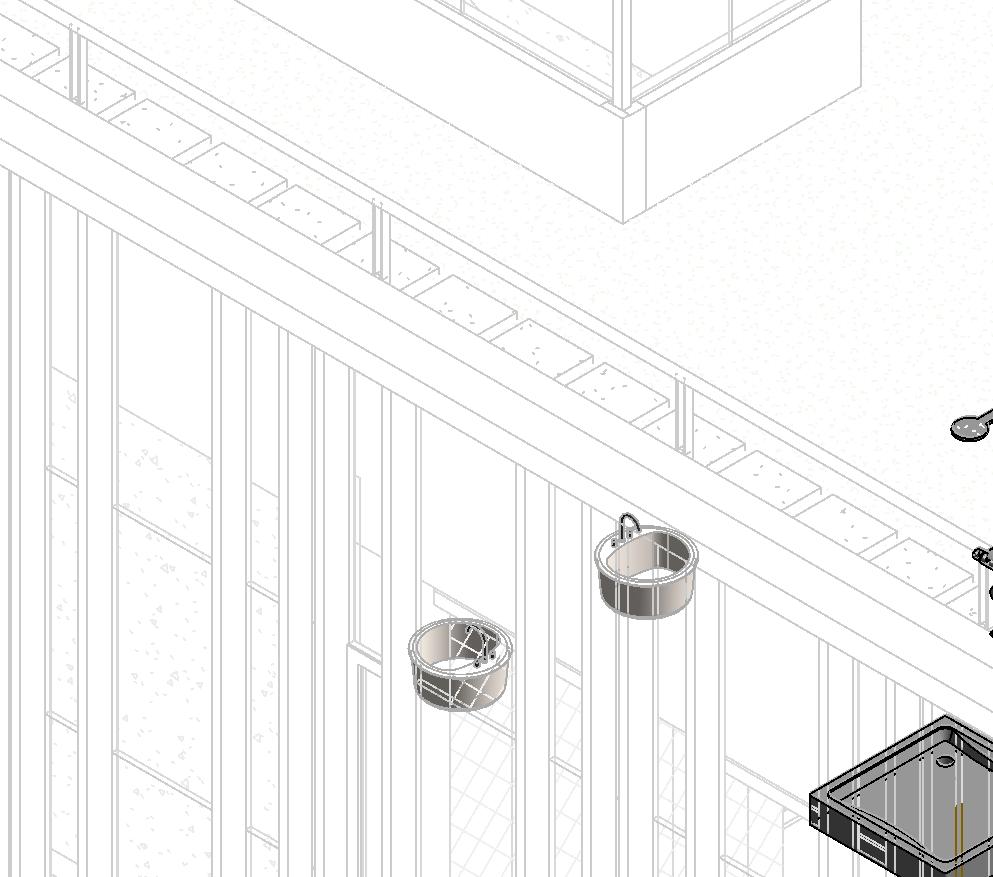

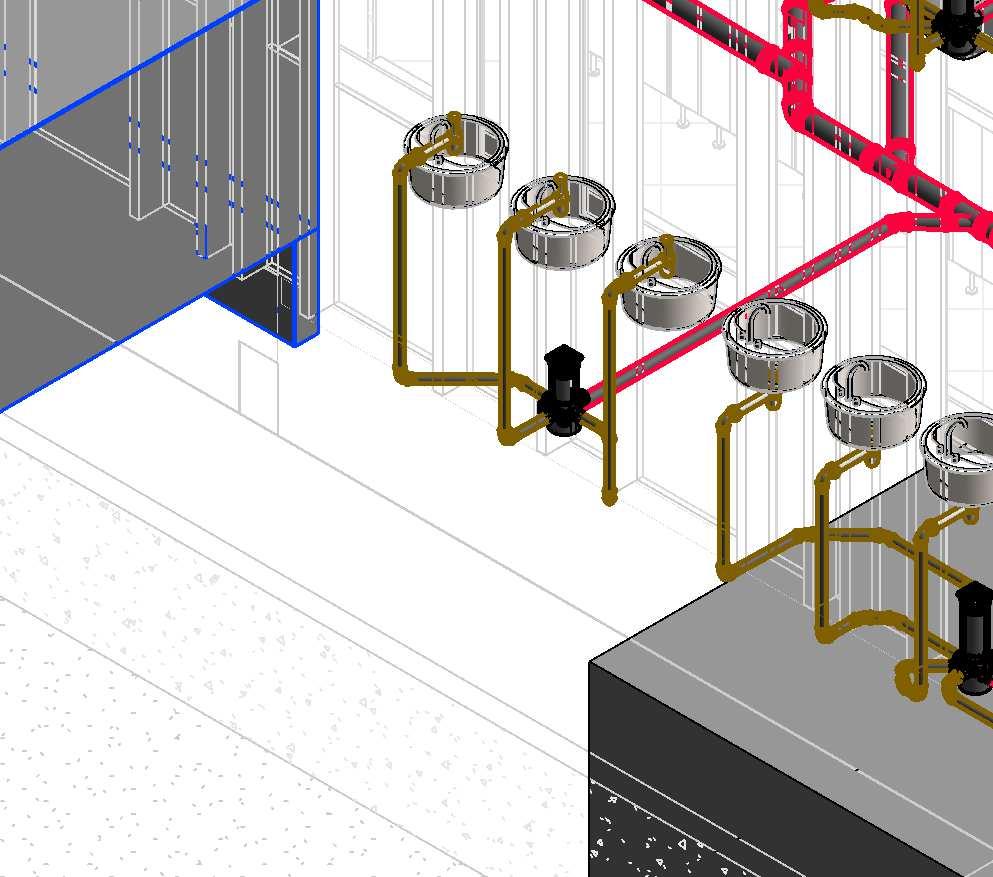

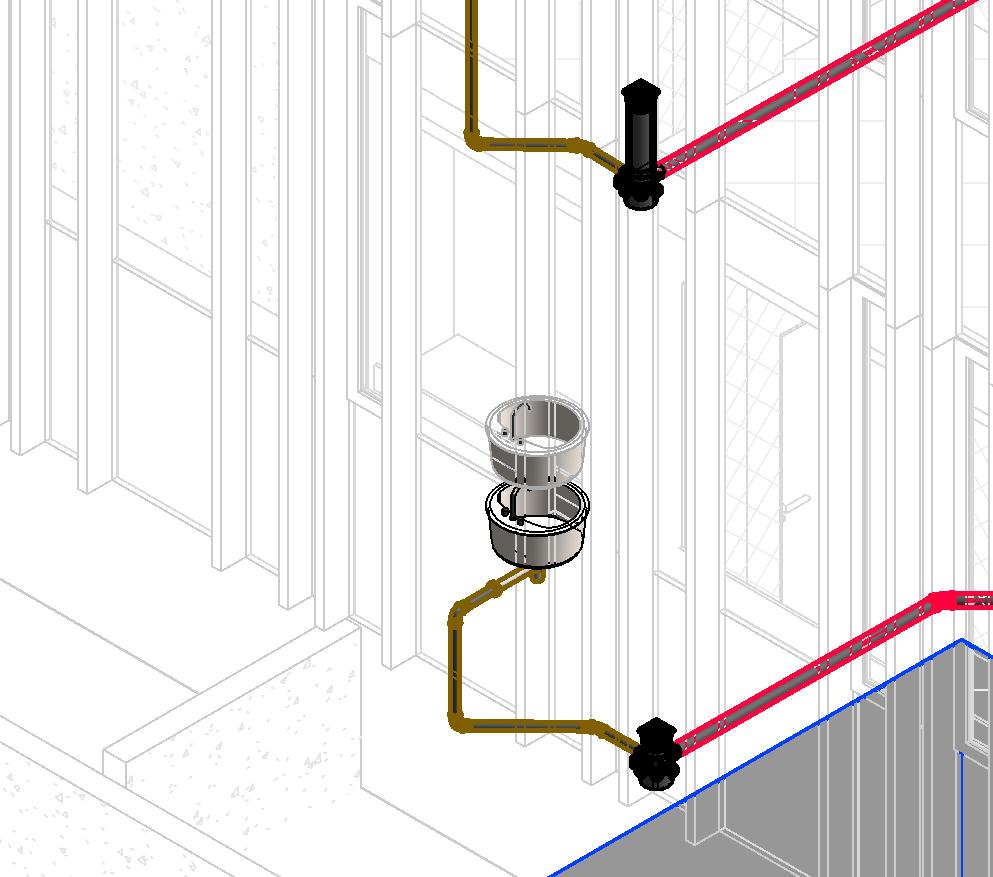

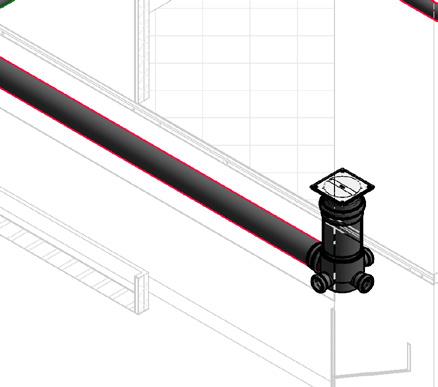

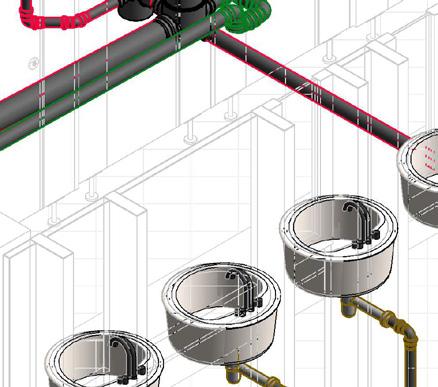

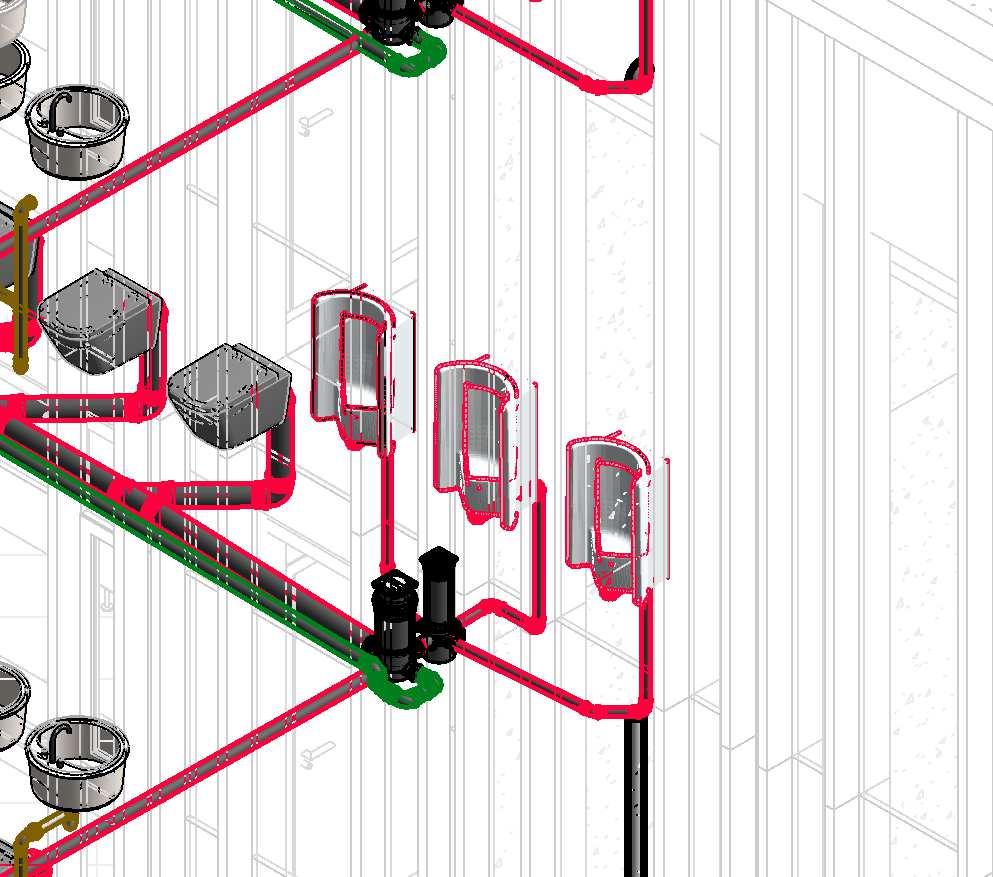

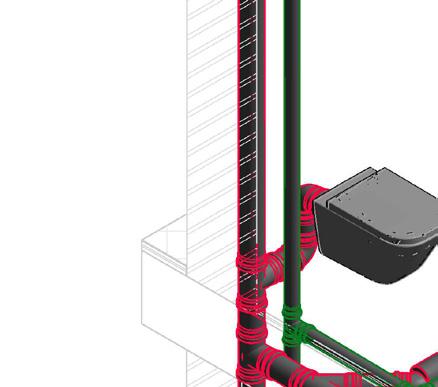

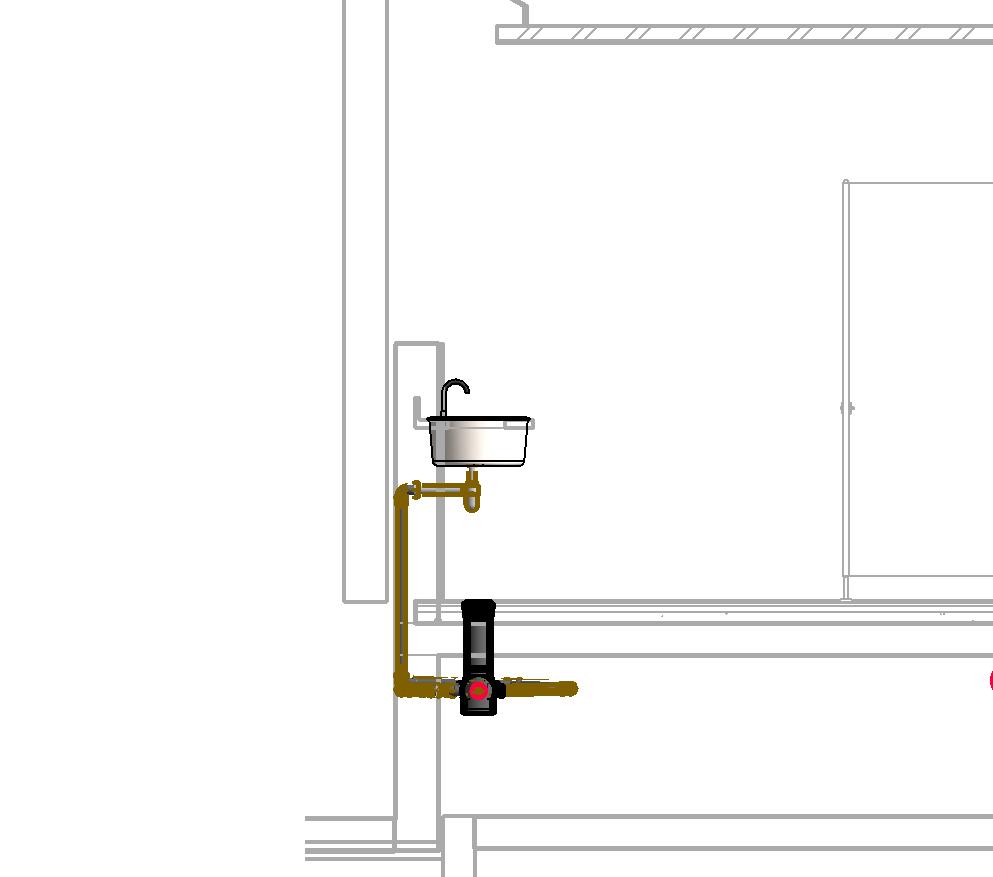

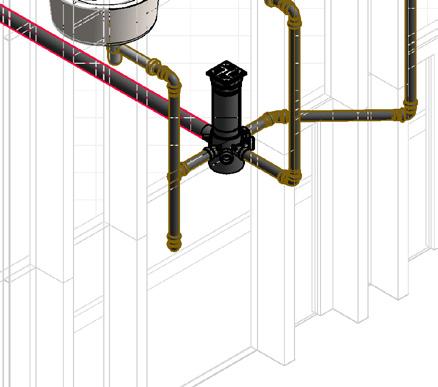

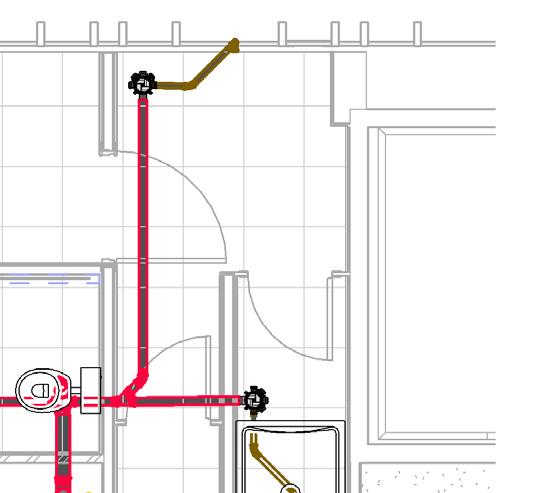

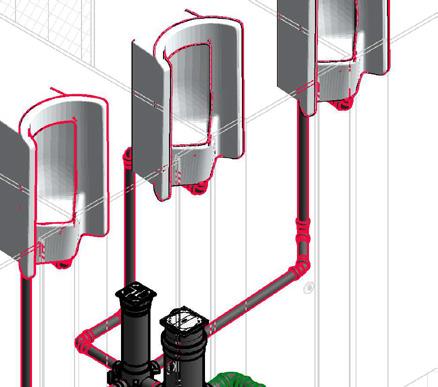

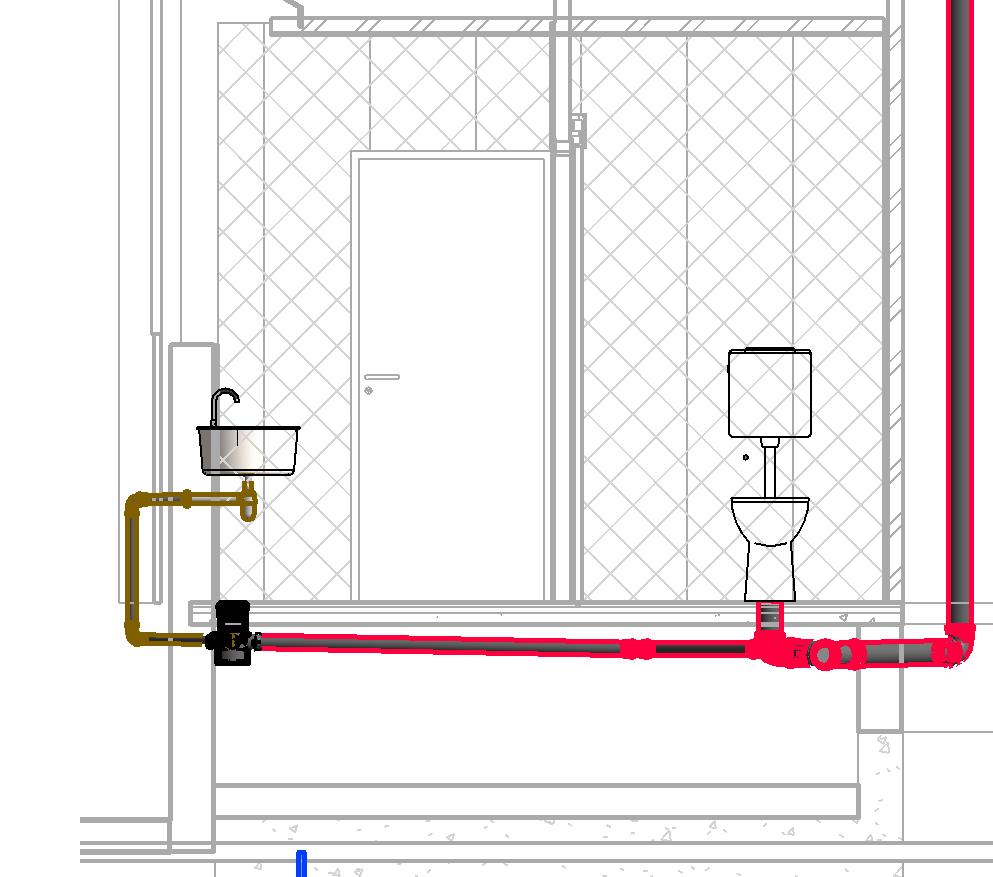

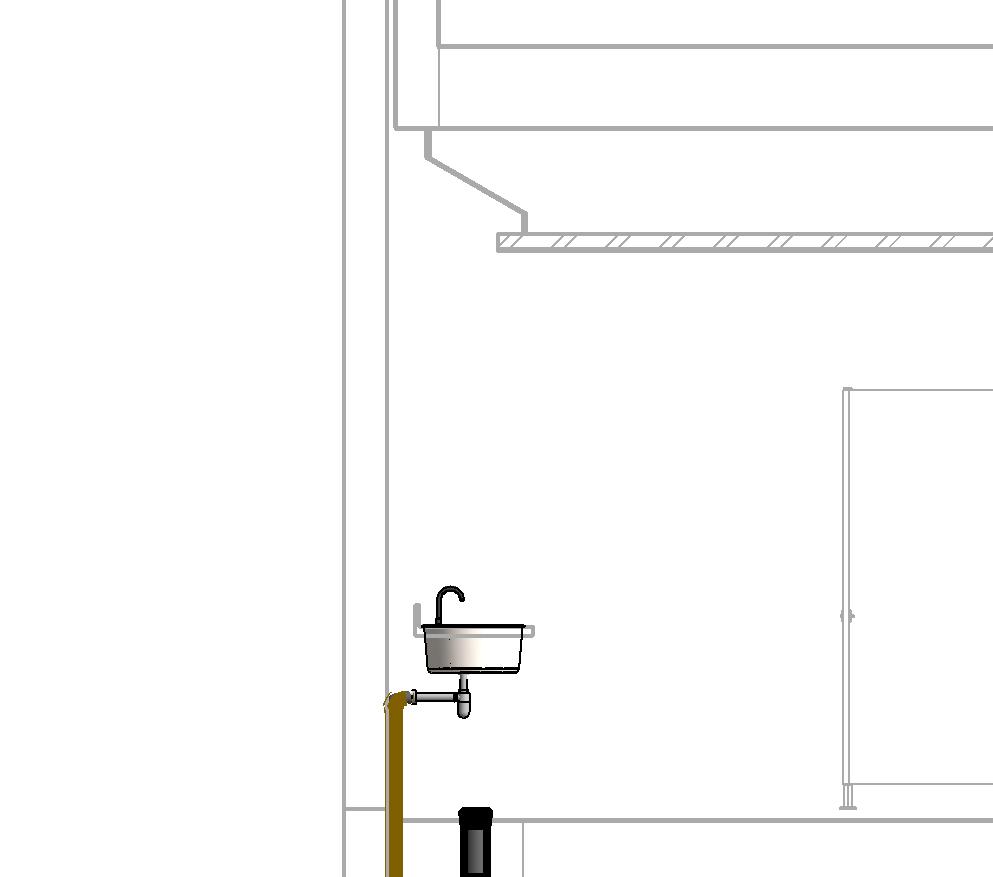

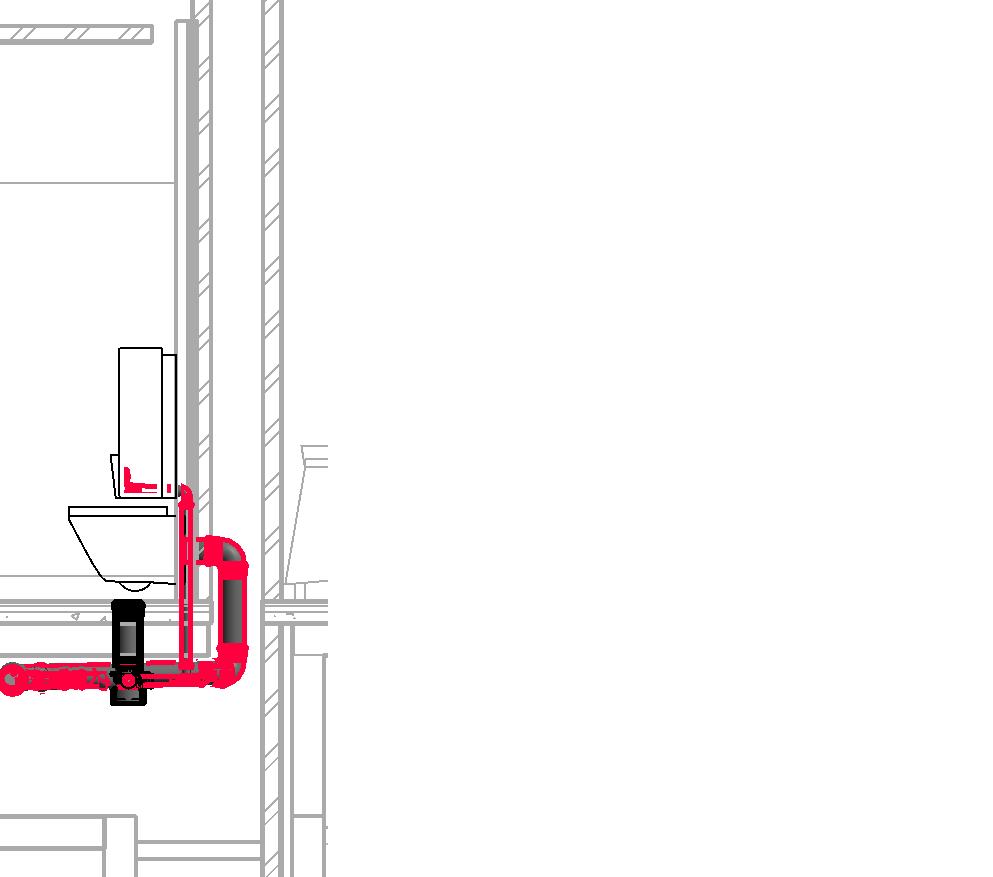

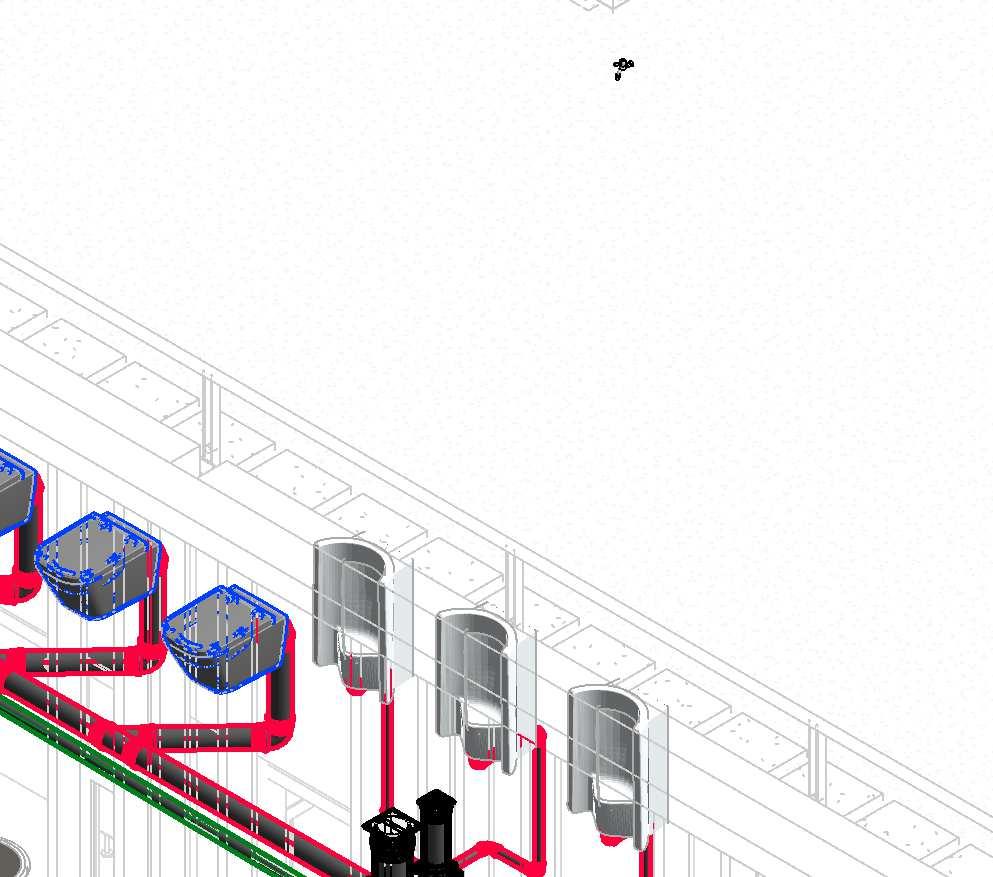

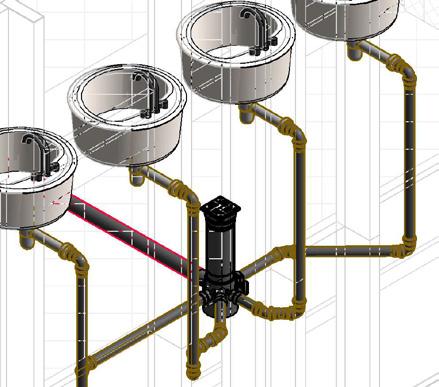

ESQUEMA CLOACAL DETALLE SANITARIOS

IMPORTANTE:

En el proyecto ejecutado, se desarrollaron las planimetrías y detalles de - Sanitarias: AF/AC, Desagues Cloacales y Pluviales, Incendio -Electricidad: Circuitos, Luminarias, Tubos y bandejas -Termomecánica: Terminales de AA, Conductos, Rejillas, Salidas al Exterior.

Debido a la dinámica del presente documento y a la especificidad de la documentación, se eligió no presentar en su totalidad los detalles MEP elaborados, siendo posible su envío de ser solicitado.

Nivel 0.00 Nivel 1 4.60 Nivel 2 8.20 Azotea 12.22 Subsuelo -2.60 Planta Baja +1 1.00 Y6 IS.CO.P ø40 - Pend. 1:60 A1 26/12/2023 11:51:23 PM INSTALACION CLOACAL DETALLE NIVEL 1 304 Alumno: TREZZA_Franco
GRACIAS POR MIRAR!
Franco Trezza

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
