Portfolio 2023 Francisco Ordonnez by Francisco Ordoñez

2 0 2 3 Architectural Projects Portfolio Francisco Ordoñez www.issuu.com/francisco.ordonez

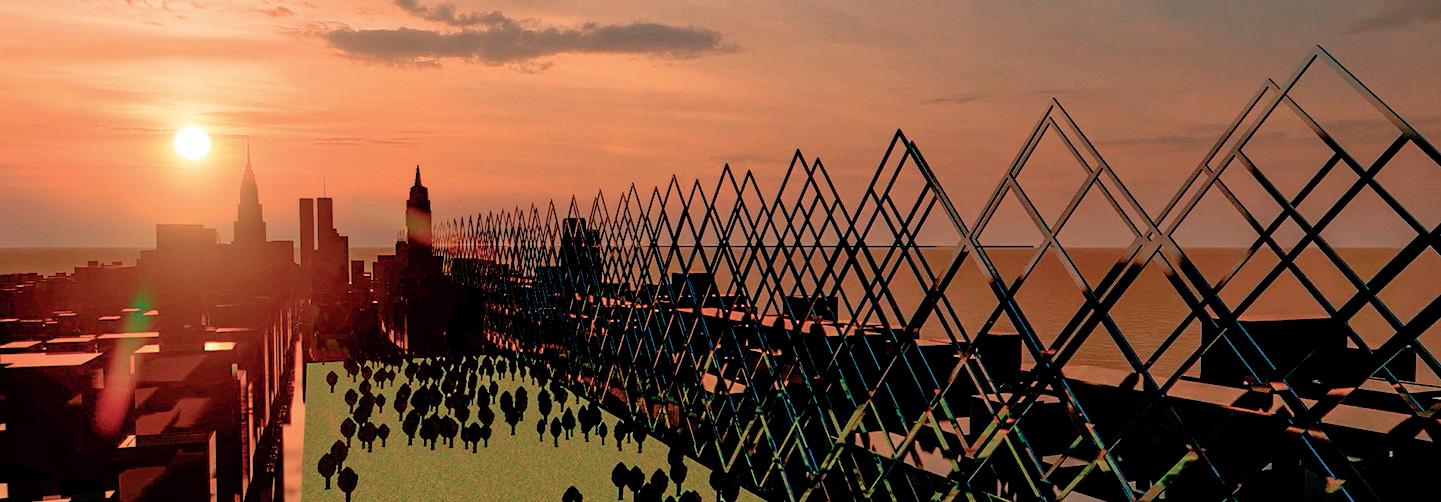

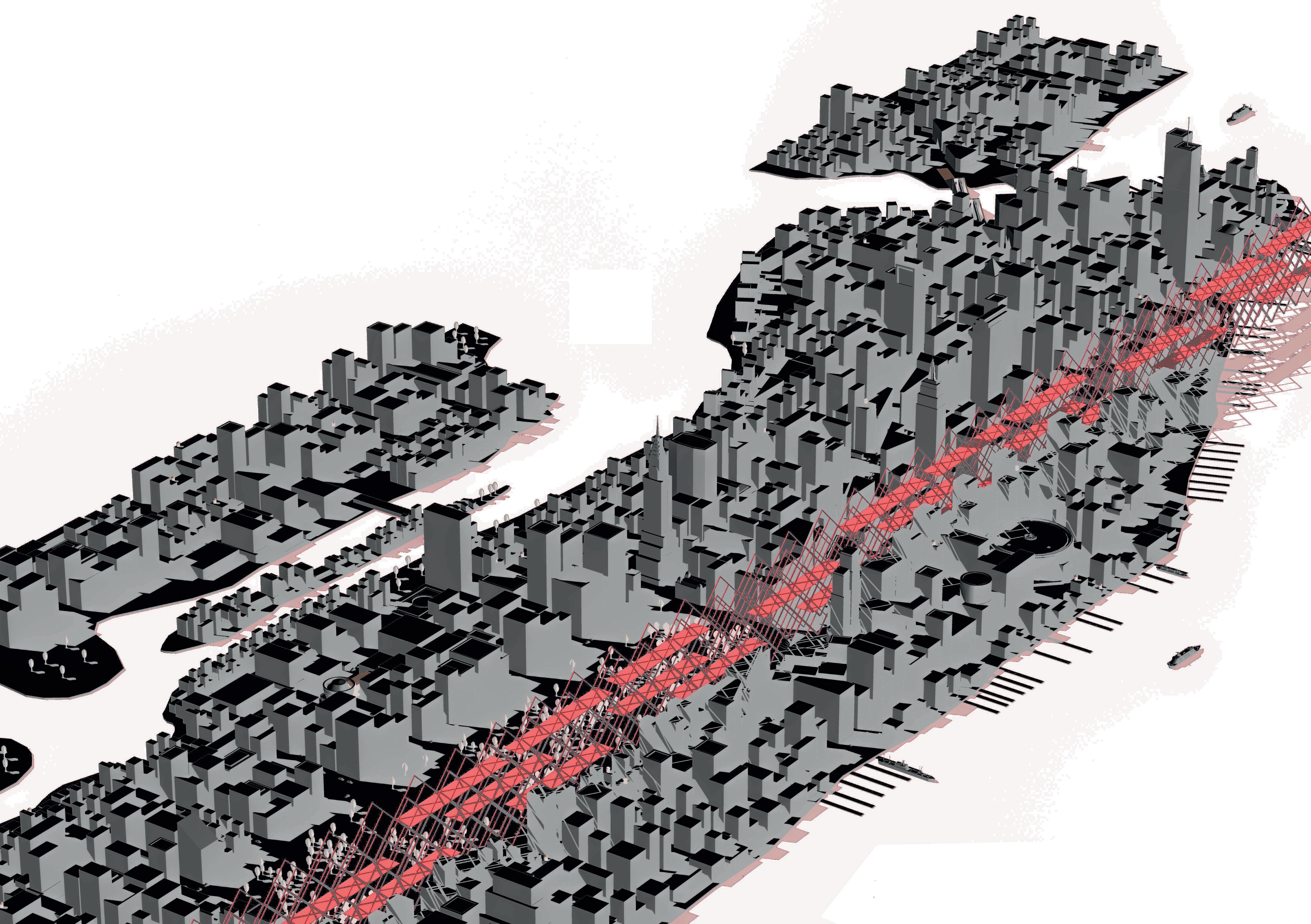

Central Park 2X

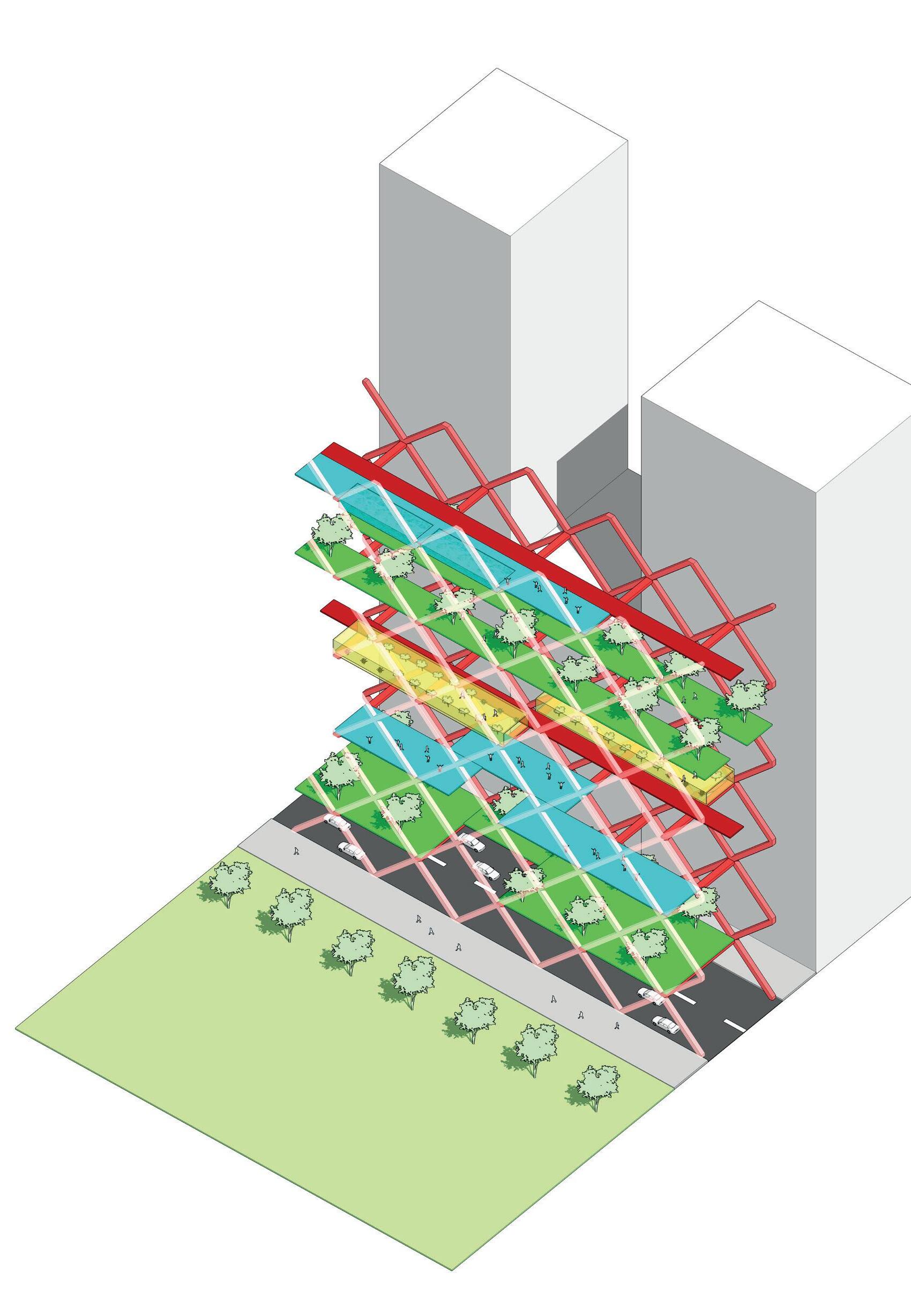

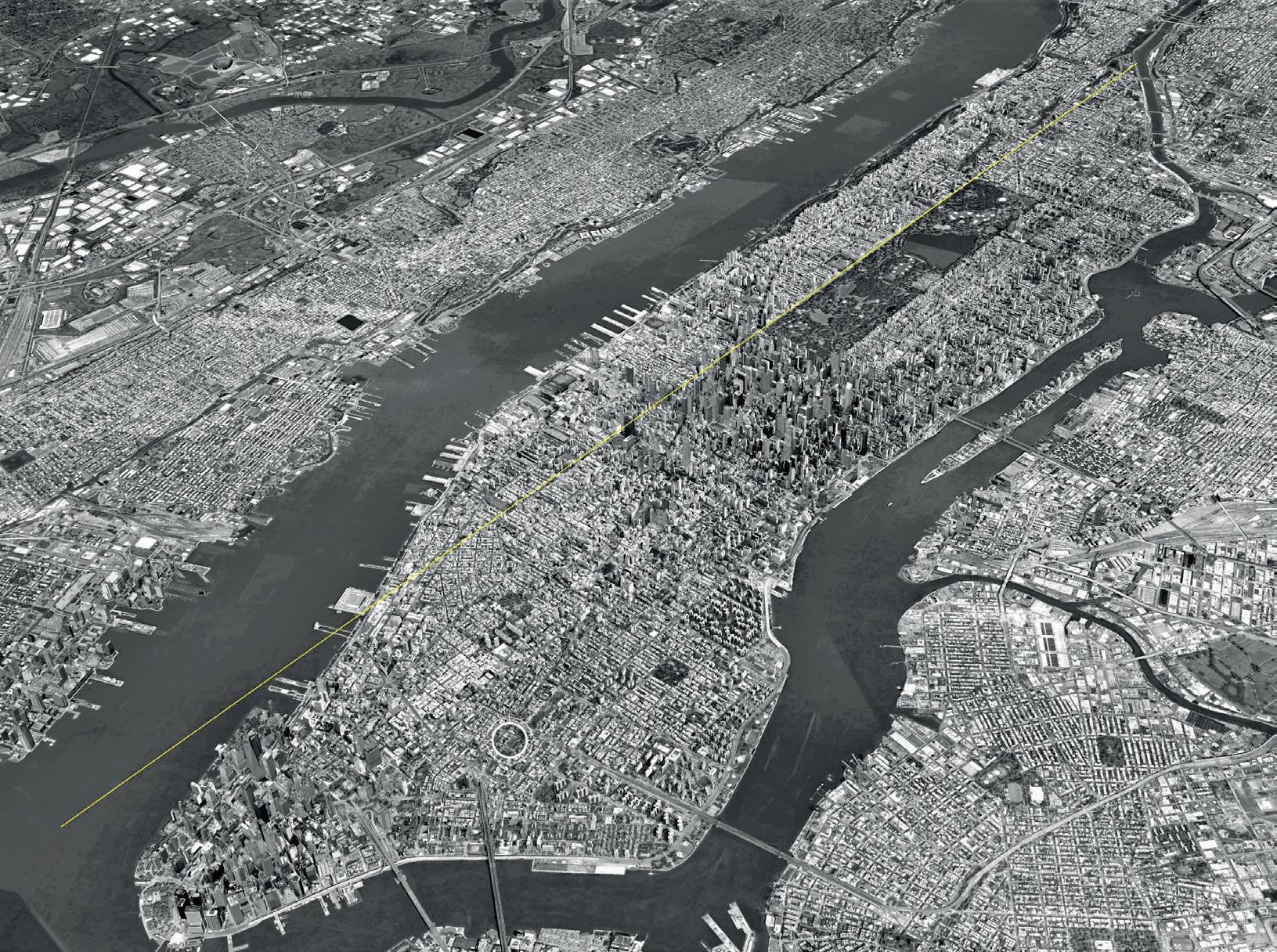

The project explores the possibility of offering 3.2 million m² of park space to New York.

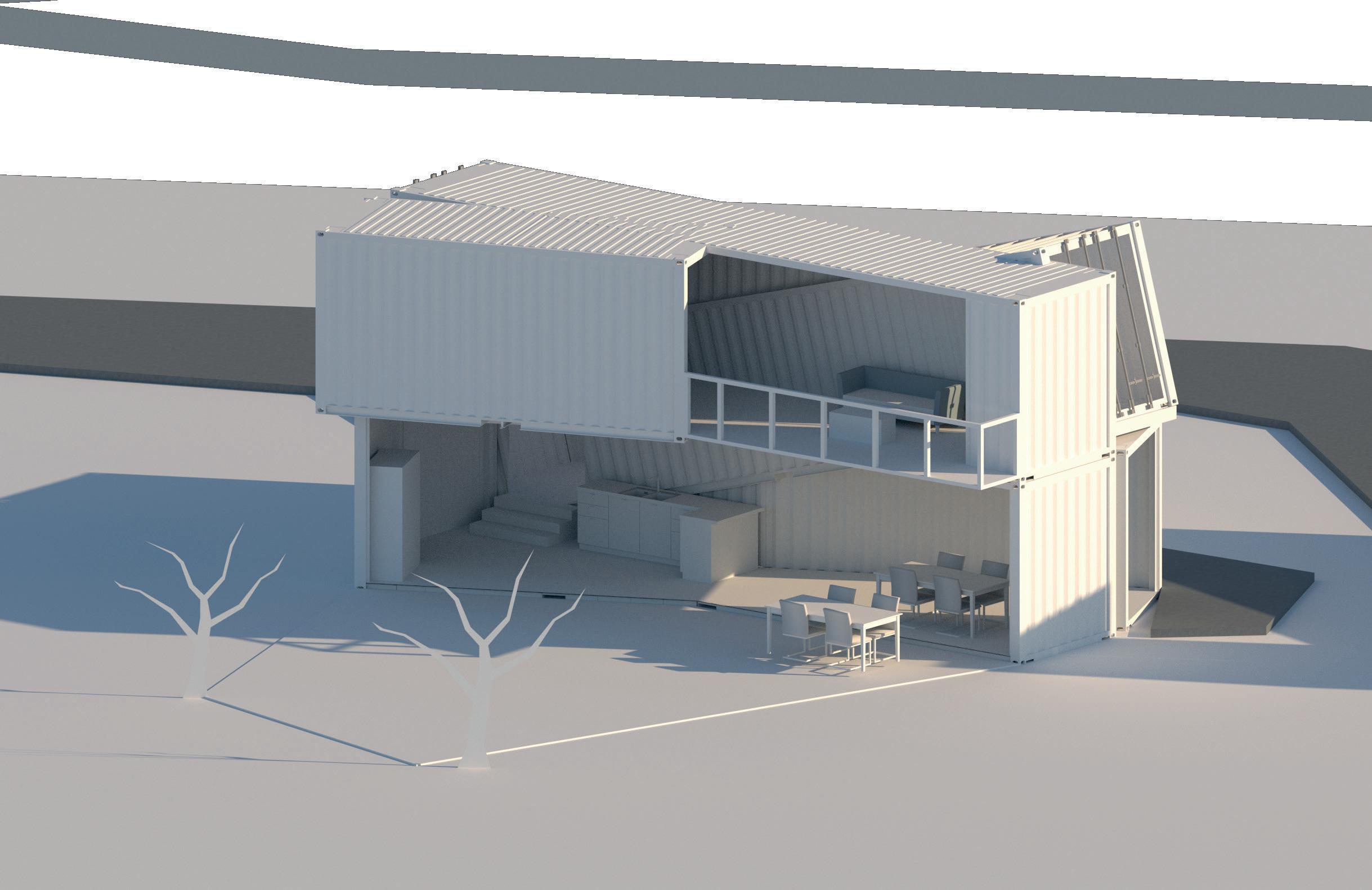

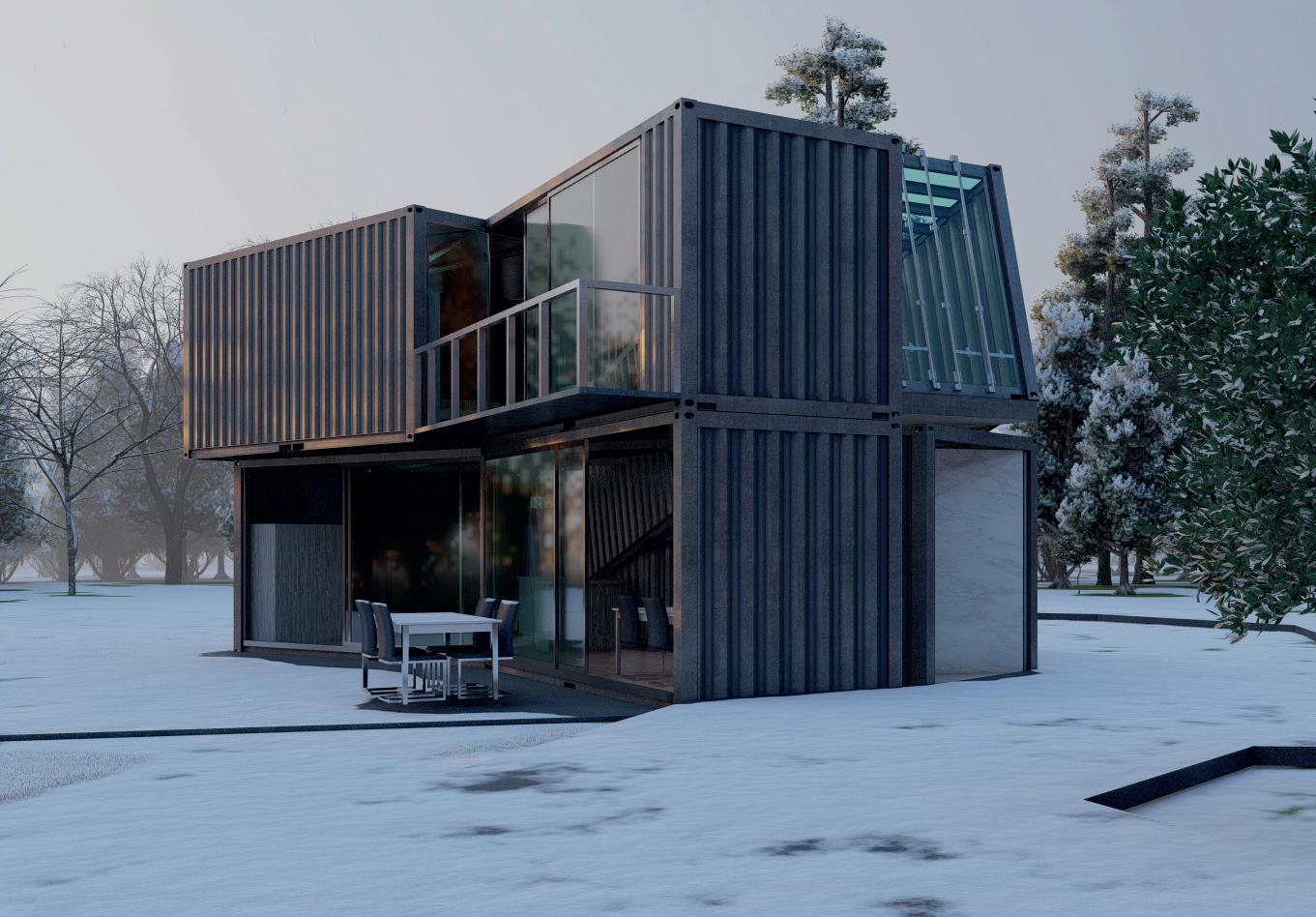

Container House

A house with recycled materials for a couple of artists

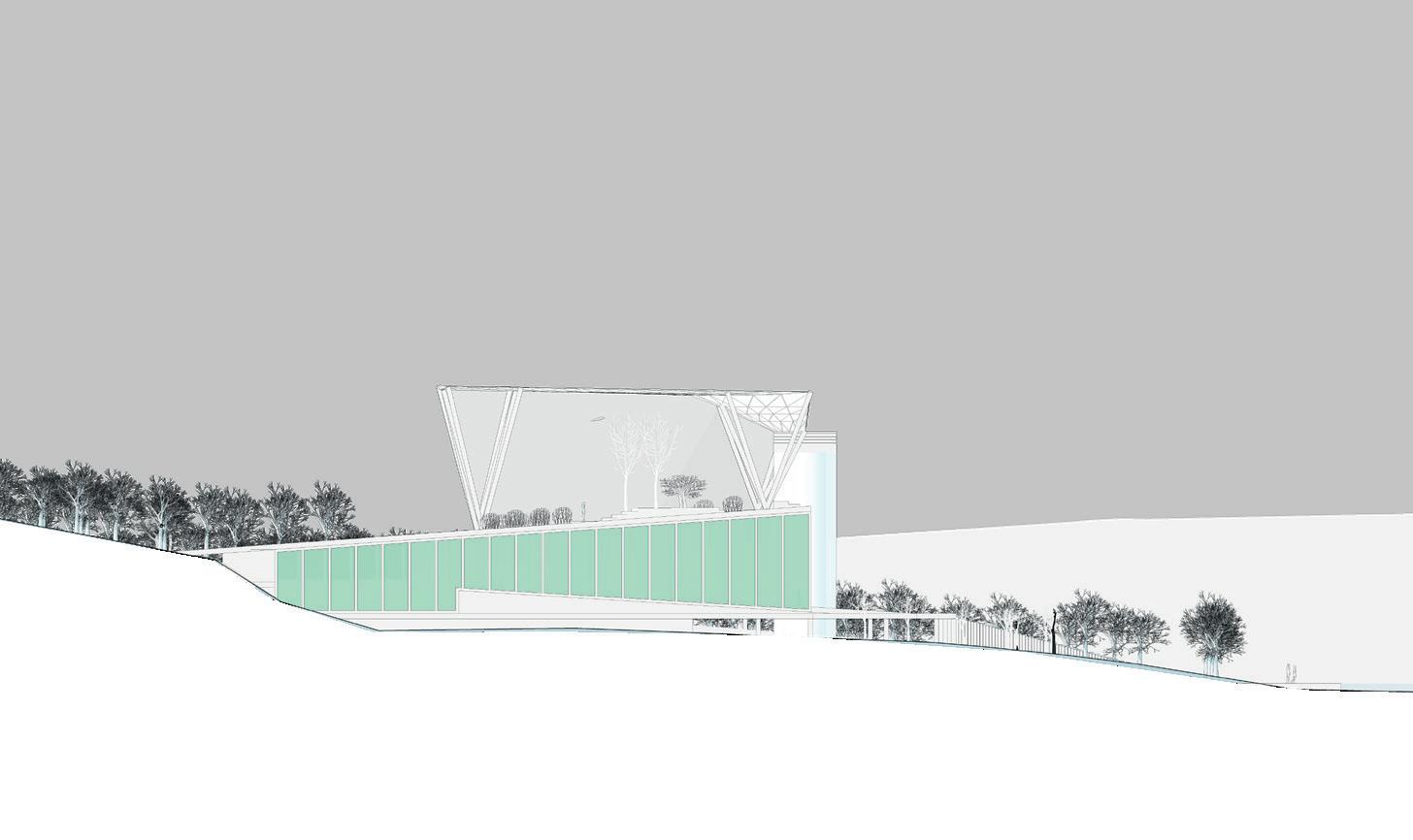

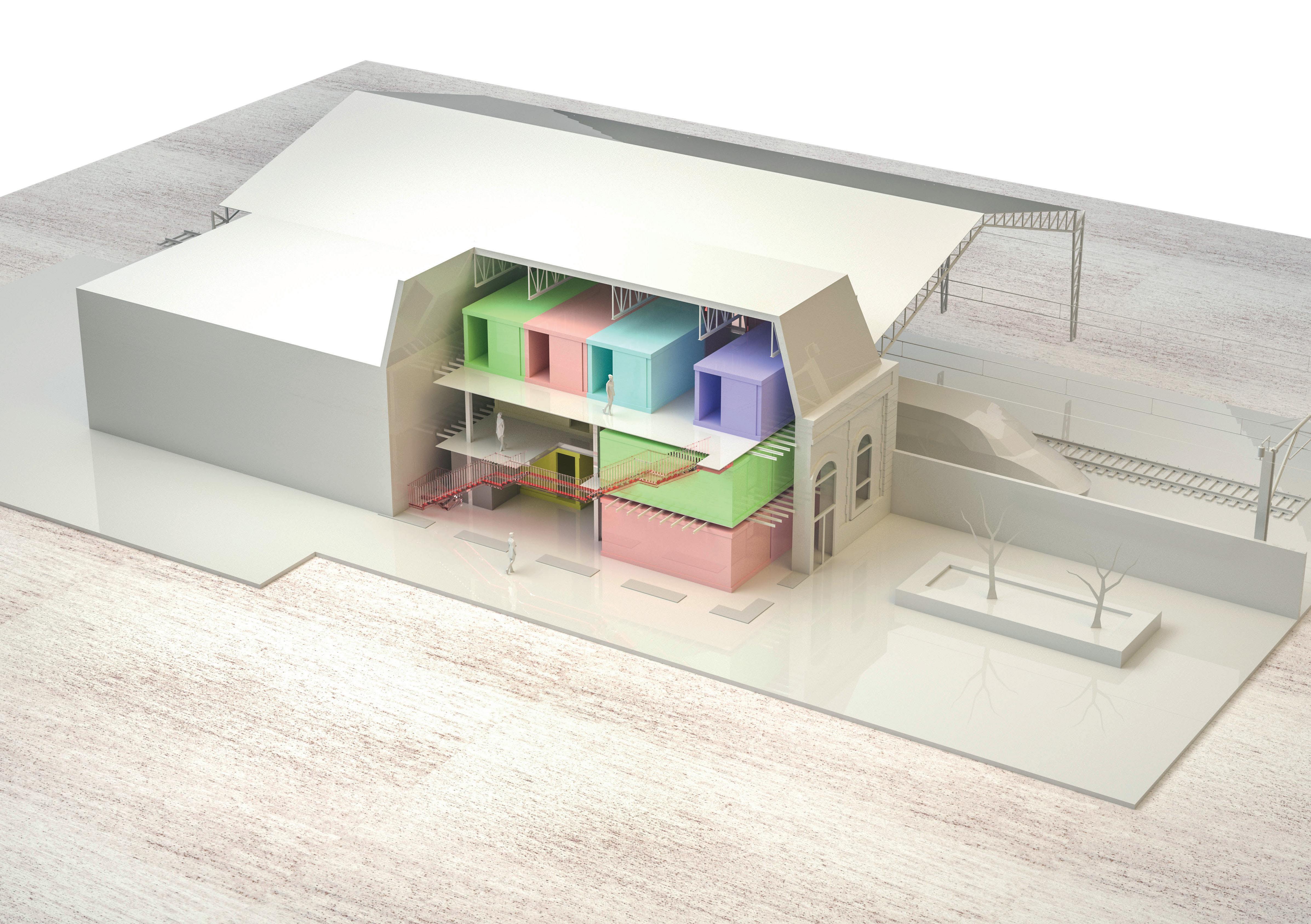

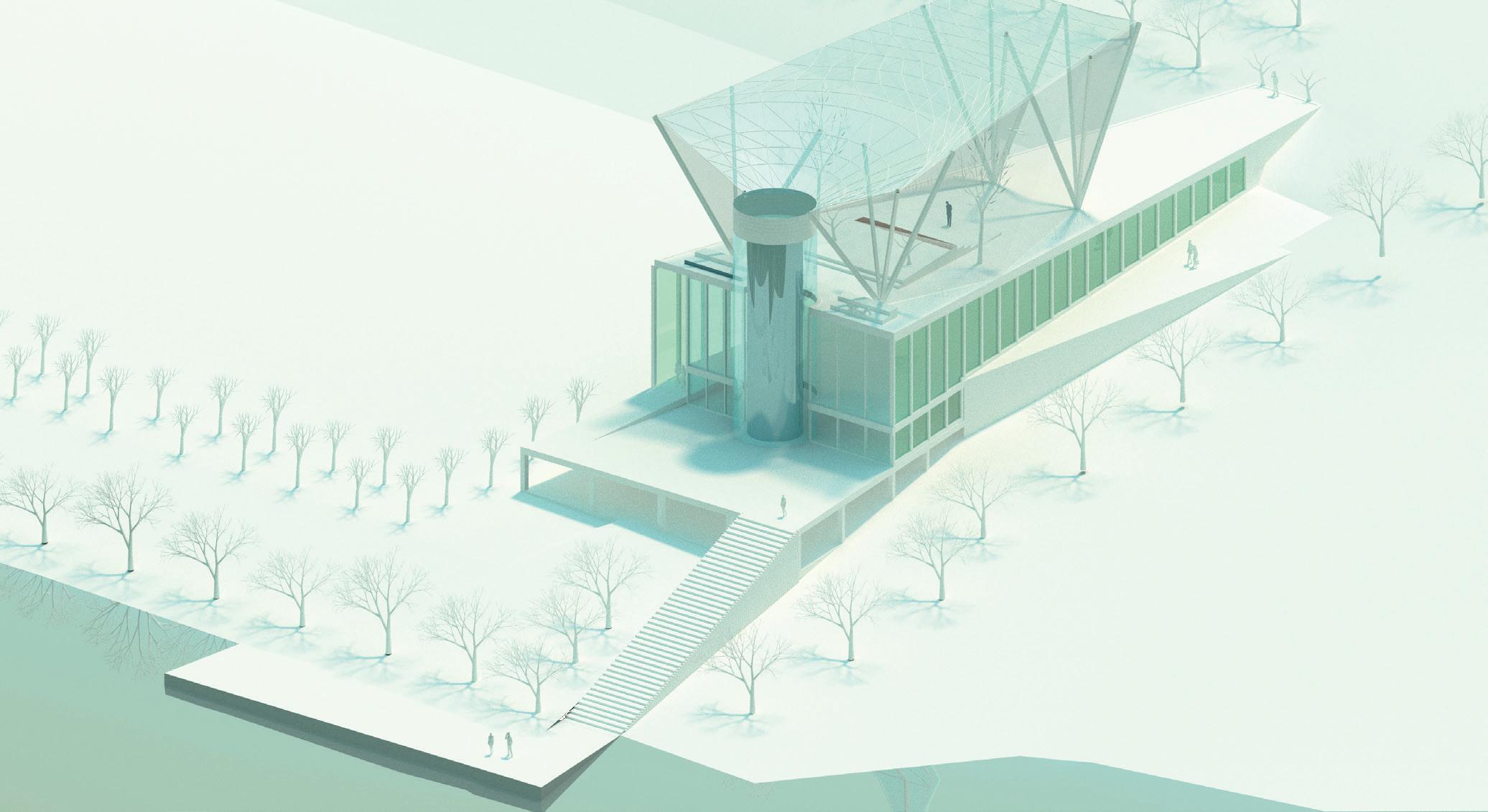

Environmental Action Center

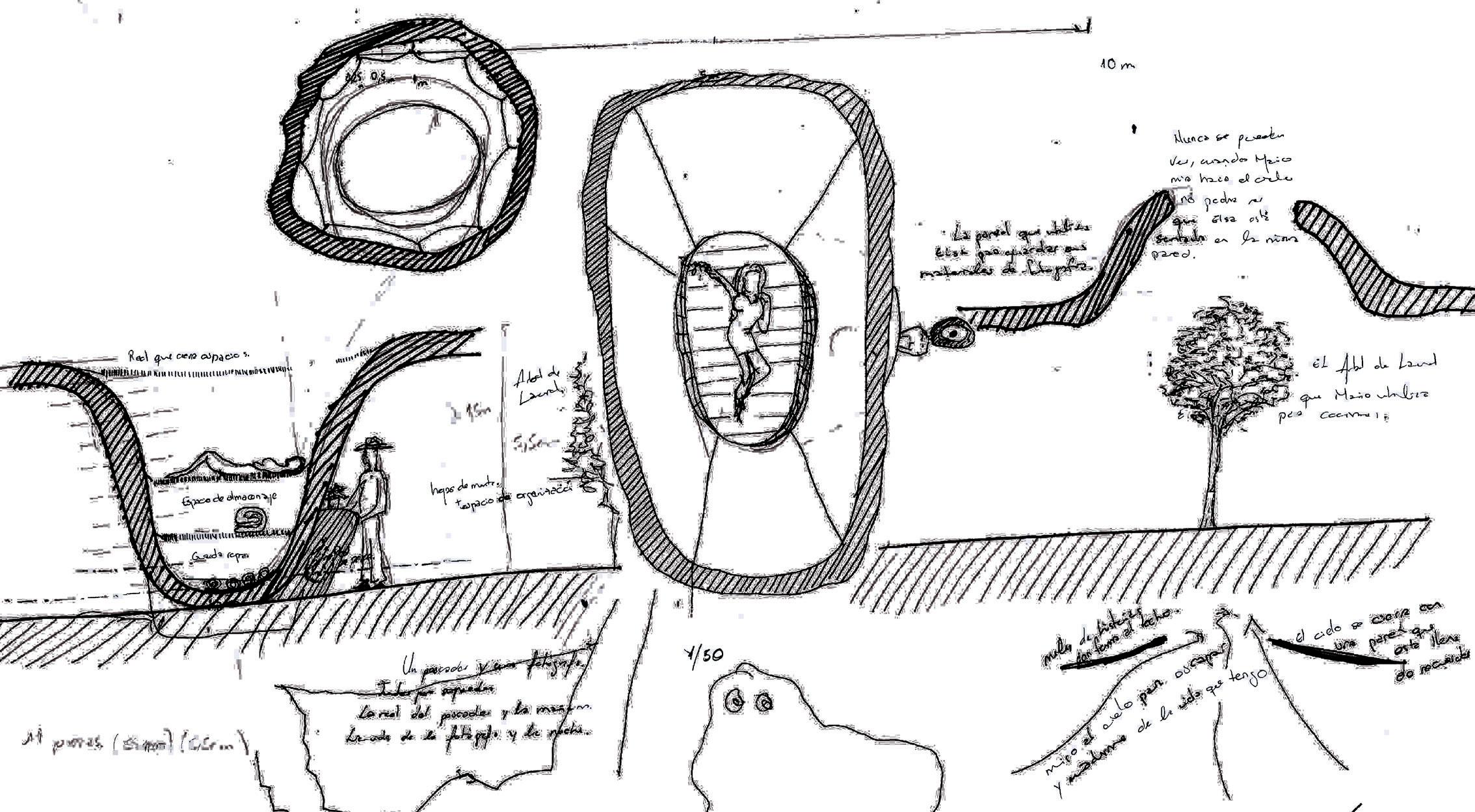

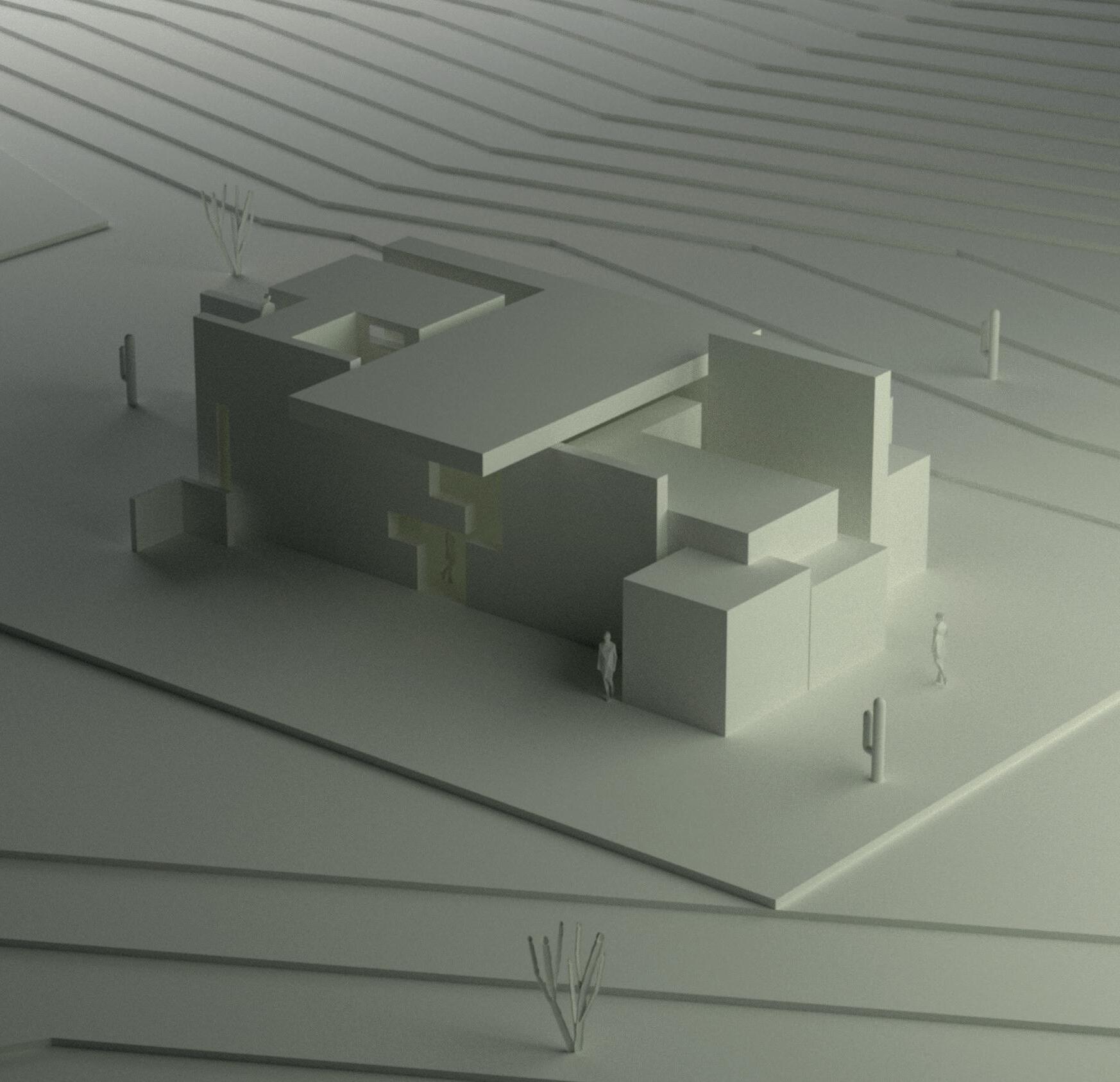

The story of Otto and Anna

A house for a fisherman and a photographer in Chile. Two different lives and two contrasting ways of understanding housing.

Francisco Ordoñez www.issuu.com/francisco.ordonez

2 0 2 3 Technical Plans Portfolio Francisco Ordoñez www.issuu.com/francisco.ordonez

Apartment building. Foundation Plan

Sección

Detalle

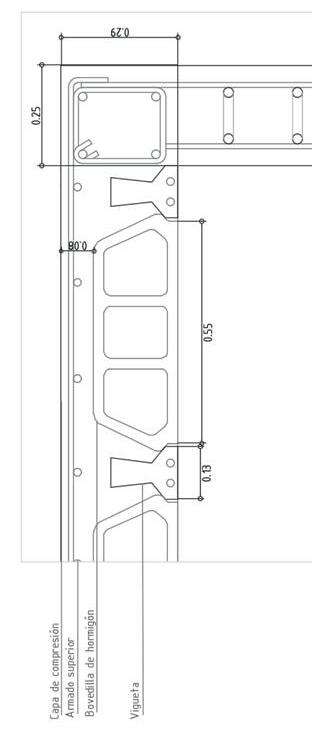

Encachado. Hormigón de limpieza. Cimentación ventilada. Capa de compresión.

Sección A

Capa vegetal.

Lámina filtrante.

Grava drenante.

Lámina delta-drain geotextil.

Tubo drenante poroso.

Cordón hidroexpansivo.

Encachado. Hormigón de limpieza. Cimentación ventilada. Capa de compresión.

Sección B

Detalle junta de muro.

Detalle zapata aislada.

Lámina filtrante.

Grava drenante.

Lámina delta-drain geotextil.

Tubo drenante poroso.

Cordón hidroexpansivo.

Hormigón de limpieza.

Hormigón de limpieza. Cimentación ventilada. Capa de compresión.

Sección C Sección

Lámina delta-drain, geotextil e imprimación bituminosa Grava drenante. Lámina drenante.

Tubo drenante poroso.

Cordón hidroexpansivo.

Hormigón de limpieza.

Detalle zapata aislada con pozo de cimentación.

1 2 3 4 5 6 7 A B C D E JAVIER RUIZ Arquitecto APAREJADOR URBANISTA. javierruiziglesias@gmail.com PLANO: ESCALA: FECHA: DIRECCIÓN: LOCALIDAD: TITULO: Xxxx Xxxxx CUADRO DE CARACTERISTICAS CONTROL SEGÚN EHE HORMIGÓN LOCALIZACIÓN TIPIFICACIÓN RESISTENCIA DE CÁLCULO MIN. CONT. CEMENTO MÁX.RELACIÓN A/C VALOR NOMINAL DE RECUBRIMIENTOS NIVEL DE CONTROL COEF gC CIMENTACIÓN HA-25/P/20/lla 17N/mm2 275 kg 0,6 50 mm ESTADÍSTICO 1,5 TODOS HA-25/P/20/lla 17N/mm2 275 kg 0,6 35 mm ESTADÍSTICO 1,5 ACERO LOCALIZACIÓN DESIGNACIÓN RESISTENCIA DE CÁLCULO PRODUCTO CERTIFICADO NIVEL DE CONTROL COEF gS TODOS B 500 435 N/mm2 MARCA AENOR NORMAL 1,15 EJECUCIÓN TIPO DE ACCIÓN NIVEL DE CONTROL COEFICIENTES PERMANENTES gG NORMAL 1,5 PERMANENTES DE VALOR NO CONSTANTE gG NORMAL 1,6 VARIABLES gG NORMAL 1,6 LONGITUD DE SOLAPE SEGÚN EHE Art. 66 EN PROLONGACIÓN RECTA Ø (mm) LONGITUD (m) TRACCIÓN COMPRESIÓN PORSICIÓN POSICIÓN POSICIÓN POSICIÓN 6 0,30 0,43 0,15 0,21 8 0,40 0,06 0,20 0,29 10 0,50 0,71 0,25 0,36 12 0,60 0,86 0,30 0,43 16 0,80 1,14 0,40 0,57 20 1,20 1,68 0,60 0,84 25 1,88 2,63 0,94 1,31 32 3,07 4,30 1,54 2,15 40 4,80 6,72 2,40 3,36 DISTANCIA ENTRE EMPALMES MENOR O IGUAL QUE DIEZ DIÁMETROS LONGITUD DE SOLAPE SEGÚN EHE Art. 66 EN PROLONGACIÓN RECTA Ø (mm) LONGITUD (m) TRACCIÓN COMPRESIÓN PORSICIÓN POSICIÓN POSICIÓN POSICIÓN 6 0,21 0,30 0,15 0,21 8 0,28 0,40 0,20 0,29 10 0,35 0,50 0,25 0,36 12 0,42 0,60 0,30 0,43 16 0,56 0,80 0,40 0,57 20 0,84 1,18 0,60 0,84 25 1,31 1,84 0,94 1,31 32 2,15 3,01 1,54 2,15 40 3,36 4,70 2,40 3,36 DISTANCIA ENTRE EMPALMES MAYOR O IGUAL QUE DIEZ DIÁMETROS LONGITUDES DE ANCLAJE SEGÚN EHE Art. 66 EN PROLONGACIÓN RECTA (mm) LONGITUD (m) POSICIÓN POSICIÓN 0,15 0,21 0,2 0,29 10 0,25 0,36 12 0,3 0,43 16 0,4 0,57 20 0,6 0,84 25 0,94 1,31 32 1,54 2,15 40 2,4 3,36 CUADRO DE ELEMENTOS DE CIMENTACIÓN REFEREN CIAS DIMENSIO NES (cm) CANTO (cm) ARMADO INF. X ARMADO INF.Y ARMADO SUP.X ARMADO SUP Y P1 P15 105x105 40 3Ø12c/30 3Ø12c/30 P3 175x175 50 10Ø12c/17 10Ø12c/17 7Ø12c/25 7Ø12c/25 P7 180x180 40 8Ø16c/21 13Ø12c/13 P8 230x230 55 17Ø12c/12.5 10Ø16c/22 P9 P12 205x205 50 8Ø16c/25 8Ø16c/25 P10 150x150 35 5Ø16c/29 8Ø12c/17 P11 120x120 30 5Ø12c/23 5Ø12c/25 P13 150x150 35 5Ø16c/29 8Ø12c/17 P14 120x120 30 5Ø12c/23 5Ø12c/25 P17 175x175 50 10Ø12c/17 6Ø16c/30 CUADRO DE ARRANQUES REFERENCIAS ARMADOS ESQUINAS ARMADOS CARA X P1 P15 4Ø12 (30+32+42) P3 4Ø20 (30+42+60) P7 4Ø16 (30+31+80) 2Ø12 (30+31+60) P8 4Ø12 (30+47+30) 2Ø12 (30+47+30 P9, P12 P17 4Ø20 (30+41+60) P10 Y P13 4Ø12 (30+27+30) P11 Y P14 4Ø12 (30+22+30) CARACTERÍSTICAS DEL TERRENO 1. CALIDAD DEL TERRENO O CLASIFICACIÓN ROCA GRADO IV-V 2. PESO ESPECÍFICO DEL TERRENO 22 kN/m² 3. COEFICIENTE DE TRABAJO DEL TERRENO 2,9 Kp/cm³ 4. ASIENTO MÁXIMO ADMISIBLE 15 mm 5. MÉTODO

ESTUDIO

6. SE ACOMPAÑA

SI PS P1 P2 PC Hormigón de limpieza. Tubo drenante poroso. Mechinal Lámina delta-drain y geotextil. Pintado con imprimación bituminosa. Lámina filtrante. Grava drenante. Capa vegetal. Capa vegetal. Hormigón de limpieza.

DE ADQUISICIÓN DE CONOCIMIENTOS

GEOTÉCNICO

DEL ESTUDIO DEL TERRENO

Sección

Sección C.

D Sección D.

Encachado. Encachado. Hormigón

limpieza. Junta de hormigón. Junta homologada. Cordón hidroexpansivo. Capa vegetal. TABLA DE VIGAS DE ATADO ARM. SUP 3Ø16 ARM. INF. 2Ø16 ESTRIBOS 1xØ8c/25 C.S.T +26.OO(**) +0.00(*) C.S.C +22.57(**) -3.43(*) Pintado con imprimación bituminosa. Pintado con imprimación bituminosa. 5.65 4.32 5.20 4.22 4.92 1.65 1.65 4.92 12.54 0.30 0.30 12.80 1.99 12.80 1.99 0.125 0.125 0.125 0.150 0.125 0.150 0.125 0.125 0.150 0.125 0.150 0.125 0.125 0.125 0.125 0.150 0.125 0.150 0.125 0.125 0.125 0.125 0.125 0.125 1.20 0.07 0.40 0.30 0.48 0.75 0.07 0.40 0.30 0.05 0.15 0.07 0.07 0.30 0.30 0.05 0.15 0.07 0.03 0.03 0.25 0.30 0.25 0.30 0.40 0.75 0.40 0.03 0.30 0.05 0.15 0.07 0.18 0.15 0.57

esquina de muro. Hormigón de limpieza. Hormigón ciclópeo.

Apartment building. Structure Details

30 40 28 25 28 2.525 3.22 5.745 2.147 30x40 25x28 P15 P16 P17 B16 c/10 11x1e∅6 107 25 17x1e∅6 c/13 215 c/23 5x1e∅6 107 c/11 10x1e∅10 107 12.5 26x1e∅6 c/7 177 12.5 25 (615) 2∅10 (631) 3∅12 (230) 2∅12 (245) 2∅10 (593) 2x(1∅8) A. Piel (160) 1∅16 (210) 3∅16 124 (365) 2∅12 81 (340) 2∅10 82 (55) 1∅10 25 28 25 28 6.632 6.628 25x28 25x28 P1 P7 P15 70x1e∅6 c/9 626 25 12.5 c/11 12x1e∅6 125 12.5 23x1e∅6 c/17 375 14x1e∅6 c/9 125 25 (695) 2∅10 (695) 2∅12 (695) 2∅10 (695) 2∅12 (175) 1∅10 (290) 1∅10 145 (260) 2∅20 130 (175) 1∅10 (390) 1∅10 121 (390) 1∅10 128 25 28 5.2 25x28 P14 P20 c/14 7x1e∅6 94 30 23x1e∅6 c/17 374 (550) 2∅10 (550) 2∅10 (145) 1∅10 (160) 1∅10 (375) 1∅10 44 25 28 5.2 25x28 P6 P11 23x1e∅6 c/17 374 c/9 11x1e∅6 94 30 (550) 2∅10 (550) 2∅10 (160) 1∅10 (145) 1∅10 (375) 1∅10 39 35 28 35 28 1.75 1.75 35x28 35x28 B6 B5 B12 28x1e∅8 c/5 137 25 12.5 28x1e∅8 c/5 138 12.5 25 (205) 2∅12 (205) 2∅10 (205) 2∅12 (205) 2∅10 (380) 3∅20 (140) 2∅12 69 (65) 2∅10 18 (95) 2∅10 25 28 25 28 25 28 2.515 2.375 3.726 4.89 4.435 25x28 25x28 25x28 B12 P12 B10 P13 P14 28x1e∅6 c/9 245 35 c/17 5x1e∅6 80 12.5 c/14 7x1e∅6 93 12.5 17x1e∅6 c/17 278 c/11 9x1e∅6 93 12.5 23x1e∅6 c/17 391 12.5 25 (405) 2∅10 (405) 2∅10 (520) 2∅10 16 (520) 2∅10 16 (475) 2∅10 (475) 2∅12 (155) 1∅10 (240) 3∅12 132 (200) 2∅12 108 (185) 1∅16 100 (135) 1∅10 (200) 1∅10 77 (400) 1∅10 42 Pórtico 25 0.725 25x28 M4 c/9 1e∅6 5x 44 28 (102) 2∅10 (111) 2∅10 (160) 1∅20 (102) 2∅10 25 28 45 25 45 2.98 2.79 5.77 0.889 25x45 25x45 P7 B8 P8 B5 c/15 9x1e∅8 120 30 22x1e∅6 c/11 240 17x1e∅8 c/15 240 35 (710) 3∅12 (710) 4∅12 (672) 2x(1∅8) A. Piel (165) 2∅10 (300) 2∅20 (250) 2ª capa 2∅20 (370) 2ª capa 2∅20 85 (340) 2ª capa 2∅12 113 25 28 25 28 25 28 2.515 2.375 3.726 4.89 4.435 25x28 25x28 25x28 B6 P9 B11 P10 P11 28x1e∅6 c/9 245 35 c/17 5x1e∅6 80 12.5 c/12 8x1e∅6 93 12.5 17x1e∅6 c/17 278 c/14 7x1e∅6 93 12.5 23x1e∅6 c/17 391 12.5 25 (405) 2∅10 (405) 2∅10 (520) 2∅10 16 (520) 2∅10 16 (475) 2∅10 (475) 2∅12 (135) 1∅10 (210) 1∅16 101 (165) 2∅10 66 (200) 2∅16 108 (135) 1∅10 (240) 1∅10 57 (400) 1∅10 42 30 28 40 25 28 2.525 3.22 5.745 2.122 30x40 25x28 P1 P2 P3 B17 c/9 12x1e∅6 107 25 17x1e∅6 c/13 215 c/23 5x1e∅6 107 c/11 10x1e∅10 107 12.5 34x1e∅6 c/6 200 12.5 (615) 2∅10 (631) 3∅12 (245) 2∅12 (245) 2∅10 (593) 2x(1∅8) A. Piel (170) 1∅16 (225) 2∅20 122 (380) 2∅12 68 (330) 2∅10 92 P1 P2 P3 P5 P6 P7 P8 P9 P10 P11 P12 P13 P14 P15 P16 P17 P18 P19 P20 P4 B16 B8 B5 B11 B10 B6 B12 Pórtico 1 Pórtico 2 Pórtico Pórtico Pórtico Pórtico 6 Pórtico 7 Pórtico 8 Pórtico 9 Pórtico 10 JAVIER RUIZ Arquitecto APAREJADOR URBANISTA. javierruiziglesias@gmail.com 636456511 PLANO: ESCALA: FECHA: DIRECCIÓN: LOCALIDAD: TITULO: Xxxx Xxxxx LONGITUD DE SOLAPE SEGÚN EHE Art. 66 EN PROLONGACIÓN RECTA Ø (mm) LONGITUD (m) TRACCIÓN COMPRESIÓN PORSICIÓN POSICIÓN II POSICIÓN POSICIÓN II 0,30 0,43 0,15 0,21 0,40 0,06 0,20 0,29 10 0,50 0,71 0,25 0,36 12 0,60 0,86 0,30 0,43 16 0,80 1,14 0,40 0,57 20 1,20 1,68 0,60 0,84 25 1,88 2,63 0,94 1,31 32 3,07 4,30 1,54 2,15 40 4,80 6,72 2,40 3,36 DISTANCIA ENTRE EMPALMES MENOR O IGUAL QUE DIEZ DIÁMETROS LONGITUD DE SOLAPE SEGÚN EHE Art. 66 EN PROLONGACIÓN RECTA Ø (mm) LONGITUD (m) TRACCIÓN COMPRESIÓN PORSICIÓN POSICIÓN II POSICIÓN POSICIÓN II 0,21 0,30 0,15 0,21 0,28 0,40 0,20 0,29 10 0,35 0,50 0,25 0,36 12 0,42 0,60 0,30 0,43 16 0,56 0,80 0,40 0,57 20 0,84 1,18 0,60 0,84 25 1,31 1,84 0,94 1,31 32 2,15 3,01 1,54 2,15 40 3,36 4,70 2,40 3,36 DISTANCIA ENTRE EMPALMES MAYOR O IGUAL QUE DIEZ DIÁMETROS LONGITUDES DE ANCLAJE SEGÚN EHE Art. 66 EN PROLONGACIÓN RECTA Ø (mm) LONGITUD (m) POSICIÓN POSICIÓN II 6 0,15 0,21 8 0,2 0,29 10 0,25 0,36 12 0,3 0,43 16 0,4 0,57 20 0,6 0,84 25 0,94 1,31 32 1,54 2,15 40 2,4 3,36 PS P1 P2 PC 1 2 3 4 5 6 7 A B C D E

Rural Hotel. Planning Plan

48.33 48.34 48.70 48.37 48.42 48.29 47.24 52.74 52.84 49.80 50.38 48.13 47.48 47.14 47.49 48.59 47.72 44.71 44.61 44.69 48.22 45.77 47.06 52.40 49.07 49.68 47.62 47.95 48.17 46.97 49.10 52.40 52.34 49.26 49.67 49.91 48.77 49.79 48.17 MOJÓN 4 1 10 2 5 6 7 11 JAVIER RUIZ Arquitecto - APAREJADOR URBANISTA. javierruiziglesias@gmail.com 636456511 PLANO: ESCALA: FECHA: DIRECCIÓN: LOCALIDAD: TITULO: XXX-XXXX X-XX-XX 1/300 AGOSTO 2021 AMPLIACIÓN DE ALBERGUE TURÍSTICO LEZO ERREKLADE BAILARA Nº 23 N +50,02 m.s.n. +48,84 m.s.n. +74.91 m.s.n. +48.94 m.s.n. +48.94 m.s.n. +48.94 m.s.n. 1 2 3 4 5 6 7 2 2 2 2 2 1 1 8 9 1 2 3 4 5 6 7 8 9 10 Jardín de parcela. Aparcamiento. Aparcamiento accesible. Garaje existente. Acceso a albergue. Acceso a parcela. Espacio comunitario. Patio de distribución. Zona de coexistencia. 9

Rural Hotel. Architecture Section

JAVIER RUIZ Arquitecto - APAREJADOR URBANISTA. javierruiziglesias@gmail.com 636456511 PLANO: ESCALA: FECHA: DIRECCIÓN: LOCALIDAD: TITULO: Xxxx Xxxxx X-XX-XX 1/100 AGOSTO 2021 AMPLIACIÓN DE ALBERGUE TURÍSTICO LEZO ERREKALDE BAILARA Nº23 2.90 +48,94 m.s.n. +56,65 m.s.n. +57.20 m.s.n. 2.53 8.06 +48,61 m.s.n. PARCELA ADYACENTE ERREKALDE BAILARA 22 +52,14 m.s.n. SECCIÓN 1A-1A' 1A 1A'

Parking building. Architecture Plan and Structure Plan

Francisco Ordoñez PLANO: DIRECCIÓN: Planta Garaje Justificada P-03 1/50 01/06/22 Proyecto Constructivo Edificio de oficinas Madrid Pte. 10% Pte. 20% Pte. 5% R4.72 R3.84 Francisco Ordoñez Planta Forjado 0 PE-04 1/50 Proyecto Constructivo Edificio de oficinas 6.28 3.37 6.28 5.00 5.00 5.00 5.00

Terraced houses. Architecture Plan

PROGRAMA DE SUPERFICIES PROPUESTA

s/ BOPV DECRETO 200/2013.

JAVIER RUIZ Arquitecto - APAREJADOR URBANISTA. javierruiziglesias@gmail.com 636456511 PLANO: ESCALA: FECHA: DIRECCIÓN: LOCALIDAD: TITULO: XXX-XXXX X-XX-XX 1/100 AGOSTO 2021 AMPLIACIÓN DE ALBERGUE TURÍSTICO LEZO ERREKLADE BAILARA Nº 23 DORMITORIO 1 DORMITORIO 2 SALA INTERNET ESCALERAS CUARTO CALDERAS DORMITORIO 3 DORMITORIO 4 WC 2 WC 1 DORMITORIO 5 HALL EXTERIOR WC 3 COCINA-ESTAR-COMEDOR 1 RECEPCIÓN PASILLO 1 LAVABO 1 INODORO 2 INODORO 1 DUCHA 1 DORMITORIO 6 WC 6 DORMITORIO 7 DORMITORIO 8 DORMITORIO 10 DORMITORIO 11 WC 4 WC 5 COCINA-ESTAR-COMEDOR 2 DUCHA 3 DUCHA 2 INODORO 4 INODORO 3 LAVABOS 2 PASO ACCESO PASILLO 2 TERRAZA TERRAZA BALCÓN 2 BALCÓN 1 (I) (I) (II) (II) +48.94 m.s.n. +51.74 m.s.n. +51.74 m.s.n. +51.74 m.s.n. +51.74 m.s.n. +48.94 m.s.n. PLANTA BAJA PLANTA PRIMERA N (I) SUPERFICIE NO COMPUTABLE s/PGOU. (II) SUPERFICIE COMPUTABLE AL 50 POR 100 s/PGOU. (III) SUPERFICIE MÍNIMA. (IV) ANCHURA MÍNIMA

0.98(IV) 1.78(IV) 1.88(IV) 1.09(IV) 1.09(IV) 1.00(IV) 1.60(III) 1.18(IV) 1.88(IV) ESCALERAS 1.00(IV) 1.60(IV) 1.08(IV) 0.98(IV) 1.94(IV) DORMITORIO 9 1.00(IV) 2 2 2 2 2 2 2 1.10(III) 1.75(IV) 2.17(IV)

SUPERFICIES SOBRE RASANTE NIVEL DE ACCESO Rasante a cota +48,94 m.s.n.m. S.ÚTIL (m2) S.CONST. (m2) Recepción 10.60 13.16 Baño minus 5.65 6.79 Lavabos 1 5.00 5.98 Ducha 1.10 1.68 Baño 1 1.00 1.16 Baño 2 1.00 1.24 Garaje 26.90 7.79 Dormitorio 1 15.70 18.92 Dormitorio 2 16.05 18.01 Dormitorio 3 10.50 12.97 Dormitorio 4 10.50 13.66 Dormitorio 5 16.25 20.37 Cuarto de internet 12.75 14.55 Cocina-estar-co medor 29.65 33.48 Pasillo 6.35 6.85 Escalera 6.44 7.82 TOTAL NIVEL INFERIOR 175.44 184.43 NIVEL SUPERIOR Planta a cota +52,14 m.s.n.m. S.ÚTIL (m2) S.CONST. (m2) Cocina-estar-co medor 30.85 34.92 Dormitorio 6 16.75 19.33 Dormitorio 7 15.55 17.04 Dormitorio 8 17.15 19.03 Dormitorio 9 11.50 12.98 Dormitorio 10 10.25 13.29 Dormitorio 11 12.90 16.92 Wc4 2.85 4.27 Wc5 2.85 4.28 Wc6 7.22 8.21 Ducha 2 0.96 1.35 Ducha 3 0.96 1.39 Inodoro 3 1.00 1.37 Inodoro 4 1.00 1.38 Lavabos 2 6.10 7.02 Pasillo 10.26 11.60 Escalera 9.68 11.06 Paso acceso (sup/2) 0.98 1.08 TOTAL NIVEL SUPERIOR 158.81 186.52 TOTAL EDIFICIO 334.25 370.95 ASEO ACCESIBLE
