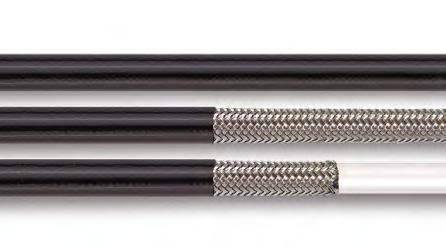

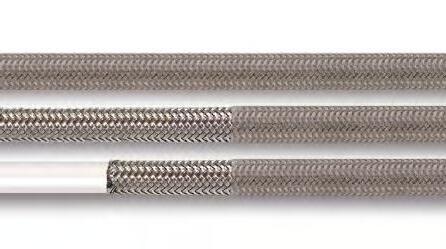

ZUSAMMENSETZUNG DER STAHLFLEX-LEITUNG
PVC Ummantelung
Drahtgewebe
Teflon Innenleitung
DIE LÄNGE IHRER LEITUNG DEFINIEREN
Die Länge einer Leitung entspricht der Länge ohne Fittinge (vor Fitting-Anschluss siehe Zeichnung).
EINFACHE MONTAGE IN 2 ETAPPEN
Stahlflexleitung
GummiInnendichtung
Leitungslänge
Gewindedichtung (LOCTITE)
Hohlschraube
Gewindedichtung (LOCTITE)
Alu Dichtung
Fitting (fest)
Alu Dichtung
Fitting
LEITUNGEN / TECHNISCHE INFORMATIONEN
Innen-Leitung : Transparenter PTFE Kunststoff
Innen-Drahtgewebe : Edelstahl AISI 304
PVC Ummantelung : Schwarz oder Transparent
Ø Innen : 3,2 mm
Ø Aussen
• Stahldraht : 6,3 mm
• mit PVC Ummantelung : 7,3 mm
Stahlflexleitung
Stärke der PTFE Leitung : 0,9 mm
Betriebstemperatur : - 75°C bis + 260°C
Zugfestigkeit : 230 Kg
Biegeradius : 25 mm
Kompatible Bremsflüssigkeit : alle (inkl. DOT 5)
4 www.franceequipement.com FOLGEN SIE UNS : @franceequipementGmbH

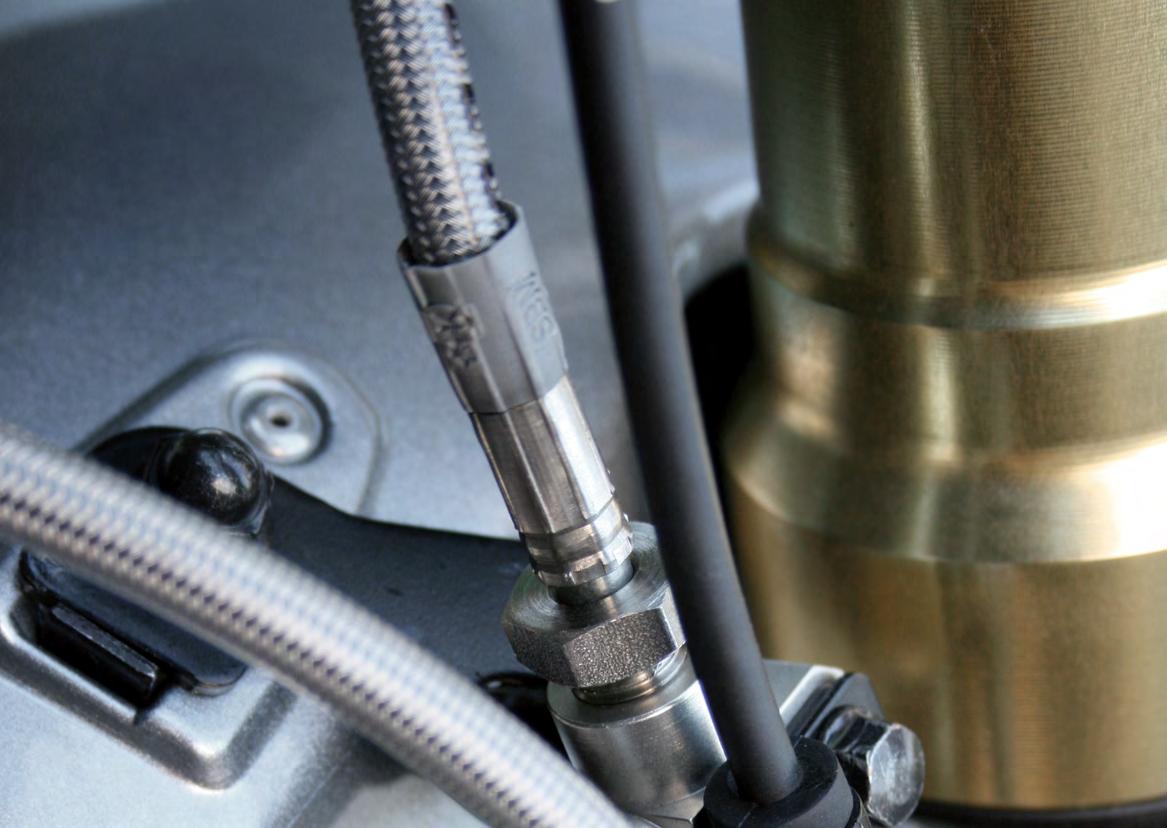

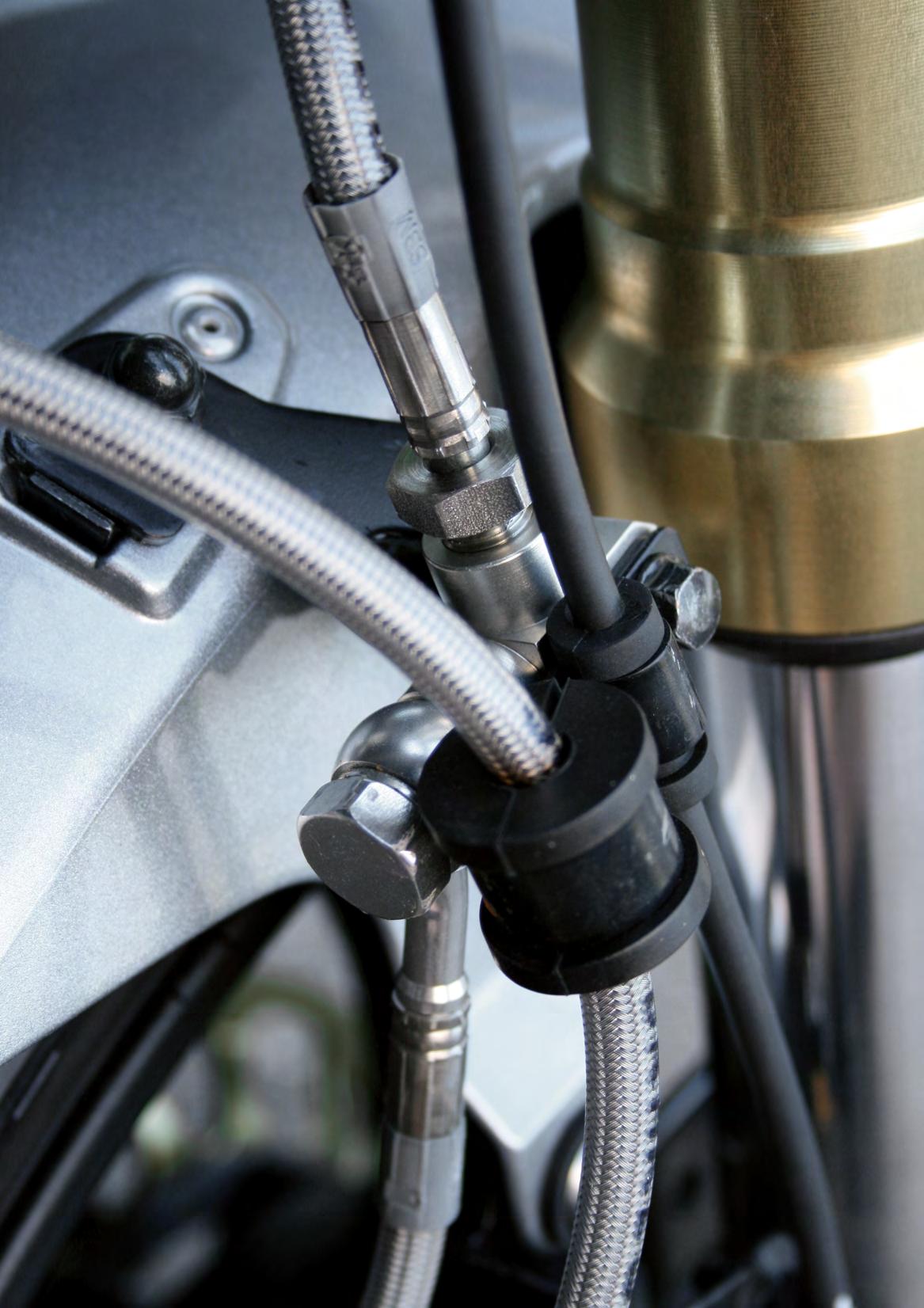

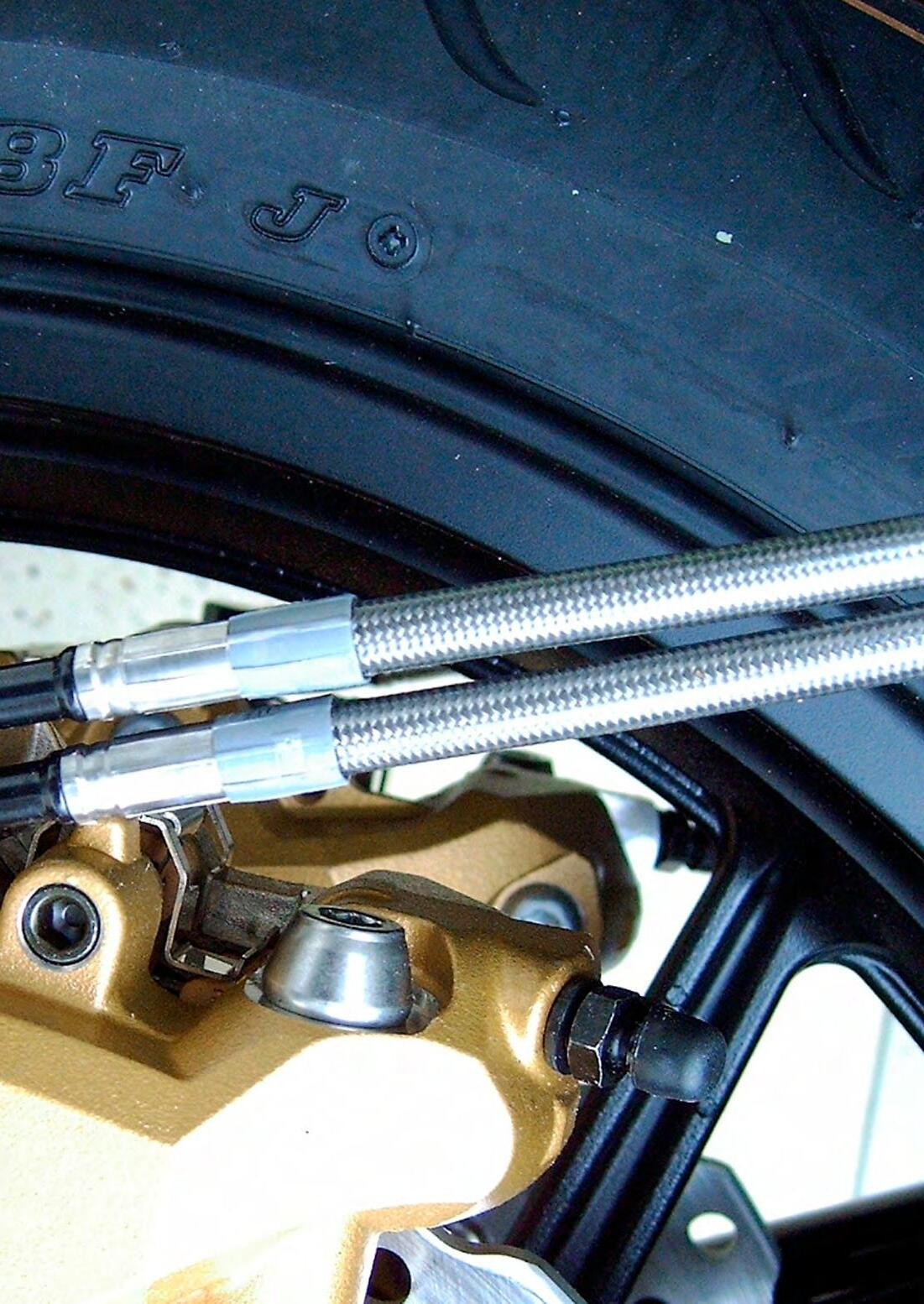

STAHLFLEX-LEITUNGEN
LEBENSDAUER & OPTIMALES BREMSVERHALTEN

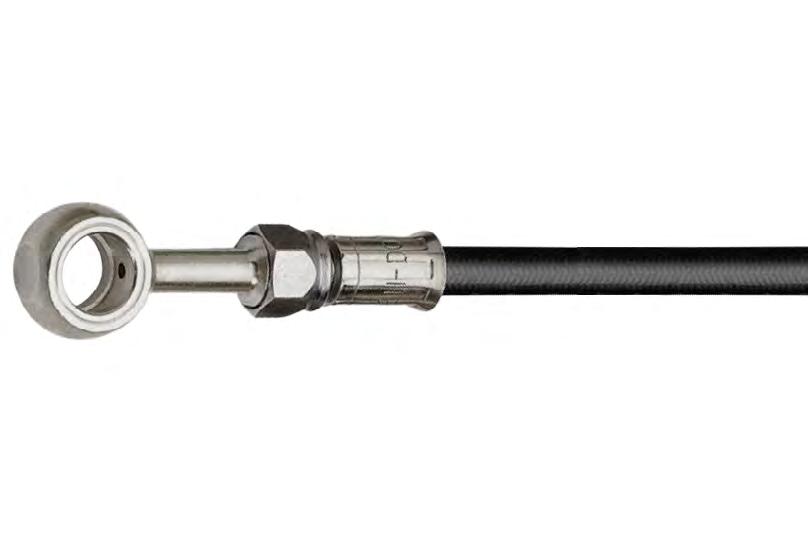

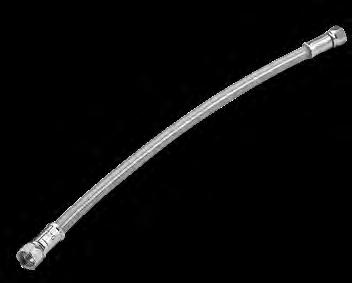

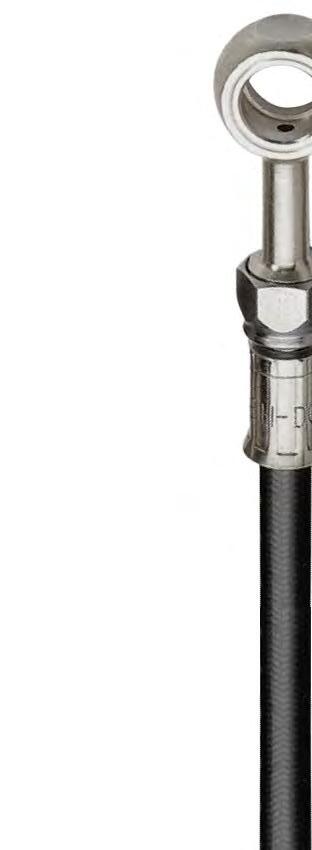

STAHLFLEX-BREMSLEITUNG
Hochwertige PTFE-Kunststoff-Innenleitung mit Edelstahl-Draht Ummantelung..

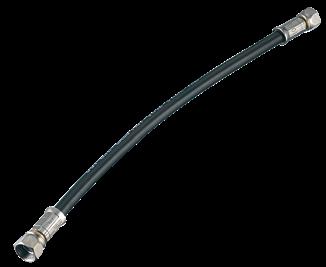

OFF-ROAD STAHLFLEX-
BREMSLEITUNG
Hochwertige Stahlflex
Leitung speziell für den Off-Road Einsatz mit zusätzlichem HART-PVCSchutzrohr.
LÄNGE LEITUNG (mm) UMMANTELLUNG SCHWARZ TRANSPARENT 100 DFL100.N DFL100.T 125 DFL125.N DFL125.T 150 DFL150.N DFL150.T 175 DFL175.N DFL175.T 200 DFL200.N DFL200.T 225 DFL225.N DFL225.T 250 DFL250.N DFL250.T 275 DFL275.N DFL275.T 300 DFL300.N DFL300.T 325 DFL325.N DFL325.T 350 DFL350.N DFL350.T 375 DFL375.N DFL375.T 400 DFL400.N DFL400.T 425 DFL425.N DFL425.T 450 DFL450.N DFL450.T 475 DFL475.N DFL475.T 500 DFL500.N DFL500.T 525 DFL525.N DFL525.T 550 DFL550.N DFL550.T 575 DFL575.N DFL575.T 600 DFL600.N DFL600.T 625 DFL625.N DFL625.T 650 DFL650.N DFL650.T 675 DFL675.N DFL675.T 700 DFL700.N DFL700.T 725 DFL725.N DFL725.T LÄNGE LEITUNG (mm) UMMANTELLUNG SCHWARZ TRANSPARENT 750 DFL750.N DFL750.T 775 DFL775.N DFL775.T 800 DFL800.N DFL800.T 825 DFL825.N DFL825.T 850 DFL850.N DFL850.T 875 DFL875.N DFL875.T 900 DFL900.N DFL900.T 925 DFL925.N DFL925.T 950 DFL950.N DFL950.T 975 DFL975.N DFL975.T 1000 DFL1000.N DFL1000.T 1025 DFL1025.N DFL1025.T 1050 DFL1050.N DFL1050.T 1075 DFL1075.N DFL1075.T 1100 DFL1100.N DFL1100.T 1125 DFL1125.T 1150 DFL1150.N DFL1150.T 1175 DFL1175.N DFL1175.T 1200 DFL1200.N DFL1200.T 1225 DFL1225.N DFL1225.T 1250 DFL1250.N DFL1250.T 1275 DFL1275.N DFL1275.T 1300 DFL1300.N DFL1300.T 1325 DFL1325.N DFL1325.T 1350 DFL1350.N DFL1350.T 1375 DFL1375.N DFL1375.T 1400 DFL1400.N DFL1400.T 1425 DFL1425.N DFL1425.T 1450 DFL1450.N DFL1450.T 1475 — DFL1475.T 1500 DFL1500.N DFL1500.T LÄNGE LEITUNG (mm) SCHWARZ UMMANTELLUNG 1100 DFL1100.CT 1125 DFL1125.CT 1150 DFL1150.CT 1175 DFL1175.CT 1200 DFL1200.CT 1225 DFL1225.CT 1250 DFL1250.CT LÄNGE LEITUNG (mm) SCHWARZ UMMANTELLUNG 1275 DFL1275.CT 1350 DFL1350.CT 1400 DFL1400.CT 1450 DFL1450.CT 1500 DFL1500.CT 1550 DFL1550.CT 5 HOHLSCHRAUBEN
BREMSFLÜSSIGKEIT STAHLFLEX -BREMSLEITUNGSKIT FITTINGE STAHLFLEXLEITUNG
& ZUBEHÖR
Die Bilder dienen als Beispiel. Keine Haftung bei Druckfehlern. Technische Änderungen vorbehalten.

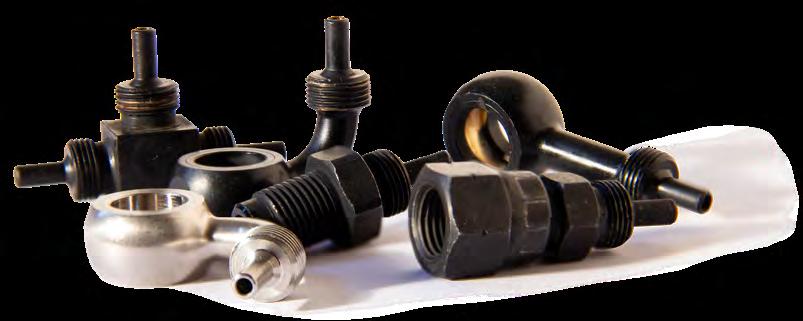

FITTINGE & ANSCHLÜSSE
FITTINGADAPTER 3 WEGE
AUSSENGEWINDE
INNENGEWINDE

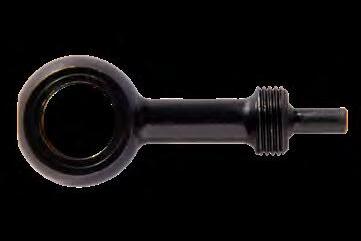

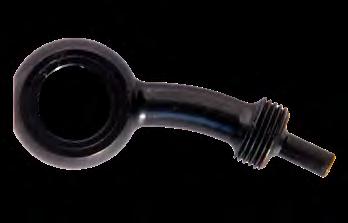

HARLEY DAVIDSON ANSCHLÜSSE
VERÄNDERUNGS-ZUBEHÖR
ART.-NR. BEZEICHNUNG
DFR28 Bikonischer Adapter für Konkav/Konvex Änderungen bei Adapter
ART.-NR. WINKEL INFOS Ø (mm) MATERIAL DFR49 - Innengewinde M10 x 100 Edelstahl DFR41 - Aussengewinde - Edelstahl DFR41N - Aussengewinde - Edelstahl schwarz ART.-NR. WINKEL INFOS Ø (mm) MATERIAL DFR13 - - M10 x 100 Edelstahl DFR13N - - M10 x 100 Edelstahl schwarz DFR14 - - M10 x 125 Edelstahl DFR14N - - M10 x 125 Edelstahl schwarz DFR48N - Innengewinde für HARLEY 3/8“ x 24 Edelstahl schwarz ART.-NR. WINKEL INFOS Ø (mm) MATERIAL DFR35 - Aussengewinde 3/8“ x 24 Edelstahl DFR32 - Aussengewinde 7/16“ x 24 Edelstahl DFR34 45° Ring-Fitting 11 Edelstahl DFR36 90° Ring-Fitting 11 Edelstahl
ART.-NR. WINKEL INFOS Ø (mm) MATERIAL DFR42 90° - M10 x 100 Edelstahl DFR43 90° - M10 x 125 Edelstahl DFR11 - - M10 x 100 Edelstahl DFR11N - - M10 x 100 Edelstahl schwarz DFR12 - - M10 x 125 Edelstahl DFR12N - - M10 x 125 Edelstahl schwarz DFR31
Edelstahl
- Doppelt -
DFR13 und DFR14 DFR41 DFR42 DFR11 DFR31 DFR35 DFR34 DFR36 DFR28 DFR14 DFR43 DFR12 DFR49 DFR32 6 www.franceequipement.com FOLGEN SIE UNS : @franceequipementGmbH
SICHERHEITS-HINWEIS
Für eine optimale Montage empfiehlt es sich, jeden Fitting/ jede Schraube mit unserer Moly Schraubensicherung zu befestigen (Art.-Nr. : LM.3847)
ANZUGSMOMENT : 10 N.m
DIE VERSCHIEDENEN FITTING TYPEN
FITTING-ADAPTER
DFR09 DFR03 DFR06 DFR01 DFR07 DFR04 DFR47 DFR02 DFR08 DFR05 90° 90° 60° 45° 25° 20° Doppelt Kompakt Standard B B A A B B B A A A ART.-NR. WINKEL INFOS A B BOHRUNG (mm) MATERIAL DFR46 Flach - - 24 mm 8 Edelstahl DFR01 Flach - - 24 mm 10 Edelstahl DFR01N Flach - - 24 mm 10 Edelstahl schwarz DFR01AZ Flach - - 24 mm 10 Alu DFR02 Flach - - 24 mm 11 Edelstahl DFR09 Flach Kompakt - 10 mm 10 Edelstahl DFR09N Flach Kompakt - 10 mm 10 Edelstahl schwarz DFR07 Flach Doppelt - 20 mm 10 Edelstahl DFR07N Flach Doppelt - 20 mm 10 Edelstahl schwarz DFR08 20° Flach 17 mm 07 mm 10 Edelstahl DFR08N 20° Flach 17 mm 07 mm 10 Edelstahl schwarz DFR03 25° - 14 mm 08 mm 10 Edelstahl DFR03N 25° - 14 mm 08 mm 10 Edelstahl schwarz DFR04 45° - 17 mm 08 mm 10 Edelstahl DFR04N 45° - 17 mm 08 mm 10 Edelstahl schwarz DFR04AZ 45° - 17 mm 08 mm 10 Alu DFR05 60° - 15 mm 08 mm 10 Edelstahl DFR05N 60° - 15 mm 08 mm 10 Edelstahl schwarz DFR05AZ 60° - 15 mm 08 mm 10 Alu DFR06 90° - 10 mm 07 mm 10 Edelstahl DFR06N 90° - 10 mm 07 mm 10 Edelstahl schwarz DFR47 90° Flach 10 mm 07 mm 10 Edelstahl A B B B B 7
HOHLSCHRAUBEN
Die Bilder dienen als Beispiel. Keine Haftung bei Druckfehlern. Technische Änderungen vorbehalten.
& ZUBEHÖR BREMSFLÜSSIGKEIT STAHLFLEX -BREMSLEITUNGSKIT FITTINGE STAHLFLEXLEITUNG
HOHLSCHRAUBEN
HOHLSCHRAUBEN
ART.-NR. LÄNGE GRÖSSE MATERIAL

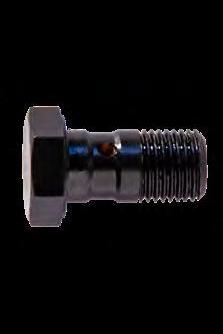

HOHLSCHRAUBE KURZ
DFR51 17 mm M8 x 100 Edelstahl
DFR19 19 mm M10 x 100 Edelstahl
DFR19N 19 mm M10 x 100 Edelstahl schwarz
DFR20 19 mm M10 x 125 Edelstahl
DFR20N 19 mm M10 x 125 Edelstahl schwarz

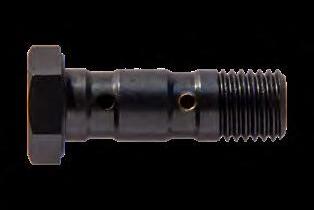

HOHLSCHRAUBE DOPPLET
DFR21 30 mm M10 x 100 Edelstahl
DFR21N 30 mm M10 x 100 Edelstahl schwarz
DFR25M 30 mm M10 x 100 Edelstahl
DFR22 32,5 mm M10 x 125 Edelstahl
DFR22N 32,5 mm M10 x 125 Edelstahl schwarz
DFR26M 30 mm M10 x 125 Edelstahl
SICHERHEITS-HINWEIS
Für eine optimale Montage empfiehlt es sich, jeden Fitting/ jede Schraube mit unserer Moly Schraubensicherung zu befestigen (Art.-Nr. : LM.3847)
ANZUGSMOMENT : 10 N.m

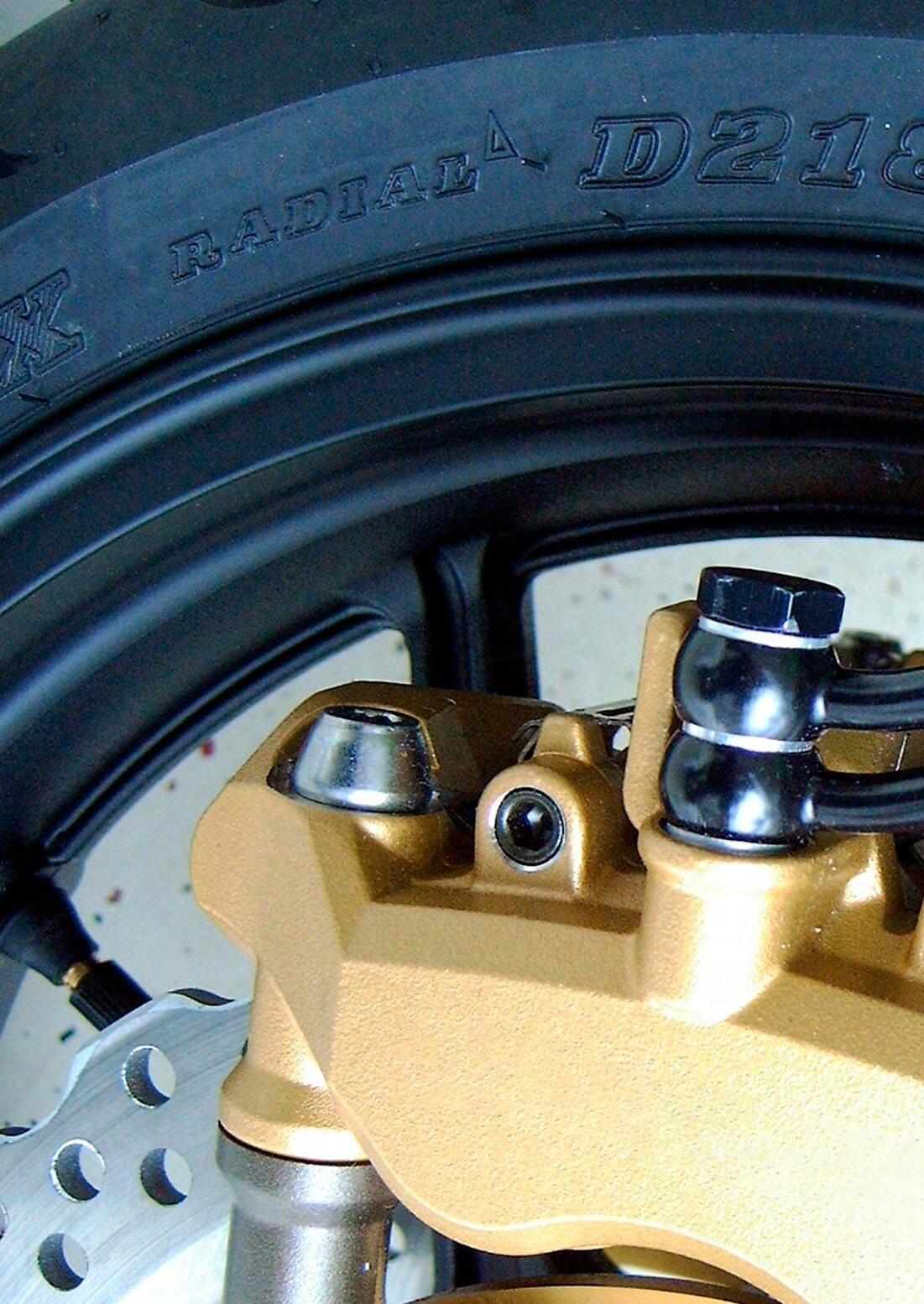

ENTLÜFTERHOHLSCHRAUBE
ART.-NR. LÄNGE GRÖSSE MATERIAL
ENTLÜFTERHOHLSCHRAUBE KURZ
DFR15 21 mm M10 x 100 Edelstahl
DFR16 21 mm M10 x 125 Edelstahl
ENTLÜFTERHOHLSCHRAUBE DOPPELT
DFR17 32,5 mm M10 x 100 Edelstahl
DFR18 32,5 mm M10 x 125 Edelstahl
HOHLSCHRAUBEN FÜR HARLEY DAVIDSON
ART.-NR. LÄNGE GRÖSSE MATERIAL
DFR33 kurz 7/16“ x 24 Edelstahl
DFR40 kurz 3/8“ x 24 Edelstahl
DFR50 Doppelt 3/8“ x 24 Edelstahl
HOHLSCHRAUBE MIT BREMSLICHTSCHALTER
ART.-NR. TYP GEWINDESTEIGUNG
MCF939 Hohlschraube kurz 3/8“ x 24
MCF940 Hohlschraube kurz 7/16“ x 24
MCF935 Hohlschraube kurz M10 x 100
MCF936 Hohlschraube kurz M10 x 125
MCF937 Hohlschraube dopplet M10 x 100
MCF938 Hohlschraube dopplet M10 x 125
ZUBEHÖR
ART.-NR. BEZEICHNUNG
DFLBOUCHON Leitungsabdeckung
DFR45 Schutzkappe für Entlüfternippel
DFR27 Alu Dichtung Ø inner. : 10 mm Stärke : 1,5mm
DFR29 Alu Dichtung Ø inner : 11 mm Stärke : 1,5mm
DFLJOINT Leitungs-Innendichtung (XW-Ring)
DFR37 Schlauch-Durchführung
DFR26 DFR22 DFR20 DFR25 DFR45 DFR29 DFR37 DFLBOUCHON DFR27 DFLJOINT DFR33 DFR17 DFR15 DFR40 DFR18 DFR16 DFR21 DFR19
8 www.franceequipement.com FOLGEN SIE UNS : @franceequipementGmbH
BREMSLEITUNGSKITS
Mit mehr als 2000 Bremsleitungskits fahrzeugspezifisch zugeordnet, werden Sie bestimmt alle Teile finden die Sie brauchen. Jeder Kit enthält die notwendigen Elemente, ob für Vorder- oder Hinterrad (Stahlflexleitungen, Fittinge, Holschrauben usw.)
FINDEN SIE IHREN KIT IN 3 KLICKS
Geben Sie auf der Webseite Ihr Fahrzeug ein und filtern Sie in der Suchleiste nach „BREMSEN“, wenn für Ihr Modell ein Bremsleitungs-Kit vorhanden ist, dann finden Sie ihn hier.

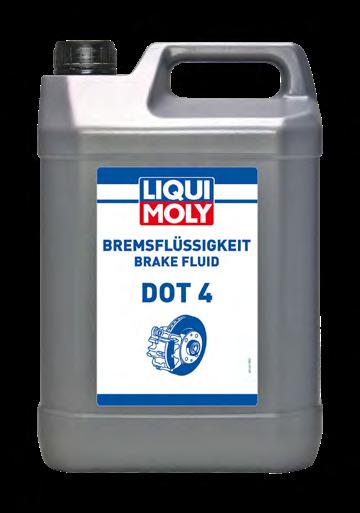

BREMSFLÜSSIGKEIT
entlüften mit unseren Liqui Moly Bremsflüssigkeiten
Zu den Bremsflüssigkeiten
Geeignet für ABS und ASR Systeme (Norm SL6)
Geeignet für ABS Systeme
Siedepunkt ≥300°C ABS Systeme
LM.21158
LM.3093
LM.21167
LM.3679
LM.21160
SL6 DOT 4
DOT 4
DOT 5.1
RACE
9 Die Bilder dienen als Beispiel. Keine Haftung bei Druckfehlern. Technische Änderungen vorbehalten. HOHLSCHRAUBEN & ZUBEHÖR BREMSFLÜSSIGKEIT STAHLFLEX -BREMSLEITUNGSKIT FITTINGE STAHLFLEXLEITUNG
ANGABEN ZUM FAHRZEUG
SICHERHEITS-HINWEIS
Für eine optimale Montage empfiehlt es sich, jeden Fitting/ jede Schraube mit unserer Liqui-Moly Schraubensicherung (Art.-Nr. : LM.3847) zu sichern
ANZUGSMOMENT : 10 N.m
