Schede tecniche / Technical sheet CAREDI

Trasportatore a coclea Screw conveyor

TRASPORTATORE A COCLEA

SCREW CONVEYOR

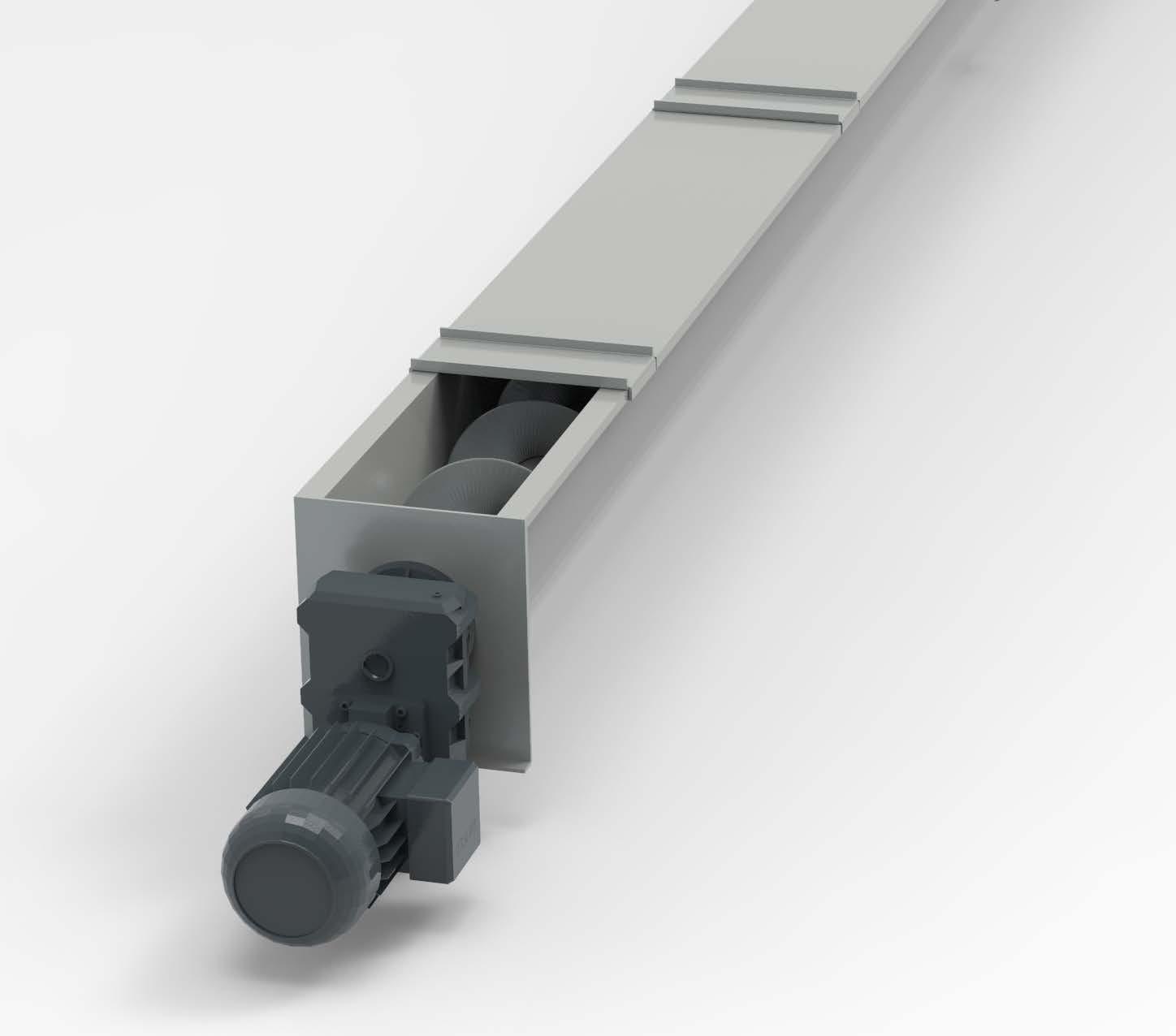

Il trasportatore a coclea mod. CA della CAREDI è un macchinario per il trasporto di materiale sfuso con portata medio-bassa.

CAREDI’s screw conveyor CA model is a machine which is used for transporting bulk material with a medium-low flow rate.

Il suo punto di forza è la semplicità, esso infatti è costituita da una spira elicoidale, in acciaio al carbonio, inox o ad alta resistenza all’abrasione, saldata nel suo diametro interno sull’albero motore. Ad una estremità è presente un supporto flangiato e all’opposta è applicato il motoriduttore, ad albero cavo, che può essere ad assi paralleli o perpendicolari. La macchina può essere dotata di sensori controlla giri e anti intasamento.

Its strong point is its simplicity. It consists, in fact, of a helical coil, constructed out of carbon steel, stainless or high abrasion resistance steel, welded in its internal diameter onto the drive shaft. Usually at one end there is a flanged support, and at the opposite end there is a gearmotor which can be fitted parallel or perpendicular to the hollow shaft.

The machine can be equipped with revolution and anti-clogging control sensors.

Il moto rotatorio garantisce l’avanzamento del prodotto che riceve la spinta dalll’elica della spira stessa. Il passo della spira viene scelto in base al tipo di materiale da trasportare. A seconda dell’impiego la spira può essere costante o a passo variabile.

L’elica inoltre può essere sinistrorsa o destrorsa a seconda della direzione di trasporto (esiste anche la soluzione con l’alimentazione intermedia del materiale che prevede la coesistenza dei due casi).

L’organo di comando è costituito da un motoriduttore, situato su un’estremità della macchina, che trasmette il moto all’albero motore direttamente o mediante una trasmissione a pignoni e catena o a cinghie e pulegge. L’ingresso del materiale da trasportare avviene nella parte superiore del trasportatore a coclea, ed è solitamente garantita da una bocca di carico atta a ricevere il materiale e convogliarlo all’interno del trasportatore. Lo scarico del materiale avviene per gravità o per spinta attraverso le bocche di scarico situate nella parte inferiore della macchina. Nel caso di due o più uscite sarà necessario l’impiego di serrande per la gestione delle utenze finali.

The rotatory motion ensures that the product is pushed forwards by the propeller of the coil itself. The pitch of the coil is chosen according to the type of material to be transported. Depending on use, the coil can have a constant or variable pitch. The helical also can be left or right depending on the direction of transport (there is also the solution with the intermediate supply of material that allows for the coexistence of the two cases). The control element comprises a gearmotor, generally located on one end of the machine, which transmits the movement to the drive shaft directly or by means of a sprocket and chain transmission or a belt and pulleys.

The material to be transported is introduced in the upper part of the screw conveyor usually by a loading hopper designed to receive the material and direct it inside the conveyor. The material is unloaded by gravity or by pushing through the offloading spouts that are located in the lower part of the machine. Gates are then used to manage the end uses in the event that there are two or more outlets.

La coclea piò essere configurata in base all’impiego a cui è destinata (trasportatrice, estrattrice, miscelatrice) e può avere uno o più assi (singola, doppia, quadrupla) e più casse longitudinali (con supporti intermedi).

The screw can be configured on the basis of the use for which it is intended (conveyor, extraction, mixing) and may have one or more axle (single, double, quadruple) and longitudinal housings (with intermediate supports).

Hc

DATI TECNICI | TECHNICAL DATA

O

F Cj

Cs

S

S

Lmax

Mod.

Hc

Cj

Cs

S

C

F

O

L. max

CA120

225

500 - 4000

3000

200

140

150 x 110

Ø 120

20 mt

CA150

265

500 - 4000

4000

250

170

200 x 140

Ø 160

20 mt

CA200

320

500 - 4000

4000

300

220

300 x 190

Ø 200

20 mt

CA250

400

500 - 4000

4000

360

270

350 x 240

Ø 250

25 mt

CA300

450

500 - 4000

4000

410

320

450 x 300

Ø 300

25 mt

CA350

490

500 - 4000

4000

460

370

400 x 340

Ø 323

30 mt

CA400

575

500 - 4000

3000

520

420

-

400 x 400

30 mt

CA450

660

500 - 4000

3000

590

470

-

450 x 450

30 mt

CA500

720

500 - 4000

3000

620

520

-

500 x 500

30 mt

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

Distributore girevole Rotary distributor

DISTRIBUTORE GIREVOLE

ROTARY DISTRIBUTOR

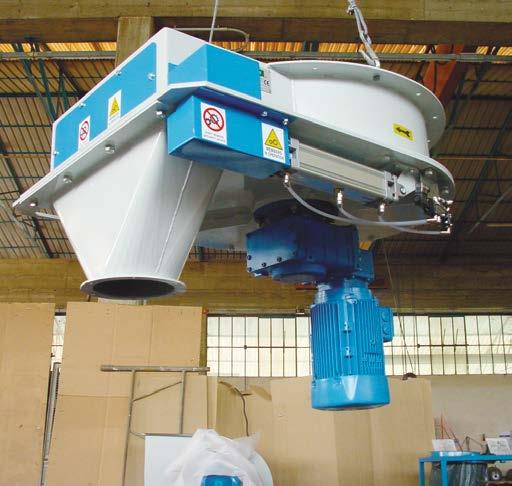

Il distributore girevole mod. DGC della CAREDI è una macchina che trova largo impiego su impianti che trattano la lavorazione di materiali sfusi.

La macchina è ideale per lo smistamento del prodotto in più direzioni.

CAREDI’s rotating distributor DGC model is a machine which is widely used on plants that process bulk materials. The machine is ideal for sorting the product in multiple directions.

Il macchinario è costituito essenzialmente da un tubo rotante, azionato da un motoriduttore, che si posiziona in corrispondenza dello scarico desiderato con l’ausilio di finecorsa di precisione.

Il motoriduttore è a velocità variabile (inverter) e monta un motore autofrenante. L’alimentazione del materiale avviene nella parte superiore della macchina ed è garantita da una bocca di carico atta a ricevere il materiale e convogliarlo all’interno del distributore.

L’espulsione del materiale avviene tramite le bocche di scarico situate nella parte inferiore della macchina. La tenuta è garantita da una guarnizione a pattino interposta fra il tubo e lo scarico e che agisce tramite un sistema elettropneumatico quando il tubo si trova nella posizione di uscita selezionata.

It essentially consists of a rotary tube, operated by a gearmotor, which is positioned in line with the desired discharge with the help of precision limit switches.

The gearmotor is variable speed (inverter) and is fitted with a self-braking motor. The material to be transported is introduced in the upper part of the machine usually by a loading hopper designed to receive the material and direct it inside the distributor.

The material is unloaded by the offloading spouts that are located in the lower part of the machine.

The seal is ensured by a slide gasket fitted between the tube and the outlet and which acts via an electropneumatic system when the tube is in the selected output position.

DATI TECNICI | TECHNICAL DATA

A

E FC

B

D

I

O

Mod.

A

B

C

D

E

F

G

H

DG-6

1090

1323

55

550

195

-

200

200

DG-9

1270

1645

55

645

250

200

200

200

DG-16

2180

2386

55

1285

250

300

200

200

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

Elevatore a tazze Buckets elevator

ELEVATORE A TAZZE

BUCKETS ELEVATOR

L’elevatore a tazze mod. ECA della CAREDI è un macchinario adatto al trasporto di materiali sfusi in verticale, con portata variabile da bassa ad elevata, a seconda del modello.

CAREDI’s bucket elevator ECA model is a machine suitable for the transport of loose materials vertically, with a variable flow rate from low to high, depending on the model.

La motorizzazione varia in funzione alla portata e all’altezza di scarico ma in tutti i casi il motore è dotato di antiretro per evitare ingolfamenti durante le fermate improvvise ad elevatore carico.

Il trasportatore è composto da un piede e da una testa collegati attraverso delle canne bullonabili di apposita sezione.

The motor varies according to the scope and the unloading height, in all cases the engine is equipped with backstop to prevent clogging during sudden stops toa lift the load. The conveyor is composed of a foot and a head connected through the suitably sized chutes that are bolted on.

All’interno degli elementi scorre un nastro, completo di tazze, che viene guidato da due pulegge: la puleggia di traino (rivestita in gomma) si trova sulla testa e prende il comando da un motoriduttore ad assi ortogonali ad albero cavo; la puleggia di rinvio (eseguita a gabbia) è all’interno del piede, che può essere dotato su richiesta di sensori controllagiri e antisbandamento (c’è anche la versione autopulente per ridurre al minimo l’inquinamento). Nella testa è presente un sistema di tiraggio per l’allineamento della puleggia indipendentemente dalla carpenteria; il piede invece è dotato di un sistema di fissaggio a viti per il tensionamento del nastro. Le tazze sono di varie dimensioni e materiali, in base al materiale da trasportare, e alla portata richiesta. La prima canna dispone di uno sportello per l’ispezione ed eventuale manutenzione, le altre canne possono essere dotate di pannello antiscoppio.

A belt runs inside the structure, complete with buckets, which is driven by two pulleys. The tow pulley (coated in rubber) is located on the head and is controlled by a gearmotor at right angles to the hollow shaft. The idler pulley (formed by a cage) is on the inside of the foot which can be equipped with revolution sensors and a lane guard system on request (there is also the self-cleaning version to minimise pollution). The head is fitted with a pull system for the pulley alignment regardless of carpentry. The foot is provided with a screw fixing system for tensioning the belt. The buckets come in various sizes and materials, depending on the material to be transported, and the flow rate required. The first chute has a spy hole for inspection and any necessary maintenance, the other chutes may be equipped with an overpressure safety panel.

DATI TECNICI | TECHNICAL DATA

G

A2

2

3

Hs

R

L

1

S

C3

C1

C2

A3

Ht

Htot

B3

NxC

P

ECA 25 / 14

ECA 35 / 16

ECA 35 / 20

ECA 50 / 24

ECA 60 / 30

ECA 60 / 35

ECA 60 / 42

ECA 60 / 46

13

28

35

45

80

110

240

290

H min. / max.

3 ~ 45

3 ~ 45

3 ~ 45

3 ~ 45

3 ~ 45

3 ~ 45

3 ~ 45

3 ~ 45

Diametro rulli (mm) Drum Diameter (mm)

250

350

350

500

600

600

600

600

180 x 180

220 x 240

220 x 270

250 x 300

280 x 350

300 x 420

370 x 520

370 x 520

T

660

912

926

1340

1495

1515

1485

1485

L

822

1192

1192

1535

1716

1772

1969

1969

A2

366

560

590

620

730

870

990

990

A3

315

420

435

646

760

739

740

740

P

635

850

850

1050

1140

1300

1445

1445

R

830

1032

1068

1378

1625

1715

1900

1900

G

370

420

450

475

525

615

730

730

B3

305

385

385

470

545

655

680

680

C

4.000

4.000

4.000

4.000

4.000

4.000

4.000

4.000

C1

610

770

770

1028

1160

1215

1360

1360

C2 x C3

240 x 240

290 x 310

290 x 340

250 x 300

350 x 420

380 x 500

460 x 610

460 x 610

H

500 - 3.900

500 - 3.900 500 - 3.900

500 - 3.900

500 - 3.900

500 - 3.900

500 - 3.900

500 - 3.900

m3/h

Sezione canna Casing Cross Section

N

ECA 75 / 58

VARIABILE IN FUNZIONE DELL’ALTEZZA | DEPENDING ON HEIGHT Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

Estrattore a pale Blade extractor

ESTRATTORE A PALE

BLADE EXTRACTOR

L’ estrattore a pale mod. EPC della CAREDI è una macchina che trova largo impiego su impianti che trattano la lavorazione di materiali di difficile movimentazione facilitando lo scarico da contenitori.

CAREDI’s blade extractor EPC model is a machine which is widely used on plants for processing materials that are difficult to handle, facilitating their unloading from the containers.

È costituito da una cassa dove all’interno ruota una girante a pale azionata da un motoriduttore (flangiato sul fondo della macchina), che muove il prodotto all’interno del contenitore e lo sposta verso l’esterno, dove sono presenti uno o due scarichi opposti regolati da bandinelle regolabili manualmente o pneumaticamente per lo scarico del prodotto.

It consists of a housing containing a blade impeller that rotates as driven by a gearmotor (flanged on the bottom of the machine), which moves the product inside the container and moves it outwards, where there are one or two opposites drains regulated by manually or pneumatically adjustable bands for product discharge.

DATI TECNICI | TECHNICAL DATA

H

D

F

L

E

S

Mod.

D

E

F

H

L

S

P

Peso/Weight

EPC600

600

160

300

178

690

865

1.5 kW - 3 kW

200 kg

EPC800

810

200

605

210

930

1170

4 kW - 7.5 kW

360 kg

EPC1000

1010

240

700

250

1130

1400

7.5 kW - 11 kW

430 kg

EPC1200

1200

340

900

314

1320

1698

7.5 kW - 11 kW

550 kg

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

Microdosatore Mini proportioner

MICRODOSATORE

MINI PROPORTIONER

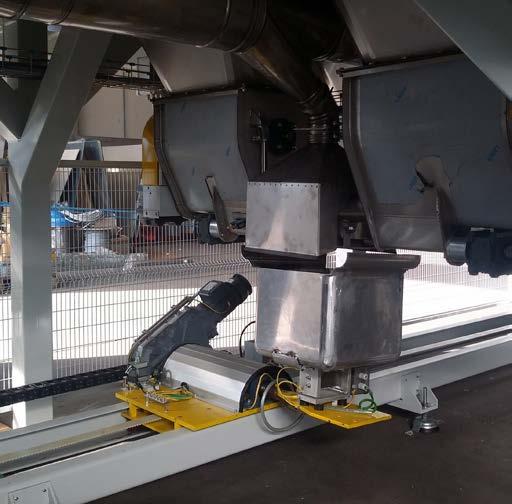

Il sistema di microdosaggio della CAREDI viene utilizzato per il dosaggio molto accurato di microcomponenti quali vitamine o integratori.

CAREDI’s micro-dosing system is used for very accurate dosing of micro-components such as vitamins or supplements.

Il sistema è composto da due coclee tubolari le quali dosano il prodotto fino a raggiungere la quantità desiderata. La coclea maggiore ha la funzione di dosare la parte “grossa” del quantitativo desiderato, mentre la coclea più piccola ha il compito di rifinire il dosaggio aggiungendo le piccole quantità per raggiungere il quantitativo richiesto con la massima precisione. I componenti sono proporzionati uno ad uno e vengono poi trasportati alla lavorazione successiva.

The system is composed of two tubular augers which dose the product until the desired amount is reached. The larger auger has the function of dosing the “big” part of the desired quantity, while the smaller auger has the task of finishing the dosage by adding small amounts until the required quantity is reached with the maximum precision. The components are proportionate to one another and are then transported for subsequent processing.

DATI TECNICI | TECHNICAL DATA

L

P

C

E

D

F

S

H

Mod.

D

E

F

H

L

S

C

P

Peso/Weight

MDC

1390

689

700

1385

260

450

76

30

200 kg

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

Miscelatore orizzontale Horizontal mixer

MISCELATORE ORIZZONTALE

HORIZONTAL MIXER

Il miscelatore orizzontale mod. MOV della CAREDI è una macchina essenzialmente indicata per la preparazione dei mangimi bilanciati con presenza di molti componenti anche di diverso peso specifico.

CAREDI’s horizontal mixer MOV model is a machine which is essentially indicated for the preparation of balanced feed with the presence of many components also of different specific weights.

Il materiale da miscelare viene introdotto nella cassa del miscelatore al cui interno trovano sede gli agitatori (pale-vomeri-eliche) che imprimono forzatamente al prodotto un movimento rotatorio, oltre ad un movimento interno contrario alla massa esterna che produce dopo un tempo prestabilito la voluta miscelazione.

Massima precisione di miscelazione e scarico completo grazie al corretto posizionamento delle pale.

Prevenzione della contaminazione grazie al tipo di serranda di scarico e relativa guarnizione di tenuta.

Questa macchina è predisposta per l’applicazione di un kit per l’iniezione dei liquidi, molto utile nella fabbricazione di mangimi e pet-food; può essere equipaggiata con contenitori di pre-carico e scarico per velocizzare i cicli di produzione. Inoltre è disponibile un sistema di aspirazione con filtro e un sistema di riciclo d’aria.

Il miscelatore è disponibile in tre diverse misure: 1000 litri, 2000 litri, 4000 litri.

The material to be mixed is introduced into the mixer housing which contain the agitators (blades-plowshares-helicals), which force the product into a rotary movement in addition to an internal movement contrary to the external mass that produces the desired mixing after a predetermined time.

Maximum precision mixing and complete discharge system thanks to the correct positioning of the blades. Prevention of contamination thanks to the type of discharge gate and its seal.

This machine is designed for use with a fluid injection kit, which is commonly used in the manufacture of animal feed and pet-food. It can be equipped with pre-loading and unloading containers in order to speed up the production cycles.

A suction system with filter and an air recycling system is also available.

The horizontal mixer is available in three different sizes: 1000, 2000 and 4000 litres.

DATI TECNICI | TECHNICAL DATA

H

G

D

C

E

F

I

B A

Mod.

A

B

C

D

E

F

G

H

I

Peso/Weight

MOV1000

2176

1800

988

400

1420

160

1580

1168

2970

1700 kg

MOV2000

2700

2200

1400

600

2000

230

2230

1680

3700

3200 kg

MOV4000

2410

1830

1970

930

2490

430

2920

2310

3035

4850 kg

MOV6000

2790

2150

2230

1035

2850

540

3390

2580

4120

7640 kg

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

Raffreddatore verticale Vertical cooler

RAFFREDDATORE VERTICALE

VERTICAL COOLER

Il raffreddatore verticale mod. RTC della CAREDI è una macchina che trova impiego su impianti che trattano la lavorazione di pellet sfusi.

CAREDI’s vertical cooler RTC model is a machine which is used in plants that process pellets in bulk.

Il pellet caldo viene immesso nella cassa del raffreddatore attraverso l’alimentatore rotante, l’aria fredda entra nella cassa attraverso la griglia del gruppo d’estrazione e raffredda il pellet. Il flusso di aria raffreddante che si crea dal basso verso l’alto è dato dall’azione di un ventilatore collegato alla cappa d’aspirazione.

La cassa del raffreddatore è corredata di due sonde di livello, gli indicatori di livello minimo e massimo.

L’indicatore di livello minimo mantiene lo strato del pellet nel contenitore ad un livello costante ed è regolabile in altezza per un’escursione che varia a seconda del modello di macchina del tipo di prodotto da raffreddare; quando l’indicatore viene coperto dal pellet la griglia mobile comandata dal motoriduttore si avvia. L’indicatore di massimo livello montato nella parte superiore della cassa serve per fermare l’affluire del prodotto nel contenitore nel caso si verifichi un guasto o una errata regolazione della griglia regolabile, impedendo l’eccessivo riempimento. Per dividere più equamente il carico del pellet in tutta l’area del raffreddatore, viene montato sotto lo scarico dell’alimentatore rotante un distributore a forma piramidale di diverse dimensioni, a seconda del modello.

The hot pellet enters into the cooler housing through the rotary feeder, the cold air enters the housing through the extractor grill and cools the pellet. A fan connected to the suction hood supplies the flow of cooling air from the bottom up.

The cooler housing is fitted with two level probes, the minimum level indicator and the maximum level indicator. The minimum level indicator maintains the pellet layer in the container at a constant level. This indicator is height adjustable for variable operations depending on the machine model and the type of product to be cooled. When the indicator is covered with pellet, the mobile grill is started by the gearmotor.

The maximum level indicator mounted on the upper part of the housing stops the product from flowing into the container in the event of a failure or incorrect adjustment of the adjustable grill, preventing excessive filling. In order to distribute the pellet load more evenly throughout the entire cooler areas, a pyramidal shape distributor of varying dimensions depending on the model is mounted below the outlet of the rotary feeder.

DATI TECNICI | TECHNICAL DATA M N

G

450

D

H

J

L

K

F

N

N

A

A

B

C

E

Mod.

A

B

C

D

E

F

G

H

J

K

L

M

N

RTC14X14

1400

1920

1650

2460

2270

700

910

930

300

320

200

600

250

RTC19X19

1900

2400

2130

3030

2800

900

1150

930

500

420

250

1000

300

RTC19X24

1900

2120

2900

4160

3300

1000

1860

1180

700

420

300

1250

300

RTC24X24

2400

2900

2610

3690

3260

1000

1360

1180

700

420

300

1250

300

RTC28X28

2800

3360

3090

4060

3790

1240

1510

1430

700

420

300

1500

300

Mod.

Peso / Weight

Potenza / Power

Portata / Capacity

RTC14X14

1150 kg

0.55 + 1.1 kW

5 tonn/h (Ø2 - 4 mm)

RTC19X19

1700 kg

0.55 + 1.1 kW

10 tonn/h (Ø2 - 4 mm)

RTC19X24

2100 kg

0.55 + 1.1 kW

15 tonn/h (Ø2 - 4 mm)

RTC24X24

2400 kg

0.55 + 1.1 kW

20 tonn/h (Ø2 - 4 mm)

RTC28X28

3400 kg

0.55 + 1.5 kW

30 tonn/h (Ø2 - 4 mm)

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

Selezionatrice centrifuga Centrifugal separator

SELEZIONATRICE CENTRIFUGA

CENTRIFUGAL SEPARATOR

La selezionatrice centrifuga mod. SEC della CAREDI è una macchina appartenente alla categoria dei separatori e trova largo impiego su impianti che trattano la lavorazione di materiali sfusi (es. molini, mangimifici, oleifici, etc.).

CAREDI’s centrifugal separator SEC model belonging to the separators category that is widely used in plants processing bulk materials (e.g. mills, feed mills, oil mills, etc.).

È ideale per la separazione di corpi estranei da prodotti sfusi in farina; l’elemento di separazione è costituito da una girante a lame seghettate ed inclinate, solitamente in acciaio, montate alla periferia della girante, che permettono ai corpi estranei (scarto) di avanzare verso lo scarico di testa, mentre il prodotto passando attraverso un vaglio circolare in lamiera forata è scaricato nella tramoggia centrale. È ideale l’utilizzo a monte della macinazione fine per la separazione della farina o del materiale proveniente dalla pre-rottura di dimensione già adeguata che altrimenti limiterebbe la capacità del molino.

La portata della macchina varia a seconda del materiale da lavorare. L’alimentazione del materiale avviene forzatamente attraverso una coclea all’interno del vaglio. L’espulsione del prodotto avviene nella tramoggia centrale, mentre lo scarto avanza nella seconda tramoggia in testa alla macchina.

La selezionatrice centrifuga è disponibile nelle versioni singola e doppia, in relazione alla portata che il cliente desidera o necessita di avere.

The centrifugal separator is ideal for the separation of foreign bodies from the loose products in the flour; the separation element consists of an impeller with serrated and inclined blades, usually made of steel, mounted on the periphery of the impeller, which allow foreign bodies (discards) to advance toward the head discharge outlet, while the product passes through a circular sieve made out of perforated sheet and is unloaded into the central hopper. It is ideal for use upstream of fine grinding in order to separate flour or pre-breakage material of an already adequate size that otherwise would clog the mill.

The flow rate of the machine varies depending on the material to be processed. The material is force fed through an auger inside the sieve. The product is expelled into the central hopper, while the discarded material advances into the second hopper at the head of the machine.

The machine is available in two versions: single and double, depending on the capacity that the customer requires.

DATI TECNICI | TECHNICAL DATA

SEC500 1590

B

1200

C

800

D

1650

E

970

F

400

G

220

H

1000

I

320x250

J

160x250

Peso/Weight

600Kg

H

B

A

A

C

J

G

I

F

E D

B

1200

C

800

D

1500

E

1650

F

970

G

400

H

1350

I

320

J

160

Peso/Weight

1040Kg

H

1590

B

A

A

SEC500X2

I

C D

G

J

F E

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

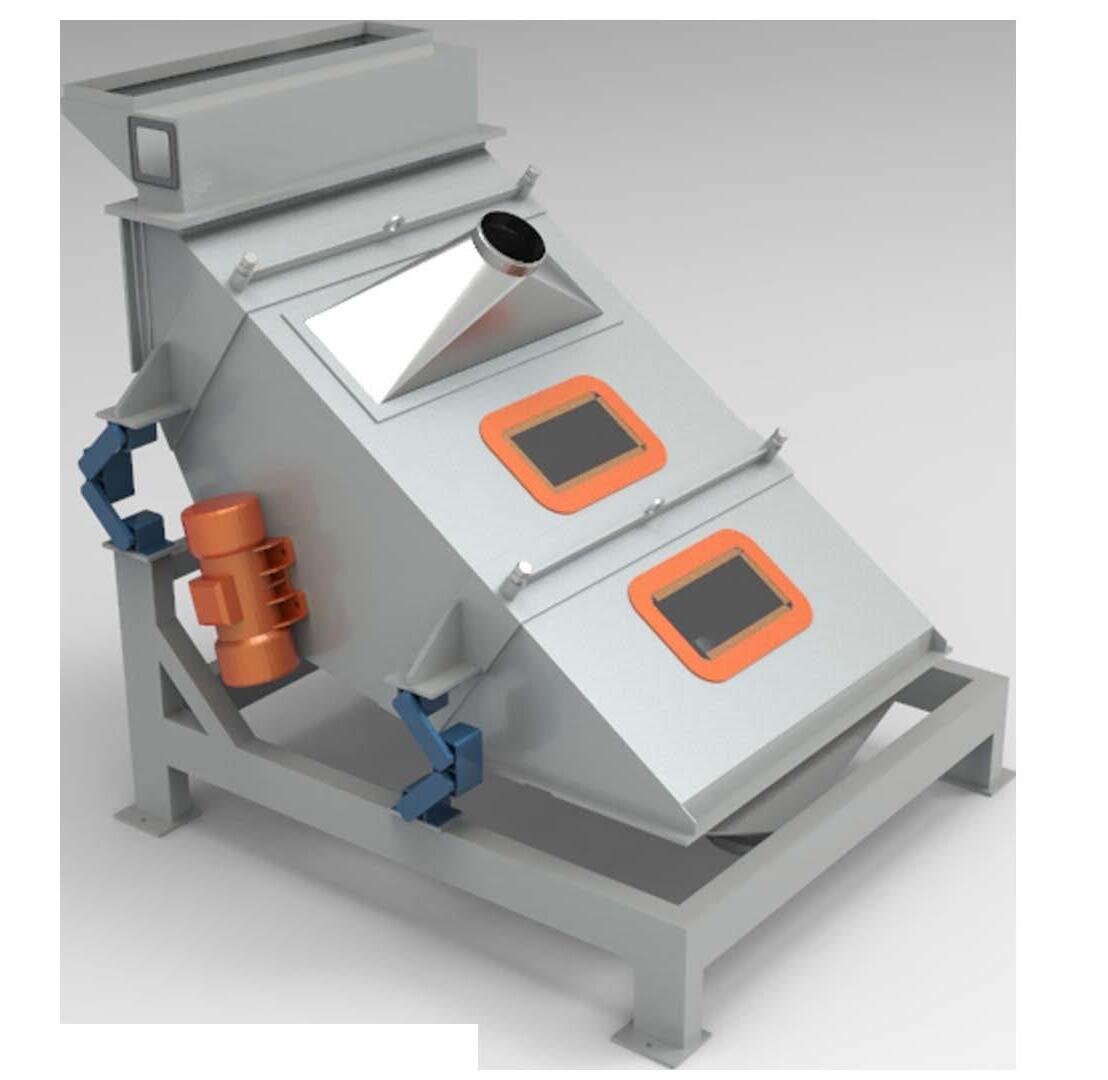

Pulitore per pellet Pellet cleaner

PULITORE PER PELLET

PELLET CLEANER

Il setaccio per pellet mod. SPC della CAREDI è una macchina largamente impiegata nell’industria molitoria e del legno per la pulitura della polvere attraverso il setacciamento del prodotto.

CAREDI’s pellet cleaner SPC model is a machine which is widely used in the milling and timber industry for cleaning dust from the product by sieving.

All’ingresso, una valvola di distribuzione autoregolante ripartisce uniformemente per tutta la larghezza dello staccio il prodotto. L’oscillazione sussultoria della cassa contenente i vagli avviene mediante l’azione di una coppia di motovibratori.

In base alla regolazione, le oscillazioni fanno avanzare più o meno il prodotto e allo stesso tempo mantengono pulito il vaglio.

At the inlet, a self-regulating distribution valve distributes the product uniformly over the entire width of the sieve. The sussultatory oscillation of the housing containing the sieves takes place through the action of a pair of motovibrators. Depending on the setting, the oscillations move the product to a larger or smaller degree whilst keeping the sieve clean.

Questo principio operativo permette elevate capacità e assicura un buon effetto di stacciatura senza ulteriori dispositivi per la pulizia degli stacci.

This operating principle allows for high capacity and ensures a good sifting effect without additional devices required to clean the sieves.

La macchina è disponibile in tre taglie, in relazione alla portata richiesta.

The machine is available in three sizes, depending to the flow rate required by the customer.

DATI TECNICI | TECHNICAL DATA

E

G

D

BC F

H

A

I

Mod.

A

B

C

D

E

F

G

H

I

Peso

SPC

1540

250

100

160

220

1330

1630

1020

1930

400Kg

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

Pulitore per cereali Cereals cleaner

PULITORE PER CEREALI

CEREALS CLEANER

Il pulitore per cereali mod. SVC della CAREDI è una macchina largamente impiegata nell’industria cerialicola per la pulitura attraverso il setacciamento del prodotto.

CAREDI’s cereals cleaner SVC model is a machine which is widely used in the milling industry for cleaning the product through sieving.

All’ingresso, una valvola di distribuzione autoregolante ripartisce uniformemente il prodotto per tutta la larghezza dello staccio. L’oscillazione sussultoria della cassa contenente i vagli avviene mediante l’azione di una coppia di motovibratori. In base alla regolazione, le oscillazioni fanno avanzare più o meno il prodotto e allo stesso tempo mantengono pulito il vaglio per l’azione sussultoria delle sfere di pulizia.

Questo principio operativo permette elevate capacità e assicura un buon effetto di stacciatura senza ulteriori dispositivi per la pulizia degli stacci.

La macchina è disponibile in tre taglie, in relazione alla portata di cui il cliente necessita.

At the inlet, a self-regulating distribution valve distributes the product uniformly over the entire width of the sieve. The sussultatory oscillation of the housing containing the sieves takes place through the action of a pair of motovibrators. Depending on the setting, the oscillations move the product along to a faster or slower degree whilst keeping the sieve clean for the sussultatory action of the cleaning balls.

This operating principle allows for high capacity and ensures a good sifting effect without additional devices required to clean the sieves. The machine is available in three sizes, depending to the flow rate required by the customer.at the head of the machine.

The cereal cleaner is available in two versions: single and double; depending on the capacity that the customer requires.

DATI TECNICI | TECHNICAL DATA A SVC150

A

2520

2520

B

1630

1630

C

800

800

D

200

250

E

2150

2150

F

1740

2220

G

1000x300

1500x300

H

2900

2900

I

1620

2020

Peso/Poids

700Kg

900Kg

A

E

SVC100

D

B

I

G F

H

B

1200

C

800

D

1500

E

1650

F

970

G

400

H

1350

I

320

J

160

Peso/Poids

1040Kg

G

1590

C B A

F

H

J

A

E

D

SEC500X2

I Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

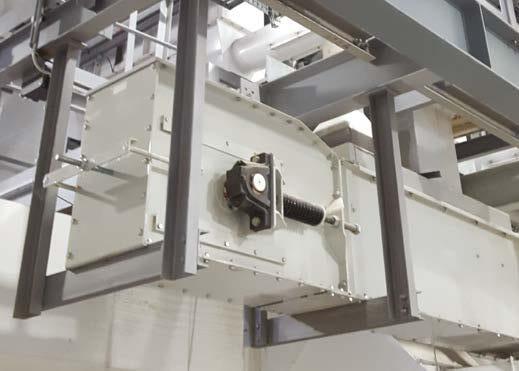

Trasportatore a catena Chain conveyor

TRASPORTATORE A CATENA

CHAIN CONVEYOR

Il trasportatore a catena mod. TC della CAREDI è un macchinario adatto al trasporto di materiali sfusi su piano orizzontale o leggermente inclinato, con portata medio-alta.

CAREDI’s chain conveyor TC model is a machine which for transporting loose materials horizontally or along a slight incline, with a medium-high flow rate.

I componenti appositamente studiati che vanno ad assemblare la macchina la rendono molto robusta ed affidabile, adatta ad un uso intenso e prolungato. Le testate (traino e rinvio) sono flangiate alle casse, e sono solitamente dotate di supporti ritti al traino e flangiati al rinvio. Le casse sono composte di elementi bullonati per semplificarne la costruzione e la manutenzione. La testata di rinvio è dotata di un sensore controlla giri e di un sistema antinquinamento tarabile. Allo scarico è applicato un sistema anti ingolfamento e, in prossimità delle serrande intermedie, è inserito un deflettore per un completo scarico del prodotto e l’eliminazione dell’inquinamento. La motorizzazione, applicata alla testata di traino, è solitamente garantita da un motoriduttore ad albero cavo.

The specially designed components that are used to assemble the machine, making it very strong and reliable, suitable for intensive and prolonged use. The (tow and idler) pulleys are flanged to the housings, and are usually equipped with plummer block at the tow and flanged at the idler.

The housings are assembled with bolted parts to simplify construction and maintenance. The idler pulley is equipped with a revolution sensor and a calibratable depollution system. The outlet is fitted with an anti-clogging system. A deflector is inserted next to the intermediate gates for complete discharge of the product and the elimination of any pollution. The motor, applied to the tow pulley usually consists of a gearmotor with hollow shaft.

In casi particolari la macchina può essere comandata da un motoriduttore con trasmissione a pignoni e catena. La macchina è completamente configurabile dal materiale della cassa (acciaio al carbonio o inossidabile), alla forma delle palette della catena o alla guida di quest’ultima (acciaio antiusura o polizene), oltre che per la possibilità di inserire un doppio fondo o serrande appositamente progettate per definiti scarichi intermedi.

In special cases the machine can be operated by a gearmotor with sprocket and chain transmission.

The machine is completely configurable in terms of the material used to construct the housing (carbon steel or stainless steel), the shape of the chain blades or the chain guide (wear-resistant steel or polyzene), in addition to the possibility of inserting a double bottom or specially designed gates for any defined intermediate discharges.

Tutte queste configurazioni rendono il trasportatore a catena adatto a molteplici impieghi mantenendo sempre l’affidabilità che lo contraddistingue.

All these configurations make the chain conveyor suitable for multiple uses while maintaining the reliability that defines it.

Ht

Hc

DATI TECNICI | TECHNICAL DATA

TC

jC

E

F

O

sC L. max

Mod.

T

Cj

Cs

C

E

F

Ht

Hc

O

L. max

TC120

670

500 - 4000

4000

600

190

120

336

293

447 x 120

20 mt

TC180

670

500 - 4000

4000

850

250

180

376

333

447 x 180

20 mt

TC240

800

500 - 4000

4000

870

340

240

455

400

577 x 240

20 mt

TC300

1200

500 - 4000

4000

1200

400

300

610

510

933 x 300

30 mt

TC370

1200

500 - 4000

4000

1200

470

370

750

650

933 x 370

30 mt

TC450

1200

500 - 4000

4000

1200

550

450

750

650

933 x 450

30 mt

TC540

1200

500 - 4000

4000

1200

640

540

750

650

933 x 540

30 mt

TC650

1200

500 - 4000

4000

1200

750

650

750

650

933 x 650

30 mt

TC740

1200

500 - 4000

4000

1200

840

740

750

650

933 x 740

30 mt

TC1200

1200

500 - 4000

4000

1200

1300

1200

750

650

933 x 1200

30 mt

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

Trasportatore a nastro Belt conveyor

TRASPORTATORE A NASTRO

BELT CONVEYOR

Il trasportatore a nastro mod. TN della CAREDI è un macchinario che trova largo impiego su impianti che trattano la lavorazione di materiali sfusi e che non devono subire rotture (es pellets), con portata da bassa ad alta.

CAREDI’s belt conveyor TN model is a machine which is widely used in plants processing bulk materials that must not have any breakages (e.g. pellets), with a low to high flow rate.

È fondamentalmente un apparecchio adatto per il trasporto orizzontale e lievemente inclinato di tali materiali. L’elemento di trasporto è costituito da un nastro trainato da due pulegge: una di traino (rivestita per aumentare il grip) situata nella testa del trasportatore, che funge da ruota motrice in quanto riceve il moto dal gruppo motore e una di rinvio situata sulla coda del trasportatore, con dispositivo regolabile per il tensionamento del nastro. Le casse del trasportatore sono in elementi bullonati, in lamiera pressopiegata.

Il nastro è di varie dimensioni e materiali in base al materiale da trasportare e alla portata richiesta e può essere corredato di sponde e palette in base all’impiego.

It is basically a device suitable for the horizontal and slightly inclined transport of these types of materials. The conveyor itself comprises a belt, towed by two pulleys: a tow pulley (coated to increase the grip) located in the head of the conveyor that acts as a drive wheel as it receives the motion from the motor unit and an idler pulley, located on the tail of the conveyor with an adjustable device for tensioning the belt. The conveyor housings are press-folded plates bolted together.

The belt comes in various sizes and materials depending on the material to be transported and the flow rate required, and may be accompanied by the sides and blades depending on the intended use.

S

N

H

DATI TECNICI | TECHNICAL DATA

C

T Lj

Ls Lmax

Mod.

H

S

N

C

T

Lj

Ls

L. max

TN400

230

497

400

250

220

500 - 4000

4000

150 - 200 mt

TN600

390

780

600

500

350

500 - 4000

4000

150 - 200 mt

TN800

530

1100

800

550

550

500 - 4000

4000

150 - 200 mt

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

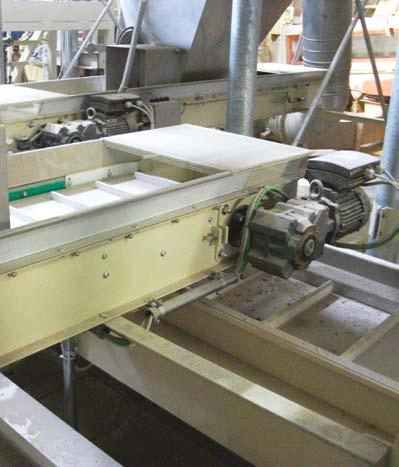

Trasportatore a palette Paddle conveyor

TRASPORTATORE A PALETTE

PADDLE CONVEYOR

Il trasportatore a palette mod. TPC della CAREDI è un macchinario adatto al trasporto di materiali delicati (es pellets) e/o che devono essere esenti da inquinamento, con portata medio-bassa.

CAREDI’s paddle conveyor TPC model is a machine which is suited to transporting delicate materials (e.g. pellets) and/or that must be free from pollution, with a medium-low flow rate.

Il trasportatore infatti ha una forma costruttiva tale da mantenere la propria cassa perfettamente pulita. L’elemento principale di trasporto è composto da una catena alla quale vengono fissate delle apposite palette in materiale plastico. La macchina dispone di una testata di traino nella quale si trova il pignone di traino che trasmette il moto alla catena e quella di rinvio, nella quale ha sede la ruota di rinvio. Il comando è dato da un motoriduttore ad assi paralleli ad albero cavo; la cassa è in lamiera presso piegata con forma a “U”.

The conveyor’s shape is designed to keep the conveyor housing perfectly clean. The main conveyor part consists of a chain to which the specially designed plastic blades are attached. The machine has a tow pulley which houses the tow pinon that transmits the motion to the chain, and an idler pulley, in which the idler wheel is seated. A gearmotor fitted parallel to the hollow shaft drives the conveyor. The housing is made out of folded sheet metal with a “U” shape.

È possibile impostare l’uscita del materiale anche prima del raggiungimento della testa del trasportatore, prevedendo nel caso apposite serrande poste nel fondo della macchina.

It is possible to allow the discharge of the material even before reaching the head of the conveyor, through the use of special gates at the bottom of the machine suitable for multiple uses while maintaining the reliability that defines it.

H

Hc

DATI TECNICI | TECHNICAL DATA

F

T

Cj

Cs

R

S

O

C

Lmax

Mod.

T

Cj

Cs

C

S

R

H

Hc

F

O

L. max

TP160

500

500 - 3000

3000

600

160

230

380

330

550

600 x 160

15 mt

TP200

580

500 - 3000

3000

580

200

280

380

320

600

580 x 200

15 mt

TP300

650

500 - 3000

3000

700

300

390

530

530

600

700 x 300

15 mt

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

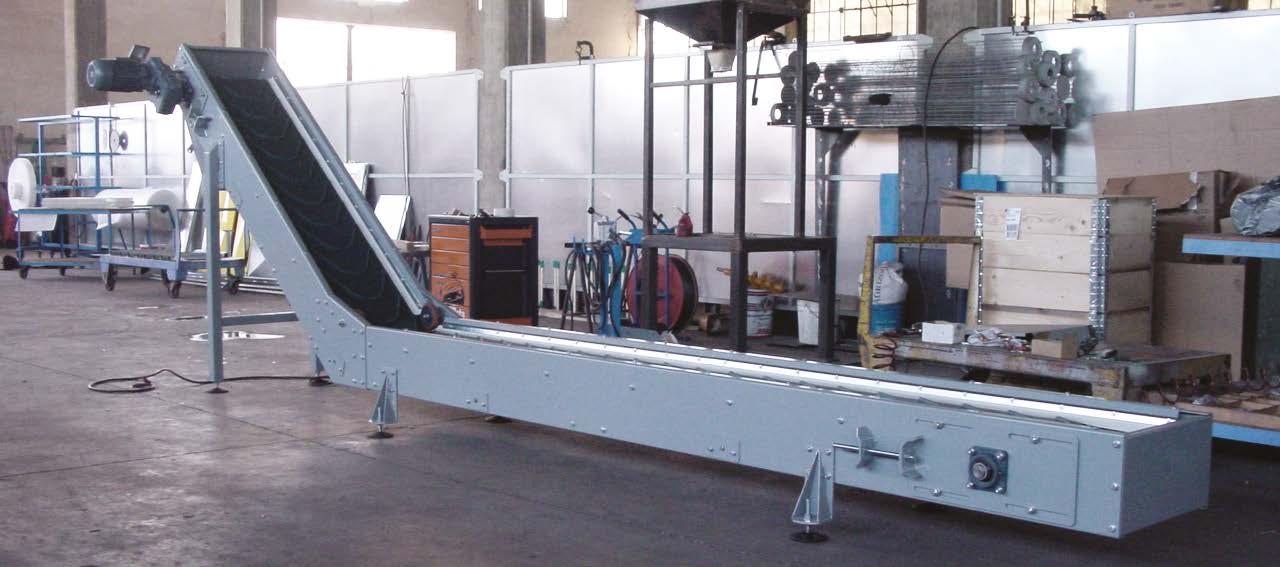

Trasportatore a catena cobra Cobra chain conveyor

TRASPORTATORE A CATENA COBRA

COBRA CHAIN CONVEYOR

Il trasportatore a catena cobra mod. TRC della CAREDI è una macchina adatta al trasporto di materiali sfusi su piano fortemente inclinato, con portata medio-alta.

CAREDI’s cobra chain conveyor TRC model is a machine which is used for transporting loose materials on a steep incline, with a medium-high flow rate.

I componenti appositamente studiati che vanno ad assemblare la macchina la rendono molto robusta ed affidabile, adatta ad un uso intenso e prolungato. Le testate (traino e rinvio) sono flangiate alle casse e sono solitamente dotate di supporti ritti al traino e flangiati al rinvio. Le casse sono composte di elementi bullonati per semplificarne la costruzione e la manutenzione e le casse inclinate sono dotate di doppio fondo per l’anti ritorno del materiale. La testata di rinvio è dotata di un sensore controlla giri, e di un sistema antinquinamento tarabile.

Al traino troviamo un sistema anti ingolfamento e un deflettore per un completo scarico del prodotto e l’eliminazione dell’inquinamento. La motorizzazione applicata alla testata di traino è solitamente garantita da un motoriduttore ad albero cavo.

The specially designed components that are used to assemble the machine, making it very strong and reliable, suitable for intensive and prolonged use.

The (tow and idler) pulleys are flanged to the housings, and are usually equipped with plummer block at the tow and flanged at the idler. The housings are assembled with bolted parts to simplify construction and maintenance. Inclined housings are equipped with double bottom for the anti-return of the material. The idler pulley is equipped with a revolution sensor and a calibratable depollution system. The tow is fitted with an anti-clogging system and a deflector for complete discharge of the product and the elimination of any pollution. The motor, applied to the tow pulley usually consists of a gearmotor with hollow shaft.

In casi particolari la macchina può essere comandata da un motoriduttore con trasmissione a pignoni e catena. La macchina è completamente configurabile dal materiale della cassa (acciaio al carbonio o inossidabile), alla forma delle palette a “K” o doppio “O” della catena (particolarmente adatte al trasporto su piano molto inclinati), alla guida per la catena (acciaio antiusura o polizene), oltre che per la possibilità di inserire un doppio fondo o serrande appositamente progettate per eventuali scarichi intermedi.

In special cases the machine can be operated by a gearmotor with sprocket and chain transmission.

The machine is completely configurable in terms of the material used to construct the housing (carbon steel or stainless steel) and the “K” or double “O” shape of chain blades (particularly well suited to steeply inclined conveyors) or the chain guide (wear-resistant steel or polyzene), in addition to the possibility of inserting a double bottom or specially designed gates for any intermediate discharges.

Tutte queste configurazioni rendono il trasportatore a catena adatto a molteplici impieghi mantenendo sempre l’affidabilità che lo contraddistingue.

All these configurations make the chain conveyor suitable for multiple uses while maintaining the reliability that defines it.

DATI TECNICI | TECHNICAL DATA

T

H

A

O

Cj

I

Cs H

A

Cc

C

Mod.

T

Cj

Cs

Cc

C

I

A

H

O

L. max

TRC300

1550

500 - 4000

4000

500 - 4000

1000

300

15° - 80°

510

933 x 300

30 mt

TRC370

2000

500 - 4000

4000

500 - 4000

1300

370

15° - 80°

710

933 x 370

30 mt

TRC450

2000

500 - 4000

4000

500 - 4000

1300

450

15° - 80°

710

933 x 450

30 mt

TRC540

2000

500 - 4000

4000

500 - 4000

1300

540

15° - 80°

710

933 x 540

30 mt

TRC650

2000

500 - 4000

4000

500 - 4000

1300

650

15° - 80°

710

933 x 650

30 mt

TRC740

2000

500 - 4000

4000

500 - 4000

1350

740

15° - 80°

755

933 x 740

30 mt

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it

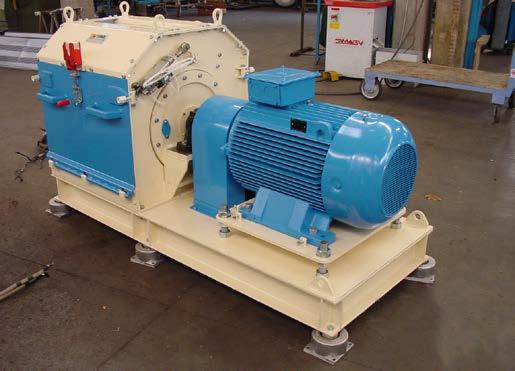

Macinatrice a martelli Hammermill

MACINATRICE A MARTELLI

HAMMERMILL

La macinatrice a martelli mod. MMC o MD della CAREDI è una macchina impiegata negli impianti industriali per la macinazione fina di prodotti difficili ad uso zootecnico (molini, mangimifici, ecc.) e in alcuni impianti per la macinazione di sottoprodotti.

CAREDI’s MMC or MD model hammermill is a machine which is used particularly in industrial plants for fine grinding of products which are difficult to use as animal feed (mills, feed mills, etc.) and in some plants for grinding by-products.

Il funzionamento della macinatrice è basato sul principio della frantumazione del prodotto mediante l’urto dei martelli sul materiale. La macinatrice si compone essenzialmente di una camera di macinazione (cassa), all’interno della quale ruotano un singolo o una coppia di giranti provviste di dischi portanti più file di battitori articolati (martelli). Le file sono sfalsate fra loro affinché il prodotto, se non cade nel campo d’azione dei martelli di una fila, possa venire frantumato e polverizzato dalla fila successiva. Il prodotto frantumato, raggiunto il grado di finezza desiderato, esce attraverso la griglia di forma semicilindrica (vaglio) montata nella parte inferiore della cassa. Lo sfarinato, così separato cade nella tramoggia sottostante per essere aspirato dal trasporto pneumatico o da un altro trasporto.

La macinatrice a martelli a doppia girante è l’ideale per chi desidera una macinazione “rotonda” del prodotto, cioè ricca di semola. Questo risultato si ottiene grazie agli urti estremamente violenti e dall’effetto fendente che si producono nella zona tangenziale dove vi si raggiungono velocità di 150-200 m/sec. Con un energico impianto pneumatico d’aspirazione tale effetto viene aumentato ulteriormente.

The operation of the mill is based on the principle of crushing the product through impact of the hammers on the material. The grinder essentially consists of a grinding chamber (housing), inside which a single or a pair of rotors rotate fitted with carrier disks with multiple rows of articulated beaters (hammers). The rows are staggered so that the product, if it does not fall within the field of action of the hammers of a given row, can be crushed and pulverized by the hammers of the next row. When the product is crushed to the desired fineness, it exits through the semi cylindrical grill (sieve) mounted in the lower part of the housing. The separated flour therefore falls into the underlying hopper to be sucked by the pneumatic transporter or by another conveyor component.

The double impeller hammermill is ideal for those who want a “rounded” grinding of the product, i.e. rich in semolina. This result is obtained thanks to the extremely violent impact and the downward blow effect which occur in the tangential area which can reach speeds of 150-200 m/sec.

An energetic suction pneumatic system further increases this effect.

DATI TECNICI | TECHNICAL DATA H I

G

F

B

E

D

J

C A

Mod.

A

B

C

D

E

F

G

H

I

L

MMC44

1580

540

895

700

840

800

920

560

445x230

300x500

MMC64

1720

530

962

800

925

860

1130

565

465x300

465x730

MMC75

2278

820

1210

800

975

860

1150

850

750x200

750x730

Le misure sono espresse in centimetri | The measurements are expressed in centimeters

CAREDI Srl Via Sant’Elena, 52 31057 Sant’Elena di Silea [TV] T. +39 0422.94073 info@CAREDI.it • www.CAREDI.it
