Nordic Outdoor FR PRO Alu Panel
Nordic Outdoor FR PRO Alu Panel

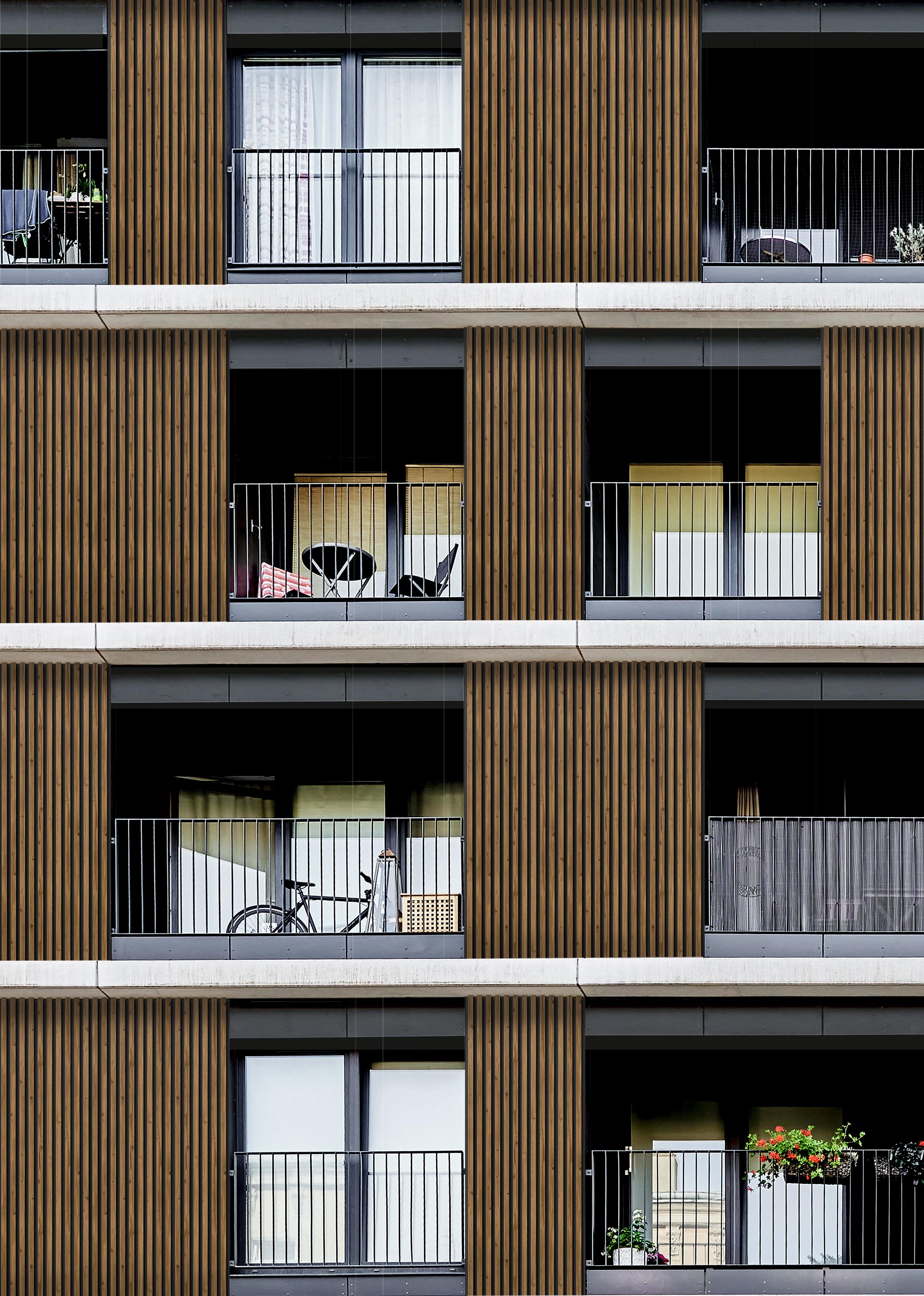

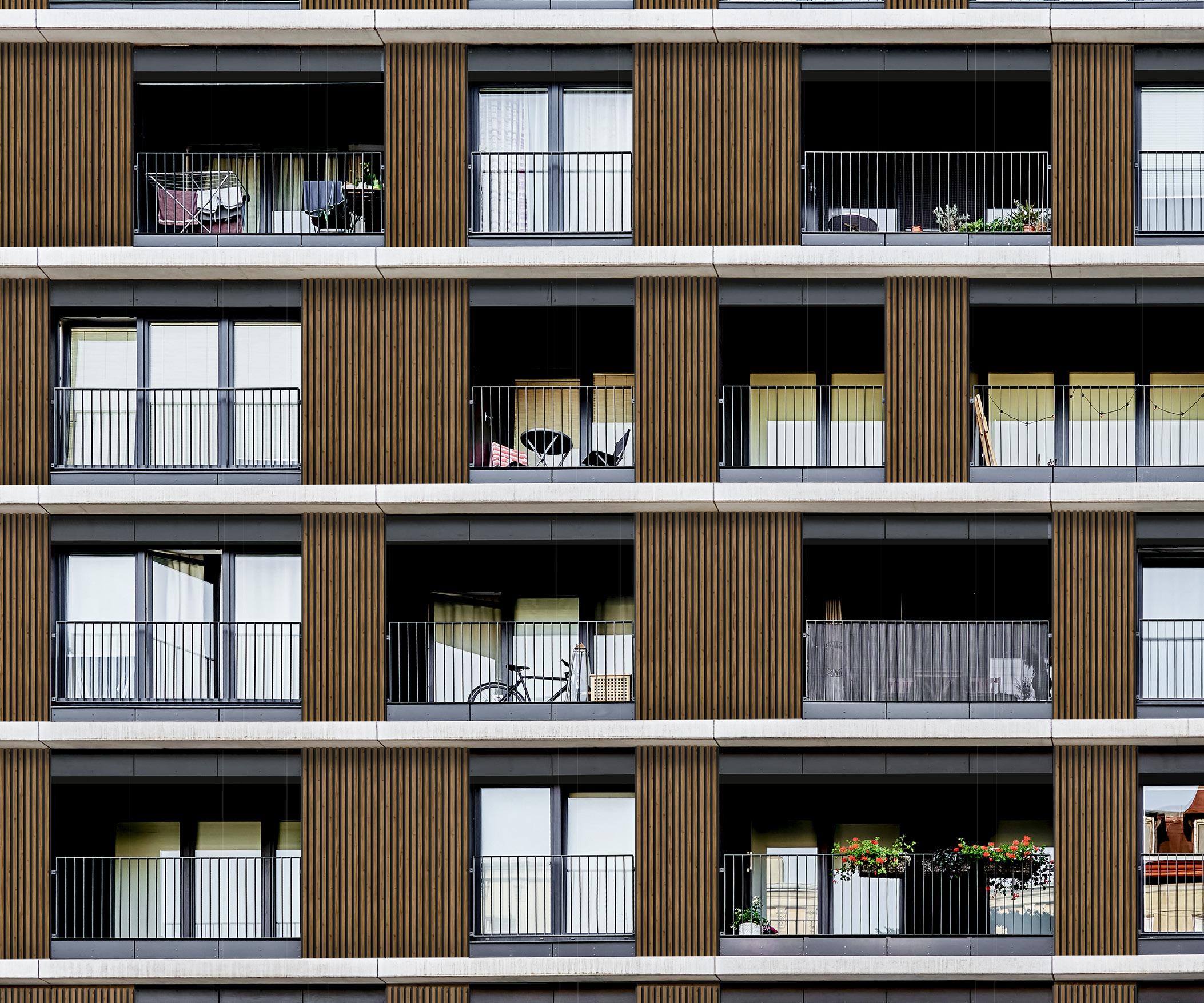

Nordic Outdoor FR PRO Alu Panel är en innovativ fasadpanel som kombinerar en korrosionsbeständig aluminiumplåt med brandskyddat ThermoWood av nordisk furu. Träet är värmebehandlat utan kemikalier, vilket ökar motståndskraften mot röta, mögel och fukt och säkerställer en lång livslängd med minimalt underhåll. Panelen kombinerar funktionalitet med ett rent, naturligt utseende som stöder modern arkitektur.
Den B-s2,d0-certifierade panelen uppfyller
EU-standarder för fasader upp till 22 meters höjd - perfekt för offentliga, kommersiella och privata byggnader där brandsäkerhet och materialkvalitet är avgörande. Produkten är patentsökt.
Panelen är utformad för effektiv installation på stål- och träunderlag med färgmatchade fasadskruvar. Kombinationen av noggrant utvalda material och enkel montering ger en stabil, estetisk och långlivad fasad där funktion och form går hand i hand.
Med vår FR PRO Alu Panel får du:
Hög brandsäkerhet
B-s2,d0 enligt PN-EN 13823+A1:2022-12
Effektivt tillbehörssystem
Ger en perfekt avslutning på fasaden.
Långvarig kvalitet
ThermoWood-lamellerna är motståndskraftiga mot fukt, röta och skadedjur.
Underhållsfri fasad
Aluminiumplåten är korrosionsbeständig och kräver ingen efterbehandling.
Modern design
Kombinationen av aluminium och trä skapar ett elegant fasaduttryck.
Ansvarsfullt val
Allt trä som används i Nordic Outdoor FR PRO Alu Panel är Svanenmärkt och certifierat.
Funktioner:
• Lättviktskonstruktion
Enkel hantering och snabb installation.
• Minimal verktygsanvändning
Kräver endast ett fåtal standardverktyg för installation.
• Brandcertifiering
B-s2 ,d0 enligt PN-EN
13823+A1:2022-12
• Snabb installation
Utformad för enkel och effektiv installation, vilket sparar tid på plats.
• Hög väderbeständighet
Motståndskraftig mot fukt, temperaturväxlingar och UV-strålning.
• Slagtålig och robust
Hållbar konstruktion ger lång livslängd och minimalt underhåll.
• Flexibel tillämpning
Lämplig för både nybyggnation och renoveringsprojekt.
• Unikt monteringssystem
Vårt omfattande tillbehörsprogram ger enkel tillgång till perfekta fasadfinishar.
Brandgodkänd B-s2,d0 i enlighet med EU:s teststandarder PN-EN
13823+A1:2022-12
Träpanelerna är tillverkade av FSC®-certifierat trä och andra kontrollerade material. FSC® C165957
ThermoWood tas om hand som rent trä för återvinning, upcycling eller förbränning. Aluminium är 100% återvinningsbart och ska lämnas in för metallåtervinning på återvinningsstationen.
ThermoWood furu
Specifikationer
Toleranser
Toleranser: +/- 2 mm. Vinkelräthet: Längd/bredd +/- 2 mm. Vikt +/- 10 %
AWAITING APPROVAL
Monteringsanvisningar
Nordic Outdoor FR PRO Alu Panel är utformad för en snabb och säker installation med fokus på stabilitet och hållbarhet. Korrekt installation säkerställer optimal funktion och estetik.
Krav på underlag och konstruktion
• Panelen monteras på en horisontell bas av antingen stål eller trä.
• Maximalt läktavstånd: Max C/C 600 mm för optimal stabilitet.
• Underlaget måste vara plant, stabilt och lämpligt för utomhusbruk.
Fästanordning
• Använd Nordic Outdoor PRO Alu fasadskruvar (aluminiumkompatibla).
• Panelen fästs direkt genom aluminiumplåten i underlaget.
• Minst 12 skruvar per m² rekommenderas för säker infästning.
Steg-för-steg-installation
1. Förberedelser: Se till att väggen är ren, torr och plan.
2. Montering av reglar : Montera reglarna med ett maximalt avstånd på max C/C 600 mm. Kontrollera att de är raka.
3. Infästning av paneler: Fäst panelerna med Nordic Outdoor PRO Alu fasadskruvar.
Verktyg för installation:
Vattenpass
För exakt och rak installation
Skruvmejsel
För fastsättning av panelerna
Cirkelsåg eller instickssåg
För anpassning av paneler med lämplig klinga
Plåtsax
För skärningar vid fönster och hörn
4. Överlappning: Panelerna installeras med en vertikal överlappning för att säkerställa en jämn vattenavrinning och en harmonisk fasad.
Slutförande och kontroll
• Kontrollera att alla paneler är korrekt monterade och inriktade.
• Säkerställ en plan och jämn fasad.
Underhållsguide
För att säkerställa att Nordic Outdoor FR PRO Alu Panel behåller sitt estetiska utseende och sin långa livslängd rekommenderas regelbunden inspektion och lätt underhåll. Värmebehandlat trä kräver i allmänhet mindre underhåll än obehandlat trä, men yttre faktorer som väder, solljus och fukt kan påverka ytan över tid.
Regelbunden inspektion av fasadpanelerna En regelbunden inspektion av panelerna rekommenderas för att upptäcka eventuella förändringar i träytan eller infästningen. Särskilt utsatta områden, t.ex. paneler nära marken och skarvar, bör inspekteras.
Rengöring av paneler
Det polyuretanbelagda aluminiumet kräver ingen särskild skötsel, men kan rengöras med en mjuk trasa och milt tvålvatten vid behov för att bibehålla sitt utseende och motståndskraft mot korrosion.
Naturlig patinering av träet
Med tiden kommer ThermoWood att patineras naturligt och få en silvergrå nyans till följd av UVexponering. Denna patinering påverkar inte träets hållbarhet, men ger en mer väderbiten estetik. Produkten får inte målas eller ytbehandlas eftersom detta påverkar dess brandegenskaper.
Med rätt underhåll ger Nordic Outdoor FR PRO Alu Panel en långlivad och vacker fasad som kräver minimal ansträngning och behåller sitt exklusiva utseende år efter år.
Med tiden kommer träets färg att patineras naturligt till en silvergrå nyans, vilket är en naturlig process.
Tillbehör
Yttre hörn Aluminium Standard
Mått och dimensioner
A: 80 mm
B: 33 mm
C: 42 mm
Längd: 3000 mm
Yttre hörn Alu Trä
Innerhörn Aluminium Standard
Mått och dimensioner
A: 80 mm
B: 33 mm
C: 42 mm
Längd: 3000 mm
Mått och dimensioner
A: 80 mm
B: 33 mm
C: 33 mm
Längd: 3000 mm
Ventilation för grundläggning
Mått och dimensioner
A: 80 mm
B: 42 mm
C: 33 mm
Längd: 3000 mm
Mått och dimensioner
A: 50 mm
B: 25 mm
Längd: 3000 mm
Nedre droppkant
Mått och dimensioner
A: 80 mm
B: 40 mm
C: 30 mm
Längd: 3000 mm
Inre hörn Alu Trä
Droppkant på ovansidan
Mått och dimensioner
A: 80 mm
B: 40 mm
C: 30 mm
Längd: 3000 mm
Fönsterbräda
Mått och dimensioner
A: 110 mm
B: 30 mm
Längd: 3000 mm
Vikbar profil
Mått och dimensioner
A: 90 mm
B: 80 mm
C: 35 mm
Längd: 3000 mm
ThermoWood-lamell
Lösa ThermoWood-lameller kan köpas som tillbehör och användas för specialanpassningar och estetiska detaljer vid montering av Nordic Outdoor-panelen.
