Hotel Quebranta - Concurso TVA - 2021 - Flavia Pillaca Herrera

HOTEL ‘’EL REFUGIO’’

ESTUDIO DE SITIO Y CASOS

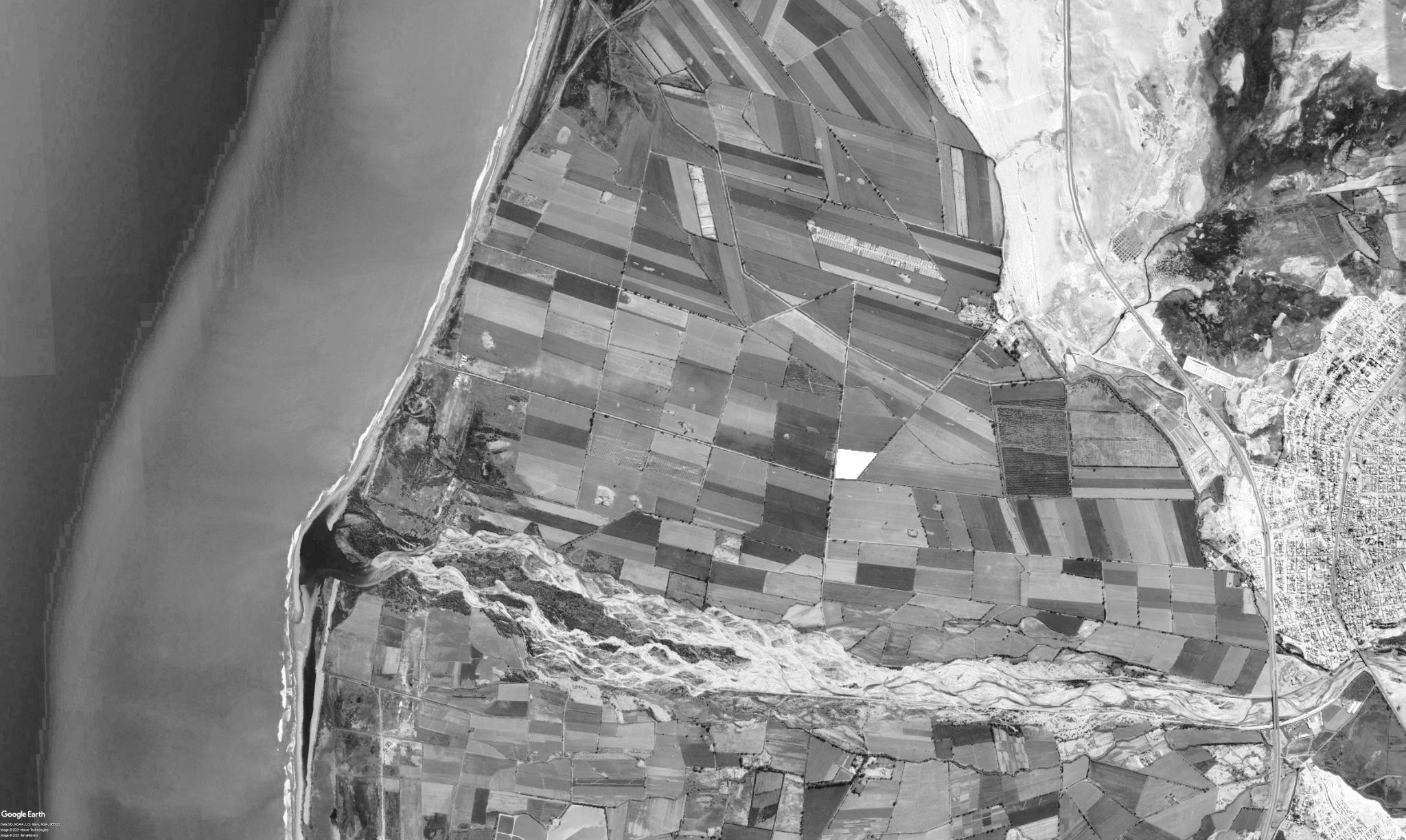

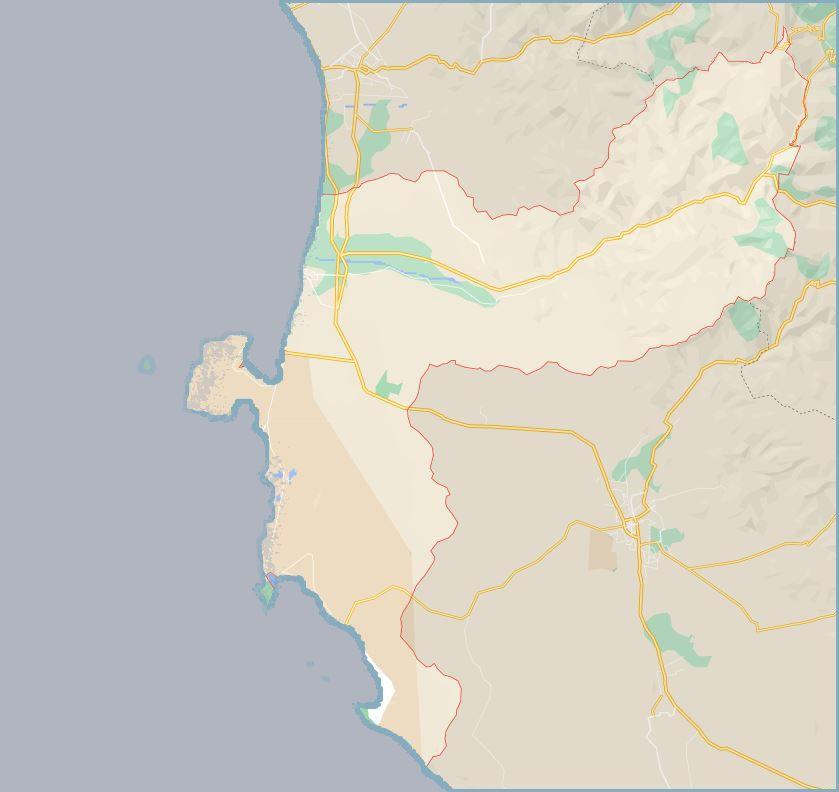

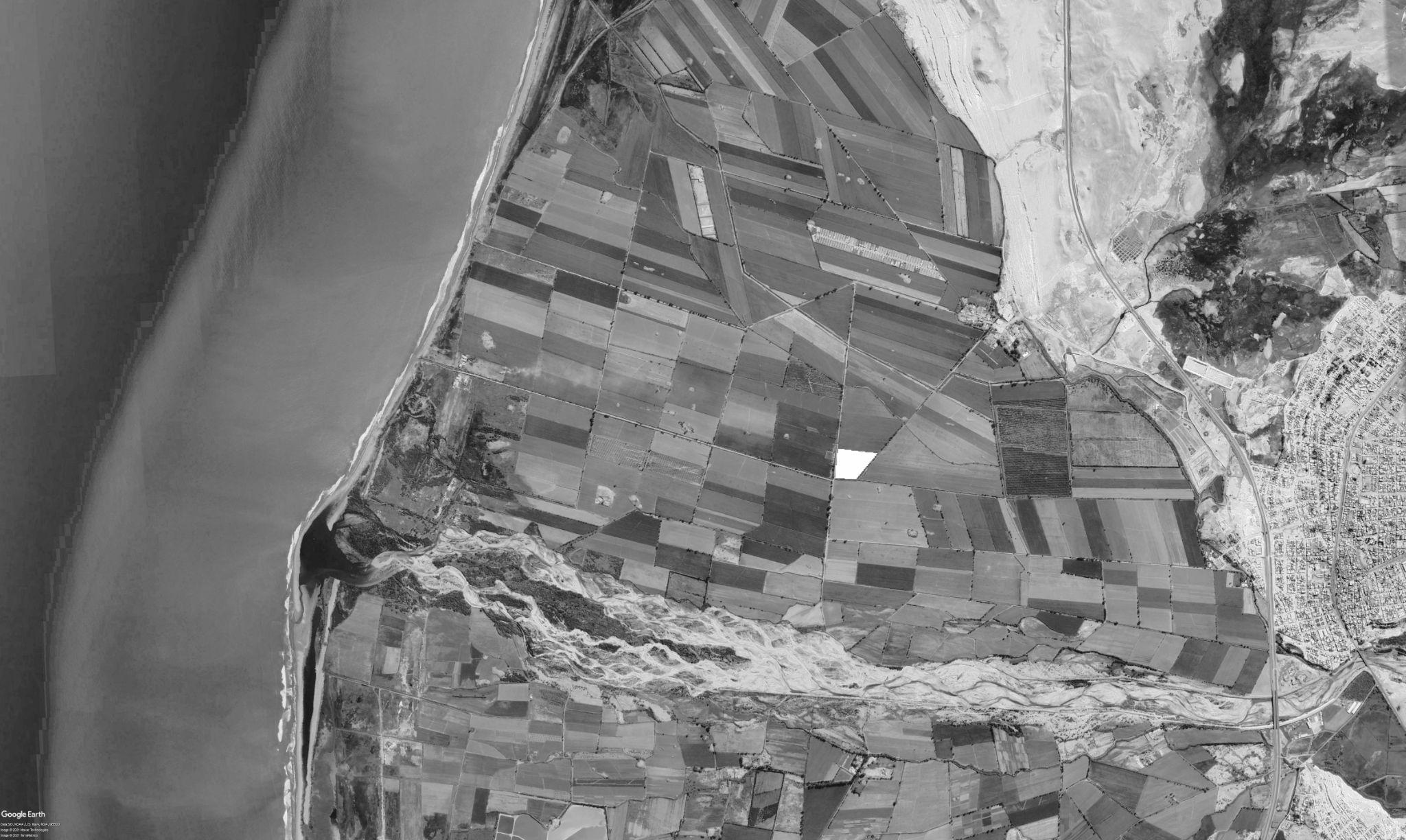

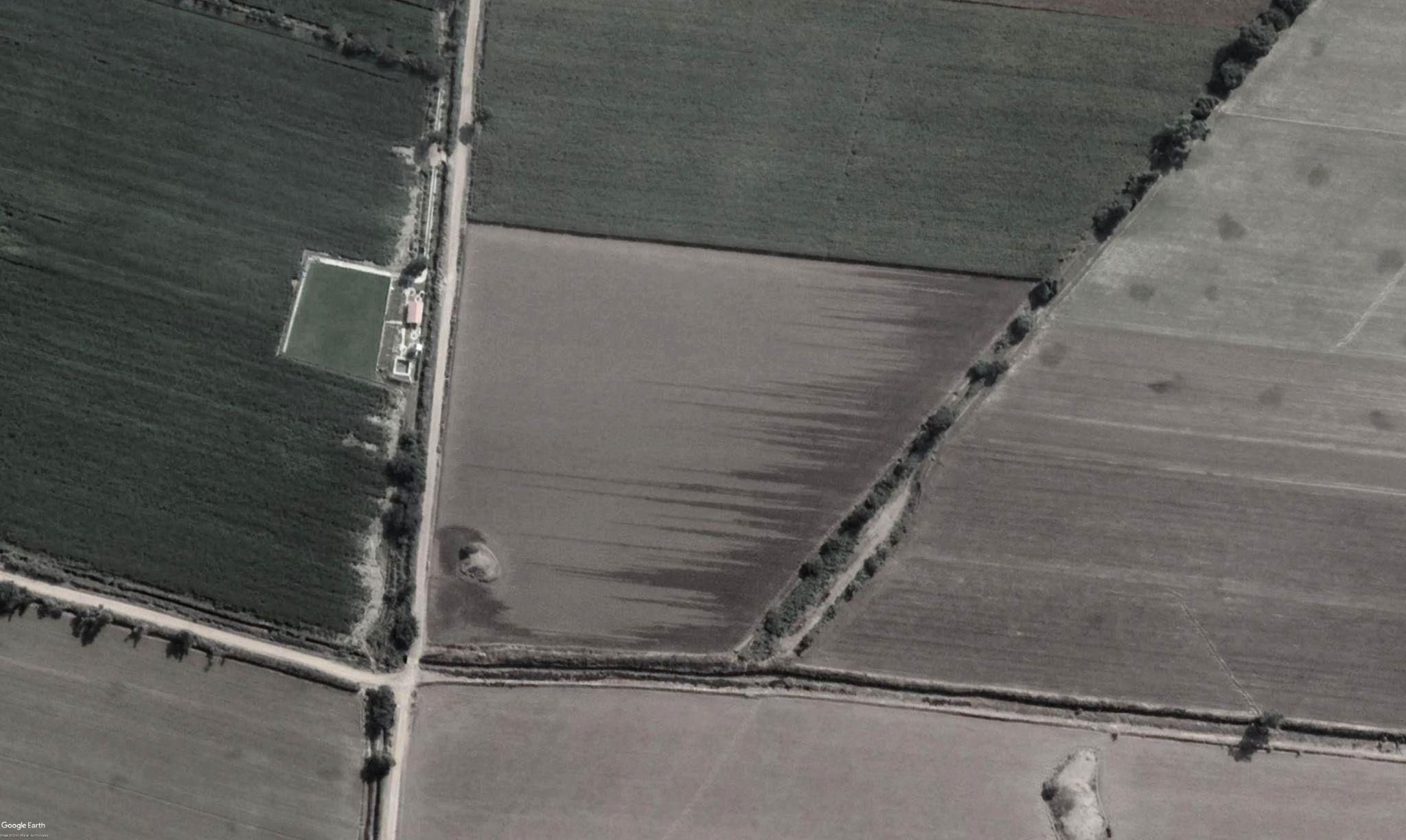

EL TERRENO DEL PROYECTO TIENE UN ÁREA DE APROXIMADAMENTE 3.5 HECTÁREAS, CON LÍMITES NO URBANIZADOS.

UBICADA A 15 MINUTOS DEL DISTRITO DE SAN CLEMENTE.

EL TERRENO ES CASI LLANO CON UNA LIGERA DIFERENCIA DE 1.5M DE ESTE A OESTE.

PROVINCIA PISCO

DEPARTAMENTO

DIFERENCIA DE 1.5M DE ESTE A OESTE

MEDIANOCHE

TERRENO ÁREA 35 526.72 m2

INVIERNO VERANO

ATARDECER

MEDIODÍA

MAÑANA

SISMOS

FALLA GEOLÓGICA DE LA INTERACCIÓN DE LAS PLACAS TECTÓNICAS

NASCA Y LA SUDAMERICANA

ASPECTOS SÍSMICOS

VELOCIDADES DE 7.5

M/SEG

S - SE SO - NE

TOPOGRAFÍA VIENTOS

12.6 ªC

POSEE UN CLIMA SECO Y CÁLIDO.

ESTO SE DA DEBIDO AL OLEAJE Y LA FUERZA DE LOS VIENTOS “PARACAS”

27.4 ªC

47% - 84%

TEMPERATURA HUMEDAD

PRECIPITACIONES MUY BAJAS, CASI NULAS

PRECIPITACIONES NUBOSIDAD

HAY NUBOSIDAD DURANTE LAS NOCHES DE INVIERNO

TSUNAMIS OCURREN LUEGO DE UN SISMO MAYOR A 7

GRADOS EN LA ESCALA DE RICHTER

ALEROS Y CELOSÍAS MATERIALES CLAROS

CRITERIOS

ESTUDIO DE SITIO Y CASOS - TERRENO

VENTILACIÓN CRUZADA Y PATIOS INTERNOS

SAUCE ALGARROBO CARRIZO TOTORA

ALTURA: 1-2 m

DIÁMETRO: .20 - .30 m

ALTURA: 5-15 m

DIÁMETRO: 8m

ALTURA: 5- 15m

DIÁMETRO: 8m

ALTURA: 2-4 m

DIÁMETRO: .2 m

LA VEGETACIÓN EN ICA ES XERÓFITA DEBIDO A LA POCA AGUA QUE NECESITA.

ESTA SE DA GRACIAS AL RÍO DE PISCO

IDENTIDAD DE PISCO

ACTIVIDADES ECONÓMICAS FESTIVIDADES LUGARES TURÍSTICOS CULTURAS

ACTIVIDAD PESQUERA

FESTIVAL INTERNACIONAL DE LA VENDIMIA

RESERVA NACIONAL DE PARACAS

ACTIVIDAD AGRÍCOLA

SEMANA TURÍSTICA DE ICA

ACTIVIDAD TURÍSTICA

DÍA NACIONAL DEL PISCO

ISLAS BALLESTAS EL CANDELABRO

CULTURA NAZCA

● ACTIVIDAD INDUSTRIAL

● ACTIVIDAD GANADERA

● FESTIVAL DEL VERANO NEGRO

● RESTOS ARQUEOLÓGICOS DE TAMBO COLORADO

● HACIENDAS VINÍCOLAS

CULTURA TIAHUANACO

IMPORTANCIA DEL PISCO

EL PISCO ES LA BEBIDA ALCOHÓLICA PERUANA, EL CUAL CUENTA CON UNA HISTORIA DE CULTURA Y TRADICCIÒN DESDE EL AÑO 1532.

ESTA FUE NOMBRADA ASÍ POR LA CIUDAD DE ORIGEN.

LA PRODUCCIÒN DEL PISCO PERUANO SIGUE SIENDO DE MANERA TRADICIONAL MEDIANTE LOS ALAMBIQUE

VARIEDADES DE PISCO

11

ES UN RUTA HISTÓRICA, GASTRONÓMICA, ARTESANAL E INDUSTRIAL E INICIA EN LA ZONA ICA Y TIENE COMO FIN FUTURO INTEGRAR LAS ZONAS PRODUCTORAS DE LIMA, AREQUIPA, TACNA Y MOQUEGUA.

EN LA ACTUALIDAD LA RUTA DEL PISCO INCLUYE

BODEGAS VITIVINÍCOLAS EN LA ZONA ICA.

DE SITIO Y CASOS - PISCO

REFERENTES

CAMINOS RAMIFICADOS

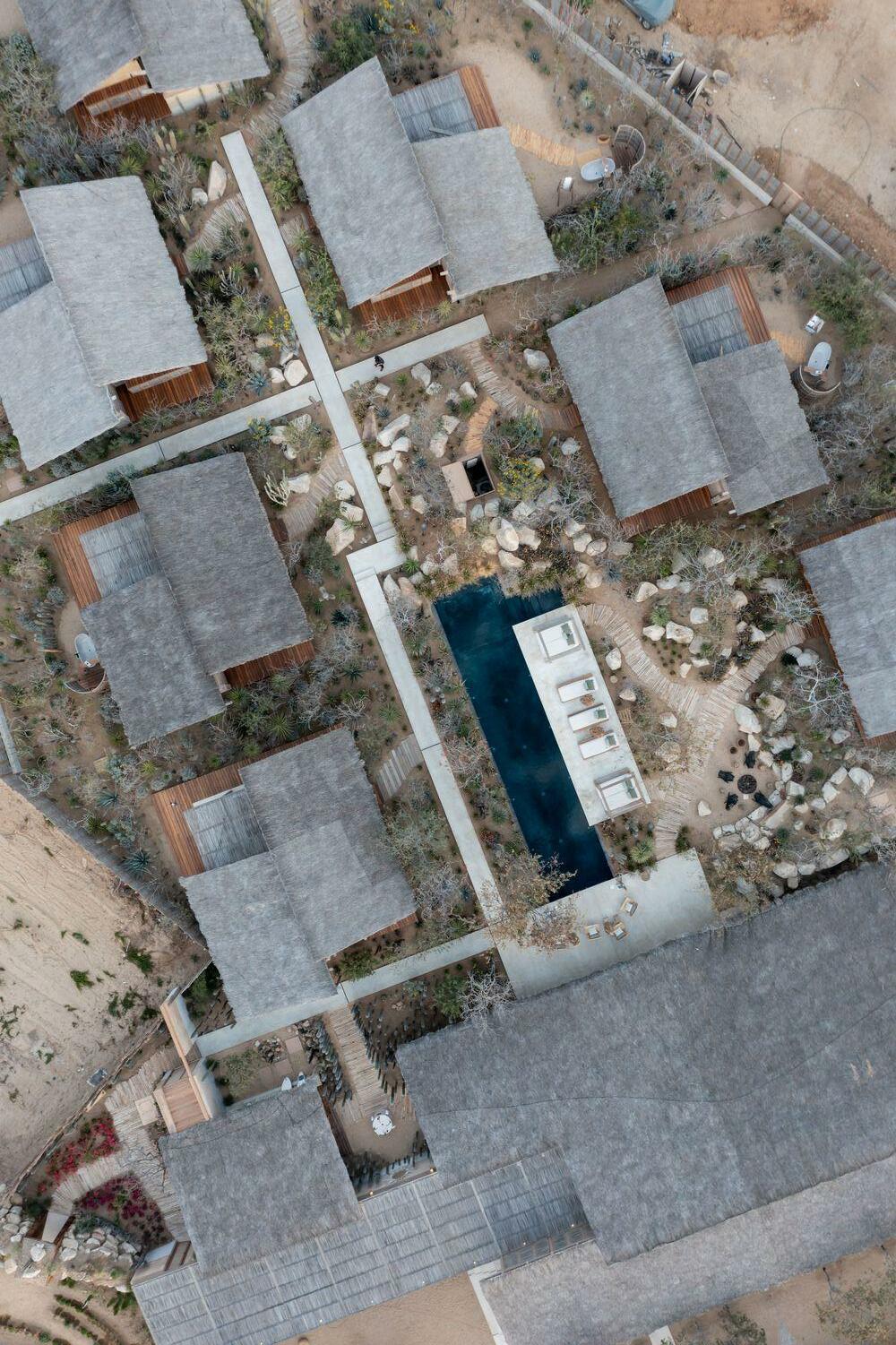

HOTEL EL PERDIDO / ESTUDIO ALA

➔

➔

AÑO: 2021

ARQUITECTOS: Luis Enrique Flores, Armida Fernández

ArchDaily https://bit.ly/3nf2JaY

MAYOR APROVECHAMIENTO DE LAS VISUALES VENTILACIÓN CRUZADA

➔ PAÍS: MÉXICO

CENITAL

➔ CIUDAD: El Pescadero

AÑO: 2018

➔ ARQUITECTOS: Claudia Capcha ➔ PAÍS: PERÚ ➔ CIUDAD: Ica

UN EJE ARTICULADOR

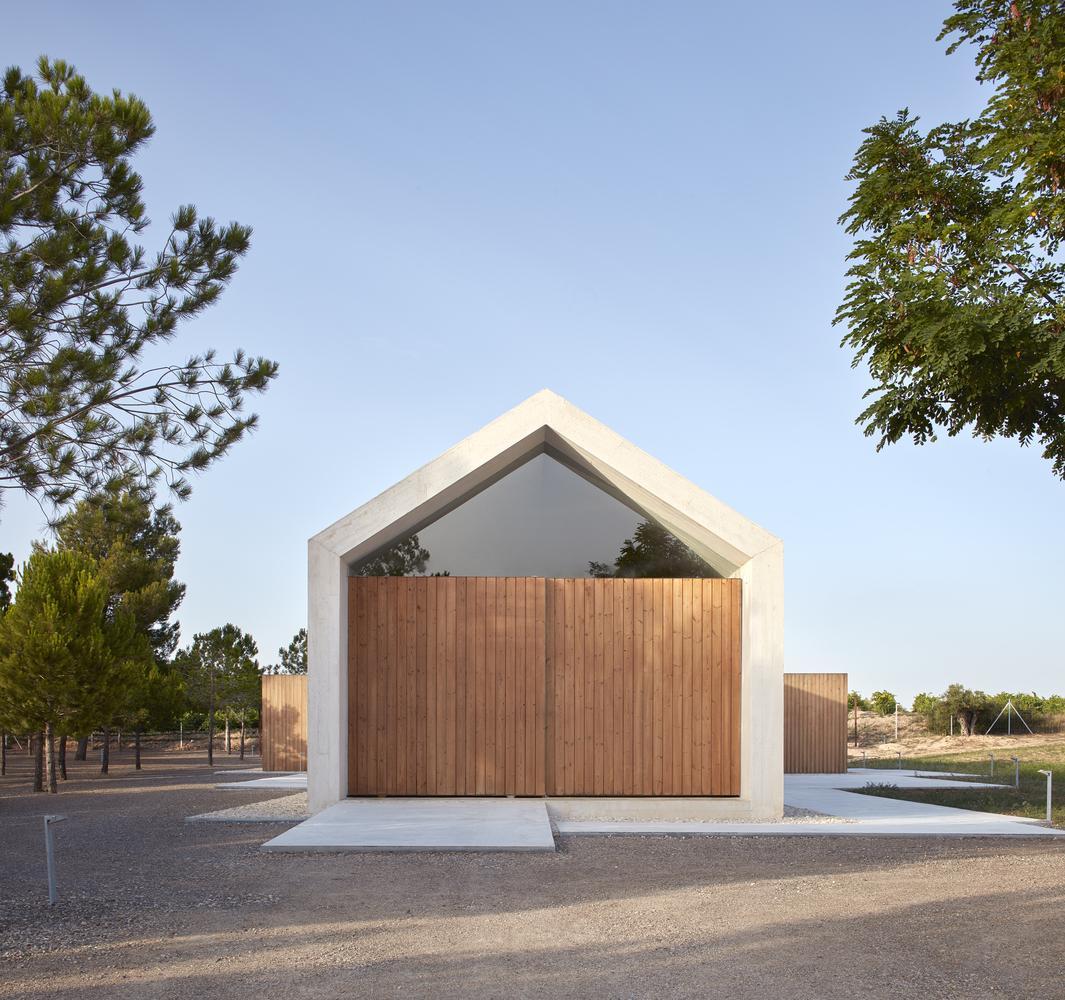

REFUGIO EN LA VIÑA / RAMÓN ESTEVE

➔ AÑO: 2016

➔ ARQUITECTOS: Ramón Esteve

➔ PAÍS: ESPAÑA

➔ CIUDAD: Fontanars del Alforins

ESTUDIO DE SITIO Y CASOS - REFERENTES

REFERENTES

CRITERIOS A TOMAR

GRACIAS A LA UVA QUEBRANTA, EL PISCO PERUANO HA GANADO SU RECONOCIMIENTO A NIVEL MUNDIAL POR SU INCREÍBLE SABOR Y PUREZA. ESTO HIZO QUE LA CIUDAD DE PISCO DESARROLLE SU ACTIVIDAD TURÍSTICA.

LA UVA QUEBRANTA ES UNA MEZCLA GENÉTICA DE LA UVA NEGRA Y MOLLAR, LA CUAL LA HACE RESISTENTE AL CLIMA

JERARQUÍA EN RAMIFICACIONES “INFLORESCENCIA”

JERARQUÍA EN RAMIFICACIONES “FLOR”

SUPERPOSICIÓN DE ELEMENTOS “UVAS”

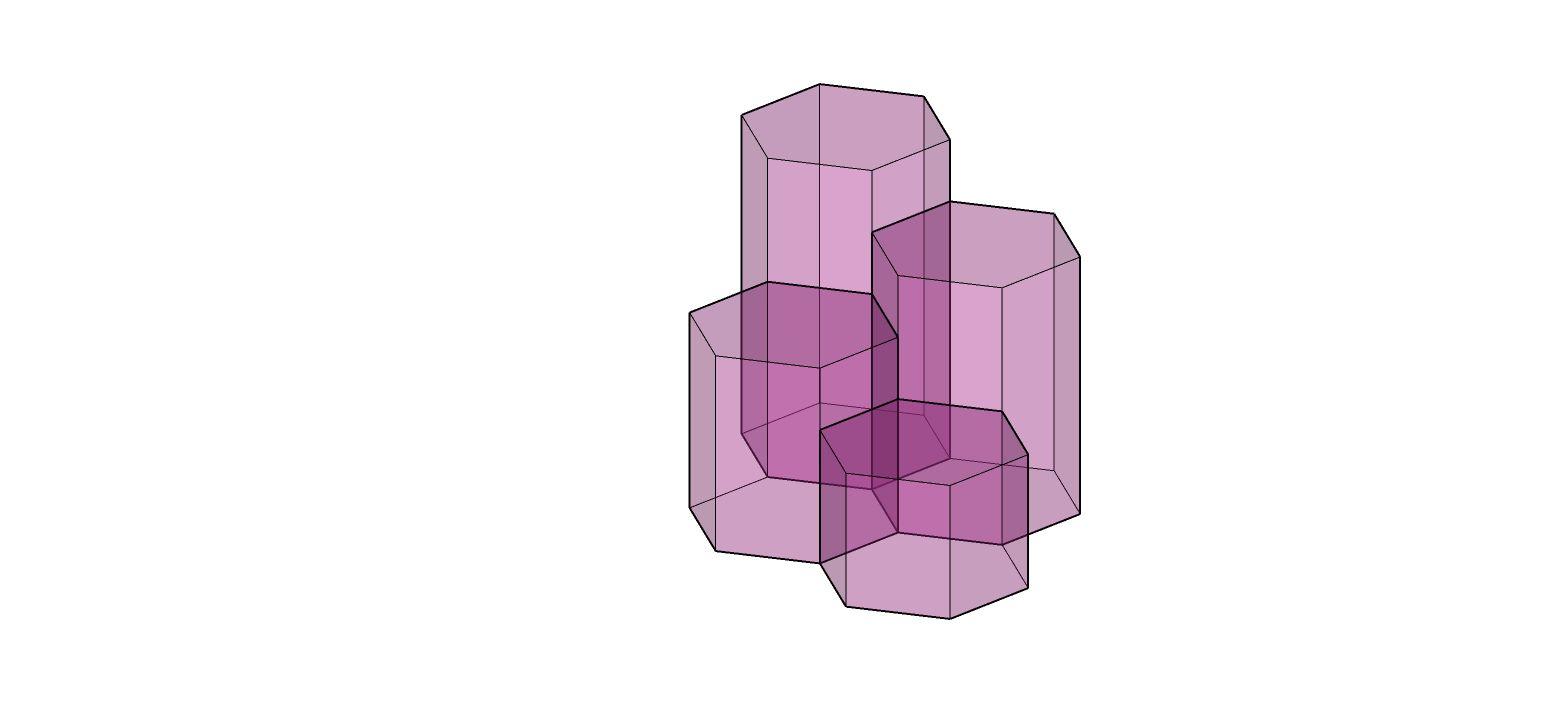

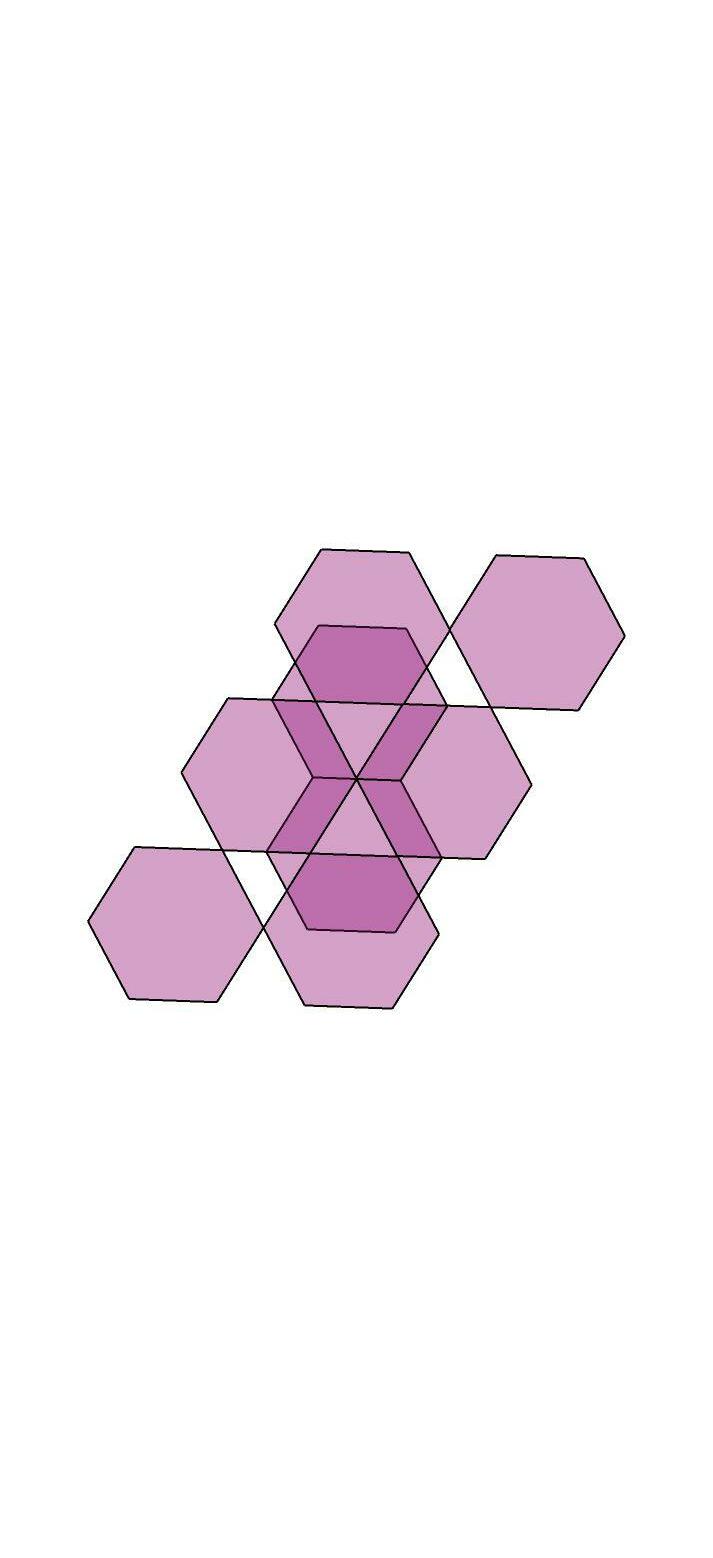

ABSTRACCIÓN

UN EJE ARTICULADOR TRES TIPOS DE RAMIFICACIONES

DISTRIBUCIÓN DE ZONAS SECUNDARIAS A TERCIARIAS

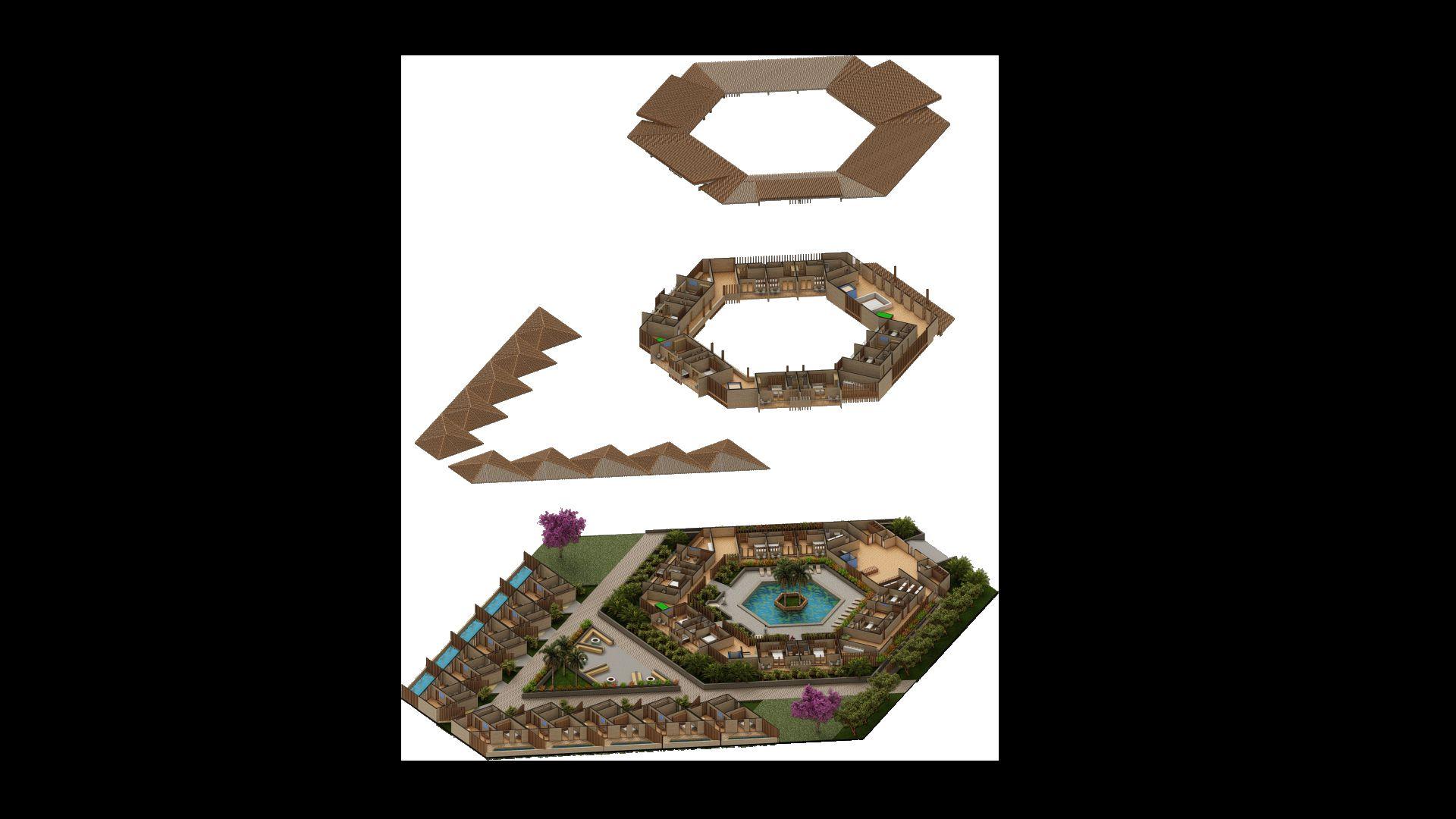

DESARROLLO DEL PROYECTO

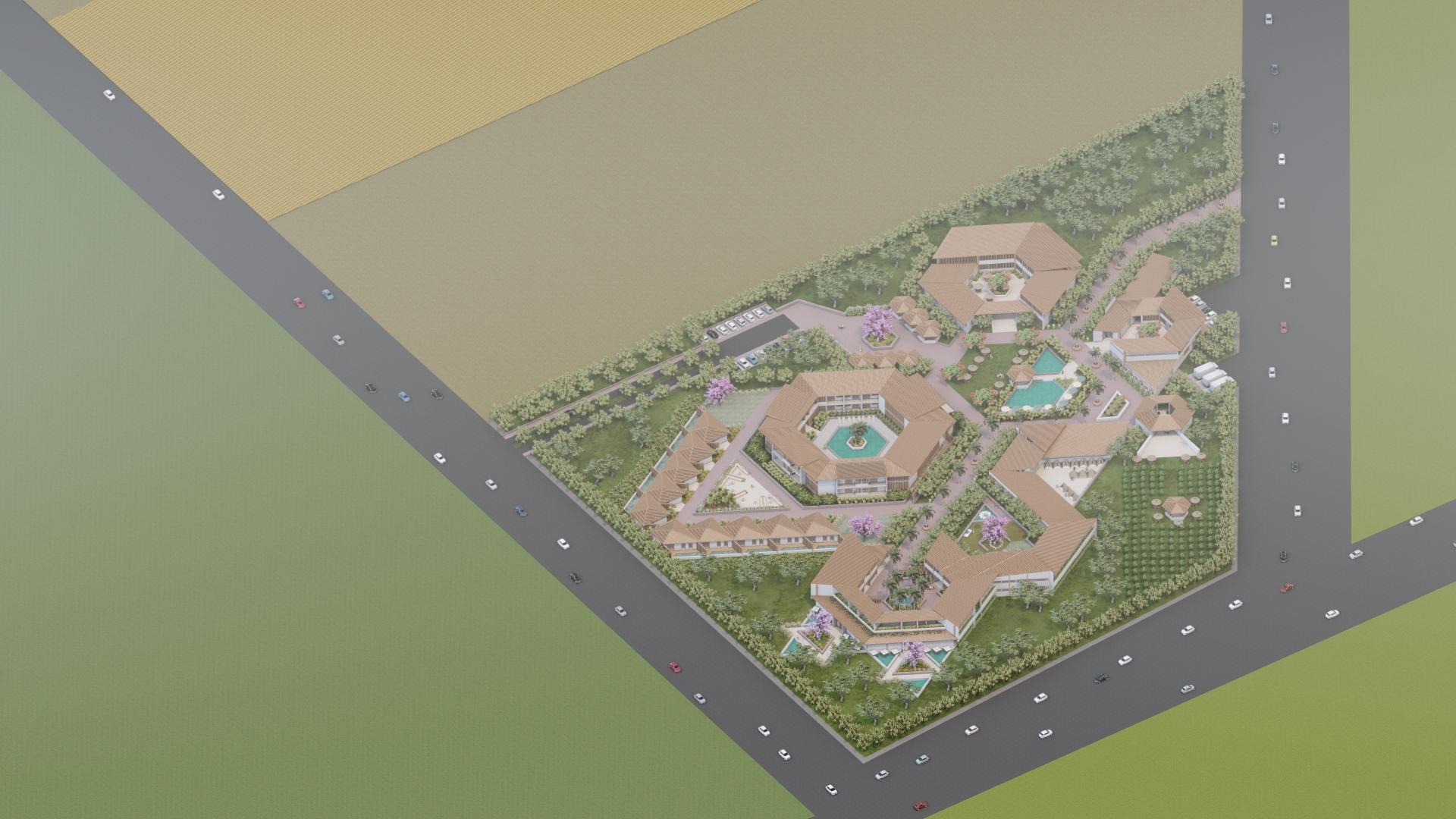

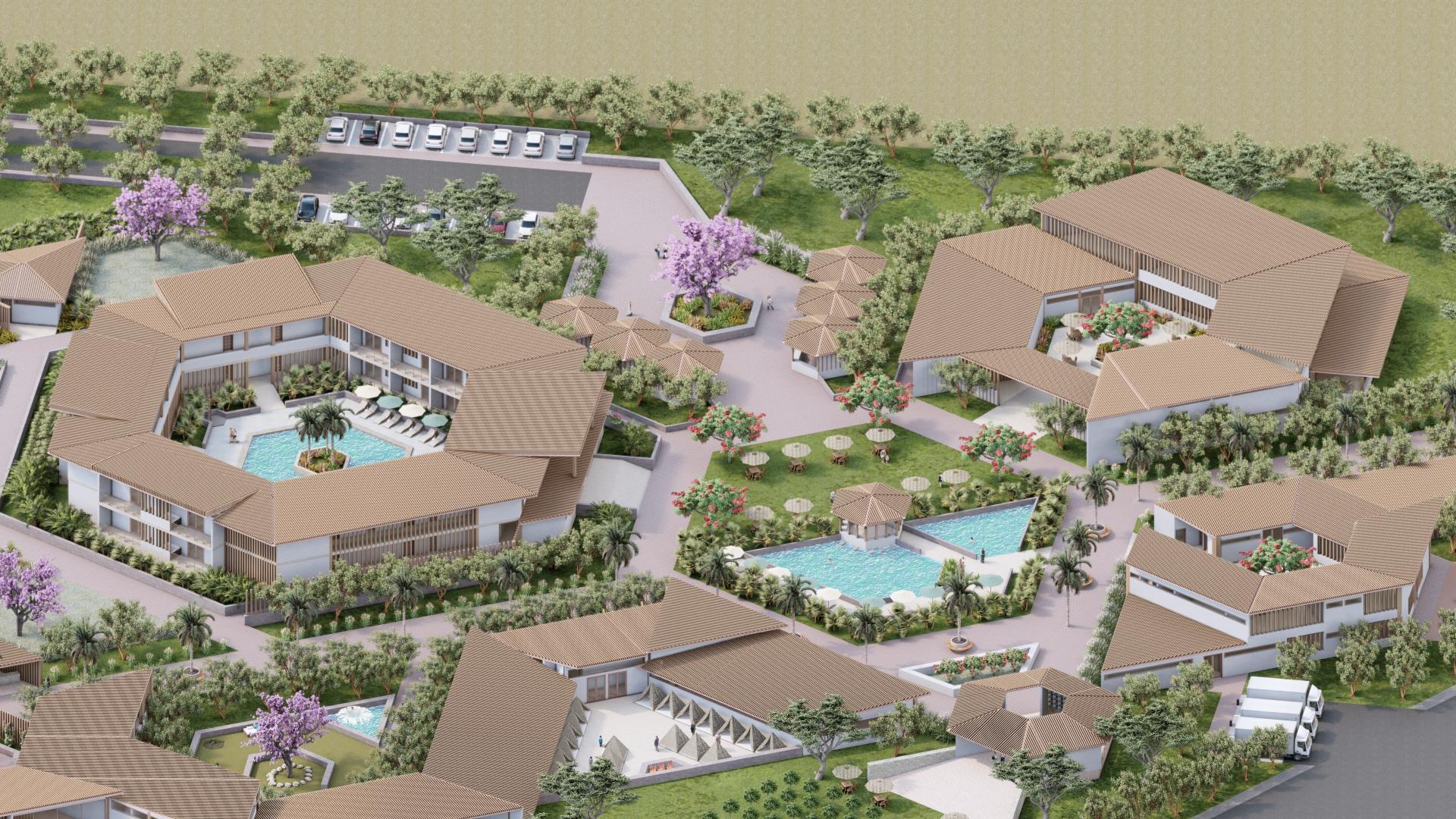

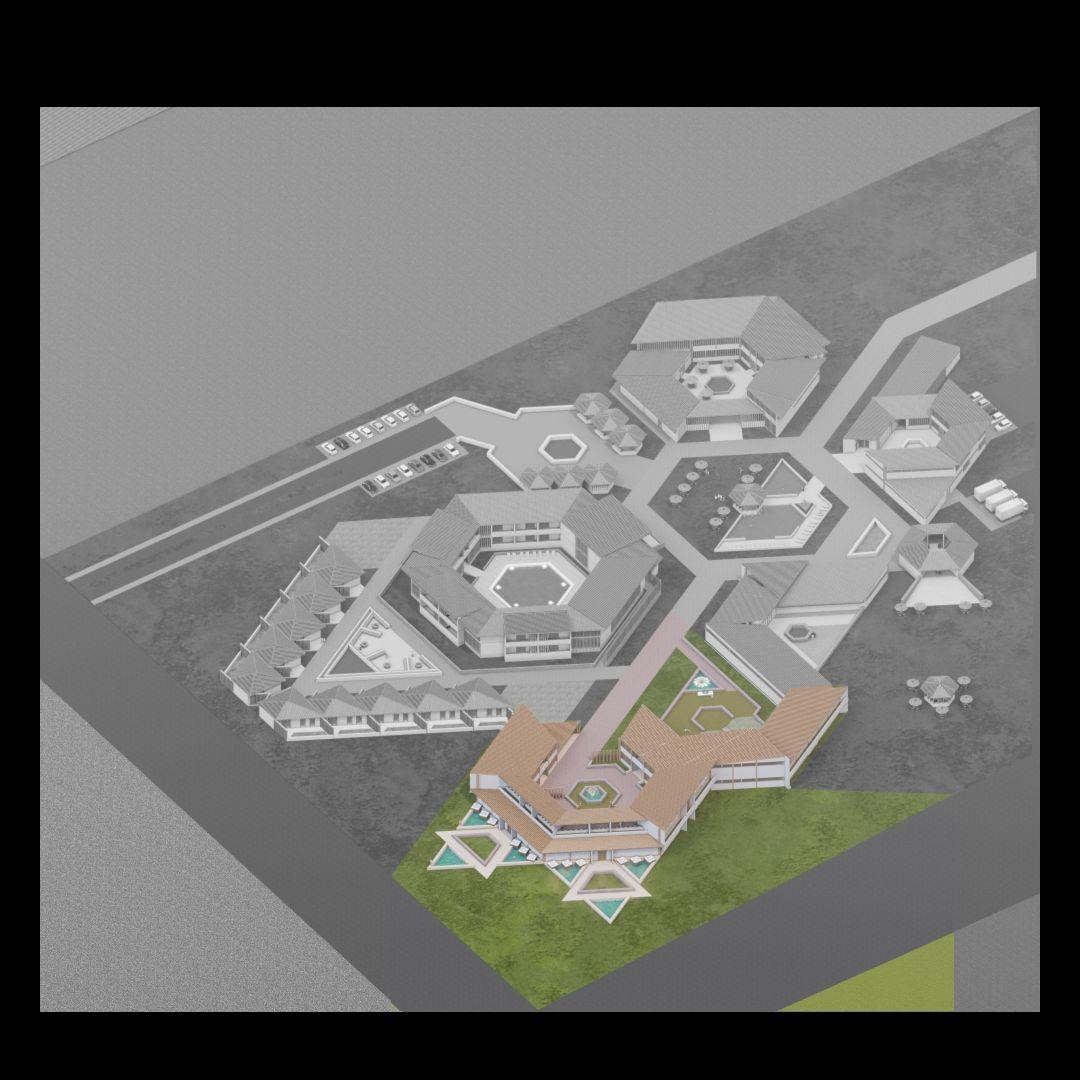

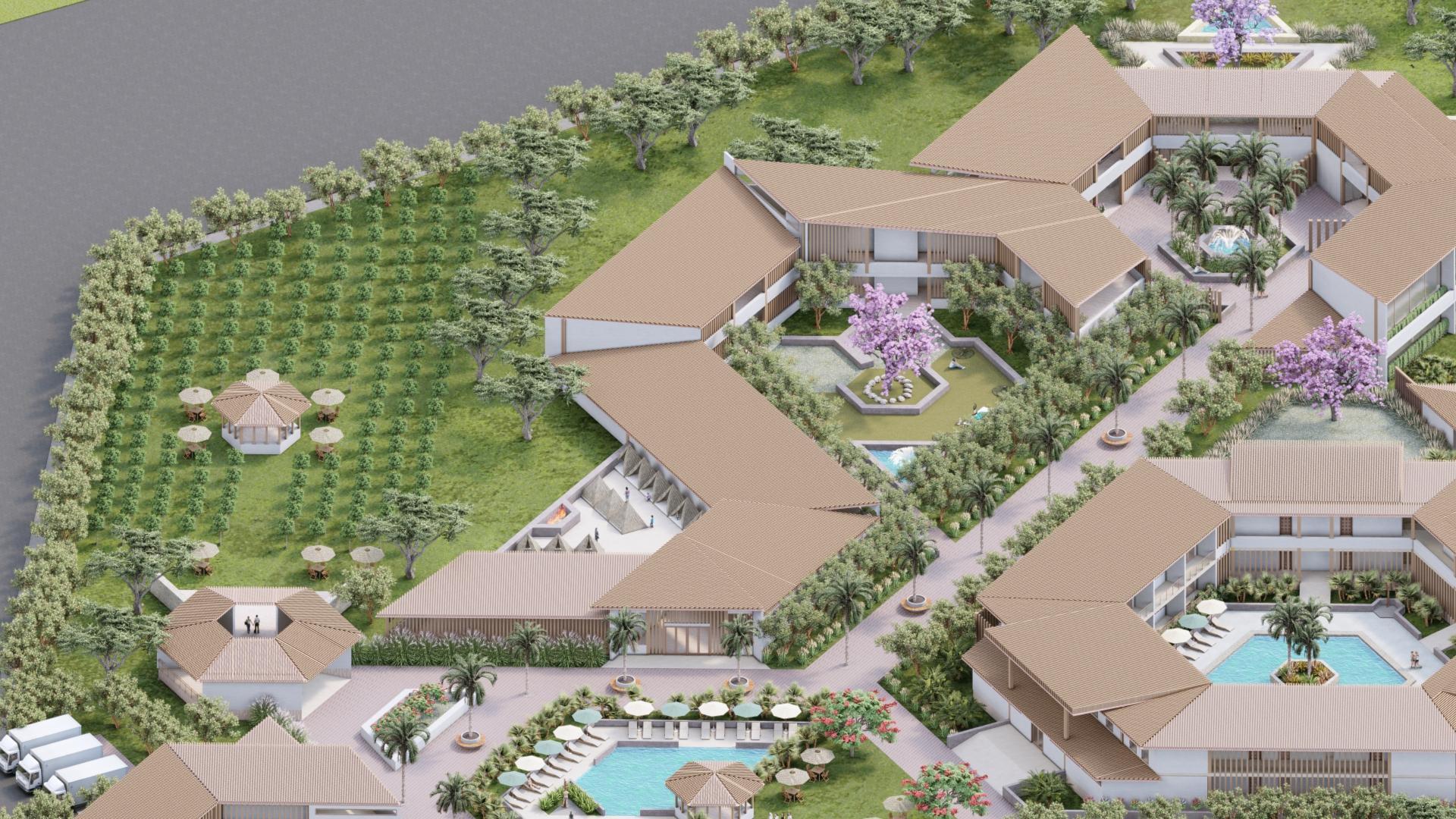

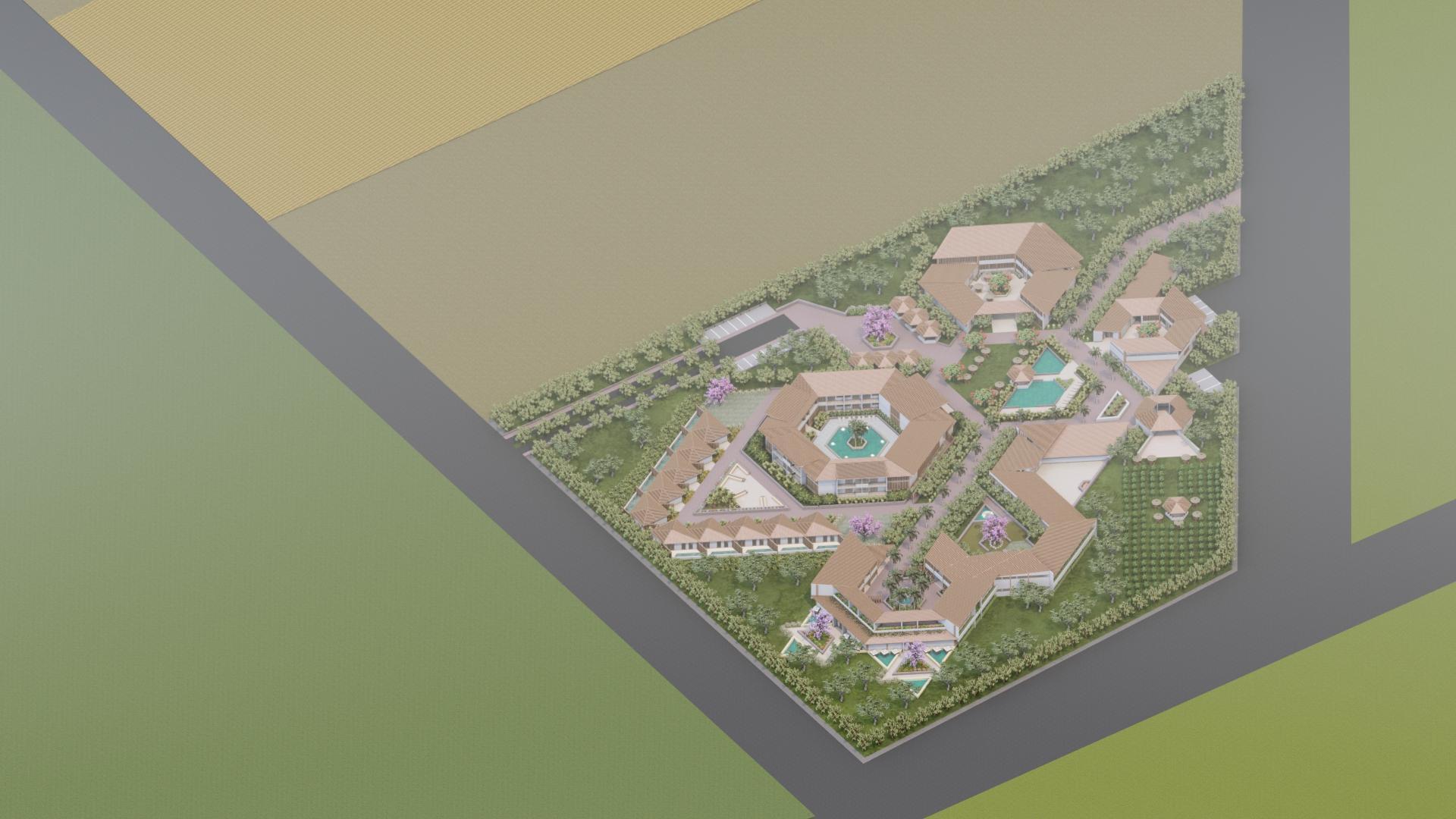

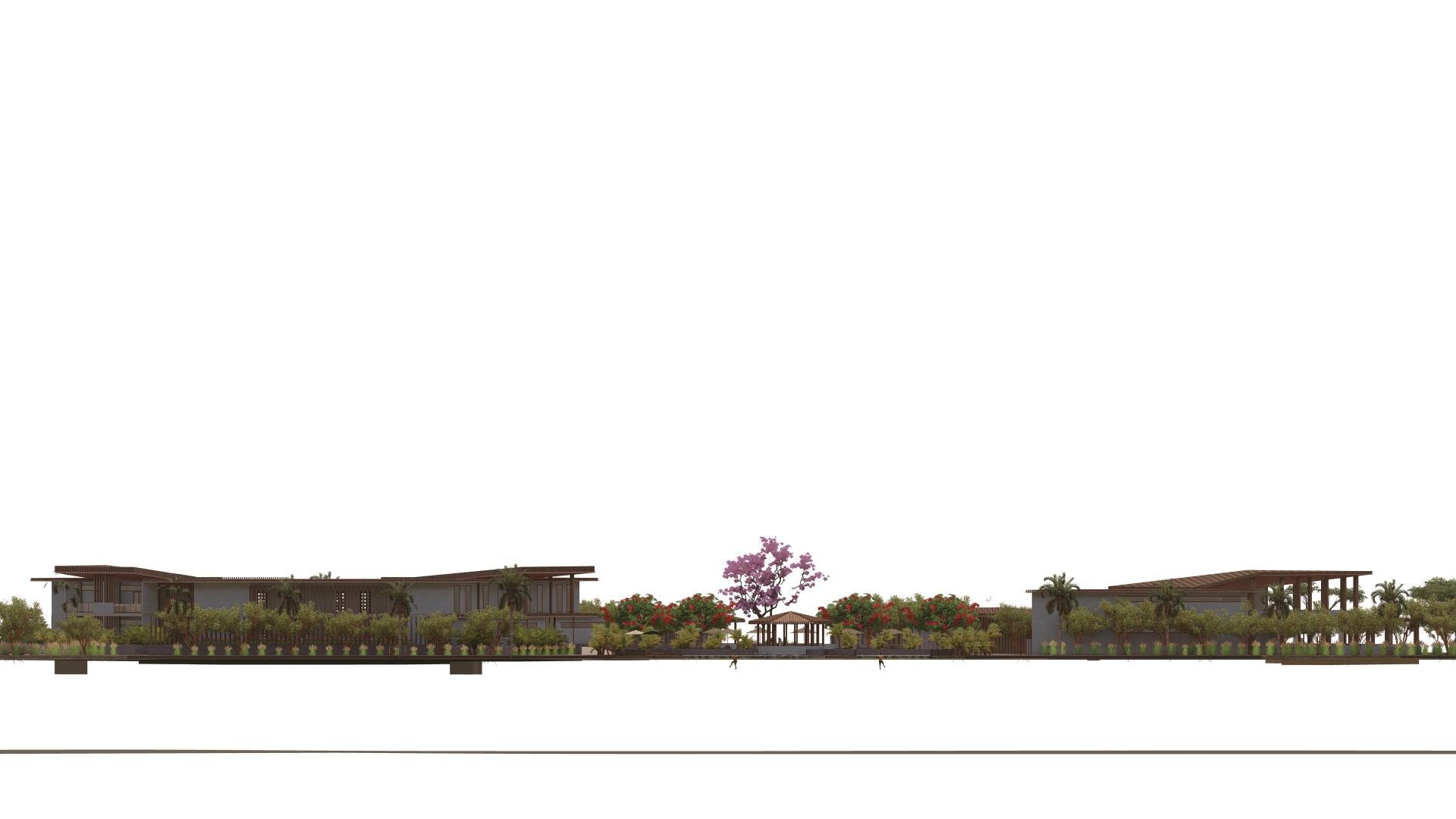

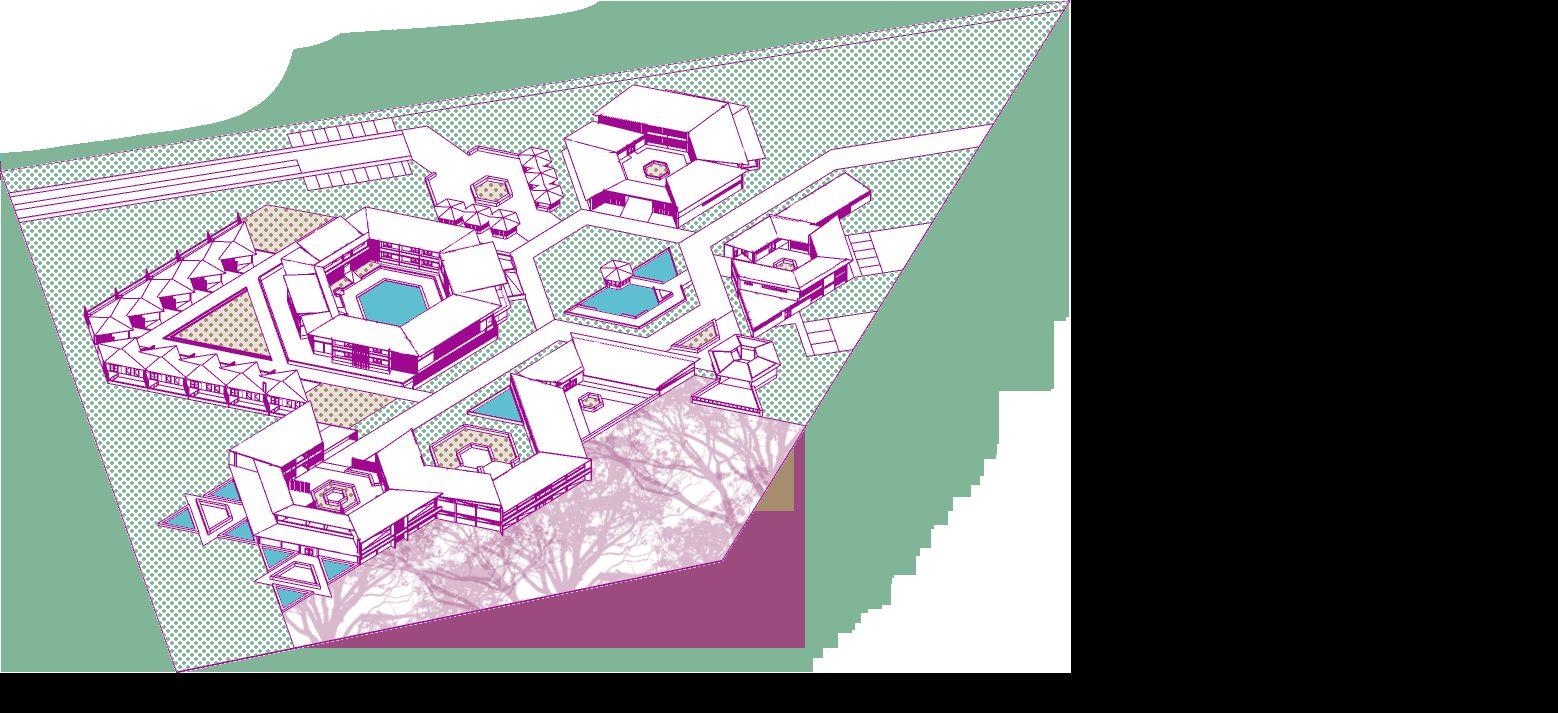

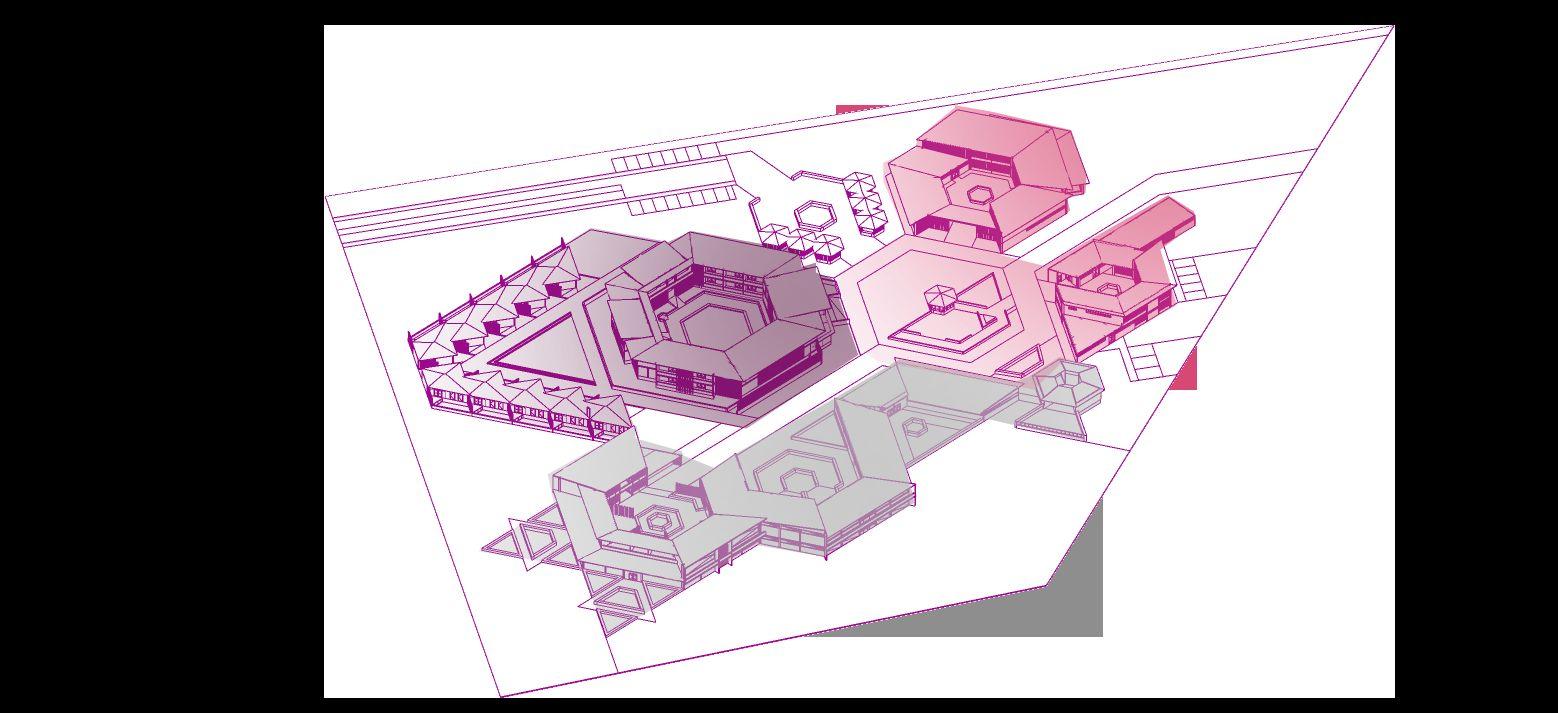

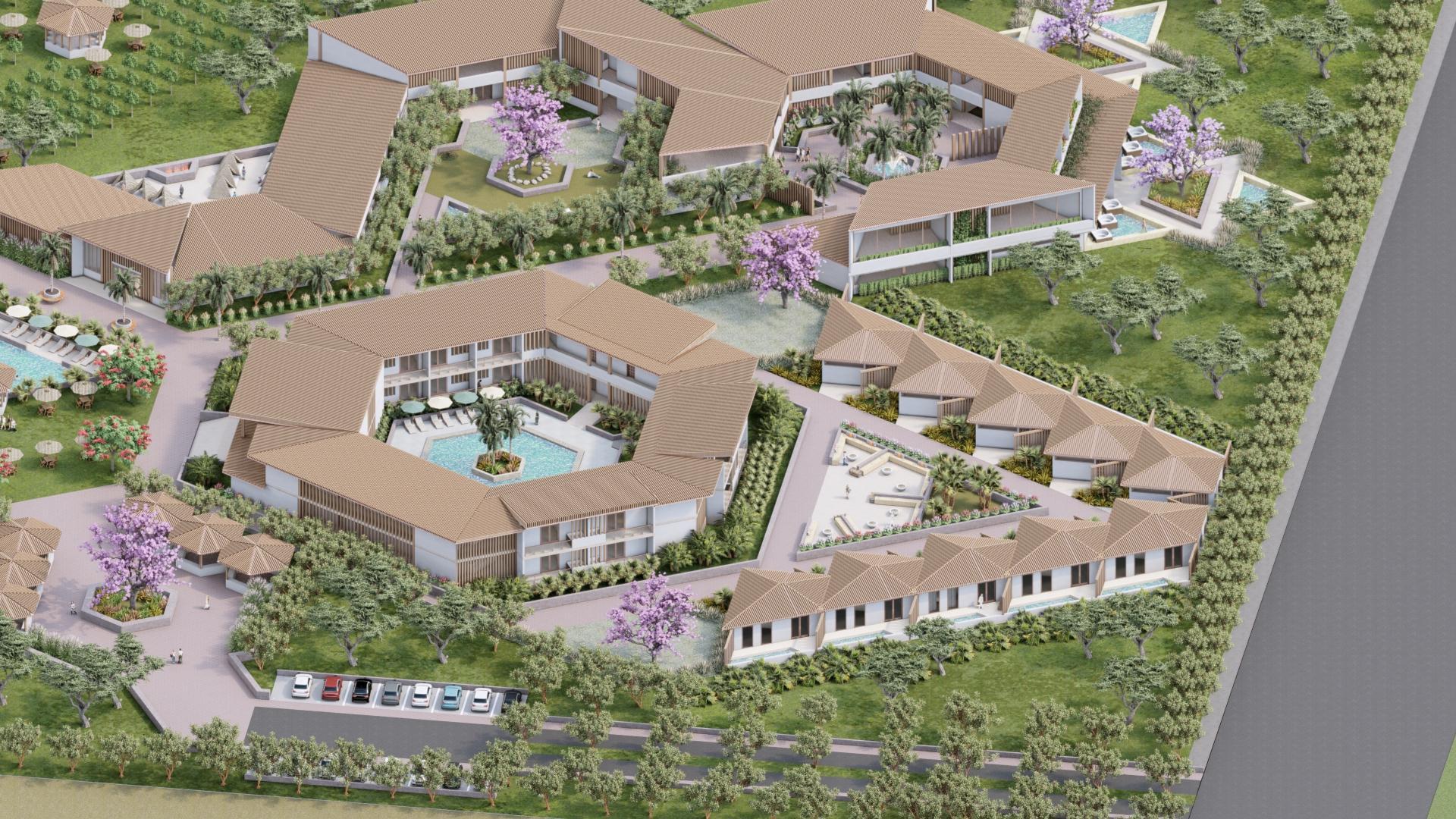

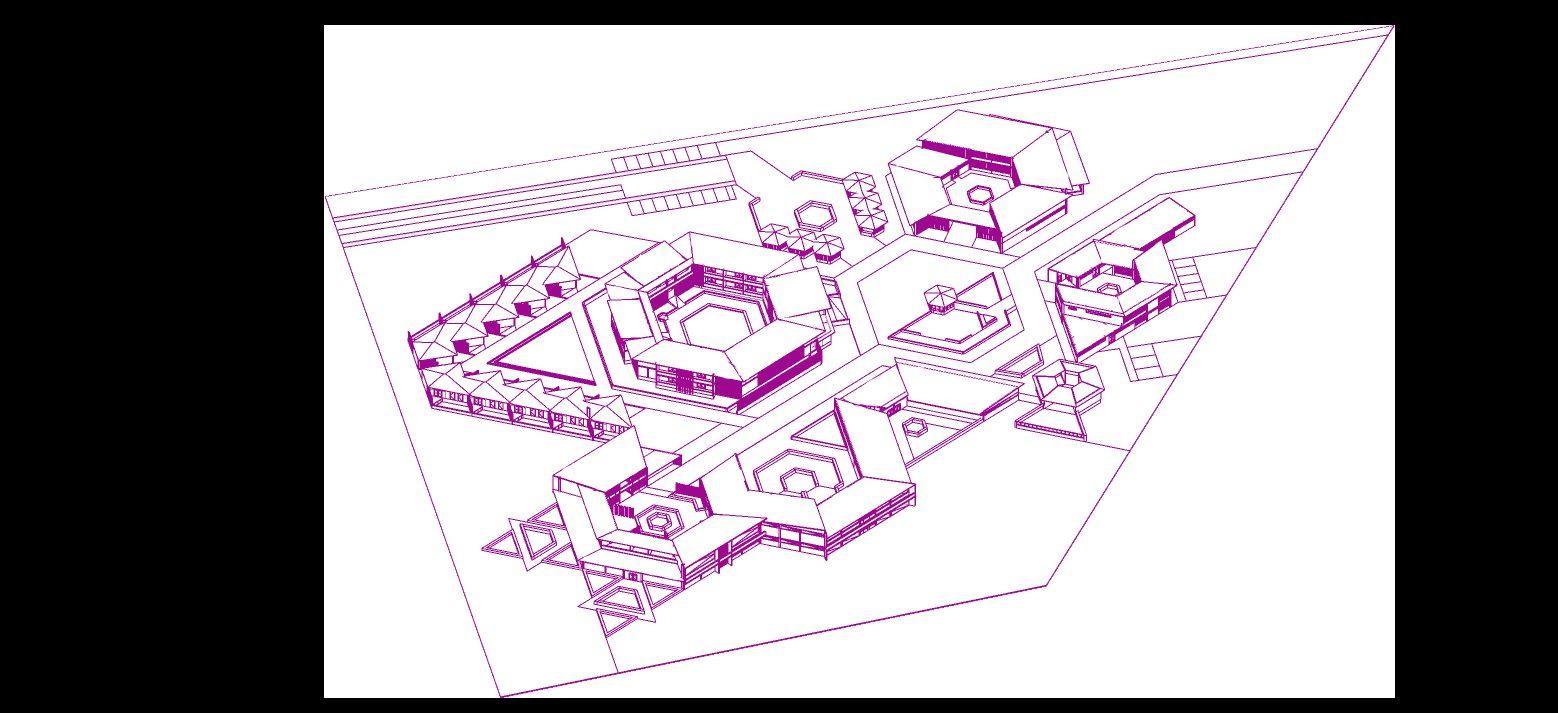

VISTA GENERAL DEL PROYECTO

VISIÓN

HOTEL ‘‘EL REFUGIO’’

GENERAR UN HOTEL QUE INVITE A

EXPLORAR CADA UNO DE LOS

ESPACIOS ALREDEDOR DE LA

ALAMEDA , PRIORIZANDO LAS

VISTAS EN CADA UNA DE LAS

ZONAS, DANDO UNA SENSACIÓN

DE REFUGIO Y SEGURIDAD CON

LOS PATIOS INTERNOS Y EL JUEGO DE PAISAJISMO INTEGRADO

INGRESOS

● INGRESO VEHICULAR

● INGRESO PEATONAL

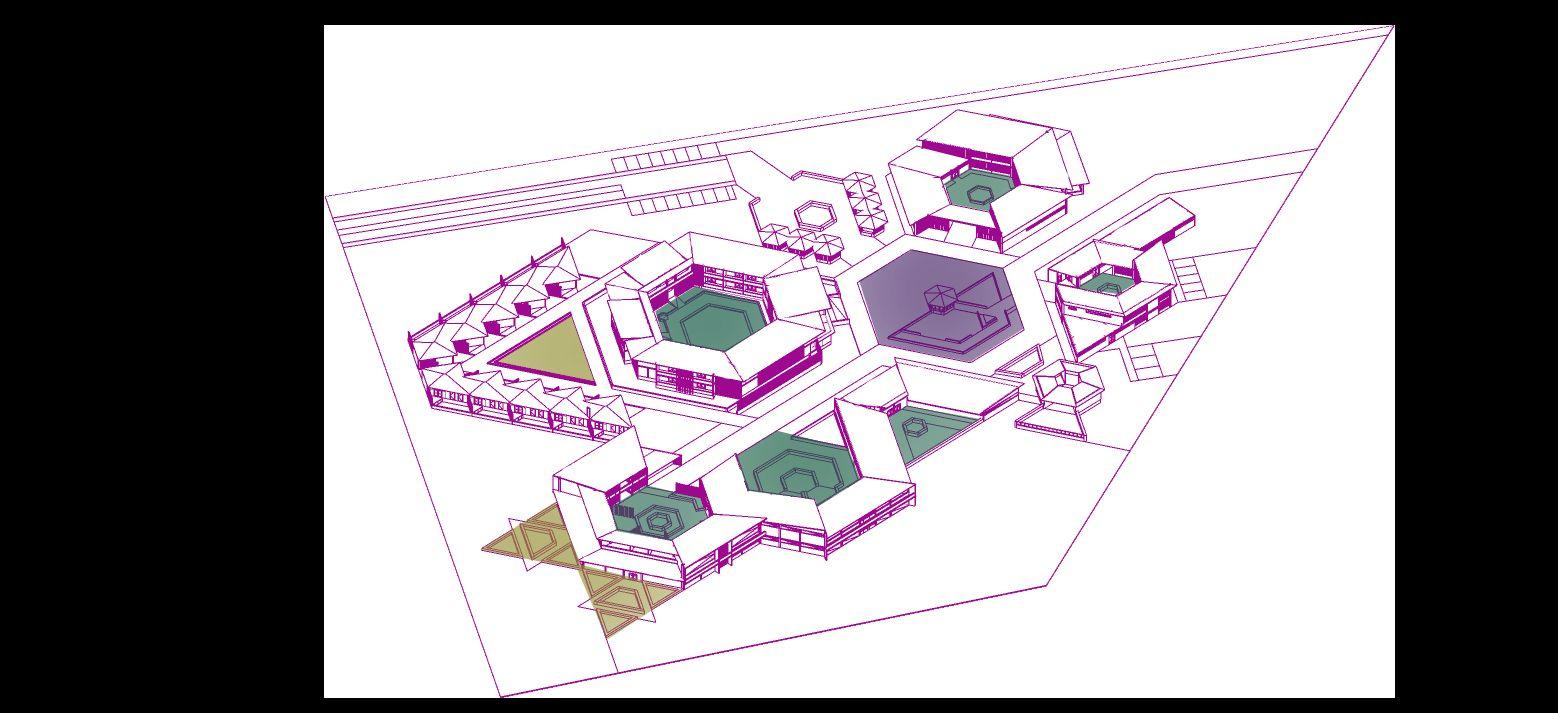

ZONAS

● ZONA PÚBLICA

● ZONA SEMIPÚBLICA

● ZONA PRIVADA

JARDINES XERÓFITOS

ÁREA DE CULTIVO

ARBOLADO CUERPOS DE AGUA

REFUGIOS ANTE UN SISMO

ARQUITECTURA

ZONA SEGURA

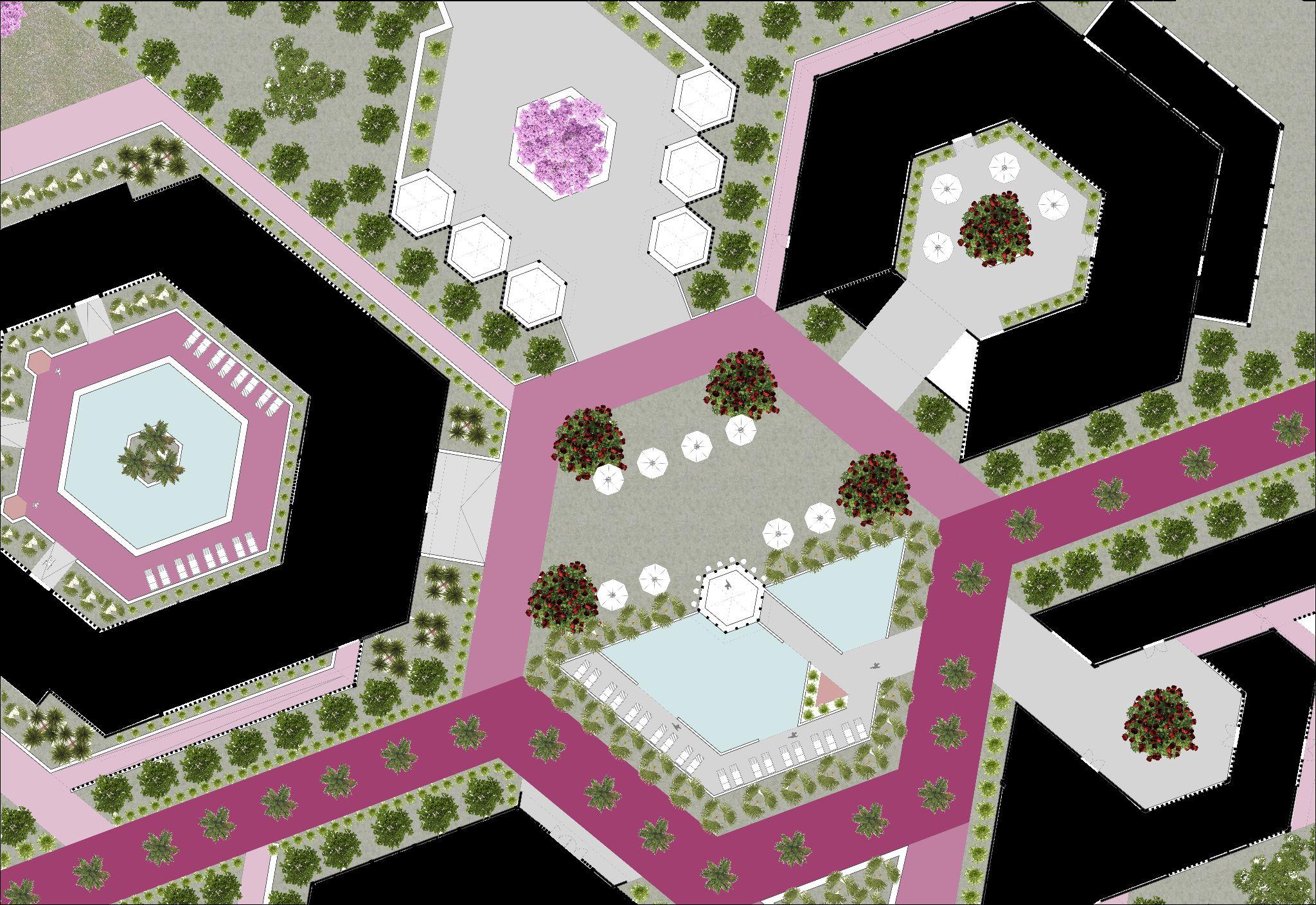

PLAZAS

PLAZA PRINCIPAL

PLAZA SECUNDARIA

PLAZA TERCIARIA

VISTAS

● MAR

● ÁREA DE CULTIVO

RESILIENCIA

ZONA SEGURA EN ENTRETENIMIENTO

ZONA SEGURA EN ALOJAMIENTO

ZONA SEGURA PARA ALOJAMIENTO Y RESTAURANTE

DESARROLLO

ZONAS CON MAYOR FLUJO DE PERSONAS

ZONAS SEGURAS ARQUITECTURA MODIFICABLE EN CASO DE SISMOS

PAISAJISMO

1.

2.

3.

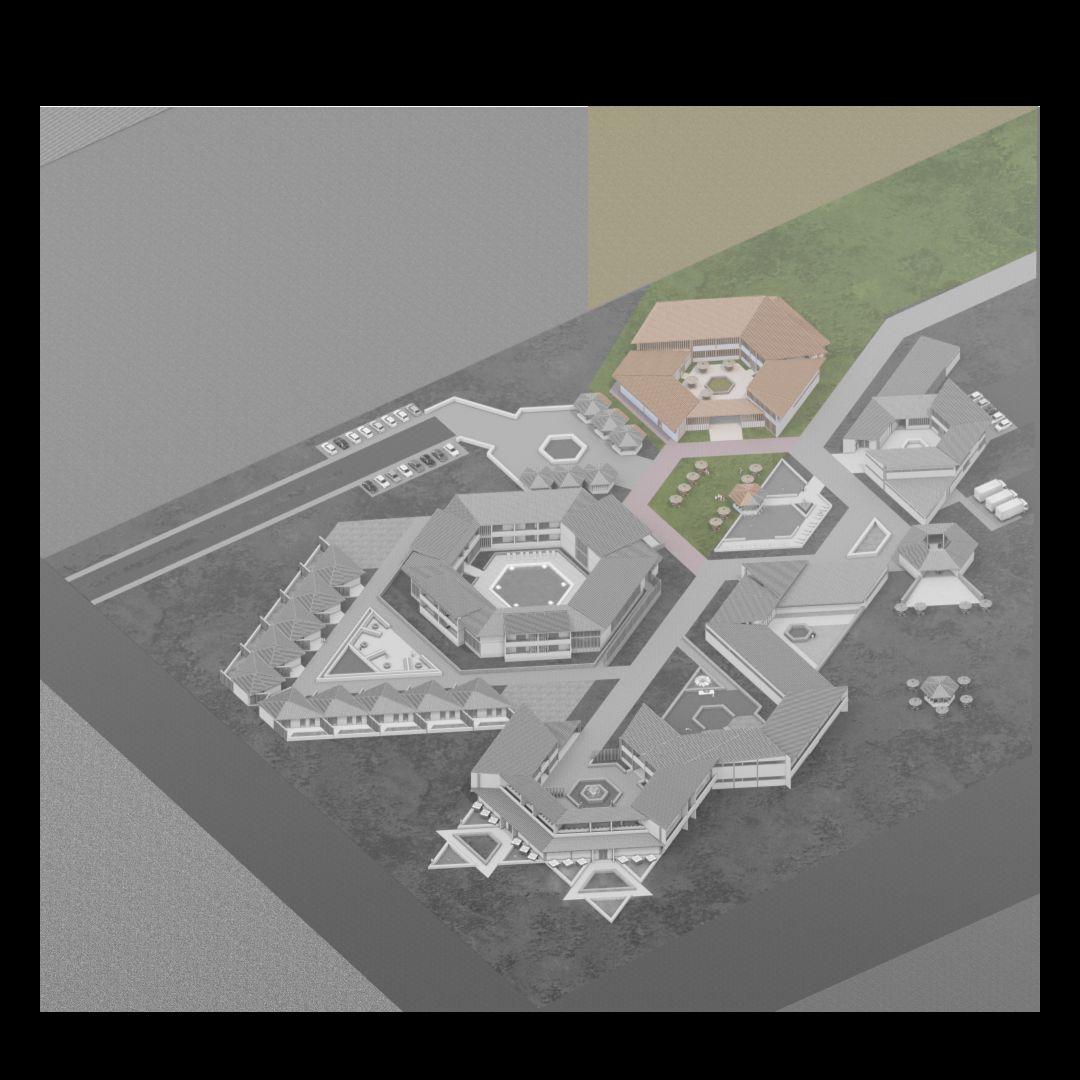

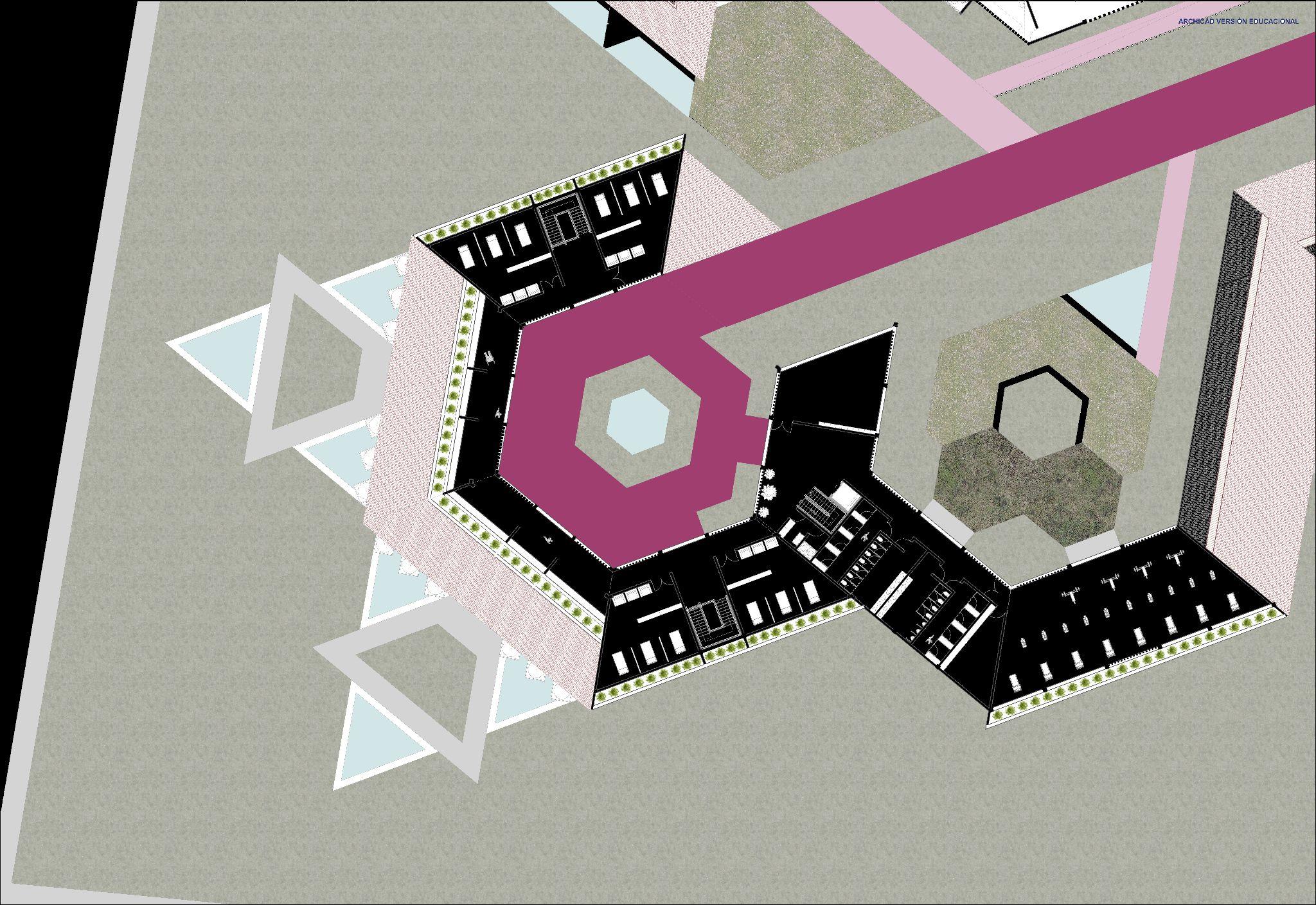

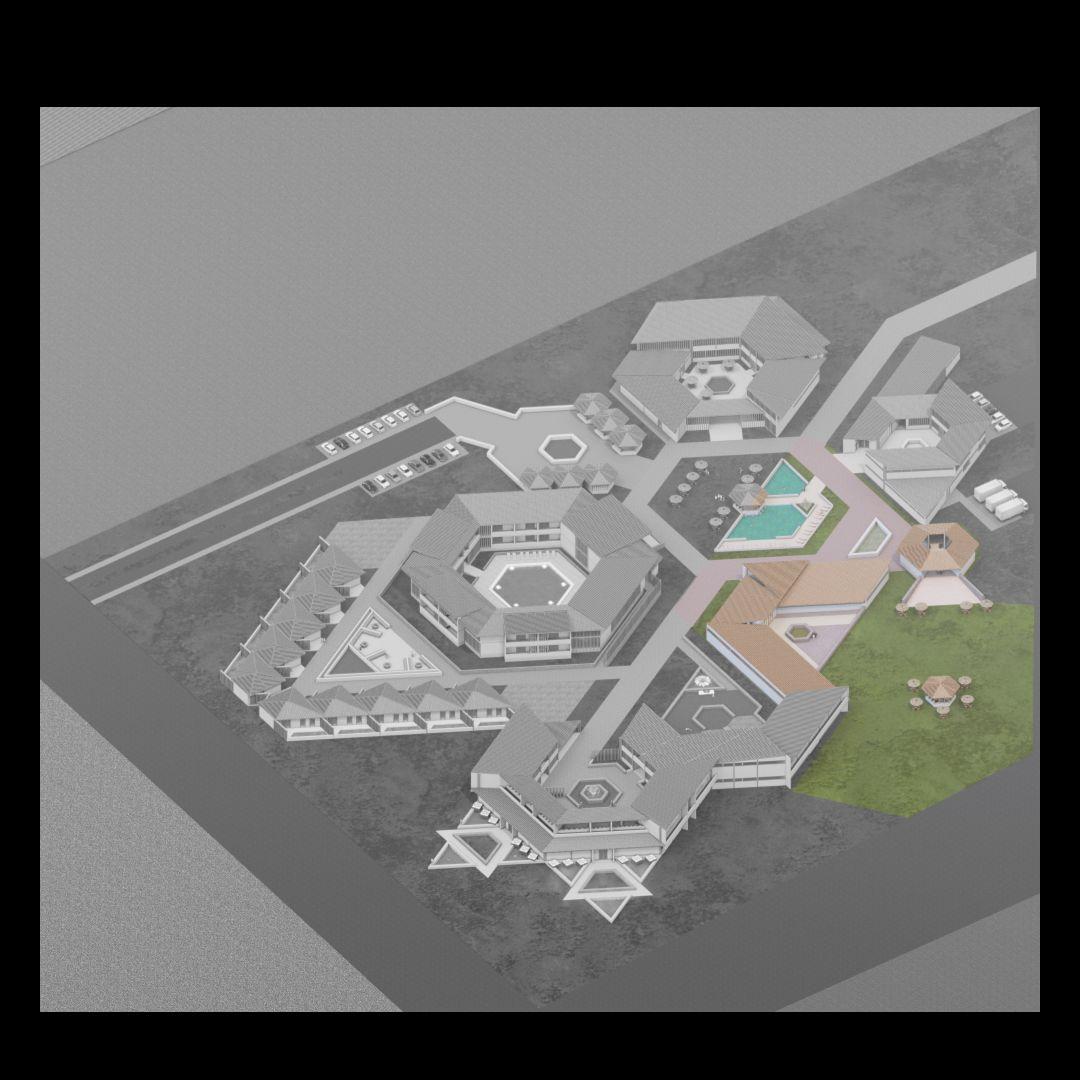

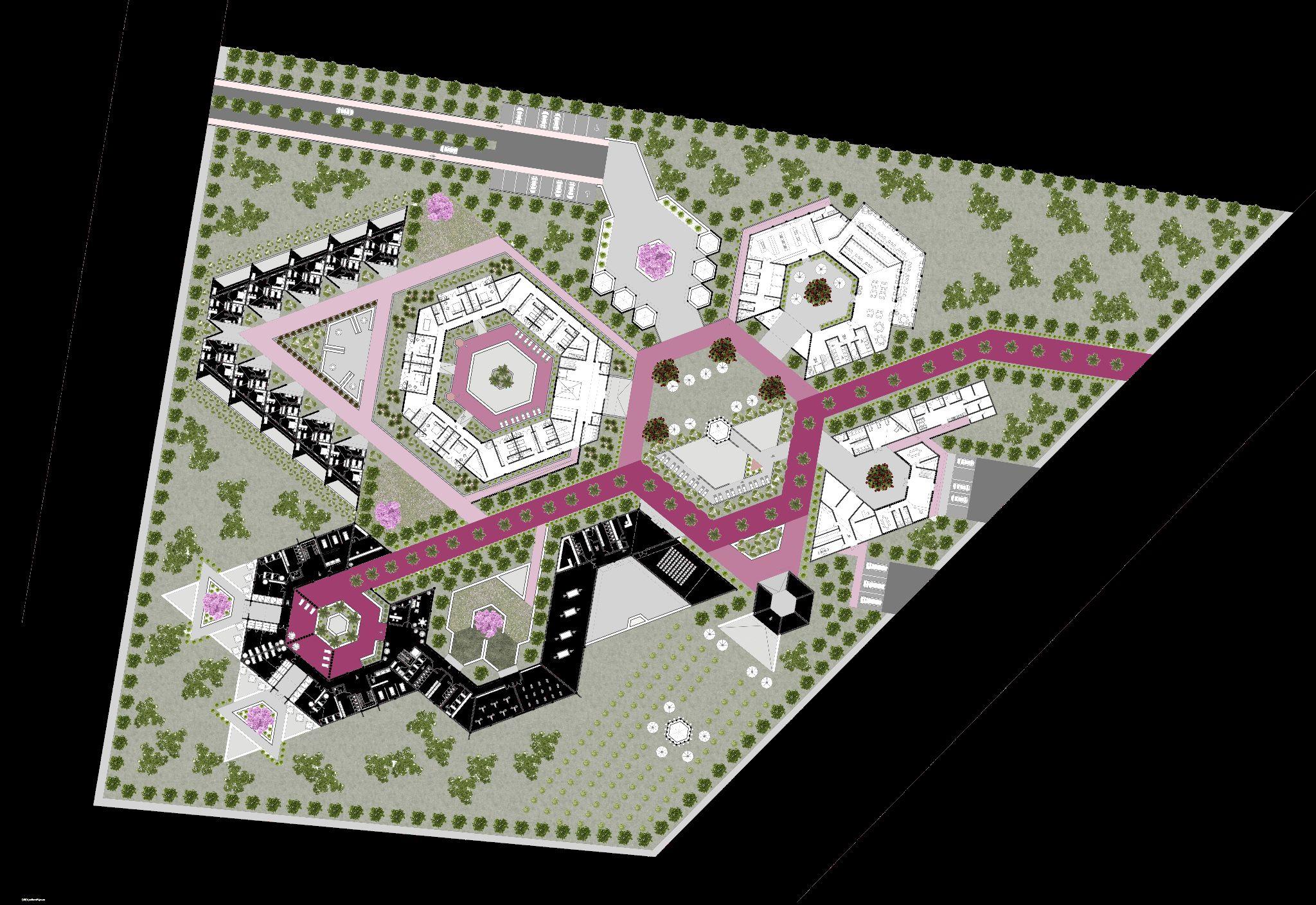

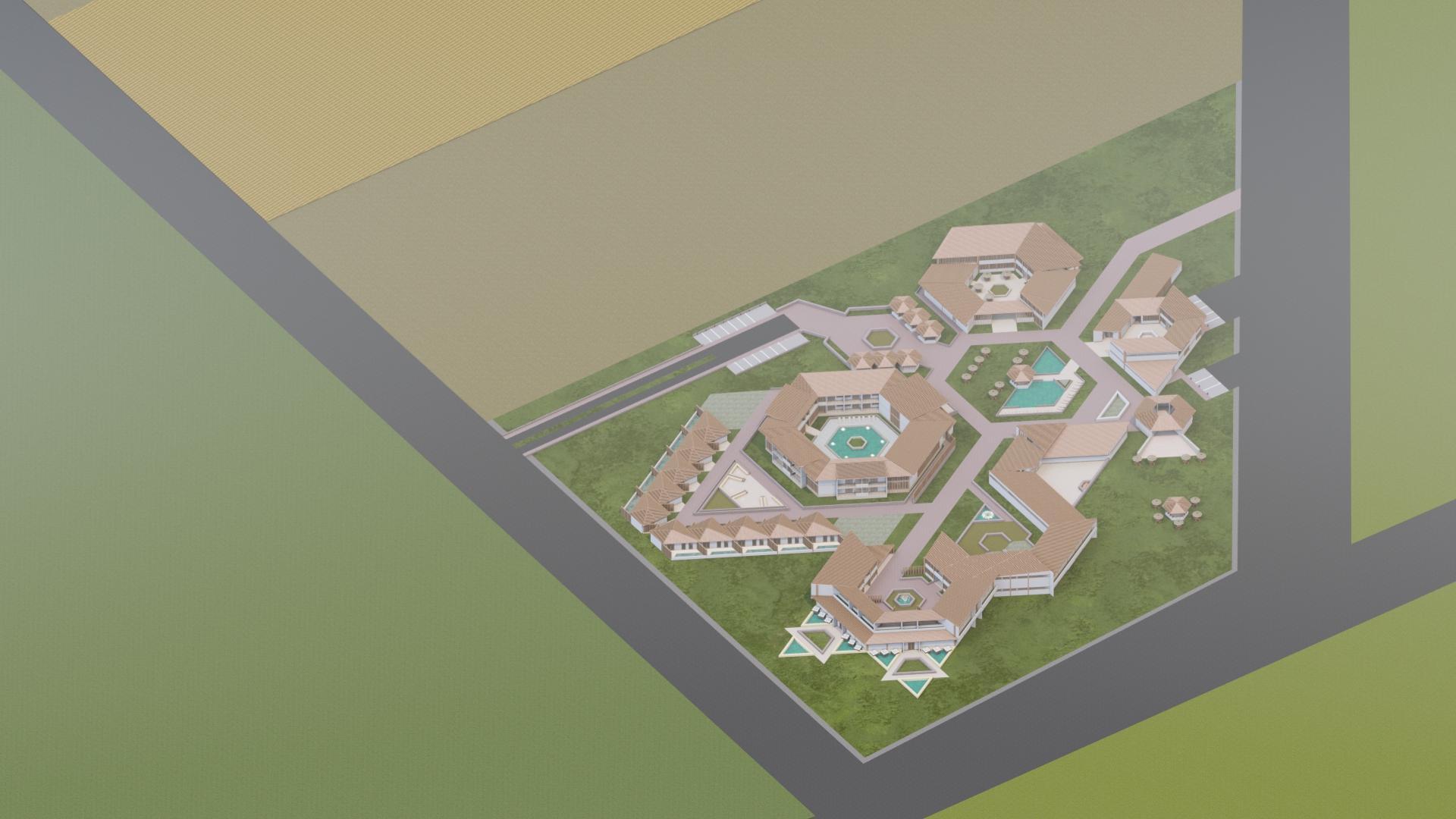

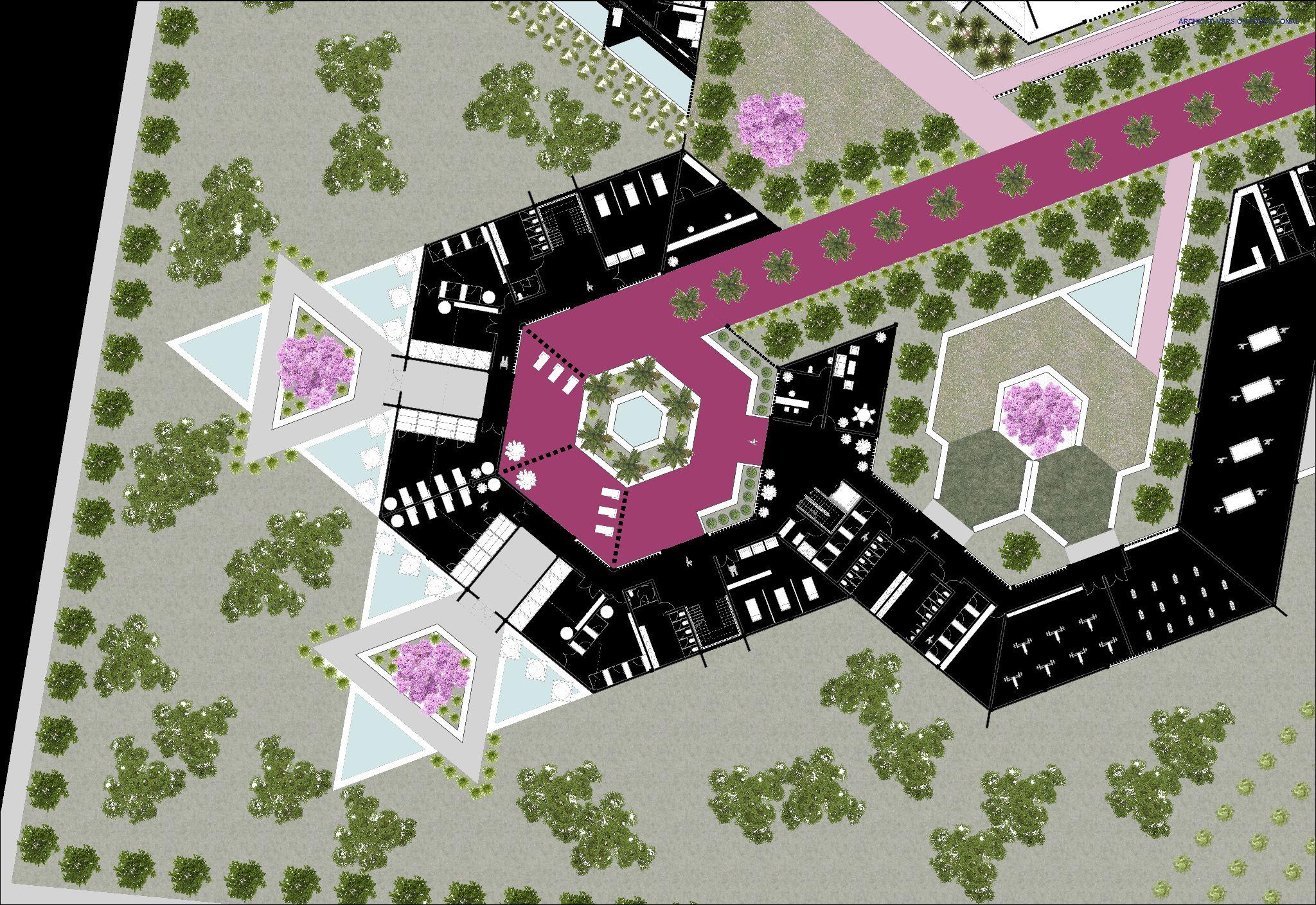

INGRESO VEHICULAR ESTACIONAMIENTO HOTEL UNIVERSIDAD RICARDO PALMA | PILLACA HERRERA, FLAVIA | HOTEL RESILIENTE | TALLER VIRTUAL DE LAS AMÉRICAS 2021 MASTER PLAN ANTIGUA

PANAMERICANA SUR

1. ZONA DE BUNGALOWS

2. ALOJAMIENTO

3. SPA

4. GYM

5. ENTRETENIMIENTO

6. CAVA

7. BAR

8. RESTAURANTE

9. CAFETERÍA

10. ADMINISTRACIÓN

ANTIGUA

PANAMERICANASUR

ESTACIONAMIENTO ADMINISTRATIVO

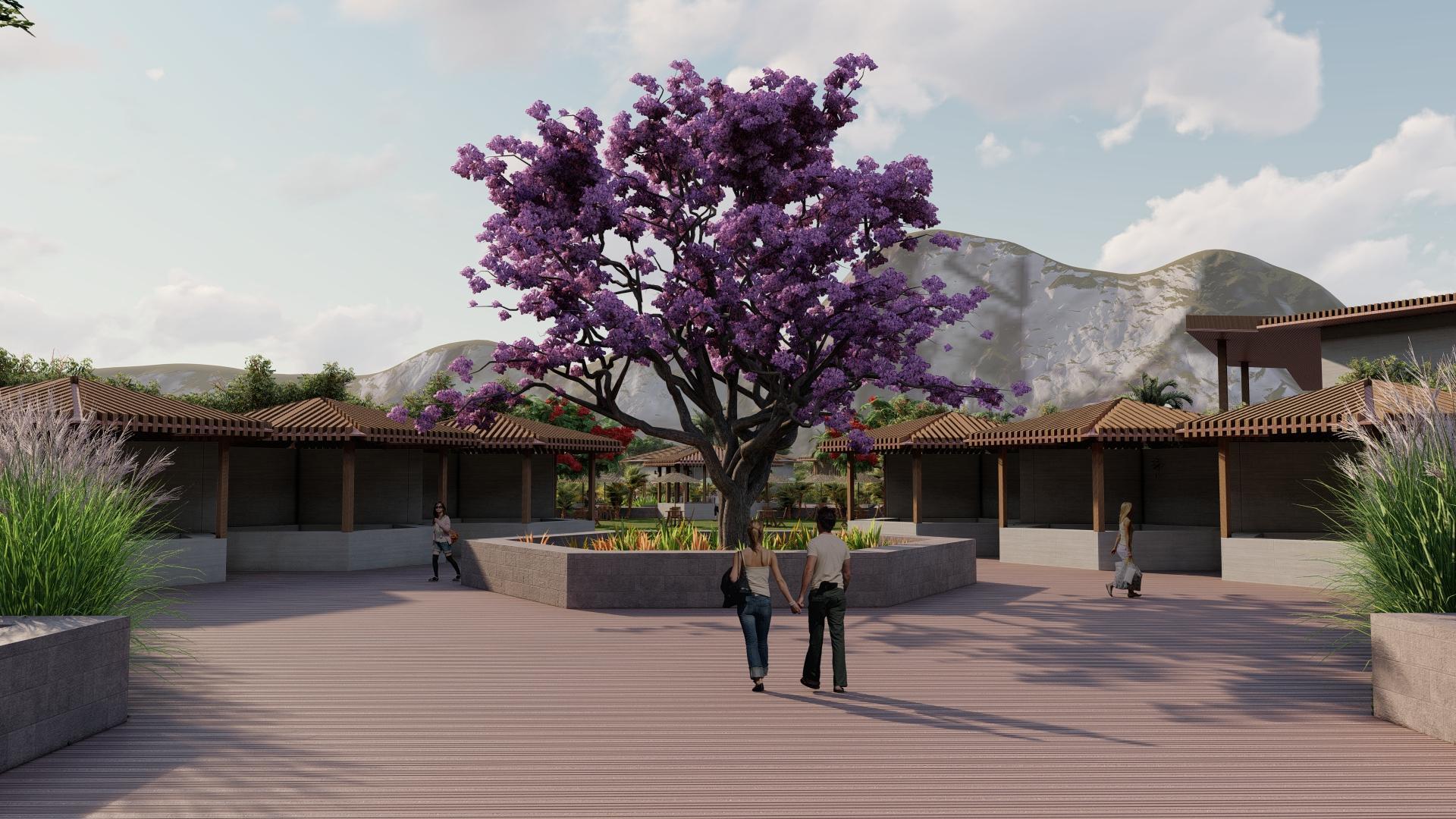

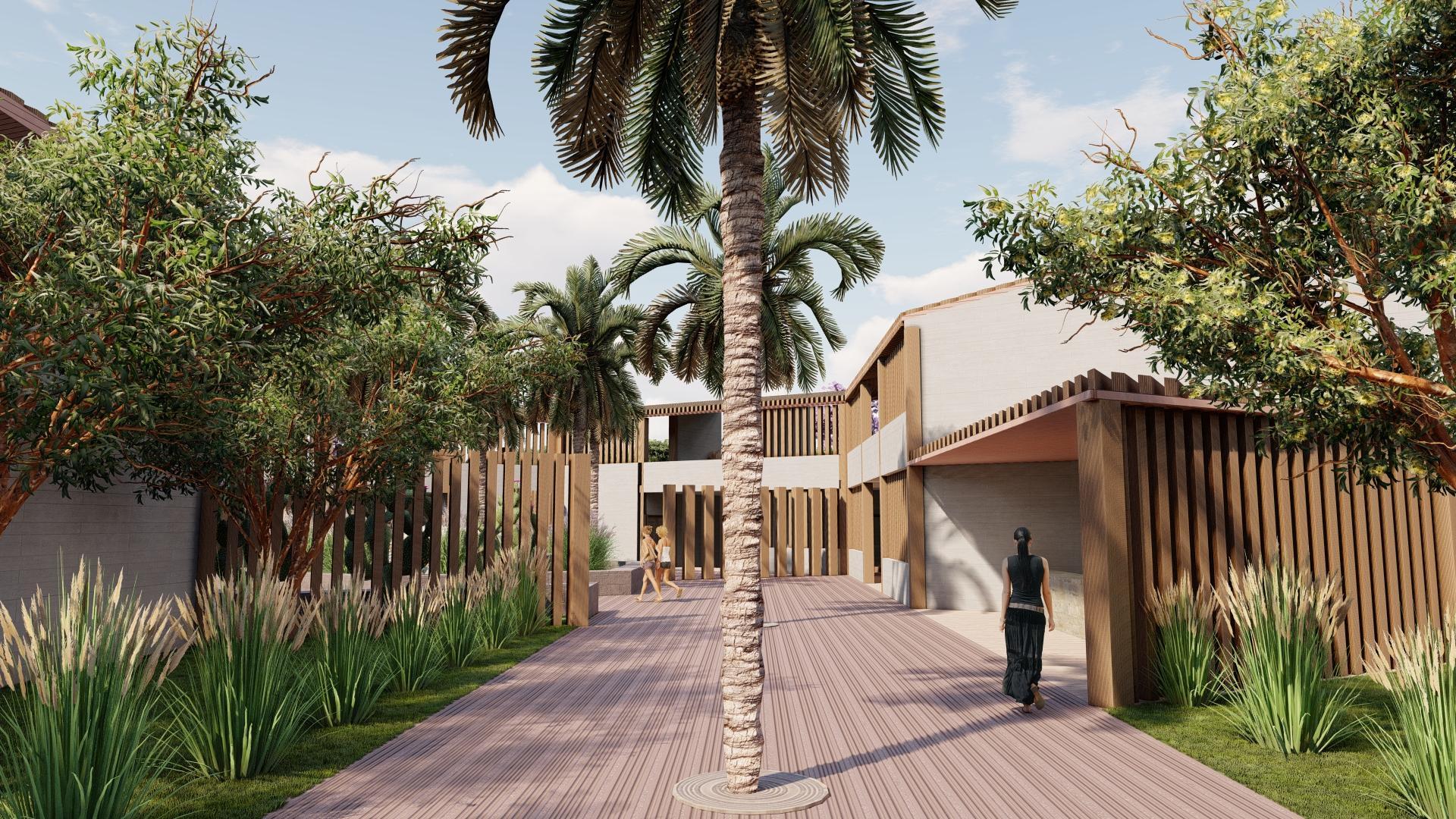

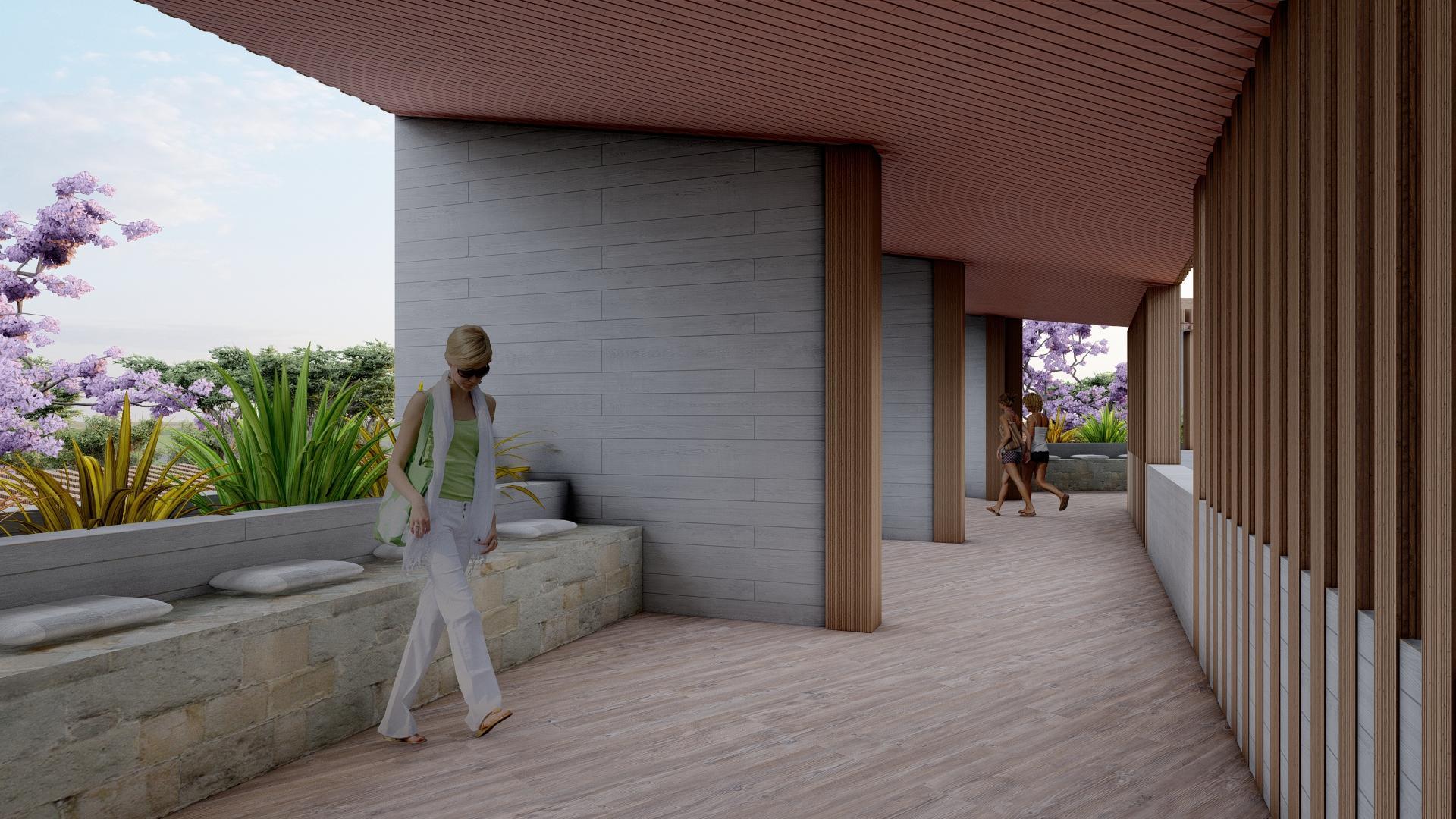

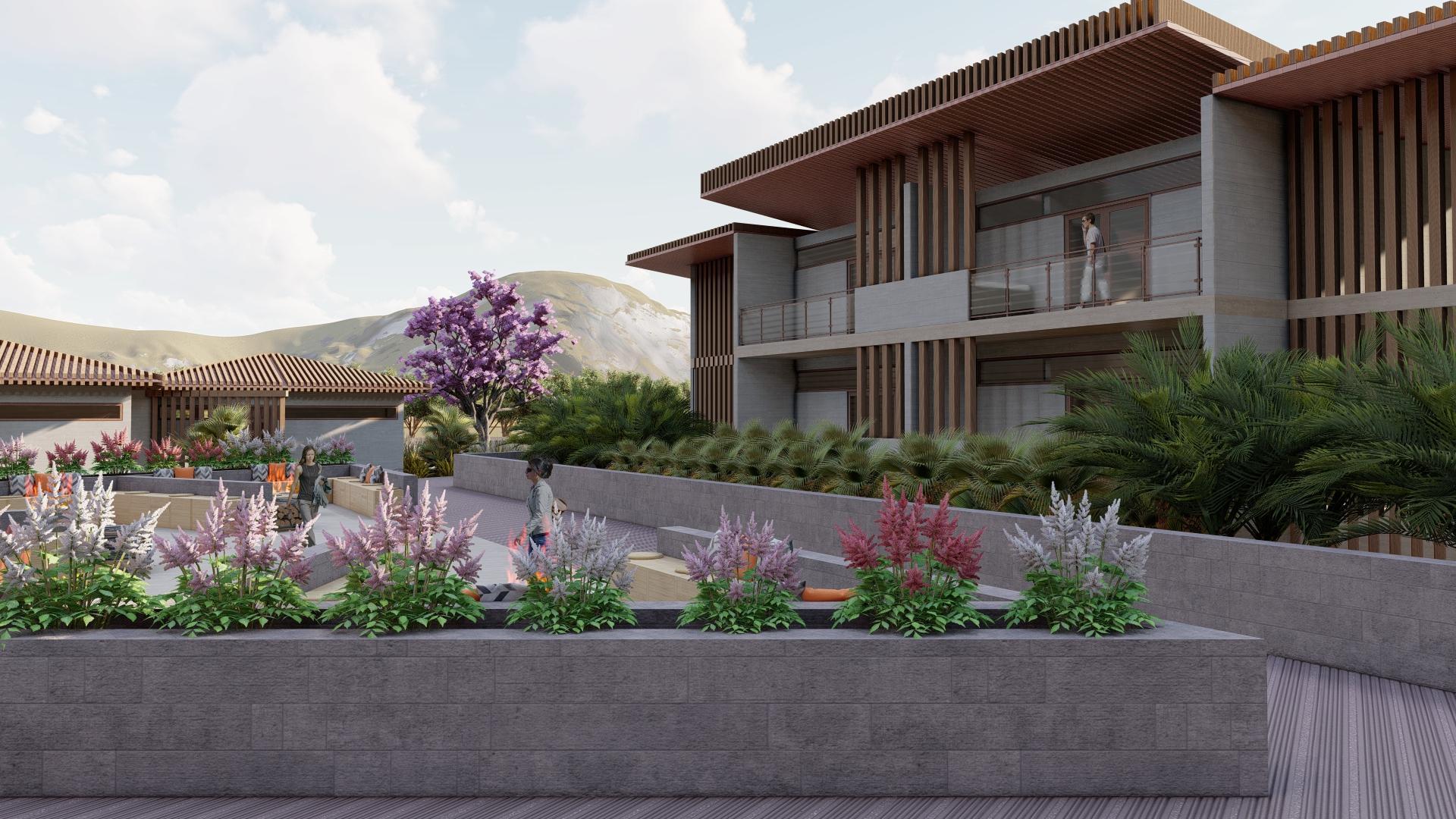

VISTA - REMATE DE LA ALAMEDA HACIA EL SPA

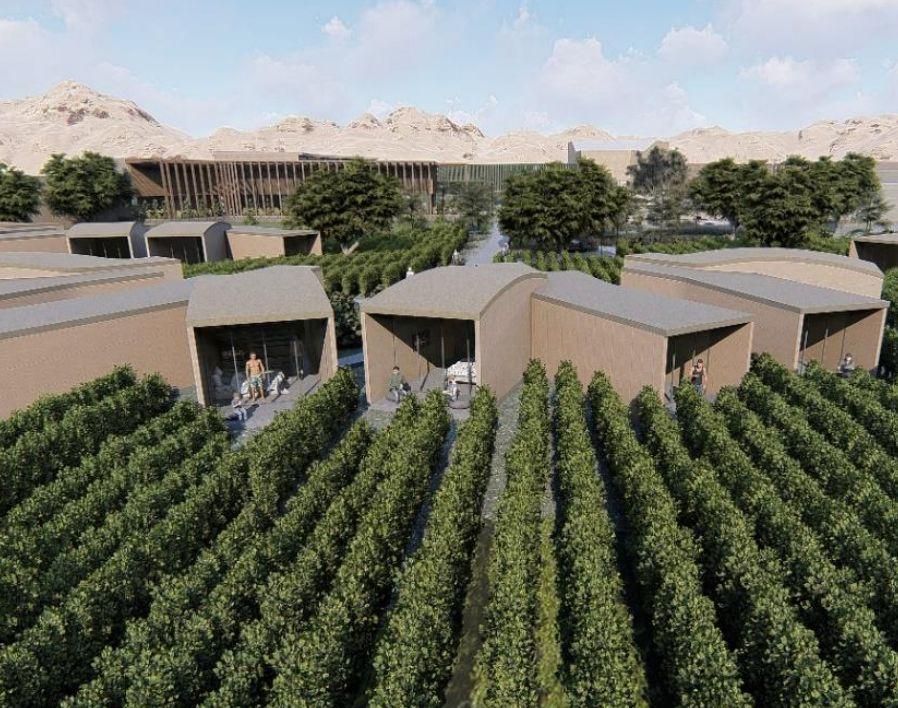

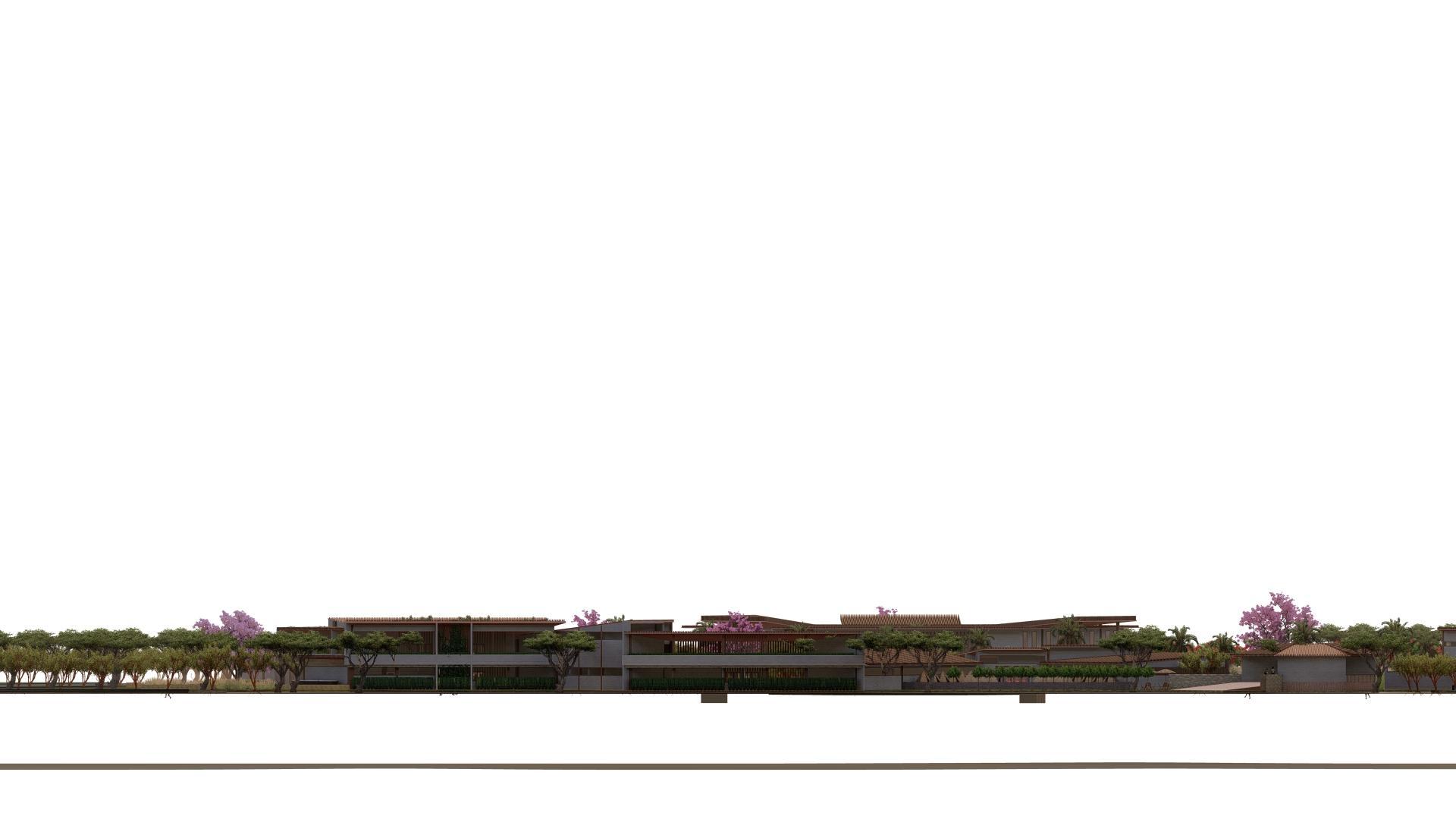

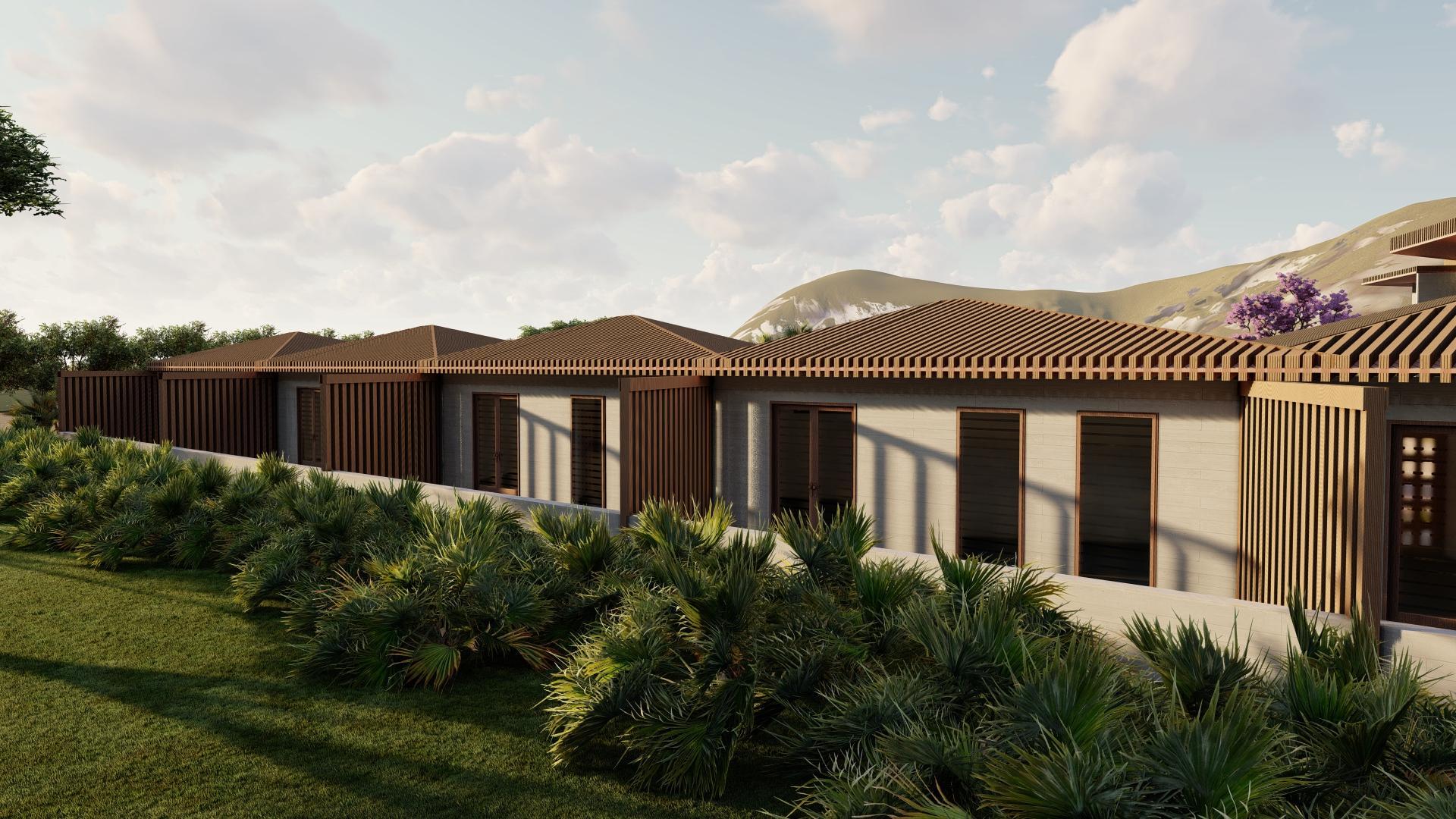

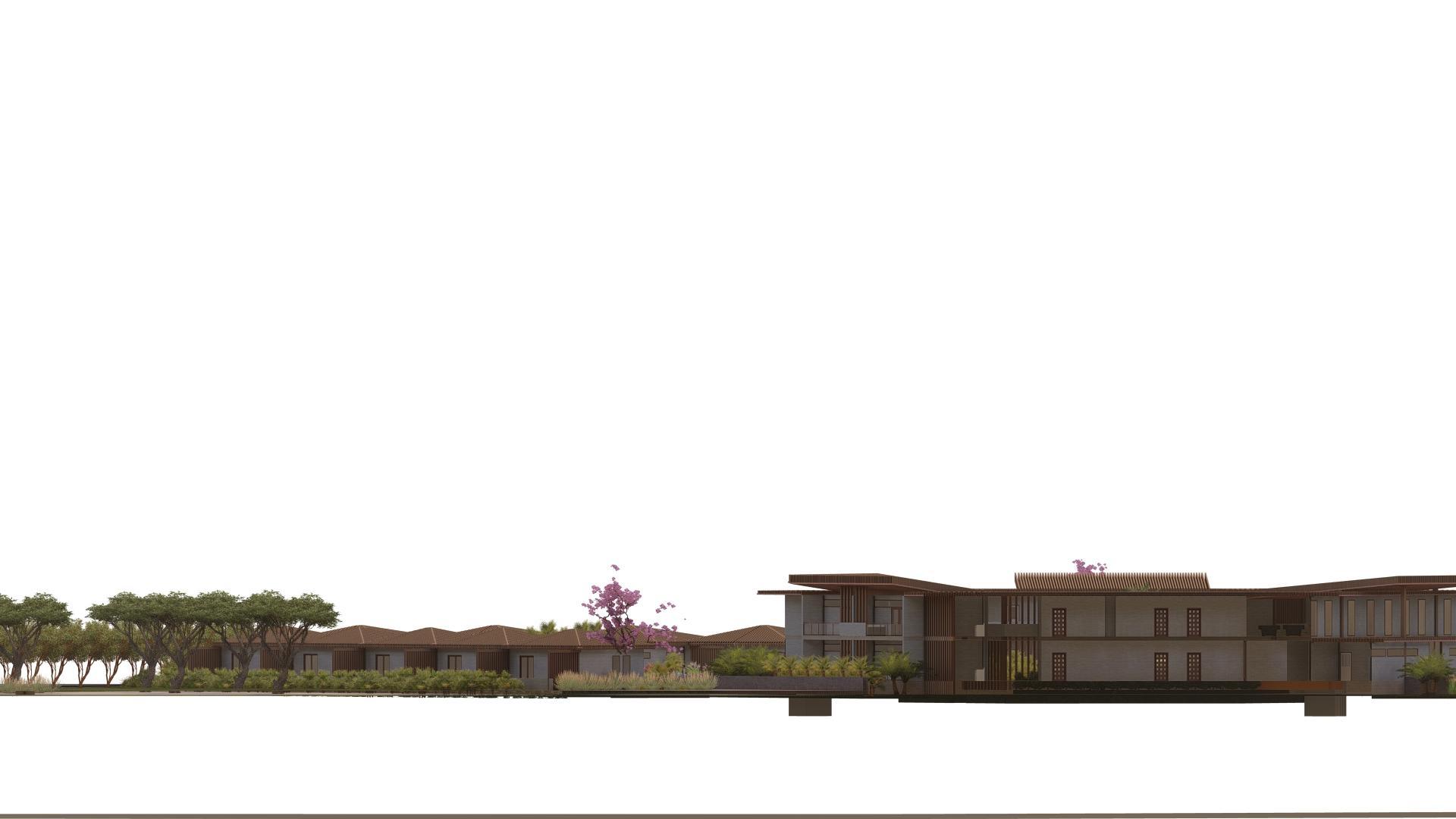

VISTA - FACHADA EXTERIOR BUNGALOWS

2.

3.

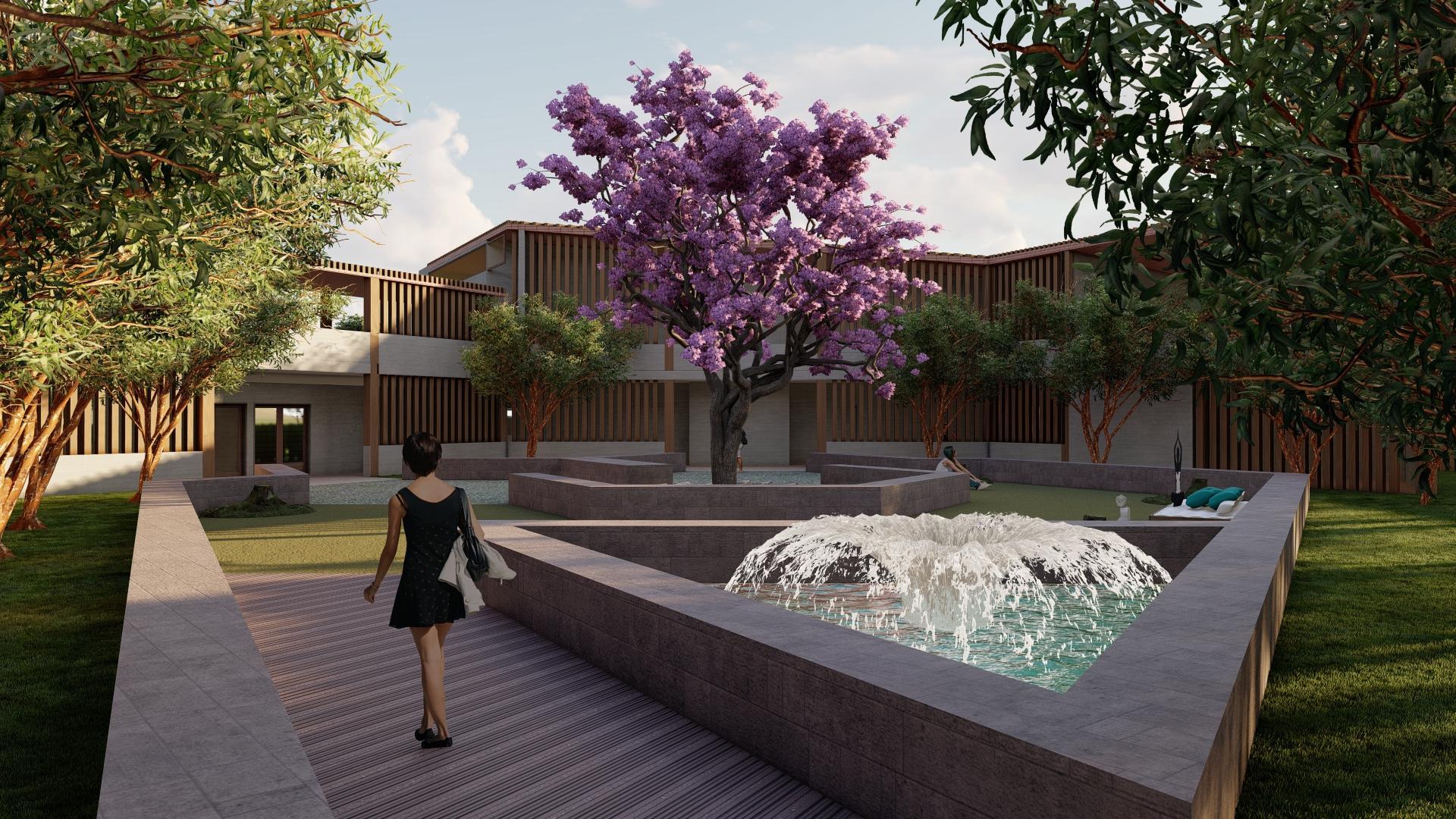

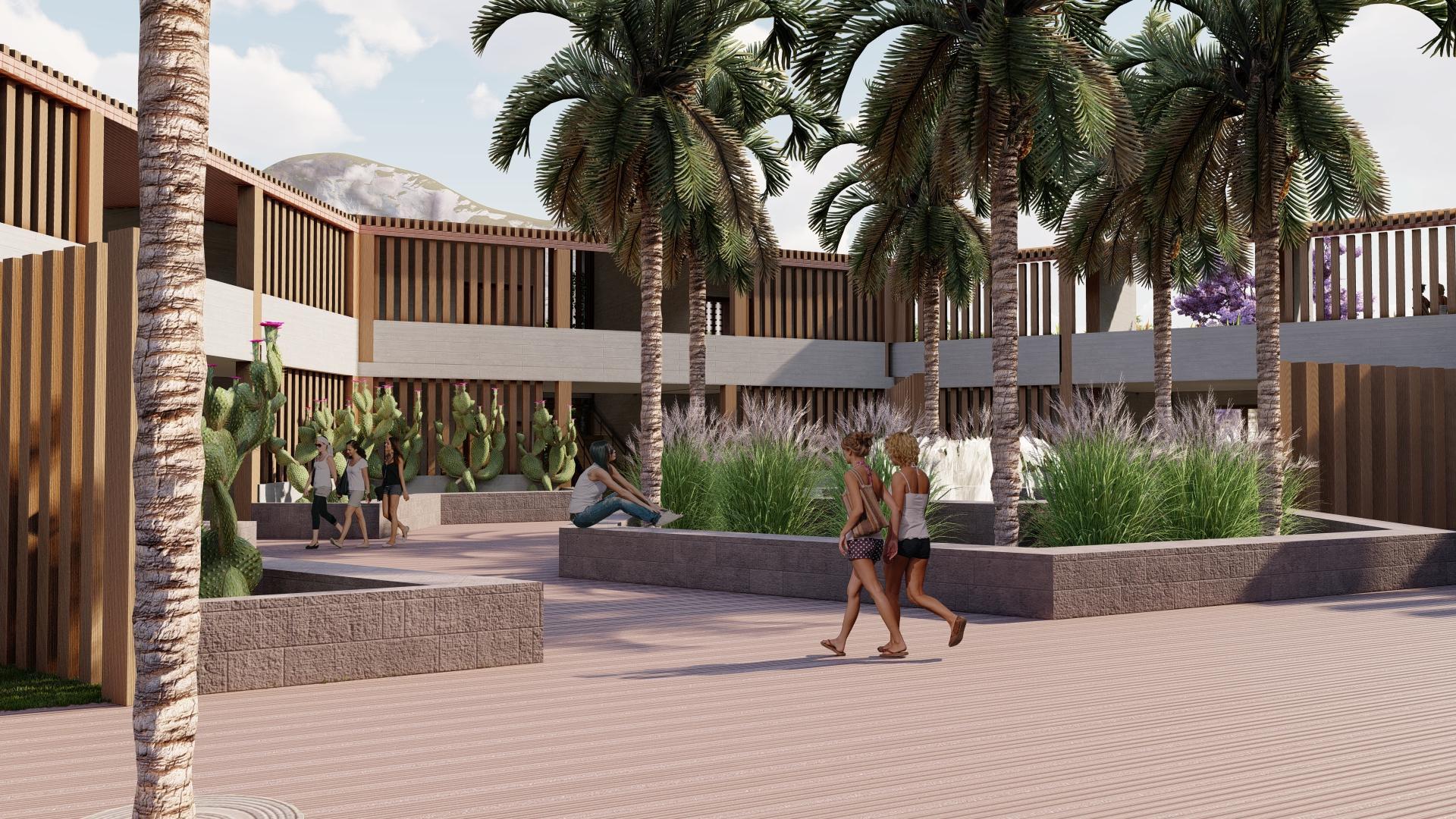

VISTA - SPA - GYM - PATIO INTERIOR

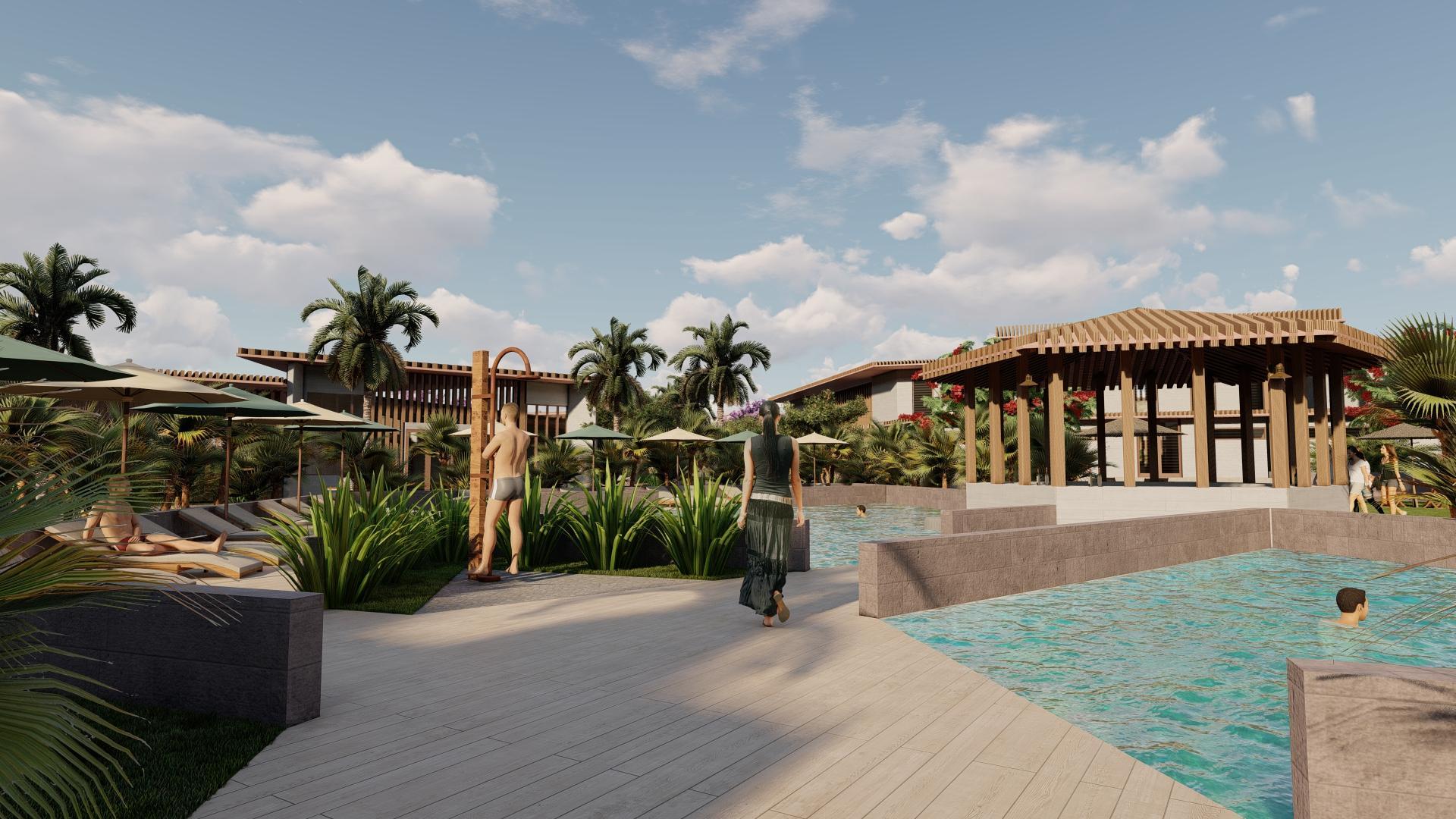

VISTA - SPA - GYM - JACUZZIS AL AIRE LIBRE

VISTA - SPA - GYM - ZONA DE DESCANSO - SEGUNDO NIVEL

VISTA - SPA - GYM - ZONA DE YOGA

VISTA - ENTRETENIMIENTO - ZONA SEGURA - CARPAS

VISTA - ENTRETENIMIENTO - CAVA

ZONA SEGURA CONTRA SISMOS

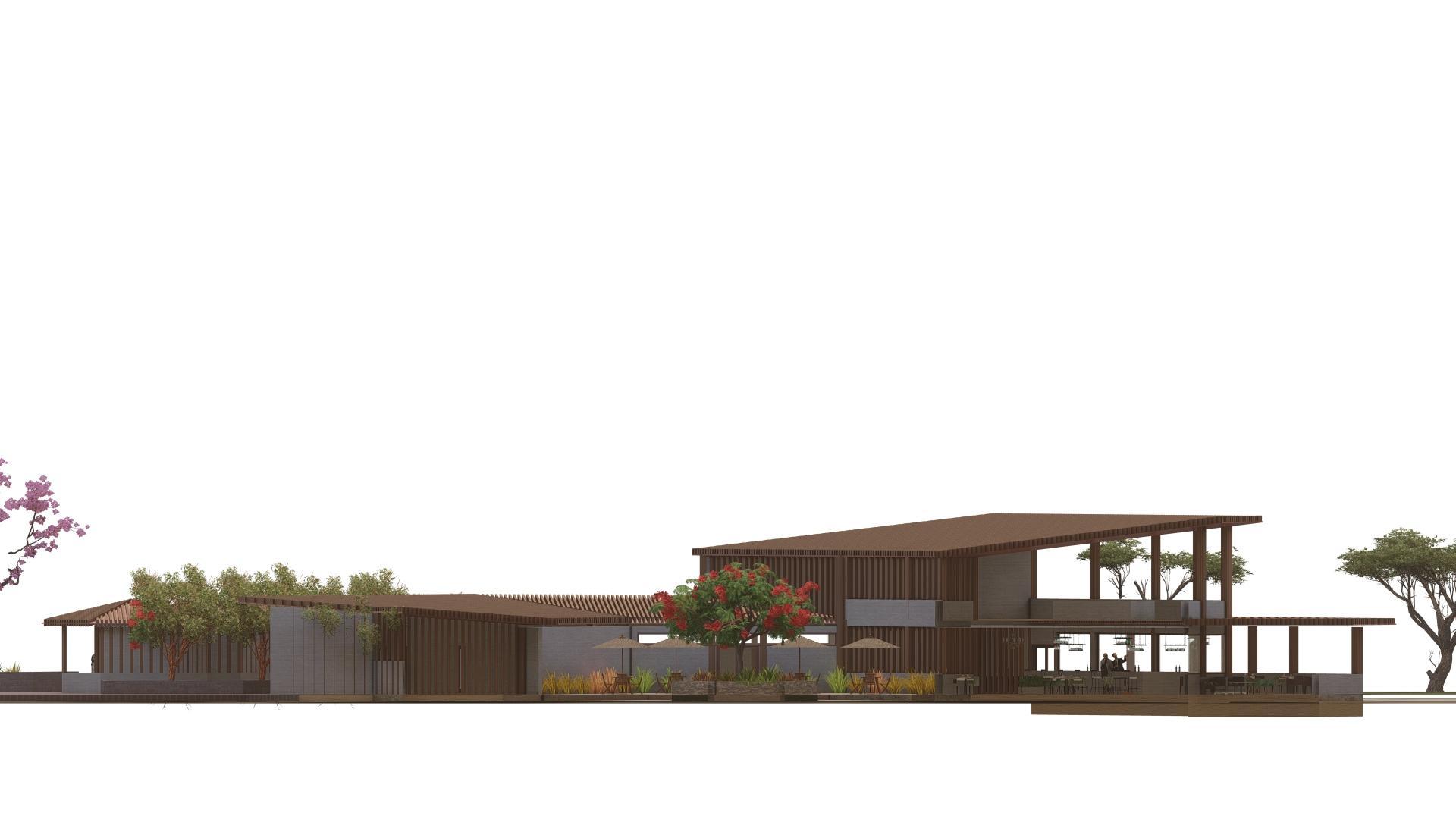

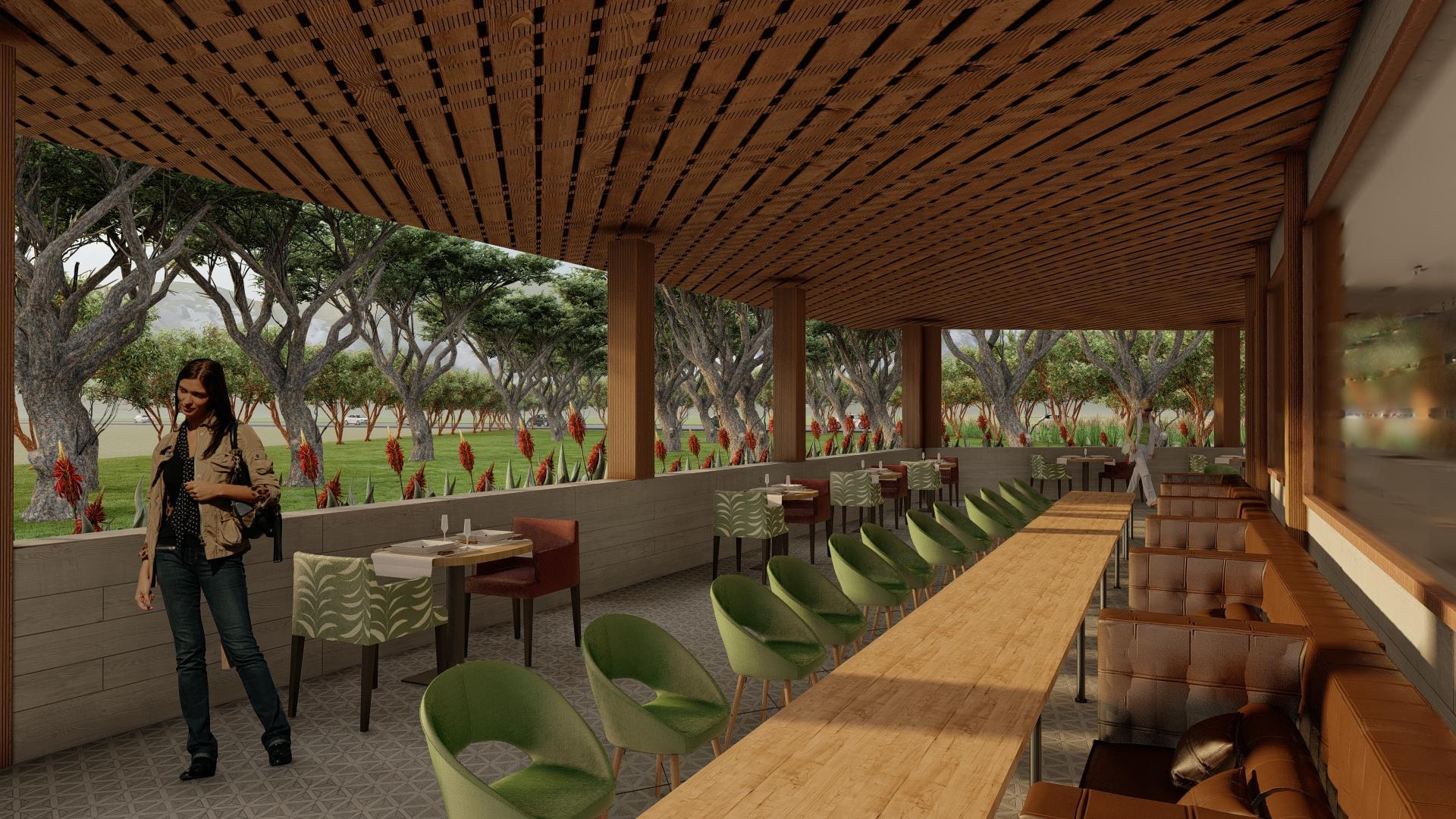

VISTA - RESTAURANTE - CAFETERÍA

MEMBRANA IMPERMEABLE Y TRANSPIRABLE

PANELES SANDWICH ESTRUCTURALES OSB

CADENETA HORIZONTAL

LISTONES DE ESTRUCTURA PORTANTE

VIGAS

VIDRIO e= 5mm

RASTREL DE MADERA

JARDINERA

LOSA DE HORMIGÓN ARMADO

MADERA LAMINADA 300mm

CONTRACHAPADO DE MADERA

CONTRAPISO 10 A 15 cm

CIMENTACIÓN DE HORMIGÓN

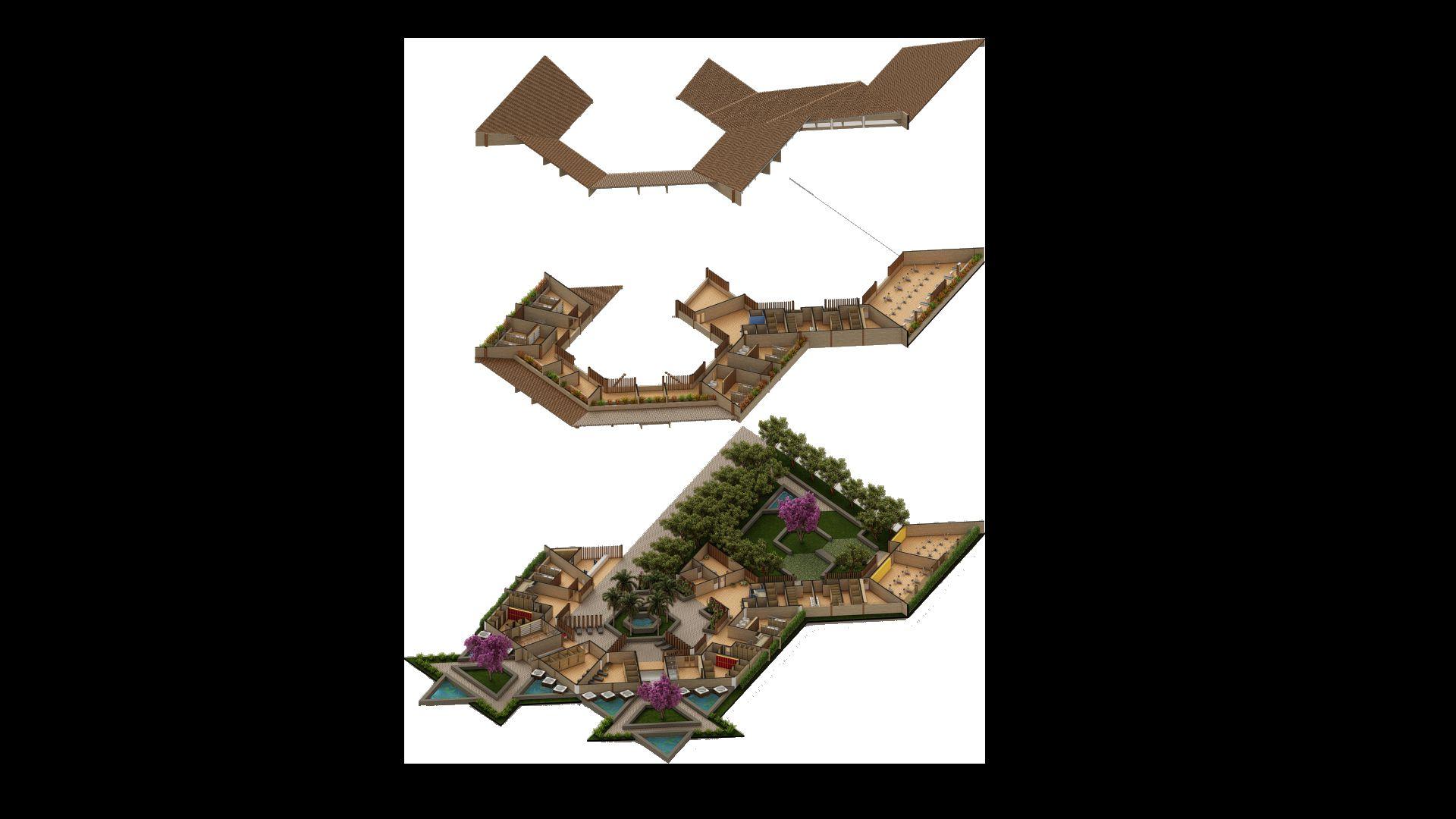

VISTA - DETALLES CONSTRUCTIVOS

SUELO COMPACTADO
