Dossier

DISEÑO DISEÑO

DUOCUC

CPaulinaRojas laudioAnich

DISEÑO EXCLUSIVOPARA IA-IPAO

SECCIÓN 001D

"Eldiseñonoessololo queseveysiente,el diseñoescomo funciona"

INDICE

Diseño

Análisis del espacio - Incidencia solar

IA- IPAO

Diseño de investigación

Plano - Zonificación

Gesto - Boceto

Planta - Distribución

Isometricas

Renders

Brieff

DiseñarunespaciotipoCoworkparadosdepartamentosdeinvestigacióndeDuocUC:

CentrodevinculacióndeproyectosacadémicosdelasedePadreAlonsodeOvalle (Ipao)

DepartamentodeInvestigaciónAplicadadelasedePadreAlonsodeOvalle(IA)

El espacio debe tener consideraciones tales como, usuarios del espacio, identidad corporativa de la institución, funcionamiento de un Cowork, zonas funcionales de acuerdodelosrequerimientosespecíficosyorganizacióndelasinvestigaciones.

Estilo de trabajo - distribución Cowork

Dos departamentos de estudio

Crear zonas especificas para el trabajo.

Planta con espacios flexibles

Identidad corporativa.

IA

-IPAO

Sala de reunión privada - zona de impresión - zona de descansozona de investigación equipadas.

Espacio equipado para elaboración de diferentes proyectos

Duoc UC

Profesores y estudiantes participantes de los proyectos de investigación, pertenecientes a

Duoc UC Padre Alonso de Ovalle

Directivos de la sede Padre Alonso de Ovalle de Duoc UC

Características:

Estudiantes de la sede PAO:

3 872 en horario diurno

2 954 nocturnos

Docentes: 302

Directivos: 8

Diversidad, transparencia, comunidad, trabajo en equipo, flexibilidad, profesionalismo.

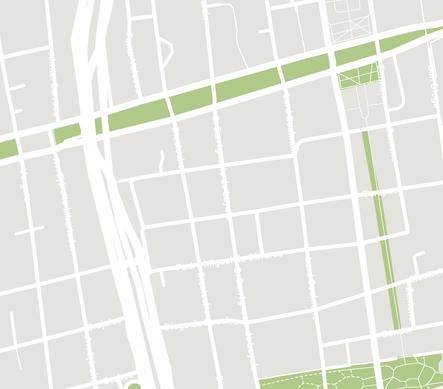

Lugar: la localización se encuentra en la región Metropolitana en la comuna de Santiago Comuna que limita al norte con independencia y Recoleta, al sur con San Miguel, al este con Ñuñoa y Providencia y al oeste con Quinta Normal y Estacion central

Su relieve se destaca con un valle con una superficie de 15.403 km² y una población para el año 2017 de 7.037.000 de habitantes, representando el 40,19% de la población del pais.

Región Metropolitana Duoc UC Sede Padre Alonso de Ovalle

DISEÑO

IdeaInicial

En este proyecto se a diseñado un espacio estilo cowork para dos departamentos de investigación de Duoc UC.

Estos son: Investigación aplicada (IA) Investigación de proyectos académicos (IPAO).

El espacio a trabajar tiene en su totalidad ventanales que permiten la entrada de la luz natural, al igual que la forma de habitación, podemos jugar con la distribución de dichos departamentos

Como idea inicial tomamos los conceptos: Dinámico, Lúdico y diáfano, Haciendo referencia a lo que queremos reflejar

Al incorporar estos conceptos dentro del espacio, nos enfocamos en los espacios de trabajo de oficina que cuente con un diseño sin paredes divisorias haciendo énfasis al concepto diáfano.

El objetivo de los espacios dinámicos dentro del diseño de oficinas tiene como objetivo dotar a los trabajadores de un entorno capaz y fomentar la productividad y la innovación, prestando atención tanto a la mejora del rendimiento laboral como de la salud y el bienestar de sus ocupantes.

Al igual que los espacios lúdicos, son la clave para aumentar la productividad y rendimiento de una organización Permiten que una organización demuestre empatía con cada uno de sus colaboradores.

Referentes:

Análisis del espacio

En este espacio encontramos un amplio espacio con dos puertas en cada costado, además despacio común que conecta ambas alas Altura de 2,8m, ancho de 4,45m aprox. Ademas cuenta con amplios ventanales en su interior y un y tragaluz por lo que cuenta con mucha luz natural. Además cuenta con piso de linóleo en todo el espacio el cuál permite un fácil mantenimiento Los enchufes se encuentran instalados a 1.15cm de altura. El espacio cuenta con aire acondicionado, detectores de humo, 3 juegos de luces, cámaras de seguridad.

La incidencia solar en el espacio, se observa que al tener una inclinación Norponiente y considerando la vegetación del sector y la altura del edificio, el sol de verano, entre noviembre y marzo, es más fuerte entre las 14 a 18hrs en promedio, siendo su pick en enero con mayor incidencia entre las 12 y 20hrs En cambio, el sol de invierno, entre abril y octubre, afectaría el espacio con una menor incidencia entre las 14 a 16hrs

Incidencia solar

¿QueesIAIPAO?

Departamento de investigación para proyectos académicos (Ipao)

Departamento de Investigación Aplicada de la sede Padre Alonso de Ovalle (IA)

El espacio debe tener consideraciones tales como, usuarios del espacio, identidad corporativa de la institución, funcionamiento de un Cowork, zonas funcionales de acuerdo de los requerimientos específicos y organización de las investigaciones

Zona de reuniones interna

Zona de investigación

Reuniones externas Insumos según investigación

Reuniones externas

Zona impresiones 3D e insumos

Zona de reuniones interna

Zona de investigación

Además debe contar con zona flexible: de trabajo y descanso, e zona de cafetería

Diseñode investigación

En base a los colores de las escuelas de Duoc UC se se generó una paleta de colores con los que se incorporarán al espacio.

La distribución del espacio se generó a partir del conjunto de personas de cada departamento y la ocupación de cada uno A partir de esto los distribución será tal qué:

Area común

Area

IPAO

Area IA

Movimiento

Fusión

FFD166

688B58 547AA5 C1666B E4DFDA Glauco Verde reseda Rojo indio Resplandor solar Lobo de madera

Departamento IA

Núcleo de ambos departamentos

Colores escuela Duoc UC

Departamento IPAO

Recorrido Dinamismo Fluidez

A partir del gesto generamos lineas, dando la forma deseada y como se incluirá en el espacio.

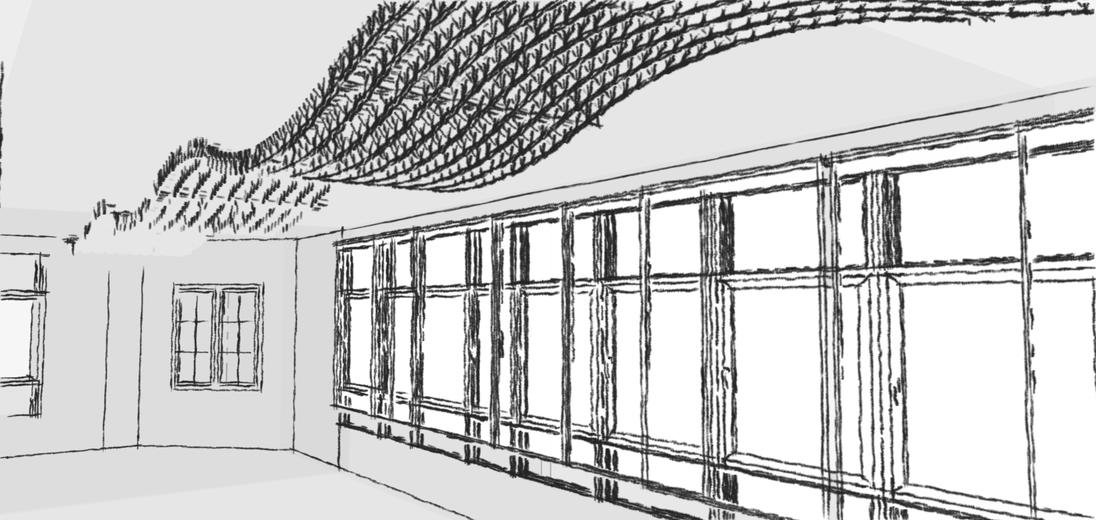

BOCETO

Cielo modular visto dentro del espacio.

PLANTA DISTRIBUCIÓN

AREAIA

AREACOMÚN

ACCESO/EXIBICIÓN

AREAIPAO

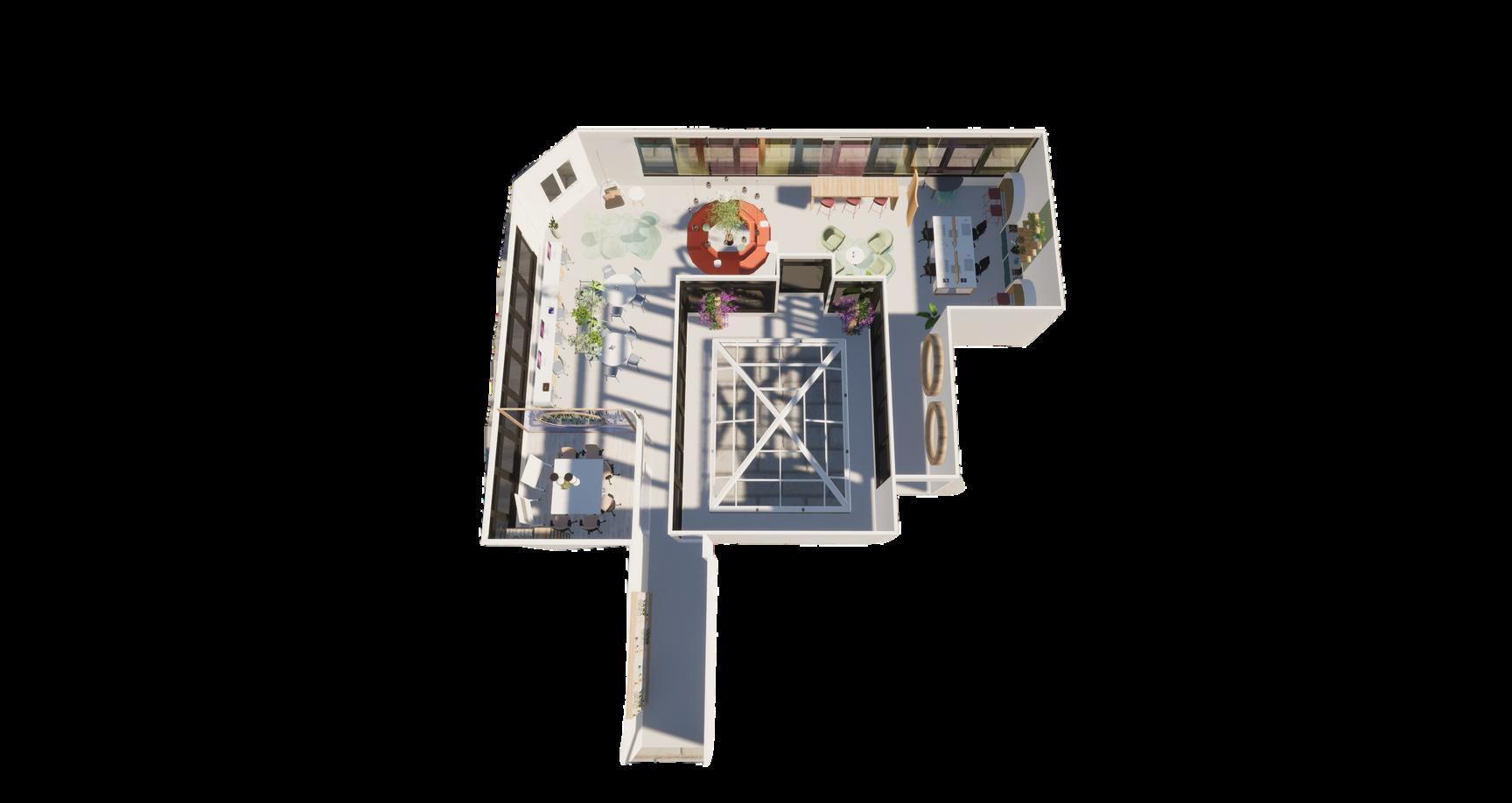

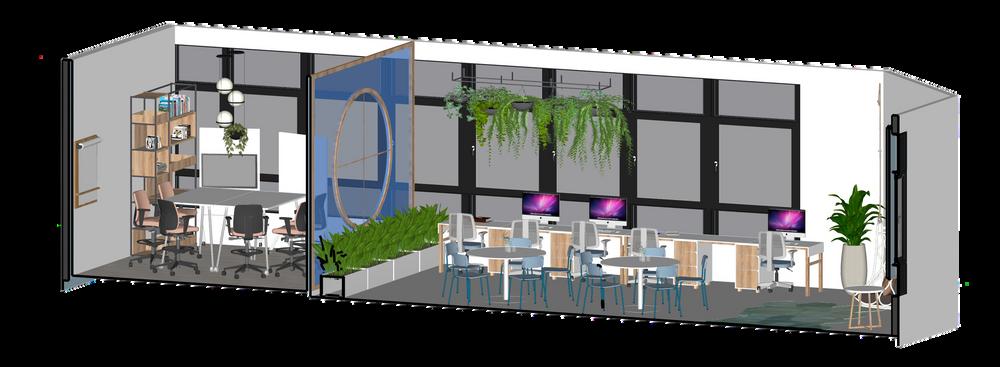

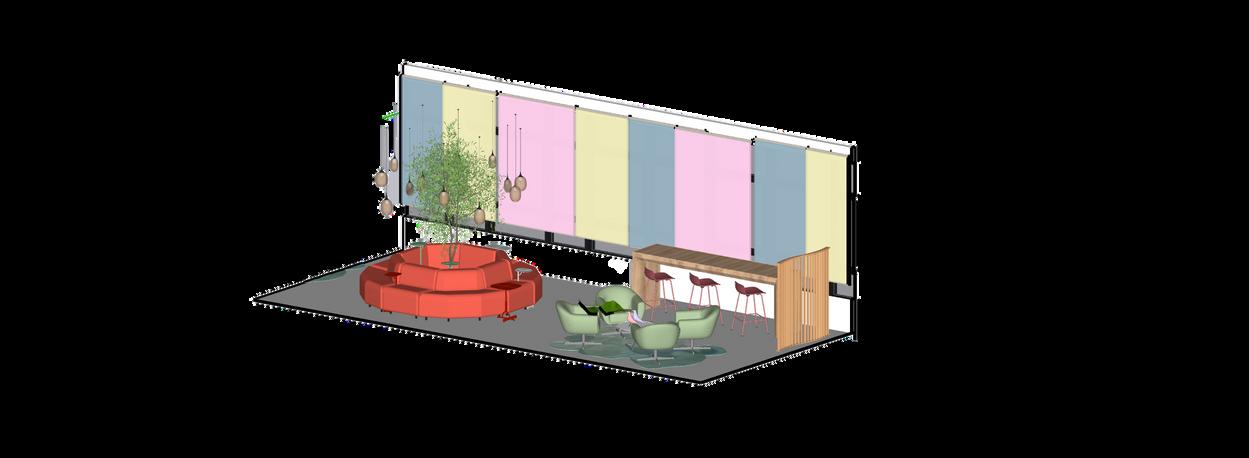

ISOMETRICAS

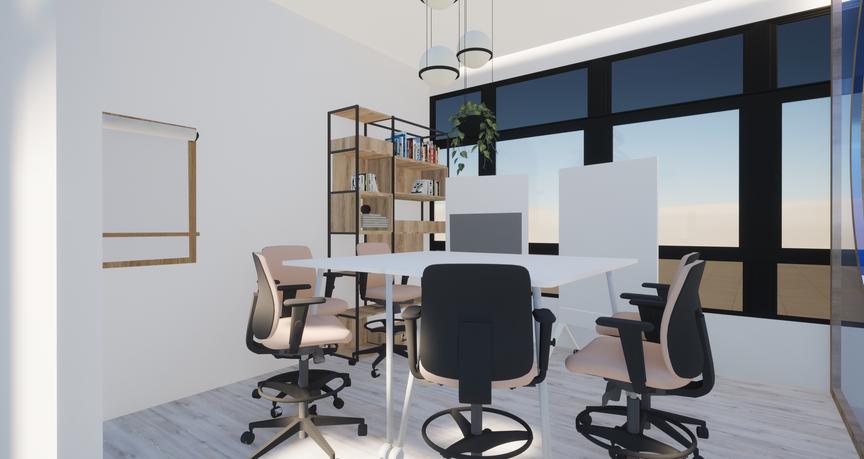

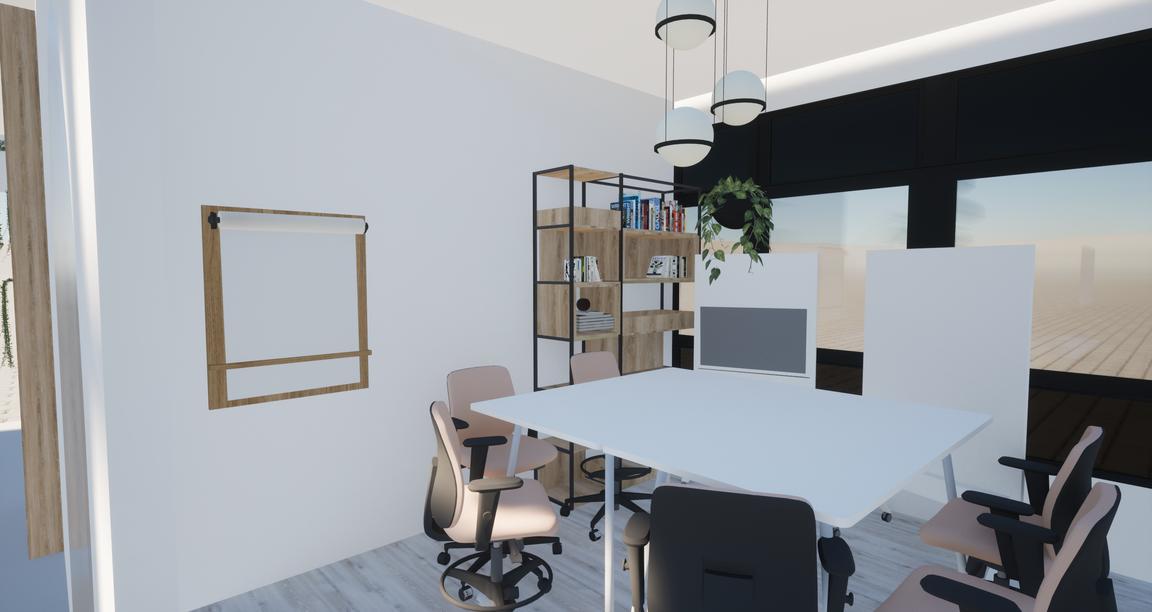

Sala de reunión

Mesas de trabajo grupal

Mesa de trabajo para investigación

Almacenamien to bajo los monitores

Mesón para libre uso

Sofá - sillón ergonomico para descanso

Luz focal

Mesa para trabajo grupal y organizar

reuniones

Mesa para trabajo individual y grupal

Almacenamiento e impresión

Maquina de café

AREA IA

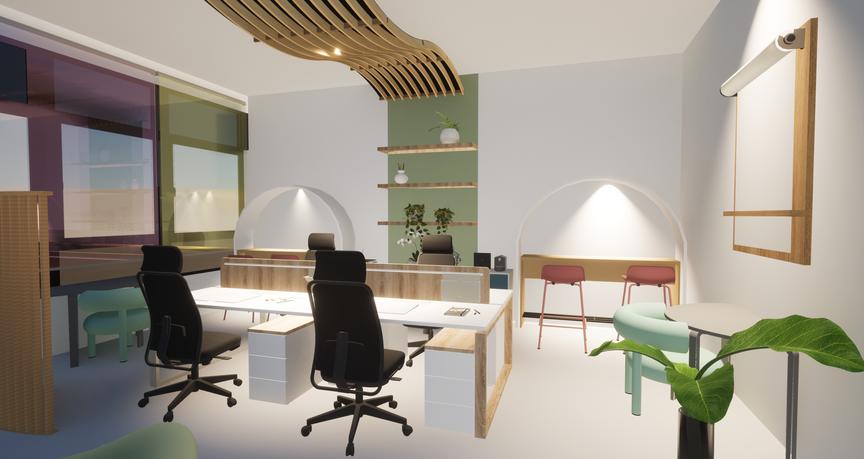

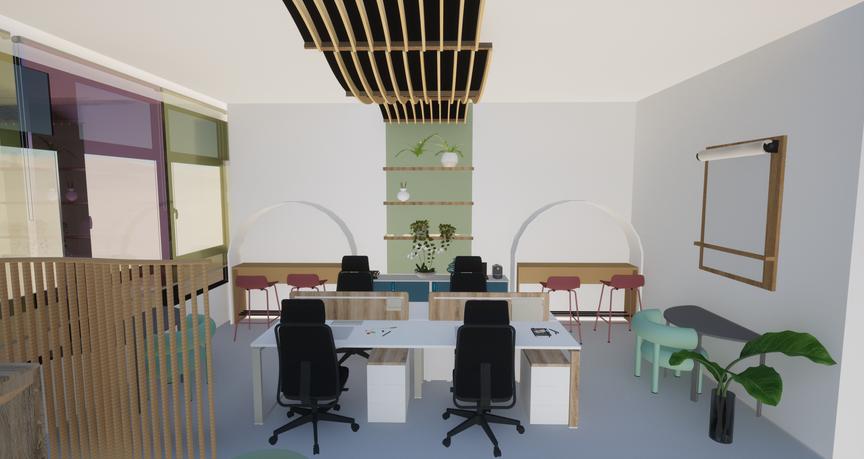

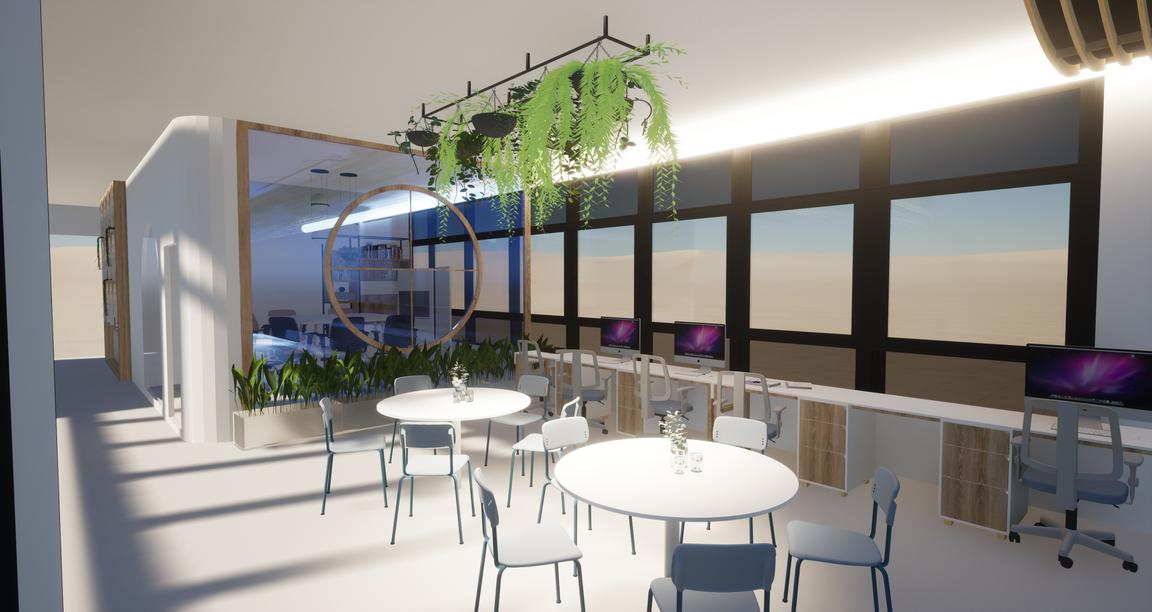

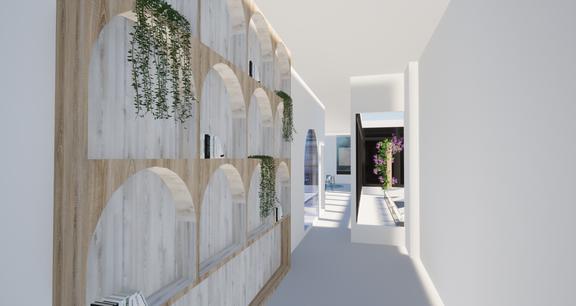

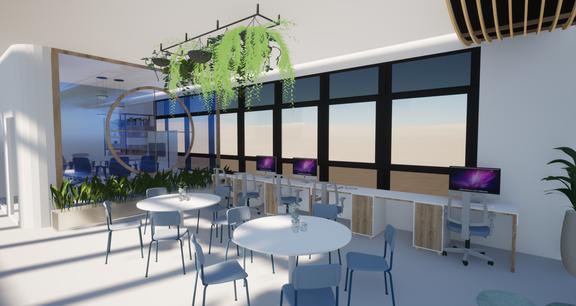

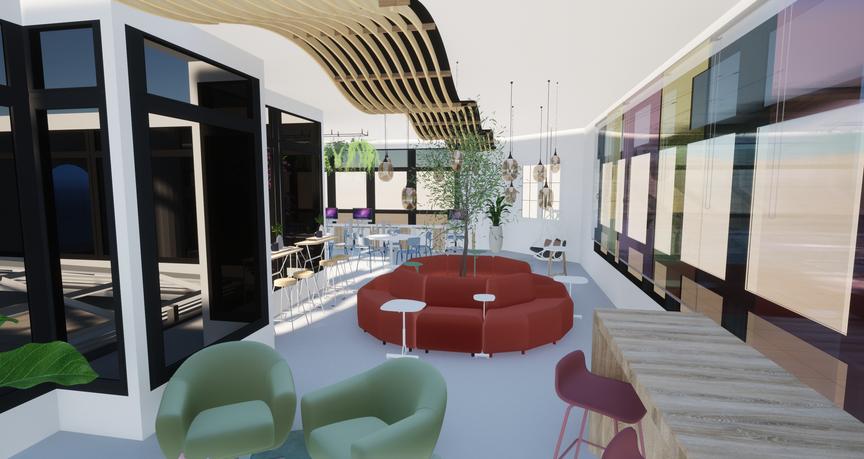

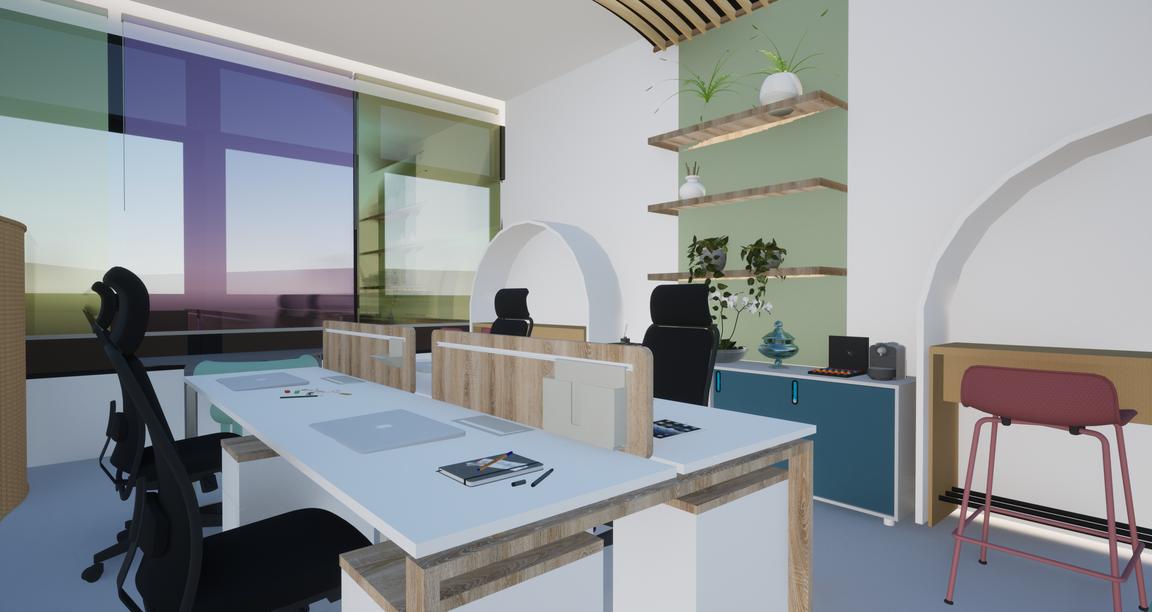

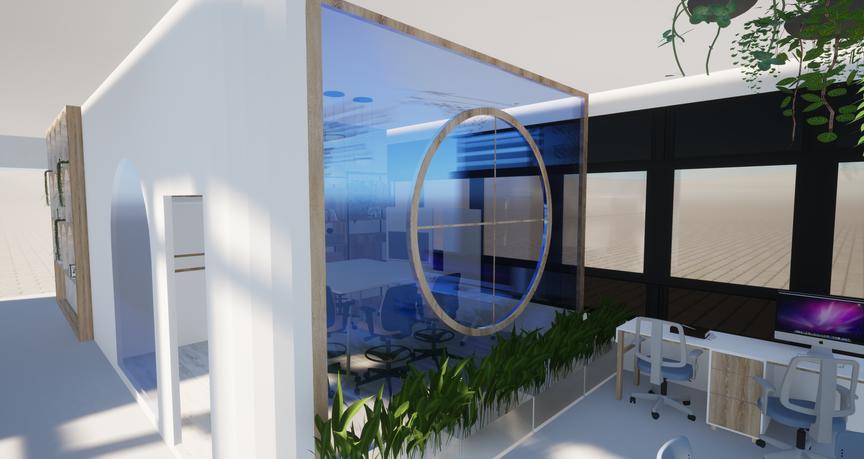

RENDERS IA

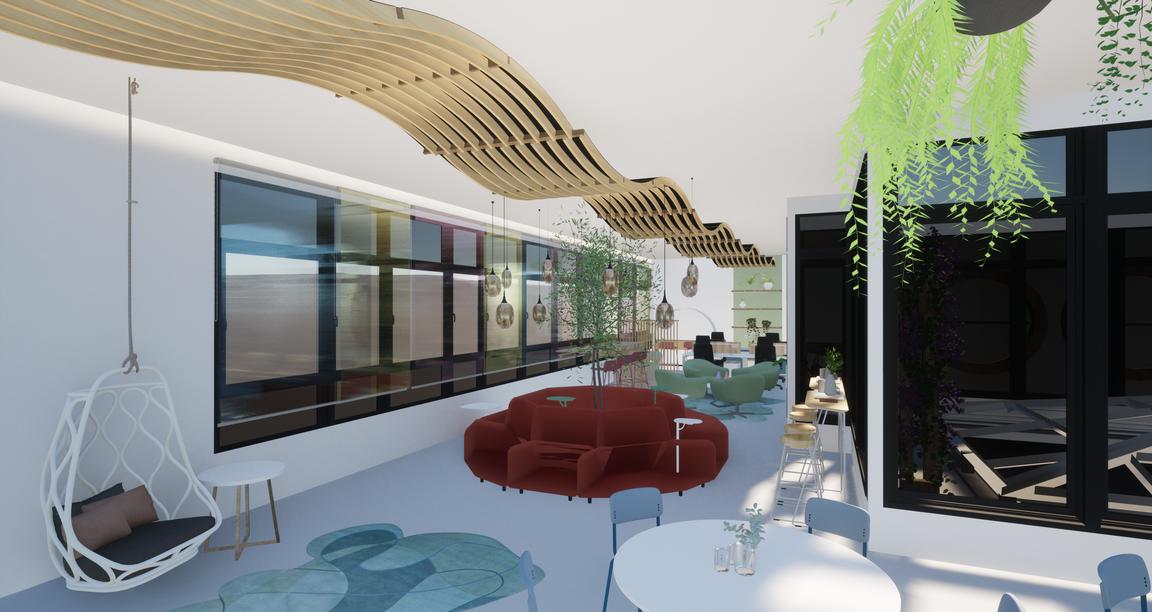

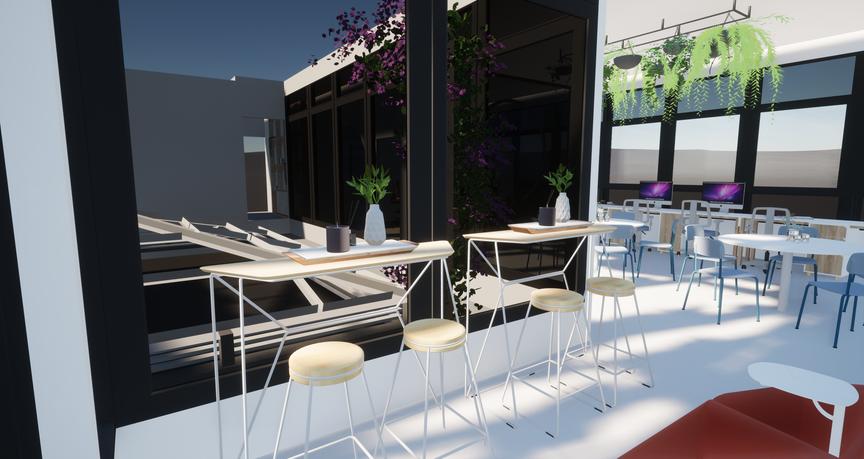

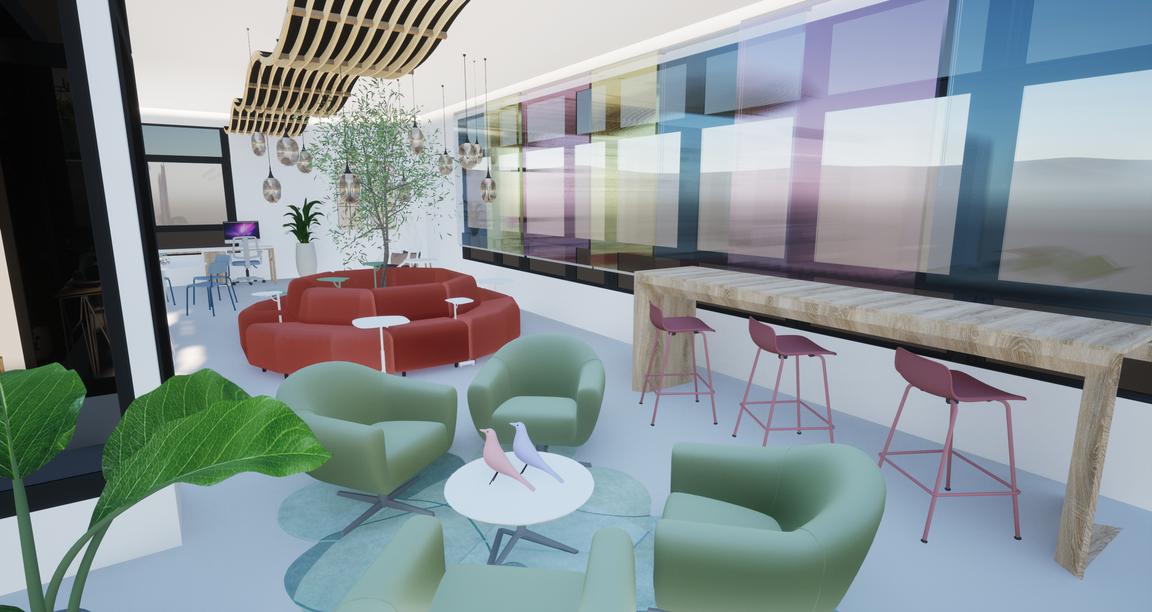

AREA COMÚN

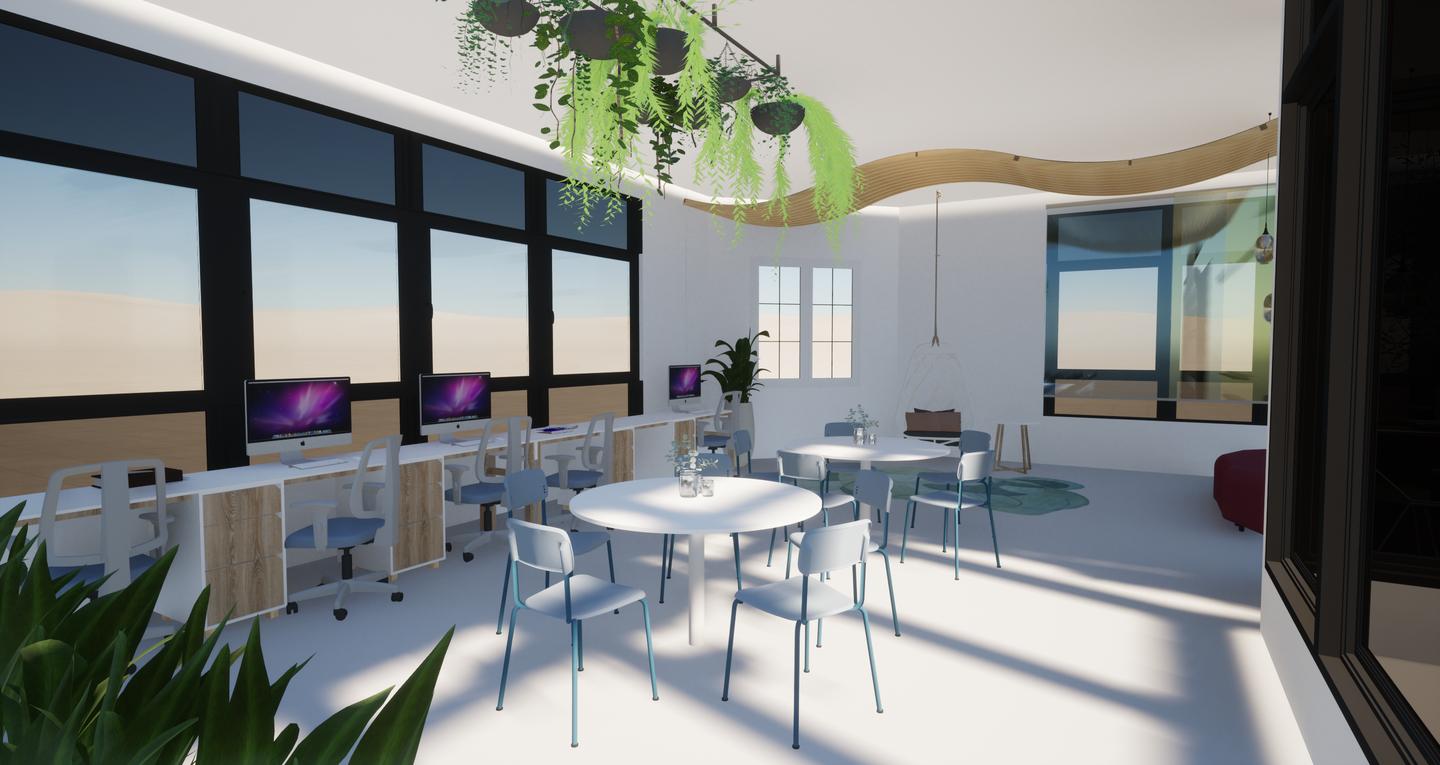

AREA IPAO

CATALOGO DE PRODUCTOS

Lampara colgante Moth

$15 990 CLP

Piso tolix respaldo bajo $33 900 CLP

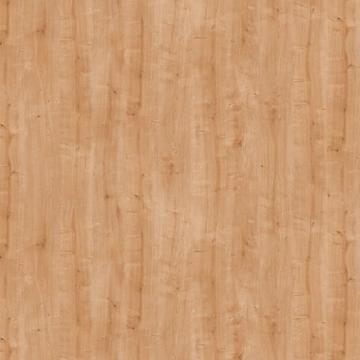

Melamina Roble Rústico $51 500 CLP

Tornillo 2 1/2 100 UN $2 500 CLP Mesa de Reunión Diam 120 Blanco

$149.900 CLP

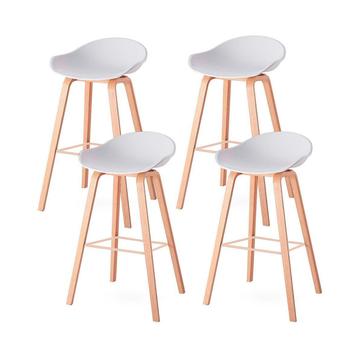

Pack de 4 Taburetes Nordic - Blanco

$154 900 CLP

Esmalte sintetico verde esmeralda GL Panoramica

$26 990 CLP

Foco Sobrepuesto Basculante LED 9W $39 800 CLP

Sillon modular $4.740.000 CLP

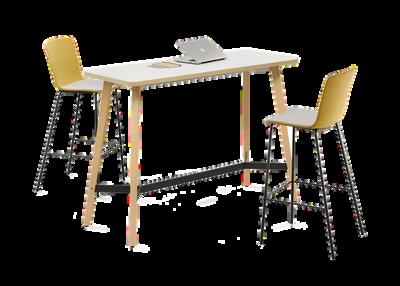

Silla de oficina forma 5 $429 660 CLP Timber mesa alta $180.900 CLP

Mini Ficus 140 cm $87 990 CLP

Cortina roller $32 990 CLP

Gabinete 3 Puertas $214 700 CLP

Peperomia Colgante $64,990 CLP Aspidistra 1 $32.000 CLP

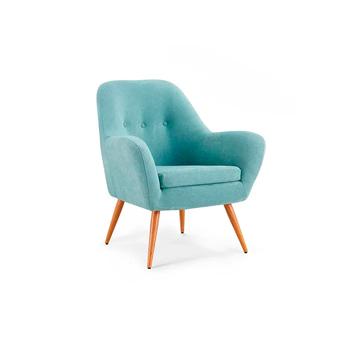

Poltrona Bartolo Tela $299 990 CLP

Pesupuesto
