BERGER+PARKKINEN
ARCHITEKTEN, CHRISTOPH LECHNER & PARTNERZ
EMILY TORRES 1
FEDERICO
PIZARRO MARIANA VILLOTA
ÍNDICE DE ANÁLISIS
PRESENTACIÓN GENERAL DEL PROYECTO
ESTRATEGIA CONCEPTUAL Y OPERACIONES FORMALES
EMPLAZAMIENTO EN LA ZONA
PLANTAS’
CORTES’
ANÁLISIS REACCIONES URBANAS
2

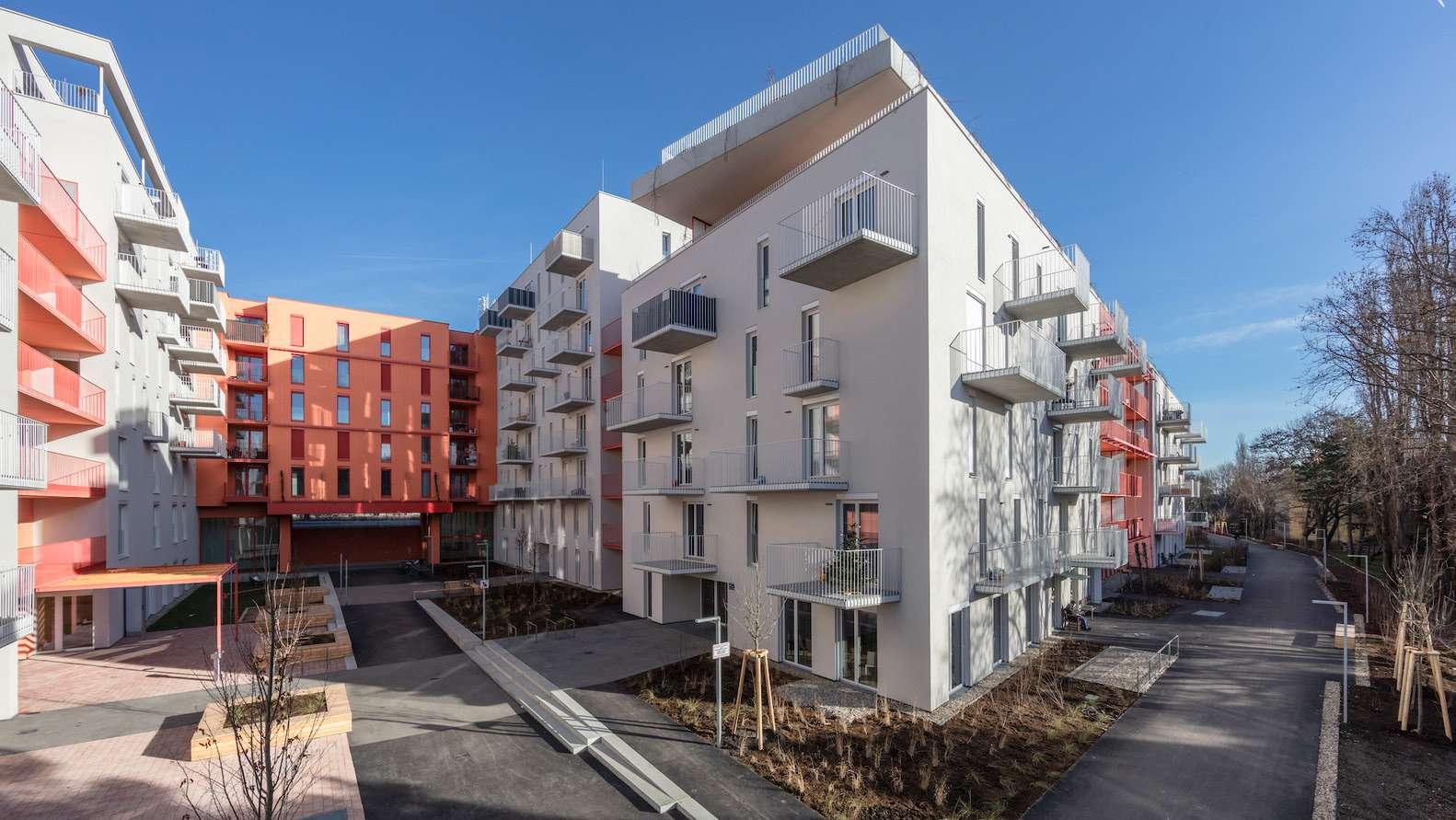

PRESENTACIÓN GENERAL DEL PROYECTO
EL BARRIO RESIDENCIAL WIENTALTERRASSEN ES UN PROYECTO ARQUITECTÓNICO UBICADO EN VIENA, AUSTRIA. FUE DISEÑADO POR EL ESTUDIO DE ARQUITECTURA AUSTRIACO-FINLANDÉS
BERGER+PARKKINEN ARCHITEKTEN EN COLABORACIÓN CON EL ARQUITECTO CHRISTOPH LECHNER & PARTNER.
EL BARRIO RESIDENCIAL, QUE OCUPA UNA SUPERFICIE DE 30.000 M², SE COMPLETÓ EN 20221. OFRECE UNA VARIEDAD DE OPCIONES DE VIVIENDA ORIENTADASZ A DIFERENTES ESTILOS DE VIDA, QUE COMPRENDE UN TOTAL DE 295 PISOS, 196 APARTAMENTOS DE ALQUILER PROTEGIDO.
3
4
ESTRATEGIAS FORMALES
SE GENERA UNA BARRA QUE PERMITE CREAR UN CERRAMIENTO POR MEDIO DE LA FACHADA CONTRA LA VÍA FERREA Y SE CREAN ESCALONAMIENTOS EN EL SENTIDO CONTRARIO PARA DIRECCIONAR LAS VISUALES DEL PROYECTO A PARTIR DE UN SEGUNDO EJE TIPO “Y” QUE CREA PATIOS INTERIORES Y CUBREN LA AGRESIVIDAD DE LA VÍA FERREA CONTRA EL PEATÓNZ
5
ESTRATEGIAS FORMALES
SE COMPLETAN LOS PATIOS INTERIORES ANEXADOS A BRAZOS PARALELOS A LA BARRA PRINCIPAL POR MEDIO DE CERRAMIENTOS A PARTIR DE FACHADAS QUE DIRIGEN EL RECORRIDO DEL PEATÓN EN PRIMER PISO
SE DIRECCIONAN LAS APERTURAS HACÍA EL EJE VERDE COLINDANTE FRENTE A LOS COMPLEJOS ALEDAÑOS QUE CREAN UN EJE URBANO ENFOCADO EN EL RECORRIDO DEL PEATÓN

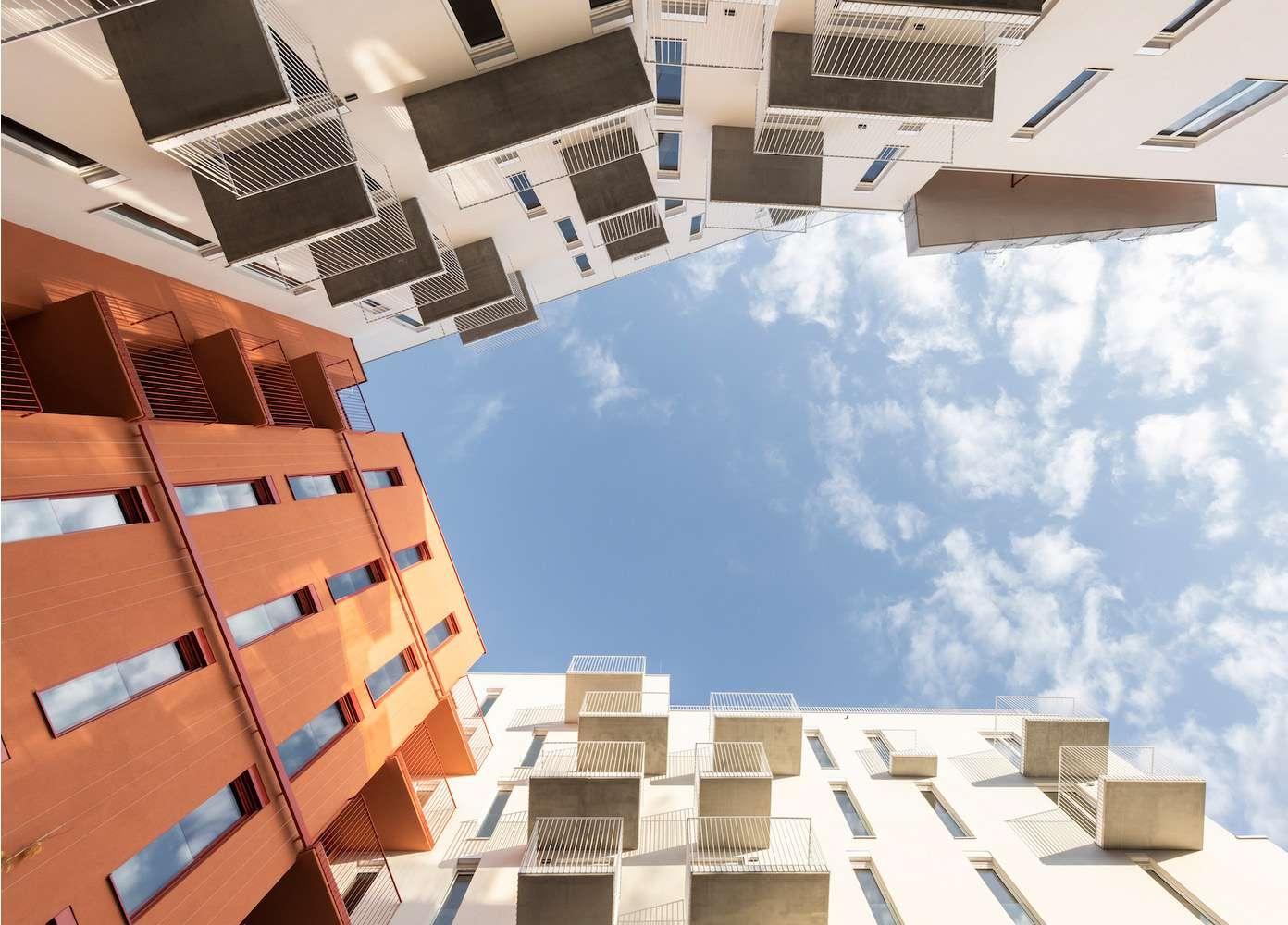

SE JUEGA A PARTIR DE LAS TIPOLOGÍAS DE PATIOS CREANDO 2 TIPOS PRINCIPALES, UNO DE ELLOS EN TIPO U Y OTRO CERRADO HACIA SUS 4 DIRECCIONES CONVIRTIENDOLO EN EL CORAZÓN DEL PROYECTO A NIVEL DE RESIDENTES
6
ESTRATEGIAS FORMALES
SE REDUCEN LOS NIVELES DE ALTURA EN LAS TERRAZAS CON EL FIN DE ORIENTAR LA VISTA DEL USUARIO HACIA EL EJE VERDE CREADO JUNTO A LA APERTURA DEL ÁNGULO DE LA BARRA PRINCIPAL
SE ADENTRA EL EJE VERDE PEATONAL DENTRO DE LOS PATIOS EN TIPO U CON EL FIN DE INSERTAR AL PEATÓN DENTRO DEL PORYECTO
SE CREAN TERRAZAS DE MAYOR ALTURA QUE PERMITAN RESPONDER A LA VISUAL DE LA VIA FERREA Y CREEN UNA PRIMERA BARRERA EN NIVELES DE PRIVACIDADZ
7
8

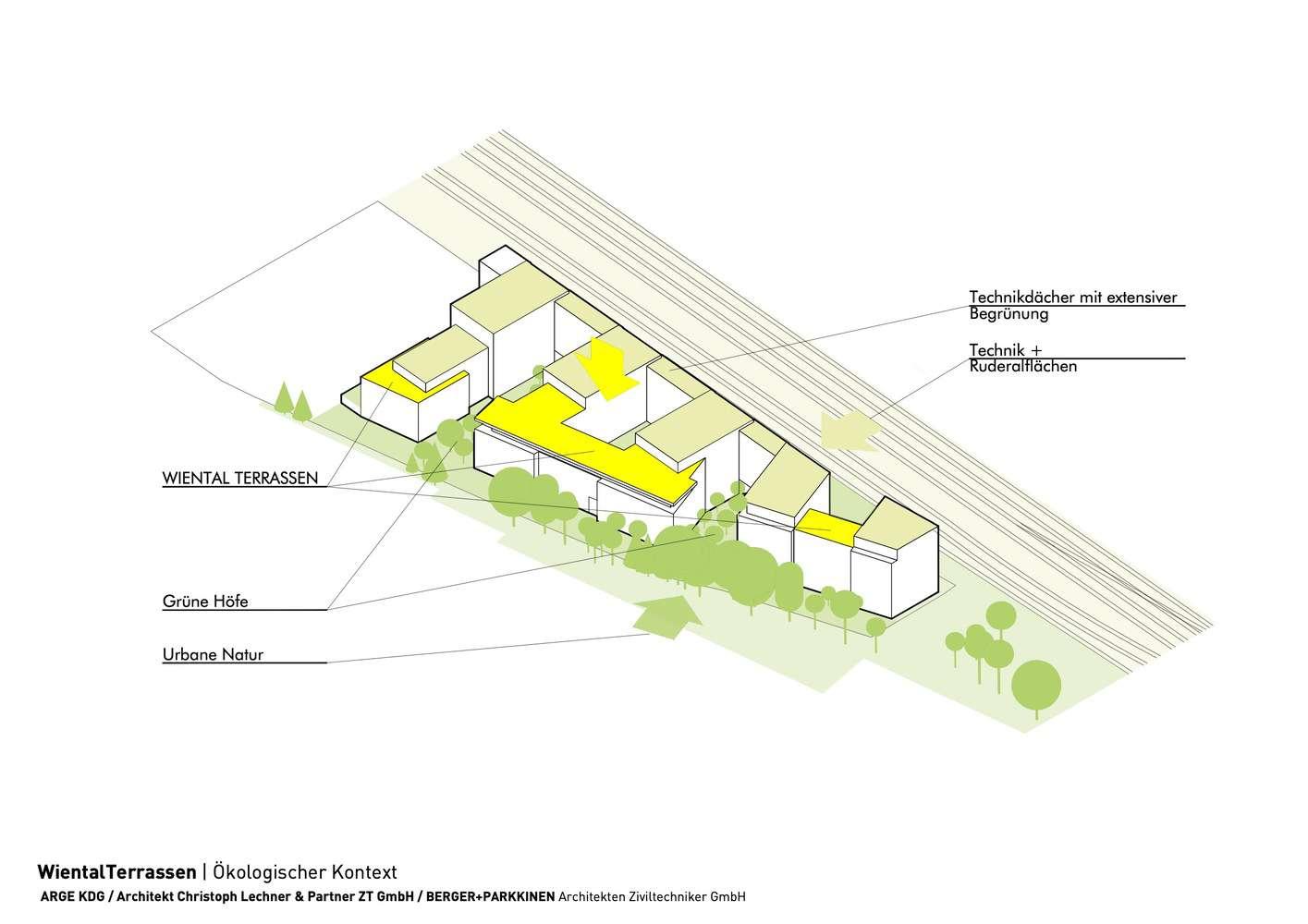

EMPLAZAMIENTO DEL PROYECTO
SE ENFRENTAN A UN CONTEXTO
COMPLEJO ENTRE VÍAS FERREAS
UTILIZADAS EN LA ACTUALIDAD Y UN CUERPO DE AGUA QUE PARAMENTAN LAS RELACIONES URBANAS
9
EMPLAZAMIENTO ESTRATÉGICO
10

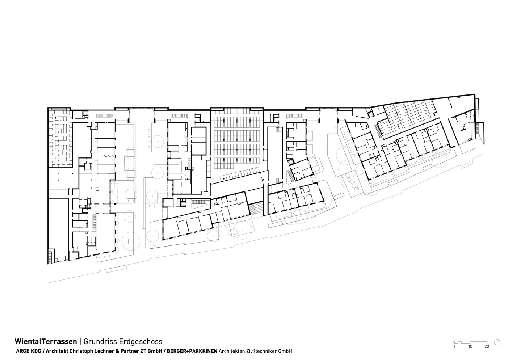

PLANTAS
SE APROVECHA EL DESNIVEL GENERADO BAJO INTENCIÓN CON
EL FIN DE PODER EMPLAZAR LOS ESTACIONAMIENTOS Y A SU VEZ RESGUARDAR EL PRIMER PISO ENTERRADO DE LAS VÍAS DEL TREN
11
SE GENERAN 3 PATIOS DE ESPACIO PÚBLICO COMO RECIBIMIENTO PARA EL PEATÓN SOBRE EL NIVEL -1 DE ACUERDO A LAS VÍAS FERREAS
PLANTAS
SE DISPONEN PUNTOS FIJOS ALREDEDOR DE LAS BARRAS DE ACUERDO A LAS TIPOLOGÍAS DE RECORRIDOS VERTICALES ACORDE
A LAS ESCALERAS EMPLEADAS BASANDOSE EN LA GEOMETRÍA
ESCALERAS PRIMER PISO
PATIOS ESPACIO PÚBLICO
12
13

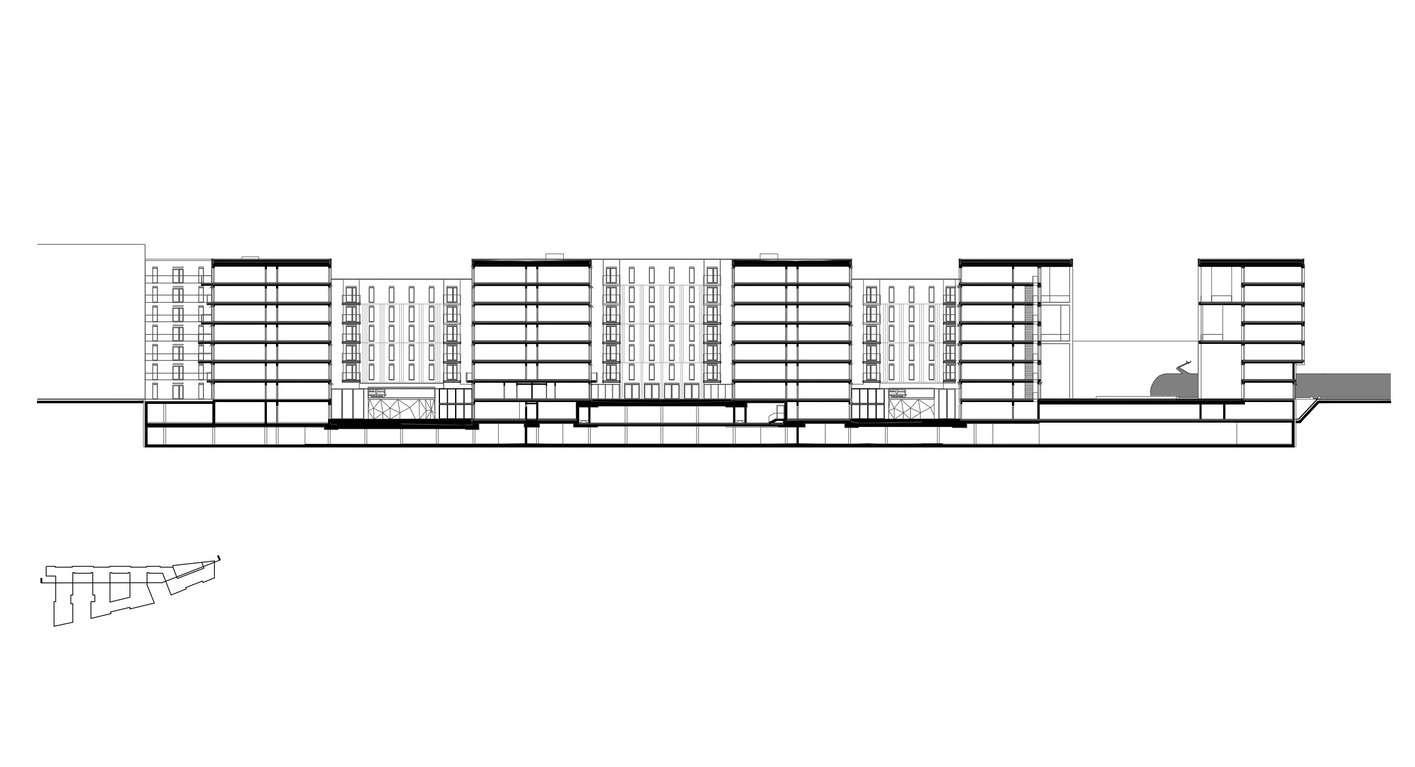

CORTES
15
PATIOS ESPACIO PÚBLICO
IMPACTO A NIVEL URBANO

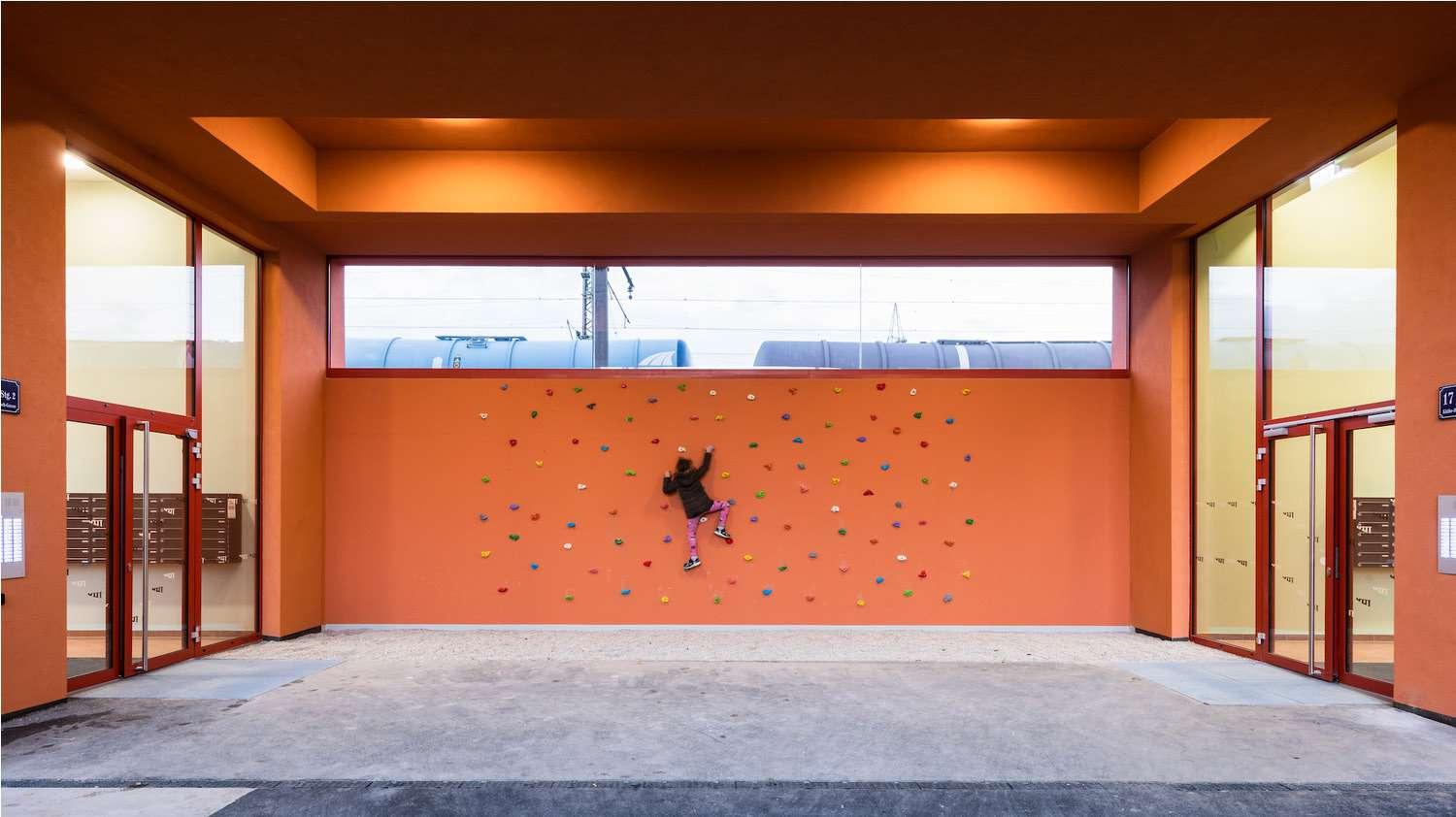

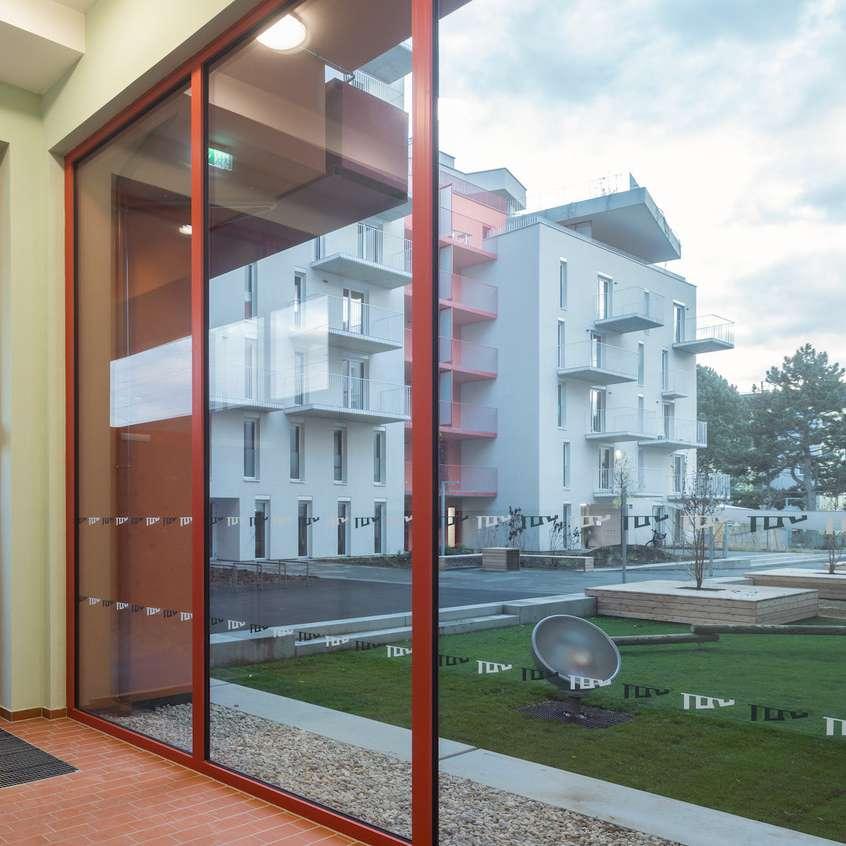

SE CREA UN PRIMER PISO ACTIVO QUE ACOGE A LOS RESIDENTES Y LOS ABRAZA EN PATIOS
QUE SIGUEN EL EJE DE MOVILIDAD PEATONAL
LOS PLANOS DE PLANTA SE PUEDEN MODULAR DE DIVERSAS FORMAS Y ESTÁN DISEÑADOS PARA SER FLEXIBLES.
SE CREAN TERRAZAS DE MAYOR ALTURA
QUE PERMITAN
RESPONDER A LA VISUAL DE LA VIA FERREA Y CREEN UNA
PRIMERA BARRERA EN NIVELES DE PRIVACIDADZ
16
IMPACTO A NIVEL URBANO
EL PROYECTO COMPRENDE UN TOTAL ZDE 295 PISOS: 196
APARTAMENTOS DE ALQUILER
PROTEGIDO, 99 PISOS SMART MÁS
PEQUEÑOS, ASÍ COMO DOS PISOS
COMPARTIDOS PARA NIÑOS Y JÓVENES Y DOS UNIDADES ASISTIDAS PARA PERSONAS CON NECESIDADES ESPECIALES
EN LOS APARTAMENTOS SÓLO SE
UTILIZARON PAREDES LIGERAS; EN ALGUNAS ZONAS TAMBIÉN HAY "SALAS DE CONMUTACIÓN" QUE SE PUEDEN CERRAR O SEPARAR SIN DEMASIADO ESFUERZO. AL ELIMINAR LAS PAREDES DIVISORIAS ENTRE LAS ZONAS DE ESTAR Y DE DORMIR, TAMBIÉN SE PUEDEN OFRECER ESTRUCTURAS DE HABITACIONES DE PLANTA ABIERTA TIPO LOFT.
17
BARRIO PATRIA BOGOTÁ, COLOMBIA 2024
18
ÍNDICE DE ANÁLISIS
PRESENTACIÓN GENERAL DEL BARRIO
PLANTAS’
CORTES’
ANÁLISIS MORFOLOGICO
ESTRATEGIA CONCEPTUAL Y OPERACIONES FORMALES
EMPLAZAMIENTO Y ELECCION DE ESTRATEGIA URBANA
ANÁLISIS REACCIONES URBANAS
19
20
MORFOLOGÍA DEL BARRIO
16
PROBLEMÁTICAS ACTUALES DEL BARRIO
LA PRESENCIA DE COMERCIANTES INFORMALES EN LAS CALLES PUEDE PROVOCAR PROBLEMAS ECONÓMICOS, DE SALUD Y OCUPACIÓN DEL ESPACIO PÚBLICO
LA PRESENCIA DE COMERCIANTES INFORMALES EN LAS CALLES PUEDE PROVOCAR PROBLEMAS ECONÓMICOS, DE SALUD Y OCUPACIÓN DEL ESPACIO PÚBLICO
EL AUMENTO DEL NÚMERO DE VEHÍCULOS SIN UN CRECIMIENTO PROPORCIONAL DE LA MALLA VIAL LLEVA A CONGESTIONAMIENTOS SEVEROS
PROBLEMAS CON LA ACUMULACIÓN DE BASURA Y SU IMPACTO EN EL MEDIO AMBIENTE, INCLUYENDO LA CONTAMINACIÓN DE RÍOS Y SUELOS
PROYECTOS DE INFRAESTRUCTURA
URBANA QUE SE PROLONGAN POR AÑOS DEBIDO A PROBLEMAS COMO LA CORRUPCIÓN Y LA INEFICIENCIA
INVASIÓN DE NUEVOS USOS COMERCIALES EN PROPIEDADES RESIDENCIALES QUE GENTRIFICA LAS COMUNIDADES QUE VIVEN EN EL BARRIO Y REDUCEN LA HABITABILIDAD DE ESTE 6
17
1 2 3 4
5
ESCALAS
Localidad
Barrio
Manzana
Barrios unidos La patria Carrera 30 - 50 y Calle 80
Transporte publico Canal Hidráulico Cobertura Vegetal Unidad Edificada Area de intervención
18
IMPLANTACIÓN DE LA PROPUESTA MODELO VIENNA
ZONAS DE INTERVENCIÓN URBANA DESTINADAS A USO RESIDENCIAL
EJES VIALES PRINCIPALES ALREDEDOR DE UN CENTRO DE BARRIO
PARQUE URBANO CNETRAL CON EQUIPAMIENTOS CULTURALES Y DEPORTIVOS
19
ANALISIS MULTIESCALAR
20
OPERACIONES FORMALES
GENERAR RECORRIDOS INTERIORES CONECTANDO EL PARQUE SAN MARTIN
UNIFICAR EL BARRIO ALREDEDOR DE UN CENTRO URBANO
21
AV NQS
LA
1
PARAMENTAR LOS BORDES DE
MANZANA
2
3
DIAGRAMAS DE MOVILIDAD EN EL BARRIO
Vías Principales
Vias Secundarias
Área de Intervención
Cicloruta
Conexión Vial oriente-occidente
Áreas de recibimiento
TM
22
Carrera 50
Av. NQS
San Martin
Cl. 86a
Cl. 87
La Castellana
PLANTA GENERAL
Áreas semi-privadas
Áreas privadas
Av.NQS
Carrera 50
23

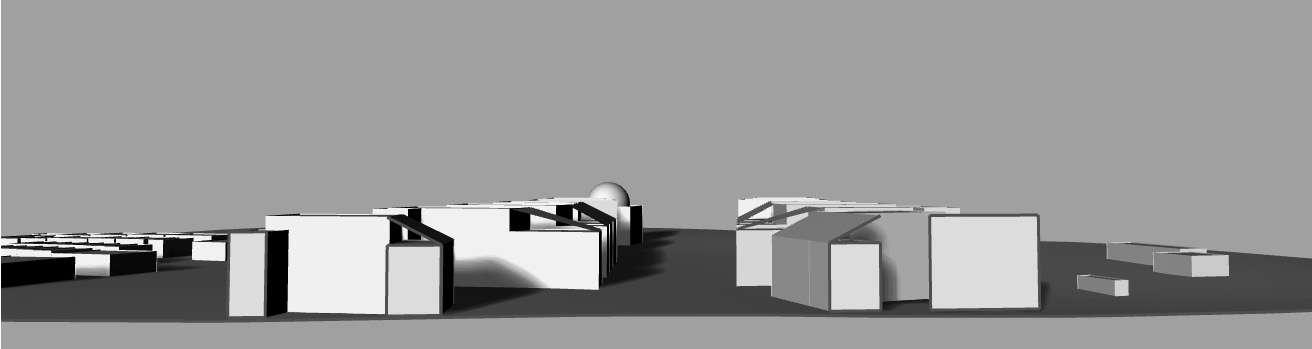

VISTA DE PEATON
24
AL PRESENTAR UN BARRIO DE USO RESIDENCIAL, ES FUNDAMENTAL DESTACAR EL CONCEPTO DE ESPACIO PÚBLICO-PRIVADO EN CADA VIVIENDA.
SE UBICARON LOS REFERENTES DE MANERA QUE SE ROMPAN LAS BARRERAS DE LOS BLOQUES PRINCIPALES, PERMITIENDO
ENTRADAS A NIVEL PEATONAL Y CREANDO UNA PERMEABILIDAD ENTRE LA CALLE Y EL EDIFICIO.

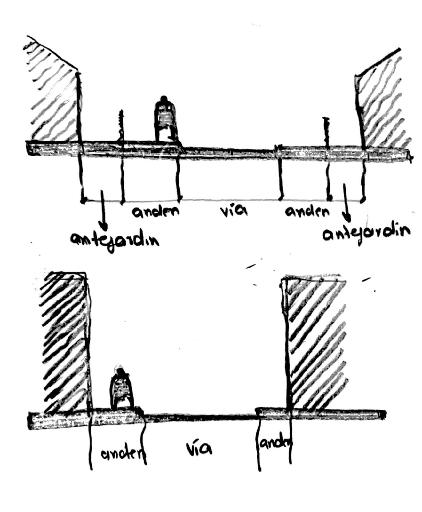

CORTE FUGADO
FUGADO
SE GENERÓ UN EJE AMBIENTAL EN LA PARTE CENTRAL DEL SECTOR, CON EL FIN DE PERMITIR UNA CIRCULACIÓN AMIGABLE CON LOS PARQUES PREEXISTENTES Y DELIMITAR LAS MANZANAS INDIVIDUALES DE CADA BLOQUE DE VIVIENDAS.
ASIMISMO, SE BUSCÓ FACILITAR LA CONEXIÓN ENTRE LAS DOS AVENIDAS PRINCIPALES, LA CARRERA 50 Y LA CARRERA 30, PARA GARANTIZAR UNA MEJOR MOVILIDAD.
N.
N.
+00.0m
+21.0m
