COCINA REYES

PROYECTO ARQUITECTÓNICO COCINA REYES- HOUSEHOLDER 2023 UBICACIÓN EL HUINGARAL 3020, LA DEHESA MANDANTES DIEGO REYES CATHERINE REYES MAX MORA ARQUITECTOS PADRE HURTADO CENTRAL 673, LAS CONDES +56941842712

CONTENIDO

01 02 03 04 05

ANÁLISIS Y DIAGNÓSTICO

FOTOGRAFÍAS

ANÁLISIS ESTRUCTURAL

POSTURA PROYECTUAL

PROYECTO ARQUITECTURA

PLANTA ARQUITECTURA

PLANTA CONSTRUCCIÓN

PLANTA TERMINACIONES

PLANTA ELECTRICIDAD

PLANTA ILUMINACIÓN

DETALLE ESTRUCTURA

VISUALIZACIÓN 3D

CORTE LONGITUDINAL

CORTE TRANSVERSAL

RENDERS

PLANIMETRÍA MOBILIARIO

ESPECIFICACIONES TÉCNICAS

CATÁLOGO ACABADOS

CATÁLOGOS ILUMINACIÓN

CATÁLOGOS ELECTRODOMÉSTICOS

PROCESO PROYECTUAL

RENDERS V1

RENDERS V2

LA PROPOSICIÓN

Crer un espacio continuo desde el interior de la cocina hacia el exterior, permitiendo desarrollar la vida colectiva de la vivienda en torno a sus distintos estares, como un circuito.

Es un lugar que se ofrece como un vínculo, al ingresar la vista se extiende en todo el espacio, se unifican los bordes, para dar cabida a los lugares en la manera que transita la luz por la casa. Junto con lo mismo se busca proyectar el cuerpo de este espacio continuo hacia arriba, hacia la luz, se ha pensado que esta manera de disponerse hacia arriba debe venir acompañado de luz y sombra, como traer la presencia del árbol, como estar bajo el árbol, en ese sentido se ha dispuesto que la estructura sea vista.

El lugar es un tejido continuo, con tonos acogedores, tonos hogareños, que da cuenta de un lugar de encuentro

01

LEVANTAMIENTO FOTOGRÁFICO

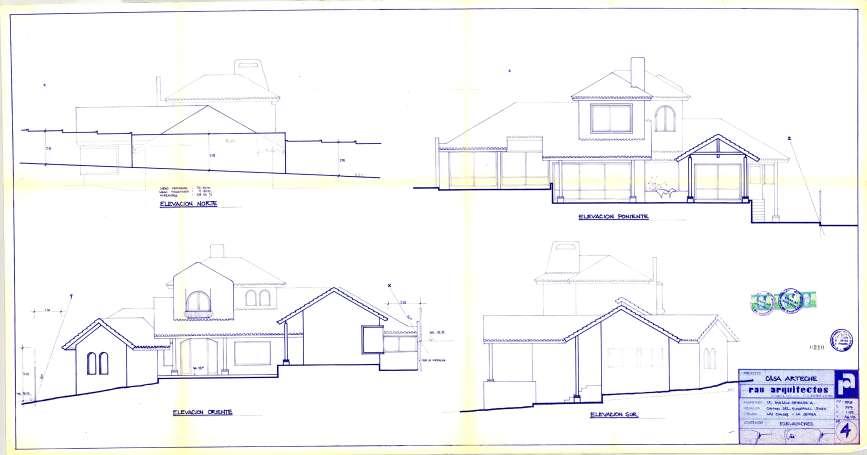

LEVANTAMIENTO PLANIMÉTRICO

PROYECTO ARQUITECTURA

PLANTA ARQUITECTURA

PLANTA CONSTRUCCIÓN

PLANTA TERMINACIONES

PLANTA ELECTRICIDAD

PLANTA ILUMINACIÓN

DETALLE ESTRUCTURA

02

PLANO DE ARQUITECTURA ESCALA 1.20

Almacena electrodomésticos varios

MUEBLE TORRE ELECTRODOMÉSTICO DESPENSA

Almacena productos de limpieza y alimentos

MUEBLE LÓGIA / CONTINUIDAD MESÓN

Almacenamiento de lavadora , lavaplatos

MUEBLE REFRIGERADOR

Considera almacenamiento de especies

MUEBLE COCINA

Considera instalación de lavaplatos, lavavajillas y cocina

MUEBLE COMEDOR VISTA

Mueble conector entre cocina y comedor, considera almacenamiento de vinos y copas en el interior.

PLANO DE DEMOLICIÓN Y CONSTRUCCIÓN ESCALA 1.20

PLANO DE TERMINACIONES ESCALA 1.20

PLANO DE ELECTRICIDAD ESCALA 1.20

PLANO DE ILUMINACIÓN ESCALA 1.20

DETALLE DE ESTRUCTURA ESCALA 1.20

VISUALIZACIÓN

3D CORTE LONGITUDINAL CORTE TRANSVERSAL RENDERS

PLANIMETRÍA MOBILIARIO

03

VERSIÓN FINAL

CORTE LONGITUDINAL ELEC 01 IL 03 AC 04 ELEC 03 TIR 01

AC 03

IL 03 ELEC 05 AC 04 CORTE TRANSVERSAL

ELEC 01 ELEC 02

Vista desde terraza exterior Imagen Referencial Vista desde comedor Imagen Referencial Vista hacia rincón de refrigerador Imagen Referencial

Vista desde acceso cocina Imagen Referencial Vista hacia mesón isla Imagen Referencial

Vista desde mesón isla Imagen Referencial Vista desde lavandería Imagen Referencial

Vista hacia lavandería Imagen Referencial Vista hacia despensa Imagen Referencial Vista hacia despensa Imagen Referencial

MUEBLE 03

MUEBLE 04

MUEBLE 01

MUEBLE 02

MUEBLE 04

ESPECIFICACIONES TÉCNICAS

CATÁLOGO ACABADOS

CATÁLOGO ILUMINACIÓN

CATÁLOGO ELECTRODOMÉSTICOS

04

DEKTON 2228

PORCELANATO ORION SILVER MATE

Modelo BL - W10

4 placas aprox

Especificaciones: cubierta mueble de piedra blanca pura 40 mm dekton 2228.

BLANCO PURO MATE BLANCO

Marca BEHR AC 03

Acabado MATTE SIN BRILLO

Ubicación COCINA

Acabado AC AC AC Total Total Total

01 02 04

Total A determinar

Especificaciones: Latex matte BL -. W10

Acabado Acabado

42,5 m2 4 m2

LUME OFF WHITE PULIDO

Especificaciones: Lume off white pulido 6 x 24.5 cm

Modelo Modelo Modelo

Marca Marca Marca

DEKTON MK MK Ubicación Ubicación Ubicación

MESONES COCINA COCINA- COMEDOR SALPICADEROS

Especificaciones: Porcelanato orion silver mate 90 x 45 cm , color gris.

RIEL SOBREPUESTO MONOFÁSICO 1 MT

Especificaciones: Lámpara colgante led tubular triac 7w, luz cálida negra.

Especificaciones: Riel sobrepuesto monofásico 1 metro H2 3,5 x 100 cm blanco, de aluminio

Especificaciones: Lámpara colgante aro big 32 w, lúz cálida negra , díametro 60 cm , de material aluminio.

Especificaciones: Cinta LED studio C248 alto brillo 24 W/MT luz cálida 12 V IP20 (5 metros)

Modelo Modelo Modelo

COLGANTE

Modelo

LÁMPARA COLGANTE LED TUBULAR LÁMPARA

ARO BIG 32 W

Marca Marca Marca LED STUDIO LED STUDIO LED STUDIO LED STUDIO Acabado IL IL IL IL 01 03 02 04 Acabado Acabado Acabado NEGRO MATTE NEGRO MATTE BLANCO MATTE CÁLIDO Ubicación Ubicación Ubicación Ubicación CERCHA

COCINA

CERCHAS MADERA BAJO MUEBLE

Total Total Total Total 3 UNIDADES

A DETERMINAR A DETERMINAR POR MUEBLISTA

CINTA LED STUDIO C248 Marca

LIVING A

MESÓN ISLA

AÉREO

2 UNIDADES

Campana Isla FTU 3707 BK, Medidas: 37 cm

Especificaciones: Fregadero ellipse dobre- bajo cubierta, 2 cubetas, 85 x 47 x 23 cm . acero inoxidable

Especificaciones: FDV modelo deluxe granito 2,0 ; medidas 78,5 x 19,5 x 44 cm

1 cubeta

Especificaciones: Encimera vitrocerámica Samsung control de temperatura, CTR264 KCO1 /BG

Modelo Modelo Modelo Modelo CAMPANA

FDV MODELO DELUXE GRANITO 2,0

ISLA FTU

ENCIMERA VITROCERÁMICA NEGRA Marca Marca Marca Marca CHC FDV CHC SAMSUNG Acabado ELEC ELEC ELEC ELEC 01 03 02 04 Acabado Acabado Acabado NEGRO MATTE NEGRO MATTE ACERO INOXIDABLE VITROCERÁMICA Ubicación Ubicación Ubicación Ubicación MUEBLE ISLA LÓGIA MESÓN ISLA MESÓN ISLA Total Total Total Total 1 UNIDAD 1 UNIDAD 1 UNIDAD 1 UNIDAD

FREGADERO ELLIPSE DOBLE- BAJO

Modelo

Modelo HORNO ELEGANCE III

Marca

Acabado

ELEC

Modelo

BTICINO LIVING NOW

BTICINO

TIR

Ubicación

Total
