PORTFOLIO

Selected works 2021 - 2023

Fas’aw Ila Dzikrillah

Payakumbuh, 28 September 2001

085383539845

fasawiladzikrillah@gmail.com

Palembang, South of Sumatera, Indonesia

Hi !

My name is Fas’aw Ila Dzikrilah usually called Dzikri, an architecture student at Sriwijaya University. Have a high interest in architecture, especially in concepts beyond my reason.

I am always interested in things that are new and challenging. I am also adaptable and good at working with a team.

CURRICULUM VITAE

EDUCATION

• Pondok Modern Darussalam Gontor, Ponorogo, Jawa Timur

• Universitas Sriwijaya, Palembang Sumatera Selatan

EXPERIENCE

• PONDOK MODERN DARUSSALAM GONTOR (PMDG)

2013 - 2019

2020 - Sekarang

a. Guru Pengabdian, PMDG Kampus 7, Kalianda, Lampung Selatan 2019 - 2020

b. Pengurus Asrama Syanggit, Bagian Bahasa 2017 - 2018

c. Pengurus Kantin, Organisasi Pelajar Pondok Modern (OPPM) 2018 - 2019

• IKATAN MAHASISWA ARSITEKTUR UNIVERSITAS SRIWIJAYA (IMA SRIWIJAYA)

a. Kepala Divisi Seni dan Olahraga, Badan Pengurus Harian (BPH) IMA Sriwijaya 2022

b. Panitia HUT-RI, IMA Sriwijaya Agustus 2021

c. Wakil Ketua Pelaksana Musyawarah Besar IMA Sriwijaya Desember 2021

d. Staf Muda, IMA Sriwijaya 2021

• ASISTEN LABORATIORIUM PERANCANGAN ARSITEKTUR 2022 - 2023

• VOLUNTEER di Grand Opening Cedar Town House, Palembang Februari 2023

• INTERNSHIP STUDENT di Konars Design, Bandung (PT. KONARS RWX MISSION) Mei - Agustus 2023

SOFTWARE SKILL

• Autocad

• Sketchup

• Lumion

• Enscape

• Adobe Photoshop

• Adobe InDesign

• Microsoft Office

COMPETITION

LANGUAGES

• Indonesia

• English

• Arabic

• Sayembara UPH, Resonance 72 hours design 2022

• Sayembara Aksitektur Trisakti, Along the seaside 2022

• UNSRI STUDENT DORMITORY

• JAPAN HOUSE

• PASAR KAMAL MUARA

• SD -SMP ISLAM TERAPAN PROF. MUHAJIRIN

• OTHER WORKS

ARCHITECTURAL WORK

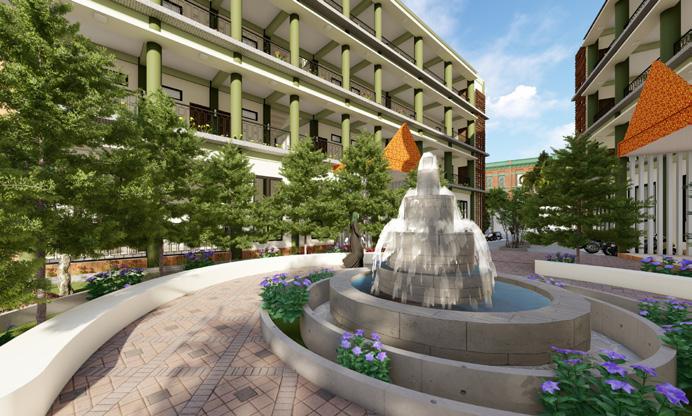

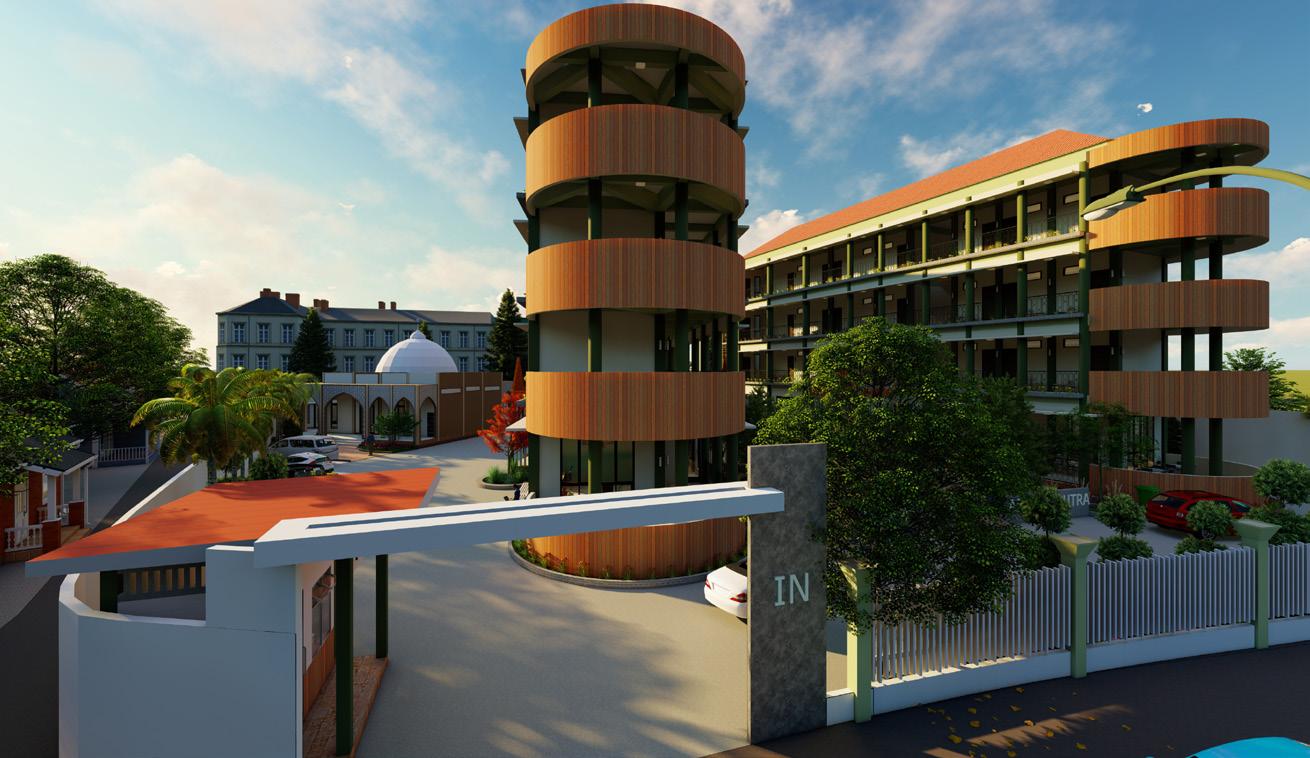

UNSRI STUDENT DORMITORY

Perancangan Arsitektur 4

Location : Jl. Padang Selasa Lr. Hibah 1, Fakultas

Pertanian, Universitas Sriwijaya

Site Area : 3.400sqm

Year : 2022

Project Type : Student Dormitory

Asrama mahasiswa ini merupakan tugas besar dari mata kuliah Perancangan Arsitektur 4. Dirancang dengan konsep modern tropis karena iklim panas dan lembap memang cocok untuk menerapkan gaya hunian tropis modern.

Bukaan yang besar pada jendela akan menambah pencahayaan dan sirkulasi udara menjadi lebih baik. Menggunakan banyak material kayu dan memperbanyak tanaman hijau agar menambahkan kesan tropis di asrama ini. Tritisan juga ditambahkan sebagai peneduh dari cuaca khususnya hujan dan matahari.

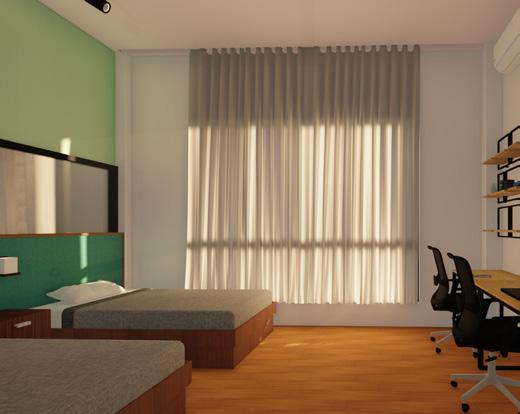

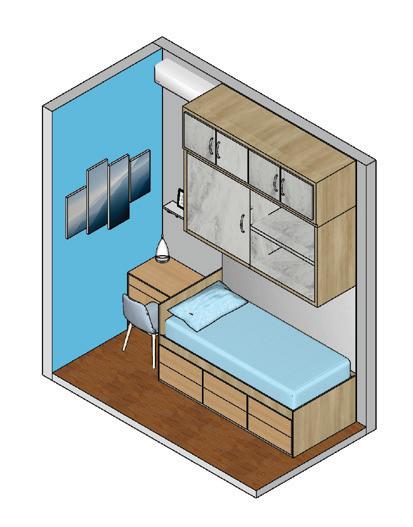

Komplek asrama ini terdiri dari 6 massa bangunan, yaitu pos satpam, 2 bangunan asrama, masjid, tempat wudhu, dan power house. Bangunan asrama terdiri dari 4 tingkat, setiap gedung asrama dapat menampung 30 mahasiswa. Lantai 1 merupakan area publik, Lantai 2, 3, dan 4 merupakan area privat bagi penghuni asrama yang dilengkapi dengan fasilitas dapur bersama, ruang cuci jemur bersama, dan ruang komunal untuk berkumpul di setiap lantainya.

Massa awal bangunan asrama ini berbentuk balok yang kemudian dimiringkan 10 derajat agar menddapatkan sinar matahari pagi yang baik dan mengurangi sinar matahari barat secara langsung. Kemudian pada bagian yang depan menggunakan transformasi aditif dengan bentuk setengah lingkaran yang dimanfaatkan sebagai ruang komunal untuk penghuni asrama. Terakhir ditambahkan bentuk limas pada bagian atap bangunan yang cocok dengan iklim tropis.

PROGRAM STUDI ARSITEKTUR FAKULTAS TEKNIK UNIVERSITAS SRIWIJAYA PERANCANGAN ARSITEKTUR 4 ASRAMA MAHASISWA GAMBAR ISOMETRI STRUKTUR SKALA 1 : 100 NAMA FAS'AW ILA DZIKRILLAH NIM 03061382025084 DOSEN HARRINI MUTIARA HAPSARI, S. T., M. SC., M. SI. TANDA TANGAN 28 NO. HALAMAN PONDASI TELAPAK/FOOTPLAT PONDASI MENERUS SLOOF 30 x 45 KOLOM BULAT DIAMETER 46 KOLOM 40 x 40 BALOK 30 x 45 PLAT LANTAI RENG 2/3 KASAU 5/7 RING BALOK 25 X 40 ISOMETRI STRUKTUR ASRAMA SKALA 1 : 100 A DAK BETON DAK BETON

DENAH LT. 1 ASRAMA PUTRA

DENAH TIPIKAL LT.2, 3, 4 ASRAMA PUTRA

TERAS +0.47 LOBBY DAN RUANG TUNGGU +0.50 R. BELAJAR BERSAMA +0.50 TERAS +0.47 R. KOMUNAL +0.47 R. RAPAT +0.50 R. CLEANING SERVICE +0.50 GUDANG +0.50 WC +0.45 R. PENGURUS ASRAMA +0.50 PROGRAM STUDI FAKULTAS UNIVERSITAS PERANCANGAN ASRAMA MAHASISWA GAMBAR DENAH LT. 1 ASRAMA SKALA 1 : 100 NAMA FAS'AW ILA DZIKRILLAH NIM 03061382025084 DOSEN HARRINI MUTIARA HAPSARI, TANDA TANGAN NO. HALAMAN DENAH LT. 1 ASRAMA PUTRA SKALA 1 : 100 NAIK WC +0.45 NAIK TANGGA DARURAT A A-5.6 5 SINGLE ROOM +5.05 DOUBLE ROOM +5.05 DAPUR +5.05 SELASAR +5.00 K. MANDI +0.50 SELASAR +5.00 SELASAR +5.00 R. CUCI JEMUR +5.05 DOUBLE ROOM +5.05 K. MANDI +0.50 DOUBLE ROOM +5.05 K. MANDI +0.50 K. MANDI +0.50 K. MANDI +0.50 K. MANDI +0.50 K. MANDI +0.50 SINGLE ROOM +5.05 SINGLE ROOM +5.05 SINGLE ROOM +5.05 R. KOMUNAL +5.00 SELASAR +5.00 PROGRAM STUDI FAKULTAS UNIVERSITAS PERANCANGAN ASRAMA MAHASISWA GAMBAR DENAH TIPIKAL LT. PUTRA SKALA 1 : 100 NAMA FAS'AW ILA DZIKRILLAH NIM 03061382025084 DOSEN HARRINI MUTIARA HAPSARI, TANDA TANGAN DENAH TIPIKAL LT. 2, 3, 4 ASRAMA PUTRA SKALA 1 : 100 NAIK NAIK TANGGA DARURAT A A-6.7 6 NO. HALAMAN

PROGRAM FAKULTAS UNIVERSITAS PERANCANGAN ASRAMA POTONGAN FAS'AW 03061382025084 HARRINI MUTIARA TANDA

B-B ASRAMA PUTRA SKALA 1 : 100 ±0.00 +0.50 +4.50 +5.00 +6.20 +8.50 +9.00 +10.20 +12.50 +13.00 +14.20 +16.50 +20.25 A A-11.13 NO. 11

B-B ASRAMA PUTRA PERSPEKTIF

POTONGAN

JAPAN HOUSE

Perancangan Arsitektur 3

Site Area : 120m2

Year : 2021

Project Type : Town House

Japan House berada diatas lahan dengan ukuran 6 meter x 20 meter. Lahan yang memanjang menjadi tantangan tersendiri yang artinya sirkulasi udara dan pencahayaan di rumah ini hanya didapatkan melalui bagian depan dan belakang rumah.

Konsep yang dipilih pada rumah ini adalah japanese minimalist karena konsep ini sedang tren bagi masyarakat Indonesia. Dengan menerapkan budaya “zen“ jepang yang artinya kesederhanaan dengan nuansa penuh damai. Tradisi inilah yang mempengaruhi arsitektur dan estetika rumah Jepang, yang menciptakan lingkungan yang tenang dan bernilai budaya tinggi.

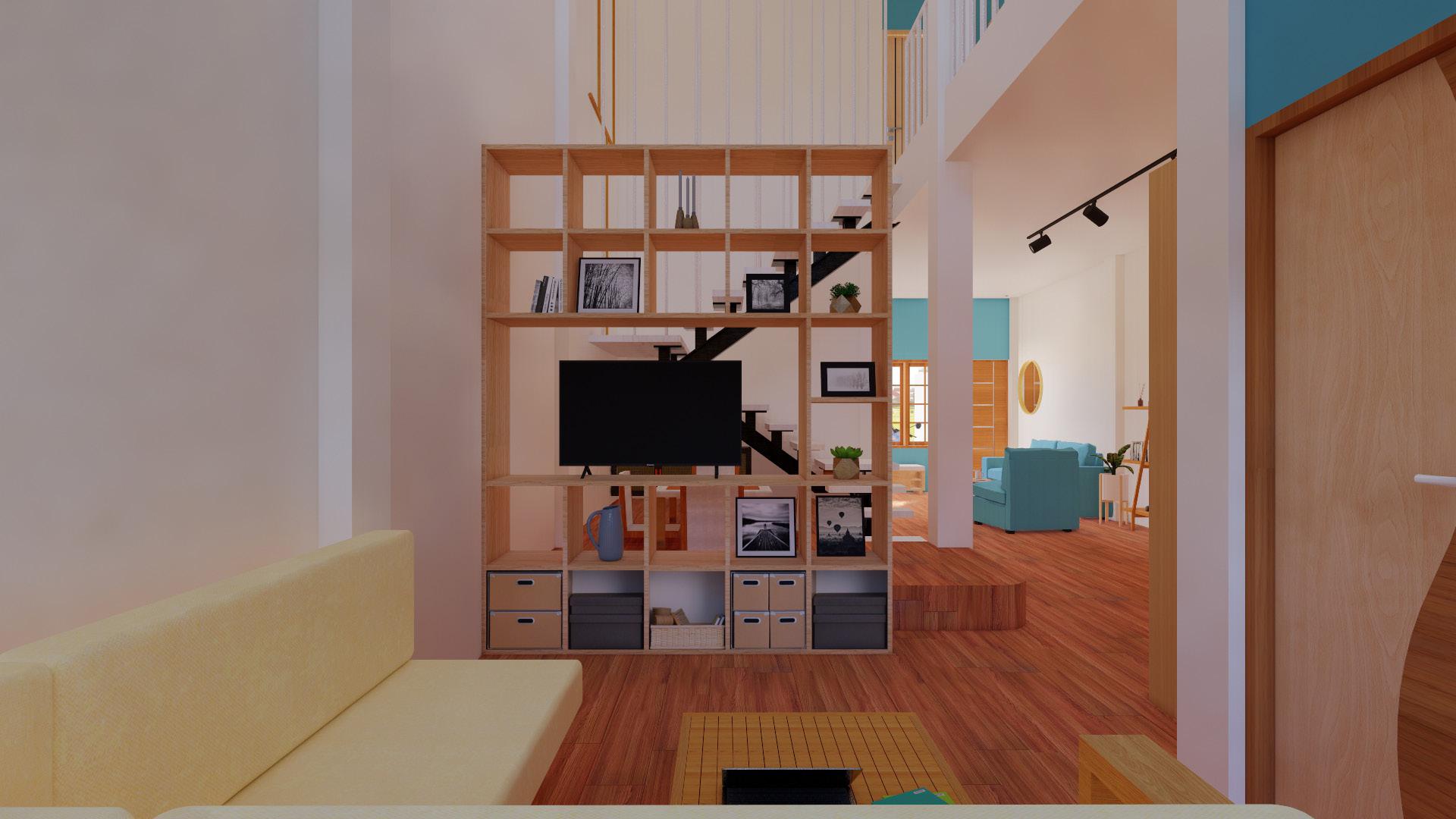

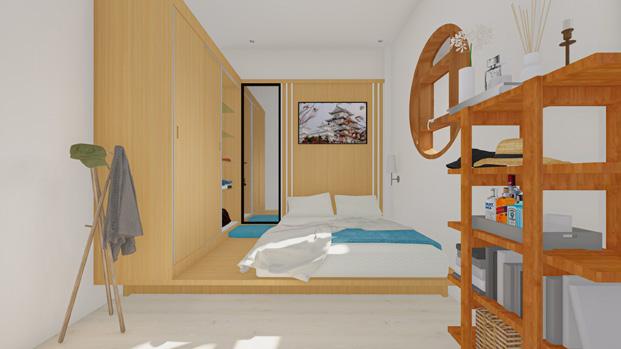

Budaya Jepang juga menonjolkan kecintaan dan penghargaan terhadap alam. Pemilihan material dan furniture yang terbuat dari kayu yang menambahkan kesan alami di rumah ini. Pada bagian interior menggunakan tatami dan penggunaan pintu geser yang menghubungkan antara ruang keluarga dan taman belakang agar melengkapi kesan jepang di rumah ini.

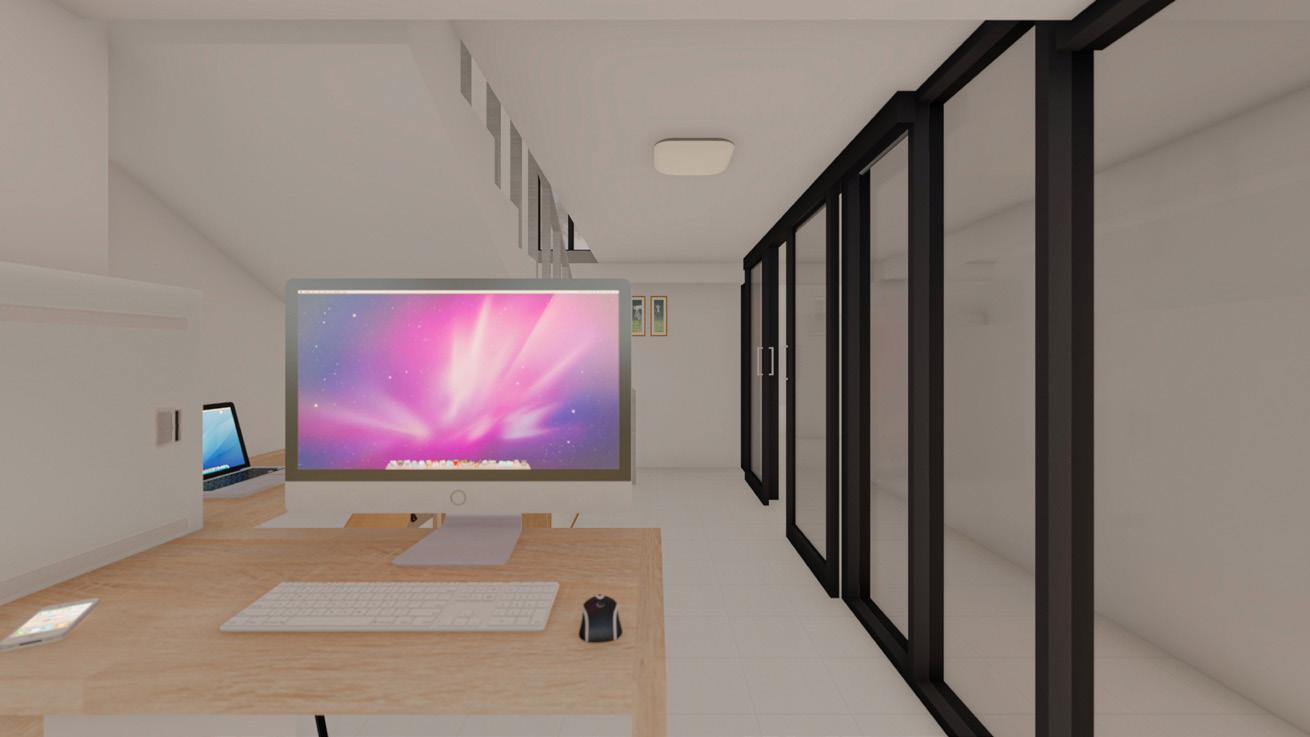

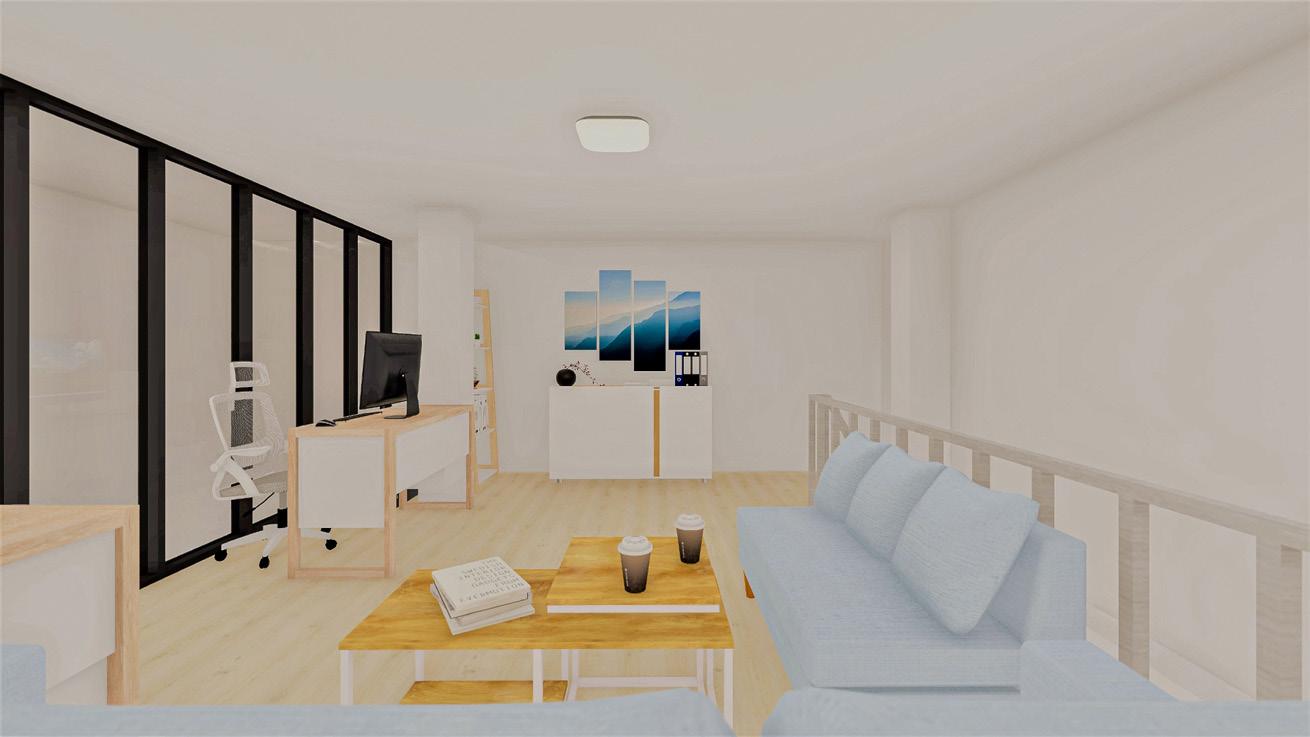

Lantai 1 rumah ini terdiri dari ruang tamu, kamar tidur anak, dapur, ruang makan, ruang keluarga, kamar mandi, taman belakang dan area cuci jemur. Sedangkan lantai 2 terdiri dari ruang kerja, kamar tidur anak, dan kamar tidur utama. Setiap ruangan di rumah ini mendapatkan pencahayaan alami dari sinar matahari melalui bukaan di setiap ruangannya.

1 2 3 E D C B A 1 2 3 E D C B A K. TIDUR ANAK ±0.00 DAPUR ±0.00 R. KELUARGA ±0.00 R. CUCI JEMUR ±0.00 K. MANDI -3.00 R. TAMU ±0.00 R. MAKAN ±0.25 K. TIDUR UTAMA ±3.50 K. TIDUR ANAK ±3.50 R. KERJA ±3.50 VOID K. MANDI +3.47 K. MANDI +3.47 BALKON +3.47 TERAS -0.02 CARPORT -0.22 TERAS BELAKANG ±0.02 350 600 300 330 473 80 98 120 440 160 300 150 150 200 200 100 150 150 100 150 600 100 200 450 300 150 200 300 187 713 180 120 300 110 420 STUDIO PERANCANGAN ARSITEKTUR 3 GAMBAR SKALA NAMA MAHASISWA / NIM FAS'AW ILA DZIKRILLAH SITE PLAN 600 600 180 2000 1200 TAMAN ±0.22

LANTAI 1

LANTAI 2

DENAH

PERSPEKTIF

ISOMETRI

HUSNUL HIDAYAT,

DOSEN TANDA TANGAN NO. GAMBAR DZIKRILLAH

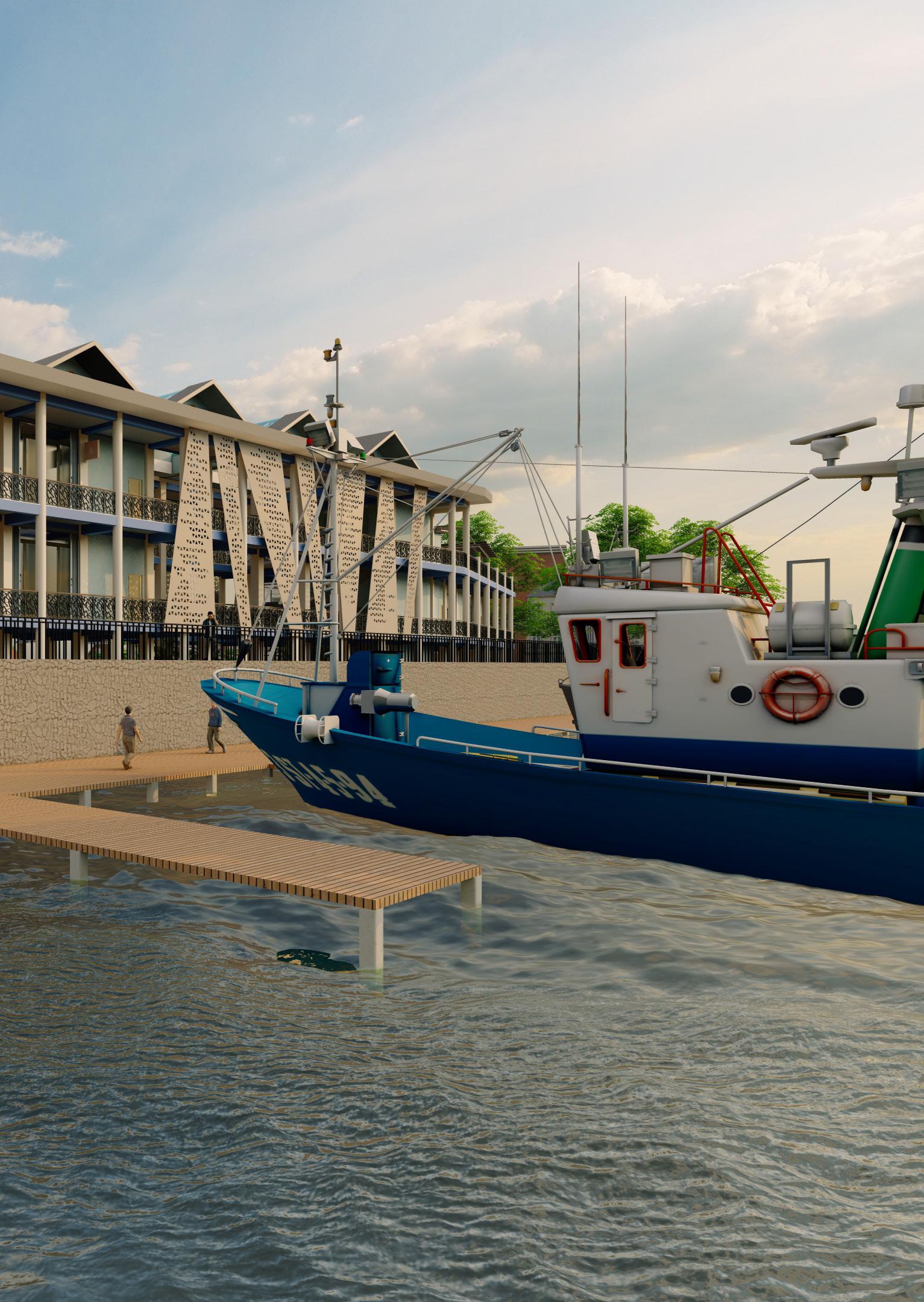

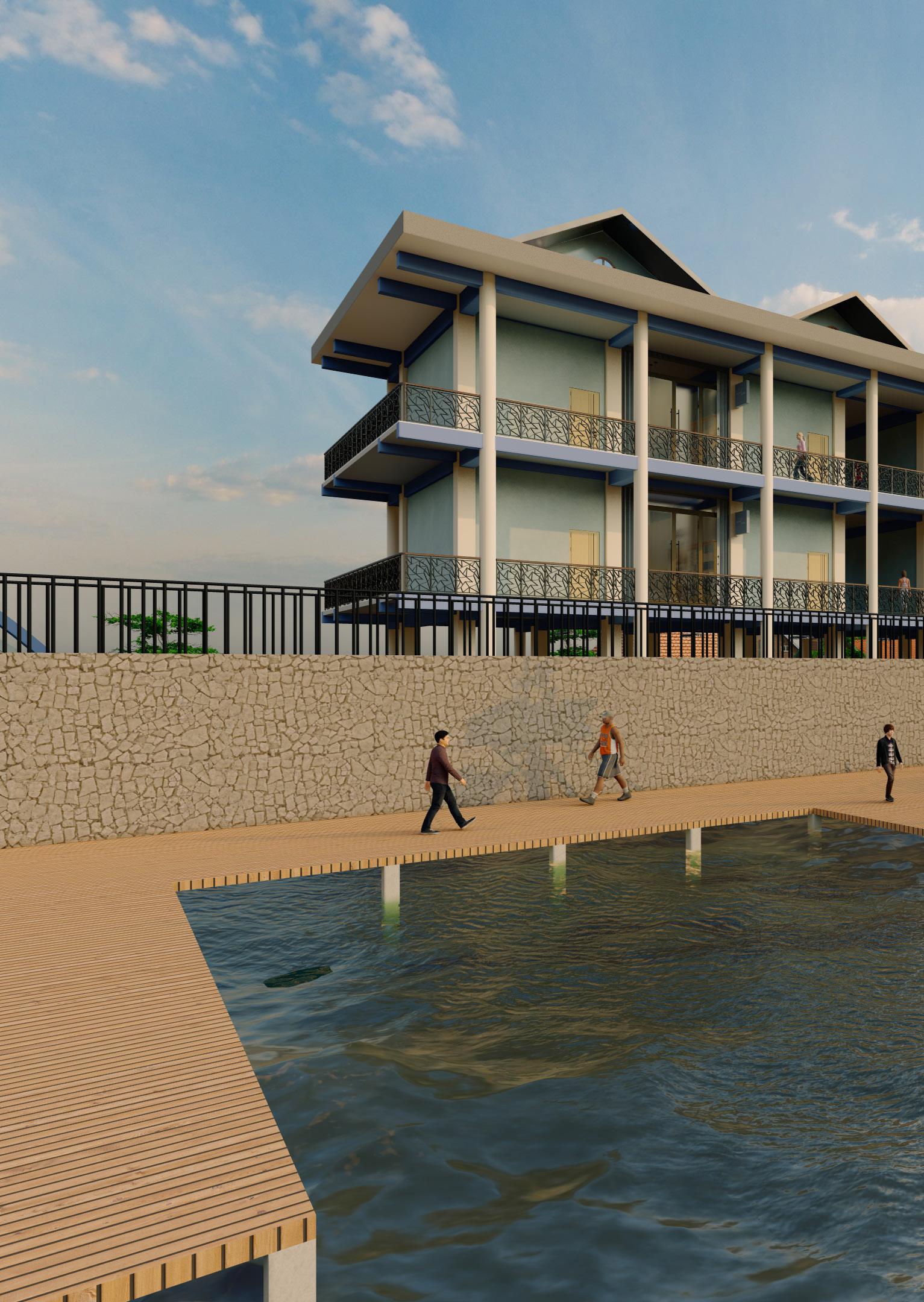

PASAR KAMAL MUARA

Sayembara Aksitektur 2022 : Along The Seadise

Organizer : Arsitektur Universitas Trisakti

Location : Jl. Kamal Pantai RT.8 RW.1, Kec. Penjaringan, Jakarta Utara

Site Area : 14421,39 sqm2

Year: 2022

Team : Muthia Risti Iskandar Putri & Saeful Aqli

Project Type : Traditional Market

Kamal Muara merupakan kampung nelayan di penghujung Jakarta dengan keadaaan penduduk yang sangat padat dan memiliki beragam fungsi bangunan yang tersebar tanpa perencanaan yang baik. Pasar Kamal Muara juga dikenal masyarakat sebagai pasar ikan dengan kualitas yang sangat baik, namun sayangnya banyak sekali keluhan akan keadaan pasar, mulai dari kondisi pasar yang berantakan, parkir kendaraan yang tidak memadai, serta kondisi pasar yang kotor. Keluhan yang ada ini menjadi titik balik adanya desain pasar yang kami buat ini.

Massa bangunan dibuat berbelok menyesuaikan bentuk tapak, kemudian program ruang dibagi berdasarkan tingkatan lantai. Lantai 1 dimanfaatkan sebagai pasar basar, lantai 2 sebagai pasar kering, kemudian lantai 3 dimanfaatkan sebagai area kuliner dan oleh - oleh. Kemudian atap pelana dipilih karena sesuai dengan keadaan iklim tropis di Indonesia. Tak lupa pula kami memberikan ruang terbuka dibagian tengah untuk penghawaan dan pencahayaan alami, serta penambahan area food court outdoor di lantai 3 dengan view langsung menghadap ke laut.

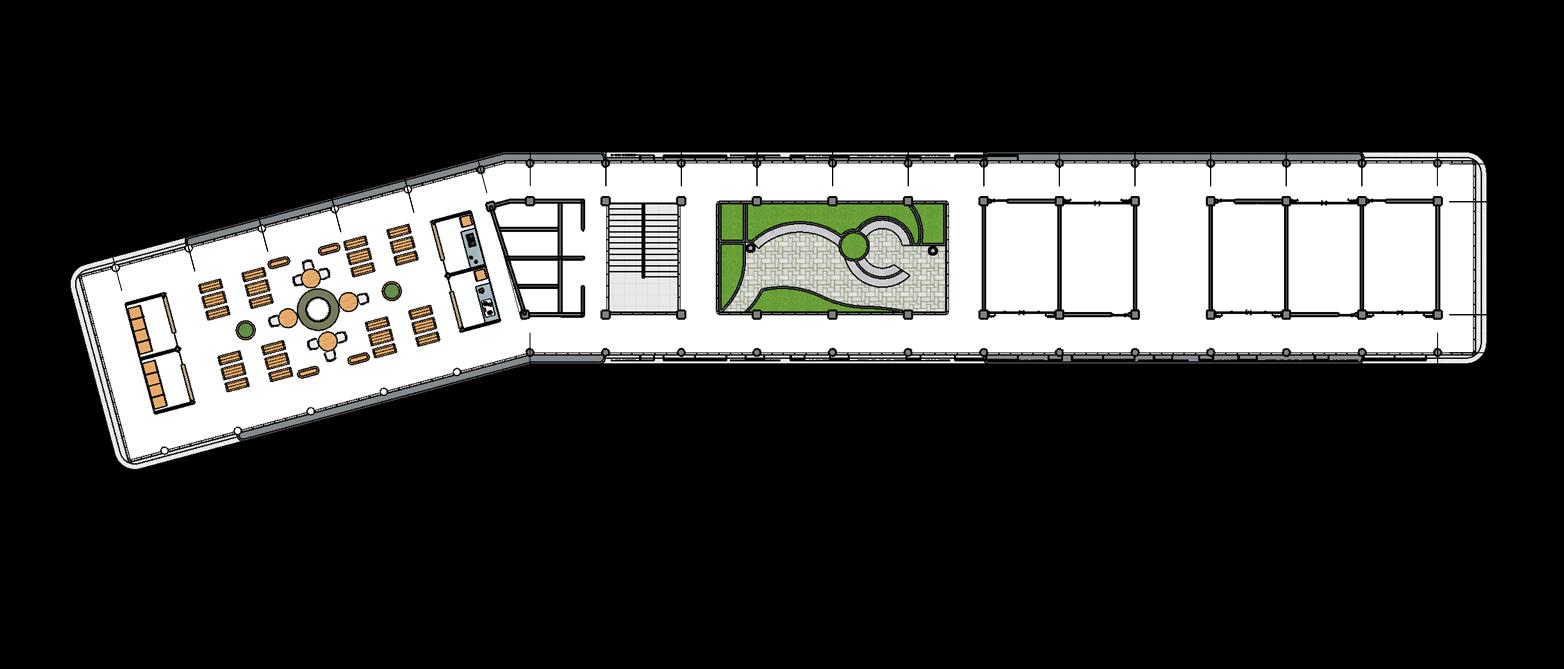

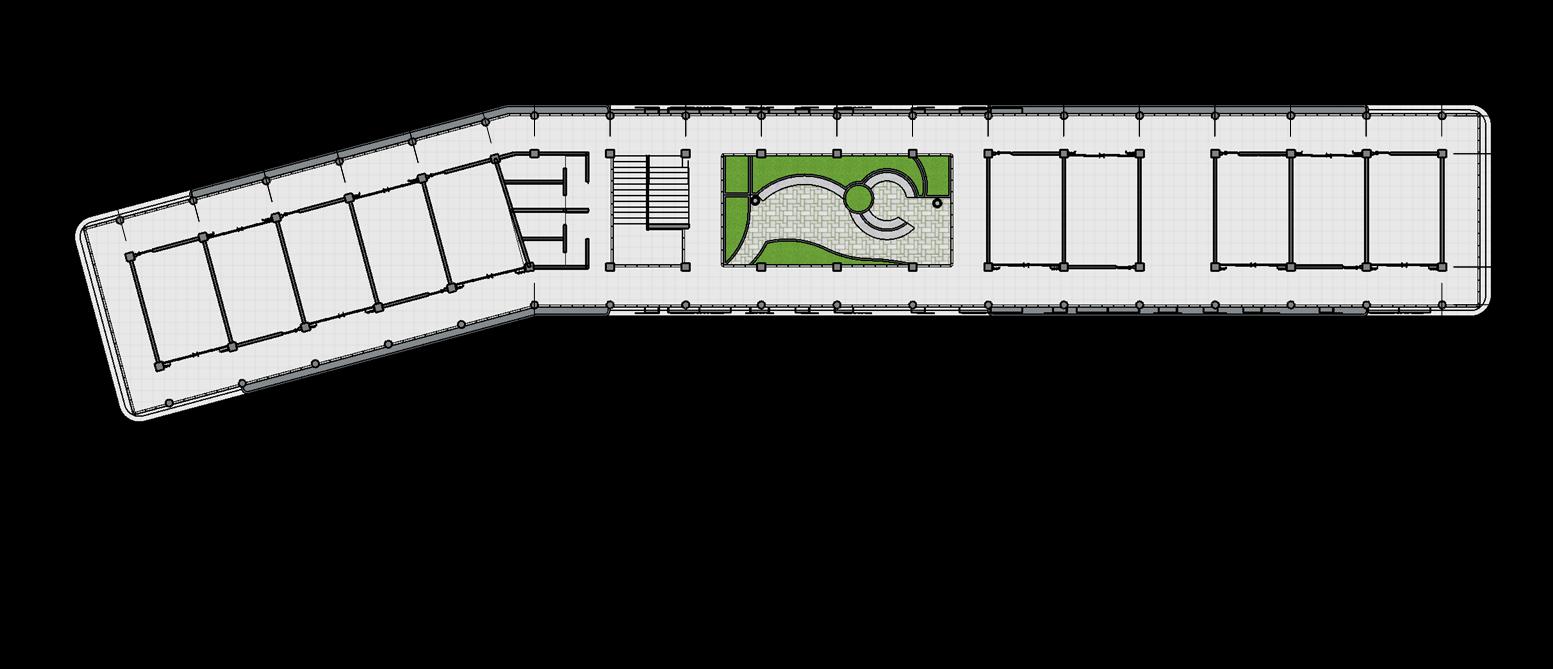

DENAH LANTAI 1 DENAH LANTAI 2 DENAH LANTAI 3

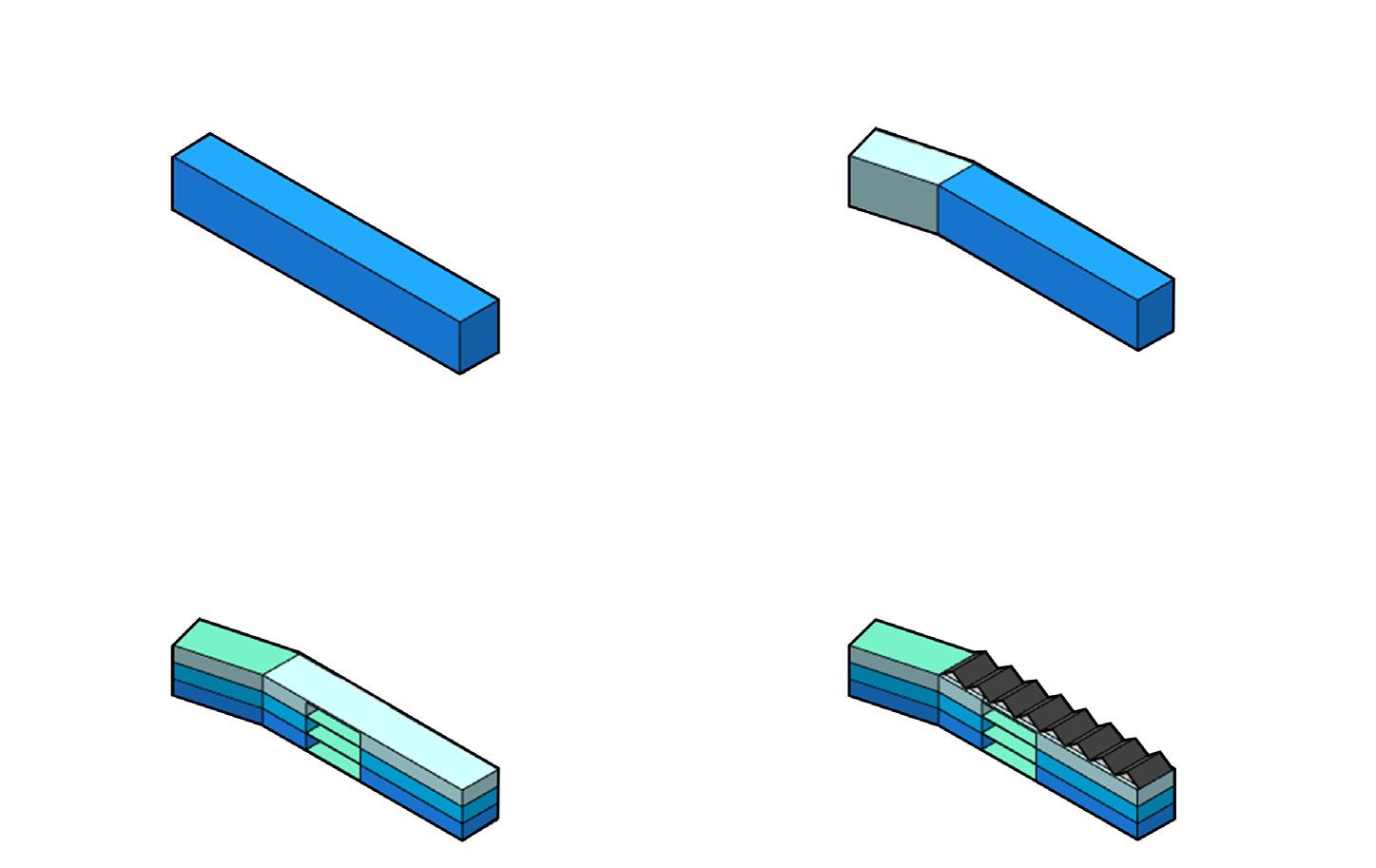

1.Massa bangunan awalnya berbentuk balok karena kondisi tapak yang melebar. Sehingga bangunan pasar akan melebar kesamping.

2.Kemudian massa bangunan dibelokkan sesuai bentuk tapak pasar kamal muara.

3.Membagi program ruang berdasarkan tingkatan lantai. Lantai 1 sebagai area pasar basah, lantai 2 sebagai area pasar kering, lantai 3 sebagai area kuliner dan oleh - oleh. Kemudian mengoptimalisasikan ruang terbuka di bagian tengah bangunan untuk penghawaan dan pencahayaan yang baik.

4.Penambahan bentuk pada bagian atap yang menggunakan atap pelana karena iklim tropis di Indonesia. Di lantai 3 juga terdapat food court outdoor dengan pemandangan langsung menghadap ke laut.

ISOMETRI

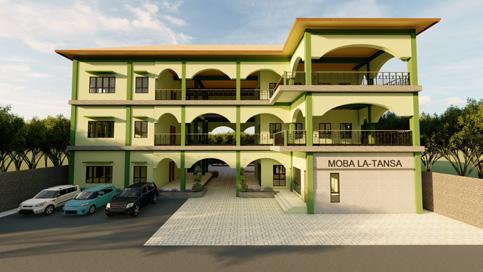

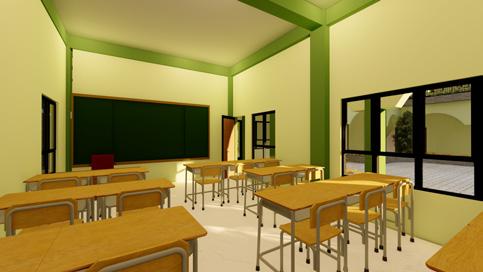

SD-SMP ISLAM TERAPAN

PROF. MUHAJIRIN

Location : Jl. Soekarno Hatta, Gg. Tanjung Kemang, Rt.32 Rw.05, Kel. Talang Kelapa, Kec. Alang-alang Lebar. Palembang.

Client : Prof. Dr. Muhajirin, MA.

Site Area : 1290sqm

Year : 2022

Team : Muthia Risti Iskandar Putri & Saeful Aqli

Project Type : School

Sekolah ini berada di kota Palembang. Mendesain sekolah ini memiliki tantangan lahan yang tidak terlalu luas sehingga kami dituntut untuk menggunakan lahan sebaik mungkin. Karena klien merupakan alumni dari Pondok Modern Darussalam Gontor, beliau ingin membuat sekolah islam yang berdasarkan pada sistem gontori.

Bangunan sekolah dibuat mundur sekitar 5 - 10 meter sesuai dengan aturan GSB, kemudian bagian depan akan dimanfaatkan sebagai area parkir motor dan mobil. Jika dilihat dari atas, sekolah ini membentuk huruf “Letter U“. Dibagian dalam ada lapangan yang dapat digunakan sebagai area terbuka untuk berkumpul atau bermain dan dapat digunakan juga menjadi lapangan upacara.

Lantai 1 diklasifikasikan menjadi area semi publik untuk murid, orang tua/tamu dan guru, terdapat lobby, minimarket, kantor pimpinan, ruang guru, ruang arsip, dapur, 3 buah kamar tidur, ruang santai untuk berkumpul, kamar mandi dan beberapa ruang kelas. Selasar di lantai 1 juga dibuat sangat lebar untuk melancarkan sirkulasi manusia karena lantai 1 merupakan area terpadat.

Lantai 2 dan 3 merupakan denah tipikal yang merupakan area privat khusus murid dan guru, sehingga di lantai 2 dan 3 hanya terdapat ruang kelas, kamar mandi dan balkon yang luas untuk murid - murid berkumpul dan bersantai.

1 2 3 4 5 6 7 8 LOBBY +0.55 KANTOR +0.55 DAPUR +0.35 R. SANTAI +0.35 R. KELAS +0.55 R. KELAS +0.55 R. KELAS +0.35 R. KELAS +0.35 MINIMARKET +0.55 K.M +0.25 SELASAR +0.30 SELASAR +0.30 SELASAR +0.50 SELASAR +0.50 LAPANGAN ±0.00 PANTRY +0.30 PARKIR ±0.00 K.M +0.50 K.M +0.50 KAMAR +0.35 KAMAR +0.35 K.M +0.30 R.ARSIP +0.55 K. TIDUR +0.35 K.M +0.25 K.M +0.25 K.M +0.25 K.M +0.25 K.M +0.30 K.M +0.30 R. GURU +0.55 Naik Naik Turun Turun E D C B A F G H I

LANTAI

DENAH

TAMPAK DEPAN TAMPAK BELAKANG

1 2 3 4 5 6 7 8 E D C B A F G H I SELASAR +5.00 R. KELAS +5.05 K.M +0.50 K.M +0.50 K.M +0.50 K.M +0.50 LAPANGAN ±0.00 R. KELAS +5.05

KELAS +5.05 R. KELAS +5.05

KELAS +5.05

KELAS +5.05 SELASAR ±5.00 Naik Turun Naik Turun

DENAH TIPIKAL LANTAI 2 DAN 3 TAMPAK KANAN TAMPAK KIRI

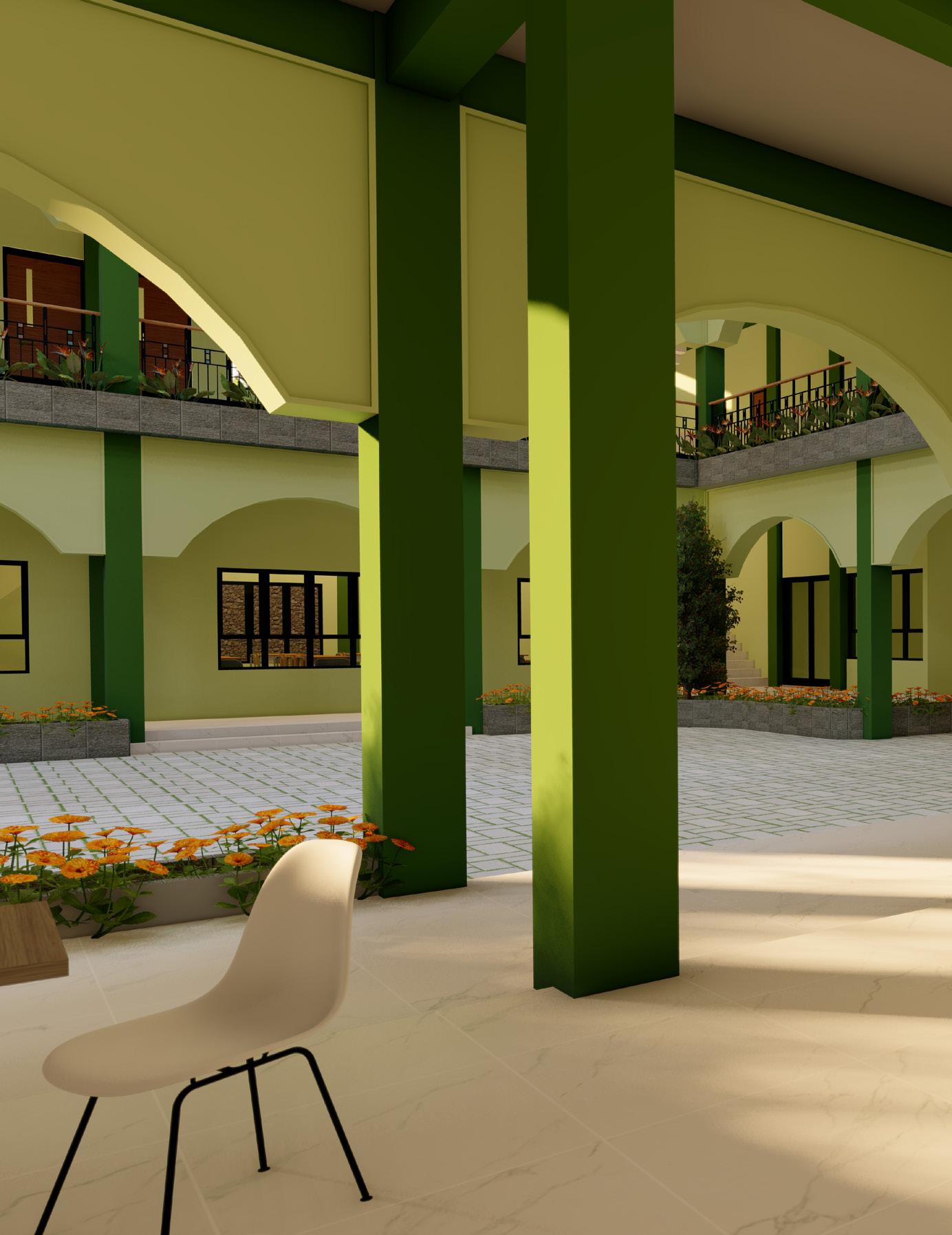

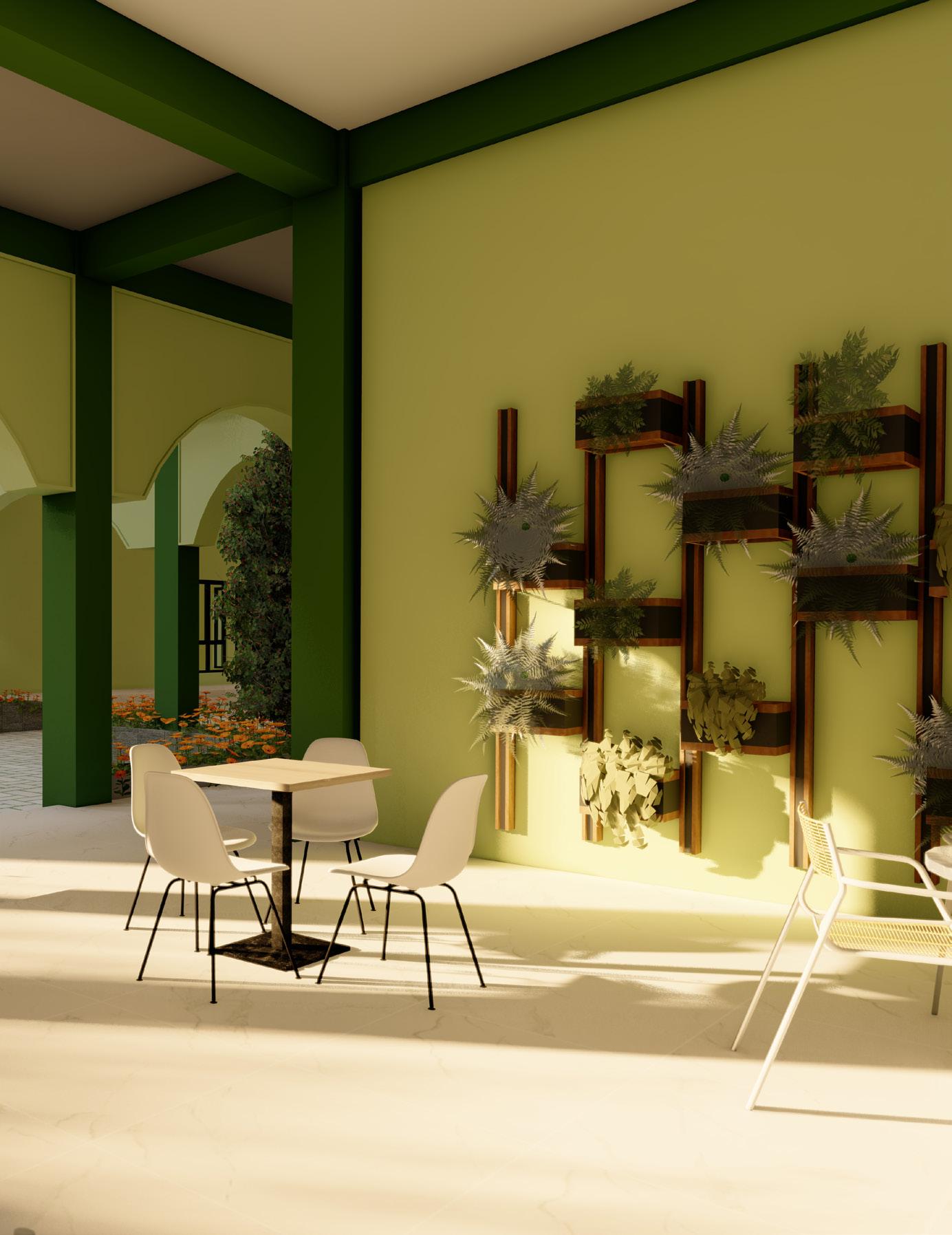

PERSPEKTIF RUANG SANTAI LT.1

OTHER WORKS

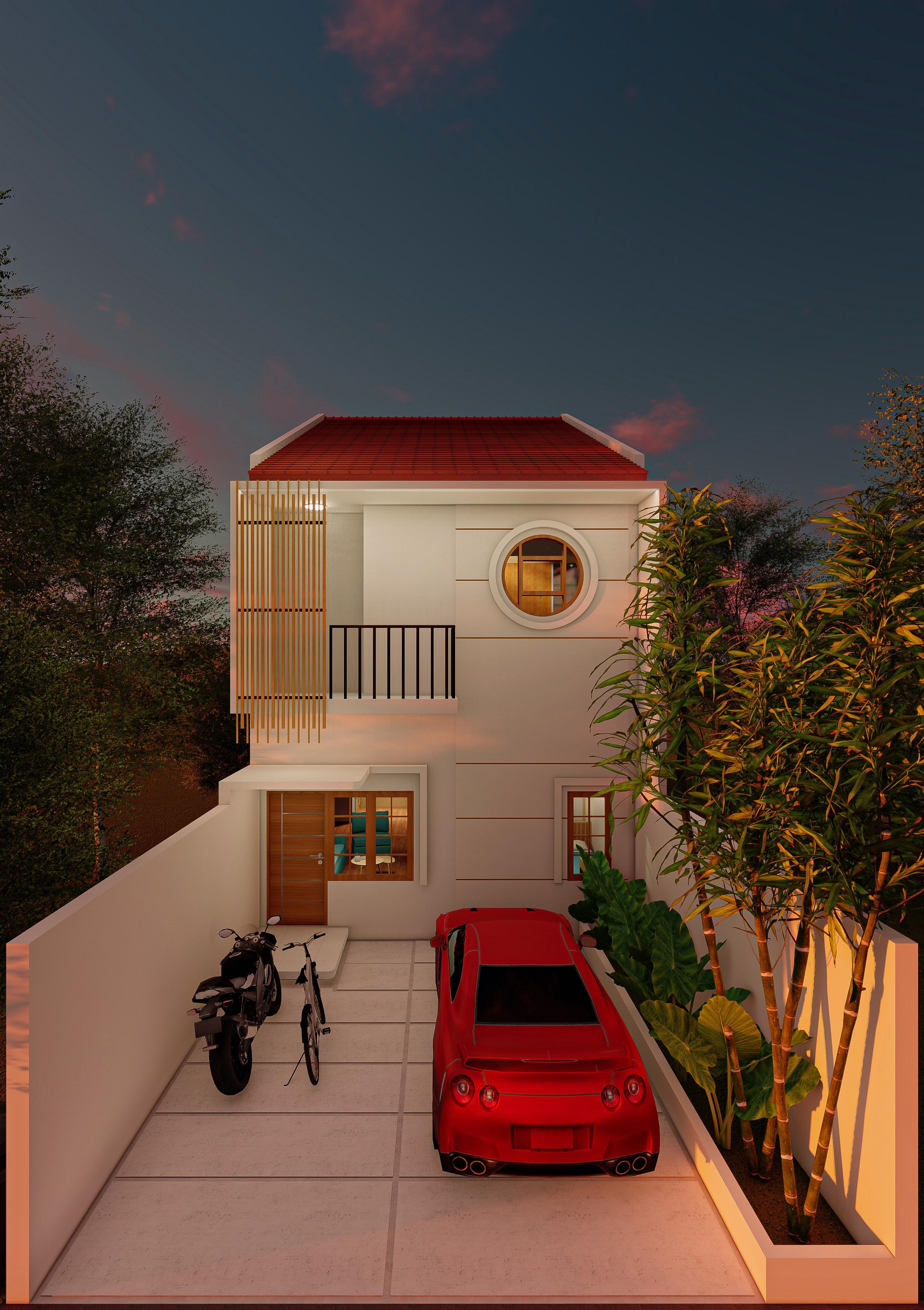

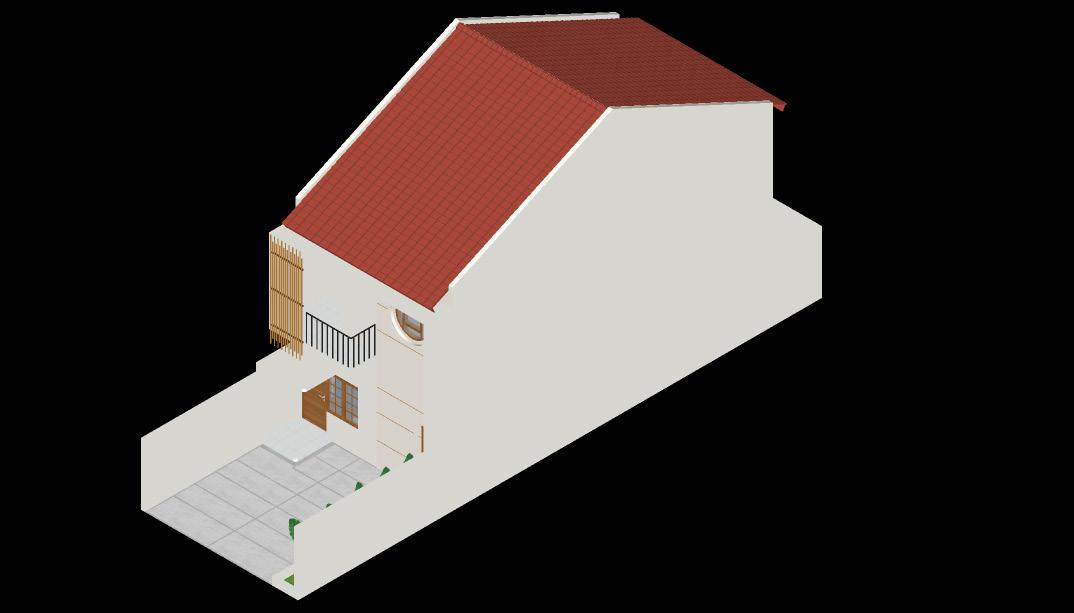

HOUSE RENOVATION

Client : Mrs. Nurmala

Year : 2023

Project Type : Residential

Naik 150 900 360 190 200 200 R. MAKAN ±0.00 R. DAPUR ±0.00 K. T. UTAMA ±0.00 K. MANDI -0.03 300 145 155 K. MANDI -0.03 680 80 300 300 300 200 300 900 210 190 200 300 120 180 680 80 440 300 200 200 100 K. MANDI +3.52 VOID TANGGA K. TIDUR +3.55 K. TIDUR +3.55 AREA SERVIS +3.47 BALKON +3.50 900 1140 VERTICAL GARDEN +3.50 R. SANTAI +3.55 R. CUCI +3.50 SKALA 01 DENAH LANTAI 1 SKALA 01 DENAH LANTAI 2 1 2 3 D C B A 1 2 3 D C B A TAMAN -0.05 R. TAMU ±0.00 TERAS -0.03 TAMAN -0.05 CARPORT -0.05 300 300 80 300 300 80 148 DENAH LT. 1 DENAH LT. 2
