Architecture Portfolio 1.0

ARCHITECTRURE

PORTFOLIO

Selected of a few projects from competitions to design works as designer

Farel Fabiananto EDUCATION Aug 2017 - Dec 2021

Universitas Sriwijaya Architecture Engineering Undergraduate Program • Graduated with magna cum laude • Laboratory Assistant of Urban and Residential Planning Laboratory of Architecture Engineering Major of Universitas Sriwijaya • Staff of Media and Information Department of Architecture student organization, IMA

EXPERIENCES July 2020 - Sept 2020

BAPPEDA Musi Banyuasin Worked on Danau Ulak Lia Botanical Graden Planning Project as an intern

Feb 2022 - June 2022

Budi Pradono Architect Intern at Work From Home Internasional Internship Program

July 2022 - April 2023

Caka Architect Studio Junior Architect

COMPUTER SKILLS MS Office

Word Ι Excel Ι Powerpoint

Adobe CC

Photoshop Ι Premiere Ι Ilustrator

CAD / Render

Autocad Ι Revit Ι SketchUp Ι Enscape Ι Vray Ι Blender

LANGUAGES Bahasa Indonesia

Native

English

Fluent

OTHERS SSAF 2023

Director of Architecture Exhibition Volunteering as Director of Architecture Exhibition for SSAF (South Sumatera Architecture Festival) held by IAI Sumsel

Linimassa 2022

Representative Speaker Mandated as Representaive Speaker on a talkshow session

Bandung, West Java Phone +6282177278307 Email fbnntfrl@gmail.com Insta farelfabi

Design enthusiast graduated from architecture engineering school with plenty amount of design experiences. I have involved in various types of project designs and competitions, from architecture to product designing. Aspired to be an expert generalist in designing with deep understanding on producing a solutive design.

HELLO

E THER

A collection of a selected projects from competitions to design works as designer

Table Of Content

Public Transit Hub Palembang

Ulak Lia Lake Botanical Garden Sekayu

Bumi Besemah (City Gate) Pagaralam

Kamal-Leon (Public Park) Palembang

NH House MAD Residence Palembang Palembang

Bangunan mengusung konsep layering, mencoba memisahkan aktifitas dengan level bangunan, sehingga masing-masing kegiatan tidak berpotongan dan saling mengganggu. Secara garis besar dapat dilihat dari desain denah dimana basement berfungsi sebagai bagian terminal untuk mengangkut dan menurunkan penumpang, kegiatan menunggu angkutan datang justru diletakkan di level selanjutnya.

Bentuk bangunan sengaja dibuat menjorok seperti sebuah tebing untuk memberikan penampilan visual yang dinamis menyimbolkan transportasi, sehingga bangunan mudah dikenali sebagai sebuah terminal. selain itu juga dapat memberikan ruang terbuka yang lebih banyak pada area lantai 1.

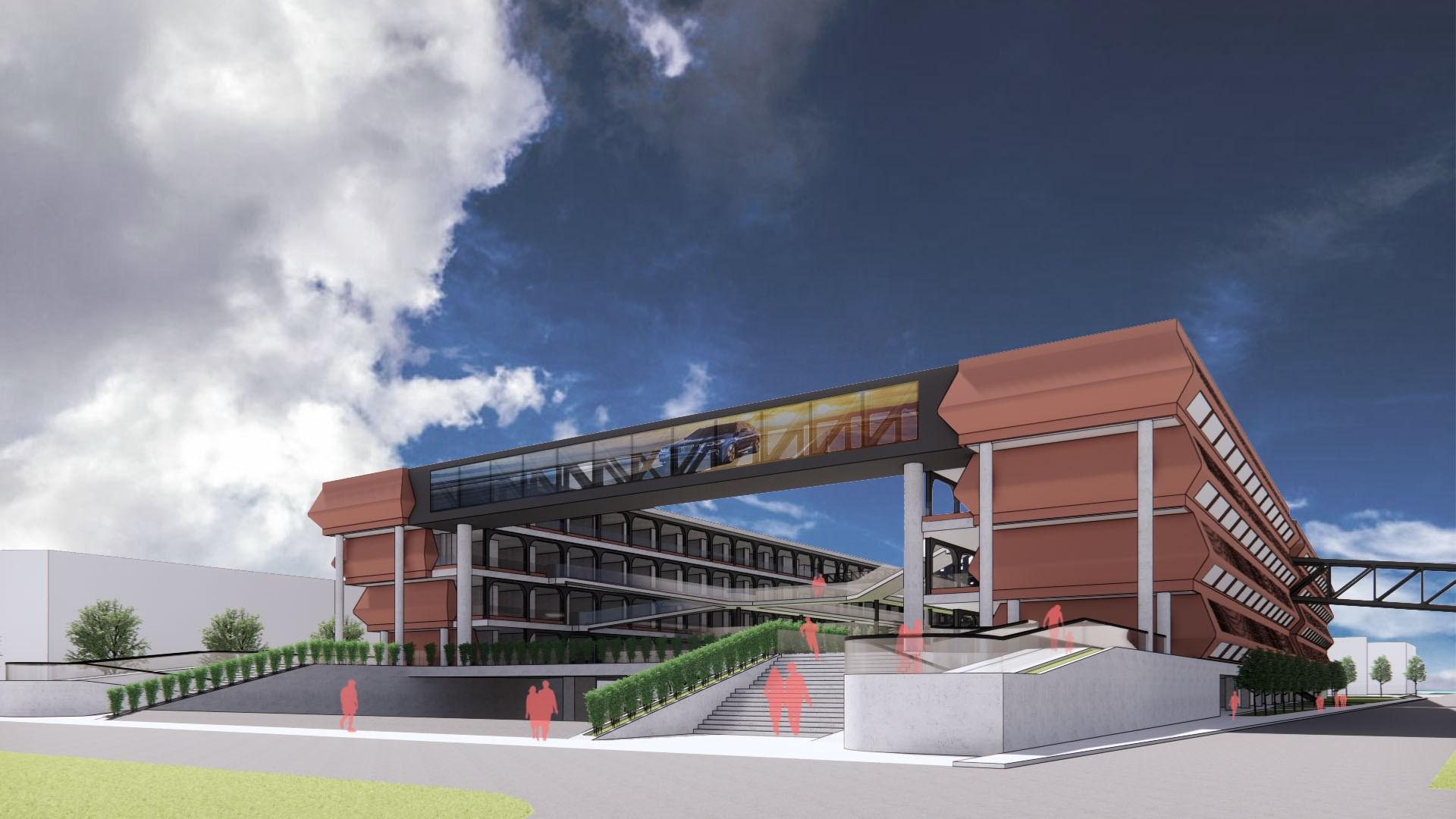

PUBLIC TRANSIT HUB Palembang, South Sumatera Category Public Building Area 10.000+ m2 Final Project

Laputa : The castle in the sky Massa terminal yang terlihat seperti sebuah pulau melayang terinspirasi dari pulau melayang yang muncul pada didalam Laputa : Castle in the sky terapit diantara 2 buah tebing, berfungsi sebagai pusat sirkulasi vertikal, sehingga alur perpindahan mejadi lebih mudah dipahami. Massa terminal sengaja dipisahkan agar dapat mudah diidentifikasi fungsi ruangnya, selain itu mempermudah akses bagi penumpang untuk sampai ke platform yang berada tepat dibawahnya.

Transportation Platform Platform tempat menaiki bus berada di basement dengan layout linear agar sirkulasi bus lancar.

Terminal Building Bangunan terminal berada di tengah seolah melayang dan terpisah seperti floating island, memisahkan fungsi transportasi dan komersil.

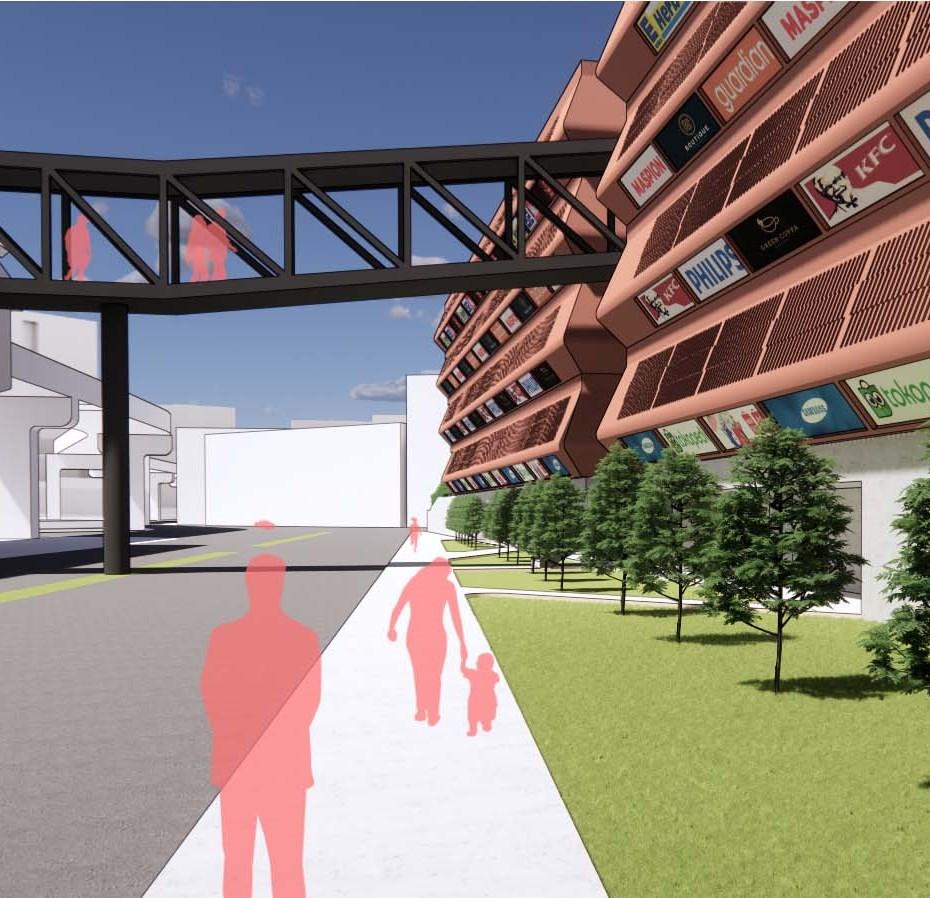

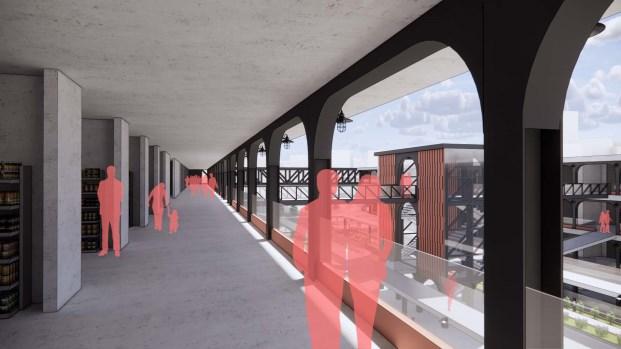

Retail Building Massa retail setinggi 4 lantai dibuat berbentuk seperti tebing untuk memberikan ruang lebih luas di lantai dasar dan bentuk lebih dinamis.

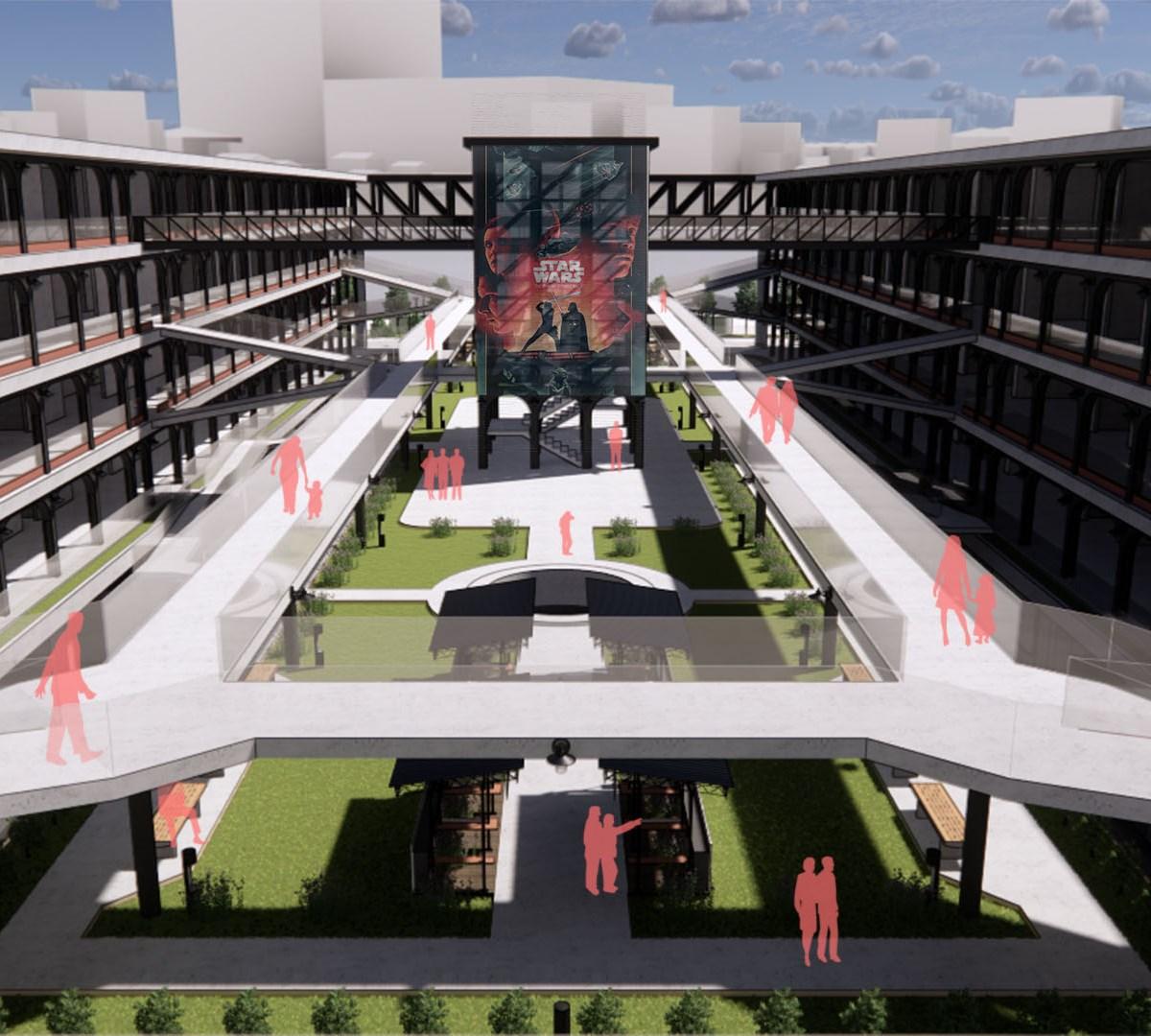

User Circulation Terdapat jembatan penghubung antar 2 massa dan tower sirkulasi sebagai jalur sirkulasi pengunjung dan Videotron untuk Commercial Use.

Terminal & Platform Waiting area berada di dalam “Floating Island” agar dapat memberikan kenyamanan yang baik bagi pengguna transportasi publik. Sementara platform untuk menaikinya terletak di lantai selanjutnya di bawah waiting area terpisah dari area menunggu agar tidak terjadi penumpukkan pengguna.

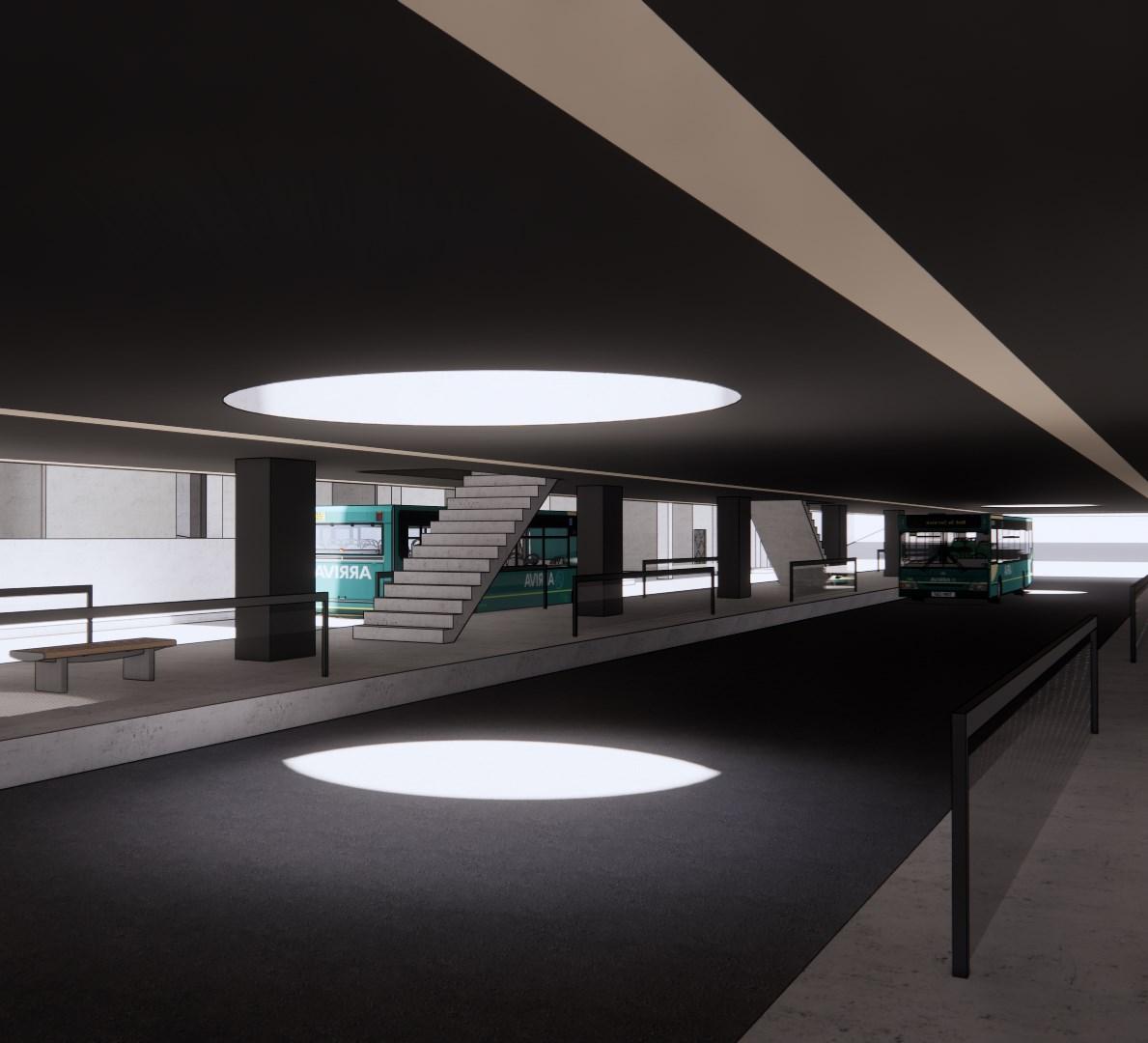

Terdapat Void lingkaran di tengah bangunan terminal menembus hingga ke lantai basement tempat platform terletak, untuk memberikan cahaya alami dan perputaran udara yang ideal mengingat akan banyak terdapat debu hasil pembakaran transportasi bus yang terletak di bawah.

Facade Design Fasad bangunan mencoba untuk merekonstruksi pemandangan lanskap kota Palembang yang dipenuhi oleh rumah berwajah lokal, dengan atap tanah liatnya yang sangat mencolok dilihat dari atas. Beranjak dari warna tersebut dipilihlah terracotta sebagai material fasad untuk menyelaraskan bangunan dengan suasana kota.

Material terracotta juga dipilih karena sifatnya yang sustainable. bahannya yang berasal dari alam dan cara pembuatannya yang ramah dengan kondisi lingkungan menjadi nilai plus, sehingga mempermudah proses penggantian atau pemeliharaannya. Dilengkapi oleh LED box yang dapat memuat advertising atau signage toko yang berada di dalam bangunan sehingga meski muka toko tidak terarah ke jalan, toko tetap dengan mudah ditemukan.

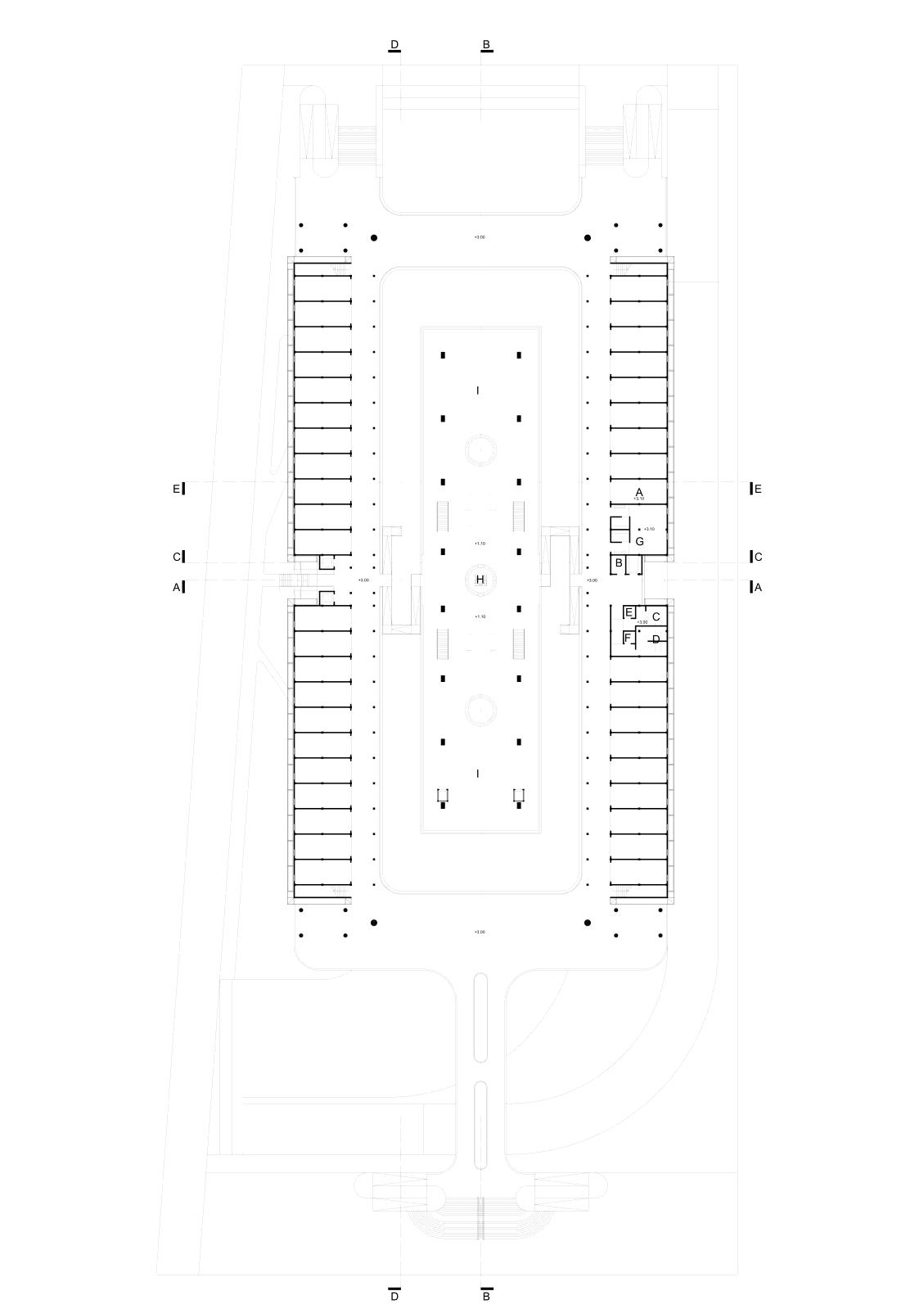

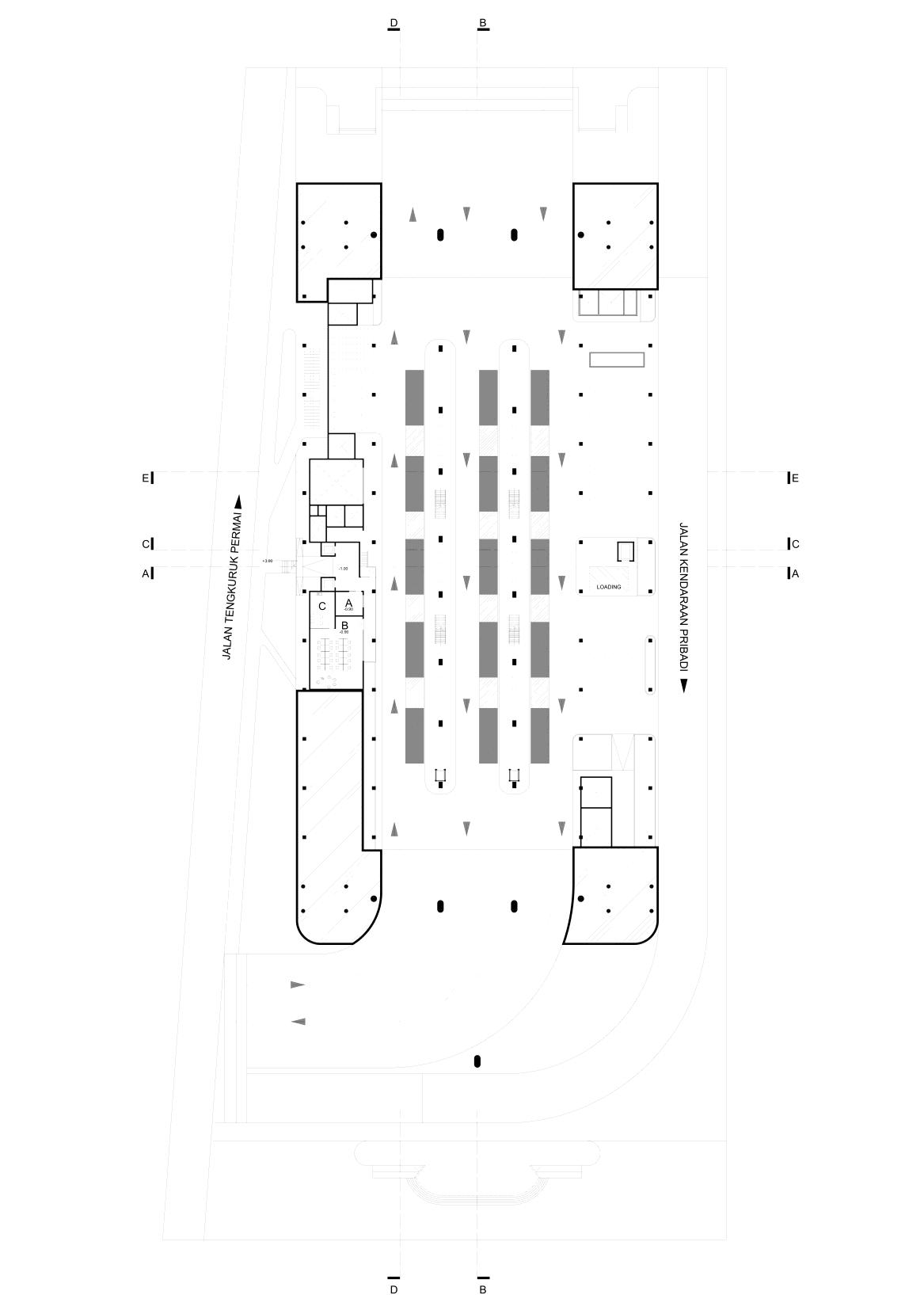

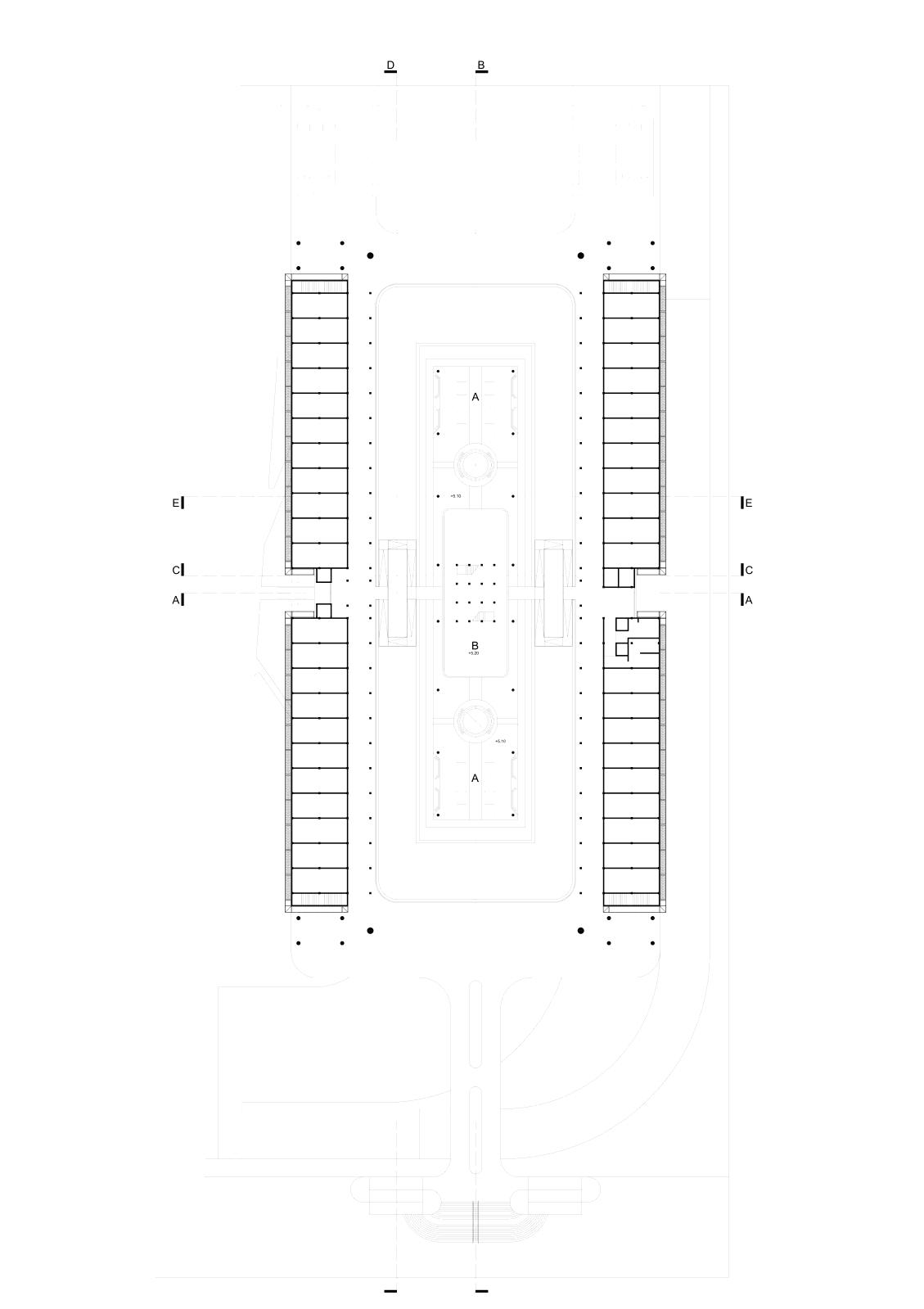

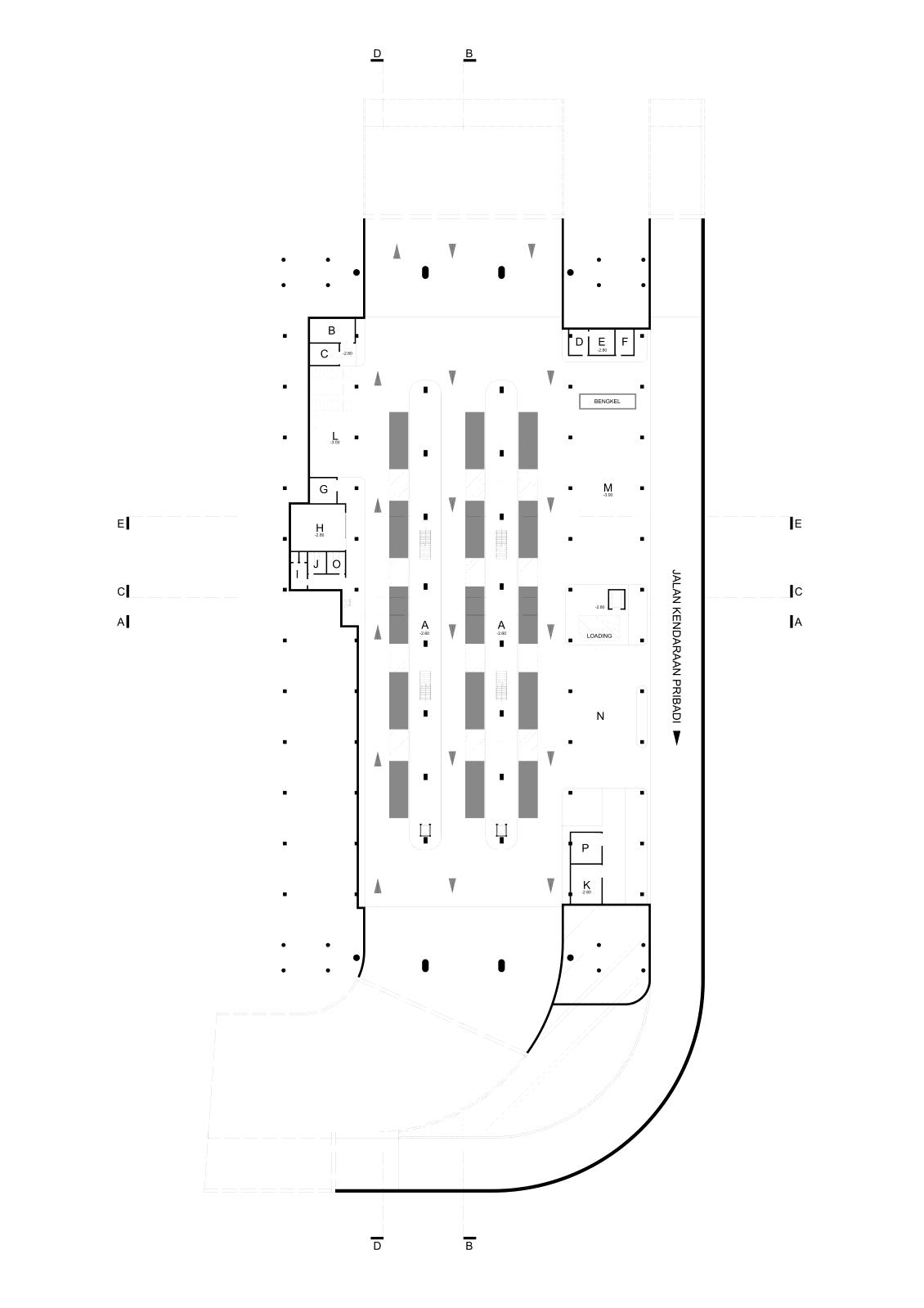

BASEMENT PLAN A. Bus Platform B. Genset Room C. MEP Room D. Security Room

E. Control Room F. Maintenance Room G. Storage Room H. Locker Room

J. Toilet K. Waterpump Room L. Employee Parking M. Temporary Bus Parking

N. Loading Dock Parking O. Driver Toilet P. Maintenance Control Room

GROUND FLOOR PLAN A. Customer Service B. Management Office C. Pantry

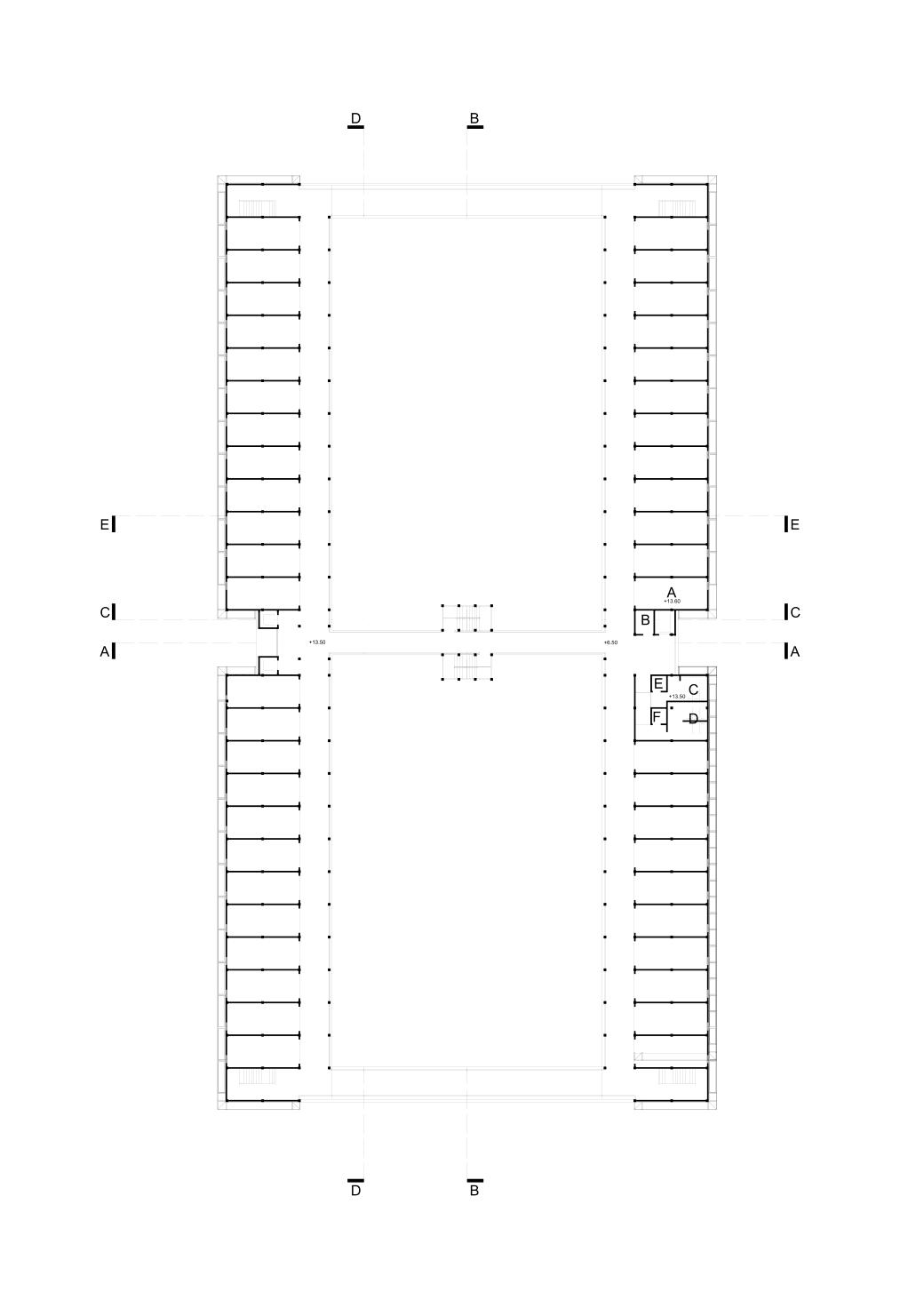

1ST FLOOR PLAN A. Retail B. Storage C. Man Toilet

D. Woman Toilet E. Disabled Toilet F. Nursing Room

G. Prayer Room H. Information Center I. Waiting Area

1ST-2ND FLOOR PLAN A. Food Outlet B. Seating Area

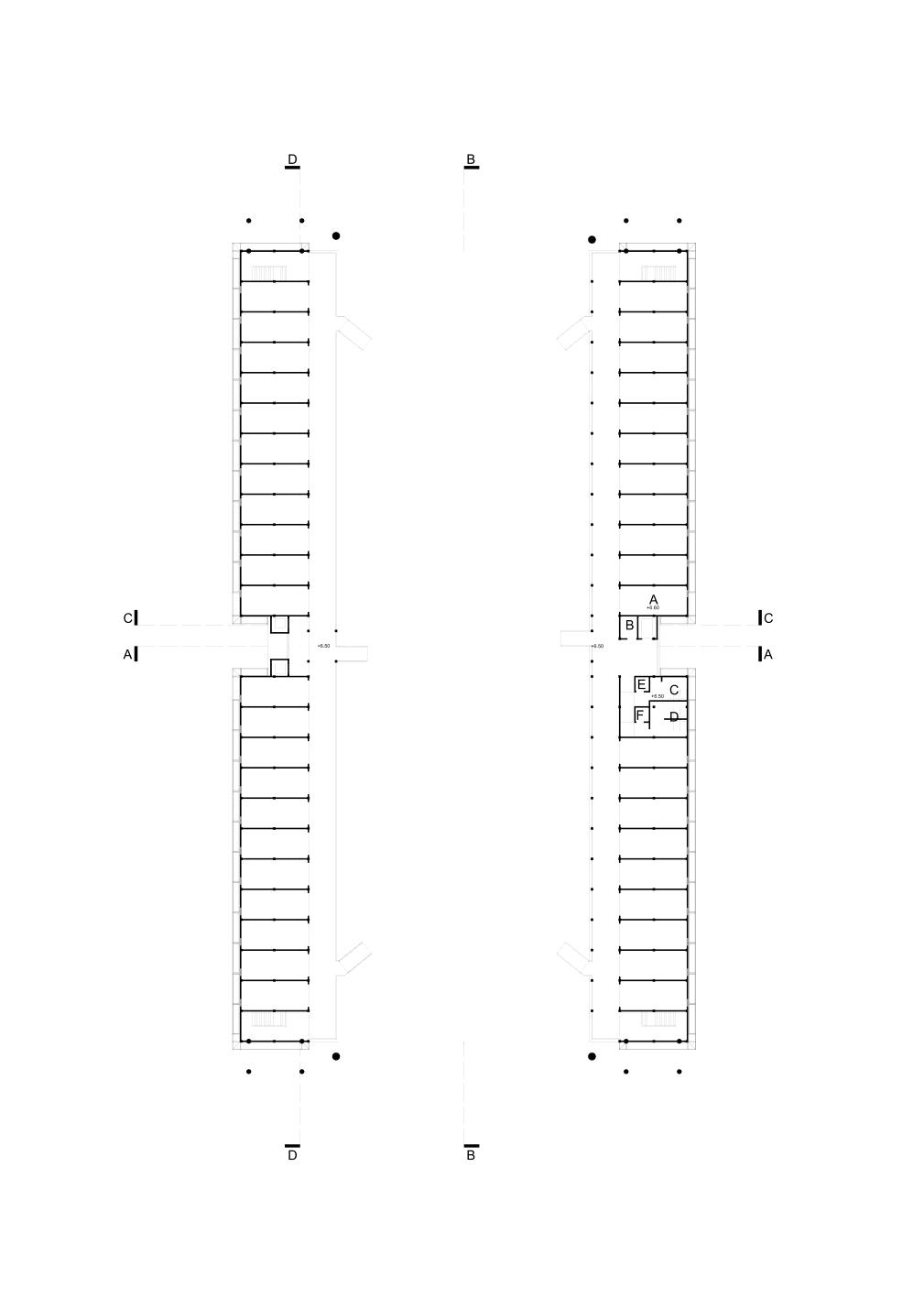

2ND FLOOR PLAN

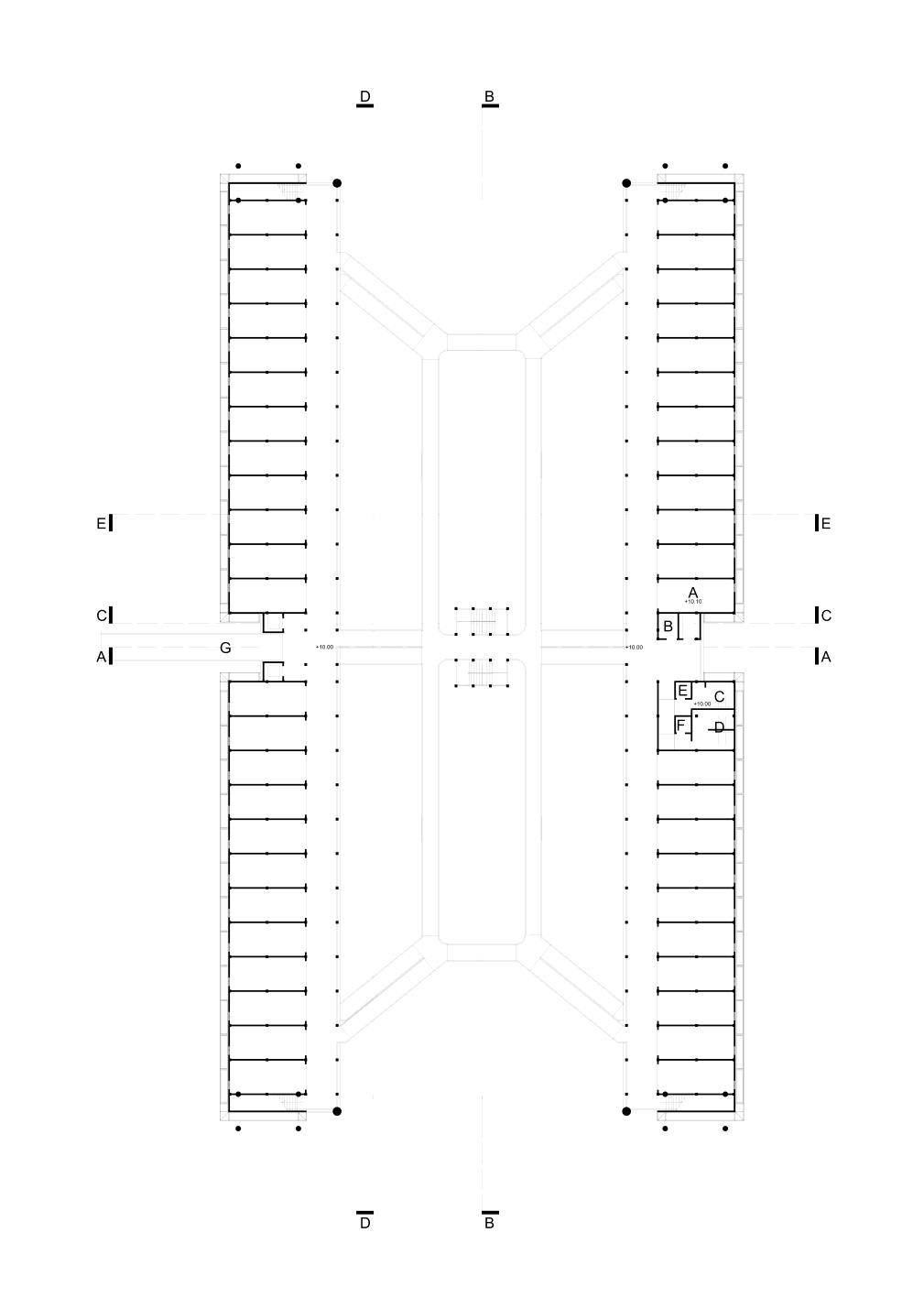

3RD FLOOR PLAN

A. Retail B. Storage C. Mans Toilet D. Womans Toilet E. Disabled Toiet F. Nursing Room

A. Retail B. Storage C. Mans Toilet D. Womans Toilet E. Disabled Toiet F. Nursing Room G. LRT Connecting Bridge

4TH FLOOR PLAN A. Retail B. Storage C. Mans Toilet D. Womans Toilet E. Disabled Toiet F. Nursing Room

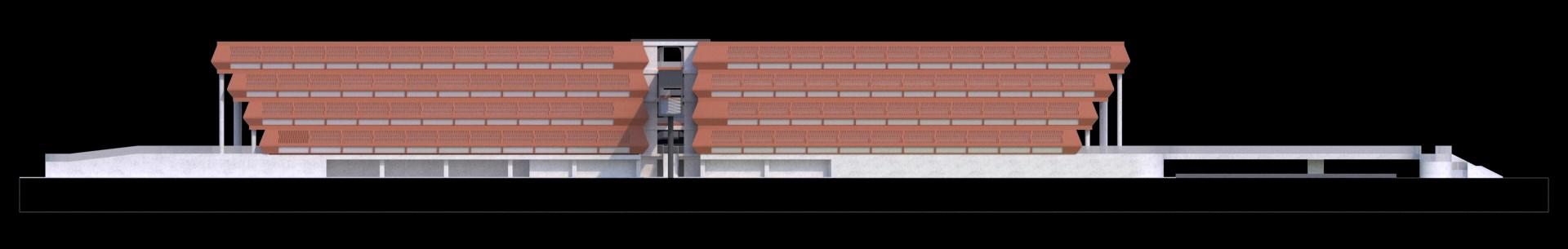

TAMPAK DEPAN

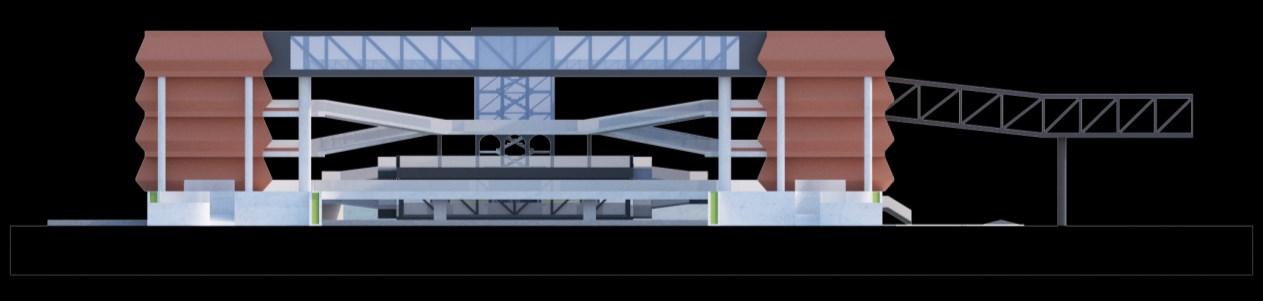

POTONGAN A-A

TAMPAK SAMPING

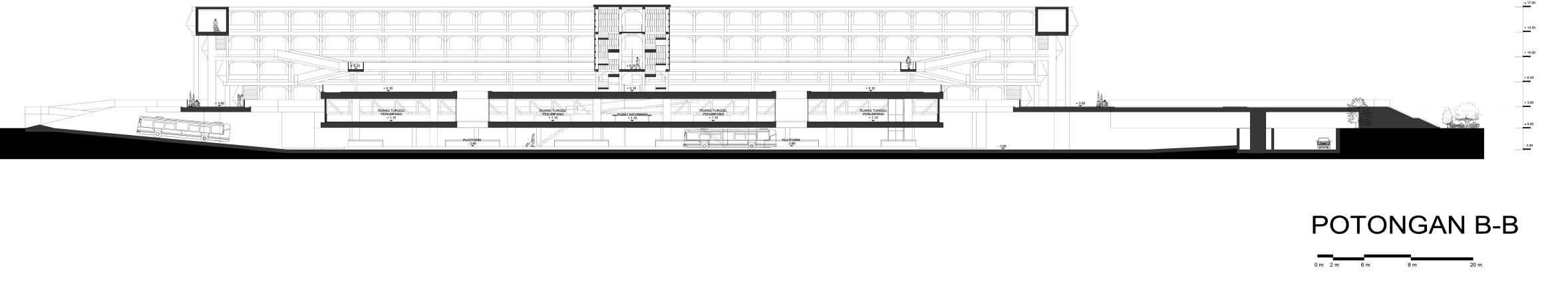

POTONGAN B-B

Struktur Beton digunakan untuk struktur basement, sementara struktur sisanya menggunakan struktur baja untuk mempercepat proses pengerjaan karena tapak berada di daerah padat aktifitas, sebagai fasilitas pun bangunan juga diperlukan untuk digunakan secepat mungkin

STRUKTUR BETON STRUKTUR BRACING BAJA STRUKTUR BAJA TRUSSED FLOOR STRUKTUR BAJA RETAIL STRUKTUR CORE BAJA

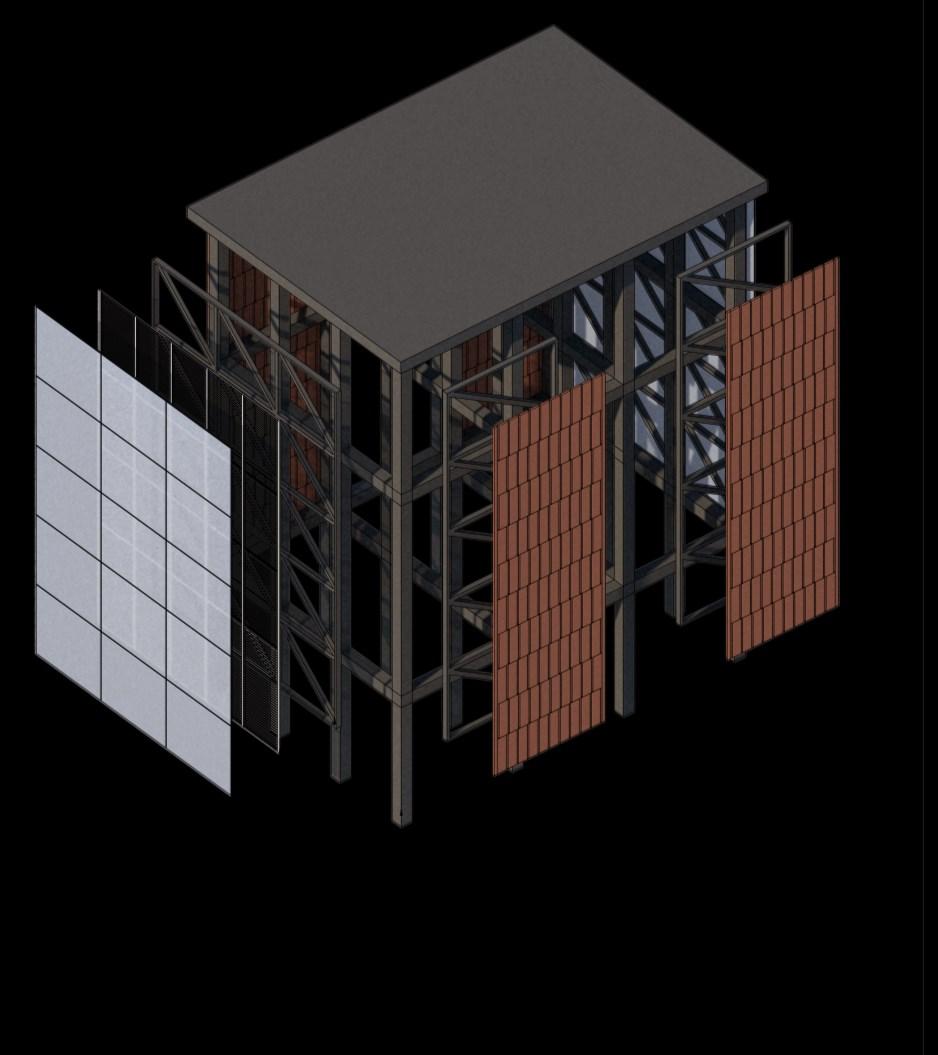

CIRCULATION TOWER DETAIL

ULAK LIA LAKE BOTANICAL GARDEN Sekayu, South Sumatera Category Materplan Area 248 Ha Intern Project Design

Planning Background Danau Ulak Lia salah satu danau unik terletak di kota sekayu, Sumatera Selatan, terbentuk dari sisa pecahan sungai Musi. Di tengahnya terdapat sebuah area dengan luasan sekitar 248 Ha direncanakan akan diberdayakan sebagai botanical garden oleh Pemerintah daerah Musi Banyuasin untuk menjaga kelestarian flora dan fauna air, juga meningkatkan perekonomian daerah melalui perencanaan pariwisata botanical garden.

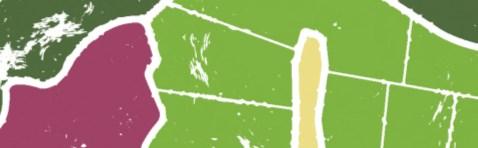

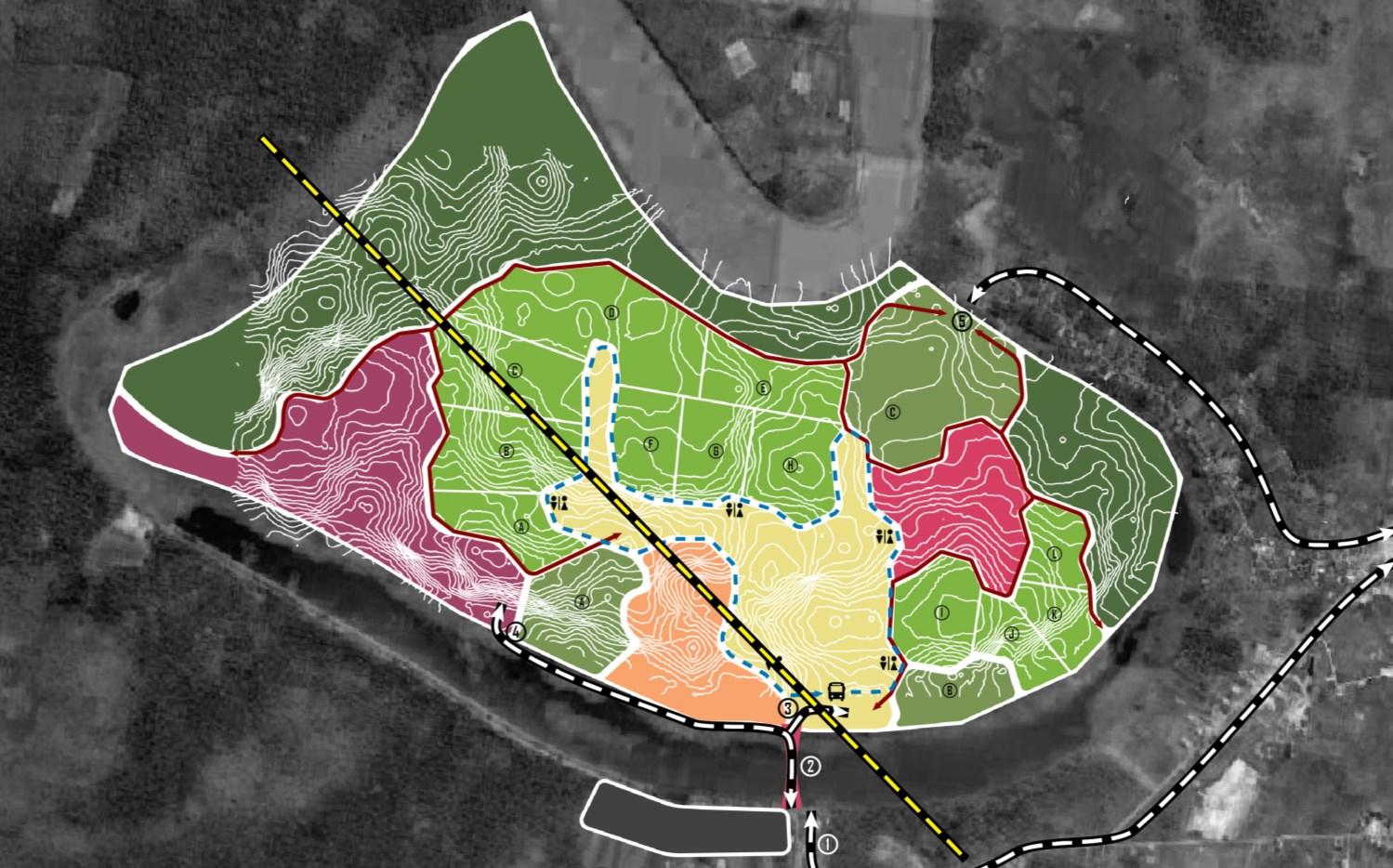

LEGEND Community Zone Merupakan area penerimaan pengunjung, community zone diharapkan dapat berfungsi penuh sebagai plaza dan sirkulasi utama bagi para pengunjung sehingga pengunjung dapat menikmati public space selama meng-eksplor taman. Fasilitas penerimaan seperti ticket counter, information center, dan shuttle bus terminal harus diletakkan di dekat gerbang masuk.

Recreational Zona ini diperuntukkan penuh sebagai tempat rekreasi dan public space di luar kebun raya.

Mengakomodir kegiatan rekreasi seperti, piknik, outbound dan rekreasi air yang dianggap tidak merusak lingkungan.

Amenity Core Zona di mana diletakkan berbagai fasilitas pendukung kegiatan rekreasi. Fasilitas dengan waste treatment terletak di area belakang jauh dekat dengan conservation zone. Terdapat fasilitas yang bersifat penambahan dan dapat dibangun dalam perencanaan jangka panjang, fasilitas tersebut adalah art gallery, it center, duty free shop, shopping mall, dan museum.

Accomodation Facilities Zona diperuntukkan sebagai area pembangunan fasilitas akomodasi bagi pengunjung yang dapat berupa hotel, resort, atau villa sewa. Zona direncanakan agar dapat menarik investor dan pengunjung.

Parking Conservation Center 1. Park Area Entry 2. Bridge 3. Entry Gate 4. Residential Gate 5. Maintenance Entry

Research Center A. Light Treatment A B. Light Treatment B C. Heavy Treatment

Thematic Garden A. Indoor Garden B. Flower Garden C. Fruit Garden D. Shade Tree Garden

E. Local Plant Garden F. Economic Garden G. Rotan Garden H. Herbs Garden

I. Children’s Garden J. Aquatic Garden K. Wetland Grden L. Cultivation Garden

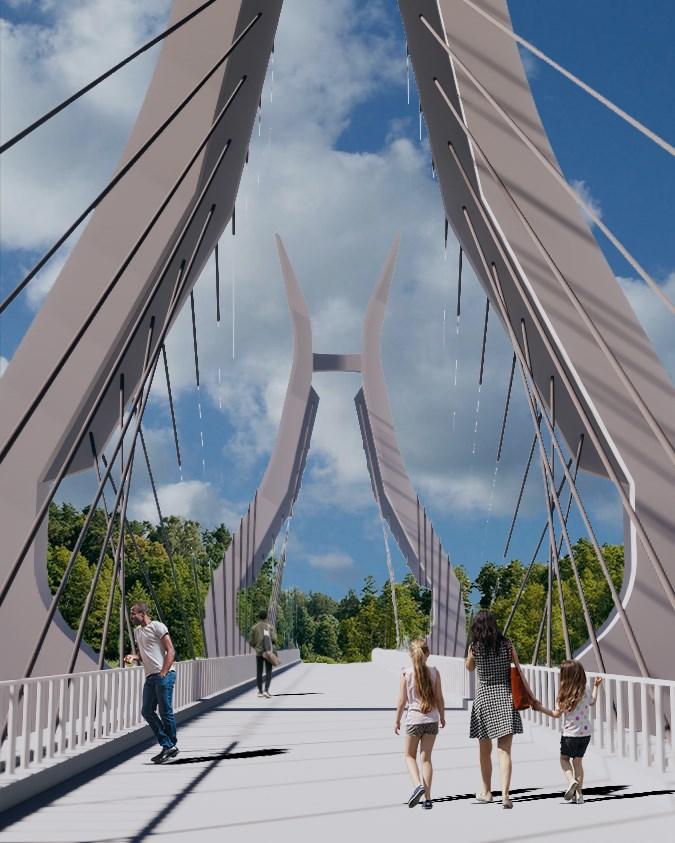

Connecting Bridge Area botanical garden terletak di seberang dari jalan akses utama sehingga perlu menggunakan jembatan. Utamanya Jembatan digunakan untuk pejalan kaki dan kendaraan maintenance sederhana karena melewati sungai yang dipenuhi ikan-ikan budidaya dan dijaga.

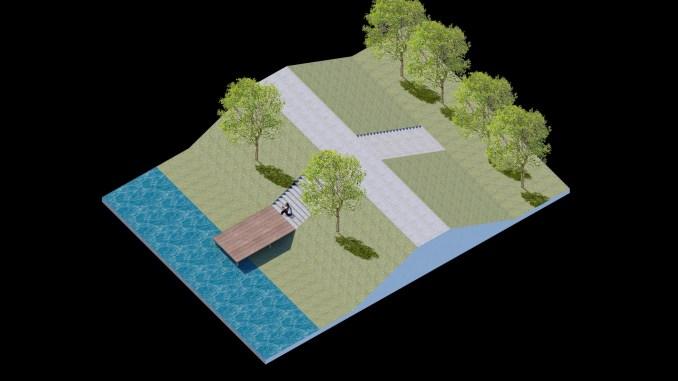

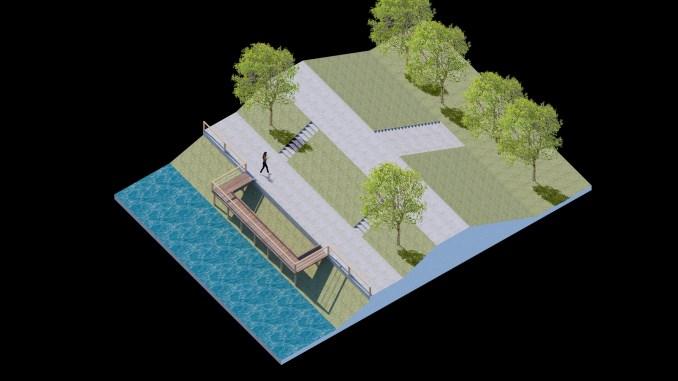

Dengan menggunakan deck di ketinggian 1.5 m dari permukaan air sebagai tempat untuk menikmati pemandangan danau, jogging track/ pedestrian terletak di 3 meter dari permukaan air.

Menggunakan deck setiggi 50 cm dari permukaan air sebagai akses untuk penggunaan kendaraan air, jogging track/ pedestrian terletak di 3 meter dari permukaan air.

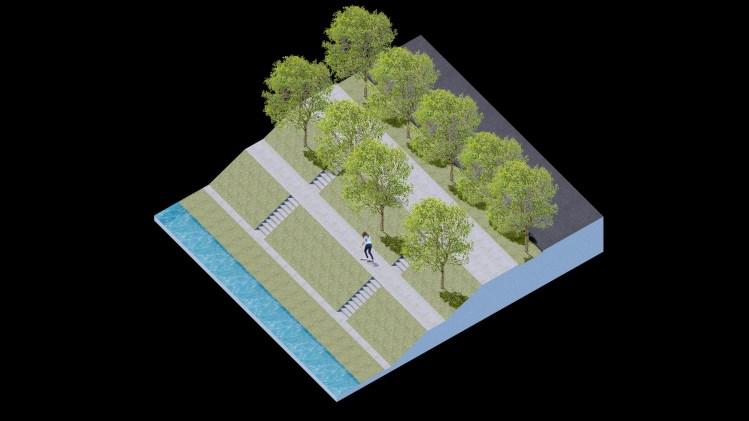

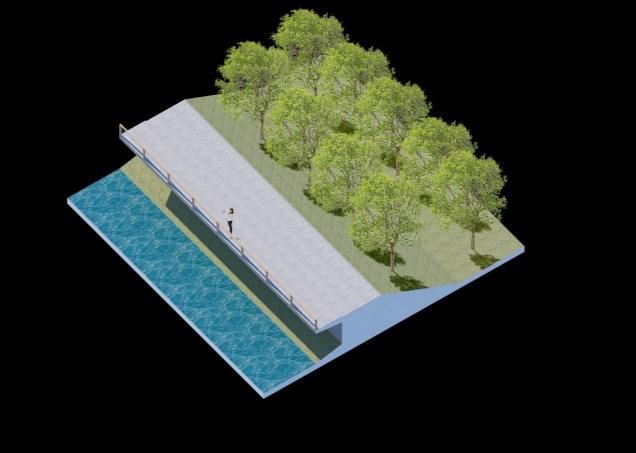

Redesign jogging track existing, di samping jogging track direncanakan jalan aspal sebagai akses bagi kendaraan menuju lokasi parkir.

Jogging track dibuat sedikit menjorok dari garis air danau, bisa mengurangi penggunaan ruang lahan untuk embankment.

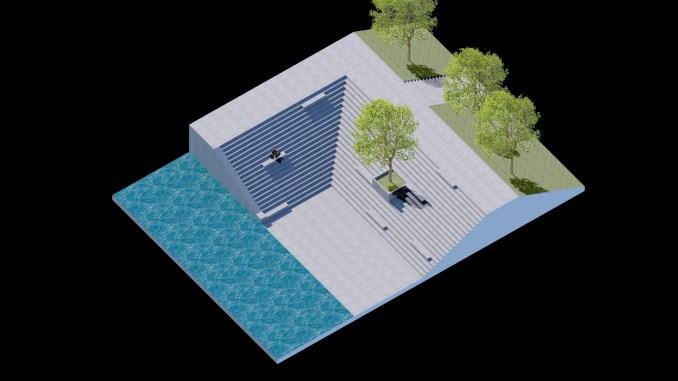

Konstruksi beton dengan akses langsung menuju ke lantai dengan permukaan beton dengan ketinggian sama dengan permukaan air, untuk memberikan pengalaman interaksi langsung dengan muka air.

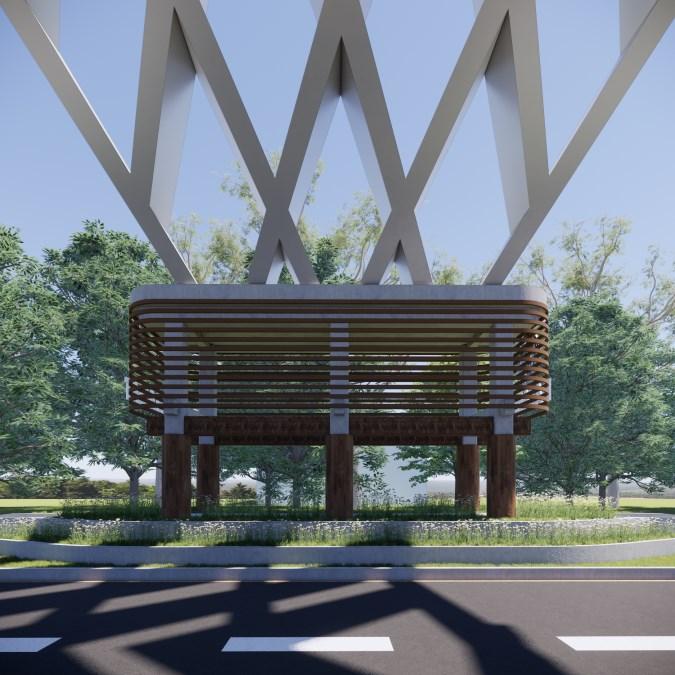

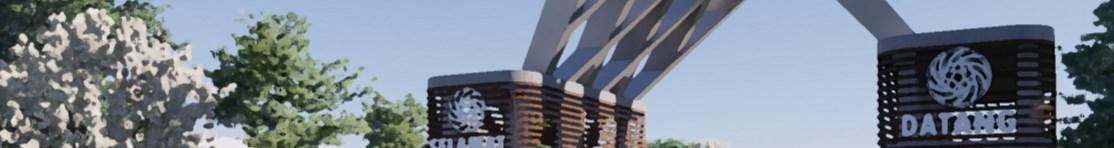

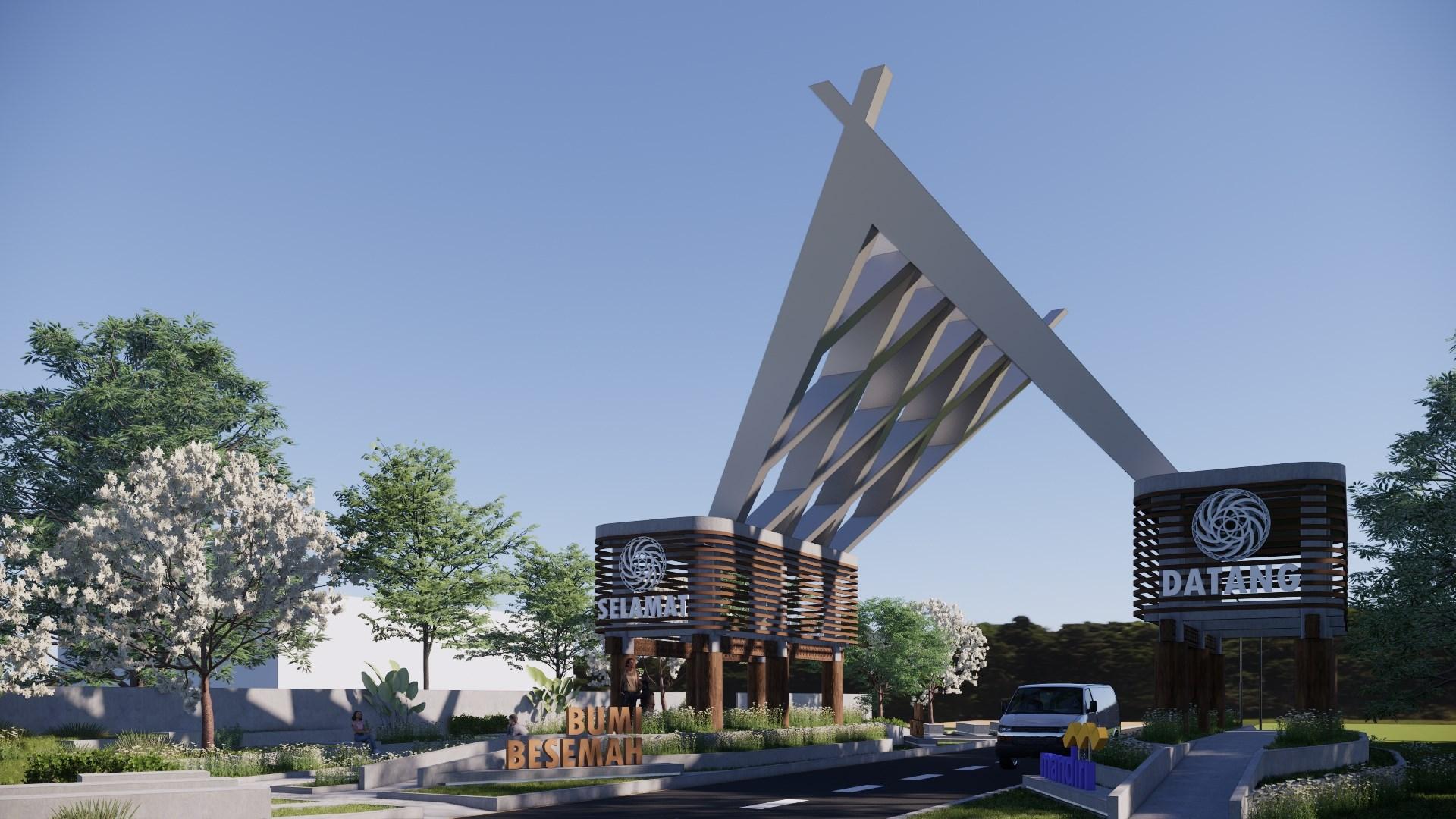

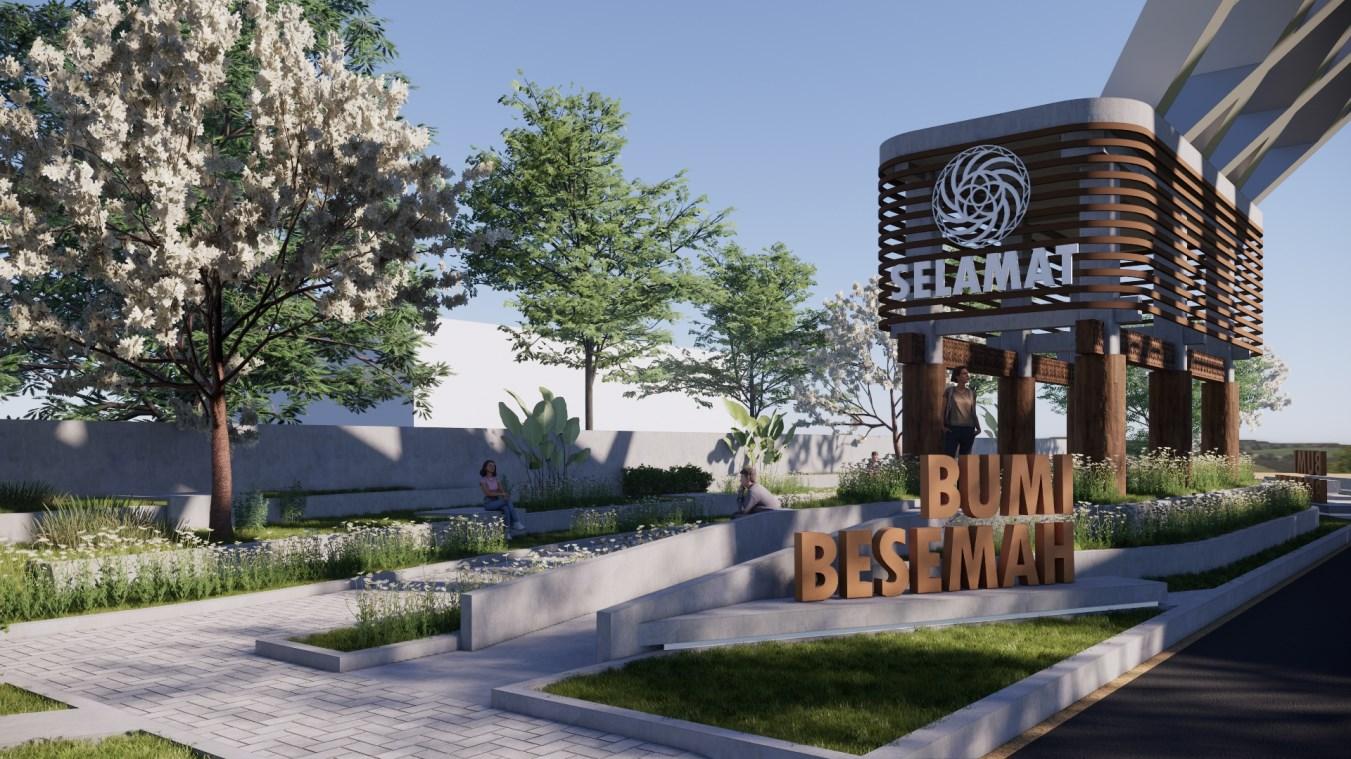

BUMI BESEMAH Pagaralam, South Sumatera Category Public Building Area 833 m2 Work Design Project

Philosophy Gubahan menggabungkan bentuk tangan mengapit terlungkup dengan filosofi melindungi, siluet atap rumah Baghi (rumah tradisional pagaralam), visual lanskap pagaralam yang berbukit, dengan tambahan sebuah ukiran kencane mandulike (simbol khas pagaraalam) dengan pola bunga melur yang berarti kesucian dan keramah-tamahan.

“Sehangat tangan yang melindungi kepala orang tercinta ketika hujan datang menyapa, sekuat rindu saat melihat rumah tempat pulang dan melepas lelah, seramah alam menyejukan mata dikala berjalan mengelilinginya, seakrab rasa dianggap keluarga bagi mereka yang tak pernah dijumpa, menyatu menjadi ucapan “selamat datang” memeluk, setiap yang bertamu ataupun pulang.”

Gerbang dan lanskap sekitarnya juga berfungsi sebagai area berkumpul bagi masyarakat sekitar karena letaknya yang berada tepat di depan kantor lurah, mendukung agar gerbang dapat dimaksimalkan.

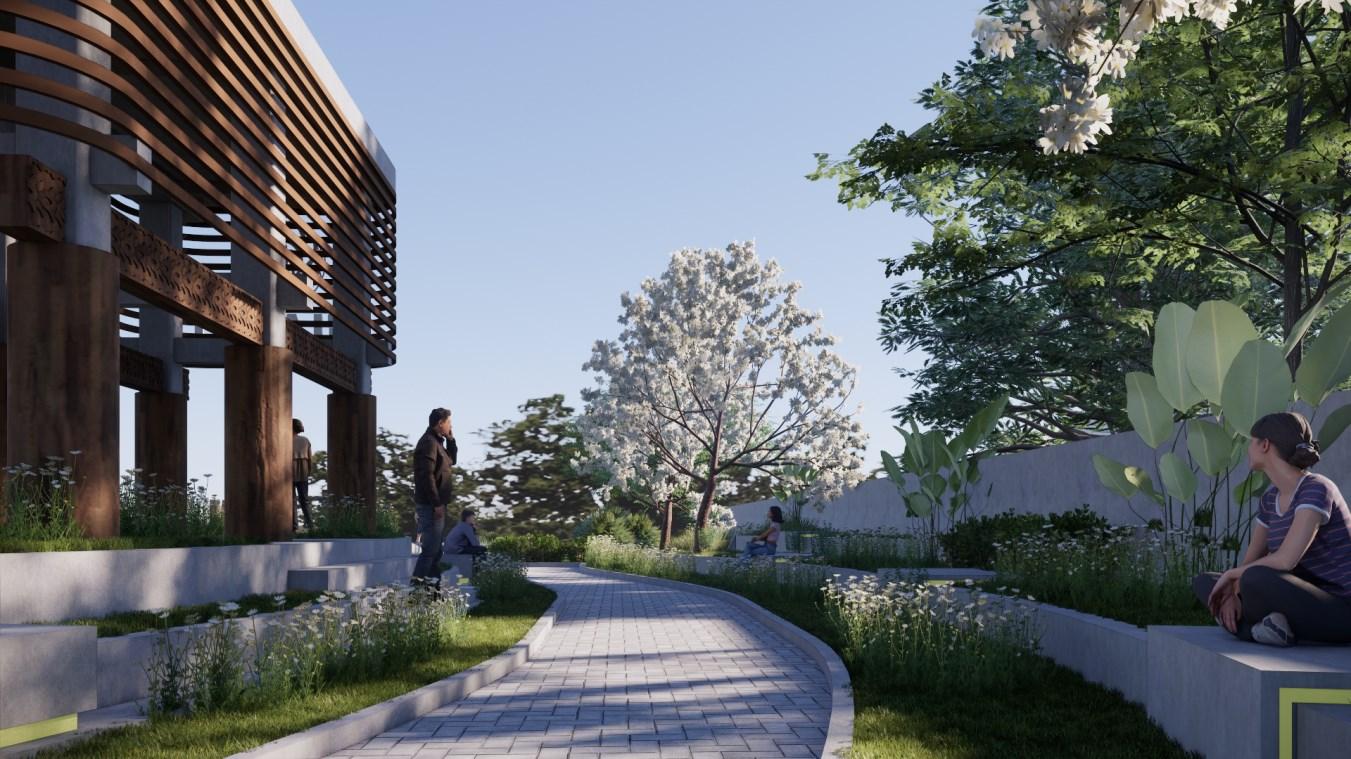

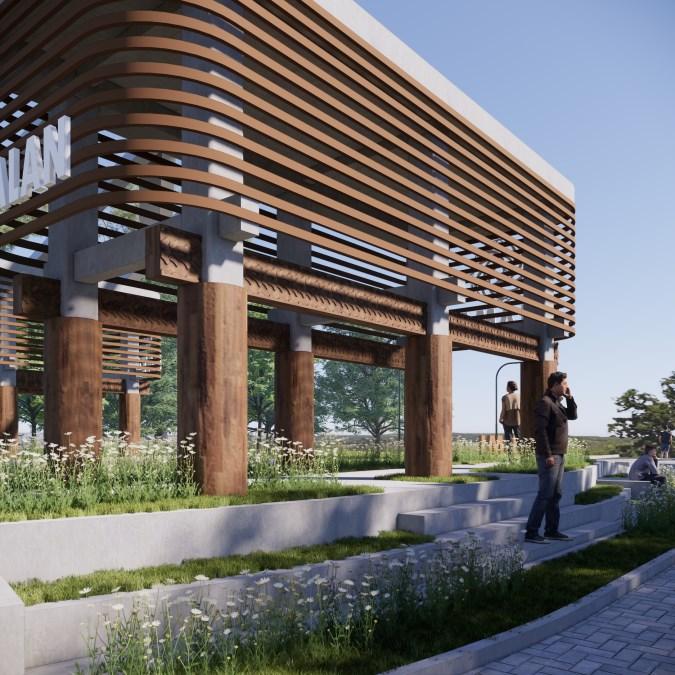

Landscape Design Gerbang dan lanskap sekitarnya jg berfungsi sebagai area berkumpul bagi masyarakat sekitar karena letaknya yang berada tepat di depan kantor lurah, mendukung agar gerbang dapat dimaksimalkan. Area lanskap dan pedestrian dapat digunakan sebagai mini plaza yang nantinya pun dapat menjadi “patokan” bagi pengembangan pedestrian selanjutnya di sepanjang jalan lintas menuju Pusat Kota Pagaralam.

Baghi Experience Bentuk lanskap terinspirasi dari visual alam sekitar pagaralam memberikan kesan akrab baik bagi masyarakat maupun pengunjung. bagian bawah gerbang dapat dibuat ramp yang nantinya dapat dilewati pejalan kaki, merasakan suasana seperti di dalam Rumah Baghi dipercantik oleh ukiran khas balok-balok Rumah Baghi.

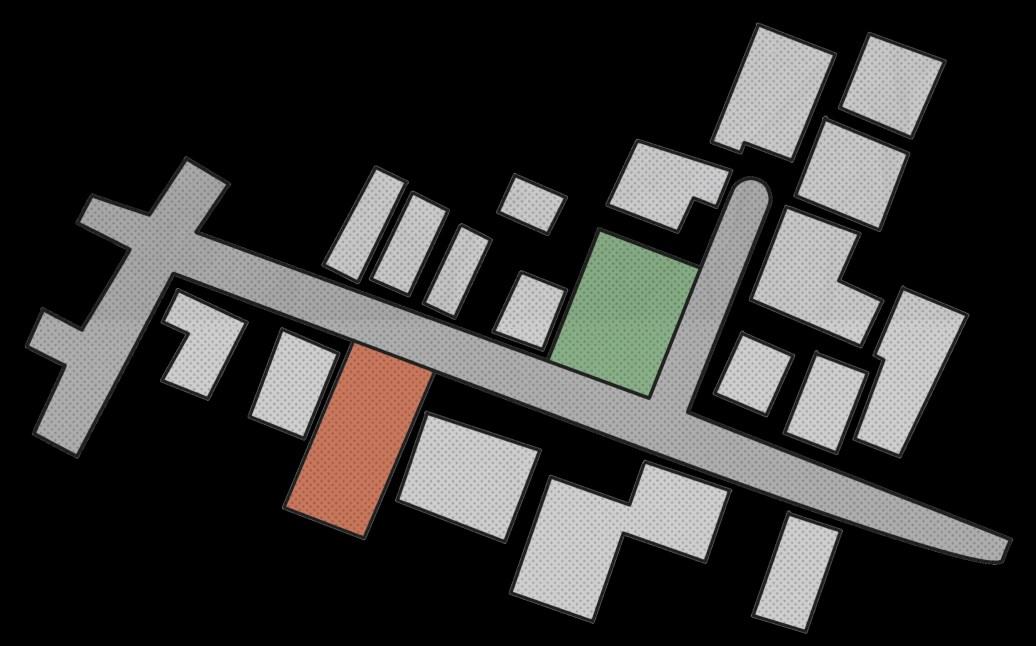

KAMAL-LEON Sudah hampir setahun covid 19 merubah tatanan kehidupan manusia. sudah saatnya kita beradaptasi dengan kondisi tersebut.. Site dipilih karena terdapat kerumunan disekitar akibat adanya pasar, design yang akan dibangun diharapkan sebagai pemecah kerumunan di area pasar. Design mengadaptasi sistem scaffholding dengan kolom kolom yang diletakan pada grid beton yang telah disediakan. Bersifat fleksibel diubah dalam waktu singkat sesuai kebutuhan dan kondisi sekitar.

Kami sebut Kamal-Leon, sebuah permainan kata dari camaleon menjadi 2 nama berbeda menunjukkan fungsinya yag mampu berubah dan beradaptai juga menunjukkan 2 mode berbeda disaat covid dan disaat covid telah selesai.

ADAPTABLE PUBLIC SPACE Palembang, South Sumatera Category Public Building Student Competition

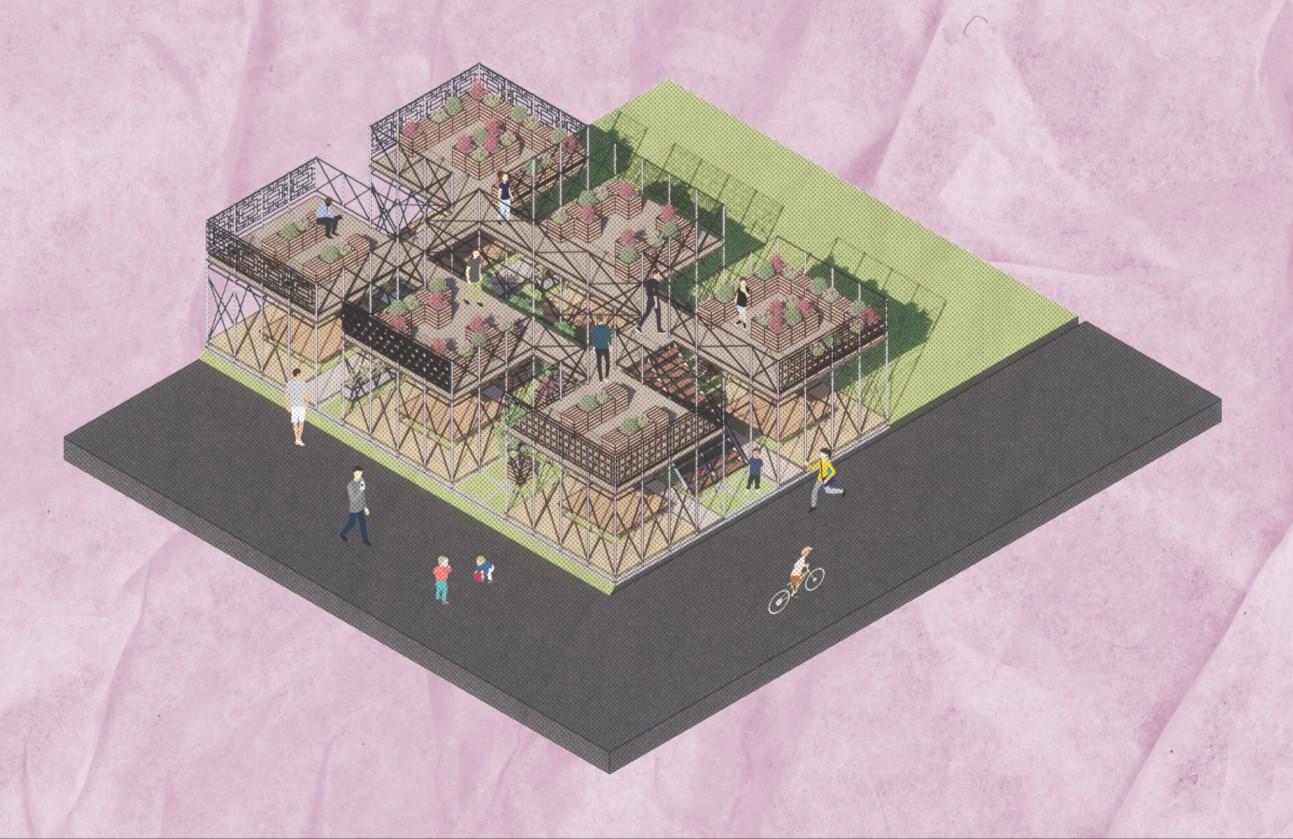

Covid Layout

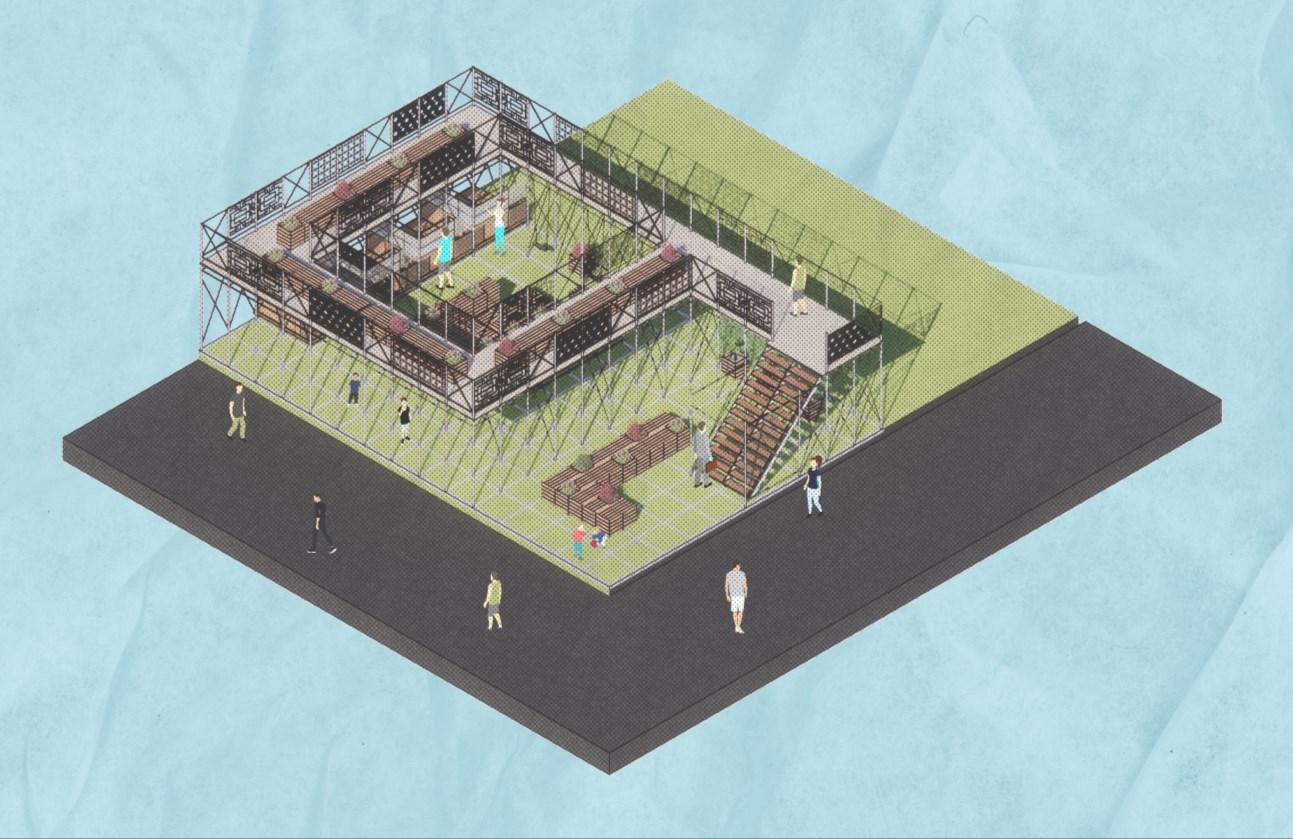

Non Covid Layout

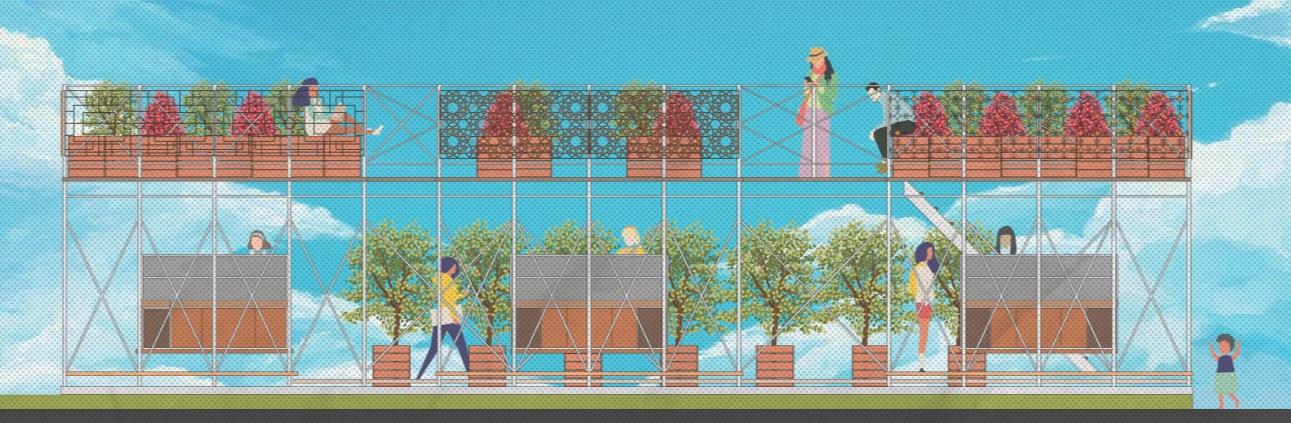

Front View

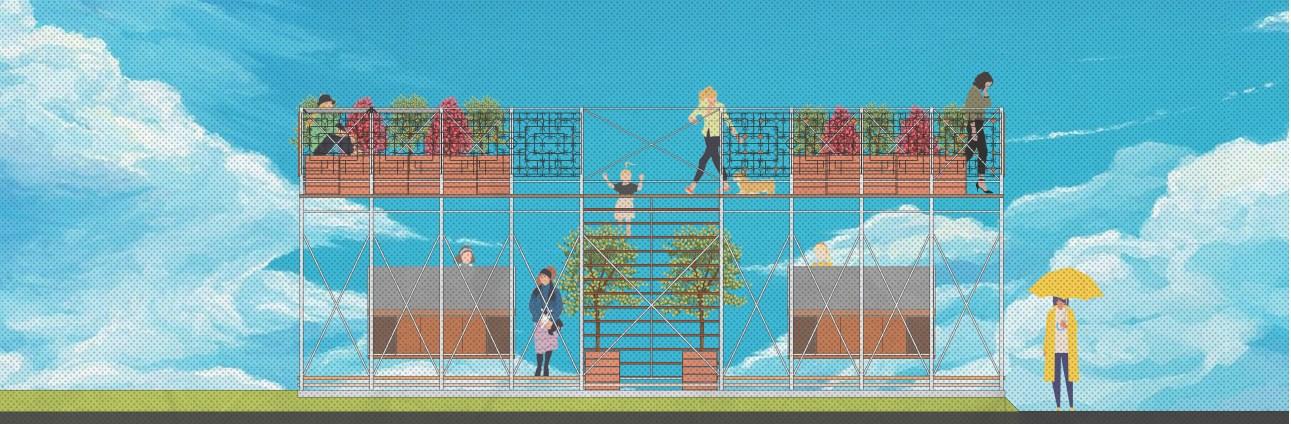

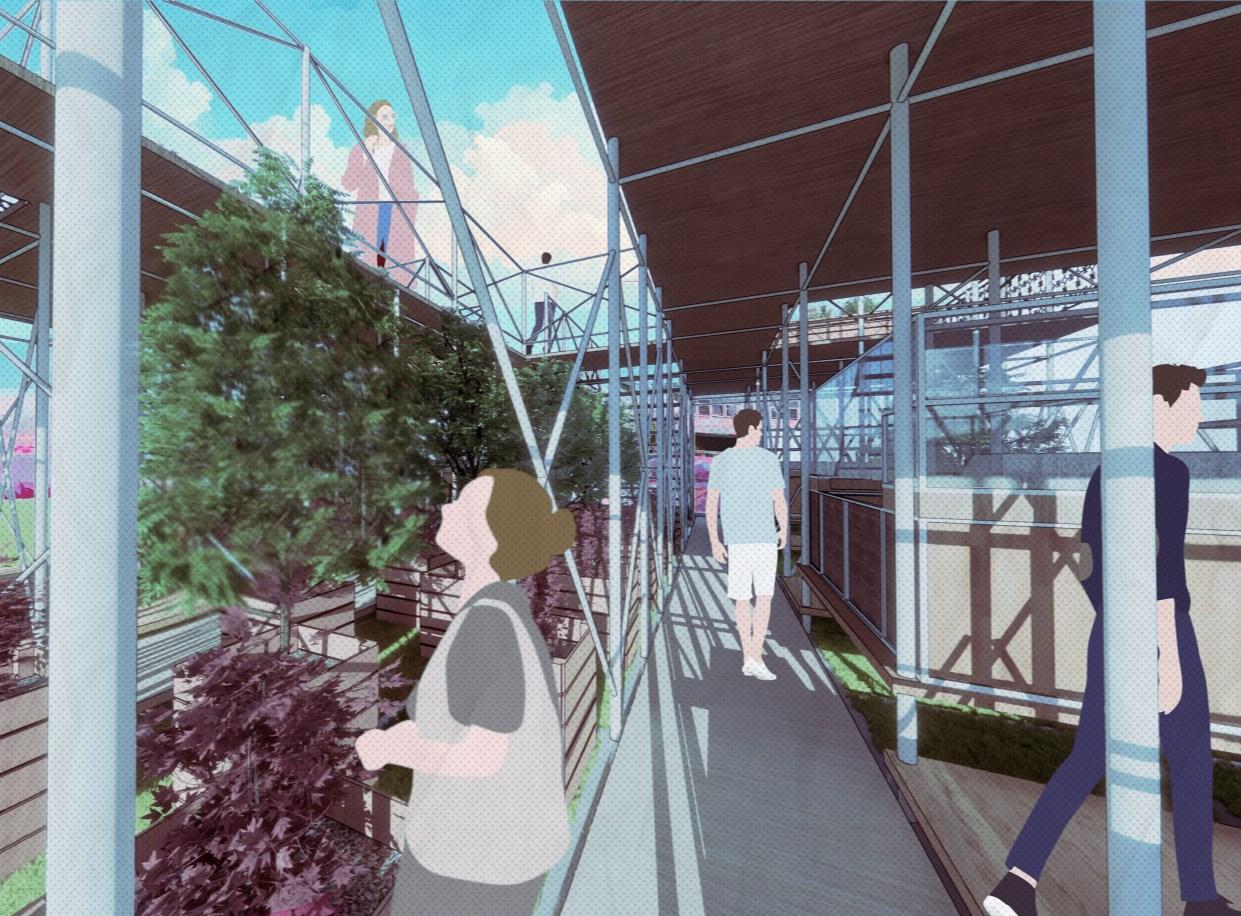

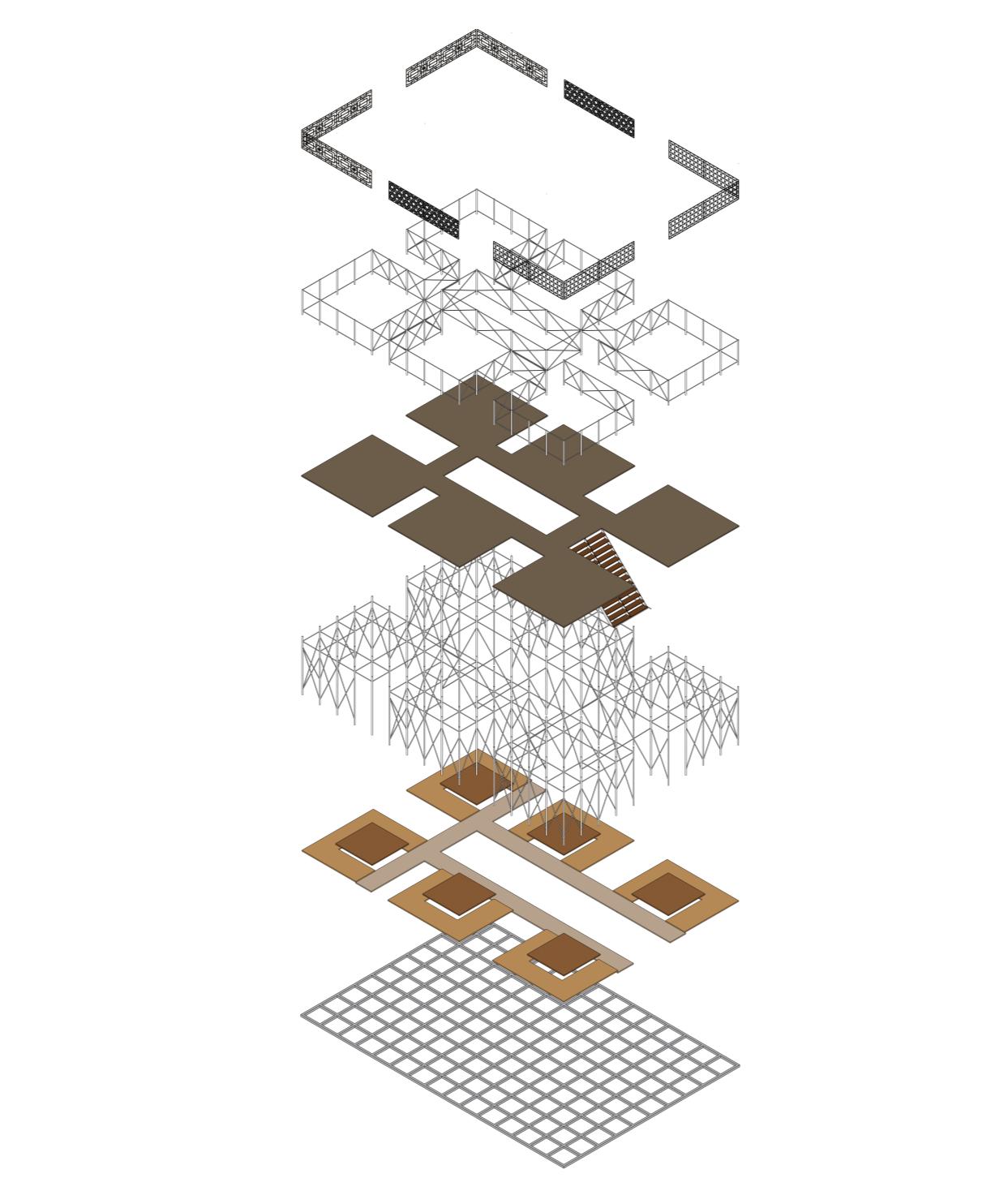

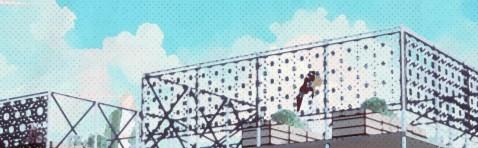

Side View Adaptable Construction Struktur menggunakan scaffolding dengan modul 1 meter sehingga memudahkan untuk di sesuaikan desainnya, menjadikan lebih adaptable terhadap berbagai macam peruntukkan. Taman publik yang awalnya hanya merupakan area kosong bisa digunakan menjadi berbagai kegiatan, tempat berjualan, tempat bermain, atau fasilitas event-event lingkungan sekitar lainnya.

Konsep adaptable construction mencoba untuk menyelesaikan permasalahan utama dikala covid-19 melanda, yaitu dibutuhkannya fasilitas tes covid-19 yang dapat disebar ke banyak lokasi. Penggunaan scaffolding sebagai struktur memudahkan fasilitas untuk dibongkar-pasang atau dialih fungsikan menjadi fasilitas lain, seperti pasar mini sederhana.

Patterned Railing

Scaffolding

GRC Board Panel

Scaffolding

GRC Board Panel

Concrete Grid

Knockdown Structure

Covid Oriented Market Ketika Covid-19 datang, banyak pasar harus ditutup untuk menghindari terjadinya penumpukkan massa, namun tentunya kebutuhan sehari-hari harus terpenuhi sementara market online cukup mahal. Sehingga diperlukanlah strategi untuk menanggulanginya.

Pasar dadakan ini mencoba untuk menyelesaikan permasalahan tersebut, dengan membuat pasar-pasar kecil di taman publik di setiap RT dapat memberikan alternatif lain mencari kebutuhan sehari-hari, terutama pangan. Tentunya pasar didesain dengan memperhatikan protokol covid-19 dengan membuat alur sirkulasi hanya searah dan melalui perhitungan lama berbelanja sehingga tidak terjadi pemandatan sirkulasi pembeli.

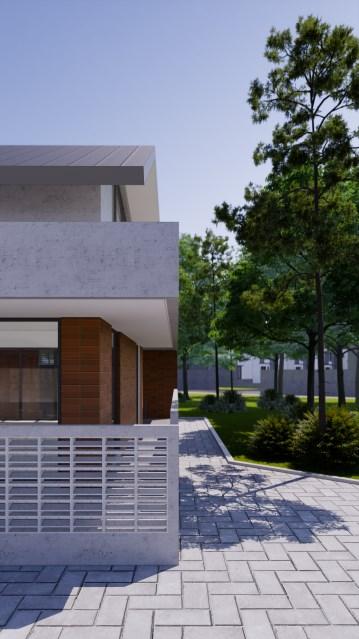

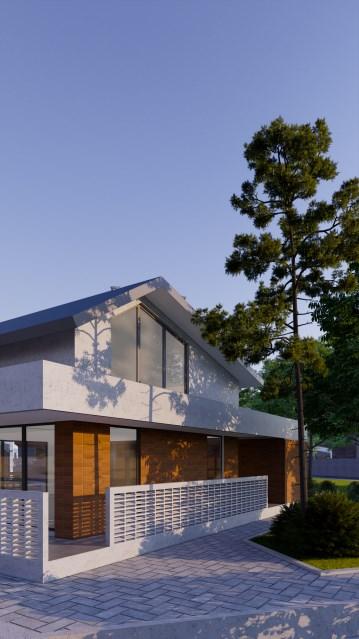

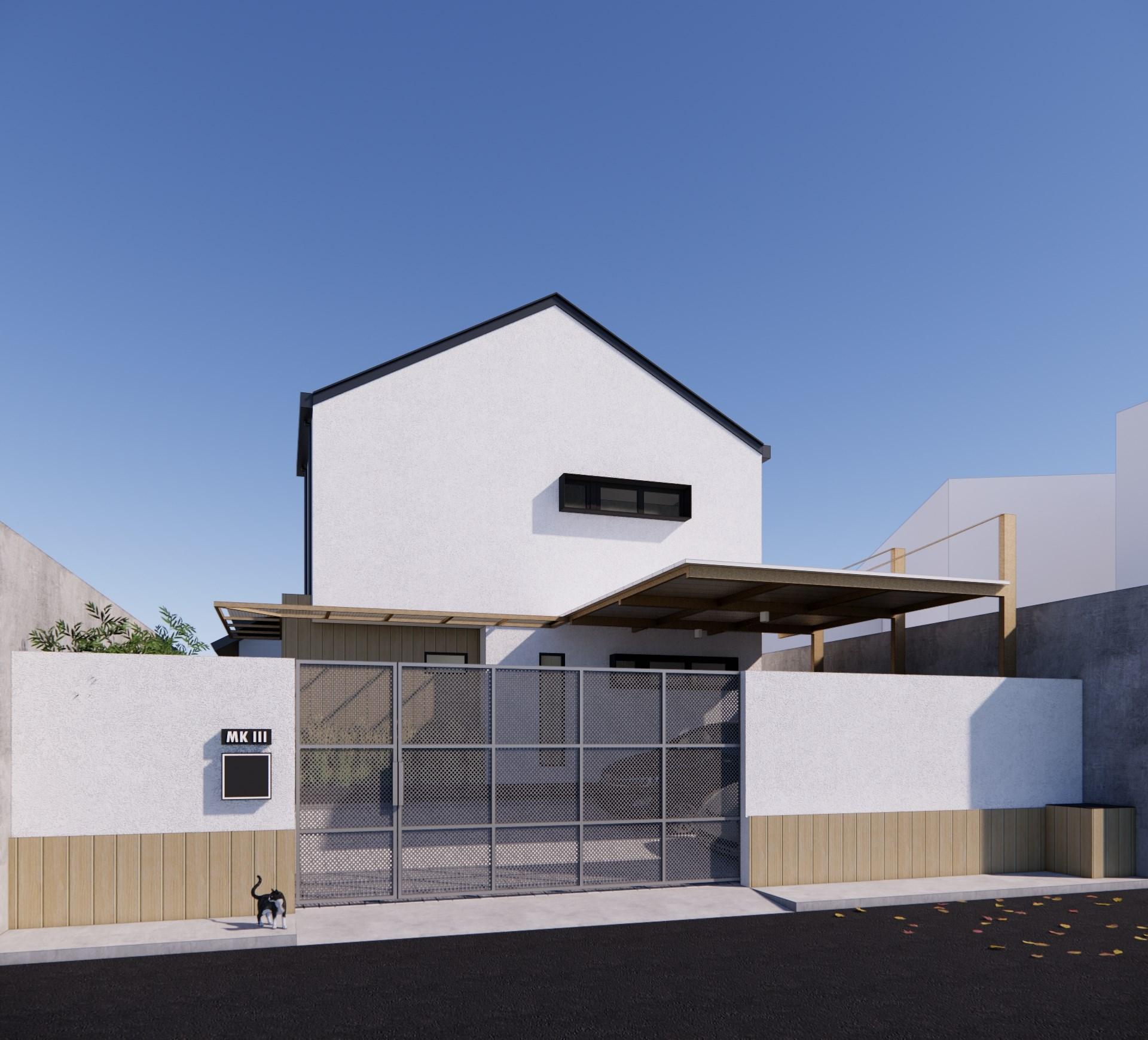

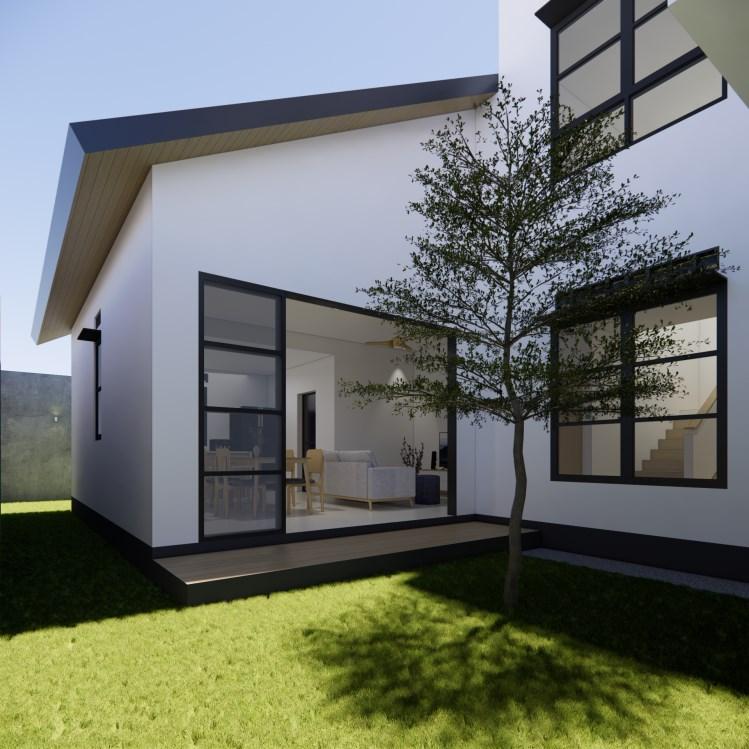

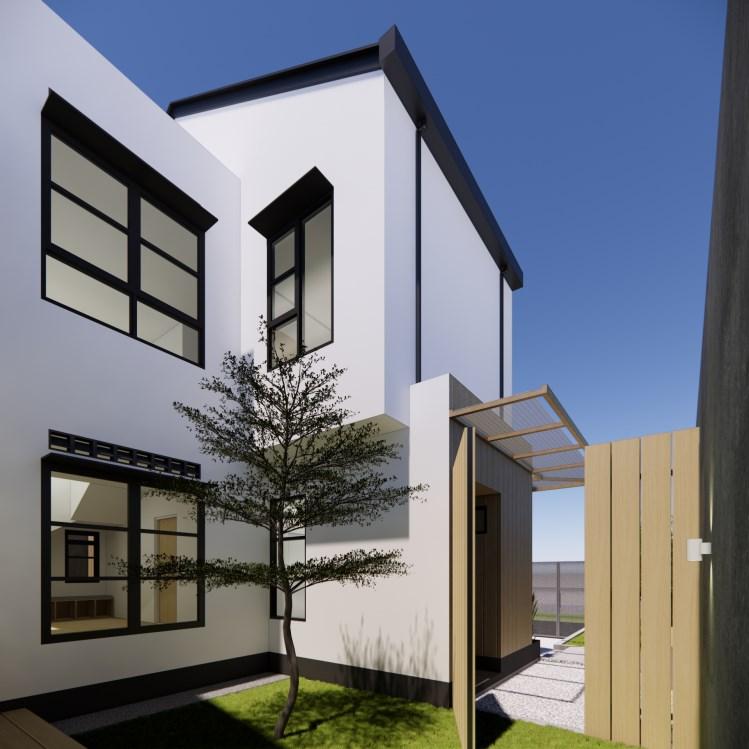

“simple yet fulfilling, a dream home for a small family”

NH House adalah gambaran sederhana akan sebuah rumah impian klien untuk keluarga kecilnya.

Menggunakan pendekatan compact house ala rumah di perkotaan jepang namun dengan luasan yang lega untuk beraktifitas, rumah ini ditantang untuk memberikan suasana homie namun tidak berlebihan.

Rumah dibentuk sederhana tanpa banyak permainan, bermodalkan jendela yang didesain tidak terlalu besar dilengkapi frame untuk memberikan shading sebagai respon terhadap orientasi fasanya yang menghadap ke barat. Color scheme hangat plain-warm khas style japandi dengan penggunaan aksen hitam di bukaan-bukaannya, memberikan identitas kuat bagi rumah terhadap lingkungan sekitarnya tanpa mencoba untuk menjadi terlalu menonjol.

NH HOUSE Palembang, South Sumatera Category Private House Area Design Project

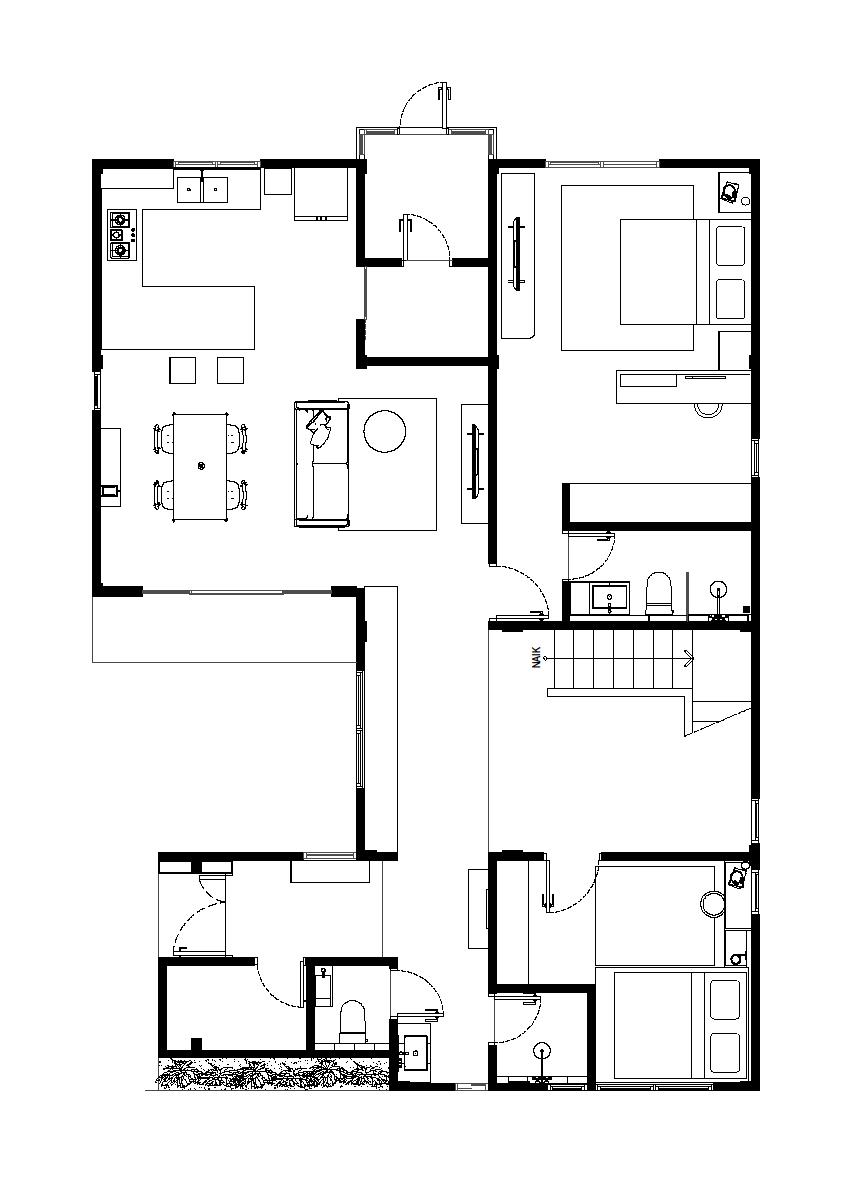

1ST FLOOR PLAN Layout rumah berfokus pada penggunaan pribadi sehingga didesain tanpa adanya ruang tamu, yang dianggap tidak relevan pula dengan gaya hidup lebih modern. Meskipun begitu area depan tetap difungsikan sebagai area penerimaan khusus anggota keluarga yang bertamu ke rumah seperti orang tua pasutri, berisikan kamar mandi tamu dan kamar tamu.

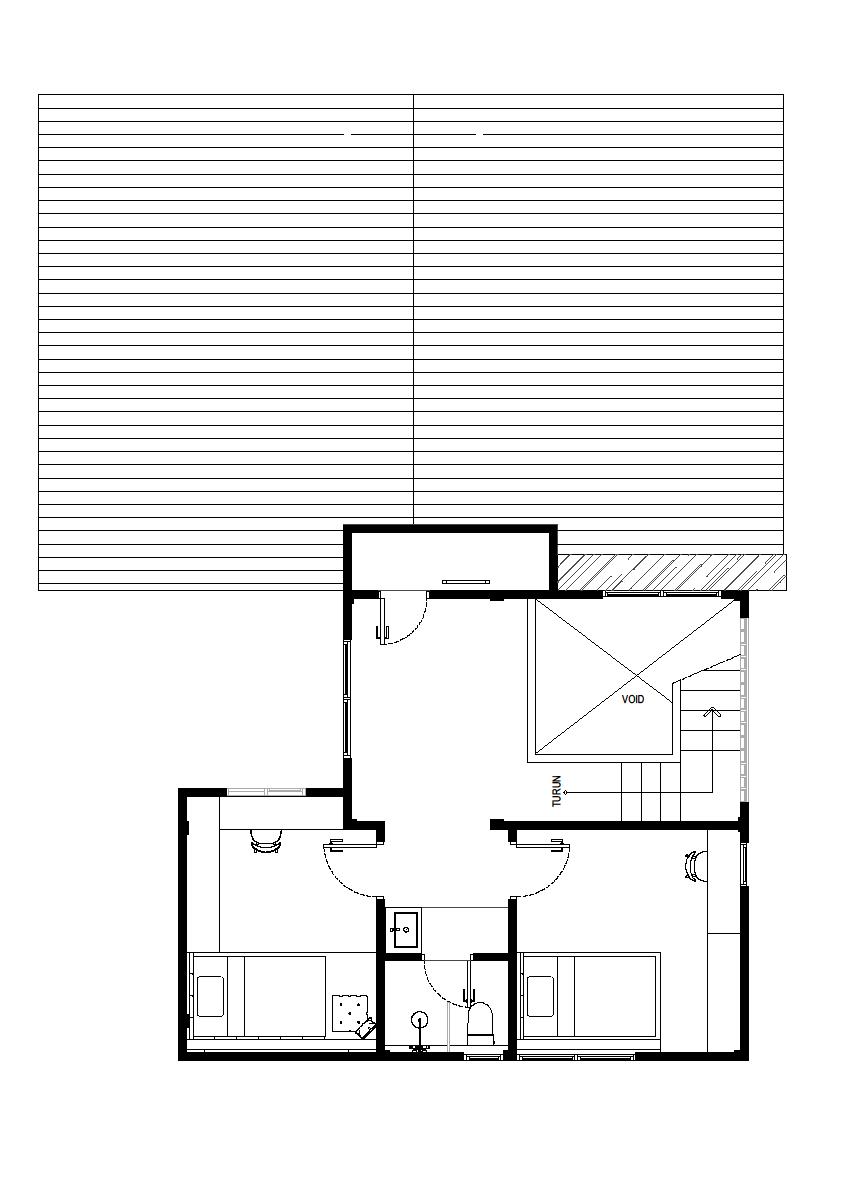

2ND FLOOR PLAN Lantai 2 hanya terdapat 2 kamar tidur anak dengan 1 kamar mandi bersama, dan balkon akses menuju atap untuk kebutuhan maintenance. Masing-masing kamar tidur anak terdapat jendela yang ideal bagi udara untuk berganti.

Ruang keluarga, ruang makan, dan, dapur diletakkan berdampingan karena merupakan area dengan intensitas aktifitas paling banyak. Ruang makan teretak tepat di samping courtyard, memberikan pemandangan dan udara yang baik ketika menikmati makanan. Desain interior menggunakan style japandi dengan warna-warna dingin sebagai aksen, membuat suasana menjadi terasa segar dan luas.

Terdapat jendela-jendela besar yang menghadap courtyard di sepanjang koridor dan kamar. Sehingga rumah akan terasa sangat terang saat siang hari tanpa memanen suhu yang berlebih. Jendela koridor lantai 1 dapat dibuka dan djadikan tempat dudukduduk perpaduan dari konsep koridor jepang yang menghadap ke arah luar dan konsep porch khas bangunan tropis Indonesia.

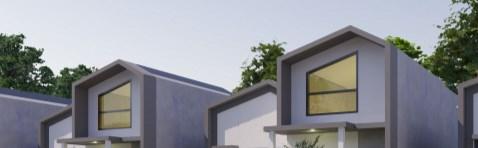

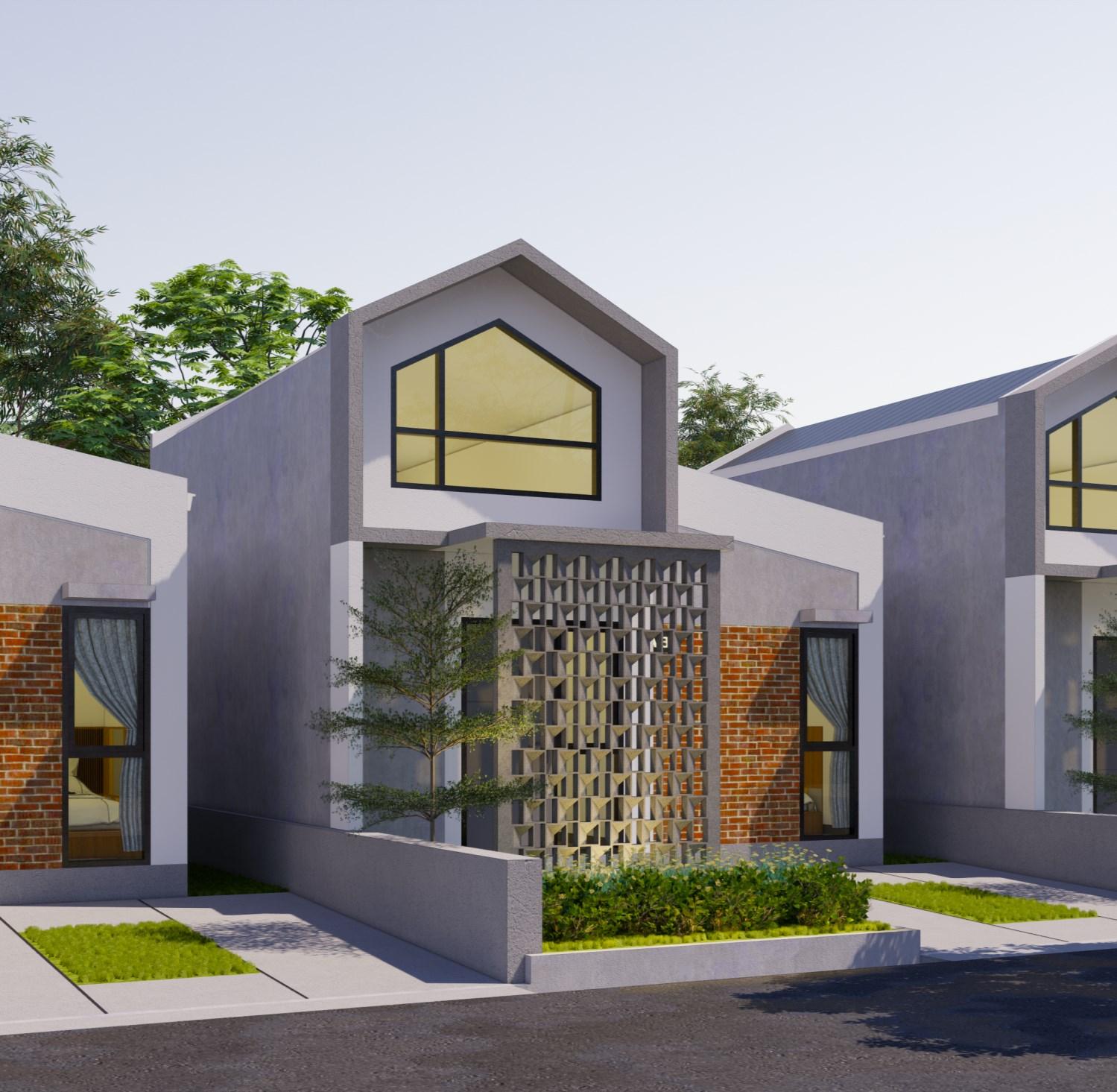

TIPE 45

Mustika Alam Residence direncanakan sebagai perumahan subsidi dengan harga yang cukup terjangkau untuk membantu pasangan muda mendapat rumah yang berkualitas, kekinian, dan affordable.

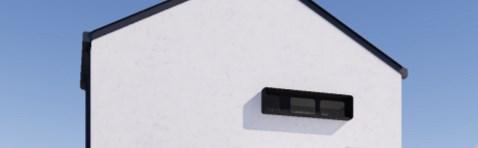

Desain rumah dibuat sangat berbeda menunjukkan besaran yang berbeda. Tipe 38 dibuat simple dengan permainan warna putih dan abu-abu tua sementara tipe 45 dibuat bergaya indutrial menggunakan permainan bata tempel di fasadnya. Masing-masing desain diberikan jendela besar dengan ketinggian atap menyentuh 5 meter untuk memberikan cahaya alami yang banyak bagi rumah membuatnya menjadi lebih sustainable.

TIPE 38

MAD RESIDENCE Palembang, South Sumatera Category Residential Area 45 & 38 m2 Work Design Project

MAIN BEDROOM KITCHEN

BEDROOM LIVING

CARPORT

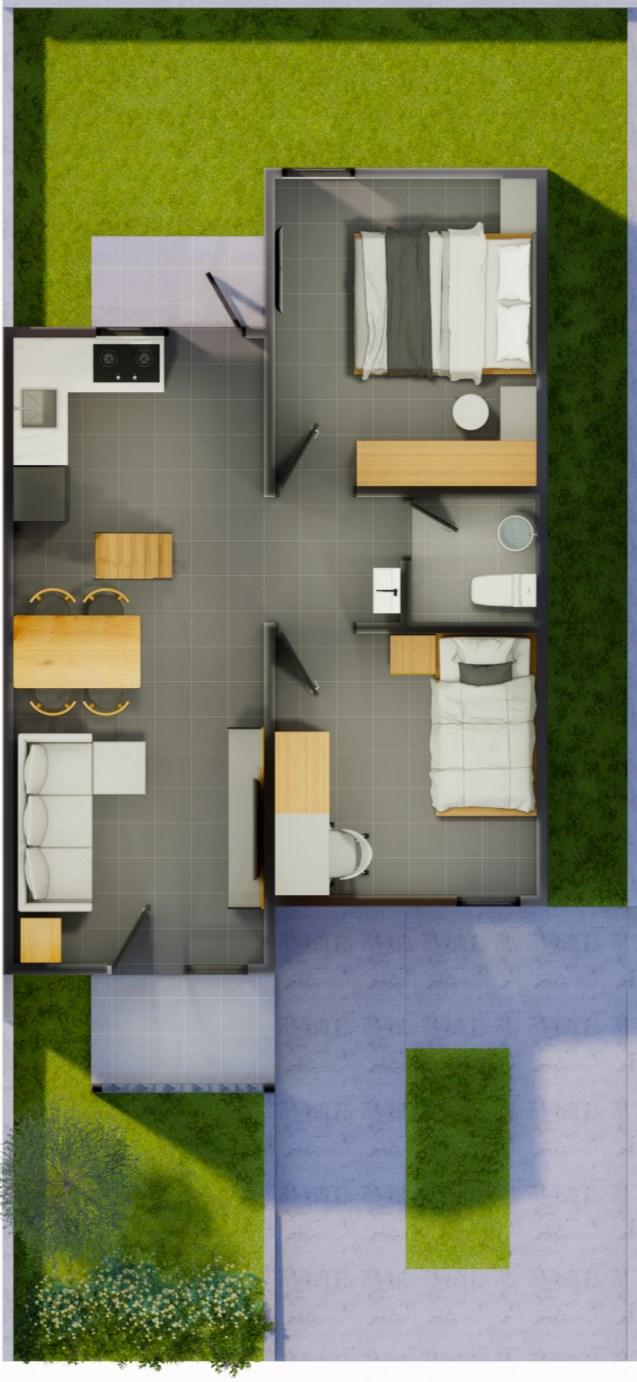

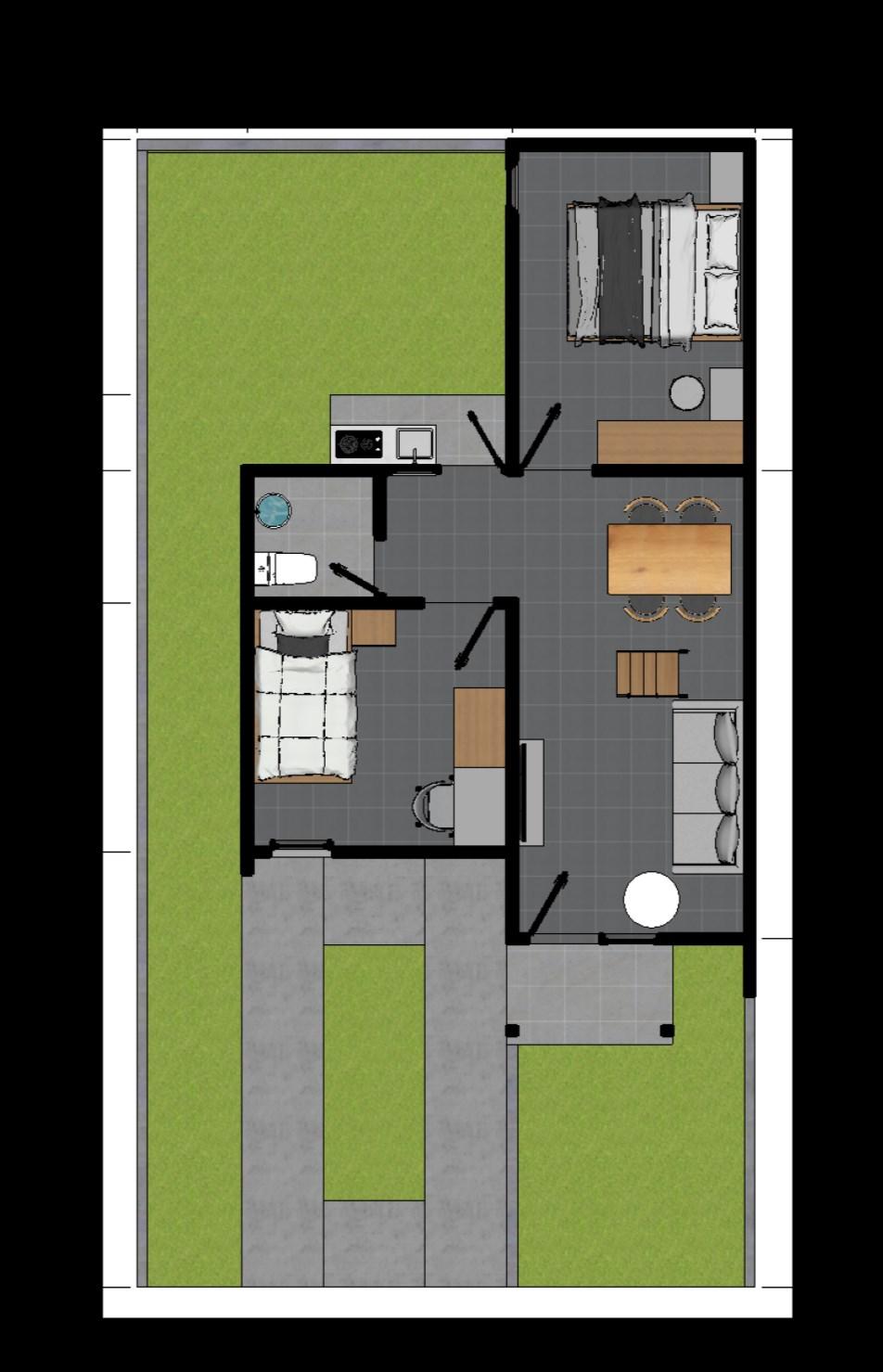

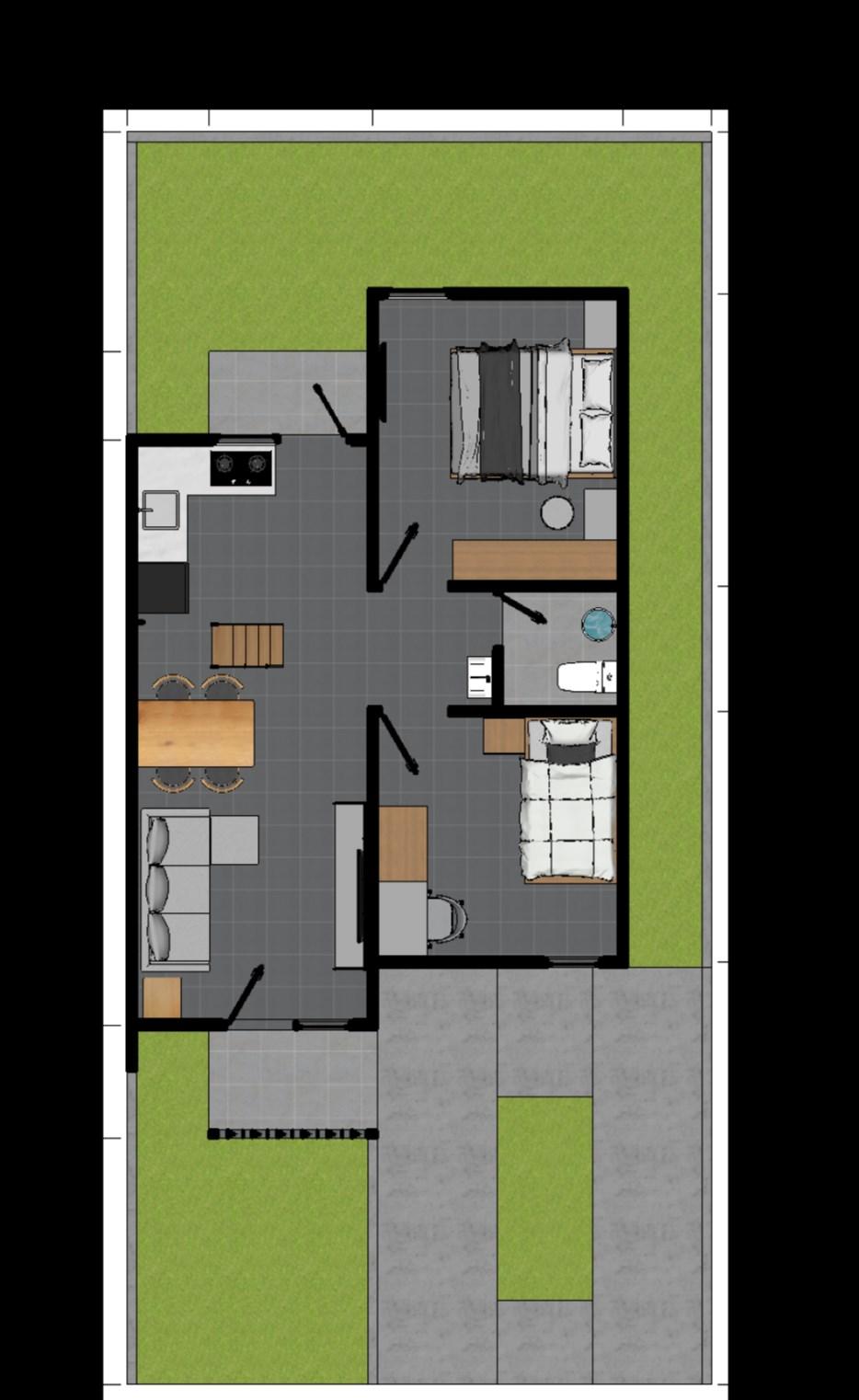

LAYOUT PLAN 45/105

MAIN BEDROOM KITCHEN

BEDROOM LIVING CARPORT

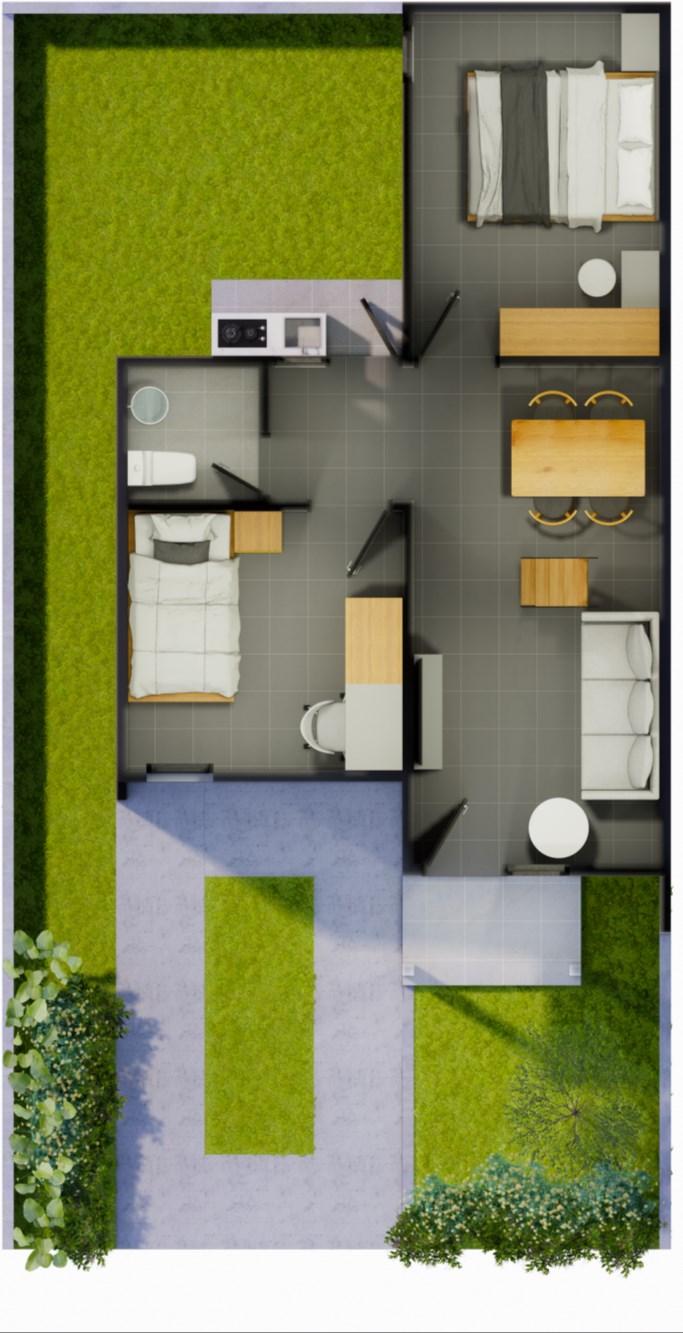

LAYOUT PLAN 38/91

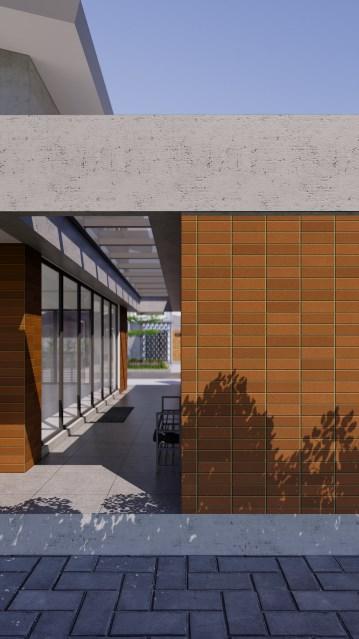

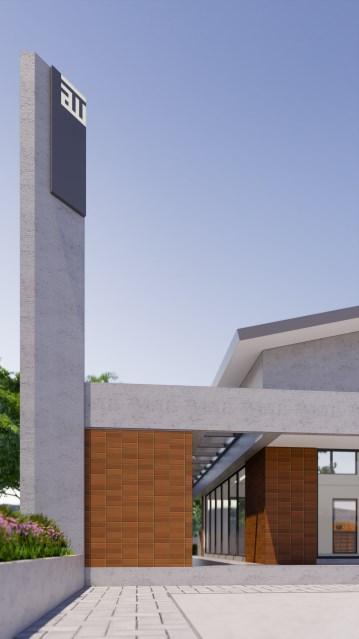

MAD Mosque Masjid didesain menggunakan style yang serupa dengan tipe rumah, penggunaan atap pelana dan jendela besar tetap dipertahankan untuk memberikan cahaya alami masuk ke dalam. Panggunaan material dibuat sedikit berbeda dengan color scheme yang sama. Finishing bata tempel digantukan dengan subway tile warna terracotta agar selaras, sementara finishing beton expose dibuat lebih cerah agar terlihat clean.

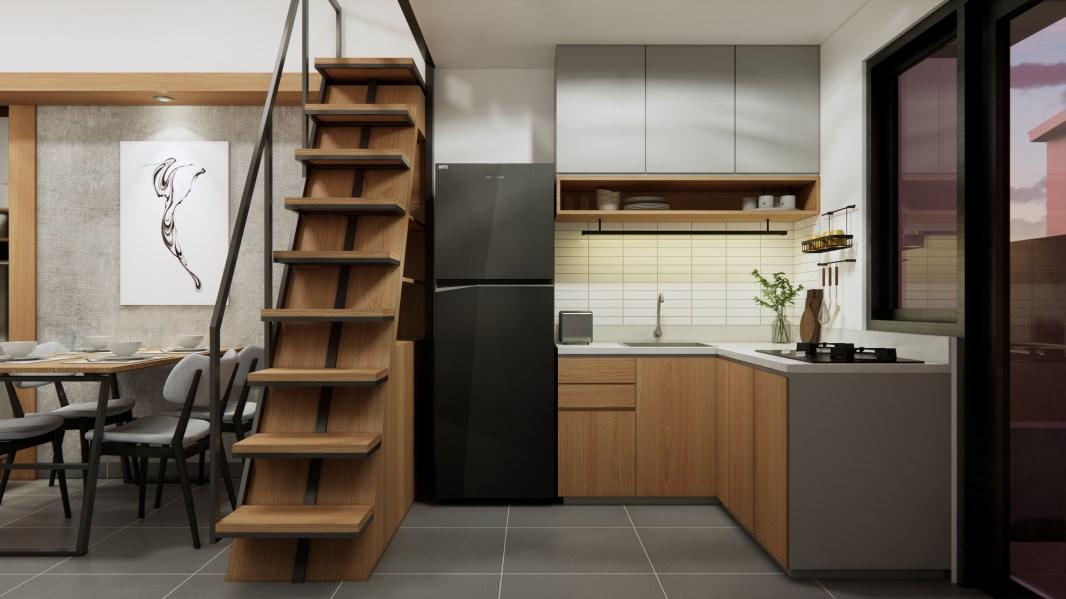

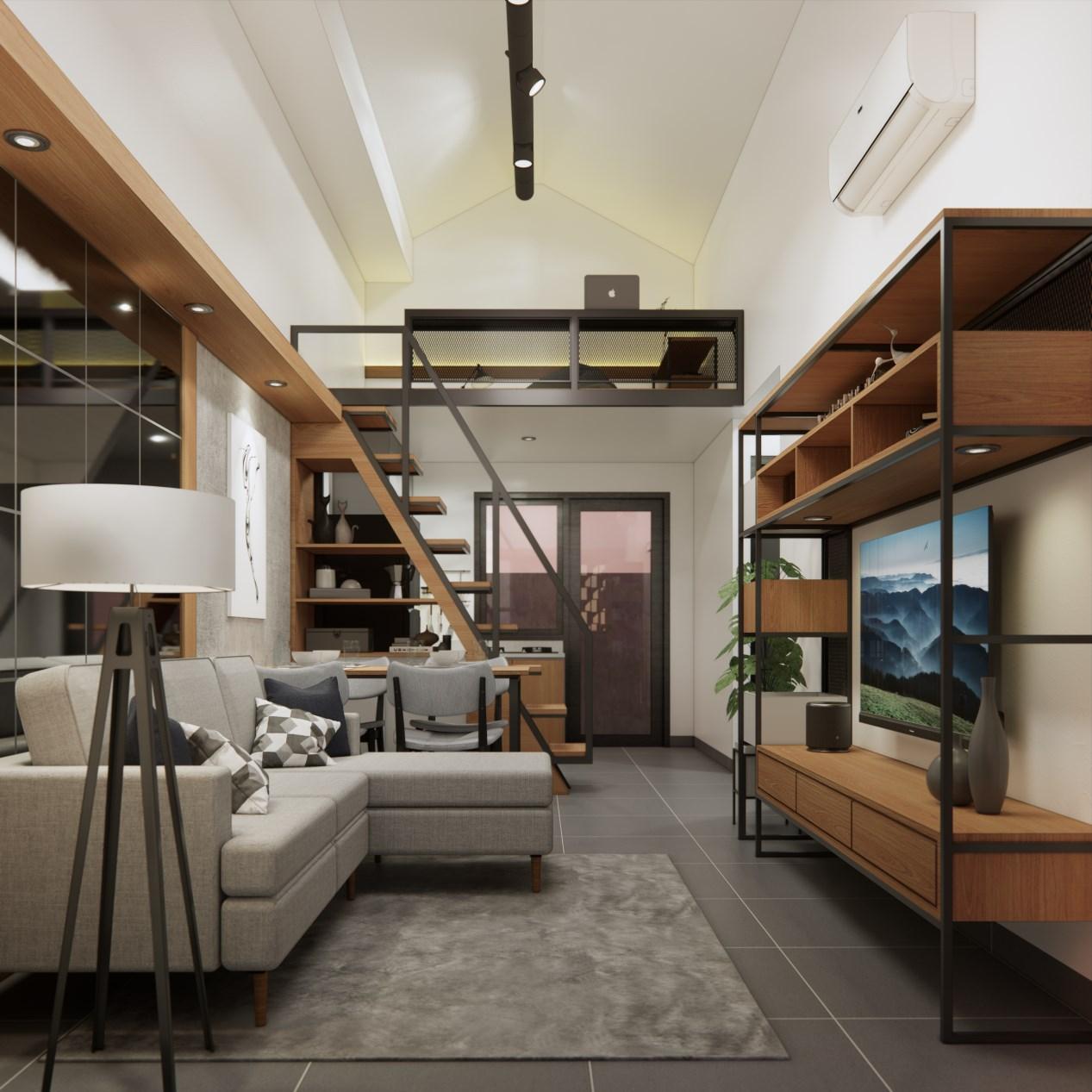

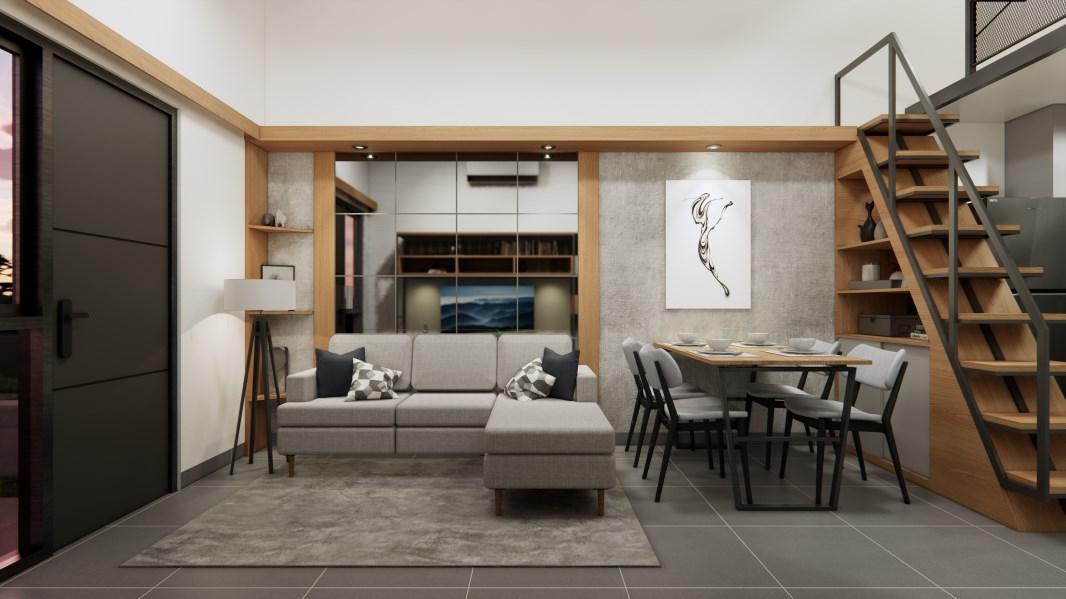

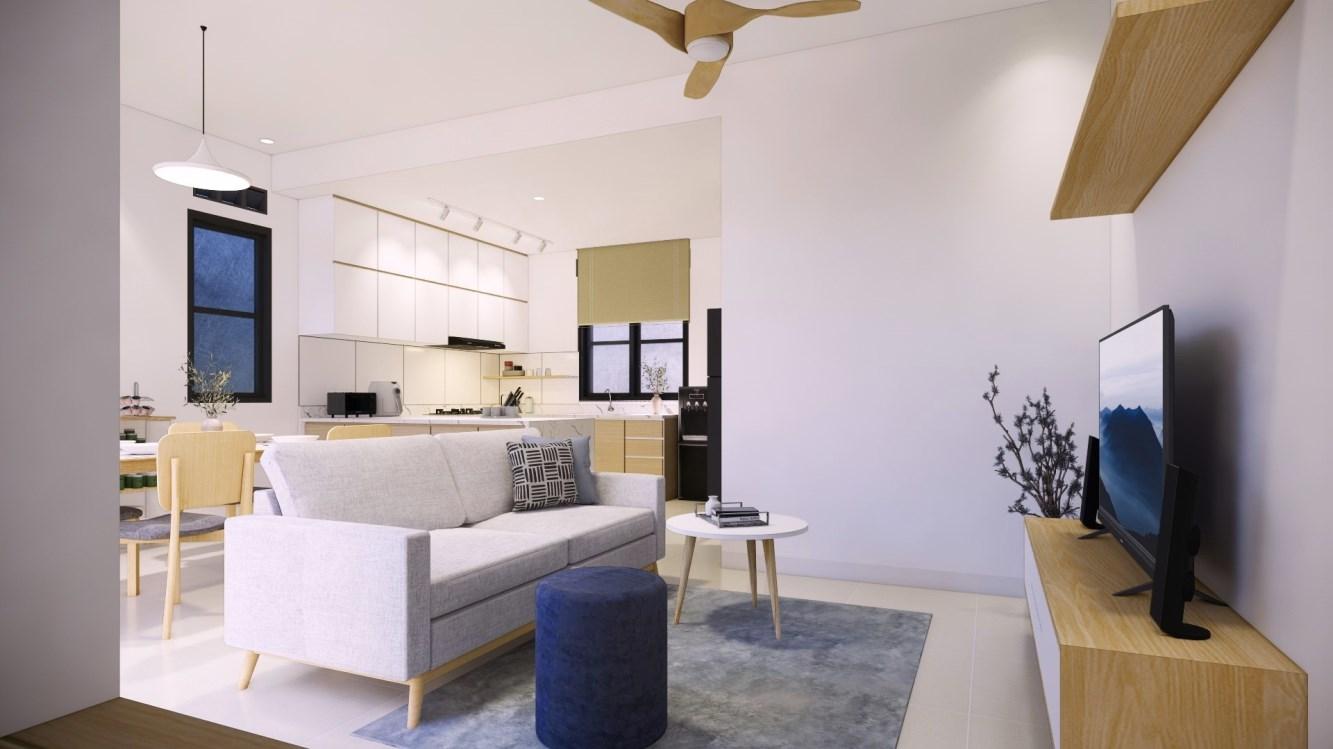

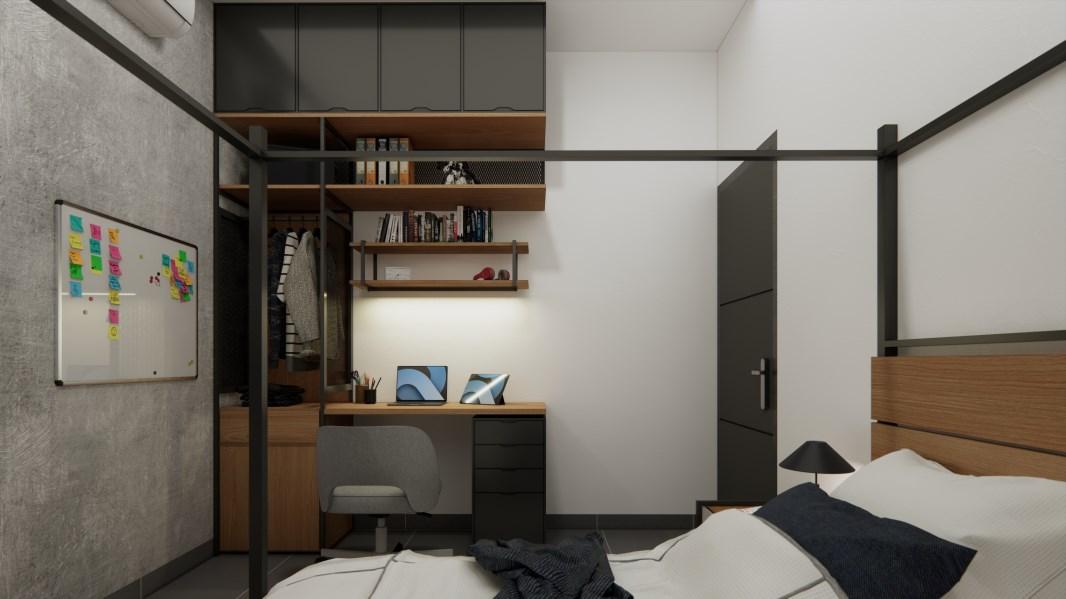

Interior Work Interior didesain menggunakan perpaduan antara maskulin dan industrial untuk memberikan kesan yang agak berbeda dari fasad rumah, mengahsilkan pengalaman yang dinamis saat masuk ke dalam. Material aksen kayu banyak digunakan menjadikan ruangan lebih hangat, mengalihkan perhatian pengguna dari kesan sempit oleh luasan bangunan.
