ISTRUZIONI DI MONTAGGIO

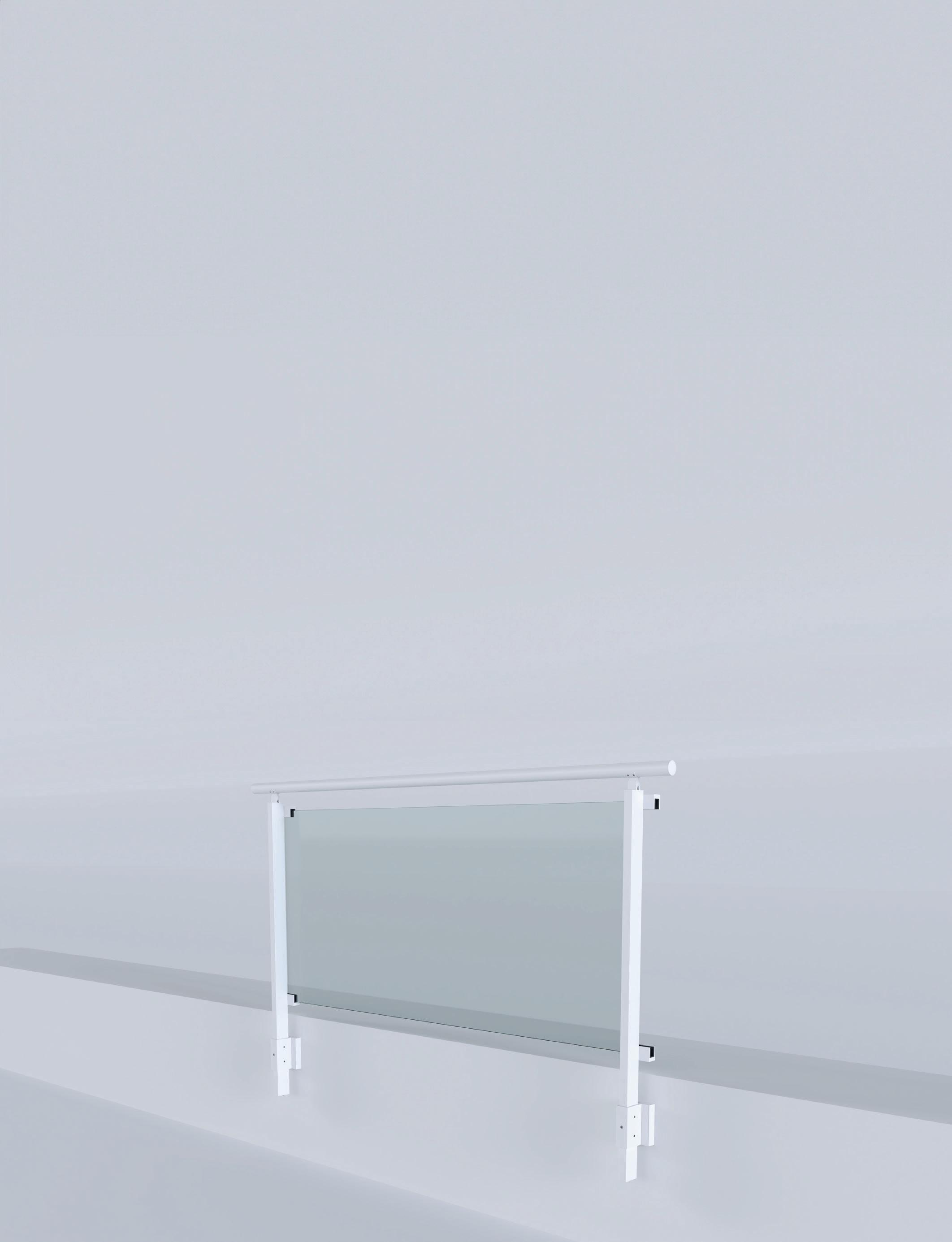

Modello Maior EVO Vision C (con passamano tondo)
Effettuare i fori nel pavimento utilizzando la punta da 14 mm.
Applica una resina chimica certificata. Riempire il foro per circa metà della sua profondità. Si consiglia di usare la pistola con dosatore.
Inserire le astine filettate M12X140 nei fori lasciando la sporgenza necessaria di 25 mm per lo spessore profilo ed i dadi M12. In caso di presenza dello spessore per livellamento base, aumentare la sporgenza dell’astina M12X140 di 5 mm,(dunque 30 mm totali).
Inserire i piantoni nella base.
Regolare la posizione dei piantoni intervenendo sui registri e aiutandosi con una livella.(E' possibile regolare il piantone in entrambe le direzioni sia frontalmente che lateralmente)
Inserire i carter della base.
Dopo avere determinato la posizione in verticale del piantone, forare con punta 5.5 mm il piantone, utilizzando come dima il foro sulla base.
Avvitare la vite trilobata nel foro per fissare il piantone e impedire il suo scorrimento.
Smontare,mometaneamente,p arte della manina superiore.
Prima dell'inserimento del vetro, allentare leggermente la manina inferiore per agevolare l'ingresso della lastra. Inserire il vetro.
Stringere la manina precedentemente allentata.
Rimontare parte della manina superiore , precedentemente, smontata.
Inserire il passamano.
Procedere al fissaggio del passamano tramite le relative viti.
Procedere ed ultimare il montaggio inserendo i tappi passamano.
