Farada al difa firdaus
Perancangan kompleks permukiman niaga dalam
kawasan pasar jembatan besi di kecamatan tambora
dengan PENDEKATAN SENSE OF PLACE
“Projek ini diambil karena ketertarikan saya pada “bagaimana perancangan arsitektur
dalam mempertehanakan perekonomian sebelumnya tetap berjalan”
Menciptakan keterhubungan pada bangunan
Menyesuaikan/ merefeksi kebiasaan aktivtas pengguna
Menciptakan rasa aman dan sehat
Menjaga stabilitas perekonomian tetap berjalan
Menghindari konflik daam hubungan sosial
Menicptakan tipologi yang menysesuaikan penggguna
PROJEK PENDEKATAN: SENSE OF PLACE
(Koridor et al., 2020)
BIOGRAPCHICAL (IKATAN HISTRORI)
SPIRITUAL (PERASAAN IKATAN EMOSIONAL)
MEANING PLACE SPACE
IDEOLOGICAL (MORALITAS DAN ETIS)
MEMILIKI INDESNTITAS DAN
NILAI PADA EKSISTENSI
MANUSIA YANG MEMILKI
SUATU PEMAKNAAN
FAKTOR PEMBENTUKAN
SENSE OF PLACE (Astrid & Wardhani, 2018).
merupakan kawasan permukiman dengan komersial yang memiliki kesibukan dalam waktu lama bahkan sampai seharian penuh. Maka potensi terhadap dampak kejahatan lebih rentan beresiko dan dapat berdampak pada keamanan lingkungan permukiman
NARRATIVE (TERBENTUK MELALUI CERITA)
COMMODIFITIED (TERBENTUK AKIBAT TEMPAT YANG TERCERMIN DARI AKTIVITAS GAYA HIDUP)
DEPENDET ( FAKTOR EKONOMI)
PROJEK PENDEKATAN - ARCHITECTURE: SENSE OF PLACE
MEANING PLACE SPACE
PADA PERANCANGAN SENSE OF PLACE DIGUNAKAN DALAM
PROSES MENENTUKAN MOTIF BERDASARKAN ISU PERANCANGAN
COMMODIFITIED
DEPENDET
tidak adanya pilihan lain selain ekonomi berupa materi yang disebabkan karena keterikatan pada suatu komunitas tertentu hubungan yang terbentuk lewat tempat yang mencerminkan aktualisasi diri, gaya hidup, dan tempat lainnya yang mencerminkan sesuatu yang ideal dan tipenya adalah kognitif berdasarkan keinginan
REFLEKSI
Penerapannya pada bangunan arsitektur adalah menghasilakan sebuah kontinuitas
visual antara bangunan dengan lingkungannya melalui sebuah cerminan
terhadap sebuah makna kemanusiaan dan kebergantungan terhadap suatu tempat yang dapat mengahsilkan pekerjaan yang secara aman dan sehat
Grogol Petamburan

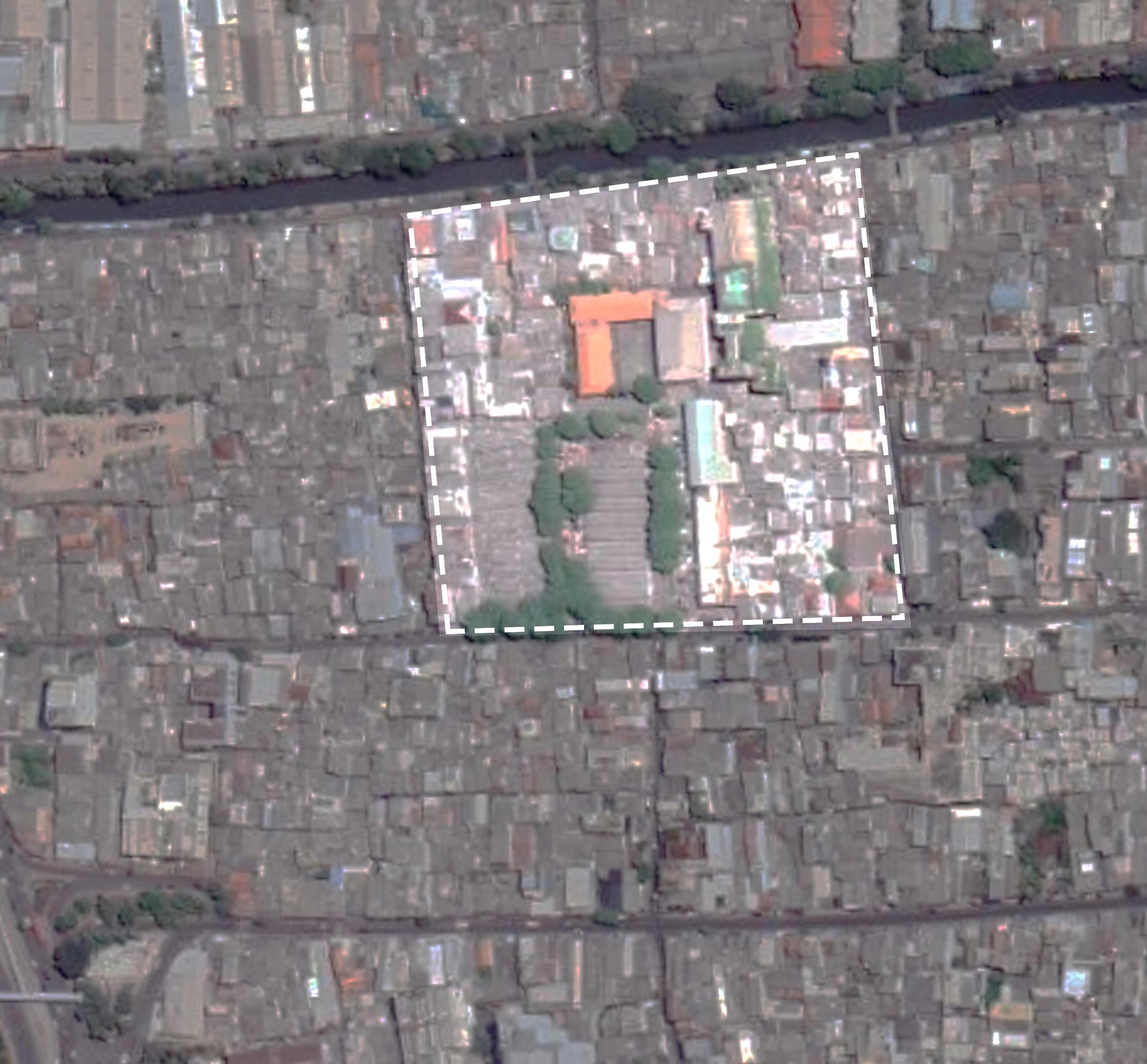

Lokasi site
Jembatan besi
Tanah Sereal Krendang
Duri utara
Kalianyar

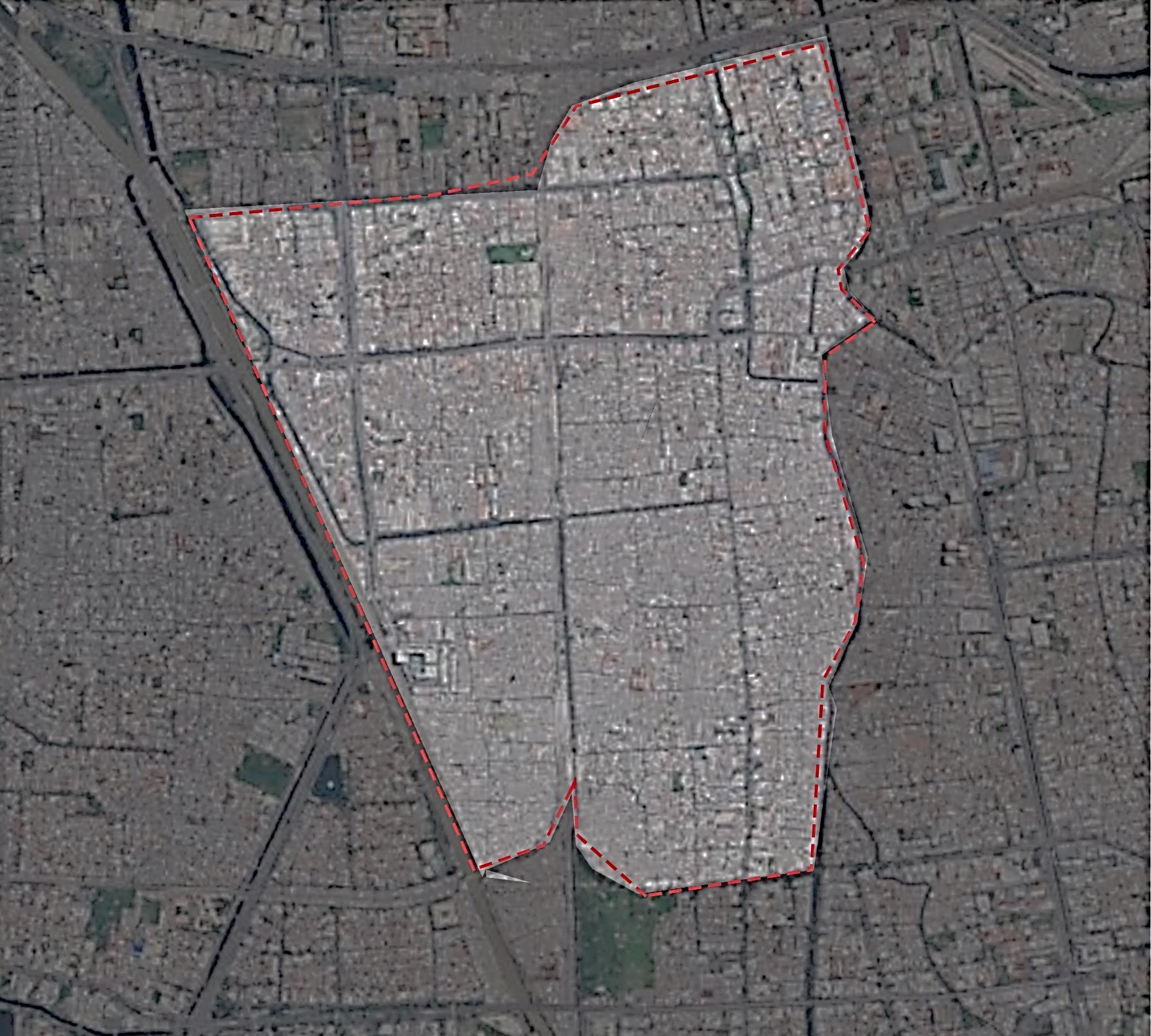

KEC. TAMBORA MAP
Angke
Pekojan
Roa Malaka
Tambora
Duri Seratan
Jakarta Utara
Taman Sari
Jakarta Pusat

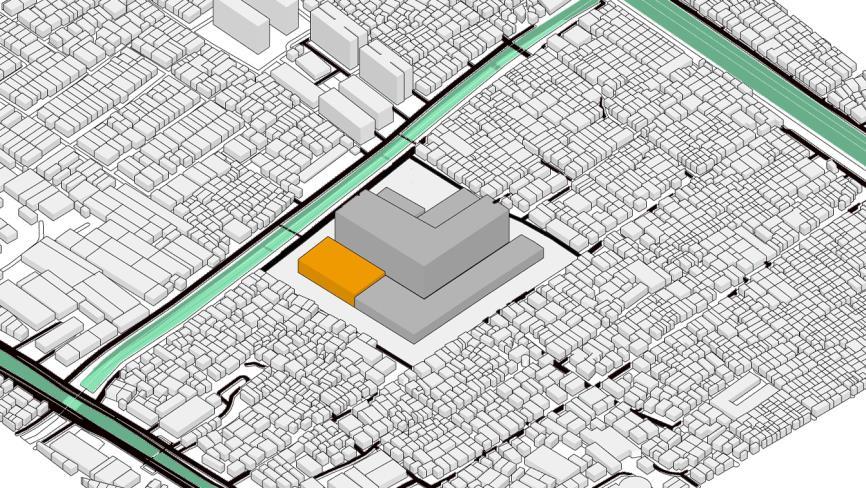

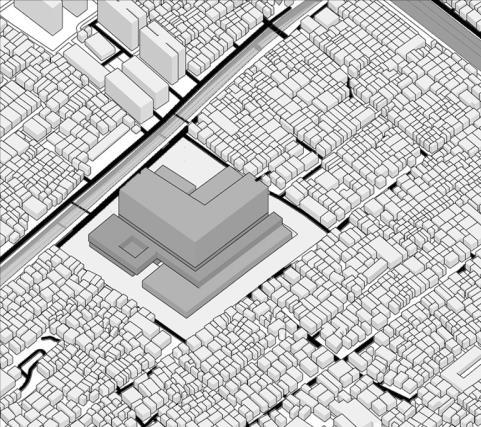

KONTEKS PERANCANGAN
Pabrik alat masak
Kali Krendang
Rusun Tambora
Lokasi site
Permukiman
Permukiman

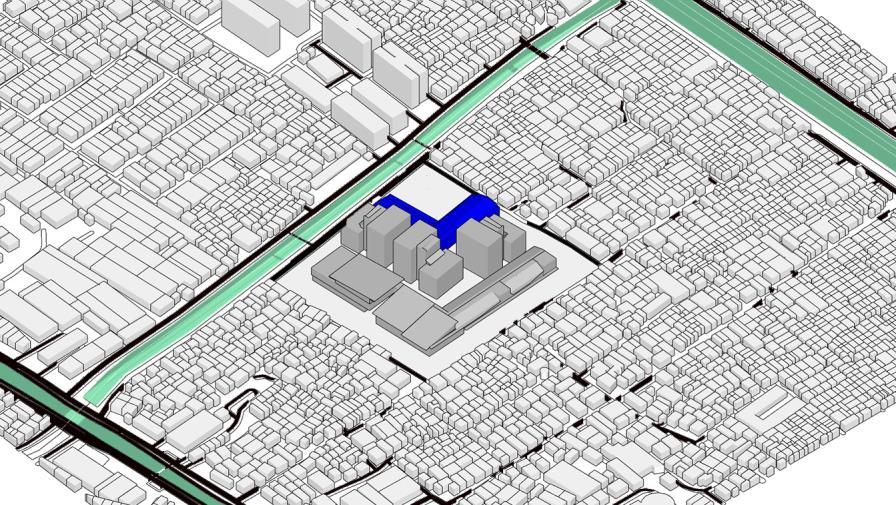

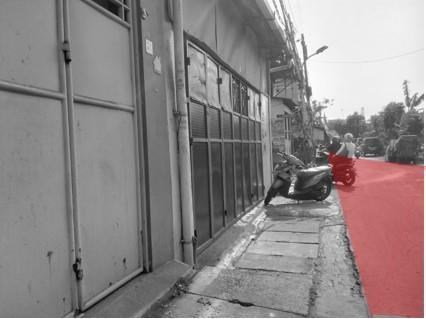

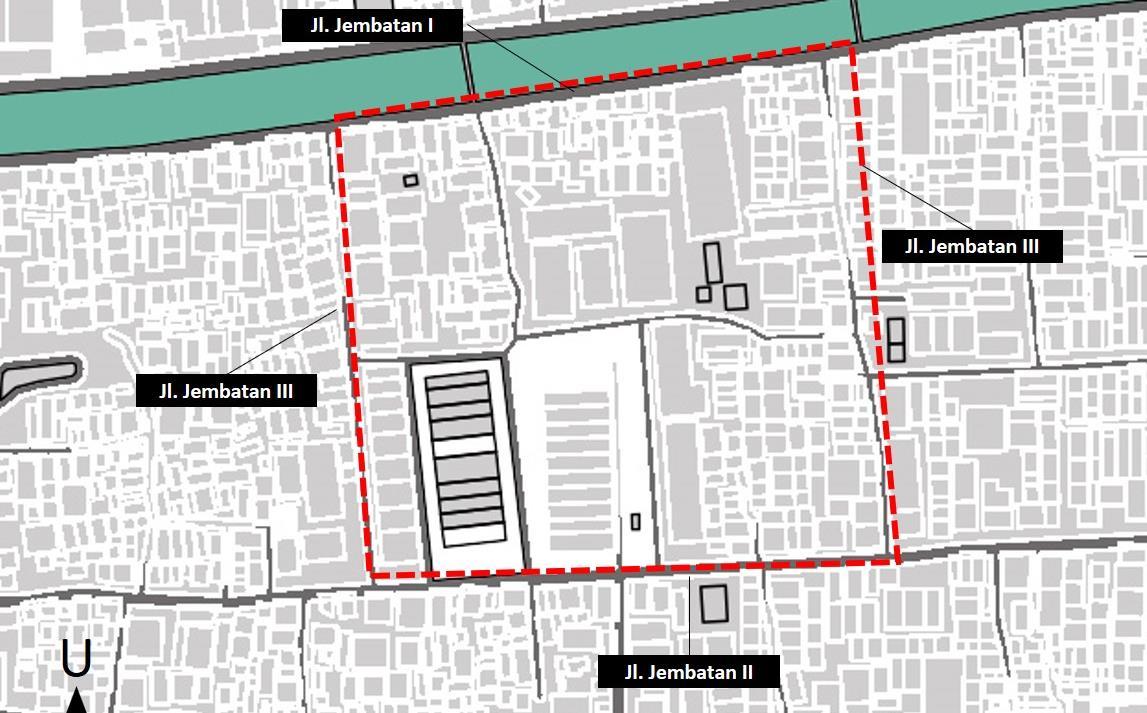

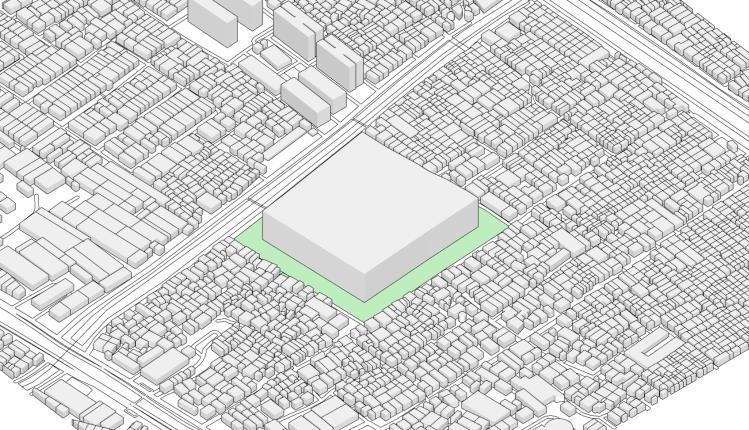

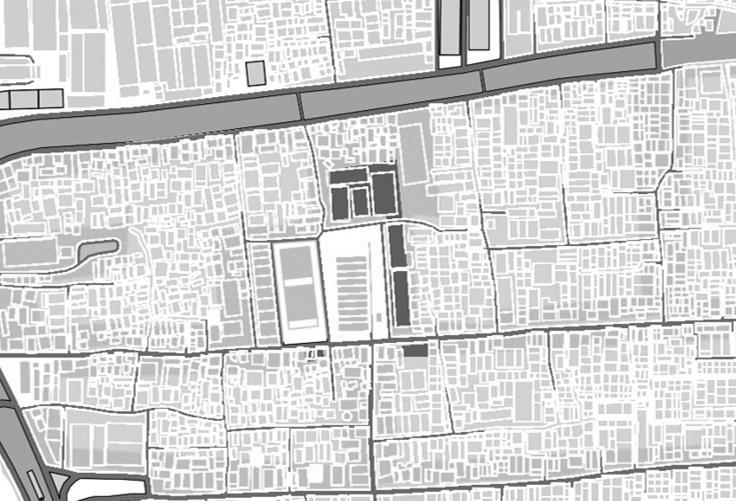

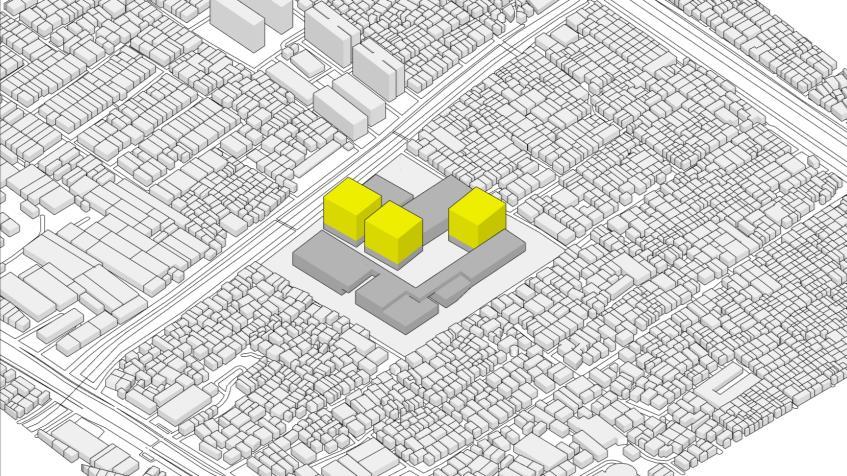

EKSISTING KAWASAN
Permukiman
Jl. Jembatan Besi I
Jl. Jembatan Besi IV
Jl. Jembatan Besi III
Jl. Jembatan Besi II

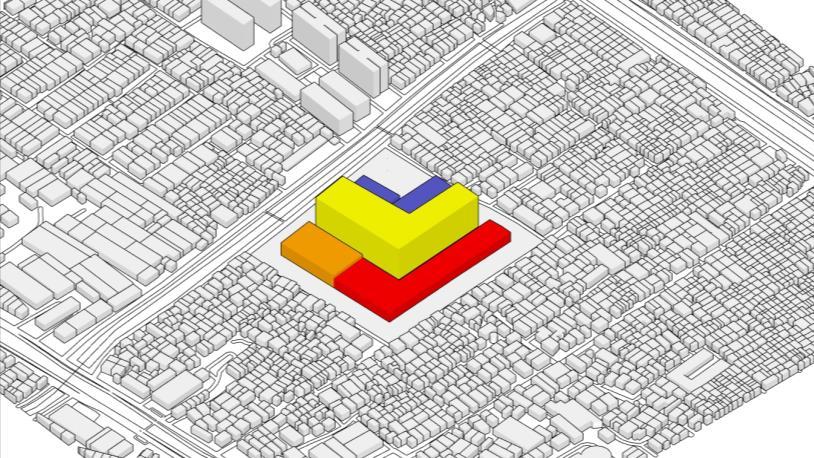

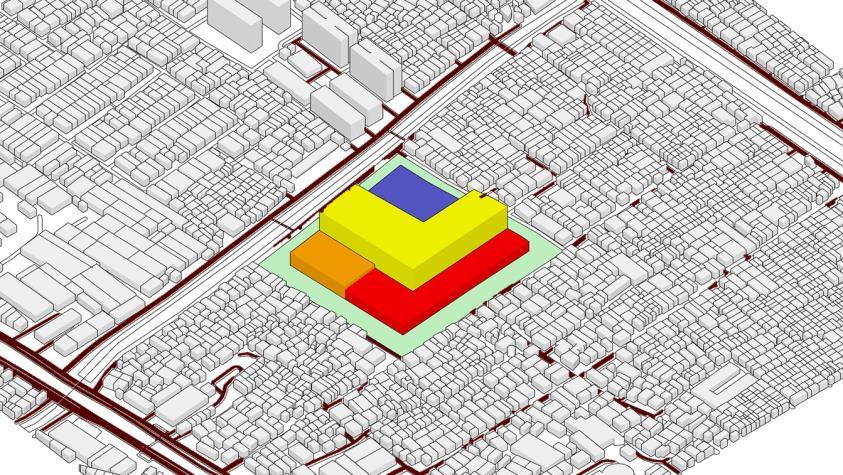

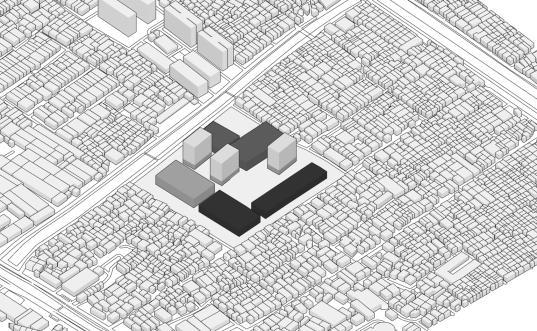

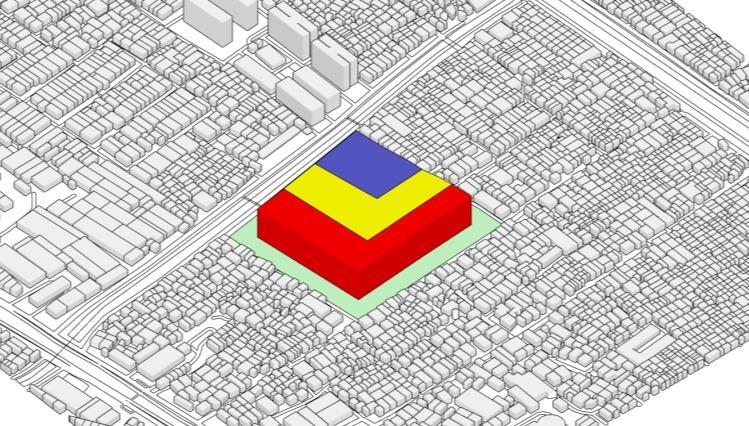

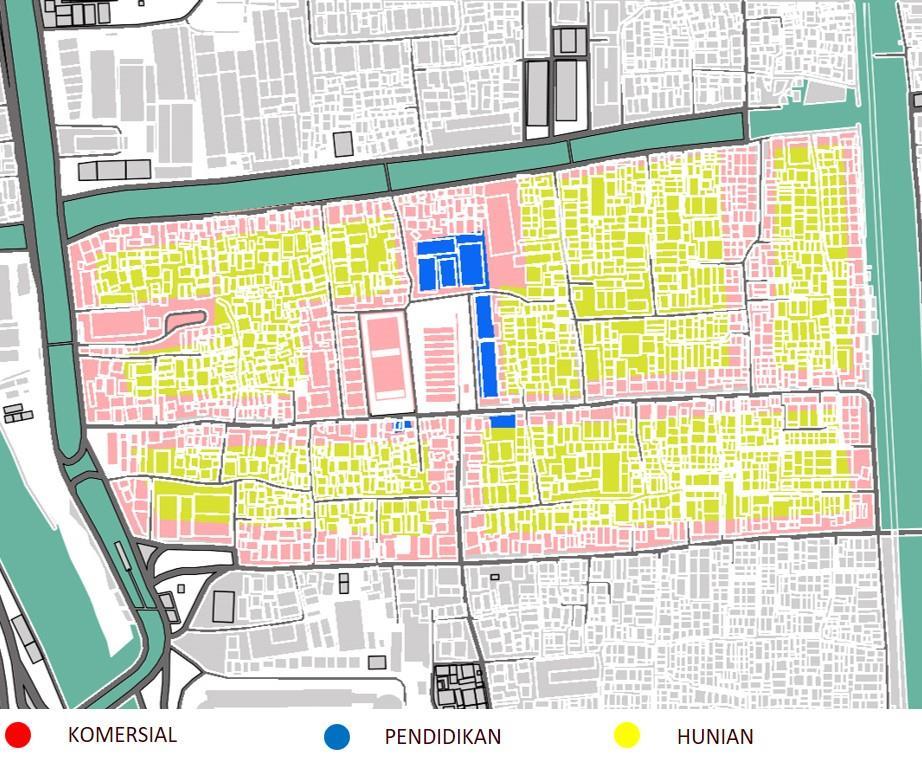

ZONING DIAGRAM
Luas Lahan 40.848 m2
ZONA KOMERSIAL
ZONA HUNIAN
ZONA PENDIDIKAN
PELAMBATAN AKSES JALAN

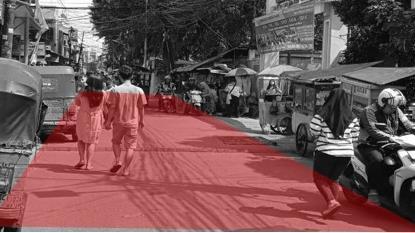

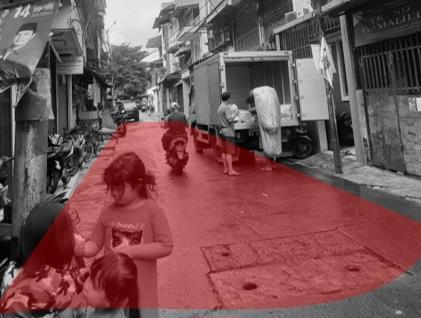

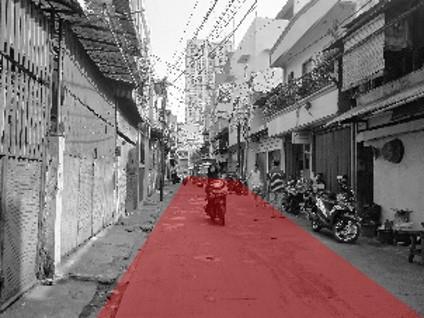

MASALAH KAWASAN
PERMASALAHAN YANG TERBENTUK PADA KAWASAN AREA KOMERSIAL MENJADI PADAT DAN AKSES JALAN YANG TERGANGGU
KOMERSIAL HUNIAN PENDIDIKAN
RESPON KAWASAN
ZONA MASSA KOMERSIAL BERADA PADA PERSIMPANAN JALAN MENYESUAIKAN PADA KONDISI EKSISTING, ZONA MASSA HUNIAN BERADA PADA AKSES YANG EBIH DEKAT DENGAN ZONA PENDIDIKAN DAN ZONA KOMERSIAL, DAN ZONA PENDIDIKAN TERLETAK PADA AREA YANG TERISOASI

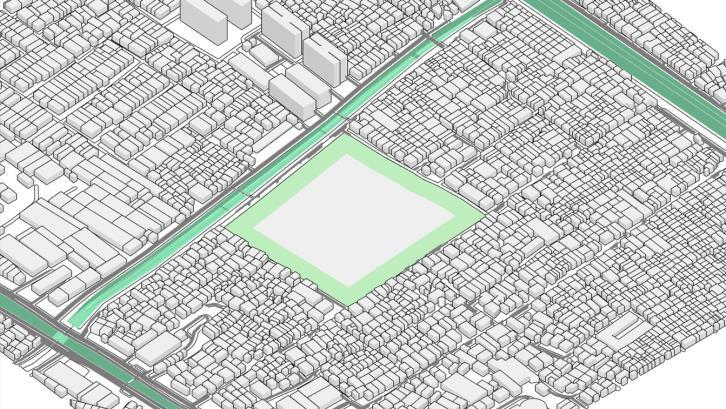

TRANSFORMASI AKSES SIRKULASI DAN BUFFER
Jarak antar bangunan
Menjadi askes untuk kendaraan dan pejalan kaki
mengikuti peraturan

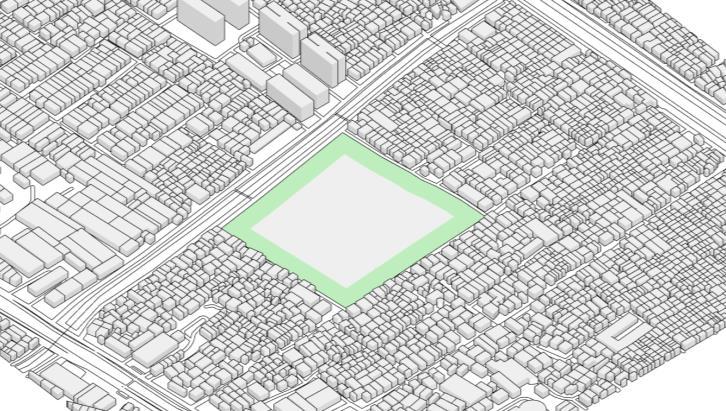

Jarak Bebas Bangunan

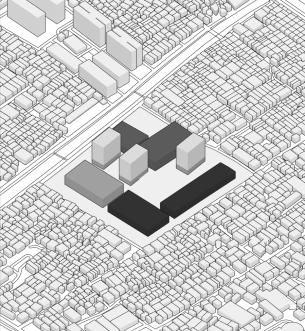

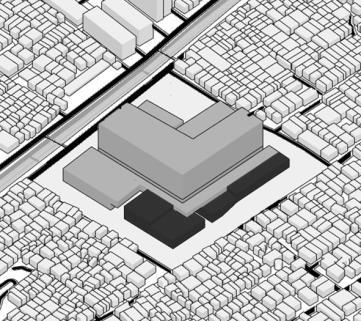

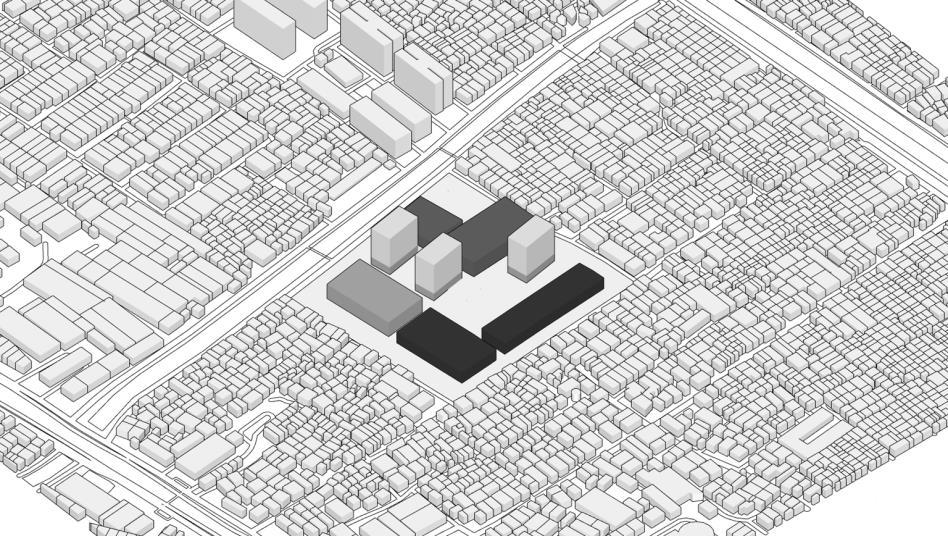

PROSES PEMBENTUKAN BLOK PADA PROSES KE-4 MENJELASAKAN
ILUSTRASI INFOGRAFIS DENGAN ZONA LUAR/ EKSISTING
PERUBAHAN BENTUK PADA BLOK MASSA BANGUNAN
MENYESUAIKAN AKSES SIRKULASI DAN KEBUTUHAN RUANG
YANG SEBELUMNYA DI JELASAKAN PADA PROSES 2 & 3
ZONA LAPANGAN YANG
TERPOTONG DARI MASSA
SEBELUMNYA DI
FUNGSIKAN UNTUK AREA
PARKIR & LAPANGAN
OLAHRAGA YANG
DIFUNGSIKAN ANAK
SEKOLAH SD, SMP, & SMK
Hubungan antara pasar dan hunian diberi jarak dengan adanya taman
BUFFER/ PENYANGGA DENGAN
MEMBERI JARAK 10 METER DAN
BEBERAPA TANAMAN RAMBAT PADA
ANTAR BANGUNAN SEBAGAI DINDING
PEMBATAS YANG MENCIPTAKAN ZONA
SEMI PUBLIK UNTUK AREA RENTAL HOUSING

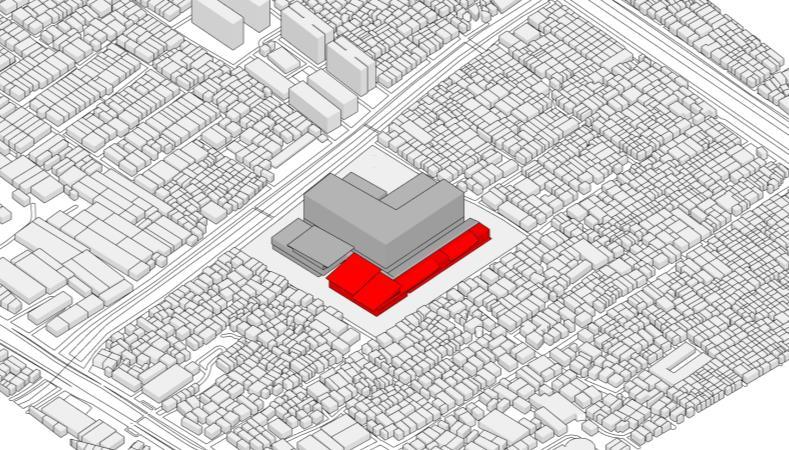

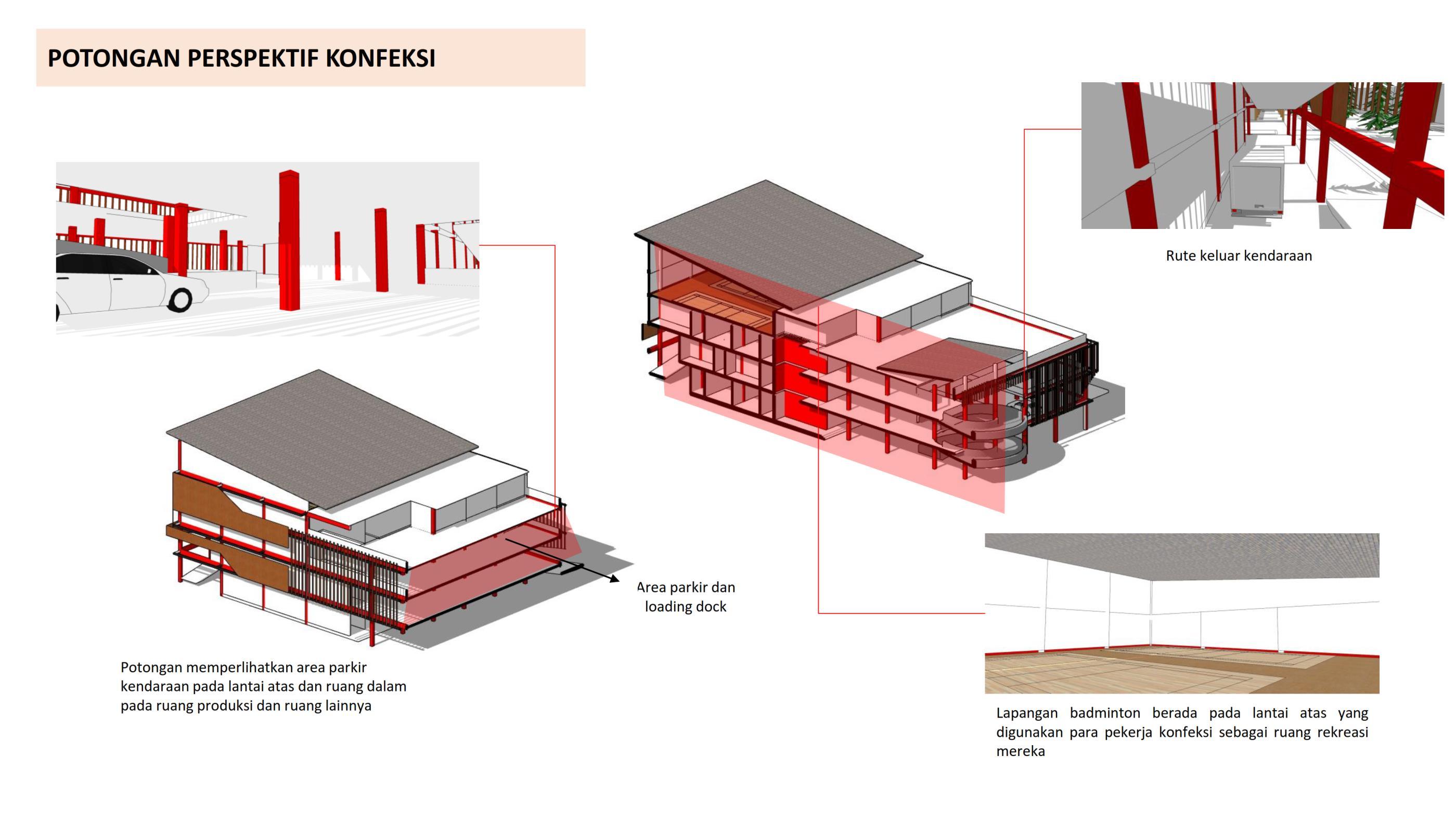

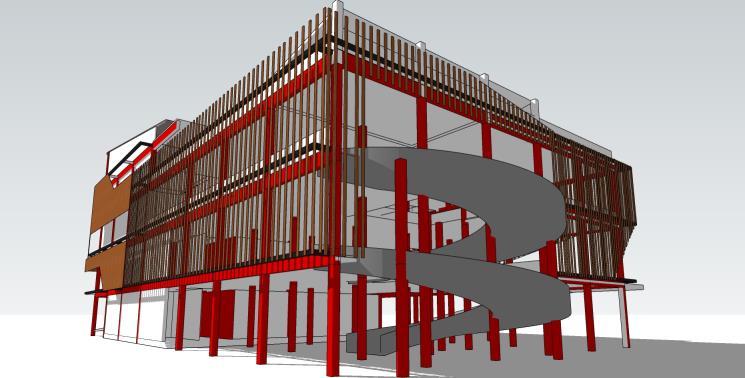

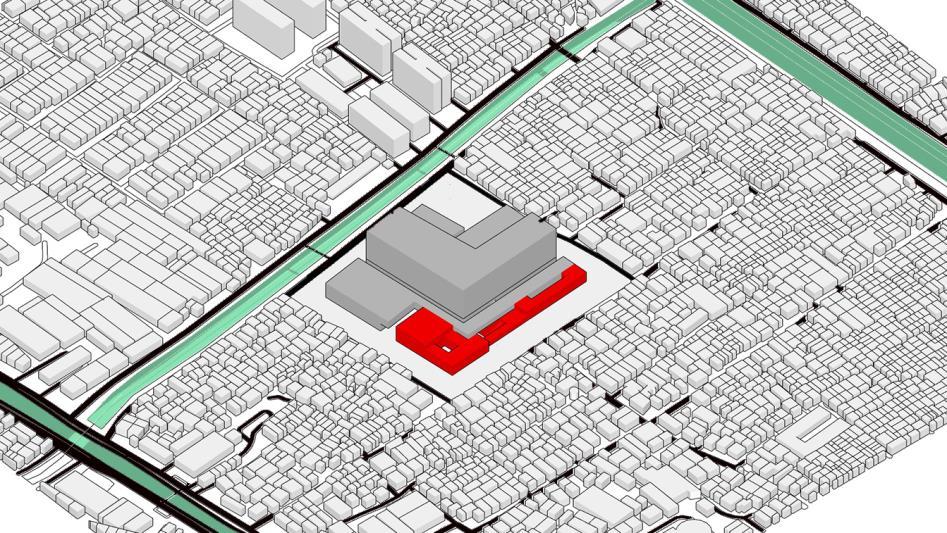

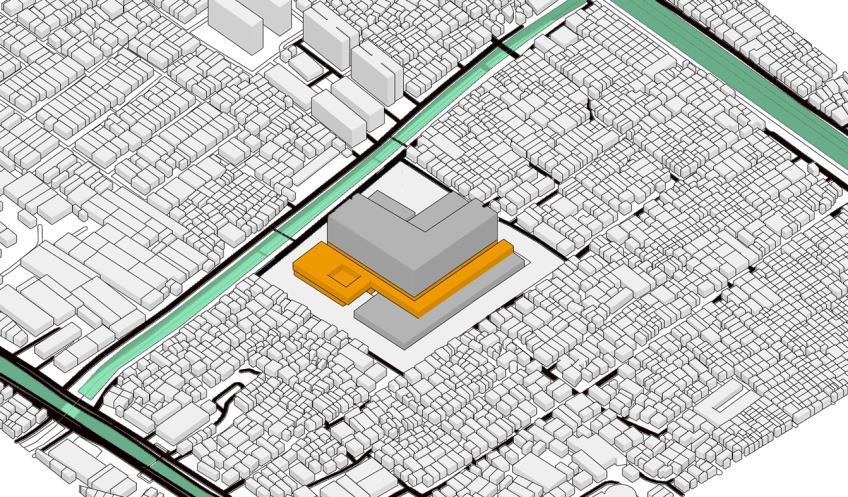

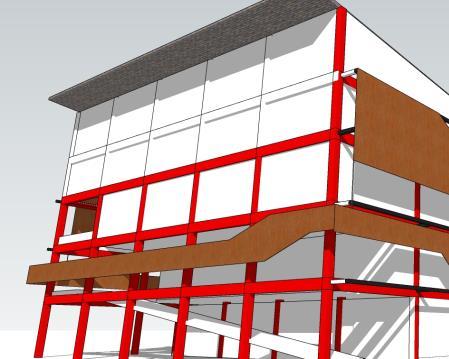

TRANSFORMASI BENTUK KONFEKSI
GUDANG KONFEKSI
PENGELOLAAN BENTUK BANGUNAN KONFEKSI TERDIRI ATAS UNIT SEWA
UNTUK JASA PEKERJA DAN GUDANG
PENAMBAHAN
LANTAI KONFEKSI
UNIT GUDANG & KANTOR PENGELOLA
AREA PARKIR UNTUK KENDARAAN YANG MENGATANTARKAN

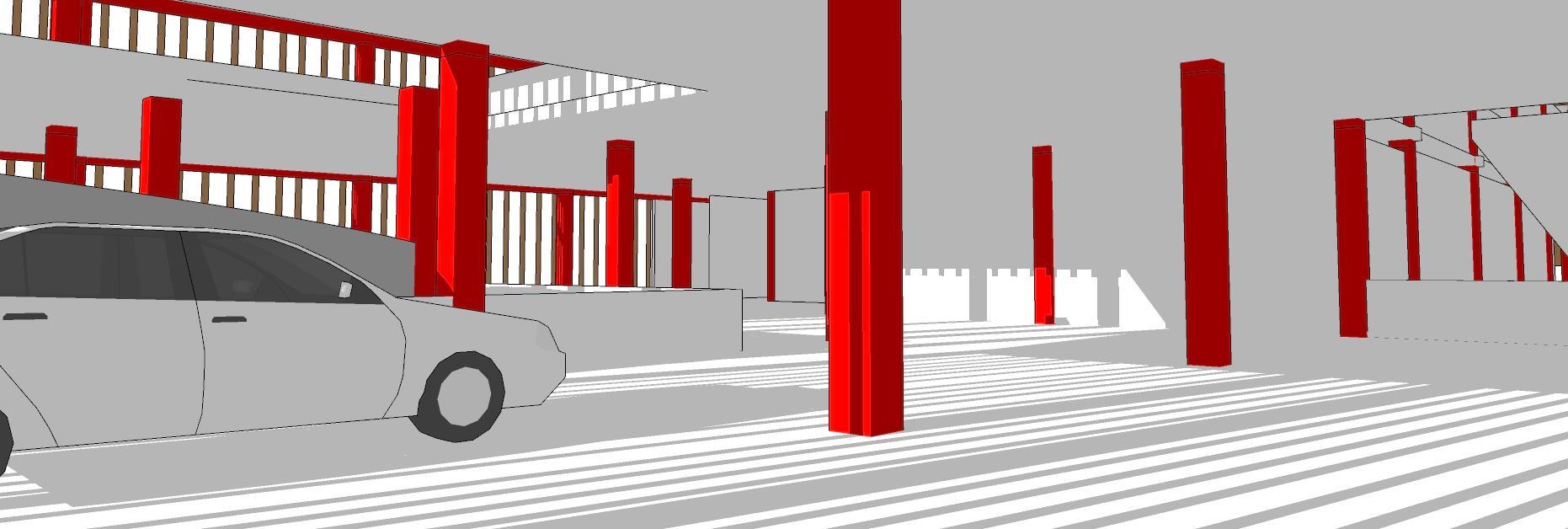

LANTAI DASAR UNTUK PARKIR KONVEKSI
GUDANG KONFEKSI

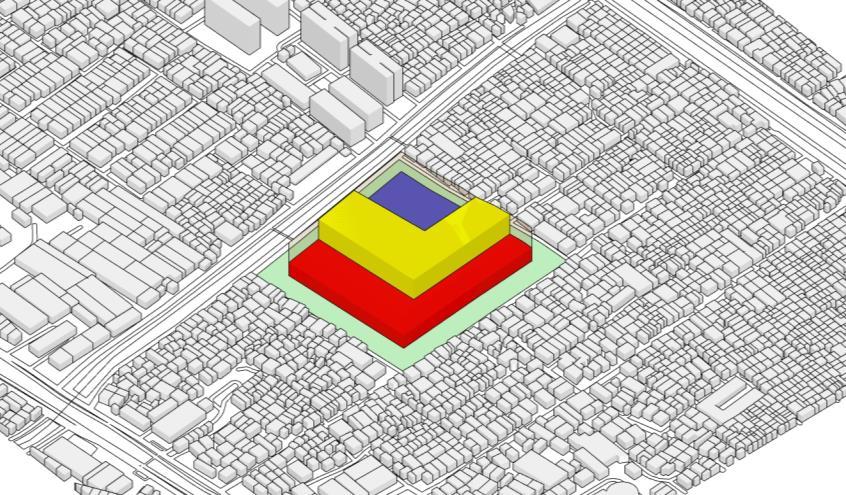

EKSPOLARSI BENTUK
MENGUTAMAKAN AKSES
SIRKUALASI YANG MEMUDAHKAN
PENGUNJUNG DAPAT MENGAKSES
LOKASI DENGAN SUASANA YANG
BARU, HINGGA PADA AKHIRNYA
PENYEDIAAN RUANG YANG
MEMBANTUK MENGHUBUNGKAN
ANTARA HUNIAN DAN KOMERSIAL
DITETAPKAN DALAM 1 AREA
TERBUKA
RESPON TERHADAP IKLIM
EKPOLARAIS PENCAPAIAN CAHAYA KEARAH TAPAK YANG BERPENGARUH TERHDAP BANGUNAN GUDANG DAN AREA KONFEKSI DIAKALI DENGAN MERENGGANGKAN AREA SIRKULASI UNTUK MENDAPATKAN BENTUK YANG DAPAT SECARA TERBUKA TERKASES DDENGAN PENCAHAYAAN
POTENSI SHADOW PATTERN BERLEBIH POTENSI SHADOW PATTERN TIDAK BELEBIH BERLEBIH
RUANG TERBUKA

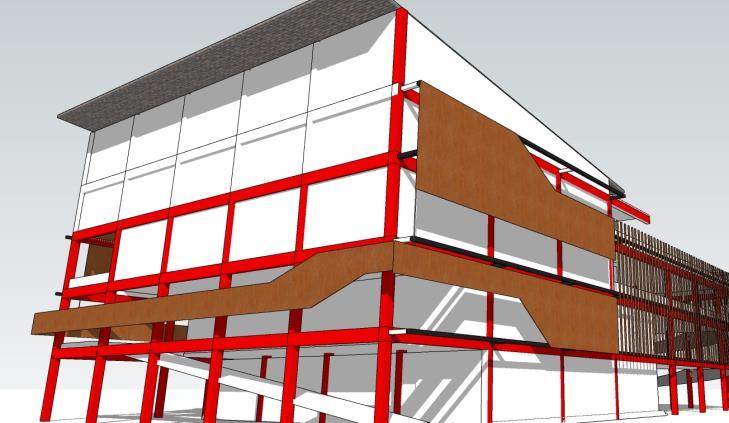

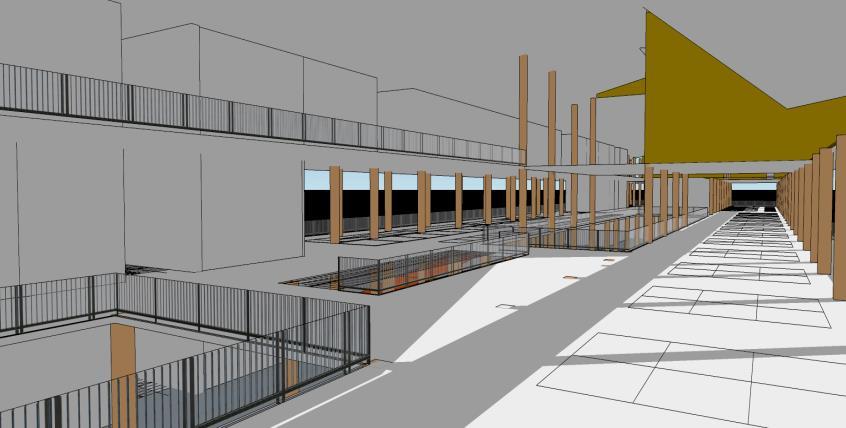

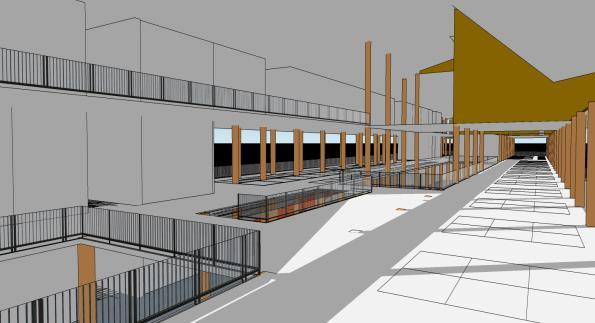

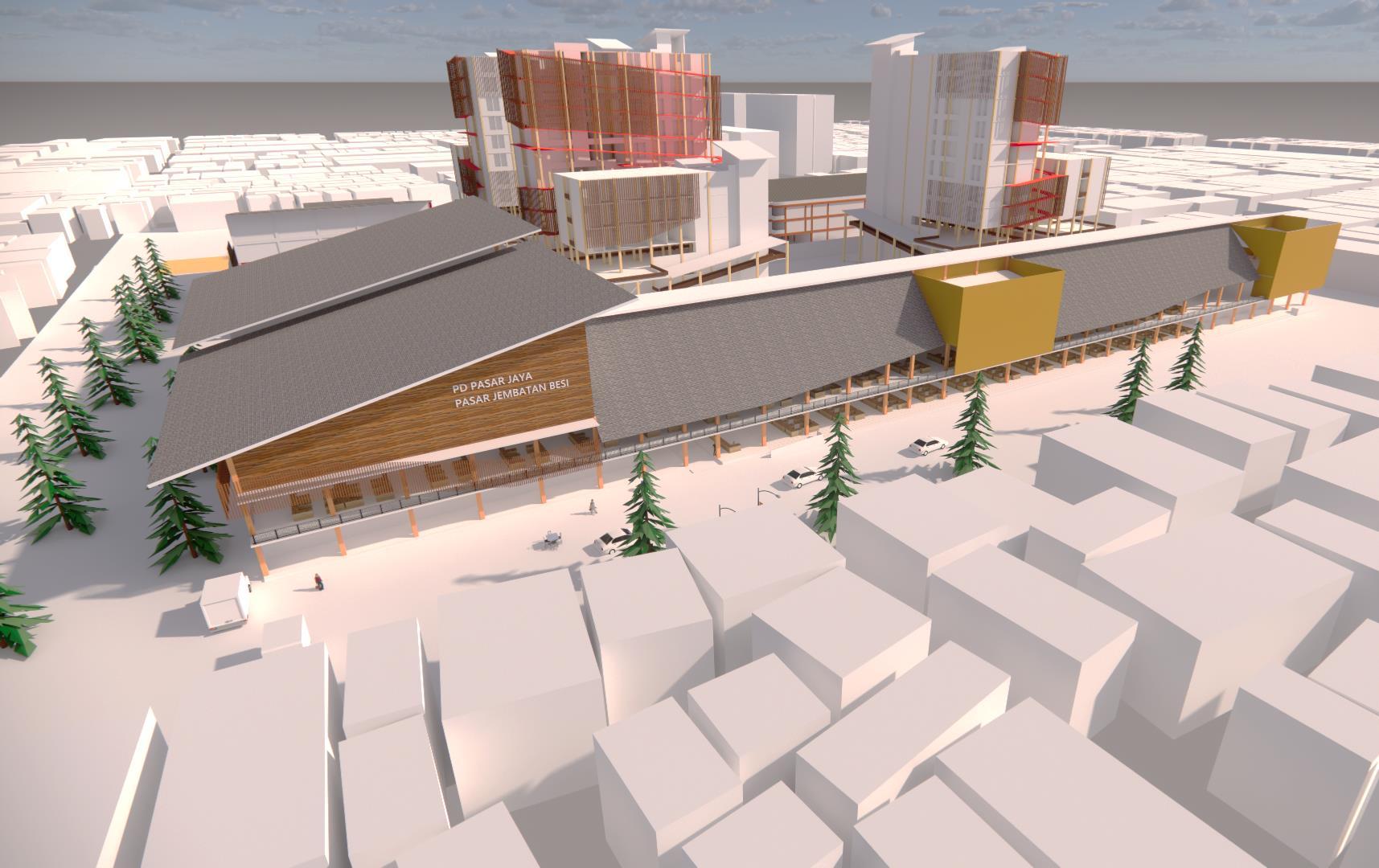

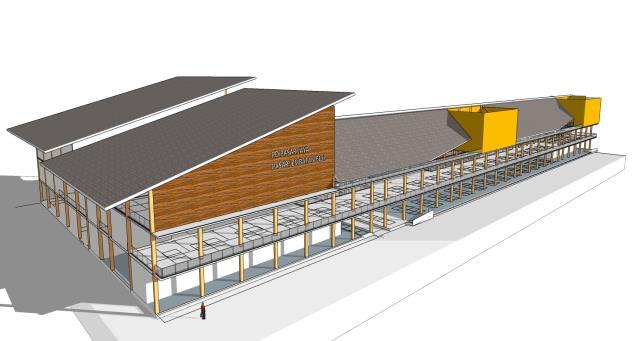

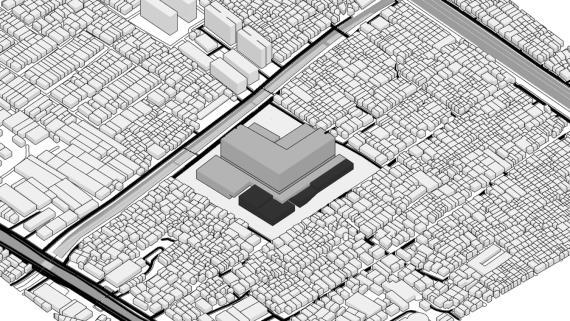

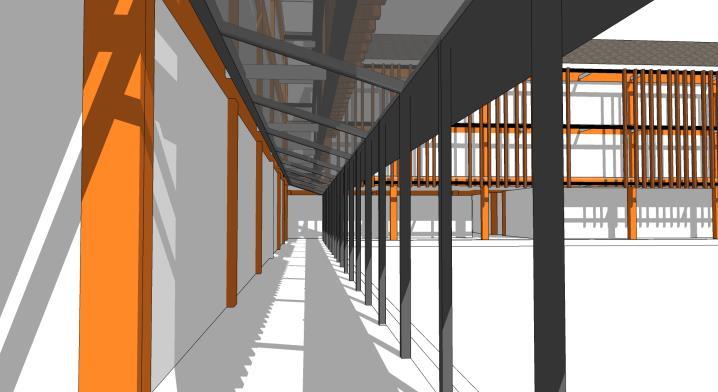

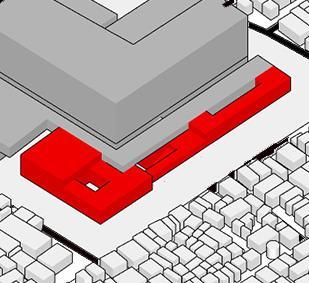

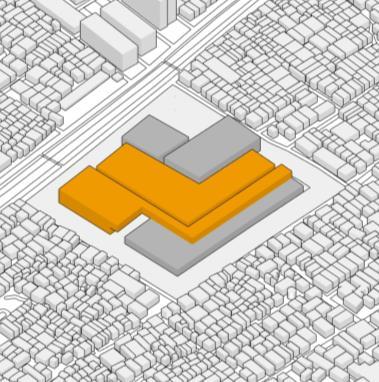

TRANSFORMASI BENTUK PASAR
PENAMBAHAN MASSA LANTAI
PEMOTONGAN MASSA UNTUK AKSES SIRKULASI PENGUNJUNG
PROSES TERBENTUKNYA MASSA PADA PASAR TERPISAH DAN ADANYA PENGUBUNG
YANG SECARA LANGSUNG TERKONEKSI TERHDAP ADANYA JEMBATAN
PENAMBAHAN LANTAI PASAR

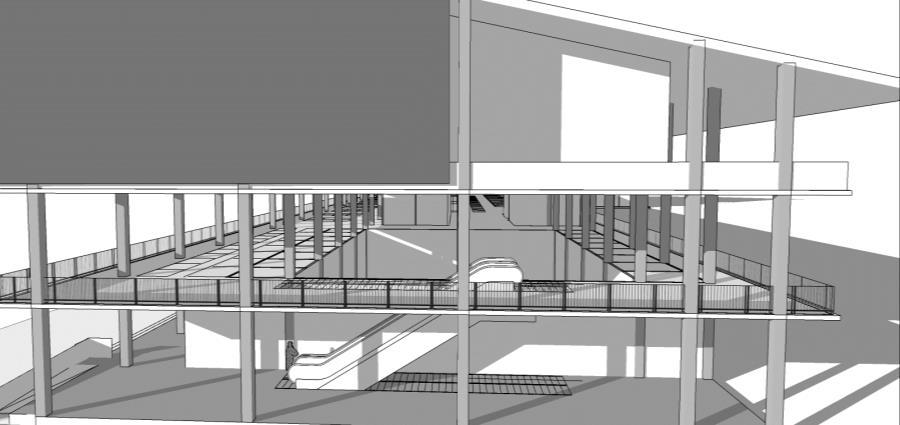

AREA PEDESTRIAN DAN PEDAGANG
PROSES
TERBENTUKNYA
MASSA PADA PASAR
TERPISAH DAN
ADANYA
PENGUBUNG YANG
SECARA LANGSUNG
TERKONEKSI
TERHDAP ADANYA
JEMBATAN
LANTAI DASAR PASAR KOSONG
UNTUK PEDANGANG LOS DAPAT
TERKONEKSI DENGAN AREA LUAR
AREA PKL
RESPON TERHADAP IKLIM
ATAP ARAH SISI SELATAN DIBERIKAN KISI-KISI UNTUK
PEMBELOKAN ARAH PENCAHAYAAN & ANGIN KE BANGUNAN
ARAH ATAP SEBAGAI RESPON TERHDAP ARAH VIEW
HIRARKI BANGUNAN DAN JUGA PADA FUNGSI
UNTUK MENDAPATKAN SIRKULASI PENCAHAYAAN
YANG NYAMAN TERHDAP SINAR MATAHARI
TANPADA DIRASAKAN RADIASINYA
PROSES TERBENTUKNYA MASSA PADA PASAR
TERPISAH DAN ADANYA PENGUBUNG YANG
SECARA LANGSUNG TERKONEKSI TERHDAP
ADANYA JEMBATAN
POTENSI SHADOW PATTERN

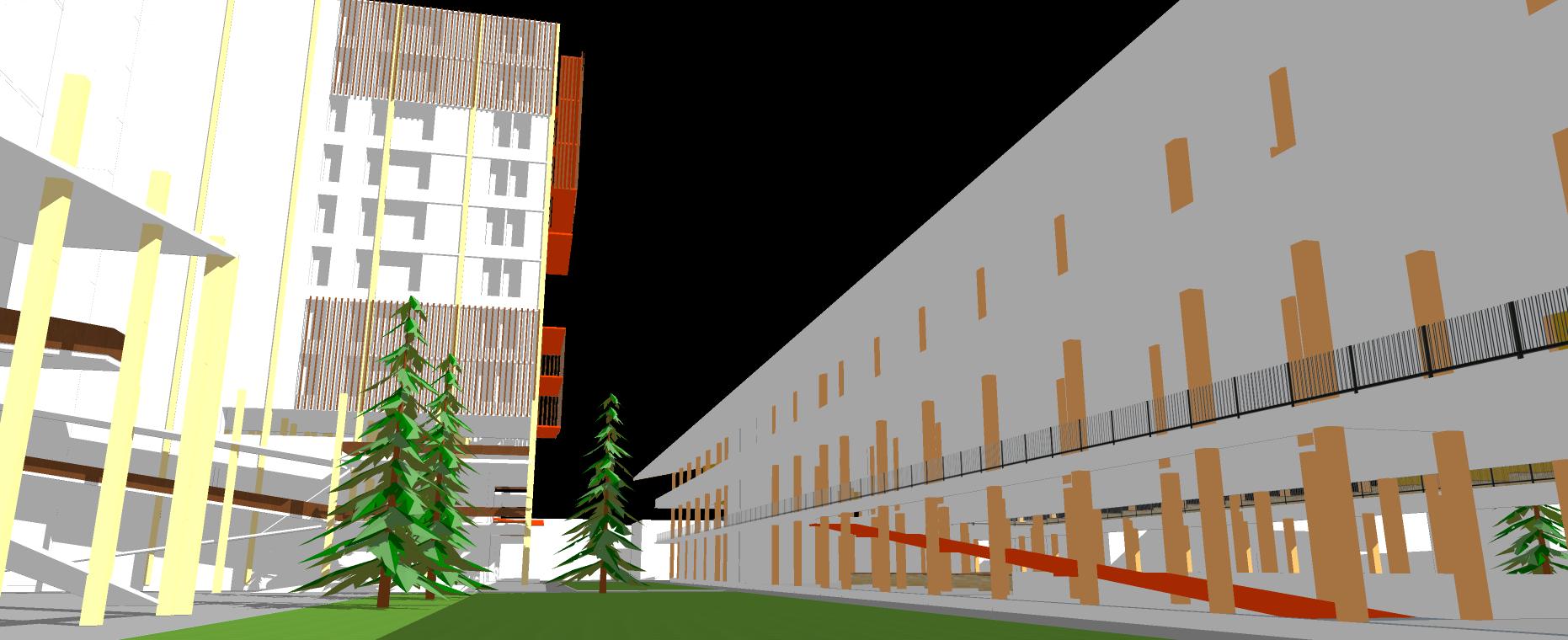

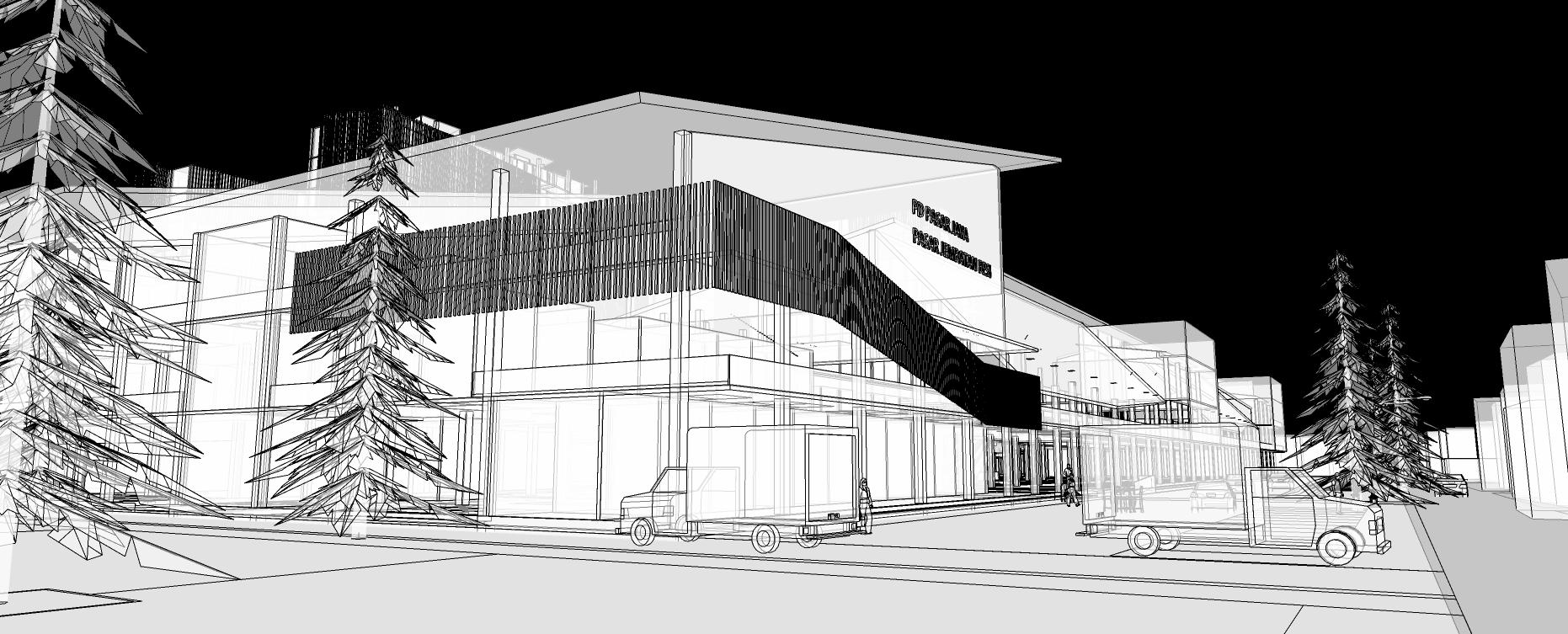

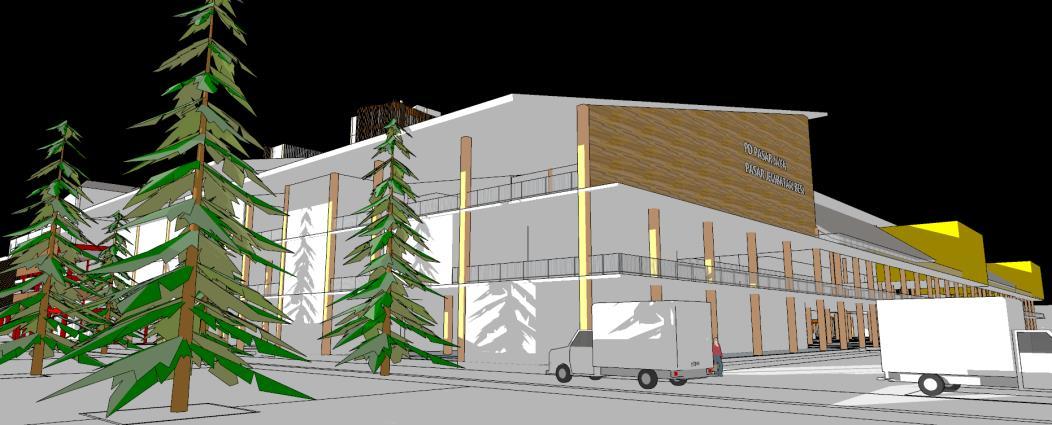

LINGKUNGAN KAWASAN PASAR
DIRANCANG UNTUK DAPAT NYAMAN
TERHADAP PEJALAN KAKI DAN
NYAMAN OEH PENGGUNA
KENDARAAN AREA PEMISAHAN DARI
RUANG SISA MASSA DIMANFAATKAN
UNTUK PARA PKL
EKSPOLARSI BENTUK
MENGUTAMAKAN AKSES SIRKUALASI
YANG MEMUDAHKAN PENGUNJUNG
DAPAT MENGAKSES LOKASI DENGAN
SUASANA YANG BARU, HINGGA PADA
AKHIRNYA PENYEDIAAN RUANG YANG
MEMBANTUK MENGHUBUNGKAN
ANTARA HUNIAN DAN KOMERSIAL
DITETAPKAN DALAM 1 AREA TERBUKA
Ekspolaris bentuk menyesuaikan dengan kepadatan antar bangunan sekitar
Bentuk bangunan menyisakan adanya ruang ketiga untuk pengguna kawasan perancangan
UNTUK PARA PENGHUNI DAN AKSES TERHDAP MITIGASI

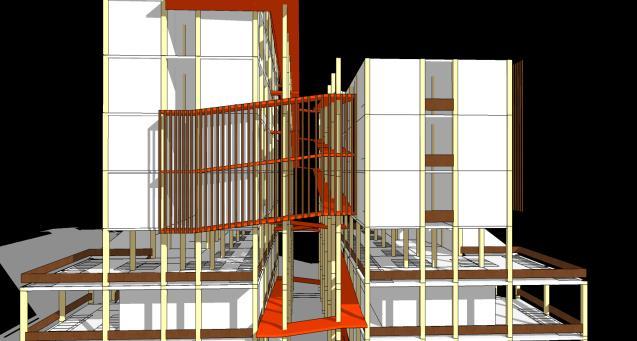

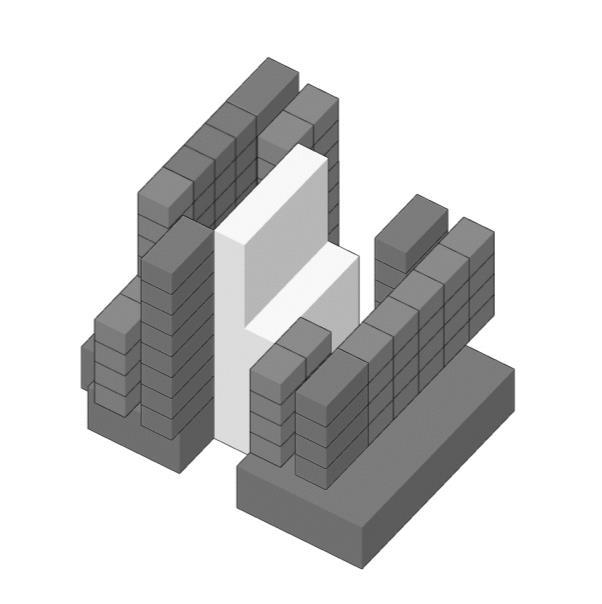

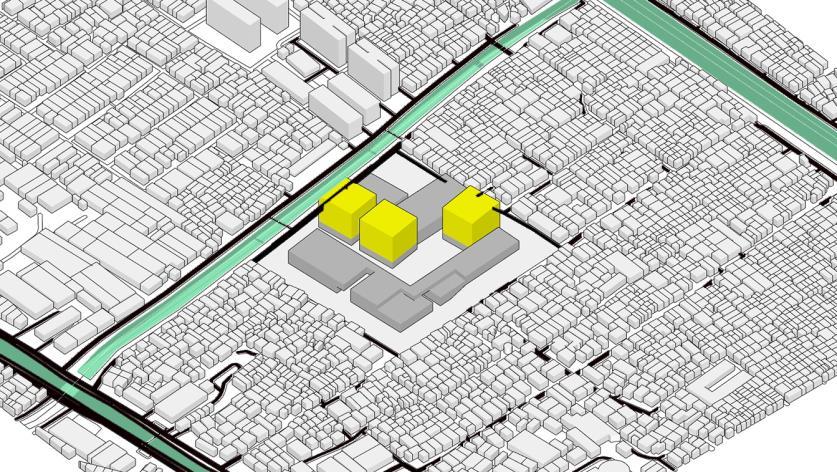

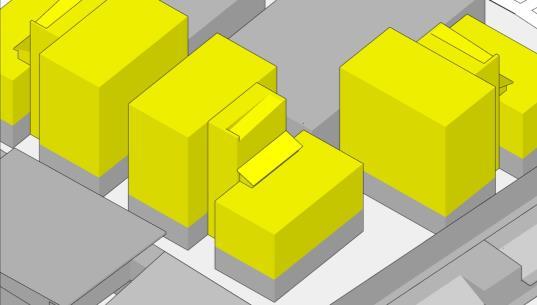

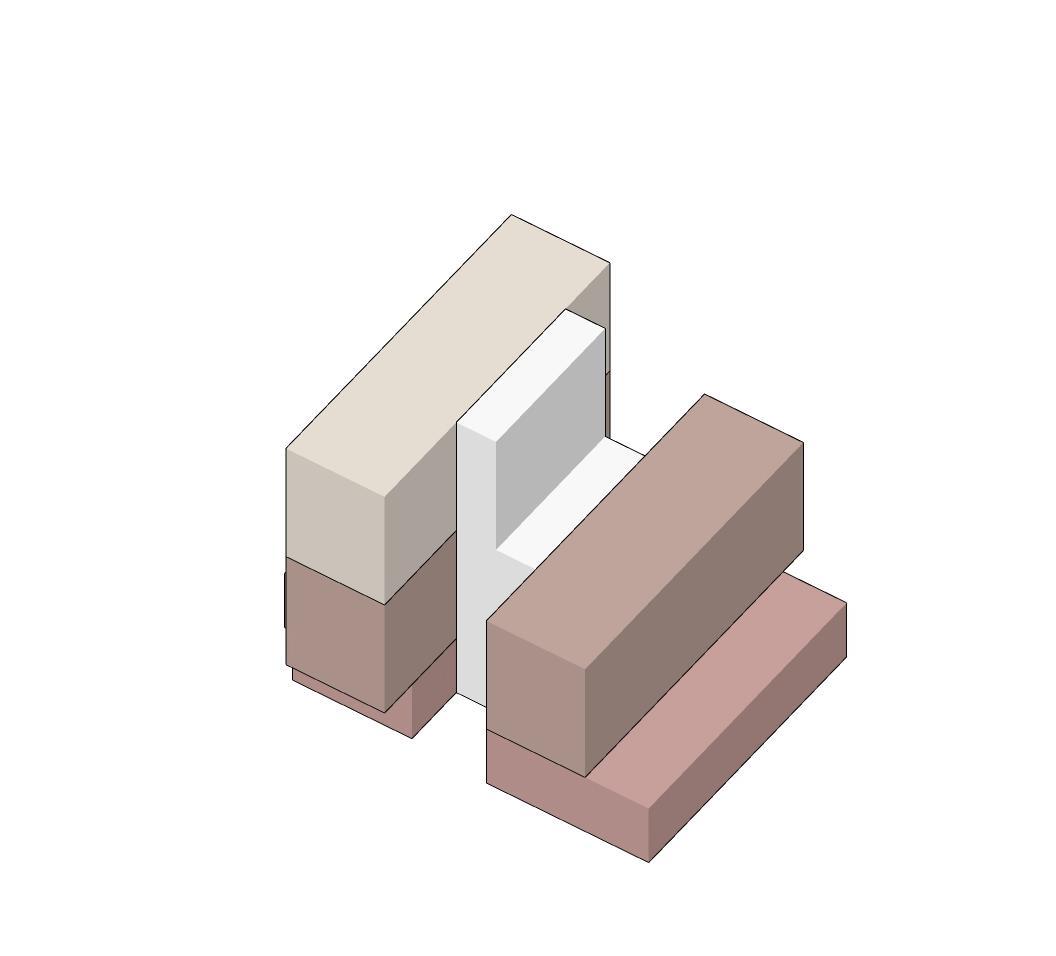

MASSA HUNIAN YANG TERBENTUK 3 BLOK DENGAN MENYISAKAN ADANYA RUANG KOSONG SEBAGAI RUANG TERBUKA HIJAU

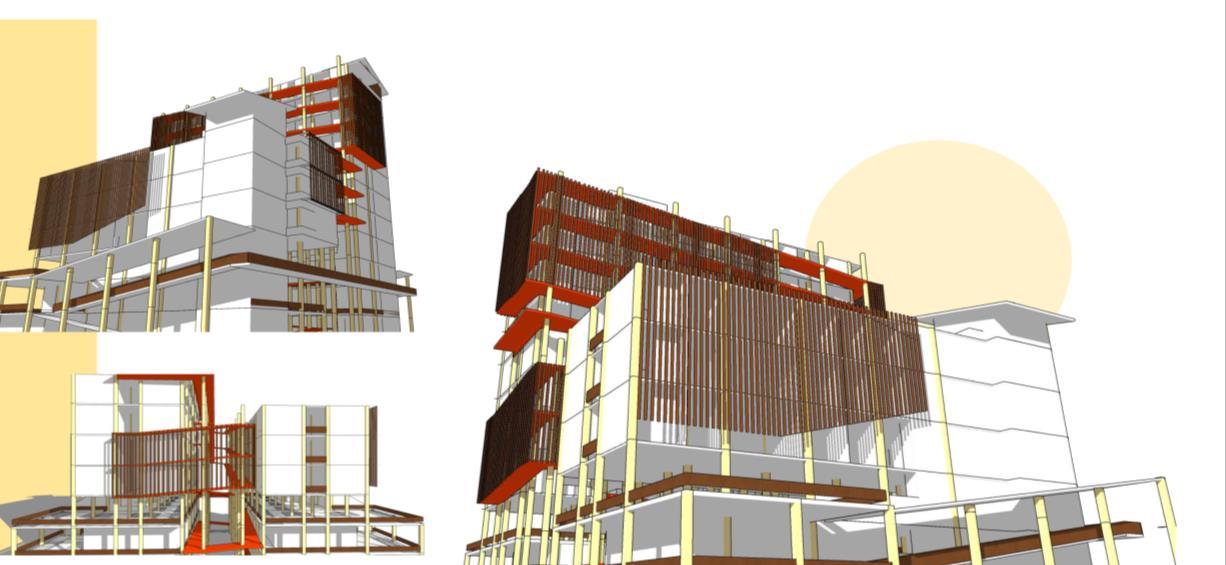

RESPON TERHADAP IKLIM
AKSES KE LANTAI ATAS
ATAP KACA KEMIRINGAN 3 DERAJAT
AKSES PENGYUNA KE ATAP DAN UNTUK PENYIMPANAN TOREN AIR
PARKIR RODA 4
Bnetuk bangunan menyesuaikan denga orientasi matahari sebagai respon kenyamanan

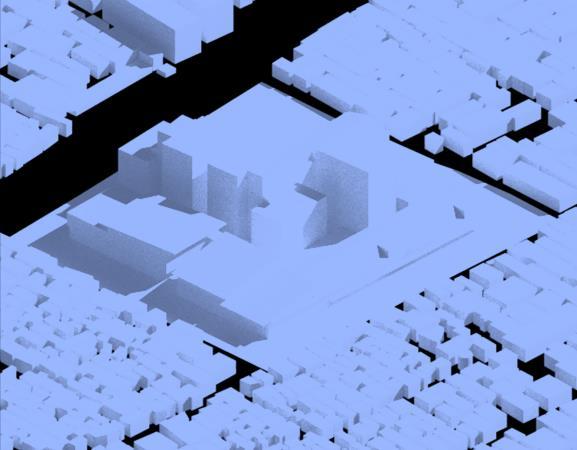

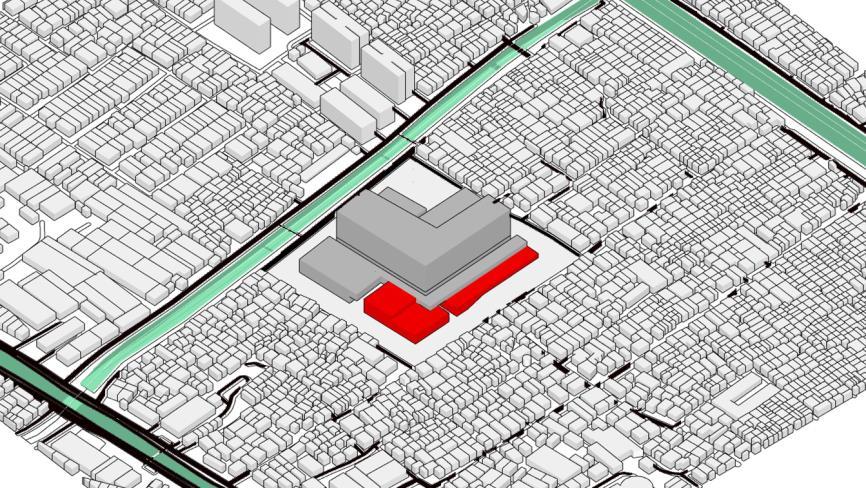

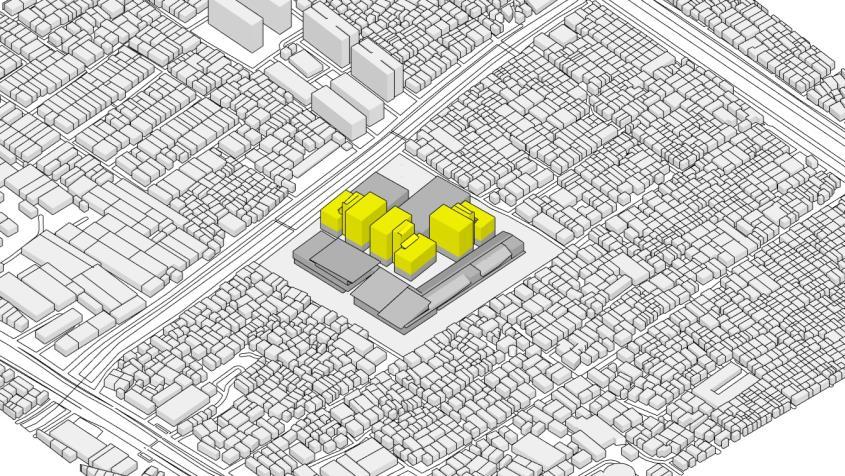

POTENSI SHADOW PATTERN BERLEBIH POTENSI SHADOW PATTERN TIDAK BELEBIH BERLEBIH
EKPOLARAIS PENCAPAIAN CAHAYA KEARAH TAPAK MEMPENGARUHI POSISI BANGUNAN YANG TERTINGGI UNTUK MENYESUAIKAN BANGUNAN DI SEKITARNYA UNTUK MENGHINDARI SHADOW PATTERN YANG BERLEBIHAN
PEMISAHAN MASSA BANGUNAN PADA MASING-MASING

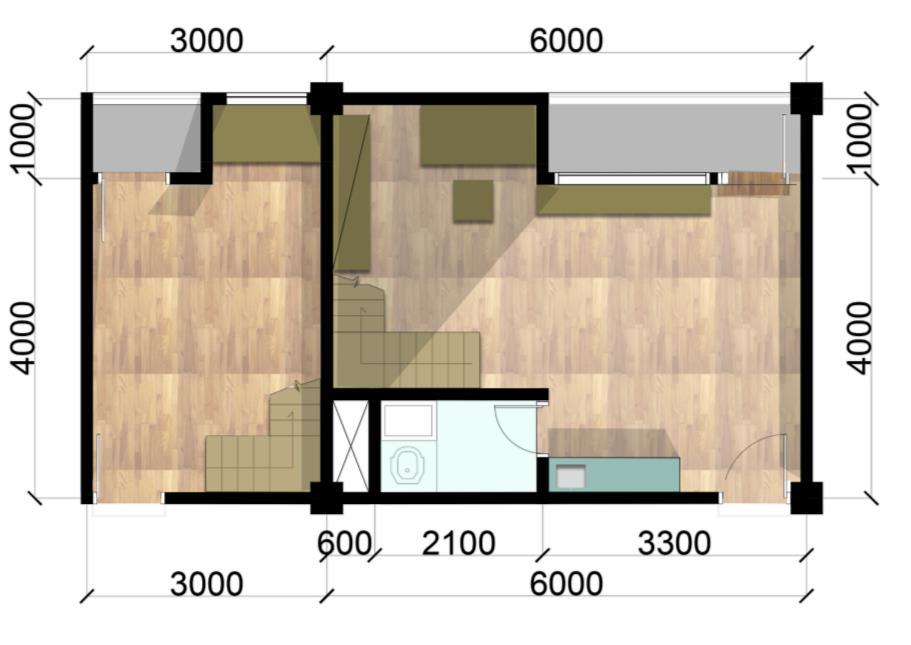

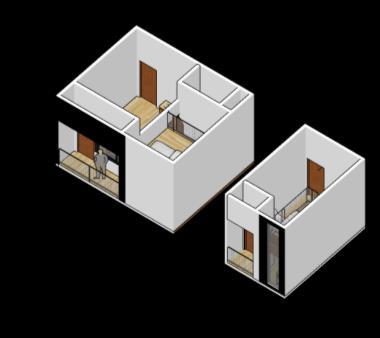

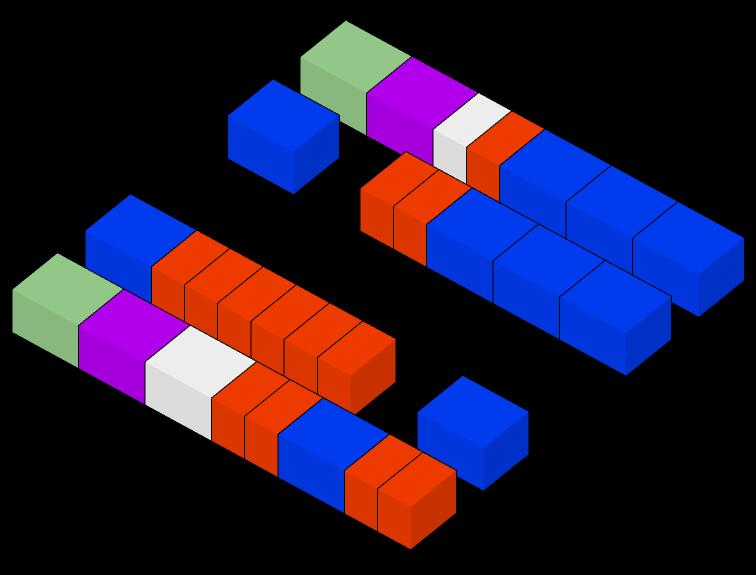

STUDI MODUL RUANG

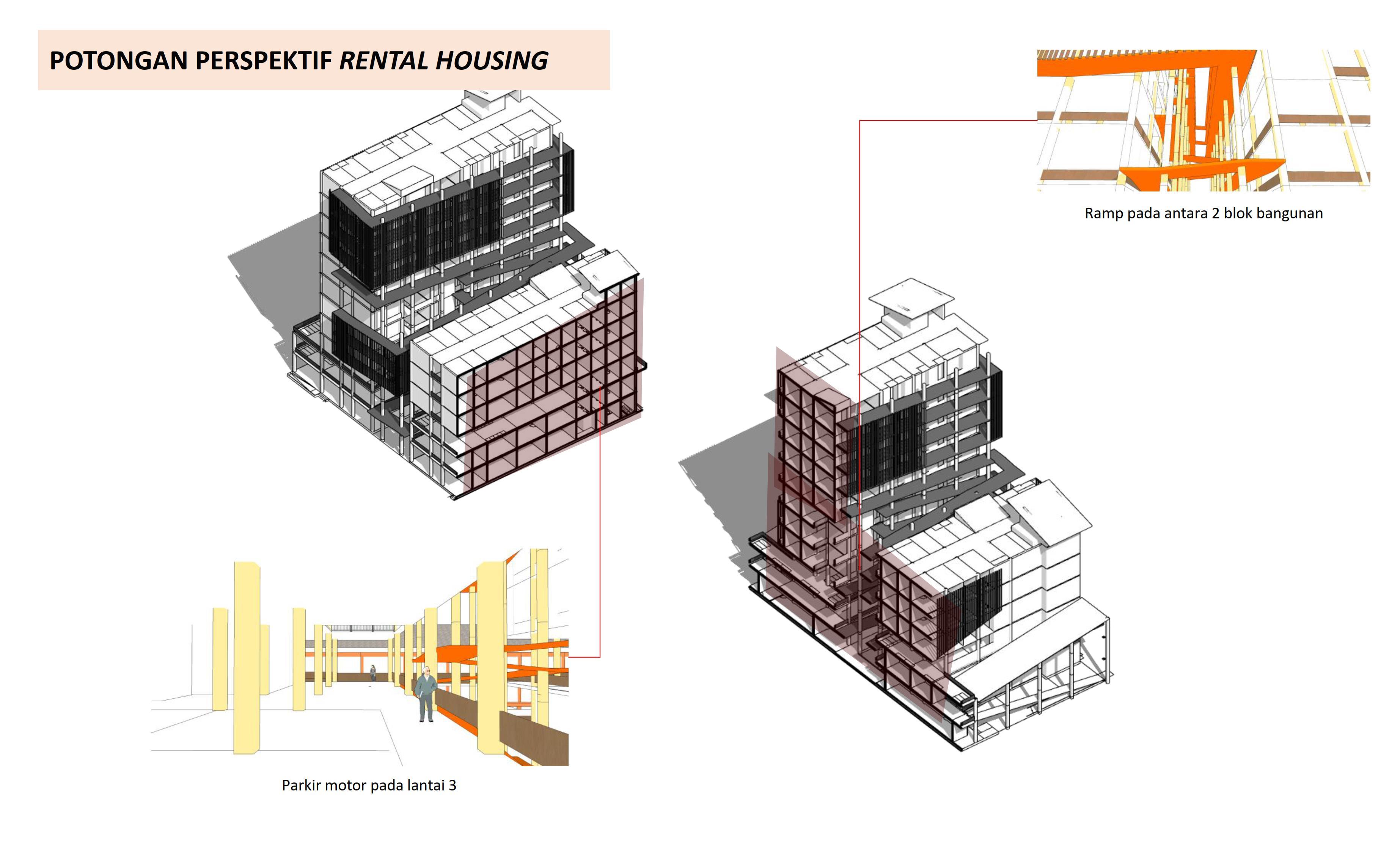

HASIL KESELURUHAN DARI
HUNIAN RENTAL HOUSING
YANG TERMASUK
BANGUNANNYA PADA 1 BLOK
BANGUNAN BERJUMLAH
KAPASITAS 580 ORANG DAN
JUMLAH UNIT BERJUMLAH 117 UNIT
ZONA C (PEMILIKI, FAMILY, CO-LIVING, SINGLE UNIT)
ZANA B (PEMILIK, FAMILY RENTAL,
PENGEOLA DAN AREA PARKIR
UNIT SINGLE UNIT CO- LIVING

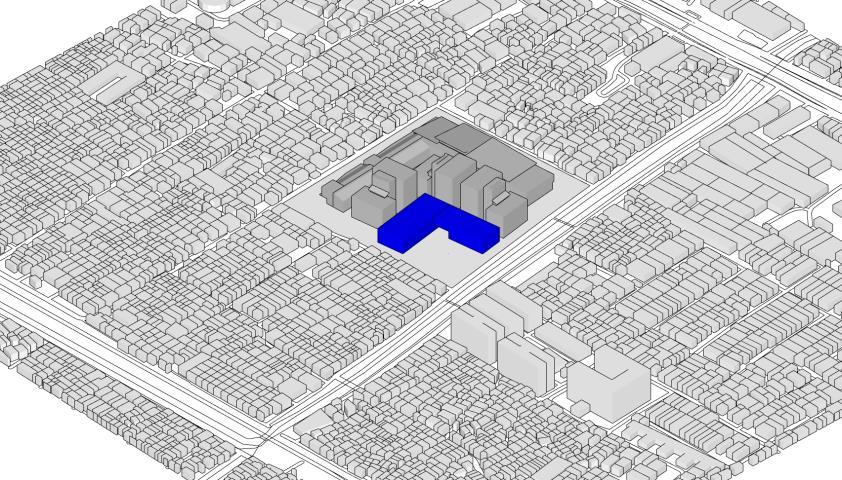

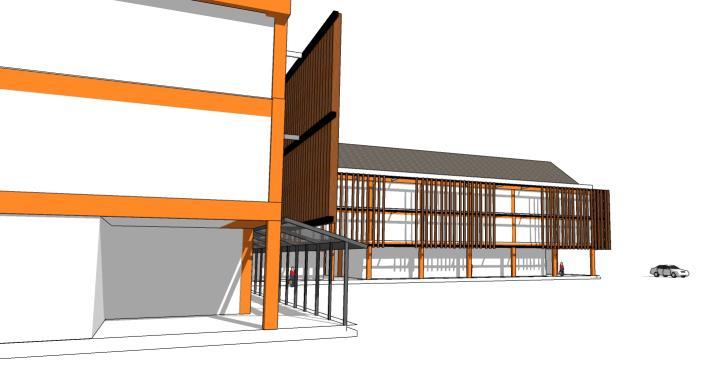

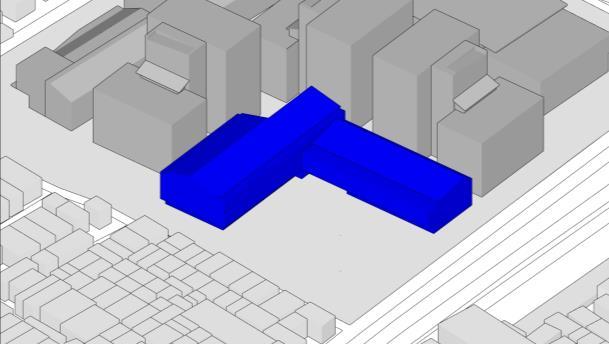

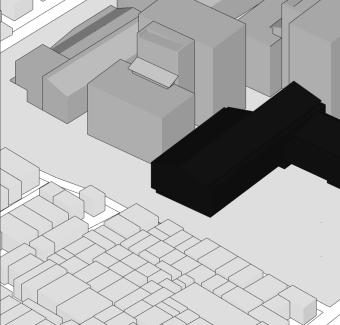

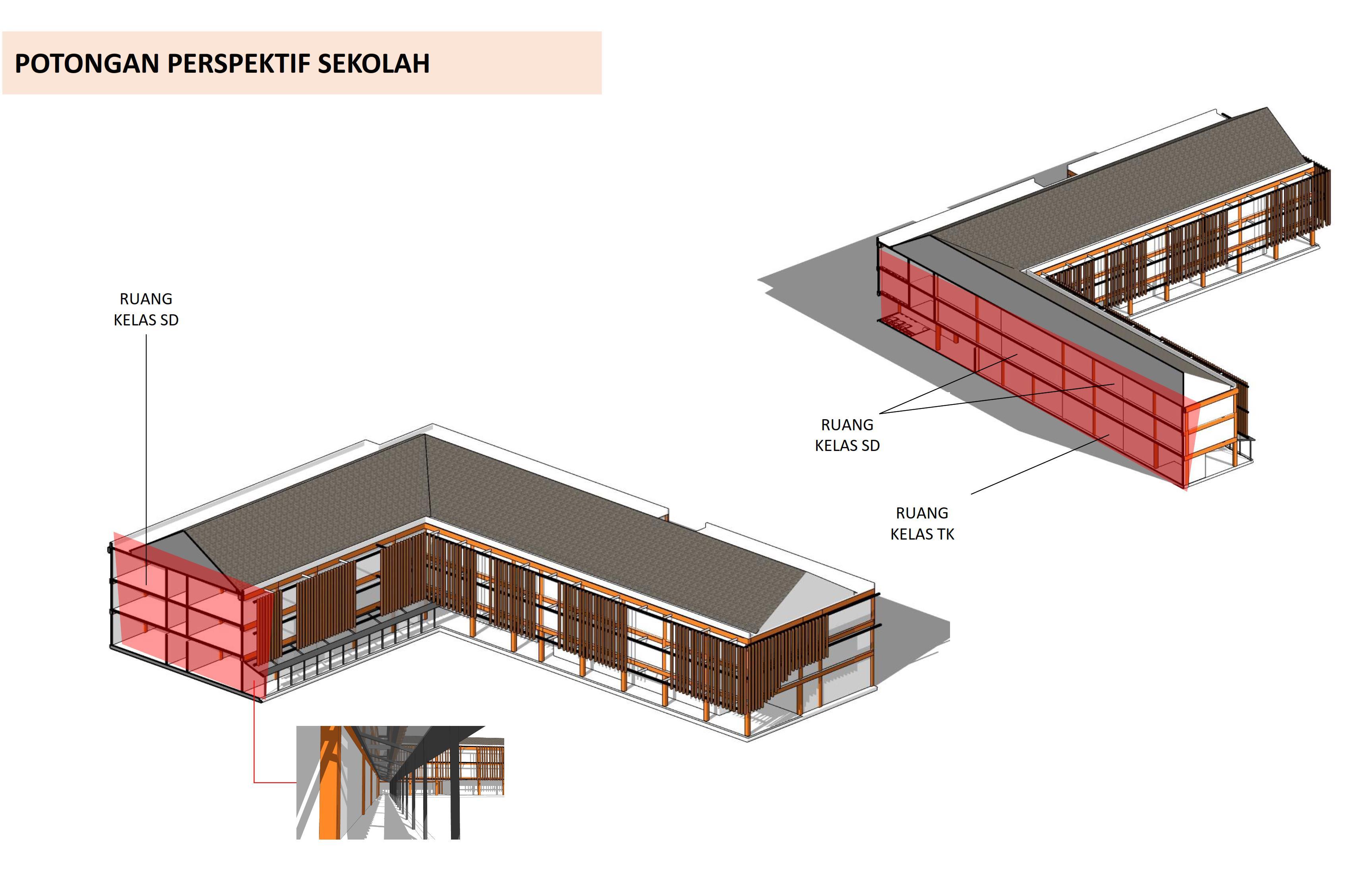

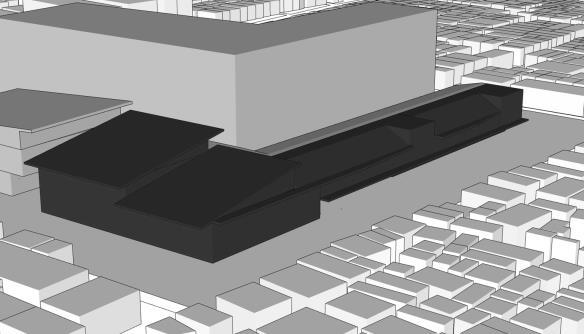

TRANSFORMASI BENTUK & RESPON TERHDAP IKLIM BANGUNAN SEKOLAH
AREA BANGUNAN PENDIDIKAN MENYISAKAN RUANG
UNTUK PARKIR DAN OLAHRAGA SECARA MULTI ACTIVITY
POSISI BANGUNAN
PENDIDIKAN DIETAKAN
DI TEMPAT YANG
TERISOLISIR
BANGUNAN SEKOLAH
TERDAPAT TK, SD, SMP, DAN SMK FARMASI
ARAH ORIENTASI BANGUNAN MEMBUKA KEPADA DATANGNYA MATAHARI
BENTUK L UNTUK
MEMPERTIMBANGKAN ARAH
ENTRANCE DAN RUANG UNTUK OLAHARAGA
SEKOLAH MENGHADAP
MATAHARI SECARA
ANGSUNG SEHINGGA
DITUTUPI OEH SUN
SHADING DEVICE
RESPON TERHDAP
ARAH BENTUK
BANGUNAN
MENENTUKAN RUANG
KOSONG PADA
BANGUNAN UNTUK
DIMANFAATKAN
UNTUK AREA TERBUKA
BANTUK BANGUNAN SEKOLAH
DILETAKAN PADA AREA YANG
TERISOLISIR AGAR TIDAK
MENGGANGGU PROSES
KEGAITAN BELAJAR DAN
MENGAJAR NAMUN AKSES
SEKOLAH TERHADAP PASAR
TETAP TERKONEKSI
PASAR
HUNIAN SEKOLAH
AREA KIOS DAN LOS KERING
AREA LOS KERING DAN BASAH
AREA BASEMENT
AREA PENGEOLA RENTAL HOUSING
UNIT SEWA RENTAL HOUSING

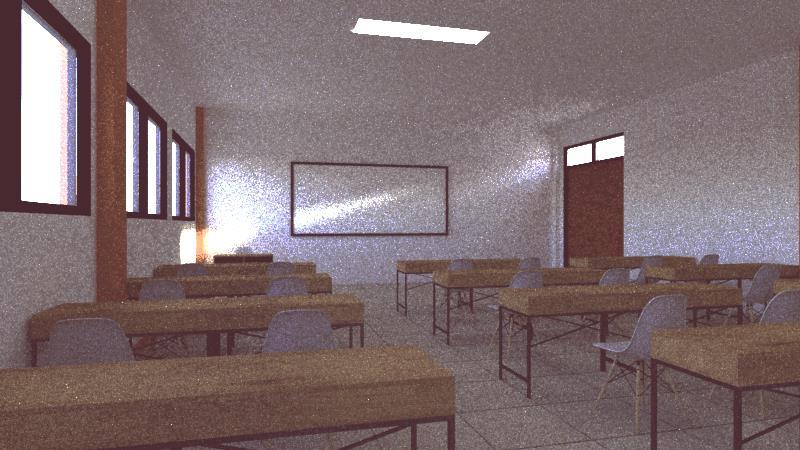

RUANG KELAS SD
RUANG KELAS TK

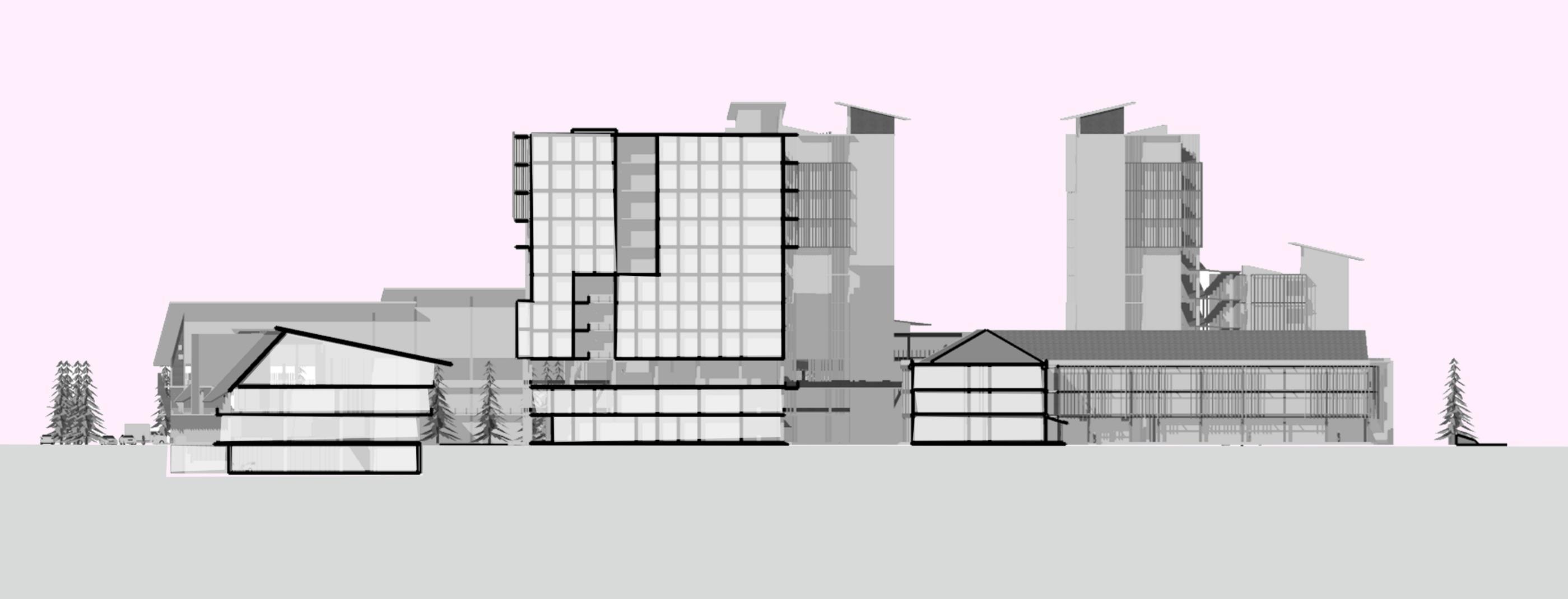

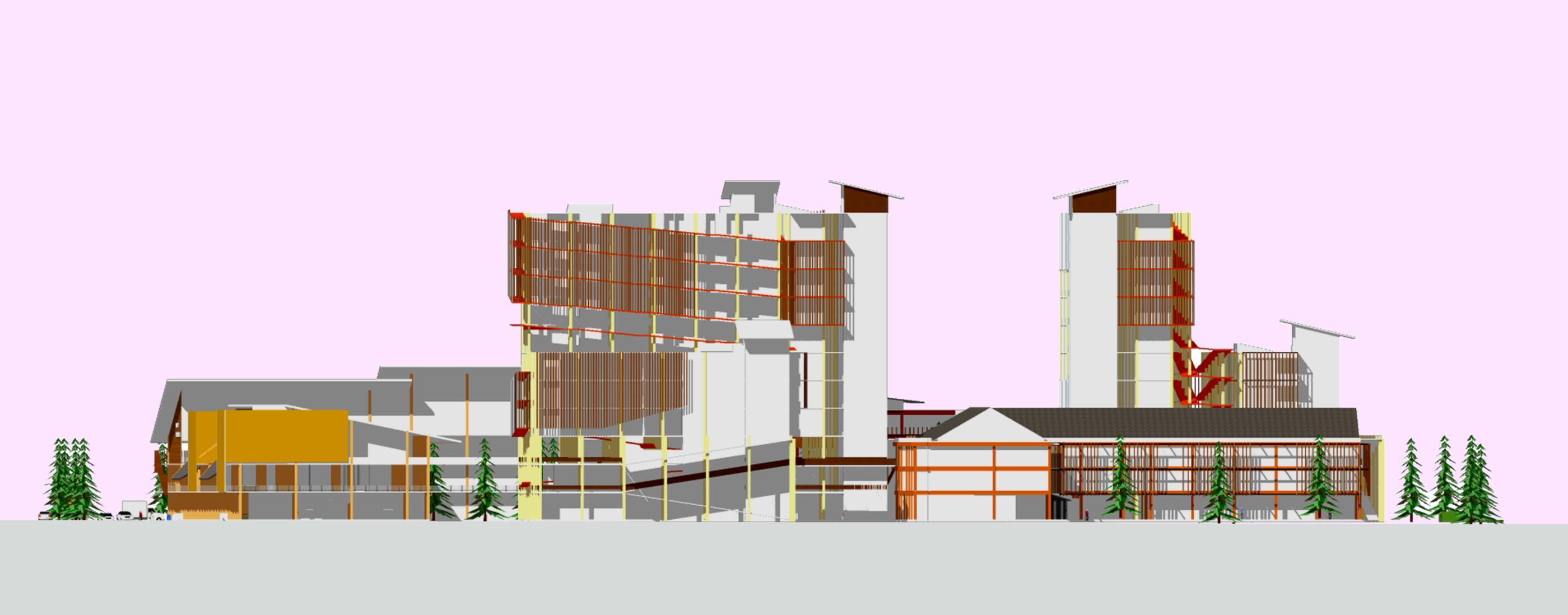

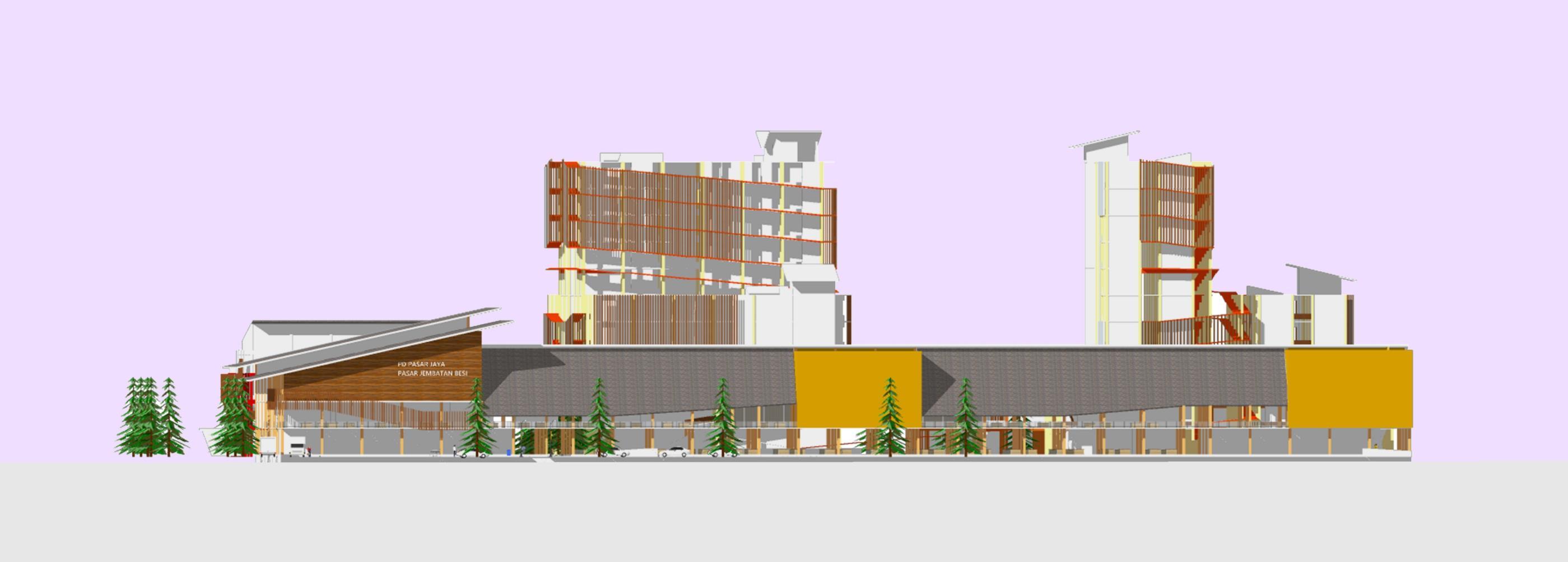

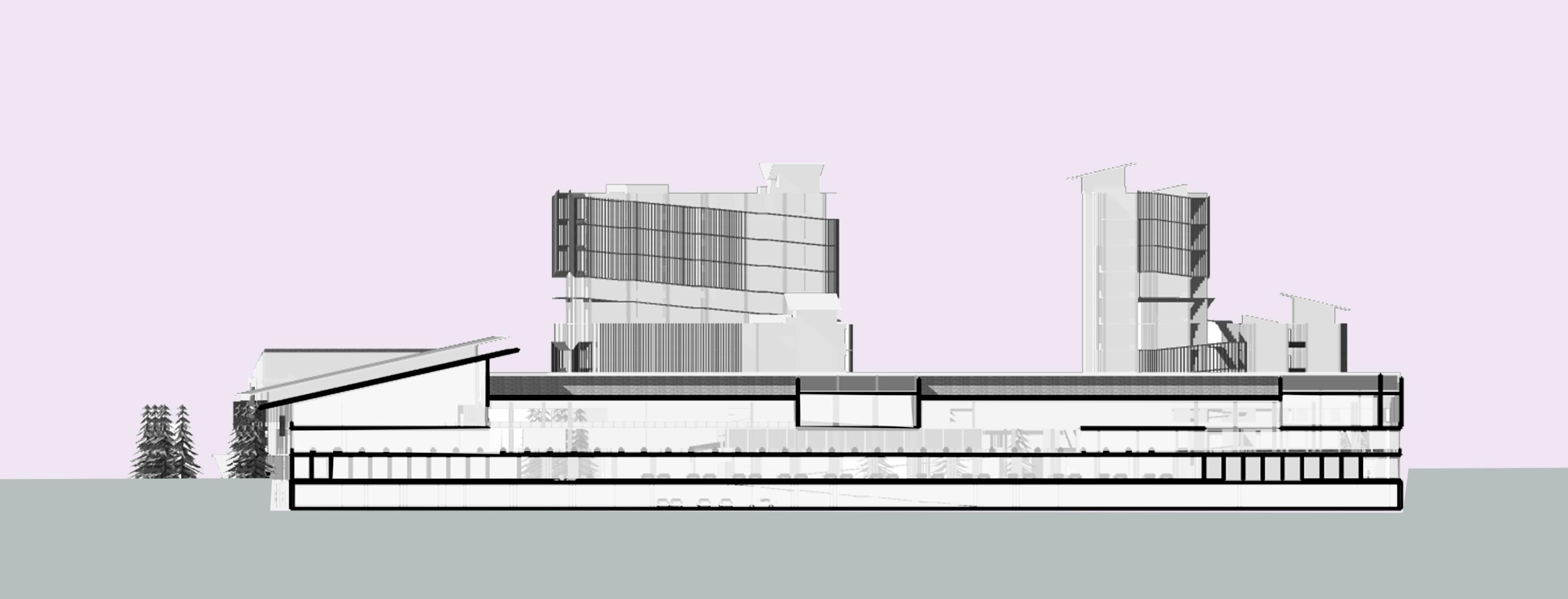

POTONGAN KAWASAN A

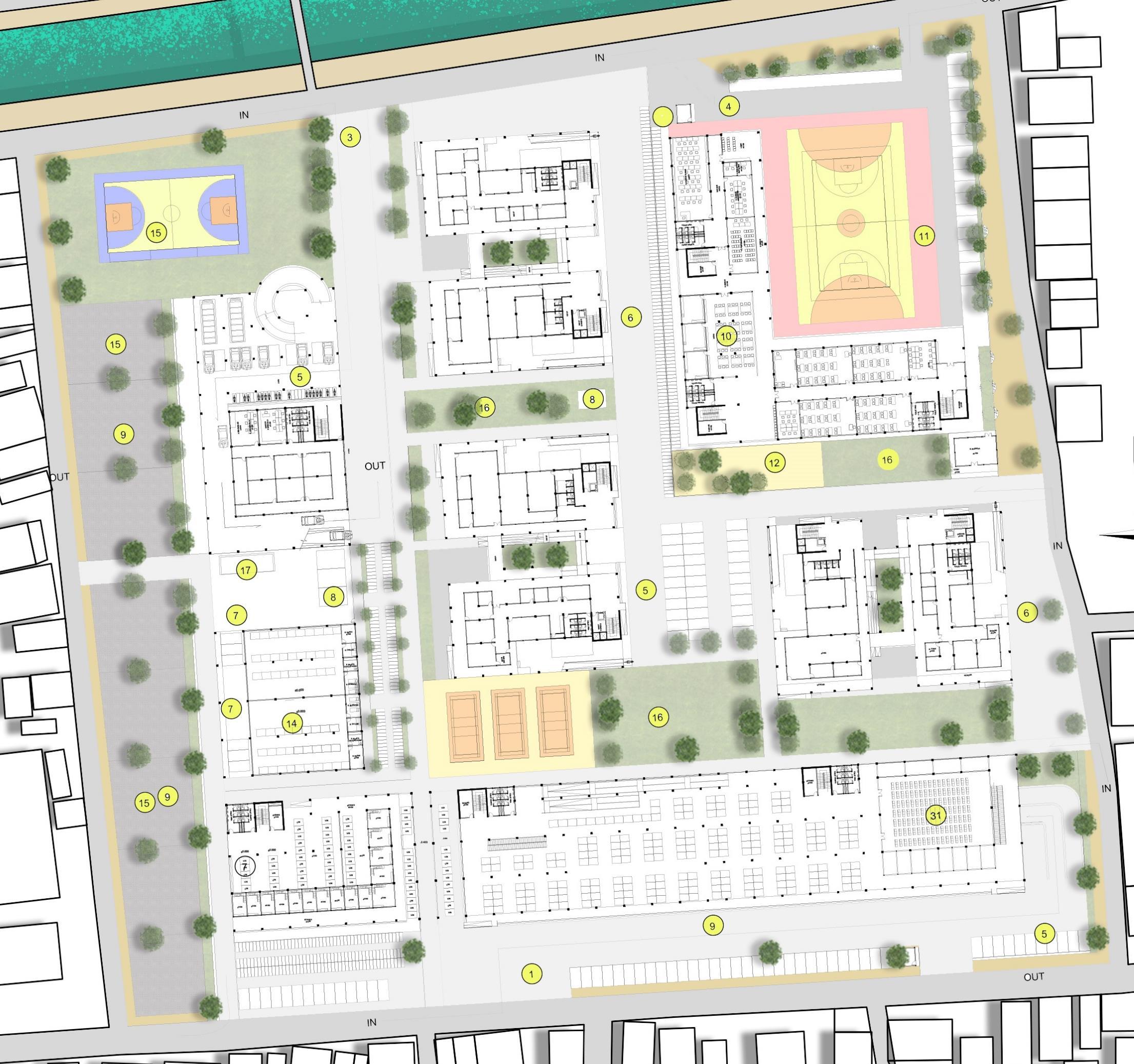

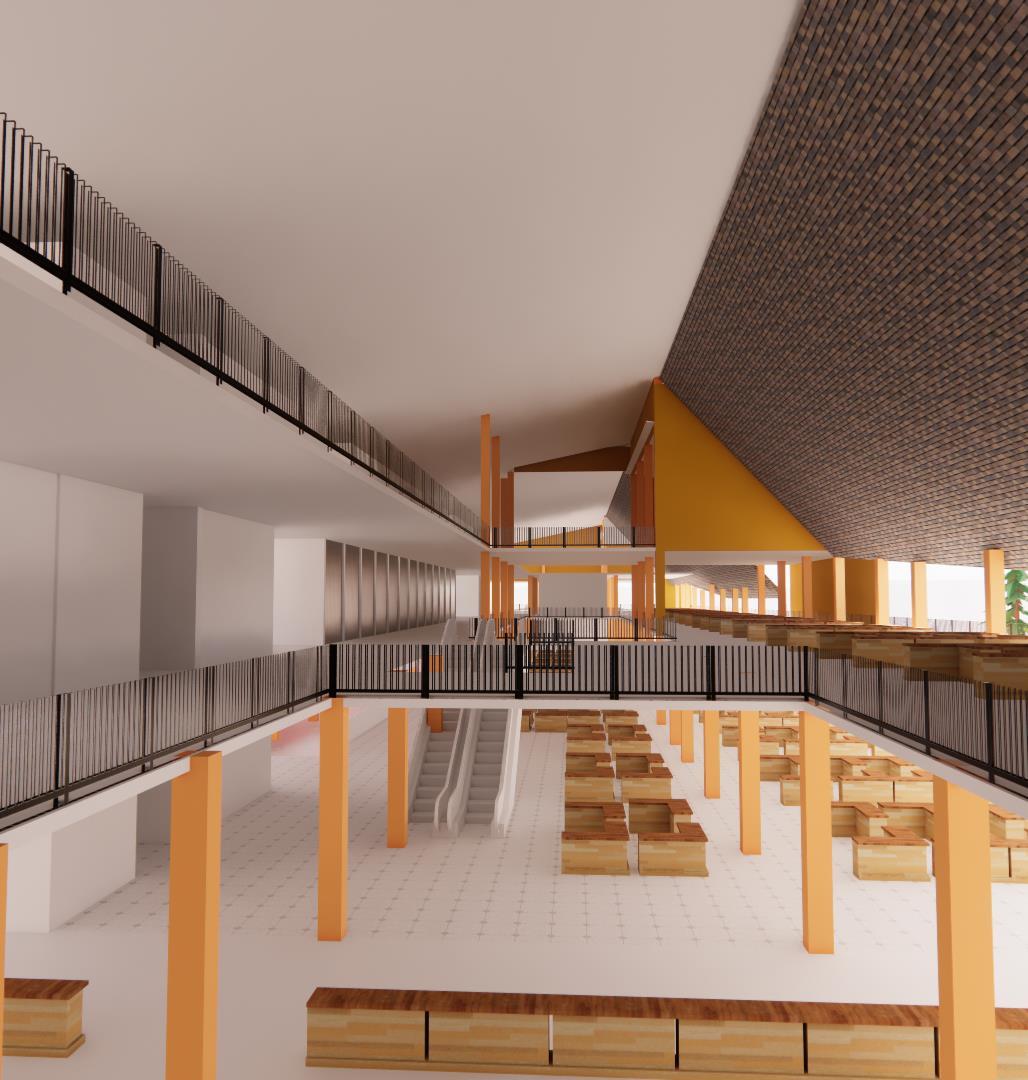

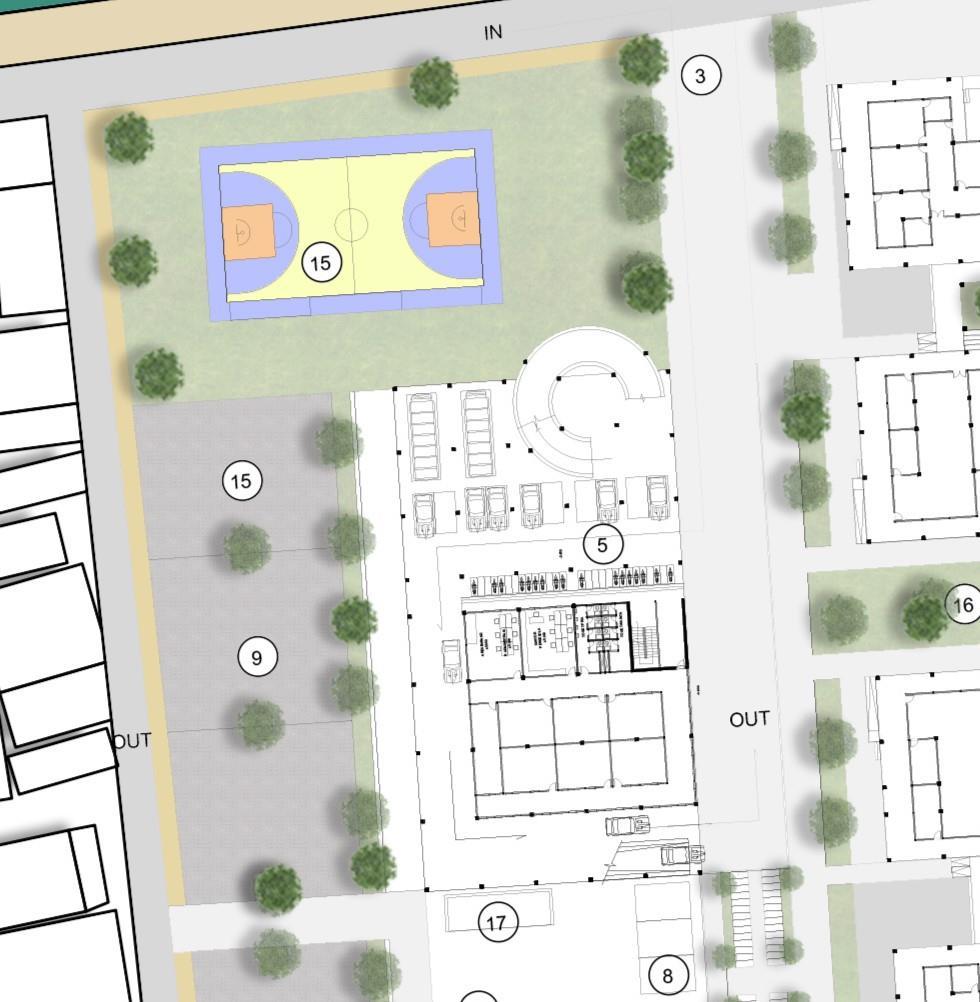

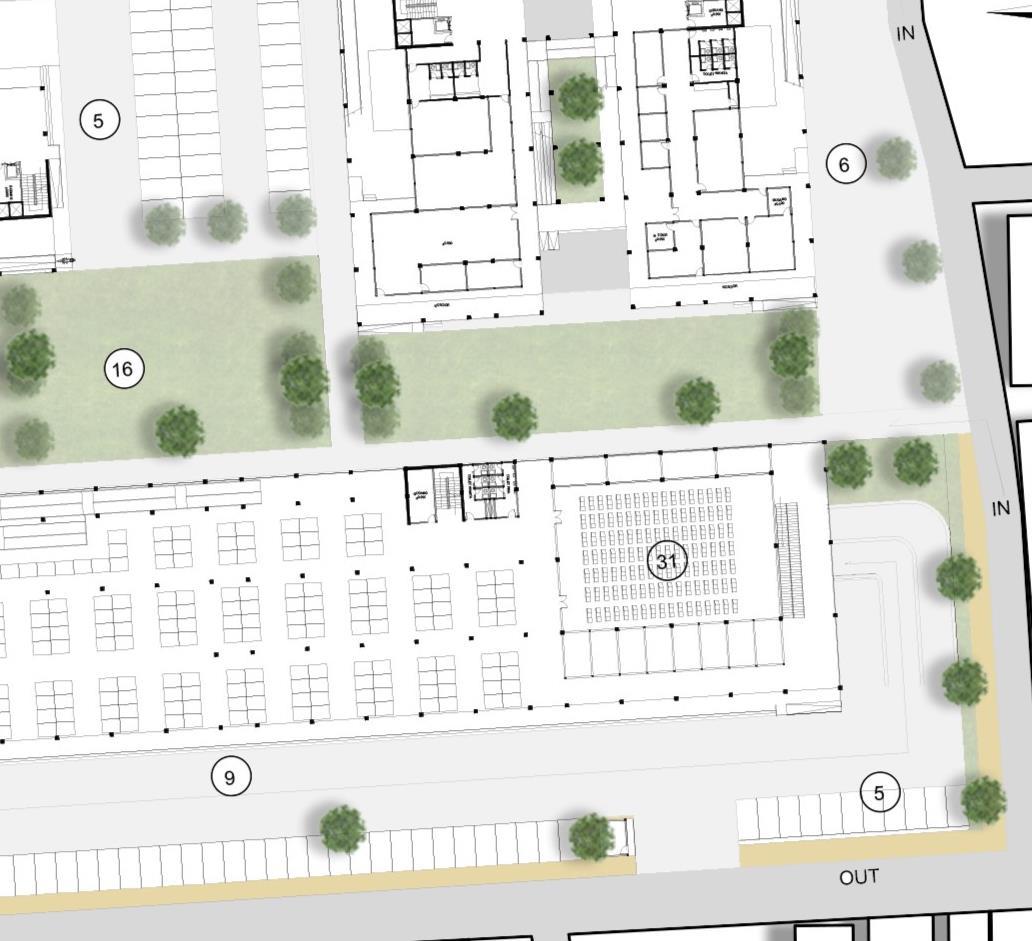

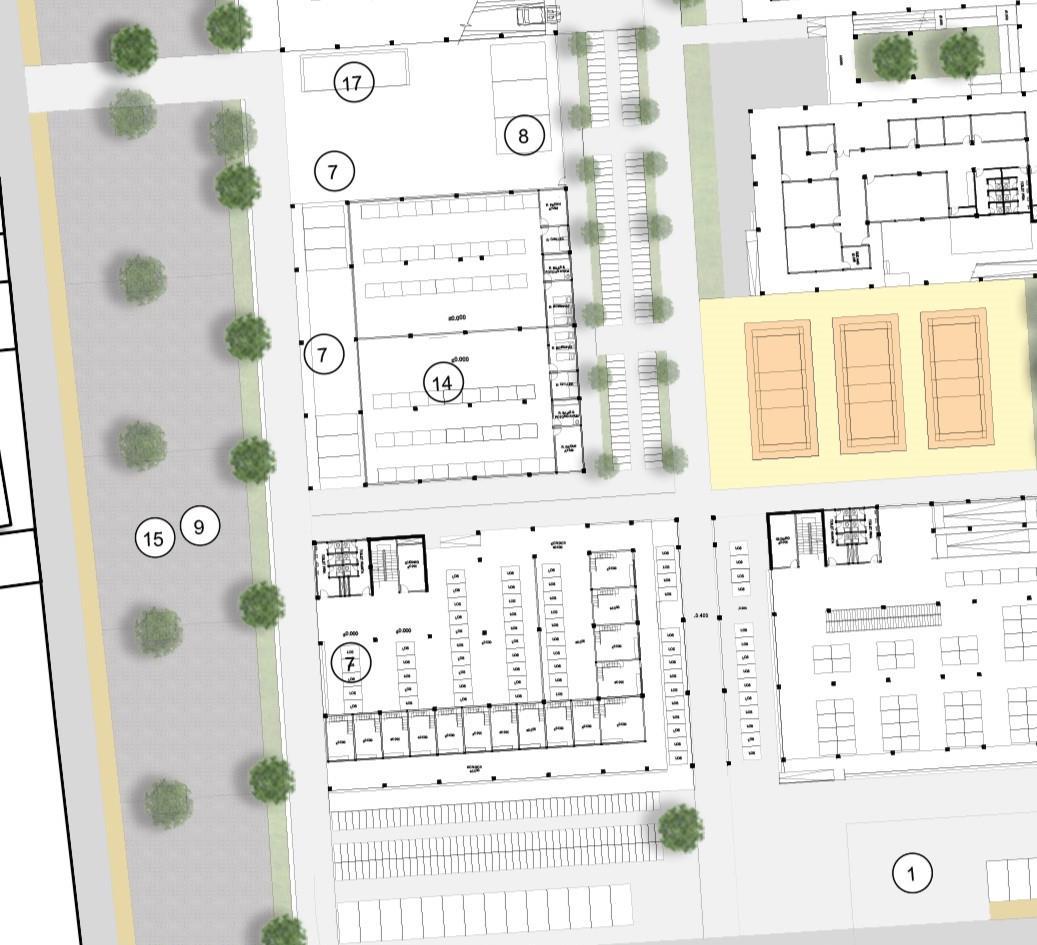

DENAH LANTAI DASAR PASAR

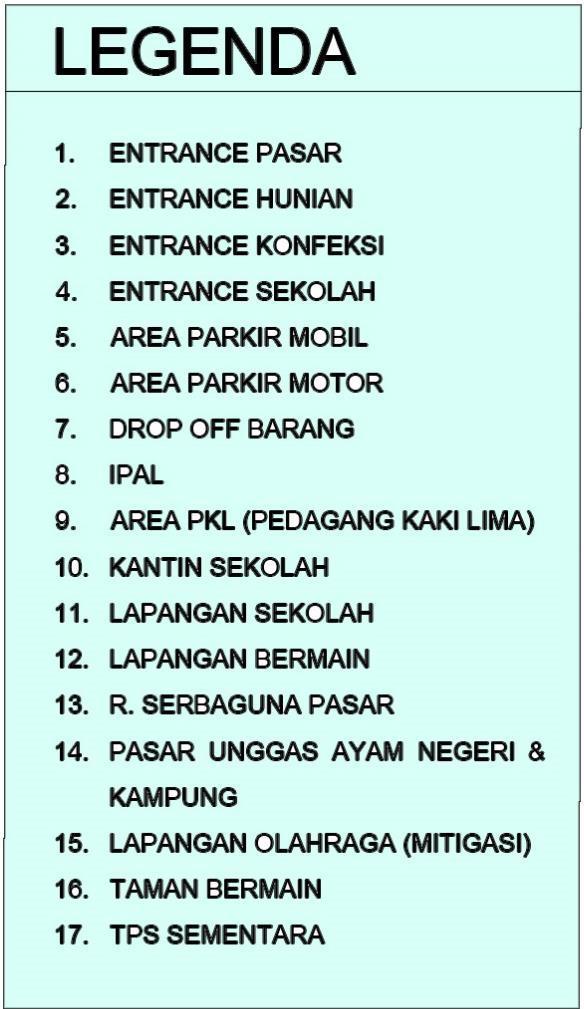

7. LOADING DOCK
IPAL
9. AREA PKL
15. AREA TITIK KUMPUL
14. UNGGAS AYAM
5. PARKIR MOBIL
16. TAMAN OLAHRAGA
1. ENTRANCE PASAR
DENAH LANTAI DASAR GUDANG KONFEKSI
DENAH LANTAI DASAR
HOUSING
5. PAKRIR MOBIL
TAMAN BERMAIN

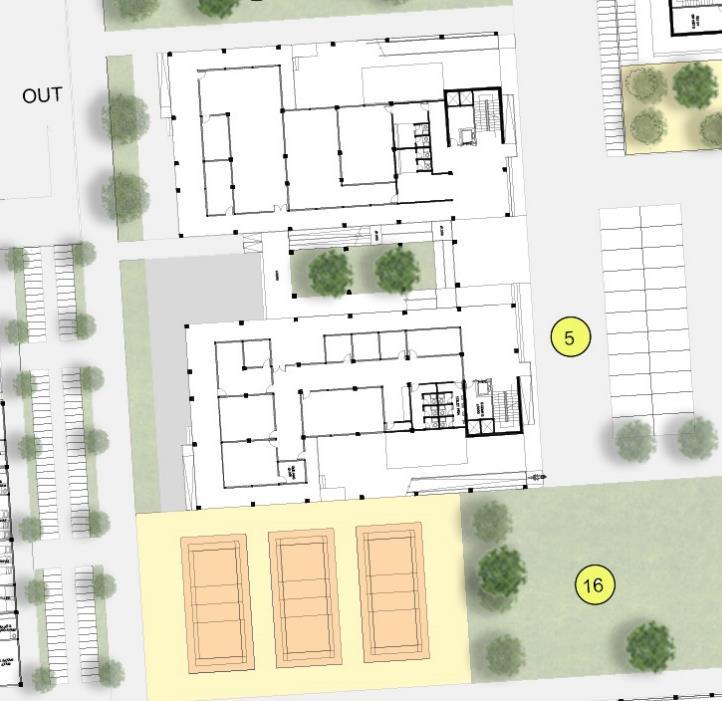

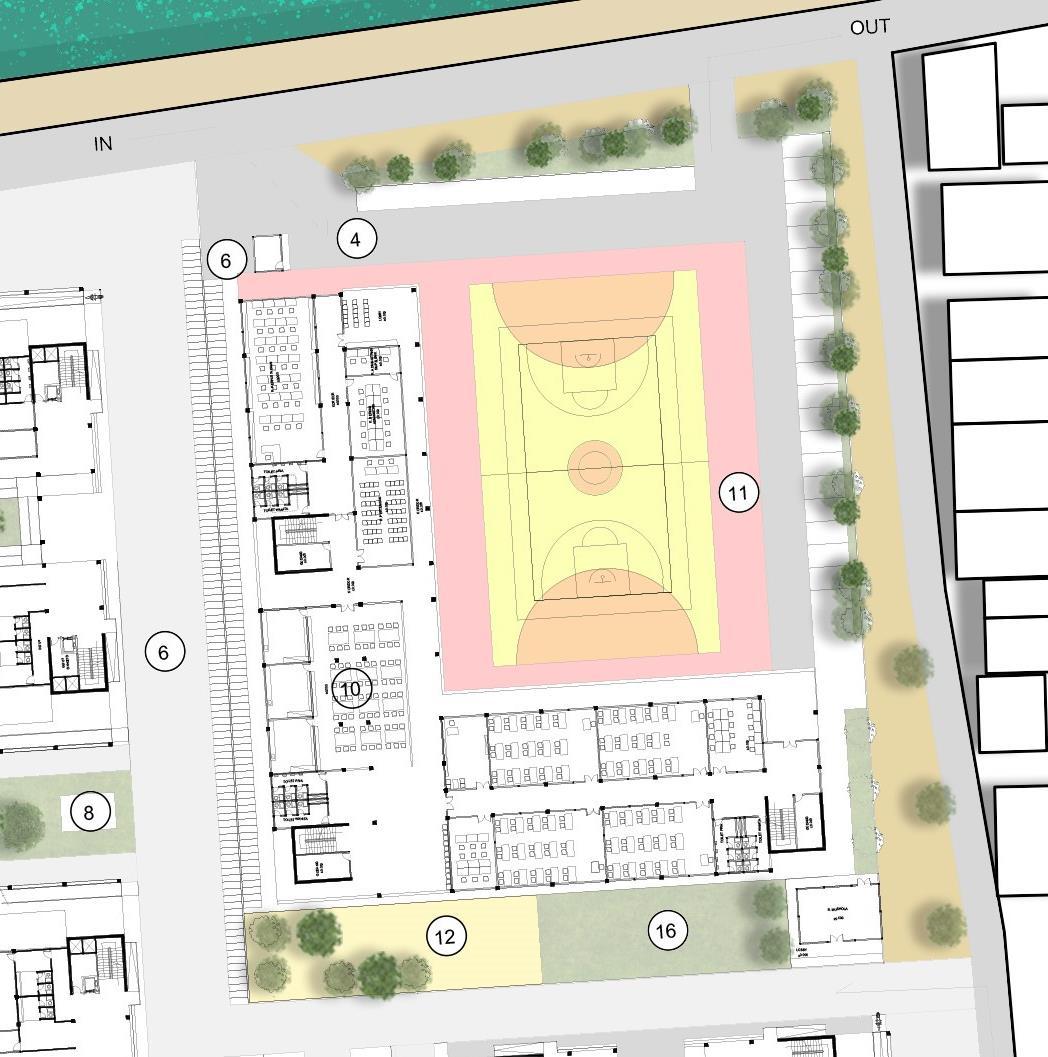

DENAH LANTAI DASAR
SEKOLAH
POTONGAN KAWASAN B
