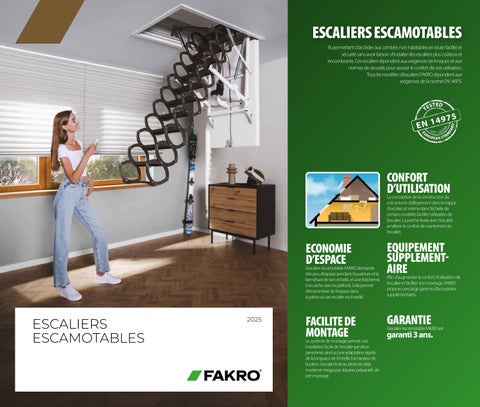

ESCALIERS ESCAMOTABLES
ESCALIERS ESCAMOTABLES
Ils permettent d’accéder aus combles non habitables en toute facilité et sécurité sans avoir besoin d’installer des escaliers plus coûteux et encombrants. Ces escaliers répondent aux exigences techniques et aux normes de sécurité, pour assurer le confort de son utilisation. Tous les modèles d'escaliers FAKRO répondent aux exigences de la norme EN 14975.
CONFORT D’UTILISATION
La conception de la construction du mécanisme d’allègement dans la trappe d’escalier, et même dans l’échelle de certains modèles facilite l’utilisation de l’escalier. La perche livrée avec l’escalier améliore le confort de maniement de l’escalier.
ECONOMIE D’ESPACE
L’escalier escamotable FAKRO demande très peu d’espace pendant l’ouverture et la fermeture de son échelle, et une fois fermé, il se cache dans le plafond. Cela permet d’économiser de l’espace dans la pièce où cet escalier est installé.
FACILITE DE MONTAGE
Le système de montage permet une installation facile de l’escalier par deux personnes ainsi qu’une adaptation rapide de la longueur de l’échelle à la hauteur de la pièce. L’escalier livré au client est déjà monté et n’exige pas d’autres préparatifs de pré-montage.
EQUIPEMENT SUPPLEMENTAIRE
Afin d’augmenter le confort d’utilisation de l’escalier et faciliter son montage, FAKRO propose une large gamme d’accessoires supplémentaires.
GARANTIE
L’escalier escamotable FAKRO est garanti 3 ans.
D'ESCALIERS ESCAMOTABLES
LMEEnergy
Efficient LMTSuper Thermo
D'ESCALIER
U=0,65 W/m2K U=0,51*
LME Energy, doté d'une échelle en métal, fait partie de la nouvelle génération d'escaliers escamotables économes en énergie. Ce modèle intègre des innovations telles qu'une trappe entièrement isolée avec un matériau thermo-isolant et des embouts réglables, permettant un ajustement facile de l'échelle à la hauteur de la pièce. Conçus avec une attention particulière aux détails, ces escaliers assurent un accès sécurisé et confortable au grenier tout en offrant des performances thermiques optimales.
Pieds réglables
Trappe thermo blanche
Équipement supplémentaire
U=0,48 W/m2K
U=0,51*
LMT Super Thermo, doté d'une échelle en métal, se distingue par ses performances exceptionnelles en isolation thermique et fait partie de la nouvelle gamme d'escaliers de grenier. Sa trappe, épaisse de 8 cm, est entièrement remplie de matériau isolant, tandis que le caisson est équipé de trois joints garantissant une étanchéité optimale. L'échelle est munie d'embouts réglables, permettant un ajustement facile à la hauteur de la pièce. Conçu avec soin et précision, cet escalier offre un accès au grenier sûr et confortable tout en garantissant des performances thermiques supérieures.
*tests internes du fabricant
Pieds réglables
Trappe thermo blanche
supplémentaire
LET
Electric
U=0,51*
W/m2K
W/m2K SCHODÓW
U=0,51*

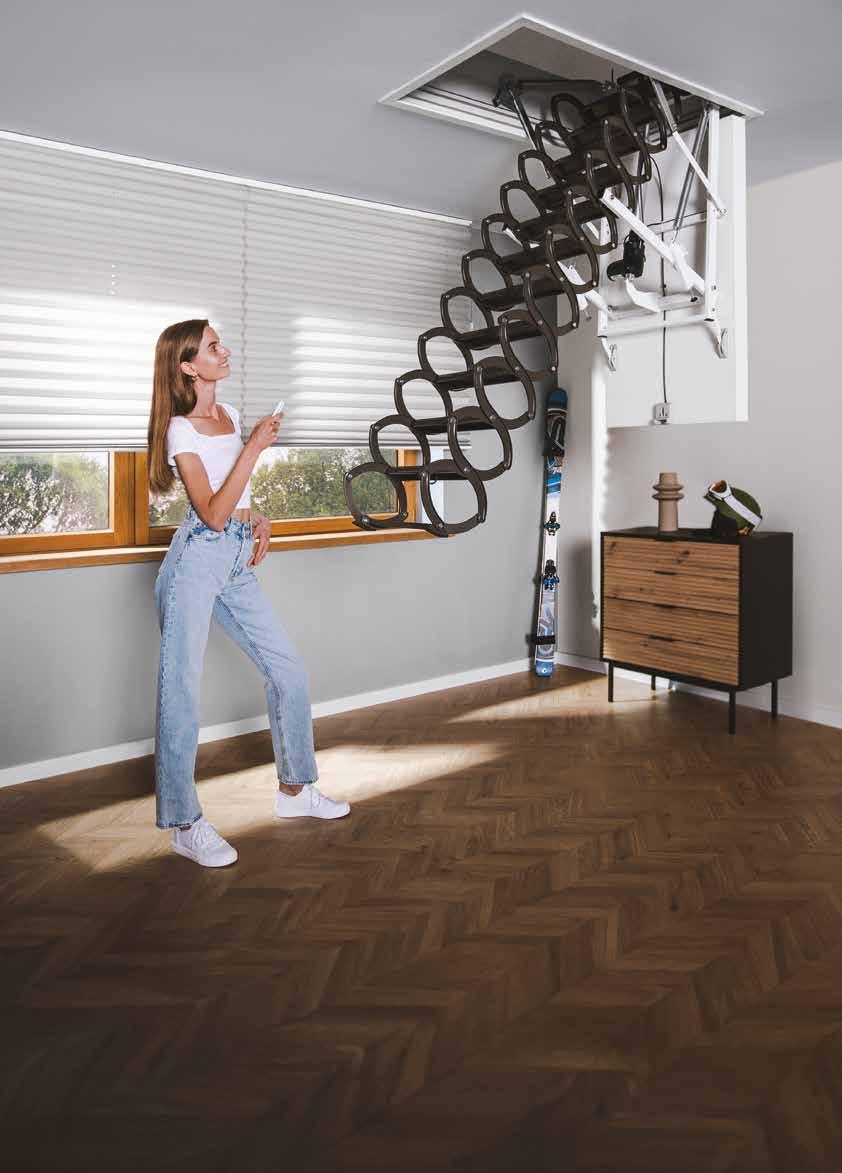

Les escaliers LET Electric sont le premier modèle d'escaliers FAKRO à commande électrique. Ils assurent un confort d'utilisation optimal et peuvent être contrôlés via l'un des deux systèmes de commande proposés : Z-Wave ou WiFi. Chaque système de commande comprend également un bouton mural standard. Les escaliers LET offrent d'excellentes performances en termes d'isolation thermique et se distinguent par leur esthétique soignée. Ils sont équipés d'une échelle en accordéon, d'un cadre en acier, de moulures de finition et d'un kit de montage rapide. Lors de la commande, il est nécessaire de sélectionner l'un des systèmes de commande : ZWMS Z-Wave ou ZTMS Tuya.
Kit de commande nouveauté nouveauté nouveauté nouveauté nouveauté nouveauté
* tests internes du fabricant
ZWMS Z-Wave
Kit de commande
Le kit ZWMS Z-Wave permet de replier et déplier électriquement l’escalier LET. Grâce à son interface radio Z-Wave intégrée, il permet un contrôle à distance via la télécommande dédiée ZRHS (incluse dans le kit). Le kit comprend également un bouton mural filaire pour un contrôle local.
Caractéristiques techniques :
Tension d'alimentation : 110 - 230V AC
Puissance de l'alimentation : 120W
Protocole radio : Z-Wave
ZTMS TUYA
Le kit ZTMS permet le déploiement et le repliage électrique de l’escalier LET. Grâce à l'interface radio WiFi-Tuya intégrée, il permet un contrôle à distance via l'application Fakro Smart Home ou avec la télécommande WiFi Tuya (télécommande ZTP3 vendue séparément avec la passerelle ZTG). Le kit inclut également un bouton mural filaire pour un contrôle local.
Caractéristiques techniques :
Tension d'alimentation : 110 - 230V AC
Puissance de l'alimentation : 120W
Trappe thermo blanche
Joint d'étanchéité
Possibilité d’ajouter ou d’enlever une marche
Marches antidérapantes
Système du montage rapide
Système de réglage d’échelle par rapport à la hauteur de la pièce
Commande sans fil
Commande par interrupteur mural
Protocole radio : WiFi - Tuya
Livré pré-monté. Pose rapide dans le plafond
NOUVELLE GENERATION D'ESCALIERS ESCAMOTABLES
FABRICATION SUR-MESURE DES ESCALIERS GREENSTEP
Les escaliers escamotables GREENSTEP constituent une nouvelle génération d'escaliers éco-énergétiques proposés par FAKRO. Leur conception innovante permet d'adapter les dimensions des escaliers aux ouvertures de plafond non standard. Les modèles de la gamme GREENSTEP sont idéaux pour les rénovations, notamment pour remplacer les anciens escaliers de grenier usés, défectueux ou mal isolés. Ces escaliers sont dotés d'une trappe thermo-isolante, entièrement remplie de matériau isolant, ainsi que d'un ensemble de joints assurant une étanchéité de classe 4. Leur design moderne et leur construction fiable sont conformes à la norme EN14975.
ESCALIERS ESCAMOTABLE AVEC ECHELLE EN BOIS
LWE ENERGY EFFICIENT
Trappe thermo-isolante épaisse de 56 mm
Coefficient de transmission de chaleur 0,65 W/m2K
2 joints dans le caisson
Hauteur du caisson de 14 cm à 22 cm
- adaptée à l'épaisseur de plafond indiquée
Kit de pieds réglables
Main courante
LWT SUPER THERMO
Trappe thermo-isolante épaisse de 80 mm
Coefficient de transmission de chaleur 0,48 W/m2K
3 joints dans le caisson
Hauteur du caisson 22 cm
Kit de pieds réglables
Main courante
ESCALIERS ESCAMOTABLES AVEC ECHELLE METALLIQUE
LME
ENERGY EFFICIENT
Trappe thermo-isolante épaisse de 56 mm
Coefficient de transmission de chaleur 0,65 W/m2K
2 joints dans le caisson
Hauteur du caisson de 14 cm à 22 cm
- adaptée à l'épaisseur de plafond indiquée
Kit de pieds réglables
Main courante
LMT SUPER THERMO
Trappe thermo-isolante épaisse de 80 mm
Coefficient de transmission de chaleur 0,48 W/m2K
3 joints dans le caisson
Hauteur du caisson 22 cm
Kit de pieds réglables
Main courante
DIMENSIONS DE L’ESCALIER
Pour choisir les escaliers adaptés à votre pièce, il est nécessaire de mesurer et de fournir les informations suivantes :
Les dimensions réelles de l'ouverture dans le plafond (les valeurs "A" et "B")
La hauteur sous plafond de la pièce "H" L’écart entre la hauteur sous plafond et la hauteur à franchir ("T")
Avant de passer commande, il convient également de vérifier d'autres paramètres, tels que l'espace occupé par les escaliers lors de leur déploiement (distance "R") et après avoir déployé l'échelle (distance "C"). Si des obstacles supplémentaires (comme des linteaux, des éléments structurels, des rampes, etc.) se trouvent dans la pièce, nous vous recommandons de contacter notre service client à l'adresse suivante : be@fakro.fr
SCHEMA D'ESCALIER
AVEC ECHELLE METALLIQUE
Référence
* tests internes du fabricant
SCHEMA D'ESCALIER
ELECTRIQUE EN CISEAUX
LA NOUVELLE GENERATION D'ESCALIERS ESCAMOTABLES
* tests internes du fabricant
Attention: lors de la commande d'un escalier, il est obligatoire de choisir l'un des kits de commande suivants - ZWMS Z-Wave ou ZTMS Tuya :
La marche supplémentaire n'est pas compatible avec les dimensions 60x120 et 70x120.
Échelle raccourcie de 2 marches (10 marches) Échelle raccourcie de 1 marche (11 marches)
Échelle standard (12 marches) Echelle allongée de 1 marche (13 marches) Échelle allongée de 2 marches (14 marches)
ESCALIERS ESCAMOTABLES
U=1,1
Les escaliers LWK Komfort, dotés d'une échelle en bois en 3 ou 4 segments et d'une trappe thermo-isolante, se distinguent par leur conception innovante. Celle-ci garantit un grand confort d'utilisation ainsi qu'une installation simple et rapide dans le plafond.
Les escaliers escamotables LWZ Plus conjuguent l’avantage d’une construction moderne avec un système de montage rapide. Le cadre en acier intégré avec les équerres de montage rapide, et les chambranles permettent une installation accélérée et une finition instantanée de l’écartement restant après le montage de l’escalier dans le plafond.
Pieds d’échelle (uniquement dans la version de 3 segments)
Trappe blanche
Joint périphérique
Main courante
Marches antidérapantes au ras des limons de l’échelle
Montage facile
Équipement supplémentaire
U=0,74
Les escaliers escamotable LWL Extra , conçus en bois, bénéficient d'une nouvelle structure améliorant leurs performances thermiques. Pour offrir davantage de sécurité et de confort, ils sont dotés d'une main courante supplémentaire fixée au segment central et d'un mécanisme d'assistance qui simplifie le pliage et le déploiement de l'échelle.
* tests internes du fabricant
Pieds d’échelle (uniquement dans la version de 3 segments)
Trappe blanche
Joint périphérique
Main courante
Marches antidérapantes au ras des limons de l’échelle
Montage facile
Équipement supplémentaire
Pieds / Trappe blanche
2 joints d'étanchéité
2 mains courantes
Marches antidérapantes au ras des limons de l’échelle
Mécanisme d’allègement
Montage facile
Équipement supplémentaire
Échelle laquée
Les escaliers LTK Energy nouvelle génération, conçus pour les maisons à faible consommation d’énergie. Ils assurent un bon confort d’utilisation, de solides performances thermiques et une étanchéité de classe 4.
Les escaliers sée, sont adaptés aux bâtiments économes en énergie. Leurs performances en isolation permettent de limiter les pertes de chaleur, contribuant ainsi à des économies d'énergie notables.
Pieds d’échelle (uniquement dans la version de 3 segments)
Trappe blanche
2 joints d'étanchéité
Main courante
Marches antidérapantes au ras des limons de l’échelle
Montage facile
Équipement supplémentaire
Échelle laquée
Pieds d’échelle (uniquement dans la version de 3 segments)
Trappe blanche
3 joints d'étanchéité
Main courante
Marches antidérapantes au ras des limons de l’échelle
Montage facile
Équipement supplémentaire
Échelle laquée
Passive House
Les escaliers structions passives, sont fournis de série avec un ensemble d’isolation complet. Ils ont été testés et certifiés par l’Institut Passive House
Pieds
Trappe blanche
3 joints d'étanchéité
Main courante
Marches antidérapantes au ras des limons de l’échelle
Montage facile
Kit d'isolation PASSIVE HOUSE (uniquement pour les escaliers LWT Passive House)
Équipement supplémentaire
Échelle laquée
Les escaliers LWF 60 constituent une nouvelle génération d'escaliers résistants au feu, dotés d'une échelle en bois. Ils offrent une protection élevée contre l'incendie tout en permettant un accès sécurisé et confortable aux espaces sous toiture. Grâce à la conception spécifique de la trappe et aux matériaux utilisés, ces escaliers assurent une protection de 60 minutes contre la propagation du feu depuis la pièce où ils sont installés. Classe de résistance au feu EI1/EI2 = 60 minutes (selon la norme EN13501-2).
ESCALIERS ESCAMOTABLES
COULISSANT
Pieds d’échelle (uniquement dans la version de 3 segments)
Trappe coupe-feu
3 joints d'étanchéité
Main courante
Marches antidérapantes au ras des limons de l’échelle
Équipement supplémentaire
Serrure à clé (uniquement pour la version LWF60 SL)
* tests internes du fabricant
Les escaliers LDK sont des escaliers à deux segments, avec un segment inférieur qui se déplace par rapport au segment supérieur, ce qui permet d'éliminer l'espace nécessaire pour déplier les escaliers pliants à segments. La nouvelle conception du segment inférieur, constitué de deux parties, réduit considérablement la taille de l'emballage, facilitant ainsi la logistique et la distribution du produit.
Trappe blanche
Joint d'étanchéité
Main courante
Marches antidérapantes au ras des limons de l’échelle
Équipement supplémentaire
U=1,1
Les escaliers LMK sont des escaliers pliants à échelle de 3 segments, avec une trappe thermo-isolante et un caisson en bois de pin, tandis que l'échelle est en métal. Ils sont équipés d'une trappe blanche et d'une main courante, offrant ainsi un meilleur confort et une plus grande sécurité lors de l'utilisation.
Pieds
Trappe blanche
Joint d'étanchéité
Main courante
Marches antidérapantes au ras des limons de l’échelle
Équipement supplémentaire
U=1,1
Les escaliers LML Lux sont des escaliers segmentés avec échelle en métal, conçus pour garantir un grand confort d'utilisation et une facilité d'installation. Ils simplifient également le réglage de la longueur de l'échelle en fonction de la hauteur de la pièce.
Les escaliers LMP de nouvelle génération permettent d'accéder aux espaces sous toiture, même dans des pièces très hautes (de 300 à 366 cm). Le système d’assistance à l'échelle facilite son utilisation tout en garantissant un confort optimal et une sécurité accrue.
Pieds réglables
Trappe blanche
Chambranles intégrés
Joint d'étanchéité
Mécanisme d’allègement intégré dans la rampe
Marches antidérapantes
Système du montage rapide
Équipement supplémentaire
U=0,64
D'ESCALIER
W/m2K
Les escaliers LMF 60 sont des escaliers escamotables résistants au feu de nouvelle génération, dotés d'une échelle en métal. Ils combinent une protection efficace contre l'incendie avec un accès sécurisé et confortable aux espaces sous toiture. Leur résistance au feu est de classe EI1/EI2 = 60 min selon la norme EN 13501-2, du côté de la pièce où les escaliers sont installés. Ils sont également proposés en version pour des pièces plus hautes, avec une hauteur maximale de 360 cm.
Pieds
Trappe blanche
Joint d'étanchéité
Mécanisme d’allègement intégré dans la rampe
Marches antidérapantes au ras des limons de l’échelle
Pour les pièces hautes
Pieds
Trappe coupe-feu
Joint d'étanchéités
Main courante (pour escaliers d'une hauteur de 280 cm et 305 cm)
Mécanisme d’allègement intégré dans la rampe
Marches antidérapantes au ras des limons de l’échelle
Équipement supplémentaire
Pour les pièces hautes
* tests internes du fabricant
Les escaliers LMF 120 offrent une solution qui répond aux exigences strictes des normes de résistance au feu tout en assurant un accès sécurisé et confortable aux espaces sous toiture. Ils sont classés EI2 = 120 min selon la norme EN 13501-2.
ESCALIERS EN CISEAUX
LST LSF
* tests internes du fabricant
Pieds réglables
Trappe coupe-feu x2
Chambranles intégrés
Joint d'étanchéités
Mécanisme d’allègement intégré dans la rampe
Marches antidérapantes de 13 cm qui dépassent les limons de l’échelle
Équipement supplémentaire
Système du montage rapide
Les escaliers LST sont des escaliers à structure ciseaux, dotés d'une trappe thermo-isolante blanche, d'un caisson en bois, de profilés métalliques de finition et d'équerres pour un montage rapide. Leur conception ciseaux permet de plier l'échelle en un format compact, facilitant ainsi l'installation dans des ouvertures réduites (les dimensions minimales des escaliers sont de 50x80 cm).
Les escaliers résistants au feu LSF agissent comme une barrière contre les incendies à l'intérieur du bâtiment, empêchant la propagation du feu vers les étages non affectés. Leur résistance au feu est de EI1/EI2 = 60 minutes.
Trappe blanche
Chambranles
Joint d'étanchéités
Marches antidérapantes
Possibilité d’ajouter ou d’enlever une marche
Équipement supplémentaire
Système du montage rapide
Système de réglage d’échelle par rapport à la hauteur de la pièce
Trappe coupe-feu
Chambranles intégrés
Marches antidérapantes
Possibilité d’ajouter ou d’enlever une marche
Équipement supplémentaire
Système du montage rapide
Système de réglage d’échelle par rapport à la hauteur de la pièce
* tests internes du fabricant
PORTILLONS DE COMBLES
DWK DWF60 DWT
Les trappes verticales DWK sont destinées à être installées dans les cloisons de sous-comble. Grâce à leurs excellentes performances thermiques (U = 1,1 W/m²K*) et à leur haute étanchéité, elles limitent efficacement les pertes de chaleur. Elles peuvent être montées pour s'ouvrir à droite ou à gauche. Elles sont fournies avec des moulures de finition en standard.
La trappe d’accès DWT, la solution idéale pour un accès pratique et parfaitement isolé aux parties techniques de vos combles !
Avec son panneau ultra-isolant de 6,6 cm d’épaisseur, elle réduit efficacement les pertes de chaleur (U = 0,6 W/ m²K**) pour un confort thermique optimal. Conçue pour allier esthétique et performance, elle est équipée d’une poignée ergonomique et de finitions soignées. Pratique et adaptable, elle peut être installée avec une ouverture à droite ou à gauche selon vos besoins.
Ouvrant blanc
Ouvrant blanc
Accédez en toute sécurité aux espaces techniques de vos combles avec la trappe coupe-feu DWF, alliant protection et performance thermique ! Grâce à sa conception haute sécurité, elle assure une résistance au feu exceptionnelle (EI1/EI2 45 min – norme EN13501-2) tout en offrant une isolation thermique efficace grâce à son panneau blanc de 6,6 cm d’épaisseur (U = 0,64 W/m²K**). Son design soigné, avec des finitions en bois naturel, s’intègre parfaitement à votre intérieur. Pratique et adaptable, elle peut s’ouvrir à droite ou à gauche selon vos besoins.
Ouvrant blanc coupe-feu des deux côtés Chambranles
Joint d'étanchéités
Poignée
Ouverture à droite ou à gauche
Joint d'étanchéités
Poignée
Ouverture à droite ou à gauche
Joint d'étanchéités
Joint gonflable
Bouchon blanc
Ouverture à droite ou à gauche Livré pré-monté. Pose rapide dans le plafond
internes du fabricant pour la partie médiane de l'ouvrant / ** tests internes du fabricant pour l'ouvrant / *** tests internes du fabricant
tests
SCHEMA D'ESCALIERS ESCAMOTABLES AVEC
L'escalier peut être équipé du mécanisme d'allègement de l'échelle LXM (p. 28), qui permet de l'actionner à l'aide d'une tige.
L'escalier LWL Extra est équipé en standard d'un mécanisme d'allègement de l'échelle, qui permet de l'actionner à l'aide d'une tige.
DIMENSIONS DE L'ESCALIER LWK Komfort
Dimensions de l'ouverture dans le plafond [cm]
Dimensions extérieures du caisson avec lattes [cm].
de l'escalier replié [cm]
SCHEMA D'ESCALIERS ESCAMOTABLES
Charge maximale [kg] 160
Coefficient de transfert de chaleur de la trappe U [W/m2K]. 0,51 0,64*
Classe d'étanchéité selon EN12207 -
Résistance au feu EI1/EI2 [min - 60
Épaisseur de l'isolation thermique [cm] 7,4 7,9
Épaisseur de la trappe [cm] 8 8,5
Hauteur du caisson [cm] 22 22,5
Profondeur de marche [cm] 8 Max. hauteur de la pièce
Hauteur
DIMENSIONS DE L'ESCALIER LWF 60
Dimensionsdel'ouverturedansleplafond[cm] AxB 60x120
Hauteur de la pièce [cm] H 280
Hauteur minimale de la pièce [cm]*
Hauteur à atteindre pour déplier l'échelle [cm] X
Dimensions extérieures du caisson avec lattes [cm].
Dimensions intérieurs du caisson [cm]
Hauteur de l'escalier replié [cm] K
Longueur d'emprise au sol totale de l'escalier [cm] R
Longueur d'emprise au sol totale de l'échelle dépliée [cm] C
Recul de la trappe après ouverture [cm] P
Nombre de
Nombre
SCHÉMA D'ESCALIER ESCAMOTABLES RÉTRACTABLE LDK
DIMENSIONS DE L'ESCALIER LDK
Dimensions de l'ouverture dans le plafond [cm] AxB 60x120 70x120
Segment coulissant LDS LDS
Hauteur de la pièce [cm] H 305
Hauteur minimale de la pièce [cm]* H min. 205
Dimensions extérieures du caisson avec lattes [cm]. W x L 58 x 118,4 68 x 118,4
Dimensions intérieurs du caisson [cm]
Nombre
Délai
*hauteur H mesurée à partir du plancher fini
** Si la hauteur de la pièce est inférieure à la hauteur maximale H, il faut adapter la longueur de l’échelle conformément aux instructions de montage
***L'escalier LDK se compose de la partie supérieure et du segment coulissant LDS, emballés séparément.
Hauteur à atteindre pour utiliser l'échelle [cm]. X
Charge maximale [kg]
de transfert de chaleur de la trappe U [W/m2K]. 1,1
de l'isola- tion thermique [cm] 3
SCHEMA D'ESCALIERS ESCAMOTABLES
DIMENSIONS DE L'ESCALIER LMK Komfort
Dimensions de l'ouverture dans le plafond [cm]
Hauteur de l'escalier replié [cm]
Longueur d'emprise au
l'escalier [cm]
Longueur d'emprise au sol totale de l'échelle dépliée [cm]
Recul de la trappe après ouverture [cm]
Montant à majorer de l’éco-contribution de 2,38
Délai de livraison en jours ouvrables
DIMENSIONS DE L'ESCALIER LMF 120
Dimensions de l'ouverture dans le plafond [cm] AxB 60x120 86x130
Hauteur de la pièce [cm] H 280
Hauteur minimale de la pièce [cm]* H min. 233
Hauteur à atteindre pour déplier l'échelle [cm] X 220
Dimensions extérieures du caisson avec lattes [cm]. 59 x 118 84 x 128
Dimensions extérieurs du caisson avec lattes [cm] 64,7x123,7 89,7x133,7
Dimensions intérieurs du caisson [cm] 55 x 114 80 x 124
Hauteur de l'escalier replié [cm] K 34
Longueur d'emprise au sol totale de l'escalier [cm] R 167
Longueur d'emprise au sol totale de l'échelle dépliée [cm] C 120
Nombre standard des marches E 35 Distance entre les marches [cm] 25
Montant à majorer de l’éco-contribution de 2,38 EUR HT Délai de livraison en jours ouvrables 20
L'escalier peut être équipé du mécanisme d'allègement de l'échelle LXM (p. 28), qui permet de l'actionner à l'aide d'une tige.
Les escaliers LML, LMF 120, LMP et LMF60 jusqu'à une hauteur de 360 cm sont équipés en standard d'un mécanisme d'allègement de l'échelle, afin qu'ils qui permet de l'actionner à l'aide d'une tige (ouverture et fermeture de la trappe, déploiement de l'échelle)
* tests internes du fabricant *hauteur
SCHEMA D'ESCALIERS EN CISEAUX LST,
* tests internes du fabricant
DIMENSIONS
de livraison en
DIMENSIONS DE L'ESCALIER LSF
Dimensions extérieures du caisson avec lattes [cm].
Zewnętrzne wym. skrzynki z
Hauteur
Longueur
Longueur
Hauteur du caisson [cm]
Nombre
Nombre
Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment. Délai de livraison en jours ouvrables
SCHEMA DE PORTILLONS DE COMBLE
DWK, DWT, DWF 60
DONNÉES
TECHNIQUES
DWK DWT DWF60
* pour la partie centrale de l'ouvrant
** tests internes du fabricant
DIMENSIONS DU
Délai
Disponibles uniquement dans les dimensions indiquées ci-dessus
ECHELLE DE MEUNIER
ECHELLE DE MEUNIER
Elle s’adapte parfaitement aux pièces peu spacieuses avec un passage fréquent. Elle est parfaite pour les cottages, les mezzanines et les combles. L’échelle de meunier est une solution sûre, simple et confortable.
ECONOMIE D’ESPACE
Cette échelle a été conçu pour assurer le confort et l’aisance d’utilisation tout en gardant des dimensions compactes pour s’adapter aux pièces peu spacieuses.
ECONOMIE D’ESPACE
ECONOMIE D’ESPACE
FACILITE DU MONTAGE
FACILITE DU MONTAGE
FACILITE DE MONTAGE
L’installation se fait d’une manière très facile et rapide, en utilisant seulement des outils de base.
GARANTIEGARANTIE
GARANTIE
L’échelle de meunier FAKRO est garanti 3 ans.
GARANTIE
L’ÉCHELLE DE MEUNIER
L’échelle oscillante MSP Pivot est fabriquée à partir de bois de sapin. Grâce à sa conception spéciale, elle se mouvoit en avant et en arrière, libérant ainsi l’espace autour d’elle lorsqu’elle n’est pas utilisée. Pour plus de sécurité et de confort, l’échelle est équipée d’une main courante, pouvant être posée sur le côté gauche ou droit.
Grâce au mécanisme avec le brevet en cours, il est possible de plier l’échelle lorsqu’elle n’est pas utilisée.
En standard, l’échelle est équipée d’une main courante, laquelle peut être posée à gauche ou à droite.
Main courante supplémentaire MXH-P
Un assemblage tenon et mortaise des marches dans le limon renforcé, avec des vis de montage jointes dans l’emballage.
prêt à peindre
réglage facile de l’échelle par rapport à la hauteur de la pièce
équipé d’un kit de montage marches antidérapantes
Données techniques:
charge maximale 160 kg angle d’inclinaison d’échelle 70˚
GARANTIE
pose soi-même 3ANS 3ANS
SCHEMA D’ECHELLE
DIMENSION DE L’ECHELLE MSP
*Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment.
ECHELLE DE MEUNIER
Les échelles MSP-WW* et MSP-CC sont fondées sur le modèle MSP Pivot, proposées en deux versions - couleur blanc (MSP-WW) et noir (MSP-CC). Elles sont esthétiquement finis et ne nécessitent pas de peinture. Pour plus de confort et de sécurité, les échelles sont équipées en standard de marches antidérapantes et de mains courantes, qui peuvent être montées sur le côté gauche ou droit.
Grâce au mécanisme avec le brevet en cours, il est possible de plier l’échelle lorsqu’elle n’est pas utilisée.
MSP-WW MSP-CC
marches antidérapantes
couches de peinture
réglage facile de l’échelle par rapport à la hauteur de la pièce
équipé d’un kit de montage
En standard, l’échelle est équipée d’une main courante, laquelle peut être posée à gauche ou à droite.
Un assemblage tenon et mortaise des marches dans le limon renforcé, avec les vis de montage jointes dans l’emballage.
* Disponibles également l’échelle MSP-R dans 9 couleurs indiquées sur la page 31
Données techniques:
charge maximale 160 kg angle d’inclinaison d’échelle 70˚
Livré pré-monté. Pose rapide dans le plafond.
SCHEMA D’ECHELLE
*Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment.
*Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment.
869319 (RAL5022) – violet
869320 (RAL5012) – bleu clair
MSP-R5022:
MSP-R7006: 869324 (RAL7006) – gris beige
MSP-R5012:
MSP-R6026: 869325 (RAL6026) – vert opale
MSP-R3014: 869321 (RAL3014) – rose
MSP-R6019: 869326 (RAL6019) – vert pastel
MSP-R3015: 869322 (RAL3015) – rose clair
MSP-R1017: 869327 (RAL1017) – jaune
DE MEUNIER
L’échelle de meunier MSU Universal est le modèle le plus courant d’escalier droit fabriqué en bois de sapin massif. Des marches d’une largeur égale, une construction légère et ajourée, ainsi que l’angle d’inclinaison de l’échelle bien choisi, garantissent une haute fonctionnalité et un confort optimal d’utlisation. Cette échelle offre une solution durable dans les maisons privées, les cottages et les appartements, ou bien une solution temporaire partout où il est nécessaire d’assurer un passage sécurisé. Il est possible d’installer une rampe, à droite ou à gauche de l’échelle.
Un assamblage tenon et mortaise des marches dans le limon renforcé, avec les vis de montage jointes dans l’emballage.
prêt à peindre possibilité d’équipement supplémentaire
réglage facile de l’échelle par rapport à la hauteur de la pièce
équipé d’un kit de montage
La main courante MXH-U s’installe à droite ou à gauche de l’échelle en tant qu’accessoire.
charge maximale 160 kg angle d’inclinaison d’échelle 55˚
Données techniques: pose soi-même 3ANS 3ANS
GARANTIE
SCHEMA D’ECHELLE MSU UNIVERSAL
ECHELLE DE MEUNIER
L’échelle à pas décalés MSA Altero, grâce à la découpe alternative des marches, assure un confort optimal d’utilisation. L’échelle à pas décalés s’adapte parfaitement aux pièces peu spacieuses au sol, ou lorsqu’une ouverture étroite dans le plafond limite l’espace libre au-dessus de l’échelle. Dans la version standard, l’échelle ne possède pas de rampe. Il est possible d’acheter la main courante MXH-A, se posant sur le côté choisi de l’échelle.
Un assemblage tenon et mortaise des marches dans le limon renforcé, avec les vis de montage jointes dans l’emballage.
prêt à peindre possibilité d’équipement supplémentaire
équipé d’un kit de montage a a
réglage facile de l’échelle par rapport à la hauteur de la pièce
La main courante MXH-A s’installe à droite ou à gauche de l’échelle en tant qu’accessoire.
Construction alternative des marches „échelle à pas décalés”
Données techniques:
charge maximale 160 kg angle d’inclinaison d’échelle 65˚
GARANTIE
pose soi-même 3ANS 3ANS
SCHEMA D’ECHELLE MSA ALTERO
*Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment.
ECHELLE DE MEUNIER
L’échelle MSS Superior est la plus grande parmi les modèles d’échelles de meunier et possède une construction solide et durable. Pour améliorer le confort et la sécurité d’utilisation de l’échelle Superior, ses marches sont plus larges et plus longues et leur angle d’inclinaison plus doux. L’échelle fabriquée en bois de sapin clair peut recevoir la couleur voulue. L’instruction de montage jointe permet au client une adaptation facile à la hauteur de la pièce. Dans la version standard, l’échelle ne possède pas de rampe. Il est possible d’acheter la main courante MXH-S, se posant sur le côté à droite ou à gauche de l’échelle.
Un assemblage tenon et mortaise des marches dans le limon renforcé, avec les vis de montage jointes dans l’emballage.
prêt à peindre possibilité d’équipement supplémentaire
réglage facile de l’échelle par rapport à la hauteur de la pièce
équipé d’un kit de montage
La main courante MXH-S s’installe à droite ou à gauche de l’échelle en tant qu’accessoire.
Données techniques:
charge maximale 160 kg angle d’inclinaison d’échelle 53°
pose soi-même 3ANS 3ANS
GARANTIE
SCHEMA D’ECHELLE MSS SUPERIOR
à majorer de
LE PALIER QUART TOURNANT POUR L’ECHELLE MSS
Le palier quart tournant MSW Winder (droit ou gauche) compatible avec l’échelle MSS Superior permet d’adapter la construction de l’échelle à la pièce qui empêche l’utilisation d’une échelle simple. Le montage du palier de virage, le palier quart tournant MSW Winder (droit ou gauche) compatible avec l’échelle MSS Superior permettent d’adapter la construction de l’échelle à une pièce, où il est impossible d’utiliser une échelle droite. Le montage du palier quart tournant MSW avec l’échelle MSS permet également d’augmenter la hauteur jusqu’à 3,57m au maximum. En plus, il est possible d’acheter la main courante MXH-S qui s’installe à droite ou à gauche de l’échelle.
Un assemblage tenon et mortaise des marches dans le limon renforcé, avec les vis de montage jointes dans l’emballage.
L’échelle MSS avec le palier quart tournant gauche MSW-L
L’échelle MSS avec le palier quart tournant droit MSW-R
Données techniques: prêt à peindre possibilité d’équipement supplémentaire
réglage facile de l’échelle par rapport à la hauteur de la pièce
équipé d’un kit de montage
SCHEMA DU PALIER DE VIRAGE MSW WINDER
ACCESSOIRES DE MONTAGE
KIT DE
FIXATION LXF
Le kit de fixation LXF-C, avec vis et chevilles, est conçu pour les plafonds en béton armé, tandis que le kit LXF-W est adapté aux plafonds en bois. Spécialement développés, ces kits garantissent une installation sécurisée des escaliers escamotables dans des ouvertures aux dimensions standards.
Vis de montage LXF
Type de plafond
Disponible pour les escaliers avec échelle en bois
Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment.
Délai de livraison en jours ouvrables
KIT DE CALES LXP
Optimisez l’installation de vos escaliers avec notre kit de cales de montage ! Conçu pour garantir un alignement parfait et une fixation stable, ce kit contient 22 cales de précision (8x45x180 mm), idéales pour ajuster l'escalier dans sa trémie. Spécialement adapté aux modèles avec caisson en bois, il assure une mise en place rapide et sans défaut, parfaitement ajustée aux dimensions standard des escaliers escamotables.
Référence
Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment.
Délai de
EQUERRES DE MONTAGE LXK
Les équerres LXK sont la solution idéale pour une installation rapide et précise des escaliers dans le plafond. Fixées dans les coins du cadre du dormant, elles renforcent la structure et assurent une parfaite symétrie des diagonales, garantissant ainsi la stabilité et la durabilité de l’ensemble. Grâce aux tiges filetées intégrées, l’ajustement du niveau des escaliers devient simple et rapide, offrant un montage fiable et parfaitement aligné. Un choix optimal pour un résultat solide et professionnel.
Equerres de montage LXK
Disponibles pour les modèles
KIT DE MONTAGE LXK-D
Le kit de montage LXK-D est conçu pour faciliter et optimiser l’installation des escaliers LML sur un plafond où une trappe DRL est déjà en place. Il garantit une fixation stable et sécurisée, assurant une intégration parfaite. Compatible avec les plafonds d’une épaisseur minimale de 38 cm et maximale de 50 cm, ce kit est la solution idéale pour une installation rapide et sans complications.
KIT D’ISOLATION LXD
Le kit d'isolation est la solution idéale pour garantir une isolation thermique parfaite entre le cadre du dormant des escaliers et la trémie. Conçu pour offrir une étanchéité maximale, il permet de réaliser un « montage thermique » essentiel, notamment dans les constructions énergétiquement efficaces. Facile à installer, ce kit comprend une collerette étanche à la vapeur, des blocs de laine de mouton pour une isolation optimale, ainsi qu'une collerette perméable à la vapeur pour assurer une régulation efficace de l’humidité.
à majorer de l’éco-contribution
ACCESSOIRES DE FINITION
CHAMBRANLES EN BOIS LXL -P, LXL-W
Apportez la touche finale parfaite à votre escalier avec nos chambranles de finition LXL-P et LXL-W ! Conçus pour masquer élégamment les interstices laissés après l’installation, ils assurent une finition impeccable et harmonieuse. Fabriqués en bois de pin de haute qualité, ils se déclinent en teinte naturelle (LXL-P) ou en blanc éclatant (LXL-W) pour s’adapter à tous les intérieurs. Leur installation rapide et facile vous permet de sublimer vos escaliers en un clin d’œil ! * la couleur des
CHAMBRANLES
Dimensions
CHAMBRANLES EN LXL-PVC, LXL-PVC SL
Les chambranles en plastique LXL-PVC assurent une finition soignée en dissimulant les interstices laissés après l’installation de l’escalier dans le plafond. Conçus pour être fixés directement sur le caisson sans clous, ils garantissent une pose simple, rapide et esthétique. Le modèle LXL-PVC SL est spécialement adapté aux escaliers escamotables LWF 60 SL (Security Lock). Disponibles en blanc*, ces chambranles s’intègrent parfaitement à tout type d’intérieur.
Dimensions non-standards Pour les escaliers avec d’autres dimensions, une découpe est nécessaire.
Hauteur
Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment.
Délai de livraison en jours
*Le
peut différer de celle des angles et trappes.
** Chambranles dédiées à toutes les dimensions d'escaliers
CHAMBRANLES LXL-INVISIBLE
Les chambranles LXL-Invisible permettent une installation discrète et une intégration invisible des escaliers escamotables dans le plafond. Grâce à leur conception, le caisson de l'escalier reste totalement caché, éliminant ainsi le besoin de chambranles de finition pour masquer les interstices. La trappe de l’escalier s’intègre parfaitement au plafond pour un rendu homogène. Ce système de fixation invisible offre une finition esthétique et minimaliste, idéale pour les intérieurs épurés. L’installation des chambranles LXL-Invisible doit être réalisée avant la pose des plaques de plâtre du plafond.
Disponibles pour les modèles
CHAMBRANLES LXL-I
Dimensions standards [cm] [cm] 60x120cm, 70x120cm, 86x140cm
Dimensions non-standards Pour les autres dimensions d'escalier, il est faut couper la dimensions standard des chambranles, conformément aux instructions d'installation.
Épaisseur de la plaque de plâtre à laquelle la chambranle est adaptée [mm]
Montant à majorer de l’éco-contribution sur les produits et matériaux de
Délai
bâtiment.
coloris des chambranles de finition
CHAMBRANLES EN BOIS LXA-W
Spécialement conçus pour la gamme d’escaliers GREENSTEP, les chambranles LXA-W assurent une finition impeccable en masquant les interstices laissés après l’installation. Fabriqués en bois de pin de couleur blanche**, ils apportent une touche esthétique et harmonieuse à votre intérieur. Grâce à un système de fixation simple et rapide, ils permettent une installation sans effort pour un rendu soigné. Disponibles en deux largeurs, ils s’adaptent parfaitement à vos besoins.
** la
de livraison en jours ouvrables
CHAMBRANLES EN PVC
Spécialement conçus pour la gamme d’escaliers GREENSTEP, les chambranles LXA-PVC assurent une finition impeccable en masquant les interstices laissés après l’installation. Fabriqués en PVC ils apportent une touche esthétique et harmonieuse à votre intérieur. Grâce à un système de fixation simple et rapide, ils permettent une installation sans effort pour un rendu soigné.
Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment. Délai
*Le coloris des chambranles peut différer de celle des angles et trappes.
CHAMBRANLES LXA-I
Les chambranles LXA-Invisible sont conçus spécialement pour la gamme d’escaliers GREENSTEP. Ils assurent une finition impeccable en masquant les interstices laissés après l’installation.
*Le coloris des chambranles peut différer de celle des angles et trappes.
couleur des chambranles peut légèrement différer de la couleur de la trappe
GARDE-CORPS LXB-P
Ce garde-corps en bois de pin est la solution idéale pour sécuriser l’accès aux combles tout en facilitant l’utilisation de l’escalier. Sa conception robuste et son système de fixation renforcé avec des supports métalliques assurent une stabilité maximale, offrant ainsi un confort et une sécurité accrus. Compatible avec toutes les tailles d’escaliers escamotables.
Délai
REMPE DE GRENIER LXH-A
La rampe LXH-A améliore le confort et la sécurité lors de l’accès aux combles. Fixée au sol près de l’ouverture du plancher, elle facilite le passage des escaliers vers la pièce sous le toit. Cette rambarde peut être installée à droite ou à gauche de l’ouverture, s’adaptant ainsi à toutes les configurations
Référence
Montant
MÉCANISME D'ALLÈGEMENT LXM
Le mécanisme d'allègement optimise l’ouverture et la fermeture de l’escalier, offrant une manipulation fluide et sans effort pour un confort d’utilisation maximal. Grâce à ce système, les escaliers peuvent être facilement manipulés à l’aide d’une canne de manoeuvre, permettant l’ouverture et la fermeture de la trappe ainsi que le pliage et le dépliage de l’échelle. Le mécanisme LXM-W est conçu pour les escaliers avec une échelle en bois et le LXM-M pour les escaliers avec une échelle en métal. Il peut être installé à droite ou à gauche de l’échelle, et doit être monté du côté opposé à la rampe LXH, garantissant ainsi une installation pratique et sécurisée.
MAIN COURANTE LXH
La main courante métallique est un accessoire indispensable pour améliorer votre confort et votre sécurité lors de l’utilisation de vos escaliers escamotables. Elle offre un appui stable et facilite la montée des marches, réduisant ainsi les risques de chute. Le modèle LXH se fixe solidement sur le segment supérieur de l’échelle, garantissant une prise en main ergonomique et sécurisée.
1 La main courante LXH 50/13 est installée sur les escaliers dont la longueur du caisson est inférieure ou égale à 100 cm, la main courante LXH 75/13 dans les escaliers dont la longueur du caisson est supérieure à 100 cm. Sur les escaliers LMF 60, la main courante supplémentaire LXH n'est compatible qu'avec les escaliers jusqu'à une hauteur de 280 et 305 cm.
TRAPPE SUPÉRIEURE LXW
La trappe supérieure est la solution idéale pour empêcher l’infiltration de poussière et améliorer l’isolation de vos escaliers escamotables. Elle limite l’accumulation de saletés sur la trappe et l’échelle tout en renforçant l’étanchéité thermique, réduisant ainsi les pertes de chaleur. Dotée d’un cadre avec joint périphérique, d’un panneau thermo-isolant de 3,6 cm d’épaisseur, d’un vérin à gaz et d’une poignée rotative, elle garantit une fermeture efficace et sécurisée. Pour encore plus de confort, une poignée supplémentaire (LXZ) peut être installée pour une fermeture pratique depuis les combles.
Disponibles pour les modèles
Epaisseur max. du plafond dans lequel peut être installée la trappe[cm].
34 ou après le d'unemontageextension standard 44. Pour l’escalier de 4 nécessitésegments de l’extension LXN.
34 cm ou après montage de l’extension LXN - 44 cm
38 cm ou après montage de l’extension LXN48 cm Pour l’escaliers de 4 segments - nécessité de l’extension LXN.
42 cm ou après montage de l’extension LXN52 cm Pour l’escaliers de 4 segments - nécessité de l’extension LXN.
cm ou après montage de l’extension LXN - 52 cm. 42 cm ou après montage de l’extension LXN - 52 cm. Pour l’escaliers de 4 segments - nécessité de l’extension LXN.
cm ou après montage de l’extension LXN - 44 cm. 51 cm ou après montage
²Pour l'escalier LWT PH, il faut commander la trappe supérieure LXW dans la gamme standard (dimensions de l'escalier - référence de la trappe LXW) : 62x122- 862201 ; 72x122-862211 ; 72x142-862213
Trappe supérieure LXW RF (pour LMF 120)
Dimensions commerciales [cm] 60 x 120
Référence 869285
Prix HT 192,00
Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment. Délai de livraison en jours ouvrables 20
Trappe supérieure LXW R (pour LML)
Montant à majorer de l’éco-contribution sur les
Pour commander des trappes supérieures de dimensions standard ou non standard, veuillez préciser le modèle et la dimension commerciale de l'escalier. Les
Trappe supérieure LXW (pour LMP, LMF60)
Dimensions commerciales [cm]
Montant à majorer de l’éco-contribution sur les produits et matériaux de construction de bâtiment.
Délai de livraison en jours ouvrables 20
dimensions de la trappe supérieure correspondront aux dimensions du caisson de l'escalier.
Trappe supérieure
Hauteur de la trappe supérieure [cm]
EXTENSION LXN
L'extension en bois de pin est la solution parfaite pour harmoniser le cadre des escaliers escamotable avec l’ouverture du plafond, offrant ainsi une finition esthétique et soignée. Non seulement elle permet d'améliorer l’apparence, mais elle joue également un rôle fonctionnel en prolongeant la hauteur du cadre, facilitant le montage de la trappe LXW sur les escaliers à 4 segments, les escaliers escamotables (LST) et pour les plafonds plus épais. Cette extension est compatible avec une large gamme d’épaisseurs de plafonds, assurant une installation facile et adaptable à tous vos besoins.
MARCHEPIED SUPPLEMENTARE LXT
Le marchepied supplémentaire LXT est la solution idéale pour améliorer l’accès aux combles, offrant une sécurité et un confort optimaux. Facilement installé entre le dernier échelon de l’échelle et le sol des combles, ce marchepied facilite la montée et la descente, réduisant ainsi le risque de trébucher. Fabriqué en bois de qualité, il est particulièrement recommandé pour les installations avec trappe supérieure ou dans les plafonds épais.
Lors de la commande d'extensions standard et non standard, veuillez spécifier le modèle et la dimension commerciale de l'escalier. Les dimensions des extensions correspondent aux dimensions du caisson de l'escalier.
1Pour l'escalier
faut
Disponibles
POIGNEE LXZ
La poignée LXZ permet de verrouiller la trappe LXW depuis le côté des combles, idéale lors des travaux de maintenance dans le grenier.
Référence 80AZ01 Prix HT 27,00
Montant
PIEDS D'ECHELLE
LXS
Les pieds d’échelle bruns sont conçus pour être fixés sur le dernier segment de l’échelle en bois, apportant une touche esthétique tout en améliorant la stabilité des escaliers escamotables.
Fabriqués dans un matériau de haute qualité, ils empêchent les rayures sur votre sol et assurent une meilleure adhérence, pour un confort d’utilisation optimal.
LXS-W
Les pieds d’échelle argentés sont spécialement conçus pour s’adapter aux échelles en bois des escaliers escamotables. Ils offrent une alternative au modèle LXS en permettant d’ajuster la longueur de l’échelle après découpe. En plus d’optimiser l’ajustement, ils protègent efficacement les montants de l’échelle contre les dommages. Leur revêtement en caoutchouc empêche les rayures sur le sol et améliore le confort d’utilisation.
LXS-M
Les pieds d’échelle noirs sont spécialement conçus pour les échelles métalliques des escaliers escamotables. Ils améliorent la stabilité de l’échelle tout en protégeant votre sol grâce à leur revêtement en caoutchouc anti-rayures. Idéals en cas de découpe excessive de l’échelle ou de modification de l’épaisseur du sol, ils offrent une solution pratique et fiable pour garantir un ajustement parfait.
1Rallongement maximal en fonction de la dimension de l’escalier et de la hauteur de la pièce.
PIEDS
Disponibles pour les modèles LWK Komfort, LTK Energy, LWT, LWT PH, LWF60
LMK, LMP, LMF60
TABLEAU DE COMPATIBILITE
PIEDS D'ECHELLE LXS-W: PIEDS D'ECHELLE LXS-M:
MONTAGE D'ESCALIERS
La trappe des escaliers escamotables, lorsqu'elle est correctement installée dans le plafond, doit être légèrement abaissée par rapport à celui-ci pour permettre son alignement avec les moulures de finition LXL PVC ou LXL-P, -W (accessoires disponibles séparément, sauf pour les modèles équipés d’un cadre métallique ou de LST).
Pour une installation où la trappe est au niveau du plafond, il est nécessaire d'utiliser les moulures LXL Invisible (veuillez consulter la page 42 pour les informations détaillées et les modèles compatibles).
Sur les escaliers GREENSTEP, la trappe est abaissée de 5 mm par rapport au plafond, une spécificité à prendre en compte pour l’installation.
CHOIX D’ACCESSOIRES
LXW.
*Pour les escaliers à 4 segments et les escaliers en ciseaux, il est nécessaire de monter l’extension LXN avant d’installer la trappe supérieure
**Dans l'escalier LMF60, la main courante LXH n'est compatible qu'avec la version de l'escalier jusqu'à une hauteur de 280 et 305 cm. 1) LXM4 pour les escaliers à 4 segments, LXM3 pour les escaliers à 3 segments.
[ ] –compatible] –pas de compatibilité [ S ] –accessoire en équipement standard [ S+] –accessoire en équipement standard avec possibilité d’installer une deuxième pièce
