PROYECTOS 2018 - 2019

TALLER I

Arq. Casiano - Arq. Baca

INTRODUCCIÓN AL DISEÑO ARQUITECTÓNICO

TALLER II

Arq. Morzán - Arq. Collins

ARQUITECTURA Y ARTE

TALLER III

Arq. Salazar - Arq. Costa

ARQUITECTURA Y ENTORNO

TALLER I EL ESPACIO ARQUITECTÓNICO

Introducción al diseño arquitectónico

Arq. Casiano - Arq. Baca

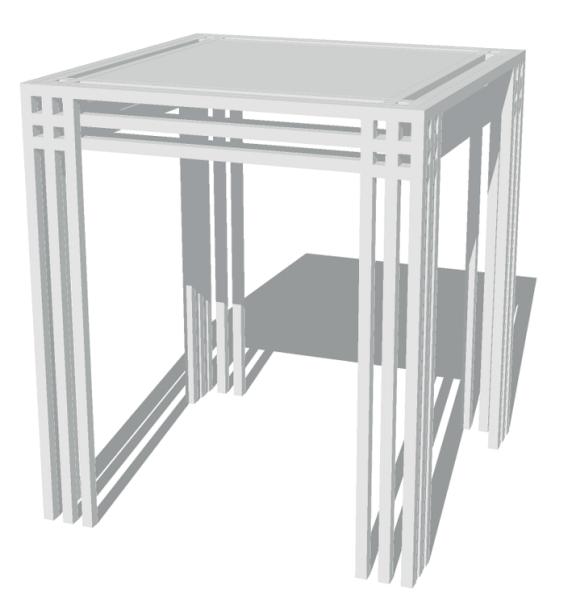

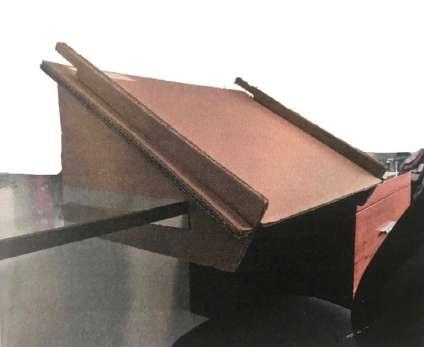

DISEÑO Y CREACIÓN DE MESA DE DIBUJO

Diseño de objeto para realizar una ac�vidad en especifico y un espacio para u�lizarlo.

El obje�vo del trabajo fue entender la escala humana tomando en cuenta los movimientos de la persona y sus medidas básicas para así construir un artefacto de uso específico, en este caso, una mesa portá�l de dibujo.

Esta mesa de dibujo puede ser u�lizada de dos maneras: enganchada a un escritorio o apoyada en el piso, �ene con un respaldar incluido en caso de que uno la quisiera u�lizar en el piso y apoyado en una pared.

DISEÑO DE ESPACIO PARA UTILIZAR EL OBJETO CREADO

Esta plataforma fue diseñada con el obje�vo de que la mesa de dibujo portá�l pueda ser u�lizada en ella. La plataforma �ene una vista de 360 grados y está ubicada a gran altura, es el ambiente perfecto para realizar la ac�vidad propuesta. El diseño está compuesto por dos niveles hexagonales y 4 bases para el techo de forma de tronco piramidal, el obje�vo del techo es dar sombra sin obstruir la vista de la persona.

Ingreso a la plataforma por la zona inferior y a través de una escalera Espacio de almacenaje

Techo (zona de descanso) Plataforma

Escalera de ingreso

TALLER I

Introducción al diseño arquitectónico

Arq. Casiano - Arq. Baca

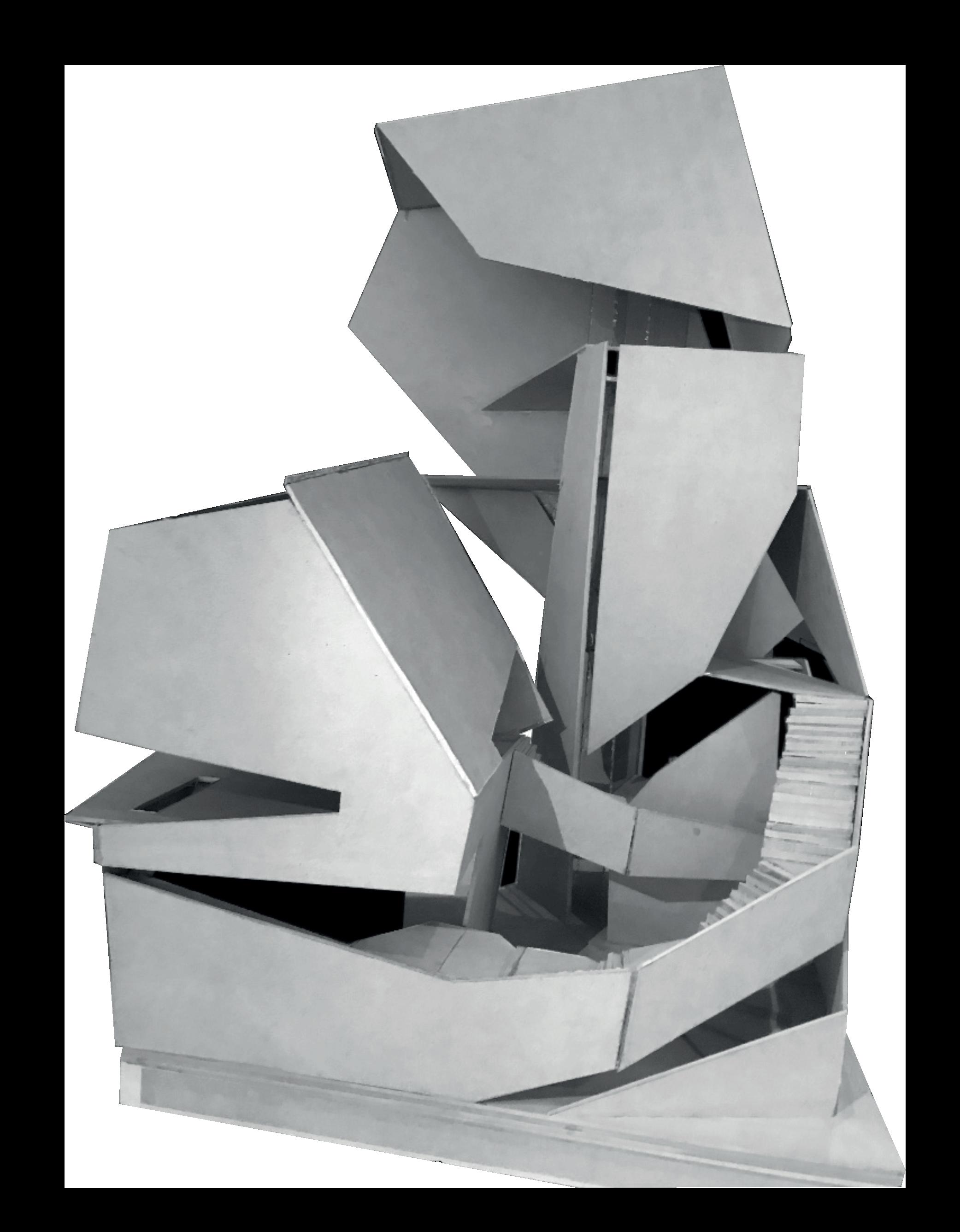

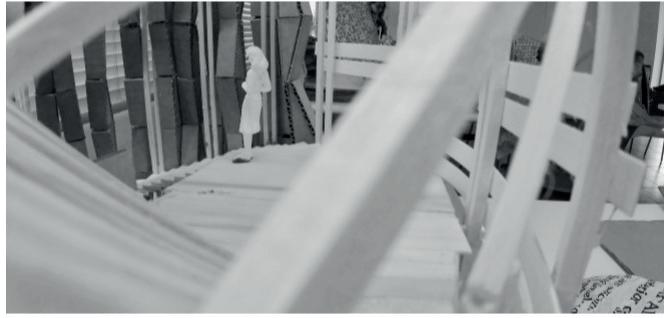

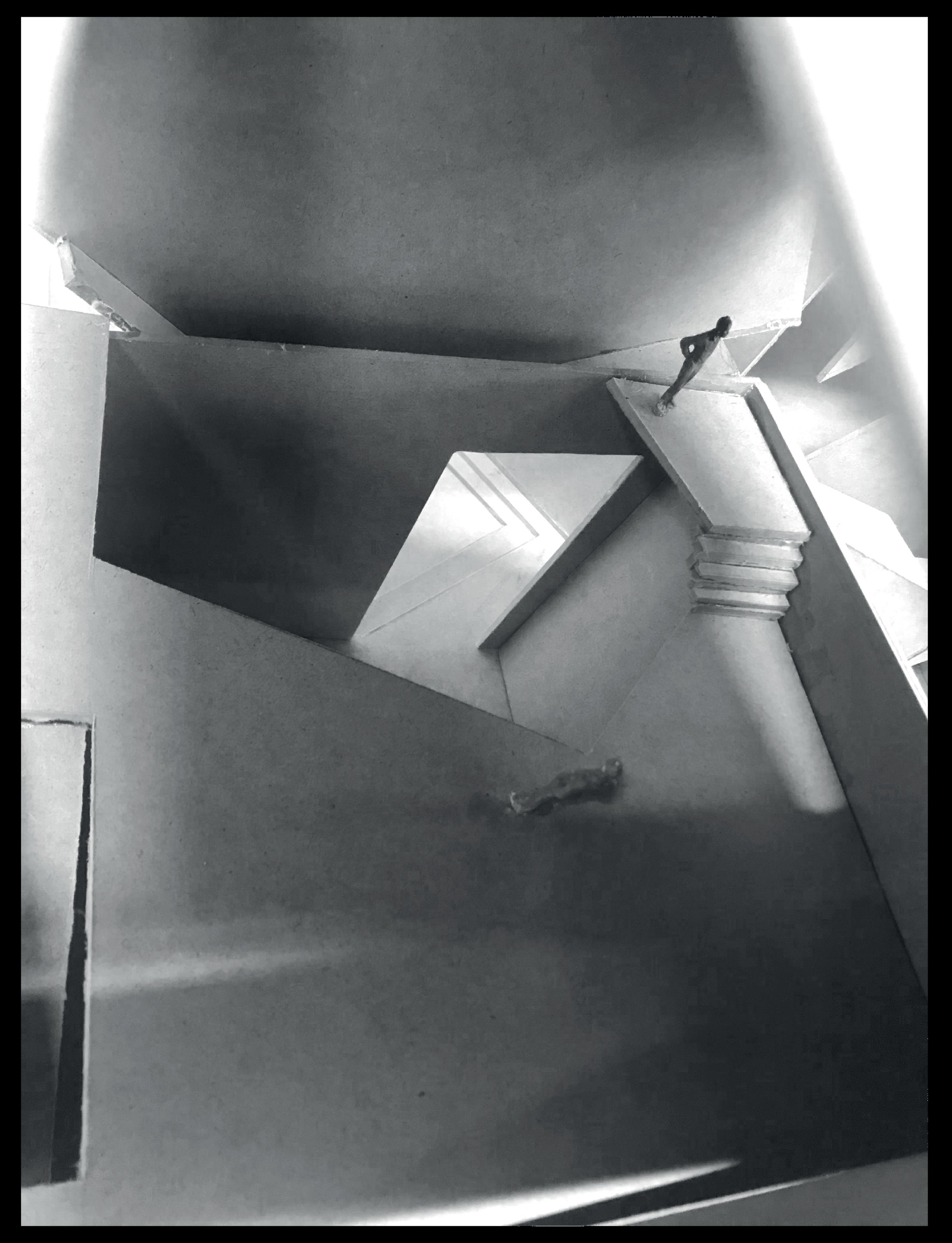

COMPOSICIÓN DE ESPACIOS

Unión de 3 espacios diseñados para cada una de las 3 etapas del proceso de dibujo: inspiración, construcción de ideas y creación.

ESPACIO 1: INSPIRACIÓN ESPACIO 2: CONSTRUCCIÓN DE IDEAS ESPACIO 3: CREACIÓN

FUSIÓN DE ESPACIOS Y RECORRIDOS

El proyecto consis�ó en una composición de relaciones visuales, �sicas y espaciales para unir tres espacios totalmente diferentes. Cada uno de los espacios está pensado para realizar una ac�vidad dis�nta. Los mismos están relacionados mediante el techo, los recorridos y la unidad composi�va, caracterís�cas que le brindan al visitante la sensación de una conexión intangible entre los espacios.

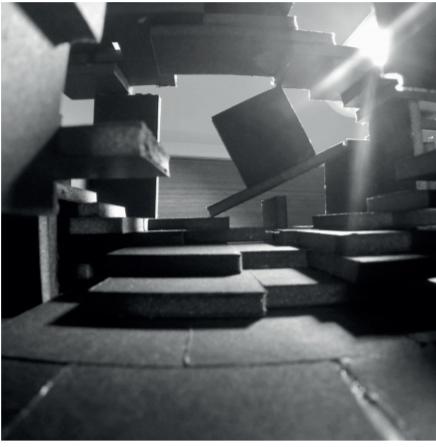

CREACIÓN DE ESPACIOS INTERIORES PARA REALIZAR LA ACTIVIDAD PROPUESTA

Desde el ingreso se siente el punto de inicio del proceso crea�vo. Mientras el usuario va transitando de un espacio a otro va ganando inspiración y conceptualizando sus ideas para que, al llegar al espacio final, logre plasmarlas mediante el dibujo o pintura.

TALLER II

Arquitectura y arte

Arq. Morzán - Arq. Collins

PROPUESTA

CENTRO DE MEDITACIÓN

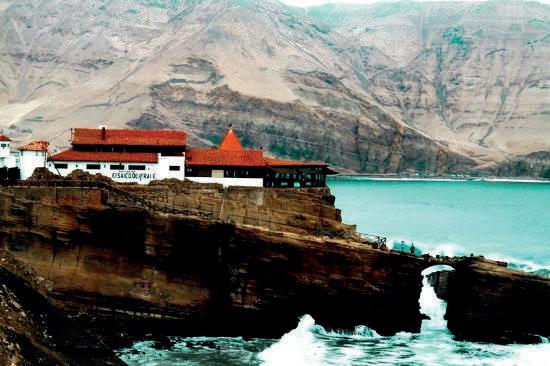

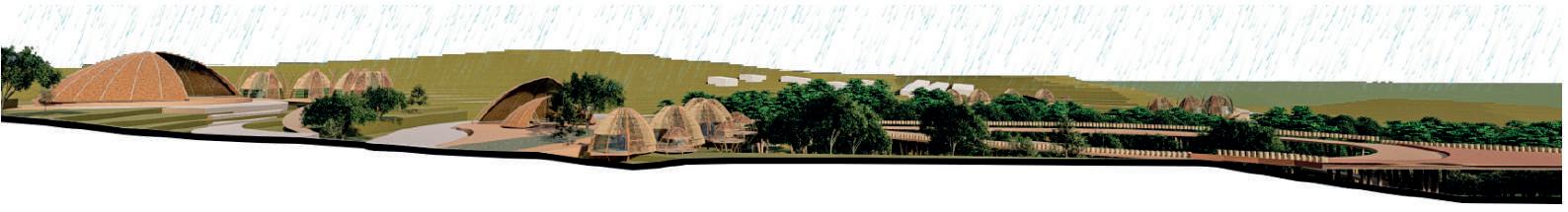

Nuevo centro de meditación en el “Salto del fraile”.

El proyecto consiste en un centro de meditación ubicado en el terreno actual de el “salto del fraile”, el cual, se caracteriza por la pendiente que se adapta al entorno y cercanía al mar. Un centro de meditación es un lugar donde las personas llegan en búsqueda de reconciliarse consigo mismo.

CONCEPTO

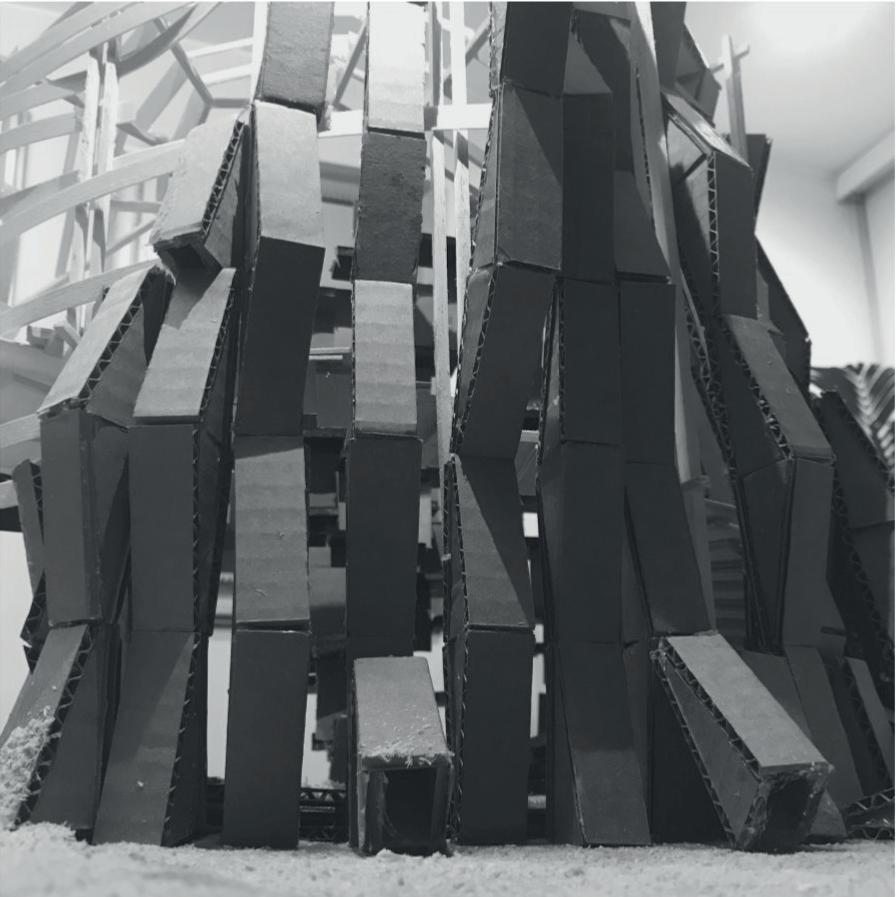

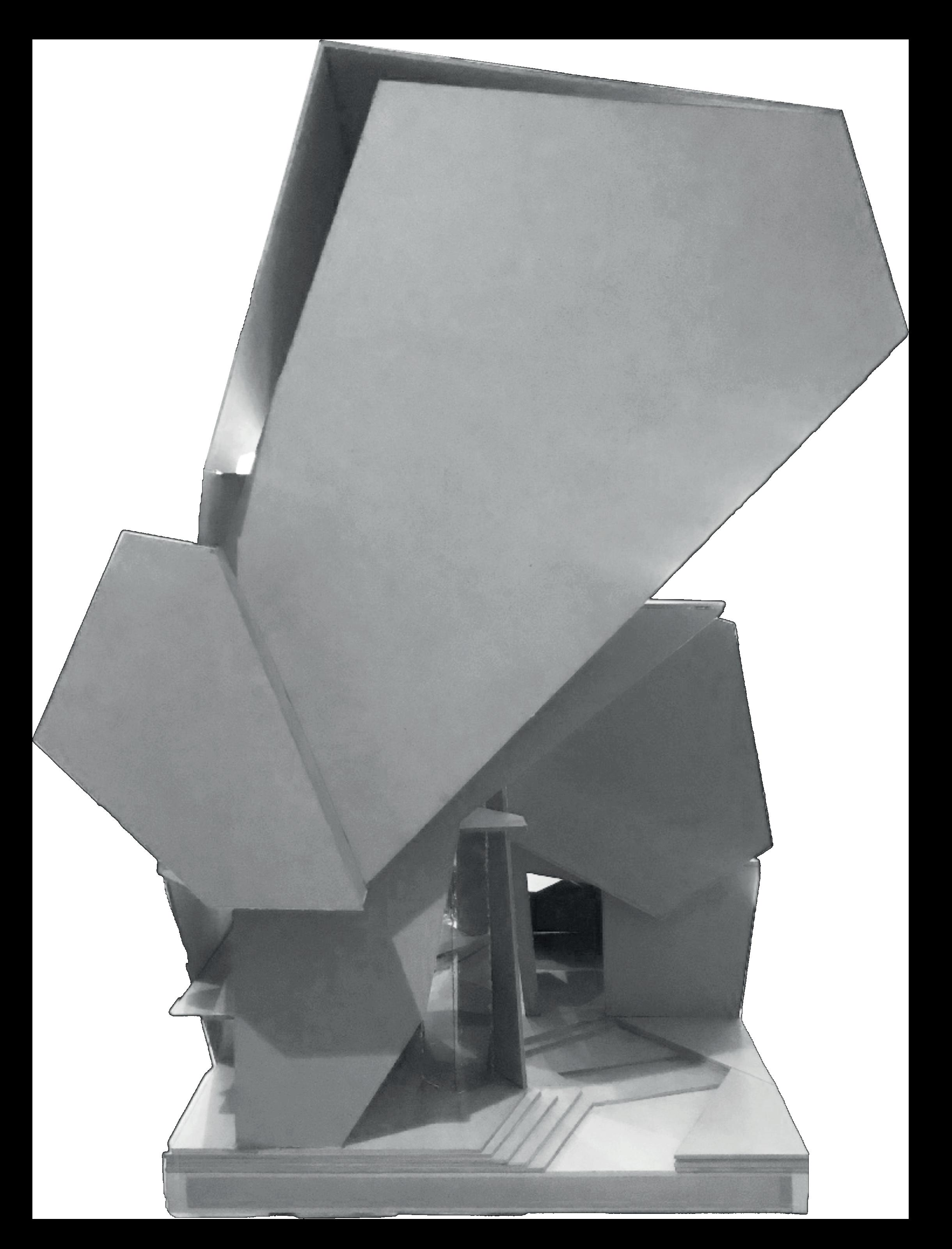

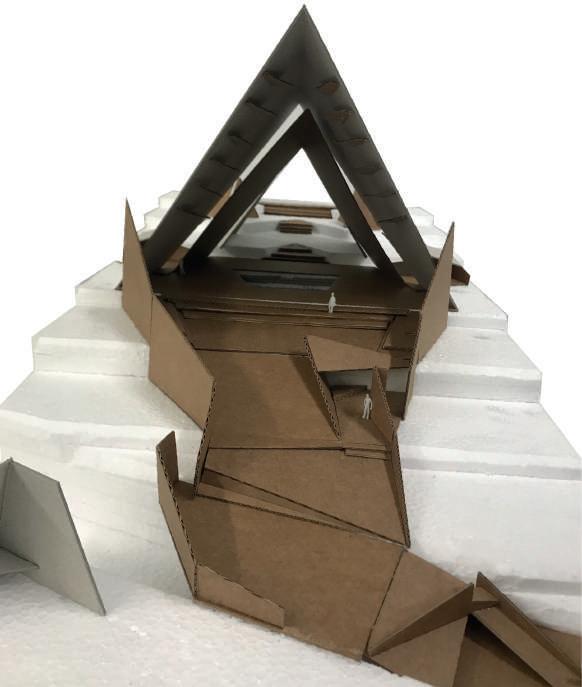

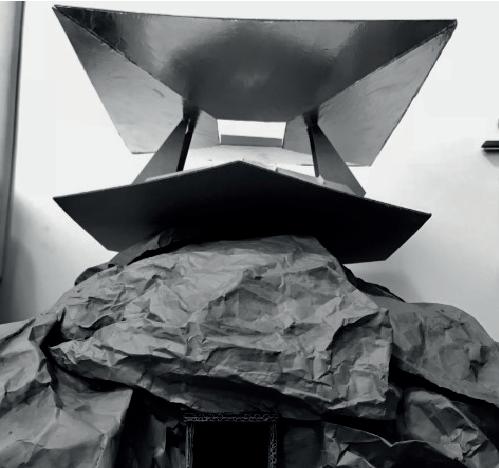

El concepto gira en torno a la forma piramidal ya que es conocida por ser la más apropiada para meditar debido a su forma triangular y espacialidad, esta composición genera luz y movimiento. Además, la edificación genera un recorrido. El techo y el escalonamiento crean una dirección desde la entrada hasta el océano, guiando a las personas a los dis�ntos espacios de meditación individual.

DISTRIBUCIÓN Y FLUJO INTERIOR

En el espacio principal se encuentra un anfiteatro subterráneo en el cual se puede meditar en grupo, con un sacerdote o de manera individual. El recorrido guía a las personas a los dis�ntos espacios de meditación individual. Esto se debe a que el mismo flujo y techo crean una dirección desde la entrada hasta el océano, desde el punto más cerrado se puede ver el horizonte.

Ingreso

Anfiteatro Ingreso terraza Terraza

Mirador

Arquitectura y arte

Arq. Morzán - Arq. Collins

CONFORMACIÓN DE ESPACIOS

HÁBITAT Y GALERÍA PARA ROY LICHTENSTEIN

Creación de un hábitat para el ar�sta de arte pop basado en su personalidad y obras

El proyecto arquitectónico consiste en el diseño de un espacio de vivienda y una galería para el ar�sta Roy Lichtenstein. Ambos proyectos fueron diseñados individualmente, sin embargo, con un mismo concepto, para luego ser conectados a través de un nexo externo. El diseño final se basó en la biogra�a, personalidad y caracterís�cas de las obras de Roy.

CONCEPTO:

De las obras de Roy resalta la caracterís�ca de “transformación” de algo ya existente a su es�lo. El concepto consiste en la transformación de la idea de una casa “común” en una casa a su es�lo. En adición, el diseño interior de la casa respeta la personalidad de Roy.

Arquitectura y entorno

Arq. Salazar - Arq. Costa

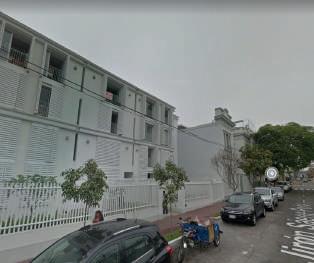

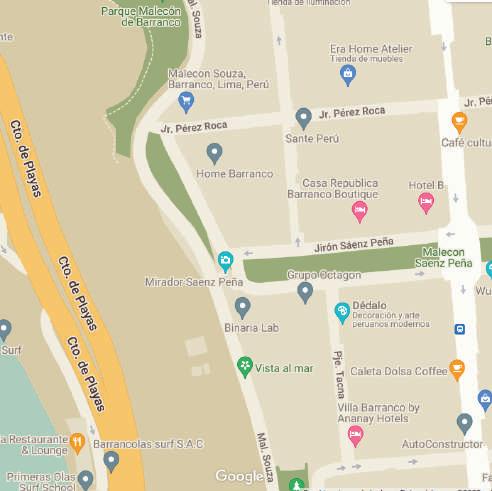

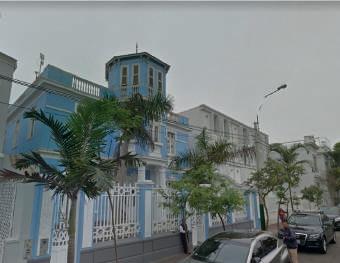

CONTEXTO Y UBICACIÓN

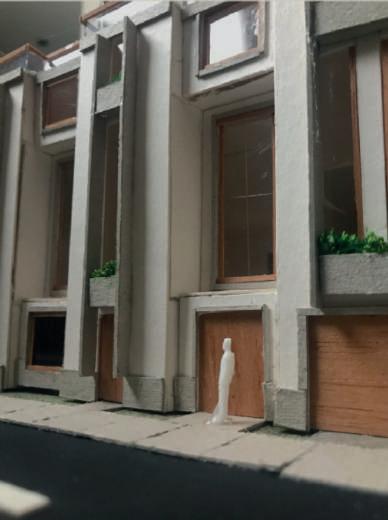

MULTIFAMILIAR EN BARRANCO

Diseño de edificio mul�familiar en barranco que se adapto al contexto directo de la zona.

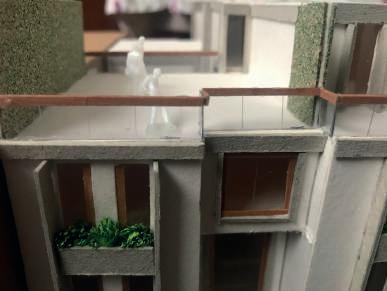

El proyecto consiste en el diseño de un mul�familiar en Barranco que se adapte al entorno y es�lo de la zona. Por tal mo�vo, en el edificio destaca la ver�calidad, especialmente de las ventanas y acabados. El edificio respeta las dimensiones y es�los del zócalo, cuerpo y remate de los edificios vecinos.

El diseño está inspirado en el es�lo de Barranco, sin embargo �ene detalles modernos en todas las fachadas, como por ejemplo las planchas ver�cales en los extremos de ciertas ventanas. Tanto en la fachada principal como en las interiores, se man�ene el mismo lenguaje.

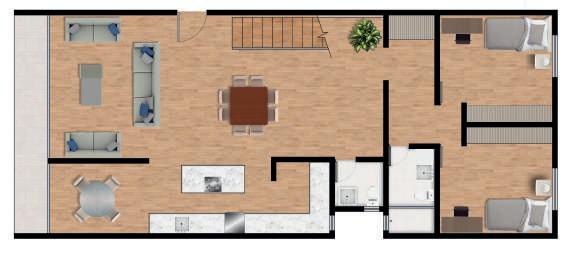

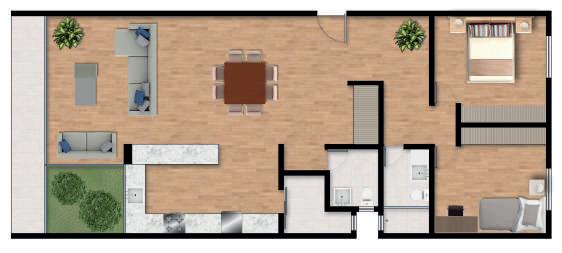

En este proyecto se emplearon tres formatos de departamentos (60m2, 90m2 y 120m2) que al combinarlos se desarrollaron dos torres que, finalmente, conformaron el complejo mul�familiar.

PROYECTOS 2019 - 2020

TALLER IV

Arq. Doblado - Arq. Balarezo

ARQUITECTURA Y FUNCIONALIDAD

TALLER V

Arq. Jamis - Arq. Vergara

ARQUITECTURA Y MEDIO AMBIENTE

TALLER VI

Arq. Jones - Arq. Cárdenas

ARQUITECTURA Y CONSTRUCCIÓN

TALLER IV CASA DOMINÓ

Arquitectura y funcionalidad

Arq. Doblado - Arq. Balarezo

PROPUESTA

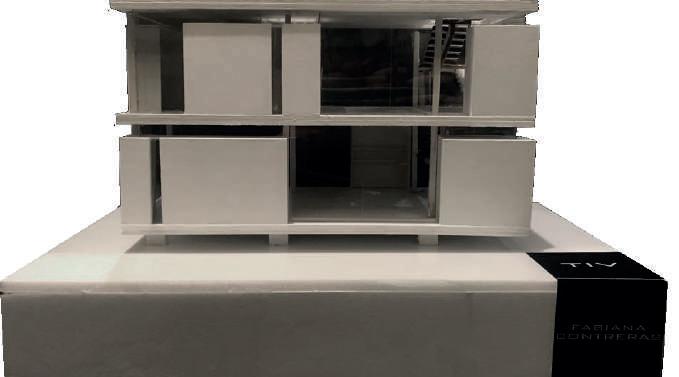

Vivienda unifamiliar basada en la estructura de la casa dominó de Le Corbusier

El proyecto consiste en una vivienda unifamiliar tomando como base la estructura de la “casa dominó” de Le Corbusier. El concepto de la vivienda envuelve el diseño y la distribución de su interior.

CONCEPTO: DESFACE

A través de la ubicación de los ambientes cerrados de la casa, se crean los llenos que se ven en la fachada. Además, cada piso se encuentra desfazado del inferior a el, generando una sensación de estar flotando.

TALLER IV EXTENSIÓN DEL MAC

Arquitectura

y funcionalidad

Arq. Doblado - Arq. Balarezo

PROPUESTA

Propuesta de extensión del museo MAC en Barranco

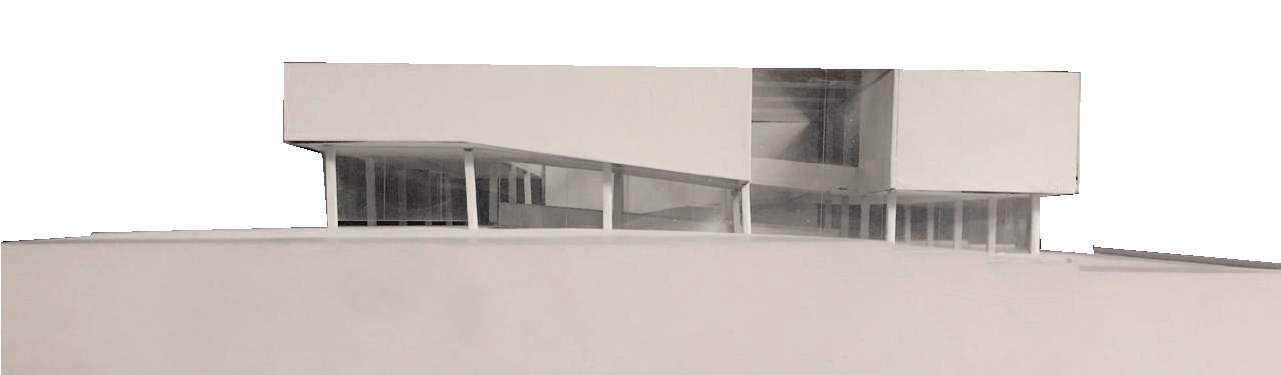

Este proyecto consiste en un museo diseñado como una extensión del MAC en Lima. Su ubicación en el terreno está trazada con el obje�vo de que juegue con los edificios originales del lugar y no rompa con el lenguaje ya existente.

CONCEPTO

La planta y la volumetría se diseñaron a la vez para lograr la sensación de una L tan solo con la espacialidad. Esta se siente a través del recorrido desde el ingreso, estancia en el espcio central y vistas hacia el parque exterior.

DISTRIBUCIÓN Y FUNCIONALIDAD

La planta está dividida en cuadrantes generados por las 36 columnas estructurales. Las rampas a cada extremo generan un recorrido para que los visitantes pasen por todas las salas de exposición.

EMPLAZAMIENTO EN EL MAC: Trazos reguladores

TALLER IV EXTENSIÓN DEL MAC

Arquitectura y funcionalidad

Arq. Doblado - Arq. Balarezo

Propuesta de extensión del museo MAC en Barranco

NIVEL

PLANTAS

En las plantas del proyecto se ve reflejado la intención de crear un recorrido con�nuo para los usuarios. Este recorrido inicia en el hall de ingreso y te permite descender hasta la sala de instalaciones y sala de internet, mientras que a la vez te invita subir hacia los salones de los niveles superiores (Sala de arte digital, sala de diseño industrial y la sala de audiovisuales).

Por otro lado, la zona de servicio se encuentra totalmente apartada de la zona pública mediante un bloque cerrado con circulaciones internas que conectan de manera indirecta con los diferentes salones.

PRIMER

NIVEL INTERMEDIO

SEGUNDO NIVEL

INTERVENCIÓN EN LOS PANTANOS DE VILLA

Propuesta de revitalización enfocada en los pantanos de villa y Delicias de Villa con el obje�vo de incen�var el turismo y visita local Arq. Jamis - Arq. Vergara

Arquitectura y medio ambiente

PROPUESTA

El proyecto consiste en una intervención pasiva en los Pantanos de Villa y una revitalización urbana de sus alrededores y parte de las Delicias de Villa. El propósito de la intervención es incen�var el turismo, tanto extranjero como local en la zona protegida.

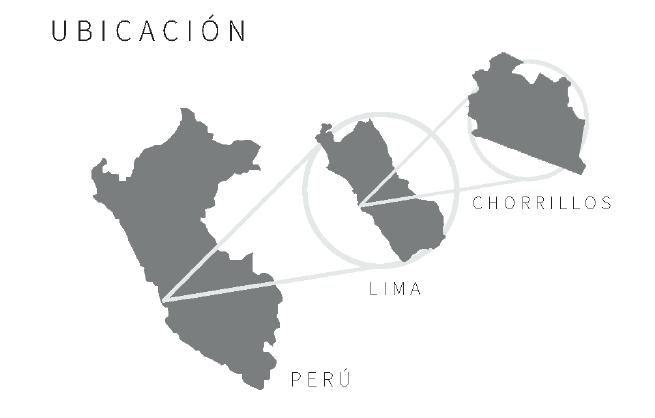

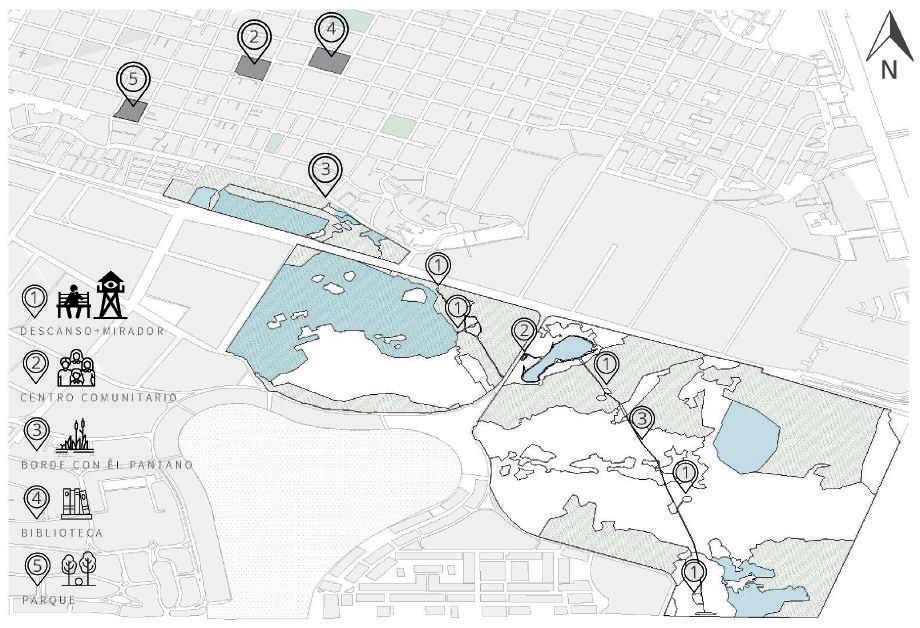

UBICACIÓN

CHORRILOS

LIMA

PROPUESTA DE BORDE PASIVO Y REVITALIZACIÓN DE ZONA URBANA DE LAS DELICIAS DE VILLA

INTERVENCIÓN EN LOS PANTANOS DE VILLA

Propuesta de revitalización enfocada en los pantanos de villa y Delicias de Villa con el obje�vo de incen�var el turismo y visita local Arq. Jamis - Arq. Vergara

Arquitectura y medio ambiente

PROPUESTA PANTANOS DE VILLA

La idea principal fue tomar la estructura de acero abandonada que se encuentra al borde de los pantanos y transformarla en una infraestructura que, no solo contenga un mirador y espacio de descanso, sino que también funcione como un espacio didác�co para los visitantes. Además, se diseñó un nuevo recorrido que atraviese todo el pantano teniendo en cuenta todas las precauciones del lugar.

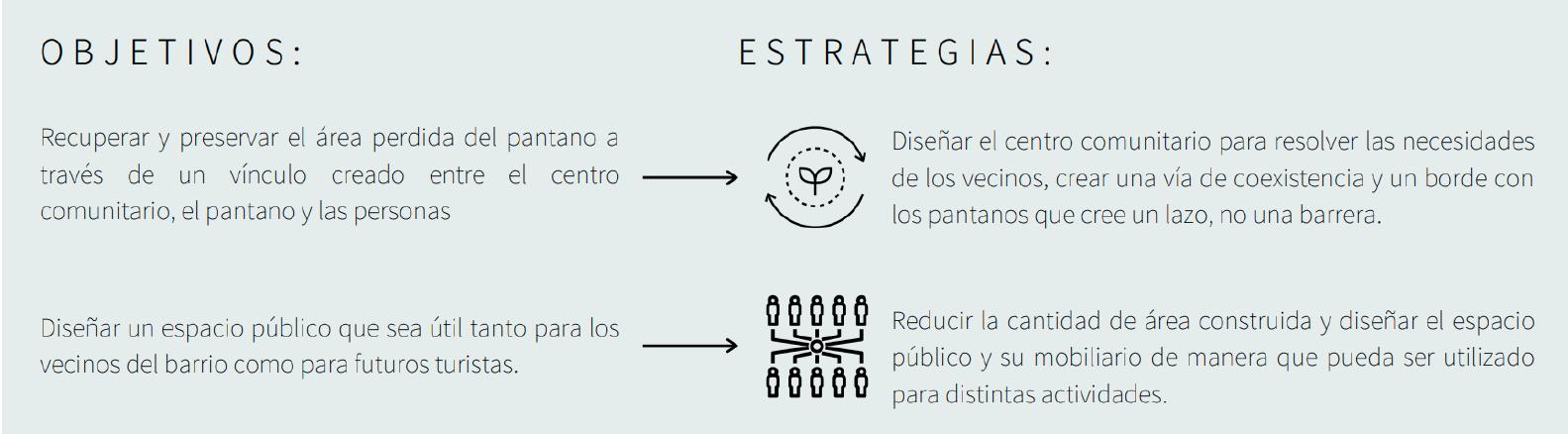

OBJETIVOS DE LA PROPUESTA

El proyecto �ene dos obje�vos principales, los cuales eran:

- Concien�zar a las personas acerca de la importancia de la reserva natural

- Recuperar áreas que impaten de manera posi�va en la vida de los vecinos y así atraer a usuarios externos a visitar la zona

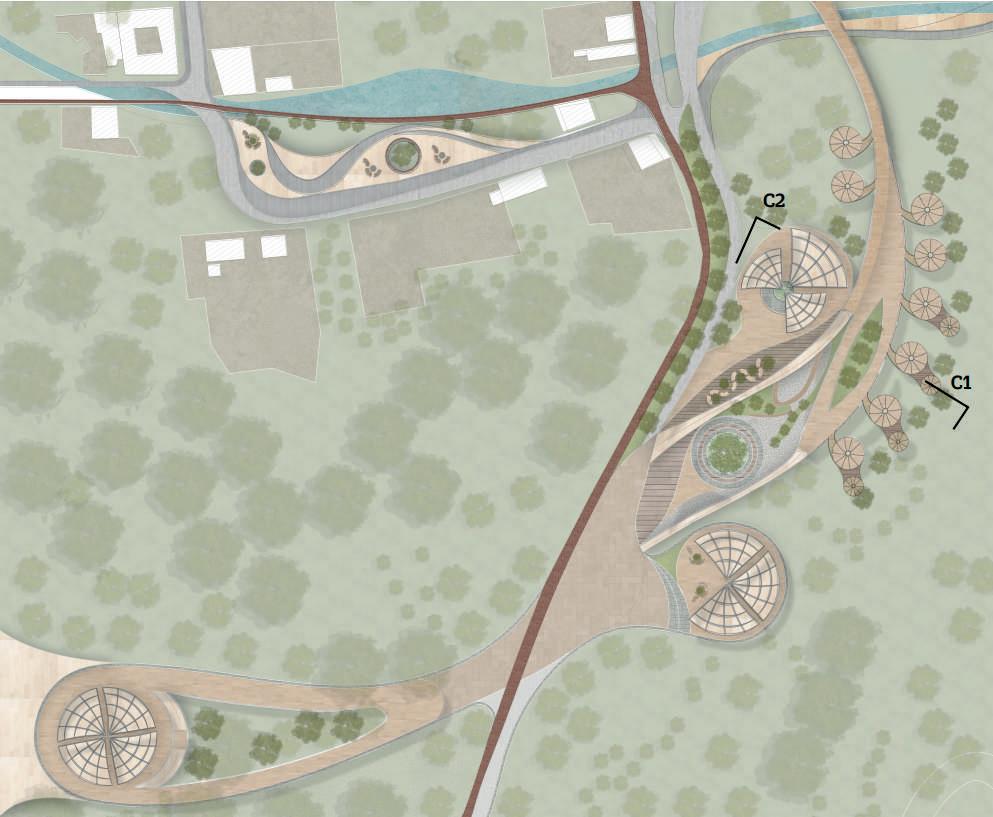

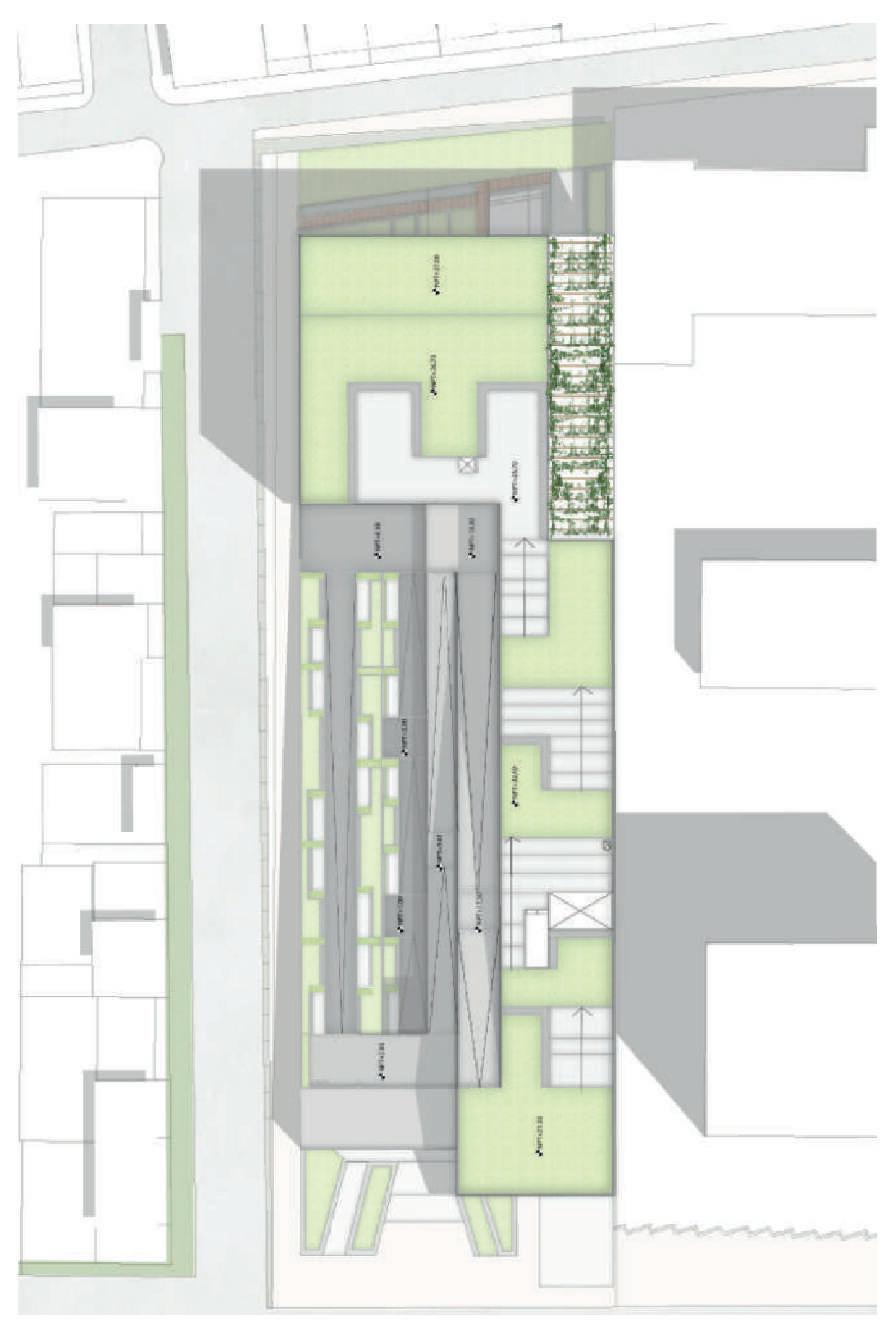

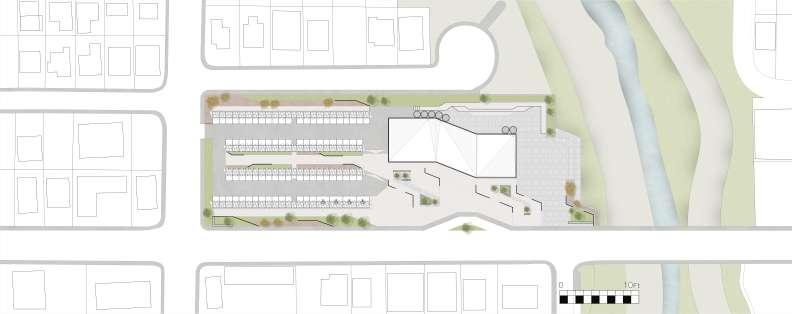

PLANTA PRIMER NIVEL

PLANTA SEGUNDO NIVEL

TALLER V

CENTRO COMUNITARIO EN LAS DELICIAS DE VILLA

En adición a la propuesta de intervención urbana, se diseñó un centro comunitario en las Delicias de Villa que cree un vínculo entre los pantanos y los vecinos de la comunidad Arq. Jamis - Arq. Vergara

Arquitectura y medio ambiente

PROPUESTA

El proyecto consiste en un centro comunitario en Las Delicias de Villa, el cual se enfoque en resolver directamente las necesidades de los usuarios habitantes del barrio. Sin embargo, esta propuesta también funciona como vínculo entre el pantano y Las Delicias con el obje�vo de remediar el daño actual de la reserva natural y a par�r de esto, mantener su bienestar.

CONCEPTO : Modulación 3 x 3

Uso de una modulación 3mx3m en todo el proyecto. Esta se verá reflejada en el uso de módulos de madera, tratamiento de pisos, tratamiento de áreas verdes y se extenderá a la vía de coexistencia y borde con el pantano.

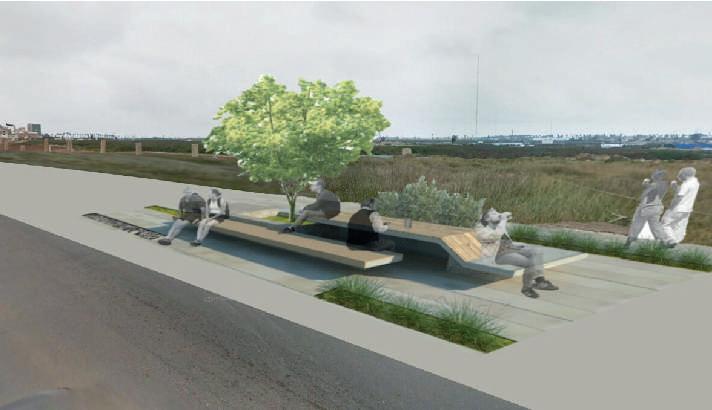

TRATAMIENTO BORDE CON PANTANO ESPACIOS DE PERMANENCIA

PATIOS INTERIORES

CENTRO COMUNITARIO EN LAS DELICIAS DE VILLA

En adición a la propuesta de intervención urbana, se diseñó un centro comunitario en las Delicias de Villa que cree un vínculo entre los pantanos y los vecinos de la comunidad Arq. Jamis - Arq. Vergara

Arquitectura y medio ambiente

ACCESIBILIDAD:

El centro comunitario funciona como punto de encuentro para los vecinos de las delicias y, además, como espacio de conexión/ vínculo con el pantano. Por tal mo�vo, la accesibilidad es sumamente importante por ambos puntos de flujo alto.

DISTRIBUCIÓN

La distribución de el centro comunitario se basa en los 2 �pos de usuarios existentes: comunidad de las delicias y visitantes. La zona inferior que colinda con el malecón se encuentra abierta a recibir mayor can�dad de visitantes, mientras que en la zona superior se encuentra el equipamiento para los vecinos de la zona.

Comunidad de las delicias

SOLUCIÓN PARA LA TOPOGRAFÍA ESPACIOS DE PERMANENCIA EQUIPAMIENTO

PROYECTOS 2021 - 2022

TALLER VI

Arq. Jones - Arq. Cárdenas

ARQUITECTURA Y CONSTRUCCIÓN

TALLER VII

Arq. Hishikawa - Arq. Vicente

TALLER DE INTEGRACIÓN

TALLER VIII

Arq. Mondragón - Arq. Rodríguez

ARQUITECTURA Y CIUDAD

TALLER IX

Arq. Jones - Arq. Chiang

EJERCICIO PROFESIONAL

ENCUENTRO

Arquitectura y construcción

Arq. Jones - Arq. Cárdenas

PROPUESTA

El proyecto consiste en un centro comunitario en Pueblo Libre. El obje�vo del edificio es generar un punto de encuentro distrital en donde los habitantes podrán llevar a cabo diferentes ac�vidades. Estas ac�vidades engloban los diferentes intereses de los habitantes, generando así, un espacio inclusivo.

CENTRO COMUNITARIO EN PUEBLO LIBRE

Propuesta de centro comunitario que funcione como vínculo, espacio de encuentro y simbolo de progreso para los ciudadanos del distrito

CONCEPTO

DECODIFICACIÓN

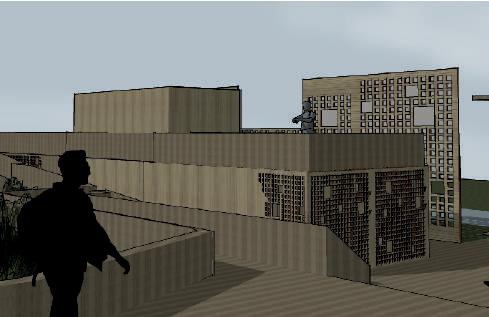

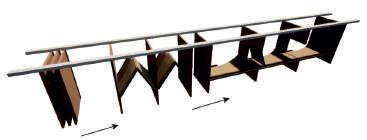

EL CONCEPTO REFLEJADO EN EL RECORRIDO DE LA VOLUMETRÍA

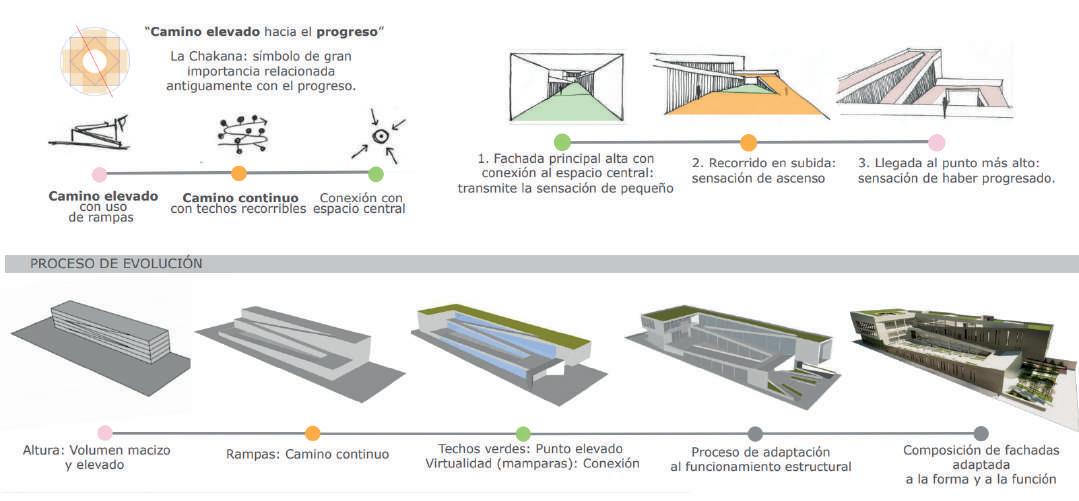

El concepto de “camino elevado” se ve reflejado en el recorrido que realiza el usuario si camina por la rampa interior de la edificación. Esta logra una serie de conexiones espaciales con los otros niveles que brindan a la persona la sensación de crecimiento y asenso y por ende, el sen�miento de progreso.

TALLER VI

Arquitectura y construcción

Arq. Jones - Arq. Cárdenas

Los espacios interiores del edificio fueron distribuidos, en su mayoría, en la zona con mayor volumen del edificio para priorizar el área libre en la zona central de la rampa.

CENTRO COMUNITARIO EN PUEBLO LIBRE

TALLER VI: ARQUITECTURA Y CONSTRUCCIÓN

Propuesta de centro comunitario que funcione como vínculo, espacio de encuentro y simbolo de progreso para los ciudadanos del distrito

Arq. Jones Arq. Cardenas

TALLER VI

CENTRO COMUNITARIO EN PUEBLO LIBRE

CENTRO COMUNITARIO EN PUEBLO LIBRE

Arquitectura y construcción

Arq. Jones - Arq. Cárdenas

Propuesta de centro comunitario que funcione como vínculo, espacio de encuentro y simbolo de progreso para los ciudadanos del distrito

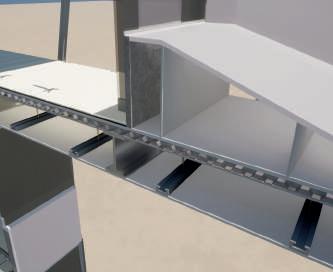

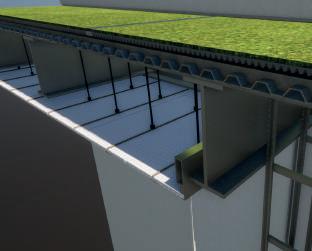

Esqueleto metálico de per les 80x40mm @60cm

FACHADAS DEL PROYECTO

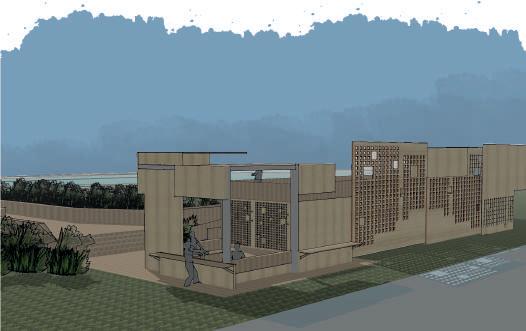

Tanto las fachadas exteriores como interiores man�enen un mismo lenguaje que refleja la ver�calidad y el ascenso

VISTA AÉREA Y FACHADAS LATERALES

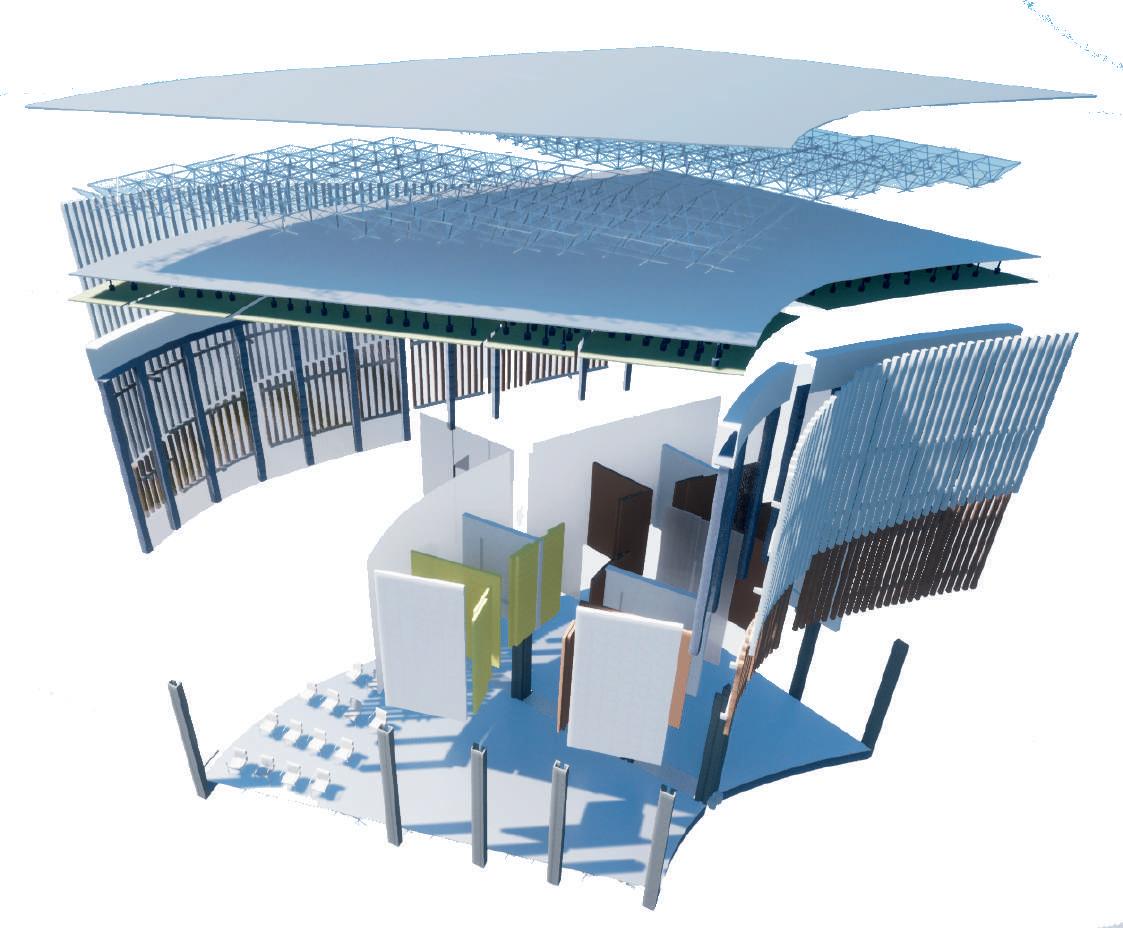

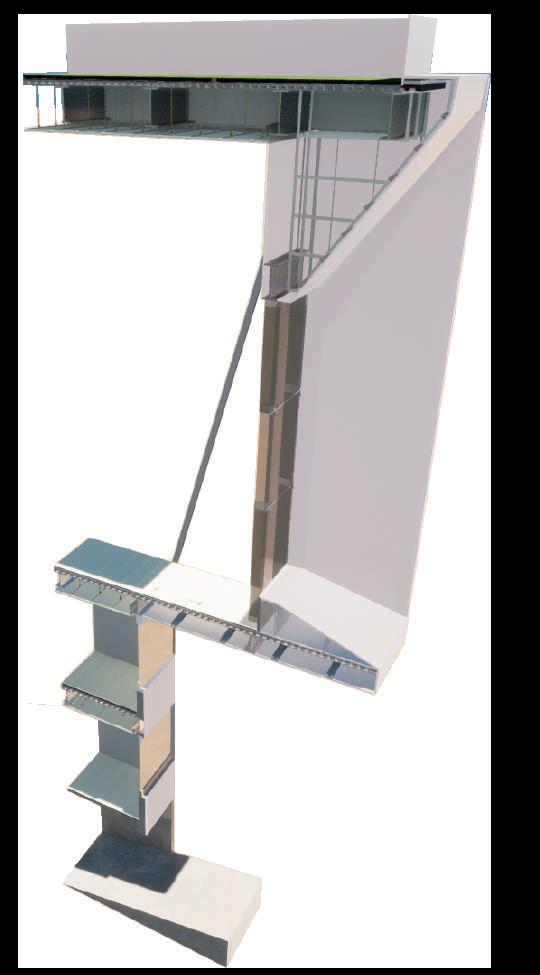

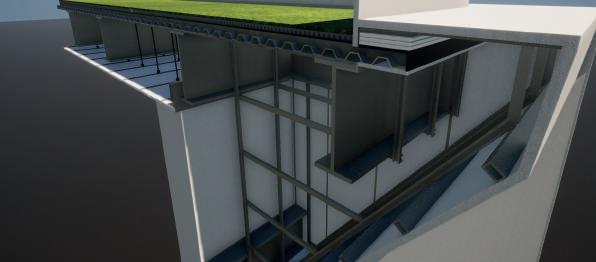

ESCANTILLÓN Y DETALLES

Implementación de una triple altura con un vano abocinado, el cual, además de brindarle carácter al edificio y enfa�zar el mensaje de nuestro concepto, su estructura le brindará ligereza al edificio al estar estructurado con piezas de acero.

Esqueleto metálico de per les 80x40mm @60cm

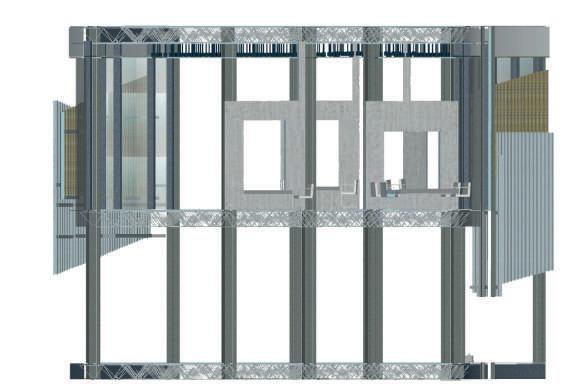

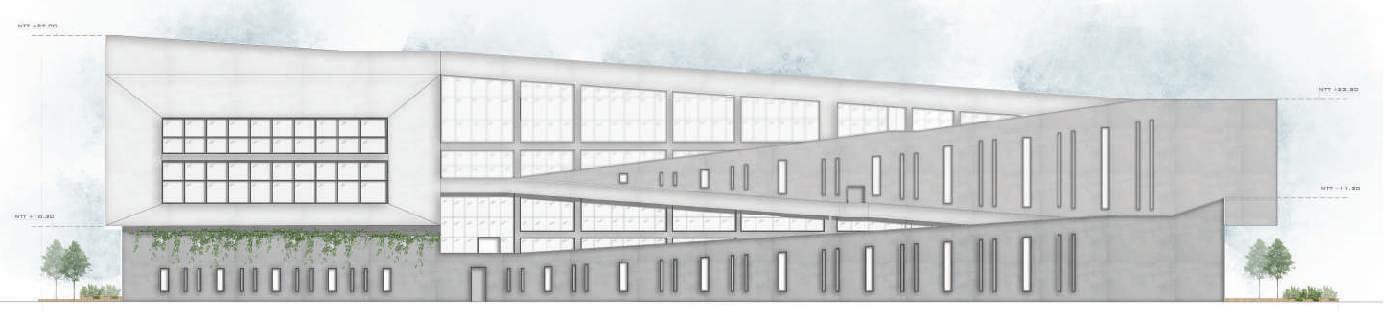

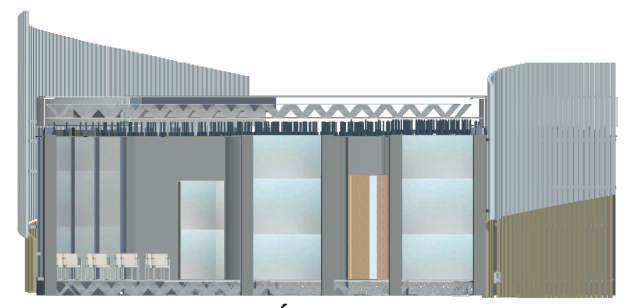

FACHADA PRINCIPAL

ELEVACIÓN LATERAL

Desde esta vista se logra visualizar el camino con�nuo de elevación, lo cual es lo que el concepto del proyecto representa.

Taller de integración PROPUESTA

CENTRO DE VACUNACIÓN COVID TRANSFORMABLE EN VILLA

EL SALVADOR

Centro de vacunación transformable con la capacidad de adaptarse a las necesidades de la época Arq. Hishikawa - Arq. Vicente

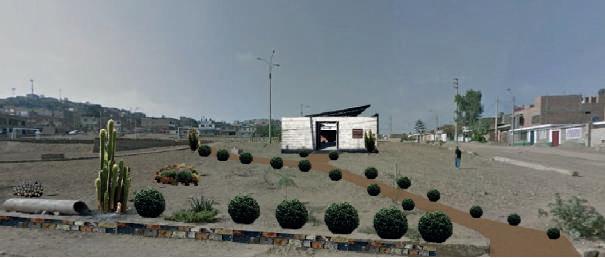

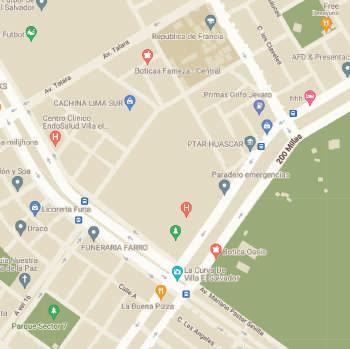

UBICACIÓN: Villa el Salvador REHABILITACIÓN DE ENTORNO

El proyecto consiste en un centro de vacunación que, en �empos de pandemia, servirá como un vacunatorio covid. Sin embargo, la edificación está conformada por zonas que son transformables, lo que, al momento de no necesitarse una vacunación masiva, se transformarán y adaptarán a las diferentes funciones dependiendo de la necesidad.

INTERVENCIÓN EN EL ENTORNO DIRECTO

Además de proponer un nuevo centro de vacunación en Villa el Salvador, se propone rehabilitar toda la zona urbana colindante para facilitar la accesibilidad.

CONCEPTO

Inspirado en la aparición de la pandemia y la adaptación de la sociedad a la misma. El concepto de fusión de fuerzas se ve reflejado tanto en la espacialidad y dirección de las circulaciones a través del techo de la edificación, como en el momento de la transformación del edificio.

ELEMENTO YA EXISTENTE

EXISTENCIA DE DOS FUERZAS: REALIDAD PANDEMIA

ELEMENTO EXTERNO ELEMENTO RESULTANTE

MOMENTO DE CHOQUE DE FUERZAS:

MOMENTO DECISIVO: Creación de una nueva fuerza: TRANSFORMACIÓN

Taller de integración

CENTRO DE VACUNACIÓN COVID TRANSFORMABLE EN VILLA EL SALVADOR

Centro de vacunación transformable con la capacidad de adaptarse a las necesidades de la época Arq. Hishikawa - Arq. Vicente

El concepto se ve reflejado tanto en la espacialidad como en las plantas y el recorrido que las mismas generan. La dirección de las circulaciones enmarcadas por las curvas de la arquitectura guían a los usuarios durante todo el proceso de transformación hasta el momento de su salida de regreso a la calle.

INGRESO Y RECEPCIÓN

SALA DE ESPERA

ZONA DE EXPOSICIONES

CORTES AA

CORTE A-A (NO TRANSFORMADO)

CORTE A-A (TRANSFORMADO)

Arquitectura y ciudad

Arq. Mondragón - Arq. Rodríguez

CIUDADELA EN CHACHAPOYAS

Integración de una propuesta urbana con una zona ya existente en Chachapoyas

PROPUESTA: CIUDAD DEL FLORECIMIENTO “AYNAY”

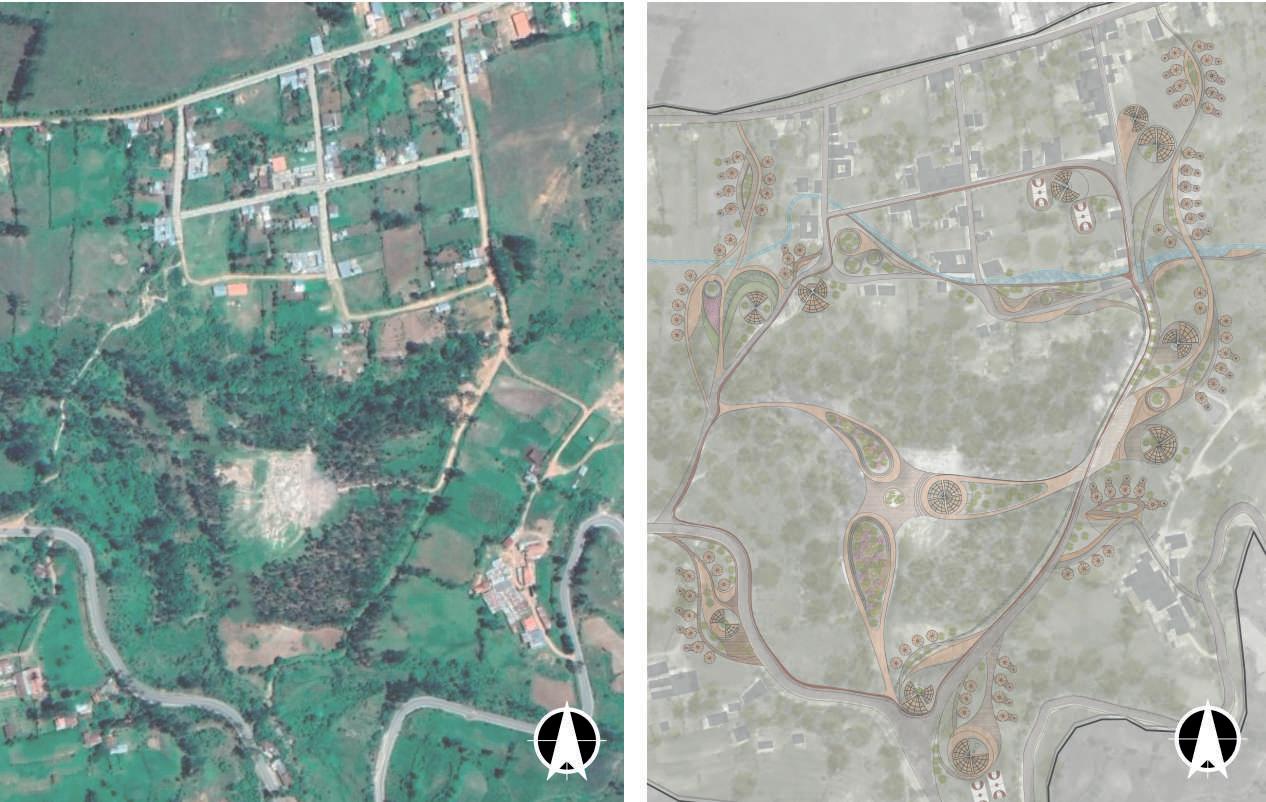

La ciudad AYNAY es una ciudadela ubicada al suroeste de Chachapoyas y consiste en una propuesta orgánica que amarra lo ya existente en esa zona de la ciudad con un conjunto de nuevo equipamiento, viviendas y espacio público. La ciudadela se empieza a tejer desde el centro del parque del bicentenario, convir�endolo en el núcleo o semilla de florecimiento que poco a poco va creciendo y acogiendo a cada elemento de la ciudad.

IDEA CONCEPTUAL: FLORECIMIENTO

La idea conceptual se basa en el florecimiento de la ciudad desde la semilla y el primer fruto, los cuales son representados por el centro del parque del bicentenario. Desde este punto, la ciudad comienza a crecer y �orecer hacia el exterior, creando raíces y ramas que amarran lo ya existente con los nuevos espacios y hojas que acogen los frutos. Los frutos son representados de dos maneras, los más grandes se convierten en los espacios públicos (los cuales se caracterizan por crear conexiones directas con la naturaleza) y los más pequeños se transforman en viviendas.

COMPARATIVA: ACTUALIDAD V.S. PROPUESTA DE CIUDAD

La propuesta urbana recopila las necesidades e iden�dad de los ciudadanos de la zona y las amarra a la ciudad ya existente, respetando la vegetación, viviendas y equipamiento.

Arquitectura y ciudad

Arq. Mondragón - Arq. Rodríguez

PROPUESTA: CATEGORÍAS VIALES

CIUDADELA EN CHACHAPOYAS

Integración de una propuesta urbana con una zona ya existente en Chachapoyas

PROPUESTA:

PARQUE DEL BICENTENARIO (Espacio de gran importancia e historia)

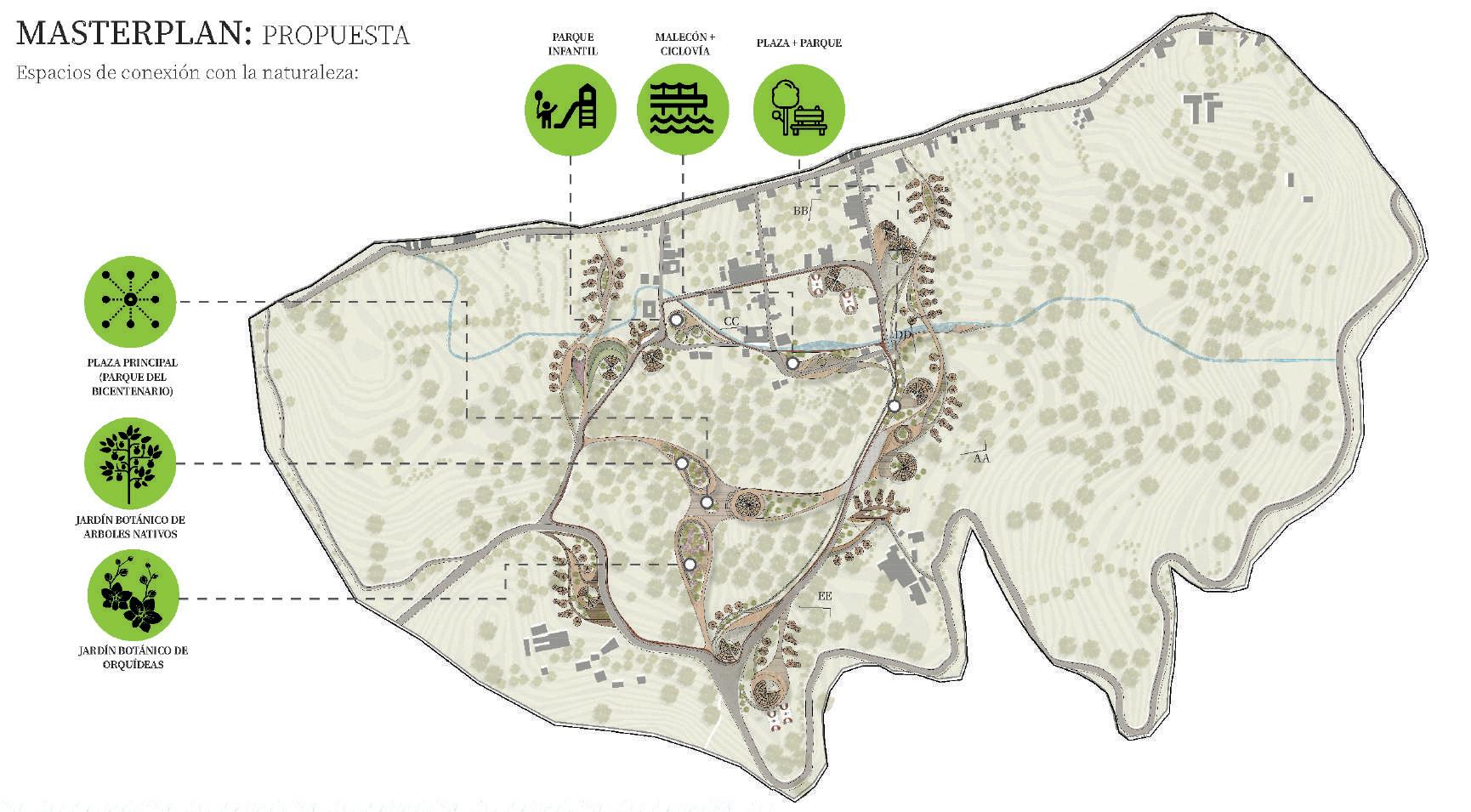

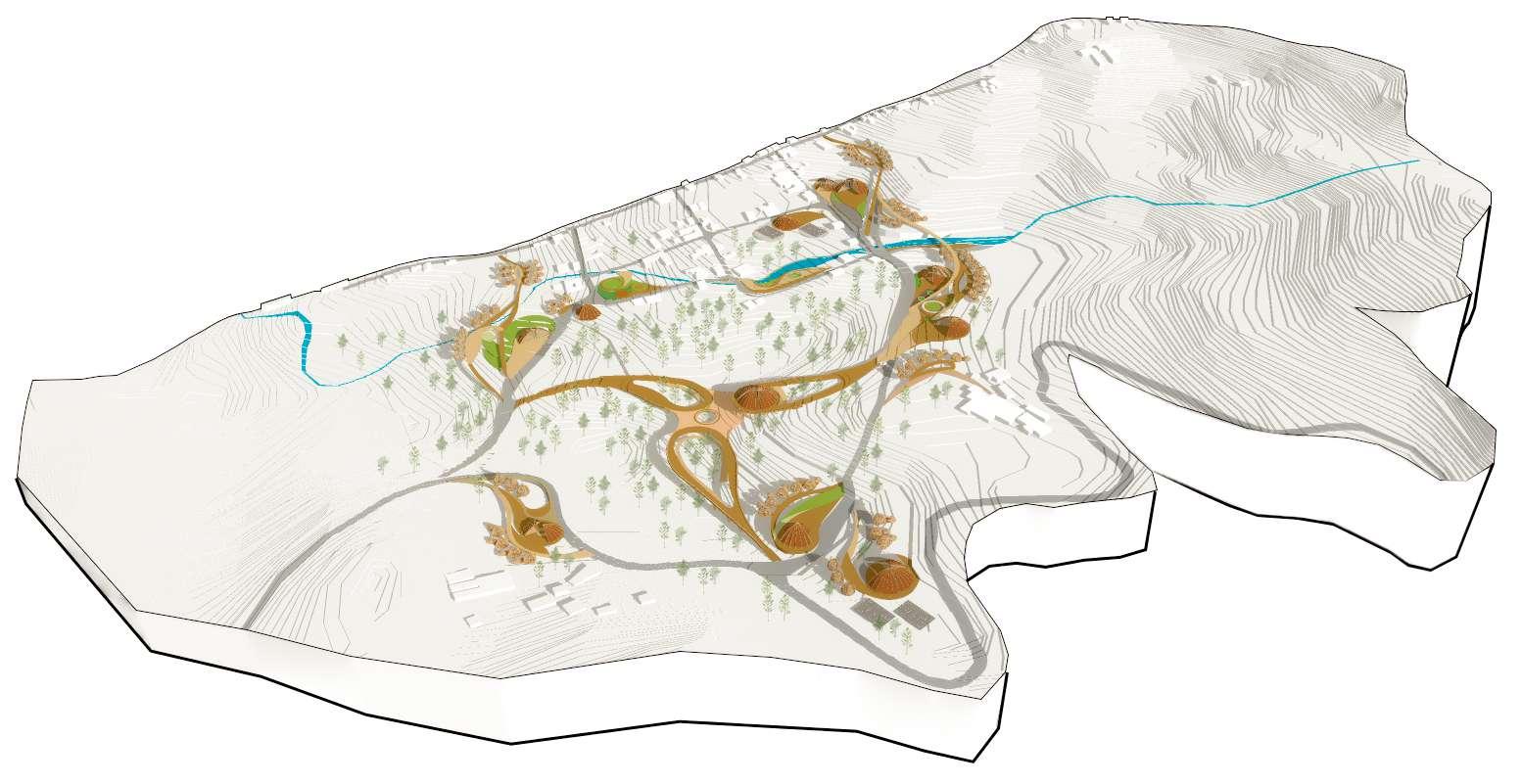

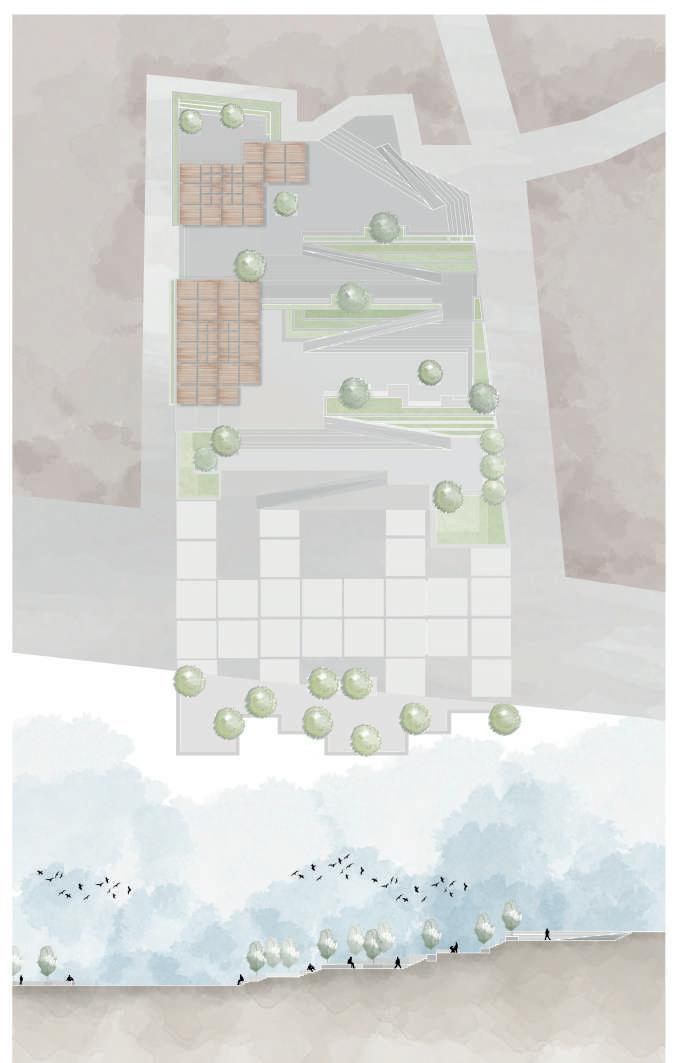

MASTERPLAN:

La propuesta de ciudad proporciona variedad de espacios de encuentro y conexión con la naturaleza. Además, estos mismos logran recuperar la naturaleza descuidada na�va de Chachapoyas.

JARDÍN BOTÁNICO DE ÁRBOLES NATIVOS

JARDÍN BOTÁNICO DE ORQUÍDEAS NATIVAS

TALLER VIII

Arquitectura y ciudad

Arq. Mondragón - Arq. Rodríguez

MASTERPLAN:

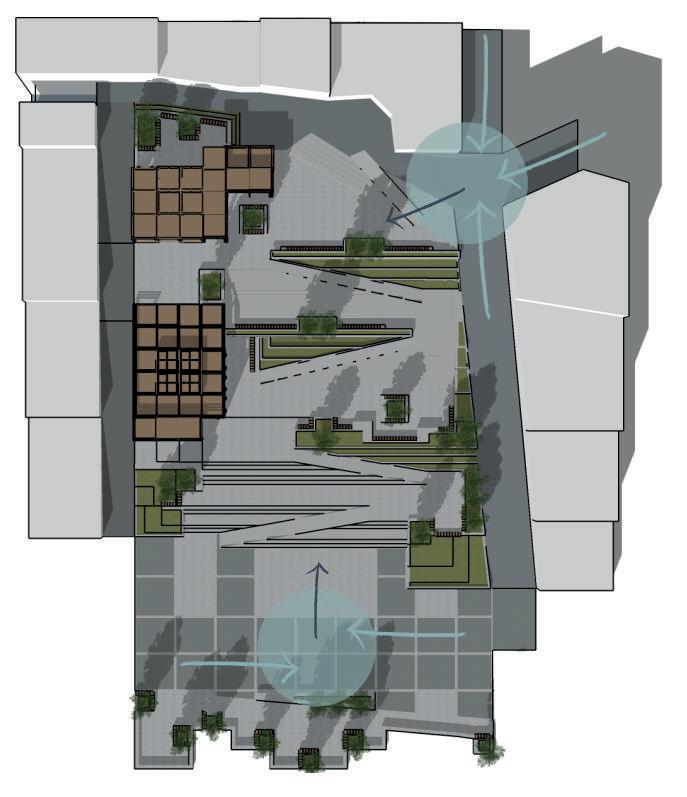

Isometrico de la ciudad + propuesta de categorías de espacio público: Equipamiento de úso público Espacio público

CIUDADELA EN CHACHAPOYAS

Integración de una propuesta urbana con una zona ya existente en Chachapoyas

CORTES ATMÓSFERA:

Los cortes plasman el trataminto pasivo de la topogra�a del lugar y las relaciones espaciales entre los diversos espacios

PROYECTO MÓDULOS

Arquitectura y ciudad

Arq. Mondragón - Arq. Rodríguez

CIUDADELA EN CHACHAPOYAS

Integración de una propuesta urbana con una zona ya existente en Chachapoyas

Dentro del proyecto se desarrolló a detalle un sector en especifico, en él se encuentran diferentes �pologías de vivienda (mul�familiar duplex, flat y vivienda para comerciantes). Además, se propuso un malecón a lo largo del río, un centro comunitario con parque, un mercado y, hacia la zona del parque del bicentenario y en honor a la ciudad y su historia, un museo de la memoria.

PROYECTO ARQUITECTÓNICO: Sector de trabajo y módulos de vivienda

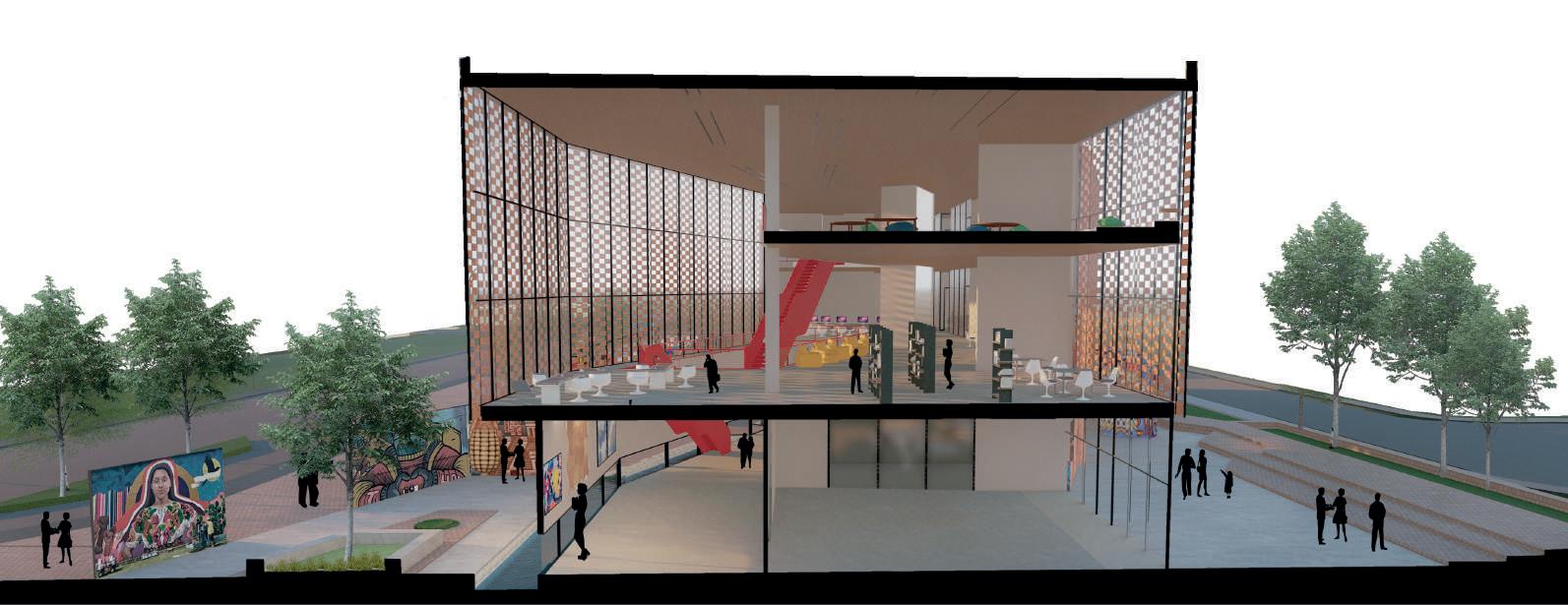

BIBLIOTECA COMUNITARIA EN SAN ANTONIO

Desarrollo de biblioteca comunitaria ubicada en zona oeste de San Antonio (Texas), con el obje�vo de unificar a la comunidad hispana de

El proyecto desarrollado consiste en una biblioteca comunitaria en la zona oeste de San Antonio Texas, una ciudad que solía ser parte de México hasta que se independizó. No obstante, la cultura y raices mexicanas se mantuvieron durante los años.

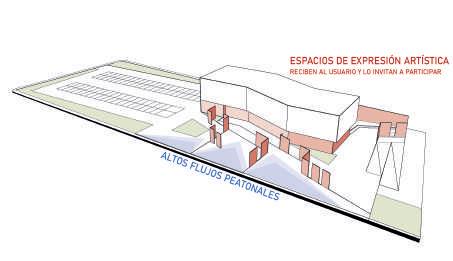

PROPUESTA CONCEPTUAL: “ARTE COMO AGENTE DE CAMBIO

En San Antonio, las comunidades hispanas se caracterizan por matener vivas sus raíces mediante la cultura, tradiciones y el arte. En la zona oeste de la ciudad, donde se encuentra la biblioteca, existen pequeñas agrupaciones hispanas que se enfocan en preservar y promover el arte en la ciudad desde tempranas edades y la mayoría de estos proyectos se realizan a través del arte público, es

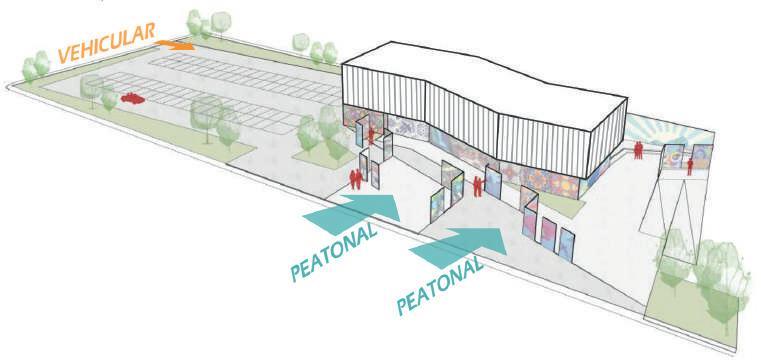

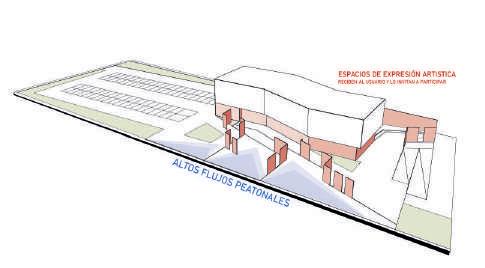

VEHICULAR

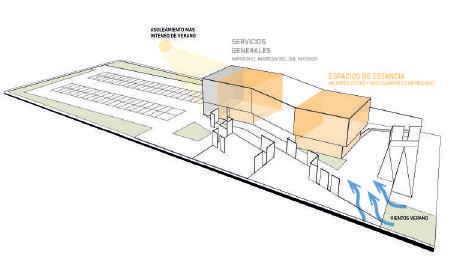

ESTRATEGIAS DE DISEÑO:

VEHICULAR

Se tomó como referencia la central de Abastos de México, un mercado mayorista que, a través de los años, promovió el arte urbano y actualmente está por conver�rse en la galería de arte al aire libre más grande de América. La biblioteca de San antonio propone un concepto similar, se brinda un espacio público que recibe y promueve el arte popular, creando un sen�miento de iden�dad y vículo entre los ciudadanos.

PLOT PLAN:

PEATONAL PEATONAL

Estrategias climá�cas: Emplazamiento y zonificación del edificio se adapta a las condiciones climá�cas. Adicionalmente, se u�lizó una cubierta de fachada como protector de zonas vidriadas.

Estrategias Conceptuales: Teniendo en cuenta los flujos peatonales, se propone una galería abierta de arte urbano que invite y guíe a los usuarios a ingresar a la biblioteca.

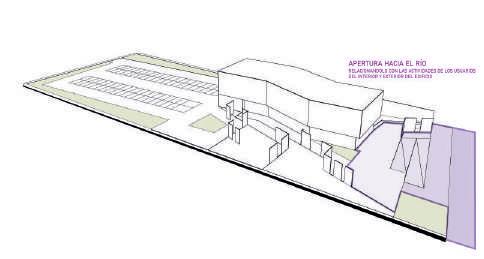

Estrategias de relación con el entorno: Abertura hacia el Apache Creek. Planteamiento invita a los usuarios a recorrer el camino peatonal del río.

Ingresos: Ingreso peatonal por la avenida más transitada (Av. Guadalupe). Ingreso vehicular se realiza desde el oeste, mediante una vía secundaria

BIBLIOTECA COMUNITARIA EN SAN ANTONIO

1 2 3

1 2 3

1 2 3

A

PEATONAL PEATONAL

La biblioteca consiste de 3 niveles y maneja dobles y triples alturas en sus espacios principales. La mayoría de sus ambientes funcionan de manera flexible, divididos por el mismo mobiliario

(151 FT2)

C C

(110 FT2) ÁREA DE (82 FT2) PRIMER NIVEL NPT +00.50'

(750 FT2)

C C

Ejercicio profesional 1 2 3

B B B B B B B B B C 105

D' (1418 FT2) (926 FT2)

6

B 3

A

D' ZONA DE STACKS (ADULTOS)

111 A B D E F G H A B D E F G H

(3'x3')

(812 FT2) A SEGUNDO NIVEL NPT +18.00'

1 2 3

(3'x3')

301 302 11 11

5 204 HVAC (3'x3') A B D E F G H A B D E F G H

D' ESPACIO DE (969 FT2) ZONA DE NIÑOS c/ STACKS (1901 FT2) TERCER NIVEL NPT +36.00'

4 D

C C

D D

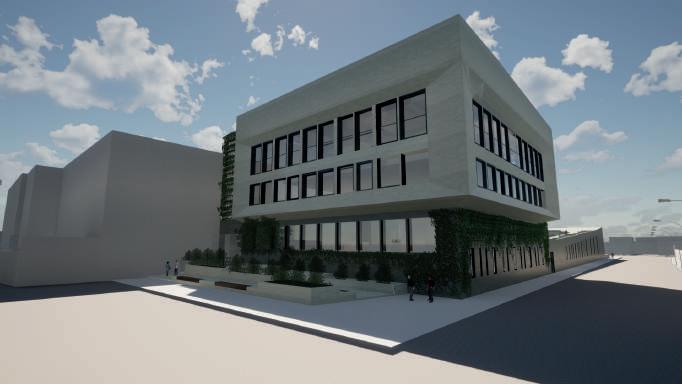

VISTAS EXTERIORES E INTERIORES

1 2 3

A

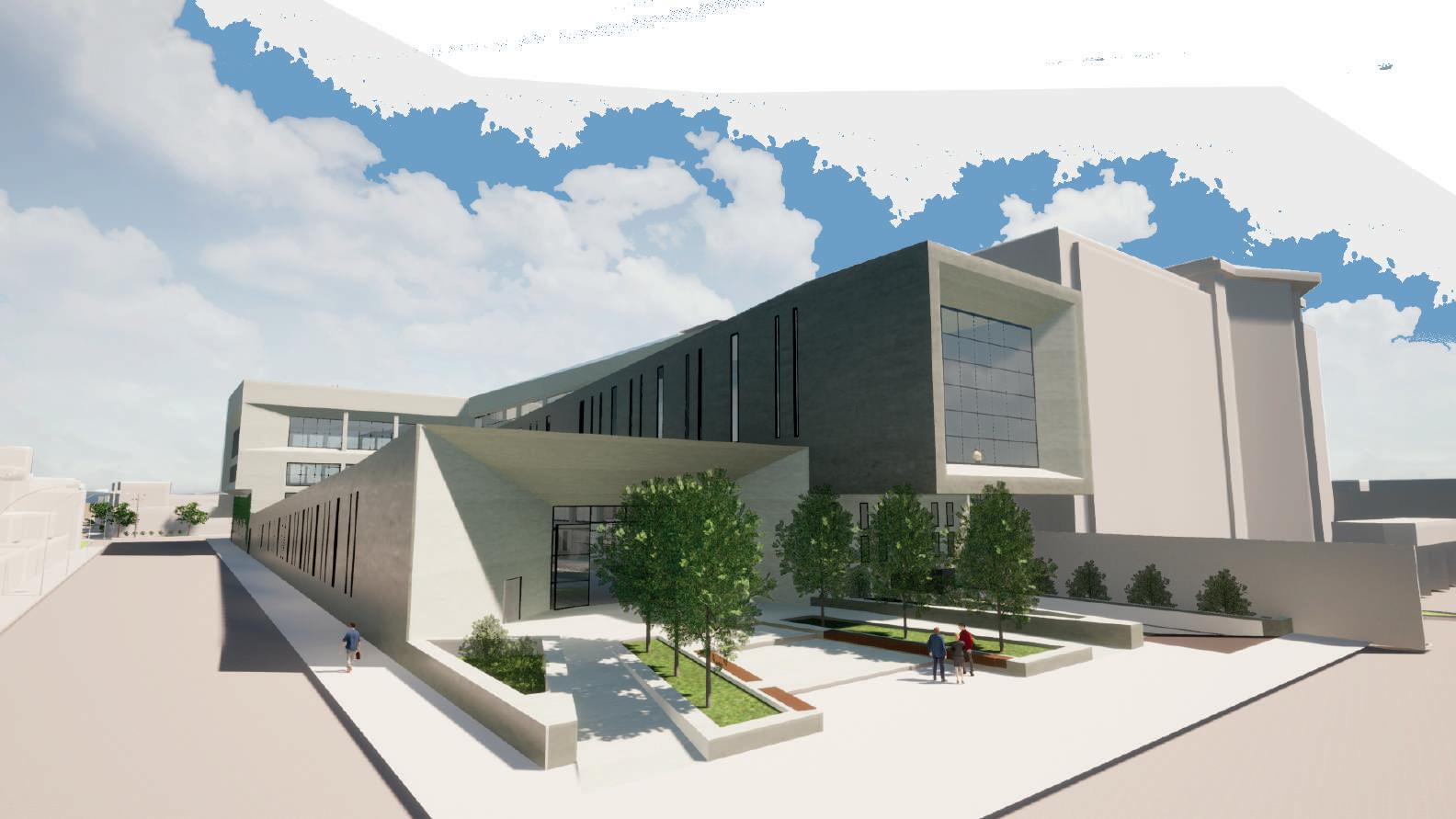

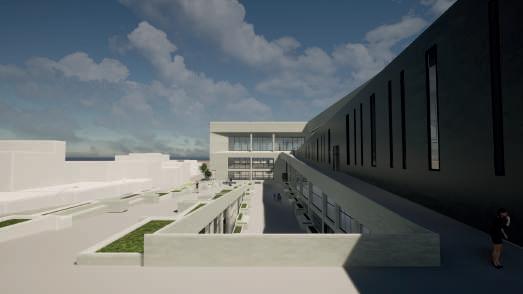

PLAZA PRINCIPAL FACHADA PRINCIPAL FACHADA POSTERIOR

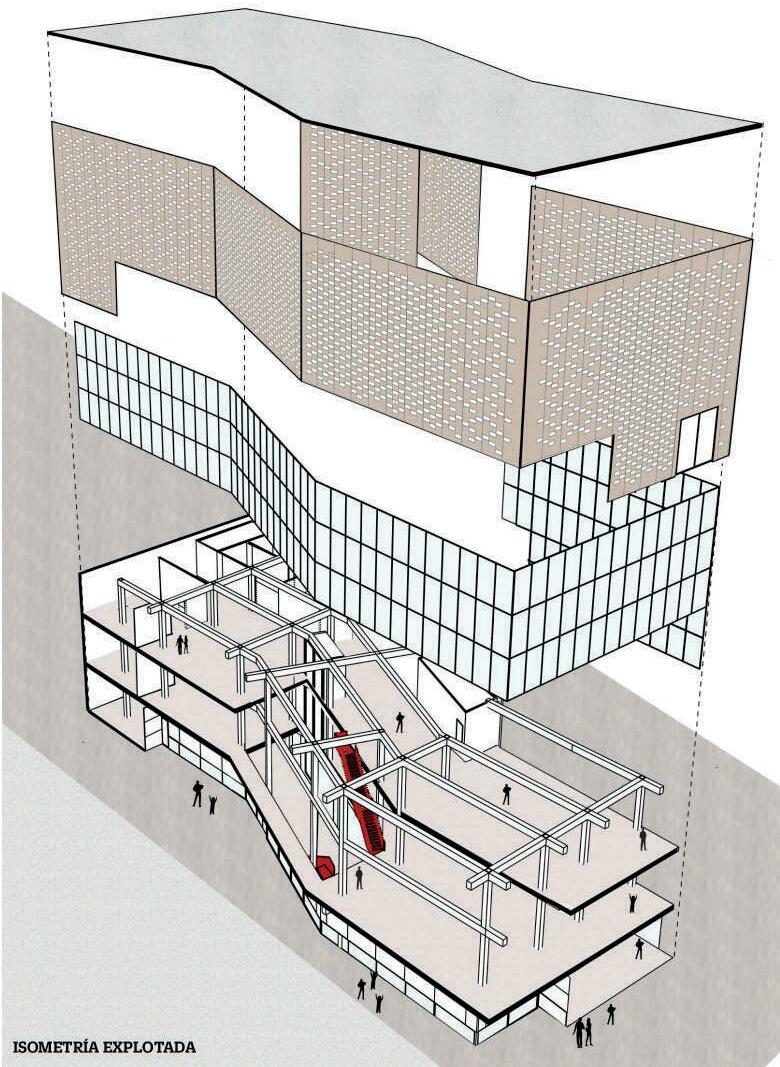

PLANIMETRÍA: ISOMETRÍA EXPLOTADA: ATRIO ZONA DE LECTURA: ADULTOS ZONA DE LECTURA: NIÑOS

BIBLIOTECA COMUNITARIA EN SAN ANTONIO

Desarrollo de biblioteca comunitaria ubicada en zona oeste de San Antonio (Texas), con el obje�vo de unificar a la comunidad hispana de la zona. Arq. Jones - Arq. Chiang

Ejercicio profesional

PLANOS DE ACCESIBILIDAD

Planos de detalle que demuestran la accesibilidad en los baños de la biblioteca. Estos han sido diseñados bajo los “ADA Standards for Accesibility”.

CORTE AA Esc. 1'=1/2"

DETALLES CONSTRUCTIVOS

CORTE BB Esc. 1'=1/2"

DETALLE DE BAÑOS

Desarrollo de detalles construc�vos de las fachadas del proyecto. La fachada principal consiste en una triple altura y sus cerramientos son: en el primer nivel, paredes de estuco con un zócalo de vidrio y en el segundo y tercel nivel, un muro cor�na cubierto por el sistema de “flexbricks”

TAPA METÁLICA e=15mm PARAPETO DE CONCRETO

WEIGHT ANCHOR SYSTEM

SISTEMA FLEXBICKS (CERÁMICOS:16"x4"x114")

MALLA DE ACERO PRE ONDULADO

SISTEMA DE RETENCIÓN A VIENTO

PLANCHA OSB (4'x8')

OWENS CORNING R-13 (ROLLO AISLANTE) e= 3.50" ISOLOFOAM HD 160 (XHD 200) R5 e=1.2"

PRECERCO METÁLICO

SMARTIA M65 (STICK SYSTEM CURTAIN WALL)

VIDRIO TEMPLADO DOBLE 3/8" (AIRSPACE= 25mm)

PLANTA Esc. 1' = 1/2"

PANELES IMPERMEABILIZANTES EN PENDIENTE 1%

SMARTIA M65 (STICK SYSTEM CURTAIN WALL)

SISTEMA FLEXBICKS (CERÁMICOS:16"x4"x114")

MALLA DE ACERO PRE ONDULADO

SISTEMA DE RETENCIÓN

FALSO CIELO PARA EXTERIORES (METALSCREEN: SEÚL HD10) e= 0.5"

DETALLE 2

ENCUENTRO SOFFIT - SISTEMA FLEXBRICKS

PANEL AISLANTE PARA TECHO AWIP "STANDING SEAM (SR2)" (R-25ci) e= 3.25"

VIGA METÁLICA (I) h=80cm CERCHAS METÁLICAS h=80cm COLUMNA METÁLICA (40x40cm) COLGANTE DE FALSO TECHO @60cm

FALSO TECHO LAMINADO DE MADERA (2'x2') e= 1/2"
