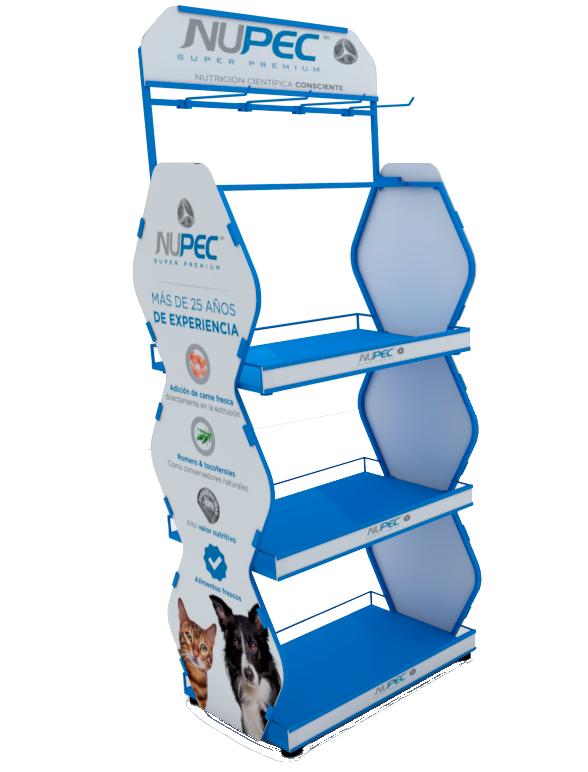

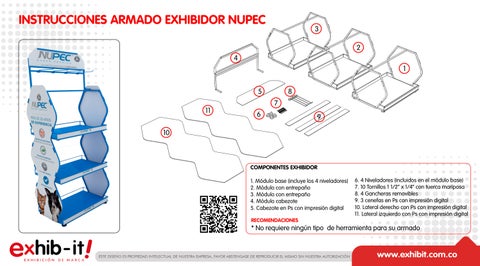

INSTRUCCIONES ARMADO EXHIBIDOR NUPEC
COMPONENTES EXHIBIDOR
1. Módulo base (incluye los 4 niveladores)
2. Módulo con entrepaño
3. Módulo con entrepaño
4. Módulo cabezote
5. Cabezote en Ps con impresión digital
RECOMENDACIONES
6. 4 Niveladores (incluidos en el módulo base)
7. 10 Tornillos 1 1/2” x 1/4” con tuerca mariposa
8. 4 Gancheras removibles
9. 3 cenefas en Ps con impresión digital
10. Lateral derecho con Ps con impresión digital
11. Lateral izquierdo con Ps con impresión digital
* No requiere ningún tipo de herramienta para su armado
INSTRUCCIONES ARMADO EXHIBIDOR NUPEC
Ubicar el Módulo base ( que contiene los 4 niveladores) con las áreas de la cenefa siempre hacia el frente, en una superficie plana.
Ubicar el segundo Módulo con entrepaño (con las áreas de la cenefa siempre hacia el frente) sobre el Módulo base y asegurar según los 4 puntos indicados con los tornillos y sus respectivas tuercas mariposa.
Ubicar el tercer Módulo con entrepaño (con las áreas de la cenefa siempre hacia el frente) sobre el segundo Módulo con entrepaño y asegurar según los 4 puntos indicados con los tornillos y sus respectivas tuercas mariposa.
Ubicar el Módulo Cabezote sobre el tercer Módulo con entrepaño y asegurar según los 2 puntos indicados, con los tornillos y sus respectivas tuercas mariposa.
Ubicar las 4 gancheras removibles en el tubo indicado del cabezote.
Ubicar la publicidad por los rieles de las áreas indicadas tanto el cabezote, como las 3 cenefas y los 2 laterales.
Ya una ves armado el exhibidor con su respectiva publicidad , ubicar el producto a exhibir tanto en los entrepaños como en las gancheras.
