Se aborda el curso con una aproximación a la zona de emplazamiento, en este caso la plaza de San Clemente en Santiago de Compostela.
Este primer ejercicio consiste en la recopilación de información en un contexto más amplio, a nivel territorial.
El objetivo es descubrir posibles estrategias de actuación, relacionadas con el lugar, que inspiren un futuro proyecto.
Las variables que se consideran en mí caso son:
Agua
Topografía
Vegetación
Plaza de San Clemente
Zonas verdes en relación a su cercanía al agua Montes
Recursos hídricos
Ríos
Topografía

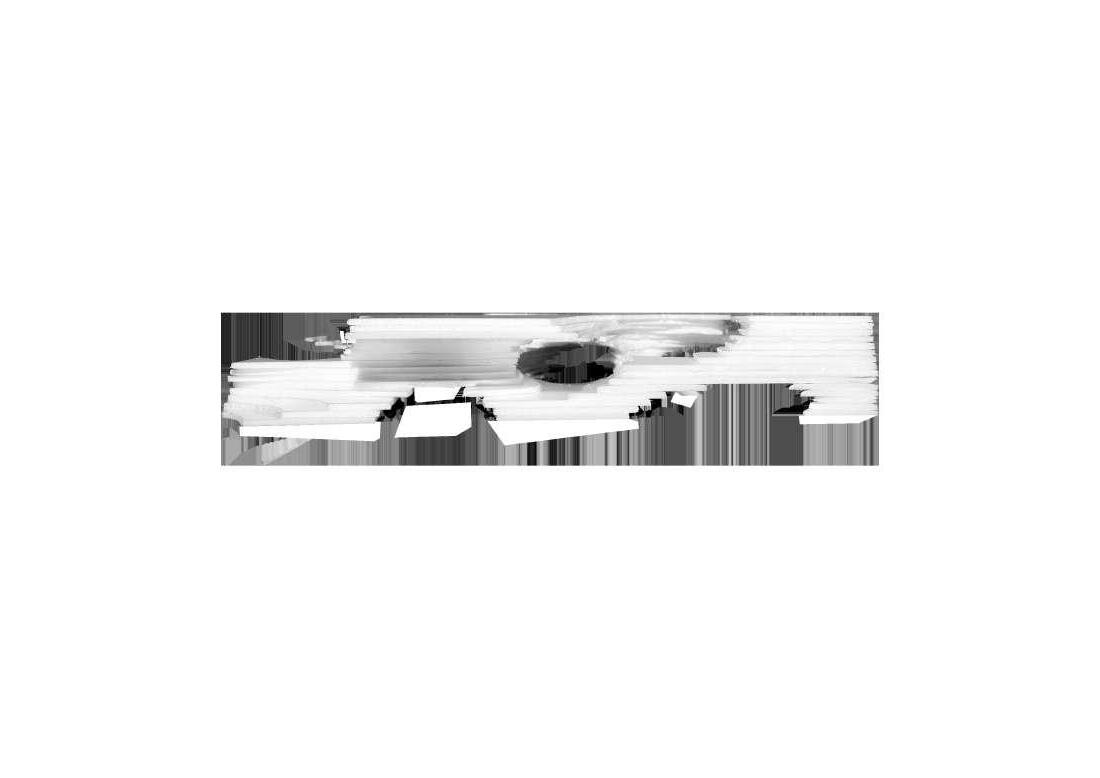

Sección altimétrica
E2_INFRAESTRUCTURA

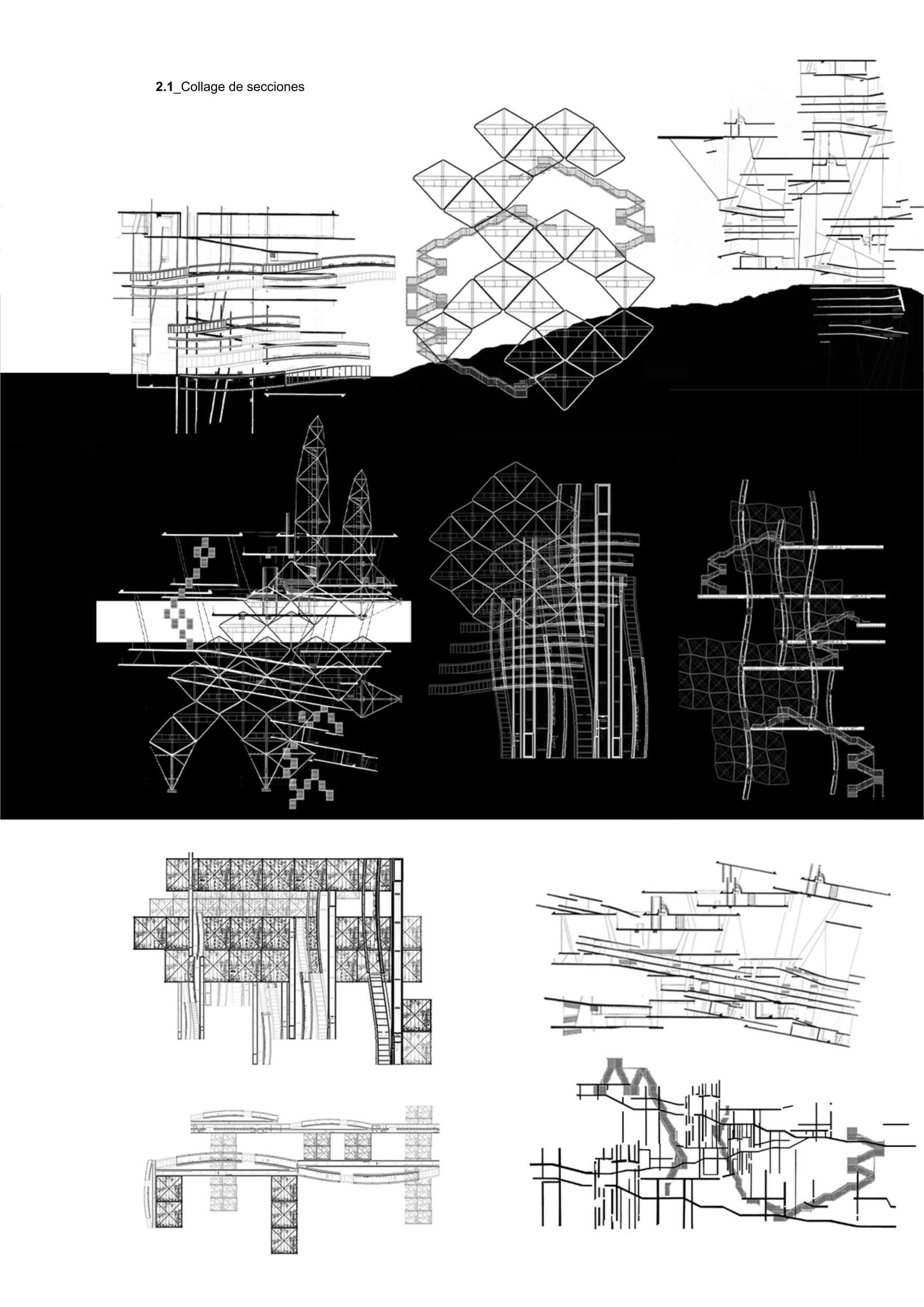

Una vez desentrañadas las posibles estrategias, se plantea una infraestructura precedida por una serie de collage de secciones que se tomará como base para la iniciación del proyecto.

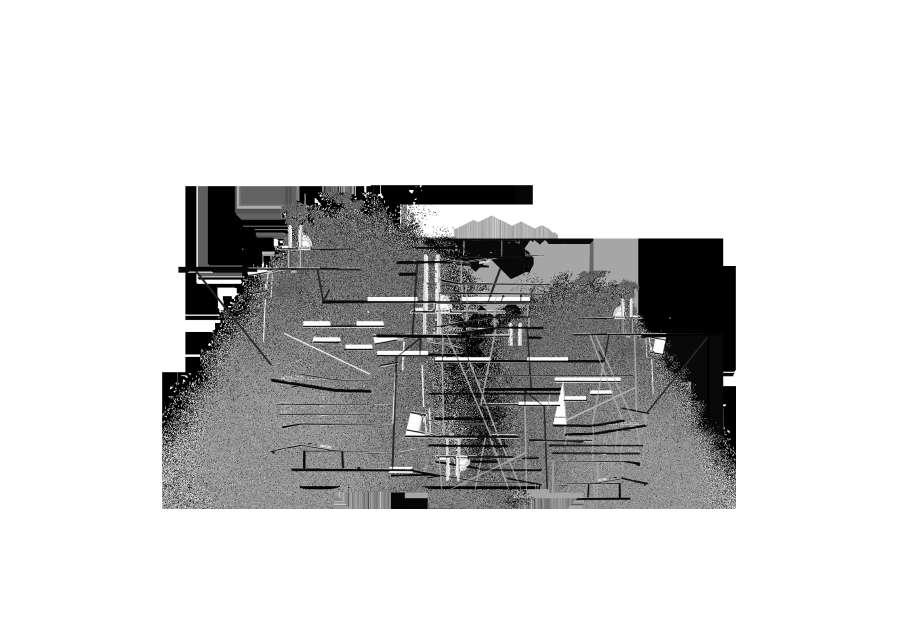

Continuando con la temática del agua y la topografía, encuentro inspiración en un collage que sugiere oquedades en un sólido. Este descubrimiento servirá de hilo conductor para el desarrollo de todo el proyecto.

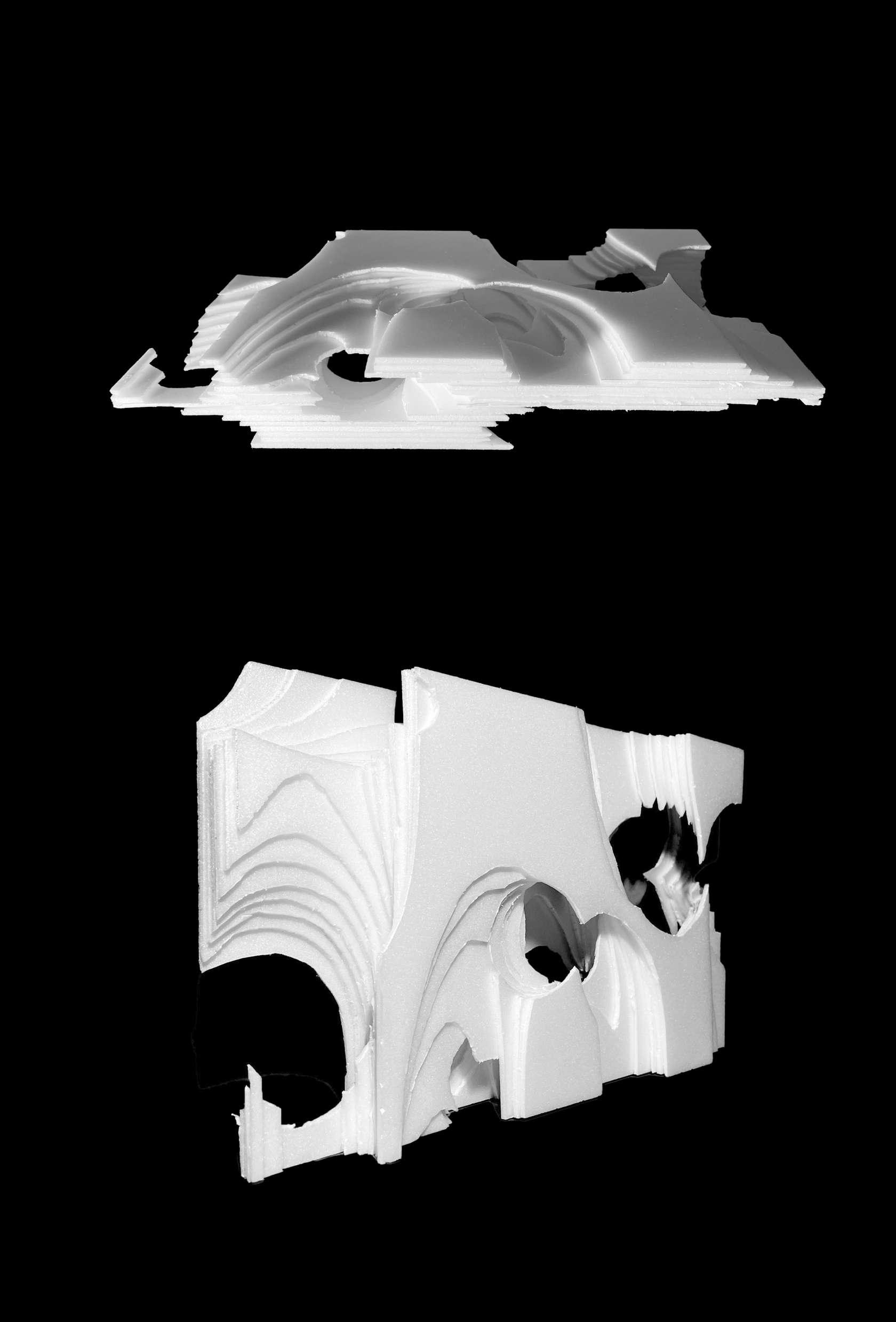

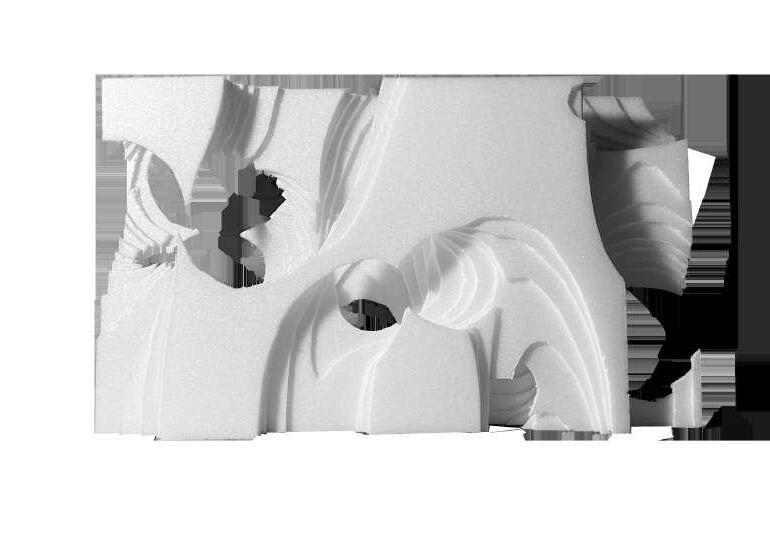

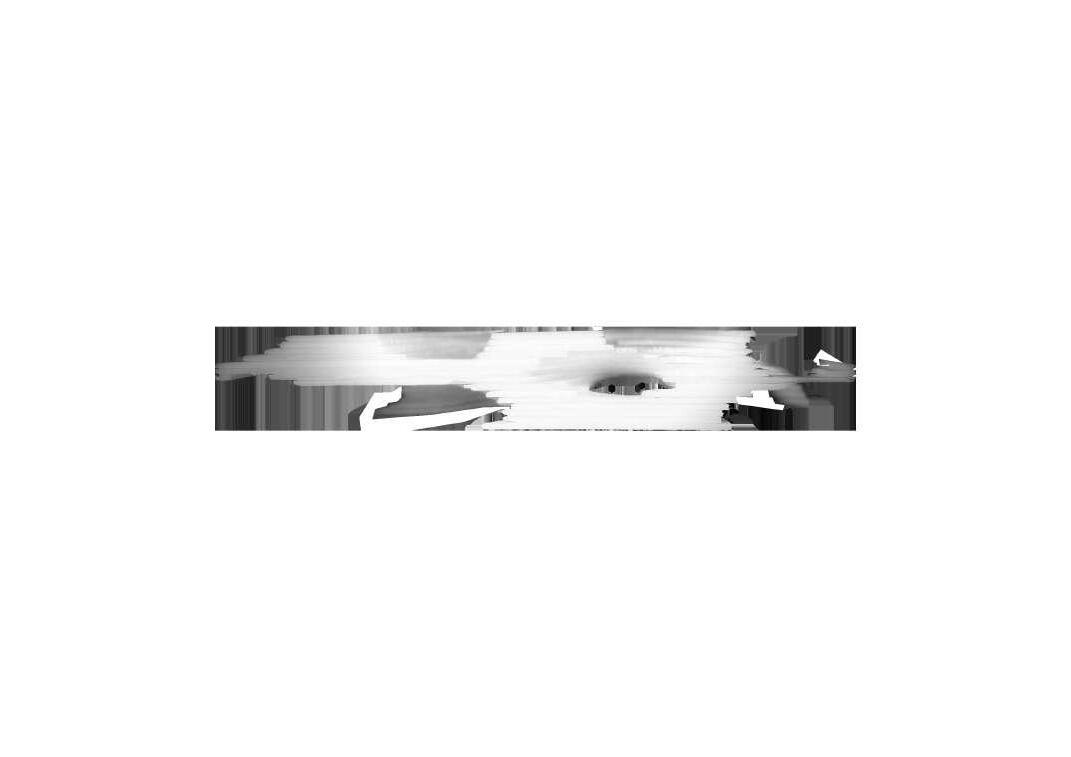

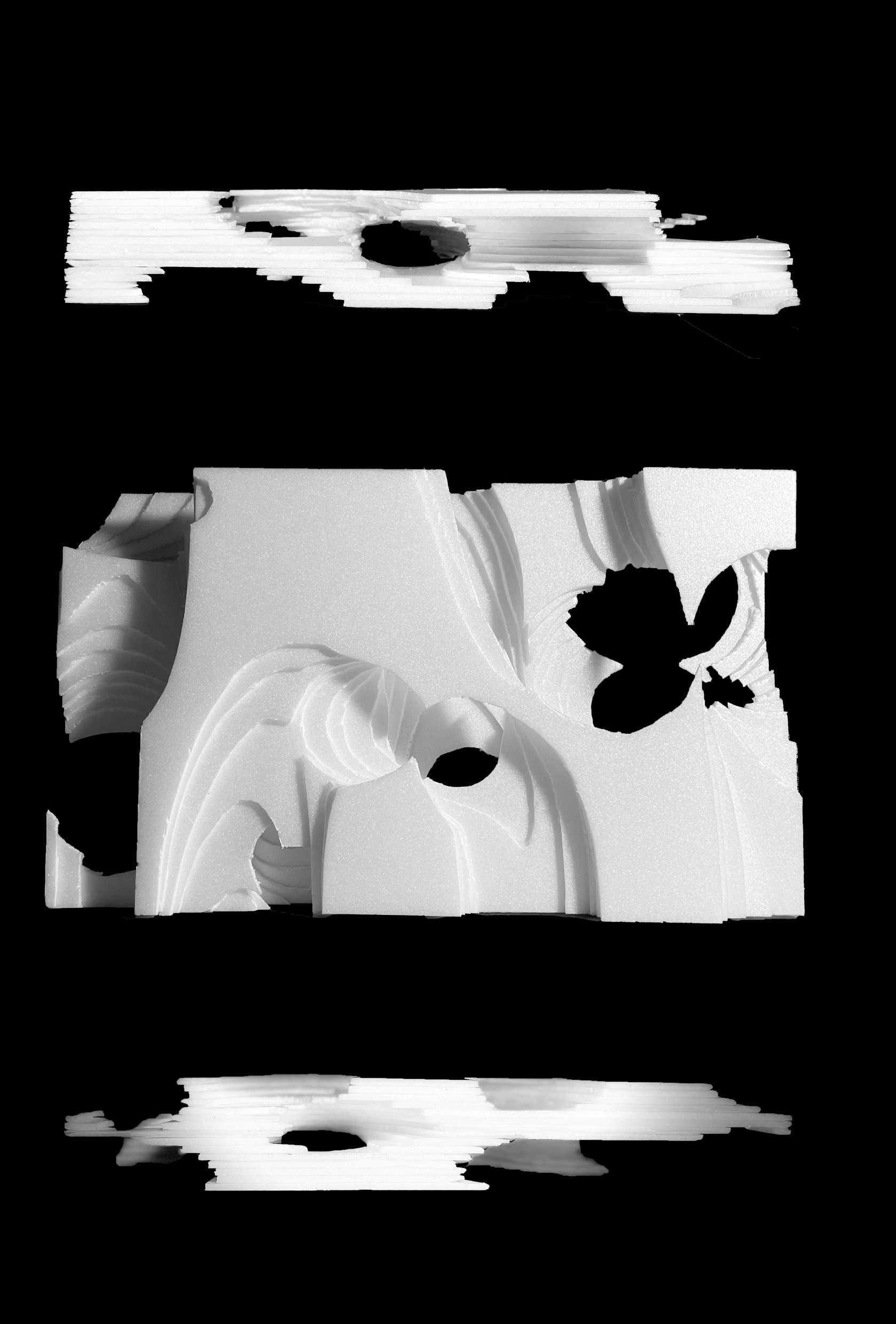

En la experimentación en maqueta, descubro la apertura de espacios en lo que parece una topografía natural. Llevando este principio a la ideación arquitectónica, se asimila todo el volumen a un conjunto de piezas verticales de sección cuadrada y distinta longitud, que comienzan a insinuar la presencia de graderíos, espacios de paso y cavernas.

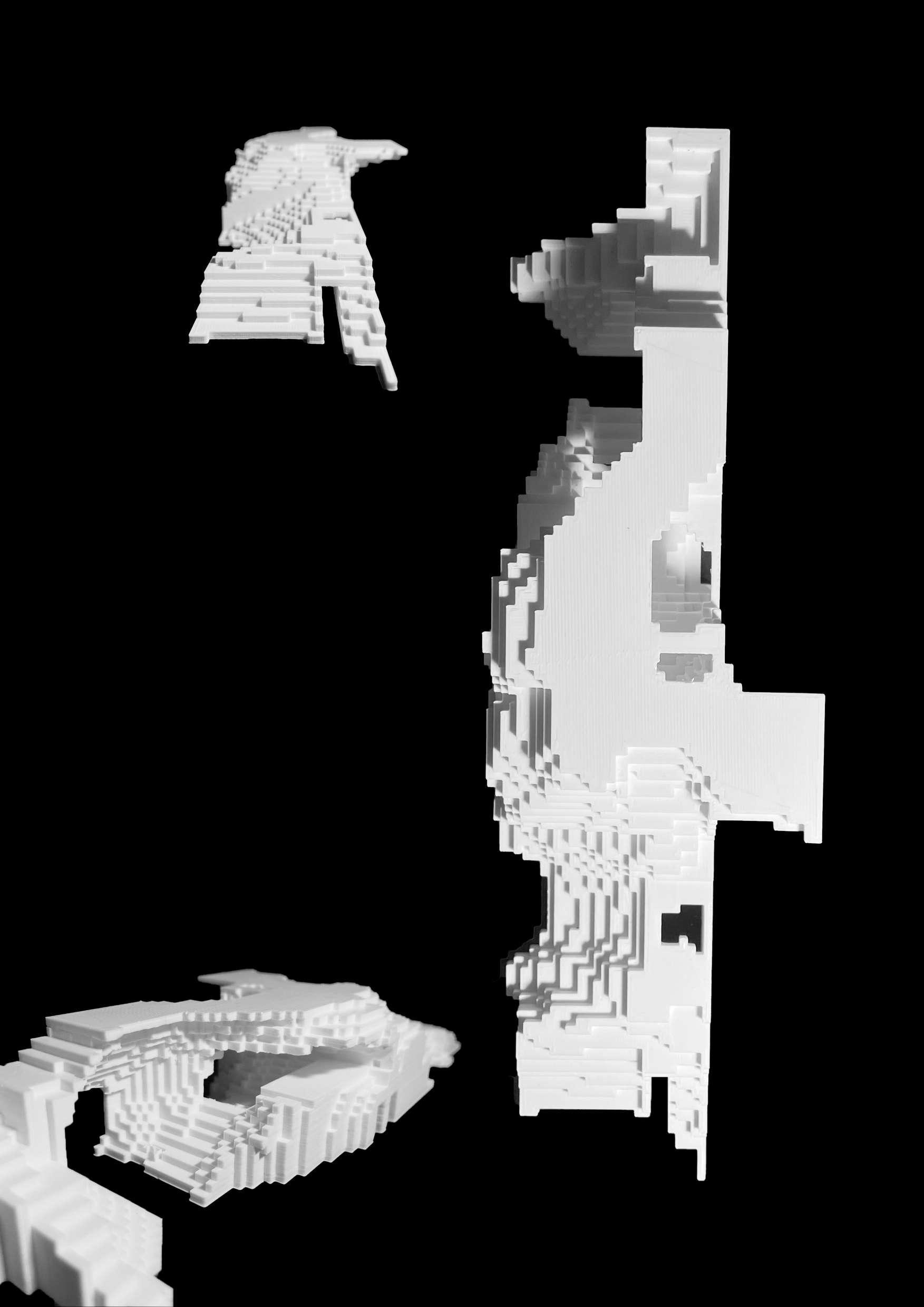

2.2_Serie de maquetas
*Opciones descartadas_Proyecto cubos
Planta y sección 1:200
Diagramas e implantación urbana S.E.
*Opciones descartadas_Proyecto cascada
Planta y sección Proyecto Cascada Diagrama implantación urbana
Plantas y sección proyecto cascada Proceso en collage
BB' AA'
CC'
Axonometría y emplazamiento S.E.
E3_PROYECTO
El proyecto final se vuelve radical. Bebe de todos los ejercicios anteriores y toma aquellos aspectos que se consideran esenciales en la elaboración de una narrativa de proyecto.
Así, se modifica el emplazamiento, resolviendo una situación relacionada con las variables estudiadas, se considera el entorno más próximo y se amolda el proyecto al mismo, se adaptan los espacios a un programa relacionado con el ocio y se toma conciencia del aspecto constructivo, tomando decisiones en cuanto a la materialidad, la sujección y la estética del proyecto.
En definitiva, se define el proyecto
Planta y Sección proyecto + nueva implantación 3.1_Collage de intenciones
3.2_Planimetría
Nuevo emplazamiento opción 1
Planta y Sección
0 5 2
1 10
Ciudad del Flamenco, H&dM
Ópera metropolitana de Taichung, Toyo Ito
Nuevo emplazamiento opción 2
Planta y secciones
Esquema zona excavada bajo la rampa

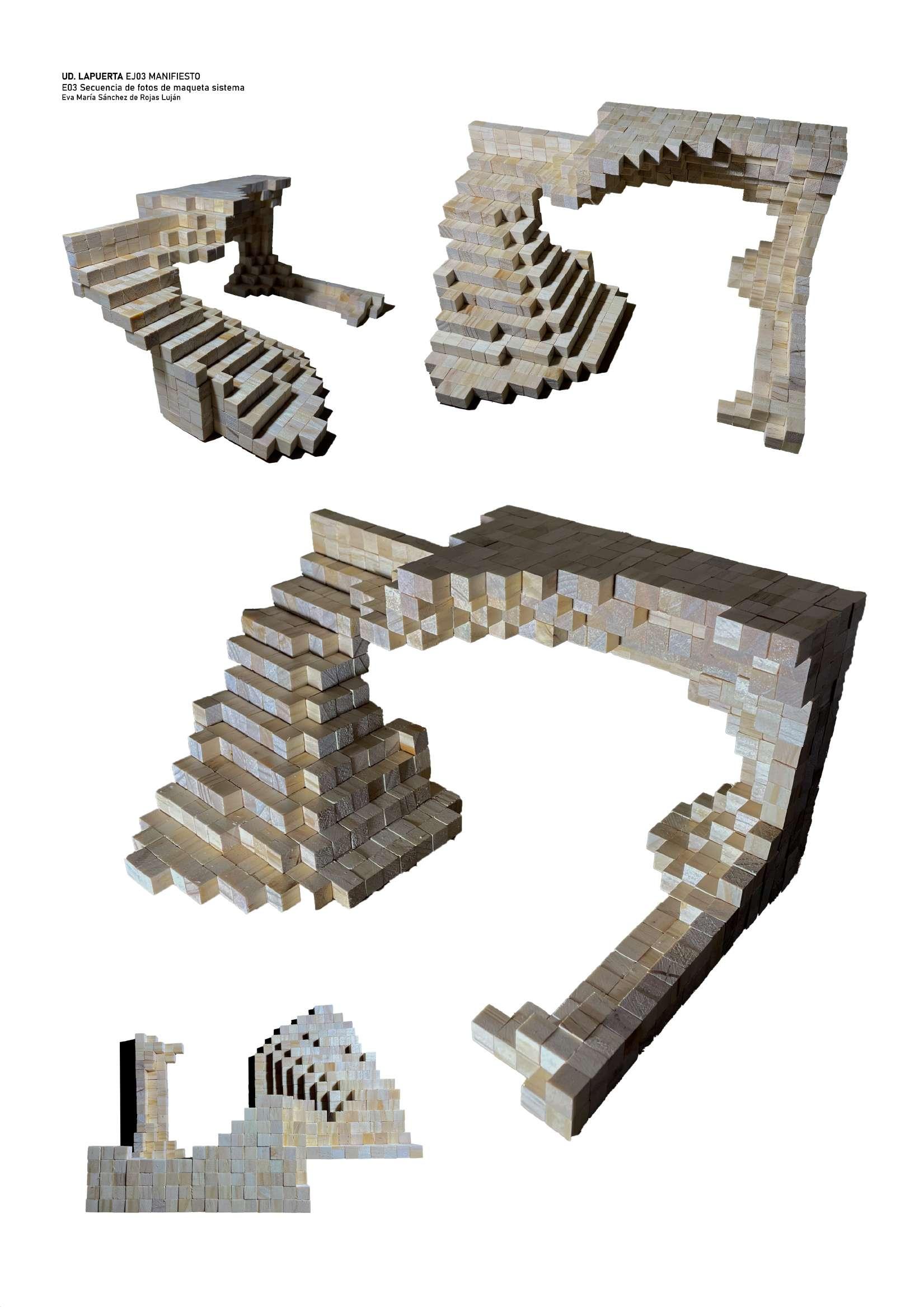

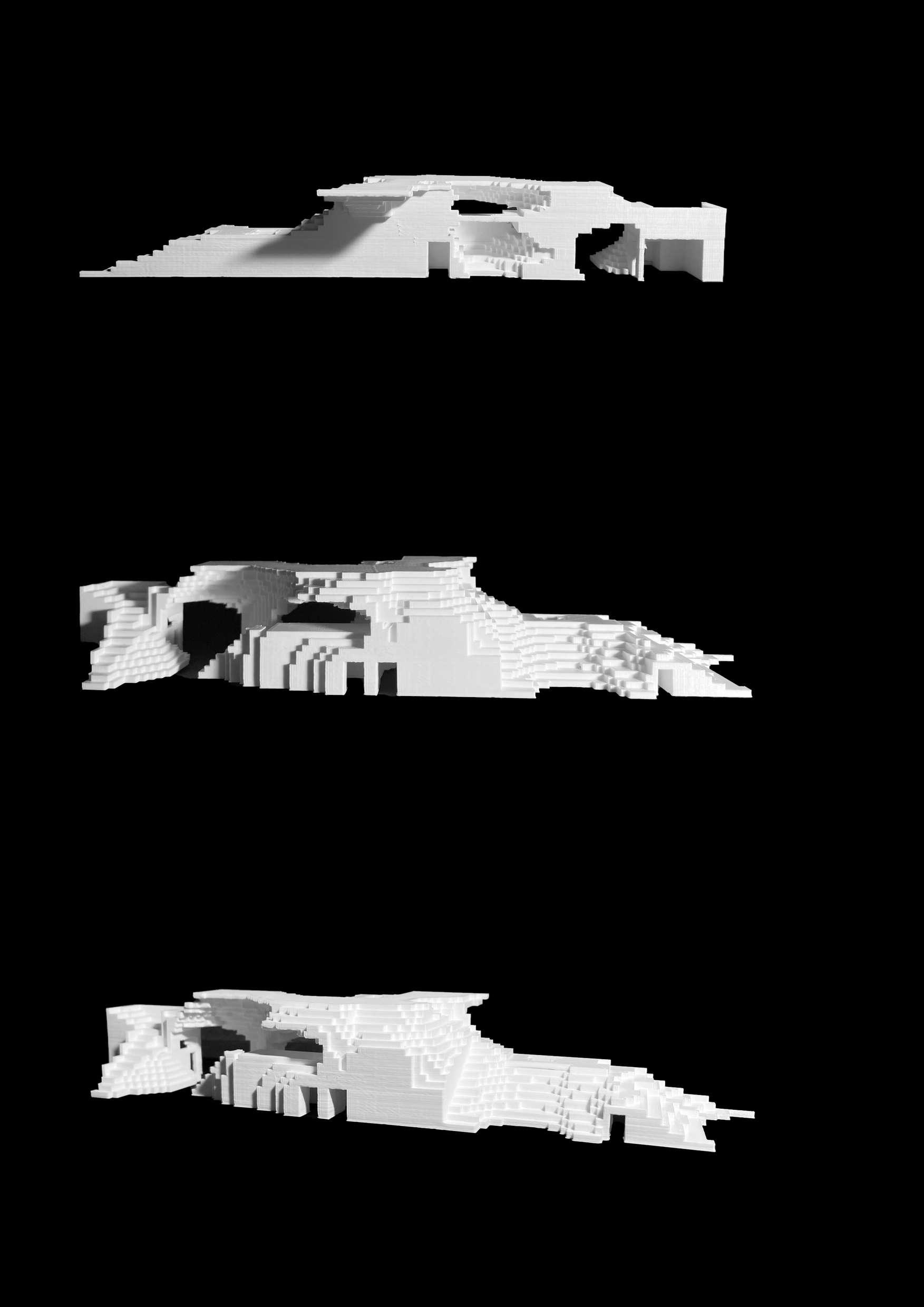

3.3_Maqueta de sistemas

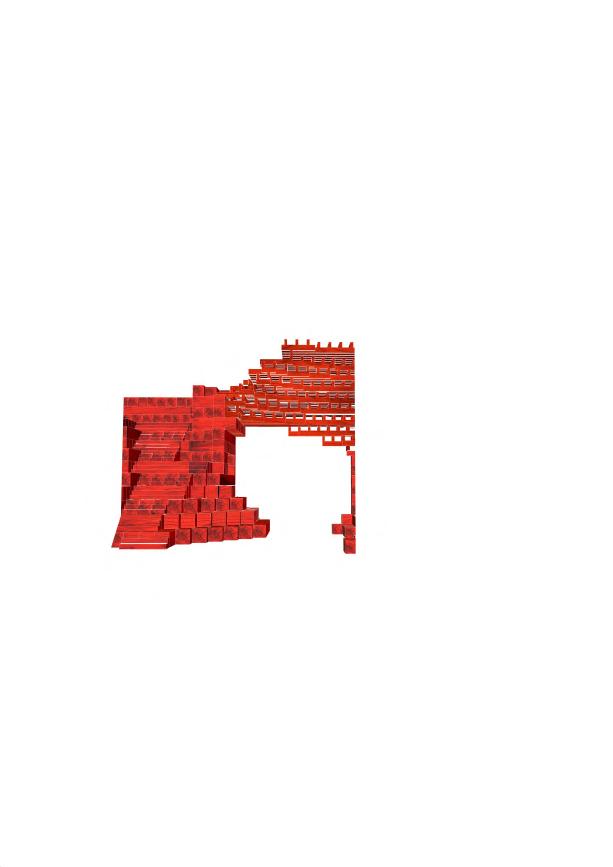

3.4_Axonometría de sistemas
Zonas a compresión 1
2 Zonas a flexión
3 Zonas excavadas
Piezas macizas sección rectangular 25x12.5cm
Piezas apiladas macizas sección cuadrada 25x25cm
3.5_Imagen manifiesto
3.5_Imagen manifiesto evolucionada
*Evolución definición en sección
Emplazamiento definitivo y secciones
Leyenda planta
1. Graderío abierto
2. Graderío cerrado
3. Almacén conciertos
4. Aseos
5. Zona uso público 6. Escalinata conexión cotas
7. Clases gallego 1 8. Clases gallego 2
Graderío abierto
Graderío cerrado
gallego3
Clase gallego1
Horario mañana
ENTREGA FINAL

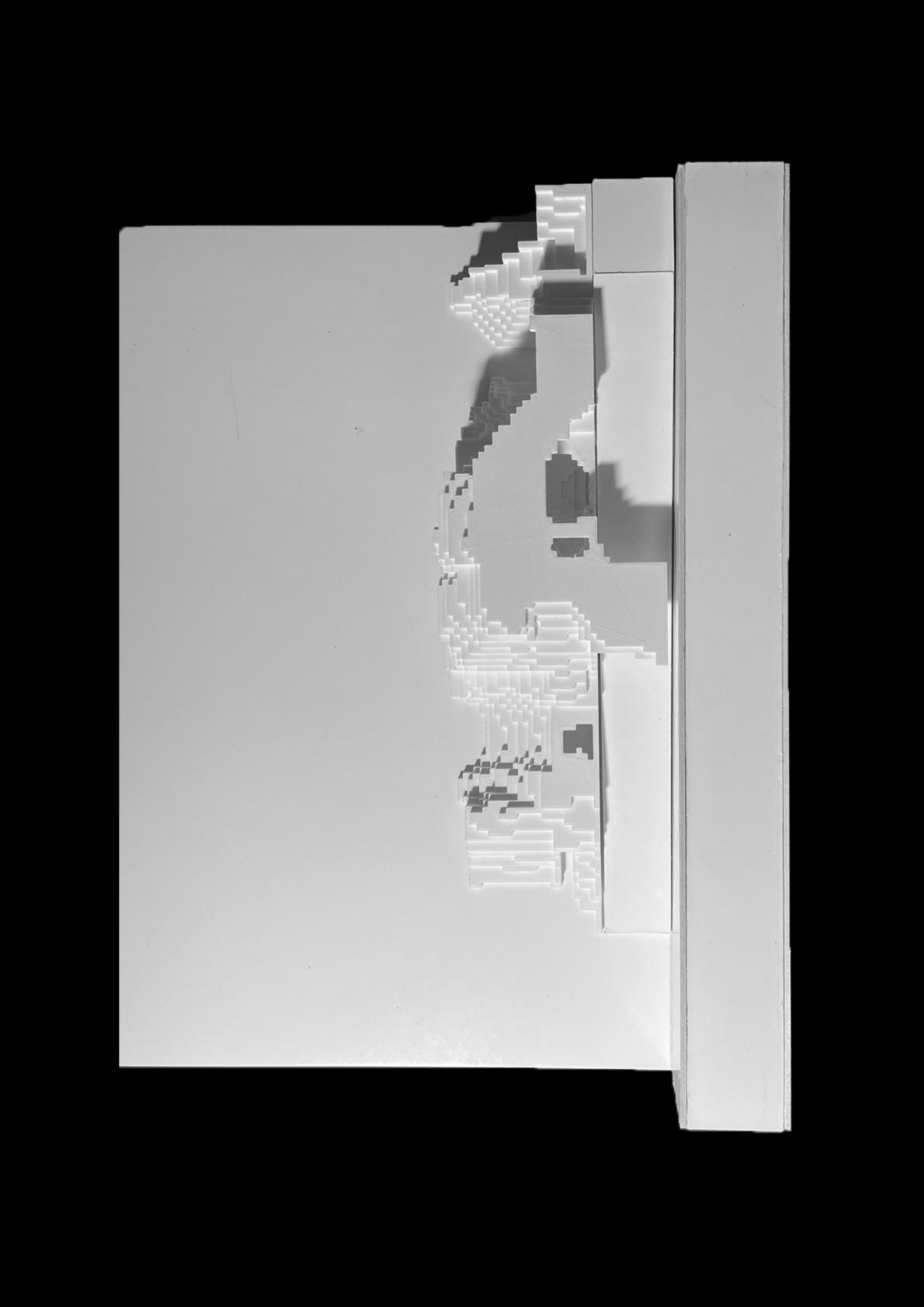

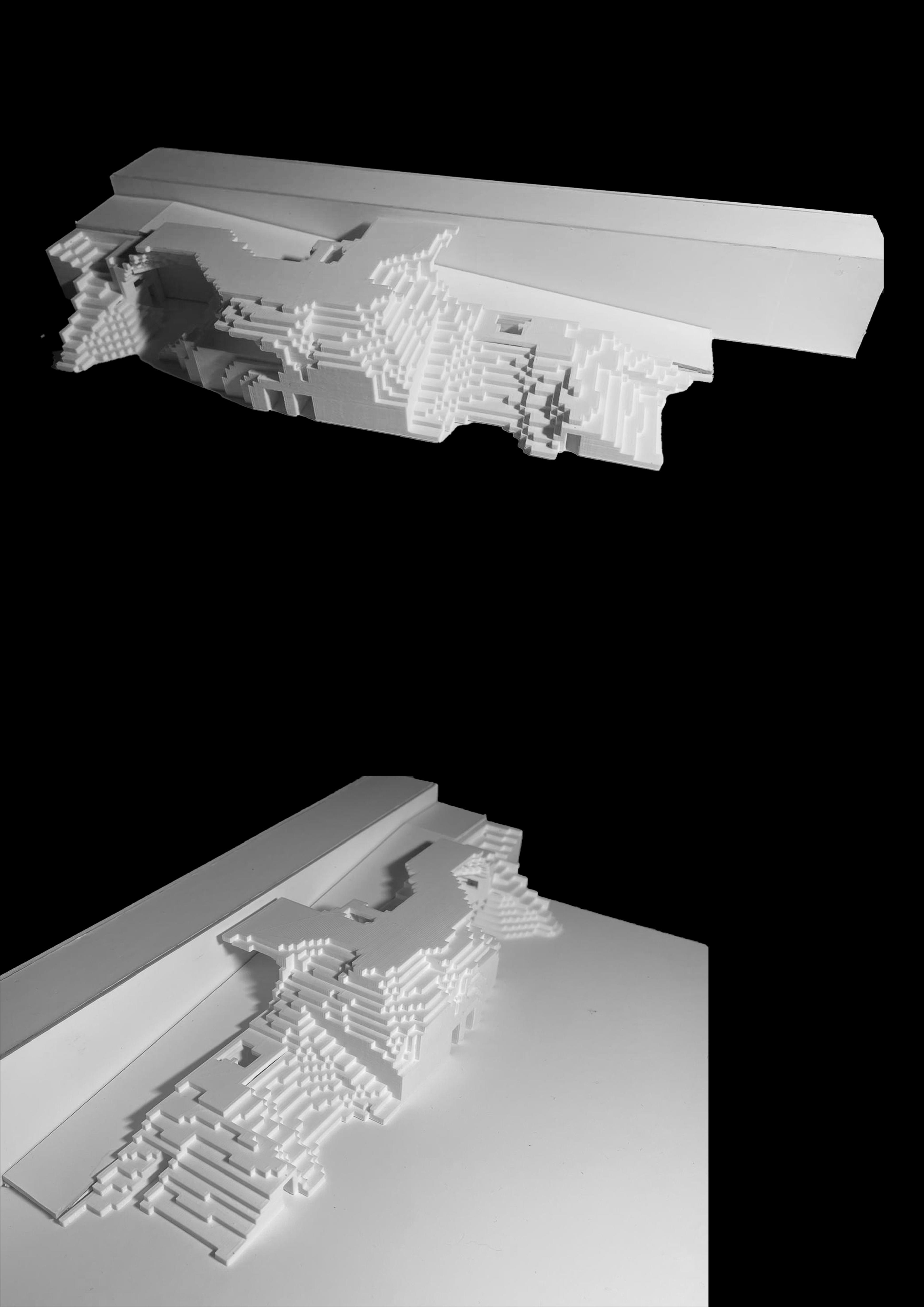

- Maqueta final
- 4 paneles resumen
Relieves rojos que conectan San Clemente
En la gallega localidad de Santiago de Compostela, en las inmediaciones del Obradoiro, se encuentra una menos conocida plaza que alberga una singular situación topográfica, con un desnivel de hasta 9 metros. Esta condición provoca una situación de desconexión entre lo que parecen ahora dos plazas adyacentes pero alejadas.
Este proyecto trata de poner solución al problema mediante la inserción de un artefacto que rediseña la plaza y reconfigura la conexión entre cotas mediante el diseño de una topografía artificial, además de reactivar su vitalidad con un catálogo de actividades relacionadas con la cultura y el ocio.
La generación de esta topografía se basa en la creación de oquedades en un sólido capaz, buscando espacios versátiles y manteniendo la voluntad del ascenso en altura. Además, la pieza se apropia de la preexistente rampa y la convierte en parte del proyecto, con un programa cultural enterrado.
Los principales espacios están marcados por la existencia de graderíos, aprovechando su dualidad espacial de escalera y asiento para dotar a la plaza de eventos tales como conciertos, teatros, espectáculos y demás actividades culturales.
La construcción se resuelve mediante el apilamiento de piezas de madera maciza de igual sección (50x50cm) y distinta longitud, que se disponen de forma horizontal intercalando su orientación, unidas entre sí mediante una serie de pernos internos que permiten la inmutabilidad de la estética maderosa.
Topografía esculpida ofrece a la plaza de San Clemente y a sus vecinos, una nueva oportunidad para reconectar.
