ACTIVIDAD 10 INSERTAR MOBILIARIO Y MATERIALES EN LA AZOTEA, COMO TERCERA FASE DEL PROYECTO ARQUITECTÓNICO, UTILIZANDO EL PROGRAMA DE SKETCHUP NOMBRE Y APELLIDO: Rodriguez Ortiz Esther Yackeline CÓDIGO:N00304875

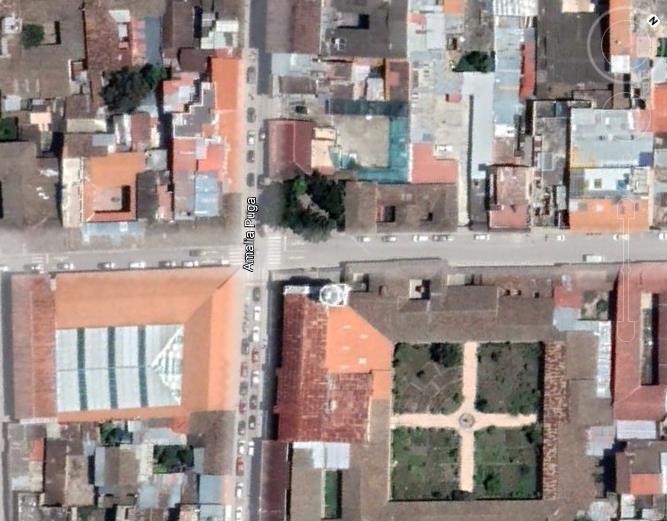

1.- DIAGRAMAS CONTEXTUALES 1.1.- PLANTEAR UNA UBICACIÓN REAL DEL PROYECTO, COLOCAR UN MAPA Y HACER EL FOTOMONTAJE DESDE LA VISTA DE TECHOS 1.2.- REALIZAR UN DIAGRAMA UBICANDO EL NORTE MAGNÉTICO, RECORRIDO SOLAR Y FLUJO DE VIENTOS DEL PROYECTO 3D. Cajamarca País: Perú El proyecto esta Ubicado en: -Amalla Puga -Jirón Guillermo Urrelo Departamento de Cajamarca Google earth

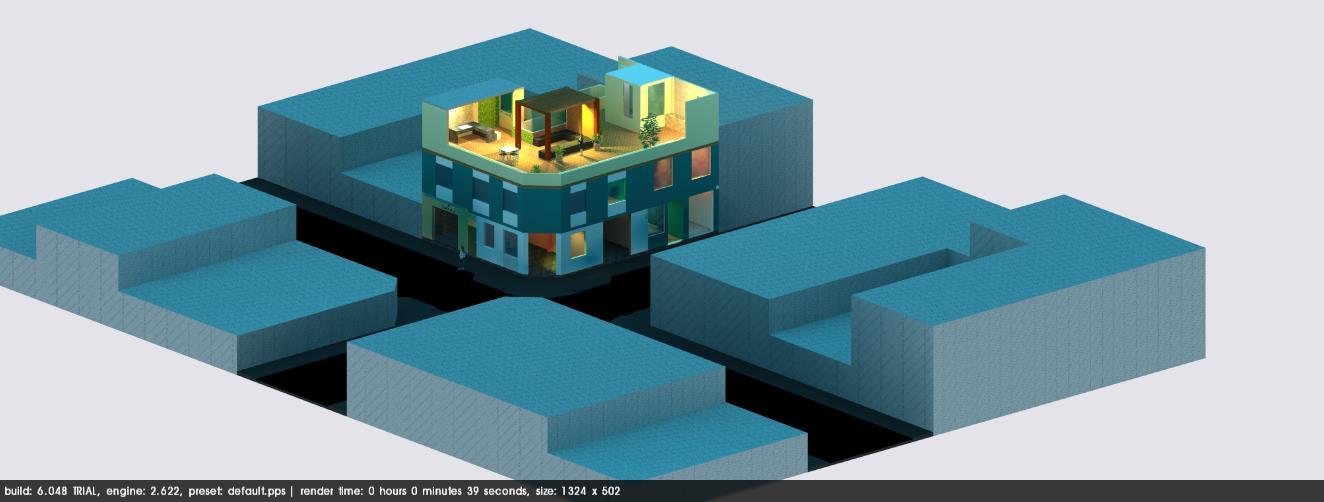

Fotomontaje de Ubicación
MOODBOARD

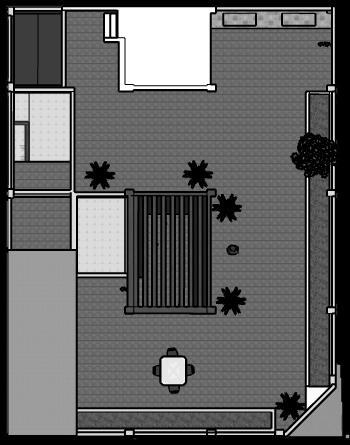

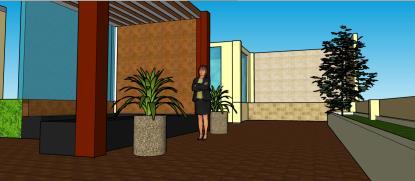

TERRAZA “A”:
Cajamarca

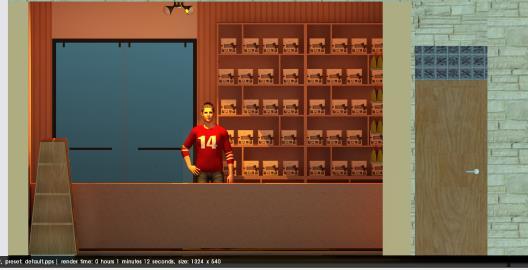

Tienda en Cajamarca, de cacao con precios al por mayor.

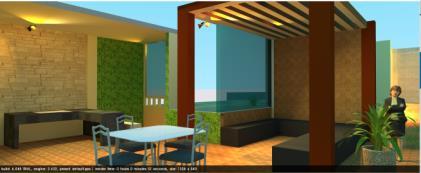

Zona de parrilla
Zona de estar - - Zona de jardinería pequeña (maceteros) + espacio para almacenaje de implementos.
- - Zona de lavandería para cada vivienda

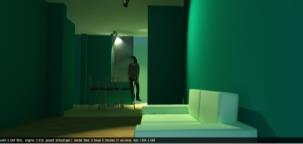

Una vivienda, para una familia de la selva, con dos hijos, uno de 8 y otra de 4, las materias son inspirados en la selva como el entablado de madera y las distintas pinturas en las paredes con tonalidades, como el verde representa la naturaleza.
Nuestro proyecto esta inspirado en un juego llamado JENGA .

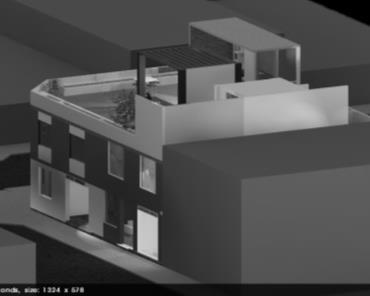

Cada bloque que salía de la primera planta era tienda y así la que queda ultima será de vivienda , en el segundo piso son las 2 viviendas y en el tercero vendría Acer la terraza que es una zona social que cuanta con ambientes siguiendo los ejes , al igual que las tiendas.
2.-

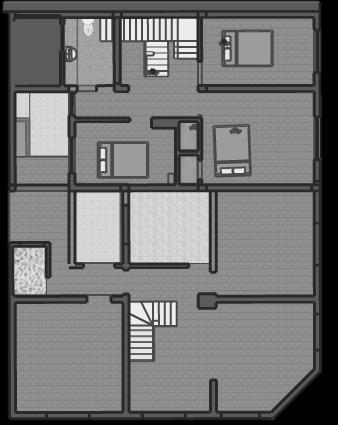

Viviendas
Tienda Tienda Tienda
3.- DIAGRAMAS DE CIRCULACIONES 3.1- REALIZAR UN DIAGRAMA DE CIRCULACIONES, YA SEA EN PLANTA, EN CORTE O EN ISOMETRÍA DEL PROYECTO MOSTRANDO LAS CIRCULACIONES PRINCIPALES (ESCALERAS) Y SECUNDARIAS (PASADIZOS) Tiendas Vivienda 1 de la familia de la selva y mas azotea Vivienda 2 Escaleras

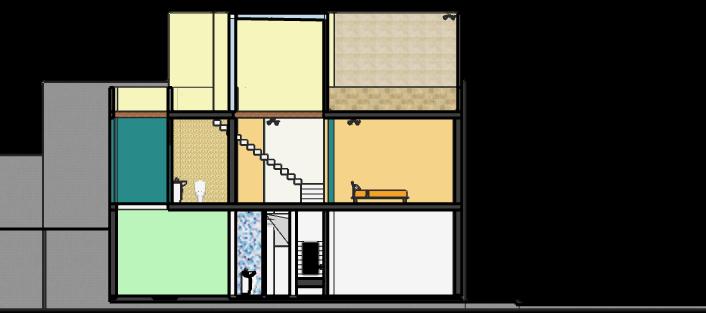

4.- ESCOGER ALGÚN DIAGRAMA MÁS QUE LES CONVENGA, PARA EXPLICAR EL PROYECTO. Circulación en corte Tiendas Vivienda 1 y mas azotea Vivienda 2 Escaleras A D B C A D C B
