Dueñas
Esteban
LEBENSLAUF

PERSÖNLICHES
Geburtsdatum: 10/01/2001
Nationalität: Kolumbien
Anschrift: Fr.-Wilhelm-v.-Steuben-Str. 90; Haus H-642
Telefonnummer: +49 15734543303
E-Mail: esteban_duenas@hotmail.com
Führerschein: Klasse B
SPRACHEN
Spanisch: Muttersprache
Englisch: C1
Deutsch: C1
Portugiesisch: A2
Französisch: A1
INTERESSEN
Fotografie (Portfolio auf Anfrage) Kochen Fitness
Surfen, Squash & Volleyball Musikalische Interpretation
FOTOGRAFIE PORTFOLIO: https://estebanduenas.myportfolio.com/work
Esteban
ESTEBAN DUEÑAS
BILDUNGSWEG
BACHELOR IN ARCHITEKTUR
04/2020 – 09/2024
Frankfurt University of Applied Sciences | Frankfurt am Main (FFM), Deutschland -Durchschnittsnote: 1,8
ERASMUS SEMESTER
02/2022 – 07/2022
Universidad Politécnica de Madrid ETSAM | Madrid, Spanien
STUDIENKOLLEG TECHNISCHER KURS
03/2019 – 12/2019
Martin-Luther-Universität | Halle (Saale), Deutschland
ABITURABSCHLUSS
12/2017
Colegio Agustiniano Norte | Bogota, Kolumbien
BERUFSERFAHRUNG
BAUSTELLENPRAKTIKUM
08/2023 – 10/2023
Olympus Fuchskaut GmbH | FFM, Deutschland
PROMOTER
08/2020 – 10/2020
Pepperminds Deutschland GmbH | FFM, Deutschland
BARKEEPER 01/2020 – 03/2020 Enchilada Halle GmbH | Halle (Saale), Deutschland
CATERER 06/2019 – 10/2019
Thomas Heimann Personal & Events | Leipzig, Deutschland
EHRENAMTLICHES ENGAGEMENT
MITGLIED DES CAFÉ-BETRIEBS DER FH FRANKFURT
10/2021 – 07/2024
Café 1 der Frankfurt University of Applied Sciences | FFM, Deutschland
IT KENNTNISSE
Rhino
Archicad
AVAPLAN
Grasshopper
Vector Works
Adobe Lightroom
Adobe InDesign
Adobe Photoshop
Adobe Premiere Pro Drohnensteuerung
Office
PAESSAGIO


SIMMONS HALL Gebäudekunde S.17









GRID SPORTS HALL Etnwerfen 4 S.30
BÜROOHAUS KÜNG Baukonstruktion 4 S.36


KERFED CANOPY Entwerfen 5 S.42
01.PAESAGGIO DI MODA


DI MODA
PAESAGGIO
Fach-Jahr: Bachelor Thesis - 2024
Lage: Frankfurt am Main, Deutschland
Nutzung: Mode Hochschule, Wohnung
Lesitung: Entwurf und Planung
Team: Einzelleistung
Das Gebäude besteht aus einem Hauptturm aus Stahlbeton und einer darunterliegenden organischen Holzstruktur, die als „Landschaft“ bezeichnet wird. Diese Landschaft wird von einem parametrischen Gittersystem aus Baubuche getragen, das begehbare Flächen für Inspiration und Erholung bietet. Die Form der Landschaft erinnert an fließende Stoffe und symbolisiert die Flexibilität, Kreativität und Eleganz, die in der Modewelt zu finden sind.
Unter ihr befindet sich ein abgesenkter Bereich, der durch skulpturale Treppen inszeniert wird. Dieser umfasst einen Eingangsbereich mit Foyers, eine Ausstellungsfläche, ein Café, einen Hörsaal für die Hochschule sowie eine Boutique.



Lageplan
Eingangsgeschosse Grundrisse



Modell M 1:200



Höhenermittlung




Regelgeschosse
Verwaltung
Wohnung
Mensa Ebene 1
Mensa Ebene 2

















Wohnung Wohnung Wohnung Wohnung Wohnung Wohnung Wohnung
Skylobby-Bar
Technik
Technik
Catwalk
Fotostudios - Labore Fotostudios - LaboreCatwalk
Bibliothek
Fotostudios-Labore Fotostudios-Labore
Bibliothek Bibliothek
Bibliothek
Mensa Mensa
Mensa Mensa
Zeichensaal
Zeichensaal
Zeichensaal Zeichensaal Sport
Klassenräume
KlWerkstatt
Klassenräume assenräume Sport
Klassenräume Werkstatt Werkstatt
Klassenräume/Lounge
Klassenräume
KlassenräumeKlassen undLoungeWerkstatt
Klassenräume
Klassenräume
Dozenten
Dozenten
Verwaltung
Verwaltung
Verwaltung
Verwaltung
VerwaltungundSecurity
Skylobby -Bar Wohnung Wohnung Wohnung Wohnung Wohnung Wohnung Wohnung Boutique - Café
Verwaltung & Security
Boutique & Ausstelung
Schnitt


Ausrichtung

Anpassung in d Umgebung


Erschließung de Geländes

Einzelgeschosse
40cm Stahlbeton


Form & Abründungen
Hochschule Doppelgeschosse Hochschule mit Galerie
Hochschule
Einzelgeschosse
60cm Stahlbeton


Treffpunkte von Fußverläufe
Hochschule Doppelgeschosse Hochschule mit Galerie
80cm Stahlbeton
Hochschule Einzelgeschosse
80cm Stahlbeton
EG - Foyers und Luftraum
80cm Stahlbeton




Eingänge Hochschule / Wohnungen
UG - Foyers
80cm Stahlbeton
Dachaufbau Landschaft
parametrische Gitterstruktur 4 Lagig - Baubuche 4 - Baubuche
60cm Stahlbeton Struktur
02.SIMMONS HALL
Fach-Jahr: Gebäudekunde - 2022
Lage: Cambridge Massachusets, USA
Nutzung: Studentenwohnheim
Team: Eric Ruppenthal
Leistung: Gebäude und Konzept Analyse
Das Simmons Hall Wohnheim für Studierende des MIT ist ein architektonisches Werk, das den Bewohnern als vertikale Stadt dient. Die städtebauliche Struktur basiert auf einem länglichen Quader mit subtrahierten Volumina.
Im Inneren befinden sich organisch geformte „Lungen“ – innenliegende Hohlräume, die für natürliche Belichtung und Belüftung sorgen. Diese Lungen stehen in dynamischem Kontrast zur starren, einheitlichen Außenfassade. Das Fensterraster der Betonfassade weist größere Fensteröffnungen in den Gemeinschaftsbereichen auf, und die Fensterlaibungen sind entsprechend den verschiedenen Belastungen unterschiedlich gefärbt, um die Monotonie der Fassade aufzulockern.




SIMMONS HALL


Längstschnitt Längstschnitt
subtrahierte Volumina
Lungen für Belichtung und Lüftung für und


Ansicht Süden Süden
Erschließung


Grundriss 1 OG OG.

Grundriss 6 OG OG.

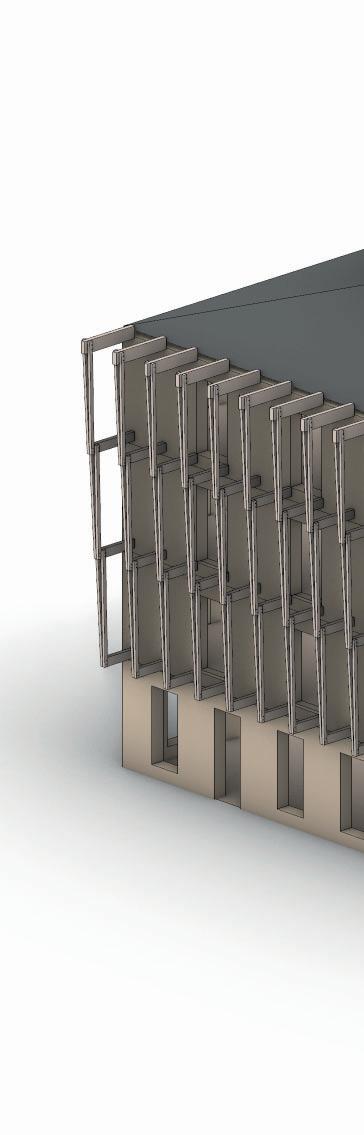

Fassadenrasterplanung
Ausblick - Sonneneinfall






















03.SPLINE






















Esteban Dueñas






Fach-Jahr: Baukonstruktion 5 - 2023
Lage: Düsseldorf, Deutschland
Nutzung: luxuriöses Wohnen als Aufstockung


Leistung: Entwurf und konstruktive Ausarbeitung, TGA Planung
Team: -Buse Özdemir
- Vladislav Turetchii (Urheber von diesem Rendering)
- Luis Griebling


Unsere Aufgabe war es, eine zweigeschossige Aufstockung eines Bürogebäudes in Düsseldorf für luxuriöses Wohnen zu entwerfen, mit einem Schwerpunkt auf Stahlbau. Der Kurs umfasste Baukonstruktion, Tragwerkslehre und Technische Gebäudeausrüstung, die in unserem Entwurf integriert werden mussten. Eine effiziente Aufgabenverteilung in der Gruppe war dabei entscheidend.

In unserer Gruppe entwickelten wir den Entwurf gemeinsam. Ich war für die Planung des gesamten Energiekonzepts im Bereich der technischen Gebäudeausrüstung verantwortlich und beteiligte mich zudem am Entwurf sowie der konstruktiven Ausarbeitung.
Die hier gezeigten Arbeiten sind entweder teilweise oder vollständig von mir, mit Ausnahme des Renderings auf dieser Seite, das von meinem Kommilitonen Vladislav Turetcii erstellt wurde.










Grundriss
Ansicht Süden
























































































































































































Schnitt Längst
3D Details



































Atikka:
1. Attika Blech


2. hochgeführte Abdichtung
3. Dämmkeil
4. Attika-Trägerblech


















5. Rahmen und Ständer Konstruktion (Ständer nicht dargestellt)
6. Attika Dämmmaterial
7. Alu-Panelle an Fassade mit Hinterlüftungs- und Konstruktionsebene































a. Begrünung
b. Erdreich































c. Substrat, und Speicher / Filterschicht
d. Abdichtung mit oberliegendem Wurzelschutz
e. Gefälledämmung
f. Wärmedämmung
g. OSB Platte als Schalung
h. tragende Ebene mit Trägern und Trapezblech gefüllt mit Schüttung
i. Gipskartonplatten
Fassadenaufbau:
1. Alu Panellen (1 cm)
2. Hinterlüftungsebene (3 cm)
3. Fassadenbahn - PE Folie (0,01 cm)
4. Holzwolledämmplatte (5 cm)
5. Mineralwolle (16 cm)
6. OSB Platte (2,5 cm)
7. PE Folie (0,01 cm)
8. Mineralwolle (5 cm)
9. Gipskartonplatte (1,3 cm)
A. C-Profil KU160/65X7
B. C-Profil KU50/50X4
C. Agraffenschiene
D. Agraffen
Trapezblech Detail:
Schüttung aus Lavagestein
Trapezblech
Bohrschraube

Z-Profil zur Befestigung und Abdichtung des Anschlusses
Abdeckelement zur Lagesicherung der Schüttung
Kunststoff Unterlegscheibe
IPE Träger
Ausschnitt Grundriss 5. OG
Energiekonzept
Die Abbildung zeigt Sonneneinstrahlung auf verschiedenen Flächen im Sommer und Winter
Die Südfassade erhält viel Sonne im Winter. Große Glasflächen nutzen Wärme und Licht
Der Innenhof erhält wenig Sonne, daher kleinere Fenster.







































































































































Solarstudie











































































-Trina Vertex S 430 Wp x 244 Stück -170 m² gesamte PV-Fläche -104,92 kW gesamte Leistung
Sommer: 1400 Winter: 750
Loggien und L sommerlichen
Das Dach hat 244 ho 170 m²
Optimale Ausrichtung Leis
Gesamte Leistung der A K
extensive Dachbegrünung
Außengeräte der Wärmepumpe auf Tragwerk positioniert
Sauberkeitsschicht aus Kies
und Dachbegrünung
Sonnenstunden
Sonnenstunden
Lamellenbieten Wärmeschutz.
chwertige PV-Module Fläche
und Neigung für hohe tung
Anlage beträgt ca. 105 w
Effiziente und nachhaltige Energienutzung in den Wohnungen
PV-Anlage und Luft-Luft-Wärmepumpe reduzieren CO2-Emissionen
Unabhängige Strom- und Wärmeversorgung
Smart Home System optimiert Energieverbrauch
Integration von Elektromobilität für maximale Nutzung erneuerbarer Energie
Energie Konzept Schema

04.GRID SPORTS HALL
Fach-Jahr: Entwerfen 4 - 2022
Lage: Frankfur am Main, Deutschland
Nutzung: Sporthalle und Mensa einer Schule
Leistung: Entwurf mit Holz als Hauptmaterial Team: Einzelleistung
Bei der Aufgabe in Entwerfen 4 ging es darum, eine neue Sporthalle für die Johanna-Tesch-Schule in Frankfurt zu planen.
Durch den Entwurf wurden eine Mensa und zusätzliche Räume geschaffen, die den Alltag der Schüler bereichern. Diese Räume sowie die Halle sind auch außerhalb der Schulöffnungszeiten den Bewohnern des Viertels zugänglich.
Ein großer, alter Bestandsbaum erfordert besondere Aufmerksamkeit. In diesem Ansatz wird der Baum gefällt, um die unterbrochene Blockrandbebauung der Umgebung anzupassen und zu vervollständigen. Seine wertvolle Grünmasse wird durch drei neue, umgesetzte Bäume ersetzt und sogar vermehrt. Zudem wird eine kleine Gärtnerei geschaffen, um die Schüler in die Pflanzenpflege und Natur einzubringen.
Die Halle wird im ersten Obergeschoss angeordnet, um eine verbesserte Aussicht zu ermöglichen. Der Hallenkörper wird durch eine leichte Auskragung angehoben. In der Halle kommt ein Tragraster mit quadratischen Modulen von 2,2 m zum Einsatz. Die Hauptmaterialien bestehen überwiegend aus Holz, insbesondere aus Baubuche.










GRID SPORTS HALL










Ansicht Norden

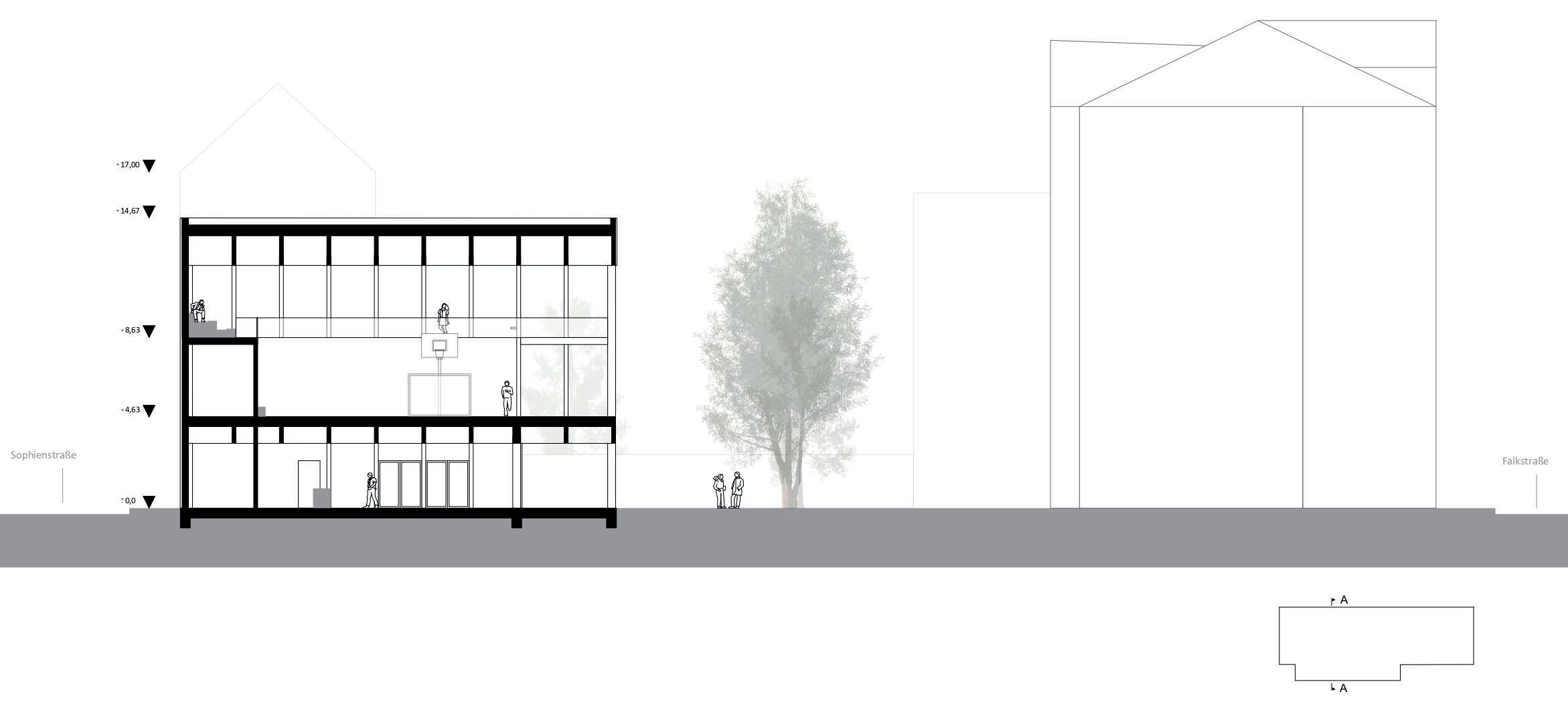

Schnitt A-A

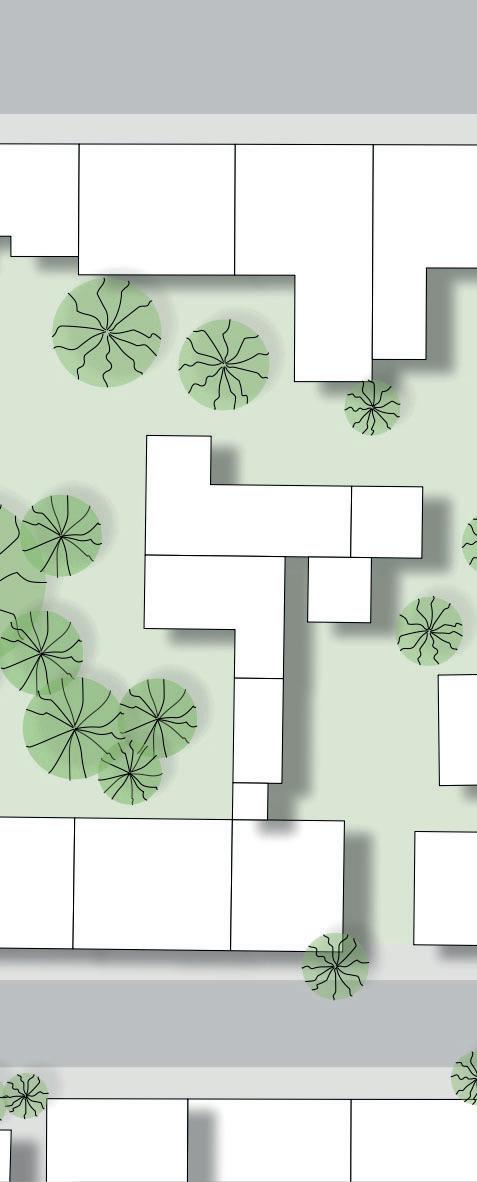

Lageplan
Sophienstraße




Verlegung vom Bestandbaum - Einsatz Gärtnerei

Schließung des Blockes

Erweitrung des Körpers zum Hof

Extrusion des Halle-Körpers




























Nutzungen

Juliusstraße
Grundrisse





























































Grundriss Galerie
Ansicht Süden

















































































































































Schnitt Galerie
Juliusstraße





































































































































































Ansicht Galerie
Schnitt
05.BÜROHAUS KÜNG


Fach-Jahr: Baukonstruktion 4 - 2024
Lage: Alpnach, Schweiz
Nutzung: Büro und Verwaltung
Leistung: Konstruktive Analyse eines best Gebäudes
Team: Einzelleistung

Im Rahmen des Moduls wird ein bestehendes Gebäude konstruktiv analysiert, das hauptsächlich aus Holz gebaut ist. Das von mir analysierte Projekt ist das Bürohaus der Holzbaufirma Küng in der Schweiz. Eine Besonderheit des Projektes ist, dass die gesamte Konstruktion abgesehen von dem Stahlbetonkern ausschließlich aus Holz besteht. Die Decken und massiven Wände bestehen aus Holzpursystem-Elementen, einer Methode, die von der Holzbaufirma Küng entwickelt wurde, um Korrosion zu vermeiden und die Umwelt zu schonen. Holzschichten werden dabei mit einer CNC-Maschine geschnitten, gekreuzt übereinander gelagert und mit Holzdübeln befestigt (siehe Fassadenmodell M 1:2).
Besonders ist die Tragstruktur der auskragenden Laubengänge, die eine Zangenkonstruktion aus Zugstangen aufweist. Eine Formschlussverbindung mittels einer Schwalbenschwanzverbindung dient als Befestigungsmethode für die Träger, die die Außenkonstruktion mit dem Dach- und Wandaufbau verbindet. Demzufolge sind die Träger der Balkone eingespannt, und die Lasten der Außenkonstruktion werden an die Gebäudehülle übertragen.
Schnitt A-A
P-Pläne und Tragwerkserläuterung



Stahlbetonkern als haupttragendes aussteifen Element

Bodenaufbau und Vollhol Decken

Laubengang Zugstangenkonstruktion

Schnitt A-A


Fundamentswände im Kellergeschoss


Holzpur Wände: massiv tragend und dämmend


Walmdach

Fassadenund Deckenaufbau
Fassadenaufbau:
A: Fassadenschalung Fichte, sägerau,30mm
B: Unterspannbahn
C: Vollholzelement massiv, 6 Schichten,30mm/180mm
D: Vollholzelement massiv, 7 Schichten,30mm/210mm



Deckenaufbau:
-Parkett Buche, 20mm -Lignotherm System, 44 mm (Buchenbretter genutet mit eingefräster Bodenheizung)
-Trittschaldämmung Holzfaserplatte, 60mm -Fichtengitter (tragend), 108 / 36mm (3 Lagen, Zwischenräume mit Kalksplitt gefüllt)
-Buchenbretter genutet, 60mm -Buchengitter, 2 Lagen, 72 / 36mm

Lignothermsystem Skizzenanalyse



Schwalben-Schwanz Verbindung als Befestigung der Laubenkonstruktion an der Wand
Kräfteverlauf der Lasten im Laubengang - Ausgesteifter Rahmen Verdübelung



Laubengangskonstruktion
06.KERFED CANOPY


Fach-Jahr: Entwerfen 5 - 2023
Lage: Frankfurt am Main, Deutschland
Nutzung: Parametric Wood Pavilion
Leistung: Entwurf, Planung, Vorfertigung, Konstruktion, Aufhängung
Team:
• Sven Walther
• Maximilian Maravolo
• Lea Maria Weisheit
• Fynn Reindl
• Janet Weber
• Keila Fernandez
individuelle Leistung
Modulentwicklung

Palettenholz Maßen
Im Modul “Entwerfen 5: Parametric Wood Pavilion“ war die Aufgabe, einen modularen Pavillon aus gekrümmtem Holz zu entwerfen. Dabei spielte die Technik des „Wood Kerfing“ eine zentrale Rolle: Durch spezielle Einschnitte werden flache Holzelemente in gekrümmte Geometrien verformt, wodurch interessante Formen entstehen. Die Module wurden digitalisiert und mit parametrischer 3D-Software (Rhinoceros, Grasshopper) weiterentwickelt, bevor sie per CNC-Maschine gefräst wurden.
Zunächst arbeitete jeder an eigenen Modulen. Meine Module bestanden aus zwei asymmetrischen „Untermodulen“ aus recyceltem Palettenholz – eine nachhaltige und kostensparende Wahl, die jedoch durch die festen Maße der Palettenbretter (max. Länge 1,2 m) eingeschränkt war. Um die gewünschte Gesamtlänge zu erreichen, mussten die Bretter verbunden werden, wofür ich verschiedene Holzverbindungen untersuchte. Die beste Lösung war eine flächige Fräsung mit Überlappung der Module, verbunden durch Holzdübel, wodurch eine nahtlose Zusammensetzung ohne Metallverbindungen möglich wurde.
Parallel dazu entwarf ich den Pavillon, wobei die Module durch seitliche Steckverbindungen aggregiert wurden. Als Standort wählte ich den Aussichtspunkt Cerro de Monserrate in Bogotá, Kolumbien. Dies war der Stand zur Semesterhalbzeit.

Dimensionierung eines Untermodules





































































































































































































































Modulformbildung und AggregationAggregation durch seitliche Steckverbindungen


Ausschnittsmodell M 1:10vorgefertigte Bretter für Module

physisches Modell - M 1:2

Module in Aggregation M 1:2
Holzverbindungen & Pavillon






Standort: Cerro de Monserrate, Bogota, Kolumbien

























































































































































































































































Verbindungsstudien

































Gruppenarbeit




Modell M 1:50
In der zweiten Semesterhälfte wählten wir als Gruppe einen der sechs Entwürfe aus, um ihn im Maßstab 1:1 zu realisieren. Die Entscheidung fiel auf den Entwurf von Sven Walther, an dem wir zu sechst weiterarbeiteten. In enger Abstimmung mit unseren Betreuern entwickelten wir den Entwurf weiter und planten die Konstruktion. Wir entwarfen verschiedene Varianten der Gesamtform des Pavillons und wählten schließlich die finale Version aus. Die Module wurden in Rhino mit einem Tuch geschnitten, was eine dynamischere Gestaltung ermöglichte und jedes Modul einzigartig machte.
Ein wichtiger Aspekt war die Aggregation der Module. Mein Vorschlag, Holzdübel zur Verbindung zu nutzen, erwies sich als hilfreich. Die Dübel wurden mit Splinten und Unterlegscheiben gesichert, um eine stabile Verbindung zu gewährleisten.
Die Module wurden zunächst mit der CNCMaschine vorgefertigt, wobei die Kerfs ebenfalls maschinell erstellt wurden. Später stellte sich heraus, dass das Kerfing effizienter mit einer Handkreissäge
durchgeführt werden konnte. Daher ließen wir die Module nur fräsen und markieren und führten das Kerfen manuell durch. Diese Aufgabe übernahm ich größtenteils und schnitt die Mehrheit der Module sowie alle Holzdübel.
Nach dem Schneiden wurden die Module vier Stunden befeuchtet, um sie anschließend zu rollen und mit der Puzzleverbindung zusammenzuhalten.
Bei der Planung und Umsetzung der Aufhängung des Pavillons im Foyer arbeiteten wir ebenfalls eng zusammen. Zu meinen Aufgaben gehörten die Abmessung des Foyers und der Bau eines 1:50 Modells zur Simulation der Aufhängung, sowie die Mitwirkung bei der Planung und Bestellung von Materialien.
Unsere Zusammenarbeit führte zu einem erfolgreichen realen Projekt, das unsere kollektiven Fähigkeiten und die Bedeutung von Teamarbeit verdeutlichte. Durch dieses Projekt konnte ich meine Kenntnisse in den Bereichen Holzmaterialien, Konstruktion, Planung sowie parametrisches und digitales Entwerfen erheblich erweitern.

der gesamten Form


erster Ansatz mit Stützen
Varianten





Kerfs
Module 756 Kerfs gesamt

ca.150kg
Gesamtgewicht

25 Stunden Fräszeit 9 Stunden
Handarbeit Kreissäge

Im Rahmen der Realisierung des Pavillons haben wir einen Dokumentarfilm erstellt, der den gesamten Prozess sowie die Konstruktion visualisiert und erklärt. Bei Interesse am Film können Sie mich gerne kontaktieren
