PORTAFOLIO

PROYECTO TRIBUTO ESTEBAN SIGCHA

Contacto

0999049396

sigcha_esteban@gmail.com

esigcha6314@uta.edu.ec

Latancunga - Ecuador

Idiomas

Español (Nativo)

Ingles

Distinciones

ESTEBAN M. SIGCHA

Estudiante de Arquitectura

“Soy un estudiante de Arquitectura ansioso por aprender y desarrollar mis habilidades, me gusta el trabajo en equipo y explorar nuevos entornos que me permitan adquirir conocimientos para el diseño”

Programas

Autocad

SketchUp

Rhinoceros

Artlantis

Twinmotion

Revit

Lumion

Illustrator

Photoshop

InsDesign

Blender

Capacitación de Autocad proporcionada por SocioEmpleo (Anexos)

Miembro Activo de ONEA-UTA (Cargo:Junior)

INDICE 2 8 24 26 30 32 40 42 Análisis Referentes Usuarios Manifiesto+Estrategias Proceso+Implantación Plantas+Cortes+Fachadas Perspectivas Anexos

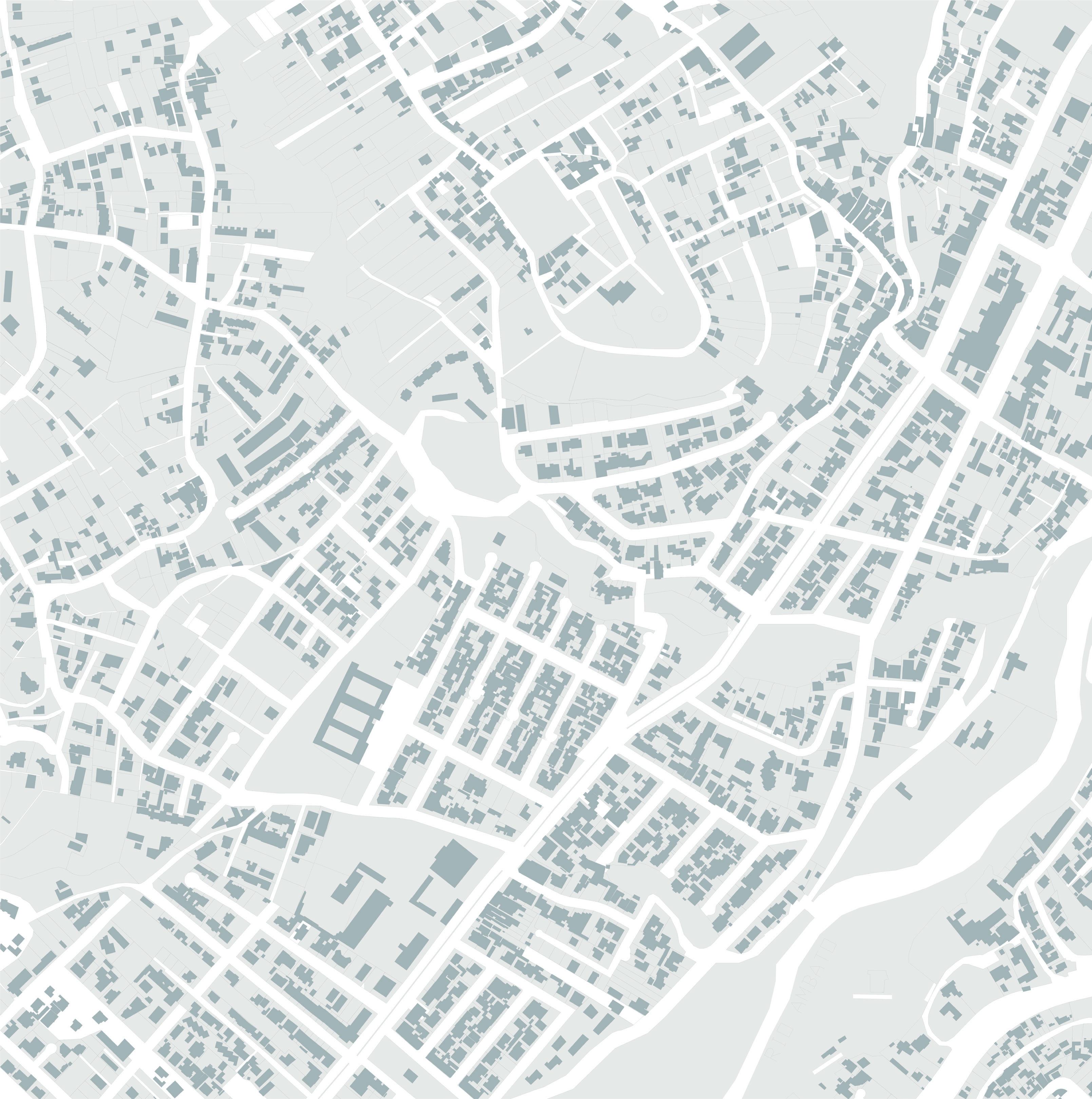

Sector: Pinllo - Andiglata - Ficoa

Análisis de Equipamientos

El área de estudio abarca tres sectores principales que se identifican principalmente por ser opuestos con respecto al desarrollo urbano que existe. De los mismos se toman dos para crear una conexiòn a traves de una ruta para los usuarios

NECECIDADES: Entre los habitantes de estancia permanente y semi-permanente (Adultos mayores, niños y jovenes) buscan espacios de esparcimiento y de convivencia como talleres o actividades al aire libre

RECREATIVO

SALUD

EDUCACIÓN

Fomentando un recorrido que conecte con el medio ambiente aprovechando todos los espacios y equiipamientos cercanos implementando la zona y tratando de generar mayos transito y visita en este monumento que se lo tiene abandonado y a pesar de ser una zona recreativa no es usada por los moradores por el descuido de la misma

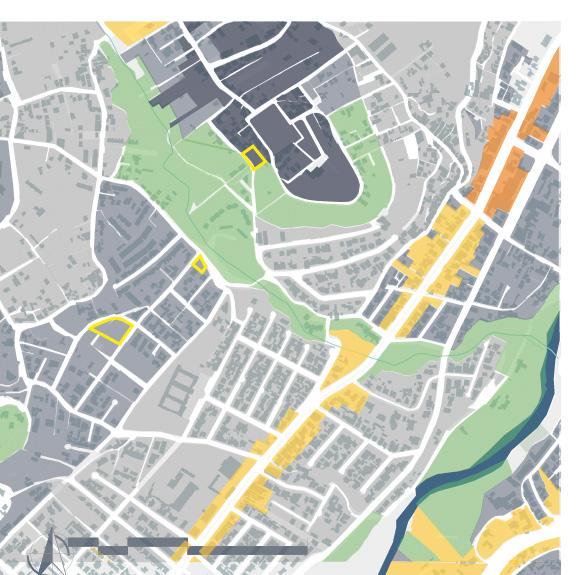

Mapa de Bordes

PINLLO

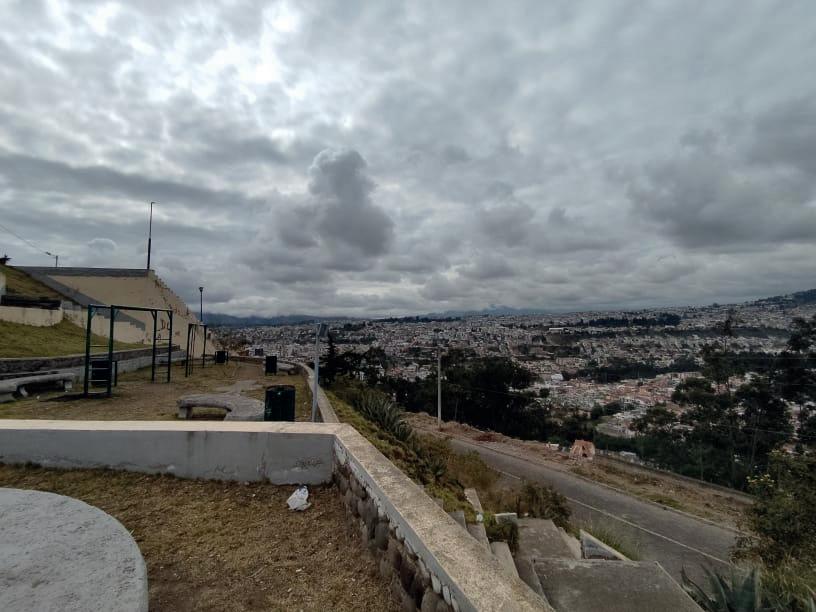

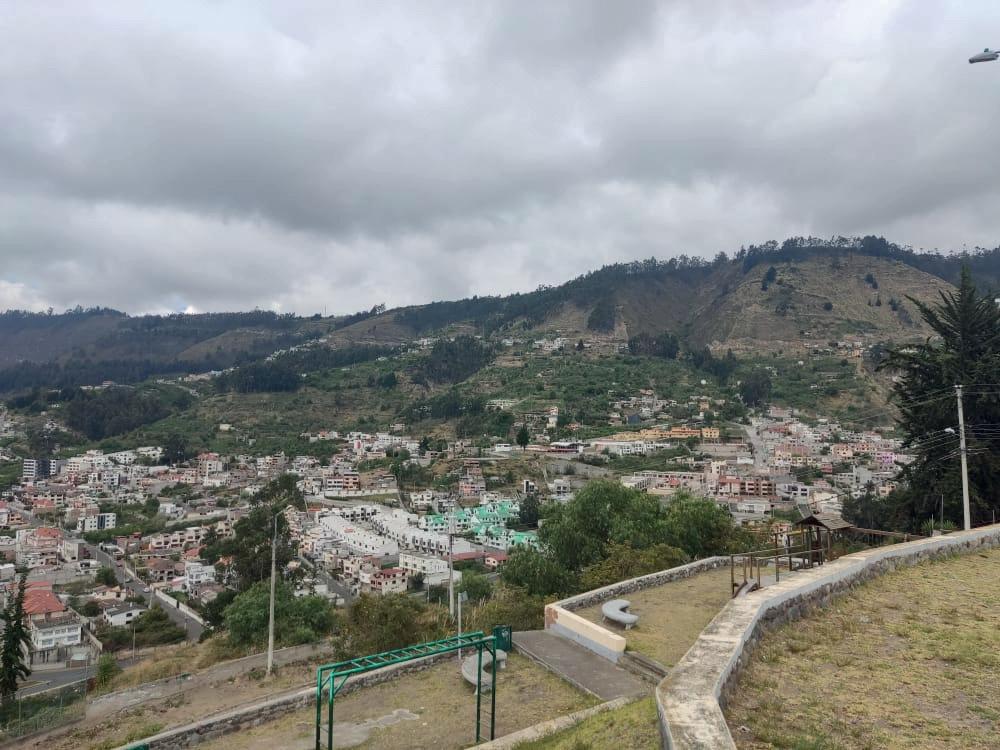

Parroquia rural ubicada en la parte noroccidental de Ambato Tradición culinaria, cultura y visita de turistas. Es convierte en un mirador natural para toda la ciudad de Ambato (2.500 msnm)

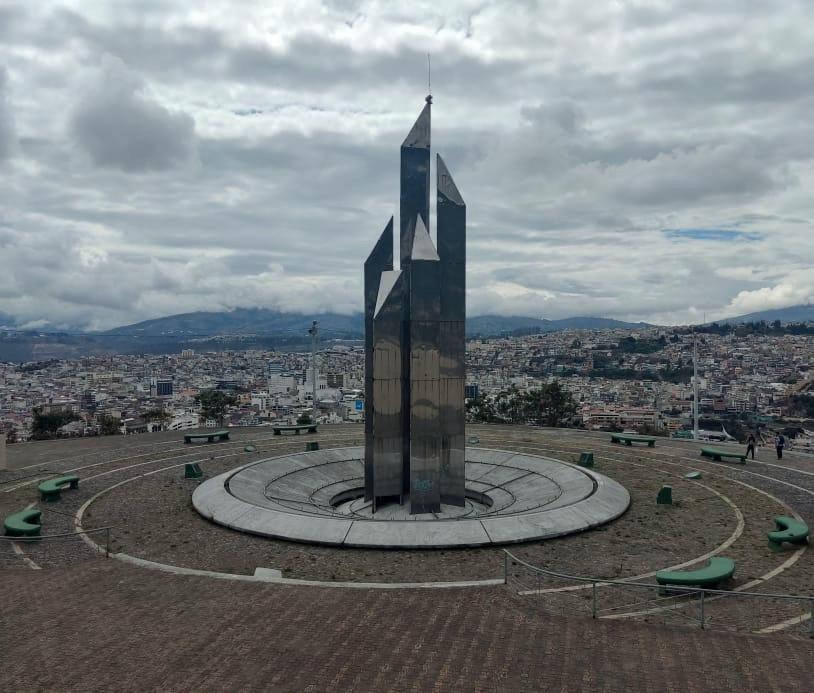

Monumento a la imprenta en la colina Santa Elena (punto es visible desde cualquier parte de la ciudad.)

FICOA

Localidad en Ambato ubicada al noroccidente Altitud de 2.575 msnm.

El uso de suelo en el sector variable. Desde la avenida Los Guaytambos con uso comercial, hacia los exteriores con uso residencial.

Alto estatus social Cuenta con espacios reacreativos bien atendidos

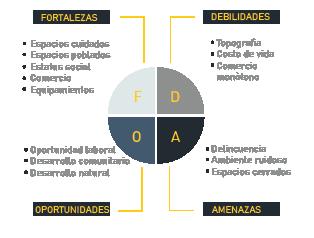

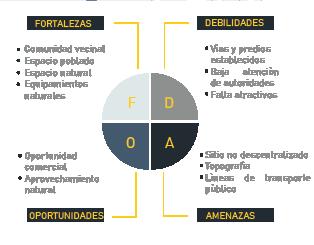

FODA: Pinllo - Ficoa

PINLLO FICOA

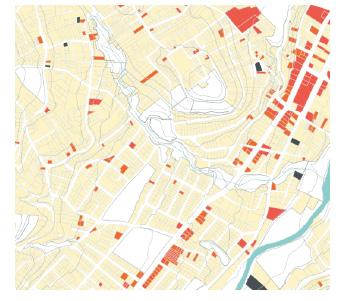

Mapa de Normativa

El objetivo del ordenamiento territorio debe ser proporcionar al hombre un marco y una calidad de vida que aseguren el desarrollo de su personalidad en un entorno organizado sobre la escala humana, así como también la de lograr el desarrollo sostenible a partir de la protección y recuperación tanto de los recursos naturales como del patrimonio histórico- cultural y la de aumentar la productividad, competitividad de las actividades económicas.(Mora, 2016, pág 17)

-La vivienda de alta densidad es casi inexistente.

-Eje comercial en la AV los Guaytambos, no se ha consolidado.

-Comercio disperso entre el área residencial.

Comercio

Residencial

Mixto

Industrial

Vivienda de densidad baja

Vivienda de densidad media

Vivienda de densidad alta

Múltiple 2A

Múltiple 2B

Protección Ecológica

Vertientes y ríos

Predios a inter venir

Mapa de Vías

Las vías principales permiten una circulación en ambos sentidos, constan de cuatro carriles, dos carriles en cada sentido.. Las calles secundarias se encuentran distribuidas tanto en uno como en doble sentido. Estás son mas evidentes dentro de los barrios, donde la circulación se reduce al uso de la población que habita en el sector, en comparación con las vías principa-les. Las calles terciarias están presentes en senderos y caminos vecinales

VÍAS PRINCIPALES

VÍAS SECUNDARIAS

VÍAS TERCEARIAS

Análisis de Referentes

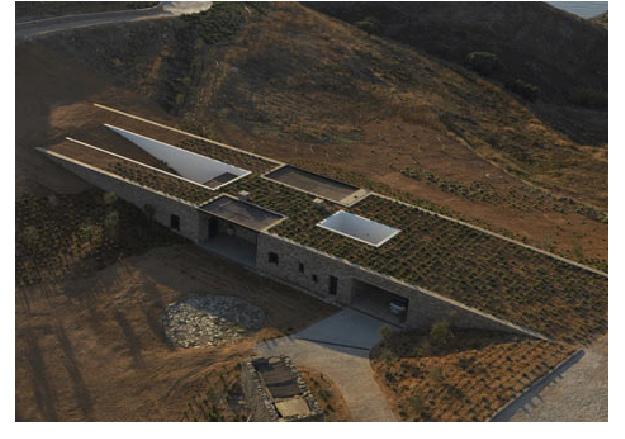

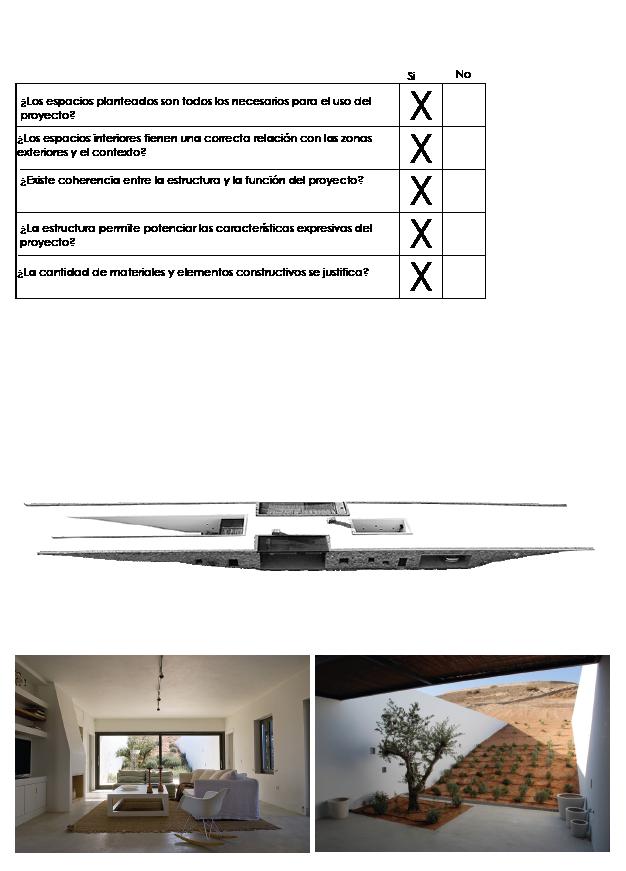

Casa Aloni

Aloni / decaARCHITECTURE

Autor(es): decaARCHITECTURE

Ciudad, país: Antiparos, Grecia Fecha de Construcción o Proyecto: 2008

El terreno se localiza en un espacio intermedio, donde dos colinas se encuentran. El eje norte - sur queda entre ellos, pero el eje este - oeste se abre hacia el mar, hacia los dos lados. Dos muros largos de piedra unen las colinas permitiendo a la casa acomodarse en el espacio manteniendo la continuidad del paisaje que fluye sobre ella. Esta estrategia simple fusiona los bordes de la casa con el monte y hace imperceptible su masa en el horizonte de la isla.

El nombre de la casa, Aloni, recuerda el pasado agrícola del terreno, que fue la base del concepto que definió la forma en que ésta se incorpora a su entorno natural.La presencia de la casa sólo es revelada por los cuatro patios diseñados sobre su cubierta, diferenciándose del paisaje natural.

Estos separan los espacios habitables en cinco áreas interiores. Por consiguiente, la casa aparece protegida pero al mismo tiempo se iluminan naturalmente todos sus espacios, ganando vistas únicas de la isla. El diseño de la casa proyectada por decaARCHITECTURE, es una respuesta dual a la topografía particular del terreno y a las técnicas de domesticación rurales típicas del pasado de la islas Cíclades, en Grecia. El diseño de la casa Aloni usa el precedente de los muros de piedra de la antigüedad para crear un paisaje artificial que sigue teniendo esta imagen rural pero que genera un espacio doméstico.

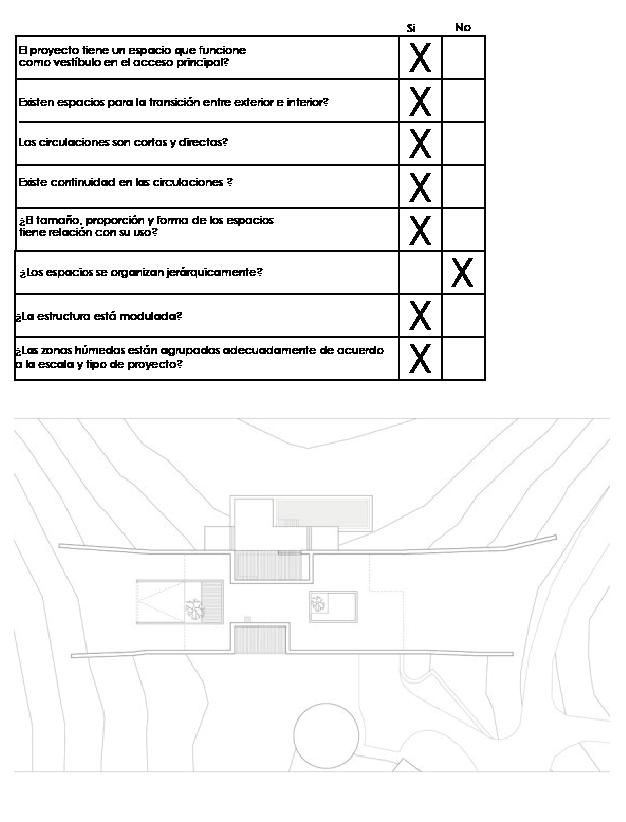

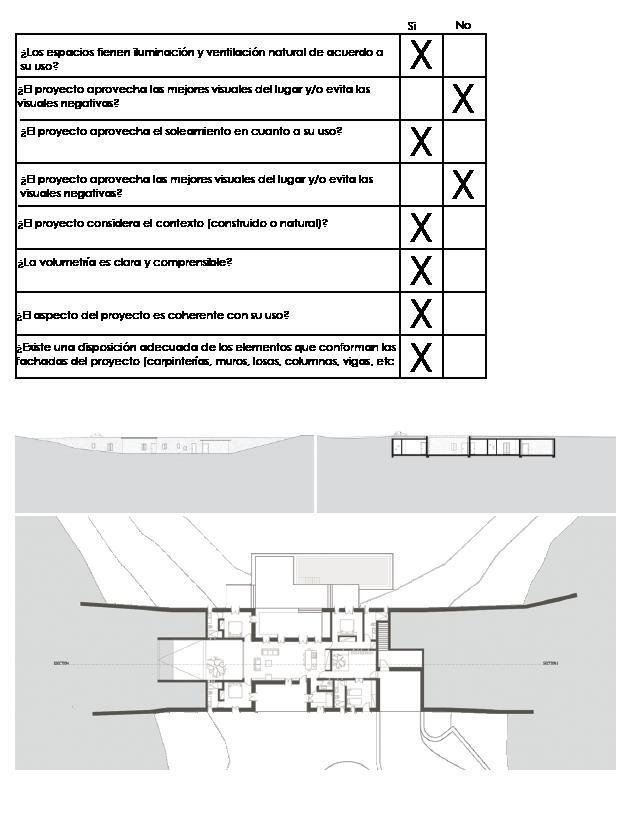

Encuesta Gráfica

¿El proyecto contribuye pasivamente al desarrollo de la sociedad?

La necesidad de integrar la vivienda con el entorno en el que se implanta, es cada vez más directa, la arquitectura mal planteada causa un impacto ecológico a todo el contexto que lo rodea, preservar tanto tradiciones como historia plasmado todo ello en lo construido enriquece la cultura del sitio

¿El proyecto alcanza un valor simbólico reconocible?

La vivienda no se reduce a un techo y cuatro paredes sino, pertenecer, apropiar y ha- bitar el sitio, el simbolismo de integrar o mimetizarse con el entorno a traves de antiguas técnicas de cultivo es un ejemplo de conocer el entorno y responder a la memoria de las personas que habitan el lugar desde mucho antes. El proyecto pretende valorar y exaltar esa memoria, para ello tambien se modifica lo menos posible el terreno pues al enterrar lo construido apantalla menos las visuales.

¿El proyecto es sostenible y responsable con el medioambiente?

Reduce el impacto centrandose en lo que puede aprovechar del terreno para modificarlo menos posible, entirra lo construido y da paso a la continuidad del ecosistema, se integra más no irrumpe. Al ubicarse en medio de dos colinas usa el valle creado para implantar la vivienda así evita volumenes exteriores y de cierta forma bloqueos en el paisaje.

¿En la propuesta se consideran usos, materiales o técnicas que ponen en valor las caracteristicas del lugar?

En efecto recuerda el pasado agrícola del terreno, que fue la base del concepto que definió la forma en que ésta se incorpora a su entorno natural. Impacta lo menos posible tanto en la fauna como en la flora endémica. El diseño de la casa usa el precedente de los muros de piedra de la antigüedad para crear un paisaje artificial que sigue teniendo esta imagen rural pero que genera un espacio doméstico. La memoria hace alusión a toda la cultura e historia del sitio

¿La elección de materiales y el trabajo con preexistencias optimizan el presupuesto del proyecto?

Los muros de piedra del sector y la referncia tomada de sus costrumbres enrealidad facilita la inegración del proyecto, no se ve fuera de lugar ni mucho menos, da continuidad a la narrativa del sector agricola, con un enfoque en la vivienda y como acoplarla al sitio. Al ser un sitio alejado los costos son dificiles de abaratar pero se logra de cierta forma usando materiales del lugar tanto para estructura como para ornamento de la casa.

13 13

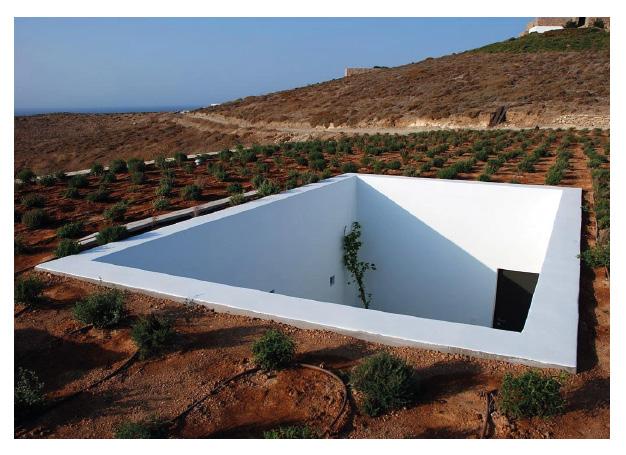

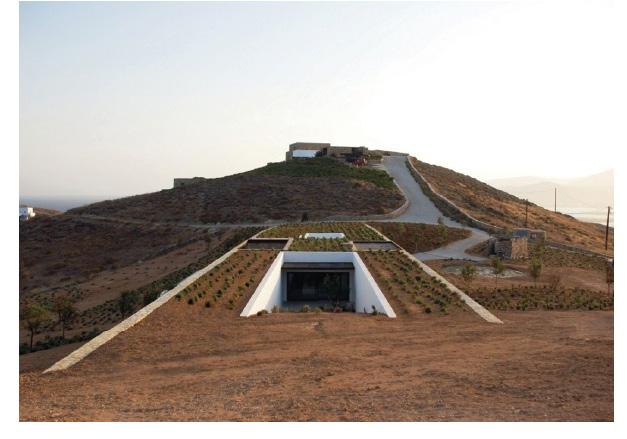

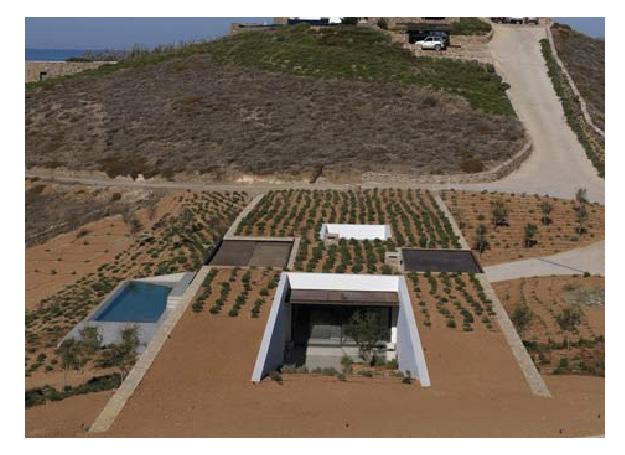

La presencia de la casa es revelada por los cuatro patios excavados en el paisaje fluido. Los patios separan los espacios habitables en cinco áreas interiores, una disposición que se asemeja al quinto lado de un dado. Como resultado, la casa está protegida de los elementos pero llena de luz natural, vistas generosas y una relación compacta pero rica con su entorno

El sitio es una silla de montar natural donde se encuentran dos pendientes. En el eje Norte-Sur la pendiente asciende entre dos cerros mientras que en el eje Este-Oeste la pendiente desciende, abriéndose a las vistas al mar. Dos largos muros de piedra unen las colinas permitiendo que la casa se anide en el espacio interior mientras mantiene la continuidad del paisaje que fluye sobre ella. Esta estrategia simple desdibuja los bordes de la casa y hace que su masa sea imperceptible dentro del horizonte más amplio de la isla

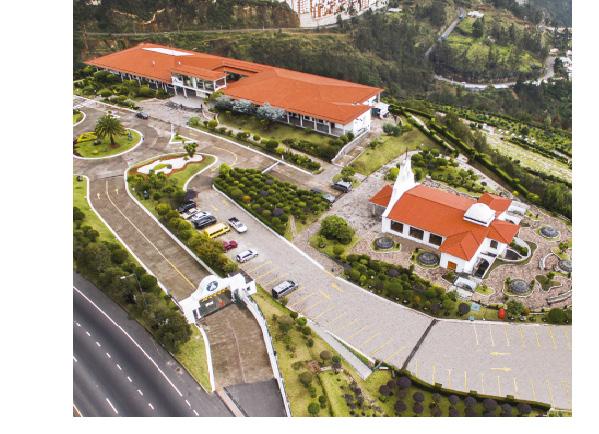

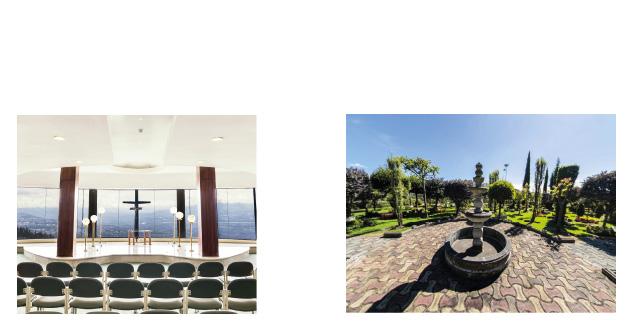

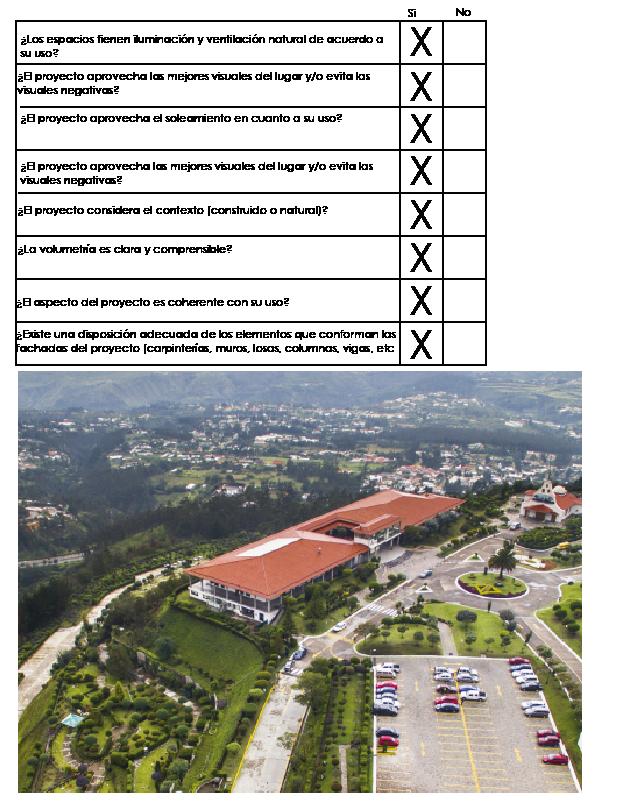

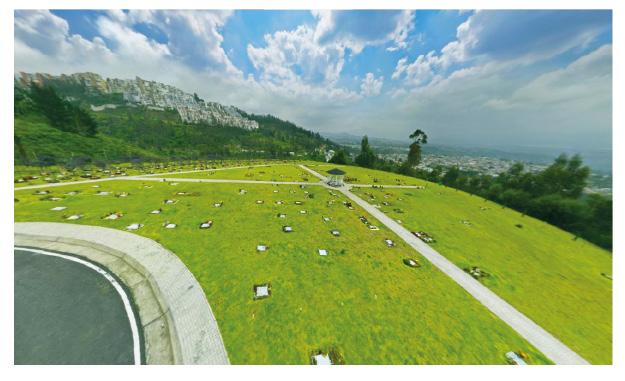

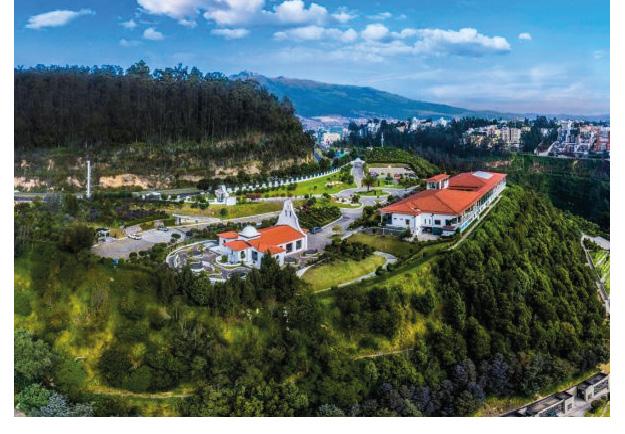

Camposanto MonteOlivo

Camposanto MonteOlivo

Autor(es): parte de Grupo Jardines del Valle Ciudad, país: Quito, Ecuador Fecha de Construcción o Proyecto: 2019

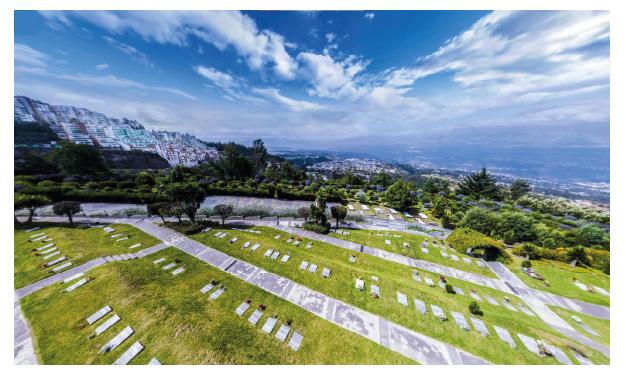

Se localiza en una pendiente, la colina se ve privilegiada por las vistas del norte de la ciudad de Quito. El eje norte - sur queda entre el mismo, pero el eje este se abre hacia los valles como los son Cumbayá y Tumbaco. La altura de la colina permitie al tanatorio acomodarse en la cima aprovechando del paisaje que fluye hasta las faldas de la colina. Esta estrategia simple fusiona para la transición de todo el ritual funerario hasta los campos de entierro que son amplias áres verdes.

Por sus 29 hectáreas de naturaleza, que han cambiado el concepto original de salas de velación y Camposanto. Integrándolas en un ambiente de paz y tranquilidad, logrando armonía en cuanto a tecnología, eficiencia y belleza. Camposanto Monteolivo es un moderno cementerio concebido y diseñado para ofrecer un servicio integral

El nombre de MonteOlivo, hace alusión a la tranquilidad y remanso de paz para el desncaso, fue la base del concepto que incorpora a su entorno natural. Se diferencia del paisaje natural con un aspecto de casa de campo. Estos separan los espacios habitables en áreas interiores-exteriores y por niveles de altura. Crear un paisaje artificial que sigue teniendo esta imagen rural pero genera un espacio de estancia

Encuesta Gráfica

¿El proyecto contribuye pasivamente al desarrollo de la sociedad?

La necesidad de espacios de memoria hacia nuestros seres queridos vienen de rituales funerarios sumamente antiguos, convierten el sitio en un medio por el que pasar el duelo de perdida y nostalgia. Mantener en buenas condiciones el espacio de recuerdo aflora los buenos momentos y resiliencia

¿El proyecto alcanza un valor simbólico reconocible?

El ritual funerario a pesar de tener diversos metodos basados en las distintas religiones, siempre consta de un velatorio en el que se empieza el duelo, el simbolismo de partida y descanso es fundamental en el cierre de este proceso para continuar. No trata de un lugar en el que enterrar y olvidar todas la memorias sino uno en el que se puedan ate- sorar y mantener para la posteridad

¿El proyecto es sostenible y responsable con el medioambiente?

En sus 29 hectáreas de naturaleza, se a cambiado el concepto original de salas de velación y Camposanto. Se integra en un ambiente de paz y tranquilidad, logra armonía con el ecosistema que rodea el lugar. Interviene puntualmente en los sectores de descanso meintras mantiene lo natural por todos los senderos y sectores

¿En la propuesta se consideran usos, materiales o técnicas que ponen en valor las caracteristicas del lugar?

Aprovecha la topografía del sector y su característico aterrazamiento para la colina sin embargo en cuanto a materialidad y técnicas son mucho más estandar en cuanto a los sectores exteriores, en cuanto a los velatorios mantienen la estética de casa de campo o descanso que hace juego con el concepto del sitio.

¿La elección de materiales y el trabajo con preexistencias optimizan el presupuesto del proyecto?

En absoluto, el terreno y los desbanques son lo único que se puede aprovechar del sitio, la flora y fauna juegan un papel ornamental pero no más allá que eso, la materialidad en su mayoria consta de concreto y similares

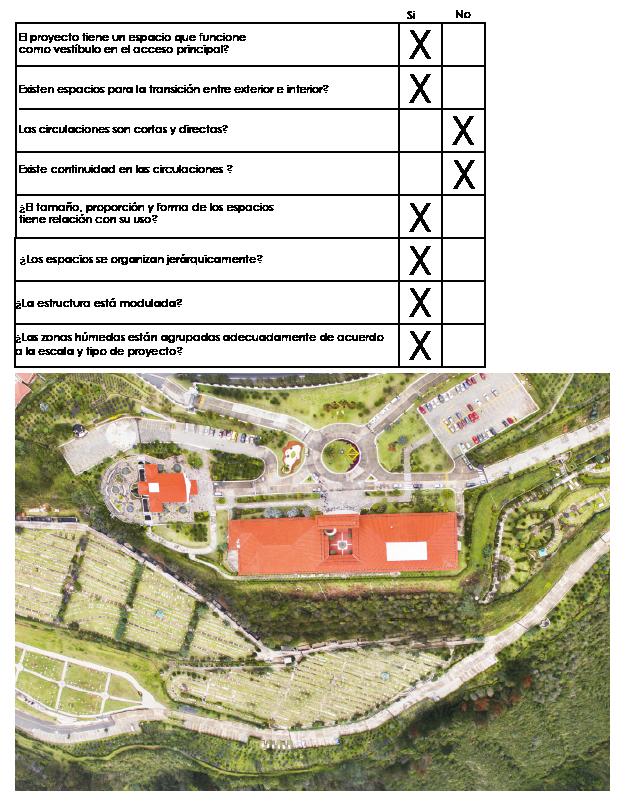

El sitio se divide en sectores para facilitar la orientación y ubicación de lo que se hace en cada uno de ellos, mayormente las áres naturales se destinan para lugares de descanso para los cuerpos, todo el sendero que conecta los sectores mantiene un sentimiento de nostalgia por las vistas y flora existentes

Las conexiones entre sectores son amplias y dan pie a más que solo recorrer el lugar, con lugares de transición y descanso entre cada uno de ellos como casetas, piletas, espacios rodeados de vegetación, planicies, entre otros, convierten el recorrido en un paseo lleno de experiencias y sentimientos encontrados.

Análisis de Grupos

Grupos Fijos

RESIDENTE: Grupo que se establece en el sector este puede constar de familias (núcleares, monoparentales, entre otros) individuos (jovenes solteros, estudiantes universitarios) y parejas jovenes que se radican allí por sus trabajos. La familia promedio en la ciudad de ambato consta de padres (2) e hijos (1-3), ocasionalmente se suman abuelos (1-2) y mascotas dependiendo del espacio disponible

NECESIDADES:

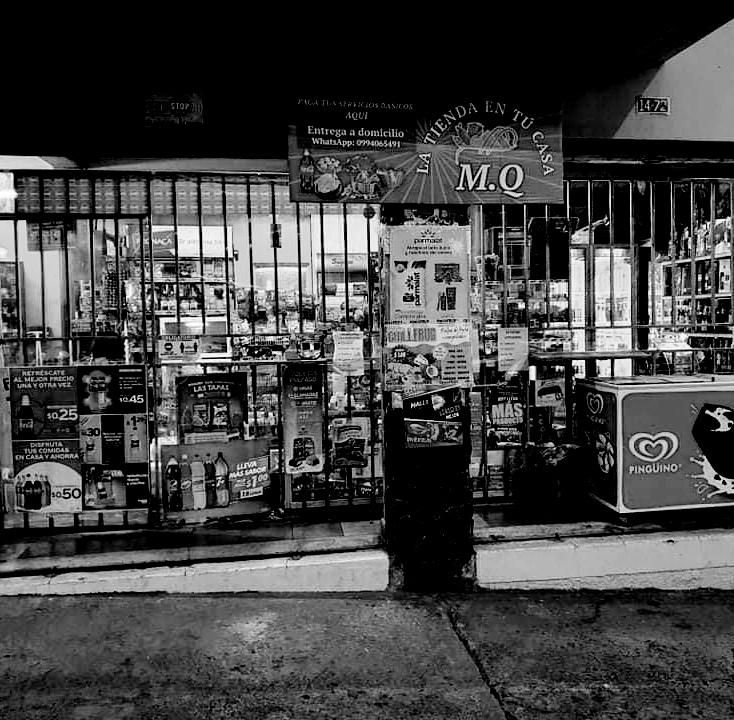

-Comercio de viveres (tiendas)

-Comercio de materiales de trabajo/estudio (papelerías, cybers, similares)

-Espacios sociales pos-actividades diarias (trabajo-estudio)

-Espacio deportivo o recreativo

-Instituciones educativas (Escuelas-Colegios-Universidades)

COMERCIANTE / RESIDENTE: Grupo mixto que se establece en el sector y además aporta al mismo de productos de primera necesidad normalmente se conforma de familias que utilizan la parte frontal de su vivienda para implantar sus negocios. Usualmente trata de un negocio tipo tienda, mecánica y similares que es atendido por uno o más miembros de dicha familia que pasa la mayor parte del día allí (adultos-adultos mayores)

NECESIDADES:

-Espacios sociales post-actividades diarias (trabajo)

-Institución Educativa

-Espacio recreativo (hora del almuerzo-break)

-Lugar de pertenencia (propio espacio seguro)

Grupos Temporales

COMERCIANTE Ó TRABAJADOR: Grupo q ue s e establece e n el sector durante un determinado horario ( usualmente de 7am ó 9am - 6pm ó 10pm) en ciertos días ya que su lugar de trabajo se úbica en el barrio ó da abasto a los residentes y t ranseuntes del l ugar. Estos pueden ser t enderos, cajeros, o ficinistas, técnicos e n general indivuos que atienden al cliente o tienen un puesto de trabajo fijado en la zona. Sus individuos suelen ser mayores de edad (+18)

NECESIDADES:

-Espacios recreativos (hora del almuerzo-break)

-Comercio de materiales de trabajo (papelerías, cybers, similares)

-Espacios sociales post-trabajo

-Restaurantes

-Lugar de pertenencia (propio espacio seguro)

EDUCATIVO: Grupo que se establece en el sector durante un determinado horario entre 7am a 8pm debido a que forma parte de una institución educativa ya sea como estudiante, parte del personal docente o administrativo. Esto aplica para l os d istintos n iveles d e educación básica, p rimaria, secundaria y superior puesto q ue existe un gran porcentaje poblacional que debe acudir a instiruciones educativas que no se encuentran en su zona de residencia

NECESIDADES:

-Restaurantes

-Comercio de materiales de trabajo/estudio (papelerías, cybers, similares)

-Espacios sociales pos-actividades diarias (trabajo-estudio)

-Espacio recreativo (hora del almuerzo-recreo)

Manifiesto

Arquitectura

La arquitectura debe nacer de la contextualización ya sea de una problemática o de la historia que precede al sitio para responder a los habitantes, no se escapa de ella mientras se viva en sociedad y es más que abrigo o protección de un ambiente hostil, las necesidades del ser humano actual no solo consisten en sobrevivir sino también en su cultura, desarrollo (personal, sentimental, profesional) y en sus relaciones interpersonales. Existen hábitats construidas para el diario vivir como las ciudades, también se crean comunidades entorno a actividades y afinidades compartidas, tejiendo conexiones más allá de lo tangible.

Al ser la arquitectura universal, la inclusión es imprescindible, la arquitectura se construye para ciclos de habitantes en su contexto, no solo en una etapa de su vida, así también le da trascendencia en el tiempo, esto crea posibilidades como la capacidad del ser humano de adaptarse y cambiar, los materiales de construcción aseguran una vida útil de décadas e incluso más con su respectivo mantenimiento, por lo que mantiene vivo un contexto para las siguientes generaciones. Esto también quiere decir que una parte de la arquitectura se destina a los usuarios del mañana, sus posibles necesidades y hábitos teniendo en cuenta las tendencias actuales.

La belleza es importante, pero debe anteponerse la funcionalidad del espacio, puesto que lo bello depende la cosmovisión de la sociedad, mientras que lo funcional de las necesidades del ser humano, lo que se ve no siempre es lo que parece. Desde que la facilidad de la construcción se extendió, hacer arquitectura se volvió más complejo, no se trata de habitaciones inmensas, atiborradas de adornos o con materiales únicos, sino de comodidad, ergonomía y pertenencia del lugar, no es arquitectura si carece de un propósito que le dé un significado.

La creciente población del ser humano deriva a que ocupemos cada vez más espacio tanto horizontal como vertical, las fallas naturales del terreno como pendientes pueden ser un reto sin embargo si cumplen con las condiciones de habitabilidad se debe aprovechar la topografía, los desniveles del espacio dan juego a variaciones de altura, puntos de vista diferentes y perspectivas que el habitante tiene del entorno que se construye a su alrededor.

Será arquitectura menos invasiva pues la flora y fauna que estos parajes ofrecen, dan pie a usar la materialidad del entorno como el diseño de este, es inevitable alterar ecosistemas al implantar arquitectura en un sitio, pero debe tomarse en cuenta el impacto ecológico, hablamos de especies endémicas y de todo aquello dejamos a las futuras generaciones. Es ideal la convivencia con la misma siempre y cuando sea posible, no se incluyen especies salvajes pues aquellas necesitan de su propio hábitat sin intervención de la mano humana.

Al usar materiales (piedra, madera, entre otros) pertenecientes al lugar en conjunto con tecnologías de la construcción crea un sentido de pertenencia, manteniendo el contexto del sitio se mimetiza la arquitectura con el entorno y permite una convivencia natural con la flora y fauna

Según los datos recogidos del “Informe de 2020 Sobre la libertad de Culto” indican los siguientes porcentajes de las religiones profesadas en el Ecuador ademas de metodos y rituales de velar a sus seres queridos.

74,8% Católicos 15,2% Evangelicos 6,1% No Tiene Religión

1,4% Otros Grupos Religiosos 1,2% Testicos de Jehova 0,8% Ateo

La forma de honrar los seres queridos constan de tres pasos generales los cuales pueden tener minimas variaciones de tiempo y metodo entre religiones.

- Vigilia (Velatorio): Oportunidad para sonreír, llorar, recordar y orar. Un momento para alegrarse por todo lo que la persona fue y es.

- Liturgia (Misa): Es “agradecer” al ser objeto de fe. La atención cambia levemente desde el énfasis en el difunto al plan salvador de Dios.

- Compromiso (Cementerio): El entierro o sepultura de los restos del difunto. Las relaciones, lazos y comunidad creadas entre individuos con fe no se rompen con la muerte. Descansar en un lugar sagrado es una profunda declaración de creencias.

Religión Historia

El nombre del sector Pinllo es dado por un arbusto llamado “pinllog” y su relaciòn cultural con la flora y fauna endemica del sitio, ademàs su pasado como tierras extensas de cultivo frutal y el hecho de que por su ubicaciòn la colina Santa Lucia ha sido punto focal para antiguos ascentamientos indigenas en la realizaciòn de rituales de conmemoraciòn y ofrendas para sus fallecidos.La distribuciòn de vìas y residencias actuales nace de la reparticiòn de tierras como herencia de pocas familias adineradas que poseìan gran parte del sector que poco a poco fueron màs numerosas

Estrategias

Generar arquitectura tanatoria y memorial a traves de las ideas principales, la propuesta de equipamiento solicitada, el sectór, información recolectada de los residentes, peticiones de los mismos hacia las autoridades e ideas que surgen del potencial de la ladera. Se toma como idea el brutalismo-ecologico, teniendo en cuenta que trata de una incrustación de hormigón (artificial-perpetuo) en la colina (natural-efimero) y como se aprovecha la transición entre ambos.

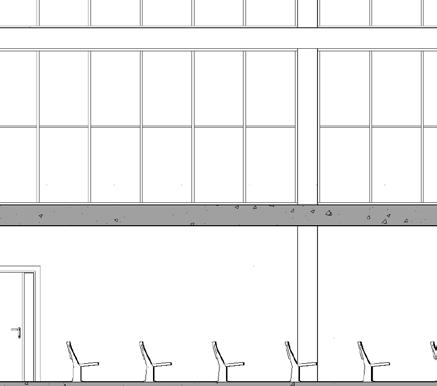

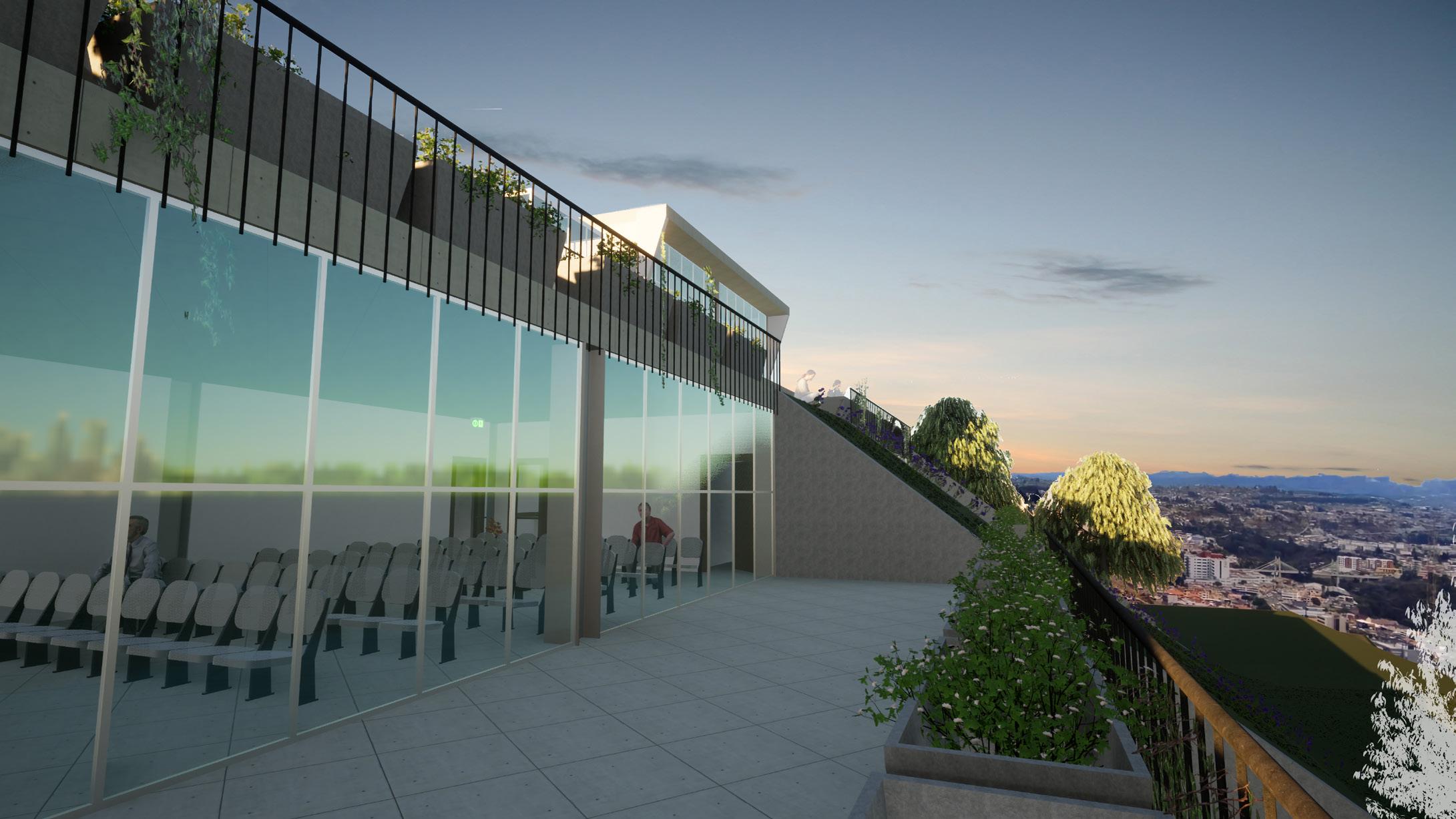

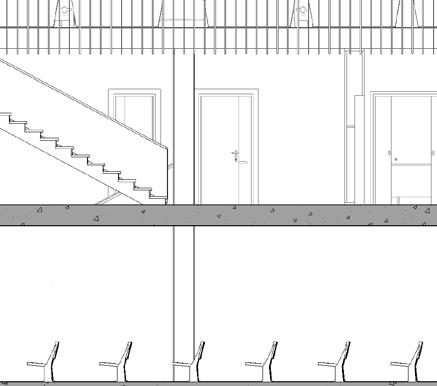

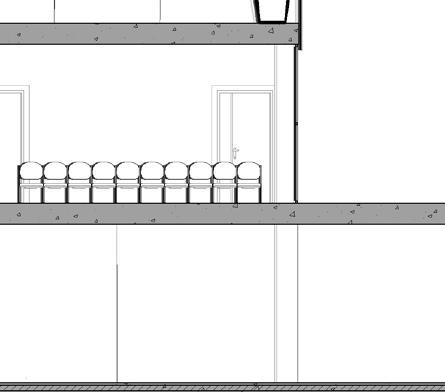

Implantar un velatorio con sus respectivos servicios que albergue a los seres queridos del difunto, para que puedan pasar su duelo. Sendero del recuerdo que cubra la ladera de la colina Santa Lucía y conecte directamente a los habitantes de la cima como de las faldas de la colina llegando hasta una zona de aterrazamientos con vista a la ciudad.

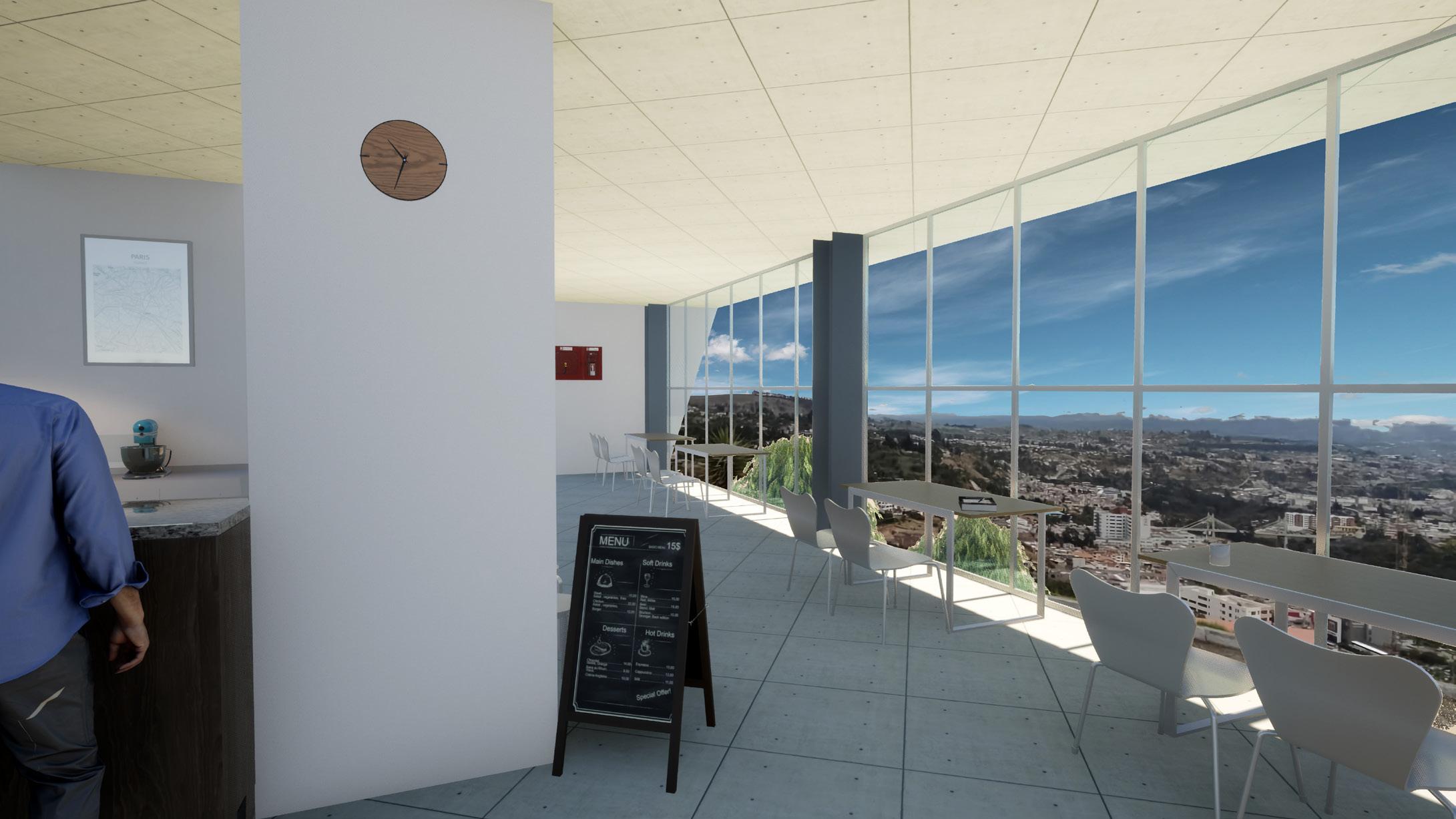

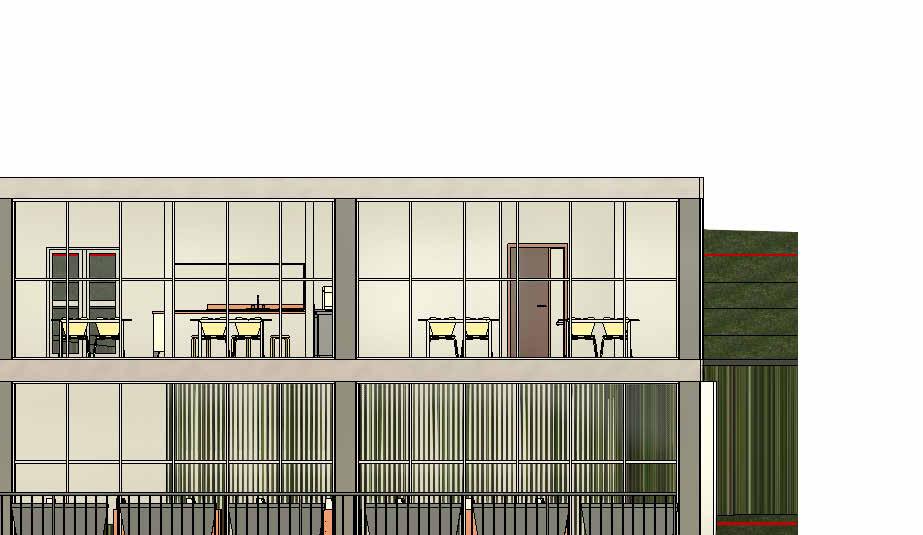

Cafetería que brinde servicios tanto a transeuntes pasajeros como a usuarios del velatorio (es tradición servir infusiónes aromáticas durante la velación para calmar el ambiente)

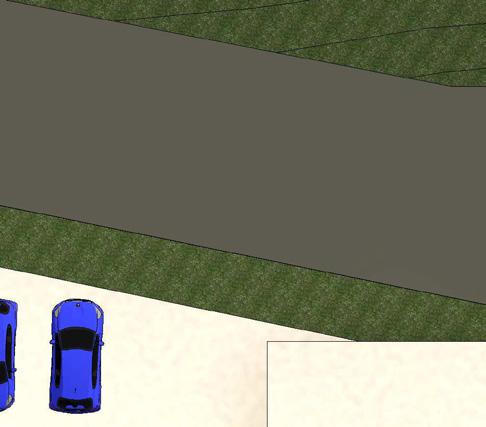

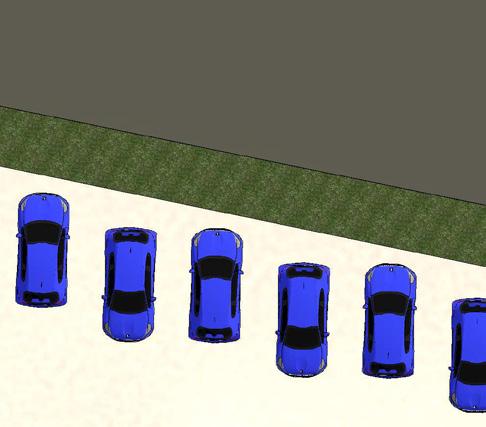

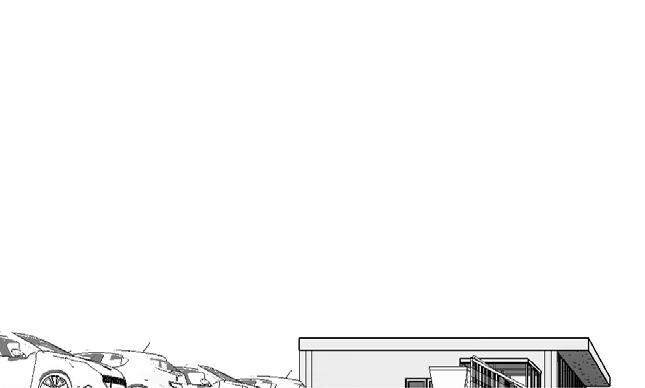

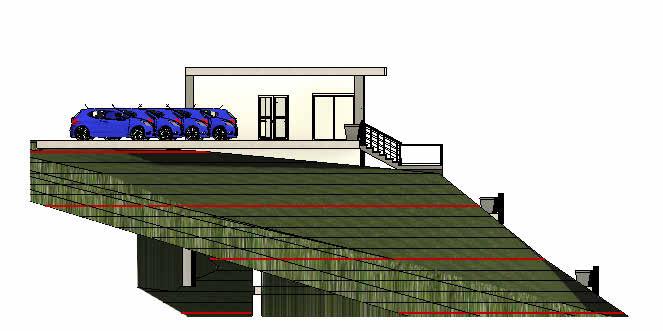

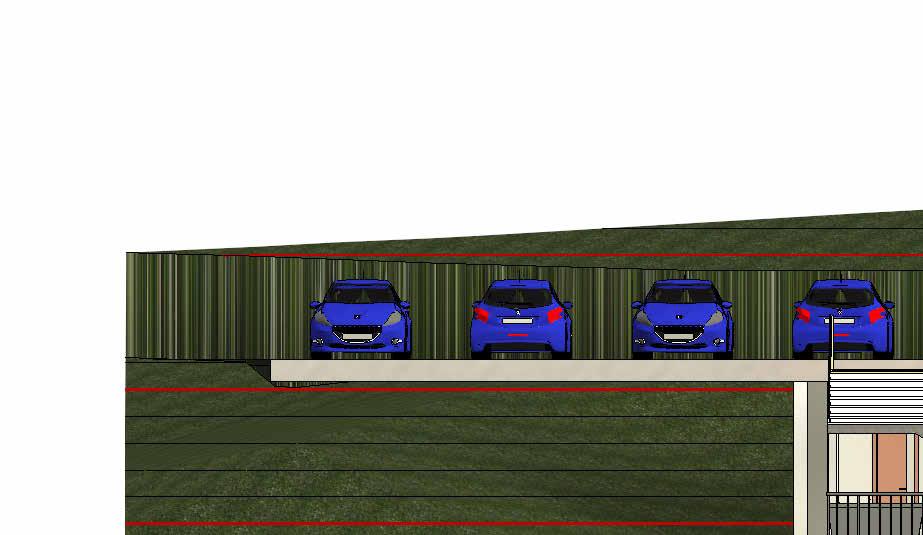

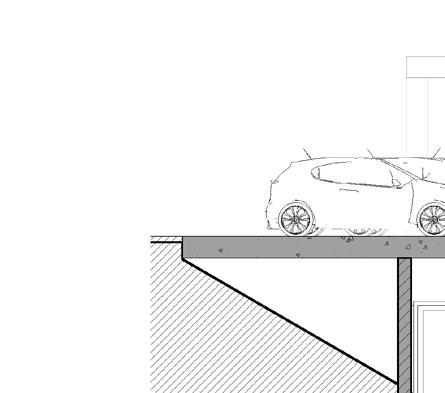

Parqueadero aterrazado para clientes de la cafetería como asistentes del velatorio y sendero

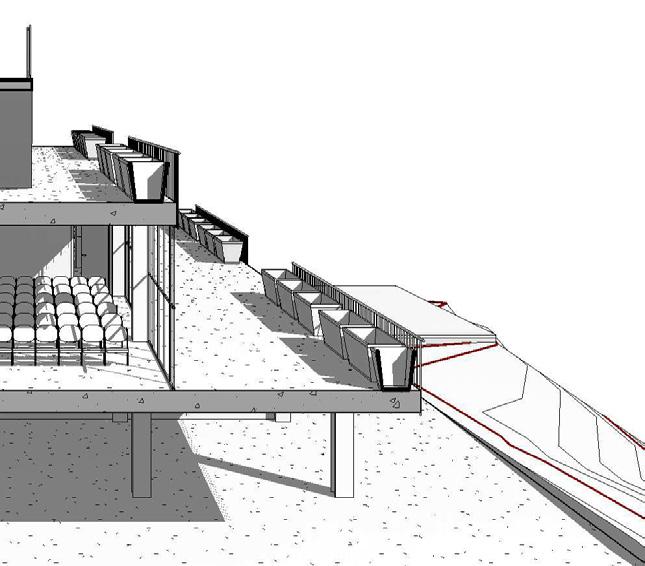

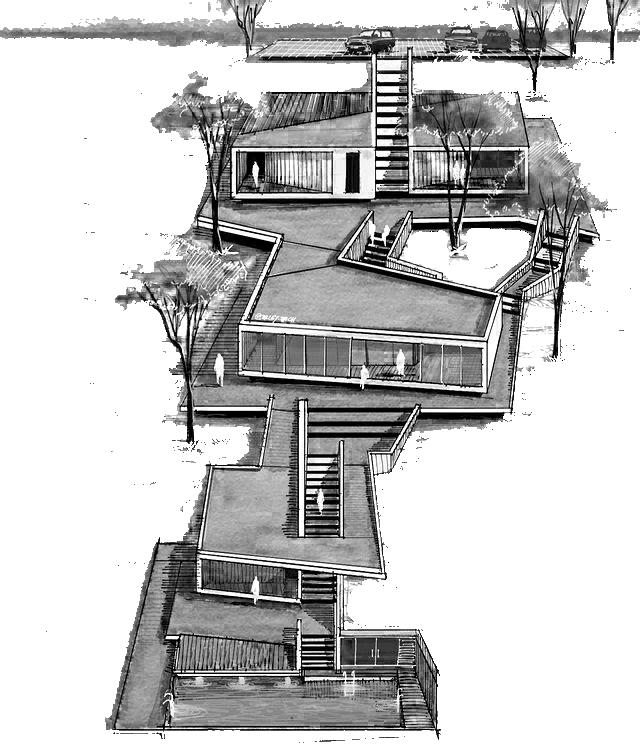

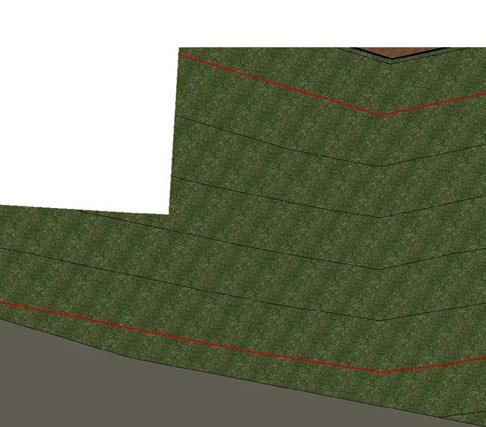

Generar terrazas de hormigón en las que se puedan ubicar la flora del sector y se aproveche las vistas hacia la ciudad

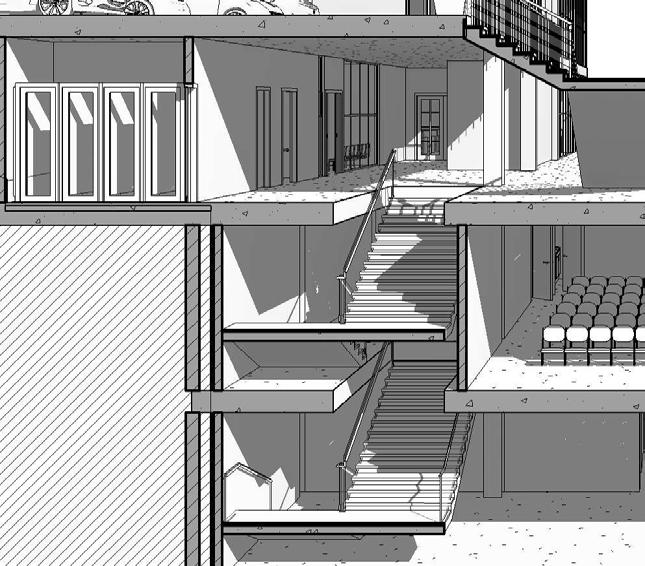

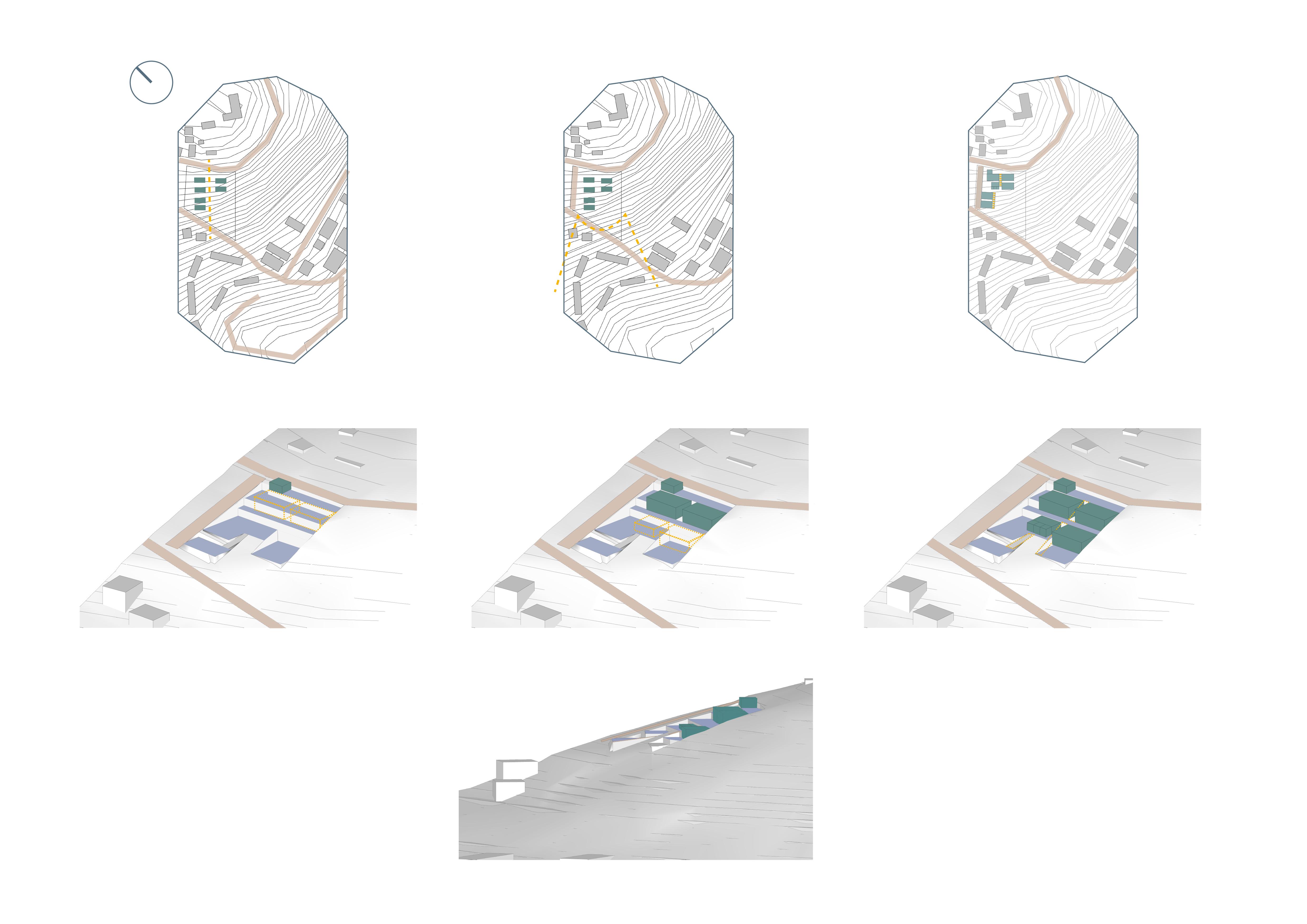

En la zona del velatorio lo construido se integre o mimetice con la pendiente y en el sendero hasta los aterrazamientos se perciba lo construido a traves de terrazas, resaltando la historia con la vegetación y metodo de cultivo por graderio, generando plataformas que aprovechen las vistas de la colina.

El constraste y transición que crea el sendero memorial a su vez conectando Pinllo (cima) con Ficoa (faldas), la conexión directa que tendrán a traves del sendero solo puede culminar en la influencia de Ficoa sobre Pinllo o Pinllo sobre Ficoa. La idea es mover el flujo, que los usuarios habiten y se apropien del espacio para recorrer la transicion que cada uno de los usuarios haga durante su duelo
