HPC Heavy PowerChuck Schwere Arbeit – solide positioniert


2

Stark produktiv Umrüstzeiten senken, auch beim Rüsten und Umrichten von grossen Werkstücken ein wichtiges Thema. Mit HPC wird das solide, schnell und sicher bewerkstelligt.


HPC HEAVY POWERCHUCK

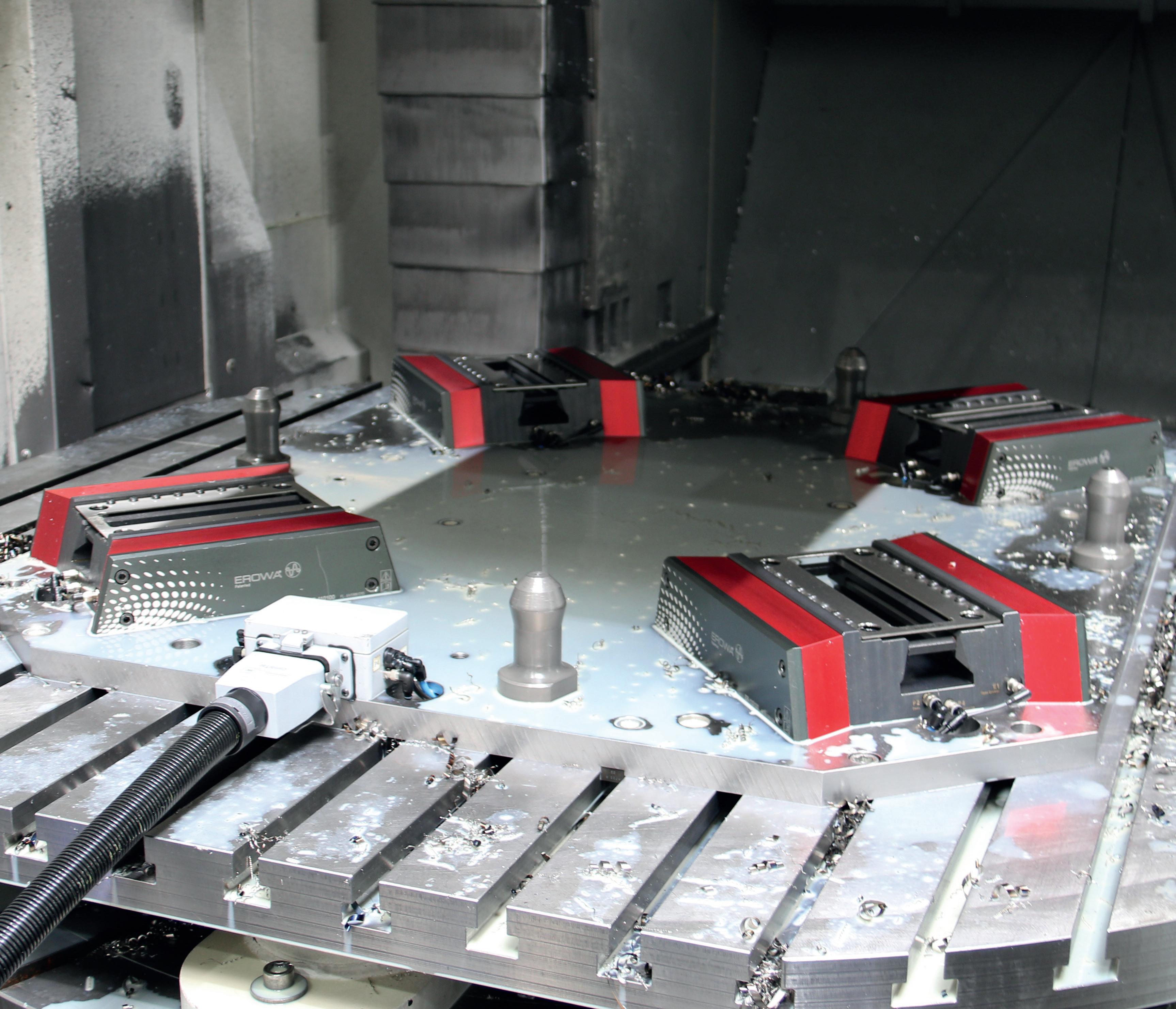

Modularer Aufbau Die Spannmodule werden genau dort positioniert wo es die Tischgrösse der Maschine und die optimale Grösse der Palette verlangen.

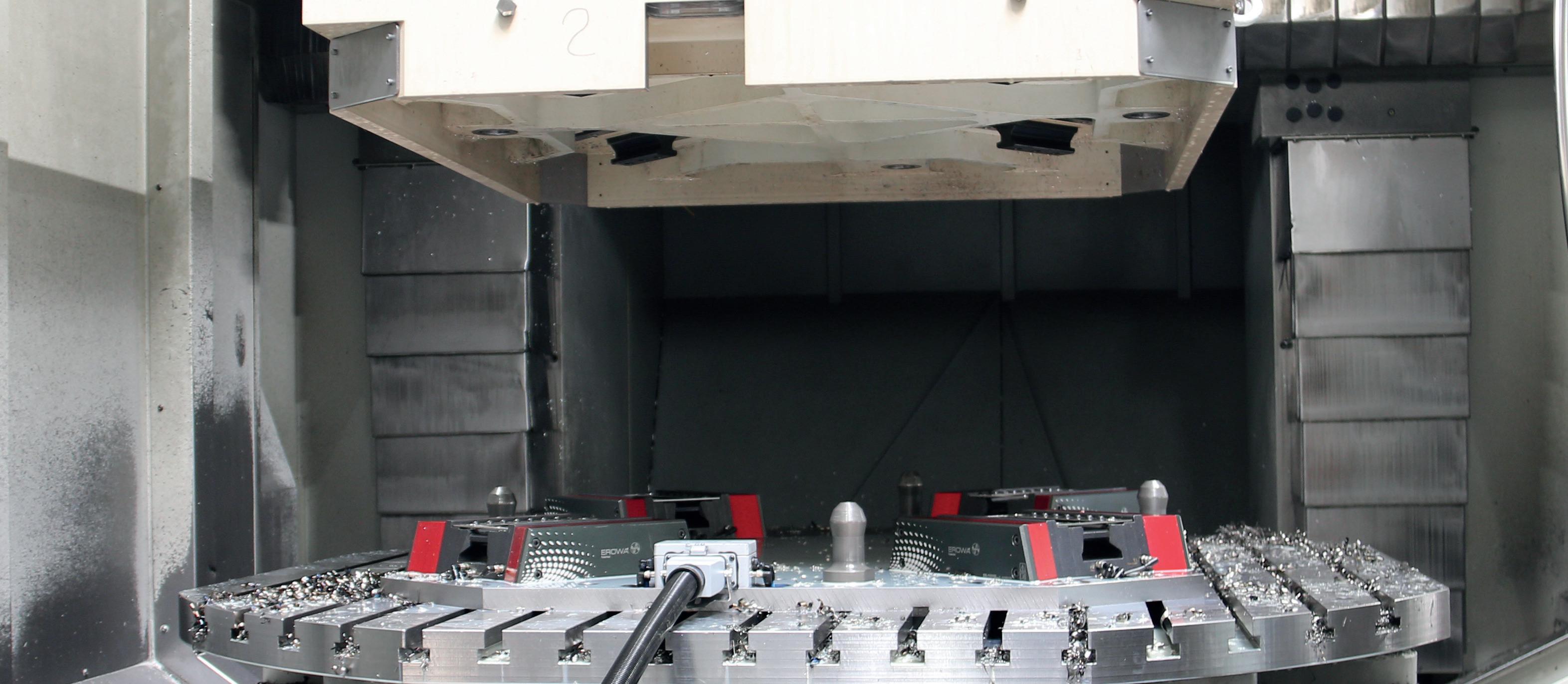

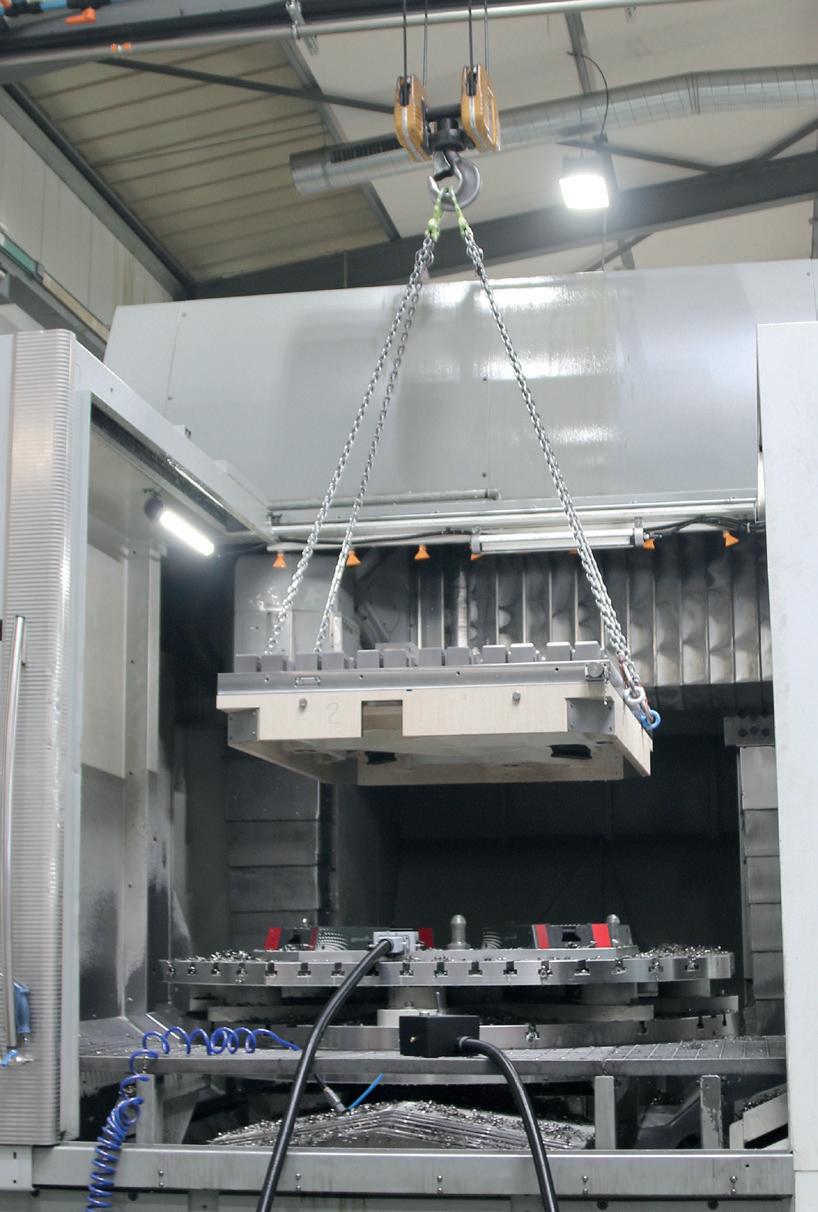

Vorzentrierung Über die tolerante Vorzentrierung wird die Palette über dem HPC System positioniert. Beim Handling mit Kran oder Stapler ist das Ein- oder Ausfahren aus den einzelnen Spannmodulen unter Kontrolle.

Sicheres Handling Durch die integrierte Offenkontrolle wird sichergestellt, dass sich alle Spannmodule geöffnet haben. So bleibt der Palettentransfer störungsfrei und sicher.

FACTS

Modularer Aufbau Sicheres Handling Saubere Vorzentrierung Hohe Haltekraft

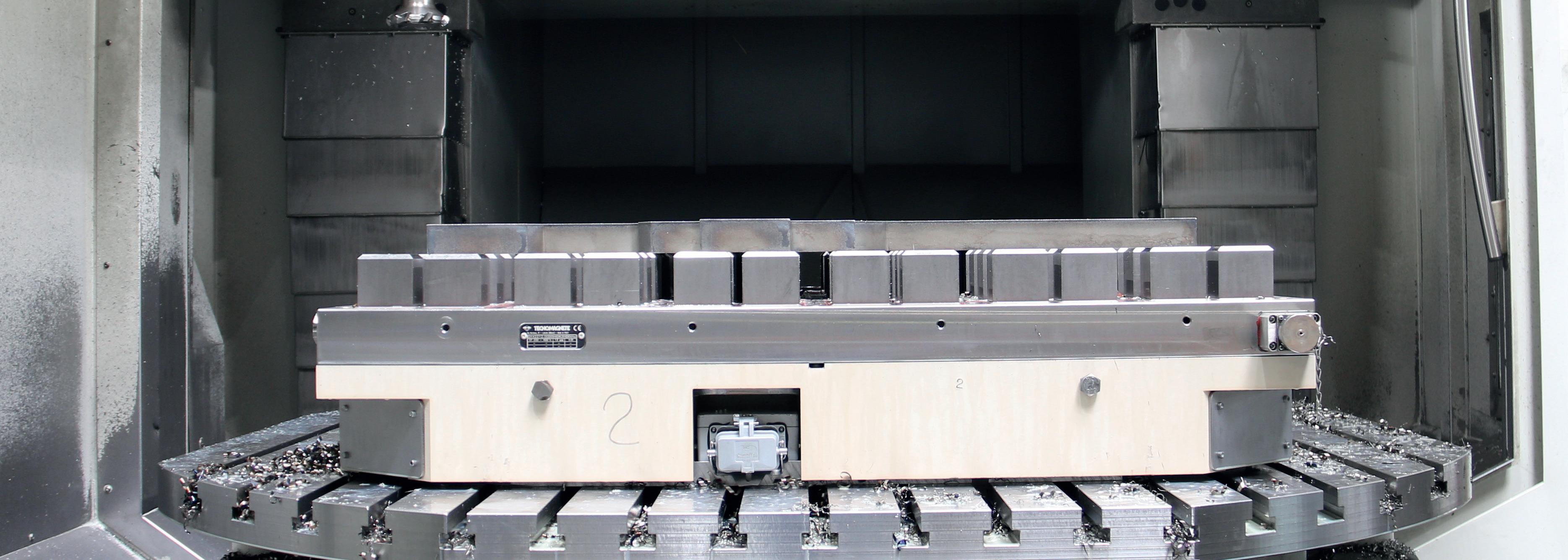

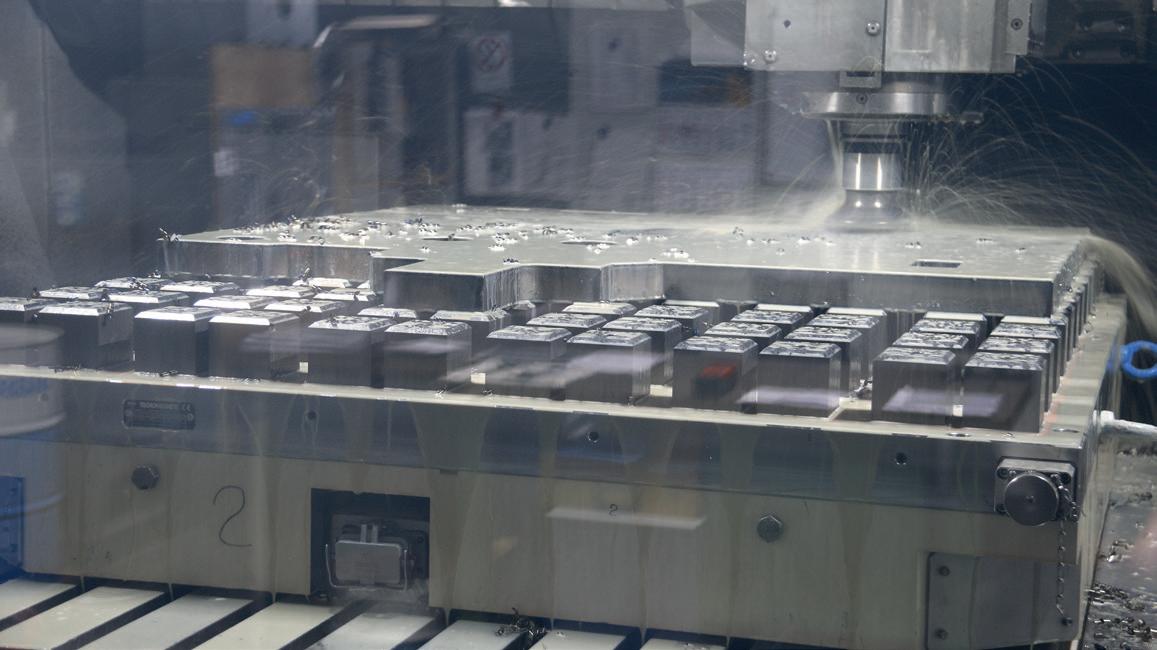

Haltekraft ohne Ende Einmal sauber zentriert und gespannt sind Paletten mit Werkstücken jeglichen Belastungen durch Fräsbearbeitung unverrückbar gewachsen.

3


4

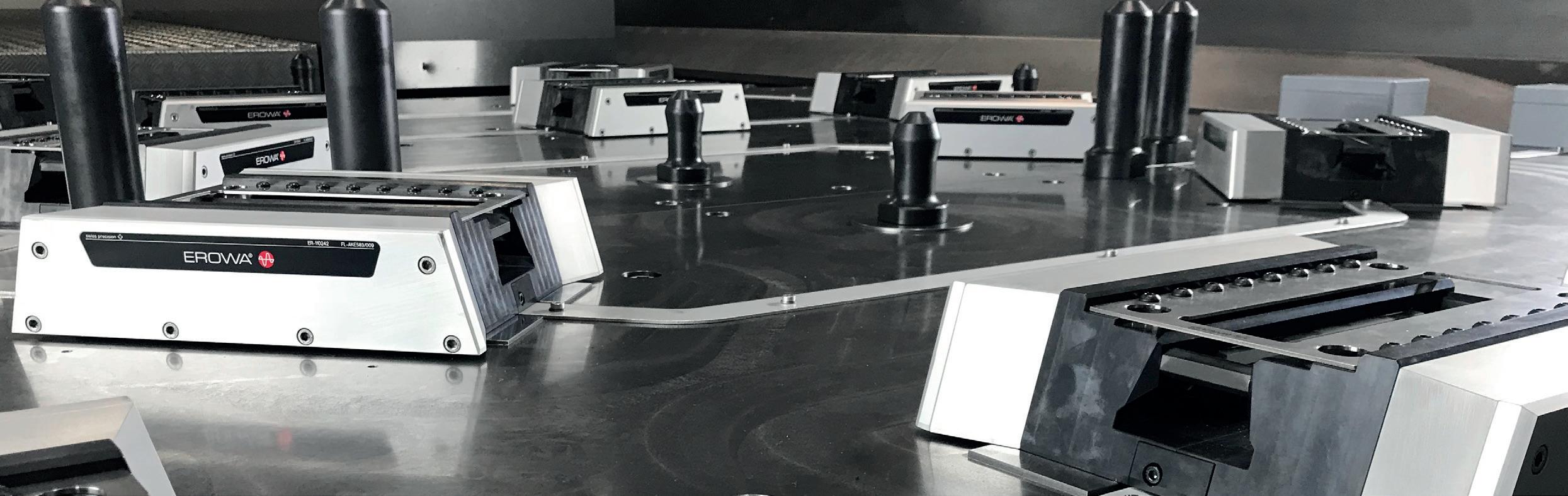

Stark im Aufbau Einmal auf der Maschine installiert und ausgerichtet, wird sich niemand mehr von den grossen Vorteilen des HPC trennen wollen. Es ist einfach zu angenehm, sich nicht mehr gross um die Positionierung der Werkst端cke auf dem Tisch k端mmern zu m端ssen. Montiert ist das HPC System innert K端rze.


HPC HEAVY POWERCHUCK

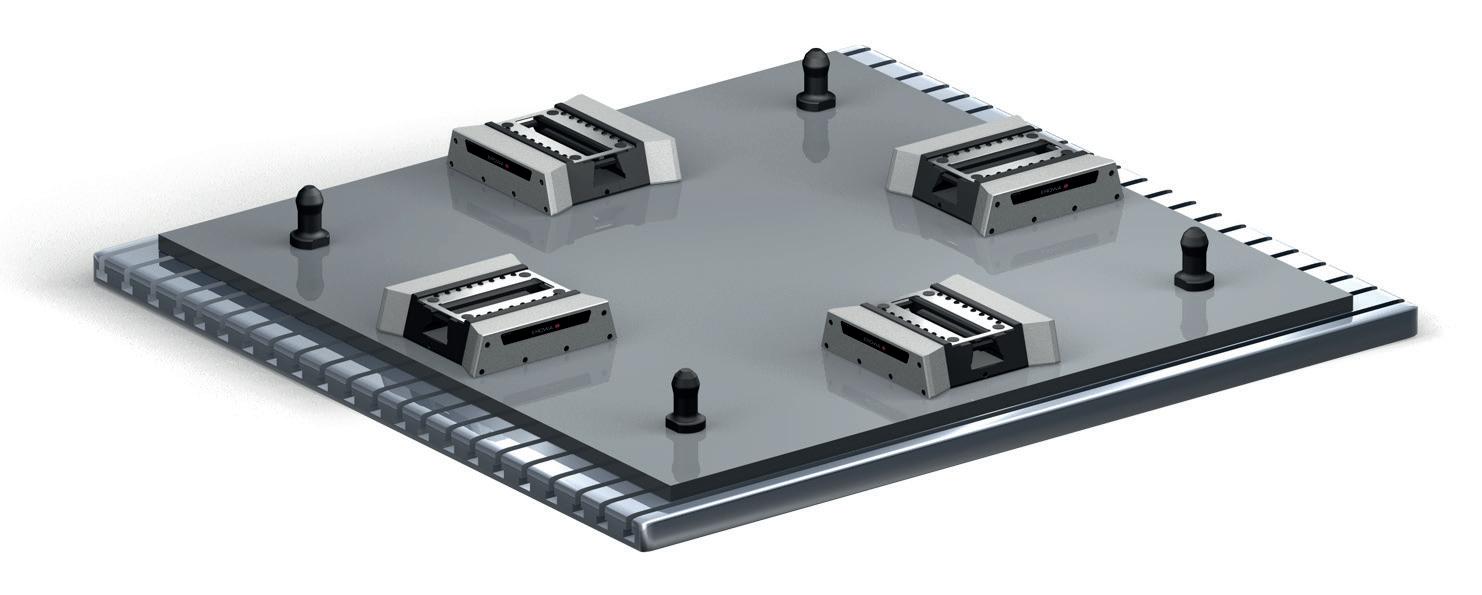

Fix auf der Maschine montiert Die Spannmodule werden genau dort positioniert wo es die Tischgrösse der Maschine und die optimale Grösse der Palette verlangen.

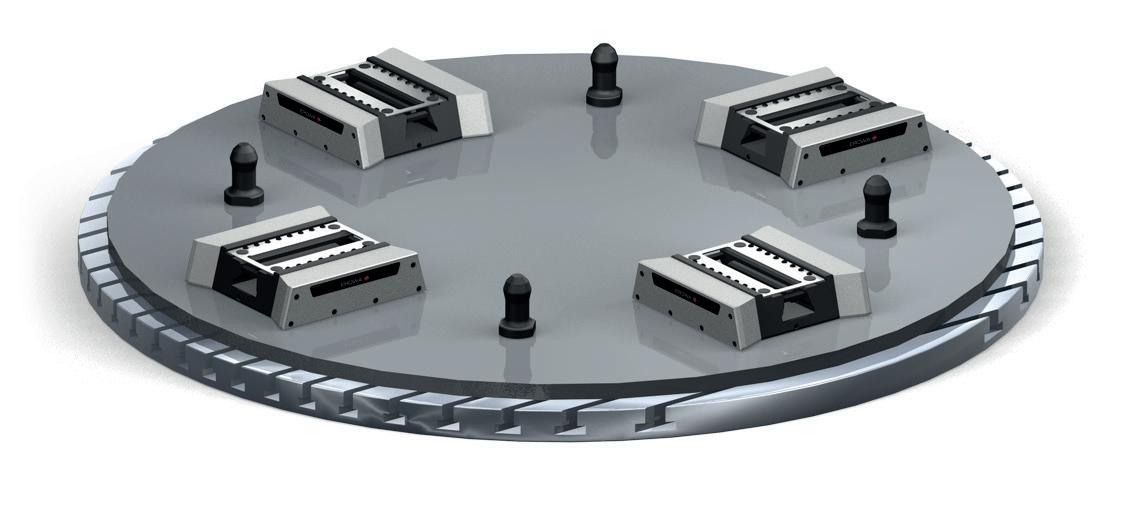

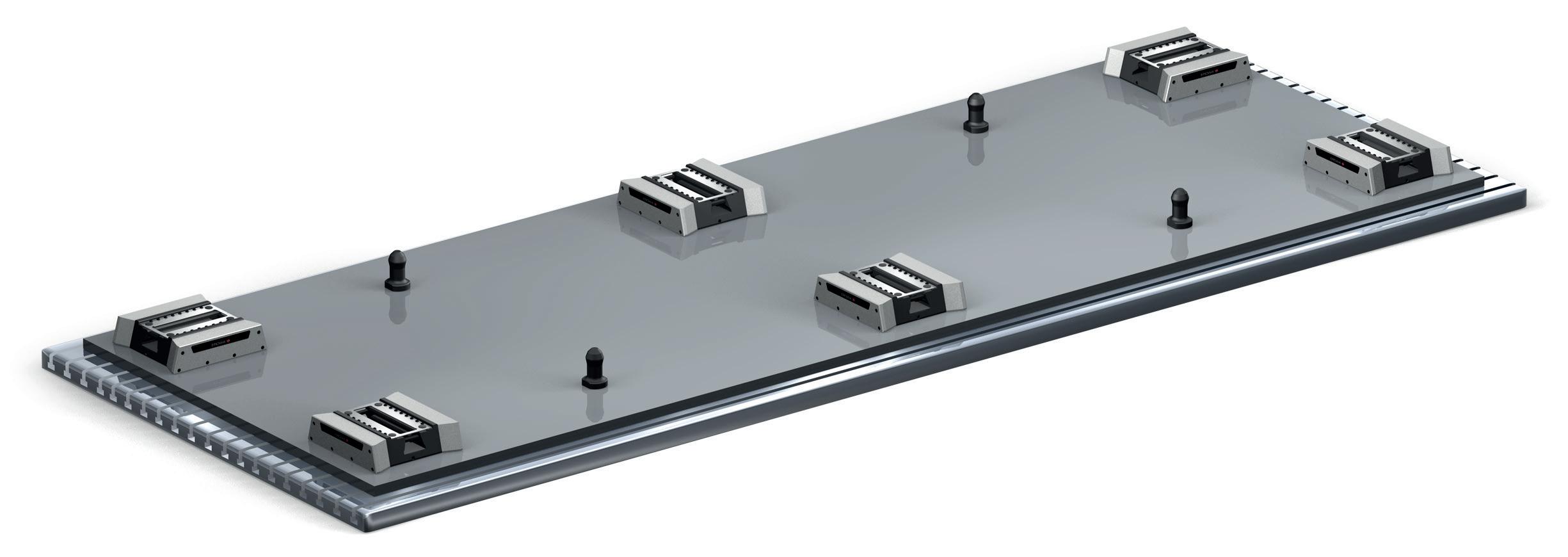

Kombinationen/Beispiele:

FACTS

Einfache Installation Präzise Basis Flexibel im Layout Schnell gereinigt

5


6

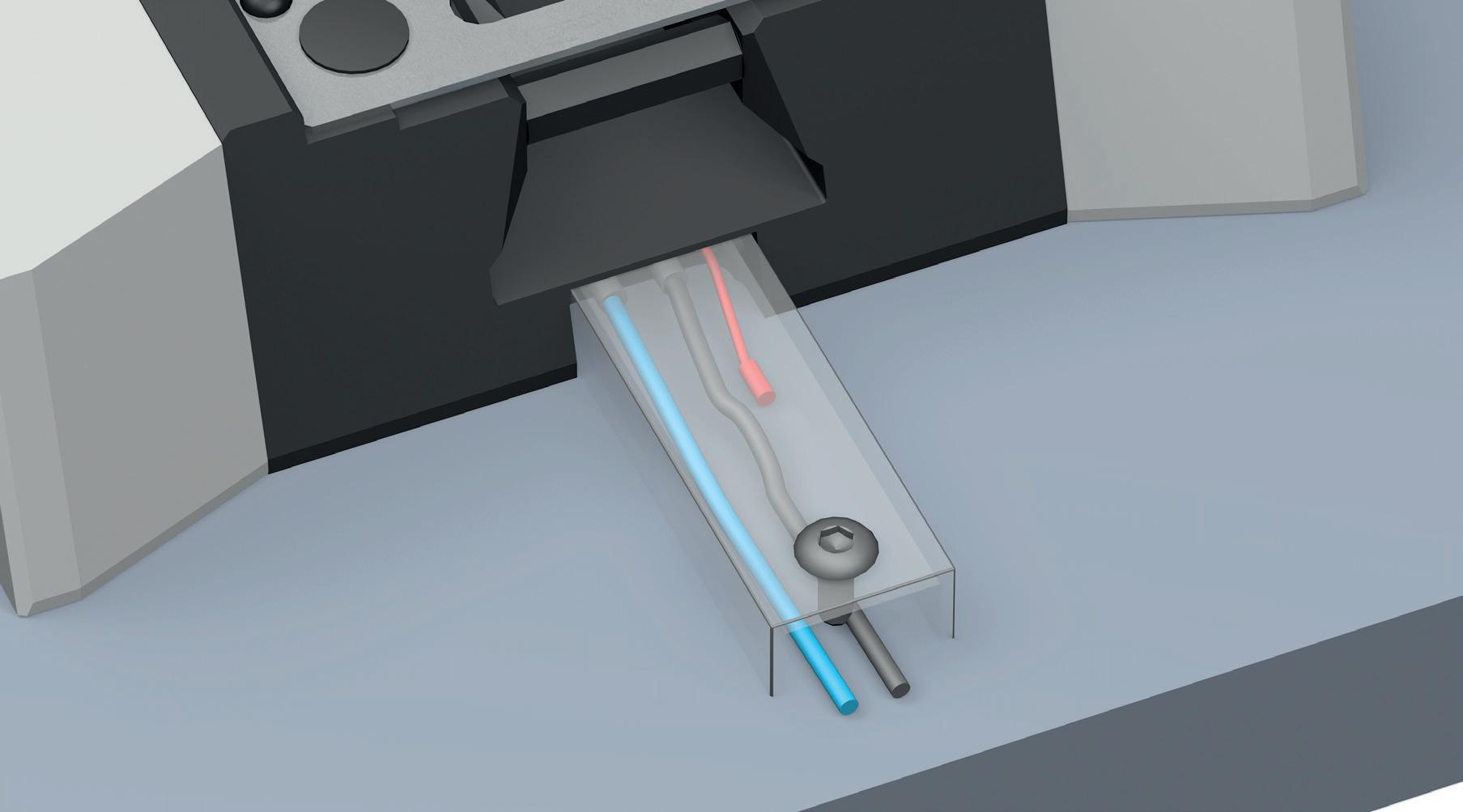

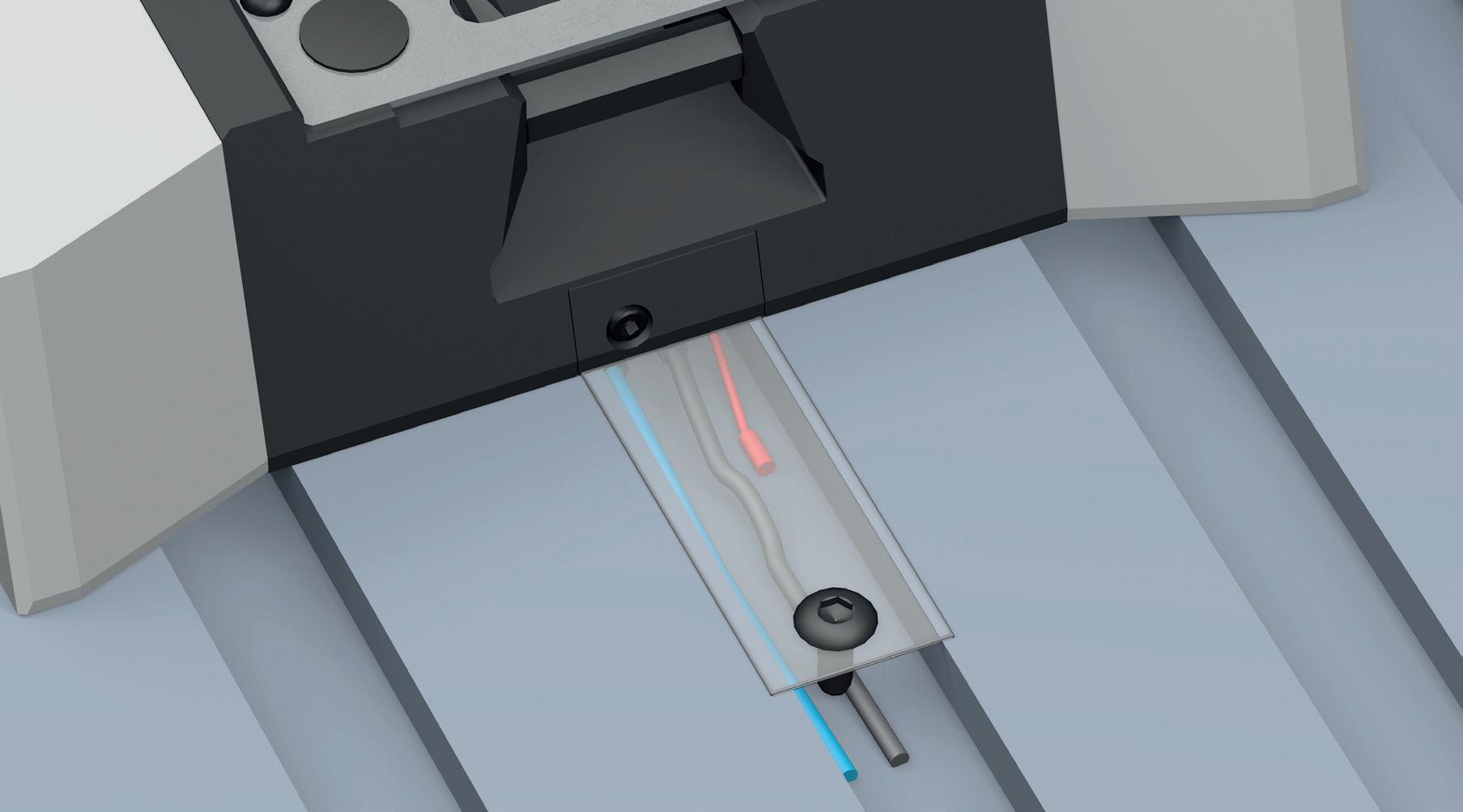

Stark durchdacht Auch praktische Details haben wir bedacht. Wir empfehlen, die Verbindungen zwischen den einzelnen Modulen spansicher abzudecken. Ausgefräste Nuten sind sehr elegant, aber auch mit einem U-Profil abgedeckte Leitungen sind bestens geschßtzt. Montiert ist das HPC System innert Kßrze.


HPC HEAVY POWERCHUCK

ER‑110100

Ausführung Anschlüsse Anwendung Montage

ER‑124822

Ausführung Anwendung Montage

ER‑128770

Ausführung Montage

ER‑128759

Ausführung Montage

HPC Spannmodul Heavy PowerChuck

Spannmodul zur Befestigung auf Maschinentischen oder Grundplatten. Seitlich und unten: Zum Öffnen und Nachspannen (pneumatisch) sowie Offenkontrolle (elektrisch). Zur Aufnahme von Mehrfachpaletten. Befestigungslochbild für Tische mit T‑Nutenabstand 100/200mm oder direkt auf Grundplatten. HPC Spannbalken Heavy PowerChuck

1 Stk. Spannbalken mit Zentrierfunktion. Für Paletten oder Werkstücke welche in HPC Spannmodulen gespannt werden. Mit M12 Schrauben durch Palette (von oben) oder M10 Schrauben durch Spannbalken (von unten). HPC Vorzentrierzapfen

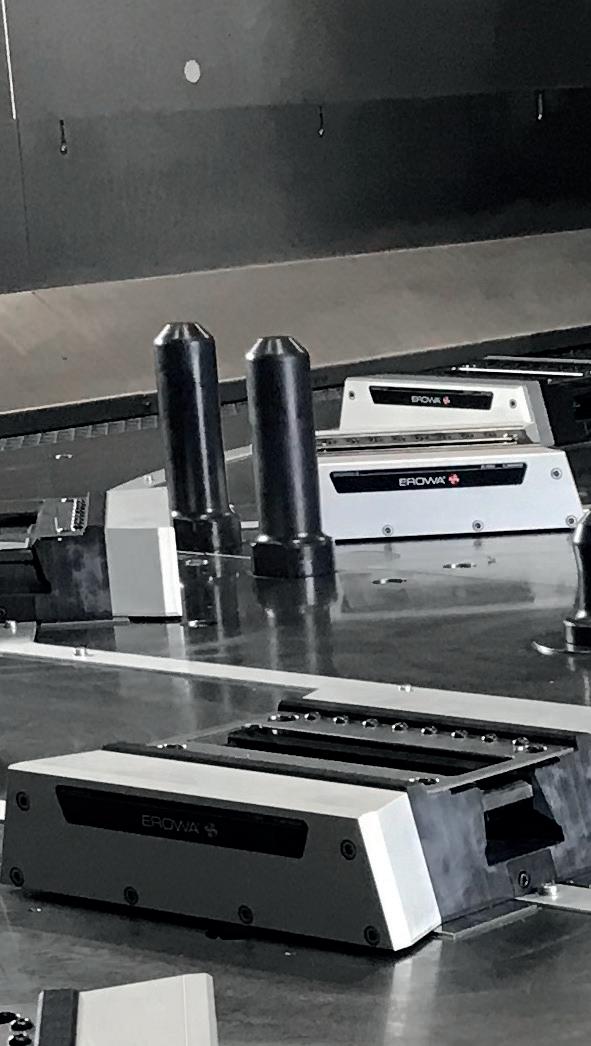

1 Stk. Vorzentrierzapfen mit Gewinde M30x2. In Grundplatte oder Maschinentisch.

HPC Hülse zu Vorzentrierzapfen DIN 172A 50x67

1 Stk. Hülse zu Vorzentrierzapfen, gehärtet, geschliffen gemäss DIN 172A. In vorbereitete Bohrung an Palette oder Werkstück.

7


Der nächste Schritt

EROWA AG 129529 de / 01.19

EROWA Group Business Network: a member of ORENDA Holding Ltd. Technische Änderungen vorbehalten. Eingetragene Marke der EROWA AG, Copyright © EROWA AG, für eine Anzahl von Produkten der EROWA AG bestehen Patente oder Patentanmeldungen.

Wichtige Dinge wollen geplant sein. Und Ihr nächster Schritt gehört bestimmt zu den wichtigen Dingen. Denn es ist Ihr Aufbruch in eine neue, rationelle Zeit. Wir begleiten Sie gerne dabei. Beratend, in der Praxis. Damit Sie jederzeit wissen, worauf Sie sich einlassen. Die nächste EROWA Niederlassung ist nicht weit entfernt – tun Sie den Schritt.
