PRESENTACIÓN ARQUITECTONICA ES UN CURSO ELECTIVO DE ESPECIALIDAD EN LA CARRERA D ARQUITECTURA QUE NOS PERMITE COMO ESTUDIANTE ADQUIRIR MULTIPLES CONOCIMIENTO A LO LARGO DEL CICLO 2022-II,COMO L LA FORMACION DEL DIBU JO A MANO DESDE UNA PERSPECTIVA ARTISTICA ,ESTETICA ,COON UNA ADECUADAD PERSPECTIVA Y UN CORRECTA PLANIMETRIA .ADEMAS SE UTILIZO OT5AS HERRAMIEN TAS DE DISENO O GRAFICO LOS CUALES FUERON ELEMENTOS QUE NOS AYUDARON Y AYUDARAN EN EL FUTURO A UNA MEJOR PRESENTACION DE NUESTRO PROYECTOS ARQUITECTONCICOS .POR ELLO,EN ESTA BITACORA SE PRESRNTARA EL PROCESO DE DISENO DE LOS DISTINTOS TRABJAOS ENCARAGADDOS A LO LARGO DEL CICLO MOS TRANDO A SU VEZ EL APRENDIZAJE OBTENIDO Y LOS RESULTADOS DE CADA PROYECTO
01 CASA FARNSWORRTH ARQ.MIES VAN DER ROHE
02 RESIDENCIA F ARQ.GO FUJIA GOZISE
03.CLAREVIEW COMMUNITY RECREATION CENTRE ARQ.TEEPLE ARCHITECTS ,TEEPLE ARCHITECTS
3 2 BITACORA BITACORA
01 02 03
01.CASA FARNSWORRTH INSUMOS UTILIZADOS
EL DISENO DE LA VIVIENDA FUE ELABORADO POR MIES
VAN DER ROHE EN 1946, A INSTANCIAS DE LA DOC

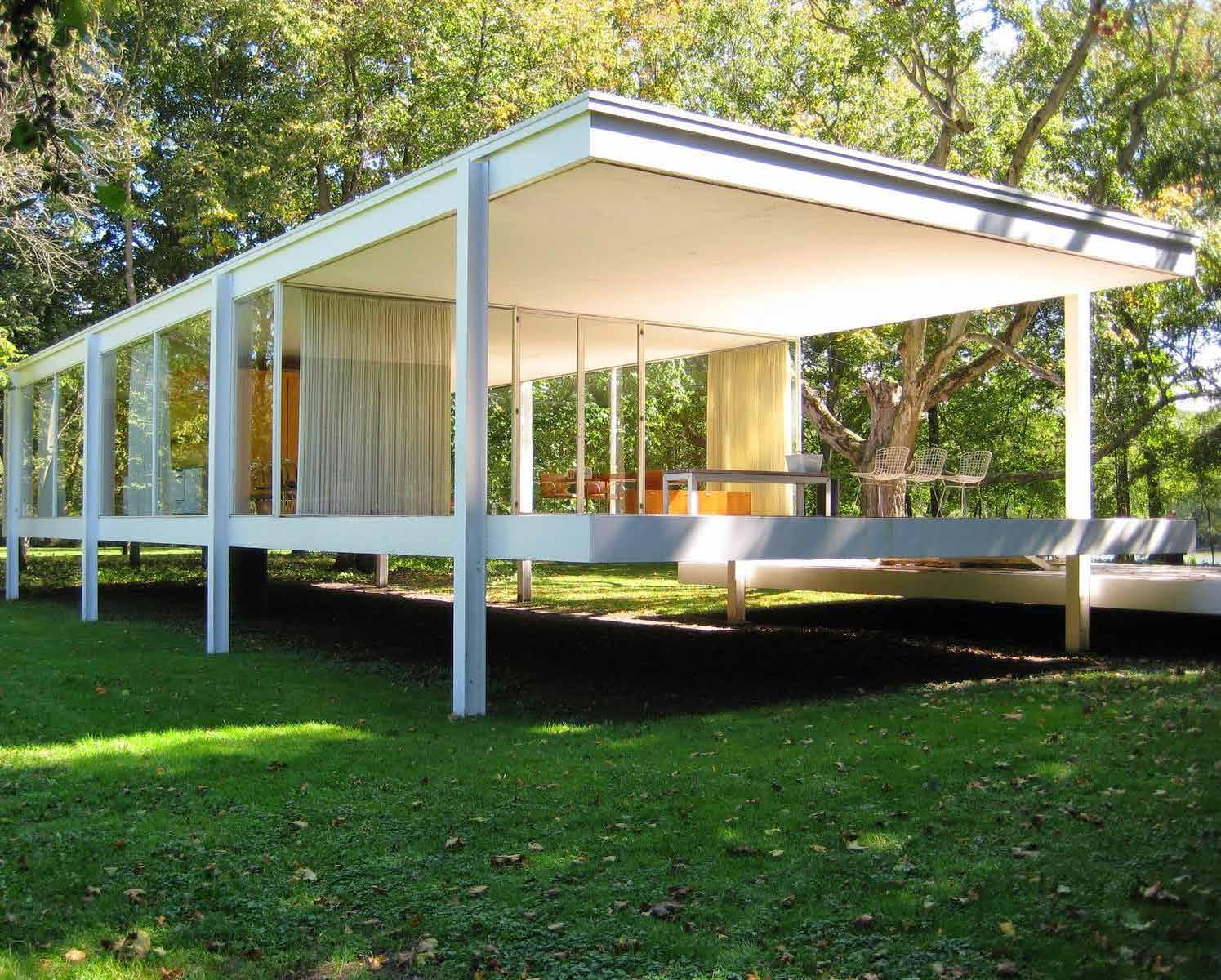

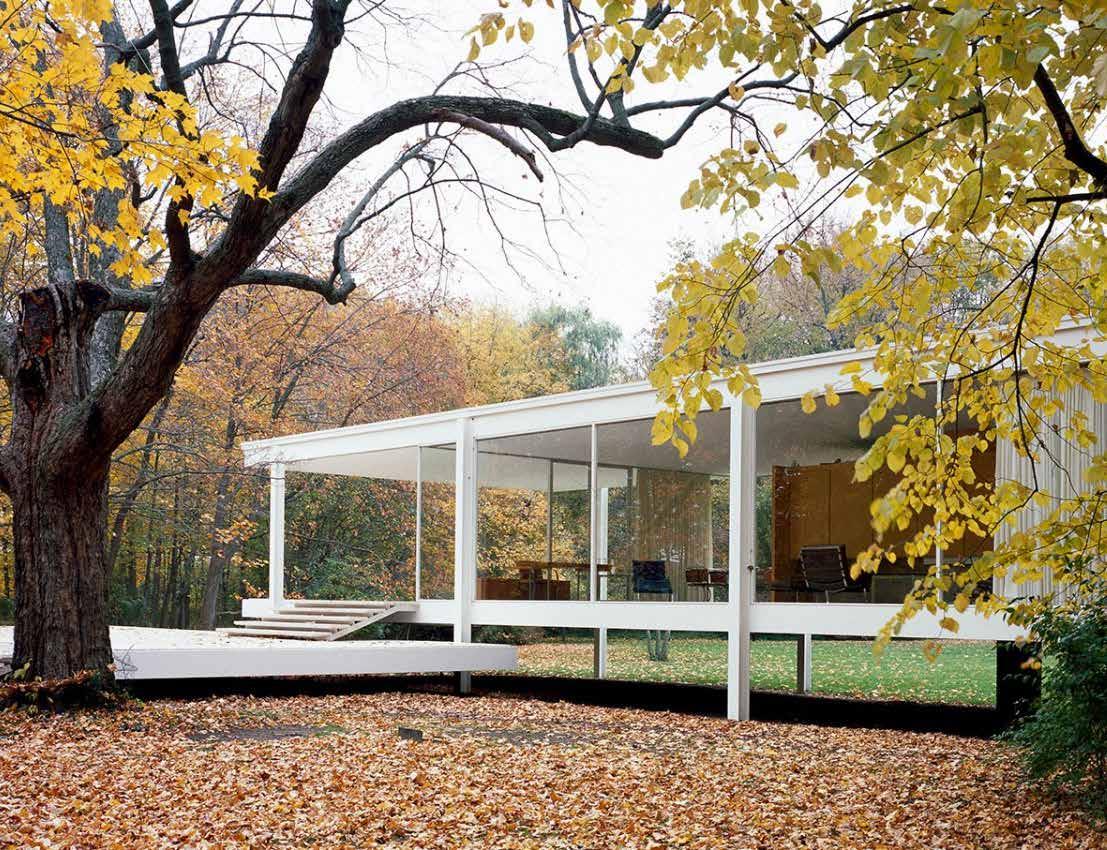

TORA EDITH FARNSWORTH, QUIEN DESEABA DISPONER DE UNA SEGUNDA VIVIENDA EN LA QUE PASAR ALGUNAS TEMPORADAS EN UN AMBIENTE RELAJADO Y SOLITARIO. LA CASA FARNSWORTH, UN ICONO DE LA ARQUI TECTURA DEL MOVIMIENTO MODERNO, SE ENCUENTRA SITUADA EN UN PARAJE NATURAL, MUY PRÓXIMA A UN R O, CON UNO DE SUS LADOS ORIENTADO HA CIA UN BOSQUE, QUE LA SEPARA DE LA CORRIEN TE DE AGUA Y OTRO HACIA UN PEQUE O PRADO.

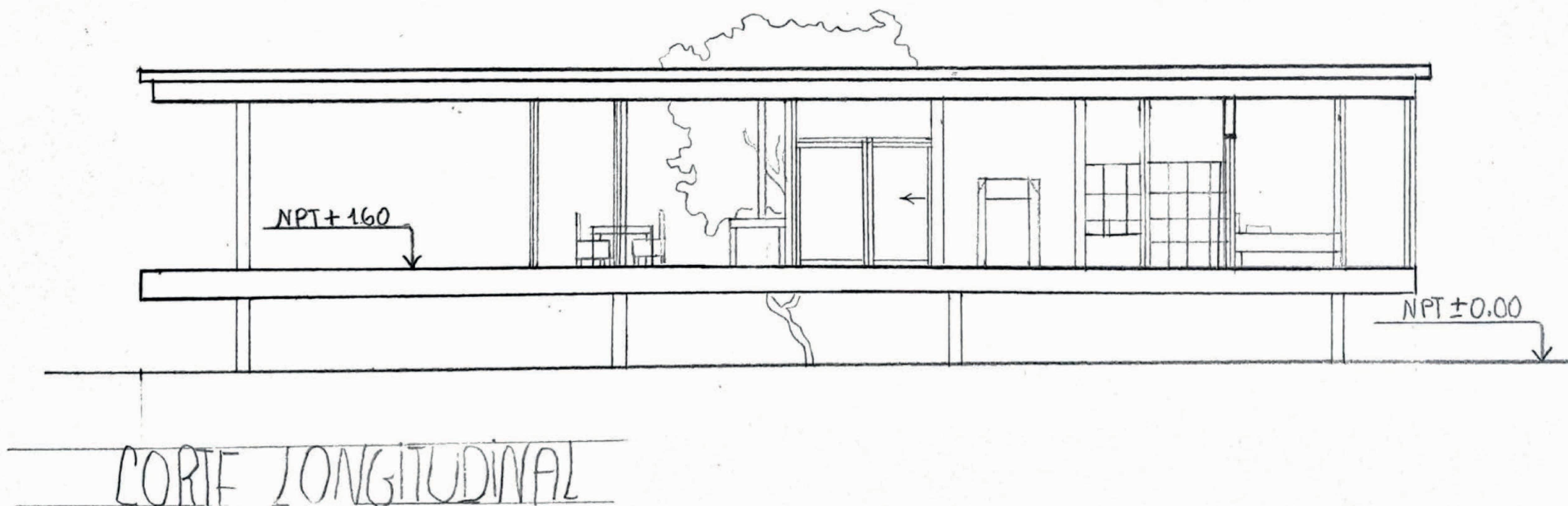

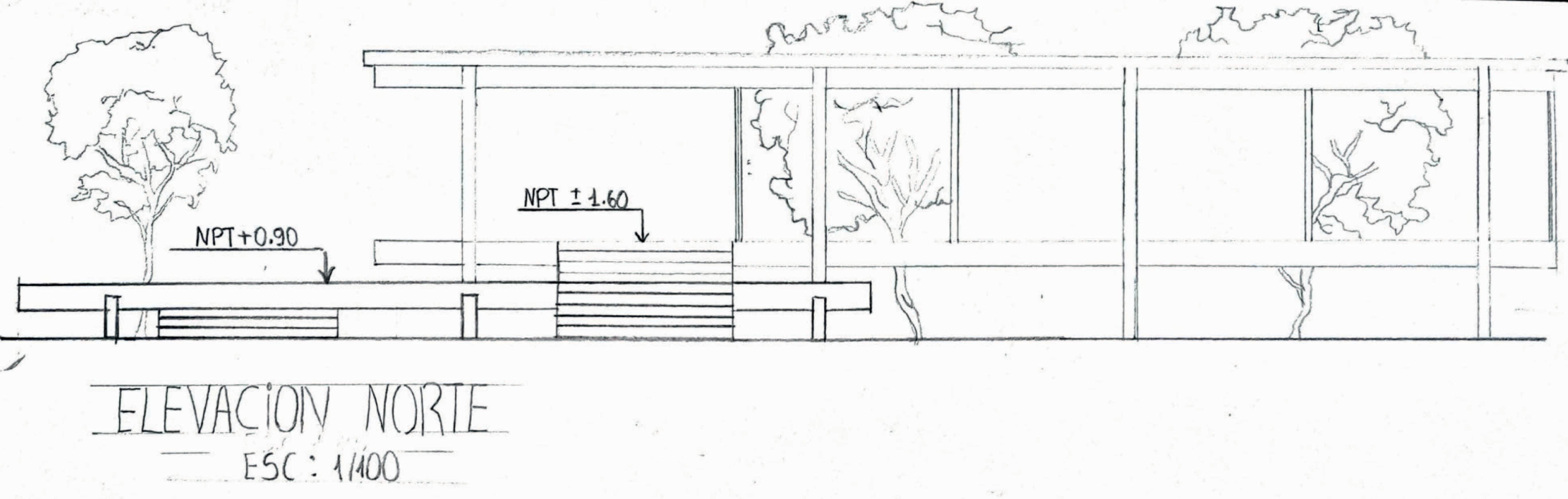

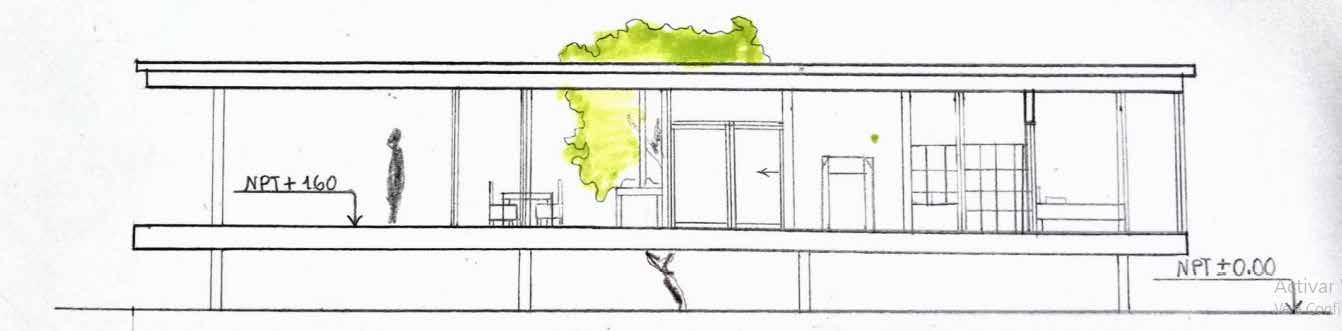

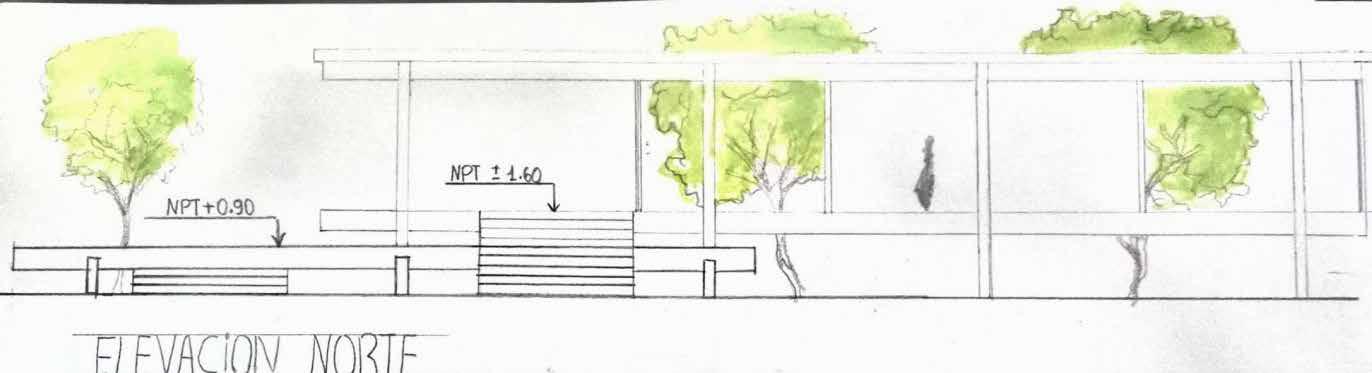

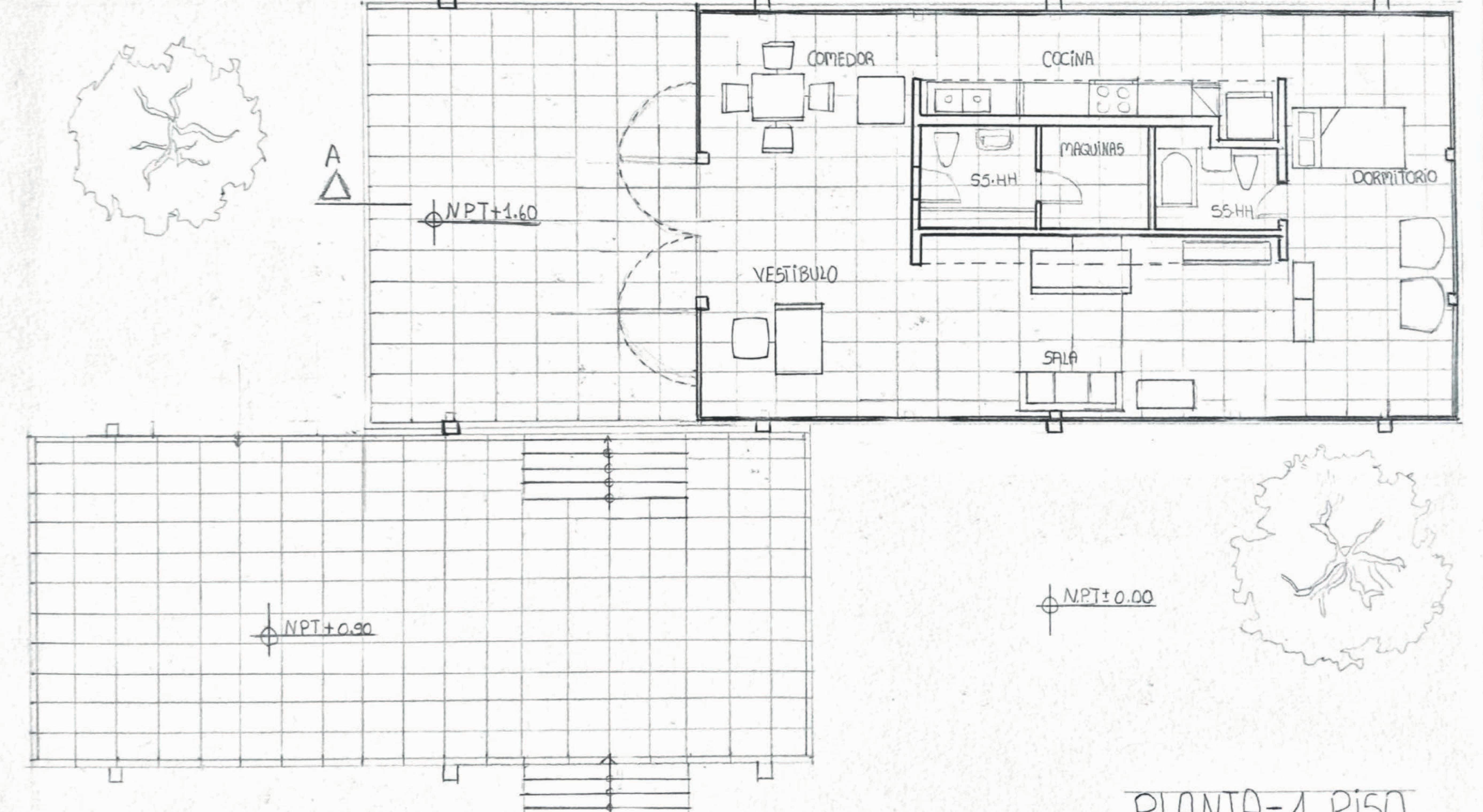

COMO PRIMER PASO PARA PODER ARMAR EL PANEL QUE SE REALIZARIA ,SE NOS BRINDO UNA CLASE DONDE NOS EXPLICABAN EL FUNCIONAMIENTO DE UN BUEN PANEL ,SUS JERARQUIAS Y LA UTILIZACION DE NUESTROS PROPIOS IN SUMOS ,PARA PODER PONER EN PRACTICA ELLO,SE NOS INDICO RECOLECTAR INSUMOS ,A PARTE DE LOS PANOS Y DORE DIGITALES QUE SE ENTREGO .ESTOS PODIAN SER DIBUJOS EN BOSETO A MANO,O NO QUE NOS AYUDARIA POSTE RIORMENTE A REALIZAR LA DIAGRAMAICION CORRESPONDIENTE AL ENTREGABLE. LOS DIBUJOS OMOSTRAADOS SON REFERENTE A IMAGE NES GUIAS Y DE PLANOS (PLANTA ,CORTE ,PERSPECTIA OBLICUA )
5 4 BITACORA BITACORA

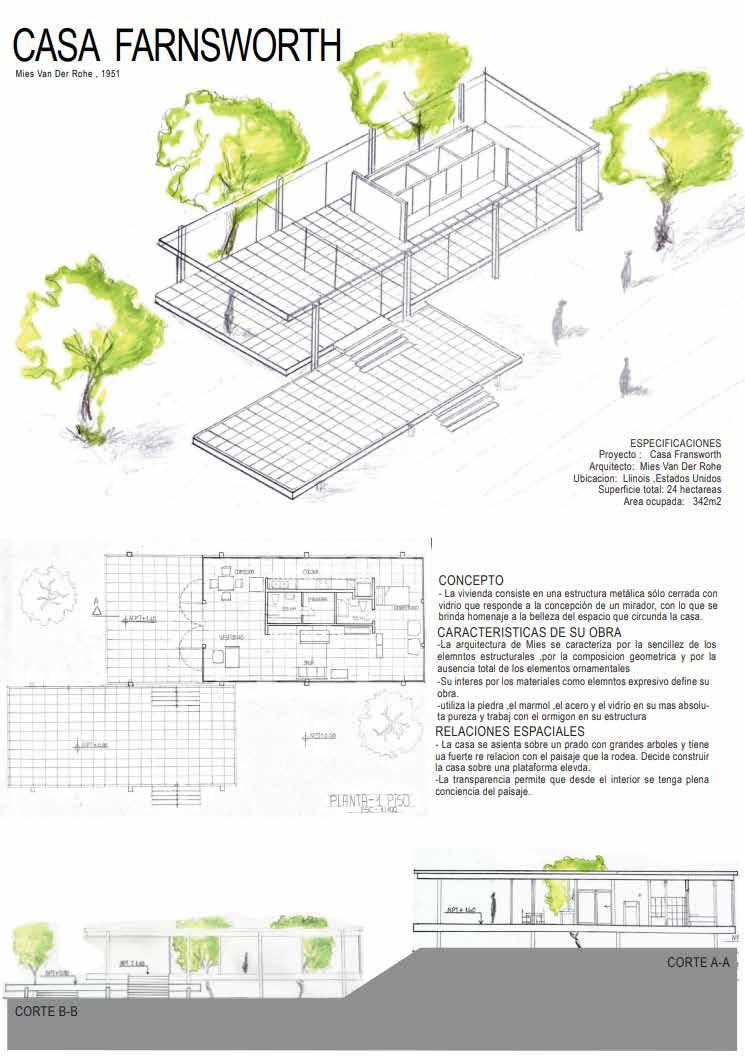

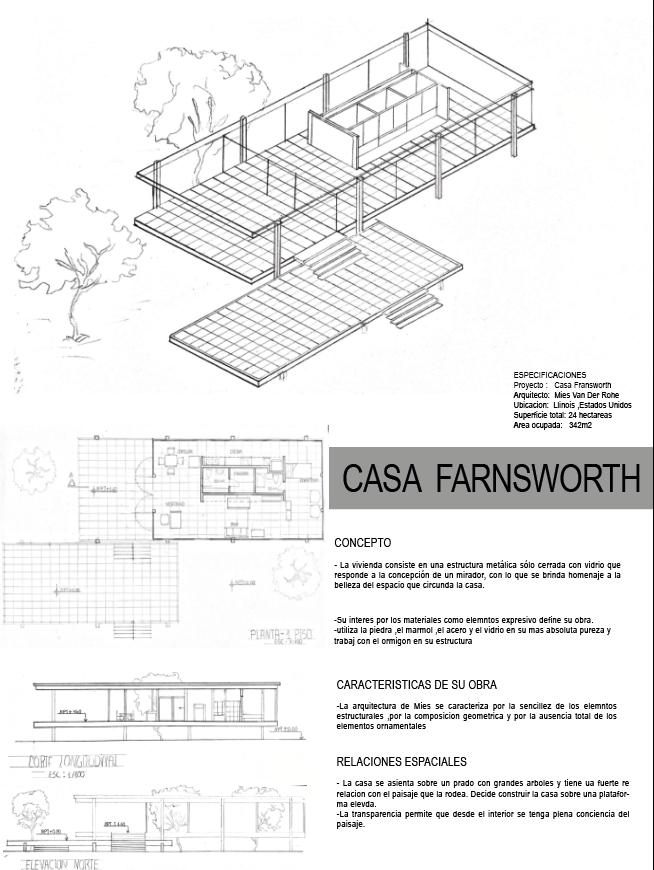

CRITICA DE PANEL :
RESULTADO FINAL

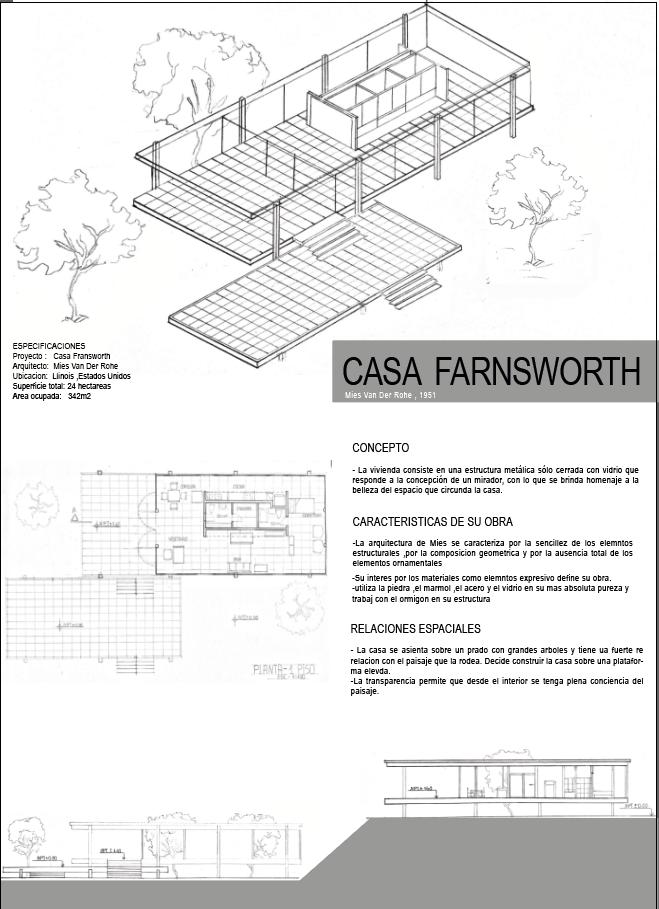

PARA EL DESARROLLO DE ESTE PANEL SE TOMARN EN CONSIDERACION
RESPECTIVAMENTE)CON EL FIN DE COMENZAR CON LA PRO PUESTA DE DIAGRAMCION.EN ESTE PANEL SE TOMARON DIFERENTE PAUTAS POR PARTE DEL DO
CENTE COMO UBICAR LOS TEXTO EN UN LUGAR QUE SEA MAS FACIL LA LECTURA (1) Y RE
DUCIR LOS ESPACIOS EN BLANCO (2).ADEMAS DE GENERAR ESCALA HUMANA EN LOS PLANO(3)
COMO EN LA ISOMETRIA PARA HACER MAS ATRACTIVO LA COMPOSICION DEL MISMO PANEL.(4)
LA PRIMERA CRITICA .ASIMISMO SE CONSIDERARN ALGUNOS ULTIMOS
ARREGLOS PARA LA COMPOSICION DEL PANEL.ESTAS PARTIERON DE
RESALTARA LAS AREAS VERDES O ORBUSTOS NATURALES IMPLMENTANDO
COLORES VIVOS COMO LAS GAMAS DEL VERDE(5).ADEMAS DE REUBI
CAR EL TITULO PRINCIPAL AL INICIO DEL DESARROLLO DEL PANEL (6)
7 6 BITACORA BITACORA
SE RELIZARON LAS CORRECCIONES
TO A LA CRITICA PASADA Y SE EDITARON LOS GRAFI COS .EN ESTA CRITICA SE SUGERIO UNA CORRECCION DE
YA QUE FALTA BA MAS PROFUNDIDAD DE LOS
Y TOM DE PRTIDA DEL
ADEMAS
,RESPEC
TEXTO
CONCEPTO
ARQUITECTO.(8)
PARA LA COMPOSICION FINAL SE TOMARON EN CUENTAS LAS DIFERENES CRITICAS ANTERIOR PAR FINAL MENTE LOGRARG UNA
JERARQUICA
LOS TEXTO CON LOS INSUMOS UTILIZADOS.SE UNIFICO TODO EL PANEL MEDIAN TE UN
LOS
TRNSVER SALES
LOS
OR DENAR LA
BASE
EL
DEL
ELABORO UNA IDEA DE ORGANIZACION DEL PA NEL ,EN ESTE SE DEBIA MANTENER UNA DIAGRAMA CION Y ORDEN.SE RECO
LA POSICION DONDE DEBE IR CADA ELEMEN TO Y TODO DEBIA TENER UN CONCEPTO Y RELACION ,EN MI CASO SE LE DABA PRIORIDAD A AL DIBUJO JERARQUICO
A RAIZ DE ELLO ORDENAR LOS DIBUJOS SECUNDARIOS
DIAGRMACION
,VALANCIANDO
CORTE TOPOGRAFICO UBICADO
CORES
,PARA APROVECHAR
ESPACIOS RESTANTE PARA
INFORMACION
Y
PLANO
PROYECTO SE
MENDO
(7) , PARA
EN LA SIGUIENTE CRITICA SE COMENZO A REALIZAR LOS BOCESOS DEL PROBLECTO (PLANTAS CORTE ,ELEVACIONES ISOMETRIA
3
1
4 5 6 7
9 8 BITACORA BITACORA 02.
EL DISENO DE LA VIVIENDA FUE ELABORADO POR MIES VAN DER ROHE EN 1946, A INSTANCIAS DE LA DOCTORA EDITH FARNSWORTH, QUIEN DESEABA DISPONER DE UNA SEGUNDA VIVIENDA EN LA QUE PASAR ALGUNAS TEMPORADAS EN UN AMBIENTE RELAJADO Y SOLITARIO. LA CASA FARNSWORTH, UN ICONO DE LA ARQUITECTURA DEL MOVIMIENTO MODERNO, SE ENCUENTRA SITUADA EN UN PARA JE NATURAL, MUY PRÓXIMA A UN R O, CON UNO DE SUS LADOS ORIENTADO HACIA UN BOSQUE, QUE LA SEPARA DE LA CORRIENTE DE AGUA Y OTRO HACIA UN PEQUE O PRADO. COMO SEGUNDO TRABAJO SE REALIZO LOS INSUMOS DEL PROYECTO ES COGIDO ,DONDE SE DEARROLLO LO DIBUJOS Y IMAGENES MAS RESALTANTE DEL PROYECTO A CRITERIO PERSONAL . CON LA TEORIA APRENDIDA OPTE POR UTILIZAR INSUMOS DONDE LE PROYECTO SE RELACIONES ESTRECHAMENTE CON LA NATURALEZA DEBIDO A QUE ES LO QUE ME PARECIA MAS RESALTANTE. POR ELLO SE ESCOGI PERSPECTIVA ,TANTO INTERIOR COMO LAS EXTERIO RES PARA APRECIAR ESE CONTACTO CON EL ENTRONO AMBIENTAL ,Y LOS INSUMOS TECNICO COMO LOS PLANOS DIBUJADO A LAPIZ Y ESTILOGRAFO
RESIDENCIA F INSUMOS UTILIZADOS
11 10 BITACORA BITACORA CRITICA DE PANEL : RESULTADO

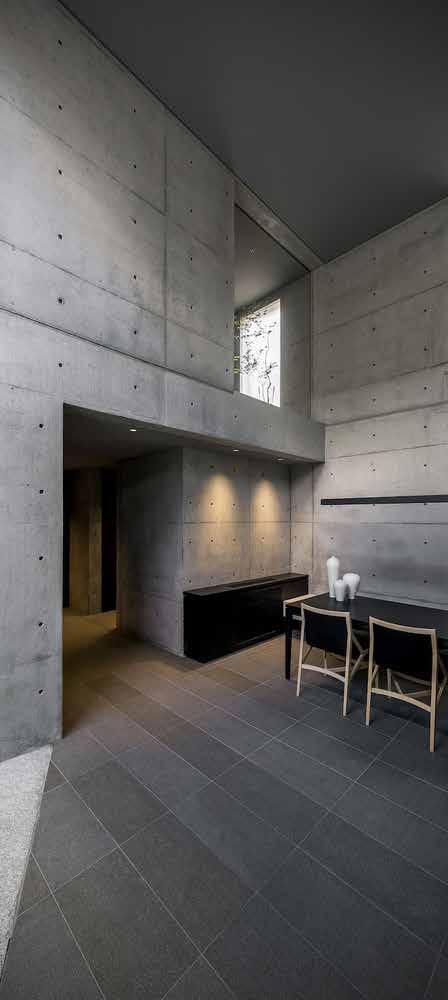

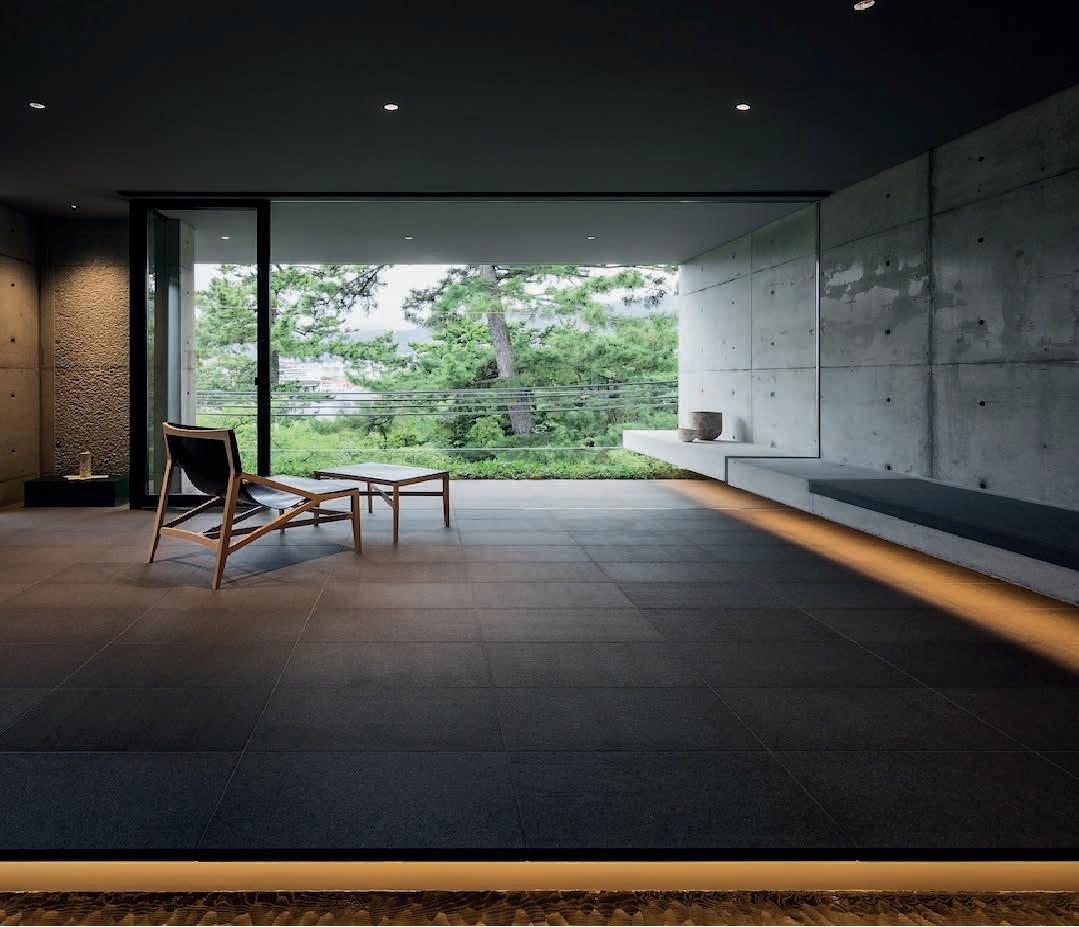

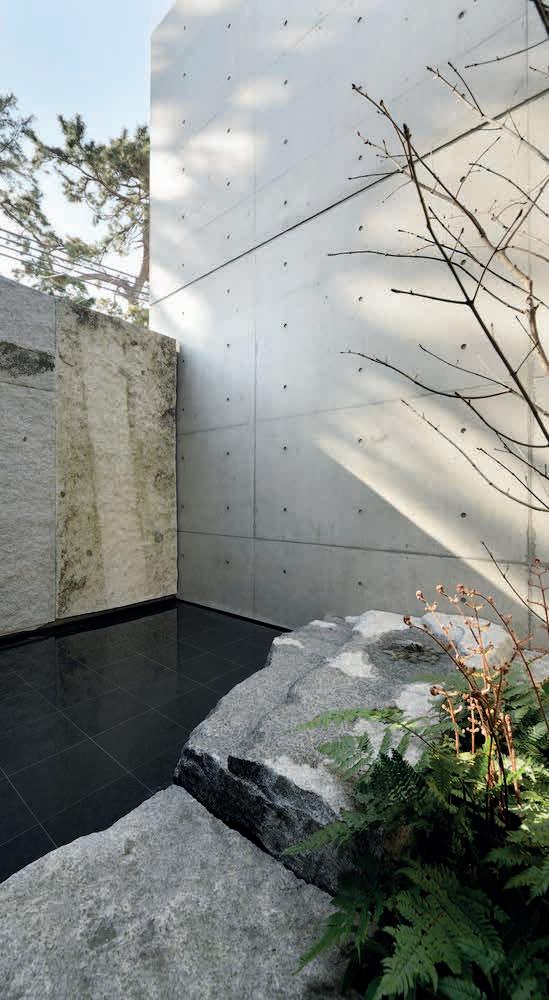

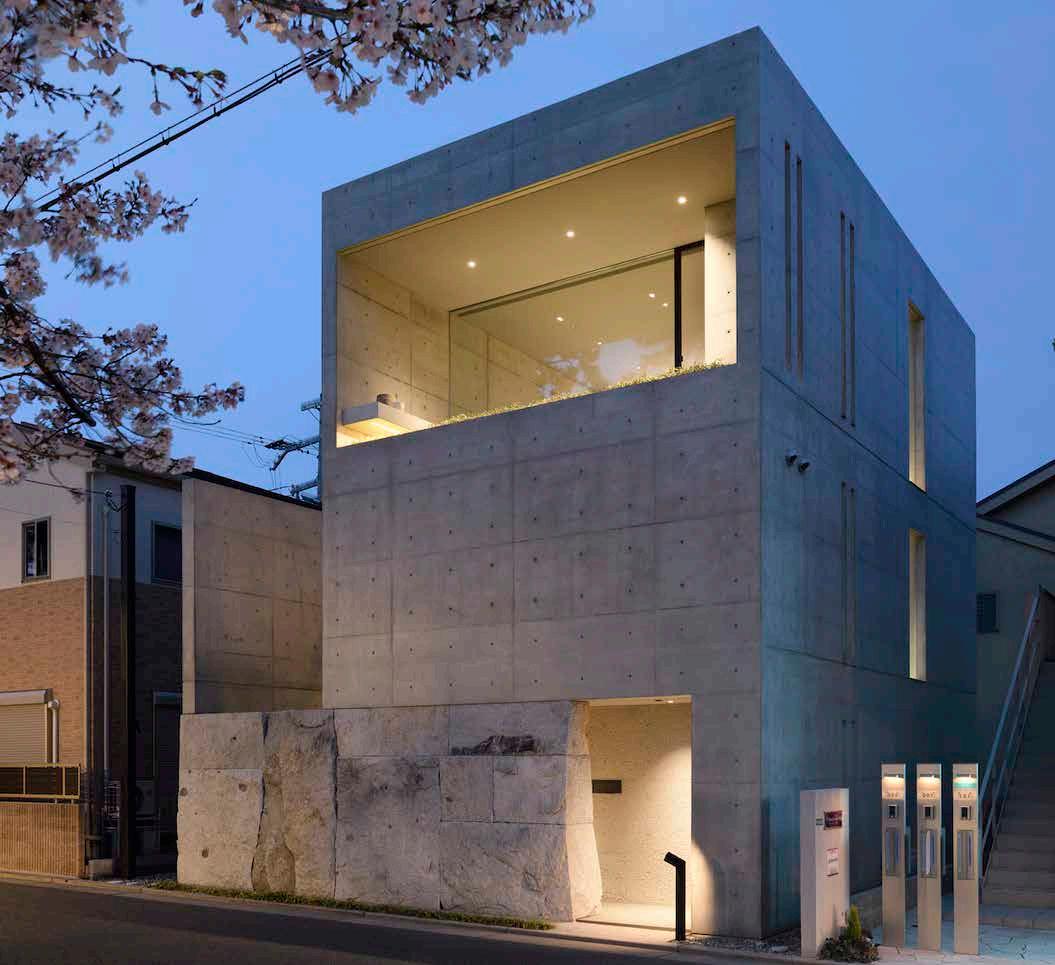

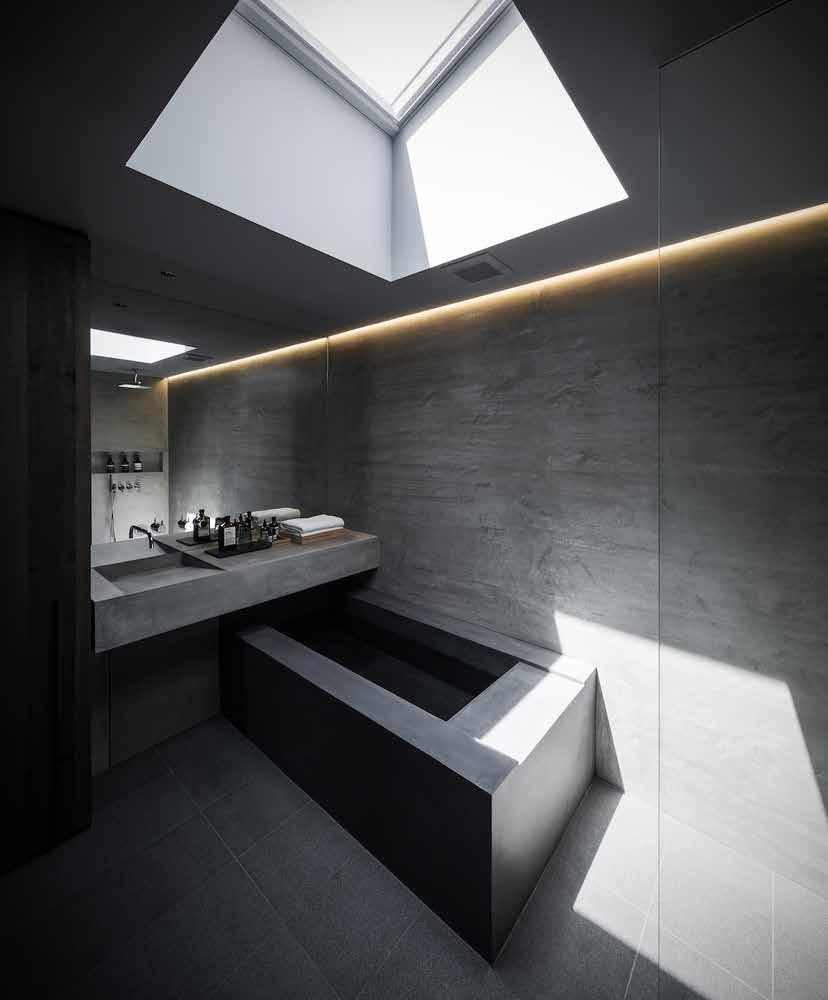

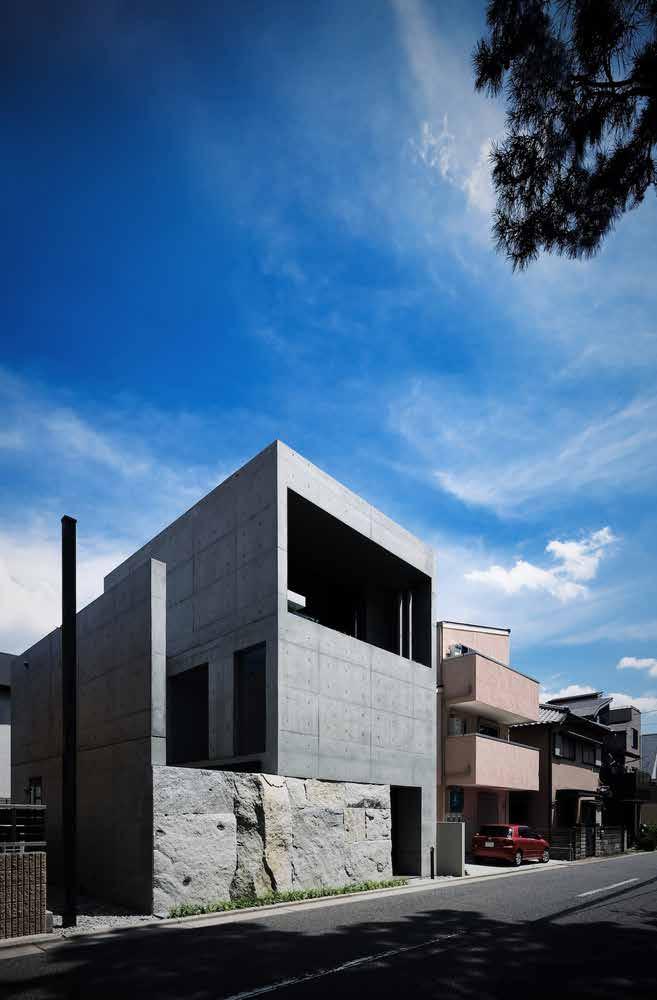

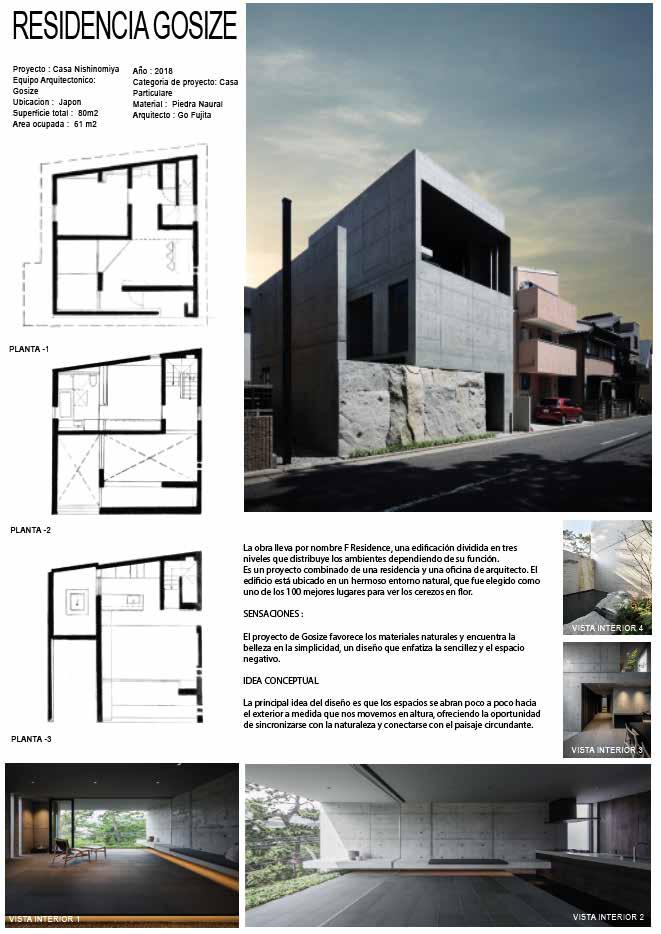

LA ENTREGA PARCIAL QUE CORRESPONDE AL PRESENTE PARCIAL ,PRE SENTO TODAS LAS CORRECCIONES DADAS Y LOS INSUMOS SE FUNSIONA RON EN UN SOLO DIAGRAMA INTREGARDOR .A TRAVES DEL PANEL SE LOGRO TRANSMITIR UNA CONTEMPLACION DIVINA HACIA LA MATERIALIDAD NATURAL SE IDENTIFICO LA IMAGEN JERARQUICA EN UNA ESQUINA DEL PANEL PARA LUEGO PRESENTA PREVEMENTE UNA EXPLICACION DEL PROYECTO (9) Y UBICAR EN LO INFERIOR IMAGENES ATRACTIVAS INTERIORES CON JUEGO DE LUCES RESLTANDO LA MATERIALIDAD DE PIEDRA Y CONCRETO MURAL. POR OTRA PARTE SE CRITICO QUE LAS IMAGENES NO PRESENTA UN MARGEN BASICO PARA ORDENAR LA COMPOSICION(1).ADEMAS SE RECOMENDO QUE SE REMPLAZARA LAS IMAGENES REALES EXTERIORES CON DIBUJO A MANO DE LOS TRES NIVELES DEL PROYECTO(2) ,CONSIDERANDO LOS MUROS DE UN CO LOR SOLIDO PARA CONOCER CON CLARIDAD LOS PERIMETROS DEL PROYECTO CON LOS INSUMOS Y LAS PRO PUESTAS DEL PANEL PRESENTADO ,SE INDICO QUE LA DIAGRAMACION ERA CORRECTA YA QUE PRESENTA BA JERARQUIA Y BUENA DISTRIBU CION PERO QUE MEJORARIA CON LA ALINEACION DE LOS OBJETOS .ASI MISMO SE RECOMIENDA REDUCIR EL TAMA O DEL TEXTO(3) .POR OTRO LADO SE PIDIO MEJORAR LOS IN SUMOS ,COLOCANDO MAS PROFUDI DAD A CADA DIBUJO DE LOS PLANOS Y UNIIFICANFO EN UN MISMO FONDO LOS COLORES QUE MAS RESALTABAN PARA MI ERA EL GRIS POR LA NATURA LESZA CERCANA Y LA MATERIALIDAD PARA REALIZA EL PANLE SE TOMO COMO COLOR PRINCIPAL EL AZUL DEL CIELO Y EL AGUA (5),ATRAVES DE ELLO SE COLOOC EL TITULO COMO LINEAS DIVISORAS ENTRE LAS IMAGENES Y LA INFORMACION ,ADE MAS NO SE QUE COLOCA ORDE A LA IMAGENES(6) ,YA QUE AL COLO CARLAS CREARIA DIVISIOM EMTRE SI ADEMAS EN EL DESARROLLO DEL PANEL SE TUVO UN PROCESO MAS CORTO QUE LAS ENTREGAS ANTE RIORES ,YA QUE SE SE TOMARON DIFERENTES TECNICAS. COMO PRI MER INTENTO SE BUSCO CRAR JE RAQUIA CON LAS IMAGENES Y TEXTO (4),PERO SE ENCONTRARON MUCHOS ERRORES DE ARMONIA,LAS IMAGE NES NO ESTABAN BIEN UBICADAS 4 1 2 3 3
FINAL
13 12 BITACORA BITACORA 02. CLAREVIEW COMMUNITY RECREATION

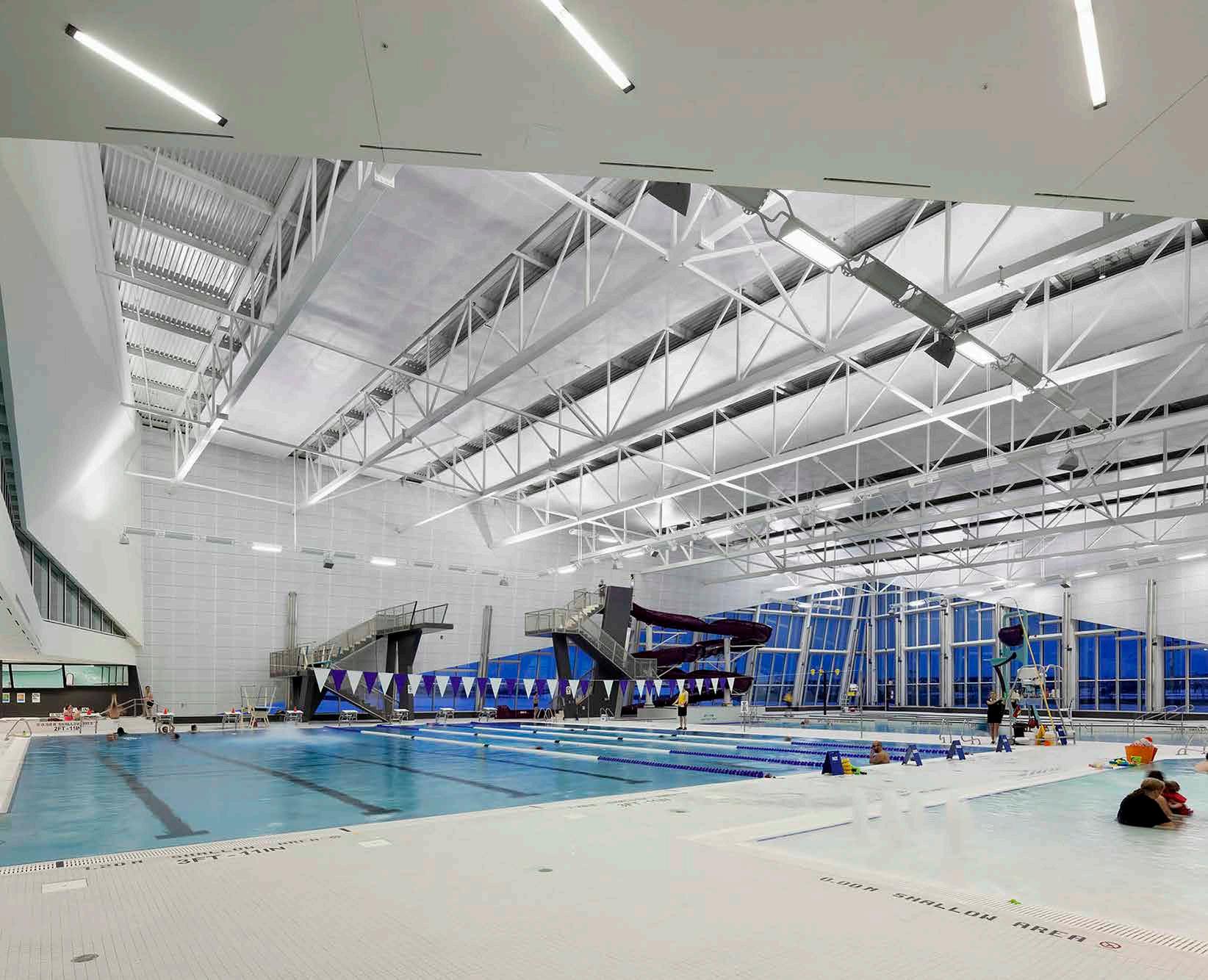

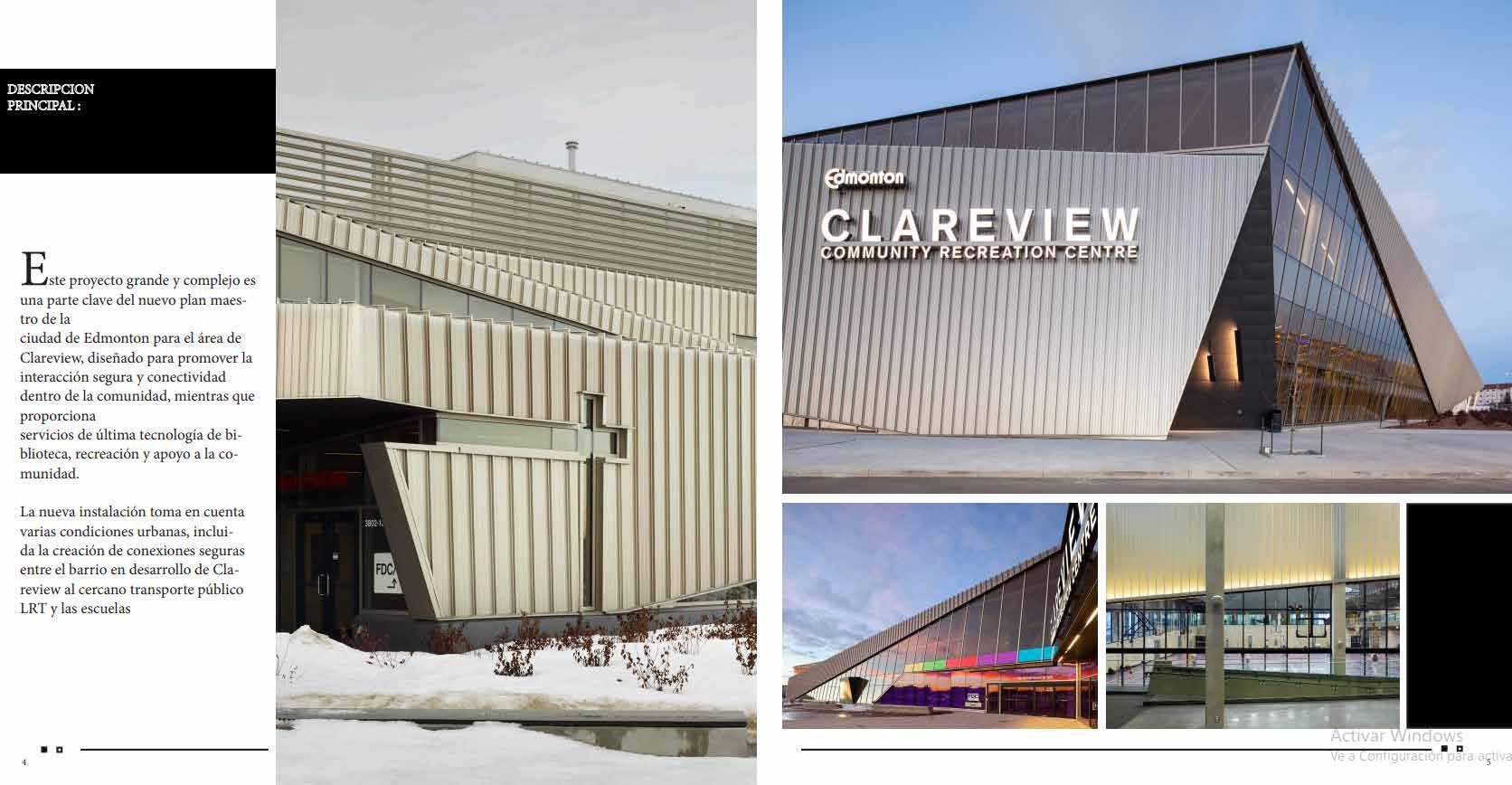

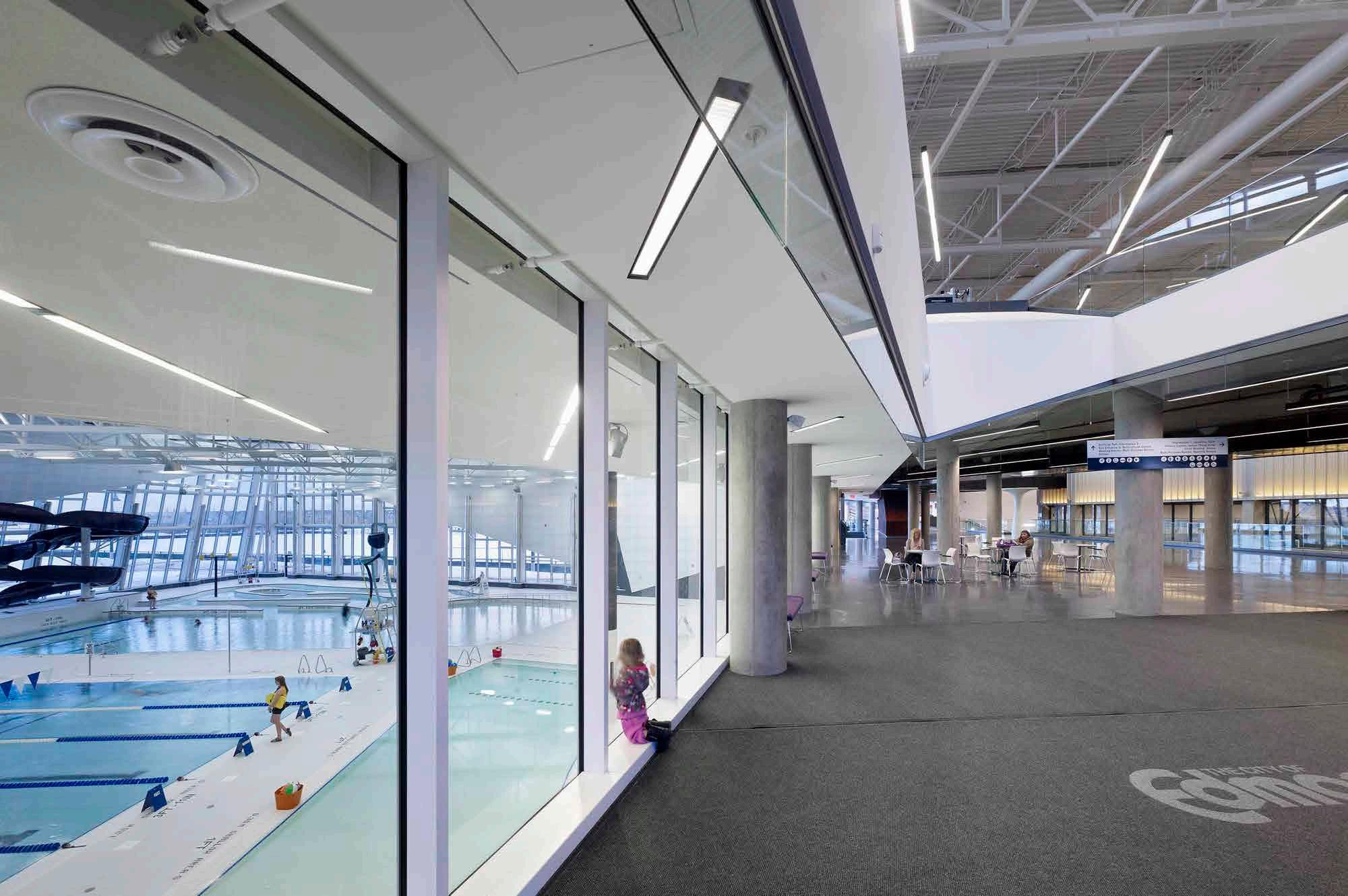

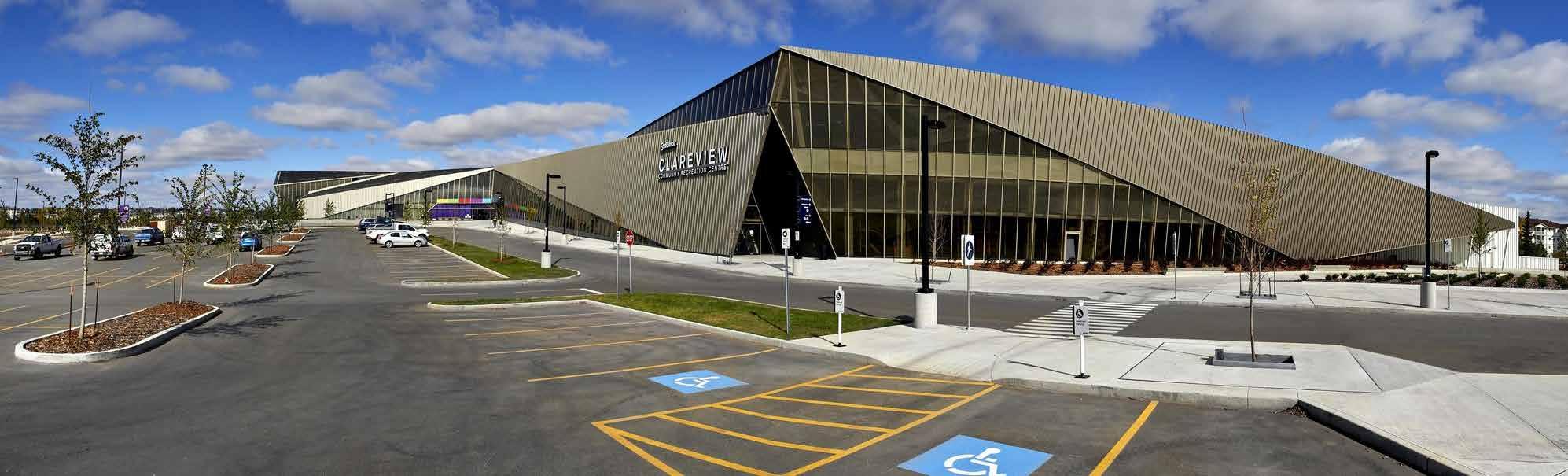

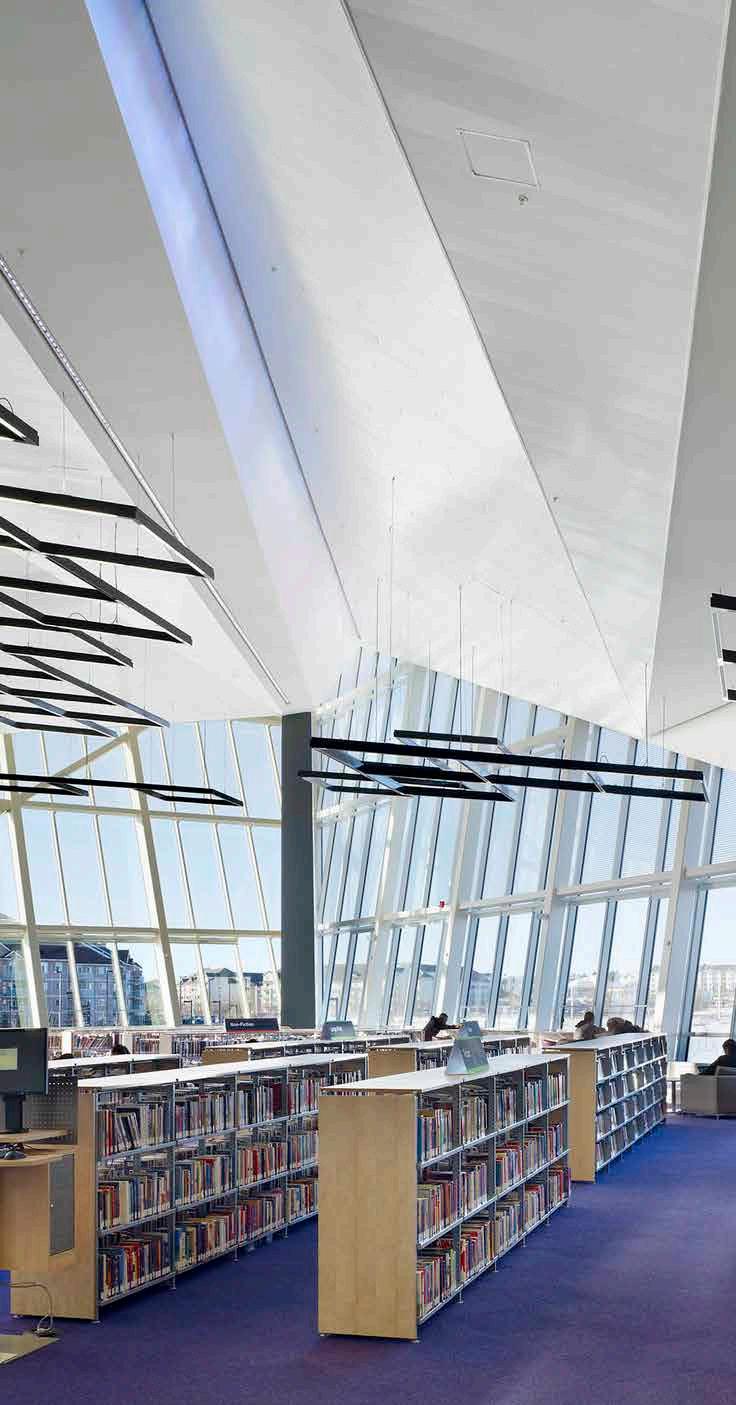

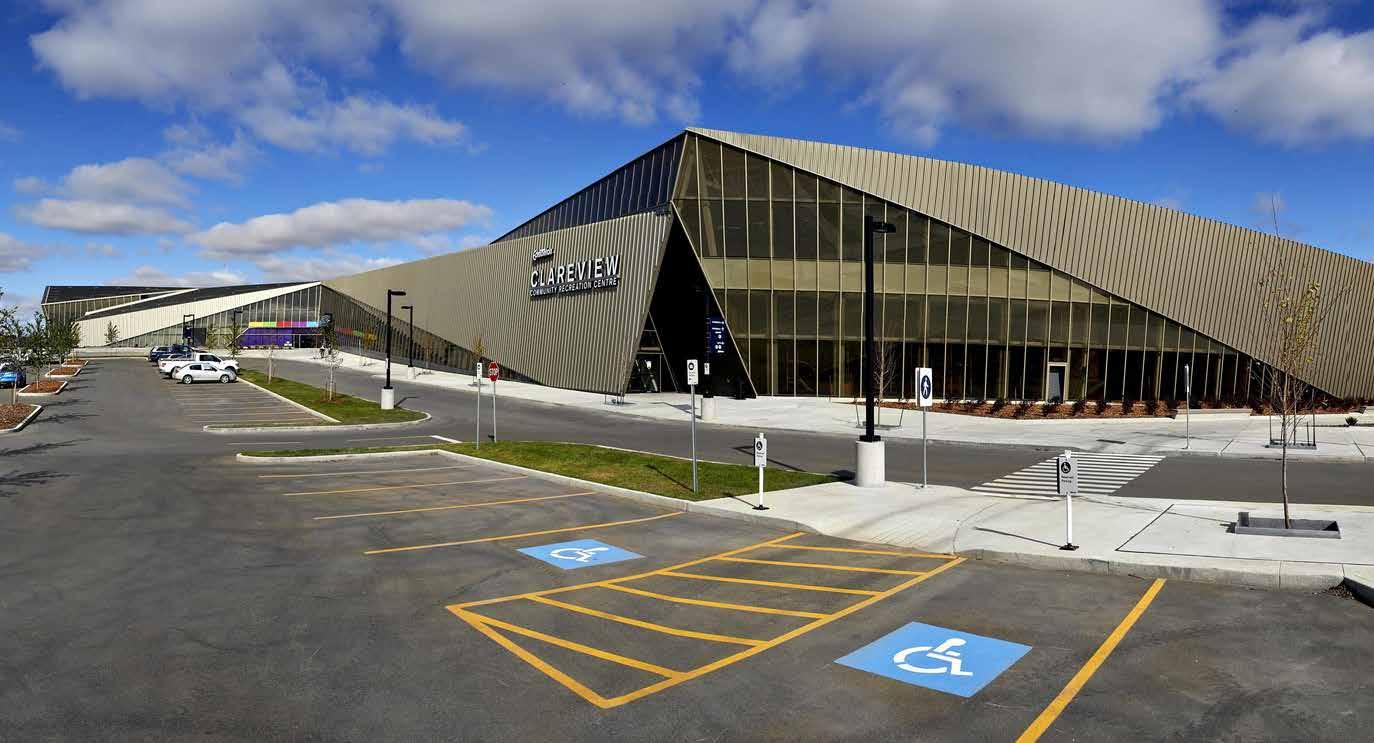

INSUMOS UTILIZADOS EL PEULTIMO PRABAJO DEL CICLO FUE LA ELABORACION DE UNA REVISTA DE UN PROYECTO ARQUITECTONICO CULTURAL Y DEPORTIVO .ENTRE LOS INSUMOS ESCOGIDOS SE ENCUENTRAN VISTAS INTERIOR O EXTERIORES QUE MUES TRAN EL PROCESOS VOLUMETRICO Y LA DISTRIBUCION DE LOS ESPACIOS. ADEMAS AL ESCOGER LOS INSUMOS PARA ESTE PANEL ,SE TOMO EN CUEN TA QUE EL COLOR QUE MAS SE RESALTABA ERA EL COLOR MORA DO QEU SE CREA EN EL SUELO DE LA BIBLIOTECA.ADEMAS INTERIORMENTE ESTE PROYECTO GRANDE Y COMPLE JO ES UNA PARTE CLAVE DEL NUEVO PLAN MAESTRO DE LA CIUDAD DE EDMONTON PARA EL AREA DE CLA REVIEW, DISENADO PARA PROMOVER LA INTERACCION SEGURA Y CONECTIVIDAD DEN TRO DE LA COMUNIDAD, MIENTRAS QUE PROPORCIONA SERVICIOS DE ULTIMA TECNOLOGIA DE BIBLIO TECA, RECREACION Y APOYO A LA COMUNIDAD. LA NUEVA INSTALACION TOMA EN CUENTA VARIAS CONDICIO NES URBANAS, INCLUIDA LA CREACION DE CONEXIONES SE GURAS ENTRE EL BARRIO EN DESARROLLO DE CLAREVIEW.
CENTRE
15 14 BITACORA BITACORA
: CRITICA

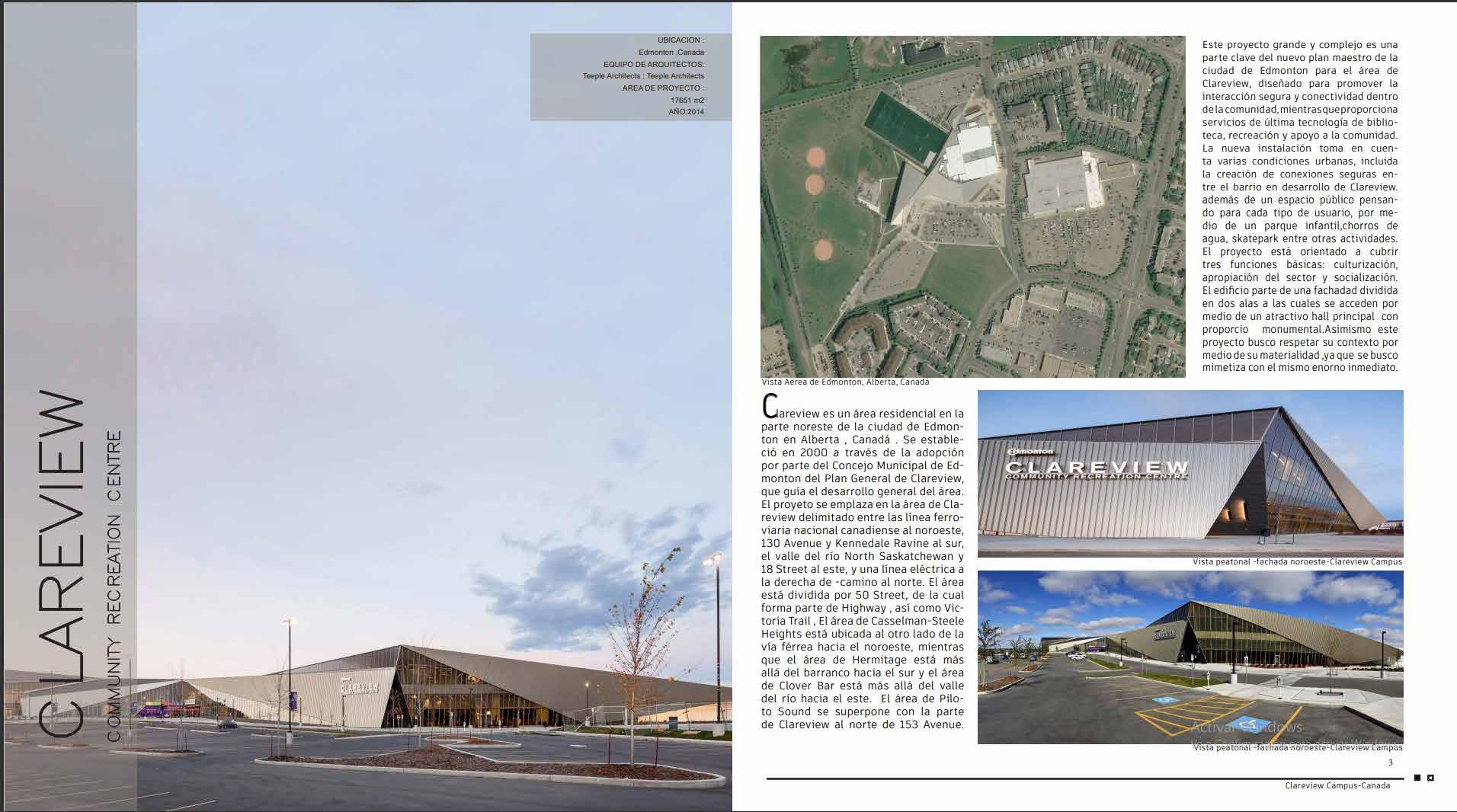

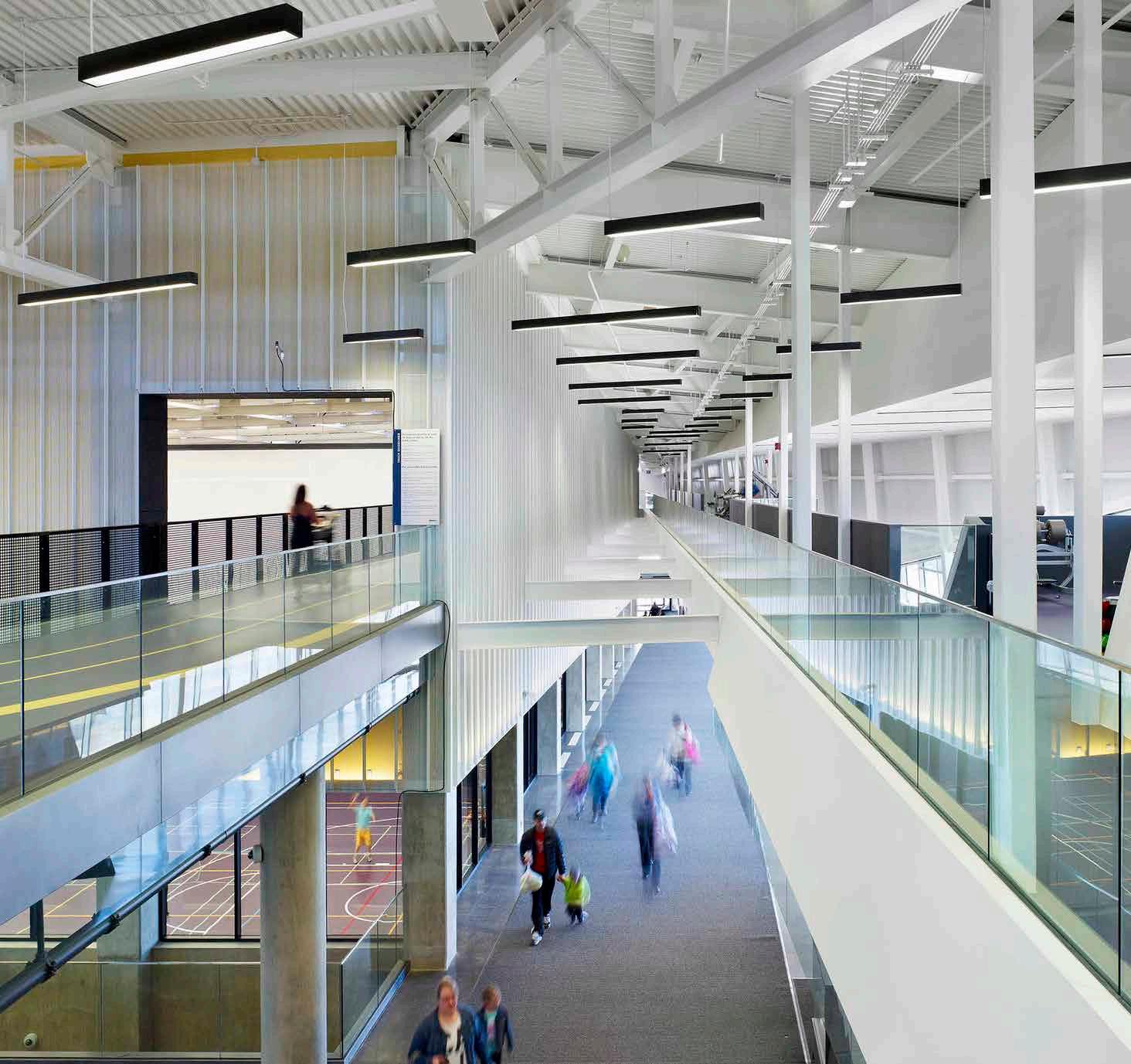

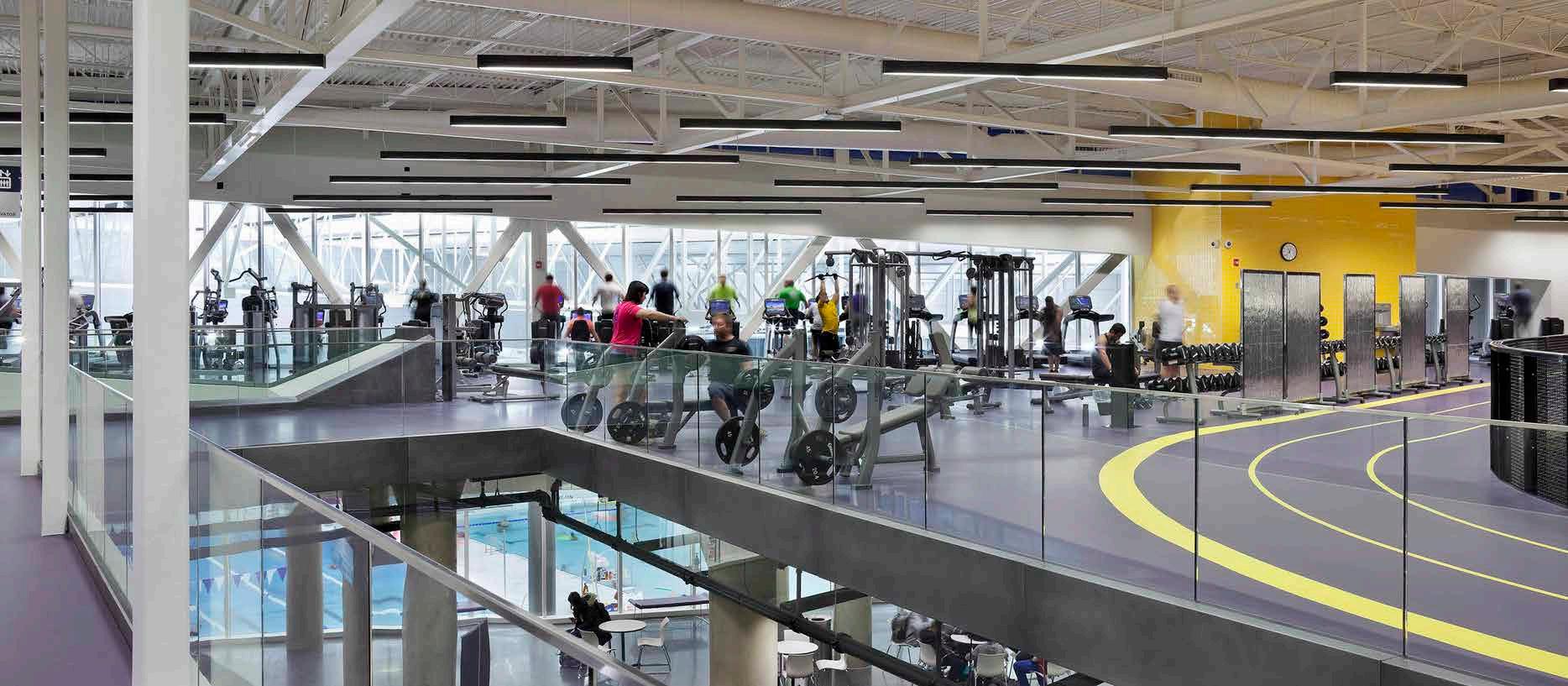

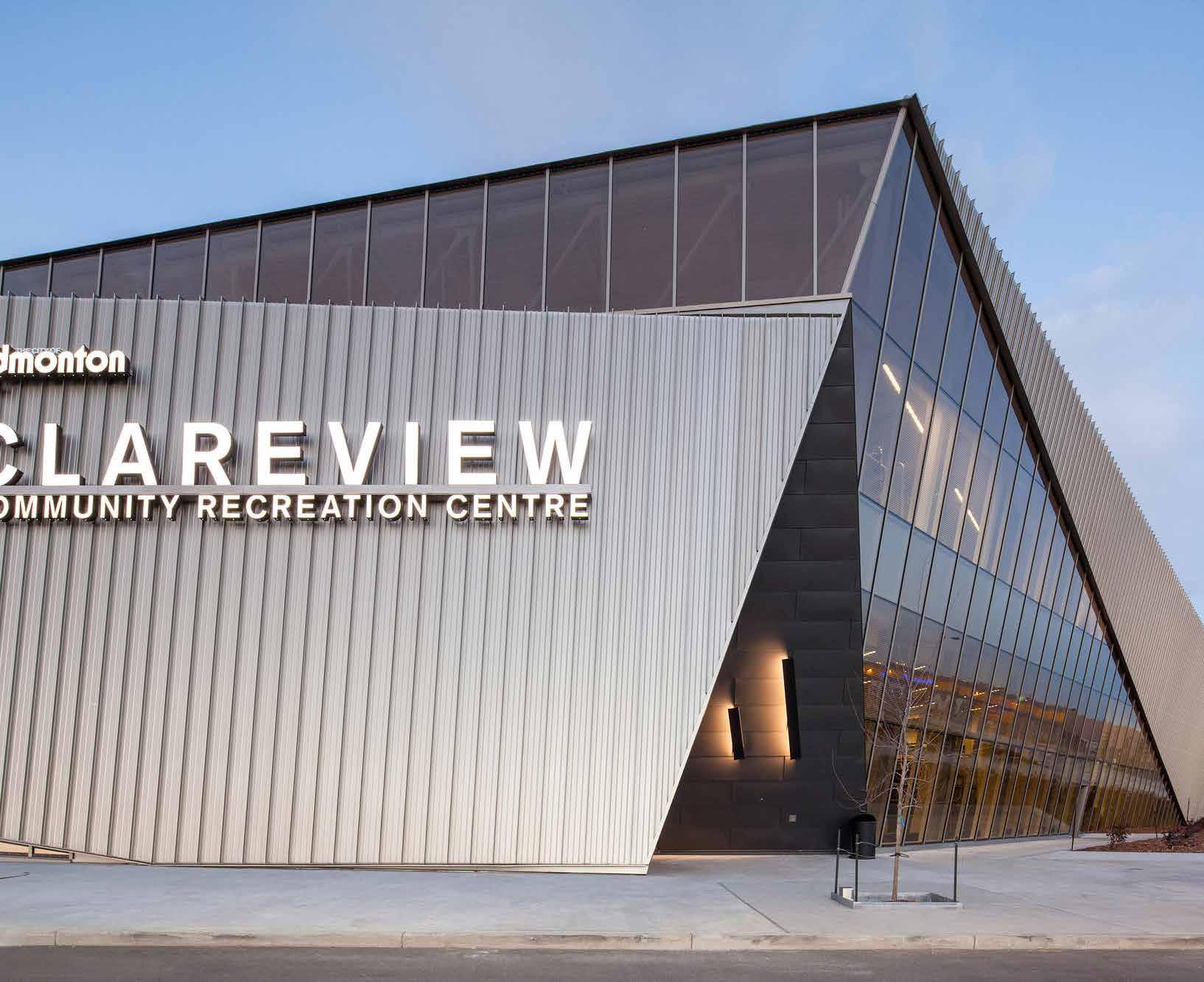

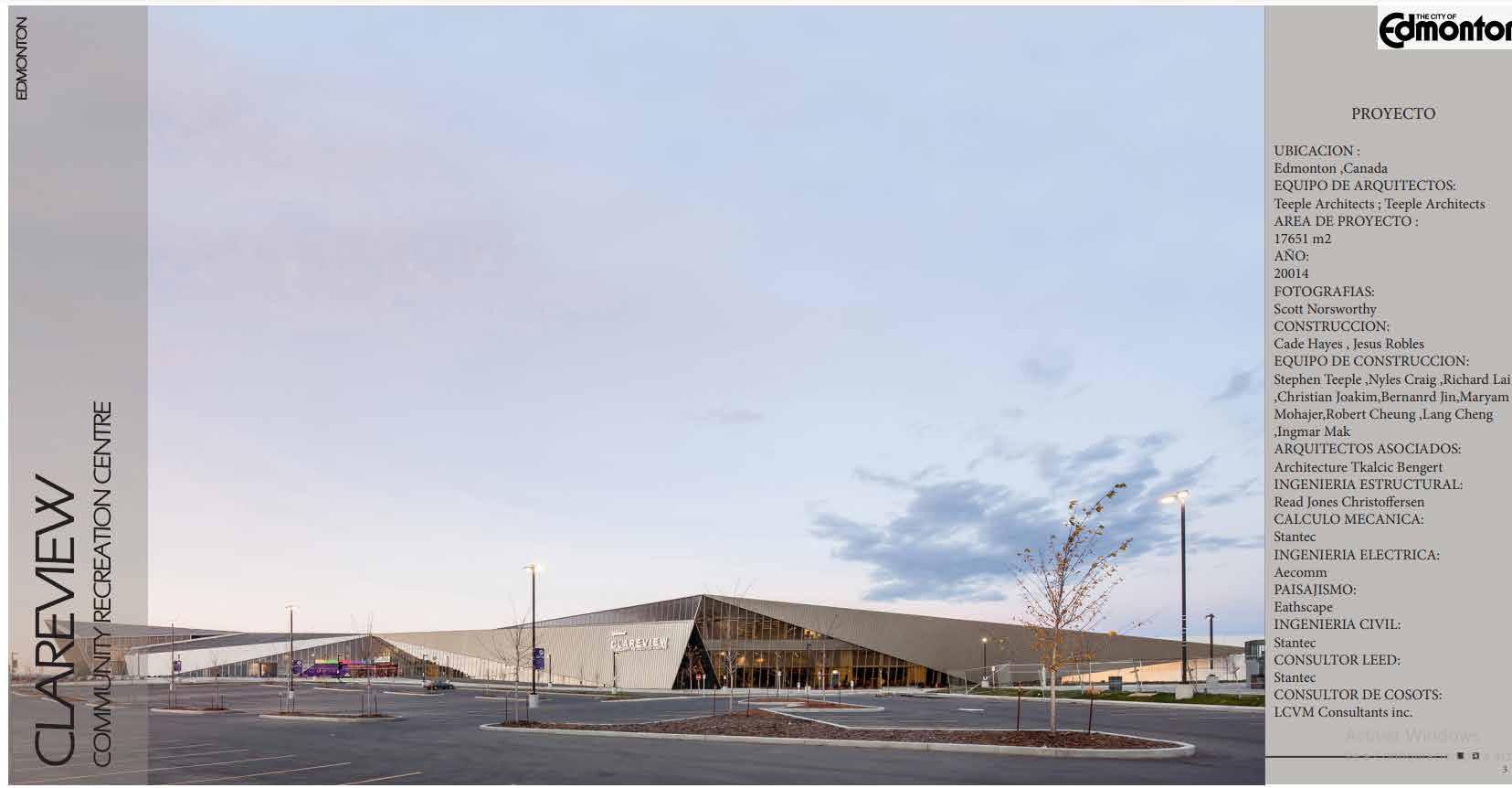

: EN LAS SIGUIENS PAGINAS SE COLOCA INFROMACION DEL PROGRAMA QUE CONFORMA EL PROYECTO ,EL CUAL SE DIFERENCIA POR LA MATERIALIDAD Y LOS NIVELES DE PRIVACIDAD ,TAMBIEN SE MUESTRAN IMAGENES DEL EXTERIOR DE DIFERENTEA ANGULOS Y VISTAS INTERIOR .POR ULTIMO SE COLOCO LA INFORMACION TECNICA .SE RECOMENDO REDUCIR LOS INSUMOS TECNICOS Y AGRANDARLOS .ASI MISMO SE INDICO LIBERAR LA PARTE SUSPERIOR Y TENER UN EQUILIBRIO ENTRER AMBOS LADOS EN LA CRITICA LAS REVISTA SE COMPONE DE OCHO PAGINAS EN CUATRO HOJAS DESPLEGABLES .SE PRE SENTA LA PROPUESTA DE LA PRIIMERA PAGINA LA CUAL CONTIENE INFROMACION GENERAL DEL PROGRAMA Y SU PROCESO CONCEPTUAL Y VOLUMETRICO.SE INDICO LI BERAR LAS PAGINAS MEDIANTE ESPACIOS EN BLACO YA QUE SE ENCONTRABA MUY SATURADA .ADEMAS SE RE COMENDO AGRANDAR EL INSUMO PRINCIPAL Y ELIMINAR ALGUNAS IMAGENES .SE PRESCINDIO DE LA INFORMA CION ACERCA DEL ESTUDIO AL NO SER MUY RELEVANTE SIIMISMO SE COMENTO EN CORREGIR EL TIPO DE TEXTO YA QUE ES MU DIFICIL DE ENTENDER. SE APORTO VARIOS COMENTA RIOS QUE PODIRA MEJOR A LA COMPISICION GENERAL, YA SEA POR LA CANTIDAD DE DIAPOSI TIVAS PERMITIDAS Y LAS RE LACION DE LAS IMAGENES CON EL TEXTO ABJUNTO EN EL. ASIMISMO NO SE RESPETO LOS MARGENES EN BLANCO QUE FORMARIA LA MAQUETACION DE LOS TEXTO Y COMO LAS IMAGE NES .SE RECOMENDO SINTETIZAR LAS IMAGENES QUE NO TEN GA RELACION CON LAS OTRAS DESARROLLO DE CRITICA : DESARROLLO DE CRITICA :
CRITICA DE REVISTA
DE REVISTA
17 16 BITACORA BITACORA

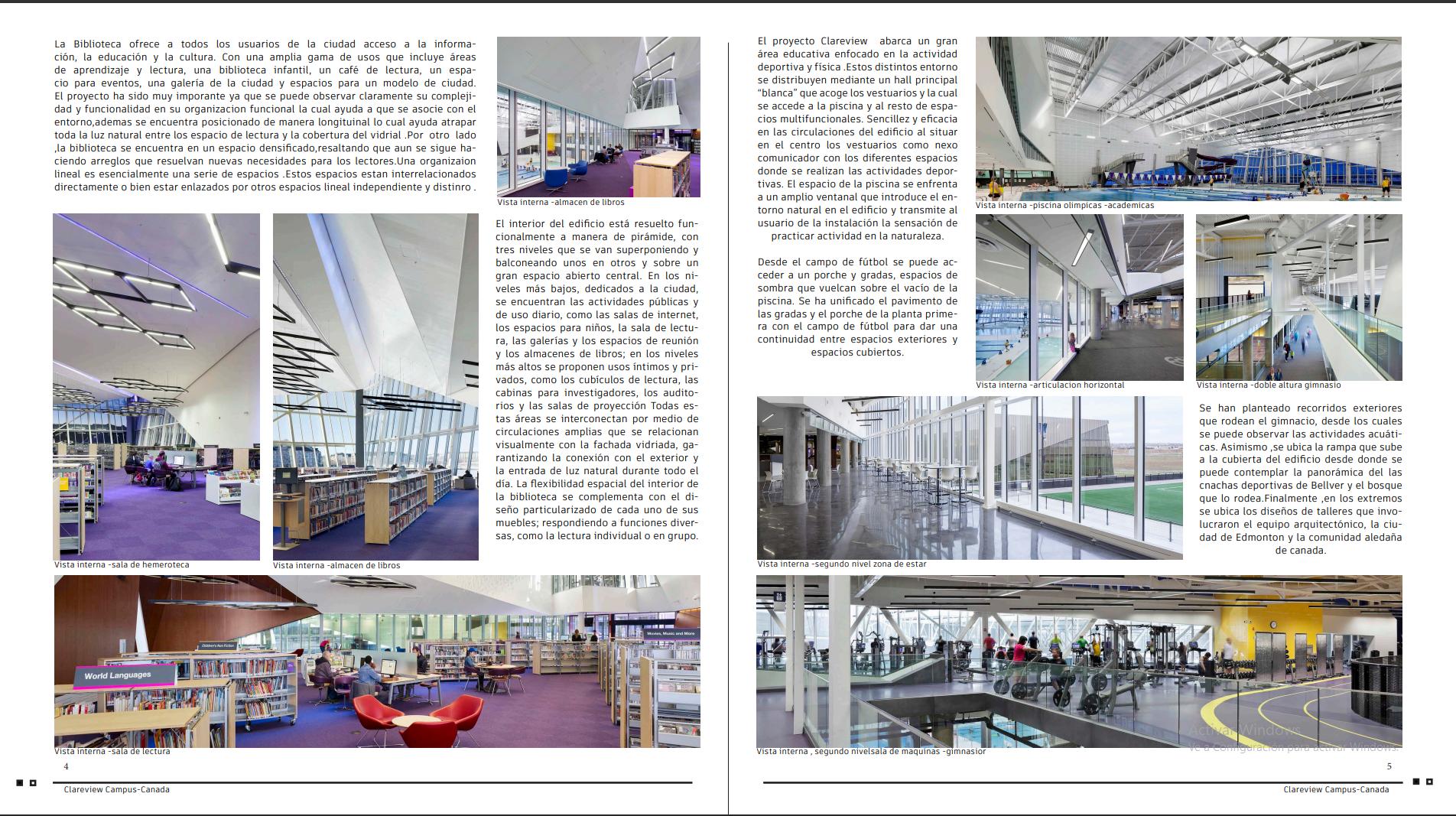

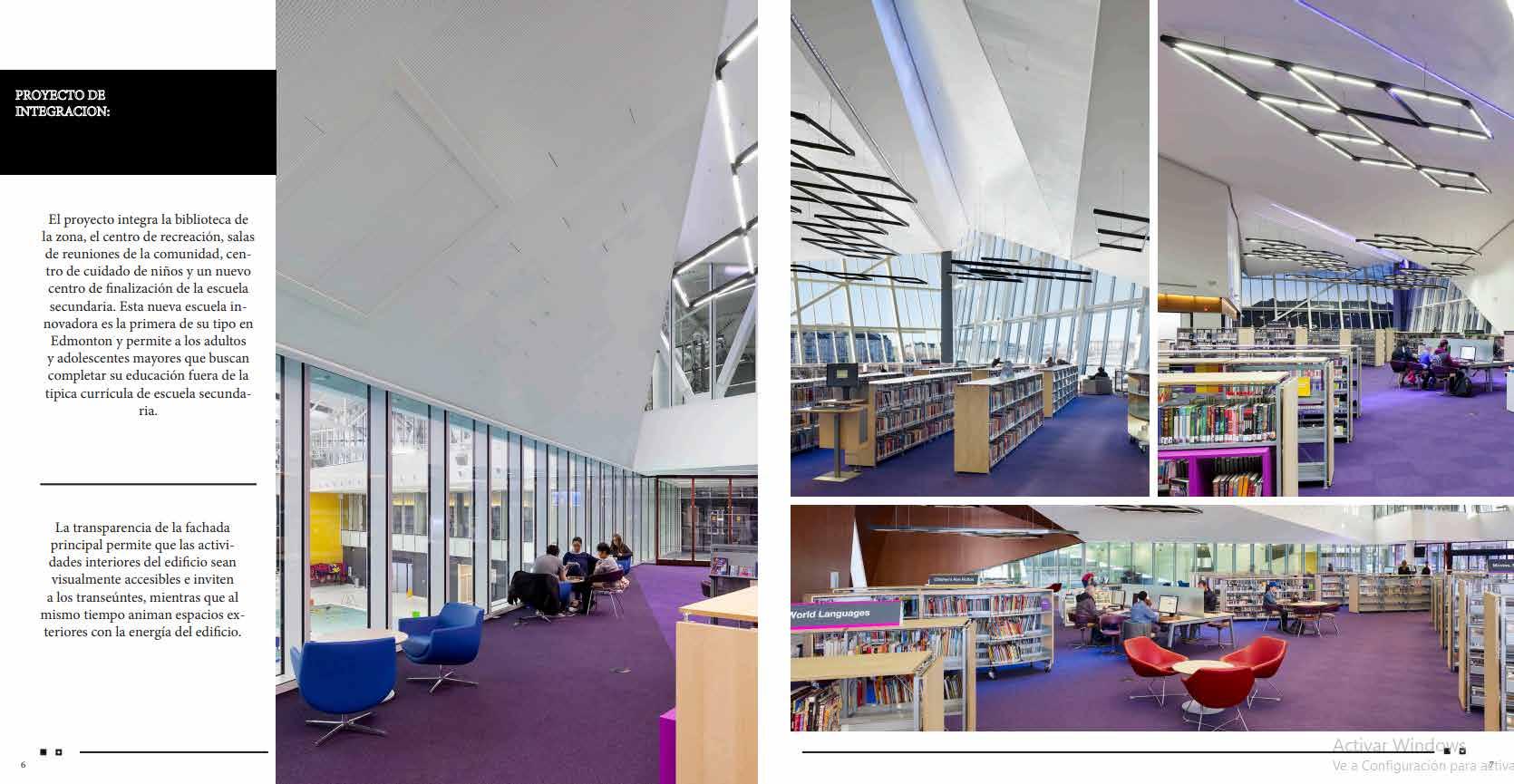

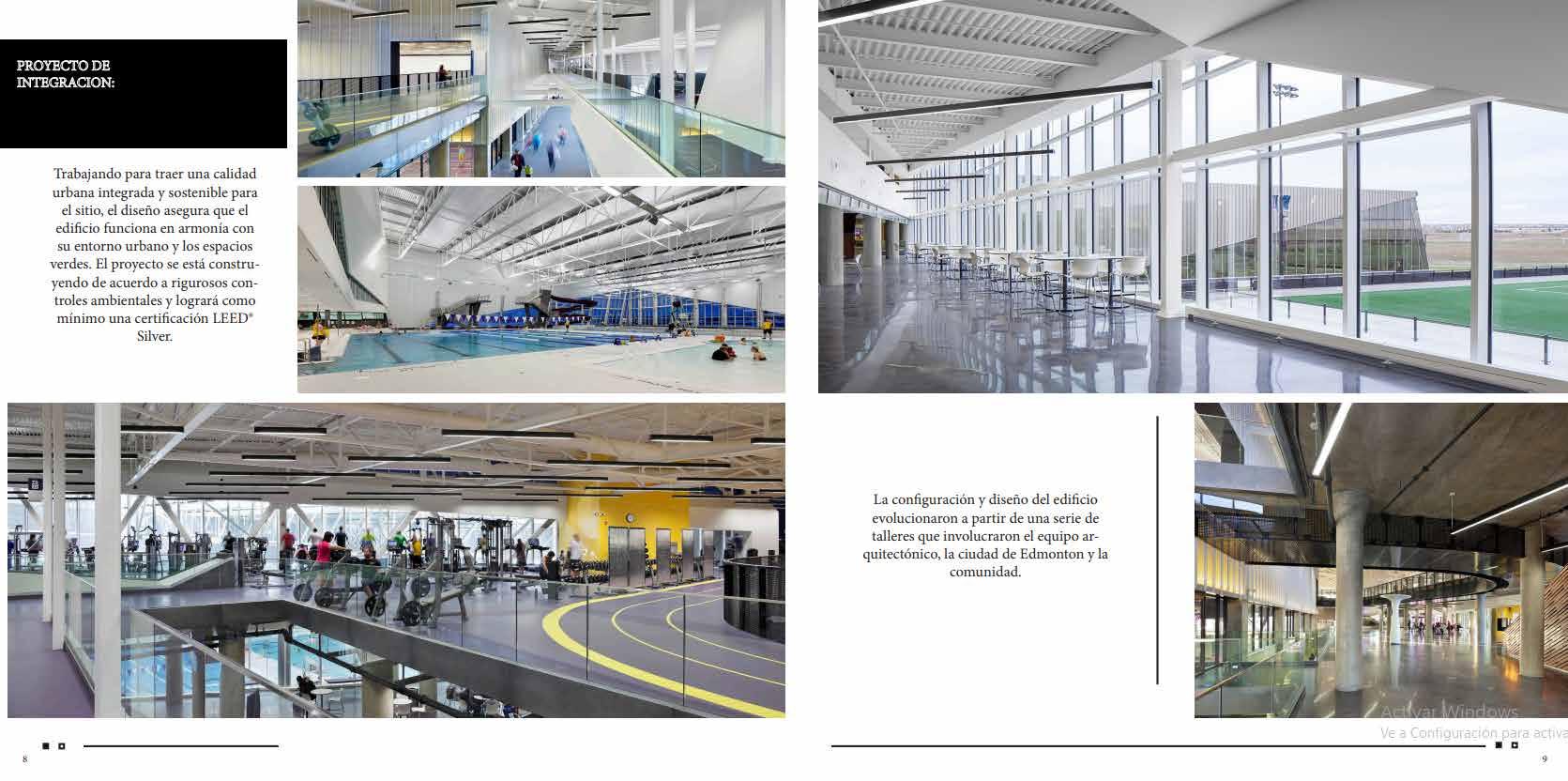

RESULTADO FINAL CON LOS MODIFICACIONES REALIZADAS SE OBTIENE LA MAQUETACION DE LA REVISTA FINAL DONDE LOS INSUMOS RESALTAN Y SE EQUILIBRAN CON EL TEXTO MEDIANTE LOS ESPACIOS EN BLANCO .ADEMAS SE EMPLEO UNA PA LETA DE COLORES QUE FUNCIONA MEDIANTE LAS IMAGENES COMO HILO CONDUCTOR DE LA REVISTA.A SU VEZ SE RESALTA CON MAYOR PRO FUNDIDAS LAS IMAGENES INDICADO EN LA PARTE INFERIR DESCRIPCICION EN LA SEGUNDA HOJA SE EQULIBRO EL CONTENIDO EN AMBOS LADOS CON ESPACIOS EN BLANCO QUE LOGRAN RESALTAR LAS IMAGNES Y LA ESQUEM COMPOSIIVA .SE LOGRO UNA DIAGRAMACION LA CUAL PERMITE LEER LA REVISTA DE MANERA FLUIDA Y CLARA A RAIS DE UBICAR EL INICIO DE TEXTO COMO PRIMER A IMGORACION CON RSPECTO AL TEXTO SE TRATO DE SINTETIZAR Y PROFUNDIZAR MAS EN TEMAS DI RIGIDO A LAS IMAGENES MOSTRADA ,COMO LAS UBICACION Y VISTAS EXTERIOR .ASI MISMO SE UILIZO UN TIPO DE LETRA SIN NINGUN DISENO D CURVAS O PICOS ,PARA MAYOR CLAIDAD AL MMENTO DE LLER
RESULTADO FINAL
