ENGINE MECHANICAL 6A – 101

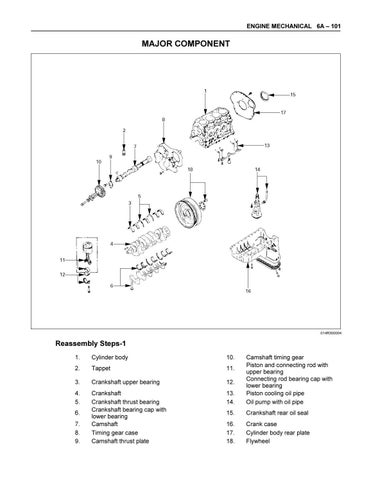

MAJOR COMPONENT
014R300004
Reassembly Steps-1 1.
Cylinder body
10.
2.
Tappet
11.
3.
Crankshaft upper bearing
12.
4. 5.
Crankshaft Crankshaft thrust bearing Crankshaft bearing cap with lower bearing Camshaft Timing gear case Camshaft thrust plate
13. 14.
Camshaft timing gear Piston and connecting rod with upper bearing Connecting rod bearing cap with lower bearing Piston cooling oil pipe Oil pump with oil pipe
15.
Crankshaft rear oil seal
16. 17. 18.
Crank case Cylinder body rear plate Flywheel
6. 7. 8. 9.
