Dedico este proyecto a: Mis hermanas por apoyarme en el proyecto sacando un poco de tiempo de su vida. Mis padres por sus enseñanzas a nunca rendirme.
E-BOOK nacio con la esperanza de pasar la universidad, en cada página se vera toda la información encontrada sobre el lenguaje UML.
Esta es la primera edición del E-BOOK, lo que trabaje en ella, se hizo para dar a conocer - Lenguaje UML (concepto, características)
- Versiones del lenguaje UML (fecha de lanzamiento, características de la versión)
- Diagramas según cada versión (nombre del diagrama, nombre del creador o contribuyente, característica principal y uso que se le da a cada diagrama), aportando la información encontrada datos sobre lo anterior escrito.
Se llama Lenguaje Unificado de Modelado (UML) este no es un lenguaje de programación, tiene alguna correlación con el análisis y diseño orientado a objetos, se usa para visualizar, especificar, construir y documentar en un sistema de software complejo. Consta de diferentes tipos de diagramas. Los diagramas UML describen los límites, la estructura y el comportamiento del sistema y los objetos que contiene.
La
Fecha de lanzamiento:
Adoptado por la OMG en noviembre de 1997. Características de la versión:
UML ofrece vocabulario y reglas: para crear y leer modelos bien formados que constituyen los planos de un sistema de software. La notación de "casos de uso" de Objectory y la notación de componentes de Booch se integraron en el resto de la notación. UML es independiente del proceso de desarrollo: La utilización óptima se logra en procesos basados en casos de uso, centrados en la arquitectura, iterativos e incrementales.
Fecha de lanzamiento: Adoptada por el OMG en 2005.
Características de la versión: UML 2 introduce muchas sintaxis visuales nuevas. Algunos de ellos reemplazan y aclaran la sintaxis 1.x existente y otros son completamente nuevos y representan nueva semántica añadida al lenguaje.
Introducción de nuevos tipos de diagramas: diagramas de interacción, líneas de tiempo y diagramas de estructura compuesta.

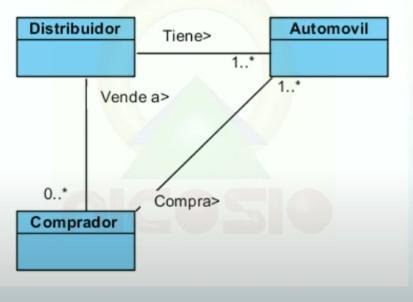

UML 1.X: Nombre del diagrama: Diagrama de Clase Nombre del creador o contribuyente: Lucid Software Español https://www.youtube.com/c/LucidchartEspa%C3%B1ol Característica principal: Descripción de la estructura estática de un sistema. Uso que se le da a cada diagrama: Muestra la estructura del sistema, subsistema o componente utilizando clases con sus características, restricciones y relaciones: asociaciones, generalizaciones, dependencias, etc.
Nombre del diagrama: Diagrama de Objetos Nombre del creador o contribuyente: Nicosiered https://www.youtube.com/c/nicosiored https://www.youtube.com/c/LucidchartEspa%C3%B1ol
Característica principal:
Muestran la forma en la que los objetos interactúan entre ellos. Uso que se le da a cada diagrama: Se usan para ilustrar una instancia de una clase en un momento concreto.
Se pueden utilizar para ilustrar una clase y sus relaciones con un ejemplo concreto.
UML 2.X:
Nombre del diagrama: Diagrama de Paquetes Nombre del creador o contribuyente: Nicosiered https://www.youtube.com/c/nicosiored
Característica principal:
Agrupa una cantidad de elementos.
Uso que se le da a cada diagrama: Se usa para crear una estructura que agrupa elementos con relación entre si y sirve para organizar.
Nombre del diagrama: Diagrama de Componentes
Nombre del creador o contribuyente: Nicosiered https://www.youtube.com/c/nicosiored Característica principal:
Vista más simplificada de un sistema complejo al desglosarlo en componentes más pequeños.
Uso que se le da a cada diagrama: Se usan para modelar estructuras de alto nivel o más complejas, usualmente construidas desde una o más clases, y provee una interfaz bien definida.
Nombre del diagrama: Diagrama de Casos de uso Nombre del creador o contribuyente: Nicosiered https://www.youtube.com/c/nicosiored Característica principal:
Capturar los requerimientos fundamentales del sistema. Uso que se le da a cada diagrama: Se utilizan para especificar la comunicación y el comportamiento de un sistema a través de su relación con los usuarios y/u otros sistemas.
Nombre del diagrama: Diagrama de Maquina de estado Nombre del creador o contribuyente: Nicosiered https://www.youtube.com/c/nicosiored Característica principal:
Explicar cómo un objeto pasa por diferentes estados durante su vida. Uso que se le da a cada diagrama: Representar objetos basados en eventos en un sistema reactivo. Ilustrar escenarios de casos de uso en un entorno empresarial. Muestre la conducta general de una máquina de estado o la conducta de un grupo referente de aparatos de estado.
Nombre del diagrama: Diagrama de Interacción Nombre del creador o contribuyente: Abiztar https://www.youtube.com/user/abiztarvideos
Característica principal: Es la representación gráfica de un flujo de eventos o un escenario. Uso que se le da a cada diagrama: Son los artefactos de UML mediante los cuales se modelan las interacciones entre los objetos que colaboran para llevar a cabo un caso de uso, una parte de este o un escenario en particular.
Para cerrar el tema podríamos decir entonces que Es fundamental remarcar que UML es un "lenguaje de modelado" para especificar o para explicar procedimientos o procesos. Se usa para conceptualizar un sistema, para detallar los aparatos en el sistema y para documentar y edificar. En otros términos, es el lenguaje en el cual está descrito el modelo.
