2022/2023
Presswerkzeuge und Zubehör für die Sanitär- und Heizungsinstallation
WELTWEITES VERTRIEBSUND SERVICENETZWERK
ÜBER 135 JAHRE ERFAHRUNG
MADE IN GERMANY SEIT 1879
Ihr Kontakt zu Klauke: www.klauke.com
UNSERE UNTERNEHMENSZERTIFIKATE
ISO 9001:2008
Qualitätsmanagement-System
ISO 14001:2004
Umweltmanagement-System
ISO/TS 16949:2009
Qualitätsstandard für die Automobilbranche
Radiale Presswerkzeuge der Serie MAP
Radiale Presswerkzeuge der Serie UAP
14

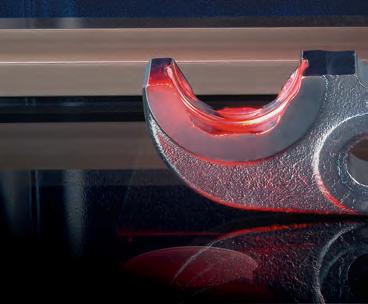

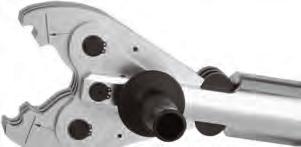

Pressbacken und Einsätze
28 Pressketten
Pressprofile

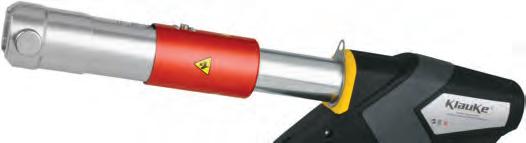

Axiale

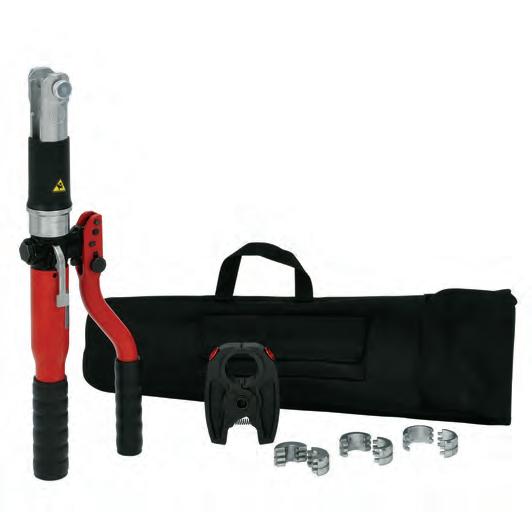

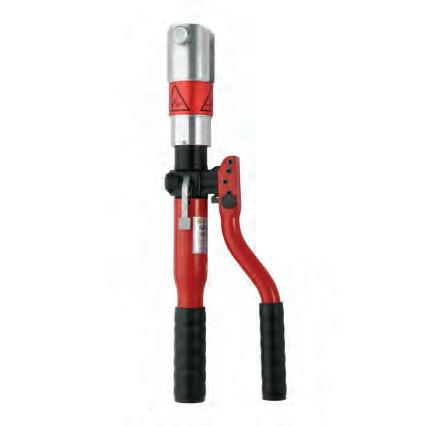

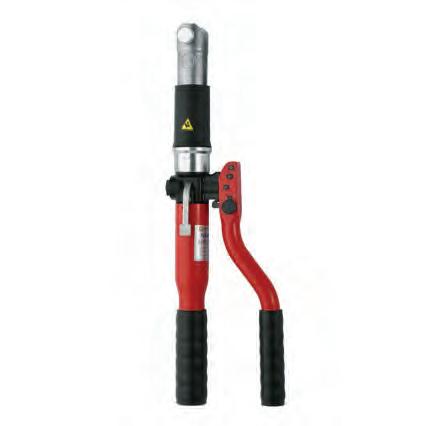

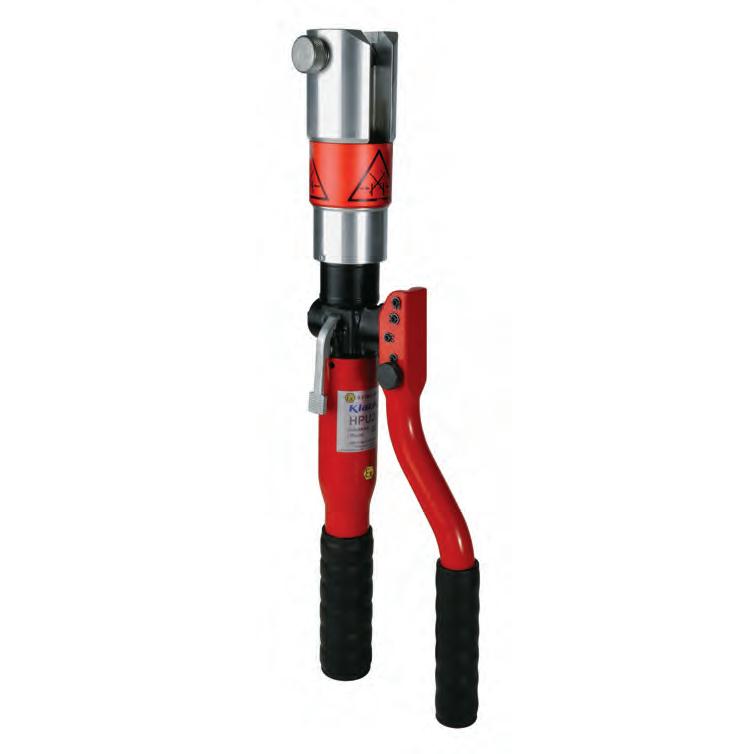

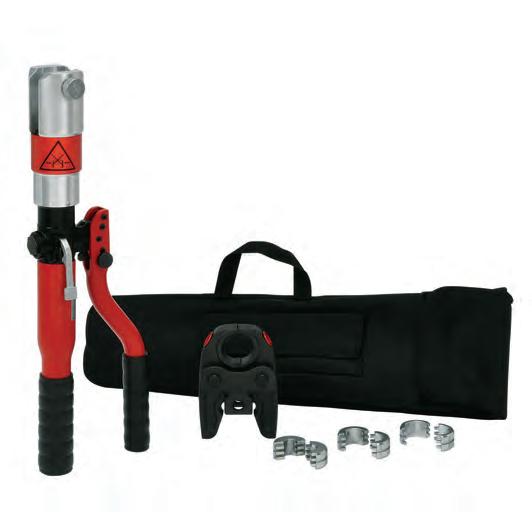

Manuelle Presswerkzeuge
Unsere Systempartner
Wir nehmen Ihre Ansprüche ernst. „Made by Klauke“ heißt für uns, dass alle Produkte mit höchster Qualität gefertigt werden.
Wir sind marktführend: Unsere akkuhydraulischen Werkzeuge für die Sanitär, Heizungsund Klimatechnik liegen im Bereich der Pressverbindungen ganz vorne. Doch das reicht uns nicht: Im Bereich Customized Tools entwickeln unsere Werkzeug-Experten gemeinsam mit unseren Kunden immer neue Prototypen, egal ob im Schneid-, Press- oder Stanzsegment. Wir begleiten Sie über den Entwicklungsprozess hinaus bis zum fertigen Serienprodukt und dem After Sales Service. Wir sind an Ihrer Seite.
Klauke und Greenlee sind Ihr starkes Team –innovativ, sicher und wirtschaftlich. Gemeinsam bilden sie eine Verbindung, die sich bei professionellen Anbietern weltweit für die Energieversorgung, in der Industrie und beim Schaltanlagenbau etabliert hat.
In die Entwicklung und Fertigung unserer Produkte für die Automobilbranche fließt jahrzehntelange Erfahrung. Vom Standard bis zu Sonder- und Spezialkabelschuhen –unsere Lösungen werden in jeglichen Bordnetzbereichen eingesetzt.
Wir sind ganz für unsere Kunden da. Klauke bietet hochflexible Lösungen für Ihre spezifischen Anforderungen oder für Kleinserien im Bereich industrieller Güter. Dazu gehören Stanzteile, Kabelbäume und konfektionierte Kabel sowie Verbinder. Bei Ihren Sonderanfertigungen vertrauen wir auf unsere hauseigenen Entwicklungs- und Fertigungskompetenzen. Kunden aus Bereichen wie Automotive, Heizungen, Klimageräte, Haushaltsgeräte, erneuerbare Energien oder E-Mobility setzen auf unsere Qualität.
Sonderwerkzeuge - Speziell auf Ihre Bedürfnisse abgestimmt
Klauke ist spezialisiert auf hochwertige, hydraulische Werkzeuge. Innovation wird traditionell groß geschrieben. In Zusammenarbeit mit unseren Kunden entwickeln wir laufend neue Produkte. Wir beraten, entwickeln und produzieren. Produktdesign und -fertigung werden ergänzt durch die Entwicklung und Herstellung passender Verarbeitungswerkzeuge. Perfekt auf den Fertigungsprozess des Kunden und die hohen Anforderungen eines Qualitätmanagements angepasst. Die eigene CAD-Konstruktion ermöglicht es, kundenspezifische Lösungen auf höchstem Niveau zu entwickeln und zur Produktionsreife zu bringen.
Seit Jahrzehnten vertrauen Kunden aus verschiedenen industriellen Bereichen auf unsere Entwicklungskompetenz. Wir stehen von Anfang an mit Erfahrung und Kreativität an Ihrer Seite. Von der Beratung, über die Entwicklung, die Anwendungstechnik, das Prototyping bis hin zu Produktion, Prüfung und Aftersales bieten wir Ihnen alles aus einer Hand. Sie profitieren dabei von unserem Know-how über aktuelle Trends, innovativen Konzepten aus eigener Forschung und unserer umfassenden Expertise für Zulassungen und Prüfungen.
■ Mit einem kompetenten Team aus technischen Beratern, Produktmanagern und Anwendungstechnikern unterstützen wir Sie optimal.
■ Über das weltweite Klauke Netzwerk können wir gewährleisten, dass stets ein Ansprechpartner in Ihrer Nähe ist.
■ Wir nehmen uns Ihrer Fragen und Anforderungen an und entwickeln für Sie passende Lösungsvorschläge.
■ Wir bieten Ihnen ein weltweites Netzwerk mit mehr als 60 autorisierten Servicezentren und Partnern.
■ Unser breit gefächertes Serviceangebot aus Beratung, Inspektion und Wartung bietet Ihnen echten Mehrwert.
■ In Ergänzung zu unserem Standard-Servicepaket unterstützen wir Sie auch beim Produktlebenszyklus-Management.

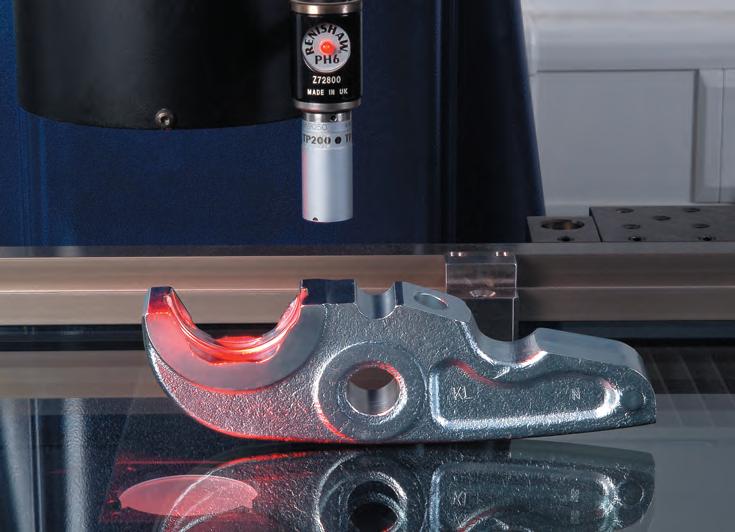

■ Wir setzen Computer-gestütztes Design auf dem Stand der heutigen Technik ein und produzieren auf modernen Anlagen.
■ Das Prinzip der optimalen Fertigungstiefe setzen wir konsequent um – bis hin zum eigenen Druckzentrum für Aufbau und Gestaltung der technischen Dokumente.
■ Die höchste Qualität und Sicherheit unserer Produkte, unsere Wirtschaftlichkeit und Flexibilität sichern wir langfristig durch Investitionen in modernste Fertigung und Logistik.
■ Unsere breit aufgestellte Entwicklung umfasst Konstruktion, Softwareentwicklung, Normung und Zertifizierung inklusive Prototypenbau und Prüflaboren im eigenen Haus.
■ Auf dieser Basis können wir ihnen ein Maximum an Flexibilität, Qualität und Innovationen bieten.
■ Unser Know-how wird durch zahlreiche international geschützte Patente untermauert.
■ Unser großes Produktspektrum in unterschiedlichen Industrien verhilft uns zu einer einzigartigen Innovationsstärke.
■ Wir helfen Ihnen bei der Entwicklung maßgeschneiderter Lösungen für Ihre Anwendungen. Ebenso unterstützen wir bei Hard- und Softwarelösungen sowie bei entsprechenden Zertifizierungen und Zulassungsprüfungen.
■ Als Rundum-Systempartner stehen wir zuverlässig an Ihrer Seite: von der Produktidee bis zur Markteinführung.
Autostopp
Automatisches Abschalten nach dem Verpressen signalisiert das Ende des Pressvorgangs
Patentierte Sicherheits-Verriegelung
Mit Rastfunktion gegen unbeabsichtigtes Öffnen

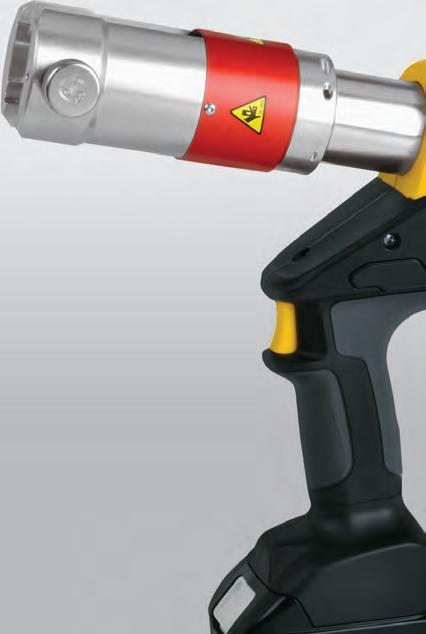

350° drehbarer Pressbackenhalter
Optimale Zugänglichkeit verschieden gelagerter Pressstellen
Integrierte Arbeitsraumausleuchtung Für sicheres Arbeiten
Startknopf mit integriertem Motorstopp Ermöglicht einen sofortigen
Stillstand des Gerätes durch Loslassen des Startknopfes

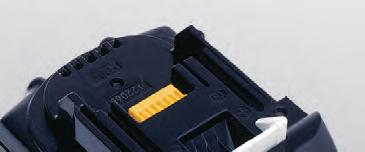

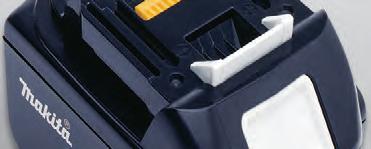

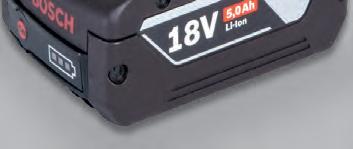

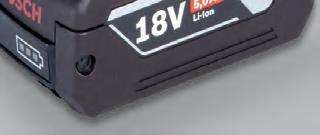

Batterieplattform
18V Li-Ion Technik der Marken Makita oder Bosch
Über die Bluetooth-Schnittstelle übermittelt Ihr Werkzeug alle Daten in Echtzeit zur ipress® Software auf Ihrem Desktop oder zur ipress® App. Per Knopfdruck können Sie Protokolle erstellen und wie gewohnt Ihre Pressund Werkzeugdaten auslesen.
Das innovative OLED-Display hilft Ihnen dabei, den Überblick über Ihre Werkzeugdaten zu behalten. Sie sehen auf den ersten Blick, mit welchem Druck verpresst wurde, welches Benutzerprofil aktiv ist und wann das nächste Wartungsintervall fällig ist.
Dank verbesserter Ergonomie, ausgewählter Materialien und optimaler Schwerpunktlage liegt das Werkzeug sehr angenehm in der Hand.
Pressdatenspeicher
Aufzeichnung jeder einzelnen Verpressung
OLED Display Werkzeugdaten auf einen Blick
Drucksensor für durchgehend gleichbleibende lineare Schubkraft Bluetooth
Auslesen von Werkzeugdaten per Bluetooth zur Sicherstellung der Arbeitsqualität

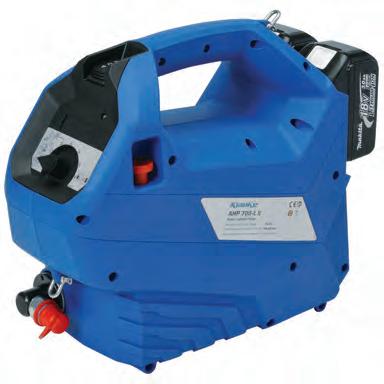

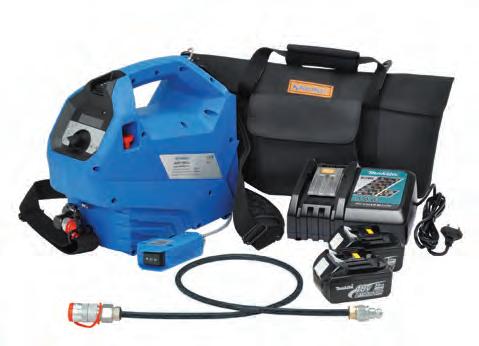

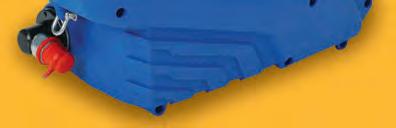

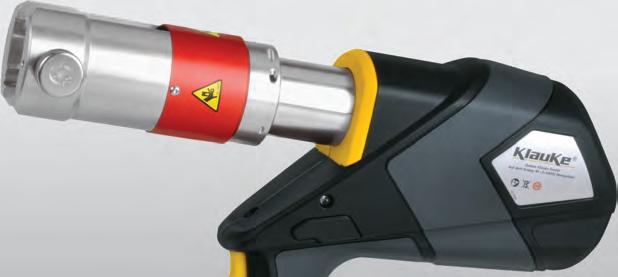

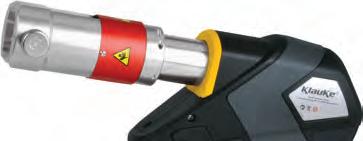

Hydraulische Antriebseinheit
Robust, zuverlässig und enorm leistungsstark –geringes Gewicht durch kompakte Bauform
HPC – Hydraulic Pressure Check

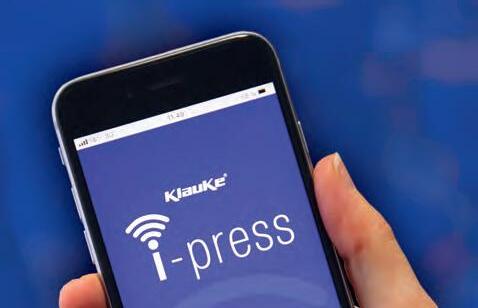

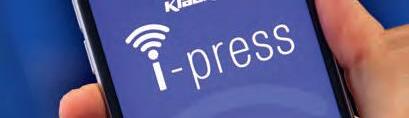

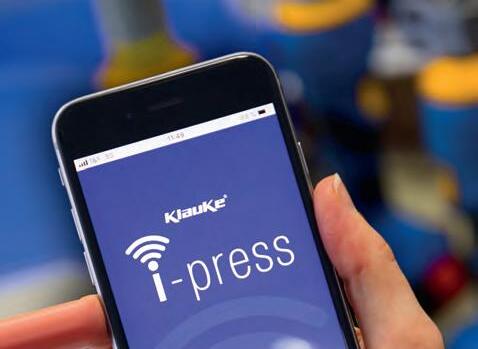

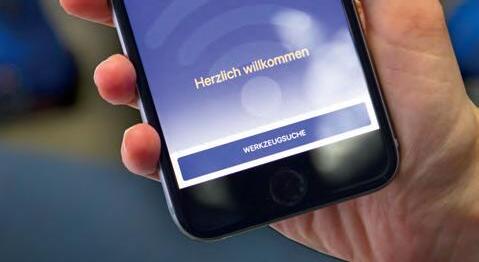

Smartphone wird zur Werkzeugzentrale und erleichtert Ihnen dadurch den Arbeitsalltag –garantiert kostenlos.
Kompakt und immer verfügbar: Ihr
Leicht gemacht: Ihr Next Generation Werkzeug wird per Bluetooth mit der i-press Funktionen nutzen.
Lesen Sie wichtige Werkzeuginformationen direkt vom Display ab und starten Sie neue Projekte. Alle Informationen zu Ihren Pressvorgängen werden ab sofort hier gespeichert. Eine Übersicht lässt sich bei Projektabschluss als Protokoll ausdrucken, speichern oder versenden.
TIPP: Abonnieren Sie bei der Benutzerregistrierung direkt den Klauke Newsletter mit – so bleiben Sie immer informiert.
Behalten Sie auch unterwegs all Ihre Werkzeugdaten im Blick. Und individualisieren Sie per App Ihre Werkzeugeinstellungen.
EINFACHE BEDIENUNG
Die letzten 5 Druckwerte, die Gerätetemperatur oder die verbleibenden Arbeitsvorgänge –alle wichtigen Informationen lassen sich übersichtlich ablesen.
Die Menüführung ist durch die Kacheloptik einfach und schnell verständlich. Sie können direkt starten und Ihr Werkzeug personalisieren und alle weiteren Funktionen nutzen.
DOKUMENTIEREN UND ARCHIVIEREN
Bei Projektabschluss wird eine Übersicht mit allen Presswerten erzeugt, die Sie als Dokumentation zum Nachweis und zur Archivierung nutzen können.
Nutzen Sie neue Möglichkeiten und arbeiten Sie effektiver, ergonomischer und innovativer.
■ Sie haben einen Überblick über Ihre kompletten Werkzeugdaten
■ Ihre Wartungen lassen sich besser planen
■ Ausfallzeiten können Sie auf ein Minimum reduzieren
■ Durch regelmäßige Wartung und Inspektion steigern Sie Verfügbarkeit und Lebensdauer
■ Ihre Arbeitsorganisation wird einfacher
■ Anhand von Installations- und Gebäudeplänen können Sie Projekte anlegen
■ Jede einzelne Verpressung kann in einem Protokoll dokumentiert und archiviert werden
■ Die Protokolle sind Nachweis für Ihre täglichen Arbeiten

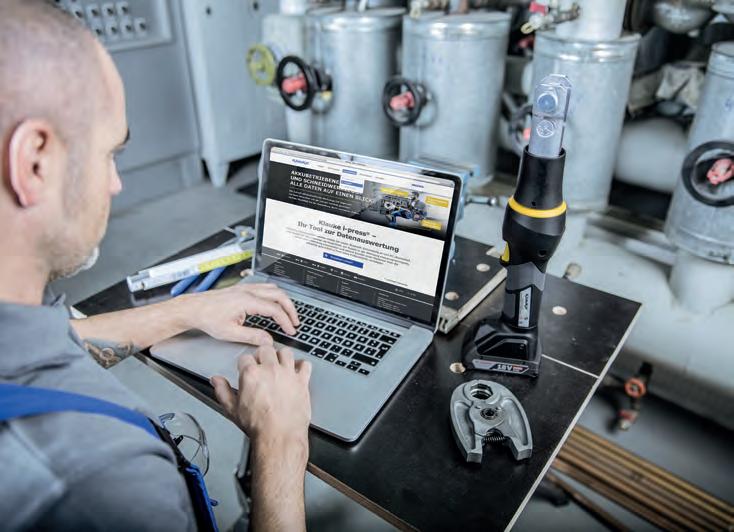

Liest alle Werkzeugdaten aus und macht so eine Überprüfung des Werkzeugstatus möglich. Darüber hinaus erhalten Sie mit i-press® einen Qualitätsnachweis in Form eines Projektprotokolls. i-press® ist eine Desktop-Anwendung, welche Sie auf der Klauke Homepage kostenlos downloaden können.
Die neue Software finden Sie unter www.klauke.com/ de/support/download/connectivity-werkzeugdaten-auslesen

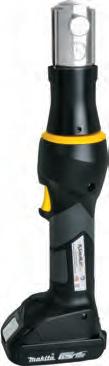

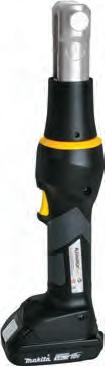

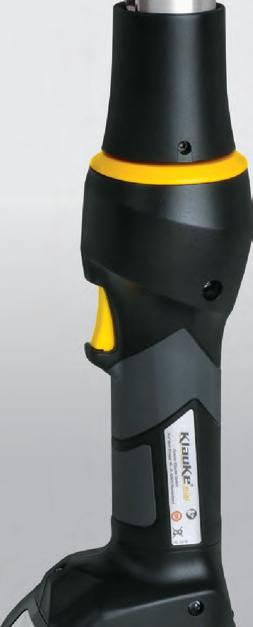

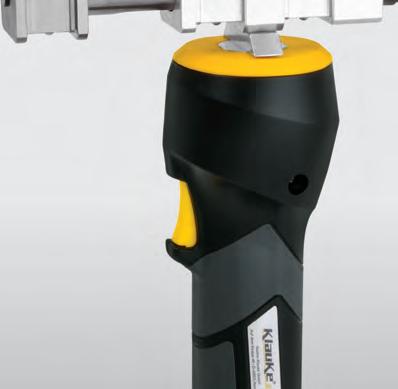

Unsere leichten und schlanken MAP Radialpresswerkzeuge erleichtern Ihnen die Arbeit. Besonders an schwer zugänglichen Stellen und beim Arbeiten über Kopf bringen sie spürbare Vorteile gegenüber Pistolengeräten.
■ Besonders leichte, schlanke und kompakte Mini-Presswerkzeuge
■ Lineare Schubkraft passend für Ihre Anwendungen wahlweise mit 15 kN oder 19 kN
■ Kleine und flache Akku-Bauform
■ Schnelles und variables Arbeiten insbesondere auch an schwer zugänglichen Stellen
■ Prozesssicher und effektiv durch neueste Technologie
■ Ausgelegt für die Verwendung von extra kleinen Klauke Systembacken
Presswerkzeuge Hydraulisch - Radial
Technische Daten
Lineare Schubkraft 15 kN
Gewicht 1,7 kg
Abmessung 404 x 80 x 118 mm
Umgebungstemperatur -10 °C bis + 40 °C
Akku 18 V Li-Ion
Ladegerät 230 V (110 V auf Anfrage)
Anzahl Verpressungen
Ca. 150 (NW 20 / 1,5 Ah Akku)
Pressbackenhalter 350° drehbar Bluetooth
Artikel
Art-Nr. Makita Art-Nr. Bosch
Akkubetriebenes Presswerkzeug mit Makita Akku MAP215CFM
Akkubetriebenes Presswerkzeug mit Bosch Akku
Lieferumfang
Makita Akku 18 V / 1,5 Ah Li-Ion
Makita Schnell-Ladegerät 230 V für 18 V Li-Ion Akkus
Bosch Akku 18 V / 2,0 Ah Li-Ion
Bosch Ladegerät 230 V für 18 V Li-Ion Akkus

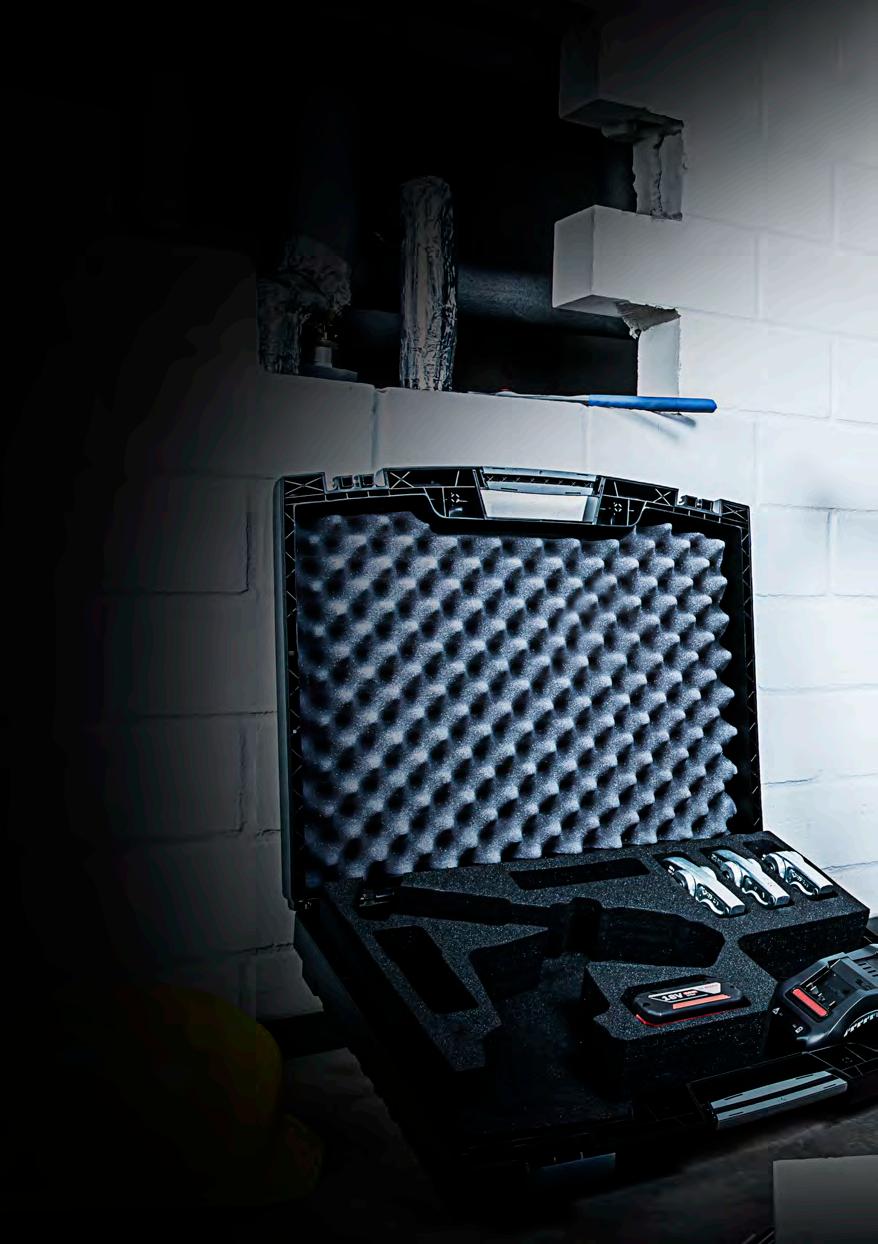

Kunststoffkoffer
Zubehör Seite Makita Akku 18 V / 3,0 Ah Li-Ion
Bosch Akku 18 V / 5,0 Ah Li-Ion
geeignet für
SBM Pressbacke Mini 15 kN
▪ Edelstahl, Stahl: max. NW 22 mm (NW 28 mm auf Anfrage) / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28 mm / 1“
▪
Mehrschichtverbundrohr / PEX-Rohr: max. NW 32 mm / 1-1/4“
▪ Die genannten Angaben sind systemabhängig.
UWM Universal Wechselbacke Mini 15 kN
▪ Edelstahl, Stahl: max. NW 22 mm / 3/4 “
▪ Kupfer, Kupferlegierungen: max. NW 28 mm / 1“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32 mm / 1“
▪ Die genannten Angaben sind systemabhängig.
Seite 30
Seite 30

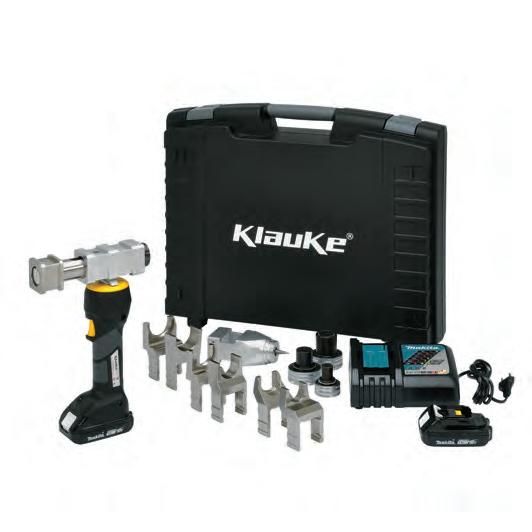

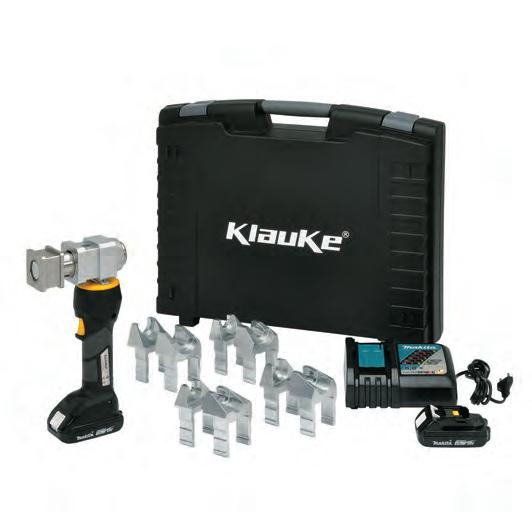

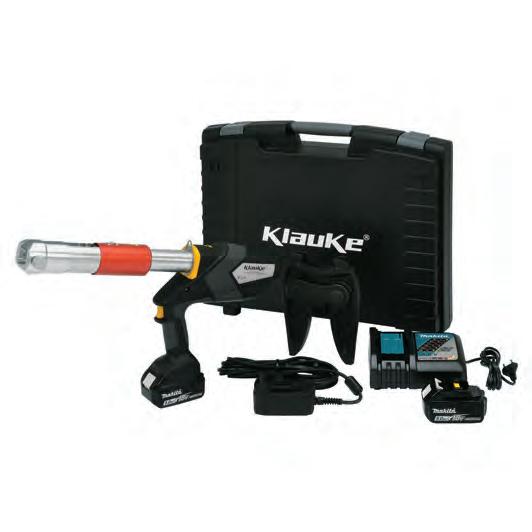

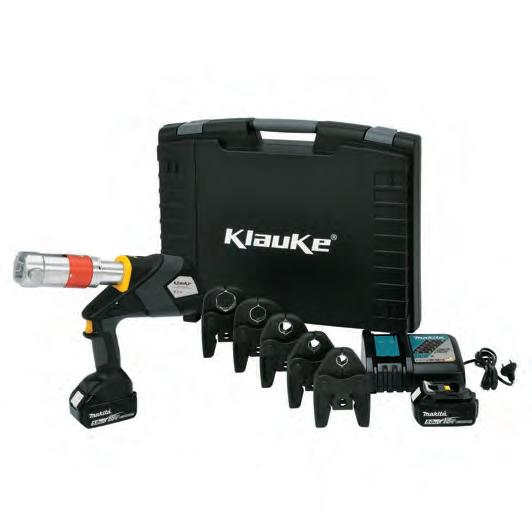

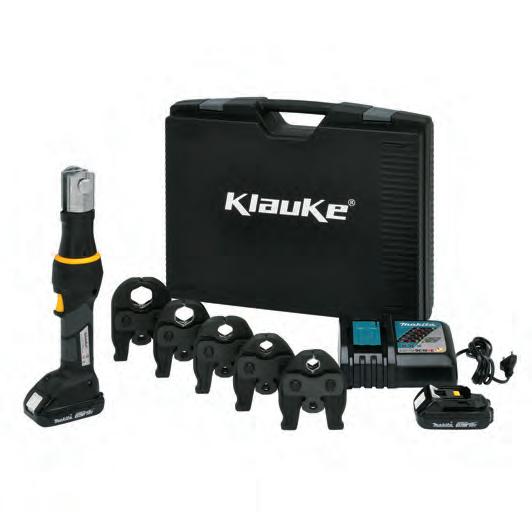

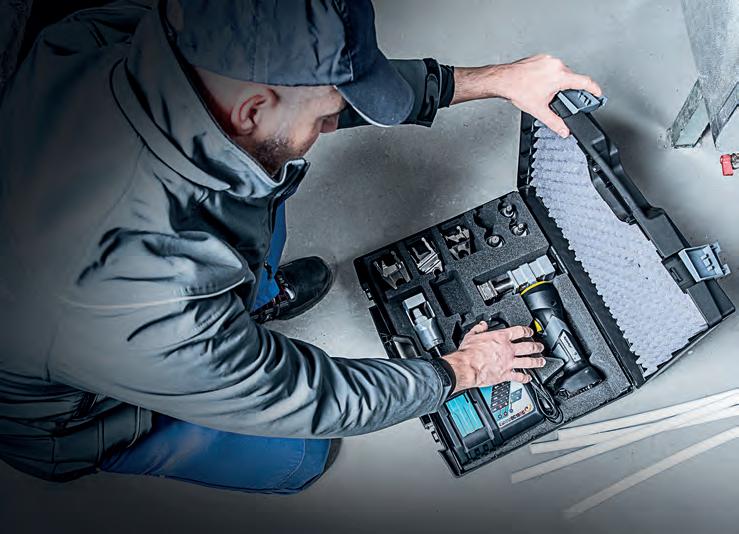

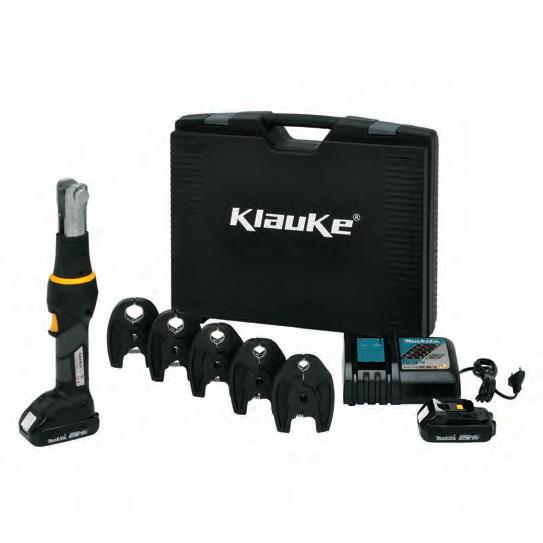

Darstellung eines möglichen Lieferumfangs
Presswerkzeuge
Technische Daten
Lineare Schubkraft 19 kN
Gewicht 1,8 kg
Abmessung 395 x 80 x 118 mm
Umgebungstemperatur -10 °C bis + 40 °C
Akku 18 V Li-Ion
Ladegerät 230 V (110 V auf Anfrage)
Anzahl Verpressungen
Ca. 150 (NW 20 / 1,5 Ah Akku)
Pressbackenhalter 350° drehbar Bluetooth
Artikel
Art-Nr. Makita Art-Nr. Bosch
Akkubetriebenes Presswerkzeug mit Makita Akku MAP219CFM
Akkubetriebenes Presswerkzeug mit Bosch Akku
Lieferumfang
Makita Akku 18V / 1,5Ah Li-Ion
Bosch Akku 18V / 2,0Ah
Bosch Ladegerät 230V für 18V Li-Ion Akkus
Kunststoffkoffer
geeignet für
SBMX Pressbacke Mini Extra 19kN
▪ Edelstahl, Stahl: max. NW 35 mm / 1-1/4“
▪ Kupfer, Kupferlegierungen: max. NW 35 mm / 1-1/4“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 40 mm / 1-1/2“
▪ Die genannten Angaben sind systemabhängig.
UWMX Universal Wechselbacke Mini Extra 19kN
▪ Edelstahl, Stahl: max. NW 22mm / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28mm / 1“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32mm / 1“
▪ Die genannten Angaben sind systemabhängig.
Seite 31
Seite 31
Darstellung eines möglichen Lieferumfangs

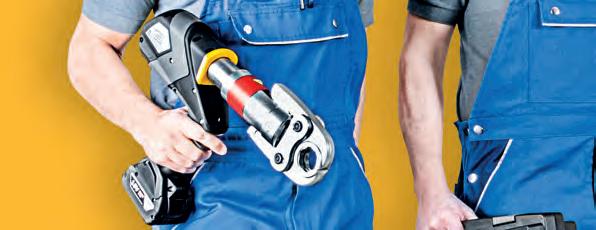

Die leistungsstarken Presswerkzeuge der UAP Serie bieten Ihnen ein großes Spektrum an Einsatzmöglichkeiten.
Durch die hohe Materialqualität sind sie selbst für extreme Umgebungsbedingungen geeignet.
■ Leistungsstarke Akku-Presswerkzeuge für universelle Anwendungsbereiche
■ Verpressen von kleinsten Abmessungen bis hin zu XLAbmessungen
■ Lineare Schubkraft passend zu Ihren Anwendungen wahlweise mit 32 kN oder 120 kN
■ Kurze und kompakte Antriebseinheit mit hohem Leistungs-Output
■ Optimale Gewichtsverteilung – auch mit Pressbacke
■ Geeignet selbst für besondere Anforderungen an die Sicherheit der Rohrverbindung (Industrie, Sprinkleranlage, Schiffsbau, etc)
Presswerkzeuge
Technische Daten
Lineare Schubkraft
kN
Gewicht 3,6 kg
Abmessung 359 x 76 x 325 mm
Umgebungstemperatur -10 °C bis + 40 °C
Akku 18 V Li-Ion
Ladegerät 230 V (110 V auf Anfrage)
Anzahl Verpressungen
Pressbackenhalter
Artikel
Ca. 400 (NW 20 / 4,0 Ah Akku)
drehbar
Art-Nr. Makita Art-Nr. Bosch
Akkubetriebenes Presswerkzeug mit Makita Akku UAP332CFM
Akkubetriebenes Presswerkzeug mit Bosch Akku UAP332CFB
Lieferumfang
Makita Akku 18V / 4,0Ah
Bosch Akku 18V / 5,0Ah
Bosch
Kunststoffkoffer
geeignet für
SB Pressbacke Standard 32 kN
▪ Edelstahl, Stahl: max. NW 54 mm / 2“
▪ Kupfer, Kupferlegierungen: max. NW 54 mm / 2“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 50 mm / 2“
▪ Die genannten Angaben sind systemabhängig
UW Universal Wechselbacke Standard 32 kN
▪ Edelstahl, Stahl: max. NW 22 mm / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28 mm / 1“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32 mm / 1“
▪ Die genannten Angaben sind systemabhängig.
QC Presskette Quick-Click 32 kN
Seite 32
Seite 32
Seite 36
▪ Verwendbar nur mit Adapterbacke SBKQC (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 54mm / 108 mm / 4“
▪ Kupfer, Kupferlegierungen: NW 54 mm / 108 mm / 4“
▪ Mehrschichtverbundrohr/PEX-Rohr: max. NW 110 / 4“
▪ Die genannten Angaben sind systemabhängig.
SSK 4-Segment Presskette 32 kN
Seite 36
▪ Verwendbar nur mit Adapterbacke SBKQC (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 54 mm / 2“
▪ Kupfer, Kupferlegierungen: max. NW 54 mm / 2“
▪ Die genannten Angaben sind systemabhängig.

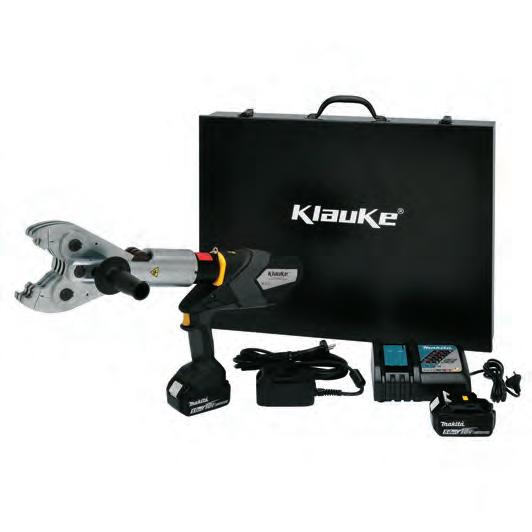

Darstellung eines möglichen Lieferumfangs
Technische Daten
Lineare Schubkraft
32 kN
Gewicht 4,4 kg
Abmessung 530 x 76 x 325 mm
Umgebungstemperatur -10 °C bis + 40 °C
Akku 18 V Li-Ion
Ladegerät
Anzahl Verpressungen
230 V (110 V auf Anfrage)
Ca. 400 (NW20 / 4,0Ah Akku)
Pressbackenhalter 350° drehbar
Artikel
Akkubetriebenes Presswerkzeug mit Makita Akku
Akkubetriebenes Presswerkzeug mit Bosch Akku
Makita
Bosch
geeignet für
SB Pressbacke Standard 32 kN
▪ Edelstahl, Stahl: max. NW 54 mm / 2“
▪ Kupfer, Kupferlegierungen: max. NW 54 mm / 2“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 50 mm / 2“
▪ Die genannten Angaben sind systemabhängig
UW Universal Wechselbacke Standard 32 kN
▪ Edelstahl, Stahl: max. NW 22 mm / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28 mm / 1“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32 mm / 1“
▪ Die genannten Angaben sind systemabhängig.
QC Presskette Quick-Click 32 kN
Seite 30
Seite 32
Seite 36
▪ Verwendbar nur mit Adapterbacke SBKQC (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 54mm / 108 mm / 4“
▪ Kupfer, Kupferlegierungen: NW 54 mm / 108 mm / 4“
▪ Mehrschichtverbundrohr/PEX-Rohr: max. NW 110 / 4“
▪ Die genannten Angaben sind systemabhängig.
SSK 4-Segment Presskette 32 kN
Seite 36
▪ Verwendbar nur mit Adapterbacke SBKQC (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 54 mm / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 54 mm / 2“
▪ Die genannten Angaben sind systemabhängig.
BP Presskette LP (low pressure) 32 kN
Seite 37
▪ Verwendbar nur mit Adapterbacke SBKUAP4 (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 108 mm / 4“
▪ Kupfer, Kupferlegierungen: NW 108 mm / 4“
▪
Mehrschichtverbundrohr / PEX-Rohr: max. NW 110 / 4“
▪ Die genannten Angaben sind systemabhängig.
Darstellung eines möglichen Lieferumfangs
Technische Daten
Lineare Schubkraft 120 kN
Gewicht 12,9 kg
Abmessung 588 x 82 x 365 mm
Umgebungstemperatur -10 °C bis + 40 °C
Akku 18 V Li-Ion
Ladegerät
Anzahl Verpressungen
230 V (110 V auf Anfrage)
Ca. 26 (NW 108 / 4,0 Ah Akku)
Pressbackenhalter 350° drehbar
Akkubetriebenes Presswerkzeug mit Makita Akku
Akkubetriebenes Presswerkzeug mit Bosch Akku
Makita
Bosch
geeignet für
BP Presskette HP (high pressure) 120kN
▪ Edelstahl, Stahl: max. NW 108 mm / 4“
▪ Kupfer, Kupferlegierungen: max. NW 108 mm / 4“
▪ Die genannten Angaben sind systemabhängig
Seite 37
Darstellung eines möglichen Lieferumfangs
Mit Freigaben von über 150 Systemanbietern für die entsprechenden Anwendungen in den Bereichen Sanitär, Heizung und Klima sowie für zahlreiche industrielle Sonderanwendungen.
■ Klauke System-Pressbacken verfügbar mit verschiedensten Profilen und Abmessungen für ein sehr breites Anwendungsspektrum
■ Mehr als 50 kundenspezifische System-Pressprofile KSP
■ Beste Materialien und modernste Fertigungsmethoden für höchste Ansprüche bei Sicherheit und Qualität
■ Mehr Sicherheit und minimaler Verschleiß durch zusätzliche induktiv-gehärtete Zonen am Pressprofil
■ Mehr Arbeitszyklen durch optimierte Kraftübertragung
■ Spezielle Oberflächenveredelung für lang anhaltenden Korrosionsschutz
Eigenschaften
▪ Patentierte leichte Systempressbacke mit Ein-Bolzenlagerung
▪ Passend zu Klauke Mini Pressmaschinenserie MAP1 und MAP2 geeignet für
▪ Edelstahl, Stahl: max. NW 22mm (NW28mm auf Anfrage) / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28mm / 1“
▪ Mehrschichtverbundrohr/PEX-Rohr: max. NW 32mm / 1-1/4“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft 15 kN
KompatibilitätMAP215, MAP115, MAP2, MAP1, HPU32, PKMAP2
Artikel Beschreibung
Art-Nr.
Pressbacke MiniM (KSP3)12 – 22 mm SBM … M
Pressbacke MiniV (KSP4)12 – 28 mm SBM … V
Pressbacke MiniU (KSP5)12 – 32 mm SBM … U
Pressbacke MiniTH (KSP11)12 – 32 mm SBM … TH
Zubehör
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Art-Nr.Seite
Mini akkuhydraulisches Presswerkzeug 15 kN MAP215 16 Hydraulisches Handpresswerkzeug HPU32 62
UWM Universal Wechselbacke Mini 15 kN
Eigenschaften
▪ Patentierte leichte Wechselbacke mit Ein-Bolzenlagerung
▪ Standardisierte und verdrehgesicherte Aufnahme für Klauke WE-Wechseleinsätze
▪ Fixierung der Wechseleinsätze mittels Rastbolzen geeignet für
▪ Edelstahl, Stahl: max. NW 22mm / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28mm / 1“
▪ Mehrschichtverbundrohr/PEX-Rohr: max. NW 32mm / 1“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft 15 kN
KompatibilitätMAP215, MAP115, MAP2, MAP1, HPU32, PKMAP2
Artikel Beschreibung
Art-Nr.
Universal Wechselbacke Mini UWM32
Zubehör
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Art-Nr.
Wechseleinsatz U (KSP5)12 – 32 mm WE … U
Wechseleinsatz H (KSP7)12 – 32 mm WE … H
Wechseleinsatz TH (KSP11)12 – 32 mm WE … TH
Wechseleinsatz RF (KSP20C)12 – 32 mm WE … RFX
Mini akkuhydraulisches Presswerkzeug 15 kN MAP215 16 Hydraulisches Handpresswerkzeug HPU32 62
Eigenschaften
▪ Bewährte kompakte Mini Bauweise für enge Pressstellen
▪ Leichte Pressbacke Mini für maximale Pressleistung geeignet für
▪ Edelstahl, Stahl: max. NW 35mm / 1-1/4“
▪ Kupfer, Kupferlegierungen: max. NW 35mm / 1-1/4“
▪ Mehrschichtverbundrohr/PEX-Rohr: max. NW 40mm / 1-1/2“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft 19 kN
Kompatibilität MAP219, MAP2L19
Artikel
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Beschreibung
Art-Nr.
Pressbacke Mini ExtraM (KSP3)12 – 35 mm SBMX … M
Pressbacke Mini ExtraV (KSP4)12 – 35 mm SBMX … V
Pressbacke Mini ExtraU (KSP5)12 – 40 mm SBMX … U
Pressbacke Mini ExtraTH (KSP11)12 – 40 mm SBMX … TH
Zubehör Art-Nr.Seite
Mini akkuhydraulisches Presswerkzeug 19 kN MAP219 18
UWMX Universal Wechselbacke Mini Extra 19 kN
Eigenschaften
▪ Bewährte kompakte Bauweise für enge Pressstellen
▪ Standardisierte und verdrehgesicherte Aufnahme für Klauke WE-Wechseleinsätze
▪ Fixierung der Wechseleinsätze mittels Rastbolzen geeignet für
▪ Edelstahl, Stahl: max. NW 22mm / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28mm / 1“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32mm / 1“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft 19 kN
Kompatibilität MAP219, MAP2L19
Artikel
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Beschreibung
Art-Nr. Universal Wechselbacke Mini Extra UWMX32
Zubehör Art-Nr. Seite
Wechseleinsatz U (KSP5)12 – 32 mm WE … U
Wechseleinsatz H (KSP7)12 – 32 mm WE … H
Wechseleinsatz TH (KSP11)12 – 32 mm WE … TH
Wechseleinsatz RF (KSP20C)12 – 32 mm WE … RFX
Mini akkuhydraulisches Presswerkzeug 19 kN MAP219 18
Presswerkzeuge
Eigenschaften
▪ Bewährte Pressbacke für universelle Anwendungen
▪ Pressbacke Standard für maximale Pressleistung geeignet für
▪ Edelstahl, Stahl: max. NW 54mm / 2“
▪ Kupfer, Kupferlegierungen: max. NW 54 mm / 2“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 50 mm / 2“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft32 kN
Kompatibilität UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Artikel Beschreibung Art-Nr.
Pressbacke Standard M (KSP3)12 – 54 mm SB … M
Pressbacke Standard V (KSP4)12 – 54 mm SB … V
Pressbacke Standard U (KSP5)12 – 50 mm SB … U
Pressbacke Standard TH (KSP11)12 – 50 mm SB … TH
Zubehör
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Art-Nr.Seite
Universal akkuhydraulisches Presswerkzeug 32 kN UAP332 22
Universal akkuhydraulisches Presswerkzeug 32 kN UAP432 24 Hydraulisches Handpresswerkzeug HPU2 64
Eigenschaften
▪ Bewährte Standard Wechselbacke
▪ Standardisierte und verdrehgesicherte Aufnahme für Klauke WE-Wechseleinsätze
▪ Fixierung der Wechseleinsätze mittels Rastbolzen geeignet für
▪ Edelstahl, Stahl: max. NW 22mm / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28mm / 1“
▪ Mehrschichtverbundrohr/PEX-Rohr: max. NW 32mm / 1“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft 32 kN
Kompatibilität UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Artikel Beschreibung Art-Nr.
Universal Wechselbacke Standard UW32
Zubehör
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Art-Nr. Seite
Wechseleinsatz U (KSP5)12 – 32 mm WE … U
Wechseleinsatz H (KSP7)12 – 32 mm WE … H
Wechseleinsatz TH (KSP11)12 – 32 mm WE … TH Wechseleinsatz RF (KSP20C)12 – 32 mm WE … RFX Universal akkuhydraulisches Presswerkzeug 32 kN UAP332 22 Universal akkuhydraulisches Presswerkzeug 32 kN UAP432 24
64
▪ GO-NOGO Farbmarkierung zur sicheren Adaptierung an die Presskette geeignet für
▪ Verwendbar nur mit QC und SSK Pressketten (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 54mm (108 mm / 4“ nur in Kombination VXL/VXLR)
▪ Kupfer, Kupferlegierungen: max. NW 54 (108 mm / 4“ nur in Kombination VXL/VXLR)
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 110mm / 4“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft32 kN
KompatibilitätUAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Artikel
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Art-Nr.
SBKQC Adapterbacke SBKQC
Zubehör
Beschreibung
Art-Nr.Seite
QC Presskette M, V,U,TH, VXL, VXLR QC … 36
SSK Presskette M, V SSK … 36
Universal akkuhydraulisches Presswerkzeug 32 kN UAP332 22
Universal akkuhydraulisches Presswerkzeug 32 kN UAP432 24
Hydraulisches Handpresswerkzeug HPU2 64
▪ GO-NOGO Farbmarkierung zur sicheren Adaptierung an die Presskette geeignet für
▪ Verwendbar nur mit BP Presskette LP (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 108 mm / 4“
▪ Kupfer, Kupferlegierungen: max. NW 108 mm / 4“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 110 mm / 4“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft32 kN
KompatibilitätUAP432, UAP4, PKUAP4
Artikel
Art-Nr.
Adapterbacke LP SBKUAP4
Zubehör
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Beschreibung
BP Presskette LP M (KSP3) 76,1 – 108 mm
Universal akkuhydraulisches Presswerkzeug 32 kN
Durch Mehrsegment-Presstechnik wird ein synchrones
Verpressen gewährleistet. Sie erhalten optimale Ergebnisse auch bei großen Durchmessern und unterschiedlichsten Materialien.
■ Klauke System-Pressketten mit verschiedensten Profilen und Abmessungen für ein breites Anwendungsspektrum
■ Geeignet auch für XL-Anwendungen
■ Beste Materialien und modernste Fertigungsmethoden für höchste Ansprüche bei Sicherheit und Qualität
■ Gleichmäßiges Verpressen durch spezielle Mehrsegment-Technik ermöglicht einen perfekten Materialfluss
■ Sichere Verpressung durch Klemmfunktion am Fitting zur Arretierung vor und nach der Verpressung
■ Gewichtsoptimiertes Design in Abstimmung auf die Pressleistung
Eigenschaften
▪ Sichere Verpressung durch Klemmfunktion am Fitting vor und nach Verpressung geeignet für
▪ Verwendbar nur mit Adapterbacke SBKQC (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 54 mm / 108 mm / 4“
▪ Kupfer, Kupferlegierungen: NW 54 mm / 108 mm / 4“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 110 / 4“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft 32 kN
Kompatibilität
UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Artikel Beschreibung
Art-Nr.
Presskette Quick-ClickM (KSP3)42 – 54 mm QC … M
Presskette Quick-ClickV (KSP4)42 – 54 mm QC … V
Presskette Quick-ClickU (KSP5)40-110 mm QC … U
Presskette Quick-ClickTH (KSP11)40 – 63 mm QC … TH
Zubehör
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Art-Nr.Seite
Universal akkuhydraulisches Presswerkzeug 32 kN UAP332 22
Universal akkuhydraulisches Presswerkzeug 32 kN UAP432 24
33
Eigenschaften
▪ 4-Segment Presstechnik für die optimale Verpressung
▪ Sichere Verpressung durch Klemmfunktion am Fitting vor und nach Verpressung geeignet für
▪ Verwendbar nur mit Adapterbacke SBKQC (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 54 mm / 2“
▪ Kupfer, Kupferlegierungen: NW 54 mm / 2“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft 32 kN
Kompatibilität
UAP332, UAP432, UAP4, UAP3, UAP2/UNP2, HPU2, PKUAP2
Artikel Beschreibung
Art-Nr.
Presskette M (KSP3)42 mm SSK42M
Presskette M (KSP3)54 mm SSK54M
Presskette V (KSP4)42 mm SSK42V
Presskette V (KSP4)54 mm SSK54V
Zubehör
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Art-Nr.Seite
Universal akkuhydraulisches Presswerkzeug 32 kN UAP332 22
Universal akkuhydraulisches Presswerkzeug 32 kN UAP432 24
Adapterbacke SBKQC 33
Eigenschaften
▪ 4-Segment Presstechnik für die optimale Verpressung
▪ Hausinstallation
▪ Sichere Verpressung durch Klemmfunktion am Fitting vor und nach der Verpressung
▪ Stabiler Kettenverschluss ermöglicht Aufnahme hoher Presskräfte geeignet für
▪ Verwendbar nur mit Adapterbacke SBKUAP4 (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 108 mm / 4“
▪ Kupfer, Kupferlegierungen: NW 108 mm / 4“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 110 / 4“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft 32 kN
Kompatibilität UAP432, UAP4L, UAP4, PKUAP4
Artikel
Beschreibung
Art-Nr.
Presskette M (KSP3)76,1 mm BP761LP
Presskette M (KSP3)88,9 mm BP889LP
Presskette M (KSP3)108 mm BP108LP
Zubehör
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Art-Nr.Seite
Universal akkuhydraulisches Presswerkzeug 32 kN UAP432 24 Adapterbacke SBKUAP4 33
Eigenschaften
▪ 4-Segment Presstechnik für die optimale Verpressung
▪ für besondere Anforderungen an die Sicherheit einer Rohrverbindung (Industrielle-, Sprinkler-, Schiffsbau Anwendungen etc)
▪ Sichere Verpressung durch Klemmfunktion am Fitting vor und nach der Verpressung
▪ Stabiler Kettenverschluss ermöglicht Aufnahme hoher Presskräfte geeignet für
▪ Verwendbar nur mit Pressmaschine UAP100120 (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 108 mm / 4“
▪ Kupfer, Kupferlegierungen: NW 108 mm / 4“
▪ Die genannten Angaben sind systemabhängig.
Technische Daten
Schubkraft 120 kN
Kompatibilität UAP100120, UAP100L, UAP100, PK100
Artikel
Beschreibung
Art-Nr.
Presskette M (KSP3)76,1 mm BP761M
Presskette M (KSP3)88,9 mm BP889M
Presskette M (KSP3)108 mm BP108M
Zubehör
Weitere Profile siehe unter Pressprofile Seite 40 oder auf Anfrage
Art-Nr.Seite
Universal akkuhydraulisches Presswerkzeug 120 kN UAP100120 26

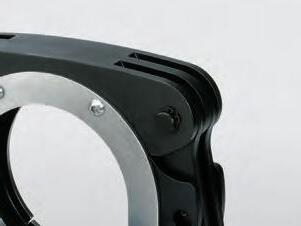

Pressketten
Kombinierbarkeit Pressmaschine mit Pressbacken und Pressketten
MAP215
MAP115ML MAP2L MAP1 MAP219 MAP2L19
UAP332 UAP3L UAP2 UNP2
UAP432 UAP4L UAP4 UAP100120 UAP100L UAP100
Unsere mehr als 50 kundenspezifischen System-Pressprofile in verschiedensten Abmessungen decken ein breites Spektrum an Anwendungen ab.
■ Systemfreigaben von mehr als 150 Anbietern für Anwendungen aus den Bereichen Sanitär, Heizung und Klima sowie für zahlreiche industrielle Sonderanwendungen
■ Zusätzliche Funktionalitätsprüfungen mit ausgewählten Pressprofilen durch die Material-Prüfanstalt MPA
■ Lange Lebensdauer durch optimale Fertigungsverfahren kombiniert mit einem Höchstmaß an Maßhaltigkeit und Verschleißfestigkeit
■ Konstante Qualität in der Anwendung durch gleichbleibende Herstellungsqualität
■ Klauke Know-how und langjährige Erfahrung bringt zusätzlichen Nutzen und Sicherheit
■ Unterstützung bei der Systementwicklung durch Entwicklungspartnerschaft mit Klauke
Die jeweilige Nutzung bezüglich Dimension, Profil und Maschinentyp entnehmen Sie bitte den Anwendungs- und Montagehinweisen des Systemanbieters.
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Uponor UNIPIPE
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Ivar
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Eurotubi Europa
Airbel Sertinox / Pressclim
Filtube Instalpres
AMCO HI-TECH INTERNATIONALHEBEI GUANGDE STAINLESS
Aschl
Bonfix
CaroScheibe GmbH
Chibro
Comisa
Dahl Sverige AB
Dw Verbundrohr GmbH
Emcal PRESSO NOX
Esta Simplesta
Inoxpres
Isotubi
KAN
Kohler InoxPres
LK Systems
Lombarda Raccordi InoxPres
Maincor
Megaro
Oteraccordi
Pegler Yorkshire
Pipelife Austria
Raccorderie Metalliche InoxPres
Sabelita
Seppelfricke GmbH
Simplex
Starsin Trading Pte Ltd
Stirlings Australia
Vimoter
MARINE EQUIPMENT INT. VSH
M-Press Fittings
W&O Supply
Die jeweilige Nutzung bezüglich Dimension, Profil und Maschinentyp entnehmen Sie bitte den Anwendungs- und Montagehinweisen des Systemanbieters.
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für AMCO HI-TECH INTERNATIONALEmmeti
Bun Kee (International) LimitedFrabo
Comap Sudopress CU
Comisa
Dahl Sverige AB
IBP B-Press
JSL Lifestyle Ltd.
LK Systems B-Press
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
Megaro
Metallwerke Möllersdorf B-Press
Nibco
Seppelfricke GmbH
Tzanos B-Press
maschinen- und systemabhängig für Aquatecnic
BRASS FORM
CO.E.S Coesclima
Dw Verbundrohr GmbH
Grupo Plásticos Ferro
KE KELIT
KISAN
Maincor
FAR mfh systems GmbH
Fränkische Rohrwerke
Global Piping
MT Business Key
Multec
Nikkai KMO
Nupi
Polytherm Española
Rifeng
SPK INDUSTRIES
TWEETOP
Wavin Tigris K1 + M1
Die jeweilige Nutzung bezüglich Dimension, Profil und Maschinentyp entnehmen Sie bitte den Anwendungs- und Montagehinweisen des Systemanbieters.
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Haka HAKAPRESS
BRASS FORM
FAR
Simplex
Mair M-Press /Gomafix Tzanos
Prandelli Multyrama
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Roth
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für HENCO NW32-40
Die jeweilige Nutzung bezüglich Dimension, Profil und Maschinentyp entnehmen Sie bitte den Anwendungs- und Montagehinweisen des Systemanbieters.
maschinen- und systemabhängig für
APE
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
General Fittings ONDA MFG.
Auspex Duopex Giacomini
Becker Plastics
BRASS FORM
Global Piping
Golan
Canes AS Grupo Plásticos Ferro
Comap SudoPress Multiskin Henco
COMFORTPRO SYSTEMS Herz IPANAPRESS
Comisa
Dahl Sverige AB
Industrielle du Plastique & Accessoires
IPA IPANAPRESS
Dalpex ITULA
Diwa Rohrsysteme
Egoplast
Emcal PRESSO
Emmeti Gerpex
FAR
Fränkische Ibérica
Fränkische Rohrwerke
F.I.V. Fivpress
Kermi X-Press
KISAN
Klimit
LK Systems PressPex
MA.S.TER SYSTEM
Megaro
PB Tub
Pedotherm
Pinto & Cruz
Pipelife Austria
Polysan
Polytherm Heating Systems
Purmo
Rifeng
Rofix
Schlösser EuroPressSystem
Schütz EHT
Seppelfricke SD Sistemi Italia
Seppelfricke GmbH
Stelbi
Tiba abit
Nicoll Tiemme Racorderie Cobrapress
Nikkai KMO VIESSMANN
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Oventrop Cofit-P
Polytherm Polyfix / Polyfix MT
Die jeweilige Nutzung bezüglich Dimension, Profil und Maschinentyp entnehmen Sie bitte den Anwendungs- und Montagehinweisen des Systemanbieters.
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Metzerplas
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Filpres Jäger Systemvertrieb FG Inox Filtube
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Rehau Raubasic
Dimensionsabhängig für Pressbacken
Wechseleinsätze Pressketten
maschinen- und systemabhängig für GALVINS PLUMBING PLUS KSP17A Iplex Ken‘s Plumbing
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für BENTONS PLUMBTEC Valsir Pexal
Die jeweilige Nutzung bezüglich Dimension, Profil und Maschinentyp entnehmen Sie bitte den Anwendungs- und Montagehinweisen des Systemanbieters.
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Global Piping System AC-FIXPB Tub Blansol / Barbi MT Business Key
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für DITRON BUTELINE KSP28C PHILMAC KSP28C
Auspex KSP28
Nibco KSP28B
Dimensionsabhängig für Pressbacken
Wechseleinsätze
Pressketten
maschinen- und systemabhängig für Benkan Hebei Guangde Stainless/JSLSamyong EQJOINT
Dimensionsabhängig für Pressbacken
Wechseleinsätze Pressketten
maschinen- und systemabhängig für DASUNG TECH SEOWON TECHNOLOGY
Mit unseren axialen Presswerkzeugen der Serie
MAPAX stellen Sie sichere Verbindungen von Mehrschichtverbundrohren und PEX-Rohren her. Sie lassen sich ebenso zur Verbindung von Metallrohren einsetzen. Einige Typen der Serie erlauben darüber hinaus ein schnelles Aufweiten vor der Verpressung.
■ Axiale Schubkraft passend zu Ihrer Anwendung wahlweise mit 16 kN, 25 kN oder 45 kN
■ Einfaches Arbeiten durch Kombination von Aufweiten und Schieben in einem Werkzeug
■ Optionaler Adapter zur Aufnahme von Rohrexpandern zum einfachen Aufweiten der Rohrenden
■ Schnelles und komfortables Arbeiten in jeder Montagesituation
■ System-Schiebegabeln zum Aufstecken für ein schnelles Wechseln zwischen den Dimensionen
■ Kein falsches Aufstecken der Gabeln durch Kodierung an der Aufnahme möglich
Technische Daten
Lineare Schubkraft 16 kN
Gewicht 2,2 kg
Abmessung
309 x 80 x 174 mm
Umgebungstemperatur -10 °C bis + 40 °C
Akku 18 V Li-Ion
Ladegerät 230 V (110 V auf Anfrage)
Anzahl Verpressungen
Realtime Clock
Ca. 150 (NW 20 / 1,5 Ah Akku)
Artikel Art-Nr. Makita Art-Nr. Bosch
Akkubetriebenes Schiebewerkzeug mit Makita Akku MAPAX216CFM
Akkubetriebenes Schiebewerkzeug mit Bosch Akku MAPAX216CFB
Lieferumfang
Makita Akku 18 V / 1,5 Ah Li-Ion
Makita Schnell-Ladegerät 230 V für 18 V Li-Ion Akkus
Bosch Akku 18 V / 2,0 Ah
Bosch Ladegerät 230 V für 18 V Li-Ion Akkus
Kunststoffkoffer
Zubehör
/ 3,0 Ah
Bosch Akku 18 V / 5,0 Ah Li-Ion
geeignet für
SGL Schiebegabeln 16 kN
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32 mm / 1“
▪ Die genannten Angaben sind systemabhängig.
▪ Auf Anfrage
AWA Aufweitadapter
AWK Aufweitkrone
▪ Aufsteckbar auf MAPAX216 Presswerkzeug
▪ Zur Aufnahme von AWK Aufweitkronen
▪ Auf Anfrage
▪ Zum Aufweiten von Rohrenden
▪ Adaptierbar auf AWA Aufweitadapter
▪ Auf Anfrage
Darstellung eines möglichen Lieferumfangs
Technische Daten Lineare
Abmessung
310 x 80 x 198 mm
Umgebungstemperatur -10 °C bis + 40 °C
Akku 18 V Li-Ion
Ladegerät 230 V (110 V auf Anfrage)
Anzahl Verpressungen
Ca. 150 (NW 20 / 1,5 Ah Akku) Bluetooth
Artikel
Art-Nr. Makita Art-Nr. Bosch
Akkubetriebenes Schiebewerkzeug mit Makita Akku MAPAX325CFM
Akkubetriebenes Schiebewerkzeug mit Bosch Akku MAPAX325CFB
Bosch
geeignet für
SGL Schiebegabeln 25 kN
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 50 mm / 2“
▪ Die genannten Angaben sind systemabhängig.
▪ Auf Anfrage
AWA Aufweitadapter
AWK Aufweitkrone
▪ Aufsteckbar auf MAPAX325 Presswerkzeug
▪ Zur Aufnahme von AWK Aufweitkronen
▪ Auf Anfrage
▪ Zum Aufweiten von Rohrenden
▪ Adaptierbar auf AWA Aufweitadapter
▪ Auf Anfrage
Darstellung eines möglichen Lieferumfangs
Technische Daten
Lineare Schubkraft
Abmessung
kN
320 x 80 x 155 mm
Umgebungstemperatur -10 °C bis + 40 °C
Akku 18 V Li-Ion
Ladegerät
Anzahl Verpressungen
Realtime
Artikel
230 V (110 V auf Anfrage)
Ca. 150 (NW 20 / 1,5 Ah Akku)
Art-Nr. Makita Art-Nr. Bosch
Akkubetriebenes Schiebewerkzeug mit Makita Akku MAPAX445CFM
Akkubetriebenes Schiebewerkzeug mit Bosch Akku
Bosch
geeignet für
SGL Schiebegabeln 45 kN
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 63 mm / 2,5“
▪ Die genannten Angaben sind systemabhängig.
▪ Auf Anfrage
Darstellung eines möglichen Lieferumfangs

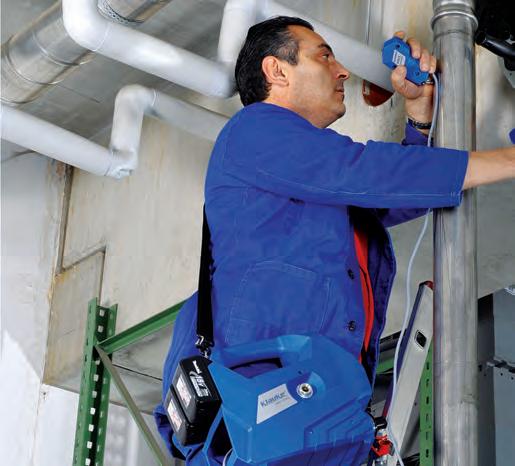

Der Systemgedanke wird bei Klauke konsequent umgesetzt.
Unsere Hydraulikpumpen versorgen jeden Klauke Press-, Schneid- und Multi-Kopf mit dem nötigen Schub.
Alle Pumpen sind auf die verschiedenen Köpfe abgestimmt.
Sie liefern einen Druck von 700 bar, damit jederzeit volle Leistung sichergestellt ist.
■ Kompaktes akkuhydraulisches Antriebsaggregat mit automatischer Druckabschaltung
■ Akkubetrieb und geschlossener Hydraulikkreislauf für netzunabhängigen mobilen Einsatz in jeder Arbeitsposition
■ Betrieb auch mit 230 V Netzadapter möglich
■ Steckplatz für Reserve-Akku vorhanden
■ Optional mit kabelgebundener Fernbedienung
■ Breite Adapter-Auswahl für unterschiedlichste Anwendungen
■ Optimal für alle Anwendungen in Industrie und Handwerk mit besonderen Anforderungen an Mobilität und Sicherheit
Technische Daten
Max. Betriebsdruck
Gewicht
Abmessung
Umgebungstemperatur
700 bar
6,4 kg
330 x 160 x 280 mm
-10 °C bis + 40 °C
Akku 18 V Li-Ion
Ladegerät
Anzahl Verpressungen
OLED Display
Hydraulic Pressure Control
Artikel
Akkubetriebenes Antriebsaggregat mit Makita Akku
230 V (110 V auf Anfrage)
Ca. 400 (NW 20 / 4,0 Ah Akku)
Art-Nr. Makita
Lieferumfang Seite
Makita Akku 18V / 4,0 Ah Li-Ion
Makita Schnell-Ladegerät für 18 V Li-Ion Akkus LGL1 71
Tragetasche TT2
Fernbedienung mit 1,5 m Kabel HTA4
Hydraulikschlauch, 2 m, ölbefüllt
Tragegurt mit Schulterpolster
Zubehör
Makita Akku 18 V / 5,0 Ah Li-Ion
Netzadapter 18 V / 230 V
(nur Makita kompatibel / 110 V auf Anfrage)
geeignet für
PKMAP2 Presskopf 15 kN, (Pressbacken SBM, UWM)
▪ Edelstahl, Stahl: max. NW 22 mm (NW 28mm auf Anfrage) / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28 mm / 1“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32 mm / 1-1/4“
▪ Die genannten Angaben sind systemabhängig.
PKUAP3 Presskopf 32 kN, (Pressbacken SB, UW, SBKQC und Pressketten SSK, QC)
▪ Edelstahl, Stahl: max. NW 54 mm / 108 mm / 4“
▪ Kupfer, Kupferlegierungen: max. NW 108 mm / 4“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 110 mm / 4“
▪ Die genannten Angaben sind systemabhängig.
PKUAP4 Presskopf 32 kN, (Pressbacken SB, UW, SBKQC, SBKUAP4 und Pressketten SSK, QC, BP…LP)
▪ Edelstahl, Stahl: max. NW 54 mm / 108 mm / 4“
▪ Kupfer, Kupferlegierungen: max. NW 54 mm / 108 mm / 4“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 110 mm / 4“
▪ Die genannten Angaben sind systemabhängig.
PKUAP100 Presskopf 120 kN, (Pressketten BP…HP)
▪ Edelstahl, Stahl: max. NW 108 mm / 4“
▪ Kupfer, Kupferlegierungen: max. NW 108 mm / 4“
▪ Die genannten Angaben sind systemabhängig.
PKMAPAX Presskopf axial 16 kN, (Schiebegabeln SGL, Aufweitungsadapter AWA)
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32mm / 1-1/4“
▪ Die genannten Angaben sind systemabhängig.
▪ Auf Anfrage.
Darstellung eines möglichen Lieferumfangs
In bestimmten Arbeitsumgebungen kommt nur ein Arbeiten mit manuellen Werkzeugen in Frage. Unsere hydraulischen Handpresswerkzeuge sind auch mit EX-Zulassung verfügbar.
■ Hydraulisches Handpresswerkzeug mit automatischem Kolbenrücklauf
■ Komfortables Arbeiten durch 2-Stufen-Hydraulik mit schnellem Vorlauf und Krafthub in einer Hubbewegung
■ Um 350° drehbarer Pressbackenhalter für optimale Anwendung auch an schwer zugänglichen Stellen
■ Gleiche Pressleistung wie akkuhydraulische Pressgeräte –wahlweise mit 15 kN oder 32 kN linearer Schubkraft
■ Kombinierbar mit Klauke System-Pressbacken und SystemPressketten
■ Eignung für die Verwendung in explosionsgefährdeten Bereichen nach ATEX Richtlinie und der Gerätekategorie II 2GD c IIB T4 T120
(Auch als nicht Ex-Variante erhältlich)
Technische Daten
Lineare Schubkraft 15 kN
Gewicht
Abmessung
2,7 kg
510 x 60 x 150 mm
Umgebungstemperatur -10 °C bis + 40 °C
Pressbackenhalter 350° drehbar
2-Stufen-Hydraulik •
Artikel
Art-Nr. Ex Art-Nr. Standard
Hydraulisches Handpresswerkzeug EX-Ausführung HPU32EX
Hydraulisches Handwerkzeug (Standard) HPU32
Lieferumfang
Stofftasche TT32 TT32
geeignet für
SBM Pressbacke Mini 15 kN
▪ Edelstahl, Stahl: max. NW 22 mm (NW 28 mm auf Anfrage) / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28 mm / 1“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32 mm / 1-1/4“
▪ Die genannten Angaben sind systemabhängig.
UWM Universal Wechselbacke Mini 15 kN
▪ Edelstahl, Stahl: max. NW 22 mm / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28 mm / 1“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32 mm / 1“
▪ Die genannten Angaben sind systemabhängig.
Seite 30
Seite 30
Darstellung eines möglichen Lieferumfangs
mit und ohne EX-Zulassung
(Auch als nicht Ex-Variante erhältlich)
Technische Daten
Lineare Schubkraft
Gewicht
Abmessung
32 kN
2,7 kg
510 x 60 x 150 mm
Umgebungstemperatur -10 °C bis + 40 °C
Pressbackenhalter 350° drehbar
2-Stufen-Hydraulik •
Artikel Art-Nr. Ex Art-Nr. Standard
Hydraulisches Handpresswerkzeug EX-Ausführung HPU2EX
Hydraulisches Handwerkzeug (Standard) HPU2
Lieferumfang
Stofftasche TT32TT32
geeignet für
SB Pressbacke Standard 32 kN
▪ Edelstahl, Stahl: max. NW 54 mm / 2“
▪ Kupfer, Kupferlegierungen: max. NW 54 mm / 2“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 50 mm / 2“
▪ Die genannten Angaben sind systemabhängig
UW Universal Wechselbacke Standard 32 kN
▪ Edelstahl, Stahl: max. NW 22 mm / 3/4“
▪ Kupfer, Kupferlegierungen: max. NW 28 mm / 1“
▪ Mehrschichtverbundrohr / PEX-Rohr: max. NW 32 mm / 1“
▪ Die genannten Angaben sind systemabhängig.
QC Presskette Quick-Click 32 kN
Seite 32
Seite 32
Seite 36
▪ Verwendbar nur mit Adapterbacke SBKQC (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. NW 54mm / 108 mm / 4“
▪ Kupfer, Kupferlegierungen: NW 54 mm / 108 mm / 4“
▪ Mehrschichtverbundrohr/PEX-Rohr: max. NW 110 / 4“
▪ Die genannten Angaben sind systemabhängig.
SSK 4-Segment Presskette 32 kN
Seite 36
▪ Verwendbar nur mit Adapterbacke SBKQC (nicht im Lieferumfang enthalten)
▪ Edelstahl, Stahl: max. 54 mm / 2“
▪ Kupfer, Kupferlegierungen: max. NW 54 mm / 2“
▪ Die genannten Angaben sind systemabhängig.
Darstellung eines möglichen Lieferumfangs
Unsere Akku-Plattform lässt Ihnen die Wahl, mit welcher führenden Akku-Technologie Sie arbeiten wollen: Makita oder Bosch. Das Akku-Technologiesystem ist verfügbar für alle akkuhydraulischen Werkzeuge der Klauke-Geräteserien.
■ Klauke Akku-Plattform für flexibles und produktives Arbeiten mit maximaler Unabhängigkeit von Baustellengegebenheiten
■ 18 V Akku-System mit neuester Li-Ionen-Technologie
■ Mehr Arbeitssicherheit durch hohe Akku-Kapazität und kabellosen Einsatz
■ Extrem kurze Ladezeiten von weniger als 15 min bei 1,5 Ah und weniger als 22 min bei 3 Ah
■ Geringes Gewicht für leichte Handhabung und ausbalanciertes Arbeiten
■ Kostenvorteile durch Vielfachnutzung vorhandener Akkus
Akkus und Netzadapter
Eigenschaften
▪ Kein Memory-Effekt
▪ Sehr geringe Selbstentladung
▪ Geringes Gewicht
geeignet für
▪ Akkuhydraulische MAP Werkzeuge mit Makita Akkuaufnahme
Technische Daten
Akkuspannung (V) 18 V
Akkukapazität 1,5 Ah
Akkuladezeitmit LGL1: 15 min.
ZellentechnologieLi-Ion Gewicht 0,4 kg
Artikel
Art-Nr.
Makita Akku 18 V / 1,5 Ah, Li-Ion RAL1
Eigenschaften
▪ Kein Memory-Effekt
▪ Sehr geringe Selbstentladung
▪ Geringes Gewicht geeignet für
▪ Akkuhydraulische Werkzeuge Next Generation mit Makita Akkuaufnahme
Technische Daten
Akkuspannung (V) 18 V
Akkukapazität 3,0 Ah
Akkuladezeitmit LGL1: 22 min.
ZellentechnologieLi-Ion Gewicht 0,6 kg
Artikel
Art-Nr.
Makita Akku 18 V / 3,0 Ah, Li-Ion (54 Wh) RAL2
Weitere länderspezifische Ladergeräte und Akkus auf Anfrage
18 V / 4,0 Ah, Li-Ion
Eigenschaften
▪ Kein Memory-Effekt
▪ Sehr geringe Selbstentladung
▪ Leicht - gleiches Gewicht wie Makita 3,0 Ah Akku
geeignet für
▪ Akkuhydraulische Werkzeuge Next Generation mit Makita Akkuaufnahme
Technische Daten
Akkuspannung (V) 18 V
Akkukapazität 4,0 Ah
Akkuladezeitmit LGL1: 36 min.
ZellentechnologieLi-Ion Gewicht 0,6 kg
Artikel
Art-Nr.
Makita Akku 18 V / 4 Ah, Li-Ion RAL40
Eigenschaften
▪ Kein Memory-Effekt
▪ Sehr geringe Selbstentladung
▪ Leicht – gleiches Gewicht wie Makita 3,0 Ah Akku geeignet für
▪ Akkuhydraulische Werkzeuge Next Generation mit Makita Akkuaufnahme
Technische Daten
Akkuspannung (V) 18 V
Akkukapazität 5,0 Ah
Akkuladezeitmit LGL1: 45 min.
ZellentechnologieLi-Ion Gewicht 0,6 kg
Artikel
Art-Nr.
Makita Akku 18 V / 5,0 Ah, Li-Ion (90 Wh) RAL4
Weitere länderspezifische Ladergeräte und Akkus auf Anfrage
Batterieplattform
Akkus und Netzadapter
Technische Daten
Akkuspannung (V) 18 V
Akkukapazität 2,0 Ah
AkkuladezeitRALB1EU: 15 min.
ZellentechnologieLi-Ion Gewicht 0,4 kg
Artikel
Art-Nr.
Bosch Akku 18 V / 2,0 Ah, Li-Ion RALB1EU
Technische Daten
Akkuspannung (V) 18 V
Akkukapazität 5,0 Ah, Li-Ion
AkkuladezeitMit LGLB1EU: 45 min.
ZellentechnologieLi-Ion Gewicht 0,69 kg
Artikel
Art-Nr.
Bosch Akku 18 V / 5,0 Ah, Li-Ion RALB2EU
Eigenschaften
▪ Übertemperaturschutz
▪ Einschaltstrombegrenzung
▪ Überspannungsschutz 250 V
▪ Kabellänge: 5 m geeignet für
▪ Alle Klauke Werkzeuge mit 18 V Akkuaufnahme – Makita Version
Technische Daten
Netzanschluss 120 V / 230 V Spannungsbereich 18 V Gewicht 0,8 kg
Artikel
Art.-Nr.
18 V Netzadapter für 120 V Netzspannung NG2115
18 V Netzadapter für 230 V Netzspannung NG2230
Weitere länderspezifische Ladergeräte und Akkus auf Anfrage
Batterieplattform
Ladegeräte
geeignet für
▪ Klauke Li-Ion Makita Akkus mit 18 V
Technische Daten
Akkuladezeitmit RAL1: 15 min., mit RAL2: 22 min.
Netzanschluss 230 V
Spannungsbereich 18 V
Gewicht 1,0 kg
Artikel
Art-Nr.
Makita Schnell-Ladegerät für 18 V Li-Ion-Akkus LGL1
geeignet für
▪ Klauke Li-Ion Bosch Akkus mit 18 V
Technische Daten
Gewicht 0,65 kg LGL B1 EU Bosch Ladegerät für 18 V Li-Ion Akkus
Akkuladezeitmit RALB1EU: 15 min, mit RALB2EU: 45 min.
Netzanschluss 230 V
Spannungsbereich 18 V
Artikel
Art-Nr.
Bosch Ladegerät für 18 V Li-Ion Akkus LGLB1EU
Unsere Kunden vertrauen auf Klauke als Systempartner.
■ Wir verfügen über Systemfreigaben von mehr als 150 Partnern für Anwendungen in den Bereichen Sanitär, Heizung und Klima sowie für zahlreiche industrielle Anwendungen.
■ Klauke Presswerkzeuge, Pressbacken und Pressketten sind von unseren Systempartnern geprüft und freigegeben.
■ Auf Basis unserer umfassenden Branchenkompetenz erfüllen wir die hohen Anforderungen unserer Systempartner effizient und verlässlich.
■ Fehlende Freigaben und Informationen über aktuell verpressbare Dimensionen erfragen Sie bitte bei Ihrem Systemanbieter.
■ Klauke Systemkomponenten erhalten Sie über unsere hier aufgeführten Partner.
✔ Klauke Presswerkzeuge und Backen sind von allen unten aufgeführten Systemanbietern systemabhängig geprüft und freigegeben.
✔ Fehlende Freigaben sowie Informationen über aktuell verpressbare Dimensionen zum System erfragen Sie bitte bei Ihrem entsprechenden Systemanbieter.
✔ Klauke Systemkomponenten erhalten Sie über unsere hier genannten Partner.
A&O Johansen www.ao.dk
Adrien Riquier www.riquier.fr
Airbel www.airbel.fr
Air Energy www.airenergy.com.au
Allmach Pneumatic www.allmach.com.au
AMCO HI-TECH INTERNATIONAL www.amcopress.com
APE www.ape-raccorderie.com
Aquatech. Distribution www.aquatech.ie
Aquatherm GmbH www.aquatherm.de
Aschl www.aschl-edelstahl.com
Auspex www.auspex.com.au
Australian Hydronics Supply www.hydronicsupplies.com.au
Becker Plastics www.becker-plastics.de
Benkan Corporation www.benkan.com
BENTONS PLUMBTEC www.bentons.com.au
Blansol www.blansol.es
Blucher Australia www.blucher.com.au
Bonfix B.V. www.bonfix.nl
Brass Form www.brassform.gr
BROEN A/S www.broen.dk
Bun Kee (International) Limited www.bunkee.com
Buteline www.buteline.com
Byr Pex Corporation www.byrpex.com
Canes AS www.canes.no
CaroScheibe GmbH www.caroscheibe.de
Central Heating www.centralheating.co.nz
Cerro Flow Products LLC www.cerroflow.com
Chibro
Ilta Inox S.p.A. www.chibro.it
CO.E.S www.coescompany.com
Comap www.comap-group.com
Comisa www.comisagroup.it
Compipe www.compipe.ru
Dahl Sverige AB www.dahl.se
Dasung www.spjoint.com
Diwa www.diwaflex.de
Dw Verbundrohr GmbHwww.multitubo.eu
Elson Australasia www.bushpex.com
Emcal www.emcal.de
Emmeti www.emmeti.com
Esta www.esta-rohr.de
Eurotubi www.eurotubieuropa.it
F.I.V. www.fiv.it
FAR www.far.eu
FG Inox www.fginox.com
Filpres www.tubinox.pt
Filtube www.inoxidables.com
Fittings Estándar www.fittingsestandar.com
Fittings Specialisten www.fittings.dk
Fra.Bo www.frabo.com
Galpro www.galprostylex.co.nz
GALVINS PLUMBING PLUS www.galvins.com.au
Gasokol www.gasokol.at
Geberit www.geberit.de
General Fittings www.generalfittings.it
Georg Fischer www.georgfischer.it
Georg Fischer JRG AG www.gfps.com
Giacomini www.giacomini.com
Global Piping www.ac-fix.com
GMICOU Thermal Technology www.gmicou.com
Golan www.pexgol.com
Grupo Plásticos Ferro www.grupoplasticosferro.com
H. Albert GmbH www.albert-gmbh.de
Haka www.hakagerodur.ch
Heatlink Group inc. www.heatlink.com
HEBEI GUANGDE STAINLESS www.gdpressfitting.com
Henco www.henco.be
Herotec www.herotec.de
Herz www.herz-armaturen.com
Hidrotec www.coescompany.com
IBP www.conexbanninger.com
IFT Groupe Omerin www.groupe-omerin.com
Industrie du Plastique et Accessoires www.ipalpex.com
Inox www.inox.dk
Inoxpres www.inoxpres.com
ITULA www.itula.fi
IPA www.ipa-fitting.com
Iplex www.iplex.com.au
Isotubi www.isotubi.com
Ivar www.ivar-group.com
IVT Würth www.ivt-group.com
Jäger www.jaeger-aquatec.at
JSL Lifestyle Ltd. www.jindalstainless.com
KAN www.kan.com.pl
Kekelit www.kekelit.com
Ken's Plumbing www.kens.com.au
Kermi www.kermi.de
KISAN www.kisan.pl
Klimit www.herzitalia.it
Kohler www.kohler.ch
LK Systems www.lksystems.se
Loex Srl www.loex.it
Logstor www.logstor.com
Lombarda Raccordi www.lombardaraccordi.it
Lowatec www.lowatec-online.de
Mair Heiztechnik www.mair-heiztechnik.de
Marine Equipment Intern. www.meiaust.com.au
Mark www.mark-kg.de
MA.S.TER SYSTEM www.master-system.it
Megaro www.megaro.de
Metallwerke Möllersdorf www.wieland.com/de/wieland-moellersdorf
Metzerplas www.metzer-group.com
MGF SRL www.mgftools.com
M-Press Fittings www.mpressfittings.co.uk
MT Business Key www.mtspain.net
NEOTHERM www.neotherm.dk
Nibco www.nibco.com
Nicoll www.nicoll.it
NIKKAI KMO www.nikkai-kmo.com
Nupi www.nupiindustrieitaliane.com
ONDA MFG www.onda.co.jp
Oteraccordi www.oterspa.it
Oventrop www.oventrop.de
PB Tub www.pbtub.fr
Pedotherm www.pedotherm.de
Pegler Yorkshire www.pegleryorkshire.co.uk
Philmac www.philmac.com.au
Pinto & Cruz www.pintocruz.pt
Pipelife www.pipelife.com
Polysan www.polysan.at
Polytherm Espaňola www.polytherm.es
Polytherm Heating Systems Ltd www.polytherm.ie
Prandelli www.prandelli.com
Pro Aqua www.egoing.ru
Purmo www.purmo.de
R.B.M. www.rbm.eu
Raccorderie Metalliche www.racmet.com
Raccords Afy www.afy.fr
Redi www.redi.it
Rehau www.rehau.com
Rettig Heating www.purmo.com/pl
Rifeng www.rifeng.com
Rofix www.rofix.com
Rotex www.rotex.de
Roth www.roth-industries.com
Sabelita Engineering Pte. Ltd. www.sabelita.com.sg
Samyong www.eqjoint.com
Schlösser www.schloesser-armaturen.de
Schuetz EHT www.schuetz.net
SEOWON TECHNOLOGY www.srjoint.co.kr
Seppelfricke GmbH www.seppelfricke.de
Seppelfricke SD
Sistemi Italia www.seppelfricke.it
Simplex www.simplex-armaturen.de
SPK INDUSTRIES www.spk.co.nz
Starsin Trading Pte Ltd www.starsin.com.sg
Stelbi www.stelbi.com
Stirlings www.stirlingsps.com
TECE www.tece.fr
Termostal Imex S.R.L. www.termostal.md
Tersia www.tersia.nl
The Couta Group www.coutagroup.com.au
Thermtec www.thermtec.de
Tiba www.tiba.pt
Tiemme Raccorderie www.tiemme.com
Tufflok www.tufflok.com
Tweetop www.tweetop.pl
Tzanos www.tzanos.gr
Unidelta www.unidelta.it
Uponor www.uponor.com
Valsir www.valsir.com
Valsir France www.valsir.fr
Victaulic www.victaulic.com
Viega www.viega.com
VIESSMANN SP. Z.O.O. www.viessmann.pl
Vimoter www.vimoter.it
VSH www.vsh.eu
Vulkan Lokring www.vulkan.com
W & O Supply www.wosupply.com
Wavin www.wavin.com
Winkler www.winkler-heizung.at
Witzenmann www.witzenmann.com
Wir pflegen den direkten Austausch und eine enge Zusammenarbeit mit unseren Kunden. Auf diese Weise können wir optimal dazu beitragen, dass unsere Kunden bei ihrer täglichen Arbeit erfolgreich sind.
■ Weltweiter Reparatur- und Wartungsservice in mehr als 50 autorisierten
Service-Centern (Klauke ASC)
■ Komplett-Service mit jährlicher Inspektion und Wartung zu Festpreisen
■ Kostenlose Hotline für alle Fragen rund um den Werkzeugservice in Deutschland
■ Schneller und unkomplizierter Leihgeräteservice für alle gängigen Werkzeuge
■ Service-Mobil für flexiblen
Vor-Ort-Service
Gustav Klauke GmbH
Auf dem Knapp 46
D – 42855 Remscheid
P.O. Box 10 05 22
D - 42805 Remscheid
Tel: +49 (0) 2191 / 907 – 222
Fax: +49 (0) 2191 / 907 – 243
E-Mail: klauke-service@ emerson.com
Web: www.klauke.com
■ Regelmäßige fachkundige Wartung sichert optimale Leistung
■ Langfristige Kostenreduktion durch Vermeidung unnötiger Schäden und Ausfallzeiten
■ Qualität, Sicherheit und Zuverlässigkeit bei der täglichen Arbeit
■ Reduzierung von Verschleißeffekten
■ Wartungsnachweis für Bauprojekte
■ Einfache Planung der Wartung durch die Werkzeugstatusabfrage per Klauke App
■ Auf Wunsch überprüfen wir Ihr Gerät und erstellen einen Kostenvoranschlag
▪ AUSTRALIEN
The Energy Network PTY LT
Banyo, QLD 4014 (Australia)
Tel.: 0061-732128999
Fax: 0061-732128998 workshopgld@tengroup.com.au
The Energy Network PTY LT Canning Vale, WA 6155 (Australia)
Tel.: 0061-894555574
Fax: 0061-892564075 workshopwa@tengroup.com.au
Parks Hydraulic Service
Abbotsford, Vic 3067 (Australia)
Tel.: 0061-3-94292072
Fax: 0061-3-94297199 parkshyd@bigpond.net.au
▪ BELGIEN
NBR Nussbaumer & Cie
1500 Halle (Belgium)
Tel.: 0032-23570940
Fax: 0032-23549679 atelier@nussbaumer.be
▪ BOSNIEN + HERZEGOWINA
Kabeltech D.O.O.
71000 J`Sarajevo (Bosnia-Herzegovina)
Tel.: 00387-33-713060
Fax: 00387-33-713063 info@kabeltech.co.ba
▪ BRASILIEN
lndustria e Comercio Leal Ltda. Butanta - Sao Paulo - SP CEP 05501 - 010 (Brazil)
Tel.: 0011-98346-8935
Fax: 0011-2189-5309 wanderson.oliveira@leal.com.br
▪ VOLKSREP. CHINA
Chengdu Taidi Trading Co. Ltd
Chengdu Schuan, 100028 (China)
Tel.: 0086-28-85592749 824625620@qq.com
Dalian Luode Construction Co., Ltd.
Dalian, Liaoning 116000 (China)
Tel.: 0086-411-84623377 ye.han@dlrode.com
Emerson Professional Tools Co., LTd
Shanghai 201613 (China)
Tel.: 0086-21-57078151 amychen@emerson.com
Guangzhou Ji yong Trading Co. LTD
Guangzhou (China)
Tel.: 0086-20-87323770
381541320@qq.com
Shanghai Shuoheng industrial Co. Ltd
Shanghai 200233 (China)
Tel.: 0086-21-60515991 18601708666@QQ.com
Suzhou baiheng hardware Col., LTD
Suzhou (China)
Tel.: 0086-512-66912033 bhtools@163.com
Yangzhou Wangi Power Tech. Co., Ltd
Yangzhou City, Jiangsu, 225000 (China)
Tel.: 0086-514-80983152 360818309@qq.com
▪ DÄNEMARK
Scherer’s Elektro ApS 2610 Rødovre (Denmark)
Tel.: 0045 - 4484-3738
Fax: 0045 - 4484-3708 steffen@scel.dk
▪ FINNLAND
CableX oy 20360 Turku (Finland)
Tel.: 00358-2-8800020
Fax: 00358-2-8800021 reijo.karlsson@cablex.fi
▪ FRANKREICH
Klauke France
57150 Creutzwald (France)
Tel.: 0033-3-87298470
Fax: 0033-3-87298479 daniel.berrar@emerson.com
▪ GRIECHENLAND
Kalamarakis Sapounas SA
13671 Chamomilos - Acharnes, Athen (Greece)
Tel.: 0030-210-240-6000
Fax: 0030-210-240-6007 mapetrou@ksa.gr
▪ GROSSBRITANNIEN
Klauke UK Ltd.
Suffolk, NR35 1JX (UK)
Tel.: 0044-1986-891508
Fax: 0044-1986-896132 klauke-serviceuk@emerson.com
▪ INDIEN
Emerson Climate Technologies (India) Pvt. Ltd.
Bangalore 560064 (India)
Tel.: 0091-9738464980
Fax: 0091-9902322466
Mail: kiran.manjunath@emerson.com
▪ INDONESIEN
PT. Aura Sinarindo Abadi
Kelapa Gading, Jakarta 14240 (Indonesia)
Tel.: 0062-214534237
Fax: 0062-214534238 rifkiyadi@aurasinarindo.com
PT. Great Dynamic Indonesia
Riau Island (Indonesia)
Tel.: 0062-778-455514
Fax: 0062-778-430275 gdi@greatdynamic.com
▪ IRLAND
PHL Hydraulics Ltd
Rathcoole, Co, Dublin (Ireland)
Tel.: 0044-07764569582
Fax: 00353-1-4588940 mevans@phlhydraulics.com
▪ ISLAND
Reykjafell hf. Pressure Hydraulic Ltd
105 Reykjavik (lceland)
Tel.: 00354-5886000
Fax: 00354-5886012 otto@reykjafell.is
▪ ISRAEL
Shay A.U., Ltd. 49222 Petach Tikva (Israel)
Tel.: 00972-3-9233601
Fax: 00972-3-9234601 ilans@uriel-shay.com
▪ ITALIEN
MGF s.r.l.
43055 Mezzani PR (Italy)
Tel.: 0039-0521-818301
Fax: 0039-0521-818202 assistenza@mgftools.com
▪ JAPAN
Marutaka Denki Co., Ltd. Ichinomiya-city
Aichi, 49-0827 (Japan)
Tel.: 0081-586-755151
Fax: 0081-586-769292 takahashi@mrtk.co.jp
▪ KANADA
Western Utility Equipment Ltd.
Calgary, AB Canada T2C 0B4 (Canada)
Tel.: 001-403-291-1121 Fax: 001-403-250-1136 danny@westernlineman.com
▪ KROATIEN
Konekt d.o.o. 10000 Zagreb (Croatia)
Tel.: 00385-12361890 Fax: 00385-12361882 konekt@konekt.hr
▪ LIBANON
Al-Bonian Group
6470 Beirut-Lebanon (Lebanon)
Tel.: 00961-1-385 708
Fax: 00961-1-385 714 houssam.sleiman@al-boniangroup.com
▪ LITAUEN
Technikos Meistrai
Vilnius LT-03151 (Lithuania)
Tel.: 00370-5-2311564
Fax: 00370-5-2311564 info@technikosm.com
▪ MALAYSIA
Jasama Engineering (M) SDN BHD
40150 Shah Alam, Selangor (Malaysia)
Tel.: 00603-78322220
Fax: 00603-77341457 jasama2013@unifi.my
▪ MEXIKO
Tecnoherramientas Hidraulicas
C.P. 11850, Mexico, D.F. (Mexico)
Tel.: 0052-55-52719765
Fax: 0052-55-52120413 alvarob@tecnohidraulicas.com.mx
▪ NEUSEELAND
Jonel Hydraulics Ltd.
East Tamaki Aukland (New Zealand)
Tel.: 0064-9-2749294
Fax: 0064-9-27308231 enerpac@jonel.co.nz
▪ NIEDERLANDE
H.K. Electric B.V.
5321 JZ Hedel (Netherlands)
Tel.: 0031-73-5997599
Fax: 0031-73-5997590 Service@hkelectric.nl
▪ NORWEGEN
Gronvold Maskinservice 0582 Oslo (Norway)
Tel.: 0047 2305 0640
Fax: 0047 2305 0650
Terje@gronvoldmaskin.no
▪ ÖSTERREICH
Klauke Handelsgesellschaft mbH
2544 Leobersdorf (Austria)
Tel.: 0043-2256-62925
Fax: 0043-2256-62930 atoffice@emerson.com
▪ POLEN
Despol Techniki Montażowe Sp. z o.o. 02-921 Warszawa (Poland)
Tel.: 0048-22-6428570
Fax: 0048-22-6420505 m.jaworski@despoltm.pl
▪ PORTUGAL
Palissy Galvani Electricidade S.A.
Granja-2625-607 Vialonga (Portugal)
Tel.: 00351-21-3223400
Fax: 00351-21-3223410 ana.pereira@palissygalvani.pt
▪ RUMÄNIEN
Gerkon Electro S.R.L. 530211 Miercurea Ciuc (Romania)
Tel.: 0040-266-372108
Fax: 0040-266-312238 office@gerkonelectro.ro
▪ RUSSLAND
Unit Mark Pro
109147 Moscow (Russia)
Tel.: 007-495-7480747
Fax: 007-495-7483735 tarasov@umpgroup.ru
▪ SCHWEDEN
AGB Service AB 39241 Kalmar (Sweden)
Tel.: 0046-480-28174
Fax: 0046-480-28165 anders@agbservice.se
AGB Service AB
169 53 Solna (Sweden)
Tel.: 0046-8202245
Fax: 0046-707550145 anders@agbservice.se
▪ SCHWEIZ
Ferratec AG 8964 Rudolfstetten (Switzerland) Tel.: 0041-56-6492121
Fax: 0041-56-6492141 info@ferratec.ch
▪ SERBIEN
Nidas d.o.o. 11000 Beograd (Serbia)
Tel.: 00381-2417-714
Fax: 00381-2417-715 predrag.misailovic@nidas.co.rs
▪ SINGAPUR
AHT Singapore PTE. LTD.
Singapore 639509 (Singapore)
Tel.: 0065-6862 3789
Fax: 0065-6862 3789 alexchew@aht-sgp.com
▪ SLOWENIEN
Isaria d. o.o.
1420 Trbovlje (Slovenia)
Tel.: 00386-356-31800
Fax: 00386-356-31802 isaria.trbovlje@siol.net
▪ SPANIEN / ANDORRA
Klauke Iberia S.L.
28500 Arganda del Rey Madrid (Spain)
Tel.: 0034-917518203
Fax: 0034-917518195 klauke-serviceiberia@emerson.com
▪ SÜDAFRIKA
Eberhardt Martin CC Newlands, Johannesburg (South Africa)
Post point Delarey 2114
Tel.: 0027-11-2880000
Fax: 0027-11-6732043 ebm@ebm.co.za
▪ SÜDKOREA
KESCO Co. Ltd
Seoul 07299 (South Korea)
Tel.: 0082-2-261409-89
Fax: 0082-2-261409-66 tsoh@ikesco.com
▪ TAIWAN
Po Charng Co.Ltd
Sun Yi Dist, Taipei 110 (Taiwan)
Tel.: 0084-886227631623
Fax: 0084-886227667492 vincent.cn@msa.hinet.net
▪ THAILAND
Summit Engineering + Service Co., LTD.
BKK 10400 (Thailand)
Tel.: 00662-6422478-9
Fax: 00662-6423085 sudsuda@greennovation.in.th
▪ TSCHECHISCHE REPUBLIK / SLOVAKEI
Klauke Slovakia s.r.o.
02601 Dolny Kubin (Slovakia)
Tel.: 00421-43-58323-11
Fax: 00421-43-58323-34 ASC-SK@Klauke.textron.com
▪ TÜRKEI
Safak Elektrik Malz. Tic. Ltd.Sti. Ümraniye- Istanbul (Turkey)
Tel.: 0090-216-4447735 (ext. 4102)
Fax: 0090-216-4669676 ryagcioglu@safakelektrik.com.tr
▪ UNGARN
Trend Elektro
2049 Diósd (Hungary)
Tel.: 0036-23545-140
Fax: 0036-23545-141 info@trendelektro.hu
▪ USA
Greenlee
Rockford, IL 61109-2932 (USA)
Tel.: 001-800-435-0786
Fax: 001-800-451-2632 nicklos.knapp@emerson.com
A & A Hydraulic & Equipment
Berea, OH 44017 (USA)
Tel.: 001-800-992-9899
Fax: 001-440-826-3980 dan@hydraulicparts.com
Craneworks Southwest Inc
San Marcos, CA 92078 (USA)
Tel.: 001-760-735-9793
Fax: 001-760-735-9694 jmwilliams@mhicranes.com
QUEST Inc
Brighton, CO 80601 (USA)
Tel.: 001-720-685-9091
Fax: 001-303-655-8143 bobquest@prodigy.net
▪ VIETNAM
MP Co., Ltd
Hung Phuoc 4, Dist. 7, HCM City (Vietnam)
Tel: 0084 28 5410-8888 (ext 205)
Fax: 0084 28 5410-0167
Mail: duc.tm@mpcovn.com
© 20 22 Gustav Klauke GmbH. Alle Rechte vorbehalten. Änderungen vorbehalten. Das Emerson-Logo und das Klauke-Logo sind eingetragene Marken von Emerson Electric Co. in den USA und anderen Ländern. KATHAUPTCT19DE 08/22 I Nachdr
Gustav Klauke GmbH
Auf dem Knapp 46
Telefon: +49 (0) 2191 / 907 - 0
E-Mail: Klauke-tools@Emerson.com
