SCHNEIDENABISOLIEREN
Jeden nástroj pro širokou škálu aplikací
Stříhání různých materiálů
Lisování dutinek
Lisování kabelových ok
Lisování pro nepájené koncovky

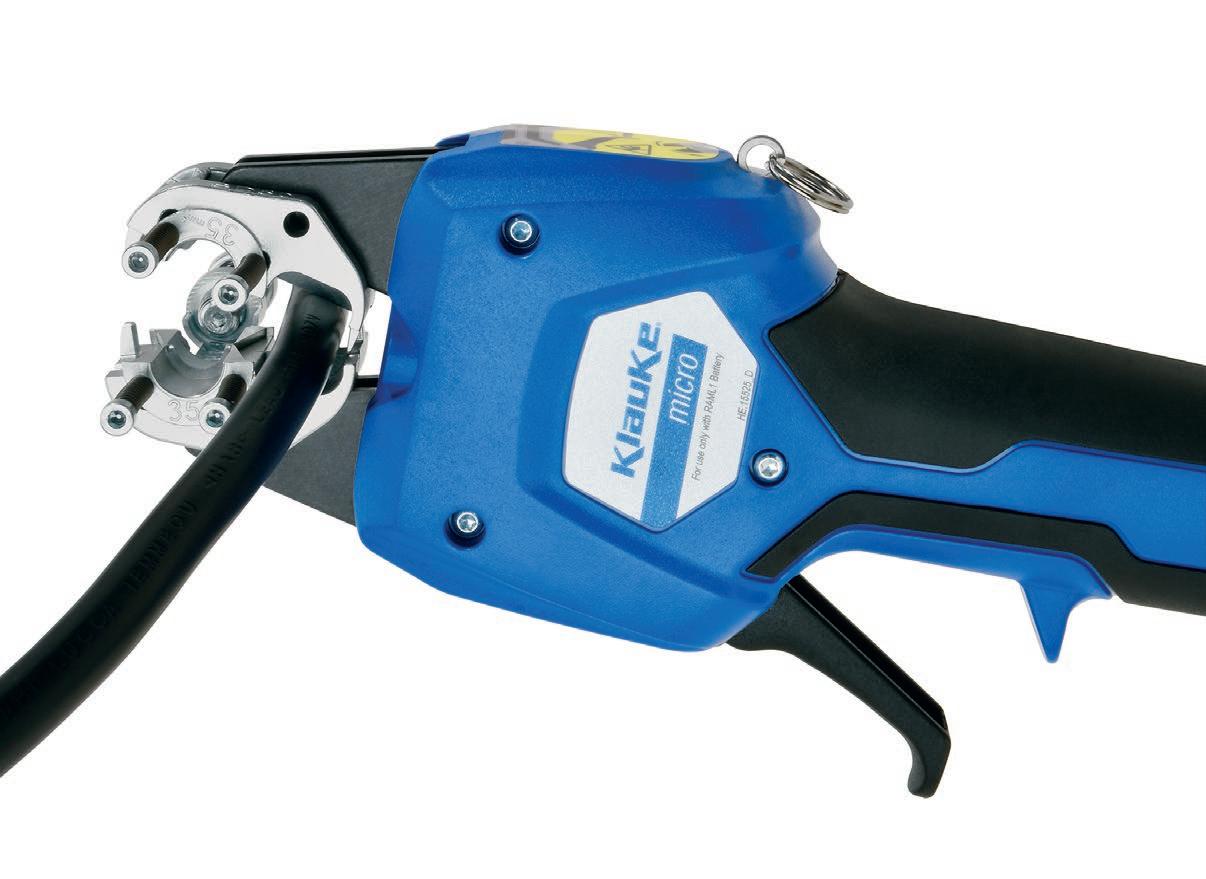

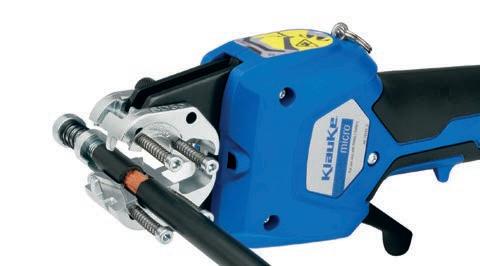

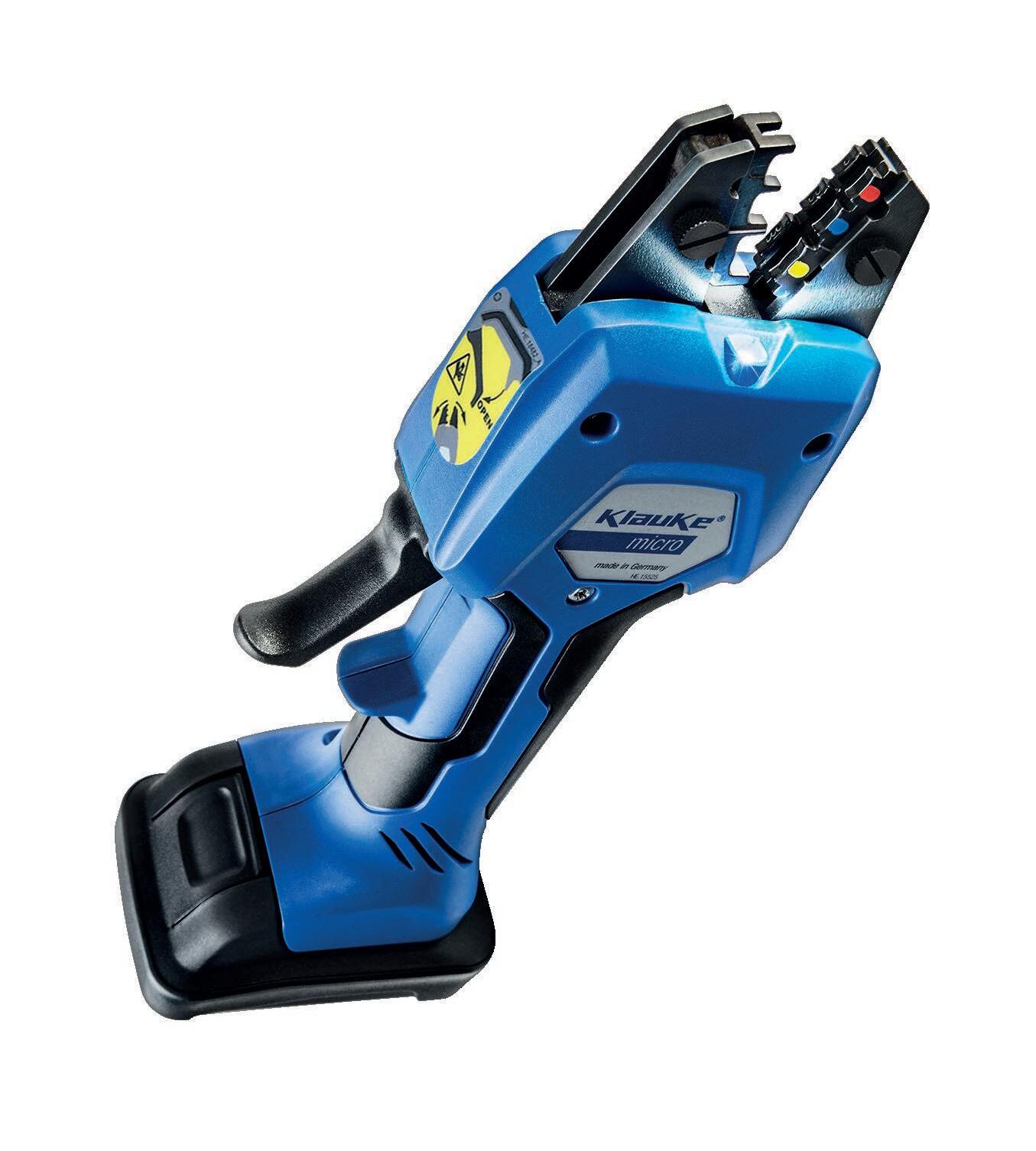

ODIZOLOVÁNÍ S KLAUKE MICRO
Klauke micro je skutečně všestranný nástroj, i pokud jde o odizolování.
Pomocí použití odizolovacích nástavců je nyní poprvé na trhu k dispozici jedinečný elektromechanický nástroj na odblankování kabelů s průřezem od 6 do 35 mm².
Doposud mohli uživatelé odizolovat pouze kabely v rozsahu do 16 mm² i to aplikováním fyzické síly – buď pomocí ručních nástrojů na odblankování nebo s nožem.
Kat. č.
Výhody jsou zřejmé:
Ve srovnání s ručním odizolováním kleštěmi je Klauke micro je mnohem rychlejší. Ve srovnání s odizolováním pomocí nože je práce i mnohem bezpečnější.

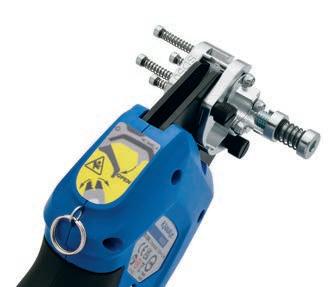

Odizolovací matrice pro Klauke micro
SD5006SD5010SD5016SD5025SD5035

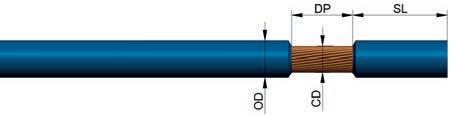

Max. vnější Ø kabelu v mm Ø11.5
Posun (DP) v mm (pevná) 12
Délka odizolování (SL) v mm (nastavitelný doraz) 3 do 28
perfektní výsledky jen s 20% námahou*
Nevýhoda ručního odizolování je dobře známá: opakované použití svalů na předloktí mohou vést k únavě a přetížení
Odizolovat stovky kabelů za jeden den?
Žádný problém s Klauke micro!
Pomocí odizolovacích matric se Klauke micro stává nástrojem, který dosahuje trvale čistých výsledků - s podstatně menší silou a výrazně menším zatížením kloubů.
*V porovnání s ručním nástrojem.

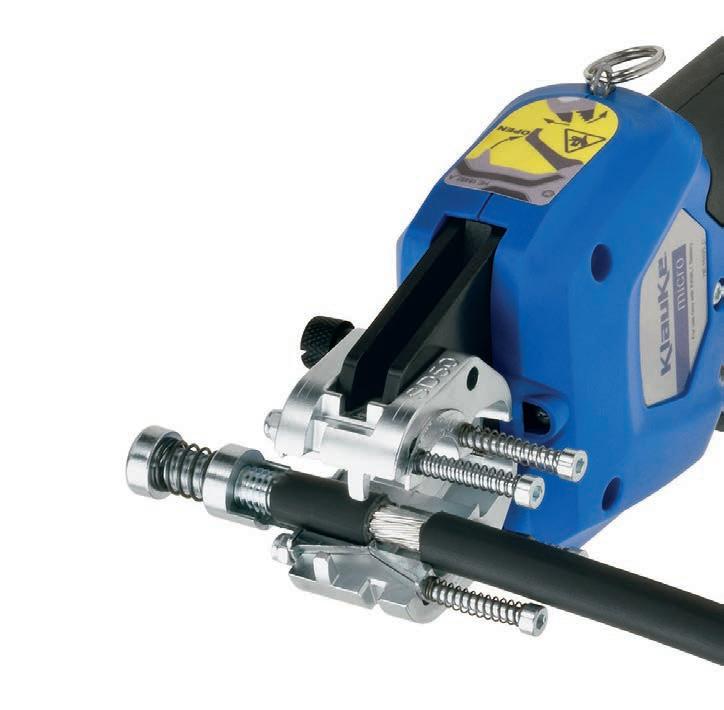

Odizolování jednoduše a bezpečně - bez poškození kabelu
Elektromechanický nástroj pro odizolování kabelů
6 - 35 mm²
Kat. č . Popis

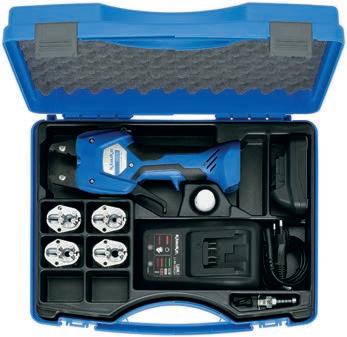

EKSD50ML ROZSAH DODÁVKY
SD5010 Matrice na odizolování pro 10 mm ² kabel
SD5016 Matrice na odizolování pro 16 mm ² kabel
SD5025 Matrice na odizolování pro 25 mm ² kabel
SD5035 Matrice na odizolování pro 35 mm ² kabel
SD50CS Doraz kabelu
KKEK50ML Plastový kufřík
KTG-H1Mazivo
LGM L1 Nabíječka pro 10.8V Li-Ion akumulátor, 230V
RAML1225 Akumulátor 10.8V / 2.5 Ah, Li-Ion (27 Wh)
SD5006, SD5010, SD5016, SD5025, SD5035 Matrice na odizolování
SD5010 Pro 10 mm² kabel
SD5025 Pro 25 mm² kabel
SD50CS Doraz kabelu
SD5016 Pro 16 mm² kabel
SD5035 Pro 35 mm² kabel
SD5006
Pro 6 mm² kabel (volitelně k dispozici, ne standardně dodáváno)

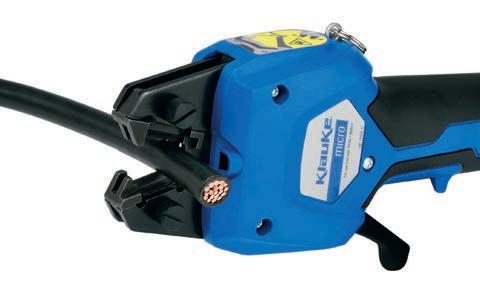

Možná to není možné s použitím běžným odizolovačem, ale pro Klauke micro-strip to není žádný problém: možnost odizolovat i velké průřezy až do 35 mm², hrubou izolaci (NSGAFÖU), typy kabelů s dvojitou izolací a tvrdší a pevnější izolace.

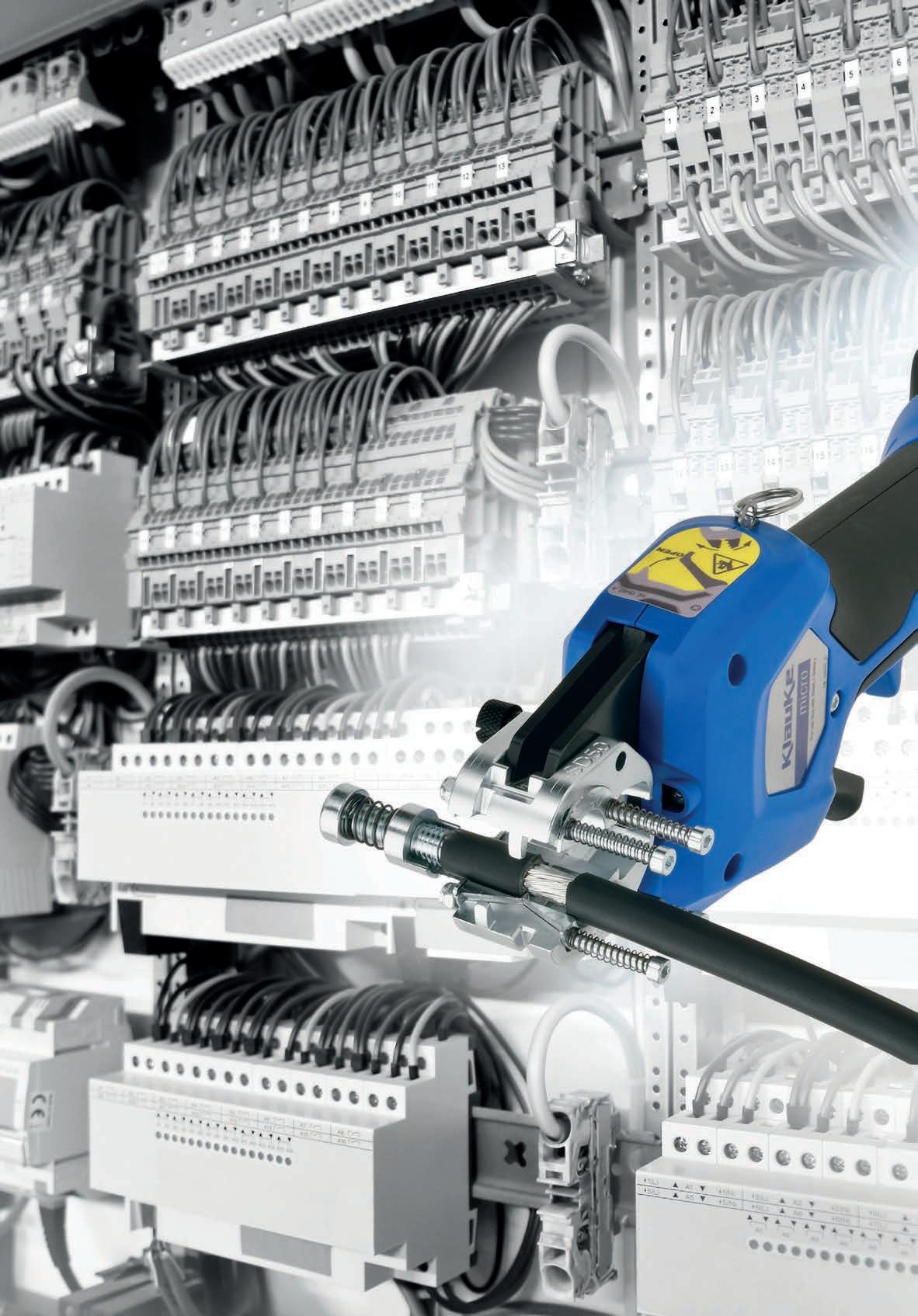

V mnoha aplikacích – například při konstrukci rozvaděčů – se odizolování a řezání kabelů často dokončí současně. Použitím integrovaného střihacího nástroje uvnitř odizolovacích matric lze stříhat vodiče všech tříd bez ohledu na to, zda jsou plné, lankové nebo jemně lankové.

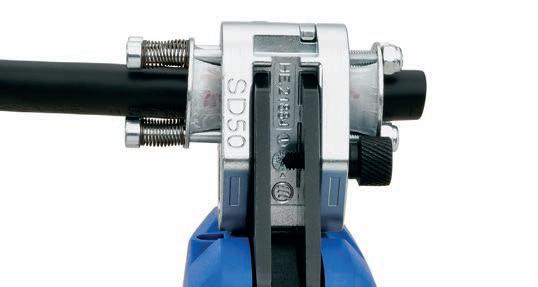

Řezné nástroje jsou vedeny a spojeny pomocí čepů (šroubů) a předpjaté do výchozí polohy tlačnými pružinami.
• Když je nástroj v provozu, tělesa matrice se přibližují k sobě a řezné kužely se zařezávají do kabelu.
• Další aktivace nástroje způsobí axiální pohyb kuželů a to odilozuje kabel
Délku odizolování lze nastavit pomocí dorazu pro zajištění konzistentní kvality.

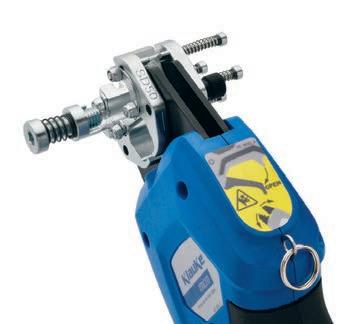

Pracují ve vaší partě leváci i praváci?
Pak se nemusíte obávat, s Klauke micro-strip nástrojem to není problém.
Matrici mohou používat leváci i praváci, přičemž se odpovídajícím způsobem se změní směr instalace matrice.

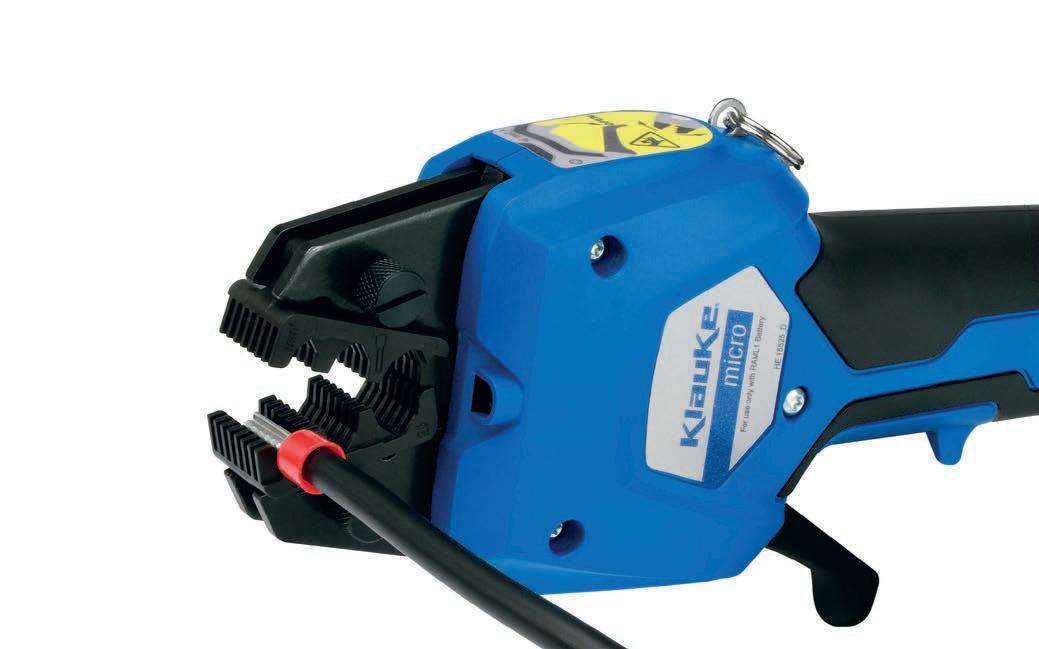

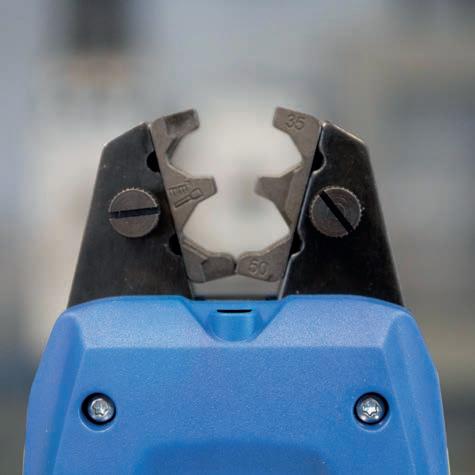

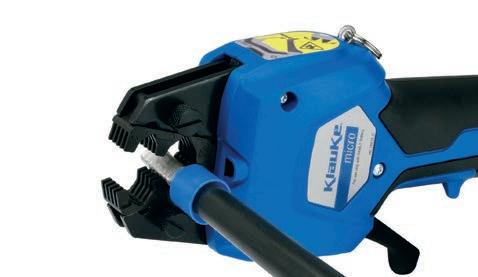

Perfektní výsledky krimpování pomocí krimpovacích matric pro dutinky

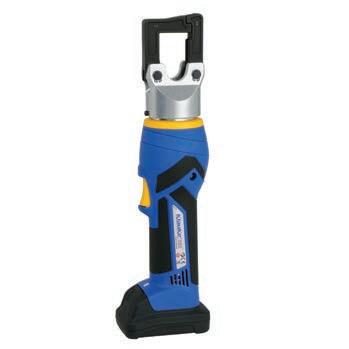

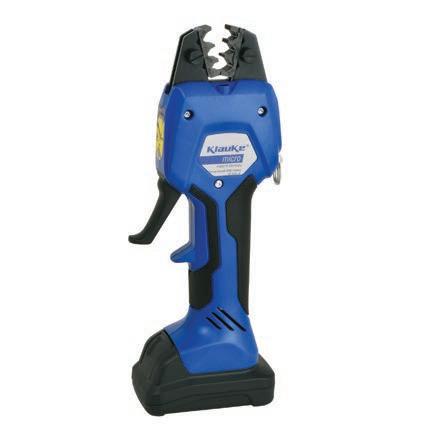

Elektromechanická krimpovačka
0.5 - 50 mm²

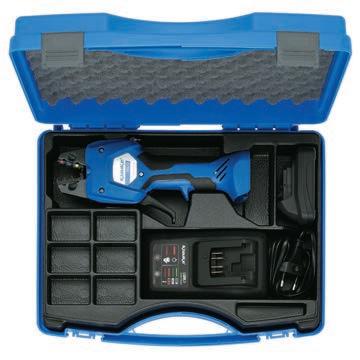

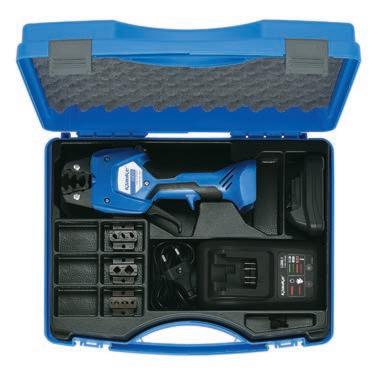

EKWF50ML ROZSAH DODÁVKY
Kat. č. Popis
AE5071 Krimpovací matrice pro dutinky, 0.5 - 6 mm²
AE5072 Krimpovací matrice pro dutinky, 10 - 25 mm²
AE5073 Krimpovací matrice pro dutinky, 35 - 50 mm²
ZAE5072 Krimpovací matrice pro dvojité dutinky, 2x6 - 2x16 mm²
KKEK50ML Plastový kufr
LGM L1 Nabíječka pro 10.8 V Li-Ion akumulátory, 230V
RAML1225 Akumulátor 10.8V / 2.5 Ah, Li-Ion (27 Wh)
AE5071, AE5072, AE5073, ZAE5072 Dodávané matrice pro dutinky
AE5071 pro dutinky 0.5 - 6 mm²
AE5073 pro dutinky 35 - 50 mm²
AE5072 pro dutinky 10 - 25 mm²
ZAE5072 pro dvojité dutinky 2×6 - 2×16 mm²

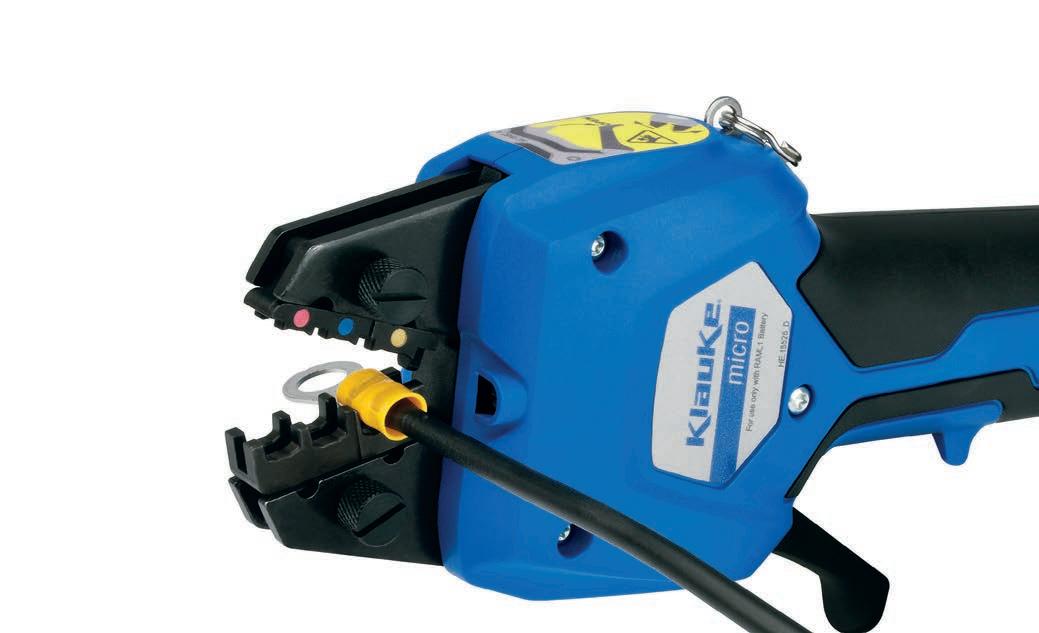

Vysoce všestranné

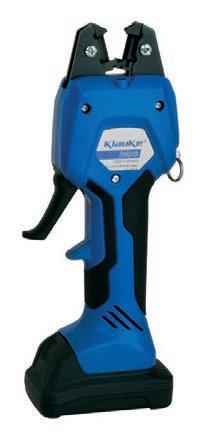

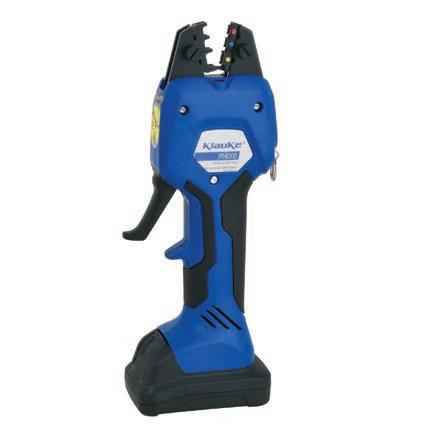

EK50ML
Elektromechanická krimpovačka
0.14 - 50 mm²
EK50ML ROZSAH DODÁVKY
Kat. č. Popis
IS5071 Krimpovací matrice pro izolované konektory 0.5 - 6 mm²
KKEK50ML Plastový kufr
LGM L1 Nabíječka pro 10.8 V Li-Ion akumulátory, 230V
RAML1225 Akumulátor 10.8V / 2.5 Ah, Li-Ion (27 Wh)

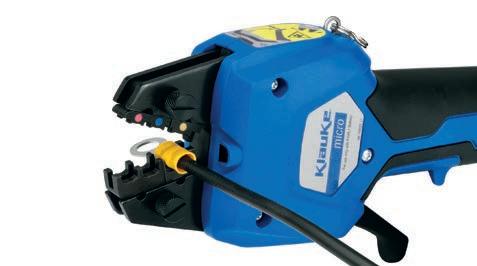

IS5071 Dodávaná krimpovací matrice
IS5071 Pro izolované konektory
0.5 - 6 mm²
EC50ML
Elektromechanické nůžky
0.5 - 50 mm²
EC50ML ROZSAH DODÁVKY
Kat. č. Popis
S502 Stříhací matrice
KKEK50ML Plastový kufr
LGM L1 Nabíječka pro 10.8 V Li-Ion akumulátory, 230V RAML1225 Akumulátor 10.8V / 2.5 Ah, Li-Ion (27 Wh)
S502 Dodávaná matrice ke stříhání

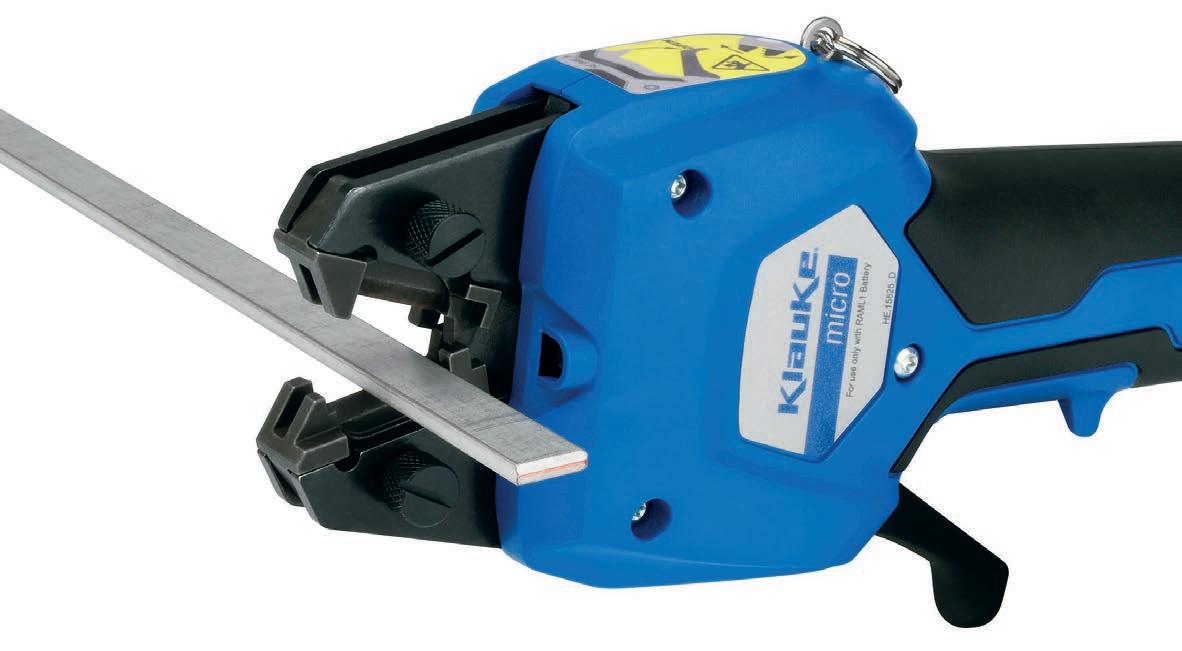

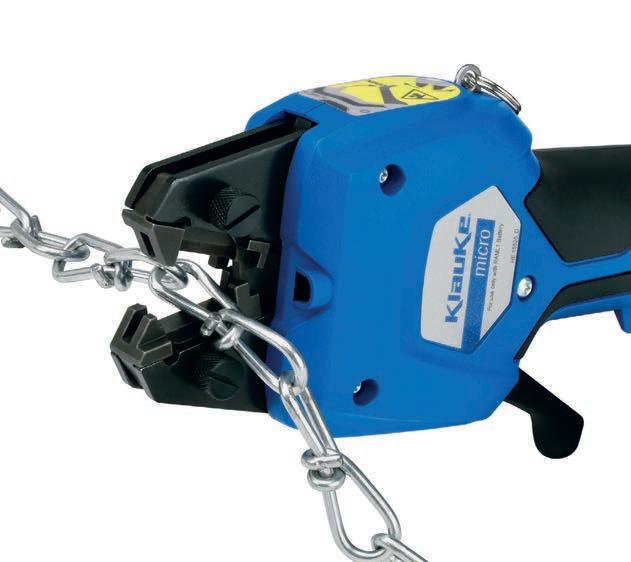

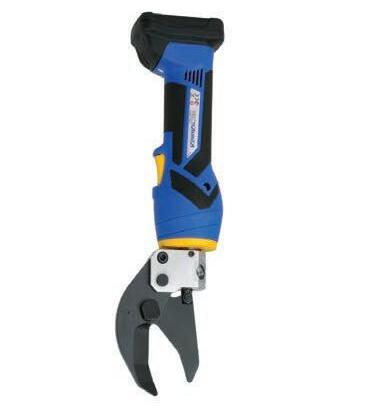

Díky nové řezné matrici S502 získává Klauke micro úplně novou funkci. Jednoduchá výměna matrice nyní promění Klauke micro na akumulátorové nůžky. To umožňuje stříhat řetězy s dvojitou smyčkou, kabely třídy 2 do 25 mm², měděné přípojnice do 3 mm × 10 mm nebo ocelové kabely do 3 mm.
Matrice je navržena tak, aby řezání měděných, hliníkových a ocelových pásů nebylo vůbec problémem. To je také usnadněno manuální uchopením, aby bylo zajištěno, že řezání začne na správném místě a následné hydraulické domáčknutí odlehčí operátora od přetěžování ruky.

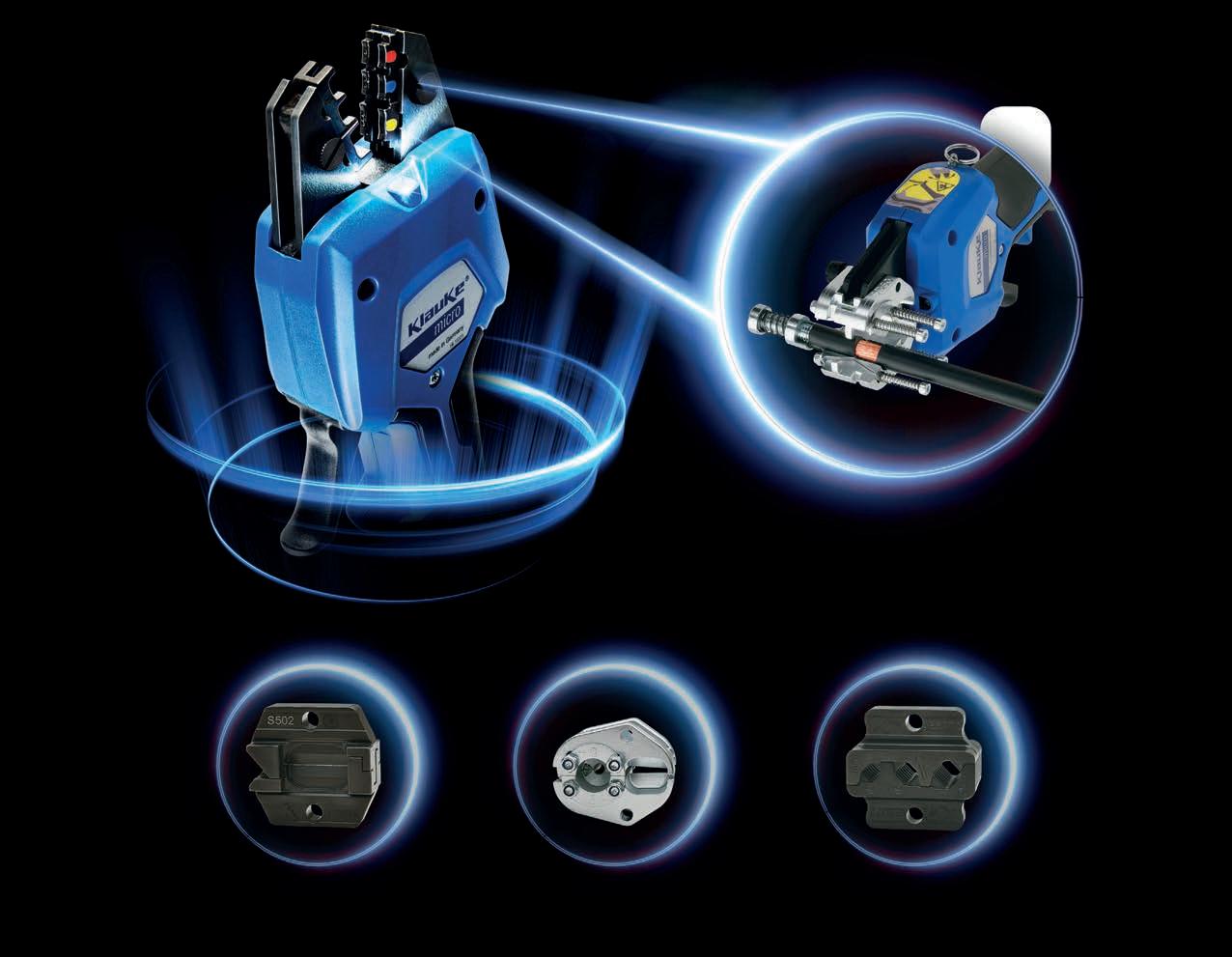

PowerSense Technology

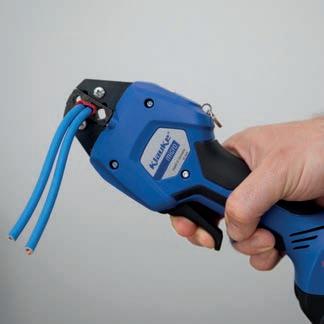

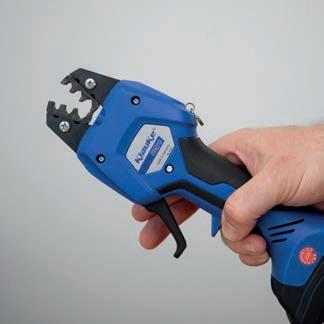

Jedinečnost Klauke Micro spočívá v jeho inovativním zařízení s funkcí PowerSense. Předběžné upnutí čelistí se provádí ručně - se známou přesností rychlostí mechanických krimpovacích kleští. Odizolování, řezání nebo krimpování se provádí automaticky pomocí síly integrovaného motoru
Připraveno vždy, když potřebujete
Manuální upnutí
Nejlepší výsledky krimpování
Motorem poháněné lisování, odizolování, stříhání
Časté manuální krimpování: Z dlouhodobého hlediska vede k přetížení zápěstí a předloktí
Motorem poháněné krimpování s inovativní funkcí PowerSense: Zajišťuje nejvyšší možnou efektivitu s malou námahou a minimálním rizikem pro zdraví pracovníků.
kg
Obrovské odlehčení nervů a svalů díky funkci PowerSense se vyplatí zejména tehdy, když si uvědomíte náklady, které mohou vzniknout v důsledku ztráty pracovní doby zaměstnanců, například v důsledku syndromu karpálního tunelu.
• Méně příznaků zátěžového přetížení
• Méně ztracené pracovní doby a zpoždění v pracovním rozvrhu
• Větší bezpečnost plánování pro všechny
Krimpovací matrice pro dutinky
AE5071 0.5 - 6 mm²
AE5072 10 - 25 mm²
AE5073 35 - 50 mm²
Odblankovací matrice
SD5006, SD5010, SD5016, SD5025, SD5035 6 - 35 mm²
ZAE5072 2x 6 - 2x 16 mm² pro dvojité kabelové koncovky a dutinky
Krimpovací matrice pro izolované konektory
IS5071 0.5 - 6 mm²
Stříhací matrice
S502
Všechny kompatibilní matrice ke K50 naleznete zde:
Díky své lehké konstrukci a velikosti, jsou Klauke ML nástroje ideální při práci ve stísněných prostorách, čímž se urychluje a zjednodušuje vykonávaná práce. Díky 2,5 Ah akumulátoru jedno nabití snadno vystačí na vykonání práce během celého pracovního dne. Klauke micro je dokonalým doplňkem rodinného portfolia Klauke ML.
Ultralehký a ergonomický tak, aby operátorů nejcennější majetek - "jejich ruce" - zůstal vždy zdravý
Všestranný
pro jednoduché krimpování kabelových spojů, kabelových koncovek a dutinek a kabelových ok
Osvětlení
díky LED žárovce osvětluje krimpovací místo a pracovní oblast
Vyvážený a zajištěný proti pádu
díky upevňovacímu bodu nástroje pro použití s vyvažovačem nebo k zajištění proti pádu pro použití v terénu
Inovativní
vďaka jednopákovému ovládaniu všetkých funkcií nástroja
Chytrý a odolný
s multifunkční LED diodou pro zobrazení údržby a přenosu dat, jakož i výkonnou Li-Ion akumulátorem s indikátorem stavu nabití
Napájení 10.8 V
Kapacita akumulátoru 2.5 Ah, Li-Ion
Čas nabíjení akumulátoru cca 45 min.
Hmotnost s akumulátorem 0.96 kg
Pracovní teplota -10 °C do +40 °C

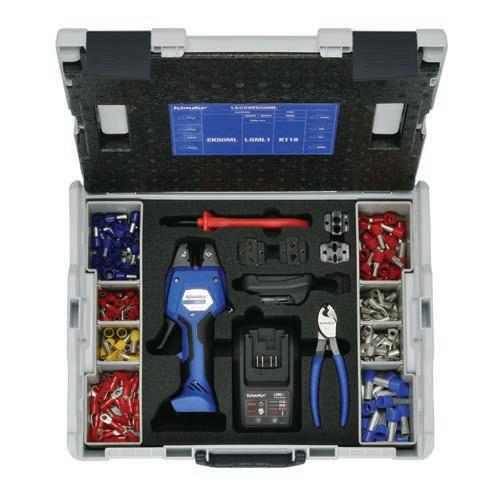

LBOXXEK50ML ROZSAH DODÁVKY
Kat. č . Popis
3R8
47612
Trubkové kabelové oko bez kontrolního otvoru, 16 mm², M8, Cu pocínováno
Izolované kabelové koncovky a dutinky, 10 mm², 22 mm
47712 Kabelové koncovky a dutinky, 16 mm², 24 mm
47818 Izolované dutinky podle DIN 46228 část 4, 25 mm² 25 47918
Izolované dutinky podle DIN 46228 část 4, 35 mm² 25 48025 Izolované dutinky podle DIN 46228 část 4, 50 mm², délka 40 mm 20
4R8
652C6
Trubkové kabelové oko bez kontrolního otvoru, 25 mm², M8, Cu pocínované
Izolovaná bezpájecí svorka M6, 10 mm², vidlicový typ
AE5073 Krimpovací matrice
dutinky, 10 - 25 mm²
dutinky, 35 - 50 mm²

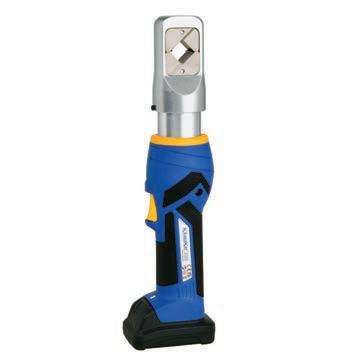

EK50ML Elektromechanický krimpovací nástroj 0,5 - 50 mm²
IS5072 Krimpovací nástroje IS 50, jednoduché krimpování, 10 - 16 mm²
K118 Ruční kabelové nůžky pro Al a Cu kabely do Ø 12 mm
LBOXX136LFGL-BOXX s předním madlem (š/v/h: 442 x 357 x 151 mm)1
LGM L1 Nabíječka pro 10,8 V Li-ion akumulátory, 230 V
R505 Krimpovací matrice R 50, 16 - 25 mm²
RAML1225
10,8 V / 2,5 Ah, Li-ion (27 Wh)
