ELODIE ROBLIN
Architecture
ELODIE ROBLIN
Diplômée en ingénierie et architecture, je cherche à m’engager dans des projets de conception architecturale durable qui répondent aux enjeux environnementaux.
CONTACT
LinkedIn : /elodie-roblin
elodie.roblin.er@gmail.com
0782428869
Le Vésinet
FORMATION
2022-2024
Lecco, Italie
2020-2022
Gif-sur-Yvette
2018-2020
Orsay
EXPÉRIENCES
Janvier 2022, 6 mois
Orsay
Juin 2021, 6 semaines
Pichanaki, Pérou
Mai 2021, 1 an
Gif-sur-Yvette
COMPÉTENCES
Modélisation 3D :
CAD : Suite Adobe :
Rendering :
Suite Office
Suite Google
Double diplôme en architecture-génie civil Politecnico di Milano, Master EDA
Cursus d’ingénieur généraliste
CentraleSupélec
Classes préparatoires aux Grandes Écoles (MP*)
Lycée Blaise Pascal
Colleuse en physique en MPSI
Lycée Blaise Pascal
Stage de solidarité internationale au Pérou
ONG Envol Vert
Présidente d’une association de design graphique
CS Design
Revit, Rhinoceros 3D
Autocad
Photoshop, Illustrator, InDesign
Lumion
01. Reconstruction en Ukraine
Thèse de Master, Juin 2023 - Décembre 2024
02. Réhabilitation de la villa Ebe
Cours : Réhabilitation et conservation des bâtiments, 2023
03. Donego Art Museum
Cours : Architecture technique, 2023
04. Espaces pour l’école
Cours : Composition L, 2023

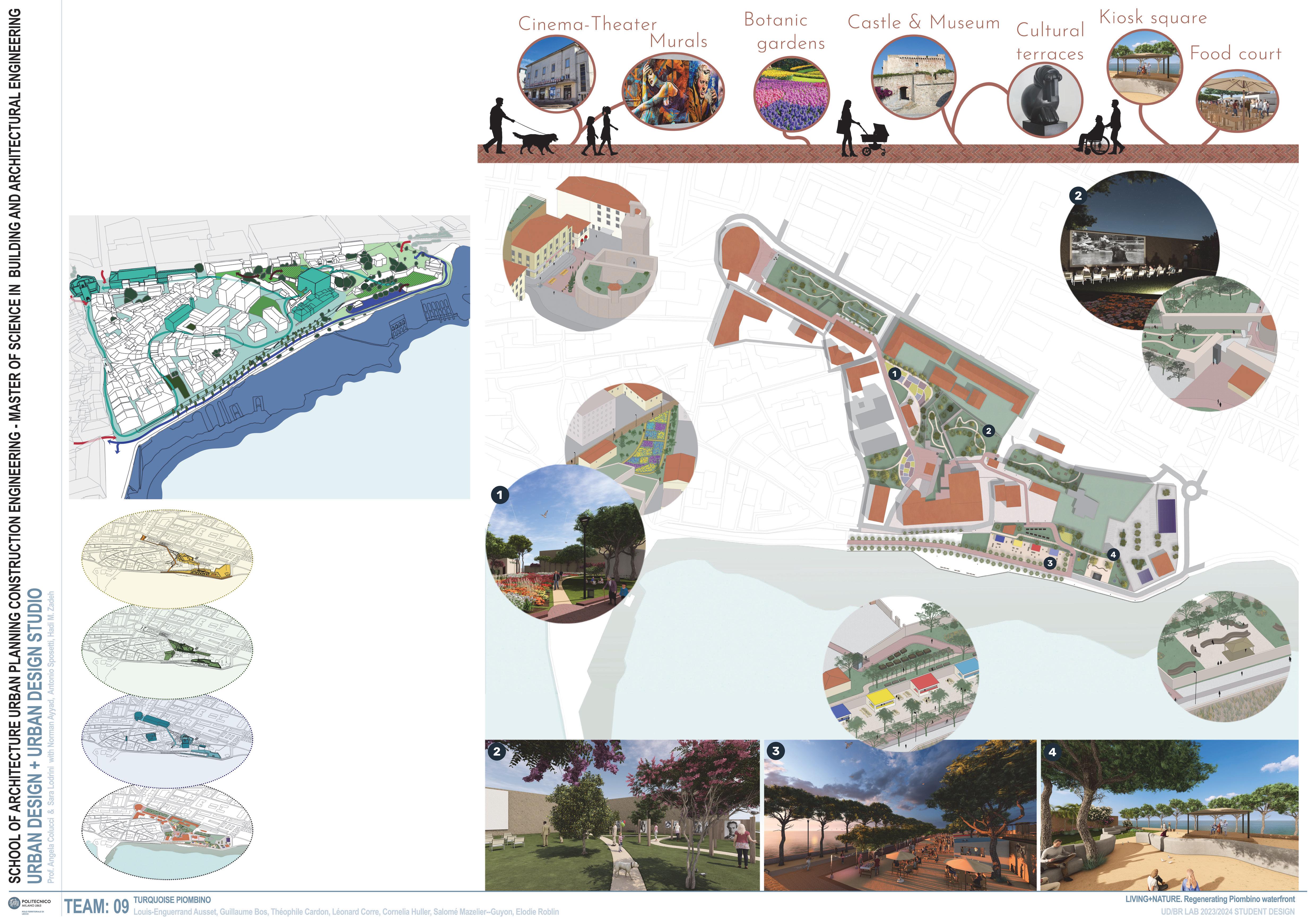

05. Turquoise piombino
Cours : Urban Design, 2024 06. Outwork
Pôle Projet
01.
RECONSTRUCTION EN UKRAINE
Centre socio-culturel pour jeunes à Irpin
Thèse de Master, Politecnico di Milano, Juin 2023 - Décembre 2024
Ville ukrainienne détruite en 2022 lors des attaques russes, Irpin est en pleine reconstruction. Le défi de cette thèse, menée par un groupe de 3 personnes, a été de revitaliser une ville blessée par la guerre à travers un projet lui offrant un moyen à la fois de se reconstruire socialement et de développer son réseau culturel existant.
À partir d’une analyse urbaine, et en s’inspirant d’un concept français qui incarne des valeurs de solidarité, de communauté, d’éducation et de culture - à savoir la Maison de la Jeunesse et de la Culture – nous avons conçu un centre qui permettrait à la jeunesse de la ville de trouver un lieu de référence et de croissance. Ce centre socio-culturel vise également à donner un nouveau souffle à la ville en ajoutant des espaces ouverts à l’ensemble de la communauté.

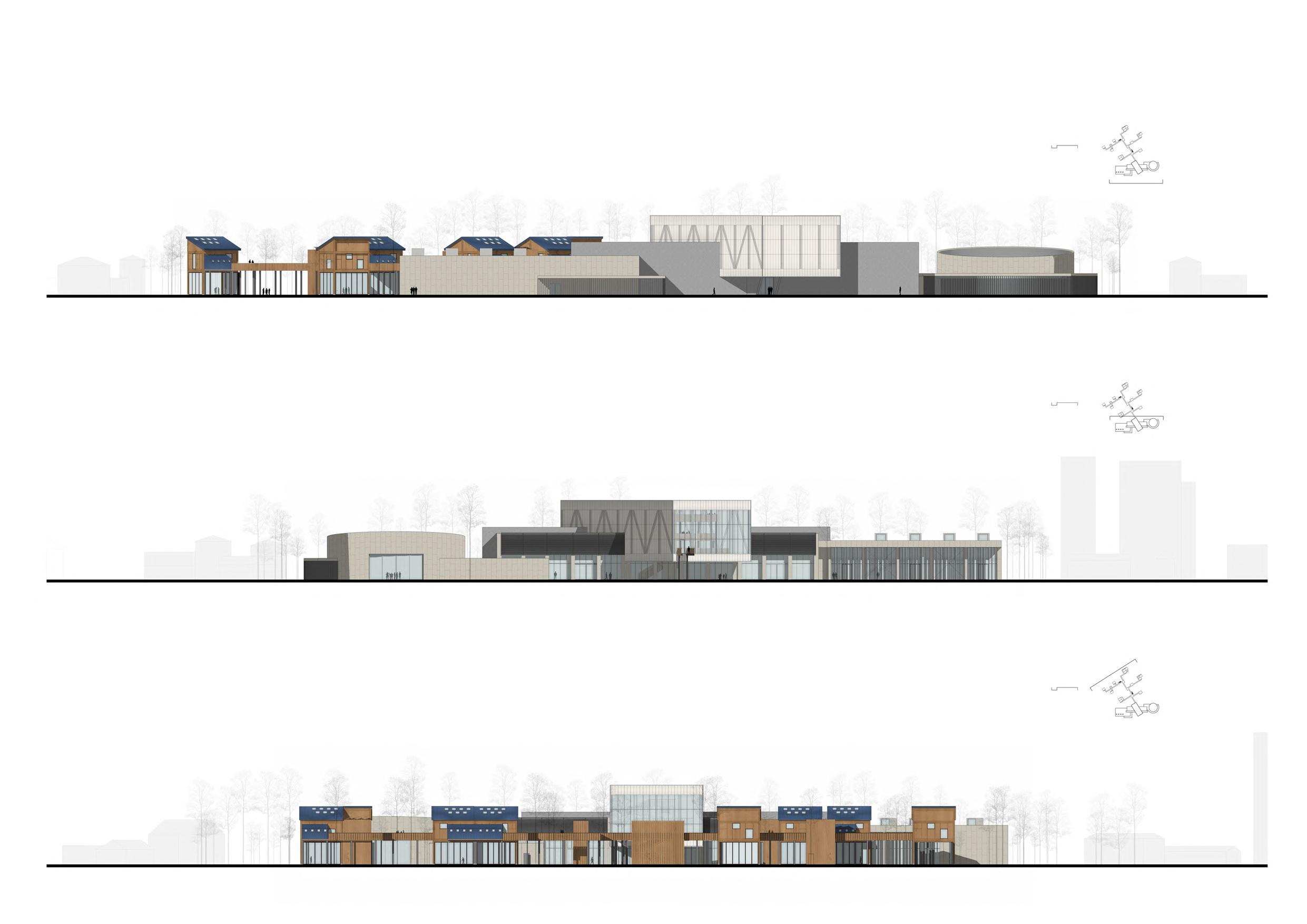

Façade Nord
Façade Sud
Façade Est

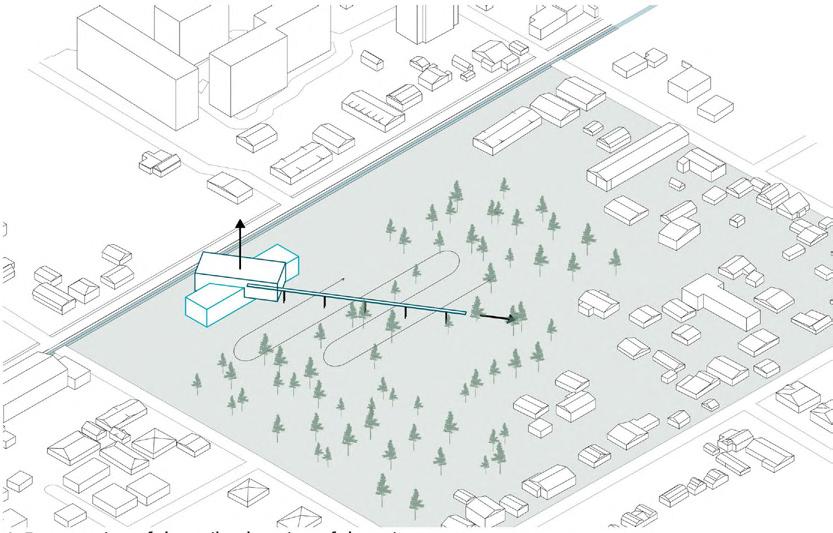

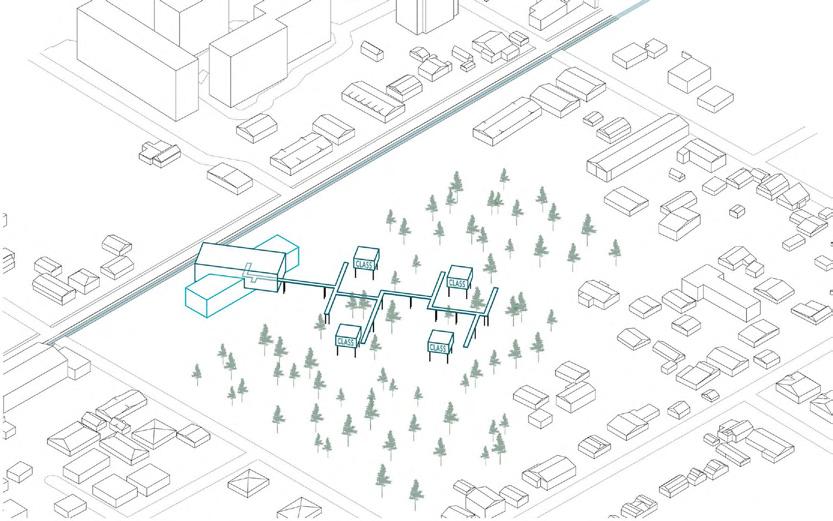

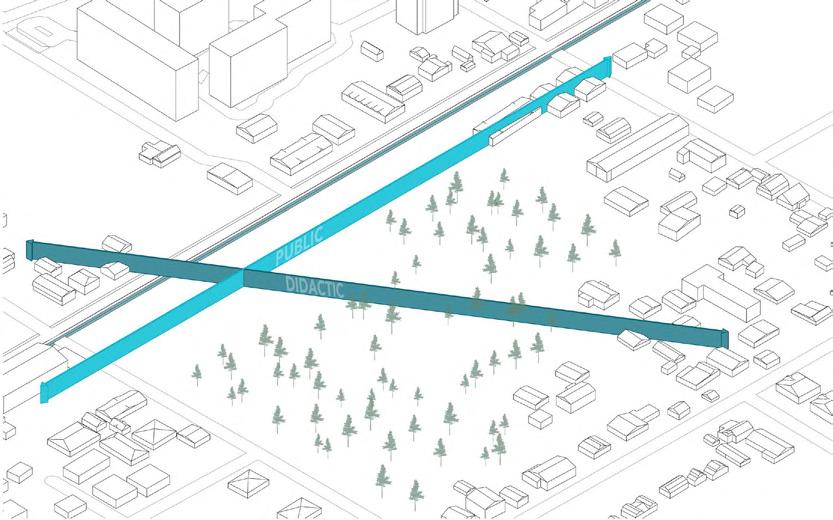

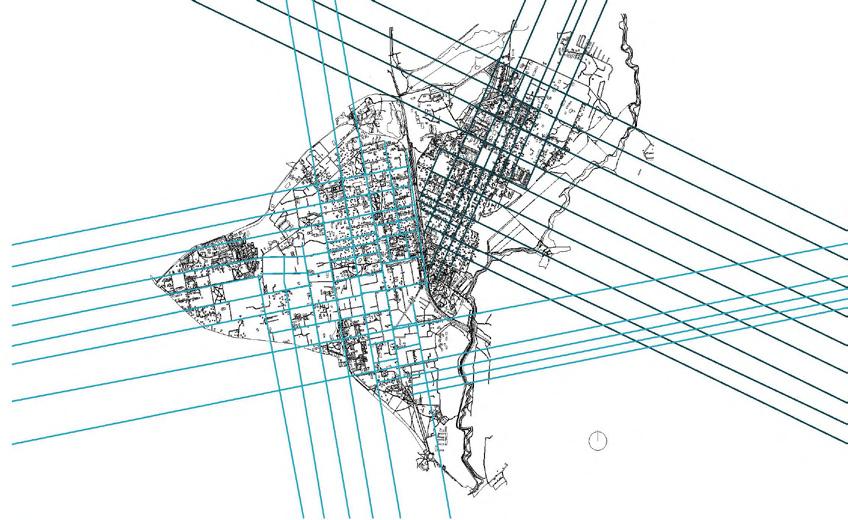

De l’analyse de la ville et de son contexte...

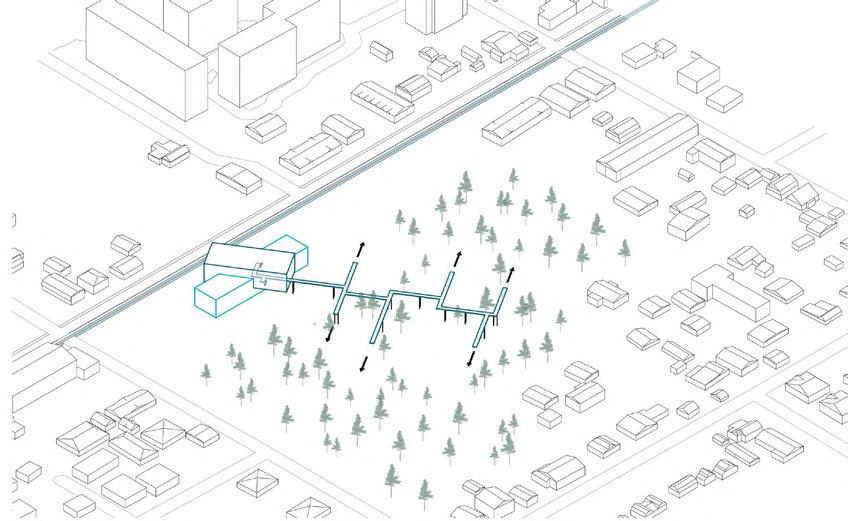

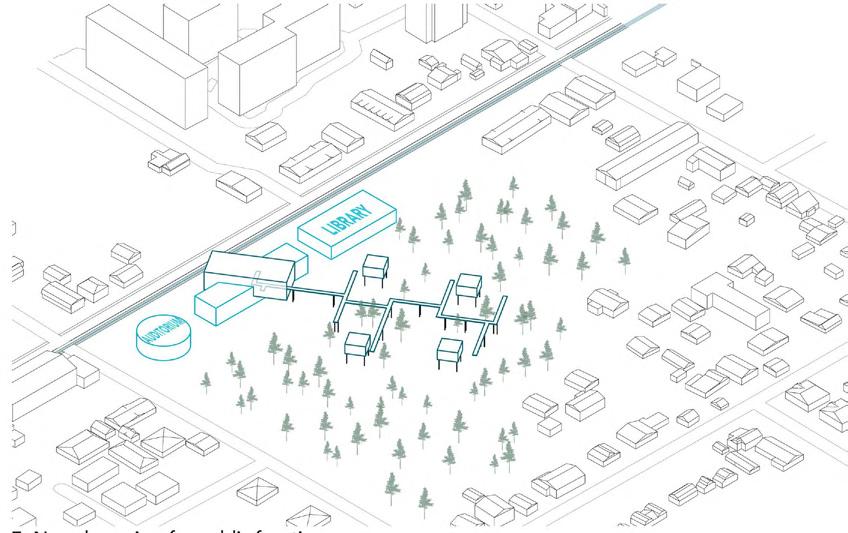

... au choix d’un projet de revitalisation

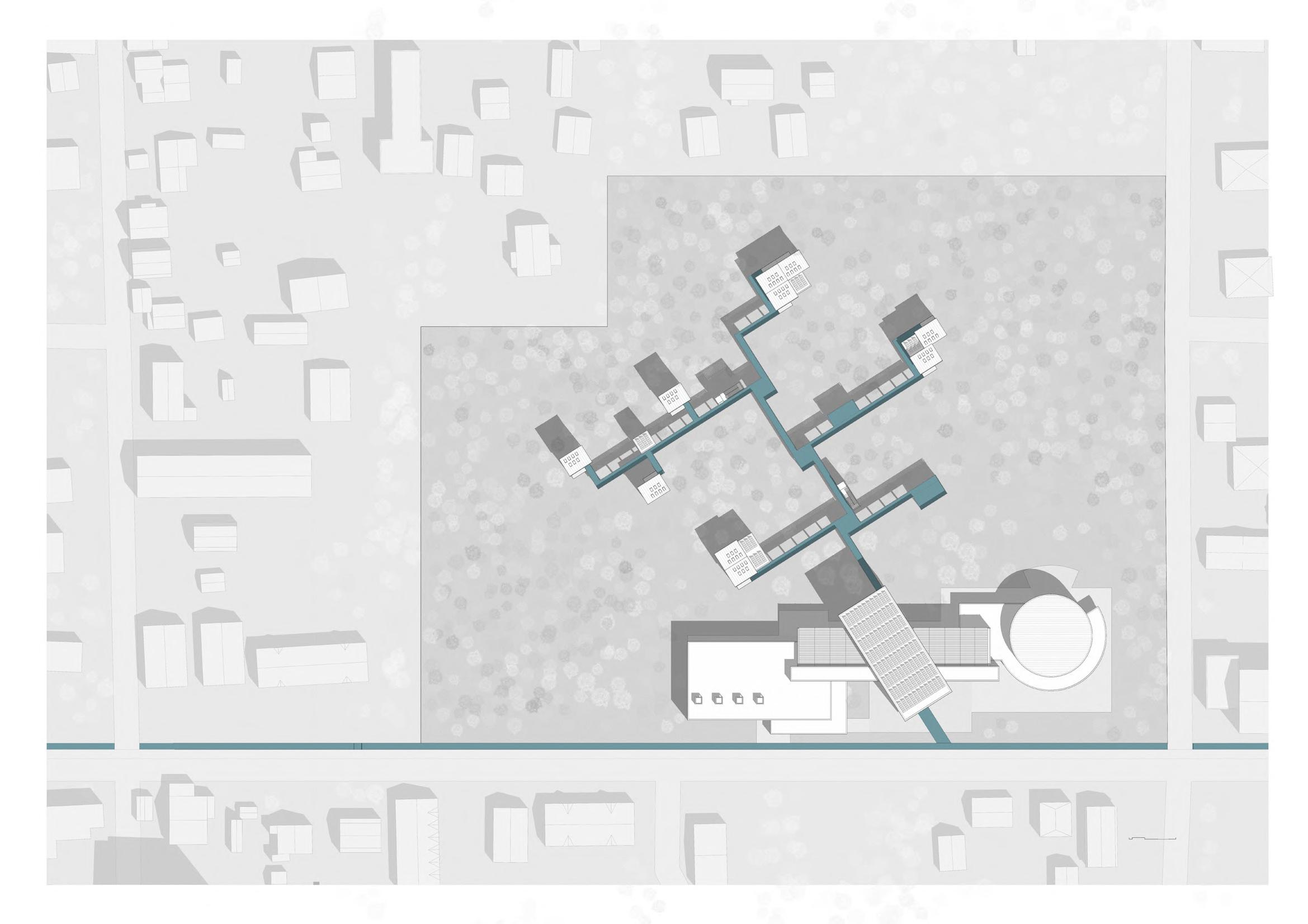

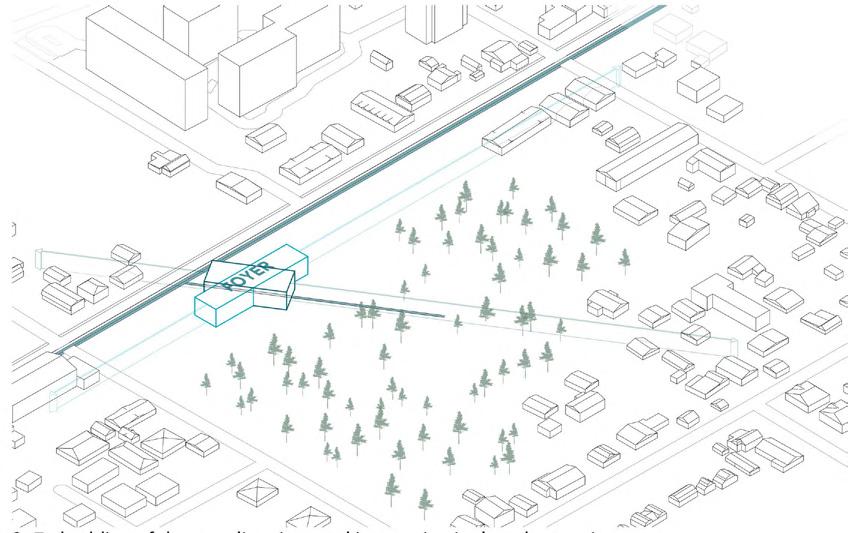

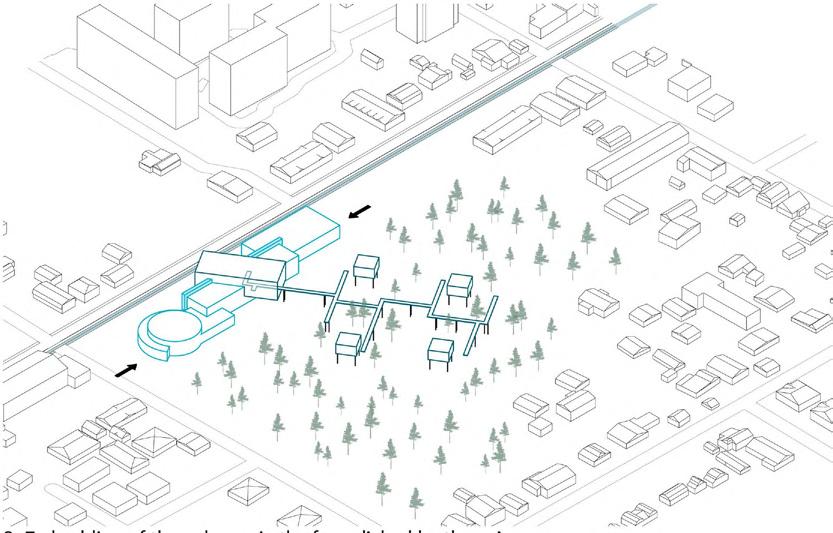

PLAN GÉNÉRAL
Ce projet cherche à renforcer l’unité de la ville, créant une connexion entre une zone résidentielle et le centre-ville. L’architecture du bâtiment s’inspire des tracés urbains de la ville, qui ont servi de point de départ aux volumes qui sont situés et intégrés dans une zone boisée d’Irpin. Dans l’objectif de minimiser l’impact sur ce terrain naturel, un élément a été placé au cœur du projet : la passerelle, qui prend naissance au cœur du centre et se poursuit dans les bois, créant un parcours social et culturel.

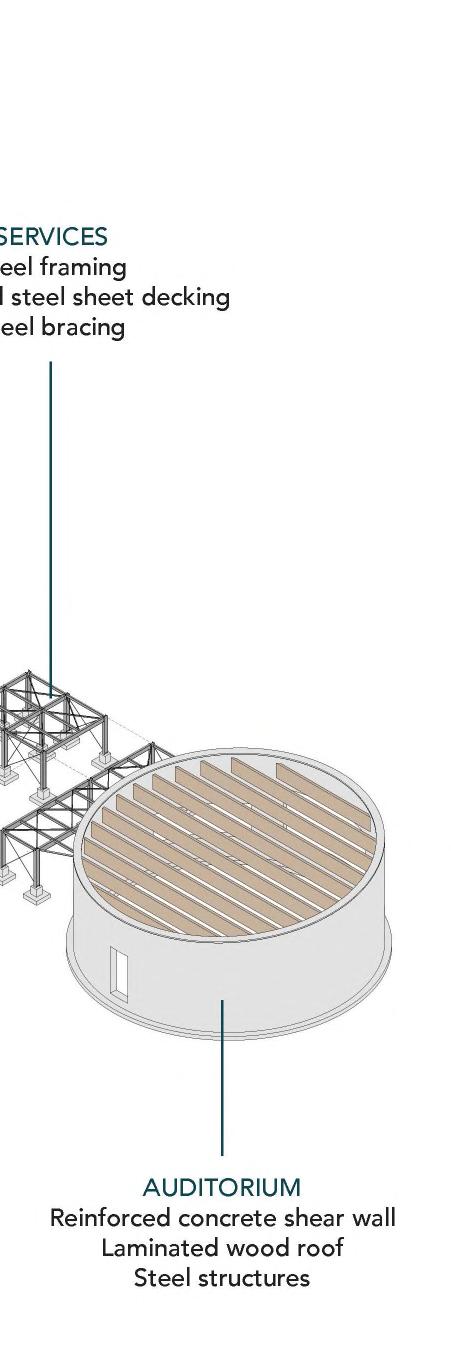

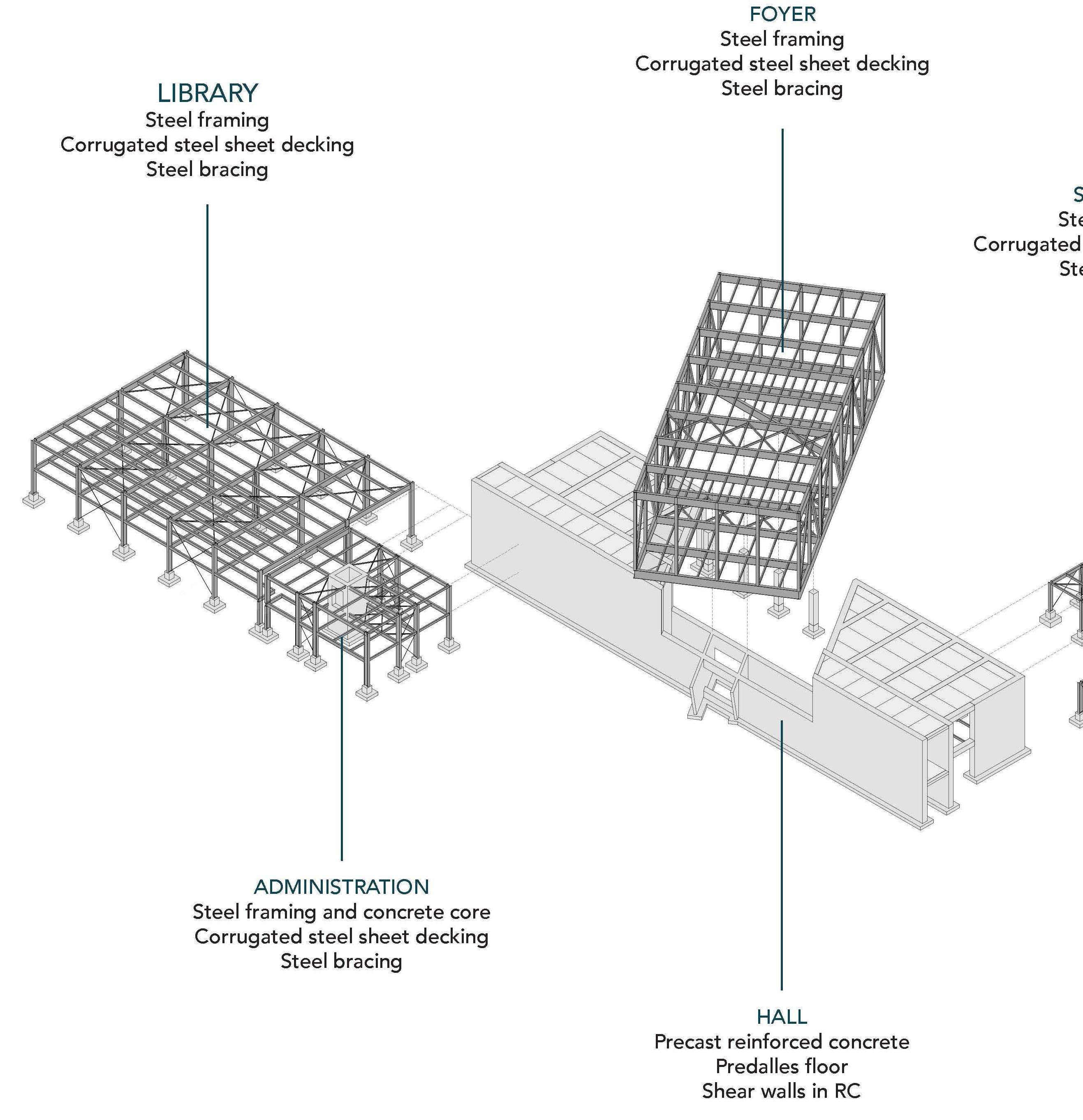

AXONOMÉTRIE STRUCTURELLE
La conception du bâtiment a été réalisée jusqu’aux détails constructifs et structurels, et des études énergétiques et de cycle de vie ont été menées. J’ai en particulier imaginé la structure du bâtiment et réalisé des vérifications de résistance structurelle sur les éléments les plus significatifs.
DÉTAILS STRUCTURELS
Section structurelle
Détail : jonction bois béton de l’auditorium
SN. 03 - Laminated wood beam and RC shear wall connection (Auditorium)
03 - Laminated wood beam and RC shear wall connection (Auditorium)
1. Beam in glue laminated wood, dim. 150 cm x 24 cm
2. Hinge connector for secondary beam Rothoblaas ALUMEGA840JV
3. Washer 45° Rothoblaas VGU945 4. Fully threaded countersunk head screw Rothoblaas VGS Ø9 x 360 mm
5. Wall in reinforced concrete, th. 60 cm
6. Hinge connector for column Rothoblaas ALUMEGA840HP
7. Threaded rod for chemical anchors Rothoblaas INA, Ø12 x 250 mm, and vinylester chemical anchor Rothoblaas VIN-FIX
SN. 04 - Steel beam and RC shear wall connection
(Auditorium)
1. Beam in glue laminated
2. Hinge connector for
3. Washer 45° Rothoblaas 4. Fully threaded countersunk 5. Wall in reinforced concrete, 6. Hinge connector for 7. Threaded rod for chemical vinylester chemical
SN.
Réhabilitation de la villa Ebe
RÉHABILITATION DE LA VILLA EBE
Musée du street art à Naples
Cours : Réhabilitation et conservation des bâtiments, 2023

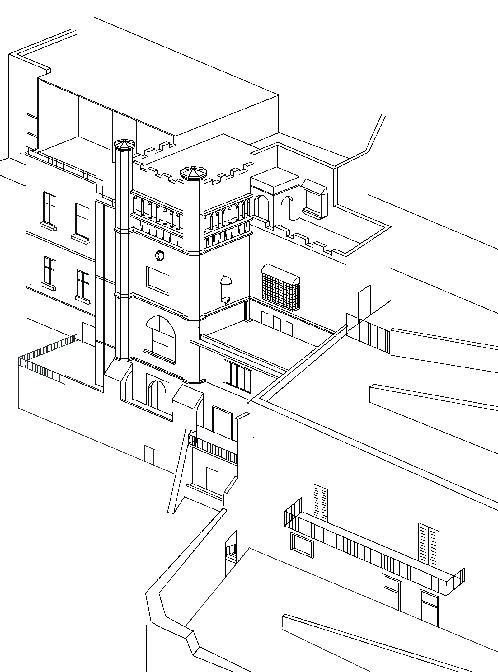

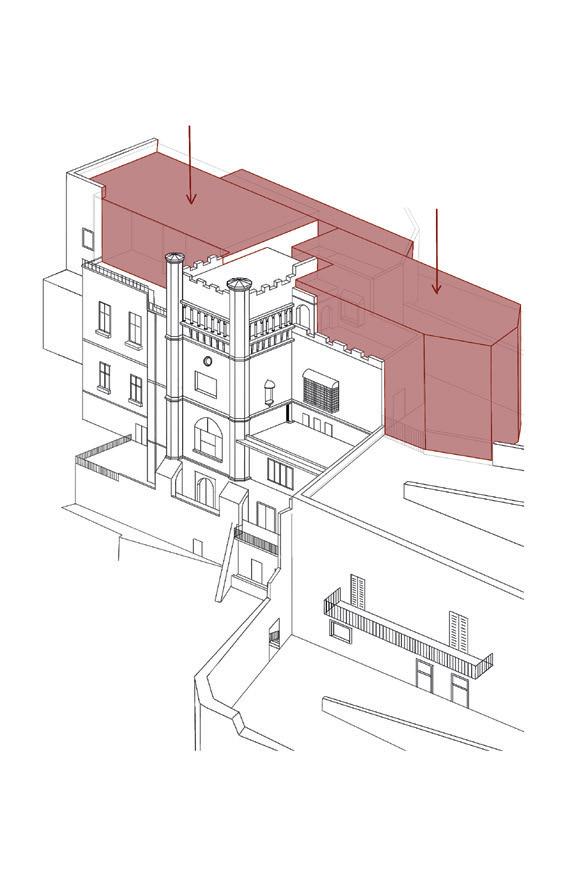

La villa Ebe, conçue par l’architecte Lamont Young en 1920, est située dans le centre historique de la ville de Naples, et est dans un état d’abandon depuis un important incendie en 2000. Ce projet prévoit la réhabilitation de la villa en un musée sur le street art napolitain, auxquels sont rattachés des ateliers visitables destinés à des artistes locaux. Les parties encore reconnaissables de l’édifice sont restaurées et une nouvelle architecture est ajoutée aux parties détruites. J’ai étudié la conception originale de l’édifice ainsi que son état de dégradation afin d’orienter les choix conceptuels et de développer les solutions constructives pour l’ajout des nouveaux sols, plafonds et volumes.

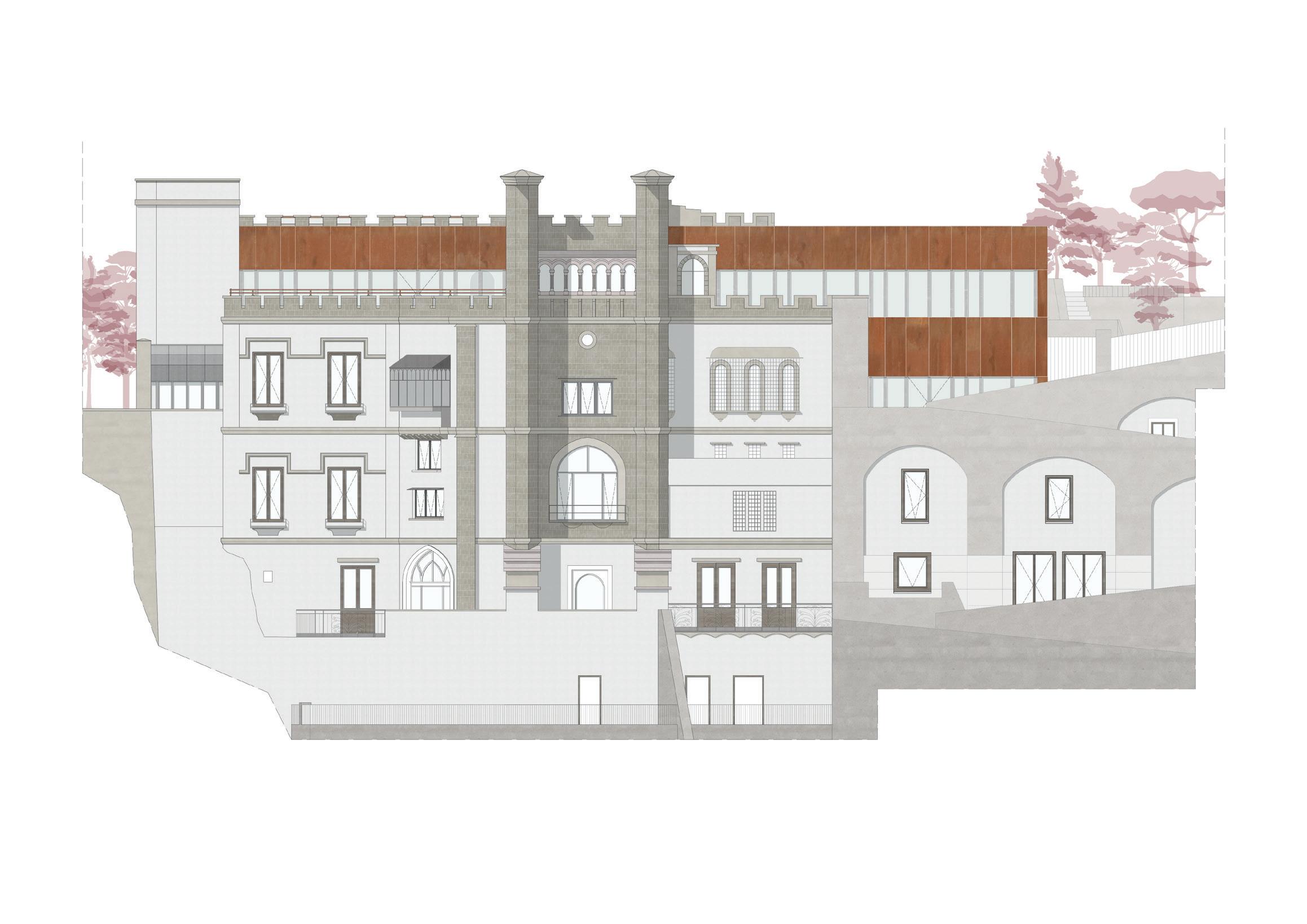

Façade Sud

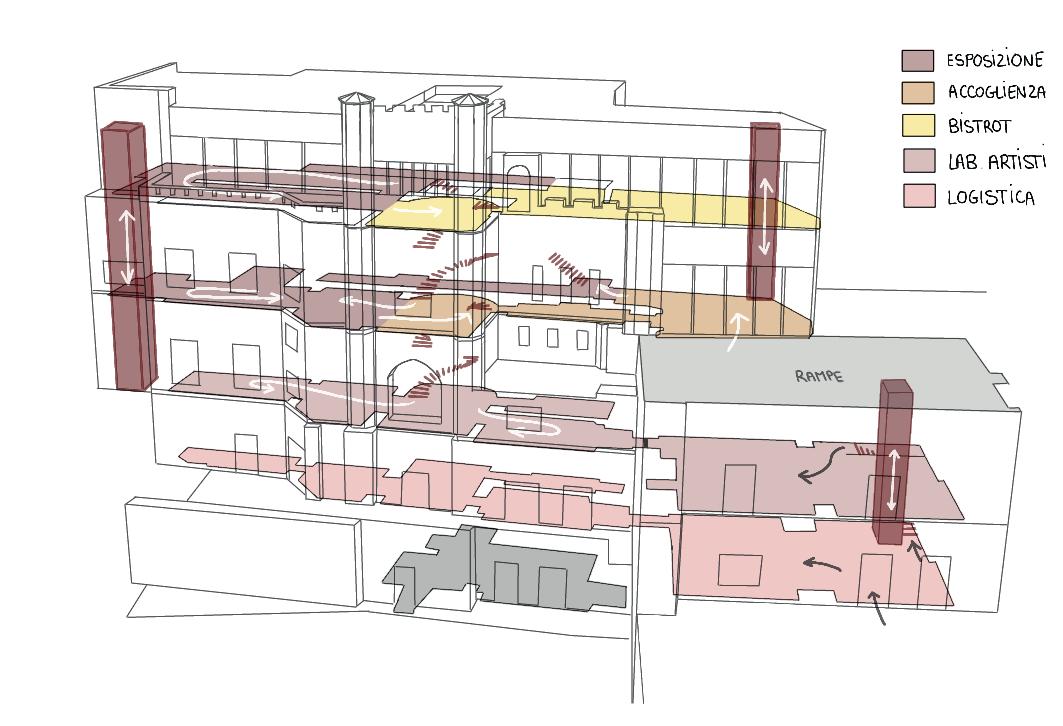

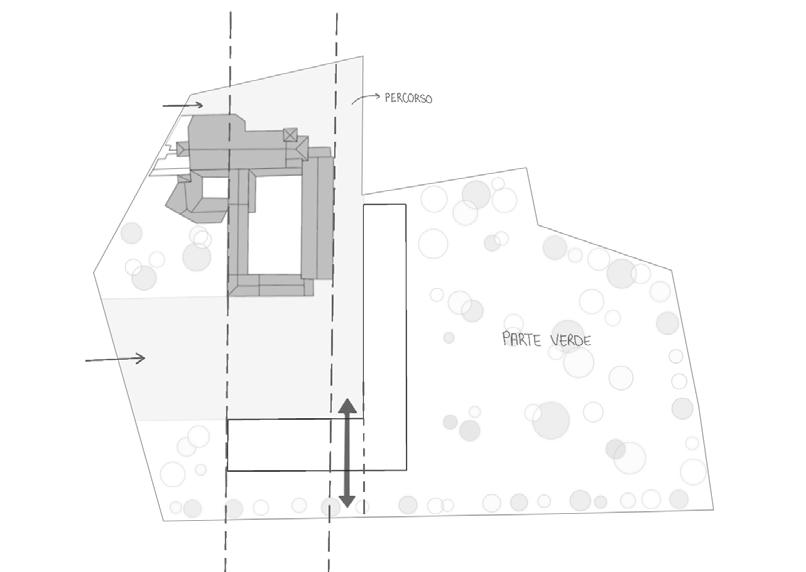

ÉTUDE DE L’EXISTANT...
Cartographie des dégradations en façade

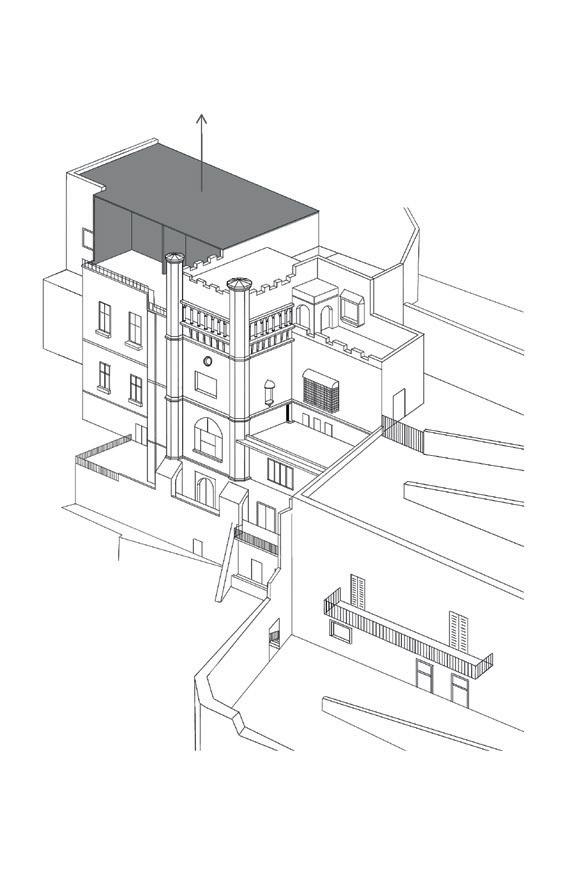

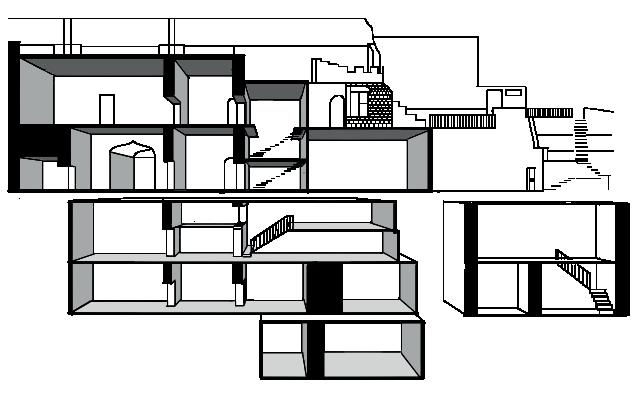

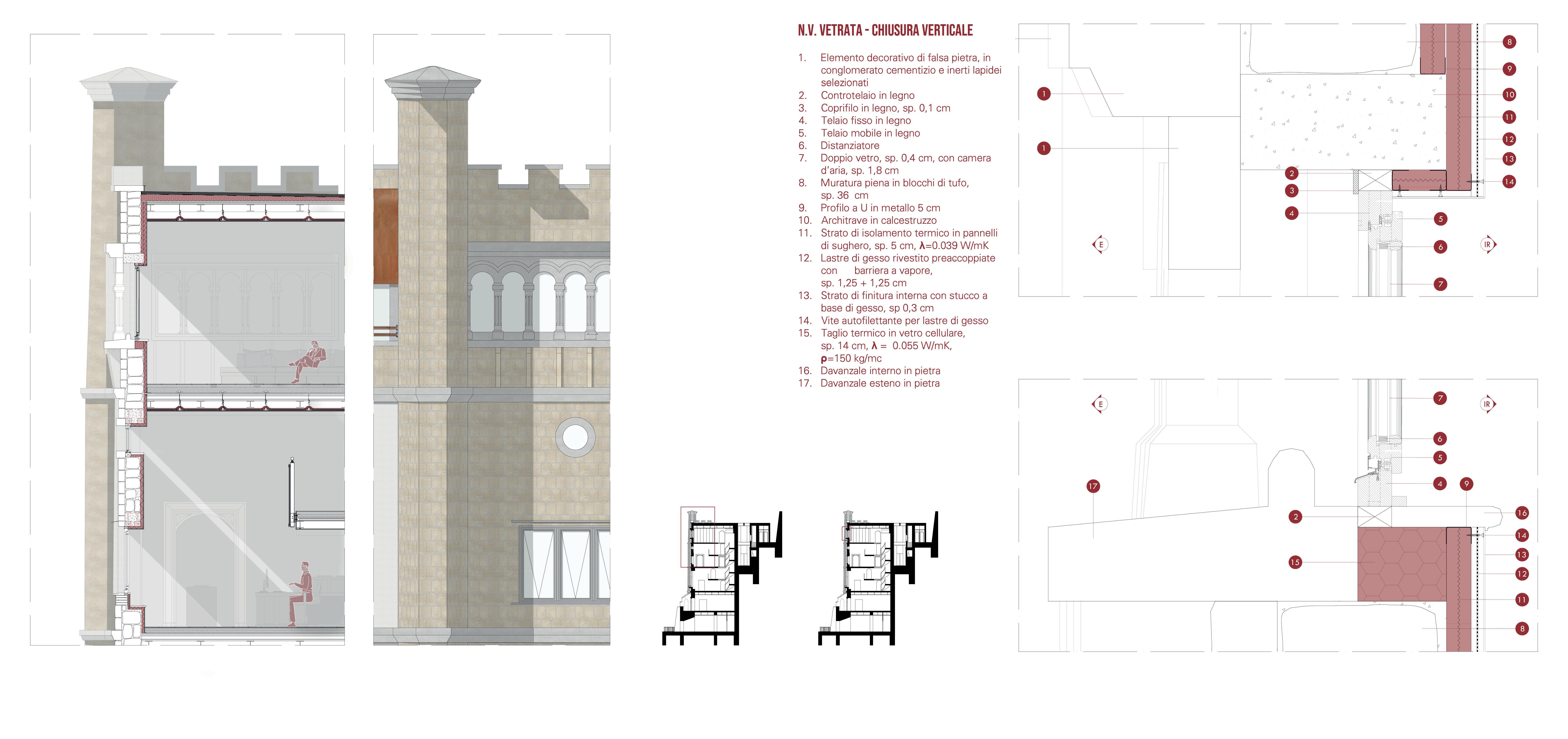

SECTION EXÉCUTIVE
DÉTAILS TECHNIQUES
03.

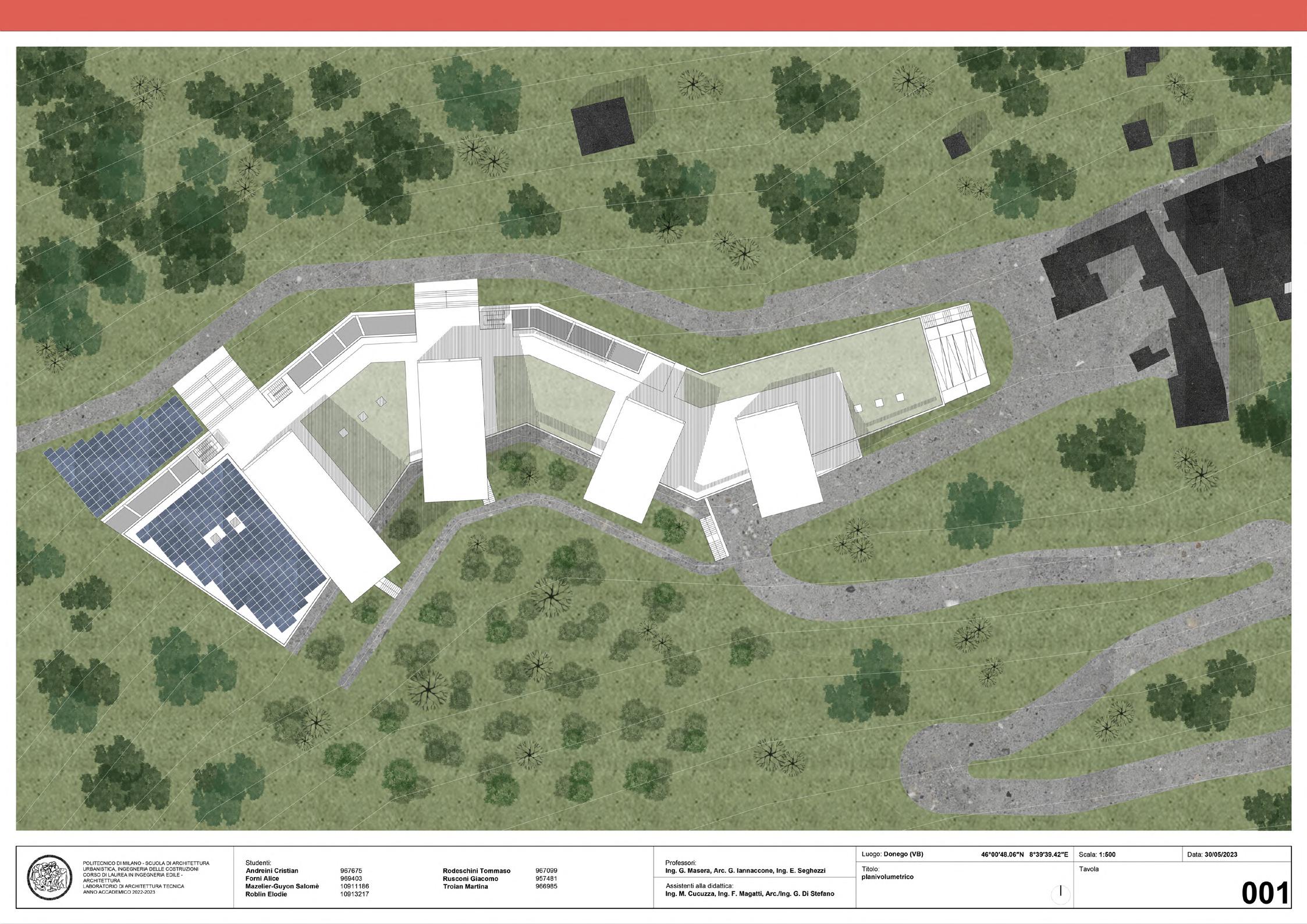

DONEGO ART MUSEUM
Musée à Donego
Cours : Architecture technique, Politecnico di Milano, 2023

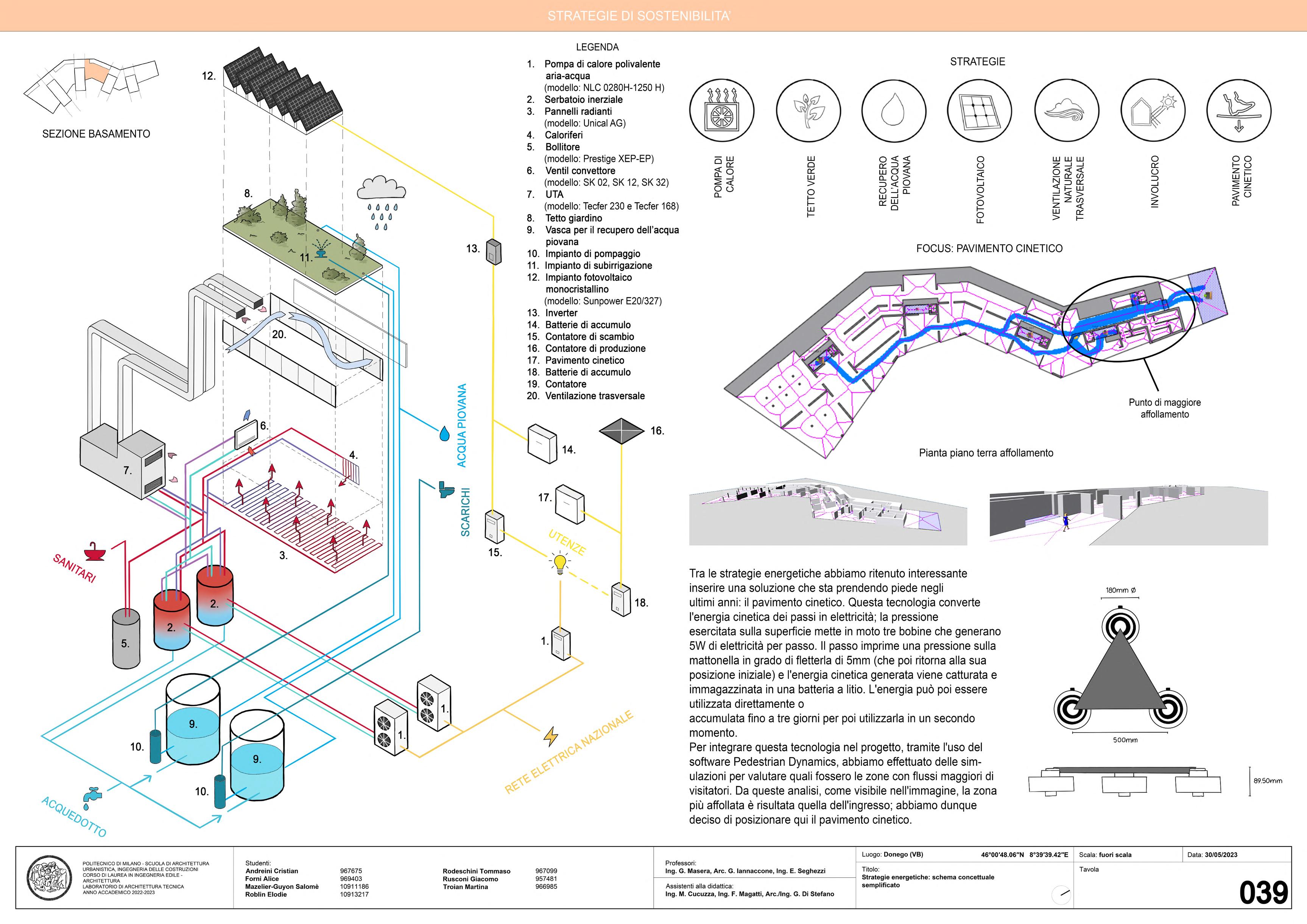

Ce projet pour un musée à Donego a été développé avec une attention particulière portée sur les contrôles réglementaires (anti-incendie, accessibilité…), les études énergétiques, thermiques et illumino-techniques, et sur l’intégration et le dimensionnement des systèmes composant l’édifice.
Schéma conceptuel de fonctionnement de l’édifice
Schematic design : été Schematic

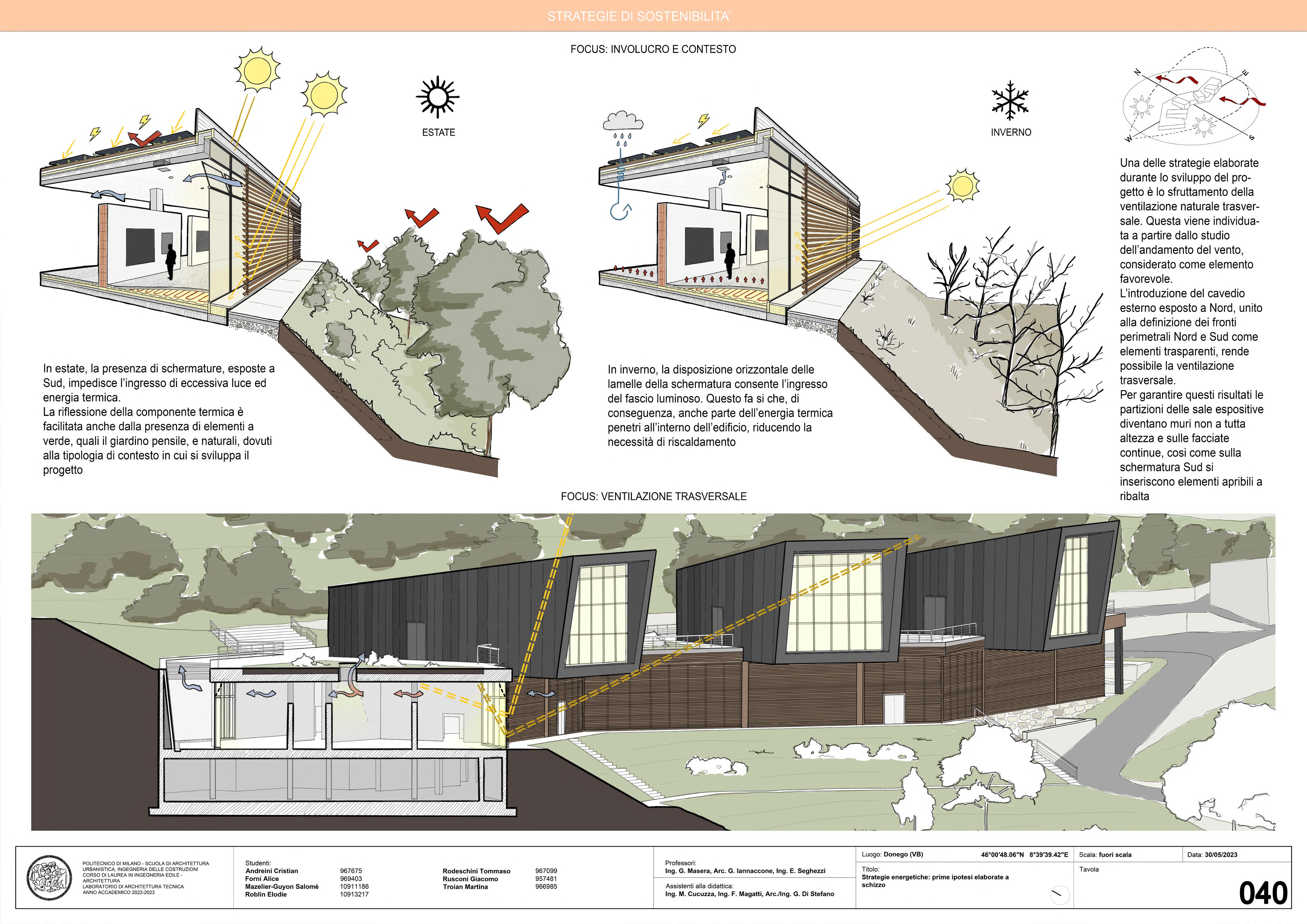

STRATÉGIES PASSIVES
Le fonctionnement du bâtiment se base d’abord sur des stratégies passives permettant de réguler la température intérieure grâce à l’ensoleillement et à la ventilation naturelle. Ensuite, la simulation des besoins énergétiques du bâtiment, leur optimisation et l’introduction de sources d’énergie renouvelables permettent de réduire la consommation d’énergie totale.
BILANCIO ENERGETICO [KWH]
Bilancio energia elettrica [kWh]
04. ESPACES POUR L’ÉCOLE
École et gymnase à Caravaggio
Cours : Composition L, Politecnico di Milano, 2023

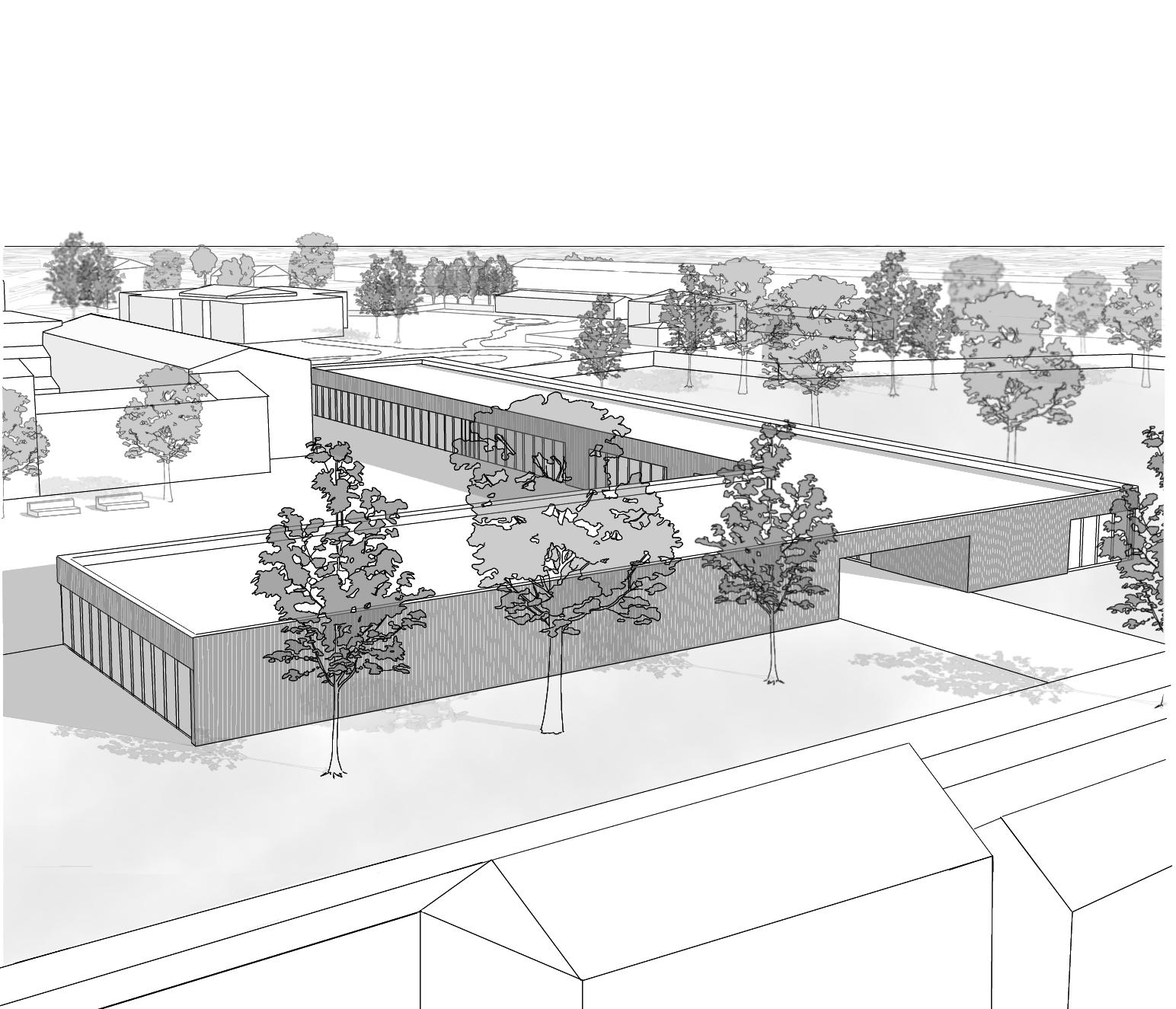

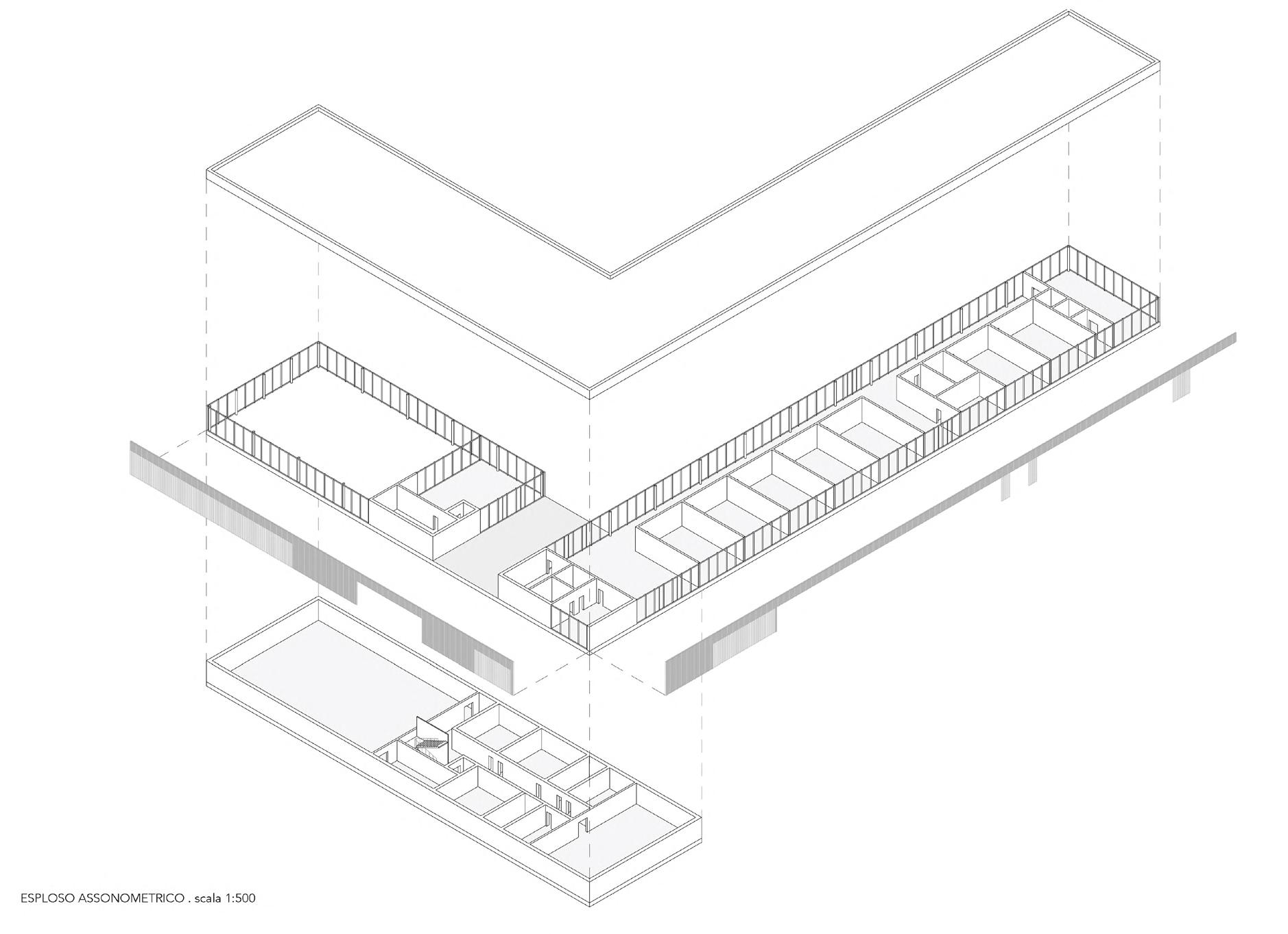

Pour la conception d’une nouvelle école et d’un nouveau gymnase dans la ville de Caravaggio, plusieurs pistes et concepts ont été explorés afin de s’intégrer au mieux avec l’héritage du lieu, notamment la présence adjacente d’un monastère et d’une église.
Le cahier des charges précis a mené au développement d’un bâtiment en deux parties, rejointes par un passage couvert, et donnant naissance à un nouveau parcours et place publique entourant

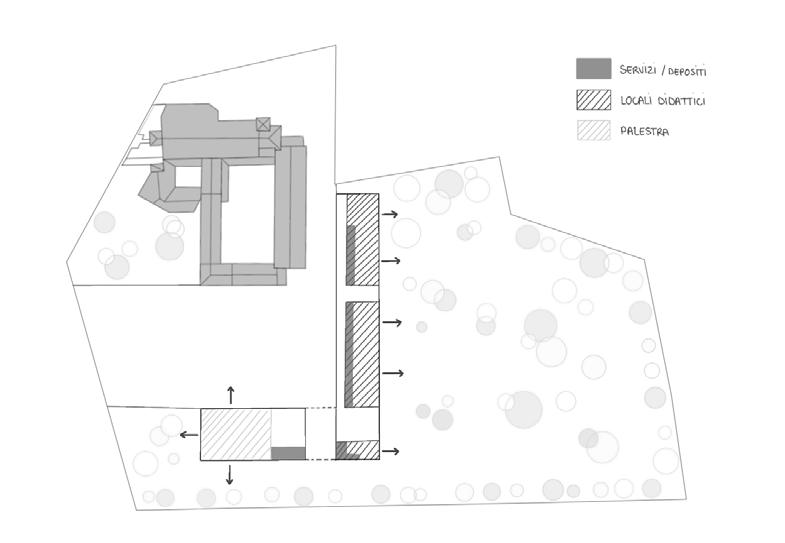

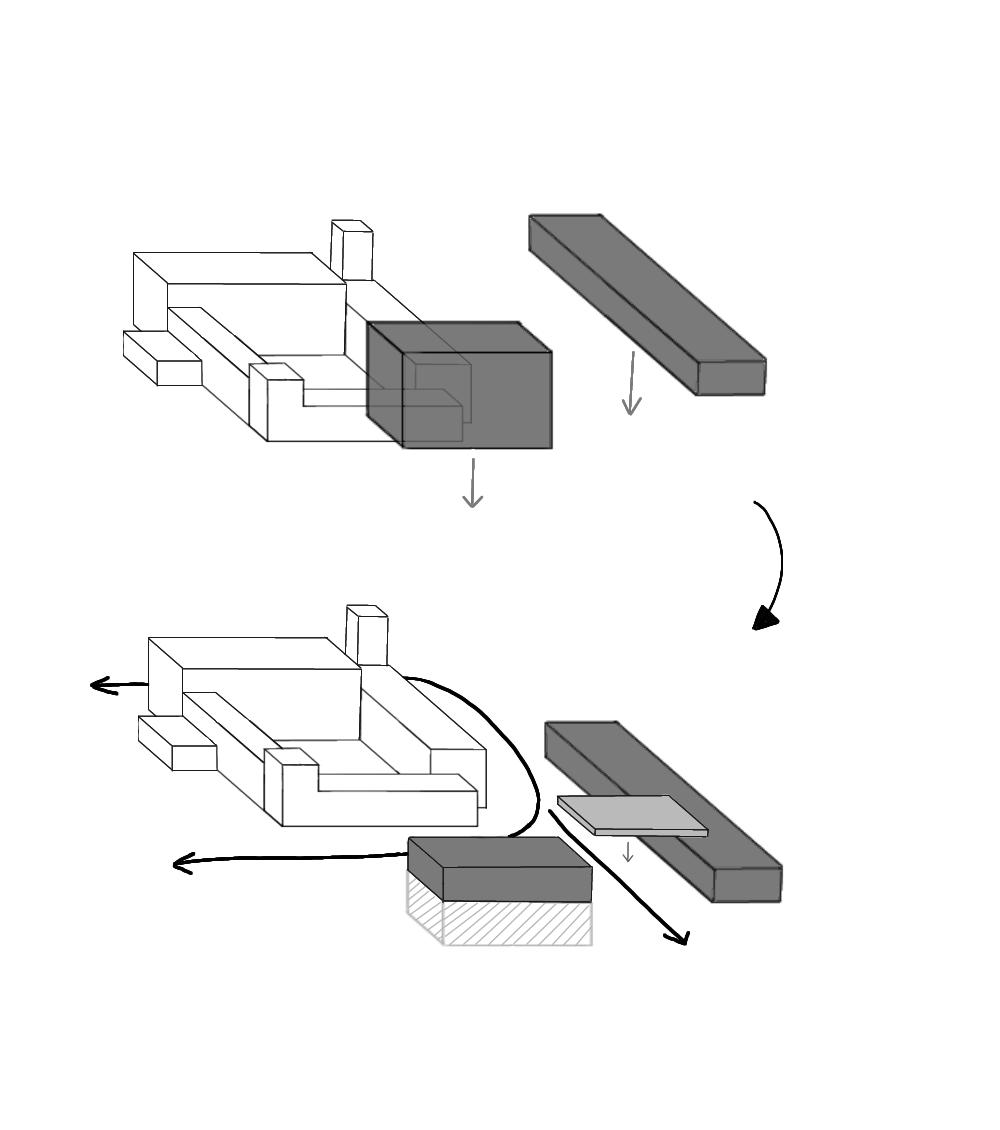

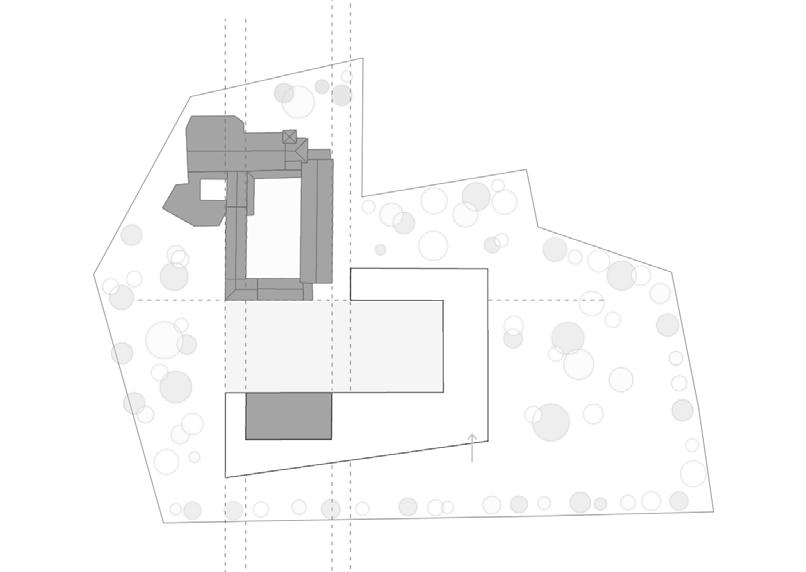

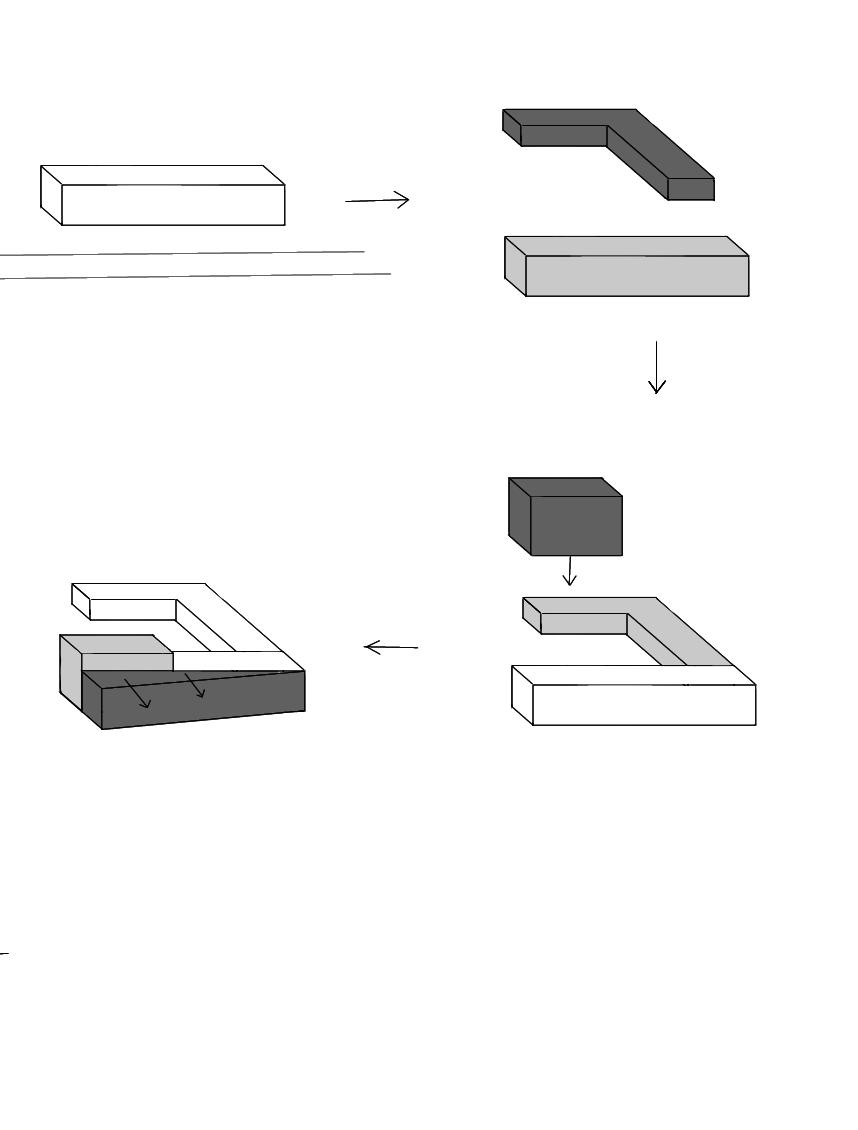

Schéma conceptuel du projet intermédiaire
Schéma conceptuel du projet final
Plan rez-de-chaussée
Plan -1
Accessibilité
Espaces verts
Chemin culturel

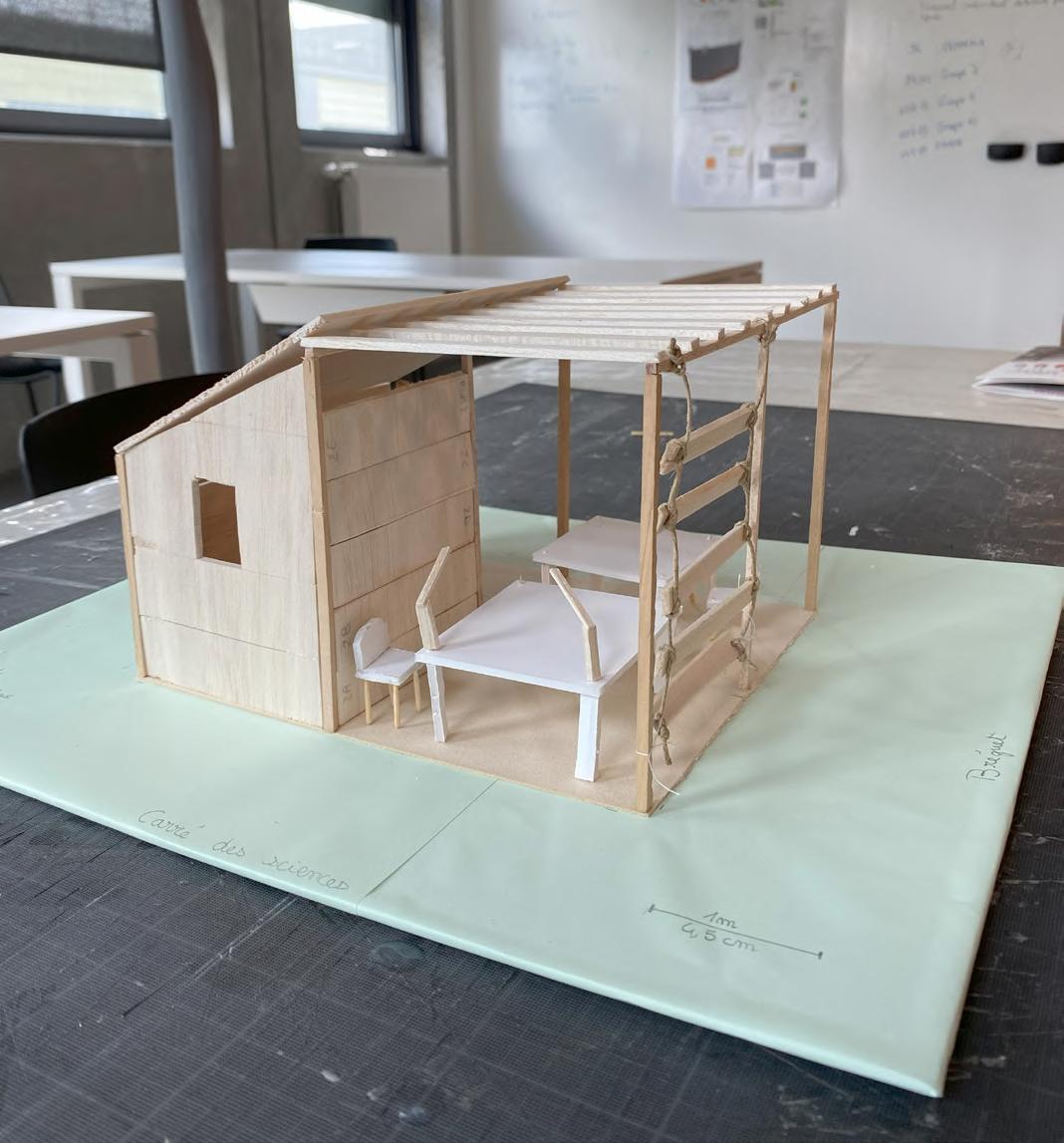

06. OUTWORK
Espace de travail en extérieur
Pôle Projet CityFaberLab, CentraleSupélec, 2022

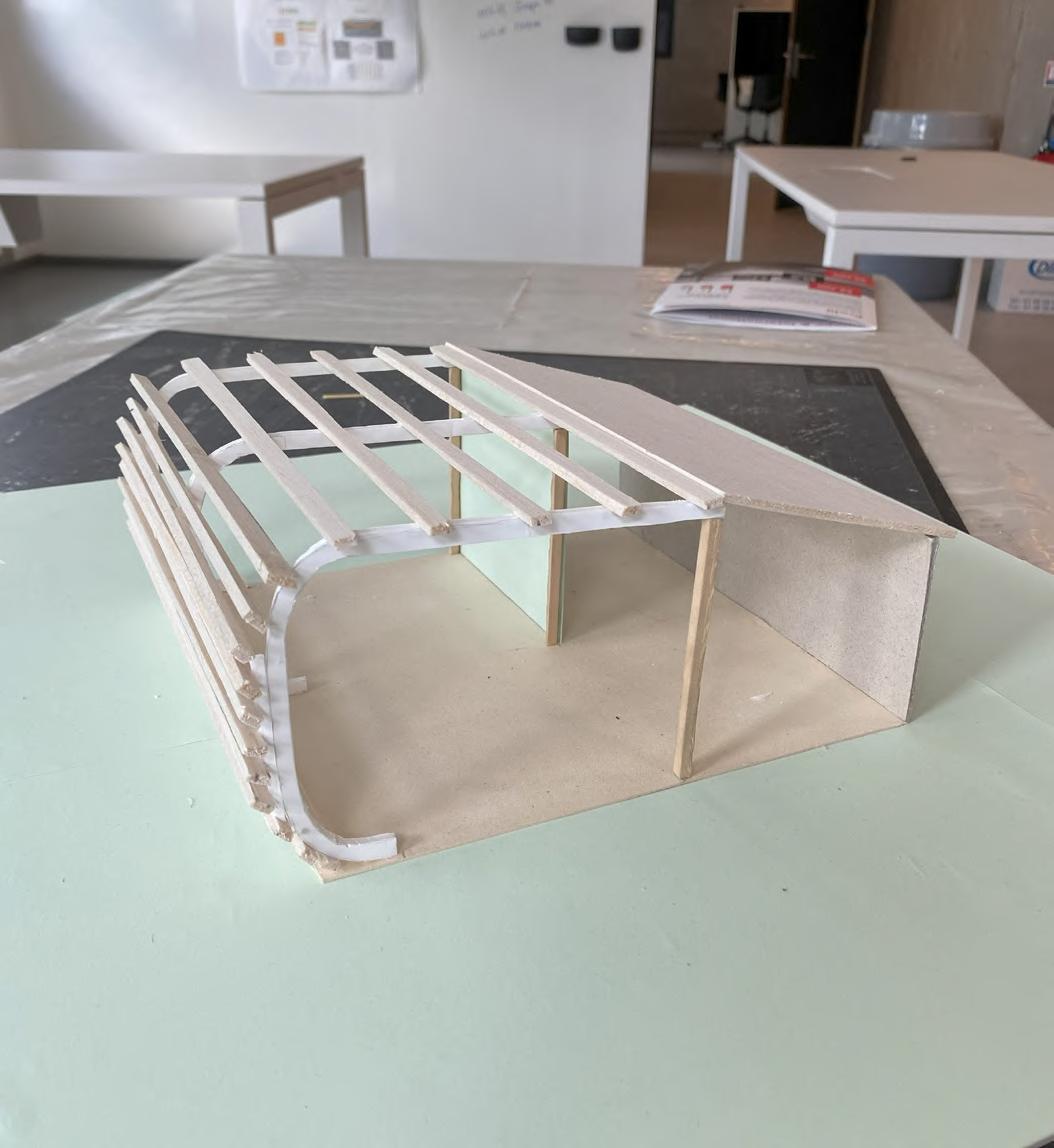

Dans le cadre du pôle projet de CentraleSupélec, nous avons proposé et conçu un projet de construction d’un espace de travail en extérieur pour le campus de l’école, destiné aux étudiants. La structure en bois a été imaginée pour répondre aux besoins des étudiants (ouverture sur l’extérieur, protection du vent et de la pluie…) et adaptée pour répondre au cahier des charges de l’école.

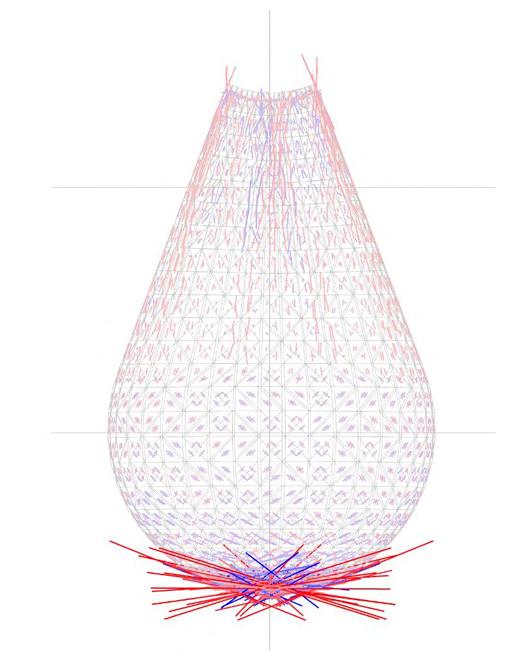

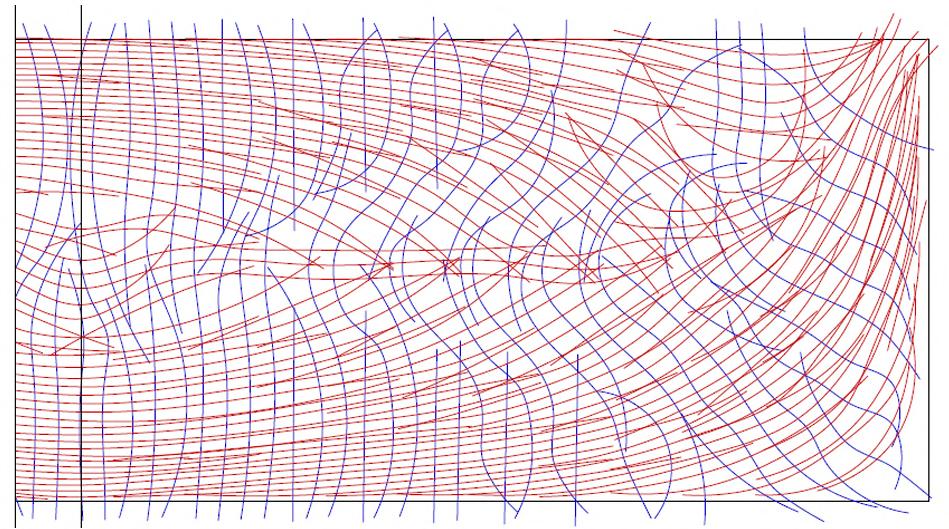

Modélisation et optimisation du motif tressé
Modèle Grasshopper du nid

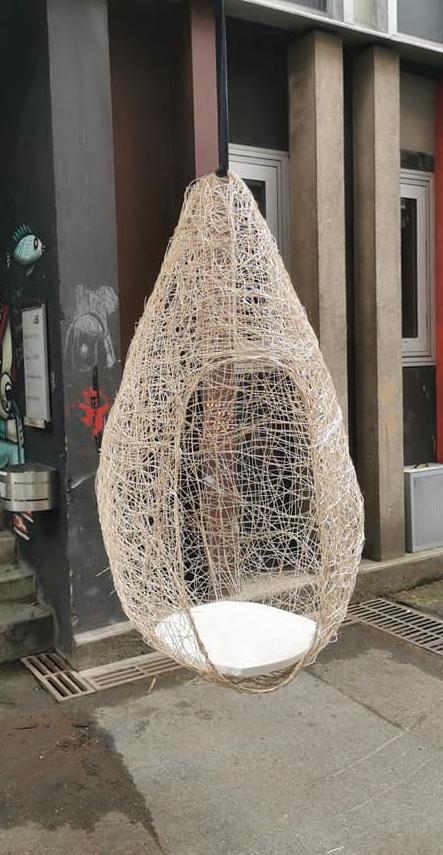

07. BAYA
Pavillon en structure à coque tressée
Pôle Projet CityFaberLab, CentraleSupélec & ENSAPLV, 2020-2021
J’ai participé au projet d’expérimentation architecturale de construction d’un pavillon suspendu en rotin tressé, mené par un groupe d’étudiants de l’ENSAPLV. J’ai participé à la modélisation et optimisation numérique du tressage sur Grasshopper, et réalisé une poutre de test en rotin basée sur les résultats.
