UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO
FACULTAD DE ARQUITECTURA
TALLER DOMINGO GARCIA
RAMOS
ARQ. EDUARDO MANUEL
GALINDO JUÁREZ
EQUIPO 26
ELIAM BARRERA FRANCO
GERARDO VELÁZQUEZ
RODRÍGUEZ

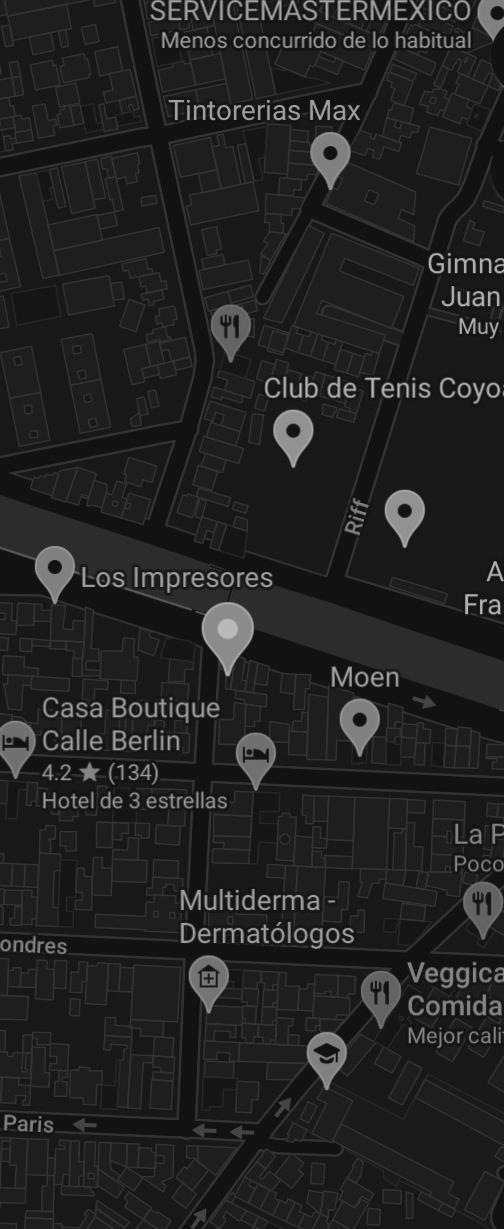

Priv. Corina 57, Del Carmen, Coyoacán, 04100 Ciudad de México.
Ubicación Casa G&E
CALLE
Tomando en cuenta la trayectoria del sol, se deja un jardín con orientación este/sur, aprovechando que la fachada principal cuenta con orientación hacía el oeste.
Esto para aprovechar la iluminación natural la mayor parte del día.
Asoleamiento Casa G&E
Para cuestiones estructurales, tomamos en cuenta que el terreno se ubica en una zona de transición, donde el suelo es intermedio, entre duro y blando.
54m2
9m de frente x 6m de fondo
4 arboles fuera del terreno.
70% Construcción.
30% Área permeable.
Contaminación visual:
Frente del la casa se encuentran otras construcciones, y para no tener estas vistas hacia los hogares y cables de luz, al igual para contar con mayor privacidad se decidido dejar una fachada ciega, con un solo ventanal en el área de lectura. Esto para contar con iluminación y ventilación tanto en el área de lectura como en la sala. Este vano que se planteo dejarlo, tendría vista hacia los arboles que se encuentra fuera del terreno funcionando como una celosía natural, para control de iluminación y de privacidad.
Contaminación Auditiva:
Cerca de la casa se encuentra la avenida Río Churubusco que es muy concurrida, teniendo los sonidos de los autos en la zona, estos sonidos se pueden controlar con la ayuda de la vegetación que cubre la fachada principal
ELIAM:
• Área verde que me pueda transmitir la sensación de libertad, tranquilidad y no el de estar encerrado.
• Sala común donde pueda recibir amistades para convivir.
• Cocina
• Que cada uno de los espacios logre tener vista hacia algún área verde
GERARDO:
• Área de entretenimiento y descanso que me genere una sensación de tranquilidad y desestrés. (sala de estar)
• Dormitorio lo suficientemente grande para tener un mejor descanso, apartándome del mundo exterior.
• Buena iluminación natural
• Estudio para trabajar y estudiar.
• Pequeño gimnasio
La mayor parte del proyecto se realizó con las mismas ideas, ya que se tienen gustos similares, en otras ocasiones se llegó a un acuerdo para poder complacer las dos partes. Solo se implementó una zona privada y es la habitación con baño incluido para cada usuario, las demás zonas son compartidas, como son el gimnasio, el área de lectura, estudio, área de lavado, etc. Logrando así una convivencia sana y cómoda para ambos. El Jardín es un espacio importante para ambos, por lo tanto se implementó con esas dimensiones proporcionando ventilación e iluminación a todo el proyecto.
ÁREA SOCIAL
• Estacionamiento para dos motocicletas
• Sanitario
• Vestíbulo
• Sala
• Cocina
• Jardín
ÁREA SEMI-PRIVADA
• Estudio
• Red de lectura
• Roof garden
• Gimnasio
ÁREA PRIVADA
• 2 Dormitorios
• 2 Baños
• Área de lavado
Casa G&E es un proyecto de casa habitación que se basa en las ideas de dos proyectos individuales proyectando un espacio funcional para la comodidad de dos usuarios. Cada uno de los espacios genera un ambiente cómodo y tranquilo, cumpliendo los requerimientos de ambos y destacando los espacios que se solicitó por cada usuario, teniendo espacios para diferentes actividades, como un gimnasio dentro del mismo, y un espacio de lectura que es a la vez un espacio de descanso. El patio interior es un punto a destacar ya que brinda ventilación e iluminación para cada uno de los espacios que contiene el proyecto, generando una mejor estancia en cada uno de estos espacios.

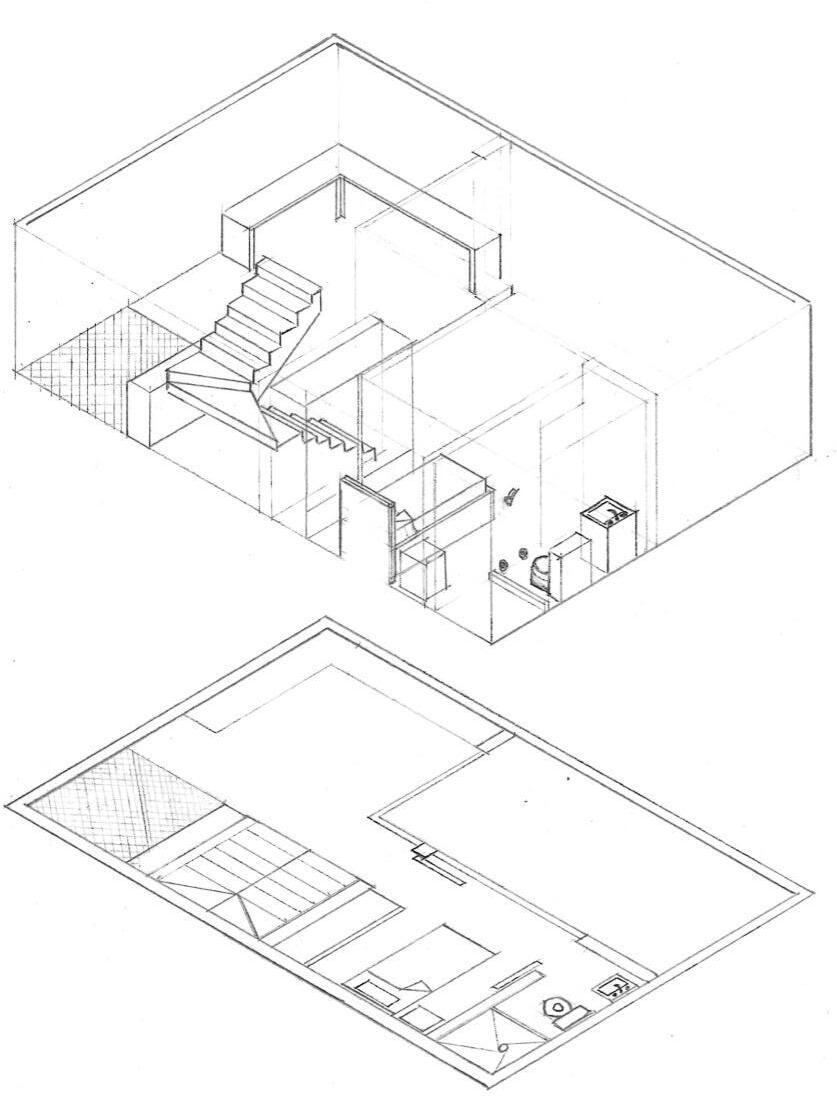

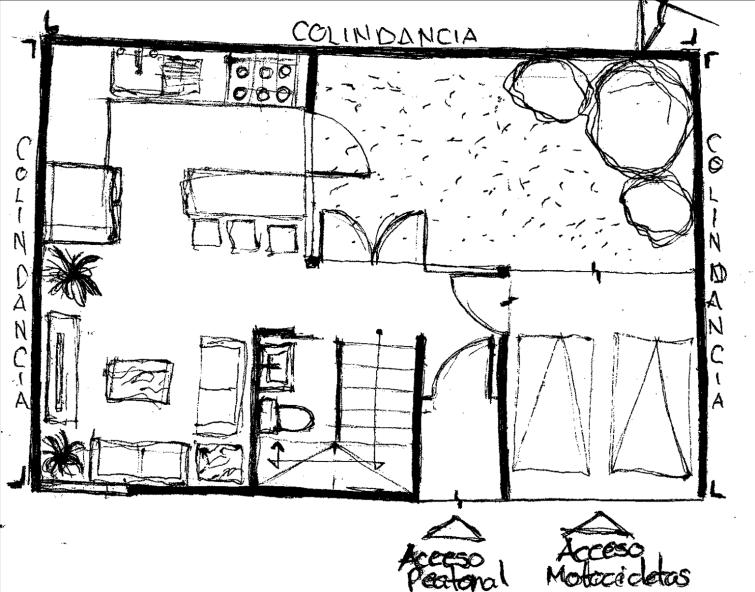

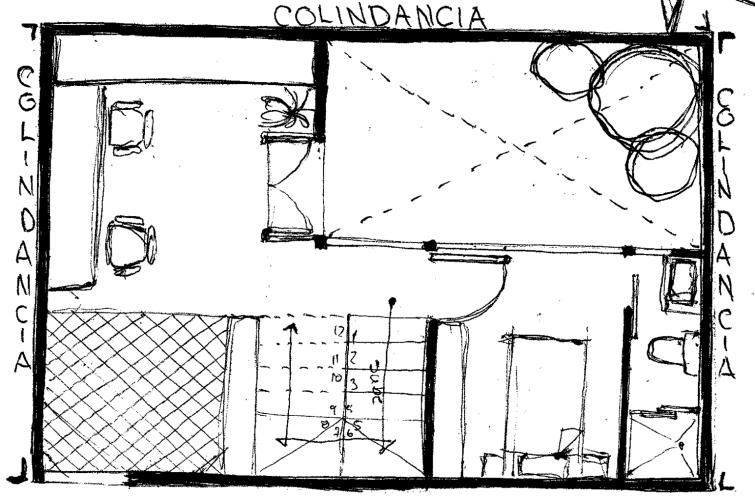

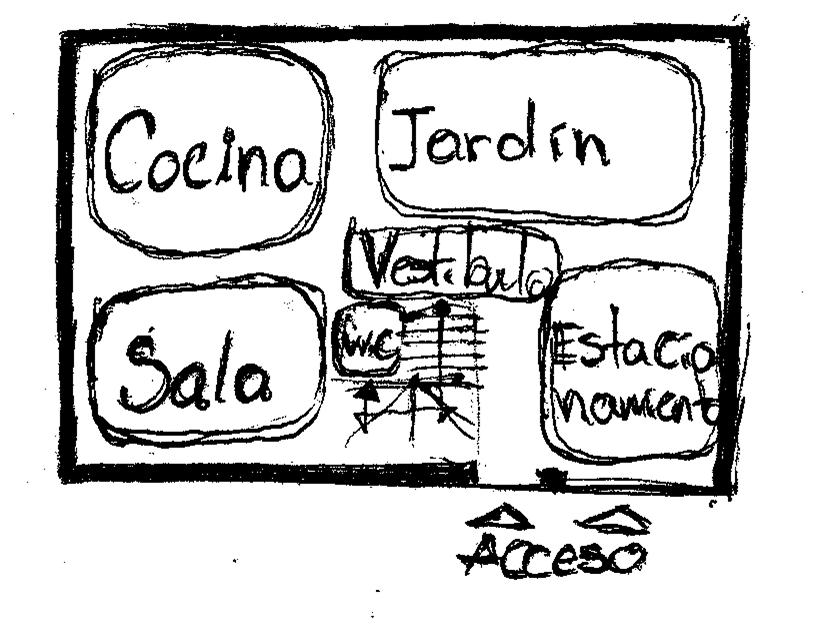

Como primeras ideas, se busco acomodar los espacios de tal manera de no generar pasillos, para no tener espacios muertos, ni generar tanta circulación entre los espacios.
Buscamos generar áreas de convivencia, que generara la sensación de tranquilidad y desestrés, buscando que cada uno de estos espacios cuenten con iluminación natural y con remate visual al jardín para recibir esa sensación de libertad, tranquilidad y no el de estar encerrado entre cuatro paredes.
De acuerdo a la orientación que tiene la casa y considerando el asolamiento que recibe durante el día, se propuso el jardín con una orientación este-sur para que el interior de la casa tenga la mayor iluminación natural posible durante el día.
De acuerdo a la orientación que tiene la casa y considerando el asolamiento que recibe durante el día, se propuso el jardín con una orientación este-sur para que el interior de la casa tenga la mayor iluminación natural posible durante el día.

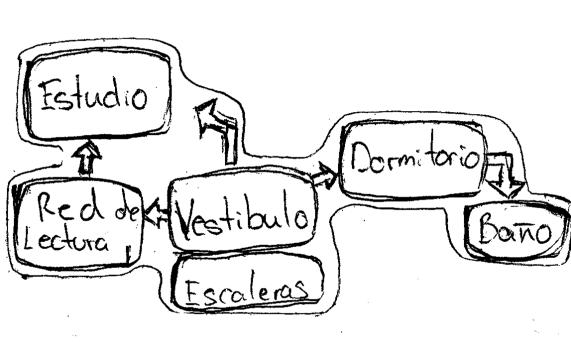

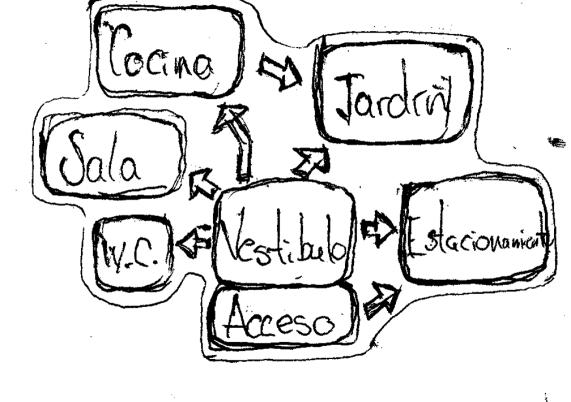

Para un menor recorrido entre cada uno de los espacios, se hace uso de un vestíbulo, para que conecte a cada uno de estos.

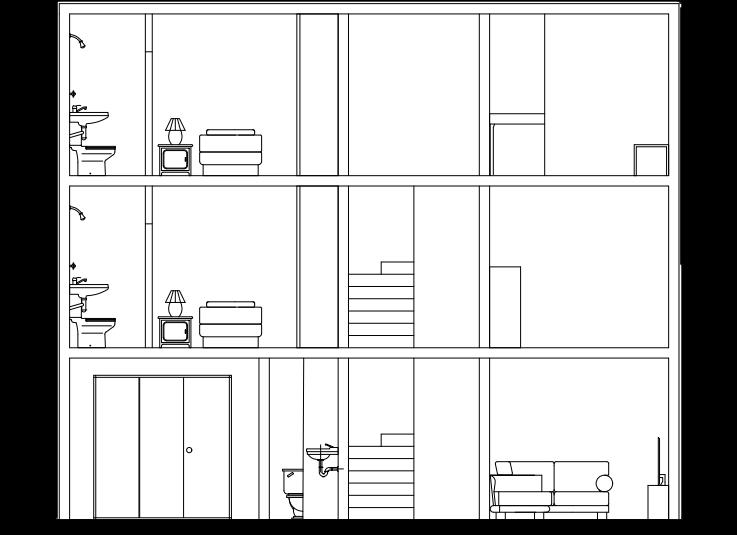

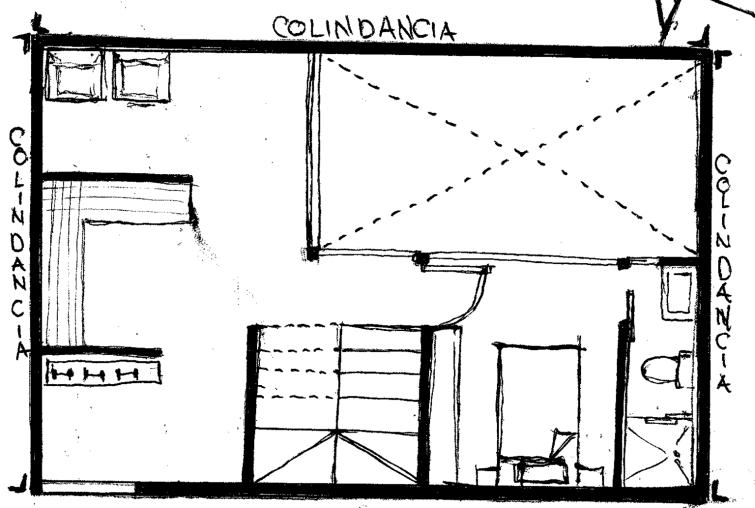

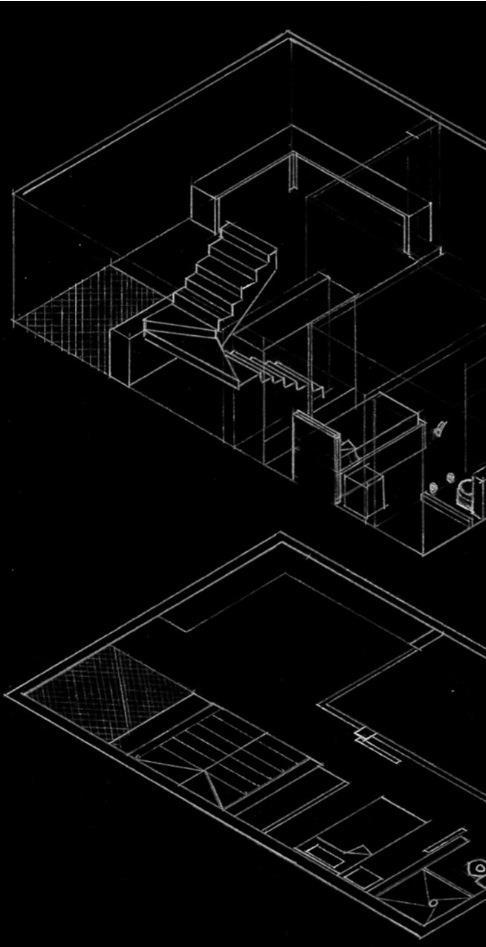

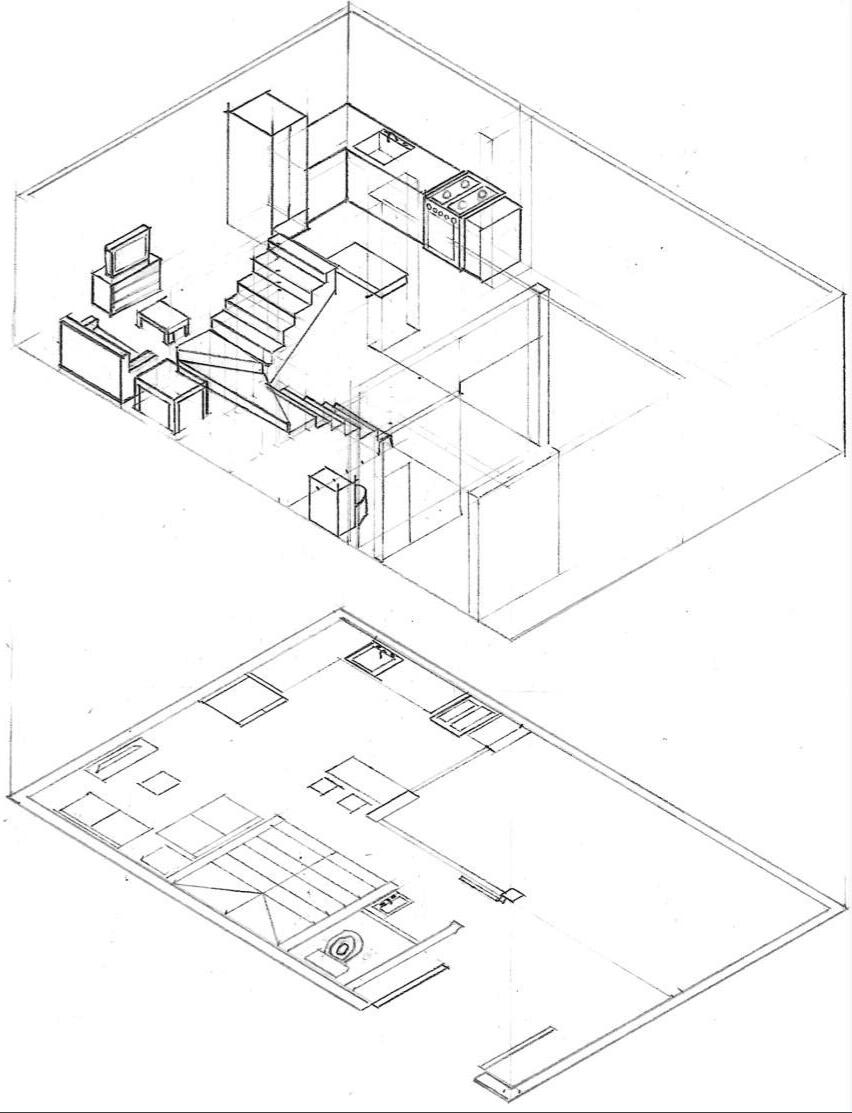

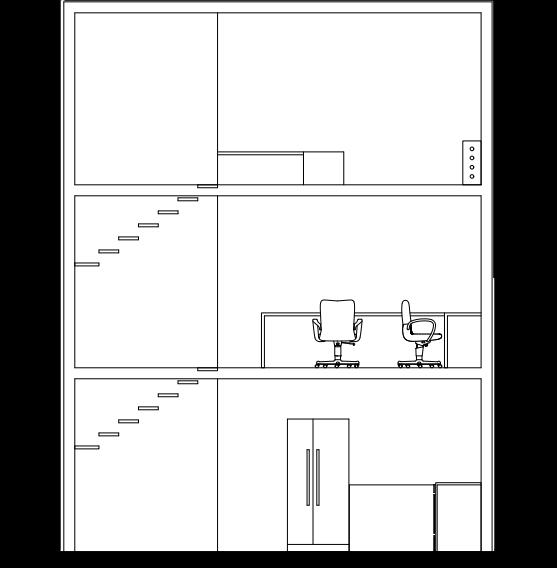

El proyecto cuenta con tres niveles, para la distribución de los diferentes espacios, separándolos de un área social hacia el área privada.

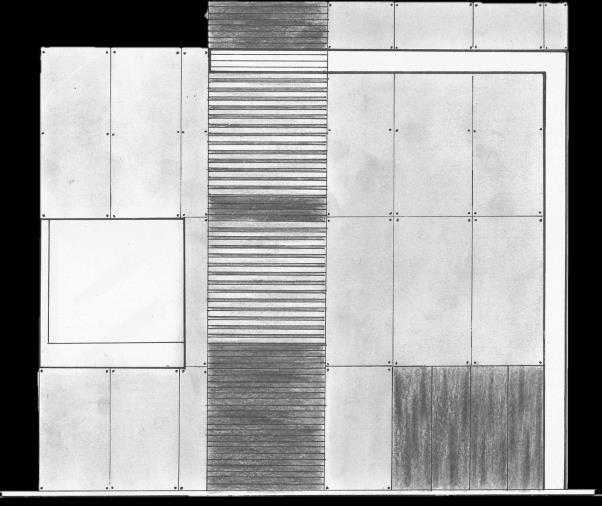

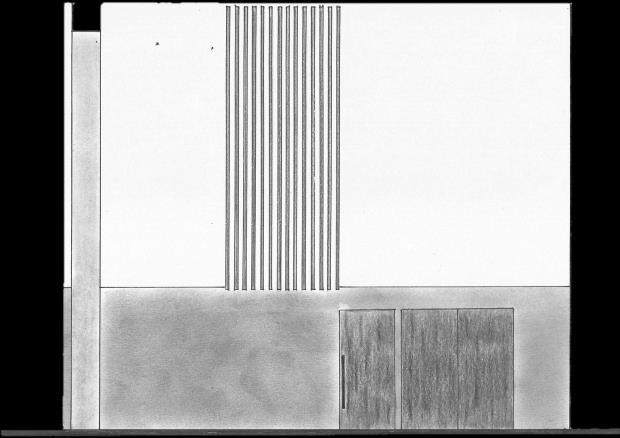

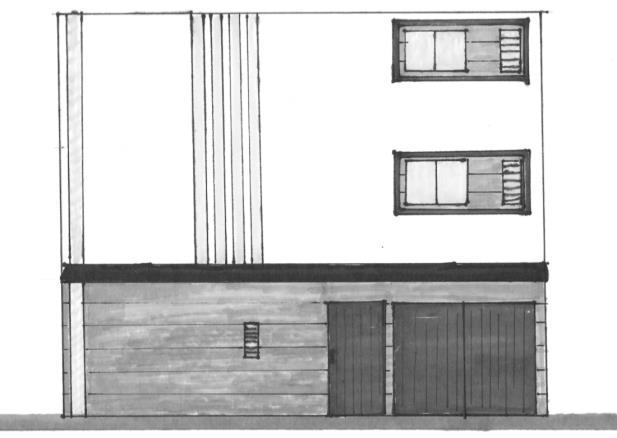

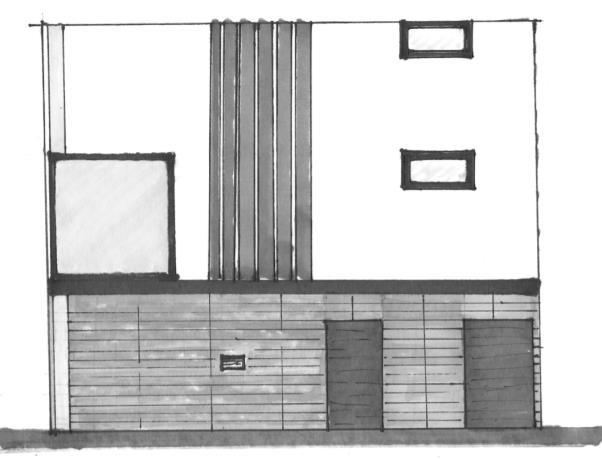

Desde la primer propuesta, se proponía una fachada ciega, esto para tener mayor privacidad en los espacios, ya que la mayoría de ellos dan hacia la calle.

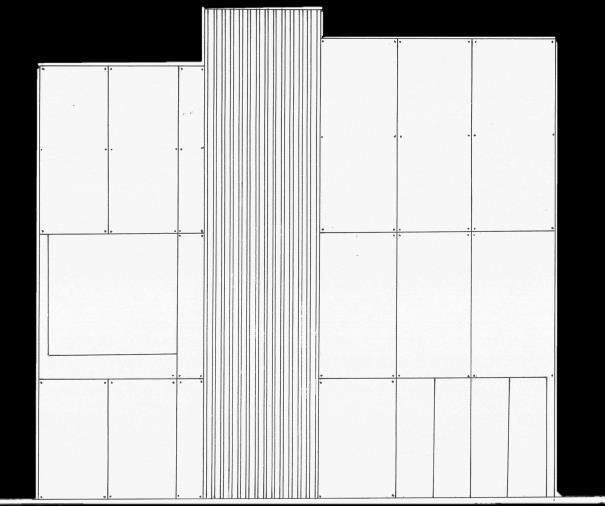

Desde el primer boceto se proponía un elemento vertical que sobre salga en la fachada, dando una jerarquía y separación al volumen.
Marco para Ventanal
Elemento vertical.
Enmarcación de volumen

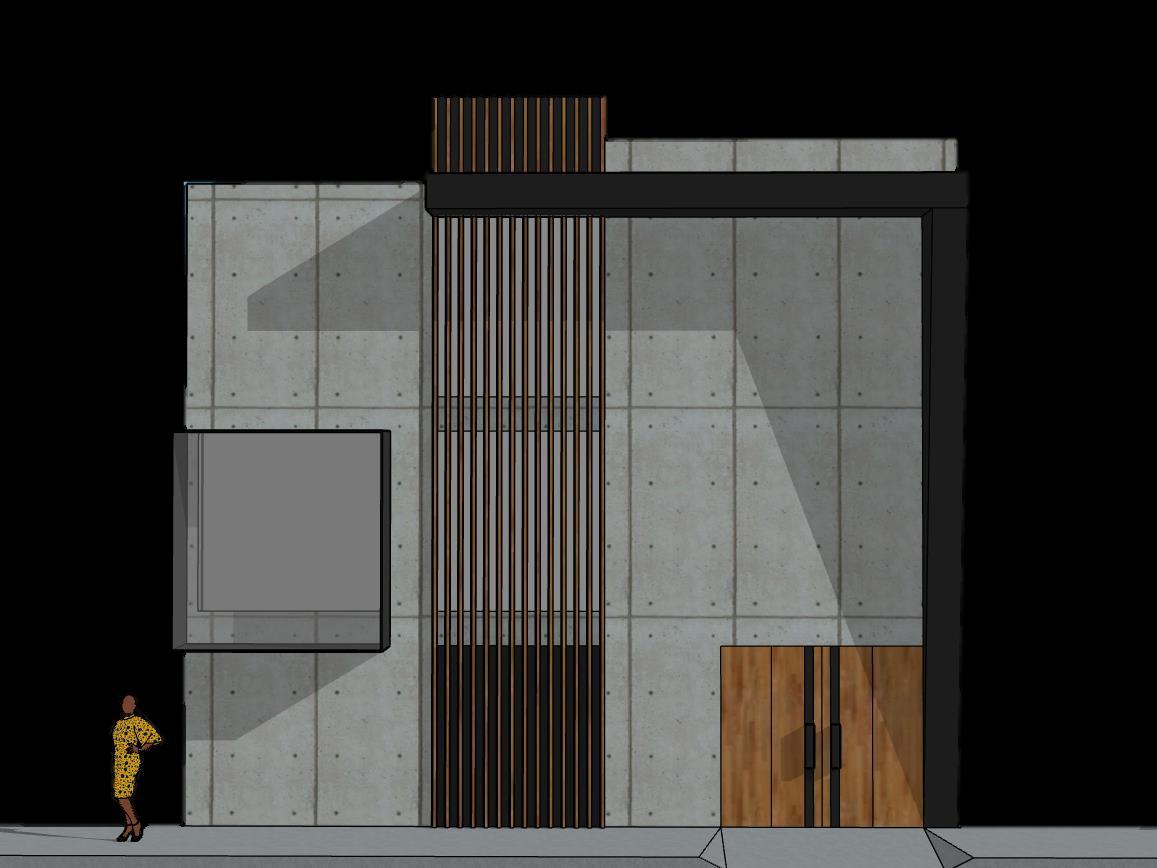

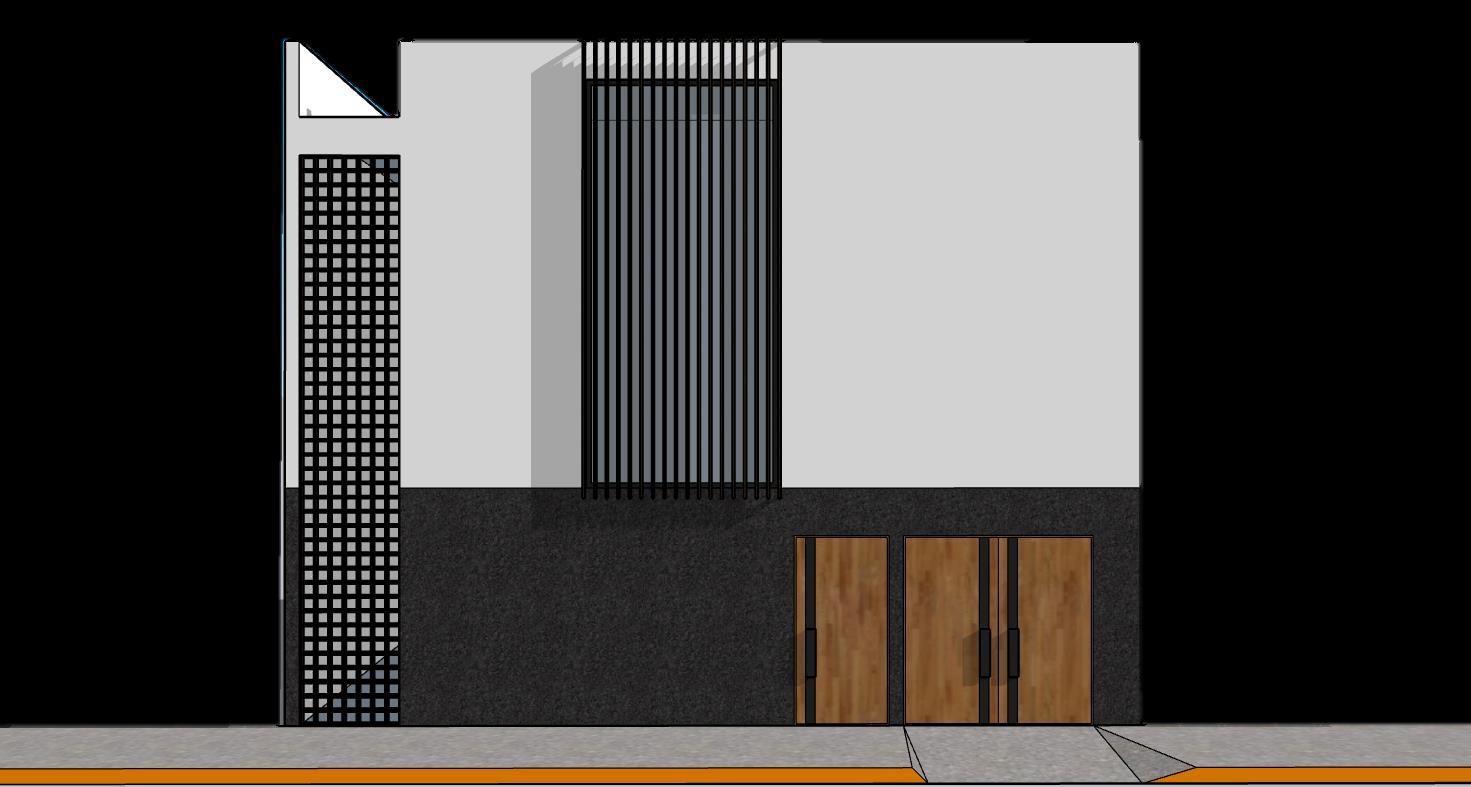

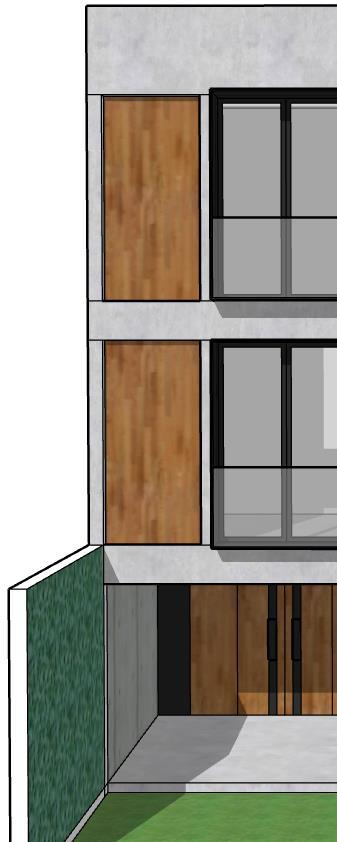

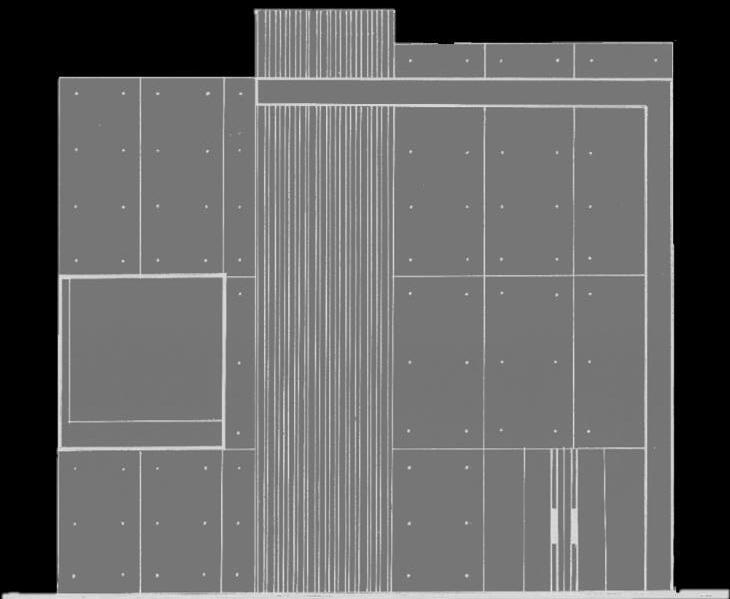

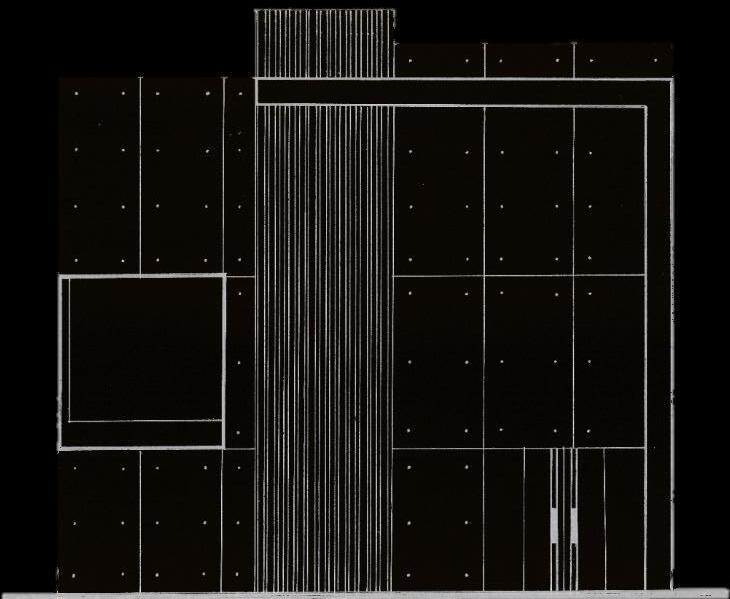

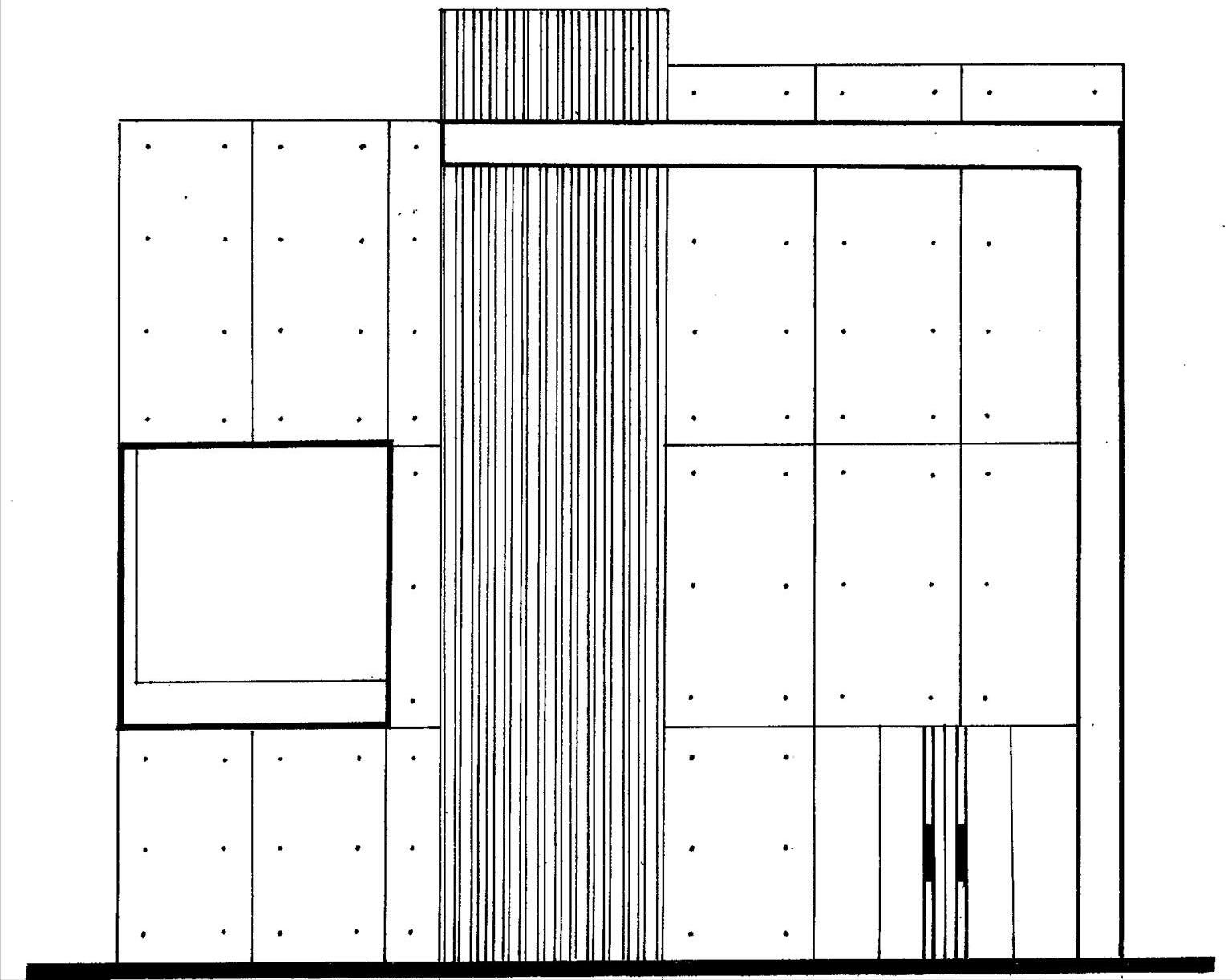

Propuesta final fachada principal
De todas las anteriores propuestas se tomaron diferentes elementos para unirlas en la propuesta final, como lo es el concreto, un elemento vertical con mayor jerarquía y que separara el volumen en dos partes, un elemento que enmarcara a todo el volumen en general y un ventanal para iluminar el interior desde esa fachada y aprovechar la vista de los árboles que ya se encuentran en la zona, funcionando como una celosía natural para control de iluminación y de privacidad durante el día.

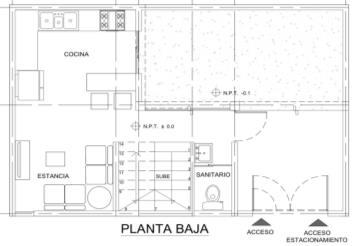

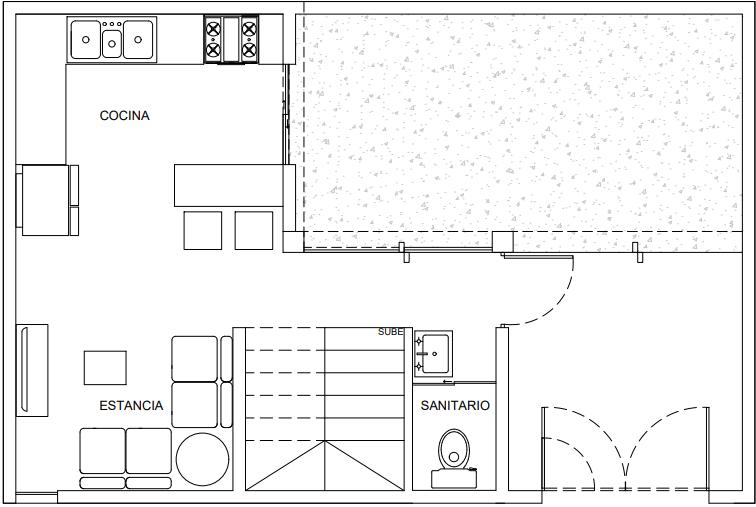

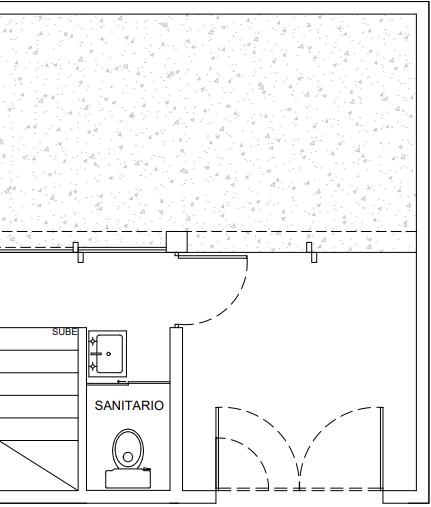

• Estacionamiento para dos motocicletas
• Sanitario
• Vestíbulo
• Sala
• Cocina
• Jardín

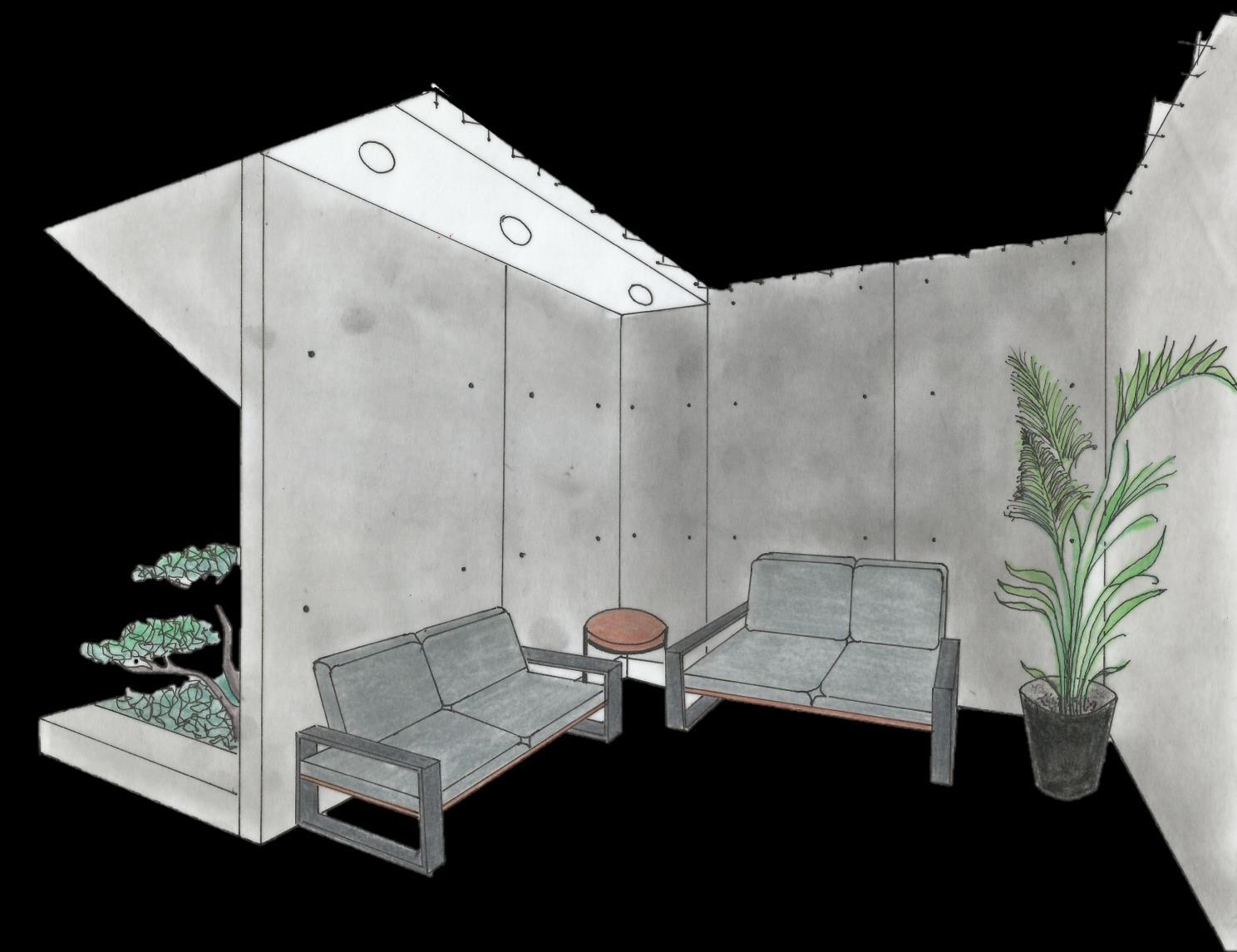

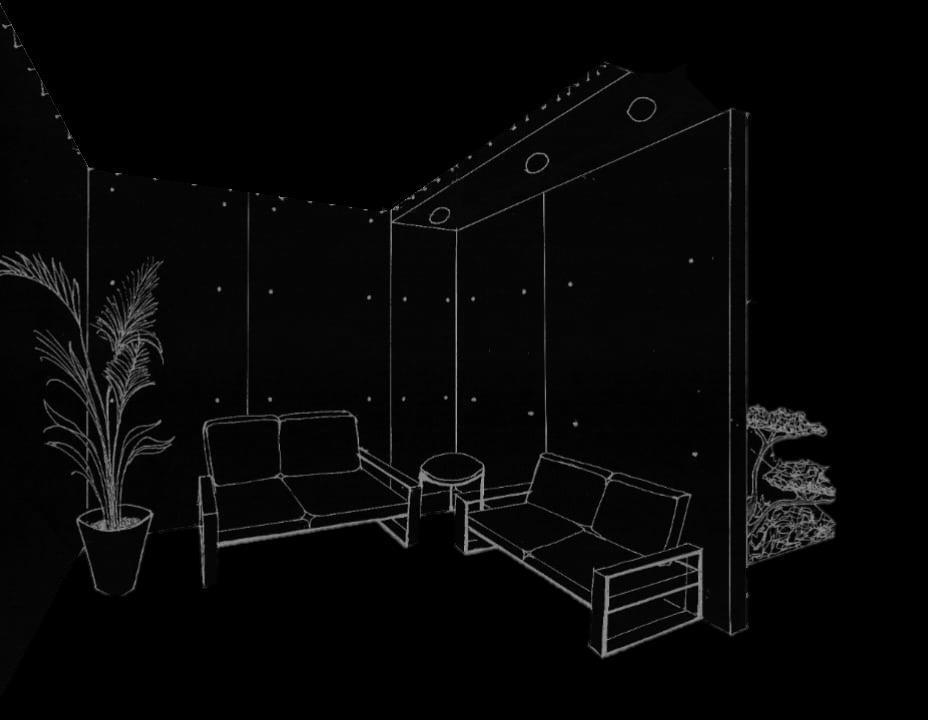

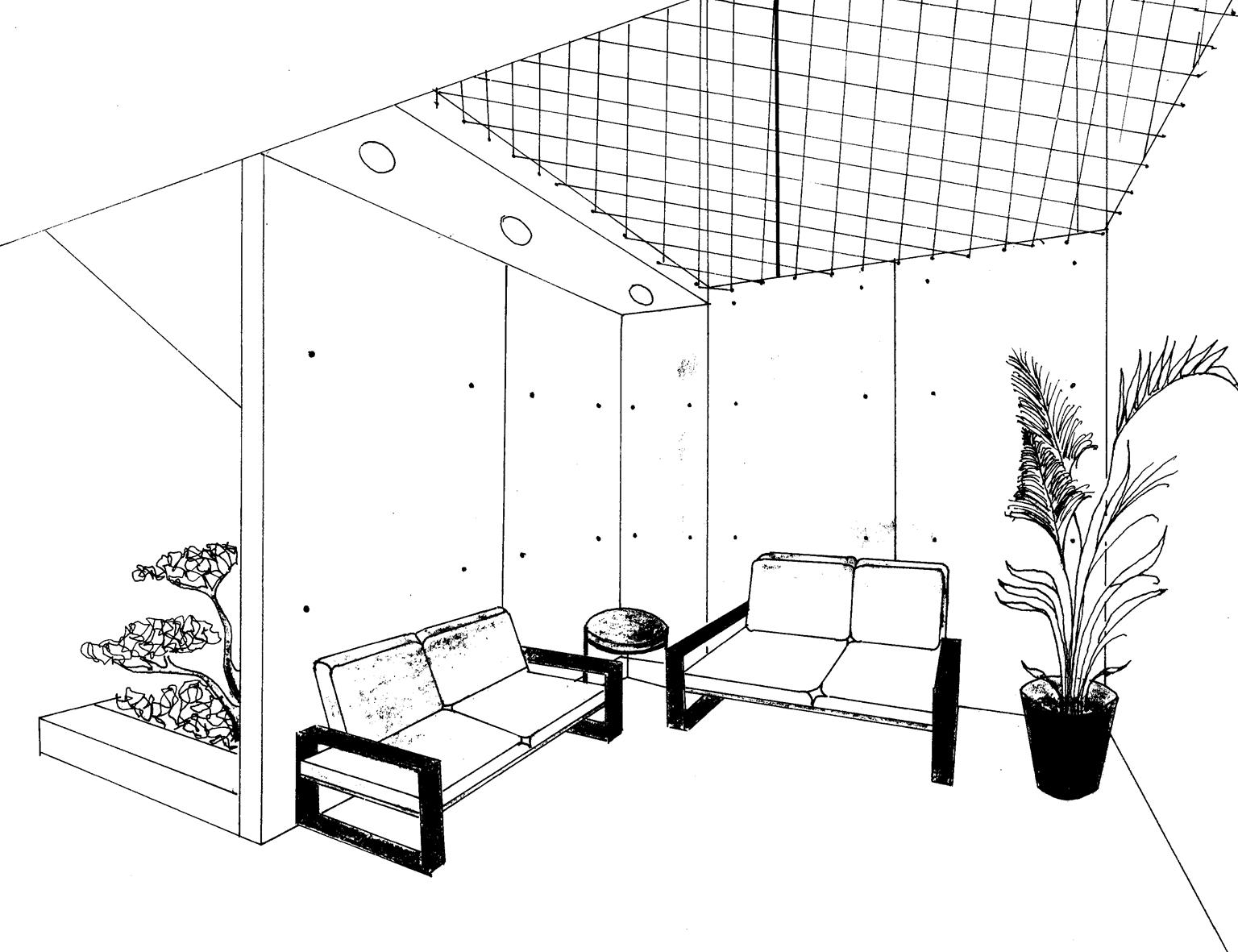

Perspectiva interior: Sala

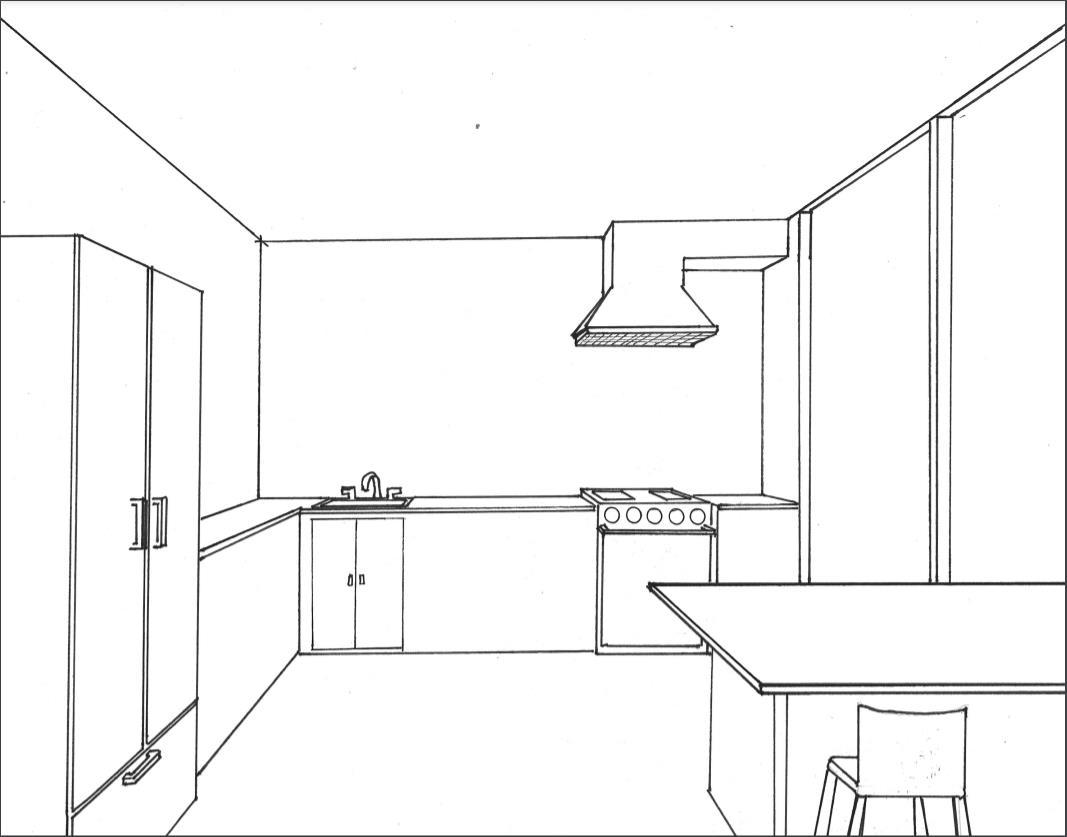

Perspectiva interior: Cocina

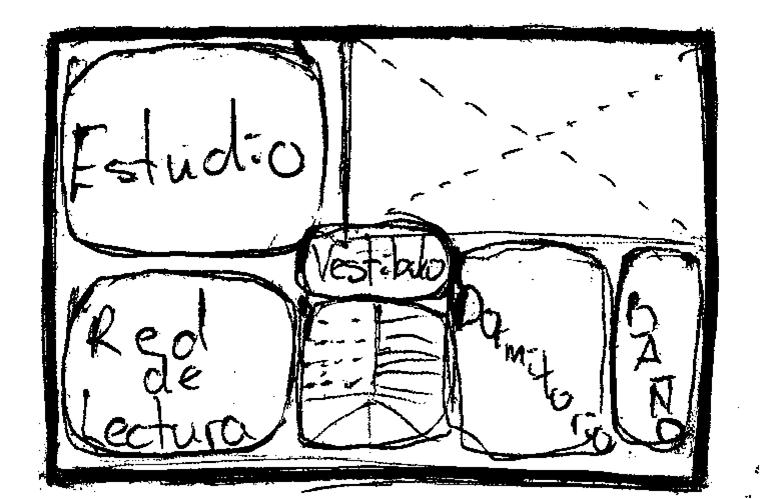

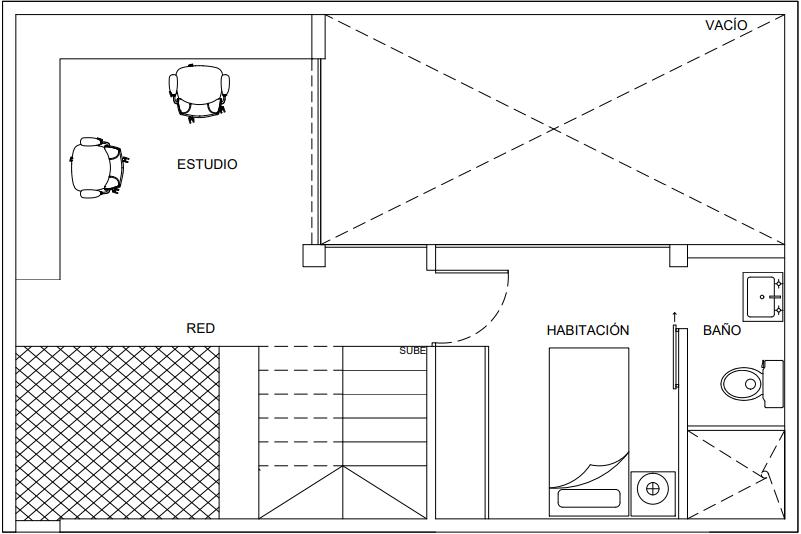

Programa arquitectónico:
• Vestíbulo
• Estudio
• Red de lectura
• Dormitorio
• Baño

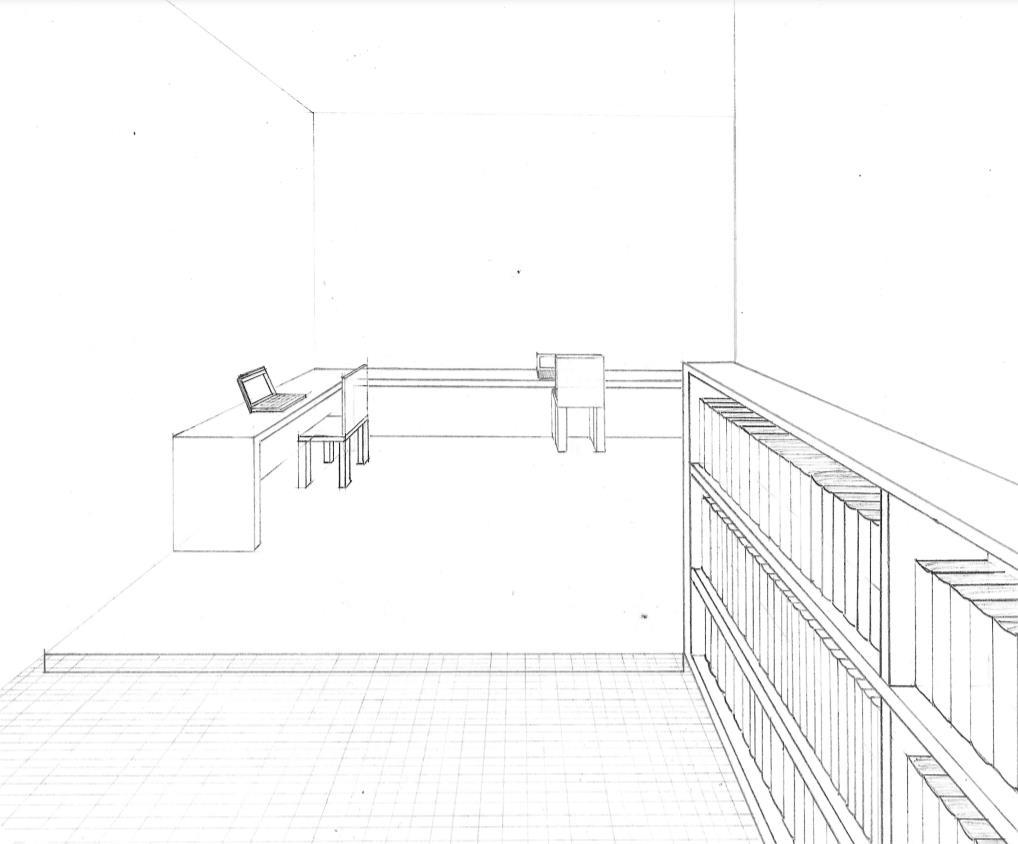

Perspectiva interior: Estudio

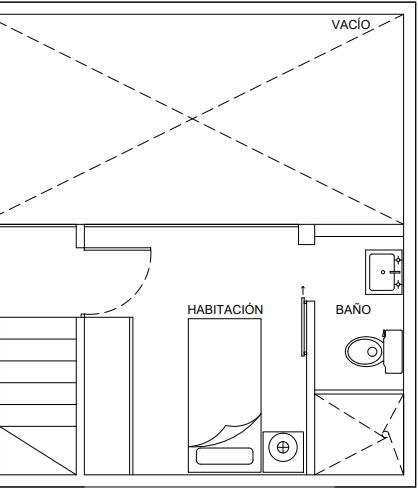

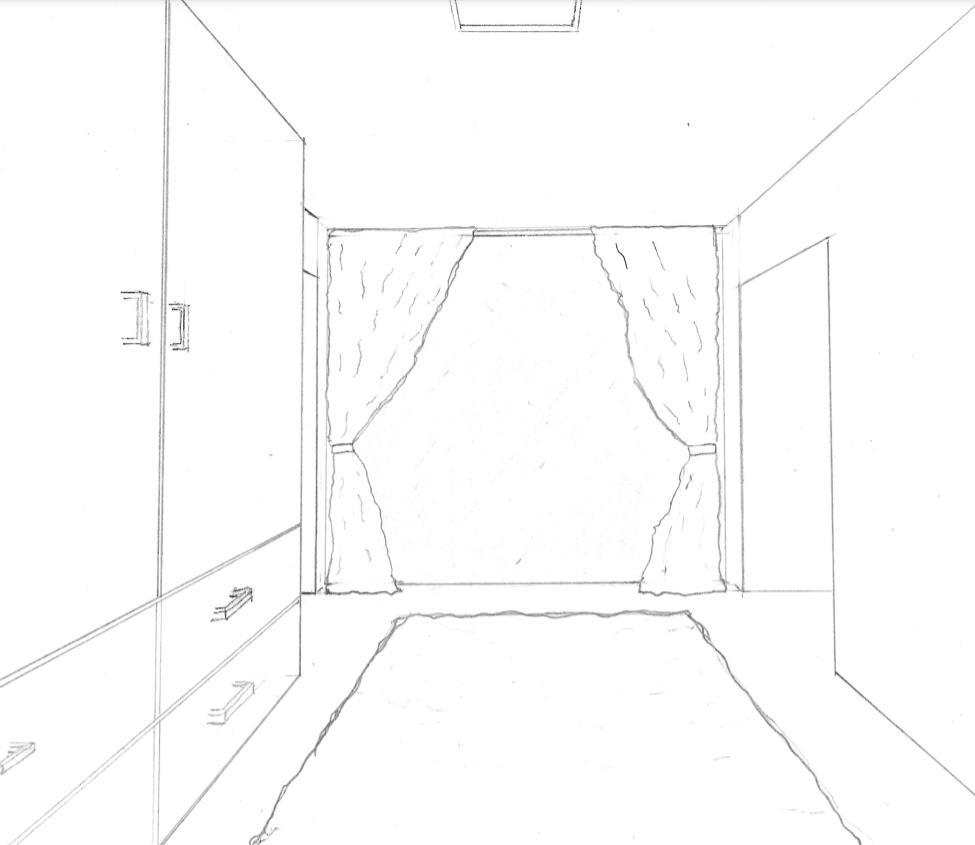

Perspectiva interior: Dormitorio

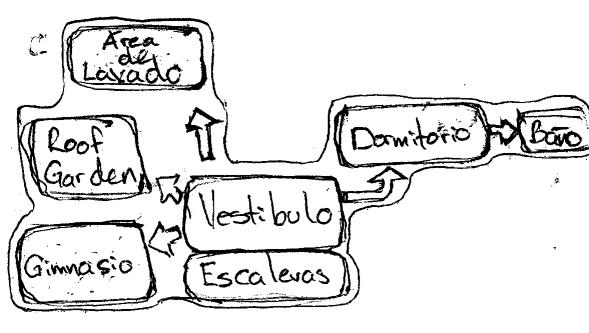

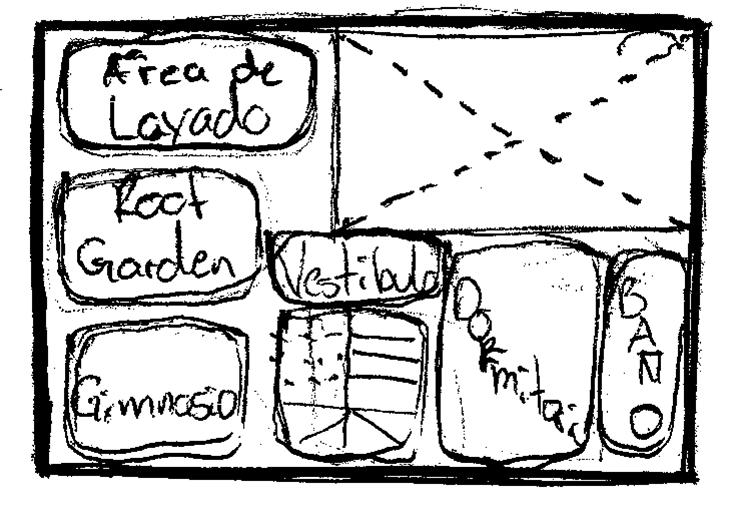

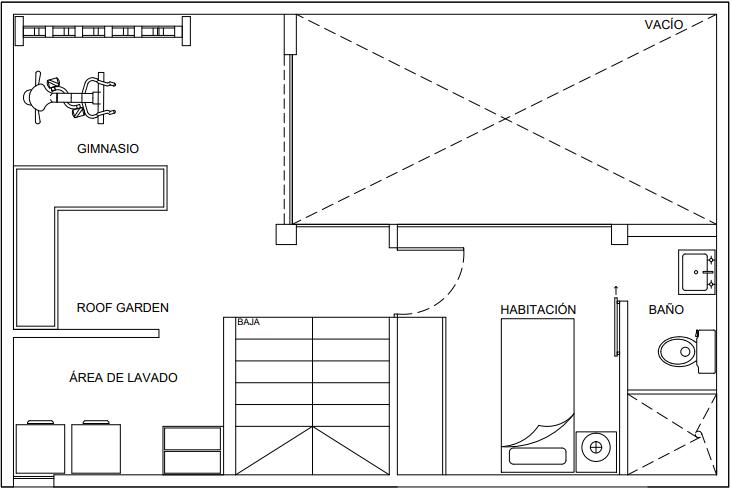

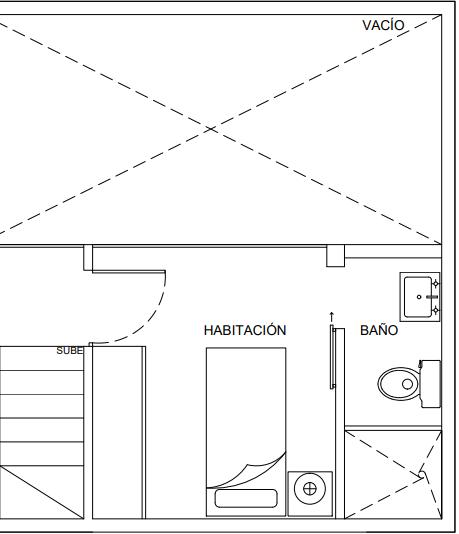

Programa arquitectónico:
• Vestíbulo
• Dormitorio
• Baño
• Roof garden
• Gimnasio
• Área de lavado

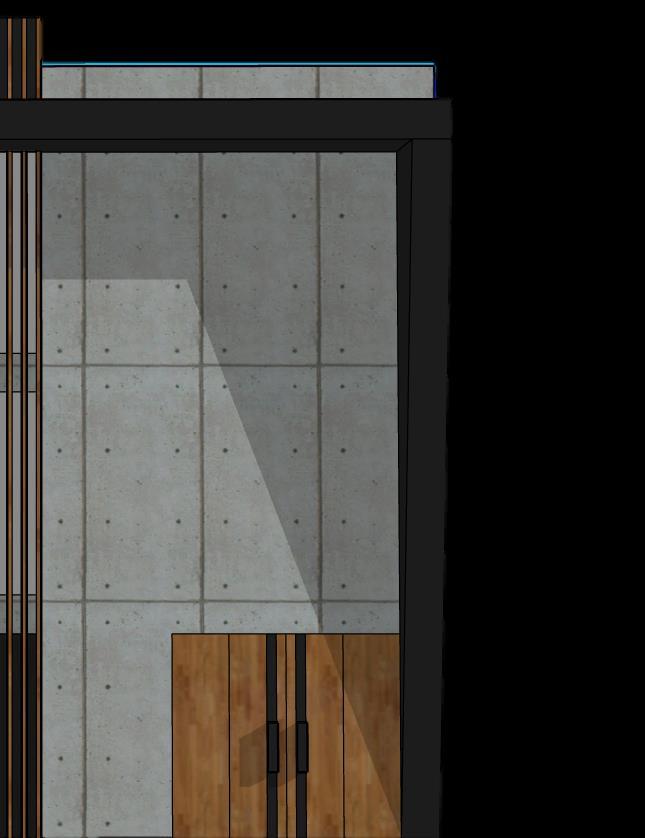

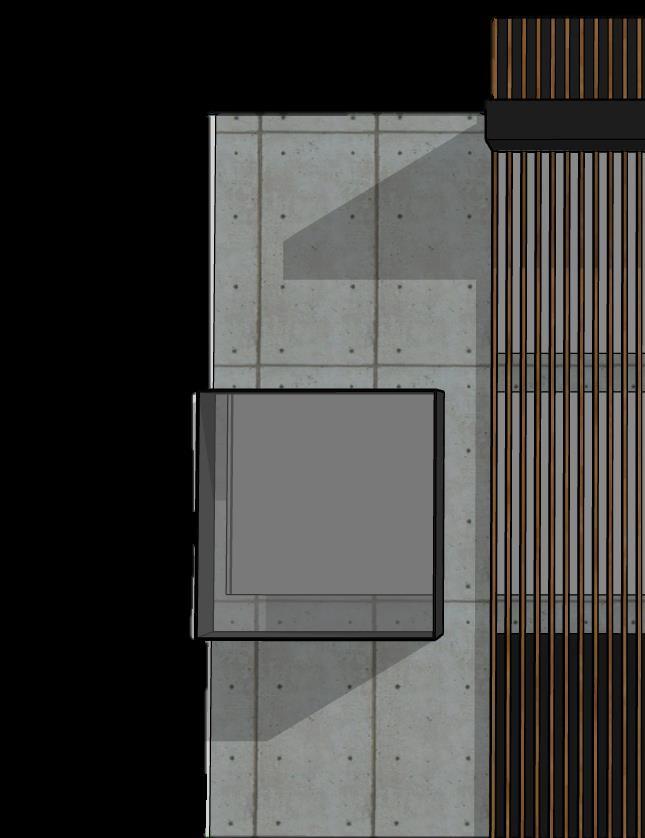

Ventana con doble cristal
Placa de acero inoxidable-carbón
Celosía de madera de nogal
Placa de Durock, color 0136_carbón
Concreto

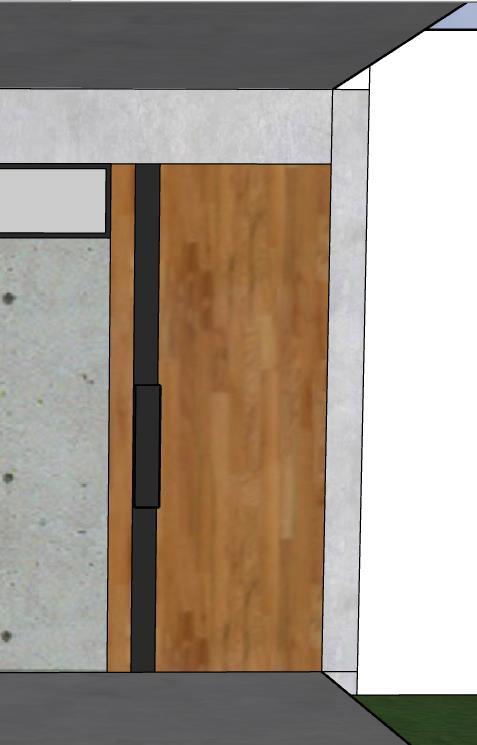

Puerta de madera de nogal
Placa de acero inoxidable-carbón
Concreto Pulido Placa de acero inoxidable-carbón
Concreto
Ventana con doble cristal
Puerta de madera de nogal
Concreto Pulido
Ventana con doble cristal
Puerta plegable con doble cristal
Concreto Pulido
Placa de acero inoxidable-carbón
Ventana con doble cristal
