Futuro arquitecto con alto nivel de compromiso y organización, interesado en el trabajo en equipo como medio para el desarrollo de ideas innovadoras en ámbitos inherentes a la arquitectura. Mis propuestan buscan un diálogo entre la funcionalidad y la racionalidad en el ámbito constructivo. Creo con firmeza que las mejores soluciones vienen de las formas simples manifestándose en espacios abiertos, cambiantes y llenos de significado.
Estudios Secundarios / Unidad Educativa Experimental Manuela Cañizares - Quito
Estudios Superiores / Universidad Central del Ecuador - Facultad de Arquitectura y Urbanismo - Carrera de Arquitectura.
Título a obtener Arquitecto experiencia
Sep 2019
Feb 2020
Oct 2021
Jun 2022
Abril 2022
Abril 2023
Abril 2023
Jun 2023
Sep 2023
Oct 2023
May 2024
Act
OPTE Observatorio de la Producción del Territorio Ecuatoriano / Proyecto de Vinculación con la sociedad - Paisaje Cultural Zuleta.
-Elaboración de material didáctico para la apropiación cultural y mantenimiento de sistemas constructivos tradicionales de la comunidad Zuleta - Imbabura.
OPTE Observatorio de la Producción del Territorio Ecuatoriano / Proyecto de Vinculación con la sociedad - Semilla Caracterización Territorial Chocó Andino
-Elaboración de mapas geoprocesados GIS.
-Diseño material gráfico para plataformas web.
Fundación Al Barrio / Prácticas preprofesionales - Proyectos Varios
-Participación en proceso de diseño y ejecución de proyectos arquitectónicos residenciales y mixtos de baja escala. Elaboración y producción de planos arquitectónicos, hidraúlicos, sanitarios, eléctricos, modelos 3D e imágenes de visualización. Elaboración de planillaje estructural y presupuesto de obra.
-Diseño y elaboración de piezas gráficas para plataformas web.
-Elaboración de material didáctico y académico de cursos: Diseño básico de vivienda Al barrio Fau-Uce 2023 y Cálculo de materiales Al barrio Fau-Uce 2024.
-Participación y colaboración en impartición de curso: Lectura de planos Al barrio Fau-Uce Enero 2023.
Fundación Al Barrio / Medio tiempo - Proyectos Varios
-Coordinación general en proceso de diseño y ejecución de proyectos arquitectónicos residenciales y mixtos de baja escala, Gestión en la elaboración y diseño de planos arquitectónicos, hidraúlicos, sanitarios, eléctricos, modelos 3D e imágenes de visualización.
-Seguimiento y control de obra. Visitas técnicas en el territorio. Elaboración de planillaje estructural y presupuesto de obra.
-Diseño y elaboración de línea gráfica de la fundación para plataformas web, diseño y publicación de contenido en redes sociales.
-Impartición de curso: Lectura de planos Al Barrio Fau-Uce Abril 2023 y Mayo 2023 en calidad de Instructor.
OPTE Observatorio de la Producción del Territorio Ecuatoriano en cooperación con Corporación Alemana GIZ - INIGED / Proyecto de Investigación - Diálogo como instrumentos de paz, LLAMAS Observatorio de conflictos.
-Elaboración de matriz de información sobre levantamientos indígenas desde los años 90s hasta la actualidad.
-Estructuración sistemática para la gestión y caracterización de la información.
ONEA UCE Organización Nacional de estudiantes de arquitectura cede UCE / Apoyo
Abril 2024
publicaciones
Oct 2023
participaciones varias
May 2022
Sep 2022
Nov 2022
Oct 2023
Nov 2023
Mar 2024
Abr 2024
idiomas
referencias personales
GreenWood /Tiempo completo - Showroom
- Atención al cliente y venta de mobiliario de comedores, salas y dormitorios
- Diseño de mobiliario interior, elaborados en madera natural, porcelanato, vidrio. etc
- Control y gestión proceso de fabricación de muebles, contactos con proveedores, seguimiento a maestros tapiceros y carpinteros
- Gestión de entrega y transporte con proveedores y clientes
-Elaboración de material gráfico para plataformas web, diseño y publicación de contenido en redes sociales.
Biomateriales como motores de innovación / V Congreso Internacional De Innovaciones en la Educación Superior CIIES Dirección de Desarrollo Académico UCE.
-Diseño de prototipo de biomaterial ECOTHERMO REED Baque - Villagómez.
-Elaboración y diseño de tríptico y material gráfico de presentación.
-Ponencia Biomateriales como motores de innovación.
ENEA 2022 3er Encuentro de Nacional de Estudiantes de Arquitectura - Cicatrices de la ciudad / Comisión de publicidad ENEA 2022
-Diseño y elaboración de línea gráfica del evento, posts y contenido para redes sociales
-Edición de imágenes y fotografías
-Elaboración de kits y material de diseño para talleres y ponencias.
XXIII Bienal Panamericana de Arquitectura de Quito 2022/ Participante
-Participante Seminario Académico BAQ 2022 14-18 nov
Cursos Representación Arquitectónica Digital / Dais Architecture - Instructor
-Instructor Curso SkechUP Pro - Vacacional Octubre 2023
-Instructor Curso Adobe Ilustrador - Vacacional Octubre 2023
Cursos de Herramientas de Arquitectura / Contigo Arquitectura Fau-Uce - Instructor
-Instructor Curso Adobe Photoshop - Noviembre 2023
Directora Ejecutiva Fundación Al barrio mdgualan@uce.edu.ec +55 11 93280 1994
PhD. Arq. Rodrigo Merino S.
Docente FAU-UCE rjmerino@uce.edu.ec 099 507 1567
Arq. Henry Carrión
Director - Gerente GreenWood / CS
Constructores
csconstructores.ec@gmail.com 099 833 0282
softwares
Dibujo 2D
Autodesk AutoCAD
Modelado 3D
SketchUp
Revit
Rendering
Enscape
Lumión
Postproducción
Adobe Ilustrador
Adobe Photoshop
V-ray GIS
Qgis
Otros
Microsoft Office
SAP 2000
Etabs
AsisCAD Aceres
CONTENIDO
Showroom Experiencia Pelíkano
Showrooom para exposición de materiales
Año: 2024
01

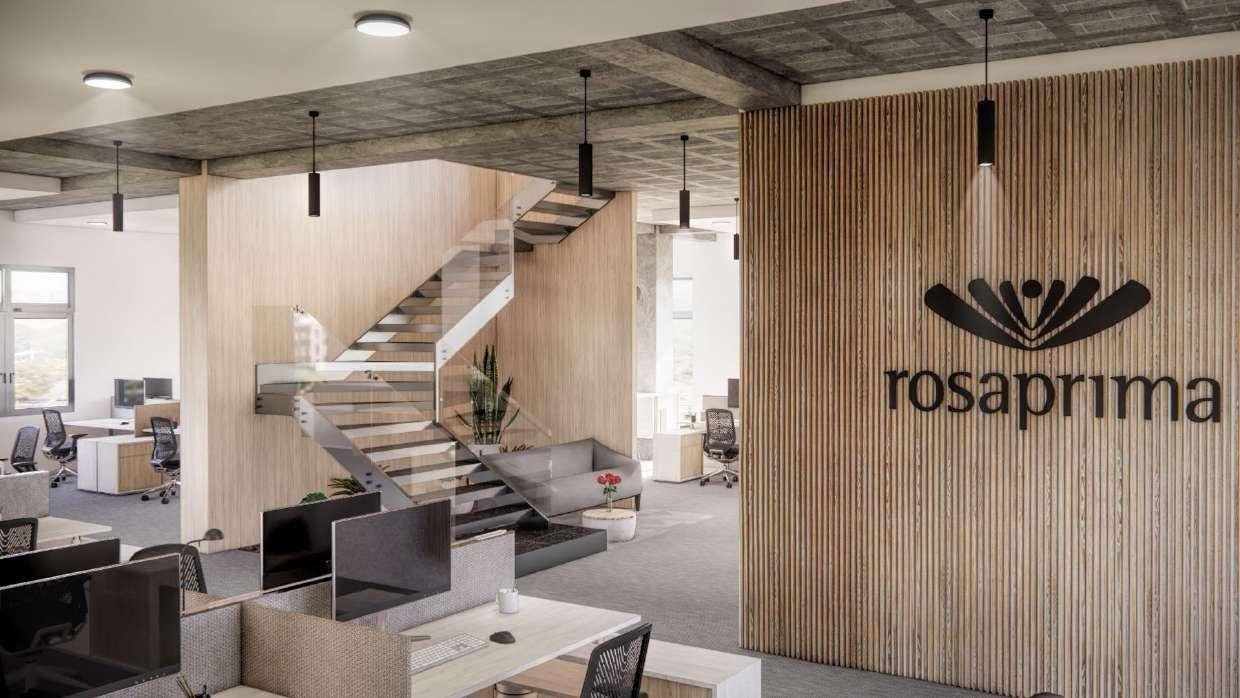

Oficinas
Oficinas administrativas
Año: 2024
Rosaprima 02
Centro de exposiciones
Centro de exposiciones de producción Año: 2022
cultural
Año: 2022
Centro cultural El Panecillo
Centro
sectorial
exposiciones Cañon Chiche
producción cultural
Residencia Donum
Residencia estudiantil universitaria
Año: 2022
Centro cultural juvenil El Viñan
Centro cultural juvenil zonal
Año: 2024
Panecillo

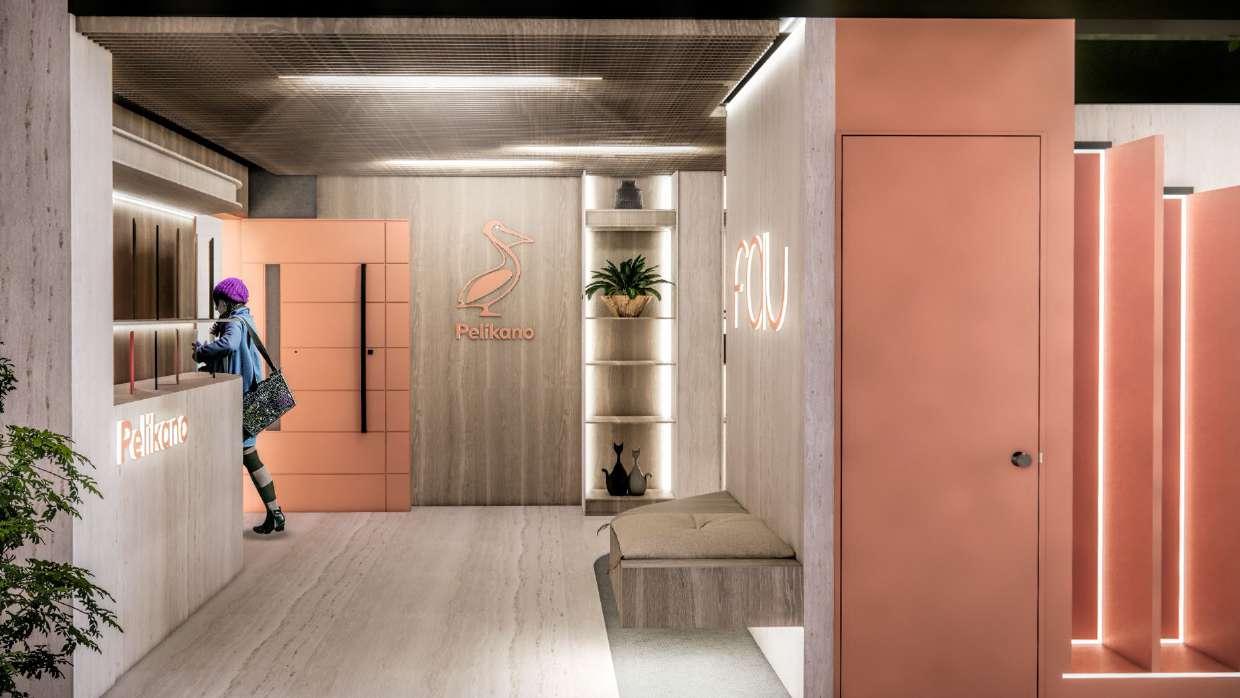

SHOWROOM EXPERIENCIA PELÍKANO
Showroom para exposición de materiales
Proyecto para concurso de Showroom Pelíkano

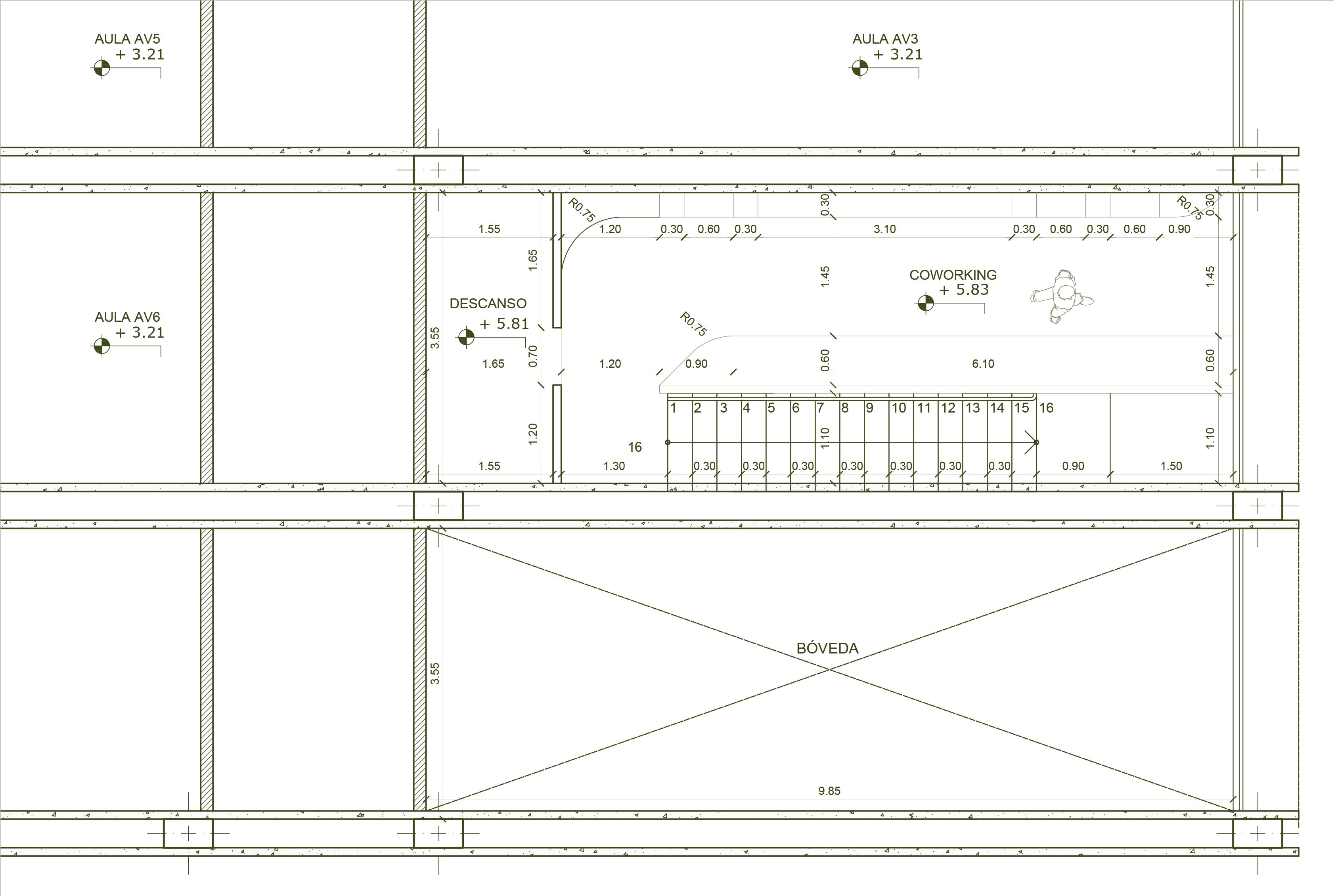

Localización: Aula Boanerges AV4 - Facultad de Arquitectura y Urbanismo, Quito - Ecuador
Año: 2024

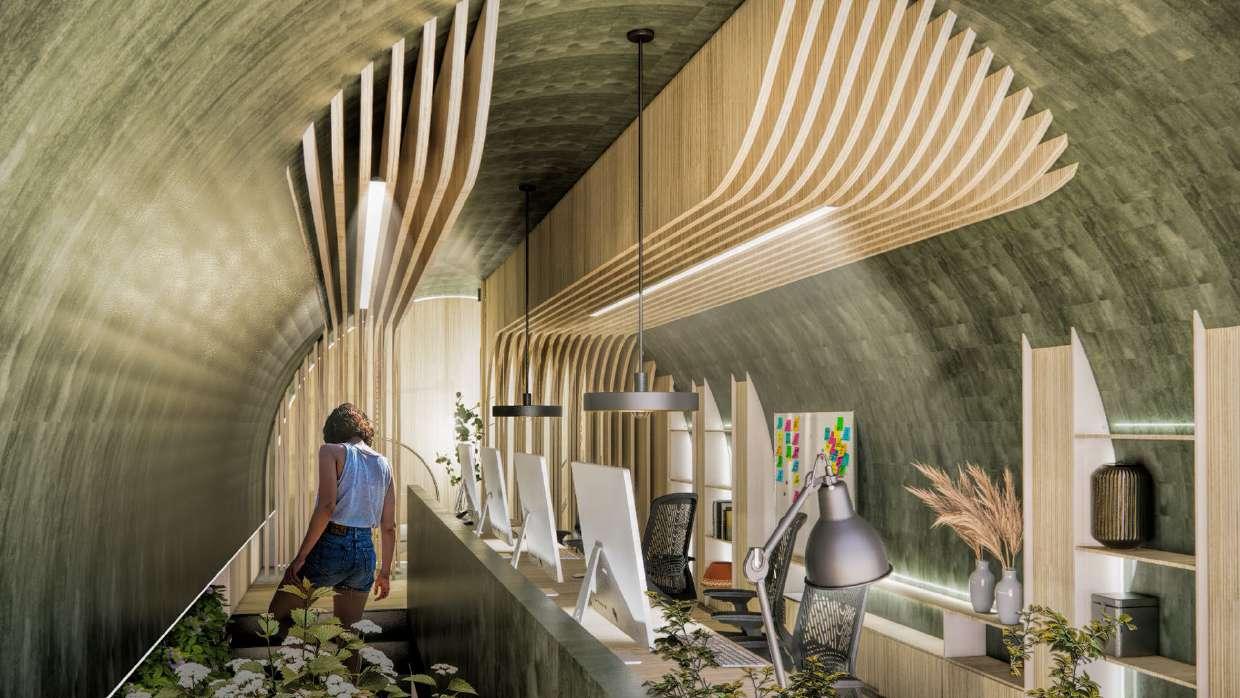

En aula Bonaerges AV4 se conforma por 2 módulos de bóvedas, estos espacios amplios son utiizados para crear espacios a doble altura; lo que permite destacar las texturas y manejabilidad constructiva de los paneles de melamina de Pelíkano, creando así espacios de transición, paso, estancia y exposición. Son apreciables los usos de paneles en mobiliario y recubrimientos de piso, tumbados, paredes y cielorrasos.

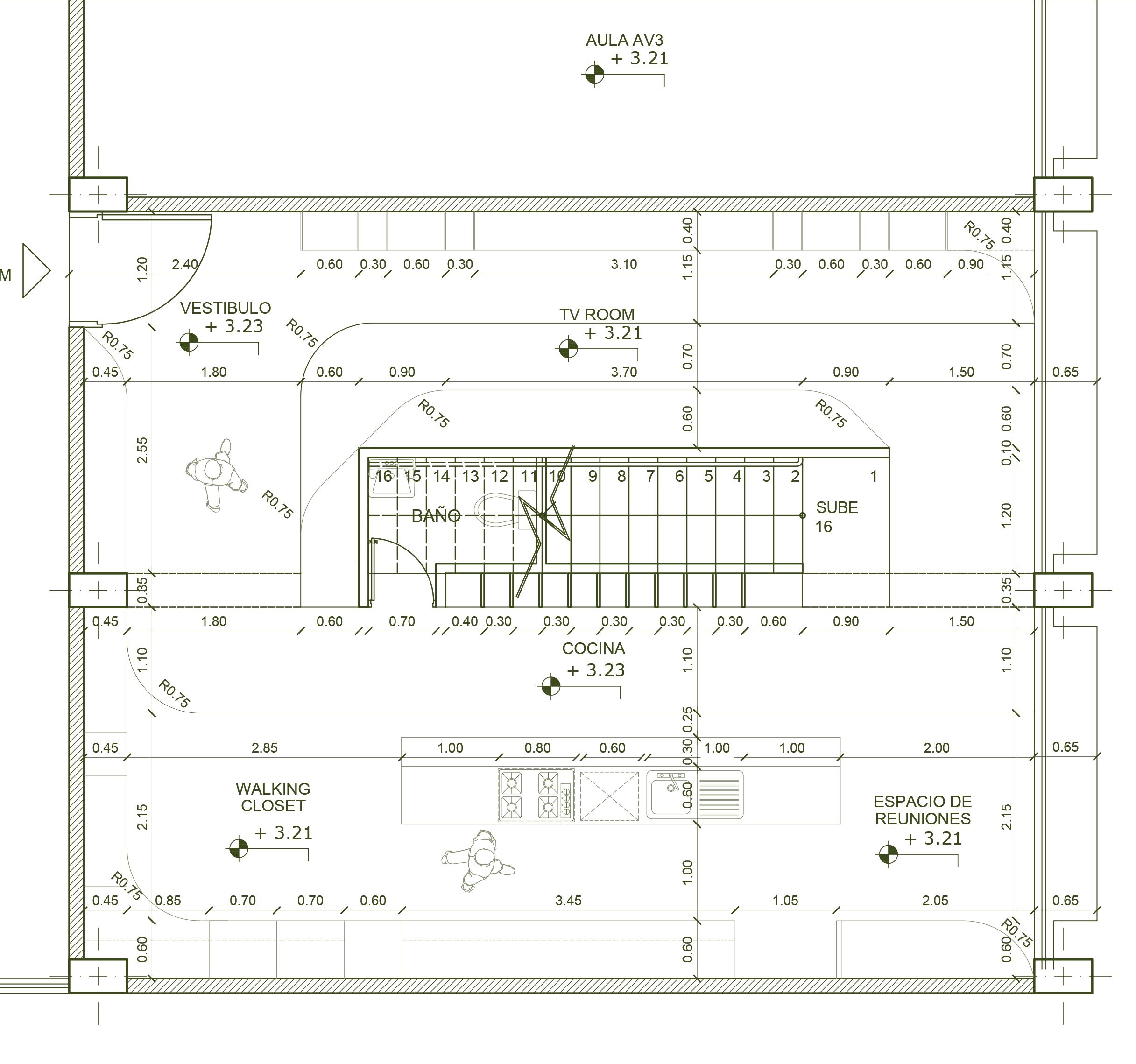

Los espacios diseñados son: Tv room, cocina, walking closet, espacio de reunión, espacio de exhibición y coworking; estos espacios se distribuyen en los 2 niveles siguiendo un recorrido líneal con varios puntos focales. Las texturas de melamina usadas son diferenciadas en cada nivel:
En una edificación existente de estructura aporticada de hormigón de dos niveles se plantea una disposición de planta libre organizada por módulos de 4 o 6 puestos de trabajo que a su vez definen las circulaciones, en la zona central entre niveles es jerarquizada con una escalera ligera y permeable, en la planta superior se disponen los servicios complemetarios como zonas estar y descanso que aprovechan el aterrazamiento con un pergola como espacio intermediario de tensión interior/exterior.
Los espacios diseñados son: hall, módulos de trabajo, estar/espera, sala de reuniones, bodegas de almacenamiento, en la planta baja; mientras que en la planta alta se ubican: salas de reuniones específicas, servicios higiénicos, estación de cafetería, cafetería, área de fotografía y sala de estar apergolada.
Se destaca la materialidad de la estructura original y se genera un contraste con la calidez de la madera natural que toma protagonismo al mantener tonalidades neutras en recubrimeintos de piso y paredes
Mobiliario de zona de descanso de planta baja
Estación de cafetería y mueble de cafetería

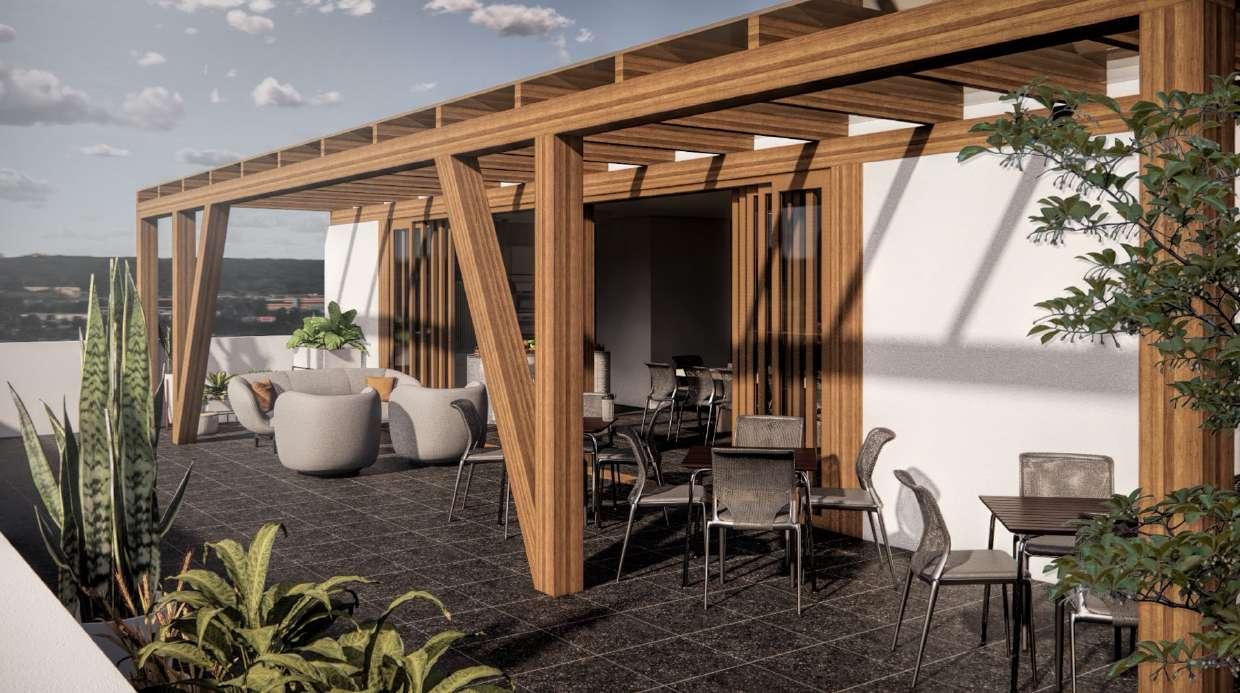

Cafetería y sala de estar exterior apegolada

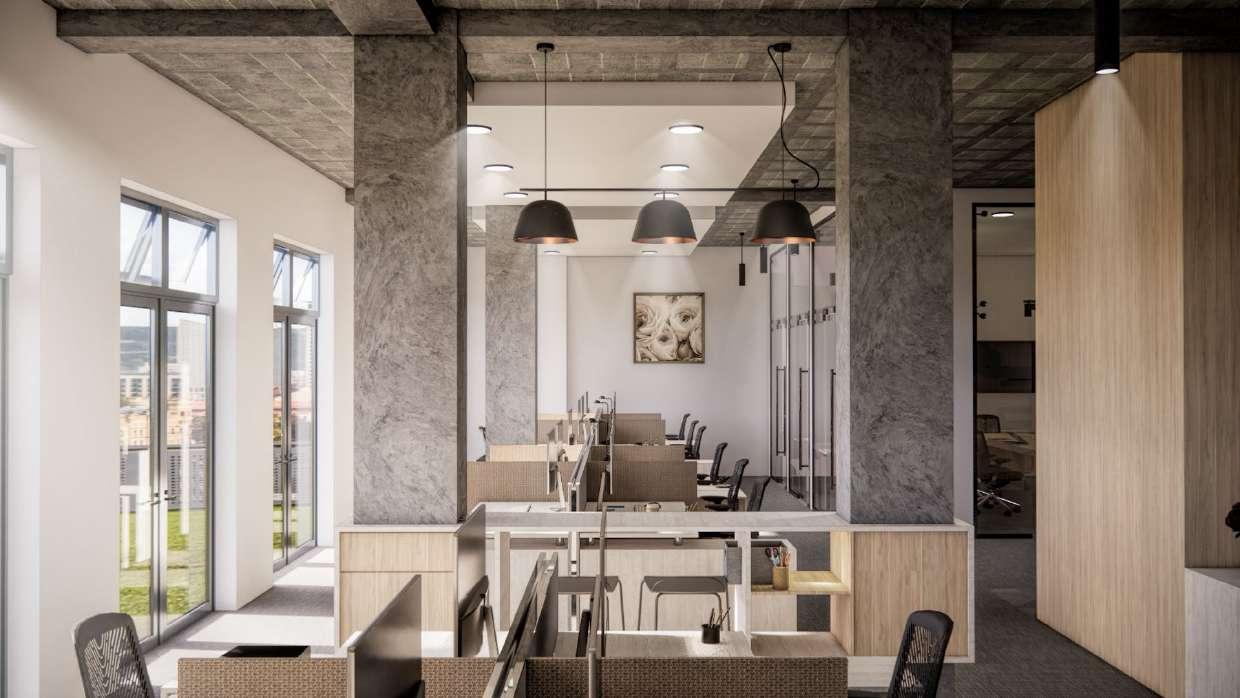

Módulos y estaciones de trabajo
Cafetería y sala de estar exterior apergolada

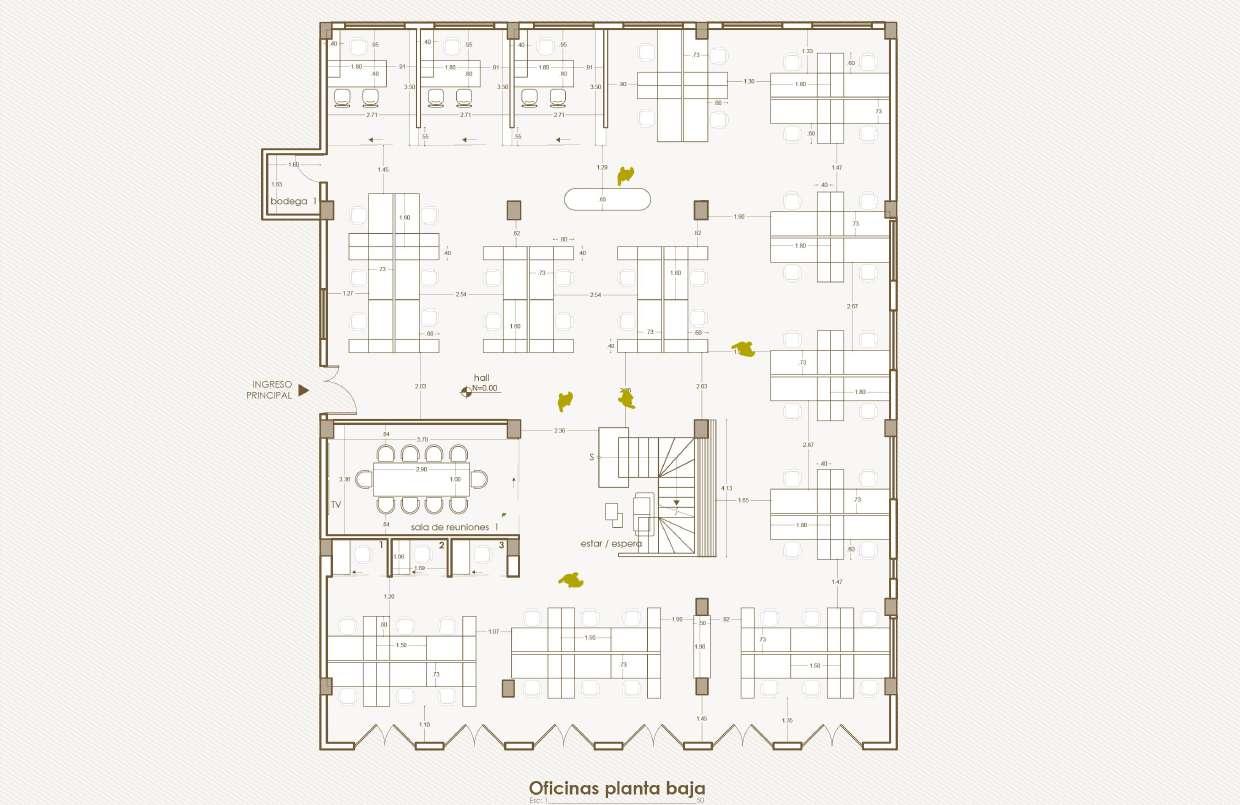

Oficinas Planta Baja N +0.00m
CENTRO DE EXPOSICIONES CAÑON CHICHE
Centro de exposiciones - espacio expositivo
Proyecto de Taller de Diseño Arquitectónico
Localización: Tumbaco, Quito - Ecuador
Año: 2022

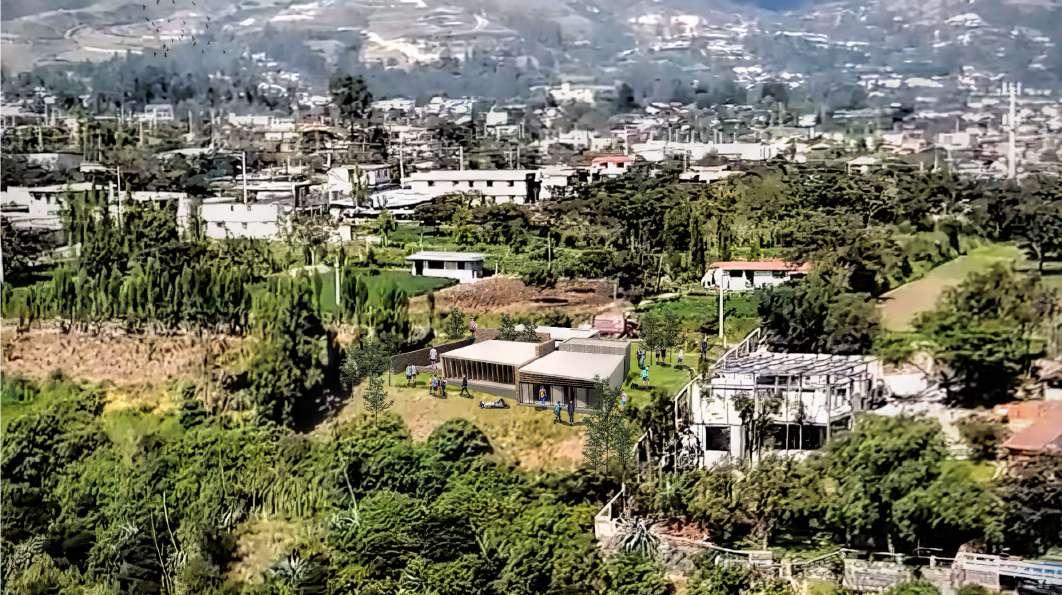

El lote seleccionado se ubica en el Distrito Metropolitano de Quito en la Parroquía de Tumbaco, se encuentra junto a la quebrada del Río Chiche, cuenta con visuales privilegiadas del otro lado del cañon, dichas visuales son completamente verdes y naturales. La topografía del entorno es de una pendiente suave que se anticipa a la quebrada y su gran visual.
El recorrido del sol en sentido este-oeste marca la dirección de las aberturas y vanos del proyecto, este recorrido del sol se aprovecha para crear espacios diáfanos e iluminados naturalmente. La dirección predominante del viento es en dirección hacia el norte, en este sentido los muros perpendiculares al eje norte-sur son masizos y totalmente cerrados para la protección del viento y la generación de confort témico.

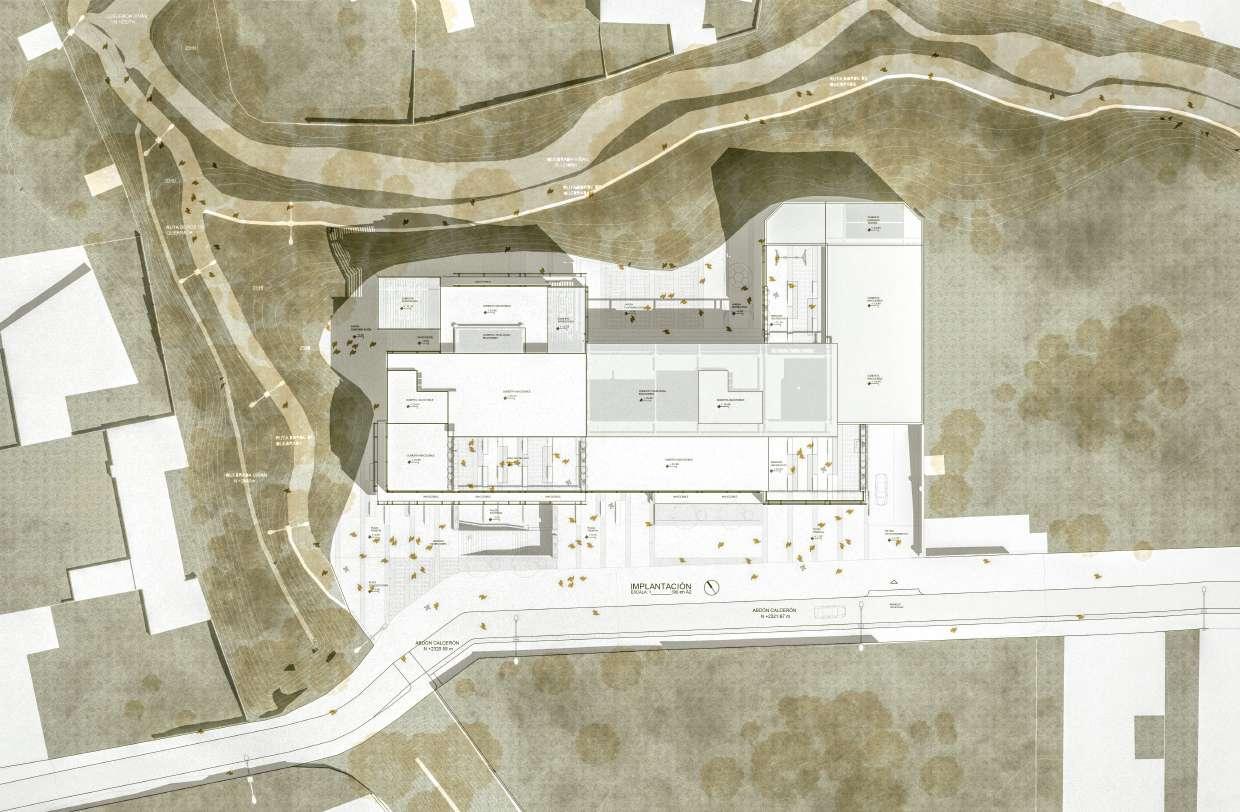

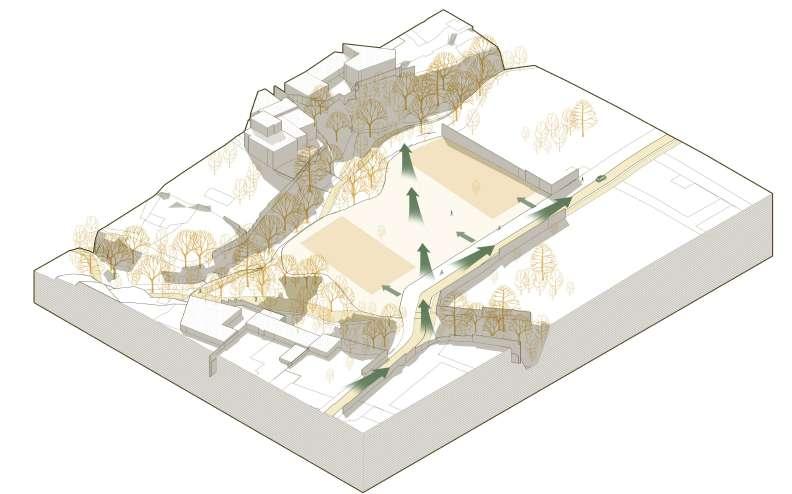

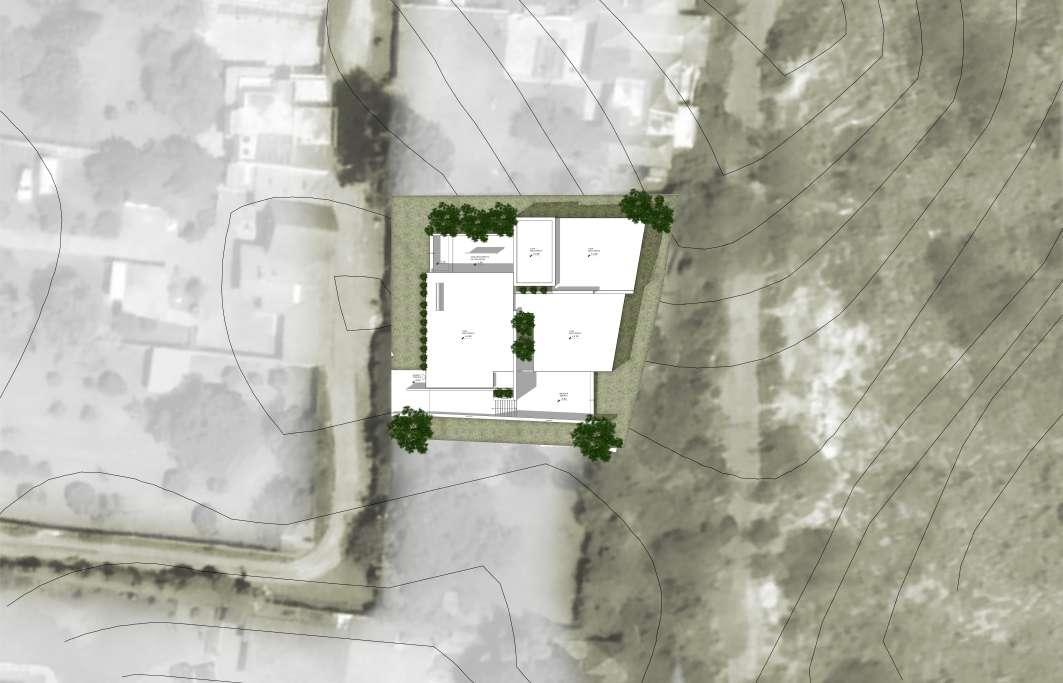

Implantación
Cubierta
Losas planas de hormigón armado

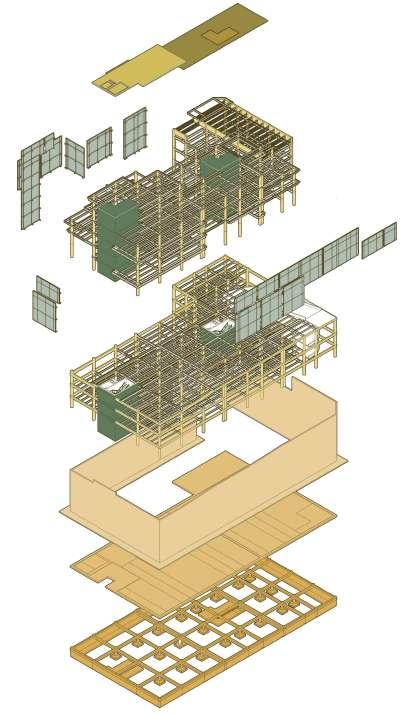

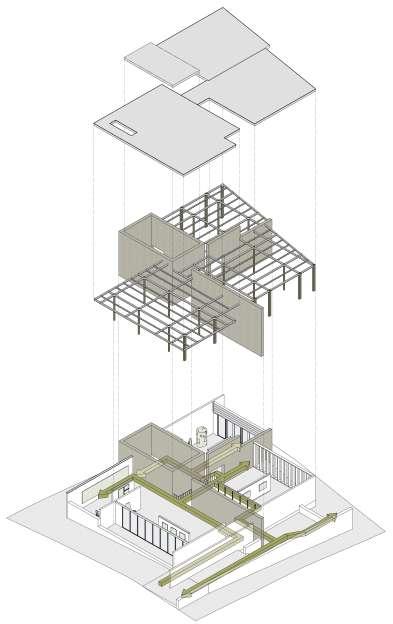

Axonometría constructiva
Estructura
Columnas circulares
Vigas principales IPE 200
Correas IPE 140
Recorrido
A distintos niveles de altura el iluminación
Axonometría funcional - espacial
Zonas cubiertas y descubiertas
Elementos de confinamiento
Adaptación a la topografía Conservación de la vegetación
Manejo del espacio
Visuales
Calle Río Conambo
Lote Vecino
Lote Vecino
Cañon del Río Chiche

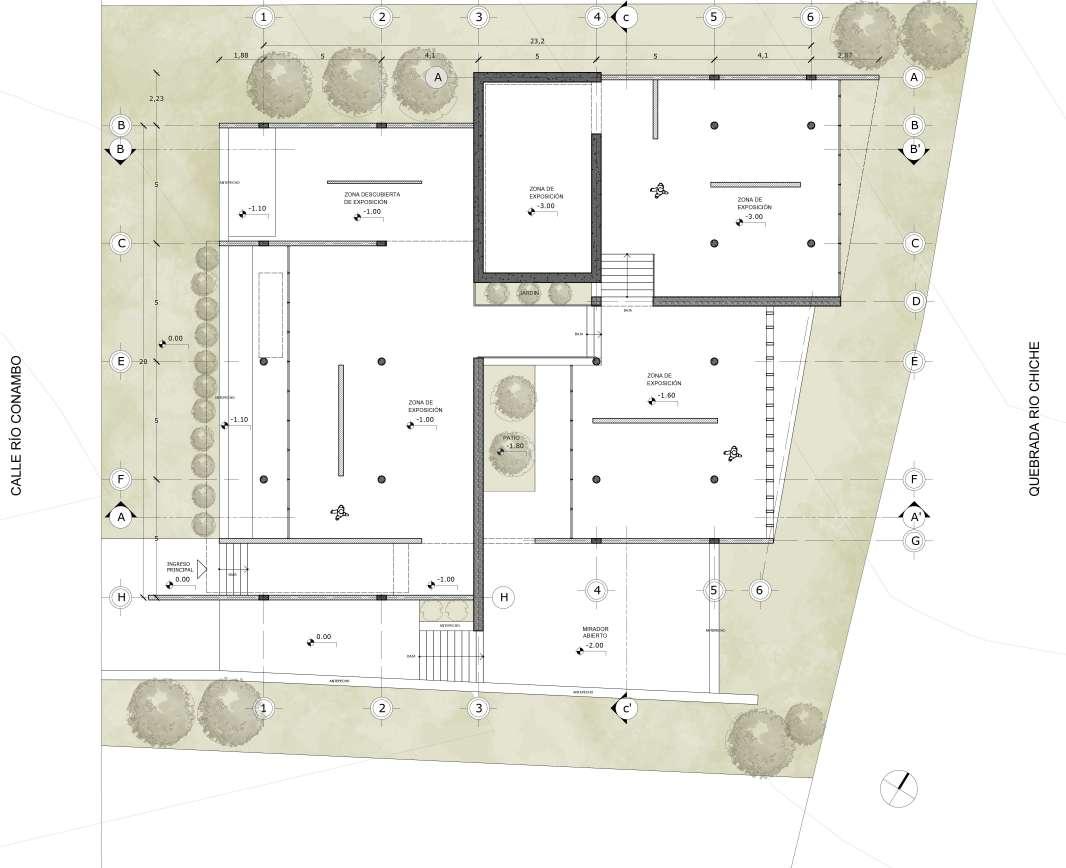

Planta Baja

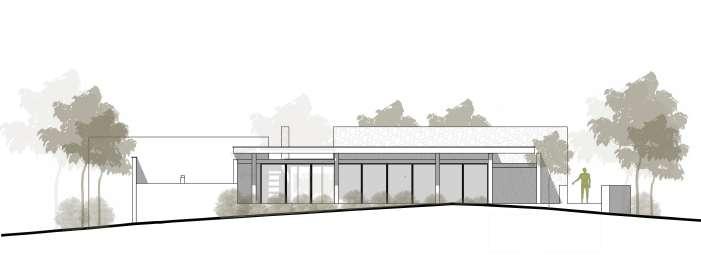

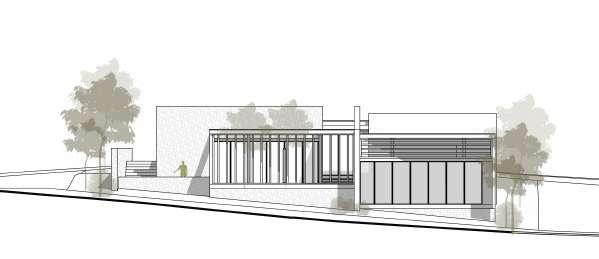

Fachada hacia calle Río Conambo
Fachada hacia Cañon del Río Chiche

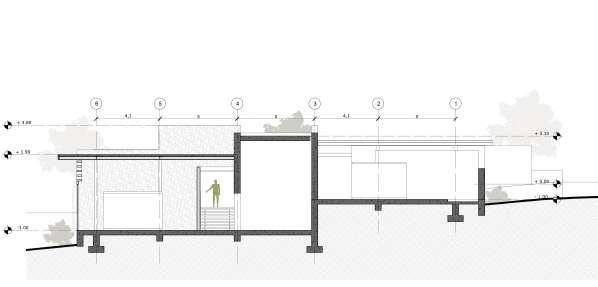

Corte A - A’
Corte B - B´
Relación con el exterior

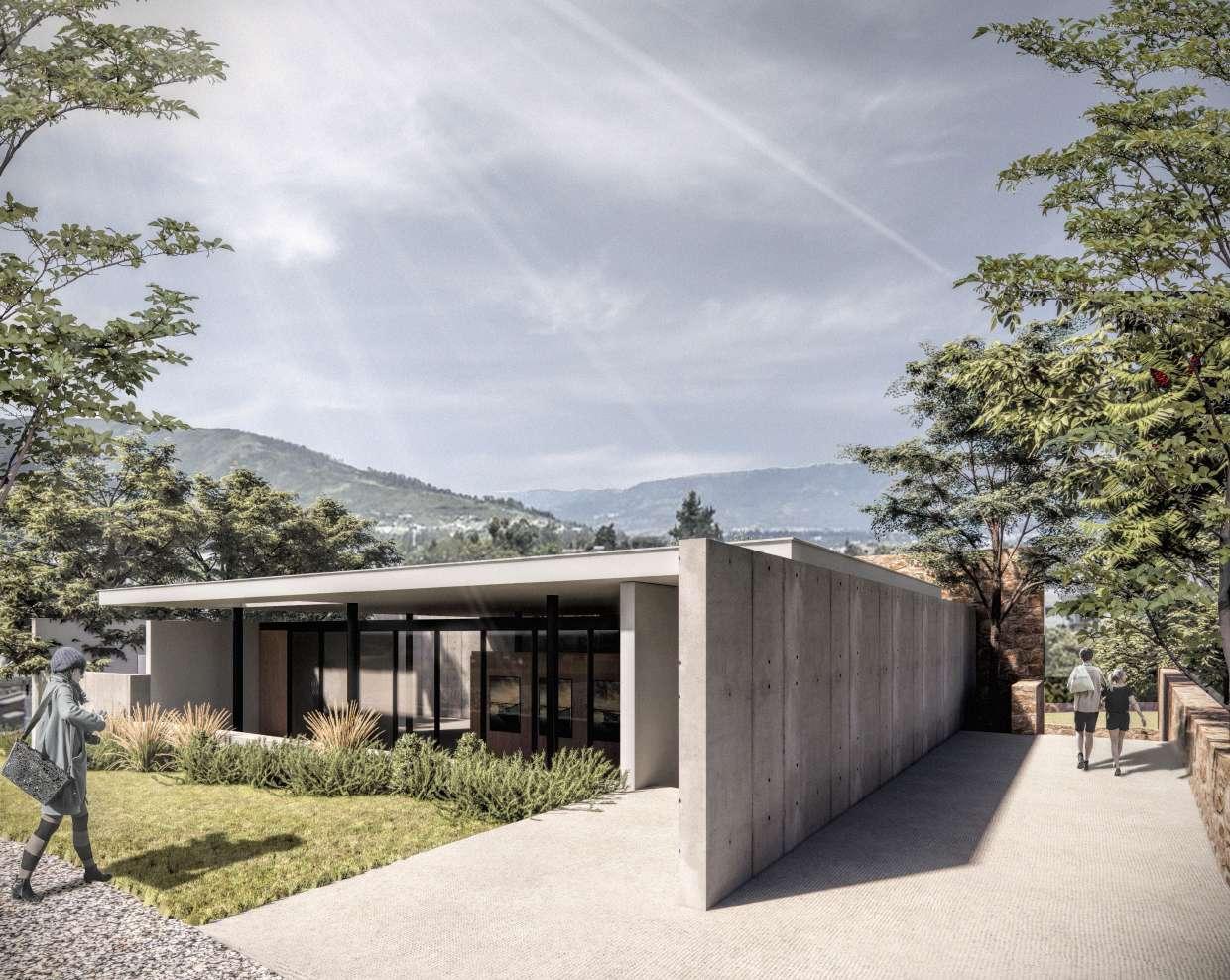

Zona de exposición frontal
CENTRO CULTURAL EL PANECILLO
Centro Cultural Sectorial
Proyecto de Taller de Diseño Arquitectónico
Localización: El Panecillo, Quito - Ecuador
Año: 2022
El lote se encuentra en una zona consolidada de alta densidad poblacional; en el barrio El Panecillo de la ciudad de Quito, específicamente en la intersección de 2 calles principales de circulación del barrio. En relación con la topografía del lote, desde la intersección y en la parte más baja (calle Agoyán) subiendo hacía la calle Río Verde, la diferencia de altura va aumentando hasta su punto más alto con una diferencia de 8.30 metros respecto a la parte baja.
Las continuidades espaciales necesarias para el aprovechamiento del espacio público en planta baja son aprovechadas para que el volúmen propuesto se mimetice con estos flujos.

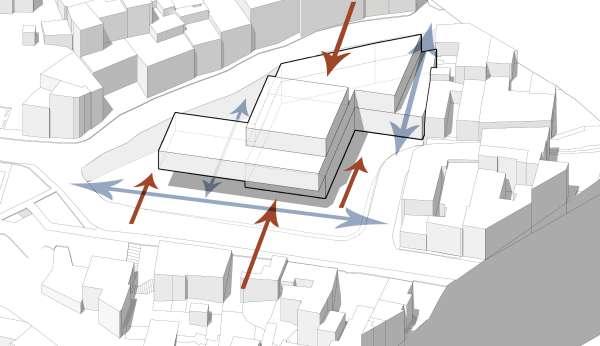

La jerarquía de la calle Agoyán marca las directrices para la implementación de una malla rectangular que genera la composición, dicha composición respeta las circulaciones y ejes deseados. La conformación de la volumetría origina los espacios públicos.
Composición espacial
La diferencia en la cota de altura presente el terreno se aprovecha con un acceso en la parte alta, acceso que da continuidad a la circulación peatonal, los distintos bloques enmarcan la visual hacia las faldas del Pichincha aprovechando el potencial visual atractivo presente.
1. Composición base
2. Extrucción para escalinatas laterales
3.
Envolvente y materialidad
4.
Vestíbulo General
Zona de formación cultural - Sala de exposiciones
Zona de formación cultural - Talleres de formación
Zona Administrativa

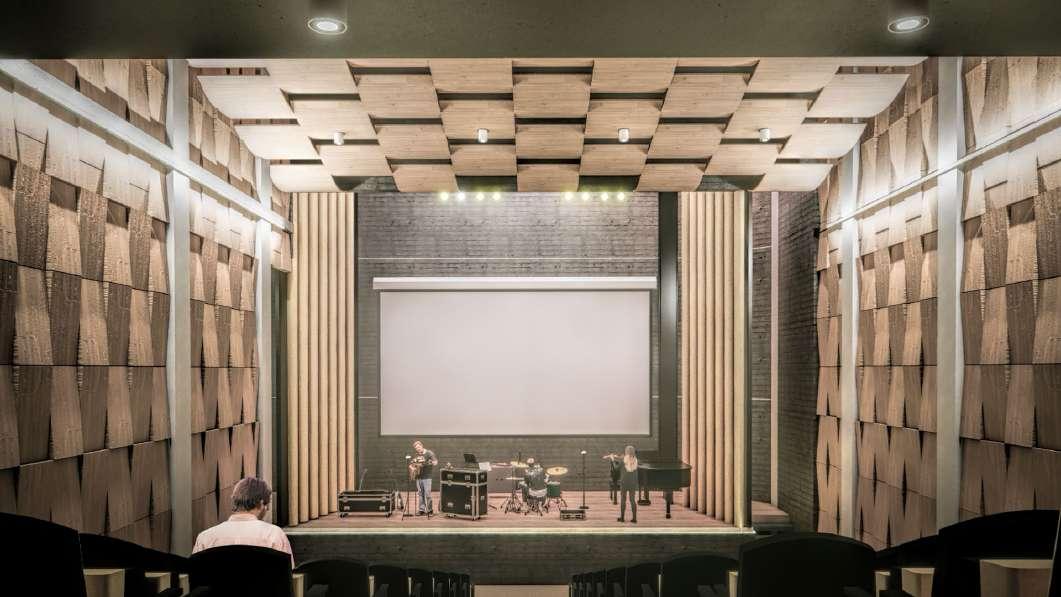

Zona de difusión cultural - Auditorio
Cafetería
Mirador
Circulaciones horizontales y verticales
Acero y vidrio Hormigón en masa Hormigón pigmentado
Esquemas de materialidad
Espacio público parte alta
Voladizo - espacio publico descubierto
5. Retranqueo en acceso principal
6. Adapatación calle Río Verde

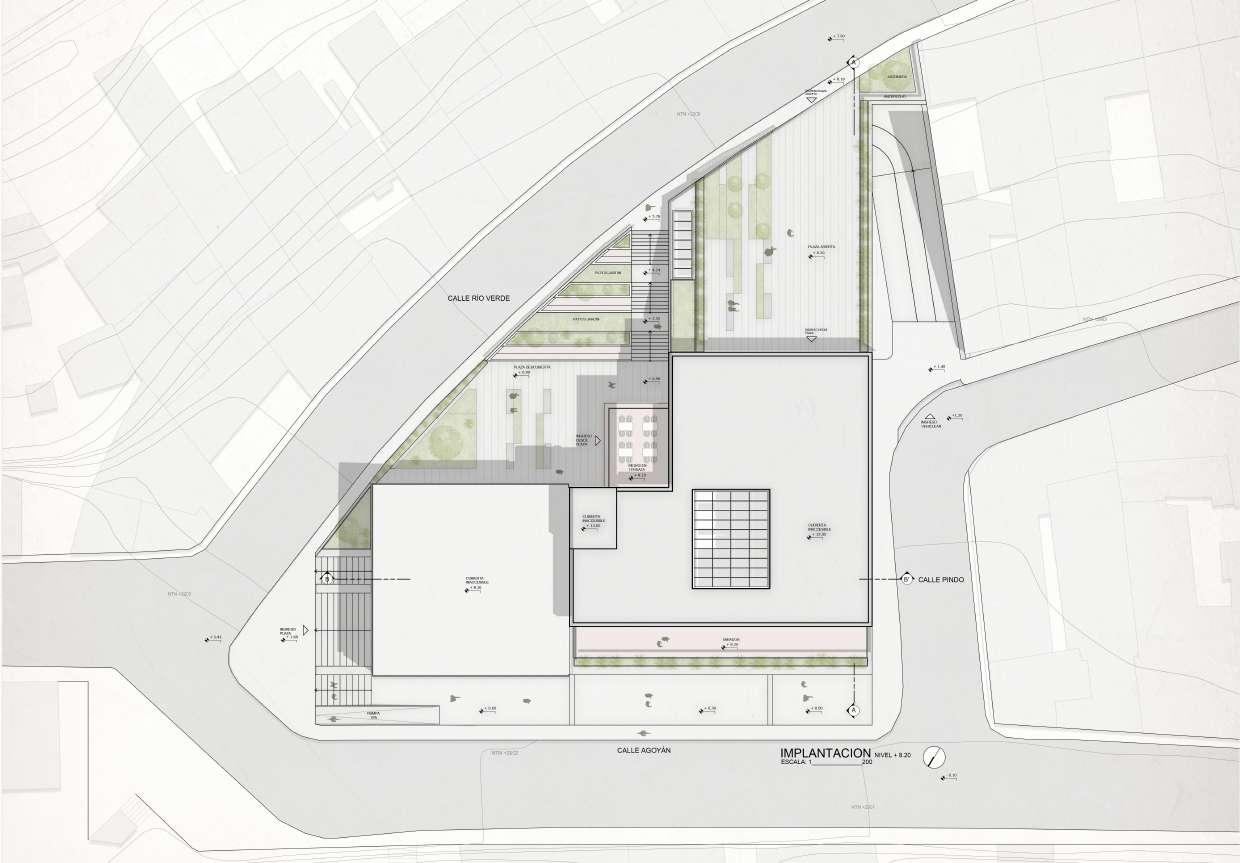

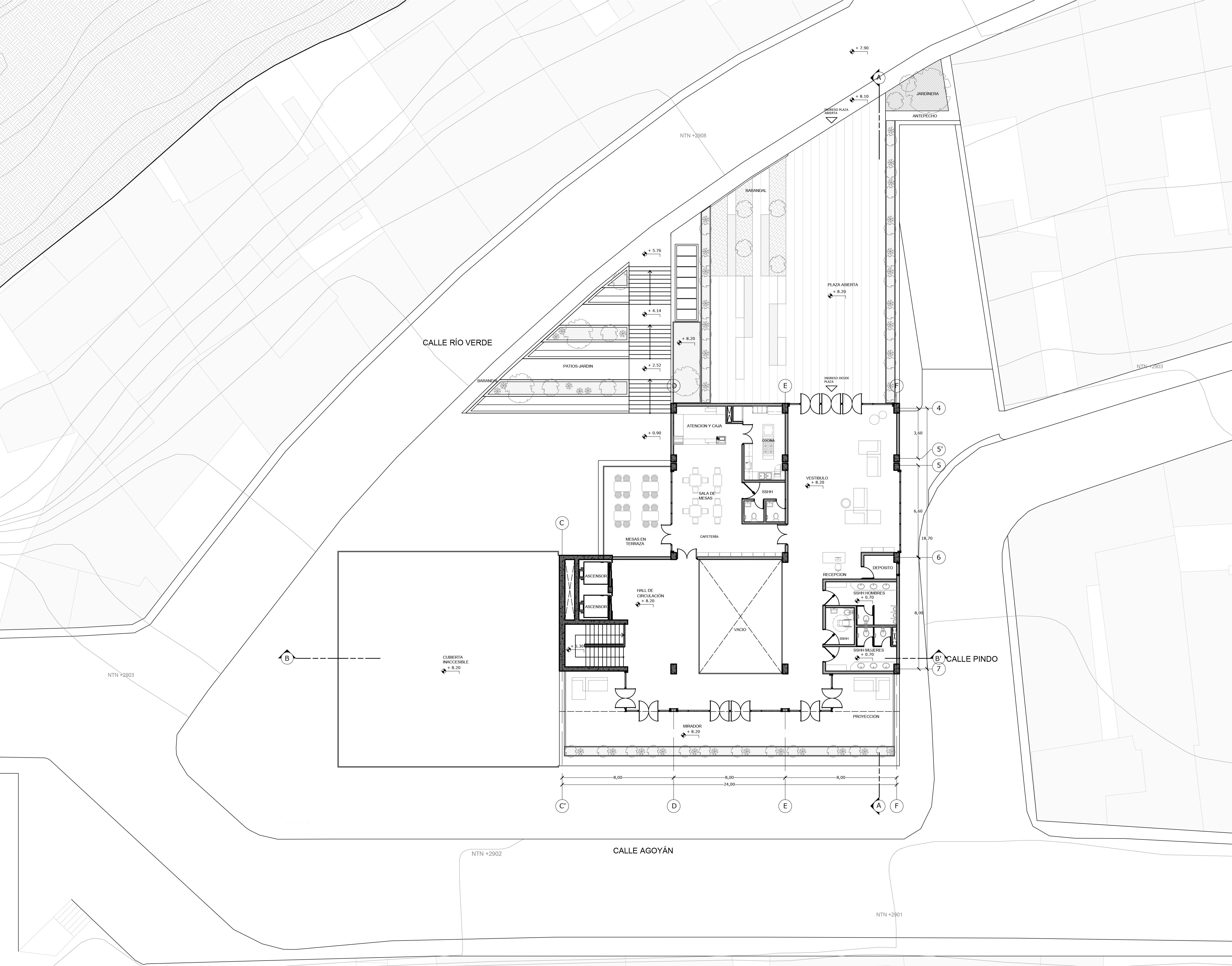

Implantación

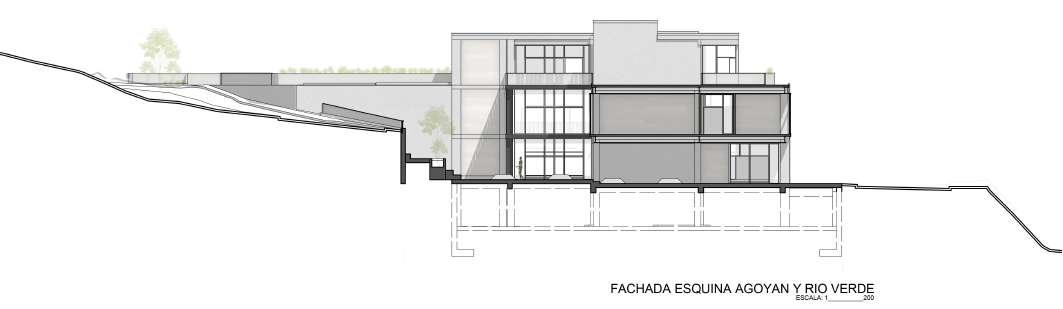

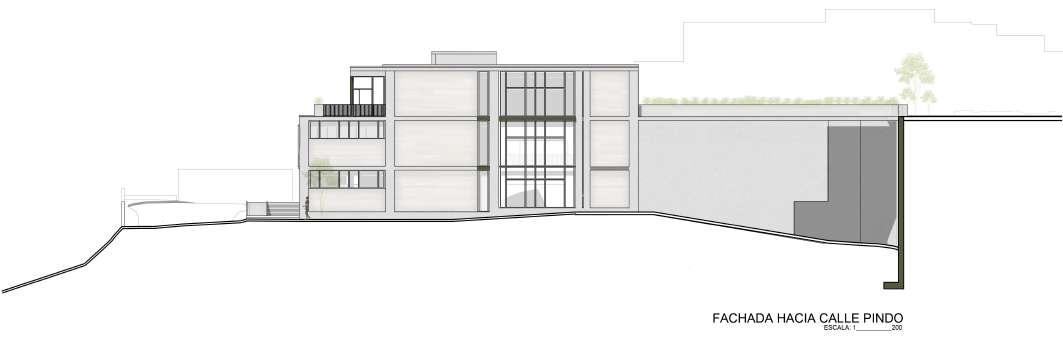

Fachadas

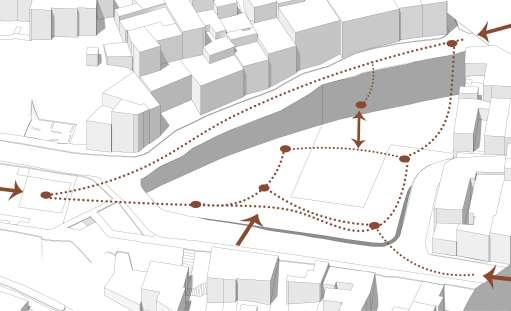

Flujos peatonales - Continuidad Espacial Ingreso a accesos deseados

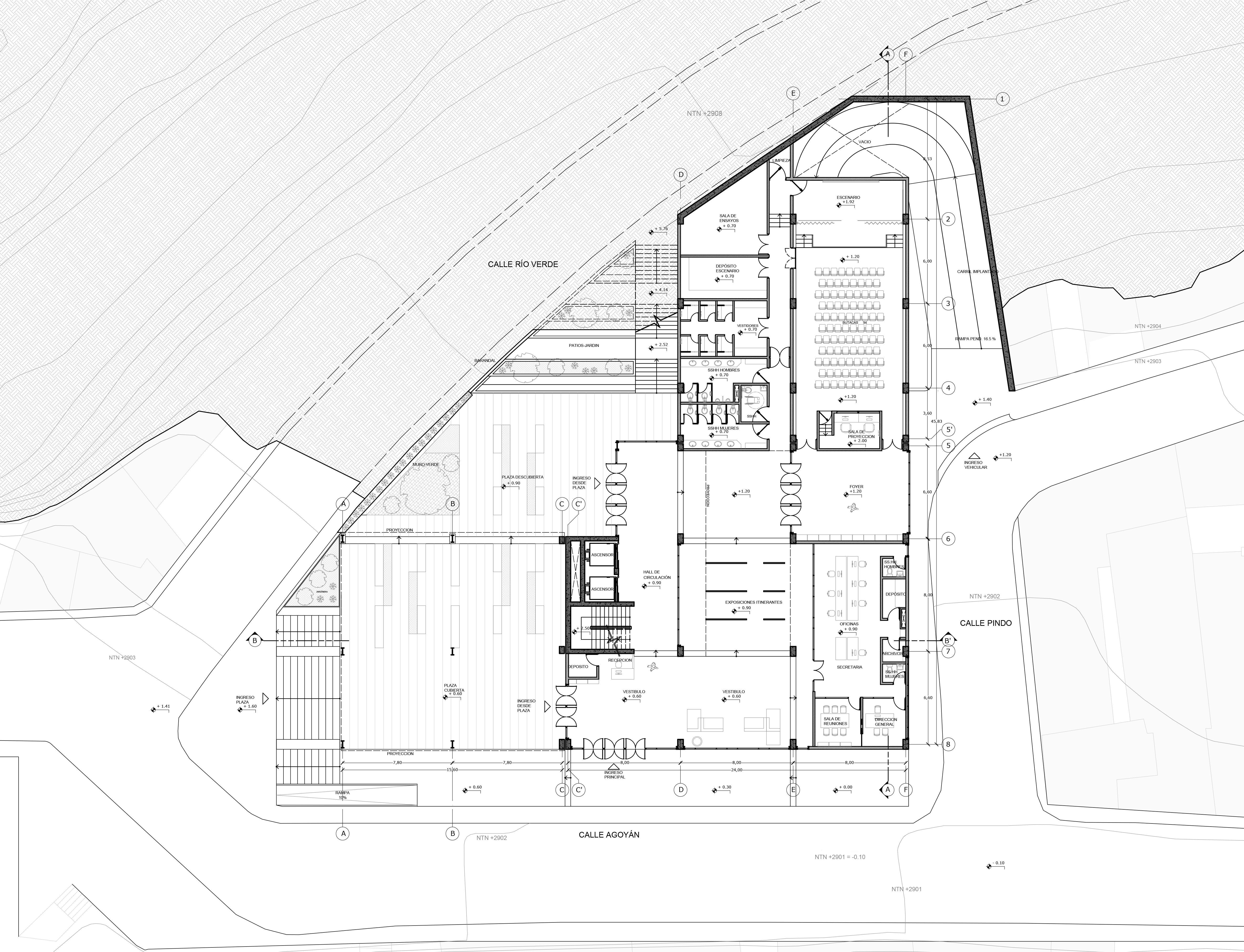

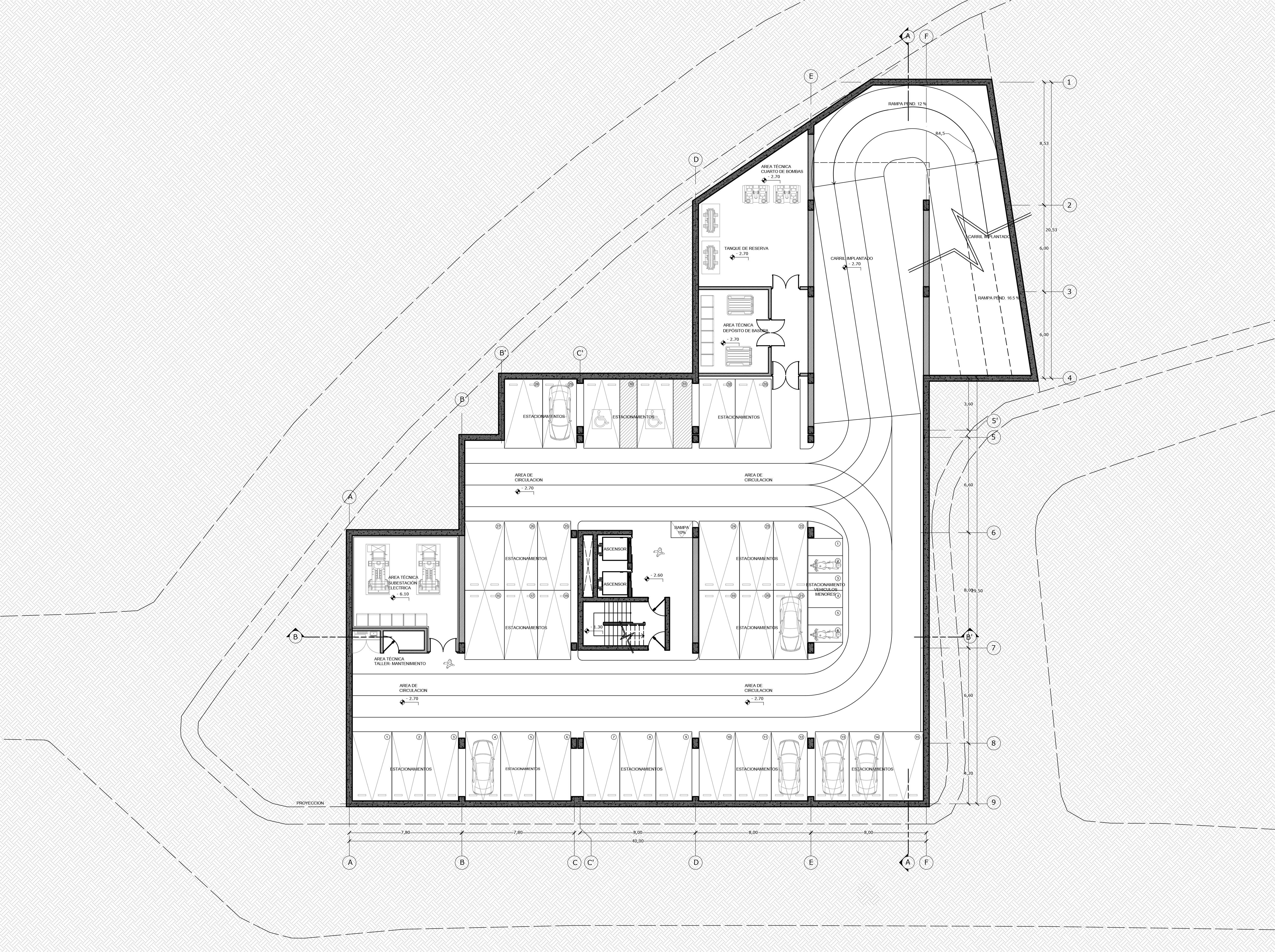

Planimetrías
Juego de espacios abiertos en los alrededores entorno al volumen y su conexión con las calles de acceso peatonal Circulación peatonal alrededor y dentro del lote
Loseta de impermeabilización: H simple f´c: 180 kg/cm2 pendiente al 2%
Malla electrosoldada: Φ 10mm @ 0.15m en ambos sentidos
Estructura principal (Pórticos de hormigón en el bloque central a triple altura, envolvente dura y masiva)
Estructura secundaria (Estructura metálica en el bloque en voladizo, envolvente de vidrio y celocías).

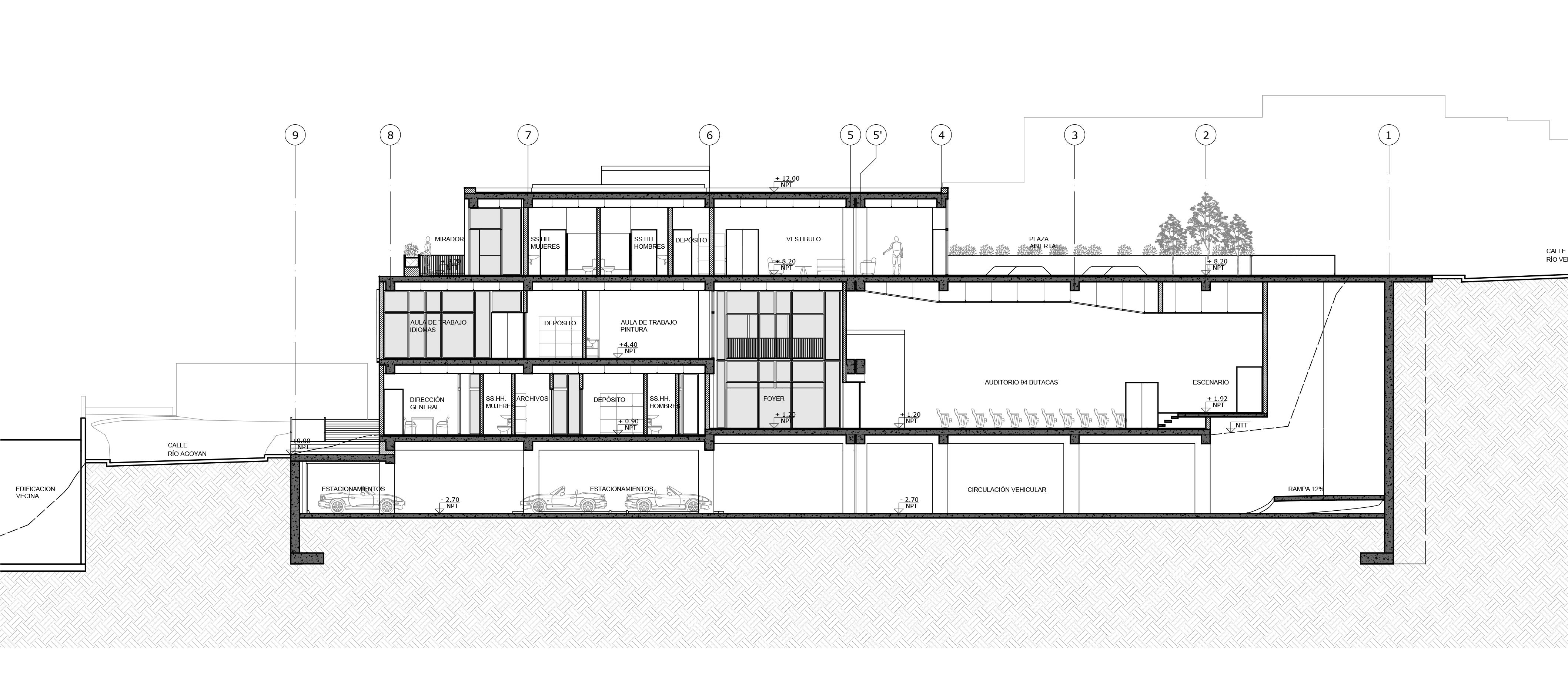

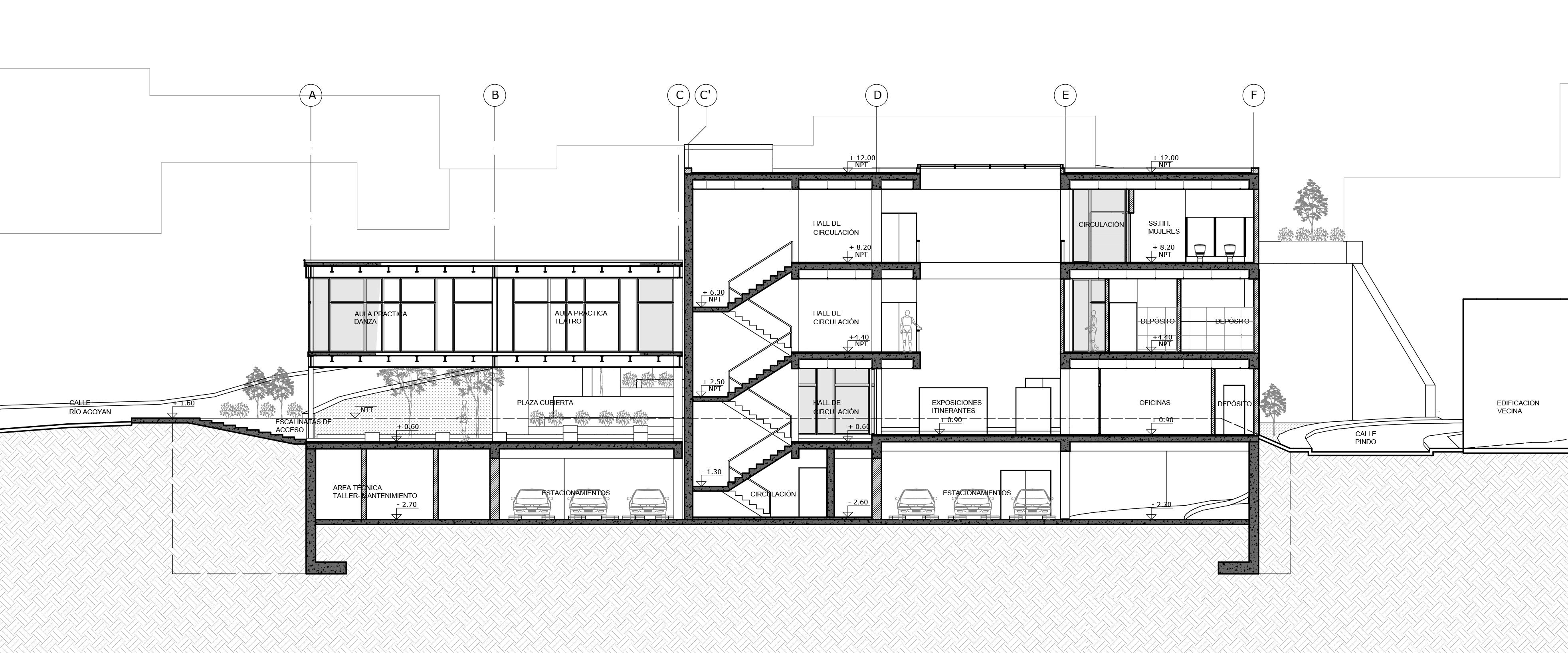

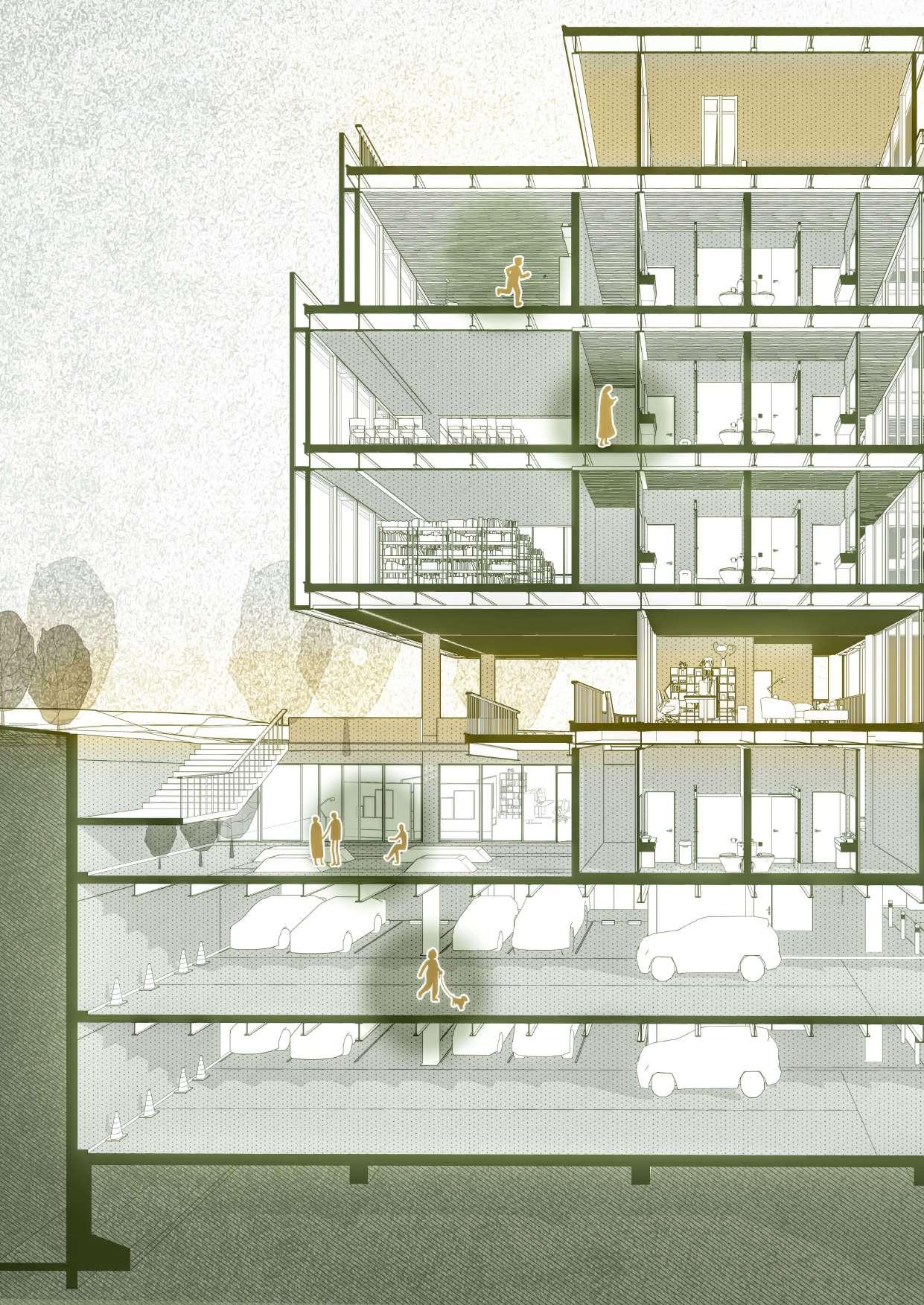

Corte longitudinal

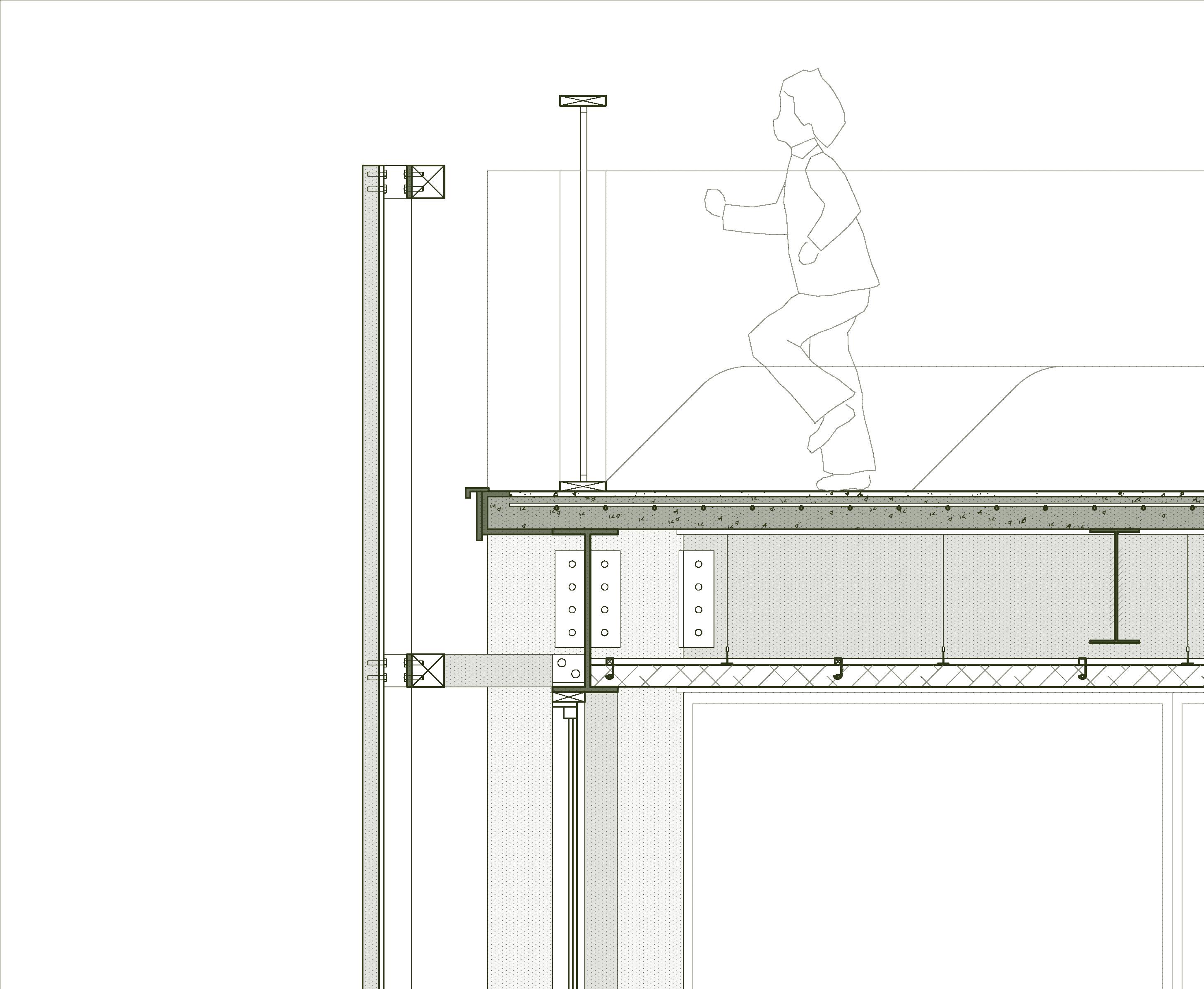

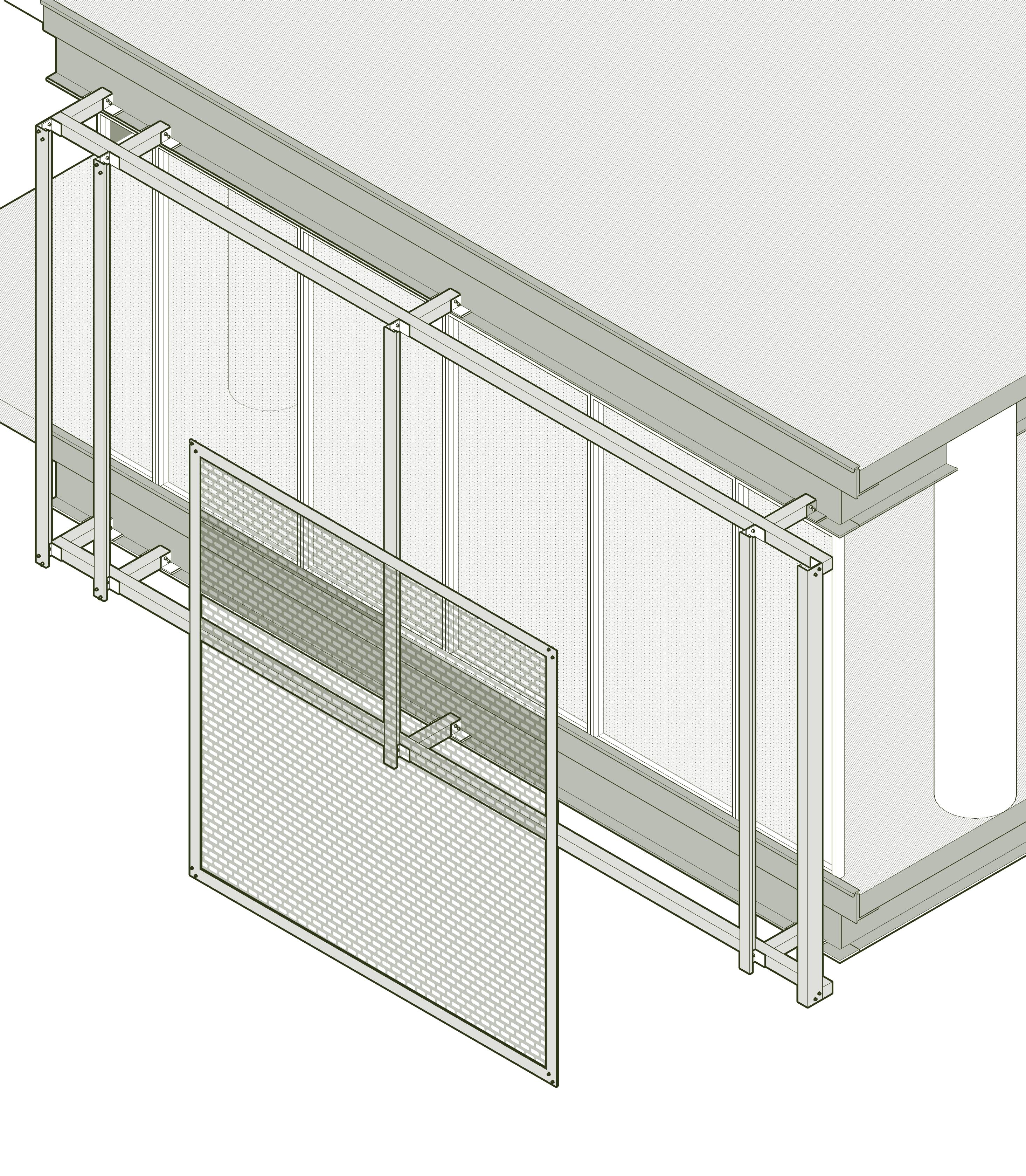

Detalle Constructivo de fachada
Corte Transversal
Zona central y mirador

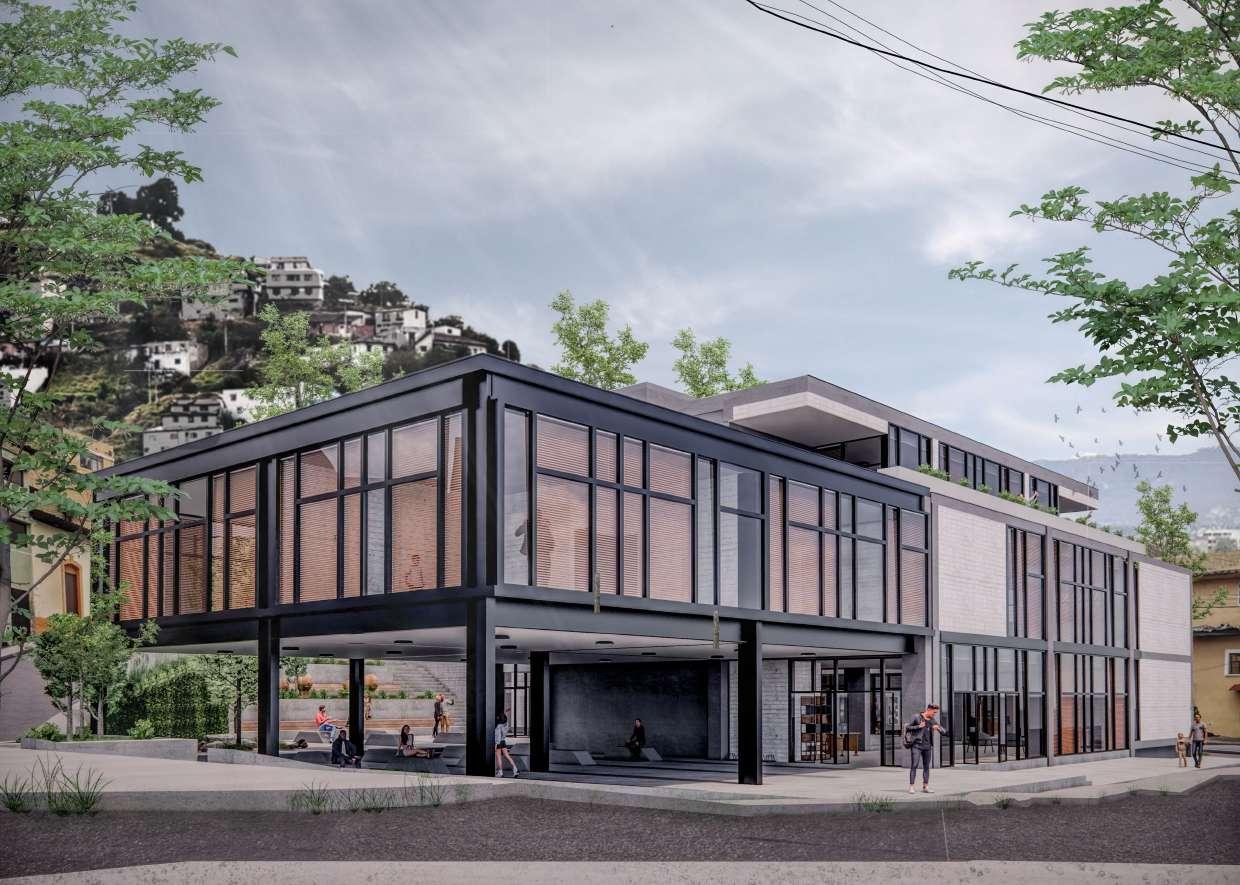

Acceso principal y acceso hacia plaza pública

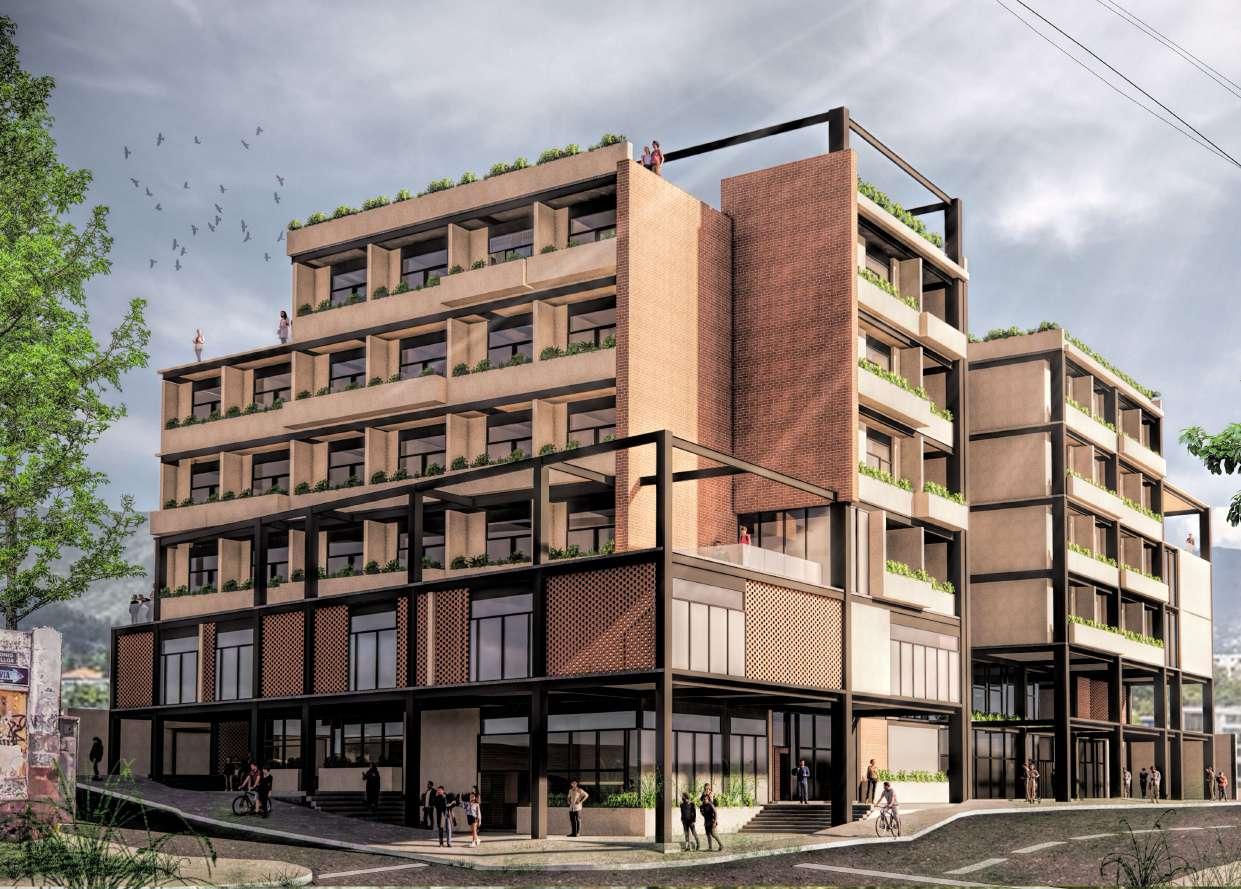

RESIDENCIA ESTUDIANTIL DONUM
Residencia Estudiantil - Universitaria
Proyecto de Taller de Diseño Arquitectónico
Localización: La Gasca, Quito - Ecuador
Año: 2022
El lote de 2034 m2 se encuentra en una zona consolidada de alta densidad poblacional con presencia de comercios y servicios especializados en el Barrio-Sector Santa Clara de la ciudad de Quito, específicamente en la intersección de 2 calles principales de circulación del barrio: calle Antonio de Ulloa y calle Alonso de Mercadillo, ambas de gran flujo vehicular, pero de distinta direccionalidad; ubicada en el corazón de la centralidad originada por la Universidad Central del Ecuador.
El proyecto se trata de una tipología de edificio mixto de 6 pisos de altura, programáticamente constituida con: residencia universitaria (módulos de habitaciones dobles y simples para estudiantes), comercios variados (papelería, mini market y restaurante), servicios adicionales y complementarios a la especialización estudiantil universitaria (centro de apoyo estudiantil con talleres, aulas, espacios recreativos y comunales, zonas de estudio y aula de cómputo), servicios de apoyo médico (consultorios de medicina general, psicología y odontología) y un área administrativa.

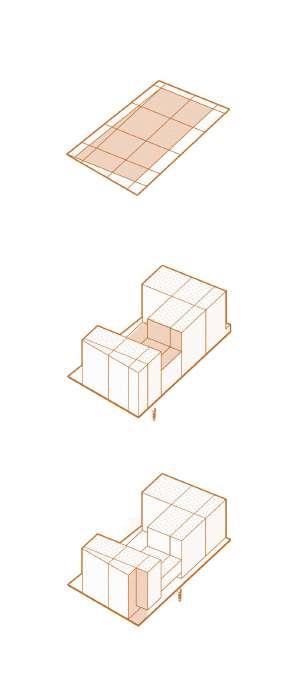

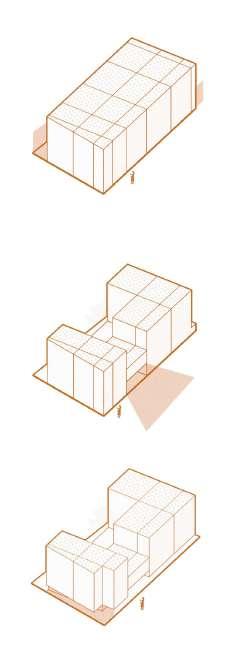

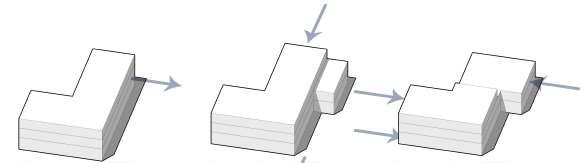

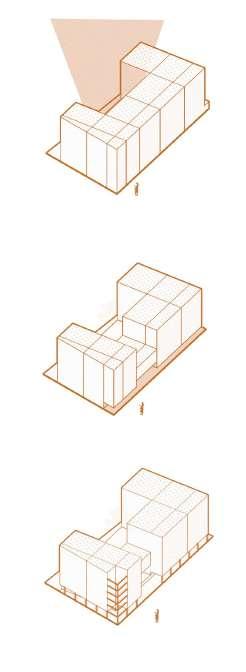

Composición espacial
La composición parte de determinantes espaciales de continuidad que se mimetizan con el entorno inmediato; en relación con la materialidad y alturas de edificación, las guías espaciales tomadas integran de manera física los perfiles que marcan las edificaciones cercanas.
7. Liberación de esquina
Zona comunal recreativa
8. Continuidad espacio lateral
Habitaciones de residencia
Zona de asistencia estudiantil

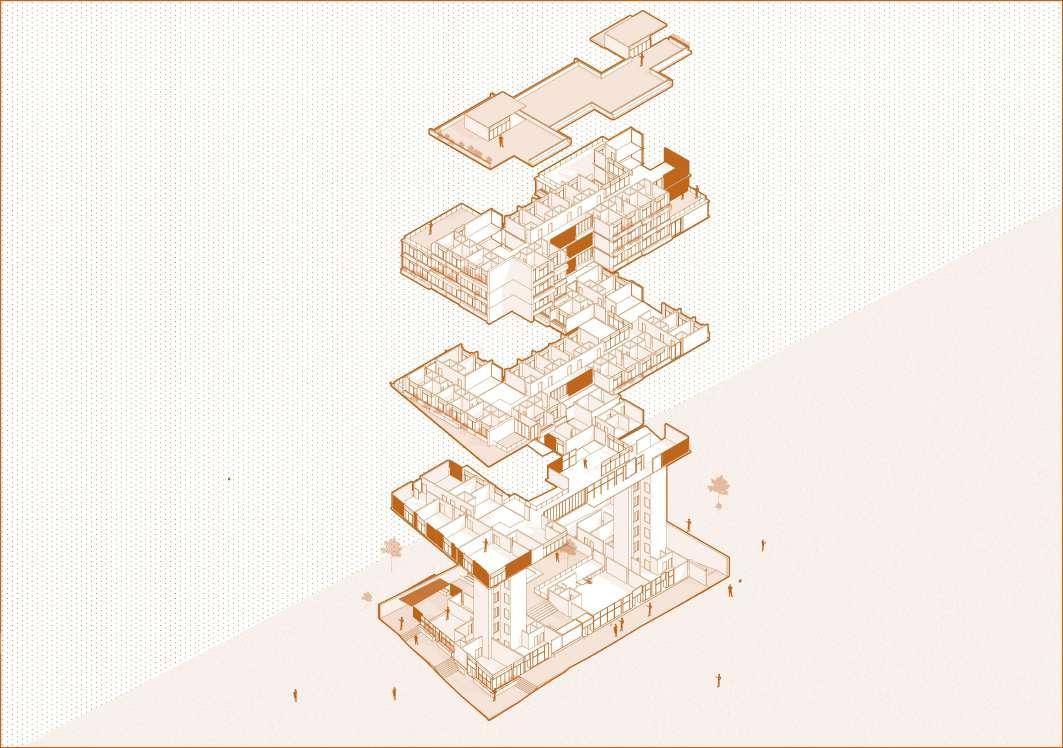

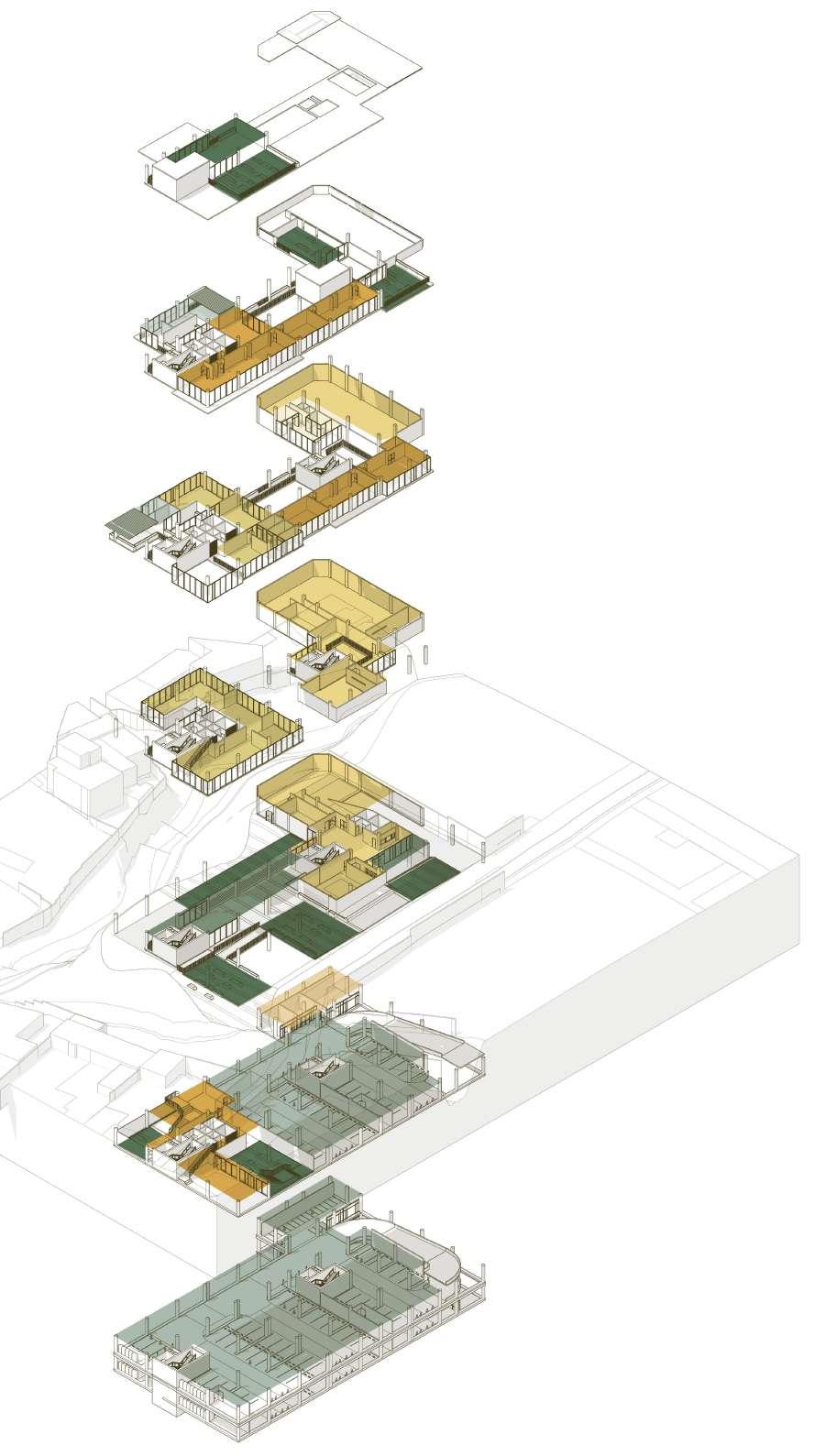

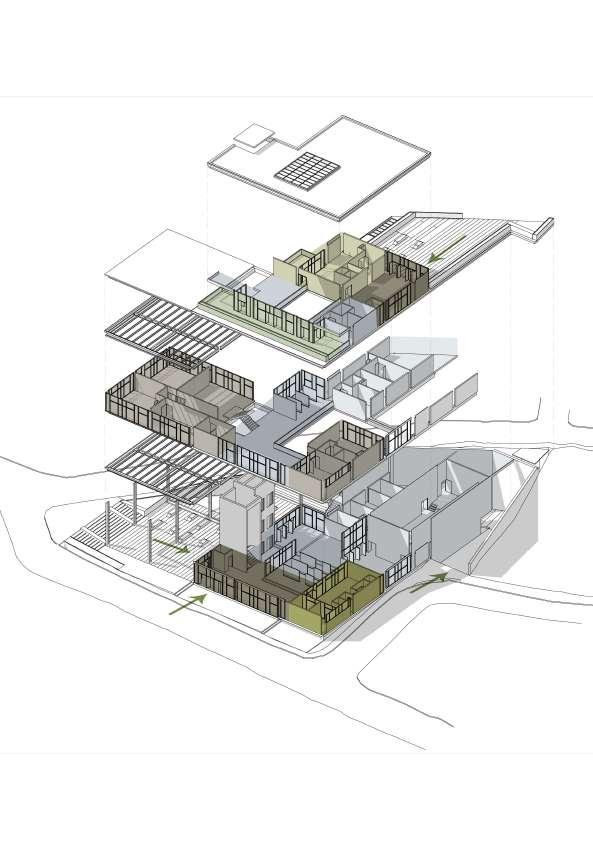

Axonometría Programa arquitectónico
9. Transición de estructura
Zona de apoyo médico
Zona Administrativa
Zona comercial
1. Elevación de Malla
2. Sustracción de retiros
3. Abertura para asoleamiento
4. Pasarela de conexión
5. Jerarquía a abertura central
6. Continuidad espacial frontal

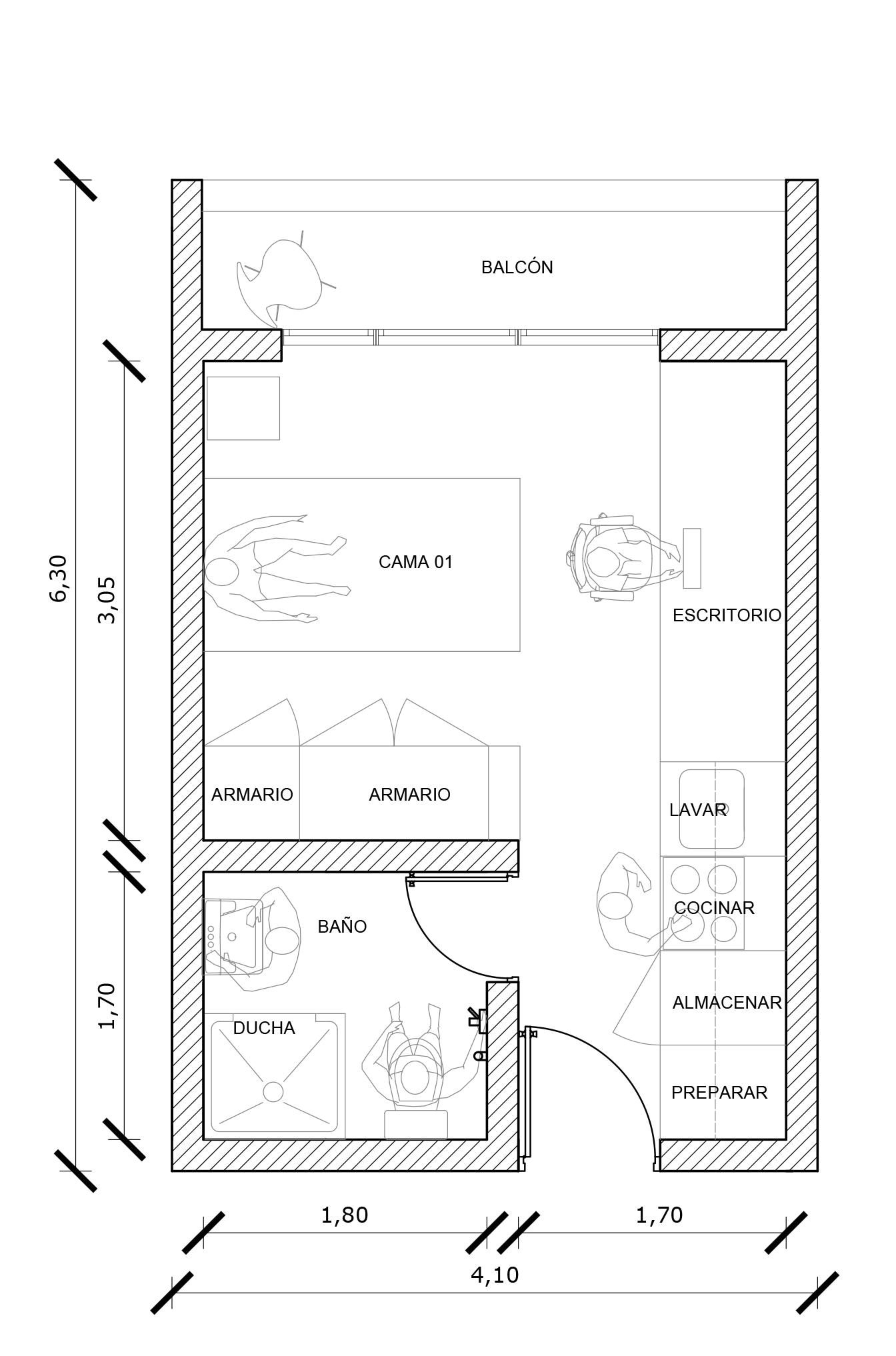

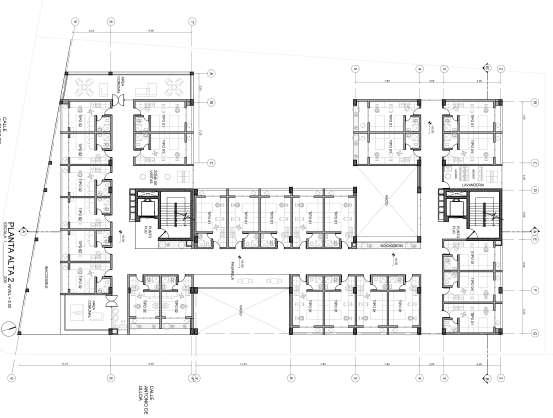

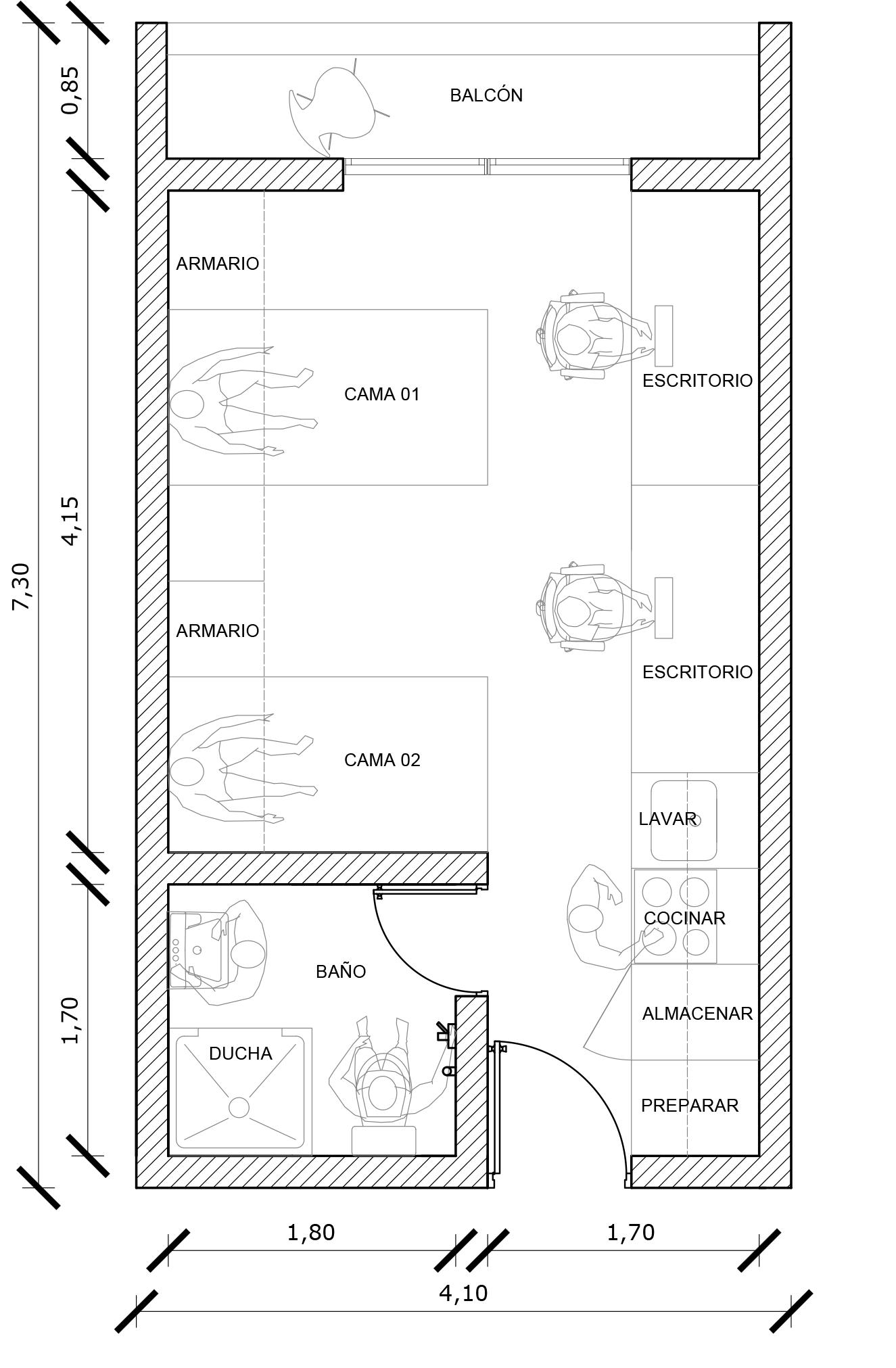

Módulo de habitación
Habitación tipo 1 para 2 estudiantes de 29.90 m2
Habitación tipo 2 para 1 estudiante de 25.80 m2
Cuentan con cocina y baño completo, un módulo de estudio, zona de descanso, armario independientes y área al aire libre.
Habitación tipo 1
Habitación tipo 2

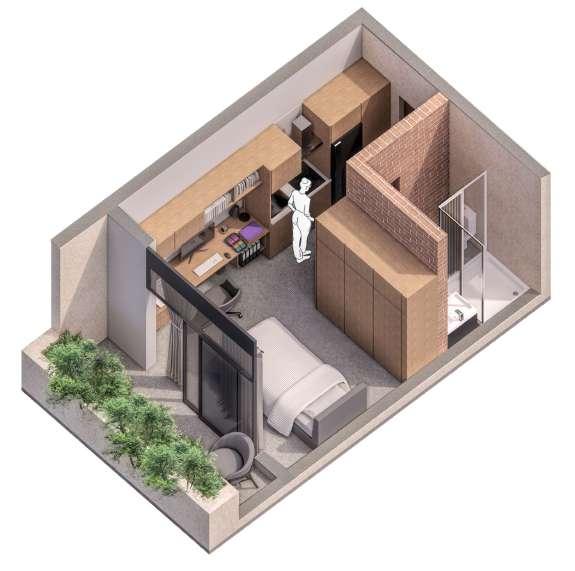

Módulo de habitación tipo
Soporte estructural
El soporte estructural se lo realiza con un sistema mixto de hormigón y acero
Pernos de conexión
Platina de acero
30x80x8
Losa de entrepiso H armado f´c=210 kg/cm2
Malla electrosoldada Φ5 @0.15 en dos direcciones
Alzas
Viga Principal
Viga IPE 450
Correa
Viga IPE 360
Losa de contrapiso
H armado f´c=240 kg/cm2
Malla electrosoldada
Φ5 @0.15 en dos direcciones
Material Granular
Grava
Tierra compactada
Cada 30 cm
Zapata h:60 cm
H armado f c=240 kg/cm2
Alzas
Detalle sistema estructural
Columna 60x60 2 perfiles Canal U 600
2 pernos conectores cada 2 valles
Losa Deck Novalosa 550
Cordones de soldadura
Soldadura a tope cada 20cm
Columna 60x60 2 perfiles Canal U 600
Plaza de anclaje 50x50
Pernos de Anclajes
Cadena 30x30
H armado f´c=240 kg/cm2
Replantillo cadena H armado f c=180 kg/cm2
Pedestal H armado f´c=240 kg/cm2
Armadura pedestal
Estribos 0 Φ10mm @10cm
Armadura parrilla
AsX 13Φ20mm @15cm
AsY 13Φ20mm @15cm
Replantillo e:10cm
H armado f c=180 kg/cm2

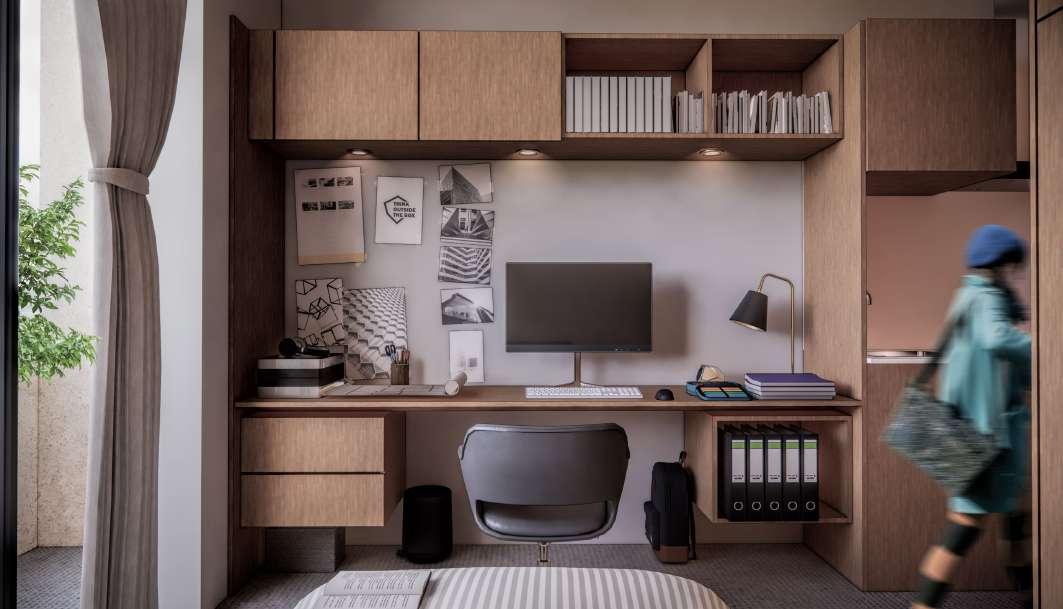

Pespectiva de habitación

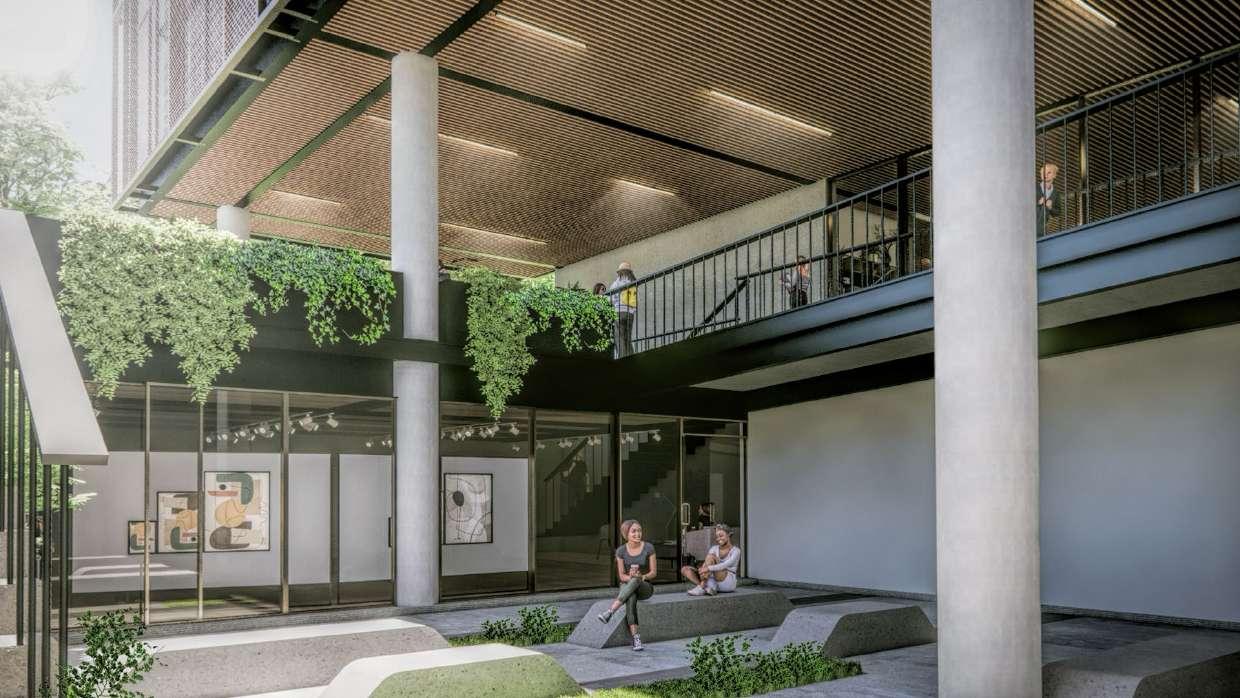

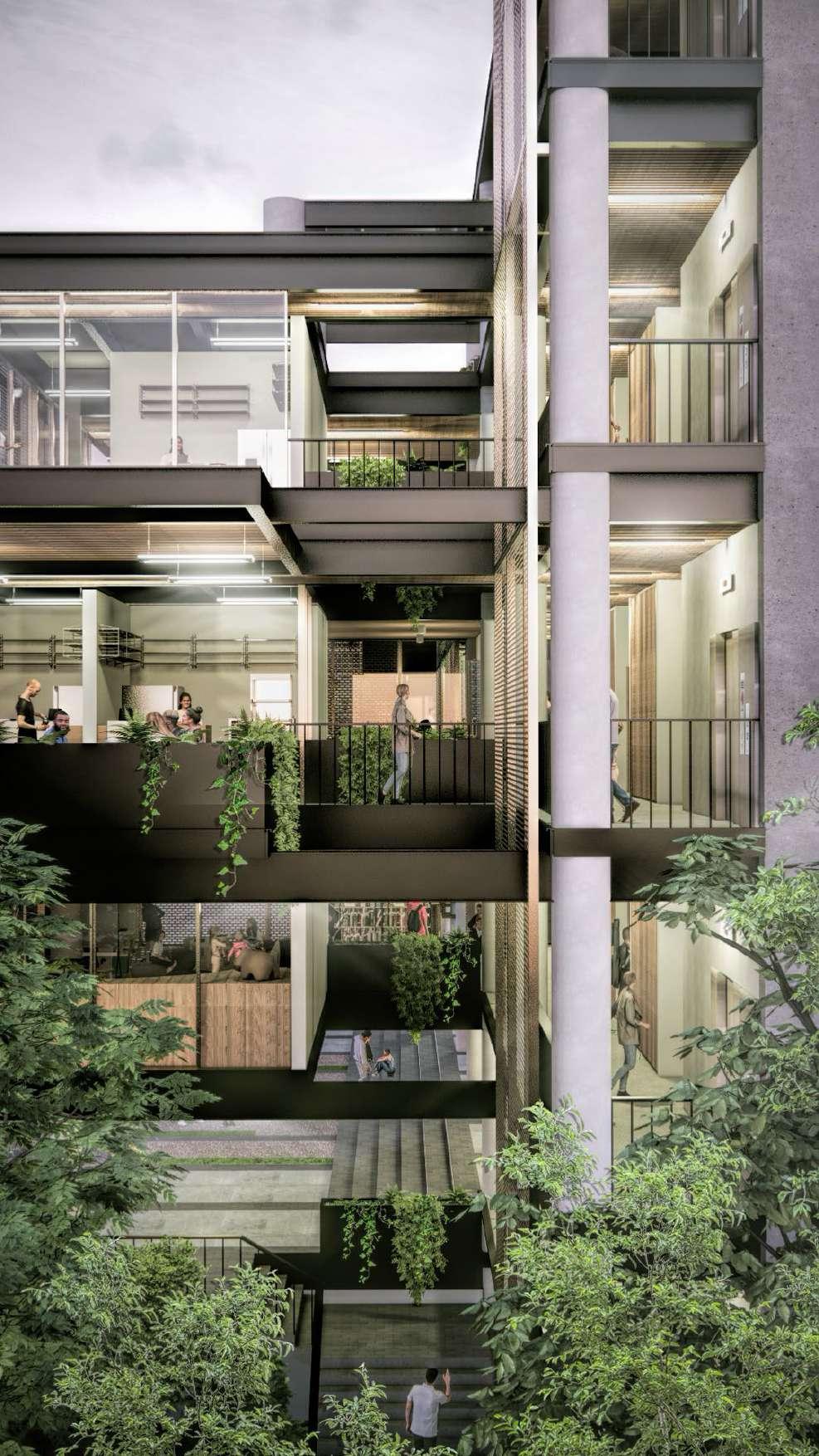

Plaza Central - Punto de encuentro
CENTRO CULTURAL JUVENIL EL VIÑAN
Centro Cultural Zonal
Proyecto de Trabajo Final de Carrera - Mención Medalla de Oro 2024
Localización: Tumbaco, Quito - Ecuador
Año: 2024
La parroquia de Tumbaco ha experimentado un considerable crecimiento poblacional y demográfico en los últimos años, convirtiéndose en una centralidad principal de DMQ. Sin embargo, el costo social y ambiental de esta dinámica no ha sido adecuadamente planificado, lo que ha resultado en un desorden urbano que obstaculiza el pleno goce de los beneficios de una centralidad en toda la parroquia.
El incremento demográfico es especialmente notable en el grupo poblacional joven, lo que ha acrecentado problemáticas relacionadas con la escolaridad y el uso del espacio público; específicamente, se han generado una serie de desafíos, como la falta de cohesión social, la carencia de espacios públicos de calidad y servicios para la población, así como la escasez de actividades recreativas y culturales que fomenten la integración y el sentido de pertenencia.
La infraestructura y equipamientos culturales existentes resultan insuficientes en condiciones y escala para satisfacer las necesidades de la población, lo que hace que los planes, programas y actividades diseñados dentro de los objetivos estratégicos de los Planes de Ordenamiento Territorial sean poco efectivos.
Es en este contexto que surge el Centro cultural para niños, niñas y adolescentes; a partir de un diagnóstico de la zona céntrica de la parroquia, las estrategias urbanas reconfiguran las redes de infraestructura y movilidad para garantizar la integración y movilidad estudiantil hacia el centro cultural, favoreciendo así la relación programática y espacial del proyecto con el territorio. Bajo esta premisa de integración, el diseño arquitectónico del equipamiento cultural adopta estrategias que permiten ampliar la permeabilidad y continuidad visual del proyecto y el entorno
Condicionantes
Dos ejes de continuidad espacial y visual se establecen para la ejecución del programa arquitectónico definido en dos bloques; además, se utiliza para marcar y delimitar el espacio público, permitiendo diferenciar y definir actividades específicas en la planta baja.
Quebrada Viñan
Continuidad movilidad de flujos
continuidad espacial bifurcación a quebrada
Contenedor
Aulas teóricas
Talleres de formación Focal
Auditorio - teatro
Auditorio - conferencias
Secuencia
Galerías de exhibición permanentes y temporales
Secuencia
Biblioteca
Biblioteca virtual
Biblioteca infantil

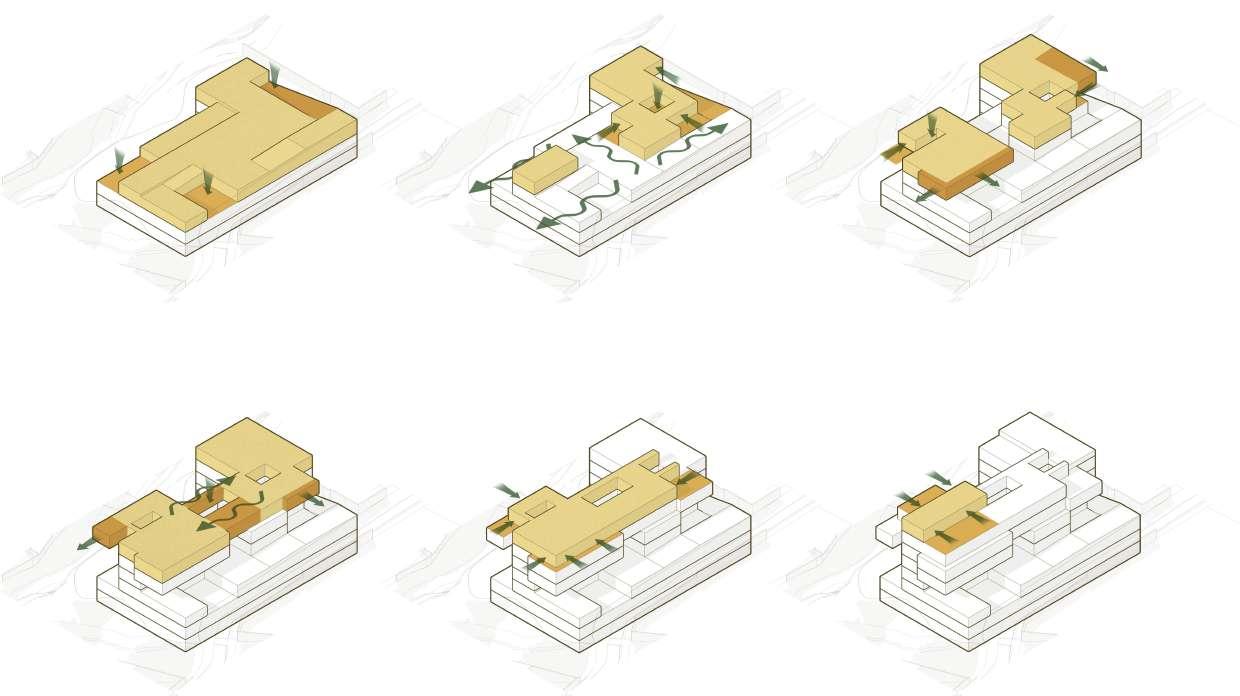

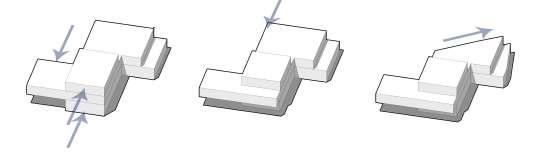

Composición espacial
1. Sustracción en Subsuelo 01, y plataformas en planta baja para la generación de topografía
2. División en bloque A y B, para permeabilidad de planta baja, aberturas centrales para iluminación natural.
3. Extrusión de bloque A para alejar fachada de estructura, retranqueos en bloque B para volúmenes a doble altura
4.Unión de bloques A y B conexión y circulación, abertura de patio central para iluminación natural
5. Retranqueo de volúmenes para espacios de miradores y cafetería, fachada y estructura en el mismo plano.
6. Extrusión de bloque A para espacios comunales y recreativos, retranqueos para espacios recreativos abiertos

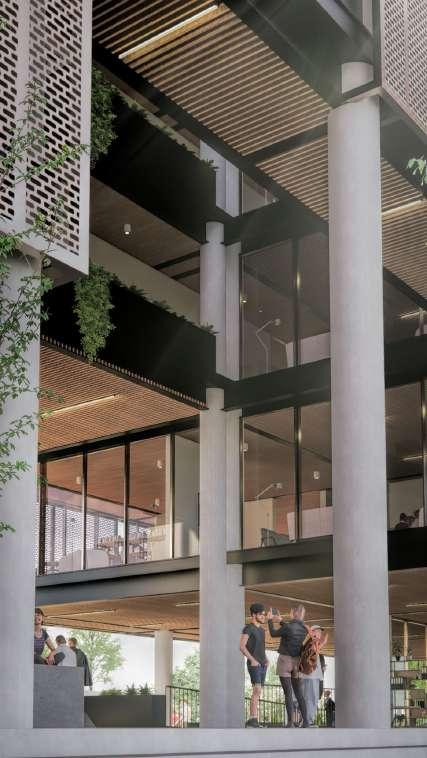

Vista aérea desde calle Abdón Calderón
Vista exterior fachada hacia calle Abdón Calderón
Programa arquitectónico
P ALTA 04 N+ 15.90
P ALTA 03 N+ 12.10
P ALTA 02 N+ 8.30
P ALTA 01 N+ 4.50
P BAJA N+ 0.00 N+0.70 N+1.30
SUB 01 N- 3.40
SUB 02 N- 7.30
SUB 03 N- 11.10
Zona recreativa
Mirador contemplación
Aulas y talleres de multimedia
Aulas y talleres de danza y teatro
Cafetería – cocina -bar
Mirador recreativo
Mirador contemplación
Oficinas administrativas
Aulas y talleres de artes y oficios
Taller cocina - gastronomía
Auditorio – teatro
Biblioteca – sala de lectura
Biblioteca digital
Locales comerciales de alimentos
Auditorio – Teatro
Auditorio - Conferencias
Biblioteca – acervo
Biblioteca infantil
Vestíbulo principal
Auditorio – Teatro
Auditorio - Conferencias
Plaza Frontal
Jardín contemplación
Jardín recreativo
Galería exhibición permanente
Control de acceso
Control CCTV
Estacionamientos para vehículos
Plaza exterior
Patio verde
Área técnica hidráulica
Área técnica sanitaria
Área técnica manejo desechos
Estacionamientos para vehículos
Estacionamientos para motocicletas
Estacionamiento para bicicletas
Envolvente y materialidad
Tragaluz de vidrio templado
Losa de cubierta - hormigón armado y losa deck
LR(5x20)Z 20x25 AlZn Cubierta Fachada cerramiento
Pérgolas de madea y vidrio
Paneles de metal perforado color champagne
Tubo mecánico cuadrado
Perfil Z
Losas de entrepiso - Losa deck
Vigas en cercha metálica
Estructura metálica
Estructura hormigón armado
Cimentación
Vigas secundarias - IPE 350
Vigas principales - IPE 500
Diafragmas de hormigón armado
Columnas circulares de hormigón armado
Diámetro 60cm
Vigas de arriostramiento de muro de contención
Muro de contención
Losa de cimentación
Vigas de cimentación y plintos

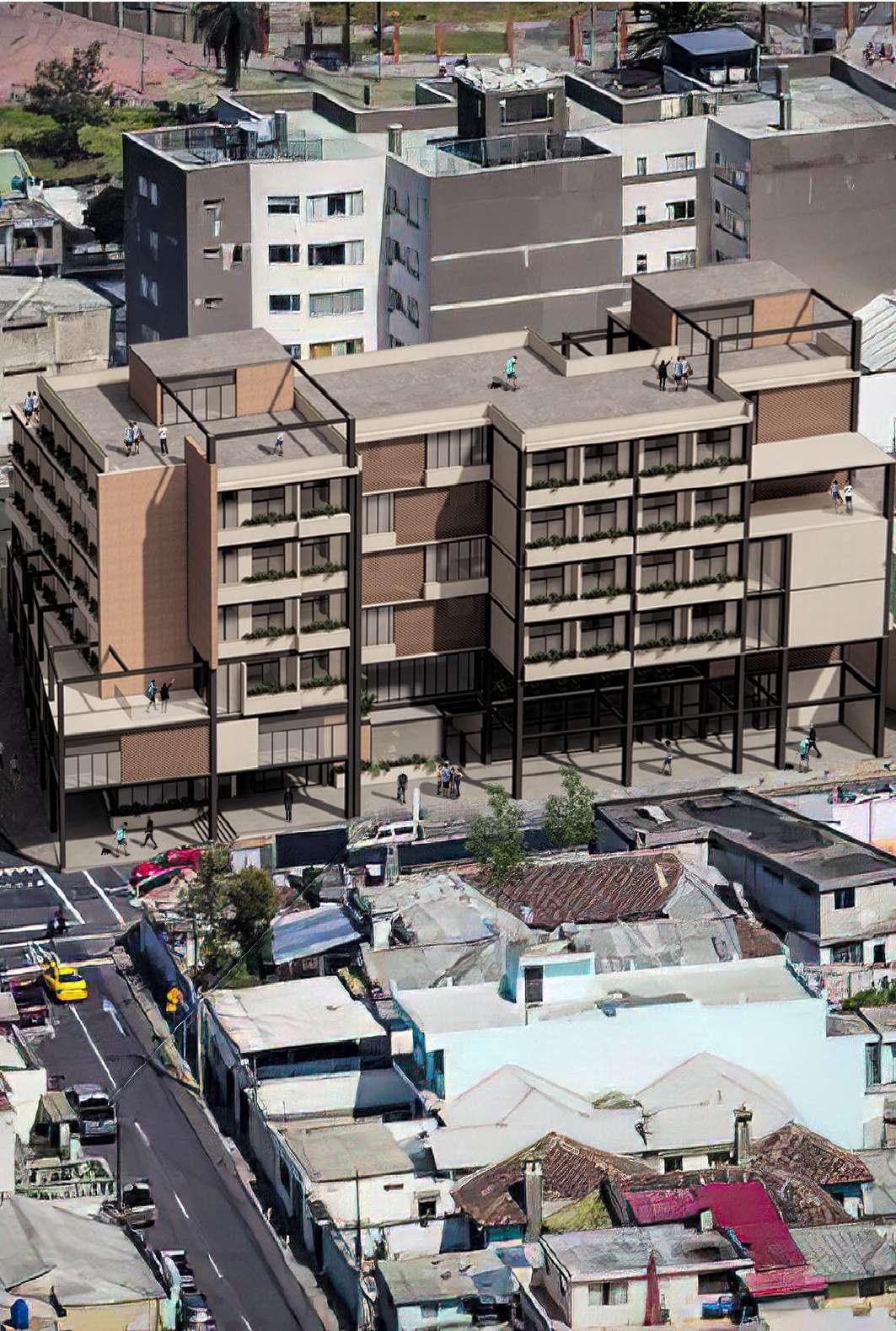

Vista aérea desde calle Abdón Calderón
Vista exterior fachada hacia calle Abdón Calderón
Vista exterior fachada hacia quebrada Viñan
Jardín recreativo posterior
Patio central interno
Detalle constructivo
Detalle constructivo
Pasamanos metálico de 2’’, color negro
Barandal metálico, altura 85cm, color negro
Masillado + impermeabilizante en losa, e:1.5cm ,acabado liso
Malla electrosoldada de 5mm cada 10 cm (malla r-196)
Losa de hormigón, f’c: 210 kg/cm, e:12cm, conformada por lámina tipo Steel Deck 3’’ y varillas de corte de 12’’
Viga Metálica Secundaria IPE 350, 350x170mm, color negro
Viga Metálica Principal IPE 500, 500x200mm, color negro
Anclaje de sujeción metálico entre columnas y viguetas, conexión apernada
Cable tensor metálico en cielo raso
Tablones de madera teka para cielo raso listones de 10x3 cm acabado natural
Estructura de perfiles metálicos T-15, para cielo raso, soporte principal
Clips metálicos de fijación y enganche tipo U
Unión entre vigas metálicas principales y secundarias, soldadura tipo MIG
Columna de hormigón armado, diámetro 60cm f’c: 210 kg/cm2
Tubo mecánico cuadrado, 40mm, color champagne
Escuadra tipo L, 3mm , conexión apernada
Perfil Z, Screenpanel Aluzinc 1.5mm, color champagne
Screenpanel perforado, Aluzinc color champagne, e:1mm, patrón de perforación LR(5x20)Z 20x25 AlZn
Perfil metálico, goterón, e:8mm, color negro
Perfil metálico de confinamiento, ángulo tipo L, e:8mm, color
negro
Perfil metálico, remate de losa, Pletina, e:8mm, color negro
Tubo mecánico cuadrado, 20mm, color champagne
Escuadra tipo L, 3mm , conexión apernada a vigas
Perfilería metálica, mamparas de vidrio, sujeción con pernos
Perfilería metálica de aluminio, mamparas de vidrio, aluminio anodizado color champagne
Mampara de vidrio templado e:10mm
Viga Metálica Secundaria IPE 350, 350x170mm, color negro
Viga Metálica Principal IPE 500, 500x200mm, color negro
Columna de hormigón armado, diámetro 60cm f’c: 210 kg/cm2
Tubo mecánico cuadrado, 40mm, color champagne
Escuadra tipo L, 3mm , conexión apernada
Perfil Z, Screenpanel Aluzinc 1.5mm, color champagne
Screenpanel perforado, Aluzinc color champagne, e:1mm, patrón de perforación LR(5x20)Z 20x25 AlZn
Perfil metálico, goterón, e:8mm, color negro
Perfil metálico de confinamiento, ángulo tipo L, e:8mm, color negro
Perfil metálico, remate de losa, Pletina, e:8mm, color negro
Tubo mecánico cuadrado, 20mm, color champagne
Escuadra tipo L, 3mm , conexión apernada a vigas
Perfilería metálica, mamparas de vidrio, sujeción con pernos
Perfilería metálica de aluminio, mamparas de vidrio, aluminio anodizado color champagne
