Produktkatalog Danmark

Produktkatalog

Professionelle befæstelseselementer

til bygge- og produktionsindustrien

Forsidefoto: Skovtårnet, Camp Adventure. Foto: Mads Tolstrup

Fabrik til fremstilling af fastgørelseselementer, Bad Laasphe, Tyskland

Din leverandør af fastgørelseselementer til bygge- og produktionsindustrien

Vi omdanner udfordringer til skræddersyede løsninger

Vi tager ikke kun hensyn til den enkelte fastgørelse, men til hele anvendelsen. Med en bred produktportefølje, globalt salg med kvalificerede applikationsingeniører, internationale APPLITEC og et bredt udvalg af digitale tjenester, er vores fokus på innovative og fremtidsorienterede fastgørelsesløsninger.

EJOT, leverandør og producent af befæstelse til tag- og facadesystemer. EJOT Danmark ApS blev etableret i 1988 – først som HI-TEC Fasteners ApS – og 1. januar 2006 blev navnet ændret til EJOT Danmark ApS. Vi er 100% ejet af EJOT GmbH & Co – som er én af verdens førende producenter af kvalitetsskruer og dybler.

Fra vores afdeling i Rønnede leverer vi løsninger til enhver form for befæstelse til byggebranchen. Højt serviceniveau, hurtig respons og kort leveringstid er vores kompromisløse ambition. EJOT gruppen har mere end 4000 ansatte i 31 datterselskaber rundt om i verden. De

1300 er ansat i Tyskland på flere produktionsenheder. EJOT-gruppen omsætter på verdensplan for over 3 milliarder DKR om året.

Med over 30 års erfaring i byggebranchen kender EJOT Danmark de behov der er, for at give den mest hensigtsmæssige løsning til befæstelse af tag og facader. EJOT kan ved hjælp af egen forskning og udviklingscenter altid yde den bedst mulige tekniske og også økonomiske løsning, til en særlig problemstilling inden for befæstelse. Vores kvalitetsprodukter har de nødvendige godkendelser – ETA, Zulassungen, CE mærkning og DoP.

Vi tilbyder service

> Kundetilpassede emballager og etiketter

> Sortering af komponenter

> Lagerkapacitet

> Hurtig og pålidelig leveringsservice

> Viden om produktion og volumener

> 100 års erfaring

> Teknisk partnerskab med produktrationalisering

Batteriværktøj

Beslag

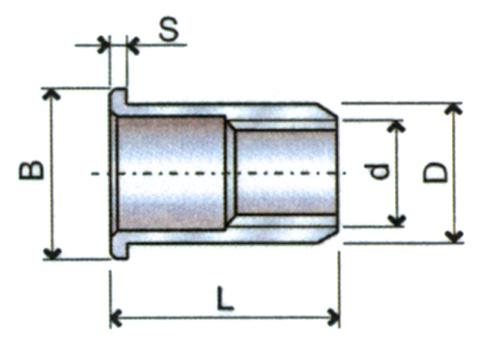

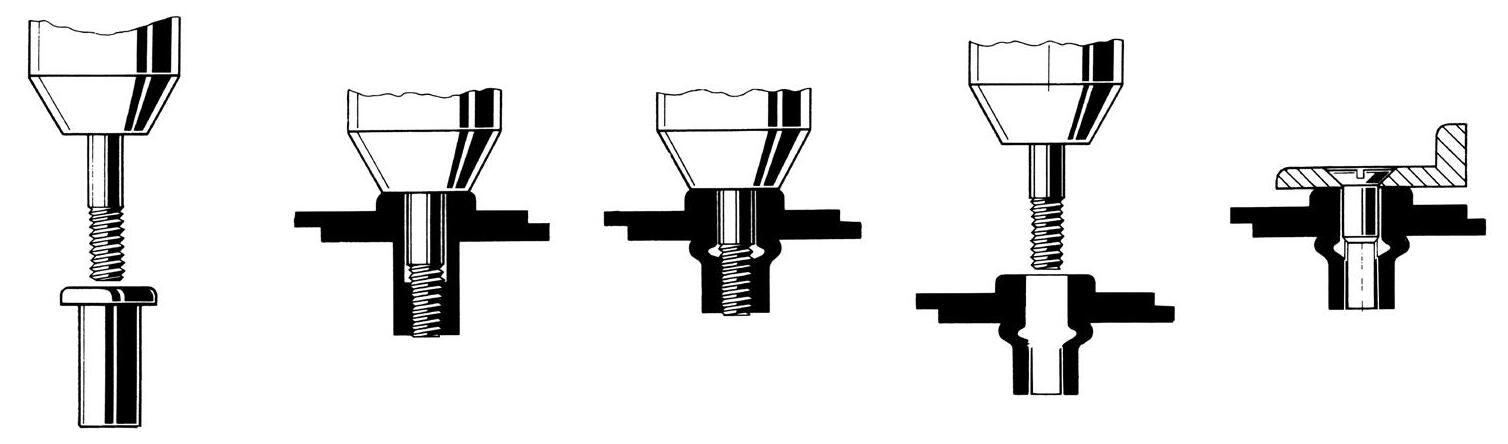

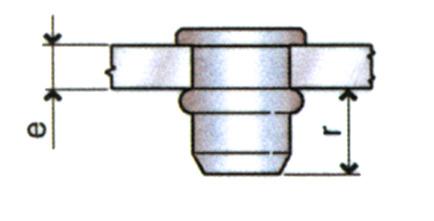

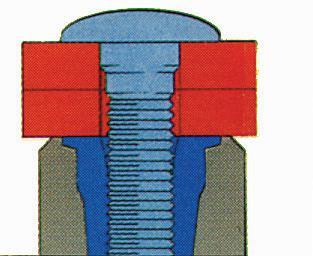

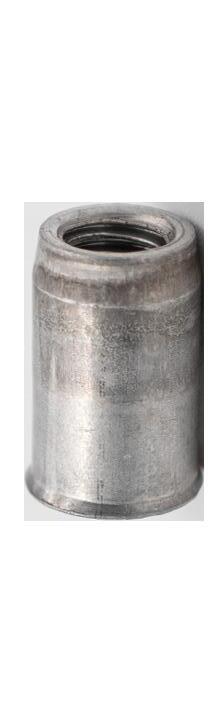

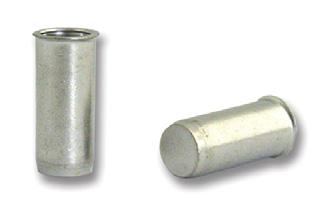

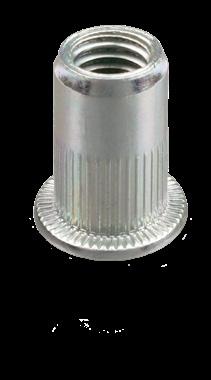

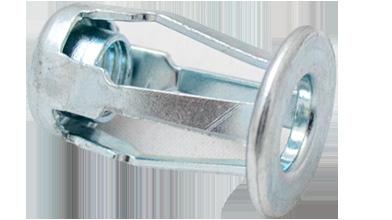

Blindnittemøtrik

Byggepladeskrue

Båndet fibergipsskrue

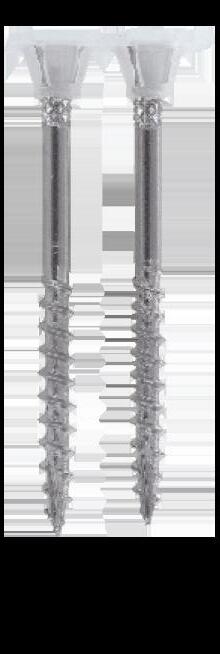

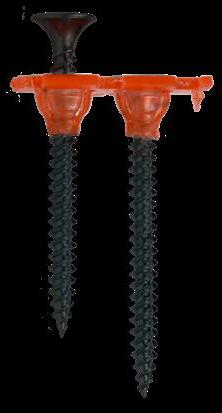

Båndet gipsskrue

Båndet letvægts byggeskrue C4

Båndet spånpladeskrue

Båndet

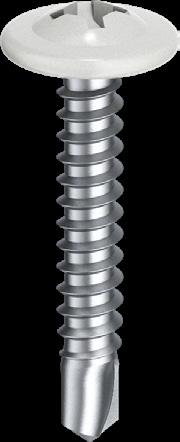

L Lakeret byggepladeskrue 29

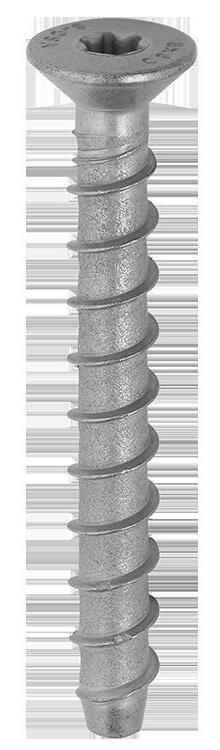

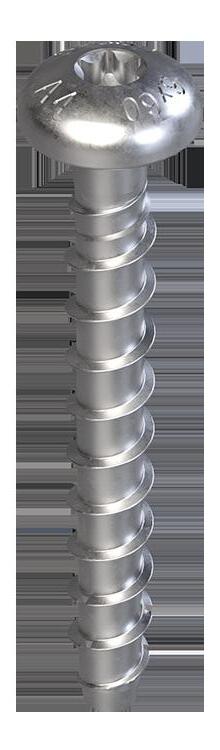

Letbetonskrue 104

Letvægts byggeskrue 159

Liste/sokkelskrue 104

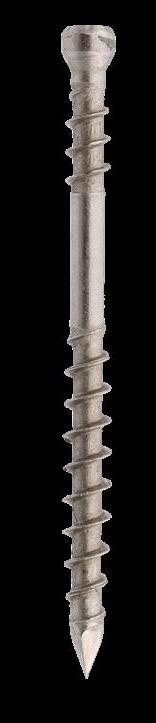

Listeskrue 169

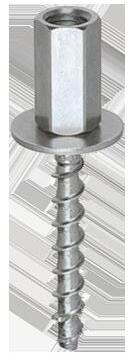

Loftanker 117

Luftværktøj til blindnitter 221

M

Magnetholder 184

Magnetisk bitsholder 62

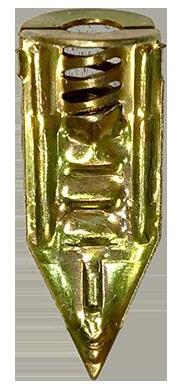

Metalsømdybel 115

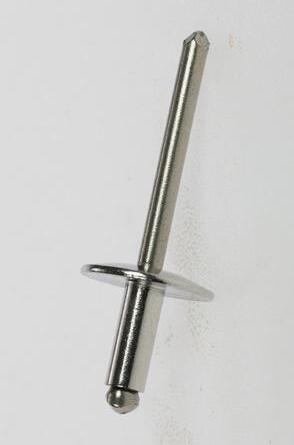

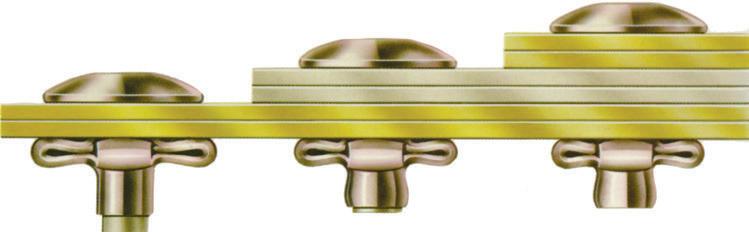

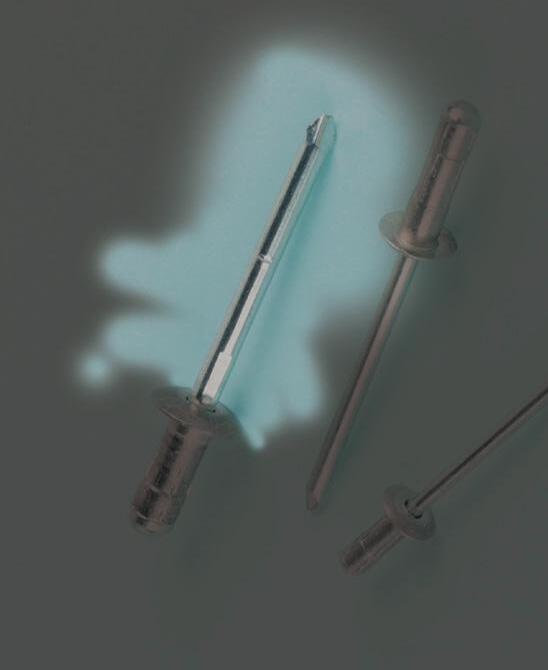

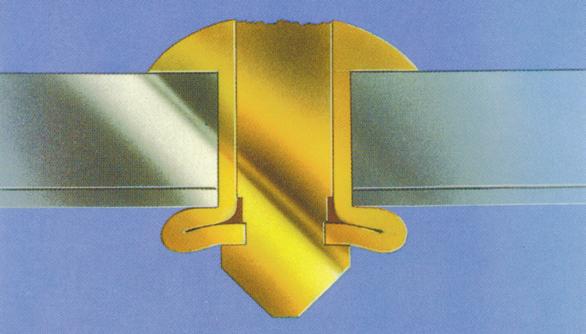

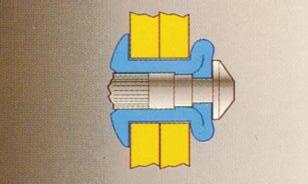

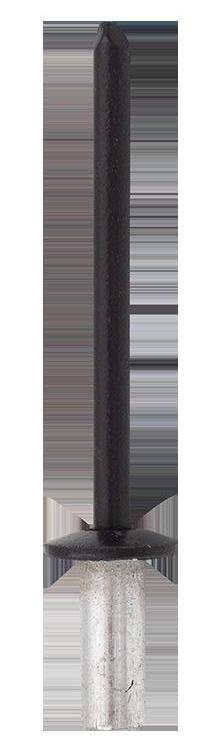

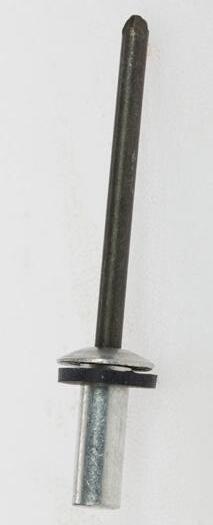

MONOBOLT® Blindnitte 212

MONOBOLT® Dyse 213

Montageskrue 150, 164

Montagetop til beslagsskrue 34

Montagetop til IQ 32

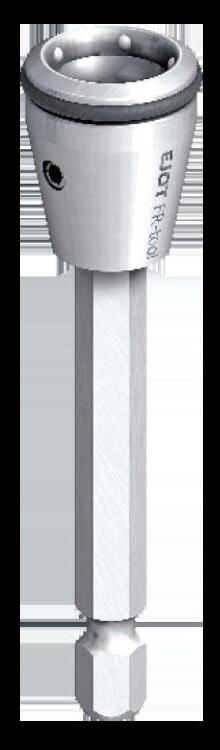

Montagetop till FR-skrue 47

Montagetop till LT- og STS-skrue 47

Montageværktøj, gennemstiksanker 75

Montageværktøj, slaganker 88

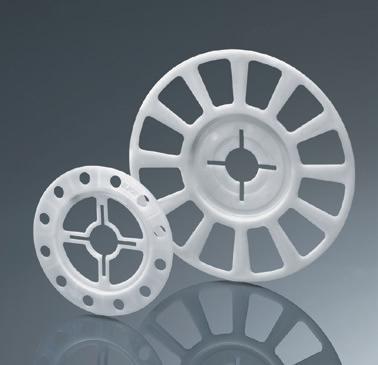

Montageværktøj til isoleringsholder 183

Monteringsværktøj betonskrue justerbar 180

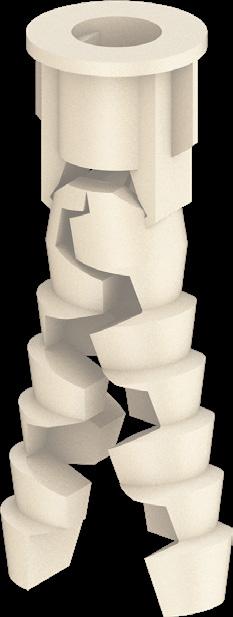

Multidybel GripperTM 128, 172

Multiskrue 103

Multiskrue til karm 154

N

Nitteskrue

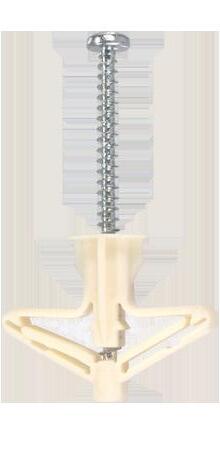

Nylon kip-dybel med skrue 171

Nøgleanker 117

P

Panelskrue 31, 60, 149

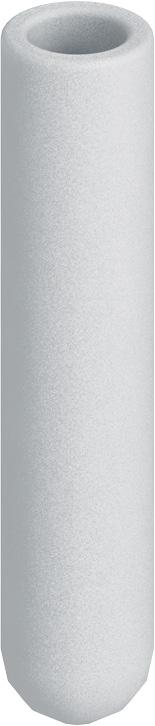

Plastprop 153

R

Gummianker med skrue 118, 171

Rendejernsskrue

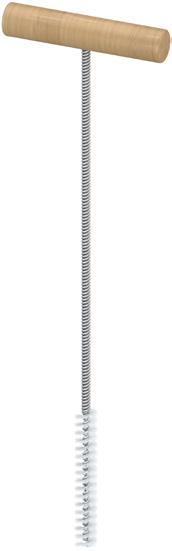

Rensebørste 75, 111

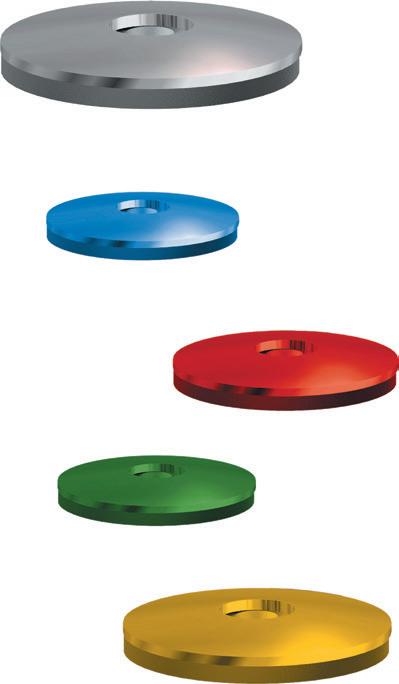

Rund skive 184

S

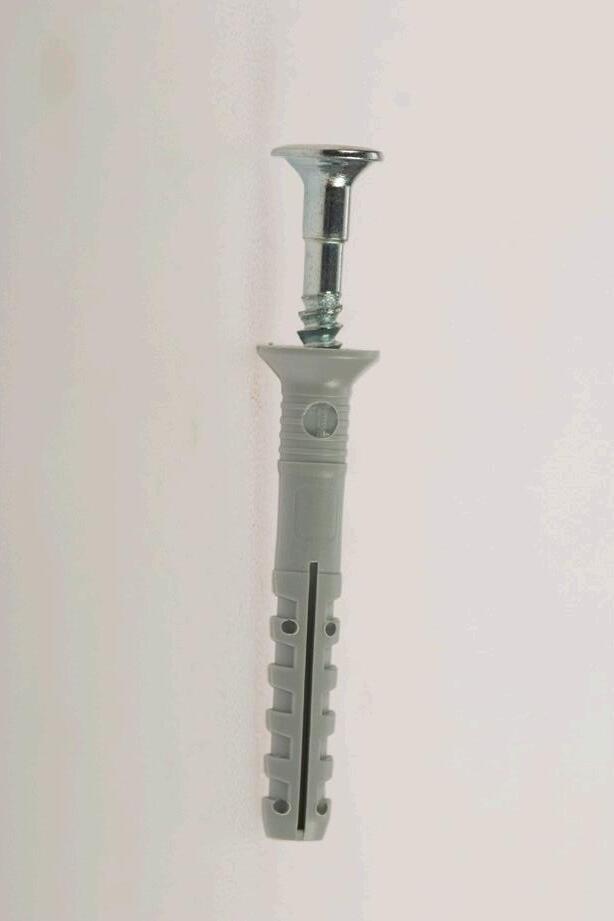

Sætteværktøj til slaganker 88 Sandwichpanelskrue 48

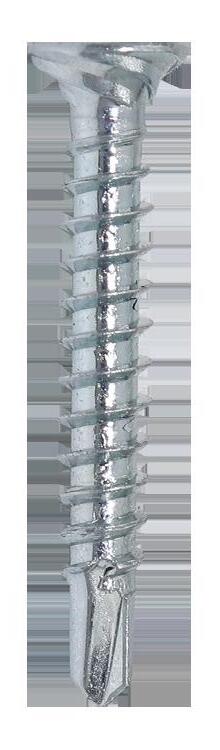

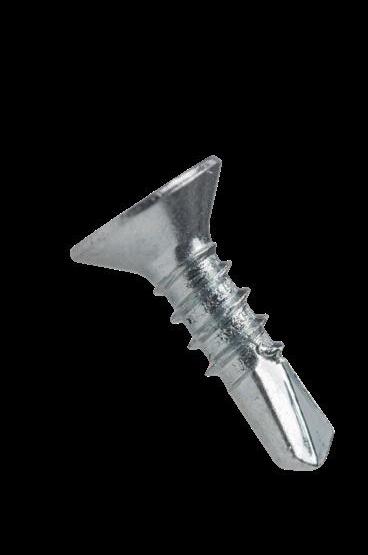

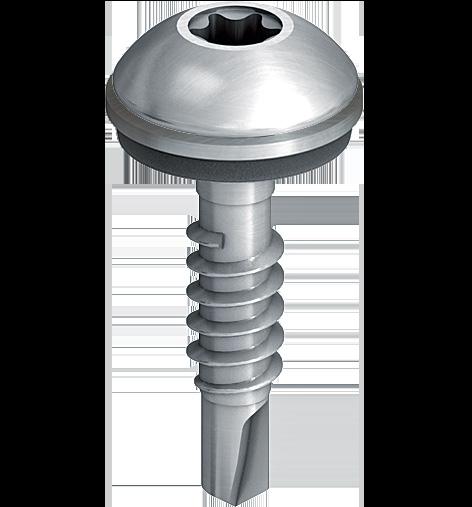

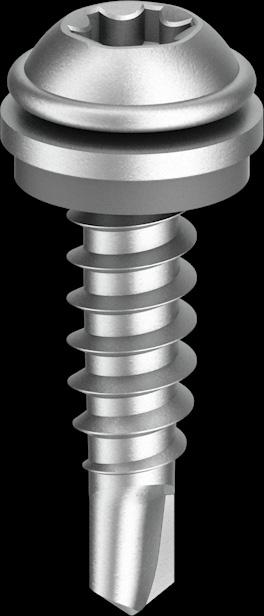

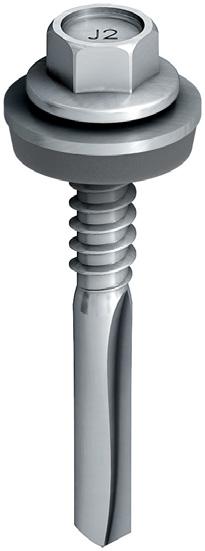

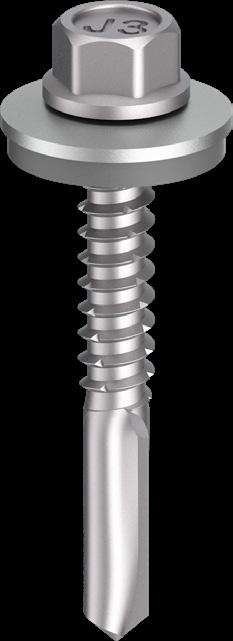

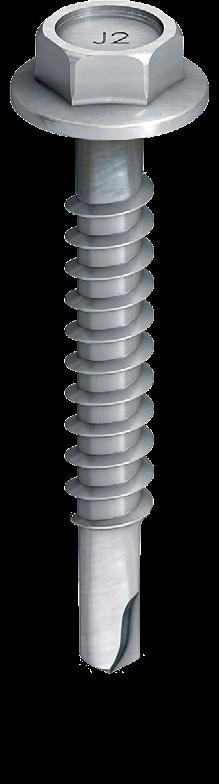

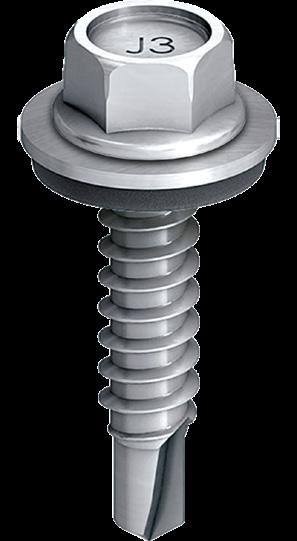

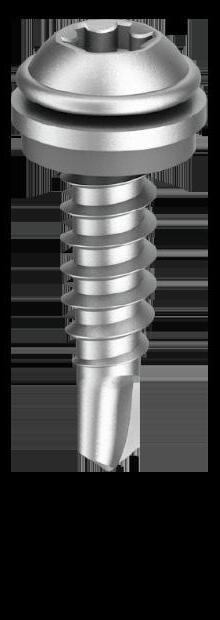

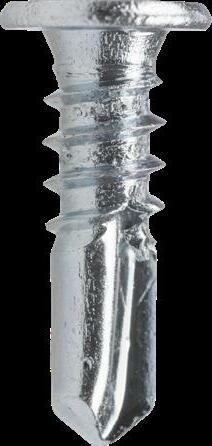

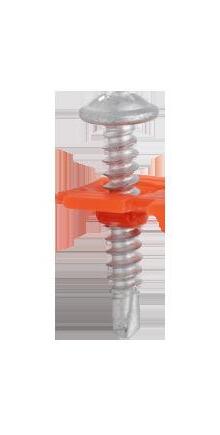

Selvborende pladeskrue 35, 40, 45

Sihylster 111

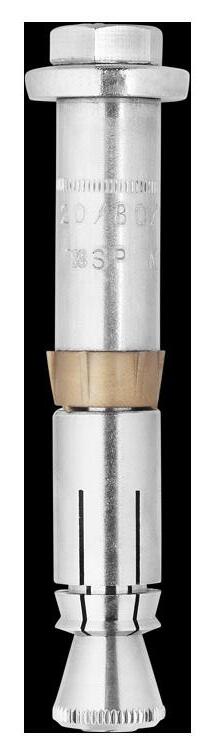

Sikkerhedsanker Liebig®

Spånpladeskrue

STAVEX® Blindnitte, rustfrit stål A2

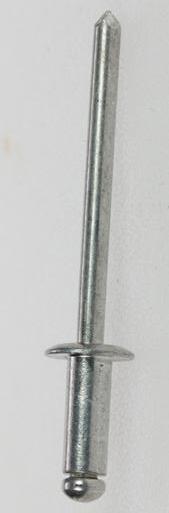

Blindnitte, stål

Partner, der forstår markedet

Vi gør det personligt

Specialiserede virksomheder kræver samarbejdspartnere med lige så specialiseret kompetence. Nogen der forstår og taler det samme “sprog”. Det sparer tid og penge for alle parter. EJOT er den perfekte partner, der imødekommer behovet for professionelle løsninger til bygningsfacader samt til installationer og tekniske anlæg inde i bygningen.

EJOTs stræben efter høj kvalitet stopper ikke ved selve produktets kvalitet. De pålidelige installationer, som bliver mulige med vores produkter, betyder også lave fejlomkostninger for kunden. Derudover giver holdbare fastgørelser den bedste beskyttelse mod dyre kundeklager. Derfor vil vi fortsætte med at producere strategiske produktserier af højeste kvalitetsstandarder på vores IATF16949-certificerede fabrikker.

En vigtig del af samarbejdet med os er, at vi formidler en unik ekspertviden om brugen af vores produkter og står til rådighed med råd og vejledning om fastgørelsessystemer. Øvrige tjenester inkluderer rådgivning via telefon, rådgivning på stedet, komponenttest i EJOT APPLITEC og et omfattende uddannelsesprogram for arkitekter, konstruktører og ingeniører.

Innovative produkter er nøglen til EJOTs succes. Vi overlader intet til tilfældighederne. Vi identificerer vores kunders behov under virkelige forhold på arbejdspladsen. Kommunikation fra markedet – om markedets behov – til vores udviklingsafdelinger sikres gennem møder mellem EJOTs tekniske specialister og brugere fra den internationale byggebranche. På den måde udvikler vi innovative produktløsninger, der skaber en tydelig merværdi og overbeviser kunder.

Vi er stolte af at arbejde tæt sammen med udviklere og systemleverandører. Det gør det muligt at finde den optimale fastgørelsesløsning hver gang. Derfor kan du være sikker på, at EJOT vil tilbyde dig det rette produkt til den rette opgave. Vi kommer gerne ud til dig og sammen finder vi en løsning.

Vi tilbyder service

> Personlig kundeservicemedarbejder, også ude på byggepladsen

> Ekspertrådgivning via telefon

> Støtte ved udbud

> Hurtig og pålidelig leveringsservice

> Leveringspræcision ~86,6 % (jan.–okt, 2025)

> Uddannelse inden for fastgørelsesteknik

48

Virksomheder verden over

Med vores hovedkontor i Tyskland og over 48 internationale datterselskaber er vi succesfulde på markedet i mange lande verden over.

53 millioner

Fastgørelser

Vi producerer op til 53 millioner fastgørelser til bygge- og produktionsindustrien hver dag.

1 500

Patenter

Vores ingeniører udvikler konstant nye produkter, som er beskyttet af mere end 1 500 patenter.

4 448

Medarbejdere

Mere end 4 000 medarbejdere verden over arbejder for vores kunder hver dag.

15 000

Produkter

Over 15 000 produkter i EJOT Danmarks produktportefølje og over 33 000 unikke produkter globalt.

1922

Grundlagt

Historien om EJOT går helt tilbage til år 1922.

Vi tager ansvar for miljøet og kommende generationer

Stræber efter at blive klimaneutral

EJOT-koncernen sigter mod at være klimaneutral i 2035 og reducere sine CO2e-udledninger fra nuværende 188 400 ton til nul.

I 2013 blev der implementeret et energiledelsessystem i henhold til ISO 50001.

 Scope 1, udledninger, der sker direkte i egen virksomhed.

 Scope 2, indirekte udledninger fra indkøbt elektricitet, damp, varme og køling.

 Scope 3, omfatter alle andre indirekte udledninger, der sker i en virksomheds værdikæde, men som virksomheden ikke ejer eller kan kontrollere.

EJOTs bæredygtighedsstrategi

For at kunne agere i den globale sammenhæng af bæredygtig udvikling er EJOT orienteret mod FN’s verdensmål for bæredygtig udvikling. (Kilde: De 17 verdensmål, bæredygtig udvikling (un.org))

Disse bæredygtighedsmål gør det muligt for koncernen at udarbejde retningslinjer for at nå målene. I tråd hermed har EJOT udformet tre bæredygtighedskategorier, hvor alle aktiviteter for at opnå CO2neutralitet kan defineres:

 Tænke bæredygtigt

 Blive mere effektiv

 Grøn energiforsyning

En fælles vej fremad

EJOT stræber efter at blive klimaneutral. En ansvarlig fremtidsopgave, som ikke kan løses alene. Vi arbejder derfor aktivt sammen med udvalgte leverandører af produkter og tjenester for at reducere vores CO2eudledninger. For kun med en fælles indsats fra alle parter kan klimaneutralitet opnås hos EJOT fra 2035.

Vi har et stærkt engagement i bæredygtighed

Miljøbeskyttelse og bæredygtig ressourceanvendelse

Miljøbeskyttelse og bæredygtig ressourceanvendelse er blandt de vigtigste fremtidige projekter. Bæredygtighed bliver stadig vigtigere for bygge- og ejendomsbranchen.

Bygninger vurderes ud fra et økologisk aspekt efter værdier som energieffektivitet og ressourceforbrug med mere. De offentlige indkøbsmyndigheder medtager specifikt disse kriterier i deres kontrakter.

Med hensyn til fremtidige byggevaredokumenter kræves certifikater vedrørende de grundlæggende krav: hygiejne, miljø, beskyttelse af sundhed og bæredygtig udnyttelse af naturressourcer. EJOT lever op til disse krav.

EJOT opnåede den første Environmental Impact Declaration (EPD) for fremstilling af ankre, og vi kan nu præsentere et omfattende og komplet dokument for bæredygtighed og balance vedrørende vores

produkters miljøpåvirkning. EPD’er for ankre og befæstigelse i områder med lavt hældende tage og ventilerede facader er tilføjet senere.

Produkter til området med lette konstruktioner supplerer nu EJOT’s sortiment, når det gælder vurdering af bygningers miljømæssige ydeevne i henhold til DIN EN 15978.

Som førende producent af fastgørelse, ønsker vi at tage ansvar for vores produkter. EJOT har et klart program for at reducere miljøbelastningen og dermed opnå en forbedret bæredygtighed.

 Reduceret produktion gennem deleøkonomi

 Forlæng produktets levetid

 Genbrug af eksisterende produkter

 Renovering eller omfabrikation

 Genbrug af materialer

Butikssystem

Skræddersyede koncepter til din butik

EJOT tilbyder tilpassede butikssystemer til dine butikshylder. Ligesom dig ønsker vi, at hylderne og produkterne skal se indbydende ud, samtidig med at dine kunder nemt kan finde, hvad de leder efter. Hos EJOT er vi løsningsorienterede og vil derfor give dig de bedste muligheder for at sælge så meget som muligt – gennem grafisk præsentation, salgsløsninger og hyldeplanlægning.

Gulvdekaler, skilte og plakater

Vi tilbyder præsentationsmateriale, der hjælper kunderne med at finde det, de søger. Herunder gulvdekaler, hyldevip, skilte og plakater, tilpasset efter behov.

Styksalg

Nogle gange har man ikke brug for en hel kasse med

fastgørelse til sin opgave, derfor kan vi også tilbyde en løssalgsløsning. Dette er både positivt med hensyn til spild, da færre skruer smides ud, samtidig med at kunderne sætter pris på kun at købe, hvad de faktisk har brug for.

Planogram

Vi analyserer tidligere og nuværende salgsdata for at give dig den bedste anbefaling til, hvordan produkterne kan placeres på netop dine butikshylder. Vi hjælper med at optimere det tilgængelige plads i hylderne for at skabe en overskuelig og brugervenlig oplevelse – både for kunden og dig, der arbejder i butikken.

Emballager

KX-BOKEN

EJOTs KX-boks er stabil, robust og miljøvenlig. Lavet udelukkende af pap, helt genanvendelig og designet til at holde fugt ude. Karton giver samtidig op til 60% lavere CO2- og olieudledning end alternative emballagematerialer.

PLASTSPAND

Plastsspand til større volumener end vores øvrige emballager. Findes i tre størrelser, tilpasset mængde, vægt og produktets størrelse.

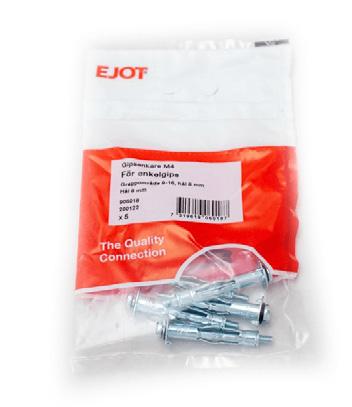

SMÅPAK

Småpak eller posepak til mindre artikler og mindre volumener.

BÅNDET

Vores længere papemballage til båndet befæstelse. Alle vores båndede skrue pakkes i disse emballager.

PLASTEMBALLAGE

En standard plastemballage, som vi bruger til mindre produkter. Findes i seks forskellige størrelser.

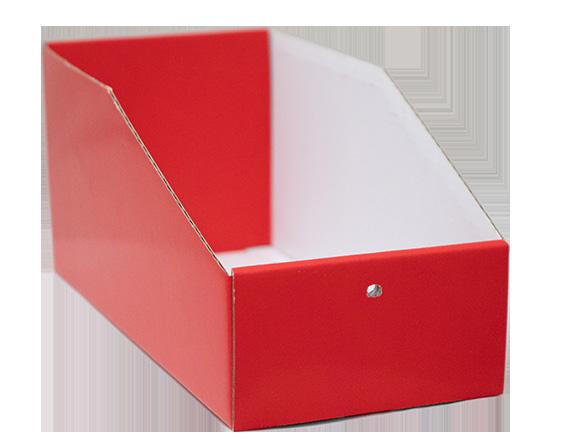

STYKSALG

Åben langside, der muliggør styksalg. Indholdet kan tilpasses efter ønske.

Dette er EJOT Danmark ApS

Vi tilbyder nøje tilpassede produkter, uanset hvor kunden befinder sig

EJOT er mere end blot et firmanavn, lokaler og arbejdsplads. Det er vores måde at tænke og handle på, der gør os til det EJOT, vi er i dag – og det vi bliver i morgen. Gennem personlighed, kompetence og stærkt engagement bidrager vi alle til helheden. Hver dag, igen og igen, skaber vi – sammen med over 4 000 kolleger verden over – det EJOT, du møder. Et firma i konstant udvikling.

Vores fokus er partnerskab og fælles fremtidsløsninger. At opdage vores kunders udfordringer, udvikle løsninger og nye produkter, er vores styrke. Det giver os unikke muligheder for at løse fastgørelsesproblemer og reducere kundens samlede omkostninger.

EJOT Danmark ApS er etableret i Rønnede med branchekyndigt personale, lager og service. Vores lange erfaring og tekniske kompetence står til jeres rådighed.

Med effektiv lagerstyring i Örebro, Sverige, tilbyder vi nærhed til produkterne og korte leveringstider. Emballagerne tilpasses i udførelse og størrelse efter markedets krav.

Med over 30 års erfaring i byggebranchen kender

EJOT Danmark de behov der er, for at give den mest hensigtsmæssige løsning til befæstelse af tage og facader. EJOT kan ved hjælp af egen forskning og udviklingscenter altid yde den bedst mulige tekniske og også økonomisk løsning, til en særlig problem stilling inden for befæstelse. Vores kvalitetsprodukter har de nødvendige vurderinger – ETA, Zulassungen, CE mærkning og DoP.

EJOT Danmark ApS er kvalitet-, miljø- og energicertificeret i henhold til ISO 9001:2015, 14001:2015 og 50001:2011.

Kontaktliste

Carsten Molager +45 22 28 13 15 CMolager@ejot.com

Michael Rauter +45 20 86 09 99 MRauter@ejot.com

Thomas Tronoe +45 40 87 01 76 TTronoe@ejot.com Teknisk konsulent

Jonas Jacobsen +45 22 21 80 55 JJacobsen@ejot.com

Kundeservice

+45 56 39 84 00 infoDK@ejot.com

Camilla Rehn

+45 51 18 77 20 CRehn@ejot.com Customer Service & Warehouse

Johnny Spandet +45 22 52 02 29 JSpandet@ejot.com Intern salg – Kundeservice

Berit Porsborg-Nielsen

+45 40 87 01 75 BPorsborg-nielsen@ejot.com Økonomi

ejot.dk

Find al den information, du har brug for, på ét sted

ejotdanmark

ejot-danmark-aps

ejot.dk

Guide til korrekt befæstelse

Vi ved, at en fastgørelse udføres korrekt og sikkert, når gældende grundregler og monteringsanvisninger følges. Som producent af fastgørelseselementer har vi et ansvar og ønsker at gøre det så enkelt som muligt at vælge den rette fastgørelse til den aktuelle applikation.

Ved alle former for konstruktioner skal der lægges stor vægt på befæstelser og samlinger. De krav, der stilles til en færdig samling, er, at den har tilstrækkelig:

> Styrke

> Stivhed

> Bestandighet

> Tæthet

I dette katalog præsenteres de mest almindelige fastgørelseselementer til befæstelse i forskellige materialer og til forskellige underlag.

I de enkelte afsnit gives information om bæreevneværdier, korrosionsegenskaber og monteringsanvisninger. Dette giver i de fleste tilfælde tilstrækkelig vejledning til brug i de fleste bygningskonstruktioner

Derudover tilbyder vi teknisk service i form af udtræksprøvning på byggepladser samt vindlastberegninger og andre konstruktionsberegninger.

For teknisk service kontakt vores kundeservice på telefon +45 56 39 84 00.

Hvad betyder CE-mærkning og ETA-vurdering?

CE-mærkning

Ved CE-mærkning erklærer producenten, at produktet overholder kravene i gældende EU-direktiver med hensyn til produktens mål, råmaterialer og det færdige produkts udformning. Krav om CE-mærkning gælder for alle befæstelseselementer, der er omfattet af en harmoniseret standard.

> Skruer til montering af gipsplader SS-EN 14566

> Forbindelser til trækonstruktioner, hvor træskruer, søm og klammer indgår SS-EN 14592

> Andre befæstelseselementer skal CE-mærkes, hvis produktet har en ETA-vurdering

ETA-vurdering

ETA (European Technical Assessment) er, som navnet angiver, en mere teknisk orienteret vurdering, der tager udgangspunkt i produktet inden for dets anvendelsesområde eller i en specifik applikation.

Prøvninger og certificering skal udføres af et europæisk godkendt certificeringsorgan.

Myndighedskrav og anbefalinger

Regering og folketing fastsætter regler og stiller krav til opførelse og kontrol af bygninger for at sikre bygningernes kvalitet. Kravene omfatter ikke kun kvalitet og udførelse, men også ergonomi, sundhed og økonomi.

Ved valg af befæstelseselementer anbefaler vi at følge gældende retningslinjer.

Grundreglernes A-B-C-D

Hvilket materiale udføres fastgørelsen i, og hvilken kvalitet har grundmaterialet?

Hvilke ydre påvirkninger skal fastgørelsen kunne modstå?

Hvilken type belastning udsættes fastgørelsen for?

Hvilke monteringskrav, levetid og øvrige tekniske specifikationer skal følges?

Den vigtigste faktor ved valg af befæstelse er grundmaterialet

De mest almindelige materialer i byggebranchen er følgende

BETON

Beton anvendes hovedsageligt i industribygninger på grund af dens høje styrke. Ved boligbyggeri anvendes beton i fundamenter, bærende konstruktioner, skakte og trappeopgange. Alle ekspansionsforankringer samt kemiske forankringer er velegnede til anvendelse i beton. Begrænsningerne vedrører indbyrdes afstande og kantafstande.

MASSIVT TEGL

Et meget almindeligt byggemateriale. Tegl anvendes primært ved opførelse af enfamiliehuse. Ved industribyggeri anvendes tegl hovedsageligt i indervægge og i skalmure. Alle ekspansionsforan-

HULTEGL

Hultegl anvendes typisk som murværk i indervægge og facader samt i konstruktioner, hvor der er behov for en form for termisk isolering. Velegnede befæstelser i hultegl er nylonplugger med lang ekspansionszone samt injektionsmørtel med perforeret hylse eller netstrømpe. Begrænsningerne i anvendelsen er de samme som for massivt tegl.

LETBETON

Er et let materiale og derfor relativt almindeligt i forskellige typer bygninger. Letbeton, f.eks. Siporex, anvendes primært i adskillende vægge og skillevægge, men kan også forekomme i bærende konstruktioner. Letbetonskruer, letbetonplugger, nylonplugger samt kemisk fastgørelse er velegnede som befæstelse i dette materiale.

LETKLINKER

Er et almindeligt byggemateriale ved opførelse af enfamiliehuse. Letklinker, f.eks. LECA, anvendes typisk i fundamenter og støttemure. Velegnede befæstelser i dette materiale er nylonplugger med lang ekspansionszone. Kemiske befæstelser kan også anvendes med den begrænsning, at hullet bør bores i henhold til anvisningerne.

NATURSTEN

Natursten anvendes ofte i bygningsværker som facademateriale og gulvmateriale. De fleste ekspansionsforankringer samt kemiske ankre kan anvendes i natursten. Begrænsningerne i anvendelsen vedrører indbyrdes afstande og kantafstande. Natursten er dog let tilbøjelig til at revne på grund af sin manglende elasticitet og sprødhed.

BYGGEPLADER

Byggeplader kan være gips- og gipsfiberplader, træfiberplader, finérplader, spånplader eller forskellige typer indvendige paneler. Pladernes styrke og egenskaber varierer. Pladens styrke og befæstelsens fastgørelsespunkter påvirkes også af den bagvedliggende træ- eller stålkonstruktion, f.eks. stolper eller skinner.

TRÆ OG STÅL

Træ og stål er almindelige materialer i regelsystemer, tagkonstruktioner, karme, gulve, terrasser og andre indvendige detaljer. Krav til styrke og holdbarhed betyder, at valget af befæstelseselementer er vigtigt både af hensyn til miljø og sikkerhed.

TIP! Hvad finder vi bag puds, maling eller tapet?

Foretag en prøveboring på et ikke synligt sted, f.eks. bag en fodliste. Borestøvets farve og konsistens bidrager til vurderingen af grundmaterialet. Samtidig kan du også fastslå pudsens eller belægningens tykkelse.

B Ydre forhold – miljø

Korrosion er et utilsigtet og under normale forhold ikke ønskeligt angreb på et metal. Angrebet sker gennem en kemisk eller elektrokemisk reaktion mellem metaloverfladen og det omgivende medium. Det, vi generelt betegner som korrosion, er en elektrokemisk proces, som foregår ved normal temperatur på de fleste metaloverflader, der udsættes for fugt.

Fugten behøver ikke at være kondenseret, men virker også i form af damp. Stål angribes allerede ved en relativ luftfugtighed på 60 %. Korrosionshastigheden øges ved forhøjet temperatur, øget relativ luftfugtighed samt når luftens indhold af forureninger og salte stiger.

Ved valg af materiale til befæstelseselementer skal der tages hensyn til miljøets korrosivitetsklasse, bygningens levetid, samlingens styrke m.m. Austenitisk rustfrit stål (EN ISO 3506) er det eneste rustfri materiale, der kan modstå alle korrosionsklasser. Dette sikrer ikke blot en fastgørelse uden korrosionsangreb, men også en samling med garanteret styrke.

Vælg altid et befæstelseselement, der er lige så ædelt eller ædlere end grundmaterialet og tilpasset det aktuelle korrosionsmiljø.

Austenitiskt rustfrit stål:

> Indeholder mindst 17 % krom

> Indeholder mindst 8 % nikkel

> Molybdæn kan også tilsættes for at forbedre korrosionsbestandigheden

> Kan ikke hærdes (se bemærkning nedenfor)

> Er ikke magnetisk (se bemærkning nedenfor)

> Har dårlig varmeledningsevne

I modsætning til andre rustfrie stålmaterialer (ferritisk og martensitisk) kan austenitisk rustfrit stål anvendes i alle korrosivitetsklasser (se tabel 1.5).

Ved gevindformningsprocessen hærdes gevindene tilstrækkeligt til, at skruen bliver gevindpressende, men ikke tilstrækkeligt til at bore i stålprofiler. Med en speciel teknik, hvor en hærdet borespids fastgøres til en austenitisk rustfri skrue, kan den gøres borende.

Alle rustfri skruer fra EJOT er fremstillet af austenitisk rustfrit stål.

OVERFLADEBEHANDLINGER

KORROSIVITETSKLASSEER

Indendørs Udendørs

FOSFATERET

GULFORZINKET

VARMFORZINKET

ZINK/NIKKEL

ELFORZINKET EJOCOAT

Ekstremt høj

Opvarmede rum med tør luft og ubetydelige mængder af forureninger. Uopvarmede rum med varierende temperatur og fugtighed.

Moderat fugtighed og en vis mængde luftforureninger.

Rum med høj fugtighed og store mængder luftforureninger.

Rum med høj fugtighed og store mængder luftforureninger.

Rum med fugtkondensation og meget høje niveauer af luftforureninger.

Havmiljøer med højt saltindhold eller industriområder med ekstremt høj luftfugtighed og aggressiv atmosfære samt subtropiske og tropiske områder.

Atmosfærer med lave niveauer af luftforureninger. Landlige områder.

Moderat mængde luftforurening. By- og lette industriområder.

Markante mængder luftforurening. Industri- og kystområder.

Markante mængder luftforurening. Industri- og kystområder.

Industrielle områder eller kyst- og havområder med aggressiv atmosfære.

Bygninger og områder med næsten konstant kondens og aggressive luftforureninger.

CFastgørelsers tilladte laster

Et monteret fastgørelseselement påvirkes normalt ikke kun af TRÆK- og TVÆRKRÆFTER. Kombinerede belastninger, bøjningmomenter m.m. forekommer også ofte og kræver i nogle tilfælde beregningsprogrammer. Producenten af fastgørelseselementer angiver normalt specifikke tilladelige værdier for hver enkelt fastgørelse. Disse tilladelige værdier må ikke overskrides. Hver bæreevneværdi indeholder en sikkerhedsfaktor afhængigt af underlag m.m.

D Bygningsnormer og sikkerhedsklasser

Bygningsnormer

Vi følger nedenstående bygningsnormers krav til kvalitet og montering. De råd og anvisninger, der findes i denne publikation, opfylder disse krav.

Sikkerhedsklasser

Med hensyn til omfanget af de personskader, der kan forventes at opstå ved brud i en bygningsdel, skal denne henføres til en af følgende sikkerhedsklasser:

> Sikkerhedsklasse 1 (lav) lille risiko for alvorlige personskader

> Sikkerhedsklasse 2 (normal) Nogen risiko for alvorlige personskader

> Sikkerhedsklasse 3 (hø) stor risiko for alvorlige personskader

Skrueguide

HOVED

TRAGTFORMET

Forsænker sig uden at beskadige gipspladens papskikt.

GEVIND

DELGEVIND

Kun en del af skruen er forsynet med gevind.

SPIDS

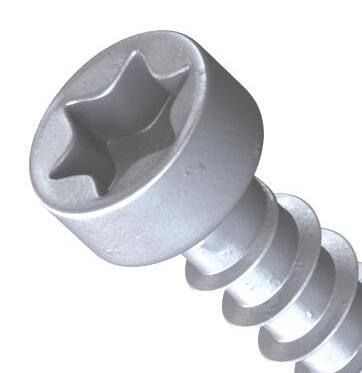

CYLINDRISK

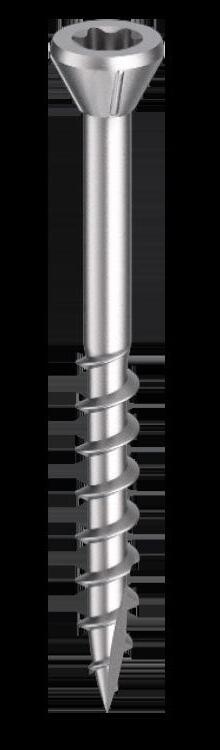

Det minimale cylindriske hoved anvendes på Pondus terrasskrue for at give en skjult afslutning.

HI-LO GEVIND

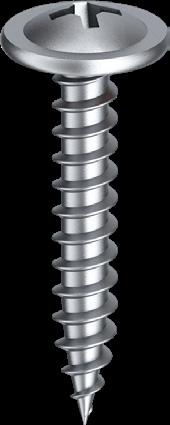

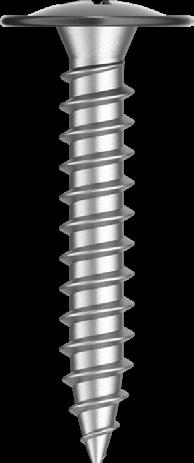

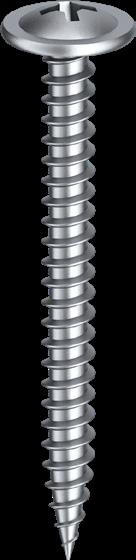

SKIVEHOVED

Anvendes, når skruen ikke skal forsænkes, f.eks. ved montering af tynd plade.

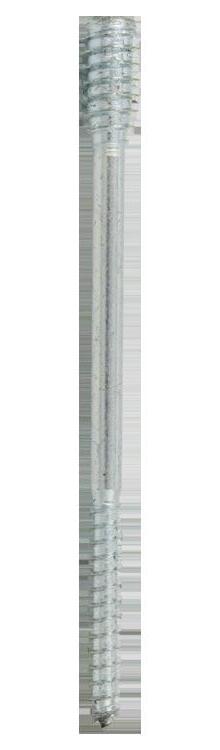

MODGEVIND

Det højere gevind skaber en stærk forankring i træregler, samtidig med at det lavere gevind griber fat i stålregler. En del af skruen har gevind, der løber i modsat retning.

BORESPIDS SKARP SPIDS

Griber hurtigt og trænger let igennem f.eks. tynd plade og giver et hurtigt greb.

Borer gennem 2–18 mm plade, afhængigt af borets spidsudformning.

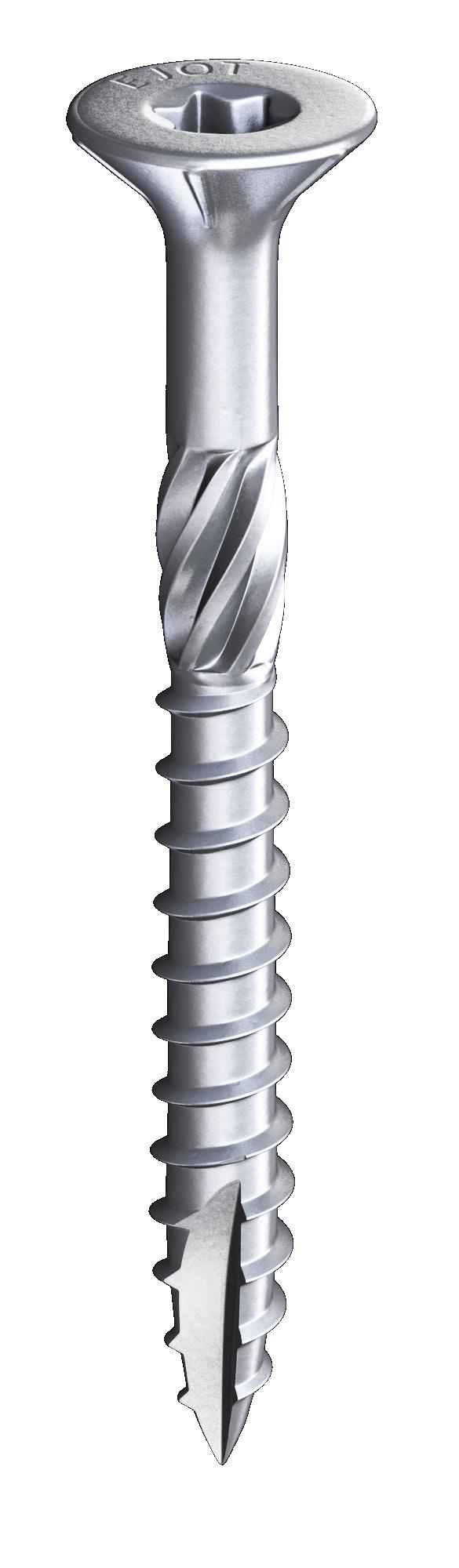

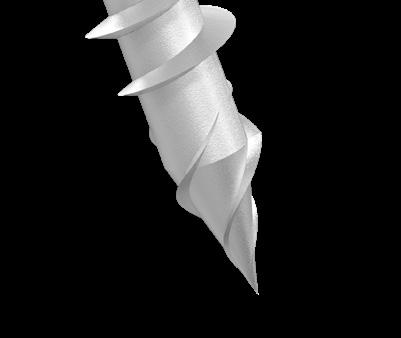

DIAMANTSPIDS

Spidsen fræser træfibrene af, hvilket minimerer risikoen for revnedannelse i træet.

SEKSKANT

Sekskantfatningen giver bedre drivkraft.

A-GEVIND

Anvendes på byggeskrue, primært beregnet til fastgørelse af byggeplade i træregel (grov).

SKÆREKANT

Skærekant i spidsen, som reducerer risikoen for revnedannelse.

EGENSKABER

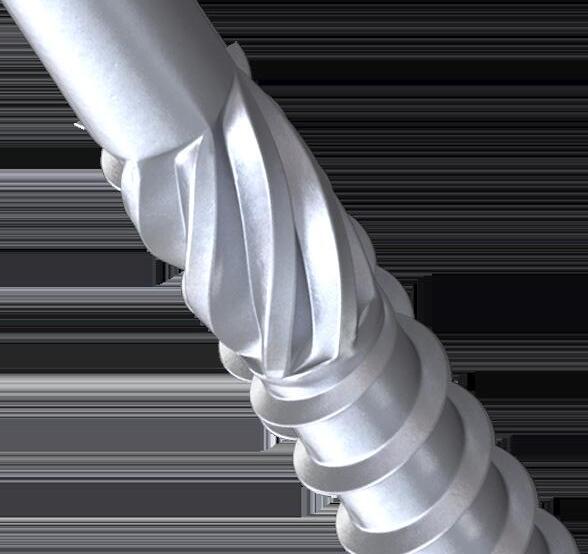

FRÆSEVINGER

Fræsevinger over gevindet, som danner et frigangshul i klemdele.

STAMFRÆSER RILLER FRÆSEVINGER

Fræser et frigangshul for at lette sammenpresningen.

KONISK

Det lave hoved med konisk skaft giver maksimal kraftoptagelse og centrerer effektivt i beslaget.

B-GEVIND

Anvendes på byggeskrue, primært beregnet til fastgørelse af byggeplade i stålregel (medium).

TORPEDOSPIDS

Ingen forboring er nødvendig, og risikoen for revnedannelse reduceres.

FORSÆNKET

Ofte udformet med riller, som fræser materialet ned ved forsænkning.

C-GEVIND

Anvendes på byggeskrue, primært beregnet til fastgørelse af byggeplade i letbjælke (fin).

EKSTRA SKARP SPIDS

Ekstra skarp spids til at trænge igennem tyndplade.

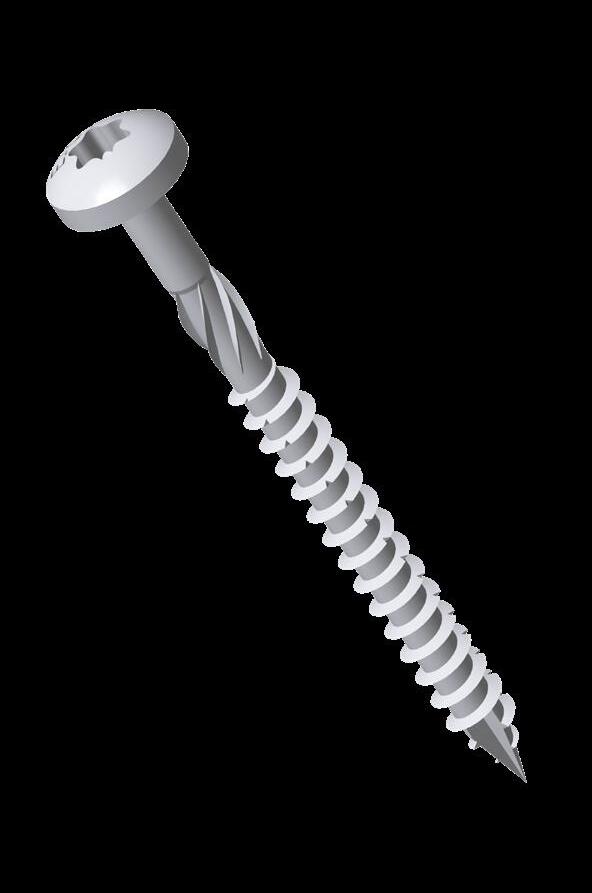

PANHOVED

Til montering uden at forsænke hovedet. Plan anlægsflade giver en stærk samling.

STØTTEGEVIND

Støttegevind under hovedet til fastgørelse af det materiale, der monteres.

RED. BORESPIDS

Reduceret borespids anvendes til at trænge igennem tykkelser på op til 2 mm uden at beskadige træet.

Fræser et hul i materialet, så det ikke rejser sig, når skruen begynder at bore.

Fræser overskydende fibre bort og sikrer en optimal forsænkning.

DOBBEL FIRKANT

HEX + PH HEX + TX

POZI

Bygge- & ventilationsskruer

Dette afsnit omfatter forklaring af centrale begreber samt oversigter og tekniske data, der anvendes ved valg af skruer i forhold til materiale, anvendelse og korrosionsklasse.

Gevindformede skrue

Gevindformede skruer kræver normalt forboring eller udstansning. Gevindformede skruer findes i tre forskellige udførelser:

> Til træunderlag > 3,0 mm Typ JA

> Til træunderlag > 3,0 mm Typ JZ

> Til træunderlag < 3,0 Typ JB

Ved anvendelse af gevindformede skruer er det vigtigt at være opmærksom på:

> Forboringsdiameter

> Klemme- og forankringslængde

> Montageværktøj

> Montering

Klemmelængde

Klemmelængden er den samlede tykkelse af det fastgjorte materiale, eventuelle mellemliggende lag, f.eks. plader og isolering.

Selvborende pladeskrue

Selvborende pladeskrue med integreret borespids, der eliminerer behovet for forboring. Muliggør hurtig montering med boring, gevindformning og tilspænding i én arbejdsgang. Det er vigtigt at være opmærksom på:

> Borekapacitet

> Klemme- og grebslængde

> Montageværktøj

> Montering

Borekapacitet

Selvborende skruer har en maksimal borekapacitet tmax og en minimal borekapacitet tmin. tmax angiver den samlede tykkelse af det fastgjorte materiale og underlaget, mens tmin angiver den mindste tilladte tykkelse på underlaget.

Grebslængde / frigang

En variant af den selvborende skrue anvendes til montering i pladeprofiler ved sideoverlap samt til fastgørelse af bygningsplader til tyndpladebjælker. Skruen har frigang mellem gevind og hoved, hvor pladerne samles og klemmes sammen. Skruen skal altid tilspændes.

Normerede brudkræfter

I kataloget angives normerede brudkræfter for gevindskruer.

T = Normeret trækbrudkraft, kN/skrue, karakteristisk værdi

S = Normeret forskydningsbrudkraft, antaget til 0,65 T kN/skær, karakteristisk værdi

Mærkning

Plader skal være mærket på en sådan måde, at materiale og belægninger kan spores og identificeres med hensyn til indhold, farve, kvalitet og fremstillingstidspunkt.

Befæstelse

Befæstelseselementer til tagdækninger og facadebeklædninger skal være fremstillet af austenitisk rustfrit stål A2 eller A4. Dette svarer til kvaliteterne 1.4301 og 1.4404 i henhold til SS-EN 10088-5:2009.

Ved fastgørelse af aluminiumsplader til træunderlag må skruer være af aluminium.

Skruer til fastgørelse af plader til stålunderlag samt til sammenføjning af plader skal være selvborende eller gevindpressede skruer til forborede huller.

Skruer til fastgørelse af plader til træunderlag skal være borende.

Skruer skal være forsynet med bevægelig tætningsskive med vulkaniseret EPDM-gummipakning, med en hårdhed tilpasset bevægelser i underlaget. Skruer skal have sekskanthoved eller lavt panhoved med indvendig kærv.

Skruer til sammenføjning af sideoverlap samt montering af detaljer skal være borende med frigangs- og klemmefunktion tilpasset pladetykkelsen.

Stål

Gips

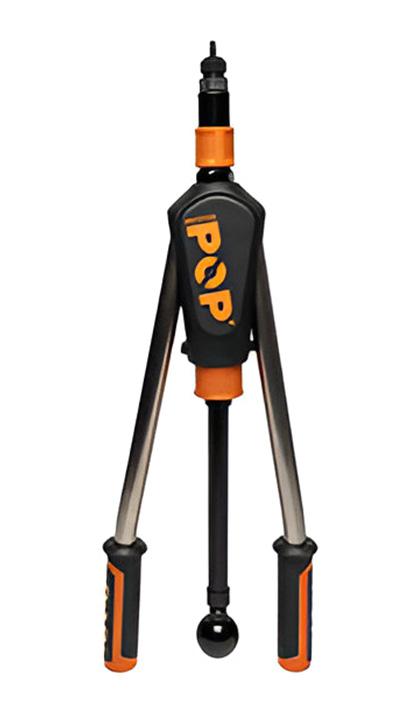

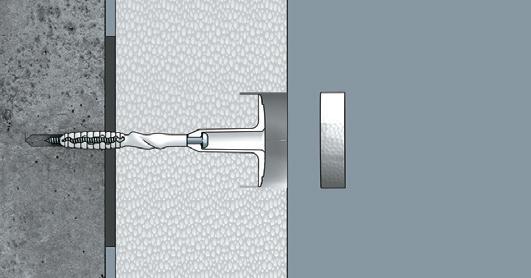

Isolering Nitter Sortimentsbokse

Materiale i befæstelseselementer

Materiale i befæstelseselementer med hensyn til korrosivitet og tyndpladekonstruktion. Der er udelukkende taget hensyn til korrosionsrisikoen.

Anm. Befæstelseselementer af stål uden belægning kan anvendes i korrosivitetsklasse C1.

Anbefalinger

X = Anbefalet materialetype ud fra korrosionsmæssige hensyn

(X)c = Anbefalet med isolerende skive af aldersbestandigt materiale mellem plade og befæstelseselement

- = Materialetype ikke anbefalet ud fra korrosionsmæssige hensyn

Konstruktionsmateriale

A = aluminium uanset overfladebehandling

B = ubelagt stålplade

C = varmforzinket stålplade, Z275, eller aluzinkbelagt stålplade, AZ150

D = varmforzinket stålplade med belægning af farve eller plast

E = aluzinkbelagt, AZ185, stålplade

R = rustfrit stål

Fodnoter

a = gælder udelukkende nitter

b = gælder udelukkende skrue og møtrik

d = rustfrit stål i henhold til SS-EN 10 088

e = der er risiko for misfarvning

f = plademateriale kun efter kontakt med leverandøren

Monteringsvejledning for gevindformede skruer

Vejledningen skal indeholde oplysninger om egnede værktøjer, maskinernes omdrejningstal, vejledende momentværdier samt huldiametre. De anbefalede huldiametre bør vælges, så risikoen for udtrækning er minimal.

Skruer med tætningsskiver må ikke tilspændes, så skiverne beskadiges, og så tæthedskravene ikke kan opfyldes. Disse to krav opfyldes automatisk ved maskinmontering, hvor værktøjet frakobles ved anslag mod underlaget, eller ved manuel tilspænding, som stoppes, når tætningsskiven har opnået korrekt kompression.

Gevindformende pladeskruer

EJOT tilbyder et bredt produktsortiment af pladeskruer i stål, austenitisk rustfrit stål og aluminiumslegering. Fastgørelseselementer udviklet til stål, aluminiumsprofilplader, sandwichelementer mv.

Kvalitetsegenskaber:

> Sekskant- og TX-kærv for optimal kraftoverførsel fra værktøj til skrue

> Udførelse i austenitisk rustfrit stål og stål

> Former gevindet i et forboret hul

> Kompletteres med tætningsskive i EPDM-gummi

> Tætningsskiver i galvaniseret stål, rustfrit stål eller aluminium med vulkaniseret EPDM-gummipakning. UV-bestandig

> Europæisk Teknisk Vurdering, ETA-10/0200 på dele af sortimentet, kontakt kundeservice for mere information

Skruespids Type Beskrivelse

A Skrue med skarp spids og gevindprofil, egnet til træunderlag

B Skrue med stump spids og gevindprofil, egnet til stålunderlag > 3 mm

C Skrue med skarp spids og gevindprofil, egnet til letbjælker < 3 mm

Gevindformende J Z 3 - 6,3x E 16 19

*Skruetype

Z = B = Fingevind med tap

A = A = Trægevind med spids

B = C = Fingevind med spids

Varenavn

Producent EJOT

Skruetype*

Materiale*

SkrueØ

Længde

Tætningsskive*

SkiveØ

*Materiale

2 = Galvaniseret stål

3 = Austenitisk rustfrit stål

5 = Rustfrit stål/stål

8 = Aluminium

*Tætningsskive

V = Galvaniseret stål

E = Rustfrit stål

A = Aluminium

PRODUKTFAKTA

Gevindformende pladeskrue

JA2, uden gummitætning, til træ

Til indendørs brug Betegnelse

JA2,

med gummitætning, til træ Til indendørs brug

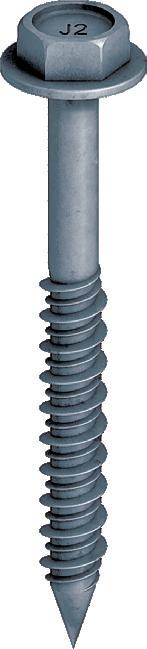

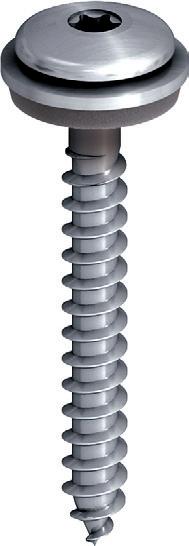

JA2 er en selvskærende skrue til fastgørelse af bygningspaneler til træ. Skruen er tilpasset indendørs montage og giver stor sikkerhed ved montering. Forbor i træ Ø 4,1 mm.

PRODUKTFAKTA

Udførelse A-gevind med spids. Materiale Hærdet stål SS 1370. Normeret trækbrudstyrke T15. Overfladebehandling Elforzinket 12µm.

Byggepladeskrue

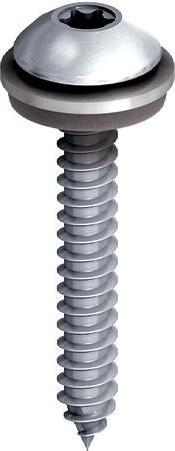

JA3, med gummitætning, til træ, rustfri A2

Til udendørs brug

JA3 er en rustfri selvskærende skrue med skive til fastgørelse af byggeplade i træ. JA3 er en rustfri selvskærende skrue med skive til fastgørelse af byggeplade i træ.

Udførelse A-gevind med spids. Skive med tætningsring af EPDM-gummipakning. Materiale Austenitisk rustfrit stål A2. Normeret trækbrudstyrke T13. Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tllsvarende skruemaskine med justerbar hastighed (1000-1500 o/min).

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tilsvarende skruemaskine med justerbar hastighed (1000-1500 o/min).

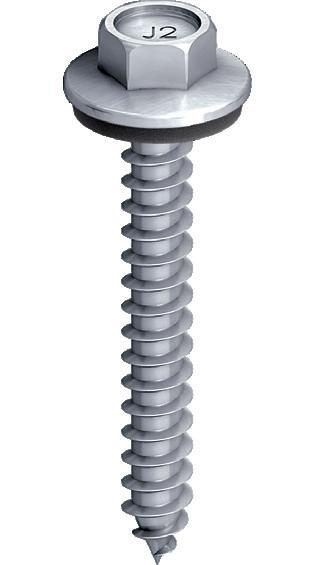

JZ2, uden gummitætning, til stål

Til indendørs brug

JZ2, med gummitætning, til stål

Til indendørs brug

PRODUKTFAKTA

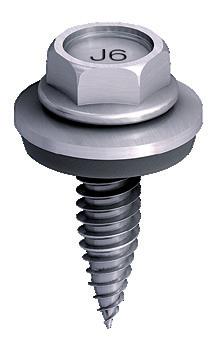

JZ2 er en selvskærende skrue til fastgørelse af bygningspaneler til stålbjælker. Skruen monteres i et forboret hul og danner gevind i stålet. Skruen er tilpasset indendørs montage og giver stor sikkerhed ved montering.

Udførelse B-gevind med konisk spids. Sekskantet hoved med flange. Materiale Hærdet stål SS 1370.

Normeret trækbrudstyrke T15.

Overfladebehandling Elforzinket.

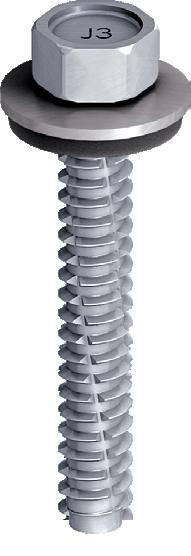

JZ3, med gummitætning, til stål, rustfri A2

Til udendørs brug

PRODUKTFAKTA

JZ3 er en rustfri selvskærende skrue med skive til fastgørelse af byggeplader til en stålbjælke. Skruen monteres i et forboret hul og danner gevind i stålet Tætningsskiven giver ekstra sikkerhed mod skrå montering og tætner effektivt mod pladen.

Udførelse B-gevind med konisk spids. Sekskantet hoved og skive med tætnings-

ring af EPDM-gummipakning.

Materiale Austenitisk rustfrit stål A2. Normeret trækbrudstyrke T13.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tilsvarende skruemaskine med justerbar hastighed (1000-1500 o/min).

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tilsvarende skruemaskine med justerbar hastighed (1000-1500 o/min).

BOREHULSANBEFALINGER

PRODUKTFAKTA

Byggepladeskrue

JB2, uden gummitætning, til stål

Til indendørs brug

Betegnelse

JB2,

med

gummitætning, til stål

Til indendørs brug

JB2 er en selvskærende skrue til fastgørelse af bygningspaneler til letbjælker. Skruen monteres i et forboret hul og danner gevind i stålet. Skruen er tilpasset indendørs montage og giver stor

JB3,

Til udendørs brug Betegnelse

sikkerhed ved montering. Udførelse C-gevind med spids. Sekskantet hoved med flange. Materiale Hærdet stål SS 1370. Normeret trækbrudstyrke T15. Overfladebehandling Elforzinket.

med gummitætning, til stål, rustfri A2

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tilsvarende skruemaskine med justerbar hastighed (1000-1500 o/min).

PRODUKTFAKTA

JB3 er en rustfri selvskærende skrue med skive til fastgørelse af byggeplade til en letbjælke. Skruen monteres i et forboret hul og tætningsskiven giver ekstra sikkerhed.

Udførelse C-gevind med spids. Sekskantet hoved med flange med tætning af EPDMgummipakning.

Materiale Austenitiskt rustfrit stål A2. Normeret trækbrudkraft T13.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med dybdeanslag eller en tilsvarende lavhastighedsskruemaskine (1000-1500 o/min)

BOREHULSANBEFALINGER

JA3, med gummitætning, til træ

Til udendørs brug

Til

PRODUKTFAKTA

JA3/JB3 er en selvskærende skrue i rustfrit stål til fastgørelse af byggeplader til maks. 3 mm letbjælker eller trækonstruktioner. Skruen er ideel til yderligere isolering på facader. Den rustfri stålskrue og tætningsskiven gør fastgørelsen helt tæt og sikker. Kan lakeres efter forespørgsel. Angiv RAL-farve ved bestilling.

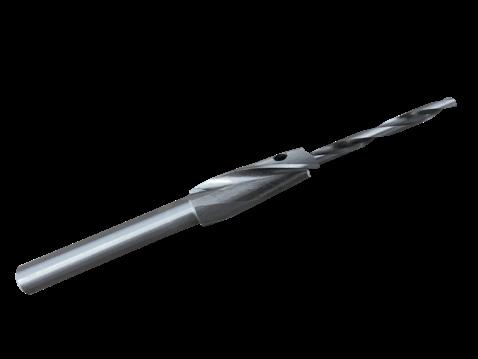

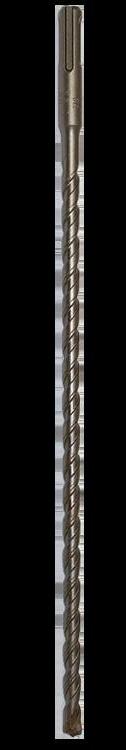

Stålbor

HSS-S, spiralbor til metalboring Højhastighedsstål

Udførelse A-gevind med spids. Skive med tætning af EPDM-gummipakning. Materiale Austenitisk rustfrit stål A2. Normaliseret brudstyrke T7.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med dybdeanslag eller en tilsvarende lavhastighedsskruemaskine (1000-1500 o/min).

5,7

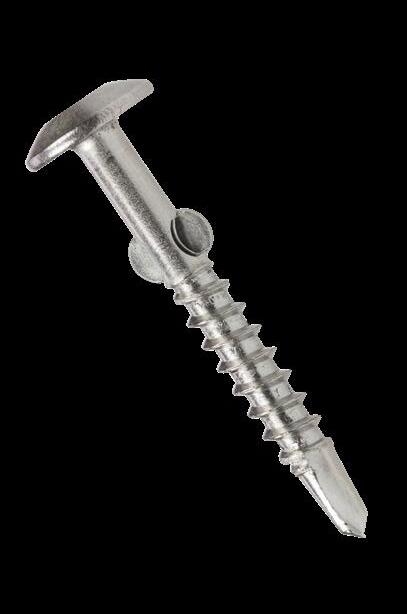

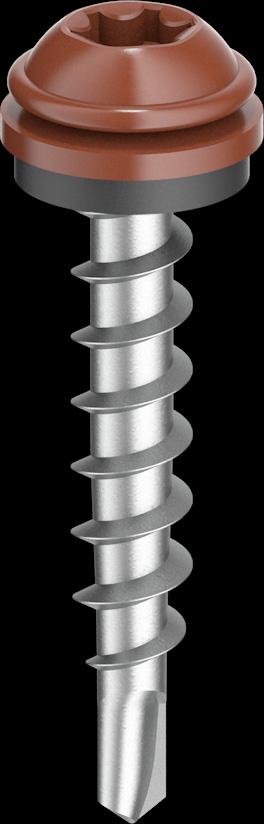

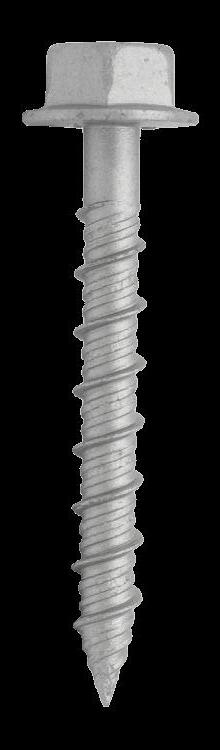

Borende byggepladeskruer JT2

Selvborende pladeskruer af rustfrit stål A2 eller galvaniseret indsatshærdet kulstofstål, der borer i én arbejdsgang.

Kvalitetsegenskaber:

> Borer, former gevind og samler.

> Det smalle tværsnit forhindrer, at borspidsen vandrer hen over underlagets overflade, og bidrager til en høj borekapacitet.

> Med friløb under skruehovedet til skruning af overlappende samlinger.

> Om nødvendigt suppleres med tætningsskive.

> Europæisk Teknisk Vurdering, ETA-10/0200 på dele af sortimentet – kontakt kundeservice for mere information.

Farmarskrue J T 2 2 - H 16 - V 14 4,8 x

*Materiale

2 = Galvaniseret stål

3 = Austenitisk rustfrit stål

5 = Rustfrit stål/stål

8 = Aluminium

Varenavn -

Producent EJOT

Boreskrue

Materiale*

Borekapacitet

Frigang under hovedet

SkrueØ

Længde

Tætningsskive*

SkiveØ

*Tætningsskive

V = Galvaniseret stål

E = Rustfrit stål

A = Aluminium

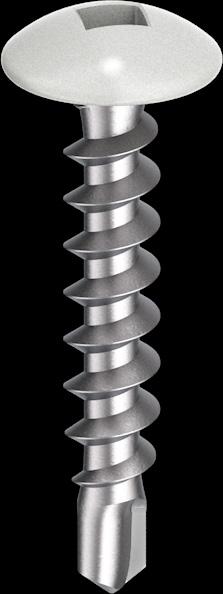

Lakeret byggepladeskrue

Farmerskrue

Til udendørs brug

KOMBI JT2

Til tyndplade

JT2 1-3 4,8

Til

Hvid 9010 860120 2423140

Sort 9011 860110 2423139

Oxydrød 3009 860170 2423130

Teglrød 8004 860150 2423179

Lysegrå 7035 860190 2423135

Grafitgrå 7024 860140 2423183

860001 2423108

Hvid 9010 860020 2423105

Sort 9011 860010 2423104

Oxydrød 3009 860075 2423096

Teglrød 8004 860035 2423099

Lysegrå 7035 860090 2423109

Grafitgrå 7024 860080 2423095

Aluhvid 9006 860016 2423103

Oxydrød 3009 860270 2423148

Teglrød 8004 860300 2423152

Lysegrå 7035 860290 2423155

Grafitgrå 7024 860280 2423147

Vinduesgrå 7040 860255 2423176

Lysegrøn 6021 860265 2423151

Olivengrøn 6003 860260 2423145

Grøn 6020 860263 2423165

Sepia brun 8014 860310 2423144

Chokoladebrun 8017 860311 2423166 250

Kieselgrå 7032 860295 2423167 250

Mørkegrå 7011 860231 2423149 250

Sølvgrå 7001 860262 2423153

Pastelblå 5024 860236 2423169 250

Azurblå 5009 860237 2423170 250

Mørkeblå 5001 860261 2423150 250

Sandgul 1002 860250 2423154 250

Beige 1015 860330 2423160 250

Aluhvid 9006 860239 2423158 250

Alugrå 9007 860335 2423159 250

Spand, artikler i større forpakning

JT2 2 4,8 35 A14 8 T8 Klarlak - 860327 2423173 1000

Hvid 9010 860321 2423175 1000

Sort 9011 860322 2423174 1000

Oxydrød 3009 860272 2423171 1000

Teglrød 8004 860302 2423172 1000

Til træ

JT2 2 4,8 60 A16 8 T8 Klarlak - 860417 2423157 100

Sort 9011 860443 2423162 100

Hvid 9010 860449 2423164 100

Teglrød 8004 860448 2423177 100

Spand, artikler i større forpakning

JT2 2 4,8 60 A16 8 T8 Oxydrød 3009 860445 2423142 1000

Lakeret byggepladeskrue

Farmerskrue KOMBI JT2

PRODUKTFAKTA

Farmerskrue/KOMBI er en selvborende og selvskærende skrue, lakeret i samme farve som byggepladen. Skruen er beregnet til montering i stål og er den perfekte løsning, hvor både farvetilpasning og korrosionsbeskyttelse er påkrævet.

Udførelse Gevind med borespids til træ.

PRODUKTFAKTA

Sekskantet hoved og skive med 3 mm EPDM gummi.

Materiale Skrue af hærdet stål SS1370 (SAE1018). Skive af aluminium. Overfladebehandling Skruen er elforzinket og/eller behandlet med sølvruspert. Hoved og skive polyesterlakeret, min. 40µm.

Farmerskrue KOMBI JT8, aluminium

Til udendørs brug

Farmerskrue/KOMBI er en selvborende og selvskærende skrue, lakeret i samme farve som byggepladen. Overlapsskrue til montering af aluminiumsplade til aluminiumsplade, forsegler overlapning og tætninger og er den perfekte løsning, hvor

både farvetilpasning og korrosionsbeskyttelse er påkrævet.

Udførelse A-gevind med borespids til træ. Sekskantet hoved med skive og ledeskive med 3 mm EPDM-gummipakning. Materiale Skrue af aluminium.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tilsvarende skruemaskine med justerbar hastighed, 1000-1500 o/min under tilspænding.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tilsvarende skruemaskine med justerbar hastighed, 1600 o/min under tilspænding.

Pladeskrue

J2V, stål

Til udendørs brug

Betegnelse

Til plademontage mod træ

J2V 2 4,5

J2V

J2V 2 4,5 28 9,4 TX25 T6 Sort 9011 900302 2423117

J2V 2 4,5 28 9,4 TX25 T6 Oxydrød 3009 900303 2423115

J2V 2 4,5 28 9,4 TX25 T6 Teglrød 8004 900304

J2V 2 4,5 28 9,4 TX25 T6 Aluhvid 9006 900305 2423116

J2V 2 4,5 28 9,4 TX25 T6 Alugrå 9007 900306 2423110

J2V 2 4,5 28 9,4 TX25 T6 Vinduesgrå 7040 900308 2423113

J2V 2 4,5 28 9,4 TX25 T6 Mørkegrå 7011 900309 2423114

J2V 2 4,5 28 9,4 TX25 T6 Grafitgrå 7024 900314 2423111

J2V 2 4,5 28 9,4 TX25 T6 Chokoladebrun 8017 900315 2423090

PRODUKTFAKTA

Pladeskrue er en selvborende skrue til plademontering på træ. Skruen har en tætningsskive og er velegnet til udendørs brug. Farve tilpasset pladens farve iht.

Tagskrue

J2PT til plasttag

Til udendørs brug

Betegnelse

JT2-FZ

Til udendørs brug

Spand, artikler i større forpakning

RAL. Montagetop medfølger for nemmere og sikrere installation.

Udførelse Panhoved, EPDM-skive. Materiale Skrue af stål. Overfladebehandling Sølvruspert.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tilsvarende skruemaskine med justerbar hastighed, (1000–1500 o/min).

PRODUKTFAKTA

Lakeret tagskrue er udstyret med vinger, der fræser et frigangshul i plasten (J2PT) eller eternit tagplader (JT2-FZ).

Udførelse Med fræsevinger. Materiale Skrue i stål. Overfladebehandling Elforzinket eller varmforzinket.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tilsvarende skruemaskine med justerbar hastighed, 1000-1500 o/min under tilspænding.

Facadeskrue IQ, til træ

IQ, til overlap

Til udendørs brug

PRODUKTFAKTA

Facadeskrue IQ er valget til en æstetisk tiltalende facadeinstallation. Kan med fordel anvendes sammen med IQ monteringshylster. Overlapskrue til pladetil-plade samling, forsegler overlapningen og forsegler.

Udførelse Skive i aluminium med 3 mm EPDM gummi. Materiale Stål.

Overfladebehandling Sølvruspert.

MONTERINGSVEJLEDNING

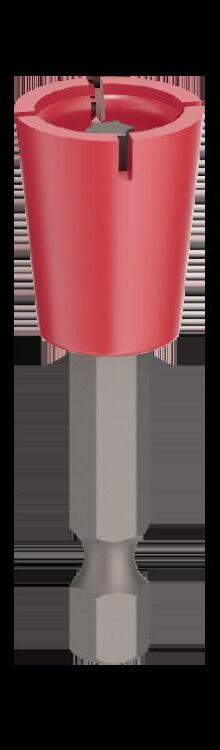

Brug vores IQ monteringshylster, der medfølge hver pakke. Monteringen bliver hurtigere og mere sikker. Brug en trinløs akku skruemaskine med dybdestop og en maksimal hastighed på 1600r/m under tilspænding.

Facadeskrue lavprofil

LP, til træ

Til udendørs brug

2

2

2

2

2

2

2

2

LP, til overlap

Til udendørs brug

2H 4,8 20 A14 TX20 Sort 9011 860570

2H 4,8 20 A14 TX20 Aluhvid 9006 860572

2H 4,8 20 A14 TX20 Grafitgrå 7024

2H 4,8 20 A14 TX20 Mørkegrå 7011 860574

2H 4,8 20 A14 TX20 Oxydrød 3009 860579

2H 4,8 20 A14 TX20 Teglrød 8004 860581

2H 4,8 20 A14 TX20 Alugrå 9007 860583 2423079

PRODUKTFAKTA

Brug en trinløs skruemaskine med dybdeanslag eller en tilsvarende lavhastighedsskruemaskine (1000–1500 o/min). Borekapac.

Selvborende og gevinddannende facadeskrue med lav profil, lakeret i en farve der matcher byggepladen. Lavt hoved og skive med EPDM gummi. Skruen er beregnet til montering i træ eller overlap og er den perfekte løsning, hvor både farvetilpasning

og korrosionsbeskyttelse er påkrævet. Udførelse EPDM tætning giver en vejrbestandig samling og skjuler det lave hoved ved indskruning. Materiale Skrue i stål. Overfladebehandling Sølvruspert.

MONTERINGSVEJLEDNING

Beslagskrue

J2P, stål, til plademontage

PRODUKTFAKTA

J3P, rustfrit stål A2, til plademontage

Til udendørs brug

*Findes uden skive, samme bestillingsnummer + u, eksempel 901010u.

Monteringsskruen er en selvborende og selvskærende skrue udviklet til montering af tynde plader til forskellige udendørs anvendelser. Typiske anvendelsesområder er montage af dækplade, pladebeklædning, vindmølleplader, facadeoverlapning, rygplade, beslag, skilte, lister.

Kan lakeres efter forespørgsel. Angiv RALfarve ved bestilling.

Udførelse Panhoved T25 samt stålskive med EPDM tætning. Borespids med borekapacitet 2x0,9 mm.

Materiale J2P i hærdet stål, J3P i austenitisk rustfrit stål A2.

Overfladebehandling J2P sølvruspert,

J3P elforzinket. Lakering med polyesterlak 40um.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med dybdeanslag eller en tilsvarende lavhastighedsskruemaskine (1000–1500 o/min).

Selvborende pladeskrue

Q7 til stålbjælke

Til udendørs brug

Betegnelse

PRODUKTFAKTA

Q7 er en borepladeskrue, der udelukkende er lavet af stål med en borekapacitet på 18 mm.

Udførelse Sekskant hoved 8 mm. Med eller uden rustfri stålskive med EPDMgummipakning.

Materiale Skrue i hærdet stål. Overfladebehandling Sølvruspert.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med dybdeanslag eller en tilsvarende lavhastighedsskruemaskine (1000–1500 o/min).

JT2, stål

Til udendørs brug i vejrbeskyttet miljø (C2) eller udendørs (C3)

Betegnelse

Til varmvalset bjælke maks. 18 mm, C3

JT2 3-12 5,5 110 14 8

JT2 3-12 6,3 35 14 10 13 T15 840093 2424418 250

JT2 3-12 6,3 50 14 10 28 T15 840094 2424421 250

Til varmvalset bjælke maks. 8,0 mm, C2

JT2 3-8 5,5 25 14 8 12 T11 840078 2424431 250

JT2 3-8 5,5 35 14 8 22 T11 840080 2424432 250

Til letbjælkesamlinger og profiler maks. 6,0 mm, C2

JT2 1,5-6 5,5 22 14 8 10 T11 840070 2424429 250

Til letbjælkesamlinger og profiler maks. 6,0 mm, C3

JT2 1,5-6 5,5 20 12 8 6 T11 840427 2562445

JT2 1,5-6 5,5 25 14 8 13 T11 840071 2424430 250

JT2 2-6 6,3 19 12 3/8” 7 T15 830387 - 250

JT2 2-6 6,3 25

JT2 2-6 6,3 38 12 3/8” 26 T15 840437 - 250

ETA-10/0200

Selvborende pladeskrue

JT2

Til indendørs brug

Betegnelse Borekap.

Til letbjælke maks. 3,0 mm

PRODUKTFAKTA

JT2

Til indendørs brug

Til sideoverlæg

JT2-3H er en borende, gevindformende skrue med friløb under hovedet. Til indvendig fastgørelse af byggeplade i træ, letvægtsbjælke og stålbjælke. JT2 gør installationen hurtig og nem og dermed

PRODUKTFAKTA

lave montage omkostninger. Udførelse Sekskantet hoved med flange. Materiale Hærdet stål. Overfladebehandling Elforzinket 12µm eller Ejoguard.

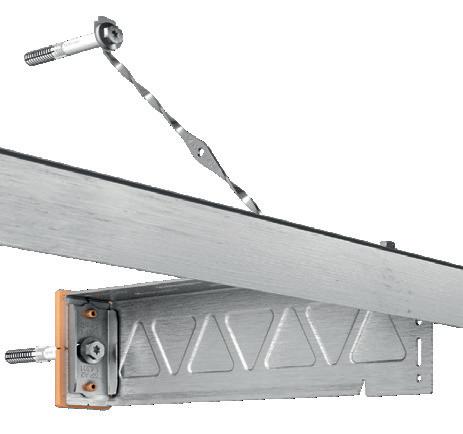

Boreskrue INSTA

JT2, forankring af ophæng i stål

Til indendørs brug

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med dybdeanslag eller en tilsvarende lavhastighedsskruemaskine, 1800 o/min under tilspænding.

Betegnelse Montagetop Gevind Længde Diameter Borekap. Bestnr

INSTA er løsningen til montering af stålophæng. Selvborende skrue til forankring i stål med borekapacitet 2-6 mm. Der kræves ingen forboring.

Materiale Stål. Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med dybdeanslag eller en tilsvarende lavhastighedsskruemaskine, 1000-1500 o/min under tilspænding.

Vingeskrue

WINGDRIL® C1

Til indendørs brug

WINGDRIL® C4

Til udendørs brug

WINGDRIL®, rustfrit stål A2

Til udendørs brug, rustfrit stål A2

Diameter [mm]

Længde [mm] Hoved Ø [mm]

5,5 45 13

5,5 65 13 TX25

PRODUKTFAKTA

WINGDRIL® er en skrue til fastgørelse af “bløde” materialer til metal såsom træ, krydsfiner, spånplader til stål. WINGDRIL® er en meget arbejdsbesparende og økonomisk skrue. Den fræser, borer, gevindskærer og undersænkes i én enkel arbejdsgang. Fræsevingerne danner et frigangshul i det

bløde materiale. Vingerne brækkes derefter af mod stålmaterialet, og der dannes en stærk samling. Enkelt og hurtigt. Udførelse Borespids med fræsevinger. Undersænket hoved med TX-kærv. Materiale Hærdet stål eller rustfrit stål A2. Overfladebehandling Zn/Ni eller elforzinket.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine med mekanisk dybdestop eller en tilsvarende skruemaskine med justerbar hastighed. 1600 o/min under indskruningen.

Stålprofilskrue

EJOFAST® JF2-S-2

Til indendørs brug

Borekap. Diameter [mm] Længde [mm] Kærv Bestnr Db-nr Antal

Sortfosfateret

2x0,6 4,2 13

Elforzinket

2x0,6 4,2 13

EJOFAST® JF2, til overlæg

Til indendørs brug

PRODUKTFAKTA

EJOFAST® JF3, rustfrit stål A2, til overlæg

Til udendørs brug

Med EJOFAST® unikke spidsgeometri og den specielle gevindform fastgøres EJOFAST® skruen ikke kun uden spåner og med høj hastighed, men også med

fremragende sammenspænding. Til plademontage i tage, facader, solpaneler og ventilation.

Materiale Stål, stål fosfateret, rustfrit stål A2.

Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine der maksimalt holder 1800rpm ved montering.

Boreskruer JT3

JT3 boreskruer af austenitisk rustfrit stål A2 med hærdet borespids af stål betyder kvalitet uden kompromis.

Kvalitetsegenskaber:

> Austenitisk rustfrit stål

> Korrosionssikker i de fleste miljøer

> Maksimal sikkerhed gennem boring og gevindformning

> Sekskanthoved eller TX-kærv

> Kan suppleres med tætningsskive

> Europæisk Teknisk Vurdering, ETA-10/0200 på dele af sortimentet, kontakt kundeservice for mere information.

Kvalitetsegenskaber:

> Det sikre befæstelseselement uden sammenligning

> Reduceret monteringstid

> Besparelse på værktøjsskift og boreomkostninger

Anbefaling

Til montering af sinusprofiler skal følgende tætningsskiver anvendes:

Profil 18/76: tætningsskive E10, E12, E14. Til større profiler: E16/3 Borende J T 3 2 - H 25 - E 16 5,5 x -

*Materiale

3 = Rustfrit stål

*Tætningsskive

E = Rustfrit stål

Varenavn

Producent EJOT

Boreskrue

Materiale*

Maks. borekapacitet

Frigang under hovedet

SkrueØ

Skruelængde

Tætningsskive*

SkiveØ

Selvborende pladeskrue

JT3, rustfrit stål A2

Til udendørs brug Betegnelse

sideoverlæg + letvægtsbjælke

JT3, rustfrit stål A2

Til udendørs brug

Betegnelse Borekap. Diameter [mm]

Til letvægtsbjælke maks. 2,0 mm

JT3 2

JT3

PRODUKTFAKTA

JT3 er en bore- og gevindpressende skrue i rustfrit stål til udvendig fastgørelse af byggeplade til letvægtsbjælke, stålbjælke og træ. JT3 er unik med sit hærdede stålbor, homogent forenet med skrueskaftet i rustfrit stål. Det gør det muligt at kombinere kravene til rustfrit materiale

til udendørsmiljøet og hurtig, effektiv montage uden forboring. Tætningsskiven, der tætner effektivt mod pladen, gør skruen helt perfekt. Kan lakeres efter forespørgsel. Angiv RAL-farve ved bestilling.

Udførelse Sekskantet hoved med flange. Skive med EPDM-gummipakning.

Materiale Skrue i austenitisk rustfrit stål A2. Borspids i hærdet stål. Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 1800 o/min under tilspænding.

Selvborende pladeskrue

JT3-FR, rustfrit stål A2

Til udendørs brug

Til sideoverlæg + letvægtsbjælke

JF3-FR-2-5,5, rustfrit stål A2

Betegnelse Borekap. Diameter [mm] Længde [mm] Skive [mm] Kærv Klemmelængde Styrke Bestnr Db-nr

Til sideoverlæg

PRODUKTFAKTA

Byggepladeskrue med FR-hoved giver lavere og mere æstetisk flotte hoveder. FR-hoved giver lavere drejningsmoment og bedre ergonomi under montering. Skruerne kan fås med eller uden tætningsskiver og males i enhver farve, hvis det ønskes. JT3-FR er en rustfri bore- og

gevindpressende skrue til udvendig fastgørelse af byggeplade. JT3-FR har en hærdet stålborespids, der er homogent forbundet med det austenitiske skrueskaft i rustfrit stål.

Udførelse Rundt FR hovedet. Skive med EPDM-gummipakning

Materiale Skrue i austenitisk rustfrit stål A2. Borespids i hærdet stål Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 1800 o/min under tilspænding.

JF6/JT6 rustfrit stål A4

Til brug i aggressiv udendørsmiljø

Betegnelse

Til varmvalset bjælke maks. 12,0 mm

JT6

Til letbjælke maks. 6,0 mm

JT6 1,5-6

Til sideoverlæg + letregel

JT6-plus 1+2,5 5,5

Til sideoverlæg

JF6

PRODUKTFAKTA

JT6 er en bore- og gevindpressende skrue i rustfrit stål til udvendig fastgørelse af byggeplade til letvægtsbjælke, stålbjælke og træ. JT6 er unik med sit hærdede stålbor, homogent forenet med skrueskaftet i rustfrit stål. Det gør det muligt at kombinere kravene til rustfrit

materiale til udendørs miljøer og effektiv montage uden forboring. Tætningsskiven, som tætner effektivt mod pladen, fuldender skruen. Skrue som sænker montageomkostningerne.

Udførelse Sekskanthoved med flange. Ledskive med tætning af EPDM-gummipakning.

Materiale Skrue i austenitisk rustfrit stål A4. Borespids i hærdet kulstofstål. Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 1300 eller 1600 r/m under tilspænding.

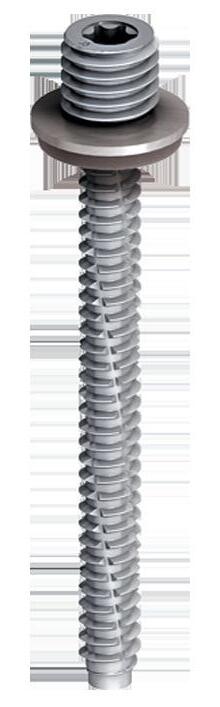

Solcelle befæstigelse

JT3-SB-8,0xL

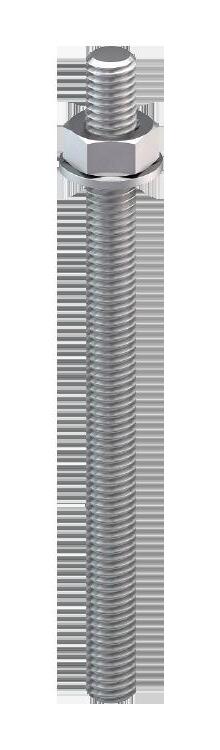

Indstillingsskrue M10x50 mm

Set JT3-SB-3-8,0x85/M10x50 E16 DIN 934

Set JT3-SB-3-8,0x115/M10x50 E16 DIN 934

Set JT3-SB-3-8,0x155/M10x50 E16 DIN 934

Set JT3-SB-3-8,0x195/M10x50 E16 DIN 934

Set JT3-SB-3-8,0x85/M10x70 E16 DIN 934

Set JT3-SB-3-8,0x85/M10x50 FZD DIN 934

Set JT3-SB-3-8,0x85/M10x70 FZD DIN 934

JT3-SB-3-8,0x115/M10x70 E16 DIN 934

Set JT3-SB-3-8,0x115/M10x50 FZD DIN 934

JT3-SB-3-8,0x115/M10x70 FZD DIN 934

Set JT3-SB-3-8,0x155/M10x70 E16 DIN 934

Set JT3-SB-3-8,0x155/M10x50 FZD DIN 934

Set JT3-SB-3-8,0x155/M10x70 FZD DIN 934

Set JT3-SB-3-8,0x195/M10x70 E16 DIN 934

Set JT3-SB-3-8,0x195/M10x50 FZD DIN 934

Set JT3-SB-3-8,0x195/M10x70 FZD DIN 934

Omfang

> Til fastgørelse af understøtninger til solceller på ståloverflader 1,5–3 mm

> Forboret kan den også anvendes til underkonstruktioner i stål ≥ 3,0 mm

> Til højstyrke stålkomponenter op til S450GD

Egenskaber

> Rustfrit stål A2

> Med tætningsskive E16 + ORKAN-skive

Fordele

> Hurtig eftermontering på eksisterende tage

> Brug eksisterende huller i tagfladen

> Anvendelse af afprøvede tætningssystemer

> Intet specialværktøj kræves til montering

> Ekstremt sikker fastgørelse gennem forbindelse direkte i underlaget

Huldiameter ved forboring

Solpanelbefæstelse JT3-SB-3-8,0xL

Karakteristiske værdier for bæreevne

Solpanelbefæstelse JT3-SB-3-8,0xL

Tekniske data

Skruediameter 8,0 mm

Montagetop Sekskant SW5

Monteringshastighed maks. 1300 1/min

Tykkelse på underkonstruktion (Stål S235 - EN 10025-1.) [mm]

Tykkelse på underkonstruktion (Stål S235 - EN 10025-1.) [mm]

JT4 i rustfrit stål

JT4 boreskruer af rustfrit stål A2 samler bygningskomponenter af aluminiumsplade eller aluminiumsprofiler.

Kvalitetsegenskaber:

> Helt austenitisk rustfrit stål, A2

> Korrosionssikker

> Maksimal sikkerhed gennem boring og gevindformning

> Med sekskantskruehoved eller TX-kærv

> Kan suppleres med tætningsskive

> Europæisk Teknisk Vurdering, ETA-10/0200 på dele af sortimentet, kontakt kundeservice for mere information.

Produktfordele:

> Reduceret monteringstid

> Besparelse på værktøjsskift og boreomkostninger

Borende

Varenavn -

Producent EJOT

Boreskrue

Materiale*

Maks. borekapacitet

Frigang under hovedet

SkrueØ

Skruelængde

Tætningsskive*

SkiveØ

*Materiale 4 = Rustfrit stål A2

*Tætningsskive E = Rustfrit stål A2

Stål Beton

Isolering

Selvborende pladeskrue

JT4-FR, rustfrit stål

A2

Til udendørs brug

Betegnelse

PRODUKTFAKTA

JT4, rustfrit stål A2

Til udendørs brug

JT4 og JT4-FR er skruer fremstillet udelukkende af rustfrit stål A2, inklusive borespidsen. Det betyder, at boreevne kun kan opnås i aluminium.

PRODUKTFAKTA

Udførelse Rundt hoved eller sekskanthoved med TX-kærv. Skive med tætning af EPDM-gummipakning på visse varianter. Materiale Skrue i austenitisk rustfrit stål A2.

Overfladebehandling Elforzinket.

Fibercementskrue

JT4, rustfrit stål A2

Til udendørs brug

Betegnelse

JT4-FC er helt rustfrit stål, inklusive boret. Skruen kan kun anvendes ved montering af fibercementplader mod træ. Skruen er udstyret med fræsevinger, der gør hullet i fibercementpladen større. Hullet skaber

frigang omkring skruen, så temperaturforskelle ikke vil knække fibercementpladen.

Udførelse Rundt hoved med TX-kærv. Materiale Skrue i austenitisk rustfrit stål A2.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 1800 o/min under tilspænding.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 1500 o/min under tilspænding.

Byggepladeskrue

JA3-FR, rustfrit stål A2

Til udendørs brug

Montagetop till FR-skrue

Betegnelse

Montagetop FR T25 skrue med skive 820944 2424110

Bits T25 FR Tool med skive 820946 2422633

Montageværktøj FR T25 skrue uden tætningsskive 820948 2424139 1

Bits T25 FR Tool uden skive 820949 2422632 1

Montagetop T25 FR plast sort 820956 2424117 1

Byggepladeskrue

JA3-LT, rustfrit stål A2

Til udendørs brug

Til

mod træ

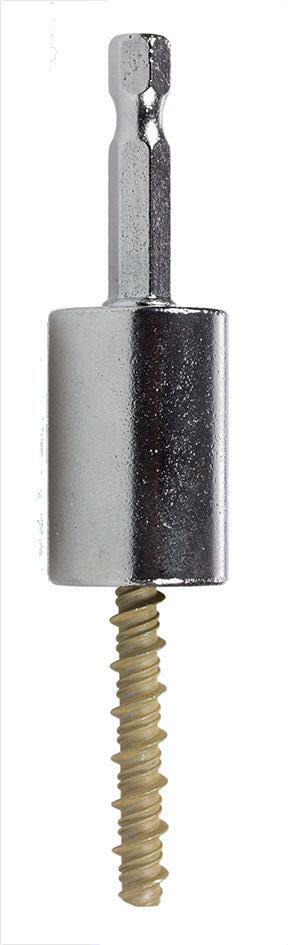

Montagetop till LT- og STS-skrue

Betegnelse

Montagetop LT/STS T25 9152700000 2424124

PRODUKTFAKTA

Byggepladeskrue med FR- og LT-hoved er et koncept til at give lavere og mere æstetisk tiltalende hoveder. FR- og LT-hoved giver lavere moment og bedre ergonomi under montering. Skruerne kan leveres med eller uden tætningsskiver og males i enhver farve, hvis det ønskes.

JA3-FR og JA3-LT er rustfri uden boreevne i stål. Skruerne skal anvendes ved montering af facadeplader mod aluprofiler og træ. Forboring er påkrævet. Udførelse Rundt hoved med FR- og LT-hoved. Skive med tætning af EPDMgummipakning.

Materiale Skrue i austenitisk rustfrit stål A2. Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine/skruetrækker med dybdestop og en maksimal hastighed på 1800 o/min under tilspænding.

Stål

Beton

Isolering

Sandwichpanelskrue

JT2-D, stål

Til udendørs brug Betegnelse

PRODUKTFAKTA

Hurtigborende skrue i stål til montering af sandwichpaneler mod stålprofiler. Borekapacitet op til 12,0 mm. Ø 5,5 mm tråddiameter og Ø 6,3 mm tråddiameter under hovedet. Kan leveres med andre skivestørrelser.

Udførelse Sekskanthoved. Skive i rustfrit stål med EPDM-gummipakning. Materiale Skrue i hærdet stål. Borespids i hærdet stål.

Overfladebehandling Climadurbehandlet.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 1300 o/ min under tilspænding.

JT3-D, rustfrit stål A2, til træunderlag

Til udendørs brug

Betegnelse

JT3-D-2H 2

JT3-D-2H 2 6,5/7,0 160 E19

JT3-D-2H 2 6,5/7,0 180 E19

JT3-D-2H 2 6,5/7,0 200 E19

JT3-D-2H 2 6,5/7,0 220 E19

JT3-D-2H 2 6,5/7,0 260 E22

JT3-D-2H 2 6,5/7,0 300 E19

PRODUKTFAKTA

Disse skruer er tilpasset til montering af sandwichpaneler på træunderlag. Borespidsen har kapacitet til at bore 2 mm i stål og forborer i træunderlaget.

Udførelse Sekskant hoved 8 mm. Skive i rustfrit stål med EPDM-gummipakning.

JT3-D,

rustfrit stål A2,

Til udendørs brug

til stålprofiler

Materiale Skrue i austenitisk rustfrit stål A2. Borespids i hærdet stål.

Overfladebehandling Zink.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 1500 o/min under tilspænding.

ETA-10/0200

E19

JT3-D 6H 5,5/6,3 197 E19

JT3-D 6H 5,5/6,3 237 E19

JT3-D 6H 5,5/6,3 267 E19

JT3-D 12H 5,5/6,3 75 E19

JT3-D 12H 5,5/6,3 95 E19

JT3-D 12H 5,5/6,3 115 E19

JT3-D 12H 5,5/6,3 135 E19

JT3-D 12H 5,5/6,3 155 E19

JT3-D 12H 5,5/6,3 195 E19

141-178 T10

PRODUKTFAKTA

Hurtigborende skrue i rustfrit stål til montering af sandwichpaneler mod stålprofiler. Borekapacitet op til 12,0 mm. Ø 5,5 mm tråddiameter og Ø 6,3 mm tråddiameter under hovedet. Kan leveres med andre skivestørrelser.

Udførelse Sekskantet hoved. Skive i rustfrit stål med EPDM-gummipakning. Materiale Skrue i hærdet stål eller i austenitisk rustfrit stål A2 Borespids i hærdet stål.

Overfladebehandling Zink.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 1300 o/min under tilspænding.

Sandwichpanelskrue

JA3, rustfrit stål, A2

Til udendørs brug

PRODUKTFAKTA

JA2

Til indendørs brug

Til udendørs brug Betegnelse

JZ3, rustfrit stål, A2

JZ2

Til

Gevindskrue til træ/limtræ eller stålbjælke over 12,0 mm. Kan bruges til mange applikationer, men er særdeles velegnet til sandwichpaneler.

Udførelse 3/8” sekskanthoved med skive med EPDM-gummipakning. Materiale Skrue i hærdet stål eller i austenitisk rustfrit stål A2. Skive i rustfrit stål eller forsinket stål. Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Forbor panelet og træunderkonstruktionen med et 4,8 mm bor. Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 600 o/min under tilspænding.

Q7

Til udendørs brug

Betegnelse Borekap. maks. [mm]

Til stålbjælke Q7

Q7, rustfrit stål, A2

Til udendørs brug

Betegnelse

Til stålbjælke

Q7 18 5,5/6,3 245 E19 8 145-187 T10

Q7 18 6,3/7,0 365 E19 8 265-305 T12

PRODUKTFAKTA

Q7 er sandwichpanelskruer i austenitisk rustfrit stål, A2. Skruen har en påsvejst stålspids med ekstrem hurtig og høj boreevne. Borekapacitet 18 mm i stål.

Udførelse Sekskant hoved 8 mm. Skive i rustfrit stål med EPDM-gummipakning.

Q9

Til udendørs brug

Betegnelse

Til stålbjælke

maks. [mm]

PRODUKTFAKTA

Q9 er sandwichpanelskruer i stål med overfladebehandling. Skruen har en spids af kulstofstål med ekstrem hurtig og høj boreevne. Borekapacitet 25 mm i stål.

Materiale Skrue i austenitisk rustfrit stål A2. Borspids i hærdet stål. Overfladebehandling Sølvruspert.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med dybdestop og en maksimal hastighed på 1300 o/min under tilspænding.

Udførelse Sekskant hoved 8 mm. Skive i rustfrit stål med EPDM-gummipakning. Materiale Hærdet stål. Overfladebehandling Sølvruspert.

MONTERINGSVEJLEDNING

Brug en akku skruemaskinemed dybdestop og en maksimal hastighed på 1300 o/min under tilspænding.

Sandwichpanelskrue

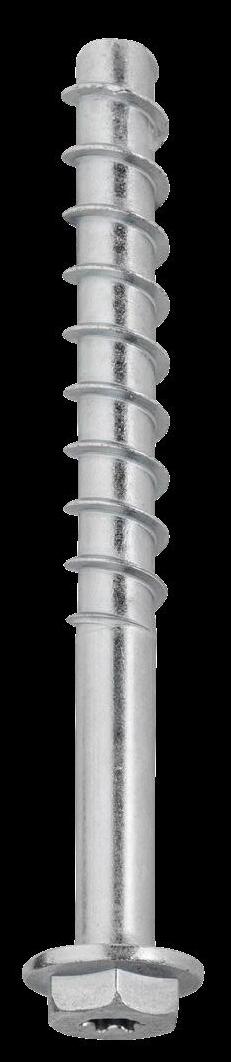

BS-R, til beton

Til udendørs brug

PRODUKTFAKTA

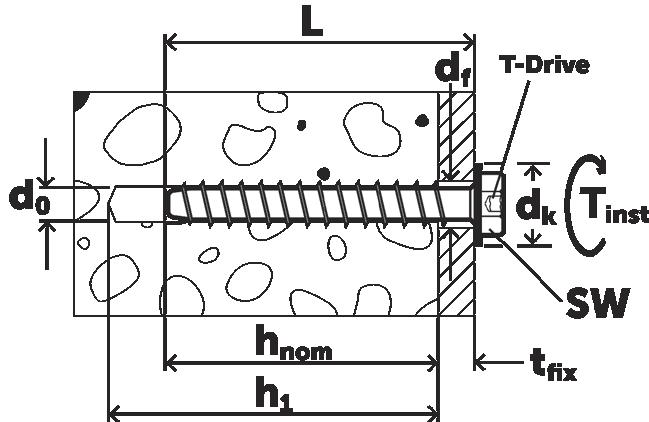

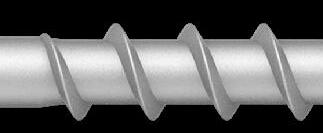

Betonskrue er en skrue til montering af sandwichpaneler i beton. Enkel montering og høje udtræksværdier.

PRODUKTFAKTA

FBS-R

Til udendørs brug

Materiale Hærdet stål. Overfladebehandling Skruen er forsinket 8µm zink + Climadurbehandlet. Skive af rustfrit stål med vulkaniseret EPDMgummitætning.

MONTERINGSVEJLEDNING

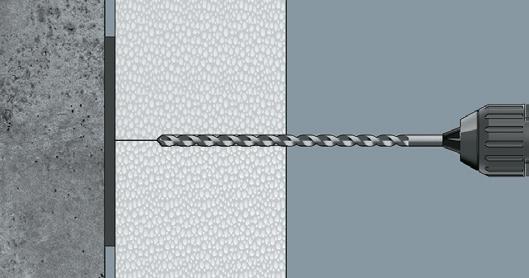

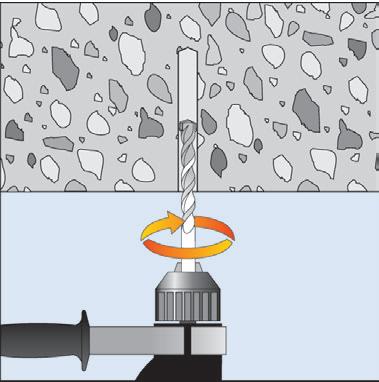

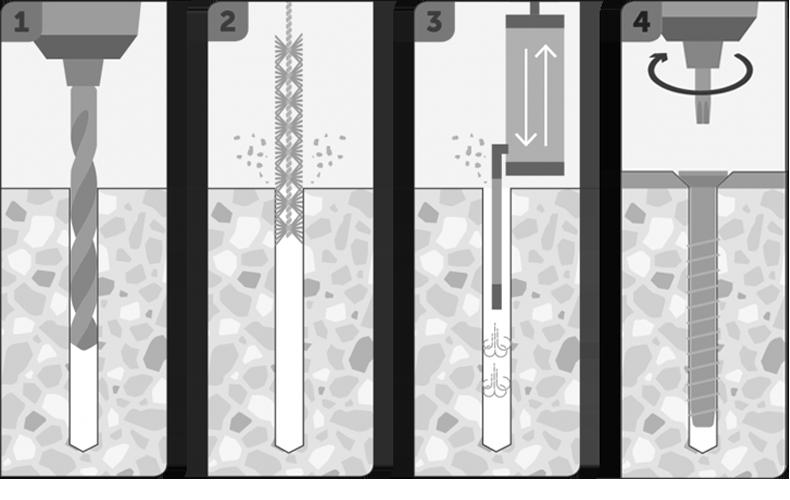

Bor gennem sandwichpanelet og 40 mm ind i betonen. Montagedybden i betonen skal være min. 30 mm. Brug en 600 rpm akku skruemaskine.

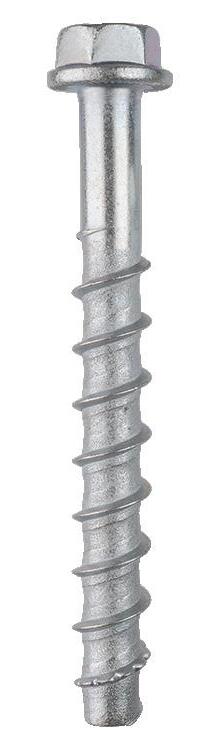

Betonskrue til montering i beton og massiv tegl.

Udførelse Rustfri skive med EPDMgummipakning Materiale Stål. Overfladebehandling Climadur.

MONTERINGSVEJLEDNING

Bor gennem sandwichpanelet og 40 mm ind i betonen. Montagedybden i betonen skal være min. 30 mm. Brug en 600 rpm akku skruemaskine.

Borespidsbeskyttelse

Blød plastbeskyttelse, gråhvid RAL 9002

Typebetegnelse

4,5x25 4,5 25 820933

4,5x35 4,5 35 820054700 -

PH 5,0x10 5,0 10 820937 2422477

PH 5,5x10 5,5 10 820936 2422476

PRODUKTFAKTA

Borespidsbeskyttelse er beregnet til at dække spidsen af skruerne Ø 4,2 mm, Ø 4,8 mm, Ø 5,5 mm, Ø 6,3 mm og Ø 6,5 mm.

Bestillingshjælp

Skrue Spidsbeskyttelse

JT...-2 -4,2 3,0x10

JT...-2H -4,8 3,0x10

JT...-2 -4,8 3,0x10

Dabo 4,8 4,5x25

Dabo 4,8 4,5x35

JT...-3 -4,8 3,5x10

JT...-2H -5,5 3,5x10

JT...-3H -5,5 4,0x10

JT...-3 -5,5 4,0x10

JT...-4 -5,5 4,5x10

JT...-6 -5,5 4,5x10

JT...-8 -5,5 4,5x10

JT...-2H -6,3 3,5x10

JT...-3H -6,3 4,5x10

JT...-4 -6,3 4,5x10

JT...-6 -6,3 5,0x10

JZ... -6,3 5,5x10

JA... -6,5 5,5x10

Stål Beton

Isolering

ETA-10/0200

CORREMAKS JZ1/JA1

Skruer til konstruktioner med høj korrosionsbelastning, rustfrit stål, A5

Kvalitetsegenskaber:

> Gevindpressende skrue fremstillet af austenitisk rustfrit stål A5 (1.4529)

> Ved hjælp af en særlig fremstillingsteknologi opnås gevindflanker med meget høj hårdhed

> Europæisk Teknisk Vurdering, ETA-10/0200, på dele af sortimentet, kontakt kundeservice for mere information.

Produktfordele:

> Et rustfrit materiale med den højest mulige korrosionsbestandighed ifølge typegodkendelse Z-30.3-6

> Sikker montering i stålkonstruktioner fremstillet i højstyrkestålkvaliteter

> Maksimal korrosionsbeskyttelse

> Maksimal styrkesikkerhed

Brug:

> Velegnet til konstruktioner med høj korrosionsbelastning fra klorid og svovldioxid samt høje koncentrationer af forurenende stoffer.

> Enkle statiske beregninger takket være typegodkendelse Z-14.1-4 fra det tyske institut for byggeteknik

Eksempel på brugsområden Svømmehaller, saltlagerbygninger, komposteringsanlæg, overfladebehandlingsanlæg, kemiske anlæg, vejtunneler, parkeringskældre, havvandsmiljø.

Klemmelængde

Ved brug af skruer uden tætningsskive øges klemmelængden med 3 mm

Tætningsskiver Tætningsskive E, rustfrit stål

E 10/1 10,0 5,3 1,0 - 951198 2424769

E 11/1 11.0 5,7 1,0 - 905921 2424776

E 12/2

E 14/3 14,0

E 16/3 16,0 6,7

E 19/3 19,0 6,7

E 22/3 22,0 6,7 1,0 3,0

Tætningsskive

V, elforzinket stål

905901 2424768

2424772

2424773

V

Perfekt tæthed og dynamisk styrke – vores tætningsskiver gør, hvad de er designet til

Ved første øjekast kan det være svært at skelne en tætningsskive fra en anden, kvalitetsforskellen bemærkes normalt ikke med det samme, men først efter flere måneder, nogle gange endda år. Hvis skiven ikke holder tæt i hele tætningsskivens levetid, kan omkostningerne til renovering blive høje. Vores tætningsskiver sikrer optimal tæthed og opfylder kravene inden for alle anvendelsesområder, også i metal.

År med enestående ydeevne

Tætningsmaterialet består af EPDMgummipakning, som er vulkaniseret til

metalskiven. Dette giver skiven maksimal ydeevne. Tætningsskiven har en uovertruffen beskyttelse mod ældning, ozon, UV-stråling, vejr og miljøpåvirkning. Godkendelse fra det tyske bygningsinstitut bekræfter den dokumenterede kvalitet af EJOTs tætningsskiver.

Kvalitet i hver detalje

År med ekspertise og udviklingsarbejde har resulteret i en høj standard på vores tætningsskiver. Tykkelsen på metalskiven på 1 mm og tykkelsen på 2 eller 3 mm EPDM-gummipakning sikrer en pålidelig tætning. Den dokumenterede styrke og

den let konvekse udformning af metalskiven giver den en fremragende bæreevne. Ødelagte tætningsskiver på grund af forkert monteringsudstyr hører nu til sjældenhederne.

EJOT tætningsskiver er forsynet med gråt EPDM-gummipakning for at harmonere bedre med tætningslaget, f.eks. tagpladen. De kan pulverlakeres for at passe endnu bedre til plader i forskellige farver. Skiverne fås i forskellige størrelser med en yderdiameter fra Ø10–Ø29 mm.

Stål Beton

Gips

Isolering

Ventilationskrue

Hi-Speed PLUS

Til indendørs brug

PRODUKTFAKTA

Hi-speed Plus er en specialdesignet selvborende og selvskærende skrue til tyndplader, max 2x0,7 mm. En professionel skrue i plade-, ventilations- og byggebranchen. Boring og gevindskæring udføres hurtigt og effektivt i én arbejds-

PRODUKTFAKTA

gang. Skruens design betyder udover en optimeret længde også, at skruen trækkes tilbage med det samme. Spidsen går i direkte indgreb og driver skruen ind uden at skabe borespåner fra hullet.

Udførelse Sekskantet hoved med flange og PH krydskærv.

Provent PLUS

Til indendørs eller udendørs brug

Korrosivitetsklasse C1

Spand, artikler i større forpakning

Korrosivitetsklasse C4

PROVENT Plus er en ventilationsskrue udstyret med en borespids. Til montering af ventilationsrør og metalplader, 2x1,0 mm.

PRODUKTFAKTA

Udførelse Sekskantet hoved med flange og PH krydskærv.

Materiale Hærdet stål. Overfladebehandling Elforzinket eller forstærket overfladebehandling.

EJOFAST® JF2-2-4,2

Effektiv til montering af ventilationskanaler, da den har en skarp spids, der ikke glider og sikrer en spånfri installation.

Udførelse Sekskantet hoved med flange, skarp spids. Materiale Hærdet stål. Overfladebehandling Climadur.

Materiale Hærdet stål SS1370/SAE1018. Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med trinløs hastighed.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine, der maksimalt holder 1800rpm ved montering.

MONTERINGSVEJLEDNING

Brug en trinløs skruemaskine, der maksimalt holder 1800rpm ved montering.

Boreskrue Panhoved

Til indendørs eller udendørs brug

Panhoved, rustfrit stål, korrosivitetsklasse C4

Undersænket hoved

Til indendørs brug

3,5

Sekskantet hoved

Til indendørs brug

Boreskrue

Til indendørs brug

PRODUKTFAKTA

Skruen borer et hul og danner gevind i materialet i et kontinuerligt tempo. Hurtig og effektiv. Skruen er beregnet til stål, aluminium og andre materialer. Borekapacitet op til 5,5 mm materialetykkelse i stål. Borespidsen har en spiralboregeometri, der giver præcis kontrol og hurtig start.

Udførelse Kuppelformet og undersænket hoved med PH krydskærv eller sekskanthoved med flange. TX-kærv kan fås mod bestilling. Materiale Hærdet stål. Rustfrit stål A2, leveres efter forespørgsel. Overfladebehandling Elforzinket.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine der holder en hastighed på ca. 2500 o/min under iskruningen. Hastigheder mellem 1800-3000 o/min går normalt godt.

Beslagskrue vindue

Rustfrit stål A4 Til udendørs brug

Teglrød 8004 905653

3,5 25 8 SQ1 Oxydrød 3009 905678

3,5 25 8 SQ1 Aluhvid 9006 905674 2456070

Småpak

3,5 25 8 SQ1 - - 905675smp -

3,5 25 8 SQ1 Hvid 9010 905676smp -

3,5 25 8 SQ1 Sort 9011 905677smp - 250

3,5 25 8 SQ1 Teglrød 8004 905653smp - 250

Lang firkantbits leveres i hver forpakning.

PRODUKTFAKTA

Rustfrit syrefast skrue med lavt hoved. Opfylder høje krav til funktion og kvalitet. Andre farver kan lakeres efter anmodning.

Udførelse Lavt hoved. Firkant bits nr. 1 Materiale Rustfrit syrefast stål, A4.

MONTERINGSVEJLEDNING

Monteres i forborede huller mod træoverflader.

PRODUKTFAKTA

Beslagskrue vindue

Rustfrit stål, A2

Til udendørs brug

Borekapacitet i stål maks. 2,5 mm

Lang firkantbits leveres i hver forpakning.

Rustfrit skrue med lavt hoved og borespids af stål. Borekapacitet i stålplade maks. 1,5 mm. Det er ikke nødvendigt at forbore vinduesbeslaget. Andre farver kan lakeres efter anmodning.

Udførelse Lavt hoved. Firkant bits nr. 1. Materiale Rustfrit stål A2 og borespids af kulstofstål. Overfladebehandling Elforzinket og vokset.

Pladeskrue

Rustfrit stål, A2

Til udendørs brug

Længde [mm] HovedØ [mm] Kærv

TX-bits leveres i hver forpakning.

Beslagskrue

Rustfrit stål, A2

Til udendørs brug

Diameter

Lang firkantbits leveres i hver forpakning.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med min 1800rpm for at få det bedste resultat.

Beslag og tagrendeskrue

Til udendørs brug

TX-bits leveres i hver forpakning.

PRODUKTFAKTA

Skruen er designet til bla. tagrendejern, men kan også bruges til andre applikationer i træoverflader. Skruen har trægevind og skær. Giver sikker montering og

Pladeskrue

Til udendørs brug

PH-bits leveres i hver forpakning.

PRODUKTFAKTA

Pladeskrue er en multifunktionel skrue med High-Lo gevind. Skruen er designet til at fastgøre metalplader til træ, krydsfiner og metalplader. Skruens design med riller

højere sikkerhed sammenlignet med f.eks. fastgørelse med søm. Udførelse Lavprofilhoved. Materiale Hærdet stål. Overfladebehandling Ejocoat.

MONTERINGSVEJLEDNING

Brug en akku skruemaskine med min 1800rpm for at få det bedste resultat.

under den koniske del af hovedet betyder forbedret undersænkning. Hovedet med PH2 kærv.

Udførelse Hi-Lo gevind, konisk hoved, riller.

Materiale Hærdet stål. Overfladebehandling Sølv ruspert.

Rendejernsskrue

Rustfrit stål, A2

Til udendørs brug

Undersænket med borspids

Til udendørs brug

PRODUKTFAKTA

Rendejernsskrue til montering af rendejern og konsoljern på træ. Kan også bruges til andre applikationer i træunderlag.

Materiale Stål eller rustfrit stål. Overfladebehandling EJOCOAT.

Hylse og tilbehør

MONTERINGSVEJLEDNING

Brug en akku skruemaskine der holder en hastighed på ca. 1800 o/min under iskruningen.

Nitteskrue

Stål

Til indendørs eller udendørs brug

Korrosivitetsklasse C1

3,5 9,5 5,6 PH2 2,25 Hvid 9010 581028

Korrosivitetsklasse C3

3,5 9,5 5,6 PH2 2,25 Hvid 9010 581029

3,5 9,5 5,6 PH2 2,25 Sort 9011 581030

3,5 9,5 5,6 PH2 2,25 Oxydrød 3009 581031 2424353

3,5 9,5 5,6 PH2 2,25 Sølv (Alu) 9006 581032 2424356

3,5 9,5 5,6 PH2 2,25 Grafitgrå 7024 581033

3,5 9,5 5,6 PH2 2,25 Teglrød 8004 581037

3,5 9,5 5,6 PH2 2,25 Jerngrå 7011 581045

3,5 9,5 5,6 PH2 2,25 Vinduesgrå 7040 581046

3,5 9,5 5,6 PH2 2,25 Pastelblå 5024 581050

3,5 9,5 5,6 PH2 2,25 Alugrå 9007 581058

3,5 9,5 5,6 PH2 2,25 Antracitgrå 7016 581057

3,5 9,5 5,6 PH2 2,25 Sølvgrå 7001 581059

PRODUKTFAKTA

Selvborende nitteskruer til indendørs eller udendørs brug. Nitteskruen gør monteringen nemmere og hurtigere med kun et arbejdstrin.

Bits SuperGrip TX

Udførelse Panhoved. Materiale Stål.

Overfladebehandling Elforzinket korrosivitetsklasse C1. Sølvruspert korrosivitetsklasse C3.

Unik bit der giver et exceptionelt greb

Bits

MONTERINGSVEJLEDNING

Brug en akku skruemaskine der holder en hastighed på ca. 1600 o/min under iskruningen.

DEKTITE rørgennemføring Firkantet bund, sort

Betegnelse

tætnes uden silikone

SOAKER,

ekstra stor base

Betegnelse

SELDEK, til flade tage

Betegnelse

DEKSTRIP FLASHING

Monteringsvejledning vedlægges hvert produkt

Stilladsforankring

Rustfrit stål A2

Stilladsforankring GU

Rustfrit stål A2

Stilladsforankring GU Øje

Stål eller rustfrit stål A2

Øjebolt til stillads

Stål

Til

CROSSFIX®

CROSSFIX er den første underkonstruktion i 100% rustfrit stål

Den termiske ledningsevne på rustfrit stål er omkring 13 W/mK, mens aluminium er 160 til 220 W/mK. Derfor kan Crossfix opnå stærkt forbedrede U-værdier med samme isoleringstykkelse.

Energieffektivt

En minimal kuldebro i CROSSFIX® systemet gør det muligt at opnå en optimal rumtemperatur med minimalt varmetab, hvilket mindsker risikoen for skimmelsvamp og kulde i væggene.

Maksimal fleksibilitet

Undersystemet til bagventilerede facader revolutionerer markedet. CROSSFIX® kan bruges til vandrette og lodrette støtteprofiler.

Bredere anvendelsesområder

Energieffektiviteten giver CROSSFIX® en lavere isoleringstykkelse i underkonstruktionen, hvilket giver et større brugsareal, ikke mindst som beklædning med æstetiske facader.

Stål

Beton

Træ

Gips

Isolering

Nitter

Sortimentsbokse

Vertikal montering.

Horisontal montering.

Fastgørelse til beton

Vi tilbyder en sikker befæstelse uanset grundmateriale og dets kvalitet, ydre forhold og belastning.

Tilladte

belastninger for befæstelser

Et monteret befæstelseselement påvirkes normalt ikke kun af træk- og tværkræfter. Kombinerede belastninger, bøjning m.m. forekommer også ofte og kræver i visse tilfælde anvendelse af beregningsprogrammer. Producenten af befæstelseselementer angiver normalt specifikke tilladte værdier for hver befæstelse. Disse tilladte værdier må ikke overskrides. Hver belastningsværdi indeholder en sikkerhedsfaktor afhængigt af underlag m.m.

Lasttyper

Størrelsen og retningen af en kraft er ikke altid konstant. Derfor bør andre typer belastninger overvejes og vurderes fra sag til sag, afhængigt af anvendelsen og sikkerheden.

Kantafstand og indbyrdes afstand

Vær forsigtig ved montering tæt på grundmaterialets kant. Bæreevnen for forskellige befæstelseselementer varierer afhængigt af grundmaterialet. Et ekspanderende befæstelseselement er mere kritisk end et formlåsende. Vores anbefaling er at følge producentens anvisninger for indbyrdes afstand, kantafstand og monteringsdybde.

Forkortelser

d0 Borediameter df Frigående huldiameter Ø

SW Montagetop h1 Min. boredybde h nom Min. montagedybde hmin Min. betontykkelse hef Effektiv montagedybde tfix Maks. montagetykkelse

Tinst Tiltrækningsmoment

Scr Karakteristisk indbyrdes afstand

Smin Min. indbyrdes afstand

Ccr Karakteristisk kantafstand

Cmin Min. kantafstand

Formlåsende Expanderende

Kantafstand og indbyrdes afstand.

Statisk belastning Dynamisk belastning Pulserende

Monteringskrav og tekniske

Hvad er revnet beton?

beskrivelser for befæstelser i beton

En betonplade, der hviler på søjler eller understøtninger, vil på grund af egenvægt og belastning danne mikroridser som følge af de trækspændinger, der opstår. For at optage disse trækspændinger skal pladen armeres, så konstruktionens bæreevne ikke kompromitteres.

Befæstelser, der udføres i konstruktioner med revnet beton, skal foretages med befæstelseselementer, der er godkendt til revnet beton. De eksisterende mikroridser reducerer befæstelsens bæreevne, og derfor skal der tages hensyn til de belastningsværdier, der er angivet i produktinformationen. Hvis en befæstelse er egnet til revnet beton, fremgår dette altid af produktinformationen. Vælg en ETA-vurderet produktløsning, option 1, til montage i revnet beton

Betonkvalitet

Pladsstøbt beton har normalt kvalitet C20/25 med en trykstyrke på 25 N/mm². Præfabrikeret beton har typisk kvalitet C32/40 med en trykstyrke på 40 N/mm² eller højere, f.eks. C50/60.

Variationer i betonkvalitet påvirker befæstelsens bæreevne og har også betydning for monteringsforholdene, herunder valg af borehuldiameter m.m.

De anbefalede borehuldiametre gælder for betonkvalitet C20/25. Ved højere betonkvaliteter kan borehuldiameteren øges en smule for at sikre gode monteringsforhold.

Montering af beton-ekspansionsanker

Et beton-ekspansionsanker er et ekspanderende befæstelseselement, som er afhængigt af, at det korrekte tilspændingsmoment påføres under montagen. Se produktinformationen.

Montering af betonskrue

En betonskrue er et formlåsende befæstelses-

element, hvor der ikke kræves et egentligt tilspændingsmoment ud over det, der er nødvendigt for at fastholde den fastgjorte komponent. Overskrid derfor aldrig de angivne maksimale tilspændingsmomenter, da dette kan beskadige skruen under montagen og medføre senere skruebrud.

For befæstelser i letbeton

Letbetonskruer monteres uden forborring. Skruens gevindlængde og indskruningsdybde påvirker udtræksværdien, ligesom letbetonens densitet, alder og kvalitet har betydning.

Derfor anbefales det altid at udføre udtræksprøver i det aktuelle underlag. Montagen skal udføres med meget lave omdrejningstal og må under ingen omstændigheder overstrammes.

Boreteknik

Underlaget afgør, hvilken boreteknik der skal anvendes.

Slagboring

Hammerboring

Diamantboring

Trykkraft ikke-revnet beton

Trykkraft ikke-revnet beton

Trækkraft revnet beton

Trækkraft revnet beton

Trækkraft revnet beton

Trækkraft revnet beton

Trækkraft revnet beton

Ingen boring

Boring

Gennemstiksanker

BA-V-Plus, elforzinket

Til indendørs brug

Applikationsområde

> Til brug i revnet og ikke-revnet beton ≥ C20/25

> Også velegnet til natursten

> Tørre indendørsområder

> Til befæstelse af mellem tunge til tunge

fastgørelser som søjler, metalkonstruktioner og træstrukturer

> Til forinstallation, gennemstiksmontage og afstandsmontage

> Seismisk vurdering kategori C1 på M8 og C2 på M8/M10/M12/M16

Egenskaber

Krydsreferencer Rengøringsbørste Udblæsningspumpe Værktøjsbælte Hammerbor SDS plus Installationsværktøj

> Galvaniseret, zinkbelagt stål

> Vurdering for beton, option 1

> Brandmodstandsklasser F30, F60, F90, F120

Gennemstiksanker

BA-F-Plus, varmforzinket

Til udendørs brug

8x57/5/-ETA

ETA-16/0934 Option 1 til revnet og ikke-revnet beton

Krydsreferencer Rengøringsbørste Udblæsningspumpe Værktøjsbælte Hammerbor SDS plus Installationsværktøj

Applikationsområde

> Til brug i revnet og ikke-revnet beton ≥ C20/25

> Også velegnet til natursten

> FZV til tørt og fugtigt indendørsbrug, udendørs kun i landdistrikter i indlandet

> Til befæstelse af mellem tunge til tunge

fastgørelser som søjler, metalkonstruktioner og træstrukturer

> Til forinstallation, gennemstiksmontage og afstandsmontage

> Seismisk vurdering kategori C1 på M8 og C2 på M8/M10/M12/M16

Egenskaber

> Galvaniseret, zinkbelagt stål

> Vurdering for beton, option 1

> Brandmodstandsklasser F30, F60, F90, F120

BA-E-Plus, rustfrit stål A4

Til udendørs brug

8x57/5/-ETA

Applikationsområde

> Til brug i revnet og ikke-revnet beton ≥ C20/25

> Også velegnet til natursten

> Udendørs, inklusive i industrielle atmosfærer og kystområder

> Til indstøbning af mellem tunge til tunge

fastgørelser som søjler, metalkonstruktioner og træstrukturer

> Til forinstallation, gennemstiksmontage og afstandsmontage

> Seismisk vurdering kategori C1 på M8 og C2 på M8/M10/M12/M16

ETA-16/0934 Option 1 til revnet og ikke-revnet beton

Krydsreferencer Rengøringsbørste Udblæsningspumpe Værktøjsbælte Hammerbor SDS plus Installationsværktøj

Egenskaber

> Rustfrit A4

> Vurdering for beton, option 1

> Brandmodstandsklasser F30, F60, F90, F120

ETA-19/0720

Option 1 til revnet og ikke-revnet beton

ETA-16/0934

Option 1 til revnet og ikke-revnet beton

Gennemstiksanker

BA-E, rustfrit stål A4

Til udendørs brug

BA-E-Plus HCR, ekstra korrosionsbestandig rustfrit stål A5

Til udendørs brug

PRODUKTFAKTA

> Højkvalitets momenttilspændt ekspansionsanker til forinstallation, gennemstiksmontage og afstandsmontage.

> Ved anbefalet tilspændingsmoment skaber ekspansionsankeret den nødvendige friktion mod borehullets vægge.

> Dimension og maks. montagetykkelse er angivet på ekspansionsankeret.

> Med monteringsværktøjet BA udføres monteringen mere sikkert og hurtigere.

> FZB til tørt indendørsbrug og midlertidigt udendørsbrug; FZV / ML og A2 til tørt og fugtigt indendørsbrug, udendørs kun i landdistrikter i indlandet; A4 til brug indendørs, udendørs og i industrielle miljøer; HCR til ekstremt korrosive miljøer.

Grundmateriale

> Godkendt til: Revnet beton Ikke-revnet beton

> Også velegnet til: Natursten Massiv tegl

Installationsparametre og kapacitet

Montageværktøj

Rensebørste

SDS+ til rensebørste

T-handtag til metallborste M6 9150100200

Forlængere til rengøringsbørste 300mm

ETA-19/0720 Option 1 til revnet og ikke-revnet beton

Gennemstiksanker

BA-V, elforzinket

Til indendørs brug

*Er ikke omfattet af ETA

Installationsparametre og kapacitet

*Er ikke omfattet af ETA

Produktfakta

> Højkvalitets momenttilspændt ekspansionsanker til forinstallation, gennemstiksmontage og afstandsmontage.

> Ved anbefalet tilspændingsmoment skaber ekspansionsankeret den nødvendige friktion mod borehullets vægge.

> Dimension og maks. montagetykkelse er angivet på ekspansionsankeret.

> Med monteringsværktøjet BA udføres monteringen mere sikkert og hurtigere.

> FZB til tørt indendørsbrug og midlertidigt udendørsbrug; FZV og A2 til tørt og fugtigt indendørsbrug, udendørs kun i landdistrikter i indlandet; A4 til brug indendørs, udendørs og i industrielle miljøer; HCR til ekstremt korrosive miljøer.

Grundmateriale

> Godkendt til: Revnet beton Ikke-revnet beton

> Også velegnet til: Natursten Massiv tegl

BA-F, varmforzinket

Til udendørs brug

Installationsparametre og kapacitet

*Er ikke omfattet af ETA

PRODUKTFAKTA

> Højkvalitets momenttilspændt ekspansionsanker til forinstallation, gennemstiksmontage og afstandsmontage.

> Ved anbefalet tilspændingsmoment skaber ekspansionsankeret den nødvendige friktion mod borehullets vægge.

> Dimension og maks. montagetykkelse er angivet på ekspansionsankeret.

> Med monteringsværktøjet BA udføres monteringen mere sikkert og hurtigere.

> FZB til tørt indendørsbrug og midlertidigt udendørsbrug; FZV og A2 til tørt og fugtigt indendørsbrug, udendørs kun i landdistrikter i indlandet; A4 til brug indendørs, udendørs og i industrielle miljøer; HCR til ekstremt korrosive miljøer.

Tilladt last 1) 2) kN

Ikke-revnet

Grundmateriale

> Godkendt til: Revnet beton Ikke-revnet beton

> Også velegnet til: Natursten Massiv tegl

Gennemstiksanker

BA-C, elforzinket

Undercutanker Liebig®

ILS, elforzinket

Til indendørs brug

SLS, rustfrit stål A4

Til udendørs brug

SKLS, rustfrit stål A4

Til udendørs brug

Undercutanker BLS, Liebig®

Superplus, elforzinket

Til indendørs brug

Superplus, rustfrit stål A4

Til udendørs brug

Installationsparametre og kapacitet

* Værdien i parentes for revnet beton C20/25

ETA-01/0011 Option

ETA-01/0011

ikke-revnet beton

ETA-06/0108 – Option 1 til revnet og ikke-revnet beton

Sikkerhedsanker S, Liebig® Med sekskant, elforzinket

Til indendørs brug

ETA-06/0108 – Option 1 til revnet og ikke-revnet beton

Sikkerhedsanker B, Liebig® Med pindbolt, elforzinket

Til indendørs brug

Installationsparametre og kapacitet

* Værdien i parentes for revnet beton C20/25

PRODUKTFAKTA

> Højkvalitets sikkerhedsanker med dobbelt konus til gennemstiksmontering.

> Velegnet til tunge belastninger takket være optimal friktionsmodstand. Med stiftskrue.

> Cylindrisk med bred udvidelse over hele længden. FZB til tør indendørs brug og midlertidig udendørs brug.

> Kuppelformet skive til visuel installationskontrol.

> Sikkerhedsanker B med boltskrue, møtrik, kopskive.

> Sikkerhedsanker S med sekskant, kopskive.

> Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Indsæt ankeret, saml med en momentnøgle og spænd til det specificerede tilspændingsmoment.

Grundmateriale

> Godkendt til: Revnet beton Ikke-revnet beton

> Også velegnet til: Natursten

Sikkerhedsanker SK, Liebig®

Undersænket hoved, elforzinket Til indendørs brug

ETA-06/0108 Option 1 til revnet og ikke-revnet beton

Installationsparametre og kapacitet

* Værdien i parentes for revnet beton C20/25

PRODUKTFAKTA

> Højkvalitets sikkerhedsanker med dobbelt konus til gennemstiksmontering.

> Velegnet til tunge belastninger takket være optimal friktionsmodstand. Med stiftskrue.

> Cylindrisk med bred udvidelse over hele længden. FZB til tør indendørs brug og midlertidig udendørs brug.

> Kuppelformet skive til visuel installationskontrol.

> Sikkerhedsanker SK forsænket, kopskive.

> Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Indsæt ankeret, saml med en momentnøgle og spænd til det specificerede tilspændingsmoment.

Grundmateriale

> Godkendt til: Revnet beton Ikke-revnet beton

> Også velegnet til: Natursten

Ekspansionshylster FZB

Indvendigt gevind, elforzinket

Til indendørs brug

Betegnelse Gevind

Krog, elforzinket

Til indendørs brug

Betegnelse Gevind BorØ [mm] Min. boredybde h1

Øje, elforzinket

Til indendørs brug

Betegnelse Gevind

PRODUKTFAKTA

> Ekspansionsanker til formontering og afstandsmontering afhængigt af typen.

> 4-vejs ekstra bred ekspansion giver god ydeevne selv i underlag med lavere kvalitet, som findes i mange ældre konstruktioner.

> God tolerance over for variationer i borehullets diameter.

> FZB til tørt indendørsbrug og midlertidigt udendørsbrug.

MONTERINGSVEJLEDNING

> Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Slå ekspansionsankeret i med en hammer og monter ved at spænde skrue, møtrik, krog eller øje med passende værktøj.

Grundmateriale

> Godkendt til: Ikke-revnet beton Natursten Hultegl Massiv tegl

Installationsparametre og kapacitet

ETA-22/0912

J+, JS+, JSR+,JE+, JSE+ (M6-M20)

ETA-22/0913

J+, JS+ (M6-M20)

Slaganker JS+, med krave, elforzinket

ETA-22/0912

J+, JS+, JSR+,JE+, JSE+ (M6-M20)

ETA-22/0913

J+, JS+ (M6-M20)

J+, uden krave, elforzinket

PRODUKTFAKTA SLAGANKER

> ETA-vurderet slaganker til revnet og ikke-revnet beton.

> Slaganker til præ-installation med installationsværktøj.

> Indvendigt gevind til metriske skruer og gevindstænger.

> Egnet skruelængde er 1-1,5 x ankerets diameter + monteringstykkelsen.

> Lav boredybde forenkler boring og loftmontering.

GRUNDMATERIALE

> Egnet til: Huldæk, revnet beton, ikke-revnet beton, massiv tegl, natursten

JE+, uden krave, rustfrit stål A4

MSA, messing

Tilladt last kN

Ikke-revnet beton C20/25

Træk Tvær

PRODUKTFAKTA MSA

> Messingekspansionsanker med indvendig gevind til forinstallation.

> Ekspanderer ved indskruning af skrue eller gevindstang.

> Ekspansionsankeret er rillet for at forhindre

rotation under montering.

> Indvendig gevind til metriske skruer og stænger.

> Messingekspansionsanker er egnede til brug indendørs og udendørs og kan kombineres med skruer i syrefast stål A4.

> Skruelængde hnom + tfix GRUNDMATERIALE

> Egnet til: Huldæk, natursten, revnet beton, massiv tegl

Sætteværktøj til slaganker

Montageværktøj J+ Greb, med håndbeskyttelse

Ejot M6 9160000000 2424578 1

Ejot M8 9160000001 2424579 1

Ejot M8x25 9160000002 2494979 1

Ejot M10 9160000003 2424575 1

Ejot M10x25 9160000004 2494980 1

Ejot M12 9160000005 2424576 1

Ejot M16 9160000006 2424577 1

PRODUKTFAKTA

Ved montering af slagankre anbefales det at bruge indstillingsværktøjer.

Slagankre kan ikke spændes med en

skrue eller en bolt. Anvendes andet, provisorisk værktøj under montagen i stedet for det korrekte indstillingsværktøj, kan det føre til, at slagankeret

ikke udvider sig korrekt og beskadiger gevindene og dermed en usikker samling.

Bredt udvalg af betonskruer I mange forskellige udførelser

Betonskrue FBS-R Hi-Lo gevind

Betonskrue JC2 Plus Sekskantet hoved

Betonskrue JC2-ST Plus Undersænket

Multiskrue Til alle materialer

Betonskrue JC6 Rustfrit stål A4

Stål

Beton

Træ

Gips

Isolering

Nitter

Sortimentsbokse

Betonskrue

JC2 KB Plus, sekskantet hoved med flange

Til indendørs brug

PRODUKTFAKTA

> Selvskærende, godkendte betonskruer til gennemstiksmontage. Ingen ekspansionskræfter, tillader små afstande både indbyrdes og til kant.

> Elforzinket til tørt indendørsmiljø og til midlertidigt udendørsbrug.

> Zink-nikkelbehandlet til udendørsbrug.

> Skrues ned i borehullet gennem montagedelen.

> Skruen skærer et gevind i betonen. Dette gevind skaber en mekanisk låsning langs hele forankringsdybden.

> Seismisk vurdering kategori C1 på JC2 Plus 6

> Seismisk vurdering kategori C1 & C2 på JC2 Plus 8, 10, 14

FORDELE

> Hurtig, enkel og økonomisk montage

> Ingen ekspansionskræfter

> Både indbyrdes afstand og kantafstand kan gøres små

> Demonterbar

> Kan genanvendes

Installationsparametre og kapacitet

Betonskrue

JC2 KB Plus UTV, sekskantet hoved med flange

Til udendørs brug

PRODUKTFAKTA

> Selvskærende, godkendte betonskruer til gennemstiksmontage.

Ingen ekspansionskræfter, tillader små afstande både indbyrdes og til kant.

> Elforzinket til tørt indendørsmiljø og til midlertidigt udendørsbrug.

> Zink-nikkelbehandlet til udendørsbrug.

> Skrues ned i borehullet gennem montagedelen.

> Skruen skærer et gevind i betonen. Dette gevind skaber en mekanisk låsning langs hele forankringsdybden.

> Seismisk vurdering kategori C1 på JC2 Plus 6.

> Seismisk vurdering kategori C1 & C2 på JC2 Plus 8, 10, 14.

FORDELE

> Hurtig, enkel og økonomisk montage

> Ingen ekspansionskræfter

> Både indbyrdes afstand og kantafstand kan gøres små

> Demonterbar

> Kan genanvendes

Installationsparametre og kapacitet

Betonskrue

JC2-ST Plus, undersænket hoved, elforzinket

Til indendørs brug

JC2-ST Plus UTV,

undersænket

hoved, FZV

Til udendørs brug

Installationsparametre og kapacitet

PRODUKTFAKTA

> Selvskærende, godkendte betonskruer til gennemstiksmontage.

> Ingen ekspansionskræfter, tillader små afstande både indbyrdes og til kant.

> Elforzinket til tørt indendørsmiljø og til midlertidigt udendørsbrug.

> Zink-nikkelbehandlet til udendørsbrug.

> Betonskruen skrues ned i borehullet

gennem montagedelen. Skruen skærer selv gevind i betonen. skruen et gevind i betonen. Dette gevind skaber en mekanisk låsning langs hele forankringsdybden.

> Seismisk vurdering kategori C1 på JC2 Plus 6

> Seismisk vurdering kategori C1 & C2 på JC2 Plus 8, 10, 14

FORDELE

> Hurtig, enkel og økonomisk montage

> Ingen ekspansionskræfter

> Både indbyrdes afstand og kantafstand kan gøres små

> Demonterbar

> Kan genanvendes

ETA-20/0446 ETA-17/1009

Betonskrue

JC2-FR (P) Plus, elforzinket Til indendørs brug

*ETA Part 6

Installationsparametre og kapacitet

PRODUKTFAKTA

> Selvskærende, godkendte betonskruer til gennemstiksmontage.

> Ingen ekspansionskræfter, tillader små afstande både indbyrdes og til kant.

> Elforzinket til tørt indendørsmiljø og til midlertidigt udendørsbrug.

> Betonskruen skrues ned i borehullet gennem delen. Skruen skærer et gevind i betonen. Dette gevind skaber en mekanisk låsning langs hele forankringsdybden.

FORDELE

> Hurtig, enkel og økonomisk montage

> Ingen ekspansionskræfter

> Både indbyrdes afstand og kantafstand kan gøres små

> Demonterbar

> Kan genanvendes

JC2-FR (PFL) Plus, stort panhoved, elforzinket

Til indendørs brug

Længde [mm] BorØ d0 [mm] Kærv

JC2-FR (PFL) Plus, stort panhoved, FZV

Til udendørs brug

JC6, sekskantet

Til udendørs brug

hoved, rustfrit stål

A4

JC6-ST,

undersænket hoved, rustfrit

Til udendørs brug

stål

A4

Fastgørelse til beton

ETA-22/0413

Betonskrue

JC6-FR (P), panhoved, rustfrit stål A4

Til udendørs brug

Længde L [mm] BorØ d0 [mm] Kærv Tiltrækningsmoment Tinst [Nm]

PRODUKTFAKTA

Højtydende betonskrue i rustfrit stål A4 til aggressive miljøer. Fås med HEX-hoved, undersænket hoved eller panhoved. Anvendes til befæstelse i

beton, tegl, hulsten, letbeton, letklinker, gips og træ. Hoved Sekskant, undersænket eller rundhoved. Materiale Rustfrit stål A4.

JC6-D, rustfrit stål A4

Til udendørs brug

Længde L [mm] BorØ d0 [mm] Kærv

PRODUKTFAKTA

Tiltrækningsmoment Tinst [Nm]

Min. montagedybde h nom [mm] Min. boredybde h1 [mm] Maks. montage tfix [mm]

Betonskrue med sekskanthoved og formonteret tætningsskive. Beregnet til montering af sandwich-

paneler i beton, fremstillet i rustfrit stål A4 med hærdet formningszone for høj korrosionsbestandighed.

INSTA, elforzinket

Til indendørs brug

INSTA, rustfrit stål A4

Til udendørs brug

Betegnelse Kærv

INSTA, med udvendigt gevind

Til indendørs brug

Betegnelse Kærv

JC2 Plus IT, med indvendigt gevindhoved M8/M10

Til indendørs brug

JC2 Plus IT, med indvendigt gevindhoved M8/M10

Til udendørs brug

6X35 M8/M10X30

JC6-IT, med indvendigt gevindhoved M8/M10, rustfrit stål A4 Til udendørs brug

ETA-22/0413

Installationsparametre og kapacitet

PRODUKTFAKTA

INSTA er løsningen uanset hvilket materiale du skal montere din ophængning i – stål, beton eller træ. Indvendigt gevind M8 og M10

til hurtig og effektiv montage ved forankring indendørs. Monteres med muffe SW13.

Betonskrue RA-Z

RA-P

PRODUKTFAKTA

RA-U

Til indendørs brug

SA-H

Til indendørs brug

Betonskrue til fastgørelse i beton, mursten, natursten og hulsten. Anvendes som karmskrue til montering af vindues- og

dørkarme af træ, metal og plastmateriale. Med disse betonskruer sparer du tid takket være en enkelt og hurtig montering uden dybel.

Materiale Sættehærdet kulstofstål med organisk overfladebehandling.

Isoleringsholder DDS-Z, stort hoved 24 mm Til udendørs brug

PRODUKTFAKTA

Skrue med mange anvendelsesområder, blandt andet DIBt-godkendelse (Z-21.8-1980) til montering af isolering og akustiklofter. Fungerer også til montering af køkkenskabe, garderober, hylder, konsoller m.m. Til installationer i revnet og ikke-revnet beton.

Betonskrue

BS-R, sekskantet hoved med flange

Til udendørs brug

6,3x240

PRODUKTFAKTA

Betonskrue til befæstelse i beton og massiv tegl. Skruen har HiLo-gevind, som giver høje udtræksværdier.

Materiale Skrue af stål med duplex-coating, C3-klasse til udvendig brug. Standardfarve på hovedet RAL 9002 hvid. Kan bestilles i andre farver efter forespørgsel.

Udtræksværdier Revnet og ikke-revnet beton - C20/25 - C50/60, 0,9kN.

Materiale Sættehærdet kulstofstål med organisk overfladebehandling til C3-miljø.

Betonskrue

FBS-R, panhoved Til udendørs brug

PRODUKTFAKTA

Betonskrue til montering i beton og massiv tegl. Kan anvendes i

kombination med HTK-2G, GOK og Croco hylstre.

Materiale Sættehærdet kulstofstål og Climadur-behandlet for den bedste korrosionsbeskyttelse C3.

HEXA S, sekskantet hoved, Hi-Lo gevind til træ og beton

Til udendørs brug

PRODUKTFAKTA

Unik betonskrue til både træ og beton. Forsynet med sekskanthoved og flange. Skruen har et Hi-Lo-gevind,

som bidrager til de gode udtræksværdier. Sammenlignet med ekspansionsankre kræves der mindre kantafstand.

Materiale Stål. Overfladebehandling Sølvruspert.

Karmskrue

FBS-R, High-low gevind

Til udendørs brug

Betegnelse Længde L [mm] BorØ

PRODUKTFAKTA

Betonskrue, som du hurtigt og nemt monterer til fastgørelse af remme, afspærringer, mid-

montagedybde hnom [mm]

lertidige montager og andre typer lægter i beton. Skruen er demonterbar. Skruen er forsynet med et “high-low“-gevind, som

Multiskrue

Til fastgørelse i alle materialer

Til indendørs brug

Betegnelse Kærv

Tilladede trækbelastninger [kN]

fastholder resterende borestøv og giver skruen en stærkere forbindelse med materialet.

Skivehoved, til fastgørelse i alle materialer

Til indendørs brug Tilladede trækbelastninger [kN]

Betegnelse Kærv Længde L [mm]

Multiskrue, skivehoved 5,0x30 TX20/Spor 30 4

- 950154 2424157 200 Multiskrue, skivehoved 5,0x40

PRODUKTFAKTA

Til befæstelse i beton, tegl, hulsten, letbeton, letklinker, gips og træ. Ved brug i beton eller tegl kræves forboring, Ø 4,0 mm.

Ved brug i gips, træ, letbeton og letklinker kræves ingen forboring. OBS: Det er vigtigt ikke at overspænde skruen i tegl, letbeton og letklinker.

Brugsområde Stikkontakter, lamper, rørklemmer, kabelkanaler, dåser, skilte, lægter m.m.

Liste/sokkelskrue

Til beton, letbeton, tegl og træ Til indendørs brug

PRODUKTFAKTA

Til montering af lister og fodpaneler mod beton, letbeton, gips og træ. Markedets første liste- og fodpanelskrue til mon-

tering i beton, som ikke kræver specialbor. Hurtig og enkel montering med TX20kærv.

Materiale Stål. Overfladebehandling Elforzinket/gulforzinket/hvidlakeret.

Letbetonskrue

FPS-E, til porøse materialer, rustfrit stål

A2

Til udendørs brug

Torx-bits leveres i hver forpakning.

PRODUKTFAKTA

Til bl.a. leca og letbeton. Passer i kombination med EcoTek-hylstre.

Materiale Rustfrit stål A2.

MONTERINGSVEJLEDNING

Monteres uden forboring og med lave omdrejningstal. Bemærk, at der kan opstå store forskelle i udtræksværdier afhængigt af gammel eller nyproduceret letbeton. Letbeton fremstilles desuden med forskellig densitet, som påvirker udtræksværdien. Indskruedybden er afgørende – jo dybere gevindindgreb, desto højere udtræksværdier. Vi anbefaler at udføre egne udtrækstest og anvende 3-dobbelt sikkerhed ved beregninger.

SAP XL

Til udendørs brug

RM, forsænket Til udendørs brug

8,0x65

RM, panhoved

Til udendørs brug

Tilladede trækbelastninger [kN]

[mm]

Dimension Ø x L Hoved

RM Wafer

Til udendørs brug

Dimension

PRODUKTFAKTA

Selvskærende letbetonskrue med groft gevind til gennemstiksmontage i porøse underlag såsom letbetonblokke, letklinkerhulsten og letklinkerblokke. SITACgodkendt til korrosivitetsklasse C4 til brug indendørs, udendørs og i industrielle

Tilladede trækbelastninger [kN]

miljøer. Ingen specialværktøj er nødvendigt. SAP XL er forsynet med et mindre forsænket hoved end RM. RM fås i flere udførelser. Alle er beregnet til montage i porøse materialer.

Materiale Sættehærdet kulstofstål.

MONTERINGSVEJLEDNING

Monteres direkte i underlaget. Lavt omdrejningstal. Vi anbefaler, at montagen udføres med momentstyring for at undgå overspænding.

ETA-16/0107 ETA-16/0089 ETA-22/0704

Kemisk fastgørelse

Multifix USF, injektionsmasse

Betegnelse

Multifix USF 280 ml

Forlængerrør Multifix 500 mm

9571000280 2423537 1

8682900004 2422684 1

Forlængerrør Multifix 1000 mm - 8682900041 2422683 1

Blandningsmundstykke Multifix-USF 5 st - 9570040141sb 2422685 1

Brugsområde

> Til installation i revnet og ikke-revnet beton (ETA-16/0107)

> Til installation i murværk (ETA-16/0089)

> Til installation av armeringsjern (ETA-22/0704)

> Til installation i natursten (uden godkendelse)

> Godkendt til ankerstænger M8–M30 i revnet og ikke-revnet beton

> Godkendt til ankerstænger M8–M16 i hulsten og massiv tegl

Beskrivelse

> Vinylharpiks, styrenfri

> Tilladt trækbelastning 4,3 – 93,9 kN

> Tilladt tværbelastning 3,3 – 65,5 kN

Godkendelser

> ETA 16/0107

> ETA 16/0089

> ETA 22/0704

> VOC klasse A+

> Optaget i Svanemærkets husproduktportal

> Brandklasse F120

> Seismiske laster C1

Egenskaber

> Montering kan udføres med almindelig patronsprøjte

> Kan monteres i våd beton og vandfyldte huller

> Leveres inkl. to blanderør

Bemærk

> Overhold data i gældende ETA

> Lagringstemperaturen må ikke overstige 25 °C

> Opbevares opretstående

Montageparametre

Ankerstang d0 [mm]

M8 10

= h0 min - maks [mm]

Forbrug i hulsten* Perfohylse Ankerstang

12x80 M8 12 85 17

16x85 M8/M10 16 90 11

16x130 M8/M10 16 135 6 USF 20x85 M12/M16 20 90 6

USF 20x130 M12/M16 20 135 4 USF 20x200 M12/M16 20 205 2 *Fyld perfohylsen helt +15 %

Forarbejdnings- og hærdningstider

Multifix USF vinter, injektionsmasse

Betegnelse

Multifix USF vinter

Forlængerrør Multifix 500 mm

Forlængerrør Multifix 1000 mm - 8682900041

Blandningsmundstykke Multifix-USF 5 st - 9570040141sb

Brugsområde

> Til installation i revnet og ikke-revnet beton (ETA16/0107)

> Til installation i murværk (ETA-16/0089)

> Til installation i natursten (uden godkendelse)

> Godkendt til ankerstænger M8–M30 i revnet og ikke-revnet beton

> Godkendt til ankerstænger M8–M16 i hulsten og massiv tegl

Beskrivelse

> Vinylharpiks, styrenfri

> Tilladt trækbelastning 4,3 – 93,9 kN

> Tilladt tværbelastning 3,3 – 65,5 kN

Godkendelser

> ETA 16/0107

> ETA 16/0089

> VOC klasse A+

> Optaget i Svanemærkets husproduktportal

> Brandklasse F120

> Seismiske laster C1

Egenskaber

> Patrontemperaturen kan tilpasses lav udendørstemperatur

> Kortere hærdningstider ved lave temperaturer

> Montering kan udføres med almindelig patronsprøjte

> Kan monteres i våd beton og vandfyldte huller

> Leveres inkl. to blanderør

Bemærk

> Overhold data i gældende ETA

> Lagringstemperaturen må ikke overstige 25 °C

> Opbevares opretstående

Montageparametre

Ankerstang d0 [mm] hef = h0 min - maks [mm] Tinst beton ≤[Nm]

M8 10 60 - 160 10 M10 12 60 - 200 20 M12 14 70 - 240 40 M16 18 80 - 320 80

M20 24 90 - 400 120 M24 28 96 - 480 160 M27 32 108 - 540 180 M30 35 120 - 600 200

ETA-16/0107 ETA-16/0089

Forbrug i hulsten*

Perfohylster Ankerstang d0 [mm] h0 [mm] Antal huller/patron

USF 12x80 M8 12 85 17 USF 16x85 M8/M10 16 90 11

USF 16x130 M8/M10 16 135 6 USF 20x85 M12/M16 20 90 6

USF 20x130 M12/M16 20 135 4

USF 20x200 M12/M16 20 205 2

*Fyld perfohylsteret helt +15 %

Forarbejdnings- og hærdningstider

*Mindste patrontemperatur -20 ºC

ETA-20/1280

ETA-22/0365

Fastgørelse til beton

Kemisk fastgørelse

Multifix SE1000, injektionsmasse

Brugsområde

> Til installation i revnet og ikke-revnet beton

> Godkendt til ankerstænger M8–M30 i revnet og ikke-revnet beton

> Til tungere applikationer

Beskrivelse

> Epoxy

Godkendelser

> ETA-20/1280

> VOC klasse A+

> Brandklasse F120

> Seismiske laster C1 og C2

Egenskaber

> Levetid 100 år

> Montering kan udføres med almindelig patronsprøjte

> Kan monteres i våd beton og vandfyldte huller

> Leveres inkl. to blanderør

> Lav lugtudvikling

Bemærk

> Overhold data i gældende ETA

> Opbevaringstemperaturen må ikke overstige 25 °C

> Opbevares opretstående

Forarbejdnings- og hærdningstider

20-24 30’ 12h 24h

25-34 12’ 9h 18h

35-39 8’ 6h 12h +40 8’ 4h 8h

*Patrontemperatur +5 ºC til +40 ºC

Montageparametre

d0 = BorØ; hef = Effektiv montagedybde; h0 = Boredybde; Tinst = Tilspændingsmoment; df = Frigående hulØ; hmin = Mindste materialetykkelse; Smin = Mindste indbyrdes afstand

Multifix HSF Seismic 420, injektionsmasse

Brugsområde

> Til installation i revnet og ikke-revnet beton

> Godkendt til ankerstænger M8–M30 i revnet og ikke-revnet beton

> Til tungere applikationer

Beskrivelse

> Epoxy

Godkendelser

> ETA-24/0646, ETA-24/0647, ETA-24/0648

> VOC klasse A+

> Brandklasse F120

> Seismiske laster C1 og C2

Egenskaber

> Levetid 100 år

> Meget høj kemisk resistens

> Hurtig hærdning for hurtigere installation af ankre

> Til tungt belastede applikationer

> Overhead-installation

> Kan anvendes i våde og vandfyldte huller

> Befæstelse uden ekspansionspåvirkning – små kant- og centerafstande er mulige

> Lav lugtudvikling

> Patronen kan genbruges indtil slutningen af holdbarhedstiden ved at udskifte den statiske mixer eller ved at lukke den igen med den originale hætte

Bemærk

> Overhold data i gældende ETA

> Opbevaringstemperaturen må ikke overstige 25 °C

> Opbevares opretstående

Montageparametre Ankerstang

Forarbejdnings- og hærdningstider

ETA-24/0646

ETA-24/0647

ETA-24/0648

d0 = BorØ; hef = Effektiv montagedybde; h0 = Boredybde; Tinst = Tilspændingsmoment; df = Frigående hulØ; hmin = Mindste materialetykkelse; Smin = Mindste indbyrdes afstand

Hammerbor SDS plus, 4 skær, til beton, mursten, hulsten og sten

*Ikke 4-skær

PRODUKTFAKTA

> Lave vibrationer, høj præcision og smidig boring.

> Bor med 4-skær af professionel kvalitet med SDS+ fatning, specielt til armeret beton og hård sten.

> Fast hårdmetalspids med fire skær som giver præcise runde huller. Perfekte til mere sikker forankring.

Fugepistol

> Optimerede spånkanaler giver lave vibrationer ved boring.

> Det optimale, symmetriske bor har mindre tendens til at sætte sig fast, når det støder på armeringsjern.

> Økonomisk med lang levetid. Borer op til 50 % flere huller end almindelige bor til borehammere.

GRUNDMATERIALE

> Beton

> Huldæk

> Natursten

> Hulsten

> Massiv tegl

Sihylster USF

BRUG

Sihylster i plast og metal er udformet til at styre USF-massens volumen ved forankring i hule og perforerede grundmaterialer, f.eks. hulsten.

Børster og luftpumpe

EGENSKABER

Giver en præcis justering af gevindstangen. Bemærk, at planlægning og brug er i henhold til ETA-16/0089.

Rensebørste

Gevindstang

AST, med møtrik og skive

Til indendørs brug

Med møtrik og skive

Til udendørs brug

Rustfrit stål A4, med møtrik og skive

Til udendørs brug

Min. montagedybde hnom

BRUG

> Til forankring i beton og massiv sten.

> Til forankring i perforeret murværk med sihylster.

EGENSKABER AST STÅL

> Gevindstang: Styrkesklass 5,8 ifølge EN ISO 898-1.

> Møtrik: Styrkeklasse 5 eller 6 ifølge EN 20898-2.

> Skive: ifølge EN ISO 7089.

EGENSKABER AST RUSTFRIT STÅL A4 (1,4401/1.4571)

> Gevindstang: EN 10088; Styrkeklasse 70 (A4-70) i henhold til EN ISO 3506.

> Møtrik: EN 1088; Styrkeklasse 70 (A4-70) i henhold til EN ISO 3506.

> Skive: i henhold til EN 10088.

NOTE

For at bestemme den karakteristiske lastkapacitet i beton skal ETA følges. For at bestemme lastkapacitet i massiv og perforeret murværk skal ETA følges.

Kemisk fastgørelse

QuickFix Repair, flydende dybel

ANVENDELSE

Til brug som flydende plugs ved reparationsarbejde, forstærkning af borehuller eller til befæstelse af lettere genstande i underlag af dårlig kvalitet.

Den flydende plug QuickFix Repair fungerer uafhængigt af borehullets størrelse eller materiale. Når befæstelsen er hærdet, kan træskruer skrues direkte i. Dermed opnås en enkel og hurtig montage. Den flydende plug formes af skruens gevind og kan således også genanvendes i samme hul.

QuickFix kan både slibes, males og udfylde ubrugte borehuller inden maling. Anvendes også til reparation af skader i træmateriale.

EGNEDE MATERIALER

Beton, hulsten, massiv tegl, træmateriale, kalksandsten, natursten med høj densitet, plademateriale, letbeton og gipsplader.

QuickFix

Betonsøm

CONFIX, rustfrit stål A2

Til udendørs brug

Tilladt last Ikke-revnet beton C20/25 Revnet beton C32/40 Træk Tvær Træk Tvær

> For-ekspanderet hærdet søm i rustfrit stål til enkel montering med hammer.

> Sømhovedet er helt glat og har en diameter på 11,5 mm, frigangshullets diameter skal være 6,5 mm.

Ekspansionssøm

Fjederstål, elforzinket Til indendørs brug

PRODUKTFAKTA

Ekspansionssøm er beregnet til lettere montering i beton. Fjederstålets ekspansion i hele sømmets længde medfører en stærk og sikker fastgørelse. Produktet

fungerer også i andre materialer som tegl og natursten. Materiale Ekspansionssøm er fremstillet af hærdet fjederstål Overfladebehandling Elforzinket.

> Velegnet til brug, hvor der kræves brandmodstand.

> A2 tørt og fugtigt indendørs brug, udendørs kun i landdistrikter i indlandet.

Tilladt last Ikke-revnet beton C20/25

1. Bor hul i samme diameter som sømmet.

2. Slå sømmet i. (Gennemstiksmontage.)

Kilesøm Elforzinket

Til indendørs brug

MONTERINGSVEJLEDNING

1. Bor hul i kilesømmet diameter.

Metalsømdybel

2. Før kilesømmet gennem den monterede del og ind i underlaget.

Søm elforzinket, hylster zink

Til indendørs brug

MONTERINGSVEJLEDNING

3. Sømmet ekspanderes med et hammerslag.

1. Bor hul i slagnittens diameter.

2. Før slagnitten gennem den monterede del og ind i underlaget.

3. Slagnitten ekspanderes med et hammerslag.

Slagnitte

Aluminium/rustfrit stål A2

Til udendørs brug

Ekspansionsbolt

Stål, elforzinket

Til indendørs brug

Ekspansionssøm Spike

Elforzinket

Til indendørs brug

Ekspansionssøm med øje Spike

TWS, elforzinket

Til

brug

Stilladsforankring

Elforzinket

Til midlertidige montager

MONTERINGSVEJLEDNING

Bor hul i underlaget.

Skruen monteres direkte i træ eller forberedes til dybler i beton. 3. Forankr direkte i skrueøjet.

1. Bor hullet med angivet bore-Ø.

2. Montér ekspansionsbolten med hammer.

Ekspanderen ekspanderer ved belastning.

Nøgleanker MSA

PRODUKTFAKTA

Nøgleanker slås ind i det forborede 8 mm hul og ekspanderer i hullet, kan anvendes i beton, tegl og natursten.

Loftanker

Til indendørs brug

8x42 spand 9 25 9658071788

Betonskrue med øje

Til udendørs brug

6,3x53 39 40 30 5,0 905499 2422491

Montageværktøj til betonskrue med øje 1/4” 905492 2424123 1

PRODUKTFAKTA

Betonskrue med øje anvendes til at ophænge lettere nedhængte lofter. Skruen monteres med vores monteringsværktøj med magnet. Hulbånd, ståltråd m.m. monteres i pendlens øje.

Materiale Sættehærdet stål.

Overfladebehandling Ejocoat.

MONTERINGSVEJLEDNING

Monteres med monteringsværktøj med magnet. Praktisk bæreevne i pendel er 1,0 kN ved indskruedybde på 30 mm.

Gummianker uden skrue

Messing/gummi

Til udendørs brug

Gummianker med skrue Komplet med skrue

PRODUKTFAKTA

Gummiekspansionsanker er en problemløser, der kan anvendes i alle typer materialer, både massive og hulfyldte.

1. Bor det anviste hul. I massive materialer bor til skruens længde.

2. Før ekspansionsankeret ind til flangen.

Udførelse Leveres med eller uden skrue. Materiale Plugs af syntetisk gummi med møtrikgevind af messing. Skrue af galvaniseret stål.

3. Placer delen og monter skruen. Stram skruen, så ekspansionsankeret danner en sikker befæstelse.

4. Fungerer lige så godt i runde som i ovale huller.

Ekspansionssøm ENA

Elforzinket

Til indendørs brug

Ekspansionssøm ENM

Elforzinket

Til indendørs brug

Huldæksanker

Elforzinket

Til indendørs brug

Slag indfæstning SPD

Rustfrit stål A2

Til udendørs brug

Slagværktøj til betongfeste SPD

Facadedybel

SDF-KB-10, HEX-hoved, plug med krave

Til indendørs brug

PRODUKTFAKTA

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; d = Gennemgående hulØ; Tfix = Maks. montage;

SDF-S-10, undersænket plug og skrue

Til indendørs brug

= BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; d = Gennemgående hulØ; Tfix = Maks. montage; Anbefalet trækbelastning

Lang ekspansionszone giver gode udtræksværdier. Til montering af træ- og metalbeslag.

Materiale Stål/polyamid. Overfladebehandling Elforzinket. Kærv SW13/TX40. Egnede materialer Beton, tegl, hulsten, letbeton.

Brugsområde Fremragende til applikationer såsom fastgørelse af konsoller, skinner, facade-systemer m.m.

SDF-KB-10 C4, HEX-hoved, plug med krave

Til udendørs brug

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; Tfix = Maks. montage;

SDF-S-10 C4, undersænket plug og skrue

Til udendørs brug

PRODUKTFAKTA

Lang ekspansionszone giver gode udtræksværdier. Til montering af træ- og metalbeslag. Overfladebehandlet til udendørs brug.

Materiale Stål/polyamid. Overfladebehandling C1000. Kærv SW13/TX40.

Egnede materialer Beton, tegl, hulsten, letbeton.

Brugsområde Fremragende til applikationer såsom fastgørelse af konsoller, skinner, facadesystemer m.m.

ETA-10/0305

ETA-10/0305

Facadedybel

SDF-KB-10 A4, HEX-hoved, plug med krave, rustfrit stål A4

Til udendørs brug

Anbefalet trækbelastning

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; Tfix = Maks. montage;

SDF-S-10 A4, undersænket plug og skrue, rustfrit stål A4

Til udendørs brug

Anbefalet trækbelastning

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; T

PRODUKTFAKTA

Lang ekspansionszone giver gode udtræksværdier. Til montering af træ- og metalbeslag. Rustfri til udendørs brug i krævende miljøer.

Materiale Rustfrit stål A4/polyamid.

Kærv SW13/TX40.

Egnede materialer Beton, tegl, hulsten, letbeton. Brugsområde Fremragende til applikationer såsom fastgørelse af konsoller, skinner, facadesystemer

SDP-KB-10, HEX-hoved, plug med krave

Til indendørs brug i letbeton

Anbefalet trækbelastning

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; Tfix = Maks. montage;

SDP-S-10, undersænket plug og skrue

Til indendørs brug i letbeton

Anbefalet trækbelastning

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; Tfix = Maks. montage;

PRODUKTFAKTA

Lang ekspansionszone giver gode udtræksværdier. Til montering af træ- og metalbeslag. Materiale Stål/polyamid. Overfladebehandling Elforzinket.

Kærv SW13/TX40. Egnede materialer Letbeton. Brugsområde Fremragende til applikationer såsom fastgørelse af konsoller, skinner, facadesystemer m.m.

ETA-10/0305

Facadedybel

SDP-KB-10 A4, HEX-hoved, plug med krave, rustfrit stål A4

Til udendørs brug i letbeton

Anbefalet trækbelastning

= BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; Tfix = Maks. montage;

SDP-S-10 A4, forsænket plug og skrue, rustfrit stål A4

Til indendørs brug i letbeton

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; Tfix = Maks. montage;

PRODUKTFAKTA

Lang ekspansionszone giver gode udtræksværdier. Findes i udførelse med undersænket eller sekskanthoved samt dybel med eller uden krave. Materiale Rustfrit stål/polyamid.

Kærv SW13/TX40. Egnede materialer Letbeton. Brugsområde Fremragende til applikationer såsom monteringsbeslag, skinner, facadesystemer og meget mere.

KPR

Til indendørs brug i letbeton

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; Tfix = Maks. montage;

KPS Plus

Til udendørs brug

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; Tfix = Maks. montage; Tilladt

KPH Plus, stål C100

Til udendørs brug

d0 = BorØ; L = Længde; h1 = Min. boredybde; Hnom = Min. montagedybde; df = Gennemgående hulØ; Tfix = Maks. montage;

PRODUKTFAKTA

Højkvalitets facadedybel af nylon med lang ekspansionszone der giver gode udtræksværdier. Findes i udførelse med undersænket eller sekskanthoved samt

dybel med eller uden krave. Materiale Rustfrit stål A4/polyamid og stål/polyamid. Kærv SW13/TX40. Overfladebehandling - / C1000.

Egnede materialer Beton, mursten, natursten, hulmursten, letbeton og Leca. Brugsområde Fremragende til applikationer såsom monteringsbeslag, skinner, facadesystemer og meget mere.

Stål Beton

Sømdybel

ND-K E, rustfrit stål A2 Til udendørs brug

Krave med søm, elforzinket

Krave med søm, rustfrit stål A2

Undersænket med søm, lakeret

Til indendørs brug

Undersænket med søm, elforzinket

Til indendørs brug

Sømdybel

Undersænket med søm, rustfrit stål A2

Til udendørs brug

PRODUKTFAKTA

Sømdybel beregnet til montering i beton, letbeton, tegl og andre lignende materialer. Hullet bores i samme diameter som pluggen. Når dyblen er monteret og skruesømmet slået i, ekspansionsankerer pluggen og giver en stærk og sikker fastgørelse. Skruesømmet kan demonteres med en

Multidybel GripperTM

Til alle materialer og plader

skruetrækker eller en hammer.

Udførelse Riflet plugprofil og spiralprofileret søm. Hoved med Pozidrive-kærv.

Materiale Stål/rustfrit stål A2/polyamid. Overfladebehandling Elforzinket.

Tilladt trækbelastning kN

PRODUKTFAKTA

> Højkvalitets vægdybel til montering i plader, hule og massive vægge samt i alle typer byggematerialer.

> Gripper™ tåler langvarig belastning, slid, vejr, fugt og opbevaring bedre end almindelige dybler.

> Friktionsfladen GripEdge garanterer, at grebet holder i alle vægmaterialer.

> Mikrokraven Lo-Vis holder dyblen i optimal monteringsdybde, samtidig

med at selve kraven skjules under skruen.

> Kan anvendes med de mest almindelige typer skruer og skruediametre.

> Egnede anvendelsesområder for skruemateriale: FZB til tørt indendørs brug og midlertidigt udendørs brug; FZV og A2 til tørt og fugtigt indendørs brug, udendørs kun i landområder i indlandet; A4 til brug indendørs, udendørs og industrielt.

EGNET TIL:

> Gipsplade

> Ekstra hård gipsplade

> Huldæk

> Natursten

> Beton

> Hulsten

> Massiv tegl

Universaldybel PLUS, med krave

Betegnelse Længde

PLUS, uden krave

PRODUKTFAKTA

Universaldybel god til arbejde i varierende materialetyper. Klarer både hulsten og homogene materialer som beton lige godt.

Materiale Polypropylen. Udførelse Konstrueret til at klare “svære” materialer. Vinger, der forhindrer dyblen i at rotere.

X4, til montering i alle typer af materialer

PRODUKTFAKTA

Med fremragende udtræksværdier. Specielt udviklet til montering i hule og massive vægge samt pladematerialer. Anvendes sammen med træskrue. Vinger forhindrer dyblen i at rotere i borehullet. Krave forhindrer dyblen i at glide ind i borehullet. Ekspanderer på fire forskellige sider

af dyblen, hvilket giver de høje udtræksværdier. Ekspansionsfri del ved kraven forhindrer skader på pladematerialer.

Vælg den rigtige længde på skruen! Skruelængde = dyblens længde + tykkelsen på fastgørelsesdelen + 5 mm.

Nylondybel BEST, uden krage

Elektriker dybel Med krave

Leveres i plastemballage

PRODUKTFAKTA

Nylondybel giver med sin jævnt fordelte ekspansion en stærk og sikker fastgørelse i de fleste hårde materialer.

Materiale Grå nylon RAL 9018, tåler temperaturer fra -40 °C til +100 °C. Udførelse Uden krave og med drejespærrer, der forhindrer rotation. Konstrueret til at centrere skruen i den rette position ved montering.

Dybel letbeton KBT, nylondybel

træklast Letbeton [kN]

* Angivne laster gælder ved brug af maks. skruediameter ** Anbefalet skruelængde: 0,8-1,0 x L + tfix

KBTM, metaldybel

Betegnelse L [mm] d o [mm] h1 [mm]

Tilladt træklast [kN]

Montageværktøj til KBT/KBTM

Betegnelse

Til

Til

9650079102 2424126

8 9650079103 2424127

10 9650079104 2424125

PRODUKTFAKTA

> Dybel med grov ydergevind til forinstallation i letklinker (Leca) (KBTM) og letbeton (KBT).

> Det grove ydergevind giver et sikkert greb.

> Egnede skruer er træ-, universal- og maskingængede skruer samt pinbolte.

> KBT monteres lettest med KBT-monteringsværktøj. KBTM kan monteres med en boremaskine med lavt drejningsmoment eller manuelt med en unbrakonøgle.

> Temperaturområde ved brug for KBT: -40 °C til +80 °C.

EGNEDE ANVENDELSESOMRÅDER FOR SKRUEMATERIALE

FZB til tørt indendørs brug og midlertidigt udendørs brug; FZV/MG og A2 til tørt og fugtigt indendørs brug, udendørs kun i landområder i indlandet; A4 til brug indendørs, udendørs og industrielt.

Nylondybel

GB, dybel af nylon til tunge laster

Betegnelse Dybellængde

Letbetonanker

Metaldybel med 4-vejs ekspansion til middeltunge applikationer

PRODUKTFAKTA

> Metaldybel med 4-vejs ekspansion til middeltunge applikationer

> Til beton, letbeton, tegl og natursten. Firevejs ekspansion giver gode udtræks-

værdier og klarer ca. 20 kg pr. fastgørelsespunkt.

> Beregnet til lette til middeltunge applikationer. Kan anvendes med træskrue eller stålbolt i anbefalet dimension.

> Kan monteres i letbeton uden forboring – slå den da i med en hammer. Montering i beton og tegl kræver forboring. Se angivet borØ i tabellen ovenfor eller på ejot.dk.

Stål

Beton

Træ

Gips

Isolering

Nitter

Fastgørelse i træ

I vores sortiment findes der en træskrue til alle tømrerens brugsområder. Vi tilbyder unikke egenskaber som styrke og funktion, men frem for alt en enkel og effektiv montering af alle typer trækonstruktioner.

PONDUS® er et professionelt system til sammenspænding af trækonstruktioner med skruer i hærdet stål, styrkeklasse 9.8, og KTCO-overfladebelægning til C4-miljøer.

For beregninger, befæstelsesdata, tabeller og anvisninger, download "Montage med PONDUS®" på ejot.dk

Konstruktionsskrue PONDUS®

Med reduceret hoved Til udendørs brug

4,5

* Bits leveres altid i hver pakke. Ekstra og kompatible bits fremgår af side 64.

torpedospids griber med det samme.

Reduceret hoved – forsænk til ønsket dybde.

Ydelsesbegreb – trækkræfter

Ftens k, N/mm2

Brudstyrke

Skruens evne til at modstå trækkrafter, før stålet giver efter.

TX-drev giver unik ergonomi.

My k Nm

Bøjningsmoment

Skruens evne til at modstå bøjningskrafter, før stålet giver efter.

Erstatter et væld af beslag og skruer.

ETA-19/0453

Unik gevindstigning trækker træet sammen.

Fax k, N/mm2

Udtræksstyrke

Skruens evne til at blive siddende i grundmaterialet.

Angivet værdi er beregnet med en træ densitet på 350 kg/mm³.

Fhead k, N/mm2

Gennemtræksstyrke

Skruens evne til at fastholde den monterede fastgørelse.

Angivet værdi er beregnet med en træ densitet på 350 kg/mm³.

PONDUS

Træskrue

Undersænket, med fræsevinger og skarp spids

Til udendørs brug

Kærv

Undersænket hoved med TX-kærv

Stamfræseren fræser frigangshullet – vigtigt ved grovere dimensioner for at lette sammentrykning af trædele.

Skrueydelse

Anbefalede eller karakteristiske værdier for forskellige monteringsforhold kan fås efter forespørgsel.

Panhoved, stamfræser og skarp spids for hurtig start

Til udendørs brug

Diameter [mm]

Længde [mm] HovedØ [mm] Gevindlængde [mm] Udtræksstyrke Fax,Rk [kN]* Kærv Bestnr

4,0 30 7,8 25 1,10 TX20 904350

4,0 40 7,8 35 1,54 TX20 904351

5,0 40 9,8 35 2,10 TX25 904359

5,0 50 9,8 30+R 1,80 TX25 904360

5,0 70 9,8 40+R 2,40 TX25 904362

6,0 60 11,8 35+R 2,52 TX30 904369

6,0 80 11,8 40+R 2,88 TX30 904371

6,0 100 11,8 60+R 4,32 TX30 904373

+R = Stamfræser * Trædensitet 350kg/mm3

Skrueydelse

Anbefalede eller karakteristiske værdier for forskellige monteringsforhold kan fås efter forespørgsel.

[mm]

* Trædensitet 350kg/mm3

Træskrue Wafer

Ejocoat ECO, stort skivehoved med lav byggehøjde

Til udendørs brug

6

6

6

6

+R = Stamfræser * Trædensitet 350kg/mm3

Skrueydelse

Anbefalede eller karakteristiske værdier for forskellige monteringsforhold kan fås efter forespørgsel.

* Trædensitet 350kg/mm3

Træskrue

Undersænket, med fræsevinger og skarp spids

Til indendørs brug

Kærv

Undersænket hoved med TX-kærv giver maksimal kraftoverførsel og

Stamfræseren fræser frigang shullet – vigtigt ved grovere dimensioner for at lette sammentrykning af trædele.

+R = Stamfræser * Trædensitet 350kg/mm3

Skrueydelse

Anbefalede eller karakteristiske værdier for forskellige monteringsforhold kan fås efter forespørgsel.

*Trædensitet 350kg/mm3

Panhoved, stamfræser og skarp spids for hurtig start

Til indendørs brug

3,0 15 5,8 10 - TX10 904560 2456141

3,0 20 5,8 15 - TX10 904561 2456142

3,5 15 6,8 10 - TX15 904562 2456143

3,5 20 6,8 15 - TX15 904563 2456144

3,5 25 6,8 20 - TX15 904564 2456145

3,5 30 6,8 25 - TX15 904565 2456146

4,0 15 7,8 10 0,44 TX20 904566 2456147

4,0 20 7,8 15 0,66 TX20 904567 2456148

4,0 25 7,8 20 0,88 TX20 904568 2456149

4,0 30 7,8 25 1,10 TX20 904569 2456150

4,0 35 7,8 30 1,32 TX20 904570 2456151

4,0 40 7,8 35 1,54 TX20 904571 2456152

4,0 50 7,8 30+R 1,32 TX20 904572 2456044

5,0 30 9,8 25 1,50 TX25 904573 2456059

5,0

6,0 100 11,8 60+R 4,32 TX30 904582

+R = Stamfræser * Trædensitet 350kg/mm3

Skrueydelse

Anbefalede eller karakteristiske værdier for forskellige monteringsforhold kan fås efter forespørgsel.

og præcis start.

*Trædensitet 350kg/mm3

Stamfræseren fræser frigangshullet – vigtigt ved grovere dimensioner for at lette sammentrykning af trædele.

Undersænket hoved med TX-kærv giver maksimal kraftoverførsel og

Træskrue

Rustfrit stål A4, undersænket, med fræsevinger og skarp spids

Til udendørs brug

+R = Stamfræser * Trædensitet 350kg/mm3

Skrueydelse

Anbefalede eller karakteristiske værdier for forskellige monteringsforhold kan fås efter forespørgsel. Skruediameter [mm]

Stamfræseren fræser frigangshullet – vigtigt ved grovere dimensioner for at lette sammentrykning af trædele.

*Trædensitet 350kg/mm3

PRODUKTFAKTA

Skruen er fremstillet af rustfrit, syrefast stål A4 til meget udsatte applikationer, f.eks. i maritimt miljø. Den er forsynet med TX-kærv.

Anbefalet skrueforbrug til terrasse

Inklusive 20 % ekstra for samlinger over strøer m.m. Tabellen gælder også ved skjult fastgørelse

Terrasseskrue

Ejocoat ECO, skærespids for enkel montering

Til udendørs brug

4,2

4,8

Bits leveres i hver pakning.

PRODUKTFAKTA

Terasseskrue designet for et pænt resultat. Skærespids for nem installation. Spidsens design minimerer revner. Materiale Hærdet kulstofstål.

Skrues i så hovedet er nedsænket i niveau med træmaterialet, og at de to materialer, der skal sammenføjes, er helt presset sammen. Diameter [mm] Længde [mm]

Overfladebehandling Ejocoat ECO. Egenskaber Undersænket hoved med riller, for ikke at rive skarpe træspåner op. TX kærv til sikker montering. TX-bits leveres i hver pakke.

Rustfrit stål A4, undersænker sig selv uden at danne splinter

Til udendørs brug

4,8

Spand, artikler i større forpakning

4,2 45 22 6,8 TX20 902750HNK

4,2 57 28 6,8 TX20 902752HNK 2424810

TX20 902754HNK

MONTERINGSVEJLEDNING

4,8 75

Bits leveres i hver pakning.

PRODUKTFAKTA

Specielt udviklet til iskruning af trykimprægneret terrassebrædder. Gevindet er tilpasset træets tykkelse, for garanteret sammentrækning. Skruen har også en skærespids for at forhindre revner. Findes også på bånd.

Materiale Rustfrit stål A4 syrefast. Egenskaber Undersænket hoved med riller for at undgå at rive skarpe træspåner op. TX kærv til sikker montering. TX-Bits leveres i hver pakke.

MONTERINGSVEJLEDNING

For at monteringen skal gå hurtigt og effektivt, bør der bruges en trinløs skruetrækker. Brug en bitsholder der låser bitsen i bitholderen, dette gør monteringen nemmere.

Terrasseskrue Revolt®

Ejocoat ECO

Til udendørs brug Diameter

Bits leveres i hver pakning.

Rustfrit stål A4

Til udendørs brug

artikler i større forpakning

Bits

i hver pakning.

PRODUKTFAKTA

Højtydende skruer til montering med minimeret revnedannelse og optimal klemkraft. Diamantformet spids for hurtig boring uden splinter. Fin gevindstigning for høj klemkraft og stærk samling. Forboring i

hårdttræ anbefales altid.

Udførelse Cylindrisk hoved med fræseriller for ren forsænkning.

Materiale Rustfrit stål A4 samt overfladebehandlet i korrosivitetsklasse C4.

T-DECK® Auto

Til skjult terrassemontering

Næsedel til automatværktøj til skjult fastgørelse

Betegnelse

MONTERINGSVEJLEDNING

Skru, så hovedet er forsænket i niveau med træmaterialet, og de to materialer, der skal samles, er helt sammenføjet.

Bestnr Db-nr

Auto tool T-DECK for Makita DFS250 902738 2423519 1

Antal

PRODUKTFAKTA

T-DECK® Auto er et båndsystem, der gør monte-ringen hurtig og enkel og er tilpasset alle terrassebræddebreder. Den vinklede næsedel styrer skruen i den korrekte vinkel. Næsen er udskiftelig, hvilket giver Auto flere anvendelsesmuligheder. Justerbar indstiksdybde sikrer korrekt forsænkning af skruen. Båndet skrue med 50 stk. pr. bånd. Lige næsedel medfølger

MONTERINGSVEJLEDNING

1. Montér båndet med T-DECK® terrasseskruer til skjult fastgørelse i magasinet. 2. Indstil knappen til rotation med uret. 3. Juster den vinklede næsedel tæt på terrassebrættet. Sørg for at den anbefalede kantafstand følges for korrekt udførelse. 4. Hold aftrækkeren og tryk skruetrækkeren mod terrassebrættet og skru til bundstoppet er nået. Flyt værktøjet og gentag.

Adapter fås til skruetrækkere Makita DFS250 og Fein ASCS6,3.

T-DECK® Tool

Til skjult terrassemontering

Håndværktøj til skjult fastgørelse

T-DECK

PRODUKTFAKTA

T-DECK® Tool har et unikt design, der gør det muligt at montere terrassebrædder fra 95–145 mm med et og samme værktøj. Værktøjet har tre vinkler til montering ved samlinger eller svært tilgængelige steder. Låsemekanismen holder bræddernes bredde, hvilket gør værktøjet let at flytte

og montagen mere smidig. Udskiftelige afstandsstykker i 3, 5 og 7 mm sikrer korrekt afstand mellem brædderne. Bitsholder findes i værktøjets håndtag.

MONTERINGSVEJLEDNING

1. Åbn låsemekanismen ved at dreje metallåsen i den modsatte retning.

Terrasseskrue skjult T-DECK® C4

Til skjult montering i fri hånd eller med T-DECK® Tool

Til udendørs brug

Terrassekrue skjult T-DECK® A4

Rustfrit stål A4, til skjult montering i fri hånd eller med T-DECK® Tool

Til udendørs brug

Terrassekrue skjult T-DECK® A4 båndet

Båndet, rustfrit stål A4, til skjult montering med T-DECK® Auto

Til udendørs brug

2. Juster værktøjet til plankens bredde og luk låsemekanismen.

3. Det låste værktøj kan nu bevæges frit langs bræddet.

4. Montér T-DECK terrasseskruen i monteringshullerne på hver side af værktøjet, og spænd skruerne.

PRODUKTFAKTA

Terrasseskrue PONDUS® C4

Til montering af hårde træsorter

Til udendørs brug

Diameter [mm]

Længde [mm]

Øvre gevindlængde [mm]

Nedre gevindlængde [mm] Kærv

4,5 40 15 18 TX20 904030 2423888 250

4,5 60 17 23 TX20 904031 2423889 200

4,5 60 17 23 TX20 902751 2424801 250

Spand, artikler i større forpakning

4,5 60 17 23 TX20 902751HNK 2424802 1200

Terrasseskrue PONDUS har to gevinddele med forskellige gevindstigninger, der presser terrassebræddet ned mod underlaget og holder på bevægelser i materialerne.

Udførelse Cylindrisk hoved, to gevinddele med forskellige gevindstigninger og

PRODUKTFAKTA

Rustfrit

gevindafstand imellem dem. Udstyret med torpedospids.

Materiale Kulstofstål/rustfrit, stål A4 syrefast.

Overfladebehandling KTCO (velegnet til C4).

Terrasseskrue PONDUS® A4

Til udendørs brug

Diameter [mm]

MONTERINGSVEJLEDNING

Skrues i så hovedet er nedsænket i træmaterialet, og at den midterdel uden gevind er i samlingen af de to materialer, der skal samles.

stål A4, til montering af hårde træsorterer

Længde [mm] Øvre gevindlængde [mm] Nedre gevindlængde [mm]

Bits leveres i hver pakning.

PONDUS i syrefast, rustfrit stål A4 er designet og skabt til eksklusivt hårdttræ som teaktræ, cumaru etc. med store bevægelser. Forboring med Ø 3,5 mm anbefales i

Bits leveres i hver pakning. EN 14592:2008

PRODUKTFAKTA

hårdt træ.

Udførelse Forsænket hoved med riller og TX-kærv for sikker montering.

Materiale Rustfrit stål A4 syrefast.

Terrasseskrue C4 båndet

Ejocoat ECO, skærekant for enkel montering

Til udendørs brug

Diameter [mm] Længde [mm] Øvre gevindlængde [mm]

gevindlængde [mm]

MONTERINGSVEJLEDNING

Skru så hovedet er nedsænket i træmaterialet, og at midterdelen uden gevind er i samlingen af de to materialer, der skal samles.

Terrassebrædder på træ i hærdet kulstofstål med typegodkendt korrosionsbeskyttelse til korrosionsklasse C4.

Materiale Hærdet kulstofstål. Overfladebehandling Ejocoat ECO.

MONTERINGSVEJLEDNING

Skrues i så hovedet er nedsænket i niveau med træmaterialet, og at de to materialer, der skal sammenføjes, er helt presset sammen.

Terrasseskrue A4 båndet

Rustfrit stål A4, forsænker sig selv uden at danne splinter

Til udendørs brug

PRODUKTFAKTA

Specielt designet til at skrue i trykimprægnerede terrassebrædder. Tråddel tilpasset terrassebrædder, for garanteret tilspænding. Skruen har også en skærespids for at undgå revner. Undersænkes uden revnedannelse.

Udførelse Undersænket hoved uden riller, for ikke at rive skarpe træspåner op. TX kærv til sikker montering.

Beslagskrue C4

MONTERINGSVEJLEDNING

Skrues i så hovedet er nedsænket i niveau med træmaterialet, og at de to materialer, der skal sammenføjes, er presset helt sammen.

Ejocoat ECO, konisk under skruehoved Til udendørs brug

PRODUKTFAKTA

En hærdet skrue specielt designet til bygningsbeslag. Det lave hoved med TX bit giver maksimal kraftoptagelse og centrerer effektivt i

konstruktionsbeslaget.

MONTERINGSVEJLEDNING

Skrues i så hovedet er tæt på beslaget, og at beslaget er helt imod reglan. Overskru ikke.

Materiale Rustfrit stål A4 syrefast.

ETA-24/0816

Træskrue T-FAST® Plus Undersænket Til indendørs brug

* Findes også i spande

Træskrue WAF T-FAST® Plus

Wafer, stort hoved Til indendørs brug

8,0

Træskrue DUAL Elforzinket

PRODUKTFAKTA

For flere størrelser kontakte EJOT kundservice eller se ejot.dk

Skrueydelse

Anbefalede eller karakteristiske værdier for forskellige monteringsforhold kan oplyses på forespørgsel.

ETA-vurderet konstruktionsskrue med sekskantfatning for bedre drivkraft ved

grove dimensioner. Spids i 35°, som sikrer hurtig start. Ingen forboring nødvendig. Skruen er forsynet med skaftfræser, som danner et frigangshul. En særligt vigtig egenskab ved større dimensioner for at lette sammentrækningen af trædelene.

Panelskrue C4

Til udvendige træpaneler

Til udendørs brug

Spand, artikler i større forpakning

4,8 48 TX20

4,8 70 TX20

Panelskrue A4

Rustfrit stål A4 syrefast

Til udendørs brug

4,8 48 TX20

4,8 70 TX20

Spand, artikler i større forpakning

4,8 48 TX20

PRODUKTFAKTA

Panelskrue til udvendige træpaneler.

Skruens længde er tilpasset, så den ikke beskadiger vindsikringen, og den er fremstillet af et fleksibelt specialstål, der kan modstå facadebevægelser.

MONTERINGSVEJLEDNING

Skrues i så hovedet er i niveau med træmaterialet, og at de to materialer, der skal sammenføjes, er presset helt sammen.

Træskrue C1

Panhoved, elforzinket

Til indendørs brug

PRODUKTFAKTA

Træskrue til montage og produktion af træinteriør, skabe, møbler mv. Udviklet med to forskellige gevinddele med forskellig gevindstigning, hvilket betyder, at materialet presses sammen til en stærk samling og fræsevingerne under hovedet giver en flot udsparing i træet. Velegnet til brug i MDF, OSB,

Montageskrue

Hvidlakeret

Til udendørs brug

PRODUKTFAKTA

Træskrue af hærdet kulstofstål med stort skivehoved der giver bedre gennemtrækningsværdier, hvilket er vigtigt ved træ-mod-træ konstruktioner. Hovedet har desuden lav byggehøjde, hvilket kan være en fordel ved montering.

Hegnsskrue

udendørs brug

PRODUKTFAKTA

Hegnsskrue til udendørs brug i målene 4,5x40 er perfekt til dit haveprojekt, uanset om det er til et hegn, et espalier, blomsterkasser, fuglehuse eller et legehus.

krydsfiner og spånplader. Skruens længde gør den til et godt alternativ til at skrue skabsrammer sammen.

MONTERINGSVEJLEDNING

Skrues i så hovedet er i niveau med træmaterialet, og at de to materialer, der skal sammenføjes, er presset helt sammen.

Udførelse Skruen har spids med skærekant.

MONTERINGSVEJLEDNING

Skru, så hovedet ligger plant mod træoverfladen, og de to materialer, der skal samles, er helt sammenføjet.

Udførelse Skruen har torpedospids.

MONTERINGSVEJLEDNING

Skrues i så hovedet er i niveau med træmaterialet, og at de to materialer, der skal sammenføjes, er presset helt sammen.

Afstandsskrue PFA

Elforzinket

Til indendørs brug

6

6

PRODUKTFAKTA

Skrue til justering af emner. Anvendes uden dybel i træmaterialer og med X4 dybel i beton og mursten. Det specielle gevind muliggør præcis justering af emnet. Fås i længder fra 60 til 180.

Udførelse Specialgevind til emnejustering. TXkærv.

Forskalingsskrue

RAL3020 Rød, tydeligt synlig

6

PRODUKTFAKTA

Den ultimative skrue til montering af forskalning. For at undgå problemet ved indskruning og afmontering har vi forsynet skruen med dobbelte drivriller, SW10 og TX30. Dette giver mere kraft og letter demontering og indskruning. Lakeret i rødt for let at se, selvom formen er svulmet op eller hovedet er delvist dækket af beton.

MONTERINGSVEJLEDNING

Rammen/træet sættes på plads i niveau og lod. Skru derefter skruen igennem rammen/træet ind i underlaget. Forboring med 8 mm bor og monteres sammen med en 8 mm X4 dybel i gasbeton/mursten/beton.

Udførelse Udstyret med SW og TX kærv og malet i rødt.

MONTERINGSVEJLEDNING

Skrues i så hovedet er tæt på træoverfladen, og at de to materialer, der skal samles, er presset helt sammen.

PRODUKTFAKTA

Karmjusteringsskrue

Elforzinket, til træ

Til indendørs brug

Undersænket, elforzinket, til træ

Karmjusteringsskrue bruges indendørs til montering af indvendige dørkarme med forborede, men ikke borede 14 mm

Karmskrue

huller. Den trådlignende del under hovedet griber fat i tømmeret, så rammen forbliver justerbar indad eller udad.

Elforzinket, til træ Til indendørs brug

Småpak

PRODUKTFAKTA

Ved montage gennembores 14 mm huller med borforsænker sammen med

centerbor. Hvis rammen er forboret, sker monteringen direkte. Rammeskruen monteres med en universalnøgle. Juster med

Udførelse Elforzinket.

universalnøgle, dæk med plastikhætte. Udførelse Elforzinket.

Plastprop Farvetilpassede

Til dækning af karmfastgørelse

Betegnelse Yderdiameter [mm]

Plastprop hvid 19 14 931021 2424316

Plastprop mørkebrun 19 14 931022 2424311

Plastprop grøn 19 14 931023

Plastprop sort 19 14 931024

Plastprop rød 19 14 931025

Plastprop fyrretræ/beige 19 14 931026

Plastprop gennemsigtig 19 14 931027 2424315

Plastprop lysegrå 19 14 931019 2424312

Plastprop grå 19 14 931020 2424317

Plastprop antracit 19 14 931052 2490243

Plastprop hvid Ø 22 mm 22 14 931028 2424319

Plastprop hvid 19 16 931013 2424322

Plastprop gennemsigtig 19 16 931016 2424321

Plastprop sort 19 16 931017 2424323

Plastprop mørkebrun 19 16 931018 2424320

MONTERINGSVEJLEDNING

1. Karmen rettes op og fastlåses, vandret og lodret kontrolleres. Bor gennem karmen og ind i væggen. Kombinér forsænkerbor og centrerbor.

2. Sæt karmskruen på monteringsnøglen, og skru karmskruen ind.

3. Fjern eventuelle kiler, og juster karmen med universalnøglen.

4. Hullet dækkes med et farvetilpasset dæklåg.

Karmbefæstigelse

Tilbehør til karm og vindues montering

Borforsænkersæt med bor 5mm SB-p

Centerbor 5 mm taske pakke

Universalnøgle taske pakke

Komb.montage-og justeringsnøgle taske pakke

Universalnøgle taske pakke 931137

Niveauskrue PLUS

Elforzinket, til vinduesmontering

Til indendørs brug

mm

Spand, artikler i større forpakning

mm

PRODUKTFAKTA

Kan bruges til nivellering af vindueskarme og udhæng. Det selvnivellerende design stabiliserer vinduet og forhindrer glidning. Niveauskruen

Multiskrue

til karm

Til alle materialer

Til indendørs brug

Diameter [mm] Længde [mm]

erstatter kiler og klodser, frigør isoleringsplads og reducerer kuldebroer. Justering 10–35 mm, hældning ±5°, max belastning 176 kg pr. skrue i C24-træ.

PRODUKTFAKTA

Anvendes til stikkontakter, lamper, rørklemmer, kabelkanaler, skilte m.m. Egnet til beton, tegl, hulmursten, letbeton, letklinker, gips og træ. Forboring

Træskrue INSTA

Til ophængning med træ

Til indendørs brug Betegnelse

PRODUKTFAKTA

Hurtig og enkel montering til ophæng mod underlag af træ. Indvendigt gevind M8 og M10 for hurtig og effektiv fastgørelse ved indendørs forankring.

Ø 6 mm kræves i beton/tegl, ikke i puds, træ, letbeton eller letklinker. Undgå at overspænde i mursten, letbeton og letklinker.

Udførelse Elforzinket. Hylster/gevind SW13, M8/M10. Materiale Stål.

Stål Beton

Træ

Gips

Isolering Nitter

Fastgørelse til gips og andre pladematerialer

Her finder du alt til din fastgørelse i forskellige pladematerialer.

Gipsskrue

Gipsskrue

Gipsskrue

Gipsskrue

Gipsskrue

Gipsskrue

Letvægts

Fibergipsskrue

Båndet

Båndet gipsskrue

Båndet gipsskrue

Båndet gipsskrue

Båndet gipsskrue

Båndet

Båndet

Båndet

Båndet

Båndet

Båndet

Generel tabel til beregning af antal skruer pr. m² eller pr. løbende meter

Gipsskrue stålregel

Til stålregel maks 0,9 mm, skarp spids

Til indendørs brug

3,5

Gipsskrue BSP

Til stålregel maks 2,5 mm, sortfosfateret med borespids

Til indendørs brug

Gipsskrue træregel

Skarp spids

Til indendørs brug

Gipsskrue træregel Skarp spids

Til udendørs brug

3,9

Spand, artikler i større forpakning 3,9

Findes i småpak, samme bestnr + smp (f.eks. 900320smp)

Gipsskrue kombi

Til træregel og stålregel maks. 0,9 mm

Til indendørs brug

Til træregel og stålregel maks. 0,9 mm

Til brug udendørs

PRODUKTFAKTA

Gipsskrue fibergips

Til træregel og stålregel maks. 0,9 mm

Til indendørs brug

Gipsskruerne er en serie af selvborende og gevinddannende skruer til fastgørelse i stål, i de mest almindelige længder.

Skruerne arbejder hurtigt og effektivt med dobbelt gevind. Skruehovedets specielle form undersænkes uden at beskadige

gipspladens paplag. Alt leveres i fleksibel butikstilpasset emballage.

Udførelse Trompethoved med PH2. Materiale Hærdet stål.

Overfladebehandling Elforzinket, sortfosfateret eller med forstærket overflade.

MONTERINGSVEJLEDNING

For at monteringen kan gå hurtigt og effektivt, bør der anvendes en trinløs skruemaskine med dybdestop.

Skruemaskinens hastighed skal holde 2500 r/m.

Gipsskrue gips

Til gips på gips

Til indendørs brug

PRODUKTFAKTA

Anvendes ved fastgørelse af dobbelte gipsplader på vægge og lofter. Det første lag gips monteres på sædvanlig måde. Derefter limes det andet lag gips ovenpå og fastgøres med gipsskruer.

Letvægts byggeskrue

Til stålregel maks. 1,5+1,5 mm

Til indendørs brug

Spand, artikler i større forpakning

Udførelse Specialgevind for godt greb i gips, PH2

Materiale Hærdet stål. Overfladebehandling Elforzinket.

Til stålregel maks. 1,5+1,5 mm

Til udendørs brug

L

PRODUKTFAKTA

Skrue til sammenføjning af tynde stålreglar. Det ekstremt lave hoved gør det muligt at montere gipsplader over skruehovedet uden at revne pladen. Skruen kan bruges, hvor et lavt hoved er vigtigt.

Fibergipsskrue BSP Ekstra

MONTERINGSVEJLEDNING

For at monteringen skal være hurtig og nem, bør der bruges en trinløs skruemaskin.

Udførelse Skrue med borespids til stål 1,5+1,5 mm. Lavt rundt hoved, k = 1,0 mm. PH2.

Materiale Elforzinket stål til C1 eller magsho til C4. Overfladebehandling Magsho.

Til stålregel maks. 2,0 mm, elforzinket, med borespids

Til indendørs brug

PRODUKTFAKTA

Fibergipsskrue til alle typer hårde pladematerialer.

MDF, krydsfiner, OSB, fibergips, Norgips Ultraboard, Gyprocs Habito mm. Specielt for hård gipsskruen

Extra er den spiralformede nederste del af hovedet, der undersænkes ned i pladen og forhindrer overskydende materiale. Skruen med borespids

fungerer fremragende i stål maks. 2,0 mm. Udførelse Riller under hovedet, borespids. Materiale Elforzinket.

Kærv PH2.

Stål

Båndet gipsskrue stålregel

Til stålregel maks. 0,9 mm, med skarp spids

Til indendørs brug

Båndet gipsskrue BSP

Til stålregel maks. 2,5 mm

Til indendørs brug

Båndet gipsskrue træ

Til med skarp spids

Til indendørs brug

Båndet gipsskrue Kombi C1

Til stål maks. 0,9 mm og træ

Til indendørs brug

Båndet gipsskrue Kombi C4

Til stål og træ maks. 0,9 mm

Til indendørs og udendørs brug

Båndet gipsskrue BSP C3

Til stålregel maks. 0,9 mm og træregel, med borespids

Til udendørs brug

3,5

Til stålregel maks. 2,0 mm og træ, med borespids

Til udendørs brug

Båndet gipsskrue fibergips

Til stålregel maks 0,9 mm

Til indendørs brug

Båndet fibergipsskrue BSP Ekstra

Til stålregel maks. 2,0 mm, med borespids

Til indendørs brug

Båndet WINGDRIL®

Til stålregel maks. 2,0 mm, med borespids

Til indendørs brug

3,9

Båndet spånpladeskrue

Til træregel

Til indendørs brug

Båndet fibergipsskrue

Til stålregel maks. 0,9 mm

Til indendørs brug

Båndet fibergipsskrue kombi

Til stålregel maks. 0,9 mm og træregel

Til indendørs brug

Båndet letvægts byggeskrue C4

Til stålregel maks. 1,5+1,5 mm, med borespids

Til udendørs brug

Spånpladeskrue

Med PH2-kærv

Til indendørs brug

Gul til stålprofil maks. 0,9 mm

3,9 28

Elforzinket til træ 4,2

Til træregel, med TX-kærv

Til indendørs brug * Findes i småpak, samme bestnr. + smp (f.eks. 900320smp)

Elforzinket til træ 4,2

PRODUKTFAKTA

Ideel skrue til fastgørelse af spånplader til træ. Hovedet fræser og undersænker skruen. Riller under hovedfræser og undersænkning. At skrue eks. gulve er hurtigt og giver et garanteret knirkefrit resultat.

Fibergipsskrue

Udførelse Undersænket hoved med riller.

PH2 eller TX-kærv. Materiale Stål. Overfladebehandling Elforzinket.

Til stålregel maks. 0,9 mm, sortfosfateret

Til indendørs brug

Fibergipsskrue kombi

Til stålregel maks. 0,9 mm og træregel, sortfosfateret

Til indendørs brug

3,9

MONTERINGSVEJLEDNING

For at monteringen skal gå hurtigt og effektivt, bør der anvendes en trinløs skruemaskinens med dybdestop. Skruemaskinens hastighed skal holde 2500 r/m.

PRODUKTFAKTA

Skruen har friløb under hovedet, hvilket sikrer, at krydsfinerpladen ikke presses væk fra profilen under montering.

Materiale Stål.

Overfladebehandling Sortfosfateret. Udførelse Udløser/frit gevind under hovedet, skarp spids, riller under hovedet.

MONTERINGSVEJLEDNING

For at monteringen skal gå hurtigt og effektivt, bør der anvendes en trinløs skruemaskine med dybdestop. Skruemaskinens hastighed skal holde 2500 r/m.

Montageskrue C1

Til stålregel maks. 0,9 mm og træregel, med skarp spids

Til

Pulverlakeret småpak

Mindste mængde er 3000 stk. Findes i alle RAL-farver.

Montageskrue BSP C1

Til stålregel maks. 2,5 mm, med borespids

Til indendørs brug

Elforzinket

4,2 14 10,5

4,2 45 10,5 PH2 3,80

4,2 65 10,5 PH2 5,40

4,2 73 10,5 PH2 5,83

Elforzinket småpak

4,2 14 10,5 PH2 1,56

4,2 25 10,5 PH2 2,50

Pulverlakeret

4,2 14 10,5 PH2 1,56

4,2 14 10,5 PH2 1,56 Grafitgrå 7024

905130 2424056

905135 2424055

905140 2424057

905145 2424058

905110smp 2455884

905120smp -

PRODUKTFAKTA

Monteringsskruer er bore- og gevindskruer til indvendig fastgørelse i hovedsageligt stål, men det fungerer også i træ, hvis indgrebslængden justeres. Skruen, der gør dit montagearbejde hurtigt og nemt. Velegnet til fastgørelse af indven-

dige vægge og lofter, hvor der kræves et fladt hoved.

Materiale Stål. Overfladebehandling Elforzinket Udførelse Med enkelt gevind. Borespids. PH2.

MONTERINGSVEJLEDNING

For at monteringen skal være hurtig og nem, bør der bruges en trinløs skruemaskine. Skruemaskinens hastighed skal være 2500 r/m.

Montageskrue C3

Til stålregel maks. 0,9 mm og træregel

Til udendørs brug

Montageskrue C4

Til stålregel maks. 0,9 mm og træregel

Til udendørs brug

Montageskrue A2

Til stålregel maks. 0,9 mm og træregel, rustfrit stål A2

Til udendørs brug

Montageskrue BSP C3

Til stålregel maks. 2,5 mm, med borespids

Til udendørs brug

Montageskrue BSP C4

Til stålregel maks. 2,5 mm, med borespids, zink/nikkel

Til udendørs brug

Kan pulverlakeres efter forespørgsel. Angiv RAL-farve ved bestilling.

Montageskrue lavt hoved C3

Til stålregel maks.

Til udendørs brug

0,9

mm og træregel, lakeret

4,2 25 10,5 PH2

4,2 25 10,5 PH2 Sort 9011 905223 2424014

4,2 25 10,5 PH2 Hvid 9010 905224 2424015

4,2 25 10,5 PH2 Teglrød 8004 905226 2424008

4,2 25 10,5 PH2 Oxydrød 3009 905227 2424010

4,2 25 10,5 PH2 Grafitgrå 7024 905222 2424009

4,2 25 10,5 PH2 Aluhvid 9006 905240 2424012

4,2 25 10,5 PH2 Chokoladebrun 8017 905247 2424016

4,2 25 10,5 PH2 Silkegrå 7044 905255 2424017

4,2 25 10,5 PH2 Alugrå 9007 905147 2424013

4,2 25 10,5 PH2 Vinduegrå 7040 905256 2424007

4,2 25 10,5 PH2 Mørkegrå 7011 905257 2424011

Montageskrue til træ C4

Til træregel

Til udendørs brug

4,5 25 11,3 PH2

4,5 32 11,3 PH2

4,5 45 11,3 PH2

4,5 65 11,3 PH2

4,5 75 11,3 PH2

4,5 90 11,3 PH2

Lakeret

2424024

904540 2424025

2424026

4,5 25 11,3 PH2 Hvid 9010 904501 2424020

4,5 25 11,3 PH2 Sort 9011 904502 2424019

Spand, artikler i større forpakning

4,5 25 11,3 PH2

PRODUKTFAKTA

Monteringsskruer er bore- og gevindskruer til udvendig fastgørelse i hovedsageligt stål, men det fungerer også i træ, hvis indgrebslængden tilpasses. Skruen, der gør dit montagearbejde hurtigt og nemt. Velegnet til al montering, hvor der

kræves et fladt hoved. Materiale Stål eller rustfrit stål A2. Overfladebehandling Sølvruspert til C3 og zink-nikkel eller Ejocoat til C4. Udførelse Gevindprofil til træ med indgangsgevind. PH2.

MONTERINGSVEJLEDNING

For at monteringen skal være hurtig og nem, bør der bruges en trinløs skruemaskine. Skruemaskinens hastighed skal være 2500 r/m.

Stål

Isolering

Montageskrue Cylinder

Til stålregel maks. 0,9 mm, skarp spids

Til indendørs brug

PRODUKTFAKTA

Skrue velegnet til indvendig væg- og loftmontering, hvor der kræves et fladt hoved. Til indvendig fastgørelse hovedsageligt i stål, men fungerer også i træ, hvis ind-

PRODUKTFAKTA

grebslængden justeres.

Materiale Stål.

Overfladebehandling Elforzinket.

Udførelse Med dobbelt gevind. Skarp spids. PH2

Undertagsskrue

Til stålregel maks. 2x0,7 mm og træ,

Til indendørs brug

Sort fosfateret undertagsskrue designet til montering af nedhængte lofter mod træ eller plademateriale. Skruen har en skarp spids og et lavt hoved.

Materiale Stål.

Overfladebehandling Fosfateret.

MONTERINGSVEJLEDNING

For at monteringen skal være hurtig og nem, bør der bruges en trinløs skruemaskinens skruetrækker. Skruemaskinens hastighed skal være 2500 r/m.

fosfateret

MONTERINGSVEJLEDNING

For hurtig og effektiv montering bør der anvendes en trinløs skruemaskine med dybdeanslag. Skruemaskinens hastighed skal være 2500 r/m.

Listeskrue

Til træ

Til indendørs brug

3,0

Sokkelskrue BSP

Til træregel og stålregel maks. 2,5 mm

Til indendørs brug

Med kontragevind

4,2 35 5,4 TX15 903101

4,2 45 5,4 TX15 903103 2424611

4,2 55 5,4 TX15 903105 2424612

4,2 65 5,4 TX15 903107 2424613

Hvidlakeret

4,2 35 5,4 TX15 903102

903104

903106

Uden kontragevind

3,2 28 5,7 PH2 902006 2424614

3,9 42 5,7 PH2 902004 2424616

3,9 57 5,7 PH2 902005 2424615

PRODUKTFAKTA

Den perfekte skrue til montering af lister og fodlister. Skruen borer og gevindskærer hurtigt i stål eller træ. Forhindrer stødmærker og revnede lister. Det lille hoved

undersænker og giver et godt æstetisk indtryk.

Udførelse Undersænket hoved, PH- eller TX-kærv. Gul zinkbelagt design.

MONTERINGSVEJLEDNING

For hurtig og effektiv montering bør der anvendes en trinløs skruemaskine med dybdeanslag. Skruemaskinens hastighed skal være 2500 r/m.

Elektrikerskrue

Til indendørs brug

PRODUKTFAKTA

Til fastgørelse af samledåser og stik i gips eller træ. Skruehovedet i Ø 8,0 mm gør den særdeles velegnet til elindustrien, men er også velegnet til anden montage.

Skrueanker MX-møtrik

Til indendørs brug

Materiale Stål.

Overfladebehandling Elforzinket.

Udførelse Panhoved med PH2.

PRODUKTFAKTA

MX-møtrik er et skrueanker til tynde materialer som plade, plast m.m. Maksimal materialetykkelse er 10 mm. Gribende vinger, der udvider sig og griber fat i materialet. Monteringen foregår fra den ene side, hvilket gør produktet meget anvendeligt.

Gipsankre

Arrow, gulforzinket, til gips

Til indendørs brug

Udførelse Fladt hoved, hylster med krave, metriske gevind.

Materiale Stål.

Overfladebehandling Elforzinket 6 µm. Anden overfladebehandling efter forespørgsel.

Gummianker uden skrue

Messing/gummi

Til udendørs brug

Gummianker med skrue

Komplet med skrue

Gipsplug selvborende

Nylon

Til indendørs brug

Nylon kip-dybel med skrue

Nylon, til gips

Til indendørs brug

Gipsdybel selvborende med skrue

Til indendørs brug

MONTERINGSVEJLEDNING

Gipsbeslaget kræver ingen forboring.

Karakteristisk udtræksværdi i:

Enkel gips: 0,15kN

Dobbelt gips: 0,19kN

Multidybel GripperTM

Til beton, hulsten m.m.

Monter gipsbeslaget med en skruetrækker eller en skruemaskine.

Monter delen med skrue direkte i beslaget.

Hulrumsdybel MCA

Til indendørs brug

Hulrumsdybel PROFFS

Komplet med skrue

Betegnelse Klemmelængde Gevind Ø [mm]

4

4

5

5 D 18-32 M5 9,0 16,0 65 9658075707

5 T 35-49 M5 9,0 16,0 80 9658075708

6 E 5-18 M6 10,5 17,5 52 9658075710

6 D 18-32 M6 10,5 17,5 65 9658075711

6 T 33-49 M6 10,5 17,5

Borehulsanvisning

PROFFS Borehul diam. størrelse

M4 8,0

M5 10,0

M6 12,0

Værktøj hulrumsdybel gips MOLA Til montering af hulrumsdybler

Betegnelse

PRODUKTFAKTA

PROFFS Hulrumsdybel er det sikre valg til fastgørelse på plademateriale, for eksempel gipsplader, spånplader eller træfiberplader. Metalvingerne låser og fordeler belastningen over en stor overflade. er nem at samle selv med blot en skruetrækker. Låsestifter holder anker-et i skiven og fiberskiven under skruehovedet reducerer friktionen. PROFFS er ufølsom over for varme og ældning.

Materiale Stål.

Overfladebehandling Elforzinket 6 µm (Fe/ZnC1).

Udførelse Fladt hoved med 2 låsetænder. Møtrikhylster med M-gevind. 3-5 gribevinger alt efter størrelse.

MONTERINGSVEJLEDNING

PROFFS er let at montere med en skruetrækker. Vi anbefaler vores PROFFSværktøj, som giver et hurtigt og perfekt resultat.

ØVRIG INFORMATION

Ankerets praktiske bæreevne i kg.

TRÆK 28 44 44 48 44 48

TVÆR

Stål

Isolering

Fastgørelse af isolering

Vi tilbyder et bredt udvalg af fastgørelser til forskellige materialer og konstruktioner, herunder ETA-vurderede fastgørelser til flade tage. Isoleringsskrue

Kompatibilitet, isoleringsfastgørelse

Europæisk Teknisk Vurdering, ETA 07/0013, gælder kun for kombinationer ifølge tabellen.

Isolerskrue

C3

Isolerskrue JT3-ST, C5

Dabo®

ETA-07/0013

Isoleringsskrue Dabo®

SW 8 RT-4,8, til pladematerial i stål og træ med støttegevind Til udendørs brug

ETA-07/0013

ETA-07/0013

TKR-4,8

Til udendørs brug

TKR-4-4,8 Til udendørs brug

VHT-R-4,8

Til udendørs brug

VHT-E-4,8, rustfrit stål A4

Til udendørs brug

TKE-4,8, rustfrit stål A4

Til udendørs brug

TKR-ZT6-5,5

Til udendørs brug ETA-07/0013

ETA-07/0013

Isoleringsskrue Dabo® til tyndplade

TKR-4,8 TX25

Til udendørs brug

Bits leveres i hver pakning

Isoleringsskrue

JT2-ST, til ekstra tynd plademateriale

Til udendørs brug

JT3-ST,

rustfrit stål A4

Isoleringsskrue til træ, OPTI II

Til montering af tagmembran i træ

Til udendørs brug

Tagskrue til træ

Hærdet stål og skarp spids

Til udendørs brug

Tagskrue til træ med skive

Formonteret skrue TX25 + Ø 40 skive

Til udendørs brug

Dimension ØxL

5,3x25/Ø40 TX25

5,3x35/Ø40 TX25

5,3x45/Ø40 TX25

5,3x55/Ø40 TX25

5,3x65/Ø40 TX25

PRODUKTFAKTA

Tagskrue til træ er specielt designet til træunderlag, med skarp spids og isoleringsskive Ø 40.

Anvendes normalt sammen med isolatorholder eller isolatorskive. Monteres direkte i underlaget.

ETA-07/0013

Materiale Sættehærdet stål. Overfladebehandling Zink + Climaduroverfladebelægning 15 cyklusser Kesternich (C3). Brugsklasse KLA.

PRODUKTFAKTA

Isoleringsskrue til letbeton og leca

SAP-XL-8,0

Til udendørs brug

Isoleringsskrue med skive til letbeton og leca. Monteres uden forboring og med lave hastigheder.

PRODUKTFAKTA

Materiale Stål.

Overfladebehandling Ejocoat.

Udførelse Skrue med lavt pan hoved, med formonteret skive Ø40mm

Justerbar betonskrue

JBS-R

Til udendørs brug

Justerbar betonskrue i kombination med Ecotek-rør til isolering med fald.

Materiale Stål.

Overfladebehandling Climadur.

Udførelse Undersænket hoved, tilpasset til Ecotek hylse, skarp spids.

MONTERINGSVEJLEDNING

Monteres direkte i underlaget.

MONTERINGSVEJLEDNING

Bor med det angivne bor Ø, placer isoleringsskruen i hylsen og monter i hullet. Når hylsen er tæt på underlaget, er installationen færdig.

Monteringsværktøj betonskrue justerbar

Til beton

Betegnelse

Monteringsværktøj JBS-R 9270060102 2423843 1 Værktøj til justerbar indfæstning 950026 2424146 1

Isoleringsholder med skrue

HTK-2G, højkvalitetsplast, polypropylen

50

Isoleringsholder EcoTek

Højkvalitetsplast, polypropylen

Isoleringsholder EcoTek-T

Højkvalitetsplast, polyethylen

Teleskophylsa SK Polypropylen

PRODUKTFAKTA

Isoleringshylstre anvendes til fastgørelse af isolering på flade tage mod plade materiale. Øvrigt Hylstrene kan kombineres med skruer til forskellige underlag som beton, letbeton, stål og træ.

Montageværktøj til isoleringsholder

Til beton

Borforlænger 500 mm konisk til SDS-fatning

Borforlænger 750 mm konisk til SDS-fatning

Kile til forlænger

Borforlænger M6 600 mm til betonskrue ½ "-fatning

M6 600 mm til betonskrue

Til metalplader

Til letbeton

Til træ

Tilbehør til flade tage

Taljetaske

Fastbits ¼” fatning

Betegnelse

Iso-skive

HTV 82/40, til undersænkning, med isoleringsskrue Dabo®

Til udendørs brug

HTV 82/40 TK, til isoleringsskrue, undersænket hoved

Til udendørs brug

HTV 82/40 F, til isolerings-, beton- samt letbetonskrue

Til udendørs brug

ETA-07/0013

HTE 82/40, til forsænkning, rustfrit stål A2

Til udendørs brug

Rund skive

HTV, til isolerings-, beton- samt letbetonskrue

Til udendørs brug

Magnetholder

Isoleringsholder Ejotherm®

H1, slaganker med stålsøm

8

8

8

8

(1) 10 mm lim (2) 10 mm lim + 20 mm gammel puds

* Skal dette produkt bruges i forbindelse med facadepuds, skal produktet købes igennem systemudbyder.

PRODUKTFAKTA

ETA-11/0192

H1 er en universal isoleringsholder med europæisk godkendelse ETA-11/0192. Produktet har en skive med en diameter på 60 mm og et nylonsprøjtet sømhoved for reduceret kuldebro effekt. Korte monteringsdybder giver hurtig og økonomisk montering, men med bibeholdt sikkerhed og høje udtræksværdier. Materiale Isoleringsholder af polyethylen. Søm af stål.

H3, slaganker med fleksibel skive og polyamidsøm

8

8

8

8

8

(1) 10 mm lim (2) 10 mm lim + 20 mm gammel puds

PRODUKTFAKTA

H3 med fleksibel skive, der har europæisk godkendelse til brug i underlag som beton, mursten og perforerede mursten. Produktet har en 60 mm skive og en glasfiberforstærket polyamid søm. Det minimerer kuldebro effekten. Materiale Isoleringsholder af polyethylen. Søm af glasfiberforstærket polyamid.

ETA-14/0130

PRODUKTFAKTA

Iso-skive SBH-T

Iso-skive kombineres med en isoleringsskrue til træ eller stål. Udstyret med en dækhætte, der foldes ind og låses for at forhindre kuldebro effekt. Skruens længde vælges efter isoleringens tykkelse og typen af underlag.

PRODUKTFAKTA

IT 60

Iso-skive 60 mm til overflademontering. Kan kombineres med passende skrue afhængigt af underlaget. Beige skive anvendes sammen med isoleringsskrue til træ eller metalplader. Blå skive kombineres med skrue til beton eller letbeton.

Isoleringsholder STR-H, isoleringsholder med stålskrue

PRODUKTFAKTA

Isoleringsholder til forsænket eller overflade montering. Med STR er monteringen nem og kuldebro effekten reduceret. Anvendes til underlag af træ- eller stål op til 0,75 mm.

PRODUKTFAKTA

STR-H, isoleringsholder med A2 rustfri skrue

Isoleringsholder til forsænket eller overflade montering. Med STR-H A2 i rustfrit stål er monteringen nem og kuldebroeffekten reduceret. Anvendes til stål mellem 0,75 og 2,0 mm og kan også med fordel anvendes i cementbaserede plader.

Isoleringsholder STR-U2G, isoleringsholder med stålskrue

8

8

8

8

8

8

8

8

8

(1) 10 mm lim (2) 10 mm lim + 20 mm gammel puds

*Monteringsdybde i letbeton 65 mm

Skal dette produkt bruges i forbindelse med facadepuds, skal produktet købes igennem systemudbyder.

PRODUKTFAKTA

STR-U2G kan håndtere flere typer underlag såsom beton, mursten, hulsten, Leca og letbeton. STR-U2G er generelt

Undersænkningen sker automatisk.

anvendelig til isolering af polystyren- eller mineraluldsplader. Efter forsænkning af isoleringsholderen forsegles samlingen med polystyren- eller mineraluldsskiver.

Isoleringsholder Ejotherm S1 Kort

PRODUKTFAKTA

Isoleringsdyblen S1 kort anvendes med fordel til tynd isolering. Isoleringsdyblen er godkendt til alle eksisterende underlag, såsom beton, letbeton, solide og hulmursten. Minimere kuldebro effekten. Monteres med et specielt samleværktøj og kan

ETA-04/0023

Ved overflade montage bruges polystyrenpropper.

kombineres med isoleringsskiverne VT90 og SBL 140 Plus.

MONTERINGSVEJLEDNING

Bor med det angivne bor til montage i beton, letbeton eller mursten.

ETA-17/0991

Hurtig boring takket være reduceret boredybde.

Placer holderen med den formonterede skrue i hullet.

Skru og forsænk med STR-værktøjet.

Isæt STR-skiven.

Den skjulte montering er færdig.

Iso-skive, øvrigt tilbehør

PRODUKTFAKTA

Diameteren af isoleringsholderen kan øges ved at bruge en kombination med en ekstra skive. Disse skiver er specielt designet og tilpasset

Tilbehør, Ejotherm® STR

vores produktsortiment, samt opfylde forskellige isoleringstyper og materialer. Kan kombineres med isoleringsholder Ejotherm STR-U 2G, Ejotherm STRH, Ejotherm H3 og H1 til overflademontering.

PRODUKTFAKTA

STR-værktøjet, som blev udviklet i forbindelse med den nye isoleringsholder STR-U 2G, kan nemt justeres efter holderens længde. Værktøjet kan

Tilbehør, Ejotherm® S1

også anvendes til STR-H og den tidligere version af STR-U. Hvis man har værktøj til den ældre version af STR-U, findes der et ombygningssæt, så det kan bruges til STR-U 2G.

Isoleringsholder

DDS, fastgørelser til lydabsorberende materialer mod beton

Hvidt hoved med struktur

* Speciallængde, kun efter forespørgsel

PRODUKTFAKTA

Skrue med mange anvendelsesmuligheder, herunder DIBt-godkendelse til montering af isolering og akustiklofter. Fungerer også til montering af køkkenskabe, garderobeskabe, hylder, konsoller etc. til installationer

DDS-Z, stort hoved 24 mm

i revnet og urevnet beton Enkel installation. Bor, skru, færdig. Materiale Polyamid/stål. Overfladebehandling Elforzinket. Udførelse Lavt pan hoved. Plastsprøjtet

hoved med træbeton struktur, der passer ind. Skal diameter inkl. formsprøjtning: 25 mm. Ved farve- og pulverlakering: 16 mm. Fås i hvid eller beige. Kan også pulverlakeres efter ønske.

PRODUKTFAKTA

Skrue med mange anvendelsesområder, blandt andet DIBt-godkendelse (Z21.8-1980) til montering af isolering og akustiklofter. Fungerer også til montering af køkkenskabe, garderober, hylder, konsoller m.m. Til installationer i revnet og ikke-revnet beton.

Materiale Skrue af stål med duplexcoating, C3-klasse til udvendig brug.

Standardfarve på hovedet RAL 9002 hvid. Kan bestilles i andre farver efter forespørgsel.

Udtræksværdier Revnet og ikke-revnet beton - C20/25 - C50/60, 0,9kN.

Isoleringsholder DMH-V, aluzink

Betegnelse

DMH-E, rustfrit stål A2

PRODUKTFAKTA

Isoleringsholder DMH Metal anvendes til fastgørelse af bløde og hårde isoleringsmaterialer ved ventilerede facader. For blød isolering, såsom sten- eller mineraluld, skal det sikres, at skive diameteren er mindst 80 mm. Ved montering i hårde isoleringsmaterialer anvendes den sammen med DMT-metalskive. Isoleringsfastgørelse udføres i henhold til DIN 18516-1.

Til montage med høje brandkrav

Brandklasse A1: DIN EN 13501-1:2010-01 (PZ 3.1/17226-1)

TEKNISK INFORMATION

Hoved Ø 35 mm

Skaft Ø 8 mm

Bor Ø 8 mm

Min. boredybde 60 mm

Min. indstiksdybde 40 mm

Aksial afstand: 160 mm

Kantafstand: 80 mm

Mindste materialetykkelse 100 mm

TILLADT LAST

Trækværdier

Betonkvalitet >C20/25 0,20kN

Massiv kalksten 0,20kN

Tegl 0,20kN

Hulsten 0,05kN

Tværlast

Betonkvalitet >C20/25

Massiv kalksten

Tegl

Hulsten

Isoleringsholder Iso-Dart Til montering af lette til mellemtunge montager på ETICS facader

Spiraldybel

Til lette montager i pudsede vægge med isolering

[mm]

Spiraldybel 60mm 60

PRODUKTFAKTA

EJOT Iso-Dart består af: 1 installationsbøsning, 1 tætningsskive, 1 EJOT facadeanker. Med EJOT IsoDart kan ekstra dele monteres ved at optage almindelige groft gevindskruer Ø 9 mm eller ophængsbolte Ø 9 mm

Anbefaling af Iso-Dart afhængigt af, hvilket materiale fastgørelsen skal udføres i.

Isoleringstykkelse [mm] Beton og masonit Massivt træ Kompositplader

100 Iso-Dart 100

120 Iso-Dart 120 Iso-Dart 100

140 Iso-Dart 140 Iso-Dart 120 Iso-Dart 100

160 Iso-Dart 160 Iso-Dart 140 Iso-Dart 120

180 Iso-Dart 180 Iso-Dart 160 Iso-Dart 140

200 Iso-Dart 200 Iso-Dart 180 Iso-Dart 160

220 Iso-Dart 200 Iso-Dart 180

240 Iso-Dart 200

med halsgevind M10, fx: befæstelser til nedløbsrør, skilte og reklameskilte, låsemekanisme til foldeskodder, lys mv. Tekniske specifikationer: høj bæreevne gennem forankring i underlaget, reducerer varmeoverførslen ved termisk afkobling (Chi-værdi 0,002 W/K iht. TR025),

100

vandtætning mod pudsskallen med højkvalitets EPDM-forsegling Eftersyn af modstandsdygtigheden over for slagregn iht. DIN EN 12155.

Materiale Plast/stål Overfladebehandling Elforzinket.

Betegnelse Længde

Nittesystem

Her finder du nittesystemer, der opfylder

industriens høje krav til god funktion og høj styrke i forskellige materialer.

AVEX® Multigripnitte

Blindnitte, aluminium

Blindnitte tryktæt

STAVEX® Blindnitte, stål

AVIBULB® Blindnitte, stål

Blindnitte, stål

AVEX® Multigripnitte, stål

AVINOX II® Blindnitte, rustfrit stål A2

STAVEX® Blindnitte, rustfrit stål A2

Blindnitte, rustfrit stål

Tyndpladebor til AVDEL® Nitter

BULBEX® Blindnitte

værktøj ProSert XTN20

Testmetode

Alle styrkedata i dette katalog er gennemsnit af resultater opnået fra repræsentative testserier og nitte numre. Vi anbefaler, at du kun bruger disse værdier som en vejledning, da mange andre faktorer end styrkeværdier kan påvirke nitte resultatet. Vi anbefaler, at du også tester nitterne i din egen applikation for at bestemme den præcise korrekte funktion.

G Dimensioner inden for den anbefalede materialetykkelse for den testede nitte.

K (Til udtrækstest)

Dimensioner midt i den anbefalede hulstørrelsestolerance for den testede nitte.

N (Til forskydningstest)

Dimensioner skal være i overensstemmelse med den anbefalede maksimale hulstørrelsestolerance for den testede nitte.

Stål Beton

AVEX® Multigripnitter

AVEX Multigrips nitter opfylder branchens krav til funktion, kvalitet og omkostningseffektivitet. AVEX repræsenterer fremtidens nittesystem med mange store fordele:

• Stort gribeområde betyder, at antallet af nittevarianter kan reduceres, hvilket reducerer lagerbeholdning og kapitalbinding og forenkler produktionen.

• Garanteret hulfyldning muliggør større hultolerancer og nemmere montering af dele med bibeholdt kvalitet.

• Sikret og indkapslet nittehoved giver en lufttæt og vandtæt nitning. Ingen løse stift rester falder ud. Dette er især vigtigt i ventilationskanaler og i elektronikindustrien.

• Fuldstændig vibrationssikker.

• Ophobes ikke unødvendigt på bagsiden.

AVEX® Multigripnitte

Type 1661-, panhoved, aluminium, stift lavet af stål

Til udendørs brug i vejrbeskyttet miljø Styrke kN 1

3,0 0,8-4,3 6,7 5307

3,2 0,9-4,9 7,9 ¹0410

3,2 1,2-6,3 9,6 ¹0412

3,2

4,0 0,5-3,2 6,3 0508

4,0 1,2-6,3 9,5 ¹0512

4,0 6,4-12,7 16,7 ¹0521 8,0

4,8 1,6-6,3 10,3 ¹0613 9,9

2445166

1 Kan bestilles med split i rustfrit stål. Type 1663 * Disse værdier er karakteristiske forskydnings- og udtræksværdier. Diameter d

Type 1661- , panhoved, aluminium, stift af stål, lakeret Til udendørs brug i vejrbeskyttet miljø

3,2

3,2

3,2 0,9-4,9 7,9 0410

3,2

3,2 0,9-4,9 7,9 0410 Grafitgrå 7024

3,2 0,9-4,9 7,9 0410 Kobberbrun 742

3,2 0,9-4,9 7,9 0410 Lysegrå 7035

3,2 1,2-6,3 9,6 0412 Hvid 9010 3,3-3,4

3,2 4,0-7,9 11,2 0414 Hvid

3,2 4,0-7,9 11,2 0414

3,2 4,0-7,9 11,2 0414 Mahognibrun 8016

3,2 4,0-7,9 11,2 0414 Oxydrød 3009

3,2 4,0-7,9 11,2 0414 Grafitgrå 7024

3,2 4,0-7,9 11,2 0414 Teglrød

4,0 0,5-3,2 6,3 0508 Sort

AVEX® Multigripnitte

A. Type 1692-, B. Type BE44-, C. Type 1641- Stort panhoved, aluminium, stift af stål

Til udendørs brug i vejrbeskyttet miljø

Type 1604-, undersænket hoved, aluminium, stift af stål

Til udendørs brug i vejrbeskyttet miljø

* Disse værdier er karakteristiske forskydnings- og udtræksværdier. Diameter d [mm]

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

B. Type BE44-, C. Type 1641-, stort panhoved, aluminium, stift af stål Til udendørs brug i vejrbeskyttet miljø

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Standardnitter i aluminium

Her finder du et udvalg af standardnitter i forskellige udførelser – blindnitter med rundt, undersænket og stort hoved – til både indendørs og udendørs brug.

Blindnitte

Type PL-, pladenitte, panhoved, aluminium, panhoved, stift af stål, lakeret Til udendørs brug i vejrbeskyttet miljø

3,2

3,2 3,0-5,0 8,0 3208 Mahognibrun 8016

3,2 3,0-5,0 8,0 3208 Teglrød 8004

3,2 3,0-5,0 8,0 3208 Aluhvid 9006

3,2 3,0-5,0 8,0 3208 Alugrå 9007

3,2 3,0-5,0 8,0 3208 Lysegrøn 6021

3,2 3,0-5,0 8,0 3208 Grafitgrå 7024

3,2 3,0-5,0 8,0 3208 Vinduesgrå 7040

3,2 3,0-5,0 8,0 3208 Chokoladebrun 8017

3,2 3,0-5,0 8,0

3,2

3,2 5,0-7,0 10,0 3210 Aluhvid

3,2

3,2 5,0-7,0

3210 Grafitgrå

3,2 5,0-7,0 10,0 3210 Chokoladebrun 8017

3,2 5,0-7,0 10,0 3210 Beigegrå

3,2 5,0-7,0 10,0 3210 Mørkegrå

3,2 5,0-7,0 10,0 3210 Vinduesgrå

3,2 7,0-9,0 12,0 3212 Sort 9005

3,2 7,0-9,0 12,0 3212 Aluhvid 9006

4,0

4010 Hvid

4,0 4,5-6,5 10,0 4010 Sort

4,0 4,5-6,5 10,0 4010 Oxydrød 3009

4,0 4,5-6,5 10,0 4010 Chokoladebrun 8017

4,0 4,5-6,5 10,0 4010 Mørkegrå 7011

4,0 4,5-6,5 10,0 4010 Sølvgrå 7001

4,0 4,5-6,5 10,0 4010 Teglrød

4,0 4,5-6,5 10,0 4010 Gråbrun 8019

4,0 4,5-6,5 10,0 4010 Aluhvid

4,8 4,5-6,5 10,0 4810 Sort

Blindnitte

Type AL-ST, panhoved, aluminium, stift af stål

Til udendørs brug i vejrbeskyttet miljø

Styrke kN* 1 kN~100 kg * Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type AL-STLF, stort panhoved, aluminium, stift af stål Til udendørs brug i vejrbeskyttet miljø

Styrke kN* 1 kN~100 kg

4,0

4,8

12 4012

14 4014

10,5-12,5 16 4016 12,0

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

PRODUKTFAKTA

AL-STLF-nitten er en koldformet aluminiumnitte med en stålsplit og et ekstra stort hoved.

Nitten er velegnet til brug ved samling af blødere materialer, plast, gummi, træ m.fl.

Blindnitte

Type AL- STFS, undersænket hoved 120°, aluminium, stift af stål

Til udendørs brug i vejrbeskyttet miljø

Styrke kN 1 kN~100 kg

Disse nitter er skaffevare.

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type SS- SSFS, undersænket, rustfrit stål A2

Til udendørs brug

Styrke kN 1 kN~100 kg

Type TUBE-ST, panhoved, aluminium, ekstra lang, stift af stål

Til udendørs brug i vejrbeskyttet miljø

Diameter d [mm]

6,4

Disse nitter er skaffevare.

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

PRODUKTFAKTA

Lange standardnitter er beregnet til nitning i ekstra tykke materialer eller hvor konstruktionen kræver

Type AL-AL, panhoved, aluminium Til udendørs brug i vejrbeskyttet miljø

3,2

3,2

4,0

4,0

lange nitter. Nitter af denne type kan leveres i forskellige designs og materialer. For eksempel aluminium/aluminium, stål/stål, aluminium/stål osv.

3218

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Isolering

Tryktætte blindnitter

Tryktætte blindnitter er nitter med en fuldstændig lukket nittekrop, som sikrer en vandog tryktæt samling. Nitterne fås i forskellige materialer såsom aluminium, stål, kobber og rustfrit stål og er velegnede til overlapningssamlinger i tag- og facadeplader samt i applikationer, hvor en tryktæt samling er påkrævet. Tryktætte blindnitter med gummiskive anvendes for at øge sikkerheden ved montagen.

Ved sammenføjning af sideoverlap på tag og ved montering af detaljer på tag skal der anvendes tryktætte blindnitter. For montering af detaljer samt for sammenføjning af sideoverlap anbefales en minimumsdiameter på 3,8 mm.

Blindnitte tryktæt

Type AVDEL AD-ALST, panhoved, aluminium, stift af stål Til udendørs brug i vejrbeskyttet miljø

Styrke kN* 1 kN~100 kg * Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Panhoved, aluminium, lakeret Til udendørs brug i vejrbeskyttet miljø

Type AVDEL AD-ALST G, panhoved, aluminium med gummiskive, stift af stål

Til udendørs brug i vejrbeskyttet miljø

Styrke

4,8

Disse nitter er skaffevare. Vi leverer også tryktætte nitter i stål og kobber. Spørg vores kundeservice. * Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type SR41SS-SS, panhoved, rustfrit stål A2

Til udendørs brug

Diameter d [mm]

Maks.

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type ST-ST, panhoved, stål Til indendørs brug Diameter d

3,2

3,2

4,8

4,8

Disse nitter er skaffevare. Spørg vores kundeservice. * Disse værdier er karakteristiske forskydnings- og udtræksværdier. Styrke

Nitter i stål og rustfrit stål

Her finder du et udvalg af stålnitter i forskellige udførelser – blindnitter med rundt, undersænket og stort hoved – til både indendørs og udendørs brug.

STAVEX® Blindnitte

Type BS01-ST, panhoved, stål

Til indendørs brug

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

** Bemærk venligst, at disse forskydningsværdier er minimumsværdier. For materialetykkelser, hvor stiften påvirker forskydningen, opnås betydeligt højere værdier. Kontakt vores kundeservice.

Type BS04-ST, undersænket (120°) hoved, stål Til indendørs brug

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

** Bemærk venligst, at disse forskydningsværdier er minimumsværdier. For materialetykkelser, hvor stiften påvirker forskydningen, opnås betydeligt højere værdier. Kontakt vores kundeservice.

Type BE34-ST, stort panhoved, stål Til indendørs brug

Styrke kN* 1 kN~100 kg

PRODUKTFAKTA

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

** Bemærk venligst, at disse forskydningsværdier er minimumsværdier. For materialetykkelser, hvor stiften påvirker forskydningen, opnås betydeligt højere værdier. Kontakt vores kundeservice.

STAVEX® er en blindnitte fremstillet udelukkende af stål eller rustfrit stål og

designet til at håndtere store variationer i materialetykkelser. Denne multigrip nitte reducerer antallet af varianter i frem-

stillingen, samtidig med at den giver ekstra gode styrkeegenskaber. Stiften er låst og giver tætte og vibrationssikre samlinger.

AVIBULB® Blindnitte

Type BN01-ST, panhoved, stål

Til indendørs brug

3,2

4,8

4,8 1,5-3,5

6,0 1,5-4,0

12,1 0611

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

PRODUKTFAKTA

AVIBULB® er en koldformet blindnitte fremstillet udelukkende af stål, hvilket

Blindnitte

Type ST- ST, panhoved, stål

Til indendørs brug

giver meget høj styrke. AVIBULB® har ekstra ekspansionskapacitet i nittehuset og låser stiften på plads. Dette giver en

Styrke kN* 1 kN~100 kg

tæt nittesamling, mulighed for større hultolerancer og nemmere montering af komponenter.

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Isolering

AVEX® Multigripnitte

Type 1624-, panhoved og stift af stål Til

indendørs brug

Styrke kN 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

PRODUKTFAKTA

AVINOX II® Blindnitte

Type BE 61-SS, panhoved, rustfrit stål A2

Til udendørs brug

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier. ** Bemærk, at disse forskydningsværdier er minimumsværdier. Ved materialetykkelser, hvor splinten påvirker forskydningen, opnås væsentligt højere værdier. Kontakt vores kundeservice.

AVINOX II® er en koldformet blindnitte fremstillet udelukkende af rustfrit stål, som giver meget høj styrke og høj

korrosionsbestandighed. AVINOX II har en ekstra poleret nittekroppe og har ekstra stor ekspansionskapacitet i nittekroppen. Dette giver mulighed for større hul-

tolerancer. Splitstiften er låst og giver tætte og vibrationssikre samlinger.

STAVEX® Blindnitte

Type BS11-SS, panhoved, rustfrit stål A2

Til udendørs brug

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

** Bemærk, at disse forskydningsværdier er minimumsværdier. Ved materialetykkelser, hvor splinten påvirker forskydningen, opnås væsentligt højere værdier.

PRODUKTFAKTA

STAVEX® er en nyudviklet blindnitte fremstillet udelukkende af rustfrit stål eller stål og designet til at håndtere store variationer i materialetykkelser.

Blindnitte

Type SS-

Denne Multigrip nitte reducerer antallet af varianter i produktionen og giver samtidig ekstra gode styrkeegenskaber. Splitstiften er låst og giver tætte og vibrationssikre samlinger.

SS, panhoved, rustfrit stål A2

Til udendørs brug

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

PRODUKTFAKTA

Type SS/SS-nitten er en standard kold-

formet blindnitte fremstillet udelukkende af rustfrit stål. Den giver høj korrosions-

bestandighed i kombination med høj styrke.

Blindnitte

Type SS-SSLF, stort panhoved, rustfrit stål A2 Til udendørs brug

Styrke kN* 1 kN~100 kg

Disse nitter er skaffevare.

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

PRODUKTFAKTA

Type SS/SS-nitten er en standard koldformet blindnitte fremstillet udelukkende af rustfrit stål.

Den giver høj korrosionsbestandighed i kombination med høj styrke. Det store hoved gør den velegnet til brug mod blødere materialer.

Type SSA4-SS A4, panhoved, rustfrit stål A4

Til udendørs brug

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

PRODUKTFAKTA

Disse nitter er koldformede og af standardtype og fremstillet udelukkende af rustfrit stål i syre-

Tyndpladebor til AVDEL® Nitter

bestandig kvalitet A4. Dette gør nitterne velegnede til brug i de mest aggressive industrielle og maritime miljøer.

Type 123-, borespids uden sideskær producerer runde huller

BULBEX® og TREBOL® blindnitte

Dette er en blindnitte udviklet til forskellige bløde eller hårde materialer såsom metal, plastik, glasfiber, gummi, krydsfiner, kompositmaterialer osv. Varierende materialetykkelse eller overdimensionerede huller er ikke noget problem. De gribevinger, der dannes under nitning, fordeler kraften effektivt og giver en stærk samling.

BULBEX® Blindnitte Split

Type BF 01-, panhoved, aluminium

Til udendørs brug i vejrbeskyttet miljø

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type BF 41-, stort panhoved, aluminium

Til udendørs brug i vejrbeskyttet miljø

Klemmelængde G

Type TREBOL-, panhoved, aluminium

Til udendørs brug i vejrbeskyttet miljø

Diameter

Klemmelængde G

4,0

* Disse værdier er karakteristiske forskydnings- og udtræksværdier. Styrke

Type TREBOL-LF, stort panhoved, aluminium

Til udendørs brug i vejrbeskyttet miljø

4,0

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

S-TREBOL® og BULB-TITE®

S-TREBOL og BULB-TITE er blindnitter udviklet til tynde og sprøde materialer. Nitternes gribevinger garanterer en stærk og sikker nitning, selv i materialer med varierende tykkelser og overdimensionerede huller.

S-TREBOL og BULB-TITE er også velegnede til nitning i tag- og facadekonstruktioner. Neoprenskiven tætner effektivt, og stiften er indkapslet og mekanisk låst til nittehovedet.

S-TREBOL® Blindnit Split

Type S-TREBOL-, panhoved, aluminium Til udendørs brug i vejrbeskyttet miljø

Diameter

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

EJOT® Bulb-tite® Blindnitte Split

Panhoved, stift af aluminium

Til udendørs brug i vejrbeskyttet miljø

Diameter

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Splitnitte Panhoved

Til udendørs brug i vejrbeskyttet miljø

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier..

PRODUKTFAKTA

Nitten er designet således, at nittekroppen er opdelt i fire lige store, lastfordelende

vinger på blindsiden, hvilket også muliggør brug i store huller. Installationen kræverdeel til anvendelser med bløde eller

sprøde materialer såsom plastik, gummi, træ og plastlaminater.

MONOBOLTS stiftlåsning kan altid kontrolleres visuelt.

MONOBOLT® Blindnitte

MONOBOLT er et blindnittesystem udviklet til industriens krav til økonomiske og højstyrke nittesamlinger. MONOBOLT opfylder luftfartsmyndighedernes og andres krav til styrke og sikkerhed.

• Nitten kan håndtere varierende materialetykkelser. Dette resulterer i mindre kapitalforpligtelse og nemmere produktion.

• Meget høj spændekraft og høj styrke.

• Vibrationssikker, splitten er mekanisk låst ved nittehovedet.

• Vandtæt.

• MONOBOLT leveres i aluminium, stål og rustfrit stål. Panhoved- eller forsænket hoveddesign. MONOBOLT erstatter de fleste fastgørelsesmetoder med høje krav til sikkerhed og økonomi.

MONOBOLT® Blindnitte

Type 2711-, panhoved, rustfrit stål A2

Til udendørs brug

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type 2717-

, panhoved, rustfrit stål

A4 (316)

Til

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type 2721-, undersænket hoved, rustfrit stål A2

Til udendørs brug

* Disse værdier er karakteristiske

Type 2771-, panhoved, stål, elforzinket

Til indendørs brug Diameter d [mm]

Klemmelængde G Nittelængde L

4,8 1,6-11,1 13,6 0617 10,0

6,4 2,0-9,5 14,1 0817 13,3

6,4 2,0-15,9 19,2 0824 13,3

10,0 3,0-15,9 22,0 1228 20,3

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type 2761-, 100° undersænket hoved, stål, elforzinket

Til indendørs brug

Diameter d [mm]

Klemmelængde G Nittelængde L Hoved Ø D [mm] Hoved Ø [mm]

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type 2774-, panhoved, aluminium

Til udendørs brug i vejrbeskyttet miljø

Diameter d [mm]

Klemmelængde G Nittelængde L Hoved Ø

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Type 2764-, 100° undersænket hoved, aluminium Til udendørs brug i vejrbeskyttet miljø

Styrke kN* 1 kN~100 kg

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

MONOBOLT® Dyse

Vigtigt for korrekt funktion af niten

Til nitte Ø

Låseboltsystem

Låsebolte bruges, når der kræves en robust og pålidelig fastgørelse. Vores intelligente fastgørelsessystem og holdbare ergonomiske installationsværktøjer skaber en ideel monteringsløsning i alle produktionsmiljøer.

Strukturelle låsebolte består af en separat stift og krave, der er mekanisk låst under installationen. Under installationen kræves adgang til begge sider af samlingen. Disse fastgørelses elementer danner samlinger, der kan modstå de hårdeste applikationer og miljøer, som traditionelle nitte- og skruesamlinger ofte ikke kan tilbyde. De tilbyder enestående modstandsdygtighed over for vibrationer og materialetræthed på grund af den lås, der dannes, når kravematerialet formes omkring boltens cirkulære rille.

Strukturelle låsebolte bruges i bil-, lastbil- og transportmarkederne, imaskiner og produktions-udstyr, varme- og ventilationsudstyr og metalkonstruktionsproduktion. Strukturelle låsebolt programmer kan give en omkostnings effektiv løsning til enhver anvendelse og reducerer ofte de samlede installationsomkostninger og -tid samt lagerbeholdning.

Varemærke

Neobolt®

Materiale Egenskaber

Stål

Ingen stift der kan knække af Høj styrke og overlegen vibrationsmodstand

Hurtig og ensartet installation

Avdelok® Aluminium Stål Rustfrit stål

Avdelok® XT

Stål

Høj forskydningsstyrke

Høj kontrolleret klemkraft

Enestående forskydnings- og trækstyrke

Størrelser fra 12,7mm (1/2“) til 28,6mm (1-1/8“)

Maxlok® Aluminium Stål Bredt grebområde

Høj forskydningsstyrke

Høj forskydningsstyrke

Avtainer® Stål

Fastgør kompositpaneler til metal Høj lækage modstand

Hurtig installation

HEMLOK® Blindnittesystem

HEMLOK er et blindnittesystem, der er udviklet og tilpasset industriens brug af stadigt tyndere materialer, men med krav om god funktion og høj styrke. HEMLOK former nittelegemet til et stærkt stykke, der holder materialet effektivt. I samme operation låser nittelegemet stiften, så der opnås en homogen nitning.

HEMLOK er udviklet til automatisk at blive indført i AVDELs automatiske nittemaskine, hvis det ønskes.

HEMLOK er en udvikling, der løser problemer til lave lageromkostninger.

Typisk HEMLOK-fastgørelse, hvor nittekroppen danner og låser mod den tynde materialeside.

HEMLOK® Blindnitte

Værktøjet trækker i stiften og starter hæfte processen.

Type 2221-, stål, panhoved Til indendørs brug

Nittekroppen formes og garanterer en sikker låsning af stiften.

Stiften knækker i niveau med nittehovedet.

Maxlok-bolten indsættes i hullet, og låseringen placeres over boltens gevind.

Monteringsværktøjets dyse placeres over bolten.

Værktøjet trækker bolten ud

6,4

6,4 2,8-4,8 14,3 0813

6,4 4,8-6,8 16,3 0815

6,4

6,4 7,5-9,5 19,0

* Disse værdier er karakteristiske forskydnings- og udtræksværdier.

Tyndpladebor til AVDEL® Nitter

Type 123-, borespids uden sideskær producerer runde huller

AVSEAL® II Tætningsmuffe til hydrauliske systemer

AVSEAL® II erstatter AVSEAL® og er forbedret på mange måder for bedre monteringsegenskaber og tætningsevne. AVSEAL® II er egnet til applikationer med følgende egenskaber:

• Tyndvæggede komponenter

• Korte kanallængde

• Store hultolerancer

Sortiment:

• 4-20 mm i højtryksversion ( 2961- )

• 8-20 mm i lavtryksversion ( 2964- )

• Prop 2964 giver en reduceret radial ekspansionskraft

• Begrænset monteringsoverflade

• Højtryksapplikationer

Materiale og overfladebehandling

• Tætningsmuffe af varmebehandlet aluminium

• Stift af hærdet stål, forzinket og passiveret

• Overfladebehandlingen er krom VI-fri

• Ingen smøremidler på stift eller muffe

Avdel

magasinnittesystem

BRIV

Briv magasinnitte er særligt velegnet, hvor der kræves høj klemkraft og store dynamiske belastninger. Med sin særlige udformning er BRIV nem at anvende i automatiserede produktionsprocesser.

AVTRONIC

Avtronic magasinblindnitter er specielt udviklet til montering af stik direkte på printkort. Avtronics design sikrer, at nitten passer præcist til DIN 41612stik. Dette sparer tid, penge og øger produktets kvalitet

tens fordele som hastighed og enkelhed, men også multigripfunktion. Én nittelængde kan anvendes til forskellige materialetykkelser med samme høje kvalitet. Derudover tilbyder Neospeed større hultolerancer, bedre huludfyldning og enklere montering.

RIVSCREW

Rivscrew magasinnitte er specielt udviklet til montering af stik direkte på printplader. Avtronics udformning gør, at nitten passer præcist til stik i henhold til DIN 41612-stik. Den sparer tid og penge og øger produktets kvalitet.

CHOBERT

Sammenføjning af materialer med forskellige egenskaber og styrke (f.eks. plast og tyndplade) kræver fastgørelseselementer med særlige egenskaber. Chobert-nitten, med sin skånsomme sammenpresning og huludfyldende egenskaber, er den rette løsning.

Nittesystemet, der reducerer dine omkostninger

• Hurtig montering med automatisk fremføring af nitte.

• Fuldstændig nitning inden for 2 sekunder.

• Hurtig montering i materialer som metal, plast, komposit og elektroniske komponenter.

• Stort udvalg af monteringsudstyr – fra håndværktøj til automatiske produktionslinjer.

• Ideel til både små serier og integration i automatiserede produktionsprocesser.

AVSERT

I elektronikindustrien er der behov for at opbygge print-plader og forbinde dem til større enheder i højden. Avsert er udviklet til dette formål og fungerer samtidig som afstandsstykke og fastgørelsespunkt. Den riflede del af avsert ekspansionsforankrer i printpladematerialet og giver en sikker fastgørelse.

Isolering

Håndværktøj til blindnitter

PS15X

nitte 2,4-4,8

Bestnr PS15X

Db-nr 2495031

• Professionel håndtang til nitter op til 4,8 mm

• Støbte håndtag for god komfort

• Inkluderede dyser 3,2; 4,0 og 4,8 mm

• Vægt: 0,6 kg

PS25X

nitte 3,2-6,4

Bestnr PS25X

• Robust aluminium/stålkonstruktion til professionel brug

• Formgjutna handtag för bra komfort

• Inklusive munstycken 3,2; 4,0; 4,8; 6,0 och 6,4 mm

• Vægt: 2,3 kg

PS40X

nitte Ø 3,2-6,4

Bestnr PS40X

Db-nr 2495032

• Robust aluminium/stålkonstruktion til professionel brug

• Aftagelig stift opsamler

• Inkluderede dyser 3,2, 4, 4,8 og 6,4 mm

• Inkluderer dysenøgle

• Vægt: 1,9 kg

EA200A

nitte Ø 2,4-4,0

Bestnr 190012

Db-nr 2423535

• Et holdbart og pålideligt værktøj til den professionelle bruger

• Selvjusterende slaglængde til montering af nitter op til med en diameter på 4,0 mm

• Særligt velegnet til pladearbejde og vedligeholdelsesarbejde

• Vægt: 0,34 kg

EA28

nitte Ø 3,2-4,0

Bestnr 190018

EA 300/K Sortimentsbox

nitte Ø 2,4-4,8

Bestnr 190028

Db-nr 2423536

• Et kraftfuldt nitteværktøj til professionelle og et nittesortiment i dimensionerne Ø 2,4 Ø 3,2 Ø 4,0 og Ø 4,8 mm

• Monteringsvejledning og reservedelsliste på svensk

• Værktøjets kæber har varenummer 190812

Dyser Bestnr 2,4 12213 3,2 12214

4,0 12216 4,8 12218 Kæber 12185

Dyser Best.nr 3,2 12215 4,0 12217 4,8 12219 6,0 12220

6,4 12221 Kæber 12224

Dyser Bestnr 3,2 12215 4,0 12217

4,8 12219

6,0 12220

Dyser Bestnr Db-nr Ø 3,2 190412 2424373 Ø 4,0 190512 2424374 Kæber (par) 190812 2424375

Dyser Bestnr Ø 3,2 222037 Ø 4,0 222036 Kæber (par) 222032

6,4 12221 Kæber 12224 Dyser

Kæber 190812 2424375

Batterinitteværktøj

Ideel til brug, hvor trykluft ikke er tilgængelig eller en mulighed.

PoP Avdel PB 2500

Bestnr 00331

Db-nr 2494934

• Ergonomisk med lav vægt

• Nitte længde 25 mm

• Integreret stift opsamler

• Vægt inklusive batteri 1,69 kg

• Effekt/vægtforhold 5,02 kN/kg

Betegnelse Bestnr

Dyse 3,2 61884

Dyse 4,0 61885

Dyse 4,8 61855

Kæber (3st) 213003

Batteri 2,0Ah 02730 (Db-nr 2494935)

Lader DCB1104-QW

PoP Avdel PB 3400

Bestnr 34001

Db-nr 2599955

• Nittelængde 30 mm

• Integreret stift opsamler

• Vægt inkl. batteri (4,0 Ah) 2,4 kg

• Opladningstid ca. 30 min

• Effekt/vægt-forhold 7,5 kN/kg

Betegnelse Bestnr

Dyse 4,8 TP143-648

Dyse 6,4 TP143-646

Dyse monobolt 4,8 213011

Dyse monobolt 6,4 213130

Kæber (2st) 11446

Batteri 4,0Ah 02731 (Db-nr 2494936)

Lader DCB1104-QW

EJOT EcoRiv 16V

Bestnr 9150490190

Db-nr 2493743

• Nittelængde 21 mm

• Vægt inkl. batteri 1,8 kg

• Effekt/vægt-forhold 5,56 kN/kg

• Opladningstid 30 min

Betegnelse Bestnr

Dyse 2,4 9150490120

Dyse 3,0/3,2 9150490117

Dyse 4,0 9150490119

Dyse 4,8/5,0 9150490118

Kæber 9150490150

Batteri 9150490105

Lader 9150490126

PB2500Smart

Bestnr PB2500S-QW1832

Db-nr 2491362

• Smart styring af installationen via touchskærm

• Batteridrevet øger sikkerheden og installatørens mobilitet

• Værktøjsfri, hurtig udskiftning af næse- og kæbesystemer

• Hurtig opladningstid giver flere installationer

• Ergonomisk håndtag med blødt greb giver maksimal komfort

• Bluetooth/WiFi

• Micro USB

ProSet XT - Trykluftværktøj til blindnitter

Installationskapacitet

Højtydende funktioner inkluderer en patenteret hurtigudløsende næse og kæbehus, der muliggør hurtig rengøring og vedligeholdelse af kæber osv. uden behov for værktøj. En luftafbryder på stift opsamleren stopper luftstrømmen, når koppen fjernes. En venstre- eller højrevendt 90° drejelig luftkobling sikrer, at værktøjerne kan tilpasses stort set enhver arbejdsstation, mens tænd/ sluk-knappen minimerer luftforbrug og støj.

Åben

Lukket 2,4 3,0 & 3,2 4,0 4.8 & 5,0 6,0 & 6,4

Service, reparationer og garantiforhold:

EJOT Danmark ApS Industrisvinget 8 DK-4683 Rønnede

Mininitter 2,0

Lav profil 3,2

Avex® 3,0 3,2 4,0 4,8 6,4

Stavex® 3,2 4,0 4,8 6,4

Vgrip® 4,8

Avibulb® Avinox® 3,2 4,0 4,8 6,0

Avinox®XT 6,4

Hemlok® 6,4

Monobolt® 4,8 6,4

Interlock® 4,8 6,4

LSR / Bulbex® 3,2 4,0 4,8

Klamp-Tite® 4,8 6,4

T-nit 4,8 6,4

T-Lok® 4,3 4,8

Avseal® 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0

Avdelok® Maxlok® 4,8 6,4 Avtainer® 10,0

1) Komplet værktøj består af basisværktøj, næseenhed og næsespids(er).

2) Anbefales til nitte diameter på 4,8 mm og større.

Komplet installationsmulighed i værktøjet.

Installation kan udføres med en ekstra næseenhed/næsespids.

Luftværktøj til blindnitter

ProSet XT, en ny generation

ProSet XT1 – Letvægteren

Bestnr 190281

Db-nr 2491274

Kompakt, let og pålideligt pneumatisk/hydraulisk elværktøj, ideelt til produktionslinjemiljøer. I sin klasse er ProSet XT1 blindnitteværktøjet i branchen med et af de højeste effekt-til-vægtforhold. Innovativt ergonomisk design for maksimal brugereffektivitet og komfort. Værktøjet kan også drive mikronitter med en diameter på 2,0 mm.

• Vægt: 1,17kg komplet Dyser Bestnr

• Effekt/vægt forhold: 5,55kN/kg Ø 2,0 15801

• Nittelængde: 18mm Ø 2,4 17595

• Lydniveau: 77,95 dB(A) Ø 3,2 16216 ø4,0 16214

Kæber (par) 1621000

Kæbeholder 12824

ProSet XT2 – Den fleksible

Bestnr 190282

Db-nr 2491275

ProSet XT2-værktøjet sætter nye standarder for pneumatiske nitteværktøjer. Dette værktøj er specielt designet til at montere en bred vifte af nitter og leverer 8,9 kN trækkraft med et enestående kraft-til-vægt-forhold på 7,18 kN/kg.

• Vægt: 1,26kg komplet Dyser Bestnr

• Effekt/vægt forhold: 7,06kN/kg Ø 3,2 16216

• Nittelængde: 20mm Ø 4,0 16214

• Lydniveau: 77,1 dB(A) Ø 4,8 17623

Kæber (3-set) 213003

Kæbeholder 14460

ProSet XT3 – Den højtydende

Bestnr 190283

Db-nr 2491276

ProSet XT3 kan bruges i en række forskellige applikationer og monterer en bred vifte af nitter, låsebolte og tætningspropper. Den ekstremt lange slaglængde på 26 mm muliggør montering af længere nitter såsom Monobolt og Interlock med ét værktøj.

• Vægt: 2,14kg komplet Dyser Bestnr

• Effekt/vægt forhold: 7,94kN/kg Ø 4,0 16214

• Nittelængde: 26mm Ø 4,8 17623

• Lydniveau: 78,4 dB(A) Ø 6,4 16546

Kæber (par) 11446

Kæbeholder 63409

ProSet XT4 – Den kraftfulde

Bestnr 190284

Db-nr 2491277

ProSet XT4 er det stærkeste værktøj i ProSet-familien. Med 23 kN leverer XT4 den højeste trækkraft i serien, men vejer kun omkring 2 kg. Ud over strukturnitter tillader XT4‘s høje kapacitet også montering af Avdelok-, Maxlok- og Avtainer-låsebolte. Værktøjet har en ekstremt højlasttrækstang for maksimal værktøjslevetid og hydraulisk dæmpning for sikker drift.

• Vægt: 2,16kg komplet Dyser Bestnr

• Effekt/vægt forhold: 10,65kN/kg Ø 4,0 16214

• Nittelængde: 18mm Ø 4,8 17623

• Lydniveau: 77,9 dB(A) Ø 6,4 16546

Kæber (par) 11446

Kæbeholder 63409

Fastgørelse med nittesystem

Blindnittemøtrik

Dette er den moderne, enkle og omkostningseffektive metode til at opnå et stærkt møtrikgevind i et tyndt materiale. Møtrikken monteres blindt fra den ene side, hvilket gør den ideel til brug i forskellige lukkede profiler, rør osv. Møtrikken monteres med håndværktøj eller trykluftværktøj.

Eksempel på brugsområden

Testmetode

Avdel nittemøtrikker testes på fire forskellige måder, som illustreret nedenfor.

STØTTE STØTTE

STØTTE STØTTE

TRÆKKRAFT

Den aksiale kraft, som nittemøtrikken kan modstå, før den trækkes ud af materialet.

Monteringsvejledning

TRYKKRAFT

Den aksiale trykbelastning, som nittemøtrikken er testet til at modstå.

AFSTAND AFSTAND FAST PLADE MOD NITTEMØTRIK

ANBRINGAT MOMENT PÅFØRT MOMENT

MIN. MOMENT

Det minimale moment, der kræves for at nittemøtrikken kan rotere i materialet. Moment modstanden afhænger af nittemøtrikkens design og stiger i rækkefølge: rund, not, sekskant og firkant.

Monteringsværktøjet trækker dornen ud og udvider nittemøtrikken. Møtrikken er nu effektivt nittet fast i materialet.

MAKS. MOMENT

det højeste anbefalede moment, der skal påføres bolten for at forhindre gevindbrud eller anden skade på nittemøtrikken. Frigangshullet i den faste plade må ikke overstige boltens diameter med mere end 0,5 mm.

Alle testdata er gennemsnitsværdier fra testserier. Vi anbefaler, at disse værdier bruges som en retningslinje, da andre faktorer kan påvirke funktionen. Vi anbefaler, at dine egne test udføres i den aktuelle applikation for at opnå den nøjagtige funktion.

Sæt møtrikken ind i det udstansede eller borede hul.

Skru trækstangen af. Monter emnet i møtrikken.

Skru møtrikken på trækstangen

Blindnittemøtrik

Type FTT-, stål, plan hoved, åben

Til indendørs brug

Gevind-

Type FTR-, stål, selvforsænkende hoved, åben

Til indendørs brug

Blindnittemøtrik

Type FTT-, aluminium, fladt hoved, åben

Til udendørs brug i vejrbeskyttet miljø

PRODUKTFAKTA

Blindnittemøtrik med fladt hoved er, på grund af sit ALUMINIUM-design, meget

velegnet til brug i letmetalkonstruktioner. Hovedformen absorberer høje aksiale kræfter og giver en stærk og stabil fastgørelse.

Type GM17-, aluminium, selvforsænkende hoved, åben

Til udendørs brug i vejrbeskyttet miljø

Ø

Type FTT-, rustfrit stål A2, fladt hoved, åben

Til udendørs brug

Type FTR-, rustfrit stål A2, selvforsænkende hoved, åben

Til udendørs brug

Blindnittemøtrik lukket

Til indendørs brug (C1) eller undendørs brug (C4)

Gevind Ø

Fladt hoved • STÅL, C1

Selvforsænkende hoved • STÅL • Riller, C1

Fladt hoved • STÅL • HEXAGON, C1

Selvforsænkende hoved • STÅL • HEXAGON, C1

Fladt hoved • Rustfrit STÅL A2, C4

Selvforsænkende hoved • Rustfrit STÅL A2, C4

M4

Fladt Hoved • Rustfrit STÅL A2 • HEXAGON, C4

Selvforsænkende hoved • Rustfrit STÅL A2 • HEXAGON, C4

M4

S1/9,1

* De angivne borehulsværdier er kun vejledende.

PRODUKTFAKTA

NUTSERT nittemøtrik i lukket design giver mulighed for en fuldstændig tæt samling. Fås med fladt hoved og selvforsænkende design.

Overfladebehandling Elektrogalvaniseret 6 μm. Anden overfladebehandling på forespørgsel.

Materiale: Stål/rustfrit stål A2.

Håndværktøj til blindnittemøtrik

Type

Beskrivelse

EA2005 Leveres med dorn + dyse til M3, M4, M5, M6

EA2005/KIT

190024 2491273

Ekstra dorn M3 190013

Ekstra dorn M4 190158

Ekstra dorn M5 190159

Ekstra dorn M6 190160

Ekstra dyse M3 190019

Ekstra dyse M4 190152

Ekstra dyse M5 190153

Ekstra dyse M6 190154

Sortimentsæske med værktøj EA2005 og dorn + dyse til M3-M6. Nittemøtrikker i stål med fladt hoved. M3-M6 inkluderet. 190022 2491272

Blindnittemøtriktang

Type

PNT210X Leveres med dorn og dyser til M4–M12

PNT310X Leveres med dorn og dyser til M5, M6, M8, M10

PNT210X 2495029

PNT310X 2495030

Batteriværktøj til blindnittemøtrik

NB08PT-18

Slip for gætteriet ved installationen. Den batteridrevne NB08PT-18 blindnitteskruetrækker med integreret display giver dig fuld mobilitet. Installer op til 900 (M6) blindnittemøtrikker på en enkelt opladning.

Sørg for den bedst mulige installation ved at justere slag- og kraftindstillinger og mere direkte på den integrerede berøringsskærm. Den nye generation af batteridrevne værktøjer er designet til at være et “ét batteri, der passer til alle”, hvilket betyder, at det samme DEWALT®-batteri kan bruges af både et bolteværktøj og en bred vifte af andre værktøjer. Dette giver fleksibilitet, omkostningsbesparelser og bekvemmelighed.

Bestnr 490050

Db-nr 2605718

• Touchskærmen hjælper dig med at sikre optimal installation.

• Batteridrevet øger sikkerheden og installatørens mobilitet.

• Værktøjsfri, hurtig udskiftning af dorn og dyse.

• Hurtig opladningstid giver flere installationer.

• Ergonomisk håndtag med blødt greb giver maksimal komfort.

• Bluetooth/WIFI.

• Micro USB.

• M4-M8 inkluderet.

Andre værktøjstyper er tilgængelige. Spørg for yderligere information.

Værktøjet 742 har automatiske gevindskærings-, stuknings- og udskæringsfunktioner.

I basisversionen leveres værktøjet udstyret til 1 gevinddimension. Angiv den valgte gevindDb-nr

Blindnittemøtrik værktøj ProSert XTN20

Det klassiske værktøj 742 har fået en lillebror og en efterfølger. ProSert XTN20 tilbyder hurtigere montering, hvor brugerne nu kan vælge at stramme nittemøtrikken til moment eller nyttelængde. Afhængigt af anvendelsen kan brugeren nu indstille værktøjet når som helst, så den optimale funktion – moment eller nyttelængde – udnyttes, og der kan spares tid. ProSert XTN20 tilbyder et fleksibelt værktøj. ProSert XTN20 tilbyder som et fleksibelt værktøj desuden hurtig sætning på 1,16 sekund samt et godt kraft/vægt-forhold. Kan suppleres med dornsæt i M3 og M10.

Type

Gevind

Bestnr Db-nr

ProSert XTN20 M4 - M8 490040 -

Brugsanvisninger til værktøj: www.ejot.dk

Stål

Beton

Træ

Gips

Isolering

Nitter Sortimentsbokse

Sortimentsbokse

Her finder du praktiske og stapelbare sortimentskasser till skruer og dybler, der kan sættes sammen med kasser af samme design.

Miniboks GRIPPERTM

231

Miniboks GRIPPER™ + skruer 231

Miniboks montageskruer 231

Miniboks byggeskrue 6,5 231

Miniboks KLA 232

Miniboks blindnitter 232

Miniboks blindnitter lakerede 232

Miniboks ECR ledningsholdere 232

Miniboks byggeskrue 5,5

Miniboks INSTA

Miniboks ventilationsskruer

Miniboks universaldybel X4

Miniboks universaldybel X4 Mix

Miniboks montageskruer

Miniboks multiskruer

Sortimentskasse GRIPPER

Miniboks GRIPPERTM

Universaldybler af høj kvalitet

Bestnr: 8650000902

Db-nr: 2424649

Højkvalitets vægdybel til montering i plader, hul- og massivbeton, mursten og letbetonvægge. Tåler belastning i lang tid bedre end almindelige dybler.

Materiale: Polyamid

Miniboks GRIPPER™ + skruer

Multidybler til montering af forskellige materialer

Til indendørs brug

Bestnr: 8650000903

Db-nr: 2423996

Gripper™ vægdybler er af høj kvalitet og passer perfekt til forskellige vægmaterialer. De tåler langtidsbelastning, vejrlig og slid bedre end almindelige dybler. Med GripEdge friktionsoverfladen og mikrokraven Lo-Vis får du en sikker fastgørelse og en diskret montering. Brug dem med standardskruer og skruediametre. Fremstillet af termoplastisk elastomer for langvarig ydeevne.

Materiale: Stål/Polyamid

Overfladebehandling: Elforzinket

Miniboks montageskruer

Monteringsskruer til stål- og træreglar

Bestnr: 8650000904

Db-nr: 2423993

Fremstillet af højkvalitetsstål med silver ruspert finish til udendørs brug. Disse skruer har dobbelt indgangsgevind og en skarp spids, hvilket gør dem nemme at bruge, uanset om du arbejder med stål- eller træstuds. Phillips kærv #2 til bekvem montering. Effektivitet og pålidelighed i én skrue.

Materiale: Stål

Overfladebehandling: Silver Ruspert

Miniboks byggeskrue 6,5

Byggeskruer til stål- og træreglar

Til indendørs brug

Bestnr: 8650000905

Db-nr: 2423995

JT2 er en borende gevindskrue til indvendig fastgørelse af byggeplade i stål og træ, borekapacitet 2 mm. JT2 borer og danner stærke gevind i et konstant tempo. Hver skrue og bor er tilpasset dets materiale og anvendelsesområde.

Materiale: Stål

Overfladebehandling: Elforzinket

Stål

Miniboks KLA

Gipsdybler til montering i gipsplader

Til indendørs brug

Bestnr: 8650000906

Db-nr: 2424003

Gipsdybel i metal er til hurtig montage i gipsplader og forstærkede gipsplader. Skrues direkte ind i gipsvæggen takket være, at dyblen er udstyret med en borespids. Enheden fastgøres derefter ved hjælp af den medfølgende skrue. Fås i to varianter, en til samling af max 12 mm godstykkelse og en til max 27 mm godstykkelse. Skrue 35 eller 50 mm.

Materiale: Stål

Overfladebehandling: Elforzinket

Miniboks blindnitter

Blindnitter til boret eller udstanset hul

Bestnr: 8650000907

Db-nr: 2424002

Standard lange nitter er beregnet til nitning i ekstra tykke materialer eller hvor konstruktionen kræver lange nitter. Nitten kan leveres i forskellige udformninger og materialer. Nitten monteres i et boret eller udstanset hul. I kassen er der nitter af Aluminium/stål og rustfrit stål A2.

Materiale: Aluminium/stål, rustfrit A2

Overfladebehandling: Elforzinket

Miniboks blindnitter lakerede

Blindnitter til boret eller udstanset hul

Til indendørs brug

Bestnr: 8650000908

Db-nr: 2423997

EJOTs blindnitter, også kendt som metalpladenitter, giver en nem installation i borede eller udstansede huller. Fremstillet af aluminium og stål med en blank galvaniseret finish og pulverlakeret finish giver den pålidelig ydeevne i en række forskellige anvendelser.

Materiale: Aluminium/stål

Overfladebehandling: Elforzinket

Miniboks ECR ledningsholdere

Ledningsholdere til kabelmontage

Bestnr: 8650000909

Db-nr: 2424000

Polypropylen holdere med groft gevind skrue til forskellige basismaterialer og kabeldiametre. Kan bruges i alle basismaterialer. Afhængig af grundmaterialet kan skrueklemmen monteres direkte, i et forboret hul eller suppleres med en dybel , f.eks. Gribber dybel.

Materiale: Stål/polypropylen

Overfladebehandling: Silver ruspert

Miniboks byggeskrue 5,5 Pladeskruer til varmvalset stålbjælke

Bestnr: 8650000910

Db-nr: 2423994

JT2-12 er en borende, gevindpressende skrue i stål til udvendig fastgørelse af byggeplade til stålbjælke. JT2-12 gør installationen hurtig og nem. Borer op til 12mm stål.

Materiale: Stål

Overfladebehandling: Elforzinket

Miniboks INSTA

INSTA ophængsskruer til alle materialer

Bestnr: 8650000911

Db-nr: 2424001

INSTA er den optimale løsning til montering af dit ophæng uanset hvilket materiale du arbejder med, det være sig stål, beton eller træ.

Materiale: Stål

Overfladebehandling: Elforzinket

Miniboks ventilationsskruer

Ventilationsskruer til montering af ventilation

Bestnr: 8650000912

Db-nr: 2423992

Ventilationsskruer i to forskellige designs, Provent med borespids og Hi-speed med skarp spids, som er specielt designet til at forbedre effektiviteten ved montering af ventilationstromler, ventilationskanaler mv.

Materiale: Stål

Miniboks universaldybel X4

Universaldybler med høj udtræksværdi

Bestnr: 8650000913

Db-nr: 2424648

EJOT X4 er velegnet til montering, når maksimale belastningsværdier skal opnås. Kombinationen af 4-vejs ekspansion og materialets friktion giver denne dybel førsteklasses montage. Funktionen i dyblen giver store fordele ved anvendelse i beton, mursten, hulmursten, letbeton og plademateriale for maksimal belastning. Velegnet til træ- og spånpladeskruer.

Materiale: Polyamid

INDHOLD

Miniboks universaldybel X4 Mix

Universaldybel med udtræksværdier i højeste klasse

Bestnr: 920800

Db-nr: 2424650

EJOT X4 er velegnet til formontering, når maksimale belastningsværdier skal opnås. Kombinationen af 4-vejs ekspansion og materialets friktion giver denne dybel førsteklasses montage. Funktionen i dyblen giver store fordele ved anvendelse i beton, mursten, hulmursten, letbeton og plademateriale for maksimal belastning. Velegnet til træ- og spånpladeskruer.

Miniboks montageskruer

Montageskruer til stål og træ

Bestnr: 8650000914

Db-nr: 2423998

Velegnet til montering, hvor der kræves et fladt hoved. Selvborende og gevinddannende skruer til indvendig fastgørelse i hovedsageligt stålbolte, men fungerer også i træ, hvis fastgørelseslængden justeres.

Materiale: Stål

Miniboks multiskruer

Multiskruer til forskellige materialer

Bestnr: 8650000915

Db-nr: 2423999

Multiskruerne er velegnede til fastgørelse i beton, mursten, hulmursten, letbeton, letklinker, gips og træ. Eksempler på anvendelsesområder er stikkontakter, stikkontakter, stik, lamper, rørklemmer, kabelkanaler, bokse, skilte, tapper mv.

Materiale: Stål

Overfladebehandling: Elforzinket

Sortimentskasse GRIPPER

Højkvalitet universaldybel med tilhørende skrue

Bestnr: 960924

Db-nr: 2424647

Multiplug til byggeplader, beton, hulmursten, mursten og letbeton. Holdbar, vejrbestandig og stabelbar æske med gennemsigtigt låg. Skrue FZB.

INDHOLD

Vores generelle salgs- og leveringsbetingelser findes i sidefoden på ejot.dk

Returnering skal godkendes på forhånd af EJOT Danmark ApS. Kun uåbnede og ubeskadigede emballager accepteres. Kun standard lagerførte artikler accepteres. Kreditering sker efter godkendt retur med et returfradrag på 30 %. Kvantiteten kan afvige med ± 3 % i forhold til angivet antal i katalog, på ordre, på emballage eller faktureret antal.

EJOT Danmark ApS Industrisvinget 8 4683 Rønnede infodk@ejot.com

Kundeservice +45 56 39 84 00 orderdk@ejot.com

www.ejot.dk

ejotdanmark ejot-danmark-aps
