Låglutande tak och solpaneler by ejotsverige

Låglutande tak och solpaneler

Professionella infästningar för olika grundmaterial

Innehåll

EJOT i Sverige och världen 4–5

Vårt miljöansvar 6–7

Infästning för isolering

Låglutande tak 8

Vår expertis för ditt låglutande tak 9–11

Applikationsråd 12-13

Korrosionsskydd 14–15

Motstånd mot pålagda laster 15

Kompatibilitet 16

Isolerinfästning för plåt 18–20

Isolerbrickor, aluzink 20

Isolerinfästning för tunn plåt 21

Isolerinfästning för trä 21

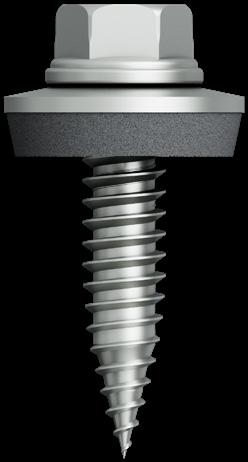

Takskruv för trä

Isolerinfästning för betong 22

Ställbar isolerinfästning för betong 23

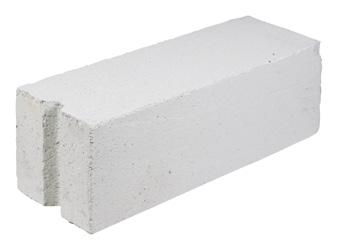

Isolerinfästning för lättbetong 23

Isolerhållare

EJOT Kombinationshjälp

Profil för låglutande tak, FP

Hylsa HTK-S

C3 31

Montageskruv C4 31

Montageskruv A2 31

Kantplåtskruv 31

Montageskruv C4 32

Montageskruv låg skalle C3 32

EJOT Vindlastberäkning 33

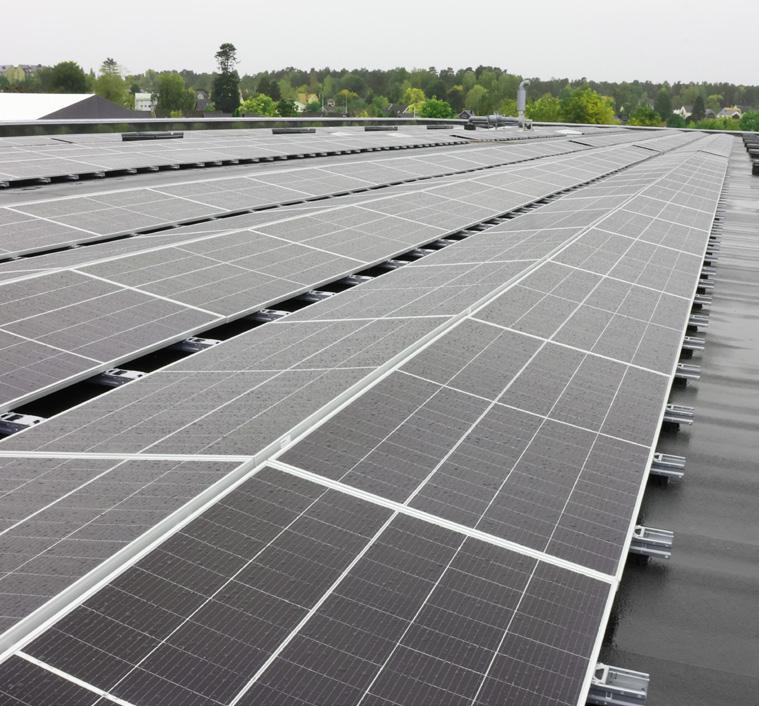

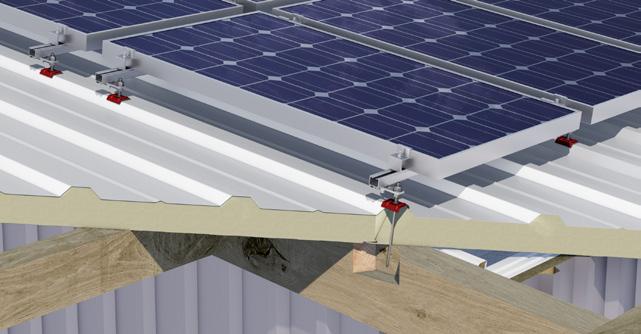

Infästning av solpaneler Solenergi

Kampen mot klimatförändringarna

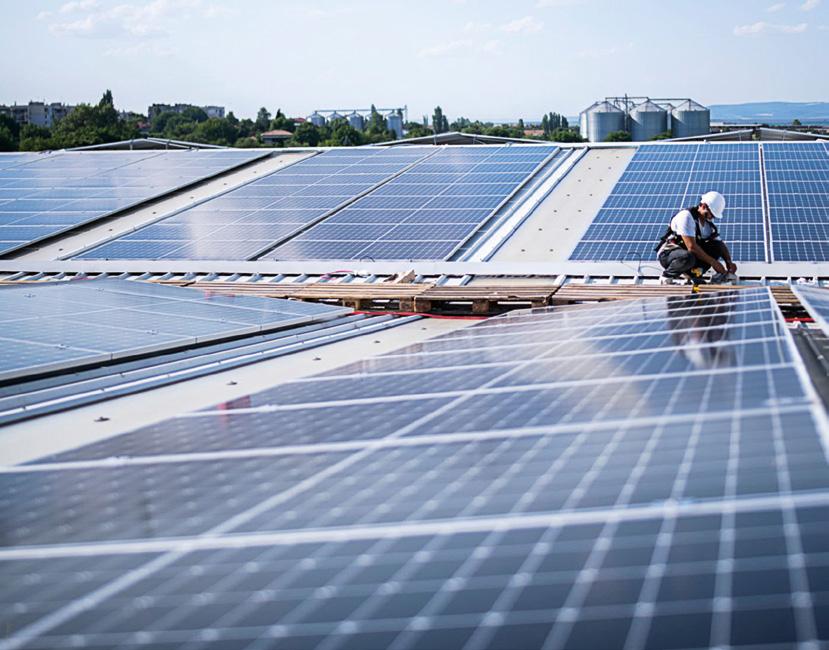

Energi från solen

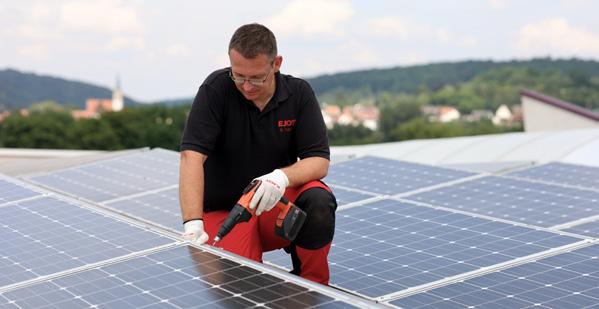

Säkert upp på taket

EJOFAST® självborrande skruv 40

EJOFAST® JF3-2-5,5 och JF3-2-6,0 41

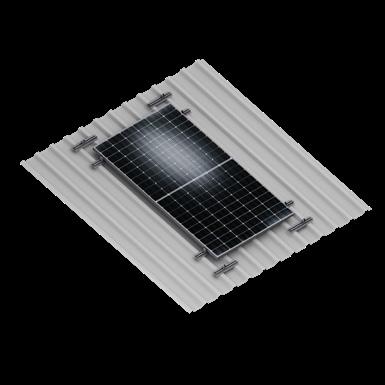

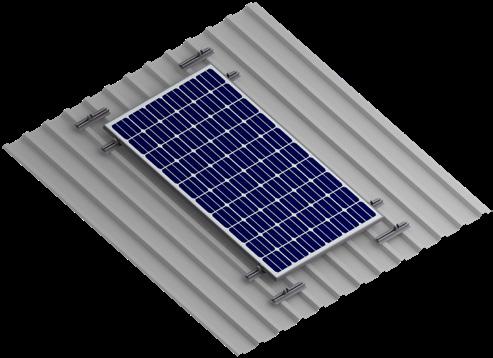

EJOT infästning för solceller 42

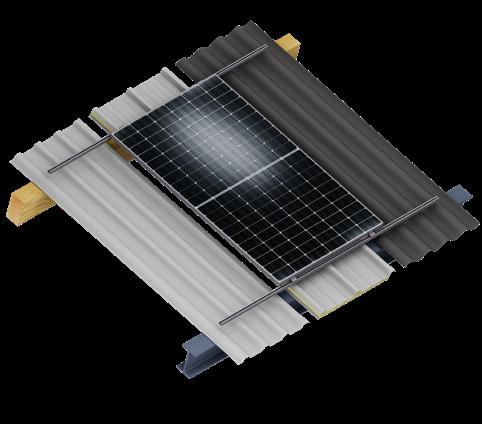

Produktval beroende på takkonstruktion 43

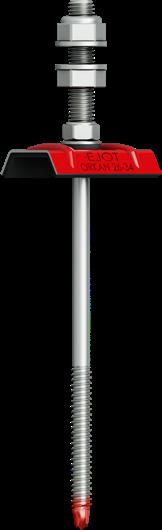

JA3-SB-8,0 Orkan, trä 44

JA3-SB-8,0, trä 44

JT3-SB-8,0 Orkan, stål 45

JT3-SB-8,0, stål 45

Konsol ATB Plus 46

Rostfri justeringsplatta med slitsat hål 46

Monteringsplatta 46

Monteringskit för monteringsplatta 46

Byggplåtskruv JB3-6,3 47

EJOFAST JF3-2-5,5 och JF3-2-6,0 47

Byggplåtskruv JT3 och JT3-2H 48

Byggplåtskruv JT4 49

Takskruv för trä 49

Ankarskruv C4 49

Betongskruv JC6 50

Ankarstång A4 51

DEKTITE Röranslutning 51

Fasadplugg SDF-KB-10, A4 52

Fasadplugg SDF-S-10, A4 52

Fasadplugg SDF-KB-10, C4 53

Fasadplugg SDF-S-10, C4 53

Kemisk infästning USF 54

Kemisk infästning USF Vinter 55

Ikonguide 56

EJOT Sverige och i världen

Det här är EJOT Sverige AB

Vi erbjuder noga anpassade produkter oavsett var kunden befinner sig

EJOT är mer än bara ett företagsnamn, lokaler och arbetsplats. Det är vårt sätt att tänka och agera som gör oss till det EJOT vi är idag – och det vi blir imorgon. Genom personlighet, kompetens och starkt engagemang bidrar vi alla till helheten. Varje dag, om och om igen, skapar vi – tillsammans med över 4000 kollegor över hela världen – det EJOT du möter. Ett företag i ständig utveckling.

Vårt fokus är partnerskap och gemensamma framtidslösningar. Att se våra kunders problem, arbeta fram lösningar och utveckla nya produkter, är vår styrka. Det ger oss möjligheter att lösa infästningsproblem och reducera kundens kostnad.

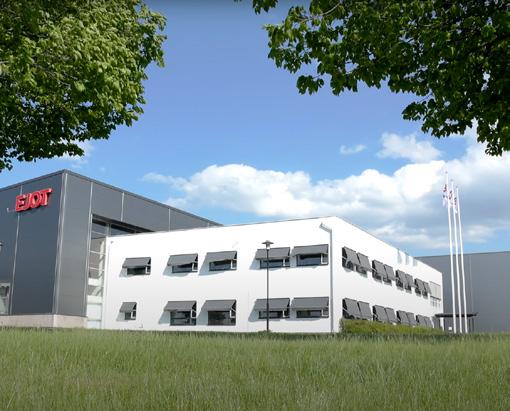

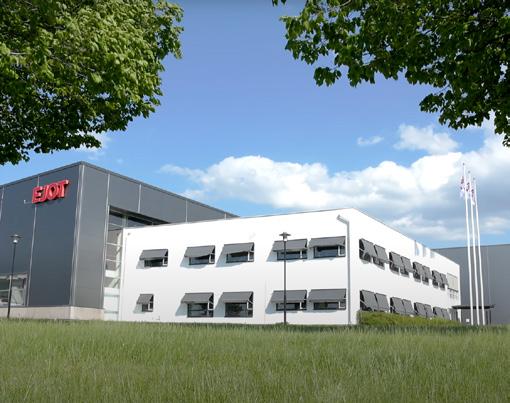

EJOT Sverige AB är etablerat i Örebro med lager personal, och service. Vår långa erfarenhet och tekniska kompetens står till ert förfogande. Med effektiv lagerhållning i Örebro erbjuder vi närhet till produkterna och korta ledtider. Förpackningar som är anpassade efter marknades krav är en självklarhet.

Våra laboratorier för industri och bygg erbjuder snabb applikationsservice och effektiv kvalitetskontroll. Vi erbjuder också våra kunder utbildning och seminarieverksamhet där vi kombinerar teori med praktiska tillämpningar.

EJOT Sverige AB är kvalitet-, miljö- och energicertifierade enligt ISO 9001:2015, 14001:2015 och 50001:2011.

EJOT Sverige och i världen

21 FABRIKER

MER ÄN 15000

PRODUKTER

40 MILJONER SKRUVAR/DYGN

4 5 LOKALA FÖRETAG

ÖVER 4500 ANSTÄLLDA

OMSÄTTNING 800

MILJONER EURO/ÅR

Produktion och säljkontor

Säljkontor

Kundservice

Kundservice 019-20 65 10

Växel 019-20 65 00

infoSE@ejot.com

Service, reparation och garantiärenden 019-20 65 03

infoSE@ejot.com, ämne "Serviceärende"

EJOT Sverige AB

Att: Service verktyg

Sandtagsvägen 9 702 36 Örebro

ejot.se

Hitta all information du behöver på en enda plats

EJOT® Sverige AB

instagram.com/ ejotsverige

linkedin.com/company/ ejotsverigeab

ejot.se

Vi tar ansvar för miljö och kommande

generationer

Strävar mot att bli klimatneutralt

EJOT-gruppen siktar mot att vara klimatneutrala till 2035 och minska sina CO2eutsläpp från nuvarande 188 400 ton till noll.

Under 2013 implementerades ett energiledningssystem enligt ISO 50001.

 Scope 1, utsläpp som sker direkt i den egna verksamheten.

 Scope 2, indirekta utsläpp från köpt el, ånga, värme och kyla.

 Scope 3, omfattar alla andra indirekta utsläpp som sker i ett företags värdekedja men som företaget inte äger eller kan kontrollera.

EJOTs hållbarhetsstrategi

För att kunna agera i det globala sammanhanget av hållbarhetsutveckling är EJOT orienterad mot FN:s hållbara utvecklingsmål.

(Källa: De 17 målen, hållbar utveckling (un.org))

Dessa hållbarhetsmål gör det möjligt för företagsgruppen att ta fram riktlinjer för att nå målen. I linje med detta har EJOT designat tre hållbarhetskategorier där alla aktiviteter för att uppnå koldioxidneutralitet kan definieras:

 Tänka hållbart

 Bli effektivare

 Grön energiförsörjning

En gemensam väg framåt

EJOT strävar för att bli klimatneutrala. En ansvarsfull framtidsuppgift, som inte kan lösas ensam. Vi arbetar därför aktivt tillsammans med utvalda leverantörer av produkter och tjänster för att minska våra CO2e-utsläpp. För endast med en gemensam ansträngning av alla parter kan en klimatneutralitet uppnås på EJOT från 2035.

Starkt engagemang för hållbarhet

Miljöskydd och hållbar resursanvändning

Miljöskydd och hållbar resursanvändning tillhör framtidens viktigaste projekt. Hållbarhet blir allt viktigare för bygg- och fastighetsbranschen.

Byggnader bedöms ur ekologisk aspekt efter värden som energieffektivitet och resurskonsumtion m m. De offentliga upphandlande myndigheterna inkluderar särskilt dessa kriterier i sina avtal.

När det gäller framtida byggprodukthandlingar krävs certifikat avseende de grundläggande kraven: hygien, miljö, hälsoskydd och hållbar användning av naturresurser. EJOT lever upp till dessa krav.

EJOT erhöll den första miljöpåverkningsdeklarationen (EPD) för ankartillverkning och vi kan nu presentera ett omfattande och komplett dokument för hållbarhet och balans när det gäller miljöpåverkan av våra produkter. EPD för ankar- och fästelement inom områdena låglutande tak och ventilerad fasad har följt senare.

Produkter för området lättviktskonstruktioner kompletterar nu EJOTs sortiment när det gäller

bedömning av miljöprestanda för byggnader enligt DIN EN 15978.

EJOT har ett producentansvar, vilket innebär att vi har ett ansvar för att se till så avfall samlas in, transporteras bort, återvinns, återanvänds eller bortskaffas på ett miljövänligt sätt.

Producentansvaret är reglerat i miljöbalken och därunder utfärdade förordningar om olika typer av producentansvar. I Sverige har vi idag ett lagstiftat producentansvar för åtta produktgrupper: förpackningar, batterier, bilar, däck, elektronik, läkemedel, returpapper och radioaktiva produkter.

Tanken är att det ska motivera producenterna att ta fram produkter som är mer resurssnåla, lättare att återvinna och inte innehåller miljöfarliga ämnen.

Separat insamling av använda produkter och paketeringsmaterial gör det möjligt att återvinna materialet. Återvinning av material hjälper till att förhindra miljöförorening och minskar efterfrågan på råmaterial.

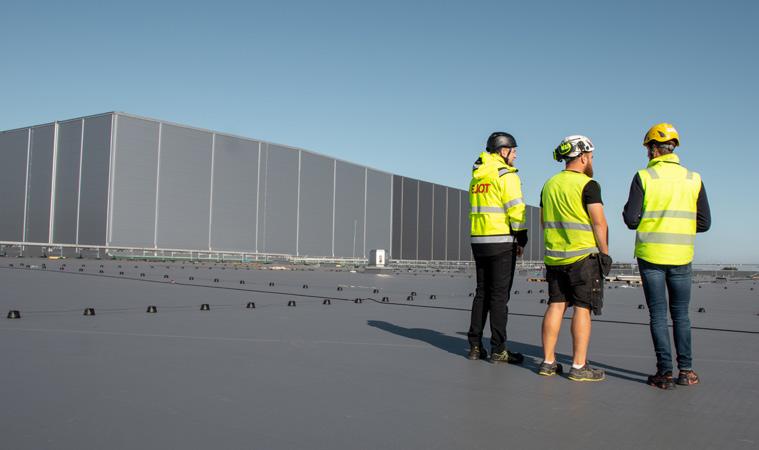

Låglutande tak

Fästelement och installationsverktyg för effektiv montering av isolering och vattentäta membran på låglutande tak, inklusive Vindlastberäkningar enligt standard samt applikationsrådgivning.

Vill du veta mer om Låglutande tak? Scanna QR-koden.

GUIDE

Låglutande tak

Vår expertis för ditt platta tak

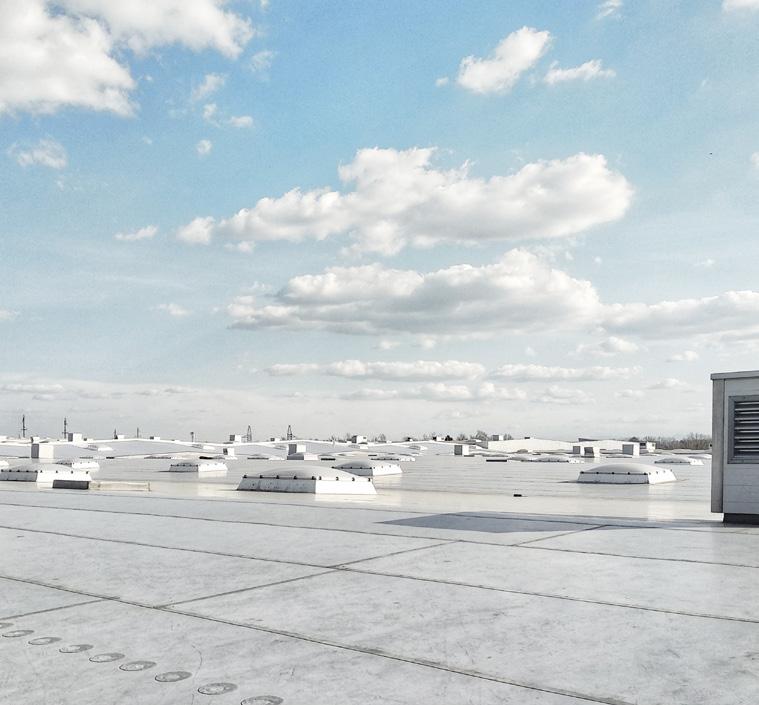

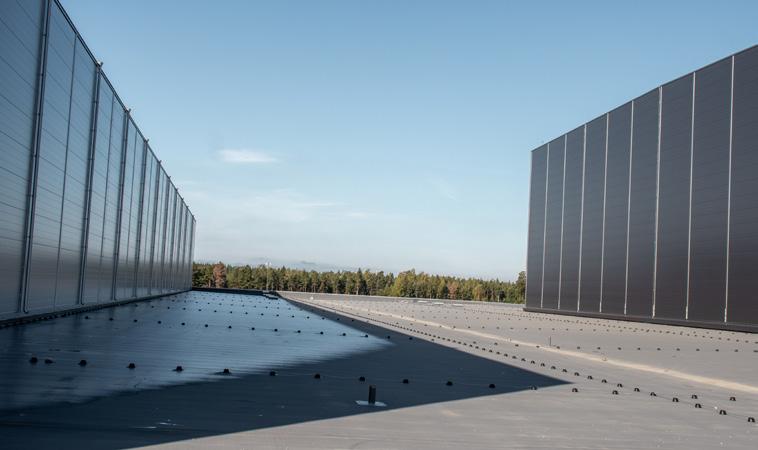

Låglutande tak har främst använts inom industrisektorn under de senaste decennierna.

Denna typ av tak har många fördelar och blir därför allt populärare även inom privat byggnation. För att kunna montera ett låglutande tak behöver du goda kunskaper om hur du ska gå tillväga, särskilt när det gäller de fästelement som ska användas.

EJOT är din kompetenta partner när det gäller att välja den optimala infästningslösningen och hjälper dig på vägen med omfattande tjänster, genom hela planeringsstadiet såväl som på byggarbetsplatsen.

Konstruktionsmässiga utmaningar

Låglutande tak har en liten lutning så att regnvatten kan rinna av i en förutbestämd riktning. Konstruk-

tionen av det låglutande taket och i synnerhet vattentätningsmembranet, som fungerar som tätning och taktäckning, måste bearbetas särskilt noggrant. Vid val av fästelement är det viktigt att ta hänsyn till inte bara bärförmågan, utan också till åldringsbeständigheten, korrosionsskyddet och frågan om eventuella köldbryggor.

Infästningslösningar

Oavsett om det är för montering på betong eller lättbetong, på trä eller på metallsektioner – olika underlag kräver specifika lösningar. Med t.ex. sluttande isolering fixerar fästelementet tätskiktet mot en varierande isoleringstjocklek vilket är en extra del av planering och installation som inte får underskattas. Ett enklare och mer ekonomiskt alternativ är en infästning som är justerbar i höjdled.

Ekonomiskt idealiska lösningar

Med vårt kunnande och med hänsyn till tillämpliga standarder och föreskrifter hjälper våra applikationstekniker till att hitta en projektspecifik, ekonomisk lösning för det mest lämpliga platta taket.

Oavsett om det gäller byggnation eller renovering av ett låglutande tak – EJOT erbjuder dig en mängd olika tjänster för att stödja dig i ditt projekt.

Hos EJOT hittar du ett omfattande produktsortiment av fästelement för platta tak för mekanisk fastsättning av takmembran.

Tillsammans hittar vi rätt infästningslösning för varje tillämpning – så att dina projekt blir en framgång!

Stark partner vid din sida

EJOT erbjuder inte bara den perfekta infästningslösningen för varje applikation och varje underlag, vi stödjer dig även i ditt kommande projekt genom att erbjuda ett brett utbud av tjänster. Med hänsyn till tillämpliga standarder hjälper våra tekniska säljare till att hitta en projektspecifik och ekonomisk lösning för det mest lämpliga låglutande taket.

Förutom professionell rådgivning från våra tekniska säljare med tjänster som optimerad dimensionering, ingår även vår låneservice och support på plats från EJOT:s service-tekniker.

Upptäck vårt utbud av tjänster och kontakta oss direkt. Vi ser fram emot din förfrågan och gärna erbjuda dig våra rådgivningstjänster!

Vi erbjuder mer än bara fästelement

Initial dimensionering

Service på plats av våra servicetekniker

Service av hyrutrustning med instruktioner

Beställningar som kommer i tid

Initial dimensionering Med hjälp av projektinformationen och resultaten från ett stort antal vindlyftstester med alla välrenommerade tillverkare av takmembran, slutför vi din fördimensionering med hänsyn till de optimala konstruktionslasterna.

Certifieringar

Vi förser dig med allt relevant pappersarbete för din dokumentation –oavsett om det gäller bedömning, testcertifikat eller nödvändiga föreskrifter.

Certifieringar

Optimerad dimensionering

Våra kostnadseffektiva första dimensionering kontrolleras för att se hur belastningen kan fördelas. Dessto färre olika produkter och dimensioner som behöver installeras dessto mer konstnadseffektivt blir ditt projektet.

Beställningar som kommer i tid

Vi skickar din kompletta beställning till dig i tid och till din valda plats.

Har du tillfälligt en kran på byggarbetsplatsen? Passa på att lyfta fästelementen och det automatiska monteringsverktyget upp på taket. Våra leveranser gör det möjligt.

Optimerad dimensionering = kostnadseffektiv

Hänsyn till gällande föreskrifter

Komplett sortiment och tillbehör

Hänsyn till gällande föreskrifter

Med hänsyn till relevanta standarder och riktlinjer rekommenderar vi dig lämpliga infästningslösningar för ditt projekt. Ta gärna kontakt med oss för kompetent service om du använder rostfritt stål i ett låglutande tak.

Service av hyrutrustning

Vi hyr gärna ut installationsverktyg under hela byggfasen så att du kan montera fästelement. För tekniker som ännu inte är bekanta med våra monteringsverktyg kommer våra servicetekniker till din byggarbetsplats för att instruera dig.

Komplett sortiment & tillbehör Vi har mer att erbjuda än kvalitativa fästelement! Förutom attraktiva villkor innehåller vårt erbjudande alltid valfria tillbehör. Oavsett om det är specialverktyg, installationseller automatiserade verktyg så har vi det.

Service på plats

Om du har några frågor under installationen på byggarbetsplatsen finns vi där för dig. Våra tekniska säljare hjälper dig med tips och tricks på plats och hjälper dig att hitta gemensamma lösningar.

Applikationsråd

Låglutande tak med vattentätt membran (oisolerat eller isolerat)

Beskrivning

Takytor med en lutning under 5° är låglutande tak. De bör ha en minsta lutning på 2% (DIN 18531 tätning av tak, balkonger och gångvägar).

Utformning

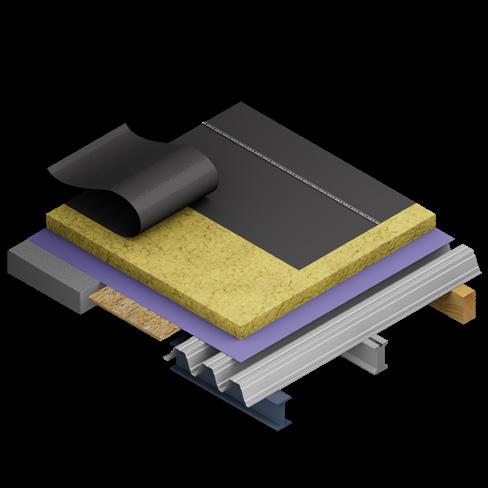

Den vanligaste konstruktionen är det enskiktade, icke ventilerade låglutande taket. Skiktuppbyggnad av icke ventilerat låglutande tak (varmt tak):

> Tätning (vid behov med separartionsskikt)

> Värmeisolering

> Skiva med ångspärr

> Konstruktionsdäck (t ex trapetsformad stålplåt)

Mekanisk fixering

Systemet att lägga de olika skikten löst för att sedan fästa in dem mekaniskt är ett väletablerat och ekonomiskt system för låglutande tak, speciellt inom industriellt byggande. Särskilt positiva egenskaper med detta byggsätt är:

> Omedelbart användbar fixering utan väntetid

> Fixering i ett arbetssteg

> Specificerad typ av infästning

> Inga begränsningar på grund av byggnadens användning eller ytans skick

> Manuell eller mekanisk installationsprocess

Beroende på det låglutande takets konstruktion och de isoleringsmaterial/tätningslister som används, anpassas fästelement med kombinationer av isolerhållare i plast eller metall.

Vid renoveringar eller underlag med okänd bärförmåga måste utdragsprov utföras på plats och registreras enligt EAD 030351-00-0402.

Vårt serviceteam hjälper dig gärna. Vid renoveringar genom befintliga värmeisolerade takkonstruktioner måste man säkerställa att de avsedda fästelementen är lämpliga för en flerskikts takkonstruktion och kan tränga igenom den.

Mängdberäkning

För en grov uppskattning av antalet fästelement kan man anta i genomsnitt ca: 4 infästningar per m²

För PIR/PUR-isoleringsmaterial kan isolerhållare av metall enligt DIN 18234 behövas

1 Vattentätt membran med isolering mot trapetsformad profil

2 Vattentätt membran med isolering mot trapetsformad profil

Vattentätt membran med isolering mot trapetsformad profil

4 Vattentätt membran med isolering mot trapetsformad profil

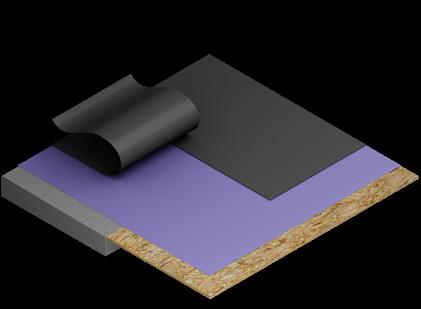

5 Vattentätt membran med isolering mot takskiva/OSB

6 Vattentätt membran med isolering mot takskiva/OSB

7 Vattentätt membran med isolering mot takskiva/OSB

8 Vattentätt membran med isolering mot takskiva/OSB

DABO® skruv

TKR-4.8xL + HTK 2GxL 18–19

DABO® skruv

TKE-4.8xL + HTK 2GxL 20

DABO® skruv

TKR-4.8xL+HTK-S + Profil för låglutande tak, FP 18–19

DABO® skruv

TKE-4.8xL+HTK-S + Profil för låglutande tak, FP 20

DABO® skruv

VHT-R-4.8xL + HTK 2GxL 19

DABO® skruv

VHT-E-4.8xL + HTK 2GxL 19

DABO® skruv

VHT-R-4.8xL + HTK-S + Profil för låglutande tak, FP 19

DABO® skruv

VHT-R-4.8xL + HTK-S + Profil för låglutande tak, FP 19 Nr. Applikation

Vattentätt membran med isolering mot lättbetong

Vattentätt membran med isolering mot betong

Vattentätt membran med isolering mot lättbetong/leca

Lättbetongskruv FPS-E-8.0xL + Profil för låglutande tak, FP 23

Betongskruv FBS-R-6.3xL + Profil för låglutande tak, FP 22

Betongskruv JBS-R-7.5xL + EcoTek 50xL 23

Betong skruv FBS-R-6.3xL + EcoTek 50xL 22

Lättbetongskruv FPS-E 8.0xL + EcoTek 50x L 23

Vattentätt membran med isolering mot takskiva/OSB

17 Vattentätt membran med isolering mot betong

Isoleringsbricka HTV-RU-40 W 27

Betongskruv FBS-R-6.3xL + HTV 82/40 F 20

Nr. Applikation

Vattentätt membran med isolering mot lättbetong/leca

Artikel Sid.

Lättbetongskruv FPS-E-8.0xL + HTV 82/40 F 22

Korrosionsskydd för låglutande tak

I standardtillämpningar är minimikravet för låglutande tak i allmänhet användning av korrosionsskyddade fästelement, detta korrosionsskydd är effektivt på grund av följande varianter av ytbeläggning.

Minimikraven kräver 15 Kesternich-cykler enligt DIN 50018

Aluzink beläggning

Detta är en legeringsbeläggning som ger ett betydligt effektivare korrosionsskydd än konventionell galvanisering. Tack vare egenskaperna för kantning, bockning och rullformning är formning möjlig utan att beläggningen skadas. Detta säkerställer beständighet över 15 Kesternich-cykler trots formning.

Climadurbeläggning

Jämfört med konventionella galvaniska zinkbeläggningar ger Climadur duplexbeläggning ett betydligt högre korrosionsskydd. Med en beständighet på 15 Kesternich-cykler (DIN 50018) uppfyller Climadurbeläggningen kraven för mekaniskt fästa tätskiktssystem för tak enligt EAD 030351-00-0402.

Fästelement i rostfritt stål

Vid vissa typer av byggnader där det finns invändig påverkan såsom kemisk industri och simhallar, eller påverkan inne i en konstruktion med övertryck i kombination med hög fuktbelastning, eller galvanisk påverkan så kan det krävas infästningar i rostfritt stål A2/A4.

Nr. Applikation

Motstånd mot pålagda laster på låglutande tak

Vad är motståndskraft mot pålagda laster?

När man kliver på takytan måste skador på tätskiktet av t ex ett utskjutande skruvhuvud förhindras. Det finns följande alternativ för att säkerställa detta motstånd mot pålagda laster.

Systemeffekt

Här förutsätts att isoleringsmaterialet är tillräckligt tryckbeständigt och att det därför inte är möjligt att trycka ner isolerhållaren. Enligt gällande direktiv för låglutande tak fungerar inte systemeffekten vid användning av mineralullsisolering och därför måste fästelement som förhindrar att skruvhuvudet sticker ut på grund av tryckbelastning, såsom gångtrafik, användas.

Stödjande effekt

Det finns infästningskombinationer med så kallad stödjande effekt, vilket innebär att det finns en extra gänga under huvudet på den självborrande takskruven. Denna stödgänga fixerar isolerhållaren och förhindrar att den trycks ned och att skruvhuvudet tränger genom tätskiktet.

Teleskopisk effekt

En annan möjlighet att säkerställa motståndet mot pålagda laster är att använda fästelement med teleskopeffekt. Med dessa kombinationer sitter skruven djupt i isolerhållarens skaft, vilket förhindrar att skruvhuvudet tränger igenom takmembranet vid respektive belastning.

Teleskopeffekt för motstånd mot pålagda laster

Stödjande effekt för motstånd mot påförda laster

Kompatibilitet

Europeisk bedömning, ETA 07/0013, gäller endast för kombinationer enligt tabellen

Isolerbrickor

SW8-ET-4.8

VHT-R-4.8

VHT-E-4.8

JT2-ST-2-6.0

JT3-ST-2-6.0

FBS-R-6.3

JBS-R-7.5

FPS-E-8.0

SDF-S-10H-E

SDP-S-10G-E

Isolerhållare

HTK 2G 50xL HTK 2G 75xL EcoTek 50 EcoTek-T 50 HTK-S Profil för låglutande tak, FP X SW8-RT-4.8 X SW8-ET-4.8

X X X X X X TKR-4.8

X X X X X X TKE-4.8

X X X X X X TKR-4-4.8

X X X X X X VHT-R-4.8

X X X X X X VHT-E-4.8

X X X JT2-ST-2-6.0

X X X JT3-ST-2-6.0 X X X JT2-ST-2-6.8 X X X FBS-R-6.3 X X X JBS-R-7.5

X X X FPS-E-8.0 X SDF-S-10H-E X SDP-S-10G-E

Isolerinfästning för plåt

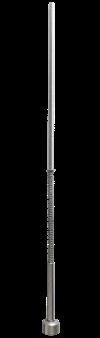

Dabo® SW 8 RT-4,8 med stödgänga

Climadur ytbeläggning (15 cykler Kesternich)

ETA-07/0013

Korrosivitetsklass

Dabo® TKR-4,8 TX25

Climadur ytbeläggning (15 cykler Kesternich)

ETA-07/0013

Korrosivitetsklass

Dabo® TKR-4,8 PH2

Climadur ytbeläggning (15 cykler Kesternich)

ETA-07/0013

Korrosivitetsklass

Dabo® VHT-R-4,8 Climadur ytbeläggning (15 cykler Kesternich)

Ø x L

Dabo® VHT-E-4,8, rostfritt stål A4

Benämning Ø x L

Dabo® TKR-4-4,8 Climadur ytbeläggning (15 cykler Kesternich)

Ø x L

C3

Korrosivitetsklass ETA-07/0013

C5

Korrosivitetsklass

Isolerinfästning för

plåt

Dabo® TKE-4,8, rostfritt stål A4

ETA-07/0013

Korrosivitetsklass

Isolerbrickor, aluzink

För användning inomhus eller utomhus C3

Bricka i stål/aluzink. Korrosivitetsklass C3. Bricka lämplig för kombination

Bricka i rostfritt stål A2. Korrosivitetsklass C4. Bricka lämplig för kombination

Bricka i stål/aluzink. Korrosivitetsklass C3. Bricka lämplig för kombination med trumpetskalle HTV

Bricka i stål/aluzink. Korrosivitetsklass C3. Bricka lämplig för

Ø80mm, aluzink, kupol

Bricka lämplig för kombination med EJOT betongskruv och lättbetongskruv. Håldiameter Ø 6,5 eller 5,5 mm.

Isolerinfästning för tunn plåt

JT2-ST

Climadur ytbeläggning (15 cykler Kesternich)

Benämning Borrkapacitet

Helgängad

JT2-ST-2-6.0

Delgängad

JT2-ST-2-6.0

JT2-ST-2-6.8

JT3-ST

Rostfritt stål A2

Helgängad

JT3-ST-2-6.0

Bits levereras i varje förpackning.

Isolerinfästning för trä

OPTI II, Isoleringsskruv för trä För användning utomhus

ETA-07/0013

Korrosivitetsklass

Bits levereras i varje förpackning.

ETA-07/0013

C4

Korrosivitetsklass

C4

Korrosivitetsklass

Takskruv för trä

Sätthärdat stål och skärkant

Climadur ytbeläggning (15 cykler Kesternich)

Förmonterad skruv + Ø 40 bricka

PRODUKTFAKTA

Takskruv för trä är speciellt utformad för träunderlag, med skärkant och skallutformning anpassad till isoleringsbricka Ø 40.

PRODUKTFAKTA

Utförande: Speciellt utformat försänkt huvud med TX-spår. Trägänga med skärkant. Material: Sätthärdat stål. Ytbehandling: Zink + Climadurbeläggning.

Isolerinfästning för betong

FBS-R-6,3

Climadur ytbeläggning (15 cykler Kesternich)

ETA-07/0013

Korrosivitetsklass C3 (Användarklass: KLA).

Bedömning: Europeisk bedömning ETA 07/0013 (endast med bricka).

Korrosivitets-

*Omfattas ej av ETA

Betongskruv för montering i betong och massiv tegel. Passar att användas i kombination med EcoTek hylsa.

Material: Sätthärdat kolstål och Climadurbehandlad för bästa korrosionsskydd. Tekniska data: Förankringsdjup ≥ 30 mm. Borrhålsdjup ≥ 45 mm.

Borrhålsdiameter 5,0 mm

Bedömning: Europeisk bedömning ETA-07/0013 (endast med EcoTek hylsa).

Ställbar isolerinfästning för betong

JBS-R

Climadur ytbeläggning (15 cykler Kesternich)

7,5x80

Isolerinfästning för lättbetong

SAP-XL-8,0 stål/ejocoat För användning utomhus

Bits levereras i varje förpackning

FPS-E-8,0, rostfritt stål, A2 För användning utomhus

Bits levereras i varje förpackning

PRODUKTFAKTA

Lättbetongskruv för bland annat LECA och lättbetong. Passar i kombination med EcoTek hylsor. MONTERINGSANVISNING

Monteras utan förborrning och med låga varvtal. Vi rekommenderar att monteringen görs med momentstyrning för att undvika överdragning och att utdragsprov genomförs. Notera att stora skillnader i utdragsvärden kan uppstå beroende på gammal eller nyproducerad lättbetong. Lätt-

C3

Korrosivitetsklass ETA-07/0013

C4

Korrosivitetsklass

C4

Korrosivitetsklass ETA-07/0013

betong produceras dessutom med oilka densitet som påverkar utdragsvärdet. Inskruvningsdjupet är avgörande, djupare gängingrepp desto högre utdragsvärden. SAP-XL med speciellt utformad gänggeometri får nedanstående värden i lättbetong med densitet 375kg/m3.

Skruvdimension 8,0 x 90 8,0 x 130

Inskruvningsdjup 65 mm 100 mm

Utdagsvärde 1,4 kN 2,4 kN 1 kN ~ 100 kg

Vi rekommenderar att göra egna utdragsprov och använda 3 faldig säkerhet vid beräkningar.

Material: Rostfritt stål A2 alternativt Ejocoatbehandat kolstål. Tekniska data: Ingen förborrning vid montering. Förankringsdjup ≥ 65 mm. Bedömning: Europeisk bedömning ETA-07/0013 (endast med bricka/hylsa).

Isolerhållare

Hylsa HTK-2G med förmonterad skruv För plåt max 1,5mm. Polypropen/Stål Climadur

Isolerhållare HTK-2G Polypropen

Isolerhållare EcoTek Polyeten Hattdiameter Ø

PRODUKTFAKTA

ETA-07/0013

Isolerhylsa HTK-2G med förmonterad skruv används för infästning av isolering på låglutande tak mot plåt. HTK-2G kan även levereras utan skruv.

Isolerhållare Ecotek-T Polyeten

ETA-07/0013

Material: HTK-2G och EcoTek hylsan tillverkas i polyeten.

Övrigt: Hylsorna kan kombineras med skruv för olika underlag som betong, lättbetong, stål och trä.

PRODUKTFAKTA

Isolerhållare Ecotek-T används för montering av isolering på låglutande tak. För infästning av takmembran framförallt PVC duk, på underkonstruktioner av betong, lättbetong, TRP samt trä. Dessa taggade hylsor används när det finns

Teleskophylsa SK Polypropen

PRODUKTFAKTA

Teleskophylsa SK används för montering av isolering på låglutande tak. Hållaren är i högkvalitativ plast och går att

8596195007

speciella krav på hållfasthet, De har fyra stycken taggar som ger en maximal fixering av membranet. Material: Ecotek-T hylsan tillverkas i polyeten. Övrigt: Högre värden vid en vindlastberäkning gentemot Ecotek utan taggar.

kombinera med skruv för plåt, betong, lättbetong eller trä. Material: Teleskophylsan tillverkas i Polypropen.

EJOT Kombinationshjälp

Trä, betong eller lättbetong? Vilken skruv och hylsa ska jag välja? Med hjälp av vårt beräkningsverktyg får du alltid ett säkert och tryggt svar. Scanna QR-koden och kom igång.

Välj material för infästningen

Välj isolertjocklek

EJOT Kombinationshjälp

Alternativ 1: Hylsa Skruv

Alternativ 2: Hylsa Skruv

Profil för låglutande tak, FP

Låg vikt och tre olika håldiametrar

ETA-07/0013

PRODUKTFAKTA

Profil som används för att fästa takmembran till underkonstruktioner av betong, lättbetong, stål, aluminiumprofiler, trä och träbaserade paneler. För strukturell infästning av kantområdet och för kantmontering av vattentätande membran på takkrön och takkantytor.

Material: stål, aluzinkbelagd

Håldiametrar:

- för isolerhållare HTK-S: 14,5 mm

- för fasadplugg: 10,5 mm

- för skruvar: 7,0 mm

Övrigt: Används tillsammans med EJOT Dabo®-skruvar, betong-, lättbetong- och borrskruvar. Även för vägganslutningar i kombination med EJOT fasadankare, enligt ETA-10/0305.

Hylsa HTK-S

Högkvalitativ plast

Benämning

PRODUKTFAKTA

Hylsa som används för att fästa takbeläggningar och isoleringsmaterial på underkonstruktioner av stål, trapetsformad aluminiumprofil, trä och träbaserade material i kombination med platt takprofil FP.

ETA-07/0013

Material: Högkvalitativt plastmaterial

Övrigt: Teleskoputformning för motstånd mot pålagda laster. Används tillsammans med EJOT Dabo®-skruvar, betong-, lättbetong- och borrskruvar.

Tillbehör Monteringsverktyg

Midjeväska

Stos SELDEK, för låglutande tak

Lackad Byggplåtskruv

Farmarskruv, stål

För användning utomhus

Benämning Borrkapac. Diam. d Längd L Bricka D SW Hållfasthet Färg

För överlapp

C3

Korrosivitetsklass

JT2 2H 4,9 20 A14 8 T8 Vit 9010 860120 250

Svart 9011 860110 250

Klarlack - 860105 250

Ljusröd (742) 860130 250

Oxidröd 3009 860170 250

Tegelröd 8004 860150 250

Ljusgrå 7035 860190 250

Grafitgrå 7024 860140 250

Ärggrön 6021 860125 250

Olivgrön 6003 860145 250

Sepiabrun 8014 860135 250 Brun 8017 860180 250

Silvermet. - 860106 250

Sandgul 1002 860155 250

Mörk silver 9007 860116 250

Tegelröd matt 8004 860129 250

För lättbalk

Ljusröd (742) 860030 250

Mörk silver 9007 860046 250

Oxidröd 3009 860075 250

Tegelröd 8004 860035 250

Ljusgrå 7035 860090 250

Grafitgrå 7024 860080 250

Zinkgrå 7001 860013 250 Brun 8017 860025 250

Sandgul 1002 860055 250 Silver 9006 860016 250

För trä

JT2 2 4,8 35 A14 8 T8 Vit 9010 860220 250

Svart 9011 860210 250

Klarlack - 860230 250

Ljusröd (742) 860240 250

Oxidröd 3009 860270 250

Tegelröd 8004 860300 250

Ljusgrå 7035 860290 250

Grafitgrå 7024 860280 250

Grå 7040 860255 250

Ärggrön 6021 860265 250

Olivgrön 6003 860260 250

Sepiabrun 8014 860310 250

Brun 8017 860311 250

Grå 7032 860295 250

Mörkgrå 7011 860231 250

Silvergrå 7001 860262 250

Blå 5024 860236 250

Blå 5009 860237 250

Mörkblå 5001 860261 250

Sandgul 1002 860250 250

Beige 1015 860330 250

Silver 9006 860239 250

Mörk silver 9007 860335 250

För trä

JT2 2 4,9 60 A16 8 T8 Klarlack - 860401 200

Grafitsvart 9011 860403 200 Vit 9010 860409 200

Tegelröd 8004 860408 200

Alla färger lagerhålls normalt inte men dessa produkter liksom andra önskade färger kan levereras.

PRODUKTFAKTA

Farmarskruv är en borrande och gängpressande skruv, lackerad i färg som passar byggplåten. Farmarskruv klarar att borra i såväl lättbalk som träregel och är den perfekta lösningen där man kräver såväl färganpassning som korrosionsskydd.

Utförande: Gänga med borrspets för träregel. Sexkanthuvud och ledad bricka med 3 mm

EPDM-gummi.

Material: Skruv av sätthärdat kolstål. Bricka av aluminium. Normerad dragbrottkraft T8.

Ytbehandling: Skruven är blankförzinkad och/eller

behandlad med silver ruspert. Huvud och bricka polyesterlackerad, min 40µm.

MONTERINGSANVISNING

Använd steglös skruvdragare med djupanslag, som håller varvtal ca 1600r/m under idragningen.

Montageskruv C1 och C4

Med borrspets, för stålregel max 2,5 mm

För användning inomhus (C1) eller utomhus (C4)

* Finns i småpack. Samma beställningsnummer + SMP.

PRODUKTFAKTA

Montageskruv är borrande och gängpressade skruv för invändig eller utvändig infästning i främst stålreglar, men det fungerar även i träregel om ingreppslängden anpassas.

Lämplig vid alla montage där ett plant huvud krävs. Utförande: Gänga med en ingångsgänga. Spiral-borrspets. Phillips krysspår nr 2.

Material: Sätthärdat stål eller rostfritt A2.

Ytbehandling: Blankförzinkad för C1 och Zinknickel för C4.

MONTERINGSANVISNING

För att monteringen ska gå snabbt och lätt bör en steglös skruvdragare användas. Skruvdragarens varvtal ska hålla 2500 r/m.

Montageskruv C3

Vass spets

För stålregel max 0,9 mm och träregel. För användning utomhus.

C3

Korrosivitetsklass

Montageskruv C4

Vass spets

För stålregel max 0,9 mm och träregel. För användning utomhus.

C4

Korrosivitetsklass

Montageskruv A2

Vass spets

För stålregel max 0,9 mm och träregel. För användning utomhus (Rostfritt stål A2).

d Längd L Fläns D Drivspår

C4

Korrosivitetsklass

Kantplåtskruv

För plåt och trä

För användning utomhus

C3

Korrosivitetsklass

Diameter d Längd L Huvud D Drivspår Bestnr Antal 4,8 35 10,5 PH2 902940 250

PH-bits levereras i varje förpackning

PRODUKTFAKTA

Kantplåtskruv är en multifunktionsskruv med Hi-lo gänga.

Skruven är utformad för att fästa plåt mot trä, plyfa och plåt.

Skruvens design med rillor under skallens koniska del betyder

förbättrad försänkning. Skalle med Phillips krysspår PH2. Material: Sätthärdat stål.

Ytbehandling: Silver ruspert korrosivitetsklass C3.

Montageskruv C4

För träregel

För användning utomhus

För träregel, lackerad

Montageskruv låg skalle C3

Låg skallhöjd

För stålregel max 0,9 mm och träregel. Silver Ruspert. För användning inom- och utomhus.

Korrosivitetsklass C3

Korrosivitetsklass

PRODUKTFAKTA

Montageskruv är borrande och gängpressade skruv för utvändig infästning i främst stålreglar, men det fungerar även i träregel om ingreppslängden anpassas. Lämplig vid alla montage där ett plant huvud krävs.

Utförande: Gänga med en eller dubbla ingångsgängor. Trägänga. Phillips krysspår nr 2.

Material: Sätthärdat stål eller rostfritt A2. Ytbehandling: Silver ruspert för C3 och Ejocoat för C4.

MONTERINGSANVISNING

För att monteringen ska gå snabbt och lätt bör en steglös skruvdragare användas. Skruvdragarens varvtal ska hålla 2500 r/m.

Vindlastberäkning

– när vädret ställer krav

Vindlastberäkningar är nödvändiga för att garantera strukturell säkerhet, efterlevnad av normer och regler, riskminimering och optimal design. De är ett grundläggande steg i konstruktionsprocessen för att säkerställa att byggnader är hållbara och kan stå emot vindens påverkan.

Olika underlag ställer olika krav på infästningslösningar. Det är också viktigt att takfästena står emot de belastningar som de utsätts för. Hos EJOT erbjuds du vindlastberäkning enligt standard och det slutgiltiga dokumentet innehåller en komplett dokumentation om infästningsartiklar för ditt projekt. EJOT

av solpaneler

Solenergi

Installation av solpaneler på trapetsformade profiler och sandwichpaneltak samt för användning på fibercementtak.

Vill du veta mer om solenergi och våra produkter? Scanna QR-koden

EJOT Solenergi

Kampen mot klimatförändringarna

Lösningar för en koldioxidneutral framtid

Klimatförändringarna är ett pågående och ständigt närvarande fenomen. Inför den betydande uppgift som ligger framför oss måste vi sträva efter att minska vårt energibehov, i grunden övergå till förnybara energikällor och minska våra koldioxidutsläpp. Detta är det enda sättet vi kan minska klimatförändringarnas inverkan på vår planet. Vi kan dock bara lyckas om vi alla arbetar tillsammans och fokuserar på innovationer som verkligen gör skillnad.

Här på EJOT innebär det att hjälpa till att utveckla de mest innovativa lösningarna för hållbara klimatskal – lösningar som kan vara osynliga för blotta ögat, men som sparar eller till och med genererar energi.

I över 100 år har EJOT kopplat samman saker som rör sig och befolkar människors liv. Som internationell marknadsledare för innovativa infästningssystem, är vi verksamma överallt där det är nödvändigt att överträffa de standarder – från den minsta skruven till den största installationen. Vi tillhandahåller inte bara banbrytande lösningar för varje utmaning utan tar oss också an de mest svåraste problemen. Om det inte finns någon lösning för ett visst krav åtar vi oss att hitta en.

Tillsammans med våra kunder formar vi framtiden. Vi utvecklar lösningar som bevarar resurser och värnar om miljön. Detta representerar vårt hållbara svar på morgondagens unika krav, som vi möter i samarbete med dig.

av solpaneler

Energi från solen

Efterfrågan på förnybar, ren energi ökar hela tiden. Solindustrin, i synnerhet solcellssektorn, är en av de snabbast växande industrierna i hela världen. Bara under 2022 anslöts 239 GW ny solenergikapacitet till elnätet i hela världen, vilket är ett nytt rekord och en imponerande årlig tillväxttakt på hela 45 % – den högsta sedan 2016, enligt en studie från SolarPower Europe. Utöver Kina, USA, Indien och Brasilien är de länder som har starkaste tillväxt inom solenergisektorn Spanien och Tyskland på 5:e och 6:e plats på global nivå.

Solceller med hög tillväxttakt

Solenergins expansion är oöverträffad jämfört med andra kraftgenereringstekniker. År 2022, utgjorde solceller två tredjedelar av den nyinstallerade förnybara elkapaciteten och hade den högsta tillväxttakten i elproduktion bland alla kraftgenereringstekniker på 24 %. Denna trend förväntas fortsätta på ett liknande positivt sätt under de kommande åren.

Rätt lösning för alla krav

EJOT har en omfattande portfölj av fästlösningar för solcellssystem på en mängd olika typer av tak och substrat. Vi erbjuder den perfekta lösningen för varje krav, levererar omfattande vägledning och utvecklar individuella, skräddarsydda produkter vid behov. Vi samarbetar med våra kunder för att hitta den perfekta infästningen för dina individuella behov. EJOT är bra på att samarbeta och upprätthålla en nära dialog, vilket är en av företagets utmärkande styrkor.

Solcellspark gör bestrålade områden användbara

Idag 38 år efter Tjernobylkatastrofen ägde rum är områdena inom den 10 km breda zonen runt det skadade reaktorblock 4 fortfarande inte användbara för människor. Men det behöver inte vara så, beslutade det ukrainska företaget RODINA och det Tysk-baserade ENERPARC AG, som gick samman och inrättade en solpark i det bestrålade området. Återfår sin användbarhet

“Let’s Green It” – det är mottot för det tyskukrainska konsortiet RODINA – ENERPARC AG. Målet: områden som förorenats av kärnkraftskatastrofen i Tjernobyl ska göras användbara igen och väckas till liv. Efter mer än fyra års planering var det äntligen dags. I oktober 2017 påbörjades byggnadsarbetet för ett 1 MWp solcellssystem på en 1,6 ha stor yta direkt intill sarkofagen till den förstörda reaktorn. Systemet med 3 762 solcellsmoduler, som färdigställdes i juni 2018, levererar nu cirka 1024 MWh el per år – tillräckligt för 250 hushåll med fyra personer.

I slutet av 2023 planerade företaget att öka sin kraftproduktionskapacitet med 12 MW och installera ytterligare två faser på 20 MW. Men alla utvecklingsplaner ligger för närvarande på is. Om kriget upphör idag börjar vi bygga imorgon, meddelar Rodina och medger samtidigt att de befinner sig i ett överlevnasläge, precis som nästan alla i Ukraina just nu.

Säkert upp på taket

Kostnadseffektiva fästsystem för solcellssystem

Vid användning av självborrande skruvar med en konventionell skärande borrspets, genererar monteringsprocessen metallspån som måste avlägsnas noggrant efteråt. Om spånorna inte avlägsnas ordentligt kan de orsaka korrosion inom en mycket kort tid.

De självborrande skruvarna i EJOFAST®-familjen har reducerad spånbildning, vilket beror på att de har en unik spetsgeometri utan konventionell skärkant, som inte producerar några vassa spånor vid montering. De mycket fina spånfragmenten från EJOFAST® självborrande skruvar behöver inte avlägsnas. Detta sparar både tid och pengar.

Den vassa spetsen gör det nästan omöjligt att glida med skruven och detta gör att risken för att repa

plåtens yta minimeras. Den speciella gängformen möjliggör även hög monteringshastighet. Tack vare den unika geometrin på skruvspetsen och den speciella gängformen, skruvar EJOFAST® inte bara med reducerade spånor och vid hög hastighet, den har också utmärkta klämegenskaper. Detta gör den till ett snabbt, rent och därför ett perfekt val för alla ändamål inom solcellssektorn.

EJOFAST® JF3-2-5.5 och JF3-2-6.0 självborrande skruvar med en något större diameter används inom solenergisektorn. JF3-2-6.0 har utvecklats speciellt för förstansade monteringsskenor från olika tillverkare. EJOFAST® självborrande skruvar är CE-märkta.

Konventionella självborrande skruvar ger vassa metallspån som är besvärliga att avlägsna.

De fina spånfragmenten från EJOFAST självborrande skruvar behöver inte avlägsnas.

Installation av solpaneler

Beskrivning

EJOT Solar Fastener är det första fästelementet i rostfritt stål med borrspets som har ETA-bedömning för montering av solcellsanläggningar på trapetsformade stålprofiler och sandwichpaneltak. Solar Fastener är också lämplig för användning på fibercementtak.

Borrande skruv JF3-2-5.5xL E16 41 1 2

1 Trapetsformad plåt till 0,4-0,88 mm underkonstruktion av stål

Borrande skruv JF3-2-5,5xL E16 41

Applikation

2 Stödräls till underkonstruktion av 0,4-0,88 mm stål

Artikel Sid.

Nr. Applikation

Artikel Sid.

Nr.

Nr. Applikation

Solcellsfäste för trapetsformad profil till underkonstruktion av stål

Solcellsfäste för sandwichprofil till underkonstruktion av stål

Solcellsfäste för fibercementskiva till underkonstruktion av stål

Artikel Sid.

Fästelement för solceller

JT3-SB-3-8.0xL Stormbricka 45

Fästelement för solceller

JT3-SB-3-8.0xL Stormbricka 45

Fästelement för solceller

JT3-SB-3-8.0xL FZD 45 Nr. Applikation

Artikel Sid. 6

Solcellsfäste för trapetsformad profil till underkonstruktion av trä

Solcellsfäste för sandwichprofil till underkonstruktion av trä

Fästelement för solceller

JA3-SB-8.0xL Stormbricka 44

Fästelement för solceller JA3-SB-8.0xL Stormbricka 44

JA3-SB-8.0xL FZD 44 3 5 8

Solcellsfäste för fibercementskiva till underkonstruktion av trä

Fästelement för solceller

av solpaneler

EJOFAST® självborrande skruv

Den starkaste, renaste och säkraste självborrande skruven

EJOFAST® är den universella lösningen för solcellssektorn. När det gäller att fästa stödprofilerna på taket eller fästa solcellsmodulerna på monteringsskenorna – EJOFAST® är alltid rätt val. Den självborrande skruven har också enastående

Asymmetrisk skruvgänga för hög utdragskraft

Extremt hög installationshastighet tack vare den vassa spetsen

Tätningsbricka i rostfritt stål och vulkaniserad elastomer för mycket hög väder- och UV-beständighet

Innovativ utformning av spetsen gör att den inte glider och inte skapar spån

EJOFAST JF3-2-5,5

Vass spets, Rostfritt stål A2

För montage i tunna material

Benämning Ø

ETA-10/0200

C4

Korrosivitetsklass

EJOFAST® JF3-2-6,0

Vass spets, Rostfritt stål A2

För montage i tunna material

ETA-10/0200

C4

Korrosivitetsklass

Benämning Ø x L Diameter d Längd L SW Bricka Klämlängd Bestnr Antal

JF3 6,0x25E16

JF3 6,0x40E16 6,0

JF3 6,0x50E16 6,0

PRODUKTFAKTA

EJOFAST® använder en mycket intressant teknik som ger goda förutsättningar för montage i tunna material. Vassare spets som göra att skruven inte glider runt på plåten vid montering, helt spånfritt montage och högre utdragsvärden eftersom inget material borras bort utan skruven kragar istället materialet. Utan spån betyder att i motsats till konventionella självborrande skruvar med klassisk borrspets undviks bandspån, spiralspån eller spiralspånsbitar. Varför

är det bra med spånfrihet? Spån som kommer från en borrspets kan orsaka olika slags problem. På lackade takplåtar kan spånorna först fastna i färgen och när de sedan rostar så blir det en skada i lacken som kommer förkorta livslängden på takplåten. Spiralspån som hamnar mellan tätningsbricka och plåt kan orsaka tätningsproblem. Lackas vid förfrågan. Utförande: Bricka med tätning av EPDM-gummi. Material: Rostfritt stål A2.

EJOT® infästning för solceller

Lastöverföring direkt till underkonstruktionen

EJOT solpanelinfästning med tätningsbricka och ORKAN stormbricka är det första ETAbedömda fästelement i rostfritt stål för att fästa solcellsinstallationer på trapetsformade profiler och sandwich-paneltak. För applikationer på korrugerade fibercementplattor rekommenderar vi en uppsättning med FDZ fibercementtätning. Den största fördelen är att alla drag- och tryckkrafter överförs direkt till underkonstruktionen.

Den nedre delen av fästelementet med borrspets fixeras direkt i underkonstruktionen i en enda operation utan någon förborrning. Den övre delen har en påsvetsad skruv för att hålla fast monteringsskenorna för solcellsinstallationen. Sortimentet kompletteras med tätningselement och adaptrar.

Fördelar

> Snabb eftermontering på befintliga installationer

> Extremt säker infästning med direkt lastöverföring till underkonstruktionen

> Inga ytterligare hål i takmembranet

> Konsekvent installationsdjup

> Användning av beprövade tätningssystem

> ETA-22/0762-bedömd (endast solpanelinfästning med tätningsbricka + ORKAN stormbricka)

> Hållbar tätning tack vare solid fästpunkt

> Minimala krav på installation och verktyg

> Projektrelaterad initial dimensionering möjlig

Fibercementpackning FZD med tryckbricka A2 i rostfritt stål

Tätningsskruvw M10xL med drivspår SW5

Sexkantsmutter M10 DIN EN ISO 10511

Bricka M10 DIN EN ISO 7089

Sexkantsmutter M10 DIN EN ISO 4032

Självgängande skruv JA3-8,0xL

Tillbehör: SB Justeringsplatta med slitsat hål

Tätningsbricka E16

ORKAN-Stormbricka

Borrskruv JT3-SB-3-8,0xL

Borrspets av härdat stål med 1,5–3 mm borrkapacitet

Produktval beroende på takkonstruktion

JA-gänga för underkonstruktioner av trä:

JA3-SB-8.0xL

Med FZD fibercementtätning för takläggning med fibercement

JA3-SB-8.0xL

Med tätningsbricka E16 + ORKAN stormbricka för sandwichpaneler

JT-gänga för underkonstruktioner av stål:

JT3-SB-3-8.0xL

Med FZD-tätning av fibercement för takläggning med fibercement

JT3-SB-3-8.0xL

Med tätningsbricka E16 + ORKAN stormbricka för sandwichpaneler

JA3-SB-8.0xL

Med tätningsbricka E16 + ORKAN stormbricka för trapetsformade profiler

JT3-SB-3-8.0xL

Med tätningsbricka E16 + ORKAN stormbricka för trapetsformade profiler

Infästning av solpaneler

JA3-SB-8,0 Orkan, trä

Rostfritt stål A2

För installationer av solpaneler mot träunderlag

Benämning

Set med skruv M10x50 mm

Set JT3-SB-3-8.0x85/50 E16

E16

JT3-SB-3-8.0x195/50 E16

Set JT3-SB-3-8.0x195/50 E16

Set med skruv M10x70 mm

Set JT3-SB-3-8.0x85/70 E16

Set JT3-SB-3-8.0x115/70 E16

E16

PRODUKTFAKTA

OBS: ORKAN stormbrickor måste beställas separat med specifikation av stormbrickans typ. Standardleveransen omfattar: Sexkantsmutter DIN EN ISO 4032, självlåsande sexkantsmutter DIN EN ISO 10511, brickor DIN EN ISO 7089. Finns även med skruvmuttrar med låsande räfflor DIN EN ISO 1661.

För installation av solpaneler mot träunderlag. Montage mot TRP-plåt och sandwichpaneler. Snabb och mycket säker installation med direkt infästning i underkonstrtuktionen. Inga ytterligare hål på takytan. Säker infästning med lastfördelning direkt ner i underlaget. Inga speciella installationsverktyg behövs. Stormbrickan ger en extra stabilitet och kan användas vid speciellt utsatta områden såsom havsnära byggnader. Utförande: Med tätningsbricka E16 + ORKAN stormbricka. Invändig hexagon.

JA3-SB-8,0, trä

Rostfritt stål A2

För installationer av solpaneler mot träunderlag

Material: Rostfritt stål A2.

Bedömning: Europeisk bedömning ETA 22/0762.

Monteringsanvisning: Rotationshastighet vid installation max.1,300 1/min.

Korrosivitetsklass

PRODUKTFAKTA

För installation av solpaneler mot träunderkonstruktion. Passar perfekt för betongpannor med underlag av trä. Snabb och mycket säker installa-

tion med direkt infästning i underkonstrtuktionen. Inga ytterligare hål på takytan. Inga speciella installationsverktyg behövs. Utförande: FZD bricka med gummitätning.

Drivspår, invändig hexagon. Material: Rostfritt stål A2. Monteringsanvisning: Rotationshastighet vid installation max.1,300 1/min.

JT3-SB-8,0 Orkan, stål

Rostfritt stål A2

För installationer av solpaneler mot stålprofiler

Benämning

Set med skruv M10x50 mm

Set JT3-SB-3-8.0x85/50 E16

Set JT3-SB-3-8.0x115/50 E16

Set JT3-SB-3-8.0x155/50 E16

Set JT3-SB-3-8.0x195/50 E16

Set med skruv M10x70 mm

Set JT3-SB-3-8.0x85/70 E16

Set JT3-SB-3-8.0x115/70 E16

Set JT3-SB-3-8.0x155/70 E16

Set JT3-SB-3-8.0x195/70 E16

ETA-22/0762

Korrosivitetsklass

PRODUKTFAKTA

För installation av solpaneler mot stålkonstruktioner. Montage mot TRP-plåt och sandwichpaneler. Snabb och mycket säker installation med direkt infästning i underkonstrtuktionen. Inga ytterligare hål på takytan. Säker infästning med lastfördelning direkt ner i underlaget. Inga speciella installationsverktyg behövs. Stormbrickan ger en extra stabilitet och kan användas vid speciellt utsatta områden såsom havsnära byggnader. Utförande: Med tätningsbricka E16 + ORKAN stormbricka. Invändig hexagon.

JT3-SB-8,0, stål

Rostfritt stål A2

För installationer av solpaneler mot stålprofiler

Benämning

Set med skruv M10x50 mm

Set JT3-SB-3-8.0x85/50 FZD

Material: Rostfritt stål A2.

Bedömning: Europeisk bedömning ETA 22/0762.

Monteringsanvisning: Rotationshastighet vid installation max.1,300 1/min.

C4

Korrosivitetsklass

17–58 3340898905 25

Set JT3-SB-3-8.0x115/50 FZD 8,0 115 47–88 3341198905 25

Set JT3-SB-3-8.0x155/50 FZD 8,0 185 87–128 3341598905 25

Set JT3-SB-3-8.0x195/50 FZD

Set med skruv M10x70 mm

3341998905 25

Set JT3-SB-3-8.0x85/70 FZD 8,0 85 17–58 3340898907 25

Set JT3-SB-3-8.0x115/70 FZD 8,0 115 47–88 3341198907 25

Set JT3-SB-3-8.0x155/70 FZD 8,0 185 87–128 3341598907 25

Set JT3-SB-3-8.0x195/70 FZD 8,0 195 127–168 3341998907 25

PRODUKTFAKTA

För installation av solpaneler mot stålkonstruktioner. Passar perfekt för betongpannor med underlag av stål. Snabb och mycket säker instal-

lation med direkt infästning i underkonstrtuktionen. Inga ytterligare hål på takytan. Inga speciella installationsverktyg behövs.

Utförande: FZD bricka med gummitätning. Härdad borrspets av stål.

Drivspår, invändig hexagon.

Material: Rostfritt stål A2.

Monteringsanvisning: Rotationshastighet vid installation max.1,300 1/min.

Infästning av solpaneler

Konsol ATB Plus

Rostfritt stål A2

För installationer av solpaneler mot TRP-plåt

Benämning Håldiameter [mm] Bredd d Tjocklek t

PRODUKTFAKTA

Denna konsol ger bra justeringsmöjlighet. Används på plåttak där taket har blivit ojämnt för att kunna jämna ut installationen och få till en plan och snygg montering.

Utförande: Med hål för montering mot de vanligaste plåt-

takmaterialen. Anpassad för profiltoppar från 22–70mm bredd. Den integrerade EPDM-tätningen säkerställer väderbeständig installation. Justerbart fäste för snygg montering. Material: Rostfritt stål A2, tätning av EPDM-gummi.

Rostfri justeringsplatta med slitsat hål

Rostfritt stål A2

För installationer av solpaneler mot trä eller stål

Benämning

PRODUKTFAKTA

Justeringsplatta som används för att få möjligheten att kunna anpassa en fast infästningpunkt till de solpaneler som ska installeras.

Monteringsplatta

Aluzink

För tätt montage av solpaneler

Benämning

PRODUKTFAKTA

Monteringsplatta perforerad enligt rekommendationer från Tätskiktsgarantier. Den används för att skapa en fast och tät monteringspunkt som är fäst i den bärande konstruktionen. Avdsed för låglutande tak med tätskikt av bitumen.

Utförande: Med slitsat hål. Håldiameter 10 mm. Mått: 40x5x110 mm. Material: Rostfritt stål A2.

Korrosivitetsklass

Utförande: Platta i 2mm tjock aluzinkbehandlad stålplåt. Perforerad med 12mm hål enligt rekommendationer från Tätskiktsgarantier och försedd med fyrkantiga 10mm hål för montering av infästningspunkt. Material: Aluzinkbelagd stålplåt.

Monteringskit för monteringsplatta, rostfritt stål A2

För att skapa fästpunkt på monteringsplatta

Korrosivitetsklass

Benämning Bestnr Antal

Monteringskit 879001 5

PRODUKTFAKTA

Monteringskit till monteringsplatta för solpaneler. Kitet innehåller de detaljer som krävs för att skapa en stabil och tät infästningspunkt för framtida solpanelsmontage.

Innehåller monteringsdetaljer till monteringsplatta: Rostfri skruv M10x50 A2–70, Bricka 10.5x20x2 A2 DIN125, Mutter M10 A2 DIN934, EPDM 60x50x2 mm

Material: Rostfritt stål A2, tätning av EPDM-gummi.

Byggplåtskruv JB3-6,3

Rostfritt stål A2

Med gummitätning, för lättbalk

Benämning

Ø x L

PRODUKTFAKTA

JB3 är en rostfri gängpressande skruv med ledad tätningsbricka för infästning av byggplåt i lättbalk. Skruven monteras i förborrat hål och den ledande tätningsbrickan ger extra stor säkerhet. Lackas vid förfrågan.

C4

Korrosivitetsklass

Utförande: C-gänga med spets. Tätningsbricka i EPDM. Material: Rostfritt stål A2.

EJOFAST JF3-2-5,5

Vass spets, Rostfritt stål A2

För montage i tunna material

Benämning

Ø x L

EJOFAST® JF3-2-6,0

Vass spets, Rostfritt stål A2

För montage i tunna material

Benämning

ETA-10/0200

C4

Korrosivitetsklass

ETA-10/0200

C4

Korrosivitetsklass

Ø x L Diameter d Längd L Bricka Klämlängd Bestnr Antal

JF3 6,0x25E16 6,0 25 E16

JF3 6,0x40E16 6,0 40 E16 - 3595513931

JF3 6,0x50E16 6,0 50 E16

PRODUKTFAKTA

Utförande: Bricka med tätning av EPDM-gummi. Material: Rostfritt stål A2.

Byggplåtskruv JT3

Rostfritt stål A2

Benämning

PRODUKTFAKTA

JT3 är en rostfri borrande och gängpressande skruv för utvändig infästning av byggplåt mot lättbalk, borrkapacitet max 6 mm. JT3 är unik med sin borrspets av härdat stål, homogent förenad med skruvstammen i rostfritt stål. Det gör det möjligt att förena kraven på rostfritt material för utomhusmiljö och snabb effektiv montering utan förborrning.

Tätningsbrickan som tätar effektivt mot plåten gör skruven helt fulländad. Skruv som sänker på platsenkostnaden (PPK). Lackas vid förfrågan.

Utförande: Sexkantshuvud med fläns. Ledad bricka med tätning av EPDM-gummi.

Material: Rostfritt stål A2.

Byggplåtskruv JT3-2H

Rostfritt stål A2

Med gummitätning, för sidoöverlapp

PRODUKTFAKTA

JT3 är en rostfri borrande och gängpressande skruv för utvändig infästning av sidoöverlapp, borrkapacitet max 2 mm.

JT3 är unik med sin borrspets av härdat stål, homogent förenad med skruvstammen i rostfritt stål. Det gör det möjligt att förena kraven på rostfritt material för utomhusmiljö och snabb effektiv montering utan förborrning. Tätningsbrickan som tätar effektivt mot plåten gör skruven helt fulländad. Skruv som sänker på platsenkostnaden (PPK). Lackas vid förfrågan.

Utförande: Sexkantshuvud med fläns. Ledad bricka med tätning av EPDM-gumm.

Byggplåtskruv JT4

Rostfritt stål A2

För aluminiumprofiler max 4-6 mm

C4

Korrosivitetsklass ETA-10/0200

Benämning Borrkap. Diameter d Längd L Bricka D SW Klämlängd Hållfasthet

För aluminiumprofiler max 4 mm

För aluminiumprofiler max 6 mm

PRODUKTFAKTA

För aluminiumprofiler max 4 eller 6 mm. JT4 är skruvar helt i rostfritt stål, inklusive borrspetsen. Det innebär att borrförmåga endast kan nås i aluminium. Lackas vid förfrågan.

Takskruv för trä

Sätthärdat stål och skärkant

Climadur ytbeläggning (15 cykler Kesternich)

Dimension Ø x L Drivspår

Förmonterad skruv + Ø40 bricka

Utförande: Sexkanthuvud Ledad bricka med tätning av EPDM-gummi på vissa sorter. Material: Rostfritt stål A2.

ETA-07/0013

C3

Korrosivitetsklass

5,3x25/Ø40 TX25 3022550401

5,3x35/Ø40 TX25

5,3x45/Ø40 TX25

5,3x55/Ø40 TX25

5,3x65/Ø40 TX25 3026550401* 350

*Omfattas ej av ETA

PRODUKTFAKTA

Takskruv för trä är speciellt utformad för träunderlag, med skärkant och skallutformning anpassad till isoleringsbricka Ø 40.

Utförande: Speciellt utformat försänkt huvud med TX-spår. Trägänga med skärkant.

Ankarskruv C4

Konad skruvstam under skallen Ejocoat ECO

Diameter d Längd L Huvud Ø

PRODUKTFAKTA

Material: Sätthärdat stål.

Ytbehandling: Zink + Climadurbeläggning.

Korrosivitetsklass C3 (Användarklass: KLA).

Bedömning: Europeisk bedömning ETA 07/0013 (endast med bricka).

ftens, k (kN) (1kN ~ 100kg)

Används vid montering av krokar/fästpunkter vid tegeltak, där det ska fästas i takläkten eller råsponten

Utförande: Konad skruvstam under skallen. Skärkant som

ger ett snabbt montage.

Material: Stål. Ytbehandling: Ejocoat ECO

C4

Korrosivitetsklass EN 14592:2008

Betongskruv JC6

Rostfritt stål A4 För användning utomhus

ETA-22/0413

Installationsdata

Rekommenderad last osprucken betong C20/25

ETA-22/0413

d0 = borrdiameter; df = frigående håldiameter; hnom = minsta montagedjup; hmin = minsta materialtjocklek; T inst = åtdragningsmoment; NRec = rekommenderad draglast; VRec = rekommenderar tvärlast

PRODUKTFAKTA

Betongskruv i rostfritt stål A4 med sexkant-, försänkt- och kullrigt huvud. Självgängande betongskruv för genomsticksmontage som gör monteringen snabb och enkel. Inga expansionskrafter vilket gör att minimalt kantavstånd kan

appliceras. Samtliga betongskruvar är demonterbara och kan återanvändas därför lämpar den även sig för tillfälliga montage.

Utförande: Sexkant-, försänkt- och kullrigt huvud

Material: Rostfritt stål A4.

Ankarstång A4

För förankring i betong och fast sten

Benämning Gänga

PRODUKTFAKTA

För förankring i perforerad murverk med perfohylsa. Godkänd för polyester och vinylesterkomposit.

Egenskaper AST Rostfritt Stål A4 (1,4401/1.4571)

Ankarstång: EN 10088; Hållfasthetsklass 70 (A4-70) enligt EN ISO 3506

DEKTITE Röranslutning

DEKTITE Premium 5

Fyrkantig bas, svart

PRODUKTFAKTA

Kabel- och rörgenomföring för till exempel elkabel matning till solpaneler, avsedd för underlag av plåt.

DEKTITE Premium 12

Fyrkantig bas, svart

Benämning

C5

PRODUKTFAKTA

Kabel- och rörgenomföring för till exempel elkabel matning till solpaneler, avsedd för underlag av plåt

Mutter: EN 1088; Hållfasthetsklass 70 (A4-70) enligt EN ISO 3506

Bricka: enligt EN 10088

Övrigt: För att bestämma den karakteristiska lastkapaciteten i betong ska ETA-16/0107 följas. För att bestämma lastkapacitet i fast och perforerad murverk ska ETA-16/0089 följas.

Temperaturbeständighet EPDM: permanent -50 °C till +115 °C, kortvarig upp till +150 °C Övrigt: För upp till 4 kablar Ø 4–8 mm och 1 rör Ø ≤ 5-55 mm. 20 års garanti på material.

Temperaturbeständighet EPDM: permanent -50 °C till +115 °C, kortvarig upp till +150 °C Övrigt: För upp till 12 kablar Ø 4–8 mm. 20 års garanti på material.

av solpaneler

Fasadplugg SDF-KB-10 A4

HEX-huvud, plugg med krage

Rostfritt stål A4, för användning utomhus

Korrosivitetsklass

ETA-10/0305

d0 = borrØ; L = längd; h1 = Min. borrdjup; Hnom = Min. montagedjup; df = Frigående hålØ; Tfix = Max. montage;

PRODUKTFAKTA

Lång expansionszon ger bra utdragsvärden. För montage av trä- och metallfixturer. Rostfri för användning utomhus i krävande miljö.

Material: Rostfritt stål A4/Polyamid

Fasadplugg SDF-S-10 A4

Försänkt plugg och skruv

Rostfritt stål A4, för användning utomhus

Drivspår: SW13/TX40

Lämpliga material: Betong, tegel, håltegel, lättbetong. Användningsområde: Utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Korrosivitetsklass

Rekommenderad draglast

ETA-10/0305

= borrØ; L = längd; h1 = Min. borrdjup; Hnom = Min. montagedjup; df = Frigående hålØ;

PRODUKTFAKTA

Lång expansionszon ger bra utdragsvärden. För montage av trä- och metallfixturer. Rostfri för användning utomhus i krävande miljö.

Material: Rostfritt stål A4/Polyamid

Drivspår: TX40

Lämpliga material: Betong, tegel, håltegel, lättbetong. Användningsområde: Utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Fasadplugg SDF-KB-10 C4

HEX-huvud, plugg med krage

För användning utomhus

Korrosivitetsklass

ETA-10/0305

d0 = borrØ; L = längd; h1 = Min. borrdjup; Hnom = Min. montagedjup; d = Frigående hålØ; Tfix = Max. montage;

PRODUKTFAKTA

Lång expansionszon ger bra utdragsvärden. För montage av trä- och metallfixturer. Ytbehandlad för användning utomhus.

Material: Stål/Polyamid

Fasadplugg SDF-S-10 C4

Försänkt plugg och skruv

För användning utomhus

Ytbehandling: C1000

Drivspår: SW13/TX40

Lämpliga material: Betong, tegel, håltegel, lättbetong. Användningsområde: Utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Korrosivitetsklass

ETA-10/0305

PRODUKTFAKTA

Lång expansionszon ger bra utdragsvärden. För montage av trä- och metallfixturer. Ytbehandlad för användning utomhus.

Material: Stål/Polyamid. Ytbehandling: C1000.

Drivspår: TX40.

Lämpliga material: Betong, tegel, håltegel, lättbetong. Användningsområde: Utmärkt till applikationer så som

Kemisk infästning USF

Multifix USF, injekteringsmassa

ETA-16/0107

ETA-16/0089

ETA-18/0861

Användningsområden

• För installation i sprucken och osprucken betong (ETA-16/0107)

• För installation i murverk (ETA-16/0089)

• För installation i natursten (utan Bedömning)

• Godkänd för ankarstänger M8-M30 i sprucken och osprucken betong

• Godkänd för ankarstänger M8-M16 i håltegel och solid tegel

Beskrivning

• Vinylharts, styrenfri

• Tillåten draglast 4.3 - 93.9 kN

• Tillåten tvärlast 3.3 - 65.5 kN

Bedömningar

• ETA 16/0107

• ETA 16/0089

• VOC klass A+

• Listad i Svanens husproduktportal

• Brandklass F120

• Seismiska laster C1

Egenskaper

• Montering kan ske med vanlig patronspruta

• Kan monteras i våt betong och vattenfyllda hål

• Levereras inklusive två blandarmunstycken

Notera

• Beakta data i gällande ETA

• Lagringstemperaturen får inte överstiga 25° C

• Lagras upprätt

Montageparametrar

Förbrukning i hålsten* Perfohylsa

Bearbetning- och härdningstider

Kemisk infästning USF Vinter

Multifix USF vinter, injekteringsmassa

Benämning

Multifix USF vinter 300 ml

Förlängningsrör Multifix 500 mm

Blandarmunstycke Multifix-USF

Förlängningsrör/blandarmunstycke 1000 mm

Användningsområden

• För installation i sprucken och osprucken betong (ETA-16/0107)

• För installation i murverk (ETA-16/0089)

• För installation i natursten (utan Bedömning)

• Godkänd för ankarstänger M8-M30 i sprucken och osprucken betong

• Godkänd för ankarstänger M8-M16 i håltegel och solid tegel

Beskrivning

• Vinylharts, styrenfri

• Tillåten draglast 4.3 - 93.9 kN

• Tillåten tvärlast 3.3 - 65.5 kN

Bedömningar

• ETA 16/0107

• ETA 16/0089

• VOC klass A+

• Listad i Svanens husproduktportal

• Brandklass F120

• Seismiska laster C1

Egenskaper

• Patronens temperatur kan överensstämma med låg utetemperatur

• Kortare härdningstider vid låga temperaturer

• Montering kan ske med vanlig patronspruta

• Kan monteras i våt betong och vattenfyllda hål

• Levereras inklusive två blandarmunstycken

Notera

• Beakta data i gällande ETA

• Lagringstemperaturen får inte överstiga 25° C

• Lagras upprätt

Montageparametrar Ankarstång

8682900004 1

9570040141sb 5

8682900041 10

Förbrukning i hålsten*

Perfohylsa

USF 20x130 M12/M16 20 135 4

USF 20x200 M12/M16 20 205 2

*Fyll perfohylsan helt +15%

Bearbetning- och härdningstider

*Minsta patrontemperatur -20 ºC

Ikonguide

Applikationer

Högprofil mot lättbalk

Tätskikt med isolering mot betong

Sandwichelement mot trä

Trapetsplåt mot stålbalk

Tätskikt med isolering mot lättbetong

Trapetsplåt mot trä

Produktinfo

Högprofil mot stålbalk

Tätskikt med isolering mot högprofil

Fibercementprofil mot trä

Överlappsskruvning av trapetsplåt

Tätskikt med isolering mot trä

Sandwichelement mot stålbalk

FM Approved CE-märkning ETA-bedömd Miljöbedömning EPD

Korrosivitetsklasser

Korrosivitetsklass

Miljöns korrosivitet

Mycket låg (Kolstål)

Låg (Kolstål)

Måttlig (Kolstål)

Hög (Kolstål)

Hög (Rostfritt)

Mycket hög (Rostfritt)

Extremt hög (Rostfritt)

Trapetsplåt mot trä

Tätskikt med isolering mot perforerad högprofil

Trapetsplåt mot stålbalk

Miljöbedömning

Stålprofil mot betong

Tätskikt mot trä

Fibercementprofil mot stålbalk

Stålprofil mot massivtegel

Tätskikt mot betong

Stålprofil mot hålsten

Överlappsskruvning av trapetsplåt

Tätskikt mot lättbetong Sandwichelement mot lättbalk

Trapetsplåtsskydd Stödskena mot stålunderlag

Träregel mot hörprofil

Rostfri Brandmotståndsklass

Exempel på typiska miljöer i den tempererade klimatzonen (Informativt)

UTOMHUS

Atmosfärer med låga halter luftföroreningar. Lantliga områden.

Atmosfär med viss mängd salt eller måttliga mängder luftföroreningar. Stadsområden och lätt industrialiserade områden. Områden med visst inflytande från kusten.

Atmosfär med måttlig mängd salt eller påtagliga mängder luftföroreningar eller kustområden. C4 med grön bakgrund innebär en ytbehandling som klarar dessa krav. C4 med röd bakgrund innebär rostfritt stål A2.

Industriella eller kust- och havsområden med aggressiv atmosfär.

Havsmiljöer med hög salthalt eller industriområden med extremt hög luftfuktighet och aggressiv atmosfär eller subtropiska och tropiska områden.

INOMHUS

Uppvärmda utrymmen med torr luft och obetydliga mängder föroreningar, till exempel kontor, affärer, skolor och hotell.

Icke uppvärmda utrymmen med växlande temperatur och fuktighet. Låg frekvens av fuktkondensation och låg halt luftföroreningar, till exempel sporthallar och lagerlokaler.

Utrymmen med måttlig fuktighet och viss mängd luftföroreningar från produktionsprocesser, till exempel bryggerier, mejerier och tvätterier.

Utrymmen med hög fuktighet och stor mängd luftföroreningar från produktionsprocesser, till exempel kemiska industrier och skeppsvarv.

Utrymmen med fuktkondensation och mycket luftföroreningar.

Byggnader och områden med nästan konstant kondens och aggressiva luftföroreningar som till exempel simhallar och vägtunnlar.

För val av infästningar till miljöer med korrosivitetsklass C4, C5 och CX bör vår kundservice kontaktas då infästningar i sådana miljöer kräver teknisk rådgivning

Våra generella villkor och leveransbestämmelser hittar du i sidfoten på ejot.se, Försäljningsvillkor.pdf

Returer ska godkännas i förväg av EJOT Sverige AB. Endast obrutna och oskadade förpackningar godkännes.

Endast standard lagerförda artiklar godkännes. Kredit sker efter godkänd retur med 30 % returavdrag. Kvantitet tillåts avvika med +/- 3 % mot angiven kvantitet i katalog på beställning, på förpackning eller fakturerat antal.

EJOT Sverige AB

Sandtagsvägen 9

702 36 Örebro

Box 9013, SE-700 09 Örebro

Växel +46 19 20 65 00

Kundservice +46 19 20 65 10

infoSE@ejot.com ejot.se
