PORTFÓLIO ARQUITETURA

EDUARDO SKAF

28/03/1998

24 ANOS

(19)99687-1392

DUDUSKAF@ICLOUD.COM

IDIOMAS

PORTUGUÊS

INGLÊS

SOFTWARES

AUTOCAD

SKETCHUP

LUMION

PHOTOSHOP

INDESIGN

ILLUSTRATOR

OFFICE

REVIT

FORMAÇÃO ACADÊMICA

2018-2022

FAU PUCC

PONTIFÍCIA UNIVERSIDADE CATÓLICA DE CAMPINAS - GRADUAÇÃO EM ARQUITETURA E URBANISMO

EXPERIÊNCIA PROFISSIONAL

FEV 2021 - DEZ 2022 - ESTÁGIO

DELNERO DA FONTE ARQUITETURA - PROJETOS DE ARQUITETURA RESIDENCIAL E INTERIORES

DESENVOLVIMENTO EM MODELAGEM 3D, RENDERIZAÇÃO, PROJETOS EXECUTIVOS EM TODAS AS FASES DO PROJETO.

06 24 38 60 74

MIOLO DE QUADRA UBS INSTITUTO DE ARTES LAKE HOUSE BSB TINY OFFICE

MIOLO DE QUADRA 2021

MATÉRIA DE GRADUAÇÃO PROJETO H

EQUIPE:

EDUARDO SKAF

HELENA MARTINS

MICHELE NAMIE

RAFAEL AZEVEDO

SOFTWARES UTILIZADOS:

REVIT

PHOTOSHOP

LUMION

ILLUSTRATOR

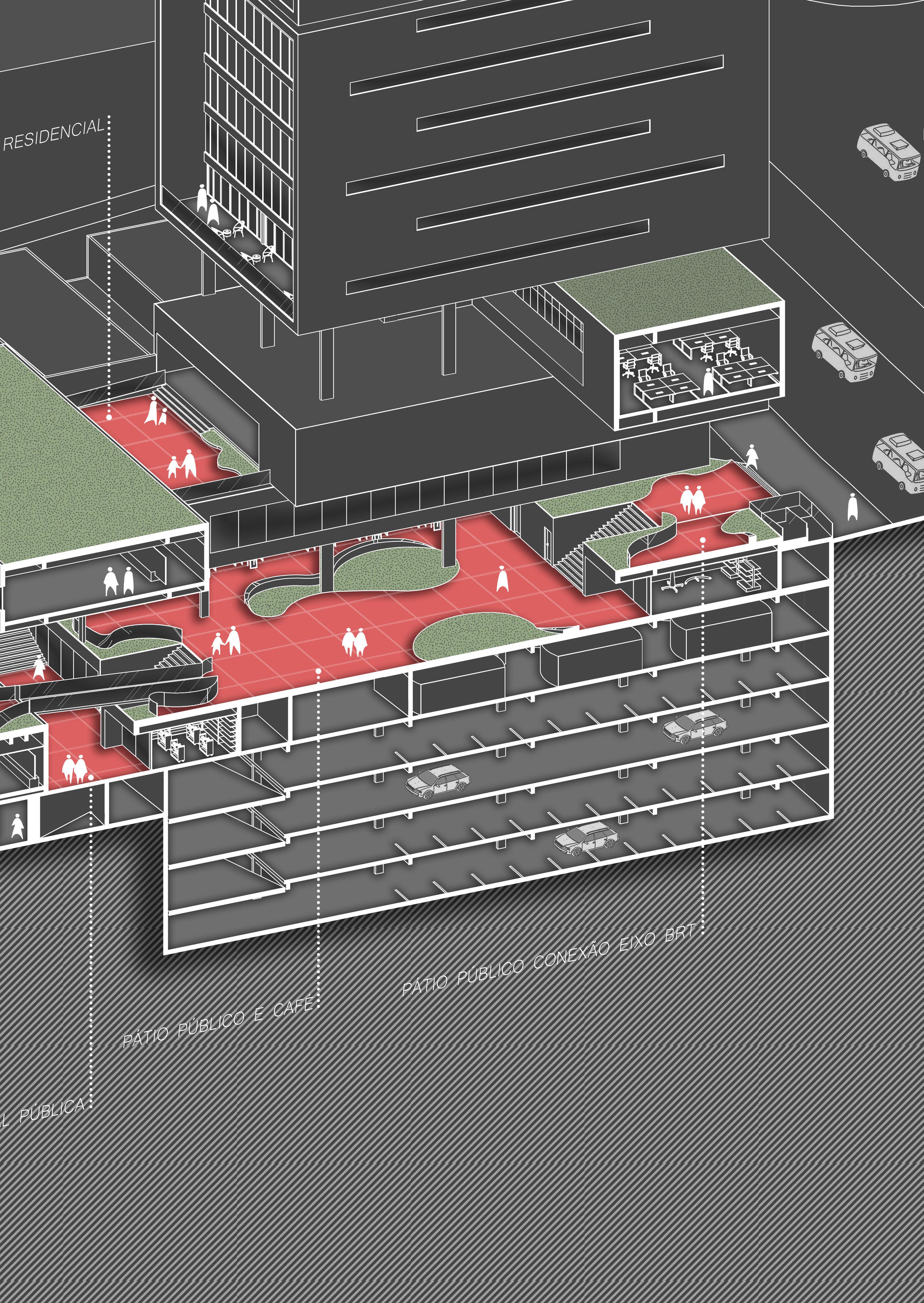

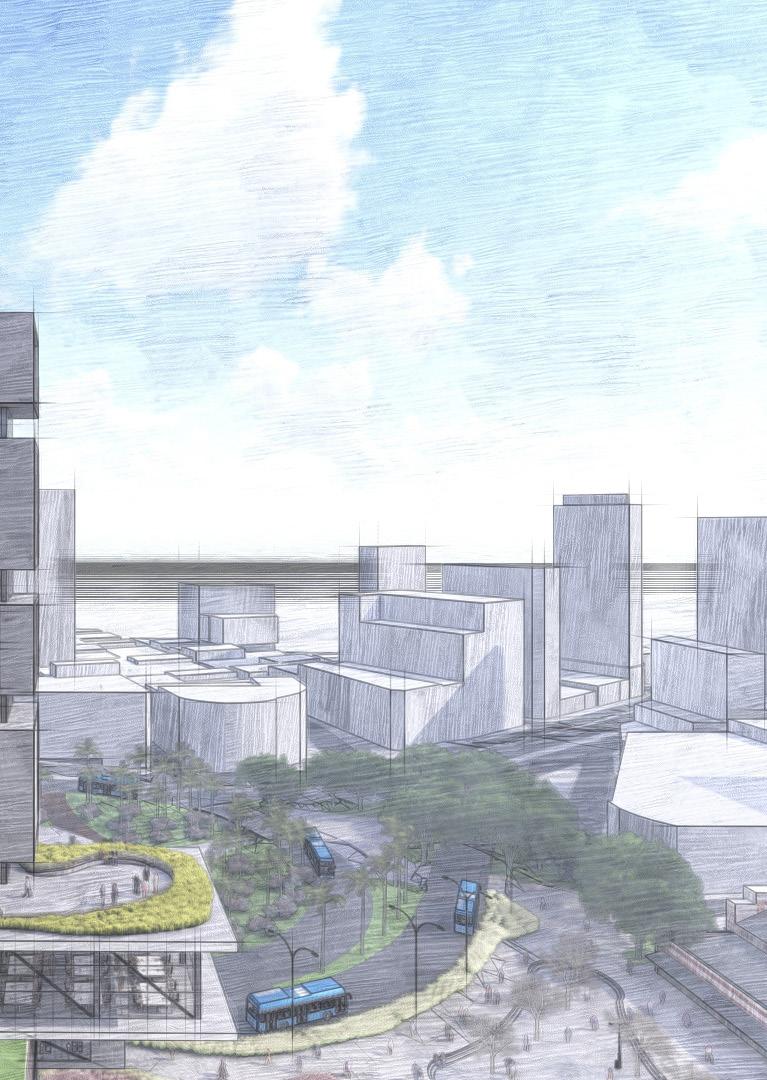

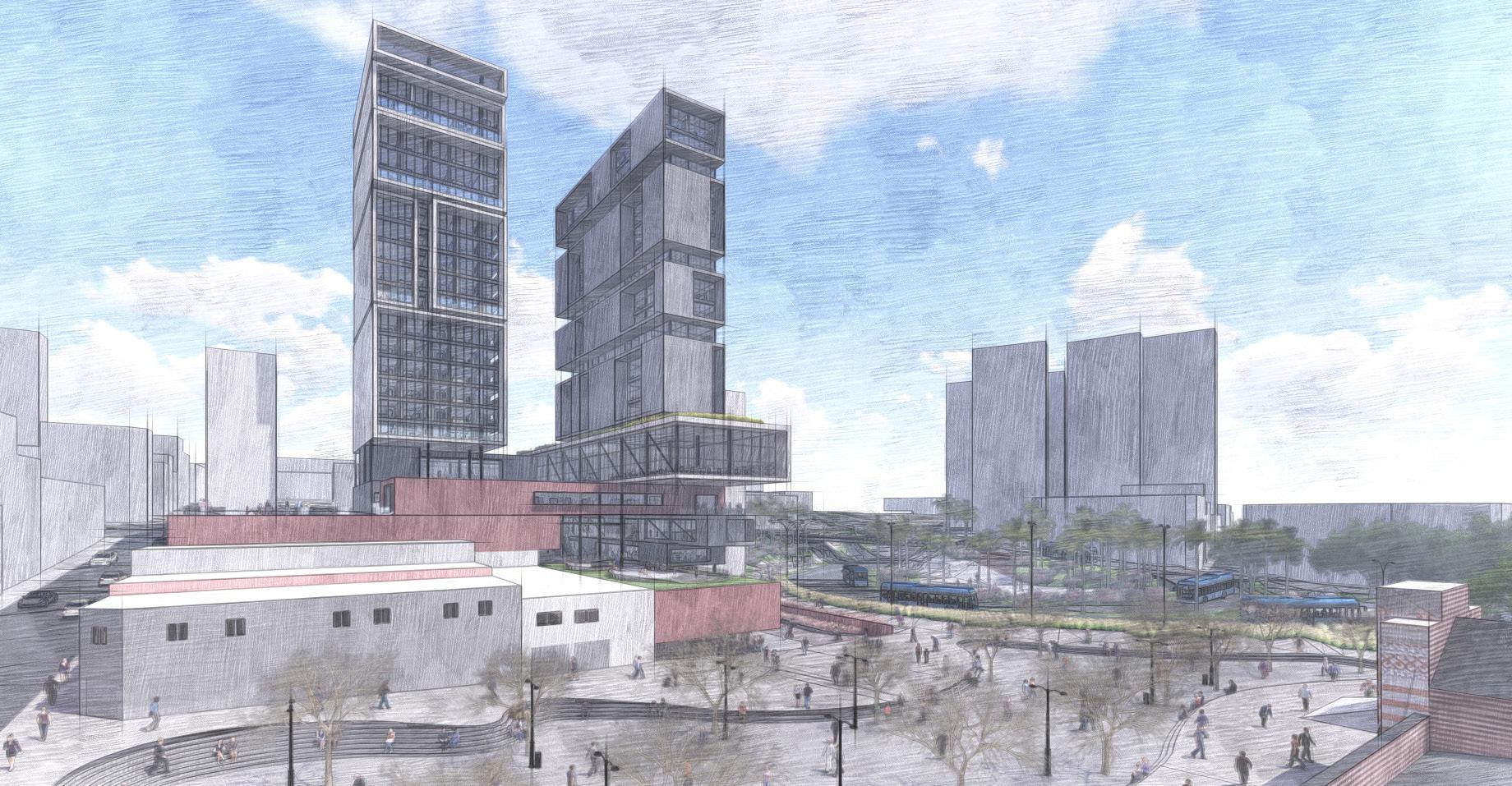

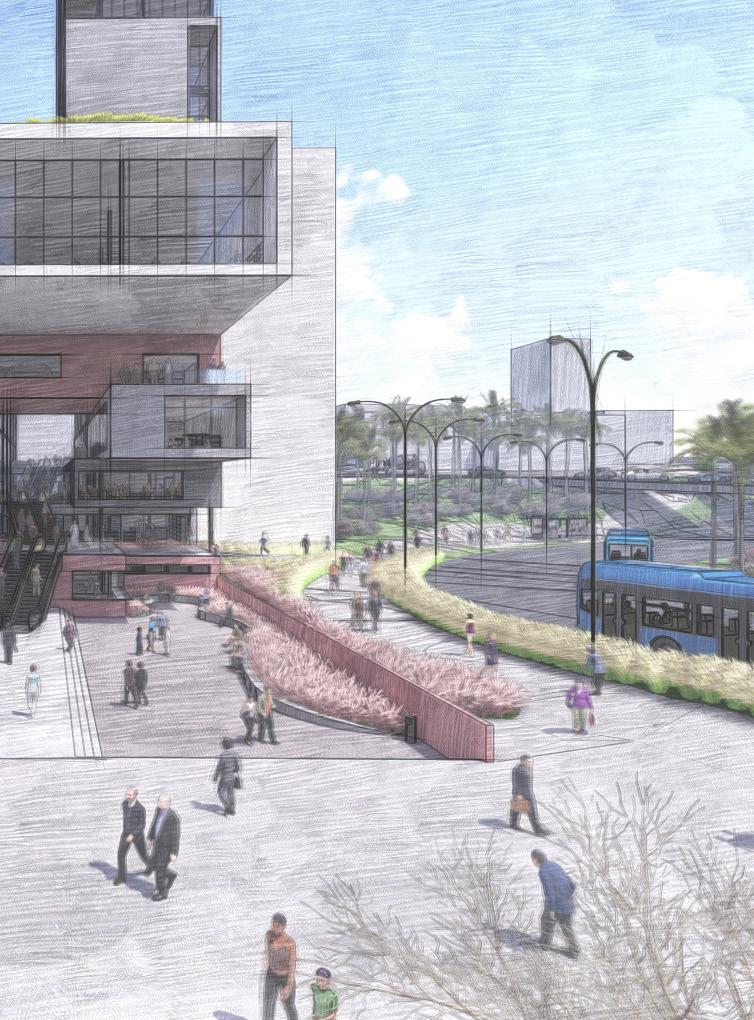

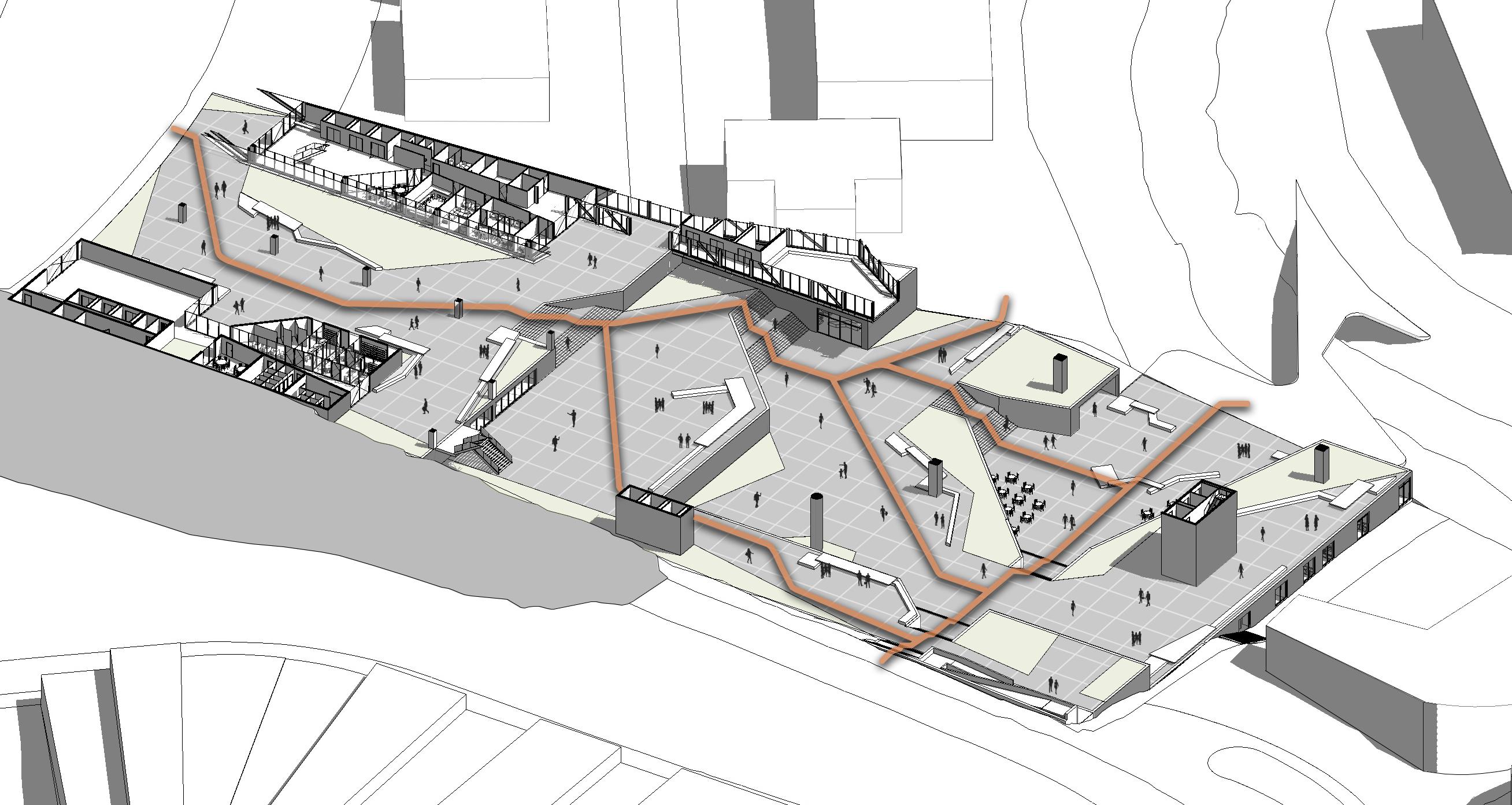

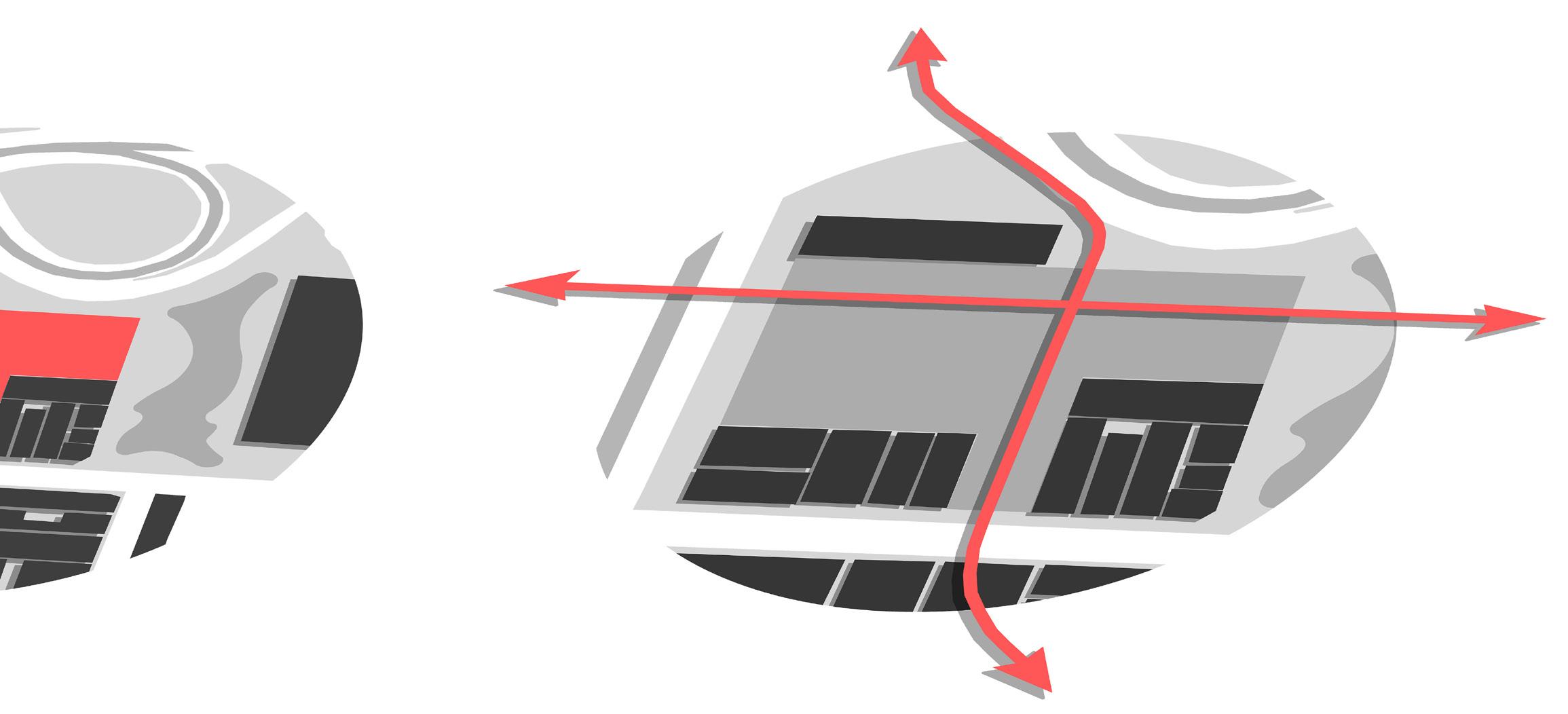

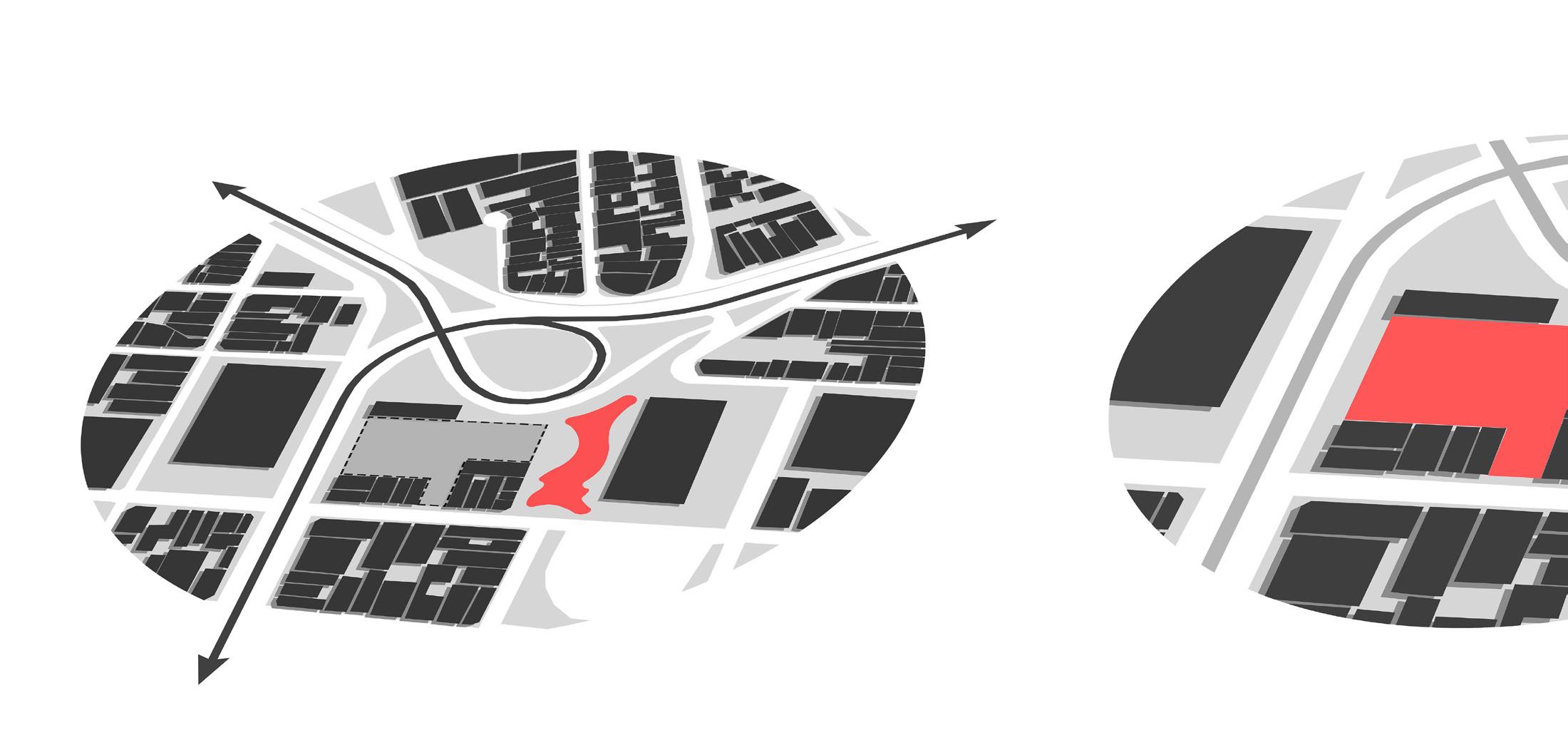

LOCALIZADO ENTRE O MERCADO MUNICIPAL DE CAMPINAS E O NOVO EIXO BRT, O PROJETO DO MIOLO DE QUADRA TEM POR SUA VEZ ADENSAR A REGIÃO E MELHORAR A QUALIDADE DE VIDA DE SEUS OCUPANTES E TRANSEUNTES DA CIDADE, INTERLIGANDO OS PONTOS DE SEU ENTORNO E TRAZENDO MISTURA DE PESSOAS, OBTENDO TRANSFORMAÇÃO SOCIAL E BUSCANDO A MELHORA DA QUALIDADE DE VIDA ATRAVÉS DA URBANIDADE GERADA PELOS

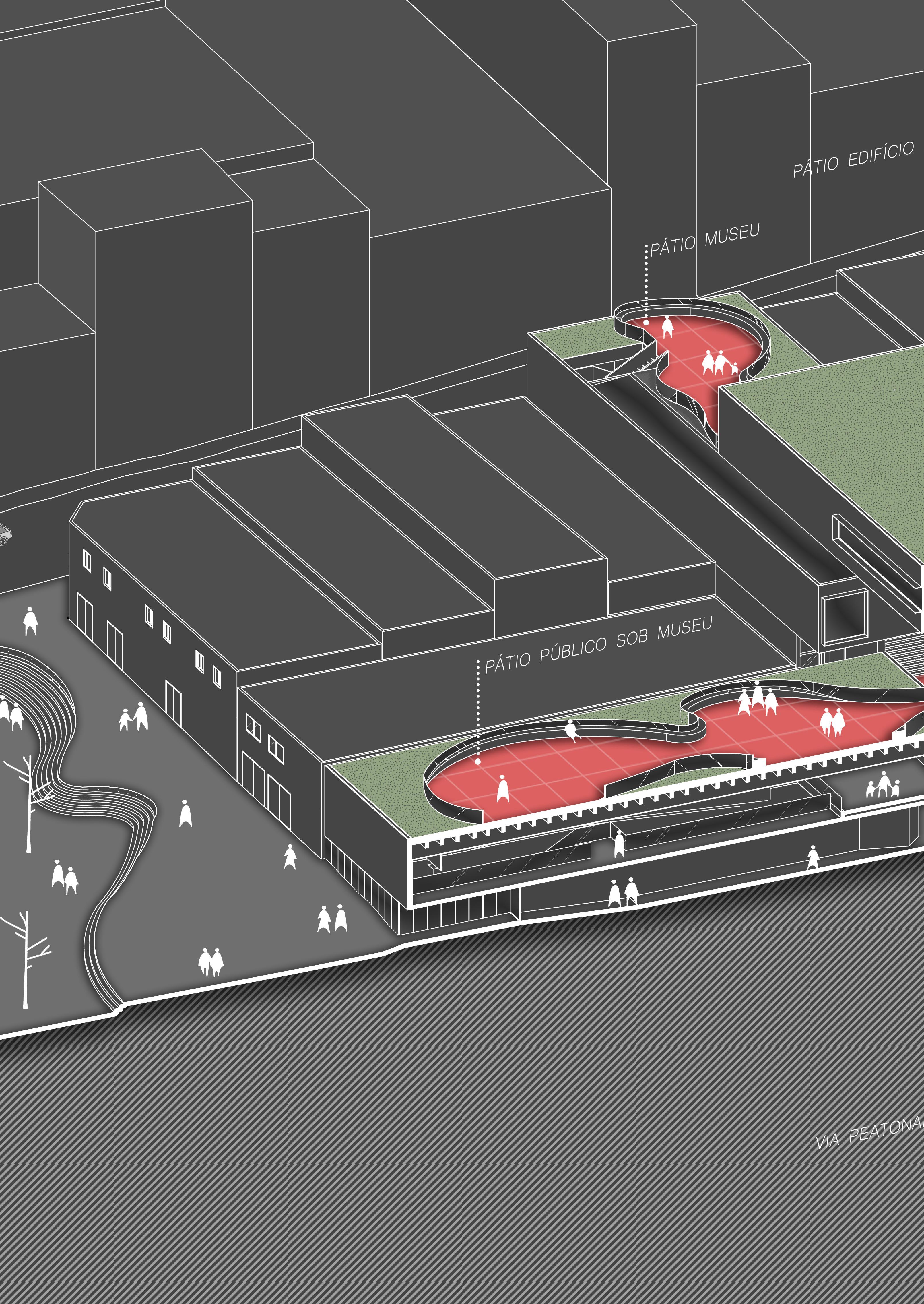

ESPAÇOS PÚBLICOS E COLETIVOS QUE PERMEAM A QUADRA PELO TÉRREO, HAVENDO INTERATIVIDADE ENTRE ELES.

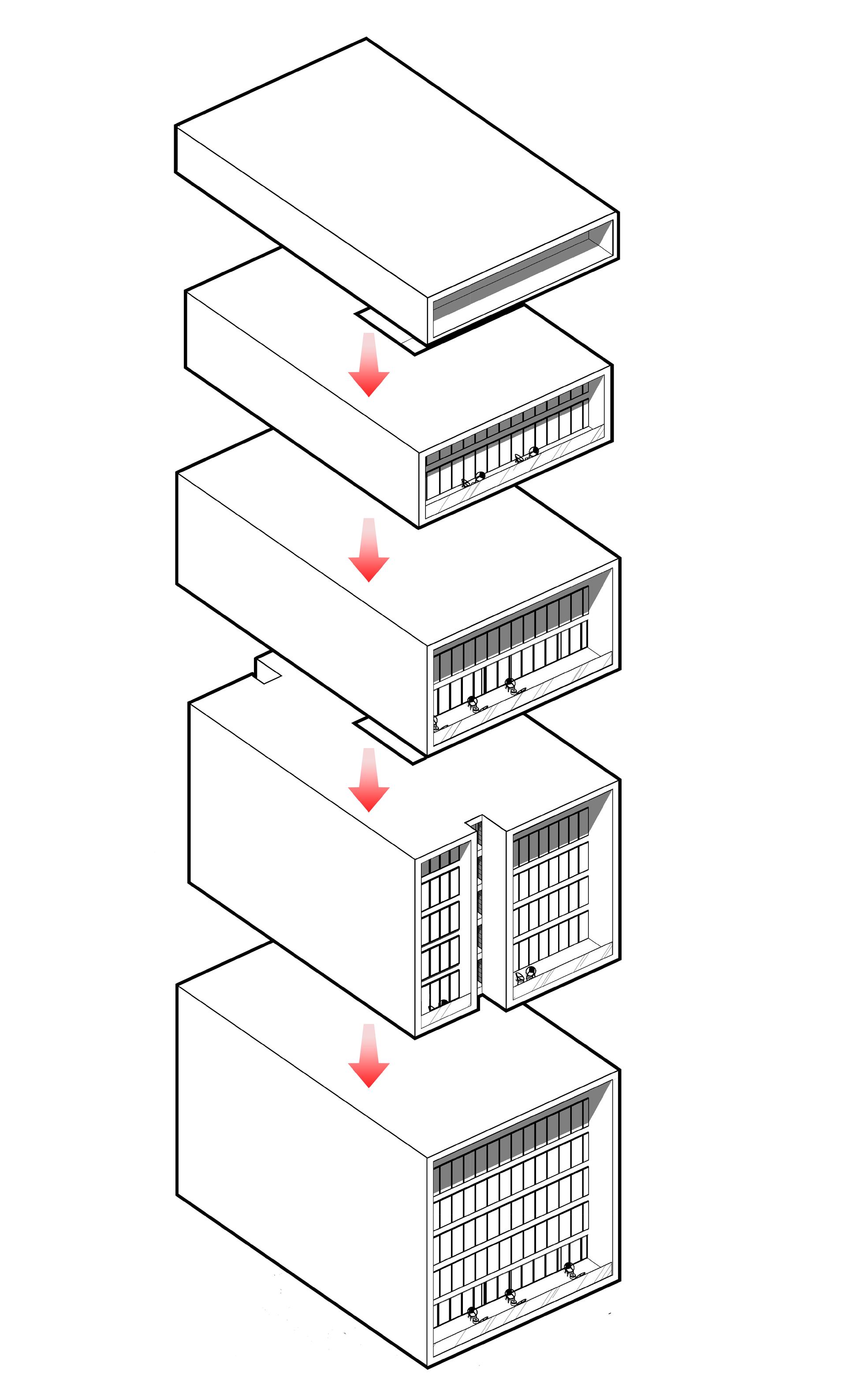

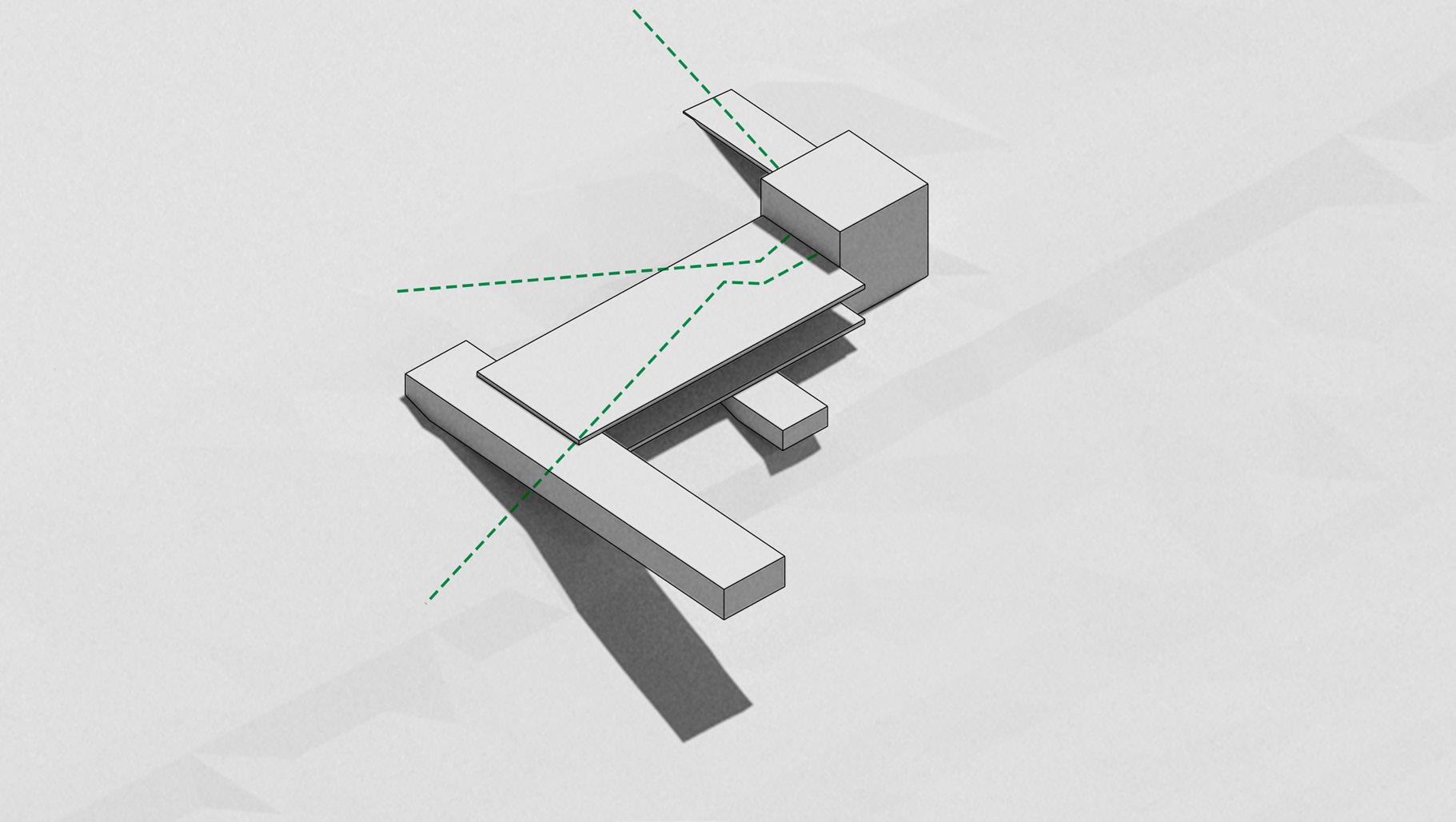

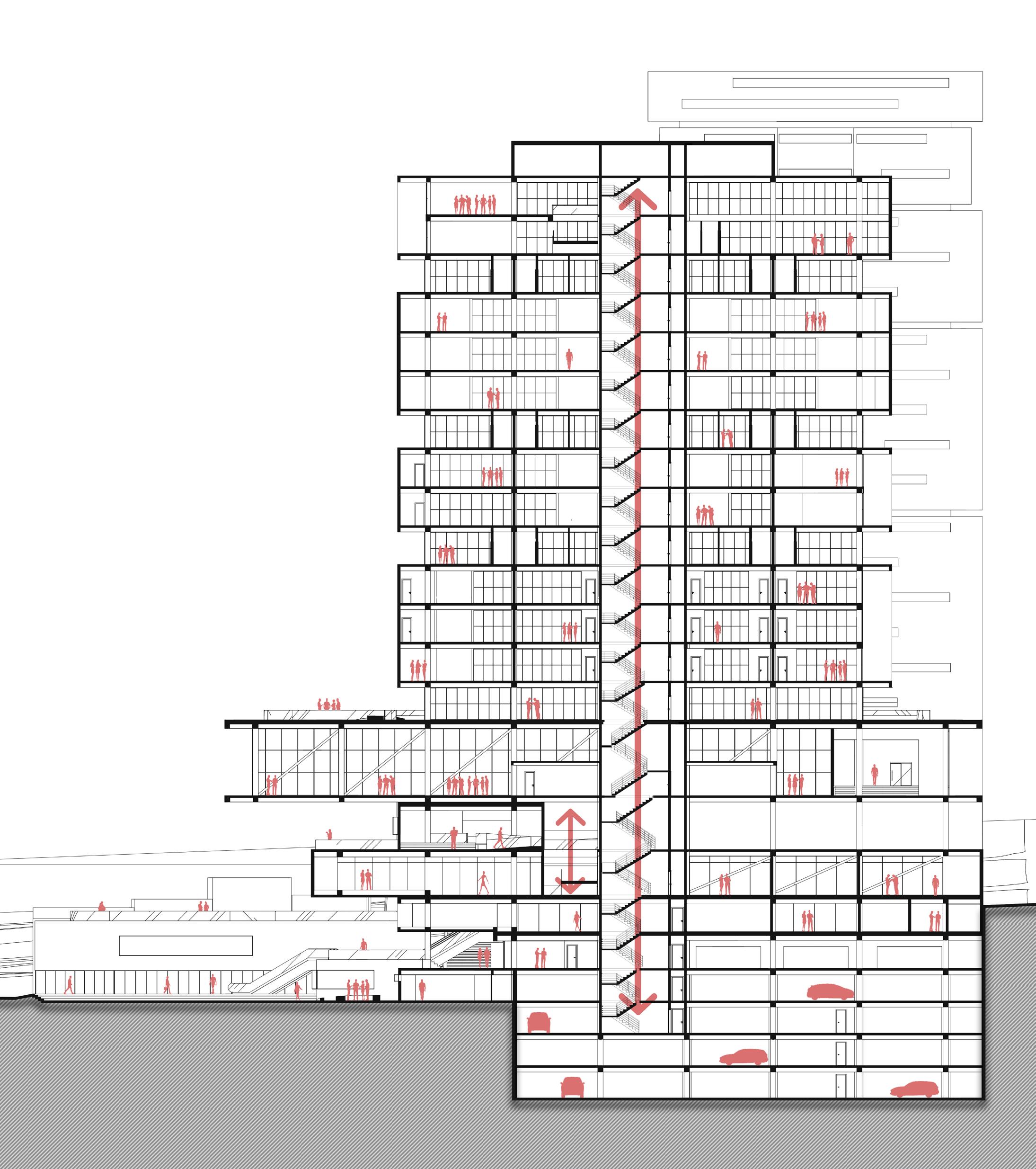

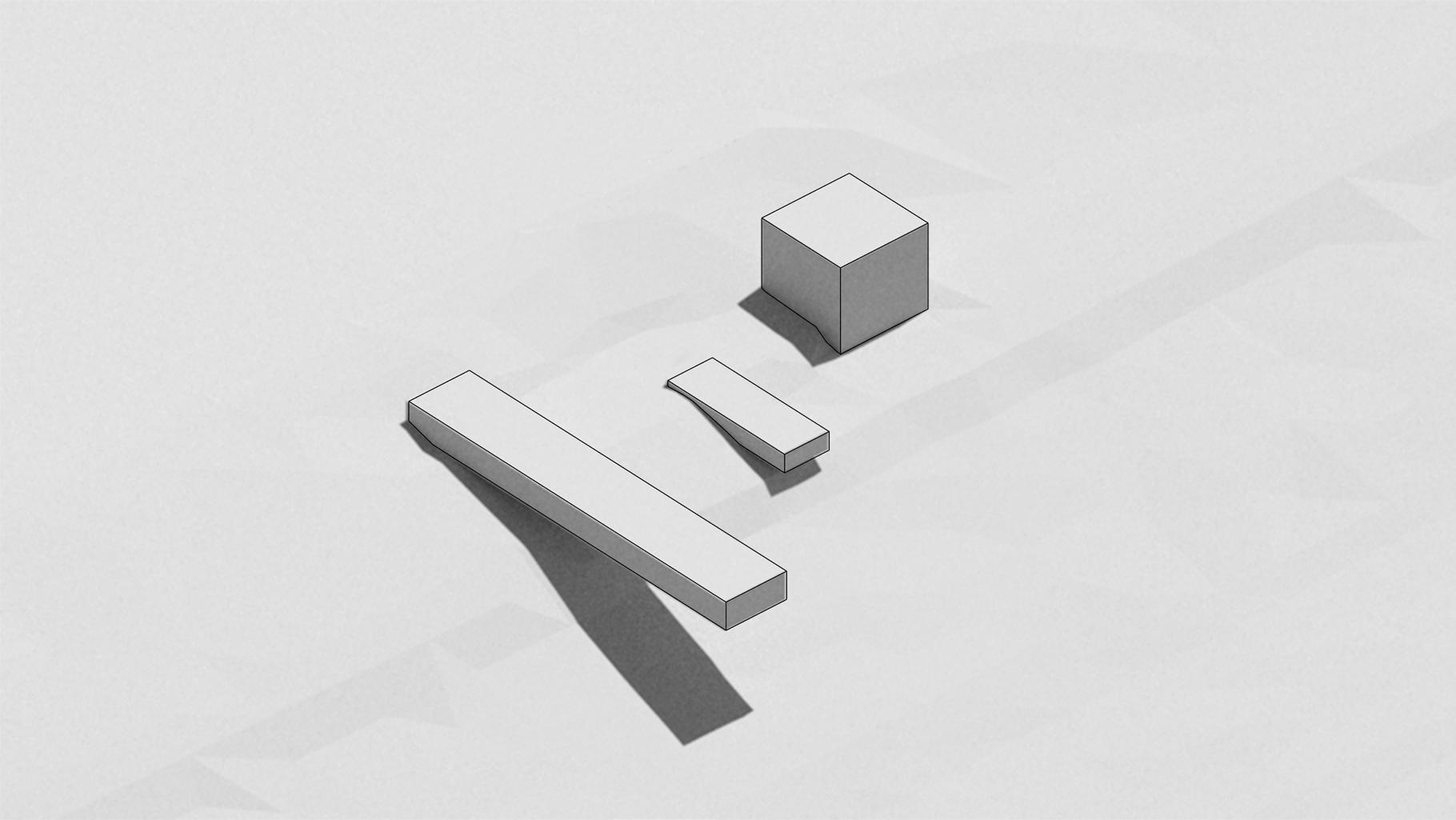

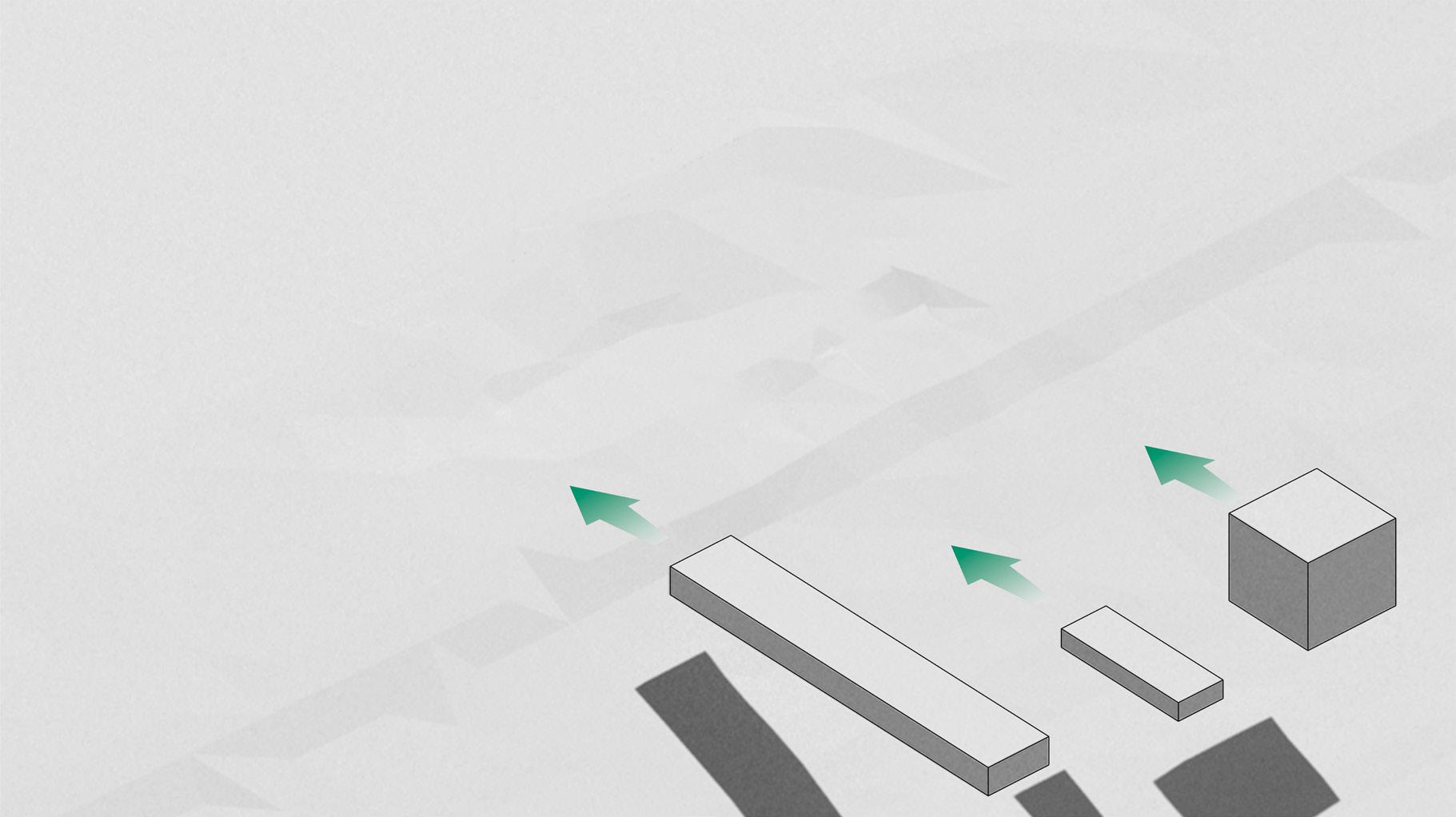

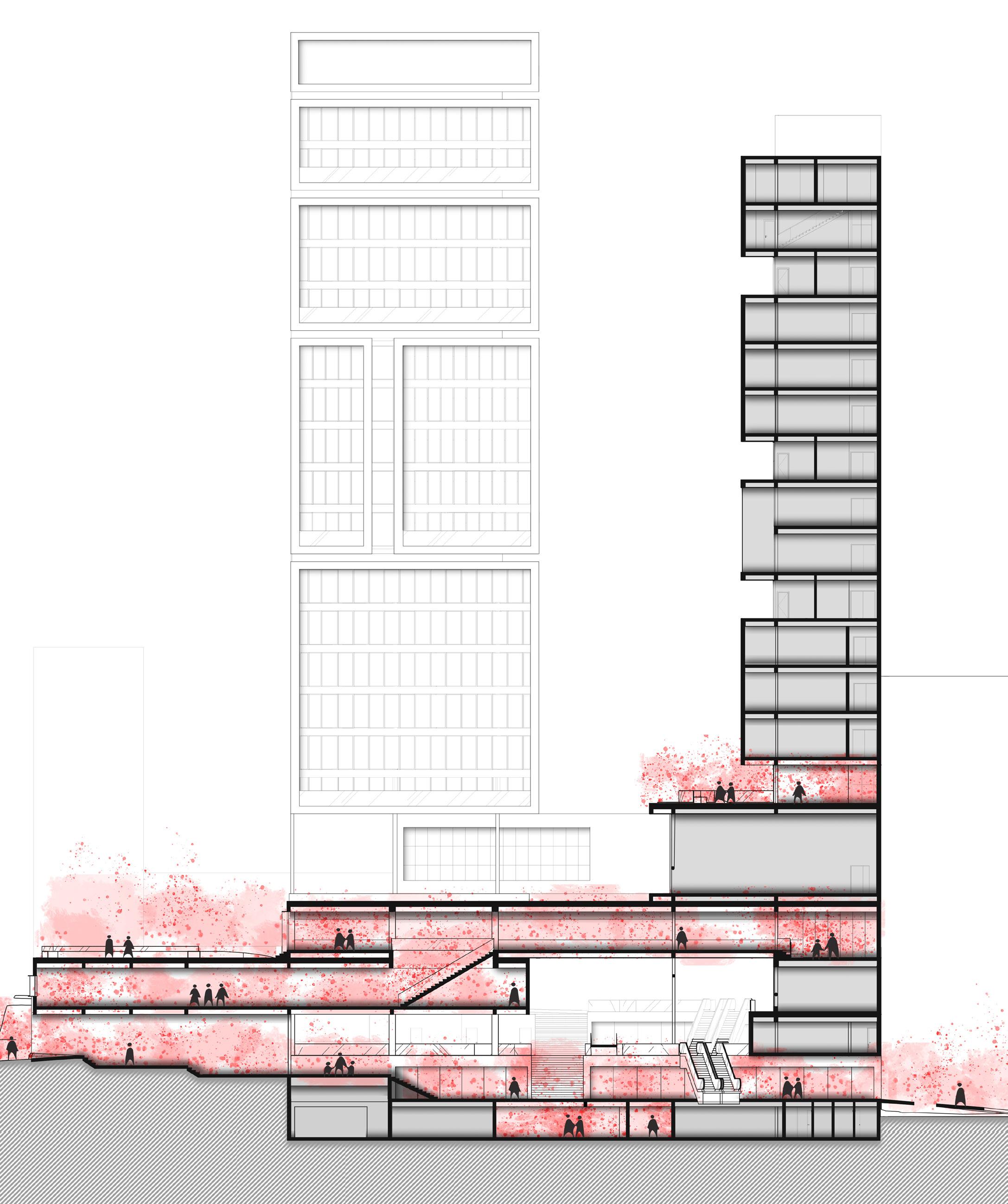

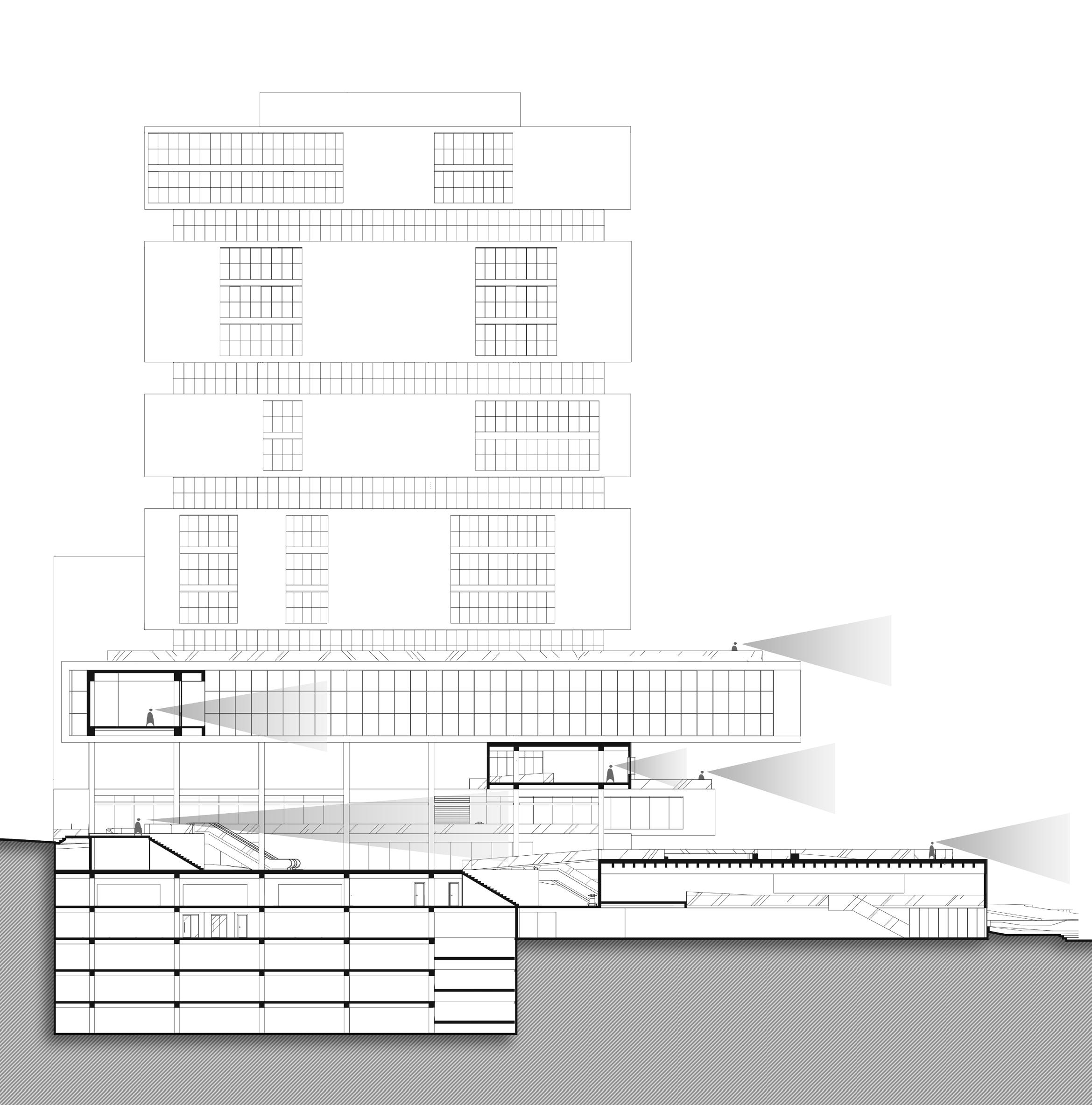

VOLUMES SOBREPOSTOS TRAZEM DINÂMICA À PLÁSTICA DO CONJUNTO E FORMAM ESPAÇOS VAZIOS E CHEIOS, SENDO ESTES RECORTADOS POR GRANDES ABERTURAS QUE PERMITEM E/OU DIRECIONAM A VISTA DO OBSERVADOR PARA A CIDADE.

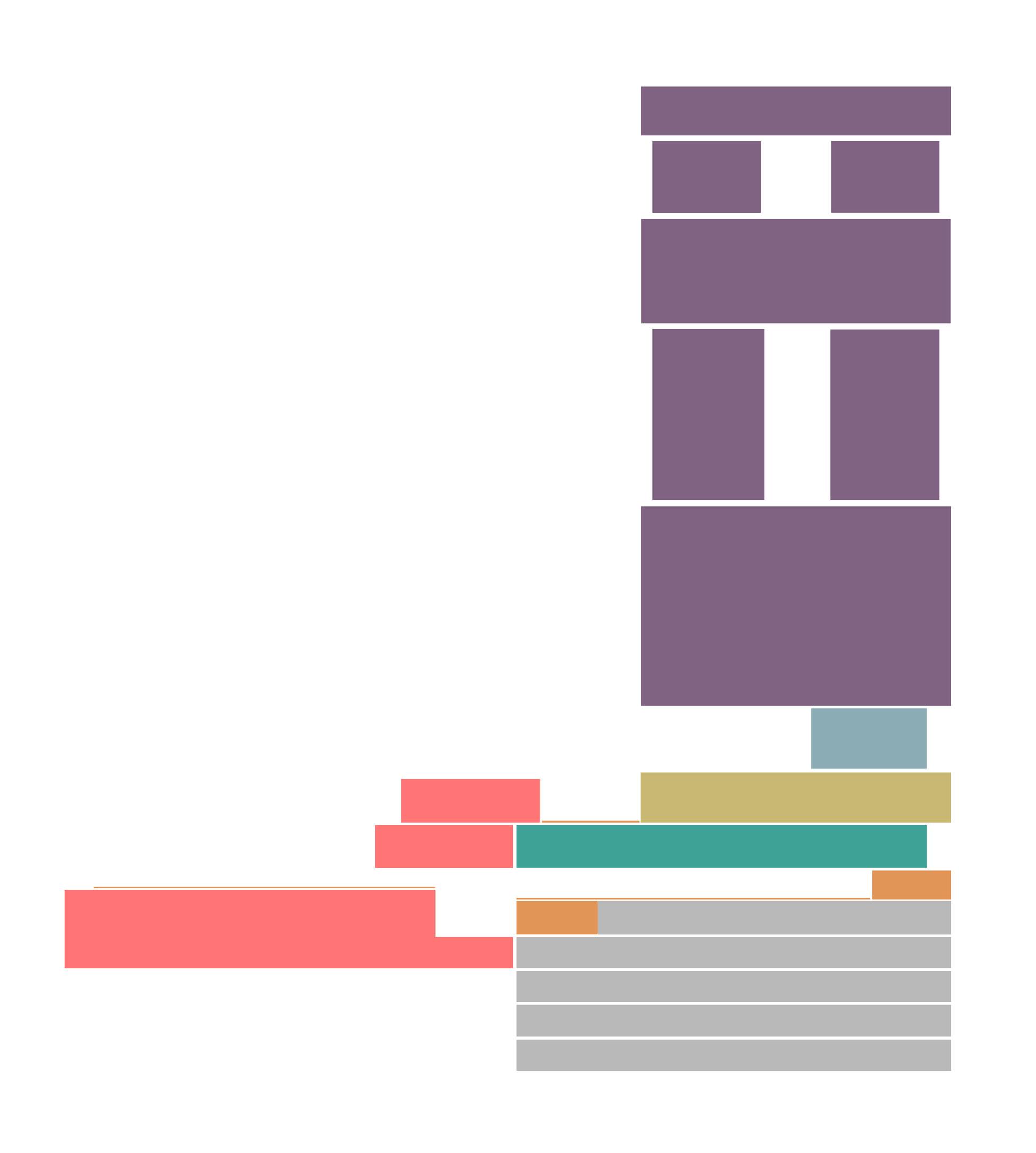

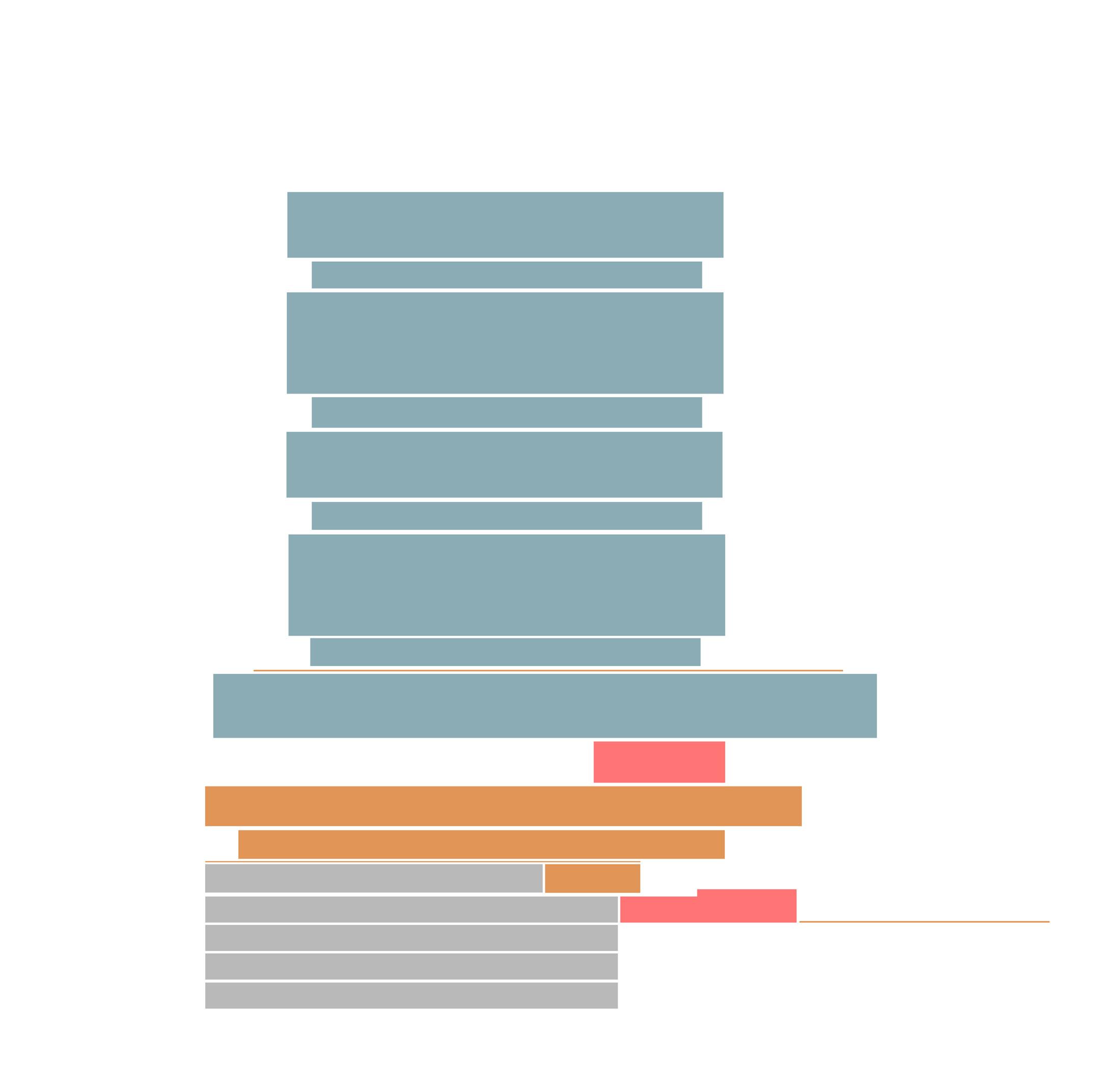

DESTA FORMA, O CONJUNTO TEM POR SUA VEZ A SOBREPOSIÇÃO DE VOLUMES QUE COMPÕEM UM PROGRAMA DE USO MISTO, HAVENDO USO COMERCIAL, COMO LOJAS, RESTAURANTES E EDIFÍCIO DE USO COMERCIAL, USO PRIVADO COMO O EDIFÍCIO RESIDENCIAL E USO INSTITUCIONAL COMO O MUSEU, ATENDENDO UMA DEMANDA DO ENTORNO E DA CIDADE DE CAMPINAS DEFINIDO ESPAÇO PÚBLICO EM 4 NÍVEIS, A PERMEABILIDADE É POSSIBILITADA PELO DISPOSIÇÃO VOLUMÉTRICA, QUE TRANSICIONA PARA A EDIFICAÇÃO DE MODO A ELEVAR A COTA MAIS BAIXA DESTA EM RELAÇÃO AO TÉRREO.

8

9

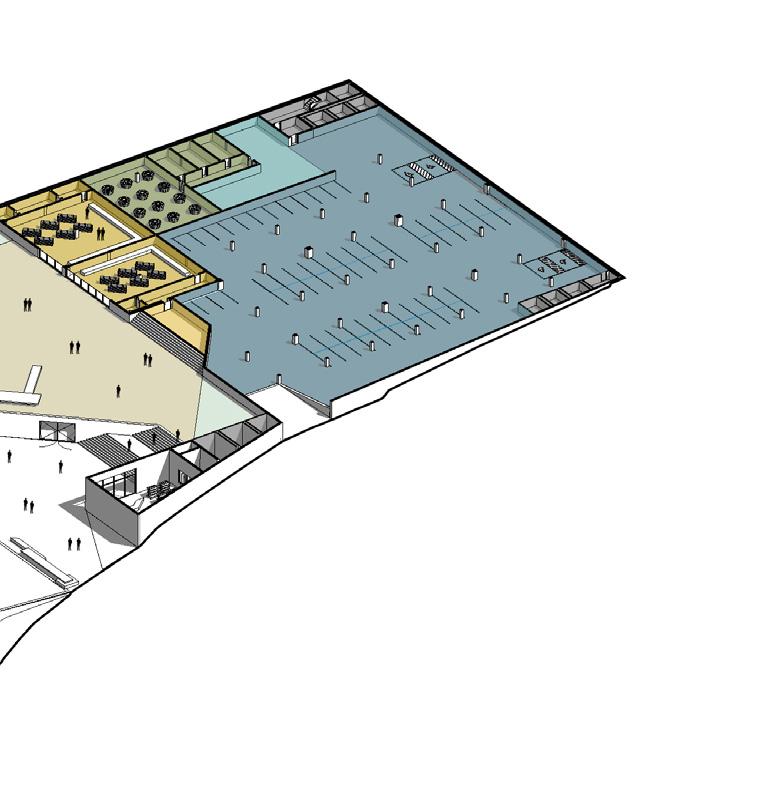

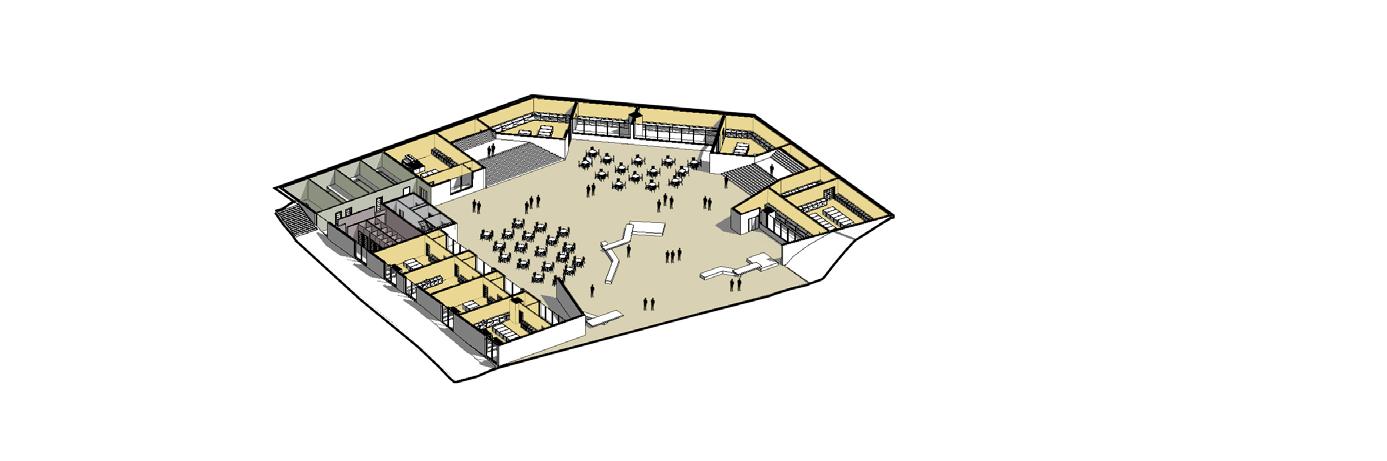

10 ESTACIONAMENTO ESTACIONAMENTO ESTACIONAMENTO ESTACIONAMENTO MUSEU MUSEU COMÉRCIO ALIMENTÍCIO COMÉRCIO COMÉRCIO/SAÍDA MUSEU/HALL EDIFÍCIO COMERCIAL USO COMERCIAL PÁTIO EDIFÍCIO COMERCIAL RECEPÇÃO/REFEITÓRIO USO COMERCIAL PÁTIO PÚBLICO USO COMERCIAL USO COMERCIAL USO COMERCIAL USO COMERCIAL USO COMERCIAL USO COMERCIAL USO COMERCIAL EIXO BRT PRAÇA PÚBLICA ENTRE ÁREA DO PROJETO E MERCADO MUNICIPAL DE CAMPINAS ÁREA DO PROJETO USO TÉCNICO CONJUNTO

11 ESTACIONAMENTO ESTACIONAMENTO ESTACIONAMENTO ESTACIONAMENTO ESTACIONAMENTO USO TÉCNICO CONJUNTO COMÉRCIO COMÉRCIO MUSEU MUSEU ACADEMIA/HALL EDIFÍCIO RESIDENCIAL MUSEU SALÃO EDIFÍCIO RESIDENCIAL USO COMERCIAL USO RESIDENCIAL CAFÉ + PÁTIO PÚBLICO PÁTIO EDIFÍCIO RESIDENCIAL PROJETO FLUXO PEATONAL PÚBLICO PATIO PÚBLICO USO RESIDENCIAL USO RESIDENCIAL USO RESIDENCIAL USO RESIDENCIAL

12

13

16

17

18

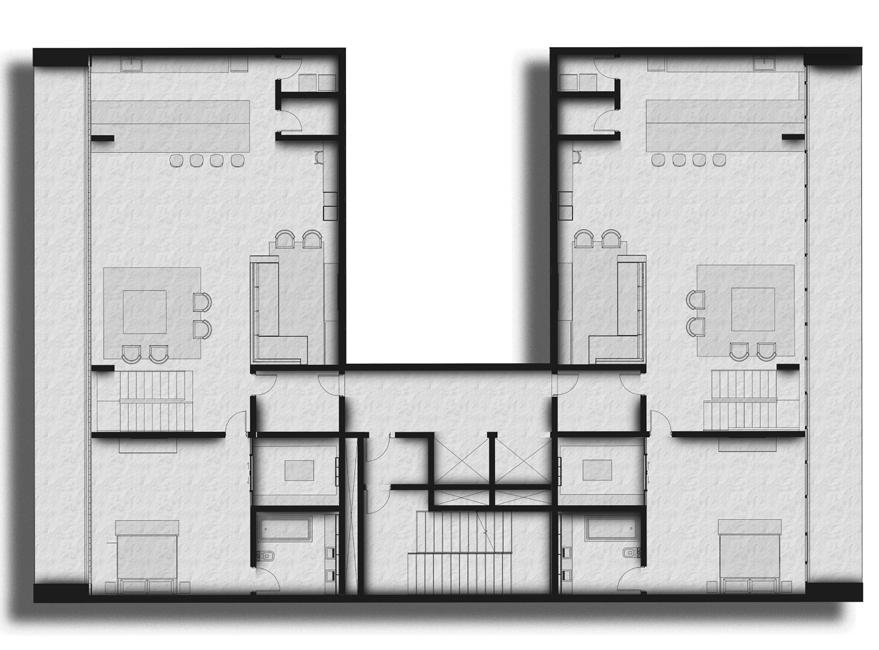

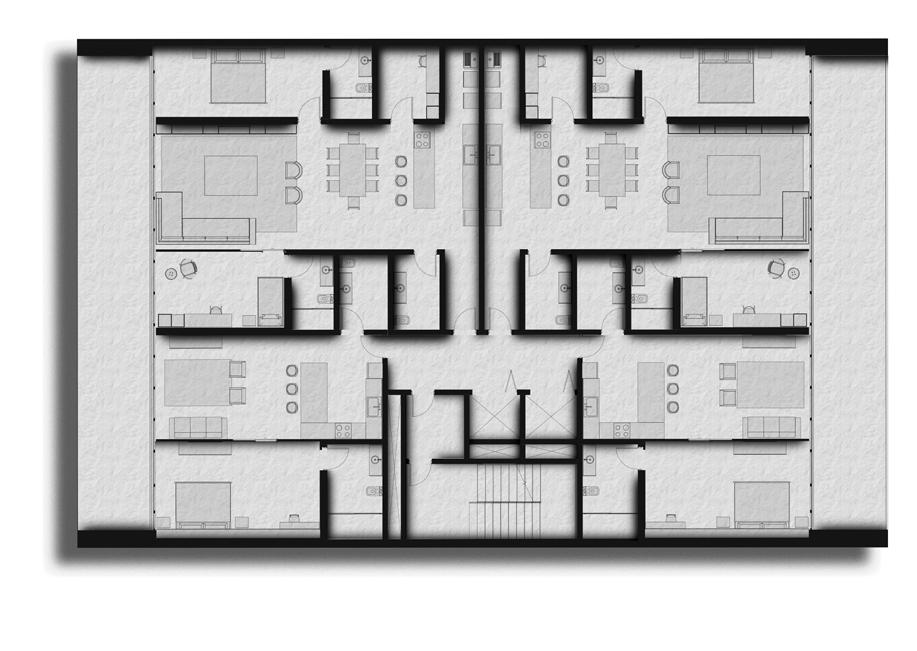

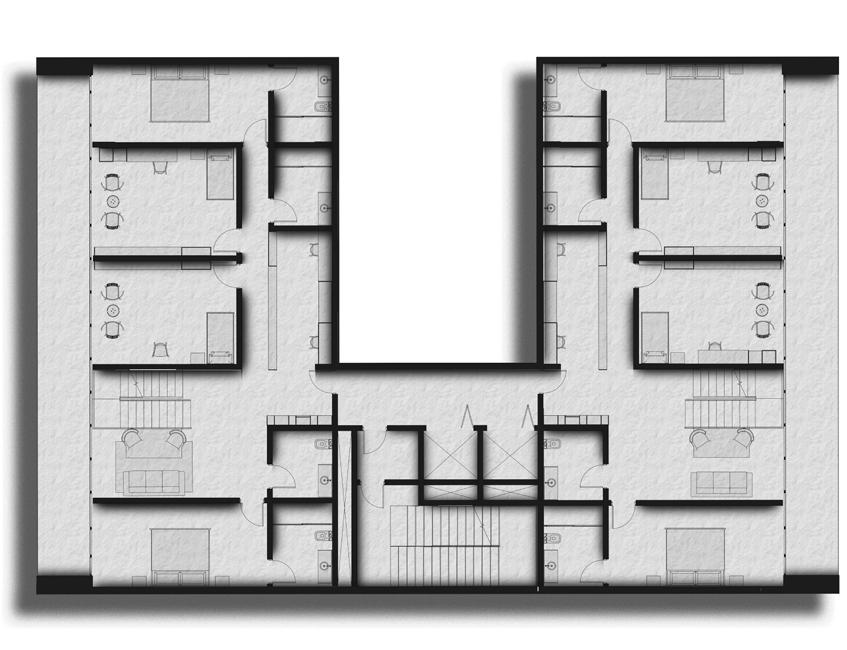

19 HALL HALL HALL HALL HALL LAVABO SALA/ESTAR/JANTAR VARANDA COZINHA BANHEIRO COZINHA COZINHA SALA/ESTAR QUARTO LAVANDERIA SALA/ESTAR/JANTAR QUARTO SALA/ESTAR DISPENSA ESCRITÓRIO BANHEIRO ESCRITÓRIO HOME THEATER QUARTO SALA/JANTAR CIRCULAÇÃO VARANDA QUARTO BANHEIRO ESCRITÓRIO LAVANDERIA CIRCULAÇÃO BANHEIRO VARANDA 1 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 8 7 7 7 8 8 9 10 1 6 1 6 3 2 3 2 1 1 3 3 3 4 6 5 7 5 7 9 8 8 10 10 4 6 9 2 2 3 4 4 4 4 5 5 4 4 4 4 2 3 1 1 2 2 2 3 3 4 5 6 6 4 5 2 7 7 7 9 9 8 8 9 9 9 9 7 7 7 10 10 8 7 7 8 1 2 1 5 5 6 6 2 6 6 6 2 2 2 6 2 4 3 4 3 7 7 7 7 1 1 1 1 2 3 4 4 4 4 4 4 5 5 5 5 5 5 5 5 2 2 2 3 3 3 6 7 8 7 8 6 CLOSET BANHEIRO QUARTO HOME THEATER SALA/ESTAR/JANTAR ESCRITÓRIO DISPENSA COZINHA LAVANDERIA 2 3 4 5 6 7 8 9 10

20

21

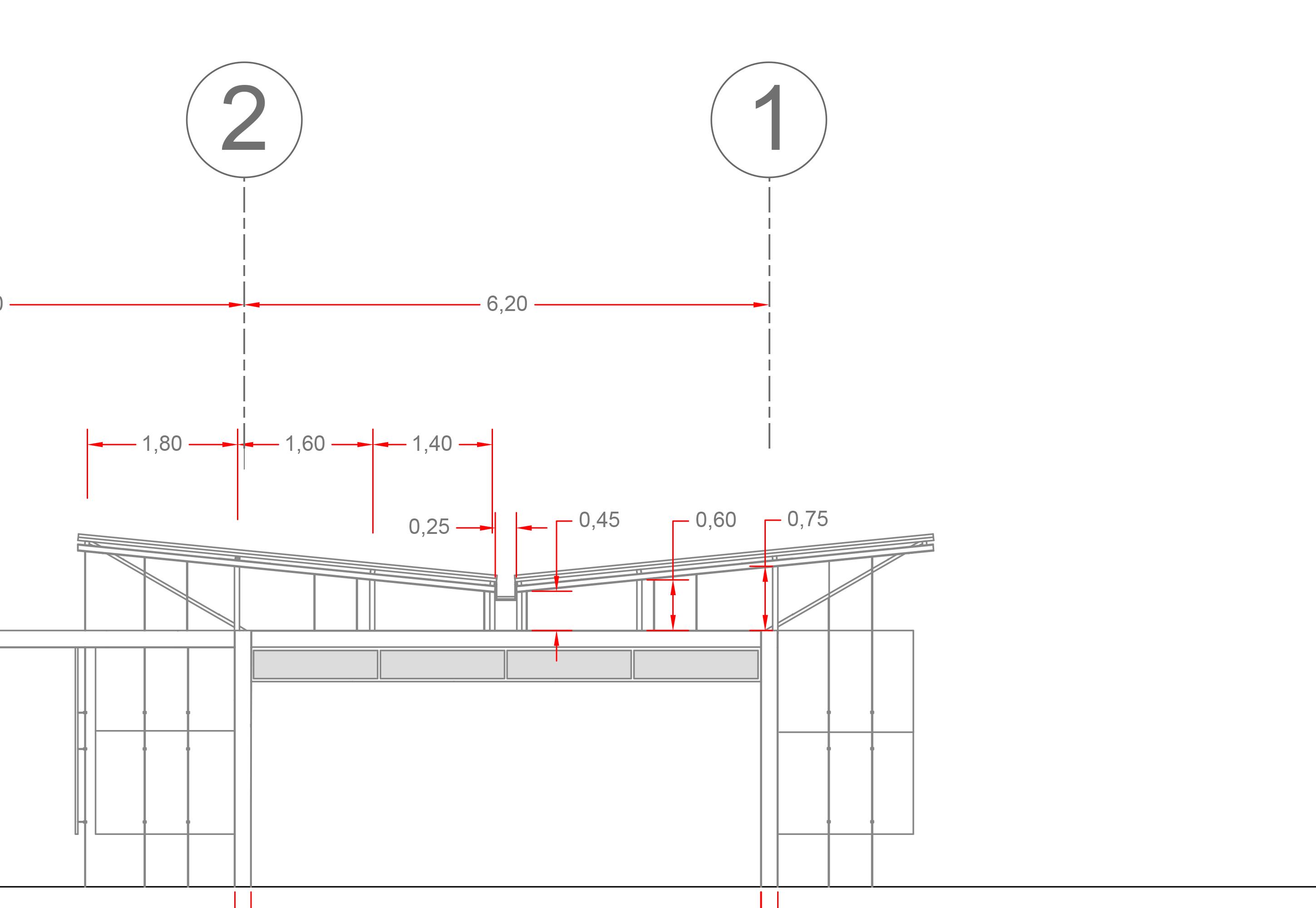

UBS 2020

MATÉRIA DE GRADUAÇÃO MATEC B

EQUIPE:

EDUARDO SKAF

GABRIEL UIRA

MICHELE NAMIE

RAFAEL AZEVEDO

SOFTWARES UTILIZADOS:

AUTOCAD SKETCHUP

PHOTOSHOP

LUMION

V-RAY

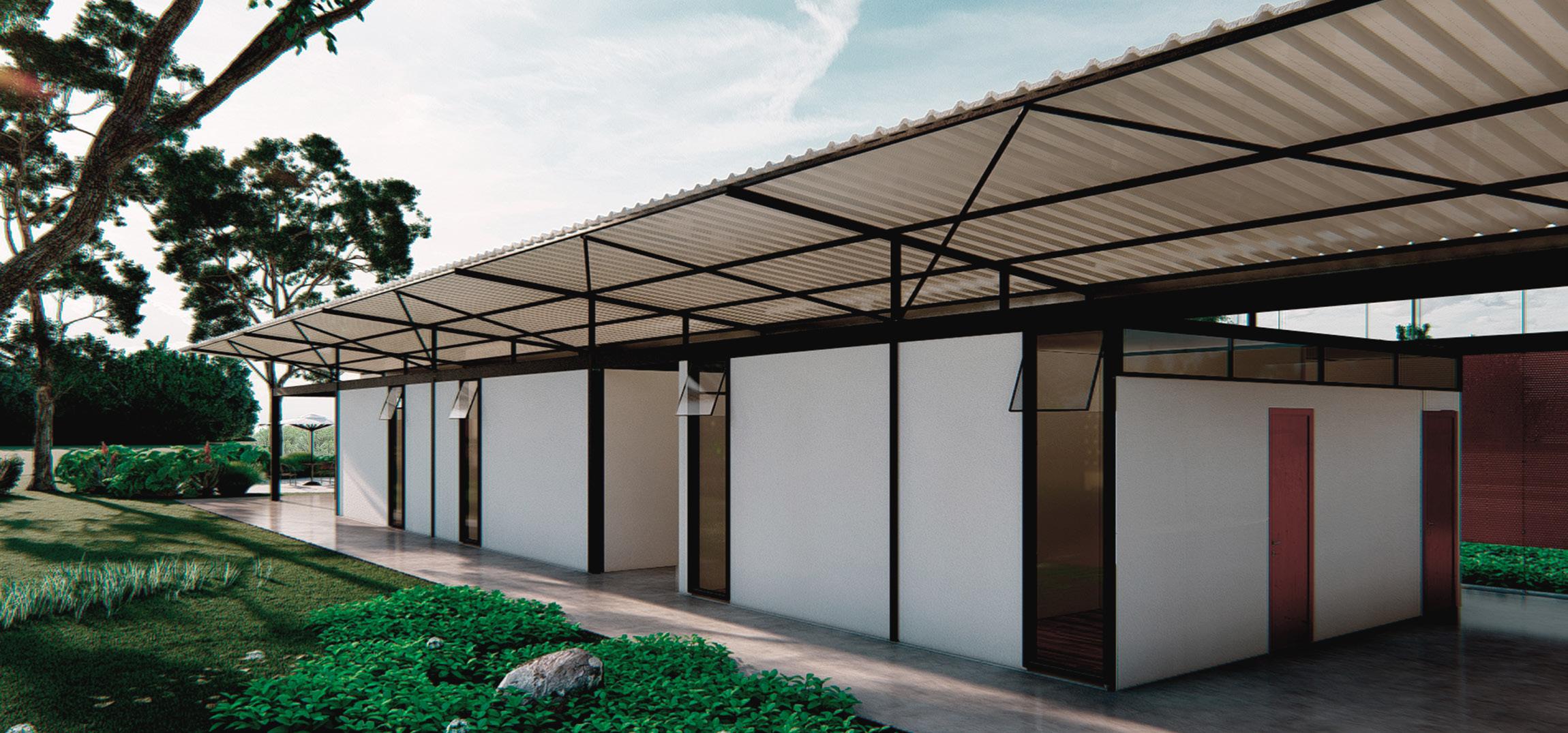

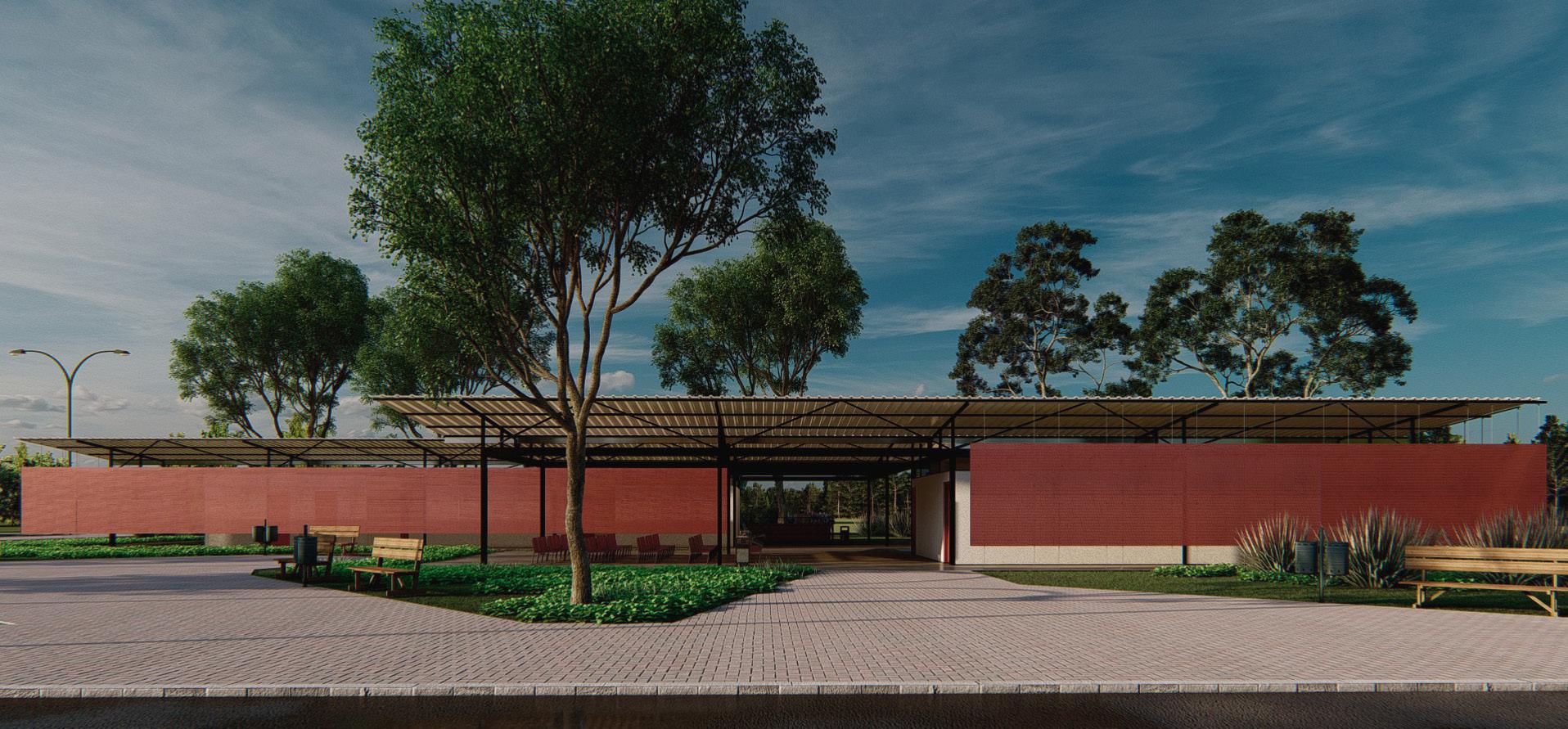

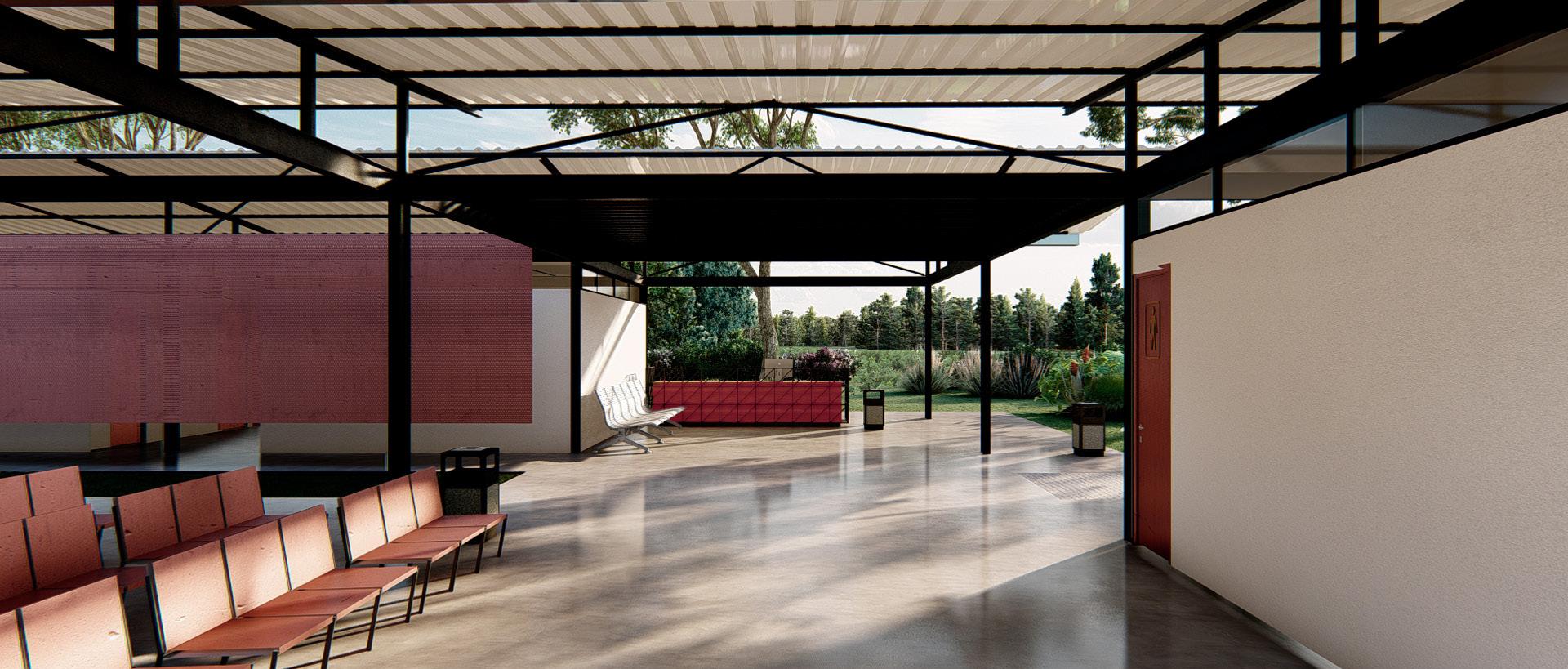

A UNIDADE BÁSICA DE SAÚDE(UBS) É ESSENCIAL PARA A POPULAÇÃO

BRASILEIRA QUE DEPENDE DO SUS, ASSIM, O PROJETO TEM O INTUITO DE OBTER UMA RÁPIDA MONTAGEM, BUSCANDO ATENDER O MAIS BREVE A DEMANDA DA POPULAÇÃO PELOS CUIDADOS COM A SAÚDE. COM ISSO SUA ESTRUTURA É CONSTITUÍDA POR VIGAS E PILARES METÁLICOS PRÉ FABRICADOS, OS QUAIS

SÃO MONTADOS E TRAVADOS, CONSTITUIDO-SE ASSIM UM CONJUNTO ESTRUTURAL QUE SUSTENTA A COBERTURA, A QUAL É PAPEL FUNDAMENTAL E PARTIDARIO NA EXISTÊNCIA E CONFORMIDADE DOS ESPAÇOS.

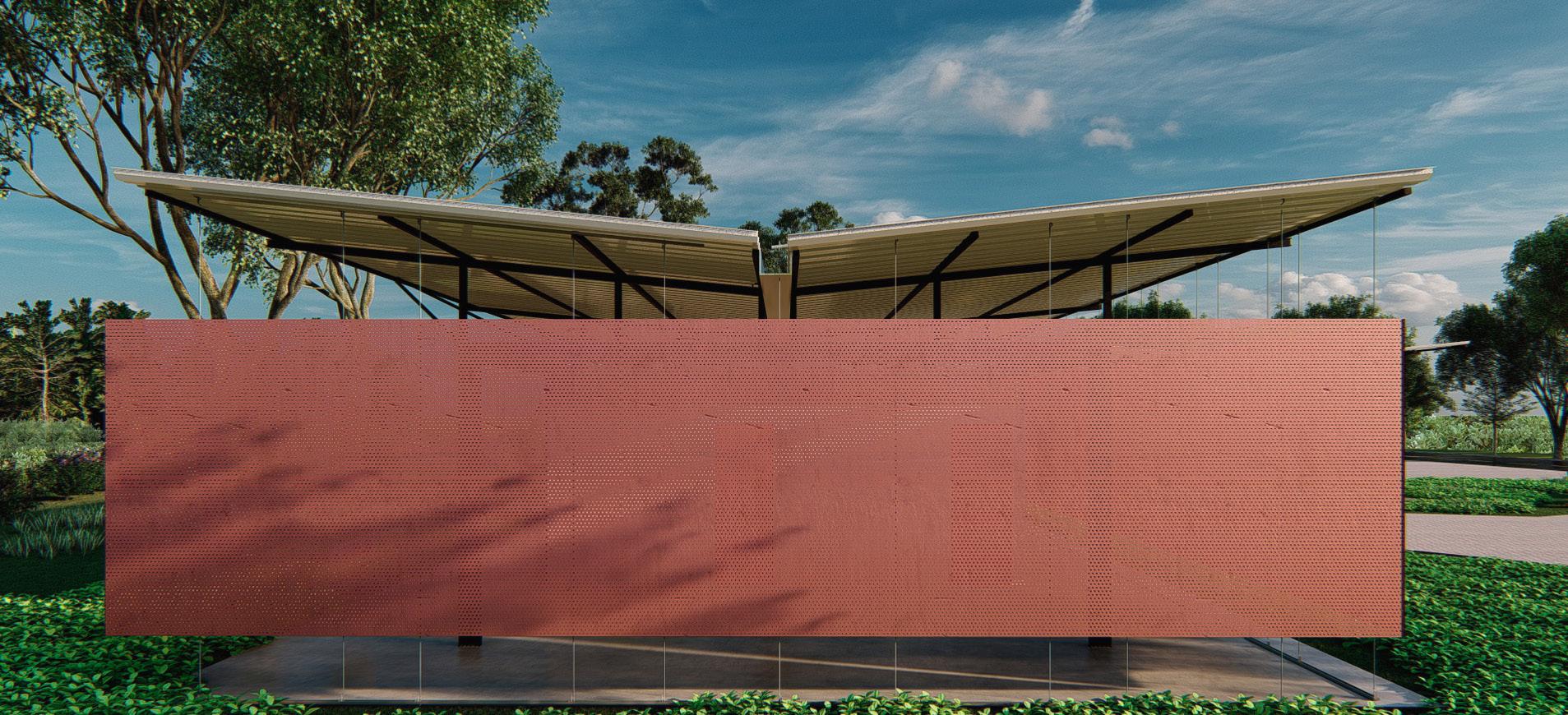

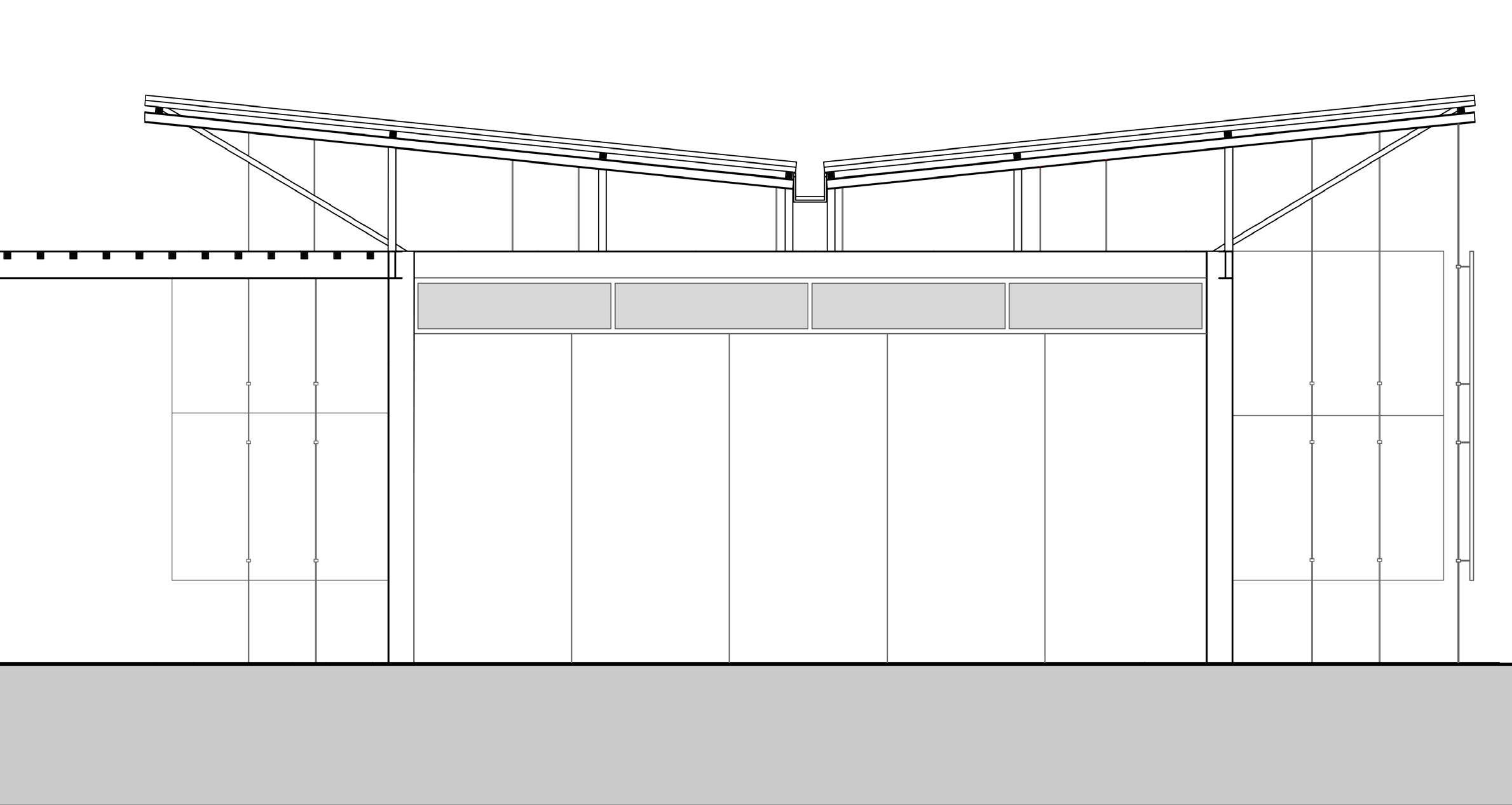

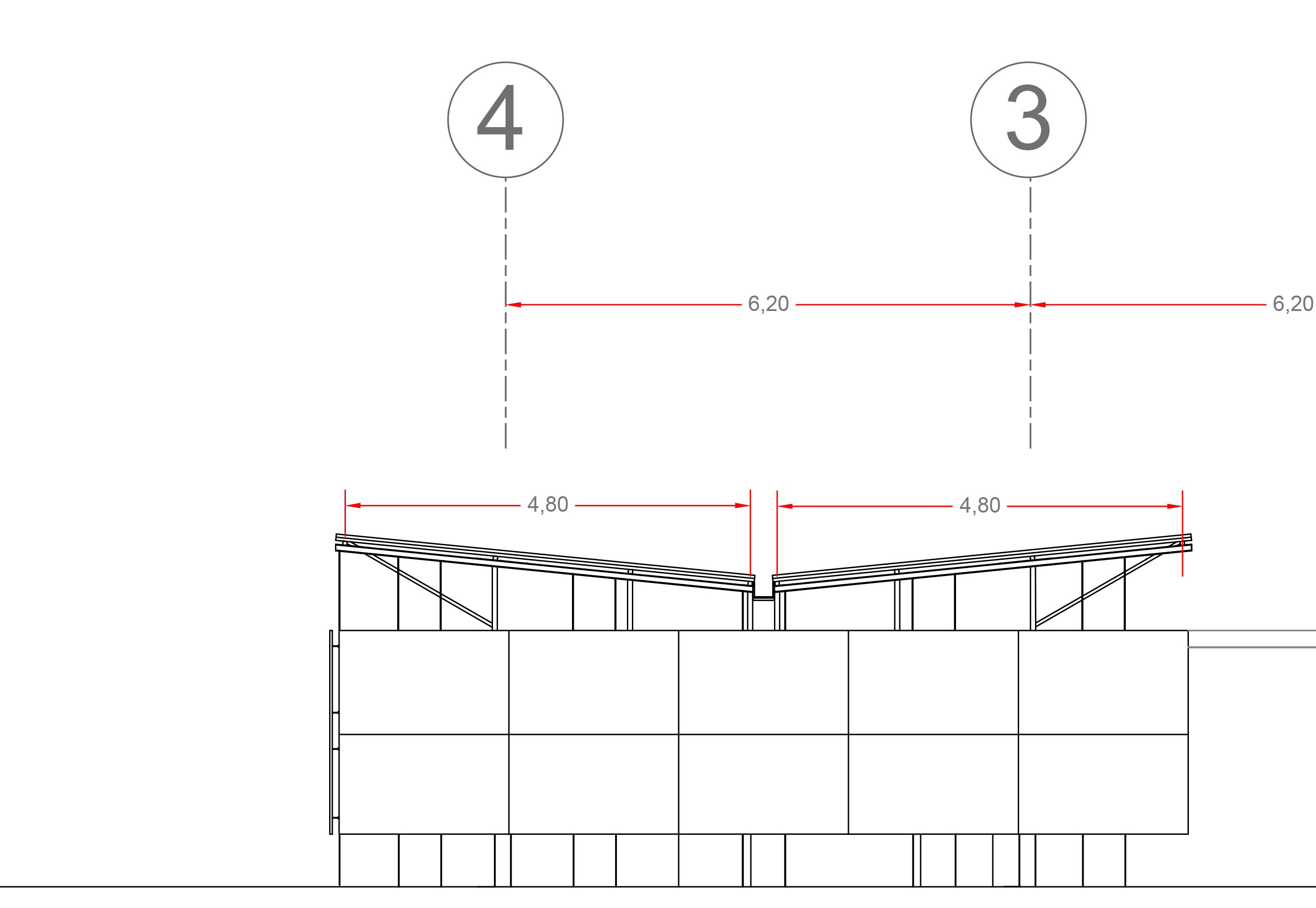

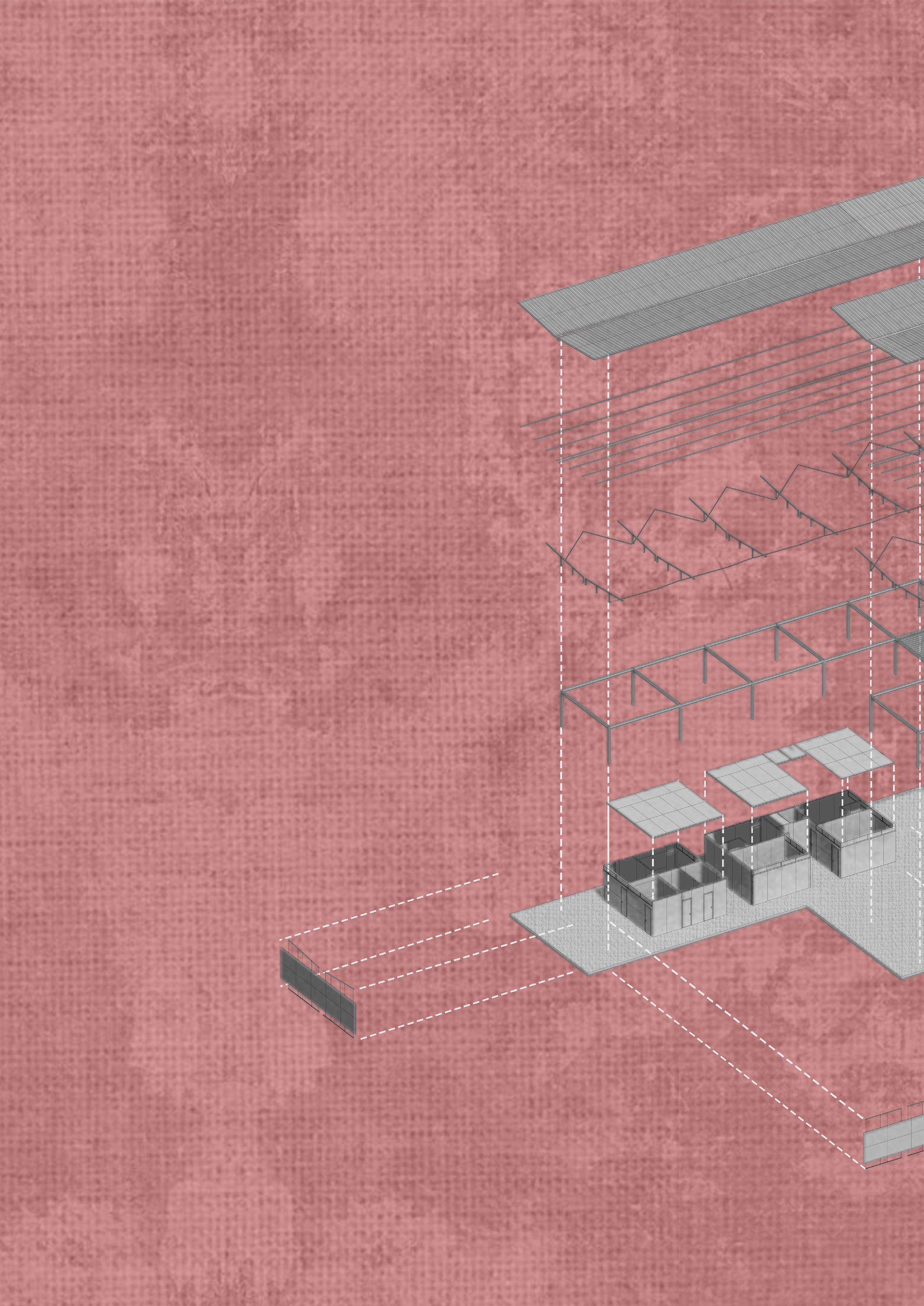

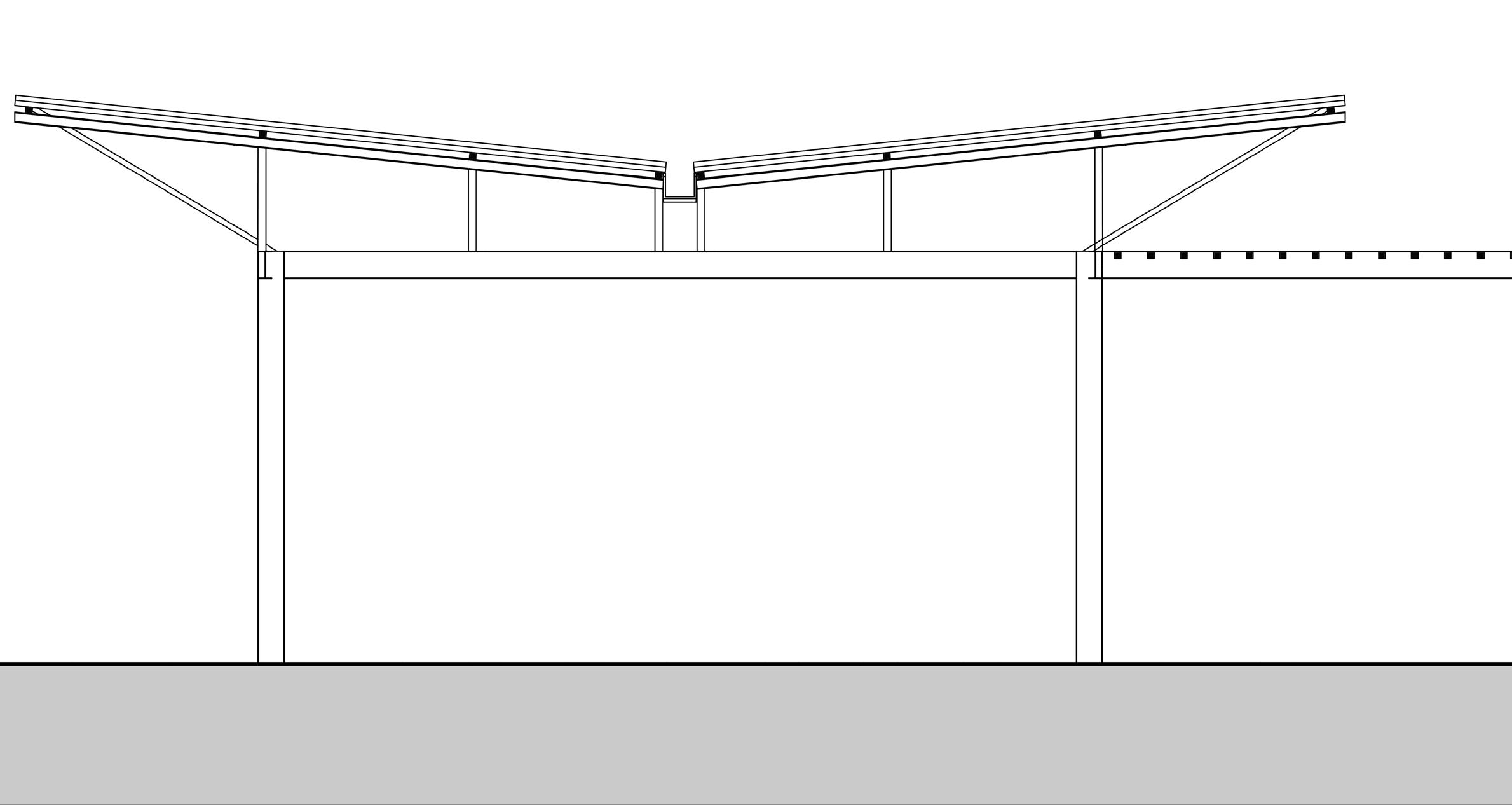

PARTINDO DA COBERTURA ASA DE BORBOLETA CONSTITUIDA POR MATERIAL LEVE, QUE SE DISPÕE DE UMA MÃO FRANCESA, A QUAL PERMITE UM GRANDE BALANÇO DA COBERTURA, POSSUI VOLUMETRIAS COMPOSTAS POR DRY WALL SOB MONTANTES STEEL FRAME, PREENCHE-SE OS VAZIOS FORMADOS

PELA COBERTURA DE FORMA A DEFINIR ESPAÇOS INTEGRADOS AO EXTERNO E SEPARAR AMBIENTES DE CONSULTA CLÍNICA, PERMITINDO UMA AMBIENTAÇÃO INTEGRADA A NATUREZA, ESSENCIAL PARA O CONFORTO MATENDO AS SALAS DEVIDAMENTE DISTANCIADAS DO RESTANTE.

HÁ TAMBÉM O ENCAIXE DE PAINÉIS METÁLICOS PERFURADOS SUSPENSOS, DE MODO A “FLUTUAR” SOBRE O PISO, DANDO PRIVACIDADE AOS CONSULTÓRIOS, CONTROLANDO A ENTRADA SOLAR PELOS AMBIENTES DE PERMANENCIA E CIRCULAÇÃO, TRAZENDO MAIOR CONFORTO AOS PACIENTES E FUNCIONÁRIOS.

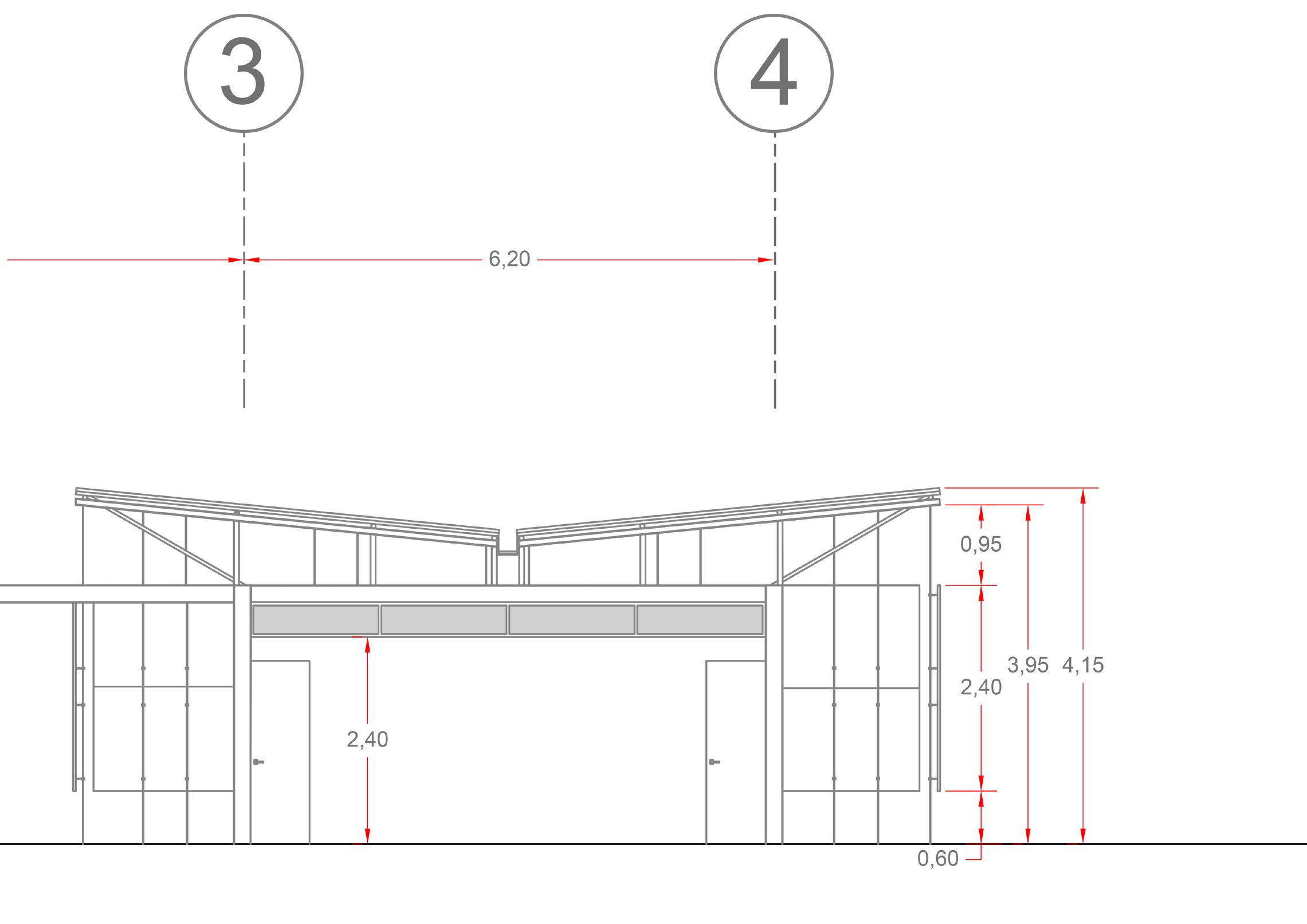

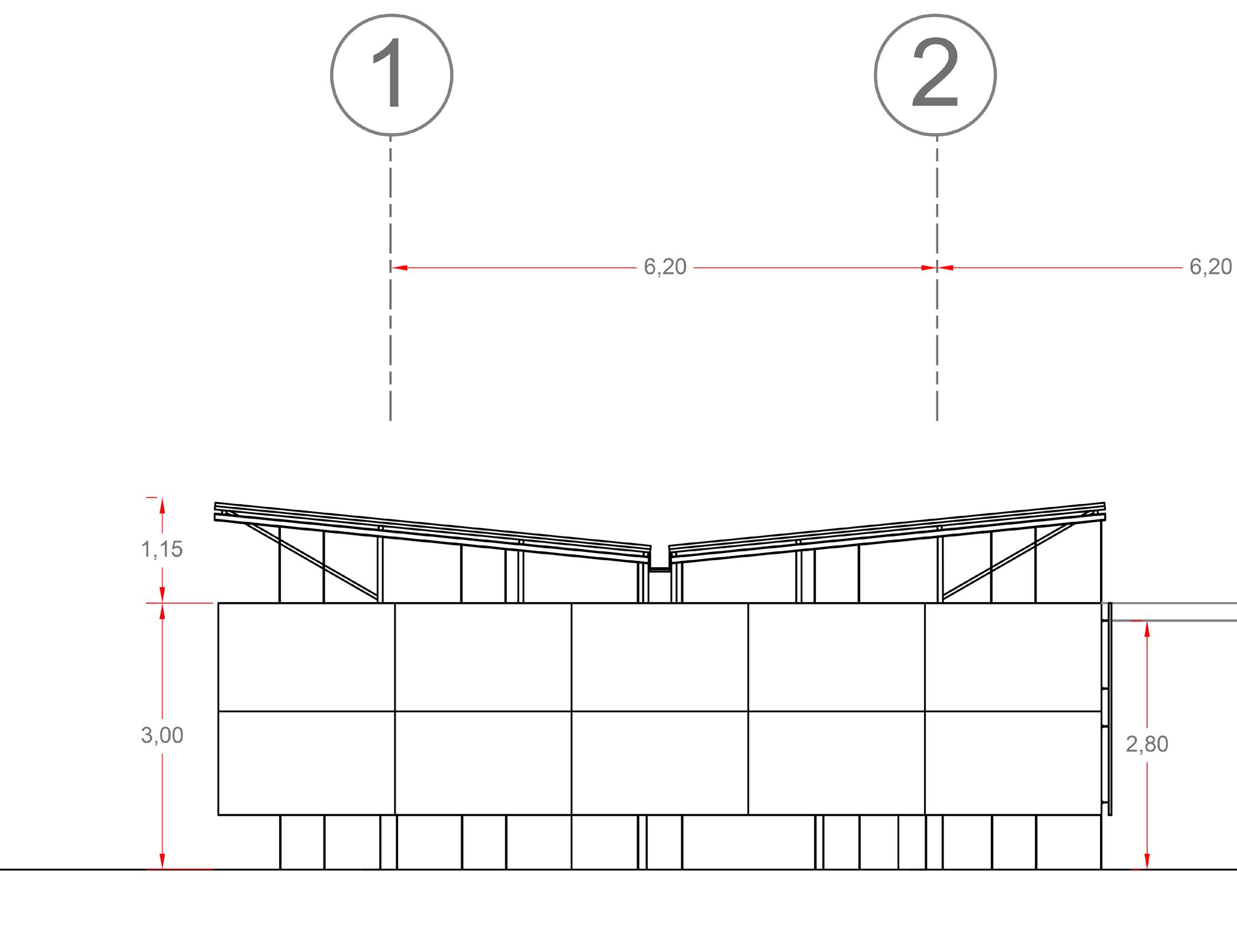

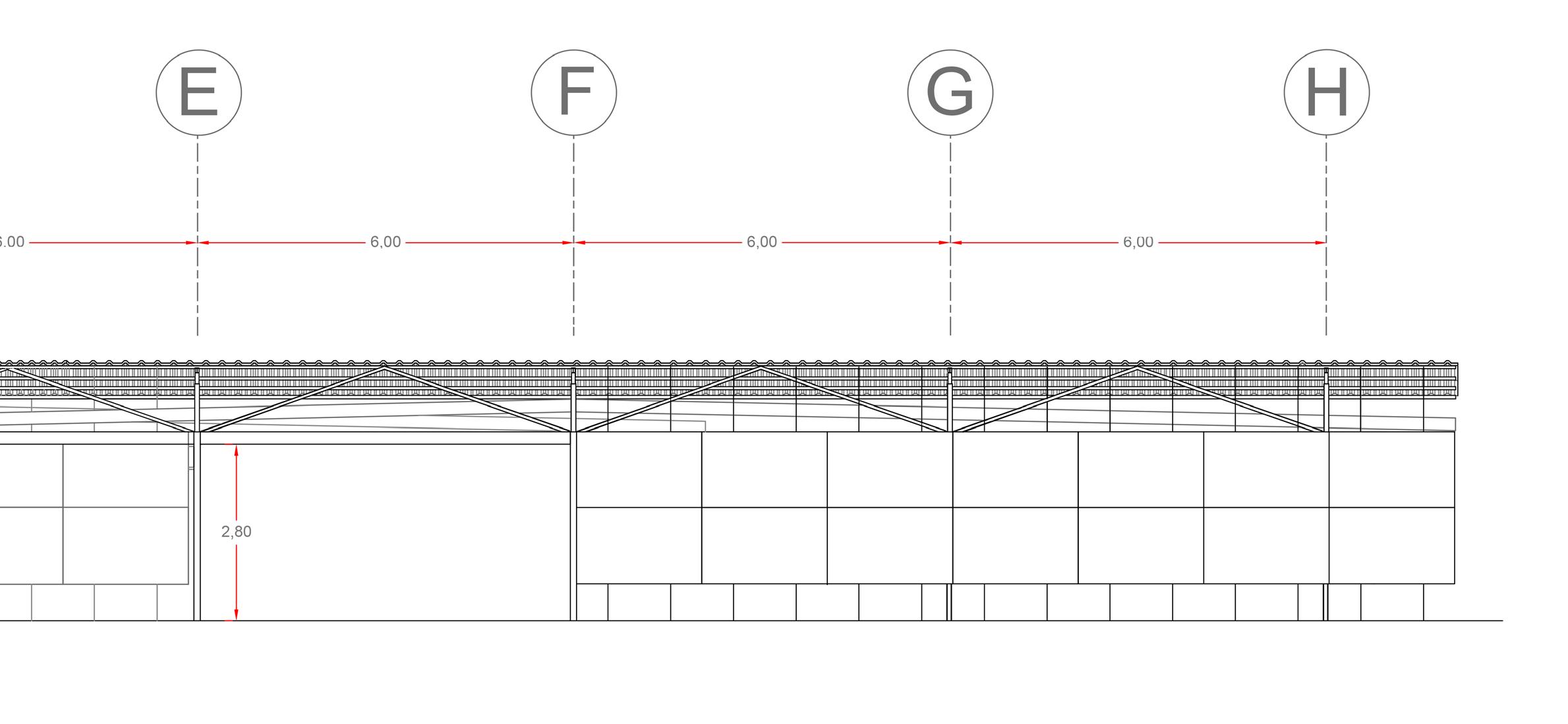

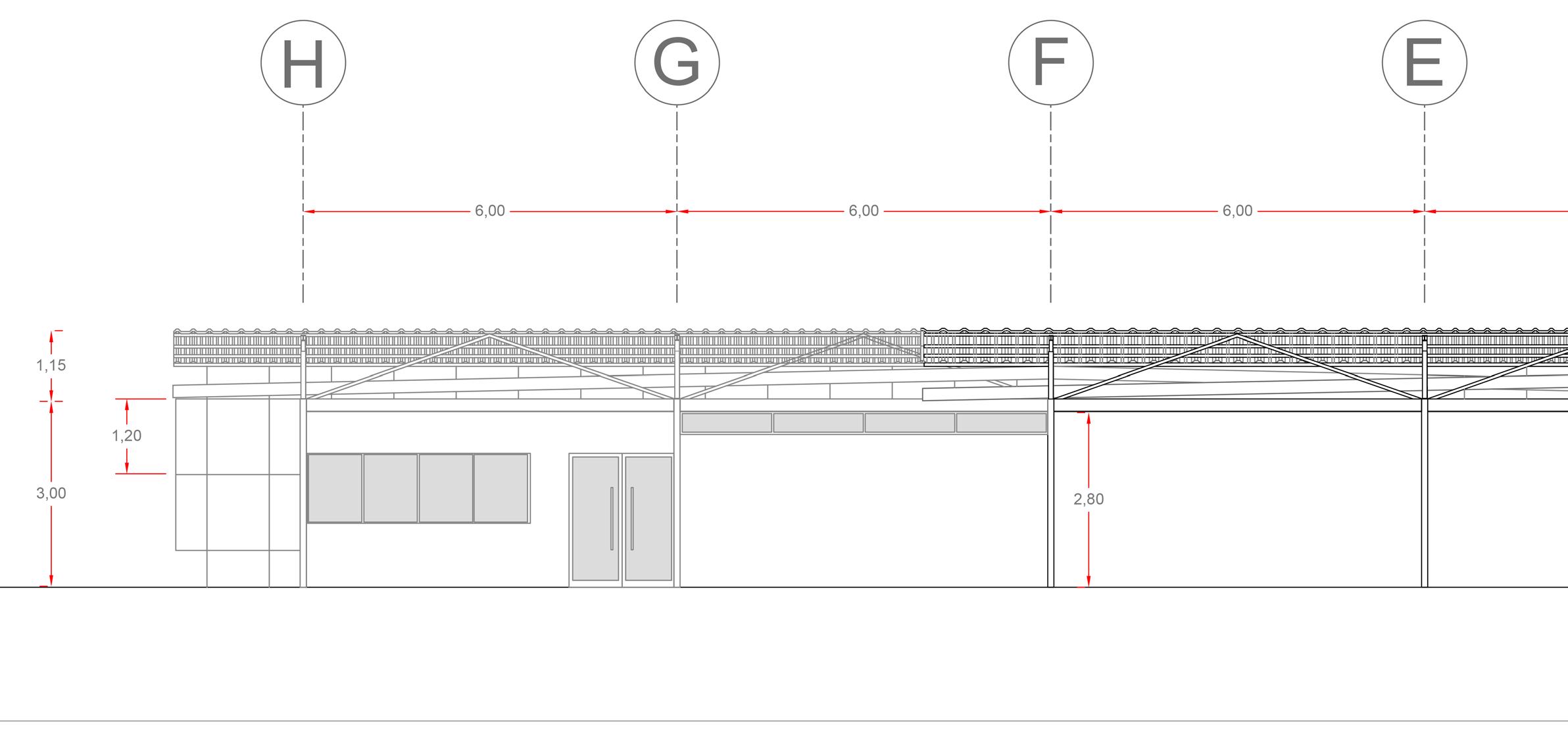

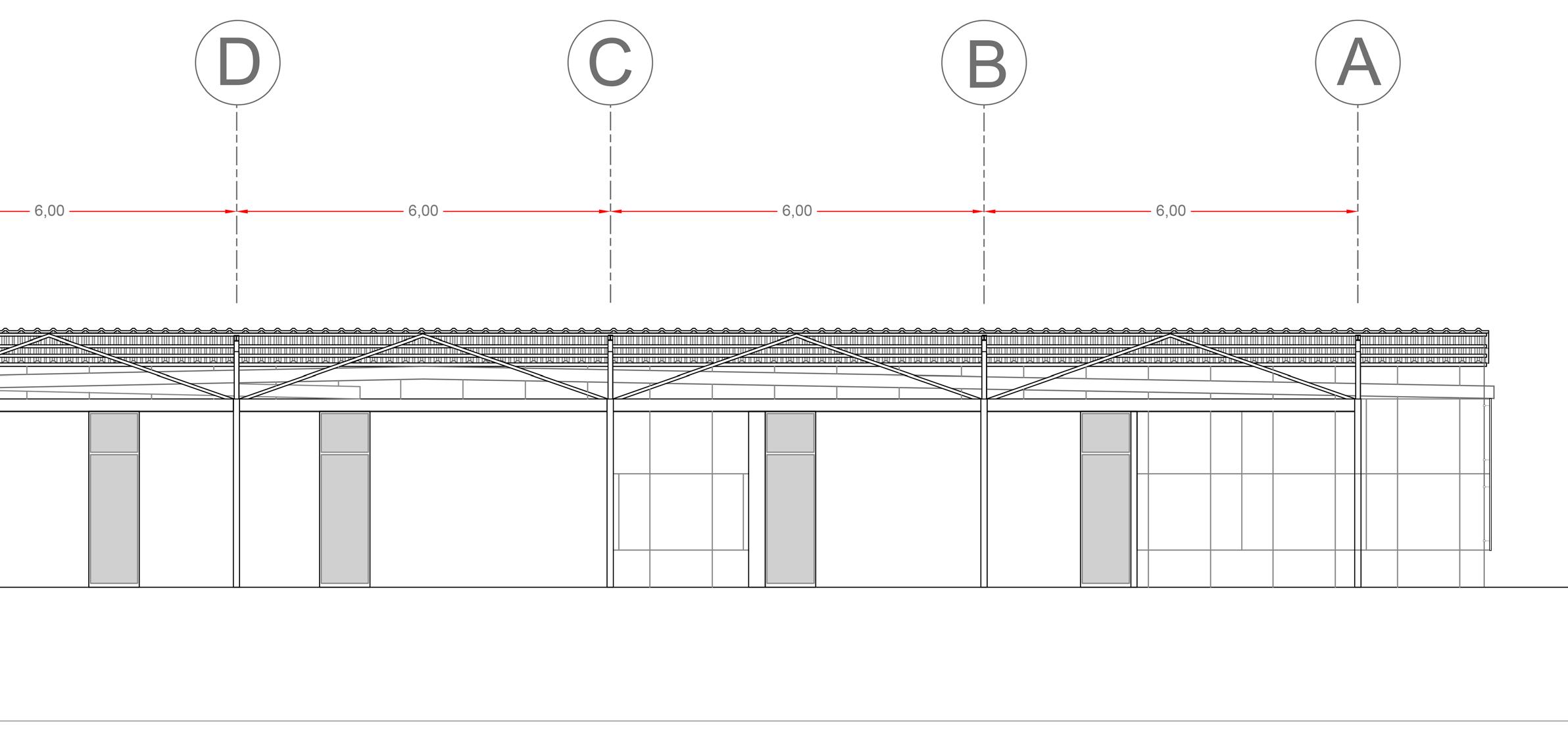

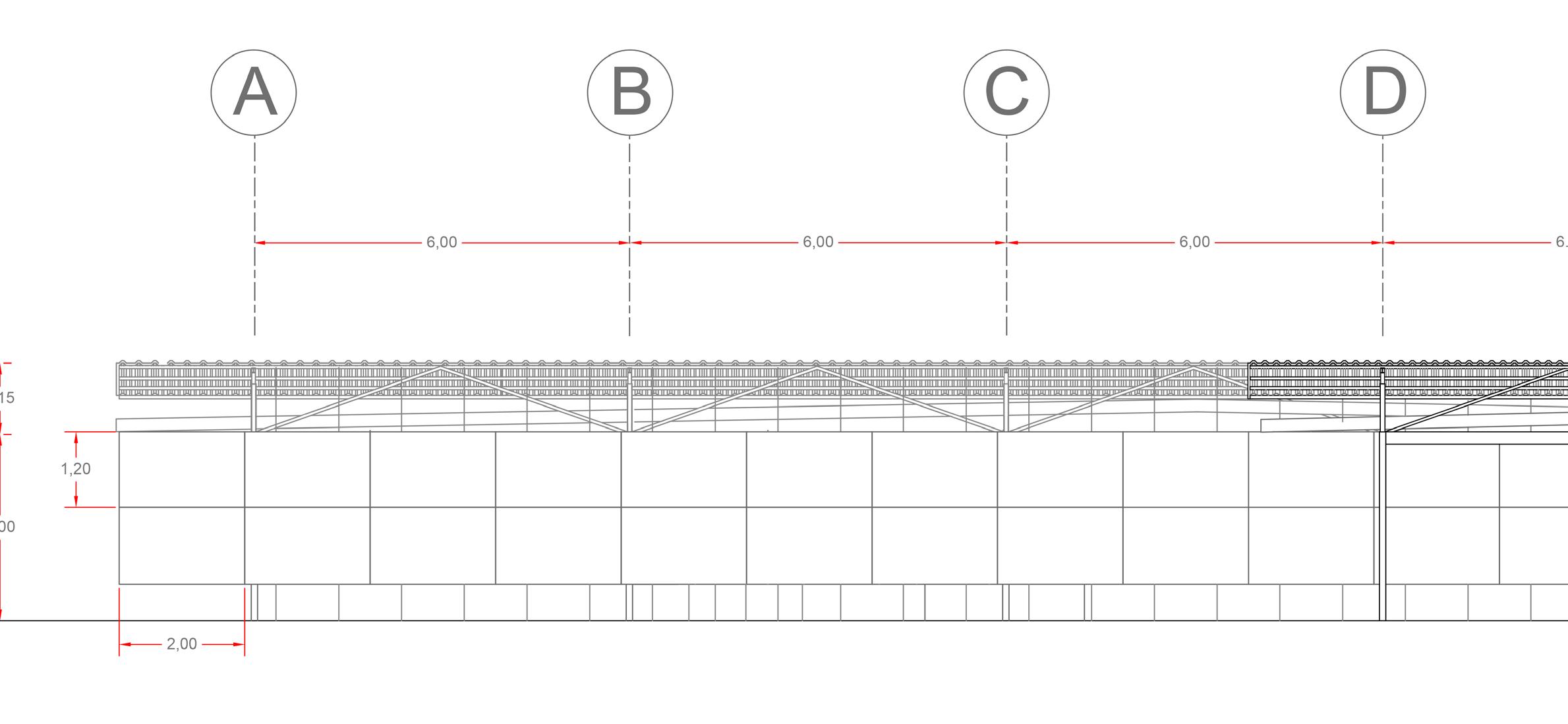

26 6,00 6,00 6,20 A B C D E F G H 1 2 3 4 6,00 6,00 6,00 6,00 6,00 6,20 6,20 PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION 6,00 6,00 6,20 A B C D E F G H 1 2 3 4 6,00 6,00 6,00 6,00 6,00 6,20 6,20 PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION 6,00 6,00 6,20 A B C D E F G H 1 2 3 4 6,00 6,00 6,00 6,00 6,00 6,20 6,20 1,80 1,60 1,40 1,80 1,60 1,40 PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION PRODUCED BY AN AUTODESK STUDENT VERSION

27

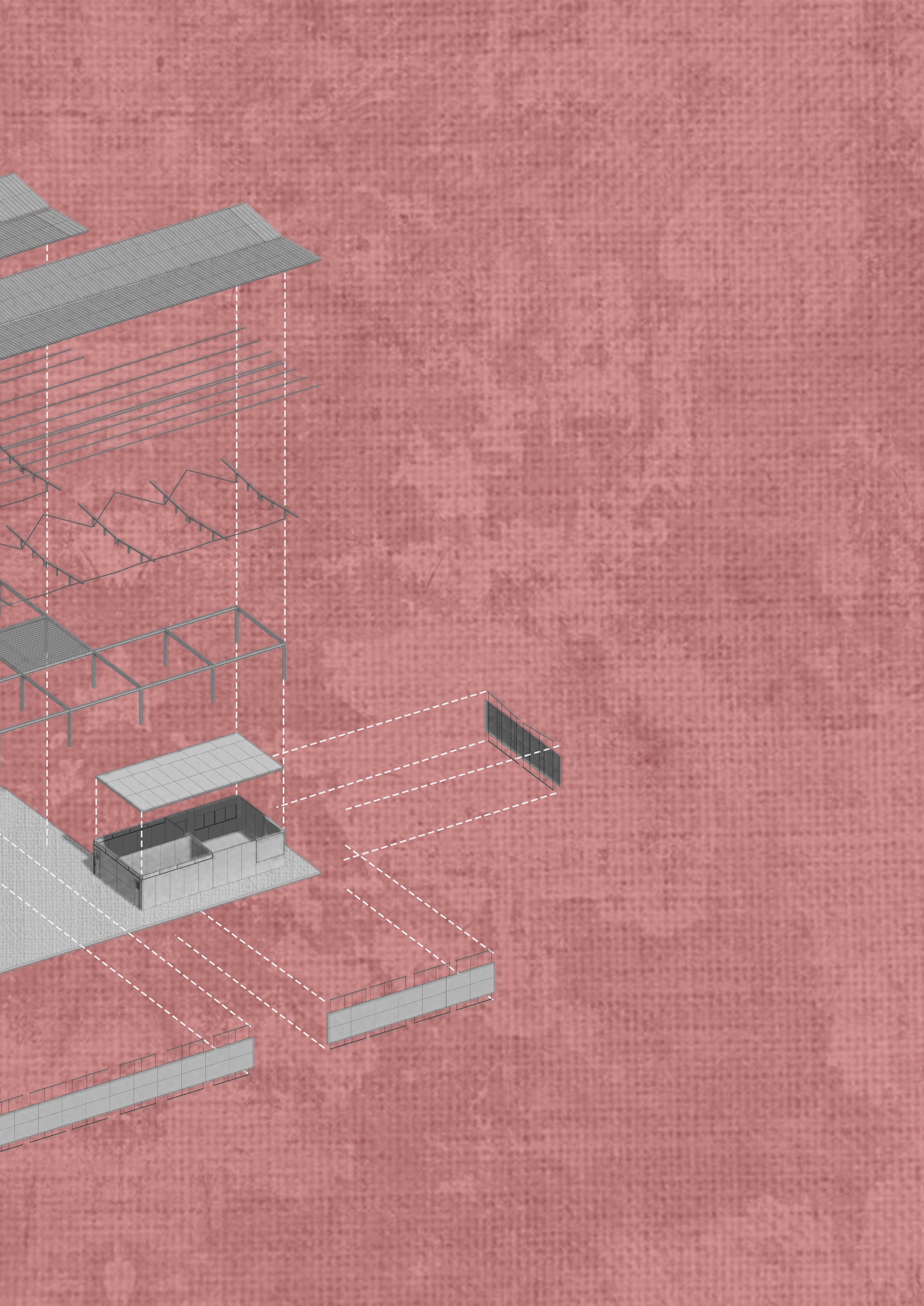

MÃO FRANCESA EM

CAIBRO METÁLICO TUBULAR

FECHAMENTO OSB SOB

STEAL FRAME

FECHAMENTO DRY WALL

SOB STEAL FRAME

TELHA METÁLICA SANDUÍCHE 10%

CAIBRO METÁLICO (ESTRUTURA DE COBERTURA)

ESTRUTURA INTERMEDIÁRIA QUE

CONECTA ESTRUTURA ESTABILIZADORA DO CONJUNTO COM ESTRUTURA DA COBERTURA

ESTRUTURA ESTABILIZADORA DO CONJUNTO

PAINEL METÁLICO PERFURADO

30

31

32 i i = 10% i = 10%

33 i = 10% = 10%

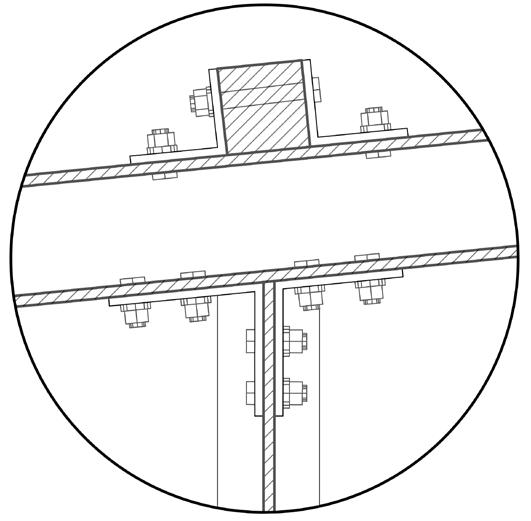

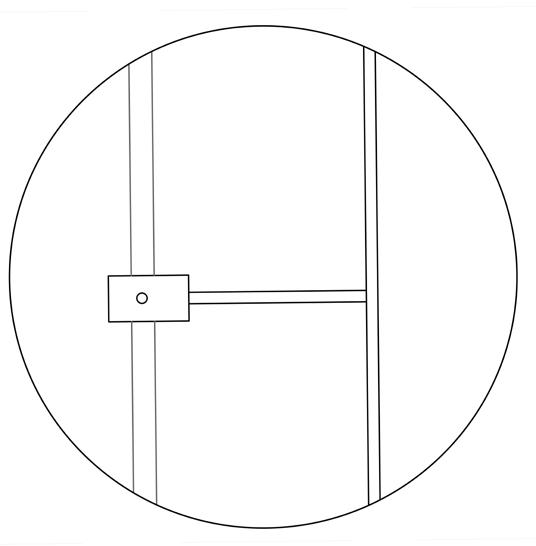

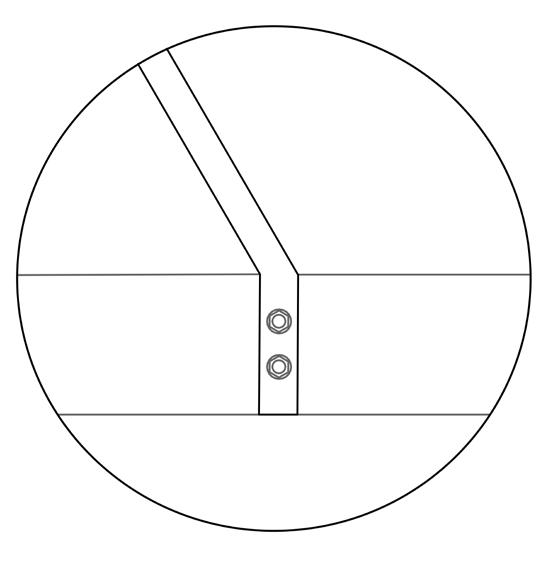

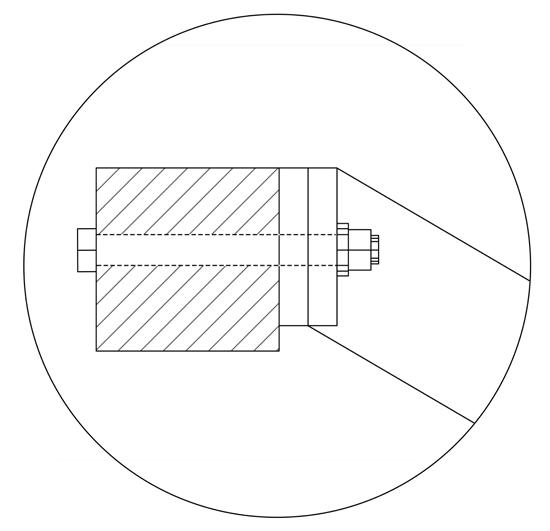

CAIBRO METÁLICO(50x50mm)

PARAFUSO SEXTAVADO

PERFIL TREFILADO COM NÓ CHATO (330cm)

PARAFUSO SEXTAVADO

PERFIL TREFILADO COM NÓ CHATO (330cm)

CAIBRO METÁLICO (50x50mm)

PERFIL TREFILADO COM NÓ CHATO (330cm)

PARAFUSO SEXTAVADO

VIGA METÁLICA W200X15

PERFIL TREFILADO COM NÓ CHATO (330cm)

PARAFUSO SEXTAVADO

VIGA METÁLICA PERFIL W200X15

34

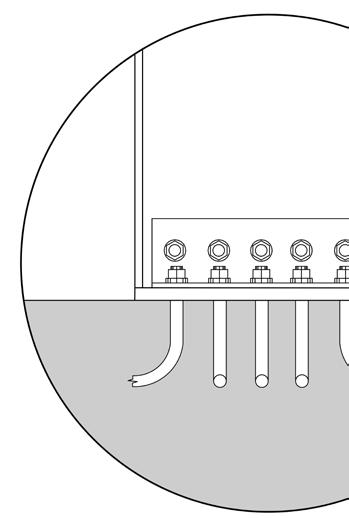

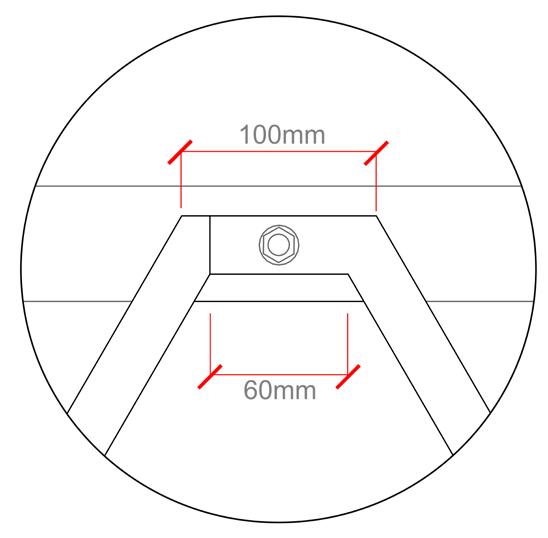

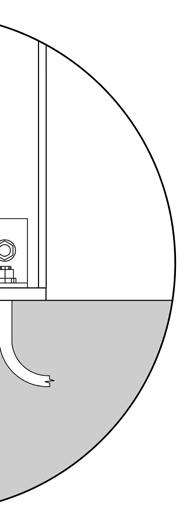

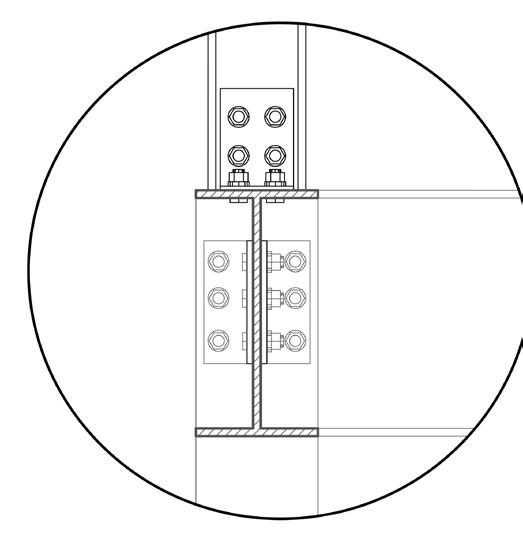

CAIBRO METÁLICO

CANTONEIRA METÁLICA 90° (50x50x5mm)

VIGA PERFIL I 3 POLEGADAS

CANTONEIRA METÁLICA (80x60x5mm)

CANTONEIRA METÁLICA (100x40x5mm)

PARAFUSO SEXTAVADO

VIGA METÁLICA W200X15

PILAR METÁLICO PERFIL W200X15

PARAFUSO SEXTAVADO

CANTONEIRA METÁLICA 95° (70x60x5mm)

PILAR PERFIL I 3 POLEGADAS

CANTONEIRA METÁLICA (170x50x5mm)

CHAPA METÁLICA (200x100x10mm)

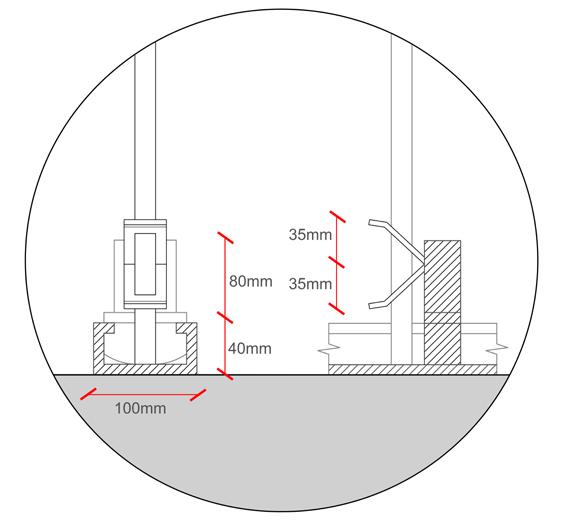

CABO DE AÇO(4mm) CONECTOR METÁLICO

CANTONEIRA METÁLICA (80x60x5mm)

PILAR PERFIL I 3 POLEGADAS

CHAPA METÁLICA (200x100x10mm)

VIGA METÁLICA PERFIL W200X15

PARAFUSO SEXTAVADO

CANTONEIRA METÁLICA (100x40x5mm)

PILAR METÁLICO PERFIL W200X15

CABO DE AÇO (40mm)

PLACA METÁLICA PERFURADA (120x200x1cm)

CANALETA METÁLICA

FIXADOR METÁLiCO (70X60X40mm)

35

PILAR PERFIL I 3 POLEGADAS

36

37

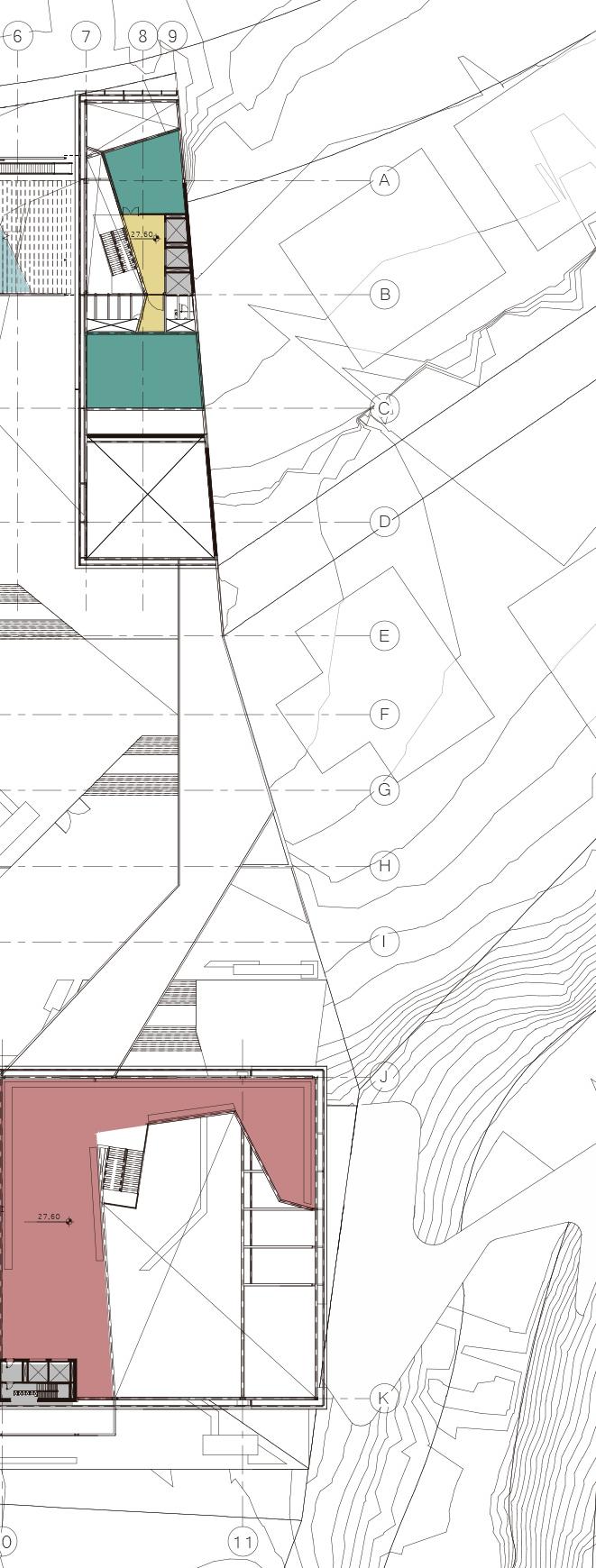

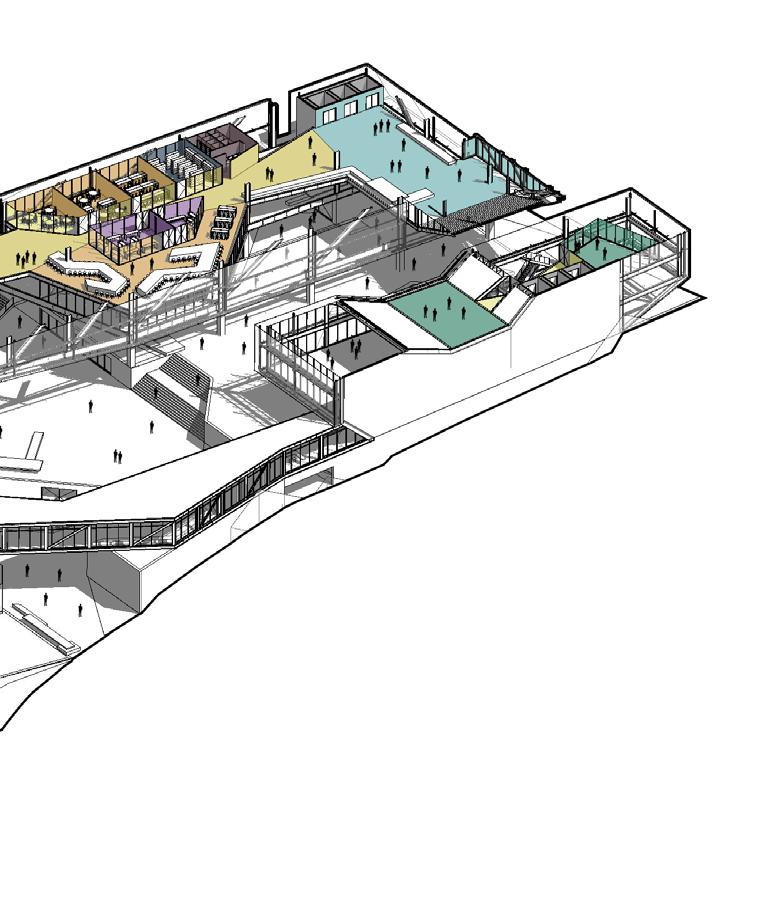

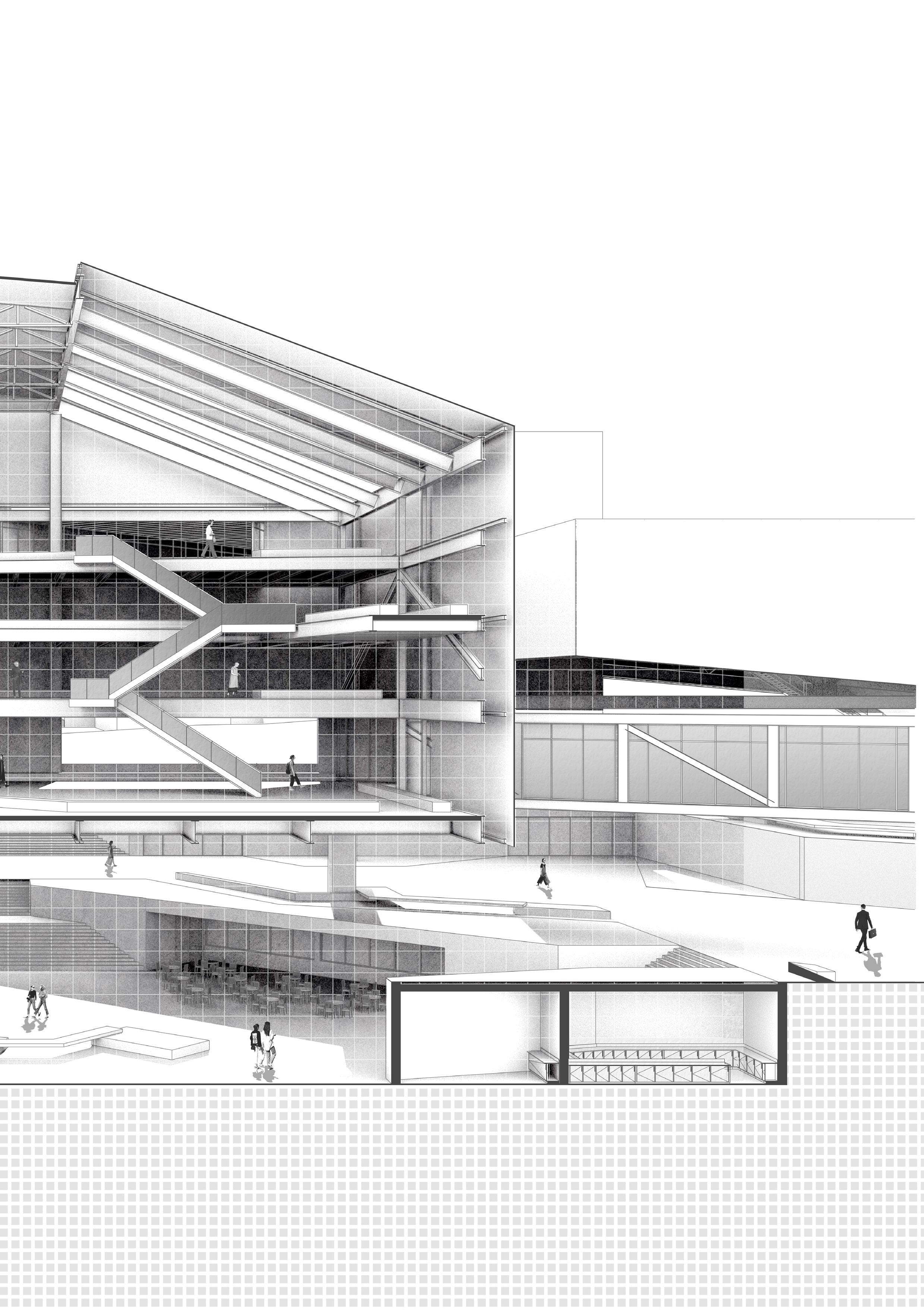

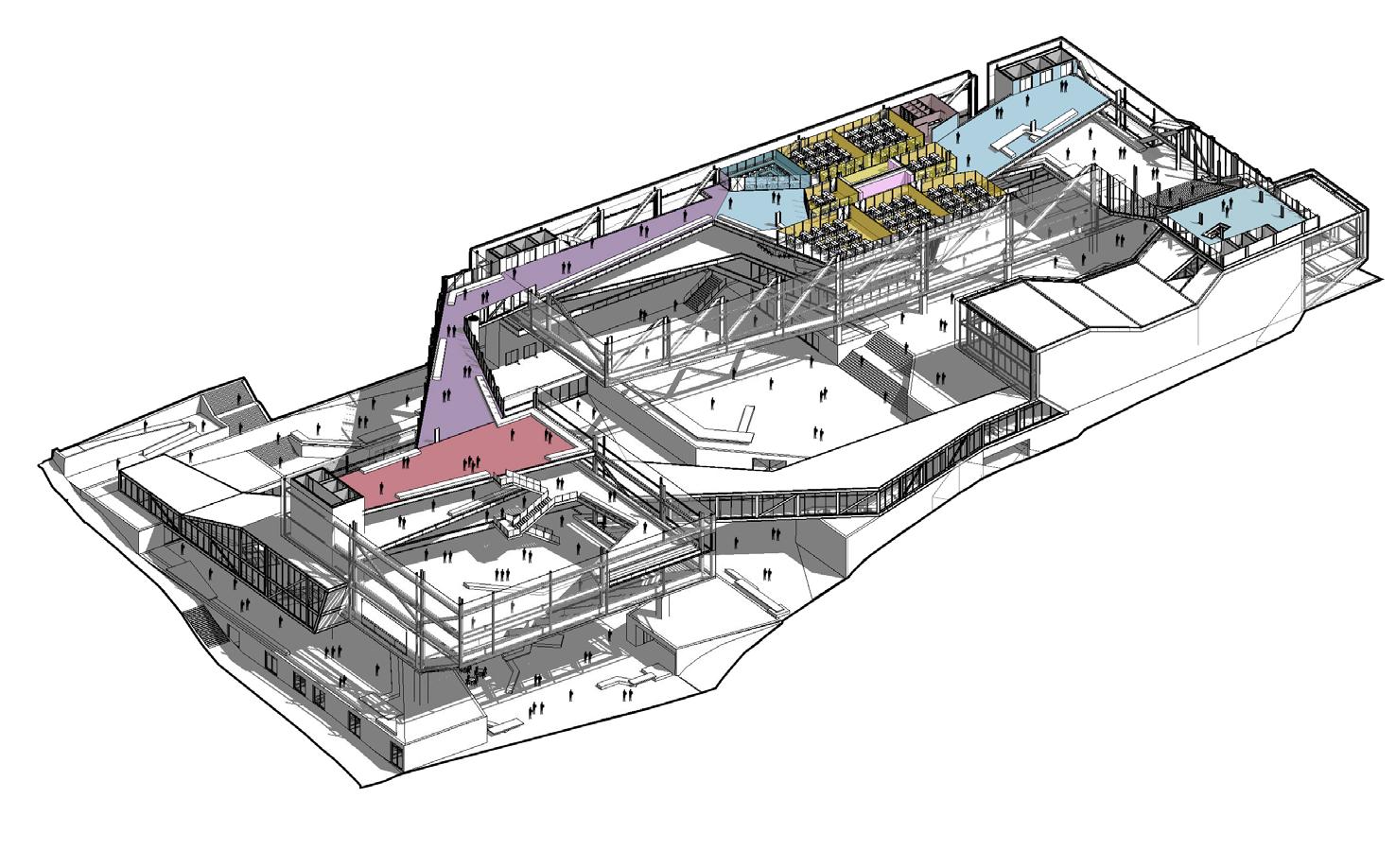

INSTITUTO DE ARTES CÊNICAS E VISUAIS 2022

TRABALHO FINAL DE GRADUAÇÃO

SOFTWARES UTILIZADOS:

REVIT

SKETCHUP

PHOTOSHOP

LUMION

ILLUSTRATOR

V-RAY

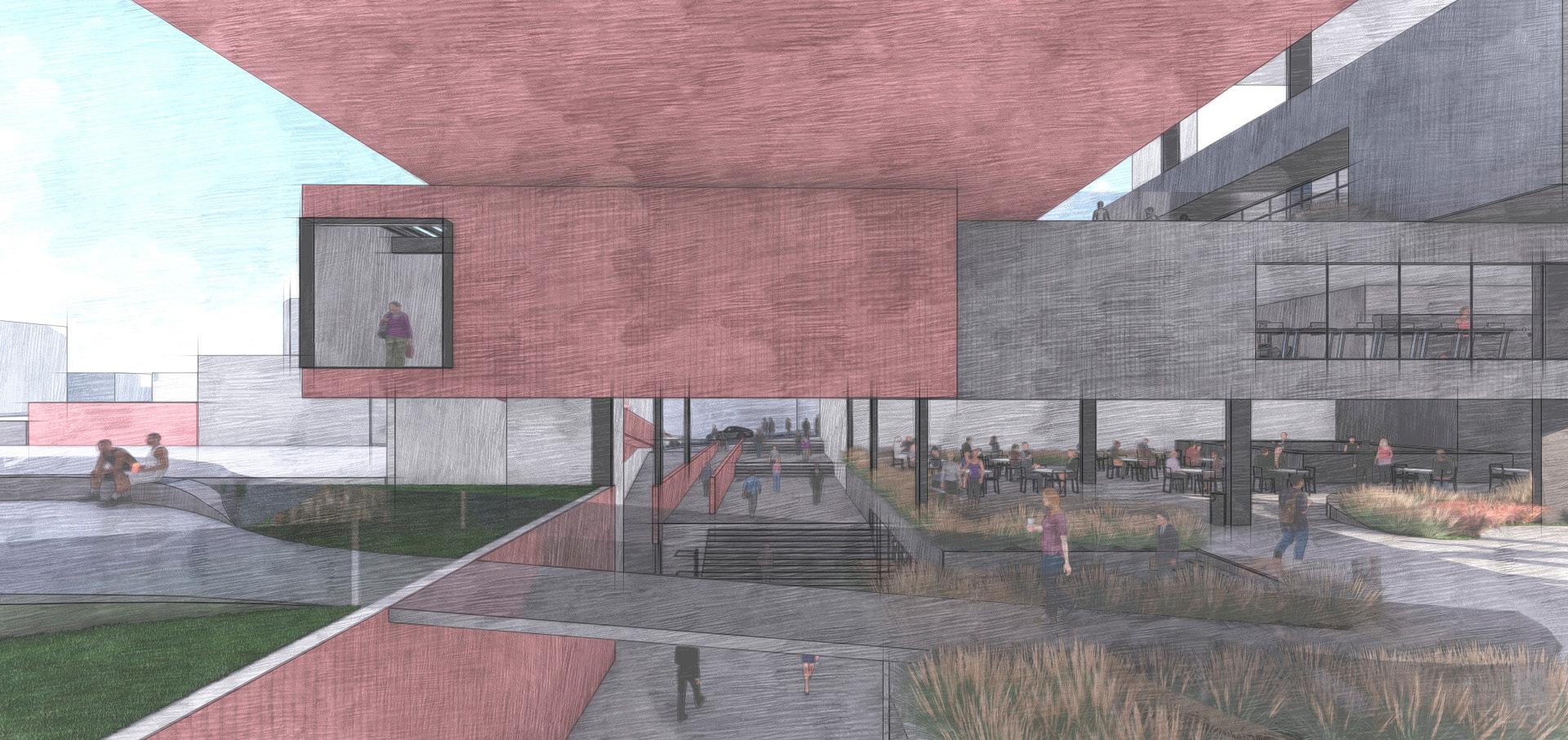

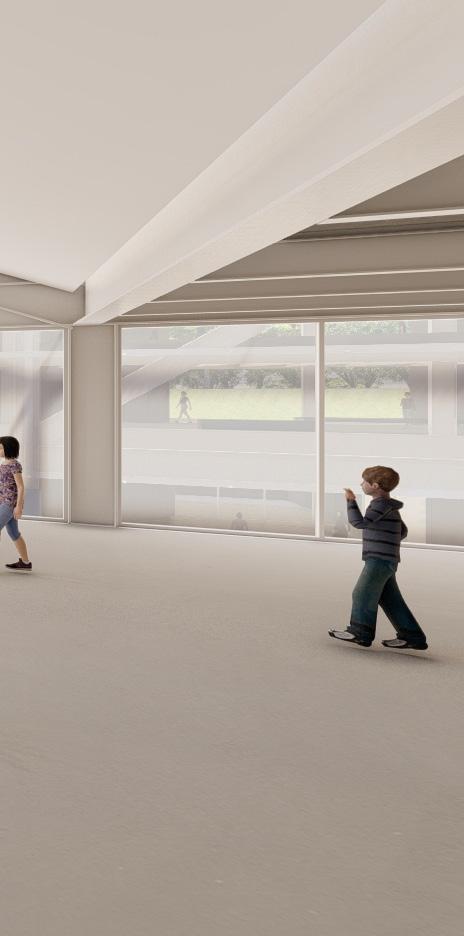

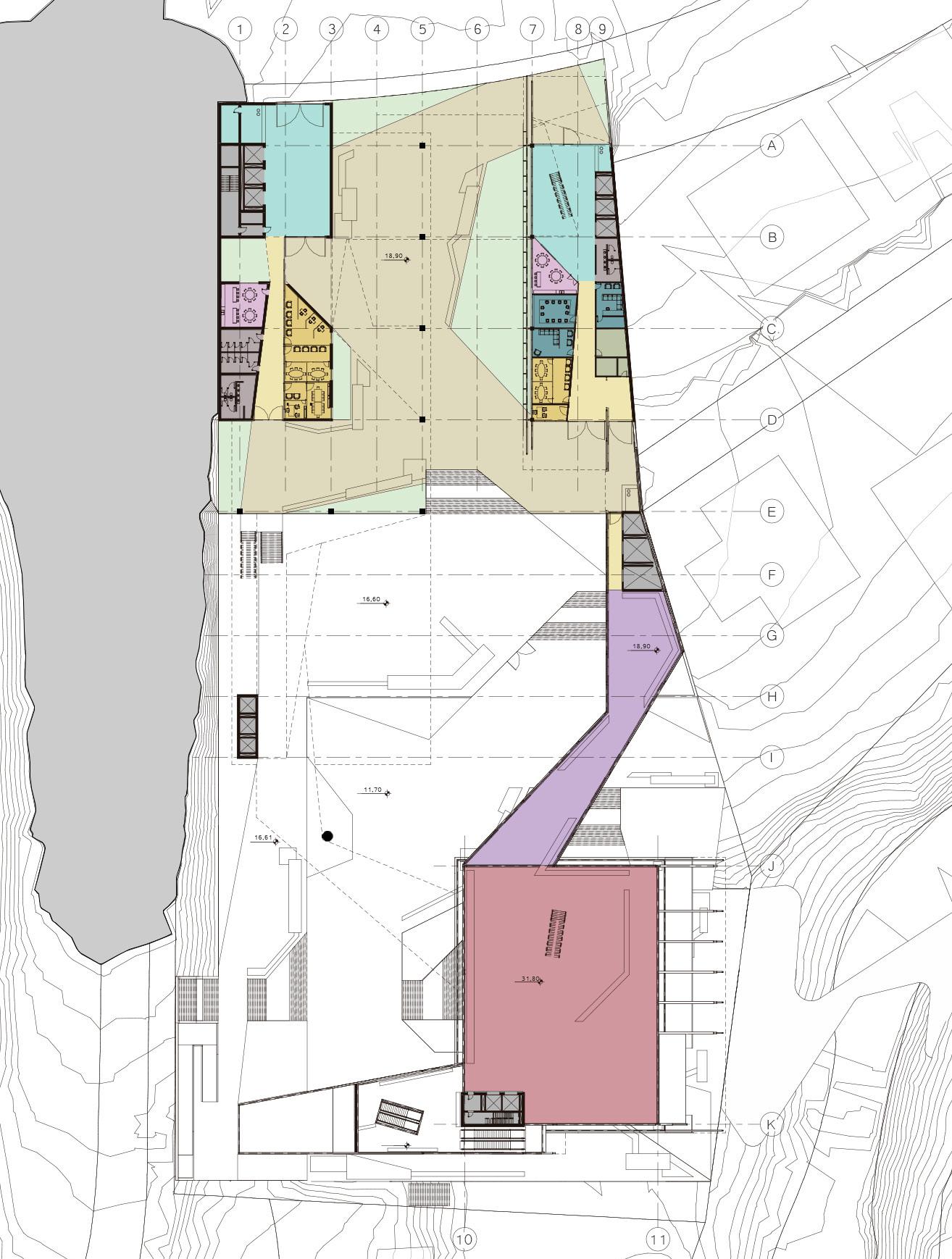

O PROJETO DO INSTITUTO, DESTINADO À TODAS FAIXAS ETÁRIAS PARTE DO INTUITO DE INCENTIVAR E PROMOVER ARTE, ABRINDO E TRAÇANDO NOVOS CAMINHOS NA SOCIEDADE, OBTENDO NA CIDADE DE CAMPINAS A FALTA DE MODELOS DE INSTITUIÇÃO QUE PROMOVAM A CULTURA DAS ARTES.

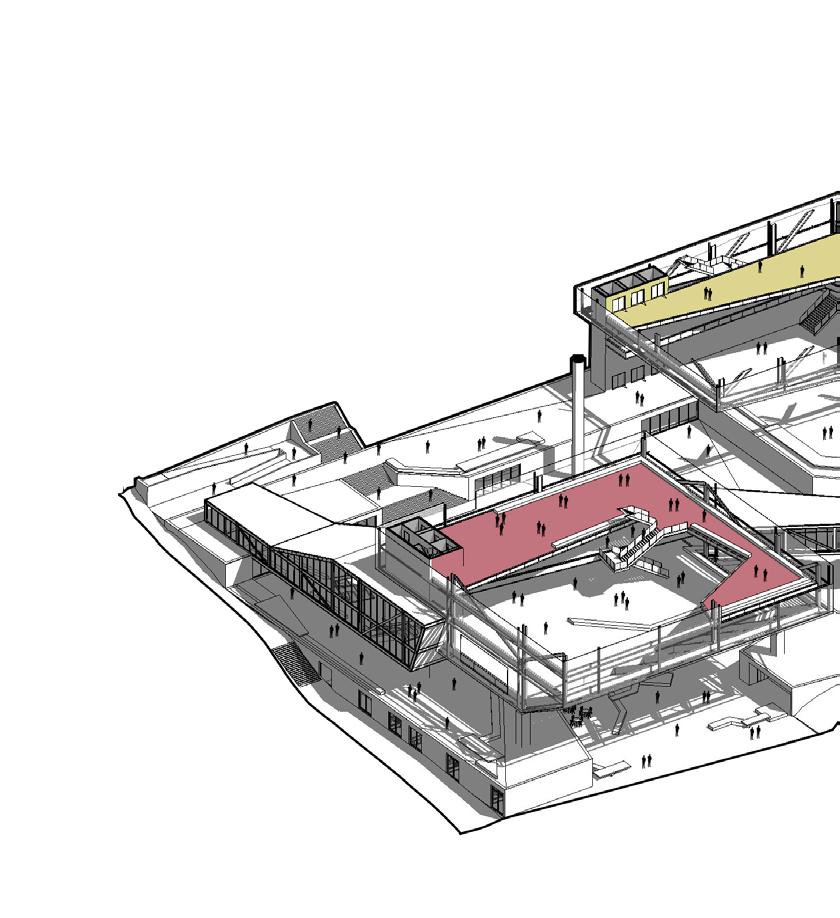

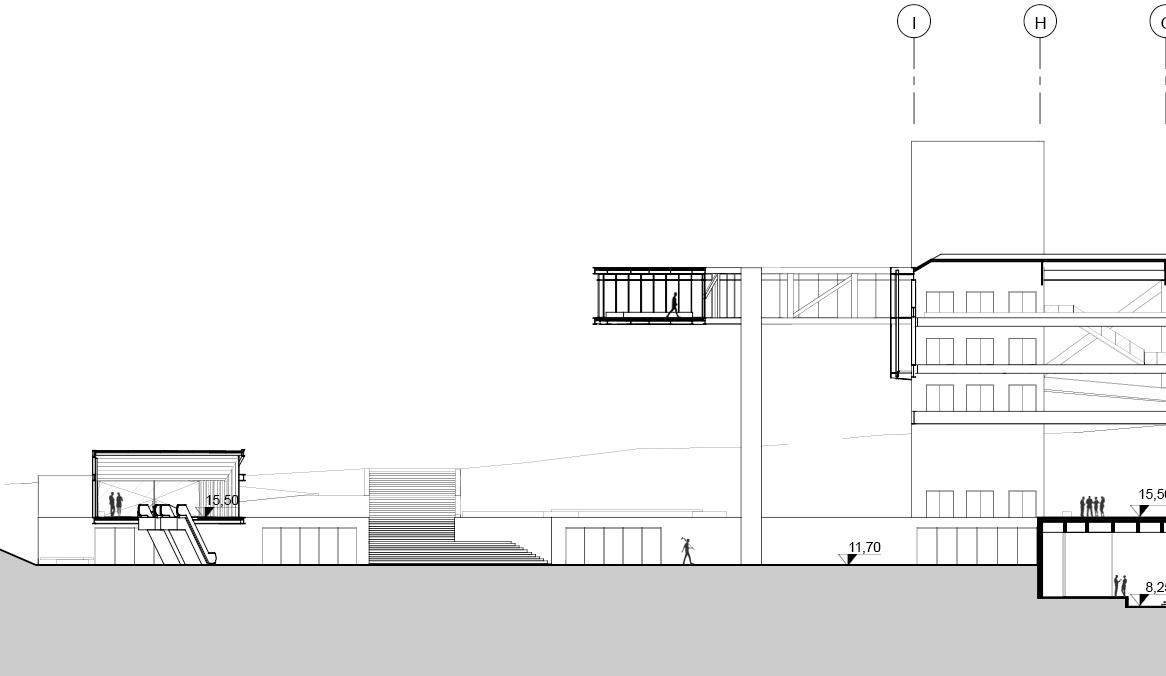

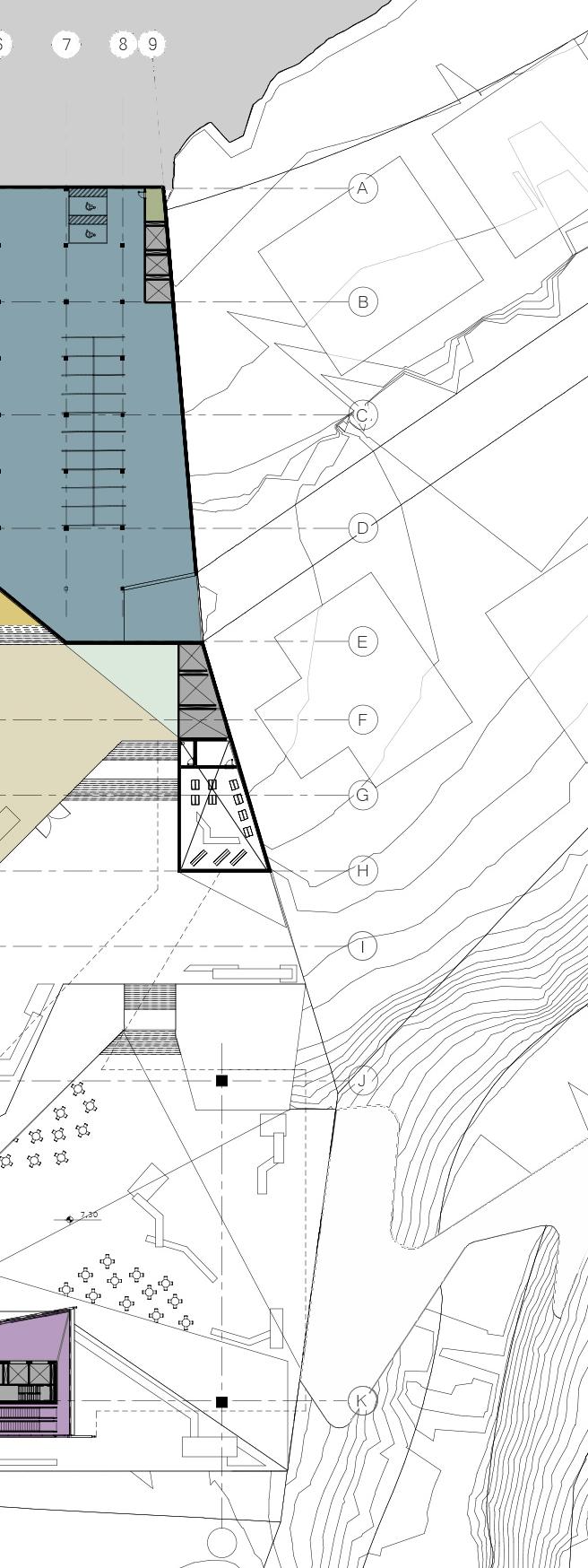

SITUADO ENTRE A AV. JOSÉ SOUZA DE CAMPOS, O PARQUE LINEAR PROPOSTO E O EIXO DO TRAM, O TERRENO OBTÉN POR SUA VEZ UMA GRANDE ÁREA TERRITORIAL PERMITINDO E EXIGINDO EM CONJUNTO À SUA PRÉ EXISTÊNCIA UMA GRANDE ESCALA DE PROJETO QUE EM SUA BOA PARTE É DESTINADA AO USO PÚBLICO, PROMOVENDO ASSIM O ADENSAMENTO POPULACIONAL LOCAL, TORNANDO-SE UM CONJUNTO DE GRANDE IMPACTO TERRITORIAL, QUE TEM SUA CONEXÃO COM A CIDADE ATRAVÉS DOS NOVOS EIXOS DE MEIOS DE TRANSPORTE PÚBLICO, POSSUINDO DESTA MANEIRA GRANDE RELEVÂNCIA PARA CAMPINAS E REGIÃO.

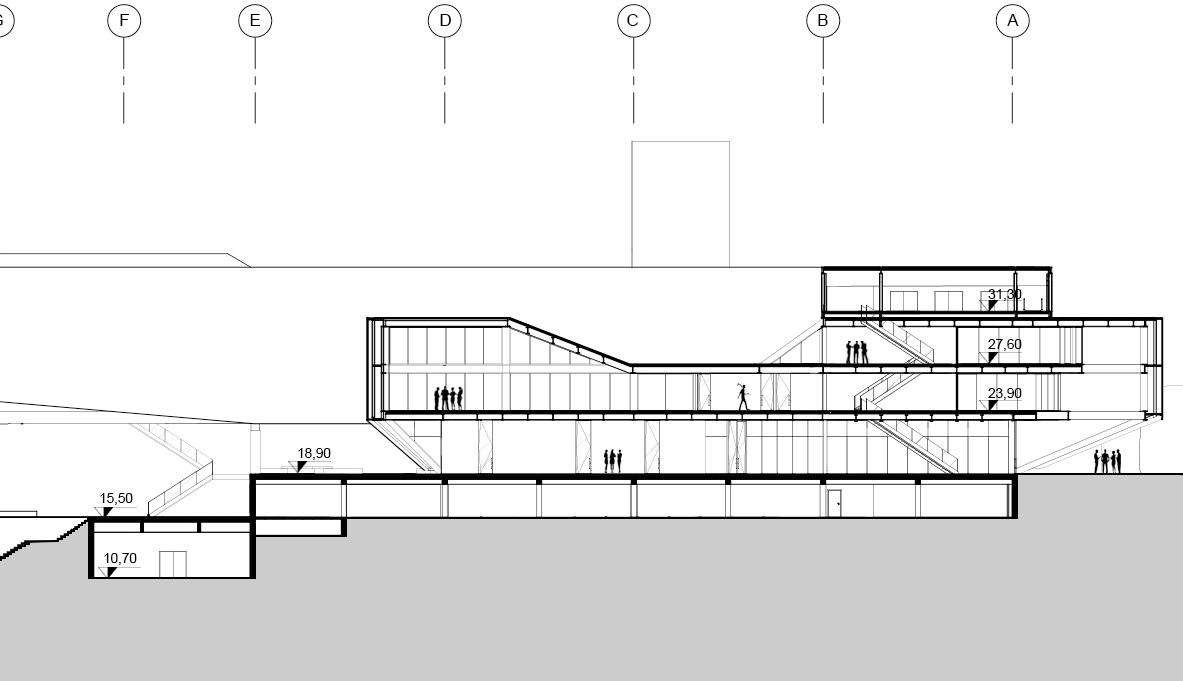

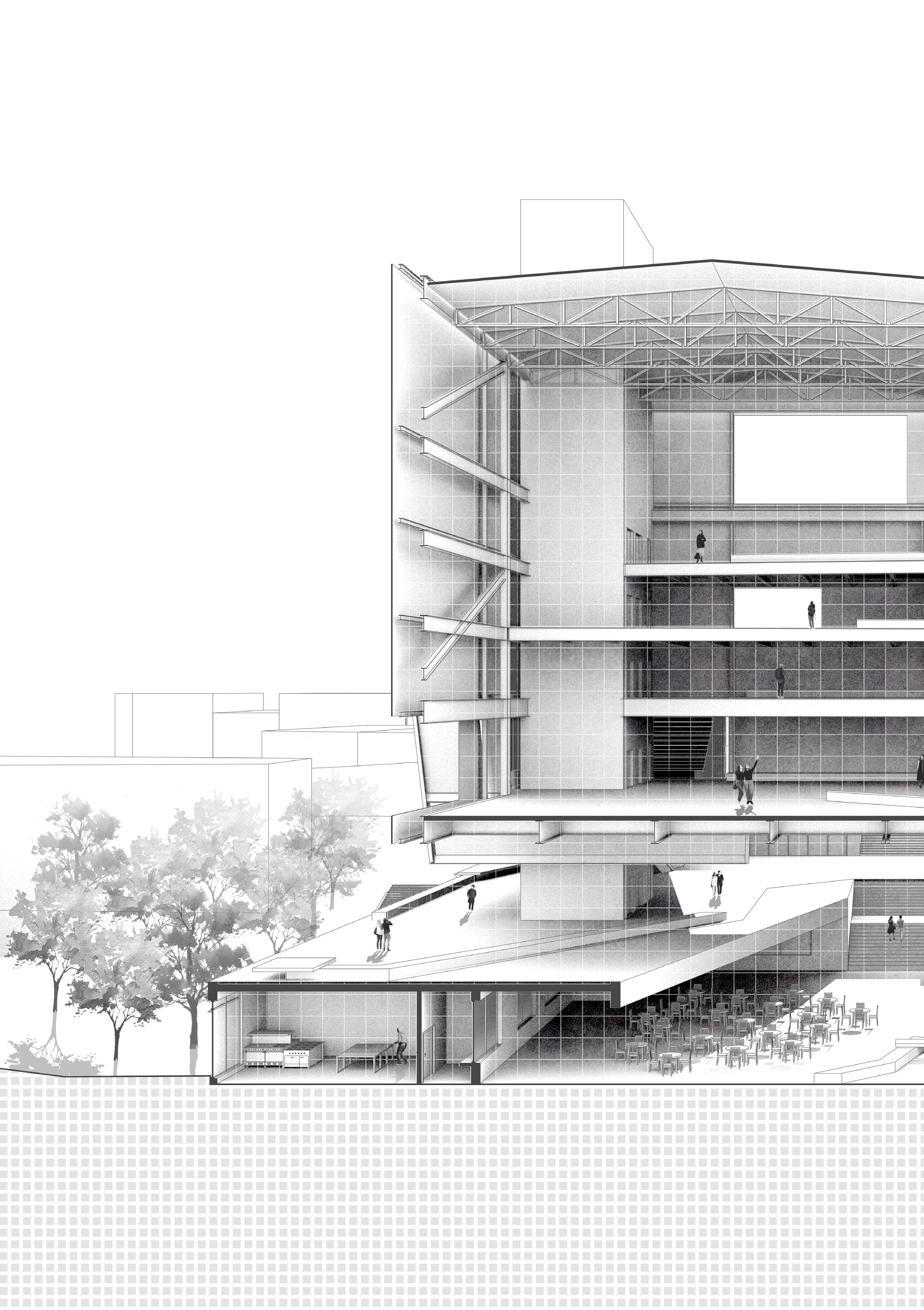

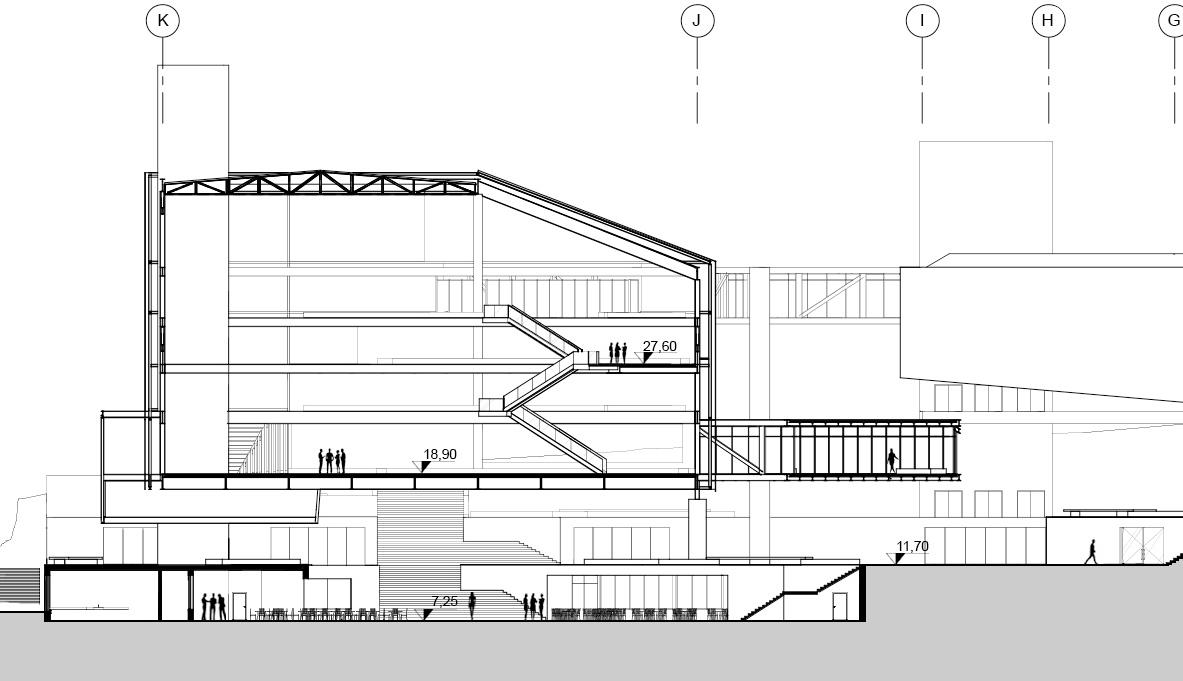

DEFINIDO EM SETE NÍVEIS, O PROJETO CARREGA CONSIGO PROGRAMAS VARIADOS E NÃO VARIADOS QUE GANHAM DINÂMICA ENTRE AS MESMAS ATIVIDADES ATRAVÉS DE DIFERENTES TIPOLOGIAS, COMO NO DIMENSIONAMENTO DE SALAS E DISPOSIÇÃO DE BANCADAS E MESAS, PERMITINDO E DIRECIONANDO UMA VARIEDADE DE OCASIÕES DE ENSINO E DE TRABALHO EM GRUPO.

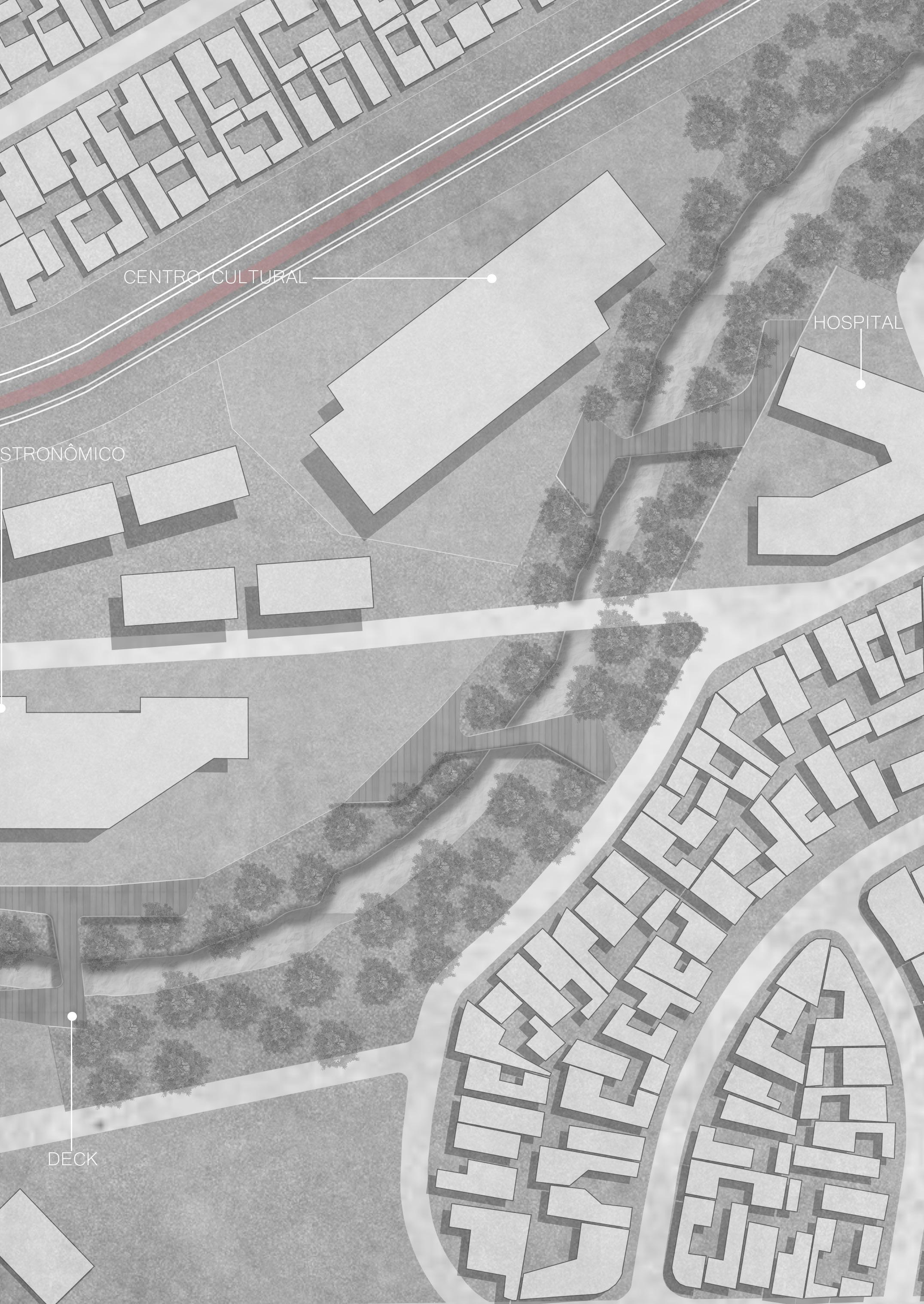

O PARQUE LINEAR PROPOSTO TEM CONSIGO A IMPLEMENTAÇÃO DE GRANDES DSCKS AO LONGO DO PERCURSO DO RIO RIBEIRÃO ANHUMAS, CONECTANDO ASSIM OS PROJETOS INDUTORES UNS AOS OUTROS, SENDO PAPEL FUNDAMENTAL NA URBANIDADE LOCAL E NA INTERAÇÃO ENTRE OS PROJETOS INDUTORES UNS AOS OUTROS, SENDO PAPEL FUNDAMENTAL NA URBANIDADE LOCAL E NA INTERAÇÃO ENTRE PROJETOS QUE POSSUEM PROGRAMAS INCOMPATÍVEIS.

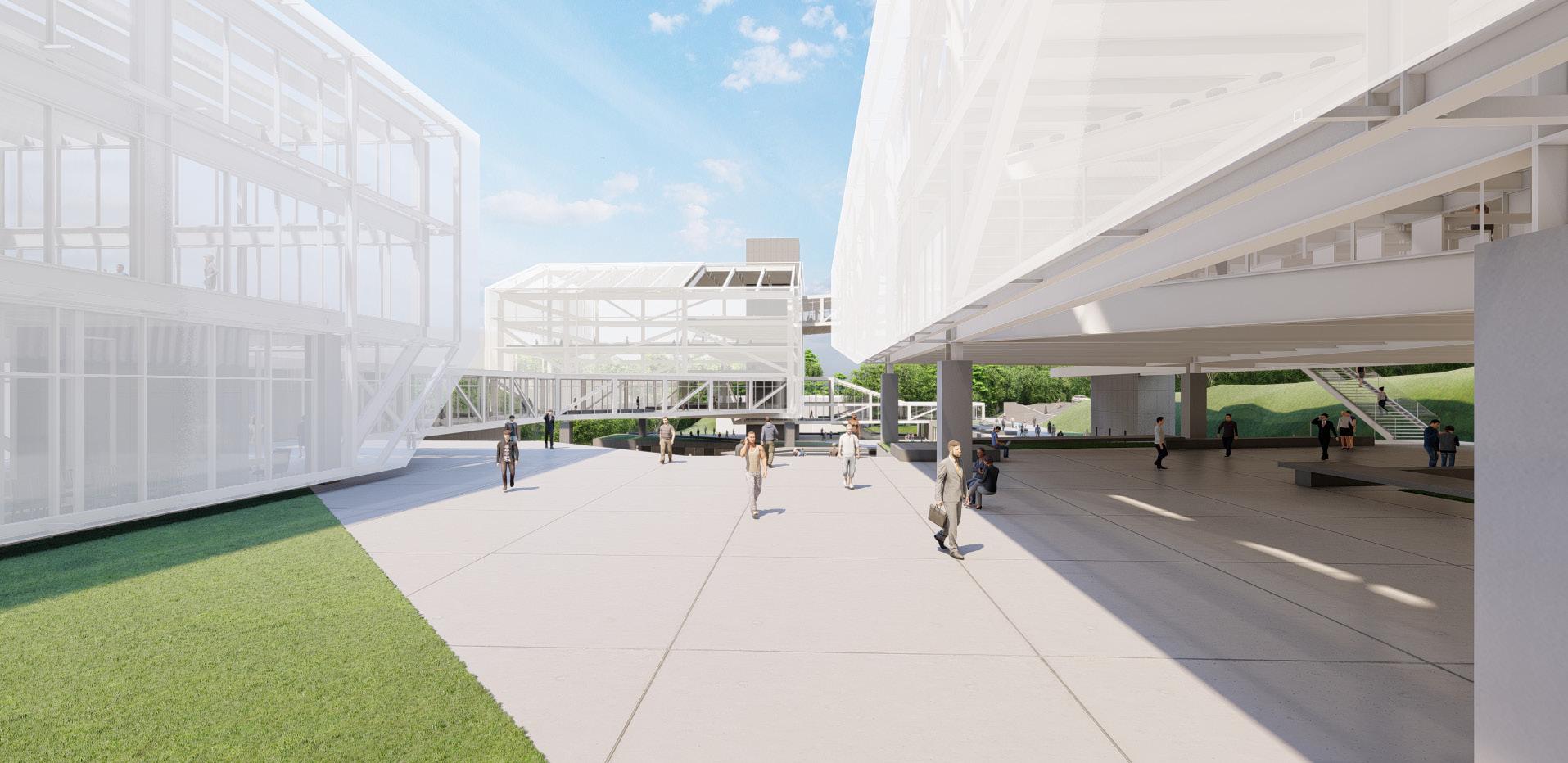

COM UMA DAS FACES VOLTADA AO PARQUE LINEAR PROPOSTO, O PROJETO SE ABRE À ELE ATRAVÉS DE SEUS GRANDEA PÁTIOS DE USO PÚBLICO, SENDO UM DELES A PRAÇA DE ALIMENTAÇÃO, QUE ESTÁ SITUADA NA COTA MAIS BAIXA DO TERRENO, SE EXTENDENDO ATÉ O DECK, O QUAL PROMOVE A CONEXÃO COM O PROJETO DE USO MISTO NO OUTRO LADO DO RIO.

A CONEXÃO EXISTE DO PROJETO AO EIXO FERROVIÁRIO SE DÁ PELA AUSÊNCIA DE BARREIRA FÍSICA ENTRE AMBOS, HAVENDO ASSIM A RELAÇÃO DIRETA DO TERRENO AO TRAM, QUE SE CONECTA Á OUTRAS PARTES DA CIDADE E MEIOS DE TRANSPORTE PÚBLICO, COMO OS BRT’S. DE ACORDO COM AS CONDICIONANTES DE PRÉ EXISTÊNCIA DE CONEXÃO DIRETA DO TERRENO AO EIXO DO TRAM.ASSIM, NO PROJETO, BUSCANDO PROMOVER A CONEXÃO ENTRE TODOS OS LADOS DO TERRENO, HÁ A CRIAÇÃO DE PRAÇAS, CONSTITUINDO DESTA FORMA ESPAÇOS DE USO PÚBLICO A PARTIR DE PÁTIOS DEFINIDOS POR DESENHOS DE PISO QUE SE ABREM PARA O EXTERIOR DO TERRENO.

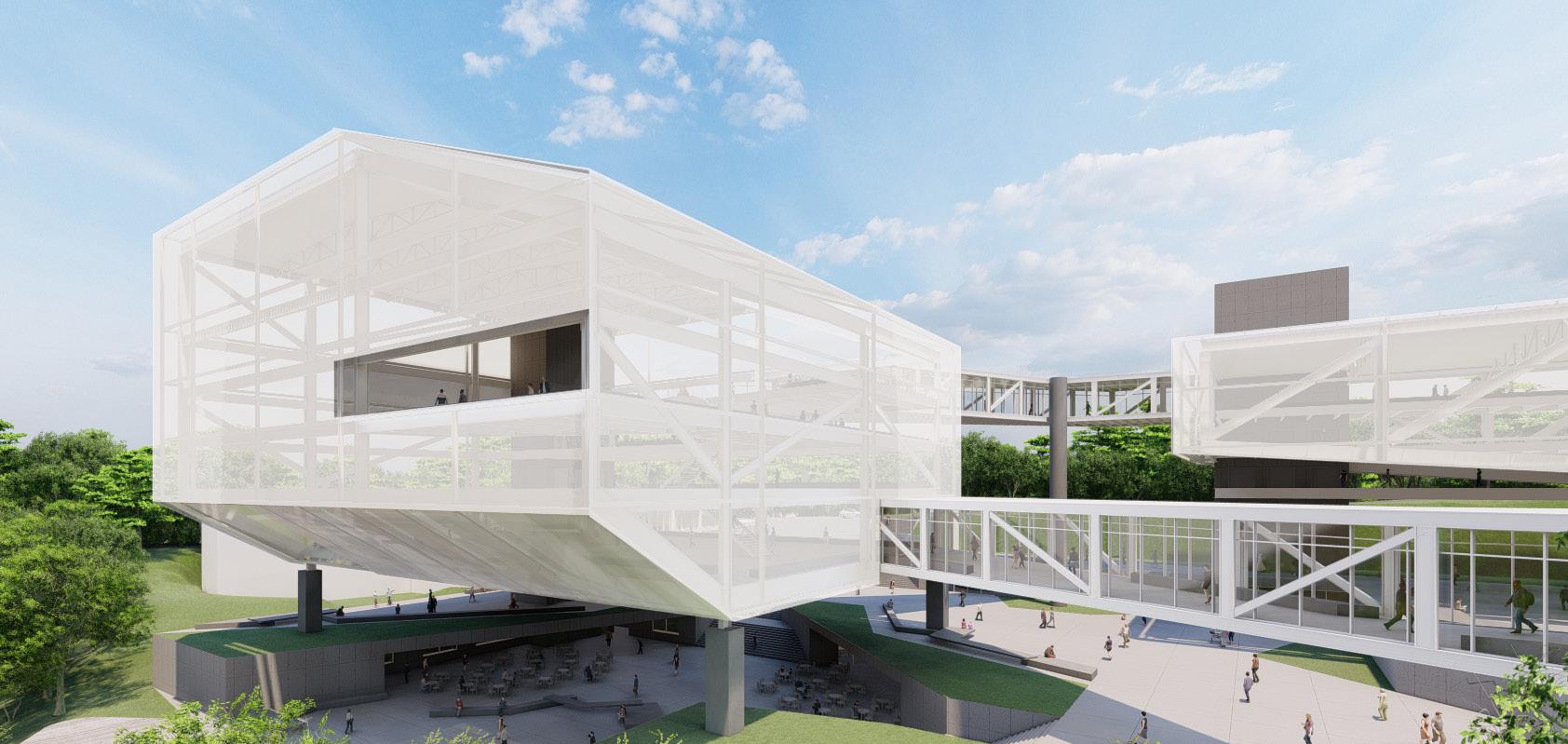

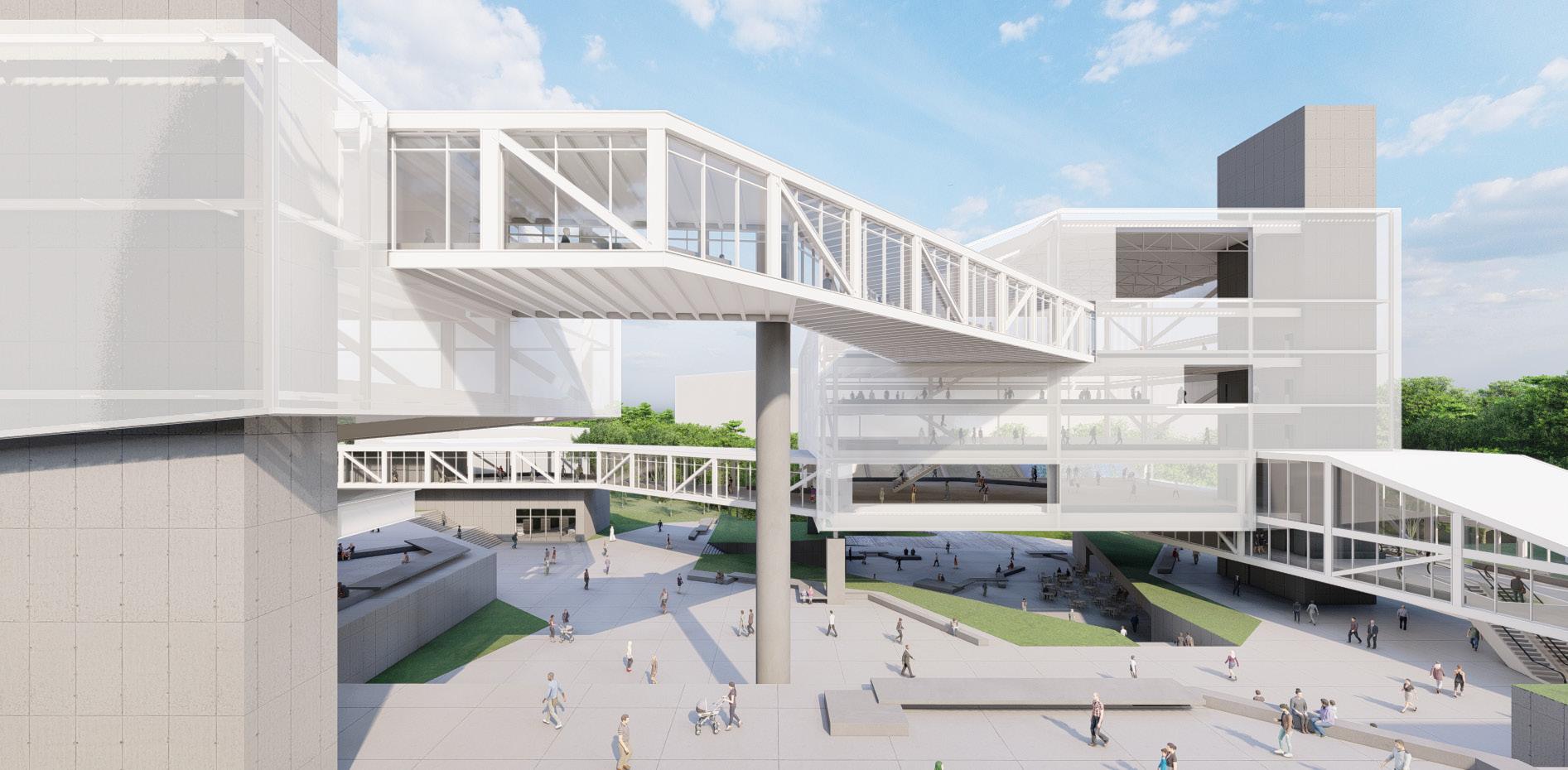

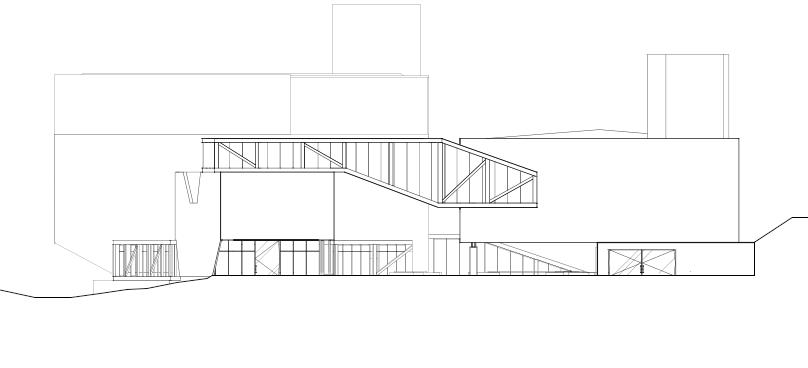

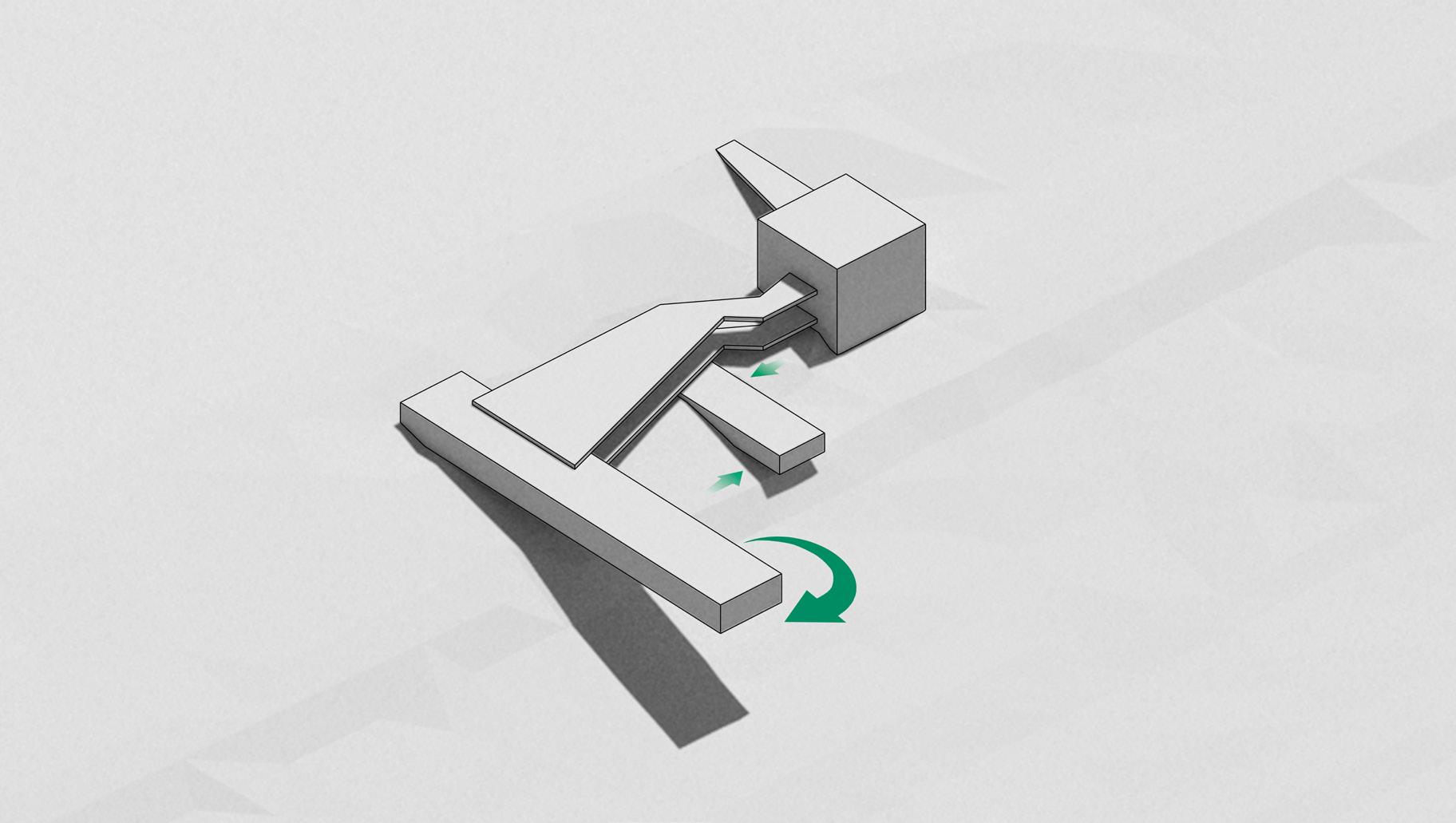

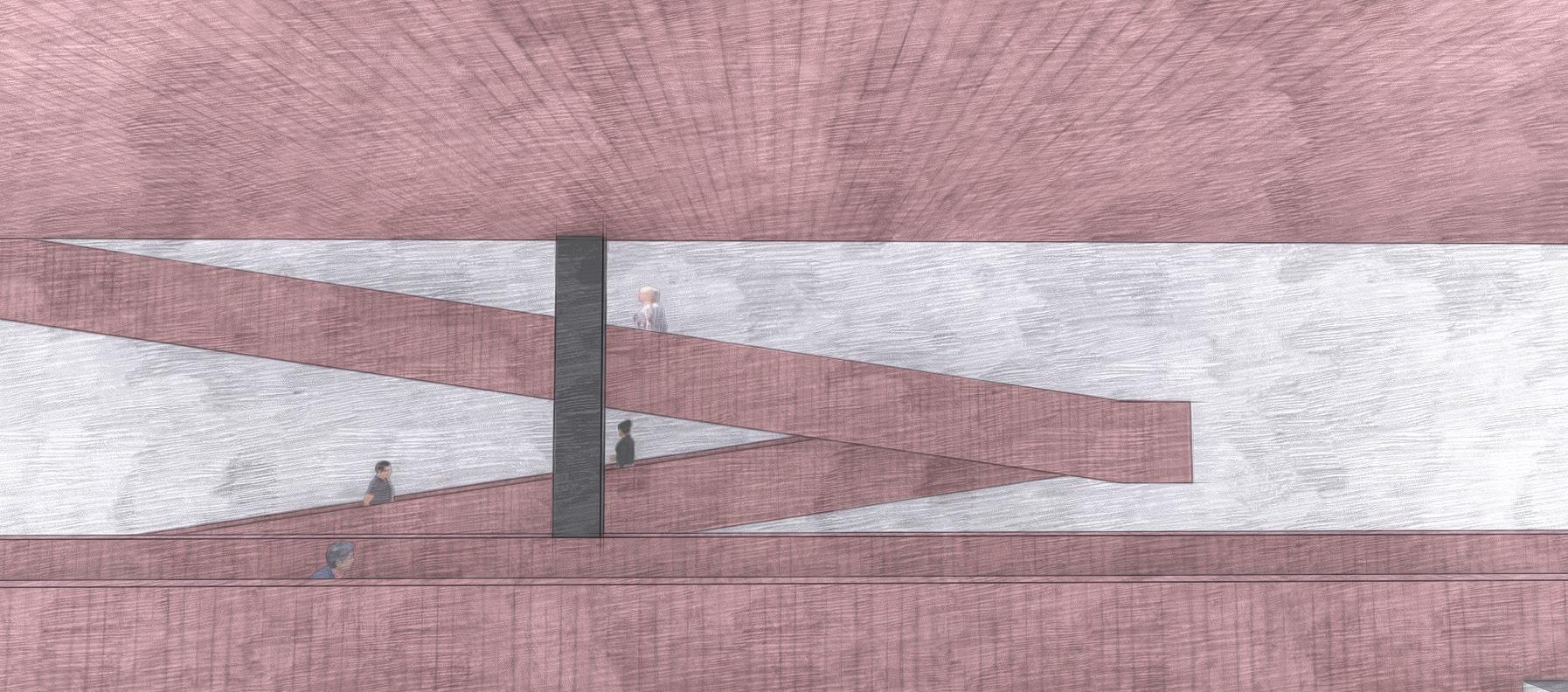

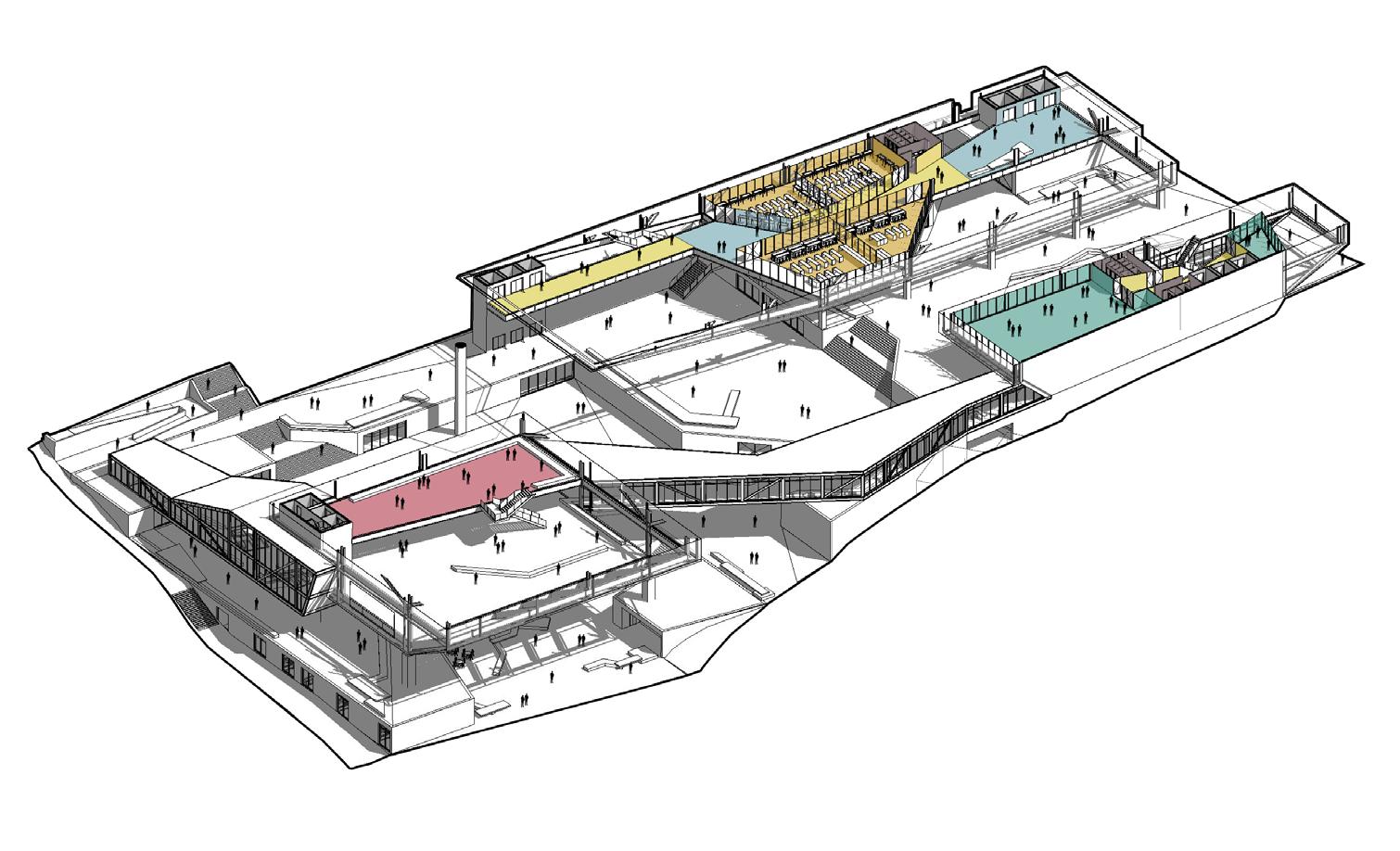

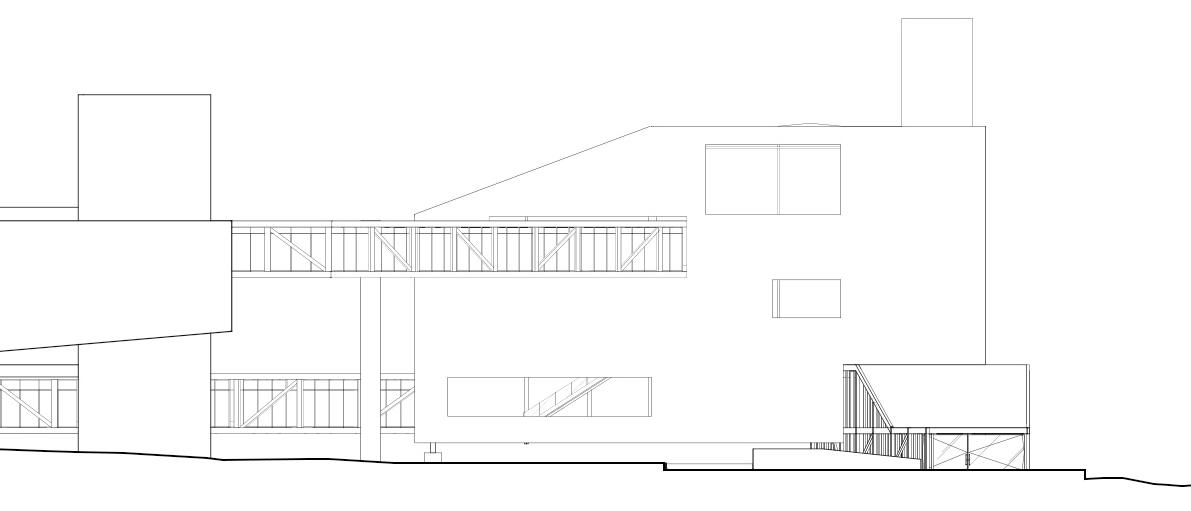

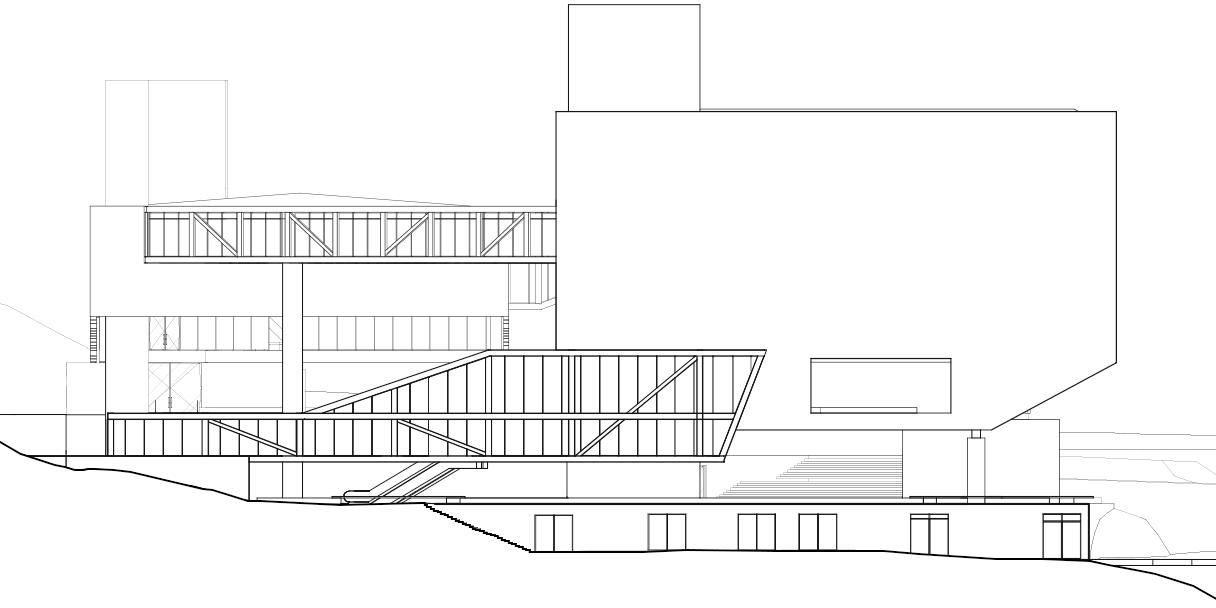

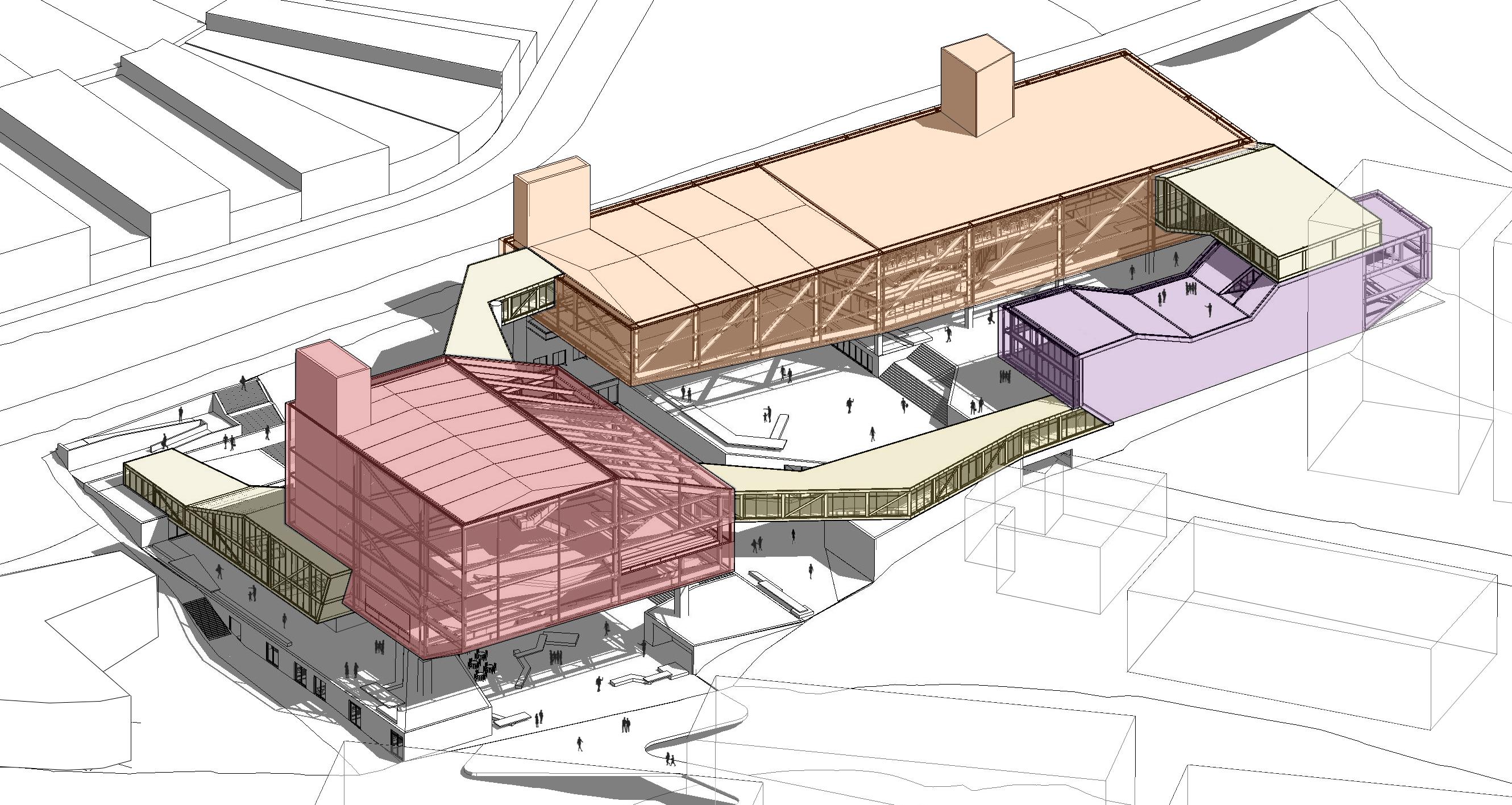

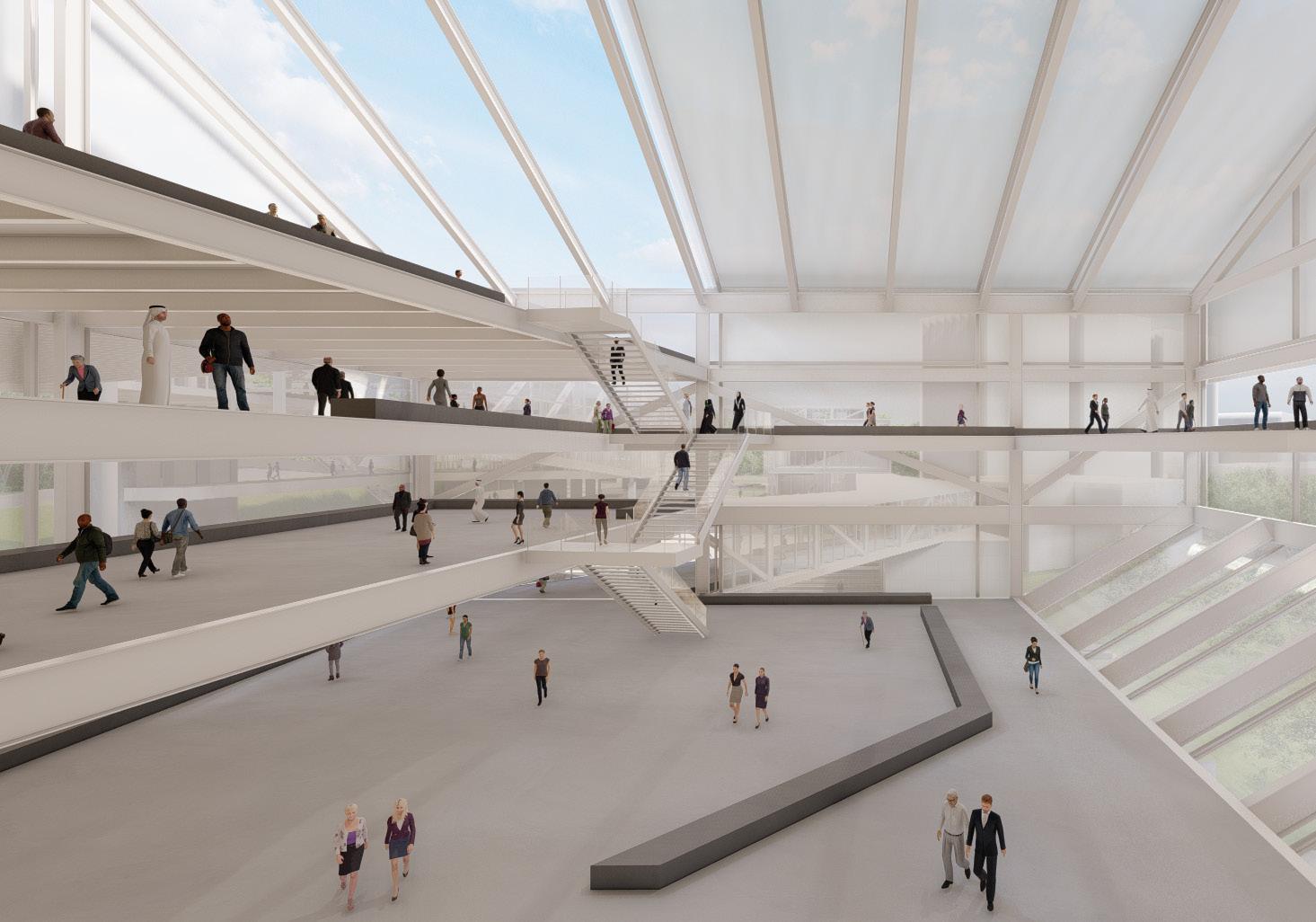

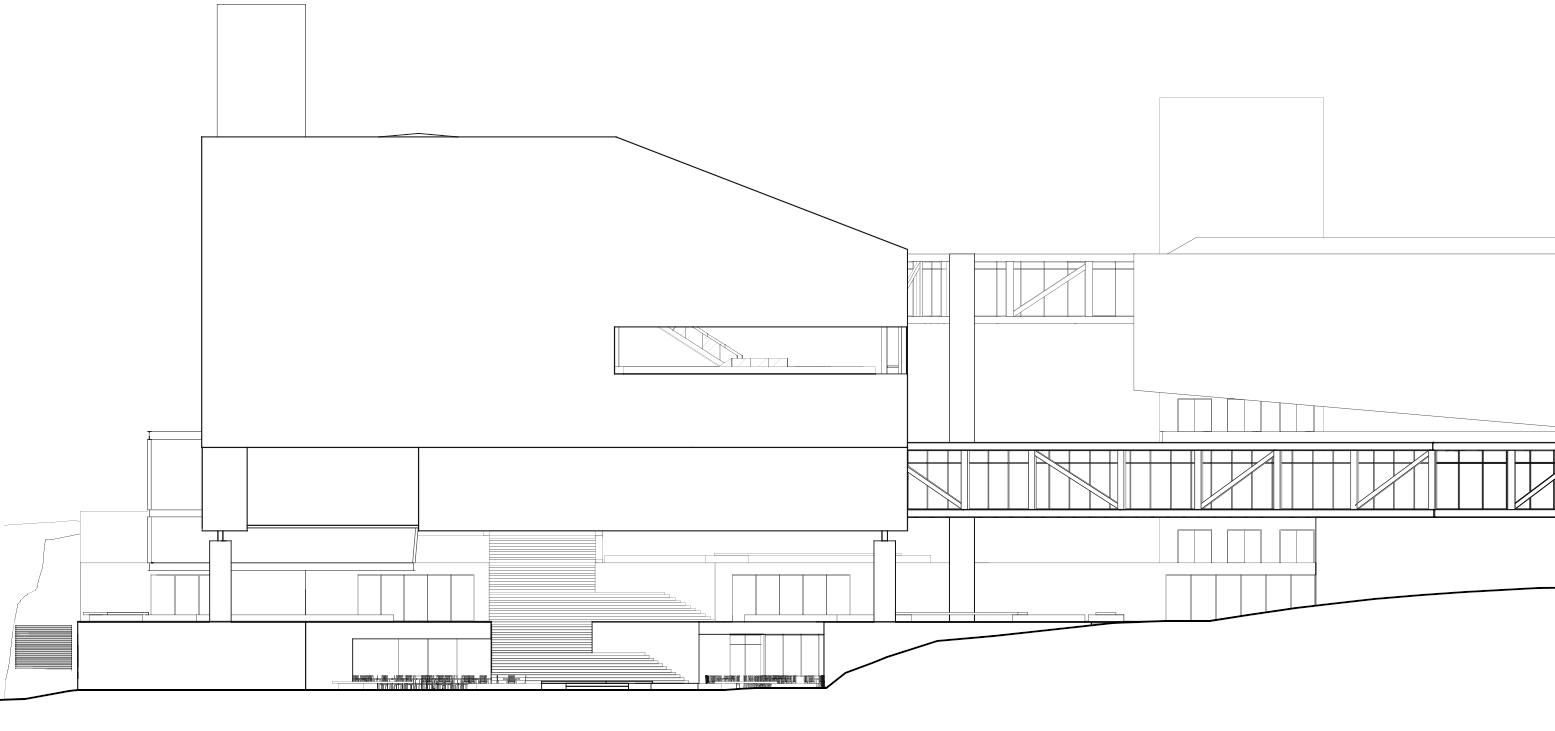

JÁ AS VOLUMETRIAS DISPOSTAS EM VARIADAS ALTURAS E DISPOSIÇÕES DE IMPLANTAÇÃO , CONSTITUEM O CORPO DO PROGRAMA DE ATIVIDADES ARTÍSTICAS QUE SÃO CONECTADAS POR VOLUMES INCLINADOS QUE DÃO USO AS GALERIAS. ESTES DAO CARÁTER AO CONJUNTO E FORMAM ESPAÇOS PÚBLICO COBERTOS.

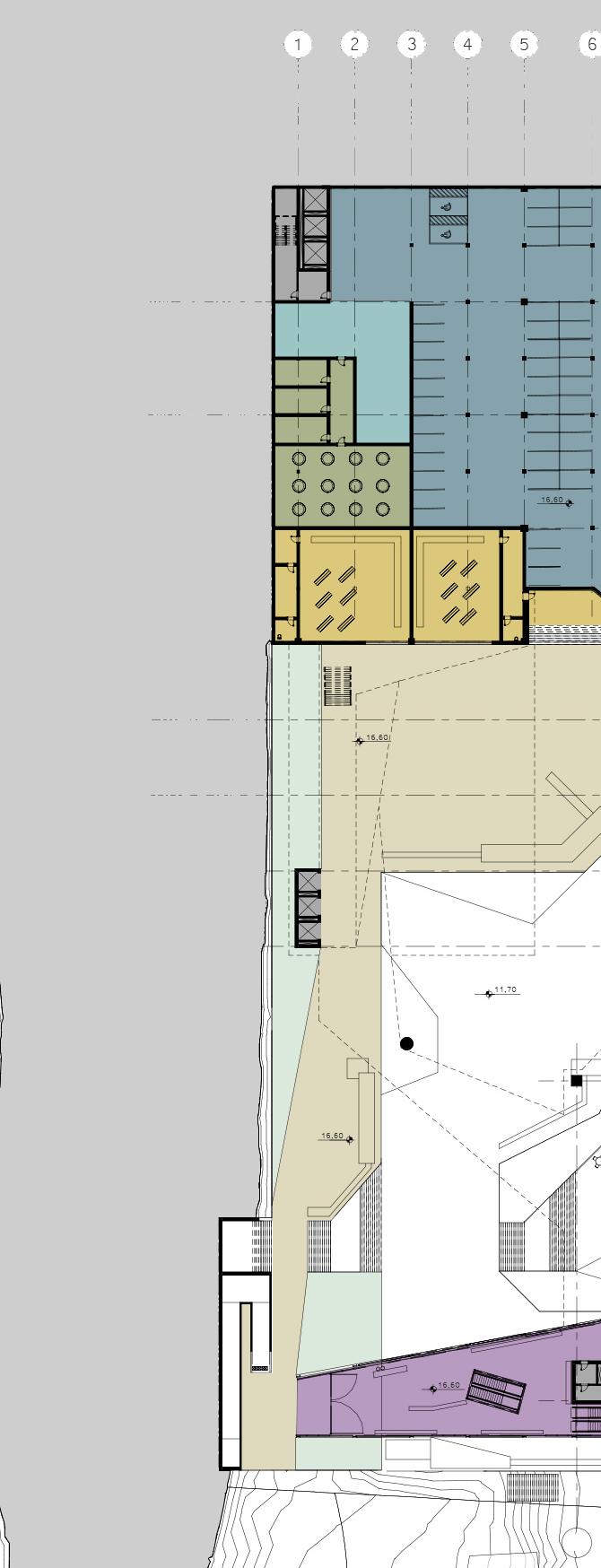

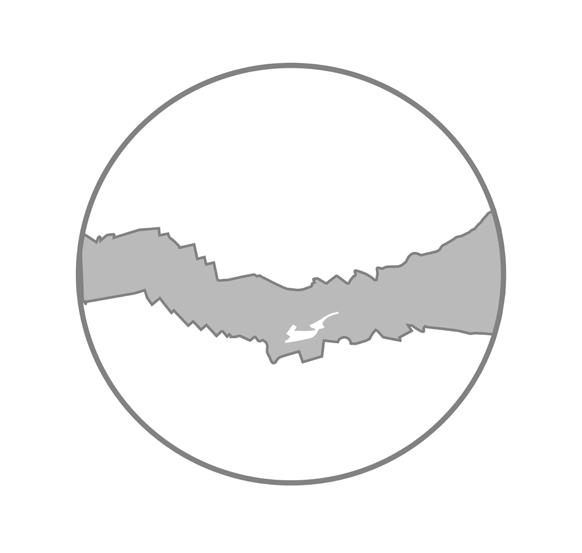

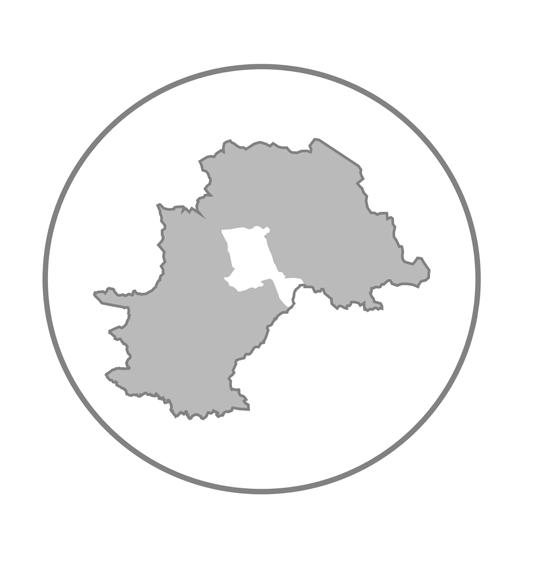

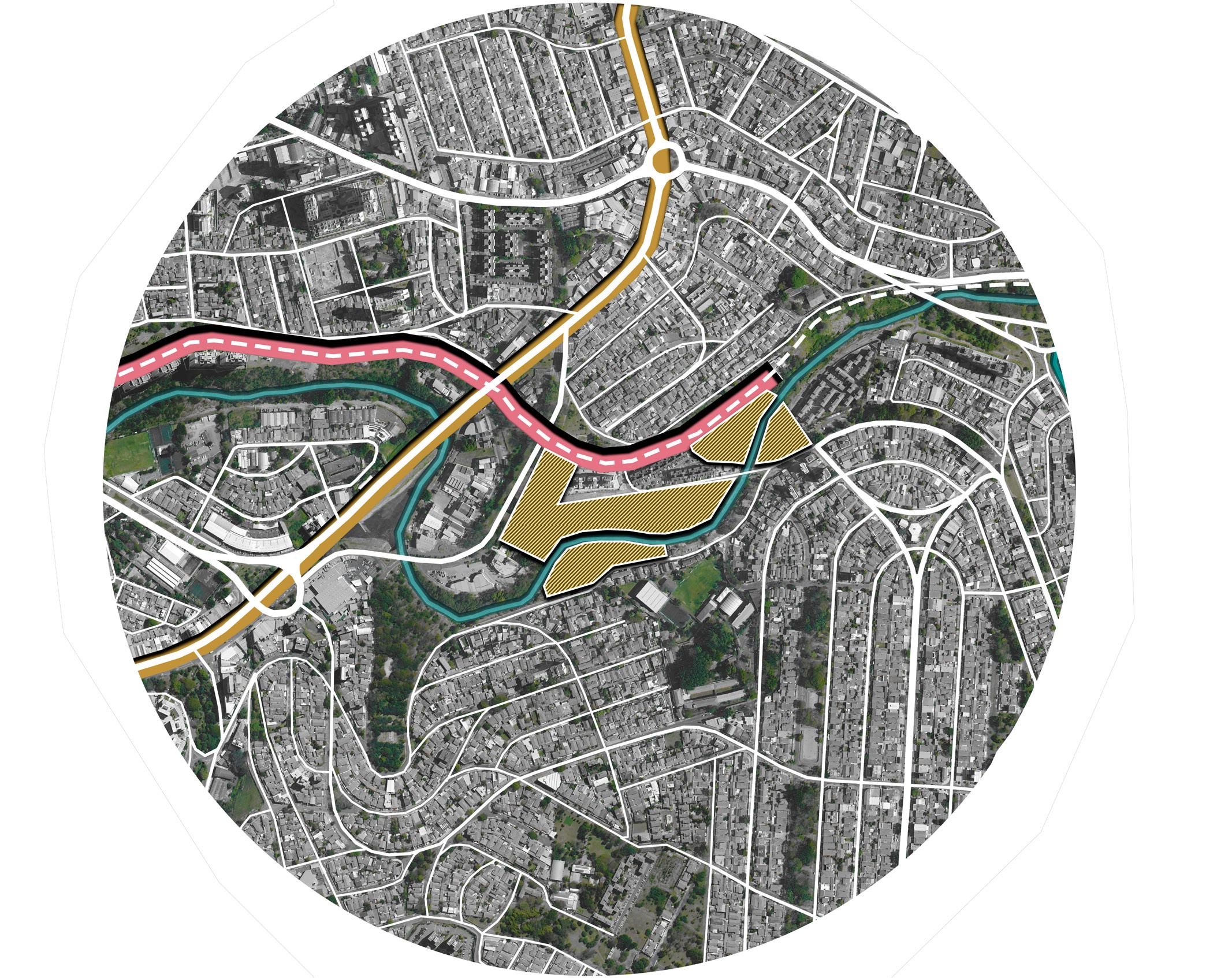

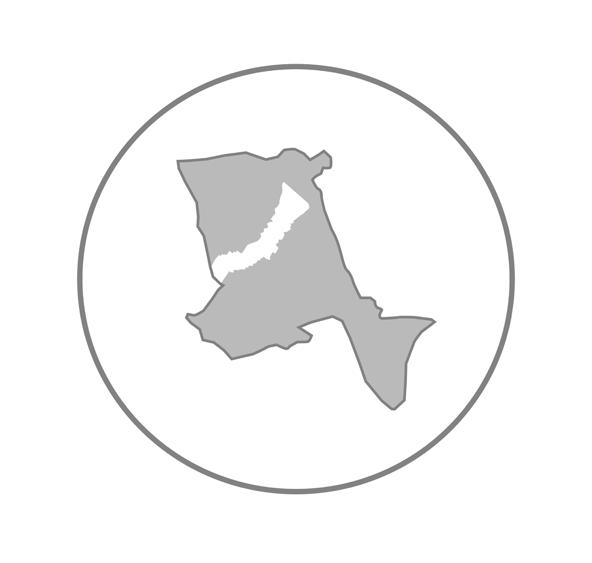

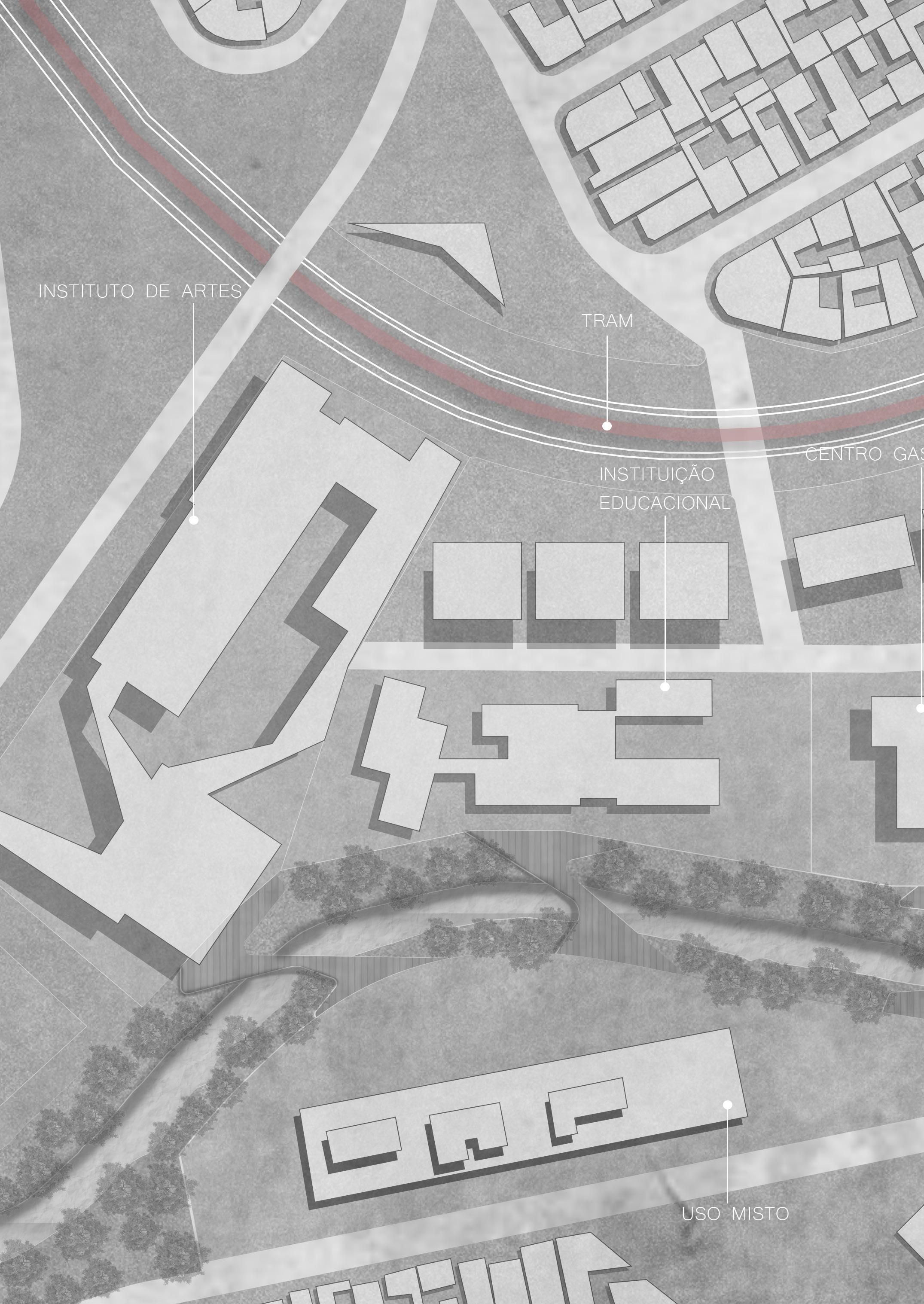

CAMPINAS, SÃO PAULO ÁREA ESTUDO (PERÍMETRO LEITO FERROVIÁRIO DESATIVADO)

ÁREA PROJETOS INDUTORES

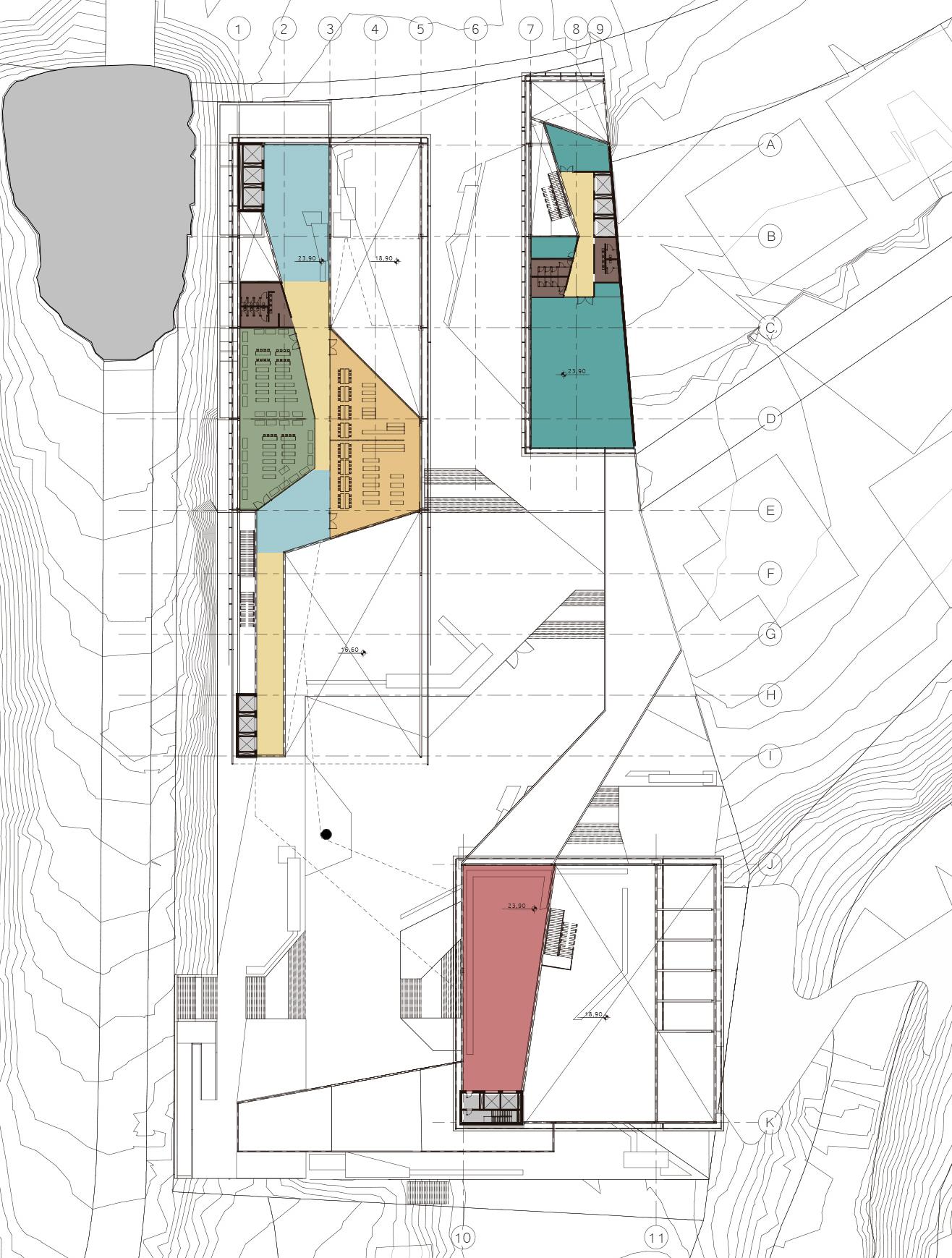

40 APG CENTRO

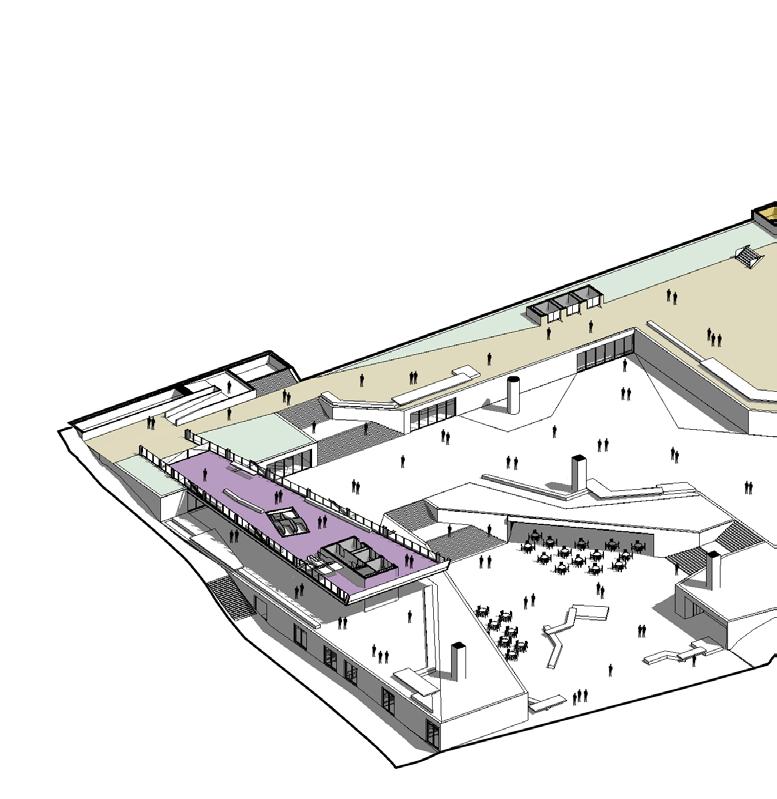

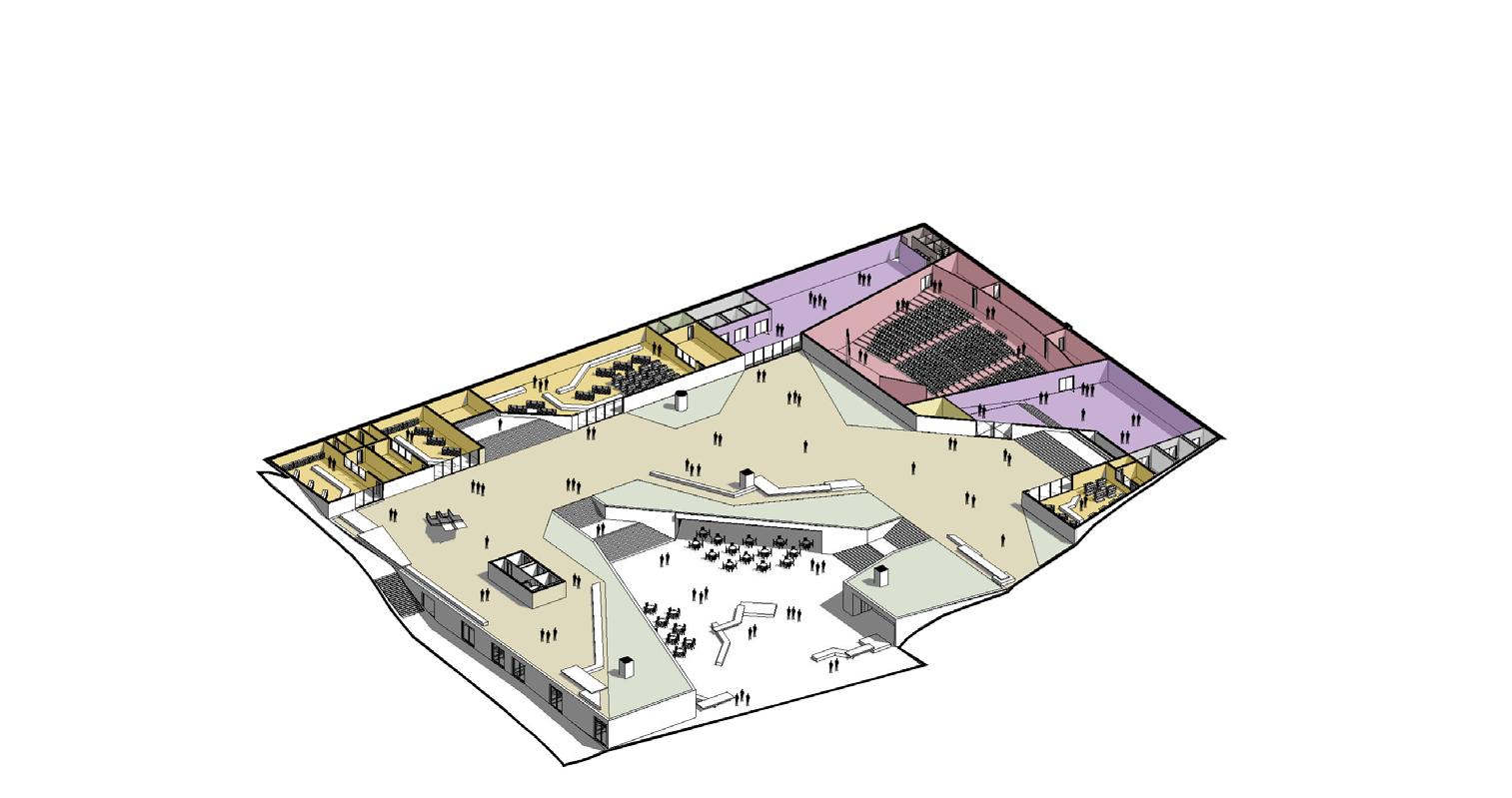

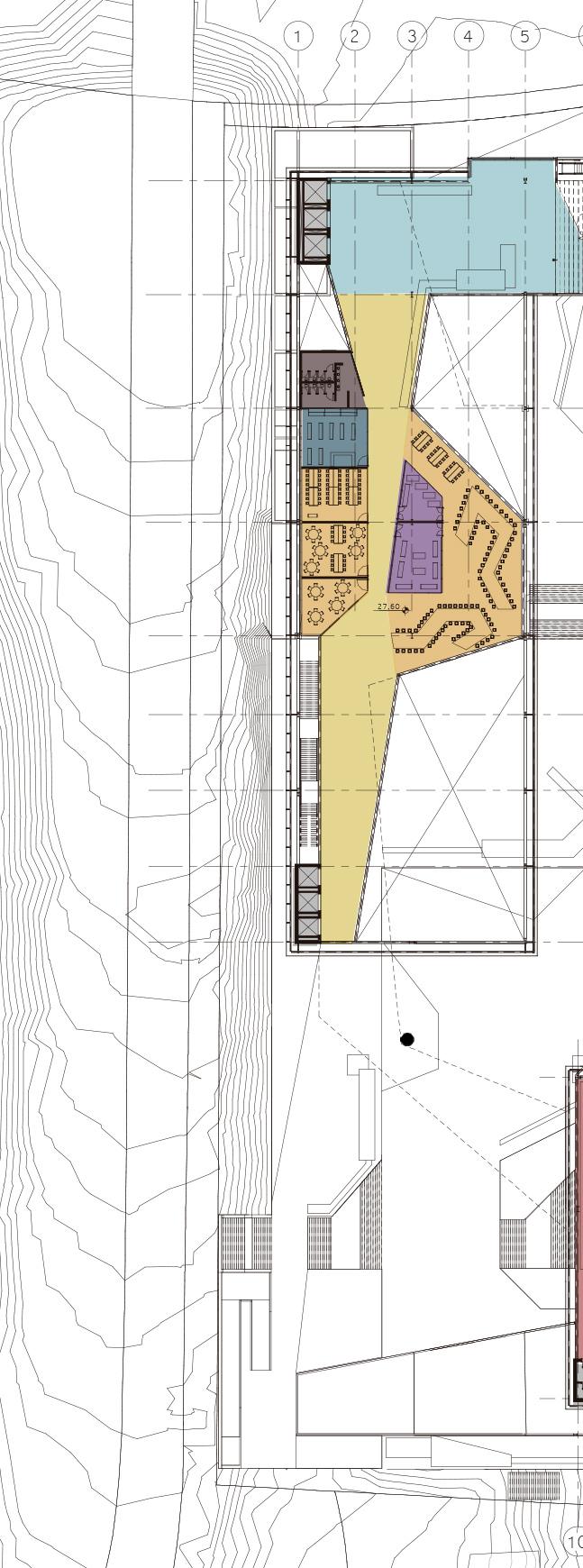

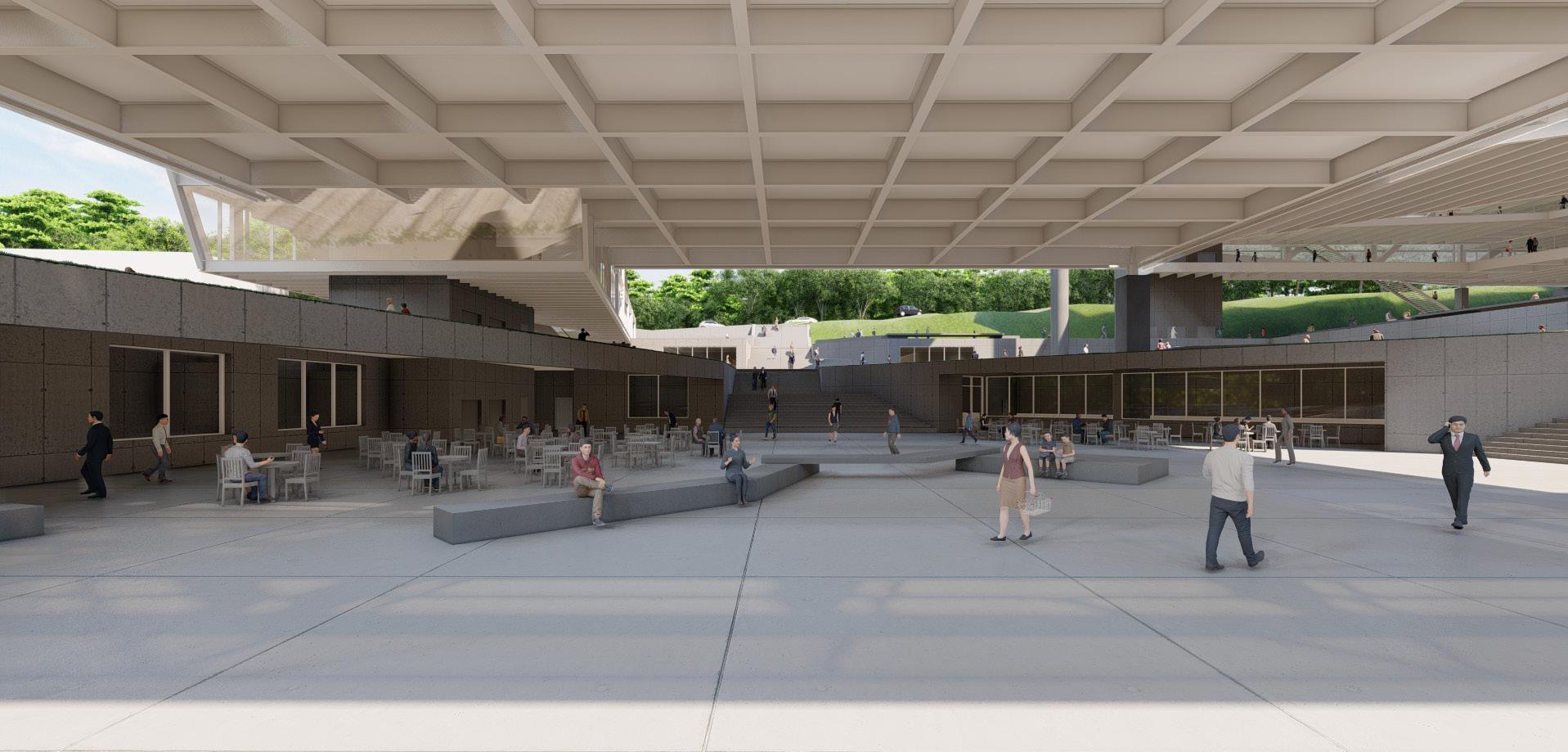

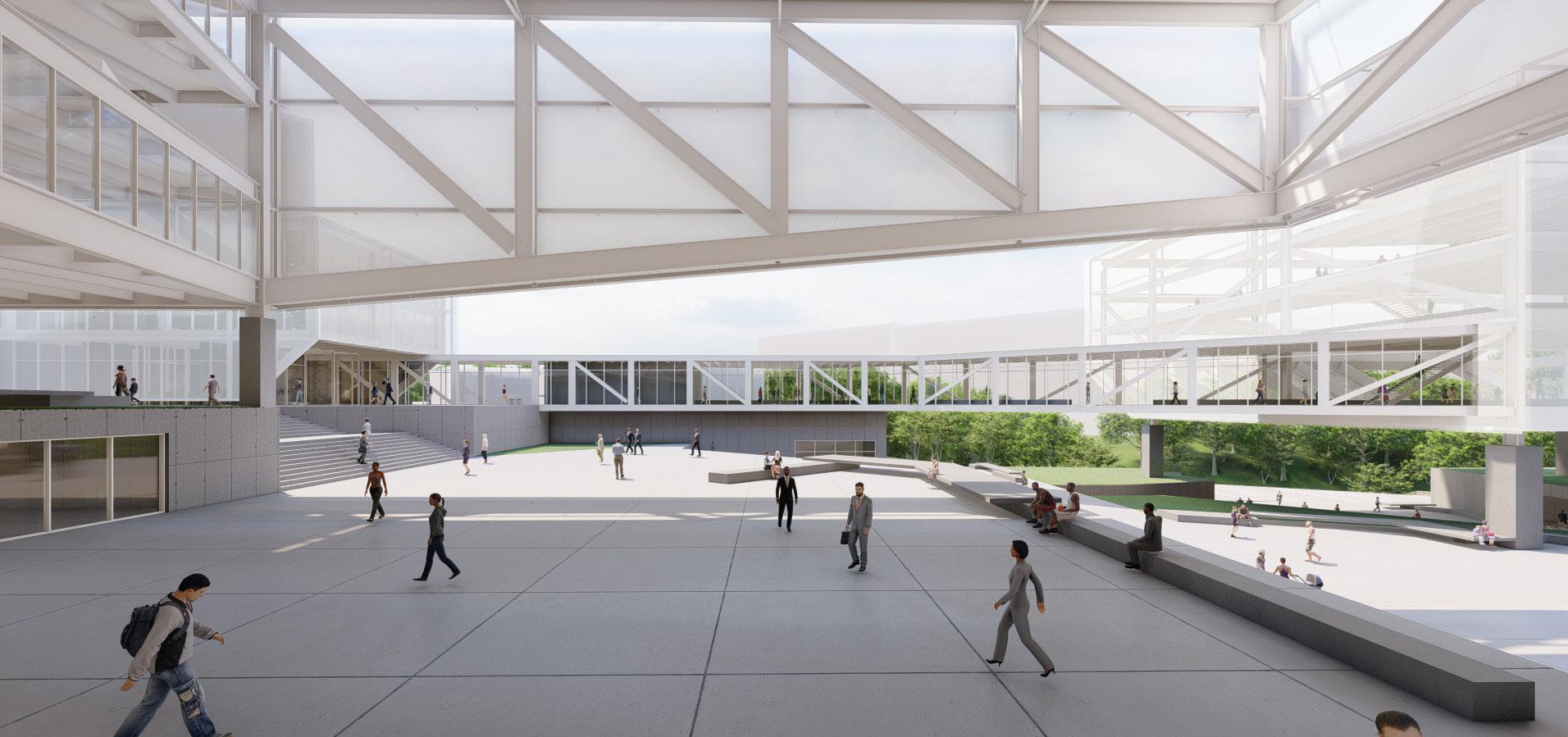

PÁTIO PÚBLICO PAVIMENTO TÉRREO (CONEXÃO TRAM)

PÁTIO PÚBLICO PAVIMENTO INFERIOR -1

PÁTIO PÚBLICO PAVIMENTO INFERIOR -2

PÁTIO PÚBLICO PAVIMENTO INFERIOR -3 (PRAÇA DE ALIMENTAÇÃO)

44

GALERIA GALERIA/HALL GALERIA ESPAÇO DE CONVIVÊNCIA BLOCO ARTES VISUAIS BLOCO EXPOSIÇÕES BLOCO ARTES CÊNICAS

45

46

47

48

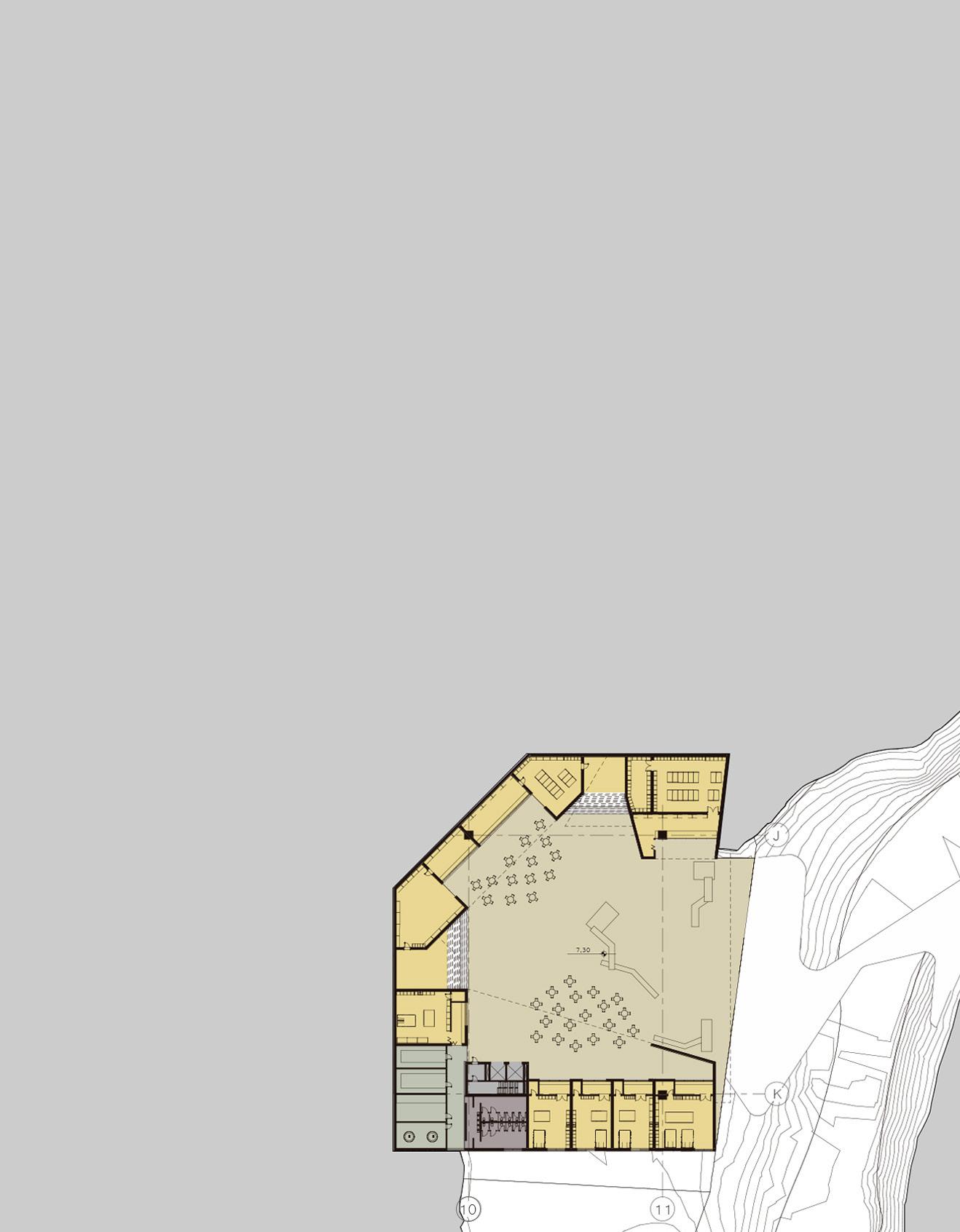

RESTAURANTES/CAFÉ

PRAÇA DE ALIMENTAÇÃO CIRCULAÇÃO VERTICAL ÁREA TÉCNICA BANHEIROS

49

0 5 10 20

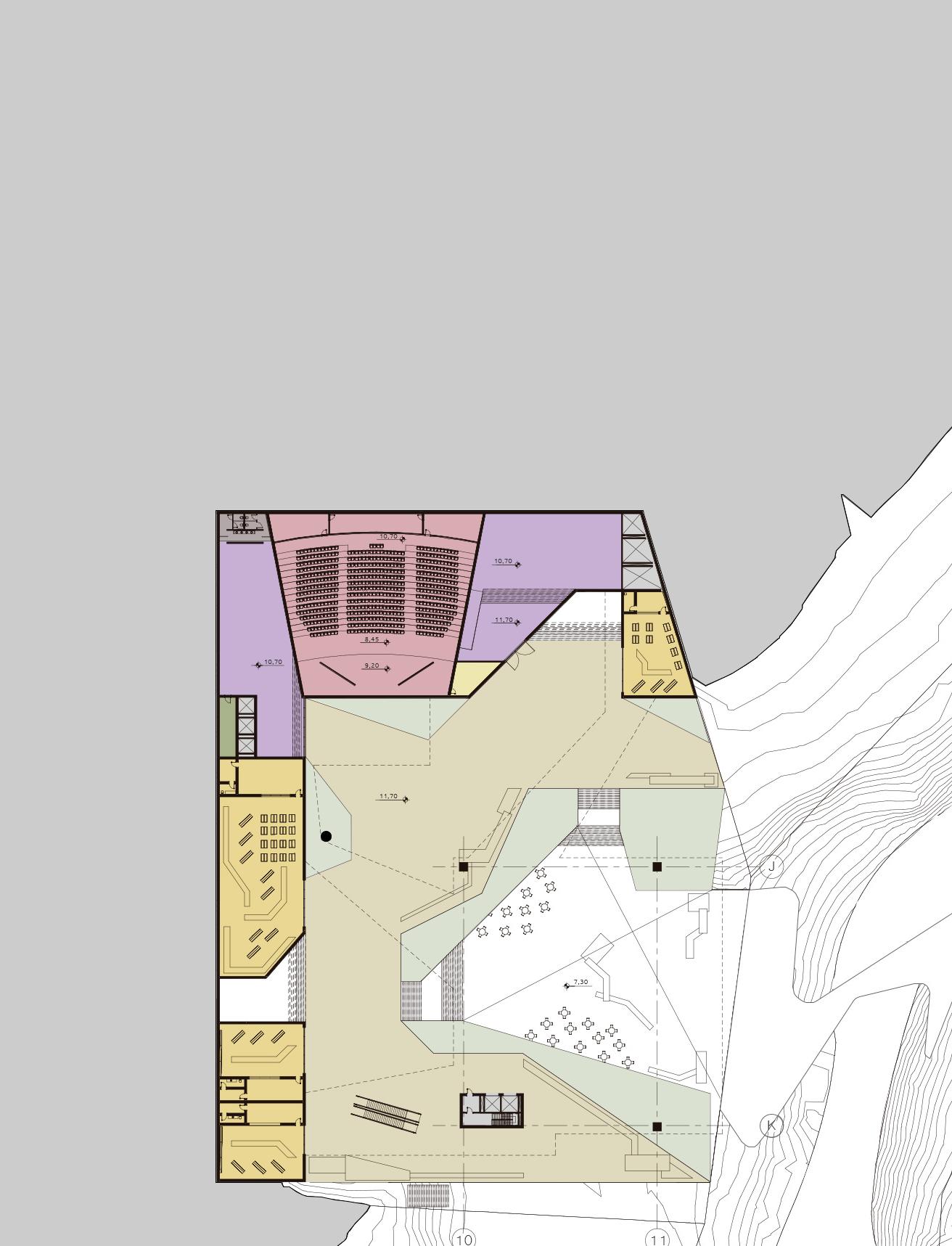

50 BANHEIROS FOYER LOJAS AUDITÓRIO PRAÇA PÚBLICA CAMARIM

VERTICAL APOIO AUDITÓRIO VEGETAÇÃO

COLETIVO BICICLETÁRIO

TÉCNICA

VERTICAL

DO INSTITUTO VEGETAÇÃO PRAÇA PÚBLICA GALERIA/HALL 0 5 10 20

CIRCULAÇÃO

ESTACIONAMENTO

ÁREA

CIRCULAÇÃO

LOJA

HALL/RECEPÇÃO

PRAÇA PÚBLICA

CIRCULAÇÃO VERTICAL

VEGETAÇÃO

ÁREA DE FUNCIONÁRIOS

ADMINISTRAÇÃO

BANHEIRO/VESTUÁRIO

CIRCULAÇÃO HORIZONTAL

ESTÚDIO MULTIMÍDIA

APOIO EDIFÍCIO

GALERIA

ESPAÇO DE EXPOSIÇÕES

51 PÚBLICA GALERIA/HALL

0 5 10 20 0 5 10 20

ESPAÇO DE CONVIVÊNCIA CIRCULAÇÃO HORIZONTAL

BANHEIROS/VESTUÁRIOS

OFICINA DE ARTESANATO

OFICINA DE MÁQUINAS

SALA DE DANÇA

CIRCULAÇÃO VERTICAL ESPAÇO DE EXPOSIÇÕES

ESPAÇO DE CONVIVÊNCIA CIRCULAÇÃO HORIZONTAL

BANHEIROS

OFICINA

ESTUDIO 3D

ESPAÇO DE EXPOSIÇÕES

CIRCULAÇÃO VERTICAL

BIBLIOTECA/ACERVO

SALA E PÁTIO DE DANÇA 0 5 10 20

EXPOSIÇÕES BIBLIOTECA/ACERVO VERTICAL

CIRCULAÇÃO VERTICAL ESPAÇO DE CONVIVÊNCIA

CIRCULAÇÃO HORIZONTAL BANHEIROS

SALA DE AULA

ARMÁRIOS

SALA INFORMÁTICA

GALERIA ESPAÇO DE EXPOSIÇÕES

53

0 5 10 20 0 5 10 20

54

55 0 5 10 20 0 5 10 20

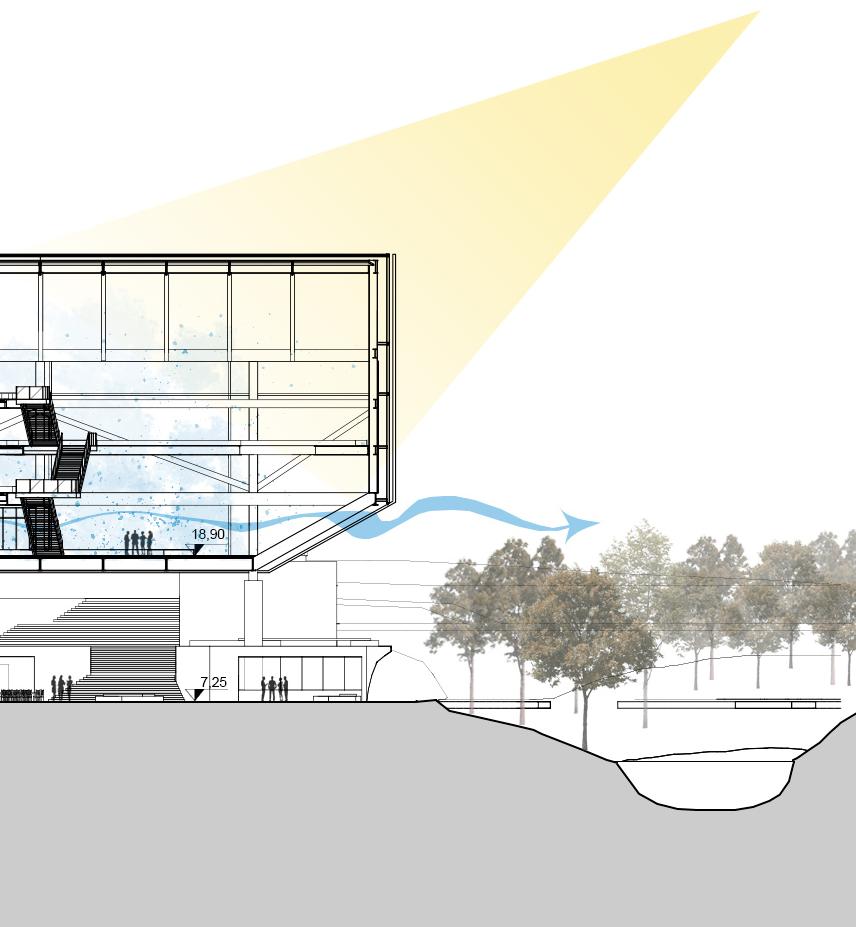

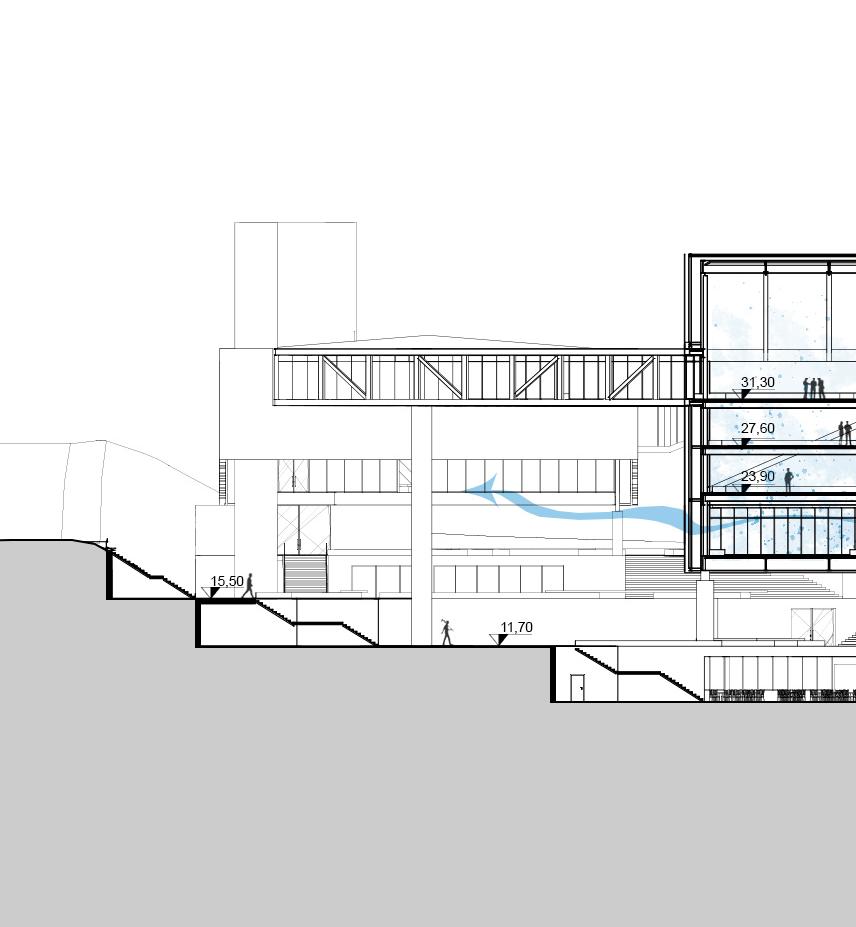

AR QUENTE DISCIPADO

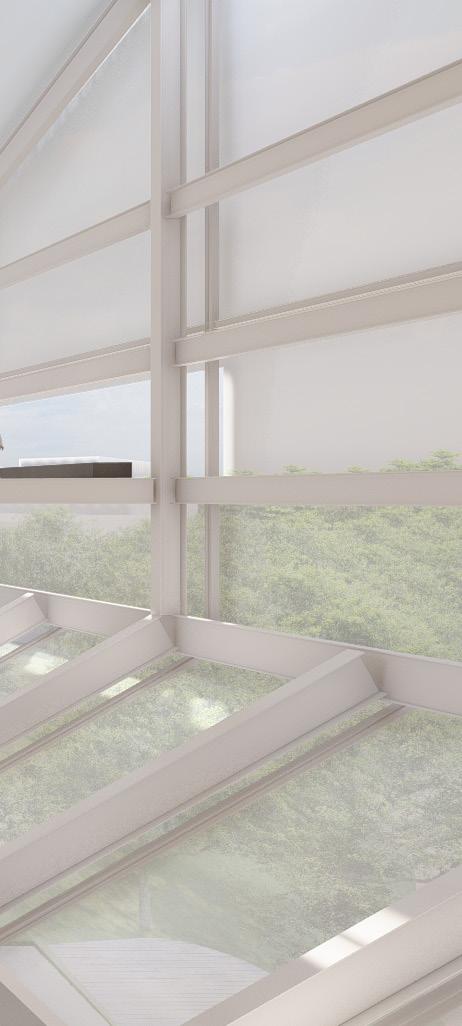

PAINEL METÁLICO PERFURADO BARRA PARCIALMENTE VENTOS E ENTRADA DE LUZ NATURAL

ESTRUTURA METÁLICA SUPORTE PARA PAINÉIS METÁLICOS

CORRENTE DE VENTOS CONTROLADA POR PAINÉIS METÁLICOS PERFURADOS

VENTILAÇÃO CRUZADA PROVOCA A DISPERSÃO DO AR QUENTE

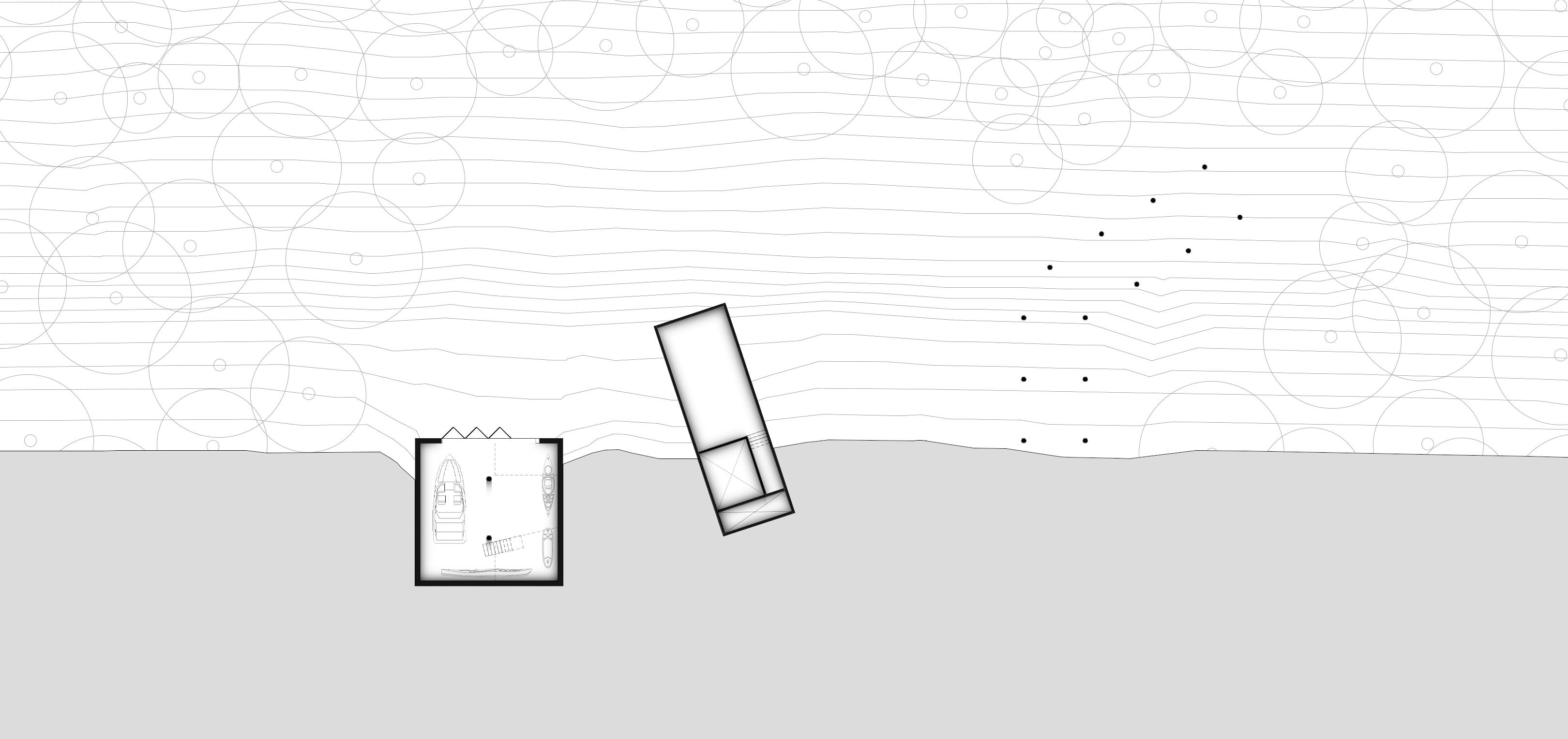

LAKE HOUSE 2023

EXPERIMENTO PESSOAL

SOFTWARES UTILIZADOS

REVIT

SKETCHUP

V-RAY

PHOTOSHOP

LUMION

ILLUSTRATOR

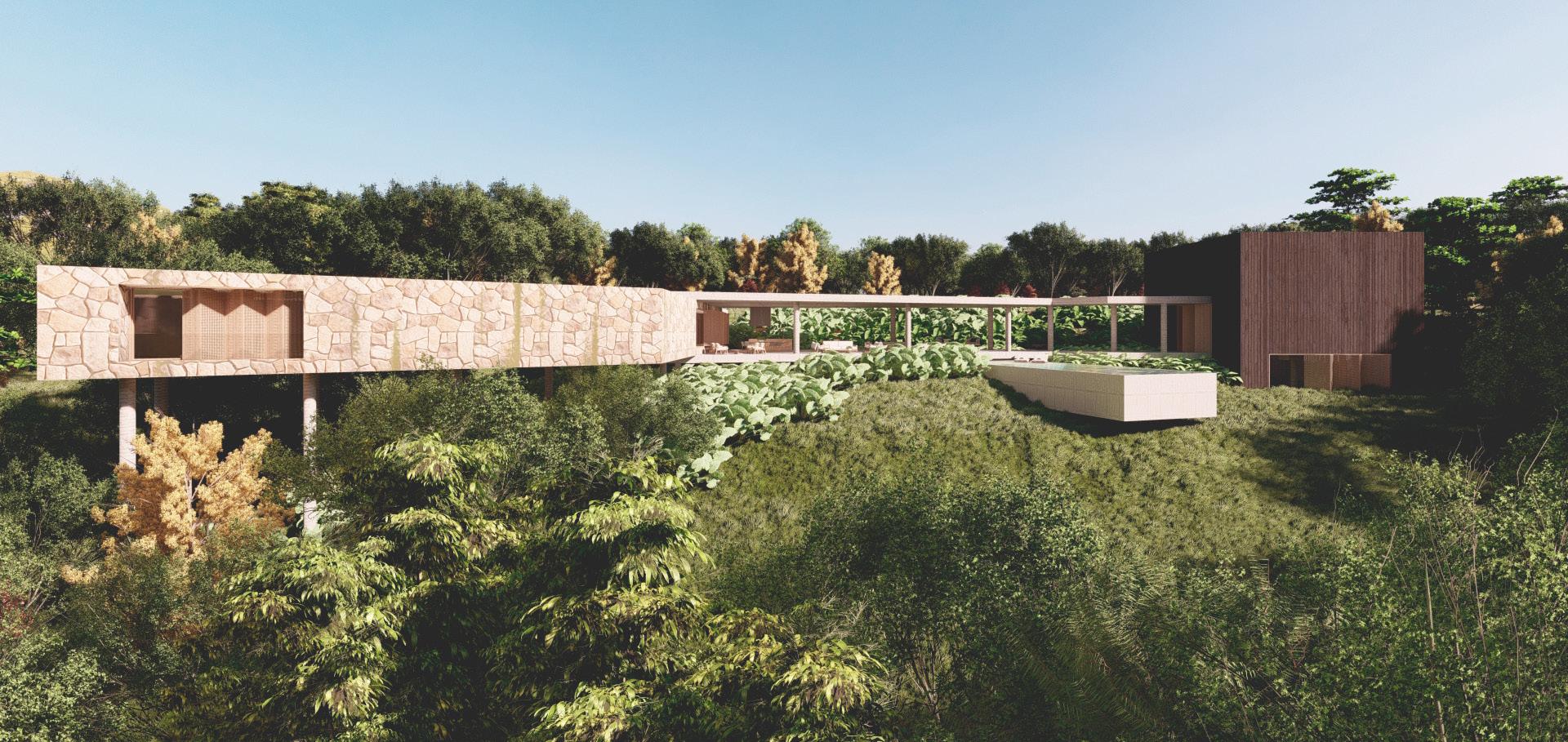

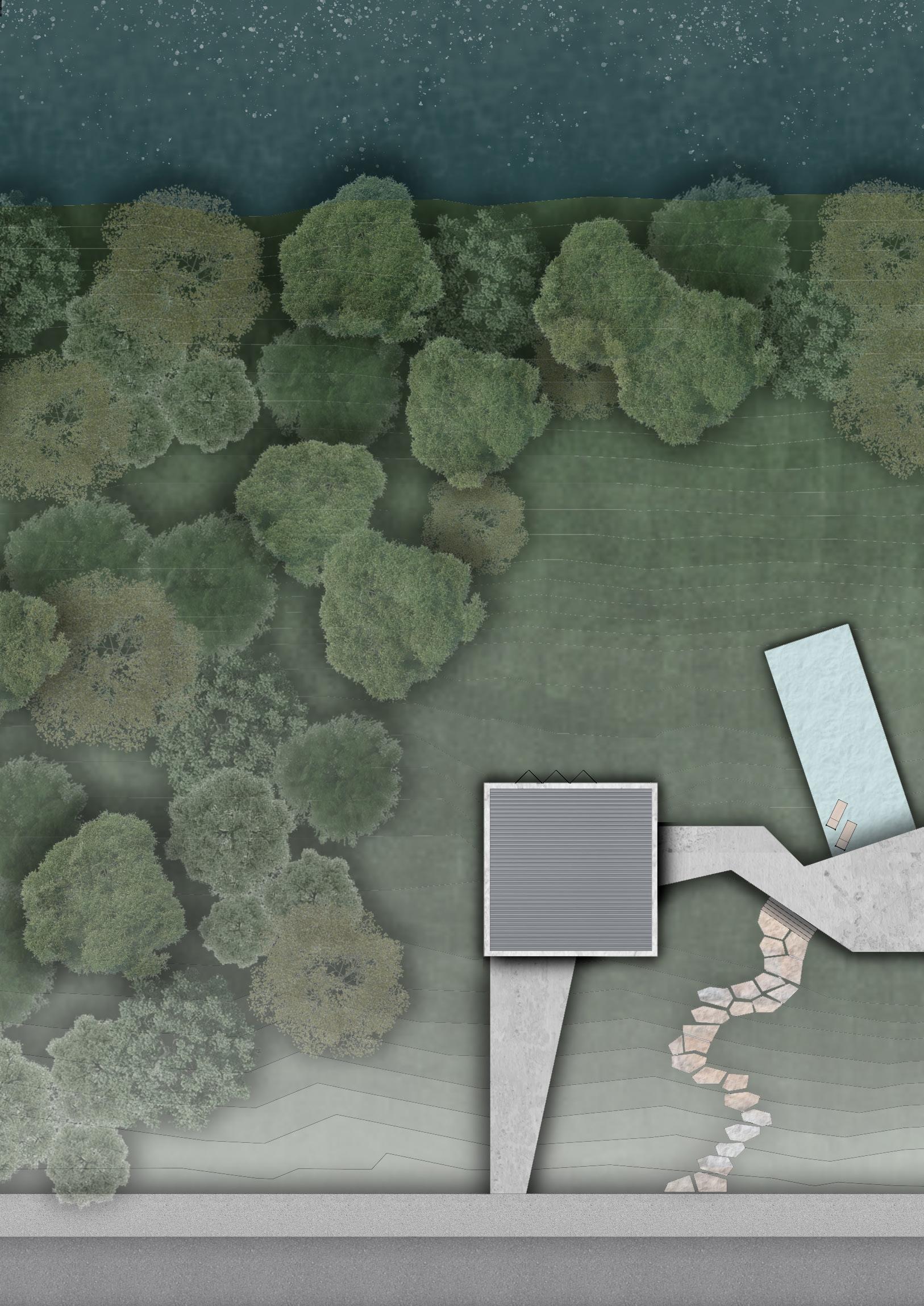

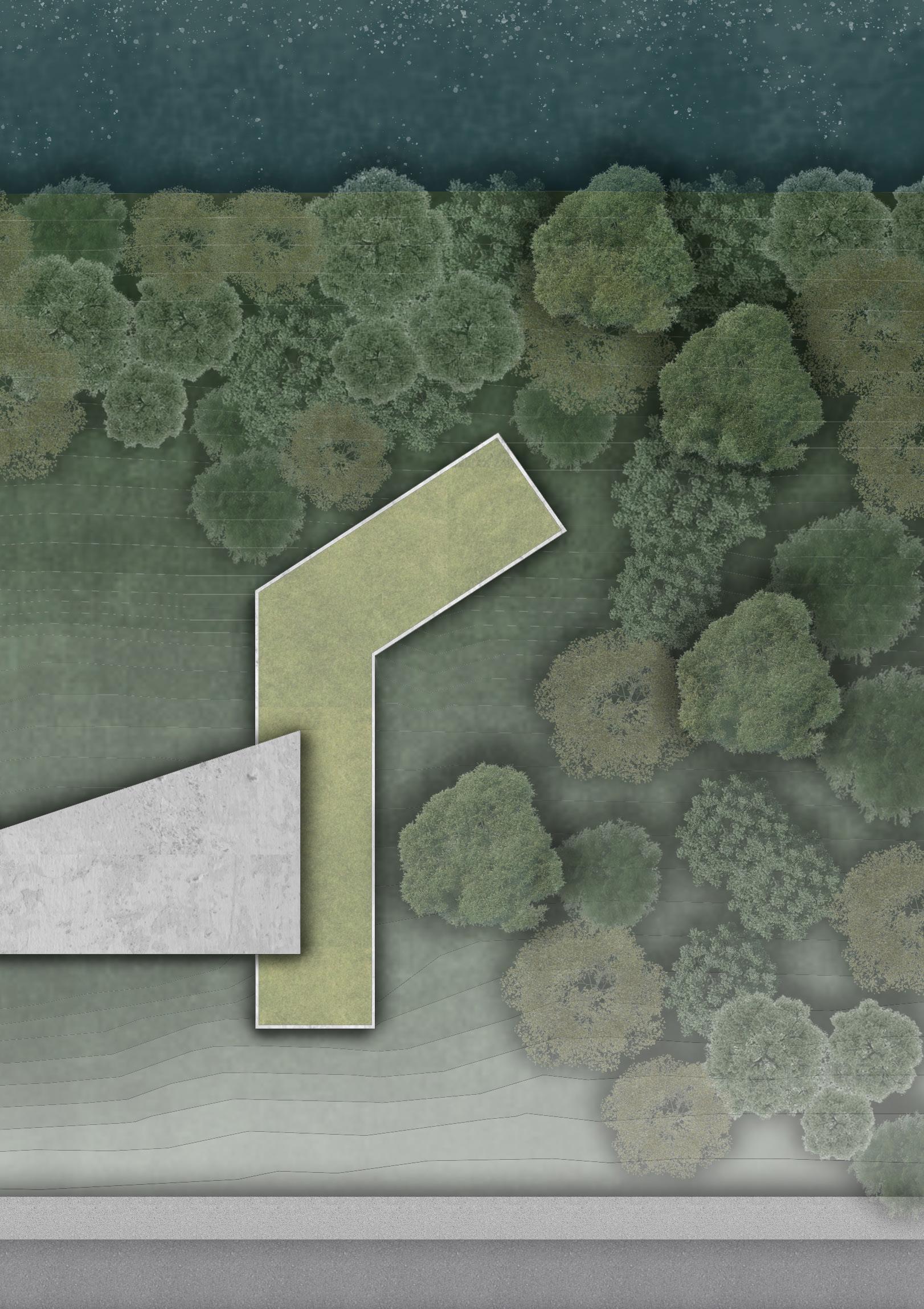

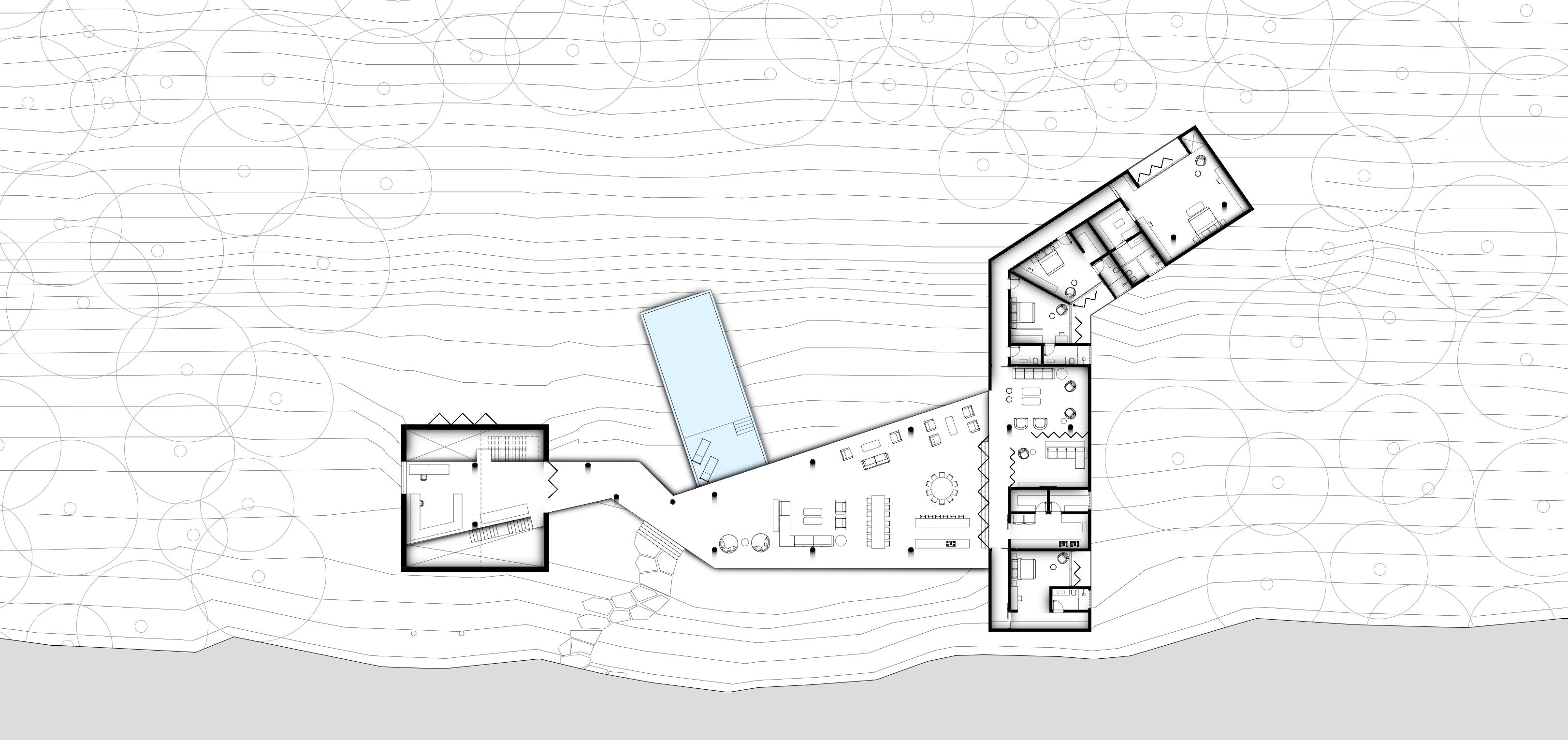

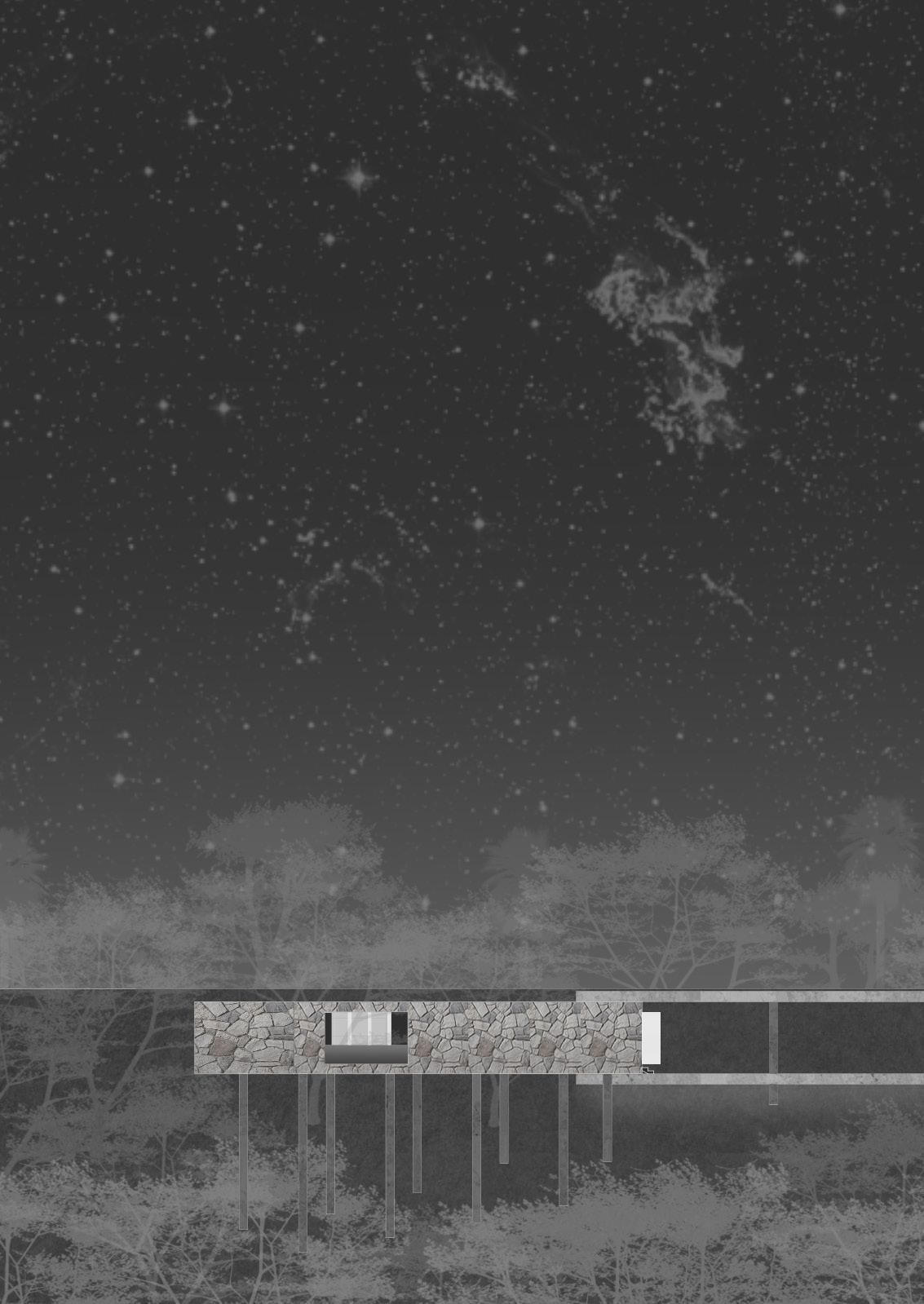

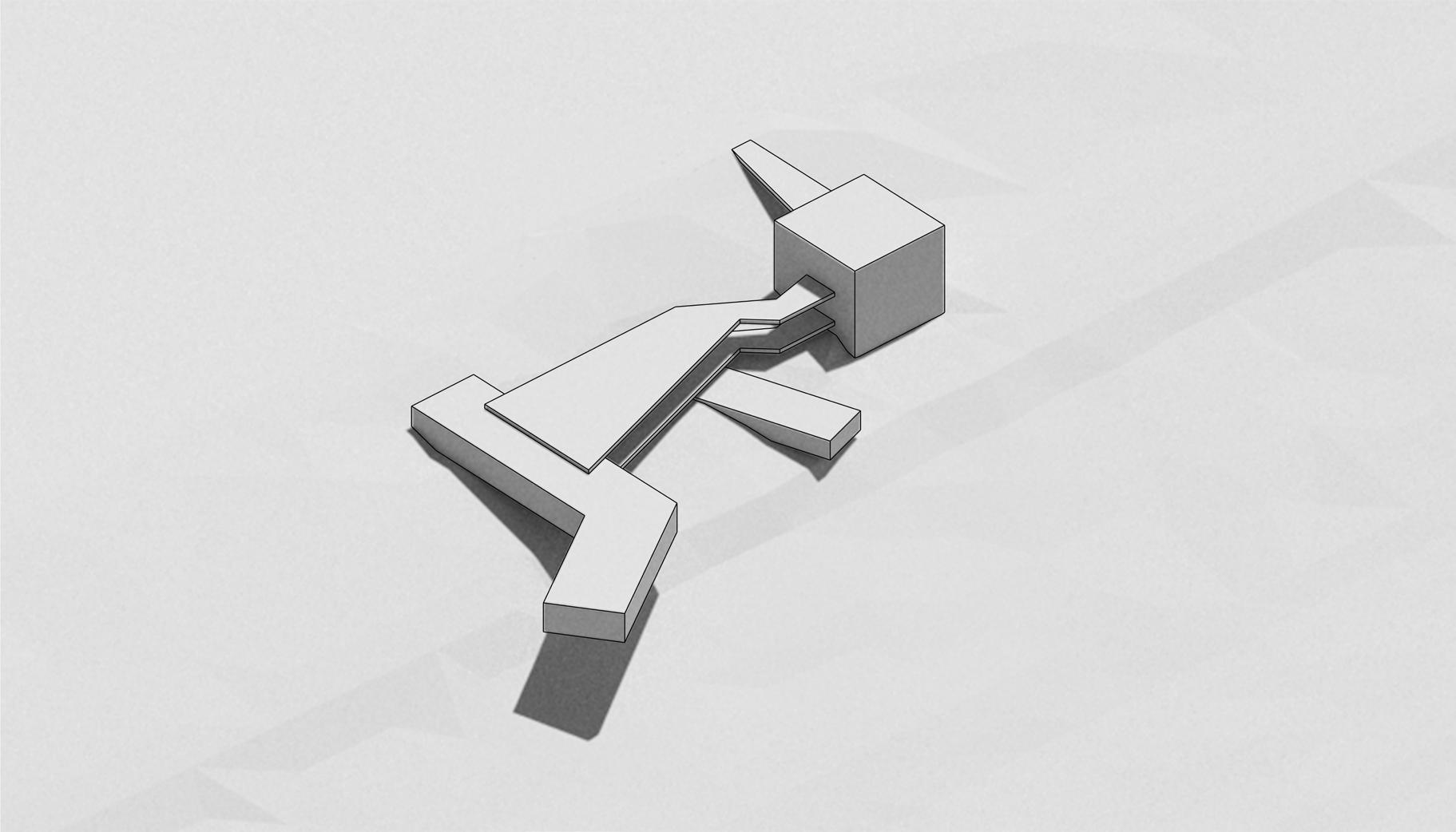

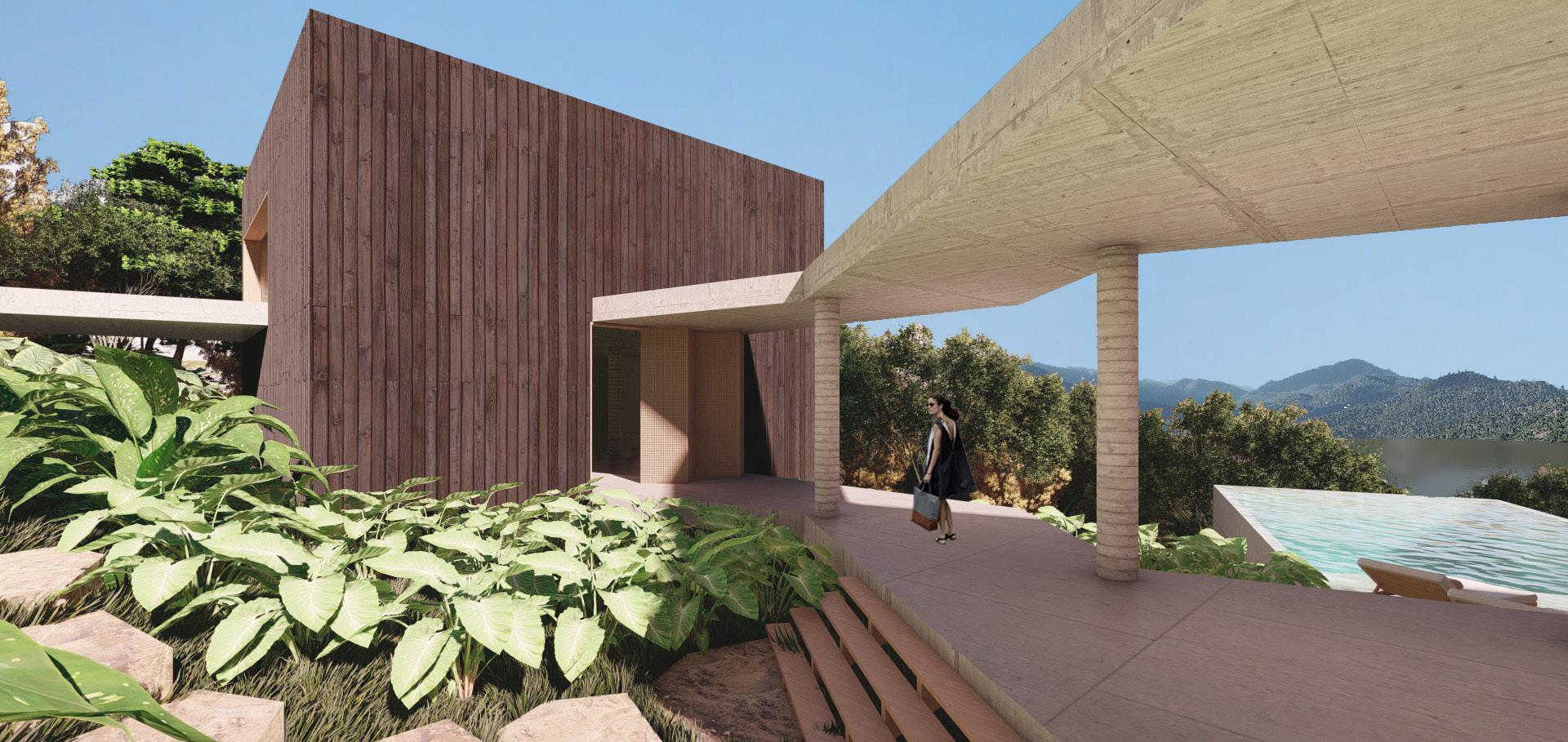

IMPLANTADO EM UM TERRENO COM GRANDE ACLIVE, O PROJETO TEVE SEU PARTIDO DEFINIDO POR SEU TERRENO SOMADO A SUA VISTA PARA O LAGO.DESTA FORMA, BUSCANDO ACOMODAR UMA FAMÍLIA DE 4 PESSOAS, O PROJETO SE DISPÕE DA CONEXÃO DE ELEMENTOS QUE DEFINEM OS ESPAÇOS DA CASA DE ACORDO COM CADA PROGRAMA.

O VOLUME QUE SE ENCAIXA NA TOPOGRAFIA TEM A FUNÇÃO DE ABRIGAR OS AUTOMÓVEIS, OS VEÍCULOS AQUÁTICOS/OFICINA E O ATELIÊ, SENDO ESTES DEFINIDOS ATRAVÉS DE SEUS RESPECTIVOS NÍVEIS.

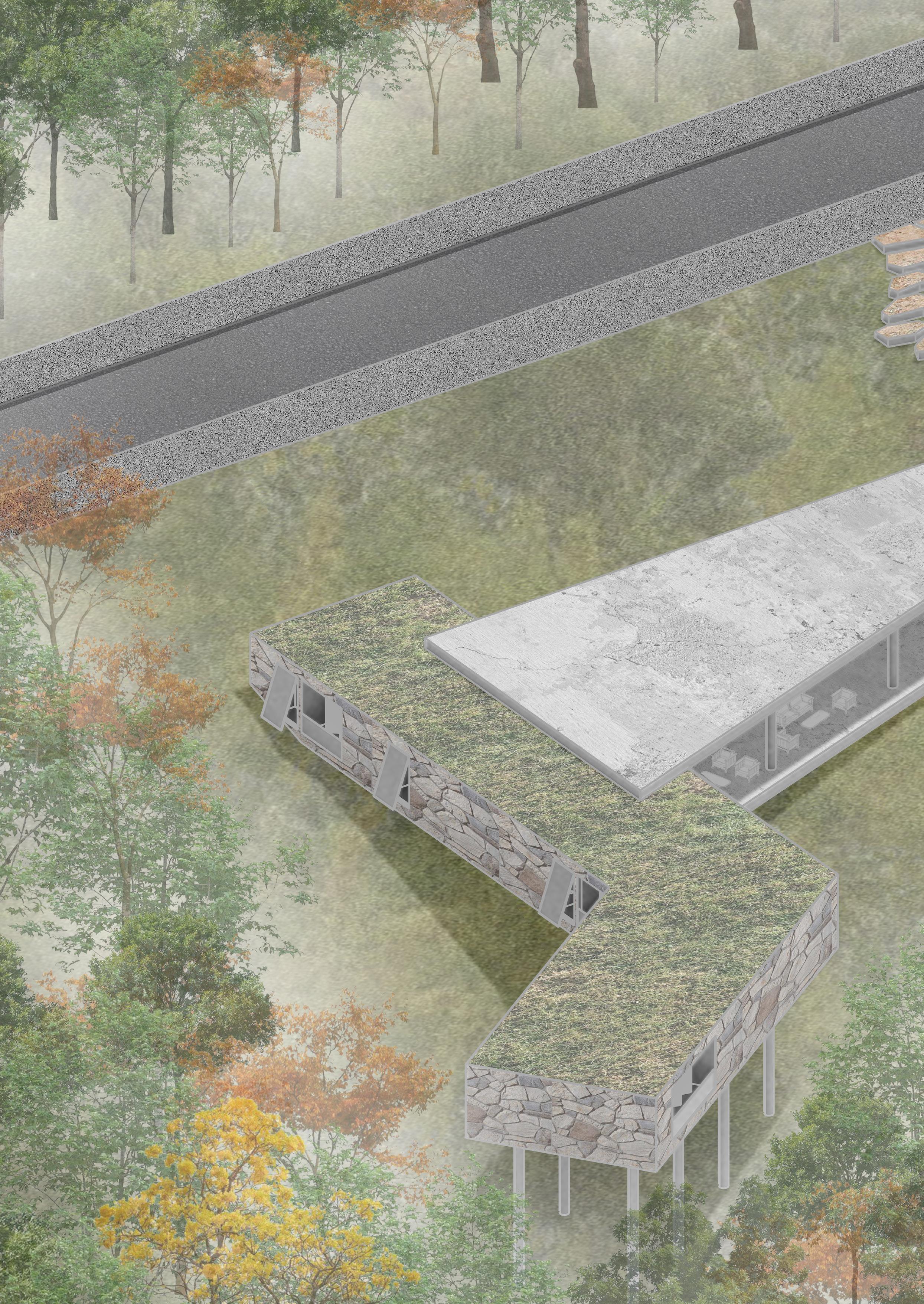

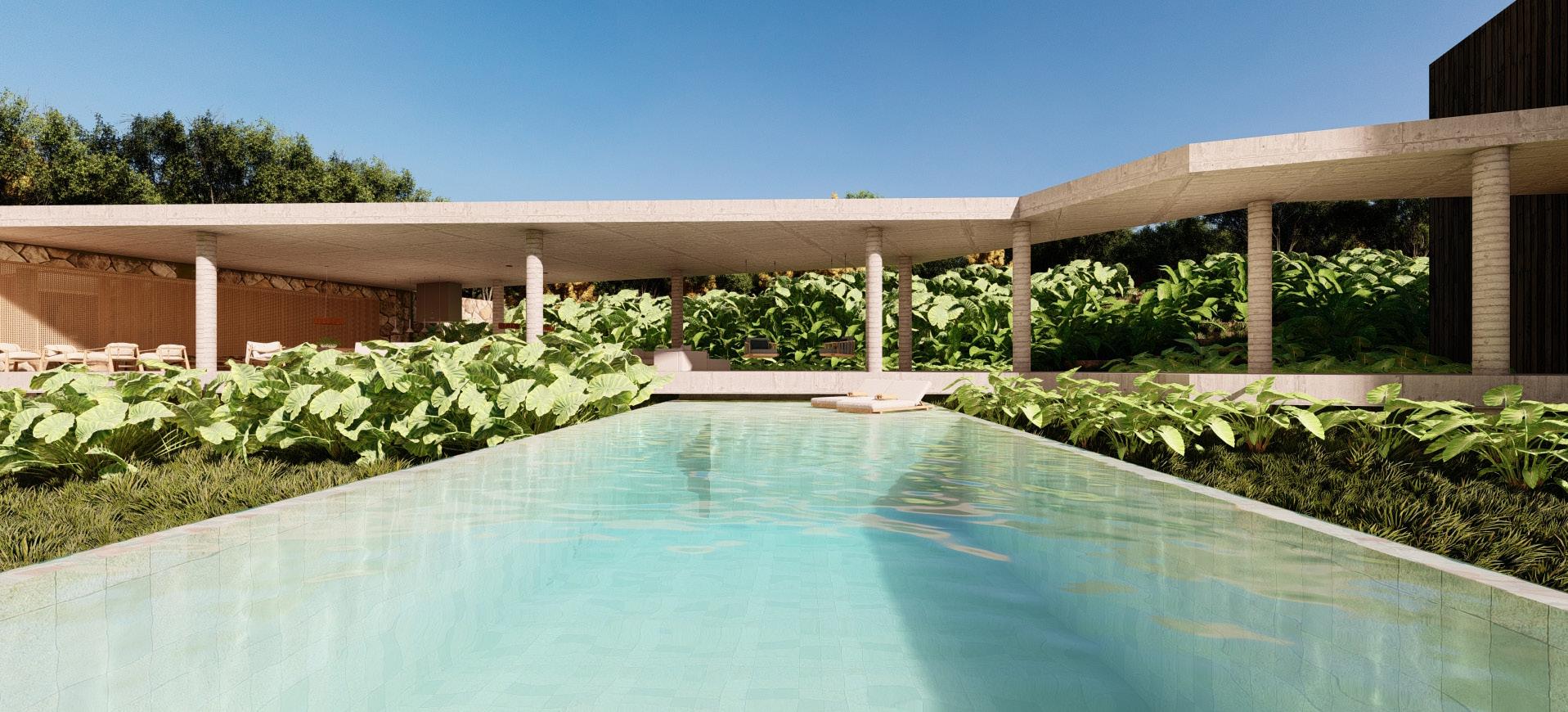

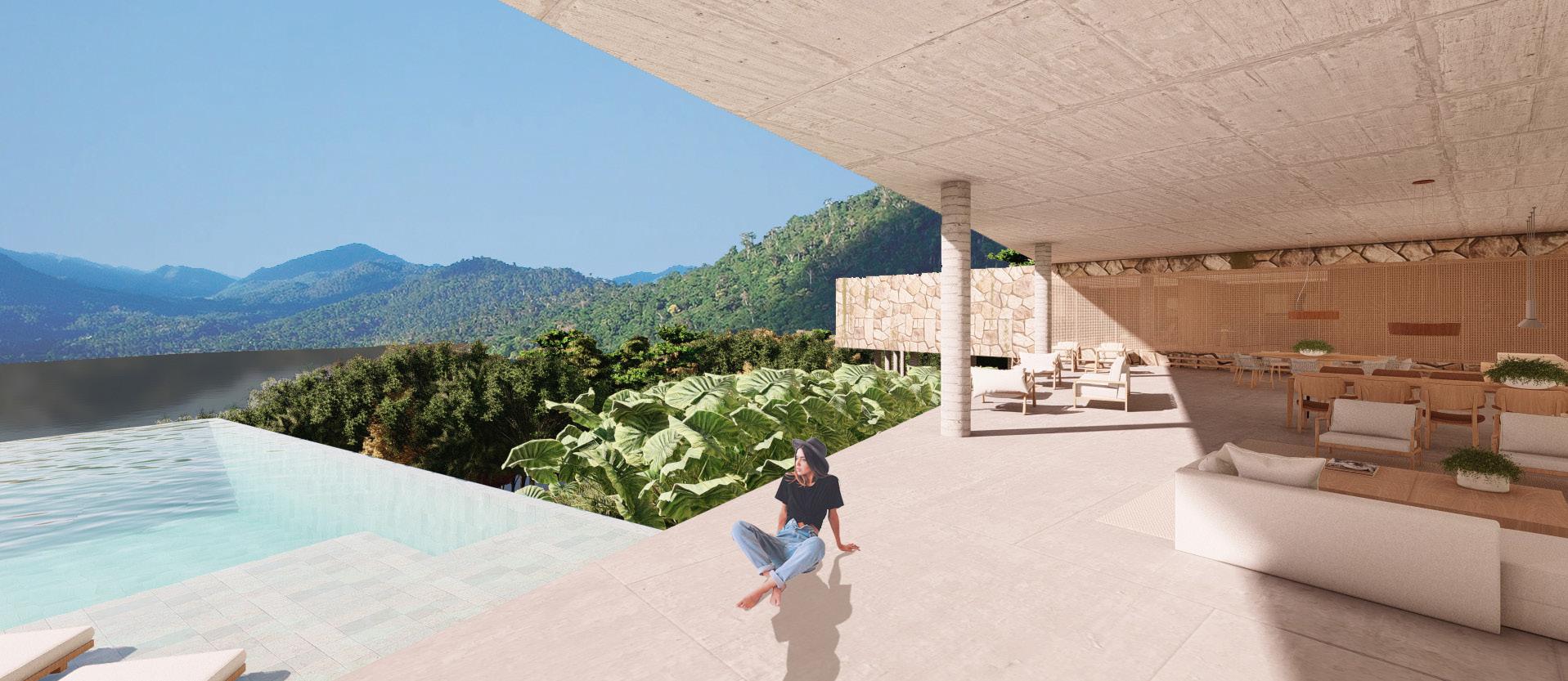

JÁ NOS DOIS GRANDES PLANOS QUE POUSAM NO TERRENO SOB PILOTIS, HÁ NELE A CONEXÃO DOS PROGRAMAS DA CASA, SENDO ONDE ACONTECE A MAIOR CONEXÃO COM O EXTERNO POR SUA AUSÊNCIA DE VEDAÇÃO E INTERAÇÃO DIRETA COM A PISCINA, HAVENDO ASSIM SEU USO DESTINADO AO ESTAR, OBTENDO UMA EXTENSÃO DA COZINHA COM O GOURMET JUNTO À GRANDES ESPAÇOS DEFINIDOS PELOS MÓVEIS.

E POR FIM O VOLUME REVESTIDO EM PEDRAS, O QUAL POUSA TAMBÉM NO TERRENO SOB PILOTIS, É ONDE ACONTECE OS PROGRAMAS COM MAIS PRIVACIDADE, NO CASO, A COZINHA, HOME-THEATER, QUARTOS E BANHEIROS.

64 1 2 3

65 4 5 6

66

67

70

71

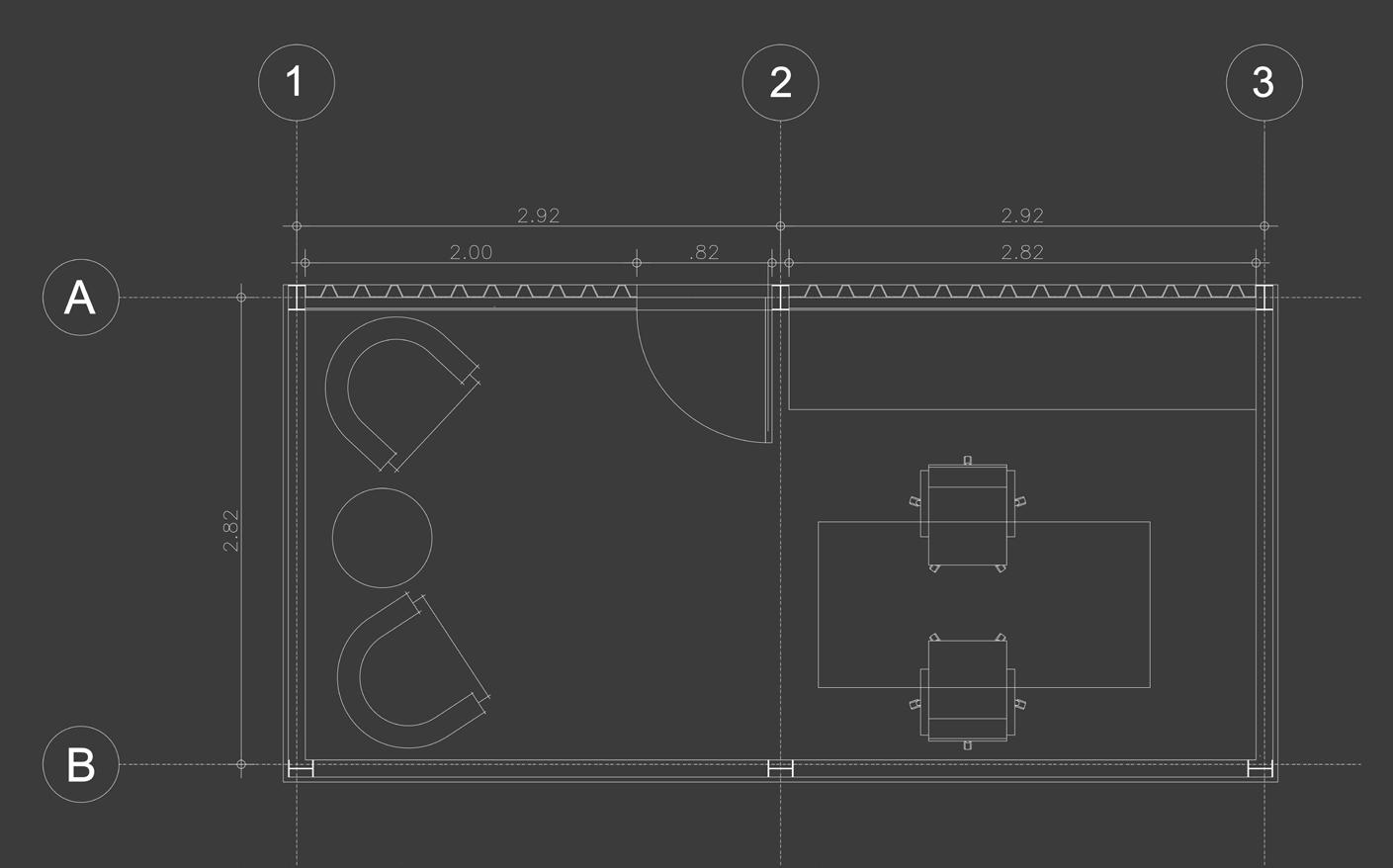

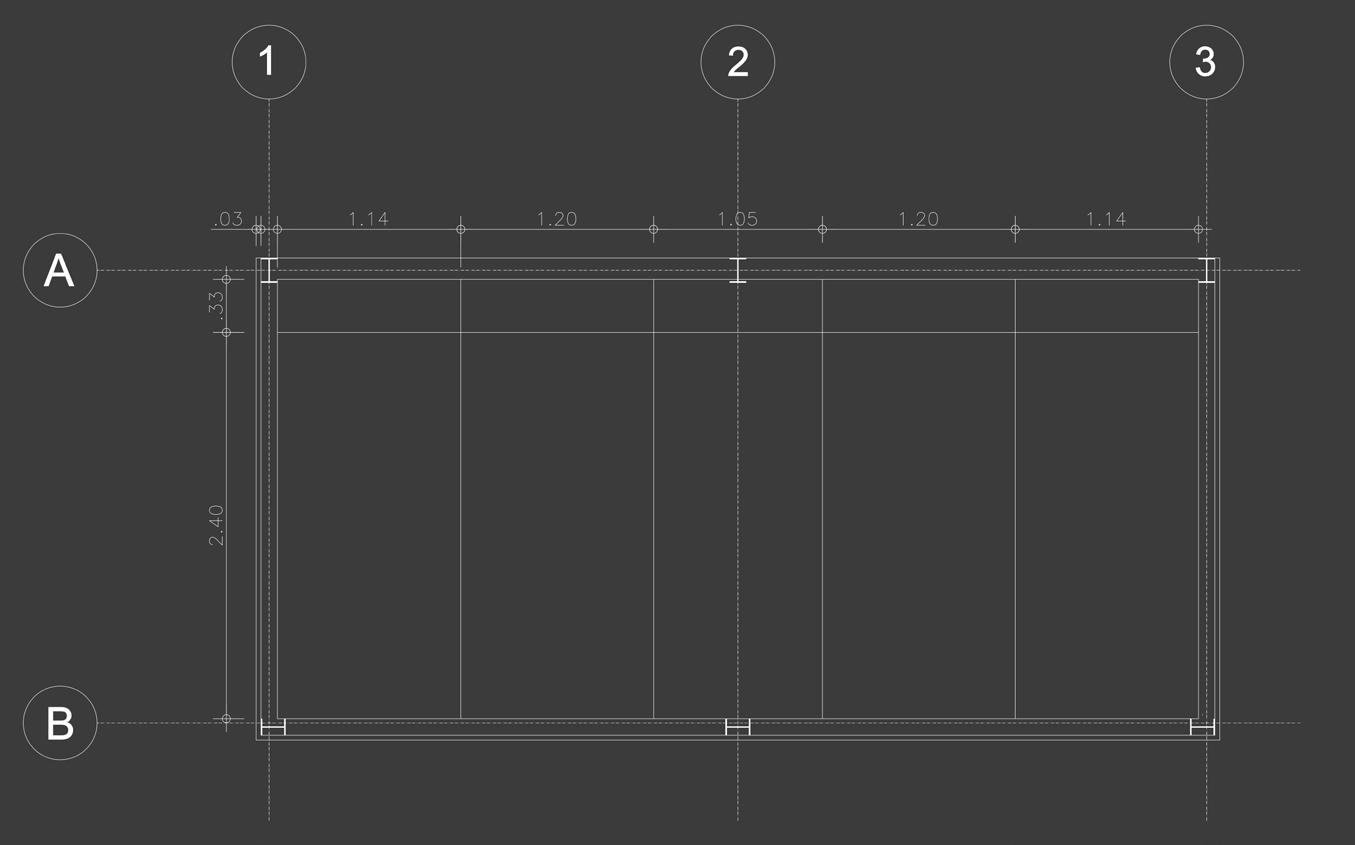

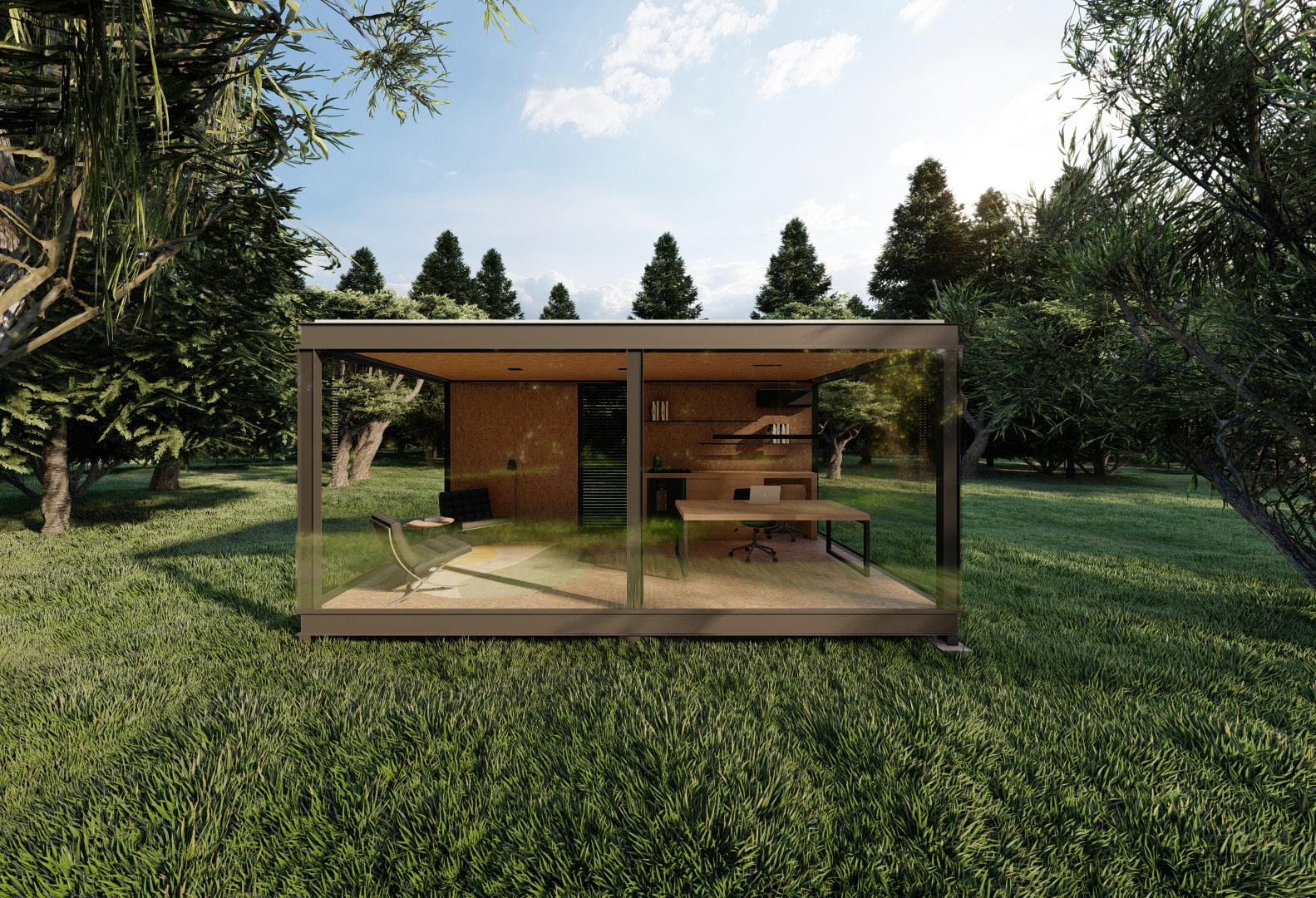

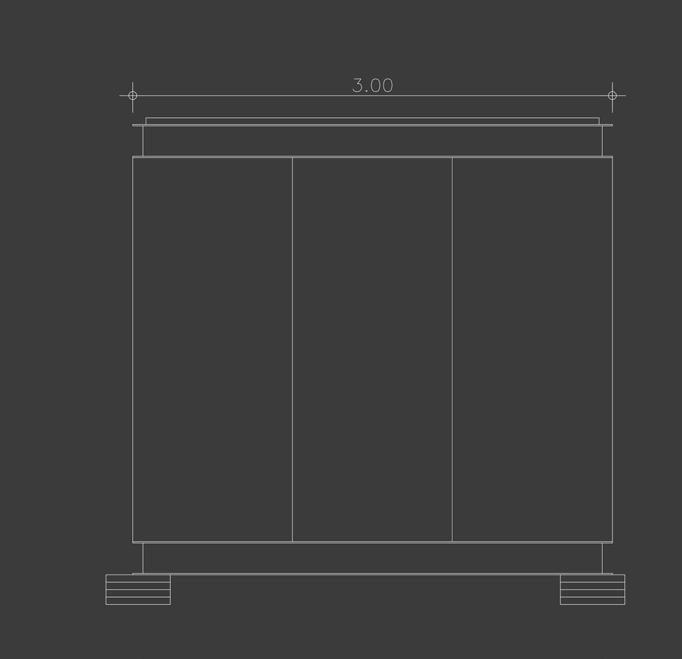

BSB TINY OFFICE 2022

PROJETO A EXECUTAR

SOFTWARES UTILIZADOS

AUTOCAD

SKETCHUP

PHOTOSHOP

LUMION

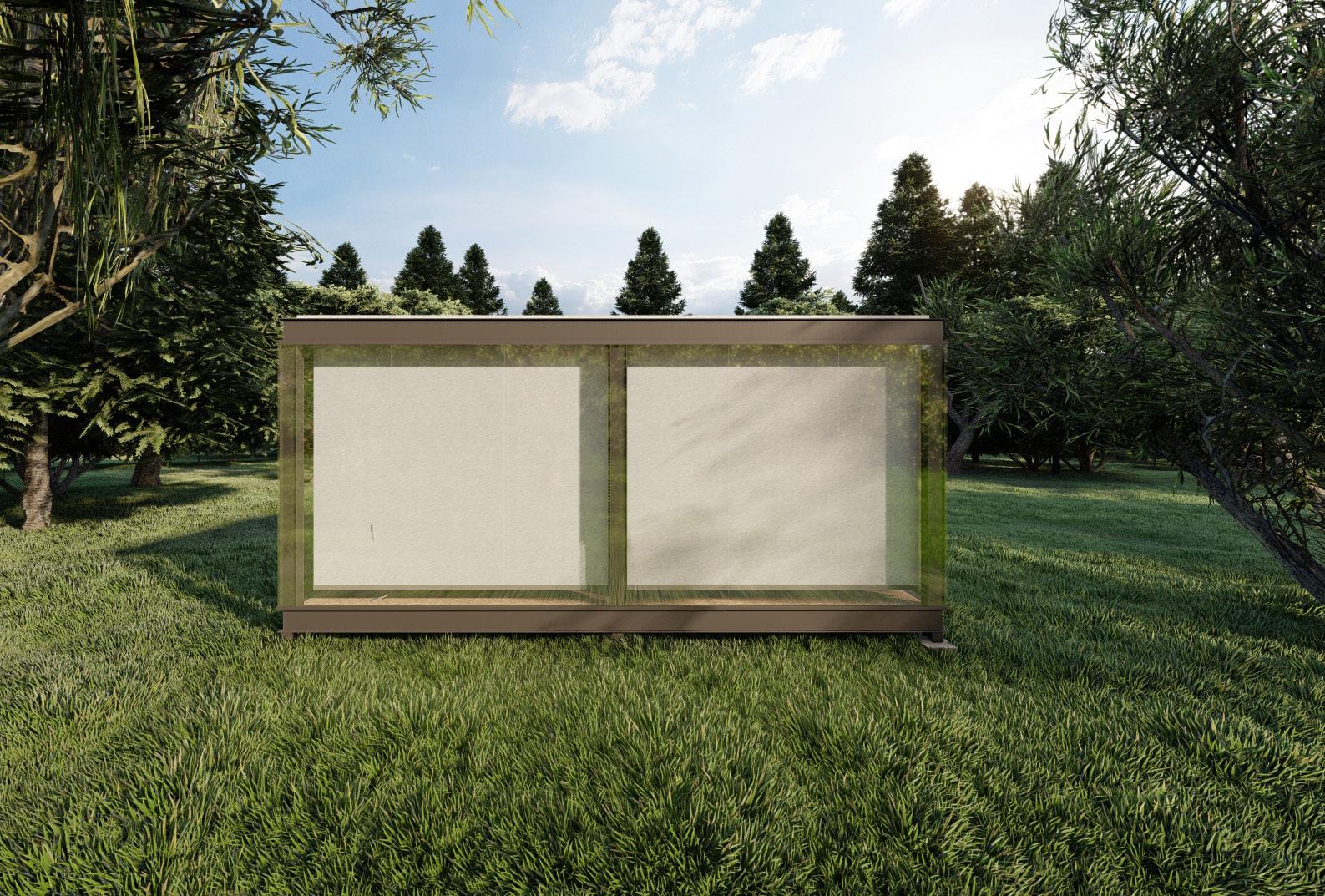

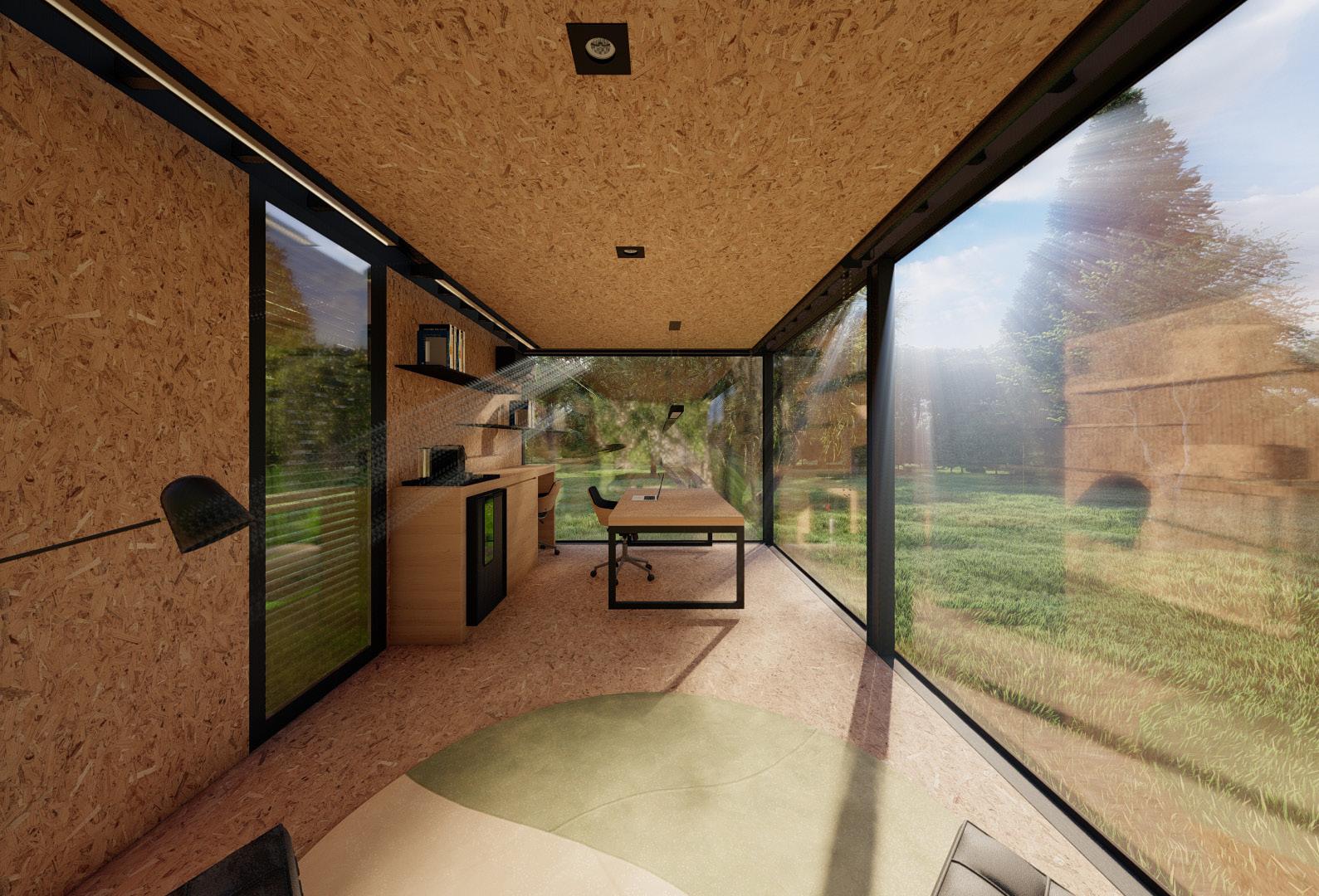

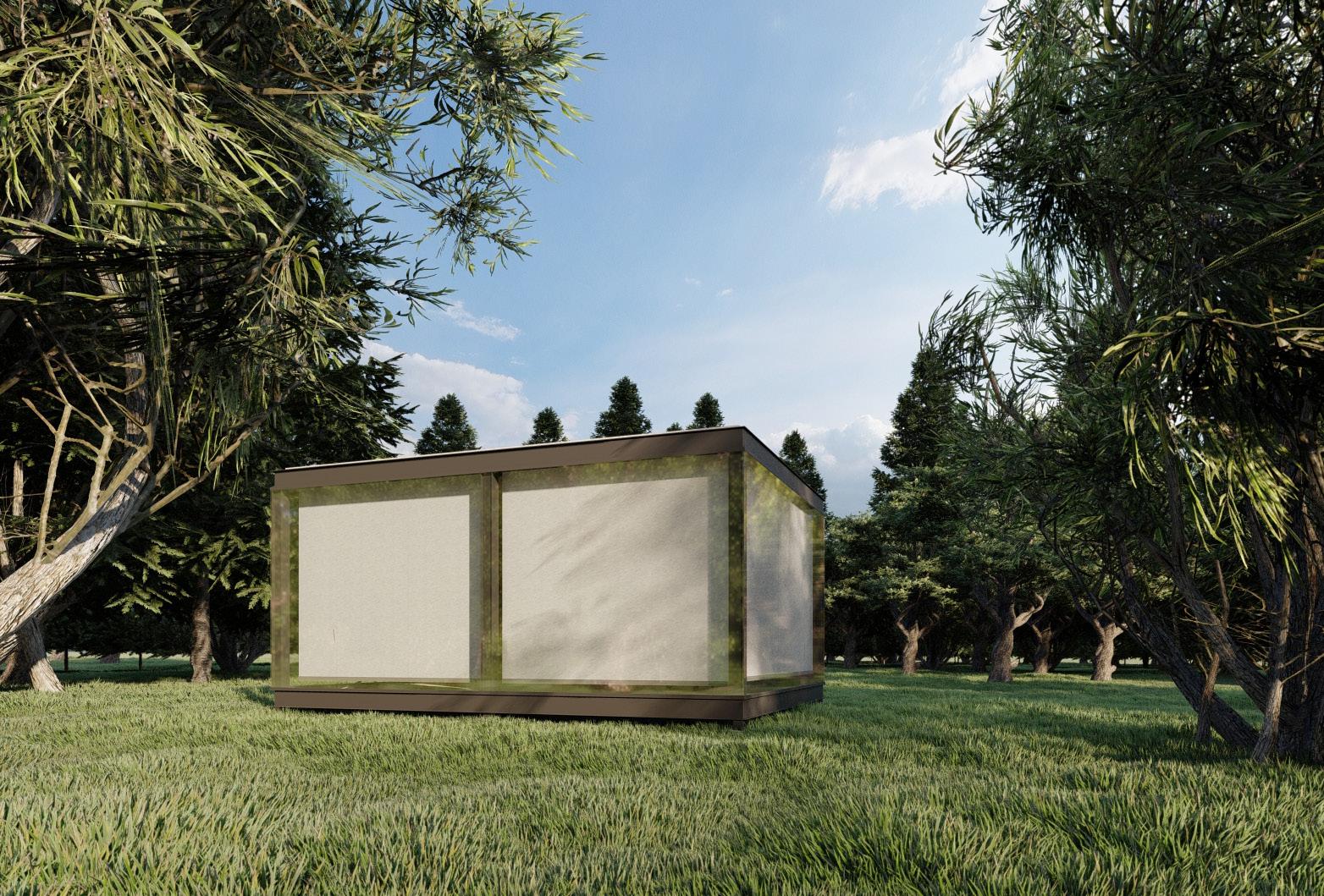

DEFINIDA SUA IMPLANTAÇÃO EM UM GRANDE ESPAÇO ARBORIZADO, EM BRASÍLIA, O PROJETO BUSCA CONSIGO ATENDER AS NECESSIDADES DO CLIENTE ATRAVÉS DE UM ESCRITÓRIO A SEU GOSTO.

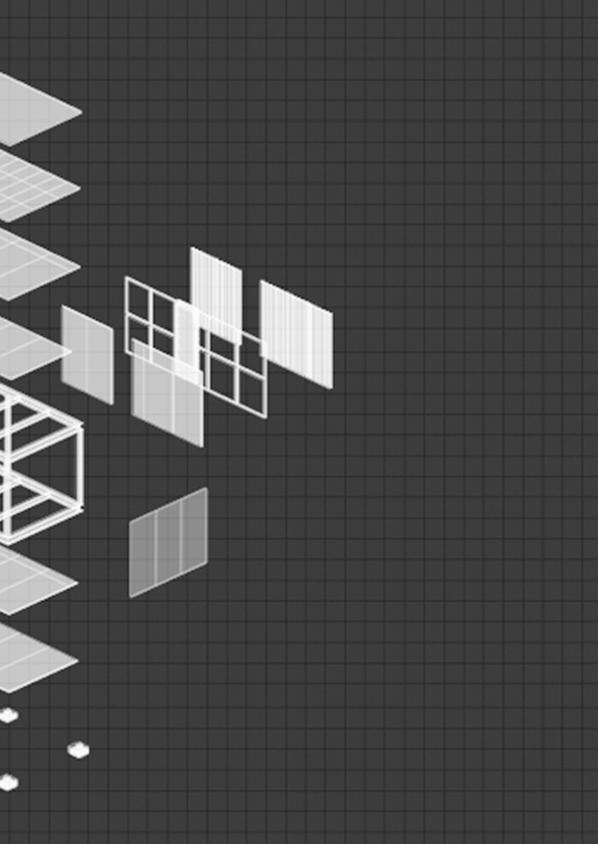

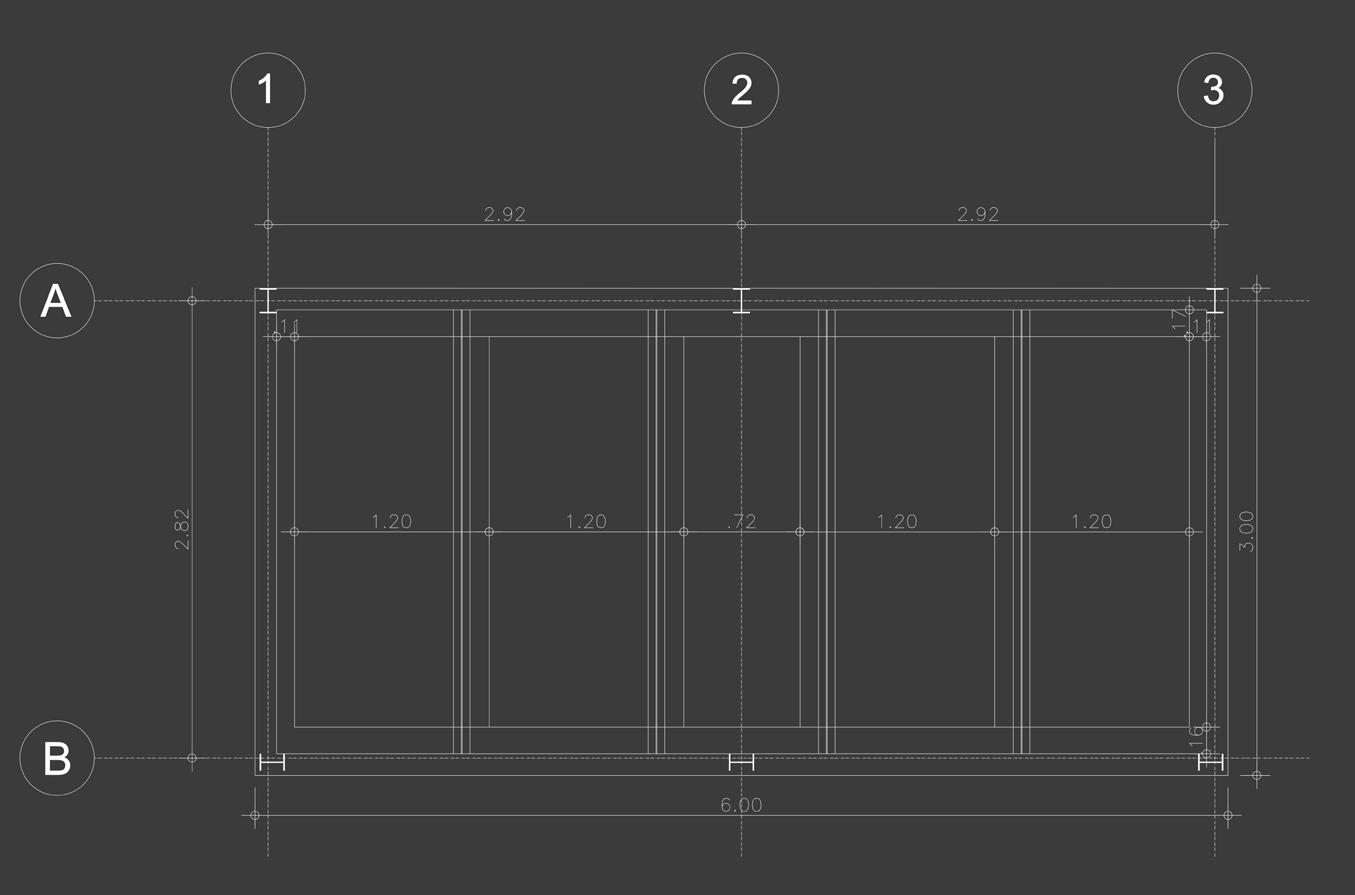

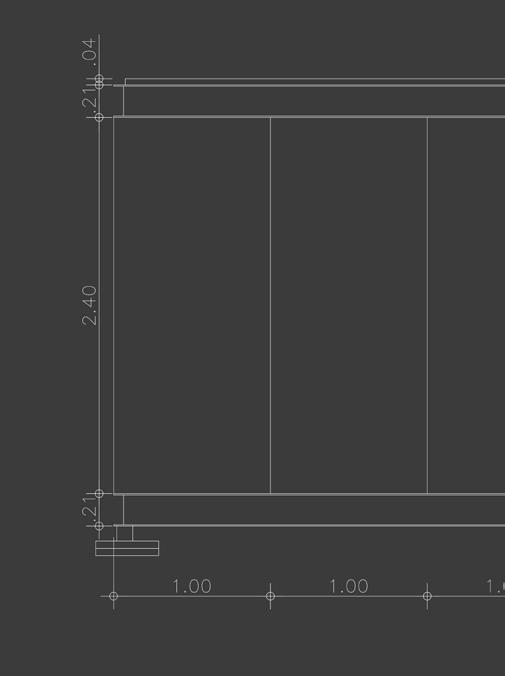

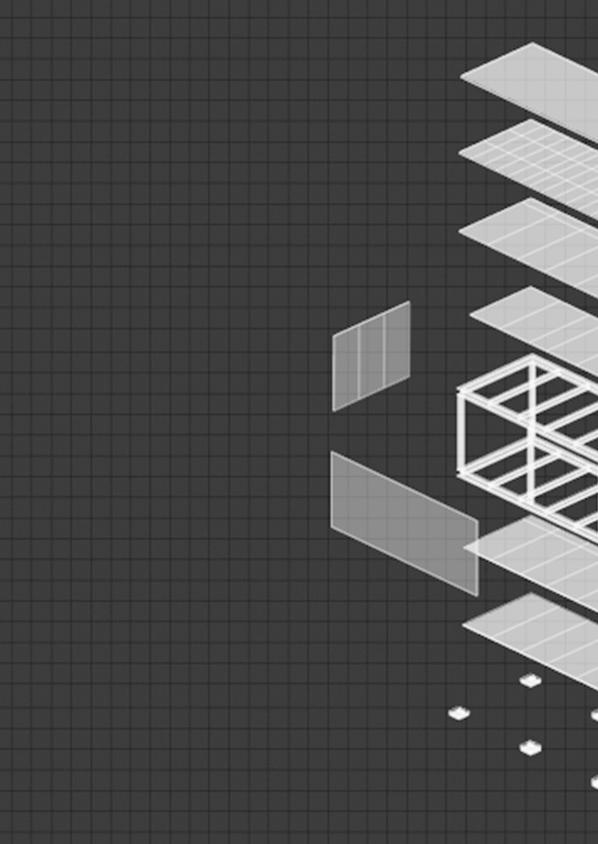

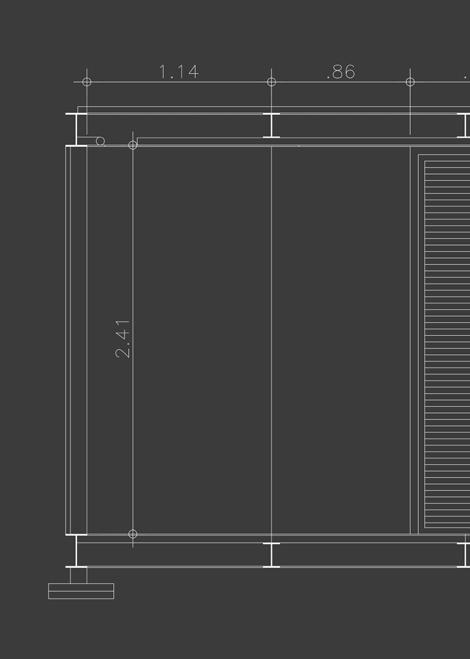

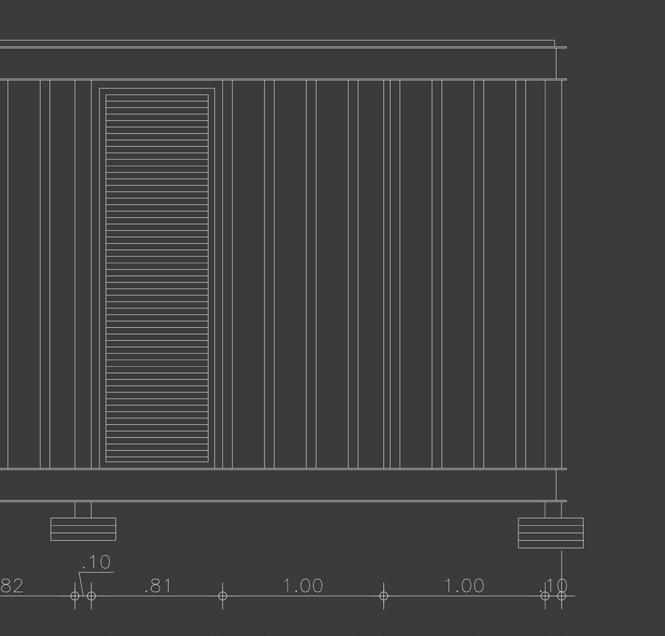

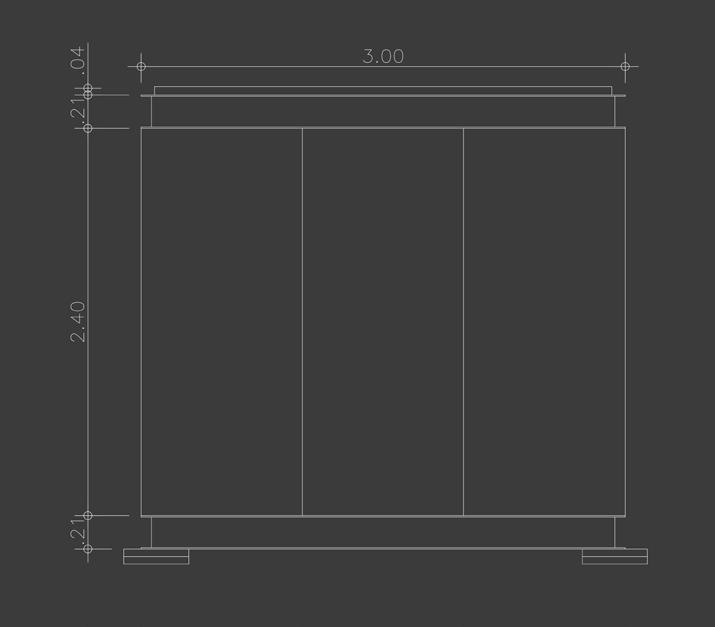

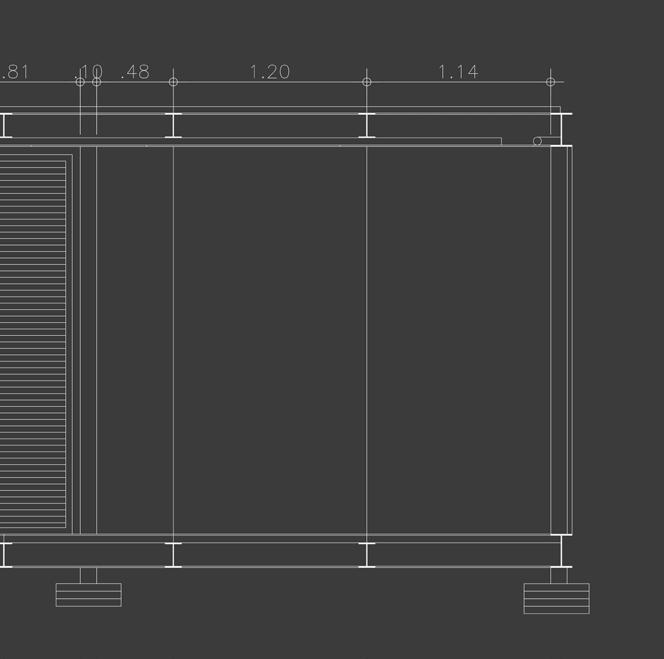

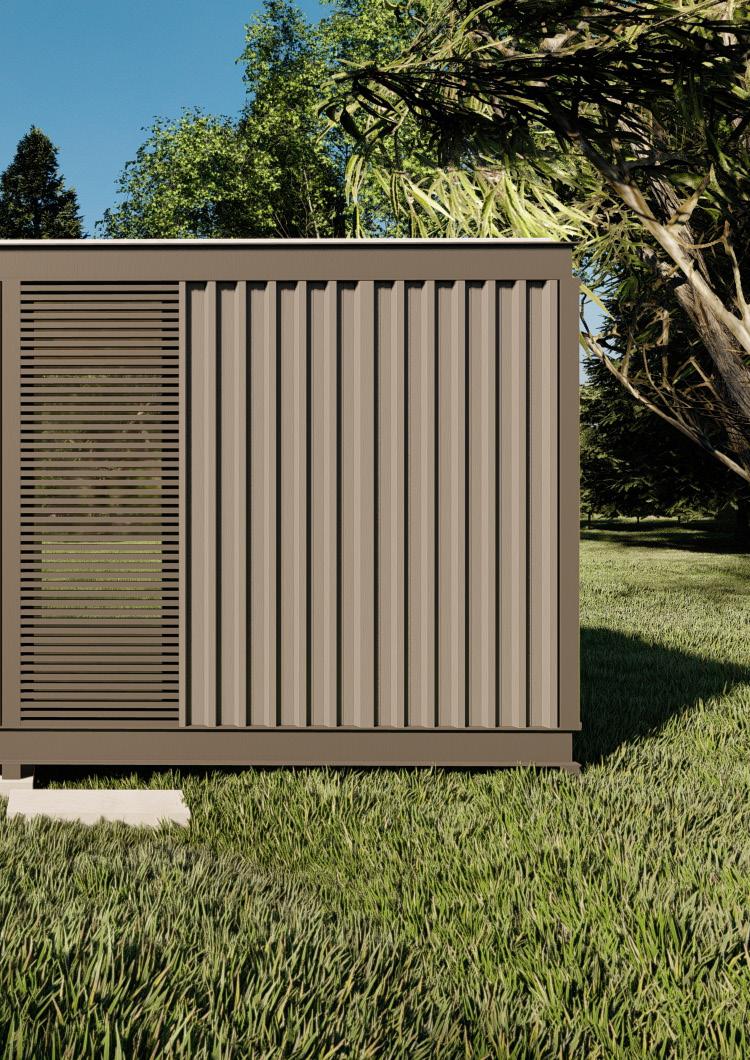

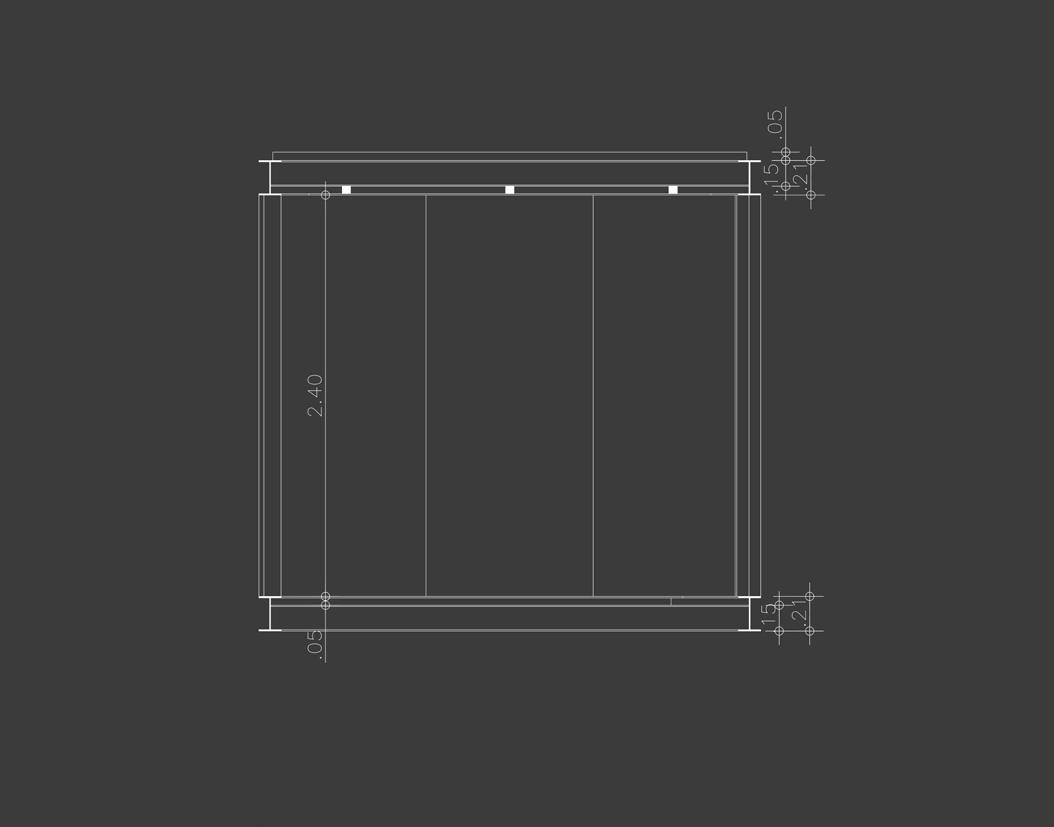

ASSIM, PARTINDO DO GOSTO DO CLIENTE QUE VISA A CONEXÃO VISUAL COM SEU PÁTIO E DA BUSCA PELA CONSTRUÇÃO RÁPIDA E RACIONAL, O PROJETO SE DISPÕE DE UMA CAIXA RETANGULAR, DEFINIDA EM QUATRO PLANOS VERTICAIS, OS QUAIS SÃO CONSTITUÍDOS POR TRÊS PELES DE VIDRO E UM PLANO DE TELHA SANDUÍCHE, FORMANDO ASSIM UM BLOCO MINIMALISTA ONDE A ESTRUTURA SE SOBRESSAI NOS EXTREMOS E SE ESCONDE ATRÁS DA PELE NO CENTRO, OBTENDO O EFEITO DESEJADO PELO CLIENTE. DEFINIDO A PLÁSTICA DO PROJETO, A BUSCA PELA RACIONALIDADE VEM ATRAVÉS DA CONSTRUÇÃO MODULADA QUE SE UTILIZA DA ESTRUTURA METÁLICA DE ESTABILIZAÇÃO DA CONSTRUÇÃO PARA A FIXAÇÃO DOS PAINÉIS UTILIZADOS PARA VEDAÇÃO E REVESTIMENTOS INTERNOS, COMO OS PAINÉIS OSB, DRY WALL, EPS E VIDRO TEMPERADO, CONSEGUINDO ASSIM DESTA FORMA REDUZIR O DESPERDÍCIO DE MATERIAL E CONSTRUIR ATRAVÉS DE SOLDA DA ESTRUTURA E ENCAIXE DE PEÇAS.
