PANELES FOTOVOLTAICOS
BIOCLIMATICA
DOCENTE:
ARQ, JHONNY MONTALVAN
ESTUDIANTES:
JESUS EDUARDO FERNANDEZ DIAZ
NINA RUSBITA DELGADO PÉREZ
LUIGI NUNTA CAUPER
PUNTO N°1 PUNTO N°1
FUNCIONAMIENTO

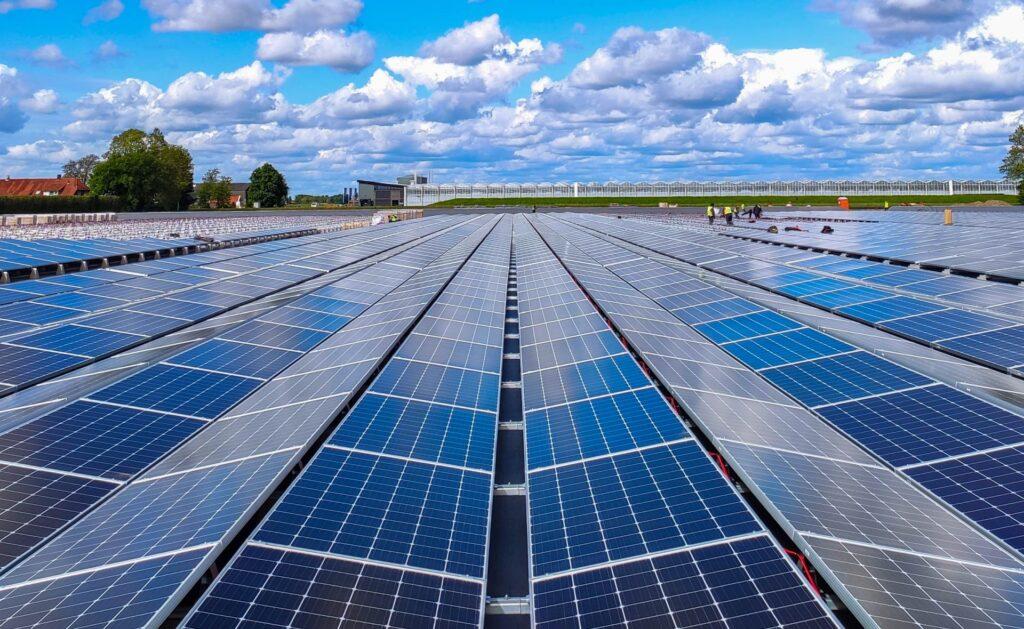

Los paneles fotovoltaicos funcionan mediante la conversión de la energía solar en energía eléctrica utilizando células solares de silicio.
La luz solar incide sobre las células solares del panel fotovoltaico.
Los electrones de las células solares se excitan por la energía solar y se liberan.
Los electrones libres son recogidos por los contactos de los paneles y se crea una corriente eléctrica.
La corriente eléctrica producida por los paneles es enviada a un inversor, el cual convierte la corriente continua (CC) en corriente alterna (CA) para su uso en la red eléctrica.
La energía producida por los paneles se utiliza para alimentar los dispositivos eléctricos conectados a la red eléctrica de Tarapoto.
PUNTO N°2 PUNTO N°2
TIPOS Y CARACTERÍSTICAS
Paneles fotovoltaicos monocristalinos
Estos paneles son los más eficientes y también los más caros. Están compuestos por células solares de silicio puro que se cortan a partir de un cristal de silicio único. Tienen una vida útil de aproximadamente 25 años y son muy eficientes en condiciones de baja luminosidad.
Paneles fotovoltaicos de silicio policristalino
Estos paneles son más baratos que los monocristalinos y tienen una eficiencia ligeramente menor. Están compuestos por células solares que se cortan a partir de un bloque de silicio fundido. Tienen una vida útil de aproximadamente 25 años.
Paneles fotovoltaicos de capa delgada
Estos paneles están hechos de materiales semiconductores que se depositan sobre un sustrato delgado, como vidrio o metal. Son menos eficientes que los paneles de silicio, pero son más baratos y más flexibles.
Paneles fotovoltaicos de concentración
Estos paneles utilizan lentes o espejos para concentrar la luz solar en células solares pequeñas y altamente eficientes. Son muy eficientes pero también muy caros y están diseñados para su uso en grandes instalaciones solares comerciales o industriales.
PUNTO N°3 PUNTO N°3

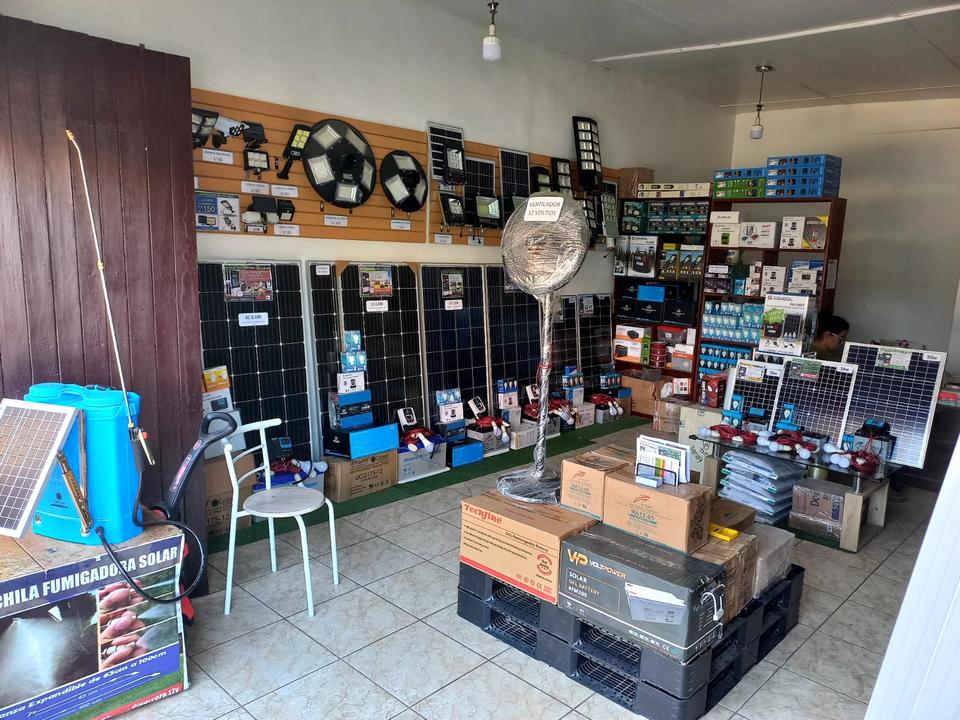

PRECIOS Y LUGARES

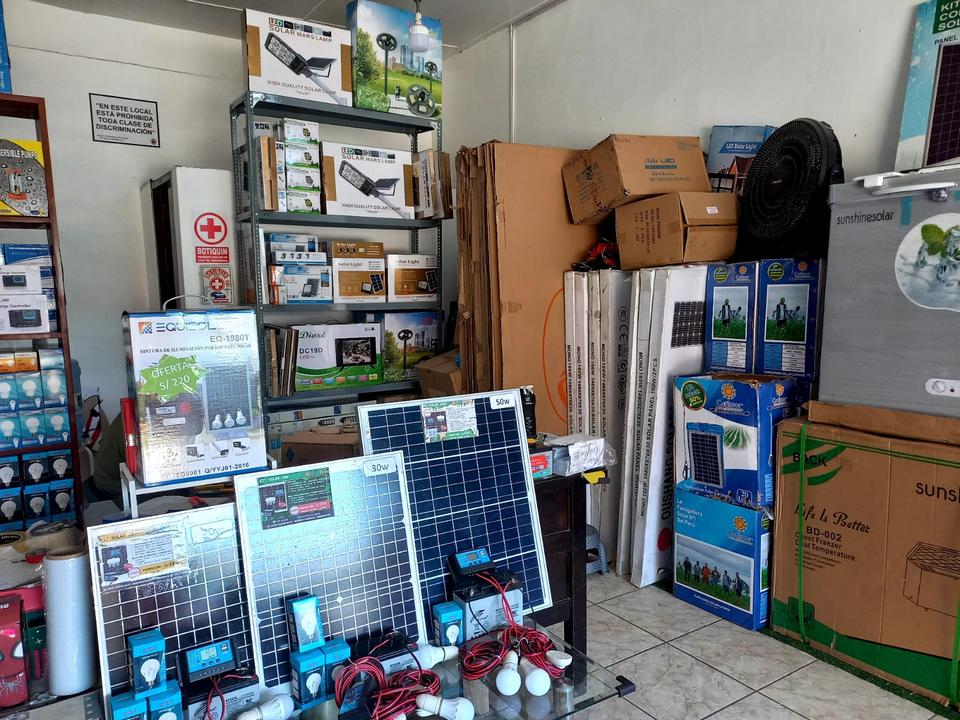

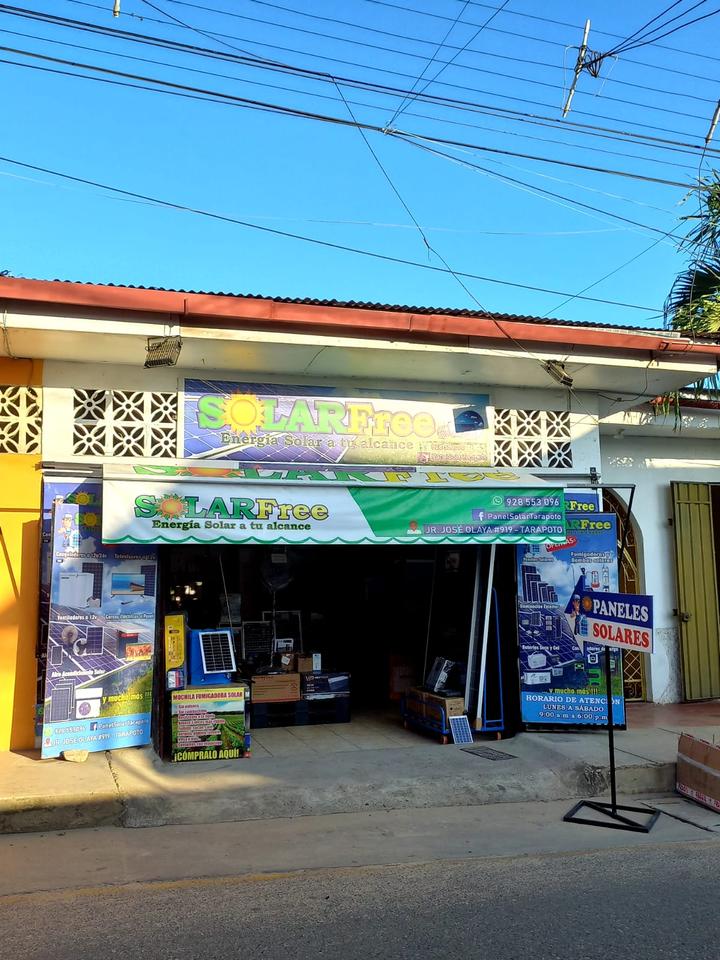

JR, Jose Olaya 919, Tarapoto
SOLAR FREE

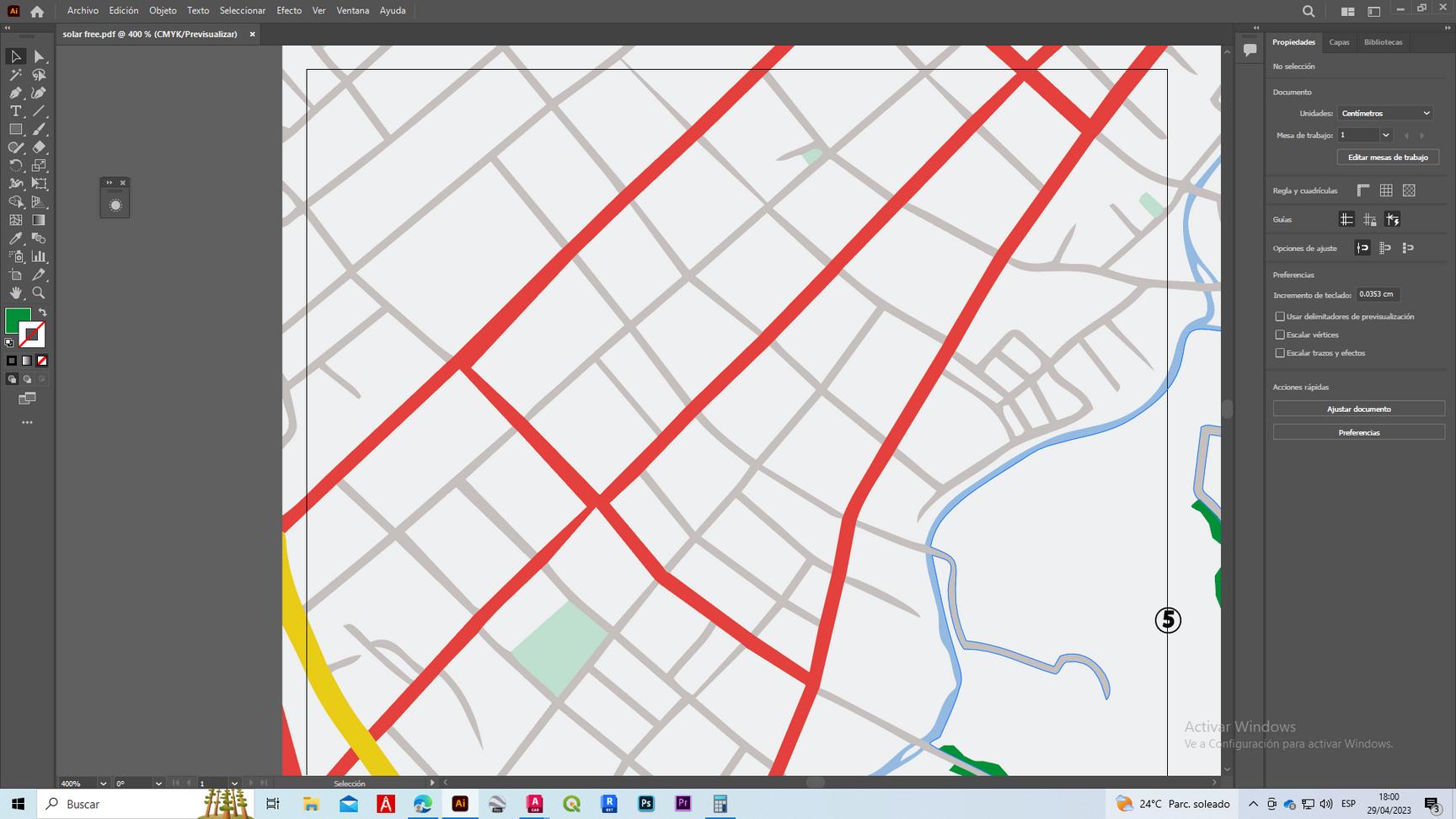

UBICACION

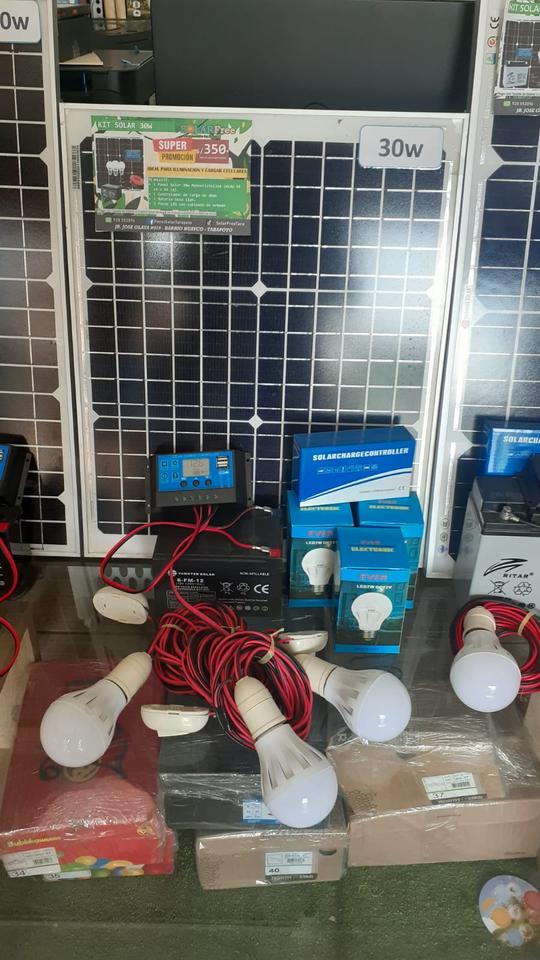

MONOCRISTALINO
PANEL SOLAR 100 W
DE 1.50 CM X 0.70CM
PANEL SOLAR 160 W
DE 1.50 CM X 0.70CM
PANEL SOLAR 35 W
DE 0.65 CM X 0.35 CM

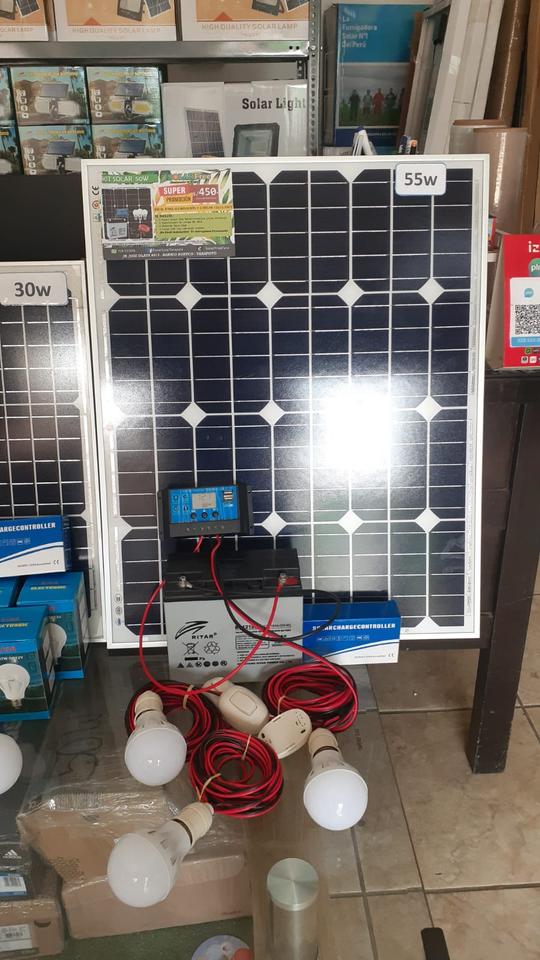

PANEL SOLAR 55 W
DE 0.67 CM X 0.54 CM
MONOCRISTALINO
Las células monocristalinas se fabrican con silicio de muy alta pureza. Tienen un color oscuro y son más eficientes, por lo que necesitas un espacio menor para la instalación.
Mientras que el silicio monocristalino tiene bordes circulares en su composición
PANEL SOLAR 160 W
DE 1.50 CM X 0.70CM
PANEL SOLAR 35 W
DE 0.65 CM X 0.35 CM
PANEL SOLAR 55 W DE 0.67 CM X 0.54 CM
350 S/ 450 S/ 1450 S/ 1750 S/
POLICRISTALINO
PANEL SOLAR 100 W
DE 1.20 CM X 0.55CM 850 S/
POLICRISTALINO

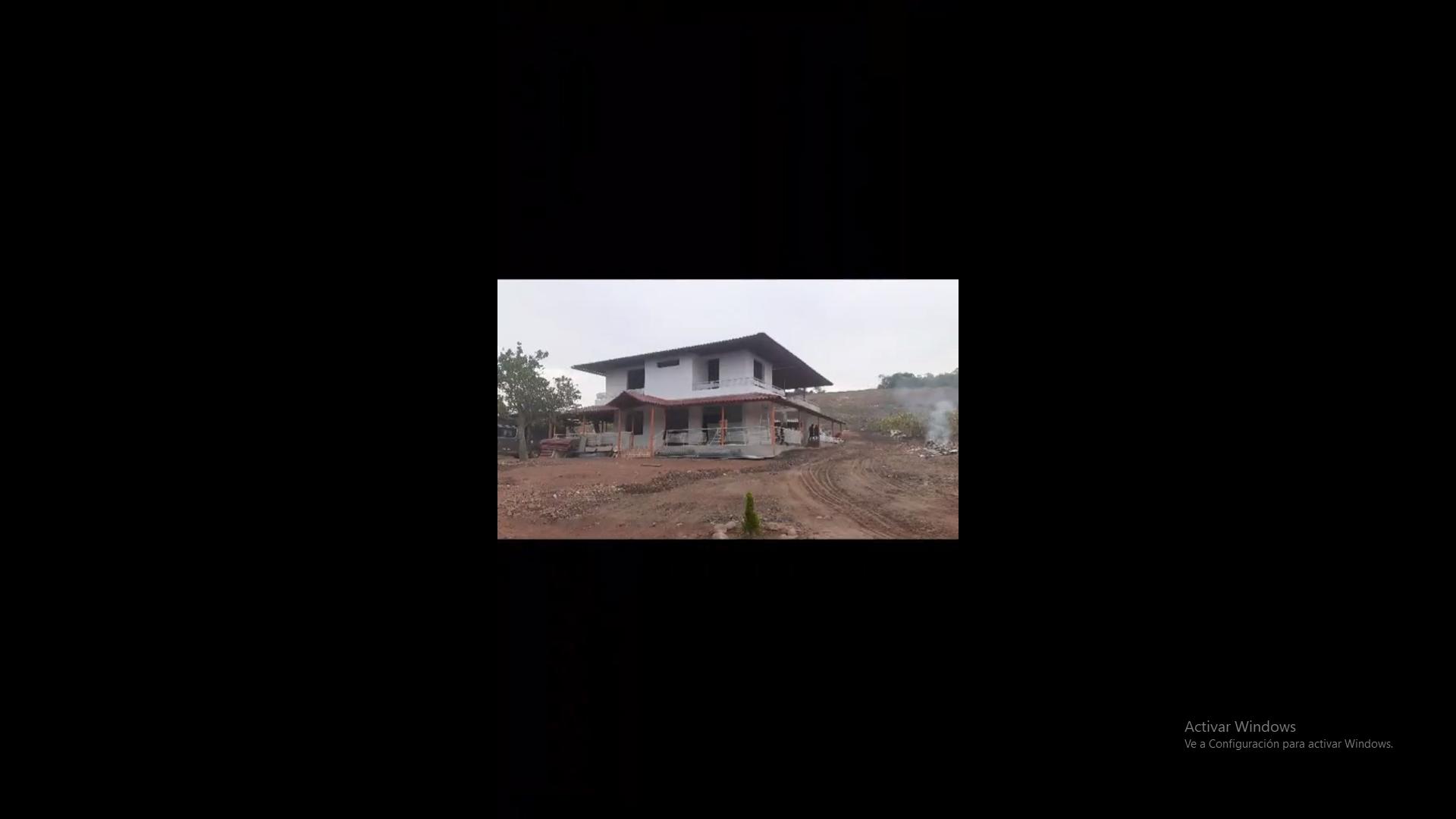

Instalación de Kit Solar Casa de Campo de 5000w ☀ en Mayopampa - Tarapoto .
Las células policristalinas se fabrican con la fundición del silicio. Se introduce en moldes que da forma a las células. Este proceso utiliza una cantidad mucho menor de silicio.
el silicio policristalino tiene bordes cuadrados. Además, este tiene una mayor tolerancia al calor.
FOTOSCONELPANELSOLAREN
FUNCIONAMIENTO
PUNTO N°4 PUNTO N°4
INSTALACIÓN EN LAS VIVIENDAS
PASOS DE INSTALACIÒN
1.Instalación Fotovoltaica
Dispositivos de estado sólido que convierten la luz solar en electricidad.
2.Módulos fotovoltaicos
Conjunto de celdas fotovoltaicas conectadas en series o en paralelo con el fin de generar cantidades de corriente y tensión requeridos para un requerimiento de carga.
3.Estructuras de sujeción de los módulos
Existen estructuras o soportes de los módulos de un solo cuerpo, fabricados con el ángulo de inclinación recomendado.
4.Regulador
Norte magnético. Mósulo Fotovoltaico.
Se coloca el regulador como función regular la carga y la descarga de las baterías. Así mismo, se puede reducir la intensidad de corriente producida por los módulos fotovoltaicos hacia las baterías en función del nivel de carga de éstas, y llegar a desconectarlas del campo fotovoltaico si han completado su carga.
15º Soporte de Acero fabricado con 15º de inclinación.
Poste de madera.

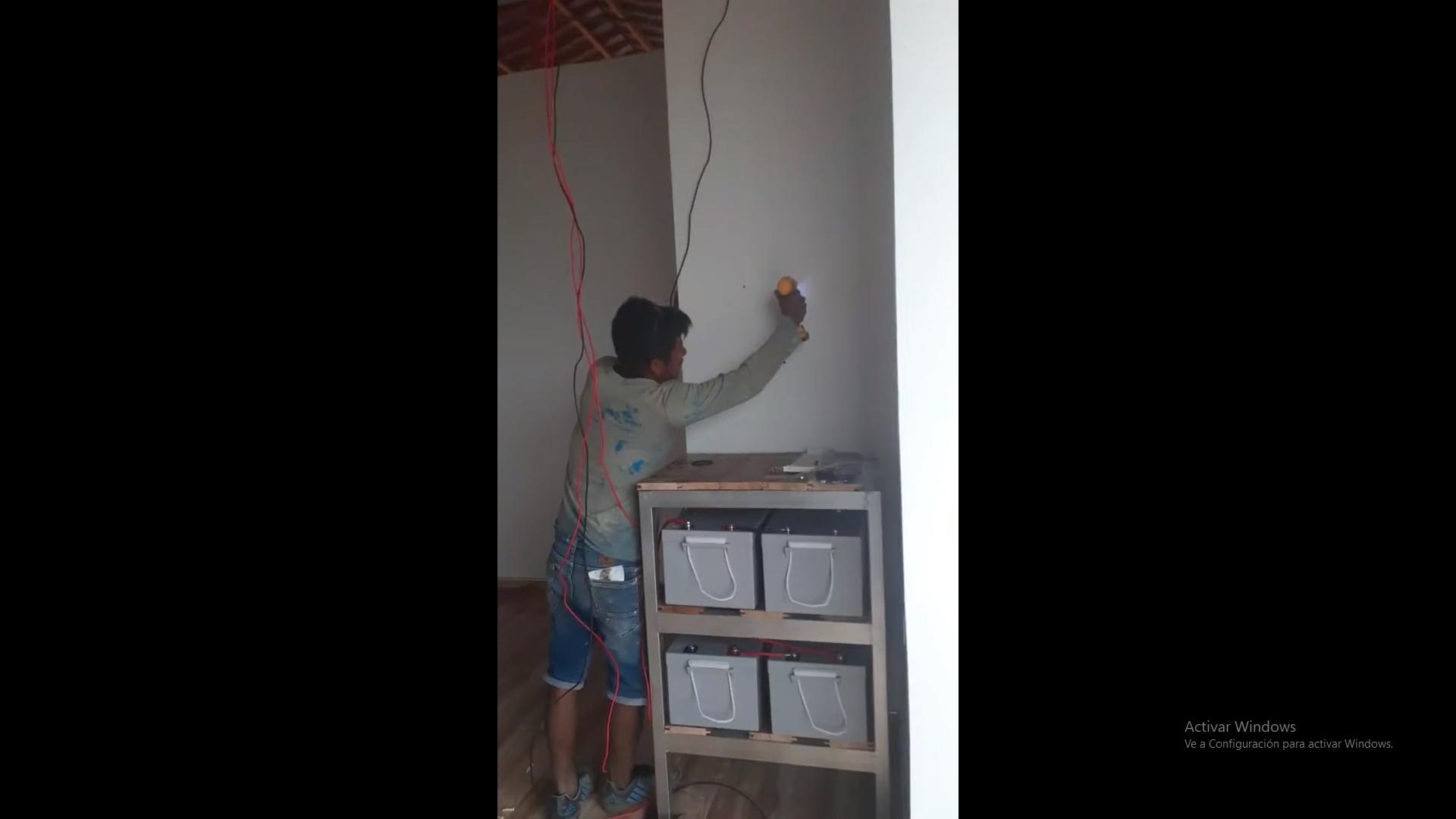

5. Baterías
Las baterías es una fuente donde acumular la energía de una manera bastante eficiente de hacerlo.
6. Inversores
En las instalaciones fotovoltaicas hay que utilizar otro aparato destinado a transformar la corriente continua (12, 24 ó 48 V . ) en corriente alterna (a 110-120 V).
7.Aparatos de Protección
Dispositivos de protección, que cortan el paso de corriente si se produce un cortocircuito.
8.Contadores y aparatos de medida
Los Medidores registran la energía que pasa por un circuito determinado. Si se colocan entre el regulador y el consumo, medirán la energía consumida por el usuario en forma de corriente continua.
Si se ubican entre los módulos
fotovoltaicos y el regulador.
Cullilas
Llave
electricas
Medidores Electricos

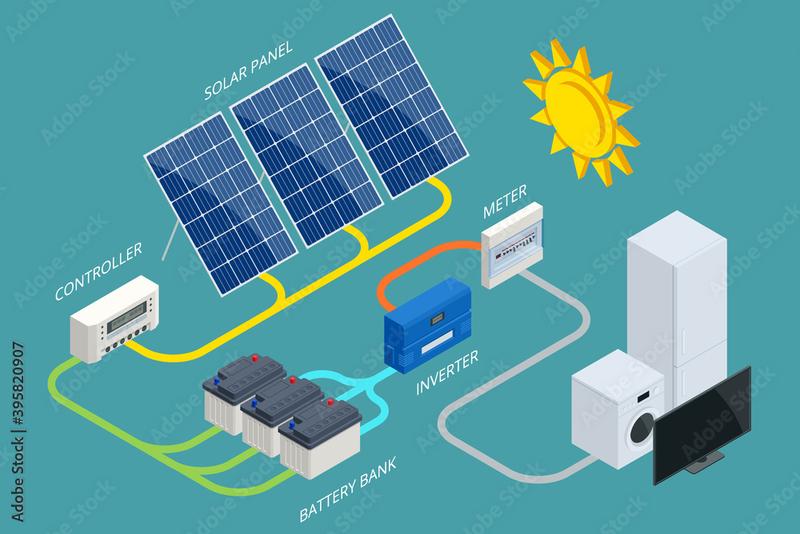

CUADRO DE PROTECCIÓN FOCOS AHORRADORES
REGULADOR DE CARGA
INVERSO BATERÍAS
ELECTRODOMÉSTICOS
SOL PANEL FOTOVOLTAICO
PUNTO N°5 PUNTO N°5
VIVIENDA EN LA REGIÓN SAN MARTÍN
PPUNTON°5 UNTON°5
FOTOSCONELPANELSOLAREN
FUNCIONAMIENTO

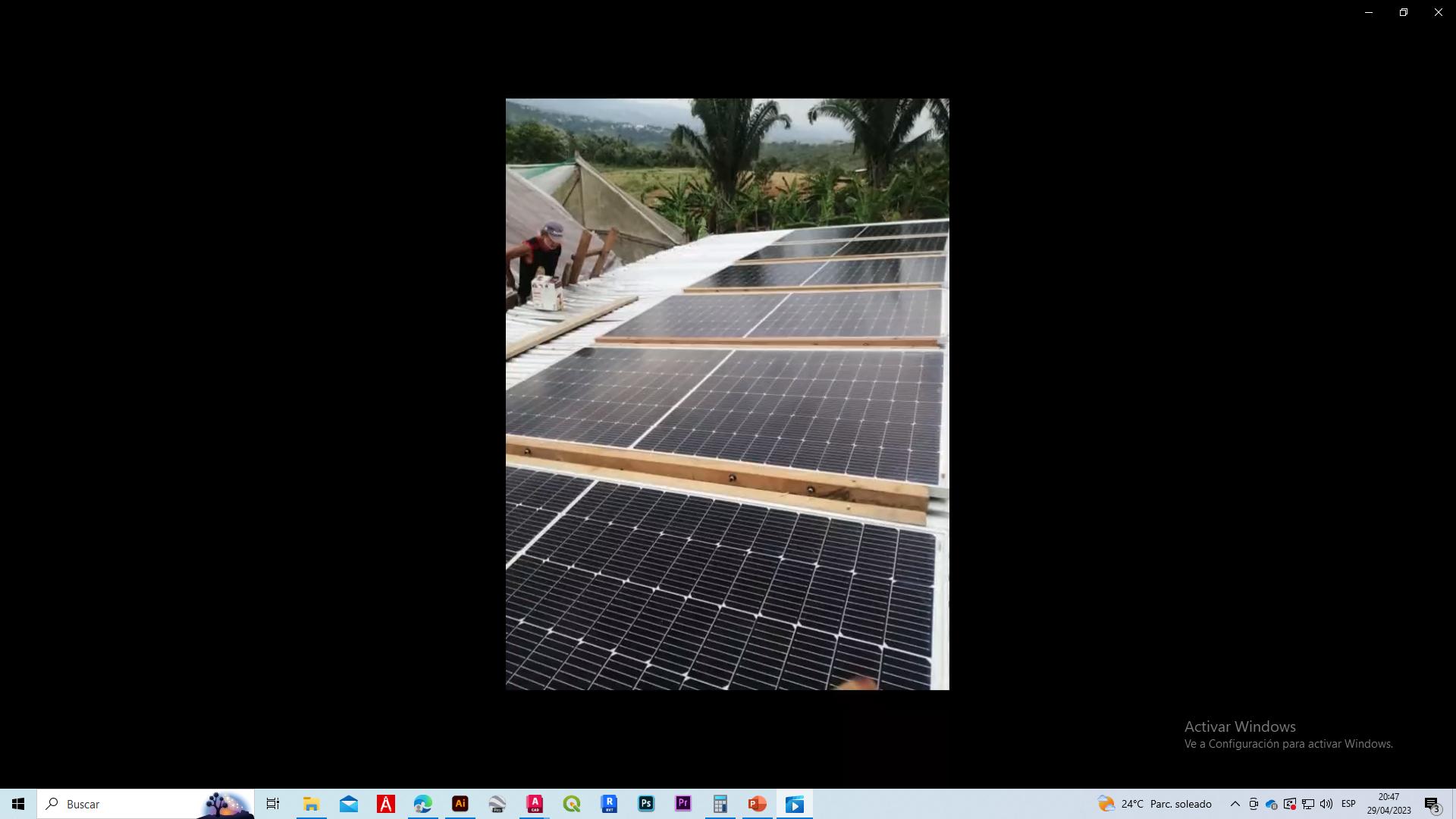

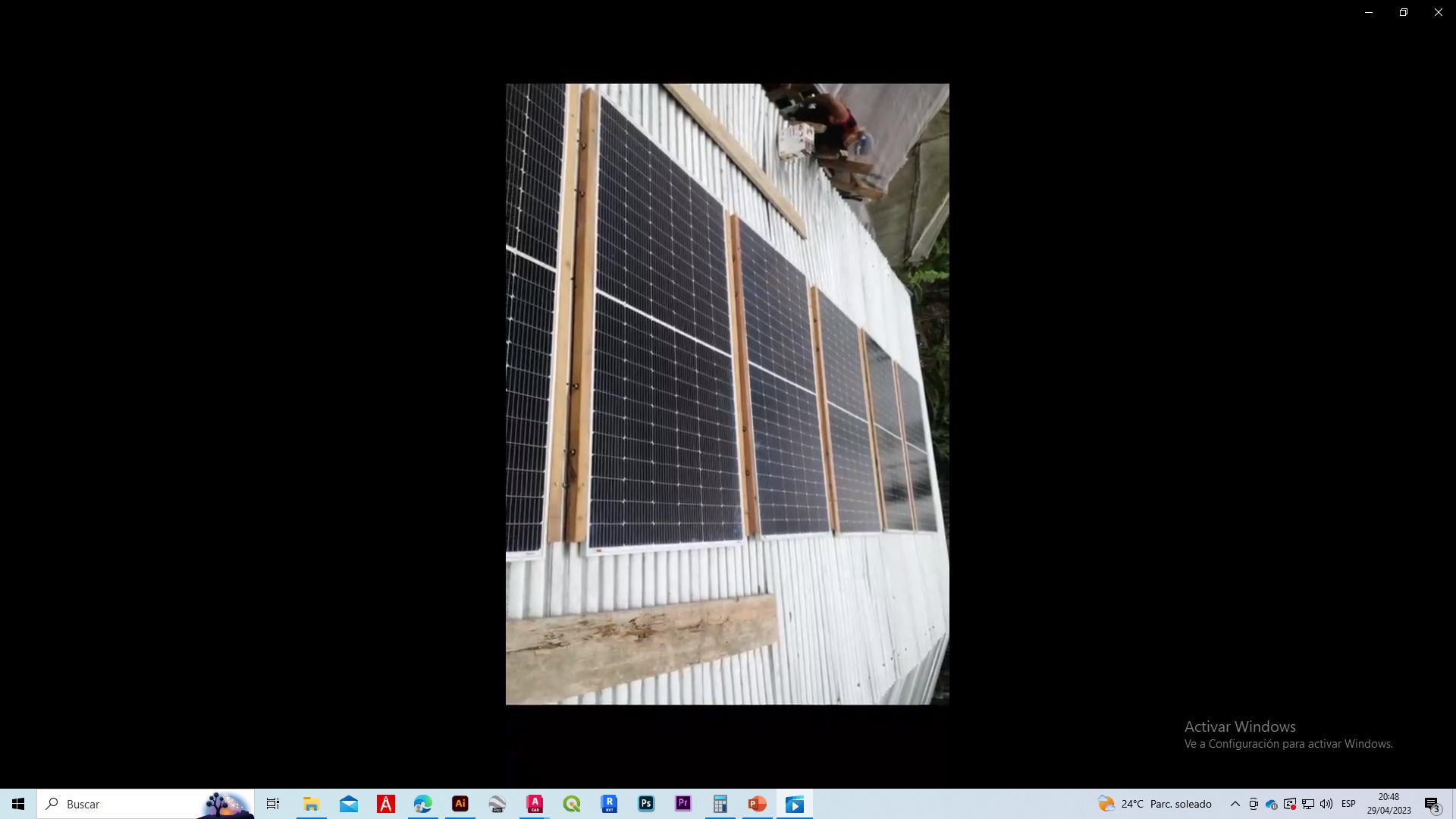

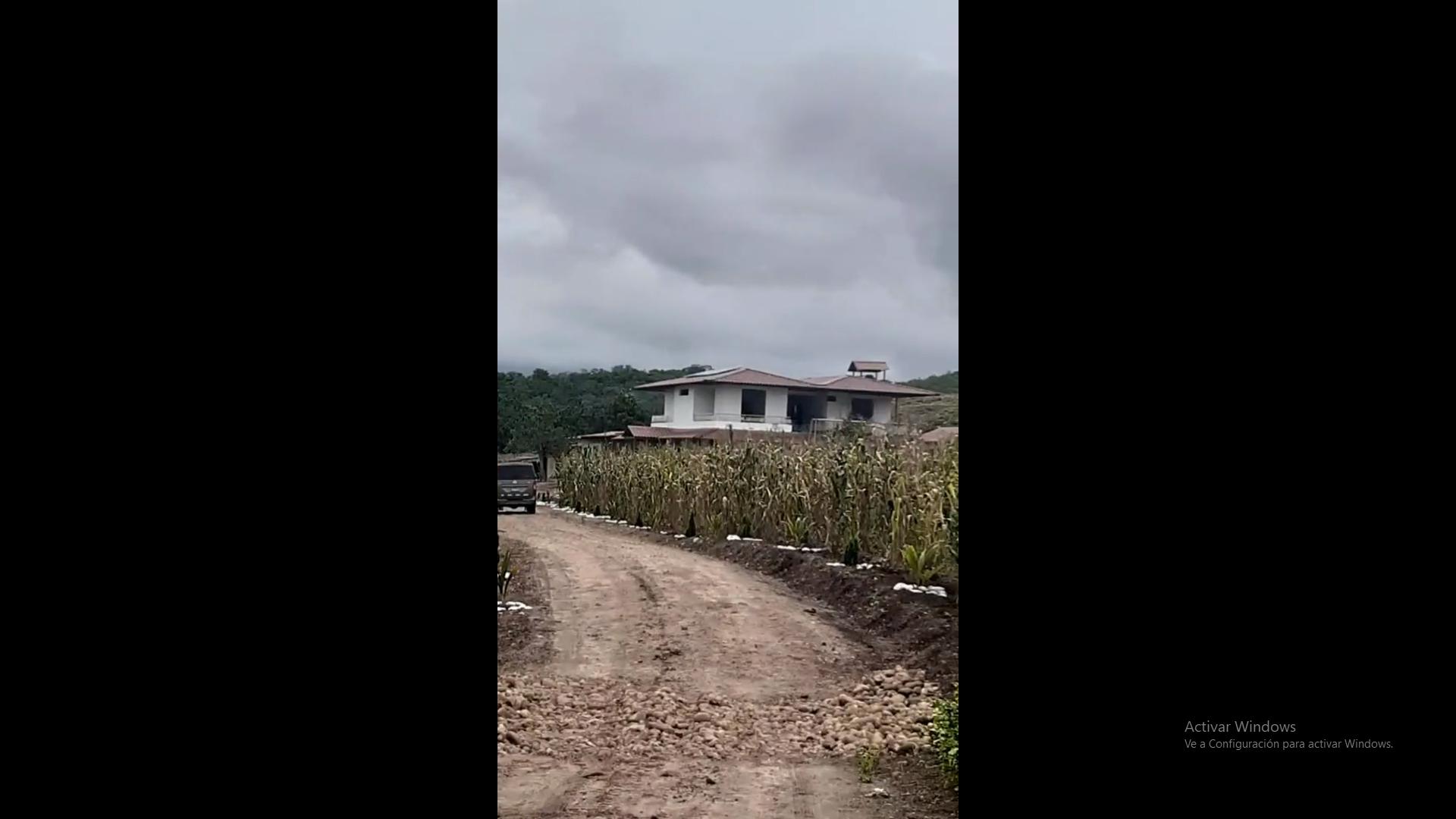

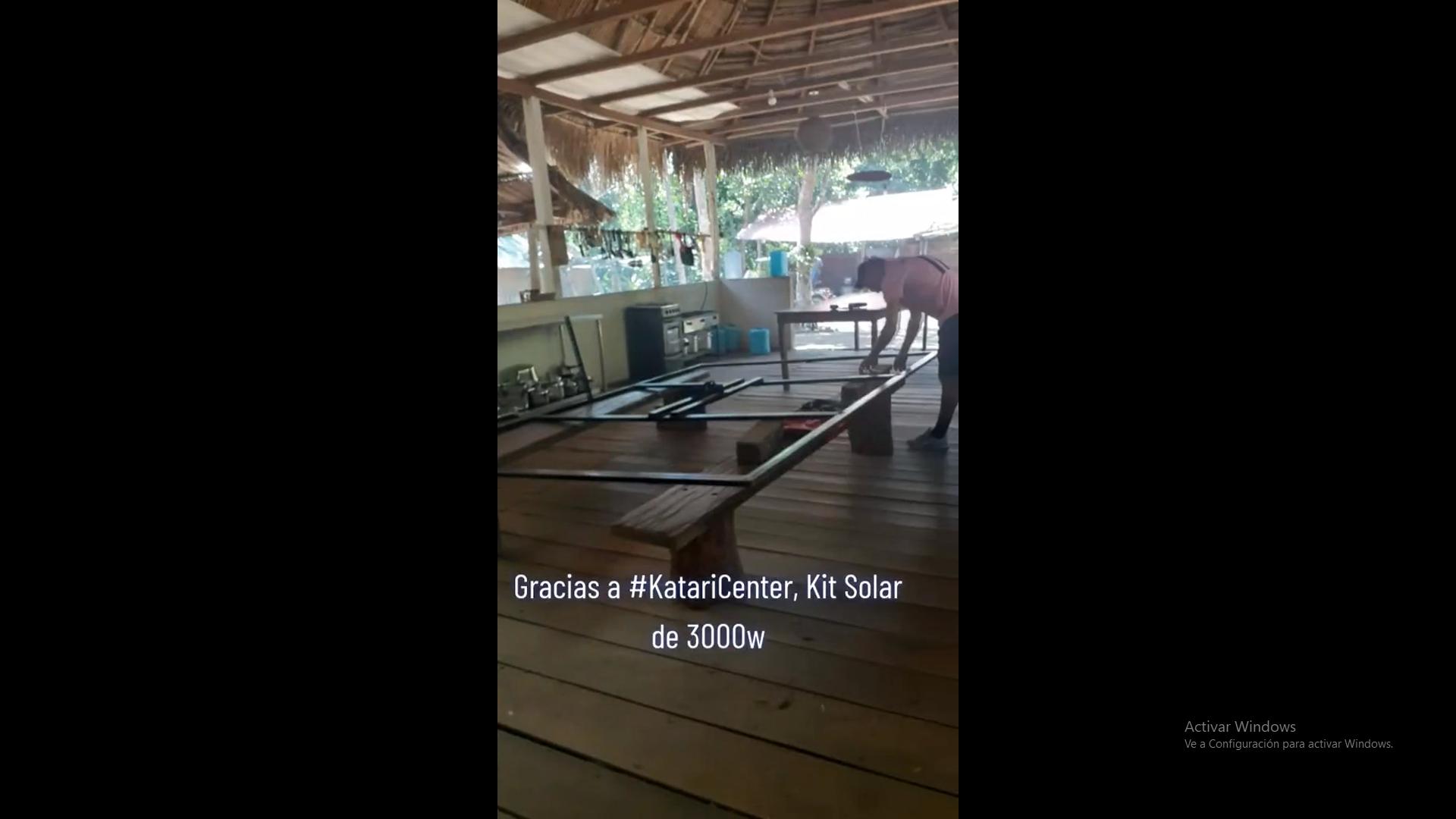

Kit solar 3000w para Vivero , Carretera San Antonio - Tarapoto. .
PPUNTON°5 UNTON°5 FOTOSCONELPANELSOLAREN FUNCIONAMIENTO

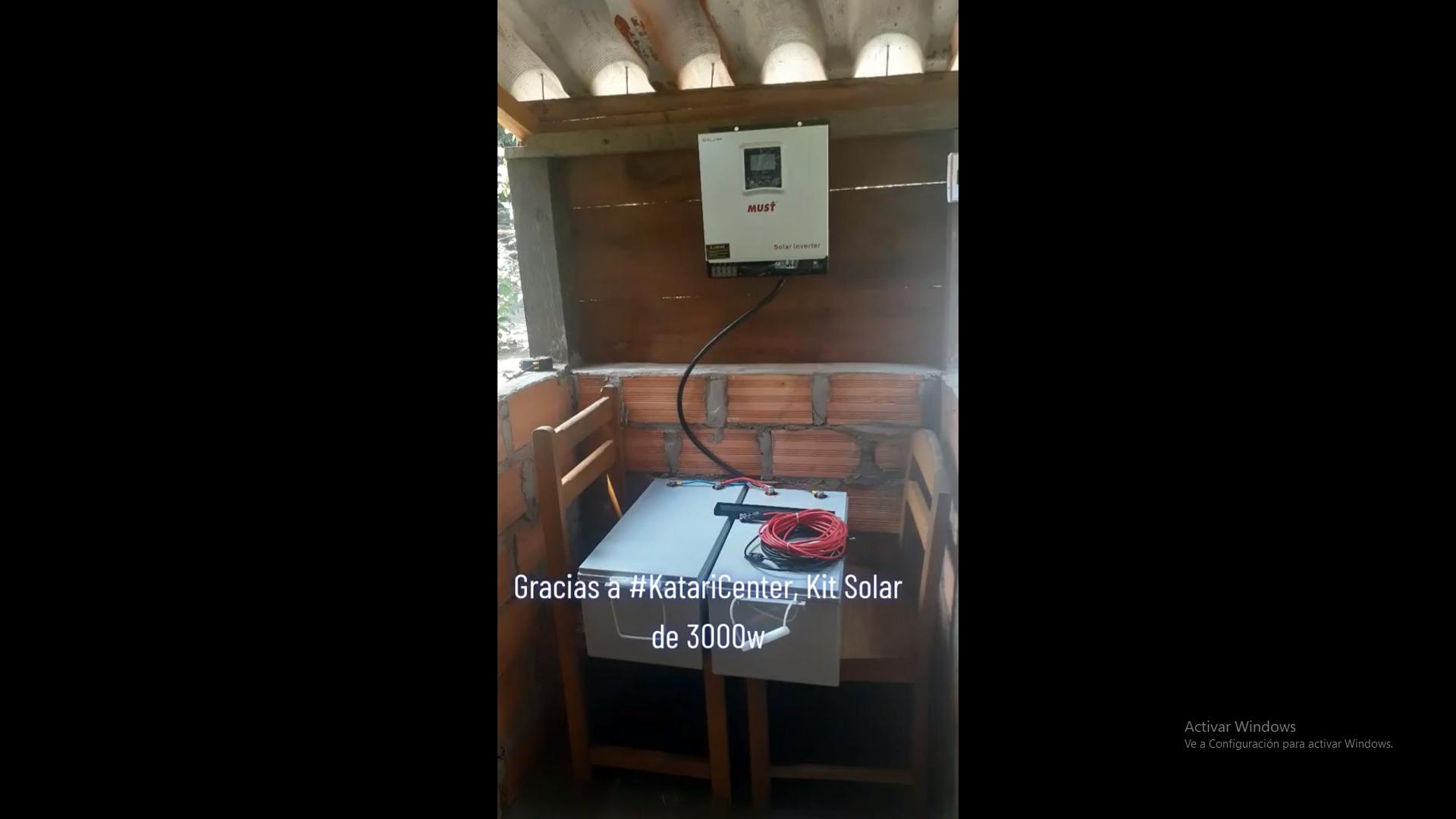

KatariCenter por la confianza de adquirir el Kit Solar Casa de Campo 3kw.
CONCEPTOS GENERALES
VENTAJAS
Fiabilidad
Durabilidad
Bajo costo de mantenimiento
Disponible en todo el Mundo
No produce ruido
Independencia
Compatible con otros tipos de energía
No requiere de mucho mantenimiento
Aumenta el valor de tu vivienda
Es positiva para la economía
DESVENTAJAS
Requiere de una gran inversión inicial Dependencia del clima
Potencia limitada
CONCLUSIÓN CONCLUSIÓN
Se llegó a concluir que, los paneles fotovoltaicos es uno de los sitemas de energía más limpios y simples al convertir la energía solar a energía electrica aprovechable con el medio ambiente así mismo rentable para el usuario y el planeta.
