edith beltran

portafolio.

Proyectos

01 Casa Entremés

Cap. Arquitectura

Centro Estudiantil Terra

Edificio Público de Multiservicios Célula

01 Casa Entremés

Localización: Santa Rosa, Presa Rodríguez, Tijuana.

Trabajo: Individual.

Materia: Diseño Arquitectónico.

Destinado para una familia de 4 y con un rango de edad de 7 a 65 años; casa entremés está pensado como un espacio de convivencia, donde el hogar y el trabajo convergen. La cocina es el alma del proyecto, sirve como espacio de trabajo para el negocio familiar que es el catering, cuenta con una oficina para administrar y recibir a los clientes.

Inspirado en los gustos del cliente, el diseño pretende lograr la mezcla del estilo californiano y minimalista.

Se desarrolla en un terreno de 15 x 30 metros, con 120 m2 de construcción, respetando las áreas comunes, privadas y de servicio, cuyo diseño está pensado en la orientación del terreno y aprovechando la ventilación cruzada. Además, en la parte posterior cuenta con un espacio que funciona como huerto a pedido del cliente.

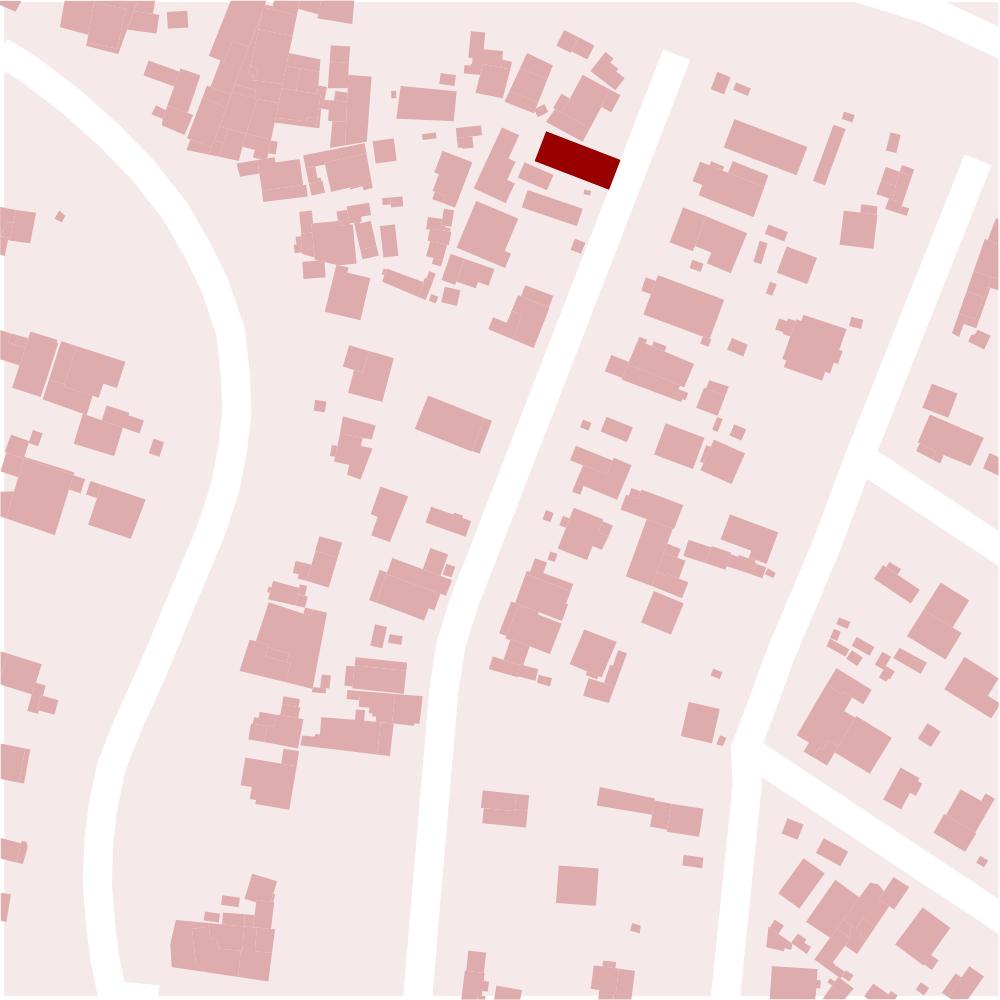

terreno en calle Santa Rosa.

Blvd. Díaz Ordaz.

calle Cerro Rico.

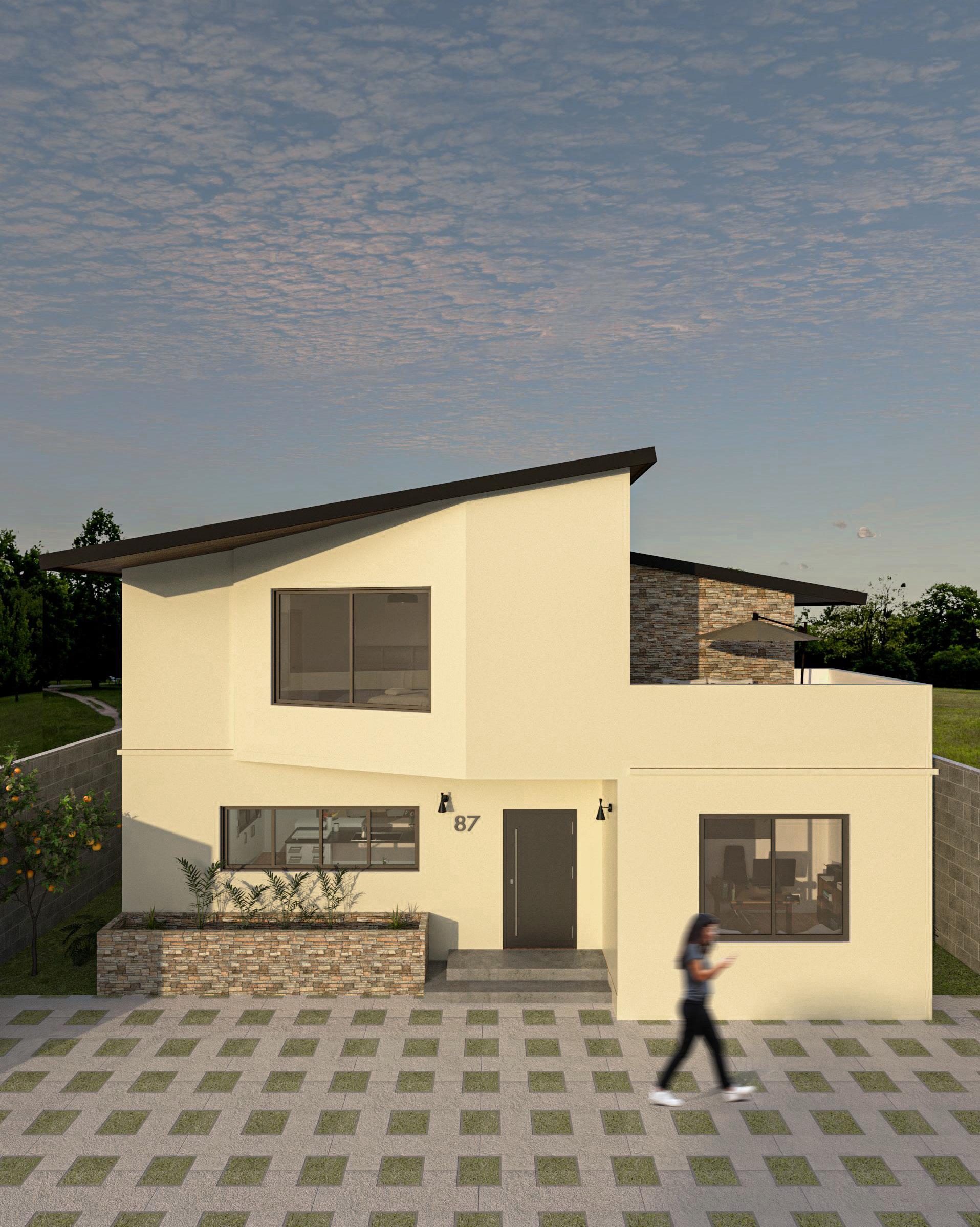

Fachada frontal

PLANTA

FACHADAS ARQUITECTÓNICAS ESC.

1:50

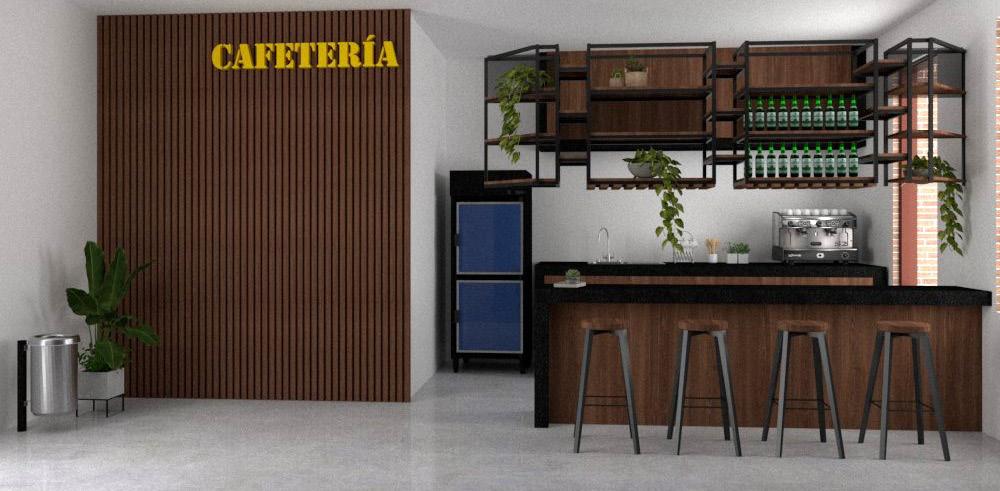

Espacios con acabados de madera y uso de colores claros como muestra del estilo californiano-minimalista.

Son algunos de los lugares públicos con los que se cuenta.

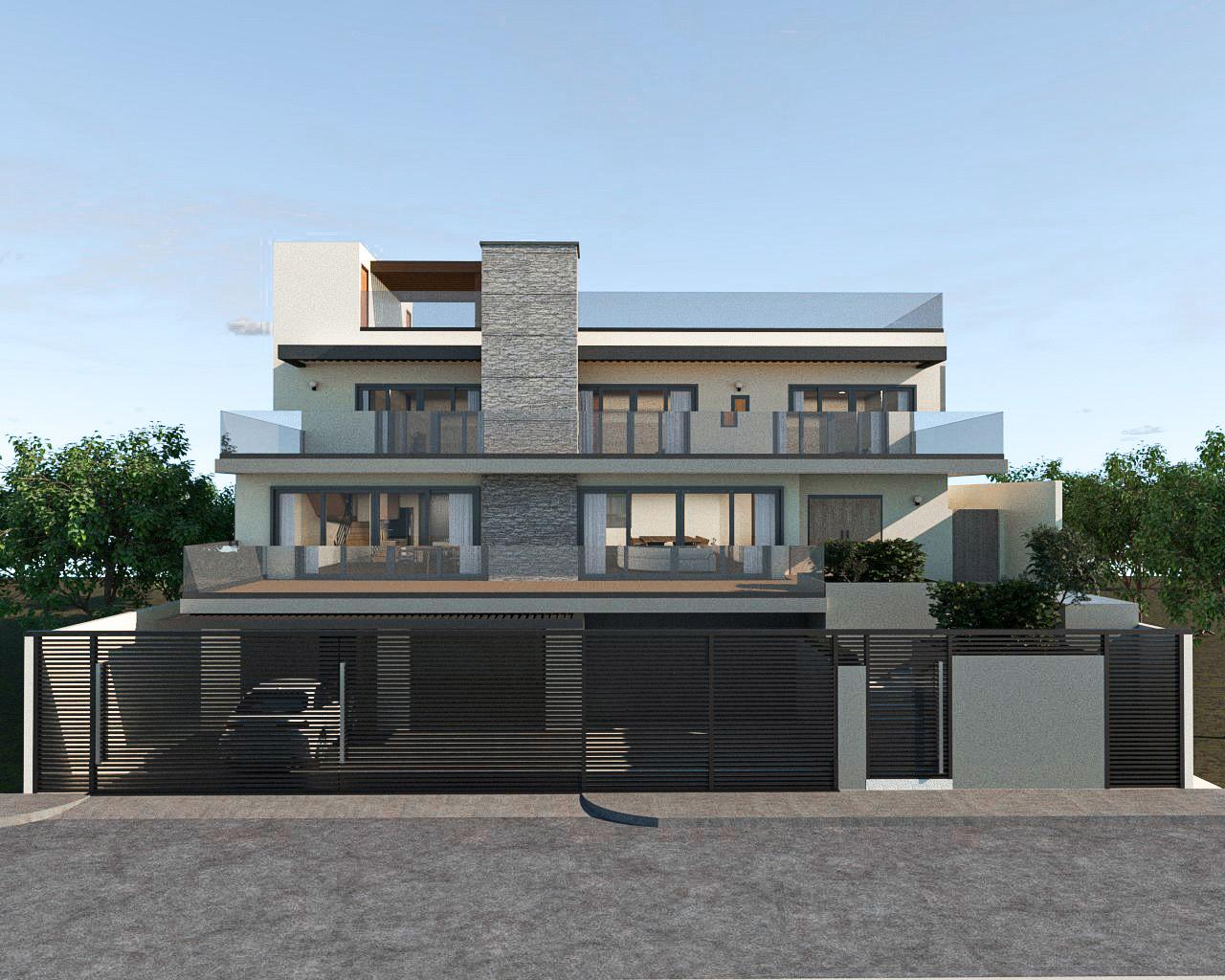

02 Cap. Arquitectura

Localización: Playas de Rosarito. Trabajo: Colaborativo.

Este proyecto fue desarrollado durante las prácticas profesionales, de manera individual se realizó el desarrollo de planos bajo supervisión, proceso en el que se realizaron correcciones hasta llegar a la entrega final.

La entrega consistión en planos arquitectónicos, hidro-sanitarios, electricos e instalación de gas.

ISOMETRICO INSTALACIÓN HIDRAULICA

cap. arquitectura

NOTAS

1.- CONSULTESE ESTE PLANO SOLAMENTE PARA INSTALACION SANITARIA.

2.- LA TUBERIA DE DRENAJE SANITARIO SERA DE PVC SANITARIO TIPO CEMENTAR, PLASTICOS REX. NO SE ACEPTARA LA LINEA ECONOMICA

3.- LAS CONEXIONES SERAN DE PVC SANITARIO TIPO CEMENTAR, PLASTICOS REX. NO SE ACEPTARA LA LINEA ECONOMICA

4.- LOS DIAMETROS DE LAS TUBERIAS ESTAN INDICADOS EN MILIMETROS.

5.- PARA LA UNION DE LAS TUBERIAS SE UTILIZARA EL LIMPIADOR Y CEMENTANTE

ADECUADO, RECOMENDADO POR FABRICANTE DE TUBERIA.

6.- LA PENDIENTE DE LA TUBERIA DE DRENAJE SANITARIO SERA DEL 2%

7.- DEBEN PREVEERSE LOS PASOS PARA TUBERIAS ANTES DE COLAR LOSAS, TRABES, MUROS Y CIMENTACIONES.

8.- DONDE EXISTA CRUCE CON LAS DEMAS INSTALACIONES LAS TUBERIAS SE AGRUPARAN DE TAL MANERA QUE NO SE ALTERE SU TRAYECTORIA.

9.- TODAS LAS TUBERIAS HORIZONTALES Y VERTICALES QUE POR SU UBICACION QUEDEN SUSPENDIDAS, DEBEN FIJARSE CON EL SOPORTE ADECUADO.

10.- LOS INODOROS SE CONSIDERAN CON UNA DESCARGA DE 6 LT POR CICLO Y LOS LAVABOS, REGADERAS Y FREGADEROS NO DEBEN CONSUMIR MAS DE 10 LT/MIN.

11.-LOS ACCESORIOS DE BAÑO Y COCINA (MEZCLADORAS, VALVULAS, CESPOLES, MANGUERAS FLEXIBLES, ETC), SERAN MCA. ALAN

12.- LAS DIMENSIONES Y NIVELES INDICADOS EN LOS PLANOS DEBERAN SER VERIFICADOS EN OBRA POR LA CONTRATISTA.

13.- PRUEBA DE HERMETICIDAD. SERA NECESARIO TAPONAR EL EXTREMO INFERIOR Y SALIDAS INTERMEDIAS DEL TRAMO POR PROBAR LLENANDO CON AGUA LA TUBERIA DESDE EL PUNTO MAS ALTO HASTA QUE QUEDE COMPLETAMENTE LLENA, MANTENIENDOLA DURANTE UN PERIODO NO MENOR DE 3 HORAS, SIN QUE SE PRODUZCAN FILTRACIONES.

14.- PRUEBA DE FUNCIONAMIENTO HIDRAULICO. REVISAR QUE LAS TUBERIAS Y PIEZAS ESPECIALES NO ESTEN TAPONADAS, ENSEGUIDA AGREGAR AGUA POR LA PARTE MAS ALTA EN LA CANTIDAD SUFICIENTE PARA OBSERVAR QUE CORRE

LIBREMENTE HASTA EL EXTREMO FINAL DEL TRAMO PROBADO; SI EL AGUA NO

SALE O SALE CON DIFICULTAD DEBE LIMPIARSE LA TUBERIA Y DE SER NECESARIO SE DESARMARA LA INSTALACION PARA CORREGIR ANOMALIAS.

15.- TODA LA INSTALACION SANITARIA DEBERA ESTAR CONSTRUIDA DE ACUERDO A LA ULTIMA EDICION DE LA REGLAMENTACION OBLIGATORIA INDICADA EN EL REGLAMENTO DE CONSTRUCCION, NORMAS TECNICAS COMPLEMENTARIAS Y COLATERALES, REFERENTES A INSTALACIONES SANITARIAS.

16.- TODOS LOS MATERIALES, ACCESORIOS Y EQUIPOS UTILIZADOS EN EL PROYECTO DEBEN ESTAR AUTORIZADOS Y APROBADOS POR LA "DGN" DE LA SECOFI BAJO LAS SIGLAS "NOM" (NORMA OFICIAL MEXICANA).

17.- ES RESPONSABILIDAD DEL DIRECTOR RESPONSABLE DE OBRA SUPERVISAR EL CUMPLIMIENTO DE LAS ESPECIFICACIONES Y CODIGOS DE DISEÑO INDICADOS EN ESTE PLANO.

19.-SI LA VIVIENDA SE UBICA EN VIA PUBLICA EL REGISTRO SE UBICARA DENTRO DE LA MISMA.

20.-SI LA VIVIENDA SE UBICA EN UN REGIMEN DE CONDOMINIO, EL REGISTRO PODRA SER UBICADO EN LAS AREAS COMUNES DEL MISMO

cap. arquitectura

PLANTA BAJA ESC. 1:75

SIMBOLOGIA

Bomba para Filtrado de agua en alberca, DE 705 HP, VOLTAJE 208-230/460, AMPS 21.70/19.60/9.80. AIRE ACONDICIONADO

Lampara Marca: ZERA DIFUSOR FIROSTED DE 8.5W

Zera reflector de 8.5w 900lumenesblanco calido 2200 k

CONTACTO

BOTON DE TIMBRE TIMBRE ZUMBADOR

MEDIDOR C.F.E

CEDULA DE CABLEADO

2A 2#12 + 1#12TS; 16mmØ (½"Ø)

2A* 2#14 + 1#14TS; 16mmØ (½"Ø)

4A 4#12 + 1#12TS; 16mmØ (½"Ø)

6A 6#12 + 1#12TS; 16mmØ (½"Ø)

*contactos 0.30 m.

*Centro de carga 1.60m.

*apagadores 1.20 m.

2.- Se debera de respetar la codificacion de color

1.- Altura de accesorios : para el cableado segun se muestra :

* NEUTRO ------------BLANCO,GRIS

* TIERRA ------------VERDE,DESNUDO

* CORRIENTE ---------NEGRO, ROJO, AZUL

tierra de seguridad.

dentro de canalizaciones. de instalaciones electricas.

4.- Toda la tuberia sera de tubo PVC por lo que llevara el hilo de

5.- Se debera observar el cumplimiento de la NOM-001-SEDE-1999

6.- Toda la tuberia minima sera de 16mm de diametro.

7.- Todas las uniones de tuberias y acoplamientos de cajas deben

3.- No deberan de realizarse empalmes de cables de ser con accesorios adecuados.

8.- Todas los accesorios deberan cumplir con la NOM-001-SEDE-1999

9.- Los contactos duplex se pondran a tierra, el conductor desnudo

corre a lo largo de la instalacion.

10.- Todos los conductores deberan tener aislamiento termoplastico.

para 600v del tipo THW-LS, 90°C.

11.- Las partes no conductoras deberan ponerse a tierra mediante

un conductor desnudo cal 12 AWG el cual se derivara de la

12.- La ubicacion exacta de la acometida se verificara en campo

conexion a tierra del tablero de distribucion. de acuerdo a las preparaciones de cada lote.

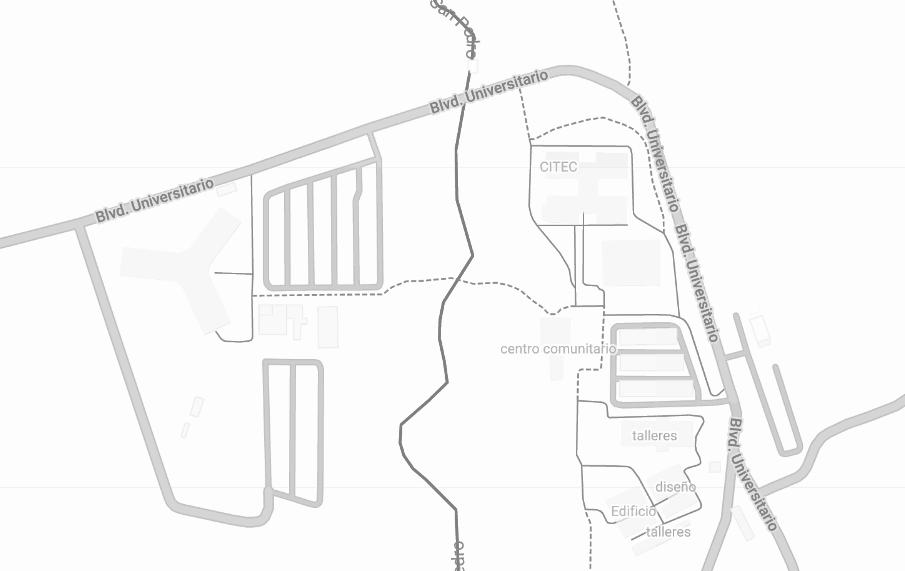

ubicación del proyecto en el campus.

03 Centro Estudiantil Terra

Localización: UABC Valle de las Palmas, Tijuana.

Trabajo: Colaborativo.

Materia: Diseño Arquitectónico IV.

Partiendo de un edificio base, terra surge debido a la ubicación del campus, un lugar alejado de la ciudad donde cada día cientos de estudiantes acuden para estudiar. Sin un lugar donde descansar entre clases, distraerse o realizar actividades deportivas. Es por eso que el proyecto está planeado para todas esas actividades y cualquier propuesta que surja de los alumnos.

Se propone que sea construido a partir de instalaciones preexistentes que ya es uno de los puntos de reunión principales, la cafetería de FCITEC.

acceso 1

acceso 2

acceso 3

Isometrico de todo el proyecto

Boceto de diseño

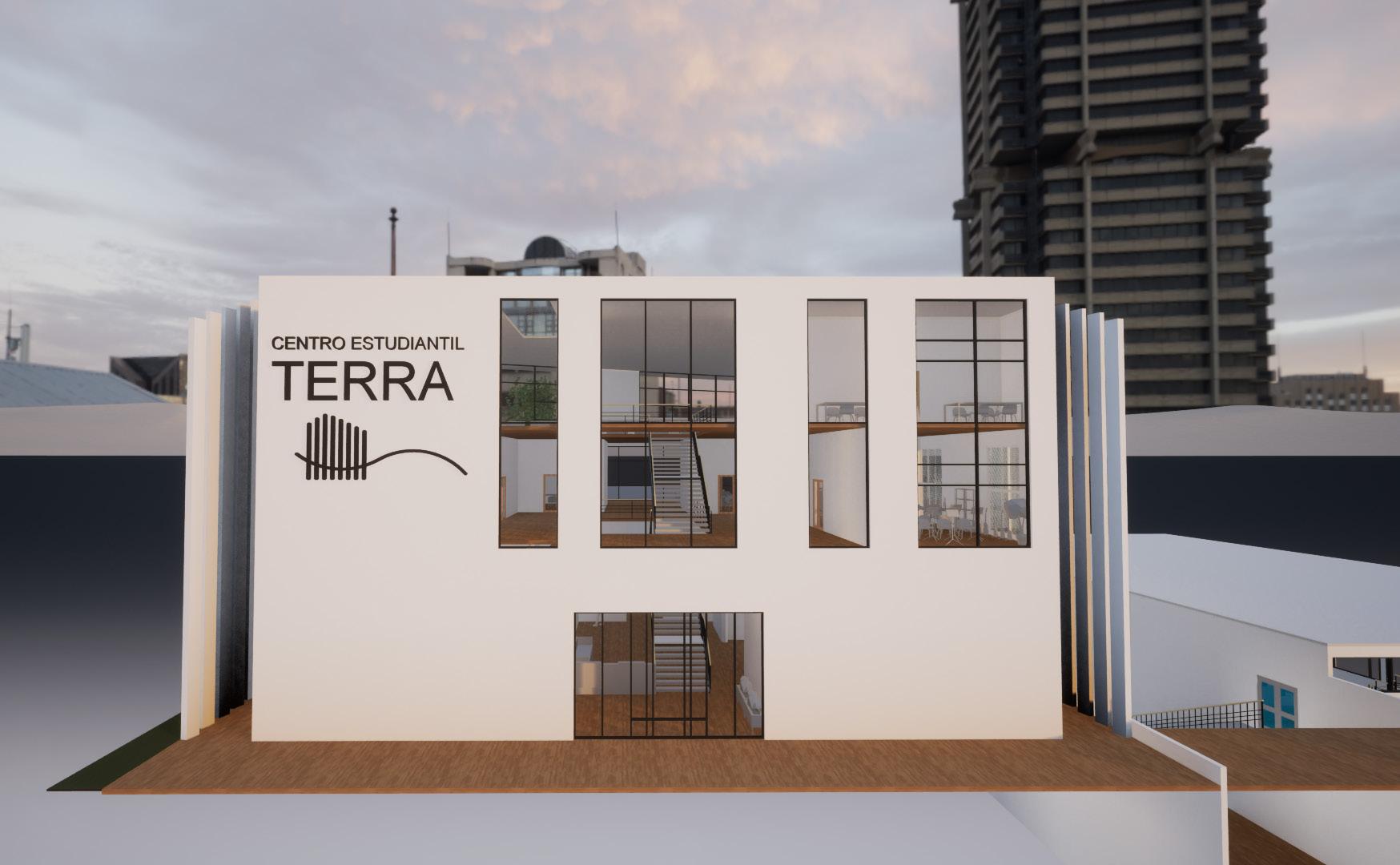

Fachada principal

Un terrario es un hábitat aislado que promueve la concentración, relajación y reduce el estrés, un pequeño lugar que permite salir de la rutina. Eso es lo que tratamos de reflejar en el proyecto, también con el uso de materiales y jardines que lo conforman. concepto Piso

A. Gradas.

B. Gimnasio.

C. Danza/yoga.

D. Cancha.

E. Área de entretenimiento.

F. Área de estudio.

G. Área para dormir.

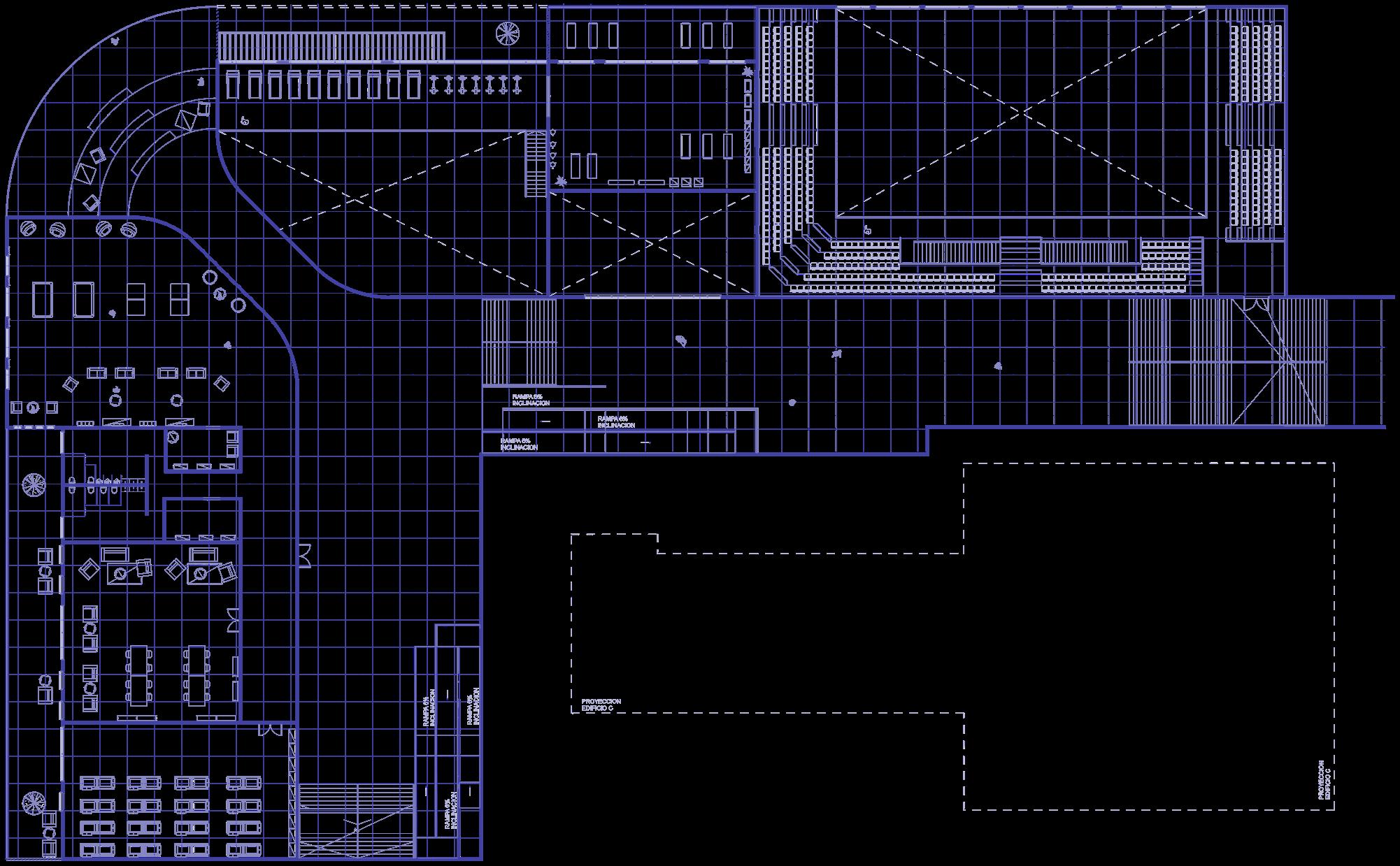

Planta n-3.50

Los espacios propuestos tienen como base encuestas que se realizaron a los estudiantes sobre las actividades fuera de la escuela.

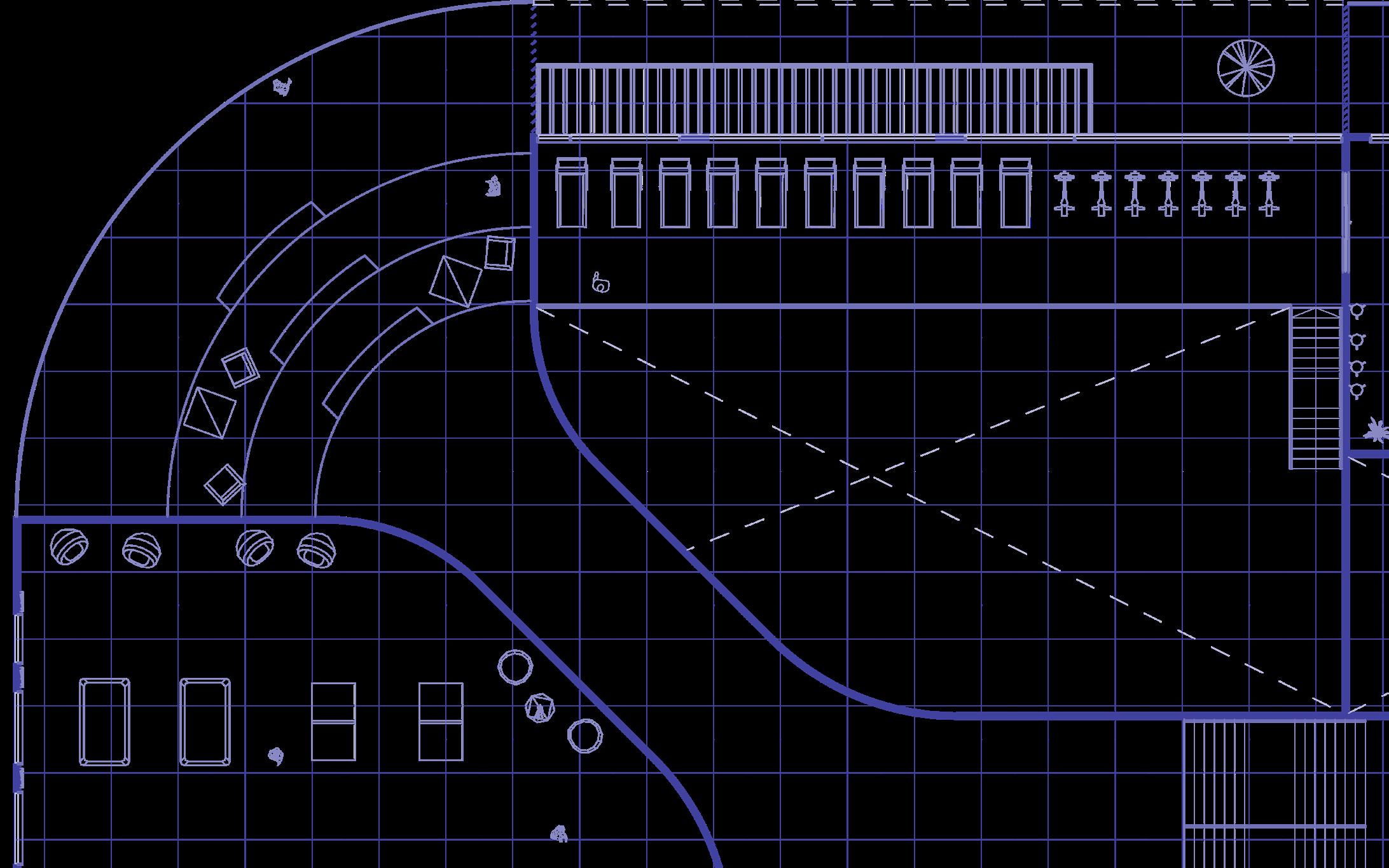

Planta n -3.50 acercamiento

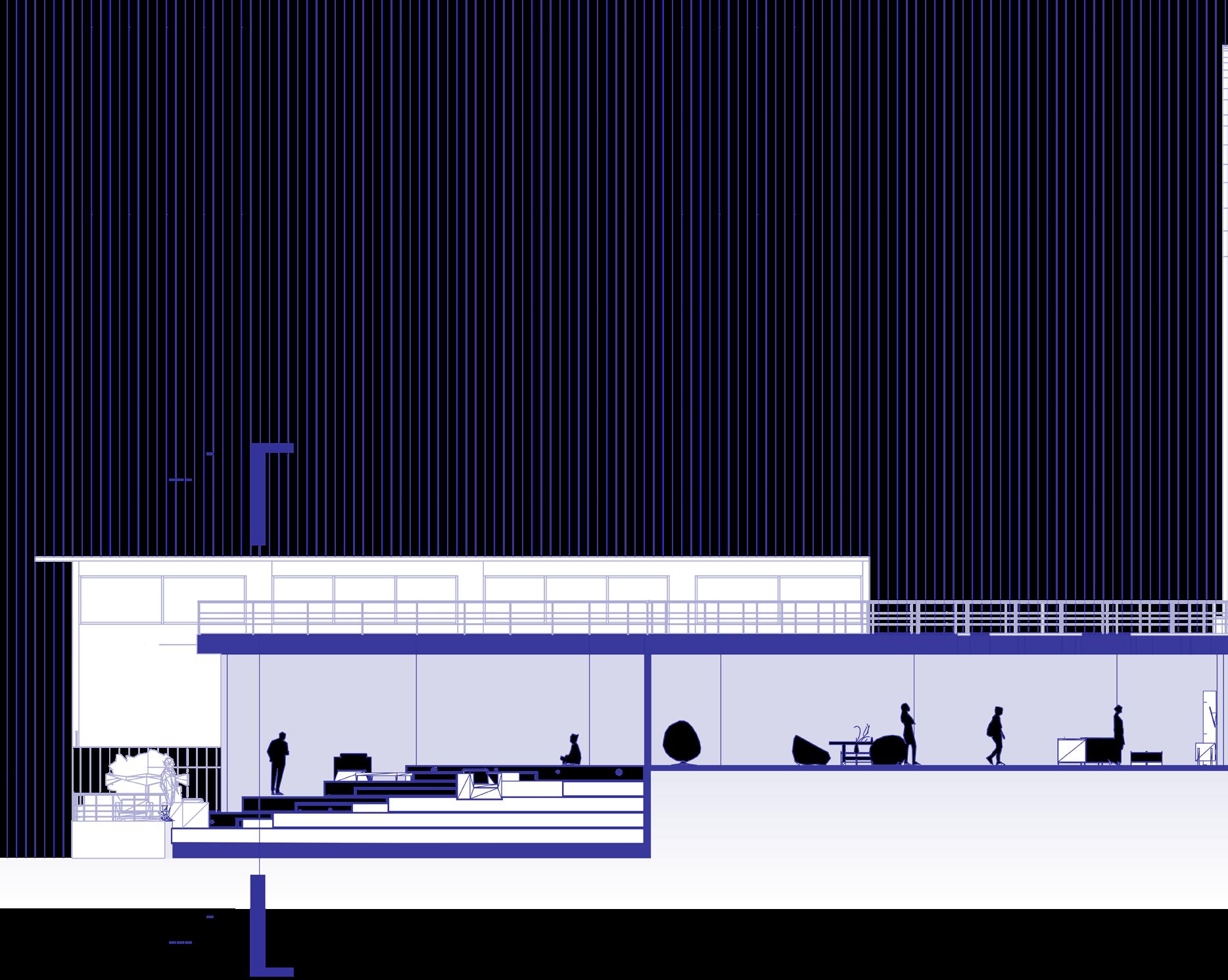

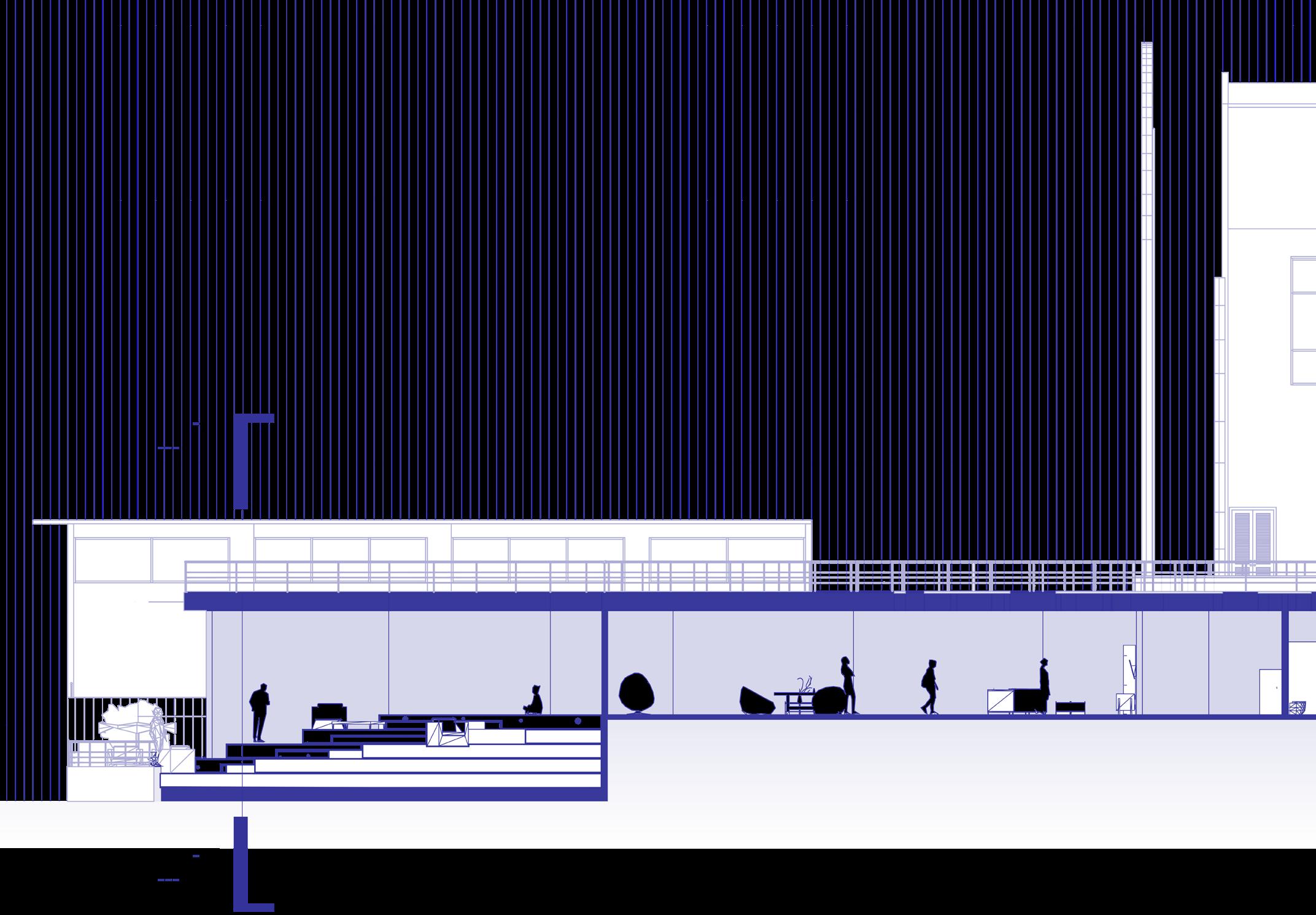

Corte transversa n-3.50

03 EPM Célula

Localización: Zona Centro, Playas de Rosarito.

Trabajo: Colaborativo.

Materia: Diseño Integral II.

Ubicado en el centro de Playas de Rosarito; el terreno se encuentra en una zona muy concurrida al estar en un espacio turístico. Además, se encuentran cerca los principales equipamientos de la ciudad; hospitales, bomberos, escuelas, entre otros.

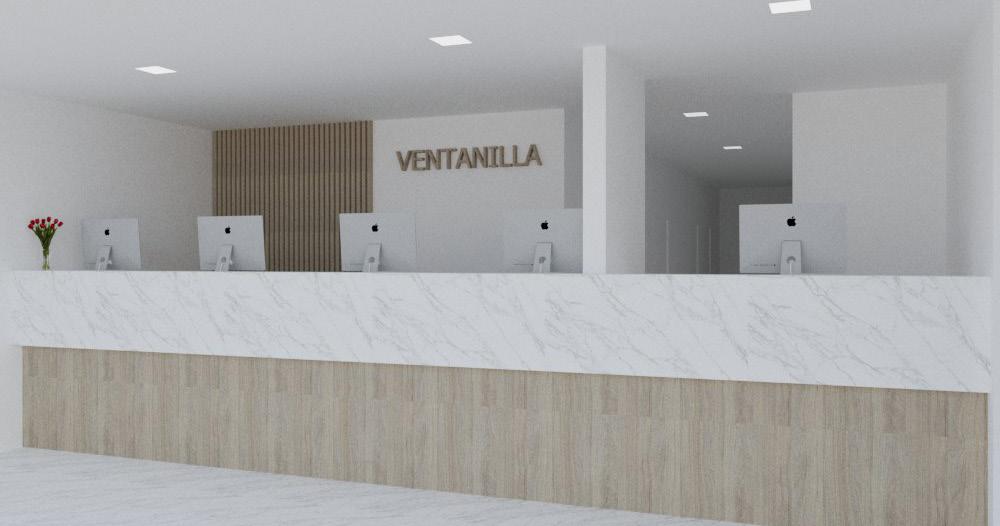

El objetivo es diseñar un lugar en el que coexisten distintas dependencias gubernamentales y también brindar un espacio de trabajo a la economía naranja*.

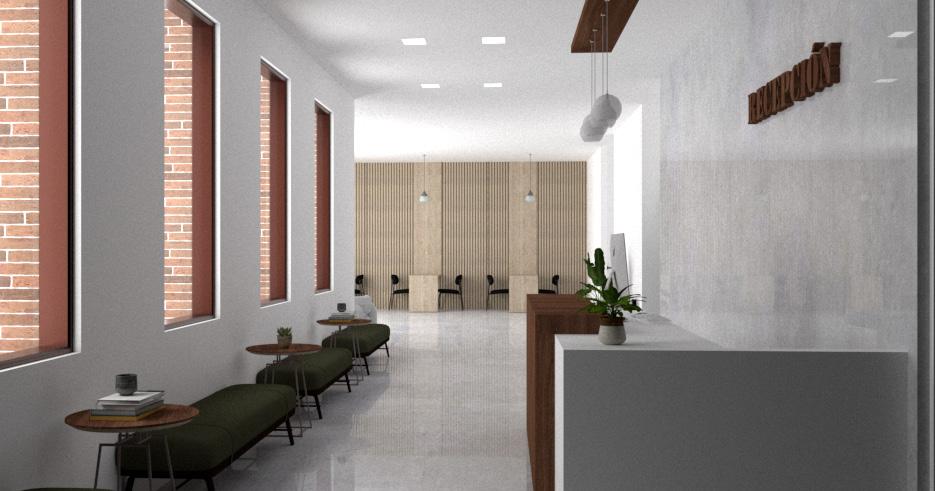

Estamos creando un espacio funcional y seguro, que proporciona accesibilidad y sostenibilidad de la infraestructura gubernamental. Un punto de reunión, amigable, auténtico e incluyente.

*Economía naranja. Motor de desarrollo que promociona el crecimiento económico y la innovación, a través de un ecosistema creativo.

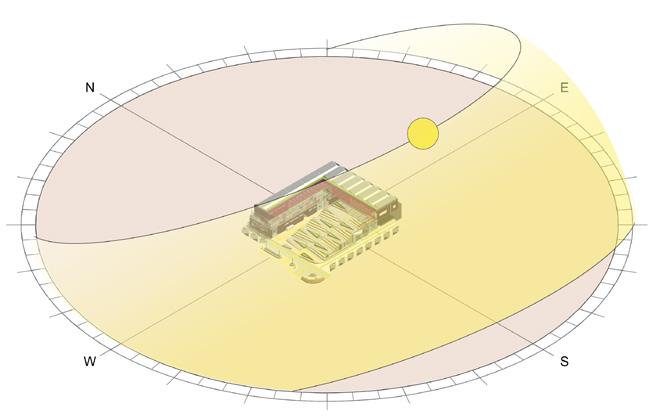

Asoleamiento

Calles principales y secundarias principales secundarias

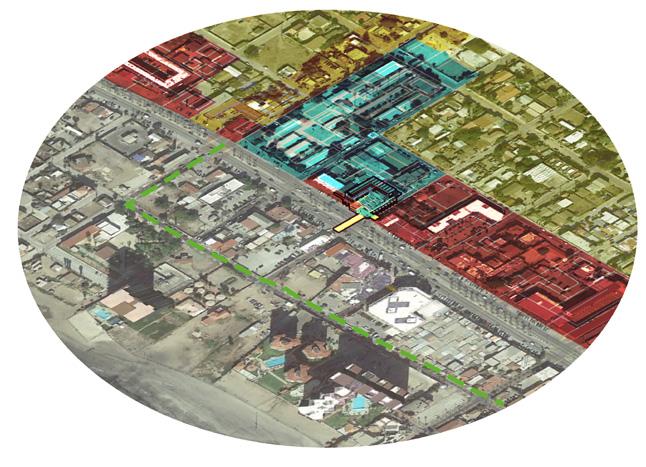

Usos de suelo

equipamiento urbano habitacional comercio/servicios

Carretera Transpeninsular

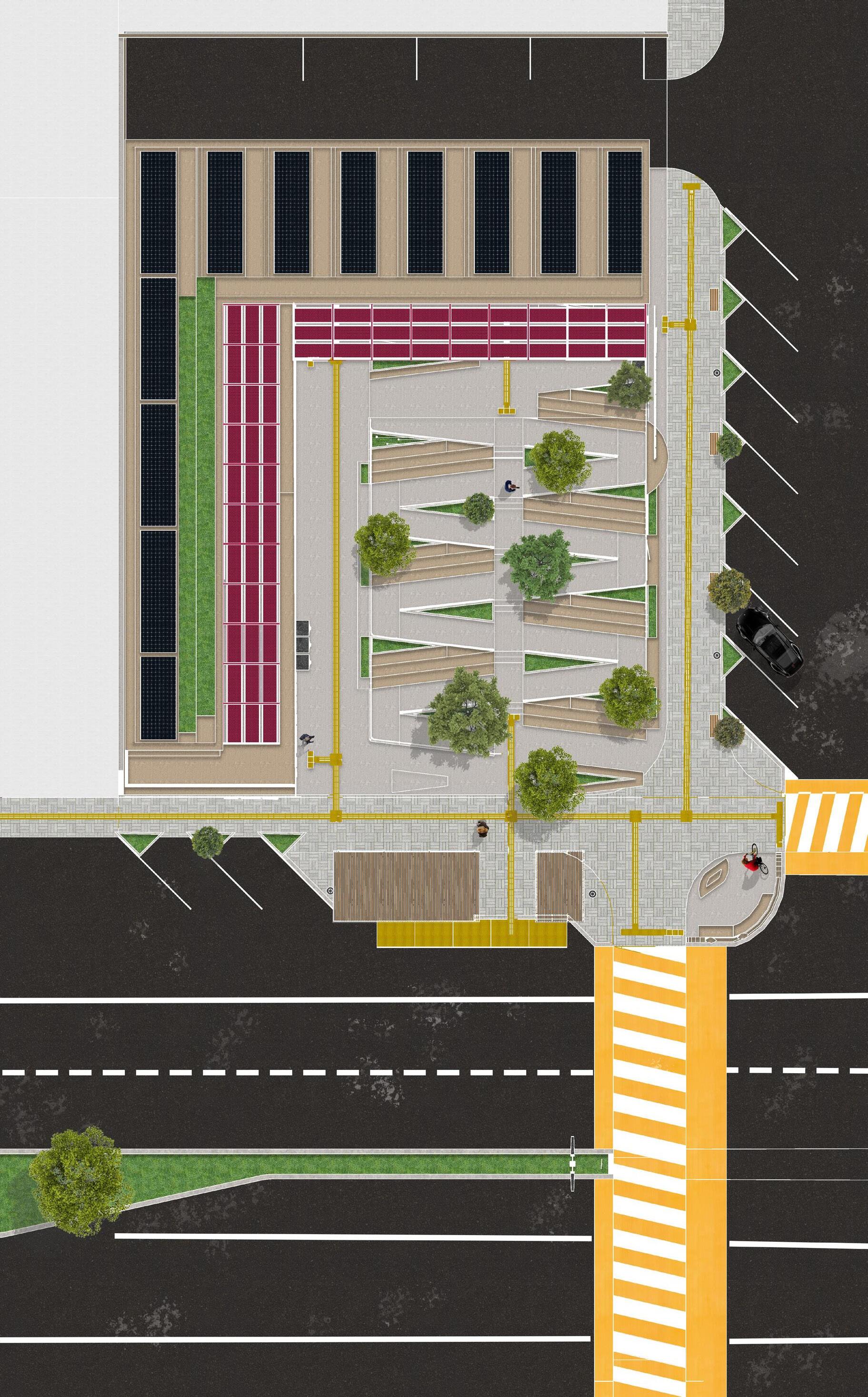

Planta de conjunto

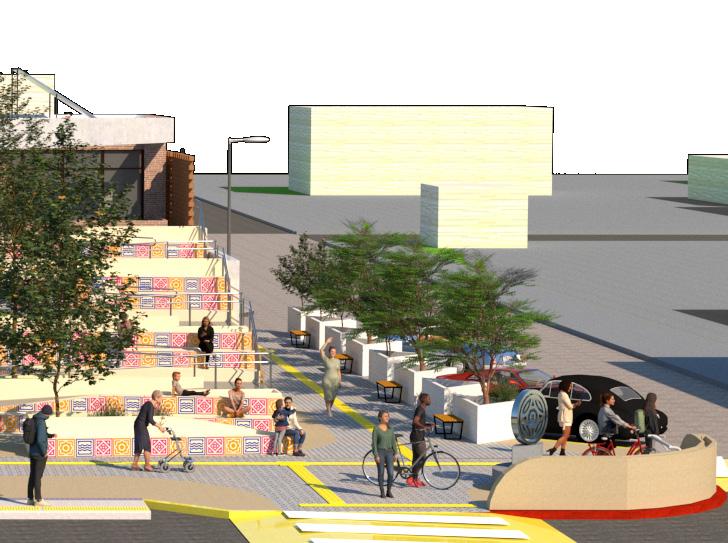

Calle. Acacías

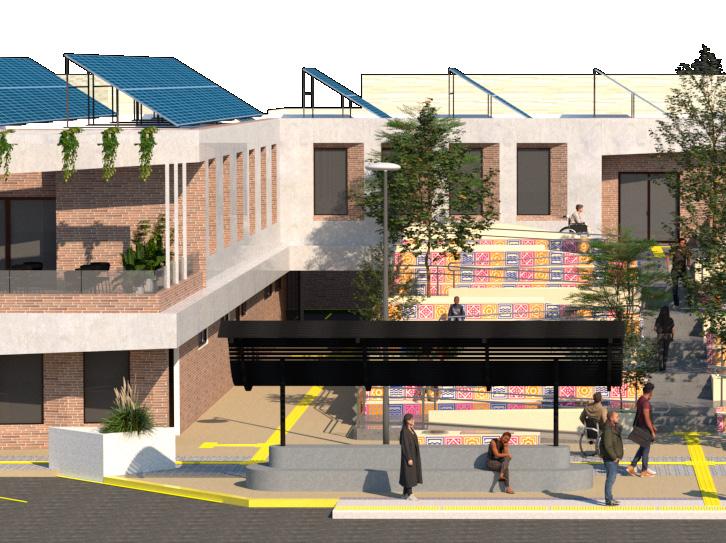

Parada de Autobús

Acceso 2do Nivel

edificio público de multiservicios | célula

LOSA DE ENTREPISO/AZOTEA DE 12cms DE ESPESOR, DE STEEL DECK + CONCRETO ARMADO (PARA DETALLES VER PLANOS ESTRUCTURALES).

2 FIRME DE CONCRETO ARMADO DE 12cms DE ESPESOR, CONCRETO f´c=200kg/cm2 ARMADO #3@30 cms. a.c. (PARA DETALLES VER PLANOS ESTRUCTURALES).

MURO DE CARGA EN BLOCK TIPO COMUN 20X20X40cm (PARA DETALLE VER PLANOS ESTRUCTURALES). ESCALERA A BASE DE CONCRETO ARMADO PERALTE=16cms. HUELLA=30cms. (PARA DETALLES VER PLANOS ESTRUCTURALES).

5 MURO DE ENRASE EN BLOCK TIPO COMUN 15X20X40cm (PARA DETALLE VER PLANOS ESTRUCTURALES).

6 MURO LIGERO A BASE DE POSTE GALVANIZADO 3-5/8 CAL.20@16" CON TABLAROCA DE 1/2" AMBAS CARAS CON AISLANTE R-11 (PARA DETALLE VER PLANOS ESTRUCTURALES).

7 COLUMNA ARMADA CON PTR 8X8X3/8", RECUBIERTA CON PANEL DE CEMENTO Y ADHESIVO PARA PIEDRA LAJA (PARA DETALLE VER PLANOS ESTRUCTURALES).

8 EMPLASTE CON TEXTURA, MAS UNA MANO DE SELLADOR (PARA DETALLE VER PLANOS DE ACABADOS).

9 EMPLASTE A BASE DE DOS MANOS DE CEMEND BOND TERMINADO FINO, MAS UNA MANO DE SELLADOR Y DOS DE PINTURA COLOR CLARO (PARA DETALLE VER PLANOS DE ACABADOS).

ACABADOS).

PLAFON LISO DE TABLAROCA 3/8" AMBAS CARAS (PARA DETALLE VER PLANOS DE ACABADOS).

CANCELERIA CON PERFIL DE ALUMINIO NATURAL + CRISTAL (PARA DETALLE VER PLANOS DE PUERTAS Y VENTANAS).

METALICO TUBULAR DE 2-1/2" Y FIJOS VERTICALES DE ALUMINIO CANTOS ESPECIFICACIONES DE INSTALACION CON PROVEDOOR).

BARROTE DE MADERA 3"x8" ACABADO EN TINTA NATURAL Y ESPECIFICACIONES DE INSTALACION CON PROVEDOOR).

ACCESO PEATONAL EN VIDRIO CON MARCO DE ALUMINIO (PARA PLANOS DE PUERTAS Y VENTANAS).

ACCESO CORREDIZA METALICA (PARA DETALLE VER PLANOS DE VENTANAS).

ACCESO EN CORTINA METALICA PARA CARGA Y DESCARGA DE (PARA DETALLE VER PLANOS DE PUERTAS Y VENTANAS).

ACCESO CORREDIZA EN VIDRIO CON MARCO DE ALUMINIO (PARA PLANOS DE PUERTAS Y VENTANAS).

ACCESO A SEGUNDO NIVEL, ARMADA CON PTR Y CONCRETO (PARA PLANOS ESTRUCTURALES).

SIMBOLOGIA

0.00 NSL+ 00.00

NPT+ 00.00

INDICA COTAS

INDICA NIVEL SUPERIOR DE LOSA

INDICA NIVEL DE PISO TERMINADO NP+ 00.00

INDICA NIVEL DE PRETIL

INDICA ACCESO

REFERENCIA A ELEVACION

REFERENCIA A PLANO

REFERENCIA A SECCION

REFERENCIA A PLANO

INDICA DESNIVEL

INDICA ANCHO DE PUERTA

INDICA MURO DE CARGA EN BLOCK TIPO COMUN

20X20X40cm CON ACABADO APARENTE (PARA DETALLE VER PLANOS ESTRUCTURALES)

INDICA MURO DE ENRASE EN BLOCK TIPO COMUN 15X20X40cm (PARA DETALLE VER PLANOS ESTRUCTURALES)

INDICA MURO LIGERO A BASE DE POSTE GALVANIZADO 3-5/8

CAL.20@16" CON TABLAROCA DE 1/2 AMBAS CARAS CON AISLANTE R-11 (PARA DETALLE VER PLANOS ESTRUCTURALES)

INDICA BAJANTE DE AGUAS PLUVIALES

NOTAS GENERALES

1-. VERIFICAR LA UBICACION DE LA COTA DEL BANCO DE NIVEL DEL PROYECTO EN CAMPO.

2-. LAS COTAS RIGEN AL DIBUJO Y ESTAN EXPRESADAS EN METROS.

3-. LOS NIVELES SE INDICAN EN METROS.

4-. VERIFICAR LAS COTAS EN OBRA.

5-. LAS COTAS A EJES, SERAN UTILIZADAS PARA EL TRAZO DE LOS MUROS, RESPETANDO SU DIMENSION, LAS COTAS DADAS A PAÑOS SERAN UTILIZADAS PARA REPRESENTAR LAS DIMENSIONES DE LOS ESPACIOS.

6-. PARA CUALQUIER MODIFICACION AL PROYECTO ORIGINAL SE DEBERA CONSULTAR AL PROYECTISTA RESPONSABLE.

7-. EL RESPONSABLE DE LA OBRA VERIFICARA EN SITIO ANTES DE EJECUTAR LAS DIMENSIONES Y NIVELES INDICADOS EN PLANO Y CUALQUIER DISCREPANCIA DEBERA DE INFORMARSE A LA DIRECCION DE LA OBRA Y/O RESPONSABLE PROYECTISTA.

8-. EL NIVEL DE LOSA TERMINADA SE INDICA EN PLANOS ESTRUCTURALES (PARA DETALLE VER INDICE GENERAL DE PROYECTO).

9-. PARA ESPECIFICACIONES DE PROYECTO HIDROSANITARIO (PARA DETALLE VER INDICE GENERAL DE PROYECTO).

10-. PARA ESPECIFICACIONES DE PROYECTO ESTRUCTURAL, ESPESORES, JUNTAS

NIVELES DE DESPLANTE REFERIRSE AL PROYECTO ESTRUCTURAL (PARA DETALLE VER INDICE GENERAL DE PROYECTO).

11-. LAS PLANTAS ARQUITECTONICAS RIGEN SOBRE LOS PLANOS DE INSTALACIONES, UBICACION DE MUROS, PUERTAS Y PLAFONES, OBRA CIVIL EN GENERAL.

12-. LOS ACENTOS ORTOGRAFICOS EN ESTE PROYECTO SON OMITIDOS INTENCIONALMENTE.

CÉLULA

LOS NIVELES MOSTRADOS EN ESTE PLANO SON ARBITRARIOS Y NO CORRESPONDEN A NINGUNA LIGA CON LOS NIVELES DEL MUNICIPIO, POR LO QUE EL CONTRATISTA DEBERA UBICAR UN BANCO DE TRAZO Y NIVEL EN SITIO CON EL CUAL SE DARAN

LOS NIVELES TERMINADOS EN EL PROYECTO.

LOS NIVELES SOLO SE PODRAN MODIFICAR CON AUTORIZACION PREVIA DEL PROPIETARIO, EN CASO DE SER MODIFICADOS, SE DEBERAN VERIFICAR LOS NIVELES DE DESPLANTE DE LA CIMENTACION (VER PLANOS ESTRUCTURALES) PARA REVISAR ALTURA MINIMA DE EMPOTRAMIENTO DE CIMENTACION), ASI COMO LOS NIVELES DE ARRASTRE DE REGISTROS SANITARIOS (VER NIVELES EN PLANOS SANITARIOS) PARA GARANTIZAR EL 2% DE PENDIENTE MINIMA.

-RODRIGUEZ -GONZALEZ

ERICK -HERNÁNDEZ

MATERIA:

INTEGRAL

BENITO JUÁREZ, CENTRO, ROSARITO,

edificio público de multiservicios | célula

ESPECIFICACIONES GENERALES

1-. LAS COTAS ESTAN EXPRESADAS EN METROS Y RIGEN EL DIBUJO.

2-. PARA CUALQUIER MODIFICACION AL PROYECTO ORIGINAL SE DEBERA CONSULTAR AL PROYECTISTA RESPONSABLE.

3-. EL RESPONSABLE DE LA OBRA VERIFICARA EN SITIO ANTES DE EJECUTAR LAS DIMENSIONES Y NIVELES INDICADOS EN PLANO Y CUALQUIER DISCREPANCIA DEBERA DE INFORMARSE A LA DIRECCION DE LA OBRA Y/O AL RESPONSABLE PROYECTISTA.
